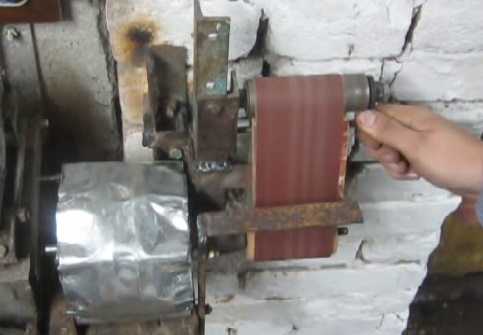

Простой и надежный гриндер из двигателя от стиралки

Содержание

Использование электроинструмента при конструировании станка

Мастеру нередко требуется произвести шлифовку той или иной детали, а покупать дорогостоящий шлифовальный инструмент для этих целей не хочется. Поэтому домашние мастера самостоятельно могут изготовить простой шлифовальный станок, приводом которого будет служить простая дрель.

Крепление на лыжи своими руками: монтаж и советы как установить правильно различные виды креплений (115 фото и видео)
Как сделать замок своими руками: постройка декоративных средневековых замков и крепостей (110 фото)
Как сделать лыжи своими руками: выбор материалов и технология изготовления лыж в домашних условиях (105 фото и видео)

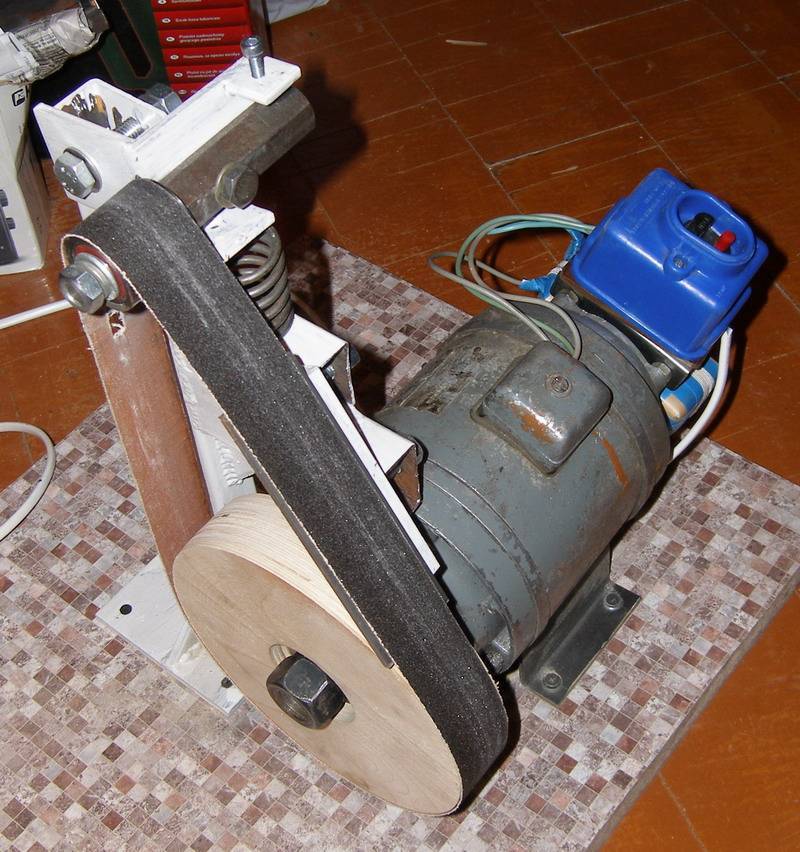

Такой шлифовальный станок легко самостоятельно изготовить. Инструмент имеет простую конструкцию, а поэтому может быть собран и разобран по мере необходимости.

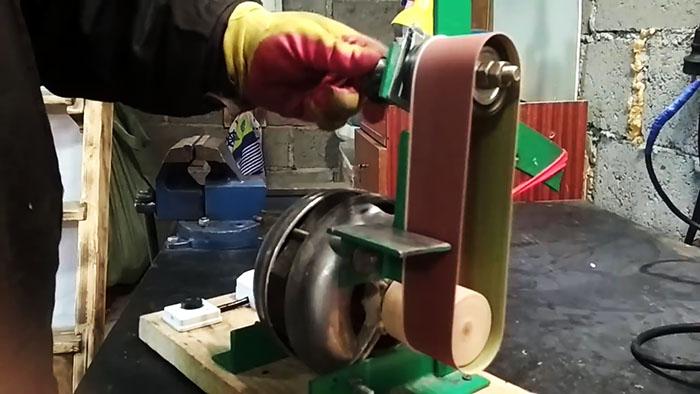

Как сделать ленточный гриндер из стиральной машины

Основные составляющие:

электродвигатель;
станина;
подвижный узел;
вал;
металлические уголки;
абразивная лента.

Движок берем у стиралки. Желательно асинхронный, мощностью до 300 Вт, оборотом до 3000.

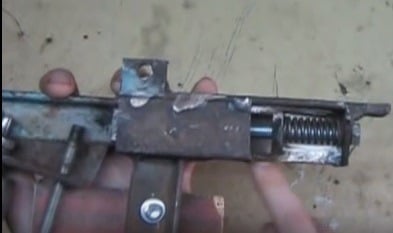

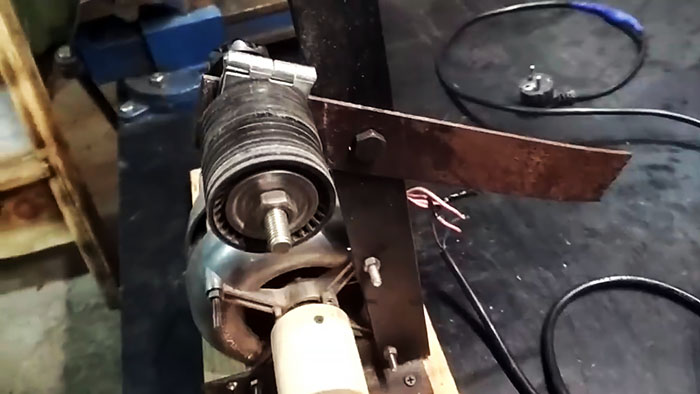

Изготавливаем самодельный подвижный узел. Для этого потребуются:

уголочки (3 см — 2 шт., 40 см — 1 шт., 15 см — 1 шт., 25 см — 1 шт.);
пара больших болтов;
около десятка гаек;
шпилька;
пружина;
небольшой лист металла (3х10 см);
шайбы, гайки, маленькие болтики.

Составляющие элементы валика делаем сами либо покупаем в магазине.

Основной болт удерживают пластины. В них заранее проделываем отверстия, нарезаем резьбу. Затем пластины необходимо приварить к низу уголка в перпендикулярном направлении.

Сверху самого длинного уголка делаем отверстие, вкручиваем в него короткий болтик и крепим кусочек вспомогательного уголочка. К нему в дальнейшем прикрепляется валик и подшипниковый механизм. Вспомогательный уголок не нужно прикреплять вплотную, он должен слегка качаться со стороны в сторону, так как от его движений зависит регулировка абразивной ленты.

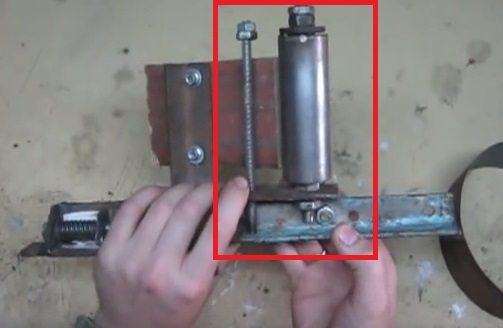

Далее нужно собрать элементы валика воедино, затем прикрепить к уголку. Хватка должна быть средней, туго затягивать не стоит, но давать большую свободу тоже не рекомендуется. Подшипники крепим сваркой, на торцы вала нужно закрутить гайки.

Рядом с валиком проделываем отверстие для шпильки. Один ее конец должен упираться в основание уголка, а на другой — прикручиваем две гайки. Закручиваться/выкручиваться шпилька должна строго по резьбе.

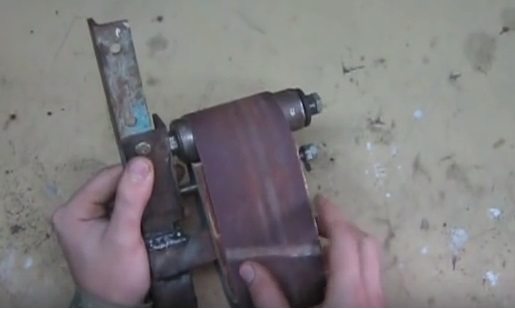

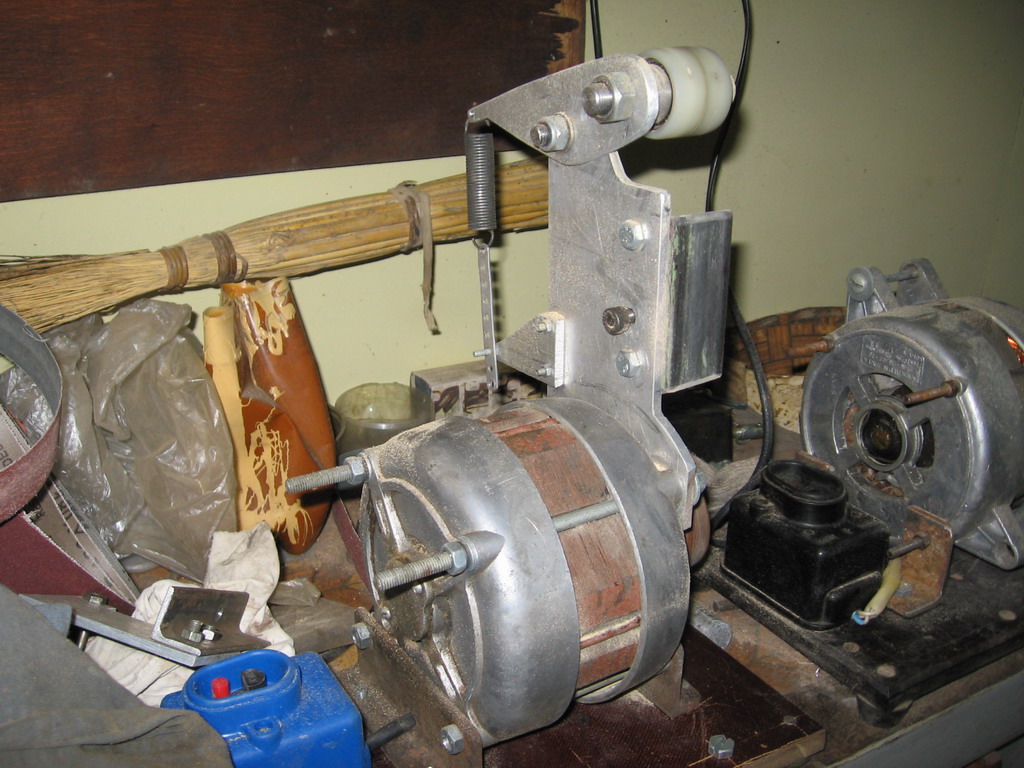

Подвижный угол готов. Осталось подключить мотор от стиральной машинки, затем соединить его с нашим механизмом. Для защиты движок нужно покрыть тонким листом металла. Затем прикрепляем его к станине. Ее можно сделать из металлического листа, уголков. А можно электродвигатель крепить к верстаку.

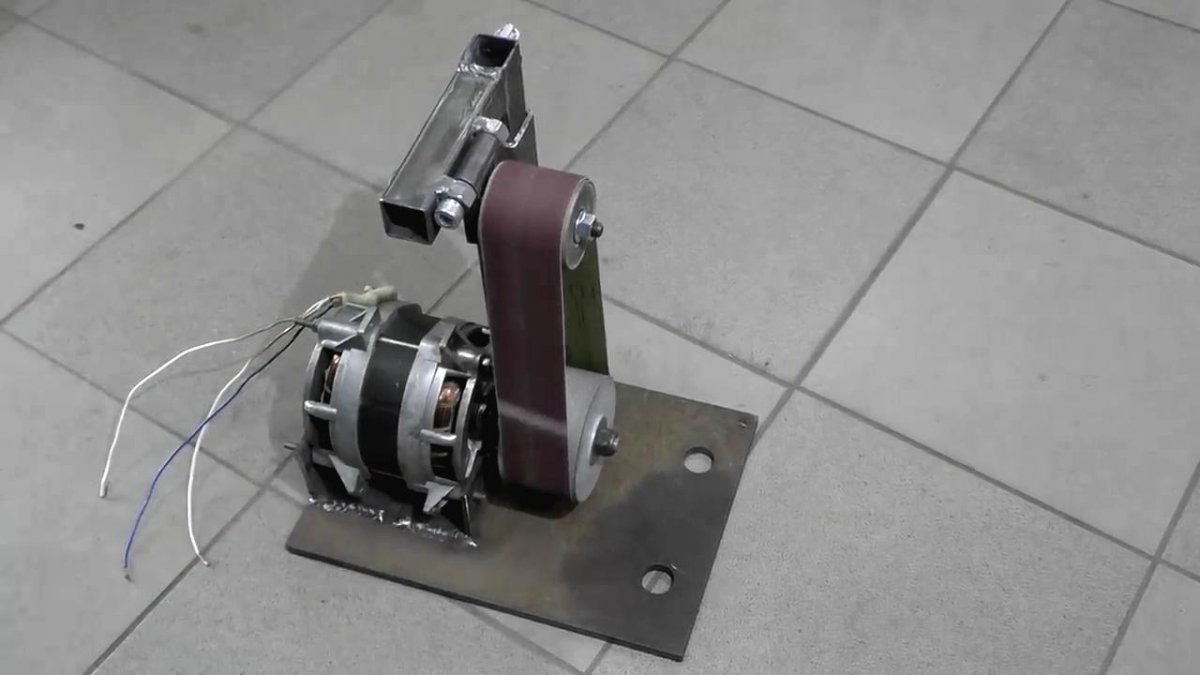

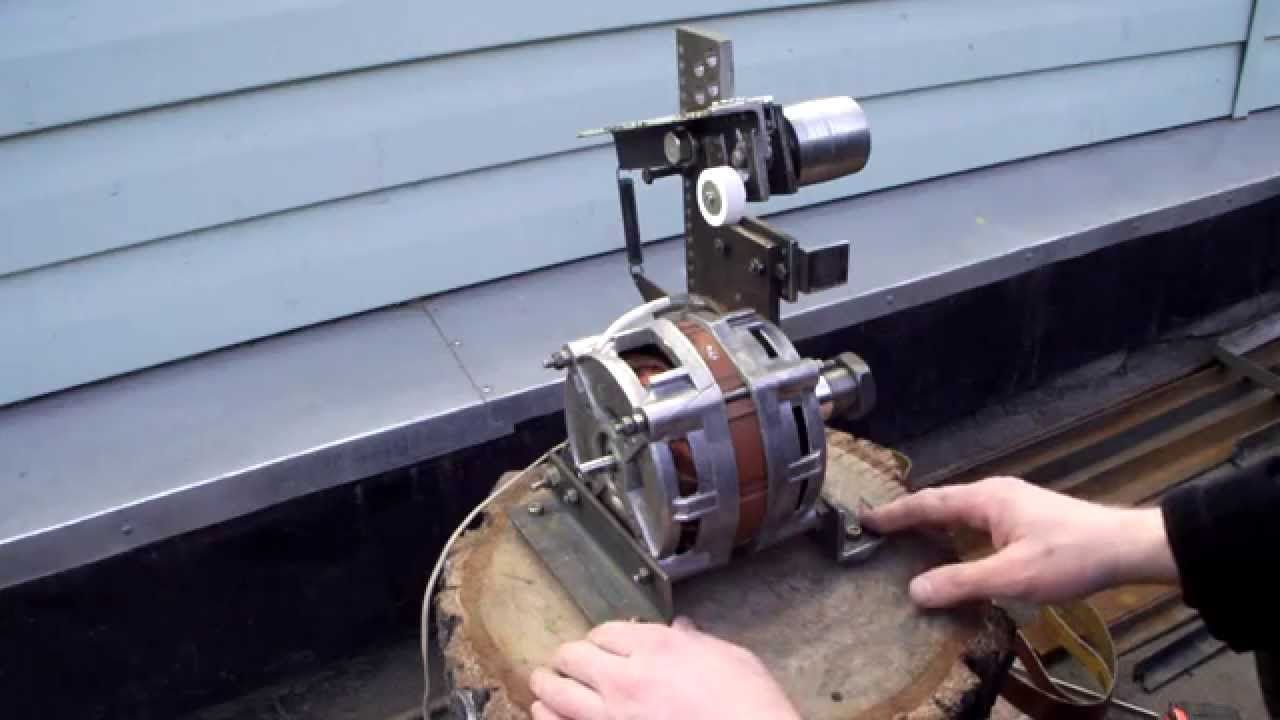

В нашем случае движок от стиральной машины-автомата идет с длинным валом. Если у вас длина недостаточна, нужно будет придумать какие-то приспособления, чтобы ее увеличить. На вал одевается втулка, выточенная из дерева, на нее крепится абразивная лента. Подвижный узел прикрепляем над мотором. Вот и все. Станок готов.

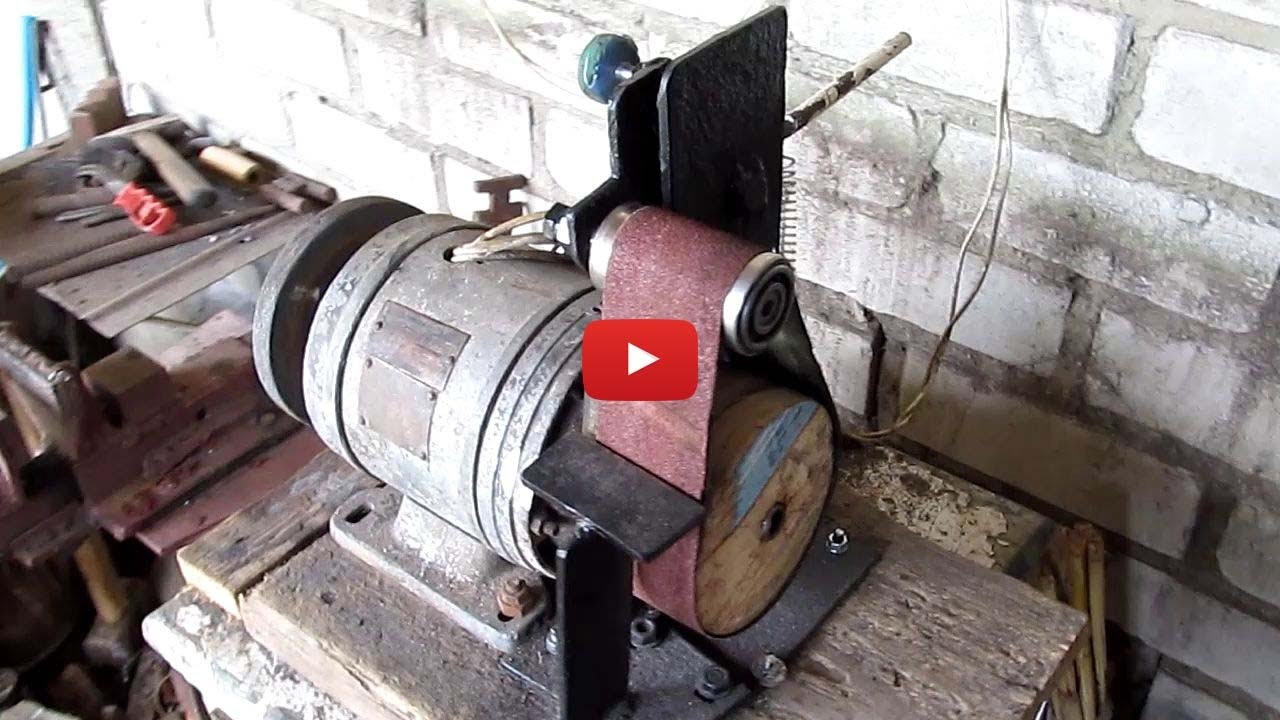

Чтобы информация лучше усвоилась, предлагаем посмотреть видео о том, как собрать такой шлифовальный аппарат:

Из чего можно собрать станок

Самый главный вопрос для мастера – с чего начать работу. Конечно, с выбора материала. В качестве основного материала для привода может выступать:

Двигатель от старой стиральной машинки.
Мотор от дрели.
Движок от болгарки. Гриндер из шлифмашинки, собранный своими руками, является практичным и удобным вариантом.

Не следует спешить и сдавать в утиль старые инструменты. Большинство из них (с «живым» движком могут пригодиться в хозяйстве). Перед началом работы следует внимательно осмотреть движок, освобожденный от корпуса и других деталей на предмет целостности, качества его работы, мощности.

Присутствие трещин, дефектов и сбоев в работе является прямым противопоказанием к использованию мотора. В таком случае, следует поискать другой движок или купить небольшой агрегат в магазине.

Преимущества самодельного станка

Ленточный гриндер можно приобрести в любом магазине строительных товаров, однако собранный вручную станок имеет массу преимуществ для владельца:

Минимальные затраты на работу и материалы.
Возможность самостоятельно подготовить чертеж (или воспользоваться готовым проектом) с должными размерами, типом конструкции и принципом работы.
Большинство расходных материалов имеется в хозяйстве каждого мастера, стоит лишь провести поиски в собственном сарае, кладовой, гараже.
Недостающие элементы и аксессуары можно купить в магазине товаров для строительства (зажимы для крепления, направляющий и ведущий ролик, шлифовальная лента). Ролики для гриндера можно сделать и своими руками.
Большая коллекция видео по сборке гриндера своими руками из подручных материалов.

Вниманию мастеров всегда представлены веб порталы с большим количеством пошаговых инструкций, как сделать гриндер своими руками, схемами и готовыми чертежами, практическими советами.

Принцип работы

Конструкция состоит из трех основных элементов.

Мотор.
Шлифовальная лента.
Ролики. Различают главный и второстепенные.

Основным элементом механизма является мотор и привод, они подают вращательный момент на ролики, которые крутят ленту. Комплектующие вы можете сделать из металла, из фанеры и пластика.

Гриндеры различают стационарные и ручные. В конструкцию стационарного гриндера входит стол с зажимами, который можно установить где угодно. Также стол способен изменять угол наклона и поворачиваться на 180 градусов. В качестве мотора подойдут двигатель от стиральной машины, дрели, болгарки. Главное это количество оборотов.

Производительность станка зависит от устройства ленточного механизма и от количества заготовок. Если вы планируете использовать длинную ленту, то вам нужен мощный мотор.

Также в изделиях предусмотрены зажимы, на тот случай если натяжение ленты ослабеет. В качестве зажимов выступают обычные болты или пружинный механизм. Ролики в готовом изделии должны быть установлены вертикально друг к другу. Если изменить местоположение роликов есть риск порвать ленту.

Очень важно правильно выбрать ленту. Так как от данного элемента будет зависеть скорость заточки изделия

Ленты различают по длине, по ширине и по зернистости.

Лента для гриндера должна соответствовать следующим условиям:

Материал, из которого сделаны ленты, должен быть эластичным.
Лучше использовать тканевую основу.
Нужен качественный абразивный материал.
Должна выдержать скорость более 1500 оборотов в минуту.

При работе необходимо иметь в виду физические свойства обрабатываемых деталей. Так как от этого зависит скорость работы изделия. При изготовлении шлифовальной машины в качестве «сердца» прибора используют двигатели от электроприборов, например мотор из стиральной машины, болгарки.

Консоль гриндера и проблемы, которые могут возникнуть

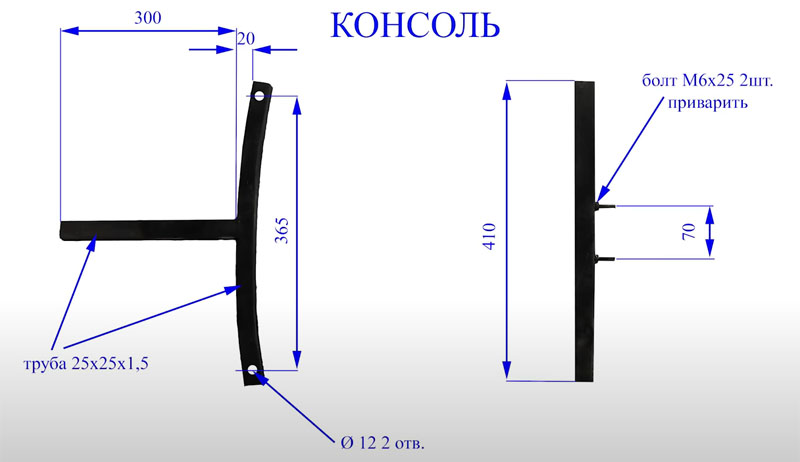

Для изготовления консоли, на которой будут крепиться ролики, потребуется согнуть профильную трубу дугой. При отсутствии необходимого оборудования самостоятельно это сделать проблематично. И здесь есть два выхода – обратиться на производство или использовать вместо профильной трубы кусок рессоры.

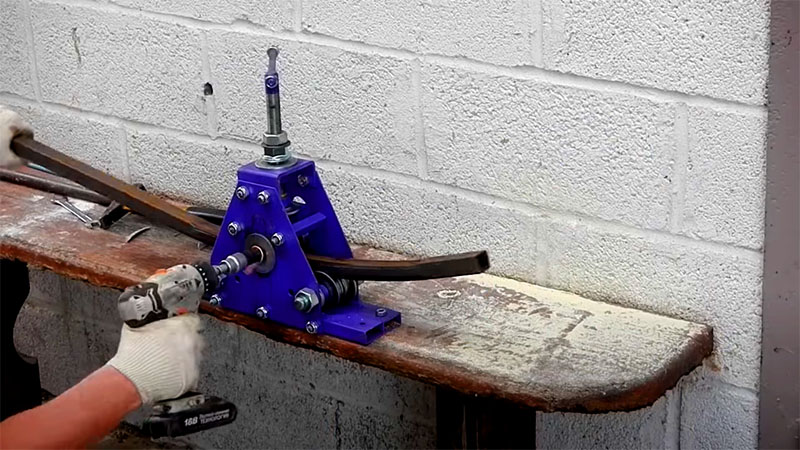

ФОТО: YouTube.comСогнуть профильную трубу дугой без необходимого приспособления вряд ли удастся

Однако мало просто согнуть профильную трубу. Для того чтобы изготовить из неё консоль для гриндера необходимо наварить некоторые элементы с соблюдением определённых размеров. На словах всё это объяснить довольно сложно, а потому мы снова рекомендуем посмотреть подробный чертёж.

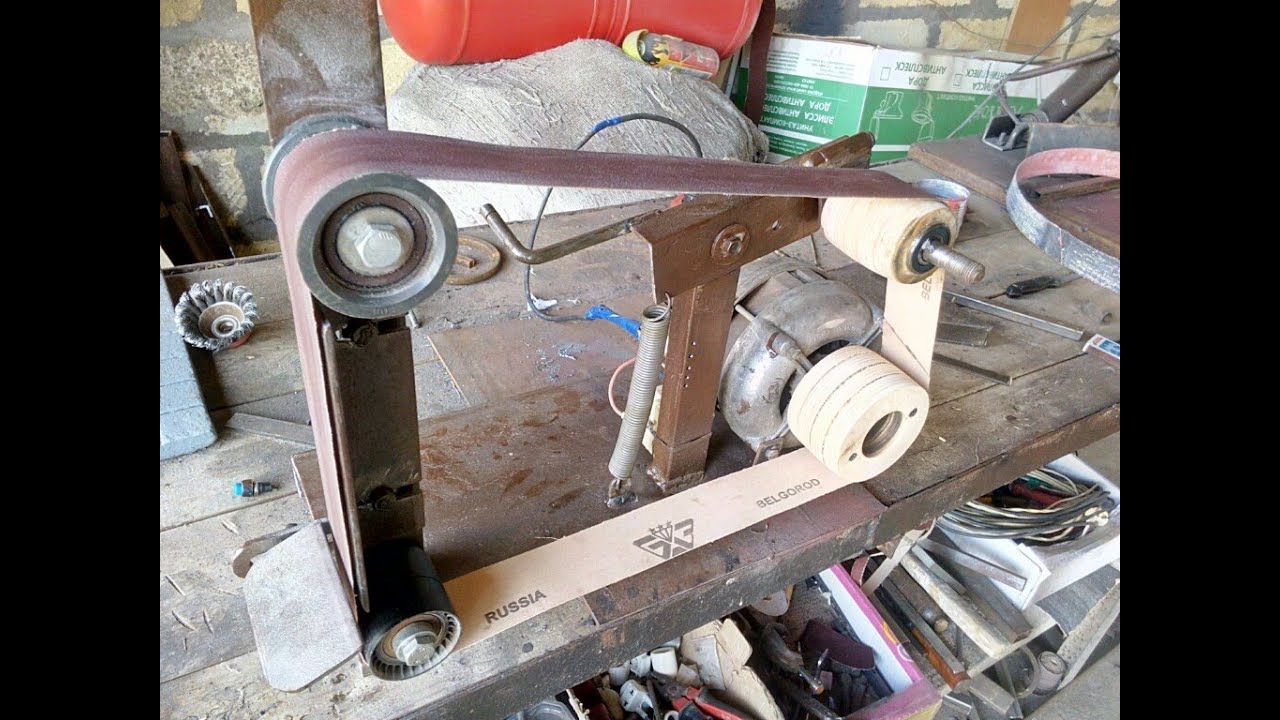

ФОТО: YouTube.comКонсоль предназначена для размещения на ней роликов, которые будут поддерживать наждачную ленту

Подручник и упор: пара заключительных штрихов

Для того чтобы на гриндере можно было работать, необходима установка подручника, на который будет ложиться обрабатываемая деталь, и упора, что не даст ленте уйти назад. Для подручника снова придётся использовать серьгу рессоры.

ФОТО: YouTube.comРазмеры и вид подручника гриндера

Упор можно изготовить из уголка, но он должен быть подвижным. Поэтому его следует фиксировать на раме через прорези при помощи «барашков». Это значительно удобнее, нежели использование гаек – всё можно регулировать вручную, без ключа.

ФОТО: YouTube.comУпор должен регулироваться по углу наклонаФОТО: YouTube.comЗдесь всё просто, нужно лишь соблюсти размеры

Процесс изготовления частей и сборки гриндера

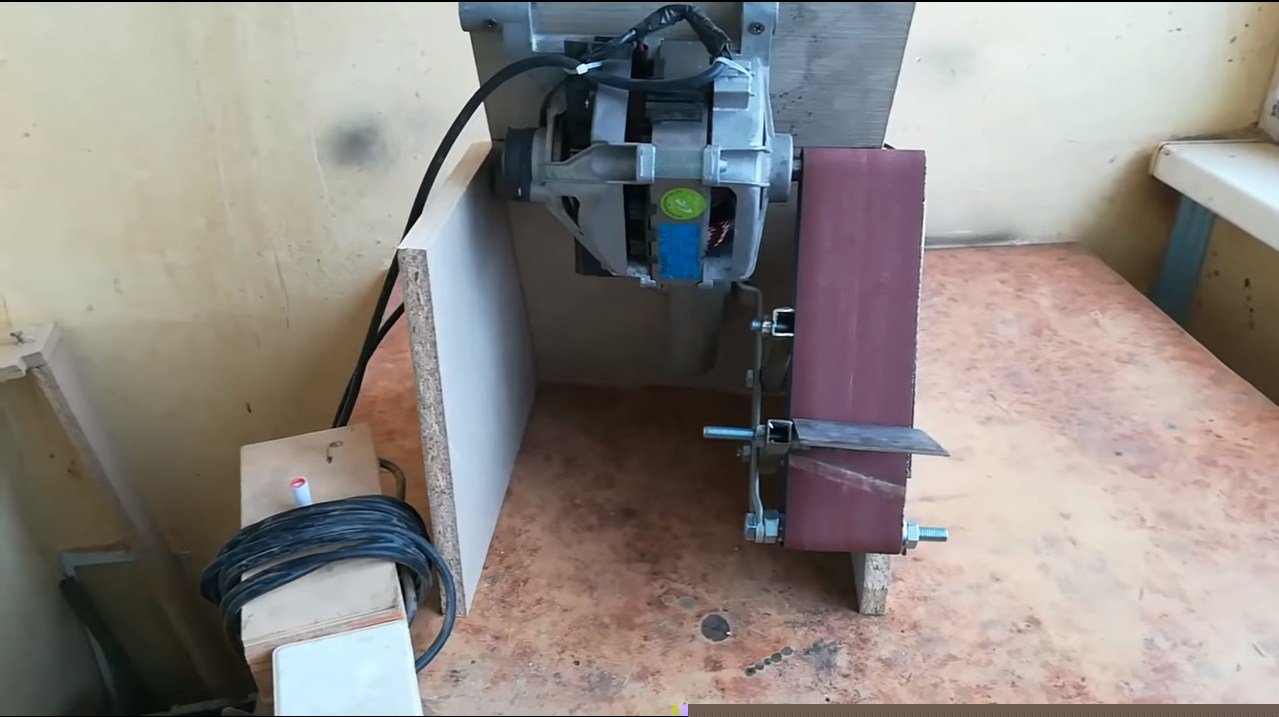

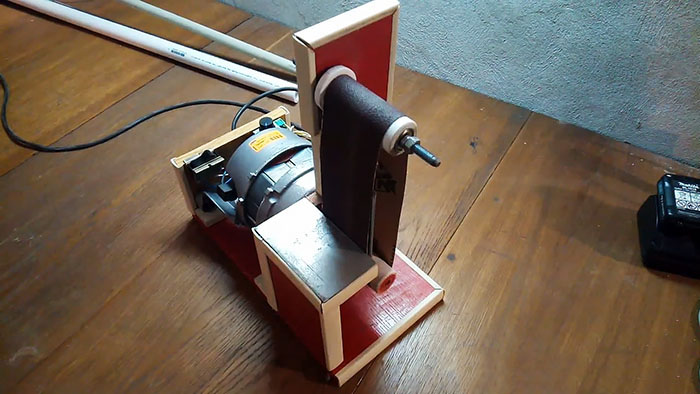

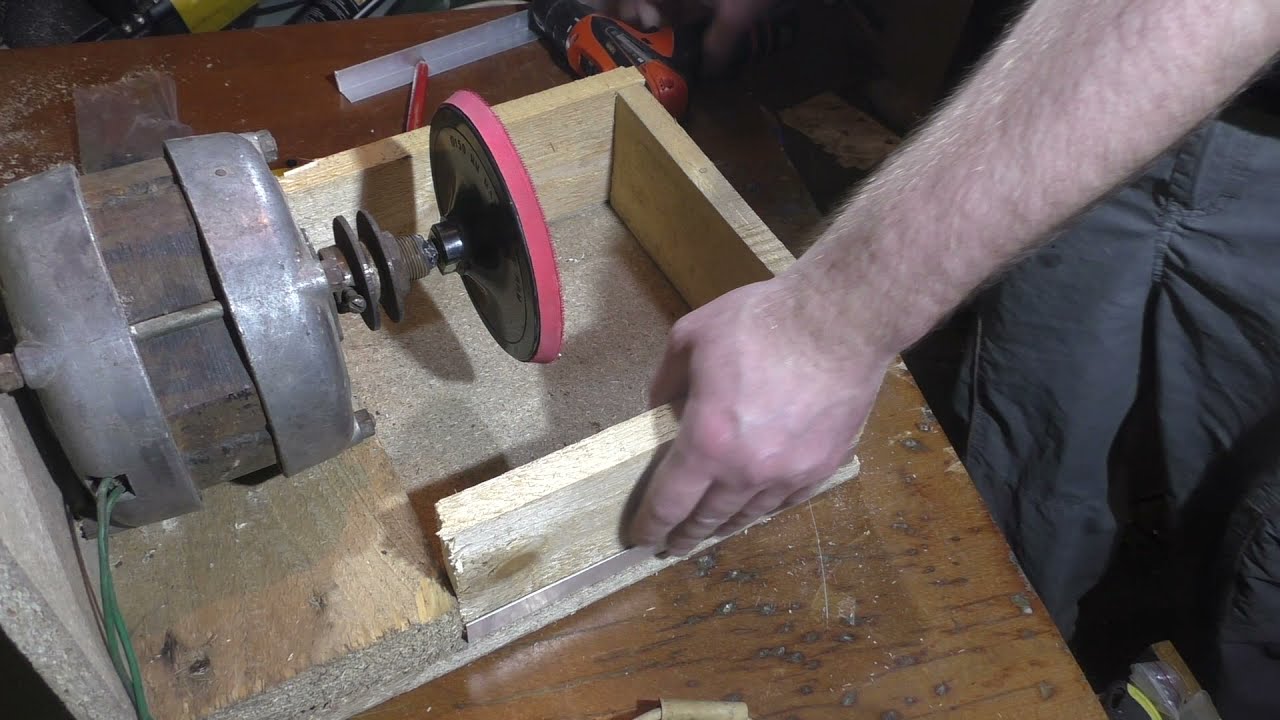

Корпус изготавливаем из пяти частей, вырезанных из ДСП, и скрепляем мебельными винтами. Его габариты определяются конкретным двигателем, и мы их приводить не будем.

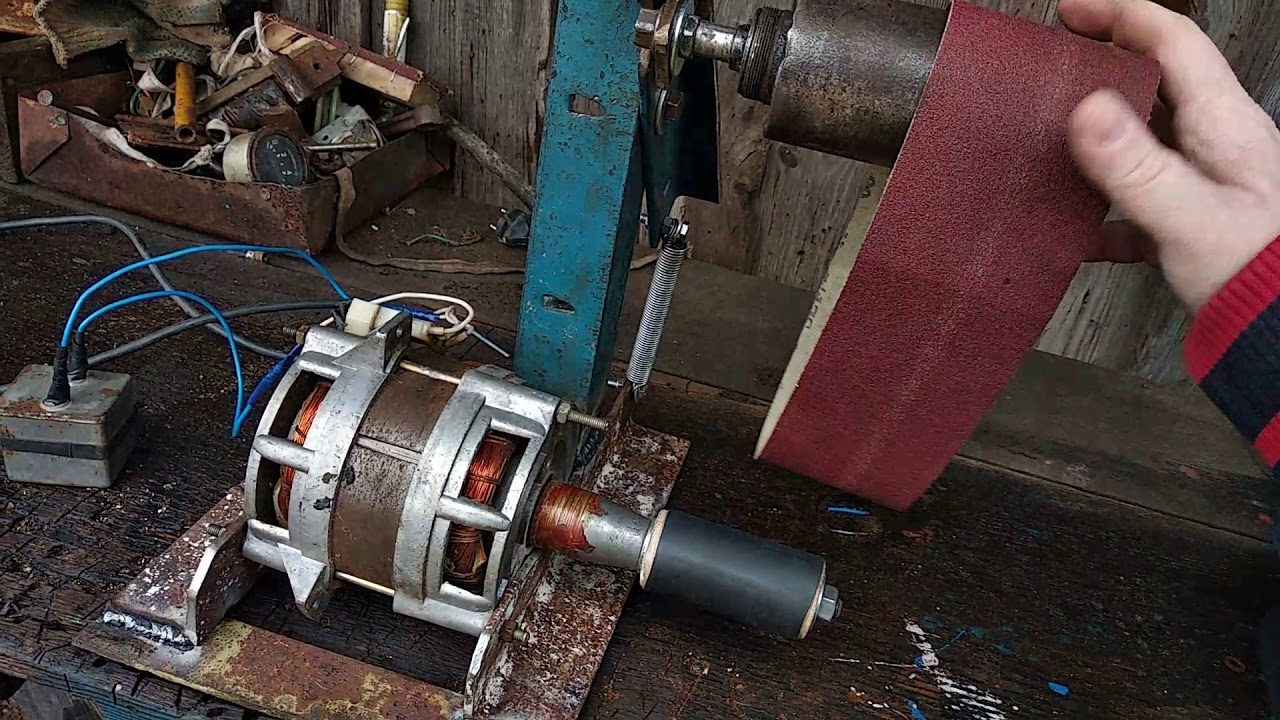

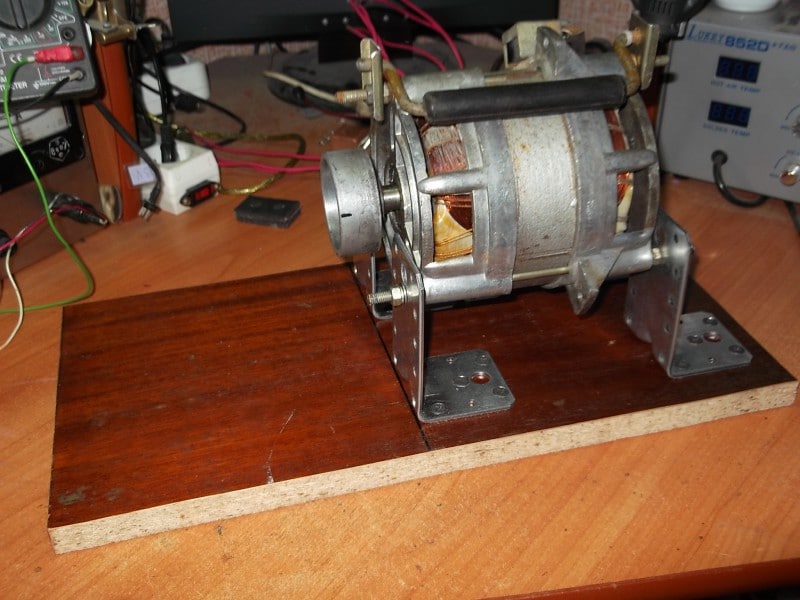

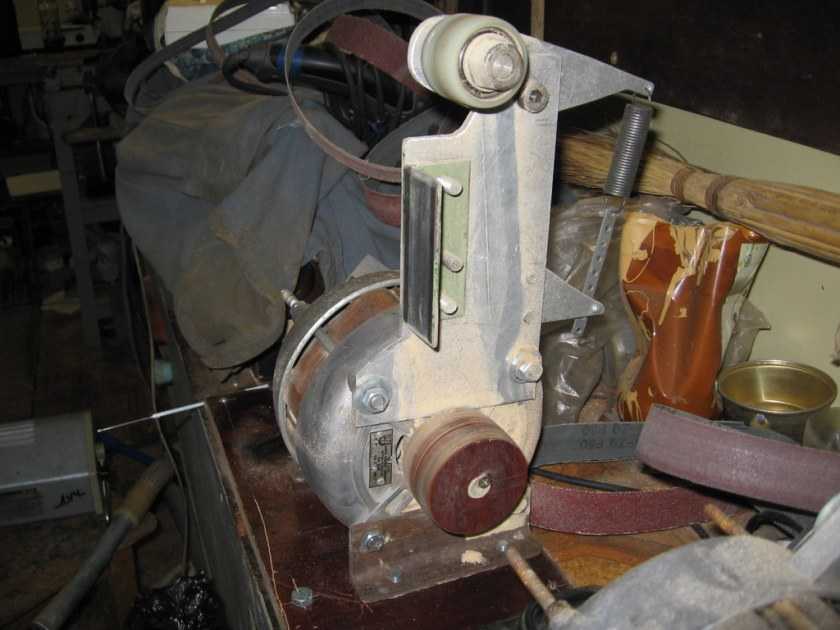

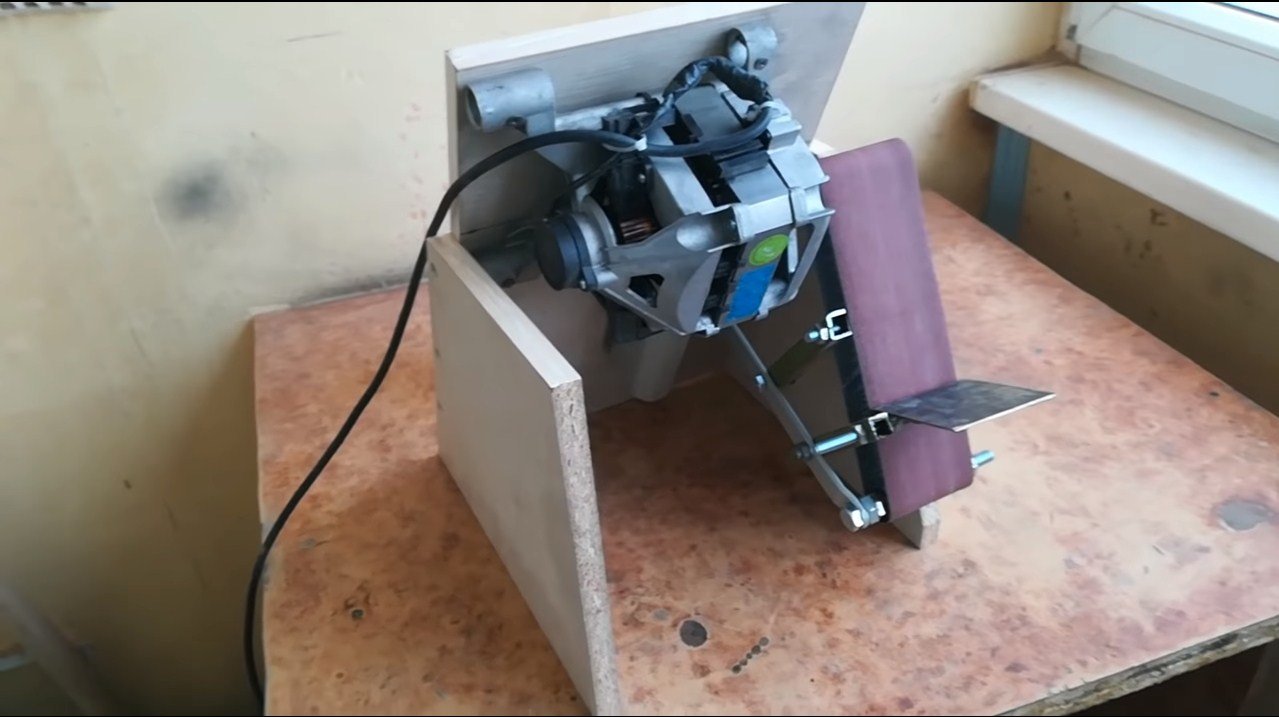

Агрегат создаем на основе коллекторного двигателя от стиралки-автомата с 14 тысячами об. / мин. Подключаем его к сети через регулятор напряжения для управления вращением.

Для правильного подключения находим по два провода от статора и щеток ротора. Соединяем вместе по одному проводу от статора и щеток якоря. Другую пару проводов подсоединяем к регулятору напряжения. До регулятора устанавливаем переключатель. На этом электрическое подключение завершается.

Упор для наждачной ленты выполняем из монтажного уголка, края которого закругляем для исключения зацепа замка ленты.

Прямоугольную поверхность подручника вырезаем из листового металла и приклеиваем к ДСП. Диаметр крепежных отверстий выполняем несколько больше, чем нужно для болтов. Это нужно для регулировки угла между упором и подручником.

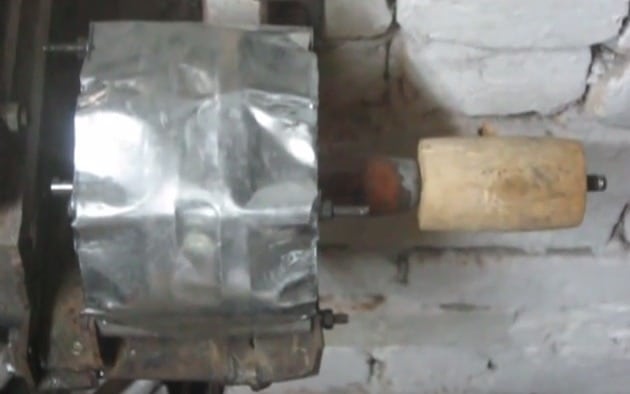

Большую трубу выбираем с внутренним диаметром также равным 20 мм. Соединить трубы можно двумя способами: склеиванием или сплавлением.

Используем второй способ. Для этого достаточно при вращении ролика прижать к его торцу деревянный брусок.

В результате выделяемого тепла трубы сплавляются намертво.

Дополнительно во внутреннее отверстие двойной трубы вставляем трубочку, выгнутую из жести.

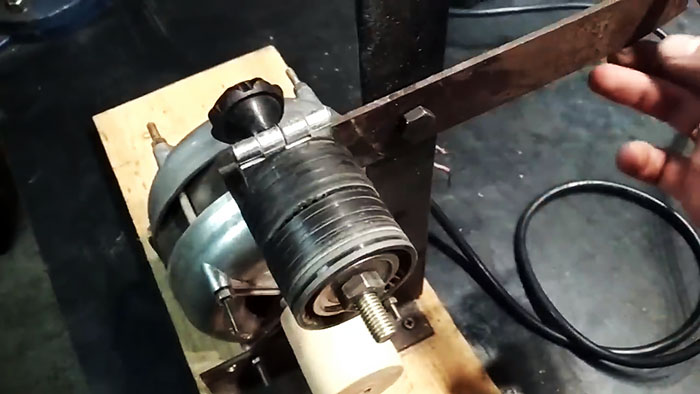

Всю эту конструкцию набиваем на шлицевой вал двигателя. Соединение получилось надежным при минимальном биении.

Если он окажется меньше, то его можно рассверлить дрелью с перьевым сверлом нужного диаметра.

Подшипники распираем стальной трубкой для снятия боковой нагрузки. На внутренний конец ролика насаживаем кольцо, вырезанное из муфты того же размера, которая будет служить упором.

ЧИТАТЬ ДАЛЕЕ: Беседка-качели садовые качели из профильных труб деревянные качели транформер на даче

Собираем на шпильке получившийся узел и прикручиваем, используя шайбы и гайки, к основе.

Не стоит спешить приступать к работе по созданию гриндера — это всегда успеется, а спешка будет плохим помощником. Для начала нужно подумать над списком необходимого инструмента и деталей. Мы приведем общий список, который может меняться по усмотрению каждого мастера:

основной элемент будущей конструкции — двигатель от стиральной машины-автомат;
пусковой конденсатор от мотора;
обшивка и две пары ножек с машинки;
фанера с влагоустойчивыми характеристиками;
трубка с толстыми стенками с длиной около 5 см и внутренним диаметром порядка 14 мм;
пара подшипников с одинаковым диаметром;
герметик;
лист толстого металла с сечением в пределах 8 мм;
уголок с размерами 63х63 мм;
две профильные трубы (40х40 и 30х30 мм);
длинная гайка;
полоса из стали с сечением около 10 мм;
газовый амортизатор, используемый при сборке мебели;
кнопка для включения/выключения;
заглушки, болты, гайки, отвертки и прочие мелочи.

Когда все детали и инструмент находятся под рукой, можно переходить к созданию гриндера своими руками из высокооборотистого мотора от стиральной машины.

Изготавливаем механизм

Важнейшим элементом, кроме двигателя от стиральной машины, является самодельный подвижный узел, с помощью которого осуществляется натяжка ленты и регулировка ее положения. Можно купить готовый подвижный механизм для такого станка или заказать его изготовление у мастеров, но тогда стоимость готового изделия будет приближаться к цене заводского гриндера, что, конечно же, неприемлемо. Так что мы попробуем изготовить эту важнейшую деталь своими руками. Какие материалы потребуются:

несколько кусочков уголка 30 мм, один длинный – 40 см и два коротких 15 и 25 см;
два длинных болта и с десяток гаек;
шпилька;
пружина на болт;
полоска металла 30х100 мм;
короткие болты, шайбы, гайки.

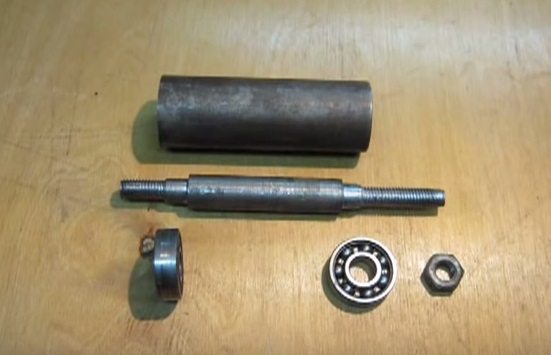

Детали валика пришлось вытачивать на токарном станке. Их вы можете видеть на рисунке ниже. Два подшипника, гайка, сам валик и своеобразный вал.

Соответственно из инструментов нам потребуется: токарный станок, болгарка, дрель, электросварка, гаечные ключи, плоскогубцы и «ангельское терпение». Делаем следующее. Привариваем уголки и пластины друг к другу так, как показано на рисунке ниже. В торец конструкции вставляем болт с пружиной. Данный болт нам потребуется для регулировки натяжения ленты.

Далее в верхней части основного уголка просверливаем отверстие, вставляем в него короткий болт и прикручиваем короткий кусочек уголка. Это кусочек должен слегка двигаться из стороны в сторону и к нему в свою очередь будет прикреплен валик с подшипниковым механизмом. Движение этого кусочка уголка впоследствии позволит регулировать положение ленты.

Собираем механизм валика и прикручиваем его к уголку. Слишком затягивать не нужно, чтобы валик крутился свободно, но и соскочить валик с подшипниками также не должен, поэтому прихватываем подшипники к валику сваркой, а на торцы вала закручиваем контргайки. Под валиком в уголке нужно будет просверлить еще одно отверстие и закрепить в нем шпильку, на одном конце которой нужно закрутить две гайки, а другой конец будет упираться в основной уголок

Очень важно чтобы шпилька закручивалась и выкручивалась по резьбе

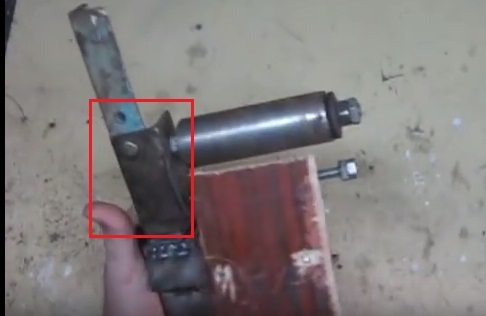

Приваренный перпендикулярно основному уголку короткий уголок с прикрученным к нему кусочком ДСП служит направляющей, а главное защищает руки мастера во время регулировки движения ленты

Для безопасности это важно, поскольку самодельный гриндер регулируется шпилькой, которая расположена в опасной близости с активно двигающейся лентой. Ну, вот и все, механизм готов, теперь можно подключить двигатель, одеть на его вал втулку, соединить это все с подвижным механизмом и начинать испытания

Двигатель и вал

О том, как подключить двигатель от стиральной машины мы уже довольно много говорили и не станем повторяться. Перейдем сразу к следующему и финальному этапу сборки гриндера. Подключим двигатель от старой полуавтоматической стиральной машины. Защитим корпус двигателя листом тонкой жести и закрепим его на подходящую станину. В нашем случае мы сварили станину из уголков, но вы можете закрепить двигатель прямо на верстаке.

Как видите, мы взяли двигатель сразу с длинным валом, но если у вас в наличии обычный двигатель от стиральной машины с коротким валом, то придется что-то придумывать и увеличивать его длину. На рисунке выше вы видите, что на вал двигателя одета особая деревянная втулка, которую мы выточили на станке. На эту втулку мы оденем ленту гриндера. Подвижный механизм, который мы сделали ранее, закрепим чуть выше двигателя. В итоге получится станочек, который вы можете видеть на рисунке ниже.

В заключение, отметим, гриндер из двигателя стиралки сделать непросто, но если есть желание и чешутся руки, то можно потратить пару дней и смастерить нечто подобное тому, что было представлено на ваш суд в данной публикации. Главное не спешите и помните о технике безопасности, удачи!

Интересное:

Как сделать станок из двигателя от стиральной машины
Шлифовальный станок из мотора от стиральной машины
Как сделать сверлильный станок из двигателя от…
Токарный станок по дереву из двигателя от стиральной машины
Двигатель от стиральной машины на велосипед
Ветрогенератор из двигателя стиральной машины

Комментарии читателей

Поделитесь своим мнением — оставьте комментарий

Изготовление гриндера от Чапая

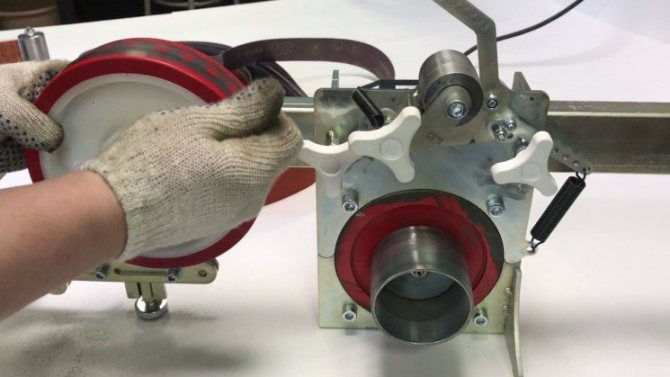

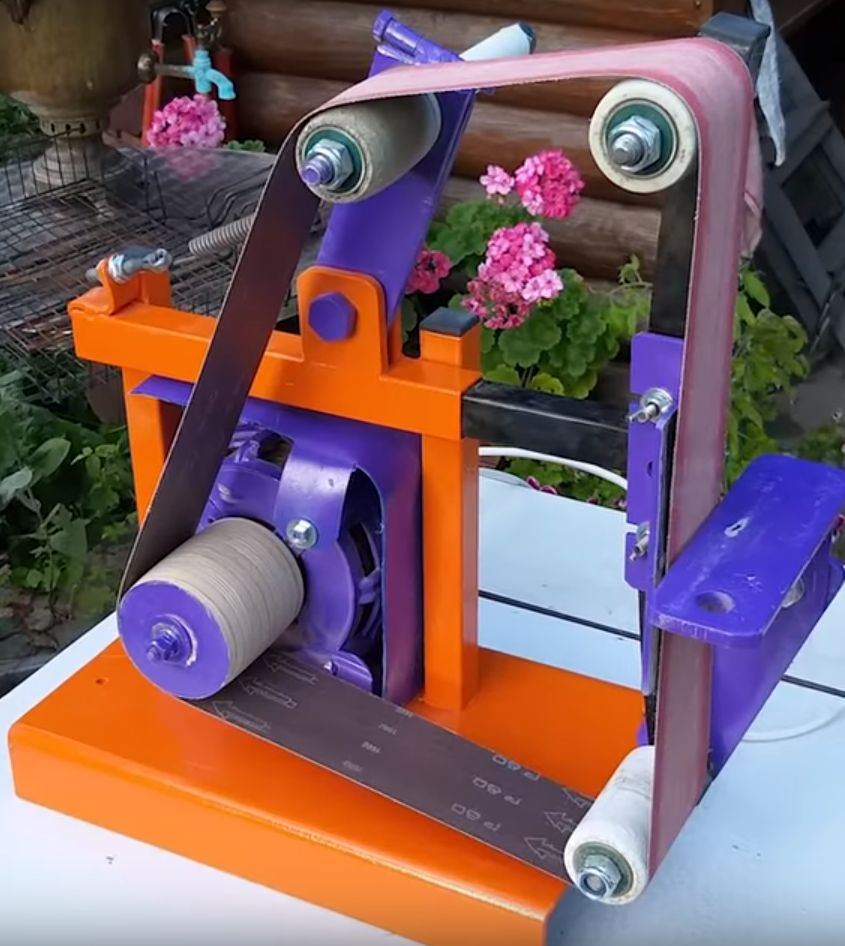

Гриндеры «От Чапая» (торговая марка ByChapay) пользуются у профильных специалистов абсолютным авторитетом за свою продуманность конструкции, функциональную универсальность и высокое качество изготовления. Семейство этих станков было разработано инженером и предпринимателем из г. Коврова Андреем Чапаем, который скончался в начале 2017 года. Сегодня их производством и продажей продолжает заниматься его супруга.

С технологической точки зрения гриндеры «От Чапая» являются примером продуманного во всех мелочах механизма. Эти устройства имеют поворотную станину, возможность наклона ленты, регулировку рабочей высоты, а также комплектуются различными приспособлениями: прижимным столиком, роликами для контуровки, шлифовальным колесом и пр. Сделать такой станок своими руками без применения специального оборудования невозможно. Как правило, народные умельцы, изготавливающие гриндеры подобного класса, заимствуют у Чапая конструктивные решения, а также копируют общую компоновку и отдельные элементы. Но большую часть деталей им приходится заказывать на производствах с оборудованием для резки толстого металла, фрезеровки и токарной обработки.

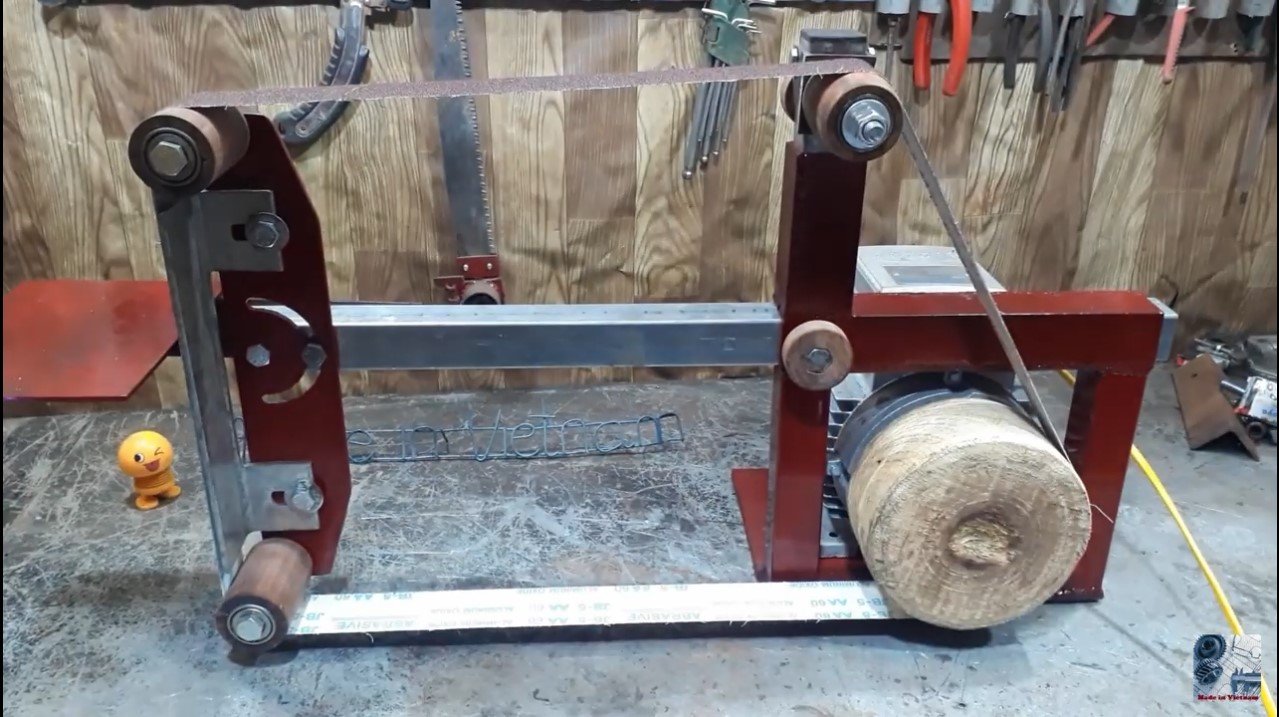

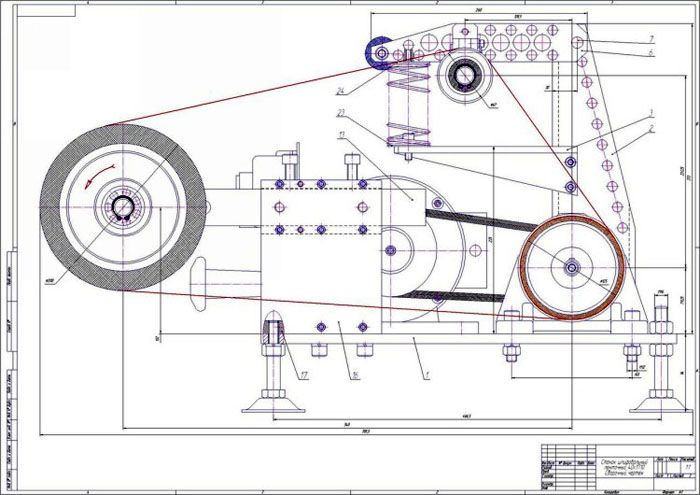

Принципиальная схема конструкции гриндера

В интернете размещено множество изображений 3D-моделей, рисунков, эскизов и даже сборочных чертежей гриндеров различных конструкций. Каждая из них имеет свои особенности, но в принципе все они состоят из нескольких основных компонентов (см. рис. ниже):

Привод с электродвигателем.
Станина на устойчивом основании.
Ведущий шкив.
Натяжной ролик с механизмом регулировки натяга.
Направляющие ролики (обычно один или два).
Устройство перемещения и наклона направляющих роликов.
Опорный столик.

Перед началом проектирования своего гриндера надо определиться с диапазоном длин шлифовальных лент, которые планируется использовать. От этого параметра зависит как общий габарит и компоновка будущего станка, так и характеристики механизма натяжения и устройства перемещения направляющих роликов. Длина применяемой ленты равняется сумме межосевых расстояний, скорректированной на размеры шкива и роликов, и должна учитывать ходы механизмов регулировки и натяга.

При шлифовке различных материалов необходимо учитывать, что каждый из них имеет свои физические особенности и поэтому должен обрабатываться с определенной скоростью. Предельные скорости шлифования самых распространенных материалов примерно равны (или близки), а вот нижние пределы значительно разнятся (показатели в м/с):

дерево твердых пород и фанера — 15?30;
лаковые покрытия — 5?15;
древесина мягких и хвойных пород — 12?20;
изделия из углеродистой стали — 25?30;
пластмассы — 10?20.

При изготовлении гриндера своими руками, как правило, в ход идут старые электродвигатели от бытовых приборов (чаще всего от швейных и стиральных машинок), или же в качестве привода используется ручной электроинструмент (дрели и болгарки). То есть домашний мастер заранее ограничен в выборе скорости вращения двигателя, поэтому для него главный расчетный параметр в конструкции своего станка — это диаметр ведущего шкива, от которого напрямую зависит линейная скорость шлифленты.

Диаметр ведущего шкива (в мм) вычисляется по следующей формуле:

Здесь V — это требуемая скорость абразивной ленты в м/с, а N — скорость вращения ведущего шкива в об/мин. Ниже приведена таблица зависимости линейной скорости от этого диаметра.

При использовании своего электродвигателя для понижения или повышения скорости вращения можно сделать привод с ременной передачей и шкивами соответствующих диаметров. Для диапазонного регулирования обычно применяют ступенчатый шкив или же делают несколько сменных шкивов. Но лучше всего для этих целей подойдет частотный регулятор, описание и схемы которого легко найти в интернете.

Поворотный столик для гриндера

Для точной и равномерной шлифовки деталь должна быть жестко зафиксирована по отношению к движущейся абразивной ленте. Поэтому в состав любого гриндера входит поворотный опорный столик (или, как его называют токари, «подручник»). Обычно это плоская металлическая пластина длиной 15?30 см, шириной 5?10 см и толщиной 5?10 мм. Столик должен иметь в торце выемку по ширине ленты, регулируемый наклон в сторону плоскости шлифовки, а также перемещаться вперед-назад и вверх-вниз. Некоторые опорные столики имеют возможность поворота на 90 градусов в правую и в левую стороны, но, насколько необходима такая опция, должен решать сам мастер. Тем более, что ее реализация на оборудовании домашней мастерской может оказаться довольно сложной.

https://youtube.com/watch?v=ZfG9tMTdH28

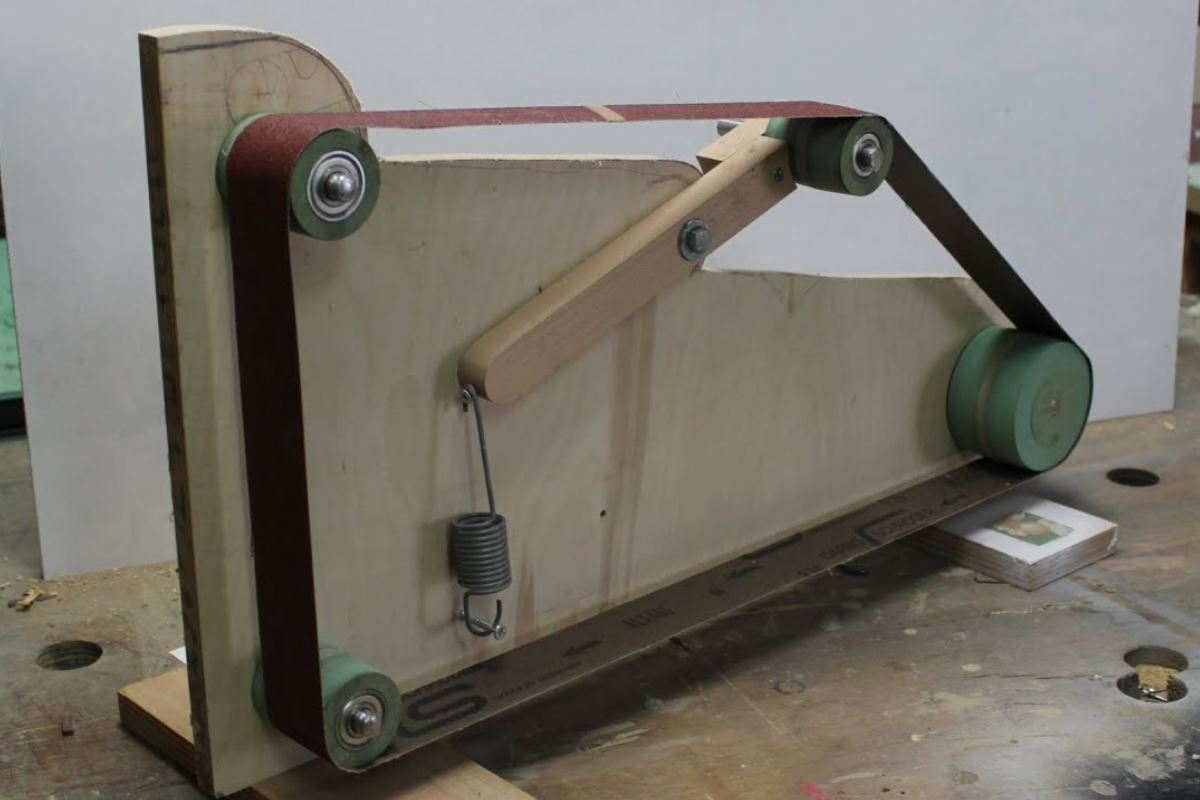

В зарубежных видеороликах народные умельцы для изготовления самодельных гриндеров широко используют прямоугольные трубы и различные фигурные профили. Это упрощает как конструирование, так и изготовление станка. У наших мастеров такие материалы встречаются гораздо реже: они, в основном, используют швеллер, полосу и уголок. Конечно, можно сослаться на разницу в цене, но на гриндер требуется совсем немного металла, поэтому такое объяснение вызывает сомнение.

Натяжной ролик: из чего его сделать

Натяжной ролик можно сделать из двух полипропиленовых муфт и трёх подшипников. Для того чтобы не забивать головы лишней печатной информацией, можно взглянуть на чертёж этого элемента.

ФОТО: YouTube.comВот так должен выглядеть натяжной ролик

Муфты на болт следует собирать в такой последовательности:

гайка–шайба–подшипник;
муфта–подшипник;
муфта–подшипник–шайба–гайка.

ФОТО: YouTube.comЗаготовка ролика собрана, можно стягивать

Теперь если затянуть гайку, подшипники попадут в муфту, и заготовка примет практически законченный вид. Останется лишь придать ей нужную форму.

ФОТО: YouTube.comТеперь заготовку осталось только обработатьФОТО: YouTube.comОбработку следует производить при помощи того же лепесткового диска, установленного на УШМ

Принцип работы

Конструкция состоит из трех основных элементов.

Мотор.
Шлифовальная лента.
Ролики. Различают главный и второстепенные.

Очень важно правильно выбрать ленту. Так как от данного элемента будет зависеть скорость заточки изделия

Ленты различают по длине, по ширине и по зернистости.

Лента для гриндера должна соответствовать следующим условиям:

Материал, из которого сделаны ленты, должен быть эластичным.
Лучше использовать тканевую основу.
Нужен качественный абразивный материал.
Должна выдержать скорость более 1500 оборотов в минуту.

Необходимые материалы для изготовления гриндера

Для изготовления простого гриндера из двигателя стиральной машины необходимы следующие материалы:

двигатель от стиральной машины,
пусковой конденсатор от двигателя,
ножки и панели корпуса стиральной машины,
фанерный лист,
5-см кусок трубы с толстыми стенами и внутренним диаметром 1,4 см,
2 подшипника одного размера,
герметик для стекла,
лист металла сечением 0,8 см,
уголок 6,3х6,3 см,
профильные трубы 4х4 см и 3х3 см,
удлиненная гайка,
полоска стали сечением 1 см,
газовый амортизатор для мебели,
тумблер включения,
заглушки из пластика 3х3 и 4х4 см,
болты и гайки М12, М10, М5, М6.

Топ-3 способа изготовления ленточного гриндера

Среди народных умельцев одной из самых распространенных самоделок является ленточно-шлифовальный станок, который в обиходе называют гриндером (англ. grinder, sander). Изготовить необходимые детали и собрать своими руками гриндер в общем-то несложно, особенно для тех, кто обладает определенными навыками в конструировании и располагает необходимым инструментом и оборудованием. В зависимости от целей домашнего мастера, а также объемов и продолжительности шлифовальных работ размеры, конструкция и материалы, из которых изготовлен самодельный гриндер, могут быть самыми разнообразными.

Некоторые создают станки, которые практически не отличаются от фабричных, используя при этом фрезерованные детали или сложный металлический профиль. Другие для изготовления станины и роликов используют дерево и фанеру. Кроме того, в интернете можно найти немало видеоклипов, в которых авторы демонстрируют свой гриндер из металлолома и остатков различных материалов, хранившихся во дворе или мастерской. На самом деле, из чего изготовлена станина гриндера, не имеет очень большого значения. Главное, чтобы она была достаточно прочной, а ролики располагались в одной плоскости, имели свободное вращение и были надежно зафиксированы

Также очень важно максимальное число оборотов привода гриндера, так как от этого зависит его главный технологический параметр — линейная скорость шлифовальной ленты. Необходимые для этого устройства детали и комплектующие можно изготовить собственными руками или же приобрести готовые

Характеристики, которым должна соответствовать лента для шлифовального агрегата

Подбор абразивной полосы – важный этап во время сборки мини-гриндера своими руками. В первую очередь нужно определиться с протяженностью ленты и ее шириной. На геометрические параметры полосы оказывают влияние два основных фактора:

размеры гриндера;
назначение агрегата.

Тканевая основа лучше выдерживает поверхностное натяжение

Бесконечные абразивные полосы также подразделяются на типы по зернистости. Длина шлифовальных полос может быть разной (от 610 до 1830 мм). Такие ленты имеют ширину 50 или 100 мм. Первый вариант чаще всего встречается в агрегатах, собранных своими руками в домашних условиях.

Качественная абразивная полоса в обязательном порядке должна иметь эластичную основу из ткани

При выборе подходящего инструмента также необходимо обращать внимание на то, какое количество оборотов может выдержать полоса. Рекомендуется приобретать изделия, которые способны работать при 1500 об/мин

Такой вариант лучше всего подходит для изготовления ленточного гриндера своими руками. Чертеж, составленный ранее, должен содержать информацию о габаритах абразивной полосы и других ее характеристиках.

Хорошая лента обязана иметь высокую абразивную стойкость. От этого показателя зависит резистентность ленты к износу. Для самодельных аппаратов рекомендуется использовать ленты, протяженность которых составляет не более 123 см. Абразивная полоса должна быть не только устойчивой к износу, но и иметь хорошую сопротивляемость к высоким температурам, образующимся во время трения о заготовку во время работы.

Стоит отметить, что ленты небольшой длины гораздо более подвержены износу, нежели изделия большей протяженности

Специалисты советуют обратить внимание на картинки с изображением готовых изделий. Фото аппаратов позволяют дать ответ на вопрос о том, как сделать гриндер своими руками

Чертеж устройства можно значительно упростить, если в его сборке используются уже готовые элементы, приобретенные отдельно.

От выбора ленты зависит скорость и качество обработки изделий

И, наконец, особое внимание необходимо уделить месту склейки абразивной ленты. Стык двух концов полосы должен быть максимально аккуратным, без каких-либо дефектов или выступов

Как склеить ленту для шлифовального агрегата самостоятельно

Ленточные шлифовальные аппараты содержат пружину, которая выполняет очень важную функцию: натягивает просевшую в результате износа ленту. Смена ленты производится несколько раз даже при обработке небольшой заготовки. Это следует запомнить.

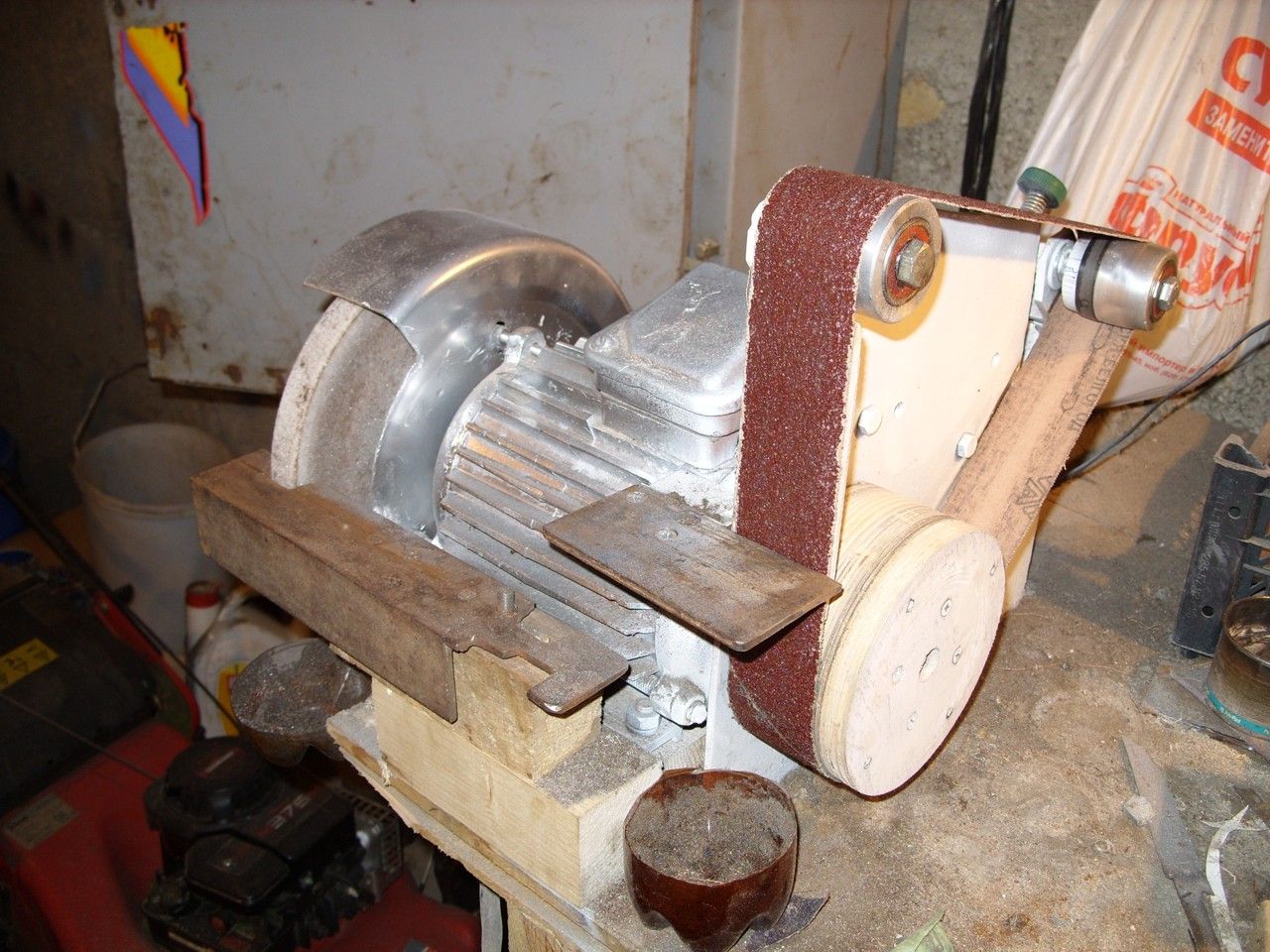

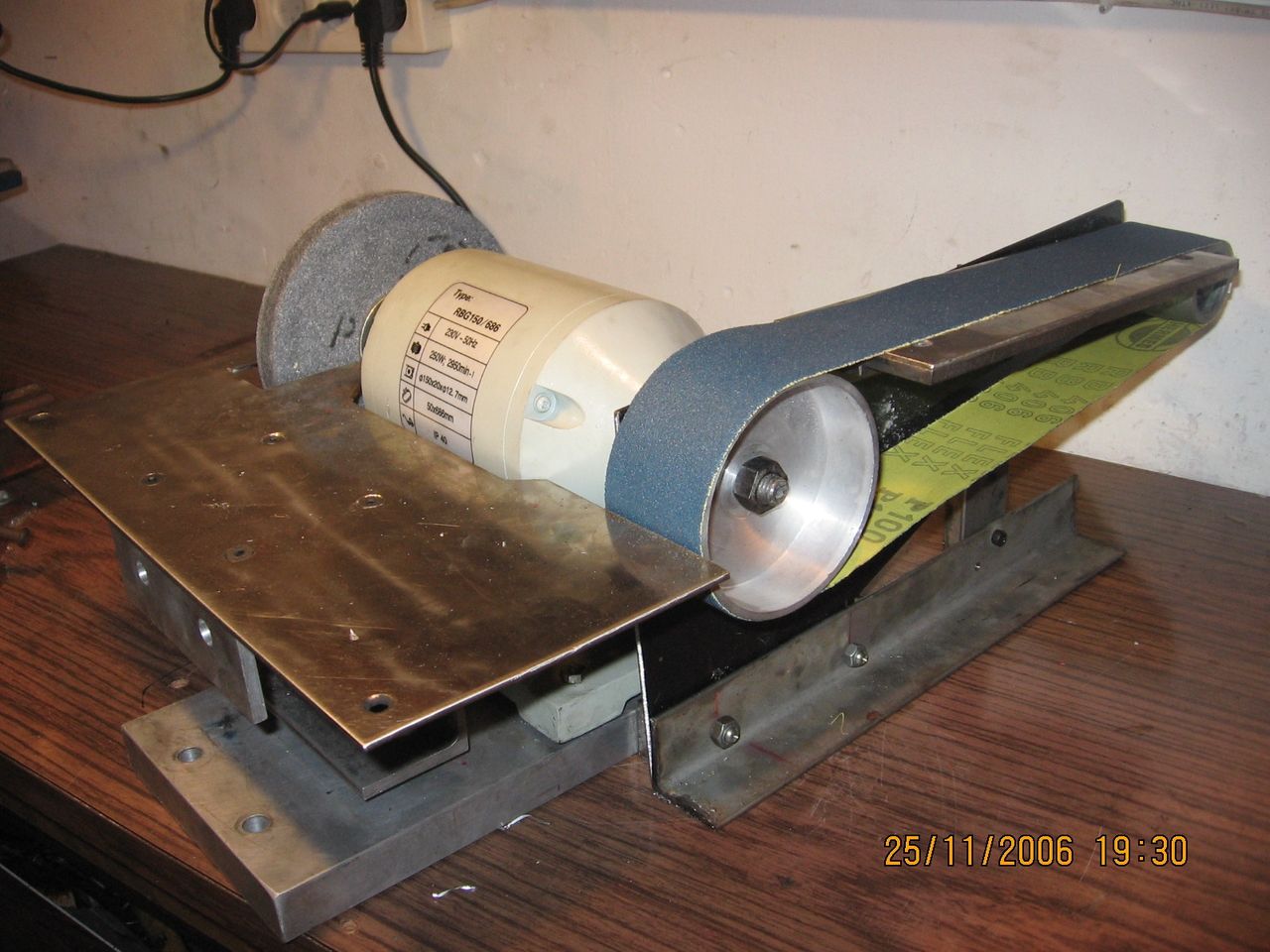

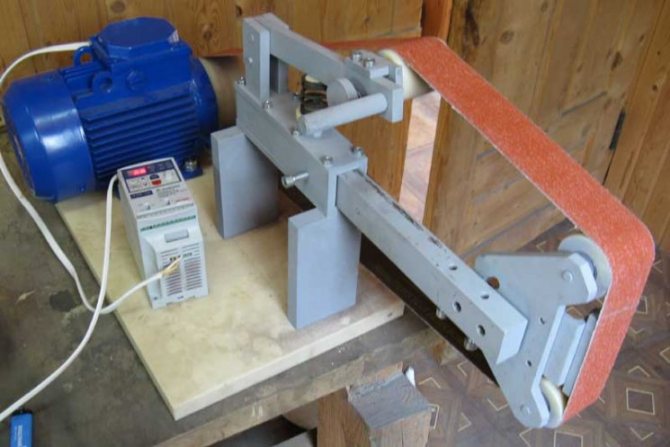

При сборке гриндера своими руками из фанеры или металла абразивную полосу можно изготовить самостоятельно. Склейка такой ленты – сложное мероприятие, которое не терпит ошибок. В интернете существует множество советов о том, как правильно выполнить склейку ленты, однако многие из них являются неверными.

Процесс склейки выглядит следующим образом. Вначале нужно подобрать наждачный материал на тканевой основе. Затем стоит подготовить оба конца абразивной полосы. Для этого производится их зачистка. Шов на полосе выполняется исключительно методом «встык». Специалисты обязательно рекомендуют усиливать склеенную ленту с внутренней стороны посредством плотной полоски ткани, которая фиксируется с помощью специального клеевого состава.

Склейка ленты – сложное процесс, который не терпит ошибок

Для того чтобы соединить концы абразивной полосы, требуется приобрести специальный клеевой состав. Лучший вариант – применение эластичного клея. Экономить при этом не стоит, так как дешевые средства, как правило, не отличаются хорошим качеством.

Перед началом склеивания необходимо подготовить полосу для ленточного наждака. Гриндер своими руками (из подручных материалов) нуждается в надежной абразивной полосе, которую сложно выполнить в домашних условиях. Процесс производится с применением клеевой палочки, которая устанавливается на термопистолеты. Вначале производится подогрев состава. Для этого можно воспользоваться обычным феном, который есть в каждом доме.
