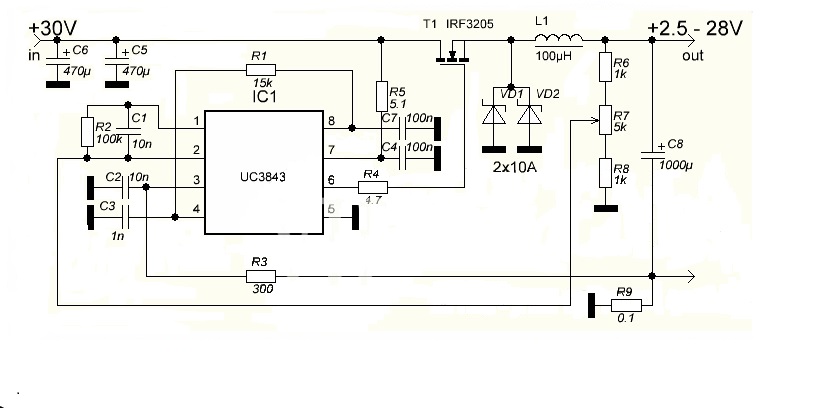

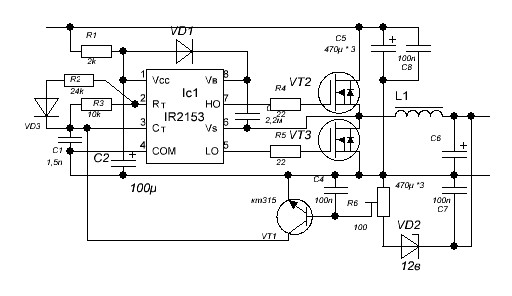

Понижающий преобразователь напряжения на UC3843

Простейший повышающий DC-DC преобразователь

Рубрики:
Своими руками

Yuriy

Здравствуйте, дорогие друзья. Сегодня я хочу поделиться с вами еще одной, гениальной в своей простоте, схемой повышающего DC-DC преобразователя (о первой схеме я писал в статье Простейшая схема питания светодиода от батарейки АА или ААА). Основываясь на этой схеме, я собрал два устройства. Первое устройство я обозвал «Модуль Чаплыгина«. Изображение этого модуля вы видите выше. Второе устройство представляет собой имитацию батареи «Крона«.

Автором приведенной ниже схемы (в несколько измененном виде) является А. Чаплыгин. Смотрите: А. Чаплыгин «ПРОСТОЙ ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ», журнал «Радио» №11 2001г.

Двухтактный генератор импульсов, в котором за счет пропорционального токового управления транзисторами существенно уменьшены потери на их переключение и повышен КПД преобразователя, собран на транзисторах VT1 и VT2 (КТ837К). Ток положительной обратной связи протекает через обмотки III и IV трансформатора Т1 и нагрузку, подключенную к конденсатору С2.  Роль диодов, выпрямляющих выходное напряжение, выполняют эмиттерные переходы транзисторов. Особенностью генератора является срыв колебаний при отсутствии нагрузки, что автоматически решает проблему управления питанием. Проще говоря, такой преобразователь будет сам включаться тогда, когда от него потребуется что-нибудь запитать, и выключаться, когда нагрузка будет отключена. То есть, батарея питания может быть постоянно подключена к схеме и практически не расходоваться при отключенной нагрузке! При заданных входном UВx. и выходном UBыx. напряжениях и числе витков обмоток I и II (w1) необходимое число витков обмоток III и IV (w2) с достаточной точностью можно рассчитать по формуле:  w2=w1 (UВых. — UBх. + 0,9)/(UВx — 0,5). Конденсаторы имеют следующие номиналы. С1: 10-100 мкф, 6.3 В. С2: 10-100 мкф, 16 В.

Транзисторы следует выбирать, ориентируясь на допустимые значения тока базы (он не должен быть меньше тока нагрузки!!!) и обратного напряжения эмиттер — база (оно должно быть больше удвоенной разности входного и выходного напряжений!!!).

Модуль Чаплыгина я собрал для того, чтобы сделать устройство для подзарядки своего смартфона в походных условиях, когда смартфон нельзя зарядить от розетки 220 В. Но увы… Максимум, что удалось выжать, используя 8 батареек соединенных параллельно, это около 350-375 мА зарядного тока при 4.75 В. выходного напряжения! Хотя телефон Nokia моей жены удается подзаряжать таким устройством. Без нагрузки мой Модуль Чаплыгина выдает 7 В. при входном напряжении 1.5 В. Он собран на транзисторах КТ837К.

А. Чаплыгин «ПРОСТОЙ ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ», журнал «Радио» №11 2001г.

Самодельный импульсный преобразователь напряжения из 1,5 в 9 Вольт для мультиметра

uc3844 — описание, принцип работы, схема включения

Микросхема uc3844 широко распространена в импульсных блоках питания компьютерной и различной бытовой техники. uc3844 используется для управления полевым ключевым транзистором в схемах ИБП.

Микрочипы uc3844 разработаны специально для DC-DC преобразователей, поскольку преобразовывают постоянное напряжение одной величины в постоянное напряжение другой величины.

Если напряжение питания в норме, на выводе 8 появляется напряжение +5В, которое приводит в запуск генератор OSC.

Производством чипов uc3844 занимаются фирмы UNITRODE, ST и TEXAS INSTRUMENTS.

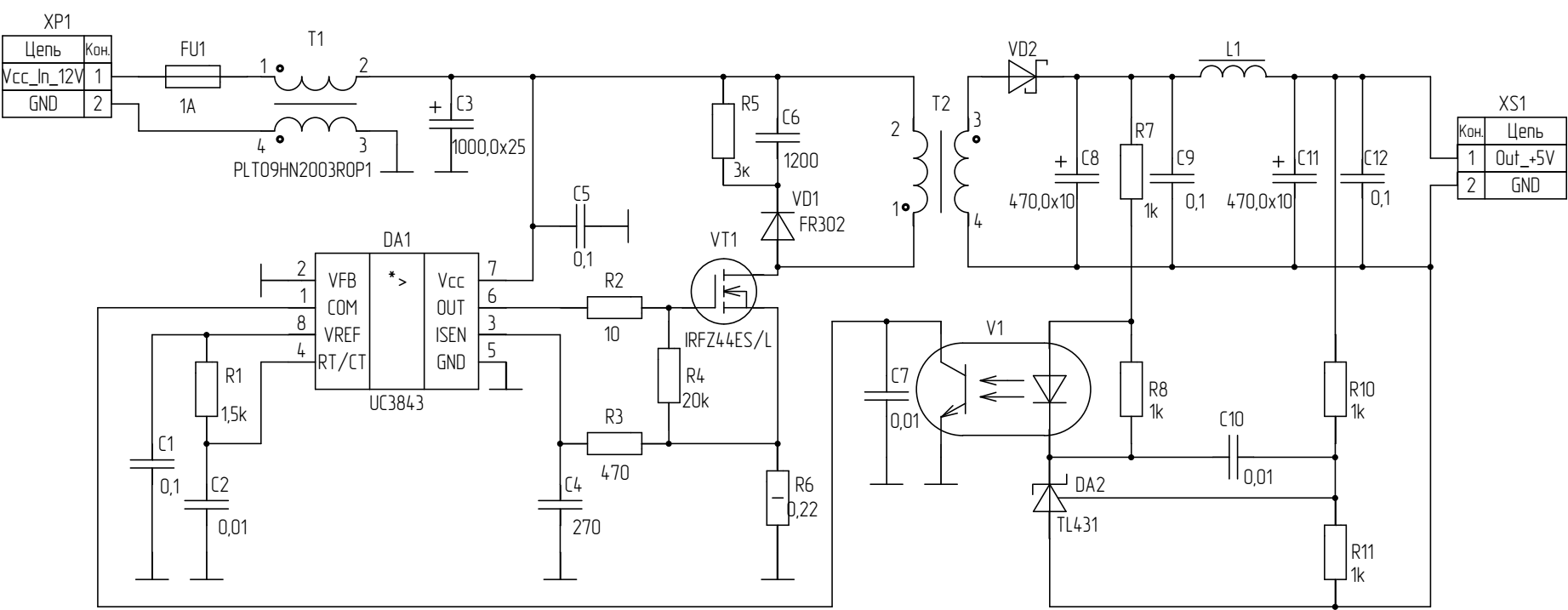

Схема включения отображена на рисунке 6.

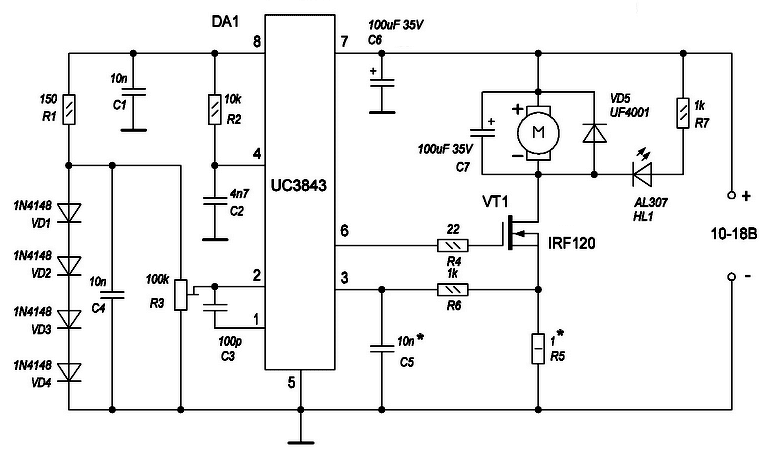

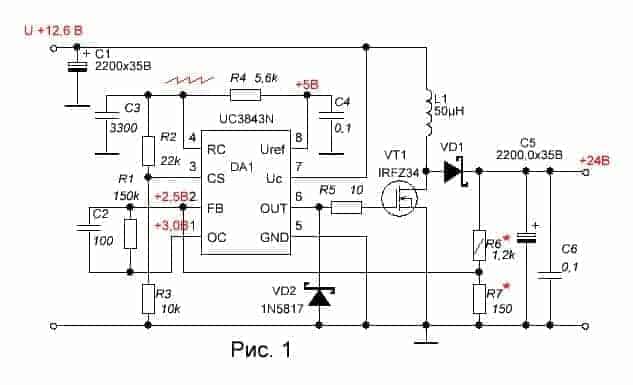

Импульсный повышающий стабилизатор на 24В

Поделиться Твитнуть Pin Отпр. по эл. почте SMS

Здравствуйте уважаемые посетители. На ебэй заказал ультразвуковой туманообразователь. Предполагается его использовать для увлажнения воздуха в закрытом объеме, в данном случае в инкубаторе. Так как предполагается питать всю электронику инкубатора от 12 вольт, что даст возможность использовать блок бесперебойного питания, включающего в свой состав автомобильный аккумулятор, а питание ультразвукового туманообразователя 24 вольта, и был разработан импульсный повышающий преобразователь напряжения DC-DC.

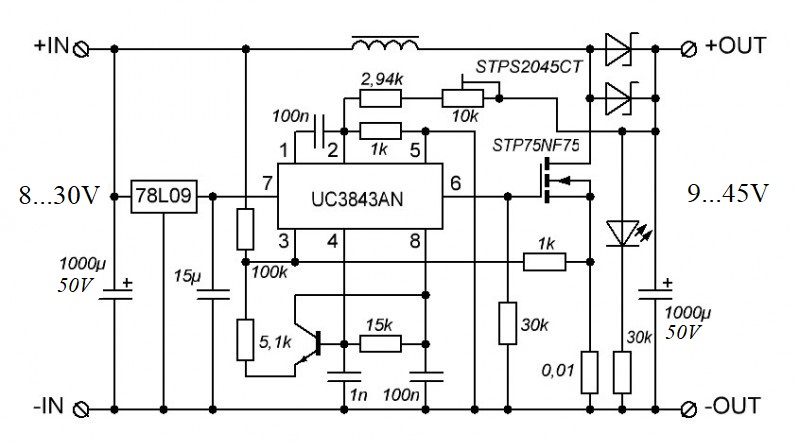

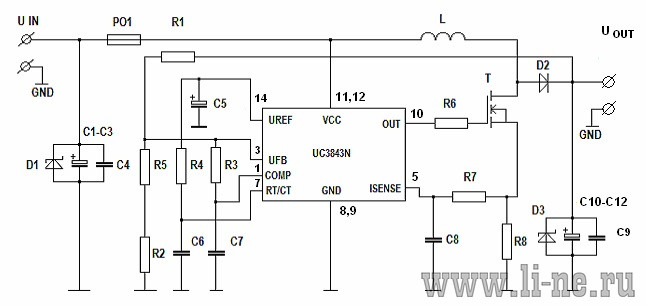

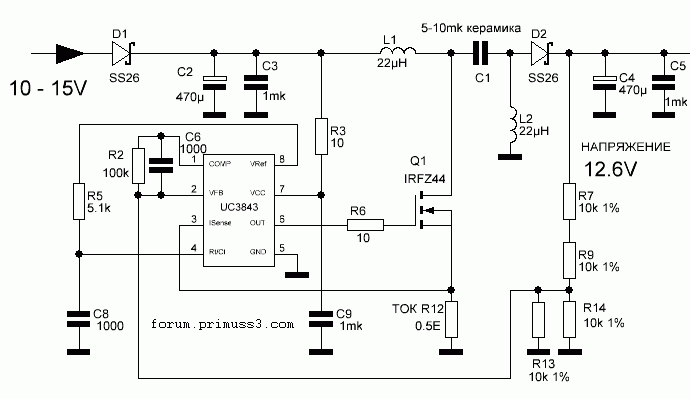

Схема устройства показана на рисунке 1. Основой всей схемы является контроллер UC3843. Схема взята из документации на эту микросхему и является типовой. Вообще схема аналогична схеме описанной в статье «Импульсный регулируемый стабилизатор напряжения»

Понижающий преобразователь напряжения на UC3843

Преобразователь DC-DC 12 — 24,

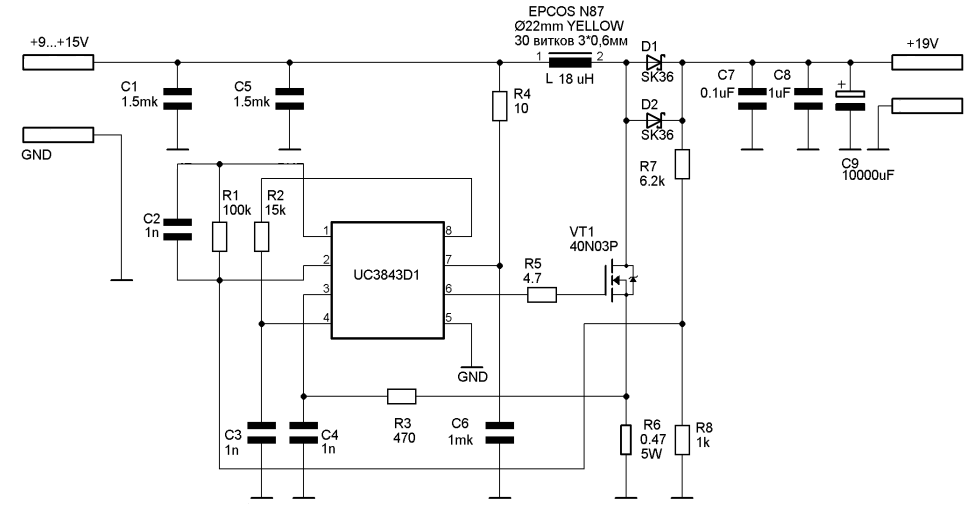

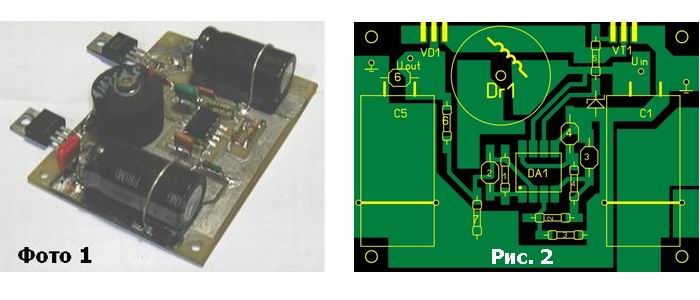

Диапазон входных напряжений находится от 9,5 вольт до 15 вольт. Так как я заказывал туманообразователь с током потребления 0,5 ампера, то номинальный ток нагрузки преобразователя был выбран вдвое большим — 1 ампер. Выходное напряжение равно естественно 24 вольта. Внешний вид собранного устройства показан на фото 1, а рисунок печатной платы на рисунке 2.

Понижающий преобразователь напряжения на UC3843

В качестве мощного диода с барьером Шоттки применен один из диодов диодной сборки S10C40C. Конечно, можно применить и другие диоды Шоттки с прямым током не менее пяти ампер и обратным напряжением порядка 40 вольт. В качестве переключательного транзистора подойдет любой полевой с каналом типа n, рассчитанных на напряжение сток-исток порядка 50 вольт. Лучше выбирать транзисторы, у которых наименьшее сопротивление открытого канала. Выбрать нужный полевой транзистор можно здесь . У меня в данной схеме использован транзистор NDP603AL.

Дроссель имеет сердечник Ч22, внешний диаметр чашек равен 22мм. Сердечник собирается с зазором 0,2мм. Обмотка дросселя содержит 18 витков любого эмалированного обмоточного провода диаметром 1,0 мм. Крепится дроссель к плате через изолирующую шайбу. Вместо сердечника из ферритовых чашек с зазором можно применить желто-белое кольцо. Такие кольца применяются в блоках питания персональных компьютеров. В этом случае внешний диаметр кольца равен 20,2 мм, внутренний -12,6 мм, высота — 6,35 мм. Количество витков = 33 того же провода. Можно применить кольцо и большего диаметра, уменьшив число витков до 25. Корпуса транзистора и диода крепятся непосредственно к корпусу устройства обязательно через изоляционные прокладки. Вообще, при данной выходной мощности преобразователя, транзистор и диод благодаря импульсному режиму могут работать без радиаторов. Но внештатные ситуации еще никто не отменял, поэтому лучше будет, если в качестве теплоотводов будут применены, хотя бы небольшие металлические пластинки. При условии правильного монтажа и исправных деталях преобразователь начинает работать сразу. Успехов. К.В.Ю.

Что потребуется для диагностики неисправностей

Понижающий преобразователь напряжения на UC3843

Нужно отметить, что применение UC3842 нашла исключительно в преобразовательной технике. И для нормальной работы блока питания необходимо убедиться в том, что элемент исправен. Вам потребуются такие приборы для проведения диагностики:

  1. Омметр и вольтметр (подойдет самый простой цифровой мультиметр).
  2. Осциллограф.
  3. Источник стабилизированного по току и напряжению питания. Рекомендуется использовать регулируемые с максимальным выходным напряжением 20..30 В.

Если у вас нет какой-либо измерительной техники, то проще всего при диагностике проверить сопротивление на выходе и смоделировать работу микросхемы при работе от внешнего источника питания.

Как смоделировать работу микросхемы

При моделировании работы нет необходимости в выпаивании микросхемы. Но обязательно нужно выключать устройство перед началом проведения работ. Проверка схемы на UC3842 заключается в том, чтобы на нее подать напряжение от внешнего источника и оценить работу. Процедура проведения работы выглядит так:

Отключается блок питания от сети переменного тока.
От внешнего источника стабилизированного напряжения и тока подается на седьмой контакт микросхемы напряжение больше 16 В. В этот момент должен произойти запуск микросхемы

Обратите внимание на то, что микросхема не начнет работать до тех пор, пока напряжение не окажется выше 16 В.
Используя осциллограф или вольтметр, нужно произвести замер напряжения на восьмом выводе. На нем должно быть +5 В.
Убедитесь в том, что напряжение на восьмом выводе стабильно

Если снизить напряжение источника питания ниже 16 В, то на восьмом выводе пропадет ток.
Используя осциллограф, проведите замер напряжения на четвертом выводе. В том случае, если элемент исправен, на графике будут импульсы пилообразной формы.
Измените напряжение источника питания – при этом частота и амплитуда сигнала на четвертом выводе останутся неизменными.
Проверьте осциллографом, есть ли на шестой ножке прямоугольные импульсы.

Только в том случае, если все вышеописанные сигналы имеются и ведут себя так, как и нужно, можно говорить об исправности микросхемы. Но рекомендуется проверять исправность и выходных цепей – диод, резисторы, стабилитрон. При помощи этих элементов происходит формирование сигналов для осуществления токовой защиты. Они выходят из строя при пробое.

Популярные статьи  Домик для кукол своими руками

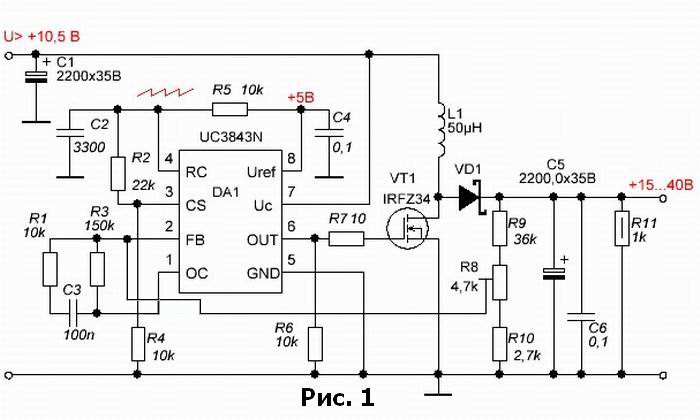

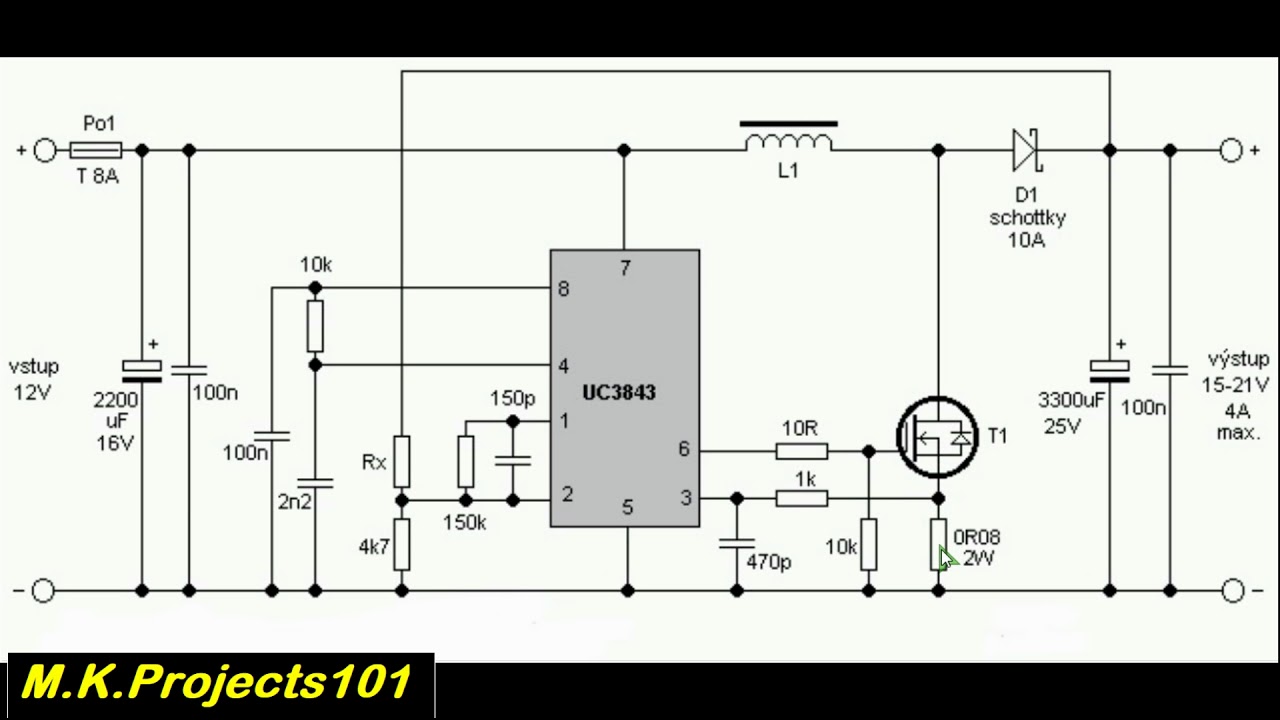

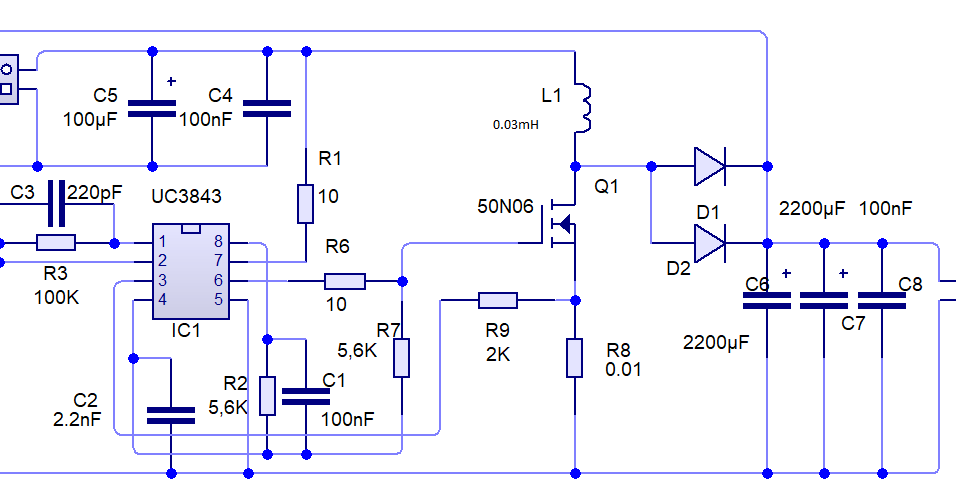

Схема повышающего преобразователя на UC3843A

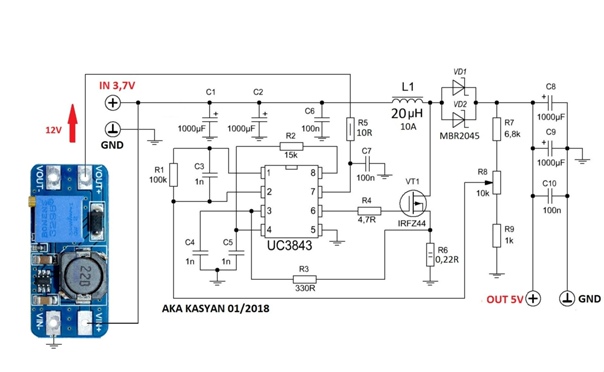

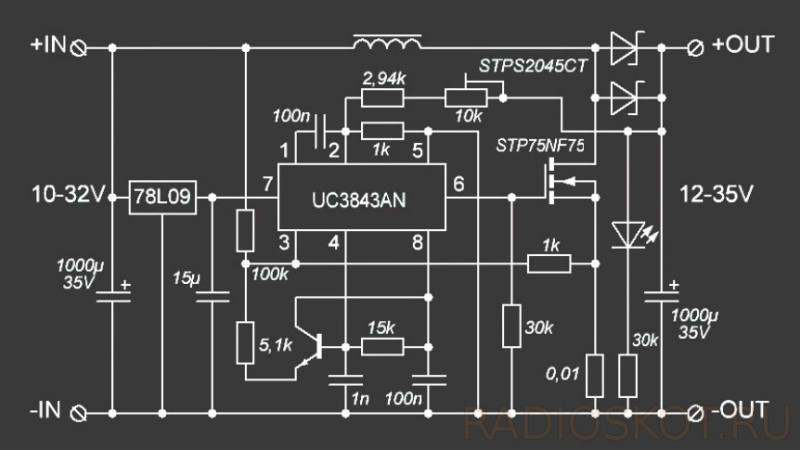

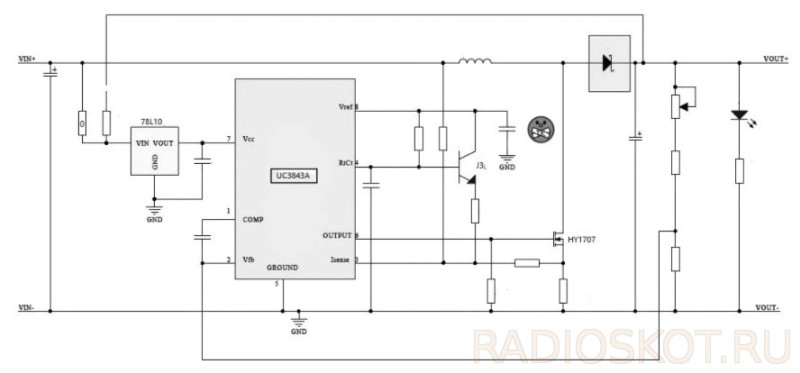

Далее приведена схема модуля.

Понижающий преобразователь напряжения на UC3843

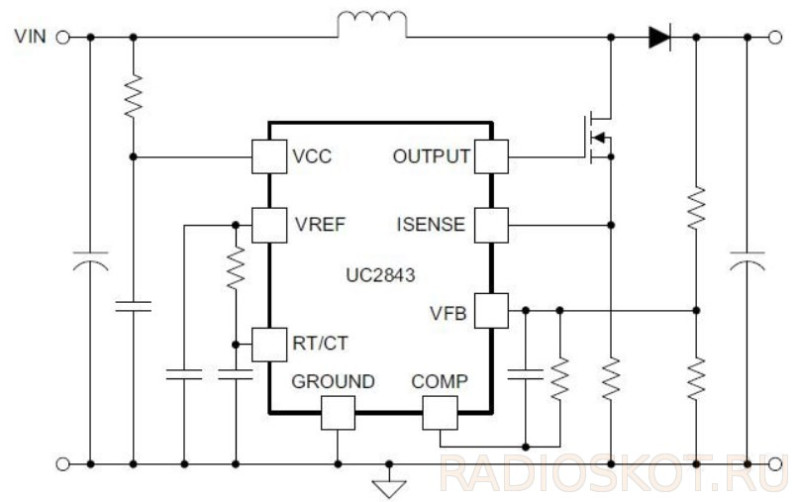

Как видите, это адаптация примера схемы, представленной в таблице данных на микросхему UC3843A.

Понижающий преобразователь напряжения на UC3843

Тут есть силовой полевой МОП-транзистор (HY1707) для переключения и переменный резистор в цепи обратной связи для установки выходного напряжения. Конструкция также включает S9013, который подает некоторое смещение в контур обратной связи считывания тока. Это улучшает стабильность схемы при рабочих циклах выше 50%.

Понижающий преобразователь напряжения на UC3843

Кроме того, независимая шина питания 10 В для UC3843 обеспечена микросхемой линейного стабилизатора постоянного напряжения (78L10). Для этого есть пара паяных площадок для резисторов 0 Ом, которыми выбирают, будет ли стабилизатор напряжения питаться от входного или выходного источника питания. Первая площадка была занята, так что UC3843A питается от входного источника питания.

Понижающий преобразователь напряжения на UC3843

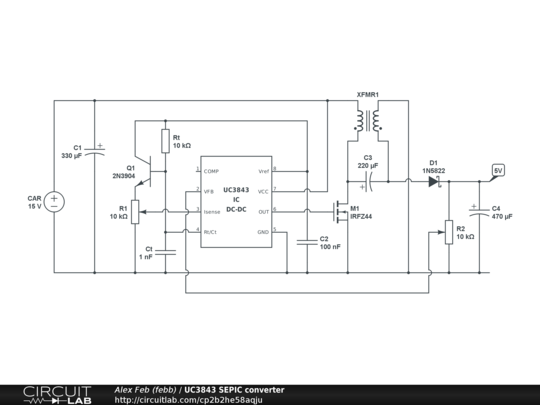

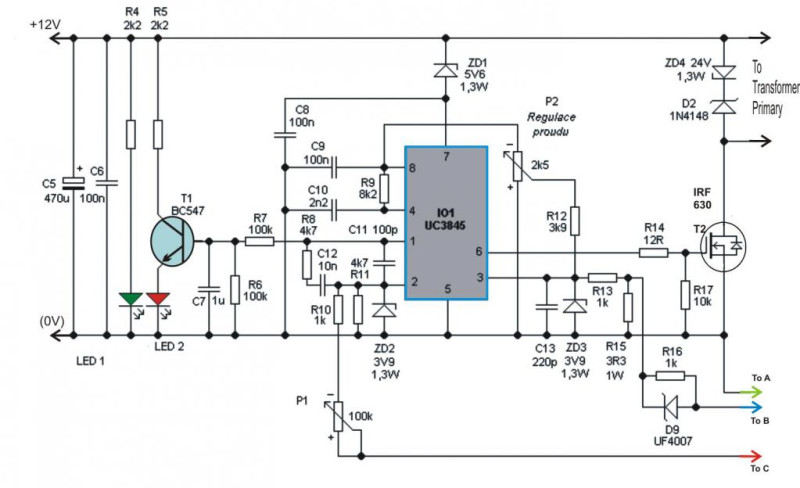

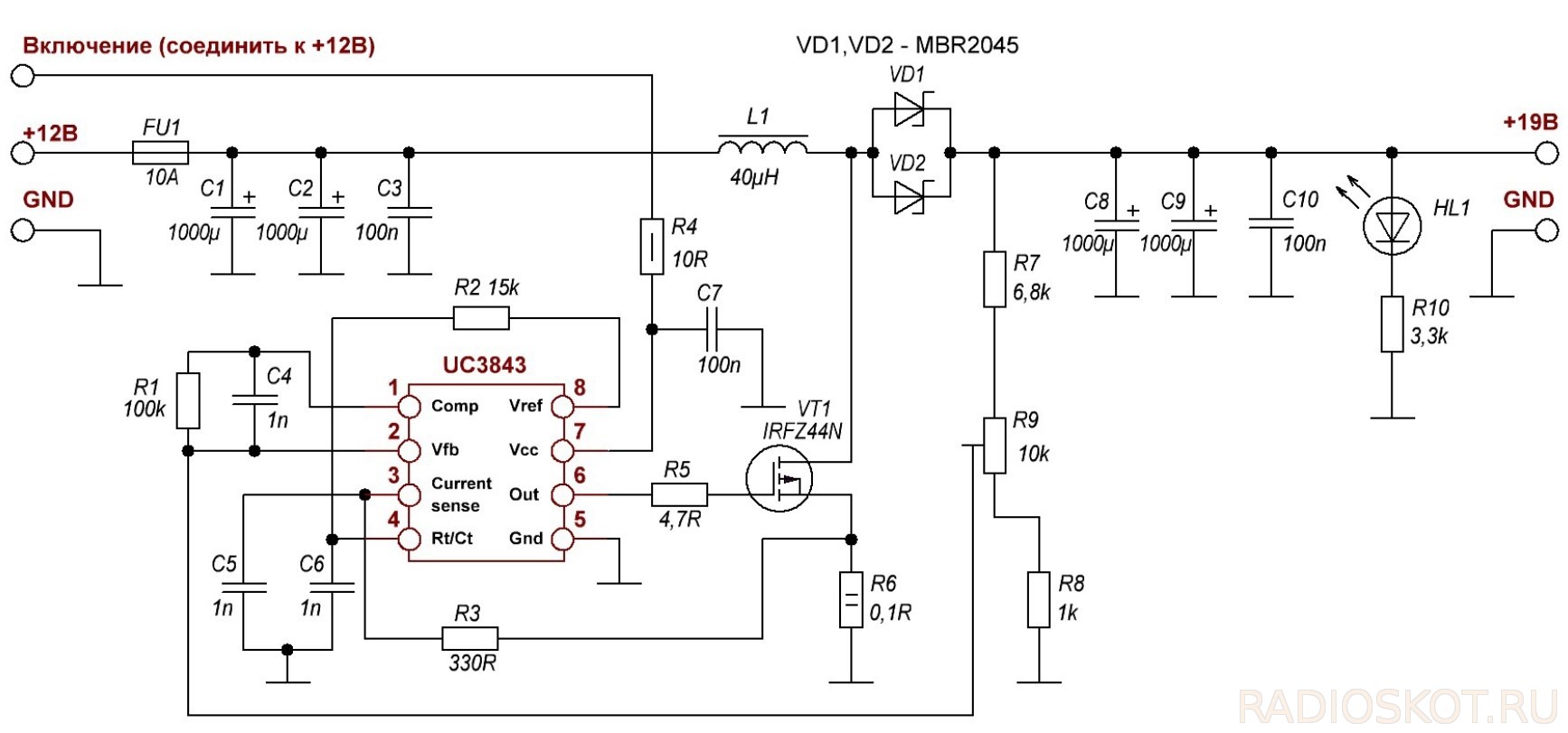

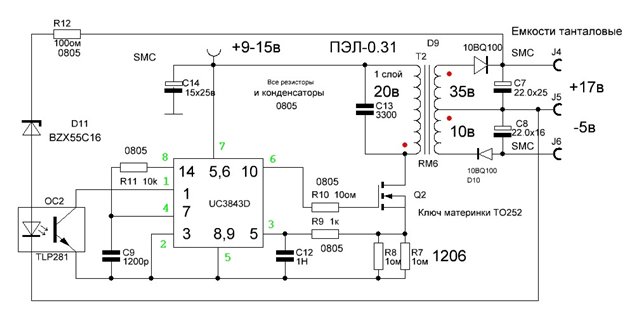

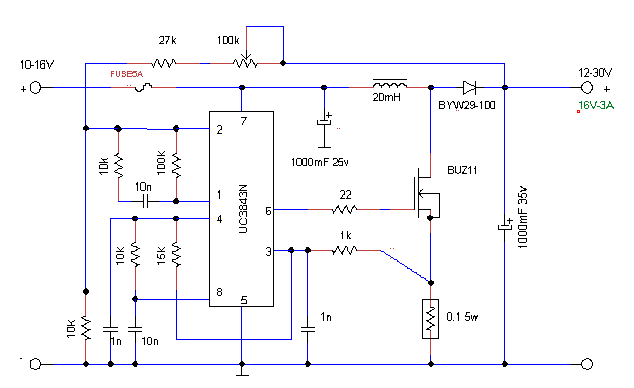

Выше ещё пару вариантов схем на этом чипе, так сказать для сравнения.

воскресенье, 26 июня 2016 г.

Микросхема MC34063 схема включения

Основные технические характеристики MC34063

  • Широкий диапазон значений входных напряжений: от 3 В до 40 В;
  • Высокий выходной импульсный ток: до 1,5 А;
  • Регулируемое выходное напряжение;
  • Частота преобразователя до 100 кГц;
  • Точность внутреннего источника опорного напряжения: 2%;
  • Ограничение тока короткого замыкания;
  • Низкое потребление в спящем режиме.

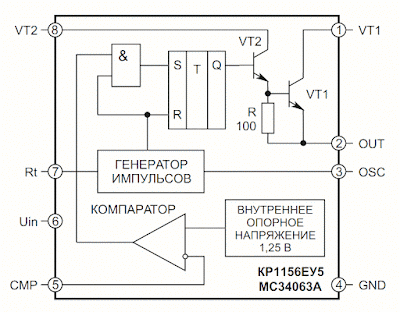

Структура схемы:

  1. Источник опорного напряжения 1,25 В;
  2. Компаратор, сравнивающий опорное напряжение и входной сигнал с входа 5;
  3. Генератор импульсов сбрасывающий RS-триггер;
  4. Элемент И объединяющий сигналы с компаратора и генератора;
  5. RS-триггер устраняющий высокочастотные переключения выходных транзисторов;
  6. Транзистор драйвера VT2, в схеме эмиттерного повторителя, для усиления тока;
  7. Выходной транзистор VT1, обеспечивает ток до 1,5А.

Понижающий преобразователь напряжения на UC3843

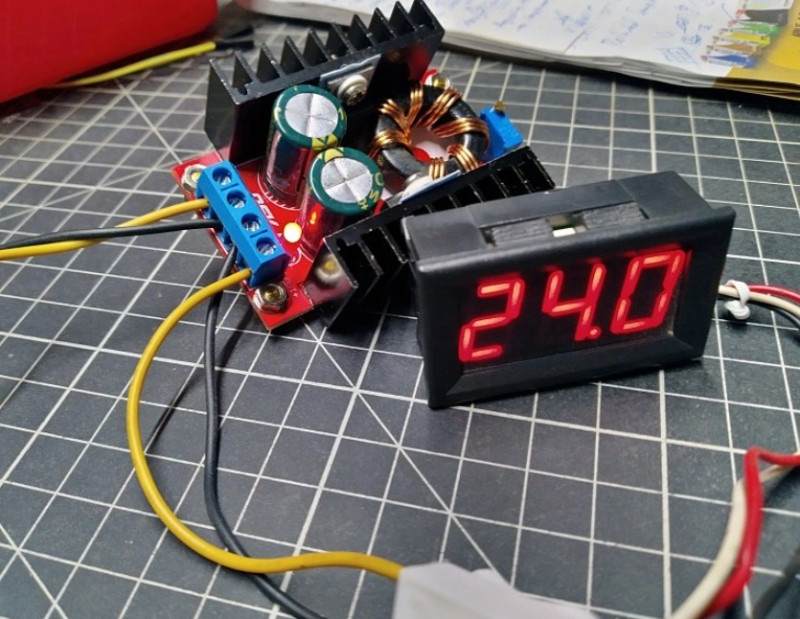

Тестирование модуля повышающего преобразователя

Рекомендуемое минимальное рабочее напряжение для микросхемы UC3843A составляет 8,4 В. Два компаратора блокировки минимального напряжения были включены, чтобы гарантировать полную работоспособность ИС до включения выходного каскада. Положительный вывод источника питания (Vcc) и опорный выход (Vref) контролируются отдельными компараторами. Каждый из них имеет встроенный гистерезис для предотвращения нестабильного поведения выходного сигнала при пересечении их пороговых значений. Короче говоря, UC3843A предназначена для устройств с более низким напряжением, имеющих пороги UVLO (компаратор Vcc) 8,4 В (верхний) и 7,6 В (нижний). Верхний и нижний пороги компаратора Vref составляют 3,6 В / 3,4 В. Таким образом микросхема не запустится, пока напряжение питания (Vcc) не достигнет 8,4 В.

Был запитан инвертор от аккумулятора 12 В / 7 Ач. Потребляемый ток в состоянии покоя около 20 мА. Затем установлено выходное напряжение 24 В через встроенный многооборотный подстроечный резистор и подключена нагрузка 1 А к клеммам выхода. Искусственная нагрузка представляет собой реостат 50 Ом / 100 Вт, настроенный на сопротивление около 24 Ом.

Понижающий преобразователь напряжения на UC3843

При этом удалось достичь КПД, близкого к 80%. Но выше 2 А эффективность резко падает.

Сварочный инвертор не включается

«Титан — БИС — 2300»- именно эта модель инвертора поступила в ремонт, схемотехника повторяет сварочный аппарат аналогичной мощности «Ресанта» и как я предполагаю ещё многие другие инверторы. Посмотреть и скачать схему можно здесь.

В этом сварочном аппарате для питания низковольтных цепей применяется импульсный блок питания, как раз он и был неисправен. ИБП выполнен на ШИМ контролере UC 3842BN. Аналоги — отечественный 1114ЕУ7, Импортные UC3842AN отличается от BN только меньшим потребляемым током, и КА3842BN (AN). Схема ИБП ниже. (Кликните по ней для увеличения) Красным отмечены напряжения которые выдавал уже рабочий ИБП

Обратите внимание на то, что измерять напряжения 25V нужно не относительно общего минуса, а именно с точек V1+,V1- и также V2+,V2- они не связанны с общей шиной

Ключ ИБП выполнен на транзисторе, полевик 4N90C. В моём случае транзистор остался целым, а вот микросхема потребовала замены. Также был в обрыве резистор R 010 — 22 Om/1Wt. После этого блок питания заработал.

Однако радоваться было рано, замерив напряжение на выходе сварочника, оказалось что его нет, а в режиме холостого хода должно быть примерно 85 вольт. Попробовал пошевелить плату, помните со слов хозяина это влияло, но ничего.

Дальнейшие поиски выявили отсутствие одного из напряжений 25 вольт в точках V2-,V2+. Причина, обрыв в трансформаторе обмотки 1-2. Пришлось выпаивать транс, использовал медицинскую иглу для освобождения выводов.

Понижающий преобразователь напряжения на UC3843

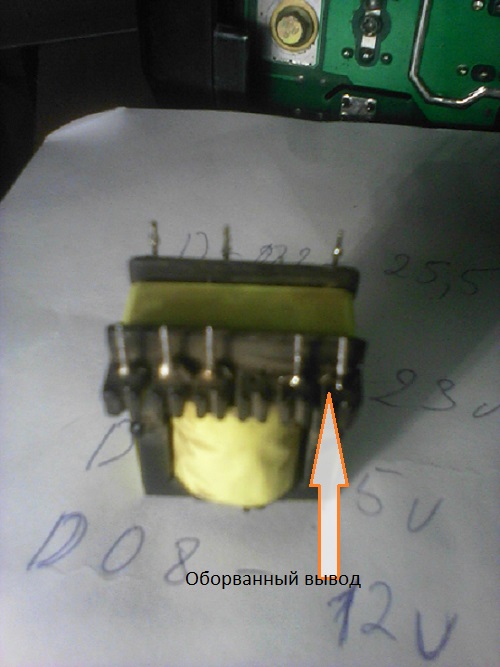

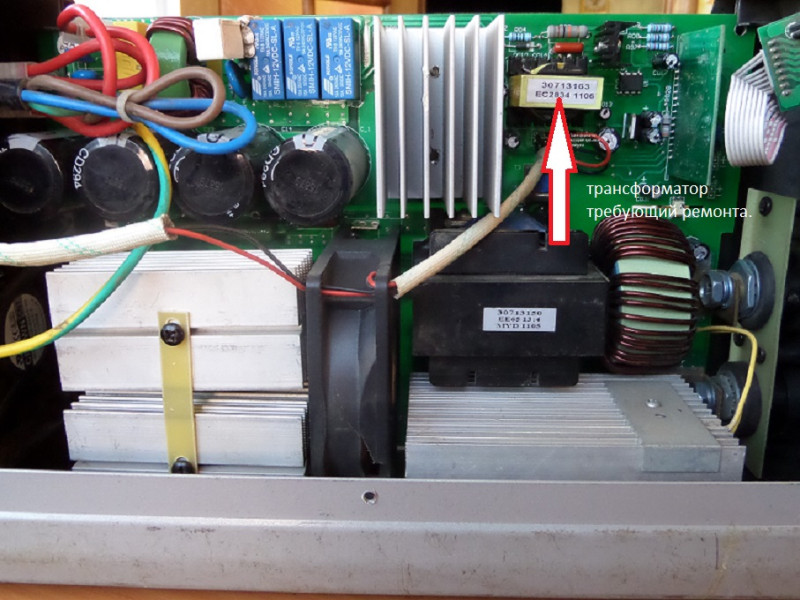

В трансформаторе один из концов обмотки был оборван от вывода.

Понижающий преобразователь напряжения на UC3843

Аккуратно восстанавливаем соединение используя подходящий проводок, восстановленное соединение не будет лишним зафиксировать капелькой клея или герметика. У меня под руками оказался полиуретановый клей им и воспользовался, делаем ревизию других выводов, если необходимо пропаиваем.

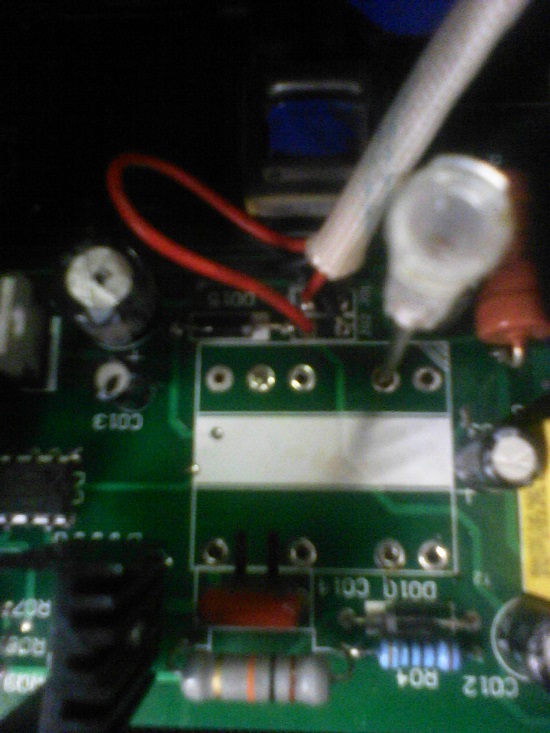

Перед установкой трансформатора следует подготовить плату, чтобы он без усилий вошёл в своё место. Для этого нужно очистить от остатков припоя отверстия, сделать это можно так же иглой от шприца подходящего диаметра.

Понижающий преобразователь напряжения на UC3843

После установки трансформатора сварочный инвертор заработал.

Как проверить микросхему

Как проверить микросхему не выпаивая её из платы и на что ещё обратить внимание. Частично проверить микросхему можно при наличии вольтметра и регулируемого стабилизированного источника постоянного напряжения

Для полной проверки нужны генератор сигналов и осциллограф

Частично проверить микросхему можно при наличии вольтметра и регулируемого стабилизированного источника постоянного напряжения. Для полной проверки нужны генератор сигналов и осциллограф.

Поговорим о том, что проще. Перед проверкой обязательно выключите инвертор от сети питания. Далее — от внешнего регулируемого блока питания на вывод 7 микросхемы подаём напряжение 16 — 17 вольт, это напряжение запуска МС. При этом на выводе 8 должно быть 5 В. это опорное напряжение от внутреннего стабилизатора микросхемы.

Оно должно оставаться стабильным при изменении напряжения на 7 выводе. Если это не так МС неисправна.

Изменяя напряжение на микросхеме имейте в виду, что ниже 10 В микросхема отключается, и включится при 15-17 вольт. Не следует повышать напряжение питания МС выше 34 В Внутри микросхемы стоит защитный стабилитрон и при сильно завышенном напряжении его просто пробьёт.

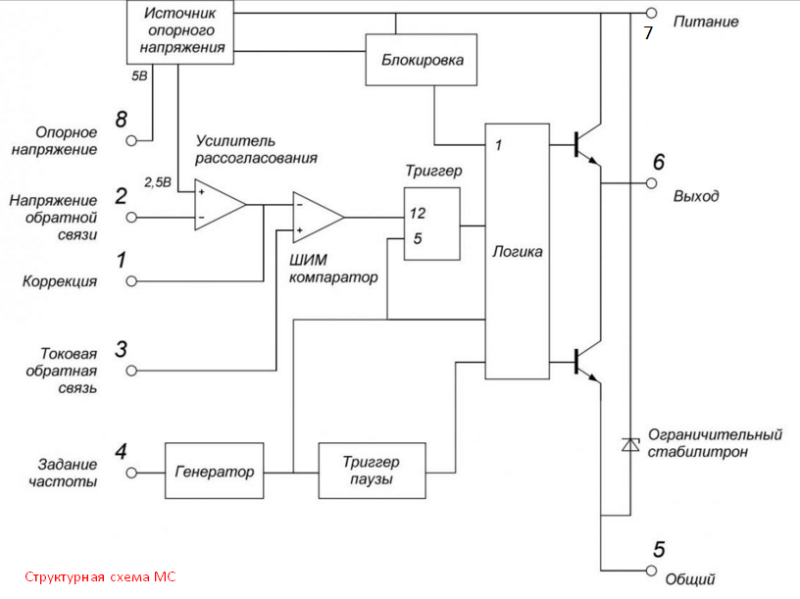

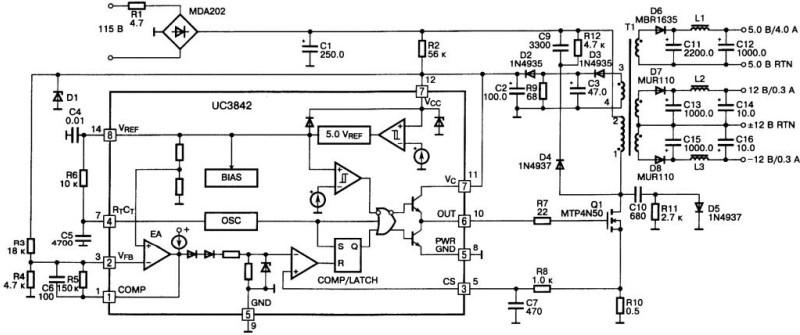

Ниже приведена структурная схема UC3842.Понижающий преобразователь напряжения на UC3843

Дополнение к этой статье: Через некоторое время принесли ещё один аппарат. Вышел из строя из за падения на бок. Это произошло потому, что за время работы винты скрепляющие корпус разболтались, а некоторые просто потерялись, поэтому при падении плата сыграла и коснулась корпуса монтажной стороной В результате замыкания вышли из строя все 4 выходных транзистора K 30N60HS Аналоги G30N60A4D, G40N60UFD. После замены всё заработало.

Детали

Катушки намотаны на ферритовых кольцах. Катушка L1 намотана на ферритовом кольце внешним диаметром 23 мм, она содержит 60 витков провода ПЭВ 0,61. Катушки L2 и L3 намотаны на ферритовых кольцах внешним диаметром 16 мм, они содержат по 120 витков провода ПЭВ 0,43.

Катушки L1-L3 установлены вертикально. Первоначально они держатся на собственных выводах, а после завершения налаживания они приклеиваются к плате клеем. Все конденсаторы должны быть рассчитаны на напряжение не ниже 25V.

Диод 1N4007 можно заменить на КД209 или вообще исключить из схемы, но в этом случае, при неправильной полярности подключения входного напряжения схема может выйти из строя раньше предохранителя FS1. Диоды 1N4148 можно заменить на КД522.

Каравкин В. РК-01-18.

Как работает микросхема

А теперь нужно рассмотреть кратко работу элемента. При появлении на восьмой ножке постоянного напряжения +5 В происходит запуск генератора OSC. На входы триггера RS и S поступает положительный импульс небольшой длины. Далее, после подачи импульса, происходит переключение триггера и на выходе появляется ноль. Как только импульс OSC начнет спадать, на прямых входах элемента напряжение окажется равным нулю. А вот на инвертирующем выходе появится логическая единица.

Эта логическая единица позволяет открыть транзистор, поэтому электрический ток начнет протекать от источника питания через цепочку коллектор-эмиттер к шестому выводу микросхемы. Отсюда видно, что на выходе будет находиться открытый импульс. И он прекратится только тогда, когда на третий вывод будет подано напряжение 1 В или выше.

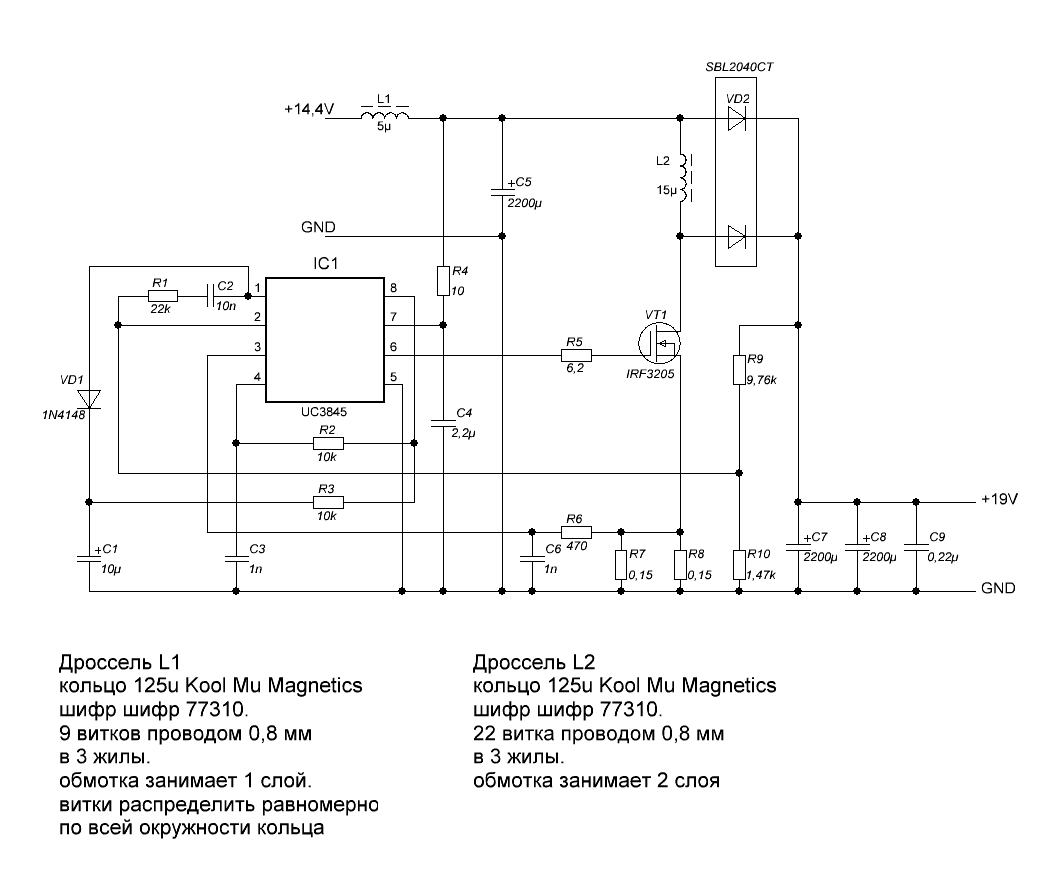

Принципиальная схема

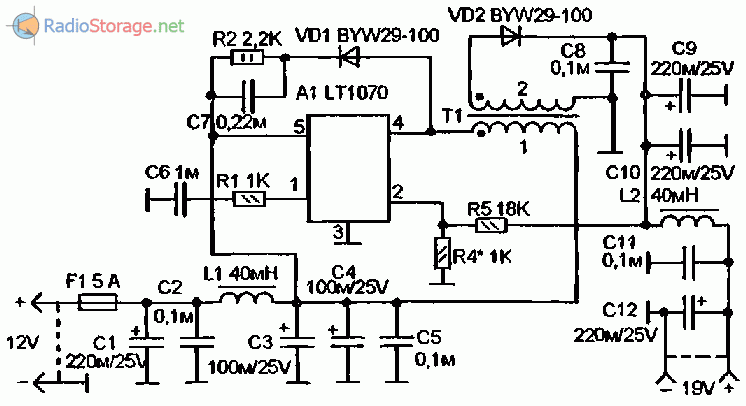

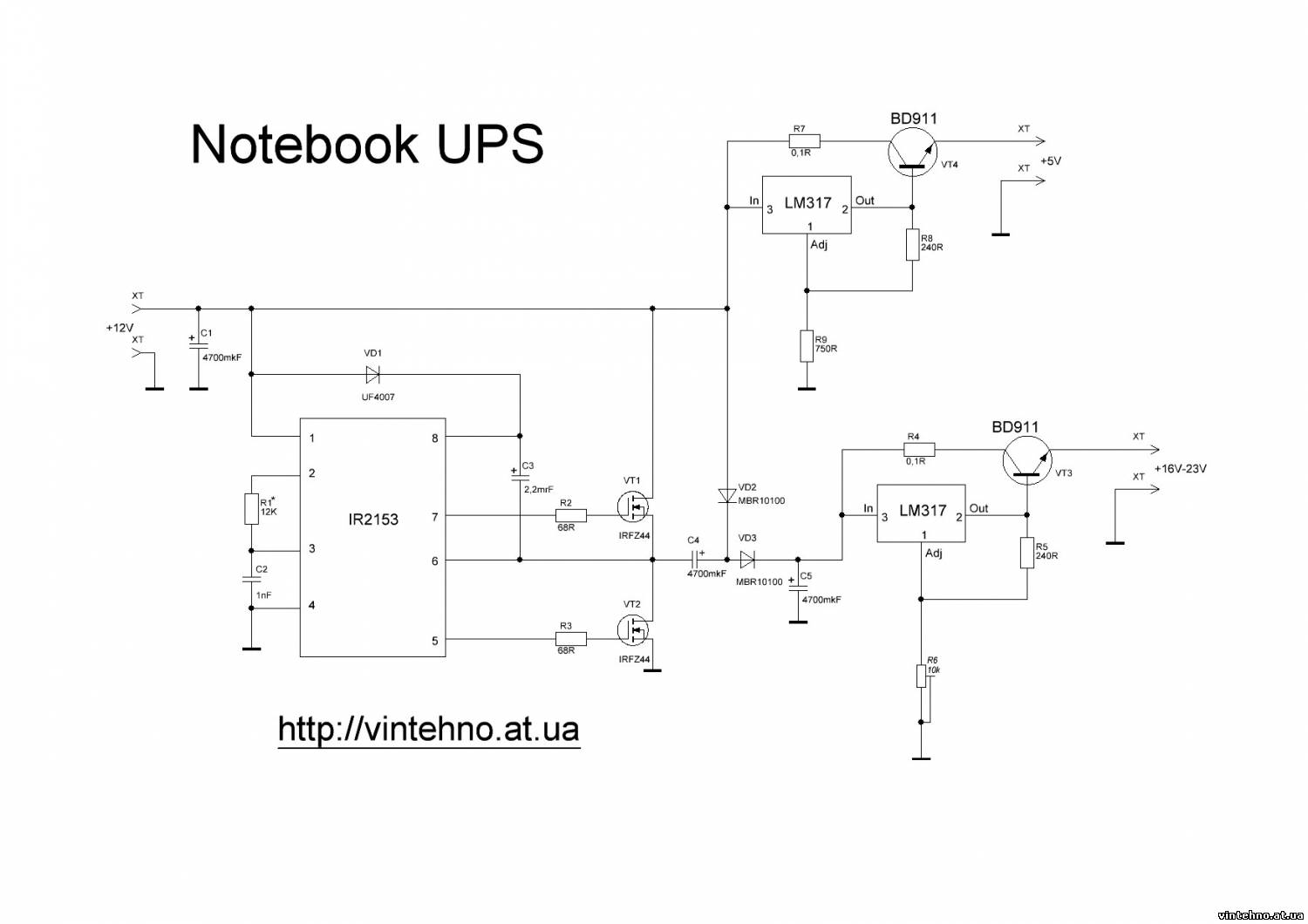

Один из возможных выходов из положения — сделать DC-DC преобразователь, повышающий входное напряжение, лежащее в пределах от 5 до 15V до необходимых 19V.

Сейчас существует много схем DC-DC преобразователей, изменяя соотношение резисторов делителя измерительного напряжения которых можно получить самые разные выходные напряжения, от единиц вольт до 30-50V.

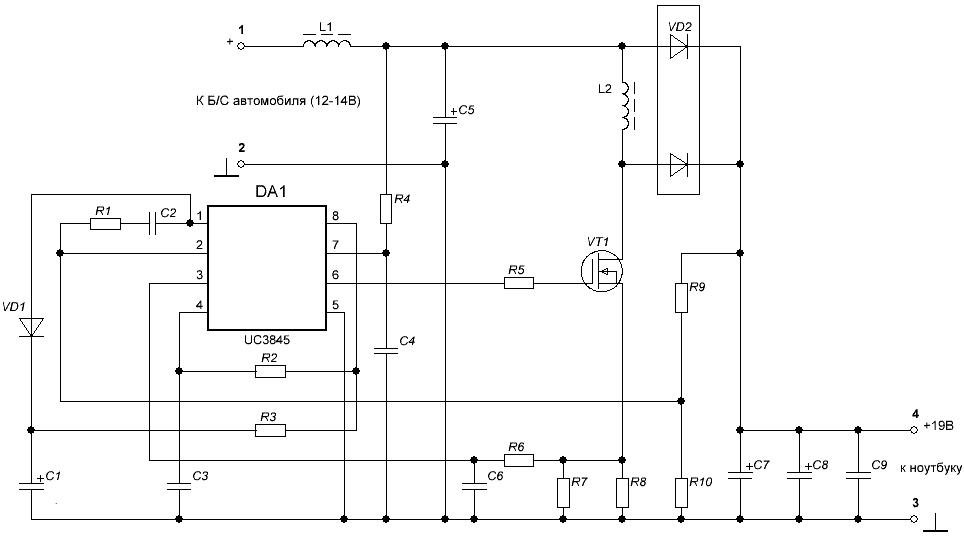

Совсем не претендуя на оригинальность, хочу поделиться схемой своего самодельного DC-DC преобразователя для питания ноутбука. Преобразователь может питаться напряжением от 5 до15V, на выходе 19V при максимальном токе 2,5А.

Понижающий преобразователь напряжения на UC3843

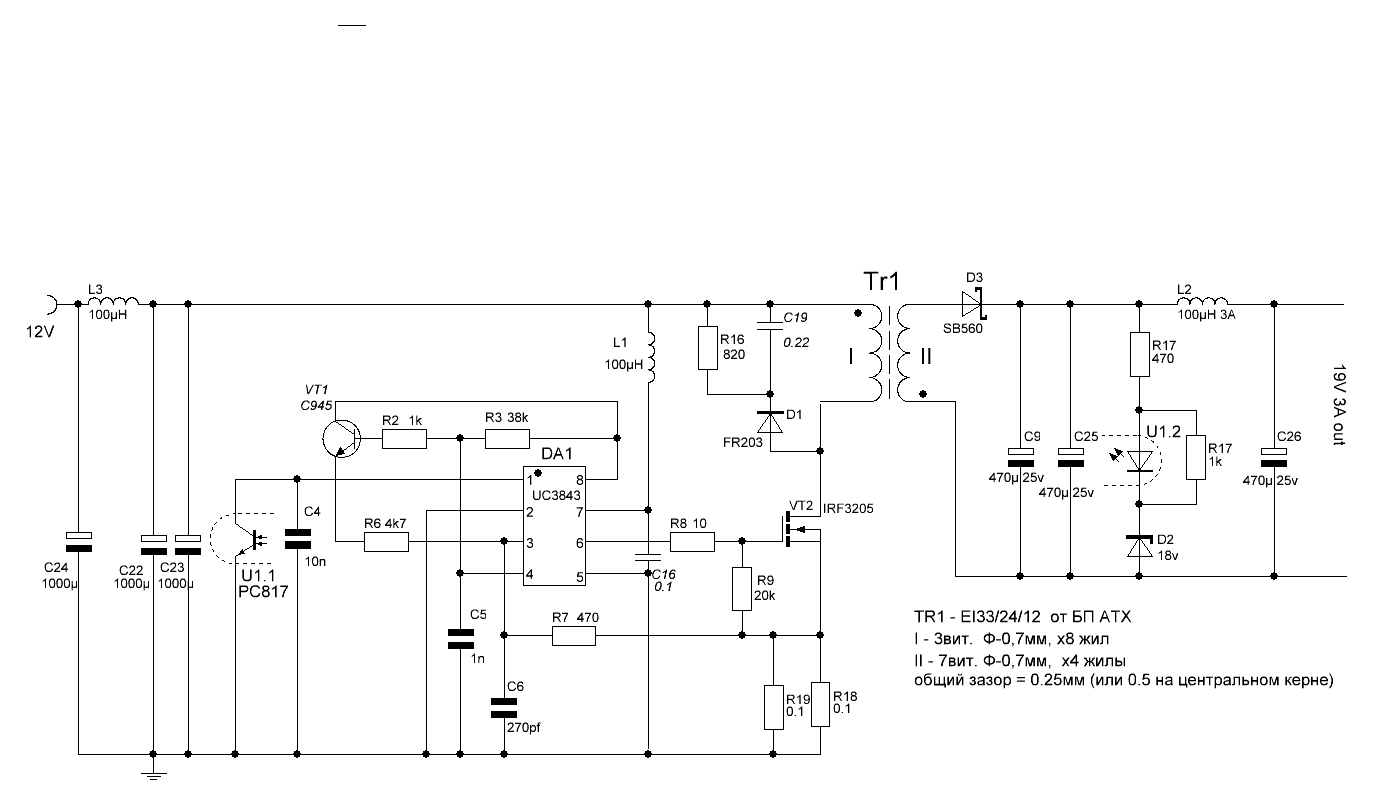

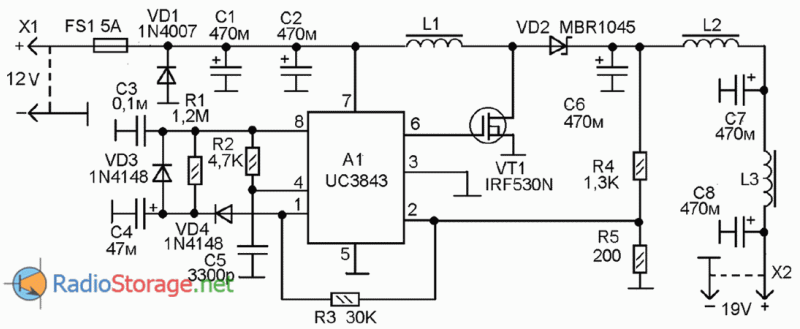

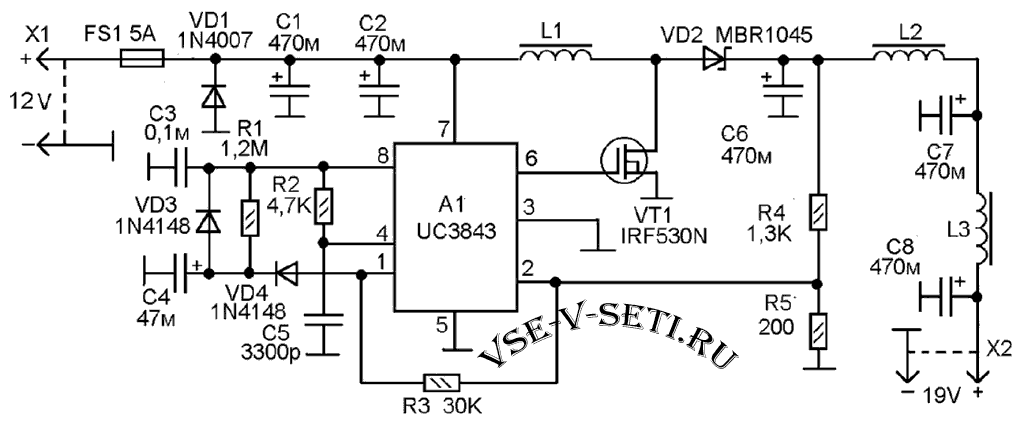

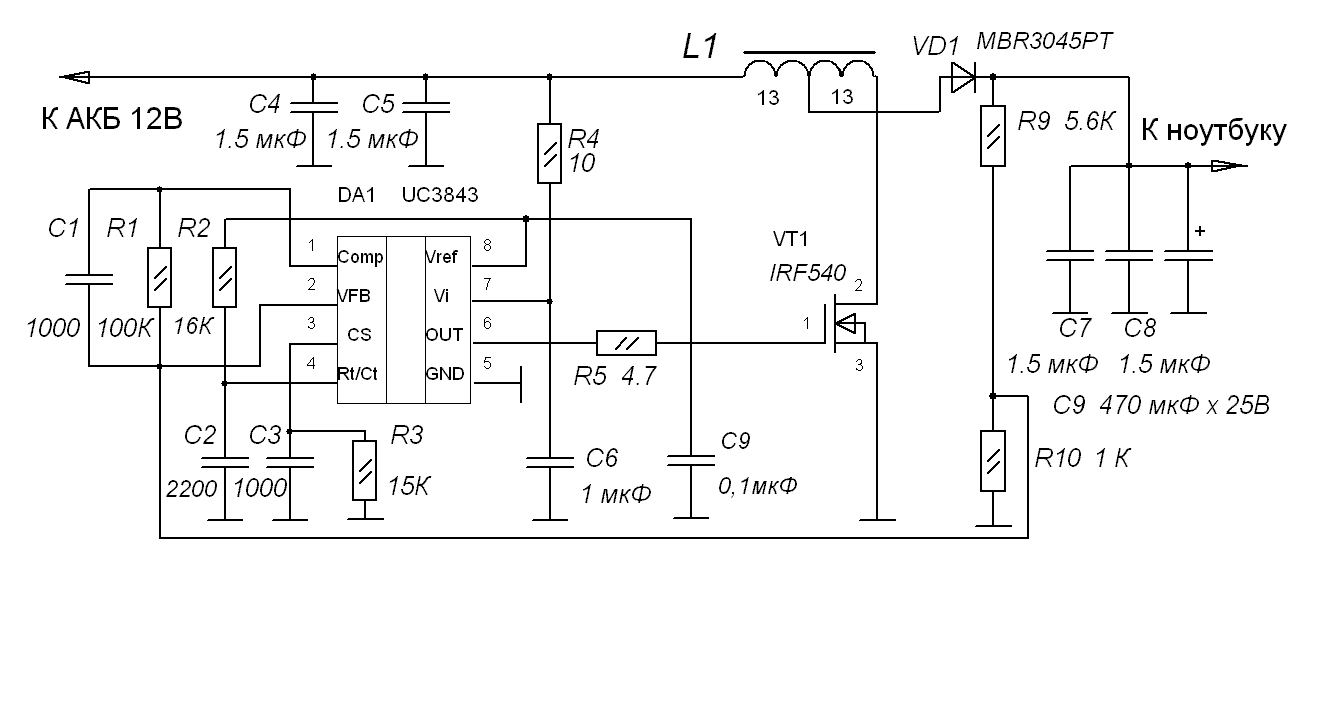

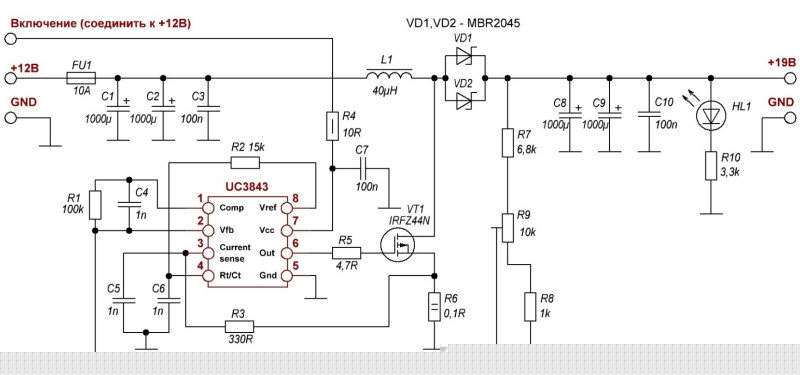

Рис. 1. Схема DC-DC преобразователя напряжения из +12В в +19В на микросхеме UC3843.

Контроллер импульсов переменой скважности выполнен на специализированной микросхеме UC3843 (А1). Схема почти типовая

Выходные импульсы поступают на затвор мощного ключевого полевого транзистора VТ1. Преобразование происходит на частоте около 50 кГц. Накачка напряжения происходит на индуктивности L1.

Выпрямитель выполнен на диоде Шоттки VD2 (MBR1045). Пульсации сглаживает сначала конденсатор С6, затем следует фильтр из двух индуктивностей L2 и L3 и двух конденсаторов С7 и С8.

Величина выходного напряжения задается резисторами R4-R5. Они образуют делитель напряжения, соотношения плеч которого должно быть таким, чтобы при необходимом напряжении на выходе, на выводе 2 А1 было напряжение 2,5V. При указанных на схеме величинах R4 и R5 напряжение на выходе будет стабильно поддерживаться на уровне 18,75V.

Так как реальные резисторы всегда имеют разброс номиналов, то при налаживании величину R4 (и может быть R5) нужно подобрать так, чтобы на выходе было напряжение 19V. Или другое, например, 18V, если того требует конкретный ноутбук. Это можно сделать включая параллельно данным резисторам дополнительные сопротивления значительной большей величины.

Включая сопротивление параллельно R4 мы уменьшаем выходное напряжение, а параллельно R5 — увеличиваем выходное напряжение.

Структура ШИМ-контроллеров NCP1237, NCP1238, NCP1287 и NCP1288

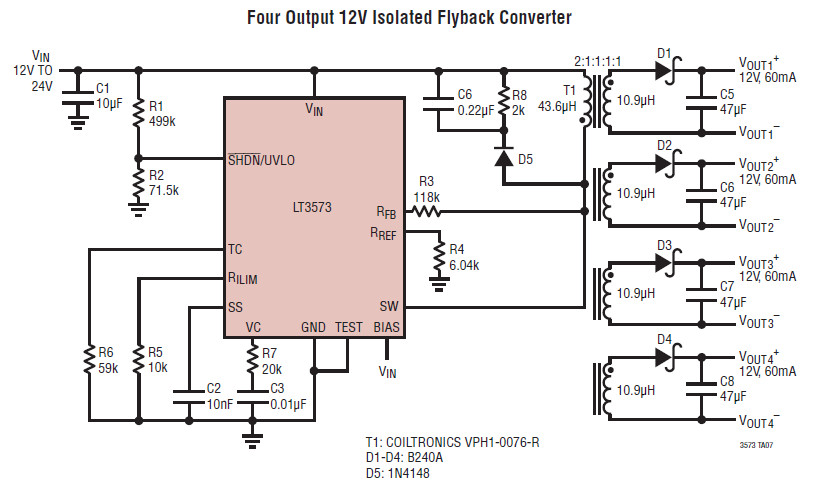

Микросхемы этих типов практически идентичны по цоколевке и схеме включения. В них используется режим управления по току с фиксированной частотой преобразования. Микросхемы предназначены для применения в обратноходовых преобразователях (Flyback) c гальванической развязкой (трансформатор, управление — обратная связь по напряжению через оптрон, по току — через дополнительную обмотку силового трансформатора). На рис. 4 показана структурная схема ШИМ-контроллера NCP1237.

Рис. 4. Структурная схема ШИМ-контроллера NCP1237

Встроенная схема Dynamic Self-Supply (DSS) упрощает проектирование и обеспечивает уменьшение дополнительных элементов. Наличие режима Soft-Skip с пропуском циклов обеспечивает повышение эффективности преобразования при малых нагрузках с сохранением низкого потребления в дежурном режиме. Также поддерживается и понижение частоты преобразования до 31 кГц (frequency foldback) с гистерезисом. Порог включения режима — 1,5 В, обратный переход в рабочий режим происходит при превышении порога 1 В. При понижении напряжения сигнала обратной связи ниже порога 0,7 В активизируется режим пропуска циклов Soft-Skip, который позволяет уменьшить потребление дополнительно, а также уменьшить возникновение акустического шума на трансформаторе и конденсаторах, использовать более дешевые трансформаторы. Встроенный двухпороговый защитный таймер служит для защиты при сбоях и нарушениях работы схемы управления вследствие скачков тока. Встроенная схема формирования джиттера частоты обеспечивает «размывание» спектра и уменьшение пиковых уровней ЭМИ. Контроллер также включает новую схему высоковольтного каскада, которая совместно со схемой старта позволяет оценивать уровень сигнала с токового датчика как в цепи переменного напряжения, так и в цепи постоянного выпрямленного напряжения. ON Semiconductor использует высоковольтную технологию входных цепей контроллера, поэтому NCP1288 может подключаться по питающим цепям непосредственно к шине высокого напряжения питания.

Режим блокировки для NCP1237 (рис. 5) может активизироваться по одному из двух условий: при повышении уровня напряжения выше порогового на входе Latch за счет перенапряжения или при уменьшении напряжения ниже другого заданного порога за счет терморезистора с отрицательным температурным коэффициентом, стоящего на силовом транзисторе.

Рис. 5. Типовая схема включения ШИМ-контроллера NCP1237

Токовый источник HV startup обеспечивает заряд конденсатора VCC до порогового напряжения VCC (on) и работает, пока входное напряжение более VHV (start), обеспечивая режим включения. Затем контроллер производит плавный пуск Soft-Start, во время которого ток потребления линейно возрастает перед включением режима регулирования. Во время периода плавного старта блокировка игнорируется, а ток блокировки удваивается, обеспечивая быстрый предзаряд конденсатора на входе вывода блокировки.

В микросхемах реализована защита от короткого замыкания на выходе.

Частота преобразования — 65/100/133 кГц и определяется модификацией микросхем. Микросхемы рассчитаны на использование в расширенном температурном диапазоне от -40 до +125 °С, что особенно актуально для промышленных приложений. Типовые применения контроллеров:

  • сетевые источники питания принтеров, мониторов;
  • зарядные устройства для аккумуляторов;
  • встроенные сетевые источники бытовой аппаратуры.

МС34063 схема инвертирующего преобразователя

Третья схема используется реже двух первых, но не менее актуальна. Для точного измерения напряжений или усиления аудио сигналов часто требуется двуполярное питание, и МС34063 может помочь в получении отрицательных напряжений. В документации приводиться схема позволяющая преобразовать напряжение 4,5 .. 6.0 В в отрицательное напряжение -12 В с током 100 мА.

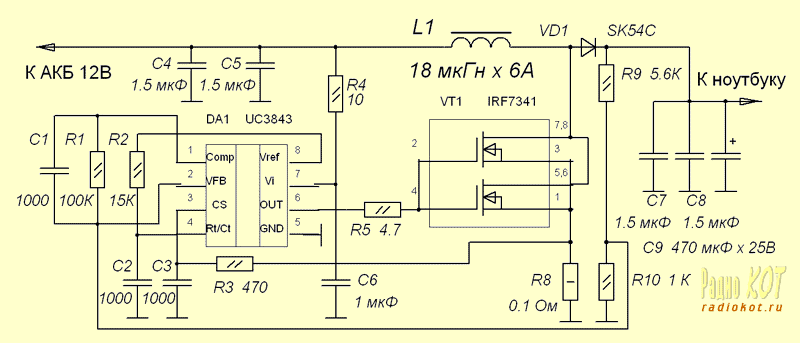

Идея создания этого преобразователя возникла у меня после покупки нетбука Asus EeePC 701 2G. Маленький, удобный, гораздо мобильнее огромных ноутбуков, в общем, красота, да и только. Одна проблема — надо постоянно подзаряжать. А поскольку единственный источник питания, который всегда под рукой — это автомобильный аккумулятор, то естественно возникло желание заряжать нетбук от него. В ходе экспериментов обнаружилось, что сколько нетбуку не дай, — больше 2 ампер он все равно не возьмет, то есть регулятор тока, как в случае зарядки обычных аккумуляторов, нафиг не нужен. Красота, нетбук сам разрулит сколько тока потреблять, следовательно, нужен просто мощный понижающий преобразователь с 12 на 9,5 вольт, способный выдать нетбуку требуемые 2 ампера.

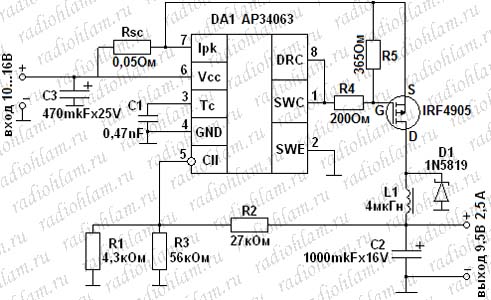

За основу преобразователя была взята хорошо известная и широко доступная микросхема MC34063. Поскольку в ходе экспериментов типовая схема с внешним биполярным транзистором зарекомендовала себя мягко скажем не очень (греется), было решено прикрутить к этой микрухе p-канальный полевик (MOSFET).

Понижающий преобразователь напряжения на UC3843

Катушку на 4..8 мкГн можно взять со старой материнской платы. Видели, там есть кольца, на которых толстыми проводами по несколько витков намотано? Ищем такую, на которой 8..9 витков одножильным толстым проводом — как раз самое то.

Все элементы схемы рассчитываются по типовой методике, так же, как и для преобразователя без внешнего транзистора, единственное отличие — Vsat нужно посчитать для используемого полевого транзистора. Сделать это очень просто: Vsat=R*I, где R — сопротивление транзистора в открытом состоянии, I — протекающий через него ток. Для IRF4905 R=0,02 Ом, что при токе 2,5А дает Vsat=0,05В. Что называется, почувствуйте разницу. Для биполярного транзистора эта величина составляет не менее 1В. Как следствие — рассеиваемая мощность в открытом состоянии в 20 раз меньше и минимальное входное напряжение схемы на 2 вольта меньше!

Как мы помним, для того, чтобы р-канальный полевик открылся — надо подать на затвор отрицательное относительно истока напряжение (то есть подать на затвор напряжение, меньше напряжения питания, т.к. исток у нас подключен к питанию). Для этого нам и нужны резисторы R4, R5. Когда транзистор микросхемы открывается — они образуют делитель напряжения, который и задает напряжение на затворе. Для IRF4905 при напряжении исток-сток 10В для полного открытия транзистора достаточно подать на затвор напряжение на 4 вольта меньше напряжения истока (питания), UGS = -4В (хотя вообще-то правильнее посмотреть по графикам в даташите на транзистор сколько нужно конкретно при вашем токе). Ну и кроме того, сопротивления этих резисторов определяют крутизну фронтов открытия и закрытия полевика (чем меньше сопротивление резисторов — тем круче фронты), а также протекающий через транзистор микросхемы ток (он должен быть не более 1,5А).

Понижающий преобразователь напряжения на UC3843

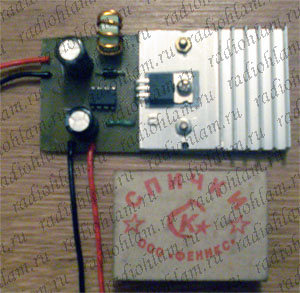

В общем-то, радиатор можно было даже поменьше взять — преобразователь греется незначительно. КПД данного устройства около 90% при токе 2А.

Вход соединяете с вилкой для прикуривателя, выход — со штекером для нетбука.

Если не страшно, то можете вместо резистора Rsc просто поставить перемычку, как видите, лично я так и сделал, главное ничего не коротнуть, а то бумкнет �

Скачать плату в формате Sprint-Layout 5.0. Плата разведена под использование SMD резисторов и конденсатора C1. Да, и еще одно. Эта печатка не для того, чтобы её утюгом переносить, а чтобы дырочки наметить. Рисуйте маркером на плате, причем рисуйте дороги потолще, чтобы теплоотвод был получше. На чертеже показан вид сверху (со стороны деталей).

Если достать р-канальный полевик — проблема, читайте как собрать понижающий DC/DC преобразователь 12/9,5В 2,5А на микросхеме MC34063 с внешним n-канальным полевиком (MOSFET). С N-канальником, кстати, понижайка ещё лучше получается.

Пересчитав описанный выше конвертер на другие выходные напряжения и токи, можно изготовить автомобильные зарядные устройства и для других нетбуков.

Кроме того, хотелось бы добавить, что типовая методика совсем не идеальна в плане расчётов и ничего не объясняет, поэтому если вы хотите реально понять как всё это работает и как правильно рассчитывается, то рекомендую прочитать вот эту трилогию о понижающих преобразователях напряжения.

Популярные статьи  Как сделать барабанный шлифовально-калибровочный станок по дереву

MC34063 повышающий преобразователь

Например я данную микросхему использовал чтобы получить 12 В питание интерфейсного модуля от ноутбучного порта USB (5 В), таким образом интерфейсный модуль работал когда работал ноутбук ему не нужен был свой источник бесперебойного питания. Также имеет смысл использовать микросхему для питания контакторов, которым нужно более высокое напряжение, чем другим частям схемы. Хотя MC34063 выпускается давно, но возможность работы от 3 В, позволяет её использовать в стабилизаторах напряжения питающихся от литиевых аккумуляторов. Рассмотрим пример повышающего преобразователя из документации. Эта схема рассчитана на входное напряжение 12 В, выходное — 28 В при токе 175мА.

Понижающий преобразователь напряжения на UC3843

  • C1 – 100 мкФ 25 В;
  • C2 – 1500 пФ;
  • C3 – 330 мкФ 50 В;
  • DA1 – MC34063A;
  • L1 – 180 мкГн;
  • R1 – 0,22 Ом;
  • R2 – 180 Ом;
  • R3 – 2,2 кОм;
  • R4 – 47 кОм;
  • VD1 – 1N5819.

В данной схеме ограничение входного тока задается резистором R1, выходное напряжение определяется соотношением резистором R4 и R3.

Импульсные БП на микросхеме

Для наглядности нужно рассмотреть описание работы источника питания на UC3842. Впервые она начала применяться в бытовой технике во второй половине 90-х годов. У нее явное преимущество перед всеми конкурентами – малая стоимость. Причем надежность и эффективность не уступают. Для построения полноценной схемы стабилизатора напряжения практически не требуются дополнительные компоненты. Все делается «внутренними» элементами микросхемы.

Понижающий преобразователь напряжения на UC3843

Элемент может быть выполнен в одном из двух типов корпуса – SOIC-14 или SOIC-8. Но нередко можно встретить модификации, выполненные в корпусах DIP-8. Нужно заметить, что последние цифры (8 и 14) означают количество выводов микросхемы. Правда, различий не очень много – в случае если элемент с 14-ю выводами, просто добавляются выводы для подключения массы, питания и выходного каскада. На микросхеме строятся стабилизированные источники питания импульсного типа с ШИМ-модуляцией. Обязательно для усиления сигнала используется МОП-транзистор.

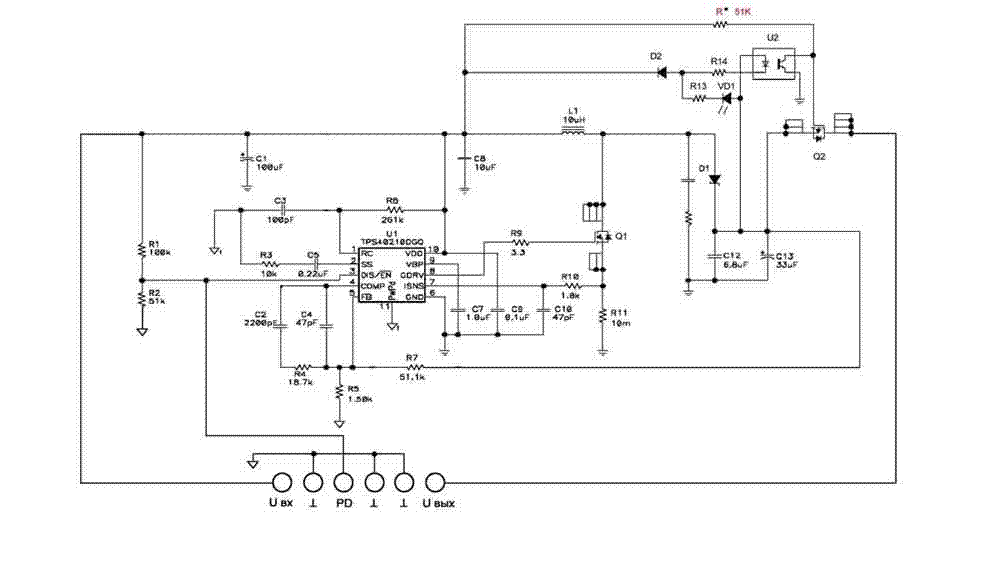

Схема dc-dc преобразователя

На главную страницу

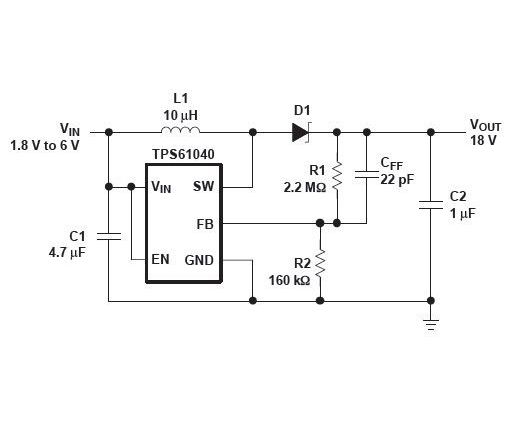

   Это DC-DC преобразователь напряжения с 5-13 В на входе, до 12 В выходного постоянного тока 1,5 А. Преобразователь получает меньшее напряжение и дает более высокое на  выходе, чтобы использовать там где есть напряжение меньшее требуемых 12 вольт. Часто он используется для увеличения напряжения имеющихся батареек. Это по сути интегральный DC-DC конвертер. Для примера: есть литий-ионный аккумулятор 3,7 В, и его напряжение с помощью данной схемы можно изменить, чтобы обеспечить необходимые 12 В на 1,5 А.
Схема DC-DC преобразователя на MC34063A
   Преобразователь легко построить самостоятельно. Основным компонентом является микросхема MC34063, которая состоит из источника опорного напряжения (температурно-компенсированного), компаратора, генератора с активным контуром ограничения пикового тока, вентиля (элемент «И»), триггера и мощного выходного ключа с драйвером и требуется только несколько дополнительных электронных компонентов в обвязку для того чтобы он был готов. Эта серия микросхем была специально разработана, чтобы включены их в состав различных преобразователей.
Достоинства микросхемы MC34063A
Работа от 3 до 40 В входа
Низкий ток в режиме ожидания
Ограничение тока
Выходной ток до 1,5 A
Выходное напряжение регулируемое
Работа в диапазоне частот до 100 кГц
Точность 2%

Описание радиоэлементов

R — Все резисторы 0,25 Вт.

T — TIP31-NPN силовой транзистор. Весь выходной ток проходит через него.

L1 — 100 мкГн ферритовые катушки. Если придётся делать самостоятельно, нужно  приобрести тороидальные ферритовые кольца наружным диаметром  20 мм и внутренним диаметром 10 мм, тоже 10 мм высотой и проволоку 1 — 1,5 мм толщиной на 0,5 метра, и сделать 5 витков на равных расстояниях. Размеры ферритового кольца не слишком критичны

Разница в несколько (1-3 мм) приемлема.

D — диод Шоттки должен быть использован обязательно

TR — многовитковый переменный резистор, который используется здесь для точной настройки выходного напряжения 12 В.

C — C1 и C3 полярные конденсаторы, поэтому обратите внимание на это при размещении их на печатной плате.
Список деталей для сборки
Резисторы: R1 = 0.22 ом x1, R2 = 180 ом x1, R3 = 1,5 K x1, R4 = 12K x1
Регулятор: TR1 = 1 кОм, многооборотный
Транзистор: T1 = TIP31A или TIP31C
Дроссель: L1 = 100 мкГн на ферритовом кольце
Диод: D1 — шоттки 1N5821 (21V — 3A), 1N5822 (28V — 3A) или MBR340 (40В — 3A)
Конденсаторы: C1 = 100 мкФ / 25V, C2 = 0.001 мкФ , C3 = 2200 мкФ / 25V
Микросхема: MC34063
Печатная плата 55 x 40 мм

   Заметим, что необходимо установить небольшой алюминиевый радиатор на транзистор T1 — TIP31, в противном случае этот транзистор может быть поврежден из-за повышенного нагрева, особенно на больших токах нагрузки. Даташит и рисунок печатной платы прилагается

   Схемы блоков питания

Порядок вывода комментариев: По умолчанию Сначала новые Сначала старые 1Дмитрий   (22.02.2016 17:47)
а такая микросхема подойдет mc34063ag

2MAESTRO   (22.02.2016 17:59)

Да, пойдёт.

3Дмитрий   (23.02.2016 15:22)

резистор на 0.22 ом,можно заменить на какой нибудь другой? если да то на какой?

4MAESTRO   (23.02.2016 15:43)

Можно из нескольких по 1 Ому паралллельно составить его.

5Дмитрий   (25.03.2016 07:53)

Прошу помощи или совета: собрал микросхему все работает,выдает 12в, подключаю лампочку на 12в горит, замечательно! Но как только я подсоединяю усилитель НЧ С РАБОЧИМ НАПРЯЖЕНИЕМ 6-18в (ток потребления 60-150 mA )начинает что то пищать, ну пусть бы пищало, только этот писк передается в динамики.да и еще заметил если прибавить звука побольше писк пропадает и в динамиках и в схеме. Не подскажешь в чем может быть проблема или может посоветуешь что нибудь?

6воин2010   (07.04.2016 17:38)
либо конденсатор плохой , либо нужно повысить рассеивающую мощность резисторов , начни с кондюков , их всего 3 , легче и быстрей проверишь. 7воин2010   (10.04.2016 16:00)
вопросик ,собрал схему но выдаёт макс 1.7 вольт , где совершил ошибку подскажите

  • Снижение расхода топлива в авто
  • Ремонт зарядного 6-12 В
  • Солнечная министанция
  • Самодельный ламповый
  • Фонарики Police
  • Генератор ВЧ и НЧ
  • 2009-2020, «Электронные схемы самодельных устройств». Электросхемы для самостоятельной сборки радиоэлектронных приборов и конструкций. Полезная информация для начинающих радиолюбителей и профессионалов. Все права защищены.
  • Вход
  • Почта
  • Мобильная версия

Управление по напряжению с пропорциональным управлением

При управлении по напряжению с пропорциональным управлением рассогласование выходного напряжения должно вносить поправку в скважность управляющих импульсов. Пропорцию между величиной рассогласования и величиной коррекции скважности обеспечивает усилитель ошибки и фильтр петли регулирования

Управление по напряжению с пропорциональным управлением используется сравнительно редко, так как при этом методе управления индуктивность может входить в насыщение при запуске источника и при коротком замыкании на выходе, требуется петлевой фильтр второго порядка и есть влияние входного напряжения на коэффициент усиления усилителя ошибки.

Управление по напряжению с пропорциональным управлением можно реализовать на встроенной периферии PIC контроллеров с помощью ШИМ модулятора – необходим генератор пилы (Ramp генератор) и компаратор (реализацию ШИМ модуляторов мы уже рассматривали в )

Генерируемый микроконтроллером опорный ШИМ служит для формирования пилообразного напряжения и определяет частоту управляющих импульсов, а напряжение обратной связи определяет скважность управляющих импульсов

Для предотвращения насыщения индуктивности при запуске источника или при коротком замыкании на выходе нужно ограничить скважность управляющего сигнала. Для этого выходной сигнал компаратора (CMP1_out) подаем на CLC (элемент И), а на другой вход – опорный ШИМ формирования пилы (сигнал PWM рис

10). Длительность импульса ШИМ будет служить ограничителем скважности управляющего сигнала DRV (ограничивать сигнал с выхода компаратора).

Рис.9 ШИМ-контроллер ИИП в режиме управления по напряжению с пропорциональным управлением.

Рис.10. Диаграммы работы ШИМ контроллера с управлением по напряжению

Оцените статью
( Пока оценок нет )
Добавить комментарий
