Как сделать жидкостное охлаждение процессора

Необязательные компоненты

Обычно и без них система водяного охлаждения ПК работает вполне стабильно и без проблем. Основной смысл использования необязательных компонентов состоит в том, чтобы сделать систему более удобной в эксплуатации, либо они служат в качестве декора.

Итак, если вас заинтересовала установка водяного охлаждения на ПК своими руками, то вы можете использовать помимо основных компонентов и дополнительные, первым из которых является резервуар, или расширительный бачок. Чаще всего вместо него для удобной заправки системы используется фитинг-тройник и заливная горловина. Преимущество варианта без резервуара состоит в том, что при установке системы в компактный корпус ее можно разместить гораздо удобнее. Установка водяного охлаждение на ноутбуке может потребовать наличия резервуара для обеспечения удобства заправки и более удобного удаления воздушных пузырей из системы. Не принципиально, каким объемом характеризуется резервуар, так как он не оказывает воздействия на производительность системы. Выбор размера и формы расширительного бачка зависит только от индивидуальных предпочтений и внешнего вида.

Сливной кран представляет собой компонент, обеспечивающий удобство слива воды из системы охлаждения. Он в обычном состоянии перекрыт. Этот компонент способен сильно повысить удобство пользования в плане обслуживания.

Индикаторы, датчики и измерители выпускаются специально для тех, кто не может остановиться на минимуме компонентов, а любит различные излишества. В их числе представлены электронные датчики потока и давления воды, температуры воды, контроллеры, которые подстраивают работу вентиляторов под температуру, контроллеры помп, механические индикаторы и прочие.

Фильтр встречается в некоторых системах водяного охлаждения, где его подключают к контуру. Он занят тем, что отфильтровывает разнообразные механические частицы, которые оказались в системе – это пыль, которая могла присутствовать в шлангах, осадок, появившийся из-за использования антикоррозионной добавки или красителя, остатки пайки в радиаторе и прочее.

Зачем компьютеру водяное охлаждение

Благодаря своей высокой эффективности, используя систему водяного охлаждения можно добиться как более продуктивного охлаждения, которое положительно скажется на разгоне, периоде жизни и стабильности системы, так и более низкого уровня шума от компьютера. При желании также можно собрать систему водяного охлаждения, которая позволит работать разогнанному компьютеру при минимуме шума. По этой причине системы водяного охлаждения в первую очередь актуальны для пользователей особо мощных компьютеров, любителей мощного разгона, а также людей, которые хотят сделать свой компьютер тише, но в тоже время не хотят идти на компромиссы с его мощностью.

Довольно-таки часто можно увидеть геймеров с трех и четырех чиповыми видео подсистемами (3-Way SLI, Quad SLI, CrossFire X), которые жалуются на высокие температуры работы (более 90 градусов) и постоянный перегрев видеокарт, которые при этом создают очень высокий уровень шума своими системами охлаждения. Иной раз кажется, что системы охлаждения современных видеокарт проектируются без учета возможности их использования в мультичиповых конфигурациях, что приводит к плачевным последствиям, когда видеокарты устанавливаются вплотную одна к другой — холодный воздух для нормального охлаждения им просто неоткуда черпать. Не спасают и альтернативные системы воздушного охлаждения, ведь всего несколько доступных на рынке моделей обеспечивают совместимость с мультичиповыми конфигурациями. В такой ситуации именно водяное охлаждение способно решить проблему — радикально понизить температуры, улучшить стабильность и повысить надежность функционирования мощного компьютера.

Как можно охладить процессор ПК, ноутбука

Перегрев процессора в ноутбуках, настольных компьютерах существенно увеличивает нагрузку на все системные элементы. Чтобы уменьшить тепловыделение, снизить энергопотребление, необходимо:

  • проверить состояние системы охлаждения, выполнить очистку;
  • уменьшить нагрузку на ЦПУ;
  • разогнать кулер процессора;
  • заменить термопасту;
  • установить дополнительные кулеры.

Уменьшить тепловыделение процессора можно также в настройках BIOS операционной системы. Это наиболее простой и доступный способ, не требующий особых временных затрат, физических усилий.

Существуют специальные технологии, которые снижают частоту работы ЦП при простое. Для AMD процессоров технология получила название Cool’n’Quite, для Intel — Enhanced SpeedStep Technology. Рассмотри, как ее активировать.

В Windows 7 необходимо перейти в «Панель управления», выбрать раздел «Электропитание». В открывшемся окне проверить, какой режим активный: «Сбалансированный», «Высокая производительность», «Экономия энергии». Для активации технологии можно выбрать любой, за исключением «Высокая производительность». В Виндовс ХР необходимо выбрать «Диспетчер энергосбережения».

Настройки энергосбережения должны быть включены в БИОСе, если их нет, то можно загрузить параметры по умолчанию.

Не менее важно уделить внимание системе вентиляции корпуса. Если система охлаждения работает исправно, регулярно выполняется ее очистка, но ЦПУ по-прежнему греется, то необходимо посмотреть, нет ли на пути выхода потоков воздуха препятствий, к примеру, не закрыты ли они толстыми шлейфами проводов

В системном блоке, корпусе ПК должно быть два–три вентилятора. Один — на вдув на передней стенке, второй — на выдув на задней панели, что в свою очередь обеспечивает хороший воздухопоток. Дополнительно можно установить вентилятор на боковую стенку системного блока.

Если системный блок ПК стоит в тумбочке внутри стола, то не закрывайте дверцы, чтобы нагретый воздух выходил наружу. Не стоит закрывать вентиляционные отверстия корпуса. Располагайте компьютер в нескольких сантиметрах от стены, мебели.
Для ноутбука можно приобрести специальную охлаждающую подставку.

В продаже имеется большой выбор универсальных моделей подставок, которые подстраиваются под габариты, размер лептопа. Теплоотводящая поверхность, встроенные в нее кулеры будут способствовать более эффективному теплоотводу, охлаждению.

Работая на ноутбуке, всегда следите за чистотой рабочего места. Вентиляционные отверстия не должны быть ничем закрыты. Лежащие рядом предметы не должны препятствовать циркуляции воздуха.

Для ноутбуков также можно выполнить разгон кулера. Поскольку в ПК установлено минимум три вентилятора (на ЦПУ, видеокарте, встроенном накопителе), а в большинстве моделей лептопов имеется только один. Второй может быть установлен, если стоит мощная видеокарта. При этом разогнать кулеры можно:

  • через специальные утилиты;
  • через BIOS.

Перед увеличением скорости вентилятора в первую очередь нужно провести чистку кулера, элементов материнской платы от пыли.

Очищение системы охлаждения ноутбука, стационарного ПК стоит проводить хотя бы раз в шесть–семь месяцев.

Комплектующие для СВО

Помпа — Atman-103, продается в любом зоомагазине. Устанавливается внутри расширительного бачка на стенку с помощью присосок.

Штатный выходной штуцер помпы был выброшен на помойку в связи с тем, что его диаметр не подходил под мои запросы (диаметр шлангов). Вместо него установлен самодельный с входным диаметром 16 мм, выходным 10 мм (диаметры наружные) и переходным конусом.

Радиатор – от печки автомобиля Toyota, отдал друг за две двушки пива, распитые совместно. Очищен от грязи ацетоном, изнутри промыт им же, снаружи покрашен краской из баллончика. Впускной и выпускной штуцеры заменены, опять же, на самодельные. Установлены впритирку на герметик. Получилось здорово – нигде не течет.

Популярные статьи  Миленькая фиалочка из бисера

На радиатор устанавливаются два вентилятора, купленные в Интернет магазине – охлаждают и смотрятся здорово!

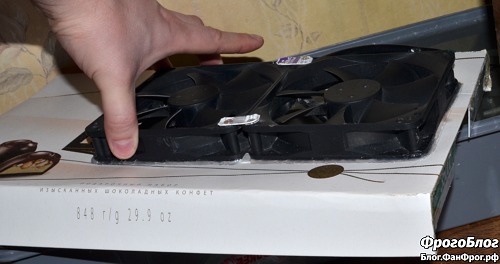

Долго думал как закрепить вентиляторы на радиаторе. Оказалось все просто – долой саморезы и сложные крепежи!!! Все гениальное (ну и скромный же я) просто…

Для крепления вентиляторов понадобилось несколько резинок (ластиков) из ближайшей канцелярской лавки и кабельные стяжки.

Резинки режутся на кубики, в крепежные отверстия вентиляторов вставляются стяжки и фиксируются теми самыми кубиками.

Затем стяжки вставляются в щели радиатора.

Закрепляем это с обратной стороны срезанными замочками с таких же стяжек. И вот что получаем

По-моему здорово… и просто!!! Расширительный бачок – пластмассовый пищевой контейнер, в моем случае круглый, но есть и другие по форме, можно найти в магазине промтоваров. Для долива жидкости в крышку бачка врезана горловина от 5-литровой бутылки с водой.

Шланги – силиконовая трубка внутренний диаметр 8 мм, купил в строительном магазине жидкостный уровень.

Устанавливаются на штуцеры с предварительным нагревом шлангов для более герметичной посадки. Места посадки обжаты хомутами из ближайшего автомагазина.

Реле – BS 115C, куплено в магазине радиотоваров. Необходимо для автоматического включения СВО одновременно с включением питания компьютера.

Система смонтирована на платформе из оргстекла, нашел в гараже, поскольку оно было сильно исцарапано, то пришлось сделать матовым. Бачок установлен на резиновые прокладки для снижения вибрации при работе помпы.

Для ввода шлангов в корпус компьютера сделана переходная панель из стандартной заглушки. На ней находятся два штуцера, вход и выход охлаждающей жидкости, и разъем для подключения питания – 12В.

К панели СВО подключается с помощью вот такого хвоста:

Обращаю особое внимание на меры безопасности при обращении с электричеством!

Все токоведущие элементы должны быть защищены от случайного попадания туда пальцев!

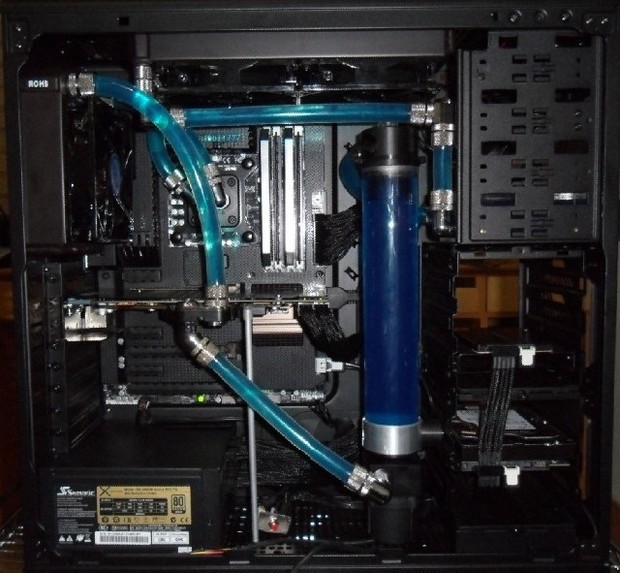

В общем агрегат выглядит вот так

Общие габариты системы таковы: Д270, Ш200, В160.

Водоблок изготовлен из меди марки М1. Сия медная болванка куплена на пункте приема цветмета за 200 р. Диаметр его составляет 65мм, высота 25мм. Собран он из двух частей, основания и крышки, выполненной в виде стакана с отверстиями под штуцеры. Толщина основания 5мм, на нем располагаются теплосъемные ребра шириной 2мм высотой 7мм с шагом 2мм, всего 11 ребер. Данное изделие выполнено с помощью токарного и фрезерного станков. Конструкция абсолютно герметична и проверена под давлением 4 атмосферы.

Сторона днища, прилегающая к процессору, отполирована. Для того, чтобы со временем водоблок не окислился и не потемнел (медь все таки), пришлось покрыть его тонким слоем автомобильного лака из баллончика.

Крепеж водоблока индивидуален для каждого, все зависит от типа матери и используемого процессора. Я пошел по самому простому пути. В отверстия около процессора на материнской плате установил металлические стойки (главное не забыть про диэлектрические прокладки).

Из фторопласта сделаны небольшие «уши», с помощью которых водоблок крепится на материнской плате винтами. Прелесть данного материала состоит в его прочности и простоте обработки, из инструмента понадобился только нож. И еще он немного пружинит и, следовательно, при установке на процессор не даст перетянуть винты до образования нежелательных трещин на нем.

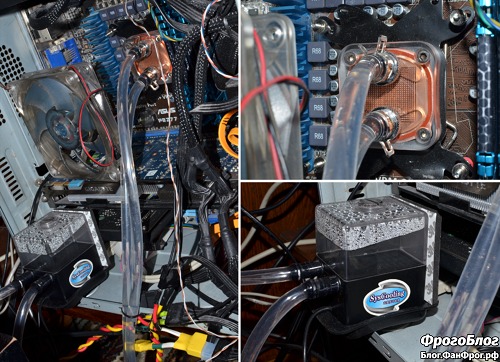

После окончательной установки в корпус все выглядит вот таким образом:

В качестве охлаждающей жидкости используется тосол. Его плюсы – хорошая теплопередача, не цветет как вода, дополнительная смазка помпы.

Теперь смотрим температуру:

При разогреве процессора программой CPUburn в течении 30 минут достигнута максимальная стабильная температура в 41 градус. Общая стоимость системы около 600 рублей.

Иванов Станислав

stasivanov (a) mail.ru

23/07.2006

Помпа, водоблок и магистрали

Ну, про установку помпы и водоблока я углубляться не буду — помпу поставил внизу вечно открытого системника, для установки водоблока, понятное дело, пришлось вынимать материнку и сзади закручивать в неё комплектные с водоблоком винты для его крепления. Это, конечно, был геморрой, так как у меня там натыркано всего — мама не горюй. Ушло на это не меньше двух часов, потом ещё несколько дней мучался с постоянно отваливающимся винчестером (у меня их 6 штук плюс 2 ССДшки). Короче, это было самое щепетильное и геморройное, остальное — в радость! Как всё выглядит в системнике — вы видели на первой фотке… ну ладно, не мотайте, повторюсь:

Как сделать жидкостное охлаждение процессора

Прикинул место установки испарителя, 7 раз отмерил и один раз отрезал шланги к нему — всего 3 отрезка: 2 длинных, от помпы и от водоблока к испарителю, и третий короткий, между водоблоком и помпой. Соединил всё так: помпа высасывает из водоблока подогретую им воду и закачивает его в испаритель-охладитель, где она пробегает по алюминиевым трубкам и, охлаждаясь в них, снова попадает в водоблок, и так по кругу.

CORSAIR H100I PRO RGB

Претендент

Как сделать жидкостное охлаждение процессора

Цена: 8 580 рублей

  • Размер: 240 мм
  • Вентиляторы: 2 х 120 мм PWM maglev
  • Совместимость: AM4, LGA 1551, LGA 2011-3

Последнее на текущий момент обновление классической системы жидкостного охлаждения H100i. Изменения коснулись не только LED подсветки на помпе и более изящного дизайна радиатора, нет. Все дело в том, как тихо работает Pro RGB.

Благодаря сверхтихим маглев-вентиляторам и режиму Zero RPM, система может работать практически беззвучно. Циркулирующей жидкости и пассивного охлаждения радиатора H100i будет вполне достаточно для охлаждения вашего процессора до тех пор, пока вы его хорошенько не загрузите.

В целом эффективность Pro RGB, пожалуй, уступает исполнению v.2, но она работает намного тише, что для многих является несомненным плюсом, потому как звук ревущей турбины все же мешает полному погружению в игру.

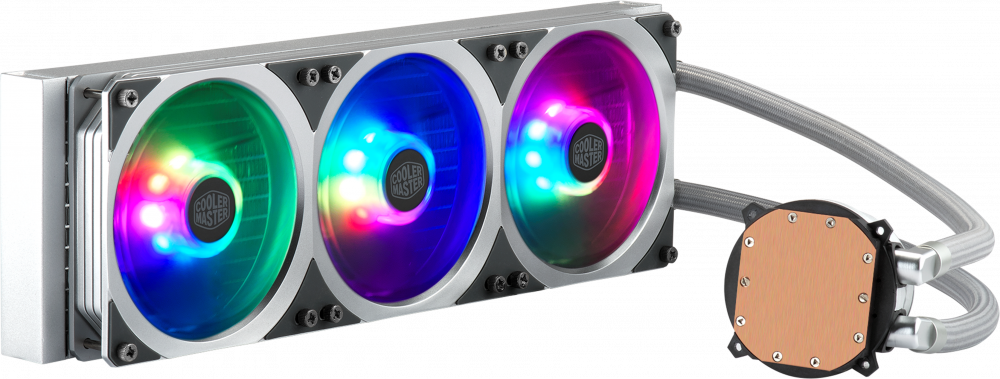

Суть системы жидкостного охлаждения

Во всех случаях жидкостная система охлаждения компьютера состоит из комбинации следующих типов схем:

Схема с параллельным подключением узлов, которые подвергаются охлаждению (параллельная схема работы). Достоинства такой структуры: простая реализация схемы, легко просчитываемые характеристики узлов, которые необходимо охладить;

Структурная схема параллельного соединения жидкостного охлаждения для ПК

Последовательная структурная схема – все охлаждаемые компоненты подключены между собой параллельно. Преимущества такой схемы заключаются в том, что охлаждение каждого из узлов происходит эффективнее. Недостаток: достаточно сложно направить к определённому узлу достаточное количество хладагента;

Последовательное подключение элементов

Комбинированные схемы. Они более сложные, так как содержат в себе сразу несколько элементов как с параллельным, так и с последовательным подключением.

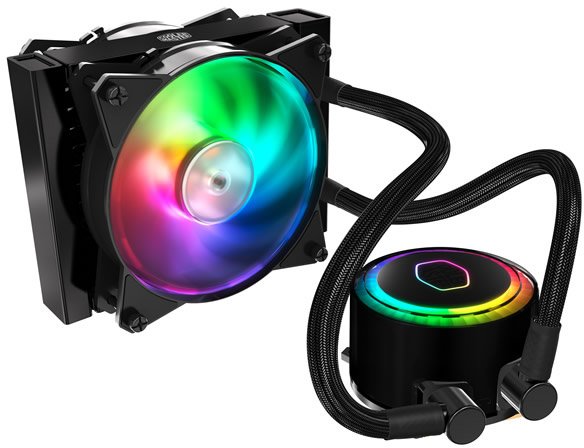

Как установить водяное охлаждение на процессор?

Самостоятельный монтаж готовой СВО на бытовой компьютер является реальной задачей для рядового пользователя. Процесс установки выполняется по следующей схеме:

  1. Распаковать водяное охлаждение.
  2. Проверить комплектующие элементы на наличие дефектов.
  3. Желательно предварительно подключить помпу и проверить СВО на протечки перед установкой в корпусе.
  4. Примерить шланги и водоблок по месту.
  5. Шланги нужно крепить без перегибов, а фитинги установить с зазором от узлов ПК,
  6. Радиатор располагать лучше на верхней или передней панели.
  7. Подготовить элементы крепежа в соответствии с инструкцией.
  8. Монтировать вентиляторы на радиатор СВО.
  9. Направление воздушного потока должно соответствовать маркировке.
  10. Установить радиатор.
  11. Нанести термопасту и прикрепить водоблок.
  12. Подключить помпу и подсветку в соответствии со схемой, учитывая разновидность имеющихся разъемов.
  13. Подключить вентиляторы.
  14. Модели помпы с подключением по USB имеют ПО, которое помогает точно настроить работу агрегата. В простых моделях управление осуществлять путем изменения напряжения на разъемах.
  15. Настройку вентиляторов осуществлять с помощью утилиты или через BIOS.
  16. Протестировать работу СВО с устранением возникших дефектов.
Популярные статьи  Машинка, напечатанная на 3Д принтере, с радиоуправлением на плате Ардуино

Компоненты

К сожалению, у нас в рознице я не нашёл отдельно водоблока (про помпу и расширительный бачок я вообще уже молчу — взял бы насос от аквариума, а бачок бы сам смайстрачил на крайняк). Поэтому в поисках нужных компонентов я отправился на AliExpress. Вот, что я нашёл и купил:

  • Водоблоки. Я выбрал вот этот.
  • Можно взять отдельно насос на 12 вольт или специальную помпу именно для водяного охлаждения и отдельно расширительный бачок. А можно взять и всё вместе, 2 в одном, что я и сделал, остановив свой выбор на Syscooling SC-300T.
  • Шланг 8 на 10мм. Я взял вот этот, 5 метров — хватило впритык!
  • Алюминиевые трубки — хрен знает от чего, наверное от какой-то системы кондиционирования. Медь вряд ли пойдёт, т.к. в водопроводной воде, мне кажется, ей настанет кирдык.
  • Теплоноситель — я использовал обычную очищенную воду из фильтра с обратным осмосом, то есть, грубо говоря, то же самое, что и дистиллированная. Никаких флуоресцентных красителей я не использовал — всё это понты, а мне надо чтобы работало. Особенно на этапе обкатки глупо туда сразу что-то дорогое заливать — вдруг что.
  • Стяжки для соединения гибкого шланга и алюминиевых трубок (ну или хомуты, если они есть или денег не жалко). Они очень дешёвые, выбирайте на свой вкус!
  • Опционально — какой-нибудь клей для герметизации соединений, я использую термоклей.

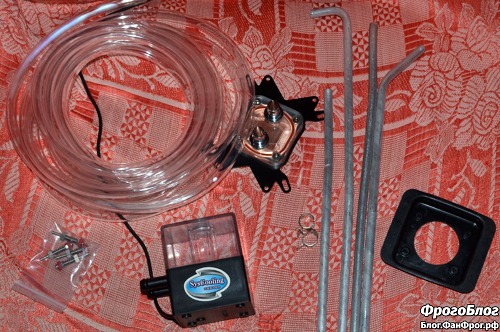

Вот основные компоненты перед сборкой:

Как сделать жидкостное охлаждение процессора

Результаты

Честно говоря, я немного скептически относился к этому китайскому водоблоку, но нет, он превзошёл все мои ожидания! Система охлаждения оказалось эффективнее моего весьма дорогого воздушного кулера, и теперь самый громкий шум, издаваемый моим компьютером — это шум его жёстких дисков, даже под 100% загрузкой процессора! Алюминиевые трубки отлично справляются с теплоотдачей в воду, рассеивая в ней 133 ватта мощности моего разогнанного камня, если верить показаниям Core Temp.

Скорее всего, следующую видеокарту я куплю либо сразу под водянку, либо с простой системой охлаждения и отдельно водоблок для видеокарты на AliExpress: почему бы и нет, надо же использовать потенциал по полной! Буду держать вас в курсе, не переключайтесь!

Как работают устройства охлаждения?

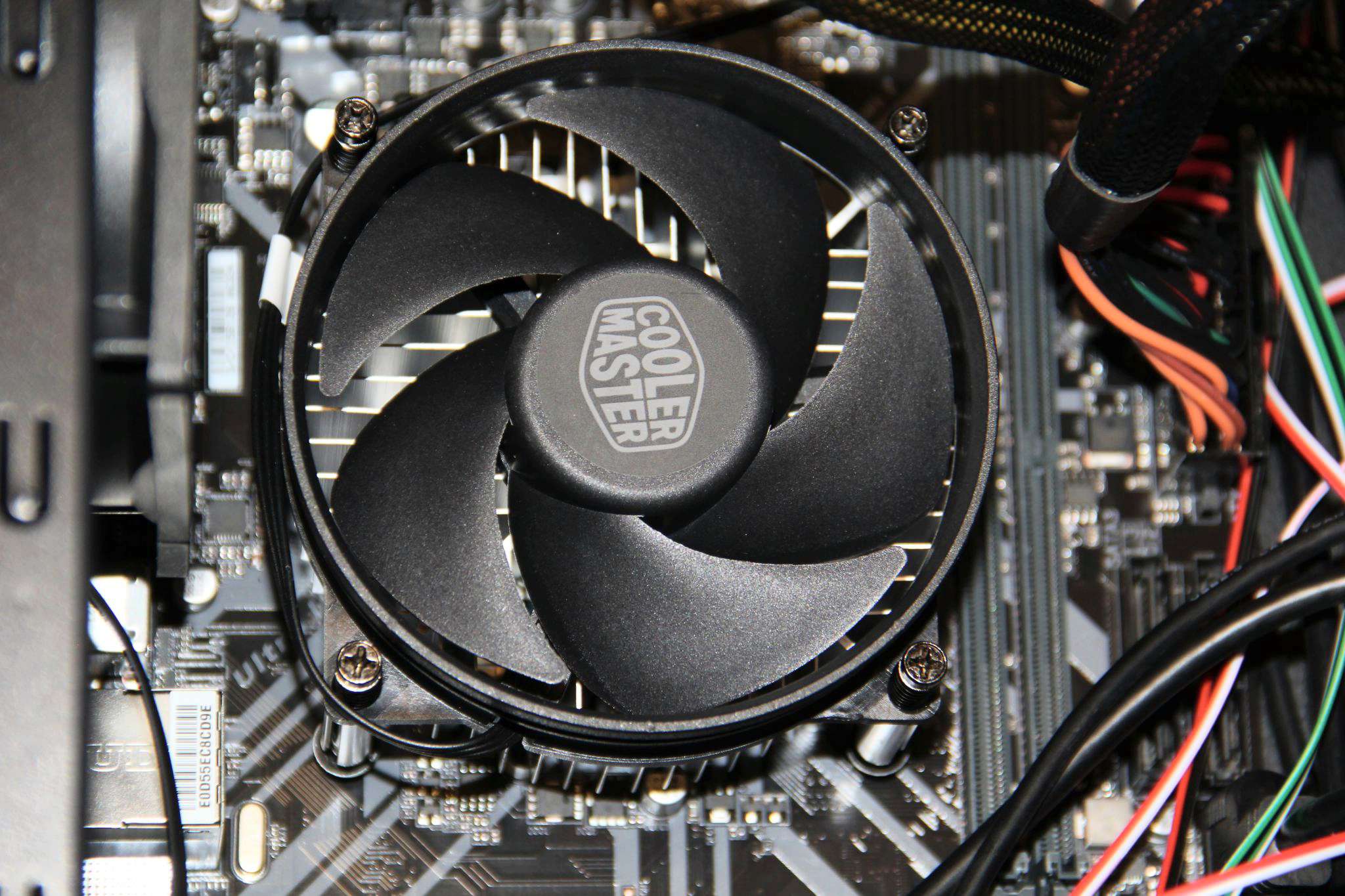

Воздушное охлаждение

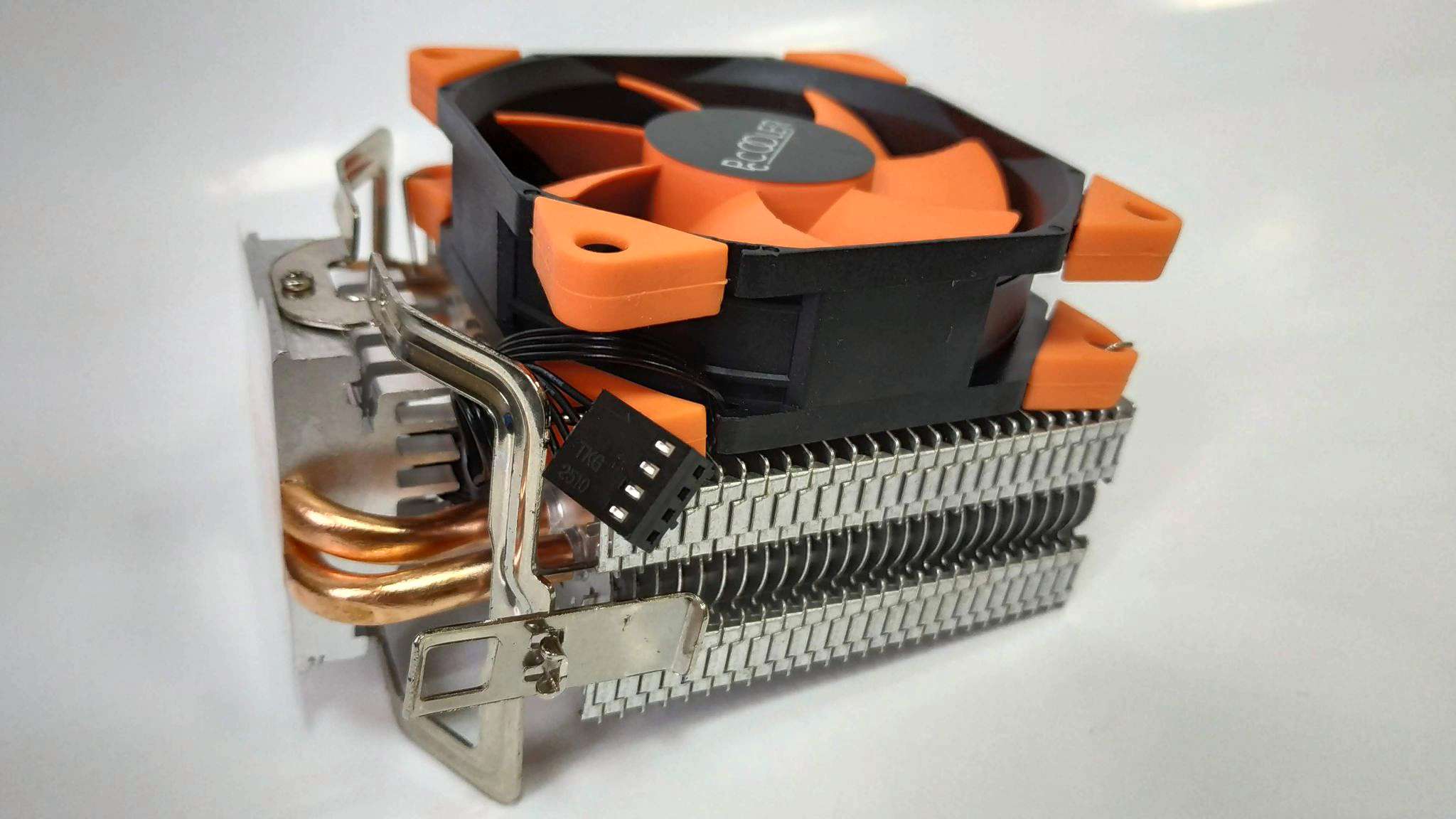

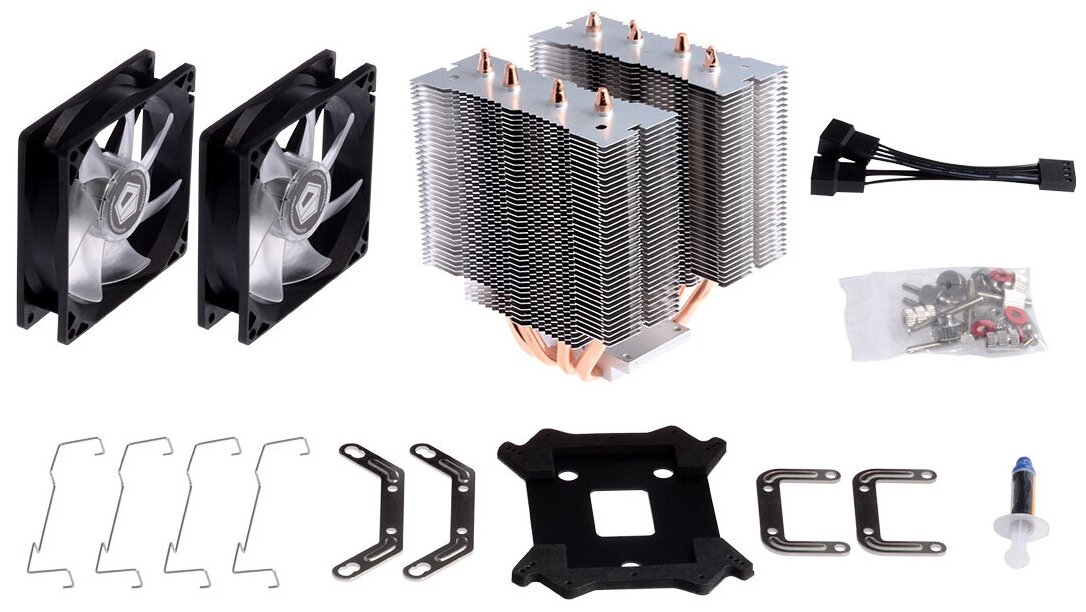

Радиатор воздушного охлаждения процессора

Функционирование воздухоохладителя довольно просто. Он опирается на два ключевых компонента:

  • Вентилятор
  • Радиатор

Радиатор изготовлен из материалов с высокой теплопроводностью, чаще всего из алюминия или комбинации алюминия и меди. Его цель — отводить тепло от процессора,
но теплоотвод может поглощать лишь столько тепла, сколько потребуется для отвода тепла.

То, что делает вентилятор, это постоянно вращается, чтобы холодный воздух проходил через радиатор, предотвращая его перегрев.

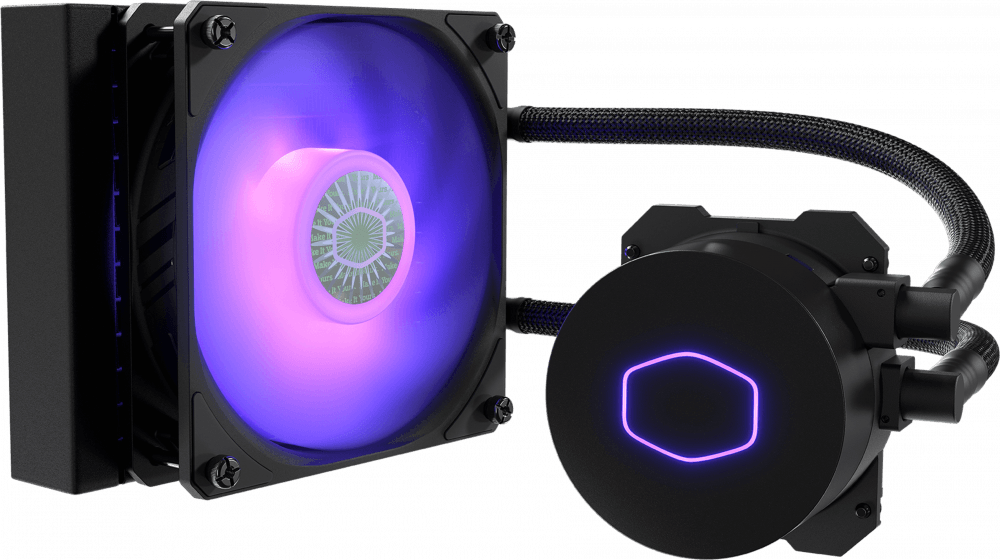

Водяное охлаждение

Устройство жидкостного охлаждение

Водяная система более сложная, и включает в себя больше деталей, чем воздушная:

  • Насос
  • Радиатор
  • Шланги
  • Вентилятор

В то время как воздушное охлаждение зависит от воздуха, циркулирующего через радиатор, жидкостная система использует аналогичный подход — только он
использует жидкость вместо воздуха.

Вода (или любая другая жидкая охлаждающая жидкость) прокачивается через шланги, которые соединяются с компонентом, который нуждается в теплоотводе, который в
данном случае является процессором. Но просто его циркуляция не достаточна, и жидкость нуждается в своей форме радиатора.

Именно в этом заключается роль радиатора в установке жидкостного охлаждения. И чтобы он не перегревался, у нас есть вентилятор, который удерживает над ним
холодный воздух.

THERMALTAKE 240 WATER 3.0

Претендент

Как сделать жидкостное охлаждение процессора

Цена: 9 120 рублей

  • Размер: 240 мм
  • Вентиляторы: 2 х 120 мм PWM
  • Совместимость: AM4, LGA 1551, LGA 2033, LGA 2066

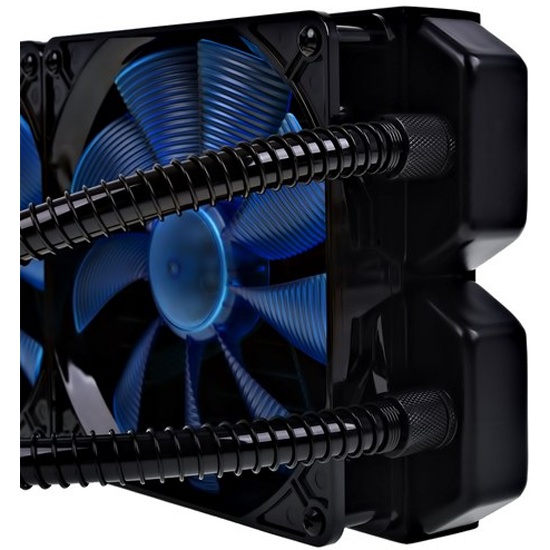

Water 3.0 – несколько более бюджетная версия водянки Premium Floe Riing 240 от того же производителя. Что приятно, она тоже может похвастать RGB подсветкой, поддержкой софта и низким уровнем шума.

В комплекте с Water 3.0 поставляет контроллер вентиляторов, позволяющий управлять ими при помощи кнопок, а не специального приложения. С помощью этой небольшой коробочки можно настроить подсветку и включить/выключить тихий режим.

Вместе с тем, система даже в штатном режиме работает очень тихо, а контроллер, ограничивая скорость вращения вентиляторов, делает Water 3.0 практически бесшумной. Впрочем, не обошлось без подвоха – так процессор достигает критических температур быстрее, чем с водянками конкурентов.

На штатной скорости система прекрасно отводит лишнее тепло, что заслуженно помещает ее в ряд отличных и недорогих (в своей категории, разумеется) приобретений для вашего ПК. Water 3.0 способна справиться даже с умеренным разгоном, однако ярым энтузиастам оверклокинга потребуется водянка посерьезнее.

Изменение конструкции испарителя-охладителя

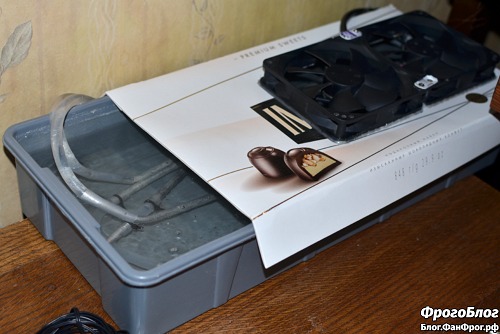

Напомню, когда испаритель был увлажнителем, он выглядел вот так:

Как сделать жидкостное охлаждение процессора

Но за полтора года его эксплуатации выяснилось, что его весьма неудобно мыть: крышка хоть и поднимается, но всё равно нужно залазить под кулеры, стараясь их не намочить… Поэтому я решил изготовить новый вариант его крышки, сделав её полностью съёмной, чтобы в любой момент можно было унести корыто в ванную и там его спокойно полностью отмыть. Взял я очередную картонную жертву — крышку от подарочного набора шоколадных конфет, вырезал в ней отверстия под ту самую спарку вентиляторов и посадил их, как водится, на термоклей:

Как сделать жидкостное охлаждение процессора

С обратной стороны тоже всё проклеил, так как картонка оказалась двухслойная, и слои между собой соединены только по краям:

Как сделать жидкостное охлаждение процессора

С торца сделал из любимых пластиковых карточек, запасы которых у меня просто неисчерпаемы, такой вот ограничитель, он одновременно удерживает согнутые боковины крышки, позволяет легко задвигать её до упора при установке и закрывает небольшие щели, через которые может выдуваться воздух там, где не надо:

Как сделать жидкостное охлаждение процессора

Всю электрическую часть я оставил без изменений. Вот так сейчас выглядит работающий испаритель-охладитель:

Как сделать жидкостное охлаждение процессора

Структура систем жидкостного охлаждения

Для многих не будет секретом, что СВО могут быть открытого (кастомные) и закрытого типа (готовые необслуживаемые решения для охлаждения конкретного типа комплектующих). И если с последними все понятно, то первая категория может быть построена по трем основным принципам:

Схема с параллельным подключением. Все узлы запитаны от одной помпы, которая гонит хладагент к радиатору с кулерами. Через решетку радиатора вода охлаждается и подходит к железу, с которых снимается тепловая энергия. Горячая жидкость возвращается в резервуар с помпой и процесс повторяется заново. Схема выглядит следующим образом.

Популярные статьи  Снуд спицами из толстой пряжи в один, два оборота спицами. Схемы, описание

Схема с последовательным подключением. Элементы также охлаждаются параллельно и очень эффективно, но для этого необходимо иметь мощную помпу и весьма оборотистые вертушки, которые смогли бы оперативно охлаждать хладагент в радиаторе. Схема прилагается.Есть так называемые комбинированные или двухконтурные водянки. Принцип работы основан на последовательном методе, однако каждый контур ориентирован на одну железку. Довольно дорогая схема как в плане строительства, так и по обслуживанию. Хотя владельцы топовых конфигураций в погоне за максимальной производительностью не видят в подобном решении ничего зазорного.

Лучшие системы водяного охлаждения для компьютера

Основное назначение систем охлаждения ПК – обеспечение бесперебойной и стабильной работы самого компьютера и создание нормальных условий для его пользователя, что подразумевает минимум шума во время эксплуатации.

Эти устройства отводят тепло от таких элементов, как процессор и блок питания, предотвращая их перегрев и последующий выход из строя.

Существует 2 варианта системы охлаждения – пассивное и активное. Второй тип, в свою очередь, делится на воздушное, подходящее для обычных ПК и водяное, которое требуется для систем с очень мощными или разогнанными процессорами.

Жидкостное охлаждение отличается небольшими габаритами, невысоким уровнем создаваемого шума и высокой эффективностью отвода тепла, благодаря чему пользуется большой популярностью.

Для выбора такой системы следует учесть некоторые нюансы, включая:

  • Стоимость;
  • Совместимость с процессорами или видеокартами;
  • Параметры охлаждения.

Ниже приведен список самых популярных систем водяного охлаждения с популярного интернет-каталога Яндекс-маркет.

DeepCool Captain 240

Оригинальная на вид СВО DeepCool Captain 240 оборудована двумя фирменными чёрно-красными вентиляторами с насечками на лопастях. Крыльчатка каждого способна вращаться со скоростью до 2200 об/мин, создавая шум не более 39 дБ.

При этом на системе есть разветвитель, позволяющий установить дополнительно ещё 2 вентилятора. Срок службы, который гарантируется производителем, составляет около 120 тысяч часов.

Вес системы, подходящей для процессоров и AMD и Intel, равен 1,183 кг.

DeepCool Captain 240

Примерная стоимость устройства – от 5500 руб.

Arctic Cooling Liquid Freezer 240

Сравнительно новую систему охлаждения видеокарт Liquid Freezer 240, появившуюся в продаже в конце прошлого года, можно назвать универсальной, так как подходит она для большинства современных процессоров, создавая во время работы уровень шума не более 30 дБ.

Скорость вращения лопастей каждого из 4 вентиляторов – до 1350 об/мин, масса системы – 1,224 кг. Главным достоинством является снижение температуры процессора на 40–50 градусов, а недостатком – лишь громоздкие размеры.

Arctic Cooling Liquid Freezer 240

Покупка такого гаджета обойдётся в 6000 руб.

Cooler Master Nepton 140XL

Эффективная система охлаждения всего системного блока Nepton 140XL отличается увеличенными размерами радиатора и шлангов, а также последовательным, а не параллельным расположением двух вентиляторов.

Благодаря наличию 140-миллиметрового вентилятора JetFlo, обширной площади контакта жидкости с теплосъёмником и высокому качеству обработки последнего она охлаждает достаточно мощные процессоры, включая даже те, которые были разогнаны для увеличения производительности.

При этом эксплуатационный срок устройства, совместимого с процессорами типа Intel (S775, S1150, S1356, S2011) и AMD (AM2, AM3, FM2), достигает 160 тысяч часов. Максимальная скорость вращения лопастей – 2000 об/мин, масса составляет 1,323 кг, а шум при работе не превышает 39 дБ.

Cooler Master Nepton 140XL

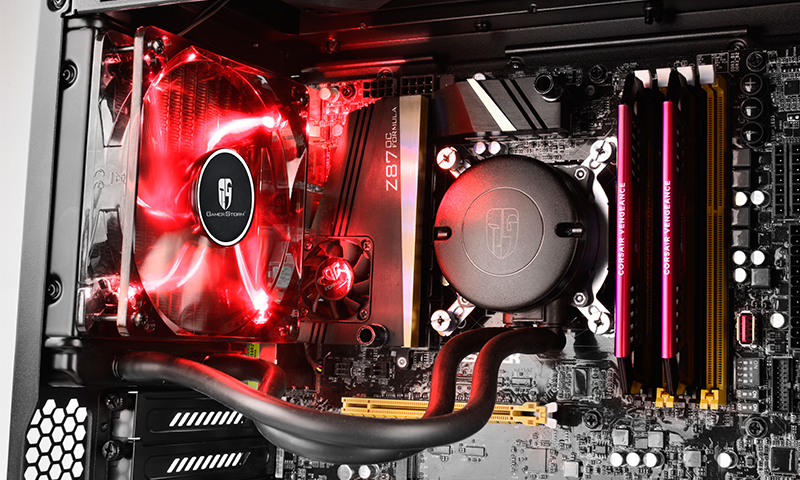

DeepCool Maelstrom 240T

Систему Maelstrom 240T, предназначенную для процессоров Intel 1150–1156, S1356/1366 и S2011, а также AMD FM2, AM2 и AM3, отличает синяя подсветка вентиляторов, позволяющая не только охлаждать компьютер, но и сделать его моддинг.

Срок службы устройства – в переделах 120 тысяч часов, вес – 1100 г, создаваемый уровень шума – до 34 дБ.

DeepCool Maelstrom 240T

Купить устройство в Интернете можно за 4400–4800 руб.

Corsair H100i GTX

Универсальную и достаточно простую в компоновке систему Corsair H100i GTX используют для охлаждения большинства выпускающихся в течение последних нескольких лет процессоров AMD и Intel.

Вес оборудования в сборе составляет 900 г, уровень шума – около 38 дБ, а сила вращения вентиляторов – до 2435 об/мин.

Corsair H100i GTX

Средняя стоимость карты составляет в сети около 10 тыс. руб.

Cooler Master Seidon 120V VER.2

Особенностью использования системы Cooler Master Seidon 120V является возможность устанавливать её как внутри, так и снаружи корпуса. При этом вентиляторы, вращающиеся со скоростью до 2400 об/мин, работают очень тихо – с уровнем шума до 27 дБ.

Совместимость устройства – современные процессоры Intel и AMD (до LGA1150 и Socket AM3, соответственно). Система весит всего 958 г и способна проработать 160 тыс. часов.

Cooler Master Seidon 120V VER.2

Установка всей системы

Перед началом установки нарисуйте схему что и как будет установлено и как подключено соединительными шлангами. Проследите возможность установки других компонентов такие как дополнительные жесткие диски и так далее.

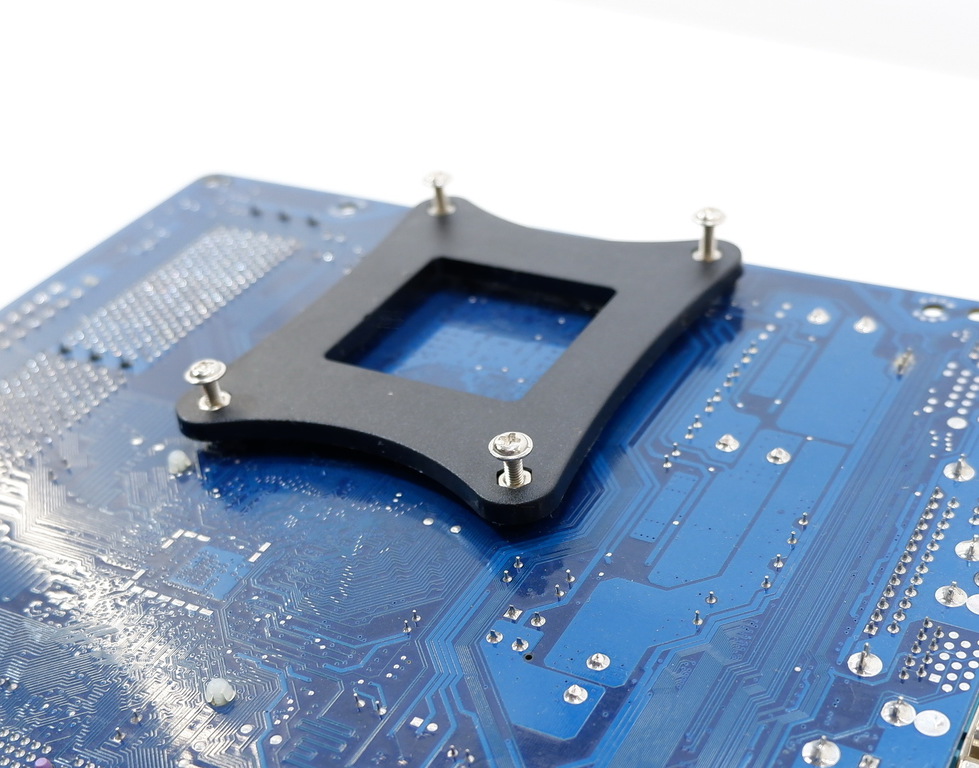

1. Установите крепежную пластину на материнскую плату

Как сделать жидкостное охлаждение процессора

Теперь рекомендуем к водоблоку процессора подсоединить все водяные шланги , что бы предотвратить изгибы материнской платы.  И уже потом устанавливать сам водоблок на процессор. Убедитесь что все соединения прижаты  фитингами и что шланги сидят плотно на своих местах. Нанесите термопасту и установите водоблок, следите за равномерностью натяжения крепежных винтов.

Как сделать жидкостное охлаждение процессора

2.Прикрепите радиатор

Установите радиатор, отрежьте нужной длины трубки следите за тем что бы трубки не перегибались и имели оптимальную длину. Соедините трубки с радиатором.

Как сделать жидкостное охлаждение процессора

3. Установите резервуар

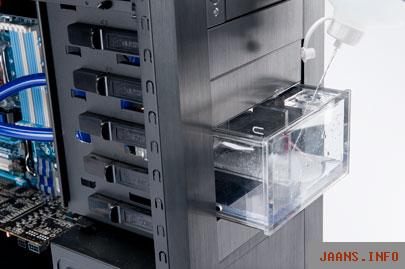

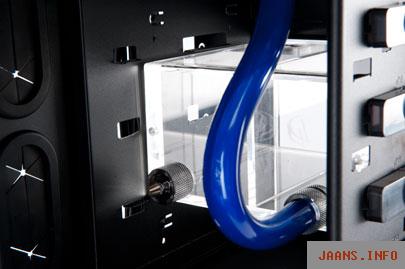

Установите на место резервуар для охлаждающей жидкости. Резервуар в зависимости от модели и места можно установить как внутри корпуса так и за его пределами.

Как сделать жидкостное охлаждение процессора

4. Установка блока видеокарты

Далее устанавливаем блок на видеокарту. Лучше это сделать при снятой карте. После соедините процессорный блок с блоком видео карты шлангами. Следите за оптимальным размером шлангов.

Как сделать жидкостное охлаждение процессора

5. Установка насоса жидкостного охлаждения

Приступаем к установке водяного насоса. Современные насосы имеют малый размер поэтому установить его не составит особого труда. Насос можно приклеить двухстороннем тейпом. Соедините шланги от насоса к остальным компонентам. Подключите шланг выхода (указано стрелкой на насосе ) с радиатором. Следите за оптимальным расположением шлангов, вы же не хотите разбирать половину охлаждающей системы, только для того что бы поменять жесткий диск.

Как сделать жидкостное охлаждение процессора

6. Наполните теплоносителем

Теперь когда вся система собрана еще раз проверяем места соединения трубок. Приступаем к заполнению теплоносителем.  Аккуратно заливаем жидкость и только тогда можно включить насос. Прогоняем компьютер в течении 10 минут и следим за уровнем жидкости, по мере необходимости добавляем охлаждающую жидкость.

Как сделать жидкостное охлаждение процессора

Оцените статью
( Пока оценок нет )
Добавить комментарий
