Индикатор межвитковых замыканий ротора

Помощь мультиметра

Универсальность этого устройства позволяет выполнить проверку межвиткового замыкания, чтобы своевременно устранить имеющуюся поломку. Любые ремонтные работы должны начинаться с разборки якоря электродвигателя. Причины могут возникнуть по следующим причинам:

  1. Износ и поломка щеток.
  2. Замыкание между пластинами.
  3. Отсутствие контакта на клеммах.
  4. Плохая изоляция.
  5. Слишком высокая температура для пластин коллектора.

Многолетний опыт экспертов свидетельствует о том, что сломанный стартер издает характерный звук гула, появляются искры, меняется интенсивность вращения якоря, образуются вибрации во время работы.

Проверка индикатором короткого замыкания

Обнаружить обрыв обмотки или короткое замыкание в ней можно с помощью индикатора коротко замкнутых витков (ИК). Другие названия – индикатор межвиткового замыкания или индикатор дефектов обмоток электрических машин.

Прибор состоит из:

  • блока питания;
  • корпуса с ЖК-дисплеем, гнездами для подключения принадлежностей;
  • соединительных проводов;
  • большого индукционного датчика;
  • малого индукционного датчика.

Порядок проведения проверки статора болгарки прибором ИДВИ:

  1. Осмотреть индикатор межвиткового замыкания. Убедиться в отсутствии внешних повреждений, целостности соединительных проводов и датчиков.
  2. Подключить блок питания.
  3. Нажать кнопку питания и убедиться в исправности прибора.
  4. Если индикатор дефектов обмотки долго находился на холоде, то его нужно выдержать при комнатной температуре не менее 2 часов.
  5. Отключить электропитание УШМ.
  6. Выбрать из двух датчиков большой или малый в зависимости от размера статора.
  7. Если в паспорте угловой шлифовально машины не указано номинальное напряжение, приходящееся на один виток обмотки, то его нужно определить по формуле: номинальное напряжение всей катушки делить на количество витков.
  8. Включить прибор.
  9. Установить на индикаторе ближайшую большую, чем полученная при расчете, амплитуду импульсного испытательного напряжения.
  10. Прижимая датчик к поверхности обмотки, последовательно проверить все пазы, выжидая по 3–4 с. При обнаружении короткого замыкания прибор издаст звуковой сигнал, а на дисплее появится соответствующая надпись.
  11. Если короткозамкнутые витки не обнаружены, то на приборе установить следующую (большую по значению) амплитуду и убедиться в наличии запаса прочности изоляции обмотки.
  12. Выключить прибор.

Индикатором дефектов обмотки можно проверить состояние изоляции между катушками статора и ротора, а также между обмоткой статора и корпусом болгарки. Если нет возможности купить готовый прибор, то можно сделать более простой индикатор короткозамкнутых витков самостоятельно.

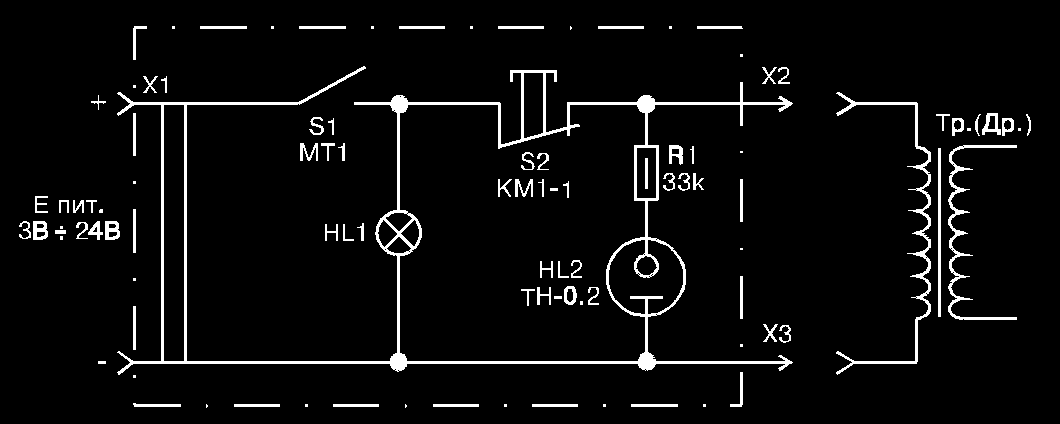

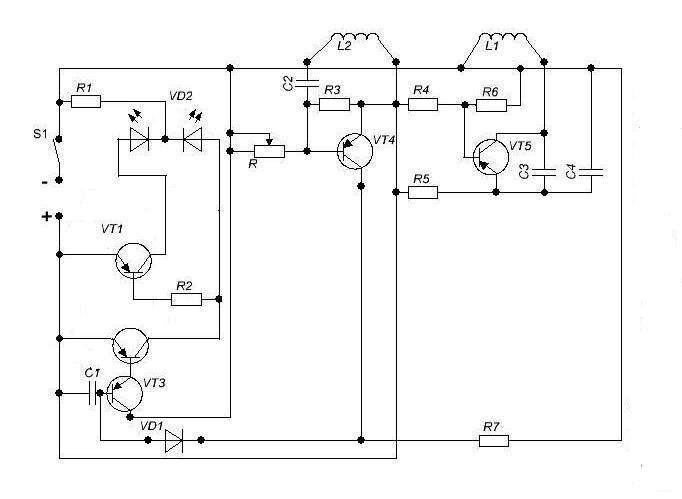

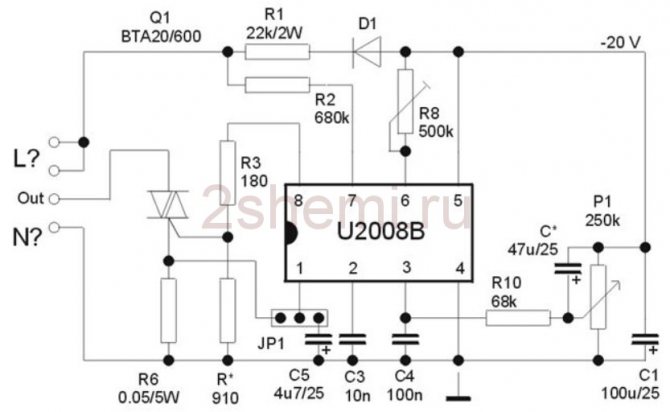

Схема испытателя якорей моторов

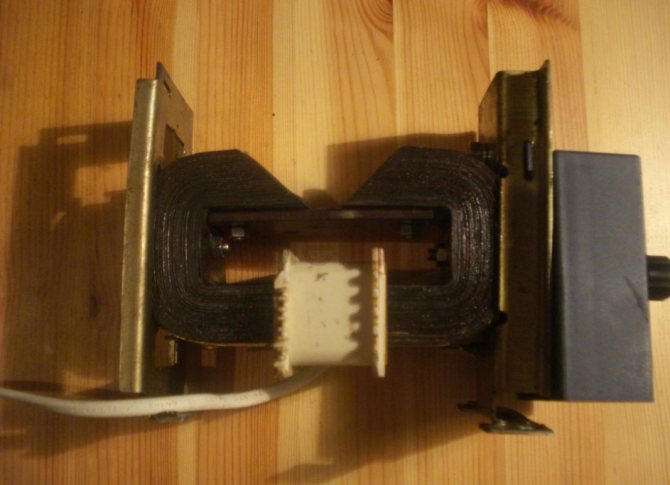

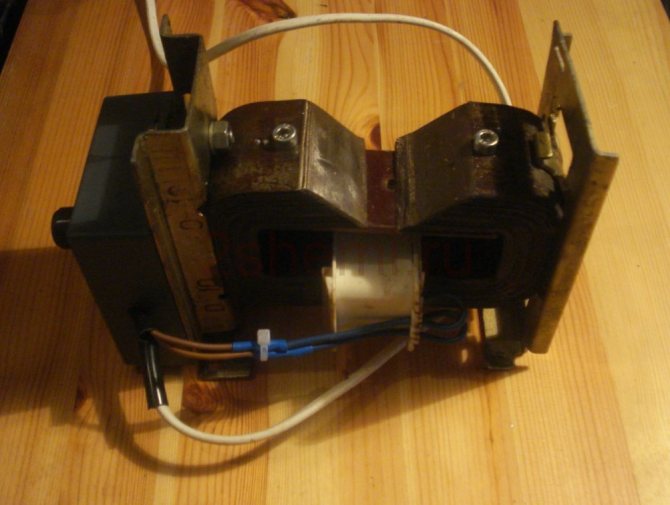

Устройство для проверки якорей электродвигателей было сделано из трансформатора от старого телевизора. Там используется регулировка в цепи 220 вольт — схема на м/с U2008, через которую она регулирует угол открывания симистора. Это имеет практическое применение, потому что для обнаружения коротких замыканий между катушками не требуется полный уровень питания, иначе маленький ротор начинает сильно дребезжать из-за неточностей соединений.

Индикатор межвитковых замыканий ротора

Принцип использования очень прост: поместите ротор в разрыв и положите на него пластинку от трансформаторного железа, если есть короткое замыкание между катушкой — пластина начинает вибрировать. Действие должно выполняться вращением ротора и размещением пластинки на каждом сегменте.

Индикатор межвитковых замыканий ротора

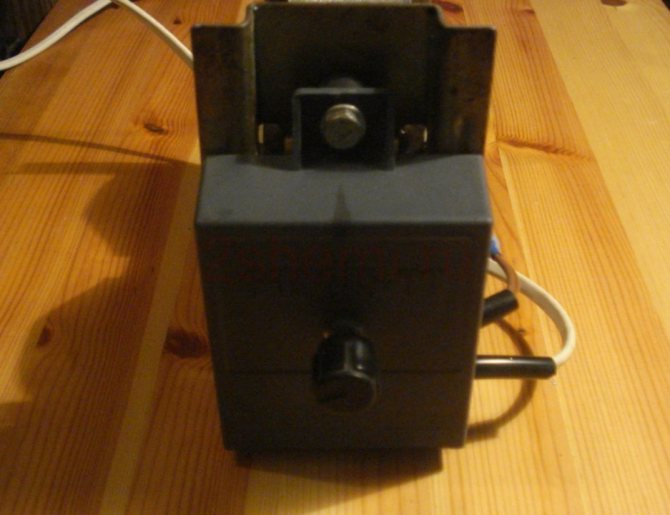

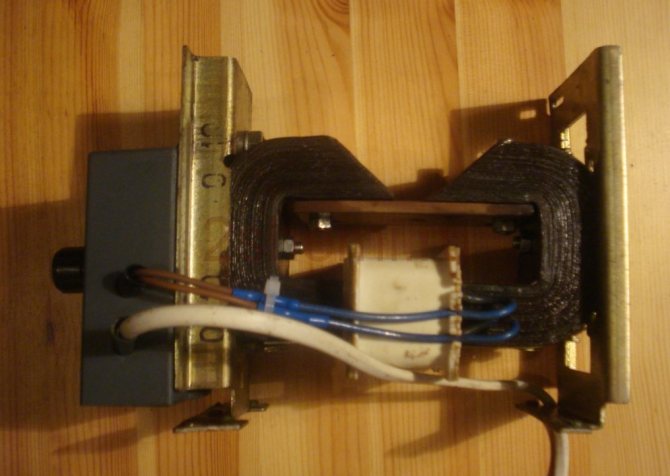

Дизайн готового прибора конечно не впечатляет, но это не главное — лишь бы работал.

Индикатор межвитковых замыканий ротора

Ток, при котором производится измерение, составляет около 0,5 А, старайтесь не превышать этого значения. Максимальное значение тока, которое составляет 1 А. При измерении нужно быть осторожным, потому что ток зависит от воздушного зазора, который увеличивает ток намагничивания когда берем испытуемый ротор и оставляем цепь включенной, ток будет быстро возрастать и может сжечь катушку, особенно если она не намотана толстой проволокой.

Индикатор межвитковых замыканий ротора

В устройстве использовались готовые первичные обмотки идущие от сетевого трансформатора, поперечное сечение которого имело одинаковые размеры. Оригинальная первичная обмотка трансформатора имела 2 секции, то есть половина числа с каждой стороны.

Полезное: Стабилизатор с регулировкой I/V

Индикатор межвитковых замыканий ротора

Способ №2 проверки якоря на витковое замыкание

Этот способ подходит для тех, кто не занимается профессиональным ремонтом электроинструмента. Для точной диагностики межвиткового замыкания требуется скоба с катушкой.

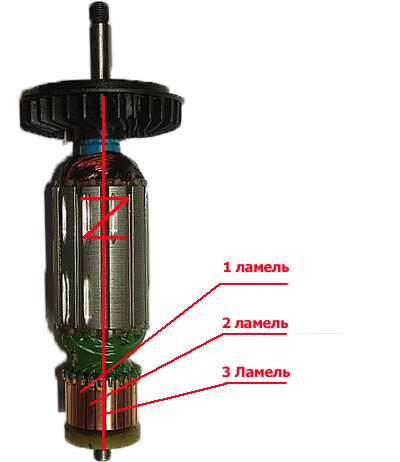

Мультиметром можно выяснить лишь обрыв катушки якоря. Лучше для этой цели применять аналоговый тестер. Между каждыми двумя ламелями замеряем сопротивление.

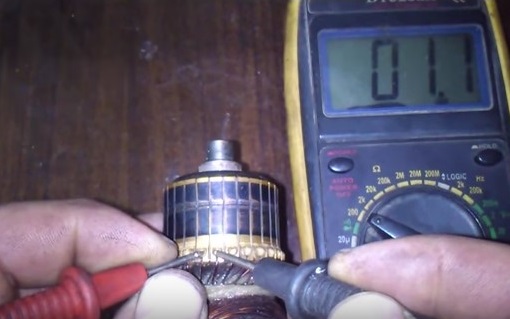

Сопротивление должно быть везде одинаковое. Бывают случаи, когда обмотки не сгорели, коллектор нормальный. Тогда замыкание витков определяют только с помощью прибора со скобой от трансформатора. Теперь устанавливаем мультиметр на 200 кОм, один щуп замыкаем на массу, а другим касаемся каждой ламели коллектора, при условии, что нет обрыва катушек.

Если якорь не прозванивается на массу, то он исправный, либо может быть межвитковое замыкание.

ИКЗ Led + роторный механизм

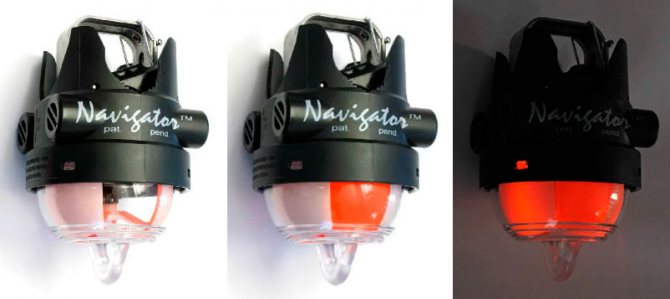

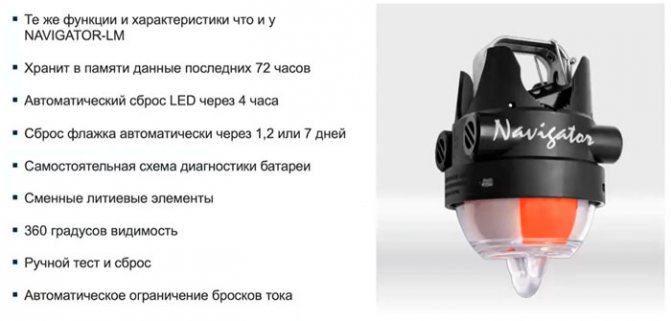

Другой тип индикатора – Navigator Led+Flag.

Индикатор межвитковых замыканий ротора

Он опять же без функции передачи данных.

Технические характеристики

Индикатор межвитковых замыканий ротора

Помимо вышеперечисленных элементов конструкции у него в нижней полусфере расположен поворотный флажок. LED индикация также имеется в наличии.

Индикатор межвитковых замыканий ротора

Сброс светодиодов запрограммирован на 4 часа, в то время как флажок может восстанавливать первоначальное положение значительно дольше – 1,2 или 7 дней.

Срабатывание происходит по время-токовой характеристике в зависимости от модели:

100А/200мс

100А/100мс

200А/100мс

50А/100мс

Такие штуки нужно ставить в труднодоступных точках, где попадание к месту повреждения занимает более суток, а электроснабжение объекта переводится на резервную ВЛ.

Главное преимущество этой модели – экономия работы аккумуляторной батареи. Флажок повернулся – лампочки через 4 часа потухли.

Добрались к опоре на 2-й или 3-й день и узнали всю информацию.

Индикатор межвитковых замыканий ротора

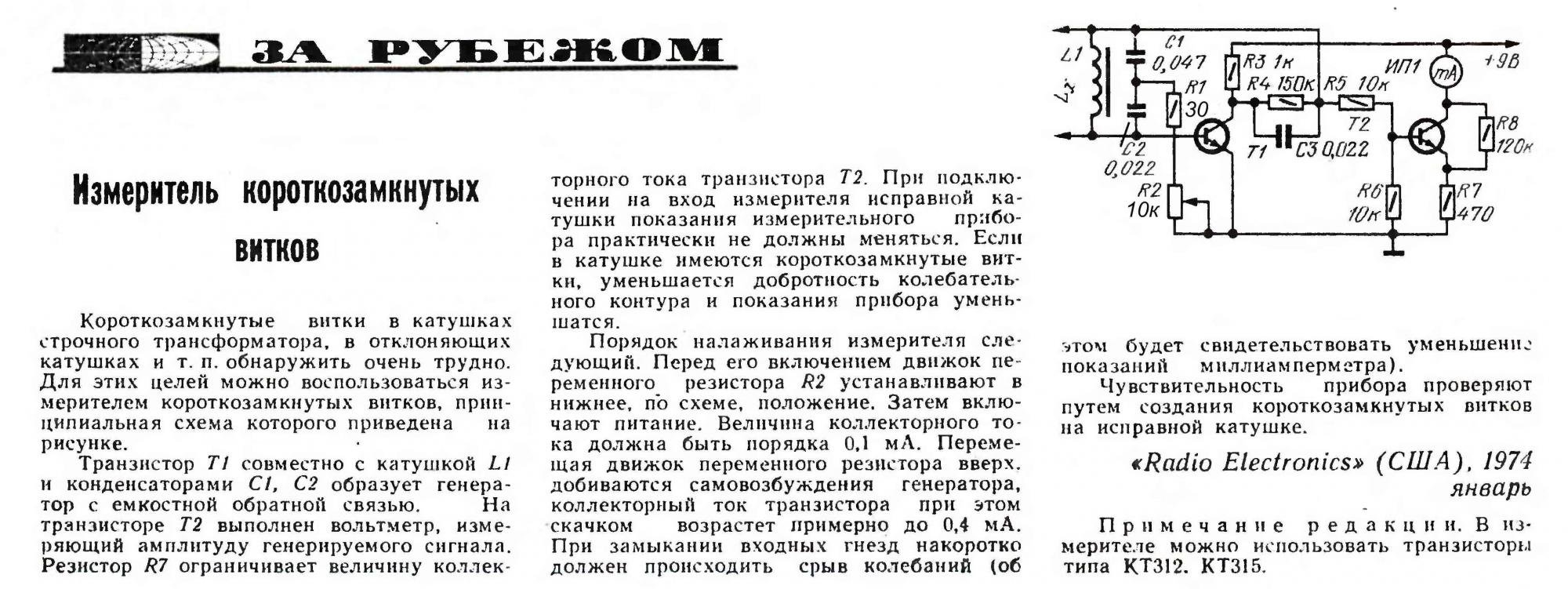

Прибор для обнаружения короткозамкнутых витков

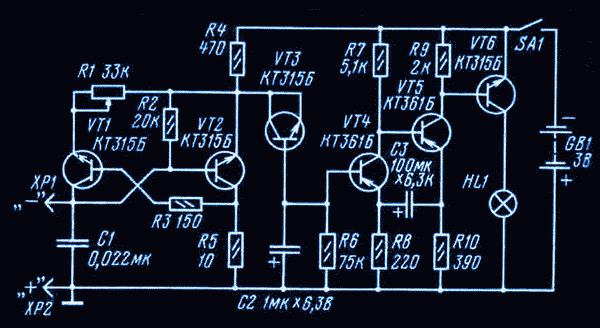

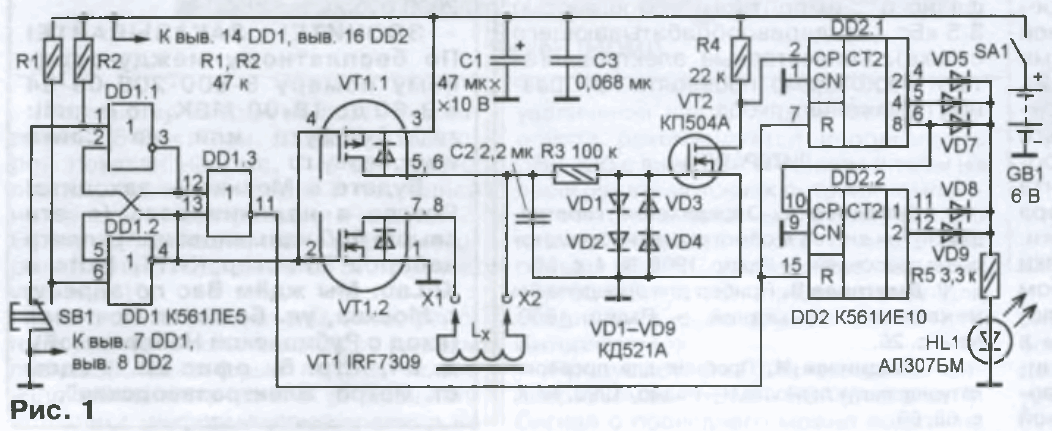

Прибор, принципиальная схема которого приведена на рисунке, предназначен для обнаружения короткозамкнутых витков и обрывов обмоток в трансформа­торах, катушках и рамках измерительных головок (без металлического каркаса).

Кроме того, его можно использовать как вольтметр для измерения напряжений по­стоянного тока до 250 В при пределах измерения 0,5; 5; 25 и 250 В. Точность изме­рения не хуже ±2,5%. Питание осуществляется от одной батареи 3336Л.

Прибор содержит блокинг-генератор, собранный на транзисторе T1, и вольт­метр.

Блокинг-генератор выполнен по обычной схеме и при подаче на него напряже­ния питания кнопкой Кн1 вырабатывает колебания частотой около 85 кГц. К обмот­ке II трансформатора Тр1 блокинг-генератора через выпрямитель на диодах Д1 и Д2 подключен измерительный прибор ИП1.

Он регистрирует величину тока вы­прямителя. Отклонение стрелки прибора устанавливают резисторами R2 «Усиле­ние» и R4 «Чувствительность». При включенной кнопке Кн1, т. е.

генерации бло- кинг-генератора, добиваются резисторами R2 и R4 отклонения стрелки измери­тельного прибора на последнюю отметку шкалы.

Трансформатор блокинг-генератора намотан на стержневом сердечнике из феррита, на свободный конец которого одевают катушку, проверяемую на наличие короткозамкнутых витков. Если короткозамкнутых витков нет, то катушка не оказы­вает влияния на работу блокинг-генератора и стрелка прибора отклонится на по­следнюю отметку шкалы при нажатии кнопки Кн1.

Если же короткозамкнутые витки имеются, то за счет большого вносимого зату­хания в контуре блокинг-генератора колебания не возникают и стрелка прибора останется на нулевой отметке шкалы.

При проверке обмотки катушки на обрыв один из выводов подключают к гнезду «5 В», а другой — к штепселю «Пробник».

Стрелка прибора отклонится до какой-то отметки шкалы в зависимости от сопротивления обмотки. При обрыве об­мотки стрелка останется на нулевой отметке шкалы.

Вольтметр прибора состоит из измерительной головки ИП1 и добавочных рези­сторов R5-R9. Кроме измерения напряжений в различных устройствах, вольтмет­ром можно контролировать напряжение батареи питания. Для этого необходимо нажать на кнопку Кн2 и батарея будет подключена к вольтметру.

Трансформатор прибора выполнен на каркасе из электрокартона толщиной 0,5 мм; диаметр каркаса — 9, а длина — 70 мм. Все обмотки намотаны в один слой, виток к витку. Обмотка I содержит 40, обмотка II — 120, а III — 250 витков провода ПЭВ-2 0,15. В трансформаторе применен стержневой сердечник из феррита М400НН 160x8.

В приборе применена измерительная головка М592 на 50 мкА с сопротивлени­ем рамки 2,25 кОм. Резисторы R1, R3 — УЛМ, R2vR4 — СПО-0,25.

Прибор собран в корпусе от омметра М57 размерами 1 20x70x40 м м .

Налаживание блокинг-генератора сводится к определению правильности вклю­чения обмоток / или //. Если обмотки включены правильно, то при нажатии на кноп­ку Кн 1 стрелка прибора ИП1 отклонится на какую-то отметку шкалы. Если же от­клонения стрелки не произойдет, то необходимо поменять выводы одной из об­моток.

Налаживание вольтметра заключается в подборе добавочных резисторов так, чтобы сопротивление их было близко к рассчитанным по формуле:

где R^B – суммарное сопротивление добавочных резисторов, Ом; U — макси­мальная величина измеряемого напряжения, В; iP — ток полного отклонения стрел­ки прибора, мА; RP — сопротивление рамки прибора, Ом.

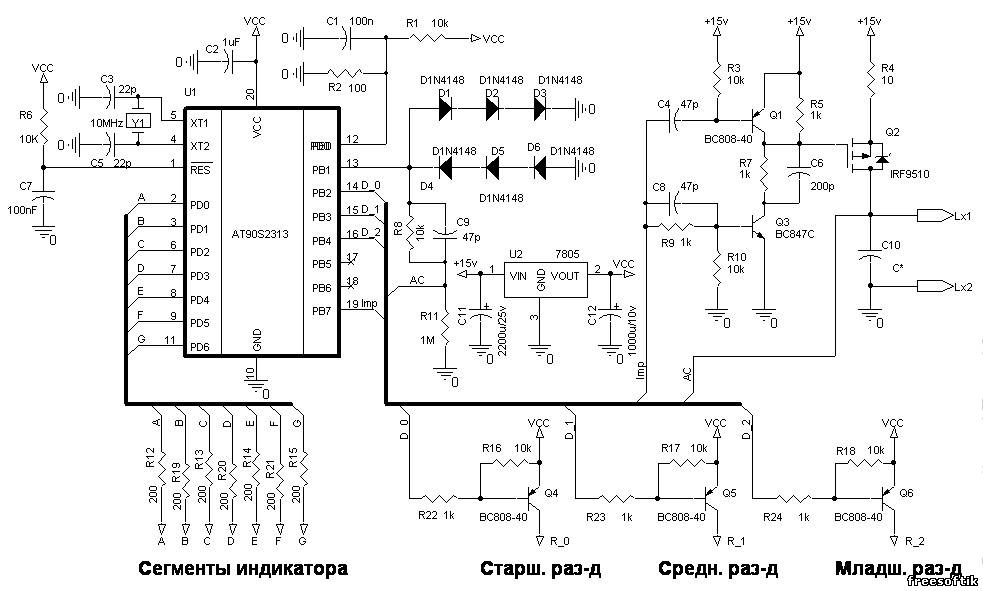

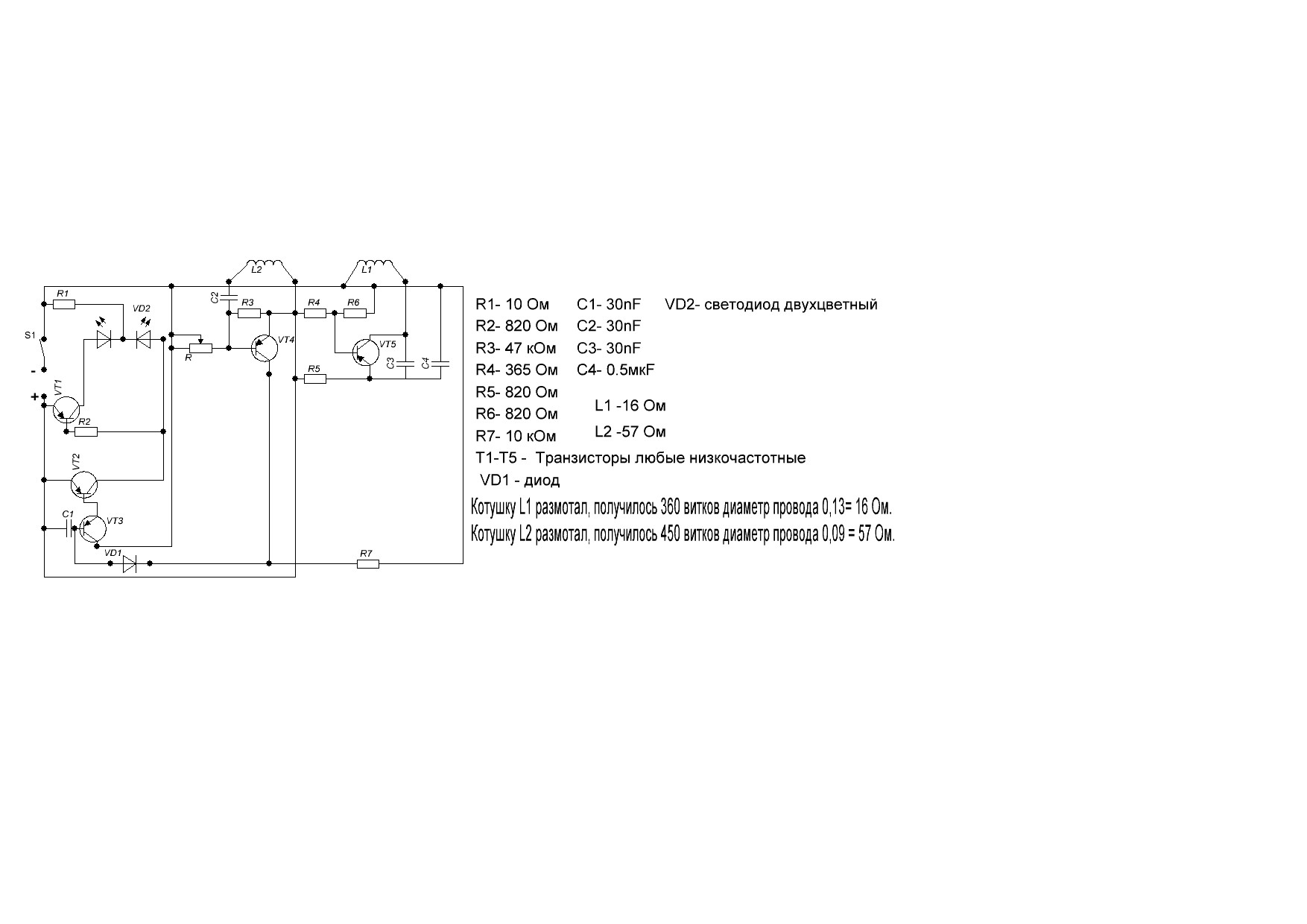

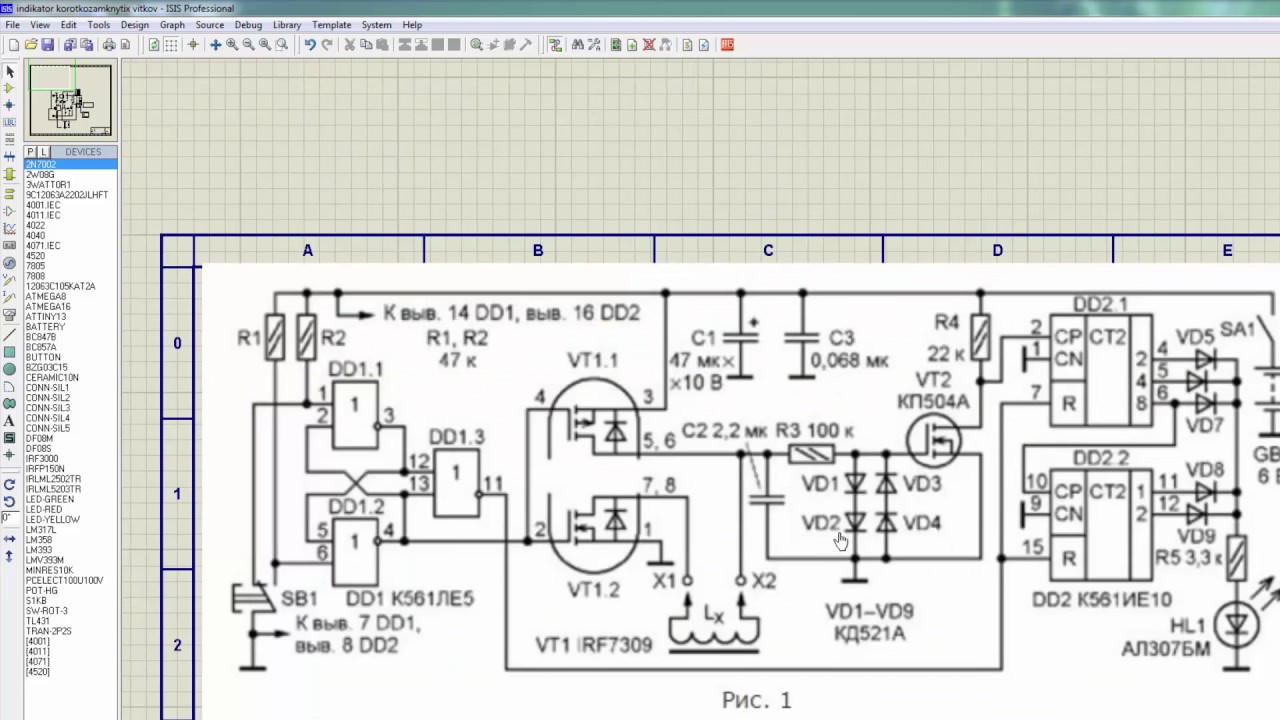

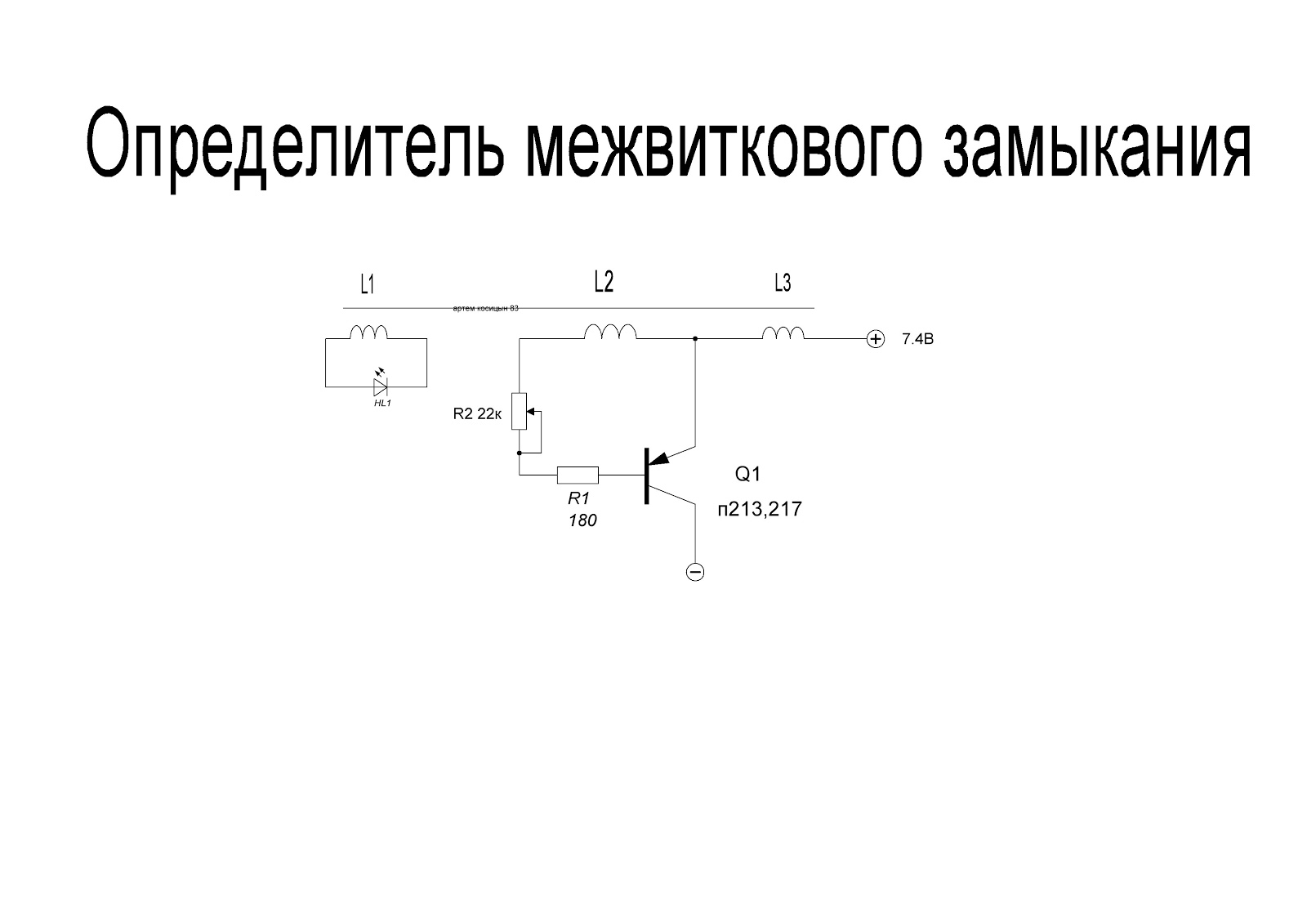

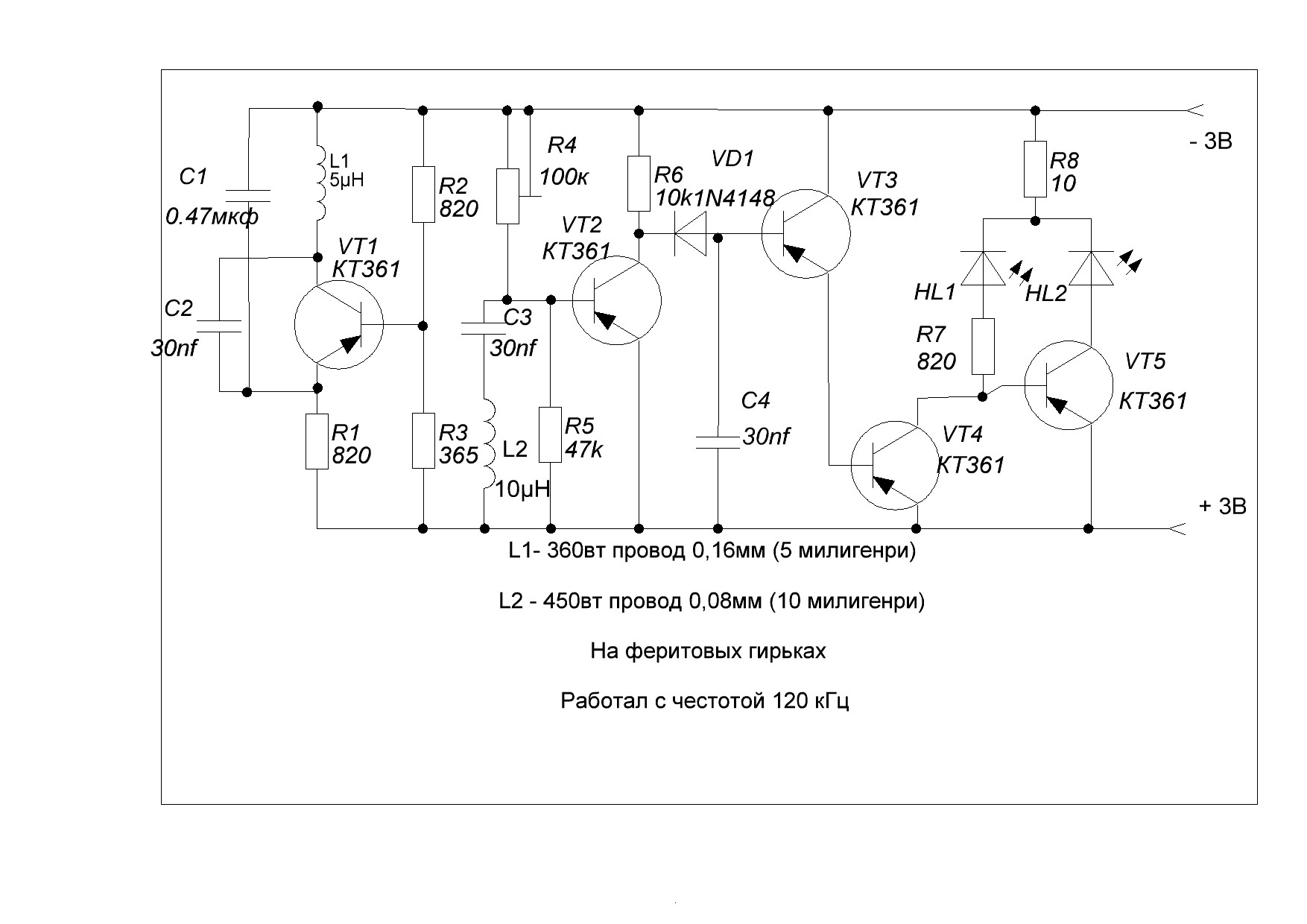

Индикатор короткозамкнутых витков своими руками схемы

Индикатор межвитковых замыканий ротора

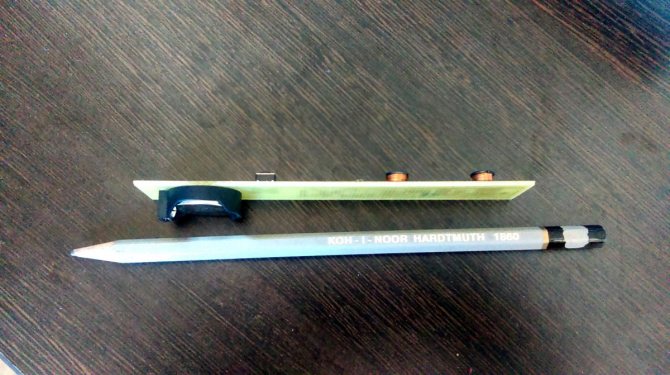

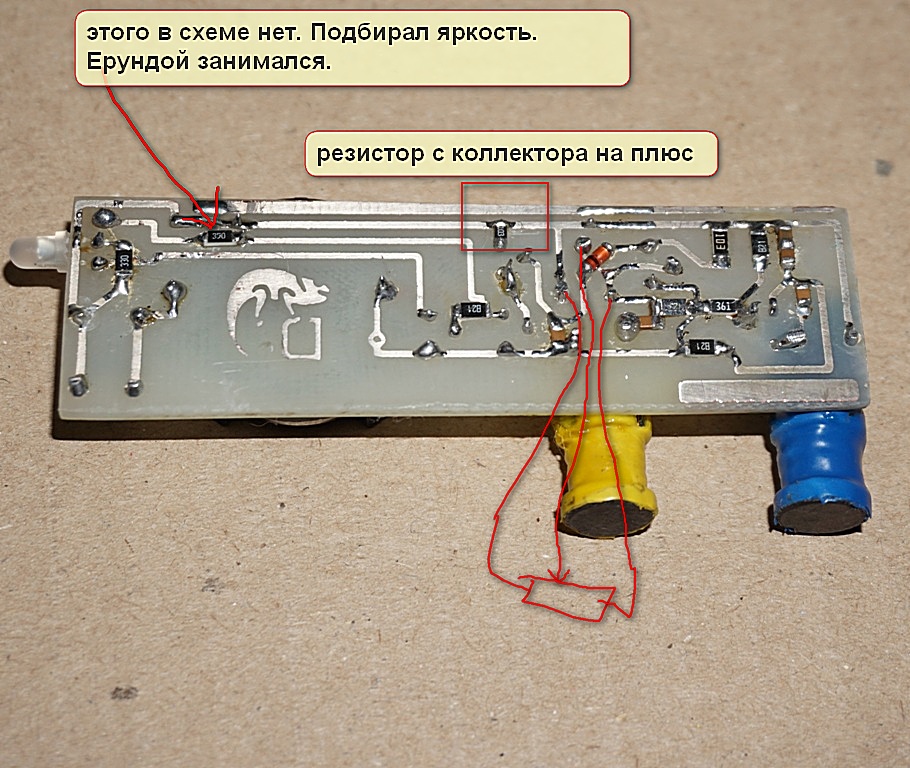

Так выглядит устройство без корпуса. Удобный тестер и имеет право занимать место в гараже. При проверке генераторов экономит время. Для проверки того же якоря посредством мультиметра придётся проверять каждую обмотку по отдельности на сопротивление, а обмоток может быть N-ое количество.

Компактно и надёжно. Очень пригодится для тестирования различных обмоток. Например в случае с ремонтом генератора.

Индикатор межвитковых замыканий ротора

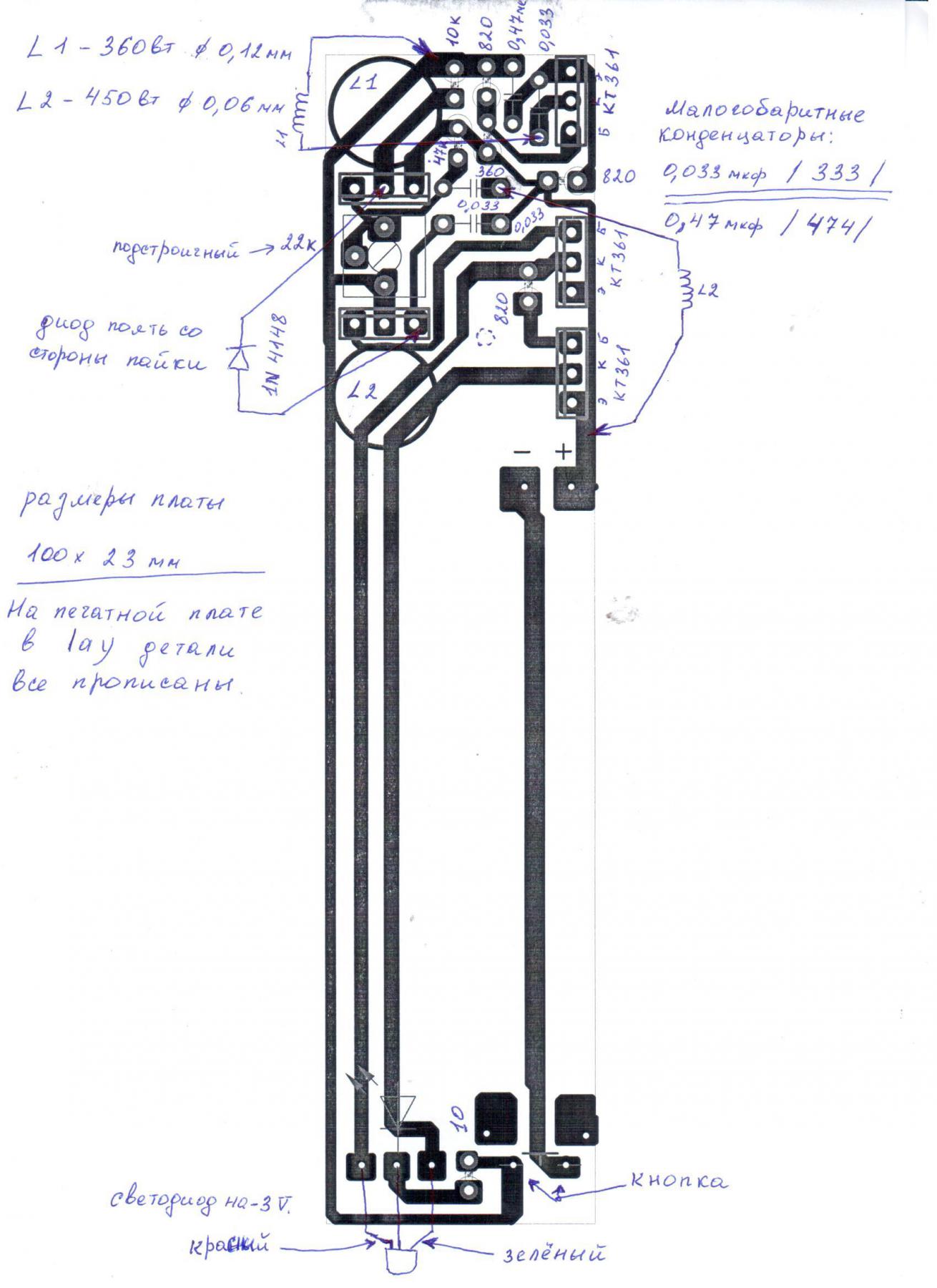

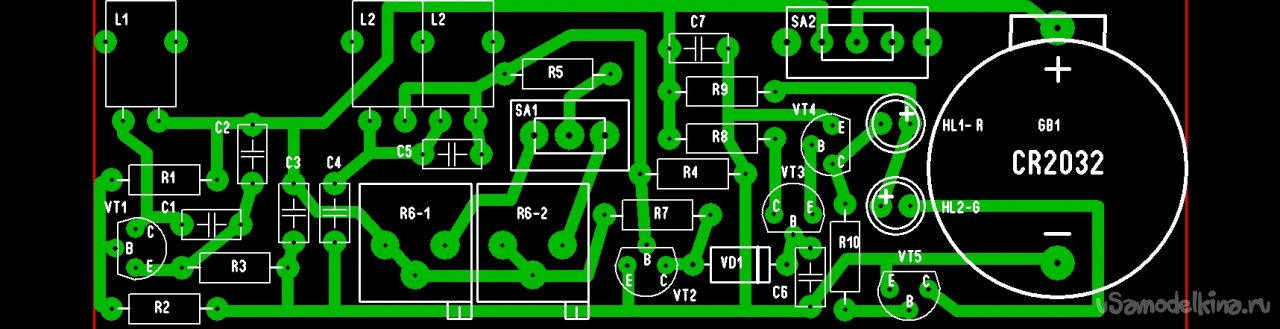

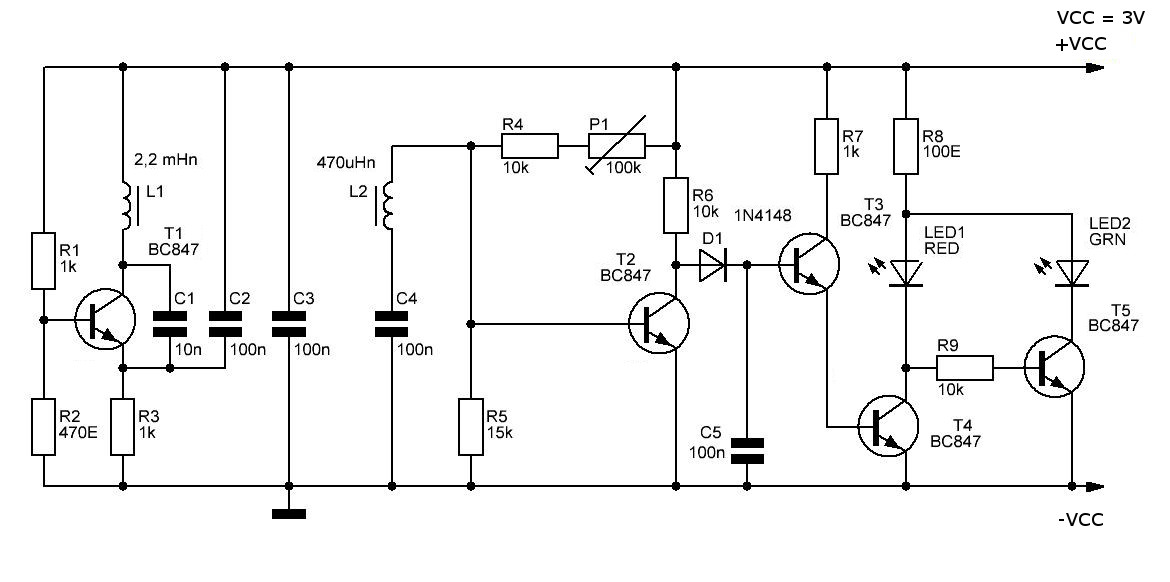

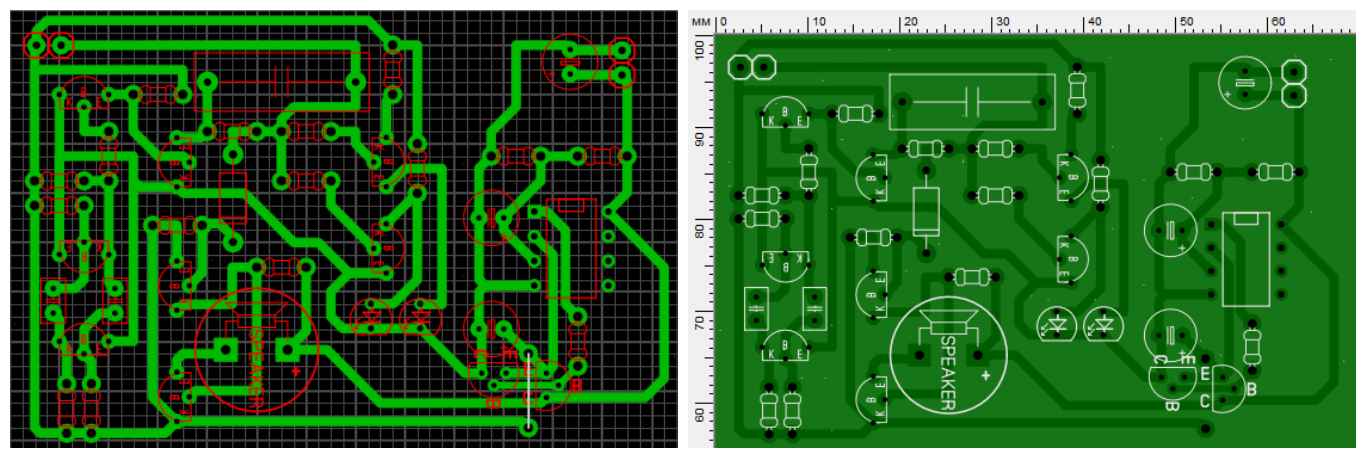

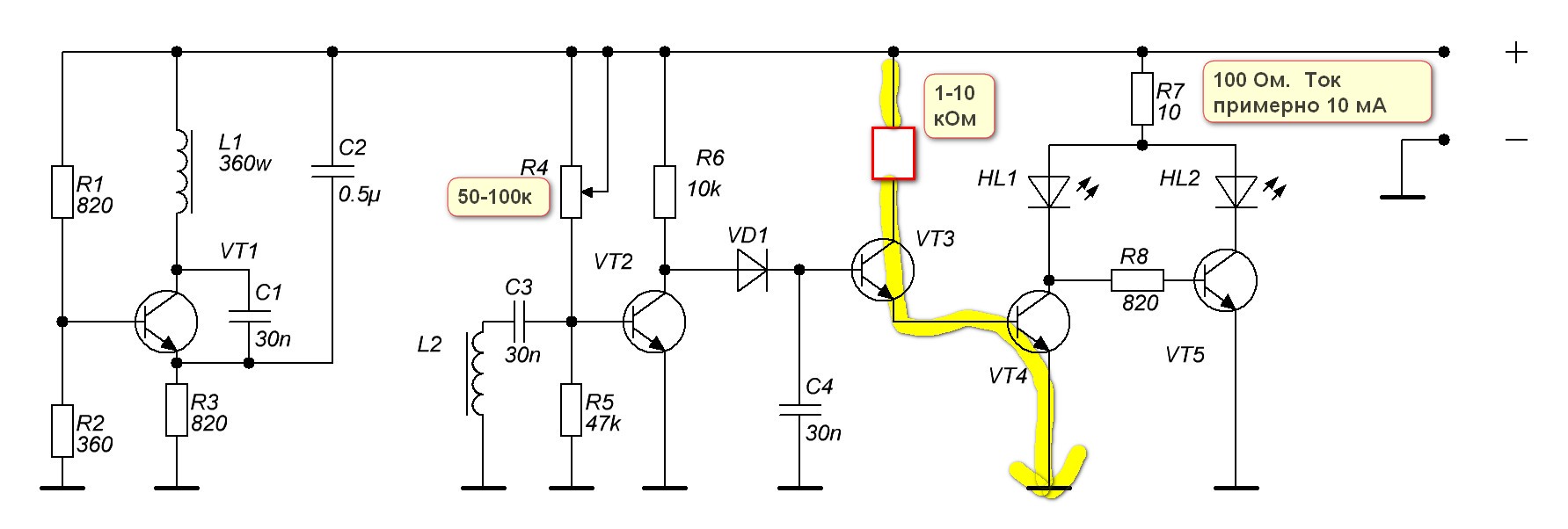

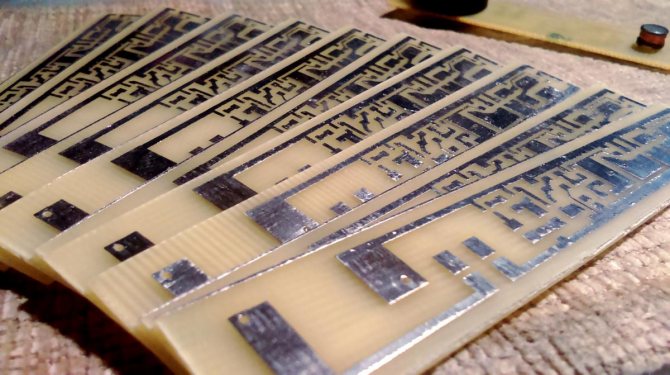

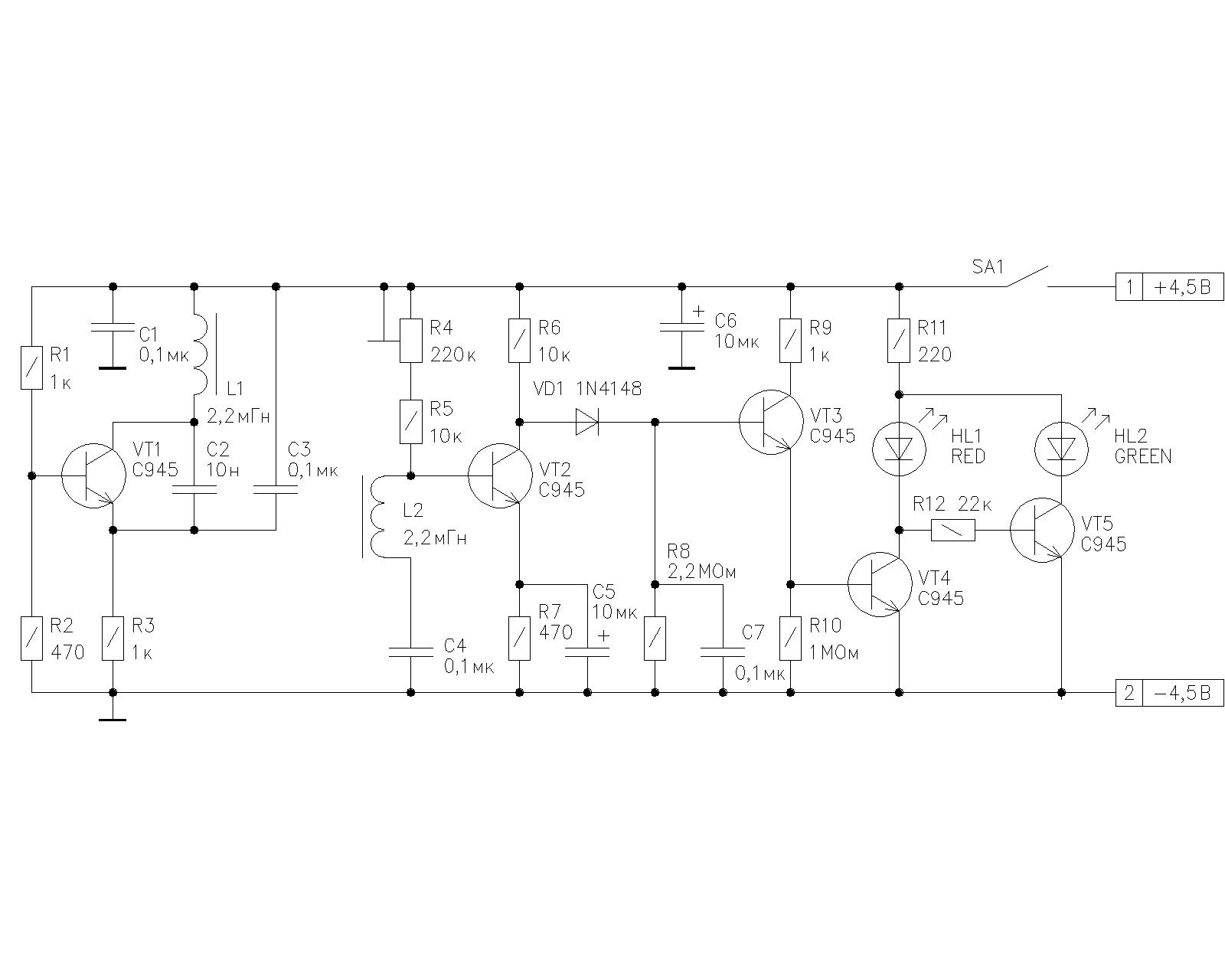

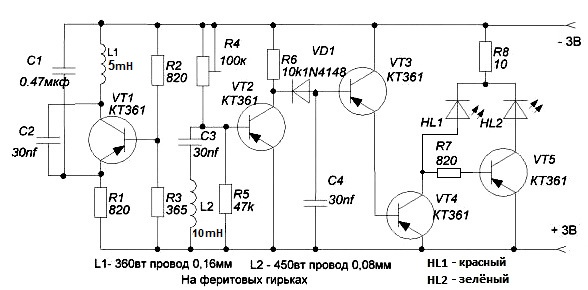

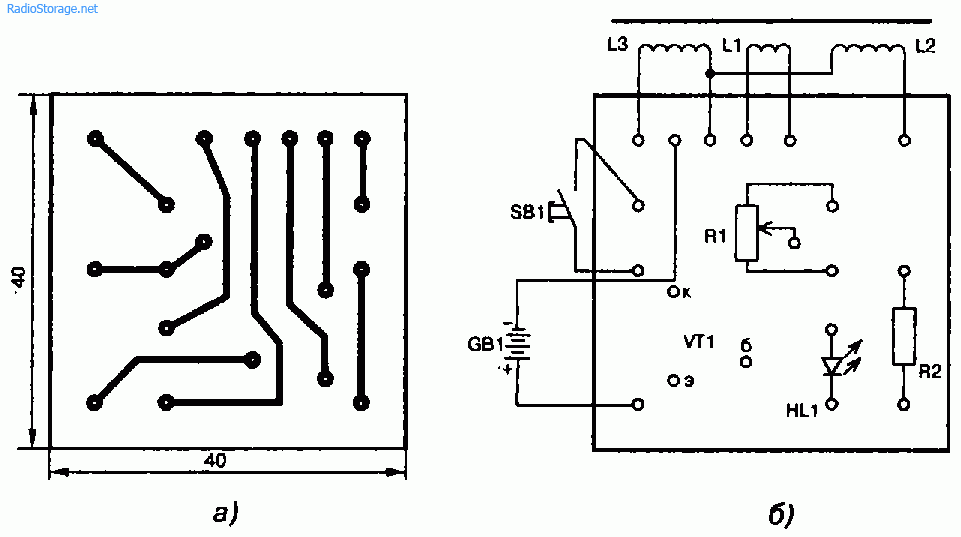

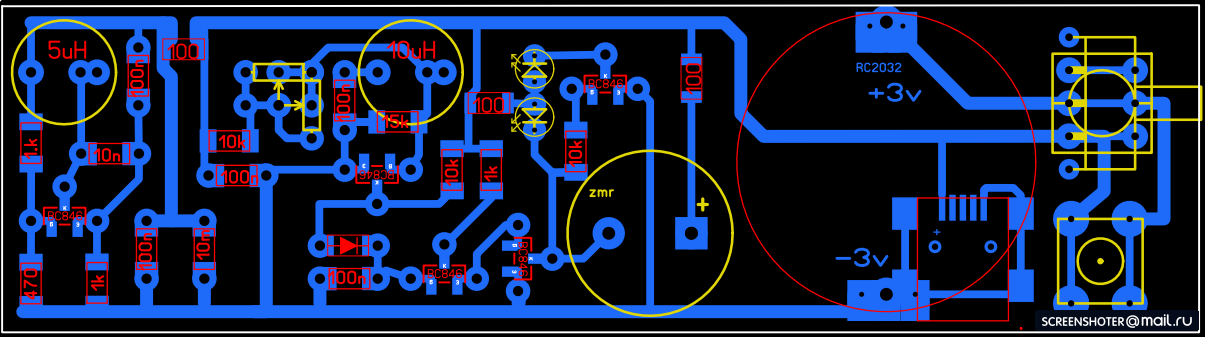

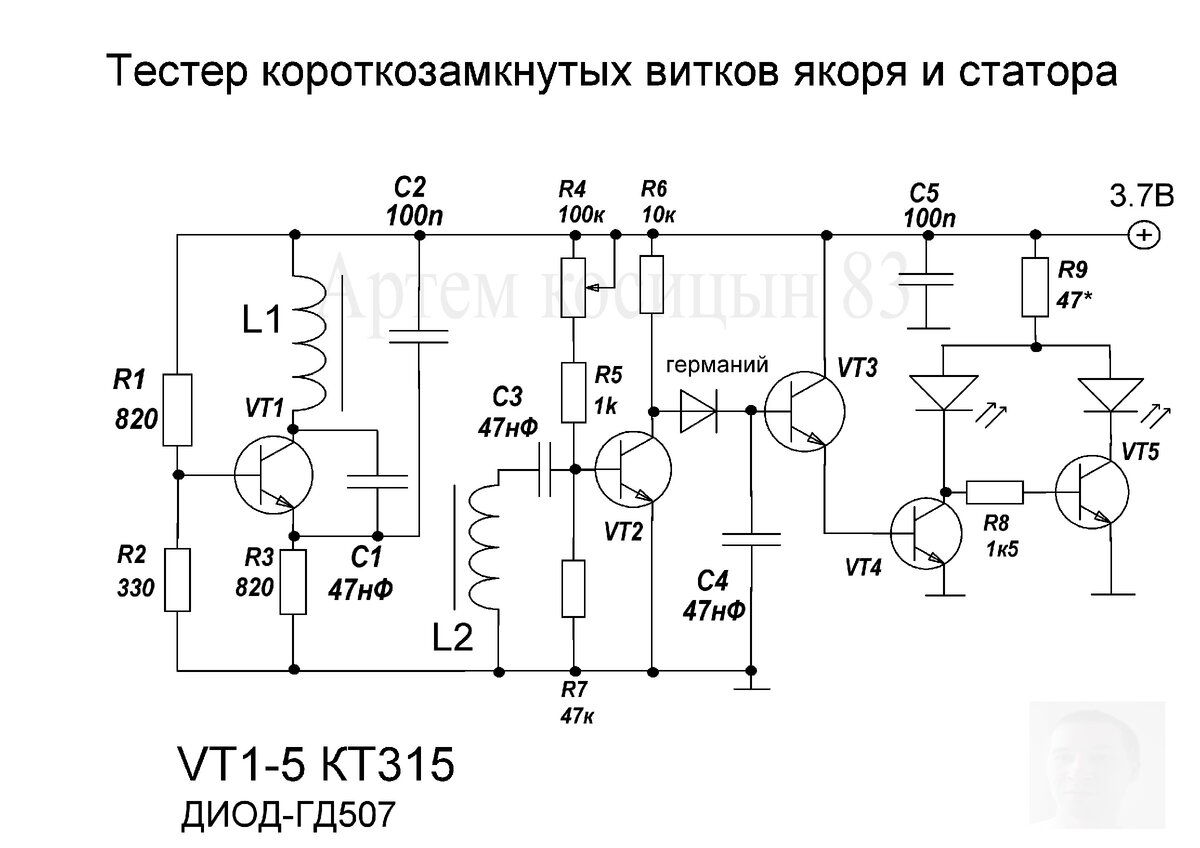

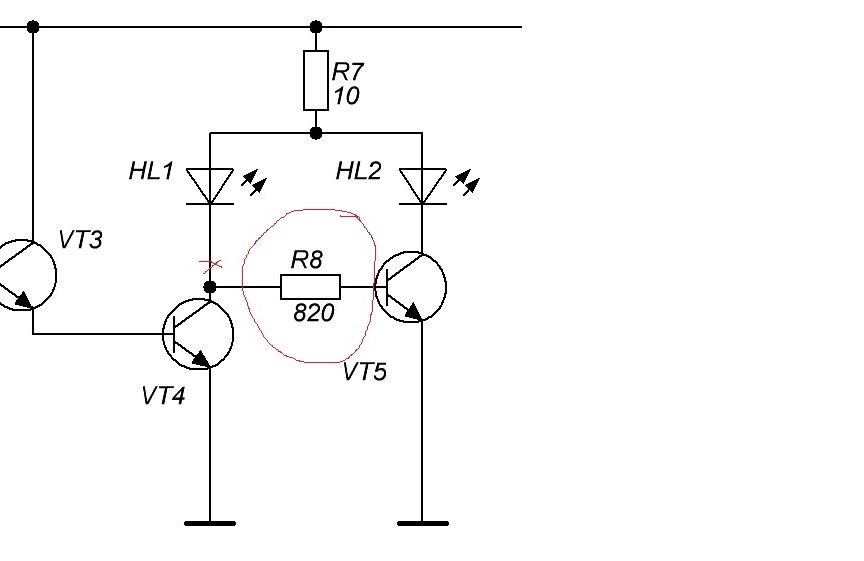

Схема и разводка платы.

Индикатор межвитковых замыканий ротора

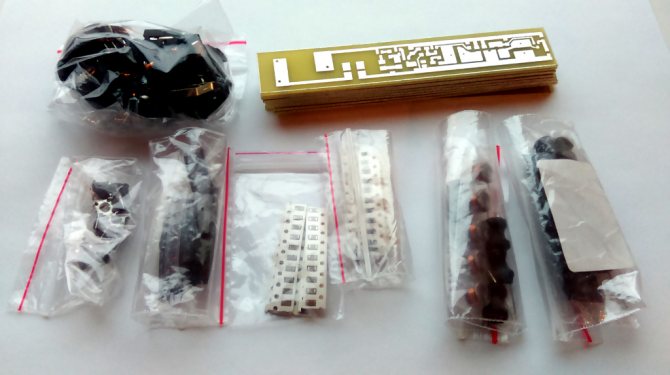

Могу выслать готовый комплект для сборки самостоятельно (плата + компоненты) пишите в коментарии.

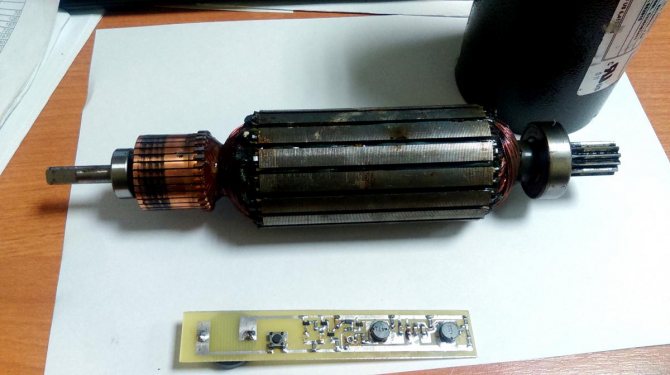

Пример проверки якоря и обнаружение замыкания в обмотке на видео ниже.

Индикатор межвитковых замыканий ротора

Оплатить можно путём перевода на карту СБ. Пишите в личку VK по вопросу оплаты. Порядок таков, оплачиваете на карту, высылаю, скидываю трэк, за получение расчитываетесь с ТК или почтой.

Следующая партия будет по мере моего желания и свободного времени.

Итого: Партия приборов из 8 шт. и 2 комплекта для самосбора проданы и разлетелись в разные города и сёла. На текущий момент приборов нет и комплектов тоже. Будут? Не знаю.

Собрать партию и начать её распростронять меня побудили комментарии к статье. Опыт интересный. Но, во всём этом есть пару моментов, которые меня останавливают на организацию следующей: Первый, это то, что некоторые заказчики ожидали чудо-прибор, который явно и точно покажет такую неисправность как межвитковое КЗ. Второй момент, это конечно почта россии, комментарии тут излишне. По первому моменту, мне странно, что нет комментариев тех, кто получил прибор, о том как используют и с какими трудностями сталкиваются. От себя могу добавить, лишь только то, что прибор аналоговый, требует калибровки перед использованием и есть некоторые факторы которые могут вносить не ясность в работу прибора, а именно конструкция проверяемого объекта. Некоторым из заказчиков высылал видео калибровки и примеры тестирования самого прибора на исправность. В большинстве случаев о положительной работе никто не пишет и скорее всего потому, что прибор работает и всё устраивает. Всем кто хотел, я выслал прибор и никого не кинул. Всем спасибо.

20.11.2019 Последние новости:

Как выглядят отправления: После отправки у вас будет трек-номер отправления и фото отправки.

Индикатор межвитковых замыканий ротора

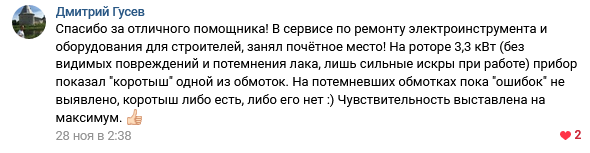

1. Отзывов практически никто не оставляет здесь. Иногда пишут в ВК в личку. Сохраню здесь в виде скринов.

Индикатор межвитковых замыканий ротора

Лично я прибор использую крайне редко, так как не связан с подобными ремонтами где применялся бы индикатор, потому ориентироваться могу только на отзывы.

Обычно после того, как люди калибруют, то всё удаётся. И ещё хотелось бы отметить то, что этот прибор аналоговый, он вполне может что-то и не показать по ряду причин, таких как: отсутствие межвиткового КЗ, замыкание не образовывает кольца где возможно наведение поля, не выставлена чувствительность, чувствительность выкручена на максимум.

3

Если вы не готовы самостоятельно собрать прибор, не заказывайте комплект для сборки! Монтаж имеет важное значение и если у вас нет опыта сборки и пайки, то не рекомендуется заниматься этим самостоятельно. Если всё же вы на это решились, то ответственность за работу прибора вы несёте самостоятельно

Практика показывает, что не каждый с этим может справиться и в последствии могут возникнуть притензии.

Помощь мультиметра

Универсальность этого устройства позволяет выполнить проверку межвиткового замыкания, чтобы своевременно устранить имеющуюся поломку. Любые ремонтные работы должны начинаться с разборки якоря электродвигателя. Причины могут возникнуть по следующим причинам:

  1. Износ и поломка щеток.
  2. Замыкание между пластинами.
  3. Отсутствие контакта на клеммах.
  4. Плохая изоляция.
  5. Слишком высокая температура для пластин коллектора.

Многолетний опыт экспертов свидетельствует о том, что сломанный стартер издает характерный звук гула, появляются искры, меняется интенсивность вращения якоря, образуются вибрации во время работы.

Как проверить якорь болгарки на исправность

Виды неисправностей якоря:

  • Обрыв токопроводников.
  • Межвитковое замыкание.
  • Пробой изоляции на массу — это замыкание обмотки на металлический корпус ротора. Происходит из-за разрушения изоляции.
  • Распайка коллекторных выводов.
  • Неравномерный износ коллектора.

Если якорь неисправен, происходит перегрев двигателя, оплавляется изоляция обмотки, витки коротко замыкаются. Отпаиваются контакты, соединяющие обмотку якоря с пластинами коллектора. Прекращается подача тока и двигатель перестаёт работать.

Виды диагностики якоря:

визуально;
мультиметром;
лампочкой;
специальными приборами.

Стандартная диагностика

Прежде чем взять прибор для диагностики, осмотрите якорь. На нём могут быть повреждения. Если проводка оплавилась, подгоревший изоляционный лак оставит чёрные следы или специфический запах. Можно увидеть погнутые и смятые витки либо токопроводящие частицы, например, остатки припоя. Эти частицы являются причиной короткого замыкания между витками. Ламели имеют загнутые края, называемые петушками, для соединения с обмоткой.

Индикатор межвитковых замыканий ротора

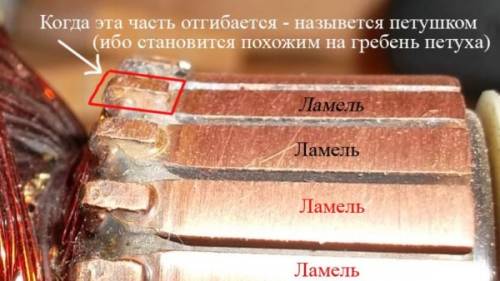

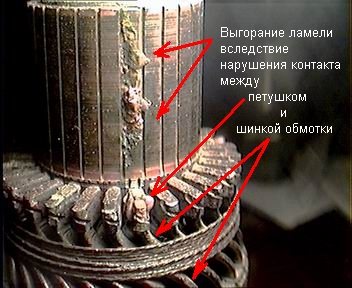

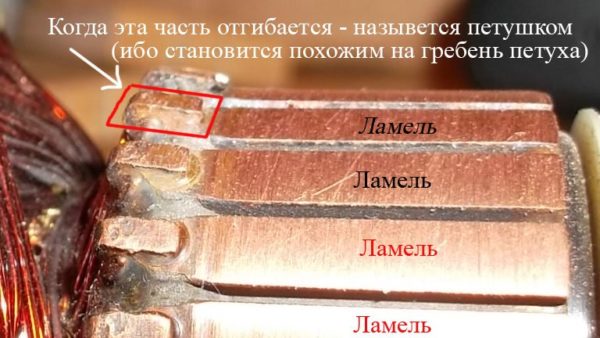

Петушок ламели

Из-за нарушения этих контактов ламели выгорают.

Индикатор межвитковых замыканий ротора

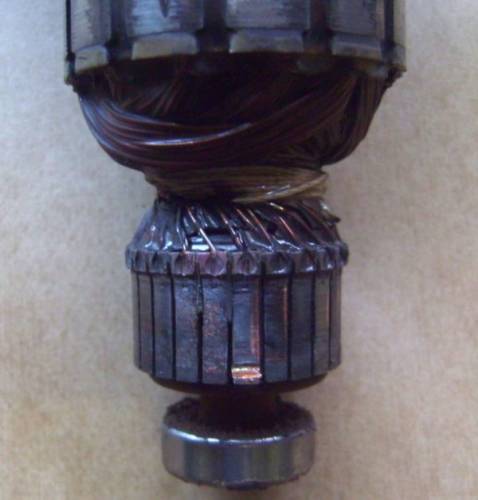

Выгорание ламели

Другие повреждения коллектора: приподнятые, изношенные или пригоревшие пластины. Между ламелями может скапливаться графит от щёток, что тоже указывает на короткое замыкание.

Индикатор межвитковых замыканий ротора

Загнутые пластины коллектора

Проверка асинхронного электродвигателя

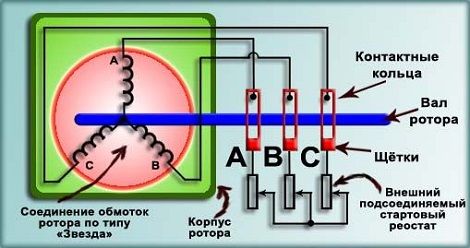

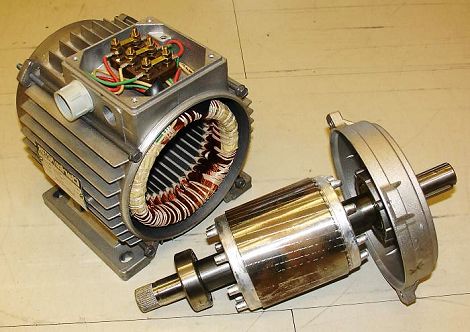

Кроме коллекторных, в быту можно встретить и асинхронные двигатели, устанавливаемые в некоторых моделях стиральных машин или в компрессорах холодильников. Гораздо чаще они используются в компрессорах, насосах, различных станках и другом оборудовании. Несмотря на высокую надежность, данные электродвигатели также подвержены поломкам и неисправностям. В этих конструкциях роль якоря выполняют обмотки статора, поэтому визуальный осмотр нужно начинать именно с них.

Индикатор межвитковых замыканий ротора

Часто обмотки перестают работать, когда они отсырели или, произошел обрыв витков. Поэтому если двигатель очень долго не эксплуатировался, необходимо выполнить проверку сопротивления изоляции с помощью мегомметра. При отсутствии мгаомметра, агрегат в целях профилактики рекомендуется разобрать и сушить обмотки статора в течение нескольких суток.

Вполне возможно, что причина неисправности кроется не в самом электродвигателе, а связана с какими-либо другими факторами. Поэтому, прежде чем начинать ремонтировать сам агрегат, следует убедиться в наличии напряжения, проверить магнитные пускатели, кабели подключения, тепловое реле. Если в схеме имеется конденсатор, его тоже нужно проверить. При исправности всех перечисленных элементов, можно приступать к разборке двигателя для первичного осмотра. Проверка должна проводиться при полном отсутствии электропитания. Необходимо предотвратить самопроизвольное или ошибочное включение агрегата.

Индикатор межвитковых замыканий ротора

В процессе осмотра, кроме других деталей, особенно тщательно проверяются обмотки статора. Они должны быть целыми, без торчащих или оторванных проводков

Особое внимание следует обращать на черные пятна, указывающие на возможное подгорание проводов. В исправном состоянии проводники имеют темно-красный цвет

Почернение наступает при выгорании электроизоляционного лака, наносимого на их поверхность. При осмотре может быть выявлено полное или частичное выгорание обмотки и межвитковое замыкание. При частичном выгорании двигатель будет работать и быстро нагреваться. Поэтому обмотка в любом случае перематывается полностью.

Если внешний осмотр не дал результатов, дальнейшую диагностику нужно проводить с помощью измерительных приборов. Чаще всего для этих целей используется мультиметр, позволяющий определить целостность обмотки, наличие или отсутствие пробоя на корпус.

В двигателях на 220В прозваниваются пусковая и рабочая обмотки. Сопротивление пусковой должно быть в 1,5 выше, чем у рабочей. В электродвигателях на 380В, подключаемых звездой или треугольником, схема разбирается, после чего поочередно прозванивается каждая обмотка. Сопротивление на каждой из них должно быть одинаковым, с отклонением не более чем на 5%. Также все обмотки обязательно прозваниваются между собой и на корпус. Если значение сопротивления не бесконечно, это свидетельствует о наличии пробоя обмоток на корпус или между собой. В этом случае требуется их полная перемотка.

Индикатор межвитковых замыканий ротора

Отдельно проверяется сопротивление изоляции обмоток двигателя. В этом случае мультиметр не поможет, потребуется мегомметр на 1000В, подключаемый к отдельному источнику питания. При выполнении измерений один провод прибора касается корпуса двигателя в неокрашенном месте, а другой провод поочередно соединяется с каждым выводом обмотки. Если сопротивление изоляции составляет менее 0,5 Мом, значит двигатель требует просушки

При выполнении измерений нужно соблюдать осторожность и не касаться измерительных проводов. Измеряемое оборудование должно быть обесточено, продолжительность измерений составляет не менее 2-3 минут

Читать также: Наружное освещение территории жилого дома

Наибольшую сложность представляет поиск межвиткового замыкания. Его невозможно выявить при визуальном осмотре. Для трехфазных двигателей применяются специальные измерители индуктивности, которые в норме показывают одинаковое значение на всех обмотках. При наличии повреждения, индуктивность у такой обмотки будет наиболее низкой.

Во время эксплуатации любого оборудования периодически возникают поломки разного характера, которые требуют качественного ремонта. Распространенные сегодня электродвигатели не являются тому исключением. Такие агрегаты могут выходить из строя в результате межвиткового замыкания. В такой ситуации может сгореть исправный, на первый взгляд, двигатель. Именно поэтому специалисты стараются своевременно определить замыкание межвиткового типа, чтобы качественно устранить причину неисправности.

Как отремонтировать якорь в домашних условиях

Из-за якоря происходит треть поломок шуруповёрта. При каждодневном интенсивном режиме работы неисправности могут возникнуть уже в первые полгода, например, при несвоевременной замене щёток. При щадящем использовании шуруповёрт продержится год и более.

Якорь можно спасти, если не нарушена балансировка. Если во время работы прибора слышен прерывистый гул и идёт сильная вибрация, то это нарушение балансировки. Такой якорь подлежит замене. А отремонтировать можно обмотку и коллектор. Небольшие короткие замыкания устраняются. Если повреждена значительная часть обмотки, её можно перемотать. Изношенные и сильно повреждённые ламели проточить, нарастить или впаять. К тому же не стоит браться за ремонт якоря, если вы неуверены в своих возможностях. Лучше его заменить или отнести в мастерскую.

Проточка коллектора

Со временем на коллекторе образуется выработка от щёток. Чтобы от неё избавиться, необходимо:

  • Проточить коллектор, используя резцы для продольного обтачивания, то есть проходные резцы. Проходной прямой резец
  • Ещё нам необходим обратный конус для центрирования по подшипнику. Сделайте в нём отверстие до 8 мм.

    Обратный конус

  • Так как медь тягучая, отрегулируйте станок на количество оборотов от 600 до 1500 в минуту.
  • Первичная подача по половине деления. Когда резец слегка коснётся изделия, произведите продольную проточку всего коллектора. По образовавшемуся блестящему рисунку вы увидите состояние ламелей, все неровности поверхностей.
  • Если коллектор ровный, то проточка будет равномерной.
  • Если есть ямки, то продолжайте проточку, пока поверхность не выровняется.
  • Для последнего прохода нужно подать резец на одну четвёртую от деления.
  • Для полировки возьмите наждачную бумагу с тысячной зернистостью и включите станок так, чтобы якорь вращался в ту сторону, в которую вращается во время работы.
Популярные статьи  Салфетки крючком: простые и сказочно красивые. Схемы вязания для начинающих

Не забудьте очистить ротор от стружки, чтобы не произошло замыкания.

Видео по теме

Как перемотать якорь

Перед тем как разобрать якорь, запишите или зарисуйте направление обмотки. Оно может быть влево или вправо. Чтобы его определить правильно, посмотрите на торец якоря со стороны коллектора. Наденьте перчатки, возьмите острые кусачки или ножовку по металлу. Удалите лобовые части обмотки. Коллектор нужно почистить, а снимать необязательно. Аккуратно, не повреждая пазовые изоляторы, выбейте стержни оставшихся частей обмотки с помощью молотка и металлического зубила.

Видео: Снимаем обмотку

Надфилем, не повреждая плёнки изолятора, удалите остатки пропитки. Посчитайте проводники в пазу. Высчитайте число витков в секции и измерьте диаметр провода. Нарисуйте схему. Нарежьте из картона гильзы для изоляции и вставьте их в пазы.

Видео: Намотка влево и вправо

После намотки сварите выводы секций с петушками коллектора. Теперь проверьте обмотку тестером и индикатором короткого замыкания. Приступайте к пропитке.

Инструкция по пропитке (с учётом регулятора числа оборотов)

  • Убедившись в отсутствии проблем, отправьте якорь в электродуховку на прогрев для лучшего протекания эпоксидной смолы.
  • После прогрева поставьте якорь на стол под наклоном для лучшего растекания по проводам. Капните смолой на лобовую часть и медленно крутите якорь. Капайте до появления клея на противоположной лобовой части.

    Пропитка под наклоном

  • Расположите якорь горизонтально и капайте на обе лобовые части. Крутите якорь до потери текучести.
  • Оставьте в вертикальном положении до полной полимеризации. Сушка якоря на воздухе до полимеризации

В конце процесса слегка проточите коллектор. Балансируйте якорь при помощи динамической балансировки и болгарки. Теперь проточите окончательно на подшипнике. Необходимо прочистить пазы между ламелями и отполируйте коллектор. Сделайте окончательную проверку на обрывы и замыкания.

Особенность обмотки для болгарок с регулируемым числом оборотов в том, что ротор намотан с запасом мощности. Плотность тока влияет на число оборотов. Сечение провода завышено, а количество витков занижено.

Как проверить якорь болгарки на исправность

Виды неисправностей якоря:

Пробой изоляции на массу — это замыкание обмотки на металлический корпус ротора. Происходит из-за разрушения изоляции.
Распайка коллекторных выводов.
Неравномерный износ коллектора.

Если якорь неисправен, происходит перегрев двигателя, оплавляется изоляция обмотки, витки коротко замыкаются. Отпаиваются контакты, соединяющие обмотку якоря с пластинами коллектора. Прекращается подача тока и двигатель перестаёт работать.

Виды диагностики якоря:

  • визуально;
  • мультиметром;
  • лампочкой;
  • специальными приборами.

Стандартная диагностика

Прежде чем взять прибор для диагностики, осмотрите якорь. На нём могут быть повреждения. Если проводка оплавилась, подгоревший изоляционный лак оставит чёрные следы или специфический запах. Можно увидеть погнутые и смятые витки либо токопроводящие частицы, например, остатки припоя. Эти частицы являются причиной короткого замыкания между витками. Ламели имеют загнутые края, называемые петушками, для соединения с обмоткой.

Индикатор межвитковых замыканий ротора

Из-за нарушения этих контактов ламели выгорают.

Индикатор межвитковых замыканий ротора

Другие повреждения коллектора: приподнятые, изношенные или пригоревшие пластины. Между ламелями может скапливаться графит от щёток, что тоже указывает на короткое замыкание.

Индикатор межвитковых замыканий ротора

Загнутые пластины коллектора

Разборка болгарки

Чтобы проверить замыкание на статоре и роторе, нужно разобрать двигатель бытового инструмента. Рассмотрим выполнение этой операции для поиска неисправности болгарки.

  • снимаем защитный кожух, открутив один винт на хомуте;
  • откручиваем 4 винта и отсоединяем редуктор с двигателем от рукоятки болгарки;
  • затем со стороны редуктора отвинчиваем 4 болта и отсоединяем редуктор, вместе с ротором двигателя;
  • статор у нас остался в корпусе подсоединенным к кнопке включения и питания.

Разобрав и отсоединив необходимые для проверки детали, переходим к их внешнему осмотру проверке на межвитковое замыкание.

Способ №2 проверки якоря на витковое замыкание

Этот способ подходит для тех, кто не занимается профессиональным ремонтом электроинструмента. Для точной диагностики межвиткового замыкания требуется скоба с катушкой.

Мультиметром можно выяснить лишь обрыв катушки якоря. Лучше для этой цели применять аналоговый тестер. Между каждыми двумя ламелями замеряем сопротивление.

Индикатор межвитковых замыканий ротора

Сопротивление должно быть везде одинаковое. Бывают случаи, когда обмотки не сгорели, коллектор нормальный. Тогда замыкание витков определяют только с помощью прибора со скобой от трансформатора. Теперь устанавливаем мультиметр на 200 кОм, один щуп замыкаем на массу, а другим касаемся каждой ламели коллектора, при условии, что нет обрыва катушек.

Если якорь не прозванивается на массу, то он исправный, либо может быть межвитковое замыкание.

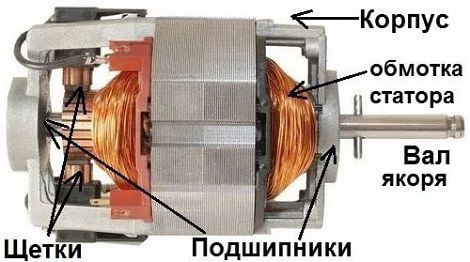

Устройство якоря болгарки

Якорь двигателя болгарки представляет собой токопроводящую обмотку и магнитопровод, в который запрессован вал вращения. Он имеет на одном конце ведущую шестерню, на другом коллектор с ламелями. Магнитопровод состоит из пазов и мягких пластин, покрытых лаком для изоляции друг от друга.

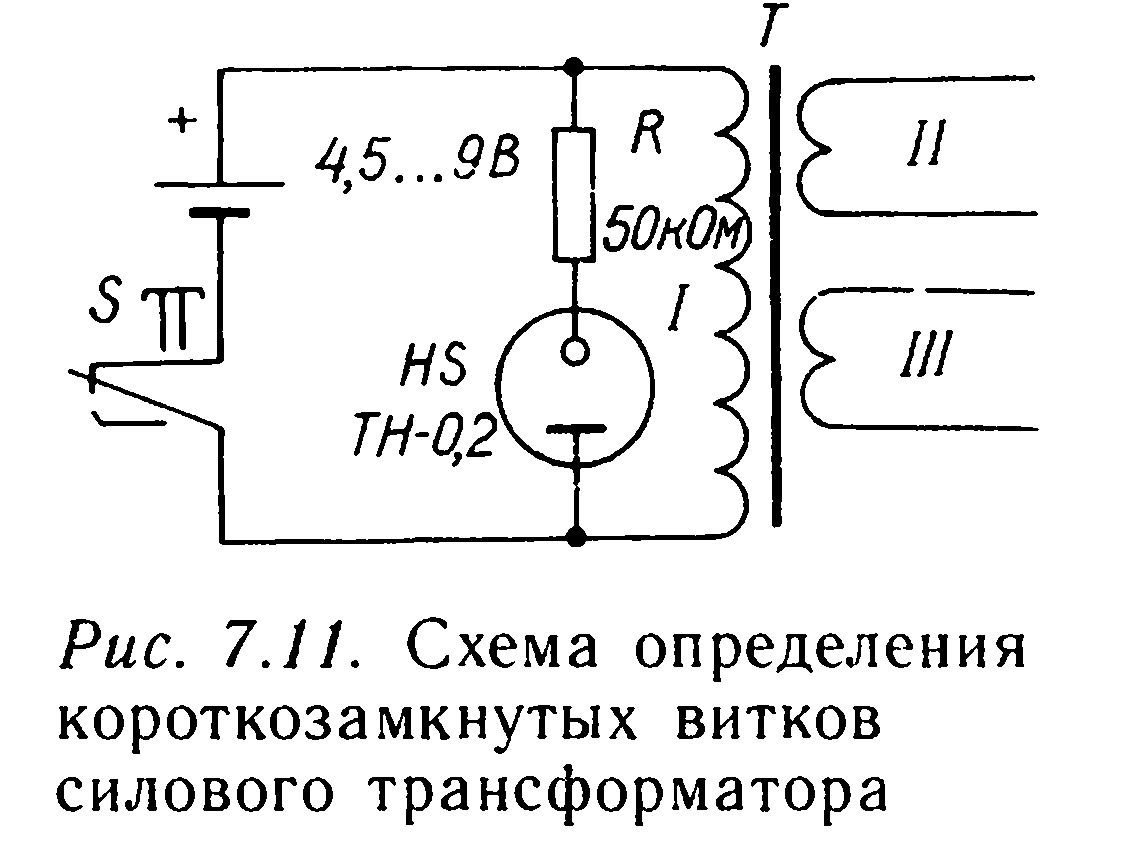

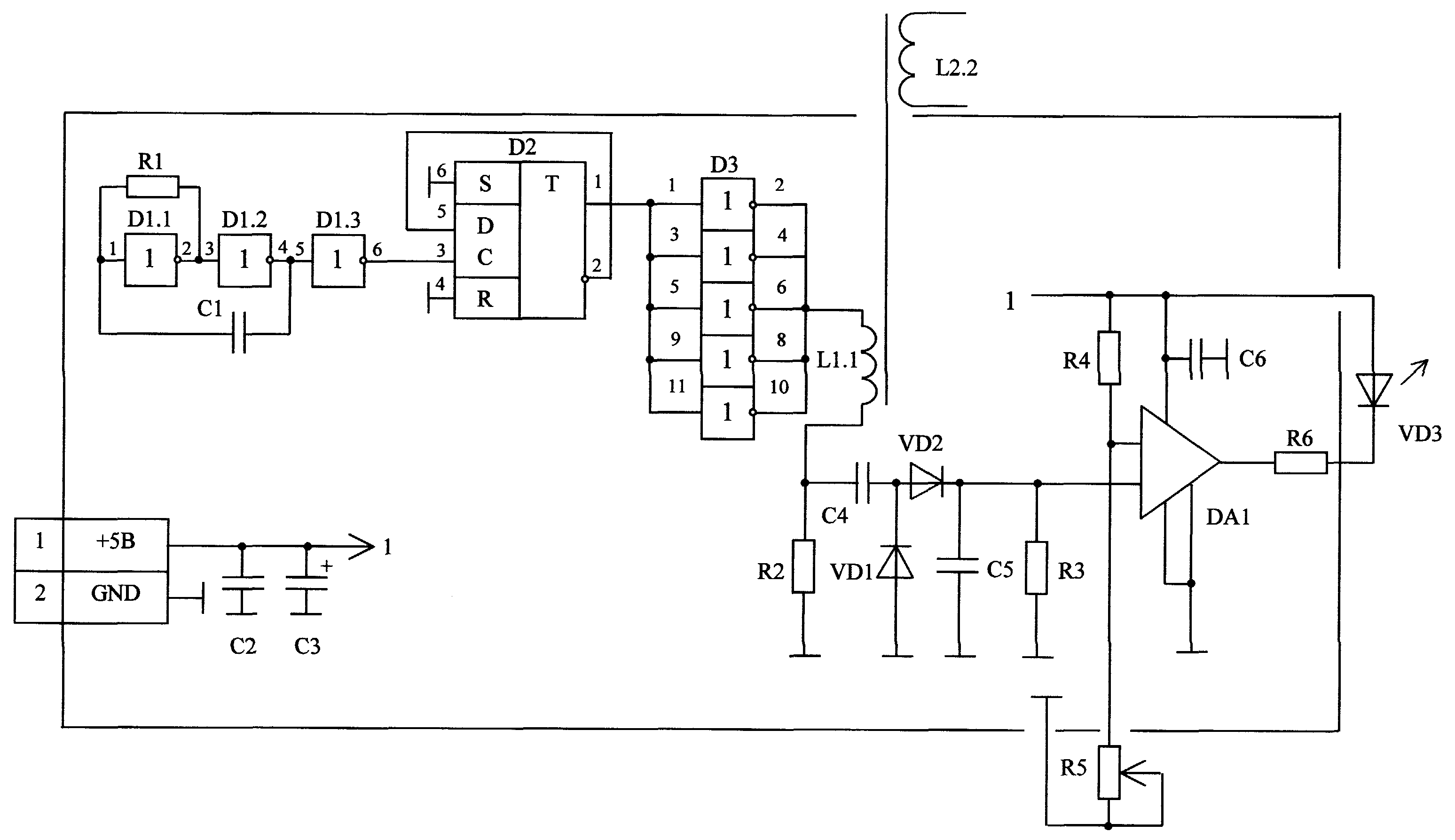

Индикатор межвитковых замыканий ротора

Схема якоря болгарки

В пазы по специальной схеме уложены по два проводника якорной обмотки. Каждый проводник составляет половинку витка, концы которого попарно соединяются на ламелях. Начало первого витка и конец последнего находятся в одном пазу, поэтому они замкнуты на одну ламель.

Индикатор межвитковых замыканий ротора

Ламели коллектора

Красотки с feikazan.ru встречаются на вашей или нейтральной территории, путаны в Казани - встречи строго тет-а-тет. Девушки сами заполняют список услуг и указывают другую информацию о себе. Милые путаны в Казани, пылкие и страстные, они такие игривые и молоденькие, что все твои потребности будут удовлетворены. Не отказывай себе в удовольствии.

Оцените статью
( Пока оценок нет )
Добавить комментарий
