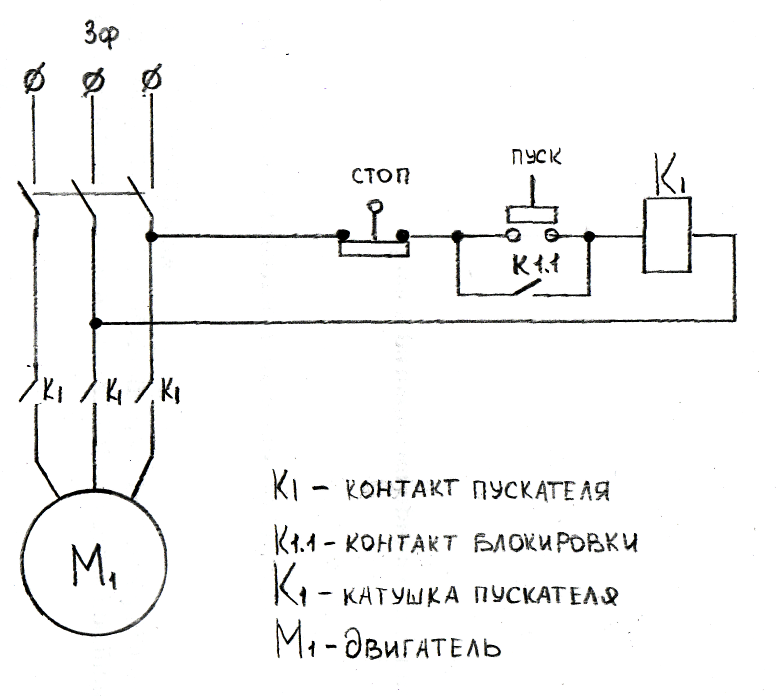

Электрический наждак на основе трехфазного двигателя

Содержание

Схема подключения асинхронного двигателя с конденсаторным запуском: 3 технологии

Статор с обмотками для запуска от конденсаторов имеет примерно такую же конструкцию, что и рассмотренная выше. Отличить по внешнему виду и простыми замерами мультиметром его сложно, хотя обмотки могут иметь равное сопротивление.

Ориентируйтесь по заводскому шильдику и таблице из книги Алиева. Такой электродвигатель можно попробовать подключить по схеме с кнопкой ПНВС, но он не станет раскручиваться.

Ему не хватит пускового момента от вспомогательной обмотки. Он будет гудеть, дергаться, но на режим вращения так и не выйдет. Здесь нужно собирать иную схему конденсаторного запуска.

2 конца разных обмоток подключают с общим выводом О. На него и второй конец рабочей обмотки подают через коммутационный аппарат АВ напряжение бытовой сети 220 вольт.

Конденсатор подключают к выводам пусковой и рабочей обмоток.

В качестве коммутационного аппарата можно использовать сдвоенный автоматический выключатель, рубильник, кнопки типа ПНВ или ПНВС.

Здесь получается, что:

  • главная обмотка работает напрямую от 220 В;
  • вспомогательная — только через емкость конденсатора.

Эта схема используется для легкого запуска конденсаторных электродвигателей, включаемых в работу без тяжелой нагрузки на привод, например, вентиляторы, наждаки.

Если же в момент запуска необходимо одновременно раскручивать ременную передачу, шестеренчатый механизм редуктора или другой тяжелый привод, то в схему добавляют пусковой конденсатор, увеличивающий пусковой момент.

Принцип работы такой схемы удобно приводить с помощью все той же кнопки ПНВС.

Ее контакт с самовозвратом подключается на вспомогательную обмотку через дополнительный пусковой конденсатор Сп. Второй конец его обкладки соединяется с выводом П и рабочей емкостью Ср.

Дополнительный конденсатор в момент запуска электродвигателя с тяжелым приводом помогает ему быстро выйти на номинальные обороты вращения, а затем просто отключается, чтобы не создавать перегрев статора.

Эта схема таит в себе одну опасность, связанную с длительным хранением емкостного заряда пусковым конденсатором после снятия питания 220 при отключении электродвигателя.

При неаккуратном обращении или потере внимательности работником ток разряда может пройти через тело человека. Поэтому заряженную емкость требуется разряжать.

В рассматриваемой схеме после снятия напряжения и выдергивания вилки со шнуром питания из розетки это можно делать кратковременным включением кнопки ПНВС. Тогда емкость Сп станет разряжаться через пусковую обмотку двигателя.

Однако не все люди так поступают по разным причинам. Поэтому рекомендуется в цепочку пуска монтировать два дополнительных резистора.

Сопротивление Rр выбирается номиналом около 300?500 Ом нескольких ватт. Его задача — после снятия напряжения питания осуществить разряд вспомогательной емкости Сп.

Резистор Rо низкоомный и мощный выполняет роль токоограничивающего сопротивления.

Добавление резисторов в схему пуска электродвигателя повышает безопасность его эксплуатации, автоматически ограничивает протекание емкостного тока разряда заряженного конденсатора через тело человека.

Где взять номиналы главного и вспомогательного конденсаторов?

Дело в том, что величину пусковой и рабочей емкости для конденсаторного запуска однофазного АД завод определяет индивидуально для каждой модели и указывает это значение в паспорте.

Отдельных формул для расчета, как это делается для конденсаторного запуска трехфазного двигателя в однофазную сеть по схемам звезды или треугольника просто нет.

Вам потребуется искать заводские рекомендации или экспериментировать в процессе наладки с разными емкостями, выбирая наиболее оптимальный вариант.

Владелец видеоролика “I V Мне интересно” показывает способы оптимальной настройки параметров схемы запуска конденсаторных двигателей.

Алгоритм сборки наждака из двигателя от стиральной машины Малютка

Прежде всего делаем станину будущего механизма. Ее можно изготовить из толстой деревянной доски, деревоплиты, подходящего пластика, но лучше всего подходит толстая металлическая плита. К ней с помощью кронштейнов, уголков или хомутов закрепляют электродвигатель. Соединение электродвигателя с камнем происходит посредством фланца.

Самодельный флянец

Изготовление фланца — одна из технически сложных операций при сборке самодельного наждака. Делается он, как правило, с помощью токарного станка. Для этого необходимо измерить диаметр выходного вала и абразивного круга, который будет применяться в заточном станке. Однако если токарного станка под рукой нет, можно обойтись и без него. На видео, представленном ниже, можно ознакомиться, как сделать фланец для наждака из подручного материала самостоятельно:

Закрепление фланца на валу происходит при помощи гайки с болтом и шайбой. При этом надо учитывать направление вращения вала: резьба на гайке должна быть в противоположную сторону.

Наконец, остается смонтировать электроточило на постоянное место и подвести электричество. Наждак из двигателя от Малютки готов.

В случае применения двигателя, демонтированного со стиральной машины-автомат, можно сделать заточной станок аналогичным образом, разница состоит только в подключении электроэнергии. Мотор от обыкновенной стиральной машины имеет четыре провода: два подключаются к рабочей обмотке, а два других — к пусковой. Чтобы определить рабочую обмотку, достаточно измерить сопротивление обеих. Сопротивление пусковой обмотки составляет 30 Ом, а рабочая имеет всего 12 Ом. Двигатели современных машин имеют шесть выводов, два из которых — это выход таходатчика с сопротивлением 70 Ом. Найти их не составит большого труда. Эти провода необходимо заизолировать.

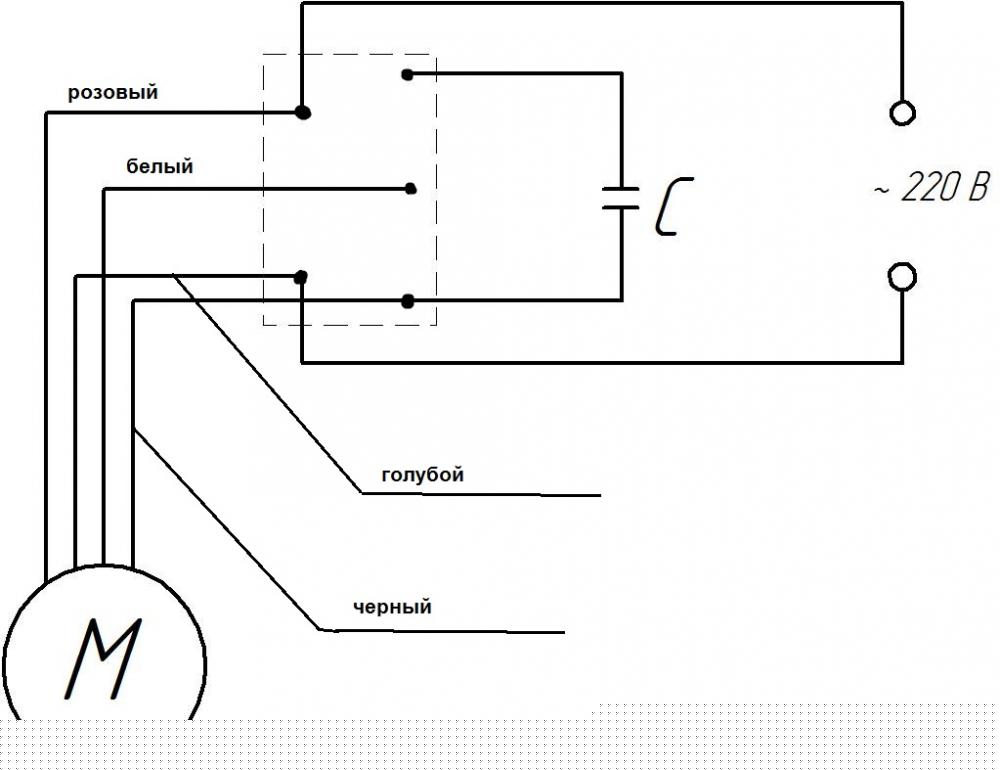

Схема подключения заключается в следующем: обе обмотки соединяются параллельно и подсоединяются к сети, а в разрыв пусковой обмотки подсоединяют кнопку. Для этого можно взять пусковую или приспособить кнопку от дверного звонка.

Необходимые материалы

Для изготовления точила нужно иметь в наличии приведенный ниже перечень материалов, конструктивных элементов.

1. Комплект электрического оборудования:

  • конденсатор для запуска двигателя (можно использовать тот, что стоял в стиральной машине);
  • выключатель;
  • провода;
  • вилку с кабелем.

2. Элементы двигателя:

  • фланец для крепления наждачного круга;
  • шлифовальный круг для точила (как вариант, можно приобрести несколько кругов с различными степенями зернистости);
  • кусок оцинкованной жести.

3. Материалы для опорной рамы:

  • 2 уголка;
  • отрезок трубы с большим прямоугольным сечением;
  • 2 отрезка трубы с меньшим прямоугольным сечением;
  • резиновые амортизаторы.

4. Материалы для вспомогательного столика:

  • 2 металлических пластины;
  • отрезок трубы квадратного сечения;
  • набор болтов, гаек.

5. Вспомогательные материалы:

краска-грунтовка по металлу.

Виды кругов

Кроме самого электрического мотора, особое внимание нужно уделить типу заточных кругов. Они должны полностью выполнять возложенные на них функции, но при этом никаким образом не разрушать предмет заточки

Электрический наждак на основе трехфазного двигателя

Классификации таких кругов бывают разные, но в основном следует обращать внимание на главные виды: профессиональные, полупрофессиональные и аматорские. Для производственных целей можно взять только первые два вида, поскольку они испытывают постоянную нагрузку

Для личного использования у себя дома можно взять обычные бытовые модели. Они полностью будут выполнять возлагаемые на них функции.

  • 25А. Основым материалом для изготовления такого круга является электрокорунда. Предназначен для обработки мягких металлов. Эти модели идеально подходят для дома, поскольку позволяют достаточно качественно заточить все необходимые для среднестатистического хозяйства инструменты, такие как ножи, ножницы и топоры. Такой круг имеет довольно низкий срок службы, но с другой стороны им можно быстро заточить любой инструмент, а также на его поверхности не образуется большое количество искр, и она не очень сильно нагревается.
  • 64С. Подобные приспособления изготавливаются из карбида кремния. Они уже предназначены для проточки более твёрдых металлов. Материал очень прочный, и поэтому температура во время заточки довольно большая. Со временем это может привести к образованию окалин на поверхности. Они применяются для обработки инструментов из твёрдой стали.
  • Вулканитовая основа. Такие круги используют для финишного, завершающего этапа заточки материалов. В их составе находится каучук и электрокорунд, благодаря чему материал имеет достаточную мягкость для выполнения возлагаемых на него функций. При воздействии этого круга на материал заточки формируется финальная кромка, идеально острая.

Зернистость круга тоже имеет очень важное значение. Чем выше такой показатель, тем больше металла будет шлифоваться во время заточки

Идеальное значение зернистости от 7 до 35. От этого зависит абразивность материала. Он будет выше, если показатель зернистости соответственно возрастает. Ленточные насадки также руководствуются таким правилом.

Что это такое?

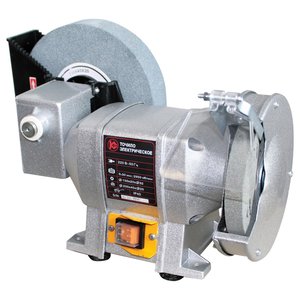

Электрическое точило – стационарный либо мобильный станок для затачивания и правки инструментов, ножей. А также он позволяет шлифовать и зачищать швы после сварки, убирать ржавчину с металла. Для работы от электросети понадобится напряжение 220 вольт. При этом потребляемая мощность точил варьируется в пределах 200-700 ватт.

Корпус станка имеет электродвигатель с широкой опорой, которая крепится к верстаку с помощью особых приспособлений. Параллельно установлены 2 круга с разной зернистостью. Обычно эти элементы стоят по обе стороны от двигателя. Так, один круг нужен для начальной обработки, а второй позволяет довести инструмент до идеального состояния.

Результат работы

Точило готово.

В итоге получается вот такое точило, применений очень много, по желанию можно изготовить полировочные круги, наждачные круги и т.д.

Как сделать фланец своими руками?

Самая сложная задача всего проекта — насадка точила на вал мотора от стиралки. На валу нет нужной резьбы, а его диаметр не подходит к отверстию камня. Чтобы устранить несовпадение, необходимо изготовить насадку на электродвигатель.

С одной стороны переходник имеет отверстие для насадки на вал, с другой — фланец с резьбой для установки заточного круга. Изготавливается он с помощью токарного станка. Заранее подготавливается чертеж с обозначениями размеров вала и диаметра внутренней части шлифовального камня.

Ход работы:

  • Возьмите трубу диаметром 32 мм (в зависимости от вала) и длиной не более 200 мм.
  • С одной стороны сделайте резьбу с направлением, которое будет совпадать со стороной вращения двигателя.
  • Другую сторону прогрейте и наденьте на вал.
  • Крепление трубы выполняется с помощью сварки либо болта. Последний вариант предусматривает просверливание вала и трубы.

Оправка на двигатель готова. Осталось закрепить устройство гайкой и шайбой. Теперь можно надеть наждачный диск, который также закрепляется шайбой и гайкой. Можно создавать установки с двумя кругами.

Подключение мотора от стиральной машины

Для удачной работы самодельного аппарата важно правильно подключить двигатель с ременным приводом. Если у вас в эксплуатации была машинка-автомат, тогда от мотора исходят 6 проводов

Для подключения вам понадобятся только 4 из них. Как определить — какие? Путем прозвонки:

Возьмите мультиметр и поочередно прикладывайте щупы к проводам.

  • Если два из них показывают значения 70 Ом — это подводки таходатчика. Они для работы не нужны.
  • Совместимость остальных определяйте по парным показателям. У вас должно остаться два провода от щеток и два от статора.

Определились? Теперь поступите так:

  • Один провод щетки и статора скрепите между собой, зафиксируйте изолентой.
  • Оставшиеся подключите к кабелю с вилкой.
  • После включения вилки в розетку вал начнет вращаться.

В моторе от советской машинки только 4 провода. Чтобы определить их назначение, также выполняется прозвон:

  • Приложите один щуп к одному проводу. Другой щуп попеременно прикладывайте к остальным проводам. Ваша задача — найти пары.
  • Теперь замеряйте значения между парами. Та, где сопротивление меньшее (12 Ом) — рабочая, где большая (около 30 Ом) — пусковая.
  • Рабочую подводку соедините с сетевым проводом и вилкой.
  • Для удобного пользования установите пусковое устройство. Для этого подойдет кнопка от дверного звонка. Можно обойтись без кнопки, но тогда при включении в сеть придется вращать большой наждак рукой, чтобы агрегат запустился.

Как подключить кнопку, показано на картинке ниже. SB означает кнопка, ОВ — рабочая обмотка, ПО — пусковая.

Как поставить наждачный станок и сделать защиту?

Сборка конструкции окончена. Осталось установить устройство, чтобы оно не смещалось с места при работе. Облегчают задачу отверстия двигателя, которыми он крепился в корпусе стиралки.

Выберите удобную и устойчивую поверхность (стол, табуретку, верстак). Накройте ее металлическим листом.

Как закрепить аппарат для заточки резцов? Установите его сверху и закрепите болтами или дюбелями на поверхности. Следите, чтобы между креплениями не было зазоров, иначе вибрации не избежать. Для смягчения можно использовать резиновые прокладки.

В качестве защиты используют накладки из металла. Их размещают над кругом, чтобы избежать повреждений осколками и щепками.

Перед запуском устройства придерживайтесь наших рекомендаций:

  • Осмотрите установку на целостность, нет ли трещин на диске. При высоких оборотах часть диска может отрикошетить, что приведет к травме.
  • Надевайте защитные очки и перчатки.
  • Хорошо освещайте рабочую установку.
  • Убедитесь в том, что диск наждака надежно зафиксирован.

Видео поможет вам справиться с самостоятельной сборкой точильной машины:

Подключение электромотора

Прежде всего, необходимо напомнить правила техники безопасности. Переменное напряжение 220 вольт опасно для жизни. Поэтому, прежде чем производить соединение проводов и выводов двигателя, необходимо убедиться в том, что они отключены от электрической сети.

Электромотор от советской стиральной машины нельзя просто воткнуть в розетку. Вернее, можно, но предварительно его обмотки нужно соединить соответствующим способом. Двигатель от стиральной машины автомат подключается проще, так как является асинхронным. У него достаточно последовательно соединить обмотки ротора и статора. У советской стиральной машины мотор имел синхронную схему. Две его обмотки, пусковая и рабочая, выведены через корпус четырьмя проводами.

При изготовлении наждака самое простое и правильное – перенести на станину полностью всю схему подключения стиральной машины, за исключением, конечно, таймера. Если это невозможно, то придется вспоминать школьный курс физики и соединять обмотки самостоятельно. Самое сложное при этом – правильно их определить. Дело в том, что провода обычно не имеют ни какой маркировки. Придется взять мультиметр и замерить сопротивление. Значение порядка 30-ти Ом будет соответствовать пусковой обмотке, а 20 Ом – рабочей. Теперь их достаточно «скрутить» параллельно и соединить со шнуром подключения к сети, но есть один важный нюанс.

Пусковая обмотка должна быть запитана только на время раскручивания двигателя наждака. После того, как мотор наберет необходимые обороты ее необходимо отключить. В противном случае он будет сильно греться и быстро выйдет из строя. Поэтому в разрыв цепи первичной обмотки, включается кнопка с нормально разомкнутыми контактами, например от дверного звонка. Выключатель наждака и кнопка запуска устанавливаются на пластине из изоляционного материала, в легкодоступном месте. Все соединения тщательно изолируются. Наждак готов, можно подключать его к сети. После запуска двигатель должен работать без посторонних звуков, вибрации и сильного нагрева.

Популярные статьи  Сувенирная подкова

Кроме этого из б/у стиральной машины так же можно сконструировать:

  • ,
  • электровелосипед,
  • бетономешалку,
  • токарный станок,

Электрический наждак на основе трехфазного двигателя

Электрический наждак на основе трехфазного двигателя

Электрический наждак на основе трехфазного двигателя

Электрический наждак на основе трехфазного двигателя

После того как у меня в гараже появился сверлильный станок, возникла необходимость точить сверла, делать это с помощью болгарки неудобно, да и весь цивилизованный мир делает это с помощью наждака. Незадолго до этого у меня появился двигатель от стиральной машинки, машинка древняя такая, круглая, на бочку похожа, как называется казать не могу.

Чертеж деталей.

Я внимательно осмотрел двигатель, покрутил его за вал, произвел пробный пуск. Косвенно оценил мощность, прикладывая нагрузку на вал. Тем более не раз слышал, что эти двигатели применят в качестве наждаков, да и видел тоже. Начертил чертежики, заказал детали в изготовление на производстве, и приступил к сборке.

3d модель наждака.

Электрический наждак на основе трехфазного двигателя

Для крепления камня на вал я разработал втулку, со стандартным посадочным диаметром, ее мне так же выточили вместе с прижимной шайбой. Еще понадобилась гайка М20, но это уж совсем проблем не составило. Втулку на валу двигателя я закрепил с помощью двух стопорных винтов.

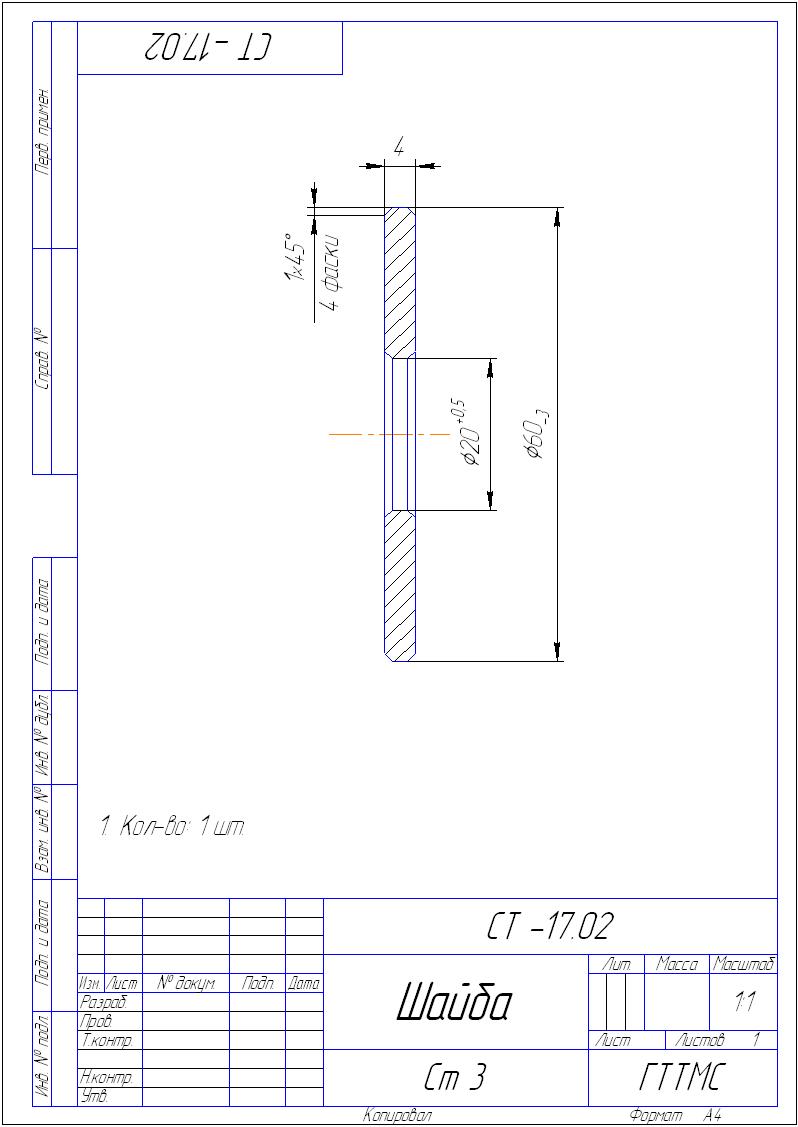

Чертеж шайбы.

Электрический наждак на основе трехфазного двигателя

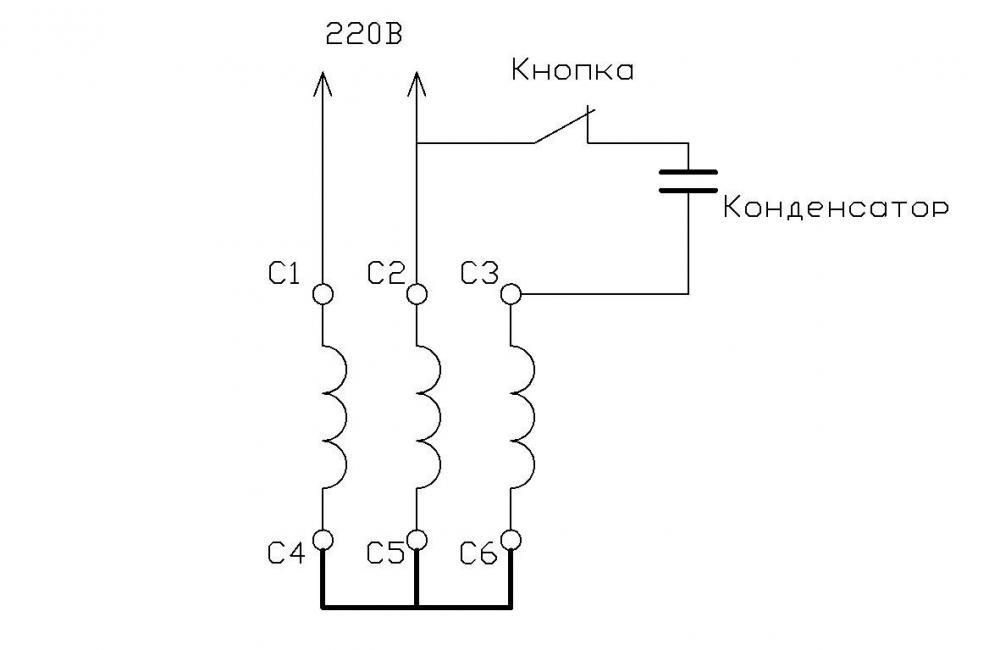

Пусковую обмотку двигателя я подключил через кнопку, так мне показалось проще на тот момент. Тоесть, для пуска наждака нужно включить тумблер основной обмотки, а затем кратковременно нажать пусковую кнопку. Наждак исправно работает уже полгода.

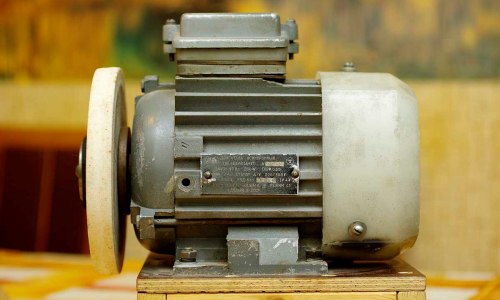

Внешний вид наждака.

Электрический наждак на основе трехфазного двигателя

Внешний вид наждака.

Электрический наждак на основе трехфазного двигателяRar архив чертежей в формате компас V9

Как делают самодельные наждаки

Изготовление фланца

Как изготовить самодельные наждаки? Наждак является незаменимым предметом в домашнем хозяйстве. С его помощью можно заточить ножи, сверла, ножницы, различные инструменты для резки, которые необходимо периодически подвергать заточке.

Электрический наждак на основе трехфазного двигателя

С помощью наждака можно заточить ножи, ножницы, сверла и инструменты для резки.

Стоимость точильного инструмента в строительных магазинах очень высокая. Поэтому можно изготовить электрический наждак своими руками.

Работа с двигателем

Поскольку изначально двигатель от стиральной машины-автомат не предназначен для работы в качестве наждака, его предстоит немного переделать. На фото представлена схема устройства двигателя стиральной машины-автомат. В зависимости от модели, схема может отличаться количеством выходящих проводов. Но для изменения функционирования двигателя нам понадобятся провода, исходящие из-под щеток и статера. Перед тем как использовать эти провода, их необходимо найти. Поскольку все провода, выходящие из мотора, объединяются в один пучок и закрепляются в пластмассовый кожух, нужно отрезать их у основания для того, чтобы оголить контакты.

Теперь необходимо воспользоваться мультиметром для нахождения пары проводов. Для этого необходимо выставить его на сопротивление. Стандартно все пары проводов идут слева направо следующим образом:

  • Таходатчик;
  • Провода щеток ротера;
  • Два или три провода от статера (зависит от модели стиральной машины).

Следующим этапом соединяются один провод от статера и один от ротера. Их можно заизолировать при помощи переходника или изоленты. Оставшиеся два провода помещаются в вилку. Теперь при включении в розетку мотор будет вращаться.

Стоит отметить, что перед тем, как наносить резьбу для закрепления наждачного камня, необходимо определить, в какую сторону будет вращаться двигатель стиральной машины-автомат.

Дополнительные приспособления для наждака из двигателя стиральной машины

Для удобства использования самодельного наждака можно дополнительно сделать выключатель. Это является удобной дополнительной функцией, позволяющей включать и обесточивать прибор без манипуляции с вилкой и розеткой. Особенно удобно при стационарной установке наждака. Для этого можно использовать обычную кнопку или выключатель, которые будут замыкать или размыкать цепь на одном из участков. Также можно установить переключатель, изменяющий направление движения точильного круга. Для этого на месте соединения проводов статера и ротера используется аналогичный переключатель вместо изоленты.

На двигателе от стиральной машины-автомат имеются отверстия для его крепления. Ими можно воспользоваться для повторного закрепления двигателя в качестве наждака. Существует несколько способов крепления, вот два самых распространенных:

  1. Фиксированное крепление. Наждак крепится к верстаку или любой другой рабочей поверхности при помощи болтов. Перенести такую конструкцию нельзя, но при наличии постоянного рабочего места является крайне удобным расположением.
  2. Подвижное соединение. Поскольку двигатель имеет несколько отверстий для крепления, можно прикрепить к нему несколько независимых брусков. Из некоторых сделать уголок для стола или удобную поверхность для захвата в тиски. Такой способ является мобильным и позволяет использовать наждак с подручными средствами.

Помимо всего этого, необходимо задуматься о защите от летящих мелких частиц при работе. Можно соорудить дополнительный защитный кожух, но лучше всего пользоваться специальными защитными очками для глаз и респиратором, поскольку они не будут стеснять движений рук и обеспечат более надежную защиту. Для лучшего понимания всего процесса можно посмотреть, как сделать наждак из двигателя стиральной машины, на видео.

Есть несколько электрических инструментов, которые постоянно нужны в доме. Одним из таких можно назвать заточной станок или наждак. Агрегат пригодится не только для чисто мужских потребностей, как-то: заточить сверло, удалить заусенцы или снять фаску, но во многом выполняет повседневные задачи. Здесь и заточка ножей, и приведение в порядок садового инструмента. Самое простое, но не самое дешевое – купить готовый станок. Есть и другой вариант – это изготовить наждак своими руками. Для этого совсем не нужно покупать дорогие детали или обладать инженерными навыками.

Преимущества того, чтобы соорудить самодельный наждак своими руками, очевидны: конструкция будет разработана под себя, материалами здесь могут служить стальные обрезки, которые вечно мешаются под ногами, двигатель можно взять от старой стиралки – в общем, при минимальных финансовых и физических затратах реально получить отличную вещь.

Самодельная бетономешалка

Если вы затеяли небольшой ремонт, требующий, к примеру, оштукатуривания стен, вам пригодится бетономешалка. И снова пригодятся детали стиральной машины.

В результате вы получите компактный прибор с небольшой мощностью, который не жалко будет выбросить после окончания ремонтных работ

В качестве ёмкости для бетона можно использовать всё тот же барабан с предварительно запаянными отверстиями для слива воды. Лучше всего использовать детали от машины с фронтальной загрузкой, там почти ничего не придётся переделывать. Для укрепления корпуса используйте металлический уголок, а для удобного перемещения бетономешалки оснастите её колёсиками. Главная сложность в конструкции - изготовление «качелей» для правильного наклона и последующего слива бетона. Как это правильно сделать в видео:

Что ещё можно сделать из барабана стиральной машины: оригинальные идеи декора

Барабан с его правильной перфорацией – материал для изготовления декоративных предметов. Вот несколько интересных идей.

Пуфик с основанием из барабана. Делается он несложно – потребуется всего лишь прикрепить ножки-колёсики и сделать мягкое сидение

Такой барабан можно превратить и в оригинальный светильник. Если внутри разместить лампу, перфорированная поверхность барабана отбросит блики на стены. Подобные светильники будут хорошо смотреться на потолке веранды или даже на полу

Тумбочки и столики. В барабанах с дверцей от машин с вертикальной загрузкой можно прятать нужные мелочи.

Популярные статьи  Способ, который избавит огород от муравьев навсегда

Так барабан превращается в шкафчик или столик-тумбочку

Для чего нужен наждак

Наждачный станок пригодится для таких работ:

  • Восстановление режущих качеств сверла. Чтобы не покупать новые сверла, нужно знать, как затачивать старые. Во время работы дрелью сверло сильно нагревается, из-за чего постоянно тупится. Переточив его на станке, вы сможете пользоваться им еще много раз.
  • Заточка ножей, ножниц, лопат и других инструментов. Благодаря самодельному станку из стирального двигателя ваши ножи будут всегда заточены, а ножницы станут отлично резать. Для этого не нужно применять особых усилий.
  • Если заменить наждачный круг на полировочный, можно без труда обрабатывать изделия и детали.

Используя мотор от стиралки, вы сможете своими руками изготовить заточной станок. Для этого вам придется купить всего одну деталь – наждачный круг. Все остальные составляющие находятся в моторе.

Для чего нужен наждак

Наждачный станок пригодится для таких работ:

  • Восстановление режущих качеств сверла. Чтобы не покупать новые сверла, нужно знать, как затачивать старые. Во время работы дрелью сверло сильно нагревается, из-за чего постоянно тупится. Переточив его на станке, вы сможете пользоваться им еще много раз.
  • Заточка ножей, ножниц, лопат и других инструментов. Благодаря самодельному станку из стирального двигателя ваши ножи будут всегда заточены, а ножницы станут отлично резать. Для этого не нужно применять особых усилий.
  • Если заменить наждачный круг на полировочный, можно без труда обрабатывать изделия и детали.

Подготовка фланца

Наждак, своими руками изготовленный, предусматривает соединение электродвигателя с каменным кругом посредством фланца. Его необходимо выточить из металла. С этой целью обычно обращаются к специалисту (к токарю). Понадобится знать параметры устройства, диаметр внутреннего отверстия наждачного круга, диметр вала.

Электрический наждак на основе трехфазного двигателя

Фланец крепится на вал с помощью гайки, болта и шайбы. Их также нужно подготовить. Резьба на гайке и фланце должна быть с учетом направления движения вала, идущего от электродвигателя. Если планируется вращение камня по ходу часовой стрелки, то резьбу необходимо нарезать в левую сторону. При вращении вала против часового хода резьба, соответственно, должна быть правосторонней. Это необходимо для соблюдения техники безопасности. Дело в том, что при таком направлении резьбы гайка под действием вибрации во время работы будет закручиваться, не позволяя кругу сорваться. Если резьба будет в другую сторону, гайка будет раскручиваться. Если она открутится полностью, наждачный круг слетит. А это опасно.

Токаря найти не всегда удается. Поэтому выточить фланец не всегда можно. В таком случае можно прибегнуть к альтернативному решению. В подобной ситуации самодельный наждак своими руками изготавливается с применением труб подходящего диаметра. Если между втулкой и валом остается зазор, его устраняют тканевой изолентой. При большом зазоре можно одну втулку надеть на другую.

Как поменять направление вращения однофазного асинхронного двигателя: 2 схемы

Высока вероятность того, что АД запустили по одному из вышеперечисленных принципов, а он крутится не в ту сторону, что требуется для привода.

Другой вариант: на станке необходимо обязательно выполнять реверс для обработки деталей. Оба эти случаи поможет реализовать очередная разработка.

Возвращаю вас к начальной схеме, когда мы случайным образом объединяли концы главной и вспомогательной обмоток. Теперь нам надо сменить последовательность включения одной из них. Показываю на примере смены полярности пусковой обмотки.

В принципе так можно поступить и с главной. Тогда ток по этой последовательно собранной цепочке изменит направление одного из магнитных потоков и направление вращения ротора.

Для одноразового реверса этого переключения вполне достаточно. Но для станка с необходимостью периодической смены направления движения привода предлагается схема реверса с управлением тумблером.

Этот переключатель можно выбрать с двумя или тремя фиксированными положениями и шестью выводами. Подбирать его конструкцию необходимо по току нагрузки и допустимому напряжению.

Схема реверса однофазного АД с пусковой обмоткой через тумблер имеет такой вид.

Пускать токи через тумблер лучше от вспомогательной обмотки, ибо она работает кратковременно. Это позволит продлить ресурс ее контактов.

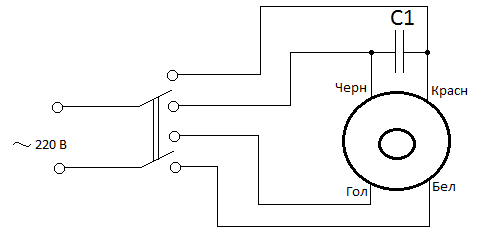

Реверс АД с конденсаторным запуском удобно выполнить по следующей схеме.

Для условий тяжелого запуска параллельно основному конденсатору через средний контакт с самовозвратом кнопки ПНВС подключают дополнительный конденсатор. Эту схему не рисую, она показана раньше.

Переключать положение тумблера реверса необходимо исключительно при остановленном роторе, а не во время его вращения. Случайная смена направления работы двигателя под напряжением связана с большими бросками токов, что ограничивает его ресурс.

Поэтому место расположения тумблера реверса на станке необходимо выбирать так, чтобы исключить случайное оперирование им во время работы. Устанавливайте его в углублениях конструкции.

Насчет безопасности точильного станка, сделанного своими руками

Советуем к прочтению другие наши статьи

  • Особенности изготовления магнитов под заказ

  • Дополнение окон подоконниками из искусственного камня: эстетика в сочетании с надежностью

  • Преимущества доставки сыпучих материалов от надежной компании

  • Скинали для большой кухни: выбираем подходящий рисунок

Теорию читали – знаем…

Кожух у моего наждака не закрыт с одной стороны – по безопасности так нельзя, кожух должен закрывать камень максимально, но для себя решил, что мне иногда удобно подточить что-то о бок камня, хоть это и не рекомендуется. Да и вообще, обычно я доделываю свои станки постепенно, думаю, в будущем, когда будет желанию, я все же изготовлю крышку на кожух, чтобы она закрывал точильный камень со всех сторон.

Еще в плане безопасности рекомендуется бОльшая толщина стали для защитного кожуха, чем 1 мм – это я также обдумаю в будущем.

Но, у моего станка есть и плюсы безопасности :

  • защитное стекло на китайских станках гораздо тоньше, чем использовал я;
  • обороты у станка 1380 об в мин., хотя точильный камень рассчитан на 3000 об. в мин. Значит у моего камня будет очень небольшая вероятность разрыва.

Проведение установки наждака

Давайте рассмотрим, как изготовить наждак из стиральной машинки своими руками. Сначала нужно будет определить, как правильно произвести его установку на верстаке. Это можно сделать с помощью кронштейна, который снимается со стиральной машины. Закрепление можно произвести с помощью болтов. Мотор с другой стороны опирается на угол, который его удерживает в горизонтальном положении. Помимо прочего, он обладает вырезом, который полностью повторяет очертание корпуса мотора.

Для того чтобы уменьшить силу вибрации, на угол нужно надеть окантовку, выполненную из резинового куска шланга. Избежать получения травм от работающей пилы и летящих обломков абразивного круга при использовании станка можно методом изготовления кожуха. Его предпочтительнее выполнить из стали. Выбрать для этого нужно полотно, толщина которого равна 2,5 миллиметров. Это может быть полоса металла, которую нужно свернуть по форме полукольца. Под рабочей поверхностью наждачного круга необходимо будет произвести крепление листового оцинкованного элемента, который станет защищать верстак от воздействия летящих искр, образовывающихся во время работы. Все действия для собственной безопасности следует производить с помощью специальных очков.

Оцените статью
( Пока оценок нет )
Добавить комментарий
