Антенна Харченко для 3G модема своими руками. Варианты уличного исполнения

Теория

Когда передатчик посылает сигнал в антенну, часть энергии излучается в воздух, а часть отражается и возвращается назад. Соотношение между излучаемой и отраженной энергией характеризуют с помощью коэффициента стоячей волны (КСВ или SWR). Чем меньше КСВ, тем большая часть энергии передатчика излучается в виде радиоволн. При КСВ = 1 отражения нет (вся энергия излучается). КСВ у реальной антенны всегда больше 1. Если посылать в антенну сигнал разной частоты и одновременно измерять КСВ, можно найти, на какой частоте отражение будет минимальным. Это и будет рабочий диапазон антенны. Также можно сравнить между собой разные антенны для одного диапазона и найти, какая из них лучше.

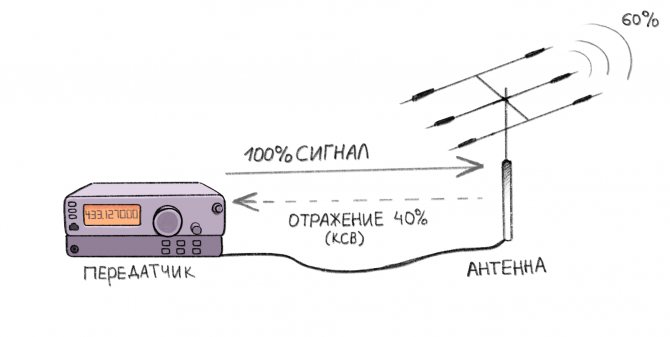

Часть сигнала передатчика отражается от антенны

Антенна, рассчитанная на определенную частоту, в теории, должна иметь наименьший КСВ на своих рабочих частотах. Значит достаточно поизлучать в антенну разными частотами и найти, на какой частоте отражение наименьшее, то есть максимальное количество энергии улетело в виде радиоволн.

Имея возможность генерировать сигнал на разных частотах и измерять отражение, мы сможем построить график, у которого по оси X будет частота, а по оси Y — коэффициент отражения сигнала. В результате там, где на графике будет провал (то есть наименьшее отражение сигнала), будет рабочий диапазон антенны.

Воображаемый график зависимости отражения от частоты. На всем диапазоне отражение 100%, кроме рабочей частоты антенны.

Направленный ответвитель

Направленный ответвитель (directional coupler) — устройство, которое отводит небольшую часть ВЧ-сигнала, идущего в определенном направлении. В нашем случае он должен ответвлять часть отражённого сигнала (идущего от антенны назад в генератор) для его измерения. Наглядное объяснение работы направленного ответвителя: youtube.com/watch?v=iBK9ZIx9YaY Основные характеристики направленного ответвителя:

• Рабочие частоты — диапазон частот, на которых основные показатели не выходят за пределы нормы. Мой ответвитель рассчитан на частоты от 1 до 1000 МГц
• Ответвление (Coupling) — какая часть сигнала (в децибелах) будет отводится при направлении волны из IN в OUT
• Направленность (Directivity) — насколько меньше сигнала будет отводится при движении сигнала в обратном направлении из OUT в IN

На первый взгляд это выглядит достаточно запутанно. Для наглядности представим ответвитель как водопроводную трубку, с небольшим отводом внутри. Отвод сделан таким образом, что при движении воды в прямом направлении (от IN к OUT), отводится существенная часть воды. Количество воды, которое отводится при этом направлении, определяется параметром Coupling в даташите ответвителя.

При движении воды в обратном направлении отводится значительно меньше воды. Ее следует воспринимать как побочное явление. Количество воды, которое отводится при этом движении, определяется параметром Directivity в даташите. Чем этот параметр меньше (больше значение dB), тем лучше для нашей задачи.

Принципиальная схема

Так как мы хотим измерять уровень сигнала, отраженный от антенны, подключаем ее к IN ответвителя, а генератор к OUT. Таким образом на приёмник попадёт часть отражённого от антенны сигнала для измерения.

Схема подключения ответвителя. Отраженный сигнал отводится на приемник

Измерительная установка

Соберём установку для измерения КСВ в соответствии с принципиальной схемой. На выходе генератора прибора дополнительно установим аттенюатор с затуханием 15 дБ. Это улучшит согласование ответвителя с выходом генератора и повысит точность измерения. Аттенюатор можно взять с затуханием в 5..15 дБ. Величина затухания автоматически учтётся при последующей калибровке. Аттенюатор ослабляет сигнал на фиксированное число децибел. Главной характеристикой аттенюатора является коэффициент затухания (аттенюации) сигнала и рабочий диапазон частот. На частотах вне рабочего диапазона характеристики аттенюатора могут непредсказуемо изменяться. Так выглядит финальная установка. Нужно также не забыть подать сигнал промежуточной частоты (ПЧ) с модуля OSA-6G на основную плату прибора. Для этого соединяем порт IF OUTPUT на основной плате с INPUT на модуле OSA-6G.

Для снижения уровня помех от импульсного источника питания ноутбука все замеры я провожу при питании ноутбука от батареи.

Устройства с двойной центральной жилой

Антенна Харченко данного типа в среднем частотой способна похвастаться на уровне 400 Гц. При этом многое в данной ситуации зависит от формы и размеров вибратора. Как правило, он изготавливается стандартной формы ромба. Однако в наше время встречаются и исключения. Пластины в этой ситуации часто заменяются решетками. Длина их обязана составлять минимум 35 см.

Отверстия для креплений делать не обязательно. Также следует учитывать, что мачта должна использоваться большого диаметра. Припаивать ее необходимо только после фиксации вибратора

При этом особое внимание следует уделить типу рефлектора. Для стабильного принятия сигнала его чаще всего используют коаксиального типа

В свою очередь, фидеры применяются самые разнообразные. В конце работы останется только найти кабель для подключения антенны. Использоваться он при частоте в 400 Гц может двухпроводного типа.

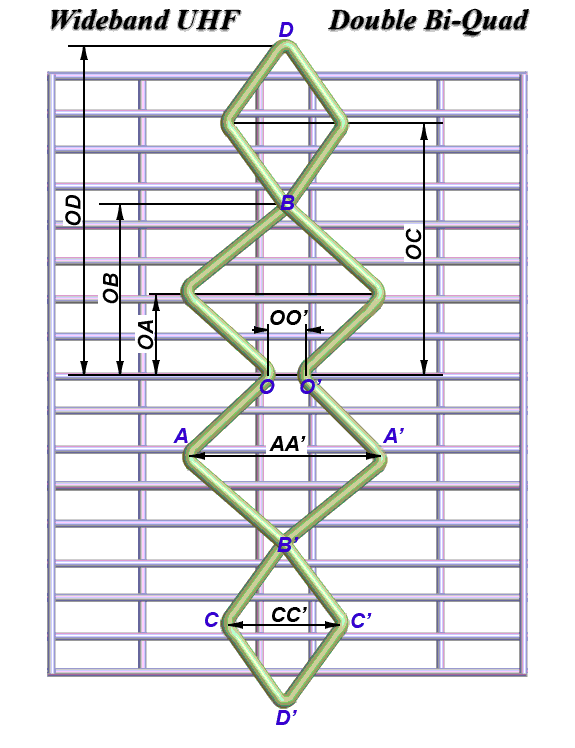

Делаем биквадратную антенну в домашних условиях

Самодельная антенна собирается за 30-40 минут. К тому же элементы конструкции изготавливаются из самых обычных материалов, которые с большой долей вероятности уже есть у вас дома или в гараже.

Ручной расчет

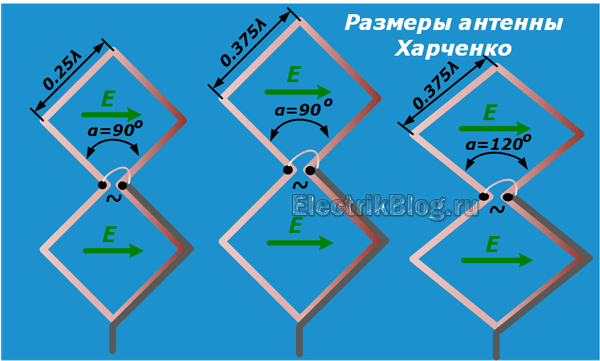

Размеры антенны Харченко напрямую зависят от диапазона принимаемых частот.

Точный диапазон для вещающих мультиплексов вы узнаете из инструкции по определению частот цифрового ТВ.

В Москве вещание 1 мультиплекса идет частоте 546 МГц (ТВК 30), 2-ого — на 498 МГц (ТВК 24 ). Я хочу принимать оба пакета, поэтому беру среднее значение:

Можно использовать полученную величину, но для практического применения она может оказаться слишком большой. Мы имеем право взять ровно половину или четверть длины волны:

l/2 = 0,5747/2 ? 0,287 м = 28,7 см.

l/4 = 0,4918/4 ? 0,143 м = 14,3 см.

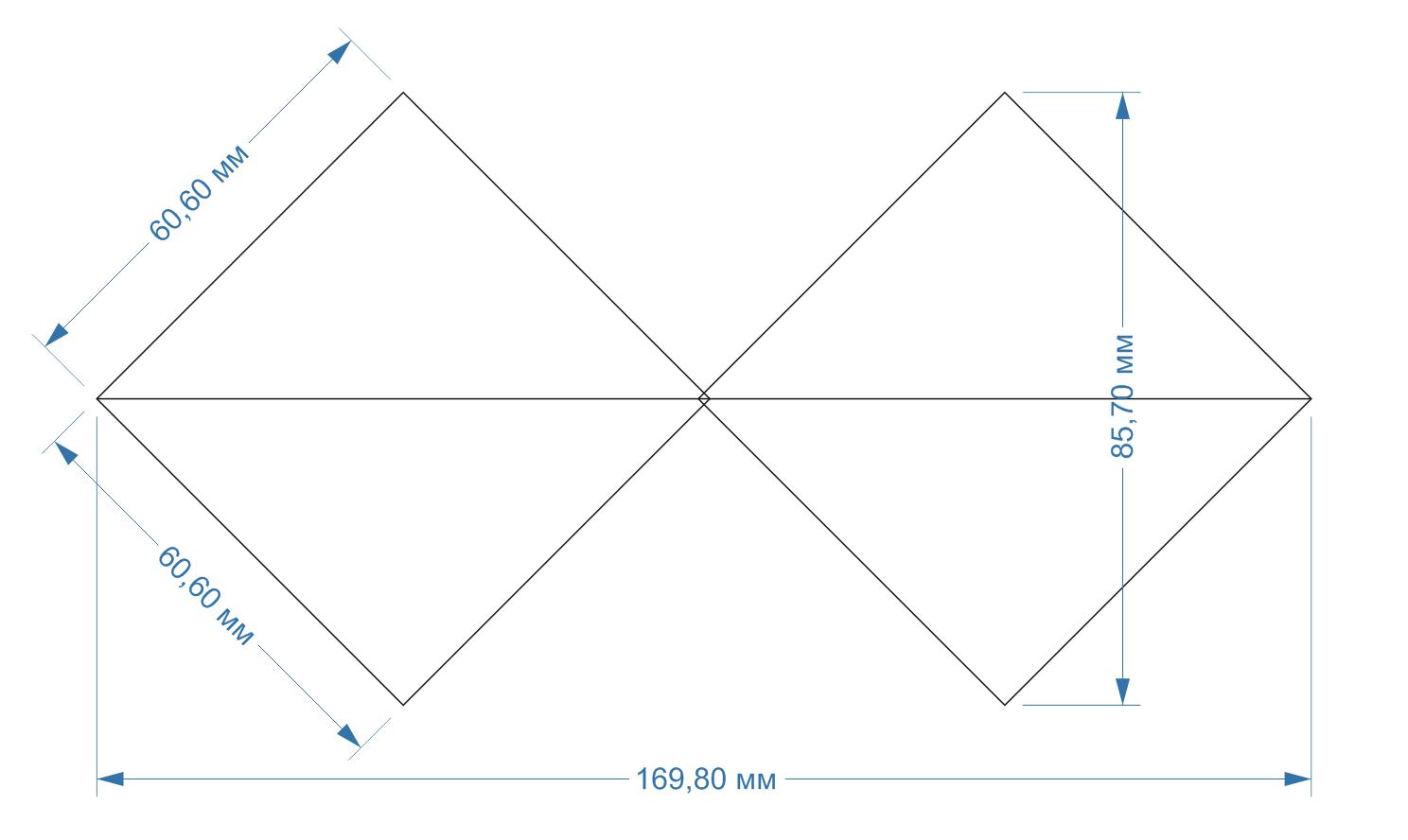

Зная длину волны, производится расчет размеров рамки. На примере значения 575 мм получаем следующее:

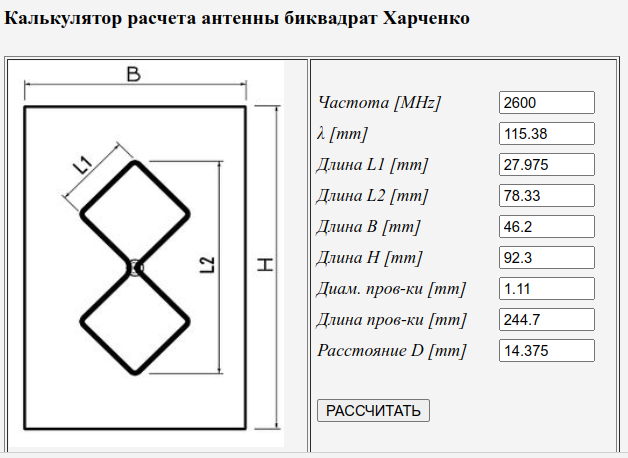

Калькулятор антенны Харченко

Можно поступить проще: рассчитать все параметры с помощью онлайн-калькулятора. Алгоритм его работы аналогичен представленному выше, действие всех формул автоматизировано. На выходе получится готовый чертеж с размерами «двойного квадрата».

Как подобрать антенну для модема

Антенна для телефона

Если вместо изготовления самодельной 3g антенны было решено устанавливать покупную, потребитель должен иметь представление о критериях выбора лучшего устройства:

В первую очередь нужно знать, для какой частоты выбирается установка. Если в местности присутствует сигнал джи 4, лучше выбрать модем для него

Важно не забывать, что у двух наиболее популярных операторов, предоставляющих 4G (lte), разные частоты: Мтс работает с волнами в 2600 мегагерц, а Мегафон – 800. Выбрать оператора можно, сравнив качество покрытия конкретной местности, опираясь на информацию на сайтах компаний и отзывы потребителей

3G работает с волнами в 2100 МГц. Кроме того, есть антенны, работающие с большим диапазоном частот, но усилительный коэффициент у таких устройств ниже. Они подойдут для эксплуатации в условиях, когда надо усилить средний сигнал, но не при слабом или полном его отсутствии.

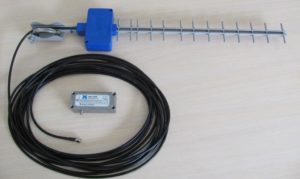

Часто у потребителей стоит выбор между установками YAGI и MIMO. Изделия первого вида имеют высокий усилительный коэффициент (11-17 единиц) и требуют всего одного гнезда для подключения. Если у модема два гнезда, подсоединять разрешается к любому. У MIMO коэффициент меньше (примерно 9), но при работе с 4G они демонстрируют значительное увеличение скорости работы интернета. Для использования с 3g они вообще не предназначены, соответственно, в этом случае предпочтение отдается YAGI. При работе с 4G нужно ориентироваться на силу сигнала: если время от времени он исчезает совсем, стоит предпочесть модель YAGI.

Важно! Иногда практикуют размещение пары YAGI-агрегатов с применением технологии MIMO, объединяющее преимущества обоих способов. Монтаж такой конструкции будет стоить вдвое дороже, чем установка одиночной антенны

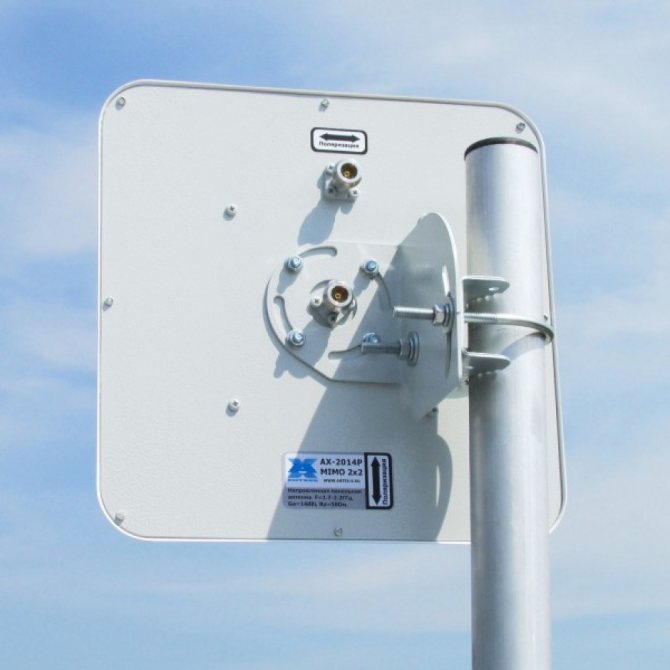

Установка MIMO

Процесс создания устройства

Сначала следует создать вибратор. Первостепенное значение имеют размеры и симметрия. Чтобы придать максимальную симметрию установке, необходимо все грани квадратов сделать абсолютно одинаковыми. Добиться это можно двумя способами:

• обязательно провести предварительную разметку проволоки маркером;
• применить контрольный шаблон определенной длины.

В первом методе пассатижи ставят на разметку провода и выгибают последний под углом 90 градусов, чтобы проконтролировать изгиб по угольнику.

Во втором случае требуется отделить часть проволоки по масштабу, слегка большему по величине, чем стороны квадрата, а после этого подточить напильником или крупной шкуркой до контрольной размера. Выполненный шаблон совместно с проволокой кладётся в губки пассатижей таким образом, чтобы один конец одновременно с проводом упирался в твердую плоскость, а второй сошёлся с выходной плоскостью плоскогубцев. Также для гарантии ровности поверхностей можно совершить расчет онлайн, воспользовавшись специально разработанным для таких целей калькулятором антенны Харченко.

После этого усилием руки изгибают вибратор, использовав при этом контрольный шаблон для каждого края квадрата. После того как проволока полностью выгнута, ее оставшуюся часть устраняют бокорезами. Происходит поверочный обмер граней, который обеспечивает симметрию в положении каждой из сторон в одной плоскости.

Подсоединение и варианты передачи сигнала

В середине крышки от бутылки просверливается дрелью или вырезается ножиком отверстие, слегка меньше диаметра кабеля (чтобы конструкция была более устойчивая). Вводится конец провода. После этого разбирается так, чтобы оголилась центральная жила с местом для залуживания и пайки.

Подсоединение проводов проводится любым паяльником (можно даже самодельным). Когда пайка окончена, крышку натягивают на вибратор, ведя по кабелю.

Надёжность соединения можно увеличить путем применения клея и проведения мелких пропилов в пластиковой пробке.

DVD-диск сквозь центральное отверстие вводится в кабель и приклеивается к торцу пробки. В этой установке рефлектор и вибратор не предполагают между собой электроконтакта.

Собранный таким образом антенный вибратор вместе с рефлектором гарантируют хороший прием электромагнитной волны сигнала бесконтактно от передатчика и перенаправляют его по коаксиальному проводу. Теперь только остается перенаправить его на модем.

Перенаправление 4G-сигнала на модем можно урегулировать двумя путями:

• выполнить прямое подключение кабелей коаксиального провода непосредственно к плате модема;
• употребить сделанную антенну Харченко в качестве промежуточного звена усиления и с ее использованием выполнить передачу принятого сигнала на интегрированную антенну приёмного устройства.

Первый способ, в свою очередь, предполагает два решения в зависимости от того, есть ли на модеме специальный разъем для подсоединения к внешней антенне или он отсутствует.

Если разъем есть, то это избавит самодеятельного мастера от решения дополнительных задач. Тогда понадобится только припаять концы коаксиального провода ко второй части разъема и через него подсоединять антенну.

Если разъема нет, то для организации прямого подключения к плате модема понадобится не только разборка коаксиального кабеля, но и пайка стержневой жилы с экранным слоем к микросхемным дорожкам. Это весьма сложная и тонкая техническая работа, которую требуется совершать точно, безопасно и с полным следованием технологии. В противном случае модем выйдет из строя, и тогда его придется покупать снова.

Отправка данных беспроводным путем

С этой задачей справится любой. Нужно будет на выходные точки коаксиального провода припаять электроды — они станут генераторным узлом и будут излучать общепринятую и интенсивную магнитоэлектрическую волну прямиком на антенну модема. Нужно сделать какой угодно ниткой один виток по внешнему контуру корпуса модема и замерить его размер линейкой. После этого нужно добавить 5 мм и вырезать из фольги или консервной банки пару полосок по 75 мм в длину и 45 и 27 в ширину.

Широкую часть для стержневой жилы нужно выгнуть по конфигурации модема, а для экрана — полукругом, после чего припаять их к антенне Харченко.

Электроды нужно развести на незначительное расстояние и направить их таким образом, чтобы они производили и адресовали принятый магнитоэлектрический сигнал на интегрированную антенну модема. Их наилучшее расположение можно подыскать опытным путем.

Теперь все готово. Остаётся только вставить 4G-модем в разъем ноутбука, а после этого проверить качество сети.

Характеристики внешних усилителей для модема

Антенны – это устройства для усиления сигнала. Они бывают разных типов:

• узконаправленные;
• секторные;
• всенаправленные.

Самые простые – всенаправленные. Они могут принимать и передавать сигнал во все направления с одинаковой интенсивностью. Примером может служить обычный четвертьволновой вибратор. Если говорить упрощенно, это обычный кусок провода, имеющий длину в четверть волны принимаемого сигнала.

Секторная способна ограничивать излучение в определенном секторе. Например, если за всенаправленной антенной поставить лист железа, то получится секторная антенна с сектором в 180*. Такой лист железа называется экраном.

Самая эффективная — направленная антенна, которая является частным случаем секторной. За счет подбора (конечно же точного расчета на самом деле) кривизны экрана можно получить узко направленный луч излучения радиоволны.

Двумя основными характеристиками любого приемо-передающего устройства являются чувствительность и коэффициент усиления. Чувствительность влияет на качество принимаемого сигнала, коэффициент усилений – передаваемого. Измеряются эти параметры в dBi. Чувствительность измеряется отрицательным числом, коэффициент усиления положительным. Чем больше модули этих чисел – тем лучше, тем качественней ваше устройство. Например, чувствительность в -75dBi хуже, чем -83dBi. Коэффициент усилений 11dBi лучше, чем в 6dBi. Чем выше эти параметры, тем больше дальность устанавливаемой связи.

Антенна на 300 Гц серии CDMA

Собирается на 300 Гц антенна для 3G-модема своими руками CDMA по-разному. В данном случае многое зависит от формы вибратора. Если складывать ее прямоугольного типа без боковых стоек, то диффузор можно подбирать низкой чувствительности. Непосредственно сборку модели стоит начинать с установки мачты. На первом этапе на нее крепится металлическая пластина. Далее на ней необходимо сделать четыре отверстия по углам. С этой целью можно воспользоваться дрелью. Далее останется только зафиксировать центральный штырь при помощи сварки. При этом передняя часть вибратора должна находиться под небольшим углом

Проводники для подключения важно подсоединять непосредственно к преобразователю. Его в свою очередь часто устанавливают на задней стороне вибратора

А как насчет усилителя

Для максимально дальнего приема к антенне можно подключить усилитель. Последний бывают двух видов:

• внешний (выносной), который крепится после антенны, врезается в кабель внутри помещения;
• внутренний, подсоединяется сразу на антенне, прячуется, как правило, в пластиковый корпус.

С внутренним вопросов не возникает, необходимо лишь разрезать кабель в нужом месте и сделать подсоединение через два F-разъема.

А вот внешний крепится сразу к двум изгибам на ромбе. Поэтому дополнительно необходимо продумать защиту (короб).

Кроме монтажа усилителя, необходимо обеспечить питание антенне.

Если антенна Харченко соединена напрямую с телевизором, то обязательно нужен вешний блок питания.

Тогда в телевизор кабель от антенны вставляется через сепаратор, который находится на проводе блока питания.

Если к телевизору подключена телевизионная цифровая приставка, тогда подать питание можно через меню поиска устройства. В таком случае внешний питающий блок не нужен.

Описание самодельного приемника

При соответствующих настройках самодельная антенна 3G или вместе с биквадратом одновременно может выступать в роли приемника и усилителя. Биквадрат является разновидностью рамочных антенн, которые входят в группу зигзагообразных. Изобрел его российский ученый Владимир Харченко. Впервые его использовать начали во второй половине 20-го века, чтобы «ловить» сигналы телевизионных передач. Ученые настроили это устройство на частоту 14 МГц, придали ей необходимое положение и стали получать сигналы из Соединенных Штатов Америки.

Обратите внимание! На сегодняшний день панельную антенну биквадрат для 3G можно купить в специализированном магазине или же сделать такое нехитрое приспособление своими руками. Согласно многочисленным расчетам и экспериментам В

Харченко, по выходным данным даже сделанная антенна для Интернета своими руками способствует усилению работы цифровых устройств, которые функционируют на основе мобильных платформ. Без рефлектора прием сигнала увеличивается до 4-5 дБ, а с его внедрением показатель увеличивается до 7-10 дБ

Согласно многочисленным расчетам и экспериментам В. Харченко, по выходным данным даже сделанная антенна для Интернета своими руками способствует усилению работы цифровых устройств, которые функционируют на основе мобильных платформ. Без рефлектора прием сигнала увеличивается до 4-5 дБ, а с его внедрением показатель увеличивается до 7-10 дБ.

Направленные устройства

Когда сигнал на модеме есть, но является недостаточно сильным, рекомендуется использовать нехитрые устройства, чтобы усилить мощность приема мобильного Интернета. Данный метод заключается в том, чтобы получше расположить 3G-модем и направить его антенну в сторону вышки. Использовать для этих целей можно такие подручные материалы:

• жестяную банку;
• старую кастрюлю;
• посуду или простой DVD-диск.

К примеру, если рассматривать баночную антенну, то здесь следует только пробить отверстие у основания банки или в ее дне. Это нужно, чтобы закрепить модем, правильное направление которого усилит сигнал.

Внешняя антенна

Также нужно выбрать оптимальную точку направления сигнала. В качестве изоляции следует использовать изоленту, которая будет предотвращать попадание влаги на микросхемы и соединения проводов.

Важно! Категорически запрещено заматывать слоями место около встроенного уловителя, поскольку это приведет к ухудшению сигнала, в результате чего все усилия пойдут насмарку. В роли рефлектора может выступить лист металла, который желательно немного закруглить для концентрации сигнала в одной точке

За неимением металлического листа можно взять обыкновенный картон, основание которого следует обклеить фольгой для отражения сигналов

В роли рефлектора может выступить лист металла, который желательно немного закруглить для концентрации сигнала в одной точке. За неимением металлического листа можно взять обыкновенный картон, основание которого следует обклеить фольгой для отражения сигналов.

Антенна Харченко для 3G

Несмотря на то, что устройство было изобретено в середине 20-го века, ее конструкция нисколько не изменилась, как и популярность. Принцип работы заключается в том, чтобы улавливать электромагнитные волны, по которым осуществляется передача мобильного Интернета.

Преимущество данной конструкции заключается в дальности работы, поскольку происходит многократное отражение сигнала в атмосфере. Волны огибают препятствия, в результате чего

Антенна харченко для 3g модема своими руками

Современное общество не мыслит своего существования без Интернета. Данная сеть дает много возможностей, которыми хотят пользоваться все люди, однако не всегда имеют такую возможность. Именно в такие моменты возникает мысль о создании антенн, которые могут улавливать сигналы даже в самых отдаленных местах.

Антенны для 3g эффективно только тогда, когда сделаны правильно. Иногда можно увидеть самые разные их варианты. Но зачем усложнять ситуацию, если можно изготовить простой вариант, который сможет гарантировать конечный результат. С этой целью придумана антенна Харченко.

Вид и содержание антенны Харченко

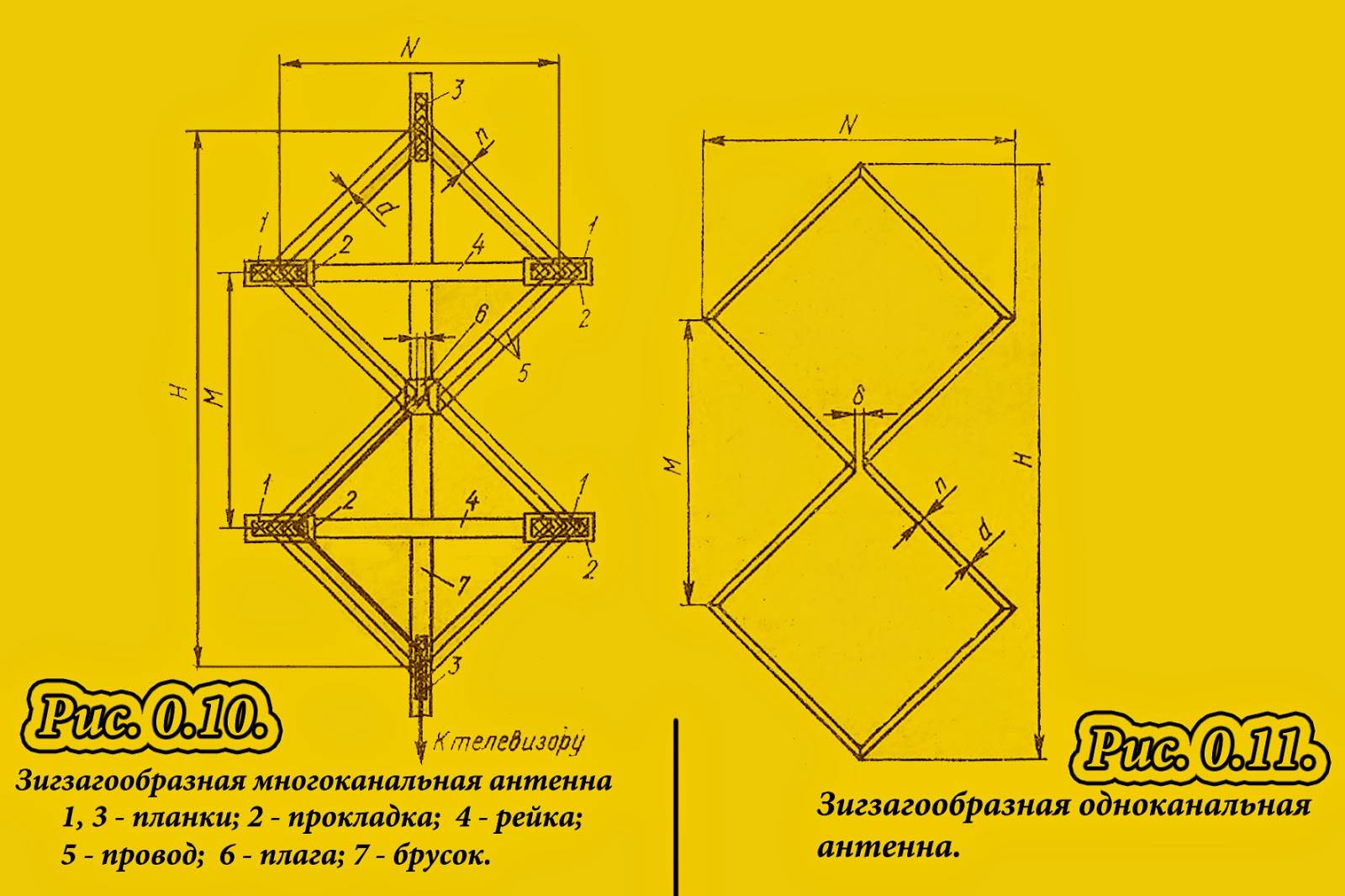

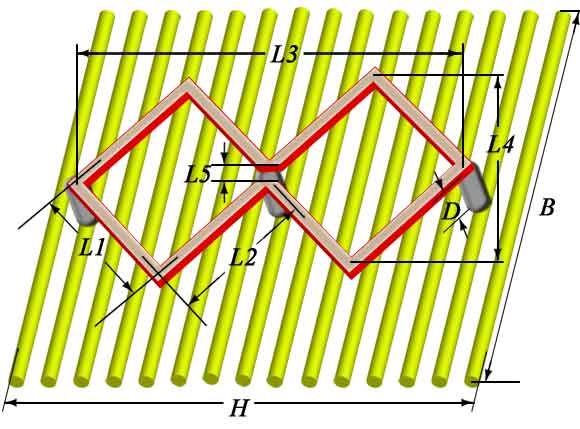

Данная антенна имеет вид квадратных элементов, соединенных между собой. Именно поэтому ее еще называют бабочкой. Процесс изготовления очень простой. Основа конструкции – проволока, которую нужно загнуть, а концы спаять. При этом образуется угол между стенками антенны Харченко, который равен 120 градусам.

Для правильной работы прибора необходимо соблюсти и прочие параметры: боковая стенка должна быть длиной в 5,3 см. Место соединения квадратов – это 2 точки, расстояние между которыми 5 мм. Ни в коем случае нельзя изменять это параметр.

Изготовление

Пластина из алюминия должна быть толщиной 0,2 см. Ее можно купить или сделать самостоятельно. Для этого пластину выравниваем и делаем из нее квадрат со сторонами 14 см.

Вымеряем центр, чтобы просверлить в нем отверстие, в которое будет вставляться коаксиальный кабель. Он будет располагаться таким образом, чтобы достать от проволочного элемента до модема.

Проволока крепится параллельно по отношению к пластине при помощи специальных держателей из пластмассы или других материалы, которые не способны проводить электричество.

Антенна Харченко для 3g модема своими руками не будет работать без кабеля, который необходимо провести через просверленное в пластине отверстие. Далее подключаем ее к точкам в месте соединения ранее изготовленных квадратов. Остается лишь вторую часть кабеля подключить к модему, на который необходимо надеть кусок медной фольги, а затем обмотать им несколько раз и спаять, чтобы ни в коем случае фольга не разошлась. После нужно сделать оплетку, которая бы впоследствии не касалась центральной жилы, которая подключается к фольге на модеме. На последнем этапе необходимо проверить уровень сигнала. Если он довольно сильный и без помех, то антенна Харченко изготовлена правильно

zen.yandex.ru

В одной из предыдущих статей я как-то упоминал свою рамочную антенну (ссылку приведу ниже), сравнивая с ней один из магазинных экземпляров. К сожалению, спустя несколько месяцев, она стала плохо принимать сигнал, с чем это связано сказать не могу — не знаю. Но решил «скрутить» другой вид — зигзагообразную, или антенну Харченко.

Заехал на рынок, чтобы прикупить провод диаметром 4 мм, однако, в продаже встретил только на 2.5 мм (40 рублей за метр). Судя по форумам и сайтам, касающихся этой тематики, такой размер вполне приемлем, но на широкий диапазон можно не рассчитывать (эх.. буду собирать под один мультиплекс).

120 рублей за 3 метра — решил брать с запасом. Правда, по ощущениям, длина кажется меньше — перемерять не стал

Расчет готового изделия я производил на нескольких сайтах для большей точности (их называть здесь не буду, так как через поисковики найти не проблема) — под 46 канал размер стороны вышел 11.1мм.

Расчет с одного из сайтов

Добравшись до дома, начал снимать изоляцию канцелярским ножом — дело оказалось не быстрое, из-за её толщины.

Толщина изоляции приличное

Осталось «скрутить» по форме, параллельно не забывая вдевать крепежи под антенный кабель, иначе придется вытягивать все обратно и делать заново

В качестве крепления контактов я выбрал дешевую колодку

В качестве них я использовал сетевую колодку — диаметр её не большой, а концы крепко сжимаются винтами.

Первая часть антенны

Соединять, же, с помощью пайки моими паяльниками (среди которых самый мощный = 60 Вт) дело «гиблое». Прекрасно помню обожженные пальцы, потраченные нервы и время, когда собирал двойной квадрат

Ровно миллиметр-в-миллиметр вымерить и потом загнуть углы не получилось, но +-3-4 мм погрешности я считаю нормальной. В итоге, вышло «что-то» в форме восьмерки.

Готовый вид

Подключив к DVB-T2 приставке данную самоделку, я понял, что рамочный вариант работал лучше.

Аналоговый «5-ый канал» в районе 580 МГц

Более-менее хороший уровень сигнала находится в районе 580 МГц.

Первый мультиплекс показывает уровень от 30-50%, но постоянно скачет до нуля

В DVB-T2 тоже не все хорошо — каналы, расположенные на 548 МГц «фризят» и зависают из-за скачущего, до нуля, качества. А тот мультиплекс, под который делал расчет, не показывает вообще — уровень не поднимается выше 25-30%.

К сожалению, положение моей комнаты специфическое — это первый этаж, окна выходят в противоположную сторону от телецентра, а напротив находится двухэтажная школа и край высотки, которые плохо отражают сигнал.

Как сделать рефлектор

Рефлектор – это металлическая поверхность, которая нужна для отражения сигнала. Если его не изготовить, то сигнал будет проходить мимо антенны и поглощаться стеной. Рефлектор же будет отражать радиосигнал обратно на проводник антенны. Это позволяет усилить сигнал.

Делается только из токопроводящего материала. В качестве материала можно взять:

• лист цельного металла;
• стеклотекстолит, который используется для изготовления печатных плат (покрыт слоем медной фольги);
• металлическая решетка наподобие клетки для попугаев или грызунов;
• можно соорудить самостоятельно из доски, наклеив на одну сторону обычную фольгу.

Интересным решением выступает вырезанный кусок из корпуса системного блока компьютера.

Фиксировать «восьмерку» на рефлектор нужно через изоляционный материал. Замыкание не допускается. Можно крепить через кусок ПВХ-трубы, оболочку маркера или другой не проводящий электричество материал.

Расстояние от рефлектора до ромба Харченко должно быть меньше в 7 раз, чем длина стороны. Если взять приведенный ранее расчет, то расстояние будет 15/7=2,1 см.

Третий вариант — антенна Харченко

Свою жизнь антенна Харченко начинала еще в середине двадцатого столетия. Но за столь долгий срок ее конструкция ничуть не изменилась. Принцип работы основан на улавливании электромагнитных волн, по которым и передается мобильный интернет.

Как собрать антенну Харченко своими руками сегодня рассказывается во многих источниках. Разные варианты могут отличаться внешне или используемыми материалами, но единым остается принцип ее действия. Можно утверждать, что антенна Харченко существенно улучшает качество принимаемого сигнала. Она пригодится в тех случаях, когда обычных методов комнатных или выносных устройств явно не хватает.

Большим преимуществом антенны Харченко можно назвать дальность работы. Благодаря тому, что сигнал многократно отражается в атмосфере и огибает препятствия, поймать его можно на солидном удалении

Важно только правильно собрать компоненты в единую цепь. Но зная основные параметры, особых сложностей с этим возникнуть не должно

Так, ключевое значение в антенне Харченко играет основной элемент, который принимает сигнал. Для частоты 2100 МГц, на которой передается мобильный интернет, следует выбирать проволоку из меди с сечением от 3,5 до 4 мм. Самой проволоке с помощью плоскогубцев необходимо задать форму двух ромбов (в ходе экспериментов выяснилось, что это наилучшая форма для приема сигнала, хотя вполне успешно существуют биквадратные модели антенны Харченко, где последовательно соединяются сразу четыре ромба)

Очень важно соблюсти длину каждой стороны. Она должна равняться 53 мм для хорошего приема длины волны (143 мм)

Вообще, существуют таблицы для расчетов стороны граней на заданную длину волны. И еще одно качество медного приемника волнового канала — углы не должны быть ровно в 90 градусов. Это связано с тем, чтобы уменьшить сопротивление токов внутри антенны. Именно поэтому изгибы делают по 120 градусов, что и задает ромбовидную форму, а не квадратную.
Важный момент — в центре антенна не должна соединяться. Там нужно организовать крепление кабеля, который выводится к 3G-модему. Кстати, в присоединении кабеля тоже есть свои тонкости. Например, многие недорогие модели сегодня не поддаются пайке, поэтому тогда придется докупать обычный F-коннектор. Он не стоит дорого, а на кабель провода просто накручиваются и изолируются. Сам же коннектор легко припаивается к уже готовой антенне с помощью медной проволоки.

Подсоединение переходника

Следующий этап — присоединение к 3G-модему. Тут тоже могут быть варианты. Очень часто достаточно просто накрутить выход провода с помощью медной проволоки вокруг корпуса устройства. Но чтобы максимально повысить прием сигнала, можно либо полностью разобрать корпус (он запаян, поэтому придется ломать), либо срезать часть в том месте, где расположена внутренняя антенна. К ней припаиваются провода.
Чтобы максимально улучшить сигнал, в антенне Харченко применяется облучатель или рефлектор обязательно из металла

Он устанавливается позади ромбовидного приемника и важно, чтобы устройство не соприкасалось с антенной, иначе сигнал потеряется. Чтобы токи не проводились, можно крепить рефлектор с помощью пластмассы

Например, для этих целей подойдет колпачок от дезодоранта. Он обеспечит достаточное удаление пластины (рекомендуется выдерживать дистанцию в 36 мм) и изоляцию.

Так упрощенно можно представить конечный вариант

Какая бы антенна не выбиралась для усиления приема 3G-модема, она должна хорошо выполнять свою работу. Где-то можно обойтись вполне примитивными, простыми приспособлениями, а где-то потребуется основательный подход. В любом случае, всю работу можно сделать самостоятельно и не знать проблем с приемом хорошего сигнала. А если присмотреться к старым, ненужным вещам, то вполне вероятно обойтись без существенных трат.

Выводы

Антенна Харченко — практичное и универсальное устройство для приема слабого сигнала. Она легко собирается своими руками, полностью заменяет заводскую антенну и усилитель. Но самое главное — с ней легко ловить простые каналы, она одинаково эффективно усиливает сигнал цифрового телевидения и интернет соединение.

Существует один обязательный элемент для приема цифрового ТВ. Это — антенна . Очень хорошие результаты у давно известной зигзагообразной антенны . Её усиление доходит до 6-7 дБ. Эта антенна достаточно широкополосна. И если рассчитать антенну на среднюю частоту лежащую между двумя мультиплексами , то усиление хотя и снизится на каждом мультиплексе, но будет всё равно неплохим даже без применения усилителя.

Узнать ДМВ каналы на которых вещают мультиплексы в вашей местности можно на сайте rtrs.ru. Достаточно кликнуть на карте по вашему населенному пункту.

Выберите в калькуляторе два «ваших» канала и произведите расчет цифровой антенны.

Ваш браузер не поддерживает плавающие фреймы!

Несколько слов о телевизионном кабеле Желательно использовать качественый кабель. Обычно его цена не менее 20 руб. за 1 метр. Старый советский черный кабель, как показала практика, плохо работает на более высокочастотных каналах. Поэтому лучше сразу использовать новый. Не забудьте купить кабель на 1 метр больше расчетной длины. Ибо при настройке как раз не хватает этих 1-2 метров.

Методика настройки Необходимо включить на телевизионном приёмнике функцию показа силы сигнала. На цифровых приставках обычно это делается двойным нажатием на пульте на кнопку «INFO», или однократным на кнопку «Status». Меняя местоположение и поворачивая антенну добиваются максимального приема. Желательно, чтобы уровень силы сигнала был не менее 40-50%. Хотя возможен прием при 7-10%.

— Строго говоря, не бывает отдельных антенн для приёма аналогового или цифрового ТВ. Главное — для расчета антенн — частота приёма. Цифровому телевидению выделены частоты дециметровых волн (ДМВ). Длина волны которых составляет меньше метра, порядка десятых долей метра (т.е. десятки сантиметров).

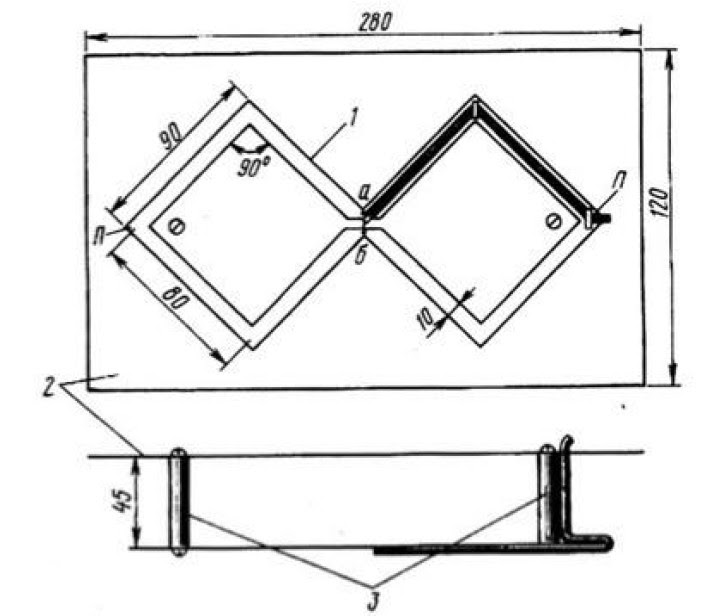

— Антенну впервые описал инженер К.П. Харченко в журнале «Радио», №3 за 1961 год.

— Мультиплекс – это набор ТВ-каналов, которые передаются на одной частоте. В России внедрены два мультиплекса по 10 ТВ-каналов на каждом передатчике. Т.е., чтобы передать 10 каналов нужен всего один передатчик, а не 10 как при аналоговом вещании. Таким образом для вещания 20 каналов используется всего два передатчика.
