Ветрогенератор из HDD и помпы стиральной машины

Содержание

Преимущества и недостатки роторного ветрогенератора

Когда ветрогенератор сделать как надо, он будет функционировать без каких-либо ошибок. С аккумулятором на 75А и с хорошим инвертером на 1000 W, ветряк без проблем будет обеспечивать светом улицу, площадку дома, питать защитную сигнализацию, видеонаблюдение и т. д.

Ветрогенераторы такого типа имеют следующие преимущества:

простота монтажа;
небольшая себестоимость;
экономичность;
податливость к ремонту;
не привередлив к условиям функционирования;
надежность и бесшумность работы.

Минусов ветрогенератора несколько:

небольшая производительность ветрогенератора;
полная зависимость ветряка от ветра;
лопасти может сорвать воздушный поток.

Подготовка материалов для ветрогенератора

Первым делом нужно собрать все расходники и детали для ветряка. Сделанный вами ветрогенератор будет выдавать мощность не более 1,5 КВт. Чтобы сделать агрегат вам нужно иметь:

Автомобильный генератор на 12 В.
Гелиевый или кислотный аккумулятор на 12 В.
Специальный преобразователь с 12 В на 220 В и с 700 Вт на 1500 Вт.
Большую емкость из нержавейки или алюминия: ведро или кастрюля.
Простой вольтметр.
Болты, шайбы и гайки.
Реле зарядки аккумулятора от автомобиля и контрольной лампочки заряда.
Провода с разным сечением (2,5 мм2 и 4 мм2).
Хомуты, фиксирующие ветрогенератор.
Выключатель «кнопка» полугерметичный, на 12 В.

Кроме того, запаситесь такими инструментами:

болгаркой или ножницами по металлу;
рулеткой;
строительным карандашом или маркером;
отверткой, дрелью, кусачками и сверлом.

Конструкторские работы ветрогенератора

Работа заключается в изготовлении ротора и переделывания шкива генератора. Этапы следующие:

Подготовьте ведро или кастрюлю.
При помощи рулетки и маркера сделайте разметку, разделив емкость на 4 одинаковые части.
Теперь нужно вырезать лопасти.

Обратите внимание! Работая ножницами по металлу, необходимо вырезать под них отверстие. Если же ведро сделано не из покрашенной жести или оцинковки, то можно использовать болгарку. Снизу ведра и в шкиве пометьте место, где будут отверстия

В них ввинчиваются болты. Не торопитесь, сделайте все ровно, так как при вращении может возникнуть дисбаланс. После чего сделайте отверстия.
Теперь отогните лопасти. Только не забудьте учесть, в каком направлении крутится генератор.
Угол изгиба лопасти влияет на площадь, которую будет встречать ветер. Это напрямую влияет на скорость и частоту оборотов ветряка.
При помощи болтов, закрепите ведро на шкиве.
Установите свой ветрогенератор на мачту, закрепив его хомутами.
Осталось подсоединить провода и собрать цепь.
На мачте зафиксируйте провода, чтобы они не болтались.

Снизу ведра и в шкиве пометьте место, где будут отверстия. В них ввинчиваются болты. Не торопитесь, сделайте все ровно, так как при вращении может возникнуть дисбаланс. После чего сделайте отверстия.
Теперь отогните лопасти. Только не забудьте учесть, в каком направлении крутится генератор.
Угол изгиба лопасти влияет на площадь, которую будет встречать ветер. Это напрямую влияет на скорость и частоту оборотов ветряка.
При помощи болтов, закрепите ведро на шкиве.
Установите свой ветрогенератор на мачту, закрепив его хомутами.
Осталось подсоединить провода и собрать цепь.
На мачте зафиксируйте провода, чтобы они не болтались.

Для подсоединения аккумулятора возьмите провода, сечение которых 4 мм2. Рекомендуемый размер – не больше 1 м. А благодаря проводам с 2,5 мм2 подключите свет и приборы. Не забудьте установить инвертер (преобразователь). Подключите прибор в сеть к контактам №7 и №8, показанным на схеме ниже. Пользуйтесь проводами 4 мм2.

Вот и все, теперь ваш ветрогенератор готов к работе. Не может не радовать то, что он сделанный своими руками.

Сборка и испытание генератора

Начинаем изготавливать магнитный ротор двигателя, чтобы превратить его в генератор. На двигатель поперек клеим наш жестяной шаблон для магнитов.
Самодельный генератор нуждается в магнитах, поэтому мы по заранее отмеченным рискам, садим на суперклей магниты в два ряда.

Аккуратно заполняем пространство между магнитами тщательно размятой холодной сваркой. Она имеет консистенцию пластилина, поэтому проблем не должно возникнуть.
Своими руками зашлифовываем генератор, изготовленный из двигателя стиральной машины наждачной бумагой. Для ускорения процесса можно зажать корпус в сверлильном станке, но можно сделать все своими руками без приспособлений, получится чуть дольше.

выпрямитель;
контроллер заряда типа Солар;
мультиметр;
мотоциклетный аккумулятор;
сам электрогенератор.

Также нужно подумать, чем вы будете крутить генератор. Пальцами – не вариант, вы не сможете обеспечить достаточное количество оборотов. Лучше всего для этих целей использовать шуруповерт или электродрель. Находим на нашем генераторе два провода рабочей обмотки, а остальные обрезаем. Подключаем эти провода через выпрямитель к контроллеру заряда, а его в свою очередь подключаем к аккумулятору. Накидываем крокодильчики мультиметра на клеммы аккумулятора – вот все и готово для испытания генератора.

Заряжаем в патрон электродрели (можно шуруповерта), шкив генератора и раскручиваем его до 800-1000 оборотов. На выходе мы получаем 270 Вольт при умеренном залипании магнитов – не плохой результат.

Перспективы использования подобного генератора

Многие задаются вопросом, ну сделали мы такой генератор, и что, как его применить в домашнем хозяйстве, чтобы он пользу приносил? Лично мы делали данный генератор с прицелом на самостоятельное изготовления бензиновой электростанции из морально устаревшей, но рабочей советской бензопилы «Дружба». По нашим расчетам конструкция должна была получиться копеечной, чего не скажешь о заводских бензиновых станциях.

В итоге нам удалось реализовать нашу задумку. Мы соединили двигатель бензопилы с нашим генератором через приводной ремень, закрепив все на раме от все той же бензопилы. Даже не пришлось отдельно каркас варить. Наша электростанция работает исправно уже второй год, снабжая всех энергопотребителей в дачном домике. Мощности хватает, чтобы осветить две комнаты, обеспечить работу компьютера и телевизора.

Есть и другие варианты применения самодельного генератора. В статье красноречиво описан процесс изготовления установки, которая используя природную силу ветра, может снабдить энергией тот же дачный домик или гараж. Некоторые предлагают применить данный генератор для питания горнолыжного подъемника. В общем, подключите свою фантазию, и вы также найдете парочку способов.

В заключение отметим, изготовление самодельного генератора сопряжено с определенными трудностями. Основная трудность заключается в наклеивании магнитов при создании ротора. Но можно пойти и простым путем – заказать готовый магнитный ротор. В этом случае генератор обойдется вам рублей на 200 дороже, но времени вы сэкономите уйму.

Проблемы с электрической энергией, возникающие, как правило, неожиданно, вынуждают многих потребителей подумывать об устройстве автономного источника электропитания. Тем более, что к этому также подталкивают непомерные счета за пользование промышленной сетью. Установить в доме источник автономного питания считается выгодным делом. Данный прибор способен прийти на помощь, когда отключается промышленная электросеть.

Показатель мощности его относительно мал, но этого вполне достаточно, чтобы выступить в качестве резервного источника питания. Специально приобретать генератор – удовольствие дорогое, а вот изготовить его самостоятельно вполне реально. Сегодня рассмотрим, как сделать генератор из двигателя стиральной машины своими руками.

Как сделать ветрогенератор своими руками

Чтобы смонтировать это устройство в домашних условиях вам потребуется:

Доскональные знания электрика;
Источник питания. Это может быть генератор переменного тока или асинхронный двигатель.
Надежное место для установки аппарата. Так как вес отдельных бытовых агрегатов может достигать от 200 до 800 кг.
Ниодимовые магниты. Этот класс магнитов обладает большей производительностью;

Различные виды форм. В нашем случае более подходят прямоугольные или круглые

Провода подходящего сечения;
Материалы для монтажа рамы и непосредственно ветряка.

Как уже описывалось выше, существуют множество вариантов конструкций. От габаритов и способа соединения узлов зависит шумовой фон, создаваемый агрегатом. Если вы не хотите неприятностей с соседями, обсудите этот вопрос заранее, так как отдельные агрегаты работают достаточно шумно, например, как собранный своими руками ветряной генератор в следующем видео.

После проведения всех предварительных мероприятий вам потребуется подобрать подходящий вашим потребностям источник питания. При ограниченных финансовых возможностях возможны два бюджетных варианта:

Автомобильный генератор;

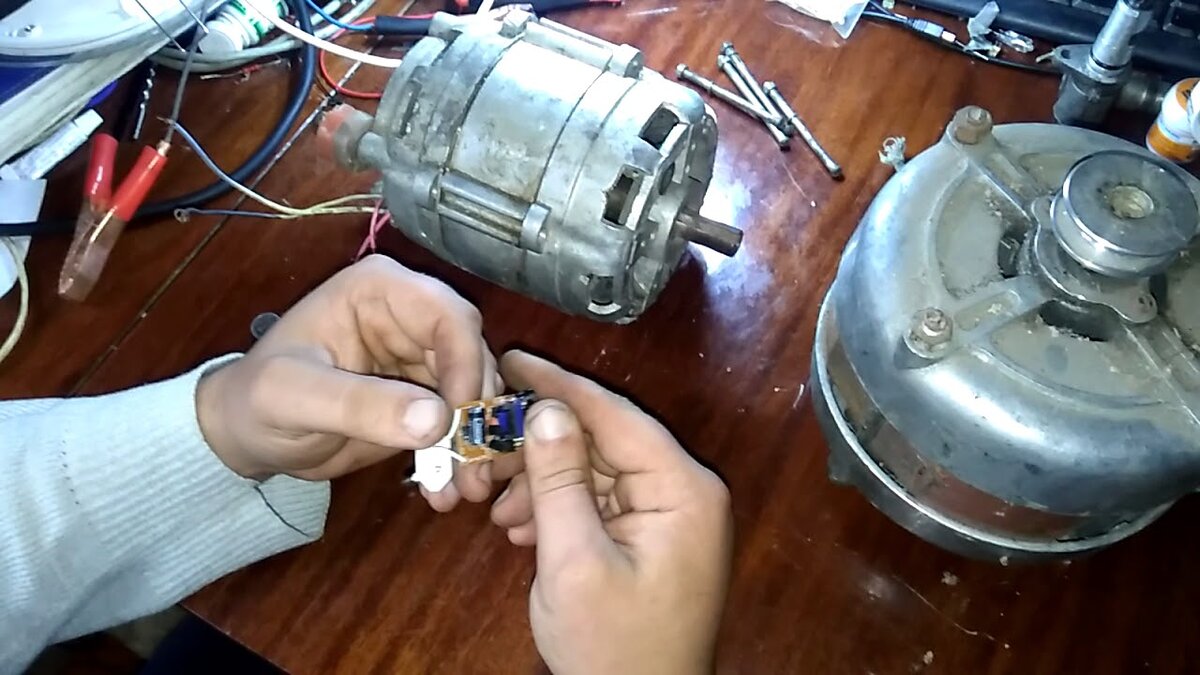

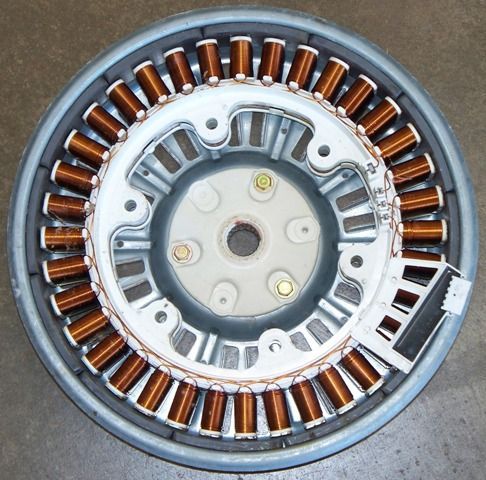

Асинхронный двигатель со стиральной машины.

У каждого варианта есть свои положительные и отрицательные стороны.

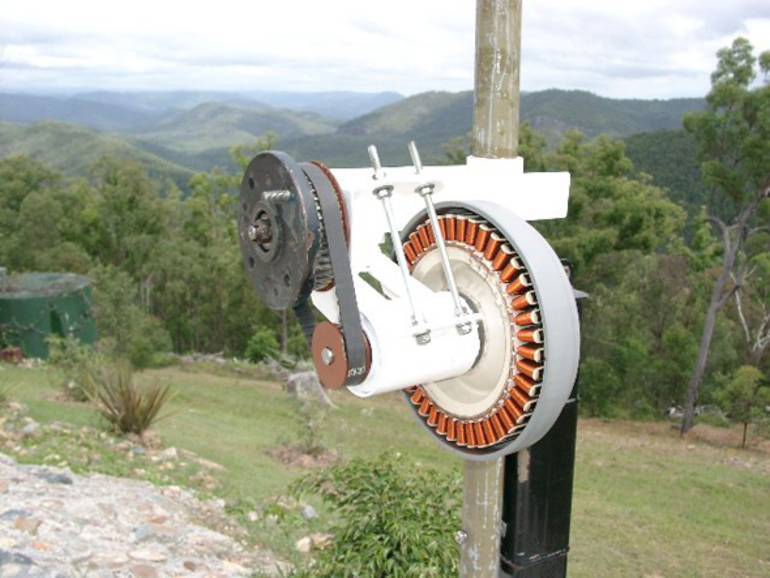

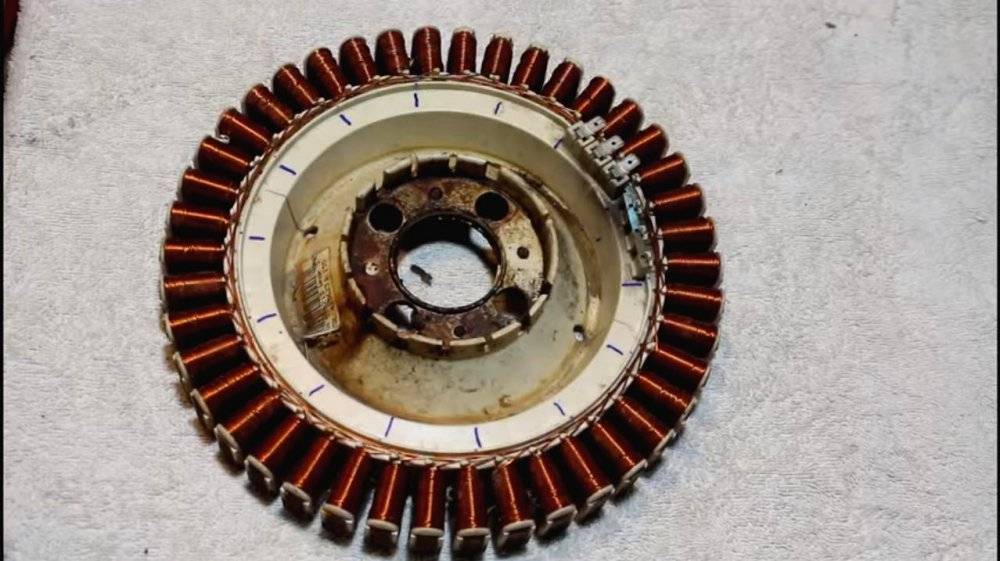

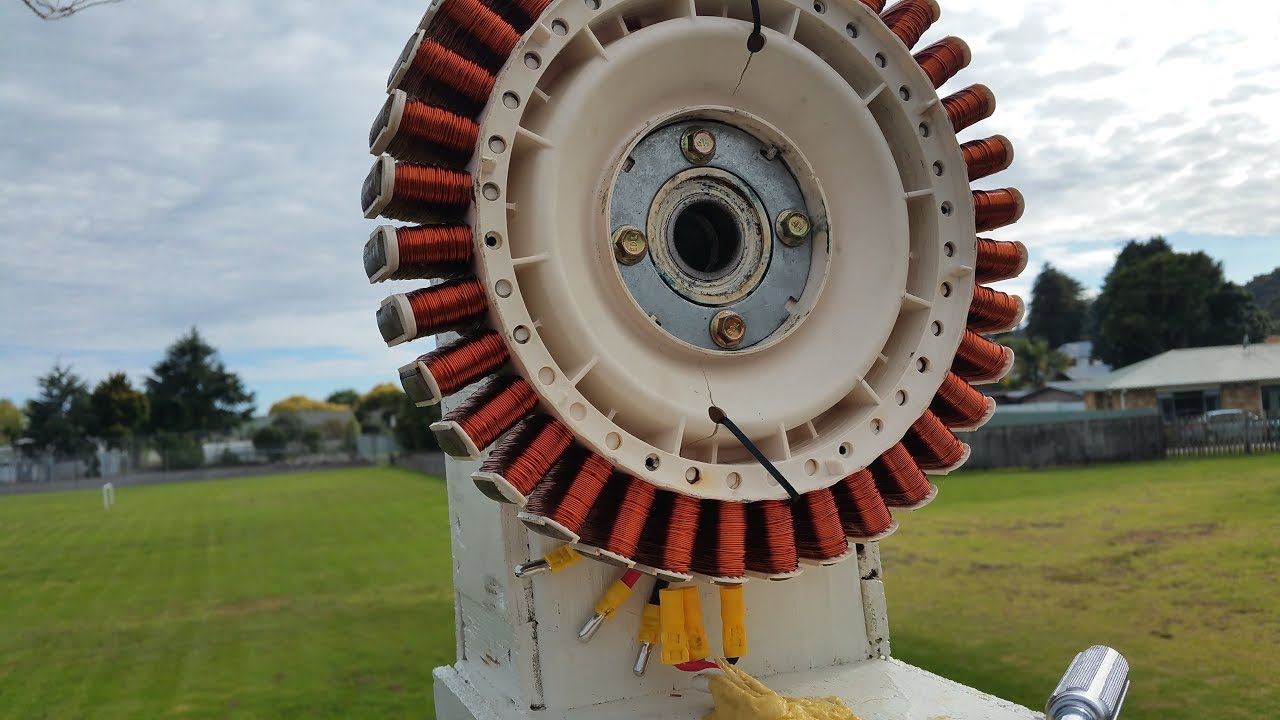

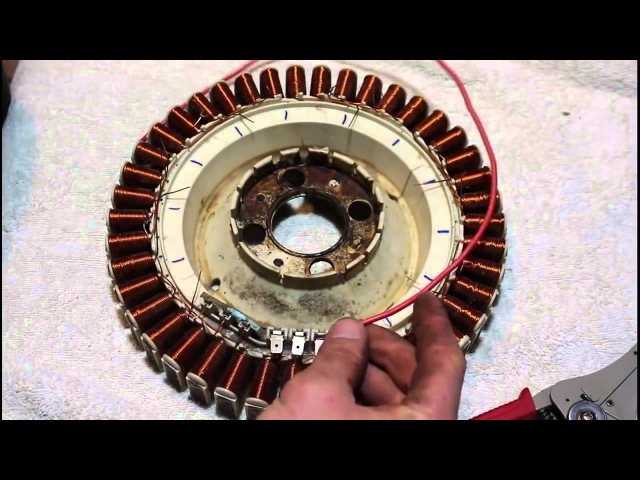

Вариант ветрогенератора из стиральной машины своими руками

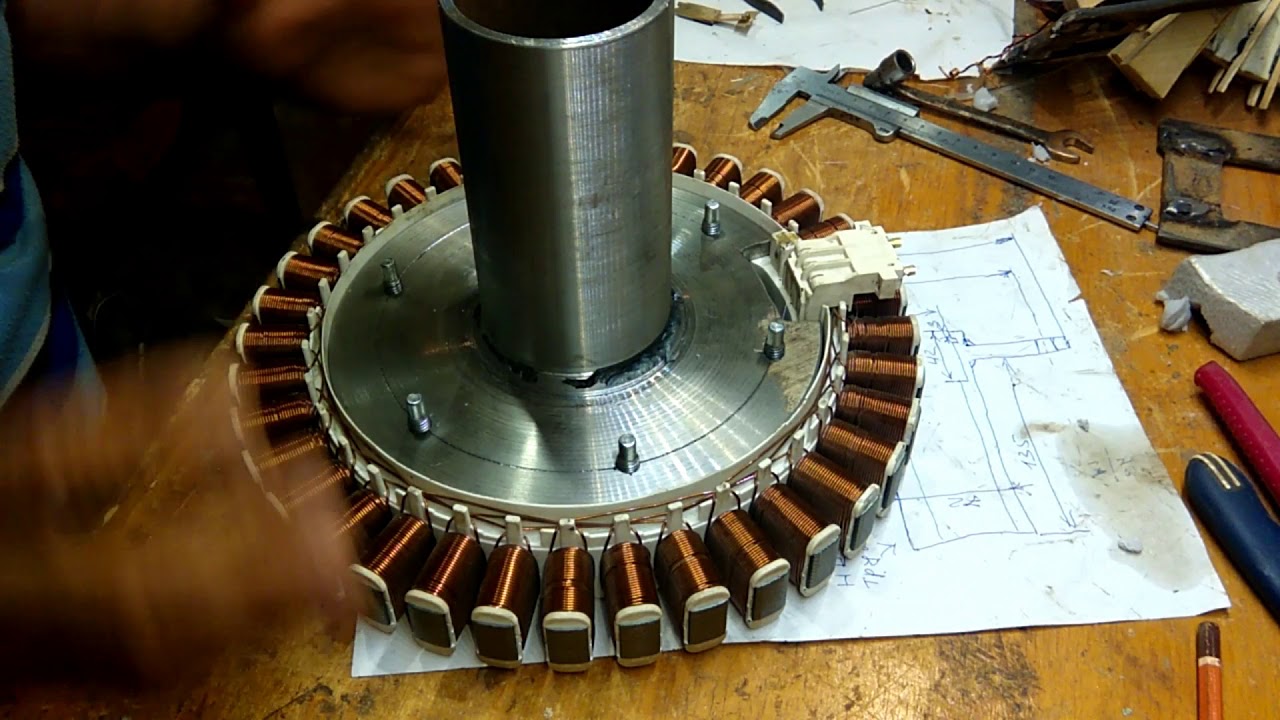

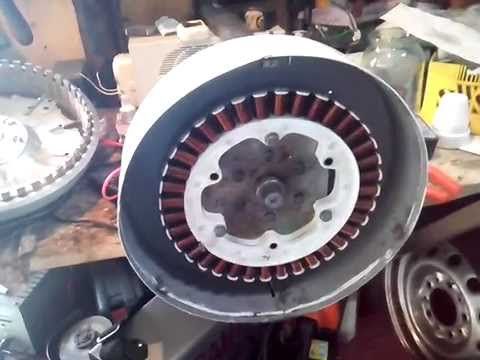

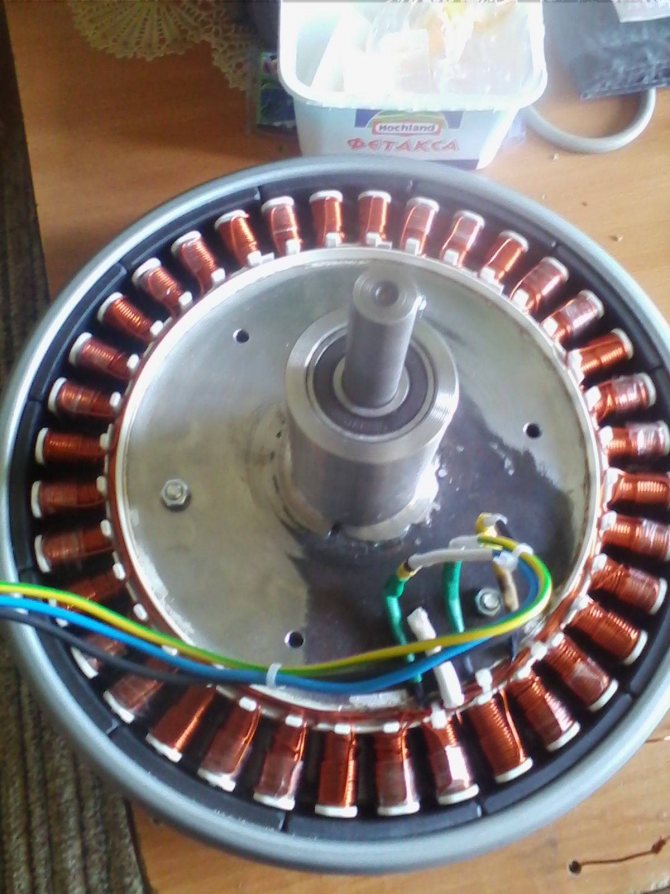

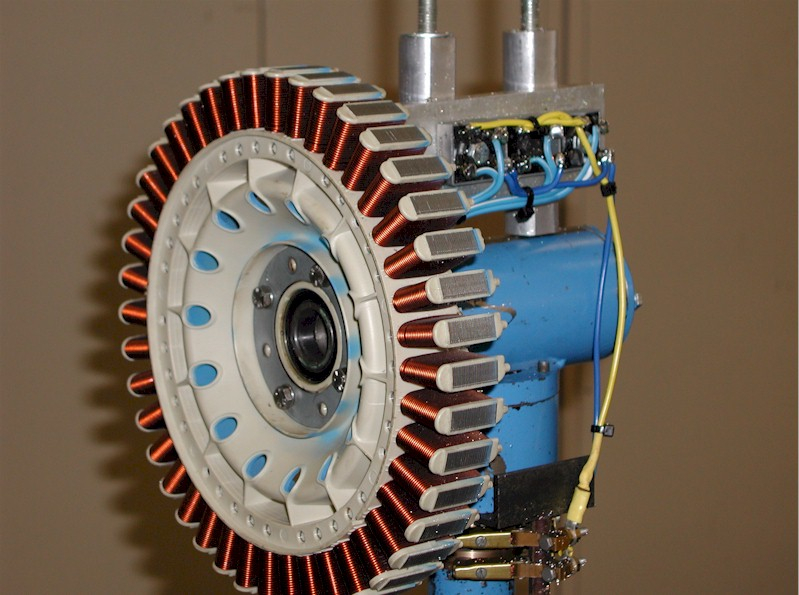

Для увеличения мощности двигатель модернизируют, заменяя ферритовые магниты на ниодимовые. Следует отметить, что установка магнитов довольно трудоемкий процесс, требующий определенных навыков.

Пример расположения ниодимовых магнитов в двигателе от стиральной машины

В целях экономии времени и нервов, более простой вариант – это покупка готового ротора подходящего размера.Рационально применять такой двигатель в устройстве с небольшими габаритами.

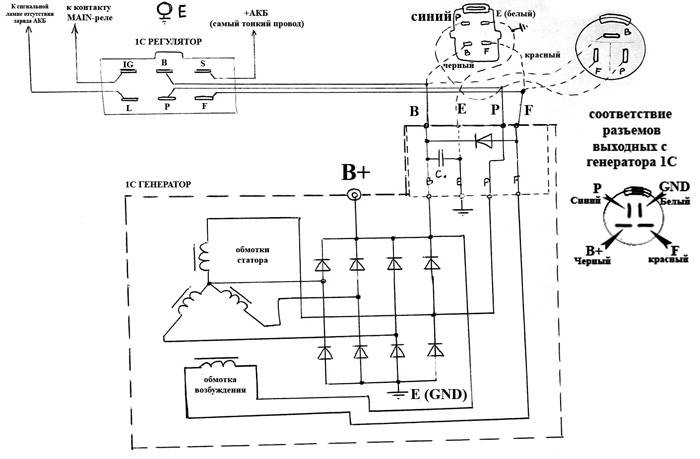

Изготовление ветрогенератора своими руками из автомобильного генератора

Этот вариант также нуждается в доработке, так как стандартный образец работает при 5000 – 6000 оборотах в минуту. В модернизацию входят:

Прибор укомплектовывается ниодимовыми магнитами. Они устанавливаются в строгом порядке, то есть полюса чередуются. Для удобства из плотного картона вырезается шаблон;

Шаблон расположения магнитов

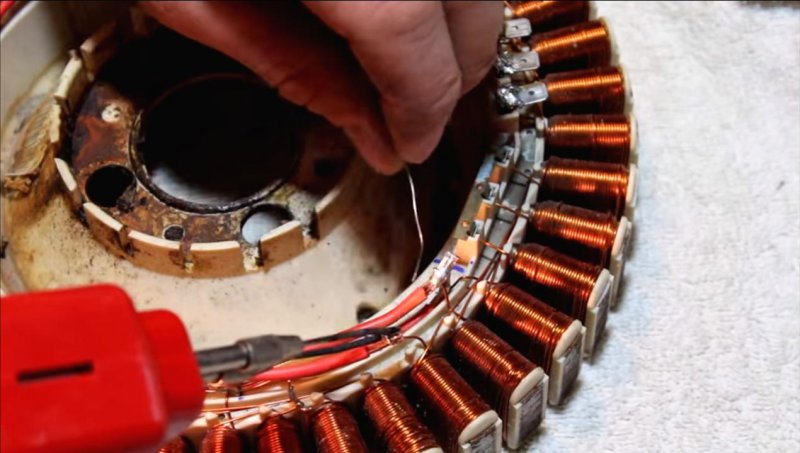

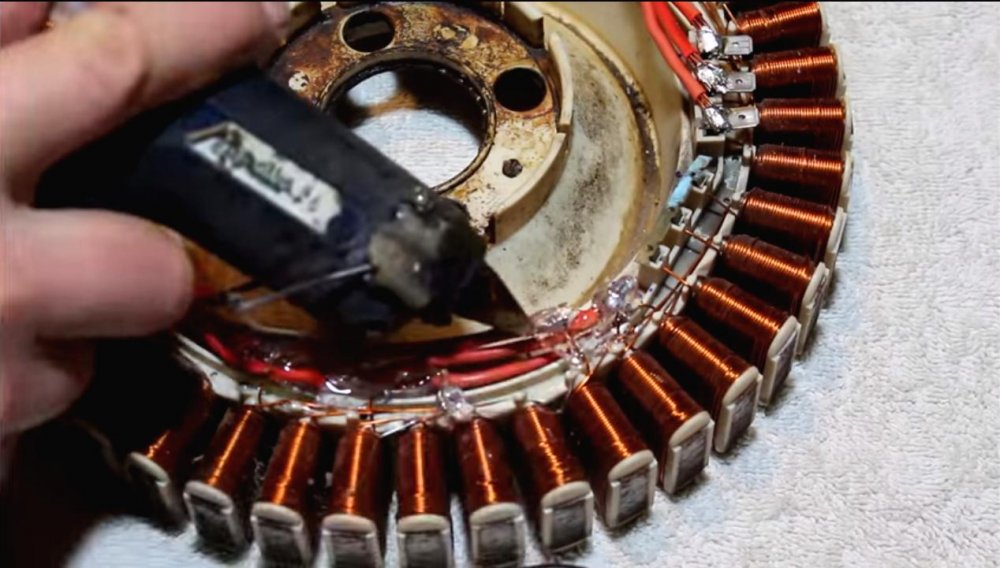

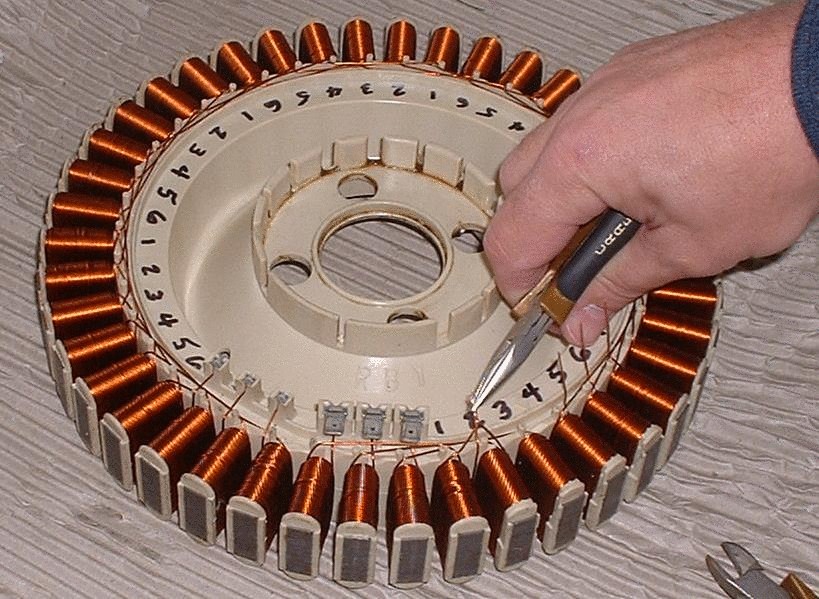

Перематывается обмотка статора. Количество витков увеличивается, следовательно, сечение провода уменьшается.
В стандартной комплектации нет магнитов, поэтому центральный вал нужно выполнить из немагнитного материала, например, из титана.

Но даже при соблюдении всех требований для оптимального напряжения, ротор должен вращаться от 500 раз в минуту.

Общие отрицательные характеристики:

Оба варианта недолговечны, требуют ежегодного ремонта или замены;
Вырабатываемой мощности не хватит на полноценное энергоснабжение;
Нуждаются в существенной доработке.

Если уж вы обладаете нужными знаниями и примерно знаете, как сделать ветрогенератор на 220В своими руками более рационально будет смонтировать агрегат большей мощности.

Один из многочисленных аварийных случаев

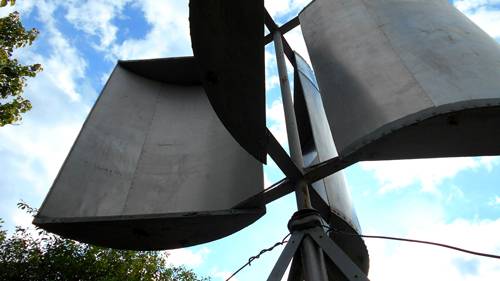

Особенности сборки вертикального ветрогенератора из автомобильного генератора своими руками

Когда «самоделкины» задумываются, как сделать ветрогенераторы на 220В своими руками, чаще всего используют именно автомобильные генераторы в качестве основы. Собрать его несложно, а для работы потребуются:

генератор в 12В от авто;
аккумулятор;
преобразователь с 12 на 220 Вт с мощностью 1,2 кВт;
бочка или ведро алюминиевое или стальное для лопастей;
контрольная лампочка от авто;
выключатель;
вольтметр;
провода из меди с сечением более 2 мм;
хомута для крепления.

Для сборки ветрогенератора вертикального своими руками потребуются рулетка и карандаш, набор ключей, электродрель и болгарка, а также ножницы по металлу. Подробная инструкция по монтажу приведена ниже.

Таблица 2. Сборка вертикального ветрогенератора из автомобильного генератора

Действие	Изображение
Подготовленную металлическую емкость необходимо разметить и разрезать на 4 равные части, только делать это надо не до конца. В каждой детали просверлите отверстия для болтов, которые должны быть симметричными.
Не до конца прорезанные лопасти слегка отгибают, от этого процесса напрямую зависит скорость вращения, поэтому заранее решите в какую сторону должно вращаться оборудование.
Необходимо закрепить лопасти на шкиве, а генератор при помощи хомутов установить на мачту, а также собрать проводку по заготовленной схеме.
Главное правильно подсоединить провода, к которым в щитке подсоединяется аккумулятор, а также преобразователь.

Чтобы вам было проще сориентироваться, посмотрите видеоматериал по варианту сборке ветрогенератора из автомобильного генератора своими руками.

Электричество – дорогостоящий ресурс, а его экологическая безопасность под сомнением, т.к. для получения электроэнергии используют углеводороды. Это истощает недра и отравляет окружающую среду. Оказывается, можно обеспечить дом энергией ветра. Согласитесь, было бы неплохо иметь запасной источник электроэнергии, особенно в местности, где часто встречаются перебои с электричеством.

Преобразующие установки слишком дороги, но, приложив некоторые усилия, их можно собрать самостоятельно. Давайте попробуем разобраться, как собрать ветрогенератор своими руками из стиральной машины.

Далее мы расскажем вам, какие материалы и инструменты потребуются для работы. В статье вы найдете схемы устройства ветрогенератора из стиральной машины, советы экспертов по сборке и эксплуатации, а также видеоролики, наглядно демонстрирующие сборку устройства.

Ветрогенераторы редко используют в качестве главных источников электроэнергии, а вот как дополнительные или альтернативные они идеальны.

Это хорошее решение для дач, частных домов, расположенных в местностях, где часто бывают проблемы с электричеством.

Сборка ветряка из старых бытовых приборов и металлолома – это реальные действия для защиты планеты. Мусор – настолько же актуальная экологическая проблема, как и загрязнение окружающей среды продуктами сгорания углеводородов

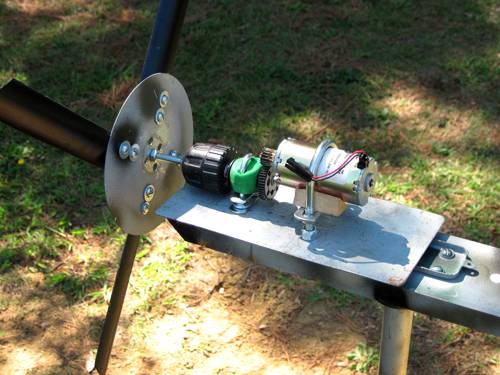

Самодельный ветрогенератор из шуруповерта, или двигателя стиральной машины обойдется буквально в копейки, зато поможет сэкономить приличные суммы на счетах за энергоресурсы.

Это неплохой вариант для рачительных хозяев, которые не хотят переплачивать и готовы приложить некоторые усилия для сокращения расходов.

Нередко для изготовления ветряков своими руками используют автомобильные генераторы. Они не так привлекательно выглядят, как конструкции промышленного производства, зато вполне функциональны и покрывают часть потребностей в электроэнергии

Стандартный ветрогенератор состоит из нескольких механических устройств, функция которых заключается в преобразовании ветровой кинетической энергии в механическую, а после – в электрическую. Рекомендуем посмотреть статью об и его принципе работы.

В большинстве своем современные модели оснащены тремя лопастями для увеличения КПД и начинают работать, когда скорость ветра достигает хотя бы 2-3 м/с.

Скорость ветра – принципиально важный показатель, от которого напрямую зависит мощность установки.

В технической документации к ветрогенераторам промышленного производства всегда указываются номинальные параметры скорости ветра, при которых установка работает с максимальным КПД. Чаще всего этот показатель составляет 9-10 м/с.

Виды ветроустановок

Принцип работы устройств различается в зависимости от видов установок, которые бывают:

Роторные с вертикальным расположением оси привода и генератора. Плюсом схемы является чувствительность и способность работать при малой скорости ветра.
Крыльчатые, которые имеют горизонтальную схему и приводящиеся во вращение колесом с несколькими лопастями (пропеллером). Пропеллер оснащается одной, двумя или несколькими лопастями, которые имеют жесткую или парусную схему. Парусные изделия недорого стоят, но не отличаются долговечностью. На крупных установках возможен поворот лопастей, при помощи которого увеличивается КПД установки.
Барабанные, с вертикальным расположением осей рабочих узлов.

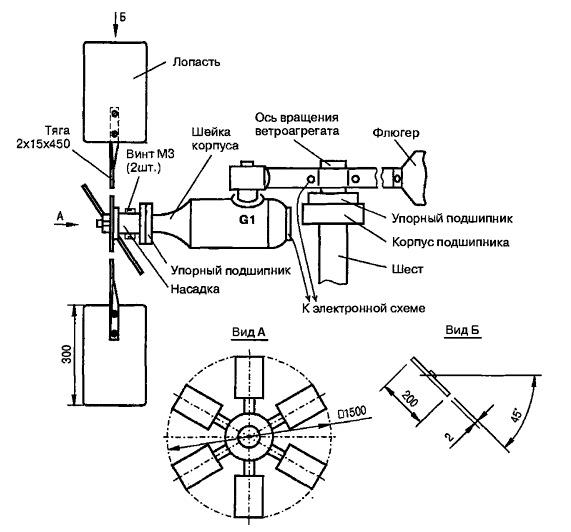

На схематическом чертеже представлен образец ветряного крыльчатого генератора, построенный на базе велосипедного генератора (на схеме G1).

Ветрогенератор для дома уже не редкость

Ветровые электростанции давно используют в промышленных масштабах. Но, сложность конструкции, а также сложность ее монтажа, не давали возможность использовать это оборудование в частных домах, как например солнечные панели.

Однако сейчас, с развитием технологий и увеличением спроса на “зеленую энергию”, ситуация изменилась. Производители наладили выпуск малогабаритных установок для частного сектора.

Принцип работы

Ветер вращает лопасти ротора, насаженного на вал генератора. В результате вращение в обмотках вырабатывается переменный ток. Для увеличение количества оборотов, а соответственно и количества выработанной энергии может использоваться редукторная передача (трансмиссия). Она же может блокировать вращение лопастей полностью, если возникнет такая необходимость.

Полученный переменный ток преобразуется в постоянный 220 Вт с помощью инвертора. Далее он поступает потребителю или, через контроллер заряда, на аккумуляторные батареи для накопления.

Полная схема работы установки от генерации энергии до ее потребления.

Виды ветрогенераторов и какой лучше для частного дома

На данный момент существуют два типа данной конструкции:

С горизонтальным ротором.
С вертикальным ротором.

Первый тип, с горизонтальным ротором. Такой механизм считается самым эффективным. КПД составляет примерно 50%. К минусом относиться необходимость минимальной скорости ветра от 3 м.в секунду, конструкция создает много шума.

Для максимально эффективной работы необходима высокая мачта, что, в свою очередь, усложняет монтаж и дальнейшее обслуживание.

Второй тип, с вертикальным. Ветрогенератор с вертикальным ротором имеет КПД не более 20%, при этом достаточно скорости ветра всего 1-2 м в секунду. При этом он работает значительно тише, уровень выделяемого шума не более до 30 дБ, и без вибрации. Не требует большого пространства для работы, при этом не теряя эффективность.

Для установки не требуется высокая мачта. Оборудование можно смонтировать на крыше дома даже своими руками.

Отсутствие анемометра и поворотного механизма, он совсем не нужен при такой конструкции, делает этот тип ветрогенератора более дешевым по сравнению с первым вариантом.

Видео обзор

Какую установку выбрать?

Прежде чем ответить на этот вопрос нужно понять ваши требование, финансовые возможности и приоритеты в эксплуатации.

Если вы хотите получать максимум электроэнергии и готовы тратиться на периодическое обслуживание генератора, выберите первый вариант. Вложив единоразово в высокую мачту, и оплатив 1 раз в 5-10 лет замену подшипников или масла, вы получите полную энергонезависимость, и даже, если вы живете в Украине или странах ЕС, сможете продавать излишки электричества.

Высокий уровень шума этой станции требует выбрать максимально удаленное от жилых зданий место. Это момент также нужно учитывать, потому что инфразвук не останется незамеченным вашими соседями.

Чтобы получить эквивалентную выработку в отношении с первым вариантом, необходимо будет поставить 3 ветрогенератора этого типа. Однако, в ценовом эквиваленте получается примерно одинаковая сумма (при условии самостоятельного монтажа).

Видео обзор эксперта в области альтернативных источников энергии

Особенности сборки ветрогенератора из стиральной машины своими руками

Рассмотрим, как сделать ветрогенератор на 220В своими руками, используя двигатель стиральный машины старого образца.

Таблица 1. Подробная инструкция ветрогенератора из стиральной машины с фото

Что необходимо сделать/ Фотопример

Следует купить неодимовые магниты, которые монтируются в углубления на роторе двигателя. Сами выемки делаются на токарном станке, для правильного размещения используйте схему.
Приклеивать магниты надо на суперклей в подготовленные углубления. Затем, их следует обернуть бумагой, а остальное пространство залить эпоксидкой.
Далее готовим ось, которую лучше заказать у токаря. Внутри полой конструкции должно остаться место для кабеля и отверстие для его входа. Держатель монтируем из железного прута. Для него используем болгарку, которой отрезаем две трубки (на них закрепляете генератор), а с другого конца следует приварить.

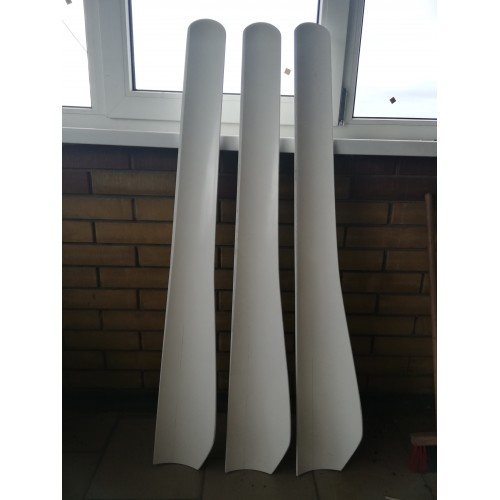

Переходим к лопастям, которые можно изготовить из 16 см трубы для наружной канализации. В данном случае используйте лобзик.
Осталось собрать ветрогенератор, закрепив все элементы. Для начала на несущую рейку крепим генератор, лопасти, ротор и хвост. Не забудьте закрыть генератор кожухом.
Силовую установку следует крепить при помощи шарнирного механизма, а мачта монтируется в бетонное основание на 4 болта.
Проведите провод до распределительного щитка.
Подключите все элементы и проведите тестирование работоспособности.

Чтобы было проще понять всю последовательность действий при сборке ветряной электростанции своими руками из старой стиральной машинки, посмотрите видео:

Ветрогенератор из двигателя стиральной машины своими руками: пошаговая инструкция сборки

Подбираем материалы

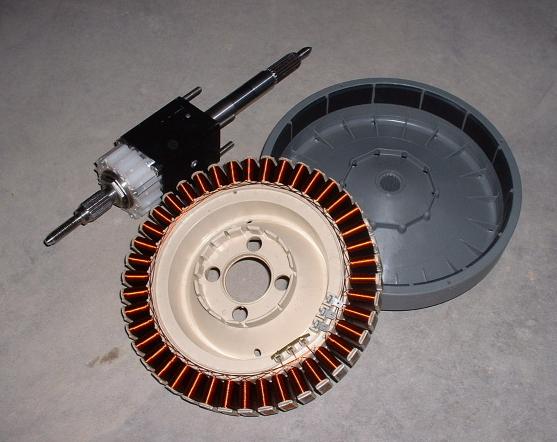

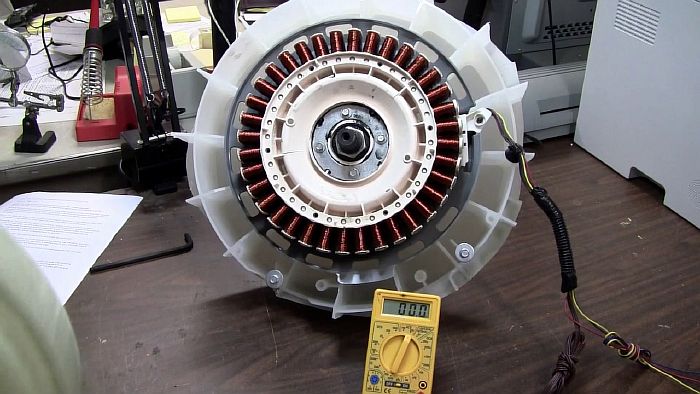

Основа будущей конструкции – электродвигатель стиральной машины мощностью не ниже 1,5 кВт. Речь идет об исправной конструкции, а не о сгоревшем моторе. Также потребуются:

Ротор с лопастями, которые будут вращаться благодаря силе ветра. Конструкцию лопастей несложно изготовить собственными руками из подручных материалов: фанеры, листового металла и т. д.
Набор неодимовых магнитов – 32 шт. по 0,5, 1 или 2 см.
Редуктор, «отвечающий» за скорость вращения генератора.
Защитный кожух, исключающий любое климатическое воздействие на внешние элементы конструкции.
Аккумулятор, заботливо собирающий и накапливающий энергию для работы бытовой техники в безветренный период.
Инвертор для трансформации постоянного тока в переменный.
Мачта для установки конструкции на открытом пространстве.

Если вы надумали удивить родных собственноручно изготовленным ветрогенератором из мотора от стиральной машины, не спешите бежать на ближайший рынок за покупками. Большую часть перечисленных устройств и материалов легко найти в старой бытовой технике, вышедшей из употребления и пылящейся в подвале или на балконе. Это экономит ваше время и дополнительно снижает себестоимость будущего генератора. Исключение – неодимовые магниты, заказать которые лучше на Алиэкспресс или в обычных магазинах по продаже электротехники и радиотоваров. Инструменты, что должны быть под рукой во время работы: отвертка, ножницы и плоскогубцы, а также дрель или шуруповерт, которые во время тестирования устройства будут играть роль ветра.

Собираем каркас

С ротора двигателя снимаются сердечники, на которых прорезают пазы на 5 мм вглубь. Затем сердечники закрывают жестяным покрытием и приступают к укладке неодимовых магнитов. Вначале их необходимо разметить и затем – последовательно разложить на полосе жести с учетом взаимного притяжения соседних магнитов. Крепление осуществляется с помощью подходящего суперклея, гарантирующего надежное соединение металлических элементов.

Обратите внимание: при конструировании ветряка из двигателя стиральной машины важно соблюдать расстояние между соседними магнитными элементами. Сила притяжения неодимовых магнитов настолько велика, что даже крепление суперклеем не сможет удержать их на месте. А слипание элементов негативно отразится на рабочей мощности нового генератора

А слипание элементов негативно отразится на рабочей мощности нового генератора.

Над созданием крыльчатки с хвостовиком и лопастями придется потрудиться. Главное – правильно изготовить лопасти, чтобы они легко вращались под воздействием ветра. Отличным решением будет стеклопластик – плотный и легкий материал, отличающийся долговечностью и не боящийся климатических сложностей российской погоды.

После укладки и приклеивания жестяной лист с магнитами укладывают на ротор, заполняя промежутки холодной сваркой или эпоксидной смолой. Окончательное шлифование поверхности наждачной бумагой – и каркас генератора полностью готов.

Моделируем редуктор

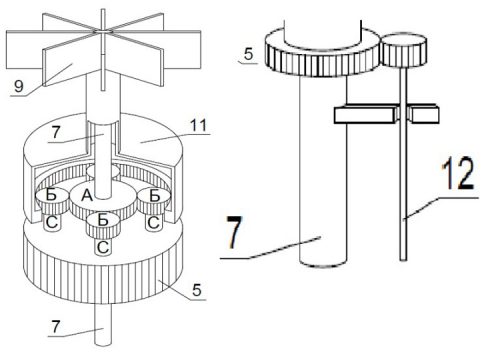

Для ветрогенератора из помпы от стиральной машины рекомендован вертикальный редуктор. Его главное достоинство – способность свободно вращаться на мачте вместе с лопастной конструкцией. Конечно, вес дополнительного устройства несколько замедлит скорость вращения. Зато редуктор, ограничивающий число оборотов лопастей, «позаботится» о том, чтобы во время ураганного ветра пропеллер не вышел из строя.

Согласно приведенной схеме:

на мачту 7 надета основная шестерня 5;
по кругу приварены арматурные отрезки С;
подшипники с шестернями Б надеты на арматуру;
малая шестерня А контактирует с шестернями Б;
шестерни Б контактируют с зубцами корпуса редуктора 11.

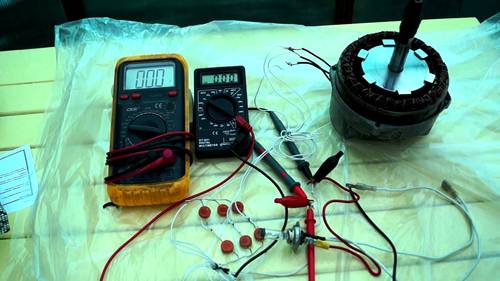

Проверяем работоспособность устройства

Два провода, ведущие к обмотке двигателя, подключают к выпрямителю, а выпрямитель – к контроллеру, к которому подсоединен аккумулятор. С помощью дрели или шуруповерта устройство запускают в работу на скорости около 1000 оборотов в минуту. Щупы вольтметра подводят к аккумулятору и измеряют полученное напряжение. Показатель в 200-300 В свидетельствует об отличной работоспособности устройства.

Обратите внимание: если уровень напряжения невелик, вероятно, была допущена ошибка при установке магнитов. Если вы твердо решили достичь цели и собрать рабочий генератор, устройство придется переделать или сделать по-новому

Особенности сборки вертикального ветрогенератора из автомобильного генератора своими руками

генератор в 12В от авто;
аккумулятор;
преобразователь с 12 на 220 Вт с мощностью 1,2 кВт;
бочка или ведро алюминиевое или стальное для лопастей;
контрольная лампочка от авто;
выключатель;
вольтметр;
провода из меди с сечением более 2 мм;
хомута для крепления.

Таблица 2. Сборка вертикального ветрогенератора из автомобильного генератора

Действие	Изображение
Подготовленную металлическую емкость необходимо разметить и разрезать на 4 равные части, только делать это надо не до конца. В каждой детали просверлите отверстия для болтов, которые должны быть симметричными.
Не до конца прорезанные лопасти слегка отгибают, от этого процесса напрямую зависит скорость вращения, поэтому заранее решите в какую сторону должно вращаться оборудование.
Необходимо закрепить лопасти на шкиве, а генератор при помощи хомутов установить на мачту, а также собрать проводку по заготовленной схеме.
Главное правильно подсоединить провода, к которым в щитке подсоединяется аккумулятор, а также преобразователь.

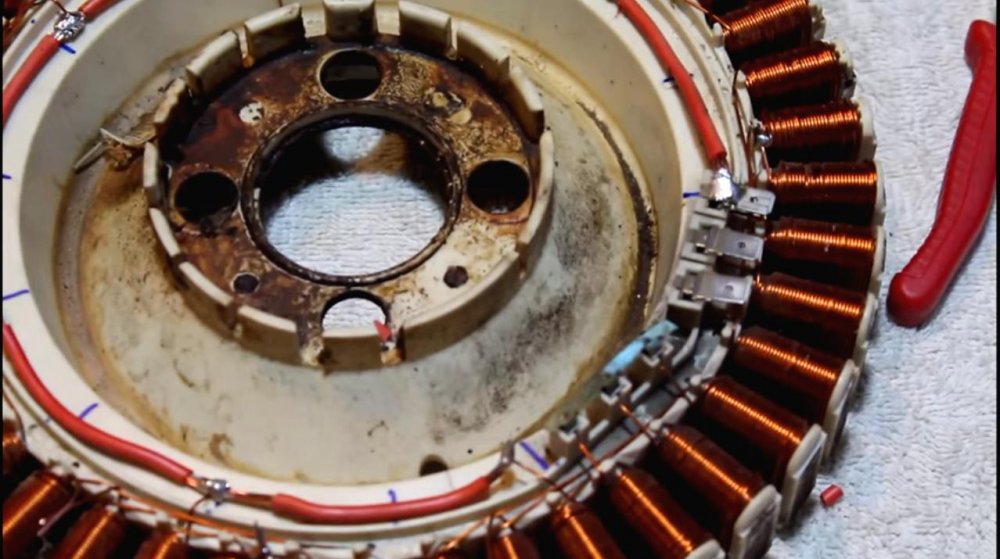

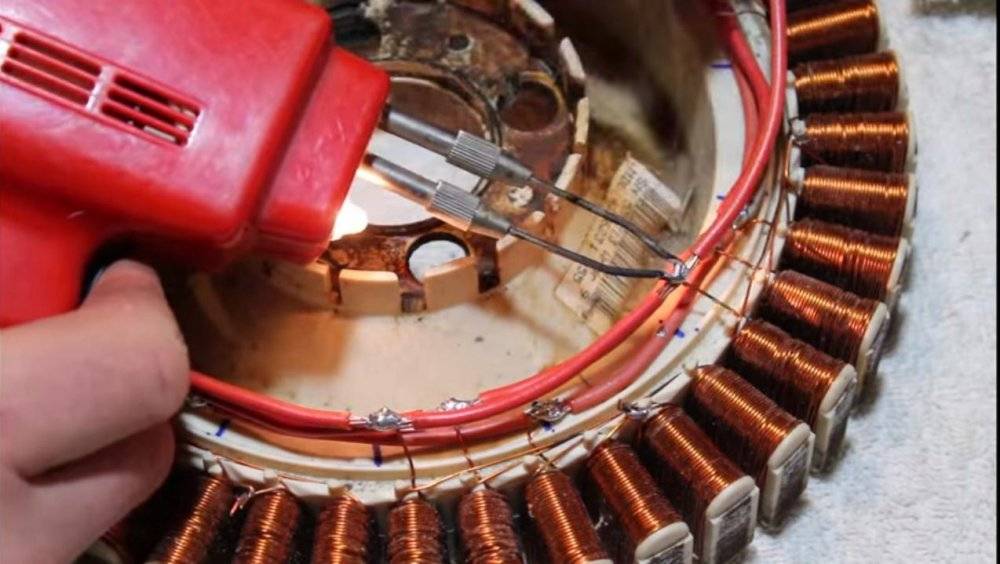

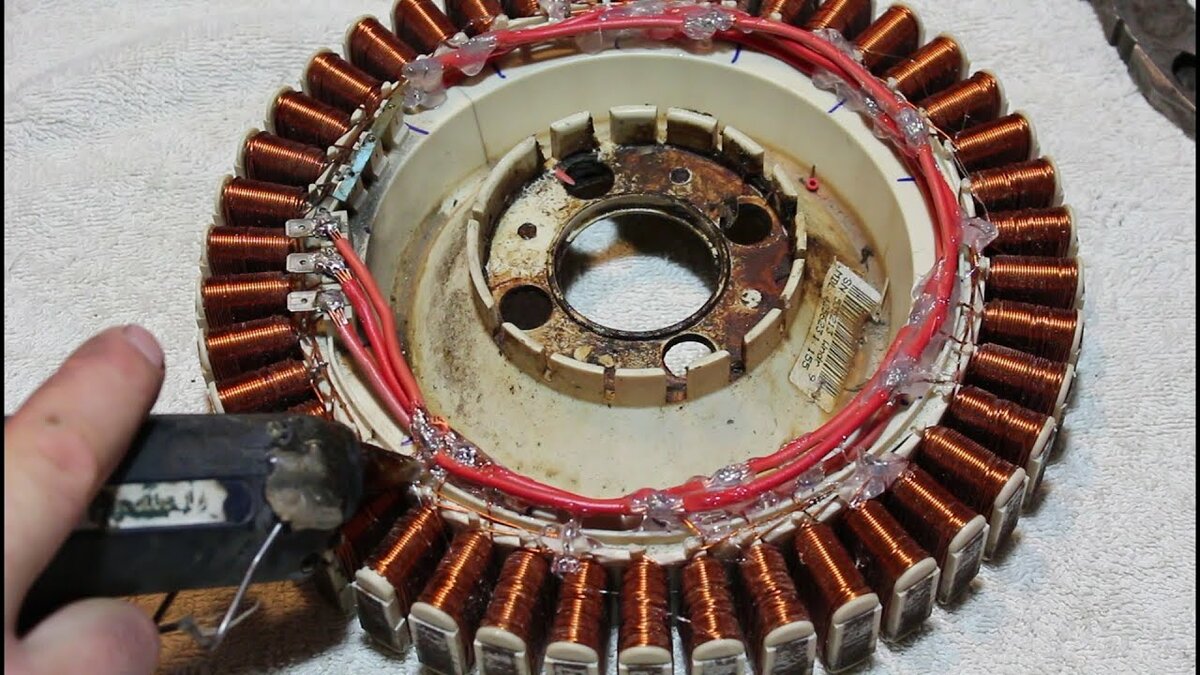

Если вы решили изготовить мини ветряк своими руками, то важным вопросом станет выбор подходящего генератора. Одним из лучших вариантов будет использование в процессе переделки асинхронного двигателя. Данный тип двигателей имеет широкое распространение и применяется, в том числе, и в обычных стиральных машинах. Так что если у вас имеется исправный двигатель от старой стиральной машины, то вполне реально преобразовать его в генератор для вашей мини электростанции.

Для того чтобы собрать ветрогенератор из стиральной машины понадобится приобрести магниты (лучше всего неодимовые). Их покупка станет одной из основных статей расходов при реализации данного проекта.

Для установки этих магнитов необходимо переделать ротор двигателя. Для этого при помощи токарного станка нужно сделать углубления под магниты. Затем необходимо выполнить шаблон, который поможет правильно разместить магниты. На сами же магниты желательно нанести метки, которые поспособствуют их правильному размещению.

После этих предварительных мероприятий можно приступать к прикреплению магнитов. Одним из самых простых вариантов является просто приклеить их при помощи «Суперклея».

После того как магниты приклеены нужно обернуть ротор бумагой, а полости между магнитами залить эпоксидной смолой. После высыхания смолы необходимо снять оболочку и отшлифовать ротор наждачной бумагой. Главной проблемой подобных генераторов является залипание. Чтобы избежать этого магниты лучше всего устанавливать с небольшим скосом.

Генератор готов. Теперь чтобы завершить ветряк из двигателя стиральной машины необходимо изготовить вращающуюся часть. Есть множество материалов, из которых можно изготовить лопасти, а вот вариантов их размещения всего два: горизонтальный (являющийся классическим) и вертикальный (появившийся не так давно). Конкретный вариант необходимо подбирать исходя из ваших потребностей, но для небольших ветряков, к каковым без сомнения относится и ветрогенератор из двигателя стиральной машины, все же лучше подойдет вертикальное размещение, так как коэффициент эффективного использования воздушных потоков при подобном размещении выше. После присоединения подвижной части остается лишь установит ветряк и присоединить его к аккумуляторам.

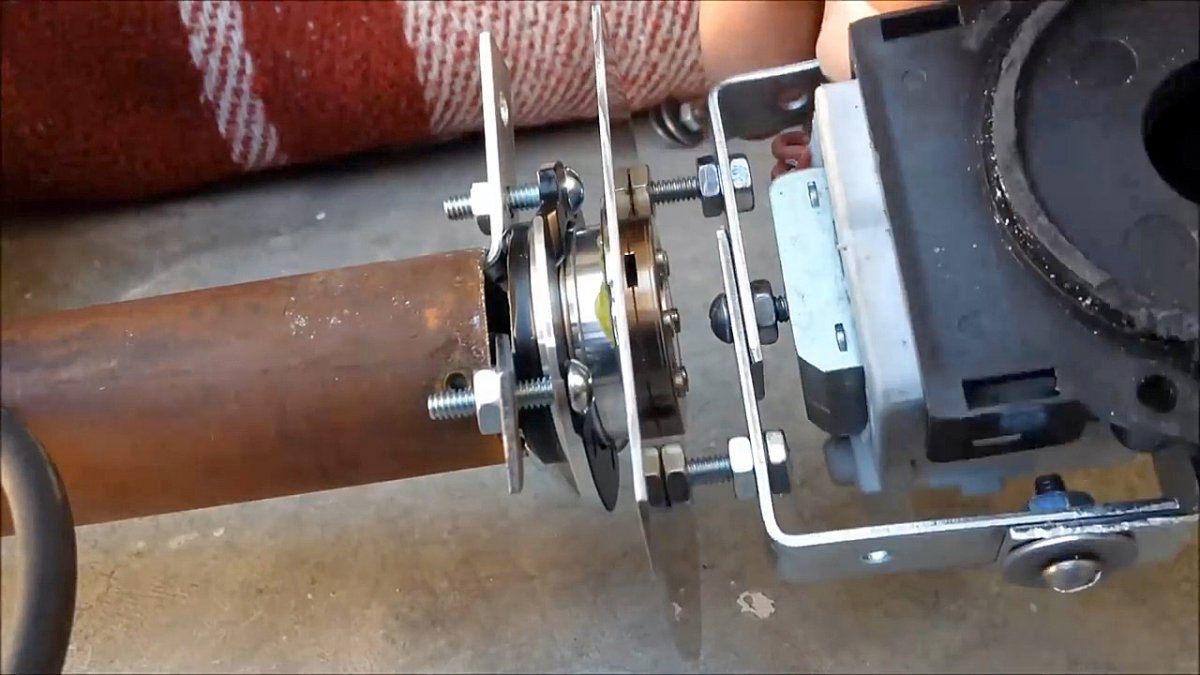

Простой ветрогенератор можно сделать из нескольких неисправных жестких дисков и водяной помпы от стиральной машины. Альтернативная энергия ближе чем кажется, хлама сейчас для изготовления подобных нужных штуковин более чем предостаточно. Такая конструкция конечно не будет питать весь ваш дом электричеством, но для зарядки всевозможных USB гаджетов вполне сгодится.
