Простая столярная самообжимная струбцина

Струбцина с автоматической фиксацией: как сделать

Польза такого инструмента, как струбцина известна всем мастерам. Не заменимая вещь для столярных и слесарных работ. Также струбцинами часто пользуются сварщики, строителе, автослесаря и домашние мастера.
Конструкций и размеров струбцин различное множество, но в основном все они схожи тем, что их надо затягивать руками — закручивать затяжной винт, после чего предметы, на которые установлена струбцина, надежно фиксируются.Надо заметить, что муторное это дело, каждый раз закручивать и выкручивать винт струбцины, чтобы зафиксировать или освободить предмет.В интернете отыскал вариант струбцины с автоматической фиксацией. Такую струбцину не надо затягивать руками на фиксируемом предмете. Достаточно одного нажатия на верхний подвижный упор струбцины и предмет надежно притянут к краю верстака, допустим, деревянный брусок.

Освободить брусок тоже не составит труда, для этого надо снова нажать на верхний упор и «хватка» струбцины тут же ослабнет, брусок будет освобожден от струбцины.

Как сделать такую струбцину?

Сделать не сложно. Понадобится металлическая полоса и профильная труба 20 размера.

Струбцина состоит из двух упоров, нижнего неподвижного и верхнего подвижного.

Нижний упор

К отрезку металлической полосы с одного края вертикально привариваем профильную трубу. На полосу привариваем накладку сделанную из старого плоского напильника. На этом с изготовлением нижнего упора покончено.

Верхний упор

С его изготовлением будет немного сложнее. Отрезаем полосу такой же длины, что у нижнего упора. Мини дрелью с одного края отрезка полосы пропиливаем отверстие квадратной формы. Размер отверстия должен быть немного больше размера профильной трубы, по которой будет перемещаться это отрезок (верхний упор).

Отрезок с квадратной прорезью надо зажать в тиски и немного согнуть со стороны квадратного отверстия. В этом и заключается конструктивная особенность струбцины, благодаря которой верхний подвижный упор фиксируется на вертикальной профильной трубе.

Далее по размеру накладки (накладка из старого напильника приваренная к нижнему упору), отрезаем пластину и еще одну накладку из напильника (для верхнего упора).

Пластину поперек привариваем к отрезку с квадратным отверстием, по краям пластины сверлим обычные круглые отверстия под болты.

Накладку из напильника прикладываем к пластине с круглыми отверстиями. На накладке по отверстиям пластины делаем метки.

К меткам привариваем болты (шляпки у болтов следует отрезать, чтобы осталась только резьба).

Заготовки верхнего упора сделаны, соединяем их между собой. На приваренные болты устанавливаем пружины, болты вставляем в отверстия пластины, накручиваем барашковые гайки.

Верхний упор собран.

Соединяем нижний и верхний упор — вставляем профильную трубу в квадратное отверстие верхнего упора.

Самоделка готова к использованию!

Как пользоваться, описано в начале статьи. Так упор выглядит на зажатом бруске. Держится довольно крепко, руками не расшатать.

Пружины отжимают с одного края верхнюю пластину с квадратным отверстием, пластина становится на перекос, и стопорится на вертикальной профильной трубе. При повторном нажатии, пластина становится прямо и её снова можно перемещать по трубе.

Рейтинг качественных угловых струбцин

Подобные приспособления применяются для фиксации устройств под определенным (прямым) углом. Для этого понадобятся струбцины особого вида. Состоят из двух прижимных элементов, которые плавно сдвигают заготовки по направляющей под выбранным углом.

WILTON 65014 4700

Превосходный инструмент, который предназначен для работы с угловыми заготовками. Тиски располагаются перпендикулярно. Оснащены широкими губками по 10 см. Коэффициент рабочего хода составляет 8,5 см. Конструкция предназначена для обустройства металлообрабатывающих станков. В комплекте поставляется пошаговая инструкция по сборке установки. Вес – 5000 г. Специалисты советуют использовать изделие стационарно, так как вес достаточно большой и его неудобно перемещать с места на место. За надежность фиксации отвечает установленный винтовой зажимный механизм. Несмотря на китайскую сборку, производителем предоставляется гарантия на 2 года. За удобство в эксплуатации отвечает Т-образная рукоятка. Это позволяет повысить крутящий момент до необходимых пределов.

Стоимость – 5500 руб.

WILTON 65014 4700

Достоинства:

• простота монтажа;
• наличие защиты от коррозии;
• эргономичная рукоятка;
• губки оптимальной ширины;
• надежность;
• качество сборки.

Недостатки:

Stanley 0-83-122 919

Эта модель пользуется повышенным спросом среди мебельщиков и слесарей. Устройство рассчитано на усиление зажима между заготовками разной толщины под прямым углом. Ключевой элемент изготовлен из алюминия литого типа. Вес меньше 1 кг. Для большего удобства в использовании предусмотрены две эргономичные рукоятки. Верхняя губка поворотного типа применяется для закрепления прямолинейных изделий. Для того, чтобы осуществить монтаж, понадобится ряд вспомогательных отверстий, которые находятся в основании. Устанавливается на верстак. Отличный вариант для обустройства небольших мастерских.

Средняя цена – 1280 руб.

Видео-обзор:

Stanley 0-83-122 919

Достоинства:

• многочисленные положительные отзывы в сети;
• качество сборки и расходных материалов;
• монтаж осуществляется своими руками;
• компактные габариты;
• удобство в использовании;
• отличное соотношение цены и качества.

Недостатки:

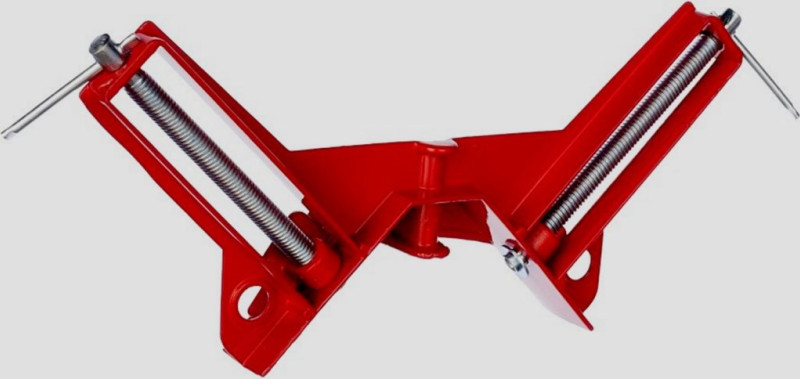

Fit 59275

Недорогой и практичный инструмент углового типа подходит для обработки разнообразных конструкций. Позволяет работать с материалами любой плотности и толщины (стекло, дерево, металлы). Конструкция цельнометаллическая. Пластиковые вставки отсутствуют, за счет чего ее можно использовать для осуществления сварочных работ. В качестве защиты от коррозии применяется порошковое напыление. Это благоприятно сказывается на эксплуатационном сроке установки. Позволяет работать с толстыми брусками за счет наличия широкого зажима. Отлично крепится на любой плоскости. Для этого производителем предусмотрено ряд отверстий. Риск падения отдельных заготовок исключается.

Стоимость – 332 руб.

Fit 59275

Достоинства:

• компактные габариты;
• качество сборки и расходных материалов;
• защита от коррозии;
• винты сделаны из нержавеющей стали;
• небольшой вес.

Недостатки:

Irwin Quick Grip XP 10505946

Возглавляет рейтинг струбцин быстрозажимного типа американская модель, изготовленная в Китае. Уникальность приспособления заключается не только в высокой цене, но и эксплуатационных параметрах. В частности, в колоссальной силе зажима, которая может достигать 272 кг. В сравнении с остальными «недорогими» аналогами, показатель этой модели превышает заявленные в 2-3 раза. Кроме того, с Irwin Quick Grip XP 10505946 можно работать с заготовками шириной до 90 см.

Выполнена в виде прочной, продуманной конструкции, построенной на платформе двутавровой стальной направляющей. Безопасность оператора достигается за счёт плавного разжимного механизма и регулируемой ножки. Последняя в свою очередь выполняет роль дополнительного стабилизатора устойчивости, способствуя вертикальному расположению фиксатора на верстаке или рабочей поверхности.

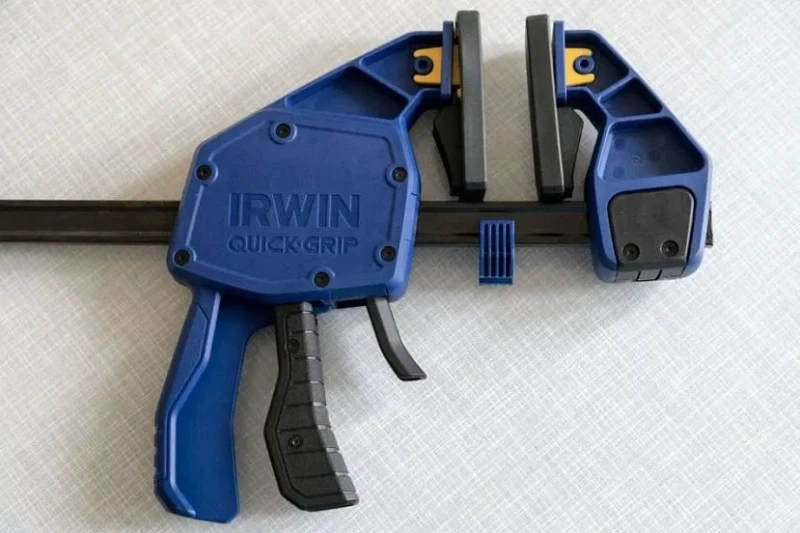

Быстрозажимная струбцина Irwin Quick Grip XP 10505946Источник onlinetrade.ru

Быстрое снятие губок осуществляется нажатием кнопки Quick-Change. После этого оператор получает возможность установить аксессуар или преобразовать их в распорное положение. Вероятность повреждения заготовки за счёт давления губок минимальна. На них имеются широкие накладки, равномерно распределяющие прижимное усилие. Также следует отметить возможность их регулировки по высоте.

Диапазон цен на модель в строительных магазинах: 3 550 – 3 900 руб.

Технические характеристики
:

• Сила сжатия – 272 кг.
• Глубина зажима – 95 мм.
• Ширина зажима – 900 мм.
• Тип – F-образная, пистолетная.
• Габариты ДхШхВ (в упаковке) – 1 150 х 260 х 40 мм.

Для чего нужен инструменте, его устройство и виды инструмента

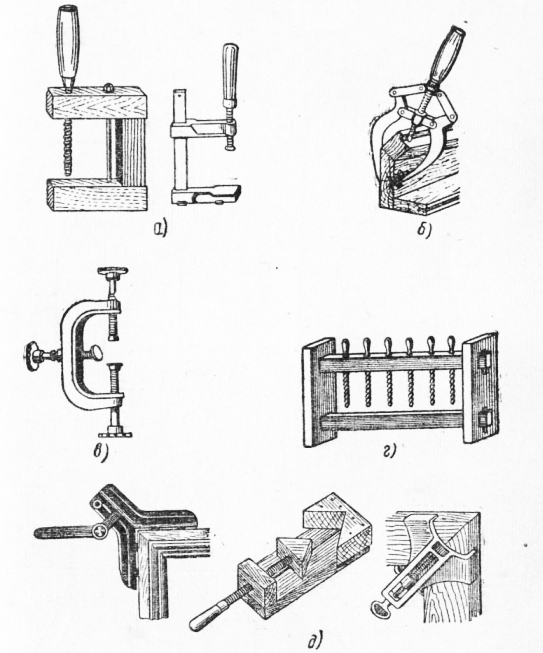

Струбцина относится к дополнительным столярно-слесарным инструментам. Основным назначением струбцин является фиксация заготовки на опорной поверхности или нескольких заготовок для их склейки, следовательно, конструкция инструмента должна включать минимум два элемента: опорную поверхность и подвижную губку, оборудованную механизмом фиксации. Перемещение подвижной губки осуществляется, как правило, при помощи винта или рычага, что позволяет усилить сжатие и предотвратить обратный ход в процессе работы. В зависимости от специализации и конструктивных особенностей выделяют следующие виды струбцин:

1. Винтовые G-образные — самые распространённые, отличаются простотой конструкции и относительно малой стоимостью. Представлены металлической скобой, с одной стороны которой расположена опорная поверхность, а с другой — резьбовое ушко с вкрученным в него регулировочным винтом. Внутренняя часть винта оснащена рабочей губкой, внешняя — рукоятью. Инструмент эффективен при работе с тяжёлыми, крупными заготовками простой формы.

2. Быстрозажимные F-образные — более универсальны, их опорная поверхность неподвижно закреплена на длинном стержне, по которому скользит рабочий блок с губкой. Перемещение и фиксация блока обеспечивается вспомогательным винтом или шаговым нажимным механизмом.

3. Трубные — позволяют фиксировать крупногабаритные заготовки за счёт варьирования длины трубы. Состоят из двух отдельных элементов — опорной плиты с винтовым зажимом и губки, скользящей по трубе.

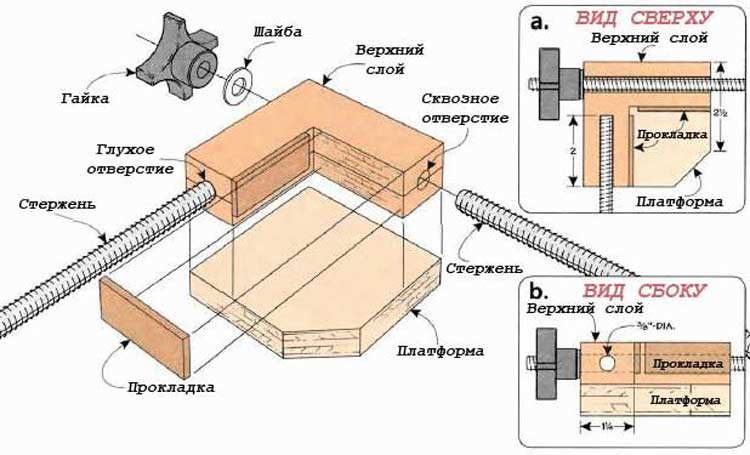

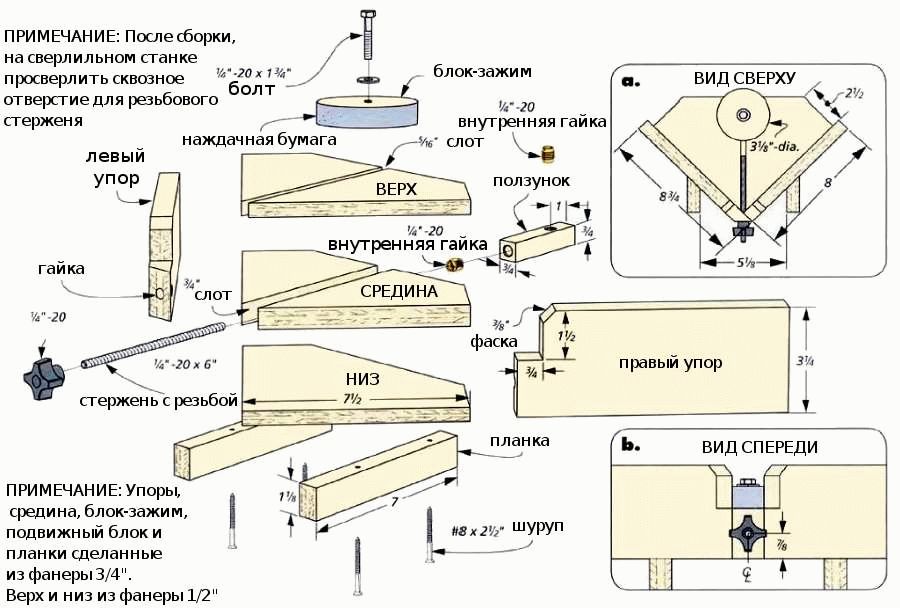

4. Угловые — призваны упростить стыковку заготовок под прямым углом, для чего имеют по две опорные и рабочие поверхности. Делятся на два подвида. Первый предполагает наличие двух зажимных винтов, расположенных перпендикулярно друг другу; второй оснащается одним винтом с двухсторонним угловым блоком на конце. Очень редко встречаются специализированные струбцины, позволяющие располагать заготовки под острым или тупым углом.

5. Ленточные — оборудованы гибким элементом и несколькими плавающими по нему губками. Фиксируя губки в определённых местах ленты и регулируя её натяжение, можно обрабатывать заготовки сложной формы.

6. Клещевые — состоят из двух шарнирно соединённых частей и распорной пружины. На практике применяются редко из-за относительно малой надёжности стыка, однако обеспечивают максимальную скорость установки и снятия заготовки.

В домашних условиях чаще всего изготавливают струбцины первых трёх видов, так как они не слишком требовательны к материалам и технологиям производства, а также позволяют решать большинство бытовых задач, требующих применения вспомогательного инструмента.

Особенности изготовления зажимных инструментов разных типов

Струбцина имеет разные виды, отличаются они между собой по конструкции, материалу, размерам. Рассмотрим виды зажимных инструментов и нюансы их изготовления.

Быстрозажимные

Струбцина пистолетного типа. При нажатии на курок губки разводятся. При отпускании стопорного винта можно изменять величину зазора между губками. Усилие зажатия небольшое. Изготовить самому можно, но экономически невыгодно. Труда много, а стоит она недорого.

ФОТО: goods.ruБыстрозажимная струбцина

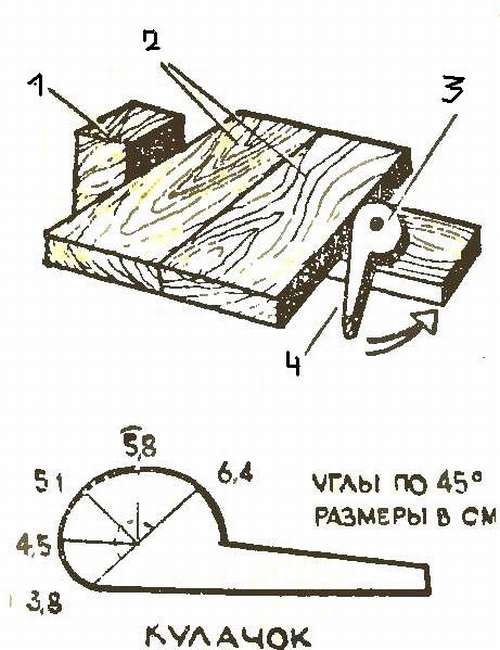

А вот такая струбцина с кулачковым зажимом делается очень легко. И держит она крепко.

ФОТО: pimg.mycdn.meБыстрозажимная струбцина кулачкового типа

G-образные

G-образные струбцины отличаются от с-образных только наличием сформованной неподвижной губки. Это позволяет более чётко и более крепко зажимать детали.

Торцевые

Торцевую струбцину можно сделать по технологии с-образной. Отличие лишь в том, что у неё три зажимных винта. Её размеры выбираются на основе размеров будущего объекта работы.

ФОТО: tesli.comСтрубцина торцевая

T-образные

При изготовлении такой струбцины необходимо точно выдерживать размер отверстий скользящих деталей.

ФОТО: cdn.vseinstrumenti.ruТ-образная струбцина

F-образные

Для изготовления такой струбцины требуются фрезерные работы, чтобы сделать зубчатую насечку на штанге.

ФОТО: s.leroymerlin.ruF-образная струбцина

Ленточные

Ленточные струбцины применяются при склеивании рамок, коробок, шкатулок. Лента с натягом охватывает изделие и не даёт ему преждевременно развалиться. При изготовлении требуется хороший чертёж и точное выдерживание всех размеров.

ФОТО: s.leroymerlin.ruЛенточная струбцина

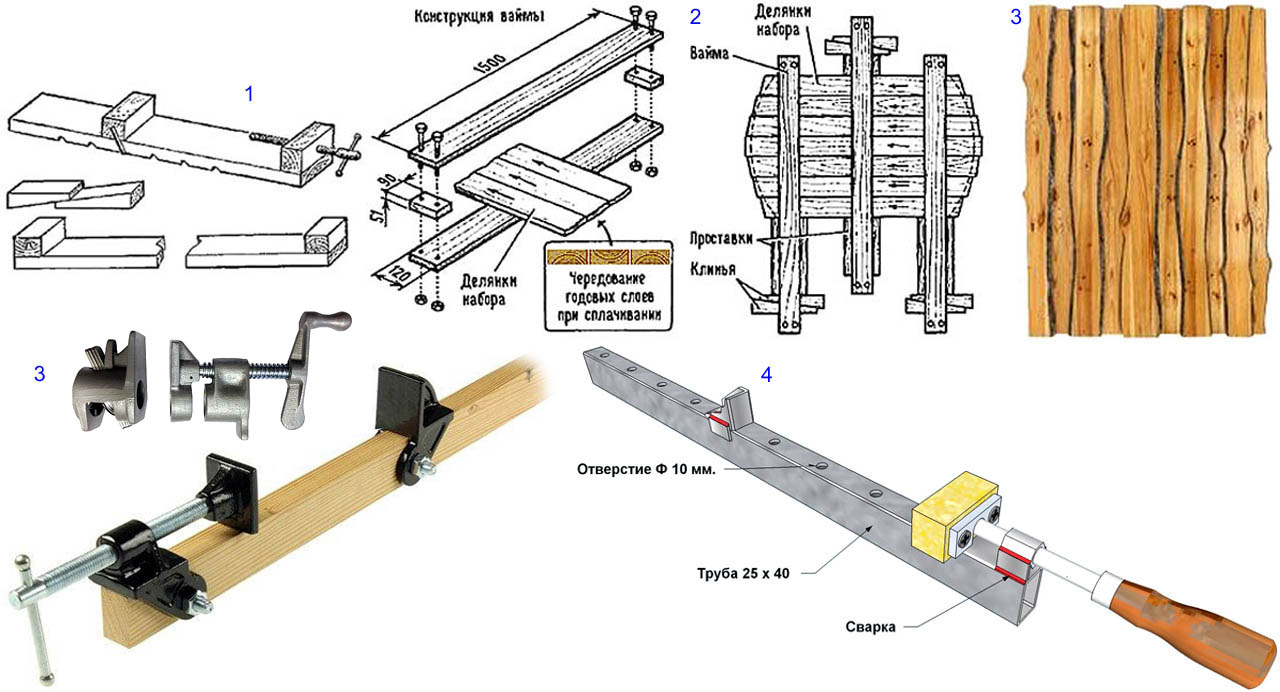

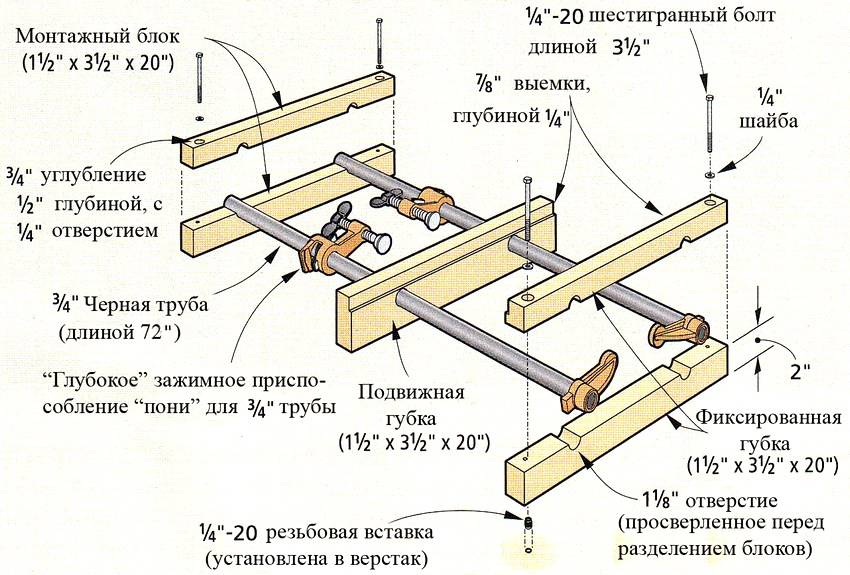

Трубные

«Трубные» струбцины в основе своей имеют толстую трубу. Они применяются при склейке щитов. Толщина и длина трубы определяются размером щита: его ширина, плюс 10 см на длину и диаметр трубы (от полудюймовой до трёхчетвертной).

ФОТО: youtube.comТрубная струбцина для склейки щитов

Пружинные

Такая струбцина создаёт усилие прижима за счёт пружины. Величина раствора между «пяткой» скобы и «пяткой» прижимного винта создаётся именно вращением этого самого винта. Сначала надо задать раствор, затем отвести назад подвижную часть струбцины, сжать пружину, вставить на место деталь и отпустить пружину.

ФОТО: usamodelkina.ruСамодельная пружинная струбцина

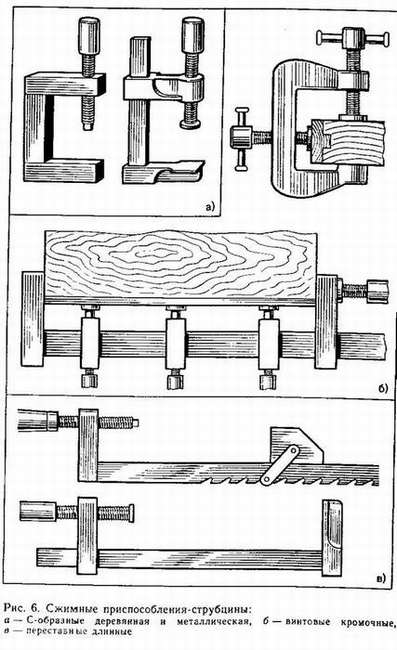

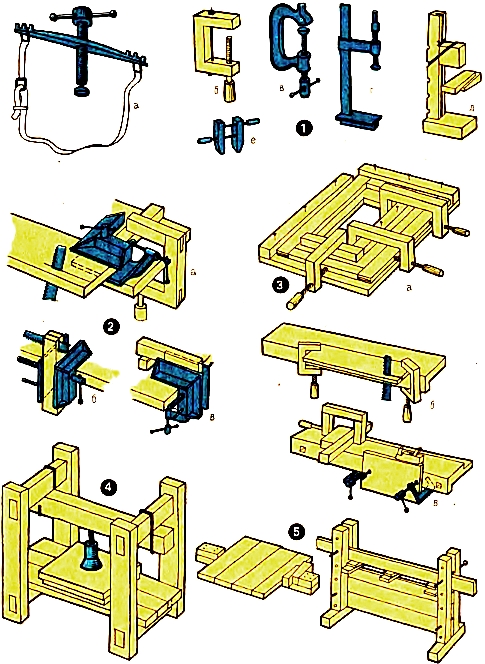

Использование инструмента виды и его устройство

Не существует таких зажимов, которые бы на сто процентов соответствовали нашим потребностям при проведении работ по дому. Струбцины бывают разных форм, моделей и размеров. Как правило, их не бывает достаточно много. Ниже дается короткий список приспособлений для решения поставленных задач по обработке дерева и металла:

• деревянные;
• металлические;
• F-образные;
• C-образные;
• угловые;
• кулачковые;
• G-образные ;
• зажимы для крепления проволоки;
• зажимы в виде ленты.

Смастерить струбцину самостоятельно достаточно просто. Конечно, при проведении работ это не тот инструмент, в котором есть постоянная необходимость. Но иметь его всегда под рукой не помешает.

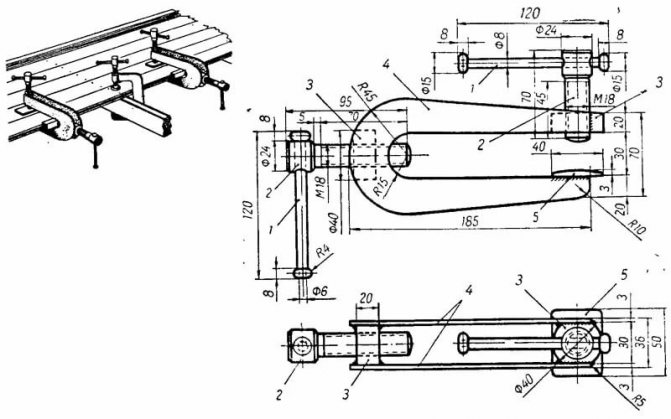

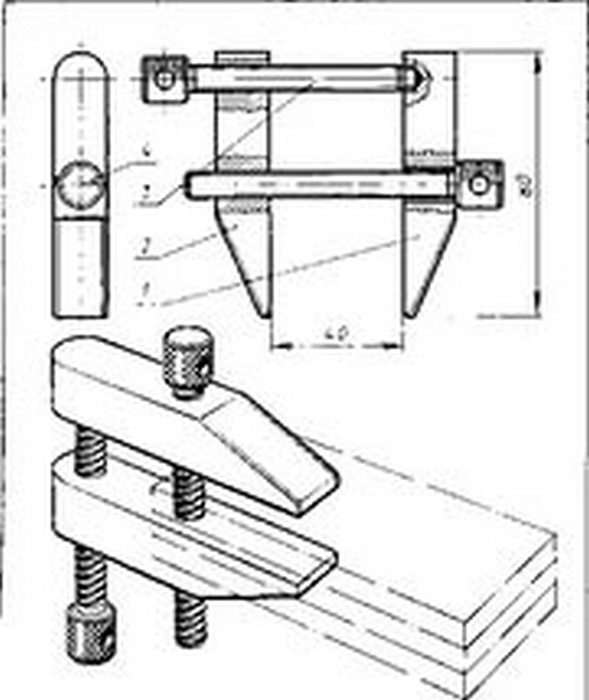

Изготовление слесарной струбцины

Слесарные работы в необорудованном помещении всегда имеют одну постоянную проблему, с которой приходится сталкиваться слесарям, это крепление заготовок. Нельзя исключить перемещение по столу заготовки, если стол не оборудован крепежными средствами. Одним из таких доступных и весьма простых средств является слесарная струбцина, изготовленная своими руками.

Для того чтобы изготовить струбцину своими руками, необходимо обладать минимальными навыками в слесарной работе. Для ее изготовления используется дерево, шпильки, металлопрокат, трубы, брус деревянный. Также не помешает наличие сварочного аппарата. Самое главное при проведении любых работ нужно следовать инструкции и соблюдать технику безопасности.

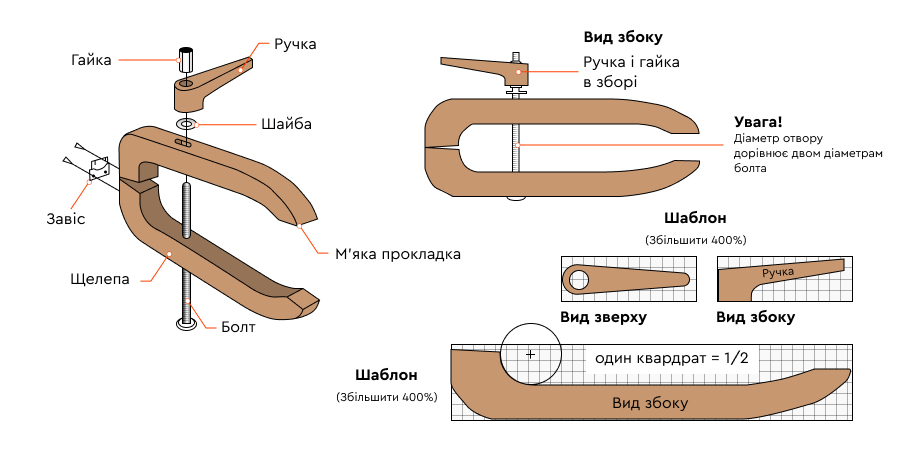

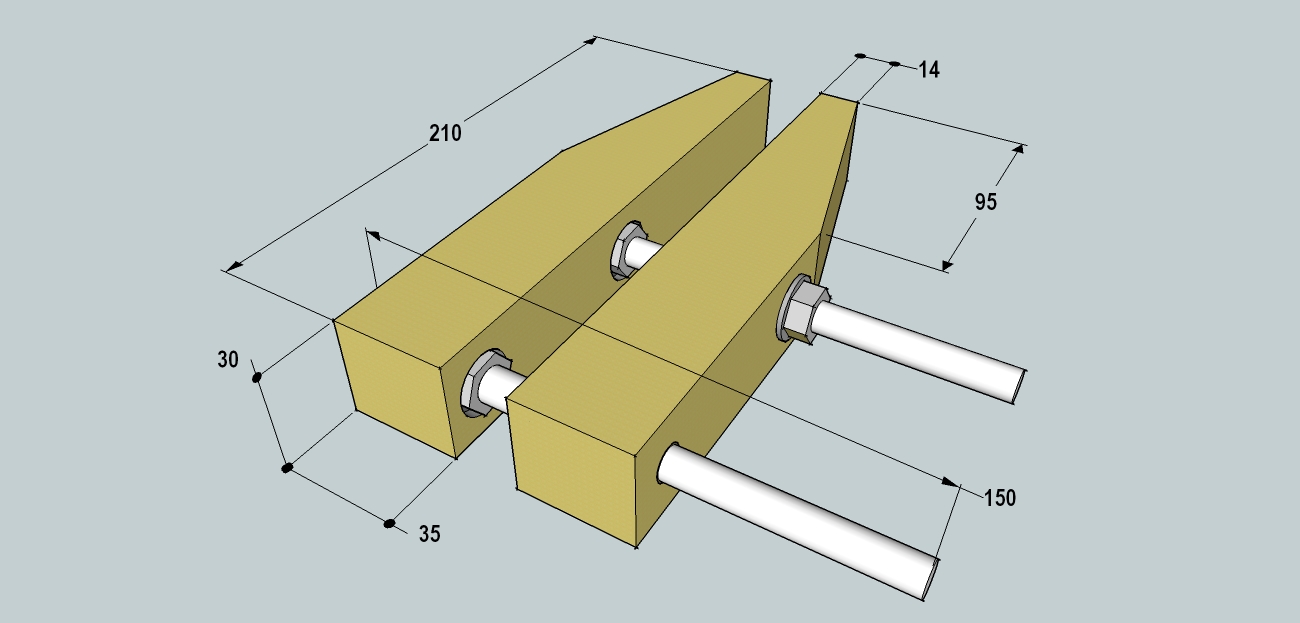

Рассмотрим вариант изготовления струбцины из дерева. Размер можно подобрать самостоятельно, какой больше всего подходит по типу работ. В конечном итоге должна получиться струбцина винтового типа.

1. Перенести шаблоны деревянных заготовок на лист картона. Размеры подбираются самостоятельно.
2. Далее перенести шаблоны заготовок на деревянную доску. Для этих целей прекрасно подходит сорт твердой древесины.
3. Ножовкой или лобзиком вырезается деталь. Напильником и шлифовальной бумагой обрабатывается контур детали.
4. В центре заготовки отметить место для отверстия. Через него будет проходить ось болта. Отверстие в верхней части фиксирующей челюсти расширяется круглым напильником по размерам в 1,5 или 2,5 раза шире размера самого болта.
5. В рукоятке сверится отверстие под гайку. Диаметр должен соответствовать номеру гаечного ключа. Рашпилем или напильником придаем отверстию форму шестигранника. Садим гайку в отверстие на эпоксидную смолу и как вариант любой другой твердый клеевой состав.
6. Струбцина собирается, болт крепится клеем в нижней части фиксирующей челюсти. Сзади крепятся петли для раскрывания крепежных челюстей. Надеть верхнюю челюсть на болт и закрутить ручкой.

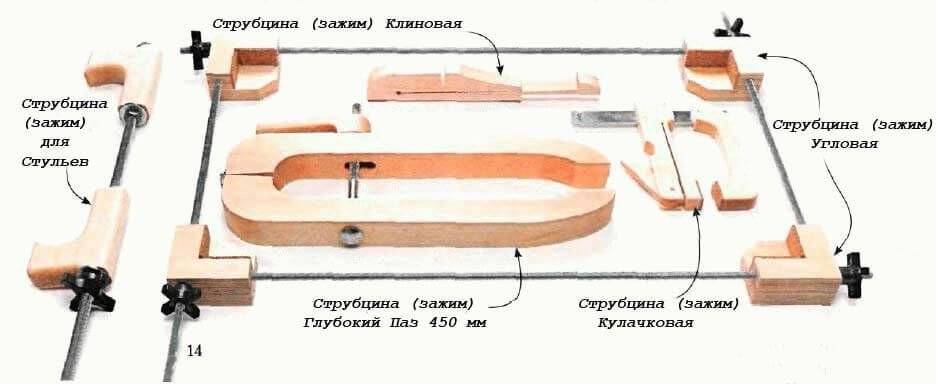

Примеры самодельных струбцин

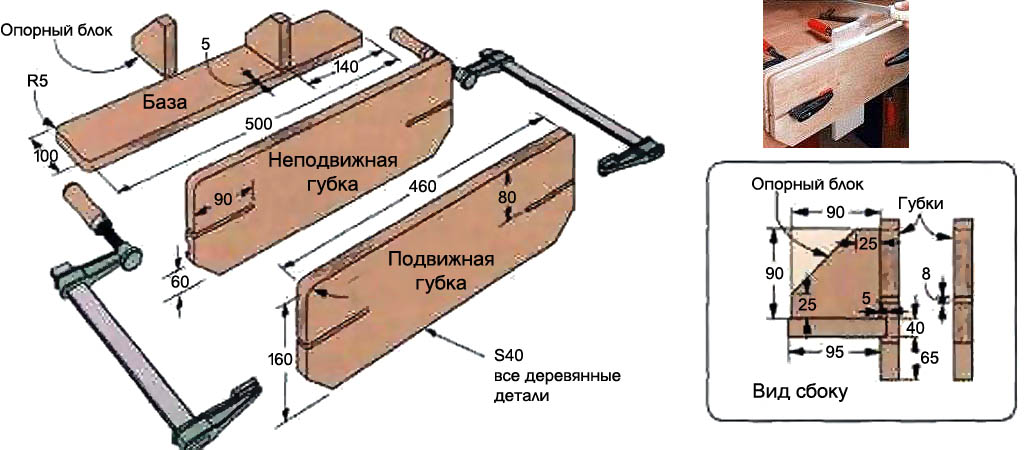

На самом деле для производства зажимов в домашних условиях существует большое количество примеров. Для этих целей, например, возможно переделать металлообрабатывающие ножовки.

Быстрозажимные струбцины

Для закрепления традиционной винтовой струбцины нужны две руки. Подчас приходится даже прибегать к услугам помощника, чтобы зафиксировать заготовки в нужном положении. Особенно проблематично закреплять что-то, стоя на стремянке. А вот быстрозажимные струбцины можно разжимать и сжимать одной рукой, не перехватывая рукоятку.

Быстрозажимные струбцины открывают и закрывают нажатием одной рукой на рычаги.

Струбцины этого вида имеют различные конструкции, наиболее распространённые быстрозажимные струбцины состоят из металлической шины, на которой установлены пластиковые прижимные губки.

Практичные аксессуары

Фирма Wolfcraft предлагает полезные приспособления, с помощью которых можно превратить быстрозажимные струбцины в многофункциональные инструменты. Некоторые устройства, как, например, верстачные зажимы, можно использовать и как обычные быстрозажимные струбцины.

Суть устройства струбцины

Конструктивно струбцина представляет собой простейшее устройство, позволяющее прижать деталь, заготовку, несколько составных частей в одно целое для установки крепежа – саморезов, болтов с гайками, заклепок, или пока сохнет клей.

К устройству струбцины, независимо от конструкции, материала и размеров приспособления, предъявляют два основных требования:

• Рама струбцины не должна деформироваться под нагрузкой, жесткость каркаса приспособления должна быть достаточной, чтобы сохранить параллельными плоскости прижимных губок;
• Конструкция прижимного винта должна обеспечивать регулируемое и плавное прижатие подвижной опоры струбцины на фиксируемой поверхности.

Существует достаточно большое количество всевозможных схем струбцин, и, хотя устройство любой струбцины примитивно по сути, никто не пытается сделать универсальную конструкцию, которой можно было бы пользоваться в любой ситуации. Устройство получается очень тяжелым, неудобным и сложным в работе.

Поэтому размеры и схему приспособления подбирают, исходя из габаритов соединяемых деталей и требуемого усилия прижатия. Условно струбцины делят на три большие группы:

• Столярные и мебельные линейчатые струбцины, их стараются сделать из твердых сортов древесины и металла;

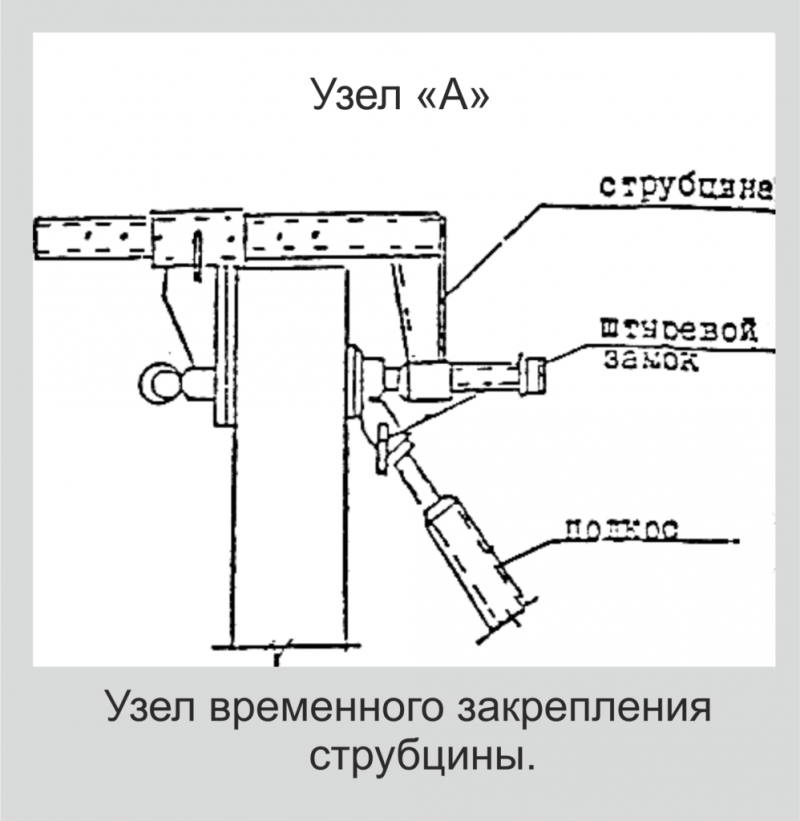

• Монтажные струбцины большой жесткости;
• Слесарные упорные струбцины.

Кроме классических струбцин-линеек, широко используют заказные струбцины нестандартных схем, большинство из них изготавливается под выполнение одной-двух операций повышенной сложности.

Например, сверление в массиве из нескольких досок на большую глубину, обрезка или склеивание бруса фигурным способом под прямым или нестандартным углом, сварка деталей сложной конфигурации. Вариантов более чем достаточно, лучший способ обеспечить самое высокое качество соединения – это все же сделать струбцину нужного размера и формы.

Это интересно: Смазочно-охлаждающие жидкости (СОЖ) для токарных, фрезерных, сверлильных станков

Подробное описание устройства струбцины

Инструмент характеризуется простотой и надежностью, а при бережном отношении к нему и правильном использовании, вероятность поломки сводится к нулю. По принципу работы прибор схож с функционированием тисков. Только в отличие от тяжелых и крупногабаритных устройств, струбцина имеет малый вес, что делает ее мобильной, и облегченную конструкцию для возможности эксплуатации без усилий. Конструктивными элементами такого прибора являются:

1. Рама — играет роль ответного элемента, к которому крепится непосредственно сама деталь. Рамная часть может иметь разные виды исполнения: G-образную, С-образную и T-образную.
2. Подвижная часть — позволяет повышать или снижать расстояние от рабочей части до рамы
3. Рычаг или винт — служит для закрепления струбцины в соответствующем положении, и дает возможность регулировки силы сжатия. Рычажные устройства оснащены приводом для быстрой фиксации поэтому, чем меньше усилий прикладывается, тем получается более интенсивное сжатие.
4. Опорная пятка — находится на внутренней стороне П-образной рамы.

Для более удобного перемещения резьбовой шпильки используется рукоятка (может быть представлена разных видов). На конце подвижного винта расположена пятка, которая упирается в прижимаемую заготовку, обеспечивая ее надежную фиксацию. Усилие прижима зависит от физической силы, которой обладает человек.

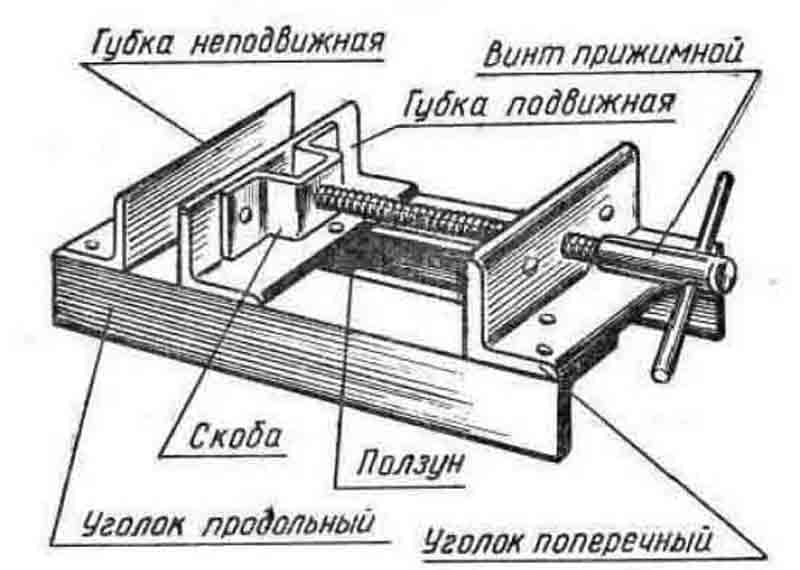

На фото представлена струбцина с обозначением ее конструктивных элементов. Однако такие инструменты выпускаются разных видов, хотя принцип работы и назначение у них одинаковые. Более подробно о том, для чего используется струбцина, вы можете узнать в следующем разделе.

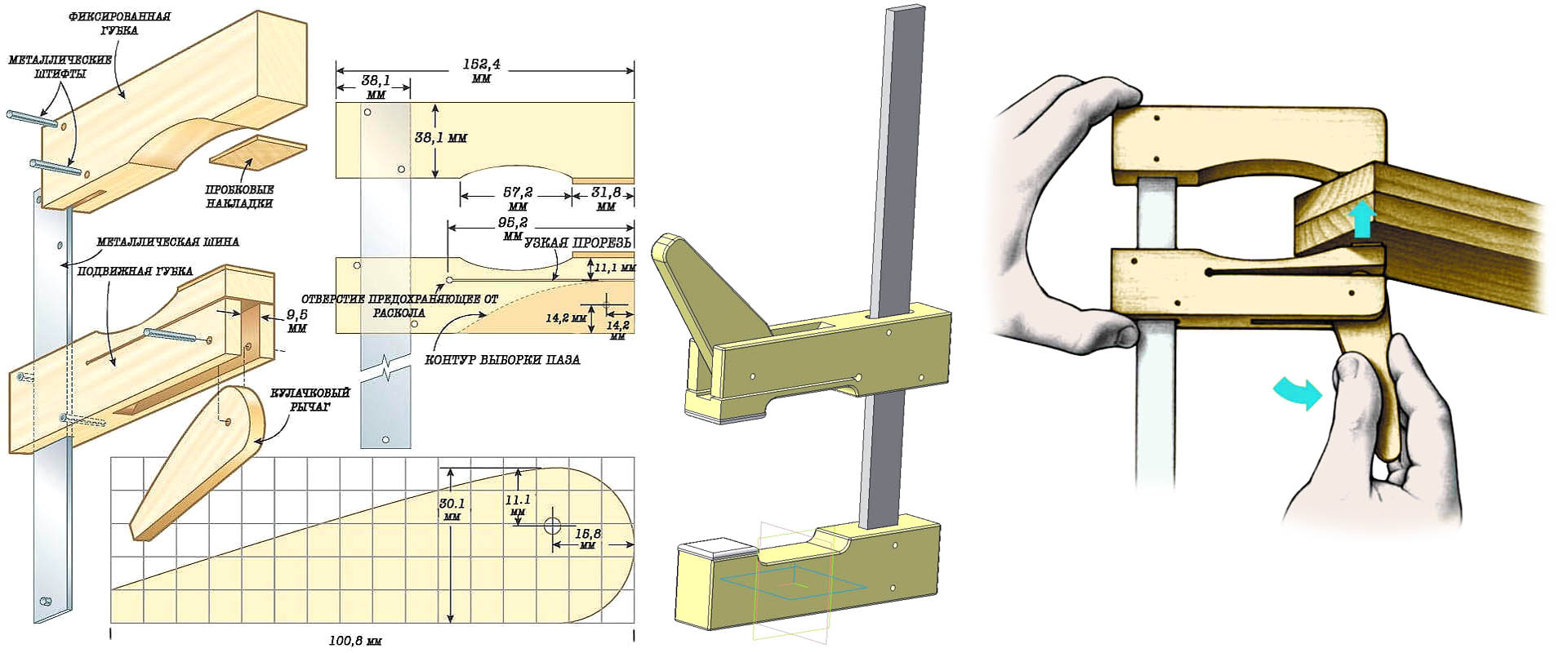

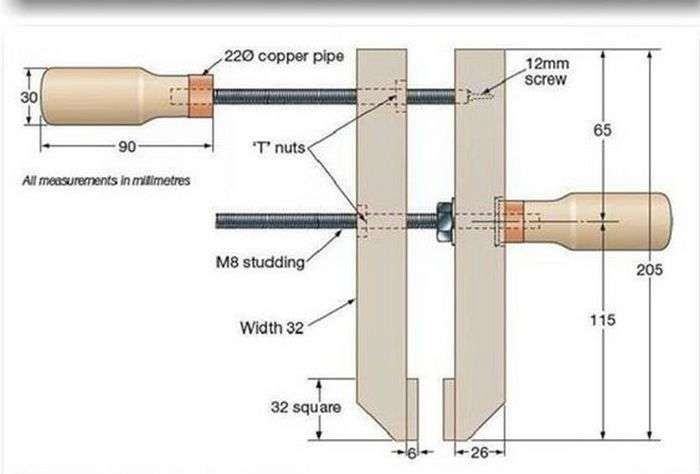

Ещё один вариант

Для изготовления такой деревянной струбцины используют стандартные размеры 50 и 75 мм. После обработки он переходит в показатель 44 на 79 мм. Длина зависит от того, каковы размеры струбцины. В этом случае она составляет примерно 150 см. Максимальная длина равна 100 см. Необходимые материалы:

• фанера — по 2 листа с параметрами 70 на 175 мм, 25 на 175 мм, 90 на 175 мм 69 X;
• винты — 38 штук в размере 4 на 30;
• резьбовой стержень длиной 30 см, марка М 10.5;
• гайки — 5 шт. М10;
• защелка — 1 шт. М10.

Для работы потребуется и соответствующий инструментарий. Он включает в себя:

• электрическую пилу;
• гаечный ключ;
• дрель;
• отвертку;
• ножовку.

Лучше сразу делать много струбцин, благодаря этому получится сэкономить дополнительную сумму, особенно если планируется собирать однотипные варианты. При использовании торцовочной пилы разрезают пиломатериал на один лист 9 см, 2 куска по 2,5 см и 3 фрагмента по 7 см. Остальная часть выступает в качестве стержня. Используя лобзик либо настольную пилу, можно разрезать фанеру на две части. Они должны иметь показатели 70 на 175 мм. И также потребуется по 2 фрагмента с показателями:

• 25 на 175 мм;
• 69 X 44 на 2.

Надо убедиться, что отверстия довольно велики, чтобы подогнать головку болта. Фиксируется резьбовой стержень в верхней зоне фиксированного конца. Отверстие должно быть довольно большим, чтобы гайку можно было вставить гайку в штангу. Устанавливают фиксированный конец, когда намереваются сверлить отверстия. Производя сборку, необходимо убедиться, что концы закреплены под прямым углом. Резьбовой шток благодаря этому будет становиться параллельно стержню.

Перед сборкой необходимо обустроить отверстие, где проходят гайка и резьбовой стержень. Делают это в том же положении блока, что и для фиксированного конца. Надо убедиться, что отверстие довольно широкое и глубокое, чтобы разместить гайки. Нижняя зона маленькая, а потому сюда трудно вставить достаточное количество винтов. Это необходимо для предотвращения скручивания.

Проблема решается с использованием деревянного клея. Как вариант, можно закруглить углы в нижней зоне так, чтобы они не захватывали при зажатии штангу. Сборку можно считать практически завершённой. На последнем этапе надо изготовить ручку. Она используется для перемещения по резьбовому стержню. В центральной части сверлят несколько меньшее отверстие, нежели резьбовой стержень. Так ему удается держаться только за счет трения. Затем фиксируют гайку до конца резьбового стержня.

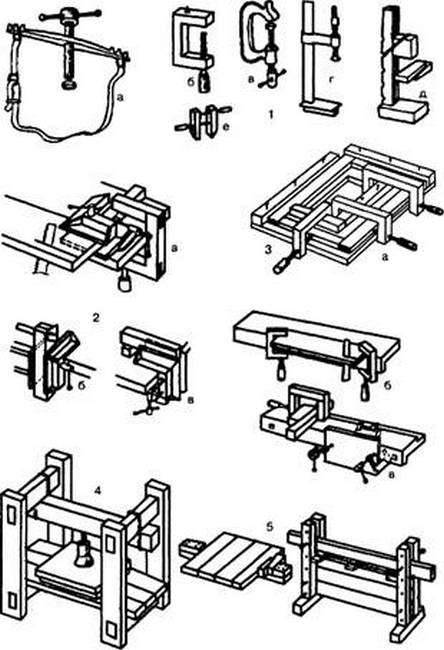

Струбцины на все случаи жизни

Помимо винтовых и быстрозажимных струбцин существуют и другие модели, некоторые из них неплохо иметь каждому домашнему мастеру. Струбцины с храповым механизмом незаменимы в моделировании и при работе с мелкими заготовками, где сильное сжатие не требуется. Тому, кто часто стоит за верстаком, не помешают струбцины, закрепляемые в отверстиях на рабочей плоскости верстака. Рычажные струбцины применяют в случаях, когда требуется очень сильное сжатие. Они значительно сильнее, чем струбцины из пружинной стали, но требуют больше места для установки.

Клещеобразные струбцины с храповым механизмом 1. Возможность тонко дозировать сжатие и небольшой вес делают эти струбцины незаменимыми при изготовлении небольших поделок.

2. Клещеобразные струбцины с храповым механизмом недороги. С их помощью можно соединять очень тонкие материалы с большим или меньшим сжатием.

Струбцины из пружинной стали

Струбцины из пружинной стали (на фото с захватом для металлических труб) обладают известной гибкостью при сжатии и поэтому будут прочно держать заготовки даже при сотрясении конструкции

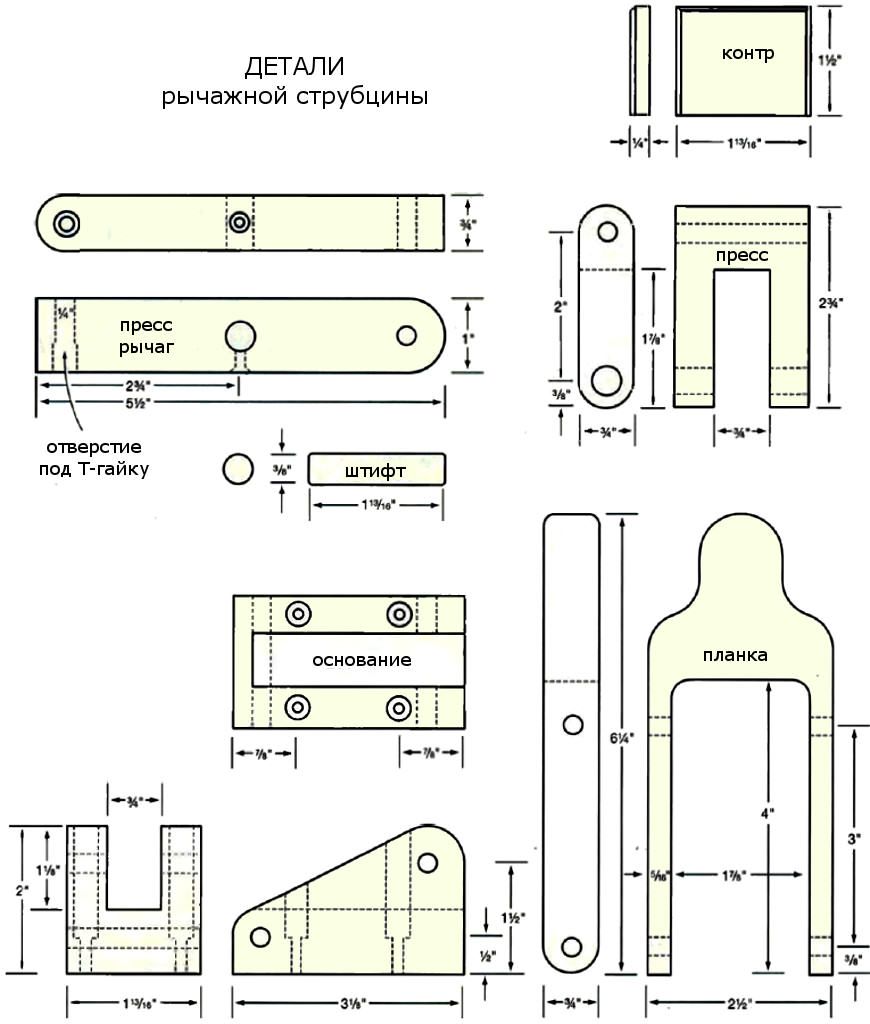

Рычажные струбцины — профессиональные инструменты, обеспечивающие экстремальное сжатие.

Удобные струбцины для верстаков устанавливают в 20-миллиметровые отверстия на рабочей поверхности.

Двумя или несколькими струбцинами можно надёжно зафиксировать обрабатываемые заготовки.
