Простая и надежная стойка для дрели из велосипедных деталей

Содержание

Необходимые инструменты и материалы

Чтобы конструкция получилась правильной и функционировала как нужно, заранее подготавливают инструменты и материалы. Это позволит не отвлекаться на мелочи в процессе работы и точно выполнить инструкцию.

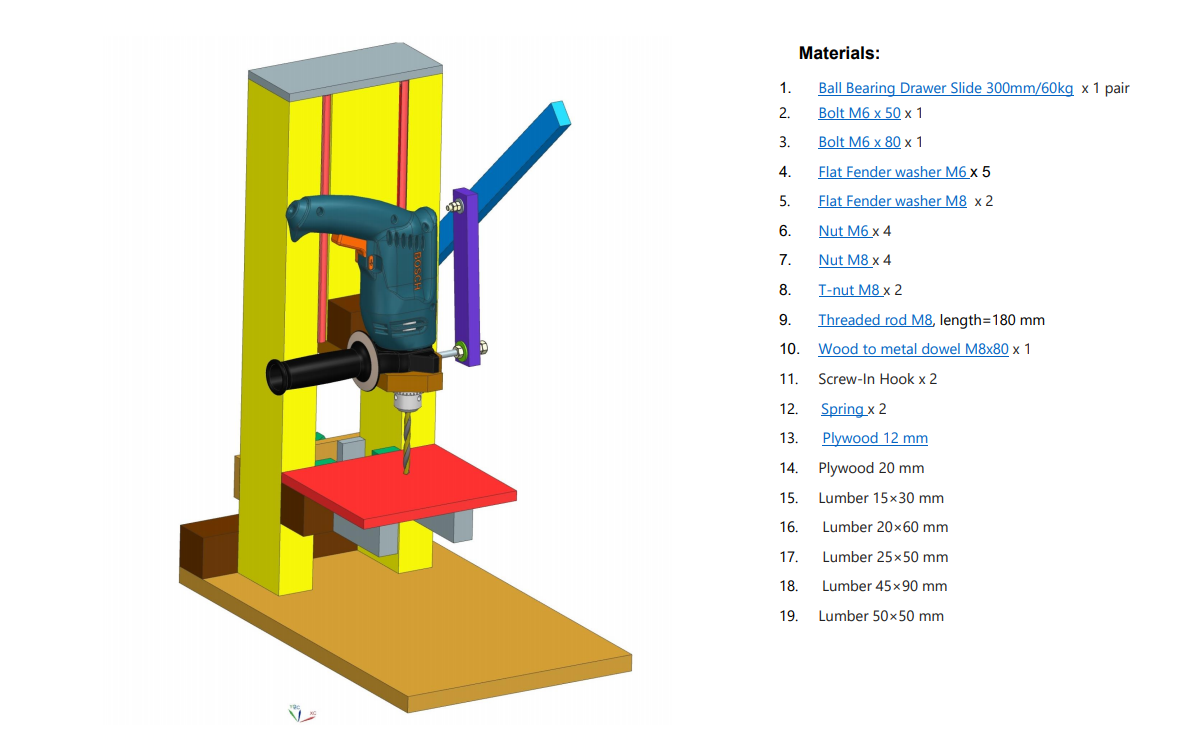

Для создания стойки для дрели потребуются:

деревянные доски толщиной 20 мм;
мебельные направляющие для передвижения каретки;
резьбовая шпилька;
саморезы и шурупы;
клей;
струбцина, чтобы зафиксировать детали для склейки или скручивания;
отвертки и шуруповерт;
ножовка или электролобзик.
дрель;
наждачная бумага для финишной обработки деревянных элементов.

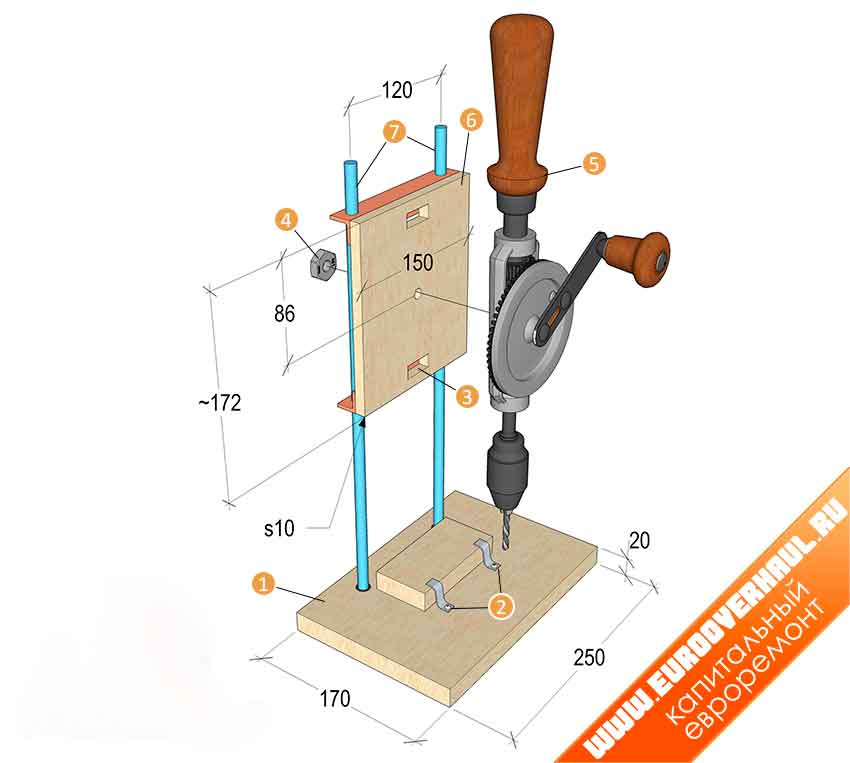

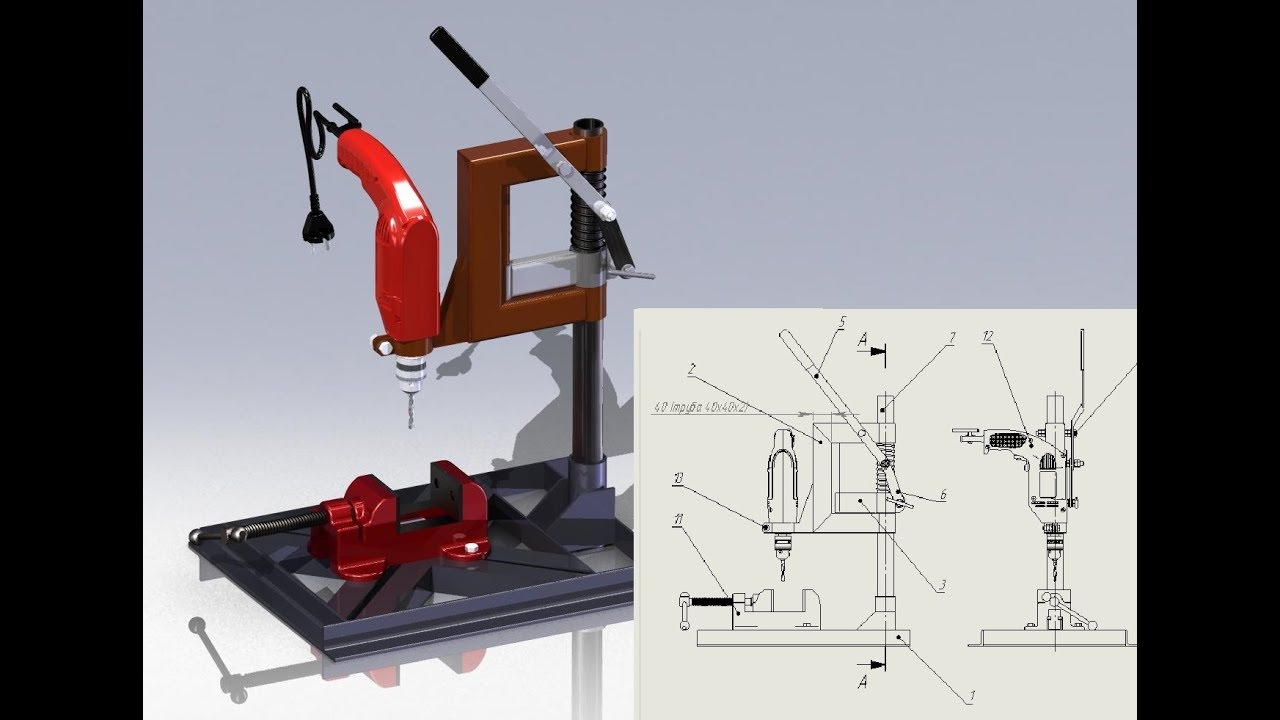

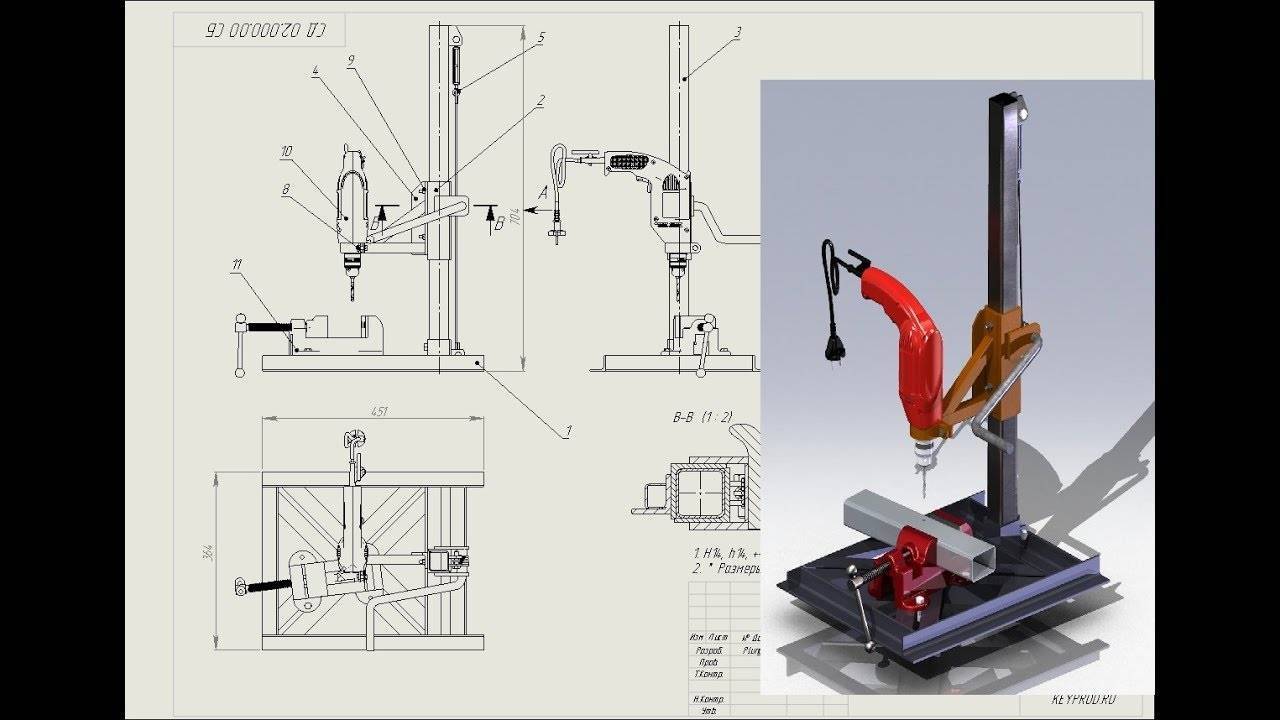

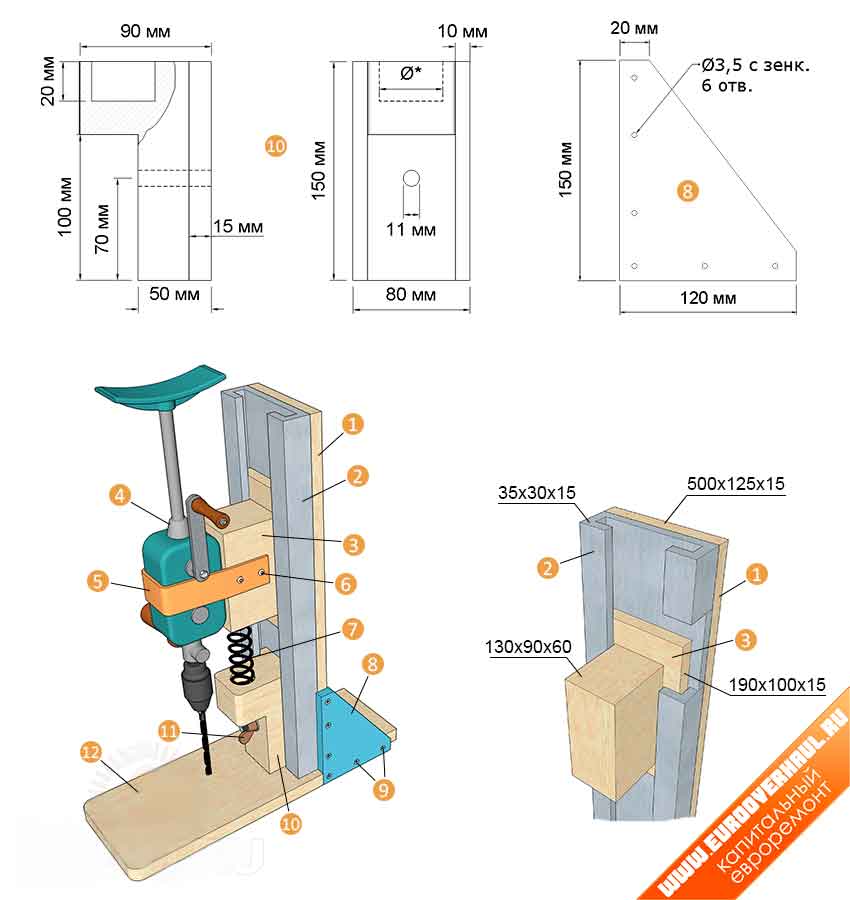

Обратите внимание! Большую роль играют чертежи конструкции. Опытные матера предпочитают делать собственные проекты

Новичкам следует воспользоваться готовыми решениями или модернизировать чертежи под собственные цели.

Топ-3. WolfCraft 5027000

Модель изготовлена из прочного чугуна, выдерживающего существенные нагрузки. Опора из высоколегированной стали делает стойку еще более надежной и долговечной. Производитель не использует силумин и другие хрупкие сплавы.

Характеристики
- Средняя цена: 12 700 руб.
- Страна: Германия
- Высота (мм): 305
- Диаметр гнезда для дрели (мм): 45
- Рабочий ход (мм): 130
- Размер основания (мм): 203x307
- Вес (кг): 8,07

Данная сверлильная стойка относится к категории профессиональных. Об этом говорит не только ее цена, но и некоторые особенности конструкции. В частности, тут полностью закрытая каретка, исключающая попадание стружки в нажимной механизм. Для более точной работы имеется линейка, а также ограничитель, не дающий дрели опуститься ниже установленного уровня. Также тут очень удобные рукоятки, состоящие из трех модулей, а не одного, как это чаще всего бывает. Конечно, обернуть штурвал полностью не получится, глубина хода всего 130 миллиметров, зато это очень удобно при работе. Ну, и конечно, применены только прочные материалы – чугун и легированная сталь. Никакого силумина и дешевого пластика.

Стойка изготовлена из прочных материалов: чугуна, алюминия и легированной стали. В конструкции не используется низкокачественный силумин, а пластик применяется только на накладке рукоятки. Цена при этом остается на приемлемом уровне.

Характеристики
- Средняя цена: 2 000 руб.
- Страна: Россия
- Высота (мм): 435
- Диаметр гнезда для дрели (мм): 43
- Рабочий ход (мм): 80
- Размер основания (мм): 215x215
- Вес (кг): 2,04

Сверлильная стойка часто подвергается нагрузкам, особенно если работать приходится с твердыми материалами. Чтобы инструмент прослужил долго, при его изготовлении должны использоваться только самые качественные материалы. Как в данной модели. Основание, имеющее форму квадрата 215х215 миллиметров, сделано из чугуна. Как и каретка, в которую фиксируется дрель. Вертикальная труба стальная, с нержавеющим покрытием. В основании имеются диагональные прорези, позволяющие установить тиски, а также повернуть их практически под любым углом. В конструкции не используется силумин, что и делает ее максимально прочной и надежной. При этом цена не шокирует и остается на приемлемом уровне.

Диагональные прорези для тисков
Нет силуминовых деталей
Рукоятка с фиксатором
Демократичная цена

Пружина из тонкой проволоки

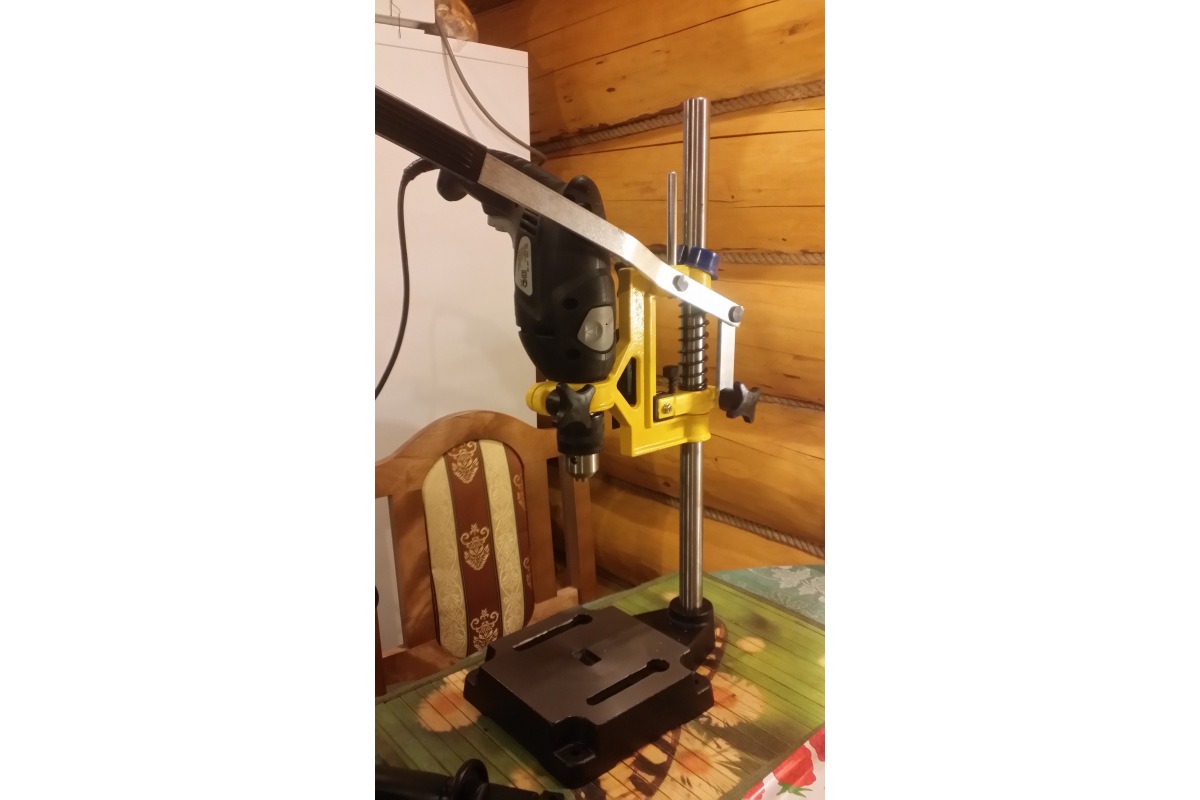

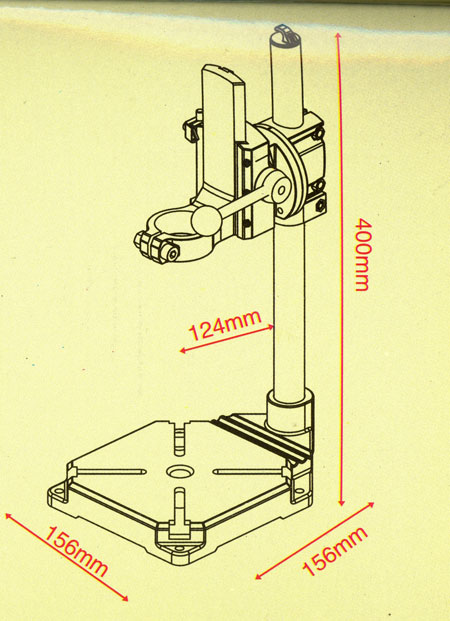

Поворотная каретка позволяет работать под углом 90 градусов, что дает возможность размещать на стойке не только ручную дрель, но и шлифовальную машину с прямым расположением диска.

Характеристики
- Средняя цена: 4 400 руб.
- Страна: Латвия (производится в Китае)
- Высота (мм): 425
- Диаметр гнезда для дрели (мм): 43
- Рабочий ход (мм): 60
- Размер основания (мм): 156x156
- Вес (кг): 3,4

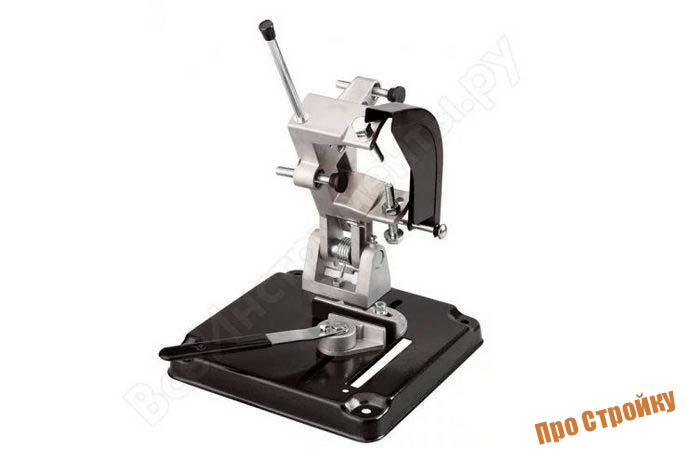

Производитель решил обойти своих конкурентов по оригинальности. По сути, перед нами обычная вертикальная сверлильная стойка, однако, судя по описанию, установить в нее можно не только дрель, но и шлифовальную машину. Конечно, только с прямым расположением диска, так как угловое размещение просто не имеет смысла. Кроме того, стойка позволяет сверлить отверстия под углом. Решение откровенно странное, так как эту функцию чаще всего выполняют обычные тиски. Как бы то ни было, каретка у инструмента подвижная, способная поворачиваться на 90 градусов. Если у вас есть подходящие для нее задачи, то найти альтернативу на рынке будет довольно сложно.

Оснащение для дополнительных функций

Чтобы использовать подставку для дрели в качестве фрезерного станка, нужно использовать горизонтальный вариант станины, представленный в предыдущем пункте. К такому станку нужно добавить вращающуюся пластину. Именно на ней будет располагаться инструмент. Затем в стойке подставки проделывают отверстие, в которое будет вставляться каретка с дрелью.

Дальше на вращающейся пластине просверливают отверстия под наиболее популярными наклонами. Соединяют вращающуюся пластину и стойку точно по отверстиям. Для соединения используют болты. Также на стойке подставки нужно сделать три отверстия, в которые будут вставлены штифты для установки вращающейся пластины.

Чтобы использовать такой станок, нужно повернуть пластину в нужное положение, закрепить ее штифтами и начать работу.

Параметры стоек

Если вы уже выбрали для себя оптимальный вариант, с помощью которого будет сделан держатель для дрели, то нужно еще проанализировать существующие предложения на рынке сбыта, чтобы выбрать самый надежный инструмент.

Рассмотрим, какие еще существуют параметры стоек:

габариты станины;
возможность регулировки диаметра посадочной шейки;
высота размещения оборудования;
ход по вертикали — именно этот параметр определяет, насколько глубокими будут отверстия при сверлении;
расстояние от рабочего стола до посадочной шейки;
материал, из которого изготовлена станина — лучшим вариантом считается чугун и за счет своего веса, и благодаря надежности при длительной эксплуатации (а вертикальная стойка, где крепится посадочная шейка, изготавливается из металла или алюминиевого сплава);
размер и масса всего устройства.

Заводские варианты аналогичного оборудования иногда укомплектованы съемными зажимами для рабочего стола, при помощи которых можно легко зафиксировать любую деталь для сверления.

Достоинства и недостатки самодельной стойки

Самодельная стойка для дрели обладает рядом достоинств, к наиболее значимым из которых следует отнести следующие:

изготовление такого станка для сверления стоит значительно дешевле, чем приобретение серийной модели подобного приспособления;
сделать такой штатив для дрели можно из подручных средств, используя комплектующие от старой и неиспользуемой техники, которые всегда удастся найти в любом гараже или домашней мастерской;
чертежи подобных устройств различных конструкций и даже видео инструкции по их изготовлению находятся в открытом доступе, найти их не составит особого труда;
при желании всегда можно создать станок из дрели собственной конструкции, который по своим характеристикам и удобству использования будет превосходить все имеющиеся модели.

Простейшую заводскую стойку китайского производства можно купить весьма недорого (от 1200 рублей), но ее функционал и качество удовлетворят далеко не всех мастеров — уж слишком часто поступают жалобы на существенный люфт у бюджетных моделей

Но, конечно, самостоятельное изготовление приспособления для закрепления дрели имеет и свои недостатки, к которым надо отнести следующие:

для того чтобы изготовить некоторые детали таких стоек, требуется использование токарных станков, сварочного и другого оборудования, что, естественно, повышает их стоимость;
по причине того, что конструктивные элементы подобных устройств для сверления подогнаны не слишком качественно, в них часто возникает люфт, а это негативно отражается на точности и качестве выполняемой с их помощью обработки;
самодельная стойка для дрели достаточно ограничена в своих функциональных возможностях, с ее помощью, к примеру, нельзя выполнять отверстия, расположенные под углом.

Инструкция по изготовлению

В принципе, сборка практически любой подставки для дрели происходит по одной и той же схеме. После того как выбрана станина, и к ней, при необходимости, прикреплены уголки, на ней фиксируется подпорка для стойки. На следующем этапе сама стойка соединяется с основанием при помощи винтовых соединений. Затем каждая направляющая должна быть смонтирована на стойке, что удобно делать с использованием мебельного крепежа

Важно упомянуть, что направляющие должны быть без поперечного люфта

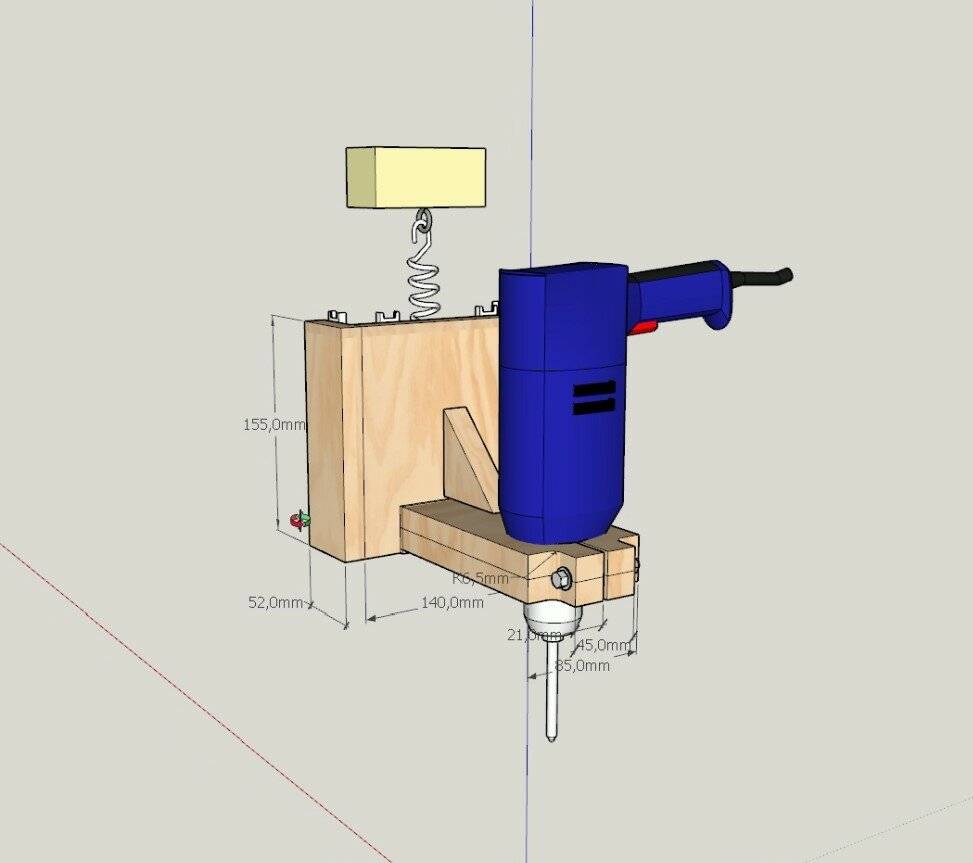

Размеры каретки зависят от размеров дрели. Закреплять сверлильное устройство удается при помощи двух способов. Во-первых, это могут быть хомутики, которые пройдут через специально просверленные отверстия в каретке. Для надежной фиксации затягивать их придется очень крепко.

Во-вторых, устройство закрепляется при помощи специальной колодки – кронштейна.

Делается она обычно из деревянной пластины, крепится к базовой каретке под углом в девяносто градусов и укрепляется металлическими уголками. В самой колодке необходимо будет сделать круговой вырез для дрели, диаметр которого на полмиллиметра меньше, чем диаметр дрели, а также прорезь, чтобы закреплять дрель в отверстии. Отверстие создается либо цилиндрической насадкой, либо по простой инструкции. Сперва измеряется диаметр дрели и на деревянной пластинке чертится круг. Следом по окружности с внутренней стороны делается несколько отверстий. Пилкой или же специальным инструментом срезаются промежутки между маленькими отверстиями, а получившееся отверстие обрабатывается напильником.

Последняя может быть либо состыкована с ручкой, либо же отдельно размещаться внизу каретки при помощи специальных пазов. Во втором случае, когда происходит нажатие на ручку, каретка с зафиксированным устройством едет вниз, а обрабатываемая деталь, соответственно, сверлится. В это время пружинки запасают энергию, и когда ручка будет отпущена, каретка вернется наверх.

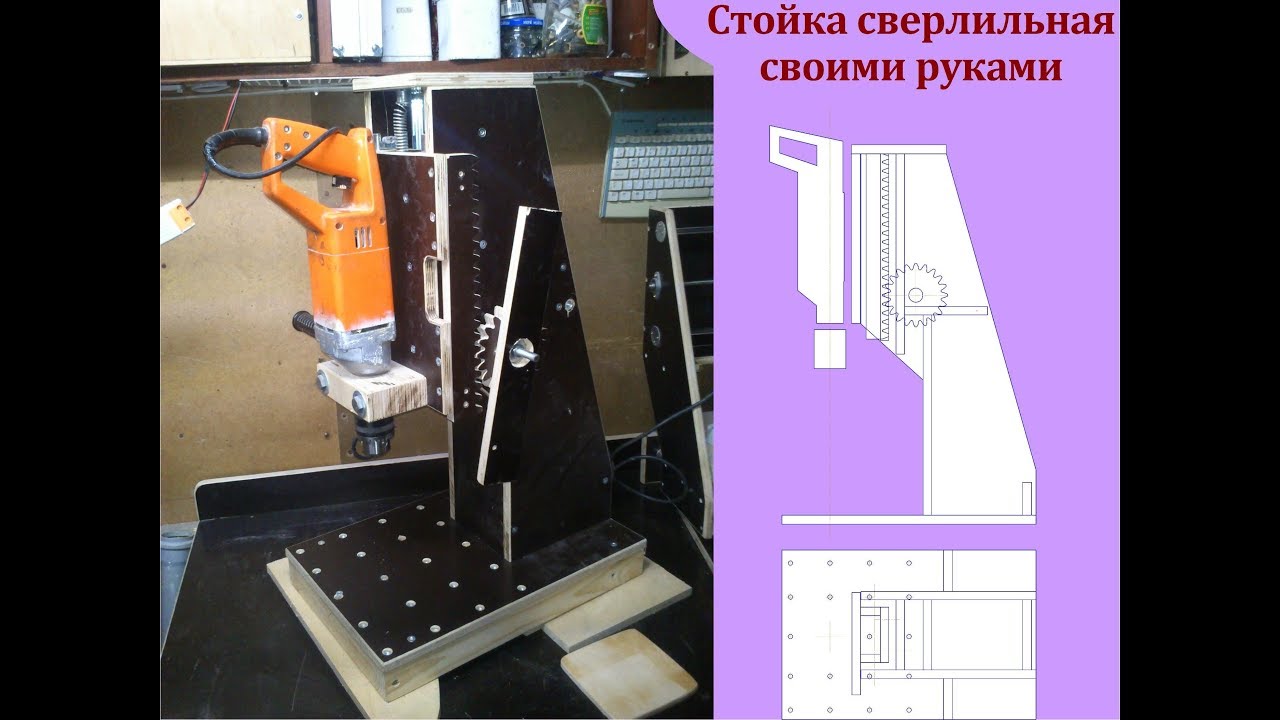

Как сделать простую сверлильную стойку для электродрели

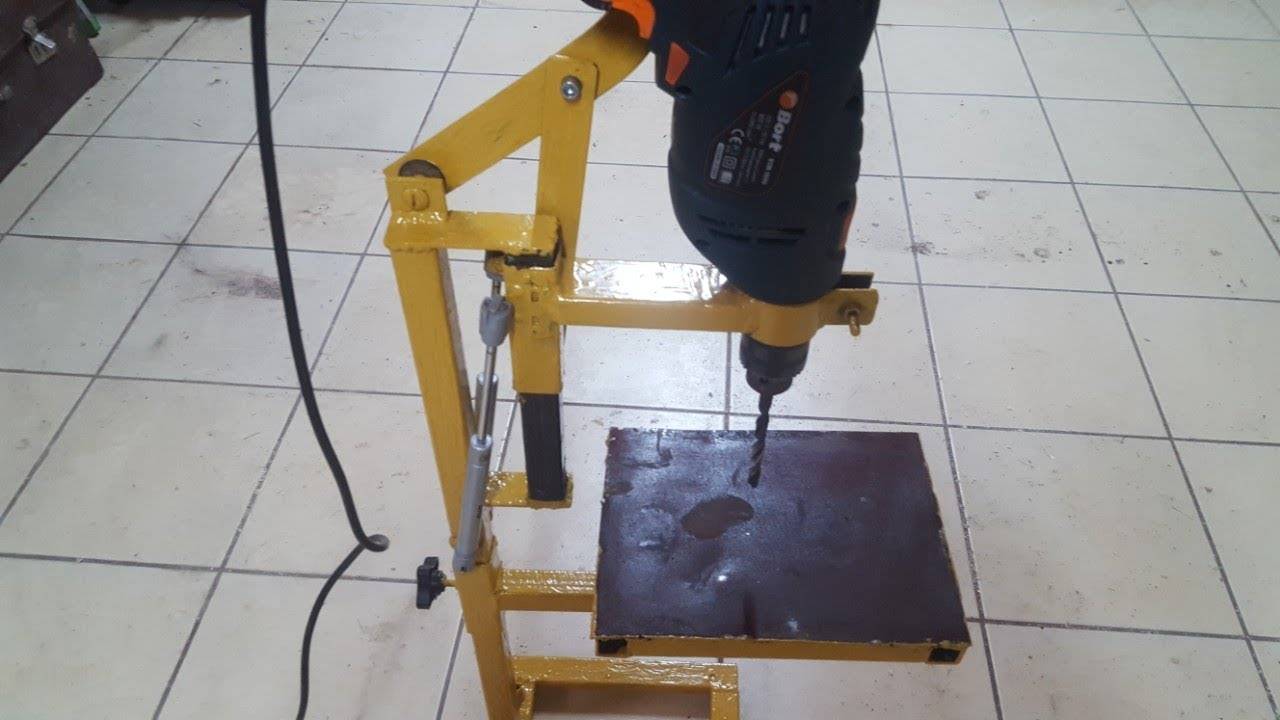

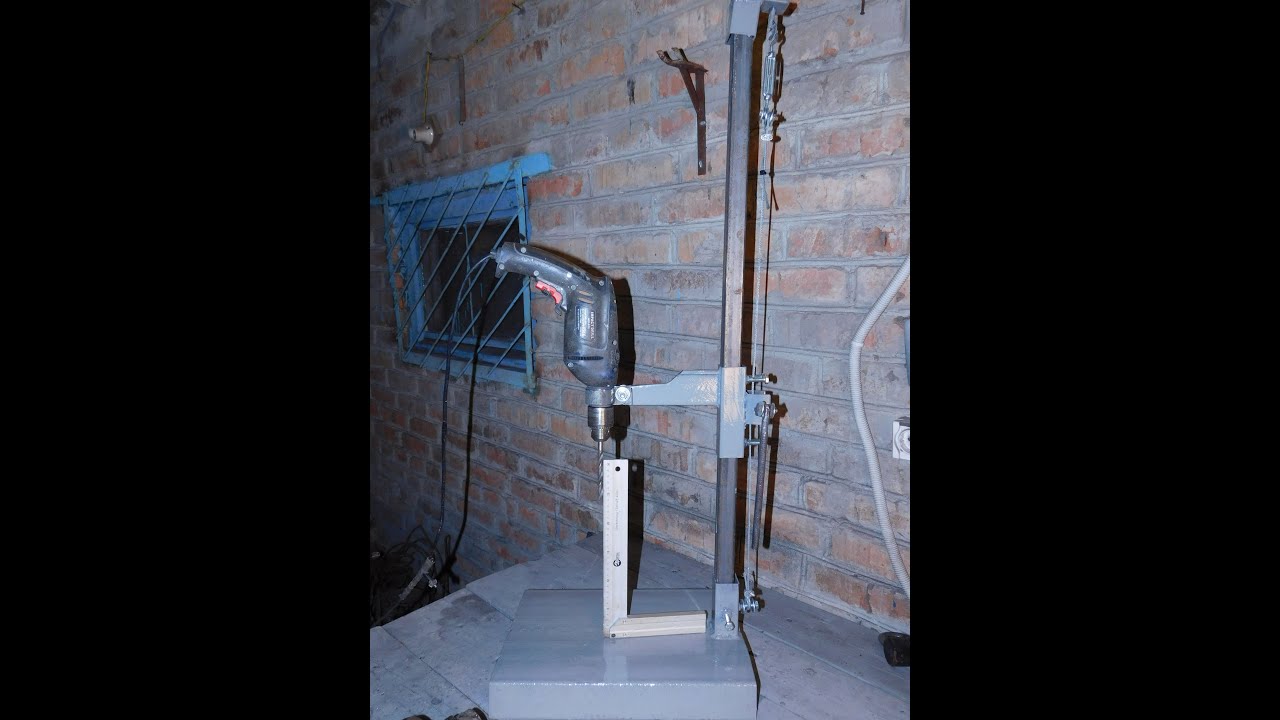

Первый вариант самодельной конструкции, несмотря на свою простоту, сочетает в себе сразу несколько плюсов: низкая себестоимость и функциональность.

Затраты на реализацию этой задумки минимальные. В любом случае такая самоделка обойдется дешевле покупки самой примитивной заводской модели.

Идея изготовления стойки под дрель своими руками принадлежит автору YouTube канала MakeTools. Основной материал для изготовления конструкции — профильная труба с толщиной стенки 1,5 мм.

Размер станины сверлильной стойки — 300х300 мм (однако можно сделать основание больше, если в этом есть такая необходимость).

Высота вертикальной стойки — 500 мм (опять же, можно изменить в большую или меньшую сторону, если надо).

Подвижная Т-образная часть, к которой крепится электродрель, состоит из двух деталей: вертикальной (длина — 150 мм) и горизонтальной (длина — 100 мм).

Дополнительно используются крепежные элементы в виде болтов и гаек разного размера: М10 — для соединения деталей, М8 — для крепления дверной пружины (возвратного механизма).

Приступаем к изготовлению стойки для дрели своими руками.

Первым делом необходимо будет изготовить станину (основание). Отрезаем четыре куска профтрубы с краями под углом 45 градусов, и свариваем их вместе.

После этого отрезаем еще четыре заготовки, и привариваем их внутри получившейся рамки.

Далее необходимо будет сделать регулируемые ножки. Для этого сверлим в станине четыре отверстия по краям, и привариваем гайки. В них вкручиваем болты (они и будут выполнять роль ножек).

На следующем этапе изготавливаем подвижную Т-образную часть. Торцевое отверстие в коротком отрезке (держателе для дрели) надо будет заглушить. Из листового металла отрезаем кусок квадратной пластины подходящего размера, вставляем в профильную трубу, и обвариваем.

После этого необходимо изготовить хомут для крепления дрели. Его можно сделать из куска металлической круглой трубы. Разрезаем, подгоняем его по размеру, и затем привариваем две гайки.

Отрезаем профильную трубу 25х25 мм (длиной 500 мм). Привариваем стойку к станине. Надеваем на нее подвижную часть. К держателю привариваем хомут.

Теперь нужно будет изготовить приводной рычаг, который будет опускать подвижную часть вместе с дрелью.

Отрезаем кусок профильной трубы 20х20 мм длиной 500 мм. Привариваем к рычагу удлиненную гайку, а к подвижной части надо будет приварить болт.

Далее необходимо изготовить еще один рычаг из профтрубы длиной 200 мм. С одной стороны профиля привариваем удлиненную гайку, с другой — болт. К длинному рычагу привариваем вторую удлиненную гайку.

Изготавливаем еще одну деталь. К шляпке болта привариваем удлиненную гайку, как показано на фото ниже.

В станине стойки сверлим отверстие, вставляем и фиксируем деталь. Крепим к ней короткий рычаг. А к нему уже крепим приводной рычаг.

На последнем этапе останется только установить дверную пружину, которая после сверления заготовки будет возвращать в исходное положение механизм для перемещения дрели. Фиксируется пружина при помощи двух удлиненных гаек и болтов.

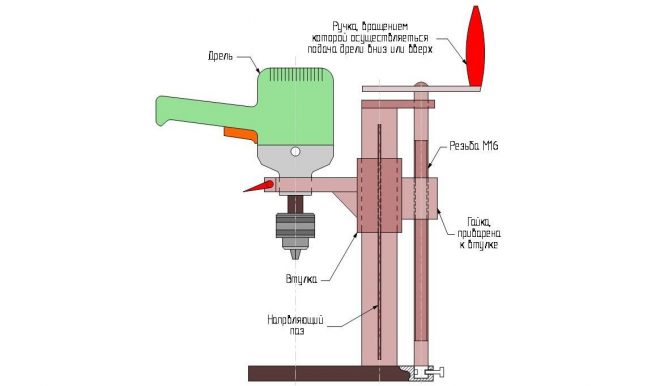

Нижняя гайка приваривается к подвижной части, верхняя — крепится с помощью болтового соединения.

Для этого в стойке надо просверлить отверстие, в которое вставляется болт (изнутри профиля). На него накручивается удлиненная гайка. Зачищаем сварные швы и красим все элементы конструкции.

При помощи этого простого приспособления вы сможете просверлить вертикальные отверстия в заготовках из дерева, фанеры или металла, и не переживать, что что-то получится криво.

Пошаговый процесс изготовления основных деталей конструкции и сборки сверлильной стойки рекомендуем посмотреть в авторском видеоролике.

Особенности конструкции изделия

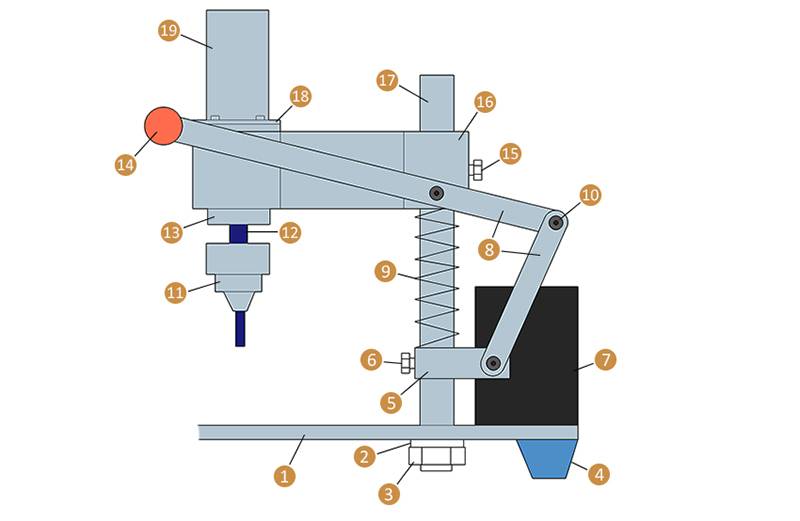

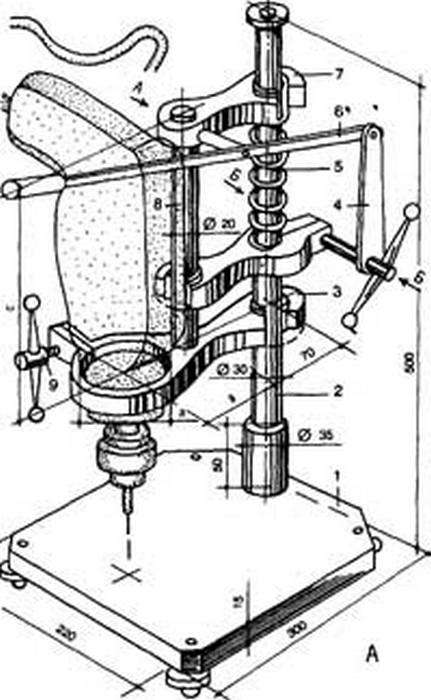

Стойка для дрели — конструкция

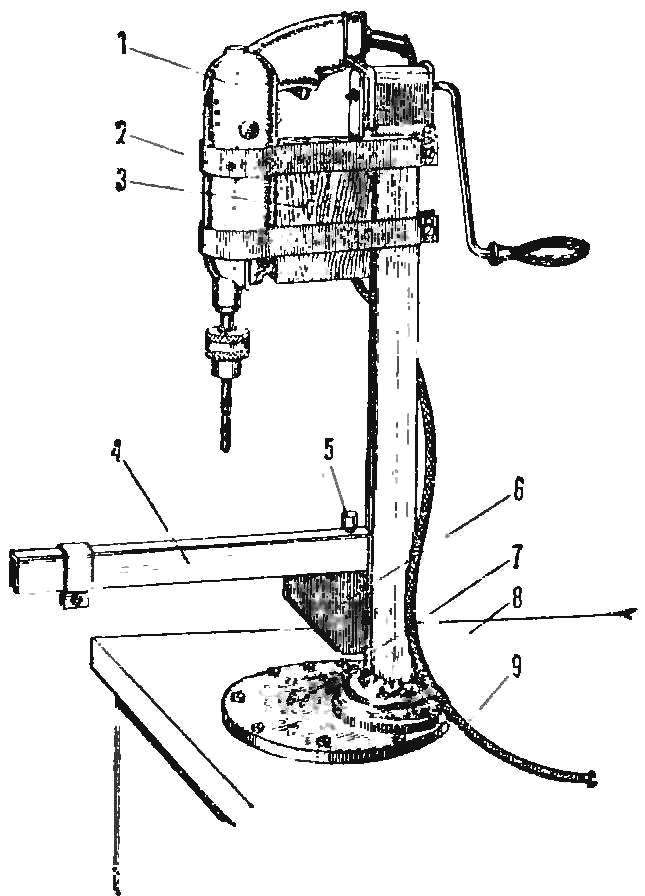

Прежде, чем приступить к технологической процедуре, стоит ознакомиться с конструкцией станка для дрели. Нужно внимательно изучить выбранную инструкцию по производству подставки в домашних условиях. Классический станок представляет собой держатель, который вертикально фиксируется на главной опоре – несущей станине. С помощью подвижных крепёжных элементов дрель может перемещаться по направлению вверх-вниз.

Работа с любым электрическим инструментом связана с большой травмоопасностью, поэтому лучше обезопасить себя до появления дефектов и повреждений. Защитную функцию станка выполняют специальный экран и блокировка автоматического включения. Некачественно исполненная конструкция самодельной стойки создаёт трение, которое также мешает работе.

Одним из важнейших элементов станка является мобильный салазочный узел, в пазах которого дрель перемещается при включении

Стоит обратить особое внимание на надёжность креплений отдельных деталей по углам, так как именно на эти места распределяется основная нагрузка

Станок из рулевой рейки

Конструктивное решение — применять рулевую рейку от машины для изготовления сверлильного станка в домашних условиях, чтобы создать компактный станок с хорошими техническими возможностями.

Особенностью такой конструкции является то, что движение рукоятки переходит в точное прогрессивное механическое движение стержня, который поднимает и опускает рабочую головку станка, выдерживая все нагрузки. Положительным моментом является то, что работа большинства рулевых реек регулируется, что дает возможность максимально подобрать параметры стойки для сверлильного аппарата.

Изготовление

Производится станина, для надежности установки к ней приваривают ножки.
В верхней части основания станины, в листе металла, создают пазы для крепления зажимов.
К основе станины приваривают опорную стойку. Стойка усиливается ребрами жесткости в местах соединения.
Рулевая рейка закрепляется на опорной стойке. На рейку монтируется ручка для вращения и регулируется ее ход.
Создается крепление для инструмента. С его помощью дрель, в местах монтажных болтов, подсоединяется к рулевой рейке.
После соединения дрели с рейкой, проверяют правильность размещения инструмента относительно рабочей плоскости стола.
Последний этап — проверяют надежность соединения всех частей устройства, тестируют его работу.

Создание самодельной стойки для дрели дает возможность проявить творческие способности в изготовлении уникального приспособления.

Особенности конструкции изделия

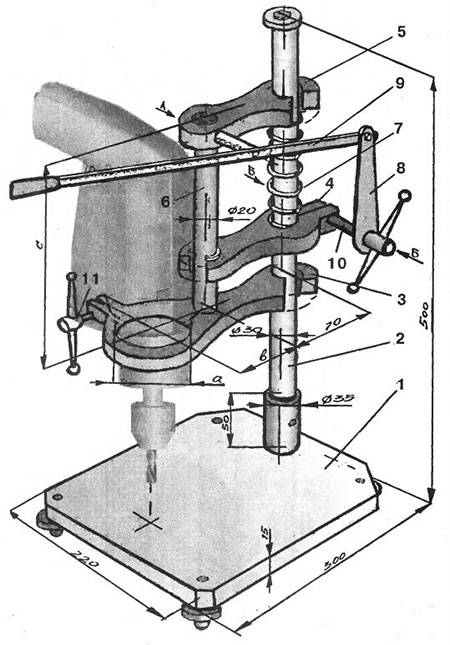

Стойка для дрели — конструкция

Станина

Станиной называют основание конструкции, на которую кладется материал для отверстий. Для ее изготовления используют листы стали от 10 мм толщиной или доски толщиной 20 мм.

Важно! Чем мощнее дрель – тем массивнее должна быть станина. Также при ее изготовлении учитываются габариты материала, с которыми будет контактировать стойка

Если вы не уверены в том, для чего будете использовать устройство, ознакомьтесь с рекомендациями габаритов станины:

на станках для проделывания вертикальных отверстий – 500x500 мм;
на устройствах для широкого спектра операций (горизонтальные и угловые отверстия и другое) – 1000x500 мм.

Для сборки металлической станины необходим сварочный аппарат. Станина из такого материала представляет собой пластину, с приваренными к ней для устойчивости, уголками.

К станине приваривают или прикручивают вертикальную стойку. Чтобы она была более устойчива, ее оснащают угловой распоркой.

Размеры и конструктивные особенности приспособлений

Сегодня в магазинах можно найти конструкции изделий от зарубежных изготовителей, будь то из Болгарии, Германии или Китая, так и отечественные, например, марки Энкор, Калибр, Кратон и т.п. Разберем некоторые из них.

Wolfcraft

В случае со стальной стойкой Wolfcraft модели 5027000 из Германии отличительными особенностями станут:

Захватные лапы на массивной чугунной плите для крепления имеющейся заготовки.
Механический ограничитель глубины сверления. При этом узел оснащается специальной миллиметровой отсчетной шкалой.
Пружина, обеспечивающая плавный возврат дрели в изначальное положение, что удобно при многократном повторении одинаковых действий.
Механизм, отвечающий за автоматическое отключение инструмента при сверлении нескольких отверстий равной глубины.
Основная опорная колонна, фиксируемая со стальной рейкой, соединенной с колесом опорного узла. Это гарантирует наиболее точное позиционирование стойки при обработке заготовки. Вместе с эти исключается и самопроизвольное проворачивание дрели при работе.

Некоторые модели от Wolfcraft для удерживания и предотвращения падения сверла оснащаются двухступенчатой конструкцией с дополнительной рукояткой.

О долгом сроке эксплуатации и хорошей надежности немецкого инструмента многие знают не понаслышке. На ряду с этим основной комплект не предусматривает крепежных тисков, а посадочный диаметр остается неизменным, без возможности настройки. В готовой сборке масса стойки достигает 8,5 килограмм, чего достаточно для работы с дрелями не тяжелее 1,7 килограмма. Это правило исходит из соотношения веса опорного и вибрирующего инструмента, который не должен быть меньше 5,22. В случае с ударными нагрузками это значение возрастает до 10. Стоимость изделия составляет 7-7,5 тысяч рублей.

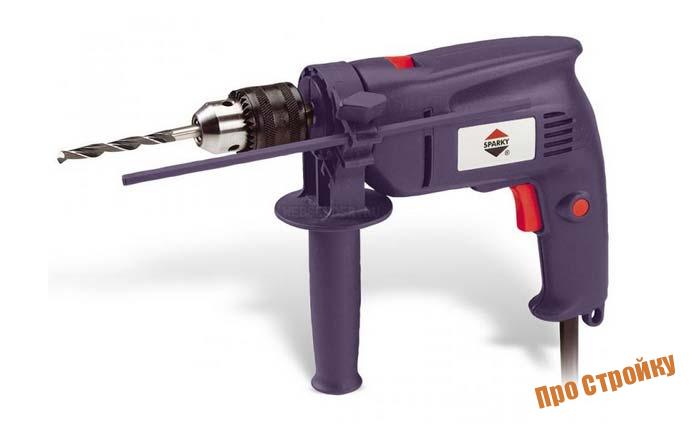

Sparky

Кроме электродрелей, болгарский производитель Sparky изготавливает еще и стойки для них, что существенно упрощает оснастку. Немецкий инструмент известен своим высоким качеством, а потому покупатель, помимо электрической дрели от Sparky, может смело брать в комплекте и стойку, особенно, если учесть ее демократичную стоимость – 3,5-4 тысячи рублей.

К конструктивным особенностям стоек от Sparky можно отнести:

Главная крепежная рамка изготавливается из алюминия, предлагая ограниченную жесткость.
Электродрель оснащается хомутовым зажимом без узла фиксации из-за чего его необходимо будет периодически подтягивать при продолжительной эксплуатации инструмента.
Полная унификация с моделями данного изготовителя.
Присутствие возвратной пружины.
Нет механизма для ограничения смещения сверла.
Присутствие лишь посадочных мест под тисочные захваты на опорной плите заставляет использовать в работе дополнительно зажимные тиски.

Калибр

Отечественный производитель изготавливает собственную линейку стоек для разного рода электроинструмента, для дрелей в том числе. Из широкого ряда моделей наибольшей популярностью пользуется Калибр 96202, который предлагает:

Специальные гнезда для фиксации стойки непосредственно к слесарному верстаку, уменьшая таким образом ограничения на вес применяемой электрической дрели. Исходя из этого, масса стойки составляет всего 2 килограмма.
Диагональное размещение Т-образных пазов для монтажа захватных лап.
Градуированная шкала поверх подвижной каретки, существенно ускоряющая предварительную установку дрели перед началом работ.
Клеммный метод фиксации инструмента, гарантирующий надежное крепление дрели при умеренных вибрациях.

Стоимость стоек Калибр находится в районе 1,4-1,5 тысяч рублей, что выступает главным достоинством изделий данной торговой марки.

Главные детали станины

Главной деталью стойки для дрели считается несущая станина. Она является основой всего устройства, на котором крепятся остальные детали. Ее размер зависит от мощности инструмента. Так, для вертикального сверления подойдет стойка размером 0,5*0,5 метра, а для остальных операций лучше выбрать конструкцию с габаритами 1*0,5 метра.

сверлильный станок своими руками из рулевой рейки

Далее стоит уделить внимание направляющей для самой дрели. Благодаря этой детали дрель крепится на станке и может передвигаться в вертикальном направлении

Также за крепление инструмента отвечает зажим, расположенный на стойке.

Каретка может быть двух видов. В первом случае дрель закрепляется на станке с помощью хомутов, которые продеваются в специальные отверстия в каретке. Вторым вариантом является фиксация инструмента с помощью колодки. Она прикрепляется к каретке под прямым углом. Чтобы дрель держалась прочно, в колодке создают отверстие с меньшим диаметром, чем диаметр дрели. Далее делается прорезь, куда и устанавливается инструмент.

Конструктивные элементы

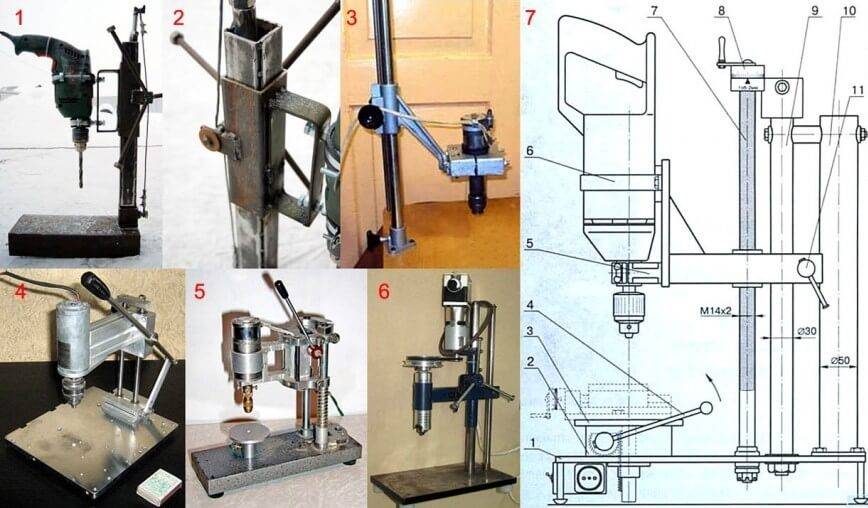

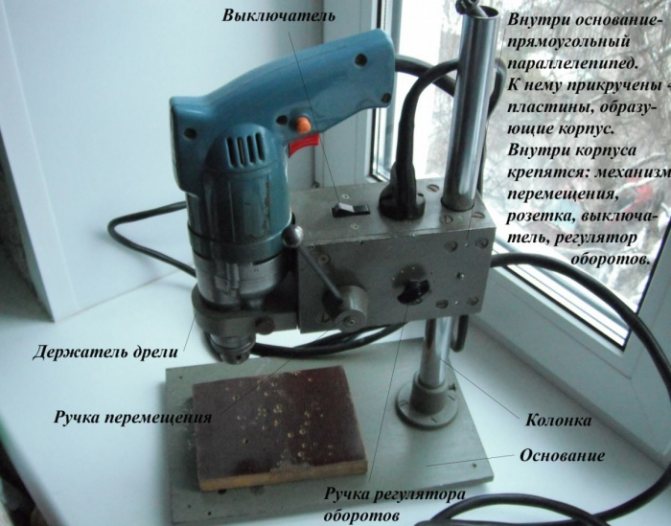

Изучая фотографии и чертежи стоек для дрелей (самодельных или заводского изготовления), можно выделить основные конструктивные элементы, присущие всем без исключения станкам:

База-столешница;
Вертикальная направляющая;
Крепление дрели;
Подъёмно-опускной механизм;
Рукоять.

Лежащая в основании база придаёт устойчивость конструкции и демпфирует вибрацию от работающего инструмента. На ней размещаются крепления для остальных элементов стойки, тиски и фиксаторы для деталей. В основании допускается оставлять отверстия для сквозного сверления деталей.

В качестве материала столешницы подойдут металл или древесина (массив, фанера). Для борьбы с вибрацией не лишним будет добавить под основанием слой плотной резины. База должна быть массивной, минимальный размер в плане 600 х 600 х 30 миллиметров. В ней можно проделать отверстия для крепления к верстаку — это придаст дополнительную устойчивость при работе.

Направляющая — это вертикальная рейка, устанавливаемая на базе и удерживающая крепление дрели. Рейки бывают металлическими (труба, швеллер) или деревянными (брусок, фанера). В отдельных моделях (чаще металлических) направляющая совмещается с подъемно-опускным механизмом. Съёмные рейки устанавливаются на болтовое соединение, жёсткое соединение выполняется сваркой. Донором готовой базы с направляющей послужит штатив вышедшего из строя фотоувеличителя или микроскопа.

Дрель крепится на хомуты или кронштейны с отверстием по центру. Как и в случае с рейкой, крепления могут проектироваться съёмными под разные типы дрелей. Рукоять размещают сбоку либо сверху конструкции, с её помощью регулируют положение резца относительно станины.

Как выбрать?

Учитывая широкий спектр моделей, предлагаемых различными компаниями-производителями, к выбору наиболее подходящей модели следует подходить с должной тщательностью и ответственностью. В первую очередь необходимо внимательно осмотреть саму дрель на предмет наличия посадочной муфты, так как на некотором оборудовании ее может не быть. Этот элемент представляет собой цилиндр длиной несколько сантиметров. Большинство дрелей и отверток имеют стандартный диаметр 4,3 см

Помимо конструктивных особенностей самого сверлильного инструмента, нужно обратить внимание на некоторые другие моменты

Параметры, материал изготовления и качество опорной плиты. Как показывает практика, изделия из чугуна более практичны и эффективны

Еще одной важной деталью станет наличие крепежных приспособлений и отверстий для крепления конструкции к столу и установки тисков

Расстояние между самой опорой и осью сверла, определяющее максимальный размер заготовки.
Характеристики опоры, определяющие перечень моделей инструментов, подходящих для установки на опору.
Регулируемая глубина сверления. Этот вариант актуален в ситуациях, когда необходимо просверлить большое количество одинаковых отверстий.
Принцип механизма движения.

Станина устройства

Станина для сверлильного устройства из дрели изготавливается из металлического (толщина 10 мм) или деревянного (толщина более 20 мм) листа. Массивность станины, которую вы будете применять в качестве основания, напрямую зависит от мощности используемой дрели. Габариты станины для станка из дрели зависят от специфики работ, выполняемых на таком оборудовании. Можно воспользоваться следующими рекомендациями по выбору габаритов станин:

станки для выполнения вертикального сверления — 500х500 мм;
оборудование для выполнения различных технологических операций — 1000х500 мм.

Металлическая станина – это толстая пластина с приваренными уголками

Станина, изготовленная из металлического или деревянного листа, представляет собой очень простую конструкцию. На ней вертикально размещают стойку, устойчивое положение которой обеспечивает специальная подпорка. Зафиксировать такие конструктивные элементы между собой можно при помощи винтовых соединений.

Прочие приспособления для фиксации

Чтобы инструмент не отклонялся от направления сверления, на практике довольно часто применяются специальные приспособы, называемые кондуктор — это система отверстий немногим более необходимого диаметра. Для профессионального использования выпускаются кондукторы из стали, а для применения в быту — из прочного пластика.

Кондуктор для сверловки отверстий

Самодельная стойка для дрели

Многих мастеров из гаражных кооперативов не устраивает качество заводских конструкций, поэтому они изготавливают станину для дрели кустарным способом и своими руками. Некоторые умельцы делают зажимы для дрели полностью из дерева и многослойной фанеры – пример представлен на фото.

Достоинства и недостатки самодельной стойки

изготовление такого станка для сверления стоит значительно дешевле, чем приобретение серийной модели подобного приспособления;
сделать такой штатив для дрели можно из подручных средств, используя комплектующие от старой и неиспользуемой техники, которые всегда удастся найти в любом гараже или домашней мастерской;
чертежи подобных устройств различных конструкций и даже видео инструкции по их изготовлению находятся в открытом доступе, найти их не составит особого труда;
при желании всегда можно создать собственной конструкции, который по своим характеристикам и удобству использования будет превосходить все имеющиеся модели.

для того чтобы изготовить некоторые детали таких стоек, требуется использование токарных станков, сварочного и другого оборудования, что, естественно, повышает их стоимость;
по причине того, что конструктивные элементы подобных устройств для сверления подогнаны не слишком качественно, в них часто возникает люфт, а это негативно отражается на точности и качестве выполняемой с их помощью обработки;
самодельная стойка для дрели достаточно ограничена в своих функциональных возможностях, с ее помощью, к примеру, нельзя выполнять отверстия, расположенные под углом.

Устройство сверлилки

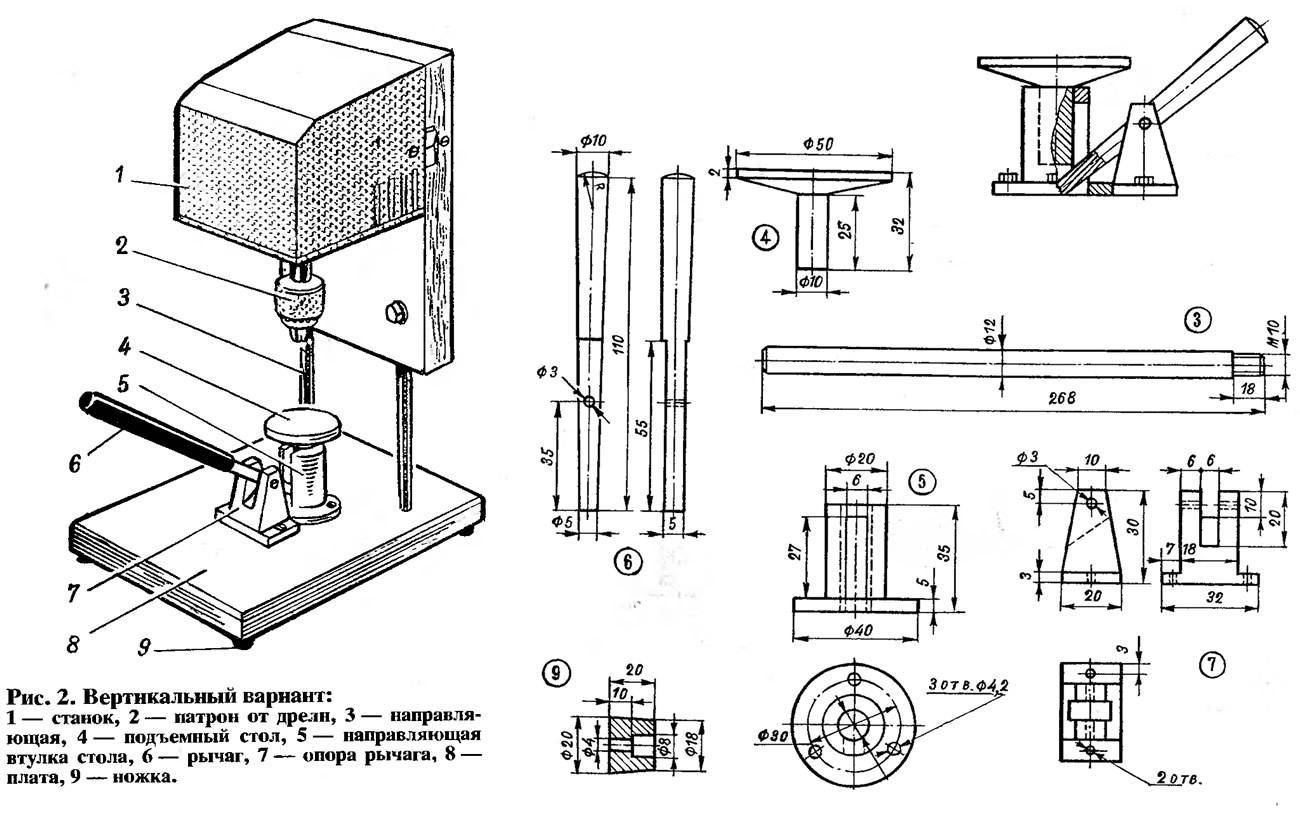

Фантазия непременное условие любого творческого успеха, но в машиностроении она бесполезна без точных расчетов и сверки с проверенными опытом решениями. История станкостроения насчитывает тысячелетия – лучковые токарные и сверлильные станки с ножным приводом использовались уже в конце каменного века. По теме этой статьи проверенный образец – настольный вертикально-сверлильный станок промышленного образца. По нему и будем сверяться, выбирая и решая, как лучше сделать сверлильный станок собственноручно: в эксплуатации находятся единичные экземпляры сверлилок, которым перевалило за 100, и точность они до сих пор держат.

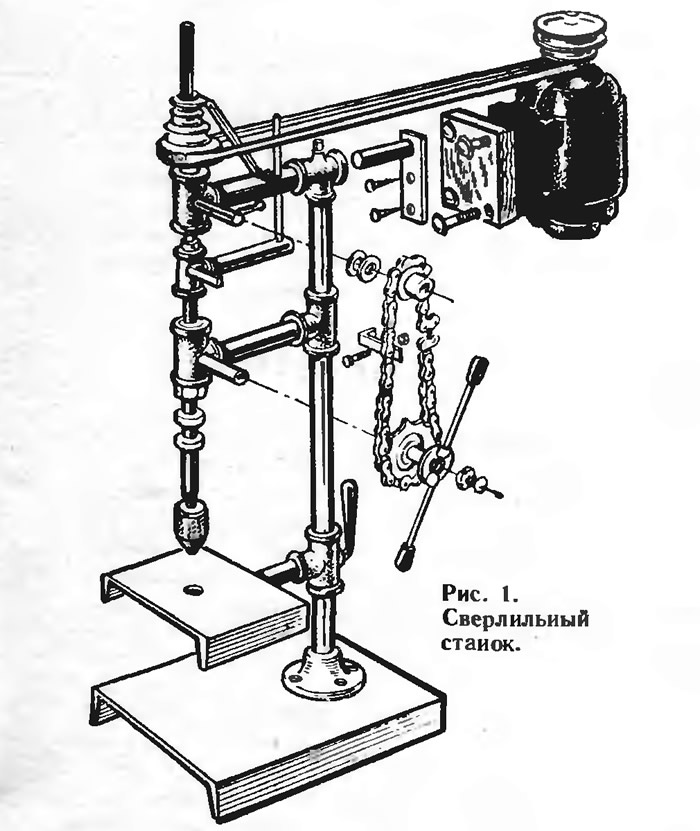

Устройство настольного вертикально-сверлильного станка показано на рис.:

Устройство настольного вертикально-сверлильного станка

Его основные модули станина, колонна, консоль и стол для детали. Составные части основных узлов слегка выделены цветом, а их компоненты цветами поярче. Простейший стол (не считая деревянного чурбака) – тиски. Стол поворотно-сдвижной позволяет кроме сверловки производить также некоторые фрезеровочные операции. Станина как правило наглухо крепится к верстаку или др. надежной опоре.

Винтовой зажим – фиксатор консоли сверлильного мини-станка

В работе консоль при помощи подъемно-поворотного механизма ползуна устанавливают в требуемом положении сообразно размерам и конфигурации обрабатываемой детали, и фиксируют. Подача шпинделя на рабочий ход осуществляется отдельным механизмом подачи. В любительских и промышленных для домашнего пользования конструкциях подъемно-поворотный механизм это чаще всего рука оператора, а фиксатор – винтовой зажим ползуна, см. рис. справа; по ТБ то и другое допустимо. Но что непременно должно быть в конструкции сверлильного станка по требованиям тех же ПБ, так это отбойное устройств или просто отбойник: если бросить рукоять подачи, шпиндель или каретка вместе с ним должны автоматически отскочить вверх до упора. В домашних сверлилках отбойник чаще всего пружина, установленная в подходящем месте, см. далее.
