Мощный заточной станок своими руками

Содержание

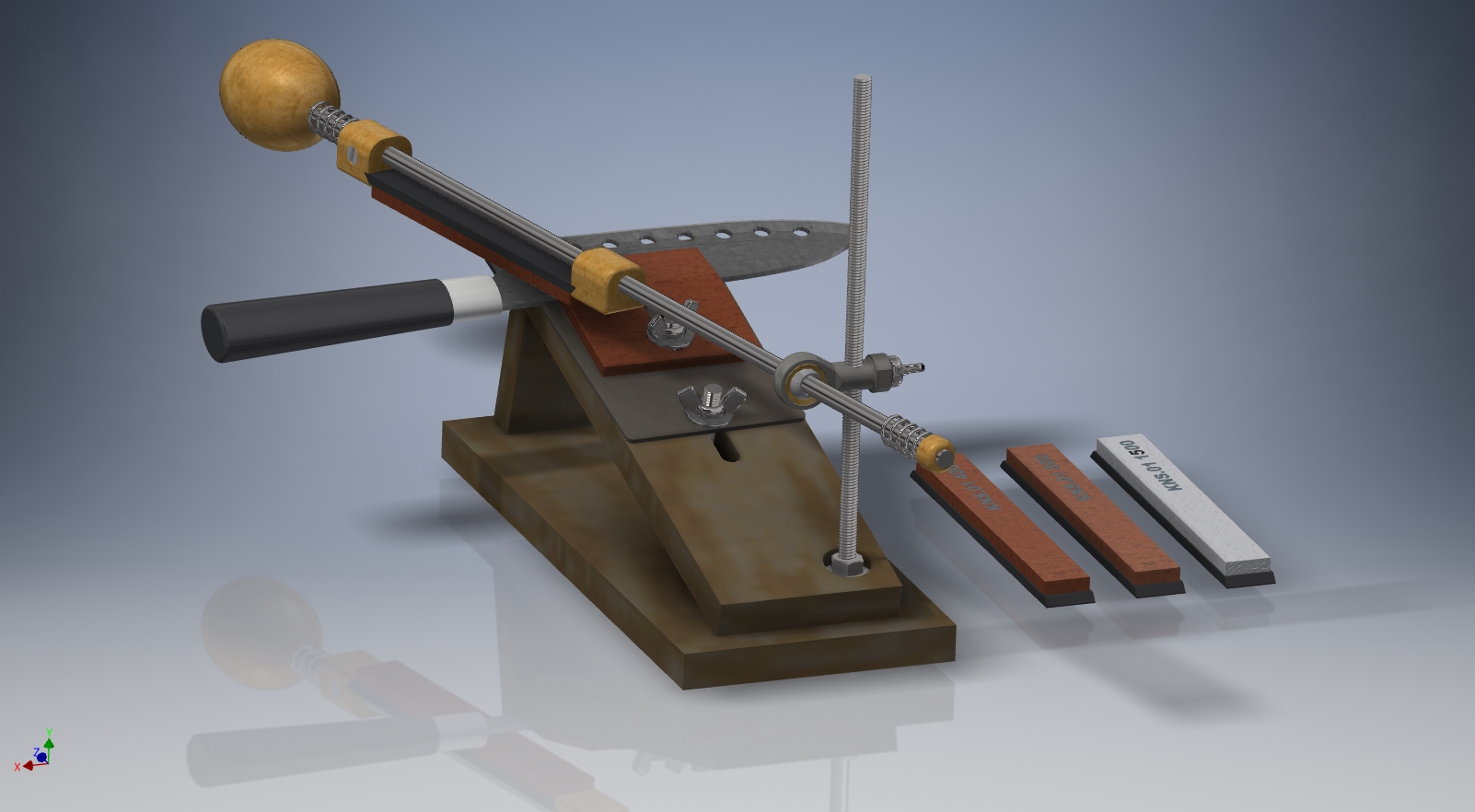

Простой самодельный станок

Самым распространённым вариантом станочной конструкции считаются 2 пары реек из дерева, которые скреплены между собой винтиками. Между такими деталями станочник устанавливает брусок.

Основная причина популярности использования ручного самодельного станка для заточки различных ножей — это его устойчивость. Во время работы станочная конструкция никак не движется по верстаку.

При фиксации брусочка слесарь пользуется опорными планками, которые находятся между деревянными элементами.

Однако подобный самодельный станок обладает такими недостатками:

Мастер выставляет лезвие к камню вручную. При продолжительной работе сложно уследить за углом заточки;

При изготовлении такой установки необходимо воспользоваться фиксирующим узлом. Станочная конструкция должна быть устойчивой, поэтому её нужно жёстко крепить на верстаке;

В процессе работы ослабевают стяжки и изменяется расположение брусочка.

Ещё одно преимущество подобной схемы-лёгкость изготовления. Такую станочную конструкцию чаще применяют при заточке ножиков для фуганка и для кухни.

Рейки из дерева могут быть различной толщины. При самостоятельном изготовлении простого заточного станка можно воспользоваться различными подручными компонентами.

При первичном изучении всех нюансов изготовления необходимо посмотреть тематические видео, в которых подробно описано, как сделать станок на дому.

Классификация

Заточные станки для дисковых пил делятся на отдельные группы зависимо от разных факторов. По способу управления:

  1. Ручные установки. Мастеру необходимо выставлять диск самостоятельно, контролировать рабочий процесс. Используются для частных мастерских.
  2. Автоматические устройства. Применяются на предприятиях. Отличаются высокой производительностью, точностью. При работе человеку нужно применять минимум усилий.

По классу:

  • агрегаты бытового применения;
  • оборудование для профессионалов.

По статичности, подвижности рабочих элементов:

  1. Диск установлен в неподвижный зажим. Суппорт с абразивом перемещается по направляющим.
  2. Зажим и пила подвижны, суппорт с абразивом статичен.
  3. Все элементы могут передвигаться.

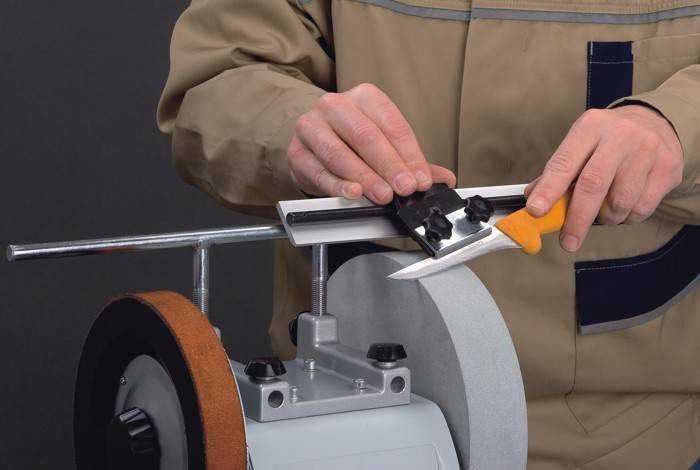

Станок для заточки (Фото: Instagram / stanki_online)

Алгоритм выполнения работы: видео

Ниже предлагаем посмотреть на видео особенности изготовления самодельного станка для заточки. Также вы прочтете, в каком порядке выполняются действия.

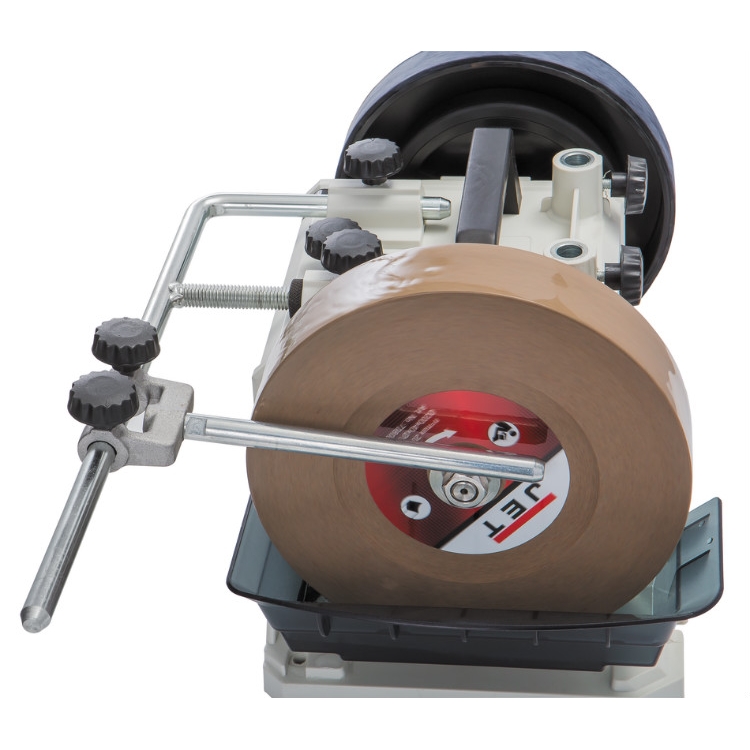

Все составляющие нужно разместить внутри корпуса, так будет удобнее работать. В доступности должен оставаться только шкив электродвигателя, на него надеваем точильный диск. Далее крепим к верстаку станок, место выбираем заранее. Алгоритм действий такой:

  • устанавливаем в нужном месте электромотор и отмечаем на столе места креплений;
  • сверлим отверстия для болтов;
  • ставим электромотор на место и прикручиваем к верстаку с помощью хомутов из тонких полосок металла;
  • ставим защитный корпус;
  • на шкив двигателя ставим сам точильный круг.

Двигатель лучше всего выбирать с удлиненным шкивом. Первой наденьте шайбу, потом круг. Если поперечники шкива и диска не совпадают, то примените переходную втулку. Сбоку нее сделайте резьбовое отверстие и вкрутите в него крепежный болт.

В плане мощности двигателя для самодельного станка хорошо подойдет устройство от старой стиральной машины. А вот двигатель с большими оборотами не подойдет, поскольку заточка сверл осуществляется при небольшой скорости.

Далее подключите электрические приспособления – тумблер и двигатель, затем соединяем их с розеткой.

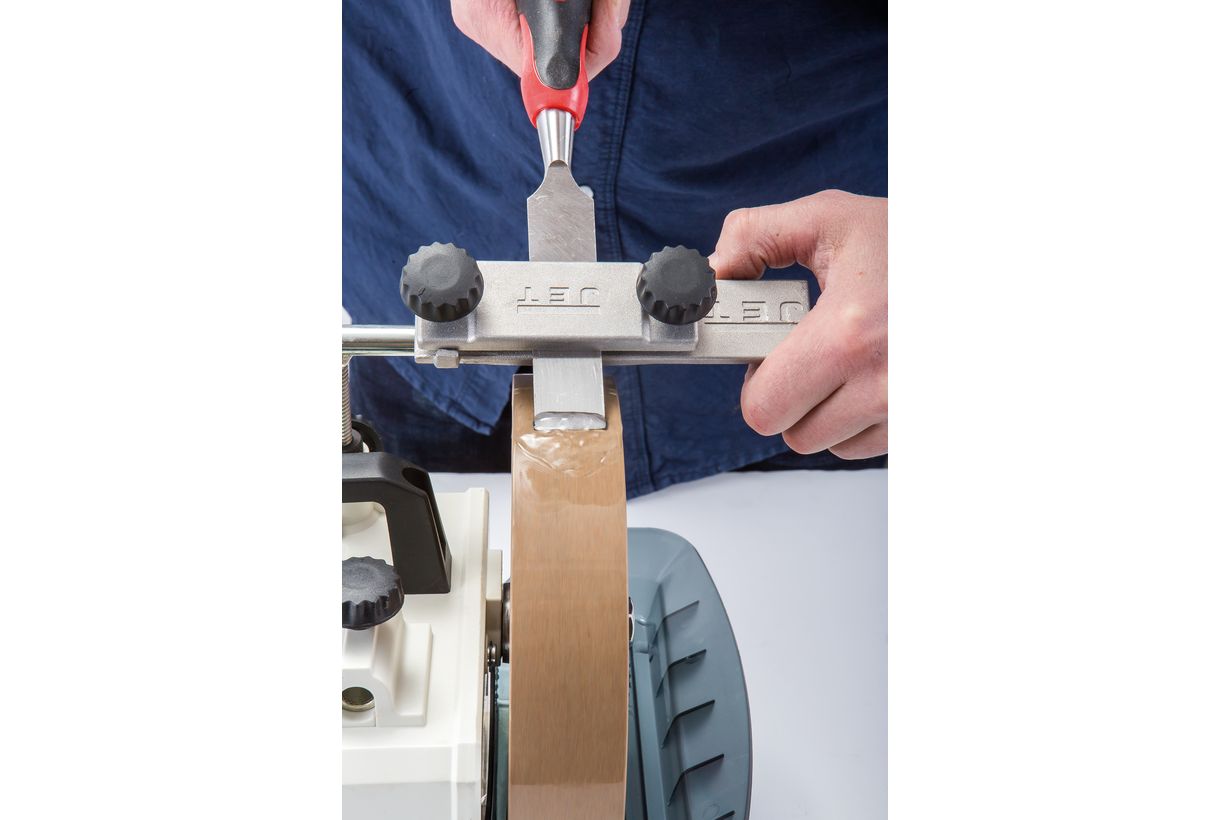

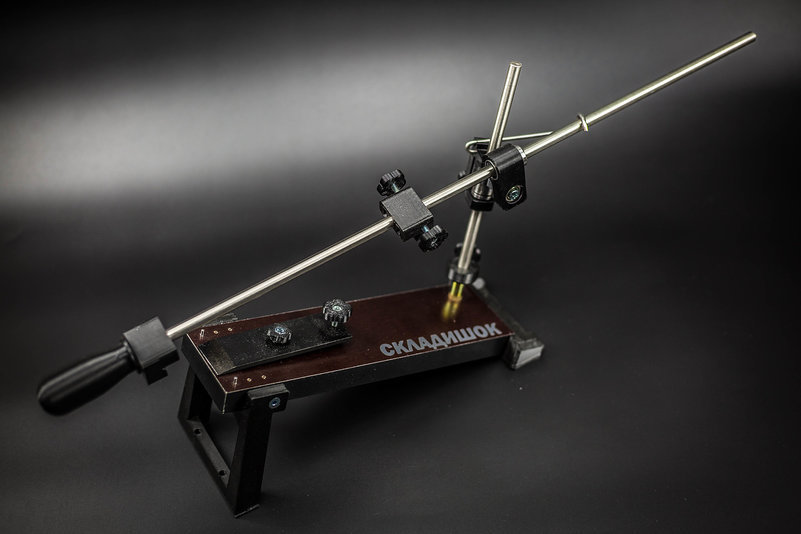

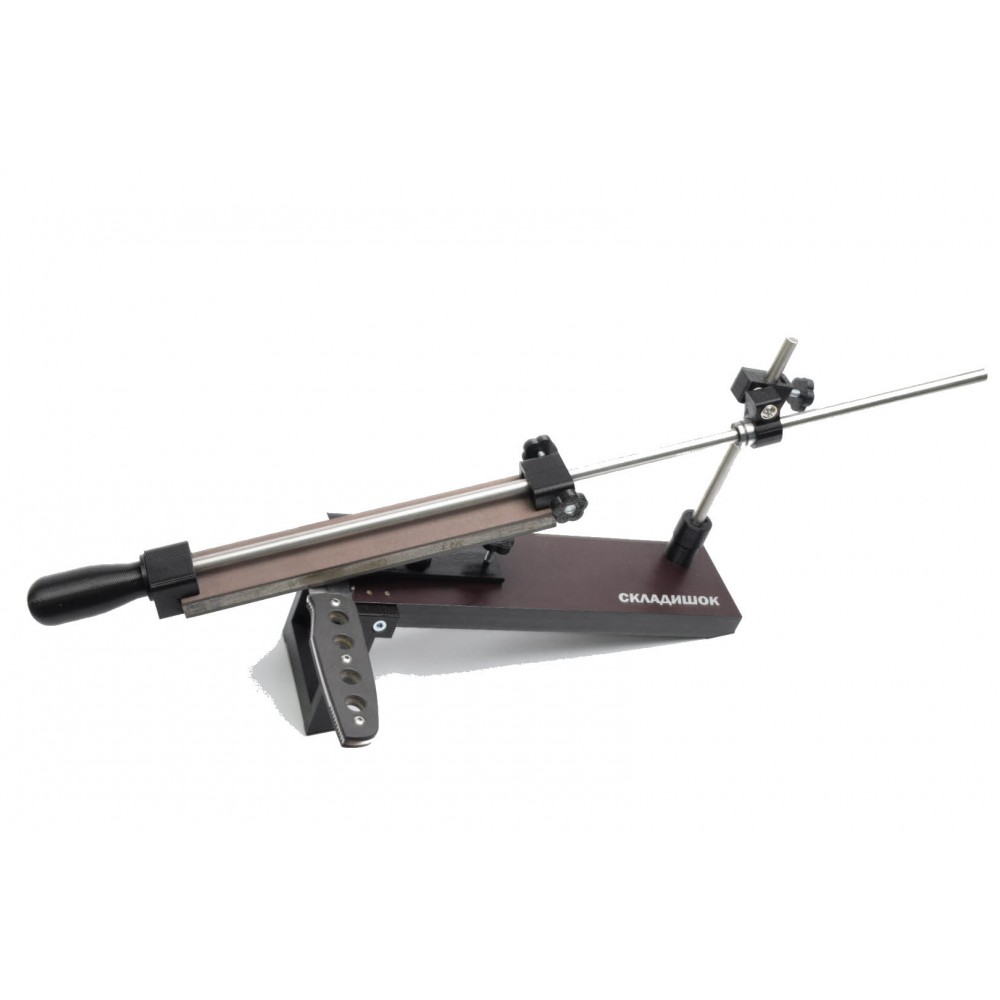

Как правильно использовать станки для заточки ножей и оборудовать рабочее место

Для того чтобы правильно восстановить острие клинка, нужно знать, как точить ножи на точильном станке, и соблюдать некоторые правила:

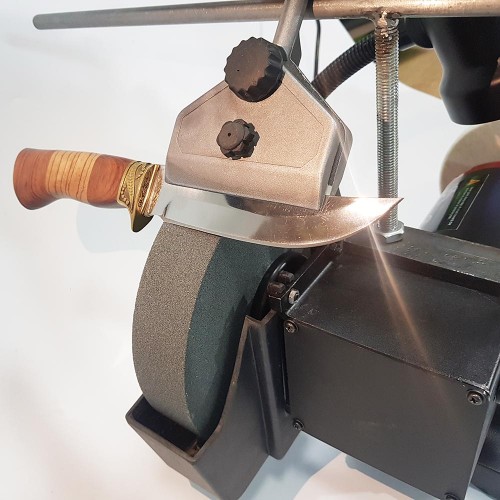

  1. Первое и главное условие – соблюдение и сохранение правильного угла заточки на протяжении всего периода работы. Для этого перед началом заточки следует надежно установить основание ножа по отношению к поверхности точильного бруска и следить, чтобы положение не изменялось.
  2. Выполнять только плавные движения. Не рекомендуют точить инструмент резкими отрывистыми движениями, все действия должны быть плавными и скользящими, иначе вероятно появление микроскопических нарушений на острие, что отрицательно скажется на дальнейшем использовании ножа.
  3. Изучить особенности применения брусков. Некоторые варианты точильных камней следует смочить мыльной водой или маслом, что необходимо для улучшения скольжения клинка в процессе заточки. Дополнительная смазка также помогает убрать пасту, образующуюся в результате смешивания микрочастиц камня и стали.

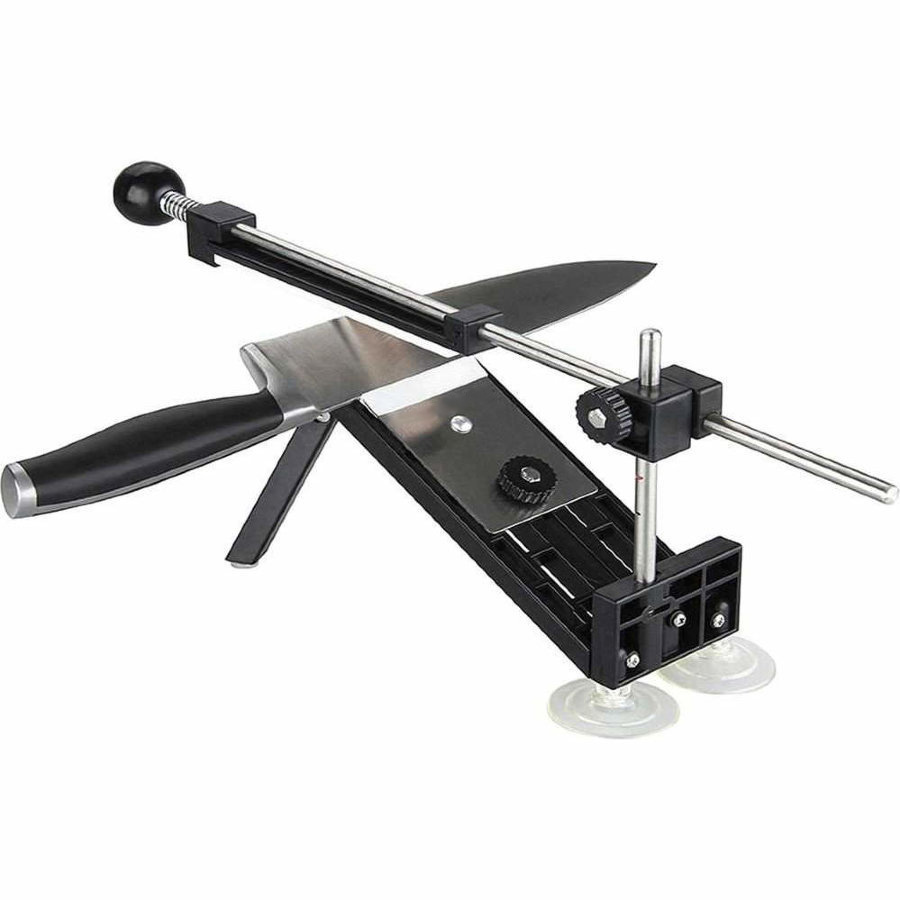

Для лучшего скольжения ножа в процессе заточки, точильный камень нужно смочить мыльной водой

Специалисты по заточке ножей не рекомендуют пробовать начинать самостоятельную заточку с дорогих ножей, лучше для начала потренироваться на запасном приборе. А также советуют использовать недорогой клинок перед основной работой. Во-первых, таким образом получится проверить точильный инструмент без опасения испортить дорогой нож, а во-вторых, эта простая манипуляция поможет приобрести некоторый опыт.

Перед использованием станка для заточки плоских ножей или любого другого типа приборов нужно подготовить оптимальное место для проведения работ, соответствующее технике безопасности. Например, при выполнении ручной заточки с применением каменного бруска требуется плотно закрепить на столе деревянную доску.

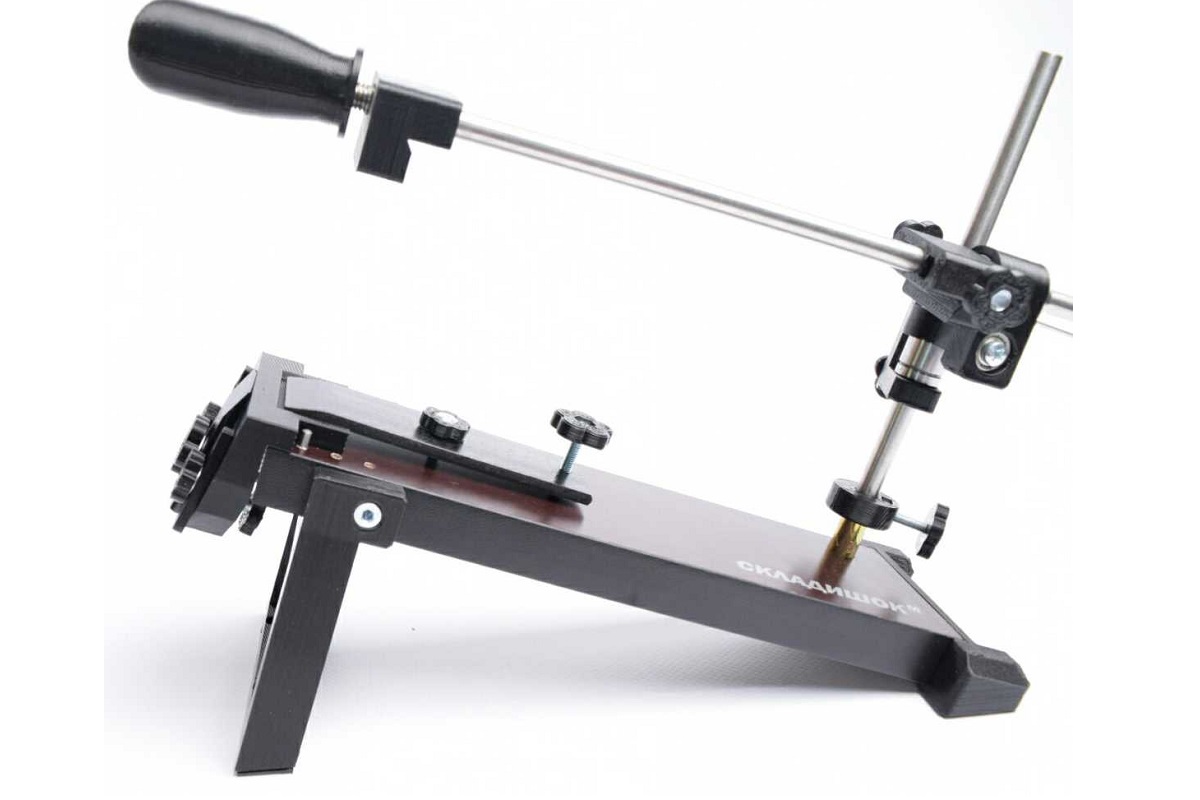

Нож не рекомендуется точить резкими движениями, все действия должны быть плавными

Брусок же каждый пользователь устанавливает исходя из личных предпочтений: он может быть расположен горизонтально или перпендикулярно положению мастера. Не следует во время работы стараться как можно сильнее прижимать основание ножа, движения должны быть поступательными или отрывистыми. Если выполнять все действия аккуратно, в результате удастся получить острый клинок, не имеющий каких-либо сколов, трещин или заусениц, а весь цикл заточки не займет больше 5-7 минут.

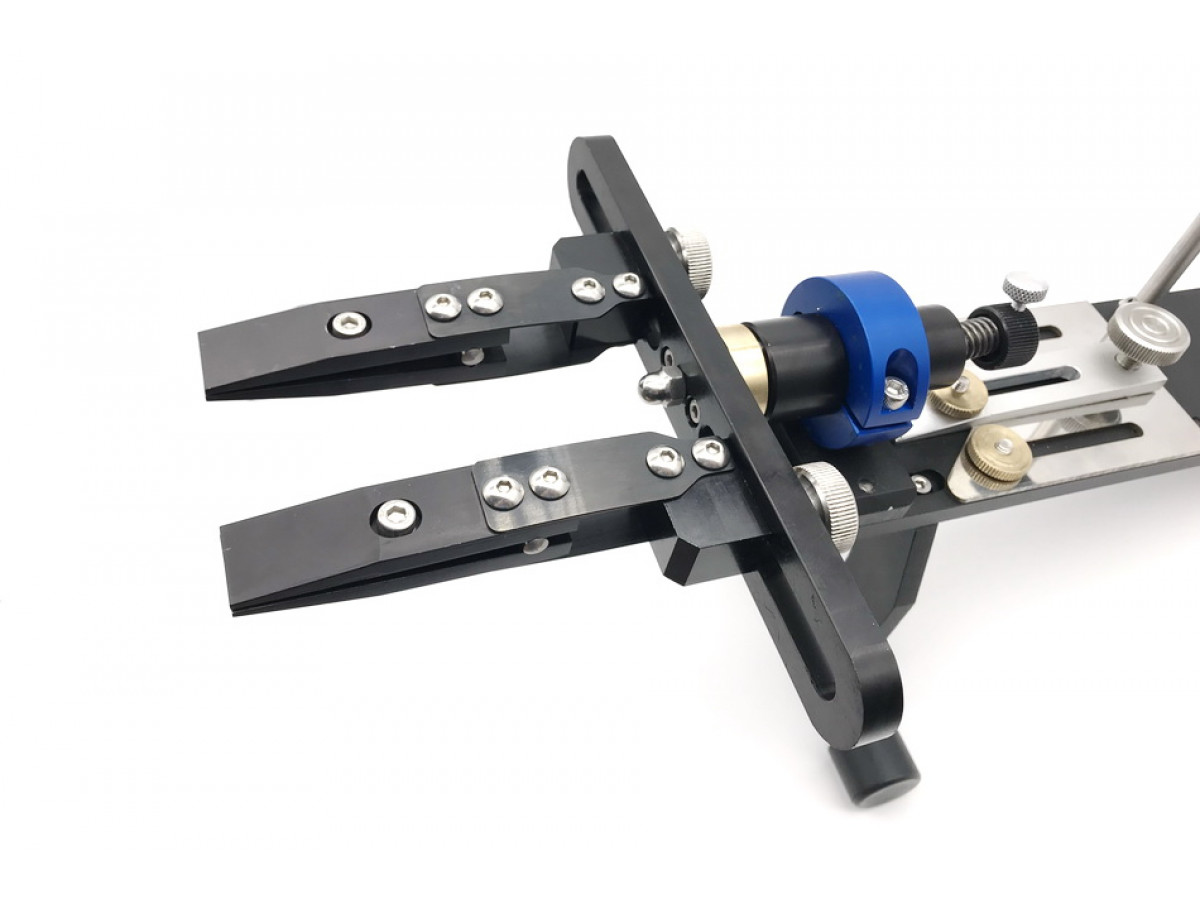

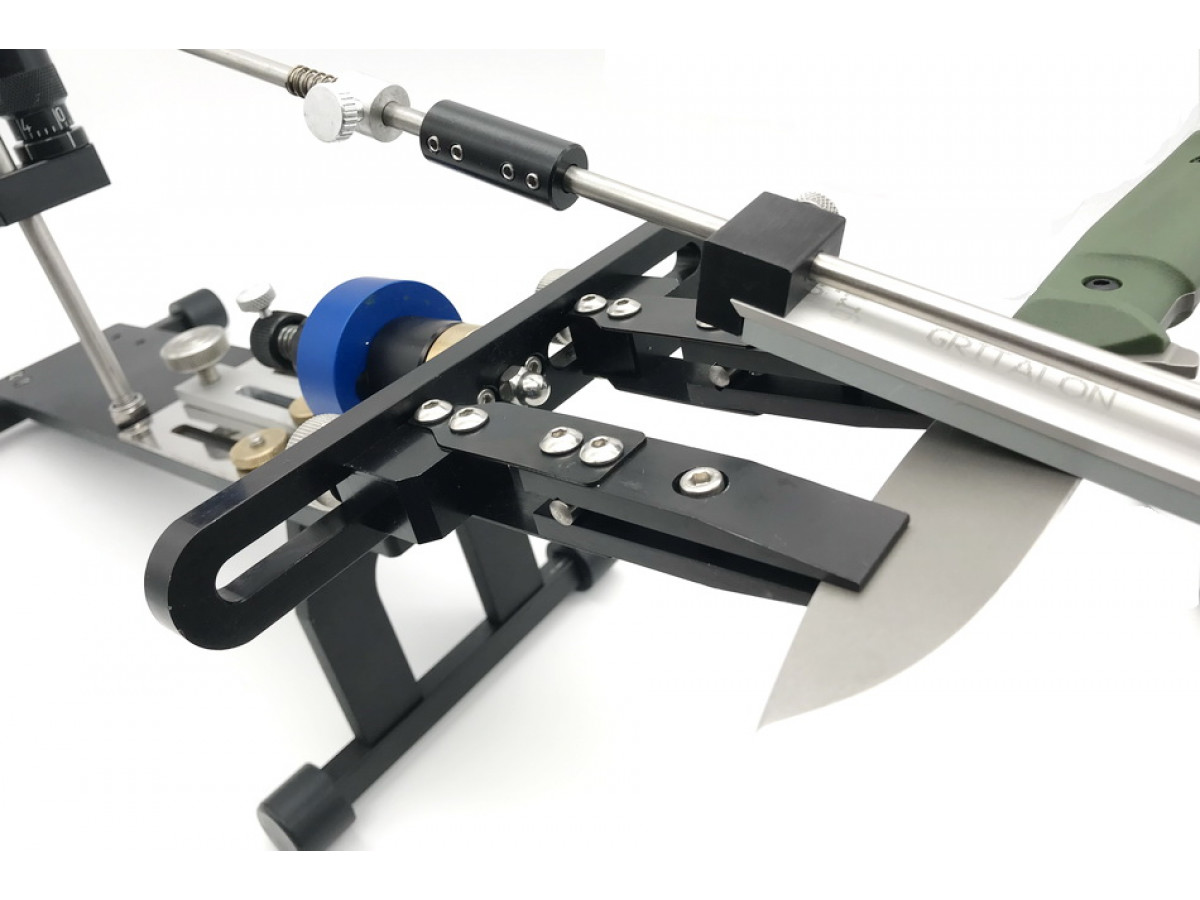

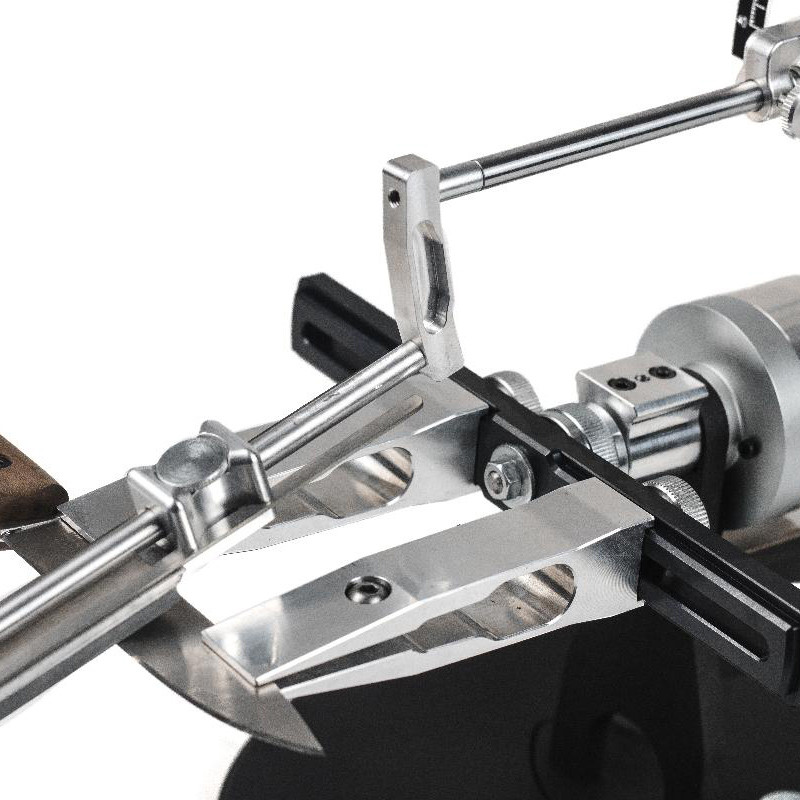

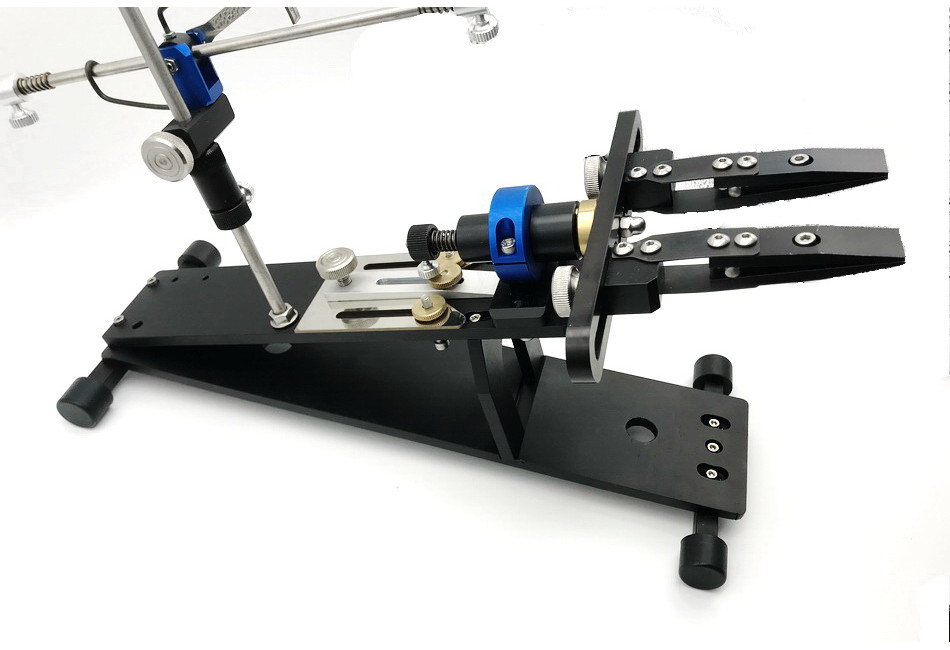

Устройство фиксации

Второй важной деталью подручника считается прижимная планка. Её можно сделать из 2 деталей

Г-образной планки размером 150х180 мм, ширина полочек которой равна 50 мм (верхней);

Ответной планки в форме прямоугольника размером 50х100 мм (нижней).

При изготовлении прижимной планки станочник выполняет такие действия:

Устанавливает нижнюю планку на дальнем краю верхней;

По центру делает 2 отверстия и отступает 25 мм от краёв детальки, через отверстия соединяет детальки двумя 8 мм болтиками;

Вкручивает 8 мм болтики по 2 сторонам. В подобной ситуации шляпа ближнего болтика расположена около верхней планки;

Приваривает шляпки болтиков к пластинкам и заранее шлифует до образования округлости;

Да наклонной доске отступает 40 мм от края и проводит рейсмусом черту;

Делает по краям внизу и вверху по одной 8 мм щели в 25 мм;

С помощью разметки соединяет края щелей и электролобзиком делает пропил с припуском. Напильником расширяет паз до ширины, равной 8,5 мм;

Скрепляет планки посредством паза, который есть в доске верхний болтик затягивает гайкой и, таким образом, крепко крепит планку.

Потом затягивает соединение 2 гайкой;

При прижиме нижней планки (в нише основы) накручивает на второй болтик барашковую гайку.

Помогающие устройства

Теперь пришло время сделать приспособление для заточки сверл. Оно подойдет 2 типам мастеров:

Новички, у которых не получается ровно держать подходящий наклон. Из-за этого кромка получается неровной и эффективность сверления снижается. Иногда сверло начинает работать еще хуже, чем до этого, а это снижает скорость работы. Приспособы будут полезны мастерам, которым приходится постоянно сидеть за наждаком. В этих случаях самодельные приспособления для заточки сверл — необходимость.

Приспособа на гравер и электродрель

Элементарное устройство для заточки сверла, которое весьма просто сделать, так как состоит оно всего из 2 частей:

  1. Корпус. Обычно он цельнолитой и сделан из пластика. В нем есть кольцо, которое фиксируется на цанге гравера и втулка с углом в 60 градусов. Сверло входит туда с упором, поэтому смещения не происходит.
  2. Маленький шлифовальный круг. Он стачивает часть металла.
Популярные статьи  Лось, просто лось....из дерева

Если нет гравера, есть приспособления для заточки сверл по металлу на дрель. Для них понадобится:

  1. Круглая труба на 50 миллиметров. Подойдет даже пластиковая сантехническая труба и заглушка к ней.
  2. Шлифовальный конус или фреза с наклоном в 60о.

В заглушке нужно насверлить дюз по окружности.

На основе гаек

Специфическое самодельное приспособление для заточки сверл своими руками, которое все же подойдет новичкам. Здесь понадобится сварочный аппарат, так как монолитный корпус долговечнее.

Чтобы сделать инструмент для заточки, действуйте по плану:

  1. Понадобится гайка большого диаметра, например, М 16. В ней необходимо вырезать треугольное отверстие. Нужно стараться попасть в 120 градусов. Чтобы это проверить, достаточно приложить сверло острием.
  2. Сверху приваривается еще одна гайка диаметром поменьше. Она понадобится, чтобы вкрутить прижимоной болт.
  3. Осталось вкрутить болт и готово. Гайка будет направляющей и заточка сверл своими руками пройдет куда легче.

Такой станок для заточки сверл своими руками может собрать каждый, но вот его эффективность под вопросом. Возлагать большие надежды не стоит, так как гайка тоже будет постепенно стираться.

Из дверной петли

Самодельное приспособление для заточки сверл своими руками подойдет тем, кто умет работать сварочным аппаратом. Далее нужно действовать по инструкции:

  1. Сначала петлю нужно укоротить. Одна часть послужит фиксатором подручников, вторая (отрезанная часть) – задает угол.
  2. К длинной части необходимо приварить металлический угол. В нем нарезается резьба, чтобы вставить болт. Диаметр не так важен, тут можно действовать по своему усмотрению.
  3. Далее устанавливается уголок, он будет направляющей плоскостью.

Вот подробное видео, как сделать станок для заточки сверл своими руками.

Стоит понимать, что это самодельное устройство для заточки – не полноценный инструментарий. Необходимо точило, а петля — лишь направляющая.

Также конструкция имеет 2 недостатка:

Подача осуществляется сверху вниз. Поэтому обратная часть кромки будет плоской, что вызовет перегрев. Понадобится использовать СОЖ или хотя бы солидол. Ровно ориентировать сверло не у всех получится, так как точность будет посредственной.

Стойка

Чтобы сделать станок для заточки сверл своими руками, нужно приложить усилия. Магазинные стойки дорогие (от 50 долларов). В домашних условиях они делаются буквально из хлама.

Стойка состоит из 5 частей:

  1. Упор. На него опирается сверло.
  2. Затяжная гайка с угломером. Просто сразу нужно выставить упор в том положении, под каким наклоном точить сверла по металлу.
  3. Зажим для оснастки. Чтобы не держать ее рукой и избавиться от случайных проворачиваний.
  4. Катерка. Дает возможность двигать оснастку.
  5. Основание.

Шаблон типа «кондуктор»

Простенькое устройство для заточки сверл, но по эффективности не уступает заводским направляющим. Изготовить ее можно из отрезка труб.

Для заточки сверла понадобится сделать следующее:

  1. Отрезок профиля обрезается под 60о.
  2. Должно получится так, чтобы профиль попадал под линию разреза.
  3. Кондуктор крепится к столику точила на винты или струбциной.

Теперь остается приложить острие к шаблону и просто проворачивать его.

Кондуктор для сверл по металлу своими руками делается просто, но новичку он облегчит работу в разы. Ему по силам любые диаметры, даже самые малые. К тому же, скоро вы сможете «набить руки» и заточка сверл своими руками не будет проблемой.

Как работать с самодельным станком

При заточке с помощью самодельного станка помните следующее:

два плечика во время работы должны быть одинаковыми, так сверло ровно пройдет в отверстие, и сверление будет выполняться правильно; до запуска станка хорошо закрепите на шкиве точильный круг; первая обработка проводится с помощью диска с крупным абразивом, при обнаружении на сверле заусенец, диски меняют на тонкие; при заточке все время держите нужный угол; круг должен двигаться только по лезвию в одном направлении; не перегревайте резак и во время обработки его иногда охлаждайте. Перегретый инструмент не окунайте в холодную воду, чтобы металл не повредился; сначала заточите одну сторону сверла, потом аккуратно переверните и обрабатывайте вторую.

При работе очень важно сохранить первоначальную форму инструмента и направление режущих краев. Внимательно следите за тем, чтобы не было смещения от центра острия кончика, поскольку инструмент при обработке может сильно отклониться

А если после заточки угол краев будет разным, сверло не сможет нормально работать. Это можно будет определить с помощью шаблона или же без него: смотрите, чтобы по форме кончик был конусообразным. Править лучше с помощью специальных устройств, чтобы не допустить ошибок.

Также очень важно правильно определить, когда сверло нуждается в заточке, многие это сделать не могут. Так, о затуплении сверла говорят такие явления:. гудение или скрежет в начале сверления; металл нагревается быстро, иногда нагрев сопровождается сильным запахом

гудение или скрежет в начале сверления; металл нагревается быстро, иногда нагрев сопровождается сильным запахом.

Если заточить сверло раньше срока, то можно значительно сократить срок его эксплуатации и спровоцировать скорую поломку. Поэтому точильный станок нужно не только правильно собрать, но и правильно использовать только в соответствии с необходимостью.

Сохранить

  • http://obinstrumente.ru/elektroinstrument/stanok-dlya-zatochki-sverl-svoimi-rukami.html
  • https://derevyannie-doma.com/materialy/stanok-dlya-zatochki-sverl-svoimi-rukami-kak-sdelat-ustroystvo.html
  • http://obustroen.ru/instrumenty-i-oborudovanie/mehanizirovannye/dreli-i-perforatory/dlya-zatochki-sverl.html
  • https://remontoni.guru/instrumenty-i-oborudovanie/kak-sdelat-prisposoblenie-dlya-zatochki-sverl-svoimi-rukami.html
  • http://sdelajrukami.ru/zatochka-sverl-svoimi-rukami/
  • https://instrument.guru/svoimi-rukami/kak-sobrat-stanok-dlya-zatochki-sverl.html

Как сделать заточной станок своими руками

Мощный заточной станок своими рукамиСтационарный станок для заточки цепей своими руками довольно дорог. И некоторые умельцы пытаются соорудить саморобний агрегат. Изготовление самодельного станка — дело хлопотное. Чтобы выточить и отцентрировать переходник между валом электродвигателя и абразивным кругом, потребуется токарный станок.

Для изготовления основания (станины) можно взять основу слесарных тисов. В ней уже есть отверстия для крепления к верстаку. На основе закрепляется поворотный механизм с установочным клином. Наносится градусная шкала. Поворотный механизм для фиксации под необходимым углом оборудуется винтовым зажимом.

На кронштейне монтируется электродвигатель с абразивным кругом. Для удобства включения конструкцию можно дополнить кнопкой включения. В качестве абразивного круга можно использовать обдирочный круг для болгарки толщиной 2- 3 мм .

Мощный заточной станок своими рукамиДля защиты от удара электрическим током металлические части открыты и не изолированы, конструкцию следует оснастить пластиковой рукояткой. Для подсветки рабочей зоны воспользуйтесь светодиодным фонариком. Так как самодельные станки редко оборудуются защитными экранами, работу по заточке цепей следует проводить в защитных очках.

На заточной станок для цепей бензопил своими руками достаточно установить электродвигатель мощностью 80 Вт. Силовой кабель подбирается, исходя из нагрузки. Достаточно взять трехжильный кабель с сечением 0,75 мм?.

Выбрать хороший станок, изготовить самостоятельно или воспользоваться ручным инструментом — дело каждого. Если вы пользуетесь цепной пилой по случаю, то приобретать станок нет смысла. Если вы имеете опыт работы на токарном, фрезерном, сверлильном станке, то изготовить несложную конструкцию для затачивания цепей не составит труда.

Как изготовить самодельный наждак для собственной мастерской

Часто возникает ситуация, когда необходимо заточить инструмент или поточить ножи. Для выполнения этих работ лучше всего подойдет заточной станок — его еще называют точило или наждак. Это простейший электроинструмент, который состоит из электродвигателя и абразивного круга. В торговой сети продается много вариантов, которые отличаются друг от друга ценой и производителем, но предназначены для выполнения одной функции – заточка режущего инструмента. Не спешите приобретать электроточило заводского изготовления: любой домашний мастер способен изготовить его своими руками при наличии необходимых запчастей.

Популярные статьи  Брошь своими руками — пошаговые мастер-классы для начинающих, фото идеи, схемы

Алгоритм сборки наждака из двигателя от стиральной машины Малютка

Прежде всего делаем станину будущего механизма. Ее можно изготовить из толстой деревянной доски, деревоплиты, подходящего пластика, но лучше всего подходит толстая металлическая плита. К ней с помощью кронштейнов, уголков или хомутов закрепляют электродвигатель. Соединение электродвигателя с камнем происходит посредством фланца.

Мощный заточной станок своими руками

Изготовление фланца — одна из технически сложных операций при сборке самодельного наждака. Делается он, как правило, с помощью токарного станка. Для этого необходимо измерить диаметр выходного вала и абразивного круга, который будет применяться в заточном станке. Однако если токарного станка под рукой нет, можно обойтись и без него. На видео, представленном ниже, можно ознакомиться, как сделать фланец для наждака из подручного материала самостоятельно:

https://youtube.com/watch?v=soaXuWm4Ntw

Закрепление фланца на валу происходит при помощи гайки с болтом и шайбой. При этом надо учитывать направление вращения вала: резьба на гайке должна быть в противоположную сторону.

Это делается в целях безопасности, чтобы во время работы гайка не раскручивалась под действием вибрации станка, что чревато слетанием абразивного круга и травматизмом.

Наконец, остается смонтировать электроточило на постоянное место и подвести электричество. Наждак из двигателя от Малютки готов.

Мощный заточной станок своими руками

В случае применения двигателя, демонтированного со стиральной машины-автомат, можно сделать заточной станок аналогичным образом, разница состоит только в подключении электроэнергии. Мотор от обыкновенной стиральной машины имеет четыре провода: два подключаются к рабочей обмотке, а два других — к пусковой. Чтобы определить рабочую обмотку, достаточно измерить сопротивление обеих. Сопротивление пусковой обмотки составляет 30 Ом, а рабочая имеет всего 12 Ом. Двигатели современных машин имеют шесть выводов, два из которых — это выход таходатчика с сопротивлением 70 Ом. Найти их не составит большого труда. Эти провода необходимо заизолировать.

Схема подключения заключается в следующем: обе обмотки соединяются параллельно и подсоединяются к сети, а в разрыв пусковой обмотки подсоединяют кнопку. Для этого можно взять пусковую или приспособить кнопку от дверного звонка.

Мощный заточной станок своими руками

Этапы работ по изготовлению наждака

1. Изначально необходимо определиться с размерами будущего наждачного станка, разработать его схему, чертежи конструктивных элементов. При желании, можно взять на вооружение чертежи, опубликованные в статье. Размеры будущего наждака необходимо привести в соответствие с габаритами имеющегося в наличии электрического двигателя.

2. Целесообразно заказать в токарной мастерской специальный фланец для крепления наждачного круга на вал электродвигателя с набором крепёжных гаек, поскольку самостоятельное изготовление данного элемента требует наличия специальных станков, а также соответствующего профессионального опыта.

3. Изготовление опорной рамы.

3.1. Используя углошлифовальную машинку, на широкой грани большой трубы прямоугольного сечения, согласно чертежу, следует вырезать паз, в который впоследствии будет помещён конденсатор. Также, потребуется вырезать в уголках соответствующие выемки для будущего монтажа электродвигателя.

3.2. Из имеющихся в наличии заготовок труб, уголков необходимо сварить раму, воспользовавшись сварочным аппаратом.

3.3. С помощью дрели нужно просверлить заданное количество отверстий под монтаж двигателя стиральной машины.

4. Изготовление вспомогательного столика.

4.1. На горизонтальной поверхности одной из металлических пластин требуется просверлить дрелью продольные пазы, которые будут служить направляющими для перемещения столика в определённое рабочее положение. Поверхность второй (верхней) пластины оставляется гладкой.

4.2. С помощью сварочного аппарата выполняется сварка элементов столика: 2-х металлических пластин, квадратной трубы.

5. За счёт болтового соединения, выполняется крепёж столика к раме.

6. Используя щётку по металлу, закрепленную на «болгарке», выполняется зачистка всех шероховатостей, неровностей полученной конструкции.

7. Все металлические части конструкции покрываются краской по металлу.

8. На нижнюю часть рамы крепятся резиновые амортизаторы при помощи саморезов.

9. Выполняется сборка электрической схемы, на раме закрепляется выключатель.

10. Из куска оцинкованной жести изготавливается и монтируется защитный фартук на двигатель.

11. Выполняется полная сборка конструкции точила, с подключением всех электрических элементов. Собранный наждак готов к работе.

Процесс самостоятельного изготовления точильного станка гарантированно окажется несложным даже для человека, имеющего небольшие навыки работы с металлом и обладающего элементарными познаниями в электрике. Такой наждак станет хорошим вспомогательным оборудованием для каждого хозяйственного человека, предпочитающего решать бытовые проблемы своими силами.

Каждый хозяин, так или иначе, сталкивается с ситуацией, когда ей необходимо заточить ножи, ножницы и другие острые предметы, которые с течением времени затупляются. Можно каждый раз обращаться к мастеру и платить за его услуги немалые деньги или приобрести готовый наждак, а можно проявить смекалку и порадовать свой кошелёк, сделав наждак своими руками.

Мощный заточной станок своими руками

Необходимые материалы

Для изготовления точила нужно иметь в наличии приведенный ниже перечень материалов, конструктивных элементов.

1. Комплект электрического оборудования:

  • конденсатор для запуска двигателя (можно использовать тот, что стоял в стиральной машине);
  • выключатель;
  • провода;
  • вилку с кабелем.

2. Элементы двигателя:

  • фланец для крепления наждачного круга;
  • шлифовальный круг для точила (как вариант, можно приобрести несколько кругов с различными степенями зернистости);
  • кусок оцинкованной жести.

3. Материалы для опорной рамы:

  • 2 уголка;
  • отрезок трубы с большим прямоугольным сечением;
  • 2 отрезка трубы с меньшим прямоугольным сечением;
  • резиновые амортизаторы.

4. Материалы для вспомогательного столика:

  • 2 металлических пластины;
  • отрезок трубы квадратного сечения;
  • набор болтов, гаек.

5. Вспомогательные материалы:

краска-грунтовка по металлу.

Что берем для изготовления станка

Для сборки домашнего точильного станка потребуется главным образом рабочий мотор от стиральной машины.  Можно взять от советской стиральной машины электромотор мощностью 200 Вт, например, от Риги-17 СМР-1,5.  Хотя одни говорят, что оптимальная мощность 400 Вт, а другие – что при мощности более чем 300 Вт, точильный круг может разлететься на куски. Для редкого использования точильного станка достаточно мотора в 1000 оборотов в минуту.

Больше от стиральной машины ничего не потребуется, все остальное придется выточить или вырезать из подручного материала своими руками. А потребуется вам:

  • металл толщиной 2-2,5 мм для кожуха на точило;
  • трубка для вытачивания фланца;
  • точильный камень;
  • гайка для закрепления камня на шкиву;
  • пусковое устройство;
  • электрический кабель с вилкой;
  • металлический уголок или деревянный брусок для изготовления станины;

Подготавливаем фланец

Первым делом нужно изготовить фланец или купить готовый. Он должен по диаметру походить к втулке двигателя, и на него хорошо  должен одеваться точильный камень. Фланец – переходная деталь между двигателем и точилом. Если изготавливать его из куска трубы своими руками, то необходимо на одном ее конце нарезать резьбу, примерно на расстоянии в 2 раза, превышающем толщину круга. Для нарезания резьбы используют метчик.

Второй конец трубки запрессовывается на вал двигателя путем нагрева, а потом закрепляется сваркой или болтом, просверлив сквозное отверстие в трубке и в валу. Ниже представлен чертеж, по которому можно выточить фланец у токаря. Не забудьте указать все диаметры, согласно вашему двигателю и точильному камню, если будете заказывать данную работу.

Подключаем двигатель и собираем основу

Следующий этап работ – подключение двигателя  от стиральной машины к  электрическому проводу с вилкой своими руками. Для этого необходимо у мотора от советской машинки найти пусковую и рабочую обмотку.  Для этого используют мультиметр и замеряют сопротивление. Сопротивление рабочей -12 Ом, а пусковой обмотки – 30 Ом. К электрическому кабелю подключают выводы рабочей обмотки. При таком подключении точильному кругу нужно будет задавать вращение рукой. Поэтому многие делают для этого пусковую кнопку.

Используя двигатель от стиральной машины автомат, можно обойтись без пусковой кнопки. Точильный станок будет работать сразу после включения в сеть. На схеме справа представлено такое подключение. Самое главное – правильно определить вывод рабочей обмотки двигателя.

Популярные статьи  Вышитая звезда.

И последнее, что нужно сделать – это станину или основу, на которой будет крепиться станок. Кроме того, обязательно наличие защитного кожуха над точильным кругом, ведь от точильного камня могут лететь мелкие кусочки и пыль. Защитный кожух, лучше всего делать из металла толщиной 2-2,5 мм, хотя встречаются варианты станков, сделанных своими руками и с защитой из толстого пластика. Станина тоже может быть разной, самая надежная – из металлического уголка. Некоторые крепят станок к стене, кто-то предпочитает точило переносное.

В этом и плюс точила, сделанного своими руками, вы делаете его под себя, чтобы вам было удобно на нем работать. На фото представлены некоторые варианты самодельных станков.

Точильный станок – одно из самых распространенных приспособлений, изготавливаемых своими руками из двигателя от стиральной машины. Сделать из такой детали можно все, что угодно, если захотеть, даже медогонку. Но нужно быть аккуратным не только при изготовлении такого оборудования, но и при его использовании, чтобы не навредить своему здоровью. Удачи!

Поделитесь своим мнением — оставьте комментарий

Наждак из двигателя от стиральной машины

Чем хороши советские стиральные машины – они были оборудованы надежными электрическими двигателями

Еще один плюс применения таких моторов для точила заключается в небольших мощности и оборотах вала, а это важно для точильного круга наждака, который на больших оборотах может просто расколоться при контакте с обрабатываемым инструментом. Хороший вес и питание от сети 220 В тоже удобны: в первом случае наждак будет устойчив без применения дополнительных обвесов, второй показатель избавляет мастера от необходимости собирать пусковой узел для наждака: его попросту можно взять от стиралки

Наждаки из двигателя от стиральной машины ничем не уступают заводским моделям. И если в случае с китайской техникой можно еще сомневаться в длительности службы изделия, то самодельная конструкция, где каждая деталь прошла через свои руки, действительно будет незаменимым помощником долгие годы.

Что потребуется

Для изготовления наждака своими руками потребуется определенный инструментарий и материалы. Самая простая конструкция исключает необходимость применения сварочных и токарных работ, что позволяет изготовить ее практически любому человеку. Набор необходимого инструмента:

  • электролобзик или обычная ножовка по дереву (лучше, если ножовка фасовочная);
  • электрическая дрель с набором сверл;
  • шуруповерт или фигурная отвертка;
  • угловая шлифмашина;
  • паяльник на 100 Вт;
  • маленькая стамеска;
  • угольник с одним из углов на 90 градусов;
  • штангенциркуль;
  • чертежный циркуль;
  • чертежный карандаш и рулетка;
  • ножницы по металлу;
  • настольные тиски;
  • отрезок наждачной бумаги зернистостью 150.

Набор необходимого материала и оборудования:

  • модель советского электродвигателя от стиральной машины с конденсаторами;
  • тумблер на нагрузку до 1.0 кВт;
  • шнур с розеткой длиной 2 метра;
  • маленький точильный камень с диаметром посадочного отверстия 32 мм;
  • плита ДСП размером 0.5х0.5 метра и толщиной 0.02 метра;
  • фанера многослойная размером 0.15х0.15 метра и толщиной 0.01 метра;
  • брус размером 60х60 мм и высотой 0.2 метра;
  • саморезы по дереву на 50 и 20 мм с прессшайбой;
  • оцинкованная жесть размером 0.5х0.5 метра и толщиной 1 мм;
  • резиновые пробки от антибиотиков в количестве 4 шт.

Какой двигатель выбрать

Как упоминалось выше, параметры мотора стиральной машины должны соответствовать определенным критериям. Брать первый попавшийся двигатель и выстраивать под него конструкцию наждака не очень практично, если в итоге окажется, что на таком станке невозможно будет работать. Поэтому умельцы, имеющие практический опыт, рекомендуют исходить из следующих моментов при выборе двигателя для изготовления наждака своими руками:

  • самые распространенные модели среди советских двигателей, которые используют для изготовления наждака, – это моторы таких стиралок, как «Малютка», «Сибирь», «Волга» или «Вятка»;
  • рекомендуемый предел вращения вала двигателя – 1500 оборотов в минуту;
  • мощность желательно брать не ниже 100 Ватт и не выше 1000 Вт, наиболее известные моторы имеют мощность в пределах 400 Ватт;
  • если на двигателе имеются опорные лапы с отверстиями для крепежа, это только приветствуется;
  • двигатель будущего наждака должен быть рассчитан на напряжение 220 Вольт.

Во время демонтажа двигателя со стиральной машины важно снять вместе с ним всю пусковую схему, чтобы отдельно не подбирать и не покупать конденсаторы для наждака. Если двигатель не имеет опорных лап, это не помешает установить его в конструкцию

Здесь важно, чтобы у него были шпильки, посредством которых стягивается корпус агрегата: при помощи крепления его за эти шпильки мотор и будет установлен на наждак.

Как и из чего сделать элементы защиты

Защитный кожух в наждаке – предельно важный элемент конструкции. Он служит предохранителем от возможных травм при разрушении точильного камня, а также предотвращает попадание искр в глаза и на близлежащие предметы. Также, если брать двигатели от стиральных машин, то в некоторых из них обмотка статора может быть открытой и ее нужно защищать от попадания абразива и других посторонних частиц. Герметизировать корпус двигателя нельзя, так как это нарушает режим охлаждения агрегата и он может выйти из строя. В таком случае защитный кожух тоже играет немаловажную роль, одновременно защищая двигатель наждака. Самый удобный способ сделать защитный кожух своими руками – изготовить его из оцинкованной стали. Не обязательно делать его круглым, повторяя контуры рабочего заточного круга, проще сделать его в виде усеченного конуса, где верхняя часть по размерам слегка превышает диаметр камня. Прикрепить такой кожух проще всего не к двигателю, а непосредственно к опоре наждака, на которой установлен мотор.

Устройства с горизонтальными опорами

Можно сделать с горизонтальными опорами заточной станок для цепей бензопил своими руками с горизонтальными опорами. В первую очередь для этого подбирается металлическая пластина

Также важно вырезать отверстие под круг. Опоры в данном случае устанавливаются по краю рабочей области

В среднем ширина стойки не должна превышать 20 см. Многие специалисты рекомендуют использовать станины без ножек.

Для фиксации устройства потребуются тиски. Мотор в данном случае фиксируется за стойкой. В некоторых моделях устанавливается механизм зажима. Для безопасного использования станка приделывается щиток. В конце работы фиксируется диск. Находиться он должен под углом в 35 градусов. Таким образом будет обеспечиваться качественная заточка пилы.

Мощный заточной станок своими руками

Самый доступный вариант точильного приспособления

Делаем самый быстрый вариант устройства. Для этого необходимо приготовить 2 пары деревянных уголков, абразивный брусок и транспортир для верного определения угла заточки. Размеры брусков должны быть одинаковыми. Деревянные уголки скрепляются между собой при помощи регулируемых винтов, а между ними надежно фиксируется затачивающий брусок под необходимым углом.

Несмотря на легкость изготовления, такие станки имеет ряд недостатков, к ним относятся:

  • угол обработки приходится выдерживать вручную – что не очень удобно при длительном процессе обработки;
  • необходимость жесткой фиксации устройства на рабочей поверхности для его устойчивости;
  • затачивая нужно постоянно контролировать натяжение стяжек, чтобы брусок не менял свое положение.

Но следует отметить, что такие простые самоделки вполне подходят для обработки домашних кухонных ножей и не требуют больших финансовых вложений при изготовлении.
