Мини трактор из мотоблока

Содержание

Установка ходовой части

По окончанию монтажа приспособления для навески устанавливают на обе оси (переднюю, заднюю), а уже на них – колёса. На заднюю ось обычно крепят те, что шли в комплектации с мотоблоком (Скаут, Зубр, Нева), а на переднюю насаживают колёса от легкового авто или какой-нибудь сельхозтехники

Важно, чтобы они были с глубоким протектором – это сделает самодельный минитрактор техникой высокой проходимости и с улучшенным сцеплением колёс с грунтом. Тогда и управление будет значительно проще

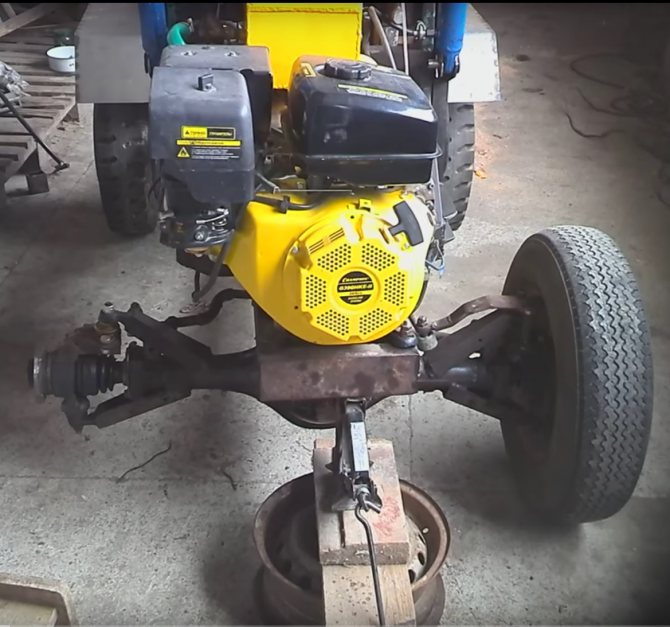

Для оборудования самодельного трактора полноценной передней ходовой частью покупают ступицы в сборке с тормозной системой и желательно в комплекте с рулевыми тягами, рулевым колесом, редуктором и рулевой колонкой. Их так же можно переделать, сняв с подержаной легковой техники.

Крепление передних колёс к минитрактору осуществляют таким образом:

Подбирают металлическую профильную трубу, соответствующую толщине передней оси самодельного трактора;
К торцам профиля прикрепляют колёсные ступицы;
Конструкцию со ступицами закрепляют на передней раме прямо по центру;
Монтируют рулевые тяги, после чего выравнивают их с рулевым редуктором;
Осуществляют фиксацию редуктора на раме;
Ставят рулевую штангу, рулевое колесо;
Регулируют рулевую колонку, руль.

Иногда переднюю подвеску трактора дополняют пружинными амортизаторами для обеспечения более комфортных условий работы. После того, как по чертежу собрали рулевую колонку, нужно сделать монтаж задних колёс.

Заднюю ось культиватора устанавливают на подшипники, плотно запрессованные в сферические втулки. На неё монтируют шкив, который будет передавать крутящий момент от двигателя к вращающимся узлам. Можно задние колёса переломки оставлять без дифференциала – это упростит конструкцию и сведёт к минимуму пробуксовку будущего мини трактора при эксплуатации на сыпучих грунтах.

Оптимальный диаметр колёс трактора — 30-36 см (как у модели Скаут Т-15). Если самодельный дизельный агрегат поставить на колёса меньшего размера, он попросту будет крениться вперёд. Монтаж больших колёс сделает машину неуправляемой и ухудшит её манёвренность, особенно при работе с прицепом. По окончанию установки колёс и рулевой колонки начинают компоновку основного узла агротехники — двигателя.

Как сделать самодельный минитрактор?

Для создания подобной аграрной техники специалисты из народа
используют несколько методик, но в большинстве случаев все происходит примерно
так:

1. Создается рама из
обычного прокатного швеллера при помощи сварки заранее подготовленных
элементов, в которые входит передняя и задняя траверсы и два лонжерона.
Передняя часть данной техники выполняется более узкой, в результате рама
получает трапециевидную форму. После чего в раме производятся отверстия для
установки других частей корпуса и механизмов.

Самодельный минитрактор — рама

2. При помощи сварки по углам рамы крепятся уголки, которые
играют роль стойки, а также служат подрамником и соединяются между собой в
верхней части. Далее на раму монтируется задний мост, ну а при конструировании
полноприводной техники необходимо будет установить еще и передний мост.

3. Монтируется двигатель необходимой мощности, в роли которого
обычно используют различные силовые агрегаты с мотоблоков (см. Минитрактор из мотоблока Нева), мотоциклов (даже оппозитных).

Самодельный минитрактор своими руками — установка двигателя

4. На раму монтируется коробка передач, которая должна быть
обязательно развернута к водителю, для того чтобы управление было максимально
комфортным и простым.

Установка коробки передач на конструкцию мини-трактора

5. Далее монтируются различные составляющие рулевого
управления. В основном используют обычные рули от отечественных автомобилей, в
некоторых случаях даже от мотоциклов.

6. Обязательно необходимо приварить фаркоп, который
впоследствии пригодится не только для прицепа, но и для некоторого
дополнительного оборудования, такого как: сеялка, косилка или плуг.

Сцепка самодельного минитрактора

7. Заключительным моментом в работе по созданию мини трактора
является монтаж тормозной системы, установка бака, ну и, конечно же,
электрическая часть.

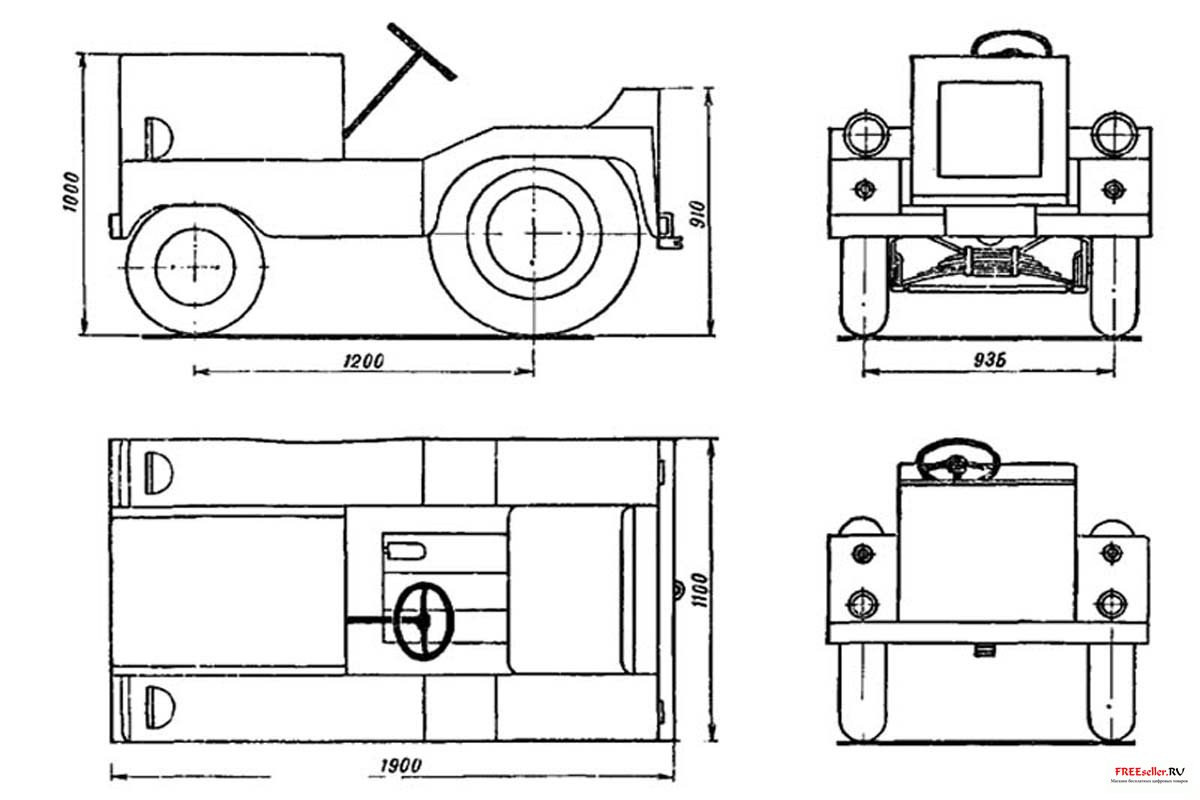

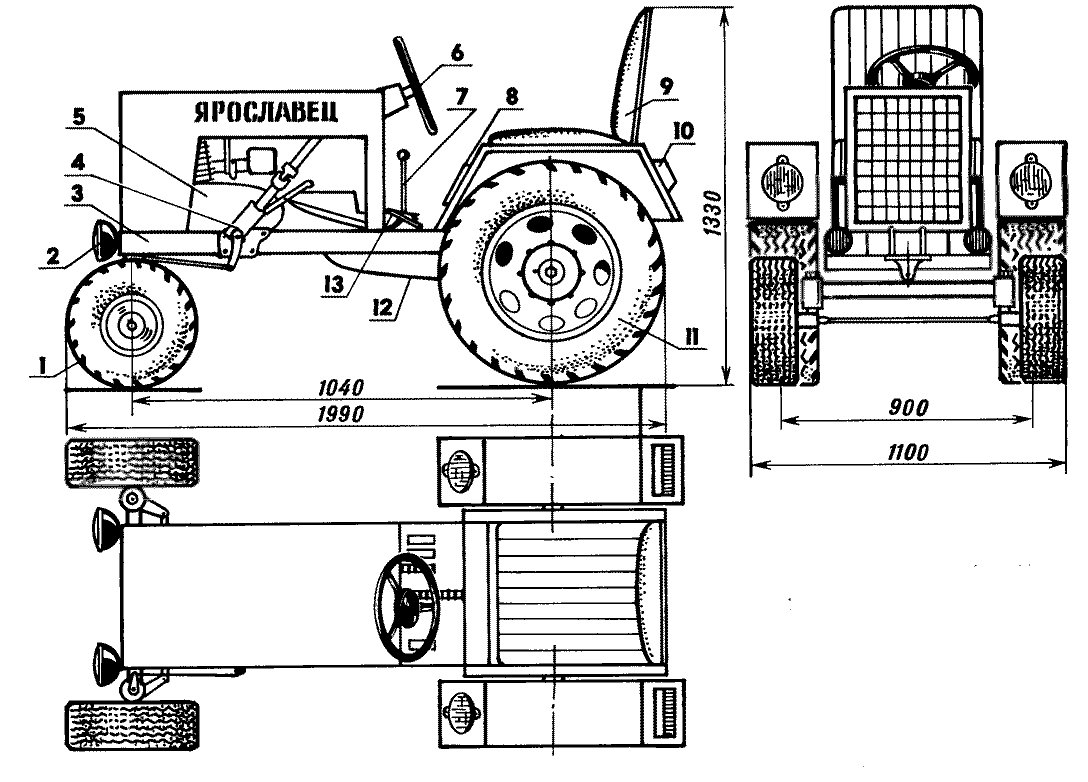

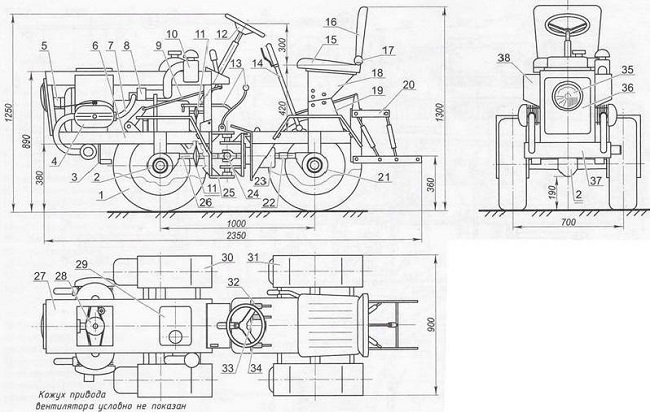

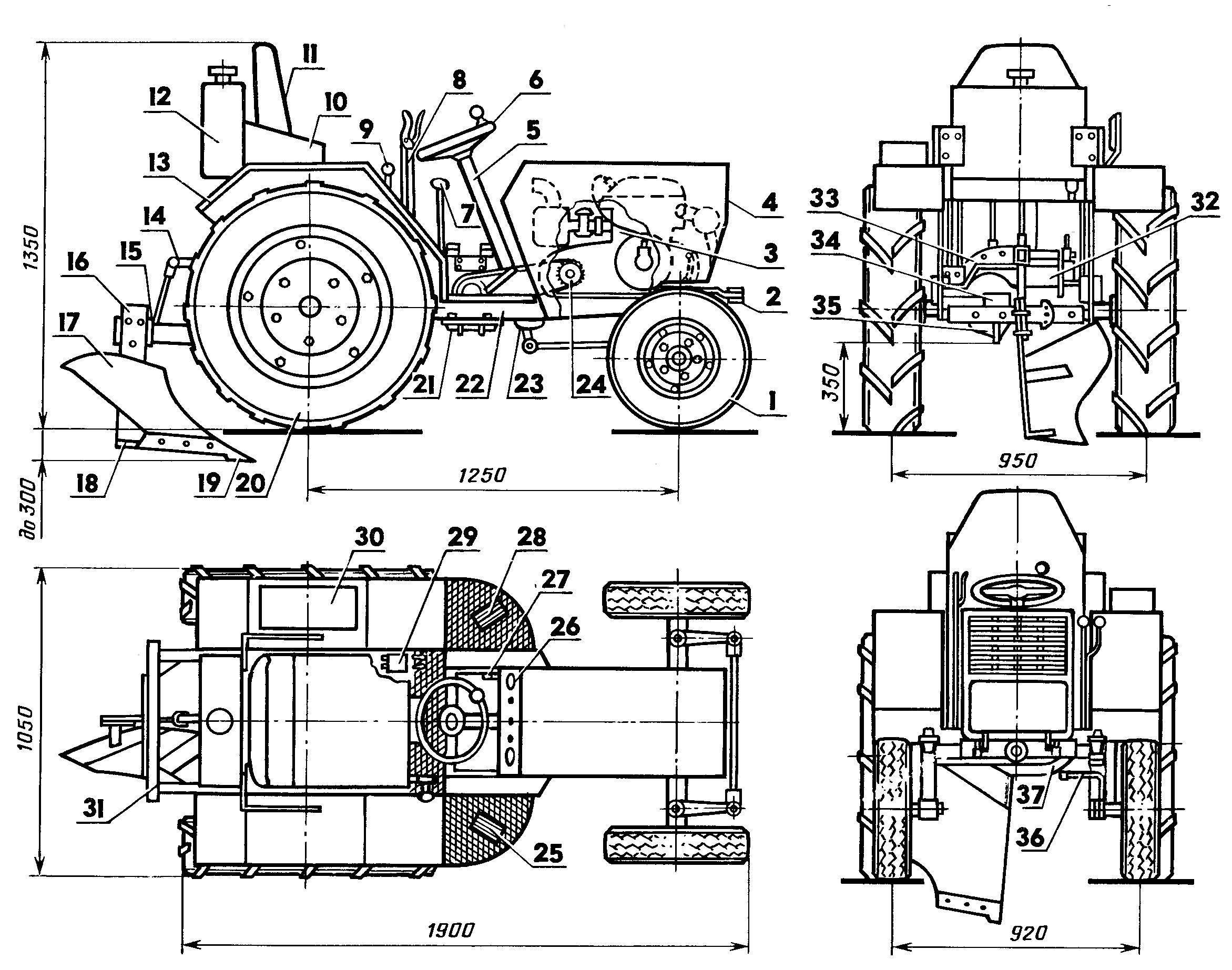

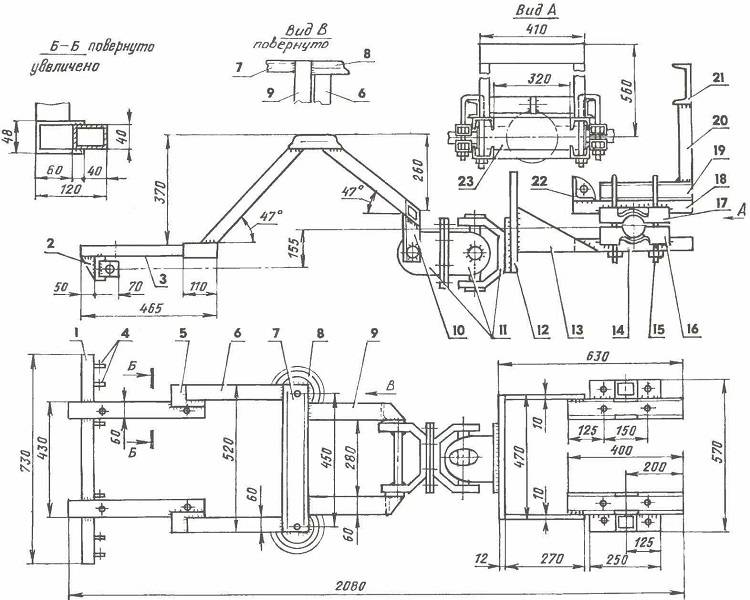

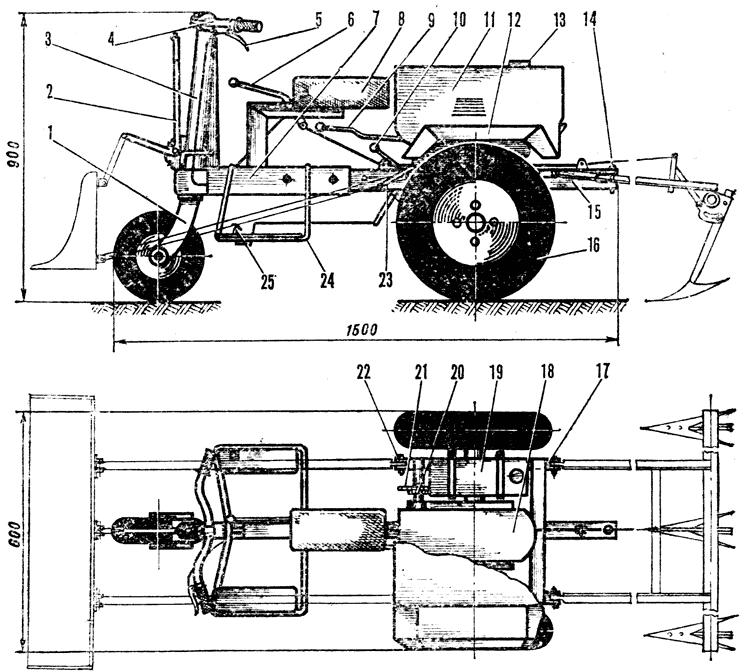

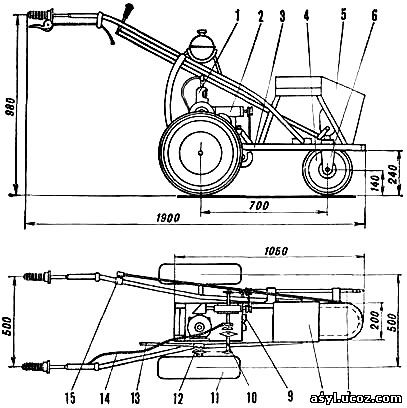

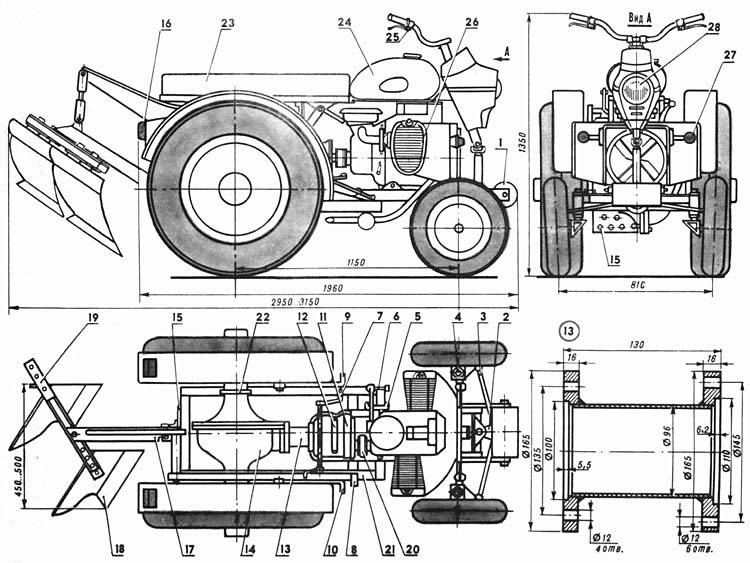

Чертежи самоделок

Ну, а определиться с выбором, любому желающему человеку
сконструировать подобную технику помогут чертежи самодельных минитракторов,
которые есть в интернете.

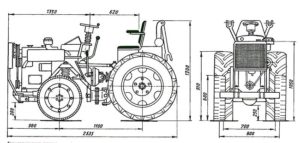

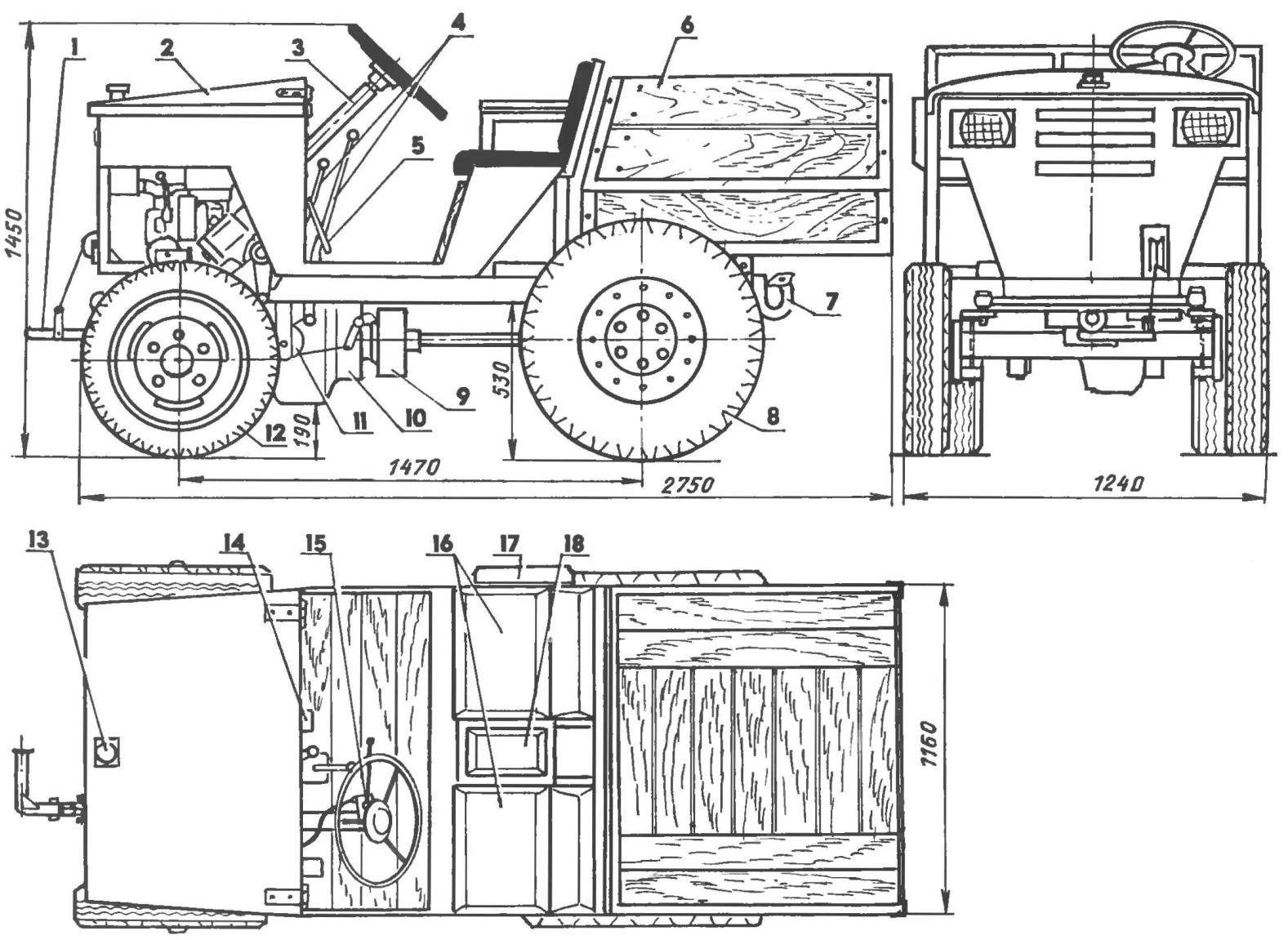

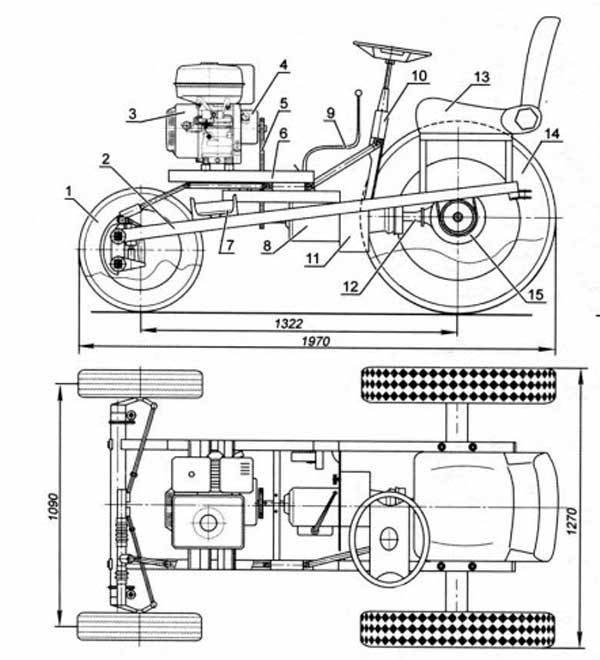

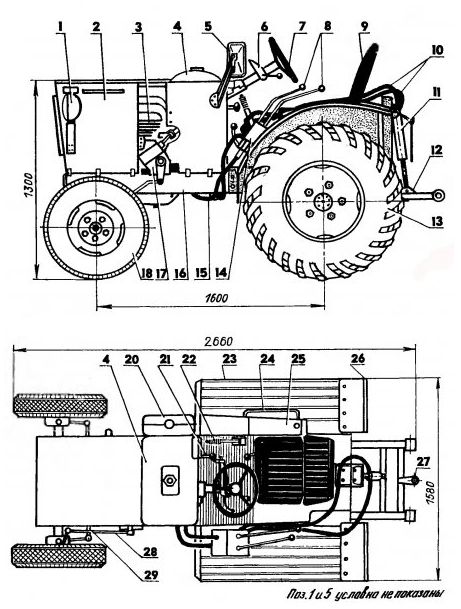

Чертежи конструкции минитратора с двигателем расположенным в задней части рамы для исключения необходимости использовать транмиссию и карданный вал.

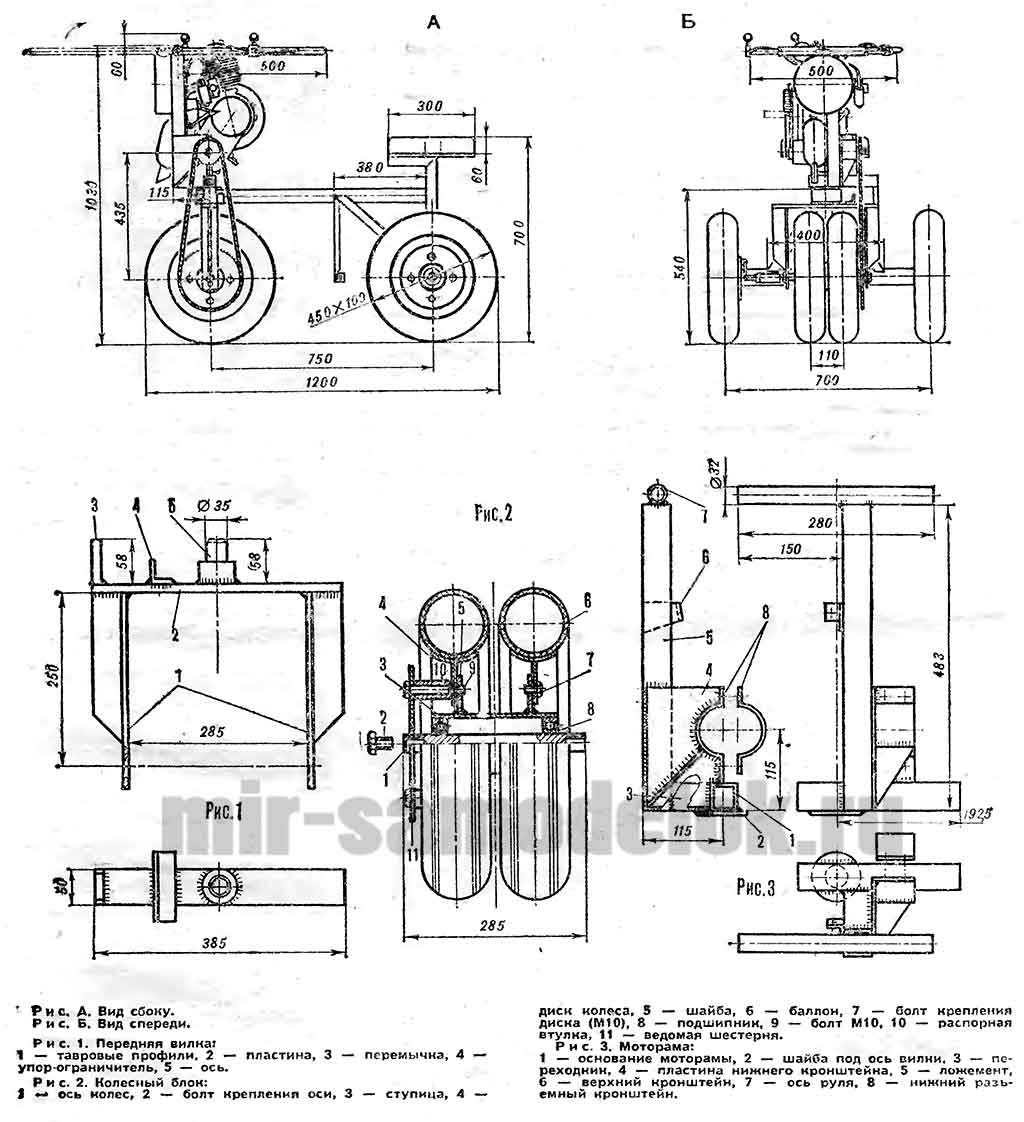

Что такое мотособака и каракат

Кто когда-нибудь катался на мотобуксировщике, изготовленном специально для этих целей, обращал внимание на его поразительную схожесть с мотоблоком. Тогда, почему же нельзя сделать его самостоятельно

Ведь двигатель, органы управления, способ формирования крутящего момента и передачи его на колеса схожи. Отличие только в том, что у мотособаки имеется пара гусениц, которая позволяет двигаться по снегу и тащить за собой сани по бескрайнему заснеженному полю. Чтобы воплотить мечту в готовое изделие, так необходимое для зимней рыбалки и охоты, можно просто купить готовый комплект гусениц на шасси. Если для кого-то стоимость этой конструкции покажется высокой, можно изготовить ее самостоятельно. В этих целях необходимо досконально изучить особенности сооружения гусеничной конструкции, которая состоит из ведомой и ведущей звездочки на каждую гусеницу и нескольких резиновых катков. Все это смонтировано на раме, сваренной из швеллера. На ней же крепят двигатель и руль с органами управления. Соорудить сани на лыжах уже не представляет никакого труда, для того, кто справится с предыдущей задачей.

Не стоит обходить стороной и такую интересную самоделку, как каракат. Ее преимущества в огромных колесах, представляющих собой камеры, стянутые ремнями. Иногда вместо ремней используют грузовые покрышки. Их облегчают путем вырезания лишних элементов. Оставляют только протектор и часть борта. Для изготовления удобнее всего использовать электрический лобзик.

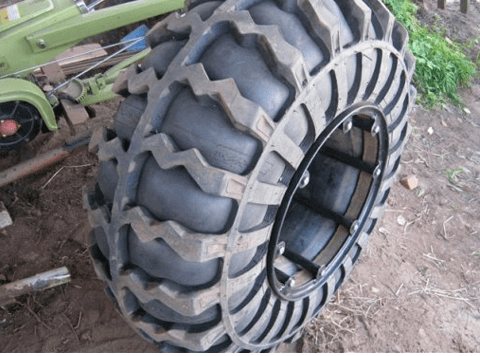

Колесо для караката в сборе

Диски для караката используют обычные автомобильные, к которым крепят расширяющую конструкцию. Иногда поступают очень оригинально, сваривая вместе два круглых металлических тазика и вырезая у них отверстия в днищах под ступицу, как на фото ниже.

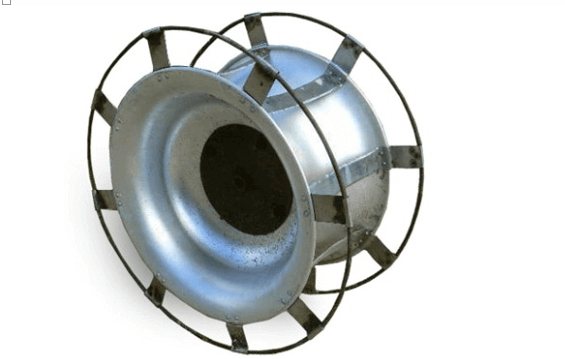

Колесо для караката из двух тазиков

Хотя такой каракат из мотоблока выглядит довольно неуклюже, он способен достаточно резво преодолевать заболоченные участки местности, а также перевозить до 100 кг груза.

Так может выглядеть каракат из мотоблока

Изготовление мини-трактора из мотоблока МТЗ

Перед тем как изготовить самодельный трактор из МТЗ своими руками потребуется подготовить все элементы, а также необходимые инструменты. В комплект для переделки входит:

сварочный аппарат;
набор гаечных ключей и отверток;
дрель;
болгарка с дисками по металлу;
гайки, болты.

Все инструменты требуется подготовить до начала сборки.

В данном видео проведем обзор мини-трактора из мотокультиватора:

Основные критерии для создания мини-трактора:

чем больше мощность, тем большую площадь техника способна обработать;
по топливному принципу. Лучше выбирать дизельные агрегаты;
чем выше масса техники, тем проще будет обрабатывать землю;
доступность деталей. Не стоит для самостоятельных сборок использовать зарубежных производителей, так как придется докупать многочисленные специальные детали. Обычно используют отечественную основу, которая всегда есть на рынке.

Стоит учитывать, что лучше использовать 9-мощные мотоблоки. Также особенностью является требование к 4 колесам. Это необходимо для полноценной устойчивости.

Каждый элемент сборки потребуется приготовить заранее. Это позволит своевременно проводить пошаговые этапы создания техники.

https://youtube.com/watch?v=5ST9rpY37Bk

Как изготовить своими руками

Разумеется, приобретение адаптера к мотоблоку, готового к работе — это оптимальный и простой выход из ситуации. При всем том стоят они действительно довольно много, поэтому вовсе не каждый фермер или просто дачник готов позволить себе их приобретение. Не приходится удивляться, почему многие задаются вопросом, как сделать адаптер собственноручно.

Это, конечно, возможно, и в сети можно найти довольно много рекомендаций, которые касаются самостоятельного изготовления адаптеров. БОлее того, есть и множество чертежей, дающих возможность рассмотреть это устройство более наглядно и детально.

Использовав их, вполне возможно создать такой агрегат в бытовых условиях, используя минимум инструментов и материалов. Для производства самодельного адаптера потребуется:

сварочный аппарат;
колесная пара;
стальные уголки и листы;
водительское кресло;
крепежные соединения; трубы из железа.

Вся работа будет состоять из нескольких шагов:

Берем квадратный металлический профиль, длиной примерно 1800 мм. Поперек него привариваем такой же железный лоскут, только меньшего размера — примерно 600 мм. К этому полотну профиля в дальнейшем закрепятся колесные стойки, высота которых должна быть около 300 мм.
После этого нужно прикрепить раскосы. Крепят их к центральной раме и к колесам. Угол расположения колесных втулок относительно рамы допускается любой, какой хочется. К металлическому профилю дополнительно приваривают балку. Это необходимо для укрепления рамы.
Раму для дополнительного оборудования сваривают из швеллера № 10.
С колесной осью она совмещается посредством куска квадратной трубы, а швы свариваются сварочным аппаратом.
Теперь к раме привариваем рычаг управления с тремя коленами (200, 350 550 и миллиметров).
Крепим к рычагу еще один (размер 800 мм), он будет регулировать усилие.
Рычаги соединяют между собой обыкновенными болтами.

Первый этап пройден. Приступаем к следующему.

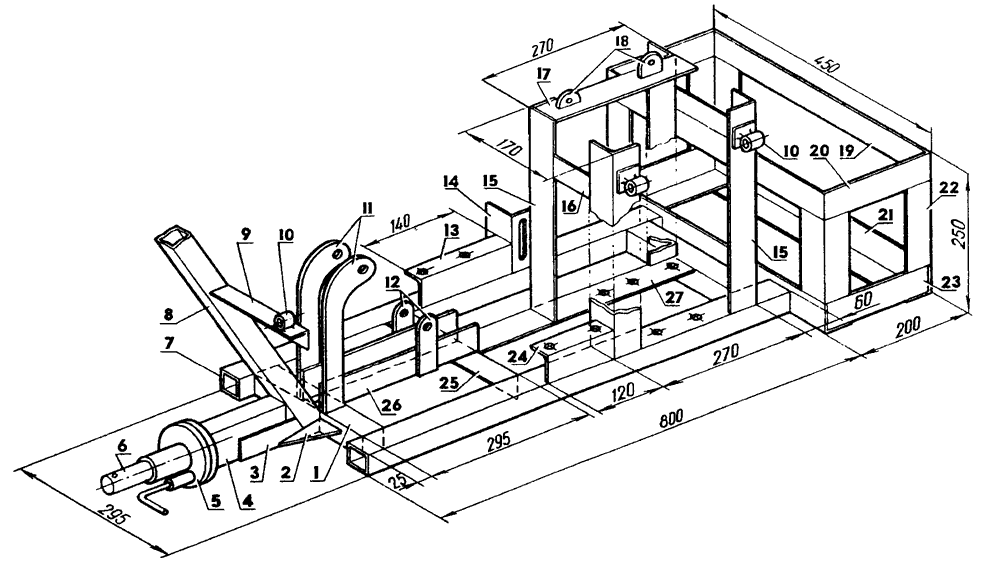

Работа с конструкцией адаптера

Теперь начинает работу с адаптером. Для этого выполняем следующие действия:

К центральной раме нужно приварить кусок 300-миллиметровой трубы — это будет подставка под водительское сиденье.
Сверху перпендикулярно этой подставке аналогичным образом свариваем 2 куска трубы. Это требуется для того, чтобы сидушка не оторвалась в процессе работы и была более устойчивой в процессе тряски при работе. Сиденье может быть готовым, а можно его сделать самостоятельно из куска фанеры и поролона, это уже на усмотрение мастера.
Сиденье крепим к поперечным кускам трубы, которые привариваем к самой подставке, а также к подставке под сиденье. В роли крепежного элемента применяем обыкновенные болты.
Спереди привариваем механизм сцепки с мотоблоком, после чего работа может считаться оконченной.

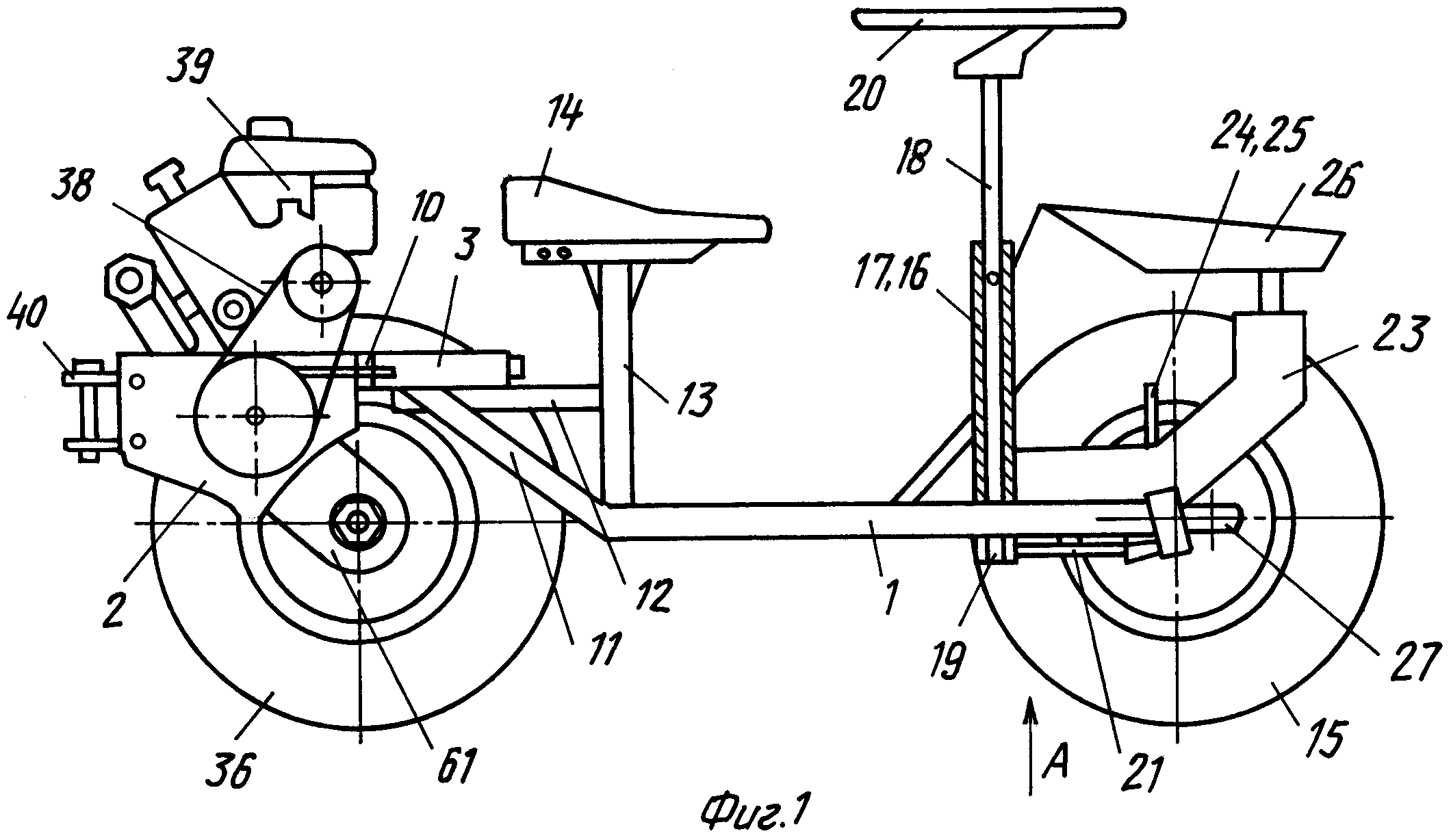

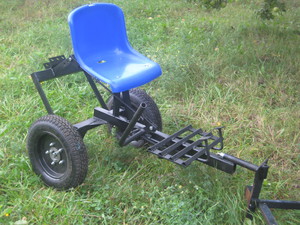

Адаптер с рулевым управлением

Если же навыки есть, то при желании конструкцию можно несколько усложнить, изготовив еще и самодельный адаптер к мотоблоку, к которому можно приладить еще и рулевое управление.

Чтобы осуществить эту задумку, нужно будет приготовить следующие материалы и инструменты:

сварочный аппарат;
сиденье;
2 колеса; стальные трубы и уголки;
листы железа.

При такой конструкции раму адаптера необходимо крепко соединить с мотоблоком, в противном случае устройство будет, как говорится, «вести по сторонам». Для конструкции можно взять любой готовый руль, пусть даже от старых «совковых» автомобилей (от того же от ВАЗа, например).

Адаптеры для любого мотоблока, в том числе и для Невы, дают возможность значительно повысить комфорт оператора при управлении мини-трактором. Фактически, водителю уже не придется постоянно волочиться за аппаратом. Теперь он может просто сесть в удобное сиденье и делать все то же самое, только с комфортом и в большем тепле.

Конструкция таких агрегатов довольно проста, и самостоятельное производство их в домашних условиях вполне возможно. Тут необходимо учитывать, что домашняя сборка подразумевает наличие хотя бы базовых умений в сварочной работе, а также с сопутствующего инструментария. Также потребуется запастись большим количеством уголков и металлических труб, чтобы не прекращать работу из-за недостатка материала. В целом же, целесообразность собственноручной сборки адаптера есть, тем более учитывая, что при этом значительно экономятся денежные средства.

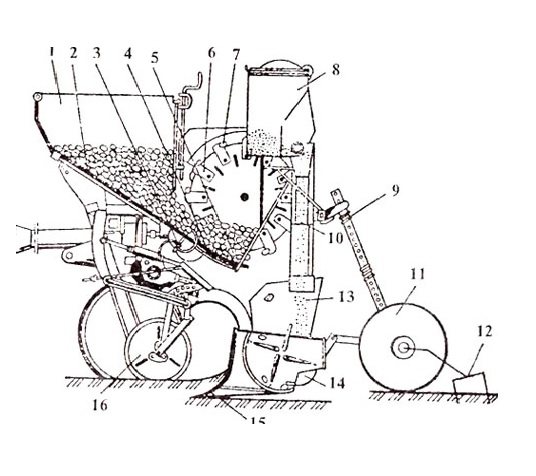

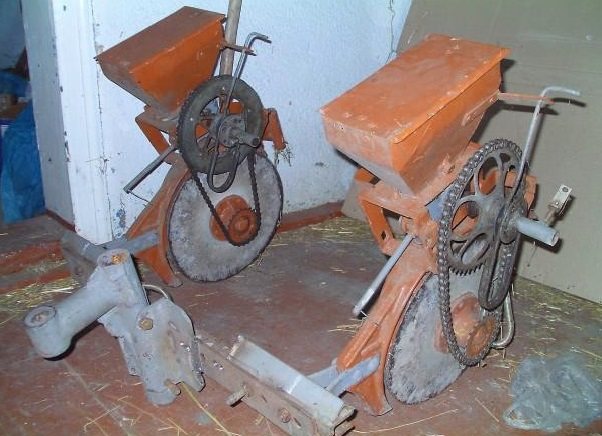

Картофелесажалка

Для того чтобы собрать самостоятельно данное навесное устройство, необходимо подготовить следующие детали:

Рама является основным несущим элементом, ее можно сварить из металлических уголков и швеллеров.
К раме необходимо присоединить металлическую ось, к которой будут крепиться колеса.
В нижней части рамы крепится бункер для картофеля.
Зацепные звездочки следует правильно прикрепить к раме и соединить с регулировочным механизмом.

Особое внимание необходимо уделить правильно отрегулированному расположению звездочек, так как от этого будет зависеть распределение клубней в почве во время посадки. Колеса на этом устройстве могут быть разного диаметра, все зависит от габаритов самого мотоблока и навесного оборудования

Некоторые умельцы умудряются создавать универсальные приспособления для земляных работ, к примеру, путем добавления или снятия каких-либо деталей можно создать из мотокультиватора картофелесажалку, а грабли легко переделать в бороны, путем смены основных насадок на раме. Если подойти к этому вопросу грамотно и со знанием дела, то можно постепенно собрать весь необходимый инструмент для домашних и сельскохозяйственных работ на мотоблоке.

Основные разновидности

С помощью самодельного адаптера можно значительно облегчить работу с механизмом Нева, ведь он выступает таким себе переходным звеном между агрегатом и рабочими элементами: плугом, насадками для посадки картофеля и т.д. Не так будут действовать на организм физические нагрузки, ведь во время работы можно будет сидеть и просто руководить процессом, а сама работа будет проходить быстрее, ведь удастся увеличить рабочую скорость практически в 2 раза – до 12 км/час.

Адаптер для мотоблока Нева может иметь стержень для подъема, с помощью которого передвижение по территории осуществляется намного легче, а также кузов, который кроме выполнения работ в поле также позволяет перевозить материалы и продукты (см. фото). Чаще всего подобные конструкции имеют рулевое управление. Также адаптер с рулем для мотоблока Нева может иметь короткое или длинное дышло. Агрегаты с короткими дышлами могут работать лишь с легкими механизмами, а длинные дышла предназначены для более тяжелых конструкций.

Присоединяется самодельный адаптер к мотоблоку Нева с помощью одинарной сцепки, состоящей из двух частей, одна из которых играет роль переходника между аппаратом и подъемным механизмом, а вторая присоединяет к аппарату оборудование. Для того чтобы имелась возможность одновременно использовать несколько дополнительных орудий, вместо одинарной может использоваться двойная сцепка, как, например, на фото.

Простая конструкция

Как сделать адаптер к мотоблоку? Простейший вариант механизма делается своими руками следующим образом:

из металлической трубы длиной более полутора метра изготавливают раму;
на одном из ее концов перпендикулярно приваривают трубу длиной полметра, которая будет играть роль основы для крепления стоек для колес;
высота стоек делается равной 30 сантиметров;
методом сварки крепятся раскосы;
размеры адаптера для мотоблока могут быть какими угодно – все будет зависеть от собственных предпочтений;
для того чтобы крепить вспомогательное оборудование к раме приваривается металлическая балка;
боковые металлические трубы крепятся при помощи болтов;
к раме приваривается регулировочный стержень, который должен иметь три входа длиной 20,30 и 50 сантиметров;
создается сцепной узел конструкции, который также можно приобрести в специализированном магазине;
при необходимости делается еще один стержень для регулировки длиной 75 сантиметров;
методом сварки делается металлическая опора для сидения;
на опору устанавливается мягкое или деревянное сидение.

То, как правильно сделать простой адаптер мотоблока своими руками на видео видно очень хорошо. Но создать его можно только, имея определенные навыки, оборудование и четко придерживаясь представленных чертежей.

Многофункциональное устройство

Для изготовления многофункционального адаптера с рулевым управлением для мотоблока Нева понадобятся:

листы стали;
уголки и трубы из стали;
сидение;
2 колеса;
аппарат для сварки;
другие инструменты, которые обязательно есть у каждого хозяина.

Такой аппарат можно использовать как для работ на поле, так и для перевозки материалов и продуктов даже на большие расстояния. Многофункциональную конструкцию для мотоблока Нева можно оборудовать плугом, устройством для посадки картофеля, бороной и другими приспособлениями. А вот в холодное время года она может пригодиться для уборки снега с приусадебной территории.

Итак, для того чтобы создать самодельный рулевой адаптер для мотоблока Нева необходимо:

Составить схему

Для того чтобы избежать перекосов конструкции, а также защитить ее от чрезмерных нагрузок обязательно нужно составить схему. Ее можно создать либо своими руками, либо воспользоваться уже готовыми примерами.

Изготовить основные детали

К основным деталям конструкции, конечно же, относят раму, к которой крепят все остальное (см. чертежи). Кроме того необходимо продумать специальный механизм, который обеспечит свободные повороты прицепа. Кузов аппарата обычно изготавливается из листов стали, а высота бортов при этом делается около 40 сантиметров. Сцепка дополнительных элементов и адаптера осуществляется при помощи штыря с колечком, которое надевается на фаркоп. Единственным «минусом» такого сцепления является быстрое изнашивание элементов вследствие постоянного проворачивания механизмов.

Осуществить монтаж сидения

Сидение обычно прикрепляется при помощи болтов, после чего устройство считается готовым к использованию.

Более детальную информацию о том, как правильно сделать адаптер для мотоблока Нева своими руками можно получить с представленного видео, а также просмотрев чертежи.

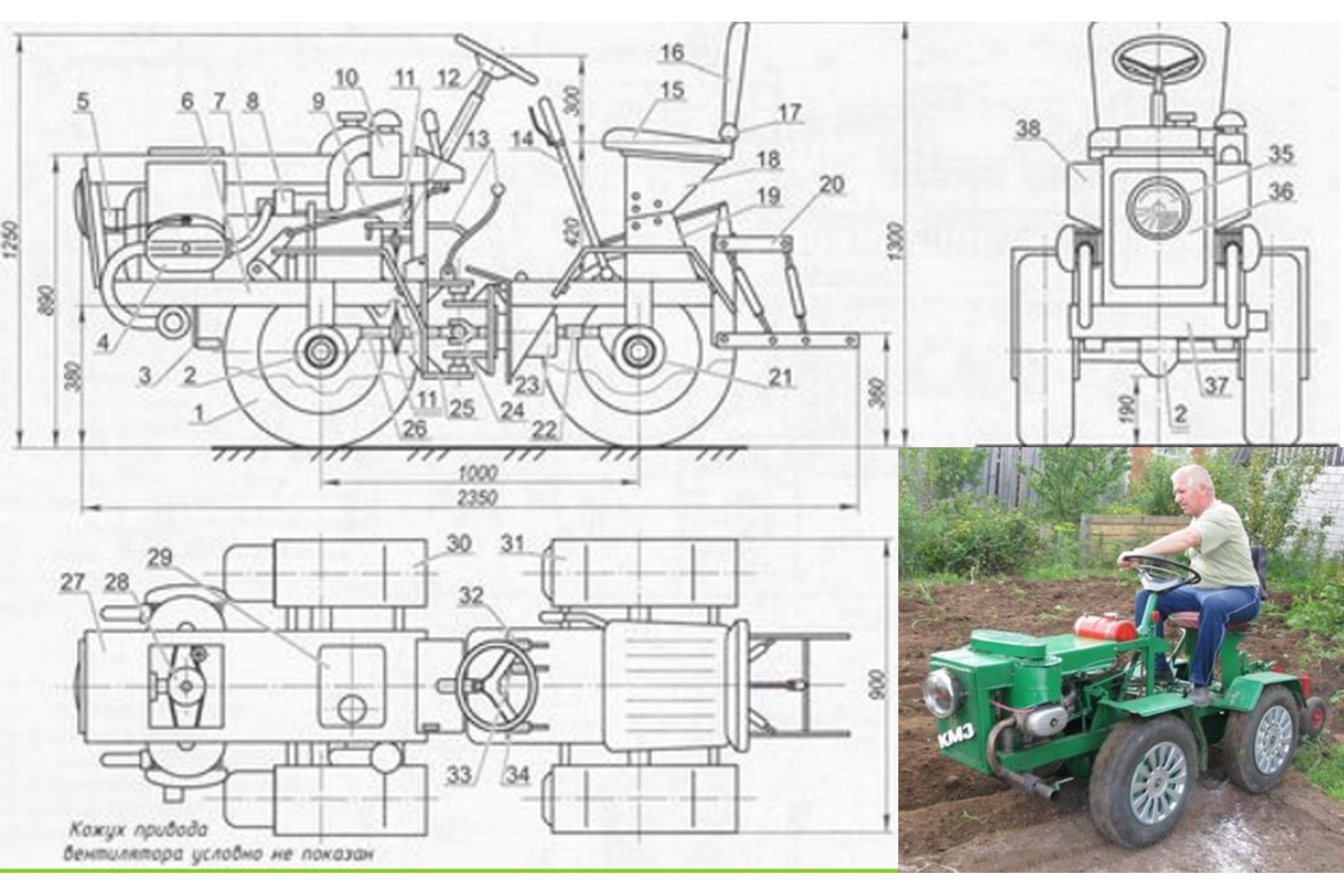

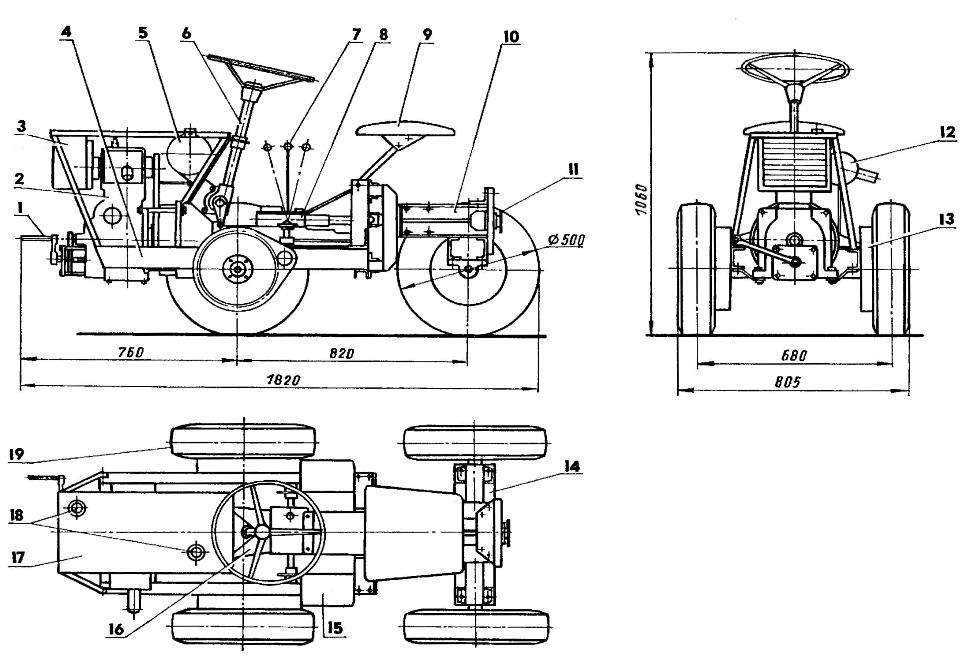

Как сделать своими руками мини-трактор из мотоблока Нева: чертежи и необходимые материалы

Работа на приусадебном участке — это, прежде всего, тяжелый труд, а потом — еще и удовольствие от результата. Очень многие стремятся механизировать тяжелые операции, для чего приобретаются мотоблоки, минитрактора, культиваторы. Самой популярной техникой считается мотоблок в силу своей дешевизны.

Мотоблок «Нева» вполне можно переделать в мини-трактор своими руками — чтобы работы по сборке нового устройства были легкими, приобретается специальный адаптер, оснащенный сидением. Такое приспособление позволит быстро изменить ваш мотоблок. Нужно оно по той простой причине, что Нева — это конструкция, рассчитанная на проведение полевых работ пешком, а вот минитрактор на основе мотоблока — это куда более комфортно, поскольку водитель располагается на сидении.

Самодельный мини-трактор из мотоблока — это великолепное устройство для работ.

К самому адаптеру можно докупить и другие полезные приспособления — борону, окучиватель, плуг и так далее.

Необходимые материалы и инструменты

Чтобы собрать своими руками минитрактор из мотоблока, вам потребуются:

металлопрокат, чтобы изготовить сварную раму (квадрат, швеллер, уголок и так далее);
колесная пара (с цельной осью или 2 полуосями);
колесные подшипники;
сидение подходящих габаритов;
метизы для сборки (гайки, шпильки, болты);
расходные материалы для операций сварки — газ, кислород, проволока, электроды;
смазочные материалы;
грунтовка, краска для окрашивания собранного изделия.

Необходимые детали для изготовления мини-трактора

Для проведения работ потребуется и определенный инструмент:

слесарный — молоток, зубило, ключи;
сварочный аппарат для проведения работ по сборке рамы;
комплект для газорезки при необходимости;
болгарка для резки, шлифовки металлических элементов;
электродрель с набором сверл;
метчики и плашки;
приспособления для проведения работ по покраске и антикоррозионной защите.

Может потребоваться и токарное оборудование — для работ с колесной парой.

Особенности конструкции минитрактора

Как уже упоминалось, вы можете приобрести готовый модуль с колесами и сидением, а можете собрать все эти элементы самостоятельно. В последнем случае создается простейшая конструкция без привода на 2-ю колесную пару и без полноценной рулевой колонки. Дополнения в виде полного привода и рулевой колонки не дают очевидных преимуществ при работе, зато существенно усложняют сборочный процесс.

Управление самодельным минитрактором осуществляется поворотом всего трансмиссионно-моторного блока, для чего используется стандартный руль. Мотоблок дополняется модулем на шарнире, с сидением и навеской для прицепных устройств (для земельных работ).

Для того, чтобы реализовать этот малозатратный простой вариант, собирается рама из металлопроката с колесной парой. На нее монтируют сидение и 2 прицепных узла — для крепления к мотоблоку, для присоединения транспортных или почвообрабатывающих аксессуаров.

Колеса здесь не комплектуются амортизационными устройствами, поскольку скорость движения минитрактора будет невысока.

Как переделать мотоблок Нева

Существует стандартный пошаговый процесс модернизации:

Первым делом, отвечая на вопрос как сделать мини-трактор из мотоблока, следует разработать кинематическую схему. В ней обязательно учитывайте равновесие конструкции, иначе будущие несбалансированные нагрузки могут разрушить устройство. Схема (да и общие чертежи конструкции) разрабатывается самостоятельно или же можно использовать типичное кинематическое изображение минитрактора. Она состоит из двигателя, переднего и заднего моста, реверс-редуктора, цепи и карданной передачи. Двигатель заставляет вращаться передние колеса. Крутящий момент также передается через цепь, реверс-редуктор, карданную передачу на задний мост, в результате чего вращаются задние колеса (они являются ведущими).

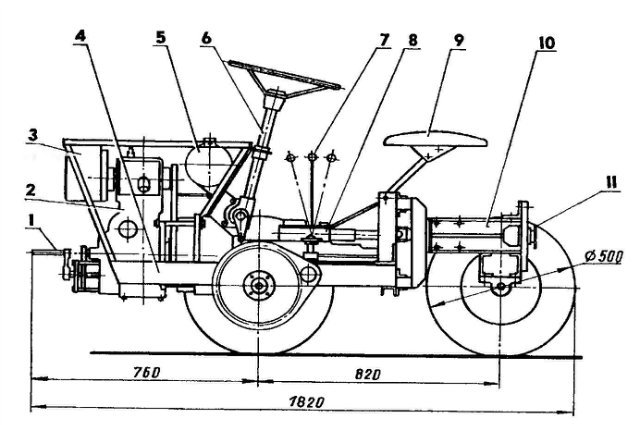

кинематическая схема

Из уголков и труб изготавливается рама

Здесь важно правильно расположить вилку с втулкой, чтобы обеспечивался поворот прицепа. Изготавливается кузов — как правило, из стального листа

Высота его бортов не должна превышать 30 см. Монтируется водительское сидение. Устанавливается навесное оборудование. Проверяется работоспособность собранного агрегата. Готовое изделие окрашивают.

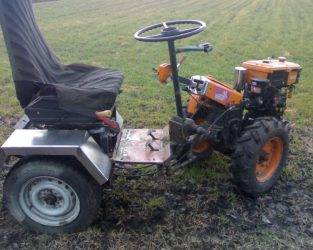

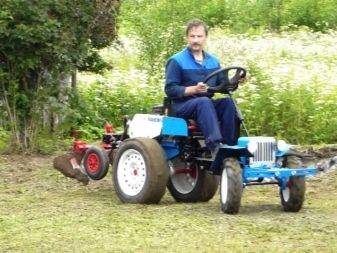

Готовая конструкция мини-трактора

Полученная конструкция позволяет качественно механизировать земельные работы, обеспечив при этом максимальный комфорт оператора-водителя.На видео можно посмотреть процесс изготовления мини-трактора и конечный результат:

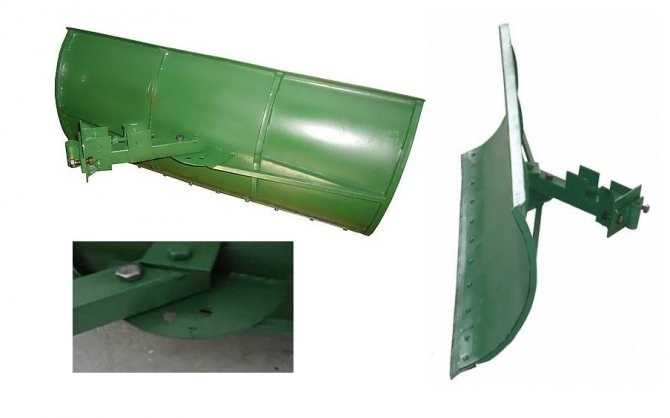

Как сделать самодельный отвал на мотоблок

Мотоблок может служить качестве бульдозера для выравнивания грунта, очистки тротуаров или дорог от грязи и снега. Для этого его нужно сделать самодельный отвал на мотоблок, как правило используется листовой металл толщиной 1-2 мм. Внутри отвала привариваются четыре стальные ребра (жесткости) из листа толщиной 3-4 мм.

В них по месту высверливают отверстия для скрепления отвала со штангами в строго вертикальном положении по отношению к передку мотоблока. Низ отвала также лучше обшить жестью, чтобы он не зарывался в землю.

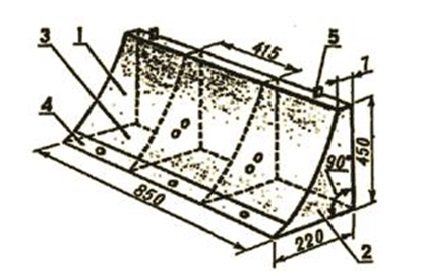

1 – лист отвала (жесть);
2 – стойка 4шт (ребра жесткости);
3 – нижний лист отвала (жесть);
4 – нож;5 – проушина крепления тяги.

Общая инструкция по сборке

Процесс переоборудования мини-трактора из мотоблока одинаков для всех перечисленных выше моделей. Чтобы каждый раз не повторять одну и ту же информацию, мы решили выделить её в отдельный блок. Исключение составляет самодельный мини-трактор на базе мотоблока МТЗ, но о нём мы поговорим чуть позже.

Перед началом работ нужно подготовить необходимые детали и инструмент. Для удобства можно приобрести уже готовый комплект для переоборудования мотоблока в мини-трактор. Покупка вам обойдётся примерно в 30 000 рублей. Из инструмента вам может понадобиться:

сварочный аппарат;
электродрель с набором свёрл;
гаечные ключи и отвёртка;
болгарка и диски для резки металла;
крепёжный элемент (болты и гайки).

Перед тем как приступить к работе, рекомендуется заранее рассчитать кинематическую схему будущего мини-трактора и сделать соответствующий чертёж. Подготовив всё необходимое, можно приступать к сборке.

Адаптер к мотоблоку Нева

Для начала необходимо дополнить несущую конструкцию, ведь вам понадобится установить дополнительную пару колёс. Для этого вам понадобятся металлические уголки или труба.

Сечение трубы большой роли не играет, главное, чтобы она выдерживала предполагаемые нагрузки. К толщине стенок тоже можно подойти творчески, ведь лишний вес только усилит сцепление трактора с дорогой и послужит хорошим подспорьем при выполнении пахотных работ.

Заготовки для изготовления рамы нарезаются болгаркой и скрепляются между собой болтами или электросваркой. Можно комбинировать соединение. Например, соединить элементы между собой болтами и дополнительно проварить швы.

Чтобы рама стала по настоящему надёжной конструкцией, можно установить поперечную балку, которая будет выполнять функцию дополнительного ребра жёсткости.

Рекомендуется сразу смонтировать к раме навесное устройство для работы с дополнительным оборудованием. Навеска может крепиться как к передней, так и к задней части рамы. Если самодельный минитрактор будет работать с прицепным оборудование, к задней части рамы приваривают фаркоп.

Ходовая часть

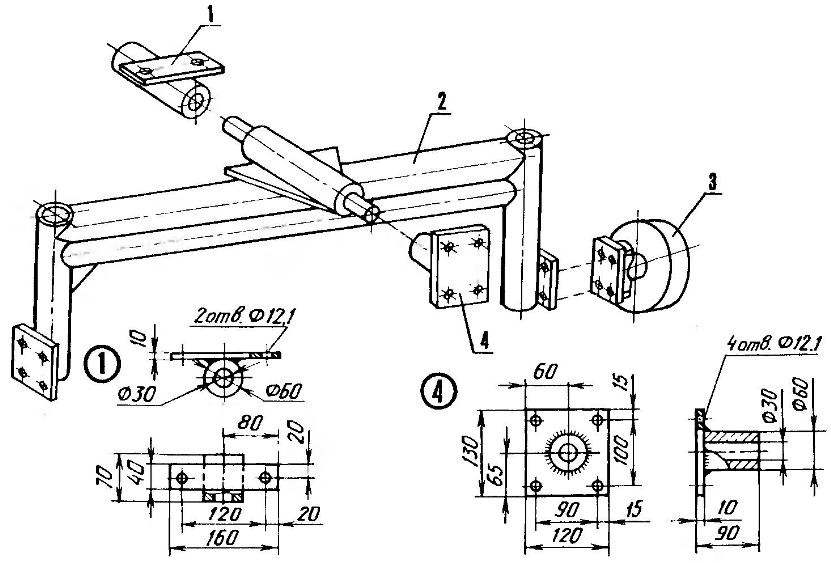

Для передних колёс можно купить две готовые ступицы с тормозами. Крепится передняя колёсная пара следующим образом: берётся кусок металлической трубы, который подходит по ширине к передней оси. К этой трубе крепятся колёсные ступицы.

По центру высверливается сквозное отверстие, через которое осуществляется крепёж к передней раме. После этого монтируются рулевые тяги, которые через червячный редуктор сопоставляются к раме. После закрепления редуктора устанавливается рулевая колонка.

Задняя ось устанавливается на запрессованные во втулки подшипники. На ось устанавливается шкив для передачи крутящего момента от двигателя. Колёса можно использовать от старого легкового автомобиля или оставить «родные», дополнив их ещё одной колёсной парой с другого мотоблока.

Стоит отметить, что рекомендуемый радиус колёс составляет 12-14 дюймов. Если поставить колёса меньшего радиуса, мини-трактор из мотоблока будет зарываться носом. Установка больших колёс отрицательно повлияет на управляемость и манёвренность машины.

Мини-трактор из мотоблока «Агро»

Обычно силовой агрегат устанавливают на переднюю часть рамы. Таким образом, мини-трактор поддерживает необходимый баланс при работе с прицепным оборудованием. На месте установки двигателя делается система крепления.

Помните, что вал отбора мощности должен располагаться соосно шкива на заднем мосту машины. Передача усилия проходит через ременную передачу. Чтобы облегчить регулировку и натяжение ремней, крепление двигателя рекомендуется делать плавающим.

Дополнительное оборудование

Собрав основную конструкцию, устанавливают тормозную систему и гидрораспределитель для работы с навесным оборудованием. Если самодельный мини-трактор будет передвигаться по дорогам, имеет смысл установить фары и габаритные огни. Это позволит избежать проблем с сотрудниками ДПС и облегчит работу в тёмное время суток.

Чтобы придать мини-трактору более привлекательный вид, можно оснастить технику элементами обшивки и навесом от солнца. Дополнительный тюнинг делается исходя из личных предпочтений.

После сборки, мини-трактор должен пройти обкатку и можно приступать к работе.

Мини-трактор из мотоблока «МТЗ-05»

Инструкция по сборке минитрактора

После тщательного изучения схем и чертежей нужно подготовить комплект материалов и оборудования для работы. В него входят:

сварочный аппарат;
набор ключей и отвёрток, гаек и болтов;
болгарка и диски к ней;
электородрель с комплектующими свёрлами.

Монтаж минитрактора можно начинать. Без соответствующих чертежей этого делать не стоит, потому что в них описан не только порядок сборки, но и указаны индивидуальные особенности креплений, соединения деталей на выбранной модели. Общая схема реконструкции такова:

изготовление рамы, которая должна будет впоследствии выдержать саму конструкцию и перевозимый груз;
закрепление на тракторе навески для дополнительных приспособлений (если не планируется в модели прицеп, то можно устанавливать её как впереди, так и в задней части; для прицепа сзади каркаса надо приварить фаркоп – крюк для сцепки с прицепом);
установка передних колес с тормозной системой и рулевым управлением;
оснащение минитрактора двигателем от мотоплуга в передней части конструкции для надёжного баланса при перевозке грузов.

Важно! Диаметр передних колёс должен быть равен 38-40 сантиметрам. При меньшем размере трактор будет наклоняться вперёд, при большем – уменьшится его маневренность

Это общая схема сборки и реконструкции миниатюрного трактора с использованием двигателя от мотоблока

У каждого из них есть свои особенности комплектования, они обязательно должны быть использованы в процессе самостоятельной переделки моделей

Это общая схема сборки и реконструкции миниатюрного трактора с использованием двигателя от мотоблока. У каждого из них есть свои особенности комплектования, они обязательно должны быть использованы в процессе самостоятельной переделки моделей.

Основные рекомендации

Вначале необходимо сориентироваться с выбором подходящей модификации агрегата. Он должен обладать необходимым резервом ресурса, чтобы обеспечить требуемую тягу для возделывания почвы посредством навесных приспособлений – окучника, плуга и тому подобное.

Чтобы узнать, что потребуется для сотворения полновесного мини-трактора, необходимо для начала рассмотреть его базовые составляющие.

Шасси. Выполняется из подручного металлического проката.
Поворотное устройство.
Простые дисковые тормоза.
Сиденье и детали кузова.
Сцепное устройство для монтажа навесного снаряжения, система рычагов для контроля за ним.

Установка ходовой части

Важно, чтобы они были с глубоким протектором – это сделает самодельный минитрактор техникой высокой проходимости и с улучшенным сцеплением колёс с грунтом

Подбирают металлическую профильную трубу, соответствующую толщине передней оси самодельного трактора;
К торцам профиля прикрепляют колёсные ступицы;
Конструкцию со ступицами закрепляют на передней раме прямо по центру;
Монтируют рулевые тяги, после чего выравнивают их с рулевым редуктором;
Осуществляют фиксацию редуктора на раме;
Ставят рулевую штангу, рулевое колесо;
Регулируют рулевую колонку.

Удобная самодельная сеялка к мотоблоку

Условно сеялки к мотоблокам подразделяются по числу одновременно засеиваемых рядов – от 1 до 5, выделяют также сеялки овощные и сеялки точного высева. Сеялки овощные применяются для пунктирного посева овощей: моркови, лука, свеклы. Аппарат для подачи семян приводится от опорно-приводных колес секций. Кроме того частота вращения аппарата регулируется сменными звездочками.

Сеялки овощные точного высева имеют щеточное высевающее устройство. В таком устройстве вращающаяся щетка ворошит слой семян в бункере, чтобы они высыпались в отверстие, расположенное в его задней стенке. Отверстие закрывается поворотным диском, имеющим отверстия различного диаметра. Поворотом диска можно изменять размер отверстий и таким образом менять норму высева семян.

Самодельная сеялка к мотоблоку обычно соединяется с мотоблоком при помощи универсальной сцепки, благодаря которой можно комплектовать мотоблок двухрядными и четырехрядными сеялками.
