Конструкция ручного трубореза

Металлическая рама — основной элемент каждого инструмента по трубам. Для ее изготовления предпочтение отдают кованой стали. Остальные составляющие могут меняться.

Ручной прибор для резки стальных труб популярен за счет своей компактности, быстродействия и точности. Достаточно зафиксировать зажим инструмента, и при его вращении вокруг трубы будет осуществляться резка.

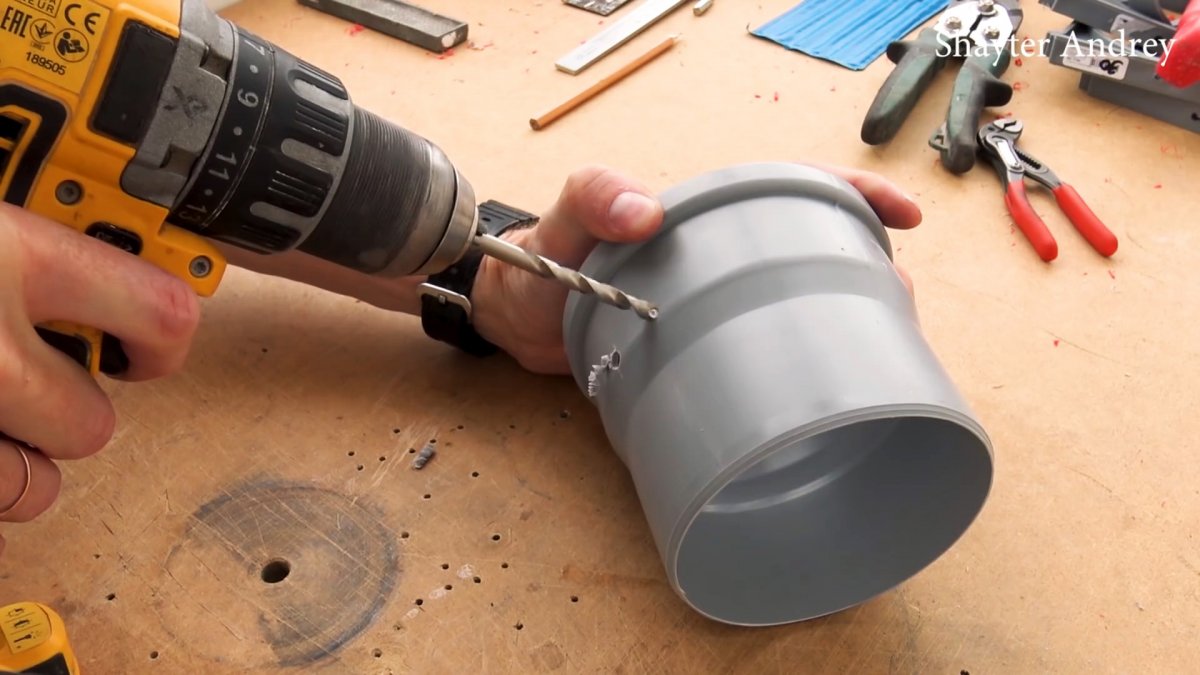

Как собрать труборез для ПВХ трубы

Надежно показали себя в работе роликовые и резцовые модели. Резцовый вариант отличается особой конструкцией с острыми зубцами из прочного сплава стали. Благодаря этой особенности срезы получаются ровными. Для обработки подходят трубы с диаметром не больше 10 см.

Роликовый агрегат комплектуется количеством роликов от 1 до 3 в зависимости от типа обрабатываемых труб. Для работы с трубами до 10 см в диаметре привлекается трехроликовое устройство.

Одни мастера покупают, а другие стремятся сделать труборез ручной для стальных труб своими руками, потому как инструмент очень прост в обращении, удобен, его эксплуатация не требует дополнительной подготовки и навыков. Если с простотой и удобством устройства согласны все, то остается заметить, что для выполнения большого объема работы нужна хорошая физическая сила мастера.

Конструкция ручного трубореза

Металлическая рама — основной элемент каждого инструмента по трубам. Для ее изготовления предпочтение отдают кованой стали. Остальные составляющие могут меняться.

Ручной прибор для резки стальных труб популярен за счет своей компактности, быстродействия и точности. Достаточно зафиксировать зажим инструмента, и при его вращении вокруг трубы будет осуществляться резка.

Как собрать труборез для ПВХ трубы

Надежно показали себя в работе роликовые и резцовые модели. Резцовый вариант отличается особой конструкцией с острыми зубцами из прочного сплава стали. Благодаря этой особенности срезы получаются ровными. Для обработки подходят трубы с диаметром не больше 10 см.

Роликовый агрегат комплектуется количеством роликов от 1 до 3 в зависимости от типа обрабатываемых труб. Для работы с трубами до 10 см в диаметре привлекается трехроликовое устройство.

Одни мастера покупают, а другие стремятся сделать труборез ручной для стальных труб своими руками, потому как инструмент очень прост в обращении, удобен, его эксплуатация не требует дополнительной подготовки и навыков. Если с простотой и удобством устройства согласны все, то остается заметить, что для выполнения большого объема работы нужна хорошая физическая сила мастера.

Фиксация труб

При монтаже домашнего водопровода трубы чаще всего крепятся к стене специальными пластиковыми фиксаторами. Они представляют собой простенькие защелки, которые крепятся к стене обычным шурупом.

Как собрать труборез для ПВХ трубы

Закрепить их на стене несложно

Очевидно, в случае деревянных стен, монтажа на каркас из оцинкованного профиля или бруска из инструментов понадобится лишь отвертка и шуруповерт.

В случае бетонных или кирпичных стен набор инструментов для того, чтобы зафиксировать водопровод, будет побольше:

  • Перфоратор с буром или ударная дрель с победитовым сверлом соответствующего диаметра;
  • Молоток (пластиковые или деревянные дюбели нужно забить в стену, так ведь?);
  • Острый нож (оставшийся снаружи стены дюбель нужно аккуратно обрезать);
  • Опять-таки отвертка или шуруповерт.

Конструкция ручного трубореза

Ручной прибор для резки стальных труб популярен за счет своей компактности, быстродействия и точности. Достаточно зафиксировать зажим инструмента, и при его вращении вокруг трубы будет осуществляться резка.

Надежно показали себя в работе роликовые и резцовые модели. Резцовый вариант отличается особой конструкцией с острыми зубцами из прочного сплава стали. Благодаря этой особенности срезы получаются ровными. Для обработки подходят трубы с диаметром не больше 10 см.

Роликовый агрегат комплектуется количеством роликов от 1 до 3 в зависимости от типа обрабатываемых труб. Для работы с трубами до 10 см в диаметре привлекается трехроликовое устройство.

Одни мастера покупают, а другие стремятся сделать труборез ручной для стальных труб своими руками, потому как инструмент очень прост в обращении, удобен, его эксплуатация не требует дополнительной подготовки и навыков. Если с простотой и удобством устройства согласны все, то остается заметить, что для выполнения большого объема работы нужна хорошая физическая сила мастера.

Приемы использования

В работе с ручным труборезом для полимерных материалов постоянно выдерживают 2 параметра операции:

  • силу зажима детали;
  • скорость вращения.

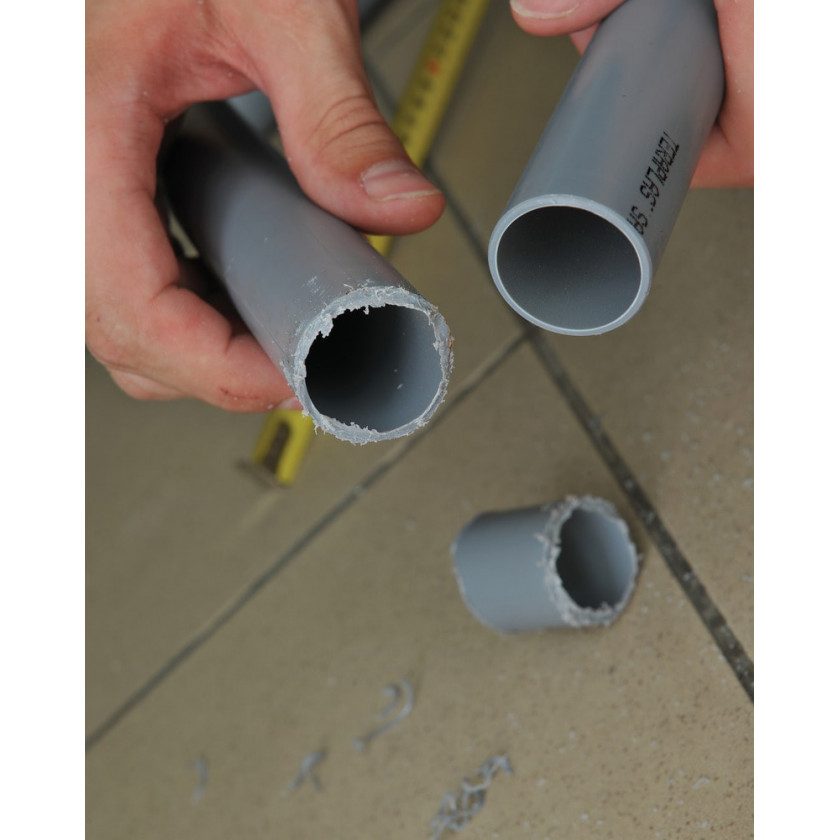

Для получения стабильного качества изделия лучше использовать модели с направляющими, которые фиксируют положение заготовки.

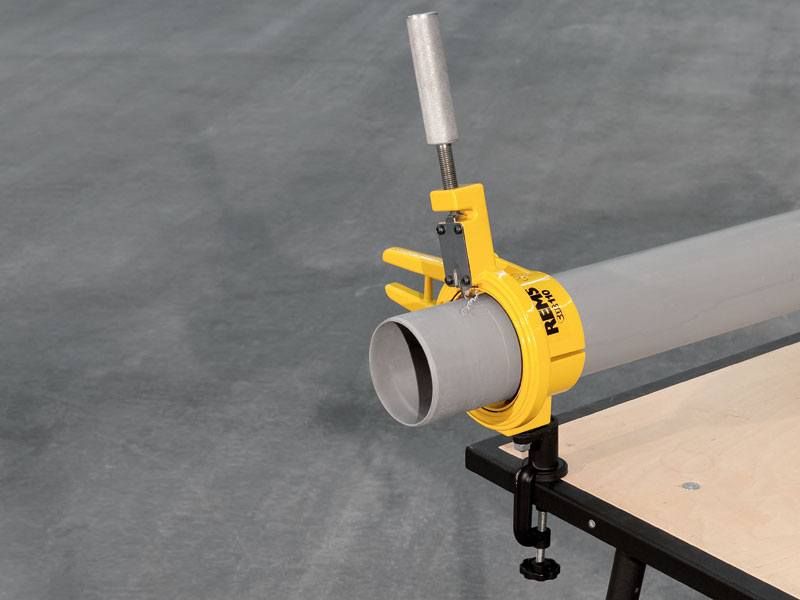

Устройство систем канализации выполняется из полипропиленовых труб большого диаметра. Для таких работ разработаны специальные модели, которые обрабатывают ? 160, ? 350 мм. Они комплектуются наборами сменных дисков для стенок разной толщины. Фиксаторы выдерживают угол резцов к стенке 90°. Дополнительно снимается фаска (угол 15°).

Металлопластиковые трубы ? до 40 мм режут ножницами, труборез подключают для большего сечения.

Как собрать труборез для ПВХ трубы

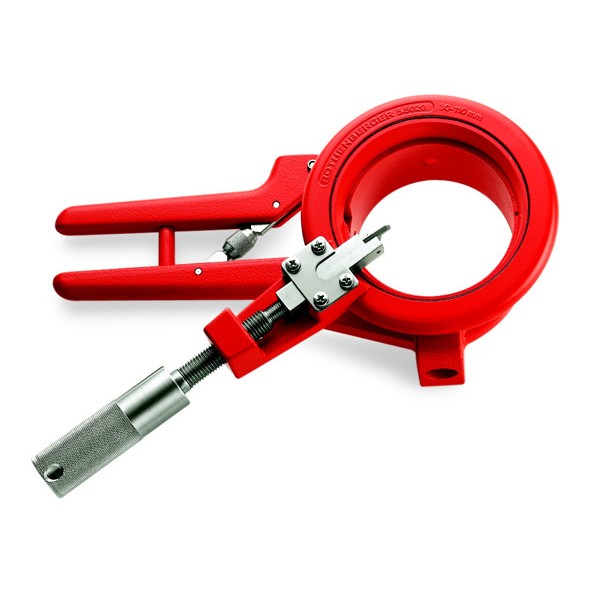

Преимущества инструмента Rothenberger

Бережное отношение и уход в течение всего срока службы сохранят работоспособность инструменту и точность его работы.

Конструктивные особенности

Конструктивно труборезы различаются по типу режущего узла:

  • поворотные или роторные;
  • с храповым механизмом;
  • телескопические;
  • цепные;
  • с храповым механизмом;
  • резцовые;
  • роликовые.
Популярные статьи  Сытный и простой рецепт салата «Мясной»

Последние чаще всего используются для резки стальных труб. Режущих роликов может быть несколько — до трех. Кроме того, в конструкции предусматриваются и направляющие ролики, которые удерживают заготовку в нужном положении. Чем больше роликов, тем больший диаметр трубы может труборез разрезать.

Однороликовые модели справляются с диаметрами 15-50 мм, у трехроликовых этот диапазон расширяется до 100 мм.

Резцовый труборез представляет собой обойму с закрепленными в ней резцами – одним или двумя. Перемещение рабочего узла происходит под воздействием резьбового штока.

Действие цепных труборезов заключается в постепенном стягивании вокруг трубы цепи, оборудованной режущими роликами.

Для гибки труб водоснабжения применяется специальный станок, который называется трубогиб. Трубогиб своими руками — виды и чертежи устройства, а также инструкция по изготовлению.

Способы соединения труб из металлопластика рассмотрим тут.

Разновидности конструкций резчиков

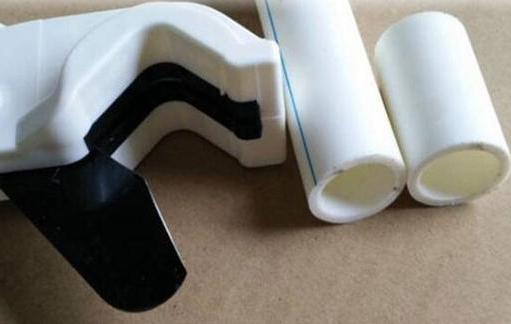

Стандартный вариант предусматривает наличие храпового механизма. В одной части располагается непосредственно режущая часть, а в противоположной – специальная выемка круглой формы для посадки заготовки. Как работают ножницы для резки пластиковых труб этого типа? Операция выполняется путем сведения двух рукояток до момента, пока не будет реализовано полное отсечение. Несколько иной принцип действия заложен в телескопические модели. В их устройстве предусмотрен скобовидный корпус и режущий ролик, который в процессе проведения по поверхности осуществляет точечный раскрой.

Как собрать труборез для ПВХ трубы

Разновидности

Зависимо от типа привода ножницы для резки пластиковых труб могут быть:

  1. Механическими. Простые инструменты, которые функционируют при физическом воздействии.
  2. Электрическими. Труборезы, работающие от сети или аккумулятора.

Зависимо от принципа работы выделяют несколько видов труборезов:

  1. Резцовые. Между ручками закреплены вращающиеся острые диски. При нажатии на ручки происходит разрезание детали. Инструмент подходит для работы с трубами диаметром до 100 мм.
  2. Цепные. Представляют собой два соединенных щипца, между которыми натягивается цепь с острыми частями. Один из концов цепи неподвижен, второй выставляется по необходимому диаметру. Режущие элементы могут быть подвижными или неподвижными.

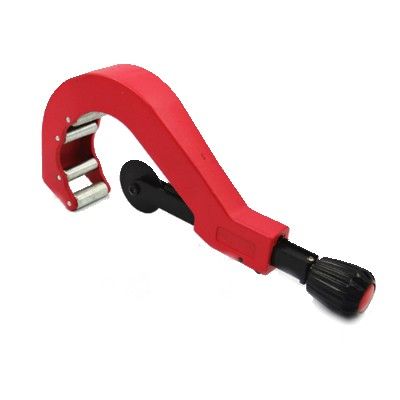

  3. Роликовые. Представляют собой с-образную обойму, на которой закрепляется ролик, режущий диск. Они передвигаются по направляющим. Подходят для разрезания трубок диаметром до 125 мм.
  4. С храповым механизмом. Похожи на ножницы. Подходят для разрезания деталей из разных видов пластика.
  5. Роторные-телескопические. Представляют собой несколько одинаковых роликов, которые закрепляются рядом друг с другом. Трубку прижимает съемная ручка.

Классификация инструмента

Как ранее было отмечено, труборез для медных труб или из стали может классифицироваться по количеству различных признаков. Рассмотрим основные:

  1. По механизму действия разливают ручные, электрические, гидравлические и пневматические модели. Ручной вариант исполнения, как правило, можно просто и быстро изготовить, но при покупке уже готового трубореза не требуется много средств – поэтому в некоторых случаях проще купить, чем сделать самостоятельно. Электрический используется в последнее время достаточно часто, позволяет налаживать мелкосерийное производство. Стоимость промышленного варианта исполнения очень большая, но можно самостоятельно сделать труборез из болгарки. Гидравлические и пневматические используются для резки с очень большим усилием, чаще всего встречаются в машиностроительной и другой тяжелой промышленности. Отметим, что сделать труборез с гидравликой для стальных труб своими руками достаточно сложно и дорого.
  2. Классификация проводится также по тому, какой толщины стенки стальной трубы. Условно прокат делят на тонкостенные и толстенные конструкции. Самодельный труборез можно сделать для обоих. Однако для резки труб большого диаметра и с толстыми стенками требуется прилагать достаточно большое усилие. Поэтому в данном случае следует рассматривать возможность приобретения или изготовления электрических моделей.

Как собрать труборез для ПВХ трубы

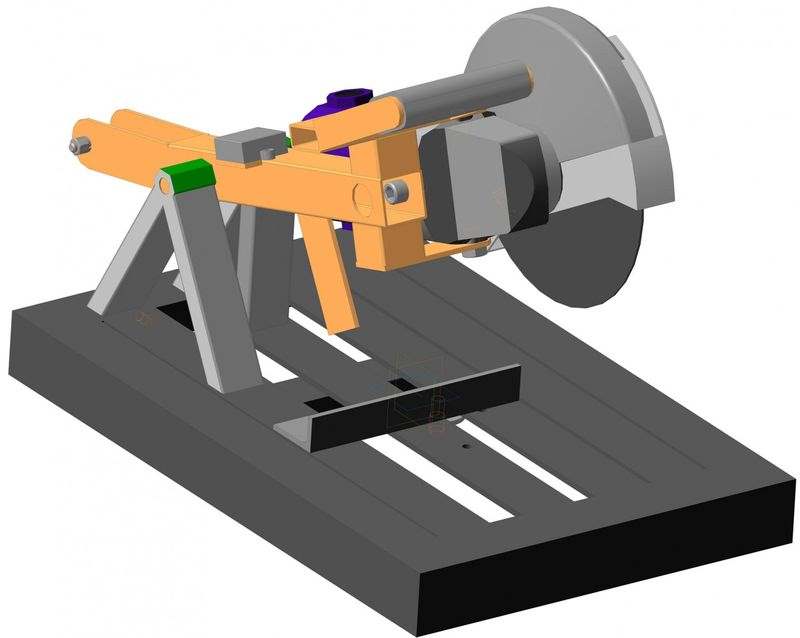

3D-модель (чертеж) самодельного торцовочного станка
