Как сделать дробилку фруктов с приводом от болгарки

Содержание

1 Типы дробилок для фермерского участка

Перед тем как сделать ту или иную , следует четко определится с типом сырья, которое она будет перерабатывать. Исходный материал имеет разную структуру и степень жесткости, соответственно и оборудование для измельчения будет отличаться рядом особенностей.

Измельчитель веток — незаменимый утилизатор растительных отходов

По данному критерию выделяются:

яблочный пресс;
дробитель винограда;
дробилка для костей;
универсальный измельчитель (например для ).

Конечно, это не весь перечень возможных вариантов. Но, перечисленные механизмы могут перерабатывать большую часть сельскохозяйственной продукции,
и очень просты в изготовлении.

1.1
Как сделать измельчитель для травы своими руками?

Электрическое устройство для переработки сена и травяных культур не требует особых навыков. Для его изготовления достаточно подручных материалов. Состоит механизм из бункера для сырья, измельчительного барабана с несколькими ножами, дробительного механизма, специального сита, выпускного канала и электропривода.

Весь процесс изготовления имеет такой вид:

Прежде всего нужно позаботится о электроприводе. В качестве силовой установки подойдет двигатель с мощностью 800 Вт и выше. Более мощные модели будут давать меньшую степень измельчения.
Вторым пунктом идет изготовление барабана. Для стенок измельчительной камеры и ее основы подойдет металл с толщиной 4 мм. Высота барабана должна быть не менее 10 см, ширина минимум 30. В дне измельчителя прорезается отверстие под соединение с приводом.
Дальше идет основа с поддоном и бункер для сырья. Их можно сделать из жести или из металлической оцинкованной бочки.

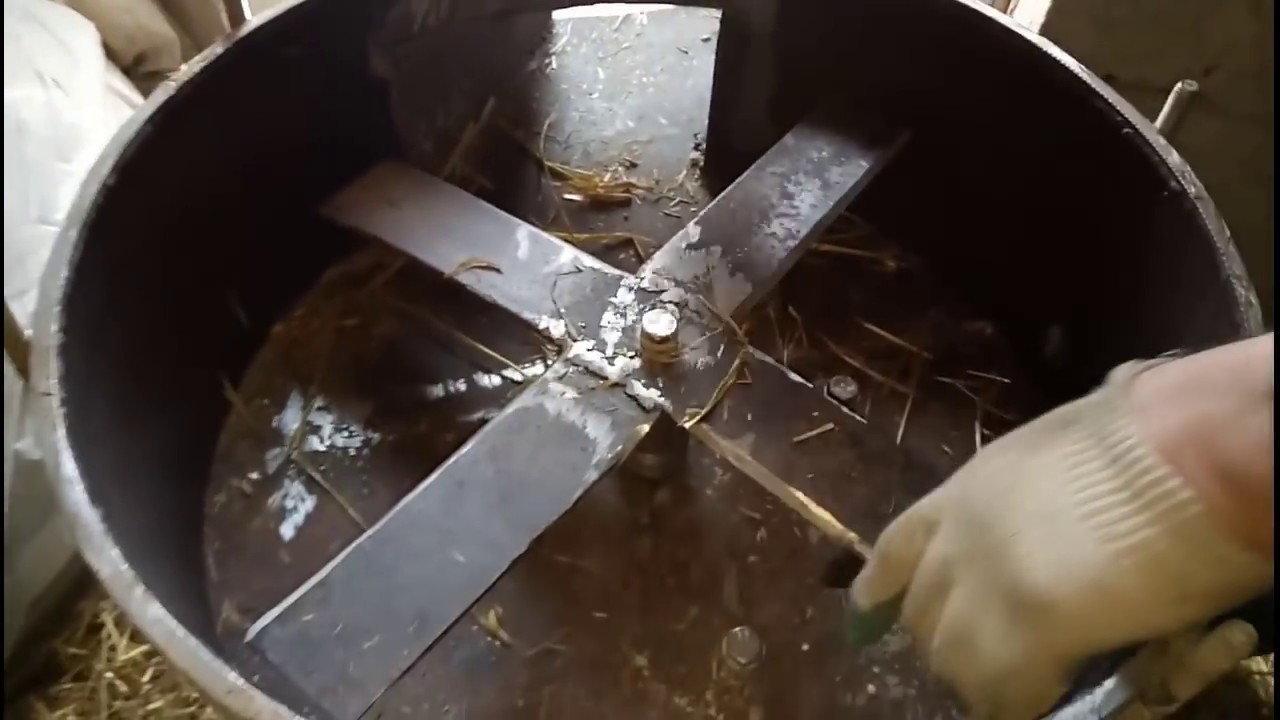

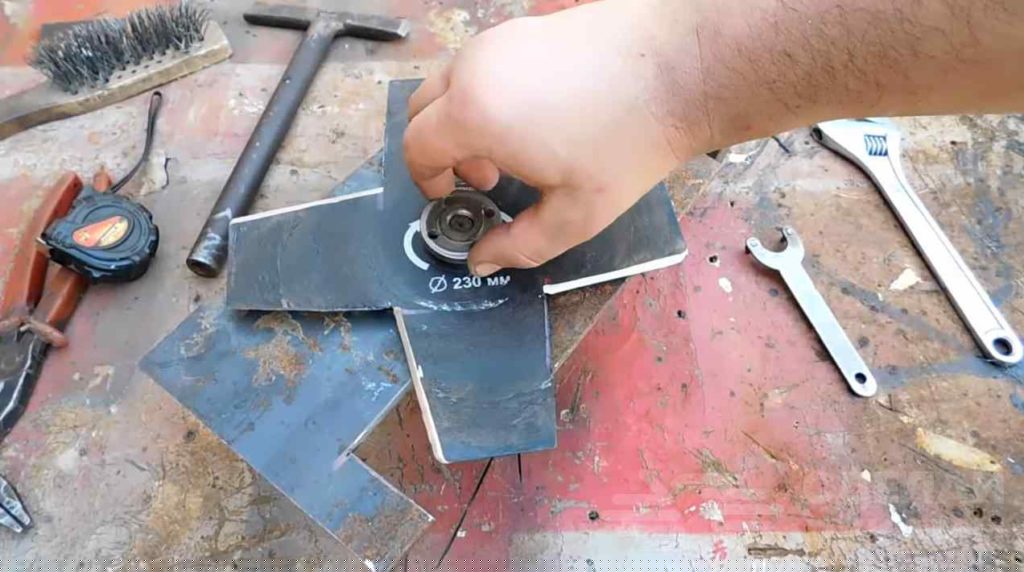

В качестве режущего органа используется металлические пластины (2 и больше), которые соединяются с диском привода посредством длинных болтов и уплотняющих шайб. Если длина болтов позволяет, можно сделать два уровня ножей, что улучшит измельчение.
Заканчивается самодельная дробилка для сена своими руками выпускным патрубком. Для него лучше всего использовать полимерные трубы
от водопровода или канализации. Они не поддаются коррозии и подходят по диаметру.

Прежде чем активно использовать устройство, его нужно внимательно осмотреть, дальше проводится подтягивание всех болтовых креплений и проверка сварочных стыков. Только после этого проводится первый запуск. В качестве проверочного сырья подойдет крупная солома.

Как Сделать Дробилку Из Болгарки

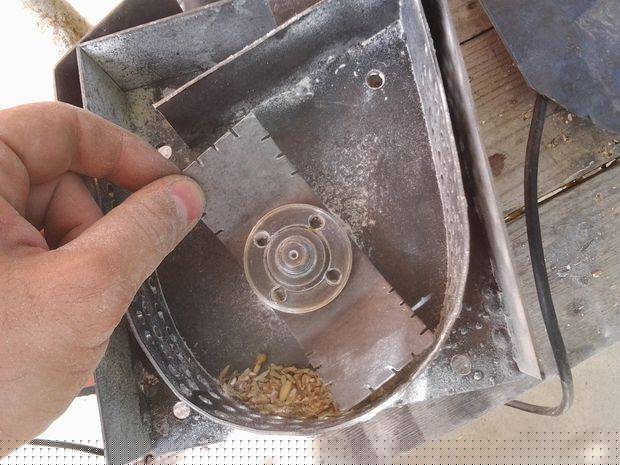

Как сделать молотилку зерна самостоятельно?

Если в хозяйстве встречаются животные, зернодробилка (как еще его называют как ее еще именуют — кормоизмельчитель, по другому измельчитель корма) является устройством необходимым и полезным.

Цены на новые изделия начинаются от 3.5-4 тыщ рублей, и такие действия — самые элементарные модели. Если животных много, то покупка такового устройства оправдана. Но если поголовье маленькое, то можно и сберечь: сделают зернодробилку в кустарных условиях. Процесс это легкий, огромного «арсенала» инструментов не просит.

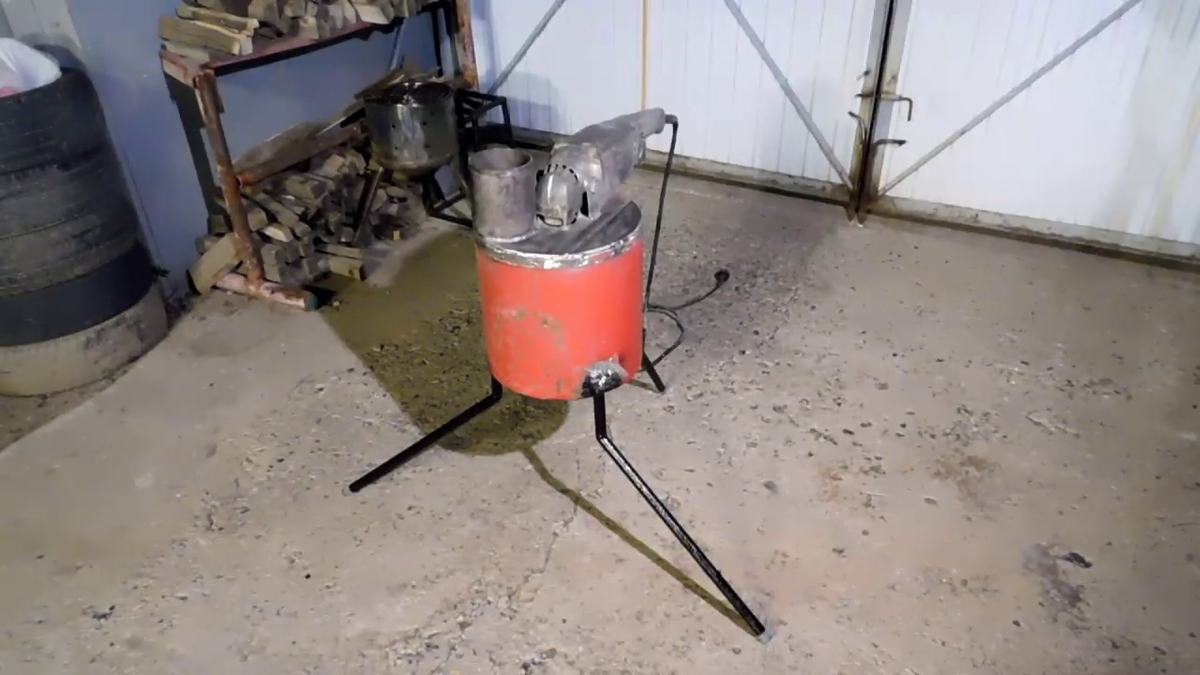

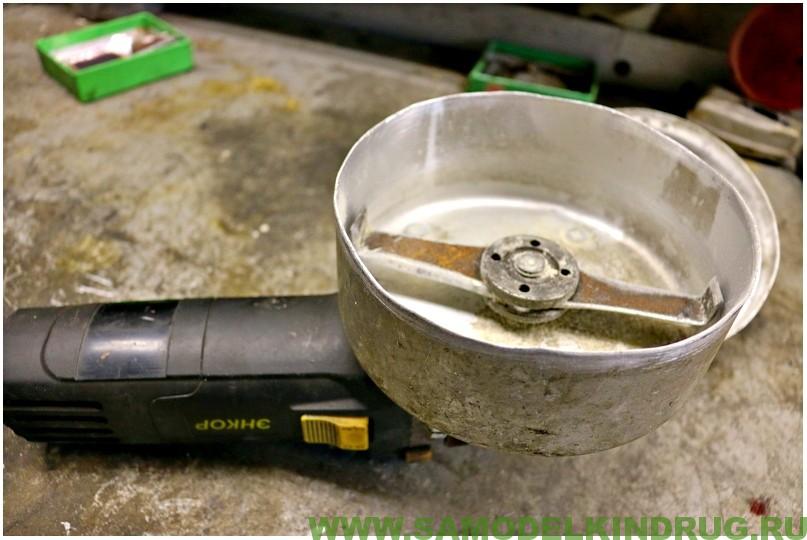

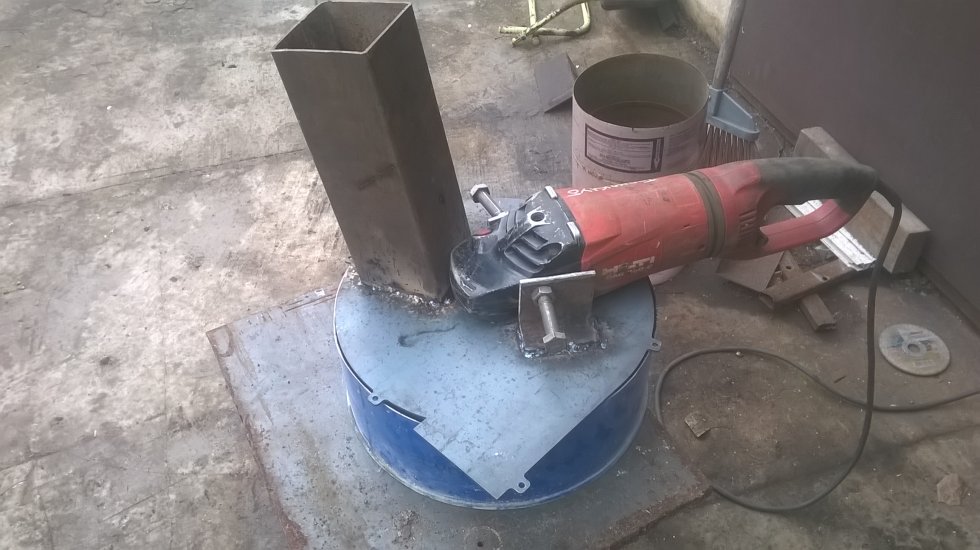

Как сделать простую зернодробилку из болгарки своими руками

Сделал из болгарки дробилку

, для измельчения комбикорма.

Создание зернодробилки из болгарки своими

руками завершено, устройство конечно тестировать. Засыпаем зерно в бункер, включаем в работу болгарку. Под сетку подставляем какую-нибудь тару — туда будет ссыпаться размельченная продукция.

4 Из стиральной машины

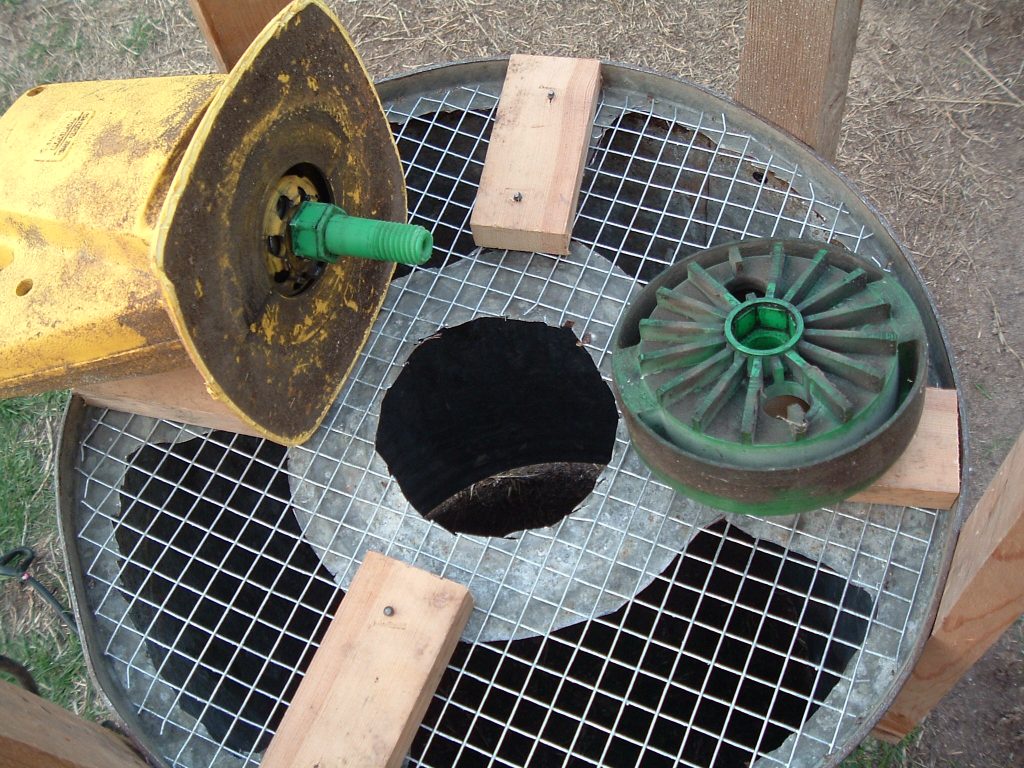

Самый сложный (в плане исполнения), но самый удачный вариант.

Безупречным «прототипом», из которого получится отменная самодельная зернодробилка своими руками

, является древняя «Ока» (или другая похожая модельстиральной машины). Ее корпус имеет подходящую форму и размеры. Изготавливается дробилка зерна своими руками так:

Нож (или ножи) затачиваются наждачкой.
Насаживаем нож на вал, который крепится к шкиву активатора «стиралки». Вал крепится на шайбу.
В устройстве вместо сливного отверстия машинки будет воронка, из которой будет высыпаться измельченная продукция. Для этого отверстие расширяется до 10-15 см в диаметре (с помощью зубила и молотка).
В отверстие вставляется отрезок трубы, который направляется в нужную сторону (куда будет ссыпаться продукция).
В баке под небольшим (около 15 градусов) углом крепится мелкофракционная решетка. Она обязательно должна плотно прилегать к стенкам бака.

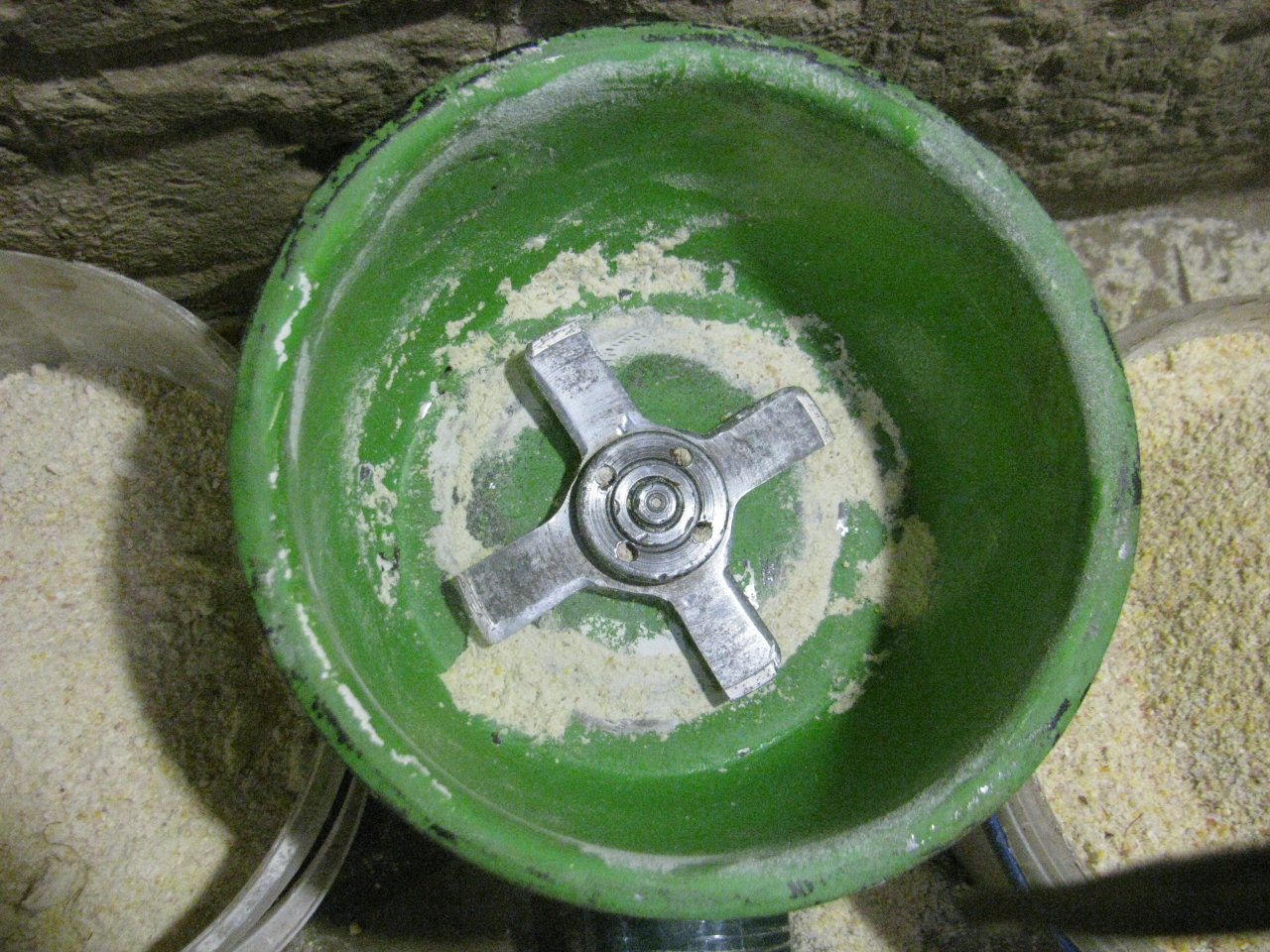

Готовая зернодробилка из стиральной машины

Для тестирования устройства в работу таймер устанавливается на максимально долгий режим, и включаем агрегат. Если посторонних стуков и вибрации не наблюдается, и если двигатель не перегревается — дробилка-траворезка готова к эксплуатации.

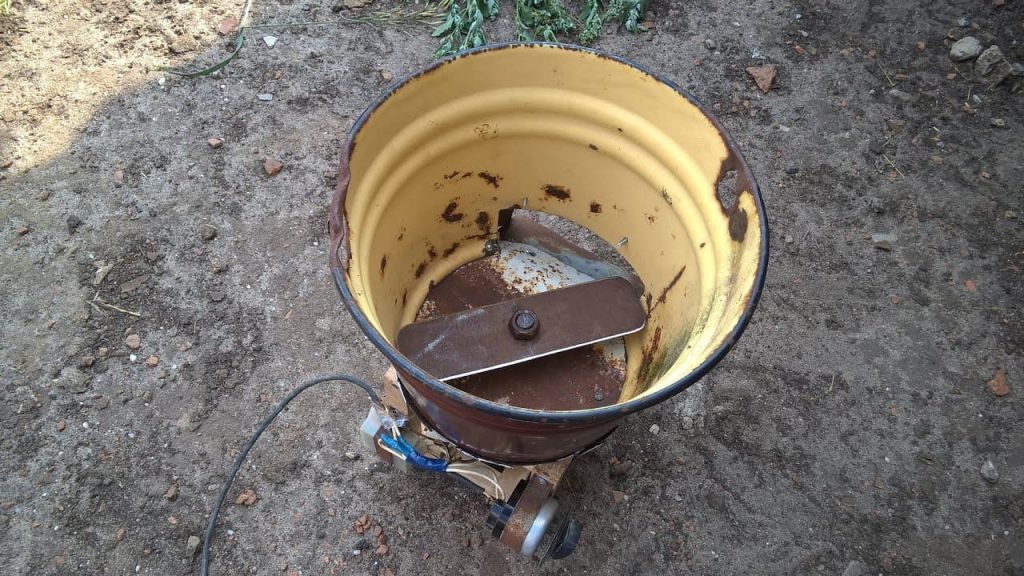

Траворезка своими руками с приводом от болгарки

У меня на даче растут берёзы. С деревьев падает листва. Приходится её убирать, сжигать, забивать компостную яму. Листва долго гниёт. Я решил её измельчить. Для этого нужна траворезка. Посмотрел, что мастерят в интернете. Включил мозги и вот, что у меня получилось.

Вам понравился недорогой вариант садового измельчителя? Читайте статью дальше и узнайте, как сделать самоделку из болгарки и металлического бака. Tok2Z действовал так:

Он подумал, чем крутить ножи измельчителя. Выбор невелик — поставить движок от стиральной машины, или купить электромотор. По словам пользователя — двигатель от стиралки слабый, а приобретать трёхфазник, и, переделывать его на одну фазу, не хотелось.
Tok2Z купил на рынке, за 2 тыс. руб., старую болгарку, мощностью 2 кВт и ножи от газонокосилки за 700 руб. Заказал у токаря переходную втулку, потратив еще 500 руб.
Сварил раму, поставил на неё оцинкованный бак от воды. Собрал конструкцию и включил траворезку.

Чтобы измельчить траву в совсем мелкую фракцию, пользователь установил перед «выхлопной» трубой уголок.

Траворезка измельчает листья прямо в компостную яму.

Сравните: куча листвы.

Всем привет, в этой инструкции мы рассмотрим, как сделать простую, но мощную дробилку из маленькой болгарки. Ее автор использует для дробления листьев кукурузы, что является довольно неплохим кормом для домашних животных. Машинка получилась довольно производительная, не считая того момента, что рабочий контейнер сделан из консервной банки.

Конструкция требует некоторых доработок в плане безопасности и надежности, но в целом идея заслуживает внимания. Если вам проект заинтересовал, предлагаю ознакомиться с ним более детально.

Циркулярка из плиткореза: нюансы использования

Некоторые люди задаются вопросом, если из болгарки можно сделать

плиткорез, то может ли из плиткореза какой-либо марки получиться циркулярка? Бывают такие ситуации, когда появляется необходимость в мини-циркулярке, и стандартные инструменты слишком велики для каких-либо миниатюрных работ, например, чтобы распилить тонкий лист ДВП, или при работе с деревянными наличниками.

При использовании самодельной циркулярки из плиткореза, следует строго соблюдать правила техники безопасности

Когда решаете сделать

из своего плиткореза миниатюрную циркулярку, помните, что в этом случае необходимо обратить свое внимание на количество и скорость оборотов дисковой плиты, которая в плиткорезе работает, как валик-резак. Оборотов должно быть не более 4000

Кроме того, для собственной безопасности, озаботьтесь наличием защиты, к примеру, защитные кожухи, которые также можносделать самостоятельно. Кроме того, во время изготовления циркулярки из резака для керамической плитки, также не забывайте о том, что необходимо подготовить ровную рабочую поверхность, которая должна быть надежной и удобной, в противном случае, могут быть травмы, в том числе и довольно серьезные. READ Как Работать Болгаркой По Дереву

Кормоизмельчитель из болгарки

Электрическая самодельная овощерезка изготавливается с использованием двигателя от болгарки. Наиболее простой вариант — дисковая корморезка с вертикальной подачей сырья.

Мощности машины достаточно для шинковки:

Свеклы,
Турнепса,
Картофеля,
Моркови,
Батата,
Репы,
Брюквы,
Тыквы,
Кабачков и патиссонов,
Сельдерея,
Редьки,
Редиса.

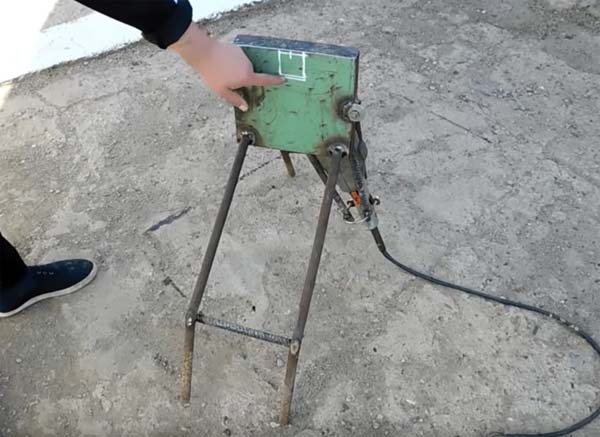

Собирать измельчитель из болгарки начинают со сварки рамы из металла, толщиной не менее 5 мм.

Раму делают на ножках: минимальное расстояние от земли до мотора — 20 см. В качестве режущего элемента используется диск из прочной стали, который оснащается четырьмя ножами с зазубренными лезвиями. Ножи проще изготовить из старых ручных пил: для этого из полотна вырезают по две пластины, шириной около 50 мм. Диск устанавливается в рабочую камеру так, чтобы между краем ножа и стенкой остался зазор в 1 см. Рабочей камерой может служить большое ведро, каркас от старой стиральной машины или пылесоса, металлическая бочка. Еще один вариант — сварить камеру нужной формы из стальных листов.

Крепится режущий диск переходниками, а сразу над ним монтируется приемный бункер. Делают его из обычного ведра с выбитым днищем. В нижней части камеры прорезают выгрузное отверстие, под которым устанавливают короб для измельченных овощей. Двигатель используют от болгарки: его крепят к режущему узлу при помощи нескольких муфт, и соединяют с валом при помощи приводного ремня.

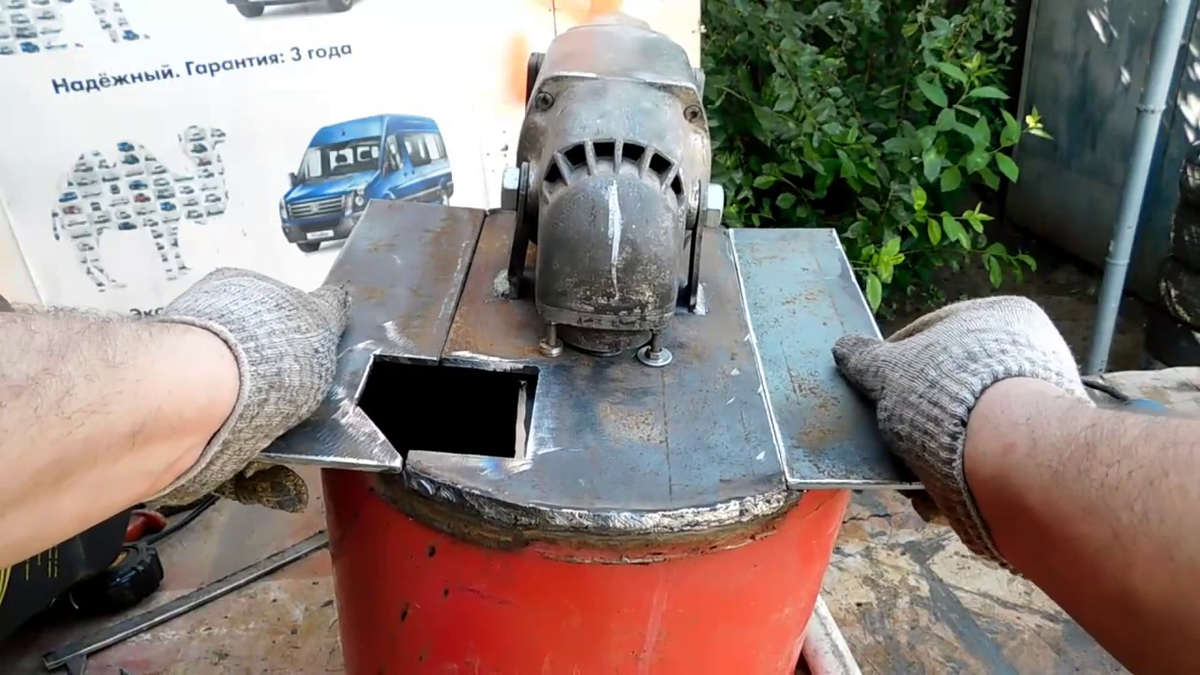

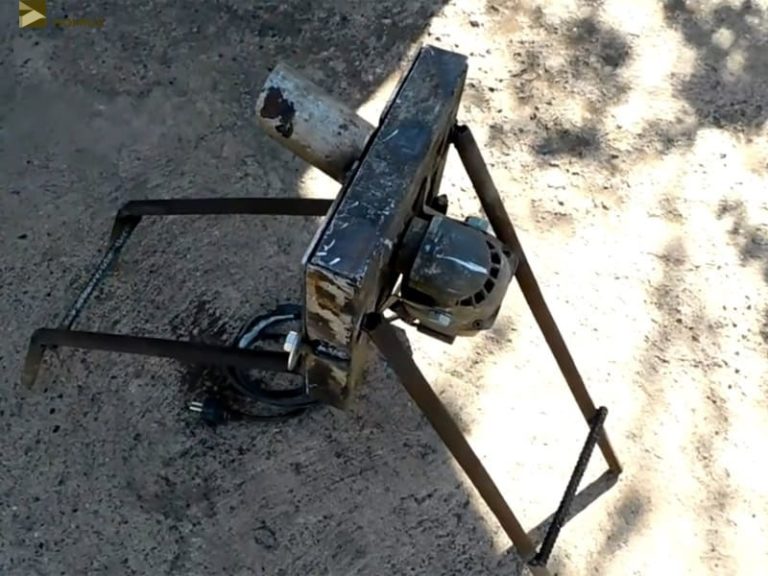

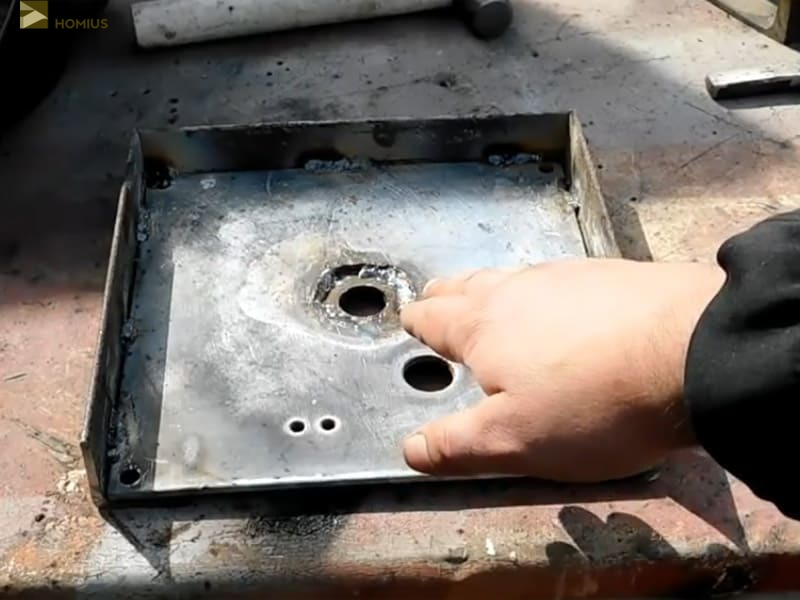

Сборка корпуса измельчителя из обрезков металла

Теперь нужно было продумать, как лучше сделать боковые стенки корпуса. Было решено обварить пластину уголками с трёх сторон. Четвёртую необходимо оставить открытой, ведь именно через неё будет высыпаться щепа от перемолотых веток. И вот тут мне на глаза попалась большая шайба, которую я решил приварить по центру, уменьшив диаметр отверстия, вырезанного ранее. Она подошла как нельзя кстати.

Уголки были расположены следующим образом: на внутреннем ребре приварена пластина, второе ребро направленно вверх. Шайба расположена также сзади. На фотопримере это хорошо видно.

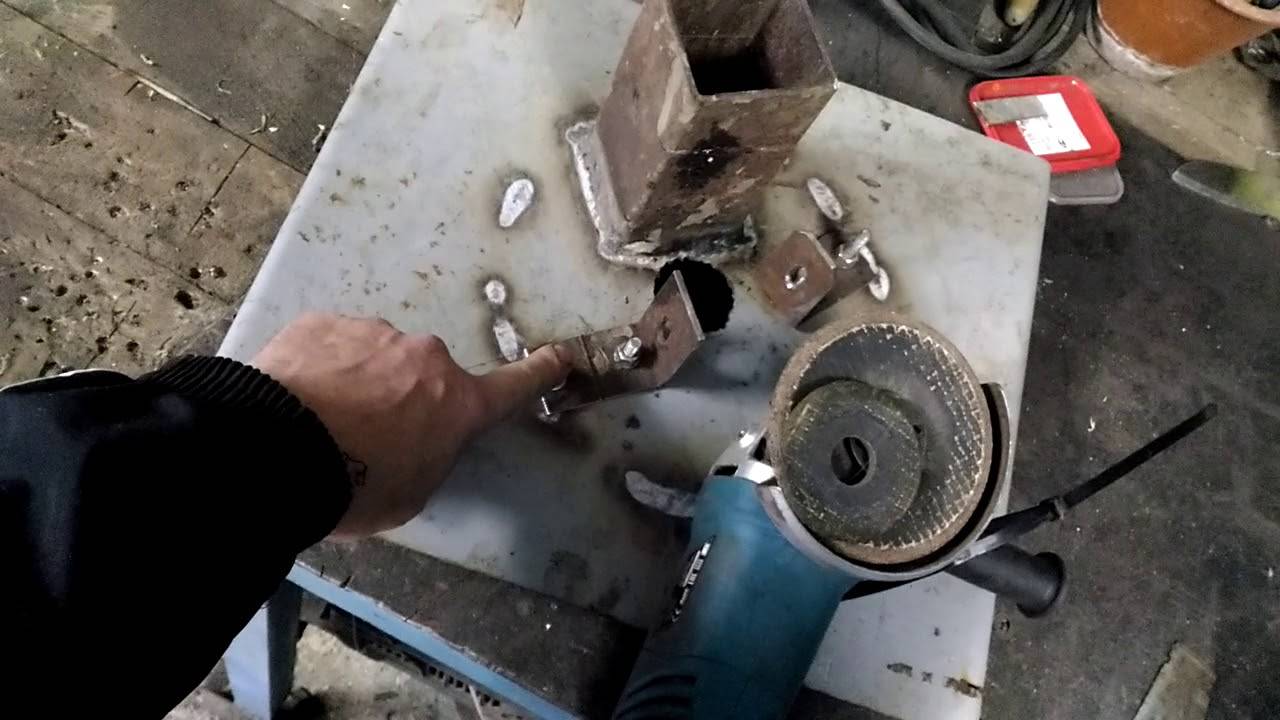

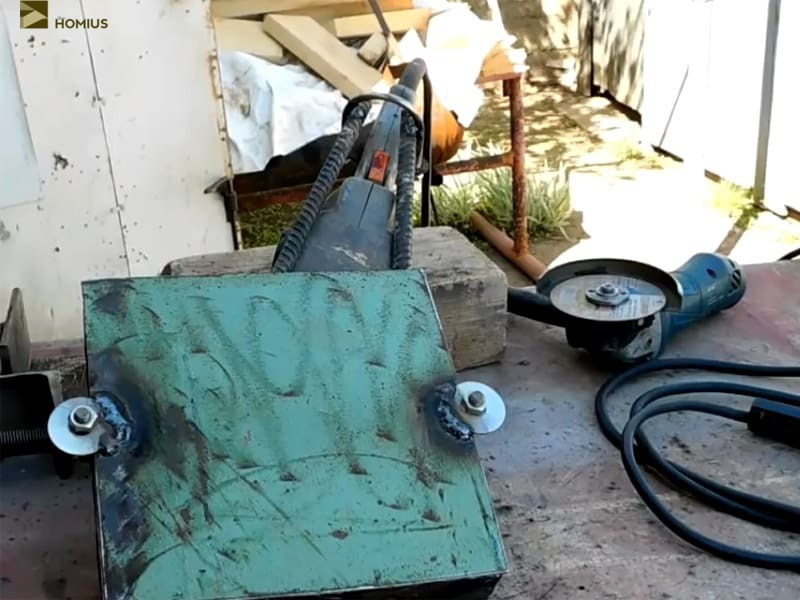

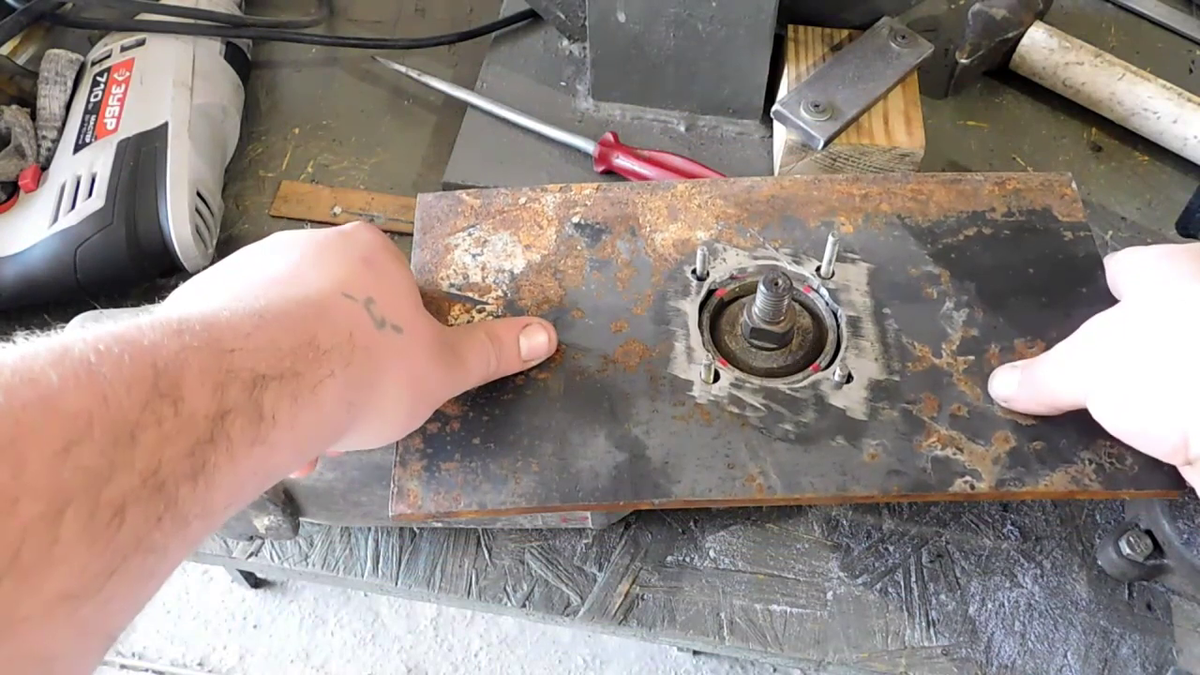

Крепление кронштейнов для фиксации болгарки

Теперь нужно было продумать, как зафиксировать болгарку таким образом, чтобы её в любой момент можно было снять и использовать по прямому назначению. Это оказалось несложно. Для этого были использованы обычные петли для замка. Когда-то я их не доделал, так они и остались ждать своего часа. На самой болгарке есть отверстия для вкручивания ручки с обеих сторон. Вот к ним и было решено фиксироваться. Уложив болгарку сверху, я разметил места расположения проушин, после чего они были приварены. Здесь не стоит бояться того, что они немного сдвинутся. Впоследствии их можно немного подогнуть.

Привариваем проушины для замка, на которых будет зафиксирована болгарка

Но одних проушин будет явно недостаточно. Для того, чтобы измельчать более крупные ветки потребуется фиксация посерьёзнее. Для этого нужно было приварить два отрезка арматуры, которые будут являться как бы продолжением платформы. Их задачей будет крепко «держать» ручку болгарки. Располагаться они должны параллельно проушинам с небольшим сужением, примерно по диагонали квадрата платформы. Наверняка на словах это понять непросто, а потому ниже есть фотопример.

Металлические стержни-держатели были основательно приварены, после чего можно было примерять болгарку к платформе. Пришлось немного подогнуть проушины, чтобы они точно встали по отверстиям. После того, как болты в них заняли свои места, придав конструкции общий вид, следовало подумать о том, как закрепить рукоятку болгарки на прутах арматуры.

Крепёжные болты, фиксирующие болгарку через проушины, вкручены

Ответ нашёлся сам собой – обычная скоба из шпильки с нарезанной с обеих сторон резьбой. Она была приварена на арматуру, а снизу расположилась небольшая пластина с двумя отверстиями, в которые эти края скобы с резьбой и войдут, обхватив рукоятку болгарки. А снизу будут закручены гайки с шайбами. Конструкция простейшая, зато безотказная, как автомат Калашникова. Воплотить задуманное в жизнь, было делом пяти минут – такая скоба с пластиной у меня нашлась, а потому на изготовление времени тратить не пришлось.

Скоба приварена, теперь фиксация болгарки на платформе максимально надёжна

Совершенствование приспособления

Для удобства работы, натягивают ремень, который крепят при помощи специального болта для зажима и путем основного блока по направляющим.

К раме прикручивают ролики и рукоять, что позволяет легко транспортировать измельчитель.

Избежать изгибания корпуса дробилки для яблок удается посредством крепления к верхним углам рамы при помощи болтов.

Обратите внимание!
Чтобы избежать разбрызгивания во время переработки яблок, позаботьтесь о том, чтобы посуда, в которую вы собираете пюре на выходе, была широкой. В процессе конструирования сделайте низкую раму, иначе переработанные продукты будут плюхаться в таз и разбрызгиваться по сторонам

Сборка корпуса измельчителя из обрезков металла

Уголки и шайба приварены, работа в самом разгаре

Крепление кронштейнов для фиксации болгарки

Привариваем проушины для замка, на которых будет зафиксирована болгарка

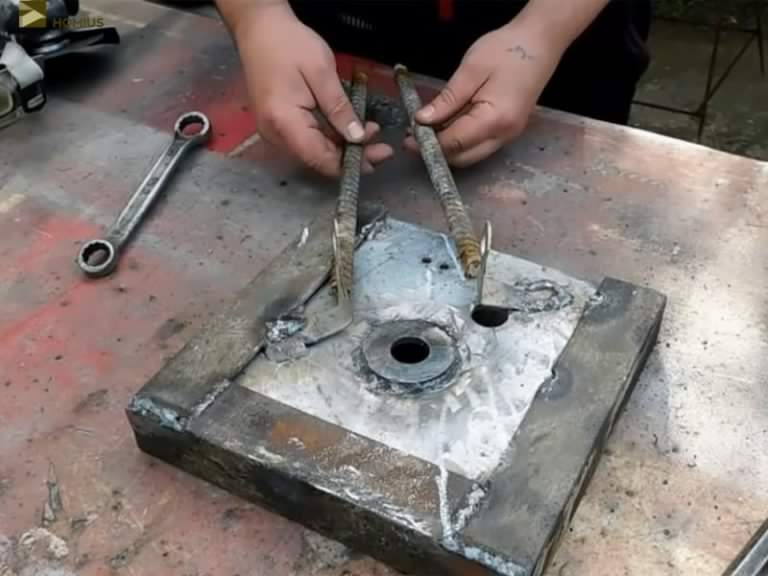

Вот так будут расположены обрезки арматуры, фиксирующие рукоятку болгарки

Крепёжные болты, фиксирующие болгарку через проушины, вкручены

Скоба приварена, теперь фиксация болгарки на платформе максимально надёжна

Измельчитель веток своими руками (садовый, самодельный)

Каждому владельцу огорода или дачного участка время от времени приходится избавляться от листьев и травы, в особенности, когда речь заходит об уборке сада. Многие используют собранный материал для приготовления органических удобрений или мульчи, нередко ветки, точнее, полученные из них опилки и щепы,применяются и для отопления.

В этом случае, обойтись без такого универсального и практичного приспособления, как измельчитесь травы и веток, достаточно сложно.

Особенности и преимущества

Садовый электрический измельчитель – это универсальное устройство, с помощью которого вы в рекордно короткие сроки сможете переработать собранный на участке неликвид. Измельченный материал может использоваться для приготовления компоста, зеленого удобрения, мульчирования почвы вокруг кустов и плодовых деревьев.

Благодаря простому и малогабаритному устройству ответ на вопрос «как измельчить траву в порошок» перестанет вас волновать – вы с большой производительностью сможете самостоятельно формировать витаминные чайные смеси и заготавливать приправы на зиму.

Профессиональный измельчитель веток

Устройство измельчителя

Классический измельчитель для травы по принципу действия несколько напоминает мясорубку или блендер. В его комплектацию входят следящие основные элементы:

приемный бункер;
ножевая группа;
двигатель.

Некоторые модели оснащаются транспортерами для подачи сырья и удаления переработанной массы из бункера, любительские в основном отличаются ручной загрузкой/выгрузкой, а также существенно меньшей мощностью.

Ножевая группа может быть дисковой (такие изделия прекрасно справляются с процессами перемалывания травы, сена, небольших веток) или фрезерной (промышленные измельчители для веток диаметром порядка 20-25 см).

Принцип работы дробилки

В целом измельчители травы могут быть классифицированы следующим образом:

любительские – малогабаритные изделия с дисковыми режущими механизмами и мощностью до 2,5 кВт;
полупрофессиональные – укомплектованные двигателем модели мощностью порядка 4 кВт;
профессиональные – габаритные и обладающие большим весом установки мощностью от 14 кВт, оснащенные транспортерами, втягивающими воронками и фрезерными ножевыми группами.

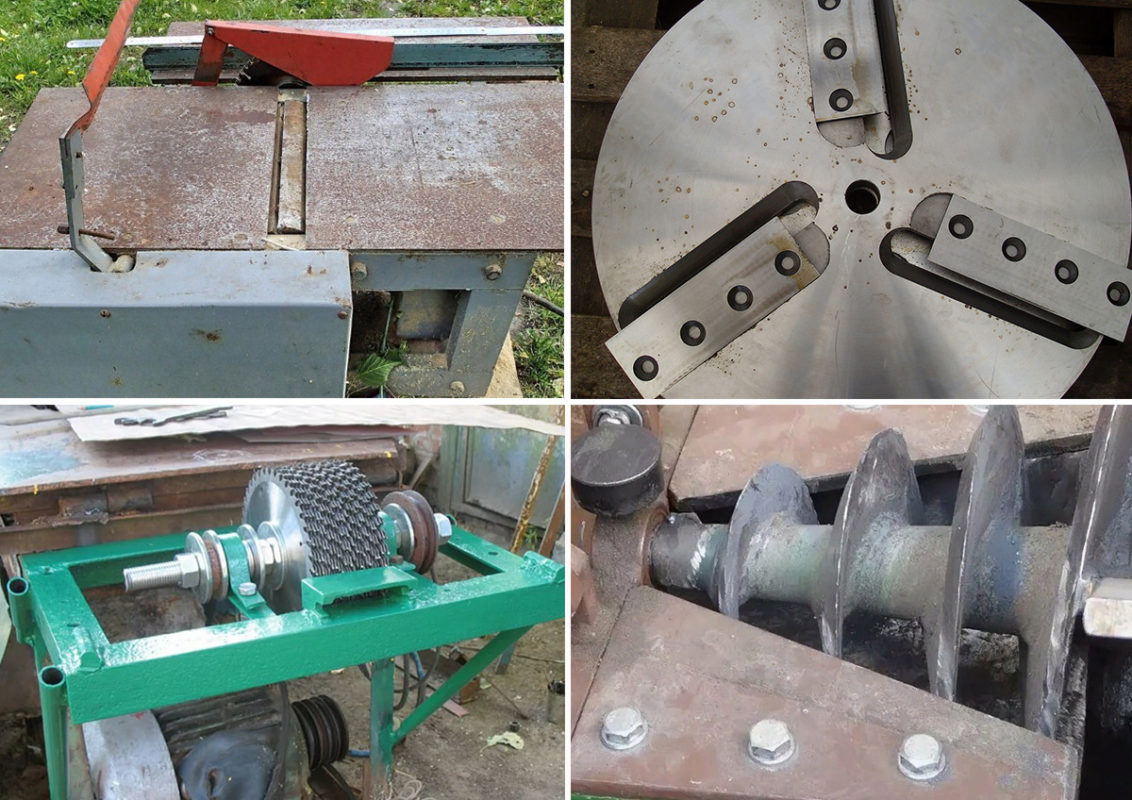

Самодельный измельчитель веток

Несмотря на то, что измельчитель Зубр садовый считается одним из наиболее полезных в хозяйстве агрегатов, стоимость его достаточно высока, и не каждый дачник и даже фермер с легкостью решится на его покупку. Альтернатива есть всегда – вы можете смастерить измельчитель веток своим руками. Безусловно, самоделка может быть менее производительной, однако и стоимость ее существенно ниже, чем у заводского изделия.

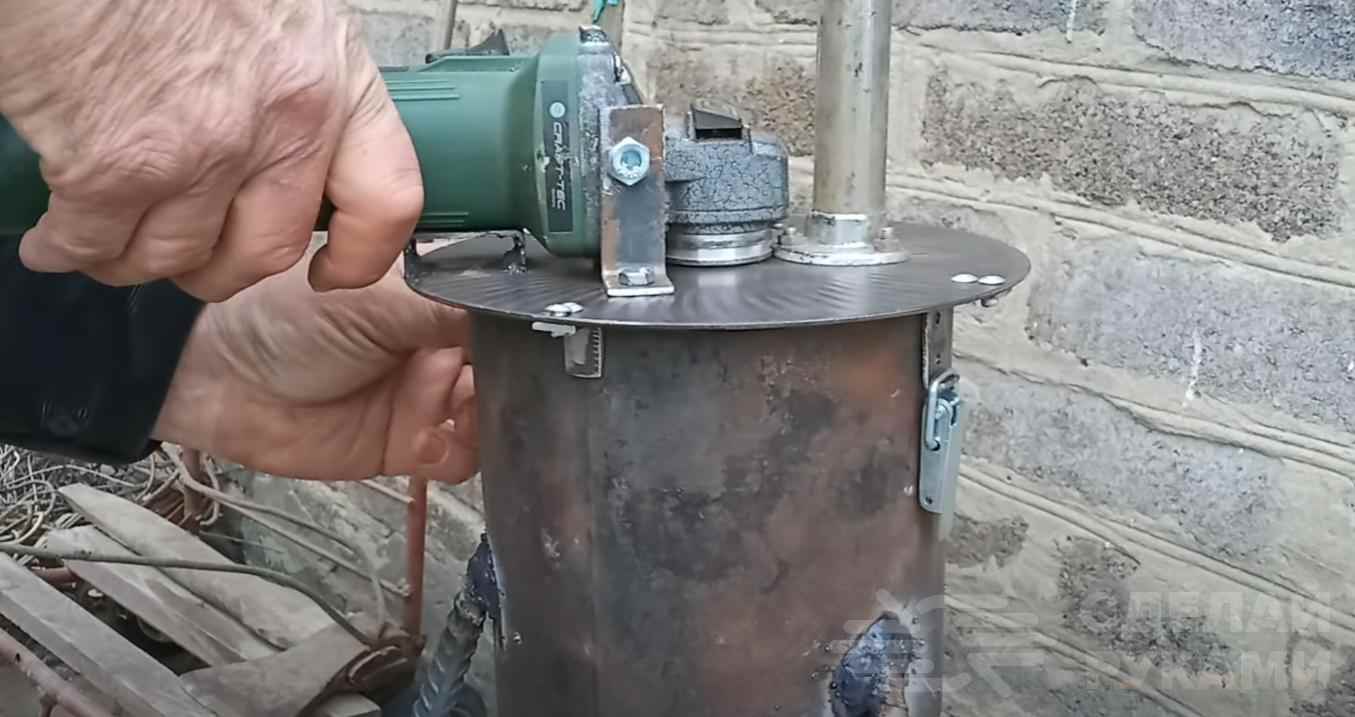

Садовый измельчитель своими руками из болгарки

Самодельный измельчитель с точки зрения конструкции мало чем отличается от того, которые нам предлагает современный рынок сельскохозяйственной техники. Функцию бункера может выполнять любая старая металлическая емкость большого объема – ведро, кастрюля или бочка. В днище емкости следует заранее просверлить функциональное отверстие для прибора, приводящего в движение ножевую группу.

Мы используем наиболее простой способ и сделаем двигатель из болгарки своими руками.

Садовый измельчитель из болгарки

Что касается режущего механизма, его можно изготовить самостоятельно или приобрести готовый – мы рекомендуем именно этот вариант. Однако если вы планируете сделать ножевой блок своими руками, лучшим решением будет использовать металлическую пластину с заточенной кромкой.

Следует отметить, что все самодельные садовые приспособления должны отличаться надежностью и устойчивостью, в особенности, если их конструкция предполагает использование ножей.

Предлагаем следующий вариант конструкции:

непосредственно веткоизмельчитель в сборе – бункер с присоединенными и надежно закрепленными болгаркой и ножевым механизмом;
металлический каркас, изготовленный из трубы и обладающий достаточно большим весом, в который будет помещаться сделанный нами прибор;
защитная крышка для бункера.

Что можно сделать из болгарки своими руками?

Основные инструменты и материалы
Как сделать гриндер из болгарки?
Самодельная торцовочная пила
Что еще можно изготовить?
Техника безопасности

Углошлифовальная машинка – болгарка – работает за счет коллекторного электродвигателя, передающего вращательное механическое усилие на рабочий вал посредством редукторного блока. Основное назначение этого электроинструмента – резка и шлифовка различных материалов. При этом допустимо ее использование в других целях за счет изменения и доработки конструктивных характеристик. Таким образом, расширяется функциональность болгарки, и появляется возможность выполнять ранее недоступные виды работ.

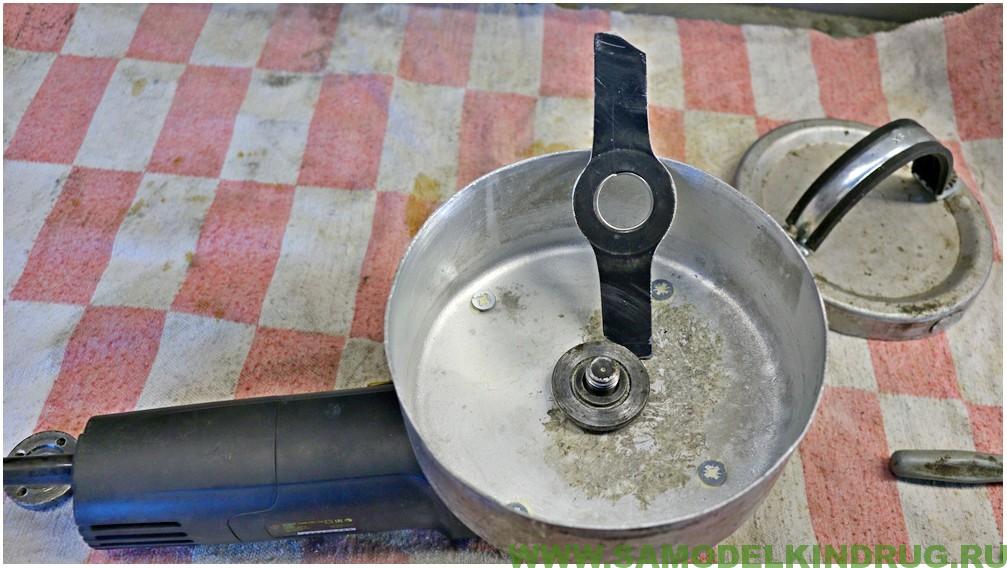

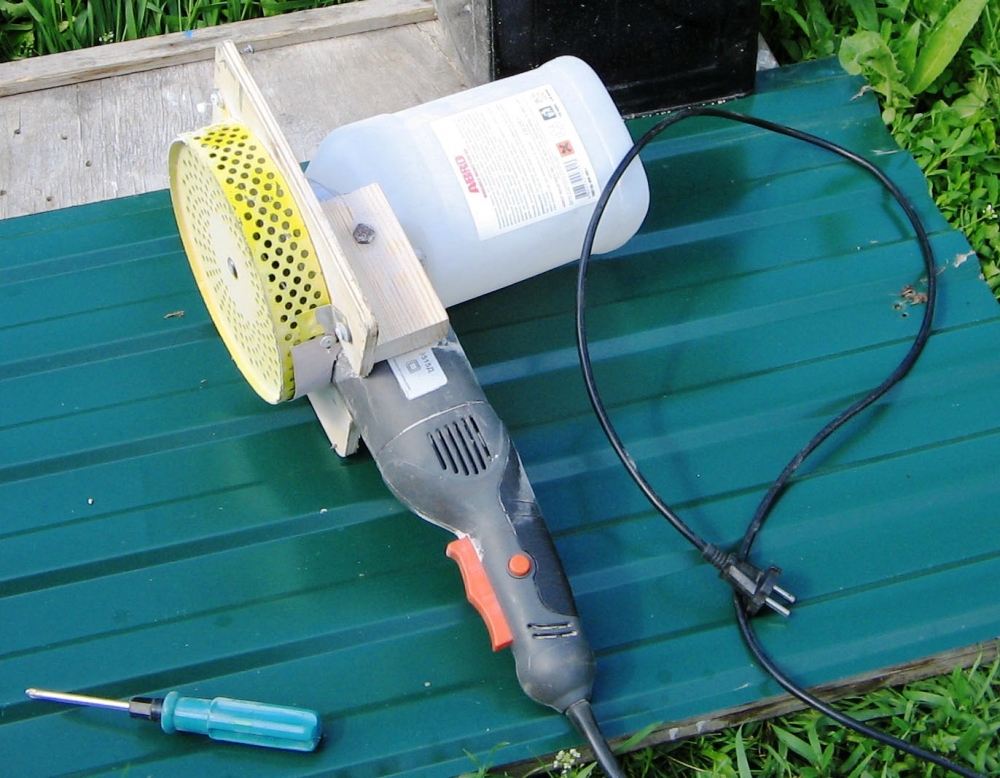

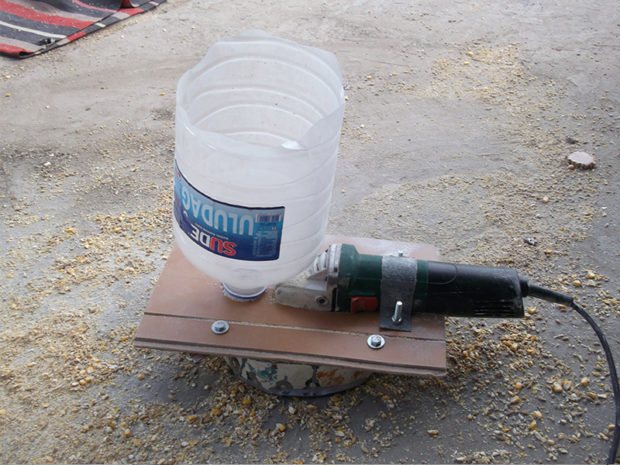

Крупорушка из болгарки

Существует еще один вариант изделия из болгарки. Такая крупорушка для кукурузы и зерна может даже не иметь рамы. Производительность устройства невелика. Однако простота изготовления с лихвой компенсирует все недостатки.

Необходимое оборудование

Зерна получатся немаленькими, поэтому такой корм будет больше пригоден для крупного рогатого скота, чем для птицы. Цыплята совсем не смогут клевать такие частицы, по крайней мере, после первого прогона злаков через аппарат.

Для изготовления крупорушки потребуются следующие материалы:

болгарка;
старый круг для распила древесины;
небольшой лист толстой фанеры;
пластиковые емкости для воды объемом пять-шесть литров;
старая кастрюля.

Болгарку желательно использовать недорогую, чтобы не было жалко ее испортить из-за высокой абразивности частичек злаков.

Пошаговая инструкция

Желательно придерживаться определенной последовательности проведения работы.

Основные этапы:

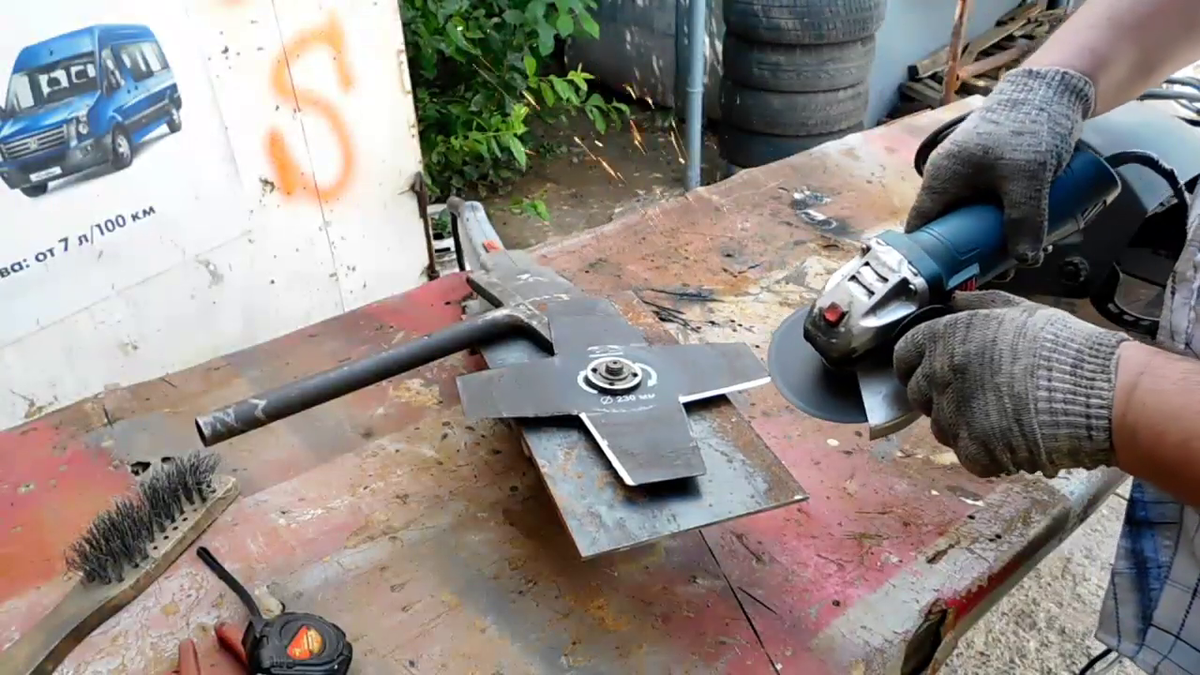

Из старого круга по дереву изготовить нож для дробления злаков.
Использовать фанеру в качестве каркаса для болгарки. Желательно выпилить из фанеры отверстия для ручки болгарки.

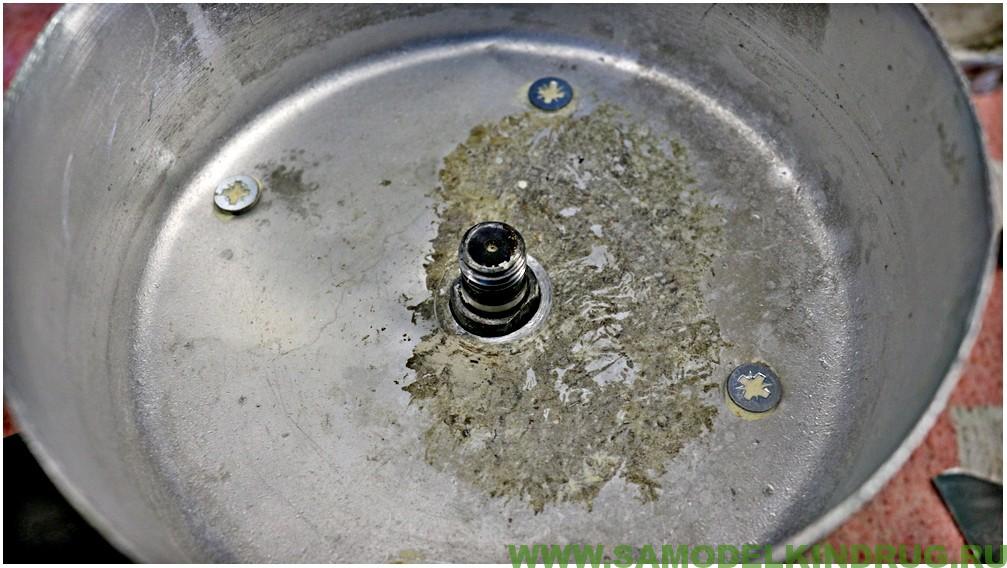

Просверлить отверстия одинакового диаметра в днище кастрюли, куда будет поступать готовый продукт. Дно можно удалить, заменив его ситом.
Емкость для воды (бутыль или бутылка) будет служить воронкой для подачи сырья в барабан. Для этого нужно удалить дно резервуара, оставив только конусообразный отдел: горлышко и расширяющуюся часть.
Собрать все элементы: прикрепить кожух электродвигателя к бункеру и основанию, приделать с помощью крепежа к верхней части бака.
Нож расположить в корпусе рабочей камеры, которую нужно прикрепить к фанерному основанию. Поверх ножей нужно поместить защитную сетку, дополнительно выполняющую функцию сита.

Изготовление такого устройства доступно каждому, ведь не требует особых навыков, дорогостоящих деталей и материалов.

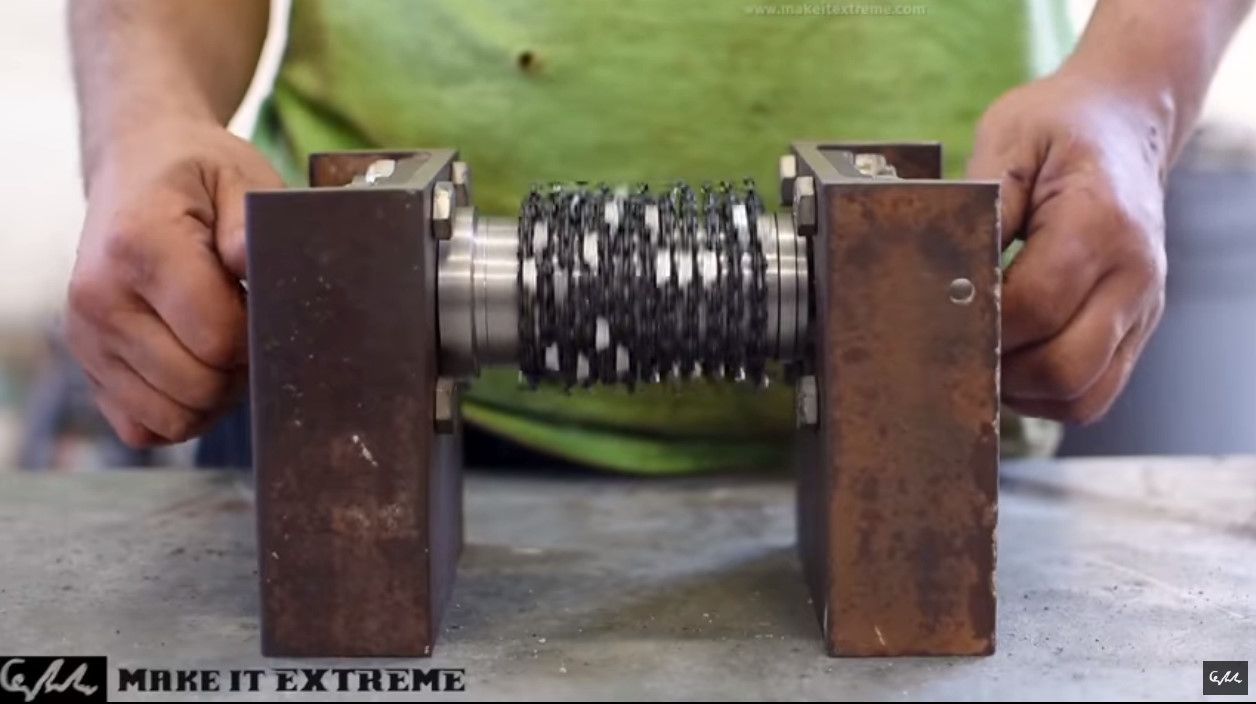

Дробилка для веток из подручных средств

Некоторые мастера используют в качестве основы готовые устройства, для которых необходимо лишь изготовить дополнительные элементы или детали. Вместо мощных стационарных двигателей можно применить электродрель или болгарку. Рассмотрим наиболее распространённые варианты изготовления дробилки:

Из стиральной машины

«Стиралка» активаторного типа — отличный «полуфабрикат» для изготовления самодельного шредера. Понадобится демонтировать активатор, установить на вал двигателя нож, имеющий размер немногим меньше, чем диаметр внутренней части бака. Принцип действия ножа аналогичен тому, что используется в кофемолке — горизонтально установленная пластина с заточенными краями. В нижней боковой части бака делается отверстие, к которому присоединяется выпускной кожух. Во время работы измельчителя в него будет входить щепа. Конструкция достаточно простая и надёжная, испытана много раз на практике.

Двигатель стиральной машины имеет маленькую мощность, редко превышающую 500 ватт, потому при помощи подобного оборудования возможно измельчать только солому или траву

Из болгарки

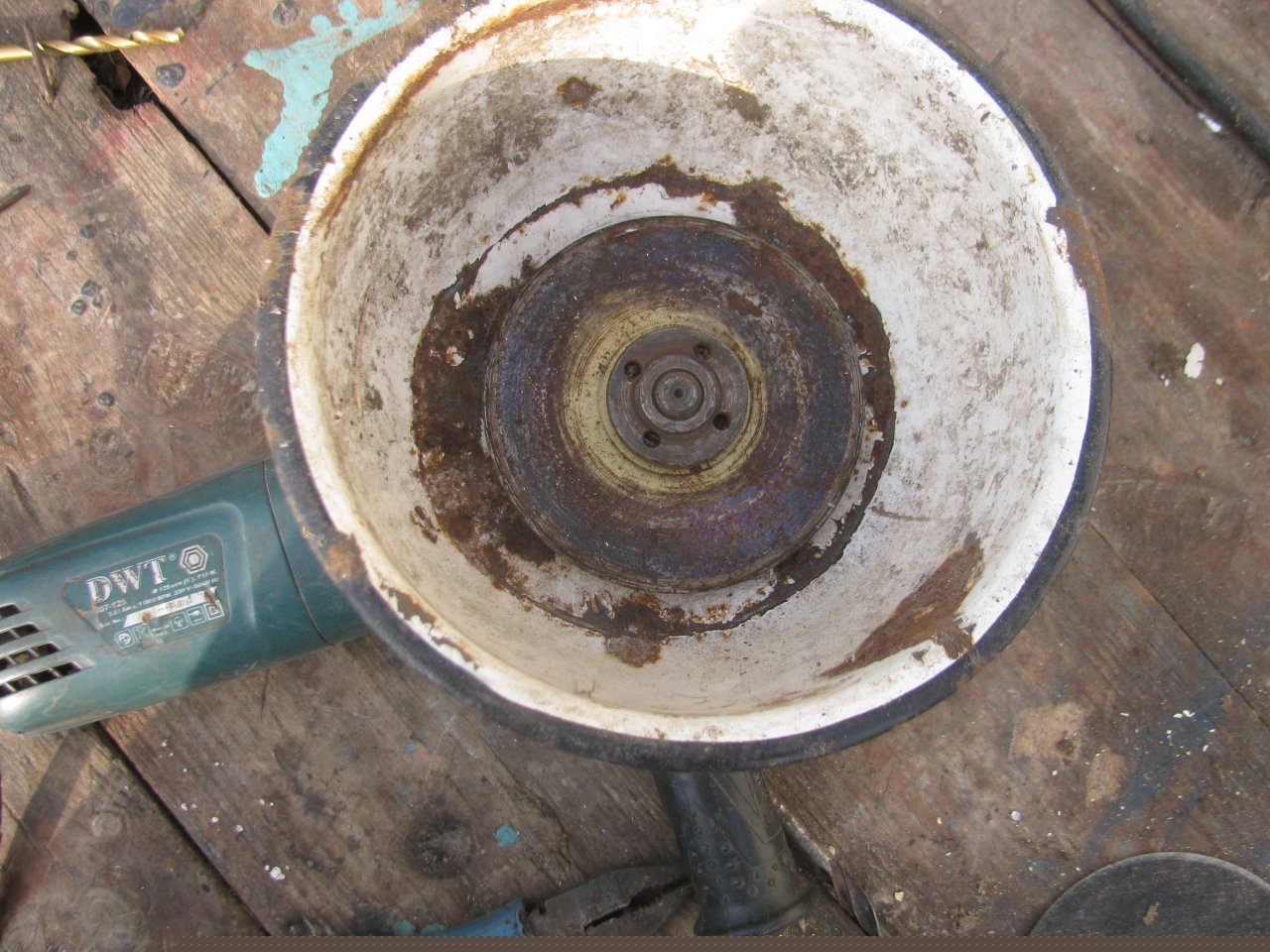

Для изготовления шредера из болгарки понадобится металлическая ёмкость, в центральной части днища которой делается отверстие для установки ножа. Ось болгарки пропускается сквозь это отверстие, на неё устанавливается нож. Сам инструмент фиксируется в неподвижном состоянии таким образом, чтобы нож свободно вращался, не задевая стенки ёмкости. Скорость вращения инструмента довольно высока, поэтому рекомендуется установить её на минимум, чтобы не получить на выходе «пюре» из зелёной массы.

Для изготовления шредера рекомендуется использовать болгарку мощностью 3 кВт и более

Из дрели

Для того, чтобы использовать дрель в качестве измельчителя, понадобится подставка (обычно рекомендуют использовать обычную табуретку с отверстием 12 мм в центральной части сиденья). Сверху устанавливается ведро с аналогичным отверстием в днище, для неподвижности оно крепится к табуретке саморезами. Нож, размер которого немногим меньше диаметра днища ведра, устанавливается на ось, вставленную во втулку с подшипником. Втулка крепится снизу к табуретке. Дрель с самофиксирующимся патроном присоединяется к оси и запускается. Устройство годится для переработки зелёной массы в небольших объёмах.

Самодельный измельчитель для веток или стеблей травы позволяет ускорить процесс рубки материала перед закладкой в компостную яму или печь, мульчированием почвы и при проведении прочих работ. Расходы на создание шредера намного ниже, чем затраты на приобретение готового изделия, а множество вариантов конструкции из подручных материалов и элементов позволяет выбрать оптимальный вариант для данной усадьбы. Учитывая эпизодический характер использования такой дробилки, изготовление установки своими руками является выгодным и несложным мероприятием, а эффективность работы шредера зависит только от тщательности выполнения работ.
