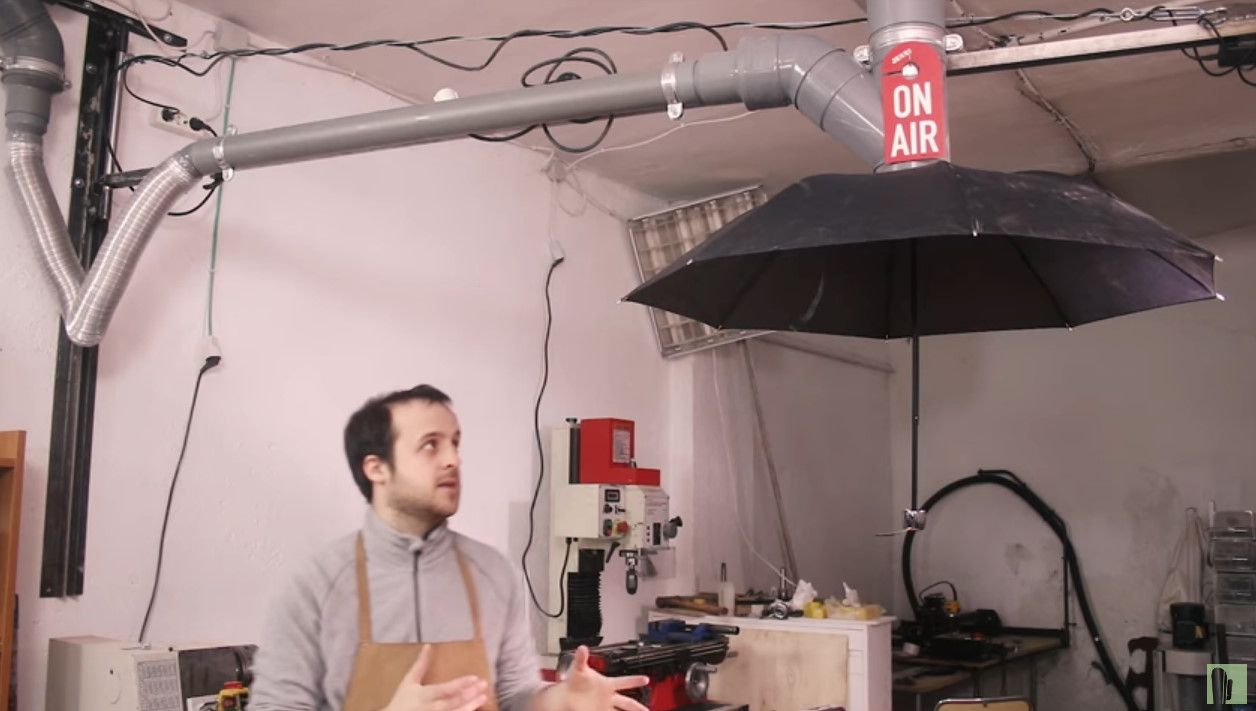

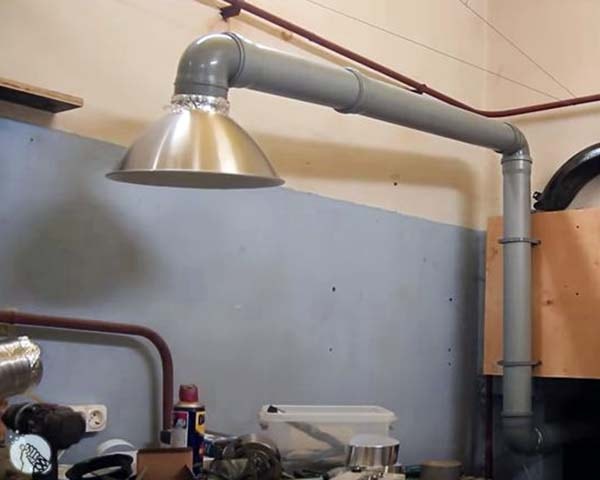

Вытяжной зонт своими руками

В чем отличие зонта от флюгарки, колпака, оголовка и дымника

Дымник, флюгарка, колпак, зонт и оголовок – достаточно простые и испытанные временем защитные конструкции для воздушных выходов на кровле. Стальные, медные, алюминиевые, пластиковые и титан-цинковые доборные элементы при правильном обустройстве эксплуатируются на протяжении десяти, а иногда и более лет, обеспечивая комфортное и безопасное проживание:

• колпаки – общее название элементов, предотвращающих попадания атмосферных осадков и посторонних предметов в дымоход, а также несущих декоративную нагрузку;
• дымники – прямоугольные или квадратные декоративные колпаки, предназначенные для обустройства дымоходных и вентиляционных труб;
• зонты – представлены колпаками, отличающимися простотой конструкцией и предназначенными для круглых или квадратных труб;
• дефлекторы – колпаки на круглые трубы, отличающиеся достаточно сложной внутренней конструкцией для повышения тяги.

К категории сложных конструкций относятся также флюгарки – вращающиеся колпаки, направляющие выходящий дым исключительно в одну сторону, в зависимости от направления ветра.

ОБРАТИТЕ ВНИМАНИЕ!

Зонты используются для обустройства круглого или квадратного оголовка, но современными производителями помимо функциональности учитывается удобство эксплуатации, включая дополнение крышки дымовым рассекателем.

Барбекю или мангал?

Отличие барбекю от мангала незначительно в техническом плане, но довольно существенно в кулинарном отношении. Продукт, приготавливающийся на мангале, почти не подвергается воздействию дыма, в то время как в барбекю бортики конструкции задерживают дым внутри, в результате чего продукт слегка коптится.

При этом, задержавшийся горячий воздух оказывает на мясо термическое воздействие, создавая на нем аппетитную хрустящую корочку. Кроме того, продукт пропекается изнутри без значительной потери влаги. Из-за чего мясо, приготовленное таким способом, остается внутри сочным, но при этом нежным.

Это имеет и чисто практическое значение, поскольку не обязательно тщательно выбирать мясо для приготовления – оно в любом случае получится достаточно мягким. Кроме того, на барбекю можно поджарить не только его, но и любые другие мясные и колбасные изделия, которые часто лопаются при поджаривании на мангале, а также овощи и лепешки.

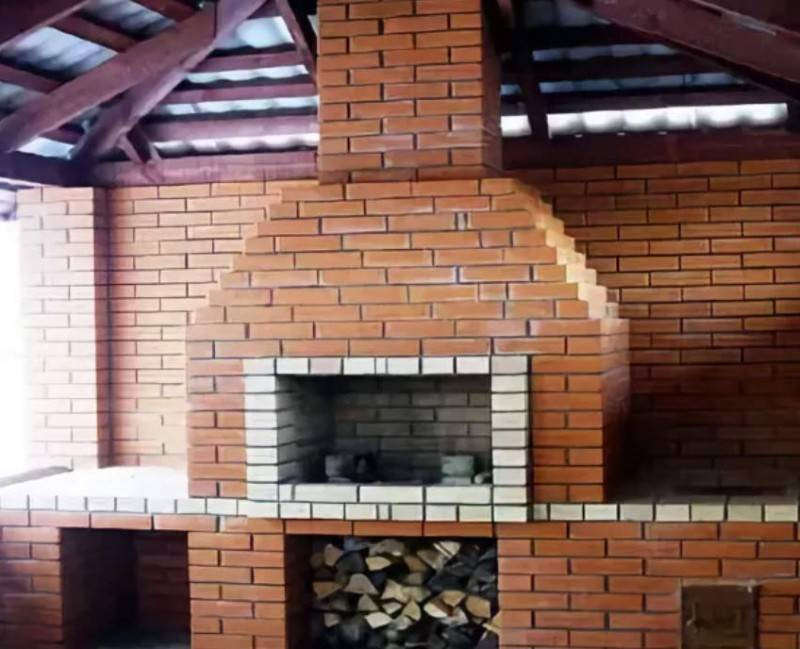

Кирпичная вытяжка

Кирпичные мангалы становятся все более популярны. У них свои достоинства. Это монументальное, долговечное сооружение. При правильном устройстве и умении мастера – такой мангал будет радовать, и украшать территорию долгие годы.

Плюсы кирпичной вытяжки:

• Долговечность;
• Малый нагрев кирпичной поверхности;
• Эстетичный вид, с помощью кирпичного мангала с вытяжкой можно создать практичную архитектурную миниатюру на вашем участке;
• Объединяет функции жаровни и вытяжки.

Изготовление кирпичной вытяжки

При желании и хорошем опыте в строительстве, можно построить мангал с вытяжкой из кирпича собственноручно. Для этого понадобятся:

• Кирпич;
• Смесь для укладки кирпича, либо раствор из глины и песка, в соотношении 7 частей глины к 3 частям песка;
• Металлические уголки, для упрощения монтажа вытяжки;
• Инструменты для кладки, для резки и сварки металлических уголков.

Важно: для возведения вытяжки и мангальной чаши, используйте только огнеупорные кирпич (шамотный) и смеси. Иначе, под воздействием высоких температур вся конструкция разрушится. Вместо жаростойкой смеси допустимо применение раствора из глины и песка

Вместо жаростойкой смеси допустимо применение раствора из глины и песка.

Последовательность монтажа:

1. Разметьте положение вытяжки, не забывая, что она должна быть больше по габаритам и объему самого мангала;
2. Сначала выкладываются опорные стенки, на которых будет лежать дымосборник. Задняя и две боковых;
3. На кирпичные опоры устанавливается металлический каркас из уголков. По аналогии с металлической вытяжкой, он также имеет форму усеченной пирамиды. В первую очередь, сваривается нижняя часть, затем верхняя зауженная часть каркаса, и они соединяются уголками, также при помощи сварки. Для удобства кладки, можно собрать из уголков каркас дымохода, приварив его к каркасу вытяжки;
4. Готовый каркас обкладывается кирпичом. Первый ряд выставляется кирпичом перпендикулярно задней опорной стенке, второй и последующие – параллельно, со смещением 17 мм, создавая необходимую пирамидальность;
5. Выкладка дымохода выполняется по каркасу или без него, при соблюдении минимального внутреннего диаметра 120 мм;
6. Установить зонт-заглушку, защищающую от осадков.

Проблемы, которые могут возникнуть в процессе

Не существует никаких изделий, которые были бы полностью идеальными – недостатки есть у всего. Отсюда выплывает несколько проблем, которые мы рассмотрим ниже:

Самая большая проблема – это, если дым не уходит в вытяжку, а расходится по сторонам. Так происходит только в том случае, если вы не позаботились о том, чтоб вентиляция была оснащена вентилятором. Обычно они электрические и их можно включить, как только вы начинаете работать с мангалом. Хотя, как правило, дым может оставаться в помещение ещё и потому, что он просто не успел нагреться и его плотность такая же, как и плотность воздуха. Поэтому, как только дым нагреется, он сможет самостоятельно подняться вверх и выйти через вентиляционную трубу наружу.
Сечение дымохода — около 25-27 см. Что будет, если это будет не так? Да ничего особенного, просто дым не сможет в полном объёме поглощаться

Кстати, так же очень важно, чтобы труба была диаметром около 16 см.
Так же не забудьте о том, что высота трубы должна быть не менее 3 метром от земли. Только так дым будет полностью выходить и рассеиваться.

В остальном – всё просто. Собираете вытяжной зонт, как указано на чертеже выше и привариваете его к трубе. После – просто крепите изделие в нужном месте.

Конечно, можно так же выстроить кирпичную вытяжку, но, во-первых, она подойдёт только для кирпичных мангалов, а, во-вторых, — эта конструкция значительно сложнее.

Зонт для мангала: особенности конструирования вытяжки

Приготовление мяса, рыбы и овощей на мангале – дело традиционное, приятное, праздничное, но имеет свои недостатки. Процесс иногда прерывает непогода, а дым, разносящийся по двору, создает определенный дискомфорт окружающим. Чтобы жарка шашлыка приносила только удовольствие, используют зонт для мангала. Элемент устанавливается над топкой и служит дымоотводом.

Полезные функции и принцип действия

Изготовление вытяжной части своими руками – посильная задача. Дымосборник для мангала выполняет две основные функции:

• Отвод летучих соединений. По сути, зонт – это дымоход, поднимающий образующиеся при горении газы. Как и в системе печи-барбекю, действие основано на силе тяги. При достаточной интенсивности горения дым нагревается до такой температуры, что становится легче окружающего воздуха, и стремится вверх. Если установлен зонт, продукты горения не успевают рассеиваться, а собираются в трубу и освобождаются только в конце дымохода. Тем самым все неприятные соединения улетучиваются, не принося вред человеку.
• Защита жарочной поверхности от осадков. Это обеспечивается благодаря наличию дымосборника, который за счет расширения накрывает весь мангал. Обычно данную функцию выполняет беседка или навес, под которой устанавливается устройство для жарки, однако зонт позволяет использовать мангал и под крышей, и на открытой территории.

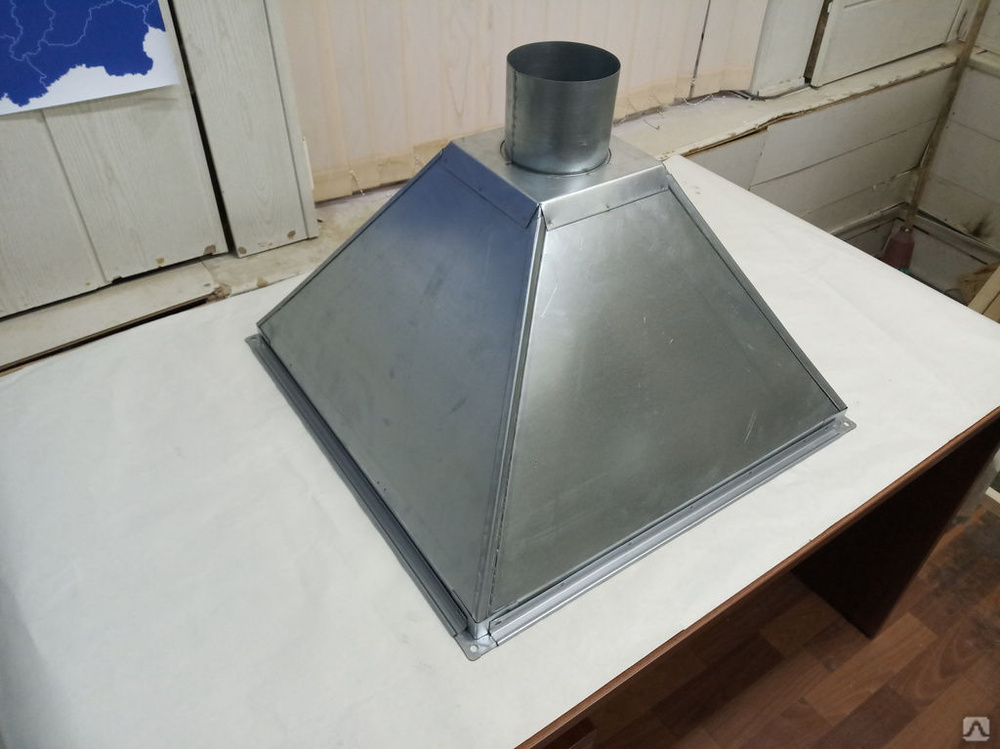

Конструкция зонта

Вытяжная вентиляция представляет собой простое устройство. В изготовлении важна точность, поэтому рекомендуется использовать чертеж. Зонт состоит из 3 частей, каждая из которых служит для поэтапного отвода дыма:

1. Дымосборник, или дымник. Задача этого элемента – собрать все летучие соединения с плоскости жарки в один проход более узкого сечения. Для прямоугольных и квадратных мангалов классическая форма дымосборника – усеченная пирамида: 4 грани, сужающиеся к вершине. Для устройств с круглой топкой сборник представляет собой конус.

2. Труба, или, собственно, дымоход. Функция этого элемента – поднять собранный дым на заданную высоту. Как правило, достаточно 3 метров над уровнем земли: это выше роста человека и не позволяет продуктам горения опуститься при ветре. Форма трубы зависит от сборника: прямоугольное сечение – для пирамидального сопла, круглое – для конуса. Главное – герметично соединить внутренний объем.
3. Зонтик – маленький, но важный элемент. Устанавливается над трубой на высоте 10-20 см и защищает дымоход от осадков, не препятствуя отводу продуктов горения.

Материалы

Выбор материала для вытяжного устройства зависит от конструкции мангала. Если сооружение кирпичное, то для изготовления зонта подходит как металл, так и кирпич. Чем отличаются эти материалы:

• Прочностью и жесткостью. Каменная кладка обладает большим механическим сопротивлением, чем металл. Конечно, в мангал никто не собирается въезжать на танке, но эти качества полезны при эксплуатации: кирпичная конструкция не нарушится от случайных ударов, сильных порывов ветра и при качественной кладке не деформируется со временем.
• Сроком службы. Металл ржавеет, выгорает на солнце и при высокой температуре, поэтому продолжительность его эксплуатации значительно ниже, чем у кирпича.
• Сложностью и временем изготовления. Для выполнения зонта из листа стали не нужно обладать навыками кладки, замешивать связующий раствор и таскать кирпичи. Изготовить вытяжку из металла легче.
• Стоимостью затрат. И по этому пункту сталь выигрывает. Купить лист железа выйдет намного дешевле, чем приобретать кирпичи и раствор.

И стальной, и кирпичный зонт отлично справляются со своими функциями. Никакой разницы в отводе продуктов горения нет.

Металлические дымоходы для: 1) мангала, 2) барбекю

Особенности кирпичной конструкции

Основа купола – железный каркас, сваренный из прочного уголка. Перед началом кладки его обрабатывают грунтовкой и красят для лучшей защиты. Так как температура непосредственно над топкой достаточно высокая, сборник дыма делают из огнеупорного кирпича. Форма конструкции – ступенчатая, на сужение.

Дымоход выполняют как из шамотного, так и из печного кирпича. Если мангал стоит на открытой территории, на стенках дымосборника делают водоотводящие скаты из термостойкого кровельного материала. Тогда во время осадков влага не будет разрушать строительную конструкцию. Зонтик над трубой – металлический.

Виды

Вытяжные зонты для мангалов подразделяются на виды по материалу и способу установки.

По материалу

Данный критерий зависит от основы самого мангала. Если устройство построено из кирпича или камня, то зонт изготавливают чаще тоже из кирпича. Для остальных вариантов более предпочтителен металл.

Мангал из кирпича с кирпичной вытяжкой

Мангал из металла с металлической вытяжкой

У каждого типа есть плюсы и минусы. В сравнение берутся основные эксплуатационные характеристики:

• Прочность. Кирпич более жесткий, поэтому и сопротивляется механическим воздействиям лучше металла. Кладка не подвержена срывам от ветра, деформации от ударов градом, клювом птицы, мусором, ветками;
• Срок службы. Металл снова проигрывает, поскольку способен ржаветь, выгорать и менять очертания от длительного нагрева солнцем и огнем, легче ломается;
• Сложность изготовления. Сварить лист стали проще, чем заниматься проектированием и выкладыванием кирпичной базы, замешивать растворы и делать основание;
• Стоимость. Металл дешевле кирпича.

Между тем, с функциями одинаково хорошо справляются оба вида.

По способу установки

Единственным подвижным вариантом будет зонт на металлической ноге. Стойку можно вкопать в землю, бетонировать, но допустимо и оставить в складном мобильном виде. Такой зонт удобно использовать сезонно на территории дома или дачи.

Стационарные методы, кроме выше упомянутого, бывают следующие:

• На цепях или тросах. Подвешивают к крыше беседки или потолку возле вентиляционного отверстия;

• Приваренные к жаровне стойки. Ногу или ноги приваривают непосредственно к корпусу мангала;

• Встроенный. Встраивается в конструкцию кирпичной кладки или прикрепляется к мангалу по периметру полноценными стальными стенками.

В любом случае зонт изготавливают большего размера, чем жаровня.

Материалы для изготовления

Выбор такого материала обусловлен конструкционными особенностями самой жаровни. Если мангал выполнен из кирпича, то и вытяжной зонт может изготавливаться либо из металла, либо из кирпича. Различие этих материалов заключается в их прочности и жесткости. Механическое сопротивление кирпичной кладки будет значительно выше, чем у металлической конструкции. Это дает определенный выигрыш в процессе эксплуатации, ведь кирпичная конструкция отличается большей устойчивостью к случайным ударам или сильным порывам ветра, она отличается гораздо большей стойкостью к деформации.

Кирпичный вытяжной зонтик имеет более долгий срок службы. Металл подвержен коррозии и может деформироваться на солнце при высокой температуре воздуха или зимой – при отрицательной, однако стальной зонт гораздо быстрее и проще изготовить своими руками по чертежу из листа стали необходимого размера. При его изготовлении не требуется готовить раствор и вести кладку кирпича. К тому же его изготовление по стоимости затрат обходится гораздо дешевле.

Для изготовления вытяжки из стального листа рекомендуется применять нержавеющую сталь или листовой металл, снабженный защитным покрытием. Цельный лист, толщина которого должна составлять порядка 2-3 мм, следует разметить согласно заранее выполненному чертежу. Заготовки для сборника, трубы и элементов зонтика вырезаются отдельно. После сгибания вырезанных частей по форме швы сваривают или скрепляют с помощью клепок или защелок.

Крепление зонта над жаровней осуществляется:

1. Установкой на стойках в земле. Стойки могут быть стальными уголками или отрезками трубы, которые привариваются по углам дымоотвода, вкапываются в землю и бетонируются. Такая конструкция носит стационарный характер.
2. Для переносных уличных жаровен зонтик может крепиться к самому мангалу или к крыше беседки с помощью тросов или цепей.

Расчёт вытяжки

Тепловая мощность жаровни.

Принято считать, что 1 кг шашлыка нужно 0,75-1 кг угля. На 1 человека нужно 400-700 грамм мяса. Удельная теплота сгорания древесного угля 7,5 кВт.

И получим для 6 гостей нужен мангал с тепловой мощностью: минимум 0,4*6*0,75*7,5 = 13,5 кВт максимум 0,7*6*1*7,5 = 31 кВт.

Обычно, большое количество мяса жарится на мангале в несколько заходов. Мы же для дальнейших расчётов будем использовать “круглое число” мощности в 15 кВт.

Площадь жаровни.

D=2*A*B/(A+B)

Где: A – ширина жаровни мангала, м; B – длина жаровни мангала, м.

D = 2*0.4*0.6/(0.4+0.6) = 0,48 м

Доля конвективных тепловыделений.

Q_k=Q_T*K_Я*K_K

Где: Q_T – тепловая мощность мангала или очага, кВт; K_Я – долевая часть явных тепловыделений от жаровни, принимается значение 250 Вт/кВт; K_K – долевая часть конвективных тепловыделений по отношению к явным тепловыделениям жаровни, принимается значение 0,5.

Q_k = 15*250*0,5 = 1875 Вт

Конвективный расход воздуха.

L_ki=k*Q_k1/3*(z+1,7*D)5/3*r

Где: k – коэффициент равным 5·10-3; Q_k – вычисленная доля конвективных тепловыделений жаровни, Вт. z – расстояние от мангала до вытяжного зонта, м, не может быть меньше 0,75 м; D – площадь жаровни; r – поправочный коэффициент на условия размещения: между 3 стенками — 0,75, у стены — 0,8, свободно или остров — 1,1;

Рассчитаем для вытяжки с подходом к мангалу со всех сторон и минимальной высотой от мангала к зонту вытяжки.

L_ki = 5·10-3*18751/3*(0,75+1,7*0,48)5/3*1,1 = 0,224 м3

Объёмный расход газов по продуктам сгорания.

L_ri=1,51·10-7*Q_T

L_ri = 1,51·10-7*15 = 2,26·10-6 м3

Расход газов вы вытяжке.

L_o=L_ki+ L_ri

Где: L_ki – значение расхода воздуха из конвективного потока, восходящего над плитой, м3/с; L_ri – данные по объёмному расходу продуктов горения природного газа в конфорках плиты, м3/с.

L_o = 224·10-3 + 2,26·10-6 = 0,224 м3/с

Расход в час.

(D)/L=L_o*3600*D

(D)/L = 0,224*3600*0,48 = 421,63 м3/ч

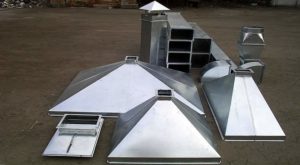

Преимущества оцинкованных воздуховодов и области их применения

Вентиляционные трубы из оцинкованной стали применяются для обустройства приточно-вытяжных систем вентиляции на жилых и производственных объектах. Вентиляционная оцинкованная труба классифицируется как жесткая конструкция, отличающаяся высокой аэродинамической пропускной способностью.

Сфера применения данных изделий обширна, они используются для:

• Монтажа внутренней вентиляции в домах, магазинах, складах, предприятиях и общественных объектах;
• Монтажа систем кондиционирования, выведенных за пределы здания.

Оцинкованная труба для вентиляции удовлетворяет все требования, выдвигаемые к бытовым системам воздухообмена, однако в промышленности, с целью циркуляции горячего (свыше 80 градусов) либо наполненного агрессивными химическими парами воздуха такие изделия не применяются.

Воздуховод из оцинковки, в сравнении с конструкциями из других видов металла, имеет следующие преимущества:

1. Цинкование металла — бюджетная технология, что обуславливает сравнительно низкую итоговую стоимость изделий. Средняя цена на вентиляционные трубы из оцинкованной стали (круглое сечение, диаметр 20 см) составляет 400 рублей за 1 метр;
2. Низкий вес — монтаж воздуховодов из оцинкованной стали не требует обустройства сложных несущих конструкций, увеличивающих общую стоимость вентиляции;
3. Долговечность — эксплуатационный ресурс труб варьируется в диапазоне 15-20 лет;
4. Устойчивость к коррозии — сталь не покрывается ржавчиной даже при эксплуатации в условиях высокой влажности воздуха;
5. Механическая прочность — конструкции устойчивы к нагрузкам на изгиб (за счет наличия ребер жесткости), точечному давлению и ударам.

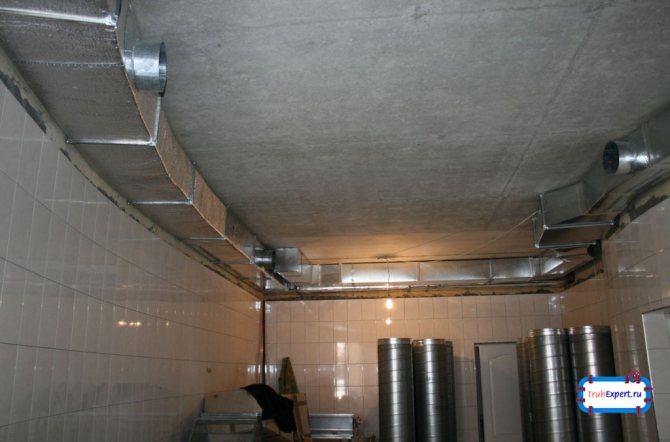

Система вентиляции в помещении

Слой цинка на поверхность металла при производстве труб наносится горячим либо холодным методом. При реализации горячего способа заготовки окунаются в ванну с расплавленным цинком, нагретым до температуры в 500 градусов. Холодный метод предполагает окрашивание стали цинковым порошком с применением электростатического напыления — после нанесения изделие помещается в камеру полимеризации, где слой порошка плавится и образует цельное пленочное покрытие.

Оцинкованный вентиляционный канал формируется посредством стыковки отдельных труб с помощью фланцевого либо ниппельного соединения. В местах поворота или разветвления канала используются фасонные элементы — двойники, отводы, уголки и т.д. Производство вентиляции из оцинковки часто сопровождается установкой вспомогательных систем очистки либо подогрева воздуха, для увеличения КДП воздухообмена применяются приточно-вытяжные вентиляторы.

Существует два норматива ГОСТ на воздуховоды из оцинкованной стали: №14918, в котором приведены требования к используемому металлу, и ГОСТ №8468-81, с конструктивными требованиями к самому изделию.

2 Классификация устройства

Сегодня для дымохода используются прямоугольные зонты двух типов:

1. Вытяжные зонты. Главным их предназначением является полное устранение ненужных газов, веществ, продуктов сгорания из дымохода. Сильно разогретые потоки воздуха втягиваются зонтом, после чего транспортируются через трубу, где размещены жироулавливающие фильтры и в конечном итоге переправляются обратно в воздуховод, с помощью которого и выводятся из здания. Все это можно легко сделать своими руками.
2. Приточно-вытяжные зонты. Благодаря ним обеспечивается, как и вытяжка загрязненного воздуха, так и поступление нового, чистого воздуха в помещение. Данные зонты лучше всего использовать в тех комнатах, где из-за определенных обстоятельств ограничивается приток чистого воздуха. Надо всегда проводить расчет с учетом того, что объемы подаваемых и вытягиваемых потоков воздуха всегда будут отличаться друг от друга. Поэтому ни в коем случае не надо рассчитывать на то, что вытяжные зонты поспособствуют полному уничтожению запахов, газов и других веществ. Хотя дымоход, конечно, будет работать намного эффективнее.

Существует и классификация по типу конструкции. Так, вытяжные и приточно-вытяжные прямоугольные и круглые зонты делят на островные и пристенные.

2.1 Монтаж своими руками и особенности расчета

Хочется отметить, что установка своими руками таких зонтов вполне реальна, так как на самом деле ничего сложного в такой работе нет. Ниже приведем несколько наиболее популярных способов установки зонта для дымохода.

Способ №1. Установка пристенных вытяжных зонтов, применяя анкера. Проведя определенный расчет, подбирается длина зонта и в задней части стенки сверлятся 2 или 3 равные отверстия. Используя увеличенные модели шайб, вытяжной зонт сначала притягивается, а потом и устанавливается на стене

Очень важно, чтобы стена была идеально ровной. Установка своими руками прямоугольных зонтов через цанги и шпильки к потолку

В самом начале необходимо под шпильки просверлить 4 идентичные отверстия

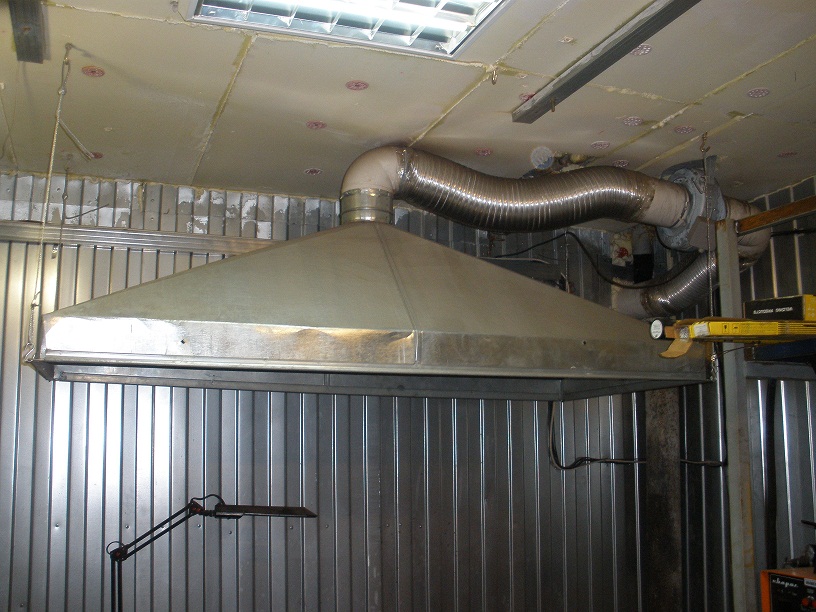

Все эти отверстия сверлятся строго по краям зонта, после чего устройство крепится непосредственно к потолку. Современный дымоход идеально работает, если применяется данный вариант. Единственный минус, расчет высоты потолка к стандартной длине шпильки не позволить применять данную технологию, если высота помещения больше, чем 4 метра. Монтаж вытяжных зонтов для дымохода, используя различные тросы и цепи через анкера и кронштейны к потолку. Для того чтобы все сделать своими руками надо приварить 4 кронштейна необходимых параметров к верхней горизонтальной части зонта, после чего с помощью карабина надежно зафиксировать цепь или трос. Второй конец такой цепи или троса надо так же надежно соединить с потолком. Среди недостатков такого метода можно отметить шаткость конструкции, поэтому обвязывать ее воздуховодами совсем не просто, но для дымохода такая схема отлично подходит.

Как видим, провести установку своими руками совсем не сложно. Главное подстроить зонт как можно ближе под трубу дымохода и учитывать некоторые нюансы.

Область применения

Приточно-вытяжные и вытяжные зонты вентиляционных систем сегодня широко используют промышленные предприятия и не только. Большое распространение такие системы нашли на предприятиях общественного питания, таких как рестораны, столовые, бары, комбинаты питания, кафе и так далее.

Также монтаж зонтов проводится и над всевозможными устройствами теплового оборудования, в частности это касается фритюрниц, газовых плит, жаровых шкафов. Если проведенный расчет позволяет установить такие зонты, то их применяют и в разных производственных помещениях – пищевых, фармакологических, физических, химических.

2.2Так выглядит вентиляционный прямоугольный зонт — видео

Основное назначение зонта для вытяжной вентиляции — это защита вертикальных вентканалов от дождя, снега, листвы. Даже такая небольшая деталь вытяжной вентиляции, как зонт, должна соответствовать техническим нормативам. Неподходящий вентиляционный зонт может стать причиной ухудшения тяги, попадания в систему атмосферных осадков или ее засорения.

Размер и тип зонта подбирается в зависимости от параметров горловины вентканала. Выпускаются защитные устройства в соответствии с ТУ и ГОСТами, их размеры и характеристики определяют СНиПы.

Виды

Все существующие кухонные зонты различаются по нескольким признакам:

Бытовые и промышленные вытяжки

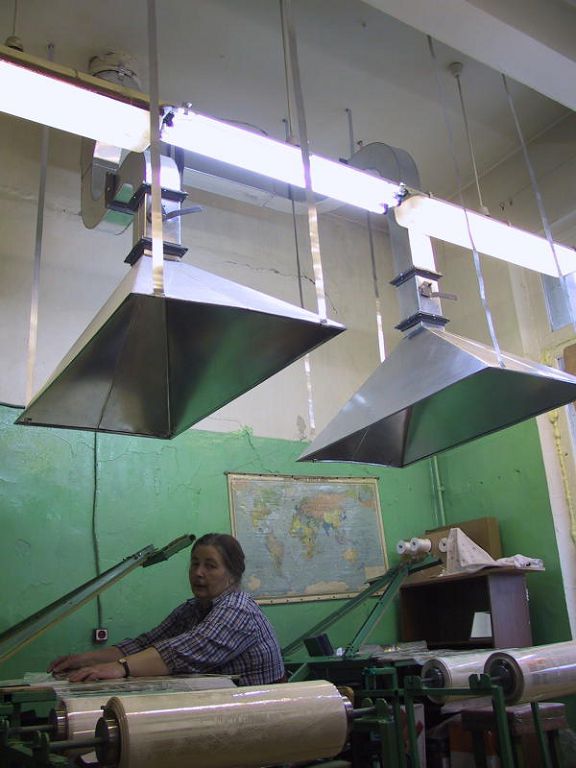

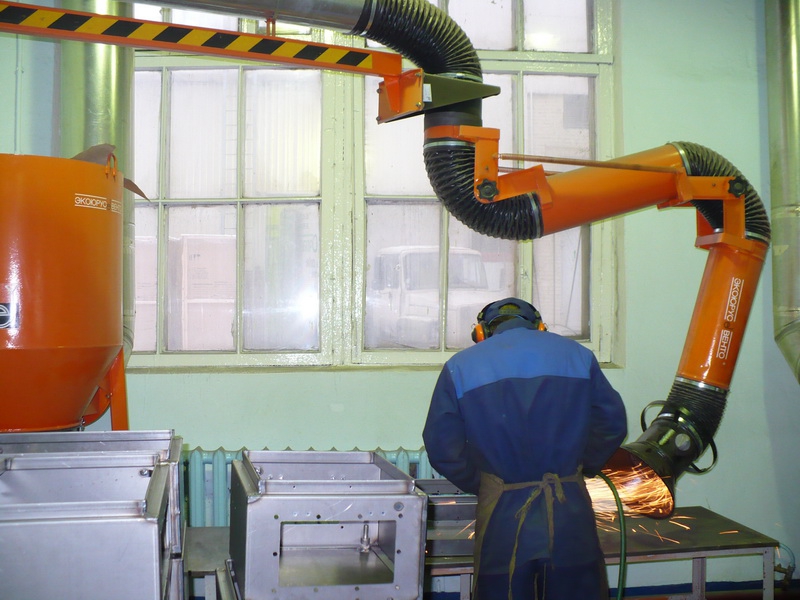

Промышленный вытяжной зонт для вентиляции во многом схож с бытовыми вытяжками.

Разница заключается лишь в нескольких моментах, таких как:

• Размер – промышленные аппараты обладают гораздо большими габаритами, так как покрываю собой площадь промышленный печей.
• Мощность вентилятора – значительно выше.
• Фильтры – промышленные вытяжки обладают специальными жироулавливателями, из которых осевшие примеси стекают в специальный стакан. Такой накопитель периодически необходимо опорожнять и промывать мыльным раствором. Бытовые же устройства, как правило, имеют бумажные и волокнистые одноразовые фильтры.

Надо сказать, что различие между промышленными и бытовыми вытяжками иногда не сильно выражены. К примеру, в коттеджах зачастую устанавливают аппараты, которые по своим характеристикам очень схожи с промышленными вытяжками.

Способы монтажа

Как уже было сказано выше, вытяжки по способу монтажа бываю двух типов:

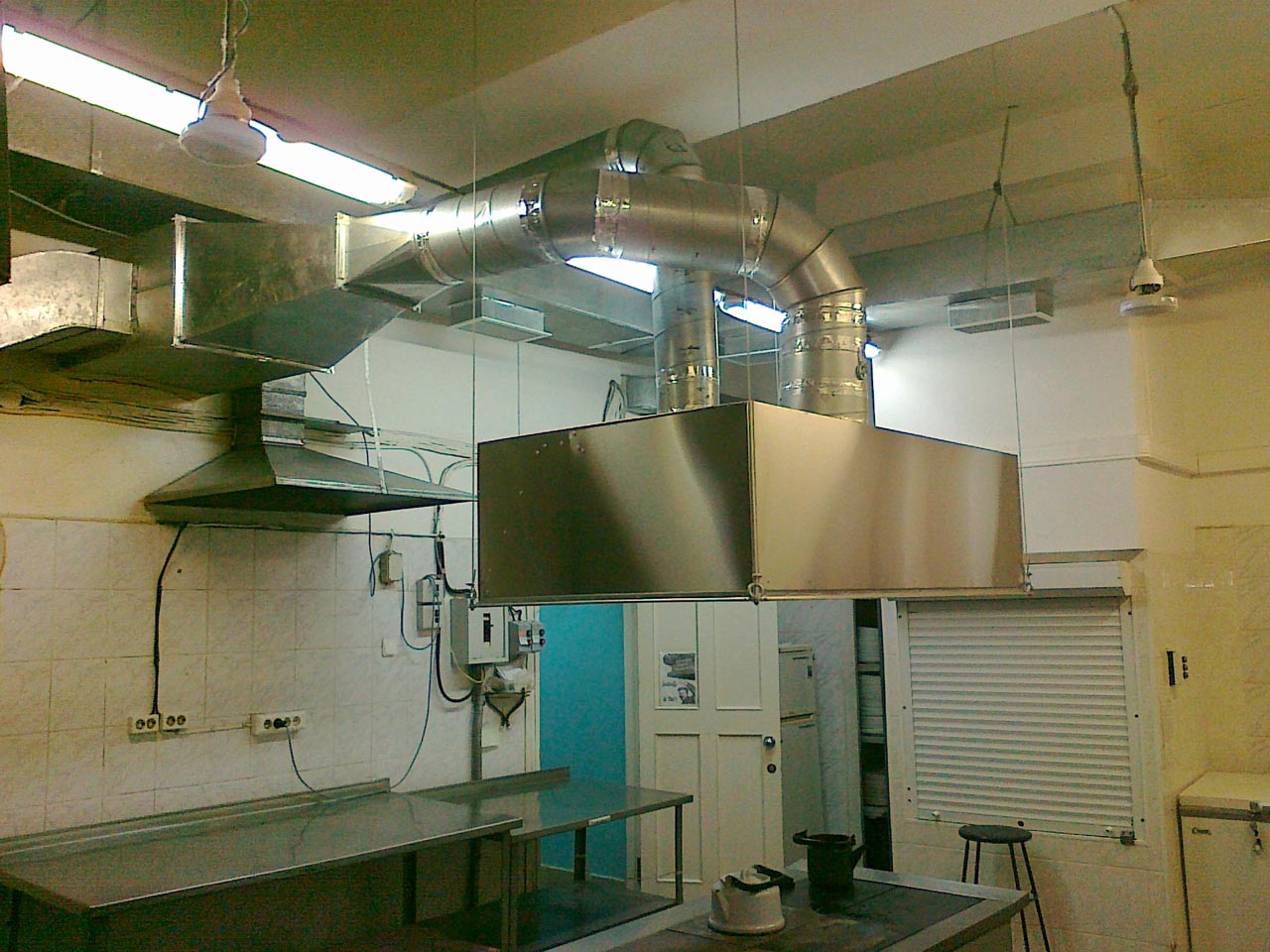

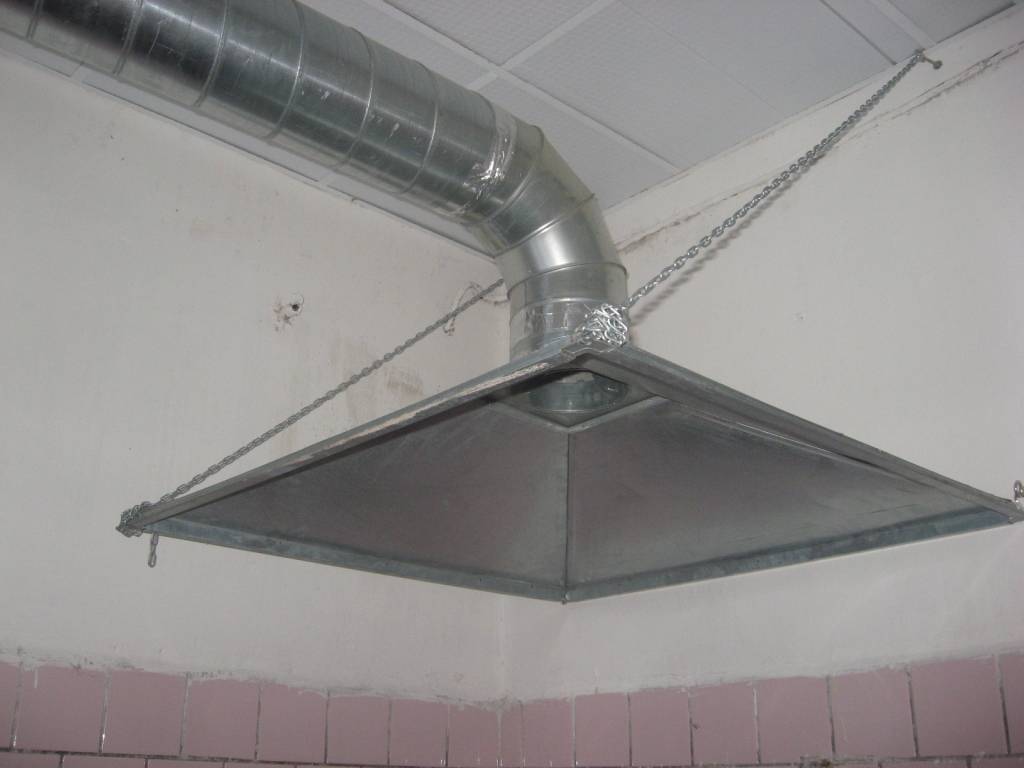

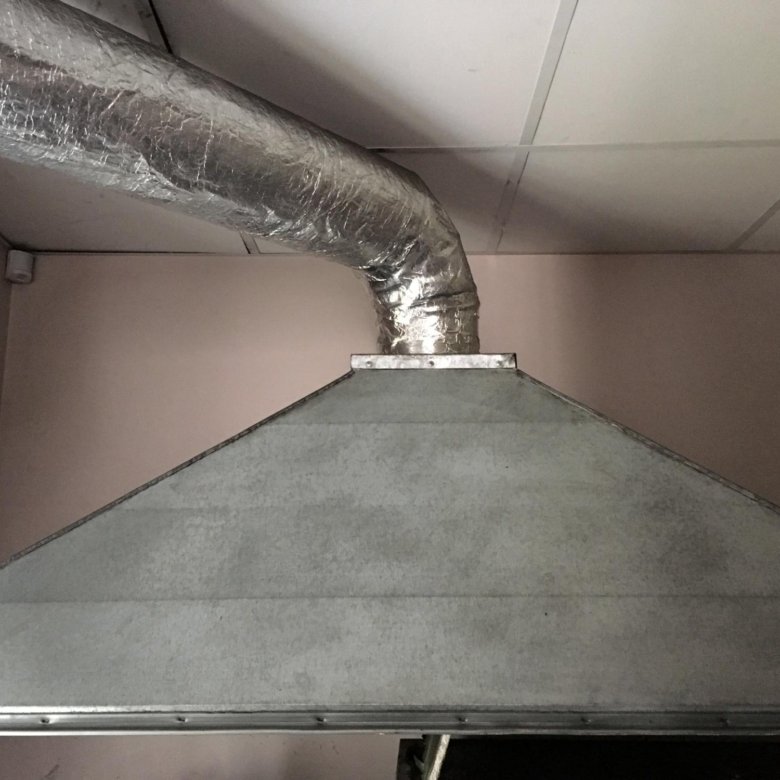

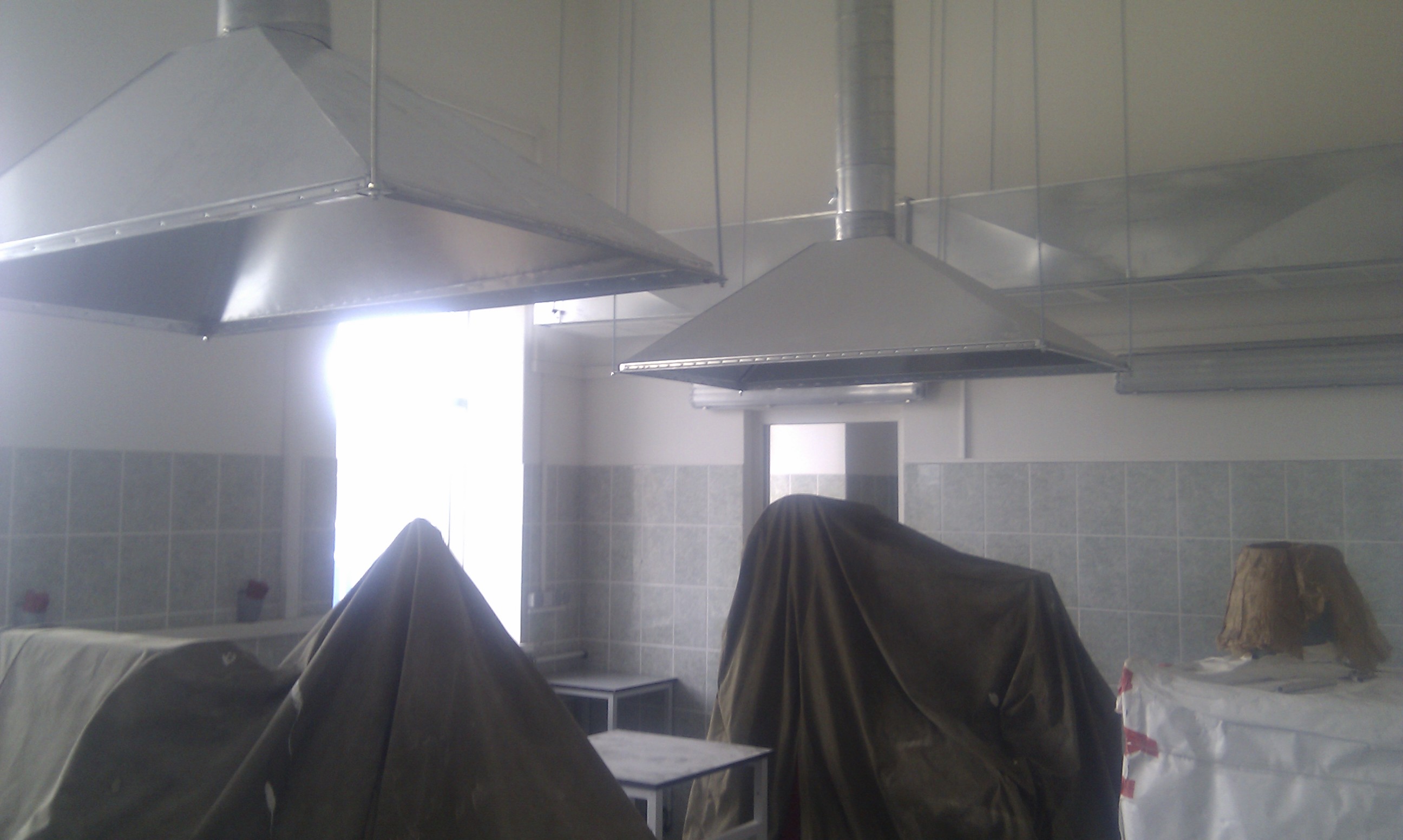

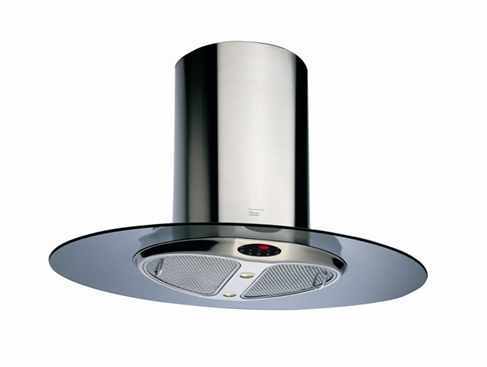

• Островные вентиляционные зонты – подвешиваются к потолку. Зачастую устанавливаются над кухонными плитами, расположенными посередине помещения. Как правило, такие аппараты содержат несколько рядов фильтров.

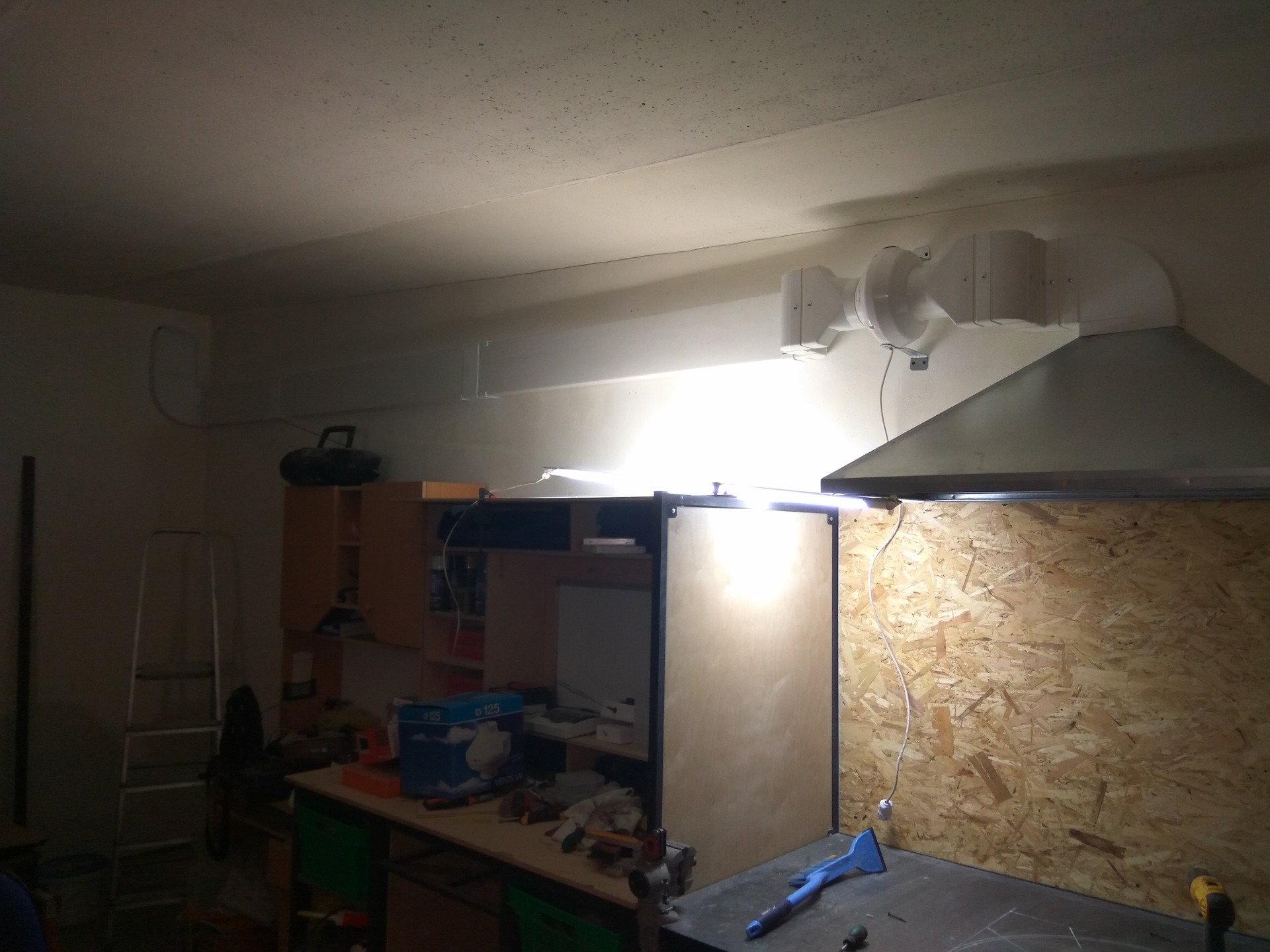

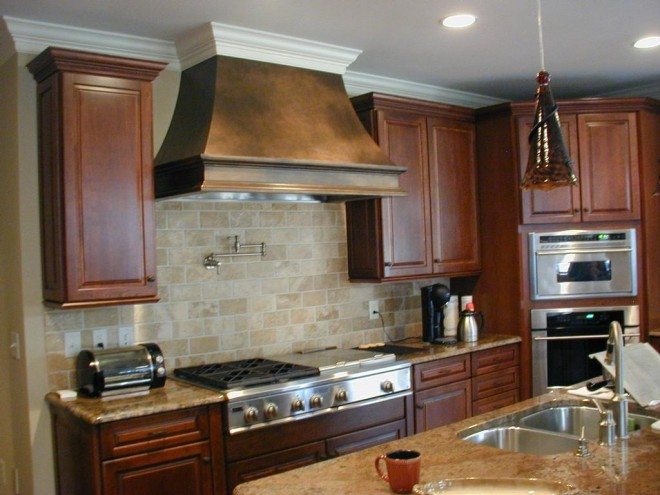

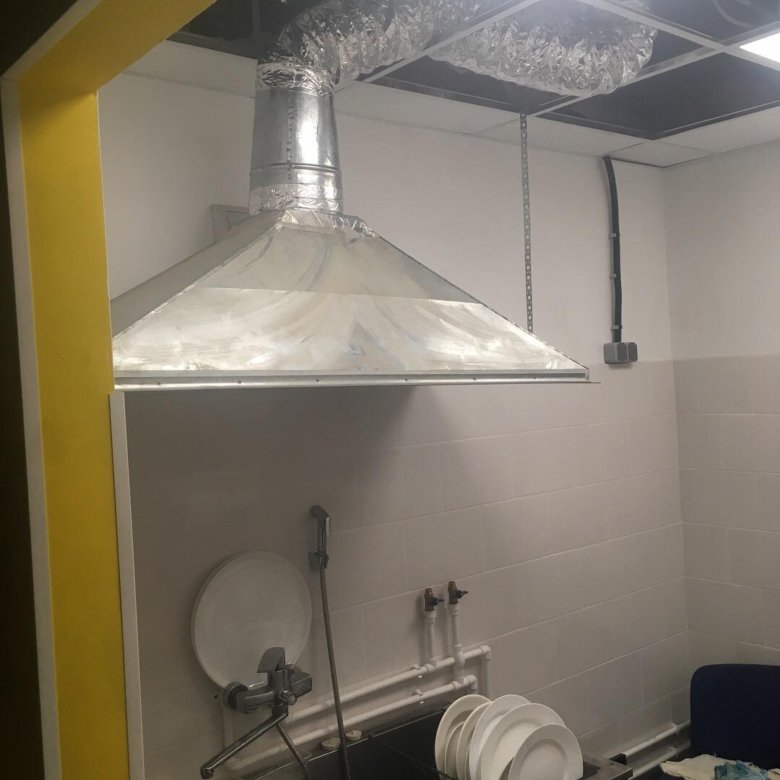

• Пристенные – как несложно догадаться из названия, монтируются к стене. Такие конструкции зачастую устанавливают над кухонными плитами, расположенными возле стены. Выполнить монтаж такой вытяжки своими руками довольно просто.

Плюсы и минусы

Металлические вариации вытяжек привлекают небольшим весом и доступной стоимостью, их можно оснастить дополнительным оборудованием. Такие модели имеют простую конструкцию и нетребовательны к условиям монтажа. Конструкции из кирпичной кладки более надежны, обладают длительным эксплуатационным ресурсом.

Наличие вентилятора для мангала означает, что приготовление блюд «с дымком» будет проходить в комфортных условиях, при желании можно здесь же обустроить обеденную зону – все продукты горения будут покидать помещение через вытяжку. Минусом может стать лишь необходимость тщательного проектирования перед началом сборки системы.

Что такое зонт дымохода и зачем он нужен

Зонт на трубу – устройство, которое располагается на вершине трубы дома и несет в себе несколько функций. По внешнему виду выделяют такие основные типы: в виде конуса, пирамиды и полукруга, также есть зонты более сложных конструкций. Его устанавливают как на дымоход, так и на вентиляционную трубу.

Выполняет несколько основных функций:

1. Препятствует попаданию атмосферных осадков в систему дымохода или вентиляции. При скапливании влаги внутри дымохода на порядок снижаются функции тяги воздушной системы.
2. Препятствует разрушению дымоходной трубы. Заметно увеличивает срок службы трубы, также при правильном обустройстве есть возможность отводить скапливаемый конденсат по специальным канавкам.
3. Защита от попадания мусора. Защищает от попадания листьев, насекомых и других посторонних предметов внутрь системы.
4. Увеличение тяговых свойств. Увеличивает тягу практически на треть.

Несмотря на простоту в монтаже и низкую стоимость, зонт имеет много преимуществ

При выборе зонта стоит также обратить внимание на то, что его будут видеть ваши друзья и соседи, поэтому при возможности не забудьте и про дизайн

Как рассчитать мощность

Вытяжки должны осуществлять десятикратную замену воздуха. На производстве для расчета мощности используют сложные формулы. Бытовые модели на кухне не способны десятикратно сменить воздух. Расчет мощности зонта осуществляется по параметрам плиты.

К примеру, имеется газовая плита с четырьмя конфорками. Из техпаспорта прибора берут данные. Нужно узнать мощность каждой конфорки, и все значения сложить. Допустим, получился пример: 1,9+1,9+1,0+3,5=8,3 кВт. Результат указывает на тепловую мощность газовой плиты. Можно допустить, что работать постоянно будет максимум три конфорки, но нежелательно делать запас в меньшую сторону. Мощность тепловых параметров плиты и вытяжки совпадают, значит, требуется зонт, рассчитанный на 8,3 кВт.

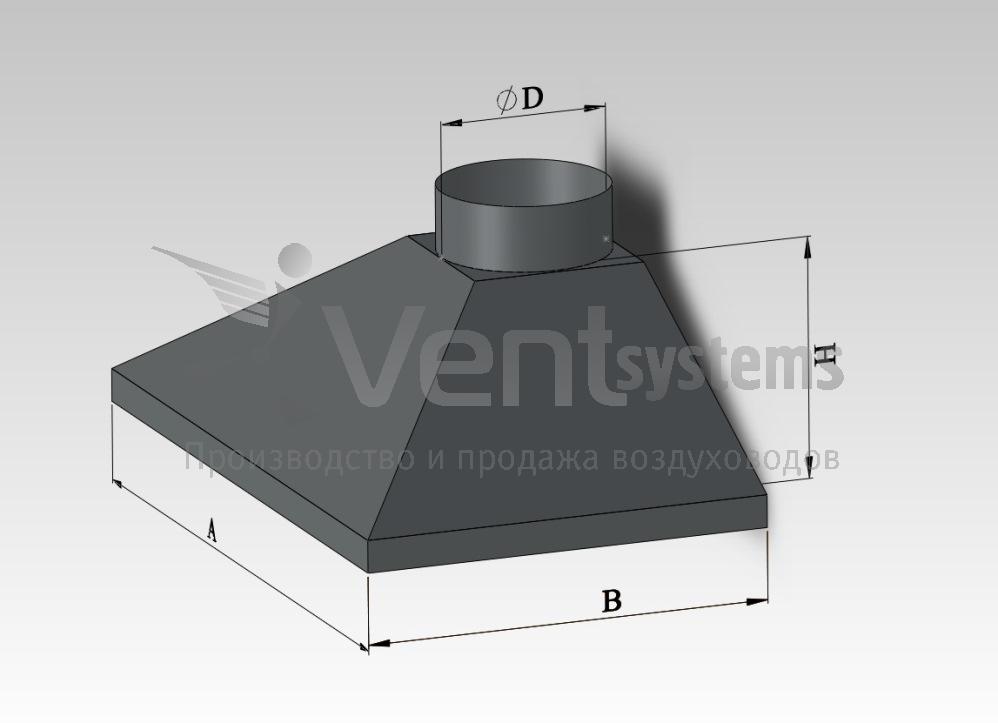

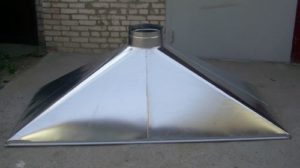

Конструкция вытяжного зонта

Зонт для отвода и вытяжки дыма от мангала отличается простотой конструкции. Для соблюдения всех, необходимых при его изготовлении своими силами пропорций, наиболее целесообразным является использование заранее выполненного чертежа изделия. Такой зонт состоит из следующих частей:

• дымник, иначе именуемый дымосборником;
• дымоход в виде трубы;
• зонтик.

Дымосборник служит для сбора всех летучих соединений из зоны жарки в один более узкий проход. Геометрия этого элемента представляет собой усеченную пирамиду, четыре грани которой сужаются к вершине. Такая конструкция предусмотрена для мангалов прямоугольного или квадратного сечения. Для жаровен с круглой топкой дымник изготавливается в виде конуса.

Труба дымохода предназначена для подъема собранного дыма на необходимую высоту порядка трех метров выше уровня земли. Необходимо, чтобы дым поднимался выше человеческого роста и не опускался вниз в ветреную погоду. Форма дымохода также зависит от вида дымосборника. Для сопла пирамидальной формы он будет иметь прямоугольное сечение, для конического – круглое. Главным требованием при сборке этих деталей является их – герметичное соединение.

Зонтик отличается самым малым размером, но функционально он очень важен. Располагаясь на высоте 10-20 см над трубой, эта деталь призвана защитить от осадков дымоход, не препятствуя при этом отводу дыма.

Готовые решения

Из готовых мангалов для помещений можно отметить следующие:

Гриль-барбекю KOCATEQ EB401SR. Передвижная модель с боковой газовой горелкой. Мощность одной горелки — 3000 Вт. Всего в гриле имеется 3 горелки. Предусмотрена полка для хранения готовых продуктов и копчения. Имеется встроенный автоматический съемный вертел. Стоимость мангала — от 69000 рублей.

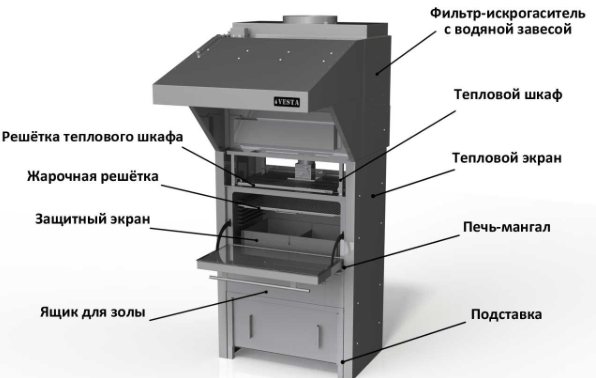

Печь-мангал Vesta 25. Закрытый гриль-мангал, работающий на угольном топливе. Имеет фильтр-искрогаситель, решетку для жарки и тепловой шкаф. Стоимость составляет 204000 рублей.

Печь-мангал Искандер Стандарт. Оснащена грилем и подставкой под казан. Подходит для установки в беседках, гаражах или закрытых верандах. Стоимость — 17000 рублей.

Как сделать идеальную трубу из оцинковки своими руками: пошаговая инструкция

Доброго времени суток, дорогой гость!

Первый лист с гальваническим покрытием сошел с конвейера одного из британских заводов еще в 1867 году. Правда в то время металл покрывали исключительно золотом и серебром. Но перед первой мировой войной на поток было поставлено производство деталей с защитным слоем из цинка, и с тех пор они невероятно популярны.

Это и не удивительно — цинк продлевает жизнь железа в 20-30 раз. Изделия, выполненные из оцинковки – прочны, не поддаются ржавчине, и ведут себя в быту не хуже нержавейки, хотя стоят на порядок дешевле.

В сегодняшней статья я предлагаю уделить больше внимания этому скромному материалу и расскажу, как сделать трубу из оцинковки своими руками.

В чём отличие дымоходного зонта от других защитных устройств

Защитную роль для дымоходов выполняют наряду с зонтами дымники , дефлекторы флюгарки, оголовок.

Зонты и дымники конструктивно практически не отличаются друг от друга. Оба устройства выполняют декоративную функцию, хорошо защищают вентиляционные каналы от засорения и дождевой воды. Зонты устанавливают на трубы круглого и квадратного сечения, а дымники –преимущественно на трубы прямоугольного сечения.

Более сложную конструкцию имеет дефлектор, предназначенный для круглых труб. Кольцеобразный кожух дефлектора обладает особым аэродинамическим свойством: ветер огибает его и создаёт разреженную атмосферу, что приводит к улучшению тяги.

Наиболее сложной в изготовлении является флюгарка. Изделие представляет собой вращающийся на подшипнике колпак, способный направлять дым в ту сторону, куда дует ветер. При этом наблюдается эффект увеличения тяги.

Цилиндрический оголовок в виде сопла отличается от зонта тем, что имеет отверстие в верхней части. Предназначен для дымовых труб в системах с газовыми и дизельными теплогенераторами.
