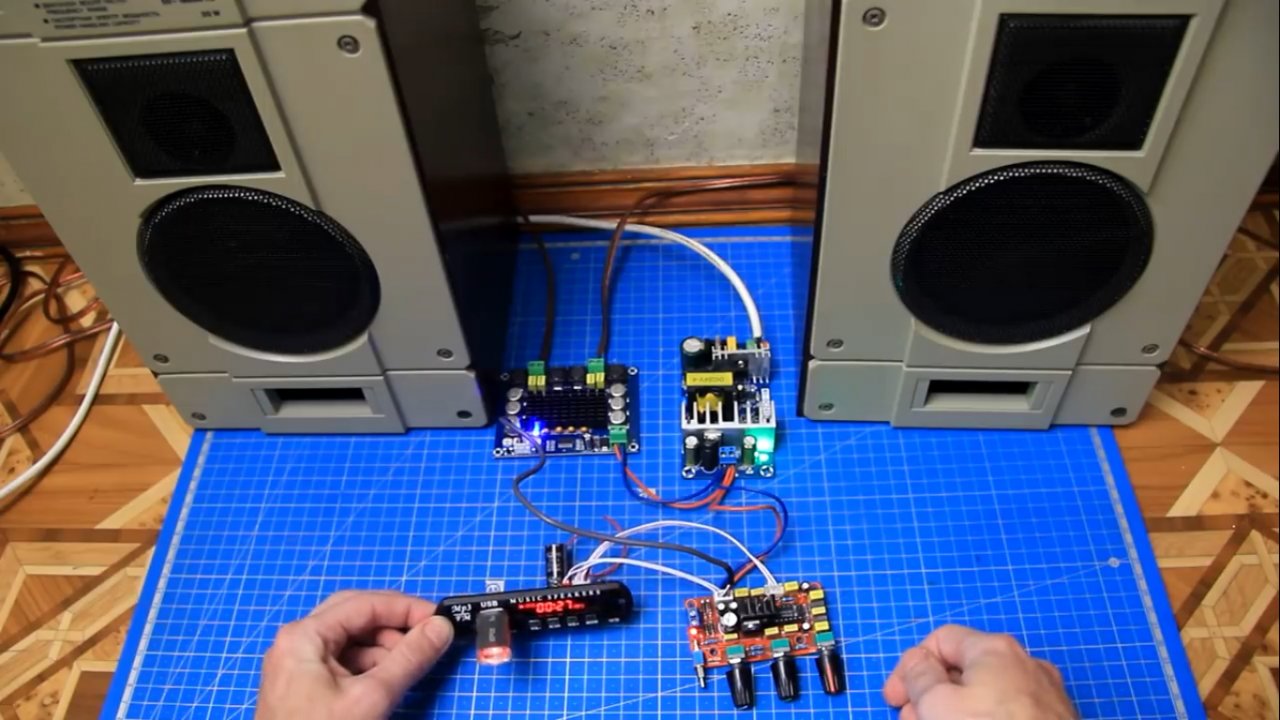

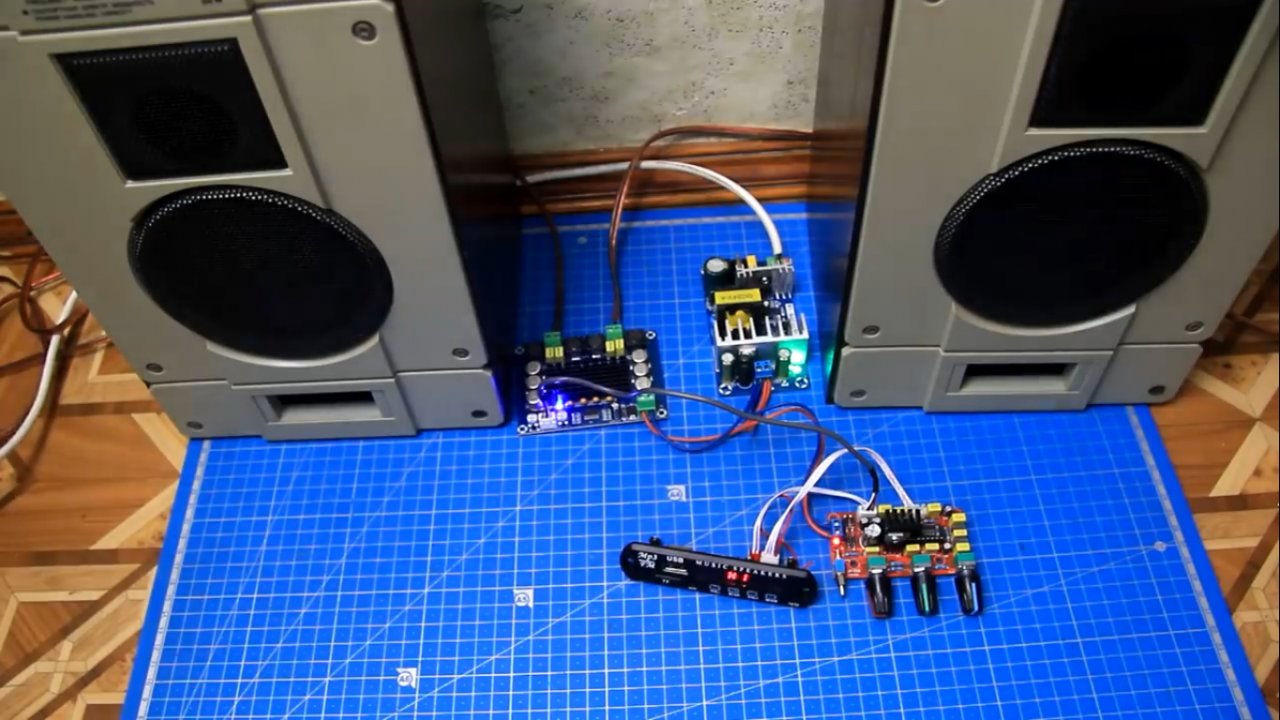

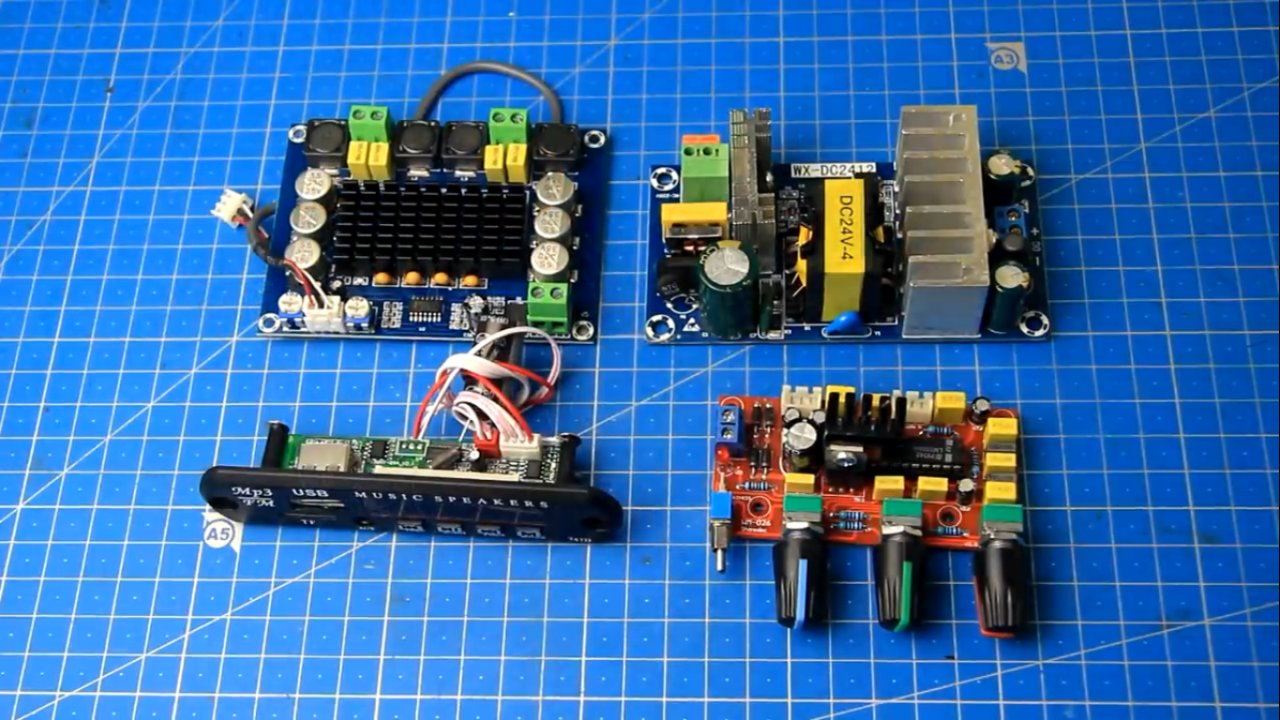

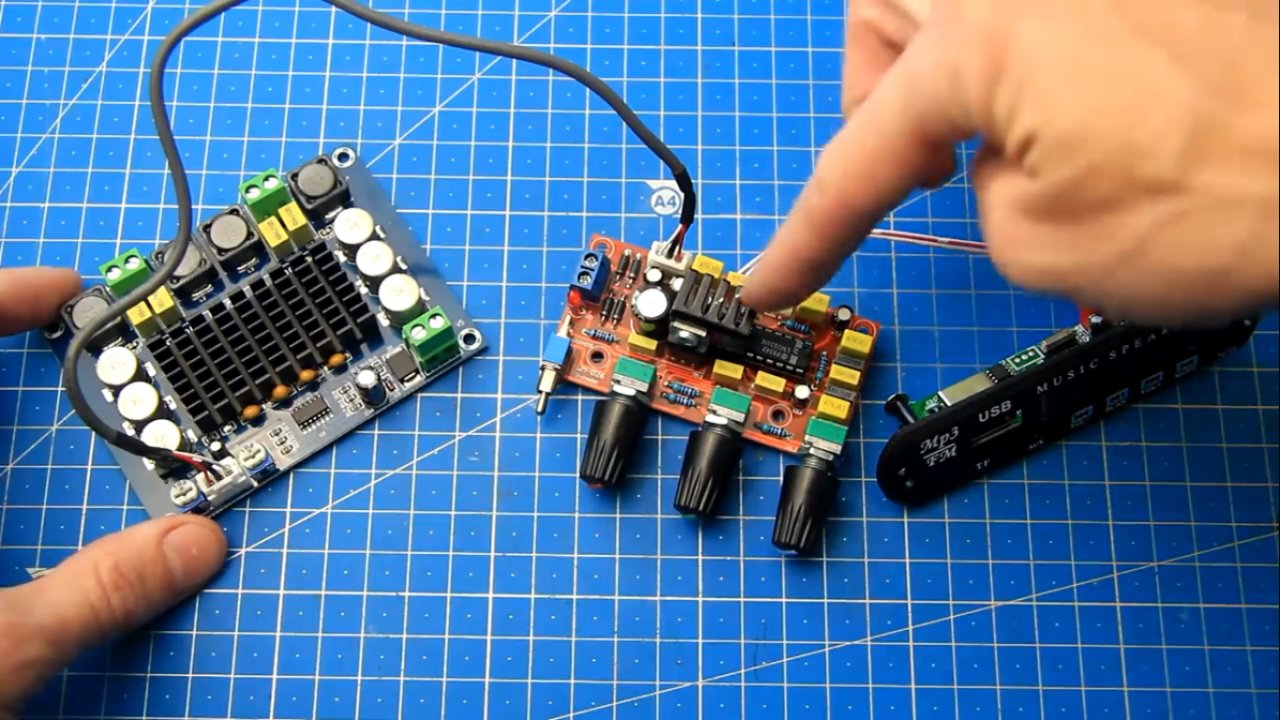

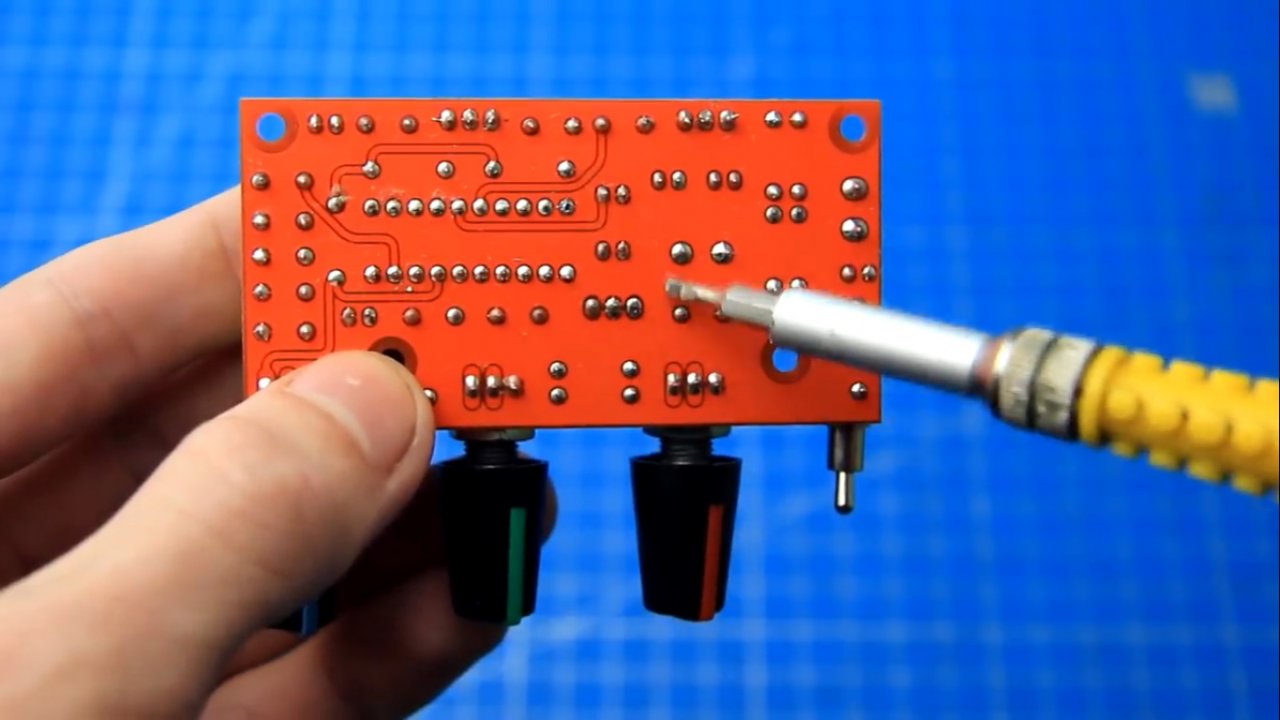

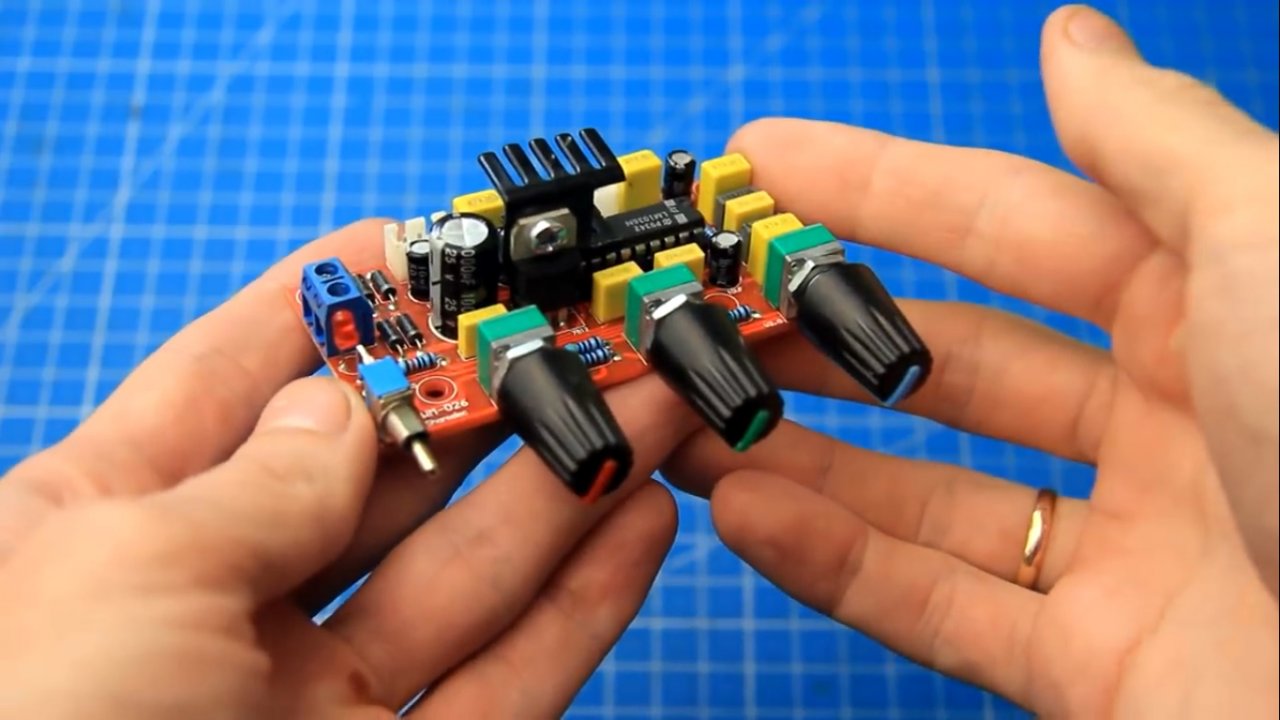

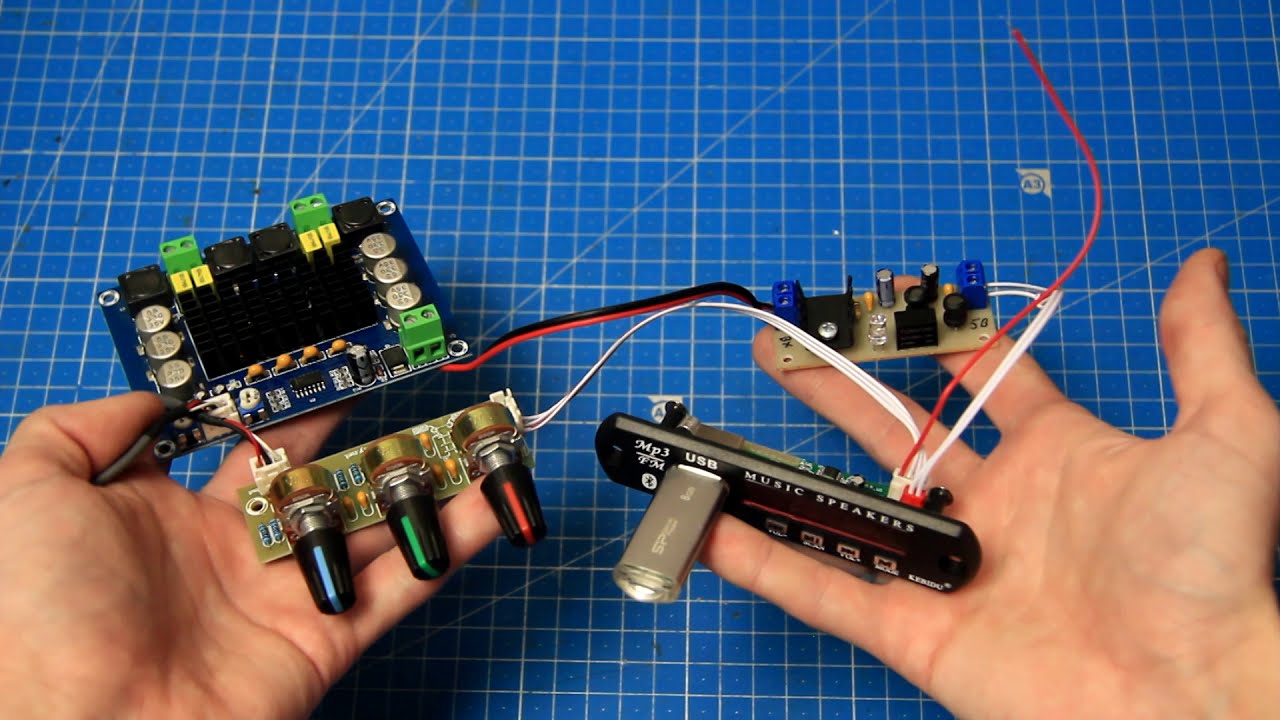

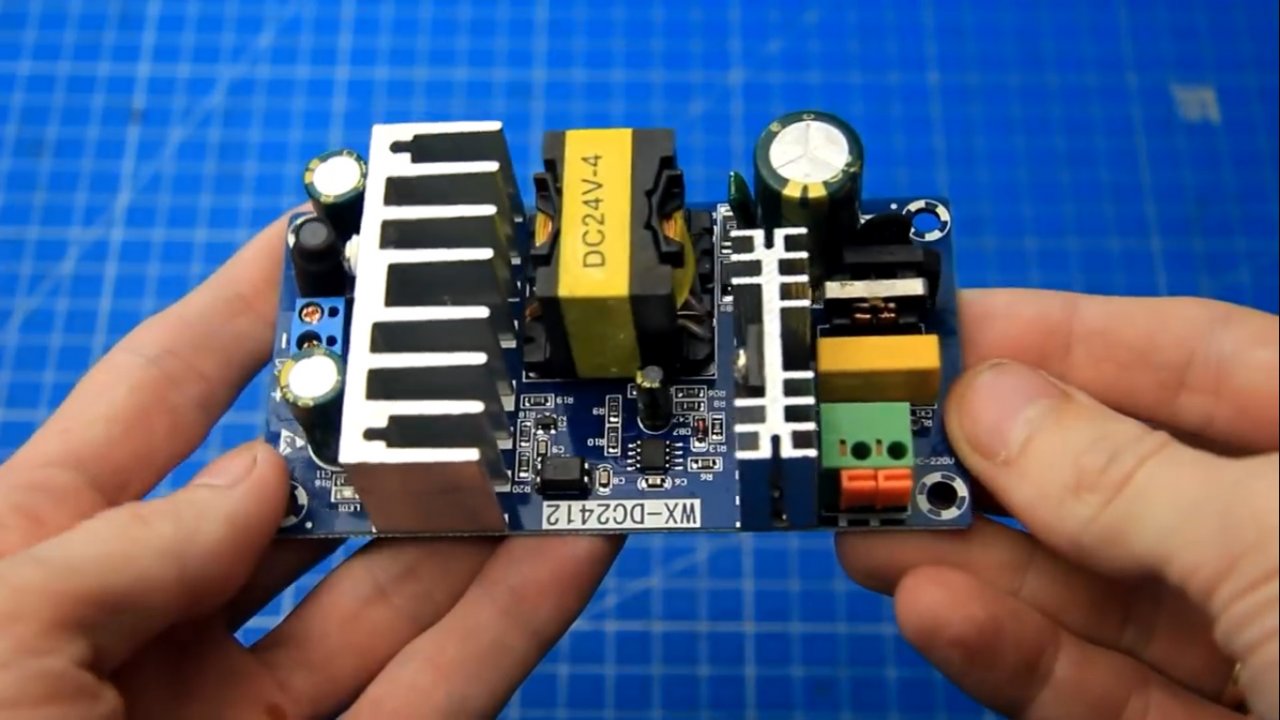

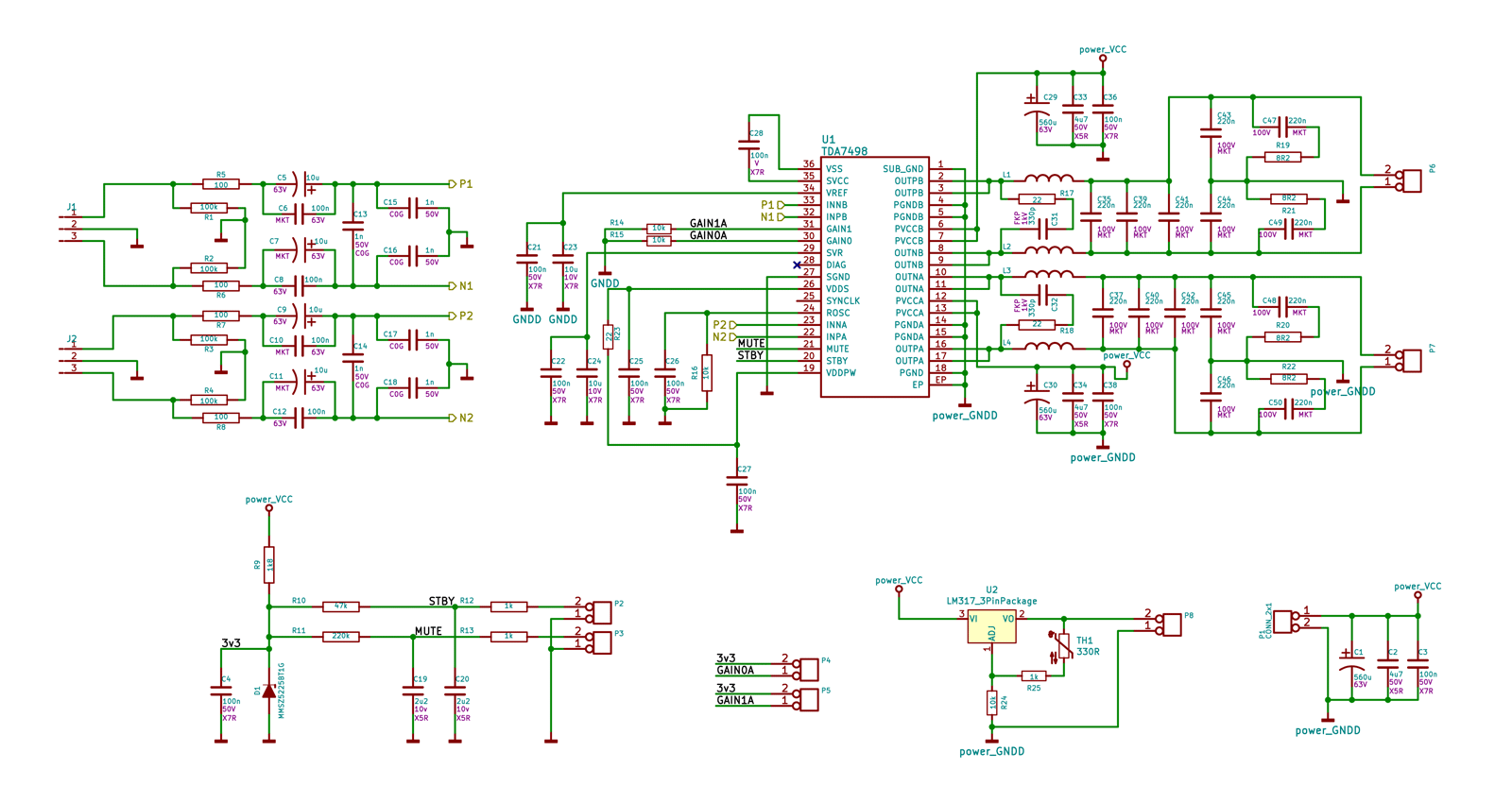

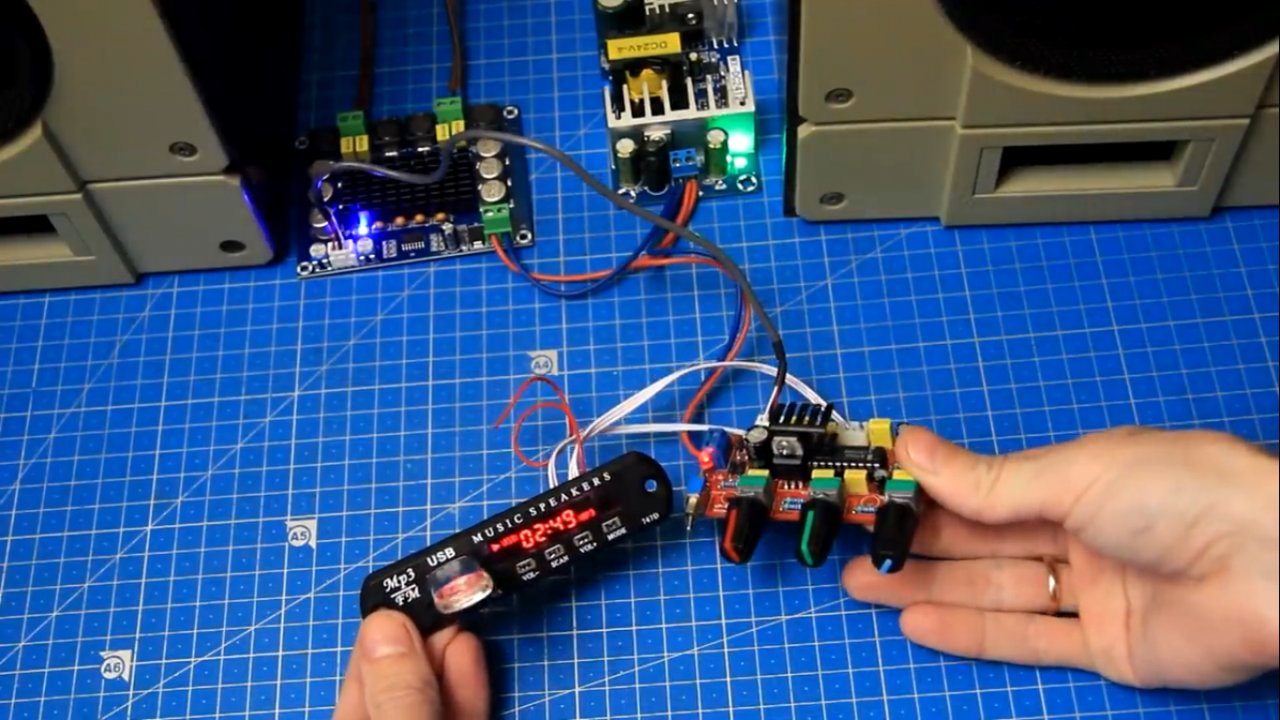

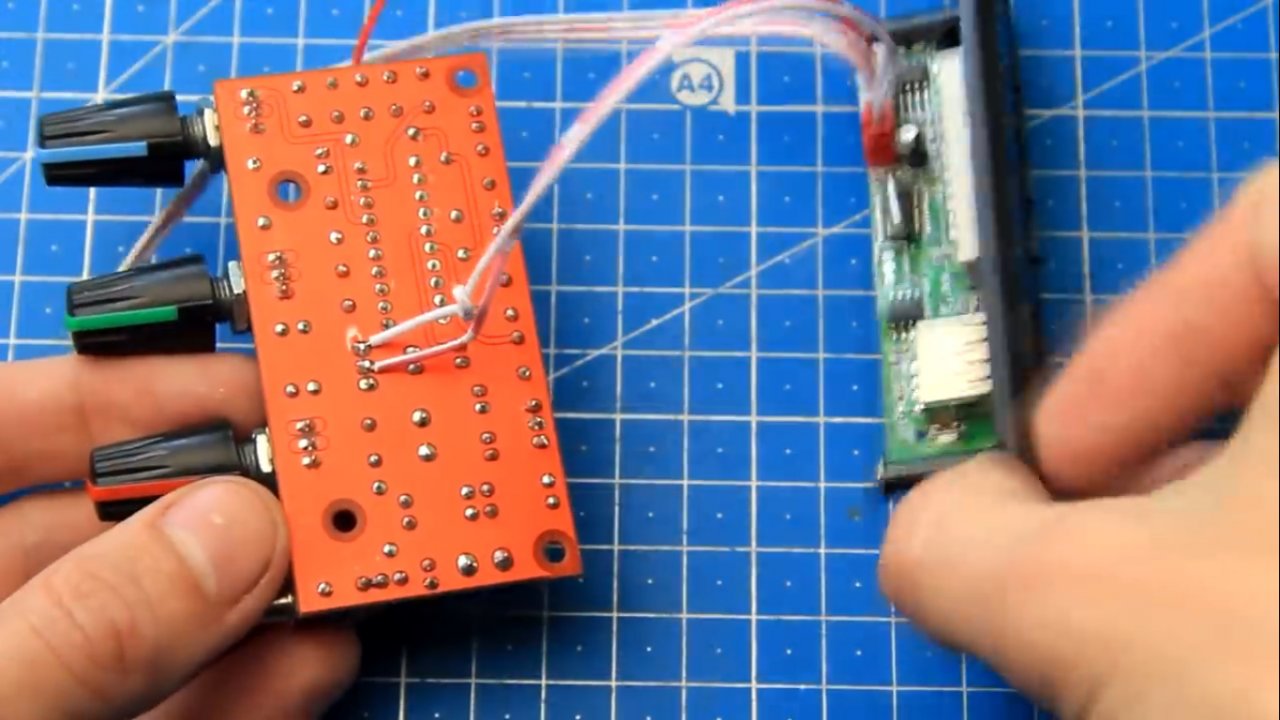

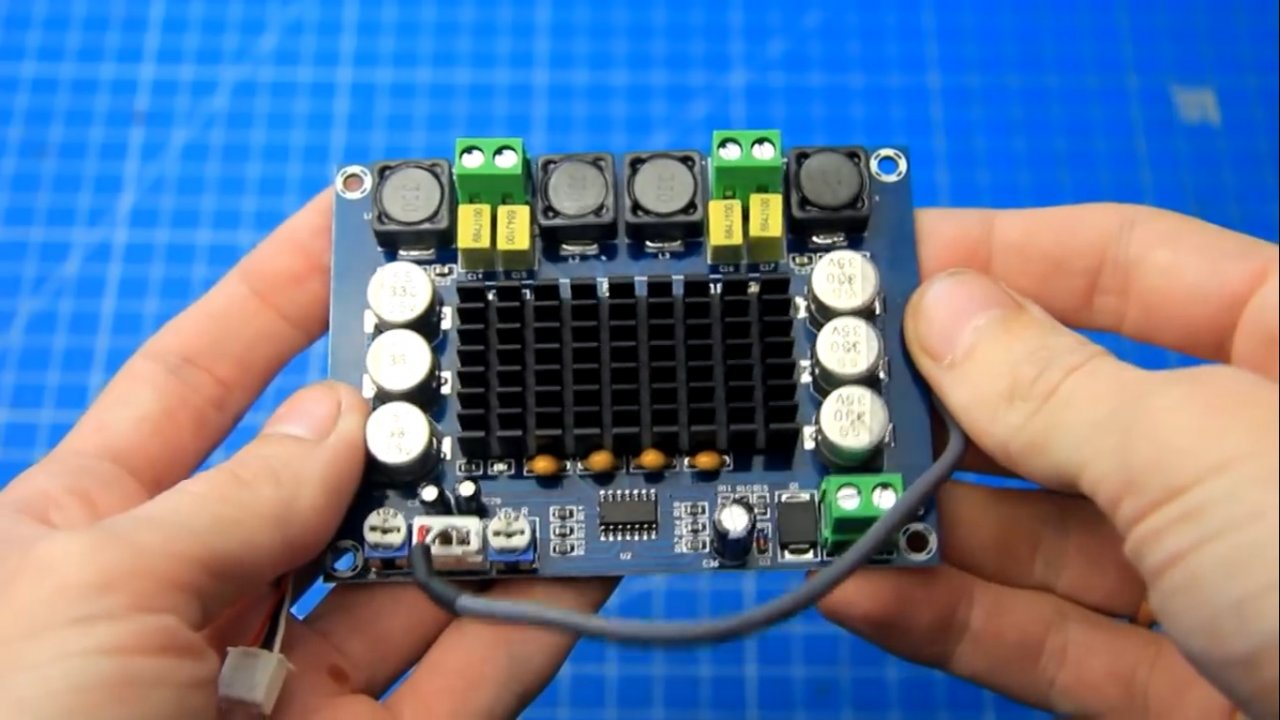

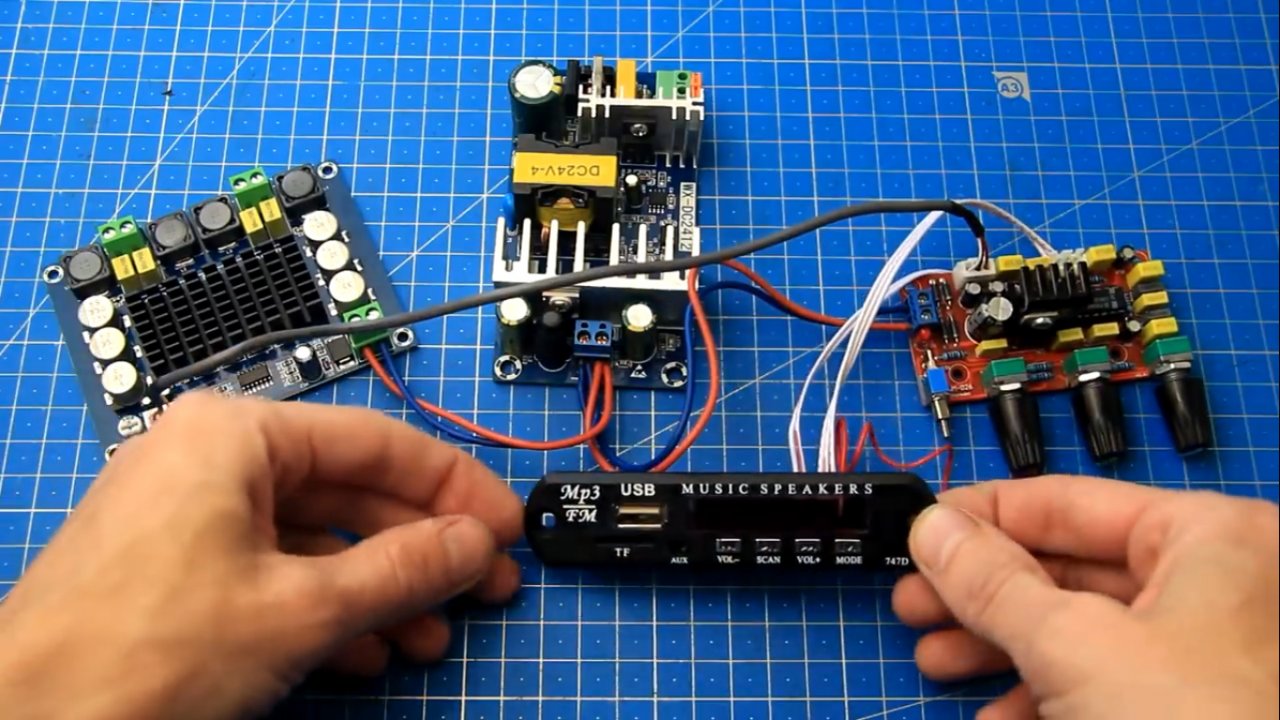

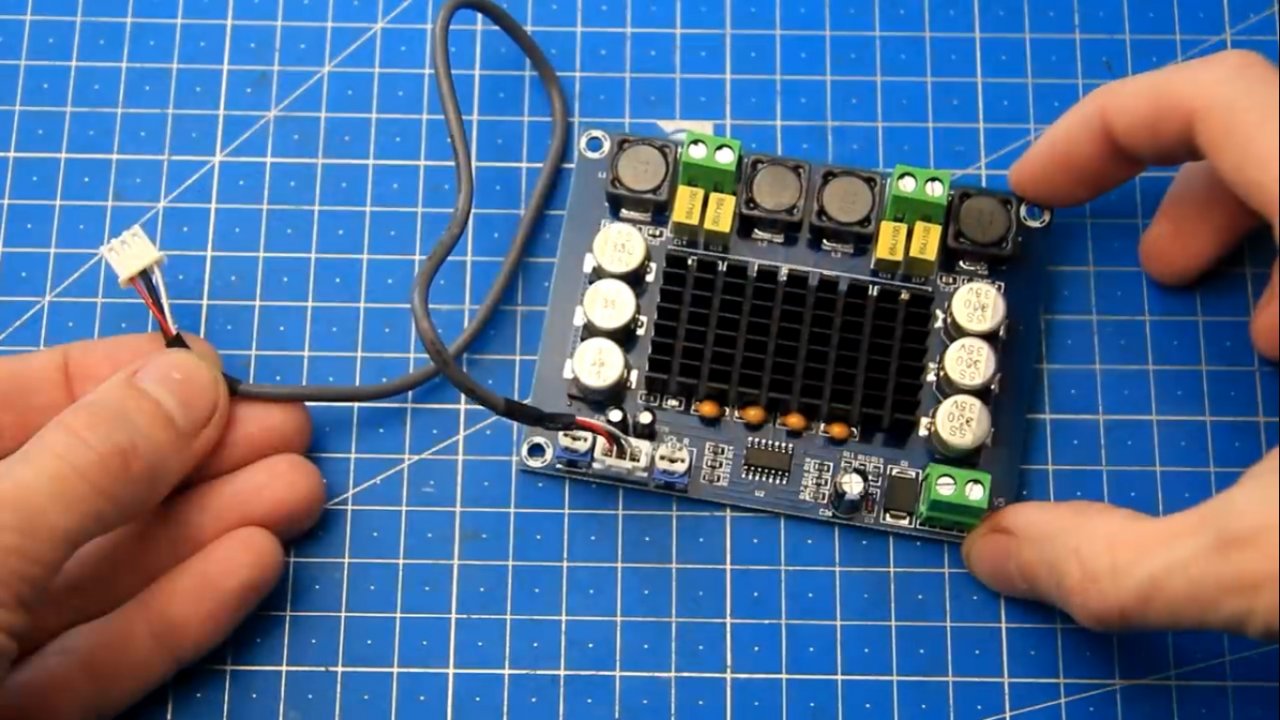

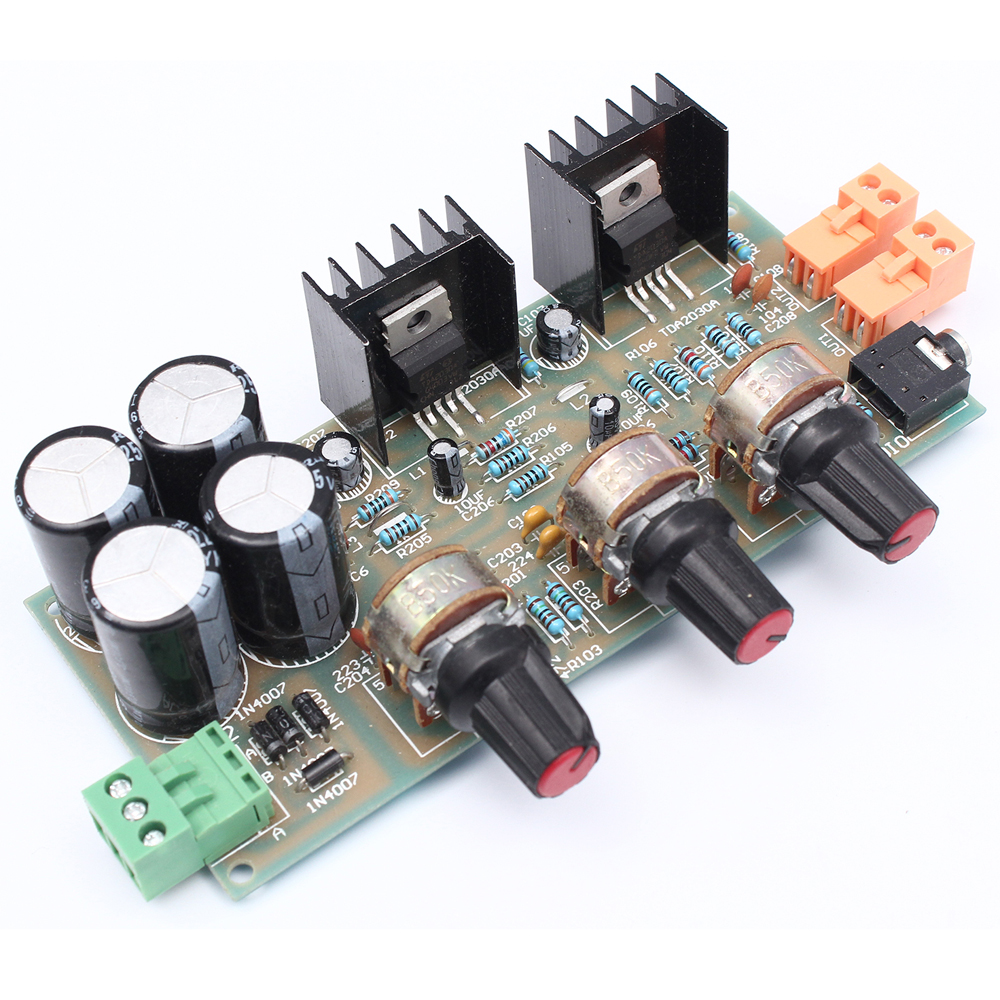

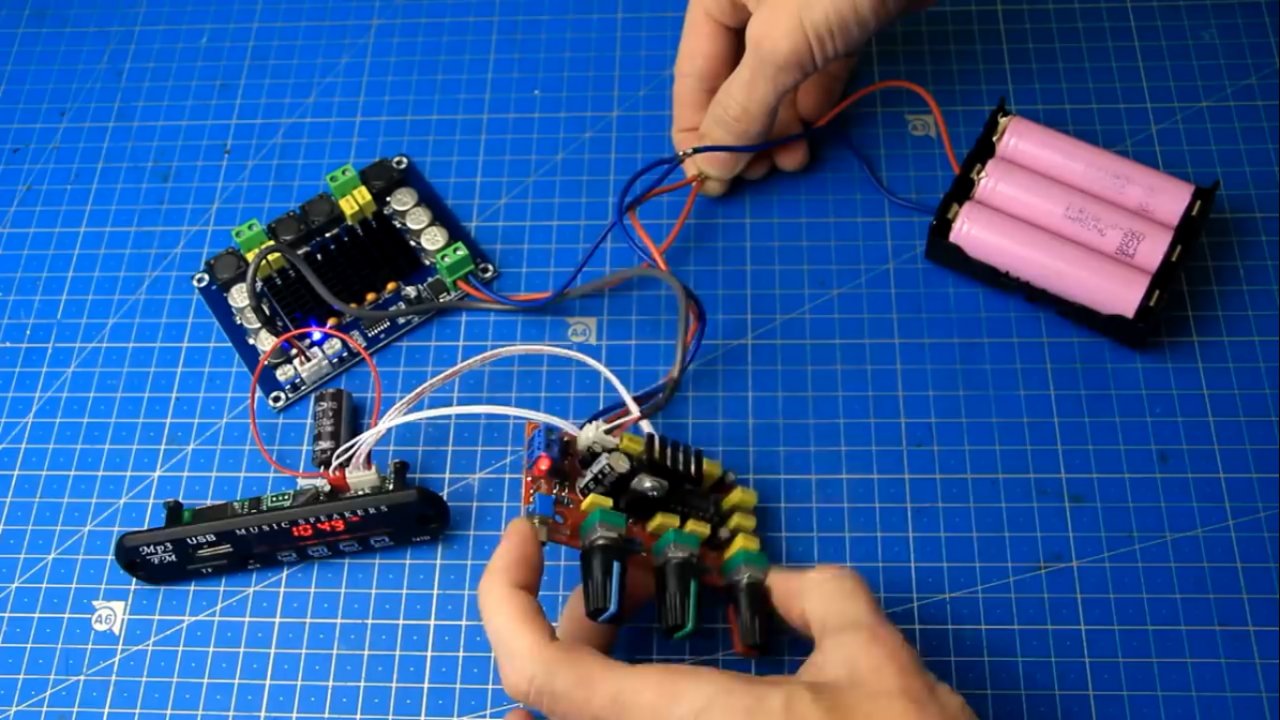

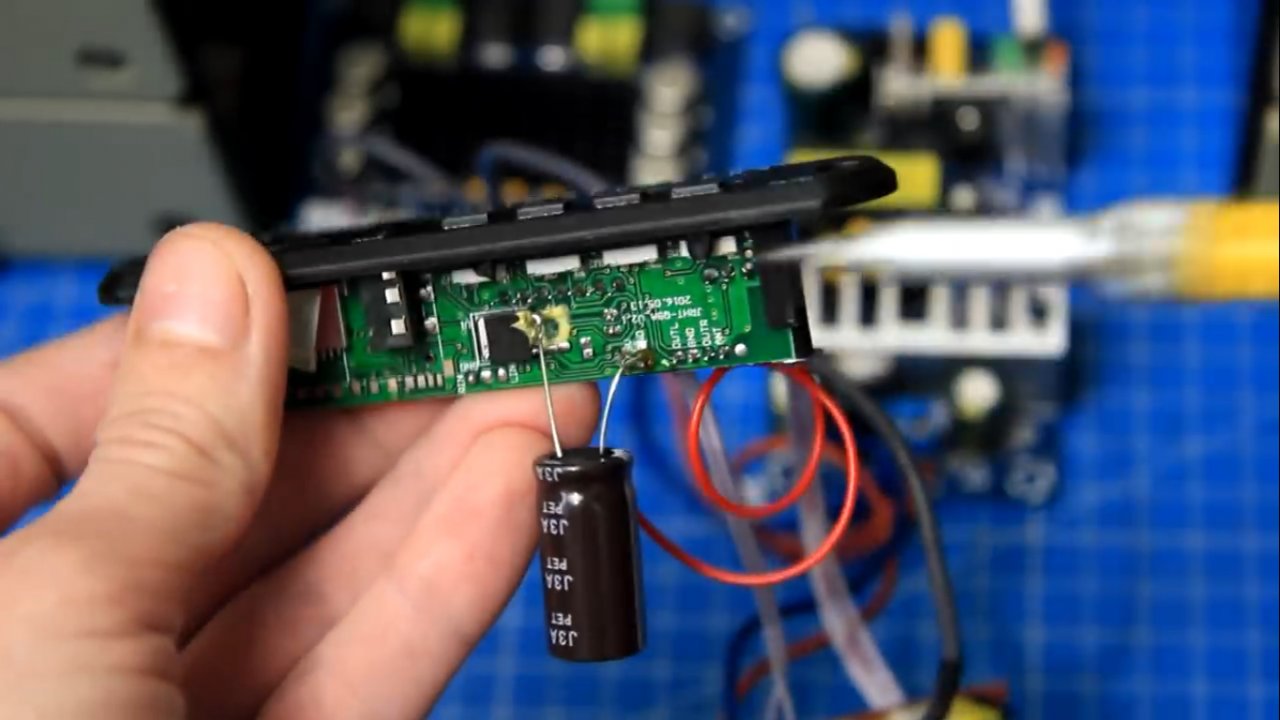

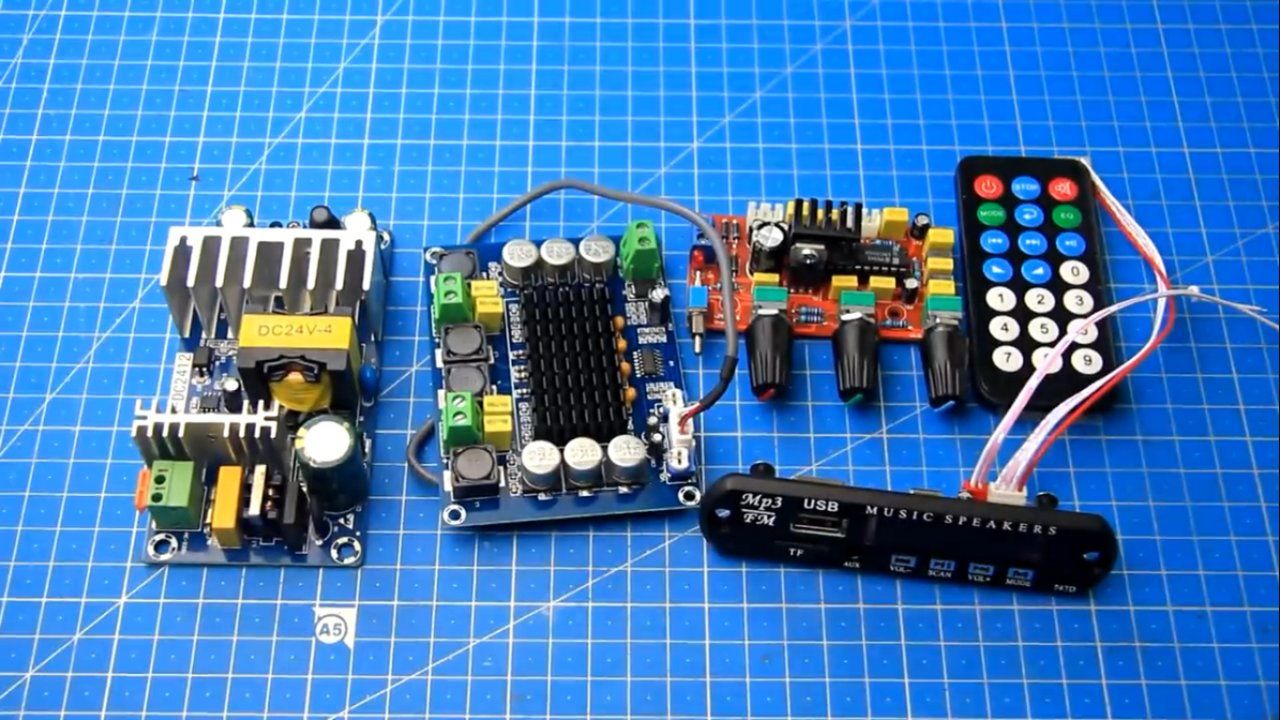

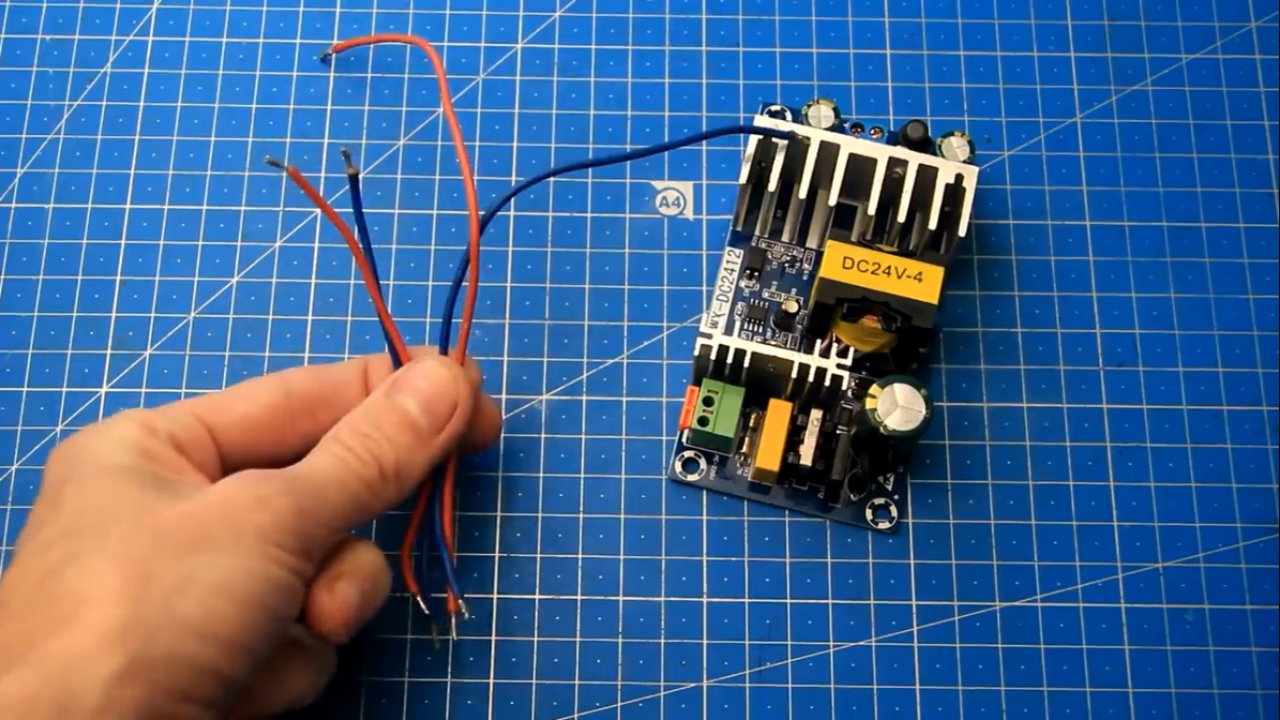

Усилитель звука 35+35Вт из модулей с темброблоком, USB, Radio, Aux

Активный регулятор громкости.

Регулятор громкости также реализован по идее Питера Баксандалла, что во-первых позволило получить сверхнизкий уровень шума (особенно на малых громкостях), а во-вторых получить логарифмическую характеристику регулирования при использовании потенциометров с линейной зависимостью сопротивления от угла поворота. Максимальное усиление составляет +16 дБ, при этом точка 0 дБ получается в среднем положении потенциометра.

Четыре соединённых параллельно усилителя, как отмечалось выше, служат для снижения уровня шума на 6 дБ. Уровень собственных шумов такого регулятора составляет -101 дБ при максимальном усилении и -109 дБ при усилении 0 дБ. На практике регулятор громкости обычно устанавливается в положении -20 дБ, тогда уровень шума составит -115 дБ, который существенно ниже порога слышимости.

Чтобы вы могли оценить качество каждого каскада для них были приведены собственные уровни шумов. Результирующий уровень шума данного предусилителя, как нетрудно догадаться, будет несколько варьироваться в зависимости от положения потенциометров.

Симметричный выход реализован за счёт фазоинвертора на ОУ IC9A и имеет двойную амплитуду сигнала по сравнению с несимметричным. Впрочем, это нормально для профессиональной аудиотехники.

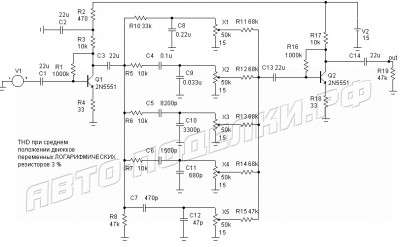

Активный темброблок для усилителя – Поделки для авто

Темброблок или эквалайзер – узел, который отвечает за срез той или иной частоты в усилителе мощности низкой частоты. С его помощью легко можно срезать низкие, высокие или средние частоты, таким образом настраивая звучание усилителя под свой вкус . Устройство нашло широкое применение и внедряется почти во все профф. усилители, также может комплектоваться отдельно.

Сегодня рассмотрим одну из таких конструкций, которая может работать совместно с любым усилителем низкой частоты, также и автомобильным.

Темброблок активный, следовательно в нем есть отдельный усиливающий элемент, который в принципе может быть любым. Усилитель в таких схемах нужен для конечного усиления сигнала после обработки, поскольку величина начального сигнала сильно уменьшается (слабеет). Усилитель может быть построен как на специализированной микросхеме УНЧ, так и на ОУ, но в нашей схеме в качестве усилителя простая схема на одном транзисторе.

Этот усилитель может питаться от 12 Вольт, это и делает схему универсальной и дает возможность использовать в автомобиле. Транзистор стоит подобрать с наибольшим коэффициентом усиления (HFE). Можно использовать маломощные транзисторы как составные, так и обычные. В моем варианте задействован транзистор BC546, он не принципиален, может быть заменен на любой другой NPN транзистор с соответствующими параметрами. В моем варианте присутствуют регуляторы для НЧ/ВЧ и громкости.

Конденсаторы в звуковых цепях советуется взять пленочные, но схема отлично будет работать как с обычной, так и с многослойной керамикой. Печатную плату решил не делать, ограничился макетной монтажной платой.

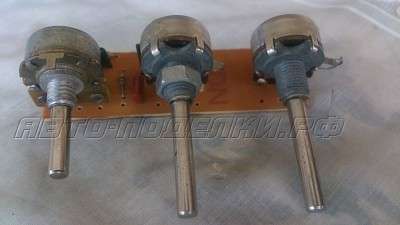

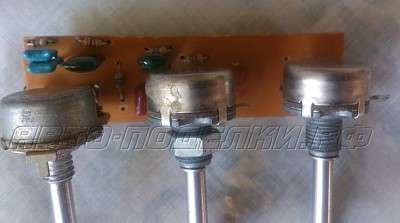

Переменные резисторы самые обычные, их сопротивление может быть от 10 до 68кОм, в моем варианте все резисторы на 10 кОм. Конструкцию в конечном итоге расположил в корпус от универсального импульсного адаптера, по размерам подошел неплохо.

В качестве источника питания задействован маломощный сетевой трансформатор от китайского радиоприемника, на выходе выдает напряжение в районе 12 Вольт, после выпрямителя напряжение уже около 16 Вольт.

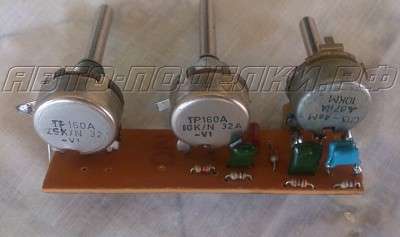

В корпусе просверлил отверстия под вход/выход, регуляторы и тумблер питания, получилось не очень хорошо, но работать будет.

Схема справилась со своей задачей очень даже неплохо, даже не чувствуется, что работает примитивный  блок с нулевыми затратами . На счет затрат – они действительно нулевые, все, что тут задействовано можно найти в старом хламе.

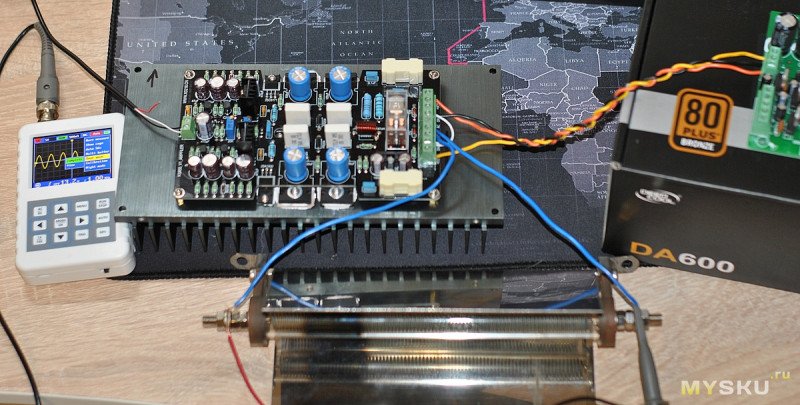

Транзисторные китайские усилители

Двигаемся от дешевых в сторону дорогих.

Самое дешевый и относительно пристойный усилитель, который мы нашли, – клон Marantz. Пристойный с  учетом цены!

Клон Marantz

В Китае его можно посмотреть  здесь.

Заявляется мощность – 2 канала по 65W на 4 ом. Нагрузка в диапазоне 2-16ohm. Судя по его весу и трансформатору, это почти соответствует действительности. Реальных ватт 55 на 4 ом. и порядка 45 на 8 ом. он выдаст. Дешевизна достигается использование корпуса в двух качествах. И как корпуса, и как радиатора. С трактом, шинами и питанием все хорошо. Регулятор громкости простенький, если очень часто крутить ручку громкости, через несколько лет он может начать “шуршать”. А может и не начать. Могут возникнуть проблемы с его перегревом, если часами непрерывно использовать его в режиме “дискотека”. Площадь корпуса  для 55W маловата будет. Сгореть он вряд ли сгорит, но может. Греться, в долгом максимальном режиме, он будет адски. Не дискотечный усилитель.

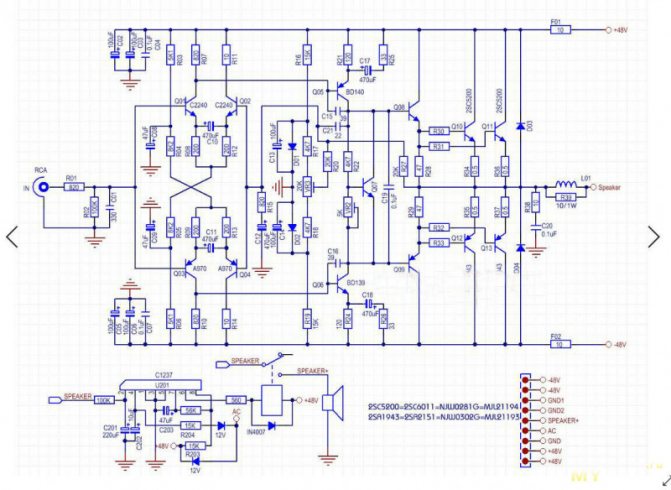

Движемся дальше. Очень приличный вариант. Реальных приблизительно 120W. На драйвере UPC1342V с транзисторами в оконечнике.

Реальных 120W. Ссылка.

Приблизительно 100 Вт реальных ватт. Китайцы пишут, что сделан по схемотехнике MARANTZ. Так ли оно или нет, нам не известно. Но нет ни каких ограничений для копирования схем. Схемы не патентуются. Но даже если бы так оно было, – 25 жизни патента давно уже прошли.

От хорошего, к более лучшему. Приблизительно 120W реальных. Образцово показательное качество исполнения, питания, охлаждения, разводки и шин. Мы такой уже один купили. Все очень хорошо. Точно можем рекомендовать. Брали именно у этого продавца здесь.

В Китае его можно посмотреть здесь

Усилитель, для тех, кому требуется мощность. Аналоговый блок питания

Это очень важно, так как на высоких мощностях цифровые блоки питания выходят из строя очень быстро. Не очень хорошо, что стоит вентилятор

Но при этих мощностях прослушивания, уверяю вас, вы его не услышите точно. Возможно обороты вентилятора регулируются в зависимости от нагрева радиаторов. Возможно нет. Мы не знаем. 8 Ом до 250 Вт + 250 Вт. Это реальные ватты. Если бы он был на пассивном охлаждении, то весил бы уже не 11,2 кг., а под все 30 кг. И если сейчас за него просят около 16 тыс. руб. с доставкой. То при пассивном охлаждении он бы стоил с доставкой, – под 30 тыс. руб. И возможно даже больше. И целесообразность тащить такой аппарат (по такой цене) из Китая несколько исчезает.

8 Ом до 250 Вт + 250 Вт. Это реальные ватты. Размер: 360*308*92 мм. Вес нетто: 11,2 кг. Ссылка.

Хотя появился относительно мощный усилитель без вентиляторов, и получилось как и предполагалось дорого:

• На выбор: класс A/B: 165 Вт + 165 Вт, или класс A: 40 Вт + 40 Вт
• Выходное значение: 4-8 Ом
• Входная чувствительность: >= 300 мВ
• Размер: 435X400X150mm
• Общее гармоническое искажение: 0,05thd %
• Посылка Вес: около 23 кг.

• Медиа плеер на ПК
• Бюджетные усилители
• Выбор бюджетной акустики

Какие усилители вы считаете качественными?
Poll Options are limited because JavaScript is disabled in your browser.

Можно давать несколько ответов

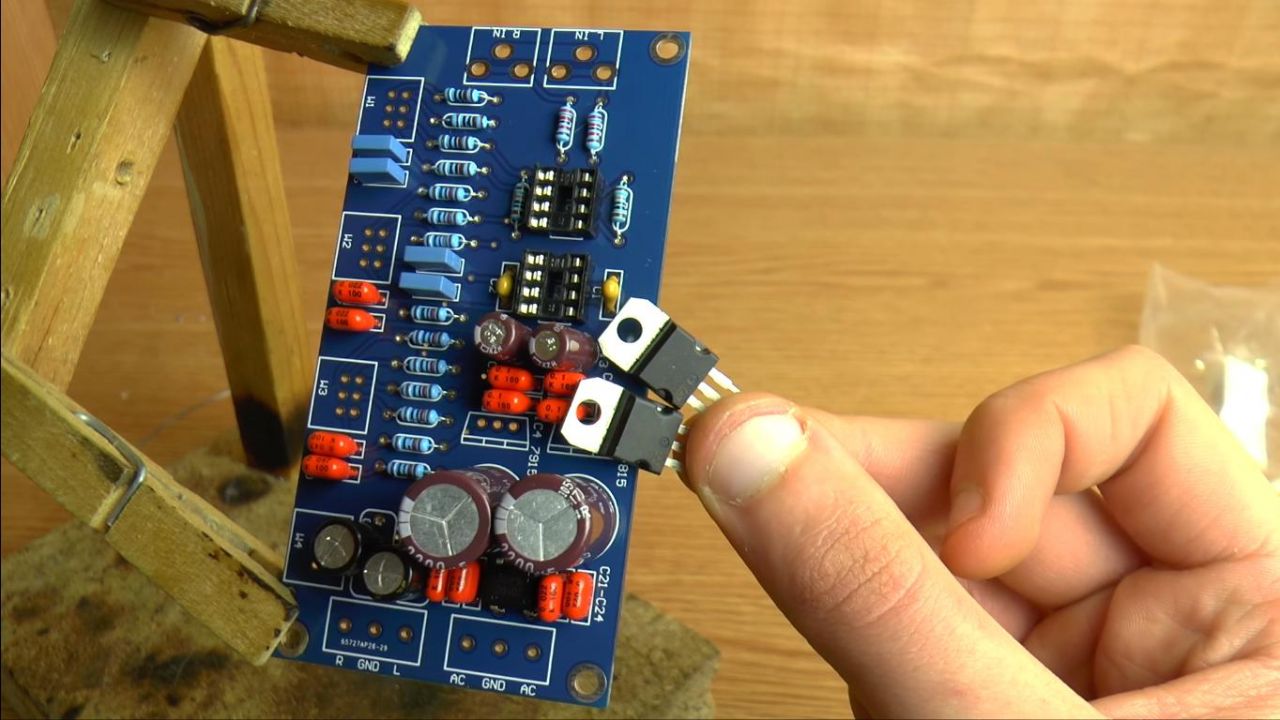

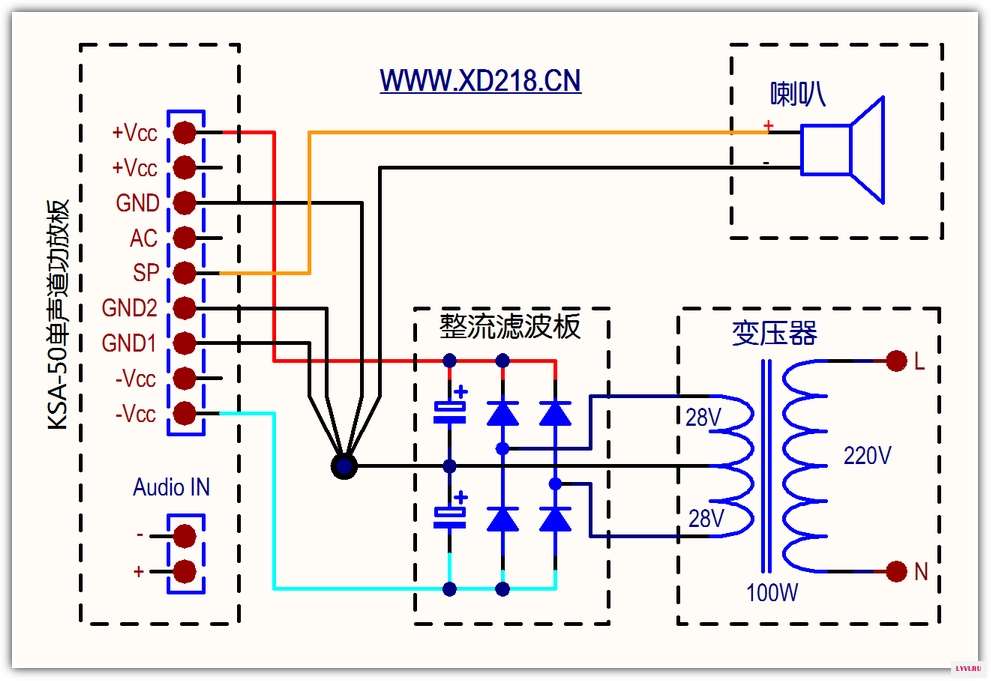

Блок питания УНЧ

В качестве блока питания были использованы два трансформатора с блоками выпрямителей и фильтров по обычной, стандартной схеме. Для питания НЧ полосных каналов (левый и правый каналы) — трансформатор мощностью 250 ватт, выпрямитель на диодных сборках типа MBR2560 или аналогичных и конденсаторы 40000 мкф х 50 вольт в каждом плече питания. Для СЧ и ВЧ каналов — трансформатор мощностью 350 ватт (взят из сгоревшего ресивера «Ямаха»), выпрямитель — диодная сборка TS6P06G и фильтр — два конденсатора по 25000 мкф х 63 вольт на каждое плечо питания. Все электролитические конденсаторы фильтров зашунтированы плёночными конденсаторами ёмкостью 1 мкф х 63 вольта.

Как сделать автомобильный усилитель

Изготовить усилитель для автомобильных колонок своими руками может даже малоопытный радиолюбитель. Конечно, если нет практики, то начинать следует с простых устройств, выполненных на интегральных микросхемах. Транзисторные схемы, как правило, требуют более сложной настройки тогда, как интегральные системы при правильной сборке сразу начинают работать. Типовая схема простого усилителя звука для авто за исключением конденсаторов фильтра питания содержит всего один резистор.

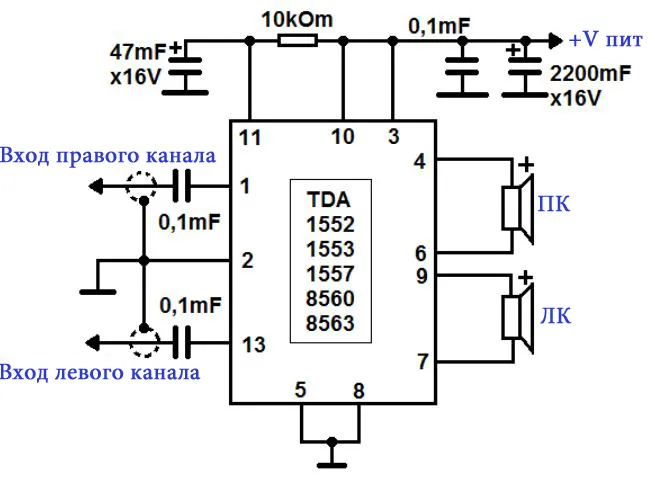

Вместе с ёмкостью 47 мкф он должен обеспечивать плавную подачу питающего напряжения на 11 вывод микросхемы. В типовом варианте можно использовать разные микросхемы. Они отличаются между собой некоторыми параметрами, в том числе и уровнем входного сигнала. Так микросхеме TDA1557 требуется 50 mV, а на микросхему TDA1552 нужно подавать 500mV так, что для неё может потребоваться предварительный каскад. Сделать схему автомобильного усилителя своими руками можно и на транзисторах, но это будет несколько сложнее.

Изготовление корпуса

Готовую схему темброблока обязательно нужно поместить в экранированный корпус, иначе не избежать фона. В качестве корпуса можно использовать обычную консервную банку. Переменные резисторы вывести наружу и надеть на них ручки. По краям банки обязательно установить разъёмы jack 3.5 для входа и выхода звука. В настоящее время очень популярны MP3-плееры с встроенной флэш-памятью, это очень миниатюрные цифровые индивидуальные средства аудиовоспроизведения, работающие на головные телефоны.

Многие из них кромефункции воспроизведения аудио-файлов, записанных в них посредством персонального компьютера, имеют встроенные УКВ-ЧМ или многодиапазонные цифровые приемники и функцию звукозаписи как от встроенного микрофона, так и от встроенного радиоприемника.

Практически, -аудиоцентр размером с наперсток. Одна проблема, — работают они только на наушники. Для громкого воспроизведения необходим дополнительный внешний УНЧ и акустические системы.

Как вариант, -можно использовать активные «колонки» для персонального компьютера, но недорогие «компьютерные колонки» обычно вообще не знакомы с понятием «качество звука», а более качественные и стоят многократно дороже.

TDA8567q 4х25 Вт

Мостовой усилитель класса Hi – Fi на четыре канала. Открыть в полном размере

Есть защита от короткого замыкания выходного каскада и термозащита с уменьшением выходной мощности при перегреве. А еще микросхема обладает защитой от колебаний напряжения и режимом отключения. Еще данная микросхема обладает режимом вкл/выкл входного сигнала(режим Mute), и защитой при подаче напряжения на схему от «щелчка».

Характеристики микросхемы

Параметр	Значение
Uпит	6-18 В
Iвых	7,5 А
Iпокоя	230 мА
Pвых	4х25 Вт
Rвх	30 кОм
Коэффициент усиления	26 дБ
Полоса частот	20-20000 Гц
Коэффициент гармоник	0,05 %
Rнагр	4 Ом

Назначение выводов

Номер вывода	Назначение
1	Напряжение питания
2	Выход 1+
3	Общий
4	Выход 1-
5	Выход 2-
6	Общий
7	Выход 2+
8	Напряжение питания
9	Диагностика
10	Вход 1
11	Вход 2
12	Общий сигнальный
13	Вход 3
14	Вход 4
15	Выбор режима
16	Напряжение питания
17	Выход 3+
18	Общий
19	Выход 3-
20	Выход 4-
21	Общий
22	Выход 4+
23	Напряжение питания

Гибридные сборки

Существуют промежуточные варианты между микросхемными усилителями и усилителями собранными на транзисторах.

Дело в том, что ряд элементов схемы (к примеру конденсаторы) нельзя реализовать в микросхеме. И придумали объединять технологии в одном модуле.

STK-459 разобранный, без крышки

Самые распространенные в мире, – сборки серий STK хххх.

Усилитель на STK443, ссылка на него в Китае

Использовались подобные сборки в основном в топовых музыкальных центрах. Считается, что “звучат” подобные транзисторные сборки лучше микросхемных усилителей. И что они ближе по своему звучанию к транзисторным усилителям. Но явного и всем очевидного скачка качества не наблюдается. Популярность подобных сборок в последнее время стала меньше. Лет десять назад они были распространены гораздо больше. Но усилители на подобных сборках вполне живы до сих пор.

Обзор устройства

Наверное, уже многим радиолюбителям известен китайский сайт Алиекспресс. Многие там отовариваются радиодеталями.

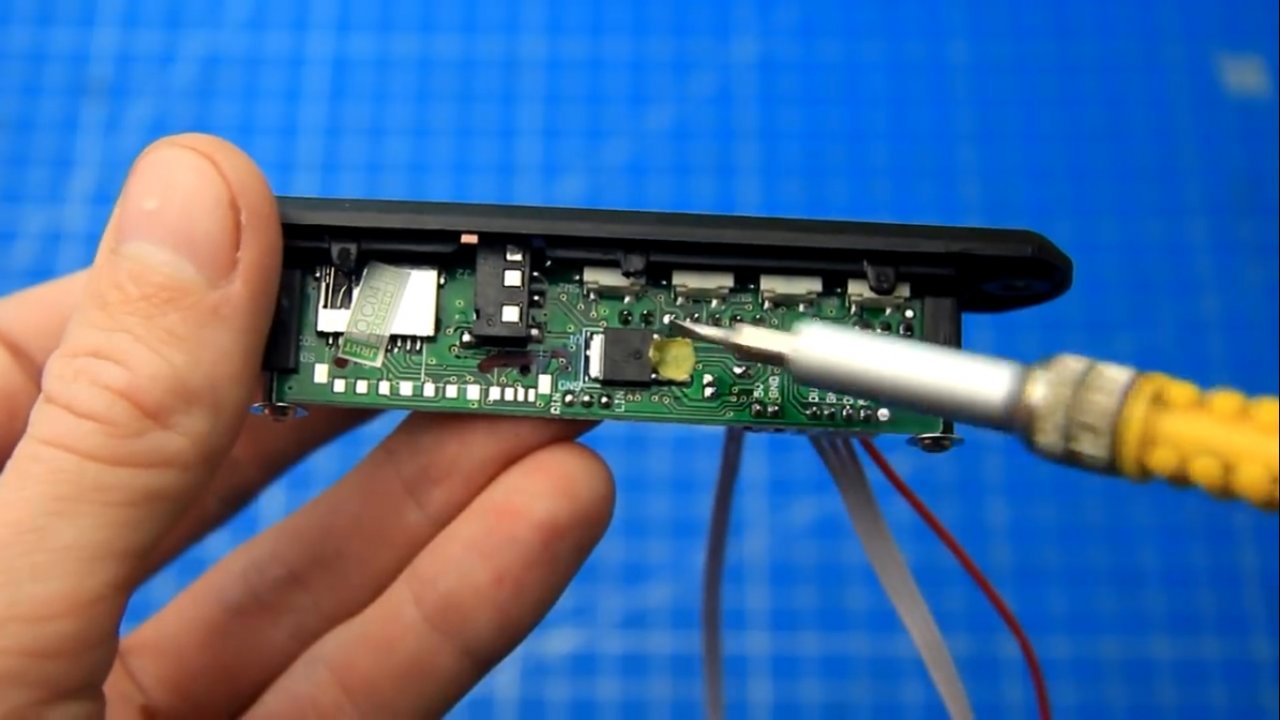

В том числе и я. Как-то «гуляя» по этому сайту, набрел на такое «чудо китайской техники», — встраиваемый МП-3 плеер с FM-приемником модель 747D. Данное устройство представляет собой установочный узел, состоящий из передней панели и печатной платы.

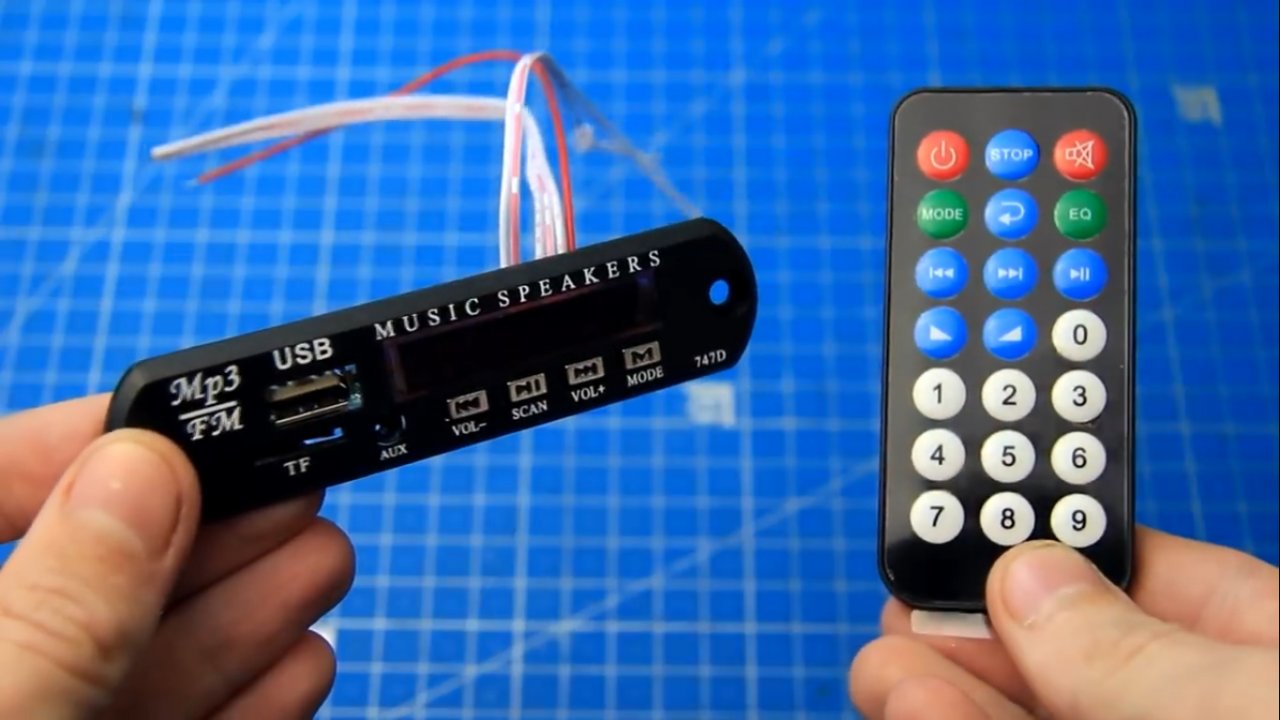

Рис. 1. Фото радио и MP3 модуля 747D.

Сразу вспомнил, как лет 15-20 назад были весьма популярны у радиолюбителей наборы УКВ-приемников на микросхемах К174ХА34 или аналогичных.

Рис. 2. Фото радио и MP3 модуля 747D, немного другая плата.

Такую плату можно было встроить в какой-нибудь очень любимый приемник «Альпинист» или «ВЭФ-Спидола» чтобы научить его принимать УКВ.

Рис. 2. Фото комплекта поставки для радио и MP3 модуля 747D.

Ну, вот это аналогичное устройство, только кроме приема УКВ (FM 88-108 МГц) оно еще и МП-3 плеер содержит. И вот, данное устройство, именуемое 747D, было мною приобретено.

? Состав набора

Рис. 1. Состав кита

В состав кита входят:

• двухсторонняя печатная плата размером 65x40 мм, • микросхема 7812CT стабилизатора на напряжение 12 В, • шесть транзисторов SS8050, • выпрямительный диодный мост DB107, • диод 1N4148, • светодиод LED красный d=3 мм, • два электромагнитных реле SRU-12VDC-SL-C, • четыре оксидных конденсатора 100 мкФ х 35 В, • пять резисторов мощностью 0,25 Вт (6,8 кОм, 100 кОм, 15 кОм — 3 шт.), • пять двухконтактных клеммников 2 pin с расстоянием между выводами 5 мм. К набору прилагается недоинструкция, содержащая рисунок с размещением деталей и текст на простом и понятном китайском языке.

РАДИО для ВСЕХ — Стерео темброблок с МУ

Темброблок с микрофонным усилителем для стереофонического усилителя мощности

Темброблок может применяться как составной узел стереофонического усилителя или для доработки действующей конструкции усилителя. Кроме линейного входа для подключения внешнего источника сигнала: радиоприёмника, телефона, МР3 плеера, CD и DVD проигрывателей и т.д. на плате темброблока имеется микрофонный усилитель. Для подключения микрофона на плате установлено гнездо для штекеров типа «джек» 6,3 мм. Регулировка уровня входного сигнала от микрофона и линейного входа выполнена раздельно для каждого из входов «УРОВЕНЬ МИКРОФОНА» и «УРОВЕНЬ ЛИН. ВХОДА». На выходе темброблока установлены переменные резисторы «БАЛАНС» и «ГРОМКОСТЬ». Для регулировки уровня высоких, средних и низких частот установлены три переменных резистора «ВЫСОКИЕ», «СРЕДНИЕ» и «НИЗКИЕ», соответственно. Схема темброблока позволяет одновременно воспроизводить фонограмму с линейного входа и сигнал с микрофонного входа, причём уровень звука для каждого источника сигнала выбирается отдельно и произвольно. Чтобы уменьшить или увеличить сигнал на выходе темброблока, достаточно повернуть один регулятор «ГРОМКОСТЬ». Вход микрофона — монофонический, но сигнал с него поступает на оба канала оконечного каскада усилителя.

Пример работы темброблока можно увидеть и услышать на видео по сылке>>>

Подключение питания, линейного входа и выхода осуществляется при помощи винтовых клеммников. Все переменные резисторы снабжены ручками. Питание темброблока от двухполярного источника питания напряжением 9…15В

ВНИМАНИЕ! Оси семи резисторов и микрофонного гнезда находятся на одной линии, и расположены на плате таким образом, что плата может быть закреплена непосредственно на передней панели устройства при помощи гаек самих переменных резисторов и микрофонного гнезда! Расстояние по центрам резисторов 23 мм, от резистора VOLUME MIC до центра микрофонного гнезда 30 мм. Темброблок предлагается как набор для самостоятельной сборки, как готовое собранное и проверенное изделие, а также предлагается печатная плата с маской и маркировкий

Темброблок предлагается как набор для самостоятельной сборки, как готовое собранное и проверенное изделие, а также предлагается печатная плата с маской и маркировкий.

Краткое описание, комплектация и цена здесь >>>

ВНИМАНИЕ! Соблюдайте полярность при подключении питания! Питание двухполярное!

Стоимость набора для сборки темброблока:385 грн.

Стоимость собранного и проверенного темброблока:415 грн.

Стоимость печатной платы с маской и маркировкой:130 грн.

аказы можно оформлять через форму обратной связи или по телефону указанному в разделе контакты, доставка и оплата

Всем мирного неба, удачи, добра, 73!

? Схема защиты акустических систем из зарубежной литературы

Еще одна простая схема защиты акустических систем приведена на рис. 2 . Принцип действия мало отличается от предыдущей схемы.

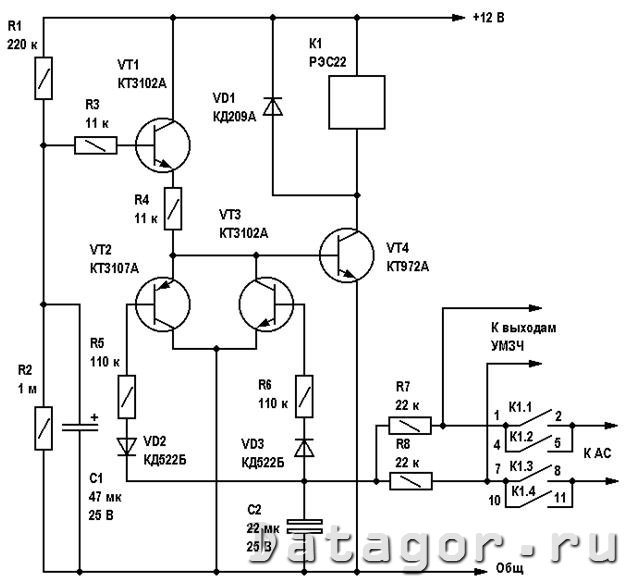

Рис. 2. Простая схема защиты акустических систем

Задержка включения акустических систем определяется постоянной времени R1, C1. Время задержки:

t?R1C1Uпор/Uп=1,8 с,

где Uпор =2,1 В – сумма порогов открывания транзисторов VT1 и VT4 (составного); Uп =12 В – напряжение питания.

Двухполупериодный выпрямитель на диодах VD1, VD2 и транзисторах VT2, VT3 надежно шунтируют базу составного транзистора VT4 на корпус при появлении постоянной составляющей ±1,5 В на выходе любого канала УМЗЧ. Нижняя граница полосы пропускания низкочастотного фильтра составляет fн=1/?0,3 Гц. В качестве реле используется РЭС22, исполнение (паспорт) РФ 4.500.129. Реле имеет четыре группы контактов, которые включены парами.

? Дополнения

Как подключить устройство защиты (рис. 5) к мостовому УМЗЧ?Александр (Allroy) не только задал вопрос, но и испытал предложенное решение на практике, за что ему большое спасибо.

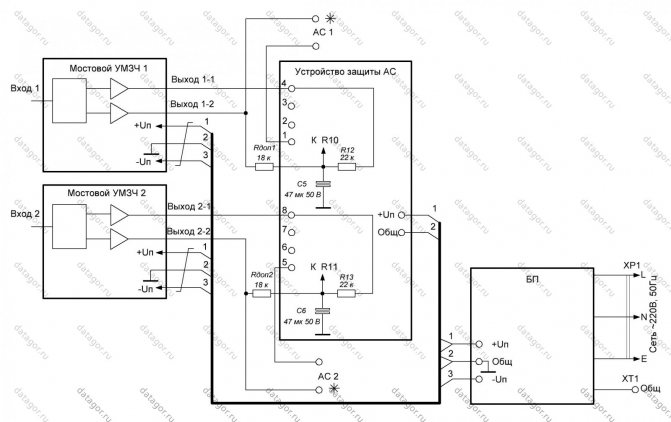

На рисунке схематично показано подключение двух мостовых усилителей, питаемых от двухполярного источника, к устройству защиты АС.

Выводы 2, 3, 6 и 7 устройства защиты АС оставляем свободными. Выход 1-1 (2-1) мостового УМЗЧ 1 (УМЗЧ 2) соединяем с выводом 4 (8) устройства защиты АС. Вывод 1 (5) устройства защиты АС соединяем с соответствующей клеммой для подключения АС. Другую клемму для подключения АС соединяем с выходом 1-2 (2-2) мостового УМЗЧ.

Между выходом 1-2 (2-2) мостового УМЗЧ и конденсатором С5 (С6) устройства защиты АС включаем дополнительный резистор, сопротивление которого не должно быть равно сопротивлению резистора R12 (R13). Выберем сопротивление дополнительного резистора, например, 18 кОм (см. описание схемы защиты усилителя «Бриг», рис. 1).

Схема темброблока

Схема содержит только пассивные элементы (конденсаторы, резисторы). Два переменных резистора служат для регулировки уровня высоких и низких частот. Конденсаторы желательно применить плёночные, однако, если таких под рукой нет, подойдут и керамические. На каждый канал нужно собрать по одной такой схеме, а для того, чтобы регулировка была одинаковой в обоих каналах – использовать сдвоенные переменные резисторы. Печатная плата, выложенная в этой статье, уже содержит эту схему в двойном экземпляре, т.е. имеет вход и под левый, и под правый канал. Скачать плату: (cкачиваний: 638)

Список элементов:

Резисторы: (1% точность; металло-плёночные; 0.25W) R1,R2,R39,R40 = 100Ohm R3-R6,R41-R44,R78,R79 = 100kOhm R7-R12,R16,R17,R21-R24,R33,R34, R45-R50,R54,R55,R59-R62,R71,R72 = 1kOhm R13,R51 = 470Ohm R14,R15,R52,R53 = 430Ohm R18,R35,R36,R56,R73,R74 = 22kOhm R19,R20,R57,R58 = 20Ohm R25-R28,R63-R66 = 3.3kOhm R29-R32,R67-R70 = 10Ohm R37,R38,R75,R76 = 47Ohm R77 = 120Ohm P1,P2,P3,P4 = 1kOhm, 10%, 1W, stereo potentiometer, линейный, например Vishay Spectrol cermet type 14920F0GJSX13102KA. или, Vishay Spectrol conductive plastic type 148DXG56S102SP.

Конденсаторы: C1,C2,C10-C14,C26,C27,C35-C39 = 100pF 630V, 1%, polystyrene, axial C3,C4,C28,C29 = 47µF 35V, 20%, неполярный, диаметром 8mm, расстояние между выводами 3.5mm, например Multicomp p/n NP35V476M8X11.5 C5,C6,C30,C31 = 470pF 630V, 1%, polystyrene, axial C7,C32 = 1µF 250V, 5%, polypropylene, расстояние между выводами 15mm C8,C9,C33,C34 = 100nF 250V, 5%, polypropylene, lead spacing 10mm C15,C16,C40,C41 = 220µF 35V, 20%, неполярные, диаметром 13mm,расстояние между выводами 5mm, например Multicomp p/n NP35V227M13X20 C17-C25,C42-C50 = 100nF 100V, 10%, расстояние между выводами 7.5mm C51 = 470nF 100V, 10%, расстояние между выводами 7.5mm C52,C53 = 100µF 25V, 20%, диаметр 6.3mm, расстояние между выводами 2.5mm

Микросхемы: IC1,IC3,IC5-IC10,IC12,IC14-IC18 = NE5532, например ON Semiconductor type NE5532ANG IC2,IC4,IC11,IC13 = LM4562, например National Semiconductor type LM4562NA/NOPB

Разное: K1-K4 = 4-х контактный разъём, шаг 0.1’’ (2.54mm) K5,K6,K7 = 2-х контактный разъём, шаг 0.1’’ (2.54mm) JP1 = 2-х контактный джампер, шаг 0.1’’ (2.54mm) K8 = 3-х контактный винтовой блок, шаг 5mm RE1,RE2 = реле, 12V/960Ohm, 230VAC/3A, DPDT, TE Connectivity/Axicom type V23105-A5003-A201

Продолжение следует…

Статья подготовлена по материалам журнала «Электор» (Германия)

Удачного творчества!

Главный редактор «РадиоГазеты»

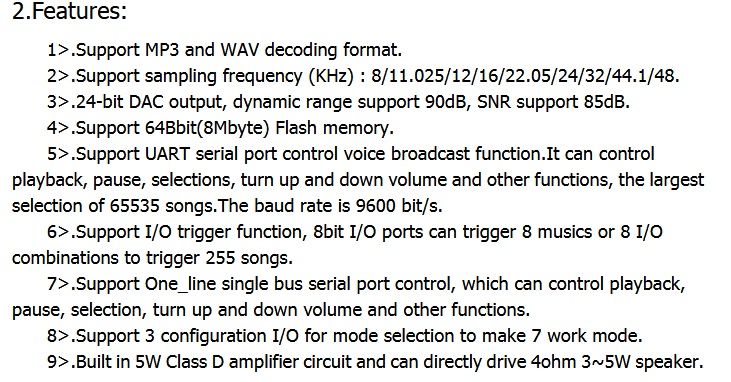

Особенности модуля DY-SV8F

• Поддержка форматов MP3 и WAV.
• Поддержка частоты дискретизации (кГц): 8/11.025/12/16/22.05/24/32/44.1/48.
• 24-битный выход DAC, поддержка динамического диапазона 90 дБ, соотношение сигнал/шум 85 дБ.
• Полная поддержка файловой системы FAT16/FAT32, поддержка TF-карты 32 Гб.
• Поставляется с усилителем мощности класса D на 5 Вт, может непосредственно управлять динамиками 4 Ом, 3-5 Вт.
• Функция управления последовательным портом UART, может управлять воспроизведением, паузой, выбором песни, громкостью и т. д., самый большой выбор на 65535 аудиофайлов, скорость передачи данных 9600 бит/с.
• Поддержка функции воспроизведения пускового механизма IO, 8 портов IO триггера 8 треков или 8 портов IO для запуска 255 треков.

Версия, которую получили для тестов, имеет только флэш-память, в ней нет слота для карт памяти Micro SD. Размеры DY-SV8F 35 х 35 х 5 мм. Вот фото с реально простой схемой подключения.

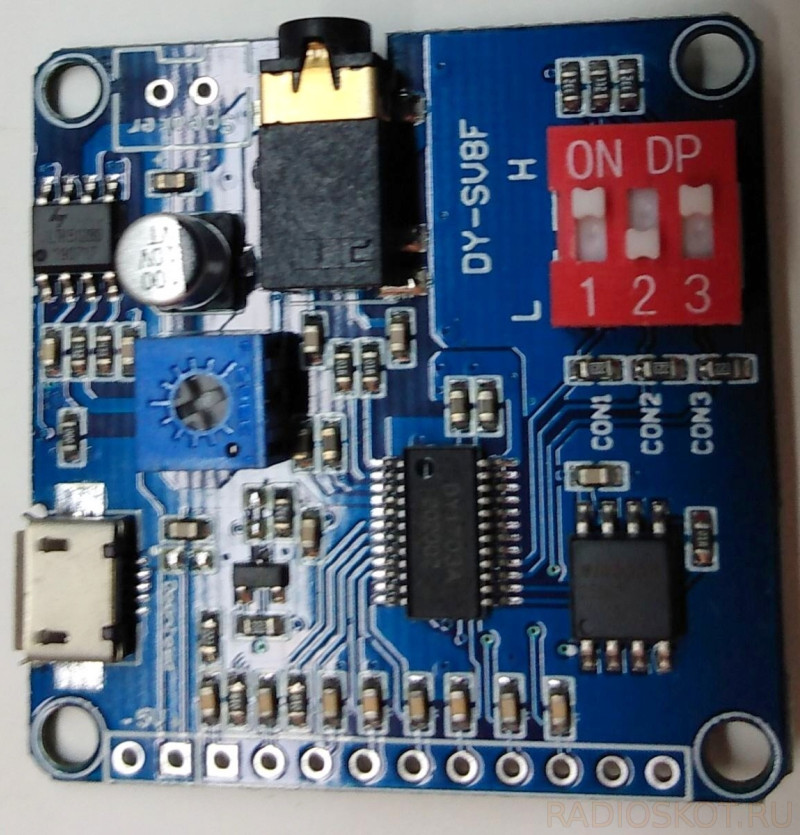

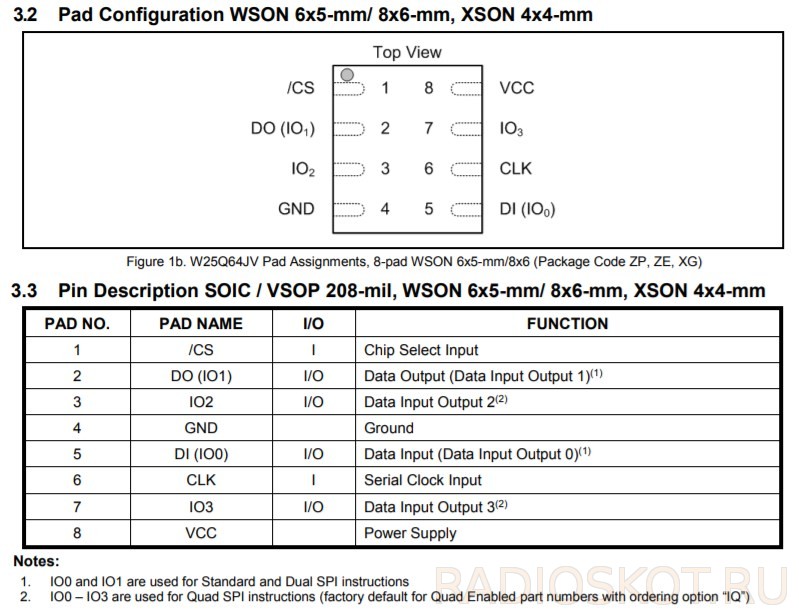

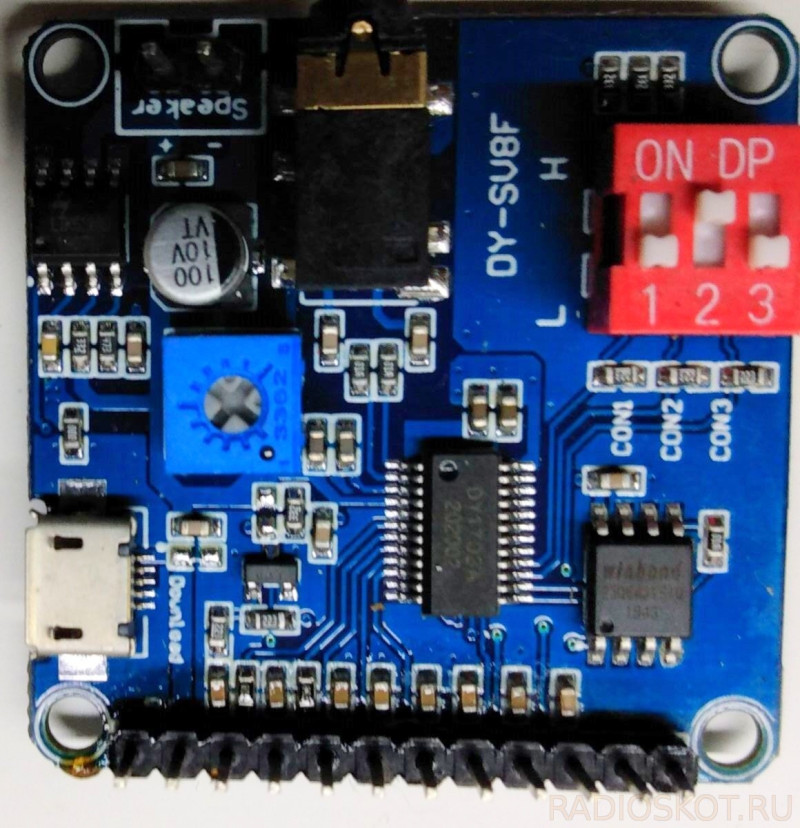

На плате модуля видно DIP-переключатель для настроек конфигурации, гнездо 3,5 мм (стерео) и основа схемы — чип DY 1703A. Установленный производителем усилитель — LTK5128D и память Winbond FLASH 25Q64JVSIQ с емкостью 64 Мбит / 8 МБ.

Эти модули также доступны в урезанном виде — более дешевые с 4 МБ флэш-памяти.

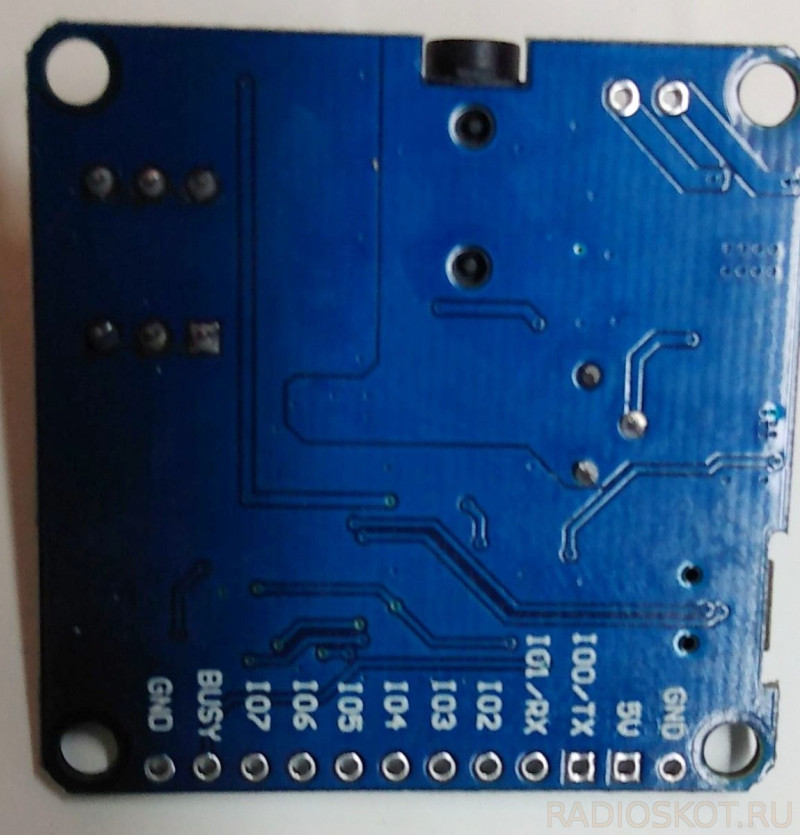

Для тестов соответствующим образом подготовили модуль, установив разъемы другого типа.

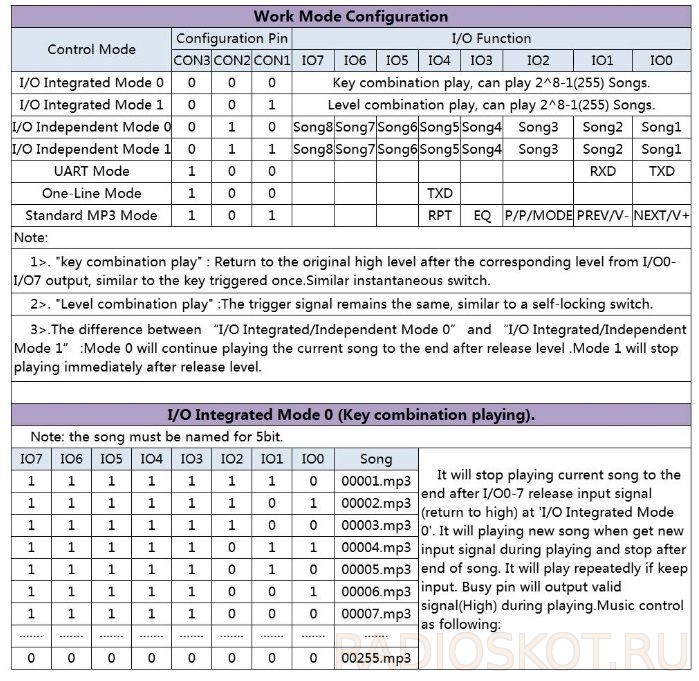

Это облегчит последующее использование модуля. Далее фрагмент из даташита, показывающий конфигурацию модуля.

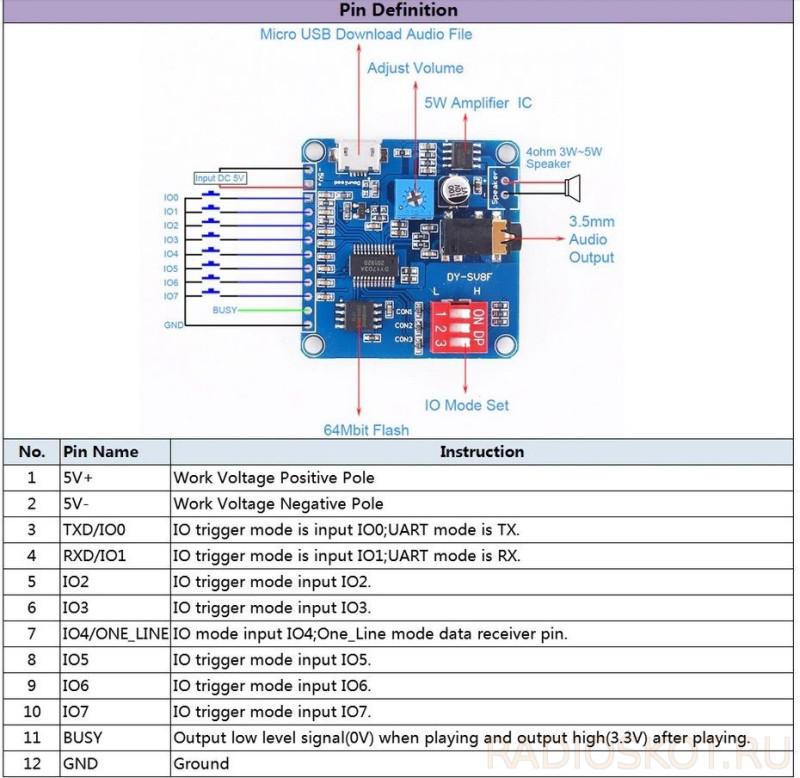

Видно много режимов работы, использовался простой запуск (самое простое включение), но ничто не мешает использовать UART, например, с Arduino. Это сэкономит количество GPIO, необходимое для управления модулем. После подключения к компьютеру модуль сообщает о себе как о флеш-памяти. То, что находим в памяти, это несколько пронумерованных файлов.

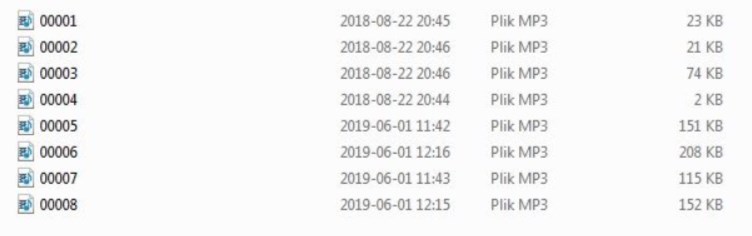

Это простые звуковые эффекты, которые напоминают системные звуки Windows. Производитель помещает их в память ещё на заводе, нумерация файлов назначает их отдельным входам, которые запускают воспроизведение IO1-IO8 в режиме простого запуска. Теперь вы должны подключить внешний компьютер 5 В или зарядное устройство USB вместо компьютера — именно так запустился модуль.

Вот ещё некоторые из наиболее важных параметров модуля:

В целом, модуль работает довольно хорошо и является интересной альтернативой семейству ISDXXXX и другим аналогичным. Простое включение и простая загрузка файлов через USB может быть интересным вариантом для расширения существующих устройств под голосовые / звуковые сообщения. Только помните, что файлы в качестве имен должны быть пронумерованы, как описано в документации.

В простейшем случае они могут служить программируемым дверным звонком, в более сложном случае можно использовать в качестве индикатора рабочего состояния устройства или для установки в автомобиле для голосовой сигнализации активированных функций. В общем все зависит от изобретательности.

   Форум по обсуждению материала MP3 МОДУЛЬ С ПАМЯТЬЮ И УНЧ

В КАКОМ НАПРАВЛЕНИИ ТЕЧЕТ ТОК В каком направлении течет ток — от плюса к минусу или наоборот? Занимательная теория сути электричества.	MINILED И MICROLED ДИСПЛЕИ Что такое OLED, MiniLED и MicroLED телевизоры — краткий обзор и сравнение технологий.
SMD ПРЕДОХРАНИТЕЛИ Приводятся основные сведения о планарных предохранителях, включая их технические характеристики и применение.	ПРОВОДНИКИ И ИЗОЛЯТОРЫ Что такое изолятор и чем он отличается от токопроводящего материала. Занимательная теория радиоэлектроники.

Регулятор тембра.

Несмотря на то, что выглядит регулятор несколько необычно, тем не менее здесь применена классическая схема регулятора тембра Баксандалла. Как отмечалось выше из-за низких номиналов переменных сопротивлений номиналы конденсаторов получаются существенно больше «типовых» значений.

Конденсатор С7 (1 мкФ) определяет нижнюю частоту регулировки тембра, а конденсаторы C8 и C9 имеют значение 100 нФ и определяют частоту регулировки тембра на ВЧ. При желании глубину регулировки тембра можно увеличить до ± 10 дБ. За счет элементов IC4 исключено взаимное влияние цепей НЧ и ВЧ при регулировании тембров.

Не смотря на большие габариты и высокую стоимость, для этой части схемы настоятельно рекомендуется применение полипропиленовых конденсаторов.

Уровень шума регулятора тембра составляет всего -113 дБ в среднем положении регуляторов.

Реле RE1 служит для отключения регулятора тембра, если в нём нет необходимости. В этом случае сигнал снимается с выхода IC2A и поступает напрямую на вход IC9B в обход регулятора тембра. Чтобы избежать щелчков при коммутации служит резистор R18. Для снижения перекрестных помех коммутация в каждом канале осуществляется отдельным реле. В этом случае контактные группы реле можно запараллелить, что снизит сопротивление контактов и дополнительно повысит надёжность этой части схемы.
