Усилитель сабвуфера на TDA7377 30Вт для авто и помещения

Содержание

? Детали, печатная плата и характеристики УМЗЧ

Детали усилителяDA1 — TDA7265 STM, корпус Multiwatt 11 (замена: TDA7269, TDA7269A, TDA7265B, TDA7292) — 1 шт.,VT1 — 2N2222 — 1 шт.,VD1 — Стабилитрон BZX55C5V1 5,1V 0,4W, корпус DO-35 — 1 шт.,R1, R2 — Рез.-0,25-1,0 МОм (коричневый, черный, зеленый, золотистый) — 2 шт.,R3 — R6 — Рез.-0,25-620 Ом (синий, красный, коричневый, золотистый) или рез.-0,25-619 Ом 0,5% (синий, коричневый, белый, черный, зеленый) — 4 шт.,R7, R8 — Рез.-0,25-20 кОм (красный, черный, оранжевый, золотистый) или рез.-0,25-20 кОм 0,5% (красный, черный, черный, красный, зеленый) — 2 шт.,R9, R10 — Рез.-2-4,7 Ом (желтый, фиолетовый, золотистый, золотистый) — 2 шт.,R11 — Рез.-0,25-2 кОм (красный, черный, красный, золотистый) — 1 шт.,R12, R13 — Рез.-0,25-15 кОм (коричневый, зеленый, оранжевый, золотистый) — 2 шт.,R14 — Рез.-0,25-18 кОм (коричневый, серый, оранжевый, золотистый) — 1 шт.,C1, C2 — Конд. 2,2/50V 0511 NPL или конд. К73-17 имп. 2,2 мкФ х 100 В 5% POLYESTER BOXED, B32522C1225C1225J000 — 2 шт.,C3, C4 — Конд. NPO 750 пФ 5% керам. имп. или FKP2 750 пФ х 100 В, WIMA — 2 шт.,C5, C6, C9, C10 — Конд. К73-17 имп., 0,1 мкФ, 63В, 10%, POLYESTER BOXED, B32529C0104K000 — 4 шт.,C7, C8 — Конд. 1000/50V 1331+105°С — 2 шт.,C11 — Конд. 1/50V 0405+85°С — 1 шт.,X1, X2 X3; X4, Х5, Х6 — TB-3 (300) клеммник 3 к. шаг 5 мм на плату — 2 шт.,X7, X8; X9, X10 — TB-01A клеммник 2 к. шаг 5 мм на плату — 2 шт.,J1, J2 — PLS-3 2,54 вилка 3 к. на плату — 2 шт.,P1, P2 — MJ-0-4 съемная перемычка (джампер) с шагом 2,54 мм высотой 4,5 мм для штыревых контактов PLS — 2 шт.,печатная плата 82x82 мм — 1 шт.

Рис. 3. Размещение деталей стереофонического усилителя на печатной плате. Дорожки показаны на просвет
Максимальная выходная мощность: Rн=8 Ом — 25 Вт, Rн=4 Ом — 20 Вт;Полоса пропускания по уровню — 3 дБ: 4 Гц…100 кГц;Входное напряжение: 0,4 В;Входное сопротивление: 20 кОм;Коэффициент гармоник: 0,02%;Разделение между каналами: не хуже 70 дБ.

Описание схемы

На рисунке представлена принципиальная схема усилителя мощности:

Принципиальная схема усилителя (увеличение по клику)

Входной сигнал через конденсатор ёмкостью 47 мкФ и резистор сопротивлением 100 Ом поступает на базу транзистора Q1, дифференциального каскада, собранного на транзисторах Q1 и Q2. Здесь используются малошумящие транзисторы фирмы Toshiba 2SA970, так именно этот каскад вносит самый большой вклад в итоговый уровень шума всего усилителя.

Усилитель охвачен петлёй общей отрицательной обратной связи, номиналы элементов которой определяют коэффициент усиления. При указанных на схеме номиналах он составляет 24,5 раз.

Конденсатор в цепи отрицательной обратной связи обеспечивает 100% связь по постоянному току для поддержания нулевого потенциала на выходе усилителя без применения дополнительных интеграторов и т.п. При ёмкости в 220 мкФ он обеспечивает нижнюю граничную частоту 1,4 Гц по уровню -3 дБ.

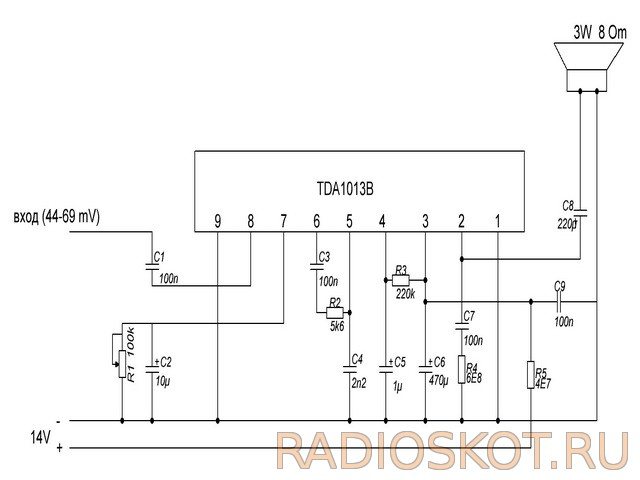

Схема УНЧ на микросхеме TDA1013

Тщательно изучив интересующий объект, выпаять по периметру детали сопредельных узлов. Мало того, что они не нужны, они мешают.

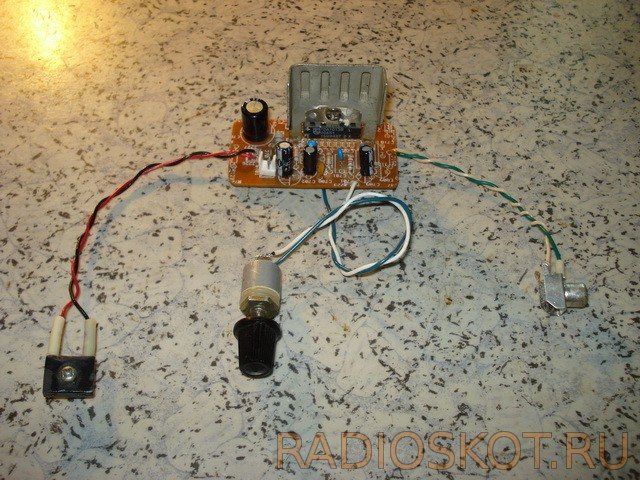

И вот, наконец, нужное добыто. Осталось припаять несколько проводов. Чтобы понять каких и куда, находим паспорт той микросхемы TDA1013. Нужна схема подключения.

Смотрим и читаем даташит: Vp – плюс питания, от 10 до 40 вольт, оптимально надо 14; минус питания на общий провод (к нему подрисован значок «земля»); на место Vctr (напоминает схематичное изображение подстроечного конденсатора) нужно подобрать переменный резистор (100k, для регулировки громкости); Vi – вход усиливаемого звука (его значение от 44 до 69 mV); на выходе нарисован динамик. Добытые знания переносим на «бумагу» — дорисовываем первую схему. Это то, что должны будем иметь фактически. Пора включать паяльник.

Припаиваем всё необходимое, но перед этим не забываем подработать платку по периметру напильником.

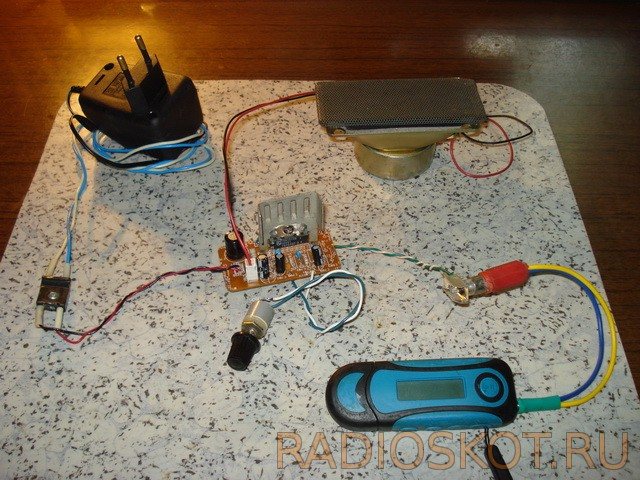

Подсоединяем штатный (от разобранного телевизора) динамик, подключаем источник звука (любой, но помним про 44-69 mV), блок питания подойдёт на 12V и 100 mA (лучше конечно 14V).

Усилитель на TDA7377, 2X30W — Меандр — занимательная электроника

Одним из простых интегральных усилителей, которые могут быть без особых усилий собраны за пару часов и развернуты в небольшой автомобильной или домашней акустической системе, с возможностью подключения к МР3 плееру, ноутбуку, ресиверу — является усилитель, собранный на микросхеме TDA7377.Такой усилитель просто и быстро монтировать — демонтировать, тем более что на базе TDA7377 можно собрать автомобильный усилитель AB класса в нескольких исполне ниях: квадрафоническом, стереофоническом (мостовом) или комплексном варианте 2.1 (стерео — мостовом). При этом выходная мощность в квадро — варианте при использовании 4-х омных динамиков составит 6 ватт на канал, а при использовании 2-х омных динамиком порядка 10 ватт на канал. Мостовая схема рассчитана на применение только 4-х омных динамиков и при напряжении питании 14,4 вольта составляет 18-20 Вт на канал. А при подаче напряжения питания 18В можно получить мощность до 30 Вт на канал.

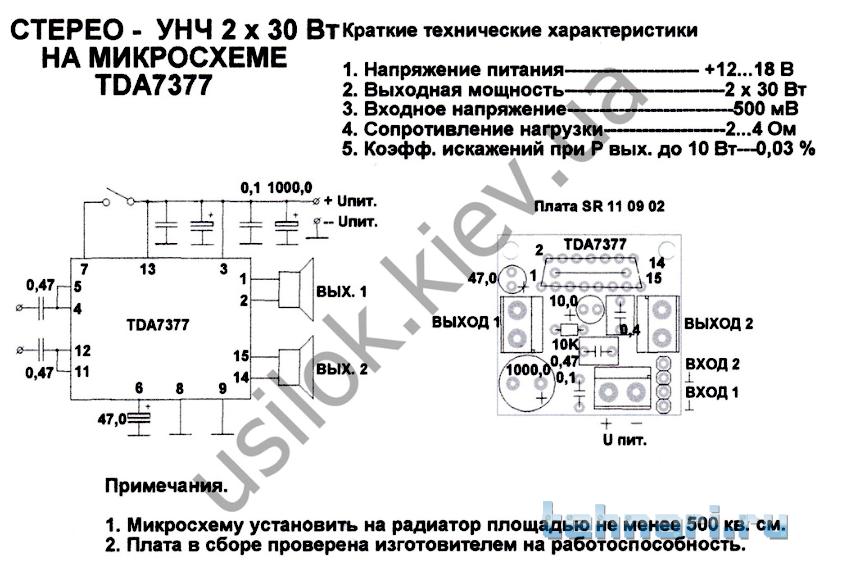

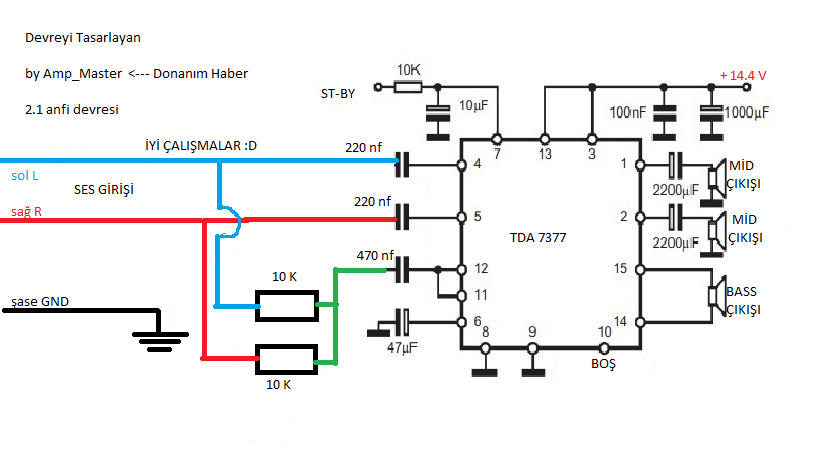

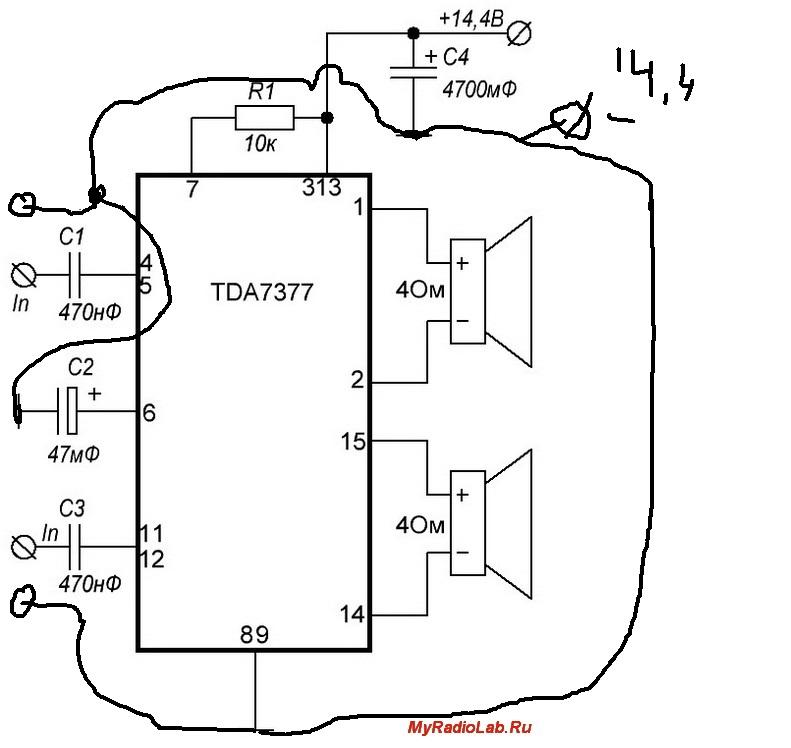

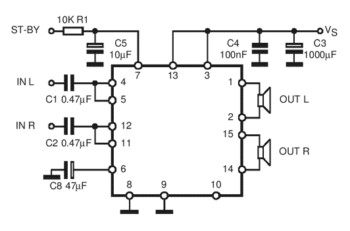

Вот схема подключения усилителя:

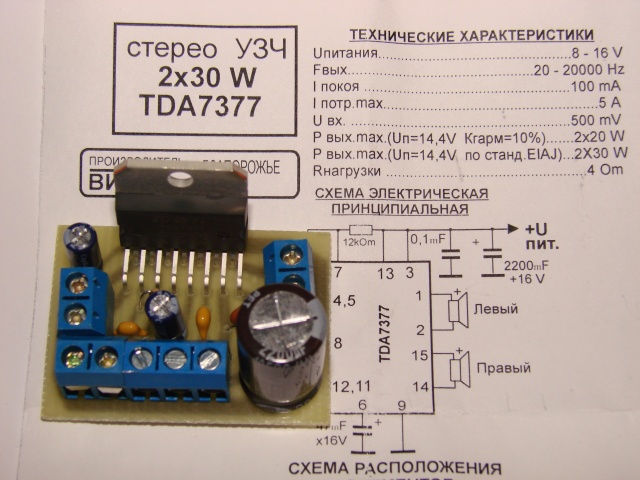

Фото:

Печатная плата:

Скачать

Примечание! Не забудьте поставить TDA7377 на радиатор!

Внимание! Копирование этого материала разрешается только с указанием ссылки на данный сайт http://meandr.org/

Видео

Питание у меня 12 вольт от компьютерного БП и колонка, которая подключена на один канал, судя по звуку 30 ватт на канал она не выдает, но 20 есть точно. Думаю это из-за заниженного напряжение 12 вольт – это же не 17-18 вольт, как рекомендуется. Усилитель паял Kalyan.Super.Bos

Обсудить статью УСИЛИТЕЛЬ НА МИКРОСХЕМЕ TDA7377

Такой усилитель простой и быстрый монтаж — демонтаж, особенно, что на основе TDA7377 можно собирать автомобильный УНЧ класса АВ. Усилитель можно производить в нескольких испонениях: Quad, стерео (дека) или сложные версии 2.1 (стерео )

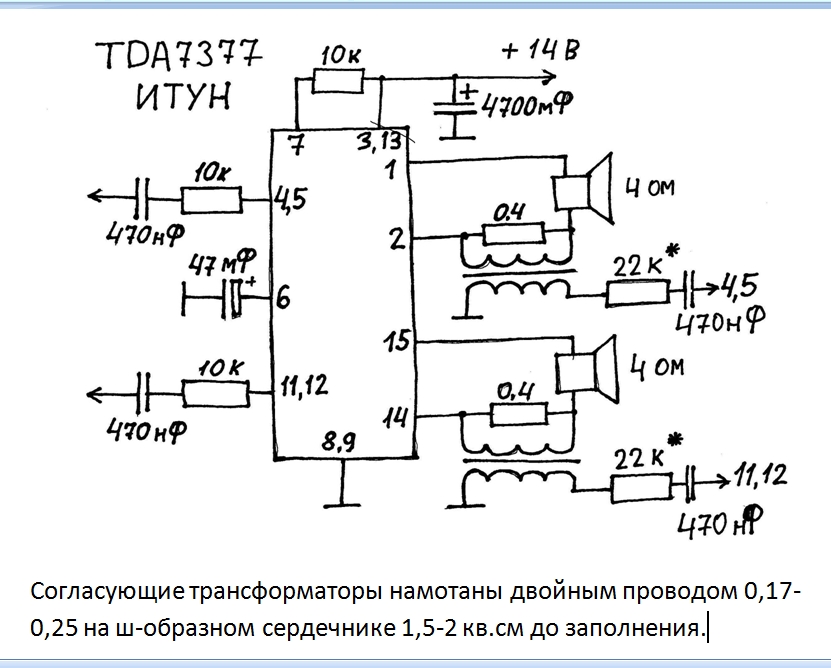

Схему усилителя сделал для друг. Микросхема TDA7377 был лучший выбор, работает с интегрированной одного источника питания 14В, 2 х 20 Вт макс напряжение питания 18 В постоянного тока.

Преимущества усилителя TDA7377: — хороший звук — легкий в сборке — мало элементов

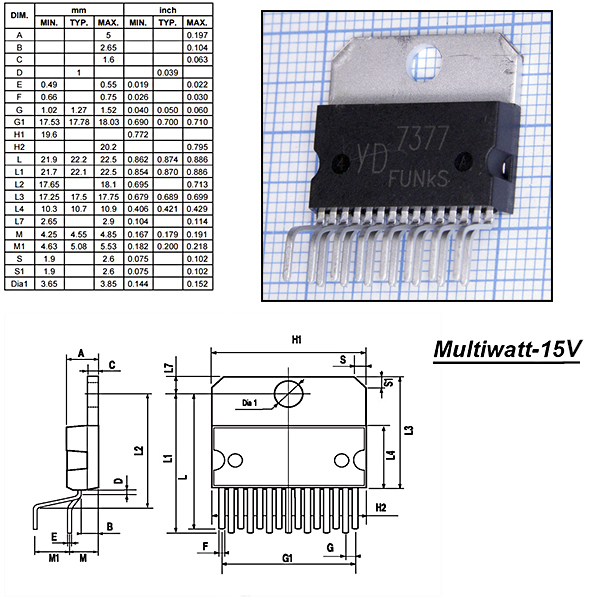

Краткие параметры микросхемы: УНЧ 4x6W, 2x20W BTL (14.4V/4 Ом), max 2x35W, Gv=26dB Выходная мощность: 2x30Вт Вид напряжения питания: однополярное Напряжение питания(MAX): 14,4В (18В) Тип корпуса: multiwatt15 Сопротивление нагрузки: Ом 4

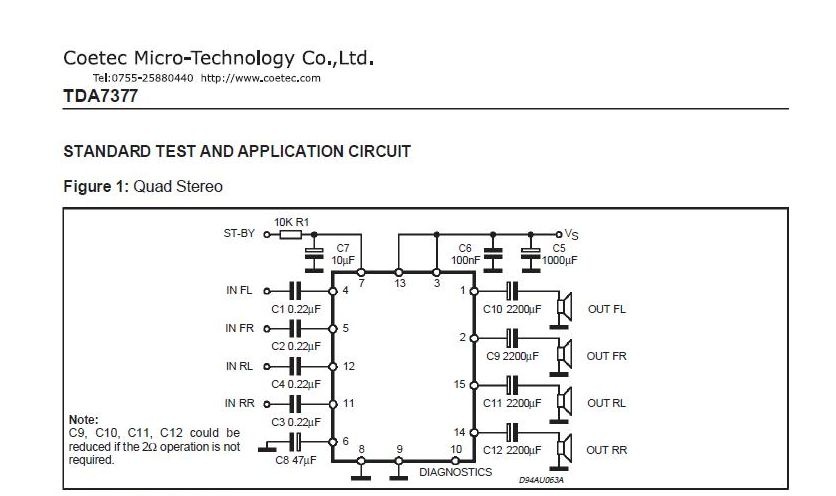

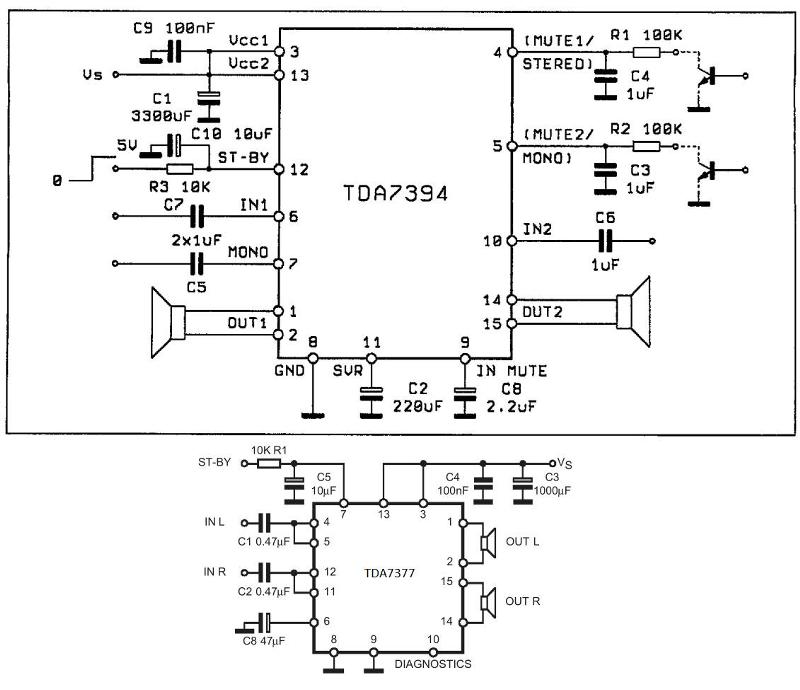

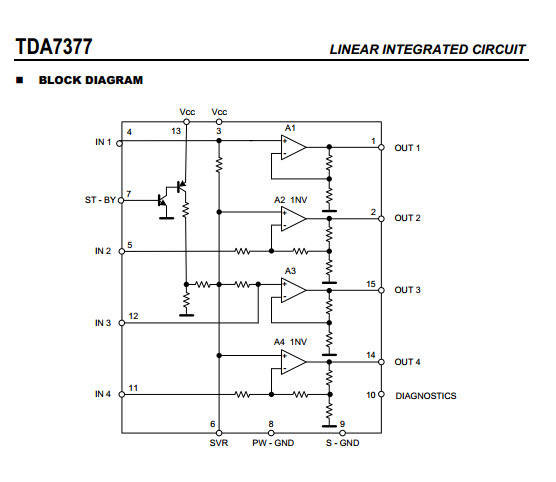

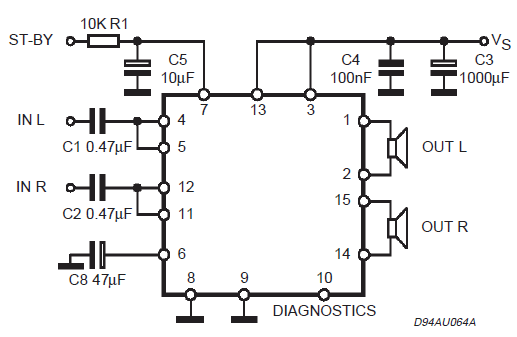

Вот схема TDA7377 взята из даташита:

Список используемых деталей: C1,3 — 470нФ-2,2мф 50В пленка C2 — 47мФ 25В электролит C4 — 4 700-10 000мФ электролит

R1 — 10кОм (0,25Вт)

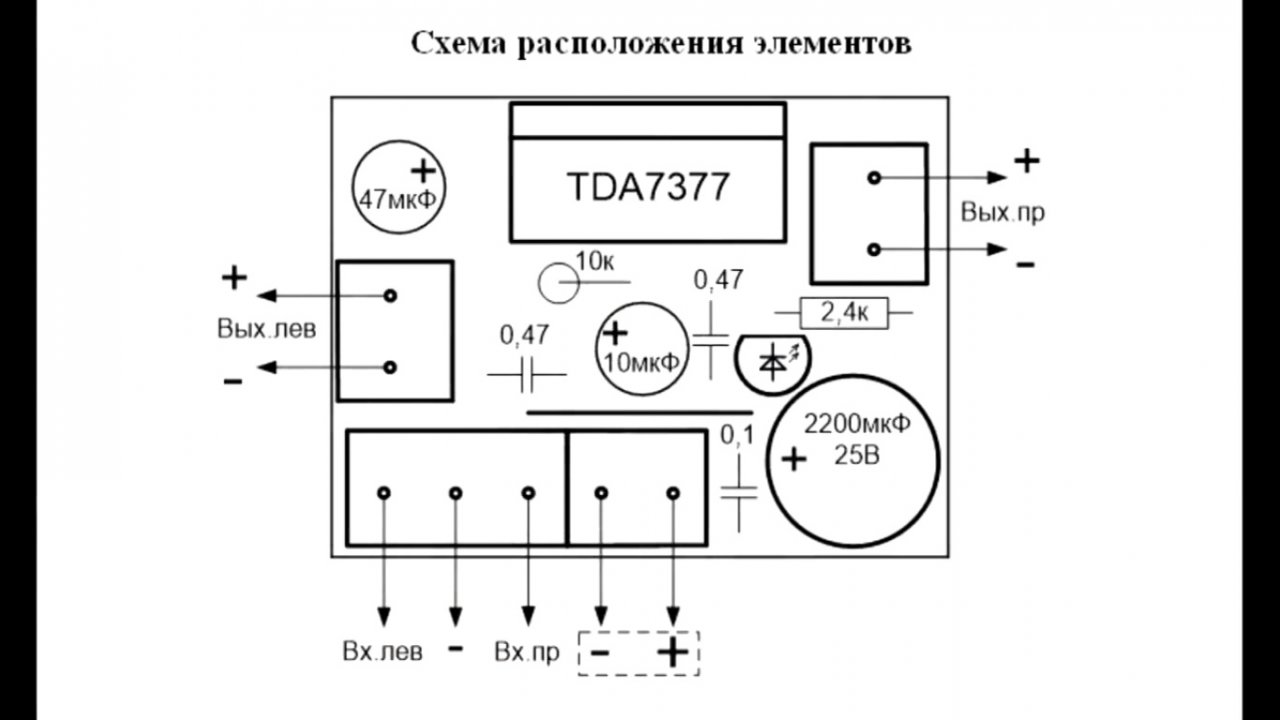

Вот печать (вид сверху). Подключения усилителя:

Плата работает, супер звук, хороший и мощности достаточно для меня  . И не забудьте поставить TDA7377 на радиатор!

Автор Статьи: Andreian toma

Вы все купили для нового проекта? Пора закупиться, пока подешевело

Как работает простая схема усилителя TDA7377

Что касается более практических применений, то представленная схема усилителя TDA7377 позволяют создавать полнофункциональные и эффективные УНЧ. Их можно использовать во всех автомобильных приемниках (это и было замыслом разработчиков ИС), а также в качестве замены сгоревшего силового каскада в серийном оборудовании.

Особенности схемы усилителя TDA7377

Представленный усилитель максимально прост по одной причине: большинство элементов, необходимых для его работы, были заключены в одну интегральную схему! Поэтому для работы требуется всего несколько внешних компонентов. Это микросхема TDA7377.

Подробное описание микросхемы с параметрами можно найти в даташите, доступном здесь. Давайте взглянем на структуру прибора, схематично показывающую его внутреннее устройство:

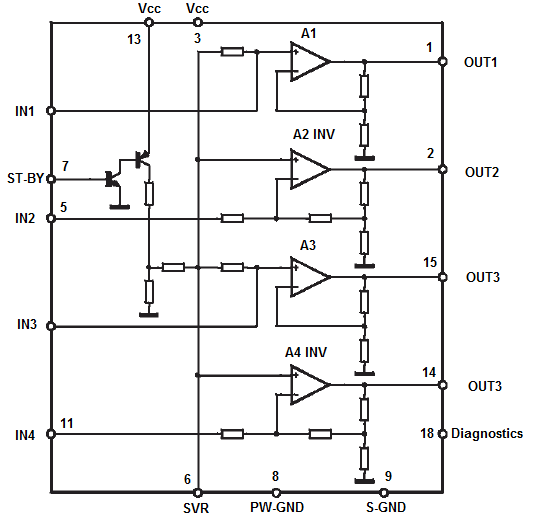

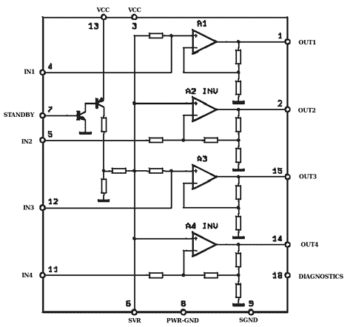

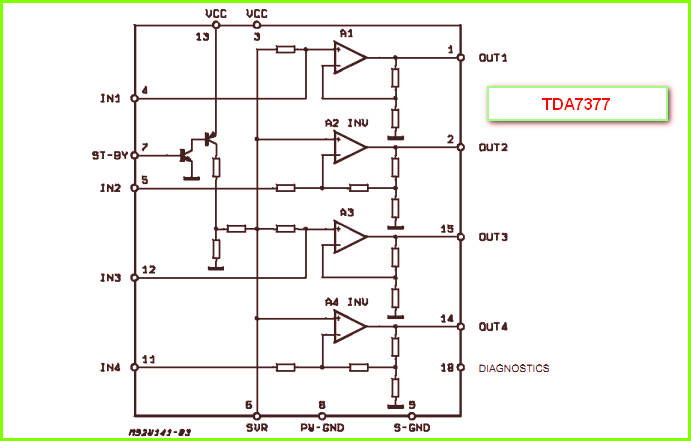

Сразу можно заметить, что в структуре микросхемы TDA7377 фактически интегрирован не один, а целых четыре усилителя! При ближайшем рассмотрении, также можно заметить, что два усилителя имеют неинвертирующие входы (+), а два других инвертирующие (-).

Это очень важно, поскольку позволяет создавать усилители в различных конфигурациях. Также доступен вход STANDBY: при подаче на него потенциала «земли», усилитель отключается

Для непрерывной работы их можно подключить к положительной шине питания.

Благодаря разделению входов на инвертирующие и неинвертирующие, можно легко реализовать три различных типа усилителей:

Квадрофонический усилитель (четырехканальный)
Мостовой стереоусилитель (еще больше мощности)
Стереоусилитель с дополнительным сабвуфером в мостовой конфигурации (усилитель для системы 2.1)

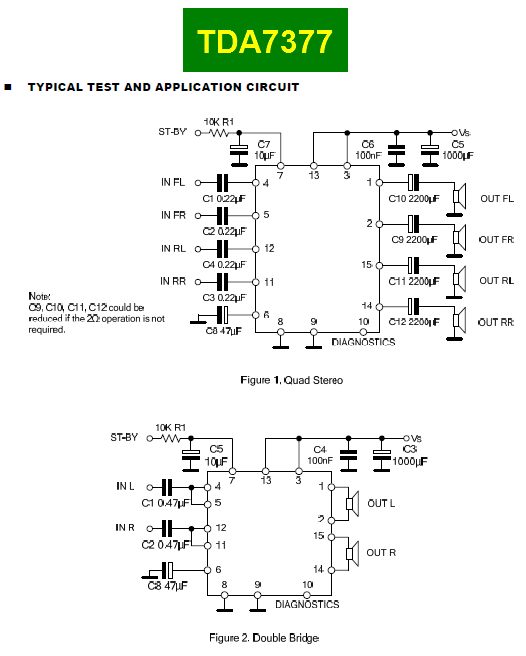

В даташите к микросхеме TDA7377 вы найдете примеры схем применения, благодаря которым вы можете собрать соответствующие системы. В моем случае я запитал их от 12 В, но 18 В кажется более подходящим. Источник питания должен обеспечивать достаточную мощность по току, по крайней мере, нескольких ампер.

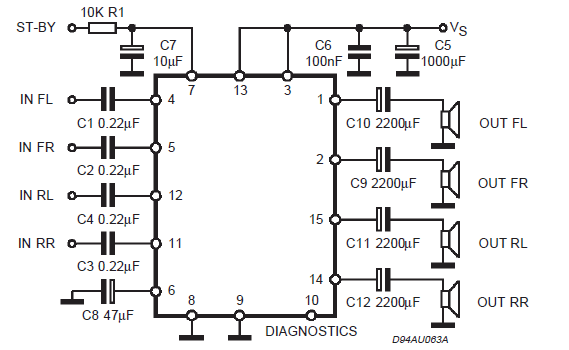

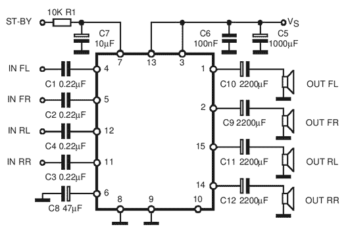

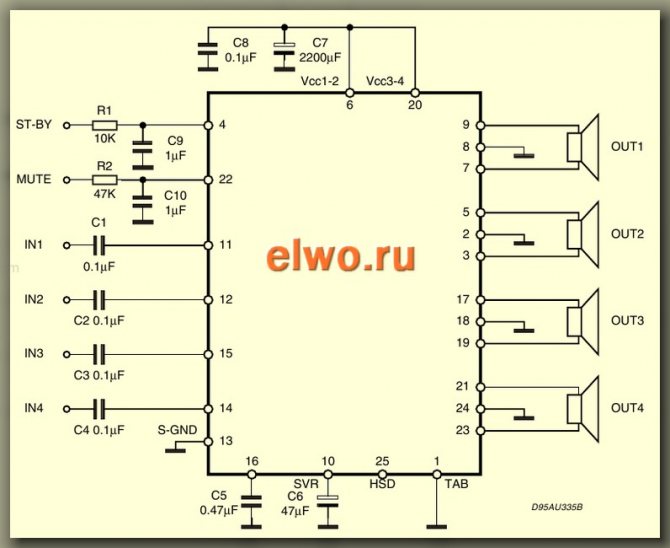

Квадрофонический усилитель (четырехканальный)

Приведенная выше схема характеризуется минимизацией внешних элементов, необходимых для обеспечения корректной работы микросхемы: несколько конденсаторов и, возможно, резистор. Его можно использовать для создания простой системы объемного звучания.

Мостовой усилитель

Здесь каждый динамик подключен между выходами двух усилителей: инвертирующего и неинвертирующего, а не как обычно между выходом и «землей». Это приводит к большей амплитуде напряжения на громкоговорителе и, как следствие, к гораздо большей мощности. При такой конфигурации выходные конденсаторы не нужны. (ред)

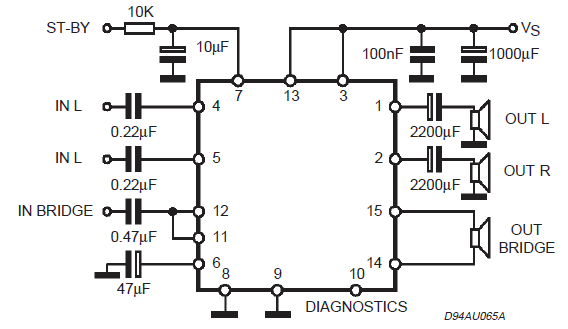

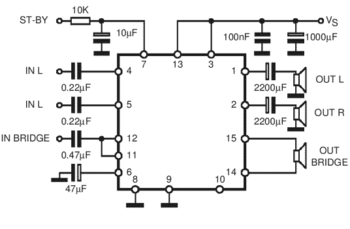

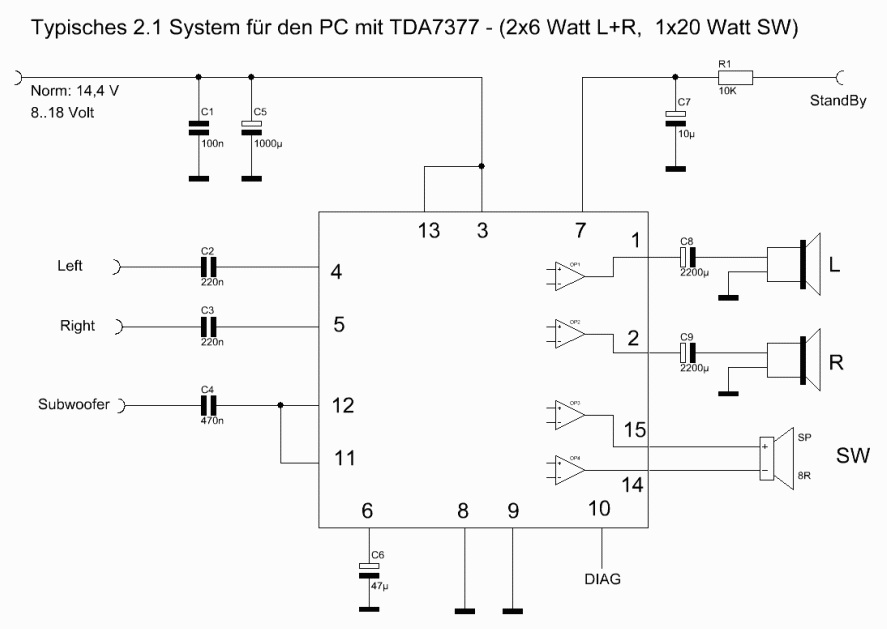

Стереоусилитель плюс мост

Эта схема представляет собой комбинацию двух предыдущих: два усилителя работают в стандартном режиме и каждый управляет одним динамиком. Два других подключены по мостовой схеме, чтобы обеспечить достаточную мощность для дополнительного низкочастотного динамика.

Испытательная схема

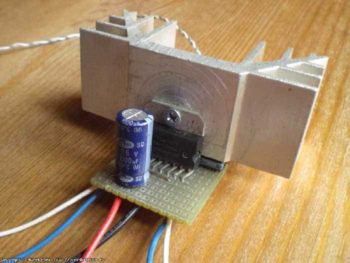

Однажды мне понадобился простой усилитель для экспериментов. Выбор пал на TDA7377 в конфигурации мостового усилителя. Он работал так хорошо, что я использовал его еще много раз (и до сих пор использую). Прототип был построен на куске универсальной макетной платы:

На переднем плане виден большой фильтрующий конденсатор, остальные емкости здесь едва заметны (под радиатором) или невидимы (с другой стороны). Черный провод — это заземление, красный провод — напряжение питания, бело-синие пары используется для обоих выходных каналов, а сигнал подается по тонкой витой паре, видимой сзади. Для более высоких мощностей необходим теплоотвод, но и тогда более серьезного нагрева не происходит.

Предыдущая запись Схема УНЧ на полевых транзисторах
Следующая запись Как установить усилок для колонок в автомобиль

Усилитель для сабвуфера на основе микросхемы TDA7294

В связи с тем, что сабвуфер воспроизводит низкие частоты, поэтому нам нужен эффективная интегральная микросхема для его построения. Большой популярностью пользуется микросхема TDA7294. На ее основе можно достичь мощности в 100 Вт, однако условием для этого является наличие двухполярного питания 30-35 В.

Мощность вполне достаточная чтобы раскачать автомобильный сабвуфер, но возникает проблема с питанием, автомобильная электросеть может нам предоставить только однополярную сеть, да и напряжение всего лишь 14 В, чего явно недостаточно.
Параметры микросхемы УНЧ TDA7294

Параметр	Условия	Минимум	Типовое	Максимум	Единицы
Напряжение питания	±10	±40	В
Диапазон воспроизводимых частот	сигнал 3dbВыходная мощность 1Вт	20-20000	Гц
Долговременная выходная мощность (RMS)	коэф-т гармоник 0,5%:Uп = ± 35 В, Rн = 8 ОмUп = ± 31 В, Rн = 6 ОмUп = ± 27 В, Rн = 4 Ом	606060	707070	Вт
Пиковая музыкальная выходная мощность (RMS), длительность 1 сек.	коэф-т гармоник 10%:Uп = ± 38 В, Rн = 8 ОмUп = ± 33 В, Rн = 6 ОмUп = ± 29 В, Rн = 4 Ом	100100100	Вт
Общие гармонические искажения	Po = 5Вт; 1кГцPo = 0,1-50Вт; 20-20000Гц	0,005	0,1	%
Uп = ± 27 В, Rн = 4 Ом:Po = 5Вт; 1кГцPo = 0,1-50Вт; 20-20000Гц	0,01	0,1	%
Температура срабатывания защиты	145	0C
Ток в режиме покоя	20	30	60	мА
Входное сопротивление	100	кОм
Коэффициент усиления по напряжению	24	30	40	дБ
Пиковое значение выходного тока	10	А
Рабочий диапазон температур		70	0C
Термосопротивление корпуса	1,5	0C/Вт

Поэтому для реализации усилителя будет необходим преобразователь напряжения, который обеспечит нам двухполярное питание и достаточные значения напряжения питания. Способы сборки преобразователя напряжения рассмотрим в следующей статье. Параметры микросхемы TDA7294, приведены в таблице ниже.

Микросхема способна работать продолжительное время на мощности в 70 Вт. В связи с довольно большими значениями мощности, понятно, что микросхеме нужен теплоотвод, устанавливается он в обязательном порядке, желательно также дополнить теплоотвод кулером, для более долгой и надежной работы микросхемы.

Для этих целей можно спокойно использовать кулер и радиатор с любого ПК их параметров достаточно для надежной защиты микросхемы. Схемы усилителей построенные на основе TDA7294, требуют минимум обвесных элементов, найти их легко стоят они копейки, сама микросхема обойдется вам в 150-200 рублей.

Напомним, что в случае использования усилителя в автомобиле желательно и даже обязательно обеспечить фильтрацию питающего напряжения микросхемы, порой недостаточно даже простой фильтрации конденсаторами, а необходимо делать LC-фильтр.
При построении мостовой схемы на TDA7294 можно «разогнать» мощность до 180-200 Вт, однако явным недостатком в этом случае является фиксированное значение сопротивления колонки, оно должно составлять не менее 8 Ом.
Автор; АКА Касьян

Описание

Усилитель на TDA7377 широко применяется в электронике. Имея широкие пределы питающих напряжений, поэтому наиболее часто эта микросхема встречается в автомагнитолах. Если обеспечить стабильное и достаточно мощное питание, возможно ее применение в домашнем усилителе.

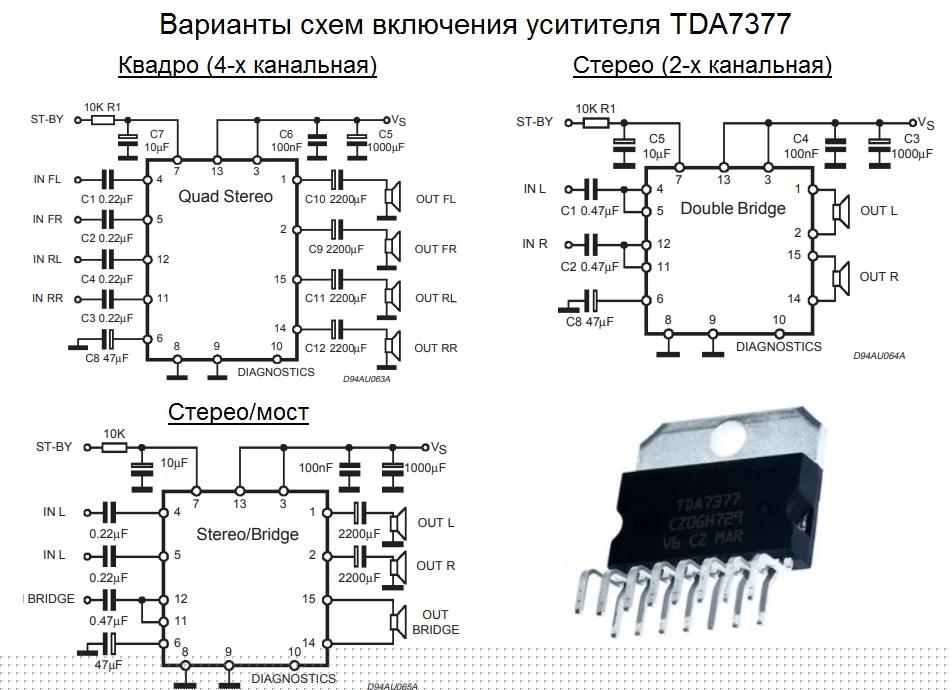

Как уже было замечено выше на ТДА 7377 можно собрать усилитель в нескольких вариантах:

на четыре выхода;
На два выхода, по мостовой схеме (стерео);
Комплексный: стерео/САБ (мостовой).

Выходная мощность TDA7377 (TDA7377A — это то же самое) для разных вариантов различна. При использовании схемы включения на четыре динамика и 4-х омных динамиков мощность будет 6 ватт на канал, при динамиках на 2 ома — 10 ватт. В мостовой схеме используются динамики только на 4 ома, а мощность составит около 20 ватт. Использовав динамики на 8 ом выходная мощность снизится пропорционально. Входное напряжение составляет половину напряжения питания.

Наименьший коэффициент нелинейных искажений будет при квадрофоническом включении 0, 02%, а в мостовом включении на мощности от 0,1 Вт до 10 Вт искажения составят 0, 03% — 0, 3%, что весьма неплохо.

Если хотите использовать какую-то микросхему вместо TDA7377 мощнее, то подойдет ее аналог TDA7379. Мощность увеличится до 7,5 Вт на 4 омах и 28 Вт в мостовом включении. Ток потребления вырастет с 4,5 А до 5 а. Распиновка у нее точно такая же (фото ниже) и переделки не требует.

Здесь немного для пояснения, входные цепи и выходные разделены, где S-GND — это земля входных сигналов, а PW-GND — земля для выходных. Такая схема включения TDA7377 не единична, так разделяются цепи во многих мощных усилителях.

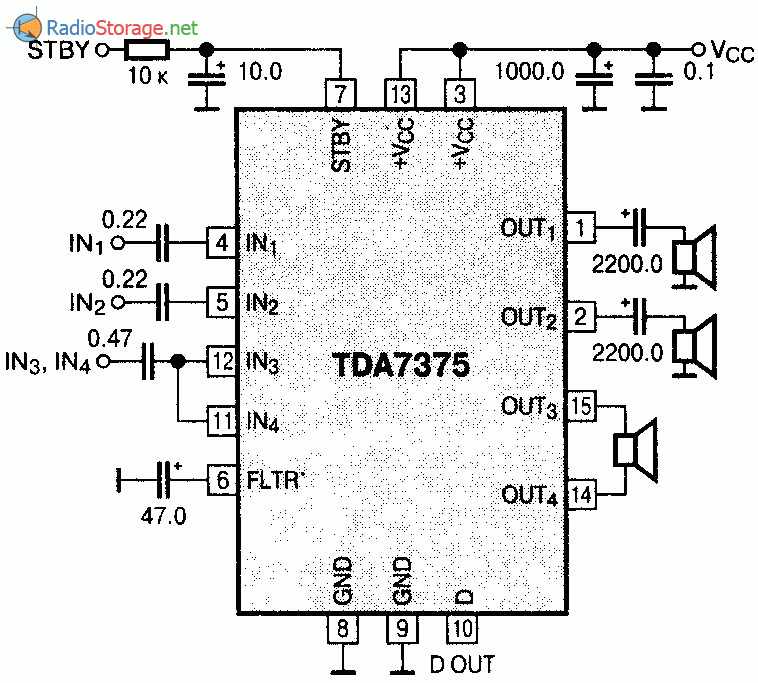

Применив комплексный вариант можно получить стерео усилитель и саб.

TDA7377 имеет встроенную защиту от КЗ в нагрузке, защиту от перегрева, а также замыкания на массу и на питание.

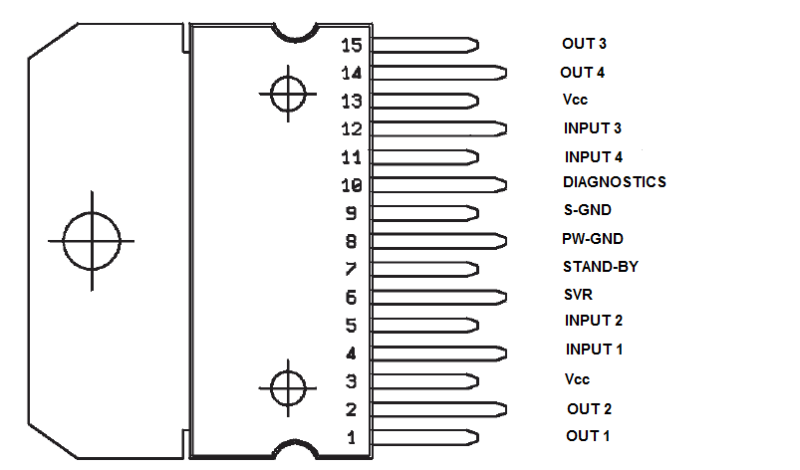

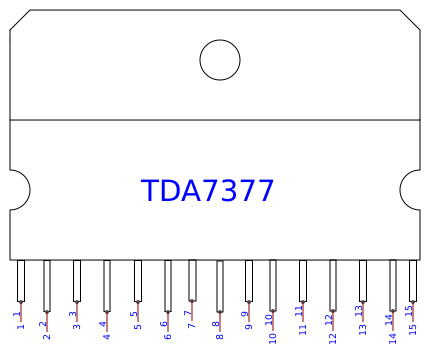

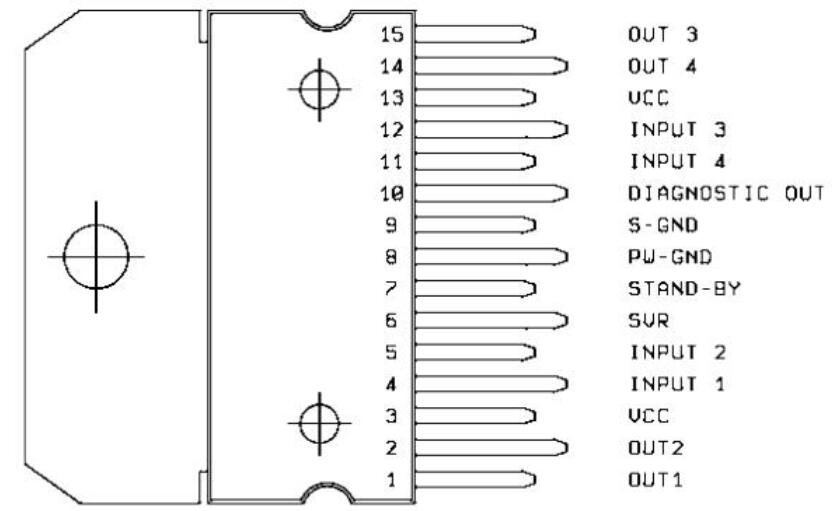

Вывод 10 TDA7377 — диагностический не подключается в схеме, предназначен для индикации клиппинга, то есть перегрузки на выходе, а также срабатывания защиты при перегреве и коротком замыкании. Более полную информацию и характеристики можно посмотреть в даташит на ИМС.

Характеристики

Как указано в datasheet TDA7377 работает от однополярного питания до 18 В. Характеризуется высокой мощностью усиления. С нагрузкой 4 Ом на один канал, в двухканальной стереоконфигурации, от неё можно кратковременно добиться до 35 Вт. Но если задействованы четыре выхода одновременно, то уже не более 6 Вт. Поэтому её редко используют в схемах «квадро».

Приведем основные максимально допустимые значения параметров для TDA7377:

питающее напряжение (V_S) до 18 В;
ток на выходе (I_O) до 4.5 А;
рассеиваемая мощность (P_tot) до 36 Вт (при T_case=+85 оС);
температура хранения/рабочая от -40 до +150 оС;
термическое сопротивление кристалл-корпус (R_thj-case) до 1.8 оС /Вт.

Стоит заметить, что это предельно возможные значения для микросхемы, помещенной в идеальные условия для эксплуатации. Они достижимы только при хорошем охлаждении и на коротких промежутках времени. Производитель не рекомендует работу устройства в таких режимах и предупреждает о вероятном выходе его из строя при этом.

При нормальной работе микросхема, подключенная к питанию в 14.4 В с нагрузкой 4 Ом, может выдать на выходе до 18-20 Вт. При этом, коэффициент нелинейных искажений, если не превышать мощностью в 10 Вт, составит не более 0,3 %.

В режиме квадро, в аналогичных условиях функционирования, можно получить до 6 Вт. При этом, коэффициент нелинейных искажений будет значительно ниже — не более 0,02 %.

Во всех случаях необходимо предусмотреть установку устройства на алюминиевый радиатор.

Аналоги

Аналог для TDA7377 трудно подобрать такой же мощный и качественный, так как полностью похожих по параметрам микросхем не существует. Вместе с тем, её возможно заменить на более дорогие устройства: TDA7375А, TDA7379. Это тоже достаточно распространенные усилители. Распиновка и функциональные схемы у них, согласно технического описания, идентичны.

Схемы

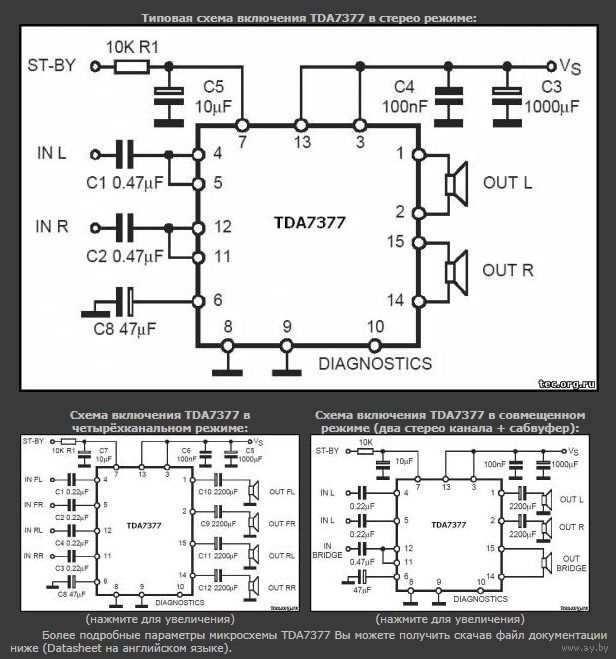

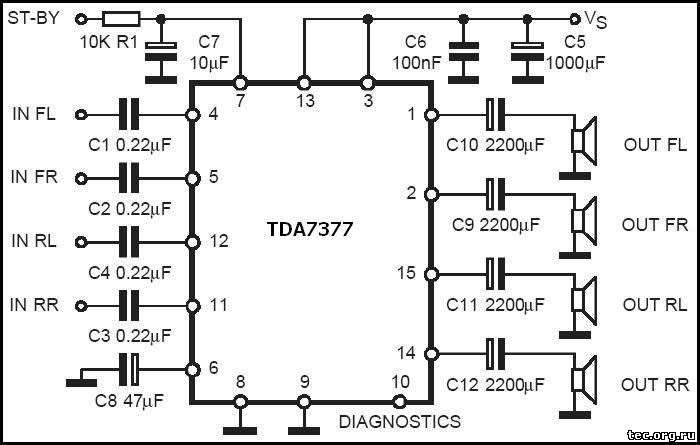

Для функционирования TDA7377 используется схема включения: в четырехканальном режиме (квадро), в двухканальном-мостовом или комплексном 2.1 (стерео/мост). Все они приводятся в datasheet с указанием необходимой электронной обвязки. Для работы микросхемы используется однополярное питание.

? Анализ даташитов и реальных измерений TDA7379

TDA7379Али

Зависимость выходной мощности TDA7379 от питания на нагрузке 4 Ом

В скобках мощность TDA7297 для сравнения. Видно что при нагрузке 8 Ом разница минимальна, а при нагрузке 4 Ом — значительна.TDA7379

Заявленные 2x38W/4Ohm @18V, 1KHz возможны, если питание будет стабилизированным. Кроме того, мощность указана при искажениях 10%, а это невыносимые искажения при значительном ограничении. Реально, на пороге ограничения неискаженная мощность будет на 20…30% ниже, это 25…30 Вт на канал, очень неплохо для такой микросхемы. Кстати, ограничение наступает весьма мягко, по осциллографу куда лучше, чем в классе D.

Принцип работы УМЗЧ на TDA7496SA

Напряжение звуковой частоты поступает на входы микросхемы DA2 через защитные резисторы R7, R8, R12, R13. Последовательно включенные маломощные стабилитроны VD13, VD14 и VD15, VD16 защищают входы микросхемы от перегрузки. Наличие защитных цепей на входах микросхем УНЧ обязательно при отсутствии на входах УМЗЧ относительно высокоомных резисторов и регулятора громкости. Конденсаторы С15, С16 предотвращают поступление на вход УМЗЧ радиочастот. В этом усилителе установлены два входных гнезда XS1, XS2 разных типов, необходимые для подключения различных источников сигнала. Оба двухканальных входа включены параллельно, что позволяет использовать устройство как пассивный переходник-удлинитель.

Электронный регулятор громкости выполнен на переменном резисторе R10. С подвижного контакта этого резистора управляющее напряжения через резистор R14 поступает на вывод 3 DA1. Конденсатор С20 устраняет «шорохи» переменного резистора. Для питания узла регулятора громкости достаточно напряжения +5 В, но в этой конструкции используется напряжение +6,8 В, выбранное с целью возможной дальнейшей модернизации конструкции, например, оснащение усилителя мощности предварительным УНЧ.

Динамические головки подключены к выходам DA2 через разделительные конденсаторы С27-С30, замкнутые контакты выключателя SA2 и дроссели L1, L2. Демпфирующие цепочки R15С25 и R16C26 устраняют возможное самовозбуждение DA2 на ультразвуковых частотах. Дроссели L1, L2 уменьшают влияние на работу DA2 мобильных телефонных аппаратов и радиомодемов. К выходу УМЗЧ (гнездо XS3) могут быть подключены головные телефоны. Резисторы R19, R20 ограничивают поступающую на наушники мощность. Резисторы R17, R18 предназначены для устранения щелчка в момент подключения к работающему усилителю динамических телефонов или наушников.

Наушники не отключаются при подключенных динамических головках, что удобнее, в сравнение с тем, когда динамики и наушники могут работать только попеременно. Конденсатор С22 установлен ёмкостью в десять раз меньшей, чем рекомендовано типовой схемой включения микросхемы TDA7496SA, это необходимо для ускорения установления половинного напряжения на обоих выходах DA2. Модуль УМЗЧ питается нестабилизированным напряжением около 20В постоянного тока. При таком напряжении питания размах амплитуды сигнала на подключенных к выходу УМЗЧ динамических головках будет около 17 В.

Выходная мощность музыкального сигнала на подключенных нагрузках сопротивлением 8 Ом составит честные (не «китайские») 2x2 Вт. Это для небольшой комнаты будет гораздо громче и качественнее, чем «китайско-калининградские» 2x10 Вт (звуковой мощности) у LED телевизоров с экраном 32-42 дюйма.

4-Х КАНАЛЬНЫЕ УСИЛИТЕЛИ ЗВУКА

На настоящее время изготовление хорошего квадроусилителя с автомобильным 12-ти вольтовым питанием представляется делом, простым даже для начинающих радиолюбителе. Тем более, что на рынке можно купить десятки типов 4-х канальных микросхем УНЧ, от таких известных производителей, как SANYO и TOSHIBA. Все эти микросхемы характеризуются простотой подключения, хорошей выходной мощностью — до 40 ватт на канал, низким коэффициентом гармоник. Усилители работают в классе АВ и содержат комплиментарную пару биполярных транзисторов на выходе. Имеется режим отключения звука (mute) и отключения питания (st-by).

Несмотря на большое разнообразие номенклатуры выпускаемых микросхем — около полусотни видов, все они имеют похожую схему подключения и технические характеристики. Благодаря простоте схемы включения и универсальном питании 12 вольт, эти УНЧ могут быть установлены и в музыкальные центры, и в отдельные 4-х канальные усилители, и в автомобиль.

Более подробно о параметрах 4-х канальных УНЧ читайте в статье про работу микросхемы TDA7388. Ниже приводится таблица параметров и назначений выводов микросхем для 4-х канальных усилителей.

Микросхема

Мощность

Мощность макс.

Питание

1 вывод

10 вывод

16 вывод

25 вывод

LA47101 LA47102 LA4735 LA4742 LA4743A LA4743B LA4743J LA4743K LA4743KL LA47501 LA47503 LA47504 LA47505 LA47506 LA47507 LA47510 LA47511 LA47512 LA47514 LA47515 LA47532 LA47534 LA47536 LA4762 LA4763 TA8263AH TA8263BH TA8264AH TA8266H TA8268AH TA8268H TA8268HS TA8270H TA8271H TA8272H TA8273H TA8275H TA8276H TA8277H TA8283HQ TB2901H TB2903H TB2903HQ TB2905HQ TB2904HQ TB2906HQ TB2913HQ TDA7381 TDA7382 TDA7383 TDA7384A TDA7385 TDA7386 TDA7454 TDA7560

28 28 28 28 29 29

29 28

28 24 23

28 24 28 29 24 23 28 28 29 29 29 29 23 26 29 18 22 22 25 22 28 25 30

40 40 37 45 45 45 45 45 48 48

48 48 50 45 45 45

45 45 45

43 41 35 50 50 50 43 41 43 47 41 35 43 43 47 47 47 47 43 43 47 30 — 35 40 35 45 40 50

9-18 9-18 9-18 9-18 9-18 9-18

9-18 9-18

9-18

9-18 9-18 9-18

9-16 9-18 9-18 9-16 9-18 9-18 9-18 9-18 9-18 9-18 9-18 9-18 9-18 9-18 9-18 8-18 8-18 8-18 8-18 8-18 8-18 8-18 8-18

TAB AUX IN TAB TAB ACCONT1 ACCONT1

TAB

DET ON/OFF ACCONT1 AUX IN

ACCONT1 AUX IN DET ON/OFF DET ON/OFF

TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB TAB

RIPPLE RIPPLE RIPPLE RIPPLE RIPPLE RIPPLE RIPPLE RIPPLE RIPPLE RIPPLE

RIPPLE

RIPPLE RIPPLE RIPPLE

RIPPLE RIPPLE RIPPLE RIPPLE

RIPPLE RIPPLE RIPPLE RIPPLE RIPPLE RIPPLE RIPPLE RIPPLE RIPPLE RIPPLE RIPPLE RIPPLE RIPPLE RIPPLE RIPPLE RIPPLE RIPPLE RIPPLE RIPPLE RIPPLE RIPPLE RIPPLE SVR SVR SVR SVR SVR SVR SVR SVR

ONTIME ONTIME ONTIME ONTIME ONTIME ONTIME ONTIME ONTIME ONTIME ONTIME

ONTIME

ONTIME ONTIME ONTIME

ONTIME ONTIME ONTIME ONTIME

AUX-IN AUX-IN AUX-IN AUX-IN AUX-IN AUX-IN AUX-IN AUX-IN AUX-IN AUX-IN AUX-IN AUX-IN AUX-IN AUX-IN AUX-IN AC-GND AC-GND AC-GND AC-GND AC-GND AC-GND AC-GND AC-GND AC-GND AC-GND AC-GND AC-GND AC-GND STD/HI-EFF AC-GND

CLIP DET CLIP DET NC CLIP DET NC NC ACCONT2 ACCONT2

OFFSET DET ACCONT2 CLIP DET

ACCONT2 CLIP DET OFFSET DET OFFSET DET

DIAG DIAG DIAG NC NC NC DIAG MUTE2 DIAG DIAG DIAG DIAG MUTE2 DIAG HSD OFFSET DET OFFSET DET OFFSET/CLIP DET OFFSET DET OFFSET DET CLIP DET DIAG CLIP DET DIAG NC DIAG NC CLIP DET HSD

Учитывая невысокую цену данных интегральных усилителей, покупка такой микросхемы окажется очень оправданной, особенно для ремонта многоканальных УНЧ в различной аудиотехнике.

ФОРУМ по усилителям.

УСИЛИТЕЛЬ ЗВУКА ДВОЙНОЕ МОНО

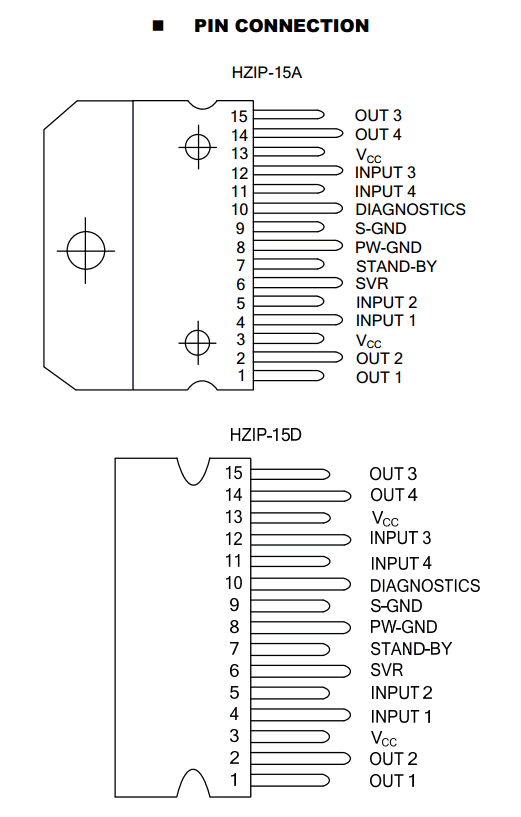

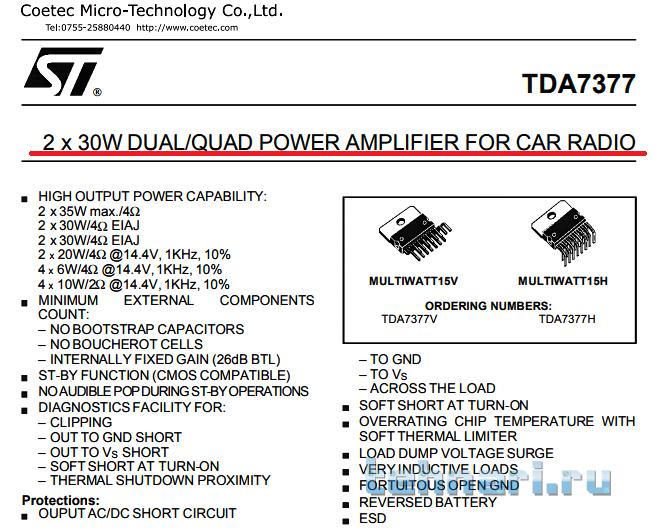

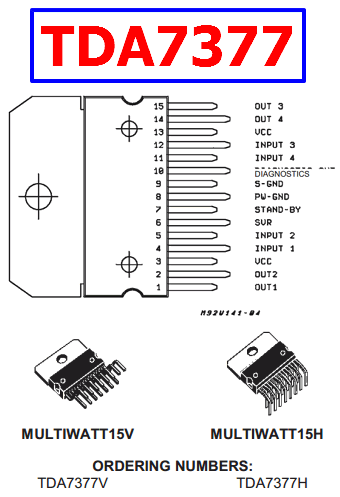

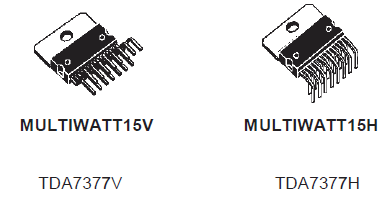

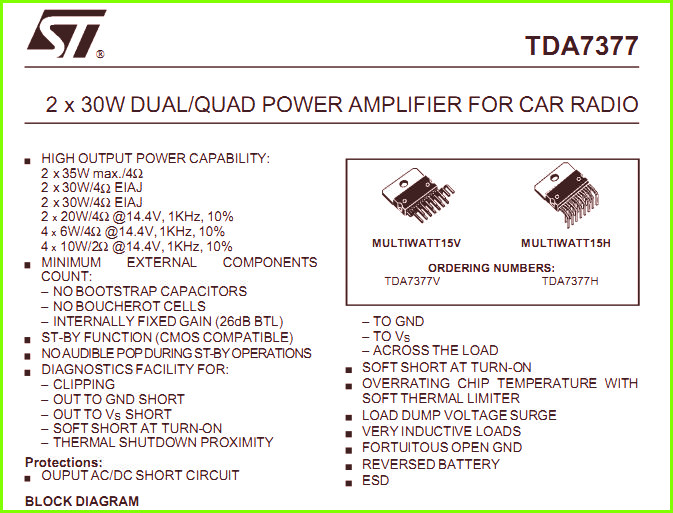

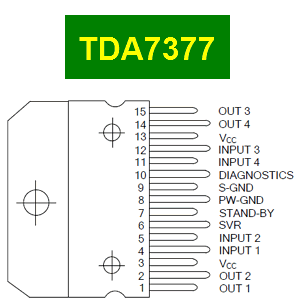

TDA7377 — Четырехканальный усилитель — DataSheet

Описание

ВЫСОКАЯ ВЫХОДНАЯ МОЩНОСТЬ (возможные варианты включения):

2 x35 Вт макс./4 Ом2 x30 Вт/4 Ом по стандарту EIAJ2 x30 Вт/4 Ом по стандарту EIAJ2 x 20 Вт/4 Ом при 14.4 В, 1 кГц, 10%4 x 6 Вт/4 Ом при 14.4 В, 1 кГц, 10%4 x 10 Вт/2 Ом при 14.4 В, 1 кГц, 10%

— Нет конденсатора в цепи компенсационной обратной связи

— Внутренне фиксированное усиление (26 дБ BTL)

Функция ожидания (КМОП-совместима)
Беззвучный режим
Проверка на:

— Отсечку

— Короткое замыкание выхода на землю

— Короткого замыкания выхода на + источника питания

— Плавное включение

— Перегрев и отключение в случае перегрева

Защита :

— От короткого замыкания

— От перегрева

— Отключение нагрузки при перенапряжении

— От очень большой индуктивности нагрузки

— От случайного отключения земли

— От неправильного подключения полюсов источника питания

— От электростатических напряжений

TDA7377 — микросхема для автомобильных усилителей класса AB, способная работать по мостовой схеме или как четырехканальный усилитель. Полностью комплементарная структура выходного каскада и постоянный коэффициент усиления дают возможность получить максимальную при минимальном количестве внешних компонентов.

Обозначение	Параметр	Значение	Ед. изм.
V_op	Рабочее значение напряжения питания	18	В
V_S	Постоянное напряжение источника питания	28	В
V_peak	Максимум напряжения питания ( t= 50 мс)	50	В
I_O	Максимум выходного тока (не повторяющийся t = 100 мкс)	4.5	А
I_O	Максимум выходного тока (повторяющийся f > 10 Гц)	3.5	А
T_stg, T_j	Температура хранения и температура перехода	от — 40 до 150	°C
R_{th j-case}	Тепловое сопротивление кристалл-корпус	1.8	°C/Вт

Обозначение	Параметр	Условия	Мин.	Тип.	Макс.	Ед. изм.
V_S	Диапазон питающего напряжения		8		18	В
I_d	Потребляемый ток	RL = ?			150	мА
V_OS	Выходное напряжение смещения				150	мВ
P_O	Выходная мощность	THD = 10%; R_L = 4 Ом
Мостовая схема	18	20		Вт
С несимметричным выходом	5.5	6		Вт
С несимметричным выходом, R_L = 2 Ом		10		Вт
P_{O max}	Максимальная выходная мощность (***)	V_S = 14.4 В, Мост	31	35		Вт
P_{O EIAJ}	Выходная мощность по EIAJ	V_S = 13.7 В, Мост	27	30		Вт
THD	Коэффициент нелинейных искажений	R_L = 4 Ом
Несимметричная схема, P_O = от 0.1 до 4 Вт		0.02		%
Мостовая схема, P_O = от 0.1 до 10 Вт		0.03	03	%
CT	Перекрестные помехи	f = 1 кГц, Несимметричная схема		70		дБ
f = 10 кГц, Несимметричная схема		60		дБ
f = 1 кГц, Мостовая схема	55			дБ
f = 10 кГц, Мостовая схема		60		дБ
R_IN	Входное сопротивление	Несимметричная схема	20	30		кОм
Мостовая схема	10	15		кОм
G_V	Усиление по напряжению	Несимметричная схема	19	20	21	дБ
Мостовая схема	25	26	27	дБ

В данной схеме можно использовать конденсаторы C9, C10, C11, C12 меньшей емкости, если не будет подключаться нагрузка 2 Ома.

Купить TDA7377 можно здесь.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Радиосхема усилителя, схема усилителя для сабвуфера и другие

Усилитель звука на 60Вт своими руками

Вот пока есть немного времени, на сайте появляеться еще одна новенькая схема, все знаем что чем больше мощность усилителя,тем он дороже стоит. Но как сделать если нужен усилитель и мощный и в то же время не бьет сильно по карману.

Хочу представить многим знакомую схему постого усилителя мощностью 25 или 60 ватт, стоимость которого копейки. Как было уже сказано, мощность усилителя зависит от напряжения питания и номиналов резисторов (в скобках указаны номиналы на 60 ватт).

УМЗЧ был собран мной и многократно проверен в работе, он показал очень высокую надежность.

Был собран вариант на 60 ватт.

Подробнее…

Усилитель звука на микросхеме tda 2003

Немало схем в интернете на тему узч, к которым могут относиться схемы как мощных усилителей звука так и средних. Захотелось и мне чего погромче, покачественней. И подумав решил, что сойдёт усилитель на 10-20 Ватт. Думаю этого вполне достаточно.

Конструкция была предназначена для прослушивания музыки во времы игры на школьном футбольном поле. Эта выходная мощность как раз подходила для того, чтобы хорошо слышать музыку во всех частях поля. Данную схему соберёт даже начинающий, однако и опытный радиолюбитель захочет иногда себя побаловать таким отличным повторением. Схема довольно-таки лёгкая и стабильная в работе.

Подробнее…

Усилитель для сабвуфера своими руками

Усилитель для сабвуфера своими руками
Усилитель имеет защиту от перегрева, перегрузки и плавное включение, устраняющие хлопки в динамике при включении питания.
К сожалению печатной платы не осталось для данного усилителя.
Но для тех кто серьезно решил заняться его сборки, труда не составит.
Выходная мощность этого усилителя составляет 100Вт

Подробнее…

Схема усилителя на сабвуфер

Схема усилителя на сабвуфер
В интернете часто ищут схемы для сабвуфера,по таким запросам как схема НЧ, или схема усилителя для активного сабвуфера.
Но нет усилителя НЧ в чистом виде, берется обычный усилитель,даже например схему которого привожу тут, можно хоть те что есть на нашем сайте, например отличная схема испробованная и называется как усилитель Агеева

Просто что бы выводить звук на сабвуфер с низкими частотами, перед входом звукового канала ставится НЧ фильтр.А пока приступим к нашей схеме.

Подробнее…

Схема усилителя для колонки на К174УН14

Своими руками мы рассмотрим в статье схему как создать усилитель на к174ун14 звуковой частоты.

Выходная мощность усилителя от 5Вт,но в некоторых случаях пишут 8Вт,но не забываем что искажения звука бывают всегда.Особенно на простых схемах.

Подробнее…

Схема лампового усилителя с фото

Усилитель собран на известных лампах 6Н6П в драйвере и 2 х 6П14П в параллель в выходном каскаде.

Как многие и догадываются,звук в ламповых усилителях отличается от обычных микросхем, и транзисторов. Как мне кажется немного чем-то даже лучше.

И смотрится даже внешне усилитель очень красиво и впишется в любую обстановку.

Подробнее…

Итог по комплекту

Он совершенно не сложный. Как и говорилось выше, с его сборкой сможет разобраться даже начинающий модельер, самое главное, чтобы пользователь умел работать паяльником, чтобы все эти детали припаять к платам. Если пользователь не умеет этого делать, то можно либо попросить того, кто справится с этой задачей, или же купить готовый, собранный усилитель на платах.

Читать также Цифровой аудио усилитель TDA8954th

Присутствует радиатор, для того, чтобы охлаждать микросхему. Чтобы радиатор работал нормально, его нужно будет еще дополнительно обдувать, чтобы он сам тоже не нагревался.

Можно ли использовать усилитель на tda7377 для сабвуфера (системы 2.1)

Можно. Для примера разберем самую простую схему подключения. Источником звука был выбран смартфон. Провод выходит из него и подключается к клеммнику, предназначенного для МР-3 устройств. Можно его припаять с обратной стороны, если нету провода с соответствующим клеммником.

При подключении питания к усилителю, используются два клеммника, находящиеся с правой стороны. При подключении можно не заморачиваться с полярностью. Потому что на плате есть диодный мост, который выпрямит напряжение так как нужно. Поэтому не бойтесь, что сможете спалить усилитель.

Тут же подключается сабвуфер, а сателиты подключаются обратной (левой) стороны.

Регулировку (вторую плату) подключать нужно с помощью шлейфового соединения.

Важное замечание. Усилитель является универсальным, поэтому если можете обойтись без сателитных колонок, то будет достаточно лишь подключить к усилителю сабвуфер

При подключении питания вы услышите коммутационный щелчок в динамиках, это значит, что усилитель подключился. После этого необходимо будет подключить источник звука к усилителю.

В нашем случае — это обычный смартфон.

Для регулировки звука как раз понадобится вторая плата с регулировочными трубками. Правая отвечает за уровень громкости. Вторая, которая по середине — это тембр, делает звук выше или глуше.

Наконец, самая интересная регулировка, находящаяся слева с краю, отвечает за уровень баса.
