USB-микроскоп для пайки своими руками

Содержание

5 место — микроскоп для пайки своими руками

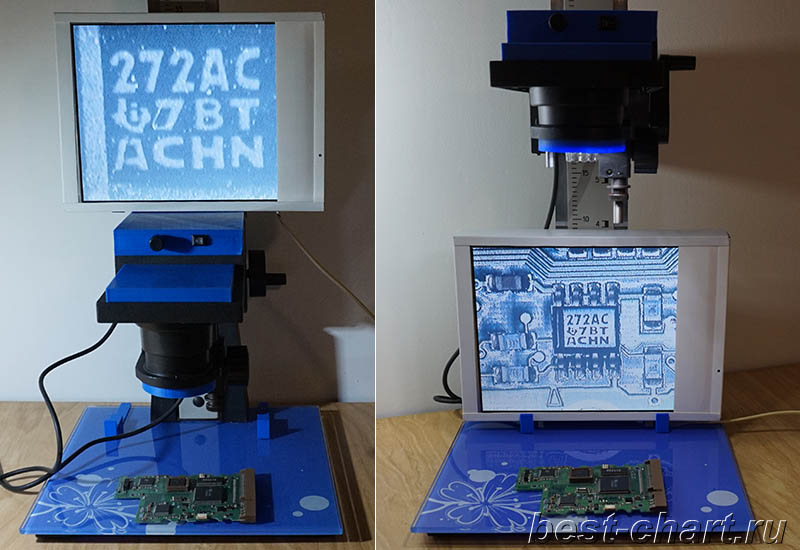

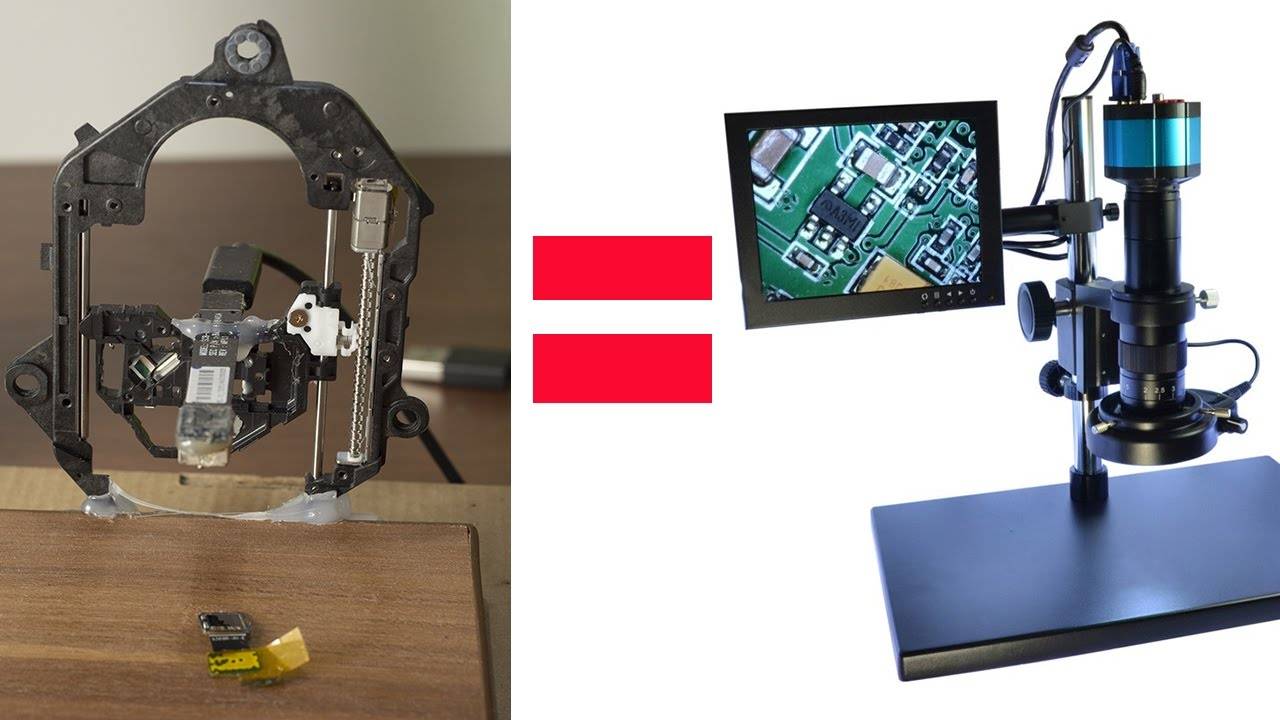

А начнем мы с электронных видеомикроскопов сделанных своими руками из веб-камеры или старого фотоаппарата. Такие микроскопы широко применяются непрофессионалами и начинающими мастерами.

Качество изображения с них оставляет желать лучшего. А временная задержка может свести на нет все героические свершения ремонтника. Часто таким микроскопам не хватает кратности увеличения. Чаще всего она составляет 10х-30х, как у детских микроскопов.

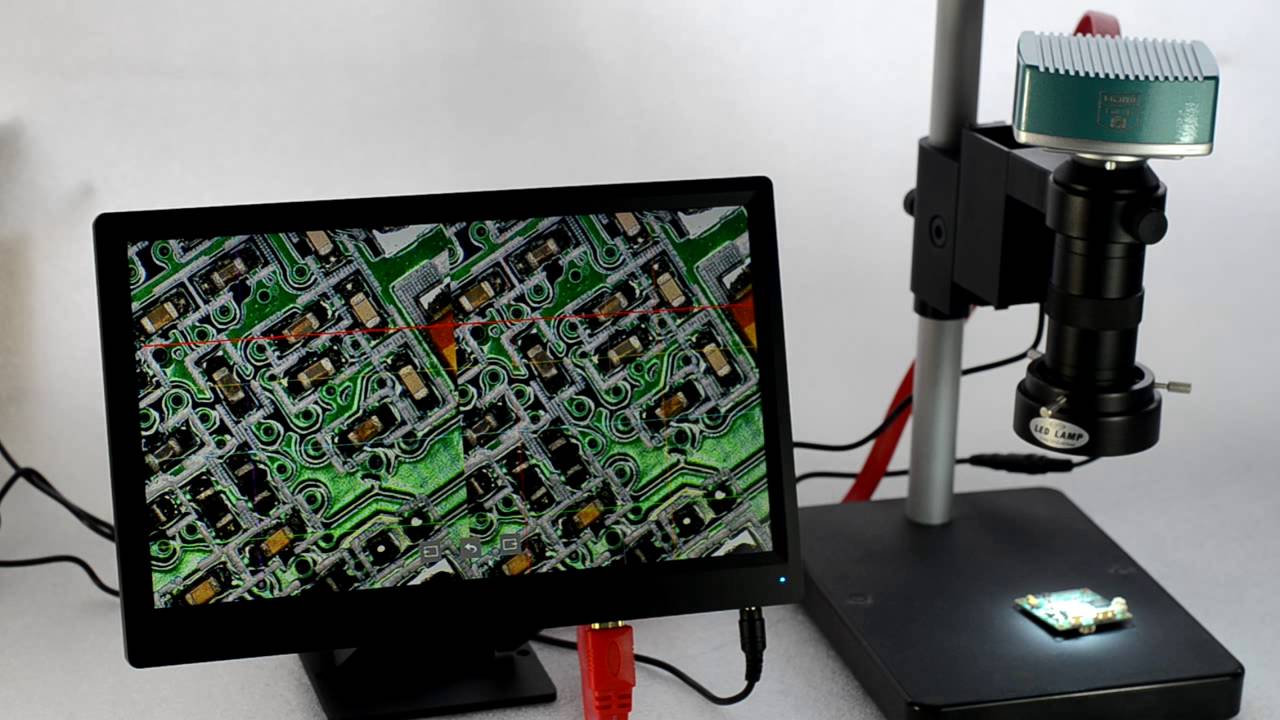

Напомню, что для комфортной пайки под микроскопом, его кратность увеличения должна быть около 20х-40х с рабочим расстоянием 180-190 мм.

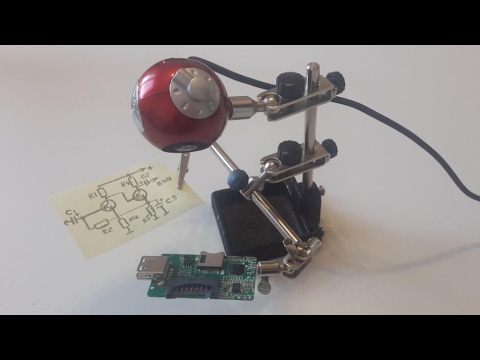

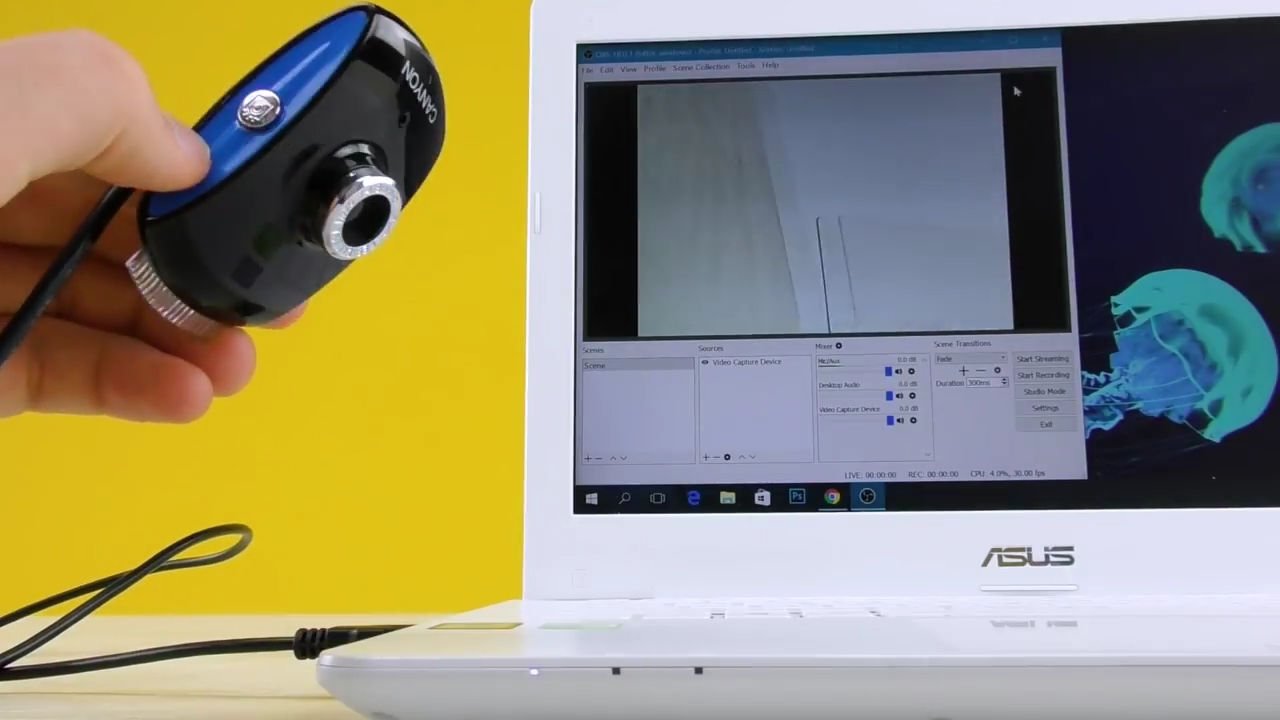

Как сделать цифровой микроскоп из веб-камеры

Цифровой USB микроскоп из веб камеры для пайки своими руками сделать достаточно легко — нужно всего лишь заменить оптику на более короткофокусную. Иногда срабатывает методика переворота родного объектива на 180 градусов. В таком случае дополнительно подбирают оптимальное расстояние до матрицы. Обычно это 2-3 мм.

Еще можно использовать оптику от детских игрушек: прицела или фотоувеличителя. Камеру для пайки лучше выбирать с разрешением побольше, а размерами поменьше. Так будет удобнее работать с ней во время пайки и ремонта.

понадобится

веб камера;
паяльник с припоем и флюсом;
отвертки;
запчасти для штатива;
светодиоды , если их нет в камере;
клей или эпоксидная смола;
программа для трансляции изображения на ЖК монитор.

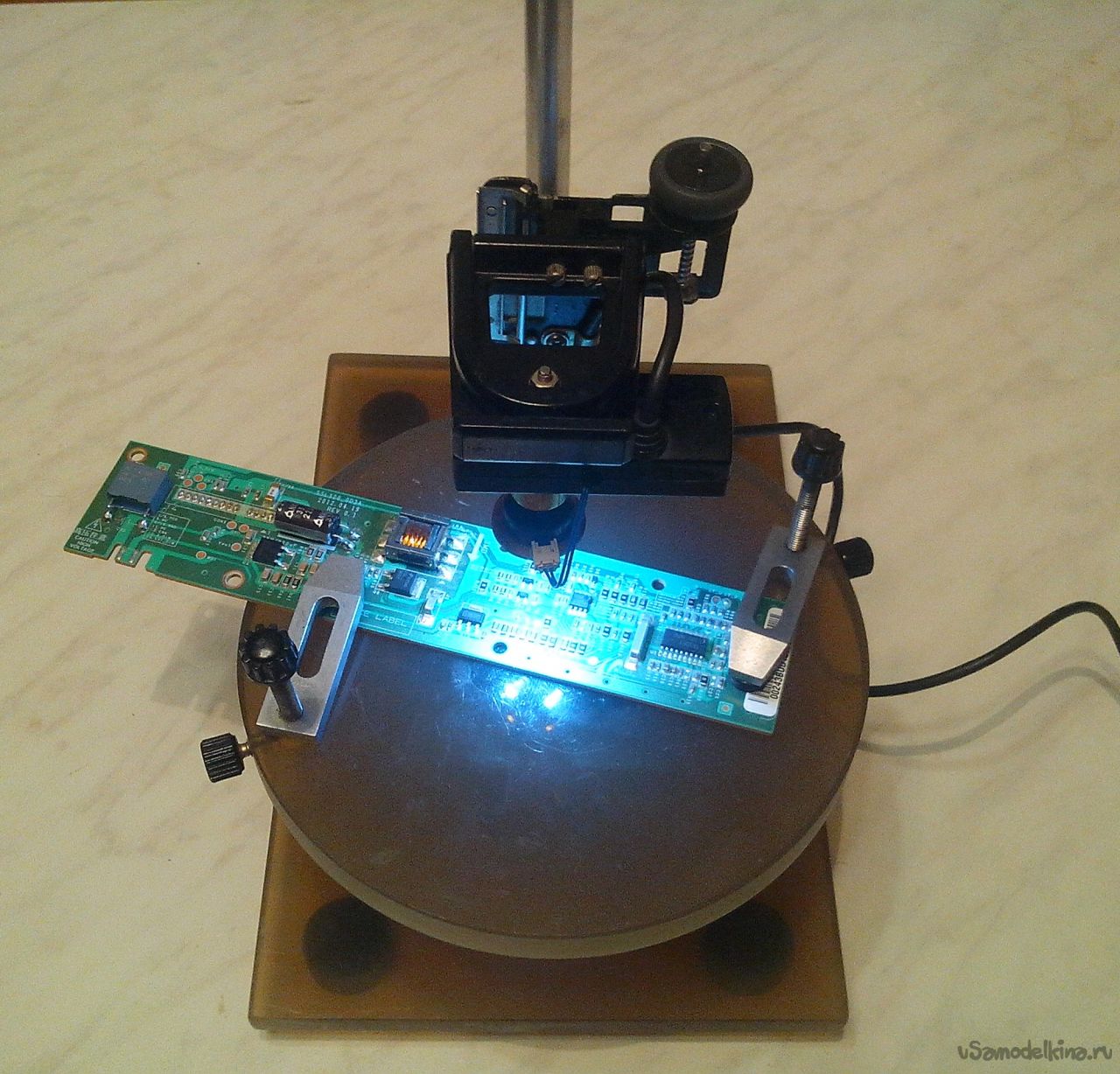

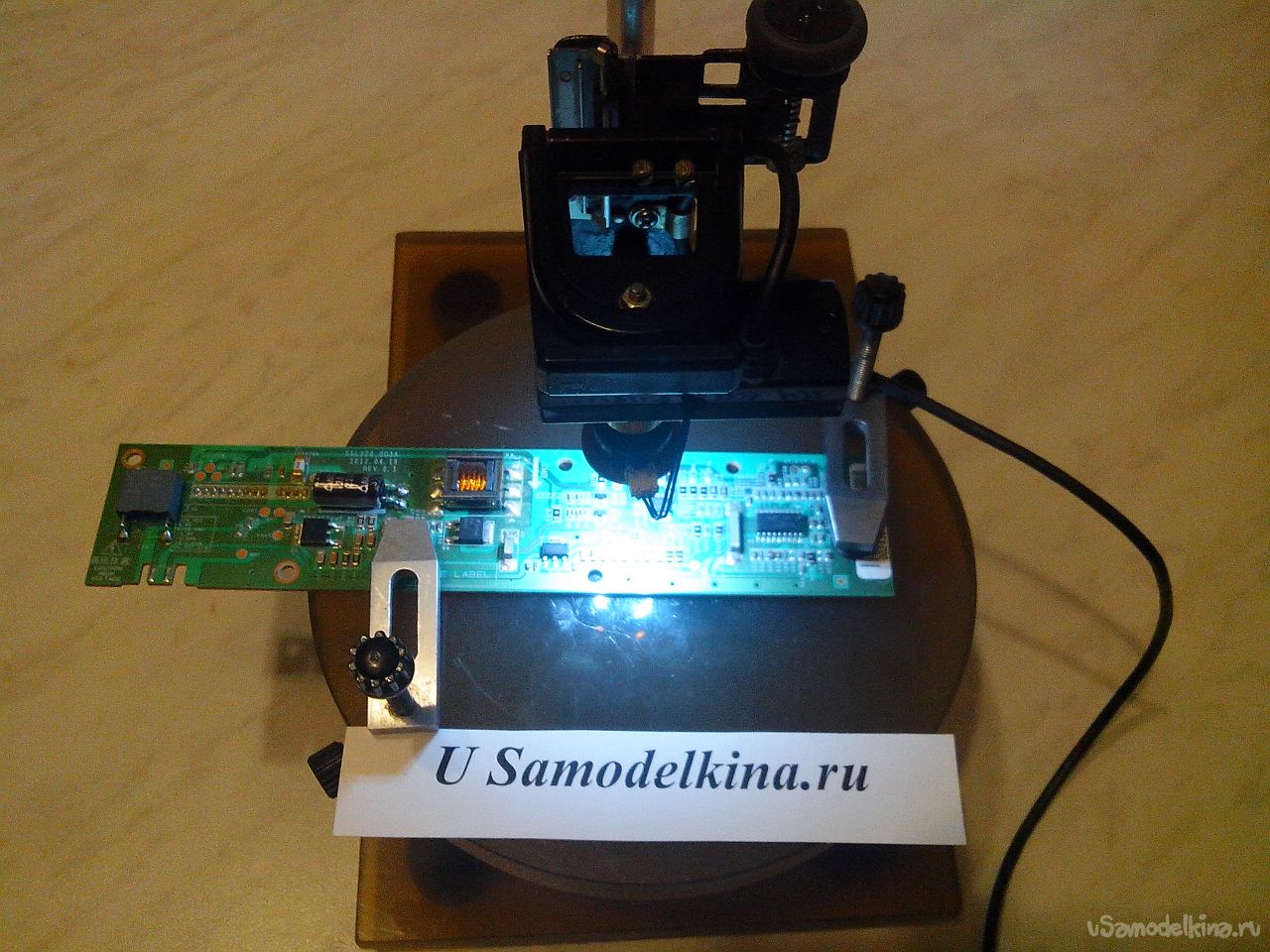

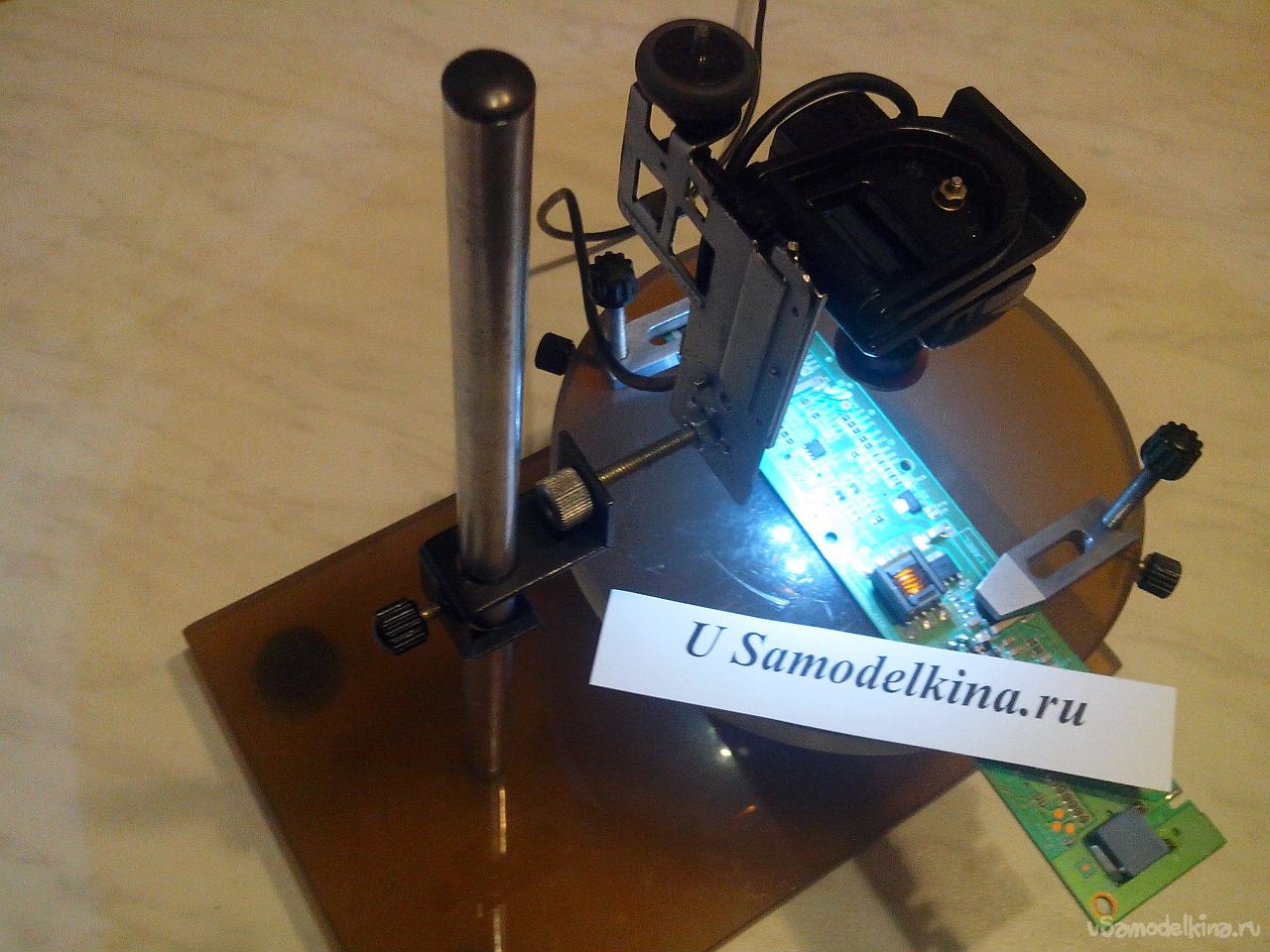

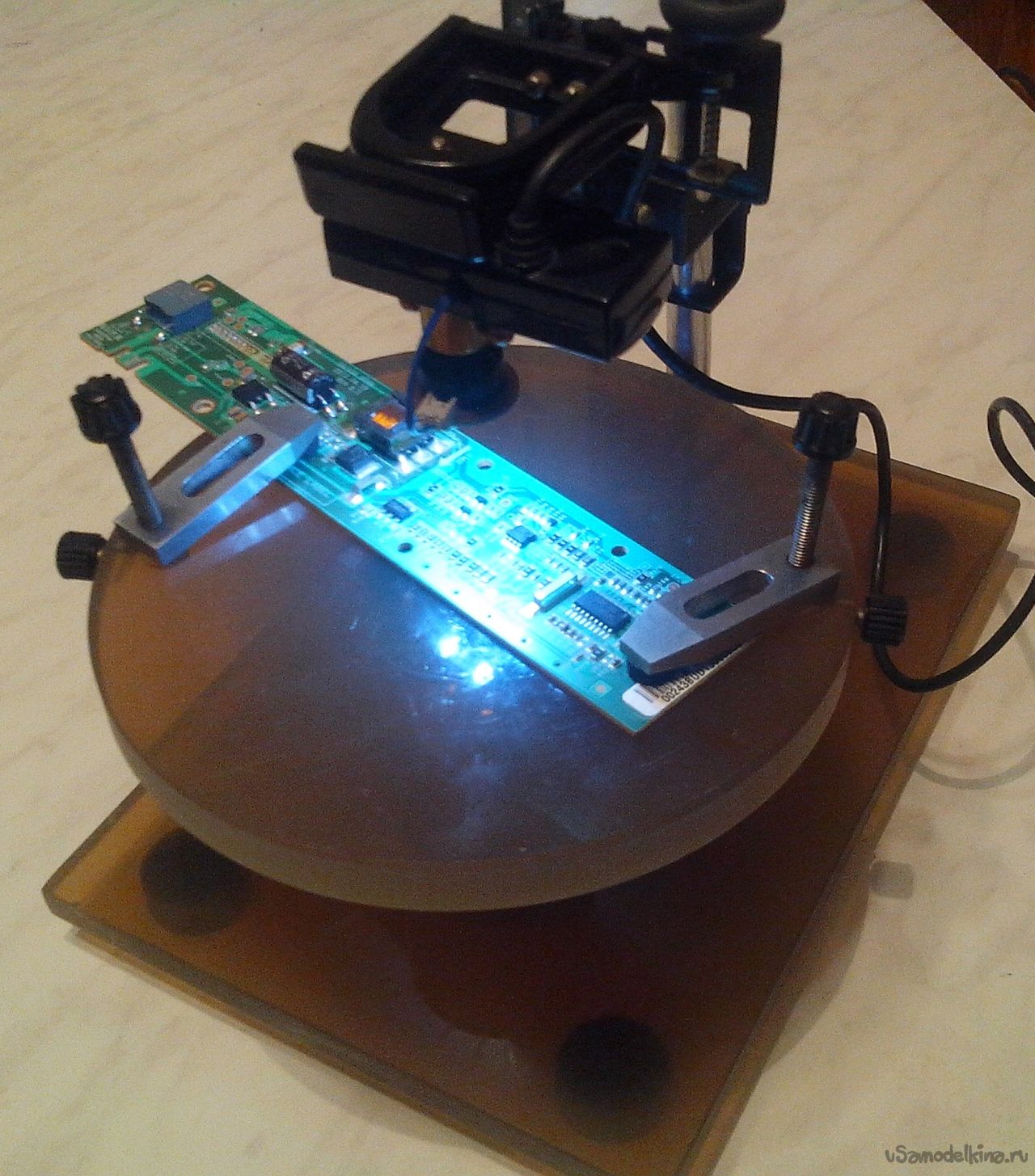

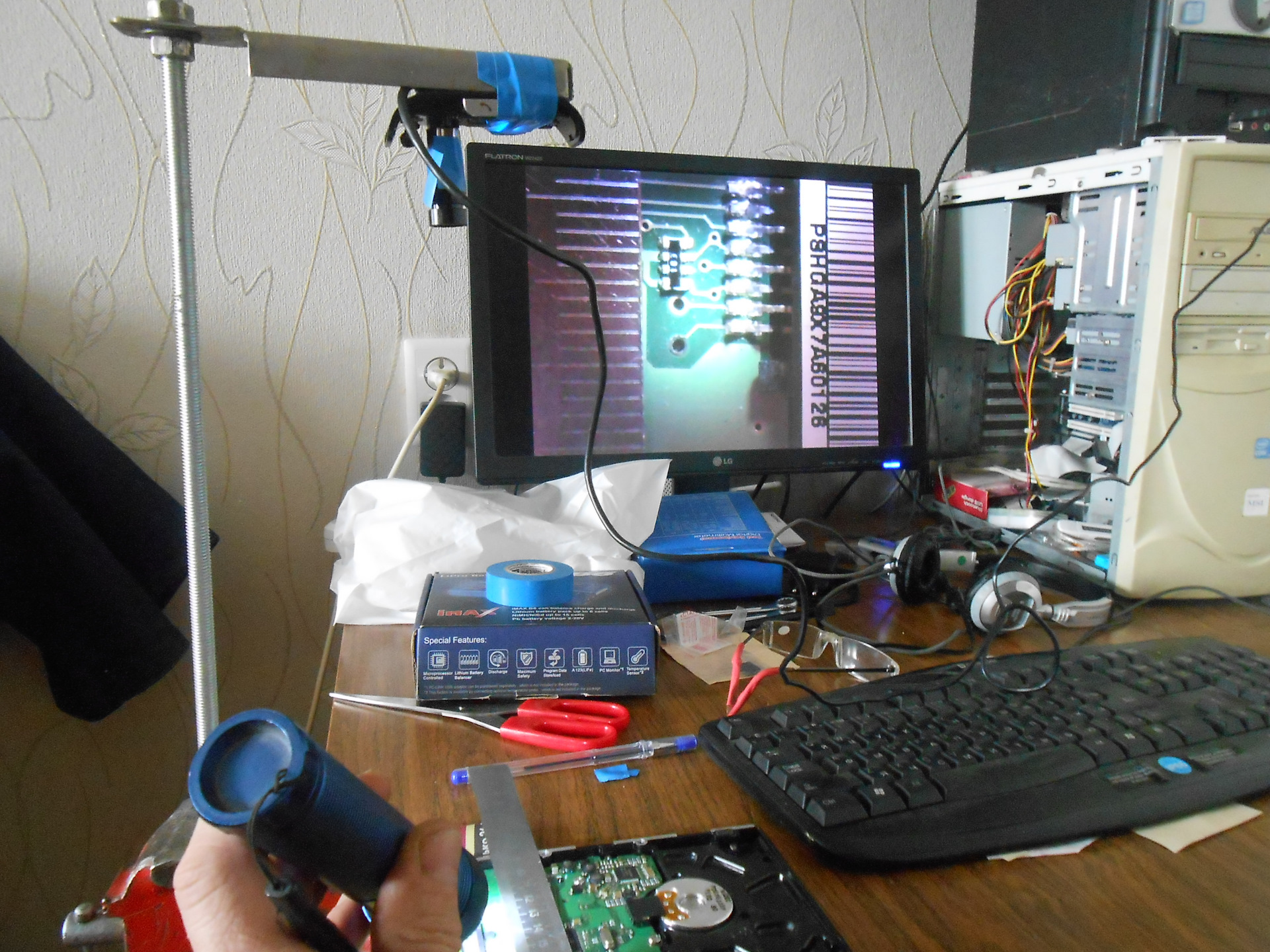

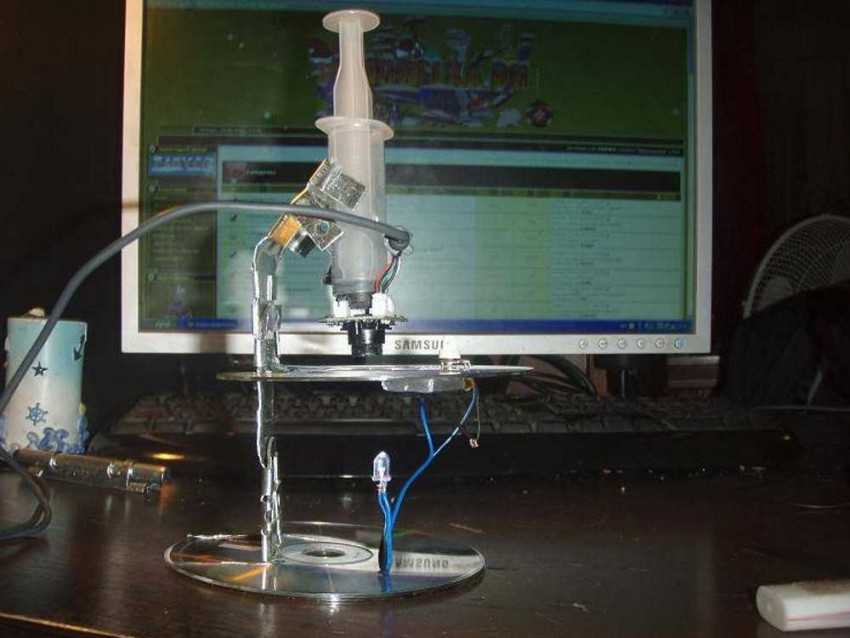

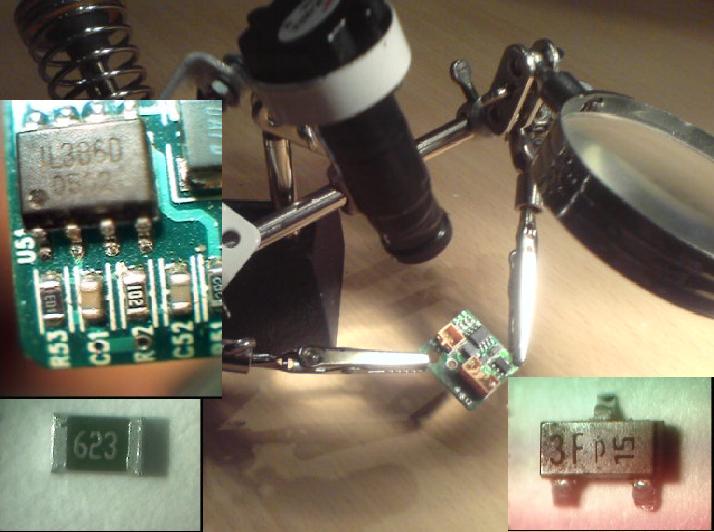

Вот такая конструкция самодельного микроскопа из камеры для осмотра SMD может получиться.

Недостатки микроскопа из веб камеры:

большое запаздывание видеосигнала, а значит и неудобство пайки;
малое разрешение видеокадра (чаще всего это 640 х 480 точек);
штатив, и позиционирование приходится делать своими руками;
требуется компьютер или ноутбук рядом с камерой.

Достоинства микроскопа из веб-камеры:

веб-камеру можно использовать старую, но рабочую;
это самый дешевый вариант, как правило, сделанный в домашних условиях без затрат;
есть поле для творчества и фантазии;
годится для визуальной диагностики микротрещин в пайке;
с родной перевернутой оптикой достигается увеличение 10х-20х.

Следующий видеоролик посвящен принципу изготовления микроскопа из веб-камеры своими руками. Использован штатив и приведено видео процесса пайки USB-разъема.

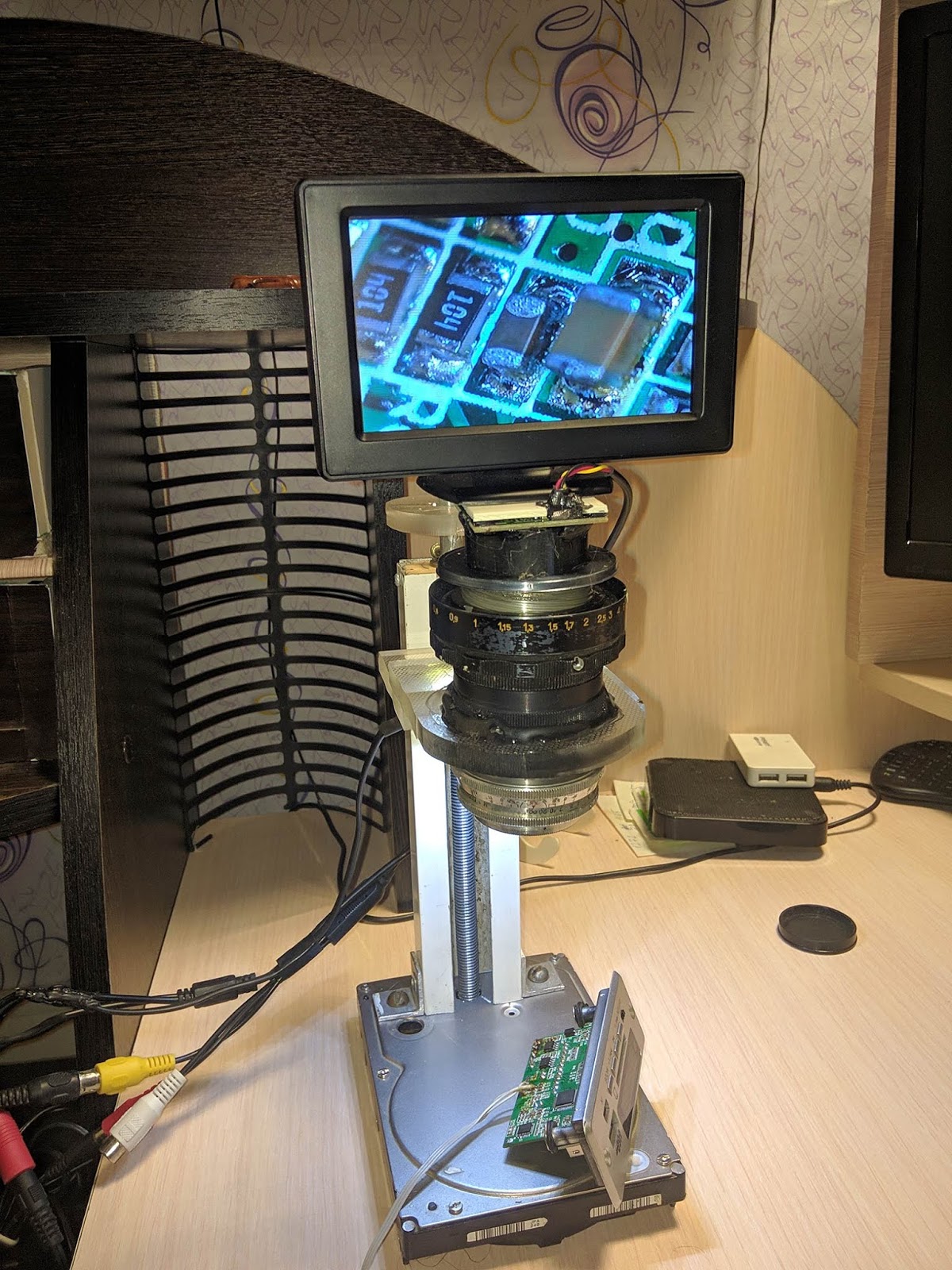

Микроскоп из фотоаппарата

Честно говоря выглядит такой «микроскоп» достаточно странно. Принцип тот же, что и с веб-камерой — переворачивают оптику на 180 градусов. Для зеркальных фотоаппаратов даже есть специальные .

Ниже показано какое изображение получается с такого самодельного микроскопа для пайки. Видна большая глубина резкости — это нормально.

Недостатки самодельного микроскопа::

малое рабочее расстояние;
большие габариты;
нужно придумывать камеру удобно крепить.

Достоинства фотокамеры для пайки:

можно сделать из имеющейся зеркальной камеры;
плавно регулируется увеличение;
есть автофокус.

Микроскоп из мобильного телефона

Самый популярный способ сделать микроскоп из мобильного телефона своими руками — это прикрутить к камере смартфона линзу от CD- или DVD- проигрывателя. Получается вот такая конструкция микроскопа.

Линзы в этой технике применяют с очень малым фокусным расстоянием. Поэтому с помощью такого микроскопа получится только контролировать состояние пайки SMD компонентов и искать микротрещины в припое. Паяльником между платой и линзой просто не подлезешь. Ниже приведу видео, на котором видно какое увеличение дает такой самодельный микроскоп.

https://youtube.com/watch?v=PcDYkJVou5w

для мобильника . Эта штука выглядит вот так и стоит совсем копейки.

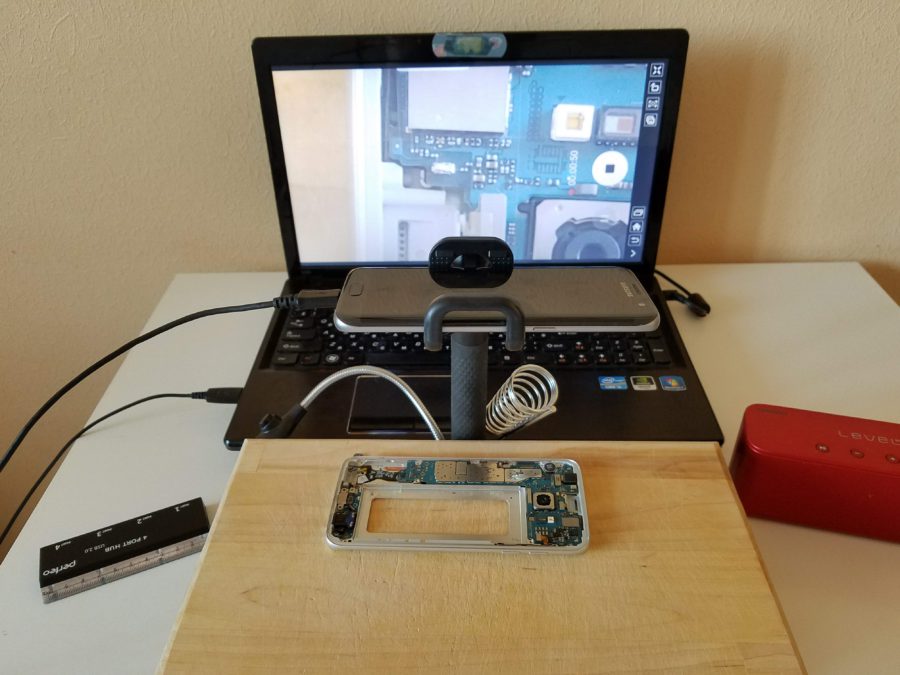

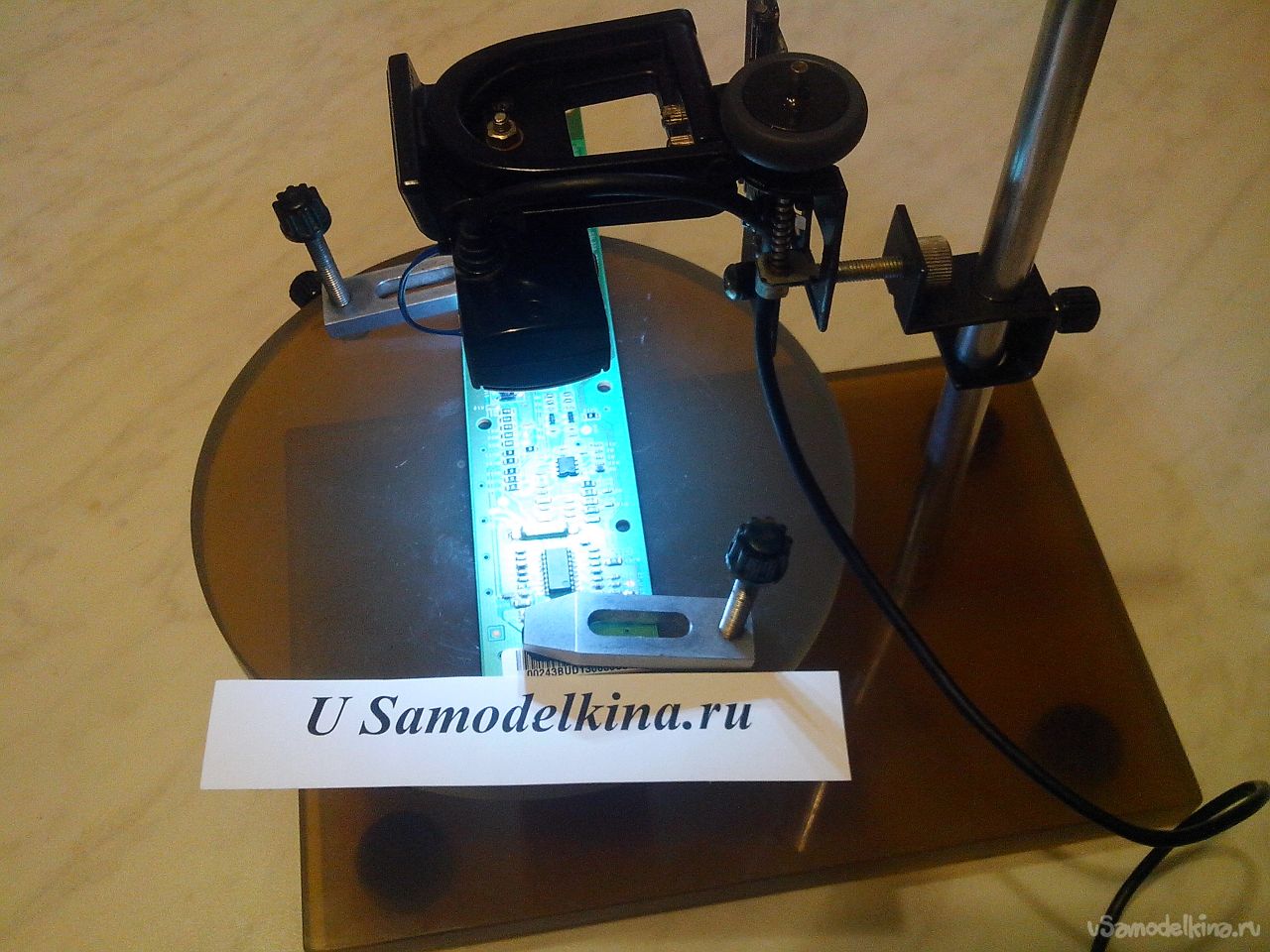

В более продвинутых случаях мобильный телефон вешают на уже имеющийся стерео- или моно- микроскоп для пайки мелких деталей. Некоторые хорошие снимки у меня так и получались. Этот метод важен, когда нужно сделать микрофотографии для обучения или консультаций с другими мастерами.

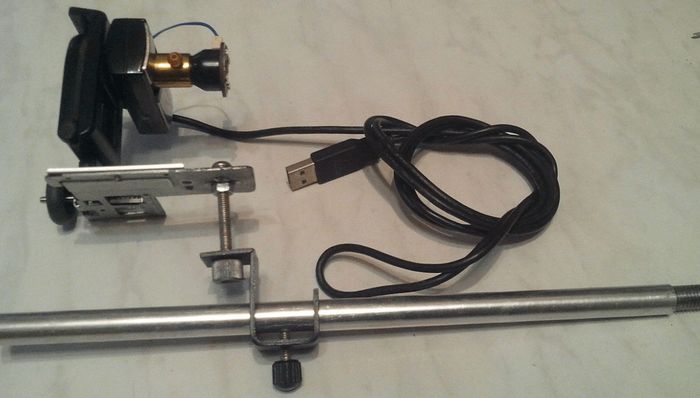

Доработка деталей

Электронный микроскоп можно начать собирать лишь после тщательной проверки и доработки всех подобранных ранее деталей. При этом должны учитываться следующие важные моменты:

для крепления оптики в основании бронзовой втулки необходимо просверлить два отверстия диаметром приблизительно 1,5 миллиметра, а затем нарезать в них резьбу под винт М2;
затем в готовые отверстия вворачиваются соответствующие установочному диаметру болтики, после чего на их торцы наклеивают небольшие бусинки (с их помощью управлять положением оптической линзы микроскопа будет намного легче);
затем нужно будет организовать подсветку обзорного поля пайки, для чего берутся приготовленные ранее светодиоды от старой матрицы.

Регулировка положения линзы позволит при работе с микроскопом произвольно изменять (уменьшать или увеличивать) фокусное расстояние системы, улучшая условия пайки.

Для питания системы освещения от USB кабеля, которым веб-камера подключается к компьютеру, отводятся два провода. Один – красного цвета, идущий на контакт «+5 Вольт», а другой – чёрной расцветки (он подсоединяется к клемме «-5 Вольт»).

Перед сборкой микроскопа для пайки нужно будет изготовить основание подходящего размера. Оно пригодится для распайки светодиодов. Для этого подойдёт кусочек фольгированного стеклотекстолита, вырезанный по форме кольца с площадками для пайки LED-светодиодов.

Доработка деталей

для крепления оптики в основании бронзовой втулки необходимо просверлить два отверстия диаметром приблизительно 1,5 миллиметра, а затем нарезать в них резьбу под винт М2;
затем в готовые отверстия вворачиваются соответствующие установочному диаметру болтики, после чего на их торцы наклеивают небольшие бусинки (с их помощью управлять положением оптической линзы микроскопа будет намного легче);
затем нужно будет организовать подсветку обзорного поля пайки, для чего берутся приготовленные ранее светодиоды от старой матрицы.

Пошаговая инструкция по сборке цифрового микроскопа

Для штативной основы микроскопа используем перфорированные пластины и уголки из металла. Их используют для соединения деревянных изделий. Они легко скрепляются болтами, а множество отверстий позволяет это сделать на требуемом уровне.

Шаг первый – монтируем основание

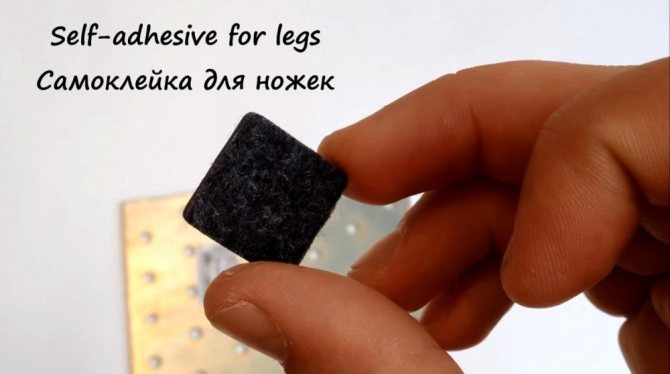

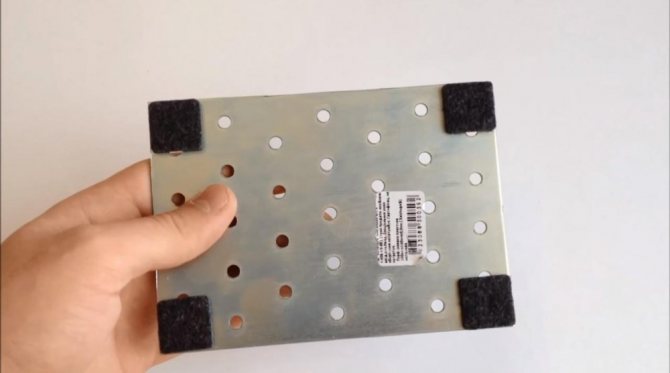

Плоскую перфорированную пластину обкладываем с тыльной стороны мягкими мебельными подпятниками. Их просто наклеиваем по углам прямоугольника.

Самоклейка для дорожек

Следующим элементом будет кронштейн или уголок с разносторонними полками. Скрепляем короткую полку кронштейна и пластину-основание болтом с гайкой. Подтягиваем их плоскогубцами для надежности.

Два мелких кронштейна монтируем на край пластины по обеим ее сторонам. К ним прикрепляем еще два уголка подлиннее так, чтобы у нас образовалась небольшая рамка. Это будет основание для смотрового стекла микроскопа. Его можно сделать из небольшого отрезка тонкого стекла.

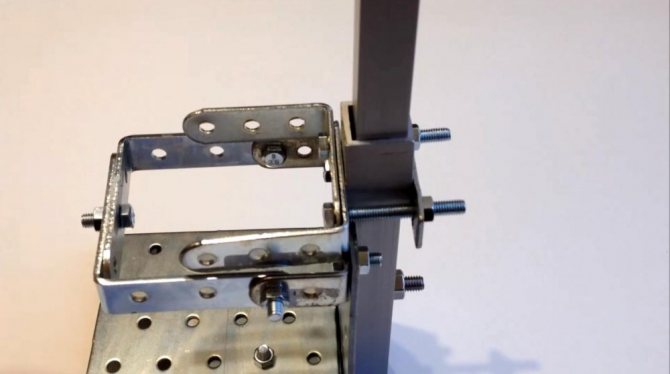

Шаг второй — делаем штатив

Штатив делаем из отрезка квадратной профильной трубы 15х15 мм. Его высота должна быть около 200-250 мм. Больше нет смысла делать, поскольку превышение отступа от смотрового стекла снижает качество изображения, а меньшее рискует быть засвеченным и некорректным. Штатив крепим к перфорированному кронштейну, а поверх него насаживаем небольшой отрезок трубы 20х20 таким образом, чтобы он свободно двигался по этой стойке.

Из двух кронштейнов, совмещенных между собой внахлест, делаем открытую рамку. Болты выбираем подлиннее, чтобы их хватило на поджим этой рамки вокруг подвижного отрезка трубы. Насаживаем на них пластину с двумя отверстиями по бокам, и гайками фиксируем ее.

Для настройки отступа рамки от смотрового стекла используем болт М8х100 мм. Нам понадобится две гайки под размер болта, и две большего размера. Берем эпоксидный клей, и в трех местах приклеиваем гайки болта к штативу. Закрученную на конец болта гайку также можно зафиксировать эпоксидкой.

Шаг третий – изготавливаем объектив

На месте тубуса с окуляром в нашем микроскопе будет располагаться обычная вебкамера. Разрешение чем больше-тем лучше, подключение к компьютеру может быть, как проводным (USB 2.0, 3.0), так и через Wi Fi или Bluetooth. Освобождаем камеру от корпуса, откручивая отверткой материнскую плату с матрицей.

Популярные статьи Костюм елочки для девочки своими руками (фото, видео)

Снимаем защитный колпак, и выкручиваем объектив с линзами и светофильтром. Все что необходимо сделать – это разместить его на том же месте, перевернув на 180 градусов.

Обматываем стык объектива камеры с цилиндрическим корпусом изолентой. При желании его можно дополнительно проклеить термоклеевым пистолетом. На этом этапе измененный объектив уже можно проверить в действии.

Шаг четвертый – окончательная сборка микроскопа

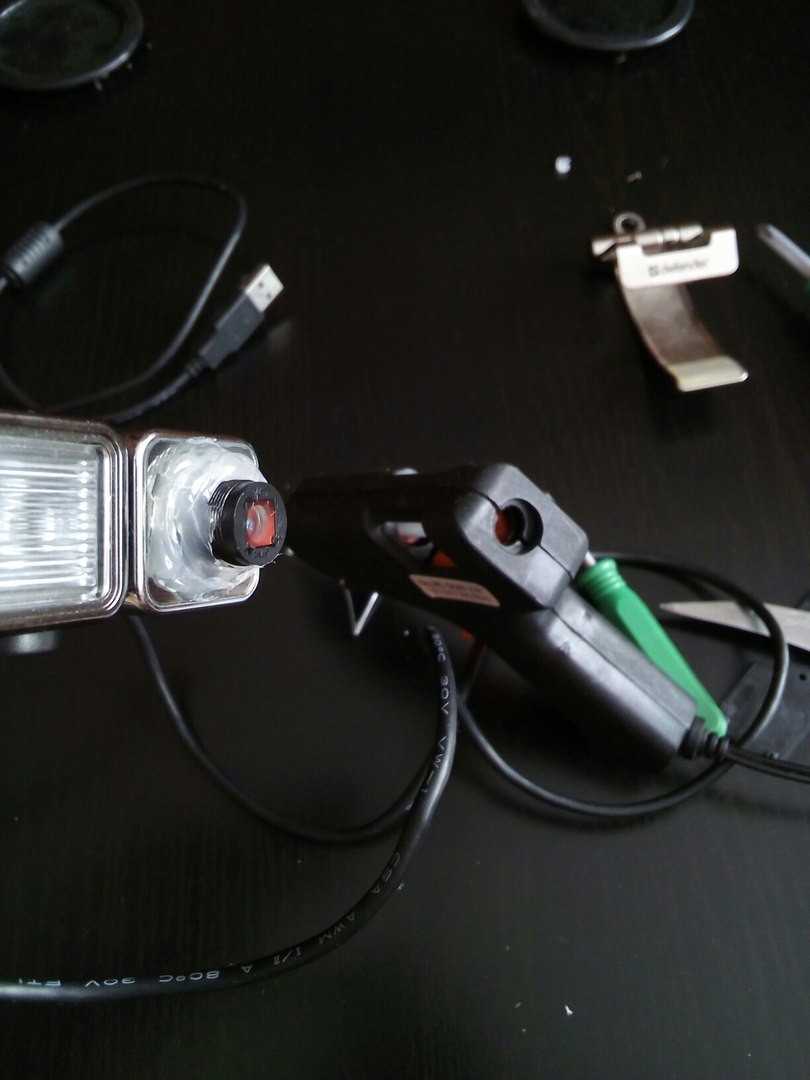

Собираем камеру в обратном порядке, сажая ее корпус на горячий клей к рамке штатива. Объектив при этом должен быть направлен вниз, на смотровое стекло микроскопа. Шлейф из проводки можно поджать нейлоновыми стяжками к стойке штатива. Невысокий светодиодный фонарик приспосабливаем под осветитель смотрового стекла. Он должен свободно влезать под смотровую панель микроскопа. Подключаем камеру к компьютеру, и через некоторое время изображение появится на экране монитора.

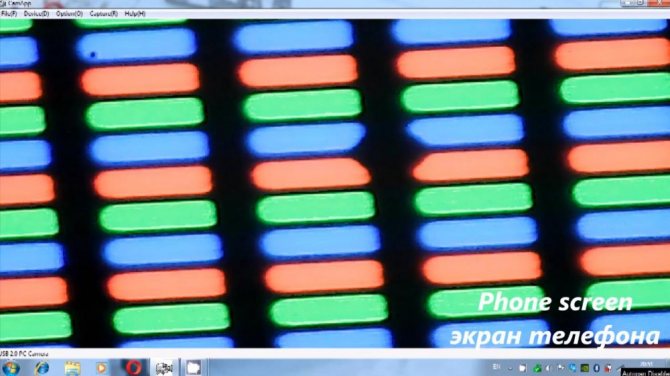

Сборка готова, ее можно проверить на любом объекте, например, рассмотреть кристаллическую решетку грифеля карандаша или пиксельную структуру экрана своего смартфона. Популярным направлением сегодня является применение таких самодельных или недорогих микроскопов для контроля пайки мелких деталей на электронных платах. Он несомненно понравится и вашему ребенку, и возможно пробудит интерес к познанию окружающего нас мира.

Микроскоп-насадка на камеру смартфона

Эта нехитрая штука позволяет делать эффектные снимки мелких деталей механизмов, насекомых, камерой обычного телефона. Конкретно та, что попала к нам на тест, выглядит так.

Ее можно поставить практически на любой современный телефон.

Автоматически включается подсветка на трех батарейках AG3.

Светодиод один. Это позволяет делать такие фотографии с приближением, заметное превышающим возможности камеры телефона. Вот так выглядят стрелки часов CASIO.

Съемка через стекло часов несколько осложняется бликами от подсветки, но все равно такой снимок сделать с камеры телефона без дополнительного оборудования не получится.

Без стекла изображения получаются еще качественнее. Это фотография кончика кухонного ножа.

Доработка деталей

для крепления оптики в основании бронзовой втулки необходимо просверлить два отверстия диаметром приблизительно 1,5 миллиметра, а затем нарезать в них резьбу под винт М2;
затем в готовые отверстия вворачиваются соответствующие установочному диаметру болтики, после чего на их торцы наклеивают небольшие бусинки (с их помощью управлять положением оптической линзы микроскопа будет намного легче);
затем нужно будет организовать подсветку обзорного поля пайки, для чего берутся приготовленные ранее светодиоды от старой матрицы.

Как сделать микроскоп в домашних условиях

материалы » Микроскопы » Статьи о микроскопах, микропрепаратах и исследованиях микромира » Как сделать микроскоп в домашних условиях Недавно мы рассказывали, как сделать микроскоп из веб-камеры, сегодня же мы поговорим о самостоятельном создании оптического микроскопа. Для этого обратимся к книге Льва Васильевича Померанцева «Юный техник-конструктор: Практическое руководство по изготовлению самодельных приборов». Она была издана в СССР в 1951 году, и в ней можно найти множество полезных советов по созданию разных технических устройств, в том числе и инструкцию, как сделать микроскоп своими руками.

Нам понадобятся:

Две линзы +10 диоптрий диаметром 20 мм
Две металлические трубки, которые будут свободно входить одна в другую, но не болтаться при этом. Диаметр внутренней трубки – 20 мм, длина – 100 мм. Длина внешней трубки – 200 мм
Две жестяные или латунные круглые пластинки толщиной 2–3 мм и диаметром 30 мм
Набор инструментов

Где все это найти?

Линзы берем в аптеке или добываем из двух дешевых луп, за остальным нужно сходить в строительный магазин. Если металлических трубок и пластинок под рукой нет, их можно заменить картонными, но это сделает микроскоп более хрупким.

Как сделать микроскоп в домашних условиях из всех этих предметов:

Берем трубку длиной 100 мм. Разрезаем ее поперек на две равные части и зачищаем заусенцы.
Берем жестяные или латунные пластинки и делаем в них отверстия диаметром 10 мм. У нас получаются небольшие шайбочки.
Берем половинки трубок из пункта 1 и в один торец каждой из них устанавливаем линзу. Стекло должно войти прямо внутрь трубки. Сверху линзу закрываем шайбой из пункта 2.
Берем трубку длиной 200 мм и получившиеся половинки вставляем внутрь нее с двух сторон. Внешняя трубка должна оказаться посередине.
Наш микроскоп готов!

Конечно, это упрощенная схема микроскопа. В идеале еще нужно сделать штатив, предметный столик и подсветку. Но даже в таком виде микроскопом вполне можно пользоваться. Он дает небольшое увеличение, но вполне подходит для знакомства с микромиром. В него можно рассматривать насекомых, паукообразных, срезы растений и минералы.

4glaza.ru Март 2018

Использование материала полностью для общедоступной публикации на носителях информации и любых форматов запрещено. Разрешено упоминание статьи с активной ссылкой на сайт www.4glaza.ru.

Производитель оставляет за собой право вносить любые изменения в стоимость, модельный ряд и технические характеристики или прекращать производство изделия без предварительного уведомления.

Рекомендуемые товары

Микроскоп Levenhuk 320 PLUS, монокулярный 24 490 руб.
Микроскоп Bresser Junior Biotar 300x-1200x, в кейсе 6 590 руб.
Микроскоп Levenhuk LabZZ M2 2 390 руб.

Как сделать своими руками?

Вот инструкция по изготовлению:

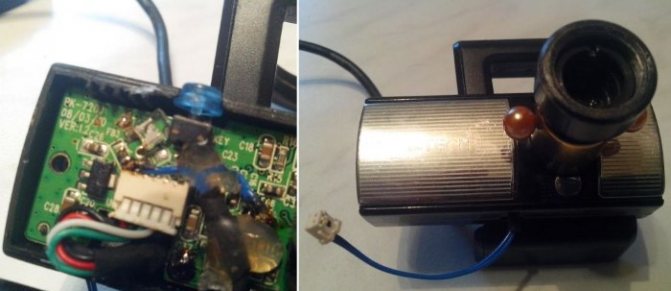

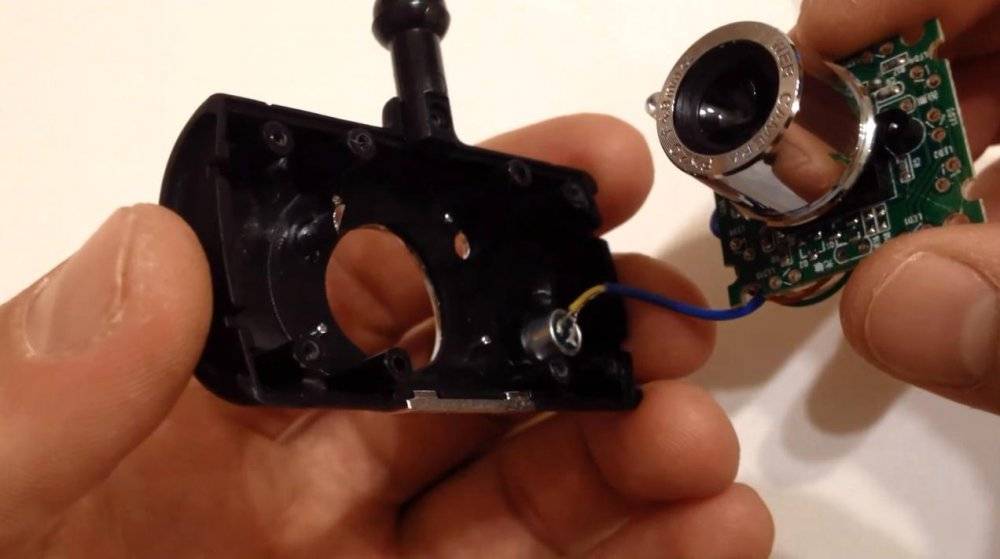

Разберите веб-камеру, потому что ее корпус не понадобится.
В случае отсоединения микрофона, рекомендуется его убрать. Идущий на плату сквозь заднюю крышку корпуса кабель требуется отсоединить, а после этого припаять еще раз. Еще один вариант — полностью разломать имеющийся корпус.
Плата, расположенная возле объектива, оснащена светодиодом. Он способен помешать, если используется микроскоп. По этой причине следует его выпаять, а после этого проконтролировать работоспособность имеющейся в наличии камеры. Это позволит случайно не отпаять излишки.
После этого требуется открутка штатного объектива камеры. Подобную конструкцию можно заменить объективом от фотоаппарата, большего по размеру. Но предварительно рекомендуется выяснить, на каком конкретно расстоянии от используемой матрицы лучше всего его устанавливать. Справиться с этой задачей поможет совершение практических испытаний при полностью закрытой диафрагме.
Рекомендована установка объектива на шасси от любого твердомера или же на трубку. После установки надо включить камеру, чтобы проверить ее работу. При проведении испытания рекомендована запись таких параметров как расстояние между рабочей камерой и используемым объективом и минимальное расстояние между изучаемым предметом и объективом.
Выяснив оптимальное расстояние, можно начинать работать над корпусом такого микроскопа. Удобно распечатывать его на принтере. Для распечатывания можно предварительно сделать предназначенное для рабочей платы крепление. Хорошо, когда у такого крепления есть монтажное отверстие.
Кроме того, рекомендована распечатка детали в виде диффузора небольшого размера. А также желательно сделать направляющие, которые предназначены для регулировки.

Наконец, из заранее подготовленной прямоугольной трубы нужно сделать руку.

Ножки для стойки рекомендуется делать так, чтобы коврик, предназначенный для пайки помещался между них.

Итак, микроскоп, предназначенный для пайки деталей, можно легко и быстро изготовить самостоятельно, если под рукой имеются необходимые инструменты и пользователь владеет навыками работы с ними. Если же необходимых навыков нет, это не проблема. В таком случае будут полезными данные в статье советы. Воспользовавшись ими, можно легко справиться с задачей сделать микроскоп самому.

Микроскоп своими руками: мастер-класс по изготовлению электронного устройства

Микроскоп нужен не только для изучения окружающего мира и предметов, хотя это так интересно! Иногда это просто необходимая вещь, которая облегчит ремонт аппаратуры, поможет сделать аккуратные спайки, не ошибиться с креплением миниатюрных деталей и их точным местом. Но необязательно приобретать дорогостоящий агрегат. Есть прекрасные альтернативы. Из чего можно сделать микроскоп в домашних условиях?

Микроскоп из фотоаппарата

Один из самых простых и доступных способов, но при наличии всего необходимого. Понадобится фотоаппарат с объективом 400 мм, 17 мм. Ничего разбирать и вынимать не нужно, камера останется рабочей.

Делаем микроскоп из фотоаппарата своими руками:

Соединяем объектив 400 мм и 17 мм.
Подносим к линзе фонарик, включаем.
На стекло наносим препарат, вещество или другой микропредмет изучения.

Фокусируем, фотографируем исследуемый предмет в увеличенном состоянии. Фото с такого самодельного микроскопа получается достаточно четким, прибор может увеличить волос или шерсть, чешуйку лука. Больше подходит для развлечения.

Микроскоп из мобильного телефона

Второй упрощенный способ изготовления альтернативного микроскопа. Нужен любой телефон с камерой, лучше без автоматического фокуса. Дополнительно понадобится линза от маленькой лазерной указки. Она обычно небольшая, редко превышает 6 мм

Важно не поцарапать

Фиксируем изъятую линзу на глазке фотокамеры выпуклой стороной наружу. Прижимаем пинцетом, расправляем, можно по краям сделать оправу из кусочка фольги. Она удержит маленькое стеклышко. Наводим камеру с линзой на предмет, смотрим на экран телефона. Можно просто наблюдать или сделать электронный снимок.

Если на данный момент нет под рукой лазерной указки, то таким же способом можно использовать прицел от детской игрушки с лазерным лучом, нужно само стеклышко.

Микроскоп из веб-камеры

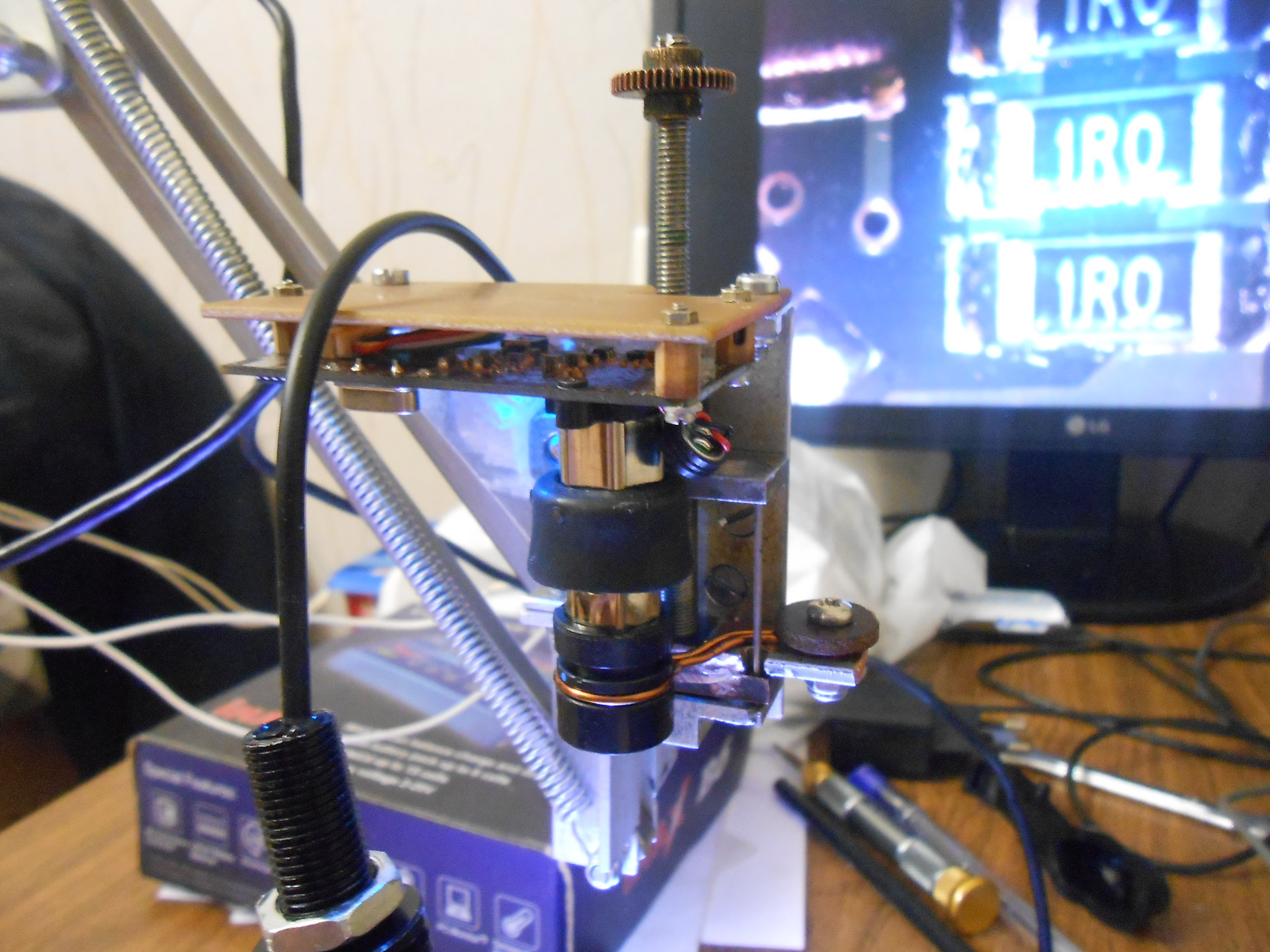

Подробная инструкция изготовления USB-микроскопа из веб-камеры. Можно использовать самую простую и старую модель, но это будет влиять на качество изображения.

Дополнительно нужна оптика из прицела от детского оружия или другой подобной игрушки, трубка для втулки и другие подручные мелочи. Для подсветки будут использоваться LED-светодиоды, вынутые из старой матрицы ноутбука.

Делаем микроскоп из веб-камеры своими руками:

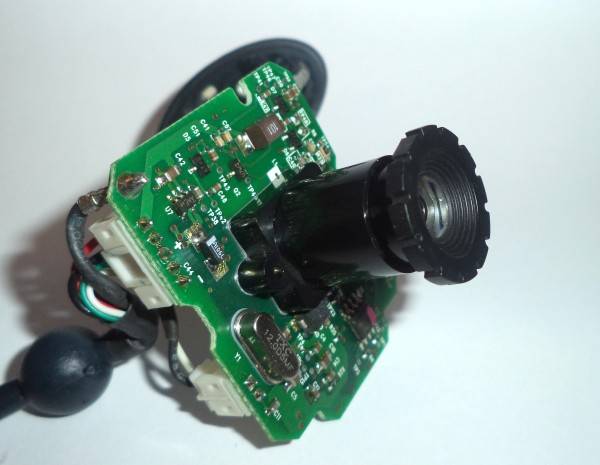

Подготовка. Разбираем камеру, оставляем пиксельную матрицу. Оптику снимаем. Вместо нее на этом месте фиксируем бронзовую втулку. Она должна совпадать по размеру с новой оптикой, можно выточить из трубки на токарном станке.
Новую оптику от прицела нужно закрепить в изготовленной втулке. Для этого просверливаем два отверстия примерно по 1,5мм, сразу же делаем на них резьбу.
Втыкаем болтики, которые должны пойти по резьбе и совпасть размером. Благодаря вкручиванию можно будет регулировать расстояние фокуса. Для удобства на болтики можно надеть бусинки или шарики.
Подсветка. Используем стеклотекстолит. Лучше брать двухсторонний. Делаем кольцо подходящего размера.
Для светодиодов и резисторов нужно вырезать небольшие дорожки. Спаиваем.
Устанавливаем подсветку. Для фиксации нужна гайка с резьбой, размер равен внутренней стороне изготовленного кольца. Припаять.
Обеспечиваем питание. Для этого из провода, который будет соединять бывшую камеру и компьютер, выводим два провода +5V и -5V. После чего оптическую часть можно считать готовой.

Популярные статьи Сувенирная подкова

Можно поступить более простым способом и изготовить автономную подсветку из газовой зажигалки с фонариком. Но, когда это все работает от разных источников, получается загроможденная конструкция.

Для усовершенствования домашнего микроскопа можно соорудить подвижной механизм. Для него отлично подойдет старый флопповод. Это когда-то используемое устройство для дискет. Его нужно разобрать, вынуть устройство, которое двигало считывающую головку.

По желанию делаем специальный рабочий столик из пластика, оргстекла или другого подручного материала. Нелишним будет штатив с креплением, который облегчит использование самодельного прибора. Здесь можно включить фантазию.

Встречаются и другие инструкции, схемы, как сделать микроскоп. Но чаще всего в основе вышеперечисленные способы. Они могут лишь незначительно отличаться, в зависимости от наличия или отсутствия ключевых деталей. Но, голь на выдумки хитра, всегда можно придумать что-то свое и блеснуть оригинальностью.

Проверяем наш самодельный микроскоп

Теперь у нас есть готовый микроскоп. Посмотрим, как с этим работать. Прежде всего мы должны сбалансировать платформу телефона. Для этого, повернув четыре винта, вы можете изменить высоту держателя телефона. Держите высоту примерно на 2-3 мм. Хорошо, теперь вы должны поместить камеру вашего телефона идеально выровненной с объективом на платформе телефона. Это можно сделать, включив приложение камеры и выровняв его до получения идеального изображения.

После этого нам нужен образец для наблюдения. Как вы можете видеть на изображении, я поместил 2 луковичные ткани. Поскольку у нас достаточно места, можно разместить более одного образца. Затем включите вспышку. Теперь вы можете сдвинуть платформу телефона на стекло, пока изображение с камеры не покажет сфокусированное изображение ткани. Фокусировка может быть выполнена с помощью двух винтов, которые наиболее близко расположены к камере.

Фокусировка

Исторически фокусировка может осуществляться, как перемещением объектива, так и перемещением фоточувствительной пластинки. Последний вариант первоначально в основном и использовался. Перемещение объектива конструктивно оказалось более простым и при переходе на пленку стало основным. Но неверно думать, что в пленочных аппаратах не было конструкции с перемещением для фокусировки пленки, а не объектива. Они были.

Фокусировка состоит не только из перемещения, но и из перекоса объектива относительно чувствительного материала. Первые камеры это повсеместно использовали. В последующем от этого практически отказались. В частности, из-за того, что визуальная наводка по матовому стеклу не обеспечивала оперативности, а дальномерные камеры позволяли сфокусироваться только на одной точке. Во многих случаях лучшую фокусировку обеспечивает точная шкала дистанций на оправе хорошо отъюстированного объектива, а самым точным способом измерения расстояния до объекта является рулетка. Преимуществом зеркальных камер было то, что при точной юстировке фильмового канала и матового стекла можно было не задумываться о точности изготовления базового отрезка конкретного объектива. Если изображение резко на матовом стекле, то оно будет резким и на пленке. Однако, зеркальные цифровые камеры, на мой взгляд, конструктивно нелогичны. Нет смысла фокусироваться по дополнительному матовому стеклу, когда мы имеем возможность фокусироваться по изображению на ЖК экране. Сегодняшнее качество ЖК экранов вполне сопоставимо с крупнозернистым матовым стеклом, и сегодняшняя техника позволяет создать ЖК экраны, не уступающие по характеристикам лучшим матовым экранам.

Потом появился автофокус. Обычно он реализовывался отдельным мотором в каждом объективе или реже мотором камеры, перемещавшим объектив, как в камерах Pentax. Самой интересной автофокусной камерой, позволявшей работать с обычными объективами, был и остается Contax AX (1996 г?), в котором перемещается фактически вся начинка камеры относительно объектива. Ниже приведена схема из рекламного буклета.

Обидно, но на сайте Contax об этой камере нет ни слова, и, возможно, самая интересная камера выпала из официальной истории. На других сайтах сохранился пресс-релиз фирмы с описанием истории создания камеры.

Перемещать рулон пленки довольно неудобно, потому что он занимает существенно больше места, чем собственно кадровое окно. С механизмом транспортировки он может иметь и довольно значительный вес. Сегодняшние матрицы незначительно больше кадрового окна и существенно легче объектива. Перемещать их представляется куда более логичным решением, тем более, что оно уже реализовано во многих сканерах.

Потом появился автофокус по множеству точек. И вот здесь непонятно. Плоскость можно провести через три точки. Зачем больше трех точек автофокусировки, уже неясно. Возможно, потому, что из целого множества используются каждый раз только три. Но реально плоскость сегодня не перекашивается, т. е. используется только одна точка фокусировки. Матрица много легче объектива. Перемещать ее тоже легче. Коль у нас есть несколько точек фокусировки, логично использовать не только перемещение, но и перекос матрицы. Если у нас есть три точки автофокусировки, то, поставив три мотора, мы получим систему автофокусировки, сопоставимую по возможностям с дорожными камерами столетней давности.

Делаем аппарат с нуля: необходимые материалы и инструменты

Для того чтобы сделать микроскоп своими руками без готовых приборов, вам потребуется такое оборудование:

Трубка из стекла. Ее длина должна составлять примерно 20 см, а диаметр — до 6 мм.

Несколько пластин (желательно из меди). Толщина металла не должна быть большой (около 1 мм). Что касается общих размеров пластин, то они составляют 3*6 см.

Несколько небольших стеклышек.

Сверло небольшого диаметра.

Газовая горелка.

Молоток.

Отвертка.

Гайки и винтики.

Если у вас нет металла, который будет служить основанием для конструкции, то можете использовать плотный картон. Однако учтите, что в этом случае аппарат не будет прочным и не прослужит длительное время.

Как закрепить микроскоп на рабочем столе

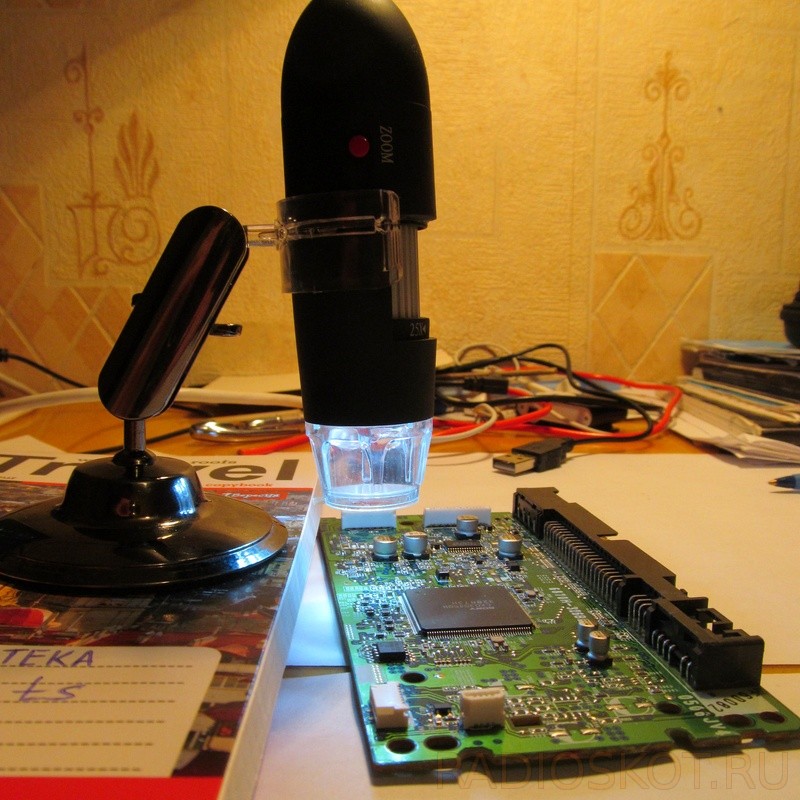

Существует множество способов закрепить микроскоп для пайки на рабочем столе. Производители решают эти проблемы с помощью и штанги. Они удерживают микроскоп от падения и позволяют легко позиционировать его относительно платы.

Самодельная подставка или штатив для микроскопа обычно делается из старого фотоувеличителя или из других доступных ресурсов и запчастей.

А вот Мастер Сергей сделал штатив микроскопа для пайки микросхем своими руками из мебельных трубок. Получилось хорошо. Видеообзор его с смотрите ниже.
