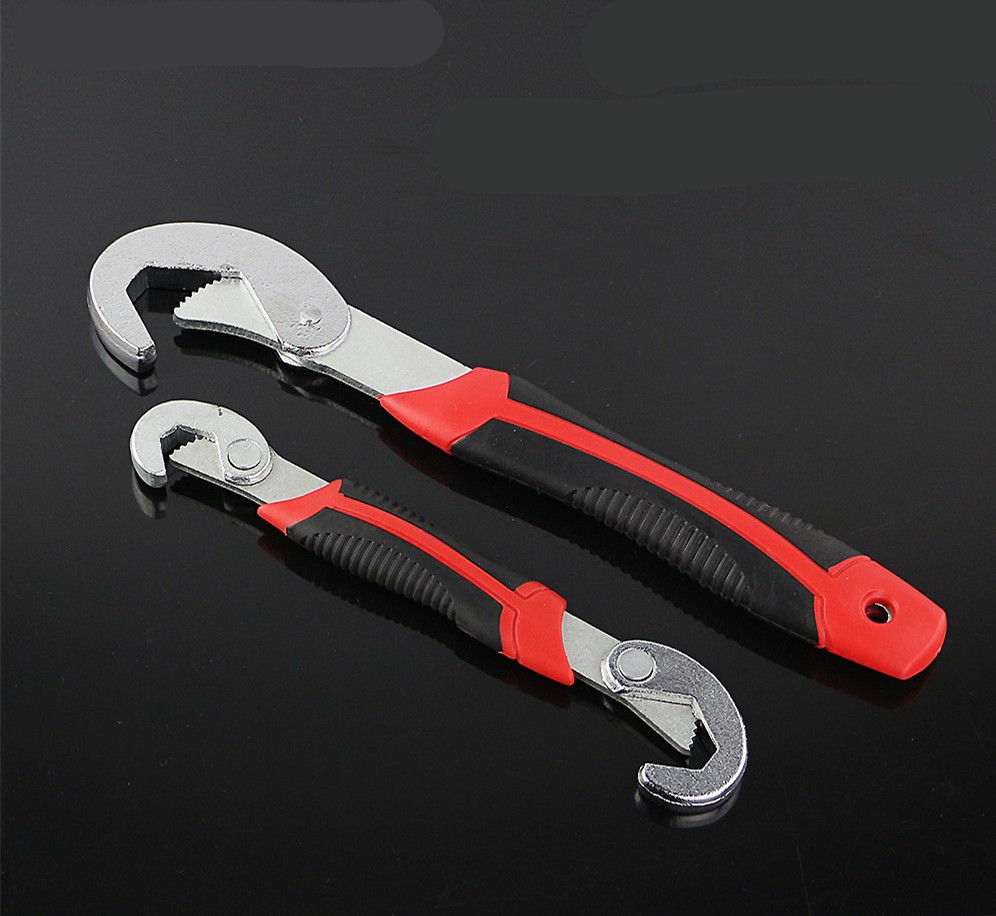

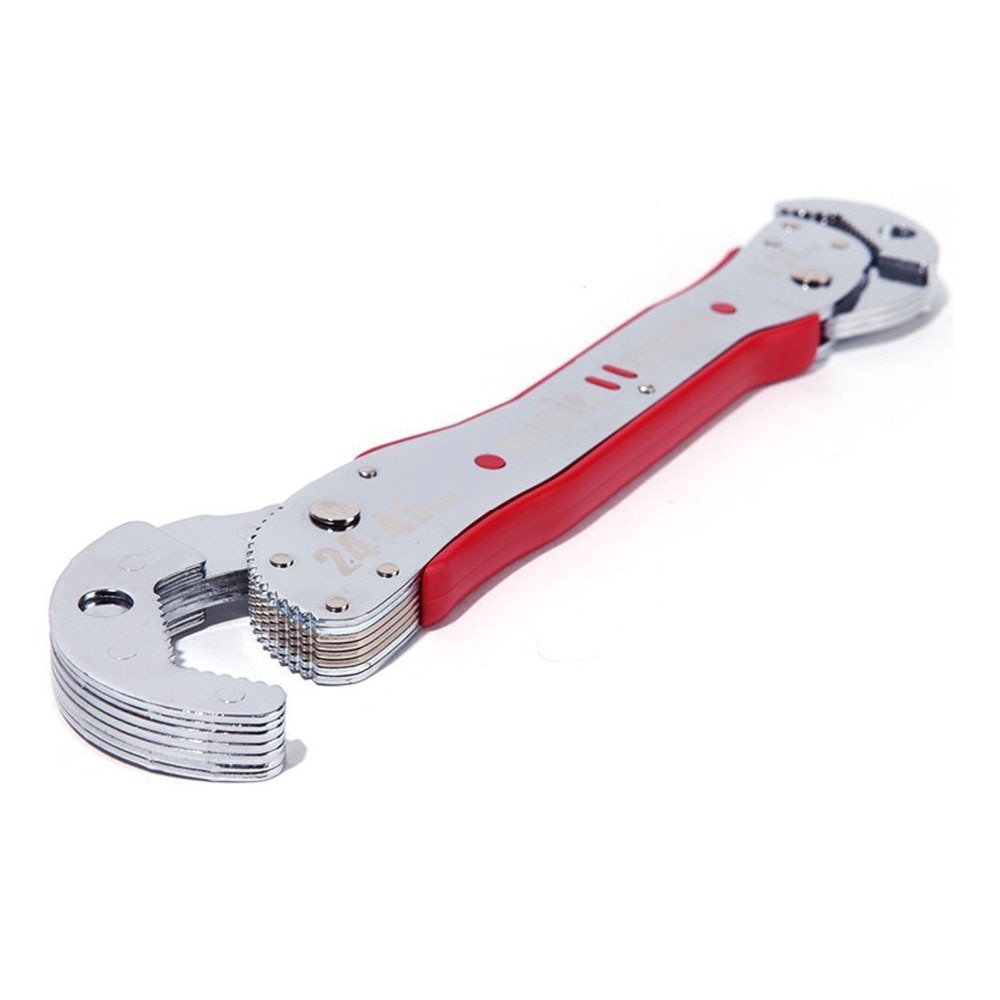

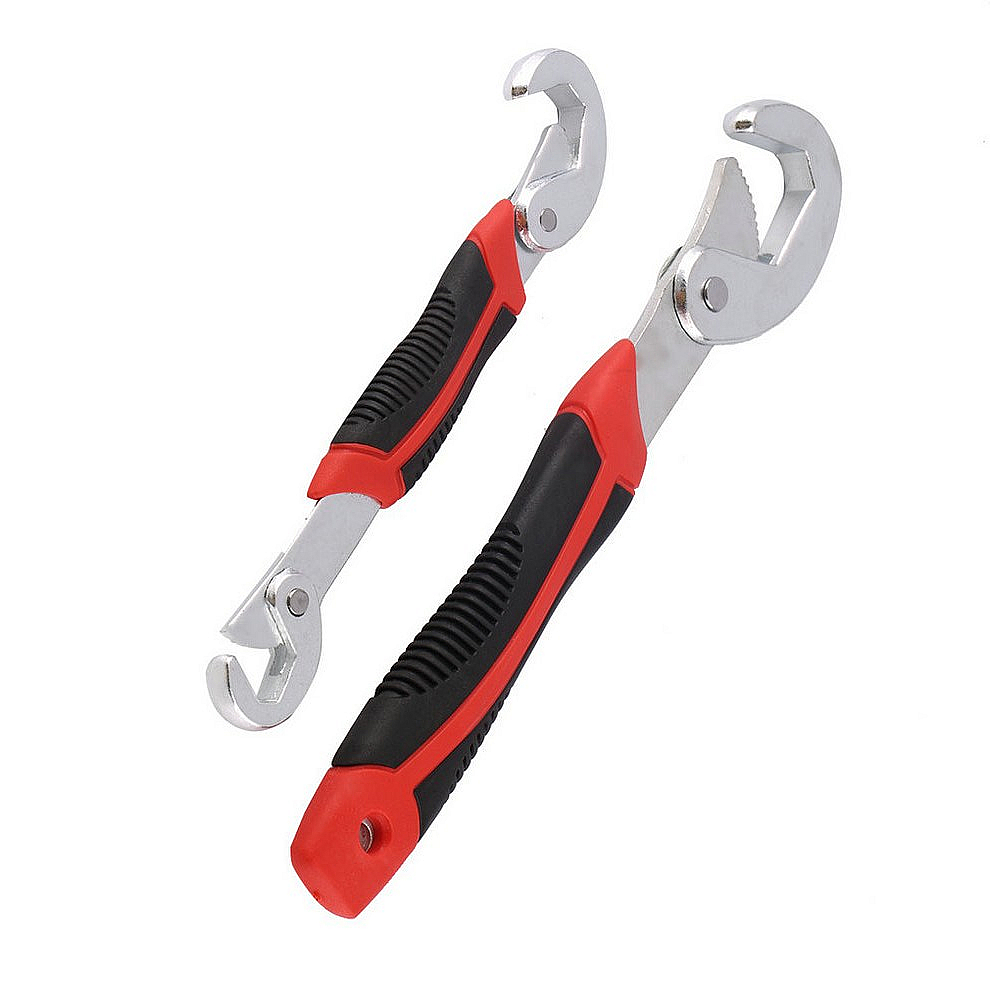

Универсальный самозажимной гаечный ключ

Понятие и основные характеристики

Гаечный ключ — инструмент, предназначенный для соединения и разъединения резьбового крепежного соединения посредством вращения деталей, имеющих резьбу — гаек, болтов, труб и т. д..

Для закручивания (раскручивания) детали применяется внешнее усилие, создаваемое мускульной силой человека и прикладываемое к объекту. Вращающий момент равняется произведению радиус-вектора, проведенного от оси вращения к точке приложения усилия, на вектор силы. Увеличение вращающего момента достигается путем удлинения длины рукоятки инструмента и повышением максимальной прикладываемой силы, которая напрямую зависит от физических возможностей человека.

Для наилучшей передачи вращающего момента необходимо, чтобы рабочий профиль ключа плотно прилегал к поверхности детали, но не повреждал ее во время приложения усилия и не повреждался сам. Твердость рабочего профиля достигается путем изготовления ключей из особого материала (инструментальной стали с добавлением ванадия и хрома). Твердость рабочего профиля инструмента стандартизирована в национальных и международных системах стандартизации.

Одним из основных параметров гаечного ключа является размер зева — расстояния между губками ключа либо ширины отверстия. Размер является стандартизированным, в метрической системе счета он измеряется в миллиметрах. Бытовая фраза «ключ на 10» означает, что расстояние между губками составляет 10 мм. В странах с английской системой мер размер измеряется в дюймах. Размеры и допустимые отклонения между губками также стандартизованы в международных и национальных системах стандартизации.

Универсальный ключ из обычного ключа и болта

Всем привет! Сегодня я расскажу вам, как сделать своими руками универсальный гаечный ключ из обычного рожкового ключа. Всё предельно просто, как пять копеек, но при этом очень эффективно. В общем, самоделка — что надо!

Универсальный самодельный ключ своими руками

Для этой самоделки берём большой рожковый ключ — можно старый, ржавый и ненужный. В нашем случае — это ключ на 30, но можно и большего размера. Очищаем его от ржавчины с помощью болгарки и щётки.

Чистим ключ своими руками с помощью болгарки

Берём обычный болт и накручиваем на него гайку. Затем примерно посередине прикладываем к рабочей части ключа и делаем отметку в том месте, где рожок следует отпилить.

Размечаем место отреза

Зажимаем ключ в тиски и отпиливаем болгаркой рожок по наметке.

Отпиливаем своими руками рожок ключа

Теперь накручиваем на болт вторую гайку и свариваем их между собой

Свариваем гайки между собой

Теперь выставляем болт с гайками так, чтобы гайки оказались на месте спиленного рожка. Прихватываем, выкручиваем болт и только потом обвариваем по кругу.

Выставляем ровно болт с гайками

Для красоты можете зашлифовать место сварки. Теперь вкручиваем обратно болт и наша самоделка, сделанная своими руками, готова!

Готовая самоделка, сделанная своими руками

Теперь наш самодельный ключ можно подогнать под любую гайку и свободно откручивать даже заржавевшие гайки и болты.

Откручиваем любые гайки при помощи самодельного универсального ключа
zen.yandex.ru/media/dimas09112/

Как правильно выбрать инструмент: основные лайфхаки

Основными критериями при выборе инструмента являются его назначение и размерность. Нет смысла использовать газовый ключ при откручивании гаек или применять шестигранник для работы с деталью со звездообразным шлицем. При выборе инструмента следует точно знать, как и для чего он будет применяться.

Не менее важна и размерность — неподходящий размер между губками может сорвать резьбу либо повредить грани детали. Выходом могло бы быть использование более универсальных разводных ключей. Однако практика показывает, что чем проще инструмент — тем более он надежен и эффективен. Лучше иметь несколько наборов простых рожковых или кольцевых ключей, чем пару разводных.

Классическим материалом при изготовлении гаечных ключей является инструментальная сталь, содержащая добавки хрома и ванадия (обозначается индексом CrV)

Они повышают твердость рабочей поверхности инструмента и, что особенно важно, его рабочего профиля. Для предотвращения коррозии может быть использовано специальное покрытие поверхности

Лучшим вариантом является оцинковка — она обеспечивает отличную защиту металлического покрытия от коррозии. Хромированный инструмент слишком хрупок, на нем часто появляются сколы в результате падений или ударов. Оксидирование не обеспечивает достаточной защиты от коррозии, к тому же черный цвет, характерный для данного покрытия, является непрактичным — такой инструмент тяжело искать в темноте.

Какими гаечными ключами пользуетесь Вы?

МонолитнымиСоставными

При выборе инструмента нужно учитывать материал изготовления его рукоятки. От удобства того, как она лежит в руке, во многом зависит эффективность работы. У монолитных ключей она обычно изготовлена из того же материала, что и рабочая часть. У разводных или трубных рукоятка может иметь резиновую противоскользящую накладку. Особо безопасные инструменты имеют диэлектрическое покрытие рукоятки, что делает их безопасными при работе с деталями, которые могут находиться под напряжением.

Универсальный ключ из болта и цепи

Иногда возникает потребность сделать ключ под гайку нестандартной формы. Гайка может быть круглой и не иметь никаких граней, за которые было бы возможно захватить гаечным рожковым ключом. Или напротив у гайки могут быть не параллельные грани — гайка в виде треугольника, и соответственно такую гайку тоже не взять обычным гаечным ключом, главное условие для работы с которым, наличие у гайки или болта хотя бы двух параллельных граней.

Вот для таких или подобных случаев надо сделать универсальный ключ

Не будем лезть в дебри и изготовим ключ из подручных материалов, без привлечения сварочных и обрезных работ. Правда сверлить всё таки придется.

Покупаем в магазине болт М10 длинною 150 — 200 мм. Достаточно длинный болт нужен для того, чтобы рычаг воздействия на гайку был большим, это облегчит работу. Болт послужит рукояткой ключа.

Сверлом, диаметр которого 3 мм, сверлим в конце болта (отступив от края 5 мм) сквозное отверстие. В это отверстие будем вставлять Болт М3, он должен проходить через всё отверстие болта, высовываться с противоположной стороны на 20 — 30 мм.

Но тонкий болт не просто вставляем в отверстие толстого болта, а сначала нанизываем на него звено цепи, которое является крайним звеном длинной цепи. Потом вставляем болт в отверстие и накручиваем на него гайку. Таким образом притягиваем цепь к болту.

Собственно на этом универсальный ключ можно считать сделанным

Работать ключом надо следующим образом, накидываете петлю из цепи на гайку или головку болта, зацепляете свободное звено цепи (то, что ближе к гайке) за выступающий короткий болт. Оставшуюся цепь расправляете вдоль болта — рукоятки.

Начинаете вращать ключ, цепь натягивается, обжимает гайку, и гайка откручивается.

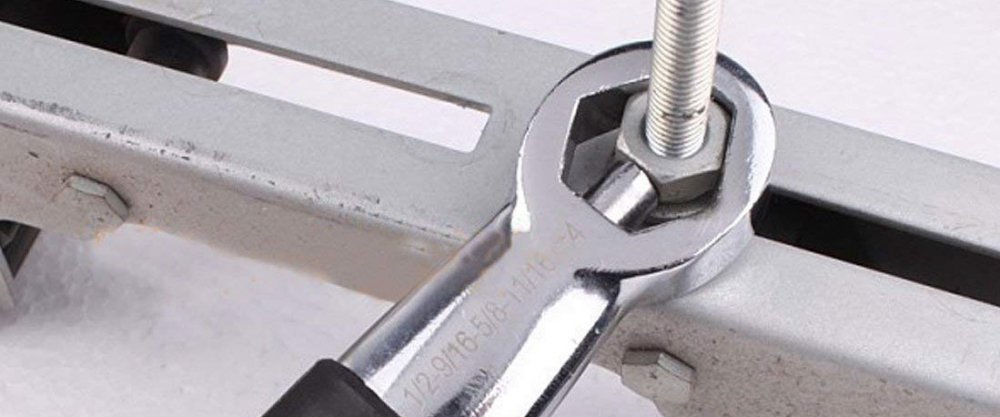

Особенности накидных ключей

примыкает к болту или гайке

При этом имеются тут и минусы: накладывать инструмент можно лишь в одном положении — сверху на головку детали. Это уменьшает сферу применения этого инструмента. На текущий момент наибольшее распространение получили ключи с двенадцатью гранями. При помощи подобного инструмента можно выполнять работы при ограниченном доступе к крепежу, где совершать манипуляции можно при выдерживании угла, равного 15 градусов.

Рассматривая достоинства, которые присущи накидному инструменту, следует выделить форму рабочей головки, за счет которой можно оказывать усилие на угол, а не на грани гайки. Благодаря этому можно обеспечить первоначальную форму крепежных элементов даже в условиях значительных нагрузок.

Трубопроводные

Накидные ключи предусматривают несколько типов, среди которых достаточно распространенными являются трубопроводные накидные ключи. Их конструкция характеризуется наличием прорези, позволяющая выполнять работы с трубопроводными соединениями. Посредством ключей с разъемным кольцом выполняют аналогичные задачи.

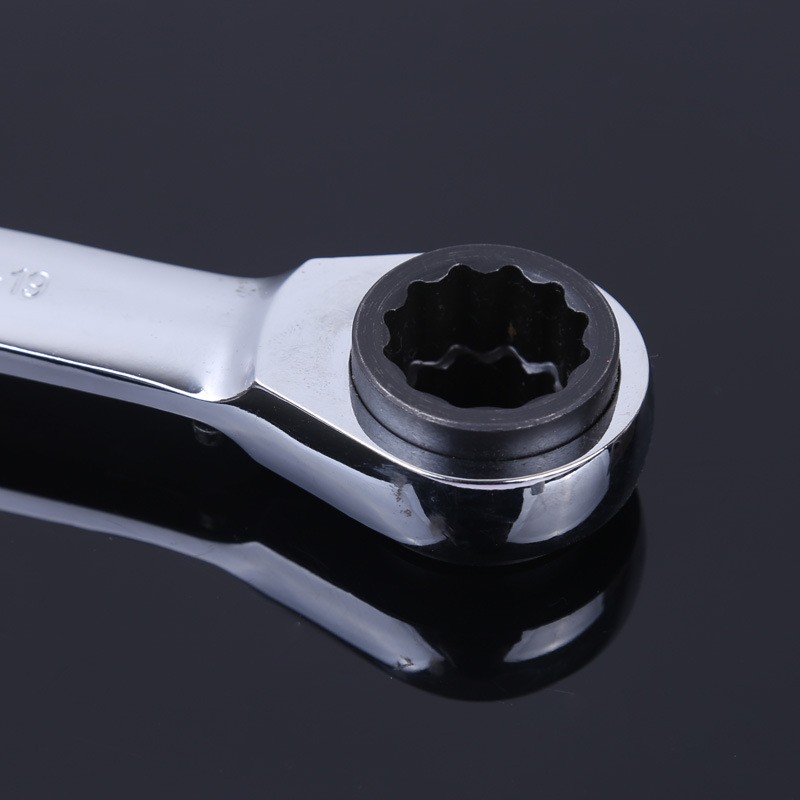

С трещоткой

Этот инструмент характеризуется наличием определенных плюсов и минусов. Из достоинств следует выделить удобство работы, отсутствие необходимости в перекидывании инструмента, что приобретает особую актуальность при работе в условиях ограниченного пространства. Что же касается минусов, то одним из них выступает хрупкость трещотки, из-за чего при чрезмерных нагрузках возникает угроза ее поломки. Подобно рожковым разновидностям, накидные ключи могут предусматривать два варианта исполнения:

• односторонние;
• двухсторонние.

Особенностью односторонних накидных ключей является наличие ударной ручки.

Плоские

Особую группу образуют накидные плоские ключи, у которых тело и головка находится в одной плоскости. Некоторые модели имеют отогнутые головки, угол наклона которых чаще всего составляет 15,22,5 градусов.

Другие модификации

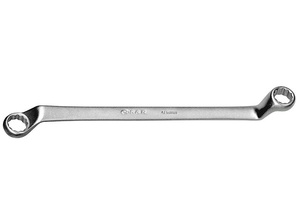

Довольно высоким спросом пользуются накидные коленчатые ключи. Подобный инструмент может различаться и формой тела. Исходя из этого признака, их можно разделить на два типа:

• с формой полумесяца;
• ключи с S -образной формой.

Также в продаже доступна и такая разновидность этого инструмента, как ключи накидные с шарнирной головкой.

Как из рожкового ключа на 27 сделать универсальный ключ 13-27

С помощью данного ключа получится откручивать болты и гайки от М13 до М27, конечно не прикипевшие и приржавевшие наглухо, но для этого есть другой инструмент, а это именно универсальный. При выборе гаечного ключа не берите самый дешевый, т.к. его структура не однородна и он сам по себе слишком тонкий. Нам понадобится: Рожковый ключ на 27, дрель, винт, болгарка и руки.

1. Отмечаем будущее место реза, нам нужна именна та часть которая соприкасается с болтом/гайкой. Отпиливаем болгаркой и ей же срезаем и зашлифовываем лишнее. На загатовке отмечаем край рожка, его надо будет срезать и место для отверстия.

После того как просверлили отверстие, пропиливаем болгаркой прорезь, в неё будет вставляться наша ручка. Ручку размечаем и отпиливаем лишнее. Просверливаем отверстие под винт и стачиваем равномерно с двух сторон, что бы ручка вошла в прорезь пропиленную болгаркой.

Скрепляем детали винтом и срезаем лишнюю часть резьбы, что бы не цеплялась и не мешала.

Готово.
