Ультрафиолетовая лампа для засветки фоторезиста и паяльной маски

Содержание

Отличия

Основными характеристиками ламп традиционно считают цветопередачу, светоотдачу и цвет излучения. Цветопередача ламп является для дизайнеров чуть ли не главным параметром, определяющим качество света. Поэтому при выборе ламп для того или иного интерьера прежде всего необходимо учитывать особенности помещения и тот эффект, которого хочет достичь дизайнер. Так, отдыху и расслаблению способствуют лампы теплого тона, поэтому в гостиной и спальне будут уместны лампы накаливания. Для кабинетов и офисных помещений используют более «холодные» люминесцентные лампы, помогающие создать рабочую атмосферу.

В отличие от люминесцентных и ламп накаливания галогенные лампы относятся к световым источникам, более близким по спектру к белому цвету, то есть такое освещение не исказит ни цвет вашего лица, ни цветовое решение вашего интерьера. Поэтому в кухне и ванной комнате галогенные лампы просто незаменимы. Впрочем, это совсем не означает, что в гостиной, к примеру, люминесцентные источники света неуместны, так как продуманное сочетание ламп разных спектров может дать очень интересный эффект.

Известно, чем сплошнее и равномернее спектр лампы, тем более различимы цвета предметов в ее свете. Так, главный для всех землян естественный источник света – Солнце – имеет сплошной спектр излучения и наилучшую цветопередачу. Для ламп она определяется по эталонным образцам и измеряется в Ra (следует отметить, показатель Ra является достаточно условным). Однако этот индекс не позволяет сделать вывод о характере передачи цветов и поэтому может дезориентировать дизайнера. Так, у ламп накаливания Ra колеблется от 60 до 90, в них видимое излучение преобладает в желтой и красной частях спектра при недостатке в синей и фиолетовой (по сравнению с дневным естественным светом). В каталогах ламп иногда приводится такая характеристика как световой поток, измеряемый в люменах. Например, для лампы накаливания мощностью 40 Вт он равен 480 Лм, а для 5-ваттной светодиодной лампы – 500 Лм.

Другой показатель – светоотдача – говорит об эффективности преобразования электрической энергии в свет. Нетрудно догадаться, что разные типы ламп имеют разную световую отдачу, которая измеряется, как говорят специалисты, в «люменах с ватта» (Лм/Вт) и показывает, сколько люменов светового потока образуется из одного ватта потребленной электроэнергии. Так, лампы накаливания имеют небольшую светоотдачу – около 12 Лм/Вт, поскольку большая часть затрачиваемой электроэнергии уходит на нагрев вольфрамовой спирали и всего 4% преобразуется в свет. Гораздо выше этот показатель у светодиодных ламп – от 90 до 120 Лм/Вт!

Чтобы правильно организовать распределение света в пространстве, то есть в конкретном помещении, необходимо учитывать и размер тела свечения. Вы скажете, что гораздо важнее для этого подобрать соответствующий светильник, «ответственный» за перераспределение светового потока, однако сам источник света здесь тоже играет далеко не последнюю роль. Чем меньше тело свечения, тем легче использовать отражатели и линзы, чтобы, например, сфокусировать свет в узкий луч. Согласитесь, лампы с большой поверхностью свечения (люминесцентные) создают подчас невыразительную картинку, смягчая контрасты и размывая тени. Следовательно, такой свет трудно сфокусировать.

Не следует забывать и о сроке службы ламп. Особенно стоит позаботиться об этом, устанавливая светильник в труднодоступных местах – нишах, карнизах или водоемах. Здесь абсолютными рекордсменами являются, конечно же, светодиоды, срок службы которых составляет до 12 лет! По сравнению с ними лампы накаливания горят ничтожно мало – всего 1000 часов, кроме того, со временем качество света (световой поток) лампы накаливания уменьшается.

Сравнительные характеристики различных видов ламп

	Лампа накаливания	Галогенная лампа	Люминесцентная лампа	Светодиоды
Цветопередача	60–90 Ra	80–100 Ra	70–80 Ra	0–100 Ra
Светоотдача	7–17 Лм/Вт	14–30 Лм/Вт	80 Лм/Вт	100 Лм/Вт
Срок службы	1 тыс. ч	3–4 тыс. ч	до 20 тыс. ч	до 100 тыс. ч
Экономичность	Не экономична	Экономична	Экономична	Сверхэкономичны
Стоимость	от 3 руб.	от 25 руб.	от 100 руб.	от 300 руб.

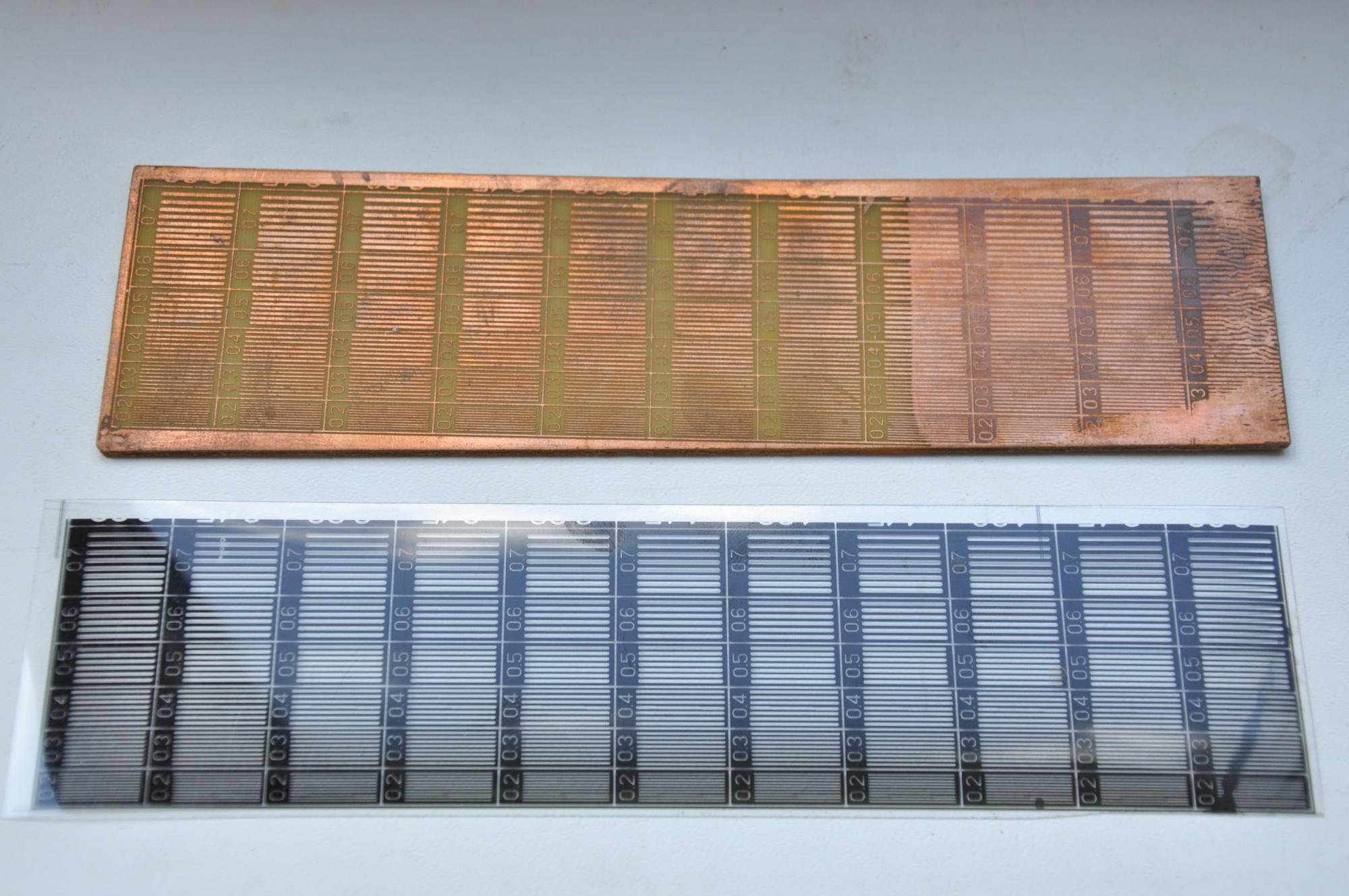

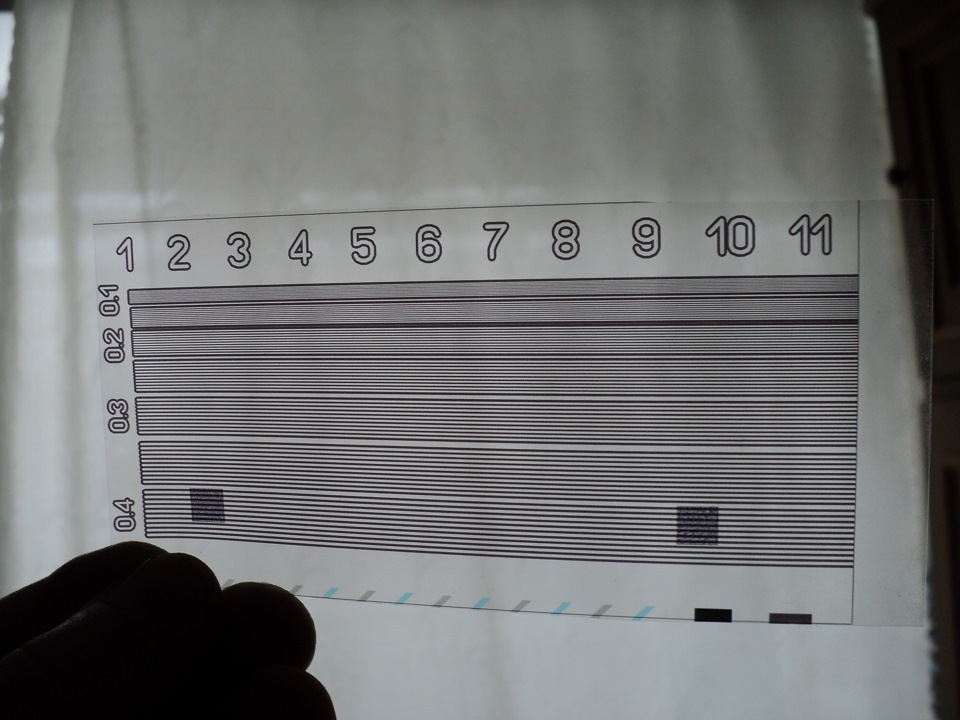

Подготовка фотошаблона

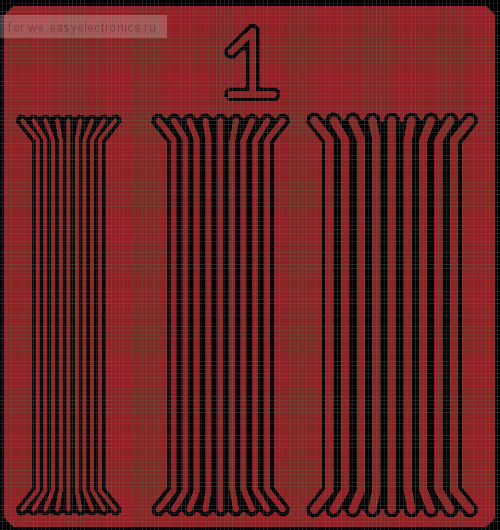

Шаблон на пленке для струйного принтера более плотный, лазерный принтер в этом плане похуже — видны просветы на затемненных участках

При засветке нужно будет обратить внимание на то, какого типа фотошаблон будет применяться и сделать поправку времени засветки. Пленку для лазерного принтера найти не проблема, цена более чем доступна

Для струйного принтера приходится поискать, да и стоит она примерно в 5 раз дороже. Но при мелкосерийном производстве, применение фотошаблона распечатанного на струйном принтере полностью себя оправдывает. Фотошаблон должен быть негативным, т.е. те места, где должна остаться медь, должны быть прозрачными. Фотошаблон надо распечатать в зеркальном отображении. Это делается для того, чтобы приложив, его к текстолиту с фоторезистом, краска на пленке фотошаблона прилегала к фоторезисту. Это обеспечит более четкий рисунок.

Сфера применения

В медицинских учреждениях применяют ультрафиолетовое свечение не только в кварцевании, но и для лечения. Доказано, что такие лампы улучшают иммунитет, помогают повысить уровень витамина Д. Устройства с уф излучением незаменимы в лечении заболеваний дыхательных путей, кожи, суставов и многого другого.

В промышленности уф приборы используют для очищения воды от бактерицидных соединений. Ее применяют в деятельности химических, пищевых, фармацевтических производств.

В сельском хозяйстве ультрафиолетовые светильники нашли применение у птицеводов — инкубаторы, животноводов – обработка помещений, ветеринаров – лечение животных, растениеводов – освещение теплиц.

В аквариумах и бассейнах ультрафиолет необходим для обработки воды: нейтрализует неприятные запахи, уничтожает бактерии. Эти аспекты важны в замкнутых водоемах.

Для приманивания насекомых в инсектицидных лампах. Устройство состоит из стальной обрешетки, находящейся под напряжением и помещенной в нее уф лампы.

Для проведения реставрации картин используют уф светильники. Они помогают определить контуры старых красок и увидеть скрытые при прошлой реставрации элементы картины.

В косметологии есть несколько вариантов применения ультрафиолета. Такие светильники применяют в соляриях. Именно они воздействуют на кожу, создавая приятный загар.

При маникюре сейчас применяют лаки, которые застывают только под воздействием уф свечения. Для этого изготавливают специальные ультрафиолетовые сушилки.

В полиграфии ультрафиолетовые лампы стали частью печатных станков. Ими сушат глянцевые краски и лаки.

Подготовка и очистка текстолита

Химическую очистку медного покрытия перед наклейкой фоторезиста будем проводить с применением бытовой химии. Очищаем поверхность текстолита средством для борьбы с накипью �Cillit�. В его состав входит ортофосфорная кислота, именно она убирает все загрязнения. Поэтому, пальцы в эту жидкость не суем. Если нет подходящей посудины, можно положить текстолит на дно ванной и просто полить этой жидкостью. Через 2 минуты (передерживать не стоит) хорошенько промываем проточной водой. На поверхности не должно быть пятен. В противном случае следует повторить операцию. Остатки воды удаляем бумажной салфеткой. Стараемся не доводить салфетку до состояния, когда из нее полезет бумажная ворса. Именно из-за ворсы я не применяю тканевых салфеток. Если на поверхности меди останутся даже мельчайшие ниточки, пленка фоторезиста в этом месте ляжет с пузырьком. Сушим текстолит утюгом через бумагу. Поверхность текстолита пальцами не трогать!

В некоторых источникам можно найти рекомендацию обезжиривать поверхность спиртом. Лично у меня при очистке спиртом результат был значительно хуже. Фоторезист не везде приклеивался нормально. После �Cillit� результат всегда на много лучше.

Однокомпонентная паяльная маска с УФ отверждением.

Сравнение товаров 0. Спрей универсальный для смазки, защиты и очистки поверхностей. Применяеться в небольших моторных тра.. Средство на основе коллоидного графита, растворителя и органического клеящего вещества.

После высыха.. Используется для изотовления печатных плат фотоспособом. Применяется вместе с фоточувствительным лак.. Быстросохнущее, бесцветное прозрачное изолирующее и предохраняющее покрытие на основе акриловой смол..

Электронные компоненты Активные компоненты Оптоэлектроника Пассивные компоненты Реле Бинокуляры, линзы, микроскопы 77 Весы 10 Кассетницы 15 Мультиметры и комплектующие Паяльное оборудование Ручной инструмент Терморегуляторы термостаты , термометры, таймеры Покрытия, средства защиты Покрытия, средства защиты Сравнение товаров 0. ALL in One Selsil 20V мл спрей многофункциональный Спрей универсальный для смазки, защиты и очистки поверхностей. Производитель: Selsil. GRAPHIT 33 ml аэрозоль-токопроводящий графитовый лак Средство на основе коллоидного графита, растворителя и органического клеящего вещества.

Производитель: Kontakt Chemie. Вазелин 20г.. Вазелин технический, 35g. Производитель: Польша. Маркер для печатных плат двухсторонний, черный.. Масло ИА 30мл.. Масло ИА, 90мл.. Масло силиконовое ПМС полидиметилсилоксан Масло силиконовое ПМС полидиметилсилоксан ,

Требования к помещению участка изготовления фотошаблонов

Общие требования:

Неактиничное искусственное освещение.
Отдельно выделенный бокс для фотоплоттера — темная комната с подачей обеспыленного воздуха.
Шлюз для входа/выхода персонала.
Воздушный душ для обеспыливания одежды персонала.
Окраска стен и покрытие пола пылеотталкивающими небликующими материалами, не выделяющими пыли и допускающими влажную уборку.
Антистатическая защита.
Для предотвращения разрушения эмульсионного слоя фотошаблонов стеллажи и боксы не должны иметь острых граней и заусенцев.

Для понимания соответствия классов чистоты (табл. 1, 2) по ГОСТ ИСО 14644-1-2002 и в старой градации классов чистоты помещения приведена сравнительная таблица (табл. 3).

Таблица. 1. Требования к классу чистоты в общих помещениях

Таблица 2. Требования к классу чистоты чистых зон

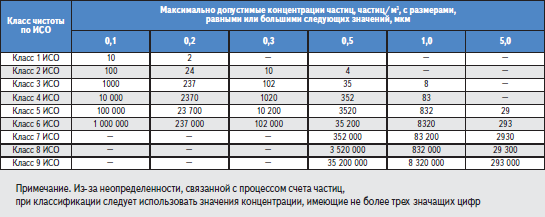

Таблица 3. Максимально допустимые концентрации частиц для классов частоты по ИСО

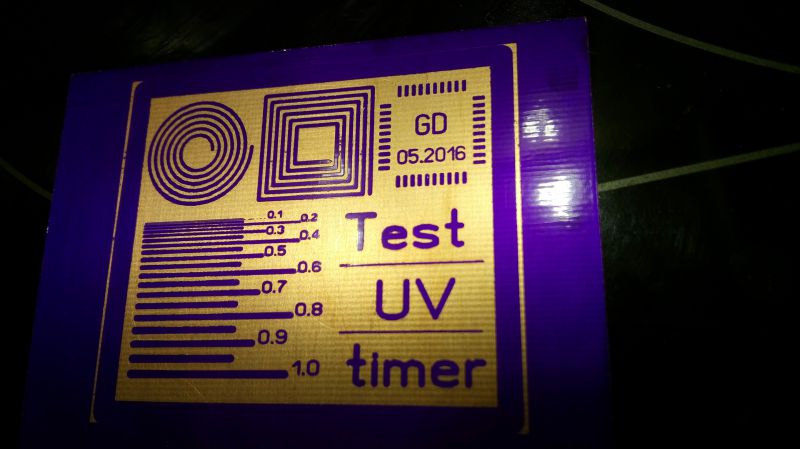

Засветка

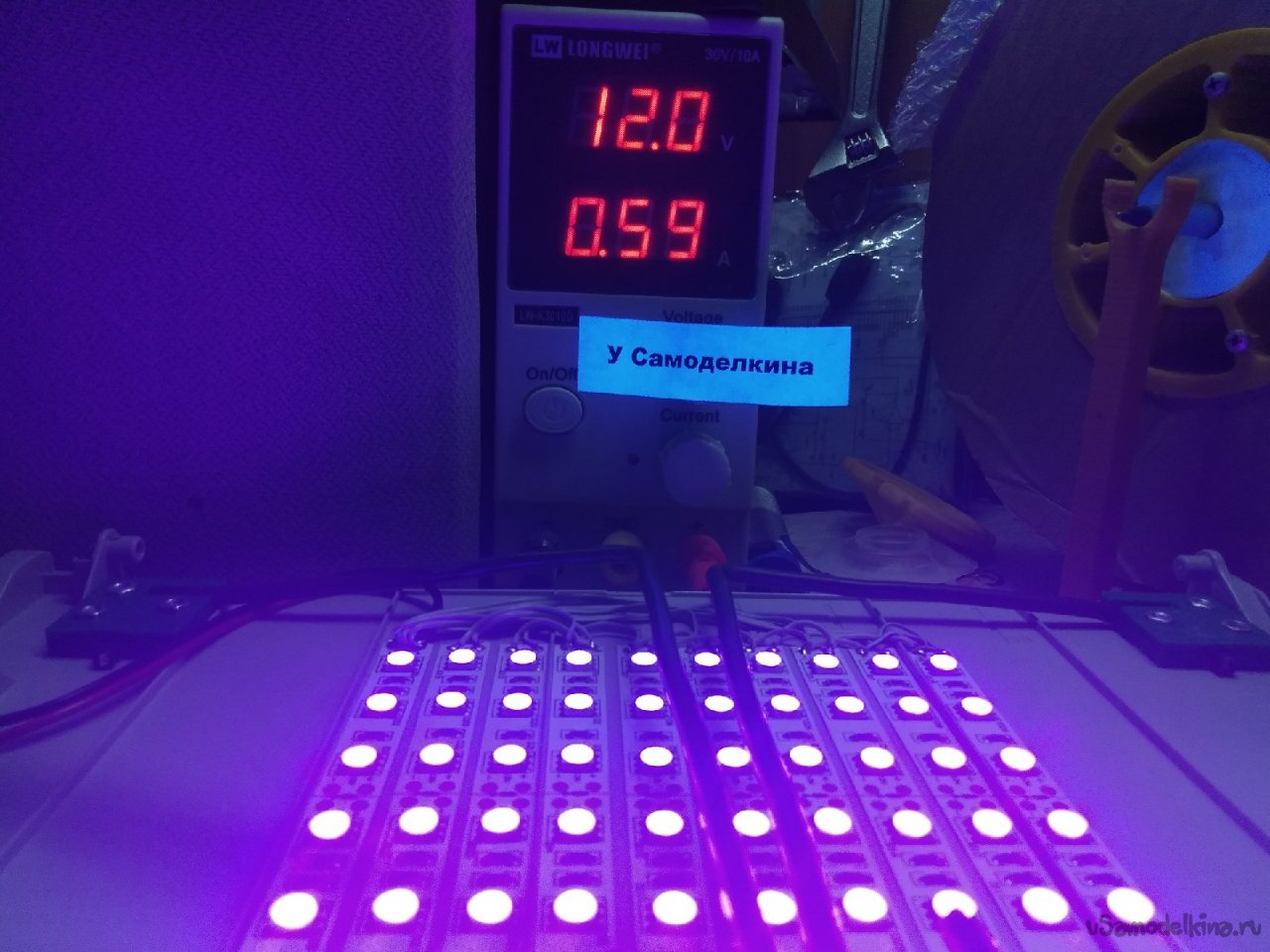

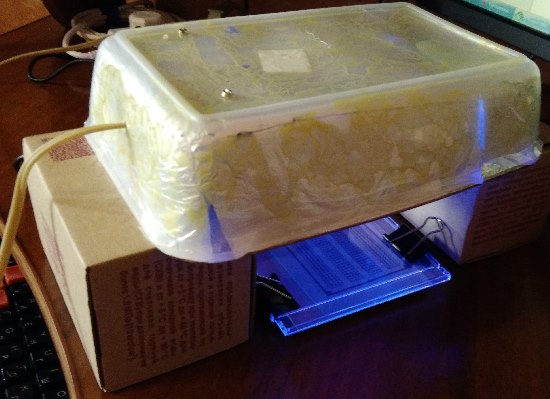

Я засвечиваю лампой 26Вт black-light с расстояния 12 см, 15 минут. Для этого сделал такое вот устройство:

Внимание! Это старые фото! В итоге я убрал отражатель из фольги и засветки проводу без отражателя!

Лампу включаю заранее за 1-2 минуту до засветки, чтобы прогрелась, но мне кажется, что при 15 минутах засветки это неважно. Кладем плату, сверху на нее фотошаблон, прижимаем или стеклом или пакетом с водой, и сверху ставим аппарат засветки

Ждем 15 минут ничего не двигая! Даже после 10 секунд уже двигать поздно!

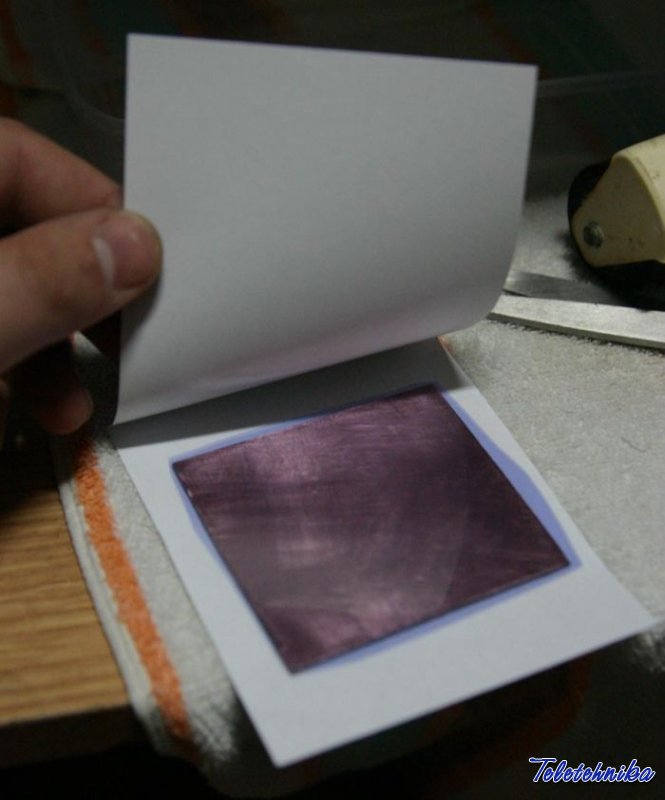

Кладем плату, сверху на нее фотошаблон, прижимаем или стеклом или пакетом с водой, и сверху ставим аппарат засветки. Ждем 15 минут ничего не двигая! Даже после 10 секунд уже двигать поздно!

Хитрости тут две:

Я на фоторезист (т.е на верхнюю пленку на нем) капаю немного воды, кладу фотошаблон тонером вниз и прикатываю его к фоторезисту. С водой он так прилипает, что кажется и прижимать не надо. Но я так не рисковал. Думаю, что если у вас дорожки и зазоры от 0.4-0.5мм, то действительно можно не прижимать
Пакет с водой ничуть не хуже стекла, а для неровного текстолита просто спасение. Берем пакет, наливаем в него теплой воды из-под крана на половину. Теперь ставим его на пол, а верх пакета кладем на что-то не очень высокое, но так, чтобы вода не выливалась. Например, на коробку из-под обуви. Разумеется, верхний край пакета держать надо постоянно. После этого через бумагу утюгом на 3 (трех) точках проглаживаем верхние 5-10 сантиметров пакета, чтобы все хорошо слиплось. Пакет, однако, долго не живет. По крайне мере мои пакеты после 30 минут засветки УФ начинают протекать без видимых причин. Видать, они разлагаются под действием ультрафиолета.

Как альтернативный вариант, я могу перевернуть аппарат засветки, положить на него сверху стекло, а не стекло плату с фоторезистом и фотошаблоном, который держится на воде, а сверху небольшой груз. Иногда так удобнее.

Кстати, именно печать на лазерном принтере позволяет использовать воду для приклеивания шаблона водой. Струнный шаблон будет размазываться.

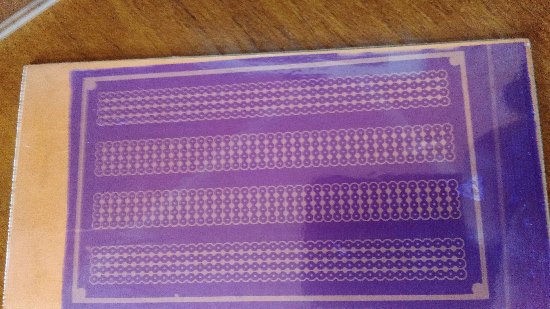

После того, как пойдет 15 минут, снимите шаблон, положите плату в темное место на 10 минут. Мне действительно кажется, чтобы если дать фоторезисту плате �дойти� после засветки, то он лучше держится и меньше растворяется, где не надо. Это субъективно, замеров не делал.

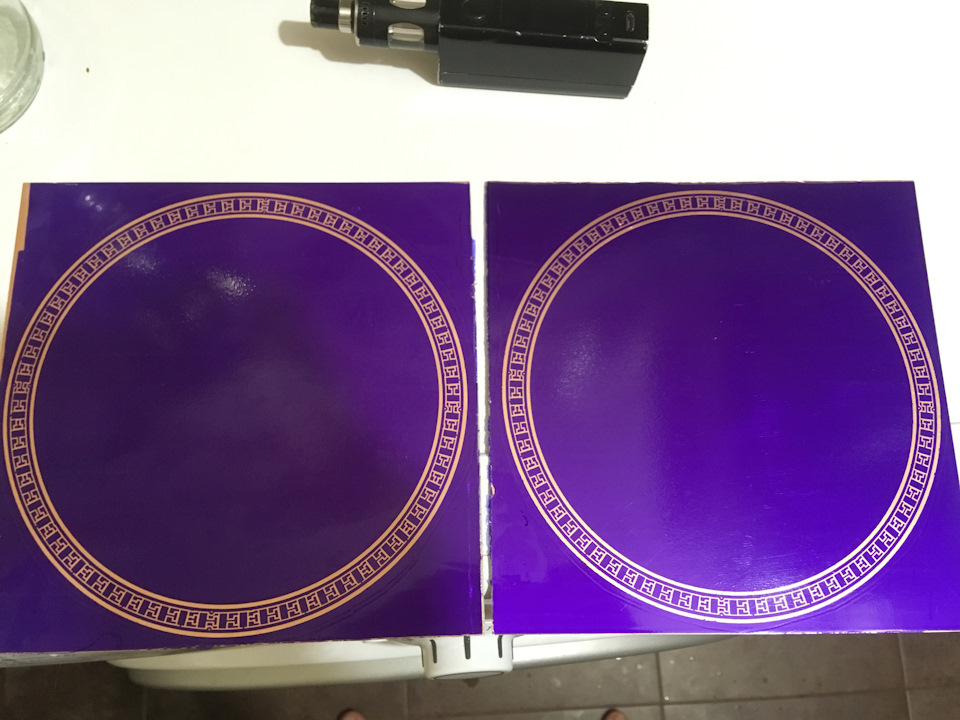

Использование УФ паяльной маски из Китая(AliExpress)

При изготовлении печатных плат практически не возможно обойтись без защитной паяльной маски. Используют её для защиты сформированного проводящего рисунка печатной платы, защиты отдельных участков платы от воздействия флюса и припоя в процессе монтажа компонентов, а так же для защиты проводников от попадания влаги в процессе эксплуатации устройств. Сам процесс создания печатной платы и покрытия её защитной паяльной маской достаточно прост, но в тоже время требует соблюдения многих нюансов, связанных с марками используемых масок. Предлагаемая защитная паяльная маска является однокомпонентной и её полимеризация происходит под воздействием ультрафиолетового излучения. После создания печатной платы необходимо её подготовить к покрытию защитной паяльной маской. Для того, чтобы маска легла равномерно, необходимо пройтись по поверхности печатной платы мелкой наждачной бумагой и после этого обязательно её обезжирить.

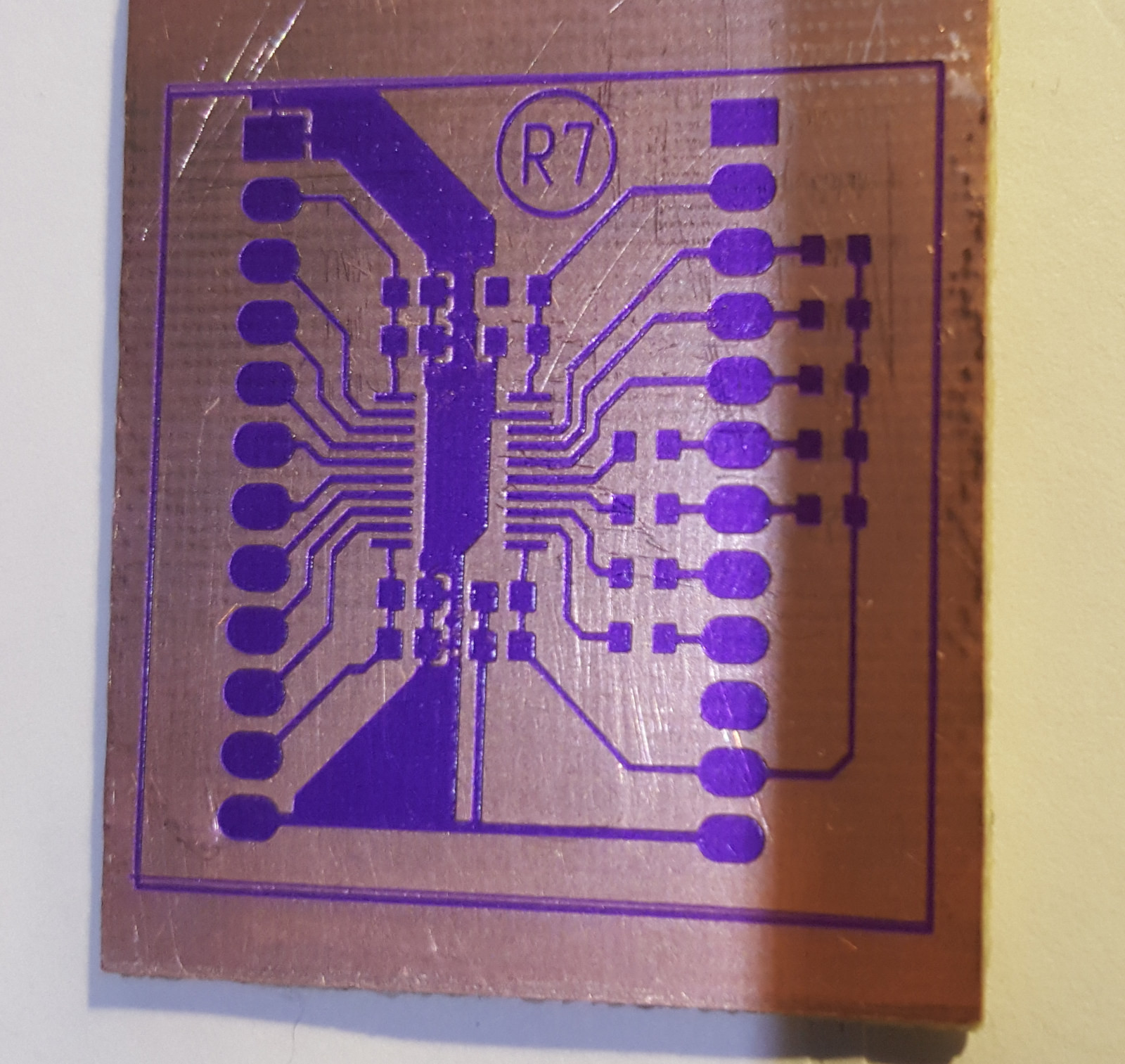

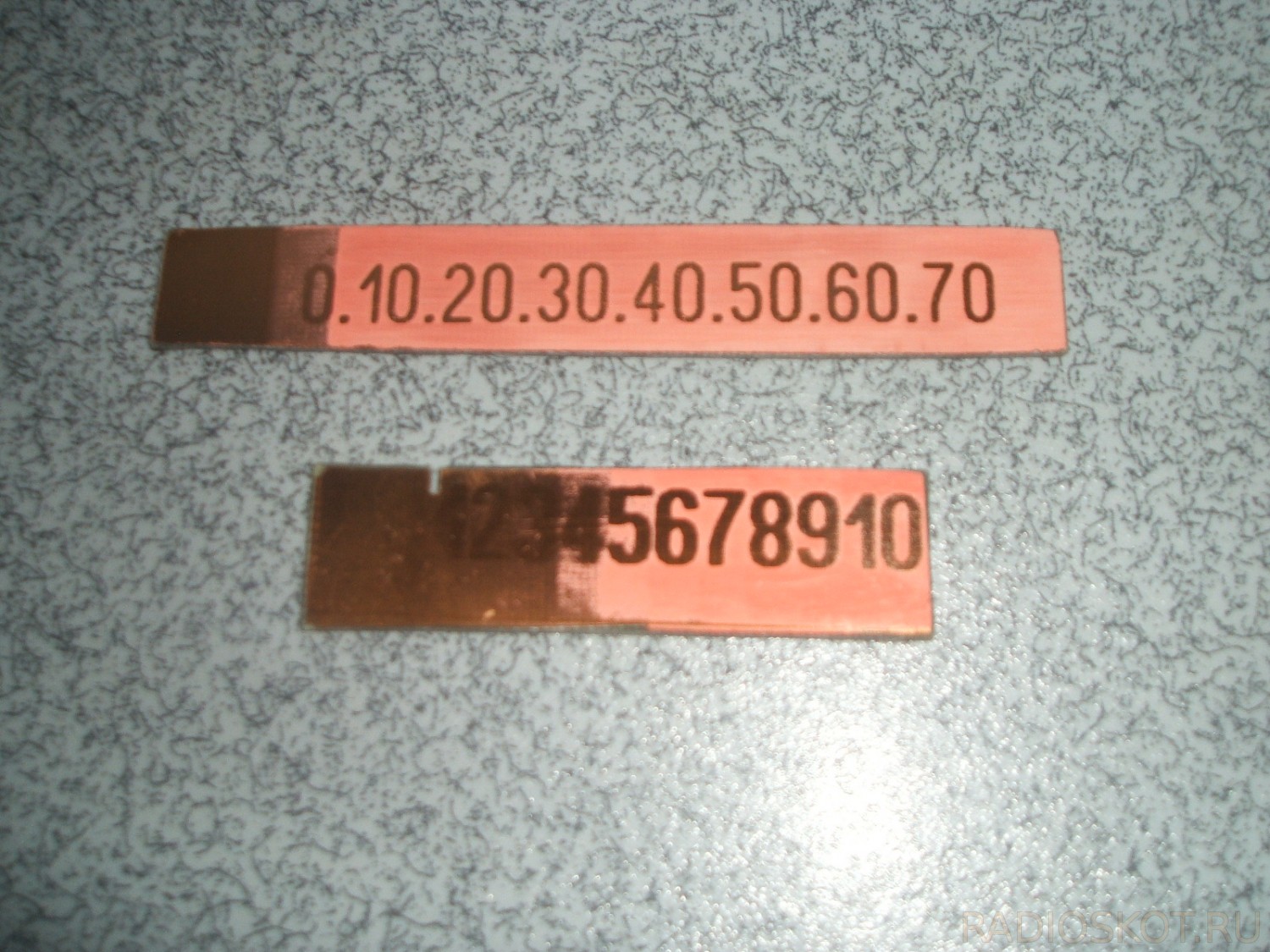

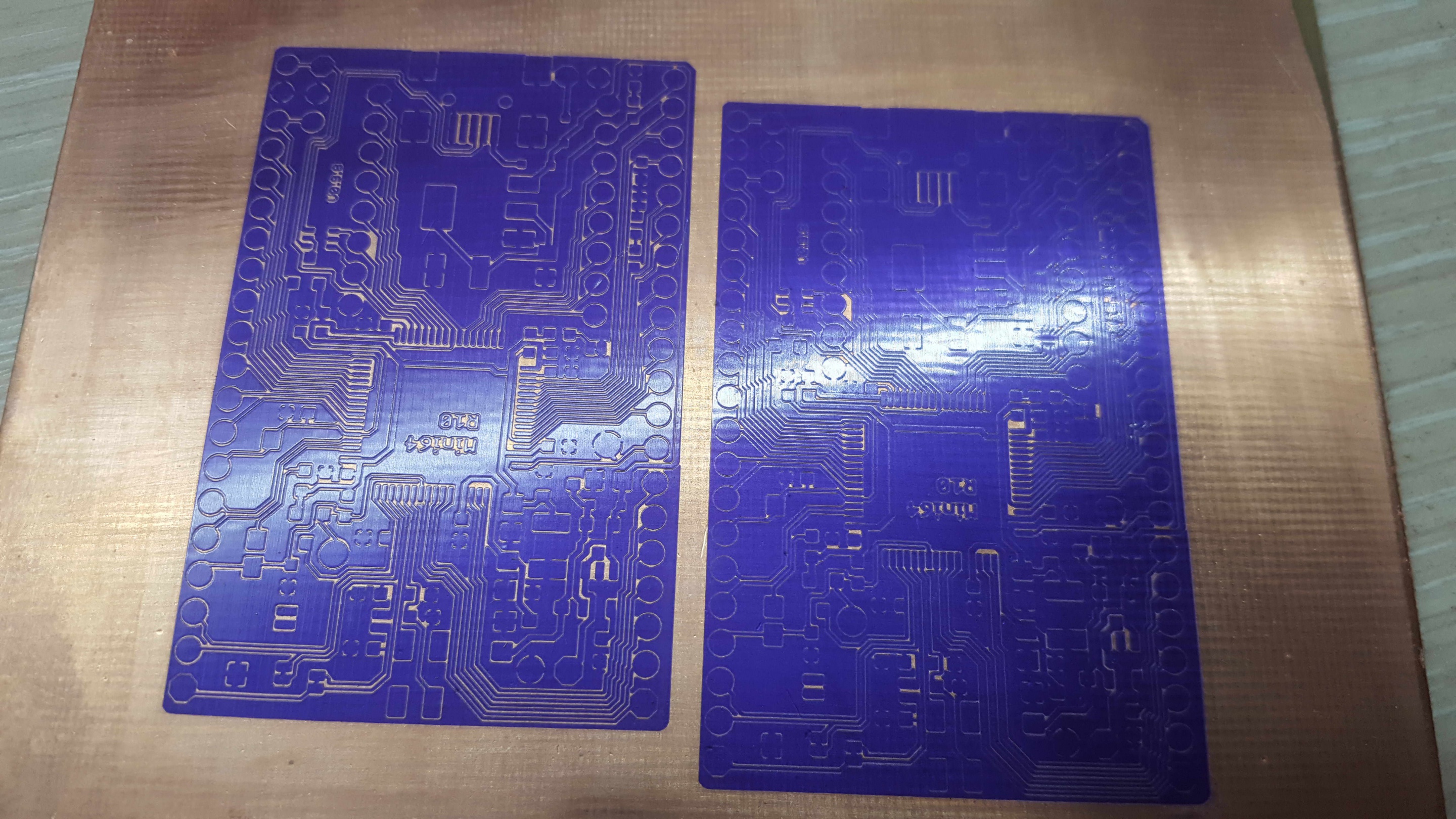

Проявление фоторезиста

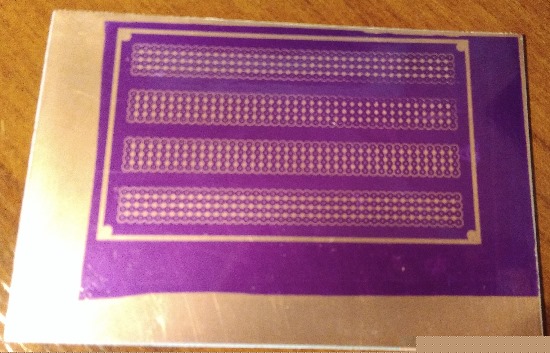

Пришел этап проявления фоторезиста. Для этого примерно чайную ложку кальцинированной соды разводим в литре воды и хорошенько размешиваем. И теперь кладем в эту ванну наш засвеченный бутерброт.

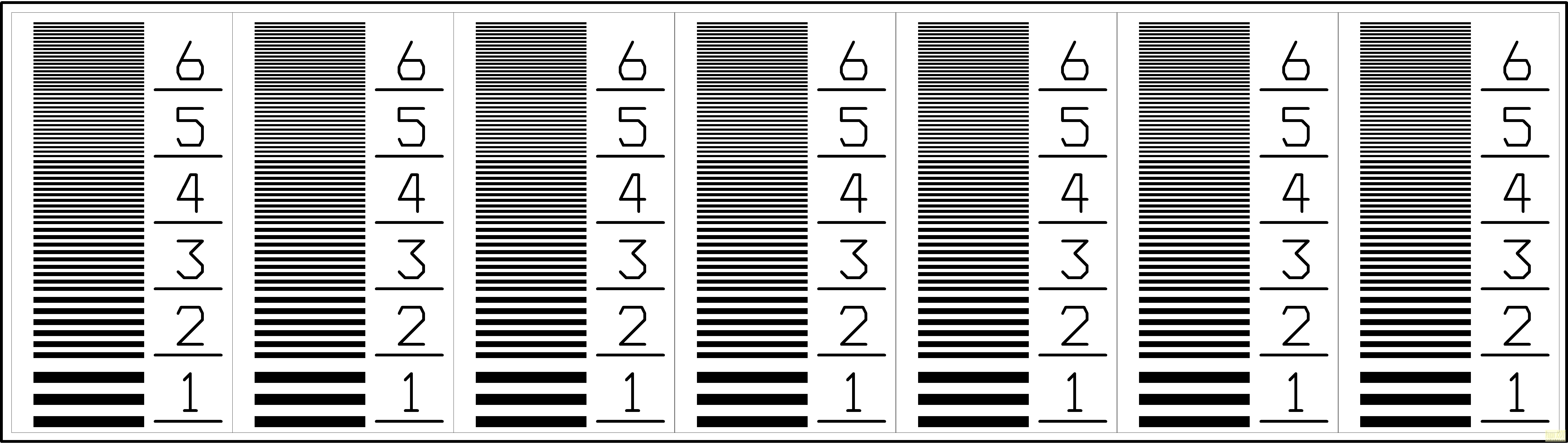

В процессе проявки следует периодически вытаскивать плату из раствора и промывать в холодной проточной воде. При этом ситуацию нужно держать под контролем. Нужно дождаться момента когда защищенные элементы (элементы которые были закрыты фотошаблоном ) окончательно растворятся в растворе но при этом засвеченные участки будут четкими и контрастными. Таким образом мы находим элемент который нас больше всего устраивает. А так как мы знаем сколько времени светился каждый элемент то без труда определяем требуемую дозу облучения.

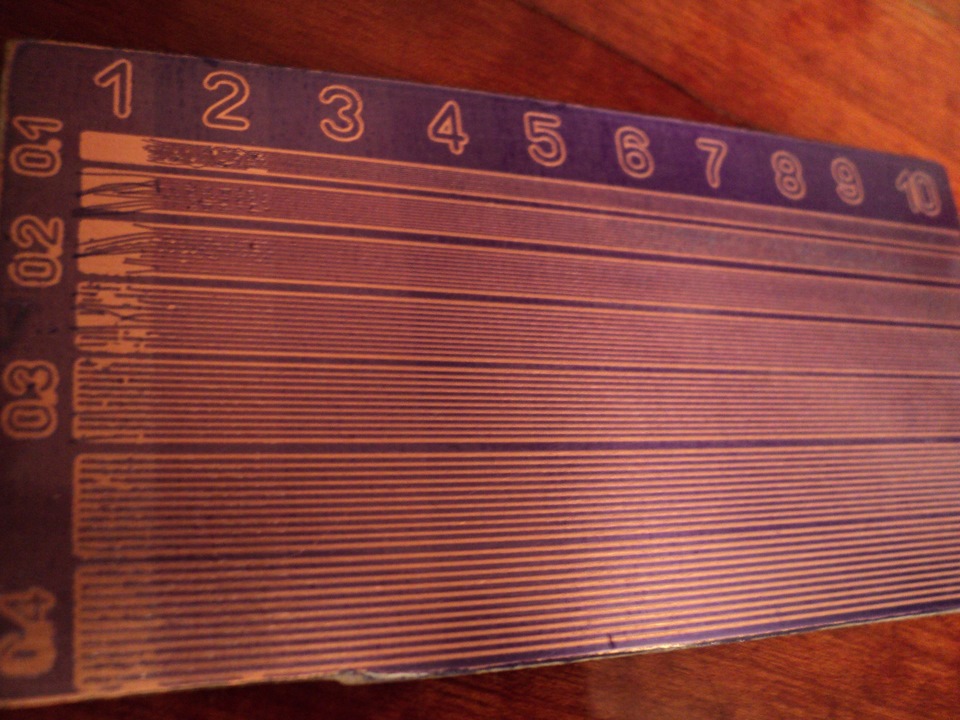

Для чистоты эксперимента стоит эту процедуру повторить еще раз и убедиться в повторяемости результата.

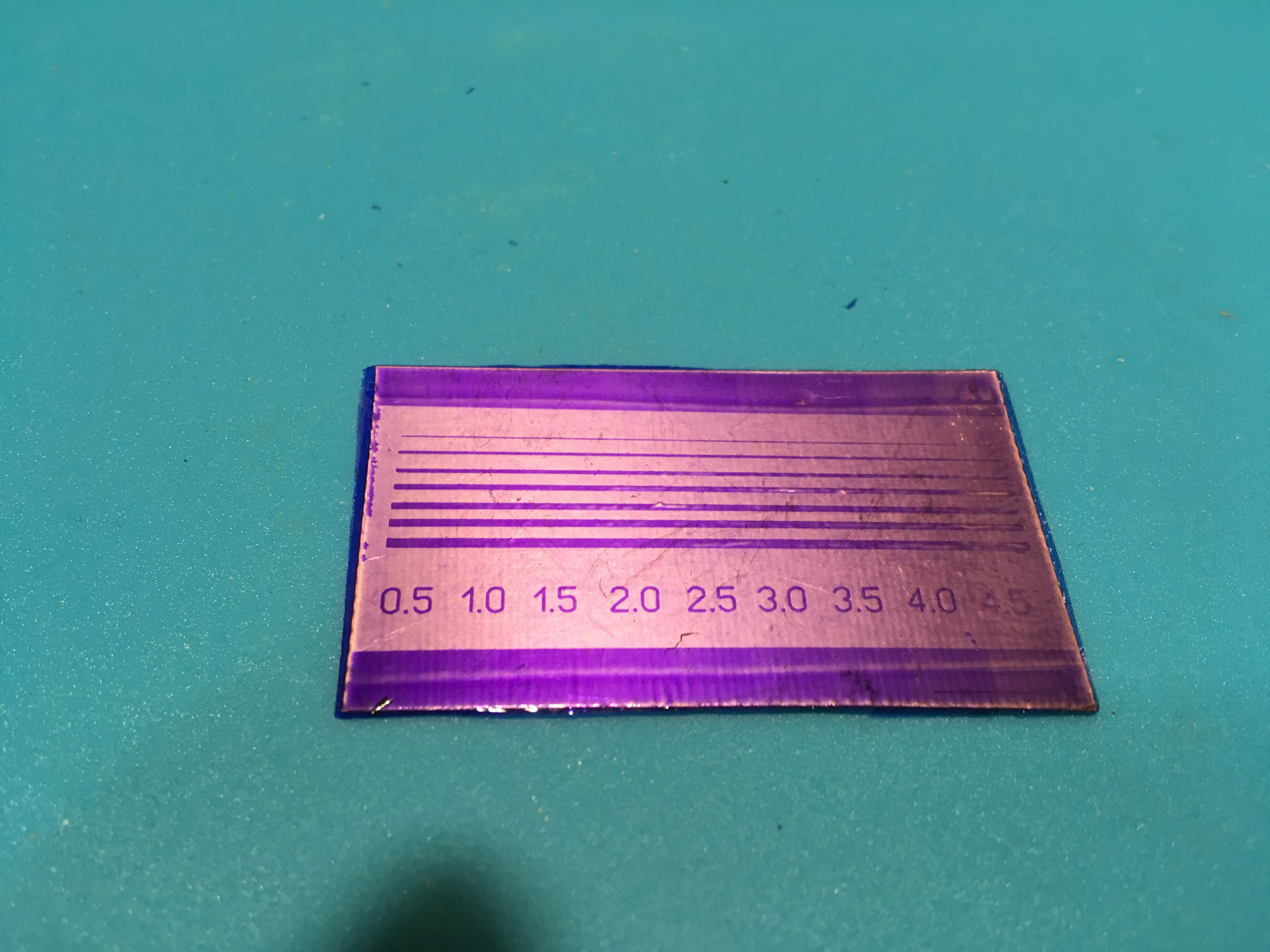

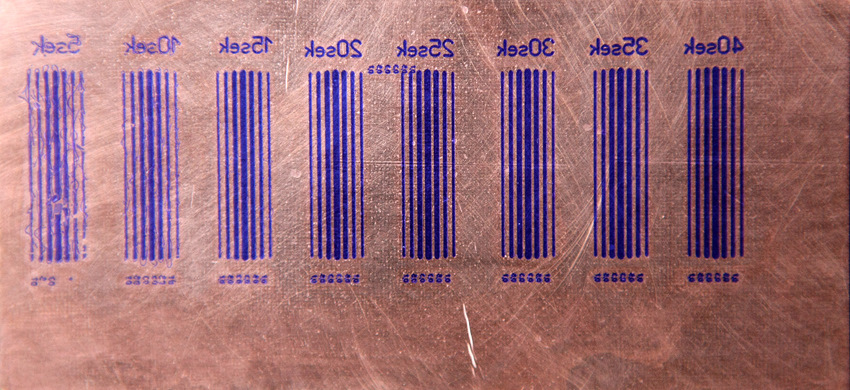

После проведения всей этой процедуры я выяснил, что в моем случае время засветки должно составлять 4 минуты. Честно сказать были некоторые огрехи при наложении фотошаблона. Когда фотошаблон распечатал он оказался на удивление длинным (простирался по всей длине листа А4). Это я потом обнаружил что рисунок распечатался в масштабе 212%. При наложении пришлось ограничиться 5-ю элементами из линейки фотошаблона так как прижимное стекло не могло охватить всей прощади.

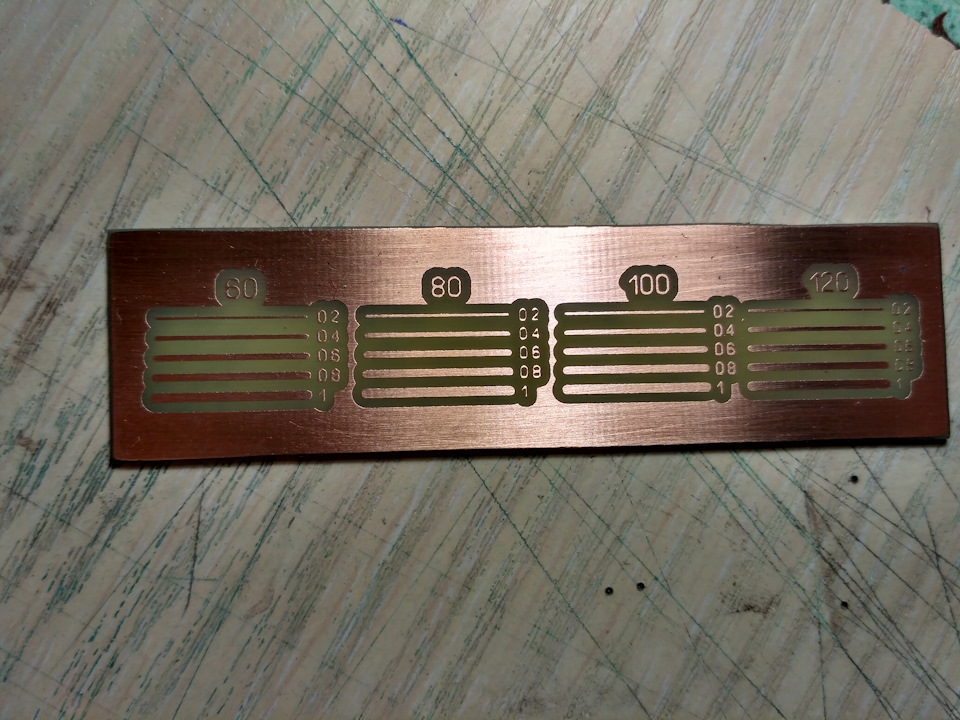

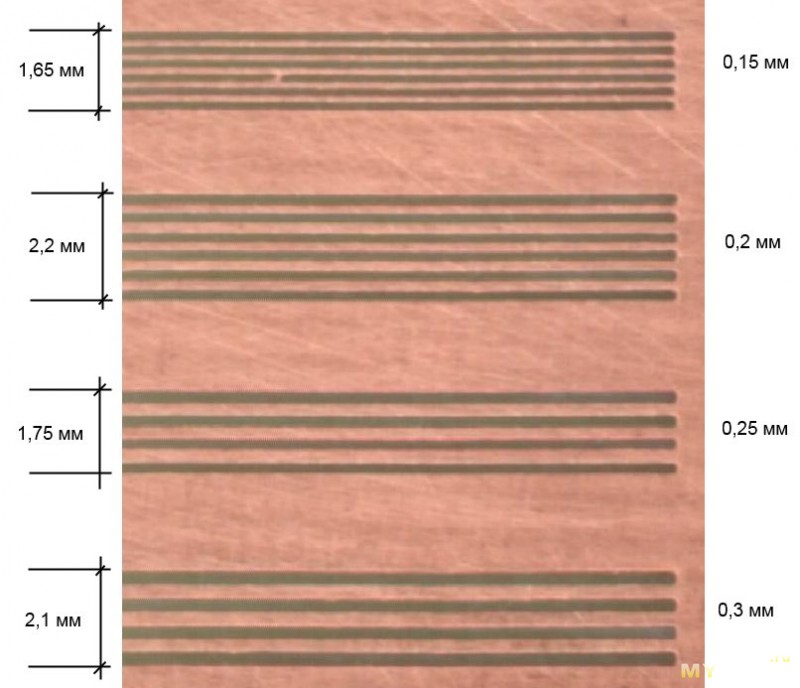

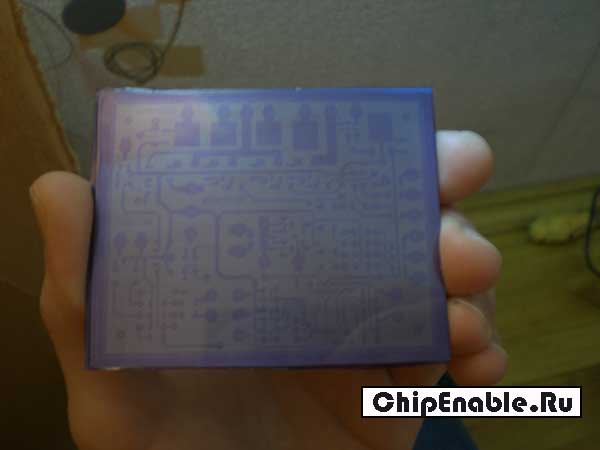

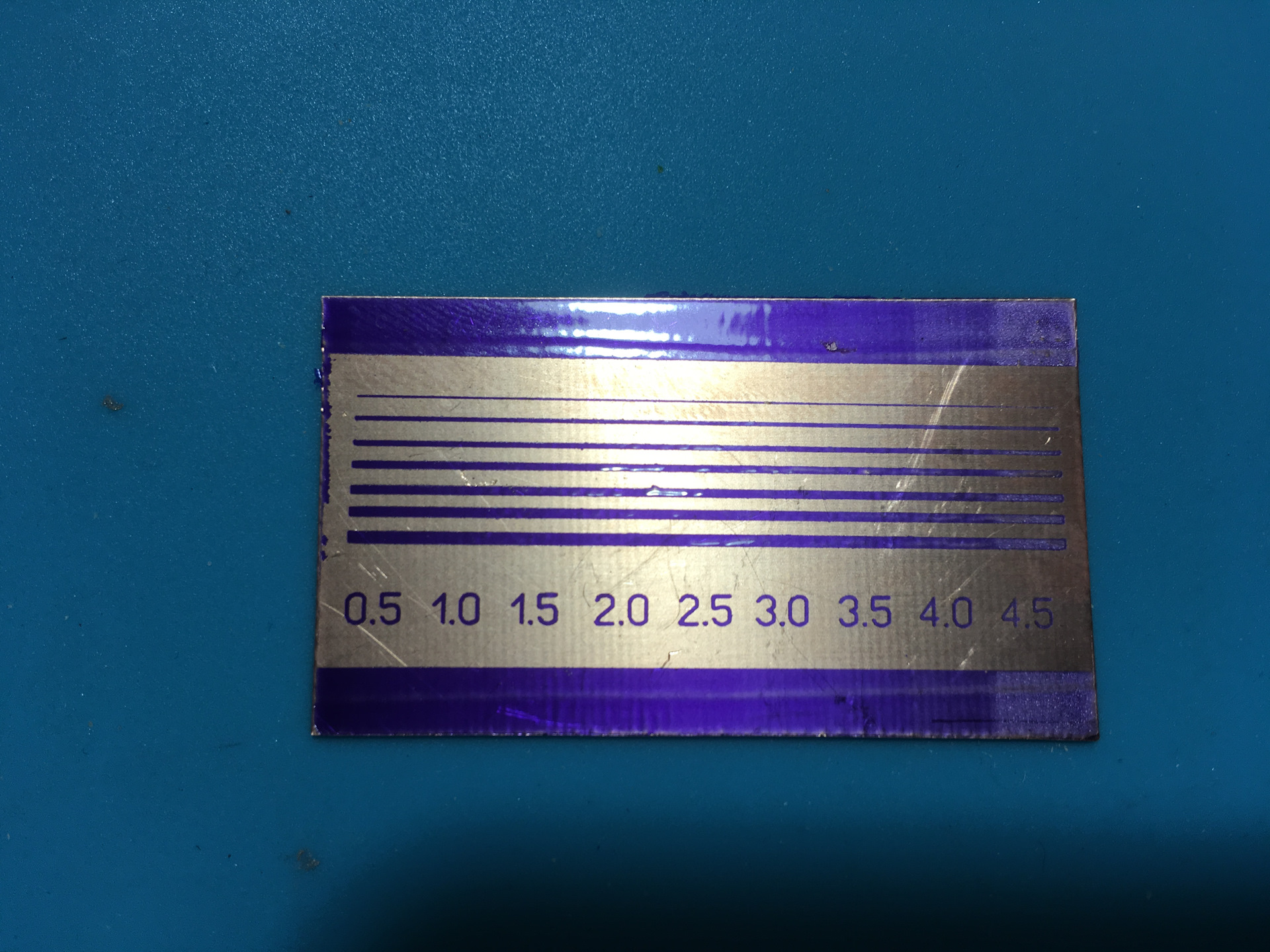

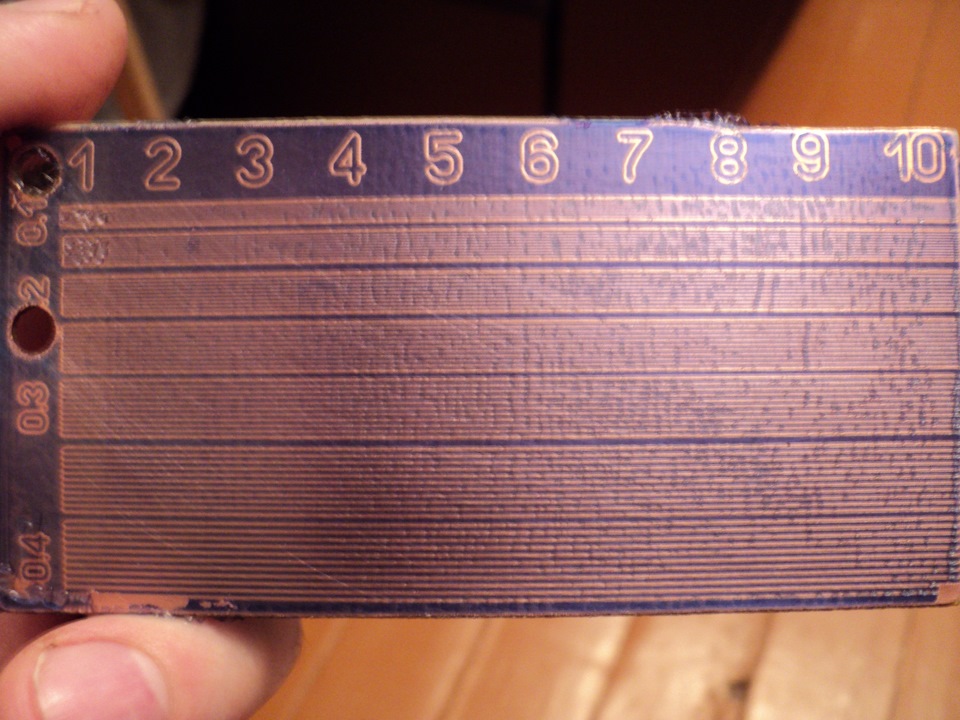

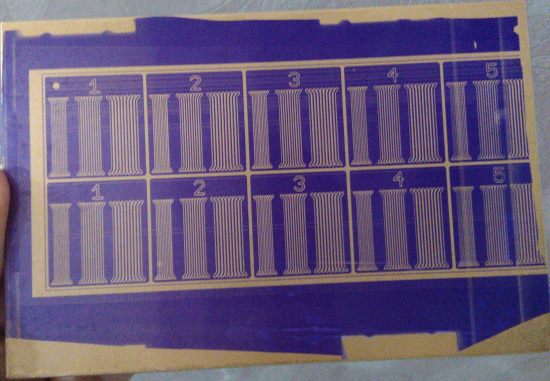

Хотя фото получилось не очень качественное но по изображению можно заметить, что элементы под номером 1 и 2 более блеклые чем элементы под номерами 3 и 4. Время засветки элементов 3 и 4 соответствует 4 и 5 минут соответственно. Да, как видите, я перемещал заслонку через каждую минуту, всему виной неправильный масштаб.

Как сделать ультрафиолетовую лампу для дома своими руками

Способ 1: как сделать ультрафиолет

Из подручных материалов можно сделать устройство со свечением, напоминающим ультрафиолетовый свет. Понадобятся материалы: фонарь на светодиодах, фиолетовый и синий маркеры, ножницы, прозрачный скотч.

Вырезаем кусочек скотча такого же размера как защитное стекло фонарика.
Приклеиваем его поверх стекла.
Закрашиваем скотч в том месте, где проходит луч света синим цветом.
Вырезаем еще один кусочек скотча.
Наклеиваем поверх закрашенного.
Теперь закрашиваем его фиолетовым цветом.
Наклеиваем, закрашивая по очереди маркерами еще пару слоев.
Сверху наклеим ленту, не закрашивая ее.

В итоге мы изготовили светофильтр, свет которого очень похож на ультрафиолетовое излучение. Те же манипуляции можно провести с фонариком на смартфоне.

Самое простое световое приспособление, это фонарик. Как сделать ультрафиолетовый фонарик в домашних условиях расскажем подробно. Необходимые материалы: обычный фонарик на светодиодах; ультрафиолетовые диоды.

Возьмем обычный фонарик с 6 светодиодами

Важно, чтобы фонарик разбирался и собирался.
Приобретем 6 уф диодов аналогичных тем, что стояли изначально в фонарике.
Вынимаем защитное стекло и выпаиваем из устройства светодиоды, последовательно выпаивая всю цепочку.
На их место, впаиваем УФ-диоды в той же последовательности как и выпаивали.
Соберем все элементы фонарика.

Способ 3: как сделать ультрафиолетовую лампу

Для изготовления лампы в домашних условиях необходима дуговая ртутная лампочка мощность от 125 ватт, тряпка, молоток, поджигающий дроссель, патрон для цоколя, основание для лампы (термостойкий пластик или фанера).

Берем лампочку, оборачиваем тканью.
Молотком аккуратно раскалываем колбу так, чтобы не повредить трубку внутри. Разбивая колбу, вы высвобождаете пары ртути, находящиеся в лампе. Поэтому лучше осуществлять манипуляции в хорошо проветриваемом помещении или на улице.
Достаем цоколь с трубкой. Осколки ртутной лампы не утилизируйте в обычный мусор, а сдайте в специальный центр по утилизации ртути или в центр гигиены.
Бережно извлекаем стеклянную трубку из цоколя – это основа нашей ультрафиолетовой лампы.
Протираем трубку спиртом или растворителем.
Надеваем на трубку защитную сетку от старой лампы.
Берем основу и закрепляем на ней дроссель.
Устанавливаем патрон: выход катода подключаем к третьему разъёму, выход анода к первому.

Присоединяем электрические провода для питания.

Подсоединяем трубку патрону. Подключаем к электросети.

Мы получаем лампу для кварцевания. При использовании необходимо соблюдать ряд правил: не включать, если в помещении люди или животные; после кварцевания хорошо проветрить помещение.

Проецирование

Кладем нашу заготовку, сверху фотошаблон и прижимаем оргстеклом (крышкой от коробки CD-диска). Можно, конечно использовать и обычное стекло. Со школьного курса помним, что обычное стекло плохо пропускает ультрафиолетовые лучи, поэтому придется дольше засвечивать. Под обычным стеклом мне пришлось увеличить выдержку в 2 раза. Расстояние от лампы до заготовки можно подобрать экспериментально. В данном случае — примерно 7-10 см. Разумеется, если плата большая, придется применять батарею из ламп или увеличить расстояние от лампы до заготовки и увеличить время засветки. Время засветки для фоторезиста — 60…90 секунд. При использовании фотошаблона, распечатанного на лазерном принтере выдержку стоит сократить до 60 секунд. Иначе, из-за невысокой плотности тонера на фотошаблоне, могут засветиться закрытые участки. Что приведет к сложностям при проявлении фоторезиста.

Подготовка текстолита с фоторезистом

На эту тему интернет просто завален статьями, но ради целостности и ради некоторых специфических моментов я опишу и такие широко известные этапы как подготовка и травление текстолита ?

Мой первый опыт такого изготовления был пару дней назад с отечественным фоторезистом ПФ-ВЩ. С учетом последнего вчерашнего опыта я категорически советую не тратить время на этот фоторезист, а сразу брать приличный — Ordyl Alpha 350(330) ? Говорят, еще Kolon приличный, но его я не пробовал. С фоторезистом Ordyl результаты получаются гораздо более стабильные и точные, он проще проявляется и гораздо крепче держится на фольге. И он может простить те ошибки, которые будут критичными для ПФ-ВЩ

И что немаловажно — продается в куче мест довольно недорого

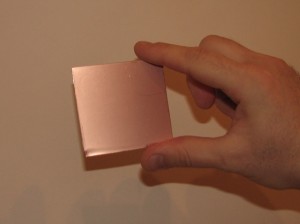

3.1 Подготовка текстолита

Начну с того, что текстолит должен быть ровным, очень желательно с гладкой фольгой без царапин и вмятин. Иначе шансы на успех снижаются ?

Если изготавливается двухсторонняя плата, то нужно сразу вырезать из текстолита плату точно в размер. Если есть какой-нибудь CNC-фрезер, то можно за одну установку сразу и просверлить все отверстия и вырезать по контуру, как это делаю я. Если нет, то сверловку лучше оставить на потом, когда плата будет вытравлена.

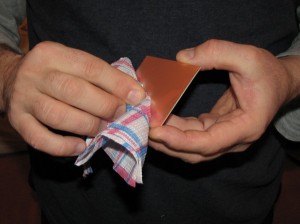

После этого заготовку текстолита необходимо очень тщательно почистить и обезжирить. Это можно сделать кухонной абразивной губкой (но только не использованной для мытья посуды, на которой уже накопились жиры) и чистящим порошком наподобие Пемолюкса. Очень тщательно, не спеша трем каждый квадратный миллиметр фольги, не трогая ее пальцами. Вообще, фольгу после начала чистки трогать пальцами категорически не советую, на ней не должно быть ни малейшего даже самого слабого жирного пятнышка. После чистки тщательно промыть в проточной воде, стряхнуть излишки воды и дать ей высохнуть. Промакать или протирать чем-либо не советую, т.к. можно нанести жировые загрязнения, даже с новой салфетки.

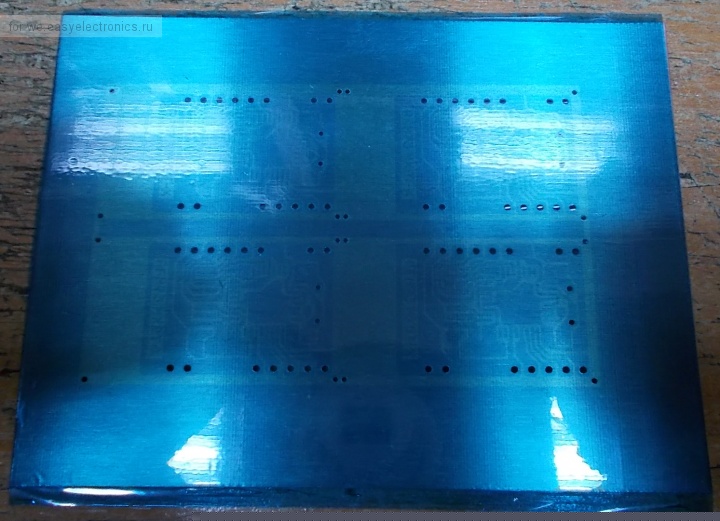

3.2 Нанесение фоторезиста

Тоже довольно изъезженная в интернетах тема, поэтому пройдусь коротко.

Фоторезист обычно идет в листах или рулонах. Состоит он из трех слоев — две защитные пленки и сам фоторезист между ними. От фоторезиста отрезается кусочек по размеру платы +5 мм по длине и ширине, затем с него снимается матовая (полиэтиленовая) защитная пленка.

вторая, глянцевая (лавсановая) должна оставаться на нем вплоть до этапа травления.

Проще всего снять пленку с помощью кусочка скотча. Он клеится краем на уголок фоторезиста и затем отгибается назад, утягивая за собой и защитную пленку.

После снятия матовой пленки фоторезист прикладывается к краю платы и приглаживается по этому краю пальцем. Остальной фоторезист держится на весу, без натяга, но так, чтобы как можно меньшая его площадь ложилась на фольгу.

Учтите, что если фоторезист Ordyl упадет на хорошо подготовленный текстолит, то он может намертво приклеиться к нему, и без пузырей его уже не накатаешь. Придется отскребать его и повторять все заново. А ПФ-ВЩ может падать сколько угодно — он точно не приклеится ?

Теперь сама накатка. Если у Вас есть ламинатор, в который по толщине пролезет текстолит, то просто замечательно. Делаем из сложенной вдвое полоски бумаги типа конвертика, кладем текстолит с прилепленным краем фоторезиста в него, и подаем этот бутерброд в ламинатор, нагретый до 100-110 градусов. При этом продолжаем придерживать фоторезист, чтобы он соприкасался с фольгой текстолита только непосредственно на входе ламинатора.

Для Ordyl на этом все, для ПФ-ВЩ будет невредным прокатать еще пару раз.

Если ламинатора нет, то приглаживаем фоторезист к текстолиту пальцем от края до края, постепенно опуская его на текстолит. Главное — не поймать пузыри. После того как весь фоторезист лег на фольгу, берем фен и прогреваем текстолит градусов до 70, после чего еще раз хорошенько проглаживаем весь фоторезист.

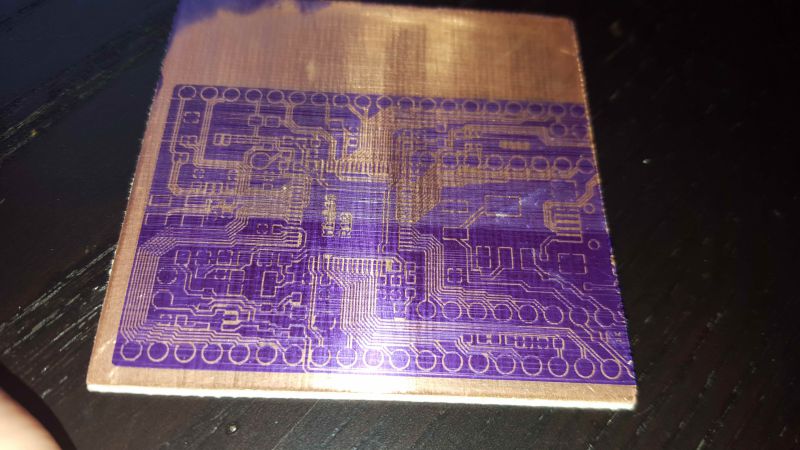

После накатки даем текстолиту с фоторезистом отлежаться минут 15-20, или как минимум пока они не остынут до комнатной температуры — по рекомендации производителя фоторезиста.

И теперь все готово для засветки рисунка слоя ?

Филаменты

Источником излучения светового потока в филаментной лампе являются филаменты, откуда и произошло название лампы.

На фотографии показано шесть филаментов, извлеченных из перегоревшей лампы. Филаменты могут иметь любую форму, даже спирали. Это позволяет дизайнерам создавать эксклюзивные лампочки.

Устройство светодиодного филамента

Филаменты изготавливают по технологии Chip-On-Glass, сокращенно COG, что переводится как чип на доске.

Основанием филамента служит стеклянный или сапфировый стержень круглой формы с вплавленными в него по торцам электродами. Диаметр стандартного стержня составляет 2 мм, длина – 30 мм.

Вдоль стержня закреплено последовательно соединенных 28 светодиодных миниатюрных кристаллов синего и красного цветов излучения. Сверху светодиоды покрыты слоем лака, пропускающим только белый свет.

Мощность филамента составляет около 1 Вт, напряжение, необходимо для свечения составляет около 60 В. Рабочий ток, соответственно, около 16 мА.

Филаменты в лампочках размещают в герметичную стеклянную колбу, но они успешно могут работать и на открытом воздухе, что позволяет из них делать оригинальные самодельные светильники.

Подготовка платы

Если плата грязная и сильно окислилась, то полируем плату пастой гои, чтобы блестела. До идеального зеркала не надо.

Надеваем гигиенические перчатки (тонкие такие, чтобы движениям не мешали). Драим Кометом с тряпочкой — снимает все окислы. Хорошо промываем горячей водой (холодной вообще лучше не пользоваться, в ней хлор, он нам не друг). Драим Пемолюксом, без тряпочки, просто пальцами, смываем. С этого момента руками поверхность не трогаем. На жир фоторезист не ложится. Плата настолько обезжирена после Пемолюкса, что скрепит. Вода с платы не скатывается, пристает к поверхности. На вид должна быть блестящая, светлая. Сушим феном на самой маленькой температуре, сгоняя воду.

Плата готова.

Нанесение фоторезиста

Определяющим при выборе ламинатора является наличие «ионизирующих» валов для удаления статического заряда с поверхности заготовки

Необходимо обратить внимание на наличие предварительного нагрева, особенно актуального при нанесении фоторезиста на внешние слои и толстые заготовки, а также ламинирующих валов диаметром порядка 100 мм, позволяющих ламинировать заготовки слоев печатных плат толщиной от 0,06 мм. Типичным примером такого ламинатора является модель WAT 100F-LH (рис

6). Особое внимание при эксплуатации ламинаторов следует обратить на периодический контроль (как правило, через 1000 часов). Проверяется равномерность прижима ламинирующих валов, равномерность распределения температуры на ламинирующих валах и жесткость резинового покрытия ламинирующих валов.

Проявление фоторезиста

Но отказался от них, поскольку приходиться работать в перчатках (раствор опасен и разъедает кожу). Процесс протекает очень быстро. К тому же, совсем неприемлемо держать такой раствор в доме, где есть жена и маленькие дети, которые могут найти эту опасную жидкость.

Поэтому, берем простую пищевую соду. Пищевая сода не только безопасный химикат, который легко купить в продуктовом магазине, но и работать с ней гораздо приятнее. Она не так быстро растворяет пленку фоторезиста, поэтому сложно передержать фоторезист в растворе. Вымывание незасвеченных участков фоторезиста проходит более деликатно и не так стремительно. Дело в том, что удаление пленки фоторезиста с готовой платы выполняется в том же растворе, поэтому если передержать, то фоторезист начнет отставать от текстолита.

Раствор готовим по следующему рецепту: насыпаем в бутылку пищевой соды, сколько не жалко, заливаем горячей водой, растворяем путем применения к бутылке возвратно поступательных движений, т.е. колотим

Внимание! Если вы будете использовать едкий натрий( NaOH) его концентрация не должна быть столь суровой. Достаточно чайной ложки на литр

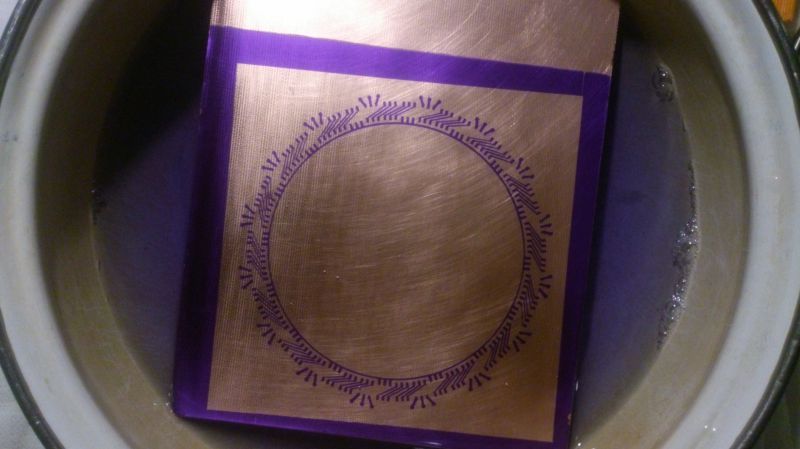

Далее наливаем раствор в кюветку или мелкую посудину. Отделяем с пленки фоторезиста верхнюю защитную пленку (она более жесткая, чем первая, ее можно отделить руками), погружаем заготовку в раствор. Через 3 минуты вынимаем, и под струей теплой воды протираем мягкой губкой для мытья посуды. Затем снова в раствор на 2-3 минуты. И так пока фоторезист полностью не смоется с незасвеченных участков. Затем хорошо промываем заготовку в проточной воде.

ультрафиолетовый лак для плат

Приобрел себе однокомпонентную паяльную маску Mechanic с УФ отверждением. Это зеленый лак, которым покрываются платы для защиты от внешних воздействий. После застывания он достаточно прочный, чтобы защитить от короткого замыкания при попадании отвертки на плату или других токопроводящих металлических предметов, и отлично защищает от химических воздействий. Дорожки платы не окисляются и не подвержены коррозии. Нанести этот лак на плату не так просто, как может показаться. Для нанесения паяльной маски на плату ровным тонким слоем в домашних условиях существует несколько способов. Простое его размазывание валиком или резиновым шпателем не эффективно.
