Топорик для кухни из диска от циркулярки

Правила работы с металлом

Для того чтобы клинок был прочным и упругим, в процессе его изготовления необходимо соблюдать правила работы с металлом. Они заключаются в следующем:

1. Заготовки не должны иметь видимых и скрытых повреждений. Перед тем как сделать нож, заготовки необходимо осмотреть и простучать. Цельная деталь звучит звонко, а дефектная глухо.
2. При проектировании формы клинка необходимо избегать углов. В таких местах сталь может сломаться. Все переходы должны быть плавными, без изломов. Срезы обуха, рукоятки и предохранителя должны быть сточены под прямым углом.
3. При выпиливании и затачивании нельзя перегревать сталь. Это приводит к уменьшению ее прочности. Перегретый клинок становится хрупким или мягким. Во время обработки заготовку нужно постоянно охлаждать, полностью погружая ее в ведро с холодной водой.
4. Делая нож из полотна пилы, нужно помнить, что это изделие уже прошло цикл закаливания. Фабричные пилы приспособлены для работы с самыми твердыми сплавами. Если не перегреть полотно в процессе вытачивания и отделки, то закаливать его не придется.

Хвостовик клинка нельзя делать слишком тонким. Именно на эту часть изделия будет приходиться самая большая нагрузка.

Топорик для мяса кухонный своими руками

Топорик для мяса кухонный своими руками. Как сделать кухонный топорик своими руками. Походный топорик своими руками. Эта инструкция поможет вам сделать хороший крепкий небольшой, но тяжелый топорик. Им можно рубить мясо, дрова, брать с собой в поход и так далее. Металл обязательно проходит закалку, так что топор долго не тупится. В качестве материала автор использовал плуг от трактора. Делается топор не сложно, вывести необходимые профили можно обычной болгаркой. Для простоты работ, конечно, желательно иметь ленточную шлифмашину, но это не обязательно.

Материалы и инструменты для самоделки:— источник стали с высоким содержанием углерода (автор использовал тракторный плуг);— болгарка с отрезными и шлифовальными дисками;— набор напильников;— древесин для изготовления ручки;— эпоксидный клей;— дрель со сверлами;— желательно поискать материал для изготовления штифтов;— наждачная бумага разной зернистости.

Процесс изготовления топора:Шаг первый. Профиль топорикаПервым делом представьте, каким должен быть ваш топорик. Желательно нарисовать его на плотном картоне и вырезать. Это даст вам возможность подержать его в руках и оценить, будет ли он удобен. Далее профиль переносим на металл и вырезаем. Для работы понадобится болгарка с отрезным диском.

Шаг второй. Шлифуем и задаем профиль лезвияПосле работы болгаркой профиль нужно хорошенько отшлифовать по кругу, убрать заусеницы и сгладить прочие неровности. Металл тут довольно толстый, серьезную ошибку сделать не выйдет, так что работать моно болгаркой.

Вам также понадобиться хорошенько отшлифовать всю поверхность металла, так как наверняка тут будет ржавчина, грязь и так далее. Это можно сделать с помощью все той же болгарки, установив на нее насадку для шлифовки.

Далее можно приступать к изготовлению скосов, то есть формированию профиля лезвия. Если вам нужен максимально острый топор, который будет практически резать, а не рубить, скос делайте максимально далеко. То есть лезвие должно получиться максимально тонким. А если вы думаете постоянно что-то рубить топором, подвергать его большим нагрузкам. Скос делайте поменьше.

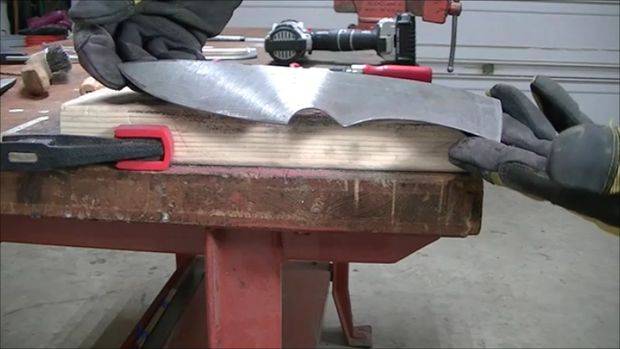

Скосы автор формирует болгаркой, хотя боле профессионально это делается на ленточном шлифовальном станке.

Для формирования скосов вы сперва должны все разместить на топоре. Нарисуйте линию, до которой будет заходить скос, а также разделите будущее лезвие на две части, чтобы вы ориентировались на эту центральную линию при работе болгаркой.

В завершении вам понадобится наждачная бумага, чтобы с помощью нее выровнять шероховатости, оставленные болгаркой. Также тут на помощь придут напильники.

Шаг третий. Сверлим отверстияПока мы не закалили сталь, обязательно просверлите в заготовке отверстия под штифты. Автор их решил не устанавливать, но это настоятельно рекомендуется, так как ручка получается крепкой, да и внешний вид топора становится привлекательней.

Даже если вы не будете ставить штифты, отверстия сделать все равно понадобится, так как благодаря ним ручка хорошо приклеится.

Шаг четвертый. Закалка металлаЕсли вам нужен реально крепкий топор, проведите закалку металла. Прогреть такую железяку до ярко-желтого цвета будет проблематично, вам понадобиться мощная печь. Впрочем, можно попробовать закалить лишь лезвие. Автор использует для таких целей голь. Охлаждает металл автор в воде.

Вообще описанный выше способ закалки является сомнительным, так как металл прогревается не весь, да и отпуск никто не производит. Вместо воды рекомендуется использовать масло, так как вода сильно быстро охлаждает сталь, а это чревато тем, что заготовка может треснуть или деформироваться.

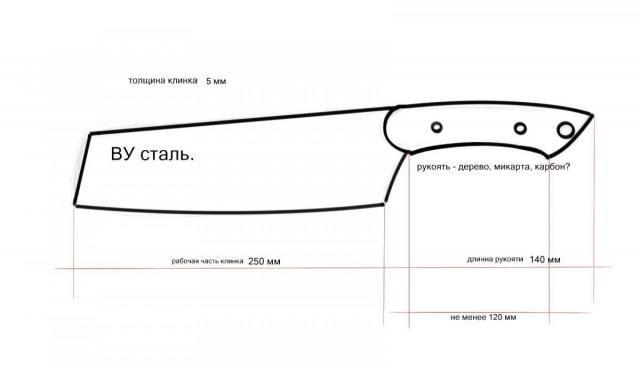

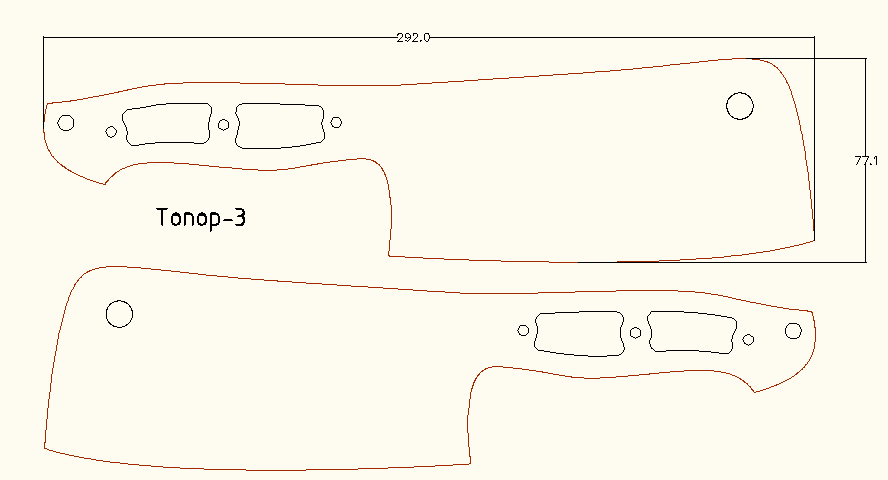

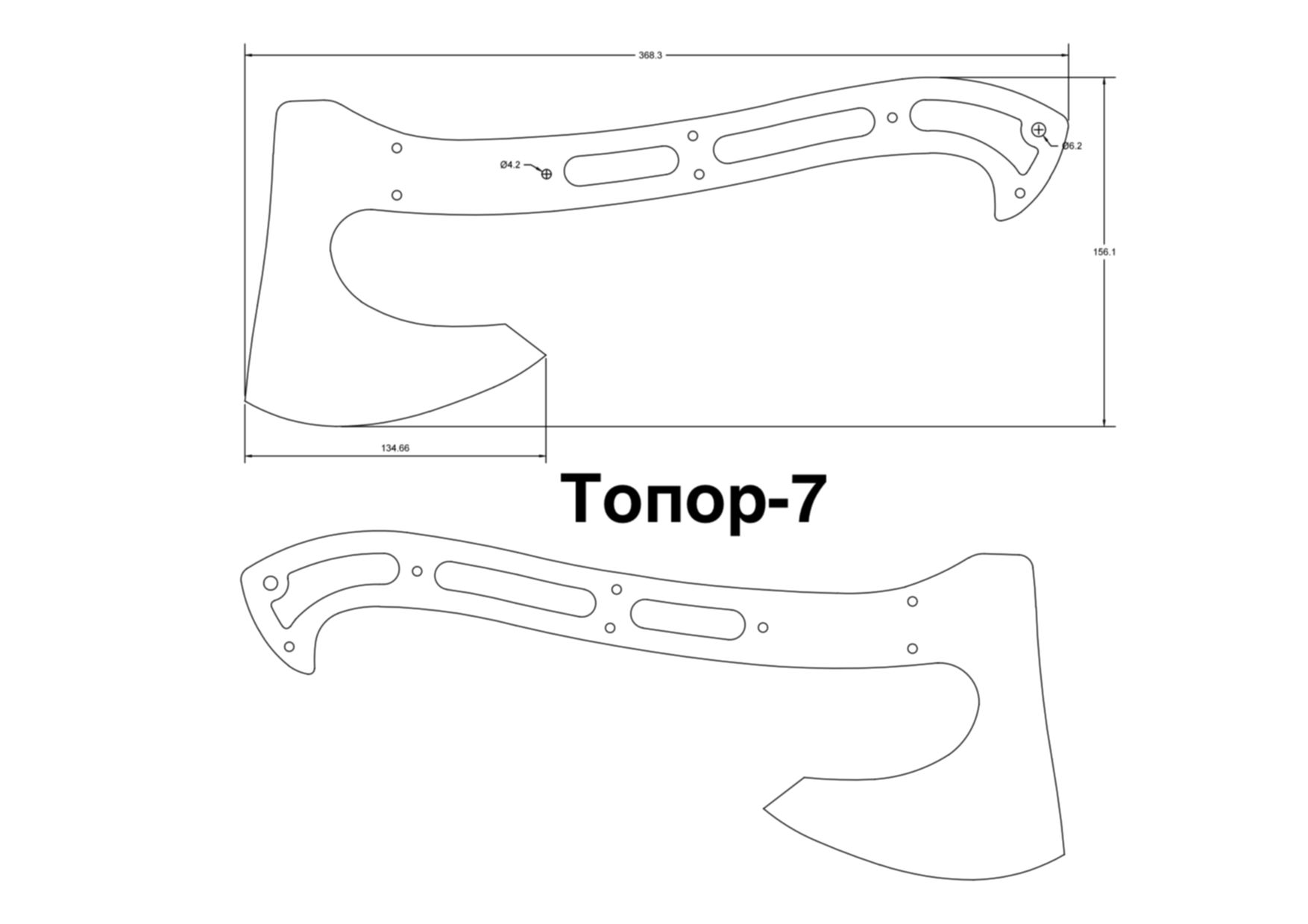

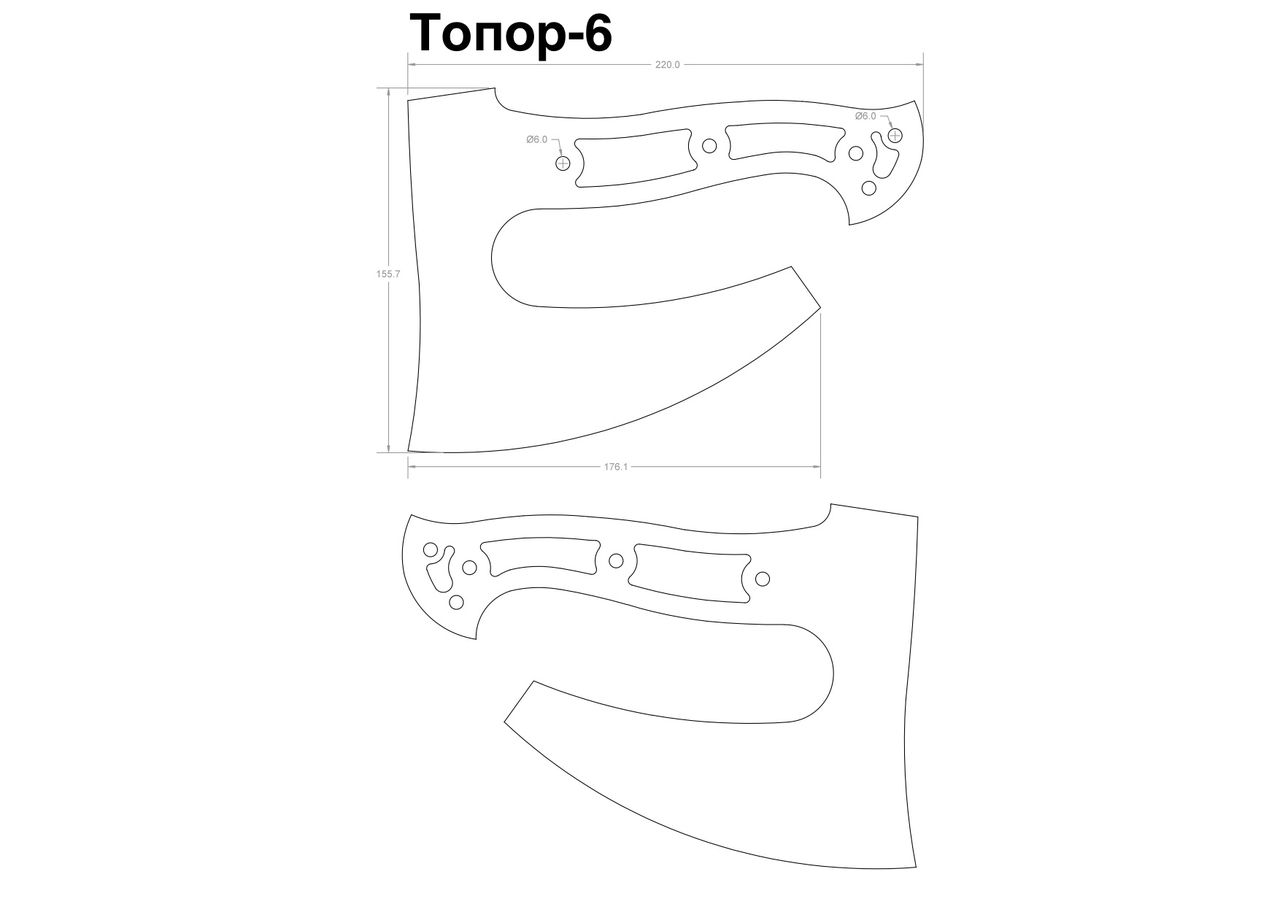

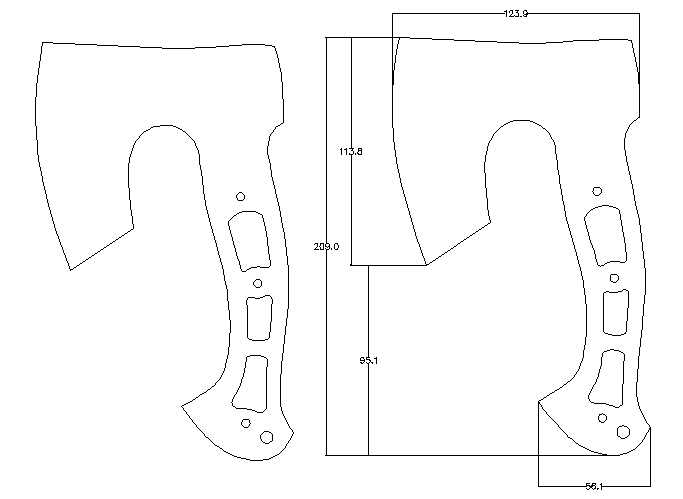

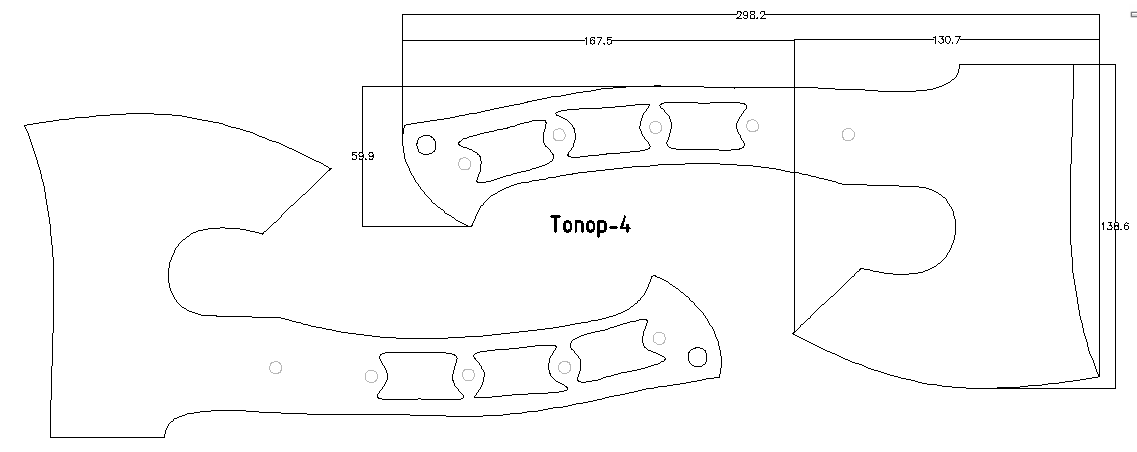

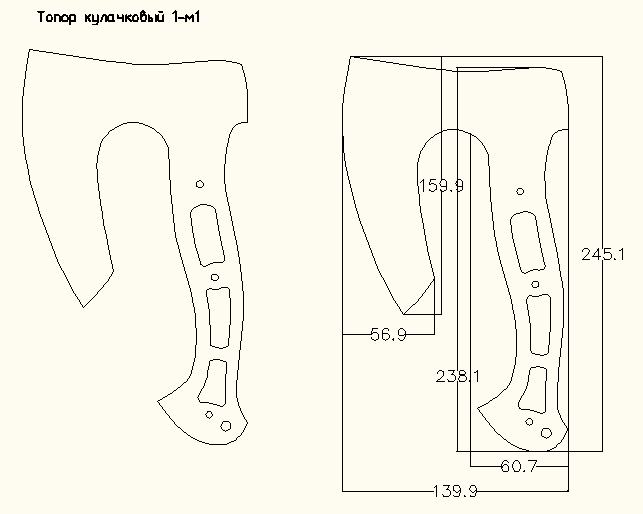

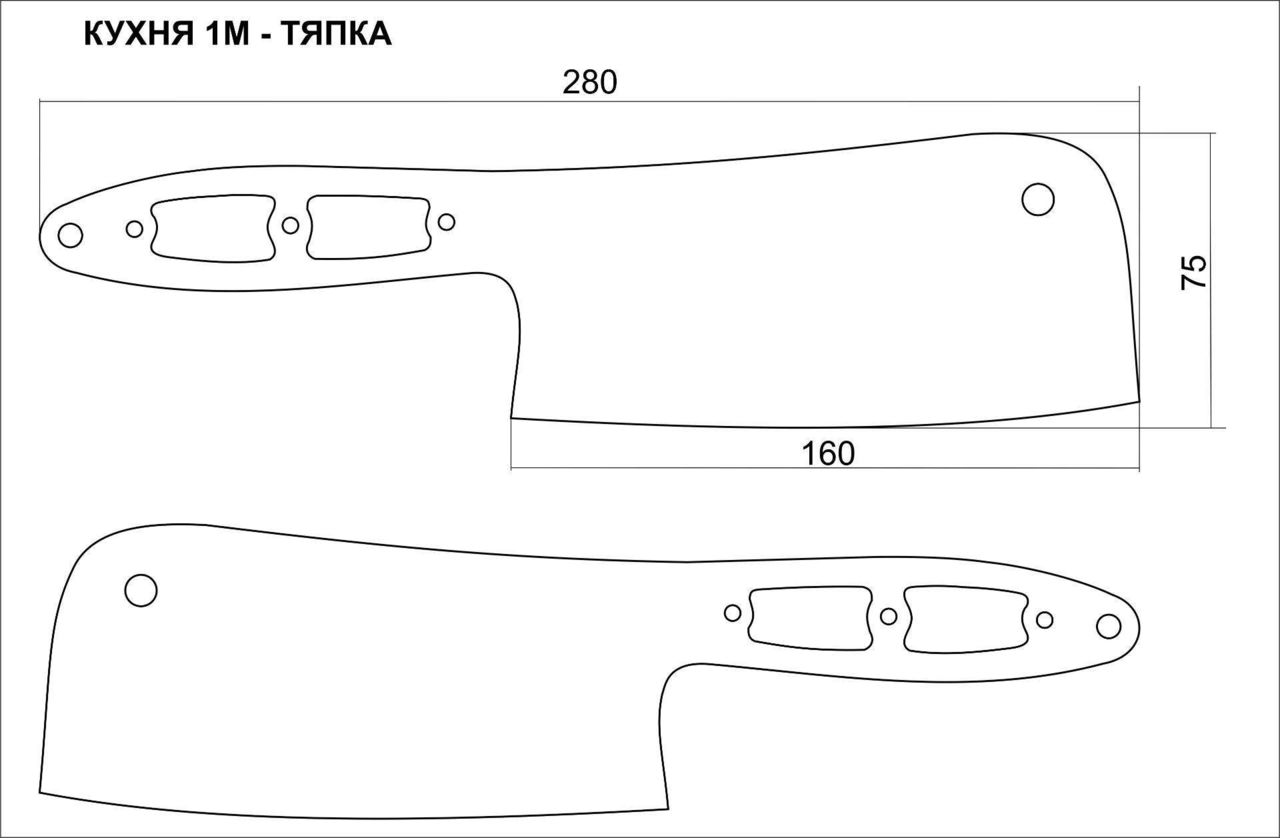

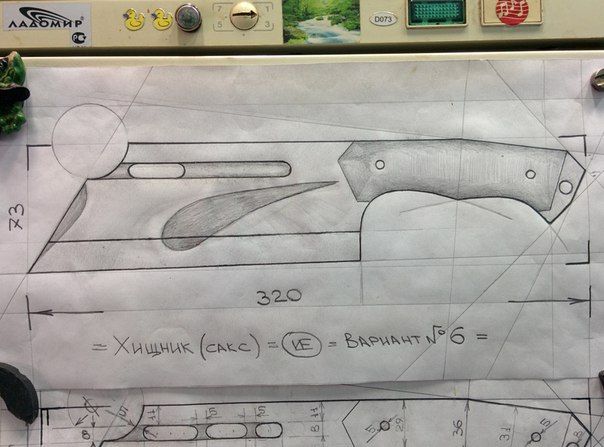

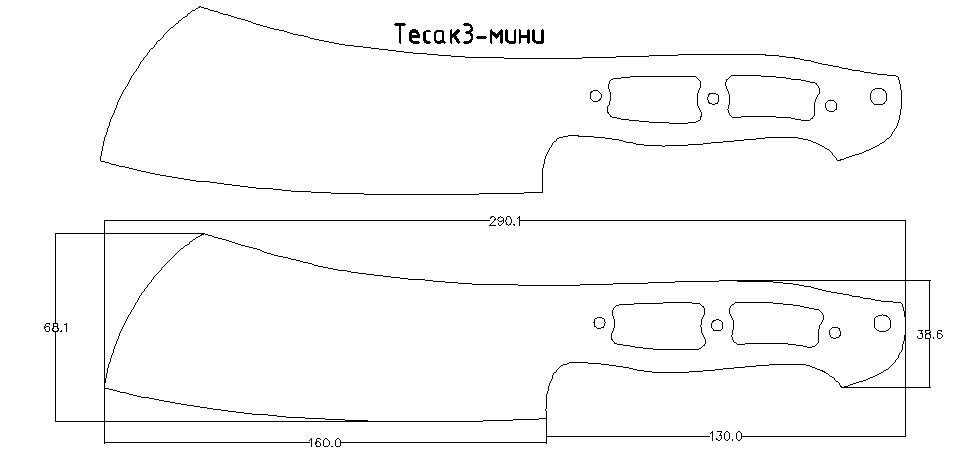

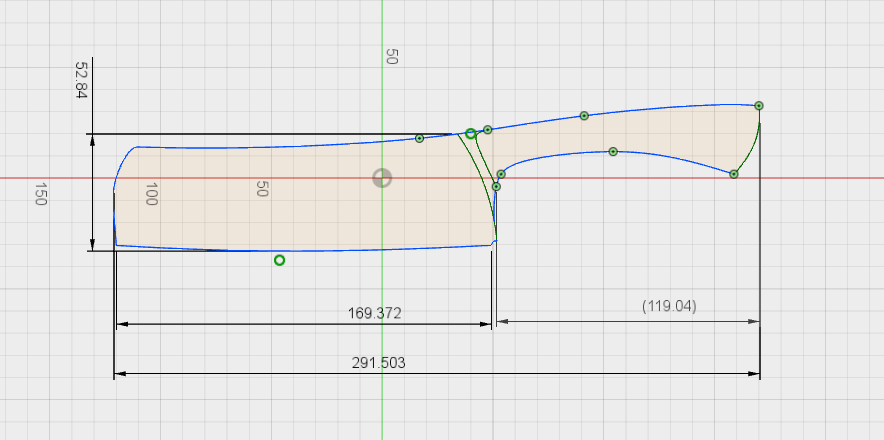

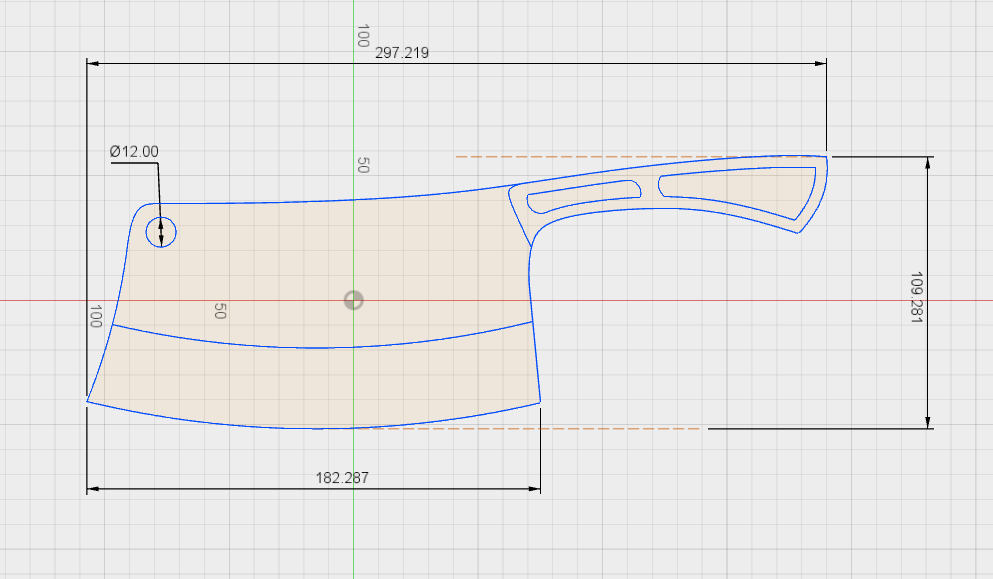

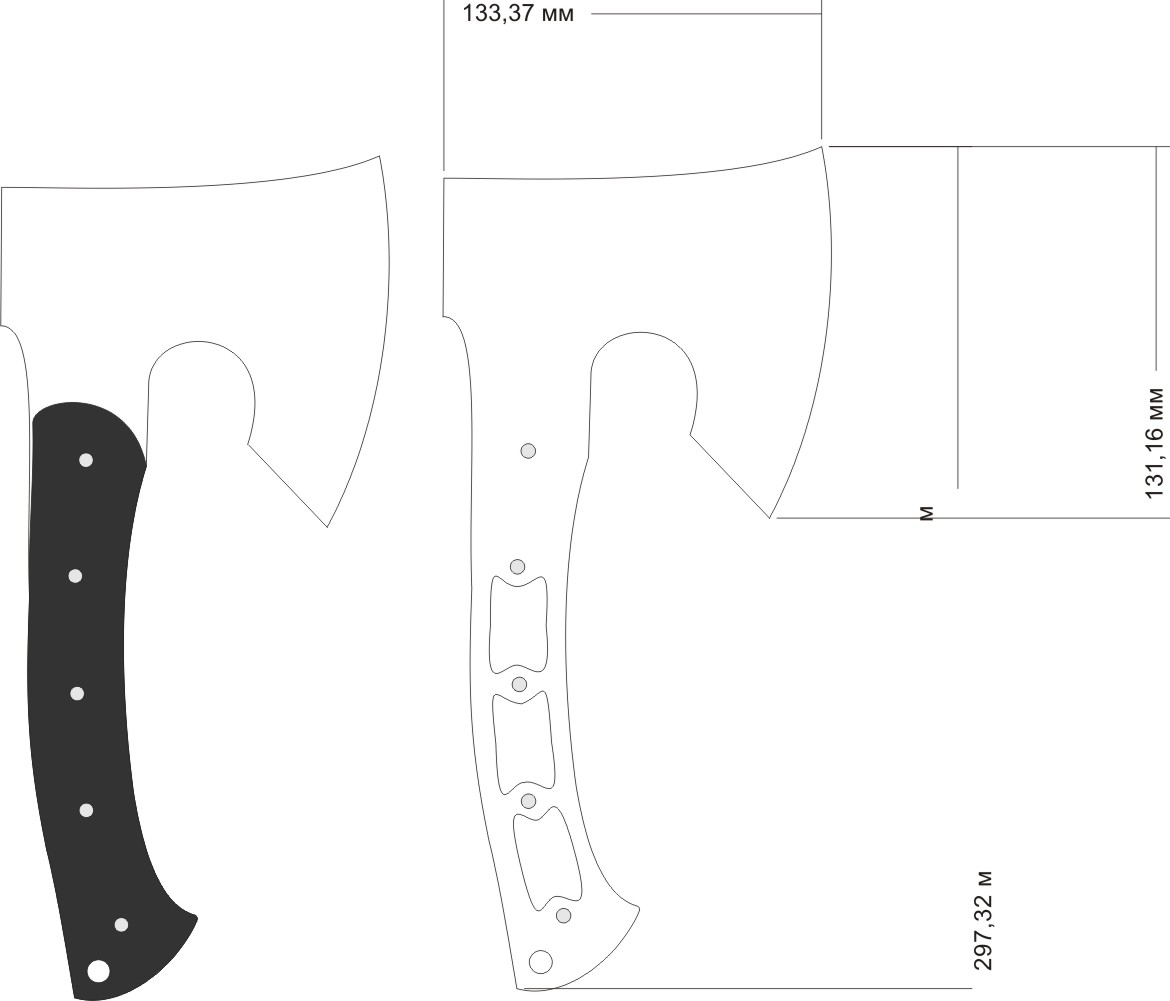

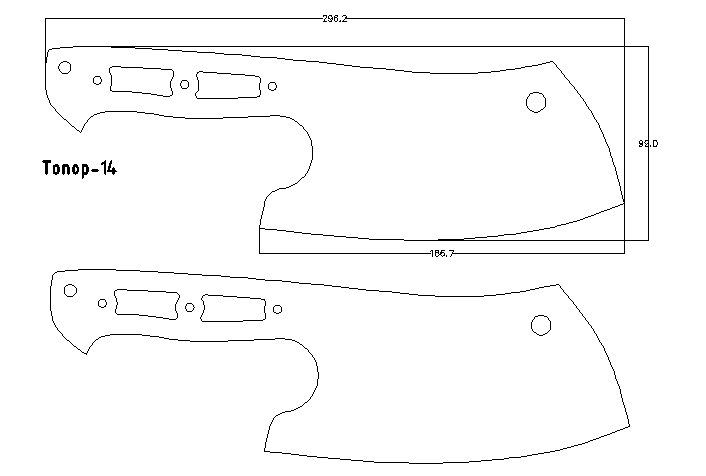

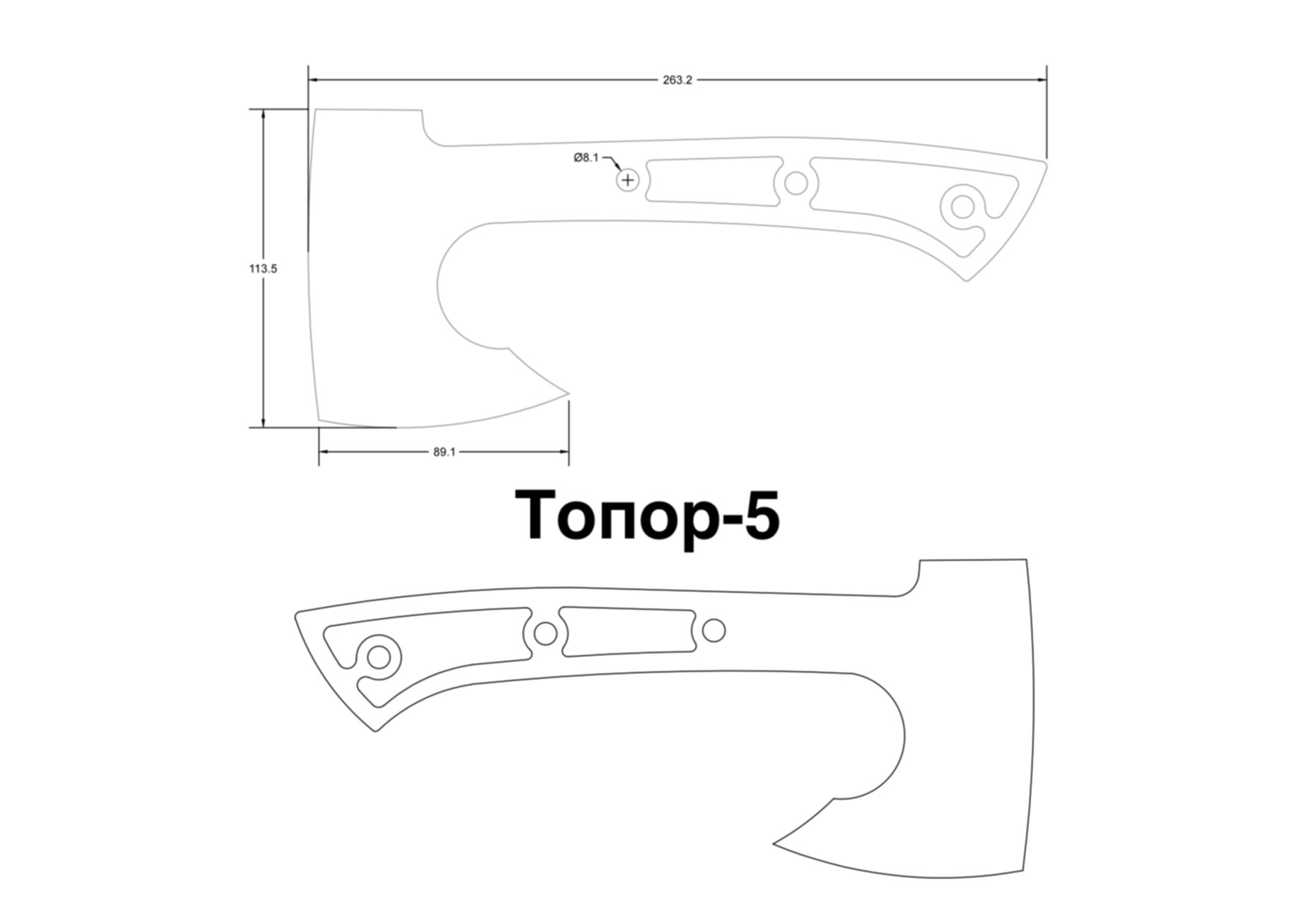

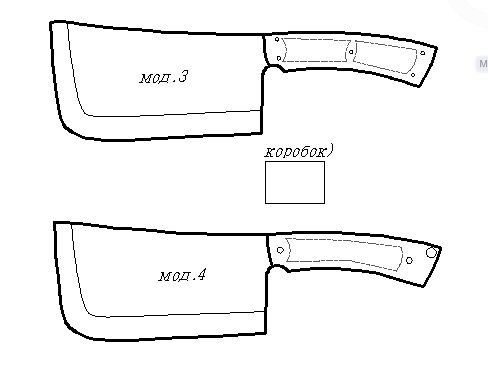

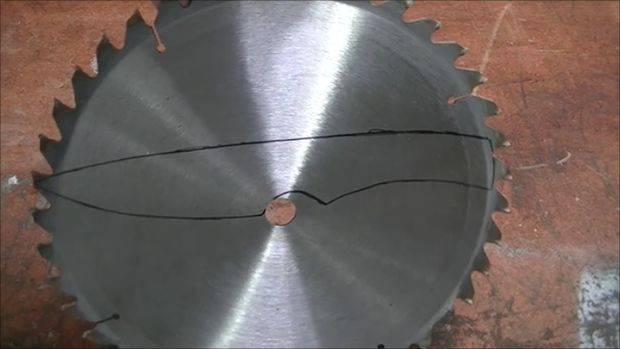

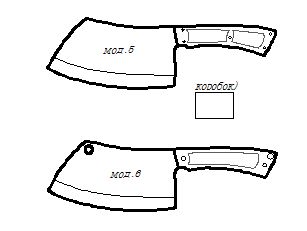

Шаг 1: Вырезаем чертеж топорика

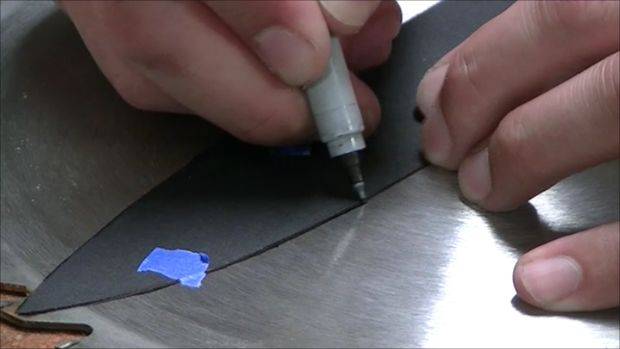

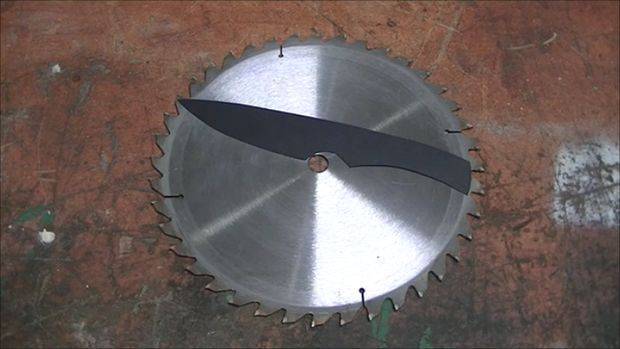

После того, как вы распечатаете чертеж мини топорика, вырежьте его и наклейте вырезку на диск. Я использовал аэрозольный клей. Вырежьте заготовку из диска болгаркой (УШМ). Из-за толщины стали резать диск может быть немного трудно.

Прежде чем убрать бумагу с диска, я отметил места, где будут расположены шпильки. Потом я сделаю с помощью деревянного шаблона правильный угол лезвию топора. Затем лезвие нужно аккуратно отшлифовать, выдерживая фаску. Если вы будете шлифовать металл ленточной шлифмашинкой, обязательно наденьте защитную маску и не используйте пылесос – остатки стружек могут затлеть от раскаленных частичек металла, может начаться пожар. Прежде чем начать пылесосить, подождите несколько минут.

Шаг 5:

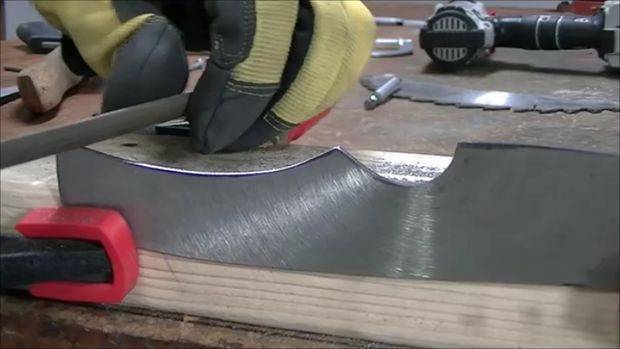

Я использовал несколько файлов, чтобы получить форму или максимально близко к линии. В этот момент он начинает выглядеть больше как нож и недостатки труднее обнаружить на глаз. Если я заметил, что зона нужна работа, я хотел бы использовать маркер заново нарисовать фигуру, а затем файл с этой новой линии. Он служил в качестве руководства, так что я не за правильное и испортить дизайн. Последняя картина клинка после того, как была подана и отшлифовать форму. У меня нет ни одной фотографии меня зашкурить лезвие, это последний шаг к формированию, которая удаляет любой файл знаки. Я бы начал с 150 грит и работать мой путь до 220.

Шаг 11:

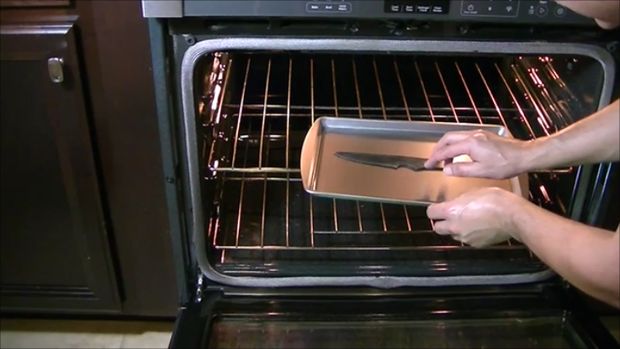

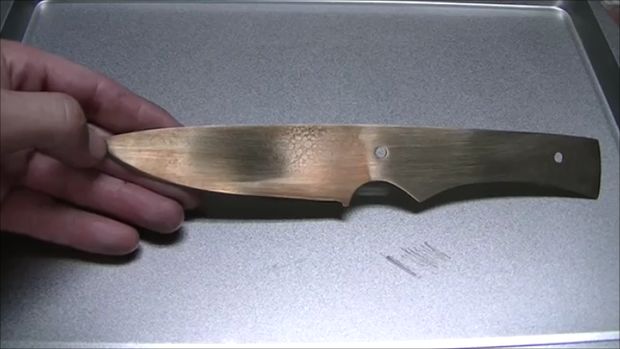

Теперь настало время для закалки клинка, но сначала я зашкурил все шкалы от утоления. Потом в моей духовке я поставила температуру до 375 градусов по Фаренгейту (в моей духовке, установив его до 375 градусов по Фаренгейту будет достигать 400 градусов по Фаренгейту марка предлагаю провести проверку вашей печи, чтобы увидеть, какую температуру установить так, чтобы она доходила до 400 градусов по Фаренгейту) и поместил лезвие в духовку на 1 час. В конце 1 час я выключила духовку и пусть лезвие крутилось внутри закрытой дверцей духовки, пока он не был достаточно прохладно, чтобы обработать. Вы можете ознакомиться с блондинка-иш или светлая бронза-иш цвет, что лезвие получается после закалки. После закал я шлифуют лезвие, чтобы очистить его, используя 220 грит и работаю до 400 грит. В последний раз рис я использую деревянный брусок С 400 зернистости наждачной бумагой, обернутой вокруг ее и зашкурить от ручки до кончика лопатки только в одном направлении. Это оставляет равномерный зашкурить линии на лезвии.

Что нужно определить для пильного стола?

Изготовление рабочего стола, с фиксированной на нем циркулярной пилой, для домашнего мастера не может быть большой проблемой. Полезно делать станок для обработки дерева самостоятельно, с учетом индивидуальных потребностей.

Необходимо выполнить примерный чертеж, чтобы по нему заготовить нужные материалы, инструменты и определиться с основными параметрами конструкции.

На начальном этапе необходимо выяснить главные технические качества будущего изделия.

Размеры

Габариты стола для циркулярной пилы рассчитывают, в зависимости от тех видов работ, которые предполагается выполнять с помощью инструмента.

Специфика решаемых задач влияет на длину и ширину изделия. Затем надо отметить место, где должен крепиться дисковый механизм, с учетом его размеров.

Отверстие под циркулярную пилу необходимо сделать точным, подходящим к определенной марке столярного оборудования, так как универсальные решения для этого не подходят.

Основание необходимо укрепить металлом, когда оно недостаточно прочное для механических воздействий, возникающих при распиле древесины.

Дизайн

Для столешницы обычно используют прочные доски из дерева лиственных пород, таких как дуб, бук, акация или ясень. При необходимости, поверхность стола покрывают фанерой или металлическим листом.

Под циркулярную пилу следует проделать отверстие в столешнице, в которое будет заходить нижняя часть диска.

Главными условиями создания качественного рабочего места должны быть:

• аккуратность обработки всех конструктивных деталей, чтобы во время разрезания древесины не получить занозы или не зацепиться одеждой за выступающие шурупы;
• тщательная заделка и шлифовка углов стола, особенно покрытого металлом;
• максимальное удобство для выполнения предполагаемых операций.

В целях продления долговечности и придания эстетической привлекательности изделию, можно покрасить стол в подходящий цвет.

Конструкция

Еще на этапе построения чертежа, следует продумать прочность конструктивных соединений, чтобы исключить быстрое расшатывание ножек стола.

Столешница должна быть абсолютно ровной, а все изделие – устойчивым и безопасным для мастера.

В некоторых случаях оборудование дополняют съемным расклинивающим ножом и защитным кожухом от летящих опилок.

Чтобы ножки выдерживали значительные механические нагрузки, их надо соединить несколькими планками, укрепленными металлическими уголками.

Соединения чаще всего выполняют шурупами и болтами с гайками, что особенно удобно, в случае использования небольшой складной конструкции.

Инструменты и материалы

Удобство эксплуатации топора во многом зависит от правильности изготовления его рукояти. Для этой детали идеально подойдут одна из следующих видов древесины:

Вам обязательно нужно знать, из какой стали сделана колющая составляющая будущего инструмента. Допустимы материалы с маркировкой 8ХФ, 9ХФ, 9ХС, ХВГ, У7А и многие другие. Надо только избегать обозначения МРТУ, ОСТ и ТУ на этих деталях.

Из инструментов могут пригодиться:

• абразивное точило;
• напильник;
• маркер для разметки;
• стамеска;
• магнитный уголок;
• струбцина;
• наждачная бумага;
• точильный диск для заточки лезвия;
• болгарка;
• для некоторых работ может понадобиться сварочный аппарат.

Вырезание и первичная обработка заготовки

Пилить заготовку быстрее всего болгаркой с тонким отрезным диском по металлу. В случае если нет возможности использования болгарки, то можно воспользоваться ручной ножовкой по металлу

Важно правильно установить пилку в ножовку. Зубы пилки должны быть направлены вперёд и ножовка должна резать при движении «от себя»

Вырезание и подготовка заготовки

Сначала с помощью прямых надрезов выпиливается приблизительная форма ножа. Затем выпиливают загибы. Их проще всего выпиливать несколькими косыми надрезами, сходящимися в одной точке

Важно оставлять припуск 2–3 миллиметра до нарисованного контура. Это связано с тем, что при использовании болгарки металл на месте распила перегревается

Сточив 2–3 мм при помощи напильника и наждачной бумаги можно удалить перегретый край металла.

Разновидности

Тесаки классифицируются по ширине лезвия

Выбирая между ними, важно определиться, для какой цели приобретается изделие: для разделки тушек скота в хозяйстве, профессиональной работы, мелких задач на кухне или даче

Особое внимание обращают также на рабочую часть, учитывают вес инструмента. В любом случае важны и физические возможности пользователя

Профессиональные тесаки

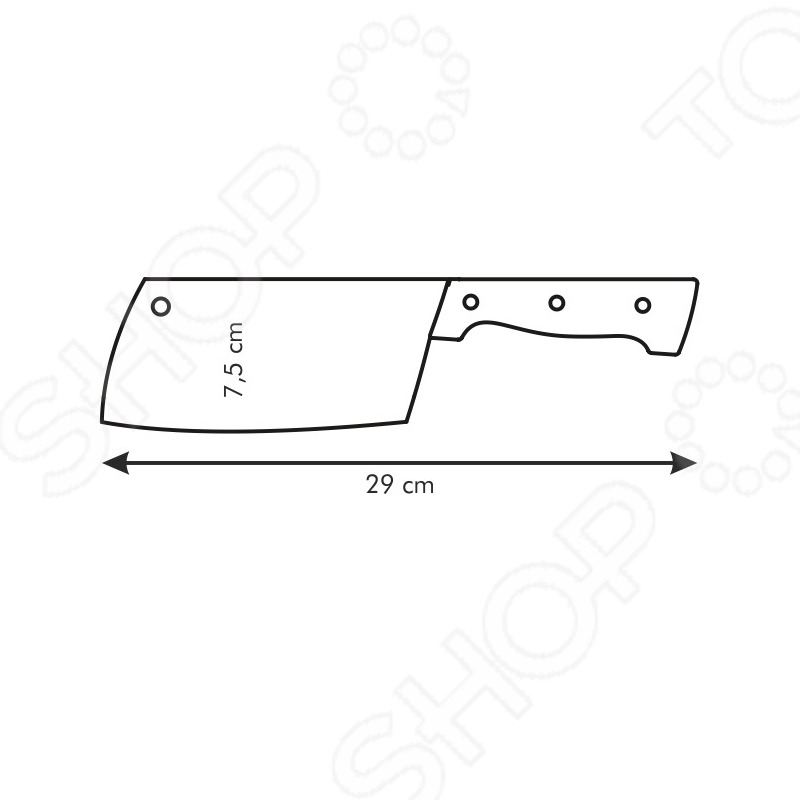

Средняя ширина лезвия профессионального топорика для рубки мяса и костей составляет 23-25 см. Изготавливается методом ковки из цельнометаллического шаблона, что исключает механические повреждения любого рода. За счет прочности и твердости пружинной стали такие топоры выдерживают серьезные нагрузки и отличаются долгим сроком службы. Держатель изготавливают преимущественно из дерева. Профессиональные топоры предназначены в основном для рубки мясных изделий разной плотности, целостность обрабатываемого сырья при этом сохраняется.

Со средней шириной лезвия

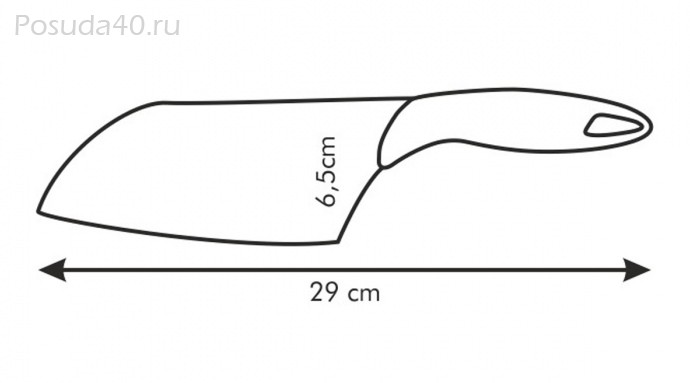

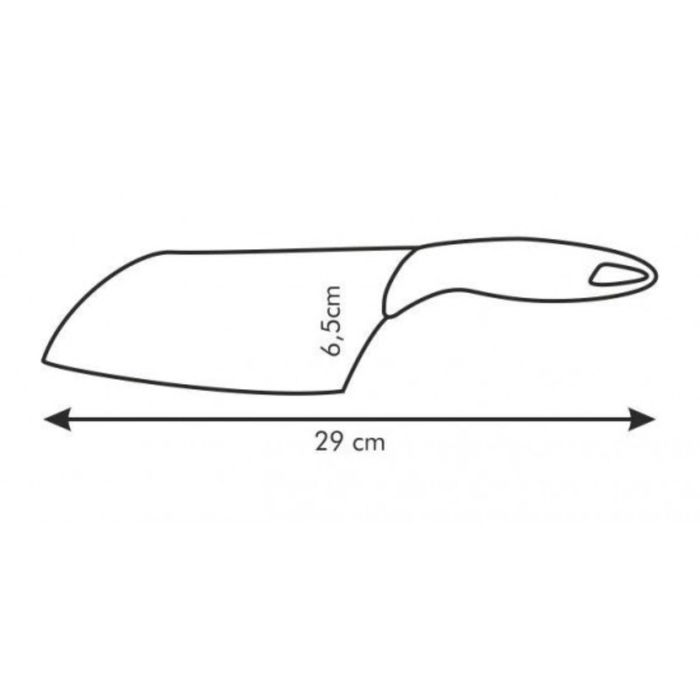

Эта модель близка к профессиональному тесаку. Ширина лезвия здесь меньше, составляет примерно 17-20 см. Топор отлично справляется с разделкой туши, его можно использовать при отделении костей от мяса. Некоторыми хозяйками используется вместо мясорубки. 20 сантиметровый топор особенно удобен для эксплуатации в небольшом хозяйстве.

С малым режущим элементом

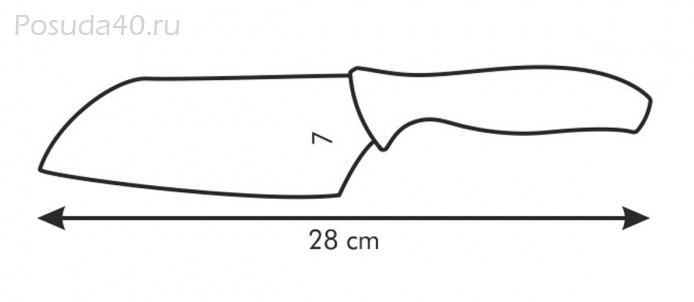

Рекомендован для простой разделки туши. Это, скорее, кухонный топорик для мяса, который не справится с задачей рубки. Может пригодиться в быту, не требует особых навыков работы в данной области. Ширина лезвия здесь небольшая, составляет примерно 15 миллиметров.

Формирование режущей кромки

Перед тем как приступить к формированию режущей кромки, необходимо провести подготовительную работу. Она заключается в нанесении разметки на кромке заготовки. Разметка размещена ровно по центру и служит ориентиром для изготовления симметричного спуска.

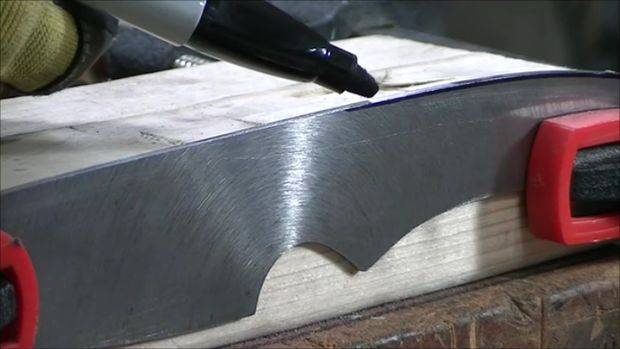

Для этого маркером закрашивается кромка, которая будет режущей и, используя сверло, равное по толщине заготовке, процарапывается разметка. Сверло имеет конусную заточку. Поэтому, если расположить сверло и заготовку на одной плоскости, кончик сверла будет ровно посередине.

Приспособление для нарезания кромки

Затем, используя напильник с крупной насечкой, можно приступить к формированию режущей кромки. При отсутствии должного навыка для создания ровной кромки, можно воспользоваться простым приспособлением. Оно состоит из основания, уголка и направляющей с площадкой для наждачной бумаги. На площадку с направляющей наклеивается наждачная бумага зернистостью 180. В уголке должно быть заранее просверлено несколько отверстий вертикально одно над другим. Нож плашмя закрепляется на основании и направляющая вставляется в отверстие на той высоте, чтобы угол между плоскостью основания и площадкой с наждачной бумагой был таким, который выбрали для формирования спусков. Универсальным является угол от 22 до 30 градусов.

Сделав ровный спуск до середины толщины заготовки, нож переворачивают, дальше делают такой же спуск на обратной стороне. Используя такое нехитрое приспособление, можно легко сформировать ровный клинок.

Советы по использованию

Топор, используемый для рубки мяса и костей, требует соответствующего ухода. Это позволит обеспечить необходимый уровень гигиены и сохранить внешний вид изделия на весь период эксплуатации.
Хранить топорик можно в отдельном ящике либо в кладовке, подвесив на крючок.
Мыть изделие после эксплуатации нужно как можно раньше, не оставляя на потом

Стоит использовать ручную мойку, что позволит аккуратно обработать все элементы конструкции.
Важно правильно подобрать разделочную доску — она должна быть деревянная, в крайнем случае пластиковой. Силикон и стекло не подходят.
Для заточки топорика лучше обратиться к специалисту.

Для разделки мяса, в том числе и с костями, можно использовать ножи и тесаки с разнообразным функционалом. Оптимальнее всего выполнить такую работу с помощью топорика для рубки костей, мяса. Такой инструмент подойдет даже для работы с замороженными мясными продуктами.

Советы по эксплуатации и уходу

Для того чтобы инструмент служил много лет, ему необходимо обеспечить должный уход и правильное хранение. Рекомендации, которых стоит придерживаться:

Топоры для рубки мяса лучше хранить в отдельном ящике, подальше от всех остальных инструментов. Если хозяйке удобно держать изделие под рукой, на открытой кухонной поверхности, в идеале для этого понадобится специальная подставка

Можно хранить топор в чехле, сделанном из плотной кожи, или в подвешенном состоянии, если на ручке есть выемка, крючок – это позволит сэкономить место на кухне и продлит срок службы изделия.
Важно помнить о том, что злейший враг металла и древесины – влажная среда. Обязательное условие хранения инструмента – сухое и теплое помещение.
Топорик будет служить долго, если использовать его исключительно по назначению, а сразу же после эксплуатации хорошо промывать со специальным средством и насухо вытирать полотенцем

Для очистки допустимо применение посудомоечной машины.
Работа должна осуществляться на разделочной доске. Можно использовать деревянную или пластмассовую вариацию, модели из стекла быстро затупляют топорик.
Лезвие тесака для мяса долго остается острым, но рано или поздно его все равно придется затачивать. С этой целью лучше обратиться к профессионалам, которые специализируются на обслуживании таких изделий.
Обязательно периодически протирать керосином металлические части изделия, а само лезвие смазывать растительным маслом для защиты материала от преждевременного разрушения.
При эксплуатации топора необходимо следить за тем, чтобы удар был выполнен за один подход, в противном случае есть риск раздробить кости на мелкие кусочки. Это негативно скажется на качестве разделанного мяса и его последующем приготовлении.
Если рукоять выполнена из дерева, можно приобрести для нее специальную защиту в виде спрея. Обработка обязательна, если изделие убирается на длительное хранение.

Самое главное – не забывать о технике безопасности при работе с инструментом, нельзя пользоваться топором, целостность конструкции которого вызывает сомнения.

Технология заточки инструмента правильно

Технология заточки профессионального топора для мяса практически ничем не отличается от аналогичной процедуры для другого колюще-режущего инструмента (рисунок 5).

Чтобы правильно провести процедуру, необходимо учесть следующее:

1. Место для работы должно быть правильно оборудовано. Точильный инструмент нужно прочно установить на станине, а станину прикрепить к полу, чтобы в процессе работы она не смещалась.
2. Перед началом работы внимательно осмотрите абразивный круг: он должен быть абсолютно ровным, без биений и зазубрин. Только в данном случае вы сможете провести заточку технологически правильно и без вреда для лезвия.
3. Позаботьтесь и о средствах личной защиты. В первую очередь нужно надеть защитные очки. Кухонные топорики изготавливают из высококачественной стали, а в процессе заточки брызги металла и абразивная пыль могут лететь во все стороны и случайно попадут в глаза.
4. Сама технология заточки выглядит следующим образом: лезвие держат в направлении «от себя» навстречу вращению круга и ведут параллельно его оси. Держать топор желательно двумя руками, чтобы была возможность точно выдержать угол заточки.
5. В процессе старайтесь не допускать перегрева режущей кромки. От этого сталь лезвия может стать слишком хрупкой и будет крошиться в процессе дальнейшей эксплуатации.

Рисунок 5. Правильная технология заточки Если во время заточки вы заметили, что на лезвии случайно образовалась заусеница, не отчаивайтесь. Это вовсе не означает, что инструмент испорчен. Чтобы исправить ситуацию, просто переверните топор и начните затачивать его в другую сторону. Довести режущую кромку до нужно состояния лучше на мелком абразивном круге

На данном этапе нужно соблюдать повышенную осторожность, чтобы край щербинки не отломился, а сама кромка осталась прочной. Для этого лучше всего применять метод двойной заточки. На завершающем этапе можно проверить угол заточки лезвия с помощью специальных шаблонов и, при необходимости, довести изделие до совершенства

На завершающем этапе можно проверить угол заточки лезвия с помощью специальных шаблонов и, при необходимости, довести изделие до совершенства.
