Содержание

ПСК 5

Этот плуг относится к группе пятикорпусных устройств. Его также задействуют для подготовки грунта перед посевными работами. Обработка грунта может вестись на глубину 16-35 см. Какая цена кормоуборочного комбайна Полесье, можно узнать тут.

Плуг может быть установлен ан такие марки трактора:Т-150К, Т-150, МТЗ-1523, ДТ-175. Также работа может происходить с некоторыми моделями зарубежного производства. Производительность данного устройства достигает 18-24 га, при этом топливо расходуется в количестве 6-7 л/га. После снятия отвала, разрешено применять в качестве рыхлителя.

Как установить плуг на мотоблок

Прежде чем начинать настройку и установку плуга, нужно подготовить сам мотоблок. Установка начинается с установки мотоблока на место проведения работ, демонтируются колеса и устанавливаются грунтозацепы. (См. Грунтозацепы для мотоблока своими руками). Грунтозацепы, придают мотоблоку лучшее сцепление с почвой, исключая пробуксовки.

Далее начинаем установку, гайки рекомендуется сильно не затягивать, для дальнейшей регулировки, если будет необходимость. Потом делает фиксация навески к крепежной системе мотоблока двумя стальными штырями. По окончании этих манипуляций можно приступать к регулировке плуга.

Описание работ по сборке

Чертеж простого плуга для минитрактора и мотоблока.

Основным несущим элементом рассматриваемого оборудования является рама, на которую крепятся остальные составляющие. Она изготавливается из металлического профиля круглого или прямоугольного сечения толщиной 2-3 мм. На рамную часть крепятся рабочие корпуса и вспомогательные элементы плуга. Форма рамы соответствует количеству рабочих инструментов плуга и выбранным управляющим элементам.

Геометрические особенности плуга

Схема лемеха плуга.

На представленном чертеже показано устройство лемешно-отвального корпуса плуга. Лемех (I) является самой нижней частью, производящей врезание в почву. Пласт земли двигается к отвалу (IV), который переворачивает, крошит и сдвигает грунт в борозду. Полевая доска (II) служит направляющей для движения плуга и не позволяет смещаться в сторону необработанной пашни. Стойка (III) крепит рабочий инструмент на несущей раме и жестко удерживает нож в рабочем состоянии. Лемех состоит из носка, лезвия и пятки (1, 2, 3), которые обеспечивают успешное проникновение в грунт. Верхний, бороздной и полевой обрезы (6, 4, совместно с крылом (5) и грудью отвала (7) благодаря своим геометрическим параметрам обеспечивают правильное перемещение и рыхление пласта. Конструкция плуга с двумя корпусами выполняют оптимальную вспашку небольших земельных участков на минитракторах. В интернете можно найти множество видео, описывающих работу таких устройств.

Крепление стойки плуга

Стойка исполняется с регулировочными отверстиями для настройки необходимой глубины вспашки. Она выполняется из металлической пластины толщиной 8-12 мм для придания достаточной жесткости при сопротивлении высоким нагрузкам при работе. Стойка крепится на раме болтами, угол наклона корпуса должен обеспечивать нормальное вхождение режущей кромки лемеха в почву.

Изготовление дышла и крепление колеса

Соединение основных узлов плуга.

Рама крепится к минитрактору с помощью стандартного сцепного пальцевого устройства или самодельного дышла. Первые можно взять со старого изношенного оборудования и приварить к передней части несущей конструкции, вторые изготавливаются своими руками в виде дышла с ручкой (примеры можно посмотреть на разнообразных видео в интернете). Различают прямое и V-образное дышло, причем второе более предпочтительное. Оно гасит боковые колебания плуга и обеспечивает прямолинейное движение.

Одной их дополнительных и управляющих деталей самодельного земельного орудия является полевое колесо. Оно служит для обеспечения легкости хода и предотвращения погружения рабочего инструмента в почву. Данные задачи может выполнять одно колесо, но на продвинутых конструкциях разделяют эти функции на два элемента. Полевое колесо крепится к раме на регулируемый кронштейн для обеспечения требуемых настроек плуга.

Крепление и изготовление рабочего органа плуга

Для изготовления основного рабочего инструмента плуга своими руками нужно сделать лемех и отвал. Корпус плуга необходимо производить из легированной стали с улучшенными прочностными характеристиками. В советские времена методические центры сельскохозяйственного машиностроения советовали усиливать корпуса плугов накладками из рессорной стали при обработке иссушенных и целинных земель. Хорошей заготовкой для производства режущей части является использованный диск для циркулярной пилы, материал которого обладает повышенными показателями прочности и жесткости. Лемех имеет форму клина с рабочим углом 40-42?. Лемех рекомендуется крепить к отвалу на болтах или заклепках для возможности снятия и регулярной заточки.

Монтаж отвала

Отвал изготавливается из металлического листа толщиной 3-4 мм с последующим изгибанием газовой сваркой или на вальцевом станке. Более просто сделать самодельный отвал из трубы диаметром 500-600 мм. Сначала делается чертеж-шаблон, затем он накладывается на заготовку, отрезается газовым резаком и обрабатывается на наждаке. Отвал жестко монтируется к стойке плуга при помощи сварки.

Регулировка оборудования для минитрактора производится на ровной площадке с твердым покрытием. Полевое колесо устанавливается на подставку, выверенную под глубину вспахивания. Лемех опускается до упора с опорной плоскостью, причем пятка должна быть параллельна поверхности земли. Стойка закрепляется в выбранном положении и оснастка готова к использованию. Чтобы проверить правильность настройки плуга, нужно сделать контрольную вспашку.

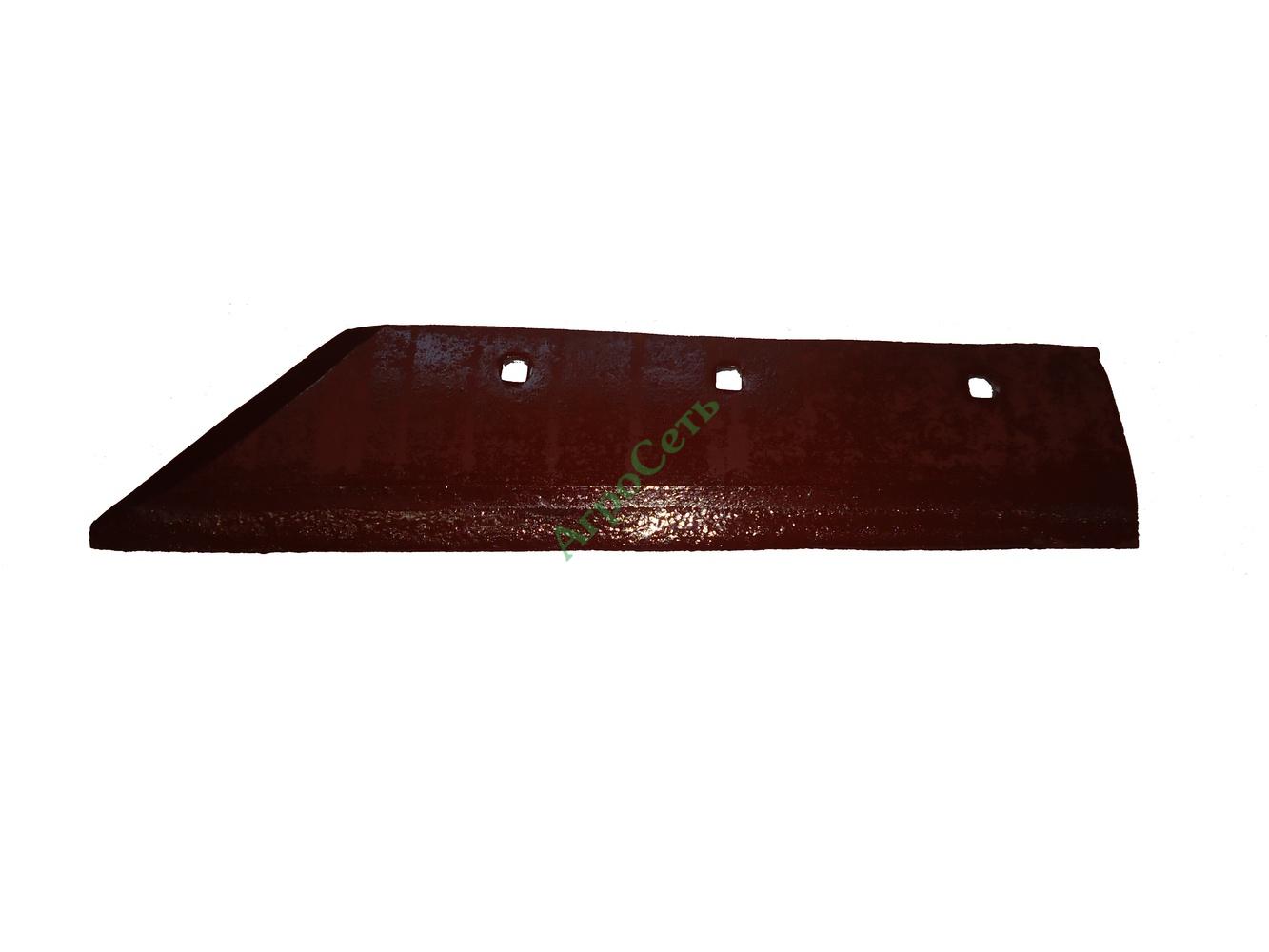

Лемешные агрегаты

Лемешные модели имеют простую конструкцию. Рабочие органы клинообразные лемехи.

ПЛН 3-35

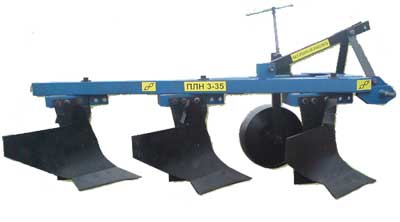

Плуг модели ПЛН 3-35

Наиболее компактный плуг, устанавливаемый на трактор МТЗ 50, 80 и 82, имеет три корпуса и в состоянии обрабатывать различные типы почв, однако очищенных от плетней и камней. Глубина обработки составляет 200-300 мм, а ширина захвата – 1 050 мм. Габариты – 2 560х1 350х1 270 мм. Производительность агрегата на различных скоростях составляет 5-7 км/ч – 0,5-0,7 га/ч, 7-9 км/ч – 0,7-0,9 га/ч, 9-12 км/ч – 0,9-1,2 га/ч.

ПЛН 4-35

Этот четырехкорпусной плуг весом 630 кг совместим с тракторами МТЗ 50, 80 и 82, ДТ 74 и 75, а также ДТ 75М. При габаритах 3 600х1 730х1 500 мм агрегат обладает производительностью 0,98-1,26 га/ч. шириной обработки 3 500мм и глубиной 200-350мм. Предплужник позволяет производить вспашку почвы на глубину 120 мм при ширине захвата 2 300 мм.

ПЛН 5-35

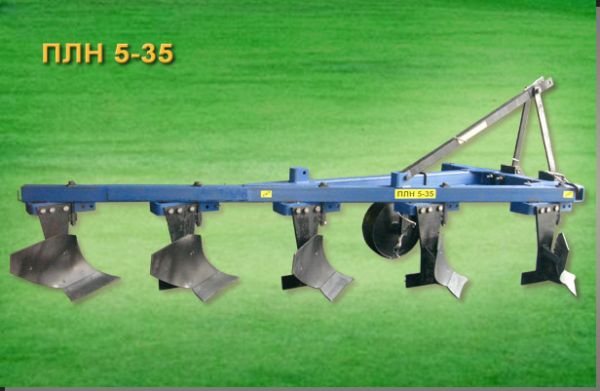

Плуг для МТЗ модели ПЛН 5-35.

Данный агрегат с пятью корпусами и габаритами 4 280х2080х1 500 мм предназначен для обработки различных типов почв. Модель проста в обслуживании и имеет большую производительность на разных скоростях. Так, например, на скорости 5-7 км/ч. плуг в состоянии обработать 0,87-1,2 га/ч.; при 7-9 км/ч. – 1,2-1,6 га/ч.; 9-12 км/ч. – 1,6-2,1 га/ч.Ширина обработки почвы составляет 3 50 см при глубине от 20 до 30 см.

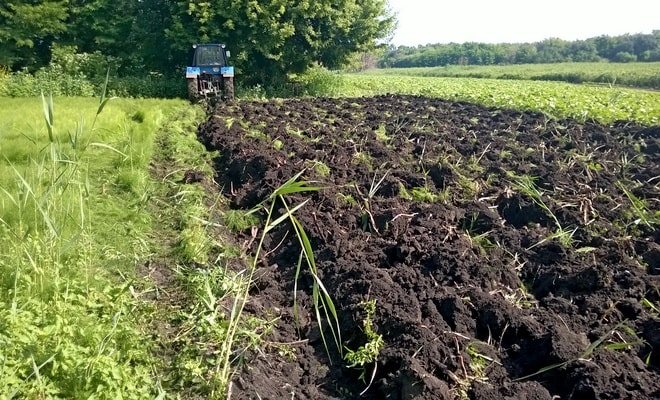

Пример обработки почвы лемешным плугом хорошо видно на представленном видео:

ПОДГОТОВКА ТРАКТОРА

Регулировка верхней тяги. При размещении плуга на относительно ровной поверхности его передняя часть должна оказаться несколько выше задней. За это и отвечает регулировка верхней тяги механизма трехточечной навески. Здесь же, как правило, регулируется и точка приложения тягового усилия. Это – воображаемая точка пересечения прямых, исходящих из верхней и нижних тяг. При правильной настройке она должна находится как можно ближе к передней оси трактора. Лишь в этом случае передача тягового усилия будет наилучшей. Если же верхняя тяга слишком поднимется вверх, то при регулировке стандартной гидравликой глубины обработки на вспашке задние корпуса окажутся больше заглублены, чем передние.

Читати по темі: Оптимизация настройки опрыскивателя

Давление в шинах. Перед началом навески проверьте давление в шинах трактора. Давление в шинах с обеих сторон должно быть одинаковым, иначе плуг будет идти неравномерно. Хотя при высоком давлении износ шин на транспортных работах меньше, при работе на вспашке такой вариант не всегда является лучшим. Найдите подходящее значение давления. Чем ниже давление, тем больше оказывается пятно контакта с поверхностью. За счет этого снижается буксование и повышается эффективность

Однако снижать давление нужно осторожно. Лучше всего руководствоваться соответствующей табличкой производителя шин

Фронтальный балласт. Необходимо в достаточной мере догрузить переднюю ось трактора. Во-первых, это улучшит устойчивость и управляемость трактора при движении по дорогам с навешенным агрегатом. Вторым же пунктом является снижение уже упомянутого буксования в поле.

Регулировка колеи. При вспашке внутренняя колея передней оси трактора не должна быть шире задней более чем на 10 см. В лучшем случае они должны быть одинаковыми. Если же это требование не соблюдать, то трактор при движении в колее будет идти слишком криво. При этом орудие будет испытывать большее давление. В результате существенно возрастут расход топлива и износ.

Регулировка нижних тяг. От правильности их регулировки во многом зависит тяговое сопротивление плуга в почве. Именно им надлежит придать плугу положение, параллельное поверхности почвы. Данной настройкой можно добиться лучшей передачи тягового усилия, снижения буксования и улучшения хода плуга.

Катрин Фишер, dlz agrarmagazin, Германия

Опубліковано в журналі “Агроном”, 2018

Настройка плуга перед работой

После установки нельзя сразу приступать к работе плугом. Его нужно настроить. Это необходимо для того, чтобы инструмент мог в полной мере справляться со своими задачами. Вам нужно проверить исправность каждого элемента, смазать маслом, закрутить шурупы.

Обратите внимание на такие важные моменты перед настройкой плуга на минитрактор:

если вы будете работать на тяжелых почвах, тогда плуг нужно утяжелить с помощью специального металлического диска, который монтируется на раму;
лезвия можно затачивать точильным камнем;
во время работы на лезвия может налипать грязь и корни растений. Их нужно очищать, так как увеличивается сопротивление и инструменту будет крайне сложно работать;
если вам нужно провести какие-либо работы с поднятым плугом, под него обязательно подкладывается какая-нибудь подставка. Если плуг опустится на человека, это может быть опасно для здоровья и жизни;
подшипники смазываются каждый день;
после окончания всех работ с плугом и минитрактором, его нужно тщательно почистить, отмыть от грязи, просушить и смазать маслом, защищая его тем самым от коррозии и затупления лезвий.

Многие владельцы не знают, как настроить плуг перед работой. Это достаточно просто сделать, но при этом весь процесс играет важную роль в продуктивности дальнейшей работы. Итак, регулировка плуга на минитрактор проводится в несколько этапов:

Настройка глубины. Вы можете найти болт регулировки колес на внешней части квадратной трубы. Если его прокручивать, можно контролировать глубину вспашки. Так, по часовой стрелке — глубина увеличивается, против часовой стрелки — уменьшается;
Настройка ширины вспахиваемого участка. Ширину можно увеличить, если растянуть длину регулирующей тяги поперечного вала;
Настройка уровня стороны рамы. Чтобы выровнять ту или иную сторону, нужно соответствующую штангу;
Настройка переднего и заднего уровня рамы. Для этого нужно или растянуть, или стянуть переднюю штангу корпуса.

Плуг для мотоблока своими руками чертежи

Исходя из опыта людей которые делали плуг для мотоблока своими руками и чертежи, то нужно сделать лемех плуга съемным, чтобы затачивать его перед пахотой.

Лучший материал для изготовления режущей части плуга для мотоблока- легированная сталь 9ХС, идущая на диски циркулярных пил.

Сгодится и сталь 45, которая доводится до твердости HRC 50-55 закалкой. Если к вас есть только рядовая сталь, например углеродистая Ст.5, не подлежащая термической обработке, то ее тоже можно приспособить для резки пласта земли, отбив режущую кромку холодного лемеха на наковальне, и затем наточив ее.

Отвал для плуга мотоблока

Способ изготовления отвала №1. Рабочей поверхности отвала должна быть придана цилиндроидальная форма. Если есть листогибочные вальцы, то придать заготовке требуемую форму нетрудно.

Чтобы этого добиться, заготовку отвала, вырезанную газовой или электросваркой (либо ножницами) из стального листа толщиной 3-4 мм, подают на вальцы под углом 20°-23°, выгибают её, а затем молотком придают требуемую форму по шаблону.

Чертеж отвала плуга из листа стали 3 мм

Способ №2. Заготовкой для отвала может быть стальная труба с диаметром 550-600 мм и с толщиной стенки 4-5 мм. Вначале из плотного картона изготавливают шаблон отвала, затем шаблон прикладывается к трубе так, чтобы нижняя образующая шаблона отвала составляла с образующей цилиндрической трубы угол 20-23°.

Контур отвала рисуется мелом, затем он вырезается газовой сваркой и обрабатывается наждаком. Если необходимо, то форму отвала доводят молотком по имеющемуся шаблону.

Форма отвала плуга из трубы с диаметром 550-600 мм и с толщиной стенки 4-5 мм

Способ №3. Самым трудоемким способом получения отвала является помещение его заготовки в горн для нагрева (или нагрев ее другим способом). Затем заготовку гнут по матрице, в качестве которой можно брать отвал от другого плуга.

Материалом корпуса плуга служит стальной лист марки Ст.3-Ст.10 с толщиной 3 мм.

Чертеж деталей плуга:

а – лемех из легированной стали;
б — боковой щиток стойки, Ст3;
в — распорная пластина, Ст3;
г — пластина основания плуга, Ст3;
д — полевая доска, уголок 30х30 мм;
е — стойка, труба диаметром 42 мм

Рекомендуем вначале выполнить части плуга из плотного картона и соединить их между собой склеиванием с выдерживанием соответствующих углов. Так, значения угла альфа на разных частях корпуса плуга составят от 25° до 130°, значения угла гамма — от 42° до 50°. Если самодельная модель плуга из картона устроила вас по всем параметрам, смело начинайте работу с металлом.

Когда стальные части плуга будут сделаны, то для сборки его корпуса будет нужен вспомогательный лист стали толщиной 2-3 мм с размерами 500х500 мм, а также потребуется сварочный аппарат. На вспомогательном листе с отступом от краев 40 мм откладывается угол g0.

Сборка плуга

1 — лемех;
2 — боковой щиток стойки;
3 – вспомогательный лист 2-3 мм

С использованием клиньев с углом a0=25° на вспомогательный лист устанавливается лемех и приваривается к листу точечно с двух сторон.

С лемехом стыкуется боковой щиток стойки в вертикальном положении так, чтобы его край заходил за край лемеха на 5-8 мм, при этом поднят боковой щиток должен быть выше, чем лезвие лемеха (то есть выше вспомогательного листа) на 6-10 мм, чтобы не мешать лемеху подрезать землю. Щиток также слегка приваривается к лемеху и к вспомогательному листу.

Затем к лемеху максимально плотно и без зазора прикладывается отвал, чтобы их поверхности были одним целым. Угол между верхним обрезом отвала и лезвием лемеха равен (gmax - g0) = 6-8°.

Крепление лемеха плуга

— лемех;
— винт с потайной головкой М8;
— отвал;
— пластина основания;
— уголок 30х30х90 мм;
— гайка М8

Если обнаруживается, что углы и/или поверхности не соответствуют, то отвал дорабатывается молотком. После подгонки отвала к лемеху он сзади прихватывается сваркой как к лемеху, так и к боковому щитку. Затем боковой щиток сваривается с распорной планкой и пластиной основания, к последней сваркой прихватываются упорные уголки для лемеха.

Плуг еще раз подвергается осмотру и сваривается капитально, при этом вспомогательный лист, используемый для сборки плуга, отделяется от его корпуса зубилом или «болгаркой» с отрезным диском. Упорные уголки лемеха капитально привариваются к пластине основания. Затем все сварные швы зачищаются, а поверхности отвала и лемеха обрабатываются шлифшкуркой.

Как сделать плуг на мотоблок своими руками?

Пред тем, как приступать к изготовлению навесного оборудования, нужно рассмотреть чертежи. Они указывают на способы крепления элементов устройства между собой.

Схема действий по созданию плуга своими руками:

Лемех. Понадобиться стальной лист от пяти миллиметров толщиной, которому придаётся нужная форма. Часть для резки нужно отбить и заточить (по принципу ручной косы);
Самодельный отвал. Взять трубу диаметром 50 сантиметров и стенками от 5 миллиметров в толщину. Заготовка вырезается резаком. Для получения требуемой формы стоит воспользоваться наковальней и точильным станком;
Сбор единой конструкции. Понадобиться стальной лист, его размеры 50*50 сантиметров и толщина 3 миллиметра. От краёв листа нужно отступить на 4 сантиметра и выровнять его до получения нулевого угла;
К листу прикладывается лемех, делается двухсторонняя сварка под углом 250;
Верхнюю часть отвала и нож лемеха соединяют максимально плотно под наклоном 80;
Свариваются между собой ключевые элементы из лемеха, бокового щитка и задней части отвала.

Читать также: Резка зеркала по размерам

Детальнее узнать о специфике изготовления плуга можно из видео-инструкции.

Нужно повторно измерить все углы конструкции перед окончательным привариванием всех деталей плуга. После полного остывания навесного оборудования сварные швы зачищаются.

Как осуществляется регулировка плуга на МТЗ

Правильно настроенный и отрегулированный плуг вспахивает землю на глубину 35 см. Его плохая сборка или неграмотная регулировка может привести к тому, что почва будет обработана некачественно, а оборудование быстро придет в негодность.

Устройство состоит из нескольких составных частей:

нож, предназначенный для разрезания почвы по вертикали;
предплужник — разработан для снятия верхнего слоя почвы вместе с корнями сорняков (необязательный элемент);
лемех (или плоскорез) — нож, чтобы разрезать почву по горизонтали;
отвал — осуществляет рыхление и переворачивание пласта земли;
опорное колесо — позволяет получить опору в горизонтальной плоскости;
полевая доска — задает направление движения по вертикали.

Существует несколько категорий плугов, различающиеся по способу крепления к трактору МТЗ-82. Среди них:

Прицепной представляет собой раму-прицеп, стоящий на 3 колесах.
Полунавесной присоединяется к навеске МТЗ-82 с одной стороны, другая сторона оснащена опорным колесом, на которое он и опирается.
Навесной полностью присоединяется к навесной системе и управлять им можно при помощи гидравлики.

Настройка плуга ПЛН-3 (именно такой вид оборудования стоит на белорусских тракторах) не занимает много времени. Настройка плуга МТЗ-80 должна осуществляться на специально отведенном для этого месте. Для того чтобы отрегулировать плуг на МТЗ, необходимо установить под левое и опорное колеса трактора и плуга подложки, которые по ширине будут равны величине будущей вспашки. После этого устройство и его лемехи следует опустить на площадку. При помощи винта опорного колеса оно подкручивается до момента, когда будет соприкасаться с подкладкой. Схему, как правильно отрегулировать плуг на тракторе, можно найти в интернете.

Смотрите » Основные недостатки и технические характеристики трактора МТЗ-1025 Беларус

Далее настраиваем сам плуг: его необходимо выровнять, используя раскос тракторной навески и центральную тягу. Главное — поставить его параллельно площадке, на которой он находится. Рама должна быть соединена с верхней тягой при использовании автосцепки через специальное отверстие.

Между шарнирами нужно установить левый раскос, равный 51 см — менять эту величину при работе нельзя. Далее на стойку устанавливается необходимая глубина взрыхления почвы — 2/3 заданной глубины.

Движение плуга должно быть ровным и устойчивым. Если рама перекашивается и находится под углом к земле, значит, неправильная настройка Таким же образом производится регулировка плуга на МТЗ-1221.

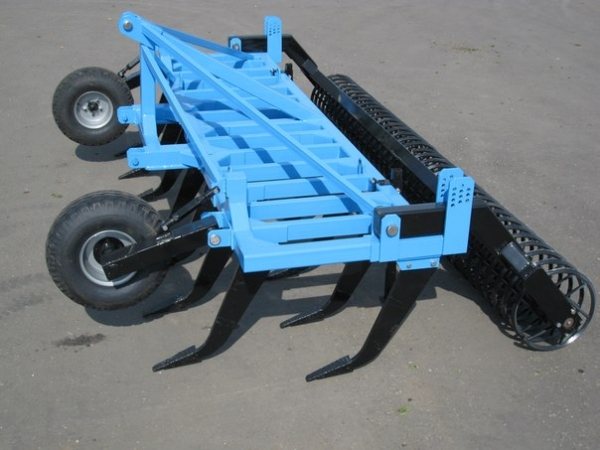

Чизельные агрегаты

Чизельные плуги в настоящее время представлены в довольно широком ассортименте, что немного затрудняет выбор. Ознакомимся с техническими характеристиками наиболее популярных моделей совместимых с тракторами МТЗ 80 и 82.

ПЧ-4.5 «Алмаз»

Плуг из линейки Алмаз — ПЧ-4.5

Данная модель обладает массой 1 640 кг, а с дополнительным катком – 2 540 кг. Ее габариты (Д\Ш\В) – 2 830х4 500х1 950 мм. Производительность достигает до 3,5 га/ч при глубине обработки 450 мм и скорости 8 км/ч. Агрегат совместим практически со всеми тракторами отечественного и зарубежного производства и имеющими мощность 300-400 л.с.

ПЧ-2.5 «Алмаз»

Агрегат весит 780 кг, а с катком 1 245 кг при тех же габаритах, что и у предыдущей модели. Глубина обработки почвы составляет 450 мм, а ширина 4,4-4,5 м. При наличии 11 рабочих элементов производительность агрегата составляет 3,2 га/ч. Совместимость с тяговыми агрегатами мощностью 300-390 л.с.

ПЧ-6 «Алмаз»

Чизельный плуг ПЧ-6 весит 5 748 кг без катка и 5 920 с катком при габаритах 8 300х6 100х1 600 мм. Производительность агрегата впечатляет – 4,3 га/ч, а глубина обработки составляет 450 мм с шириной захвата почвы – 6 000 мм. Плуг имеет 16 рабочих частей и работает на скорости до 8 км/ч. Агрегат совместим с тракторами мощностью 450-480 л.с.

Подробнее плуг можно рассмотреть на видео:

На видео показан пример вспашки с помощью чизельного плуга.

Какую модель Алмаз лучше приобрести для обработки участка 2 га? Можно взять небольшой плуг ПЧ 2,5. Его размеров достаточно, для обработки небольшого поля. Какая максимальная глубина обработки почвы у плуга Алмаз? Максимальная глубина обработки почвы 45 см. Подойдет ли плуг ПЧ 4,5 для минитрактора Беларус? Нет не подойдет, так как мощность у трактора должна быть 300-400 л.с.

Виды и предназначение плуга к минитрактору

Обработка земли — это наиболее сложная и трудоемкая процедура в выращивании фруктов и овощей. Почву нужно обработать перед посевом и после уборки урожая. Облегчить эту работу как раз и может плуг. Это навесное оборудование для минитрактора имеет металлический лемех, которым он и переворачивает землю. Очень давно человек сам должен был тащить за собой лемех, чуть позже — эту работу выполняли животные, а сегодня — техника.

Основная задача плуга для мототрактора — переворачивание верхнего пласта почвы. Таким образом уничтожаются все сорняки. Лемех подрезает уже принявшиеся растения, разрушая их корневую систему, а также семена сорняков при переворачивании земли оказываются достаточно глубоко, благодаря чему также погибают и не прорастают. В процессе вспашки земля разрыхляется, становится более рассыпчатой, насыщается кислородом.

Плуг для мототрактора и минитрактора бывает таких типов:

Дисковый. Устройство имеет форму сферических дисков, которые циркулируют на подшипнике. Края у дисков острые, поэтому они очень легко разрезают землю. Чаще всего такой инструмент используется на очень затверделых или очень влажных почвах;
Оборотный или перекидной. Конструкция имеет вид клиньев, расположенных под небольшим градусом. В итоге вы получите криволинейный отвал измельченной почвы;
Роторный. Это уже боле современный инструмент, который представляет собой подвижный вал, на который монтируются ряд лемехов. Минитрактору с таким устройством работать гораздо легче и быстрее, так как ему не нужно следовать строгой прямой линии движения.

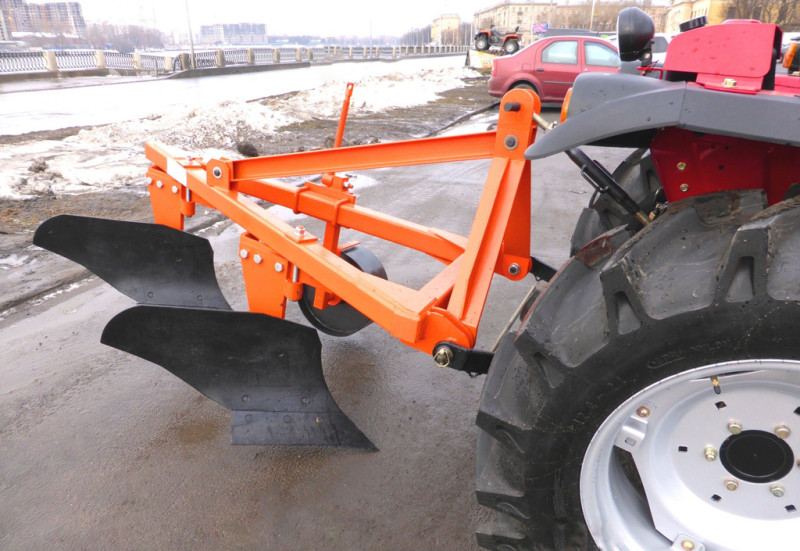

Самым оптимальным решением будет двухкорпусный плуг для минитрактора — имеющий два лемеха. Хотя однокорпусные модели тоже пользуются спросом у владельцев небольших участков.

Плуги для минитрактора также делятся на такие виды по разным критериям:

По способу пахоты. Делятся на такие подвиды:
- бороздные;
- для образования свальных гребней;
- гладко пашущие;
По типу крепления. В свою очередь данный вид делится на следующие подвиды:
- навесные. Такой инструмент способен подняться лишь благодаря специальной навеске. Количество корпусов зависит лишь от модели самого трактора. Достоинств здесь достаточно много: маленькая масса конструкции, небольшой радиус поворота, мало деталей. К недостаткам можно отнести лишь то, что трактор не сможет работать с плугом с большим количеством корпусов;
- полунавесные. Данный вид приводится в рабочее состояние благодаря специальной навеске и колесам, которые расположены на самом плуге. Количество корпусов зависит от типа трактора — с тягой до 3 тонн плуг может иметь до 6 корпусов, до 5 тонн — не больше 12 корпусов. Конечно, работать с таким количеством корпусов гораздо удобнее, однако значительно увеличивается радиус разворота и появляется огромное число конструктивных деталей;
- прицепные. Приводится в рабочее состояние только при помощи колес. Современные аграрии его используют крайне редко, так как сегодня техника оснащена навесной системой со встроенным гидроцилиндром. Пользователи отмечают, что земля, перепаханная таким плугом, более однородная и ровная, но при этом значительно увеличивается радиус разворота, что не всегда есть уместным и возможным;
- конские. На конной тяге сегодня плуги используются крайне редко, но все же такой тип обработки земли еще можно встретить. Его целесообразно использовать в тех местах, куда техника попросту не доберется.
По назначению. Плуг широко используется потребителями непосредственно для обрабатывания почвы. Но также его применяют для работ под водой, для прокладки кабеля, во время добычи нефти.

Классификация плугов

Классификация пахотных агрегатов осуществляется по следующим признакам:

По назначению:
- Плуги общего назначения, оснащенные рабочими органами, имеющими стандартную ширину захвата (35 см). Они предназначены для обработки старопахотных почв под посев технических, овощных и зерновых культур.
Пахотные агрегаты специального назначения. К ним относятся плуги плантажные ППН-50 и садовые ПС-4-30; для обработки каменистых почв ПКУ-4-35; кустарниково-болотные ПБН-75 и ПБН-100А; для виноградников ППУ-50А; ярусные ПТН-40 и ПТН-3-40 для вспашки каштановых и солонцовых почв.
По типу соединения с трактором:
- Прицепные
Навесные
Полунавесные
По типу рабочего органа:
- Дисковые
Лемешные
По количеству корпусов:
- Одно (конные)
Многокорпусные (ПОН-2-30, ПЛН-3-35, ПТК-9-35)
По технологии выполнения работ:
- Для гладкой (весенней) пахоты
Для свально-развальной (зяблевой) пахоты

Виды плугов для тракторов

Разнообразие плугов продиктовано различными агроклиматическими условиями, технологиями возделывания агрокультур и подходами к восстановлению почвы.

Плуги для тракторов классифицируют:

По источнику происхождения: заводские; самодельные – самоделки за счет своей дешевизны и универсальности конкурируют с промышленными моделями;
В зависимости от рабочих элементов: дисковые – врезаются в землю дисками, адаптированные под плотные, переувлажненные и целинные земли; чизельные – не оборачивают пласт; роторные – рабочие органы плуга закреплены на подвижном валу. Выпускаются в барабанном, лопастном, лопаточном и шнековом (винтовом) вариантах; лущильные – осуществляет подрезку сорняков и подготовку почвы перед пахотой; оборотные (лемешные) – выпускаются навесном и полунавесном виде. В качестве рабочего органа содержат клиновидные лемехи; комбинированные;
По целевому предназначению: плуги общего типа – рассчитаны на старопаханные поля, за исключением загрязненных мусором и каменистыми включениями; специализированные;
От исхода вспашки: оставляющие борозды; образующие на поверхности ряды земляных гребней; гладкопахотные.
По способу агрегации с базовым агрегатом:

полунавесные – нуждаются в большей площади для разворота. При сниженном сопротивлении создают большее давление на трактор, которое частично поглощается вспомогательным колесом плуга;
навесные –просто устроенные приспособления, которые обеспечивают высокий опрокидывающий потенциал;

прицепные – 3-колесные адаптеры, надстраиваемые на трактор как обычный грузовой прицеп. Ныне прицепные плуги – это преимущественно специализированные устройства.

Специальные плуги для трактора различаются на:

болотно-кустарниковые – пригодны для торфяников, заболоченных участков, задернованных земель, на которых без спецоснастки может проехать только бульдозер Б-10;
плантажные – навешиваются на пропашной трактор, который обрабатывает грунт на значительную глубину (до 1 м), чем создают максимально комфортные условия для возделывания сельхозрастений. Незаменимы для заделки минеральных и органических удобрений;
плуги для солонцов и подзолистых почв, которые сохраняют ярусность почвенных слоев;
садовые – для вспашки земель, занятых деревьями и кустарниками;
лесные – производят комплекс почвоподготовительных работ перед высадкой сеянцев в лесополосах, парках и естественных лесных массивах;
плуги для каменистых грунтов;
безотвальные плуги – распространенное средство против ветровой эрозии.

Настройка плуга

Работа на земле является тяжелым и энергозатратным трудом. Раньше плуг тащили лошади. Это труд претерпел усовершенствование, теперь тягу осуществляют трактора, минитрактора с усилием до 100 л. с. Каждый владелец заинтересован в том, чтобы уменьшить энергозатраты, и увеличить производительность техники при установке плуга на мотоблок.

Решить такую задачу можно путем регулировки скорости обработки в сторону ее увеличения и уменьшения силы трения плуга.

Чтоб настроить и подготовить плуг для работы, надо проверить безошибочность его сборки и техническое состояние, которые включает:

установку всех работающих элементов;
подготовку миниблока;
закрепление к миниблоку плуга;
его регулировка на установленную глубину вспахивания почвы.

Проверку настройки следует проводить на ровном, прямом участке, при этом нужно соблюсти вертикальное положение полевых поверхностей стойки и доски. То есть поверхности, обращенные к необработанному участку, должны быть строго вертикальными.

Такие требования относятся и к обрезам полевым отвала, а также лемеха. Они должны иметь выступ относительно к поверхности стойки в пределах от 5 до 8 мм. Верхнее положение обреза полевого может отклоняться в сторону надела до 10 мм, но не более.

Лемех для плуга с трапецеидальной формой допускает совпадение положений задних концов доски полевой и концов носка.
