Светодиодная мигалка на двух транзисторах

Немного расчётов

Рассчитаем по-быстрому сопротивление
R1. Из тех. док. используемого мной транзистора BD136 (Q1) его напряжение насыщения коллектор-эмиттер 0,5 В (МАКС.).

От напряжения питания (12 В) отнимем это число:

12 — 0,5 = 11,5 В

Выше полученное напряжение будет подаваться на базу Q2. Это слишком много, учитывая, что допустимое напряжение Эмиттер-База для него 7 В:

Необходимо включить резистор для ограничения тока и, следовательно, напряжения, подаваемого на тока базы Q2 (макс. 3 А).

Коэффициент усиления по току C4106M от 20 до 40, эта цифра показывает во сколько раз ток коллектора может быть больше тока базы.

Берём меньше значение (20). Пусть хотим ток на выходе 1 А (для светодиода 10 Вт хватит), то есть ток I_к= 1 А, а ток базы соответственно должен быть не менее:

I_б=1 А/20=0,05 А

Для получения такого базового тока Q2 при известном напряжении питания (12 В) и падении на КЭ Q1 (~0,5 В) воспользуемся законом Ома и найдём сопротивление искомого резистора.

R = U/I; R = (U_пит – U_{кэ (Q1)}) / I_б = (11,5) / 0,05 А = 230 Ом

Мощность, рассеиваемая на нём:

P = I2*R = (0,05)2 * 230 = 0,575 Вт

Берем номинал чуть меньше, 220 Ом отлично подойдет, а по мощности пусть будет с адекватным запасом, 1-2 Вт.

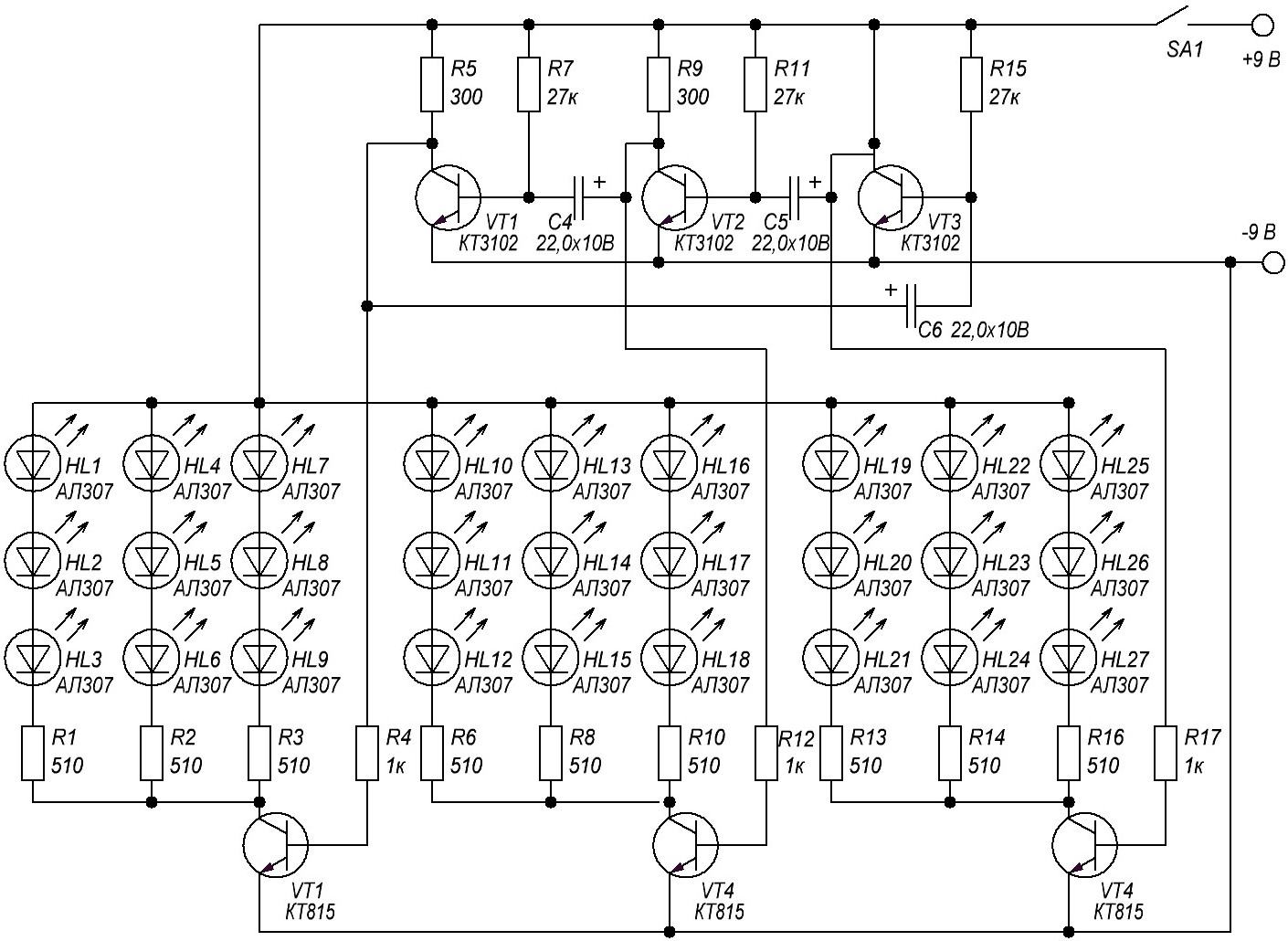

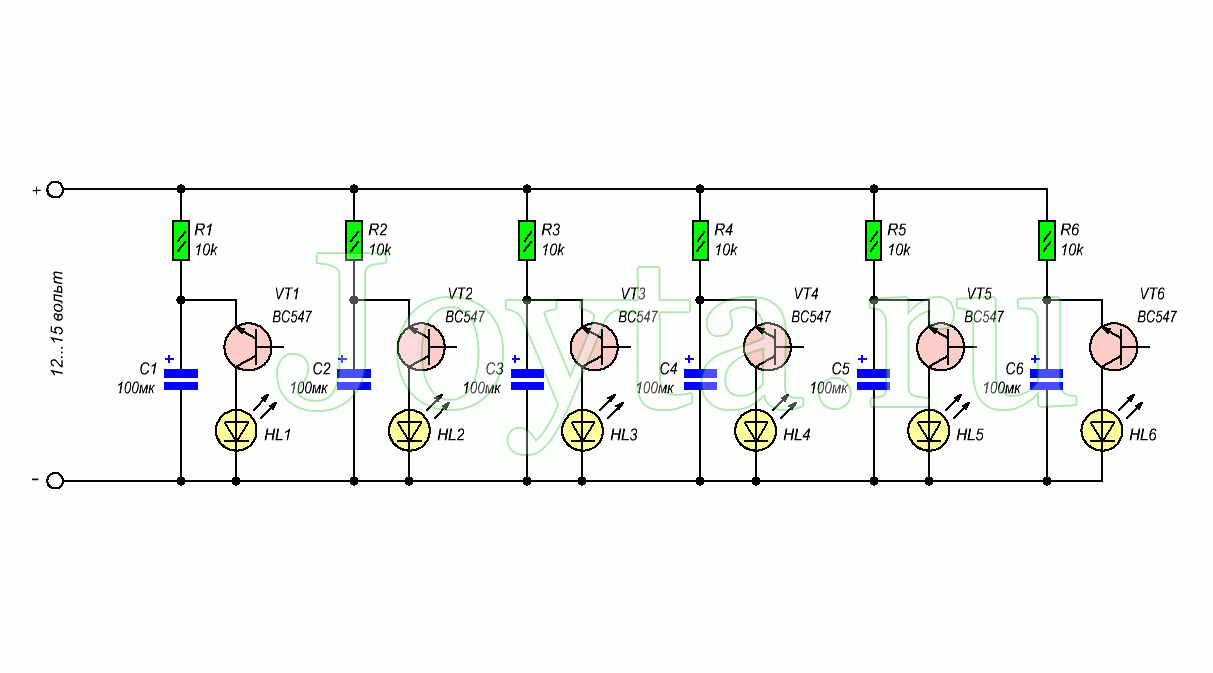

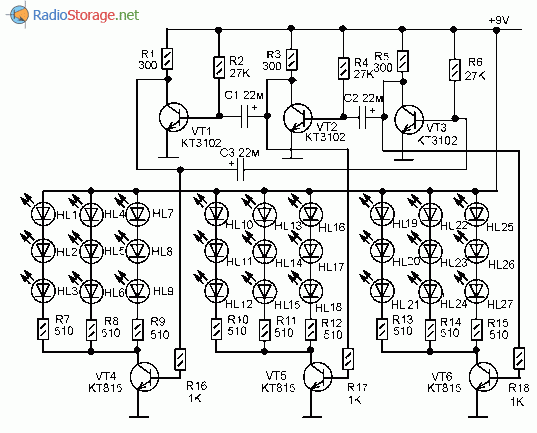

Как сделать светодиодную мигалку своими руками

Существует множество схем, с помощью которых можно заставить мигать светодиод. Мигающие устройства можно изготовить как из отдельных радиодеталей, так и на основе различных микросхем. Сначала мы рассмотрим схему мигалки мультивибратора на двух транзисторах. Для ее сборки подойдут самые ходовые детали. Их можно приобрести в магазине радиодеталей или «добыть» из отживших свой срок телевизоров, радиоприемников и другой радиоаппаратуры. Также во многих интернет магазинах можно купить наборы деталей для сборки подобных схем led мигалок.

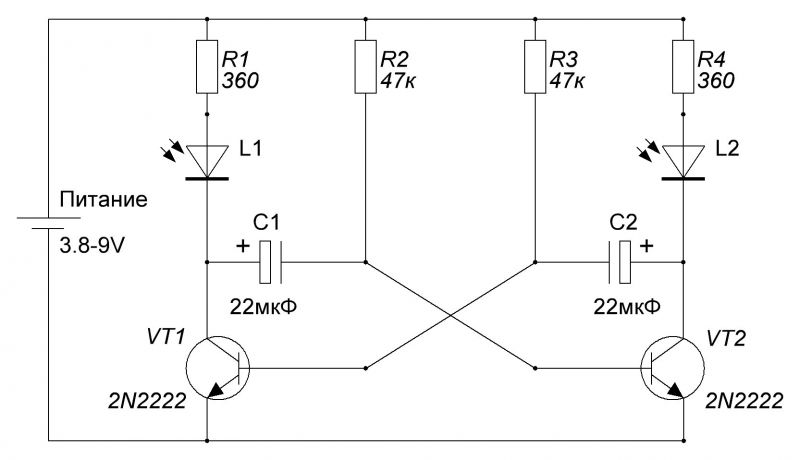

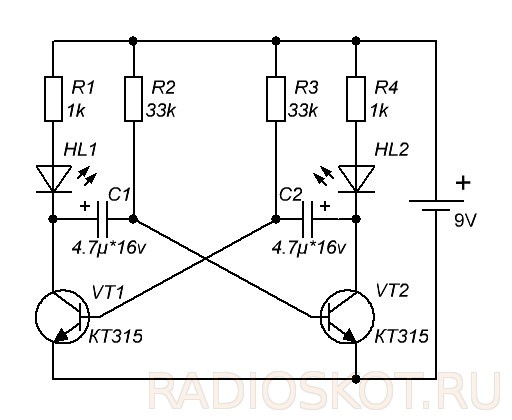

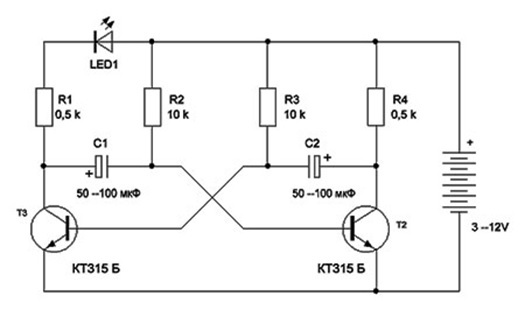

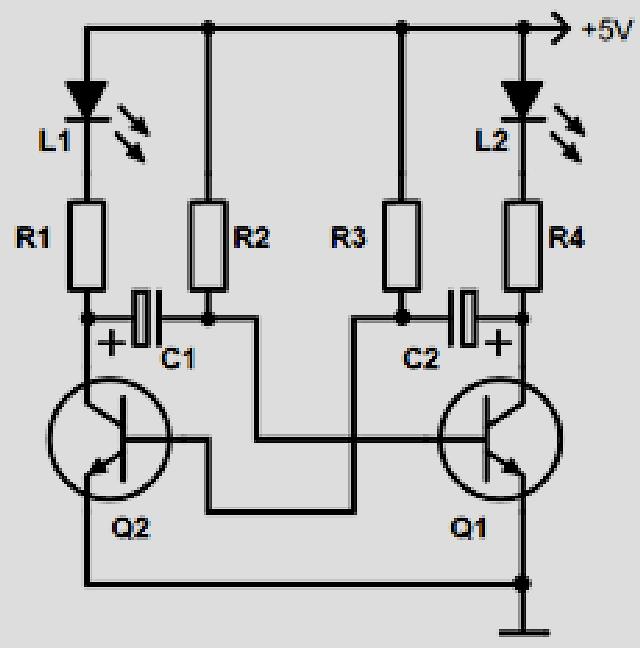

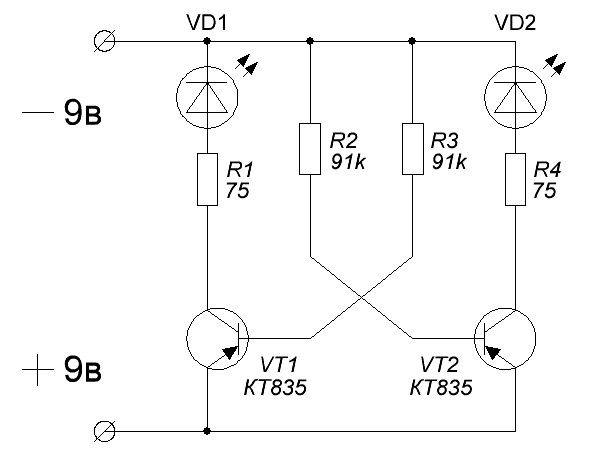

На рисунке изображена схема мигалки мультивибратора, состоящая всего из девяти деталей. Для ее сборки потребуются:

• два резистора по 6.8 – 15 кОм;
• два резистора имеющие сопротивление 470 – 680 Ом;
• два маломощных транзистора имеющие структуру n-p-n, например КТ315 Б;
• два электролитических конденсатора емкостью 47 –100 мкФ
• один маломощный светодиод любого цвета, например красный.

Не обязательно, чтобы парные детали, например резисторы R2 и R3, имели одинаковую величину. Небольшой разброс номиналов практически не сказывается на работе мультивибратора. Также данная схема мигалки на светодиодах не критична к напряжению питания. Она уверенно работает в диапазоне напряжений от 3 до 12 вольт.

Схема мигалки мультивибратора работает следующим образом. В момент подачи на схему питания, всегда один из транзисторов окажется открытым чуть больше чем другой. Причиной может служить, например, чуть больший коэффициент передачи тока. Пусть первоначально больше открылся транзистор Т2. Тогда через его базу и резистор R1 потечет ток заряда конденсатора С1. Транзистор Т2 будет находиться в открытом состоянии и через R4 будет протекать его ток коллектора. На плюсовой обкладке конденсатора С2, присоединенной к коллектору Т2, будет низкое напряжение и он заряжаться не будет. По мере заряда С1 базовый ток Т2 будет уменьшаться, а напряжение на коллекторе расти. В какой-то момент это напряжение станет таким, что потечет ток заряда конденсатора C2 и транзистор Т3 начнет открываться. С1 начнет разряжаться через транзистор Т3 и резистор R2. Падение напряжения на R2 надежно закроет Т2. В это время через открытый транзистор Т3 и резистор R1 будет течь ток и светодиод LED1 будет светиться. В дальнейшем циклы заряда-разряда конденсаторов будут повторяться попеременно.

Если посмотреть осциллограммы на коллекторах транзисторов, то они будут иметь вид прямоугольных импульсов.

Когда ширина (длительность) прямоугольных импульсов равна расстоянию между ними, тогда говорят, что сигнал имеет форму меандра. Снимая осциллограммы с коллекторов обоих транзисторов одновременно, можно заметить, что они всегда находятся в противофазе. Длительность импульсов и время между их повторениями напрямую зависят от произведений R2C2 и R3C1. Меняя соотношение произведений можно изменять длительность и частоту вспышек светодиода.

Для сборки схемы мигающего светодиода понадобятся паяльник, припой и флюс. В качестве флюса можно использовать канифоль или жидкий флюс для пайки, продающийся в магазинах. Перед сборкой конструкции необходимо тщательно зачистить и залудить выводы радиодеталей. Выводы транзисторов и светодиода нужно соединять в соответствии с их назначением. Также необходимо соблюдать полярность включения электролитических конденсаторов. Маркировка и назначение выводов транзисторов КТ315 показаны на фото.

Проще всего определить катод светодиода, рассматривая прибор на просвет. Катодом является электрод с большей площадью. Минусовой вывод «электролита» обычно помечен белой полосой на корпусе прибора.

В зависимости от задач, которые ставит перед собой радиолюбитель, схему мигалки можно собрать «навесу», соединяя выводы радиодеталей между собой с помощью отрезков тонкого провода. В этом случае может получиться конструкция наподобие той, что показана ниже на фото.

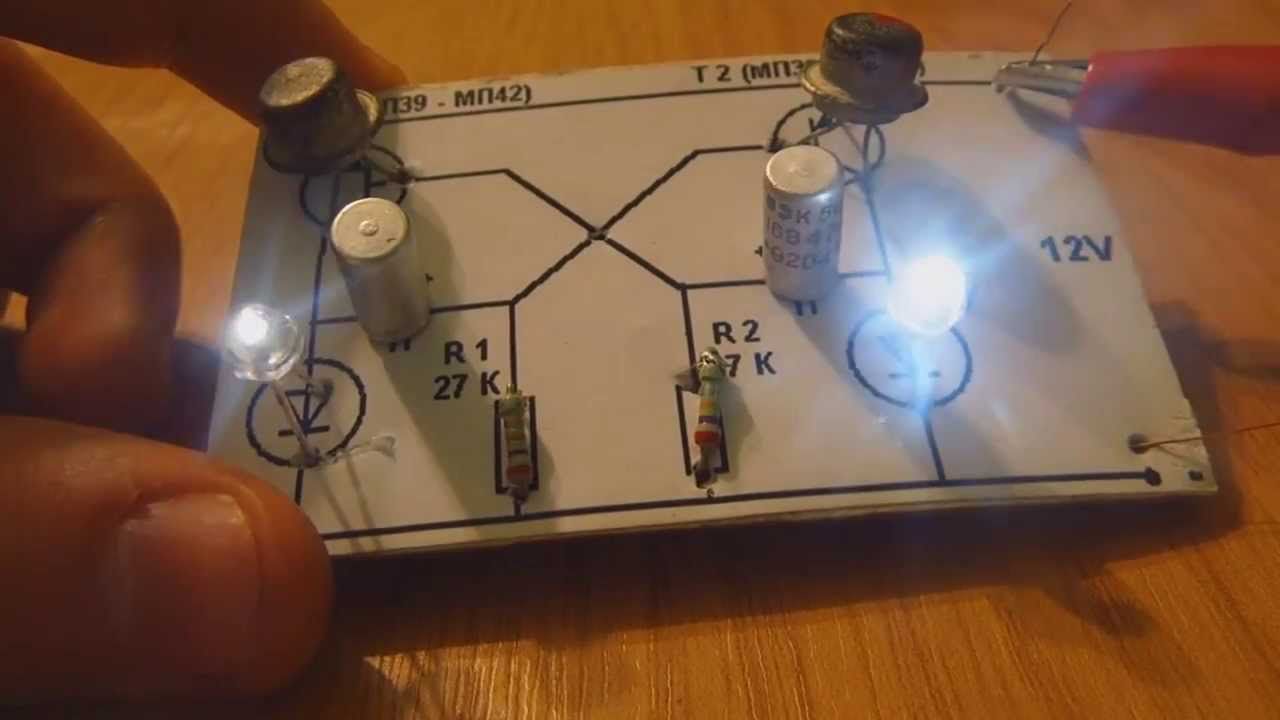

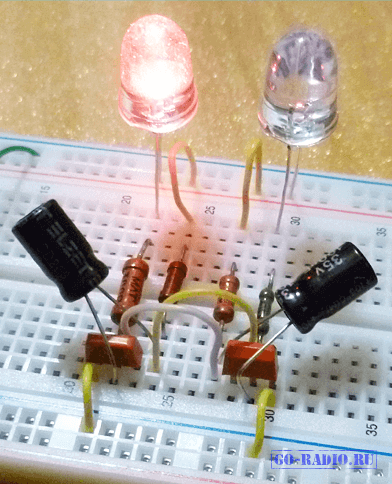

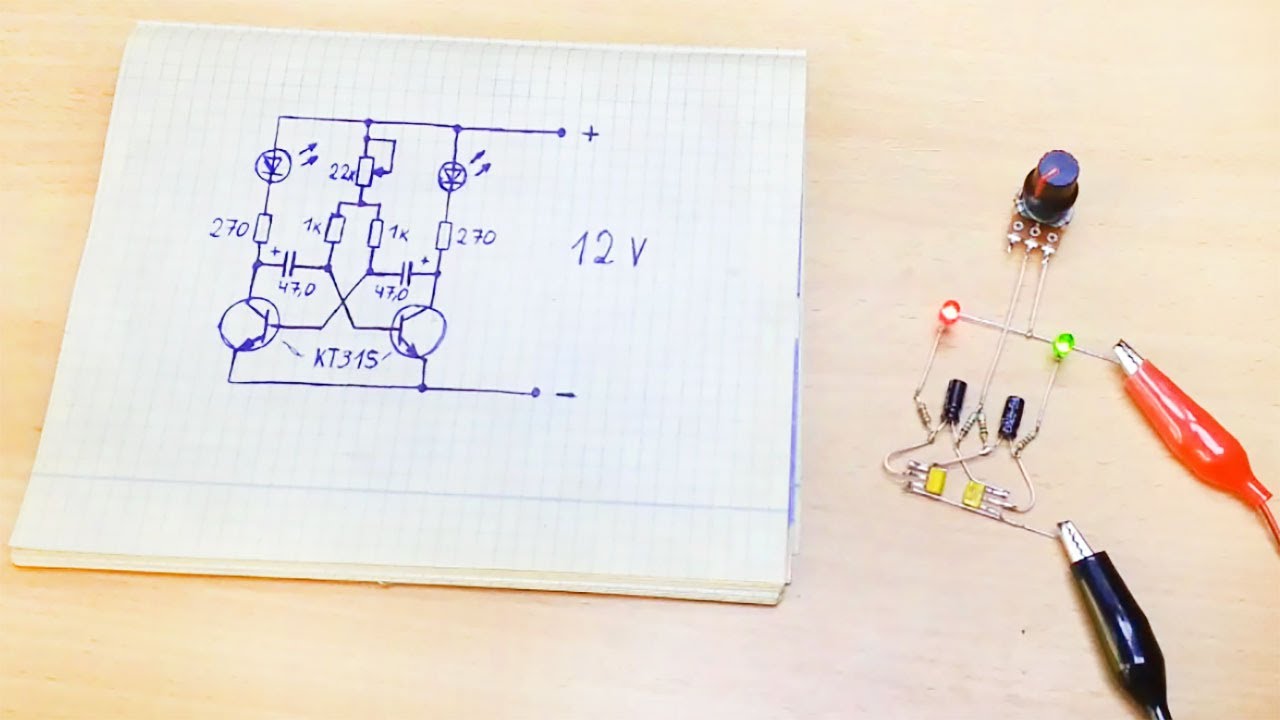

Собираем мигалку «на коленке»

Если нужно собрать мигалку для последующего применения, то монтаж можно выполнить на куске жесткого картона или изготовить печатную плату из текстолита.

Программа и скетч мигающего светодиода

Давайте теперь рассмотрим программу, которую мы загрузили из примеров и проанализируем.

Пример программы мигалки Blink

Во-первых, давайте пока уберем большой блок комментарий – они обозначены в Arduino IDE серым цветом. На данном этапе они немного мешают нам, хотя они крайне важны и вы всегда должны писать комментарии к своим программам.

Программа Blink без комментариев

Если вы обратите внимание на блок loop, то именно в нем и сосредоточены наши команды, управляющие светодиодом:

Функции setup и loop в коде программы Blink

digitalWrite – это название функции, которая отвечает за подачу напряжения на пин. Подробнее о ней можно прочитать в отдельной статье о digitalWrite.

LED_BUILDIN – это название внутреннего светодиода. В большинстве плат за этим названием прячется цифра 13. Для плат Uno, Nano можно смело писать 13 вместо LED_BUILDIN.

HIGH – условное название высокого уровня сигнала. Включает светодиод. Можно заменить цифрой 1.

LOW – условное обозначение низкого уровня сигнала. Выключает светодиод. Можно заменить цифрой 0.

delay – функция, которая останавливает выполнение скетча на определенное время. Крайне нежелательно использовать ее в реальных проектах, но в нашем простом примере она отработает замечательно. В скобках мы указываем цифру – это количество микросекунд, которые нужно ждать. 1000 – это 1 секунда. Подробнее можно прочитать в нашем материале о delay() .

// LED_BUILTIN — встроенная константа, определяющая номер пина. В Arduino Uno и Nano это 13 пин. void setup() { pinMode(LED_BUILTIN, OUTPUT); // Установка пина в режим OUTPUT } // Этот блок команд выполняется постоянно void loop() { digitalWrite(LED_BUILTIN, HIGH); // Включение светодиода delay(1000); // Задержка digitalWrite(LED_BUILTIN, LOW); // Выключение светодиода delay(1000); // Задержка // Когда программа дойдет до этого места, она автоматически продолжится сначала }

Как только программа дойдет до конца, контроллер перейдет в начало блока loop и будет выполнять все команды заново. И так раз за разом, целую вечность (пока есть свет). Наш светодиод мигает без остановки.

Проект “Маячок” с мигающим светодиодом

В этом проекте мы с вами практически повторим предыдущий, но при этом добавим самую настоящую схему. Подключим светодиод и токоограничивающий резистор. Чтобы не повторяться, отправим вас за подробным описанием в статью о правильном подключении светодиода к плате Ардуино.

Вам понадобится:

• Плата Arduino Uno или Nano
• Макетная плата для монтажа без пайки
• Резистор номиналом 220 Ом
• Светодиод
• Провода для соединения

Сложность: простой проект.

Что мы узнаем:

• Как подключить светодиод к ардуино.
• Повторим процедуру загрузки скетча в микроконтроллер.

Для монтажа элементов мы будем использовать макетную плату. Если вы еще не очень хорошо понимаете, что это такое, то рекомендуем предварительно ознакомиться с отдельной статьей, посвященной макетным платам.

Соедините все элементы согласно следующей схемы для Arduino UNO. Для Arduino Nano светодиод подключается по той же схеме – к пину 13.

Схема подключения мигающего светодиода к Ардуино

Если вы не меняли программу с предыдущего шага, то можно считать, что все сделано. Подключаем плату к компьютеру – светодиод должен немного помигать хаотично, а затем с точно установленным периодом.

Если вы еще не загружали программу, то вам надо повторить ту же последовательность действий, что и для работы со встроенным светодиодом. Загружаем пример, затем программу в контроллер и наблюдаем за результатом.

Попробуйте внести изменения в программу. Сделайте так, чтобы маячок мигал медленней и быстрее (чаще). Добейтесь того, чтобы частота мигания стала такой, что мигание света стало бы незаметным.

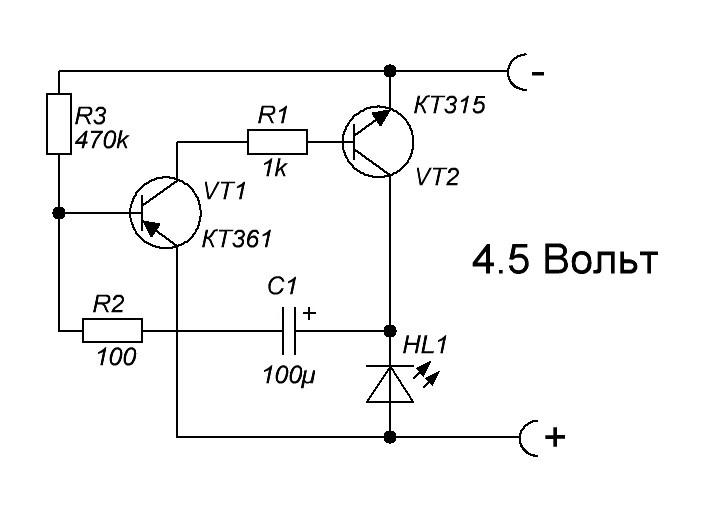

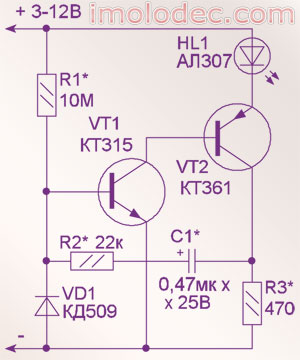

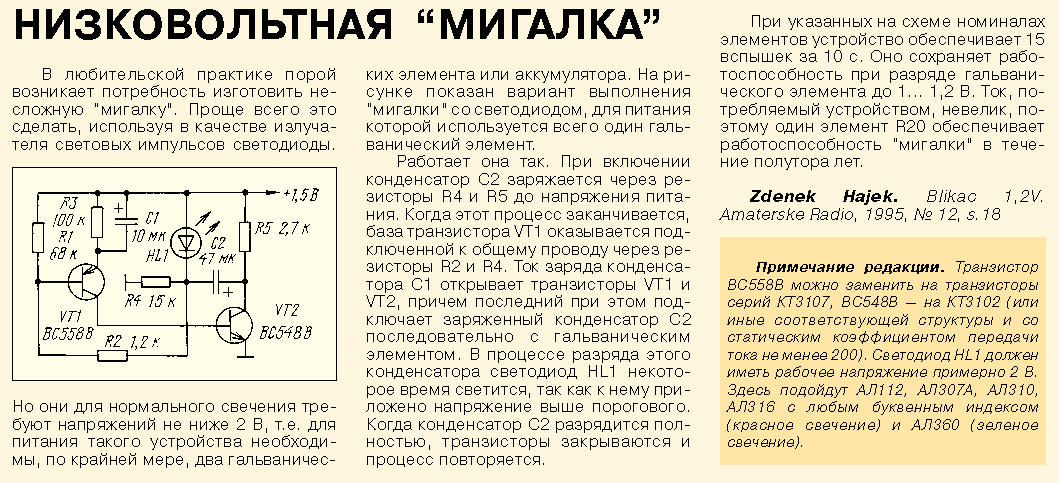

Самая простая схема мигалки на светодиоде

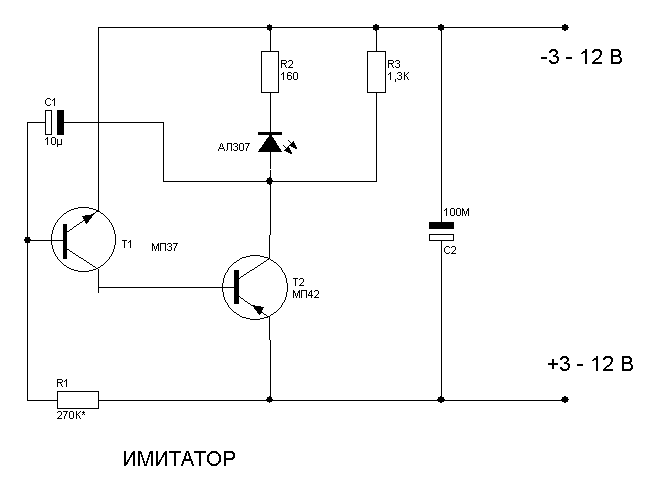

Вашему вниманию представлена, наверное, самая простая, но интересная схема мигалки на светодиоде. Если у вас есть меленькая новогодняя елочка из блестящего дождика то вмонтированный в ее основание яркий светодиод в 5-7 Кд который не просто горит, а еще и мигает – очень простое и красивое украшение рабочего места. Питание схемы 3-12 В, может быть заменено на питание от порта USB. Предыдущая статья также была про мигалку на светодиодах, но в отличие от нее данная статья расскажет про мигалку на одном светодиоде, что никоим образом не сужает ее область применения, я бы сказал даже наоборот. Наверняка вы не однократно видели подмигивающий зеленый, красный или синий огонек, например, в автомобильной сигнализации. Теперь и у вас есть возможность собрать простейшую схему мигалки на светодиоде. Ниже будет представлена таблица с параметрами деталей в схеме для определения частоты вспышек.

Кроме такого применения можно использовать мигалку на светодиоде как эмулятор автомобильной сигнализации. Установка новой автомобильной сигнализации дело не простое и хлопотное, а, имея под рукой указанные детали можно быстро собрать схему мигалки на светодиоде и вот уже ваш автомобиль на первое время «защищен». Во всяком случае от случайного взлома. Такая «автомобильная сигнализация» — мигающий в щели торпеды светодиод отпугнет неопытных взломщиков, ведь это первый признак работающей сигналки ? Да мало ли где еще понадобится мигающий светодиод.

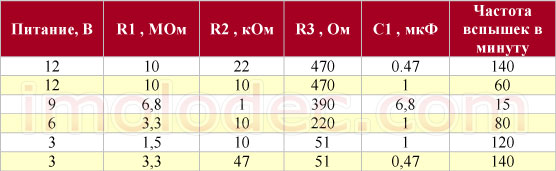

Частота с которой зажигается светодиод зависит от сопротивления резисторов R1 и R2 и емкости конденсатора С1. На момент отладки вместо резисторов R1 и R2 можно использовать переменные резисторы соответствующих номиналов. Для небольшого упрощения подбора элементов, в таблице ниже указаны номиналы деталей и соответствующая им частота вспышек.

Если мигалка на светодиоде при каких-то номиналах отказывается работать необходимо, прежде всего, обратить внимание на резистор R1, его сопротивление может быть слишком мало, а также на резистор R2, его сопротивление может быть слишком большим. От резистора R2 зависит длительность самих импульсов, а от резистора R1 длительность паузы между импульсами

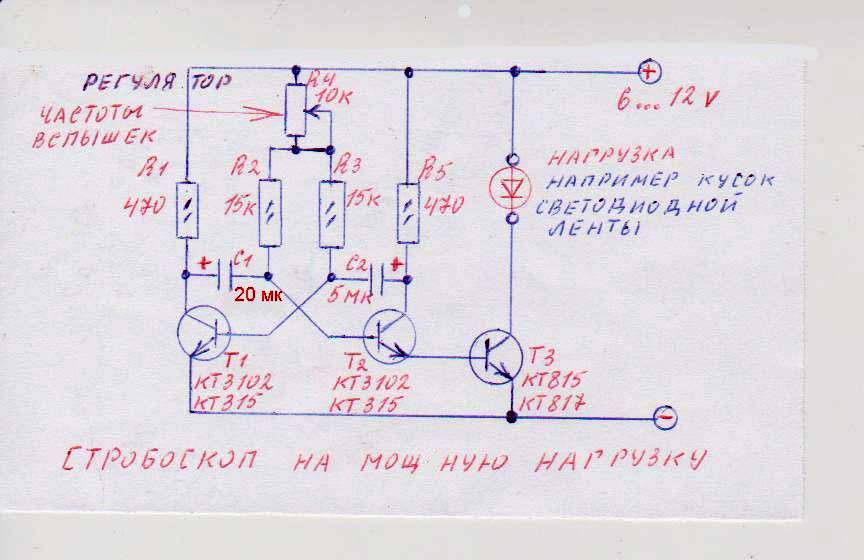

Схема мигалки на светодиоде с небольшими доработками может стать генератором звуковых импульсов. Для этого потребуется на место резистора R3 установить динамик сопротивлением до 4 Ом. Светодиод HL1 заменить на перемычку. В качестве транзистора VT2 использовать транзистор достаточной мощности. Кроме этого необходимо подобрать конденсатор С1 необходимой емкости. Выбор осуществляется следующим образом. Скажем у нас элементы с параметрами из 2 строки таблицы. Частота импульсов 1Гц (60 импульсов в минуту). А мы хотим получить звук с частотой 1000Гц. Следовательно надо уменьшить емкость конденсатора в 1000 раз. Получаем 10мкФ / 1000 = 0,01мкФ = 10нФ. Помимо этого можно поиграть с уменьшением сопротивления резисторов, но не сильно увлекайтесь, можно пожечь транзисторы.

Принцип действия

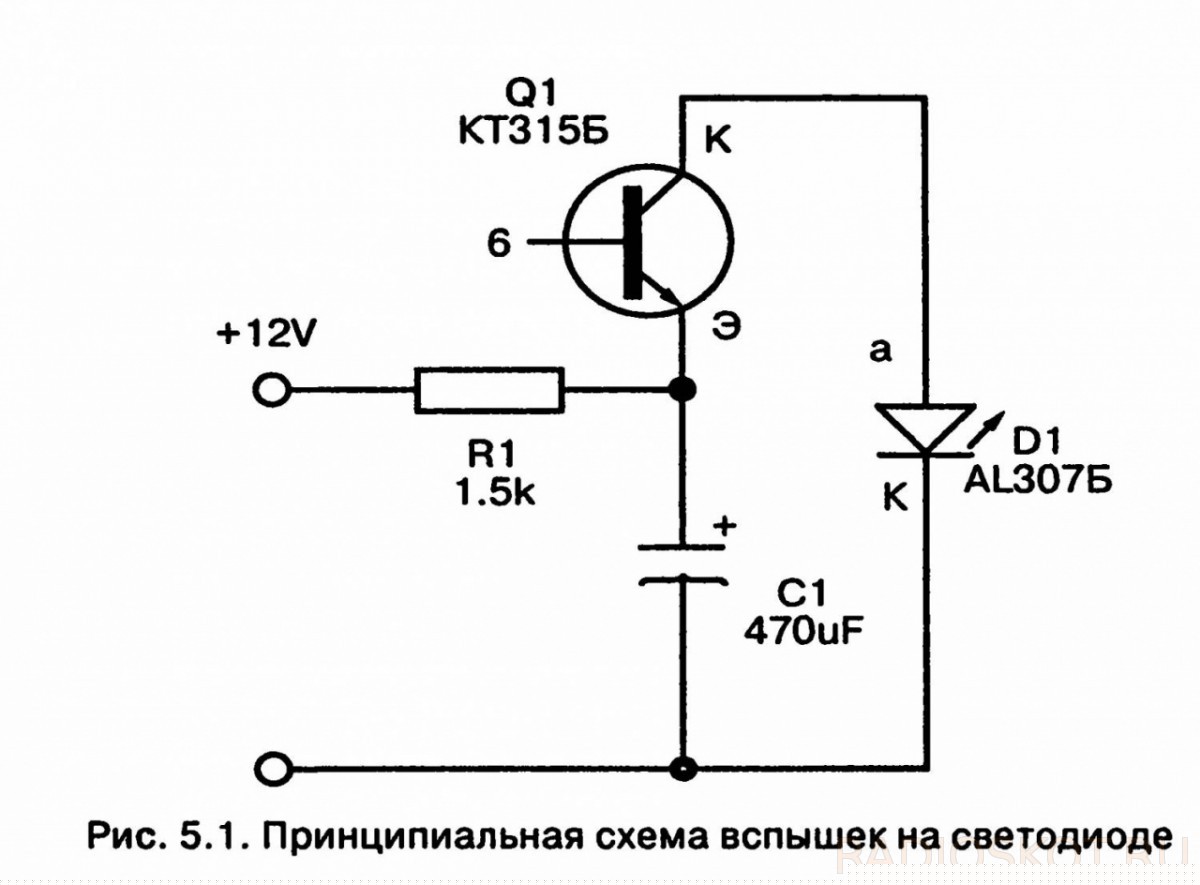

Светодиод с мигающим световым излучением – это стандартный лэд-кристалл, в электрическую схему питания которого включены задающие режим функционирования емкость и резистор. Внешне он ничем не отличается от обычных аналогов. При этом механизм его работы на уровне процессов, происходящих в электрической цепи, сводится к следующему:

1. При подаче тока на резистор R накапливается заряд и напряжение в конденсаторе С.
2. При достижении его потенциала 12 вольт образуется пробой в p-n-границе в транзисторе. Это повышает проводимость, что и инициирует производство светового потока лед-кристаллом.
3. Когда напряжение снижается, транзистор снова становится закрытым и процесс начинается заново.

Все модули такой схемы функционируют на единой частоте.

Мигающий светодиод как сигнализация

Купить моргающий диод для авто – избавить себя от кропотливого просиживания над обработкой платы. Это не всегда верно, но в данном случае очень подходит

Важно разобраться, почему почему мигает светодиод

На вид такой моргающий LED-индикатор невозможно отличить от обычного светодиода, который светится постоянно. При подаче напряжения он начинает мигать пару раз в секунду. Наличие мультиметра также поможет различить полупроводниковые приборы. В прямом направлении моргающий диод демонстрирует небольшое сопротивление, а в обратном – светодиод с обычным показателем падения напряжения.

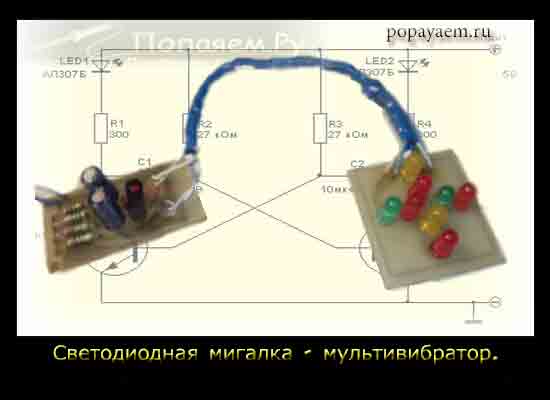

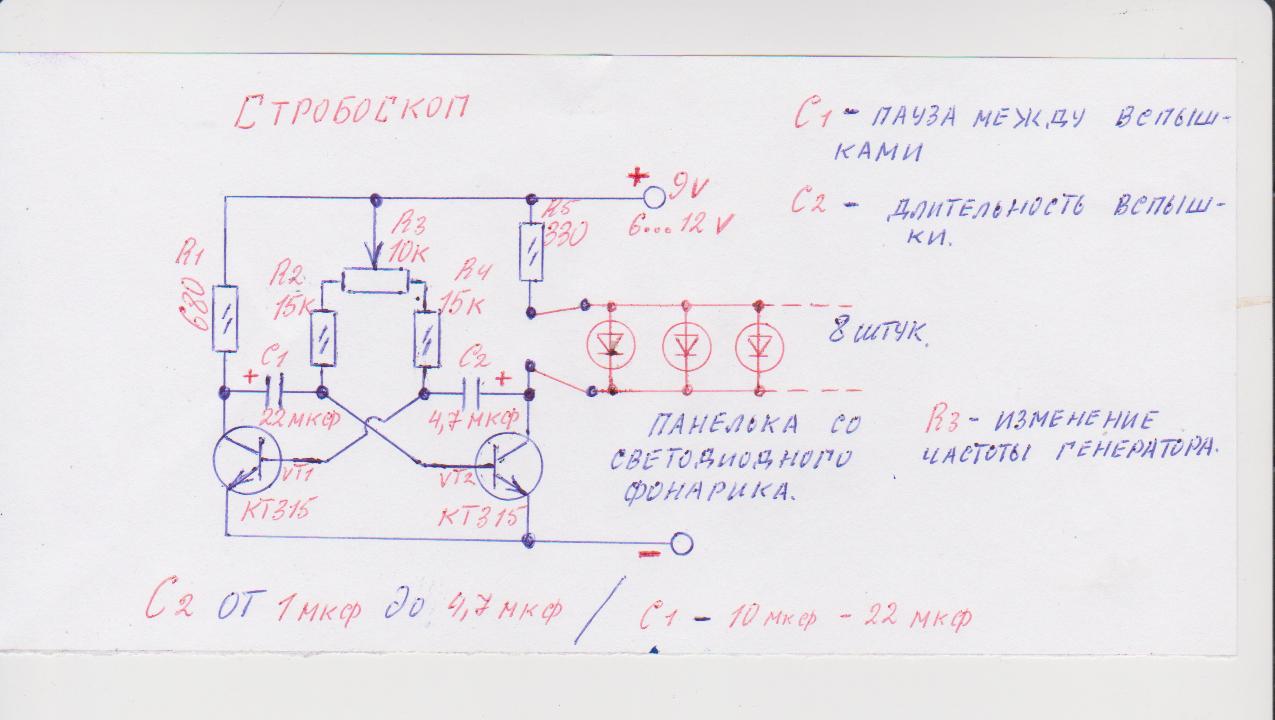

Светодиодная мигалка — мультивибратор

• Принцип работы мультивибратора
• Мультивибратор в своем исполнении

Здравствуйте дорогие друзья и все читатели моего блога popayaem.ru. Сегодняшний пост будет о простом но интересном устройстве. Сегодня мы рассмотрим, изучим и соберем светодиодную мигалку, в основе которой лежит простой генератор прямоугольных импульсов — мультивибратор.

Все это будет дальше по тексту, а пока я хочу рассказать небольшом изменении на блоге.

Заходя на свой бложик, мне всегда хочется сделать что-нибудь эдакое, что-то такое , что сделает сайт запоминающимся. Так что представляю вашему вниманию новую  «секретную страницу» на блоге.

Эта страница отныне носит название — «».

Вы наверное спросите: «Как же ее найти?»  А очень просто!

Вы наверное заметили, что на блоге появился некий отслаивающийся уголок с надписью «Скорей сюда».

 Причем стоит только подвести курсор мыши к этой надписи , как уголок начинает еще больше отслаиваться, обнажая надпись — ссылку «».

Эта ссылка ведет на секретную страницу, где вас ждет небольшой, но приятный сюрприз — подготовленный мной подарок. Более того, в дальнейшем на этой странице будут размещаться  полезные материалы, радиолюбительский софт и что-нибудь еще — пока еще не придумал. Так что, периодически заглядывайте за уголок — вдруг я что-то там припрятал.

 Ладно, немножко отвлекся, теперь продолжим…

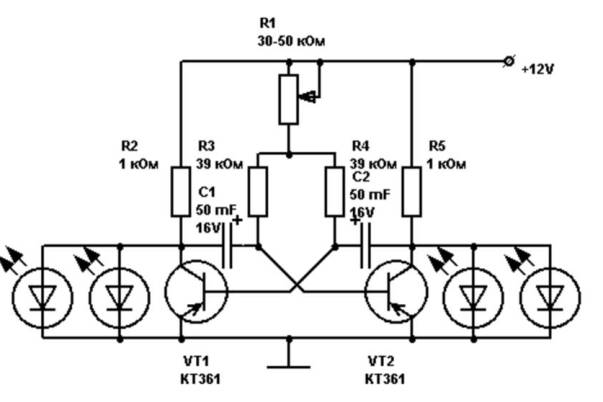

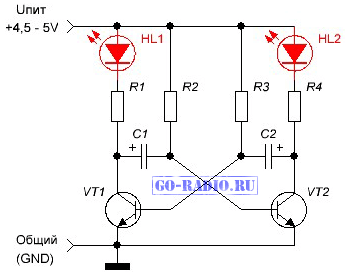

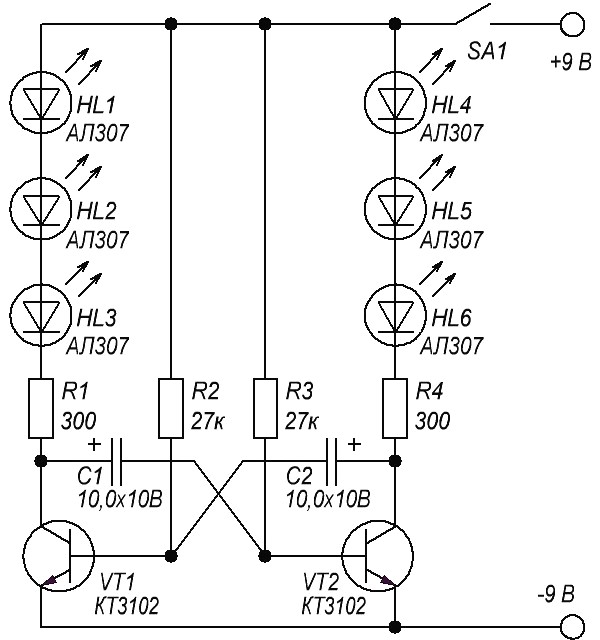

Вообще схем мультивибраторов существует много, но наиболее популярная и обсуждаемая это схема нестабильного симметричного мультивибратора. Обычно ее изображают таким образом.

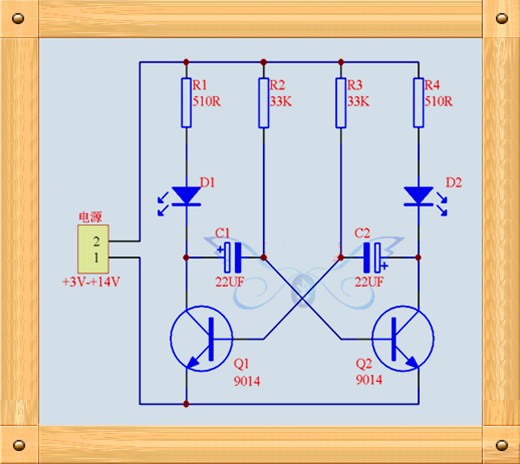

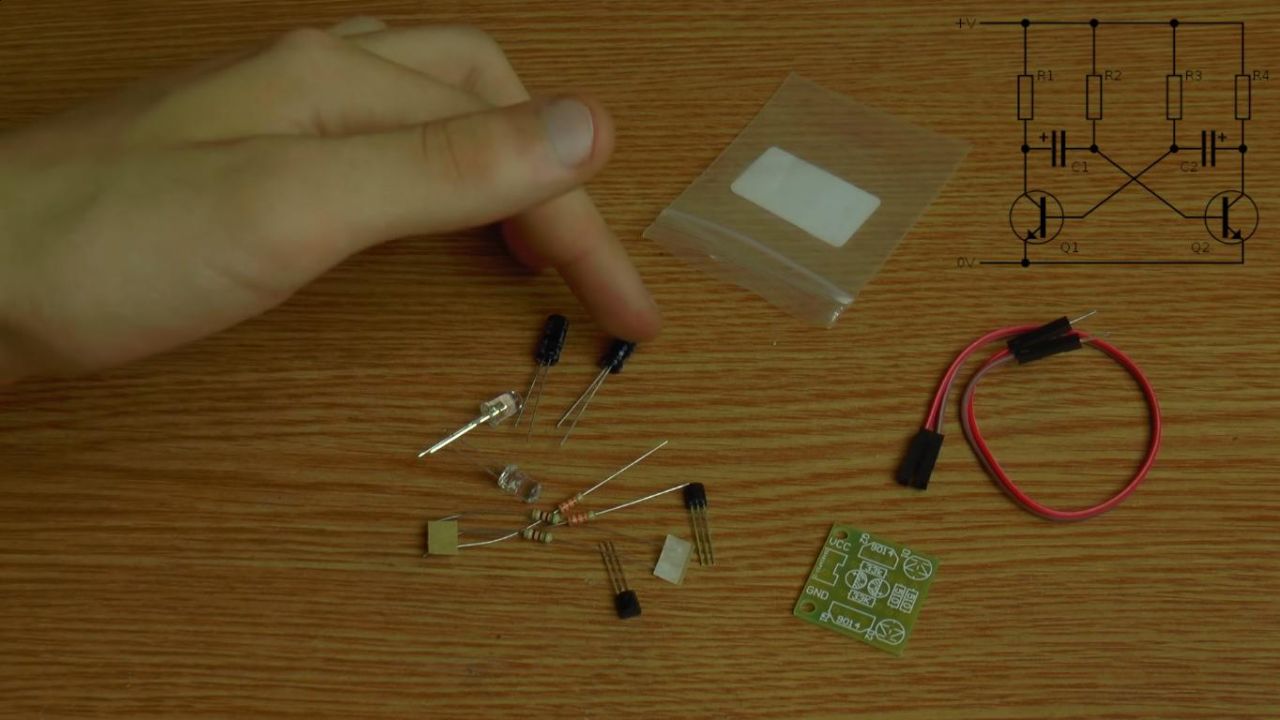

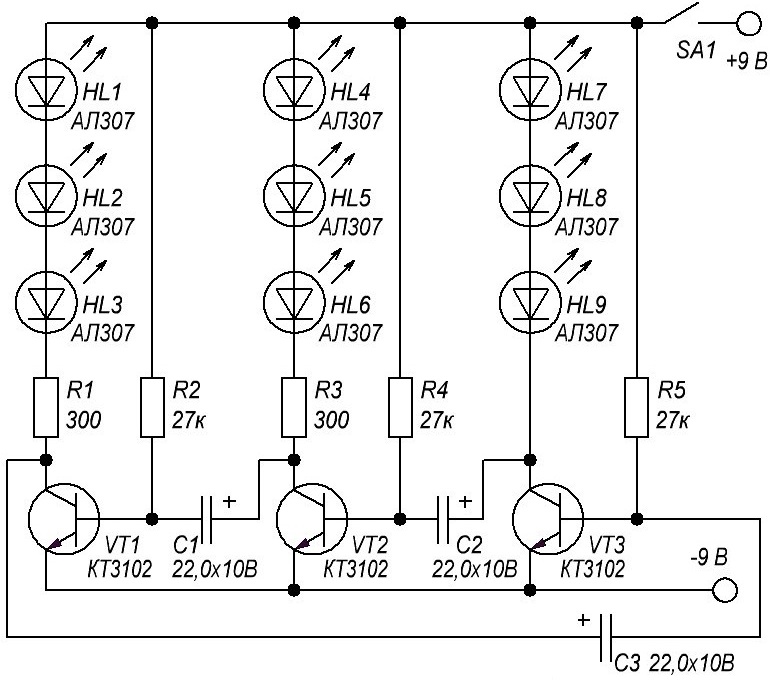

Вот к примеру эту мультивибраторную мигалку я спаял гдето   год назад из подручных деталек и как видите  — мигает. Мигает несмотря на корявый монтаж, выполненный на макетной плате.

Эта схема рабочая и неприхотливая. Нужно лишь определиться как же она работает?

Принцип работы мультивибратора

Если собрать эту схемку на макетной плате и замерить напряжение мультиметром между эмиттером и коллектором, то что мы увидим? Мы увидим, что напряжение на транзисторе то поднимается почти до напряжения источника питания, то падает до нуля. Это говорит о том, что транзисторы в этой схеме работают в ключевом режиме. Замечу , что когда один транзистор открыт, второй обязательно закрыт.

Переключение транзисторов происходит следующим образом.

Когда один транзистор открыт, допустим VT1, происходит разрядка конденсатора C1. Конденсатор С2 — напротив спокойно заряжается базовым током через R4.

Конденсатор C1 в процессе разрядки держит базу транзистора VT2 под отрицательным напряжением — запирает его. Дальнейшая разрядка доводит конденсатор C1 до нуля и далее заряжает его в другую сторону.

И вся эта свистопляска продолжается по в режиме нон стоп, пока питание не вырубишь.

Мультивибратор в своем исполнении

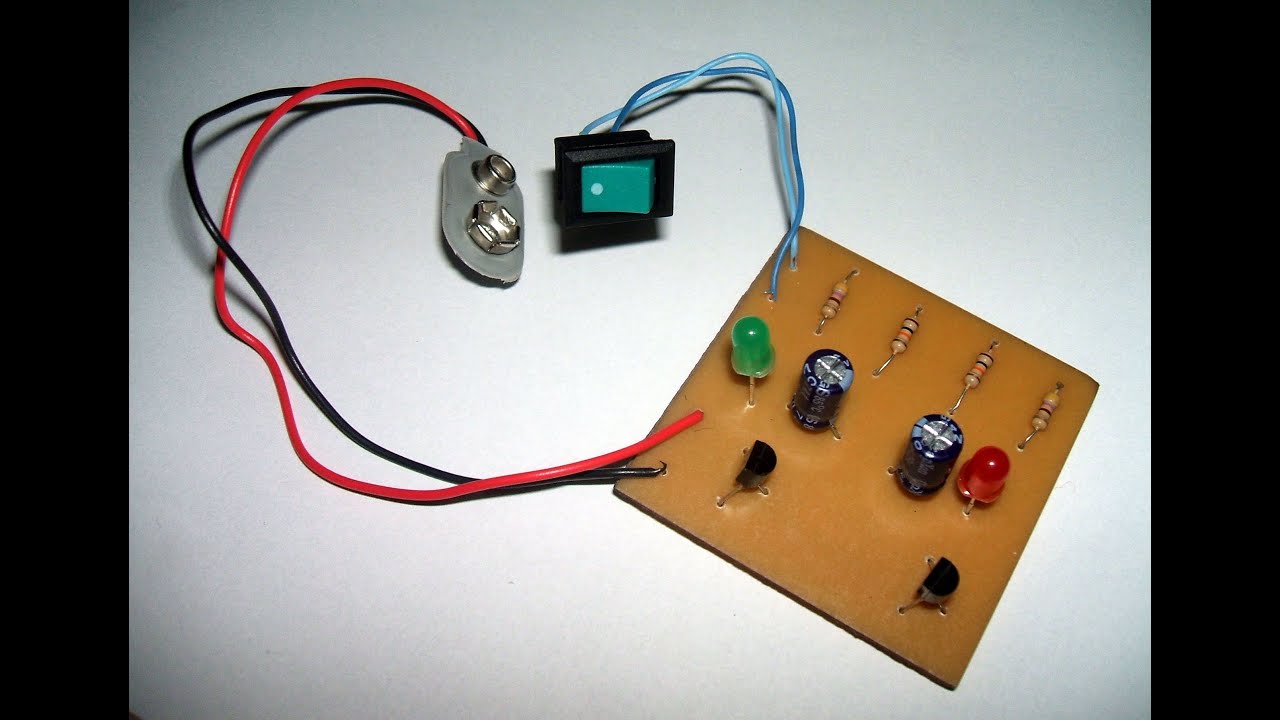

Сделав однажды мультивибраторную мигалку на макетке, мне захотелось ее немножко облагородить — сделать нормальную печатную плату для мультивибратора и заодно сделать платку для светодиодной индикации. Разрабатывал я их в программе Eagle CAD, которая не намного сложнее Sprintlayout но зато имеет жесткую привязку к схеме.

Печатная плата мультивибратора слева. Схема электрическая справа.

Печатная плата. Схема электрическая.

Рисунки печатной платы с помощью лазерного принтера я распечатал на фотобумаге. Затем в полном соответствии с народной технологией ЛУТ вытравил платки. В итоге после напайки деталей получились вот такие платки.

Честно говоря , после полного монтажа и подключения питания случился небольшой баг. Набранный из светодиодов знак плюса не перемигивал. Он просто и ровно горел будто мультивибратора и нет вовсе.

Пришлось изрядно понервничать. Замена четырехконечного индикатора на два светодиода исправляло ситуацию, но стоило вернуть все на свои места — мигалка не мигала.

Оказалось, что два светодиодных плеча сомкнуты перемычкой, видимо когда залуживал платку немного переборщил с припоем. В итоге светодиодные «плечики» горели не по переменке а синхронно. Ну ничего, несколько движений паяльником исправили ситуацию.

Результат того, что получилось я запечатлел на видео:

По моему получилось не плохо.

Светодиодная полицейская мигалка. Схема и описание

Эта схема создает особый световой эффект имитирующий свет полицейской или аварийной машины. Ее так же с успехом можно использовать для тюнинга собственного автомобиля. Очень эффектно может выглядеть как визуальное дополнение к блоку сигнализации или как элемент рекламы.

Работа светодиодной мигалки заключается в попеременном включении двух световых полей красного и синего цвета. Эффекты возникают благодаря асинхронной работе двух генераторов: первый переключает наборы светодиодов, второй создает эффект стробоскопа.

Описание светодиодной полицейской мигалки

Принципиальная схема представлена на рисунке ниже. В ее состав входят два независимых друг от друга генератора и „дисплей” собранный из светодиодов повышенной яркости красного и синего цвета.

Первый генератор, построенный на логических элементах DD1.5, DD1.6. Он вместе с сопутствующими ему элементами R1, R2 и C1, генерирует прямоугольный сигнал с коэффициентом заполнения, равным 50%.

Элемент DD1.4 служит для инверсии сигнала, так, чтобы блоки красных и синих светодиодов включались попеременно. Таким образом реализована функция переключения между светодиодными блоками. Транзисторы VT1 и VT2 управляют непосредственно светодиодами. Они необходимы для правильной работы схемы, поскольку выходные цепи DD1 не могут обеспечить достаточный ток для светодиодов.

На элементах DD1.1, DD1.2, R5, R6, R7, VD1, VD2 и C2 построен второй генератор, создающий эффект стробоскопа. Он „быстрее” по сравнению с первым генератором, а коэффициент заполнения у него больше чем 50%. Это значительно повышает зрительное впечатление.

Коэффициент заполнения более 50% получен благодаря наличию диодов VD1 и VD2. Транзистор VT3 выполняет такую же функцию, как и транзисторы VT1 и VT2, обеспечивает достаточную выходную мощность для питания светодиодов, только делает он это со стороны катода светодиодов. Резистор R9 ограничивает ток, протекающий через светодиоды до безопасной величины.

Светодиоды управляются следующим образом: со стороны анодов осуществляется переключение между синими и красными светодиодами. Со стороны катодов светодиоды управляются импульсами, имеющими работу стробоскопа.

Схема собрана на двух платах. Если все правильно припаяно, то мигалка начнет работать сразу после подключения питания. К сборке светодиодов стоит уделить особое внимания и попытаться выполнить ее как можно более качественно.

Светодиоды лучше всего припаять сначала за одну ножку, например, анод (длинная нога). Потом перевернуть плату светодиодами вверх и поправить их слегка, чтобы они были равномерно расположены по рядам, как по вертикали, так и по горизонтали. Только после этого припаять вторую ножку светодиода.
