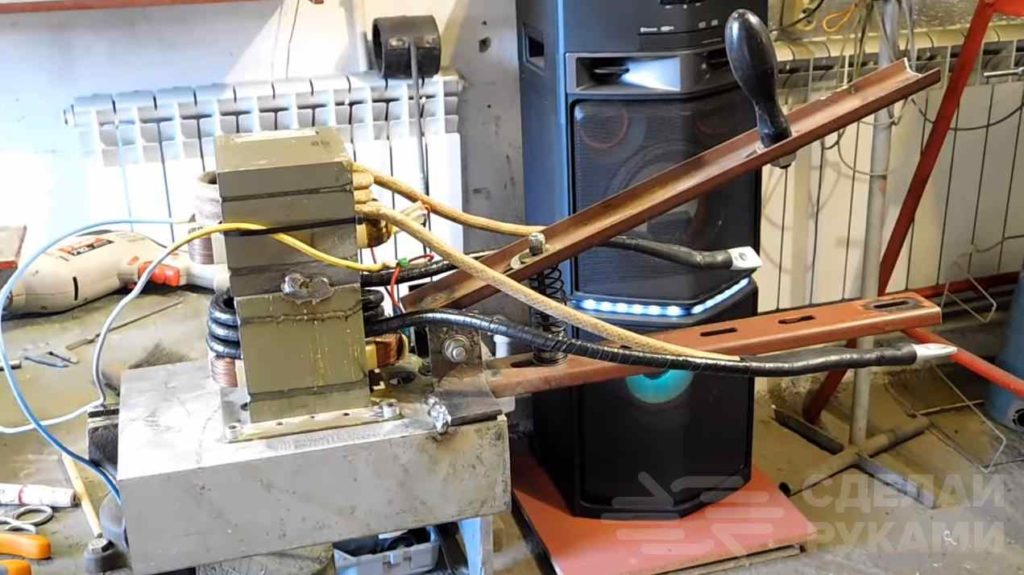

Сварочный аппарат из четырех микроволновок

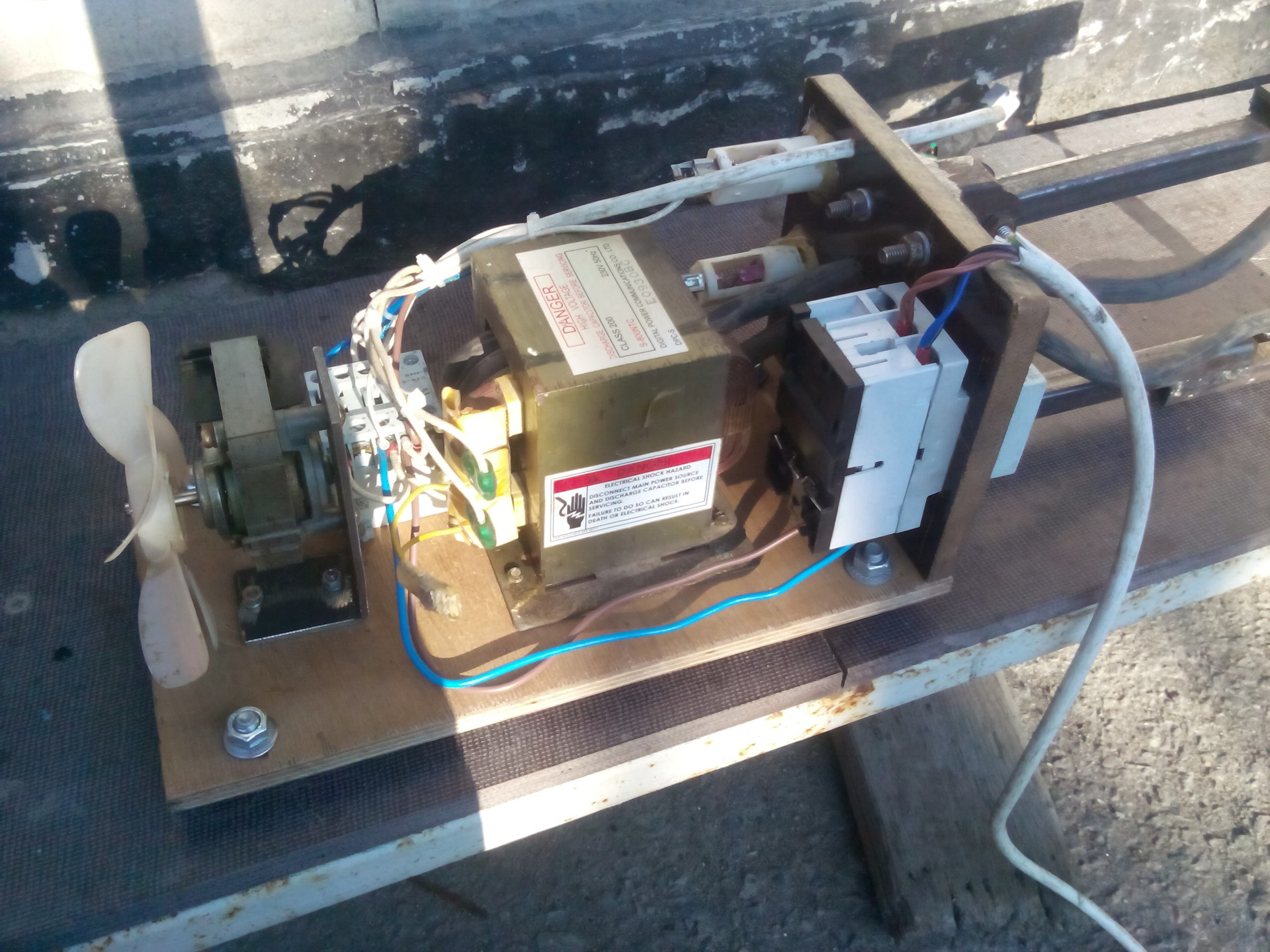

Аппарат для контактной сварки из микроволновки

Чтобы сделать самостоятельно аппарат для контактной сварки в домашних условиях, потребуются такие инструменты, материалы и комплектующие:

• трансформатор от старой микроволновки (для получения большой мощности потребуются два трансформатора от двух микроволновок);
• медный провод большого сечения для вторичной обмотки (можно использовать жгут проводов с небольшим сечением);
• прижимные рычаги;
• гетинакс (текстолит, авиационная фанера) для монтажной платы, толщиной 10 миллиметров;
• корпус от микроволновки;
• вентилятор от микроволновки;
• зажимные струбцины;
• кабели, изолирующие обмоточные материалы (лакоткань, стеклолента, ПХВ-изоляционная лента);
• электроды из меди, изготовленные из стержней соответствующего диаметра, с конусообразной заточкой;
• набор инструментов – электродрель с набором сверл, отвертки, ключи, ножовка, пассатижи, тестер;
• различные метизы (болты, гайки, шайбы, шайбы Гровера).

Подбор трансформатора

Микроволновки бывают различной мощности, поэтому, чтобы использовать их рабочие трансформаторы, следует определиться, что именно будет сваривать будущий аппарат. Выбор мощности напрямую зависит от толщины свариваемых листов. Если толщина листа не превышает одного миллиметра, то для аппарата точечной сварки вполне будет достаточно мощности в один киловатт. Для листа толщиной до двух миллиметров мощность следует увеличить вдвое – до двух киловатт.

Строение трансформатора

Трехмиллиметровые листы уже потребуют мощность в пять киловатт. Почему для аппарата точечной сварки подходят трансформаторы именно от микроволновки? Дело в том, что мощность первичной и вторичной обмоток этих устройств одинакова. В зависимости от количества витков вторичной обмотки, может генерироваться напряжение до 3000 вольт при мизерном токе. Но для аппарата контактной сварки нужно не напряжение, а ток.

Поэтому, уменьшая количество витков вторичной обмотки можно получить низкое (до трех вольт) напряжение при токах, достигающих тысячи ампер. А так как трансформирующие элементы микроволновок имеют мощность до трех киловатт, то именно они как нельзя лучше подходят для изготовления самодельного сварочного аппарата.

Сборка трансформаторного узла

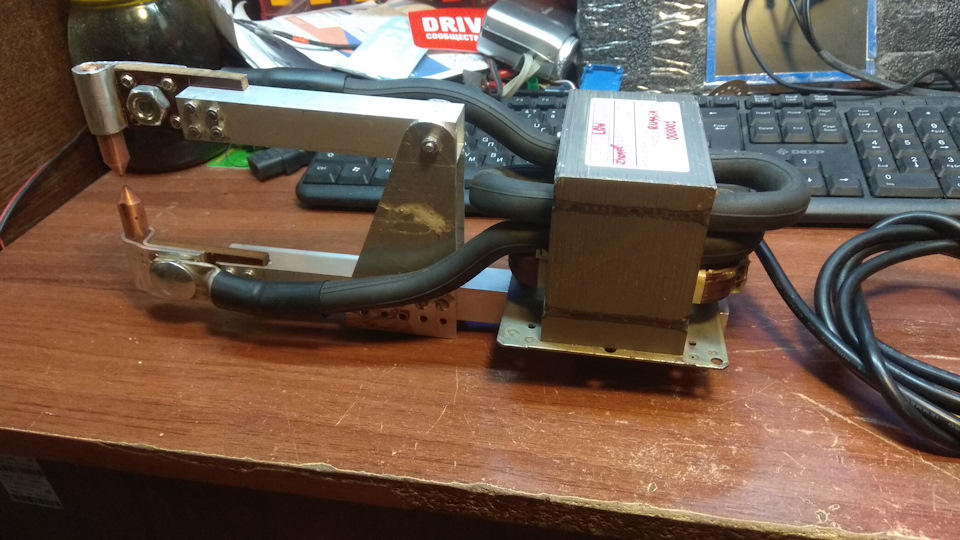

Мини сварочный аппарат для точечной сварки из трансформатора

Для сварки листов небольшой толщины достаточно использовать начинку из микроволновки небольшой мощности – до одного киловатта. Для выполнения более серьезных работ понадобится либо микроволновка большей мощности, либо две микроволновки малой. Во втором случае трансформаторы должны будут включаться по параллельной схеме с тщательным соблюдением соответствия подключения обмоток.

Для аппарата контактной сварки из микроволновки аккуратно извлекается трансформатор

С помощью бокорезов осторожно удаляется вторичная обмотка, затем демонтируют шунты. После удаления шунтов и старой вторичной обмотки следует удалить пыль, остатки изоляции и намотать новую

Эта обмотка в трансформаторе от микроволновки делается толстым медным проводом, имеющим в сечении от 50 мм2 до 100 мм2. Количество витков вторичной обмотки — два–три. Такая конструкция обеспечит на выходных клеммах напряжение порядка трех вольт при силе тока до тысячи ампер. Если такого толстого провода нет, то для вторичной обмотки можно использовать жгут из нескольких многожильных проводов.

Может оказаться, что толстый провод имеет мощную изоляцию. Эту изоляцию рекомендуется снять и заменить ее лакотканью, стеклотканью или обычной поливинилхлоридной изолентой. При использовании двух трансформирующих блоков вторичная обмотка делается общей, а первичные обмотки должны быть правильно соединены. Для проверки правильности соединения обмоток понадобится тестер.

Приступаем к изготовлению корпуса аппарата и контактных клещей

Материалом для изготовления как самого корпуса, так и контактных клещей была выбрана древесина по причине простоты обработки. Сначала я вымерял по ширине доску для основания, стенок и крышки, которая закроет трансформатор и все провода. Здесь для каждого случая размеры будут индивидуальны, но слишком маленькую коробку, во избежание перегрева оборудования, делать не стоит.

Отмеряем и отпиливаем доску по необходимым размерам

Также были отрезаны два бруска, которые будут использованы в качестве клещей. Все детали я обработал фрезой, шлифмашинкой, после чего сложил их так, как будет в дальнейшем.

Вот примерный макет того, что должно получиться

Но внешний вид всё же должен быть подобающим, поэтому я окрасил все детали, за исключением брусков, в чёрный цвет. Для клещей был выбран жёлтый

Окраска придаст конечному изделию эстетичный вид

Настало время продолжить разборку старой микроволновки. От неё нам понадобятся следующие детали:

• сетевой шнур;
• контактные провода;
• ручка с дверцы;
• концевой выключатель.

Кстати, ручку также желательно окрасить в чёрный цвет.

Эти детали от микроволновой печи нам пригодятся

Изготовление контактных электродов

Их лучше всего делать из медной жилы сечением 8 мм? (или толще). Именно медь не будет прилипать к стали и даст нужный нам эффект. Для этого отрезаем от прутка два куска длиной по 3-4 см.

Режем медный пруток на отдельные куски, которые послужат электродами

Сборка коробки и коммутация

Теперь необходимо подобрать основной автомат, через который будет производиться подача напряжения. Для этого подойдёт однополюсной АВ на 15 А. И вот теперь вам наверняка станет понятно, почему я не зацикливался на размерах деталей нашей коробки. Под каждый автомат нужна различная прорезь в задней стенке. У меня оказался АВ, который редко у кого может просто валяться в гараже (брат работает электриком).

Вот такой автомат был установлен мной. У вас он может отличаться

Через автомат необходимо пустить один из проводов (фазу или ноль)

Какой из них – неважно. Ведь в разных розетках схема собрана по-разному

Выход из автомата позже будет подключён к одному из контактов первичной обмотки. Сам же сетевой фильтр фиксируем в прорези задней стенки.

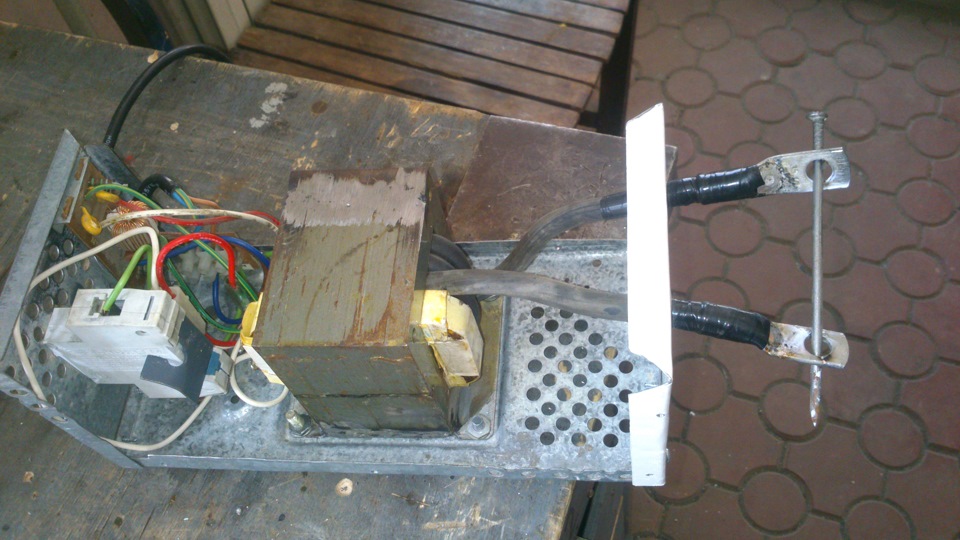

На данном этапе сборки наша конструкция выглядит вот так

Теперь настала очередь установки трансформатора. Его нужно закрепить как можно ближе к двум коротким отрезкам бруска, которые пока выглядят как ножки. Если посмотреть на фото ниже, то по нему скажу следующее: уже можно завернуть фиксирующие шурупы, но не все. Оставляем пустым правое нижнее отверстие – оно нам ещё пригодится.

Крепим на место понижающий трансформатор

Последним шурупом фиксируем контакт провода заземления. В любом сетевом кабеле это жила светло-зелёного или жёлто-зелёного цвета.

Закручиваем последний шуруп, заземляя при этом сердечник

Коммутация концевого выключателя: полное подключение первичной обмотки

Мы уже разобрались, что один из контактов первичной обмотки подключается к контакту выхода из автомата. У нас осталась ещё одна жила сетевого кабеля. Её необходимо подключить ко второму контакту первичной обмотки, но не напрямую, а через концевой выключатель, удлинив при этом провод. Концевик будет служить кнопкой мгновенной подачи напряжения на электроды.

Подключаем концевой выключатель, который впоследствии будет закреплён на рукоятке клещей

Остаётся аккуратно разместить провода внутри и прикрутить верхнюю крышку с ручкой. Она облегчит транспортировку нашего оборудования. Перед укладкой проводки обязательно убедитесь в качестве изоляции всех соединений.

Прикручиваем на место крышку с ручкой и аккуратно укладываем проводку внутри коробки

Выводим концевой выключатель наружу вместе с концами вторичной обмотки и устанавливаем боковые стенки. На этом сборка коробки завершена. Нам остаётся лишь собрать и установить клещи с контактными электродами.

Крепим стенки коробки и переходим к клещам

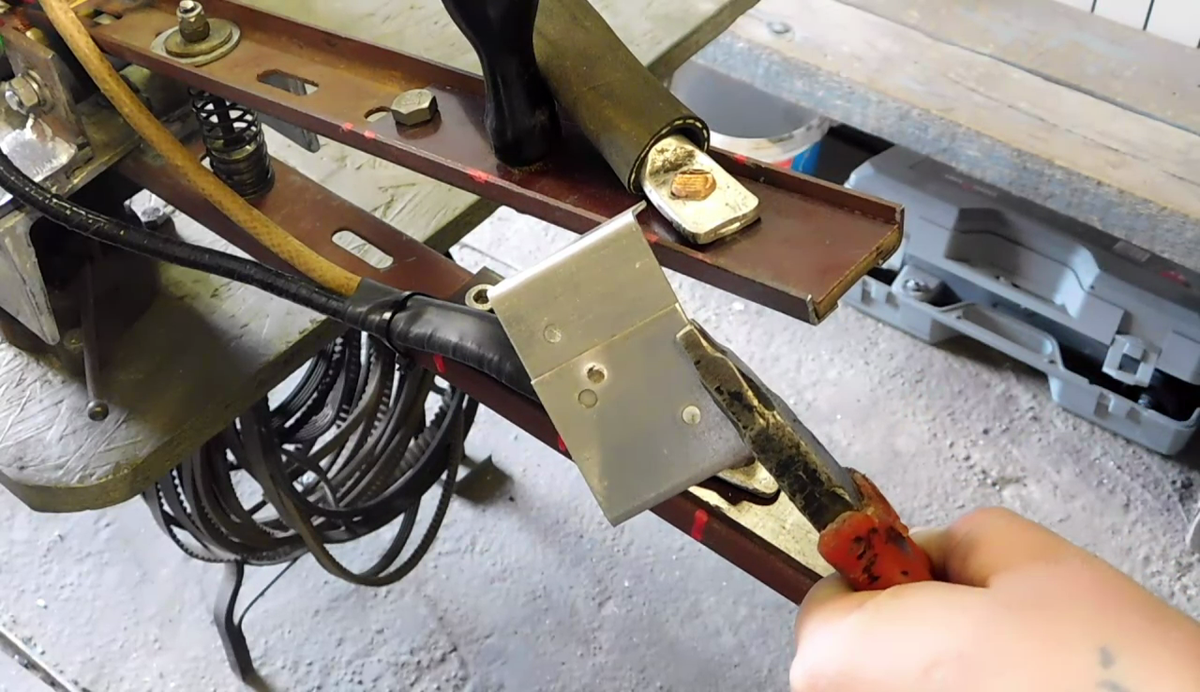

Клещи

Для работы с трансформатором вам понадобится механическая часть – клещи. Точечная сварка нуждается в сооружение клещей и электродов. Без них аппарат не сможет функционировать. Для этого нужно затачивать стержни электродов. В ином случае они все ровно деформируются. Клещи делают ваш аппарат функциональней.

Соединяющий провод для электродов и преобразователя не стоит делать длинным, так как он будет причинять неудобство при работе. Нужно производить как можно меньше соединений, так как каждое из них забирает мощность. На конце провода лучше всего закрепить медный наконечник для соединения с электродом.

Изготовление элементов управления

Для того чтобы точечной сваркой было просто и удобно управлять необходимо изготовить корпус устройства, с помощью которого можно будет легко выполнить сваривание металлов.

Первое что необходимо сделать – это зафиксировать трансформатор. Для этой цели можно использовать толстый фанерный лист, в котором дрелью делаются отверстия под крепление трансформатора. Управление процессом точечной сварки может осуществляться как на выносном аппарате, когда трансформатор находится отдельно от корпуса и от него по проводам напряжение подаётся к контактам клещей. Такое устройство позволит выполнять сварочные работы в труднодоступных местах и на крупногабаритных объектах.

Существенным недостатком выносного аппарата является необходимость в использовании достаточно длинного кабеля, при прохождении по которому электрический ток будет существенно снижен за счёт нагрева проводника в момент сваривания металла. Также к минусам выносного устройства относится невозможность использовать клещей с длинным рычагом, поэтому усилие при контакте будет незначительным, что не может не отразиться на качестве сварки.

Изготовить клещи можно самостоятельно при наличии инверторного сварочного аппарата. Для изготовления клещей потребуется найти 2 большие шайбы-прокладки толщиной не менее 8 мм и диаметром – 50 мм. При отсутствии подходящих деталей их можно самостоятельно изготовить на токарном станке. Если шайбы изготавливаются своими руками, то в середине каждой из них потребуется сделать отверстие диаметром 20 мм.

Следующим этапом самостоятельного изготовления клещей является вырезание из толстого эбонитового стержня изоляции.

Стержень желательно подобрать таким образом, чтобы его диаметр совпадал с внешним диаметром металлических шайб. Серединная изоляция изготавливается следующим образом.

• От эбонитового стержня отрезается кусок длиной 30 мм.
• Эбонитовая шайба надёжно фиксируется в сверлильном станке и ровно посередине делается сквозное отверстие диаметром 8 мм.
• На токарном станке с обеих сторон эбонитовой шайбы снимается материал до диаметра 20 мм. Удаление материала следует производить на расстояние равное толщине металлической шайбы.

Преимущество точечной сварки

Для начала необходимо разобраться с тем, что такое точечная (контактная) сварка, какие у нее имеются особенности. Сразу бросается в глаза первое отличие ее от обычной – процесс сваривания происходит при помощи высокого тока и сжатия. Причем сжатие производится в том месте, где делает шов контактная сварка. Своими руками из сварочного аппарата изготавливается путем небольшой модернизации. А именно – установкой клещей с медными электродами. О том, как изготовить электроды, какие к ним предъявляются требования, будет рассказано ниже.

Качество точечной сварки зависит от нескольких параметров, но наиболее важными являются сила тока, при которой происходит сварка, а также величина сжатия деталей. К преимуществам использования точечной сварки можно отнести то, что она с точки зрения экологии полностью безопасна. Не требуется высокая квалификация работника, у нее очень большая производительность, а сварной шов получается качественный. Но самое главное – такую сварку можно автоматизировать, установив электроды на конвейере. Наверняка вы видели, как производятся автомобили. Практически все сварные швы точечные.

Можно ли сделать споттер с заводскими характеристиками

Если правильно рассчитать параметры, выбрать надлежащие компоненты и качественно изготовить не только источник питания, но и инструментальные принадлежности, то самодельный споттер по своим функциональным возможностям ничем не будет отличаться от своего заводского собрата. При наличии некоторых радиолюбительских навыков блок питания и необходимые провода несложно изготовить своими руками. В качестве сварочного пистолета можно использовать любое изделие подходящей формы, конструкция которого позволяла бы укрепить на его концах резьбовые контакты и была бы удобна в работе.

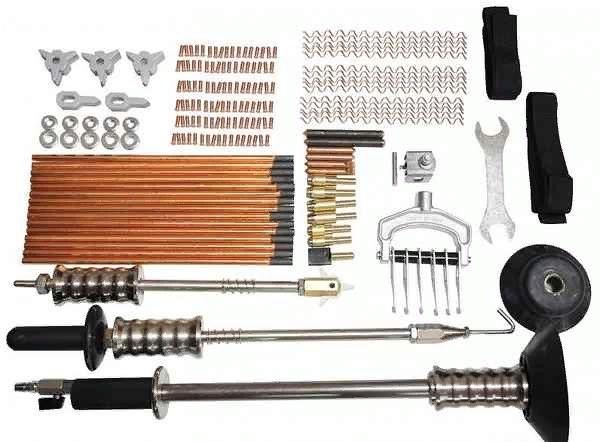

Для пистолета и обратного молотка потребуются несколько деталей, которые лучше всего выточить на токарном станке. Часть наконечников-электродов может быть сделана своими руками с применением обычного слесарного инструмента, но некоторые все же лучше заказать или приобрести готовыми. Для того, чтобы работать самодельным аппаратом, могут потребоваться дополнительные приспособления (пуллеры, гребенки, штанги), которые также могут быть изготовлены самостоятельно. Расходные материалы для споттера (сварочные шайбы, шпильки, волнистая проволока, угольные электроды и пр.) стоят недорого и свободно продаются в специализированных магазинах.

Зарядное устройство из микроволновки для аккумулятора

При изготовлении автомобильного зарядного устройства, также потребуется удалить вторичную обмотку на трансформаторе микроволновки. Далее, наматывая определенное количество витков из снятой ранее проволоки, следует добиться получения стабильных 12 Вольт. В данном случае получится сделать простейшее зарядное устройство из микроволновки.

Как видно, самоделки из микроволновки и трансформатора с двигателем от неё, выходят довольно неплохими. Однако стоит понимать, что некоторые детали от микроволновки могут быть весьма опасными, поэтому при их использовании следует максимально соблюдать технику безопасности и не делать того, чего не знаешь.

Вынимаем трансформатор из микроволновой печи

Если в самодельном аппарате для точечной сварки задействован трансформатор, имеющий мощность 700–800 Вт, то с его помощью вы сможете соединять листы из металла, толщина которых доходит до 1 мм. Такой трансформатор входит в категорию устройств повышающего типа, для обеспечения питания магнетрона он способен вырабатывать напряжение, равное 4 кВ.

Магнетрон, которым оснащена любая микроволновка, требует для своей работы высокого напряжения. В связи с этим подключенный к нему трансформатор отличается меньшим количеством витков на своей первичной обмотке и большим – на вторичной. На последней создается напряжение порядка 2 кВ, увеличивающееся затем в два раза за счет использования специального удвоителя. Проверять работоспособность такого устройства путем измерения напряжения, подключенного к его первичной обмотке, нет никакого смысла.

Извлекаем трансформатор из микроволновой печи

Извлекать из микроволновки трансформатор следует аккуратно. Не следует брать в руки молоток и другие тяжелые предметы. С микроволновки откручивается ее основа, убираются все крепления, и трансформатор аккуратно снимается с места его установки. В извлеченном из СВЧ-печи устройстве вам понадобятся, во-первых, его магнитопровод, во-вторых, первичная обмотка, которая по сравнению со вторичной выполнена из более толстого провода и имеет меньше витков.

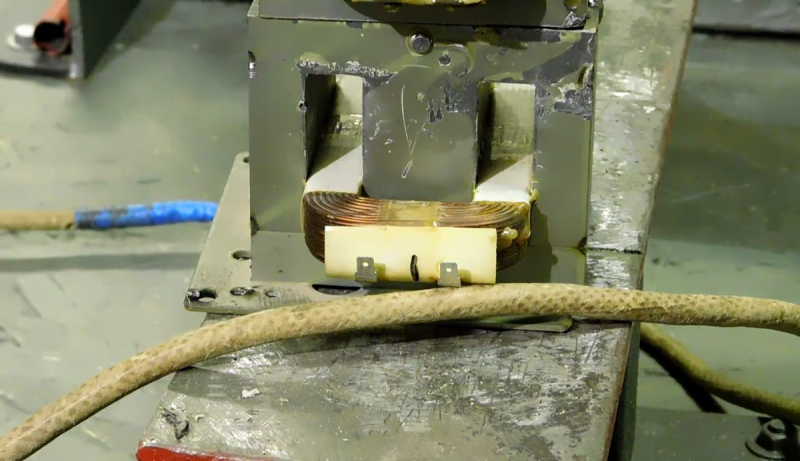

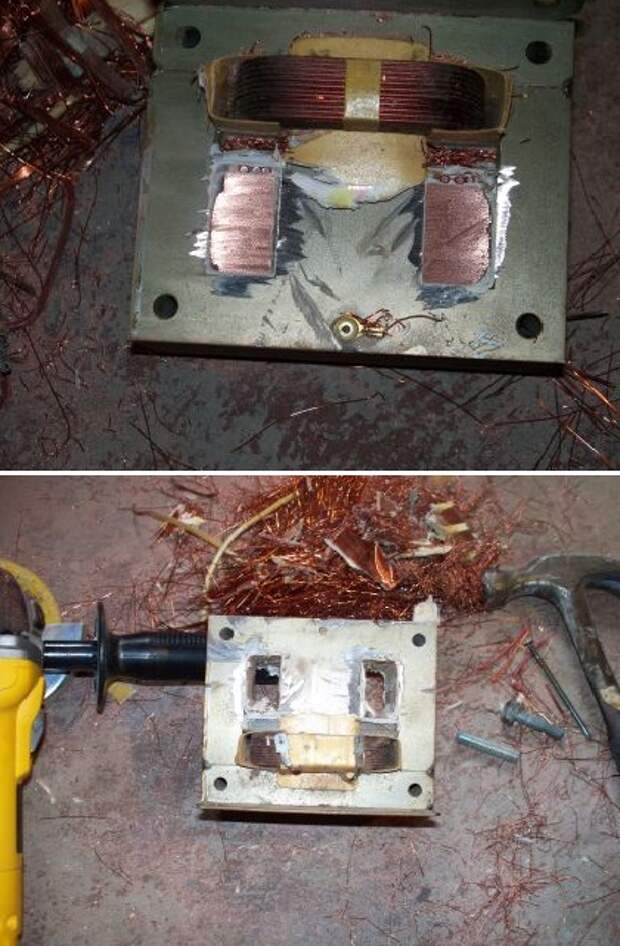

Вторичную обмотку из-за ее ненадобности вам придется демонтировать, для чего уже пригодятся молоток и зубило

Очень важно при этом не повредить и не помять первичную обмотку, поэтому действовать надо с максимальной аккуратностью. Если при демонтаже вторичной обмотки вы обнаружите в трансформаторе шунты, используемые для ограничения силы тока, их тоже надо удалить

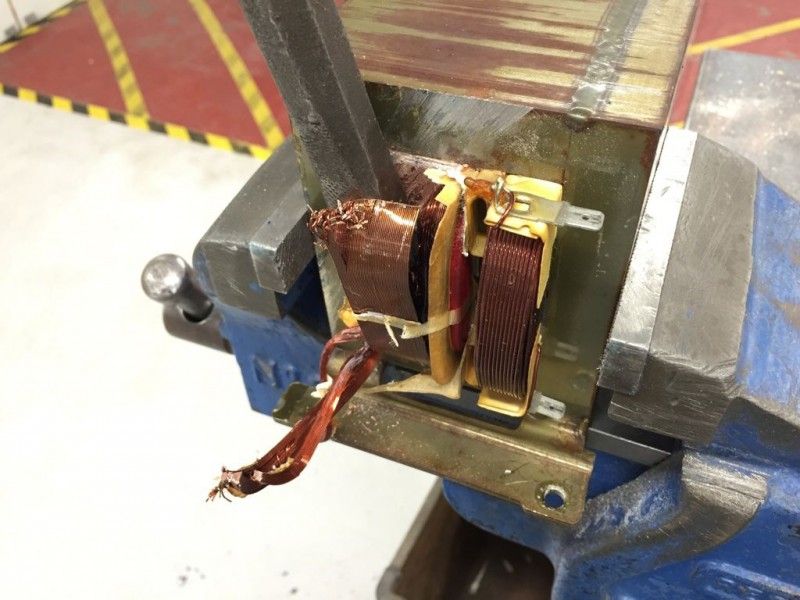

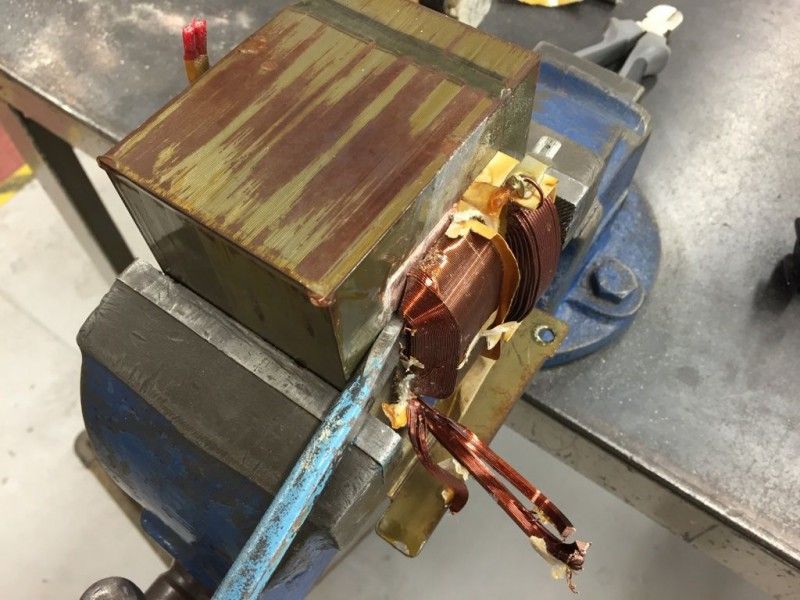

Вторичную обмотку можно срезать стамеской

Если магнитопровод трансформатора является не клееной, а сварной конструкцией, то удалять с него вторичную обмотку лучше при помощи стамески или обычной ножовки по металлу. Если же обмотка очень плотно набита в окно магнитопровода, то ее, разрезав провода, необходимо будет высверлить или выковырять. Делать это надо очень аккуратно, так как магнитопровод может разрушиться из-за таких манипуляций.

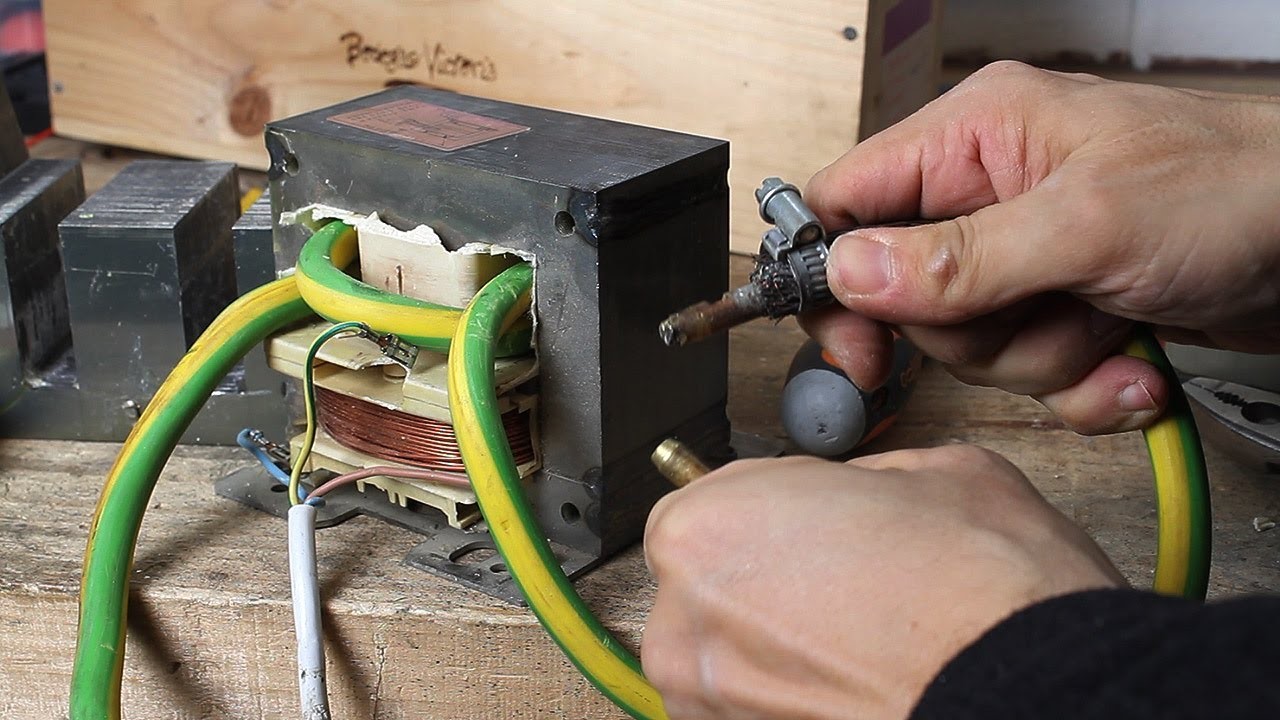

После выполнения демонтажных работ следует намотать новую вторичную обмотку. Для этого вам будет необходим провод диаметром не меньше 1 см. Если такого провода у вас в запасе нет, его придется купить. При этом совсем не обязательно приобретать цельный многожильный провод такого сечения, можно использовать и пучок из нескольких отдельных проводников, которые в сумме обеспечат требуемый диаметр. После монтажа новой вторичной обмотки ваш модернизированный трансформатор будет способен вырабатывать ток, сила которого составляет до 1000 А.

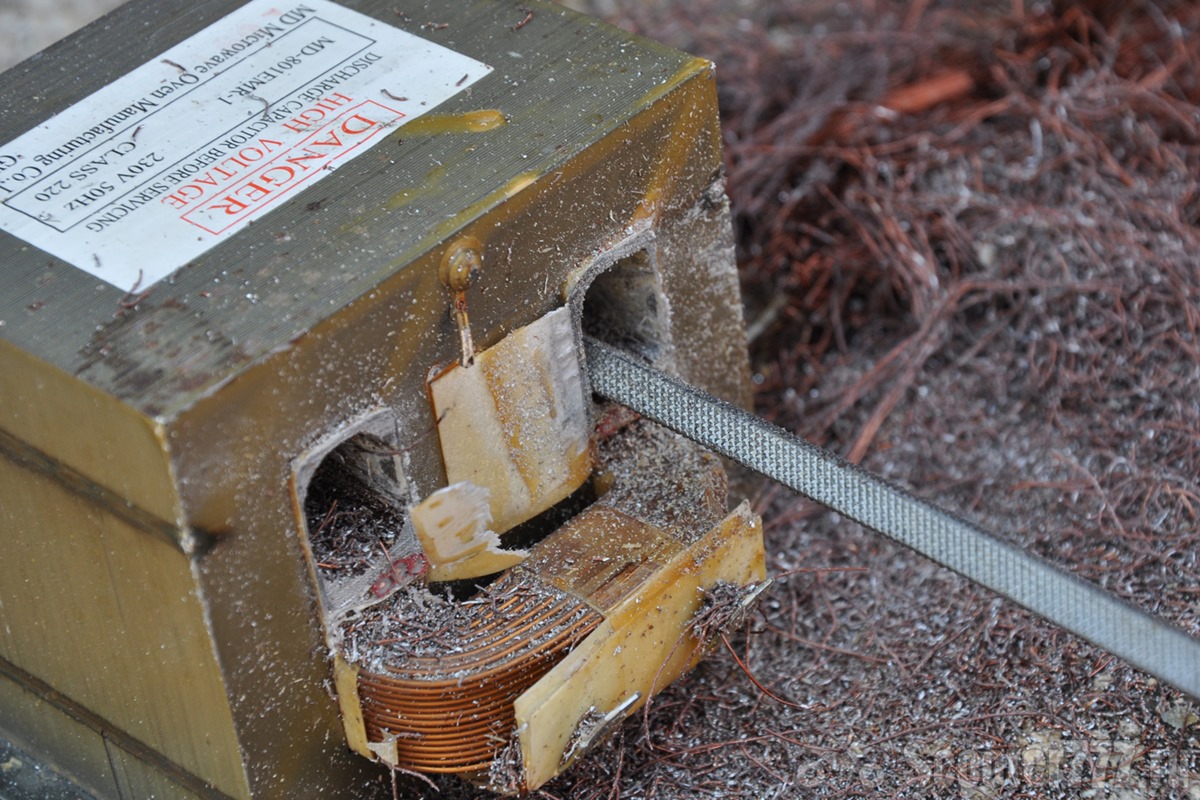

Старую обмотку можно спилить ножовкой по металлу

Если вы хотите сделать аппарат для точечной сварки более мощным, то технических возможностей одного трансформатора вам может не хватить. Здесь необходимо использовать два таких устройства (соответственно, разобрав две микроволновки).

Трансформатор

Процесс контактной точечной электросварки основывается на законе Ленца-Джоуля, который говорит, что электрический ток при протекании через проводник выделяет количество теплоты, равное квадрату силы электрического тока, умноженному на сопротивление участка этого проводника за единицу времени:

Q = I**2 x R x t.

То есть, при силе тока, к примеру, в 1000 ампер на небольшом участке контакта будет выделяться большое количество тепловой энергии. В зависимости от длительности времени прохождения электрического тока сначала тепловой энергии будет хватать для того, чтобы расплавить участок контакта легкоплавких алюминиевых листов, а при длительном контакте — точечно сплавить стальную жесть.

Отсюда одним из лучших кандидатов для изготовления аппарата точечной сварки своими руками будет силовой трансформатор, взятый из старой сломанной микроволновки. Как правило, мощность таких повышающих трансформаторов от микроволновой печи колеблется в пределах от 700 ватт до 1,5 киловатта, что вполне достаточно.

Из чего состоит микроволновка

Чтобы сильно не углубляться в устройство микроволновки, статья все-таки не об этом, можно вкратце взглянуть, из чего же на самом деле состоит этот полезный бытовой прибор.

Итак, основными элементами микроволновки, являются:

1. Нагревательный элемент, в качестве которого используются специальные вакуумные лампы;
2. Понижающий трансформатор переменного тока;
3. Вентилятор;
4. «Мозги» с микроконтроллером и всевозможными электромагнитными реле, зуммером, и прочими деталями;
5. Металлического корпуса;

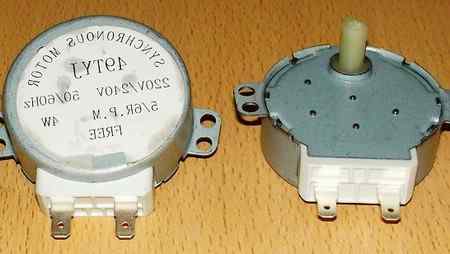

6. Двигателя.

Из некоторых моделей микроволновок, например, с грилем, можно извлечь различные нагревательные элементы, инфракрасные излучатели и т. д. Их также можно приспособить под изготовление полезных самоделок.

Как видно, микроволновка состоит из множества элементов, которые вполне можно приспособить под собственные нужды. Однако начнём мы с самых простых вещей, и уже переходя от простого к сложному, покажем, что именно можно сделать из микроволновки.

Монтирование корпуса

Будущий сварочный аппарат для безопасности следует поместить в прочный корпус, предварительно проделав по периметру ряд отверстий (чем больше, тем лучше) для осуществления должного охлаждения аппарата во время сварки. Для большего эффекта можно прикрепить с торцов корпуса два вентилятора. Для этого отлично подойдут кулеры охлаждения от системного блока персонального компьютера. Также очень часто такие трансформаторы применяют для создания катушки тесла и лампового усилителя.

Alexey () Уважаемые подскажите если кто сталкивался…Имеется голое железо от микроволновки LG.и есть желание перемотать на ток 7-10А, вторичка нужна 20вольт.И характеристики данного железа тоже интересны-подойдет ли для зар.устройства авто аккумуляторов? Feb 8, 2017 at 8:33 am

Eduard (Alvena) Алексей, ну а чего ж не подойдет, подойдет конечно! Кинь размеры, я скажу сколько примерно с него мощности снять можно, и расчитаю.

Да, еще, сделай фотку с торца, хочу на набор пластин глянуть, а то по этой фото ниче не понятно.

Alexey (Rimona)

Alexey (Rimona) интересно для долговременного режима работы как он, а то мнения разделились….

Eduard (Alvena) Блин, он что проварен сбоку? Это фигово. Возможно грется будет, но не смертельно, работать должен. Ну измерь размеры окна и сечения стержня.

Eduard (Alvena)

Alexey (Rimona) да проварен.я измерил.под фото файл безымянный.

Alexey (Rimona) ну а насчет грется-склею и стяну железными хомутами

Alexey (Rimona) Насколько мне известно, трансы от микроволновок всё-таки рассчитаны исключительно на кратковременный режим работы.

Eduard (Alvena) Так вот, площадь окна маленькая, плохое охлаждение обмоток, да и витки туда очень тяжело все уместить.

И плюс сварка, ток холостого хода большой будет.А так. Первичка 490 витков провода 0, 55-0, 6мм. Примерно 100 метров провода. Вторичка 46 витков диаметром 1, 8мм, примерно 11-12 метров. Габаритная мощность 130вт, потери в обмотках 5вт, без учета холостого хода. Ну примерно 120вт. В итоге имеем 20в при токе до 6А.

Alexey (Rimona) Алексей, да и у меня такая инфа есть.спасибо.

Alexey (Rimona) Эдуард, спасибо за работу. сомнения мои оправдываются, лучше советского железа еще ничего не придумали, однако все реже и реже встречается.

Eduard (Alvena) Алексей, это не так! Импортное железо лучше, так как позволяет работать на более высокой индукции, за счет этого получаем больше мощности при меньших габаритах! А кратковременный режим работы только потому, что с данного транса пытаются выжать больше чем он может дать. Я дал расчеты на долговременную работу, с запасом по мощности, току, индукции и напряжению. Он может часами работать при полной нагрузке.

Alexey (Rimona) Эдуард, спасибо огромное за проделанную работу и за емкую, дельную информацию, осталось только витки уложить, особенно первичку ну а 6 А как раз для 55 аккумуляторов и то с запасом!!!

Eduard (Alvena) Алексей, а там все вмещается, главное провод найти 0, 55-0, 6 не толще и не тоньше. Первичка примерно 7 слоев, займет с учетом каркаса и межслойной изоляции где то 7-8мм. Вторичка 2 слоя провода 1, 8-2мм, заимет соответственнго где то 4мм, и того 12-13мм в окне, а окно 15, так что все помещается.

Alexey (Rimona) Эдуард, ну и отлично, жалко только намоточного станочка нету чтоб витки считал, придется на руках ну да не в первый раз!

Eduard (Alvena) Алексей, а не надо все считать! Зачем? Считаем первый слой, к примеру 75 витков, а потом просто прибавляем слои! Ведь витки примерно одинаковые будут, ну там +/-2-3 витка, это пустяк. Это вот бублик мотать, да, там с каждым слоем витков все меньше, надо считать.

Ilya (Tobikuma) намоточный станок делается из деревянного бруска, шпильки 30см, пары гаек, магнита, геркона, калькулятора…

Метки: Где можно перемотать трансформатор от микроволновой печи

Как управлять самодельным сварочным аппаратом

Несмотря на то, что контактная сварка является достаточно несложной технологической операцией, для достижения требуемого качества выполняемого соединения ей необходимо правильно управлять. Именно для этих целей следует оснастить самодельный аппарат из микроволновки соответствующими органами управления. Основными из них являются выключатель и рычаг, при помощи которого и обеспечивается требуемое усилие сжатия электродов и соединяемых деталей.

От усилия сжатия напрямую зависит качество получаемого соединения, поэтому рычаг для сварочного аппарата желательно делать более длинным

Очень важно, чтобы оборудование для контактной сварки из микроволновки было надежно зафиксировано на поверхности рабочего стола. Для этих целей используются струбцины

Увеличить усилие, передаваемое электродами, можно не только при помощи рычага, но и посредством рычажно-винтового механизма, которым также можно оснастить аппарат, сделанный своими руками. Удобнее всего закрепить такой механизм непосредственно на рычаге, чтобы манипуляции с ним не отнимали дополнительного времени. Кроме того, такое расположение органов управления высвободит вторую руку оператора, которой можно будет придерживать соединяемые детали.

Особенностью работы на аппарате контактной сварки является то, что подавать ток на электроды можно только тогда, когда они находятся в сжатом состоянии. Если же включить подачу тока перед их сжатием, то они будут искрить в момент соприкосновения с деталями, а это приведет к их подгоранию и быстрому выходу из строя.

Выключатель, также относящийся к органам управления контактной сварки (в том числе сделанной из микроволновки), необходимо установить в цепь первичной обмотки. Если пренебречь этой рекомендацией и установить его в цепи вторичной обмотки, по которой протекает ток значительной величины, то выключатель создаст дополнительное сопротивление, что приведет к свариванию электродов между собой.

Для самодельного сварочного аппарата с трансформатором от микроволновки необходимо предусмотреть простейшую систему охлаждения, также сделанную своими руками. В качестве такой системы может быть использован обычный вентилятор. При помощи этого устройства можно будет охлаждать сам трансформатор, электроды и другие токопроводящие элементы. Конечно, такое охлаждение не будет слишком эффективным, и все равно придется делать регулярные перерывы в работе, необходимые для самостоятельного охлаждения всех нагревающихся элементов оборудования.

Процесс сварки, выполняемой на аппарате, сделанном своими руками, практически ничем не отличается от подобной технологической операции, осуществляемой на серийном оборудовании. Первым этапом такого процесса является сжатие деталей, в процессе которого происходит их пластическая деформация в месте будущего соединения. На втором этапе в зону сварки подается ток, проходящий через медные электроды.

Характеризуется этот этап образованием жидкого сварочного ядра, расширением сварной ванны и пластической деформацией и осадкой металла деталей в точке соединения. В этот момент расплавленный металл начинает выплескиваться из сварной ванны. После прекращения подачи тока в зону соединения она начинает охлаждаться, что сопровождается кристаллизацией расплавленного металла.

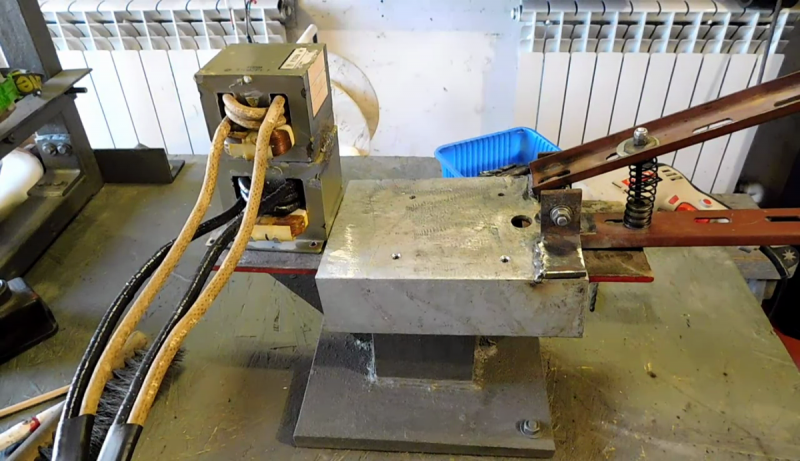

Готовый сварочный аппарат (вид сверху)

В результате прохождения описанных выше процессов в зоне соединения формируется литое ядро, отличающееся высокой прочностью. Полученная зона соединения характеризуется значительными остаточными напряжениями, которые можно минимизировать, если не сразу разжимать электроды после прекращения подачи тока, а выждать некоторое время. Можно даже несколько увеличить усилие на зону соединения после прекращения подачи тока, что также снизит остаточные напряжения и позволит добиться эффекта ковки.

Сварочный аппарат хочет видеть практически каждый автолюбитель или просто человек, любящий проводить время за ремонтом либо созданием чего-либо. На рынке представлено большое разнообразие типов и моделей. «Что делать, если не хватает средств на приобретение сварочного аппарата?», — вопрос, всегда возникающий при мысли о покупке. Имея дома поломанную микроволновую печь, не спешите ее выбрасывать. Приложив немного усилий и времени из поломки можно сделать вполне работающий сварочный аппарат. Поговорим сегодня о том, как применяют трансформатор от микроволновки для сварки.

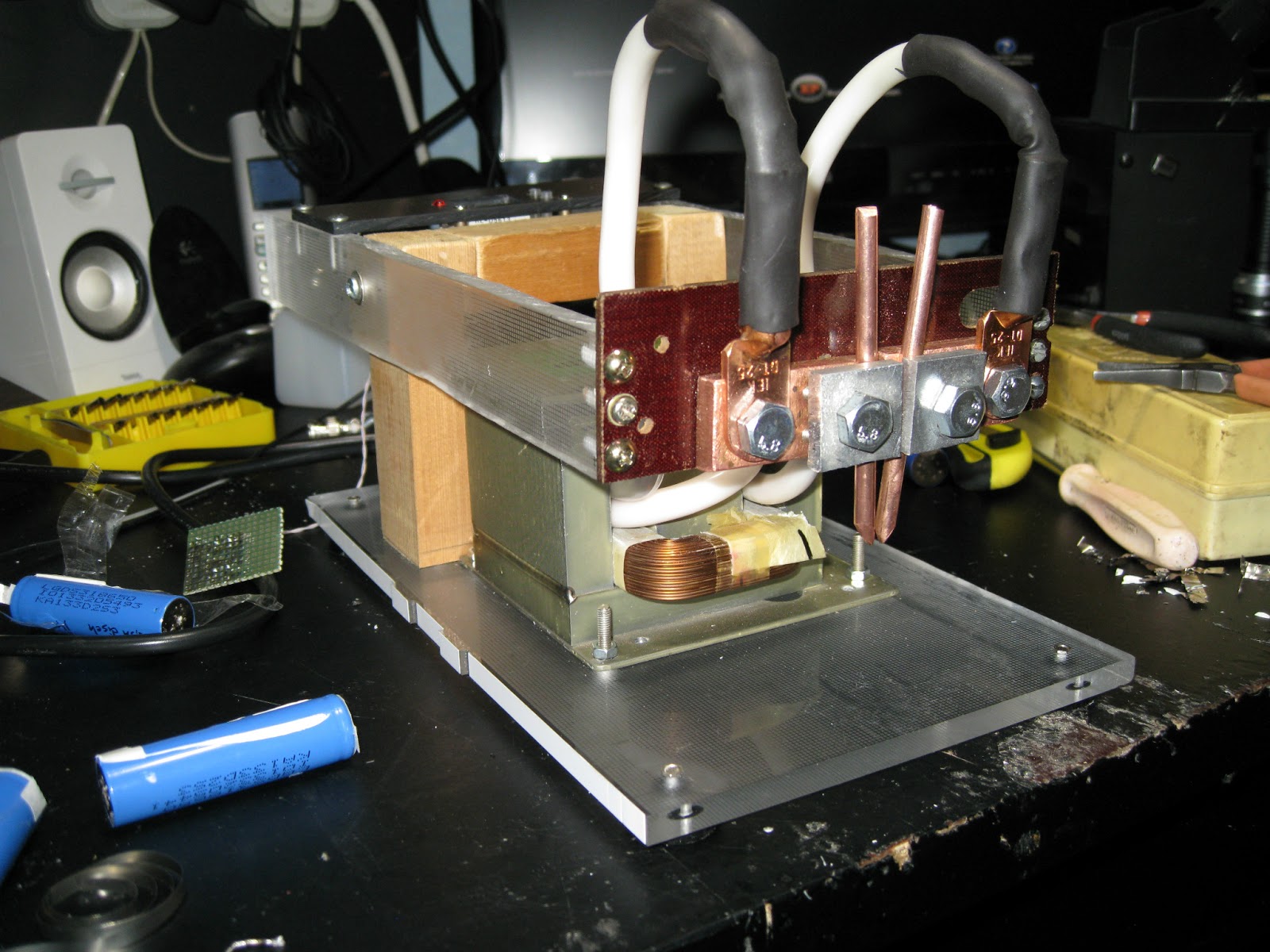

Точечная сварка своими руками из … микроволновки!

Для мастера бывает необходимость в точечной сварке. Данная точечная сварка даёт ток до 800 Ампер, чего вполне достаточно для сварки листового металла до 1,5мм.

Итак, нам нужна старая микроволновка и чем она больше по размеру, тем лучше. В больших микроволновках установлен трансформатор большей мощности. Если у Вас нет ненужной микроволновки, то старые микроволновки часто можно купить дёшево на форумах и бесплатных досках объявлений, либо же можно поискать их возле мусорных контейнеров или спросить в телемастерских.

Внимание! Перед разборкой микроволновка должна быть выключена от питающей сети. Далее разбираем микроволновую печь

Внутри микроволновой печи есть несколько компонентов, которые представляют опасность даже в выключенном состоянии и могут нанести серьезный удар током — это конденсаторы (см. фото), способные держать заряд некоторое время. Поэтому разряжаем конденсаторы, замыкая их выводы между собой отверткой. ВВ трансформатор стоит внизу.

Из внутренностей микроволновки нас в первую очередь интересует высоковольтный трансформатор.

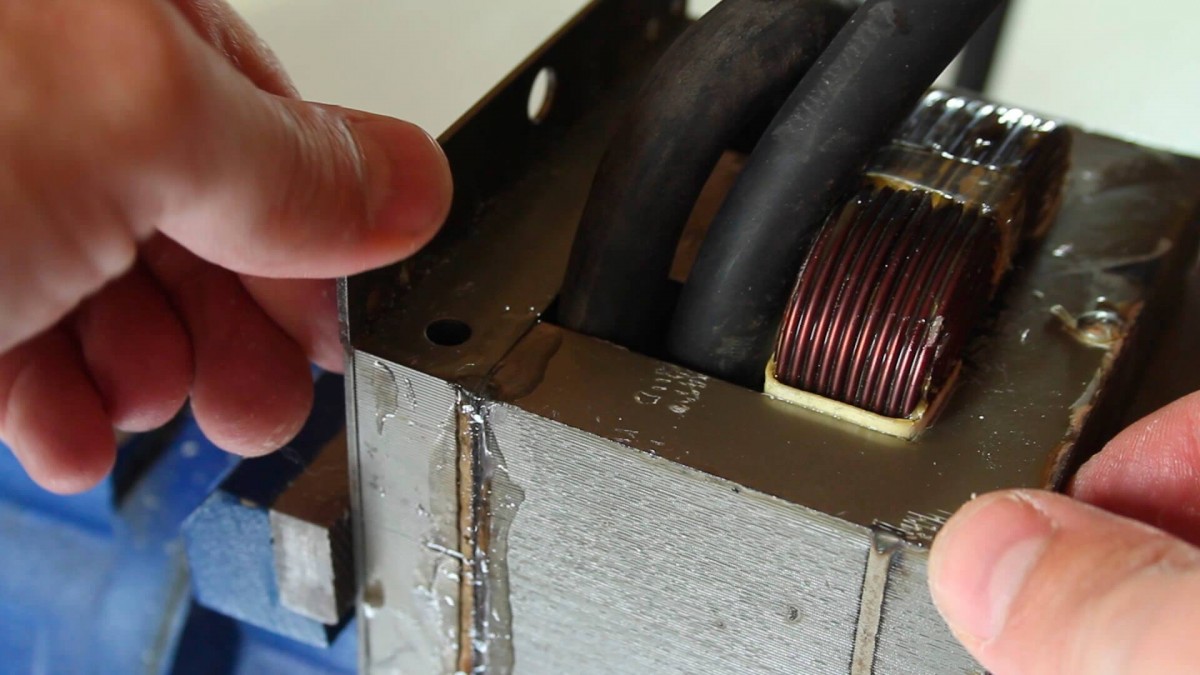

Сердечник трансформатора скрепляется с помощью двух тонких сварных швов, как видно на фото.

Как изготовить трансформатор для сварки?

Есть два варианта снятия обмотки:

1. Разобрать сердечник трансформатора.

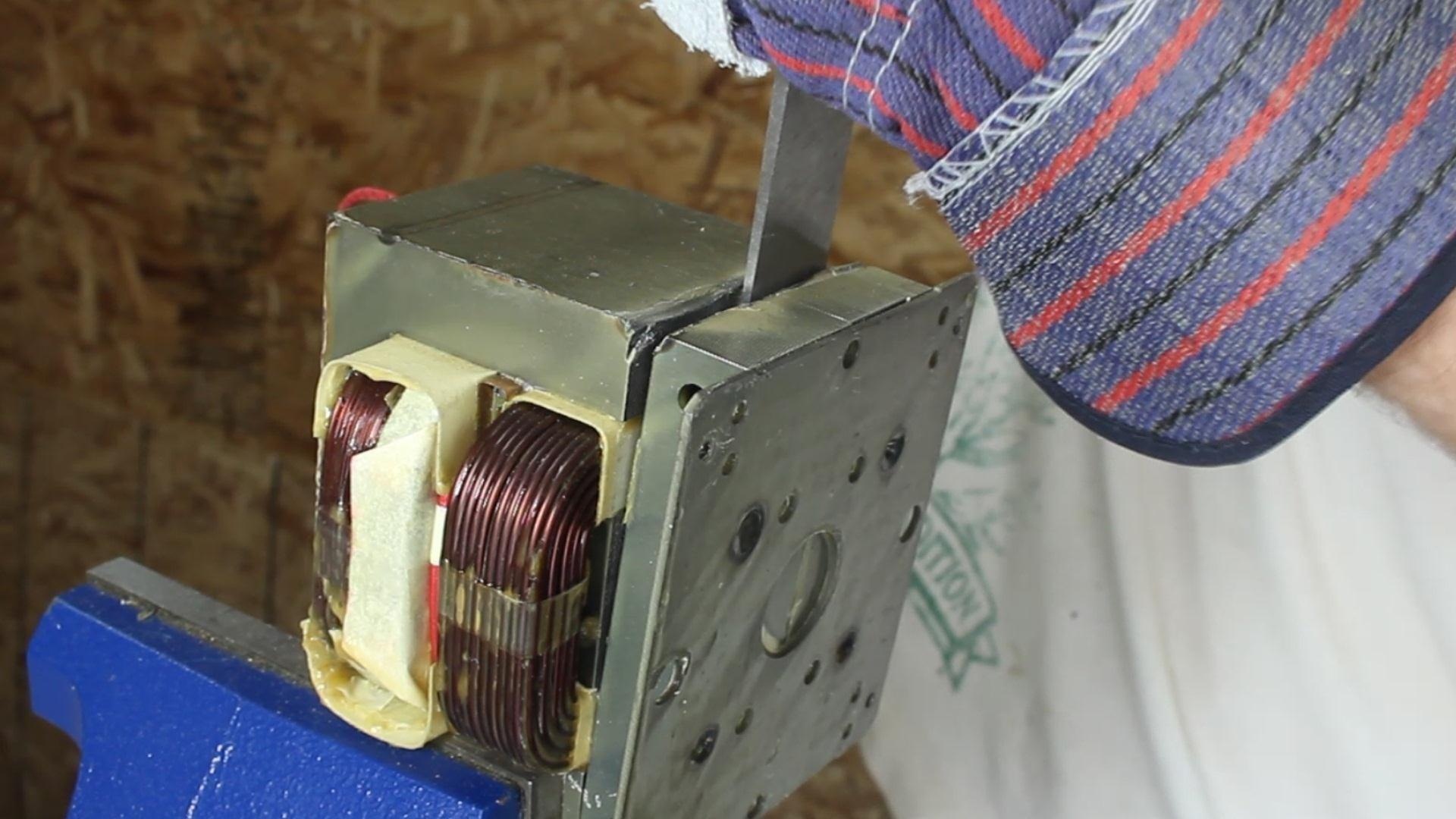

2. Срубить обмотку зубилом.

Способ 1.

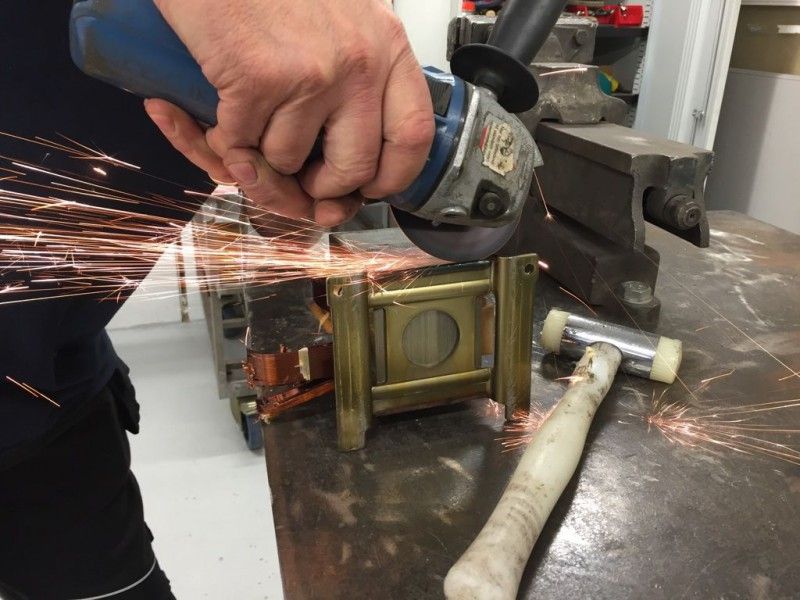

• Вам понадобятся ножовка или болгарка для того чтобы разрезать этот шов, а также молоток и долото чтобы добраться до обмоток трансформатора.
• Будьте аккуратны, извлекая первичную обмотку из трансформатора, так как она нам еще понадобится.

Постарайтесь не гнуть и не царапать её.

Вторичная обмотка может быть намотана очень плотно и ее сложно извлечь, поэтому если она Вам не нужна, то можно разрезать и вытащить по кускам, так будет намного легче.

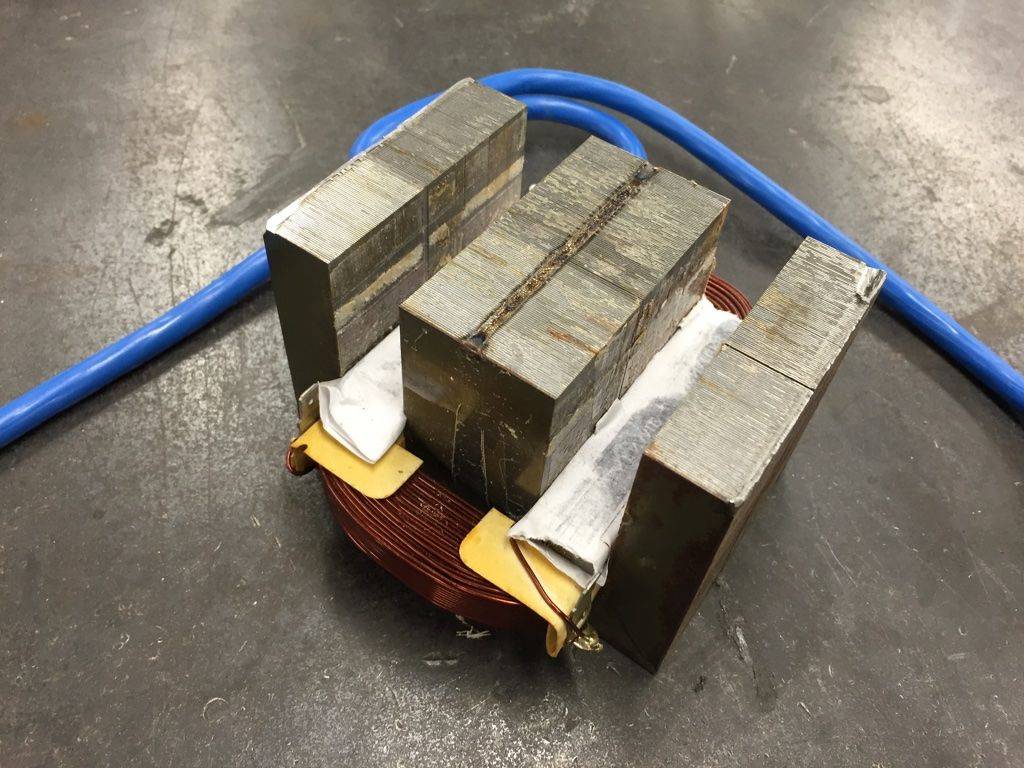

Теперь, после всех манипуляций, у Вас на руках должны быть — целая и неповрежденная первичная обмотка трансформатора и его сердечник, разделенный на две части (без клея и бумаги, которые удерживали его обмотки внутри).

Следующим шагом будет намотка вторичной обмотки трансформатора. Для этого нужно взять медный (обязательно!) кабель приблизительно такого же сечения как и прорези в сердечнике трансформатора (около 7 мм) и намотать два витка.

• Затем я скрепил сердечник трансформатора с его основанием, используя обычную 2-х компонентную эпоксидную смолу и аккуратно прижав в тисках, оставил склеиваться.
• После того как эпоксидка высохнет, трансформатор должен выглядеть примерно так.

Способ 2.

Тоже не из лёгких, но при этом трансформаторное железо останется целым, что важно. Для этого нужно снять обмотку, используя зубило, долото, ножовку по металлу и т.д

Удаляем также шунты.
Далее наматываем новую обмотку на трансформатор. Она делается из многожильного провода с сечением не менее 100 мм2 (или диаметром более 1 см)

Будет достаточно сделать 2-3 витка.
Если провод имеет слишком толстую изоляцию, то допускается удалить ее и заменить тканевой изоляционной лентой.

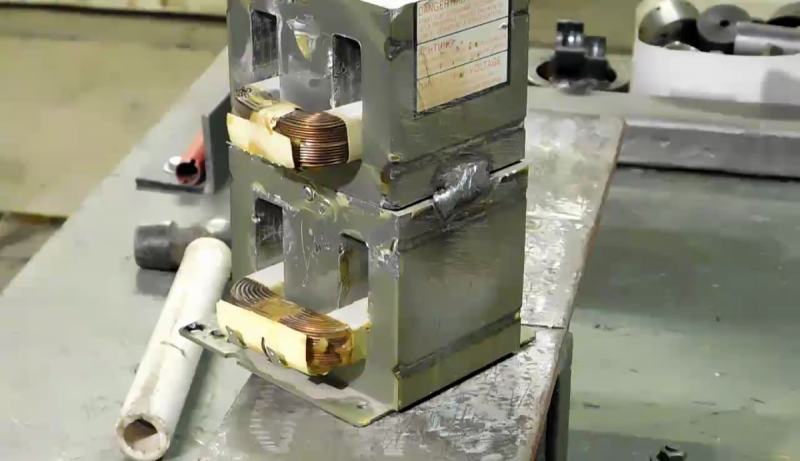

Если используется сразу два трансформатора, то вторичная обмотка для них делается общей, но очень важно правильно соединить выводы с их первичных обмоток.

Напряжение на выходе трансформатора получилось чуть более 2-х вольт, но сила тока — около 800 Ампер! Это достаточный ток для того чтобы обеспечить прочное соединение при сварке металлов.

Корпус для сварки своими руками

Теперь осталось сделать корпус для аппарата точечной сварки. Можно сделать его из металла. Можно сделать корпус из дерева. Вы можете делать его исходя из того, что у Вас будет под рукой.

• После того как я вырезал все части корпуса, я тщательно закруглил их края с помощью фрезы.
• На верхнем рычаге Вам нужно будет сделать выемку, для того, чтобы рычаг мог легко подниматься вверх не упираясь в корпус.
• На задней панели я вырезал два отверстия, одно под выключатель, второе под провод питания.
• Затем я закрепил на задней панели выключатель и вставил кабель питания в отверстие. Утолщение на кабеле предотвращает его от выпадания.
• Я закрепил трансформатор на деревянной основе с помощью обычных саморезов. На один из них я одел клемму, которую присоединил к заземлению.
• Затем я отшлифовал, загрунтовал и окрасил все детали. Я выбрал два цвета — черный для корпуса, и желтый для движущихся частей (рычагов).

Какие самоделки из микроволновки можно сделать?

Вышедшей из строя микроволновке можно дать вторую жизнь и использовать её для изготовления самоделок. Корпус от старой микроволновки легко приспособить для хранения овощей и продуктов питания, а также в качестве навесного шкафчика.

Часто отремонтировать микроволновку намного дороже, чем купить новую.

Поэтому можно либо установить в микроволновку ТЭН и использовать её как духовку, либо разобрать на запчасти, а это: трансформатор, их которого можно сделать точечную сварку, двигатель, из него легко сделать генератор на 220 Вольт и вентилятор, можно легко применить для самодельного инкубатора.

Итак, рассмотрим на сайте топ самоделок из микроволновки, которые обязательно пригодятся в домашнем хозяйстве каждого мастера.

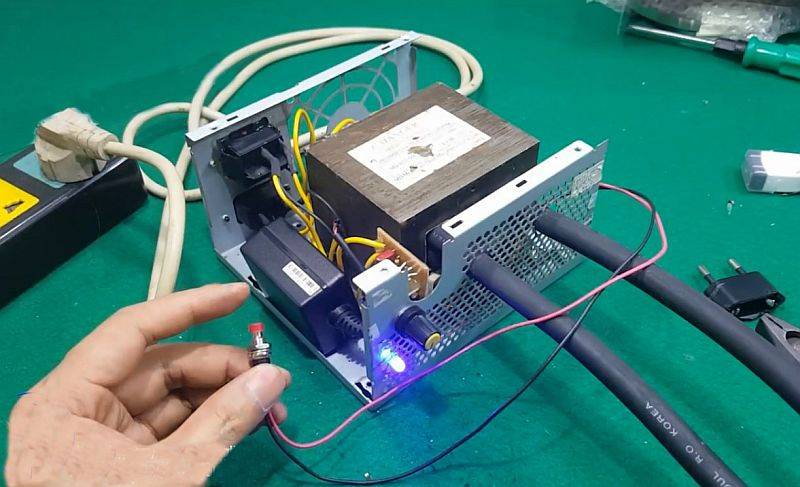

Как сделать споттер из трансформатора от микроволновки своими руками

Видео о споттере из микроволновки своими руками демонстрируют, что переделать высоковольтный преобразователь для домашнего сварочного аппарата довольно просто. Подробный алгоритм выглядит так:

Со старой, но рабочей микроволновой печи снимают крышку, открутив удерживающие ее шурупы, и демонтируют нужный элемент. Для этого нужно предварительно отключить клеммы, соединяющие деталь с остальными частями СВЧ, и убрать винты крепления. Перед началом работ микроволновую печь отключают от сети

Трансформатор извлекают из корпуса микроволновой печи. Поскольку для сборки споттера нужен элемент, понижающий напряжение, вторичную высоковольтную обмотку придется удалить. Для этого электротрансформатор от микроволновой печи надежно закрепляют в тисках и спиливают ненужные мотки медной проволоки с двух сторон при помощи ножовки по металлу. Остатки вторичной обмотки внутри корпуса детали сначала высверливают дрелью, а потом выбивают с использованием шпильки и молотка

При удалении старой обмотки трансформатора от микроволновой печи важно не повредить первичные витки

Подготовленный элемент требуется перемотать в соответствии с новыми целями. Для этого берут медный провод с диаметром не меньше 16 мм и совершают 2-3 витка, этого вполне хватит для получения тока достаточной мощности

Витки при перемотке трансформатора от микроволновки располагают поближе друг к другу

Трансформатор и элементы управления необходимо разместить в надежном корпусе. Проще всего взять металлическую коробку от микроволновой печи. Переделанный элемент размещают по центру, чтобы сбалансировать конструкцию, согласно схеме, рядом устанавливают резистор, тиристор и диодный мост, преобразующий ток из постоянного в переменный. Закреплять компоненты споттера нужно на диэлектрическом материале, предотвращающем помехи

В заключение на переднюю панель управления самодельного споттера выводят клеммы для подключения кабелей и основные элементы для осуществления сварки. К агрегату необходимо подсоединить провода питания, обратный молоток и рабочий пистолет.
