Стойка для дрели из чермета

Топ-3. WolfCraft 5027000

Модель изготовлена из прочного чугуна, выдерживающего существенные нагрузки. Опора из высоколегированной стали делает стойку еще более надежной и долговечной. Производитель не использует силумин и другие хрупкие сплавы.

• Характеристики
  • Средняя цена: 12 700 руб.
  • Страна: Германия
  • Высота (мм): 305
  • Диаметр гнезда для дрели (мм): 45
  • Рабочий ход (мм): 130
  • Размер основания (мм): 203x307
  • Вес (кг): 8,07

Данная сверлильная стойка относится к категории профессиональных. Об этом говорит не только ее цена, но и некоторые особенности конструкции. В частности, тут полностью закрытая каретка, исключающая попадание стружки в нажимной механизм. Для более точной работы имеется линейка, а также ограничитель, не дающий дрели опуститься ниже установленного уровня. Также тут очень удобные рукоятки, состоящие из трех модулей, а не одного, как это чаще всего бывает. Конечно, обернуть штурвал полностью не получится, глубина хода всего 130 миллиметров, зато это очень удобно при работе. Ну, и конечно, применены только прочные материалы – чугун и легированная сталь. Никакого силумина и дешевого пластика.

Стойка изготовлена из прочных материалов: чугуна, алюминия и легированной стали. В конструкции не используется низкокачественный силумин, а пластик применяется только на накладке рукоятки. Цена при этом остается на приемлемом уровне.

• Характеристики
  • Средняя цена: 2 000 руб.
  • Страна: Россия
  • Высота (мм): 435
  • Диаметр гнезда для дрели (мм): 43
  • Рабочий ход (мм): 80
  • Размер основания (мм): 215x215
  • Вес (кг): 2,04

Сверлильная стойка часто подвергается нагрузкам, особенно если работать приходится с твердыми материалами. Чтобы инструмент прослужил долго, при его изготовлении должны использоваться только самые качественные материалы. Как в данной модели. Основание, имеющее форму квадрата 215х215 миллиметров, сделано из чугуна. Как и каретка, в которую фиксируется дрель. Вертикальная труба стальная, с нержавеющим покрытием. В основании имеются диагональные прорези, позволяющие установить тиски, а также повернуть их практически под любым углом. В конструкции не используется силумин, что и делает ее максимально прочной и надежной. При этом цена не шокирует и остается на приемлемом уровне.

• Диагональные прорези для тисков
• Нет силуминовых деталей
• Рукоятка с фиксатором
• Демократичная цена

Пружина из тонкой проволоки

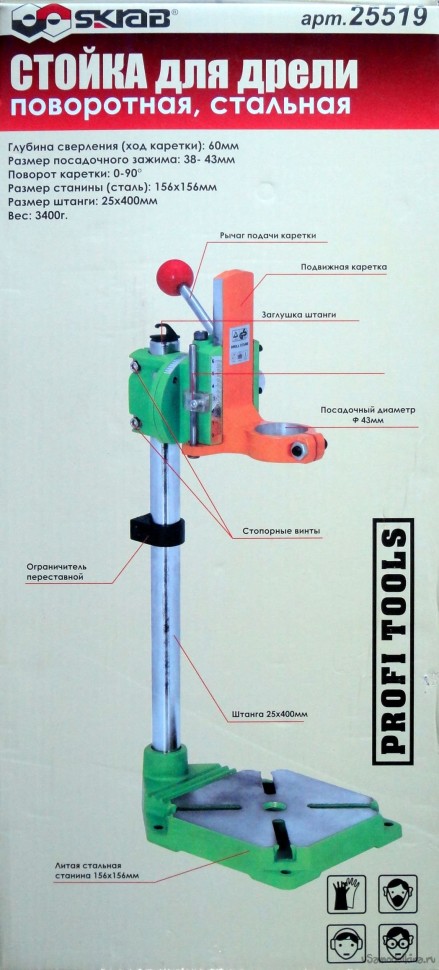

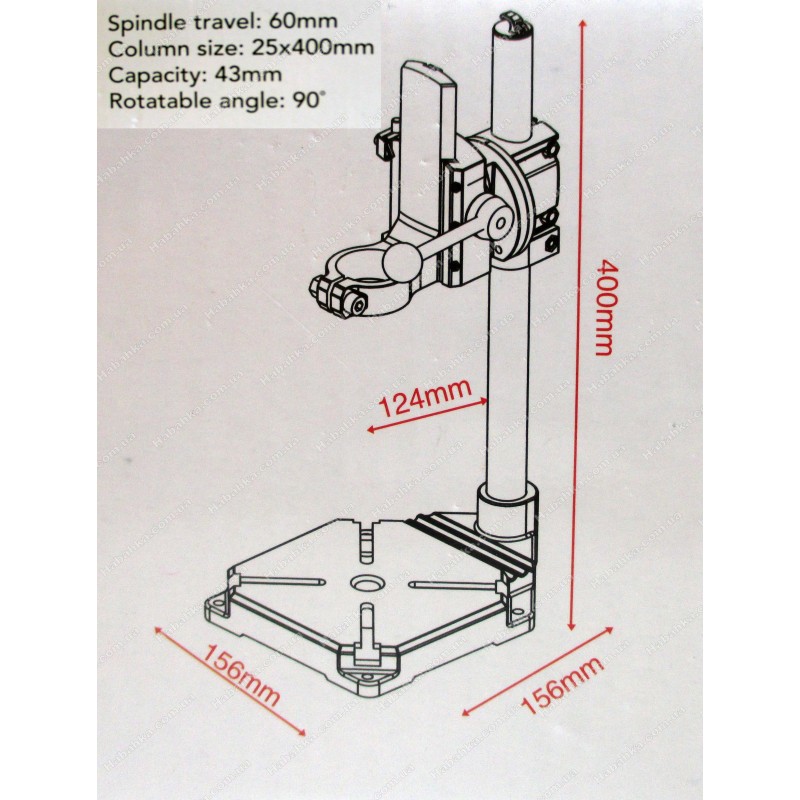

Поворотная каретка позволяет работать под углом 90 градусов, что дает возможность размещать на стойке не только ручную дрель, но и шлифовальную машину с прямым расположением диска.

• Характеристики
  • Средняя цена: 4 400 руб.
  • Страна: Латвия (производится в Китае)
  • Высота (мм): 425
  • Диаметр гнезда для дрели (мм): 43
  • Рабочий ход (мм): 60
  • Размер основания (мм): 156x156
  • Вес (кг): 3,4

Производитель решил обойти своих конкурентов по оригинальности. По сути, перед нами обычная вертикальная сверлильная стойка, однако, судя по описанию, установить в нее можно не только дрель, но и шлифовальную машину. Конечно, только с прямым расположением диска, так как угловое размещение просто не имеет смысла. Кроме того, стойка позволяет сверлить отверстия под углом. Решение откровенно странное, так как эту функцию чаще всего выполняют обычные тиски. Как бы то ни было, каретка у инструмента подвижная, способная поворачиваться на 90 градусов. Если у вас есть подходящие для нее задачи, то найти альтернативу на рынке будет довольно сложно.

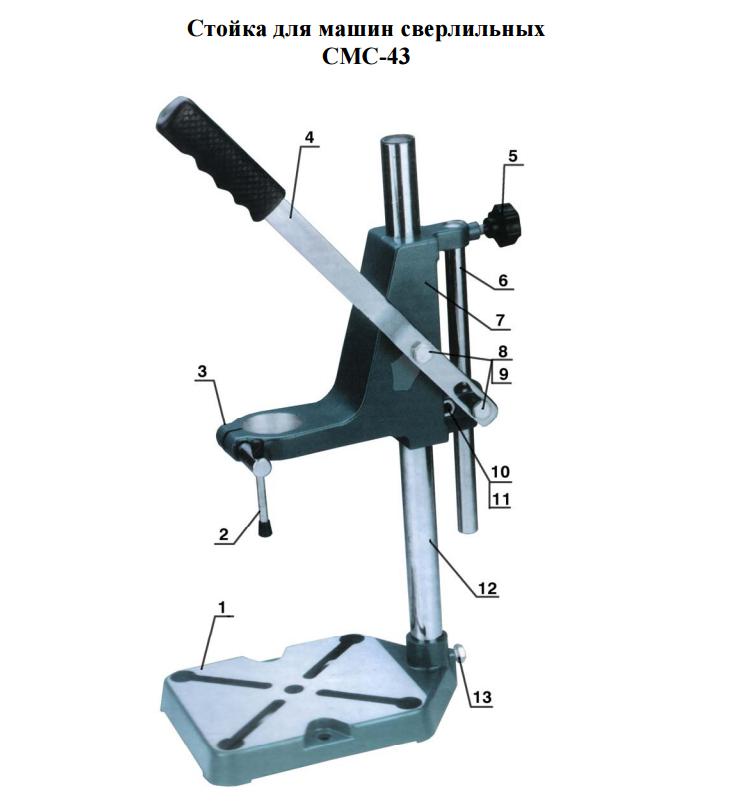

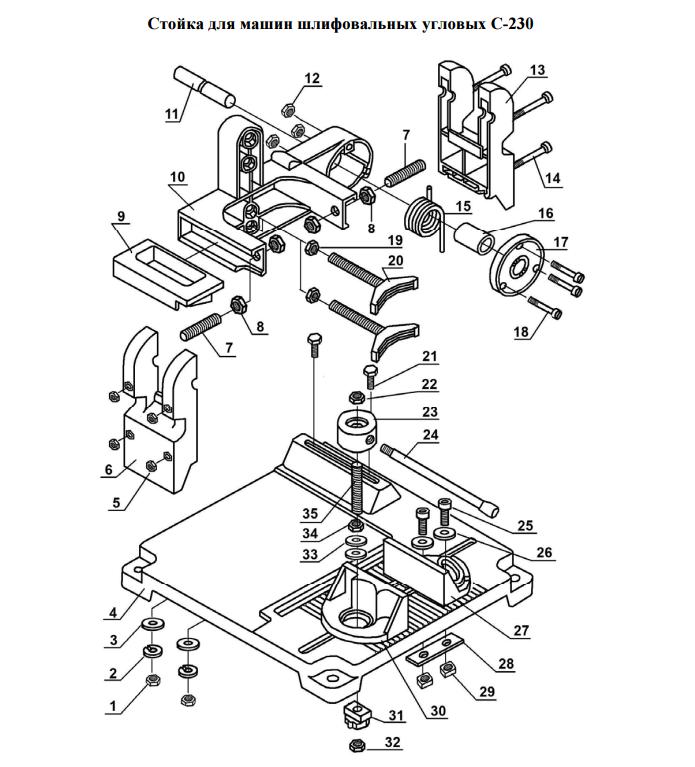

Конструктивные элементы

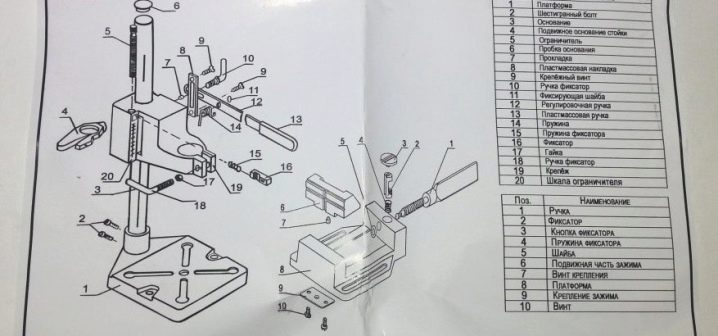

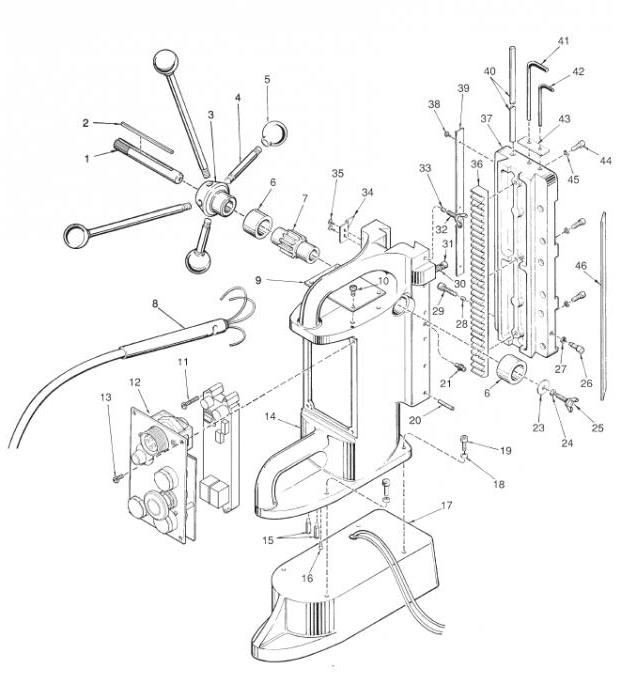

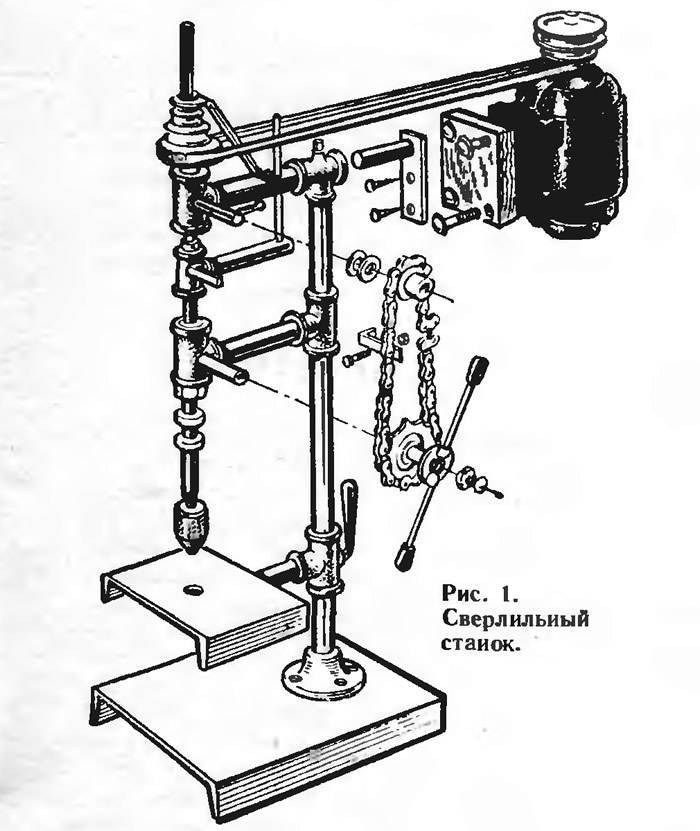

Изучая фотографии и чертежи стоек для дрелей (самодельных или заводского изготовления), можно выделить основные конструктивные элементы, присущие всем без исключения станкам:

• База-столешница;
• Вертикальная направляющая;
• Крепление дрели;
• Подъёмно-опускной механизм;
• Рукоять.

Лежащая в основании база придаёт устойчивость конструкции и демпфирует вибрацию от работающего инструмента. На ней размещаются крепления для остальных элементов стойки, тиски и фиксаторы для деталей. В основании допускается оставлять отверстия для сквозного сверления деталей.

В качестве материала столешницы подойдут металл или древесина (массив, фанера). Для борьбы с вибрацией не лишним будет добавить под основанием слой плотной резины. База должна быть массивной, минимальный размер в плане 600 х 600 х 30 миллиметров. В ней можно проделать отверстия для крепления к верстаку — это придаст дополнительную устойчивость при работе.

Направляющая — это вертикальная рейка, устанавливаемая на базе и удерживающая крепление дрели. Рейки бывают металлическими (труба, швеллер) или деревянными (брусок, фанера). В отдельных моделях (чаще металлических) направляющая совмещается с подъемно-опускным механизмом. Съёмные рейки устанавливаются на болтовое соединение, жёсткое соединение выполняется сваркой. Донором готовой базы с направляющей послужит штатив вышедшего из строя фотоувеличителя или микроскопа.

Дрель крепится на хомуты или кронштейны с отверстием по центру. Как и в случае с рейкой, крепления могут проектироваться съёмными под разные типы дрелей. Рукоять размещают сбоку либо сверху конструкции, с её помощью регулируют положение резца относительно станины.

Как выбрать материал?

Выбор материала для стойки определяется в зависимости от дальнейших функций получившегося станка. Если с ее помощью планируется только сверлить, то собирать конструкцию разрешается из обычных древесных брусочков. Если же подставка должна получиться более мобильной и функциональной, то стоит некоторые детальки выполнить из стали. Станина для дрели традиционно делается либо из деревянного листка с толщиной, превышающей двадцать миллиметров, либо же из металлической пластины толщиной не менее десяти миллиметров. Конкретный выбор материала и его толщина должны зависеть от мощности используемой дрели. Помимо этого, ее можно укрепить дополнительным слоем из фанеры требуемого размера – так поверхность получится идеально ровной и более удобной для эксплуатации.

Стойка, на которой разместится сама дрель, также делается либо из металлической, либо деревянной плиты. Помимо направляющих на ней должен быть создан зажим для фиксации сверлящего инструмента. Каретка опять же может быть реализована из дерева или металла.

Такая система, как правило, оборудована и подходящей станиной, и стойкой, и даже механизмом управления, оборудованным ручкой. Дрель в этом случае будет перемещаться при помощи рукоятки фотоувеличителя, которую следует проворачивать. Перед эксплуатацией достаточно будет лишь убрать бачок с лампочкой и линзами и установить на освободившееся место хомутик для дрелей.

Кроме того, создать станок удастся и из рулевой рейки. В этом случае деталь берется чаще всего у машин отечественного автопрома, например, ВАЗ, Таврии или Москвича, и выполняет роль стойки и подъемного механизма. Основание нужно будет сделать самостоятельно. Плюсами конструкции ручной работы называют малую цену и доступность материалов, которые можно закупить на предприятиях или даже найти самостоятельно среди отходов – детали, бывшие ранее в употреблении, проблемой не являются. Среди минусов такого специфического станка называют его непрезентабельный внешний вид, а также не слишком выдающуюся точность.

Кстати говоря, для изготовления самодельного станка действует одно важное правило: чем мощнее дрель, которую подразумевается использовать, тем прочнее должна быть вся вспомогательная конструкция. В той ситуации, когда подставка делается из древесины, следует понимать, что материал этот довольно слабый, способный портиться при изменении влажности в помещении, а также часто подвергающийся появлению люфта

Виды стоек

Как уже было отмечено, стойки для сверления могут быть как промышленными, так и самодельными.

Заводские товары представляют собой металлические конструкции на одной или двух направляющих круглого, квадратного или прямоугольного сечения. Стоимость таких конструкций варьируется примерно от нескольких тысяч до десятков тысяч рублей.

Среди дешевых стоек — изделия сомнительного качества. Дорогие же экземпляры производятся изготовителями электроинструментов (в частности, «BOSCH») и предназначены для эксплуатации в комплекте с определенными моделями дрелей с заданными характеристиками. Надежность известных брендов сомнения не вызывает.

Приспособления для вертикального сверления, изготовленные в домашних условиях, могут быть как металлическими, так и деревянными. Первые конструктивно аналогичны простым заводским аналогам, а вторые строятся из досок, ДСП, брусков подходящих размеров.

Прежде, чем покупать и монтировать самостоятельно данный узел, нужно ясно понимать задачи, которые он будет выполнять.

Назначение и особенности

Работающий по принципу вертикального сверления держатель для дрели (или шуруповёрта) используется для выполнения таких технологических операций, как:

• Точное просверливание отверстий на заданную глубину, их растачивание и финишная обработка;
• Снятие фасок, формирование углублений и пазов (зенкование);
• Нарезание резьбы (если позволяет мощность дрели и прочность конструкции подставки).

Однако стоит понимать, что такие приспособления не обладают несущей способностью, сопоставимой с заводским оборудованием. Поэтому сверлить твёрдый материал с большим усилием не рекомендуется.

Изготовление устройства своими руками

Стойку для дрели можно соорудить самостоятельно. Для начала необходимо определиться с основными частями устройства:

• столешница;
• вертикальная направляющая часть;
• крепление инструмента;
• механизм для поднятия или опускания;
• рукоятка.

Стойку делают в двух возможных вариантах – деревянную или металлическую. Для первого варианта устройства понадобятся следующие материалы:

• лист из дерева толщиной в 20 мм;
• стержень для установки конструкции для поднятия и опускания дрели;

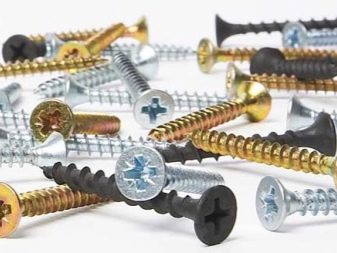

• 20 коротких шурупов;
• 30 длинных шурупов;
• клей для склеивания древесины;
• ножовка;
• струбцина;
• отвертка;
• дрель;
• наждачная бумага для шлифовки изделия.

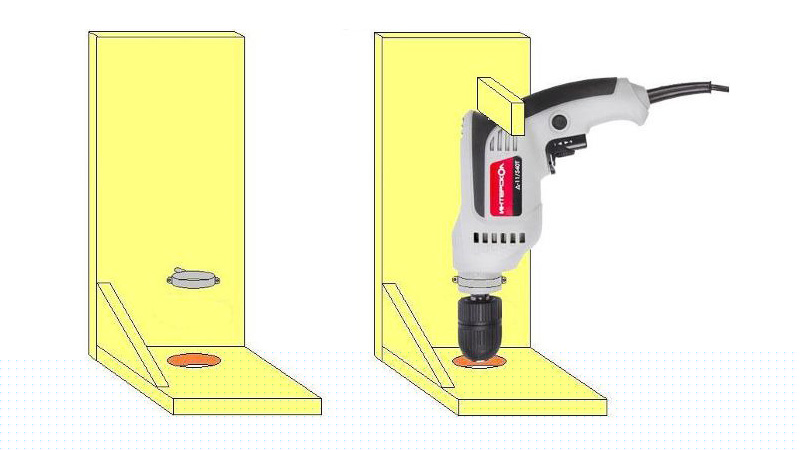

Деревянная стойка для дрели подходит только в том случае, если нужно просто сверлить отверстия в предметах. В противном случае рекомендуется конструировать металлическое устройство. Для этого следует подготовить:

• станину;
• стойку;
• ручку;
• дополнительные части устройства, чтобы повысить его функциональность.

Размер крепления дрели зависит от диаметра ее шейки.

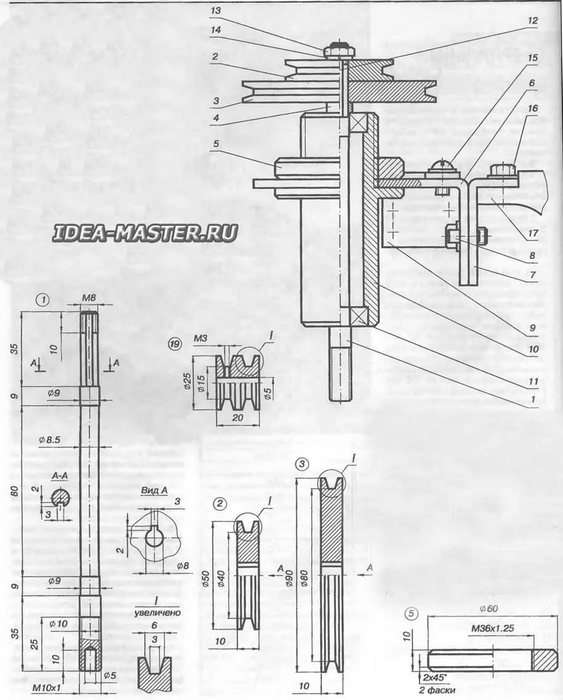

Такую стойку для дрели изготовить достаточно легко. А если ее дополнить, то она будет выполнять намного больше функций. Перед тем как приступить к изготовлению конструкции, необходимо изучить чертежи и разобраться в технологических нюансах.

Выбираем инструмент

Следует отдавать предпочтение инструментам с мощностью от 1 кВт и достаточным крутящим моментом. Запас мощности облегчит сверлильные работы и увеличит срок эксплуатации инструмента.

Для удобства проведения работ выбирайте дрель с возможностью плавного или ступенчатого регулирования оборотов. Пригодится и система плавного пуска. Кнопка включения должна фиксироваться во включенном состоянии. Следует отдать предпочтение моделям со съемной рукояткой, чтобы она не мешала закреплять и работать с дрелью в стойке. Для подключения дрели к сети используйте переноску с выключателем или пакетными автоматами, чтобы в случае возникновения нештатной ситуации была возможность быстрого отключения питания.

https://youtube.com/watch?v=eaw9oPfpk2M

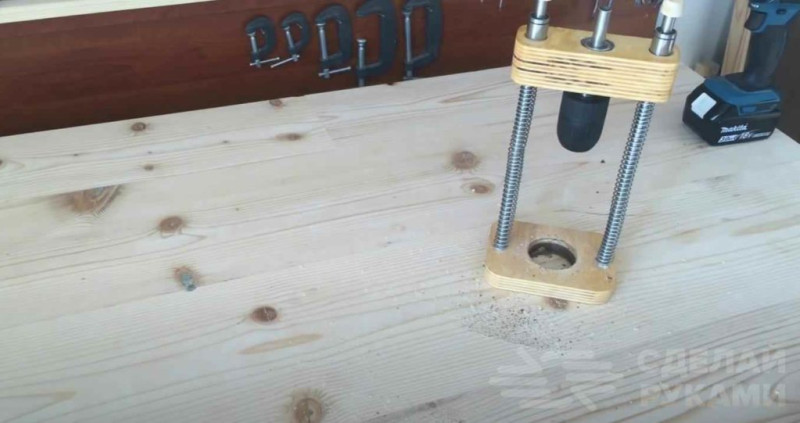

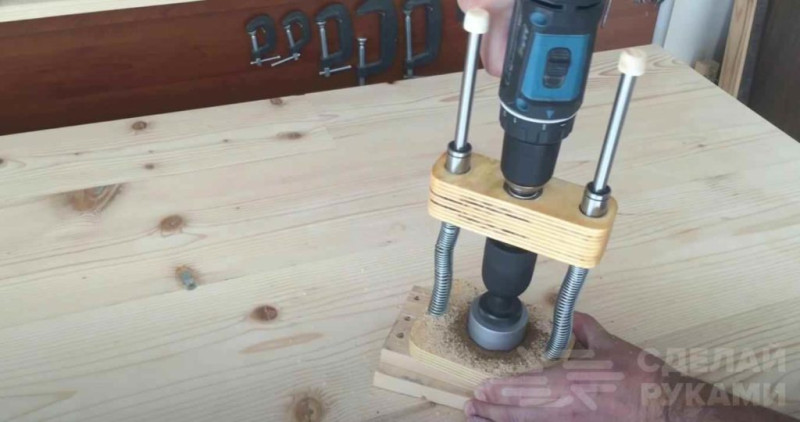

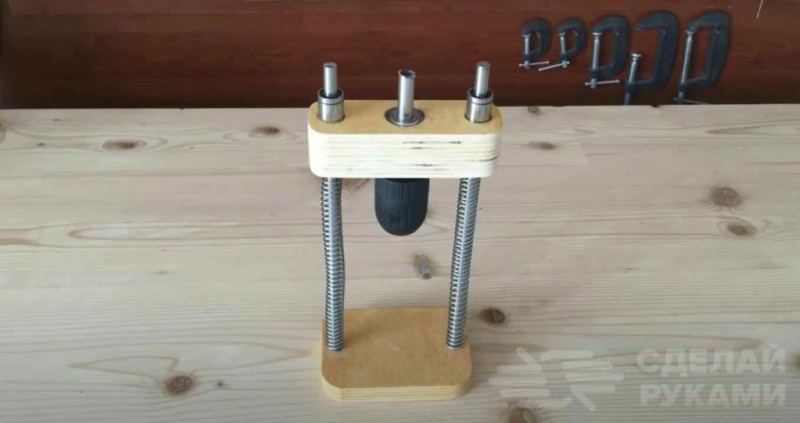

Вертикальная стойка для шуруповерта своими руками

В данном случае она довольно компактная, поскольку рассчитана на использование в паре с шуруповертом.

Однако можно приспособить ее и для электродрели, немного увеличив в размерах. И получится тогда самодельная стойка для дрели.

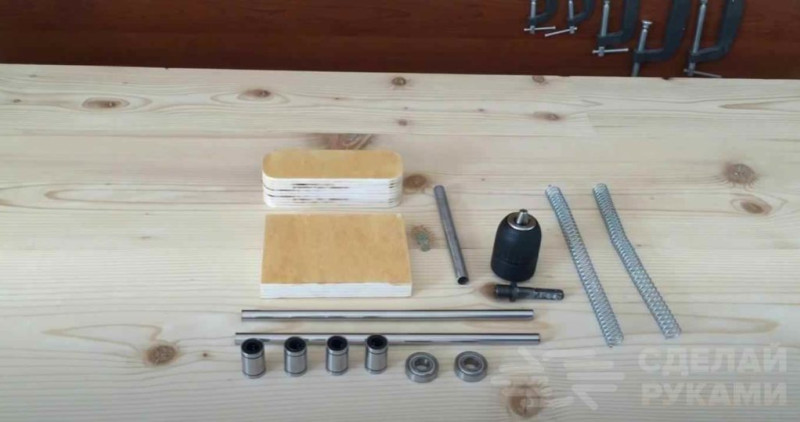

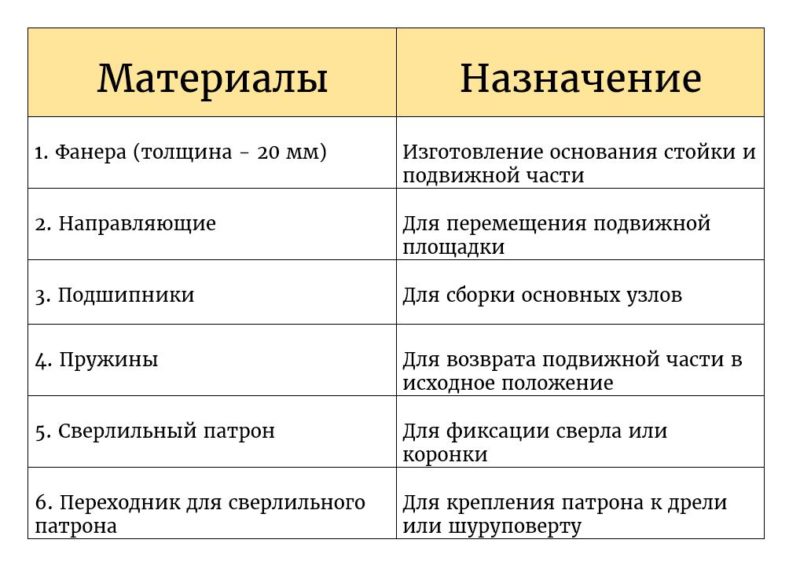

Преимущество данной конструкции заключается в том, что для ее изготовления потребуется небольшое количество материалов. Многие детали даже покупать не придется — можно найти их в гараже.

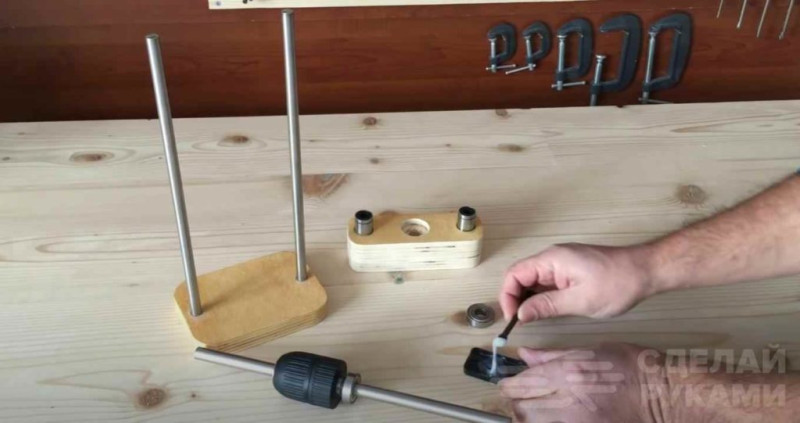

Подставку сверлильной стойки изготовим из фанеры толщиной 20 мм. Можно также взять кусок доски.

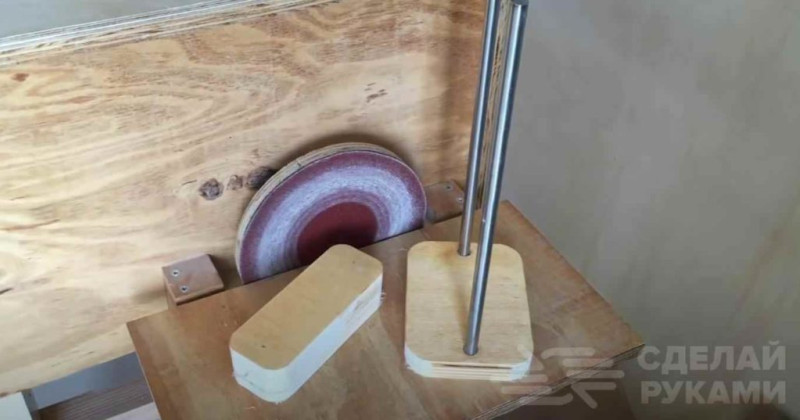

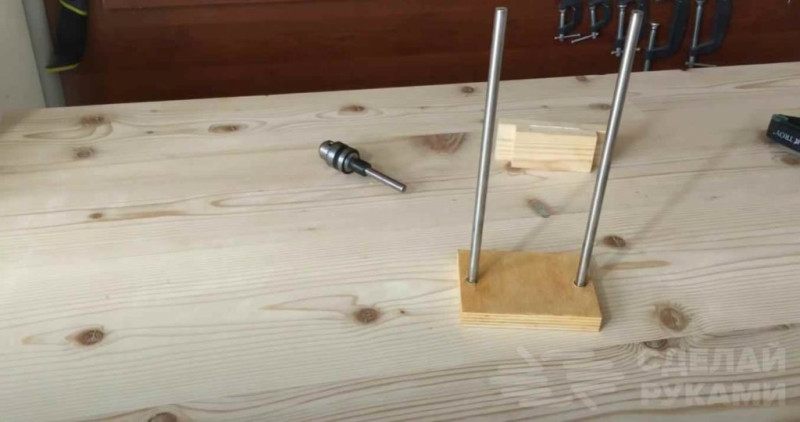

Первым делом отпиливаем от фанеры заготовку нужного размера. Затем размечаем и сверлим в ней два отверстия. Используя эпоксидный клей, вклеиваем направляющие.

Острые углы основания закругляем на шлифовальном станке. Изготавливаем из дерева или фанеры подвижную площадку.

В подвижной части сверлим отверстия диаметром 19 мм под подшипники. Наружную часть подшипников смазываем эпоксидным клеем и вставляем подшипники в отверстия.

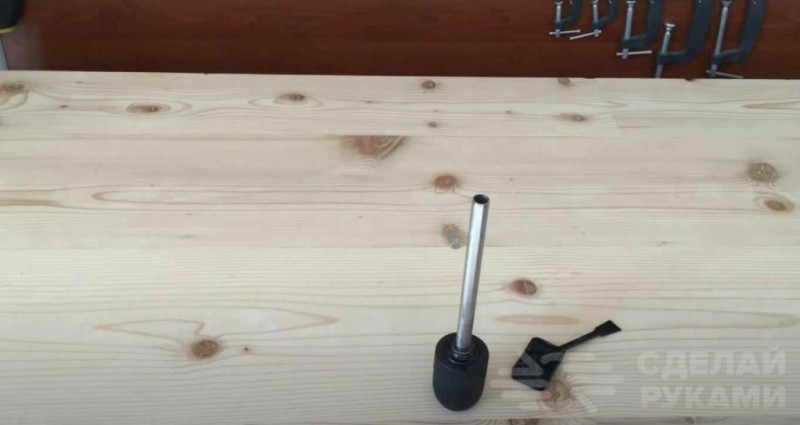

В сверлильный патрон вкручиваем переходник, на который надеваем круглую трубку. Ее нужно не просто надеть, а жестко зафиксировать при помощи эпоксидного клея.

В подвижной части сверлим посадочные места диаметром 29 мм под круглые подшипники.

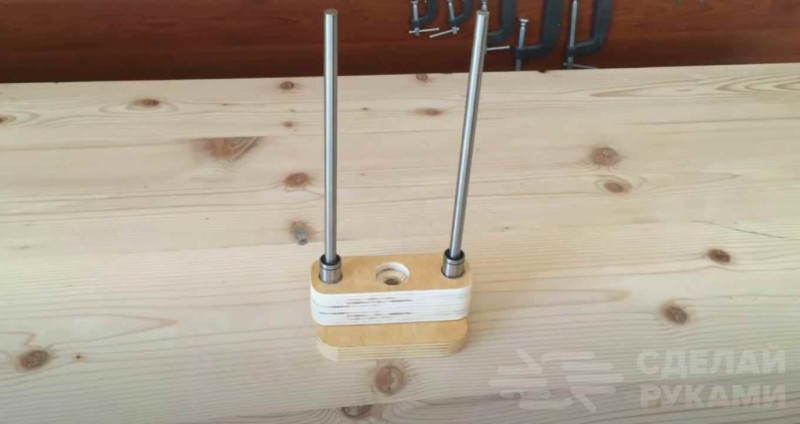

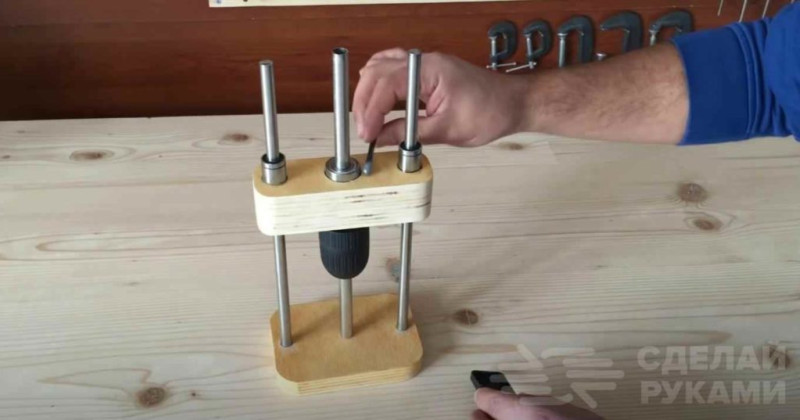

Надеваем на трубку первый подшипник и запрессовываем его снизу площадки. Потом надеваем на трубу второй подшипник, и также запрессовываем его в посадочное место. Для надежности используем эпоксидный клей.

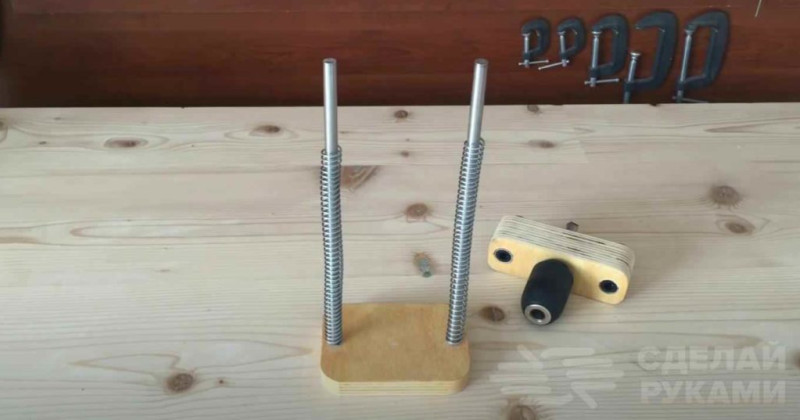

На направляющие надеваем пружины и шайбы. Потом устанавливаем подвижную площадку со сверлильным патроном.

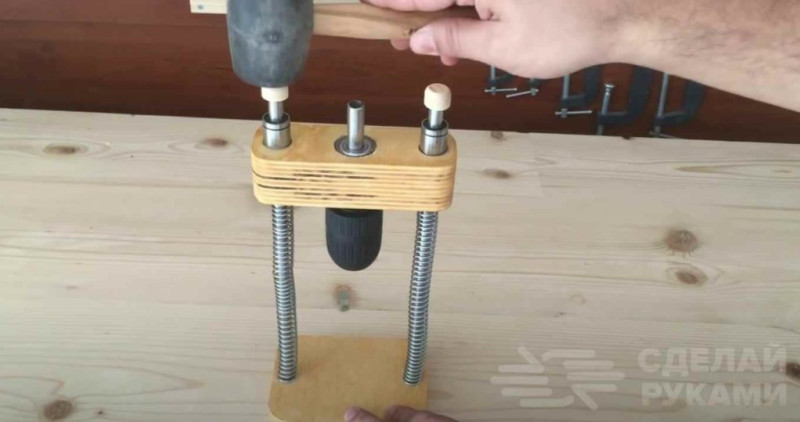

На верхнюю часть направляющих необходимо будет напрессовать деревянные «заглушки» — для ограничения хода.

Хвостовик сверлильного патрона зажимаем в патроне шуруповерта, после чего при помощи коронки подходящего диаметра сверлим в основании отверстие.

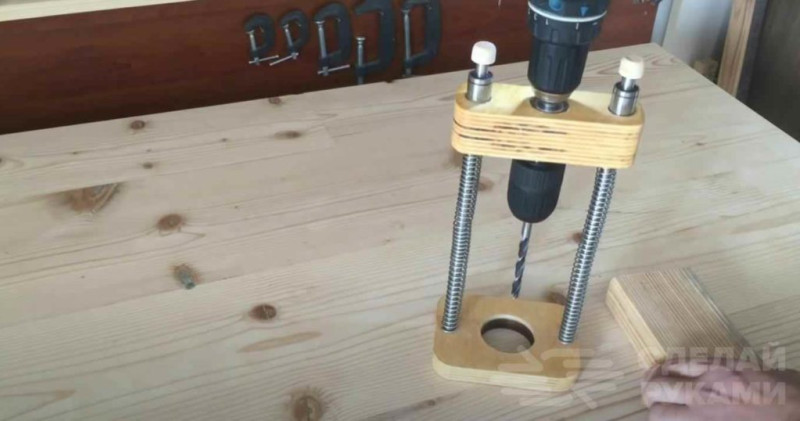

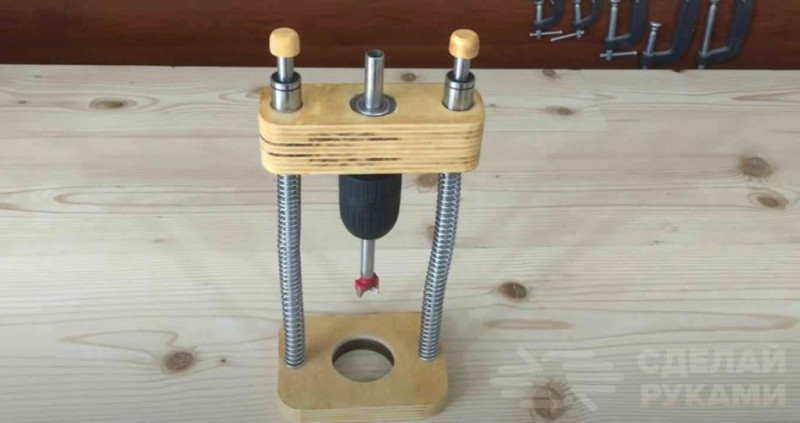

На этом процесс изготовления самоделки можно считать завершенным. Потом останется только все покрасить или покрыть минеральным маслом. Из всех стоек данный вариант — самый простой и бюджетный.

Подробно о том, как сделать это приспособление, можно посмотреть в авторском видеоролике.

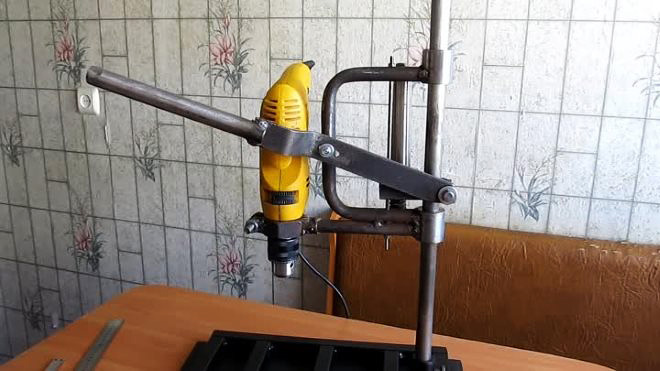

Как сделать простую сверлильную стойку для электродрели

Первый вариант самодельной конструкции, несмотря на свою простоту, сочетает в себе сразу несколько плюсов: низкая себестоимость и функциональность.

Затраты на реализацию этой задумки минимальные. В любом случае такая самоделка обойдется дешевле покупки самой примитивной заводской модели.

Идея изготовления стойки под дрель своими руками принадлежит автору YouTube канала MakeTools. Основной материал для изготовления конструкции — профильная труба с толщиной стенки 1,5 мм.

Размер станины сверлильной стойки — 300х300 мм (однако можно сделать основание больше, если в этом есть такая необходимость).

Высота вертикальной стойки — 500 мм (опять же, можно изменить в большую или меньшую сторону, если надо).

Подвижная Т-образная часть, к которой крепится электродрель, состоит из двух деталей: вертикальной (длина — 150 мм) и горизонтальной (длина — 100 мм).

Дополнительно используются крепежные элементы в виде болтов и гаек разного размера: М10 — для соединения деталей, М8 — для крепления дверной пружины (возвратного механизма).

Приступаем к изготовлению стойки для дрели своими руками.

Первым делом необходимо будет изготовить станину (основание). Отрезаем четыре куска профтрубы с краями под углом 45 градусов, и свариваем их вместе.

После этого отрезаем еще четыре заготовки, и привариваем их внутри получившейся рамки.

Далее необходимо будет сделать регулируемые ножки. Для этого сверлим в станине четыре отверстия по краям, и привариваем гайки. В них вкручиваем болты (они и будут выполнять роль ножек).

На следующем этапе изготавливаем подвижную Т-образную часть. Торцевое отверстие в коротком отрезке (держателе для дрели) надо будет заглушить. Из листового металла отрезаем кусок квадратной пластины подходящего размера, вставляем в профильную трубу, и обвариваем.

После этого необходимо изготовить хомут для крепления дрели. Его можно сделать из куска металлической круглой трубы. Разрезаем, подгоняем его по размеру, и затем привариваем две гайки.

Отрезаем профильную трубу 25х25 мм (длиной 500 мм). Привариваем стойку к станине. Надеваем на нее подвижную часть. К держателю привариваем хомут.

Теперь нужно будет изготовить приводной рычаг, который будет опускать подвижную часть вместе с дрелью.

Отрезаем кусок профильной трубы 20х20 мм длиной 500 мм. Привариваем к рычагу удлиненную гайку, а к подвижной части надо будет приварить болт.

Далее необходимо изготовить еще один рычаг из профтрубы длиной 200 мм. С одной стороны профиля привариваем удлиненную гайку, с другой — болт. К длинному рычагу привариваем вторую удлиненную гайку.

Изготавливаем еще одну деталь. К шляпке болта привариваем удлиненную гайку, как показано на фото ниже.

В станине стойки сверлим отверстие, вставляем и фиксируем деталь. Крепим к ней короткий рычаг. А к нему уже крепим приводной рычаг.

На последнем этапе останется только установить дверную пружину, которая после сверления заготовки будет возвращать в исходное положение механизм для перемещения дрели.  Фиксируется пружина при помощи двух удлиненных гаек и болтов.

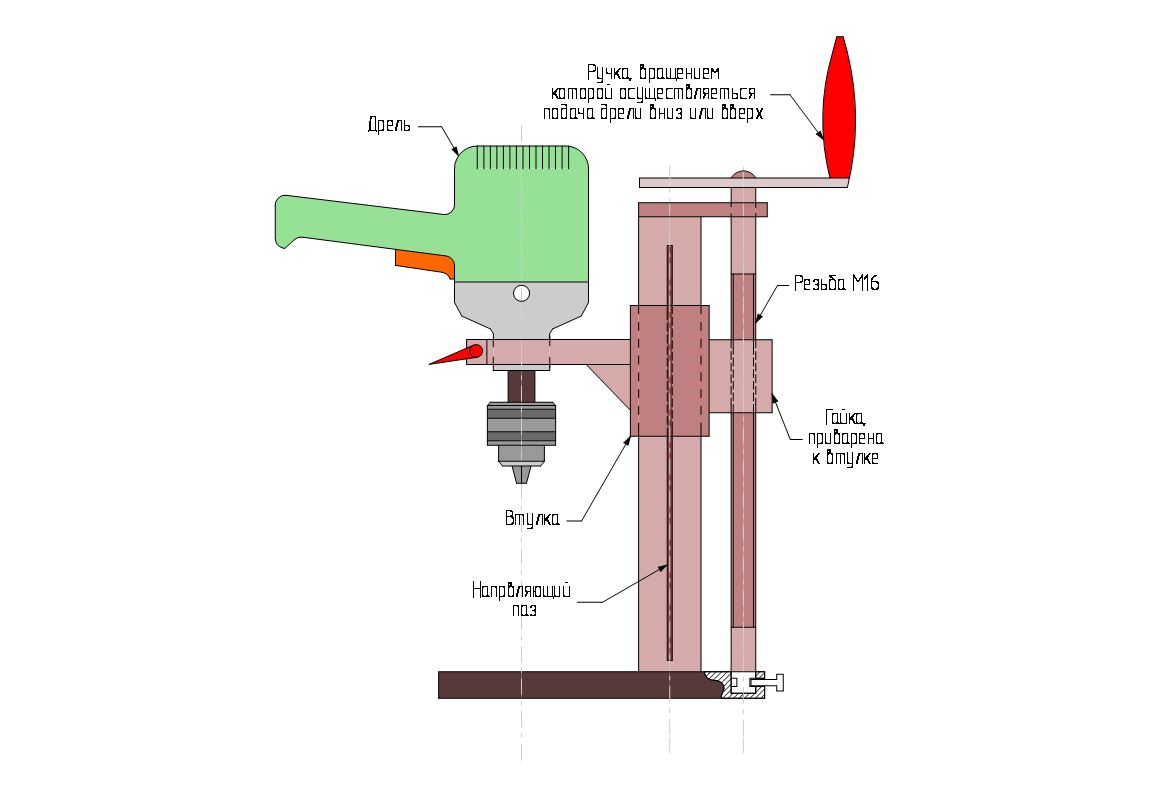

Нижняя гайка приваривается к подвижной части, верхняя — крепится с помощью болтового соединения.

Для этого в стойке надо просверлить отверстие, в которое вставляется болт (изнутри профиля). На него накручивается удлиненная гайка. Зачищаем сварные швы и красим все элементы конструкции.

При помощи этого простого приспособления вы сможете просверлить вертикальные отверстия в заготовках из дерева, фанеры или металла, и не переживать, что что-то получится криво.

Пошаговый процесс изготовления основных деталей конструкции и сборки сверлильной стойки рекомендуем посмотреть в авторском видеоролике.

Подготовка

На этапе подготовки необходимо сделать два основных шага. Первый – отыскать в интернете чертежи максимально подходящей конструкции. Второй – подготовить требуемые инструменты и материалы.

Например, для создания простейшей стойки для дрели потребуются:

• доски из дерева, толщина которых достигает двадцати миллиметров;
• деревянный ящик среднего размера;
• направляющие для мебели;
• стержень с резьбой, отвечающий за возможность движения в конструкции;
• приблизительно двадцать шурупчиков и тридцать саморезов;

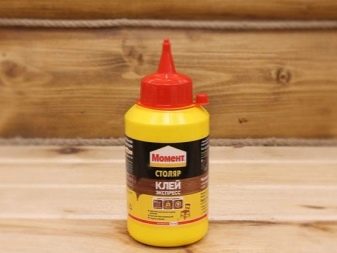

• столярный клей.

Помимо этого, стоит подготовить пилу, струбцину, отвертки, наждачку и, конечно же, саму дрель.

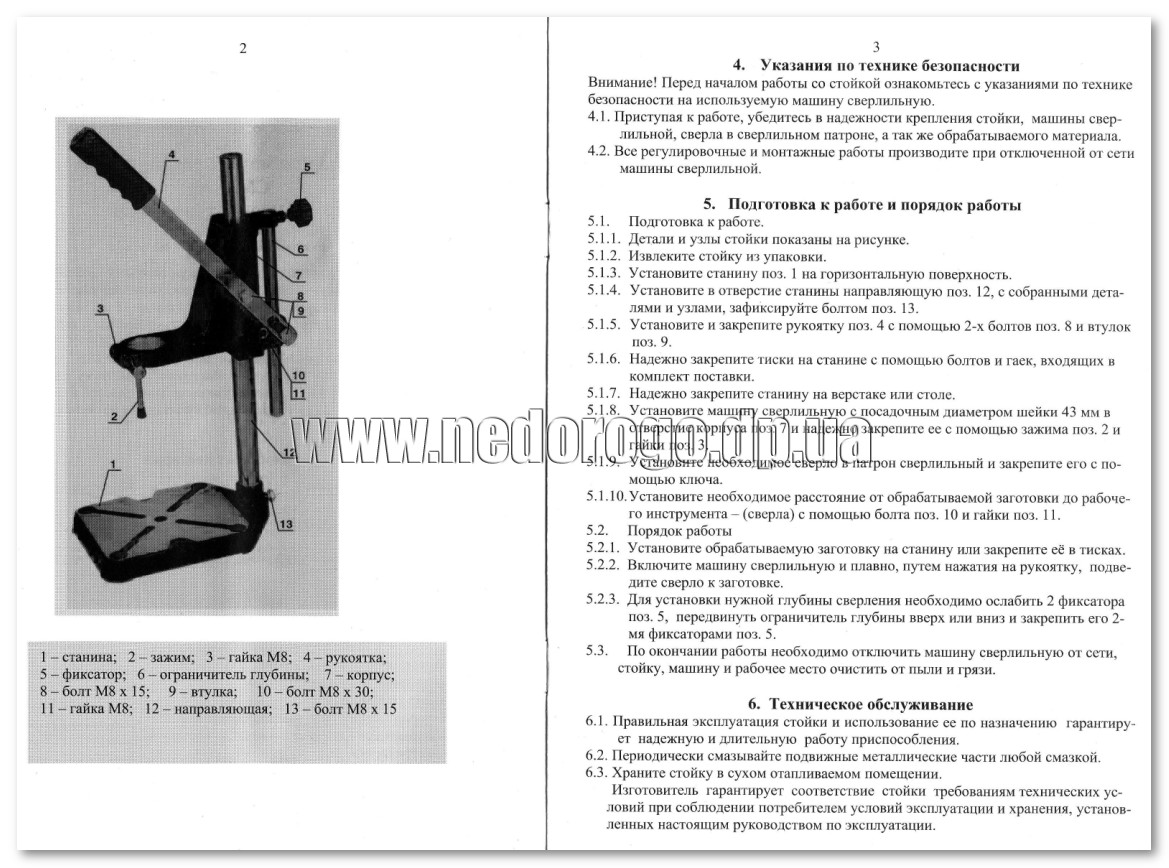

Стойка для дрели: обзор изделий от разных производителей

Держатель для электродрели является полезным и удобным приспособлением, которое обеспечивает быструю и надёжную фиксацию инструмента при выполнении стационарных работ. На сегодняшний день производителями налажен выпуск стоек для большинства моделей. Все они отличаются не только конструктивными особенностями, но и стоимостью.

Держатель для дрели Энкор 50429

Переносное приспособление «Энкор-50429» представлено рабочим столом и зажимным устройством, облегчающим сверление. Стойка предназначается для установки ручной электродрели, имеющей диаметр шейки корпуса в 4.3 см. По отзывам потребителей, лучше всего использовать для работы с данной стойкой инструмент, характеризующийся потребляемой мощностью в пределах 1 тыс. Вт и массой не более трёх килограмм. В комплект поставки входит колонна и кронштейн в сборе, а также основание и ключ шестигранный.

Стойка Sparky sp 43 (Спарки)

Сверлильная стойка предназначена для дрелей с диаметром шейки корпуса 4.3 см. Стандартный рабочий ход составляет 7 см. Плита основания sparky отлита из чугуна, поэтому работа становится наиболее удобной и безопасной. Значительный вес минимизирует риск сдвига держателя в процессе работы.

Другие популярные модели

Не менее популярны и модели от других производителей, которые характеризуются высокими качественными показателями и вполне доступной для рядового потребителя стоимостью:

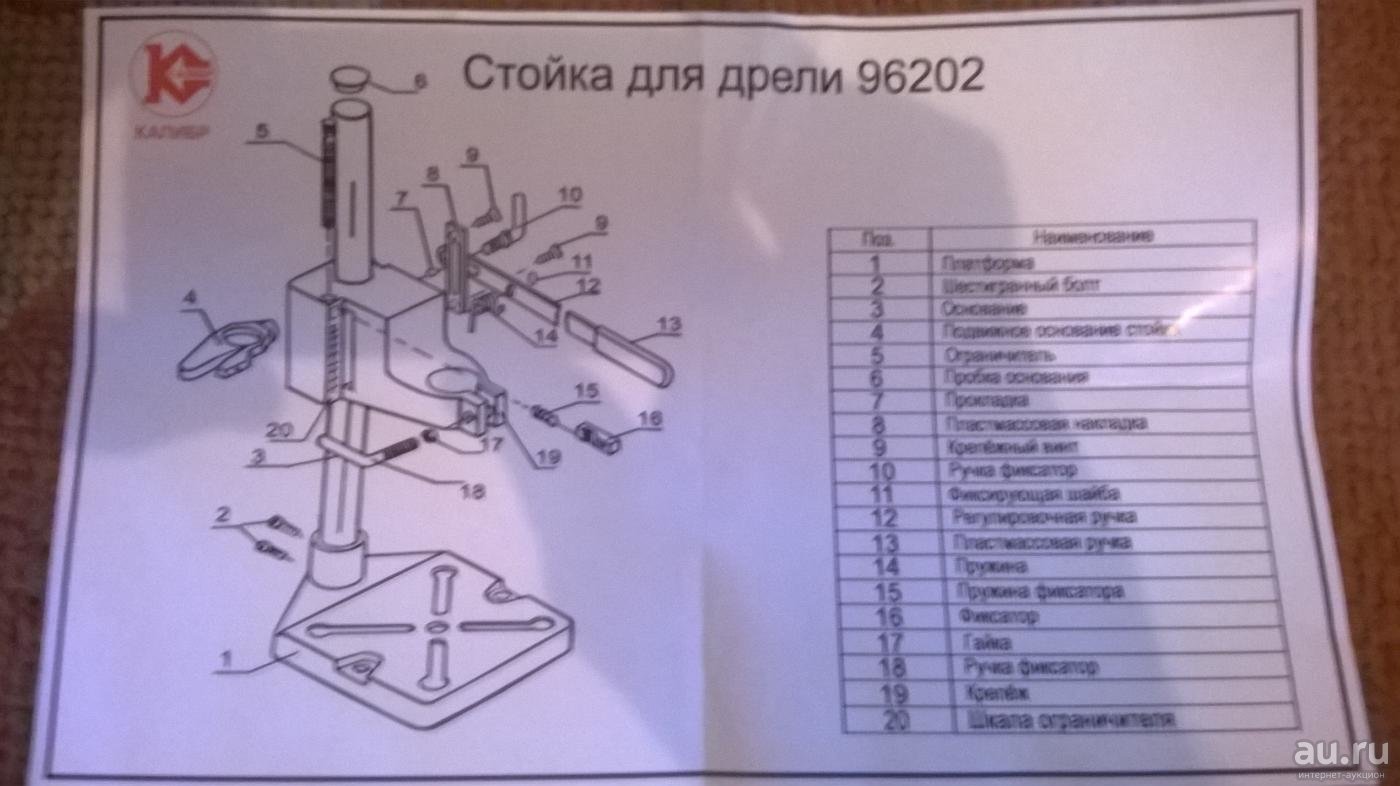

• модель «Калибр», позволяющая выполнять трансформирование ручного электроинструмента в стационарный станок для сверления. Устройство пригодно для дрелей с шейкой 4.3 см. Широко используется при сверлении металлов с толщиной в 6 см. Конструкция изготовлена на основе алюминиевого сплава;
• надёжная модель по приемлемой цене Dremel является прекрасным вариантом для выполнения стационарных работ со сверлильным инструментом и позволяет осуществлять не только угловое и вертикальное сверление, но также полировку и шлифовку в горизонтальной плоскости. Допускается регулировка шага в пятнадцать градусов;
• модель Sparta диаметром 4 см предназначается для удобства работ, как с дрелями, так и шуруповёртами. Аксессуар прочно фиксирует рабочий инструмент в нужном положении, а наличие особой конструкция делает подачу инструмента вниз равномерной и плавной.
• поворотная модель Skrab-25526 с диаметром зажимного отверстия в 4.3 см прекрасно зарекомендовала себя при работе в домашних условиях и небольших мастерских. Конструкция удачно сочетает надёжность, долговечность и приемлемую стоимость;

• стойка «Диолд» идеально подходит для использования в бытовых и промышленных условиях. Стационарное приспособление позволяет закреплять ручное сверлильное оборудование с посадочным диаметром шейки 4.3 см. Идеально подходит для сверлильных работ по металлам, древесине, пластмассам и другим материалам;
• поворотная алюминиевая модель Аrtu-4002953601002 имеет две степени свободы и поворот на 360?. Отличается быстрым креплением на столешницу при помощи струбцины, а максимальная ширина раскрытия составляет 4.5 см. Применяется для крепления электродрели и использования инструмента с сверлом или шлифовальными насадками.

Необходимые материалы и инструменты

Если вы все-таки решились сделать конструкцию самому, можно приступать к реализации. Для изготовления стойки для дрели понадобятся:

• Широкая доска или ДСП/ДВП плита. Можно использовать металлический лист, тогда конструкция получится более прочной и долговечной.
• Направляющие. Их роль могут выполнять алюминиевые или стальные трубки, уголки, мебельные направляющие.
• Метизы для крепления.
• Электролобзик, болгарка, электродрель или шуруповерт. Если использовать материалы из металла, понадобится сварочный аппарат.
• Металлические угольники для придания конструкции необходимой жесткости.
• Ручка-рычаг для управления перемещением рабочей каретки.
• Пружина возвратного механизма.

Дополнительное оснащение самодельного станка

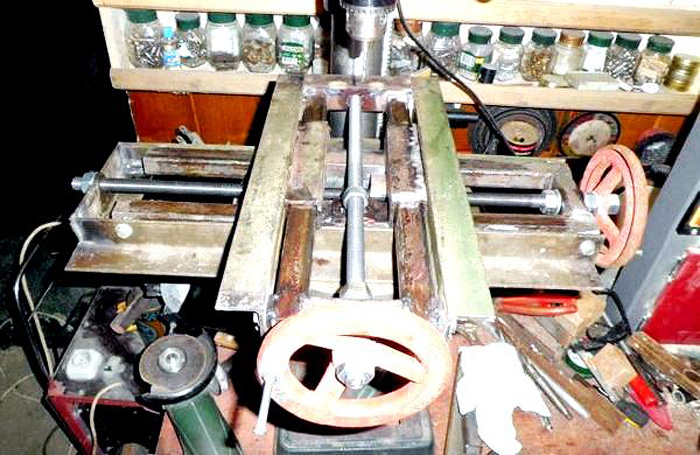

Помимо основных частей сверлильного устройства устанавливают дополнительные детали, которые позволяют выполнять больший объем работ с помощью дрели. Чтобы работы можно было производить в горизонтальном положении, монтируется дополнительная столешница. На ней крепятся зажимы, которые будут удерживать обрабатываемую деталь. Работа осуществляется благодаря винтовому приводу.

Сверлить таким устройством можно под углом. Для этого устанавливается пластина, которая поворачивается и имеет отверстия по дуге. На этой пластине закрепляют каретку с дрелью. Отверстия нужны для того, чтобы фиксировать инструмент. С помощью такого приспособления можно просверлить деталь под углами в 30, 45, 60 градусов.

Чтобы работать с таким изделием, нужно всего лишь поворачивать пластинку под нужным углом и закреплять ее штифтами. Кроме того, для дрели изготавливают самодельные насадки для выполнения определенных задач.

Самостоятельно изготовленное устройство не подходит для работы с деталями больших размеров.

Обыкновенная ручная дрель, установленная на станок для вертикального сверления, превращается в устройство универсального применения, которое можно использовать даже на кухне, чтобы почистить рыбу или ощипать птицу. Чтобы изготовить станок, достаточно воспользоваться готовыми схемами и инструкциями.

Преимущества и недостатки самодельной конструкции

Самодельные стойки для электродрели обладают целым рядом неоспоримых достоинств, но наиболее значимыми являются следующие:

• изготовленный собственноручно сверлильный станок обходится намного дешевле, чем покупка аналогичной серийной модели;
• штатив может быть изготовлен практически из подручных средств, с использованием комплектующих от пришедшей в негодность и устаревшей техники;
• чертеж подобного устройства, а также видео-пособие и инструкцию по изготовлению конструкции можно легко найти в открытом доступе;
• есть возможность выполнить конструкцию по собственным чертежам, основанным на индивидуальных параметрах, наиболее удобных в работе.

Безусловно, как и любая конструкция, изготовленная самостоятельно, такой держатель для дрели будет иметь некоторые, совершенно некритичные недостатки:

• при изготовлении некоторых деталей для стойки требуется использовать токарные станки, сварочное и другое специальное оборудование;
• некачественная или неправильная подгонка конструктивных элементов в подобных устройствах провоцирует возникновение люфта, что может негативно отражаться на качестве выполняемых работ;
• самодельные стойки могут быть несколько ограничены в своих функциональных возможностях, поэтому не позволяют выполнять отверстие под углом.

Как сделать стойку своими руками?

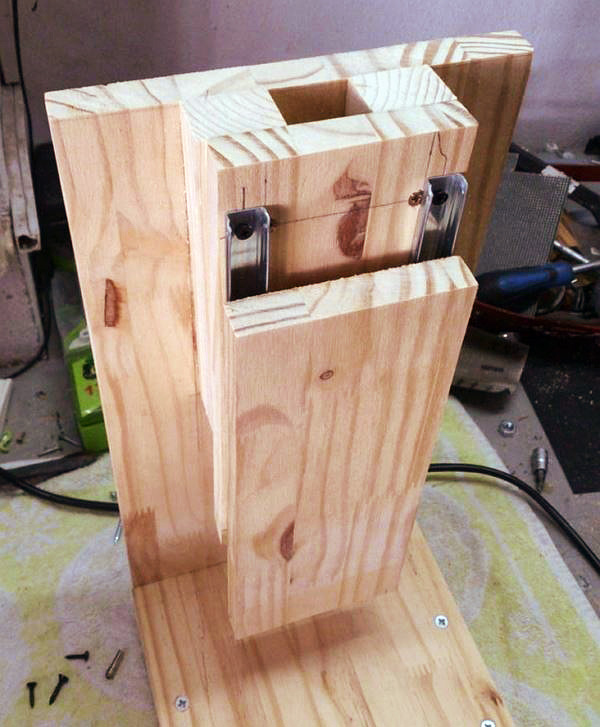

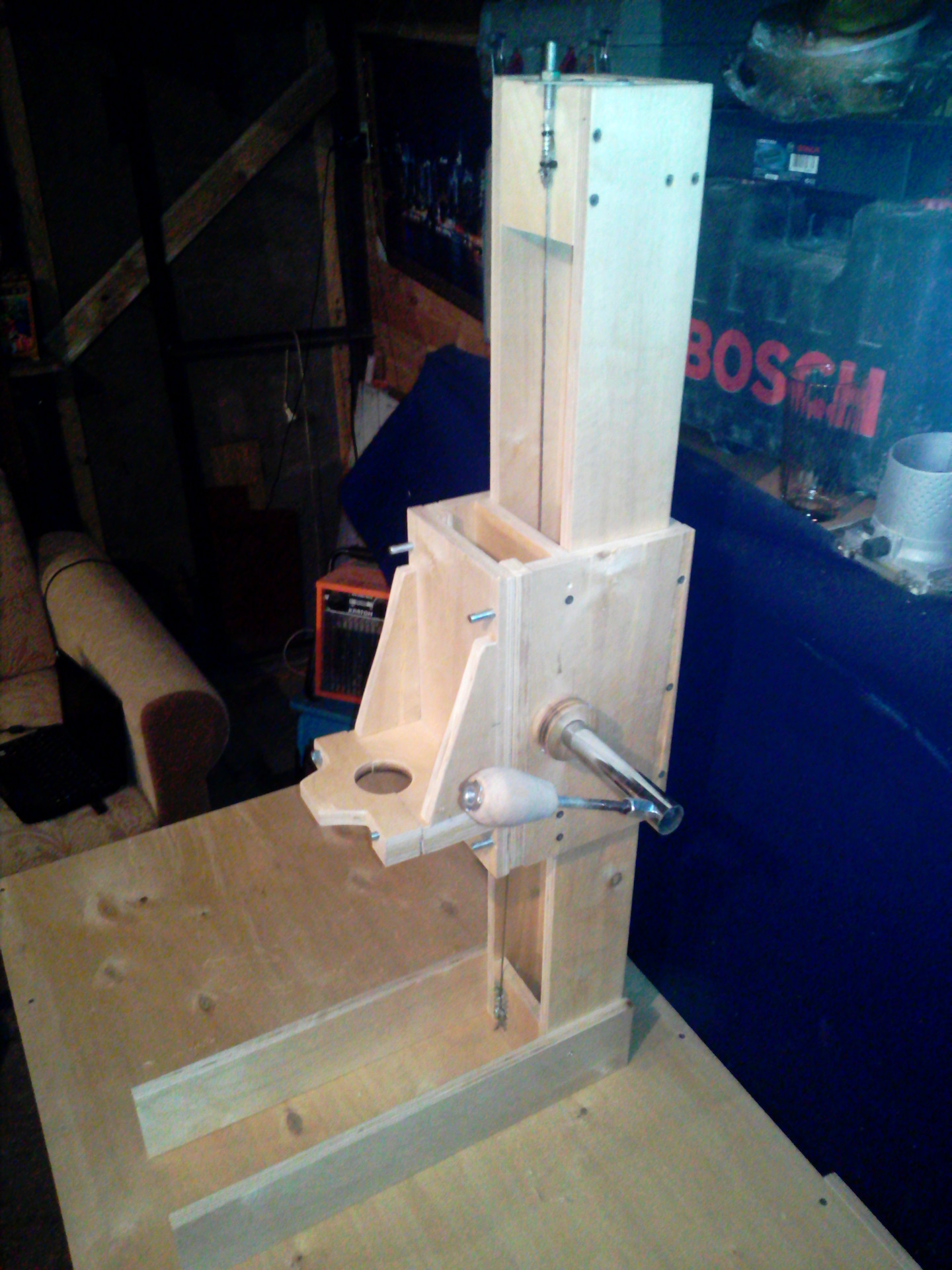

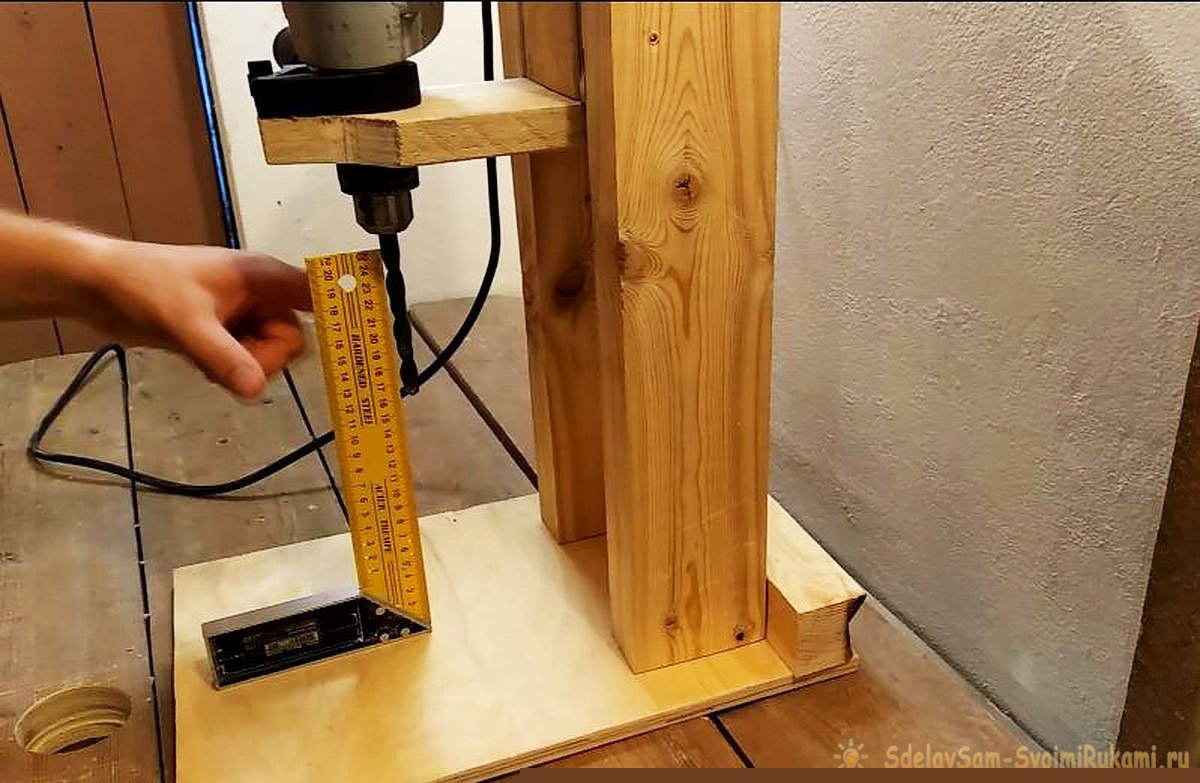

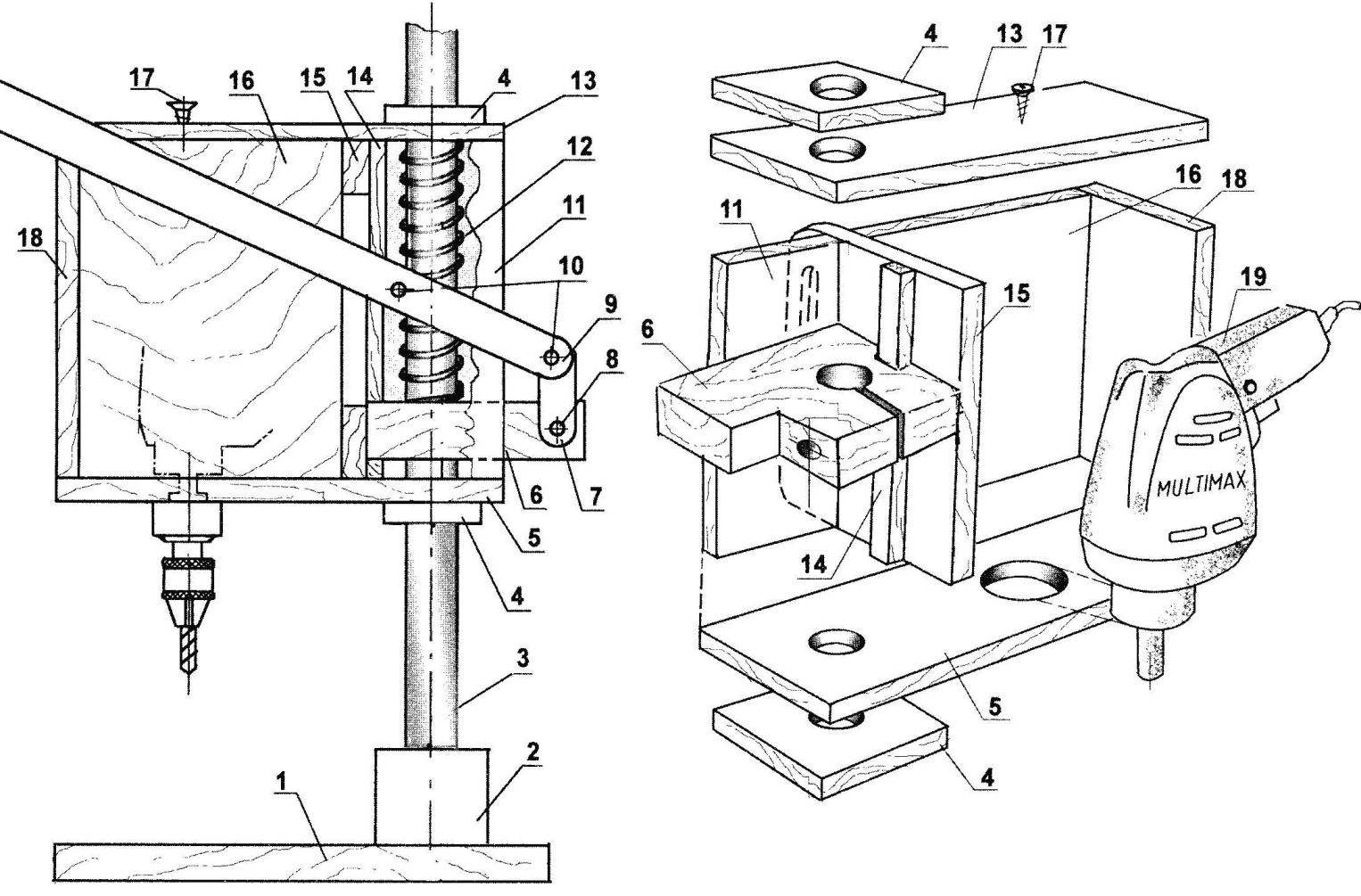

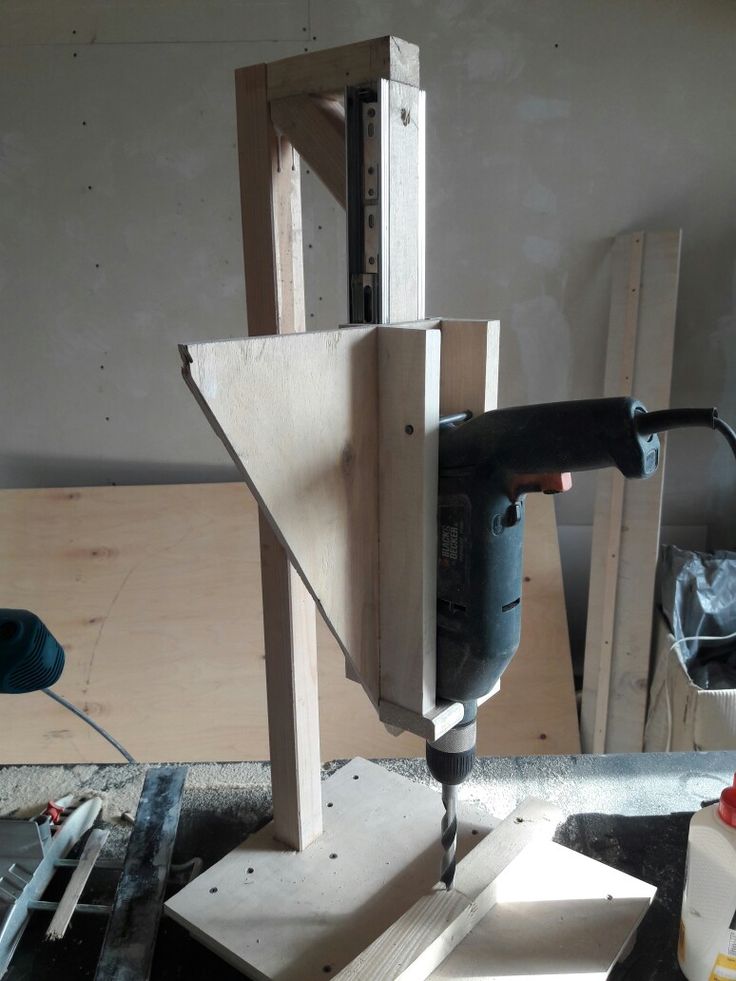

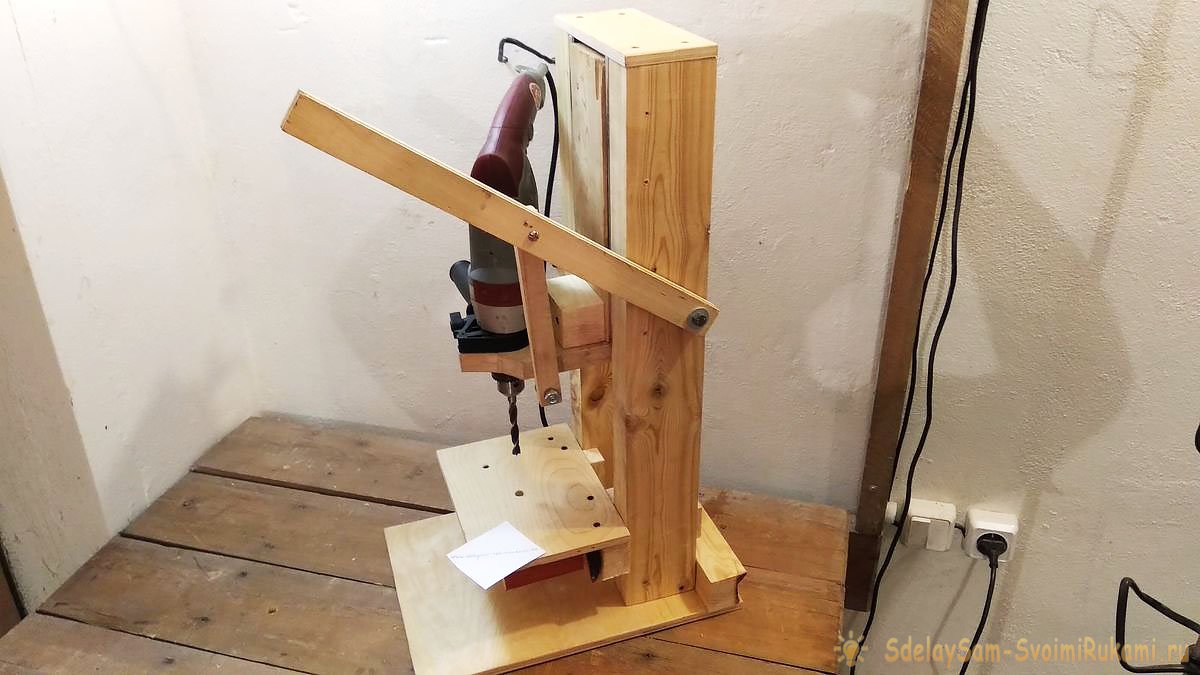

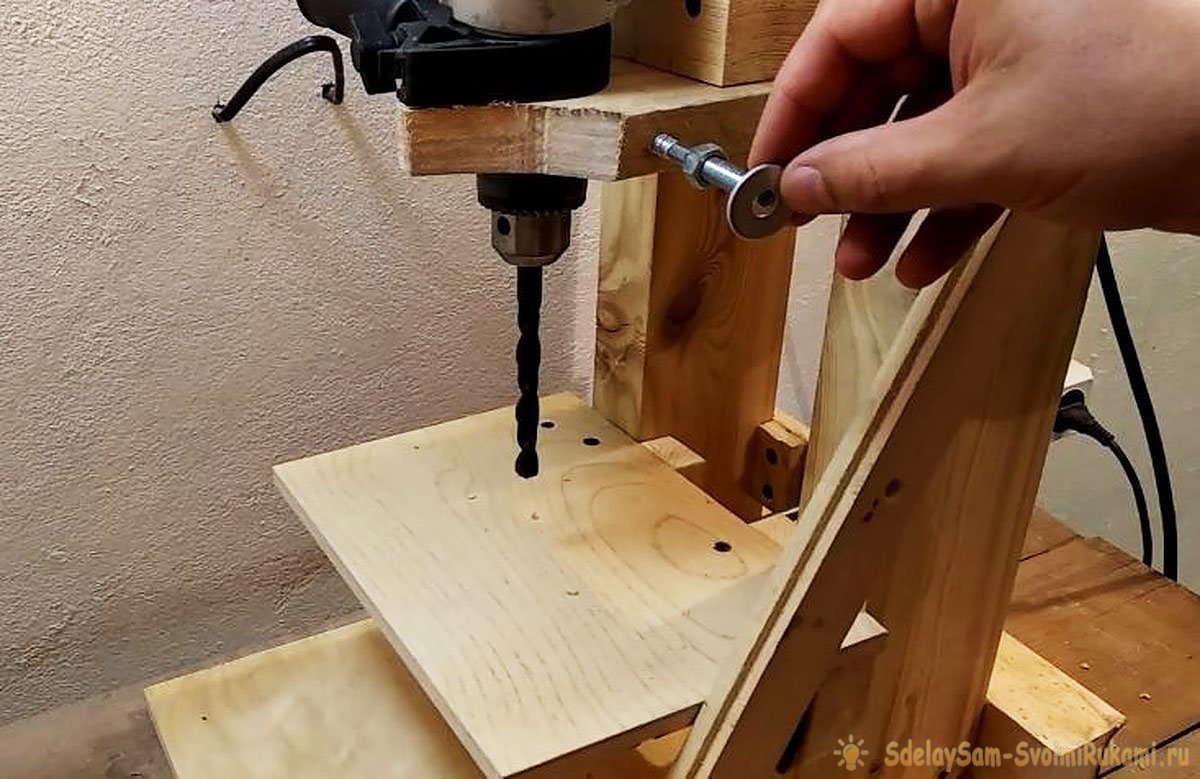

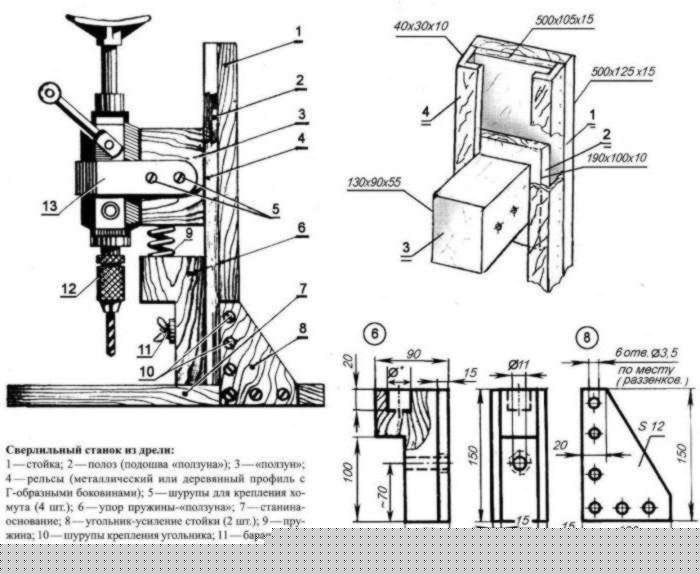

Деревянная стойка

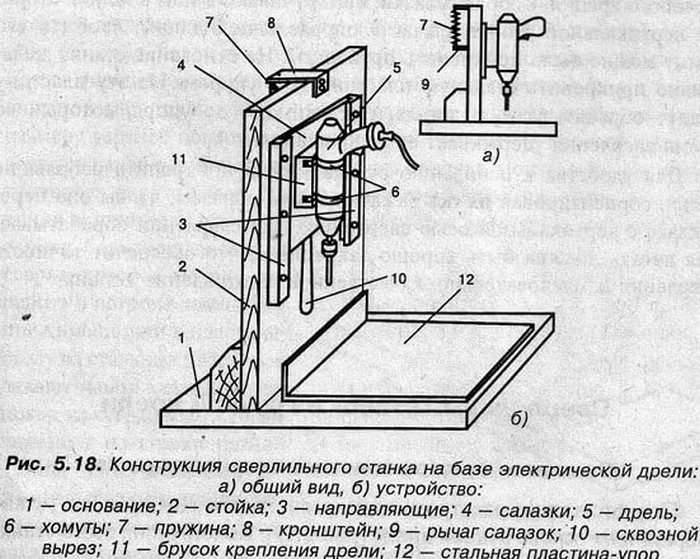

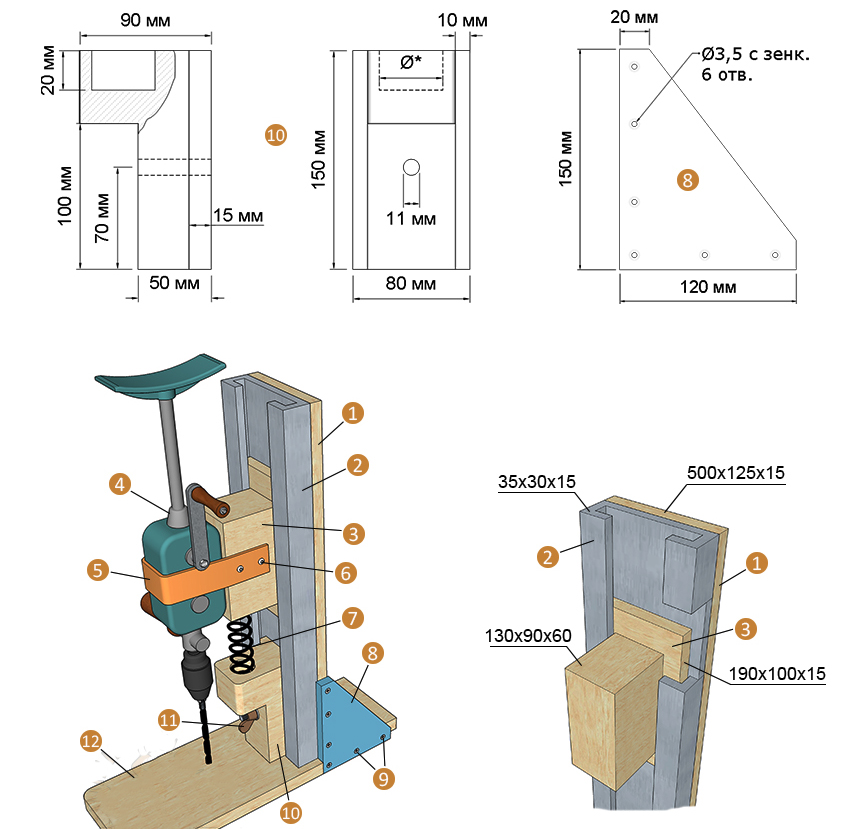

Первый вариант – деревянная конструкция. В данном случае стойка сверлильная для дрели изготавливается из твердых пород дерева. Состоит она из станины, вертикальной рамы из деревянных брусков, пружины, направляющих и держателя электроинструмента.

Первый этап – станина. Ее можно выпилить из ДСП или собрать из досок в виде короба, соединив все детали шурупами.

После этого из брусков изготавливают раму, по которой будет перемещаться держатель, и закрепляют ее в задней части станины.

Далее на вертикальные части рамы крепим металлические полозья, по которым собственно, и будет происходить перемещение подвижной части конструкции.

Самый важный момент – каретка. Она состоит из прямоугольного основания, совпадающего или немного превышающего ширину рамы. С одной стороны к этому основанию крепится держатель дрели с отверстием, превышающим диаметр редуктора инструмента на 0,5 миллиметров. С другой, тыльной, стороны монтируются полозья. Толщина держателя должна быть немного меньше длины цилиндрической части редуктора.

После этого в торцах передней части держателя нужно просверлить сквозное отверстие под болт, который должен быть такой длины, чтобы на его выступающую с противоположной стороны детали резьбу свободно накручивалась гайка. При затягивании резьбы гаечными ключами кромки фиксатора будут сходиться и фиксировать дрель.

Затем на тыльную сторону основания и на задний торец станины устанавливаются крючки для крепления пружины. Она необходима для того, чтобы по окончании работы возвращать инструмент в исходное положение.

После этого на основание каретки монтируется держатель, закрепляется он шурупами. Ими же соединяются все неподвижные детали. Для прочности конструкцию рекомендуется усилить ее стальными уголками и дополнительно места сопряжения неподвижных деталей промазать клеем.

Вариантов таких изделий много, один из них представлен ниже.

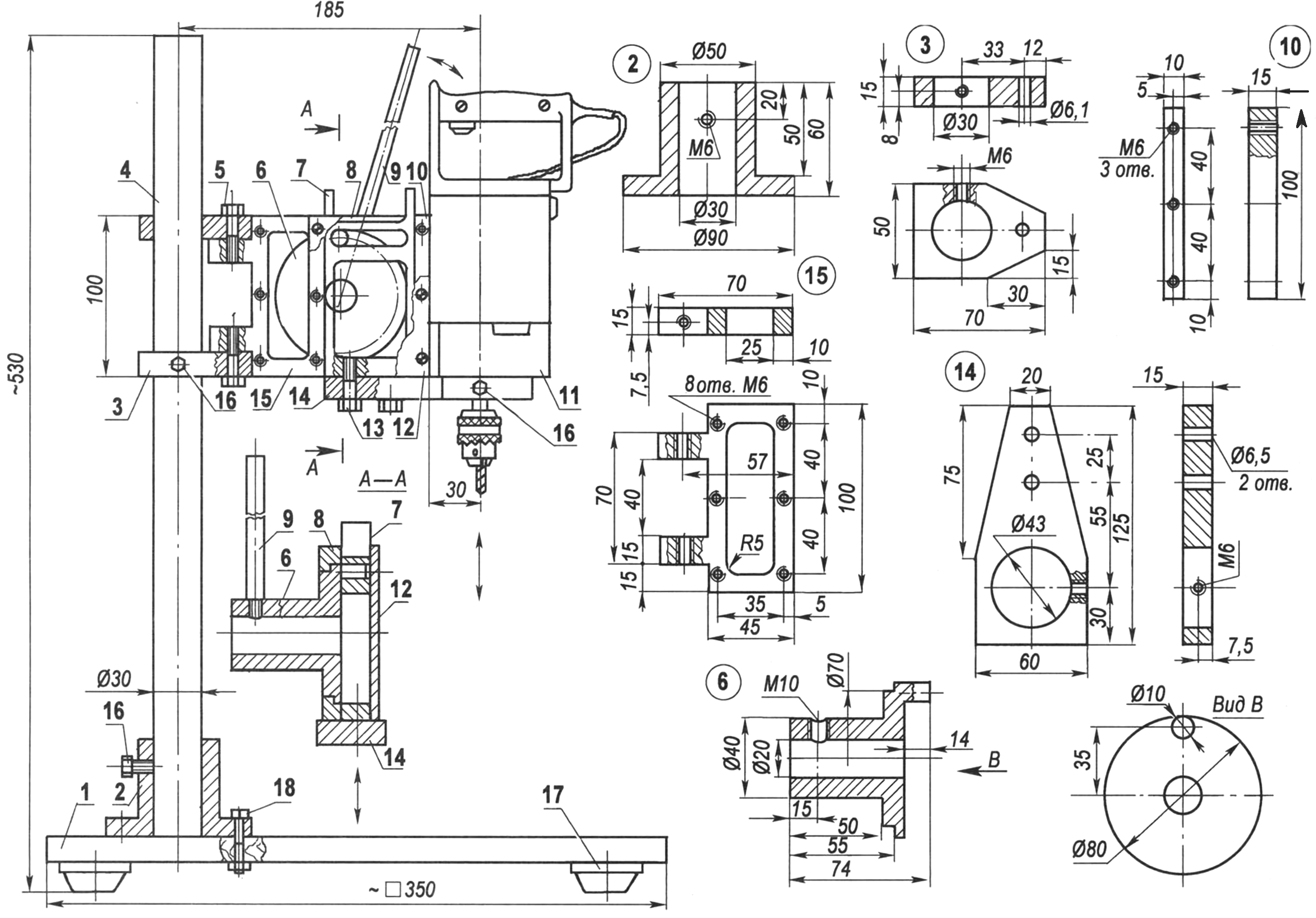

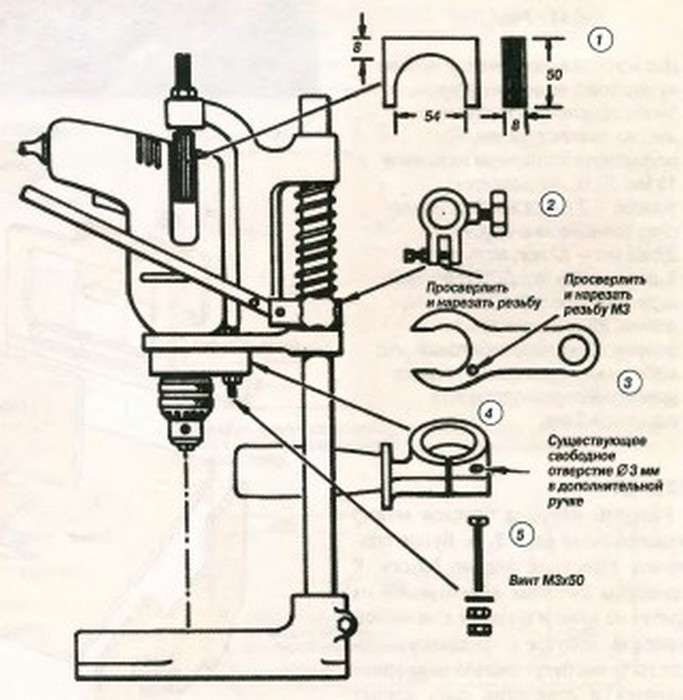

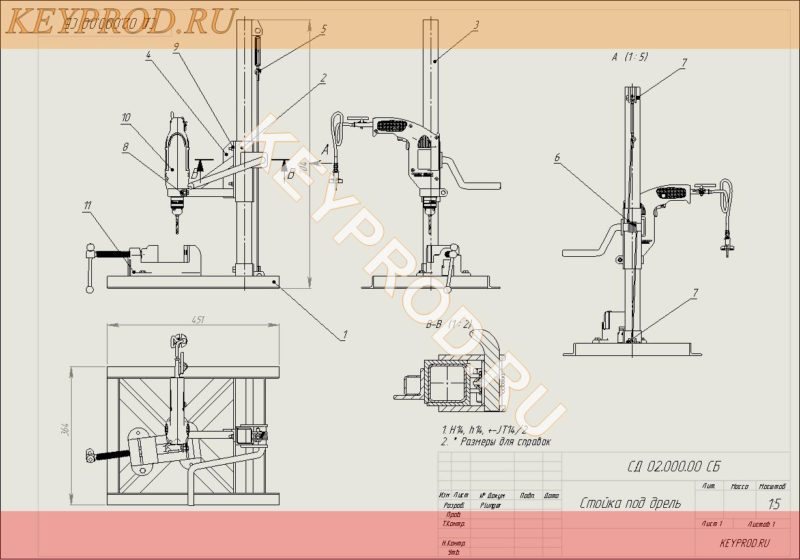

Металлическая стойка

Что касается металлических конструкций, здесь подойдет все, что угодно: чугунные или стальные пластины, уголки, профильные трубы, различные автомобильные запчасти (маховики, штоки амортизаторов, пружины, шатуны, рулевые рейки с шестернями) и так далее.

В качестве примера приведем простую конструкцию, при изготовлении которой можно обойтись без сварки. Все соединения – резьбовые.

Материалы:

• обрезки труб;
• стальной лист;
• амортизаторные штоки;
• хомуты из листового металла;
• болты;
• гайки;
• поворотный механизм;
• трос;
• два шплинта;
• шайбы и кронштейны.

Описывать последовательность сборки не будем, так как она подробно показана в ролике ниже.

миллиметров. Но для ее крепления к станине придется приварить короб соответствующего размера и установить в нем фиксаторы (например, по 2 болта с резьбой минимум М10 в боковых и задней стенках). Каретку тогда тоже придется варить, подгоняя под размер направляющей.

Перед окончательным закреплением электроинструмента в держателе нужно выполнить центровку, иначе требуемой точности при выполнении работ добиться не получится.

Достоинства конструкции

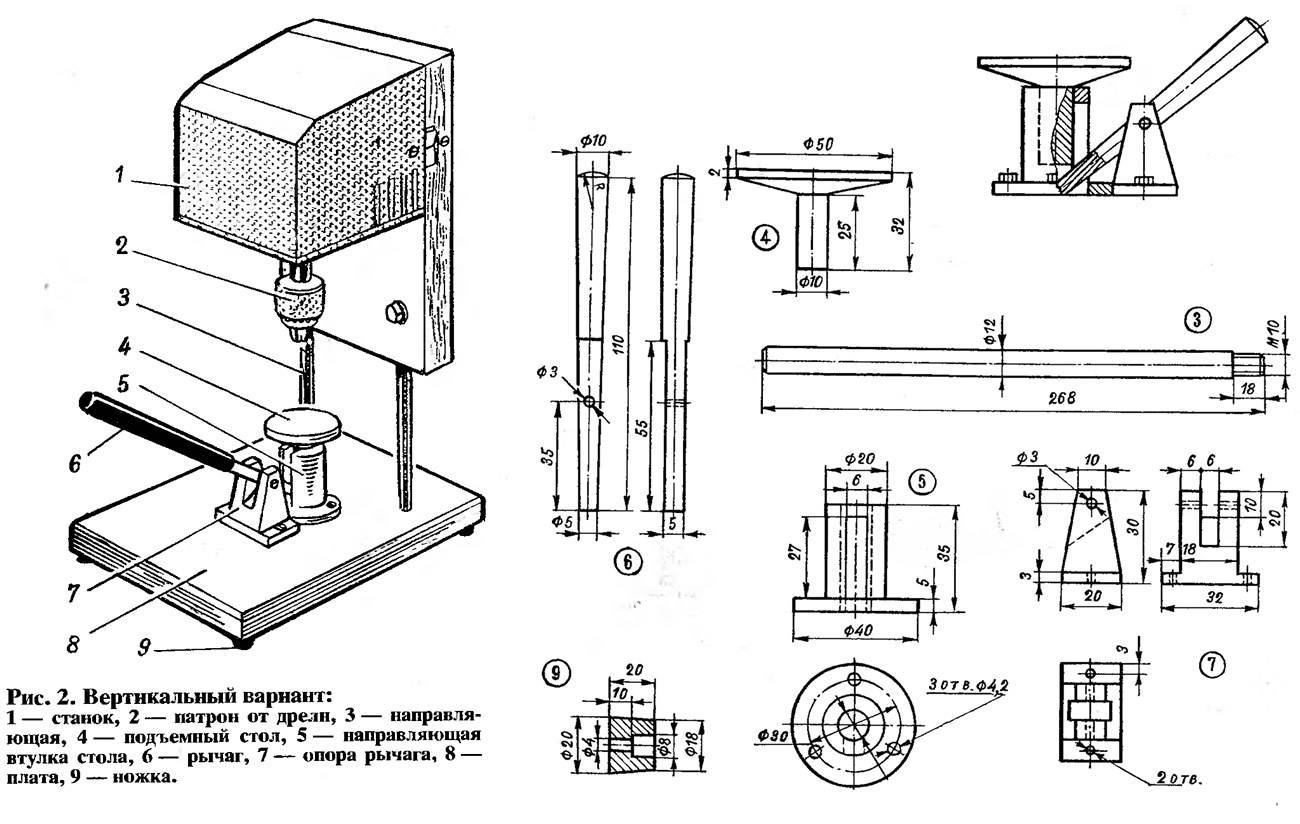

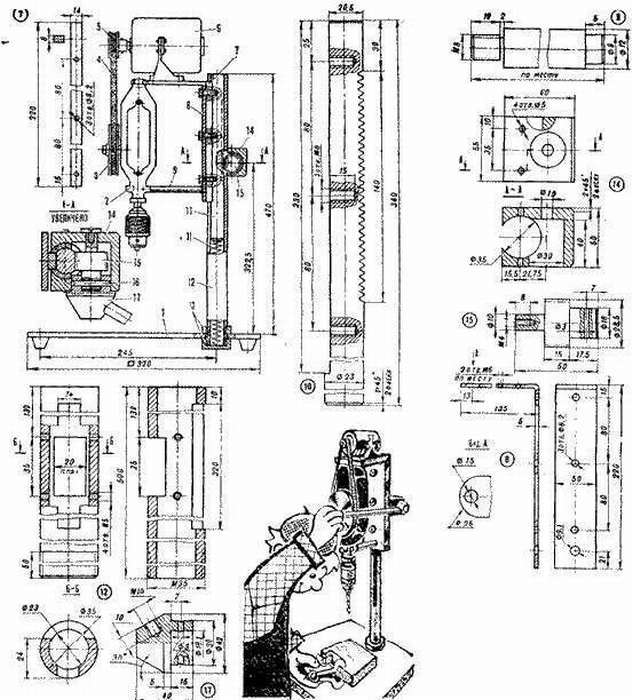

Чтобы сделать сверлильный станок из дрели своими руками, чертежи нужно выбирать исходя из практичности станка. Плюсы самодельной стойки:

• В интернете можно найти множество вариантов изготовления сверлильного станка из дрели с детальными чертежами и подробным описанием всех работ по его созданию. Всегда можно внести коррективы для подгонки готового изделия «под себя».
• Возможность самому определится с необходимым функционалом инструмента.
• Можно сэкономить семейный бюджет. Конечно, недорогую китайскую стойку можно купить и за 20 $, однако ее функциональности и качества не хватит даже для несложных бытовых задач.
• Для изготовления можно использовать подручные материалы, которые есть в любом домохозяйстве.
• Работа по созданию стойки для дрели несложная, но выполняя ее, приобретаются навыки, которые пригодятся для изготовления более сложных изделий.

Направляющая вертикальная стойка

Стойка, как и основа, изготавливается из металла или дерева. Кроме винтовой оси, предназначающейся для перемещения каретки с дрелью, на ней устанавливается зажим. Именно с его помощью инструмент прикрепляется к сооружению. Стойка собирается следующим образом:

• на основании закрепляется подпорка;
• затем устанавливается стойка и прикрепляется к подпорке;
• на стойку крепятся направляющие детали, которые можно изготовить из телескопических элементов мебели;
• на движущейся части закрепляют каретку, где зафиксируется инструмент.

Устанавливая направляющие, нужно быть внимательным, чтобы не допустить образования люфта. Размеры каретки должны соответствовать размерам инструмента. Крепления, которые расположены на стойке, выполняются в двух вариантах.

В первом варианте дрель закрепляют хомутами, которые продеваются через отверстия, расположенные непосредственно на каретке, и зажимают затяжками хомутов.

Затягивать хомуты нужно постепенно. После первой затяжки проверяют, зашел ли инструмент в посадочное место, после чего винт подтягивается еще раз.

Во втором варианте инструмент крепится с помощью колодки, которая изготавливается из дерева и представляет собой кронштейн. Его крепят к каретке металлическими полосками. Диаметр отверстия в заготовке должен быть немного меньше диаметра «шейки» дрели. По верху кронштейна делают дополнительную прорезь, чтобы инструмент зашел в свое посадочное место. Отверстие выполняют следующим образом:

• На колодке рисуется круг соответствующих размеров.
• По кругу просверливаются отверстия, которые должны располагаться плотно друг к другу, чтобы можно было вставить пилку лобзика.
• Вырезают круг лобзиком.
• Края отверстия зачищают и шлифуют с помощью наждачки.

Плюсы и минусы самодельных стоек

Подставка для дрели, выполненная своими руками, обладает как преимуществами, так и недостатками. Если говорить о плюсах, то начать стоит с дешевизны – гораздо экономичнее изготовить конструкцию самостоятельно, чем приобретать готовую в магазине. Более того, собрать стойку можно даже из вещей, которые уже имеются в домашнем хозяйстве: различных запчастей устаревшей либо же неиспользуемой техники. Чертежи без проблем обнаруживаются в интернете в бесплатном доступе, помимо этого, можно отыскать также и образовательные видео, которые легко повторить. Наконец, не возбраняется создать уникальную конструкцию, удовлетворяющую конкретные нужды мастера и не имеющую существующих аналогов.

Что касается минусов, первым является относительная сложность изготовления. Случается так, что некоторые детали оказывается невозможным сделать без специального оборудования, к примеру, для сварки или же токарного станка. В этом случае придется обращаться к специалисту, что, безусловно, повысит количество потраченных денег. Следующим недостатком самодельных стоек называют частое возникновение люфта из-за того, что части конструкции были неправильно зафиксированы. Люфт же, в свою очередь, негативно влияет на дальнейшее выполнение работ.

Например, на ней не удастся просверлить отверстия под углом.
