Стенд для регулировки геометрии велосипедного колеса

Содержание

Обустройство деревянной подставки своими руками

Основа деревянного стенда

Деревянную стойку можно изготовить, следуя пошаговому руководству, представленному выше для металлического стенда. Но есть и другой вариант – подставка для ремонта и настройки велосипеда с наклонными балками, закреплёнными в виде крестовины.

Чтобы обустроить деревянное изделие, заготовьте доски, пластину из дерева, предназначенную для балок, пилу и ножовку по металлу, дрель, крепежи, станок для шлифовки, лаковый состав. Конструктивными компонентами деревянной стойки для велосипеда специалисты называют:

упоры – две параллельные доски;
поперечную перекладину – на ней фиксируют упоры, которые удерживают всю конструкцию;
балки, располагаемые по наклону, в виде клюшек для игры в хоккей

При этом важно выдержать угол между короткой и длинной деталями, равный 60 градусам.

Детали деревянной стойки

Перед обработкой досок подставка для ремонта велосипеда вырисовывается мастером схематически на листе бумаги, после чего на чертёж наносят измерения. Ориентируйтесь на длину балки близкой к длине рамы, упорная часть должна быть в 1,5–2 раза больше диаметра обода. Поперечины обустраивают так, чтобы они выступали по бокам от упоров, надёжно фиксируя изделие под весом велосипеда. Оптимальный шаг между упорами и балками, размещёнными под наклоном – немного больше толщины колёс.

Пошаговая сборка деталей

Стойка для ремонта велосипеда своими руками собирается поэтапно:

Нарежьте бруски необходимой величины. Чтобы балки получились сглаженными, без острых углов, обработайте их лобзиком.
Воспользовавшись дрелью и саморезами, присоедините к упорам поперечные компоненты. Получается крестовина – то, на чём держится изделие.
Зафиксируйте балки под наклоном к упорам короткими концами с внешних боков.
Подставка практически готова, теперь объедините параллельные бруски поперечными досками, это позволит велосипеду прочно удерживаться на стойке, без раскачивания конструкции. Постарайтесь разместить по всей длине балки не менее четырёх поперечных деталей, причём одну следует расположить на верхнем конце.
Отшлифуйте изделие на станке и покройте ровным слоем лака.

Единственный нюанс – применять деревянный стенд можно только для хранения велосипеда. Ремонтные работы приведут к скоплению и налипанию грязи, которую вычистить крайне сложно.

Деревянная подставка под колесо

Стойка из металла для заднего обода

Необходимые материалы

Вариант обустройства металлической подставки для заднего обода – один из самых малозатратных по времени. За основу берётся треугольный формат изделия, который также подходит для решения вопроса с надёжной установкой велобайка.

Стойка для ремонта велосипеда своими руками делится на несколько функциональных составляющих:

треугольная конструкция, состоящая из П–образных компонентов;
крепежи, фиксирующие перья рамы сверху, или зажимы, приходящиеся к втулке.

Самый простой крепёж рамный, народные умельцы также экспериментируют с зажимом на сам обод, но такой способ требует терпения и сноровки. Чтобы не отвлекаться во время работы, заранее подготовьте такие инструменты и материалы:

арматуру;
пластины, сделанные из прочного листа металла;
станок, который гнёт металл;
аппарат для сварки деталей;
краску в пульверизаторе;
грунтовочную смесь;
пластинки из резины.

Регулировка схождения колес в домашних условиях

На переднем мосту.

Схождение управляемых колес, осуществляется путем изменения длинны рулевых тяг. Делается это при помощи вращения муфты и рулевого наконечника.

Порядок действий.

1. Автомобиль устанавливается на стояночный тормоз, колеса должны быть направлены прямо, а руль в ровном положении (желательно зафиксировать)

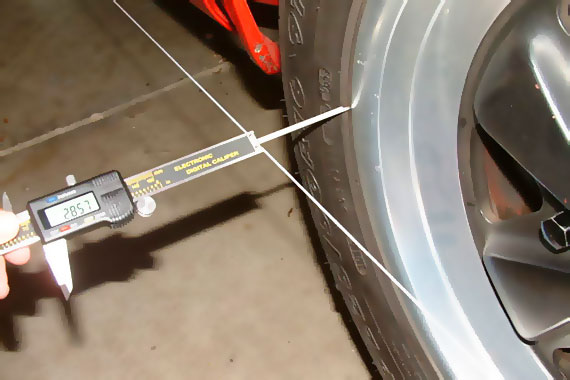

2. По периметру машины, хорошо натягивается шнур параллельно боковинам кузова (для удобства параллельно порогам авто), который служит ориентиром для выравнивания колеса относительно линии направления движения.

3. Далее берется транспортир побольше и измеряется угол. Если транспортира нет под рукой, можно использовать способ замера расстояний, от колеса до шнура (в среднем на легковых автомобилях угол схождения равен 0-0.25 Градуса, что приблизительно будет также как и 0-1 мм на линейке для каждого колеса).

4. Ослабляется контрагайка и путем вращения рулевой тяги, выставляется необходимое расстояние, создающее нужный угол.

5. После того как углы выставлены и привязаны к направлению движения, можно замерить расстояние между колесами. Замеры делаются в передней и задней части колес, а разница между ними и будет равна углу схождения ( в миллиметрах 0-2 мм., если разница расстояний между колес будет 5 мм., резину сожрет за 1000 км полностью). Для замера потребуется специальная рейка, если ее нет, то вполне можно обойтись обычной рулеткой или сделать рейку самому.

Как сделать измерительную рейку

Для замера углов схождения колес, можно изготовить самостоятельно, купив в хозяйственном магазине, телескопическую перекладину для шторок, в душевую кабину или ванну. Предварительно на нее достаточно нанести шкалу и все, рейка готова.

Частая ошибка !!!

Выставив значение угла схождения колес по рейке и не привязав его к линии направления движения автомобиля, вы получите кривое положение руля, а также возможно отклонение от прямолинейного движения. На этом процедура регулировки схождения передних колес завершена.

Регулировка на заднем мосту

В отличии от переднего моста, где колеса являются управляемыми, регулировка схождения задних колес осуществляется по другому алгоритму. Заднее схождение регулируется только у автомобилей, с независимой задней подвеской колес. Регулировка происходит методом вращения эксцентриковых болтов, которые изменяют расстояние тяги или рычага до ступицы, а также в редких случаях регулировкой тяг при помощи вращения муфт. Значение угла схождения задних колес, у большинства легковых автомобилей равно 0-0.5 градуса, а в редких случаях 1-1.5 °. Колеса стоят относительно друг друга практически параллельно.

Настройка угла развала

Отклонение показаний положения колеса, от вертикальной прямой, чаще всего происходит у автомобилей с многорычажной подвеской. На машинах с примитивным McPherson, по большому счету, не чего там регулировать, за исключением автомобилей с особенной конструкцией.

Процесс измерения угла:

— автомобиль устанавливается на идеально ровное покрытие, не должно быть наклонов ни в вертикальной ни горизонтальной плоскости. — берется отвес с шнуром и прикладывается к верхней части крыла или арке колеса машины. — далее, производится замер обычной линейкой в двух точках, от шнура до колеса автомобиля. Полученная разница расстояний и будет угол развала колеса. Усреднено можно назвать разницу в 10 мм.= 1 °, сопоставимую с размером шин в 15-17 дюймов

— с помощью ключей и регулировочных механизмов изменяете положение колеса.

— аналогично делаете замер и регулировку угла развала с другой стороны автомобиля.

Важно!

При выставлении углов схождения и развала колес, необходимо прокатывать автомобиль вперед и назад на расстоянии 1 метра. Делается это с целью ослабить напряжение в шинах и подвеске. После прокатывания, замеры делаются еще раз с целью контроля. В случае если изменений нет или они не значительны, все оставляется на своих местах.

Популярные статьи Садик в горшочке

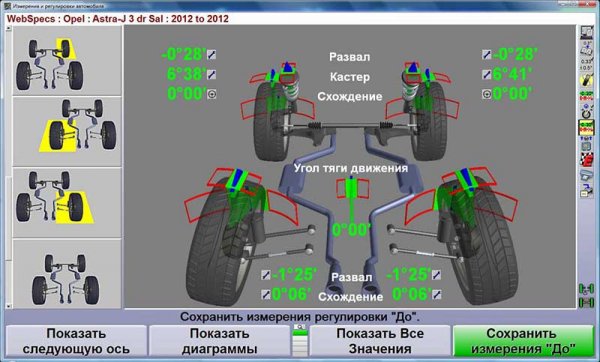

Что точнее и лучше выставит показания углов сход-развала, компьютерный стенд или ручной инструмент?

— На удивление всем автомобилистам, компьютерный стенд, только в идеально откалиброванных состояниях, может дать надежный и точный результат. К сожалению таких стендов не много, в значительной массе, регулировки требует больше аппаратура нежели автомобили. Также здесь не маловажную роль играет квалификация и образованность специалиста, который выполняет процесс регулировок.

На практике, не однократно подтверждался тот факт, что значительно лучшая регулировка углов положения колес, происходит путем механических замеров и в ручную выставления значений, ведь большую роль здесь отводится человеческому фактору, а «транспортир», электронный или «деревянный» приходится лишь инструментом…

Как перебрать втулку с ножным тормозом

2. Разборка втулки

3. Очистка, смазка

4. Сборка втулки

Велосипеды с одной передачей и ножным тормозом до сих пор пользуются популярностью, ведь многим людям для их целей просто не нужен велосипед с передачами. Также односкоростные втулки ставятся на все детские велосипеды до 20 дюймов. Он надёжные, простые конструктивно, но проблема в том, что если во втулке используется некачественная смазка, она будет сильно сопротивляться вращению и ехать на велосипеде будет откровенно тяжело. И если взрослый сможет противостоять этому сопротивлению, то ребёнок через короткий промежуток времени просто не захочет больше садиться на велосипед. Поэтому озаботьтесь заменой смазки в задней втулке.

Мы рассмотрим переборку заднего колеса для взрослого велосипеда, но имейте ввиду, что на детских велосипедах конструкция точно такая же. Для чистоты эксперимента мы взяли новое колесо, ослабили конусы, чтобы оно легко крутилось, но и не люфтило. Вот так оно крутится

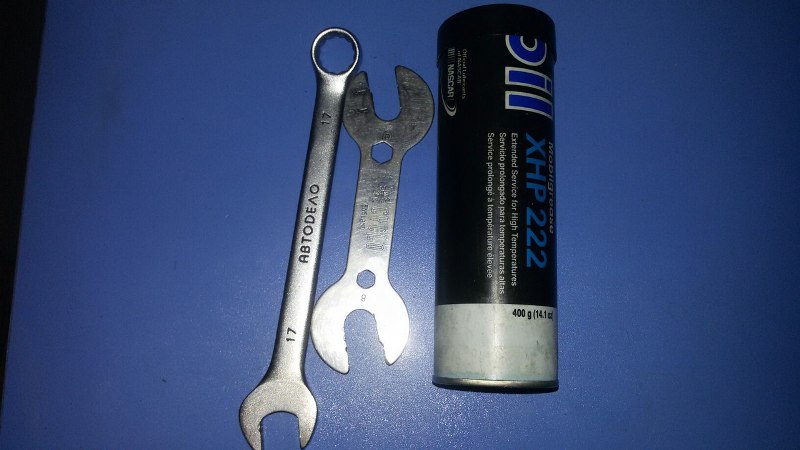

1. Инструменты

1. Гаечный ключ на 17 мм.

2. Конусный ключ на 15 мм.

3. Плоская отвёртка.

4. Смазка для подшипников. Мы будем использовать мультифункциональную смазку Mobil XHP 222. Можно обойтись более дешёвыми смазками, например, литолом.

!Важно. Смазка должна быть пластичной (не жидкой)

2. Разборка втулки

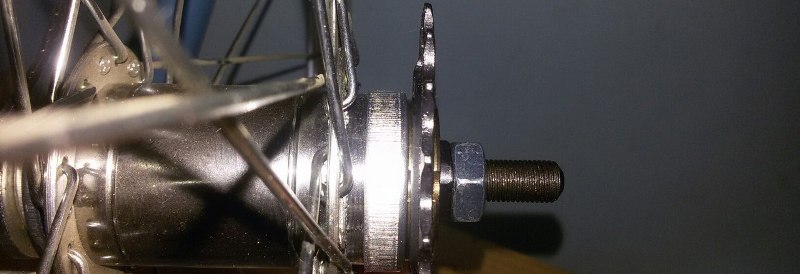

Работу начинаем с правой стороны (где находится звёздочка).

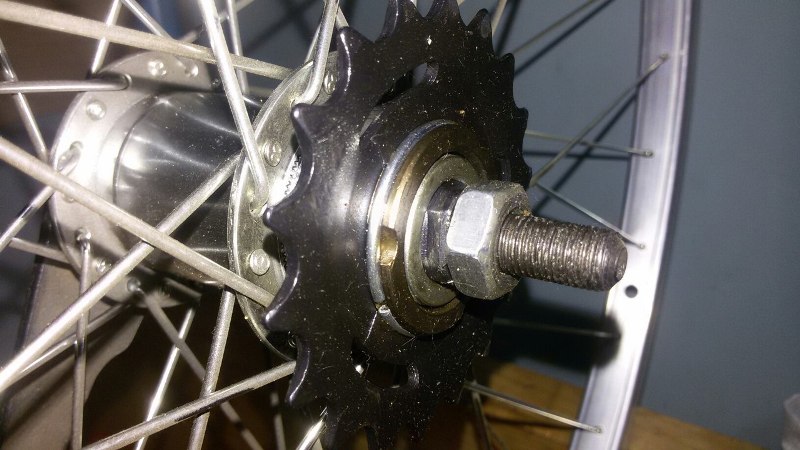

Снимаем отвёрткой стопорное кольцо, удерживающее звезду

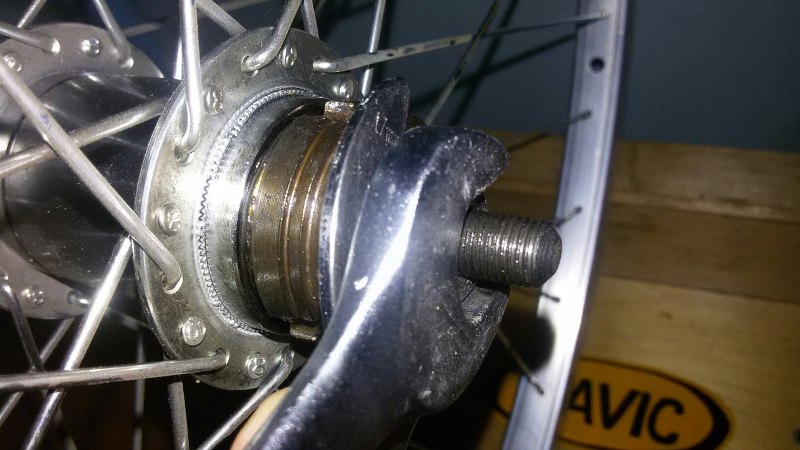

Снимаем звезду и металлический пыльник, после чего захватываем конус на 15 мм конусным ключом и ослабляем контргайку гаечным ключом на 17 мм

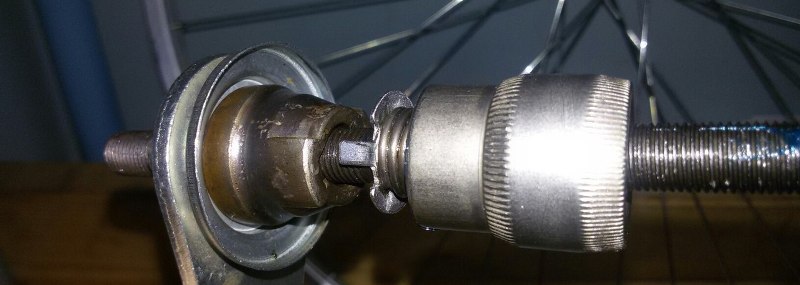

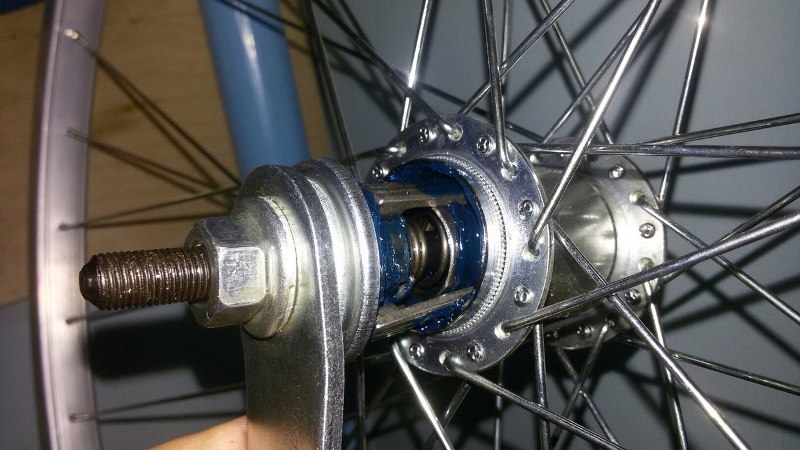

Откручиваем контргайку и конус

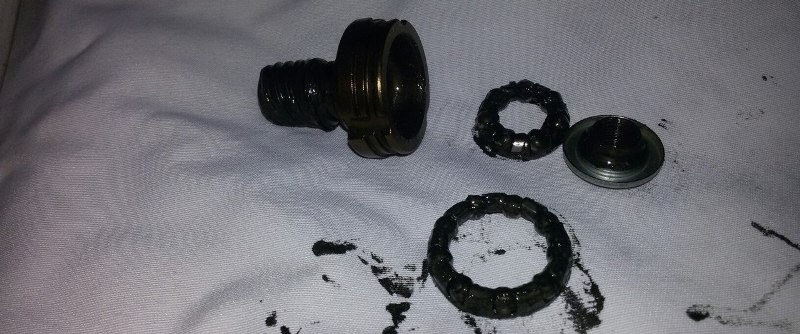

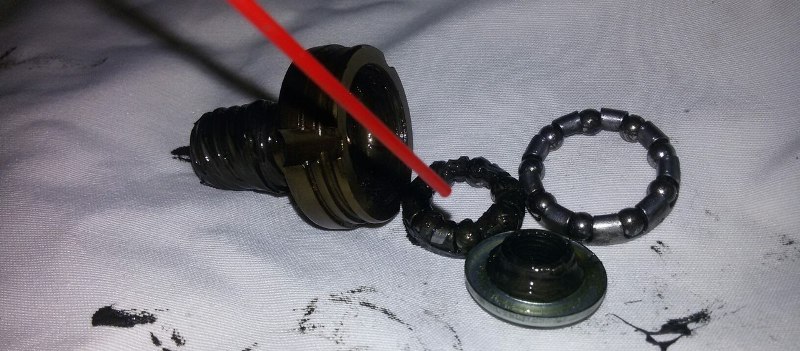

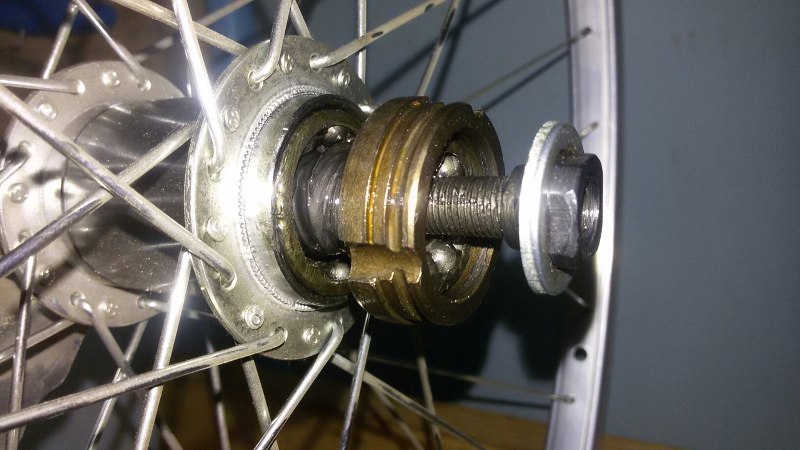

Выкручиваем и достаём правую часть муфты вместе с подшипниками

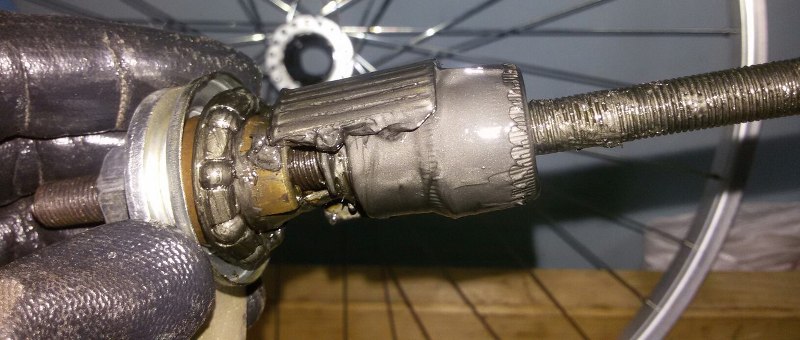

Достаём левую часть муфты вместе с тормозным рычагом

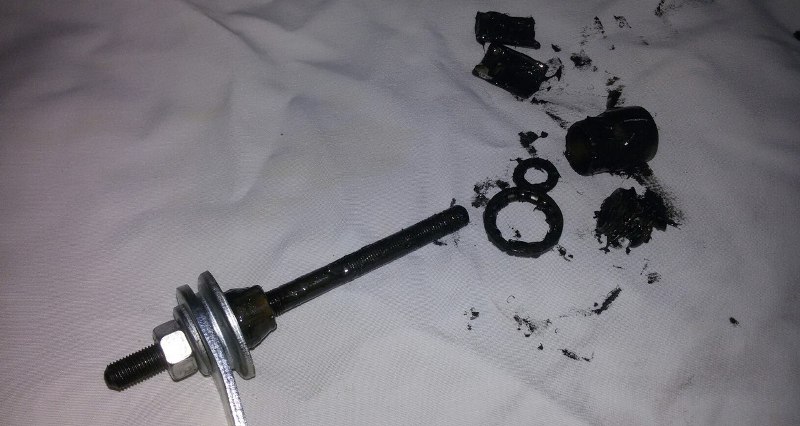

Как видим, здесь не худший вариант смазки. Несмотря на свою чересчур вязкую консистенцию, судя по фото со вспышкой, смазка похожа на графитовую. Но это бывает на взрослых велосипедах. На детских, к сожалению, закладывается либо подсыхающий клейстер, либо клей «Момент», которые просто не дают колесу нормально крутиться. Хорошо, если производитель втулок пожалеет смазки – тогда ваш ребёнок сможет более менее нормально кататься. В противном случае катание на велосипеде будет происходить с большой долей страданий.

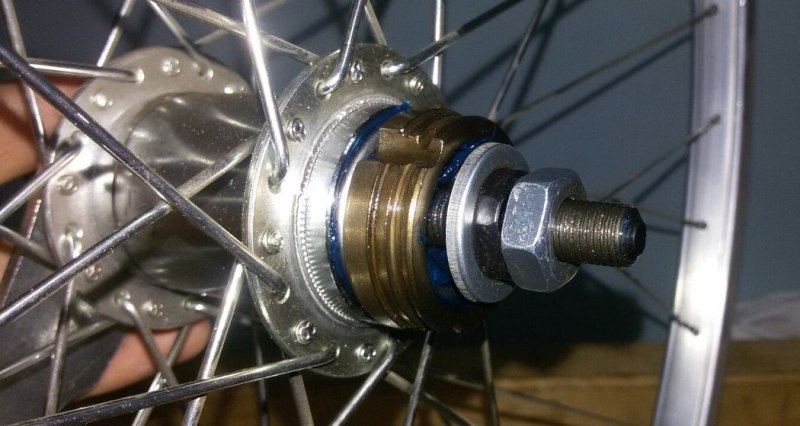

Разобранная левая часть выглядит так

3. Очистка, смазка

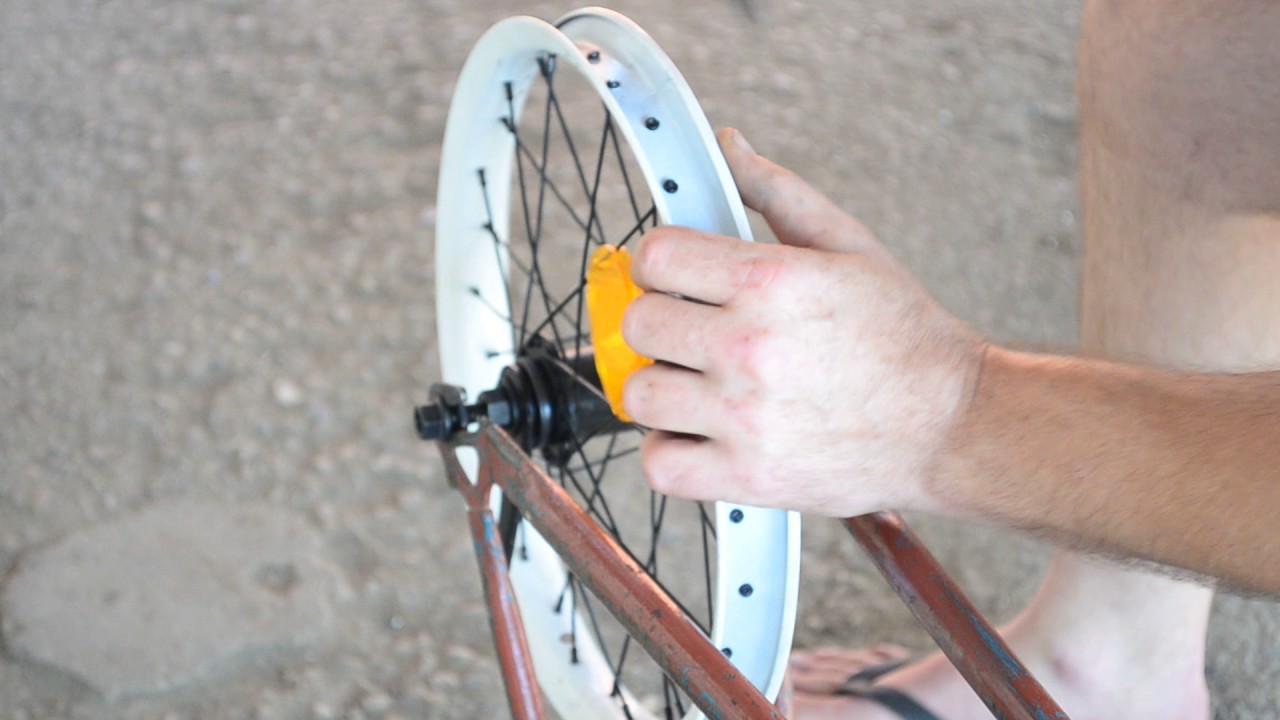

Сначала уберите по максимуму всю смазку с помощью тряпок или туалетной бумаги. Возьмите какой-нибудь очиститель (мы использовали очиститель карбюратора в баллоне под давлением) или растворитель и прочистите по максимуму внутренности втулки. Кстати, подойдёт и любимая многими WD-40

Вытрите начисто детали. Если у вас нет очистителя, можно просто более тщательно вытереть всё тряпками

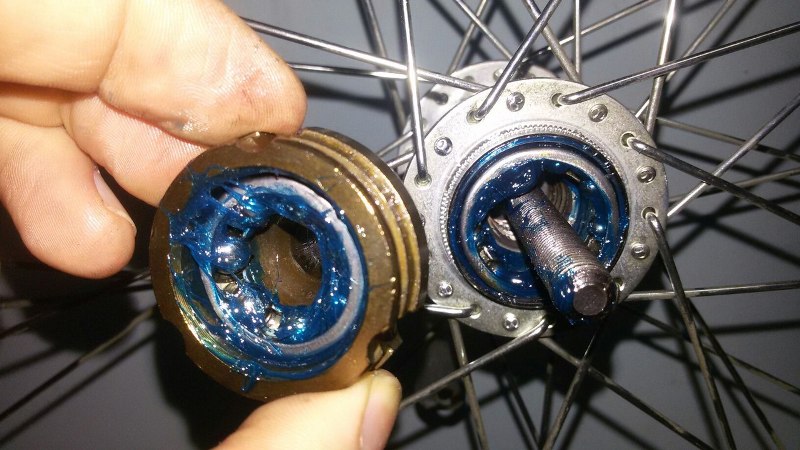

Нанесите смазку внутрь корпуса втулки, в том числе и на поверхности, с которыми взаимодействует подшипник

Главная задача – собрать левую часть муфты и целиком установить её во втулку вместе с колодками.

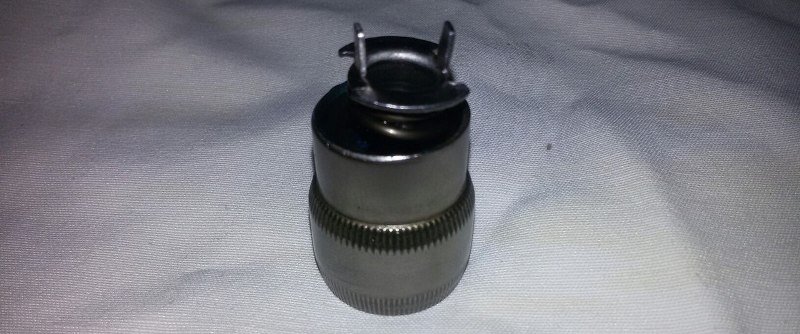

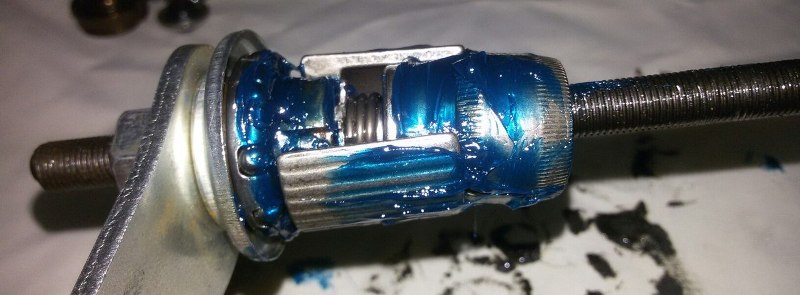

В часть муфты устанавливаем шайбу, за ней пружинку так, чтобы усики были направлены наружу

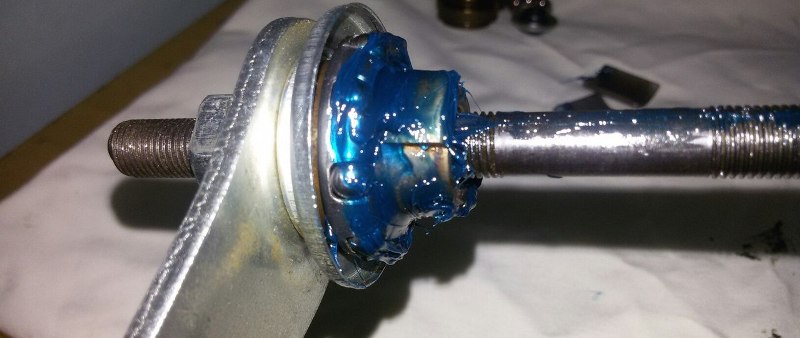

Смазываем конус, находящийся рядом с тормозным рычагом, устанавливаем на него подшипник

!Подшипник должен упираться шариками в чашку втулки, а с другой стороны подпираться конусом.

4. Сборка втулки

Попадаем усиками в специальные отверстия, сделанные в конусе. Для наглядности фото без смазки

Смазываем часть муфты, кладём на неё колодки. Выступы на колодках должны лежать на конусе между его выступами

В таком виде устанавливаем получившуюся конструкцию в корпус втулки

Устанавливаем подшипник большего диаметра в корпус втулки шариками внутрь, а подшипник меньшего диаметра в правую часть муфты, предварительно смазав все поверхности

Закручиваем муфту, прикручиваем конус и контргайку, после чего захватываем конус и затягиваем контргайку

Важно выбрать такой момент, когда колесо крутится легко, но не имеет люфта

Устанавливаем пыльник, звёздочку, после чего ставим стопорное кольцо в специально предназначенную для него канавку

На видео наглядный итог замены смазки (сравните с роликом в начале статьи)

Часовое видео о переборке односкоростной втулки с ножным тормозом прекрасно дополнит нашу статью

Что такое развал, нормативные показатели (цифры), как регулируется?

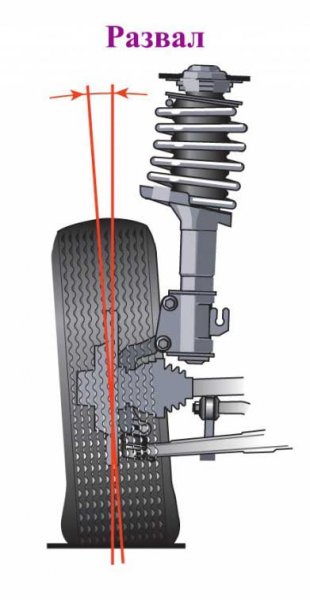

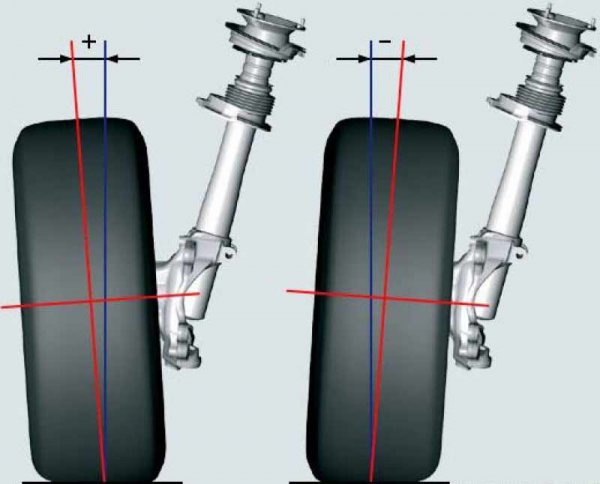

Развал — параметр, отражающий угол наклона колеса по отношению к вертикальной плоскости.

Развал бывает:

Положительным. В этом случае верхняя сторона колес отклоняется в стороны (наружу).
Отрицательным — верхние части колес сведены вовнутрь.

Главное назначение развала — гашение вибраций рулевого колеса в случае наезда на препятствия. Вибрации не передаются через рулевую трапецию, а гасятся, благодаря упругости колес.

Нарушение развала приводит к следующим последствиям:

Ухудшению контакта шины с дорогой;
Снижение устойчивости на крутых поворотах;
Ускорение износа покрышек;
Изменение радиуса обката.

В большей части машин, кроме тех, на которых установлена подвеска «МакФерсон», развал равен 0-45\’ (иногда до двух градусов).

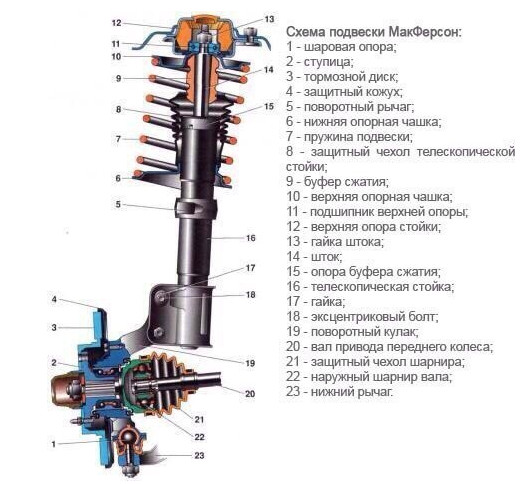

На машинах, оборудованных подвеской «МакФерсон» развал отрицательный или нулевой, что обусловлено особыми конструктивными особенностями транспортного средства.

Что касается конструктивных особенностей авто с подвесками МакФерсон, то в них регулировка углов схождения не предусмотрена.

Распространенные причины нарушений развала:

Нарушение целостности рычагов;
Разрушение резинометаллических шарниров;
Деформация ступичных узлов и стоек.

Такое возможно при попадании в ямы или открытые люки, при сильном ударе о бордюры.

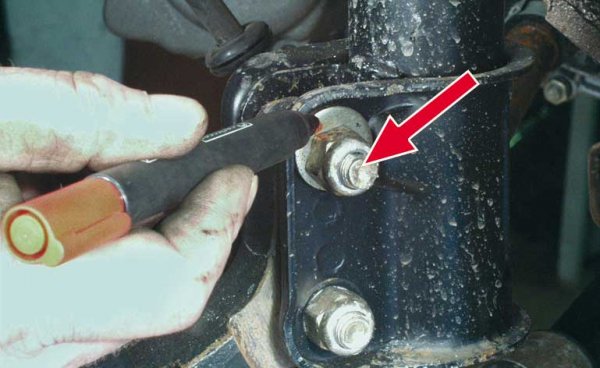

Если развал имеет небольшое отклонение, то производится его регулировка. Для этого придется откручивать два болта соединяющие кронштейн стойки амортизатора и поворотный кулак и путем сдвигания последнего добиться нормативных показателей.

Не забудьте поставить метки на болтах, чтобы запомнить их положение.

Такая регулировка характерна в основном для отечественных автомобилей и некоторых иномарок.

Если отклонения очень большие и не поддаются регулировке, то замена амортизатора позволяет вернуть показатель в норму. Если же параметр расходится больше (от 2 градусов и выше), то проверьте ступицу и цапфу.

Причины и типы дефектов

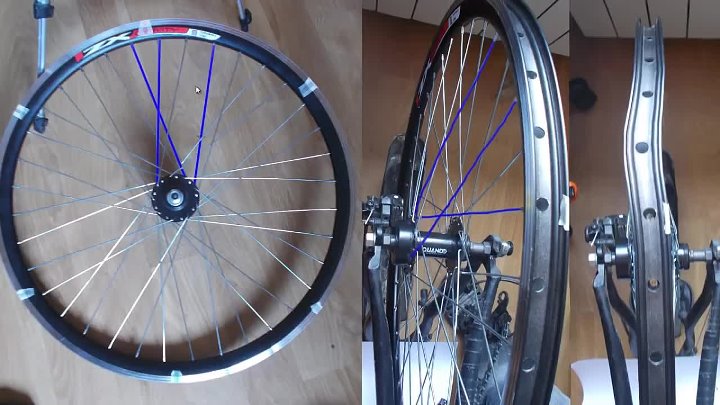

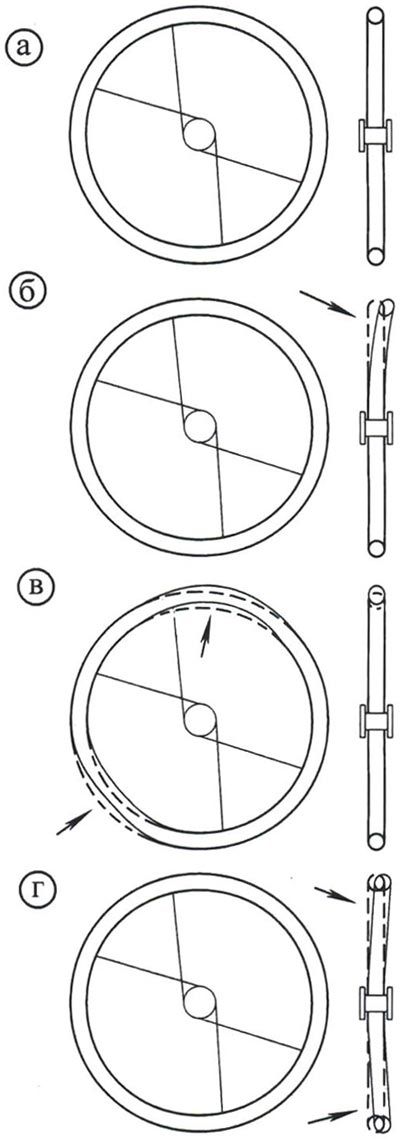

Распространенными типами дефектов колеса велосипеда является восьмерка и яйцо. Возникновению деформаций способствует активная эксплуатация транспортного средства и интенсивная езда по неровным ухабистым дорогам.

Выявить и исправить такие виды деформации можно самостоятельно, не прибегая к помощи квалифицированного специалиста. Диагностировать наличие дефектов достаточно просто. Для этого необходимо перевернуть велосипед колесами кверху, установив его вертикально.

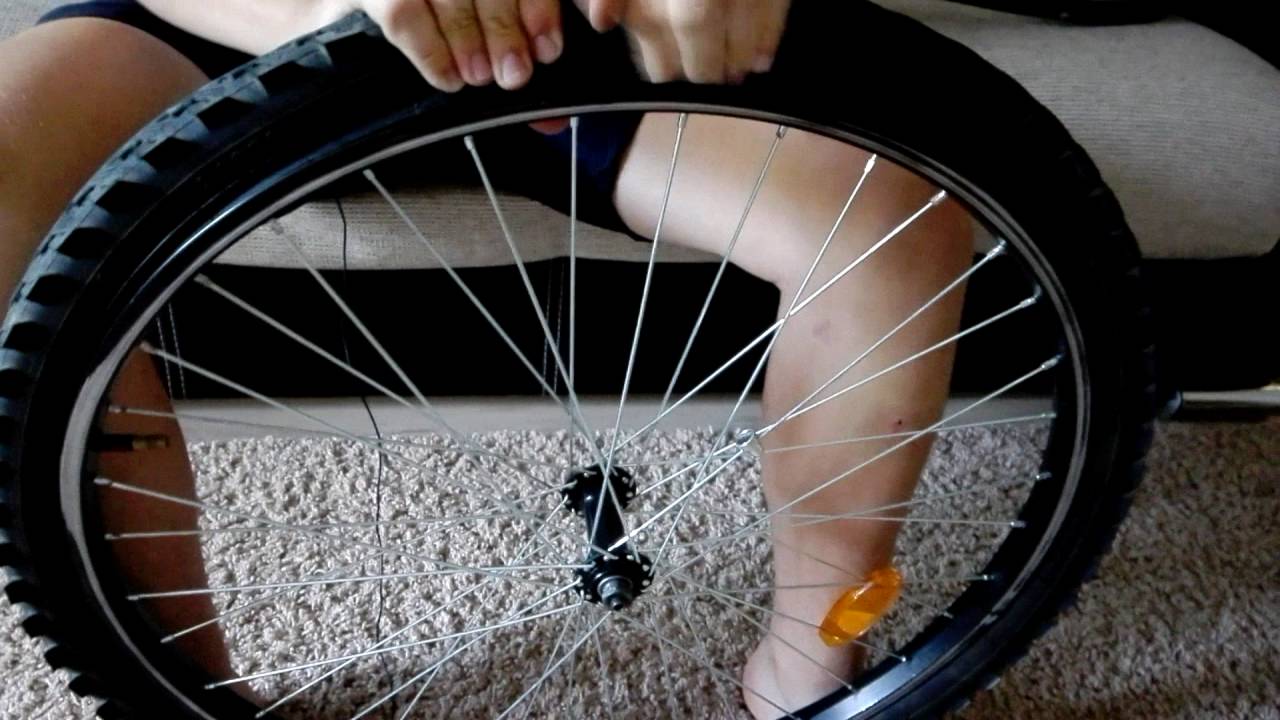

Далее нужно раскрутить проблемное колесо, вращая его вокруг оси. Как правило, восьмерка видна невооруженным глазом. Если речь идет о незначительной деформации при вращении колеса (если восьмерка не видна, при первом рассмотрении) будет слышен характерный щелкающий звук.

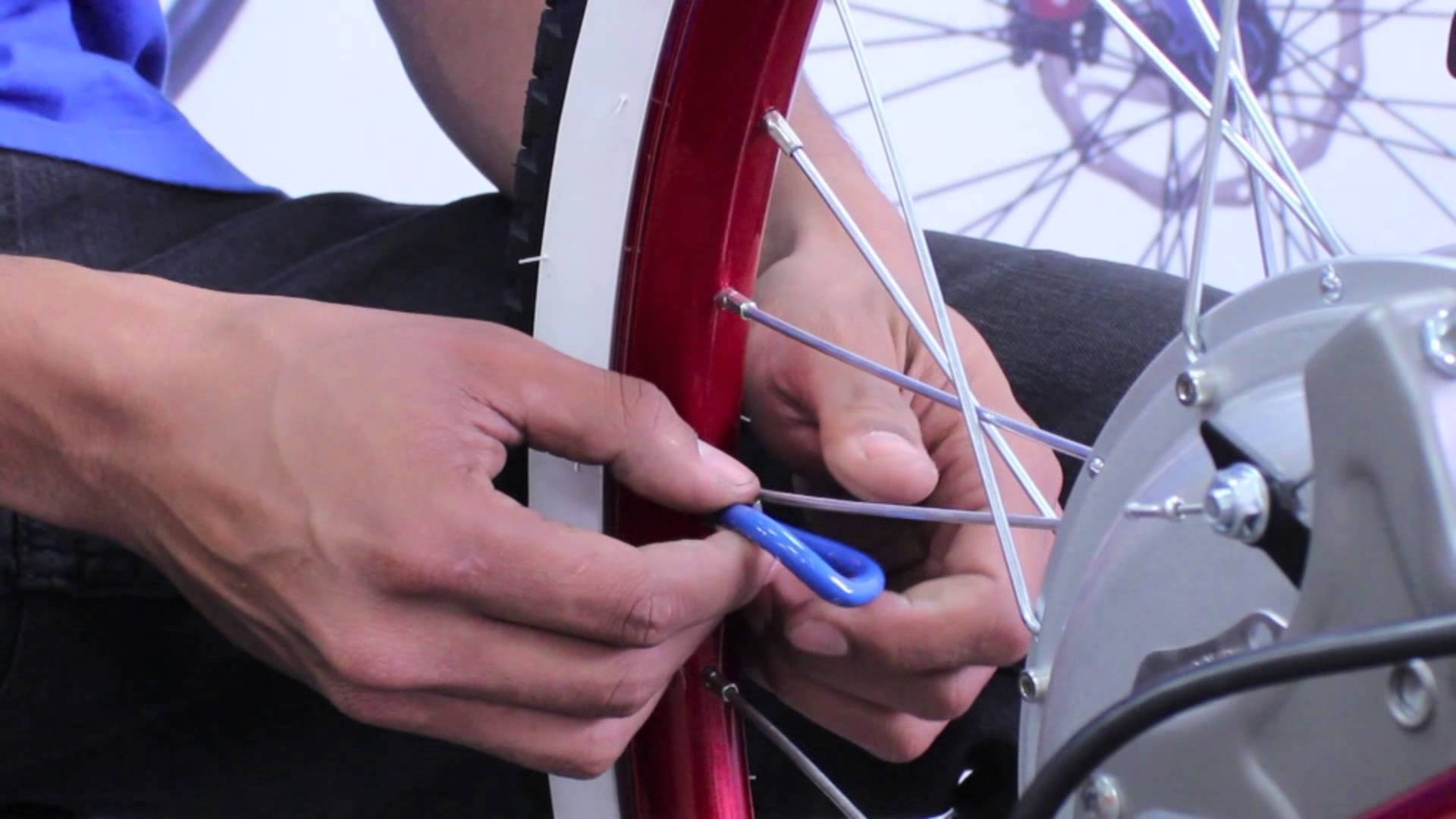

Берём мелок и спицевой ключ

Если вы уже столкнулись с вопросом, как выправить восьмёрку на колесе велосипеда, то внизу советы для вас.

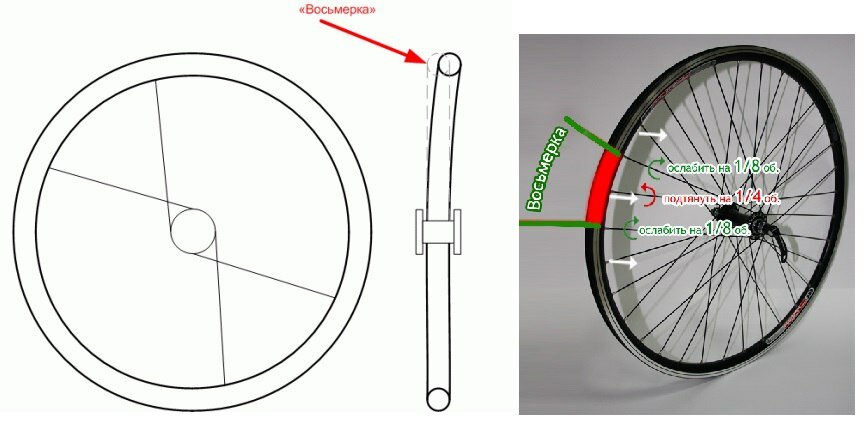

Итак, восьмёрка — это искривление обода влево или вправо. Чтобы её выявить достаточно поставить ваш велотранспорт вверх ногами на руль и раскрутить колесо. При этом типе дефекта оно будет крутиться неровно, отгибаясь либо влево, либо вправо. И также есть тест с мелком: если поднести его к ободу, то при раскрутке мелок оставит отметины в месте, где есть восьмёрка.

Искривление обода колеса

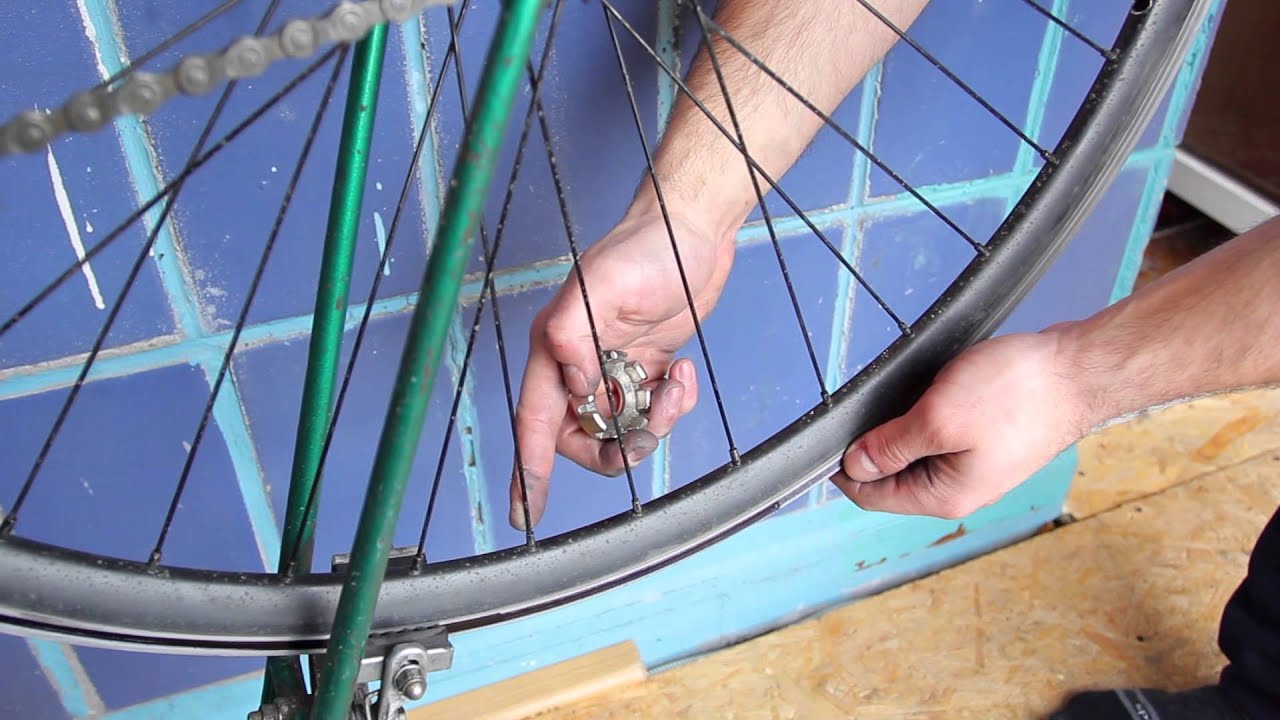

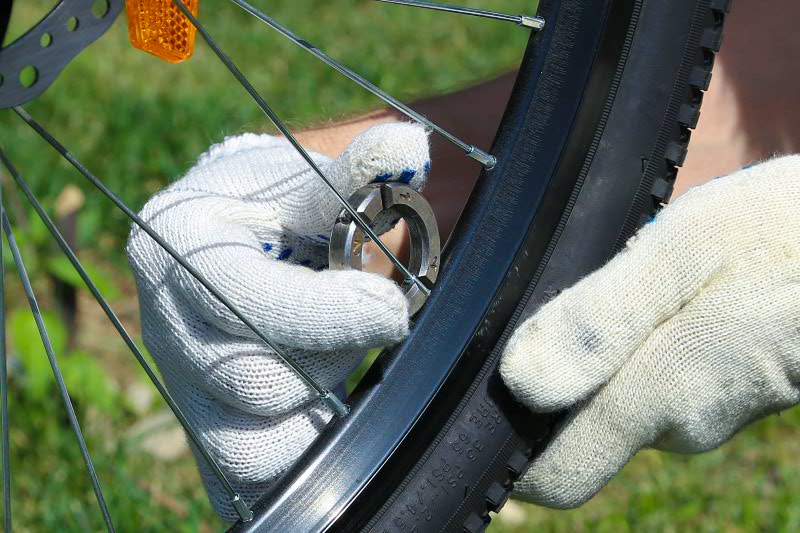

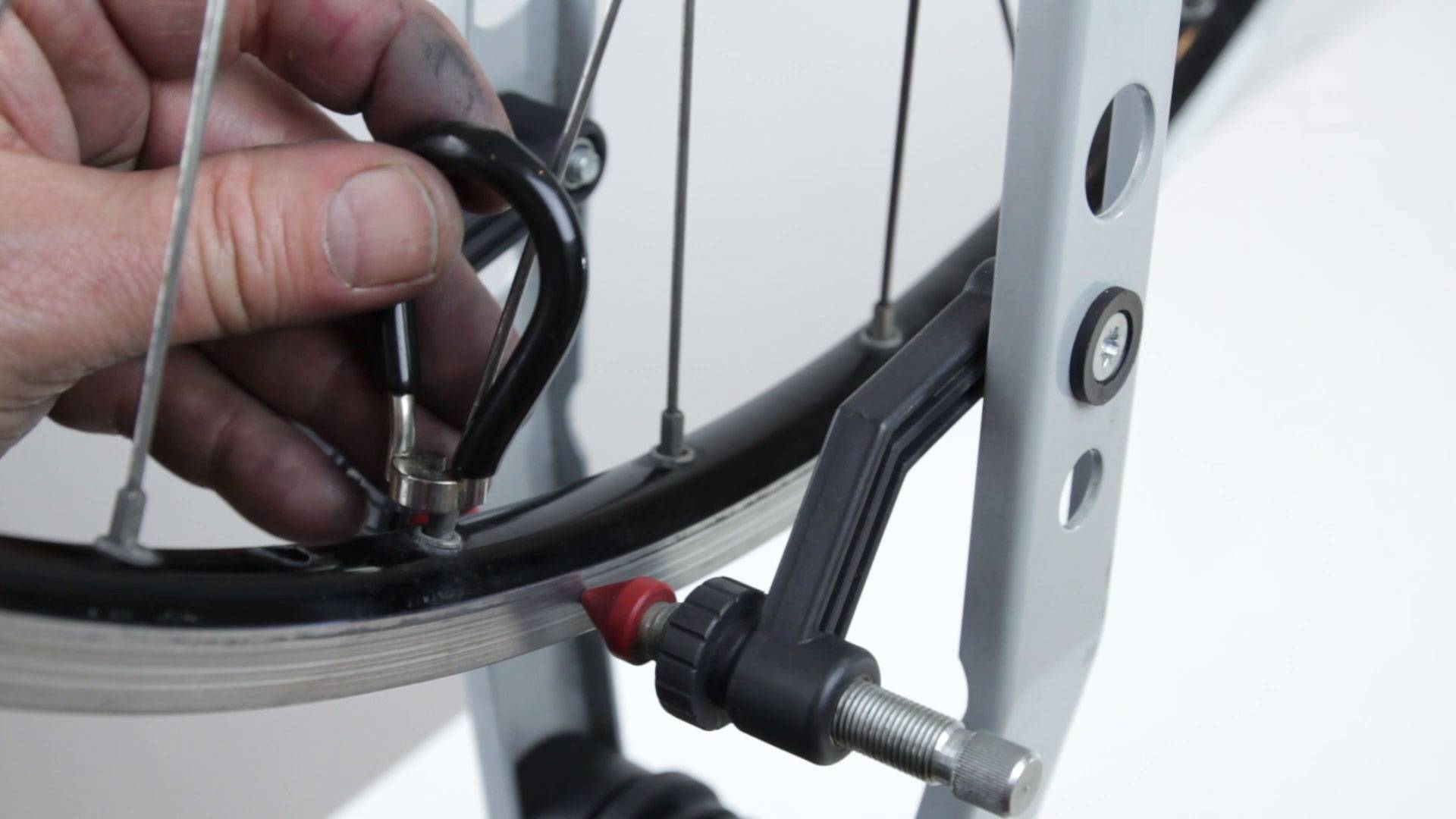

Далее, нам понадобятся инструменты. Основной и единственный в большинстве случаев — спицевой ключ

Важно подобрать его точно по размеру, иначе пользоваться им будет невозможно. Есть ещё один инструмент для исправления дефектов — это станок для правки покрышек

Но его применяют в особо сложных случаях, когда подтяжкой ничего нельзя исправить.

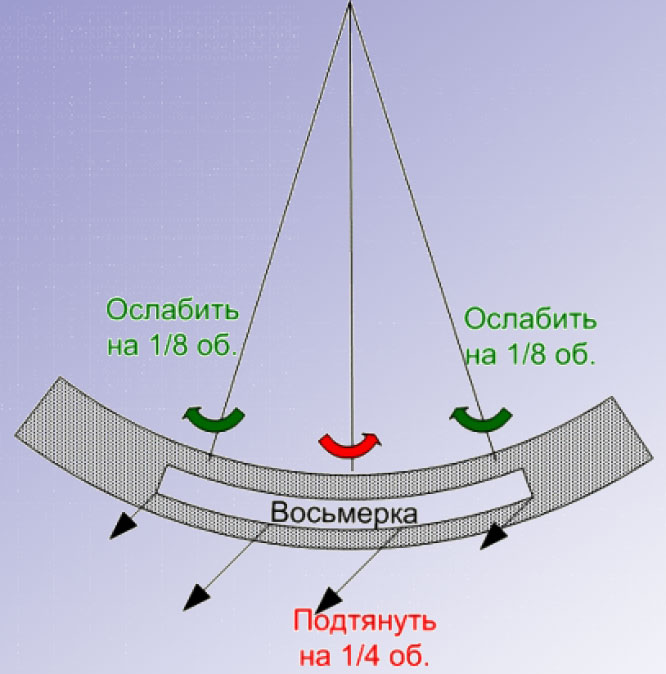

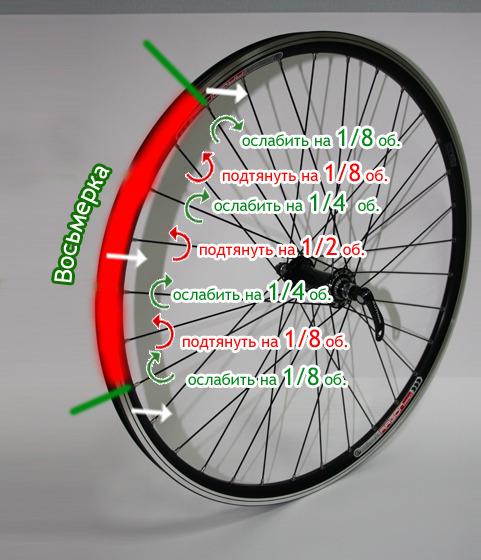

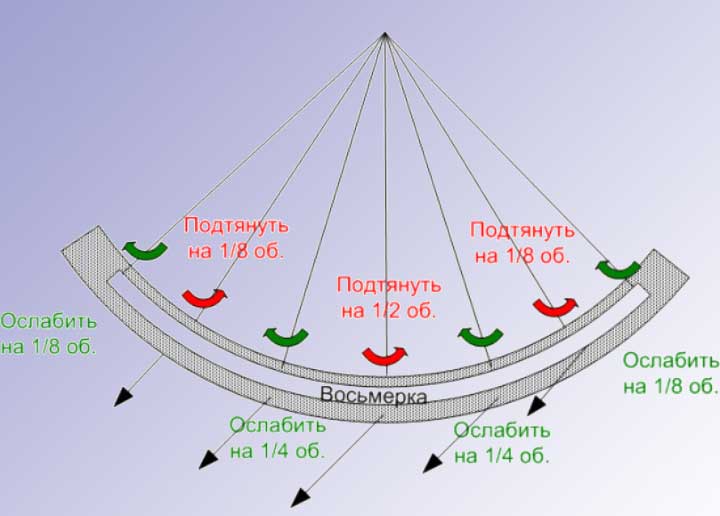

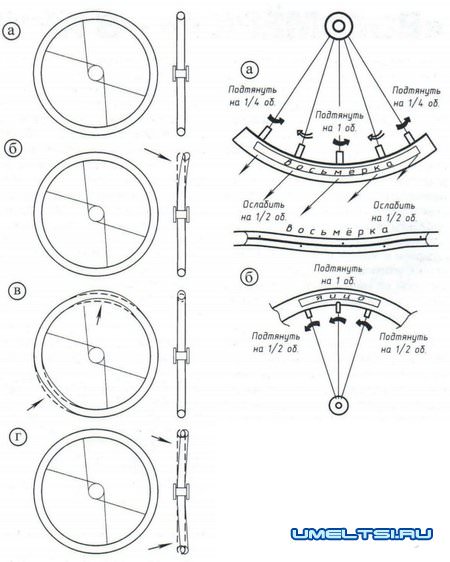

Итак, как выровнять восьмёрку на колесе велосипеда? Просто подтянув спицы в месте деформации. Предположим, что уже вы нашли место изгиба. На нём нужно определить центральную спицу. Она должна находиться по центру дуги. В дальнейшем мы будем подкручивать или ослаблять её и другие ключом для спиц.

Если поломка проявилась между двумя спицами, нужно подтянуть одну из них ключом на 1/3, а другую так же ослабить.
Если изгиб занял три спицы, то необходимо центральную, которая находится в центре поломки, затянуть на 1/4, а две другие, по краям, отпустить на 1/8.
Если искривление заняло несколько секций, то сильнее всего нужно подтянуть центральную, на 1/2, две соседние — ослабить на 1/4. Следующие две подтянуть, но уже на 1/8, и при необходимости соседние с ними — ослабить. Таким образом, чередуя такие действия по всей длине искривления, можно убрать восьмёрку на колесе велосипеда.

Ремонтируя обод, прокручивайте его после каждой пары манипуляций. Если вы подкрутили основной изгиб и ослабили соседние, то раскрутите покрышку и сделайте тест. Иначе вы рискуете искривить обод в другую сторону.

Настройка велосипеда — седло

Седло имеет три основные настройки:

Высоты седла;
Настройка седла по горизонтали;
Регулировка наклона седла.

В сложных случаях можно дополнительно менять подседельный штырь.

Примеры видео с рекомендациями по настройке седла велосипеда.

Я отрегулировал седло в соответствии с рекомендациями по высоте и горизонтали. Наклон седла я не практикую, устанавливаю горизонтально.

Важно понимать что даже незначительные, в 5 мм, изменения в настройках седла, могут кардинально поменять ощущения от велосипеда. Классификация и выбор велосипедных седел подробно разобран на GRAVELO

Классификация и выбор велосипедных седел подробно разобран на GRAVELO.

Дополнительно там же есть материалы про выбор женского седла для женщин и про ассортимент кожаных седел. Я пока использую штатное седло.

Причины, вызывающие деформацию колеса

Основная причина деформации обода и спиц — это динамическая нагрузка, которую создает вес велосипедиста, который движется в вертикальной и горизонтальной плоскости относительно осей колеса.

Ускорить и усугубить искривление деталей могут следующие факторы:

резкое торможение;
езда по неровным дорогам, бездорожью, сильно рельефной поверхности;
крутые повороты, особенно при высокой скорости и большой массе велосипедиста;
падение, сильные удары по колесу;
неправильная спицовка;
поломка, ослабление или слабое натяжение спиц.

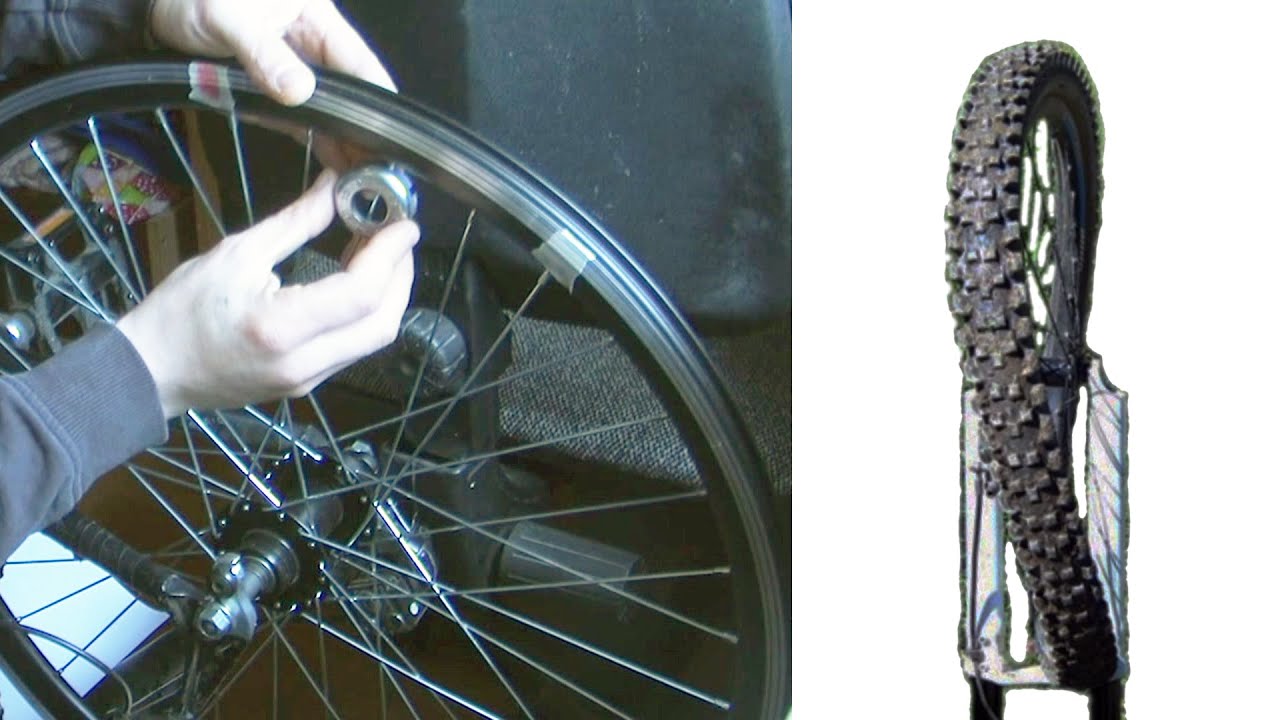

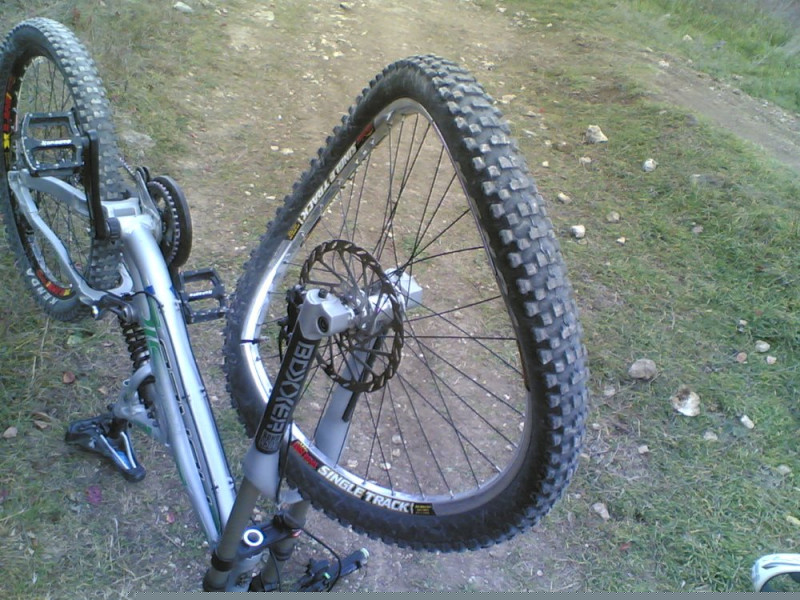

Сильное механическое воздействие часто приводит к деформации типа «восьмерка», которая видна невооруженным глазом. Незначительное искривление нередко остается незаметным для неопытного велосипедиста, но существенно снижает безопасность и качество езды.

Чтобы избежать новых аварий и нарушений балансировки, необходимо выровнять обод, заменить поврежденные элементы и заново заспицевать колесо.

Виды переспицовки колес

Переспицовка бывает следующих видов:

радиальная;
тангенциальная;
смешанная;
крученая;
экзотичная.

Тангенциальная и смешанная спицовки дополнительно классифицируются по количеству пересечений, которые образуют стержневые детали.

Особенности радиальной спицовки

При радиальном спицевании опорные стержни не пересекаются между собой, что обуславливает высокие нагрузки на материал в вертикальном направлении. Ее рекомендуют применять только для передних колес, т.к. они в меньшей степени подвержены нагрузке от массы велосипедиста, действиям педалей и тормозов.

Преимуществом метода является аккуратный вид колеса. Из-за отсутствия пересечений эта схема спицевания называется «солнце». Для рисунка с нулевым количеством крестов нужны короткие стержни, которые имеют небольшой вес и высокую жесткость в боковой оси.

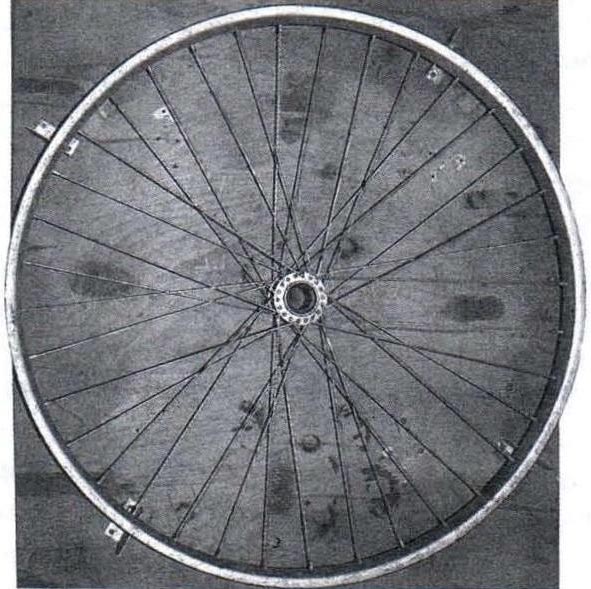

Радиальная спицовка.

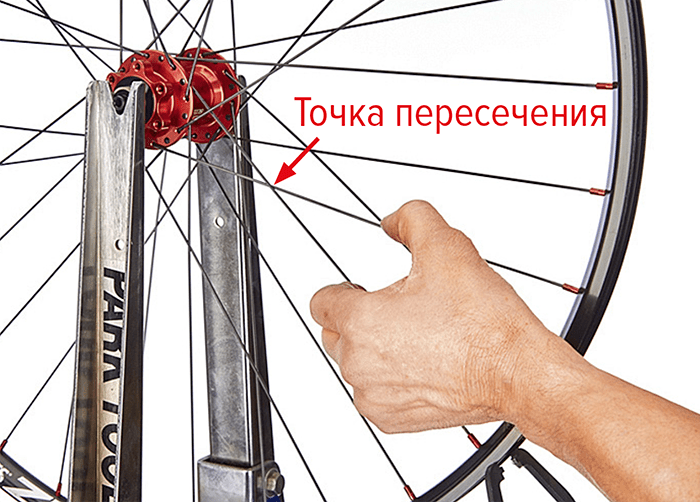

Особенности тангенциального спицевания

Тангенциальное спицевание может применяться и для переднего, и для заднего колеса. За счет пересечений спиц они выдерживают более высокие нагрузки на колесо.

Прочность комплекса деталей коррелирует с углом между фланцами и спицами. При большом угле пересечения усилие распределяется более равномерно, что позволяет минимизировать нагрузки на велосипед.

Количество опор зависит от рисунка колеса:

2 креста — 24 или 28;
3 креста — 32 или 36;
4 креста — 36 или 40;
5 крестов — 48.

Наиболее распространенной схемой сборки является «3 креста» на 36 спиц. Она сочетает в себе прочность, надежность и среднее количество элементов. При большем количестве пересечений положение опорных стержней близится по касательной к фланцу втулки, при меньшем — к перпендикуляру.

При смешанной спицовке центральный стержень располагается по схеме «солнце», а боковые — пересекаются тангенциально.

Тангенциальное спицевание колеса.

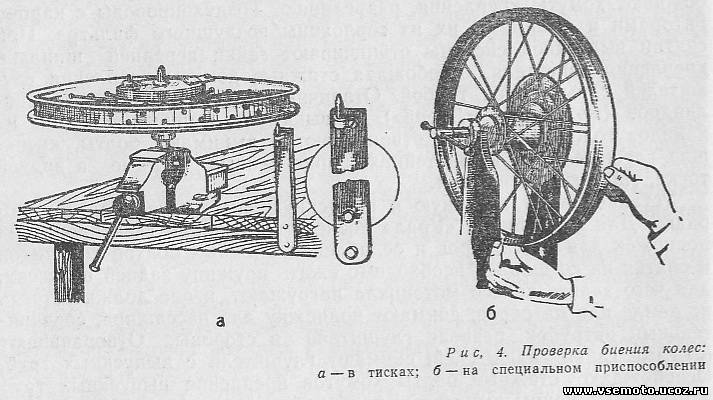

Определение искривлений на колесах

Итак, есть подозрение на возникновение деформации колеса, и осталось точно определить, в каком конкретном месте она образовалась. Переворачиваем велосипед вверх колесами и четко фиксируем его.

Первый метод определения – визуальный, позволяющий найти место расположения крупных и средних дефектов. Колеса необходимо сильно раскрутить, так как на малых скоростях восьмерки, даже самые грубые, проявляются плохо. Заднее колесо можно вообще крутануть педалями. Искривленные участки уходят от плоскости вращения в сторону. На максимальном отклонении колеса надо быстро схватить в этом месте. Сделать это на высоких скоростях непросто, да и рука может соскользнуть, поэтому лучше прибегнуть к следующему способу.

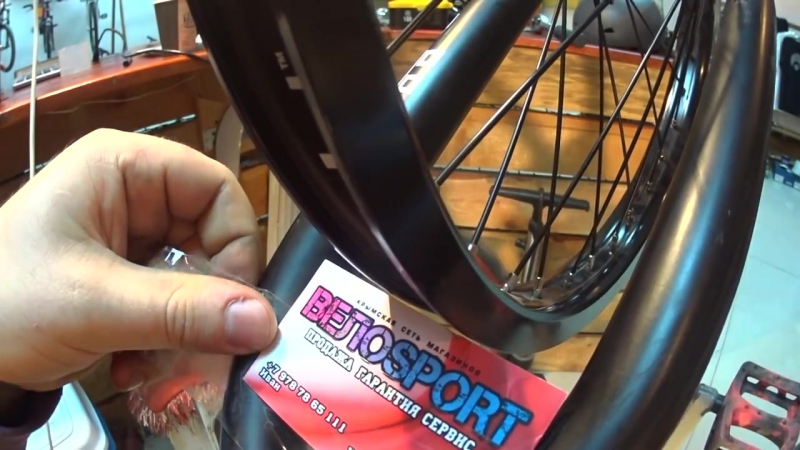

Второй метод – контактный, заключается в отметке поврежденной области. В качестве индикатора можно взять маркер, а лучше обычный мелок. Крутим колесо и медленно подводим мелок к ободу. Первым делом он чиркнет по краю выпуклости восьмерки. После того, как «вершина» определена, колесо необходимо раскрутить еще сильнее и продолжить приближать мелок. Так определяется вся область искривления. Как только мелок «пробежит» по всему ободу, испытания можно считать законченными. Очаг восьмерки четко выделится жирной линией на фоне бледной полосы по всей окружности.

Так фиксируется искривление обода

Способы регулировки геометрии колес

Регулировка развал-схождения давно перестала быть проблемой для автолюбителей. Почти на каждом СТО установлено оборудование, выполняющее требуемый объем работ по настройке геометрии колес.

Современные стенды, на которых выполняются работы, бывают нескольких видов:

Лазерные;
Компьютерные;
Оптические.

Оборудование обеспечивает быструю и точную настройку геометрии колес с выдачей результатов автолюбителю на руки (что было до ремонта, и как стало после). При этом общее время настройки занимает не большее нескольких минут.

Главное — найти СТО, где работают опытные специалисты, умеющие обращаться со специализированным оборудованием.

Часто владельцы автосервисов закупают технику для установки развал-схождения, а грамотных мастеров для его обслуживания нет.

Многие автолюбители настраивают геометрию колес своими руками.

Популярные статьи Газовый паяльник

Здесь может применяться один из методов:

С помощью лазерного указателя;
С применением телескопической линейки.

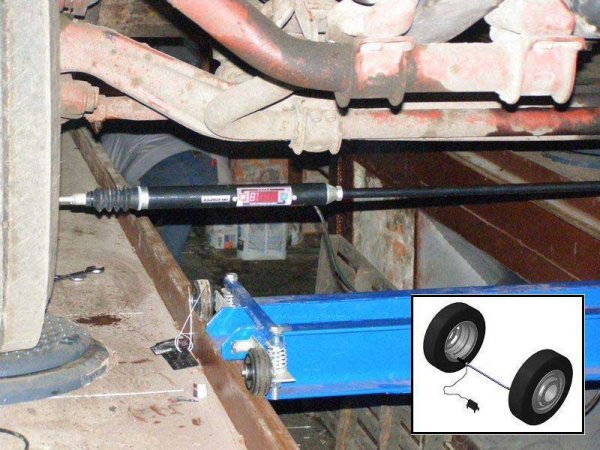

Наиболее распространенный вариант — с помощью телескопической линейки и отвеса.

Также для выполнения работ необходима обычная линейка, мел и набор гаечных ключей.

Сначала регулируется развал колес, а после — схождение.

Все операции производятся в условиях гаража, что экономит деньги и нервы. Недостаток — высокая погрешность измерений — 1 мм в одну и другую сторону.

Больше по этой теме читайте тут https://autotopik.ru/remont/513-razval-shozhdenie-koles-svoimi-rukami.html.

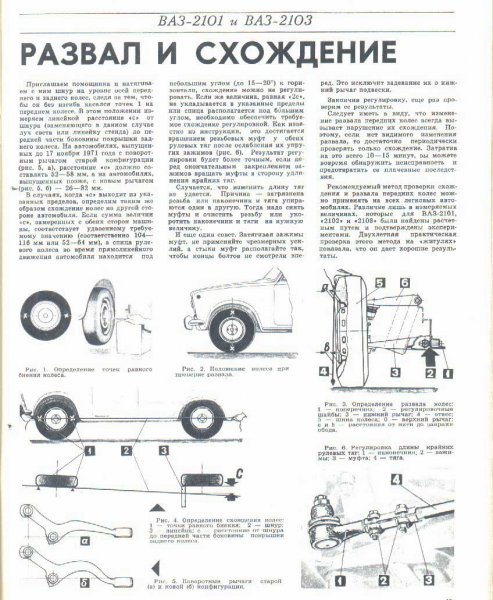

На автомобилях ВАЗ 2101, 2103 данные работы выполняются так.

Штативная стойка

Еще один вариант конструкции, которую можно собрать своими руками. Универсальная, а также удобная стойка для велосипеда в виде треногой системы фиксации.

В роли штатива будет выступать обычная труба из металла. Для ножек используется арматура. Нужен гибочный станок, а также сварочный аппарат. Как и при сборке треугольного держателя. Чтобы подвесить велосипед, применяют пару металлических пластин. Пригодится сверло, дрель, болт, а также крюк.

Выглядит процесс сборки так:

Нарежьте 3 стержня из арматуры. Должны быть одинакового размера;
Теперь согните с двух сторон. Хвосты делайте строго вертикальными, чтобы приварить к штативу;
Упоры располагаются горизонтально. Делать упоры не обязательно, если ножки получились одинаковой длины. В любом случае конструкция окажется устойчивой. Будет стоять ровно;
Ножки со стороны хвостов приварите сварочным аппаратом к штативу;
Теперь согните в полукруг пластины. Края оставляйте нетронутыми. Полукруг должен соответствовать размеру столба;
По краям пластины сверлом, а также дрелью выполните отверстия для крюка и болта;
Подведите пластины к штативу, и с одной стороны заверните болт до упора. Если крепление не будет держаться, то вставьте между ним и столбом проставку из резины;
С другой стороны установите велосипедный крюк.

Все, штативная стойка для байка готова.

Проверьте в действии конструкцию

Важно, чтобы крепление не спадало из-за веса велосипеда. Иначе придется его подтягивать, либо вовсе делать новый

Поскольку конструкция из металла, стоит прогрунтовать ее составами для металлических поверхностей, а также обработать в 2 слоя краски. Это придает стойке завершенный внешний вид.

Дополнительная информация

Быстрый выпуск

Механизм эксцентрика для закрепления осей колес использует полую ось втулки, снабженную валом, рычагом, который работает как кулачковый механизм, и регулировочной гайкой. Кулачок образует напряжение на валу и тянет, а регулировочная гайка плотно прижата к накладке на раме. Эта напряженность надежно держит колесо на раме.

Регулировочная гайка определяет величину натяжения на рычаг механизма эксцентрика для закрепления осей колес и кулачок. Смажьте кулачковый механизм, если он — липкий или сухой.

Так называемый «открытый кулачок» может потребовать большего натяжения. Эти рычаги имеют кулачковый механизм и должны часто смазываться.

Дисковые тормоза

Велосипеды, использующие дисковые тормоза на ступице, нуждаются в особом внимании. Дисковые тормозные системы колес (Dual Pivot, Linear Pull, Cantilever, Sidepull и т.д.), как правило, не используют значительного давления на ось. Дисковые тормозные системы смонтированы на вилке и применяют нагрузку на ротор, который прикреплен к ступице.

Существует внешняя нагрузка на ось втулки, которая стремится вытолкнуть ось из накладки на раме

Особенно важно закрепить шпиль надлежащим образом в дисковых тормозных системах

Твердая ось

Задняя накладка на раме в твердой оси может также иметь механизм переключения передач, который крепится болтами. Там должны быть болт и гайка, которые её держат. Колесо устанавливается на подвеске. Ось должна располагаться на обратной стороне этого кронштейна, с помощью которого правая сторона перемещается вперед. Настройте колесо и проверьте гайки.

Источник

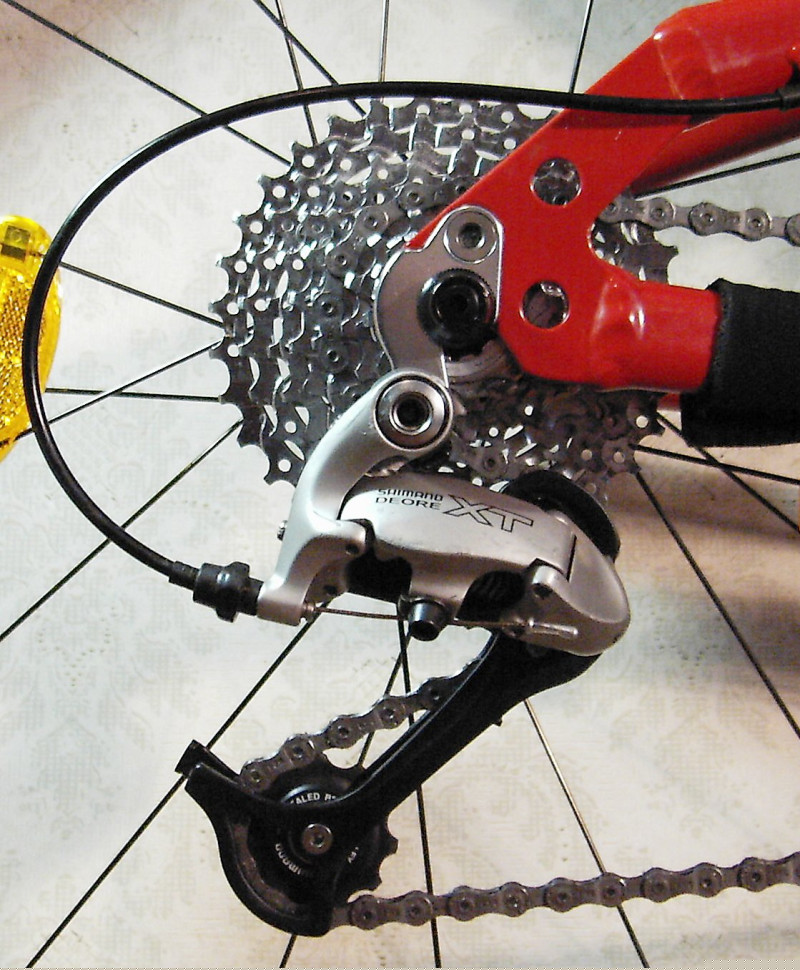

Задний переключатель скоростей

Переключатель скоростей передач является важной деталью многоскоростного велосипеда. Благодаря этойсоставляющей, становится возможным передвижение в экстремальных условиях, к которым можно отнести движение против ветра, подъемы, плохое качество дороги

Со всеми этими проблемами и должен справляться трансмиссионный узел. От отлаженной работы переключателя скоростей зависит качество езды и безопасность велосипедиста. Этот навык является очень полезным, и каждый владелец велобайка должен научиться самостоятельно регулировать переключатель скоростей передач. Произвести регулировку велосипедных переключателей передач самостоятельно под силу каждому велосипедисту. Нужно детально изучить теорию, прочитав инструкцию, либо воспользовавшись советами опытных владельцев байков.

Перед настройкой переключателя, необходимо сделать регулировку заднего переключателя. Значительно облегчит весь процесс регулировки выставление велосипеда в правильное положение (колесами вверх). Так, все необходимые детали будут на виду, и подобраться к ним будет значительно проще.

Причины плохого переключения скоростей:

физические дефекты деталей переключателя;
загрязнение деталей. Чтобы этого не произошло, компоненты трансмиссионного узла нужно периодически очищать от грязи, пыли и старой смазки;
изношенный трос с элементами повреждений. Такая деталь требует замены;
повреждения петуха.

Если вы наблюдаете повреждение, деформацию и износ составляющих деталей, их необходимо заменить так как они практически не подлежат восстановлению.

Если все детали исправны, займитесь регулировкой переключателя. Из чего состоит переключатель скоростей? Составляющие детали переключателя скоростей следующие:

Ручка для переключения скоростей, расположенная на руле;
Манетка, которая крепится на руле возле ручек. К манетке крепятся ручки и тросик. Именно при участии тросика происходит передача импульса от манетки к звездам;
Кассета, в которую входят разнокалиберные звёздочки;
переднее фиксирующее крепление;
задний переключатель, чья основная функция перекидка цепи на необходимые звездочки.
