Создание пазовых соединений простой циркулярной пилой

Содержание

Введение

Станок состоит из трех основных конструктивных элементов:

основание;
распиловочный стол;
параллельный упор.

Основание и сам распиловочный стол – это не очень сложные конструктивные элементы. Их конструкция очевидна и не столь сложна. Поэтому в данной статье мы будем рассматривать наиболее сложный элемент – параллельный упор.

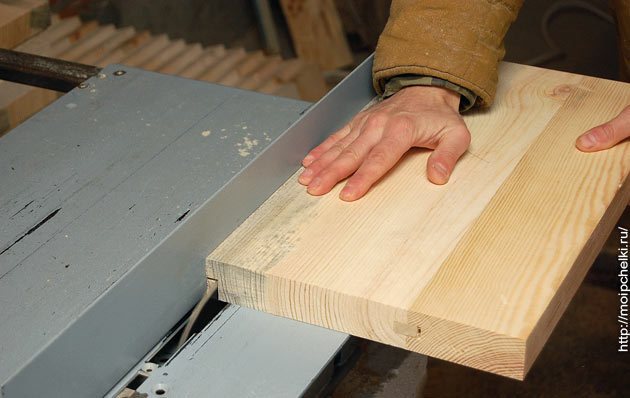

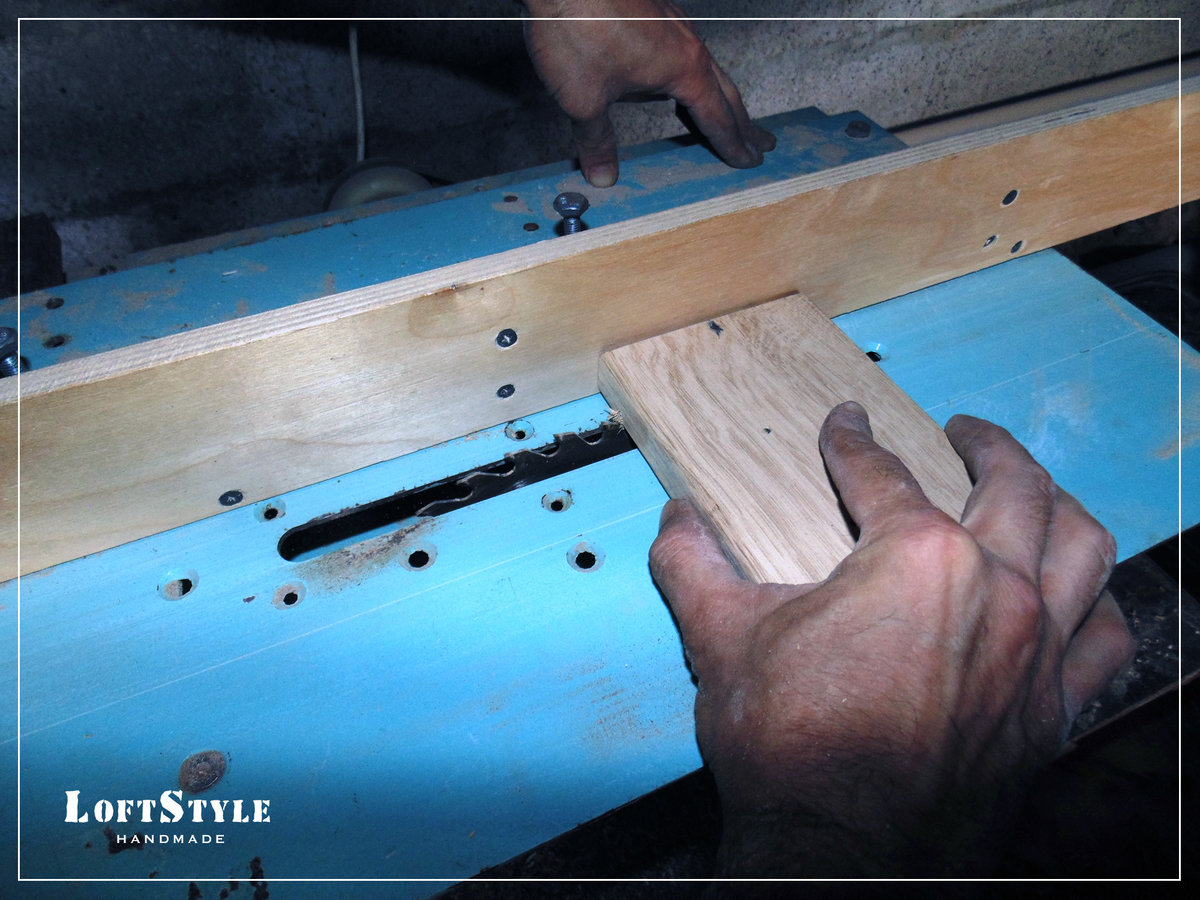

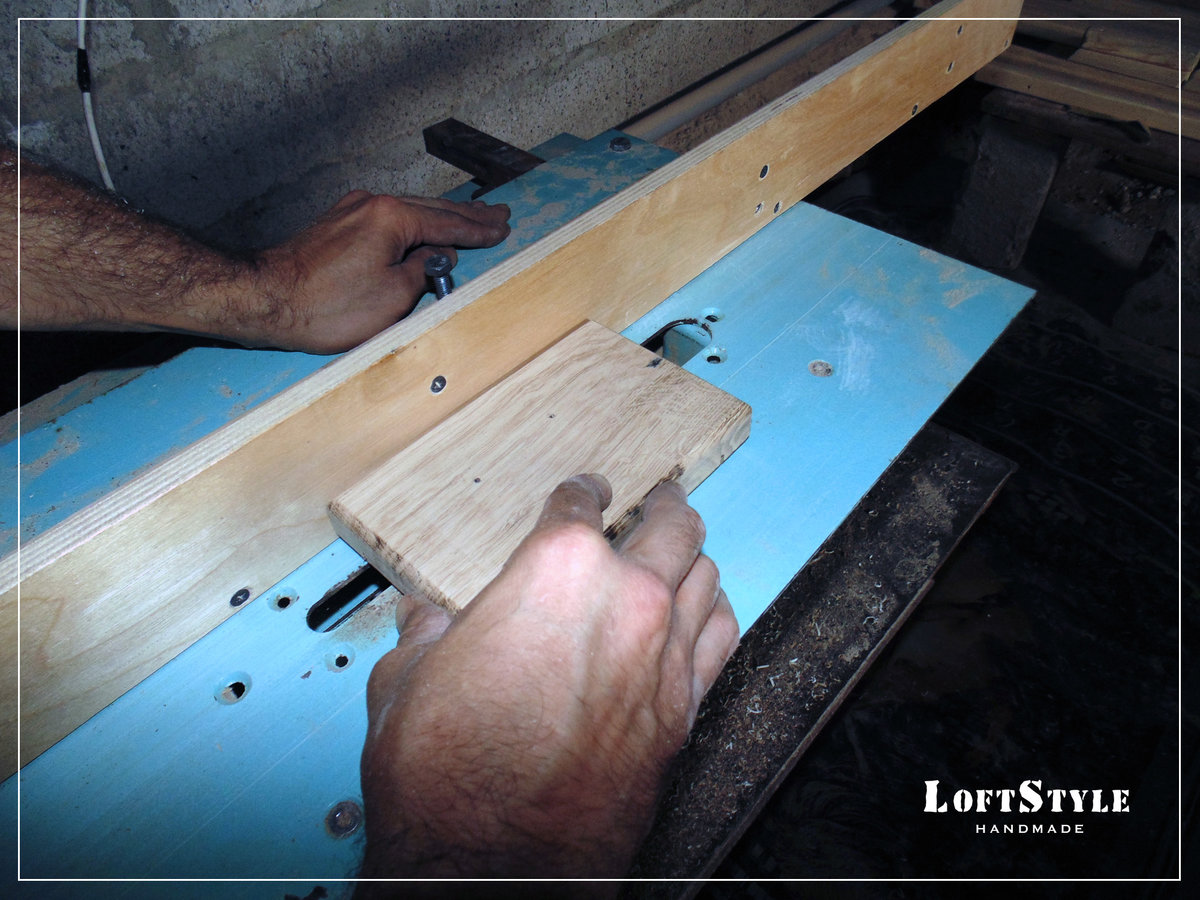

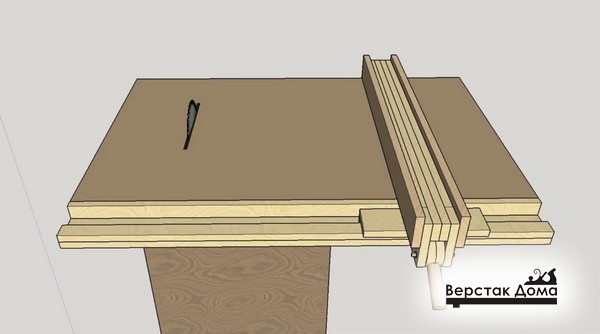

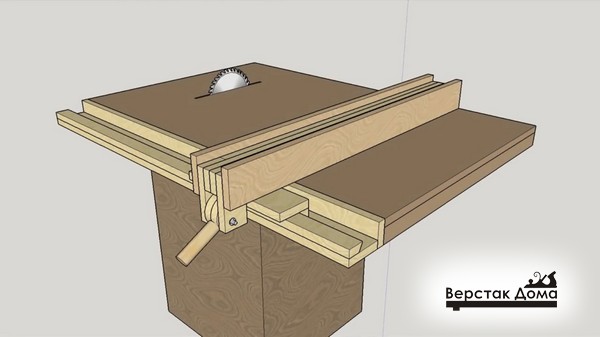

Итак, параллельный упор – это подвижная часть станка, которая является направляющей для заготовки и именно вдоль нее движется заготовка. Соответственно от параллельного упора зависит качество реза по тому, что если упор будет не параллельным, то возможно или заклинивание заготовки или кривой пил.

Кроме того, параллельный упор циркулярной пилы должен быть довольно жесткой конструкцией, так как мастер прилагает усилия, прижимая заготовку к упору, и если будут возможны смещения упора, то это приведет к непараллельности с последствиями, указанными выше.

Существуют различные конструкции параллельных упоров в зависимости от приемов его крепления к циркулярному столу. Приведем таблицу с характеристиками этих вариантов.

Конструкция параллельного упора	Достоинства и недостатки
Крепление в двух точках (спереди и сзади)	Достоинства: · Довольно жесткая конструкция, · Позволяет поместить упор в любое место циркулярного стола (слева или справа от пильного диска); · Не требует массивности самой направляющейНедостаток: · Для крепления мастеру нужно произвести зажим одного конца спереди станка, а также обойти станок вокруг и закрепить противоположный конец упора. Это очень неудобно при подборе необходимого положения упора и при частой переналадке является существенным недостатком.
Крепление в одной точке (спереди)	Достоинства: · Менее жесткая конструкция, чем при креплении упора в двух точках, · Позволяет поместить упор в любое место циркулярного стола (слева или справа от пильного диска); · Для изменения положения упора, достаточно выполнить его фиксация с одной стороны станка, там, где располагается мастер в процессе пиления.Недостаток: · Конструкция упора должна быть массивной, чтобы обеспечить необходимую жесткость конструкции.
Крепление в пазу циркулярного стола	Достоинства: · Быстрая переналадка.Недостаток: · Сложность конструкции, · Ослабление конструкции циркулярного стола, · Фиксированное положение от линии пильного диска, · Довольно сложная конструкция для самостоятельного изготовления, особенно из дерева (делается только из металла).

В данной статье мы разберем вариант создания конструкции параллельного упора для циркулярки с одной точкой крепления.

Изготовление верстака

Рабочим столом циркулярного станка из болгарки является верстак. Он выполняет следующие функции:

Фиксация деревянных изделий для их дальнейшей обработки.
Хранение необходимых инструментов.
Сборка конструкций из древесины на любом этапе работы.

Верстак должен соответствовать следующим требованиям:

Его высота должна составлять не более 95 см.
Рабочая поверхность имеет форму прямоугольника. Ее длина должна составляет не более 180 см, ширина – 92 см.
Опорные ножки изготавливаются в соответствии с индивидуальными параметрами и могут иметь разные размеры.

Для изготовления верстка для циркулярки используются доски 4x8 см или брус 5x10 см. В качестве основного материала столешницы выступают твердые породы деревьев. Сверху доски накрываются фанерными листами. При конструировании крышки верстака используются металлические материалы.

Верстак изготавливаются в несколько этапов:

Создание чертежа с указанием размеров деталей верстака.
Изготовление опорного каркаса, посредством распила бруса. Необходимо сделать 4 опорные ножки, 4 распорки и 4 горизонтальных балки. Все элементы скрепляются при помощи саморезов и шуруповерта.
Конструирование крышки верстка. Доски обрабатываются клеем и прикрепляются друг к другу.
Шлифовка столешницы. Для ее фиксации рекомендуется использовать раму из досок, соединенных скобами.
Монтаж столешницы и тумбы при помощи саморезов.

Для расширения функционала верстака рекомендуется оборудовать его тисками, позволяющими работать с заготовками различной формы.

Какие приспособления использовать с циркуляркой для ровного распила?

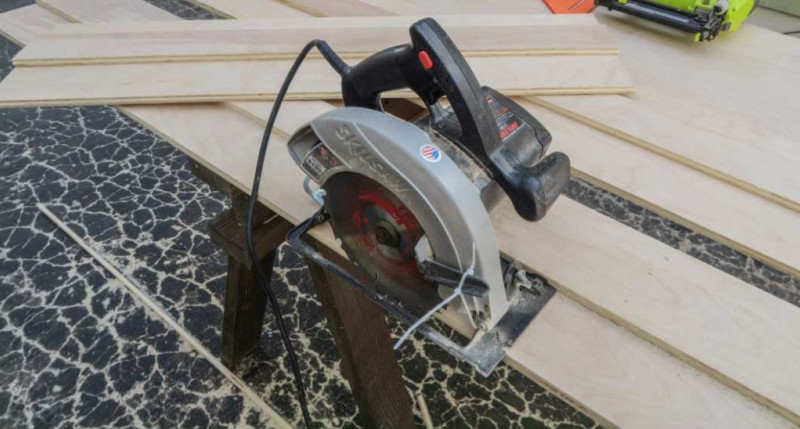

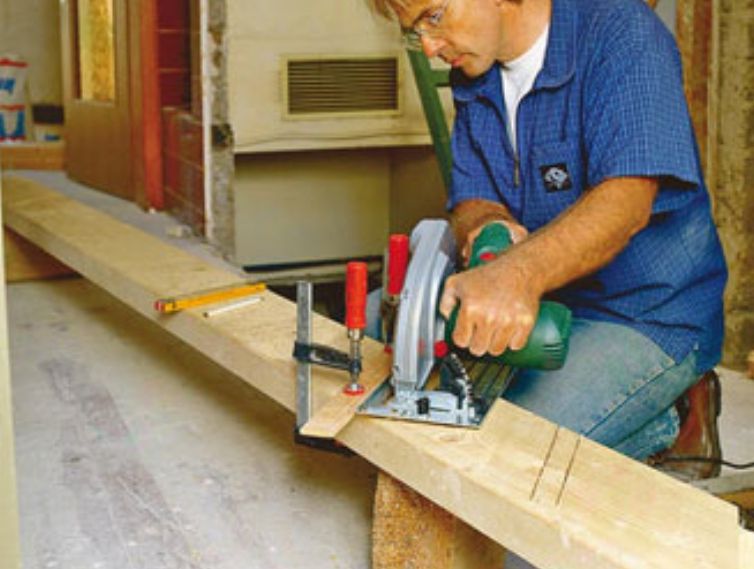

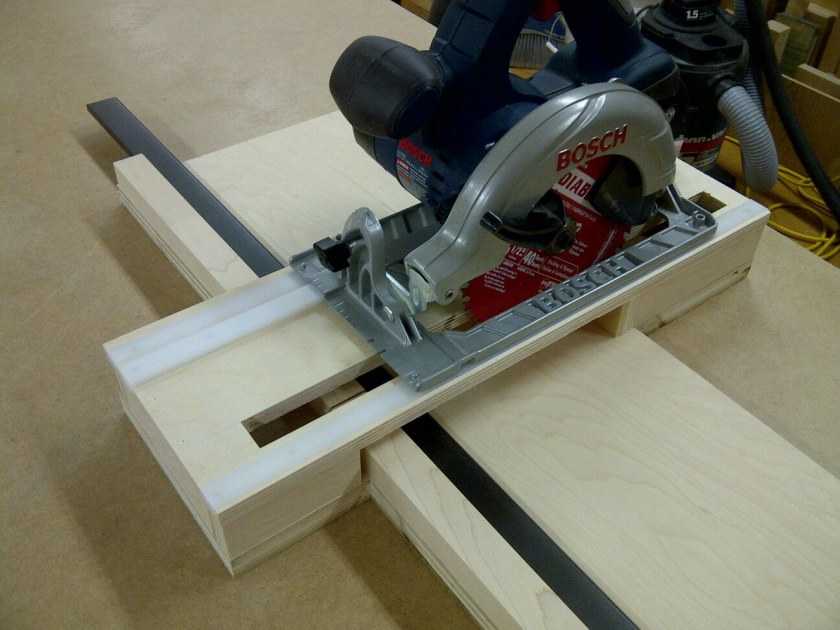

Кроме комплектной направляющей планки, вместе с ручными циркулярками применяют направляющие шины разной конструкции. С их помощью можно без карандашной разметки ровно обрезать как обрезную, так и необрезную доску.

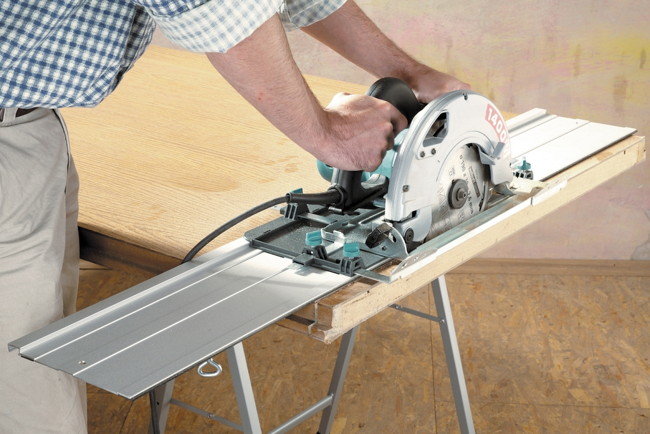

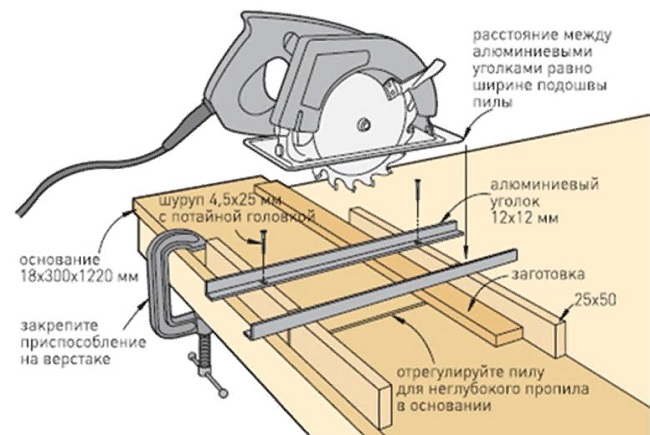

Отличие шин от направляющей планки в том, что планка движется по уже обрезанному ровному краю доски. А направляющая шина устанавливается сверху доски и на нужном расстоянии. Электропила движется по шине или внутри шины, в зависимости от конструкции направляющей. Шины бывают двух принципиально отличных вариантов.

Ровная плоскость, вдоль которой перемещается пила.
Плоскость с пазами, когда платформа дисковой пилы движется внутри шины.

Первый вариант наиболее простой. В качестве такой направляющей шины можно использовать подручные материалы – ровный брусок, рейку, уголок.

В продаже предлагаются десятки разновидностей подобных устройств. Также в сети есть множество видео о том, как сделать направляющие для такой работы своими руками.

Также рекомендуем почитать интересную статью с советами, которая поможет выбрать циркулярную пилу.

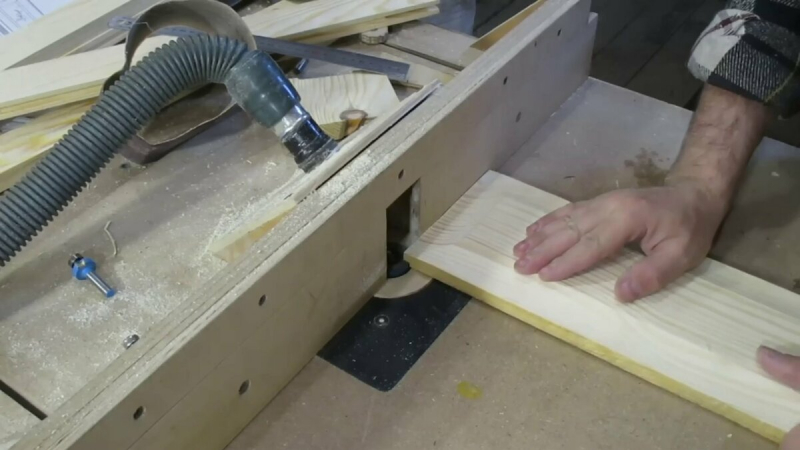

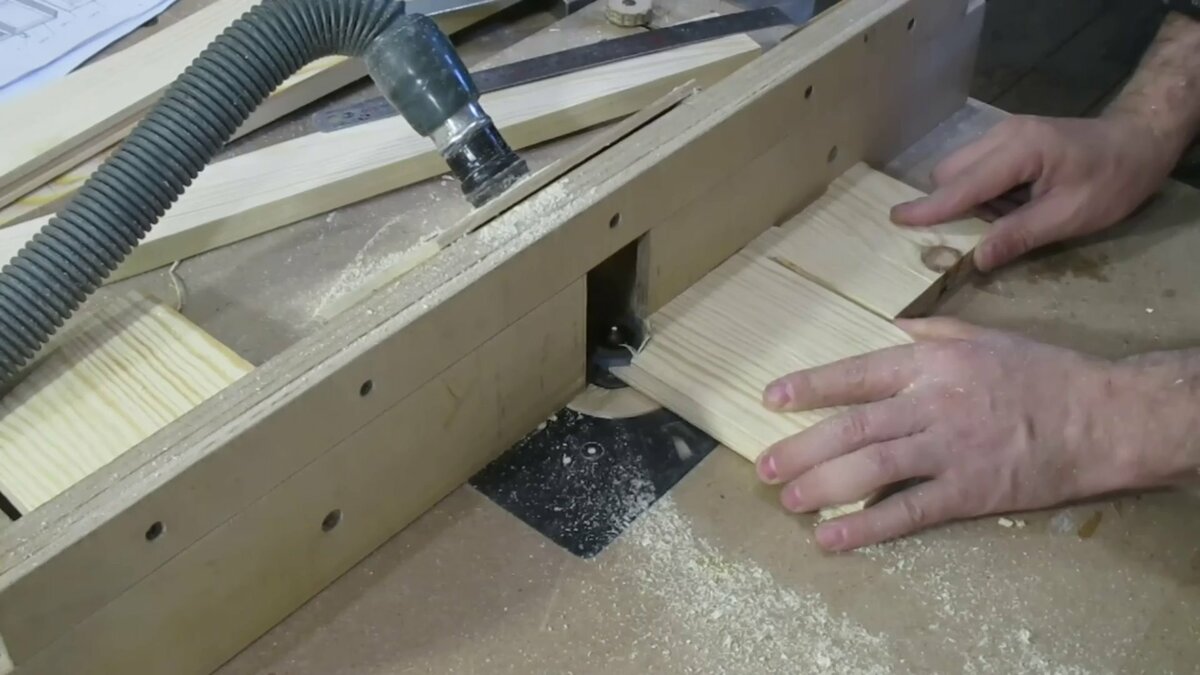

Вырезание шипа фрезером

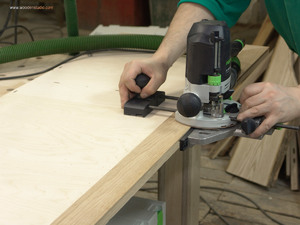

Если предстоит вырезать много шипов (или если вы просто любите работать с машинами), то фрезер с рабочим столом будет идеальным инструментом. Если большой размер заготовки не позволяет поместить ее на рабочем столе фрезера, лучше прижать ее струбцинами к верстаку и обрабатывать, держа фрезер в руках. Установите упор на длину шипа, а фрезу — на нужную высоту, затем, крепко прижимая заготовку к ограждению, удалите излишнюю древесину за несколько проходов. Когда конец шипа упрется в упор, переверните заготовку и повторите процедуру с обратной стороны. Если вы остановились еще до того, как фреза достигла линии заплечиков, зачистите шип стамеской.

Вырезание шипа фрезером

Подготовка к работе

Прежде чем приступить к работе, необходимо определиться с необходимым набором инструмента и материалов, которые понадобятся в процессе работы.

Для работы будут использованы следующие инструменты:

Циркулярная пила или можно использовать распиловочный лобзиковый станок.
Шуруповерт.
Шлифовальный станок.
Болгарка (Угло-шлифовальная машинка).
Электролобзик.
Ручной инструмент: молоток, карандаш, угольник.

В процессе работы также понадобятся следующие материалы:

ЛДСП.
Фанера.
Массив сосны.
Стальная трубка с внутренним диаметром 6-10 мм.
Стальной стержень с наружным диаметром 6-10 мм.
Две шайбы с увеличенной площадью и внутренним диаметром 6-10 мм.
Саморезы.
Столярный клей.

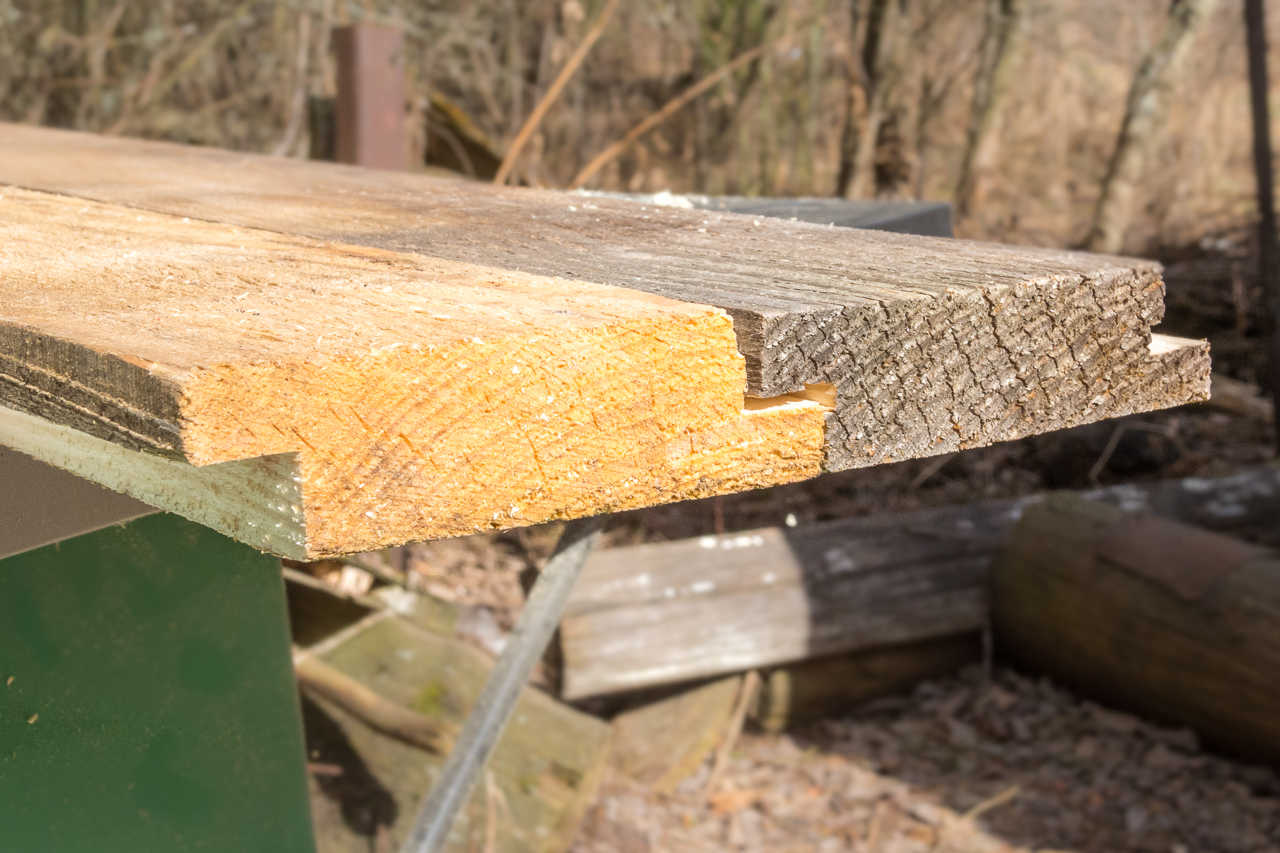

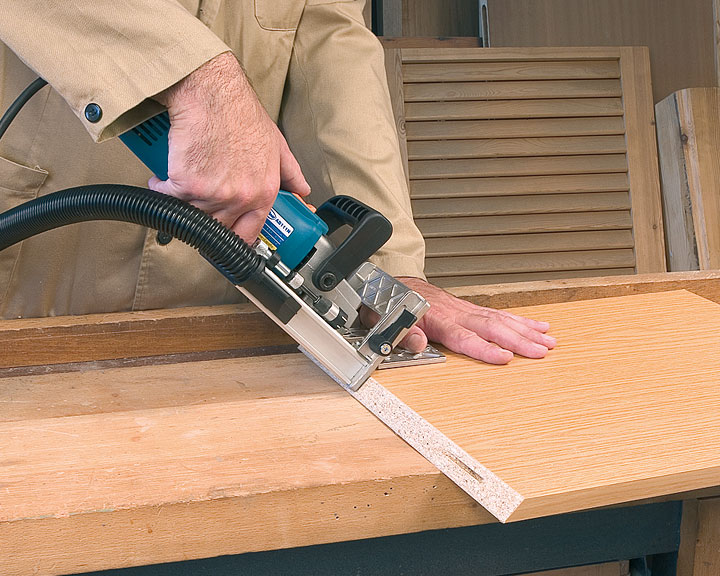

Изготовление планок с пазами в домашних условиях

Нередко приходится мастерить дома мебель или делать ремонт, обходясь самыми простыми методами и тем, что под рукой.

Если возникла необходимость выпилить паз в доске своими руками, запаситесь терпением и нужными инструментами:

Циркулярная пила. Наиболее практичный инструмент, но есть она, к сожалению, не у всех.
Обычная ножовка для дерева. Работать ею придется дольше, зато уж эту принадлежность можно найти в каждом доме.
Электрическая дрель. Она тоже довольно доступна, но перед тем, как сделать паз в доске дрелью, желательно потренироваться на ненужном бруске, отрабатывая навык.

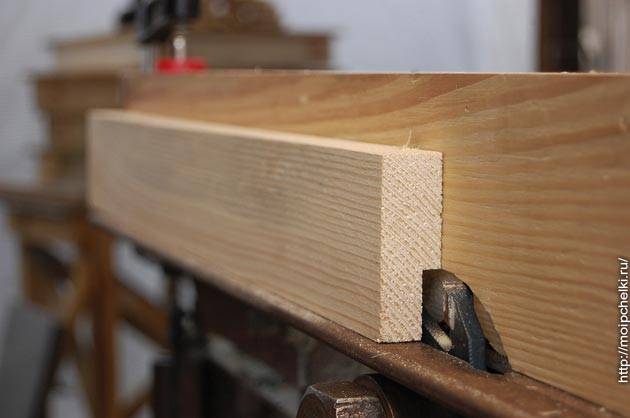

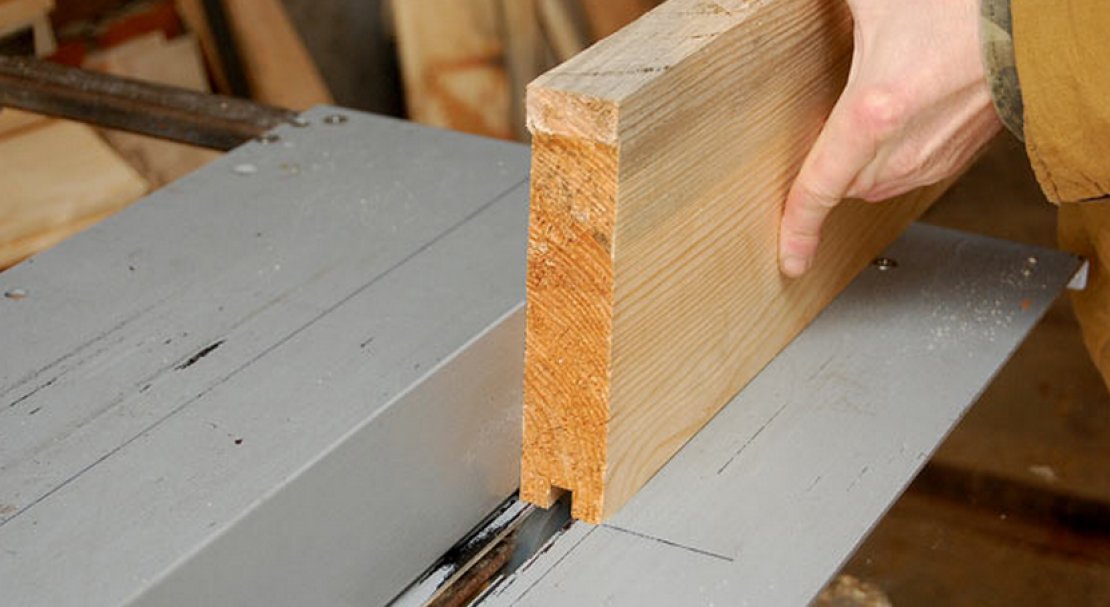

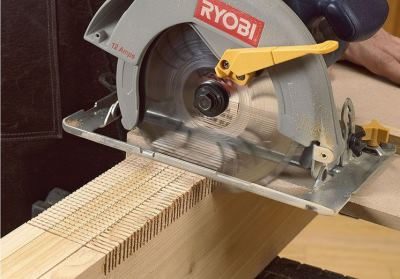

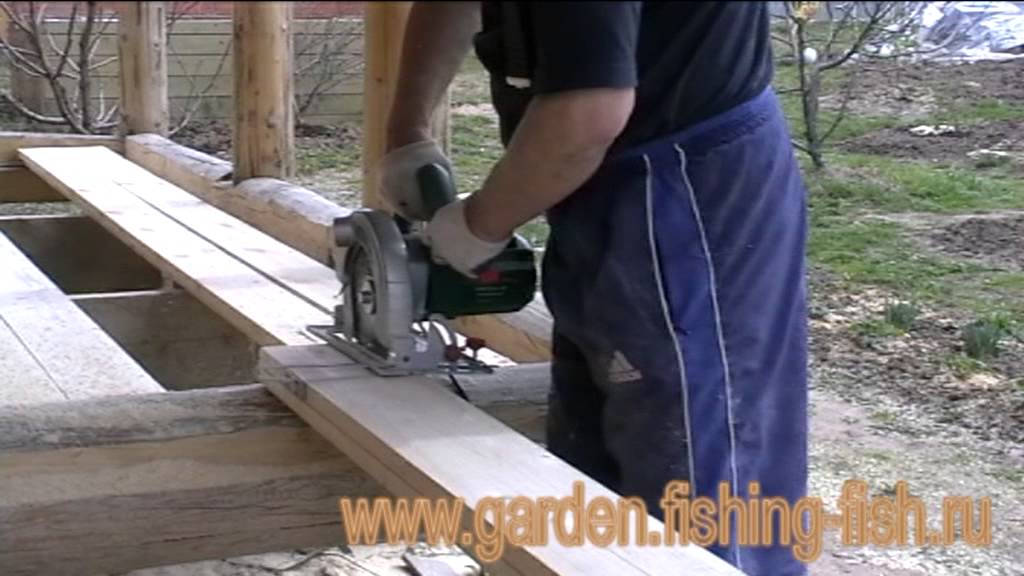

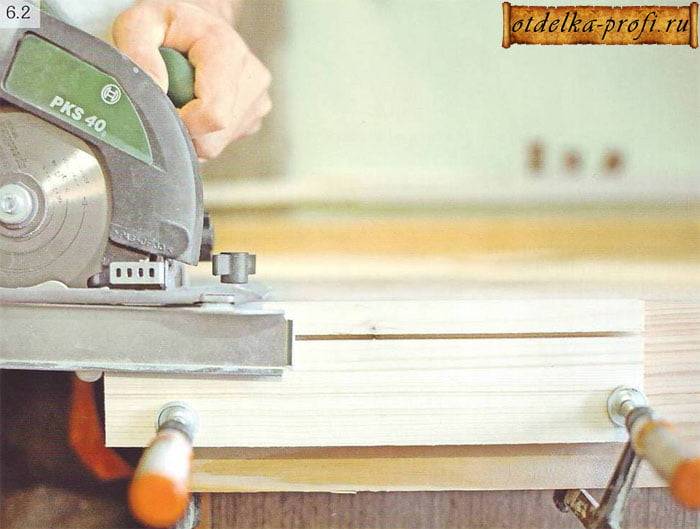

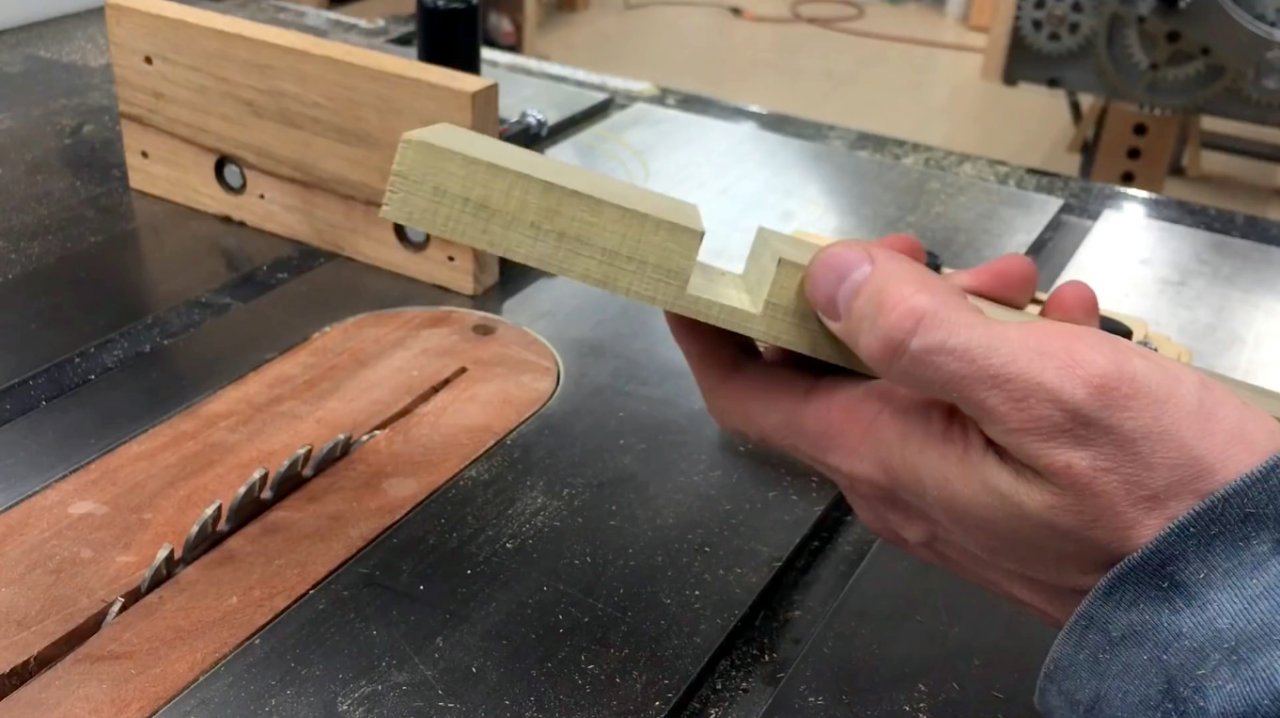

Изготовление паза дисковой пилой

В качестве материала оптимальны деревянная доска, бруски и тому подобное. Цена на исходное сырье минимальная, в крайнем случае, используется то, что найдется в хозяйстве. Наиболее удачное решение – концевое соединение сквозной, одинарной открытой прямой.

Стык получится прочным и надежным:

Рекомендуется выполнять шипы с толщиной 1/4 от толщины планки и паз такого же размера.
Высота и длина паза должны соответствовать размерам планки.
Приготовьте карандаш и линейку для разметки.
Определитесь с координатами пропила и отметьте его.
Пропил должен выполняться по линии внутри той стороны, которая будет затем отделена.
Для циркулярной пилы инструкция рекомендует ширину полотна в 2-4 мм.
Пропиливание посередине отмеченной линии снимает 1-2 мм лишних, так как на каждой планке проделывается по две борозды.

Если вам нужно соединить две запчасти под углом в 90?, разрежьте заготовки под 45? на концах.
Для концевого сквозного открытого на ус соединения (одинарного прямого) отметьте места пропилов на косых срезах планок.
Перед тем как с доски снять паз, еще раз проверьте правильность пропила со всех сторон.

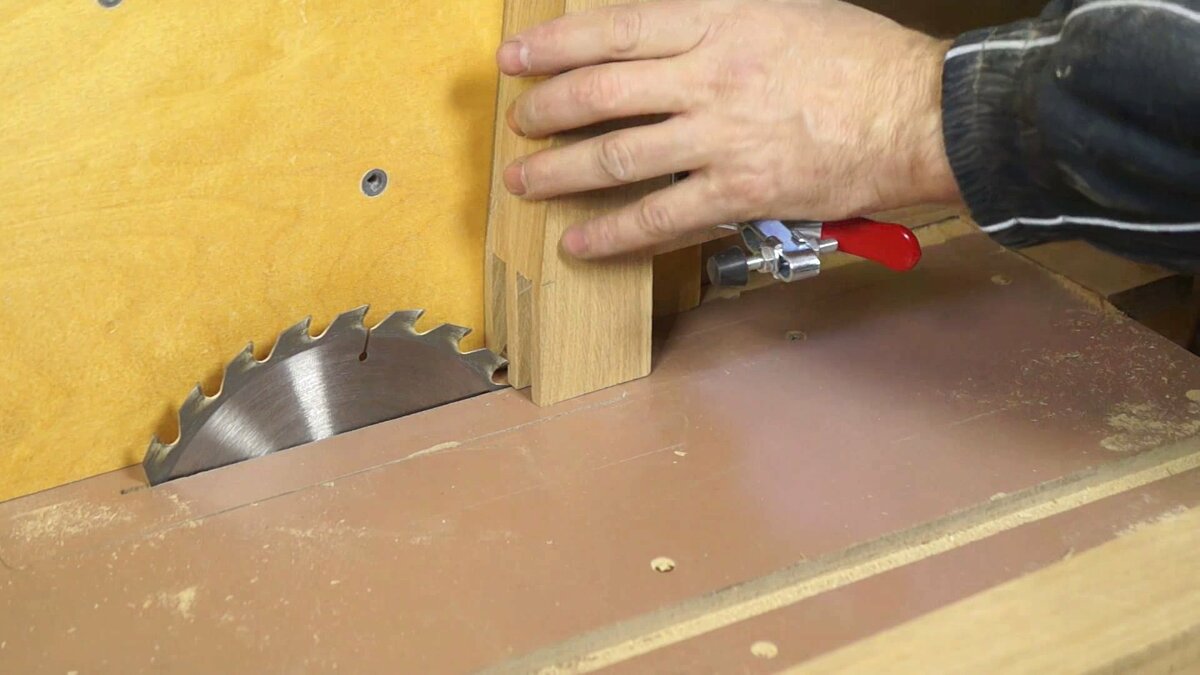

Под угловое одинарное несквозное в проушину соединение вместо паза делается проушина. В данном случае ширину шипа оставляют неизменной, а длина составит 0,3-0,8 ширины присоединяемой доски.
Так как циркулярка закругляет края проушины, оставляя неизменной форму шипа, желательно доработать углы, обточив их рашпилем.

Паз при помощи дрели

Метод довольно трудоемкий, но его можно назвать альтернативой выше описанному. Если вам не удалось достать ручной фрезер, подготовьте дрель и стамеску, линейку и карандаш.

Подберите сверло с диаметром, соответствующим ширине будущей бороздки.
Чтобы угадать с глубиной паза, можно сделать отметку на самом сверле (например, нарисовать яркой краской).
Прочертите две параллельные линии по бруску на нужном расстоянии друг от друга.
Закрепив заготовку в тисках, высверливайте борозду, внимательно контролируя ровное по вертикали положение дрели и выдерживая глубину.
Все лишнее по окончании снимите острой стамеской и зачистьте наждачной шкуркой.

Использование ножовки по дереву

Здесь ощутимо поможет грамотно сделанная разметка.

Полотно ножовки подберите ровное и прочное:

Чтобы не ошибиться, проведите две линии по длине доски, с противоположных сторон

Расстояние от верхней плоскости до них и будет глубиной.
Надежно зафиксируйте брусок и начинайте пропиливать.
Важно следить, сверяясь с линиями, насколько входит полотно в дерево.
При перекосе инструмента можно все испортить, поэтому периодически смотрите за вхождением ножовки в материал с боковых ракурсов.
При широком пазе и тонком полотне эффективнее проделать два пропила, опять – по внутренним сторонам прочерченного.
Все лишнее аккуратно убирается стамеской и зачищается.

Вывод

Для небольших объемов отделочных работ и тем более для бытовых самоделок необязательно покупать готовый дорогостоящий материал. Достаточно уделить немного свободного времени и сделать заготовки самостоятельно. Тем более что для рачительного хозяина это не составит труда.

Ручной фрезер — это универсальный механический инструмент в домашней мастерской. Чтобы правильно им пользоваться, необходимо получить основные уроки работы фрезером по дереву. На рынке много фрезеров китайского производства, все они одинаковой конструкции и отличаются только мощностью двигателя. Специалисты рекомендуют приобретать более мощный инструмент, так как перечень выполняемых работ значительно расширится. Мастер сможет вырезать узор, делать выборку под четверть, нарезать шипы и выполнить другие операции, связанные с изготовлением мебели.

Изготовление планок с пазами в домашних условиях

Если возникла необходимость проделать паз в доске своими руками, запаситесь терпением и нужными инструментами:

Циркулярная пила. Наиболее практичный инструмент, но есть она, к сожалению, не у всех.
Обычная ножовка для дерева. Работать ею придется дольше, зато уж эту принадлежность можно найти в каждом доме.
Электрическая дрель. Она тоже довольно доступна, но перед тем, как сделать паз в доске дрелью, желательно потренироваться на ненужном бруске, отрабатывая навык.

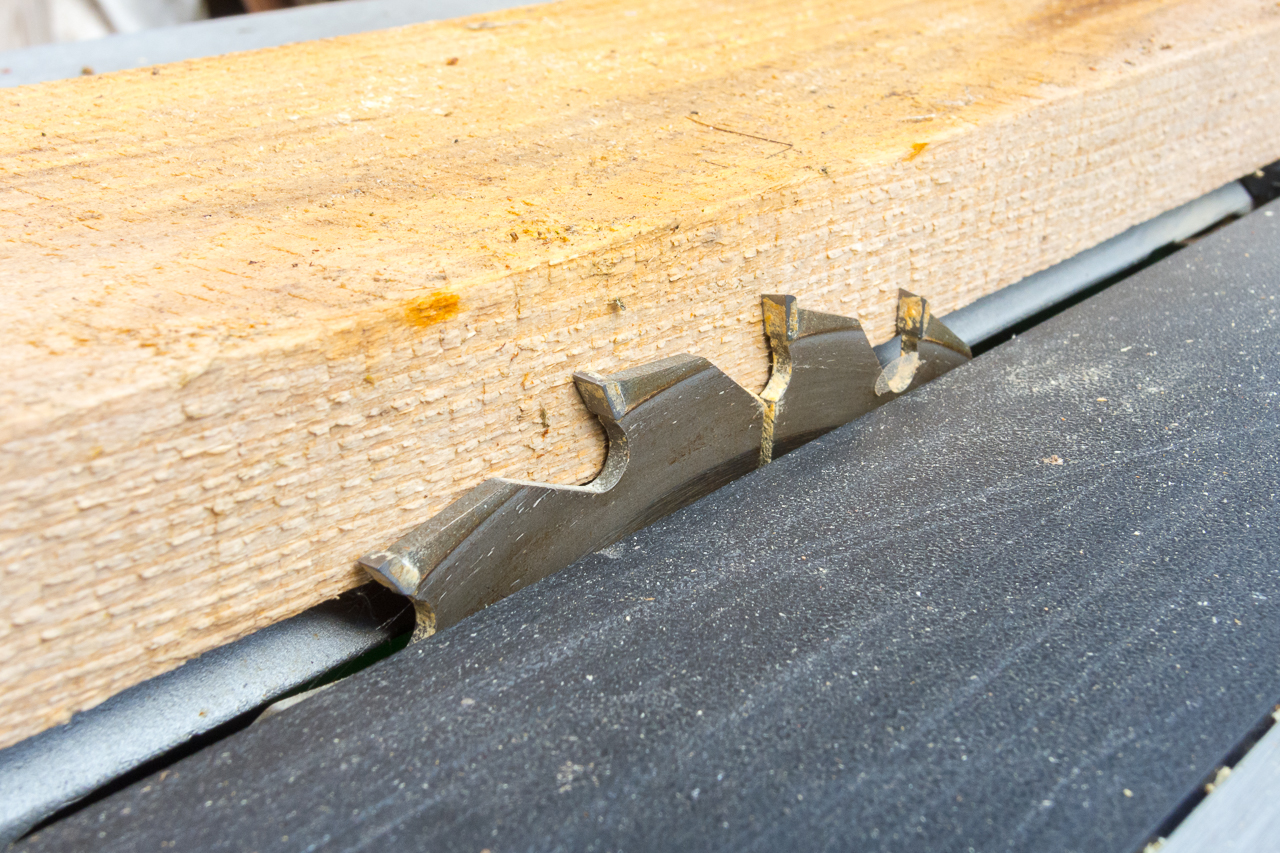

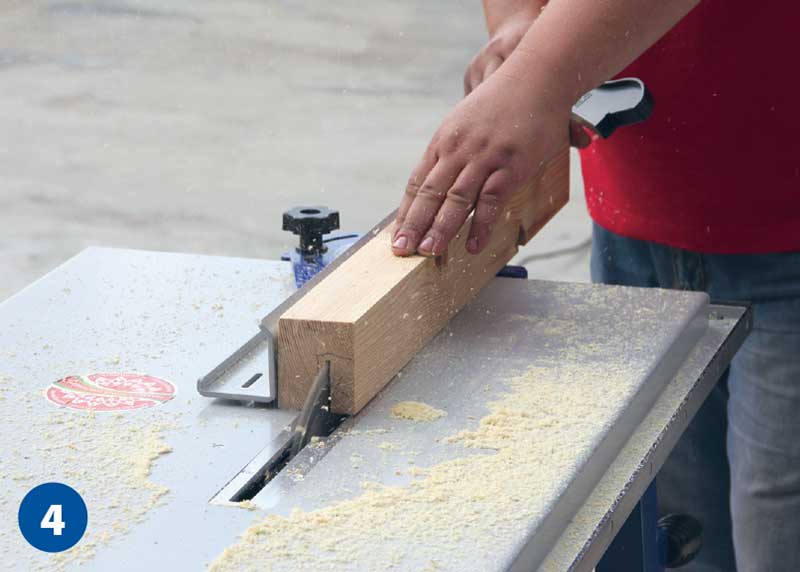

Изготовление паза дисковой пилой

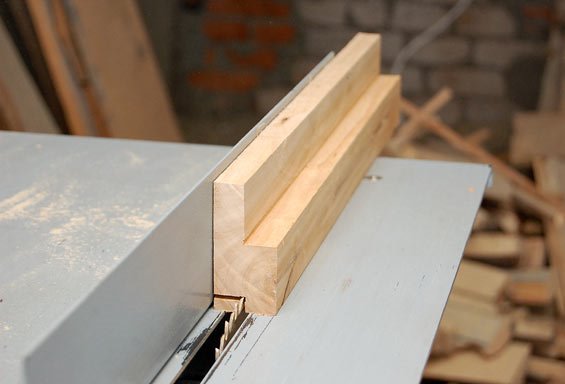

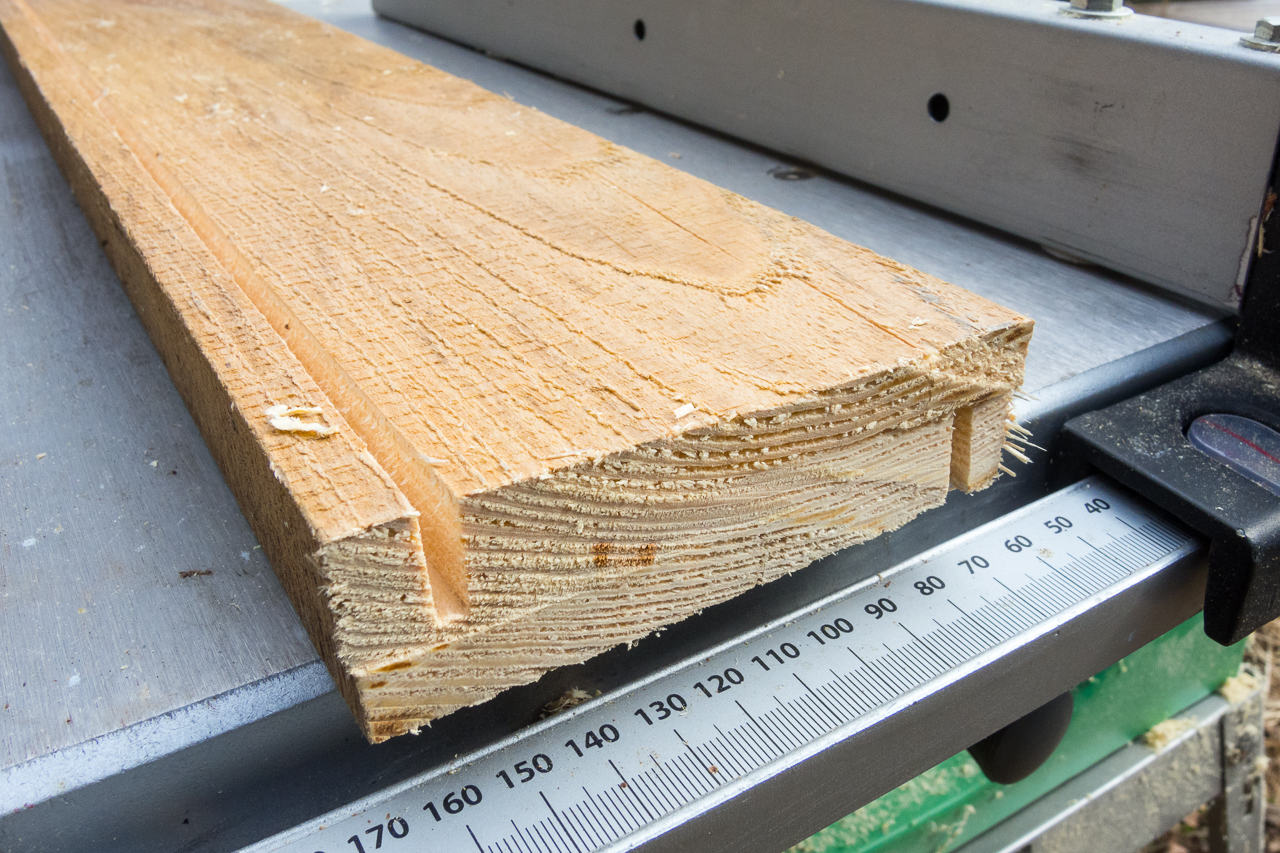

Производство паза дисковой пилой.

Стык получится прочным и надежным:

Рекомендуется выполнять шипы с толщиной 1/4 от толщины планки и паз такого же размера.
Высота и длина паза должны соответствовать размерам планки.
Приготовьте карандаш и линейку для разметки.
Определитесь с координатами пропила и отметьте его.
Пропил должен выполняться по линии внутри той стороны, которая будет затем отделена.
Для циркулярной пилы инструкция рекомендует ширину полотна в 2-4 мм.
Пропиливание посередине отмеченной линии снимает 1-2 мм лишних, так как на каждой планке проделывается по две борозды.

Обратите внимание!Чтобы заготовка не была испорчена, выполняйте пропилы по внутренним сторонам расчерченных линий.При этом делается визуальная поправка на толщину полотна

Если вам нужно соединить две запчасти под углом в 90?, разрежьте заготовки под 45? на концах.
Для концевого сквозного открытого на ус соединения (одинарного прямого) отметьте места пропилов на косых срезах планок.
Перед тем как с доски снять паз, еще раз проверьте правильность пропила со всех сторон.
Под угловое одинарное несквозное в проушину соединение вместо паза делается проушина. В данном случае ширину шипа оставляют неизменной, а длина составит 0,3-0,8 ширины присоединяемой доски.
Так как циркулярка закругляет края проушины, оставляя неизменной форму шипа, желательно доработать углы, обточив их рашпилем.

Паз при помощи дрели

На фото — выемка паза дрелью.

Подберите сверло с диаметром, соответствующим ширине будущей бороздки.
Чтобы угадать с глубиной паза, можно сделать отметку на самом сверле (например, нарисовать яркой краской).
Прочертите две параллельные линии по бруску на нужном расстоянии друг от друга.
Закрепив заготовку в тисках, высверливайте борозду, внимательно контролируя ровное по вертикали положение дрели и выдерживая глубину.
Все лишнее по окончании снимите острой стамеской и зачистьте наждачной шкуркой.

Обратите внимание!Бывает, требуется борозда с вогнутым дном и шип с выпуклым торцом.Перед тем как сделать лунный паз в доске окончательно, высверливайте на глубину чуть меньшую требуемой.Последующую обработку и подгонку удобно сделать крупнозернистой шкуркой или круглым напильником

Использование ножовки по дереву

Изготовление поперечного паза ножовкой.

Здесь ощутимо поможет грамотно сделанная разметка.

Полотно ножовки подберите ровное и прочное:

Чтобы не ошибиться, проведите две линии по длине доски, с противоположных сторон

Полезные самоделки своими руками

Для того чтобы сделать что-нибудь полезное, например, шкатулку необязательно иметь целый арсенал сложного оборудования и дорогостоящего инструмента. Можно обойтись минимумом инструментов и механизмов. Для выполнения столярных работ понадобятся:

фрезер;
электрический лобзик;
шлифовальная машинка;
несколько струбцин;
набор фрез.

В качестве материала использовать можно абсолютно всё — например, обрезки паркетной доски, куски фанеры и отходы плиты ДСП, но обязательно с прямым углом. Для упрощения работы нужно сделать простенький фрезерный стол. Для обработки заготовок понадобится прямая пазовая фреза большого диаметра. Процесс выглядит примерно так. На самодельном столе построгать торцы обрезков паркетной доски. Разметить боковины шкатулки и при помощи лобзика убрать всё лишнее.

Соединить боковины между собой можно на ус. Для этого нужно фрезеровать торцы боковин конической фрезой с углом в 90 градусов. Сделать это можно с помощью фрезера. Таким образом, торцы боковин имеют одинаковые скосы в 45 градусов. Далее нужно сделать пазы в боковинах для донышка. Для этого применяется торцевая фреза диаметром 6 миллиметров, равная толщине фанеры. Соединяются детали при помощи клея. Изделие выглядит аккуратно и красиво как снаружи, так и внутри. Что ещё можно сделать ручным фрезером по дереву? Всё что угодно: например, полку для вещей, ящики для хранения овощей или инструментов, кухонную мебель.

Ящик для инструментов

Для того чтобы изготовить ящик для инструментов, необходимо укрепить столярное соединение боковин, вставив дополнительные шипы. Операция называется нарезка шипов ручным фрезером. Выполнить её вручную очень сложно, поэтому нужно изготовить несложное приспособление — фрезерный стол. Принцип его изготовления простой:

Собрать простой деревянный стол, состоящий из столешницы и ножек.
Снизу к столешнице прикрепить ручную фрезерную машинку, проделав в столешнице отверстие для выхода фрезы.
Изготовить из толстослойной фанеры по размерам столешницы каретку с упорной планкой. В каретке прорезан паз для выхода фрезы.

Как изготовить филёнку

Одна из наиболее часто выполняемых столярных операций — это изготовление филёнки. Оно выполняется специальной фрезой. Для качественного выполнения работы необходимо к столешнице фрезерного устройства изготовить простое приспособление. Для этого понадобится толстослойная фанера размером 500 х 300 х10 миллиметров. Для выхода фрезы вырезается отверстие диаметром 100 миллиметров. К столу струбцинами крепится параллельный упор. Фреза выставляется с учётом расстояния от поверхности стола до острой кромки режущего инструмента в один миллиметр. Обрабатываются последовательно все стороны заготовки. Толщина филёнки регулируется подъёмом фрезы.

Используя ручной фрезер, очень просто создать мебельный фасад на дверках. Для этого потребуются фигурная торцевая фреза, копировальная втулка и шаблон из фанеры. Технологический процесс очень простой:

прикрепить шаблон к заготовке, применяя тонкие гвоздики;
установить и зафиксировать глубину погружения фрезы в древесину;
установить копировальную втулку на фрезерный механизм;
фрезерную машинку, прижимая к шаблону, вести по его контуру.

В результате получается аккуратный рисунок мебельного фасада.

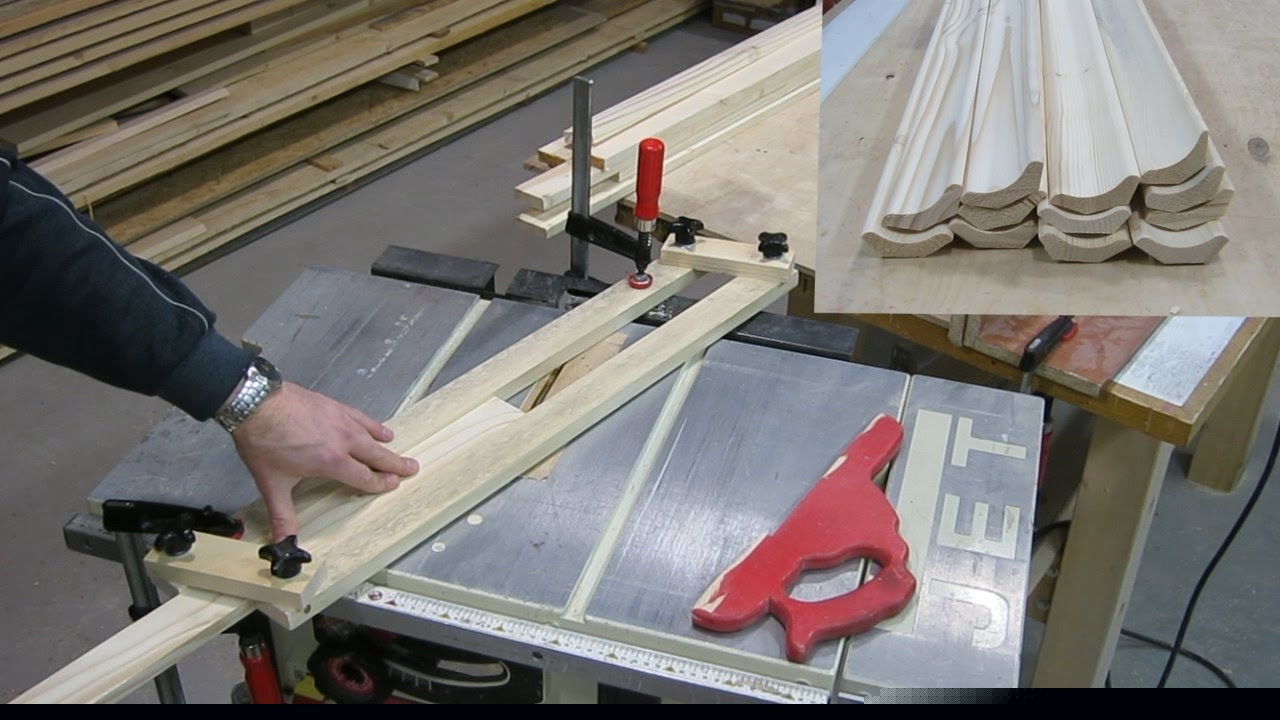

Изготовление упора для циркулярной ножовки

Упор для распила 2 видов: параллельный и угловой. Каждый вариант имеет свои особенности, о которых нужно знать перед изготовлением.

Угловой

Угловой упор для станка используется довольно часто. С его помощью распиловка досок проходят точно и быстро под прямым углом. Также он применяется для торцевания досок, из которых изготавливают упор. Приспособление для пиления под углом можно с легкостью сделать своими руками.

Взять для основания лист, изготовленный из фанеры. Его толщине не должна превышать 1 см.
Закрепить на основе направляющий брусок, высота которого составляет не более 2 см.
Внизу рекомендуется закрепить упор, находящийся перпендикулярно направляющей. Он должен быть сделан из такого же куска материала.
Отделить неиспользуемые части бруска. Промежуток от направляющей до пильного диска каждый раз рассчитывается в индивидуальном порядке, поэтому к обрабатываемому материалу ее рекомендуют крепить с угла струбцинами.
Применить крепежные устройства из деревянных шайб.
Осуществить прижим барашковой гайкой на винте.

Параллельный

Осуществить параллельный упор для циркулярки своими руками можно следующим образом:

Просверлить 6 размеченных отверстий диаметром 0,8 см.
Обработать наждачной бумагой заусенцы, которые создаются от сверления.
Запрессовать в крайние отверстия каждой тройки по два штифта размером 0,8х1,8 см.
Положить полученную конструкцию на стол так, чтобы штифты вошли в пазы, предусмотренные для циркулярной пилы.
Вставить болты снизу рабочей поверхности в пазы и средние отверстия между ними. Резьбовая часть должна войти в отверстия рейки и прорезь стола.
Навинтить обычную гайку с каждой стороны поверх рейки.
Опустить обе гайки.
Переместить рейку до нужного расстояния от диска и зафиксировать ее гайками.

Параметры выбора

При выборе того или иного способа фрезерования дерева, в первую очередь следует обратить внимание на возможность установки фрезерной насадки на дрель. Для этого электроинструмент должен иметь цилиндрическую шейку, в продолжении которой установлен патрон. При отсутствии таковой, не рекомендуется использовать конкретную модель дрели для фрезерования

Если на специализированное приспособление для дрели, предназначенное для фрезерования, установлено, то можно выбирать фрезы. В первую очередь следует обратить внимание на вид работ. Фрезерный инструмент не является универсальным, поэтому для каждой операции потребуется своя модель оснастки. Диаметр хвостовика должен обеспечивать возможность зажима в конкретном патроне дрели. Не рекомендуется применять крупные фрезы, так как они могут потребовать значительной мощности шпинделя

При отсутствии таковой, не рекомендуется использовать конкретную модель дрели для фрезерования. Если на специализированное приспособление для дрели, предназначенное для фрезерования, установлено, то можно выбирать фрезы

В первую очередь следует обратить внимание на вид работ. Фрезерный инструмент не является универсальным, поэтому для каждой операции потребуется своя модель оснастки

Диаметр хвостовика должен обеспечивать возможность зажима в конкретном патроне дрели. Не рекомендуется применять крупные фрезы, так как они могут потребовать значительной мощности шпинделя.

Также необходимо учесть режимы обработки. Многие инструменты для дерева требуют высокого числа оборотов, недостижимого для дрелей. Следует помнить, что любая электродрель не рассчитана на длительные нагрузки. Поэтому не рекомендуется прикладывать к ней большие усилия, и выполнять работы непрерывно, в течение длительного времени.

Пошаговые схемы для новичков

Чтобы понять основы резьбы по дереву, стоит поэтапно осваивать уроки – от самых простых до более сложных. Для начинающих, а особенно для детей, стоит сразу рассказать о технике безопасности, чтобы предотвратить возможные травмы.

Чтобы научиться вырезать

любые объекты своими руками, важно знать, что для этого нужно и какой должна быть последовательность действий. Самая простая техника состоит в обучении контурной резьбе, для чего необходимо приготовить основной инвентарь:

Самая простая техника состоит в обучении контурной резьбе, для чего необходимо приготовить основной инвентарь:

деревянную заготовку;
стамески;
нож-косяк;
карандаш и бумагу для эскизов;
наждачную бумагу;
краски.

Чтобы правильно и красиво резать дерево, важно рассказать все о стамесках и показать их в работе. Ручная работа отличается тонкостью выполнения, потому не стоит спешить и начинать резать без эскиза

Чертежи готовятся на бумаге, тщательно продумываются, после чего переносятся на дерево.

Азы работы со стамесками и ножом-косяком проходят на заготовках с прямыми и волнистыми линиями.

Начинающий резчик должен почувствовать инструмент и научиться с ним работать. Как только начинает стабильно получаться, можно выбирать какой-то эскиз и пробовать воплотить его в жизнь. Наиболее распространенными темами для высечения являются животные и природные ландшафты с различными объектами. После того как работа окончена, заготовка шлифуется и окрашивается.

Контурная

Контурная резьба считается одной из наиболее простых техник, так как узоры наносят на ровную подготовленную поверхность, незначительно углубляясь внутрь материала, что позволяет сформировать контур будущего рисунка.

Данный вид работ относится к геометрической резьбе и подразделяется помимо контурной на трехгранно-выемчатую и скобчатую техники.

Для начала работ необходимо придумать или подобрать понравившийся узор и нанести его на дерево

, которое должно быть максимально гладким.

Нельзя использовать наждачную бумагу или другие абразивные изделия для обработки заготовок, так как мелкие частицы будут мешать аккуратной резьбе и станут причиной того, что режущий инструмент затупится.

Оптимальной глубиной для резки считается 1,5-2 мм и угол наклона инструмента 40°. Проделав одну линию, можно начинать следующую, но наклонив режущий инвентарь в противоположную сторону, чтобы сделать геометрическое углубление. Если движения были сделаны правильно, края линий будут ровными, а поверхность блестящей.

Sources:

https://9692.ru/info/kak-sdelat-uglublenie-v-dereve/ https://vplate.ru/rezba-po-derevu/dlya-nachinayushchih/

Параллельный упор

Обычный параллельный упор для циркулярки – хороший пример того, как незначительное дополнение способно принести немалую пользу. Практически каждая ручная дисковая пила комплектуется параллельным упором для продольного распила заданной ширины. Это действительно полезное приспособление.

У штатного упора есть один недостаток. В целях безопасности он устанавливается на величины, позволяющие с его помощью проводить распилы шириной меньше 20–25 мм. Сделано это для того, чтобы упор не мешал движению защитного кожуха пилы. Но достаточно прикрепить саморезами к параллельной планке штатного упора деревянный брусок – и его возможности увеличатся, при этом минимальная ширина резки никак не будет ограниченна.

Типы распила бревна

Для получения качественного пиломатериала длинное бревно надо разрезать на доски. Если делать это вручную, уйдет много сил и времени. Для выполнения этой работы в домашних условиях лучше всего использовать ручную циркулярную пилу. Ею можно произвести распил и под углом в 45 градусов, который часто встречается в изготовлении разных изделий, например, деталей наличников. Также этим инструментом можно пилить доски на рейки.

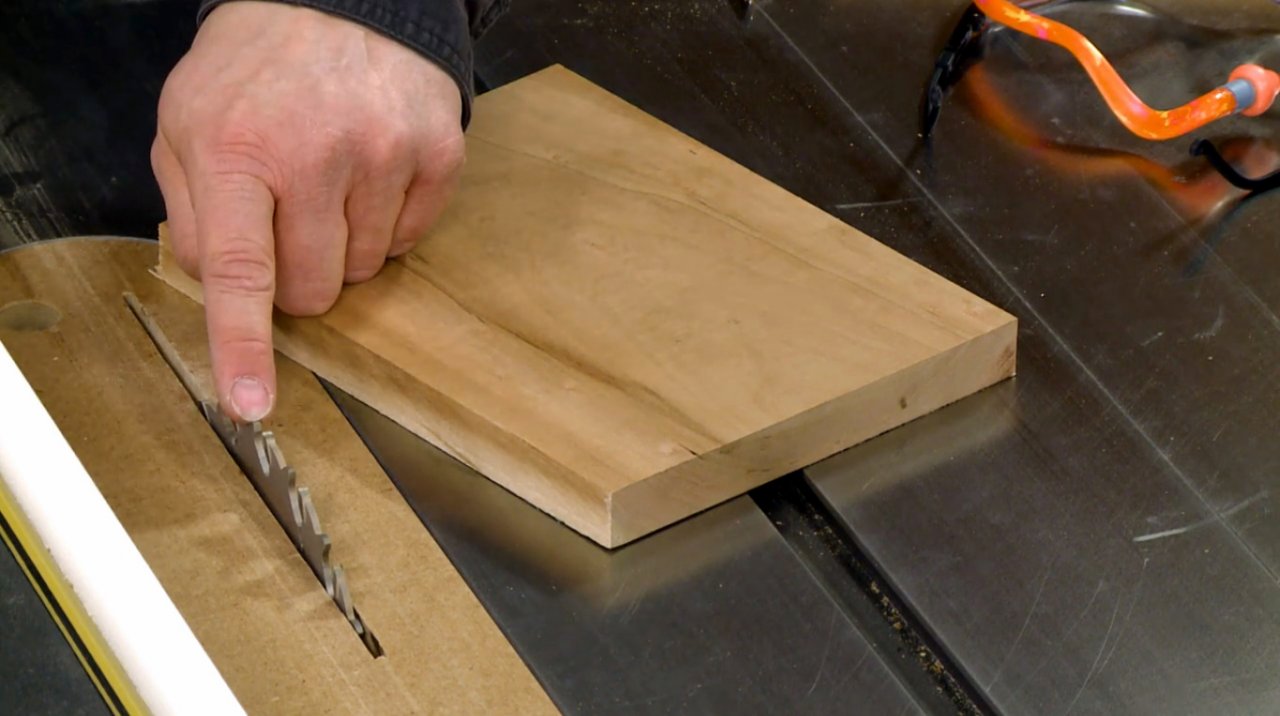

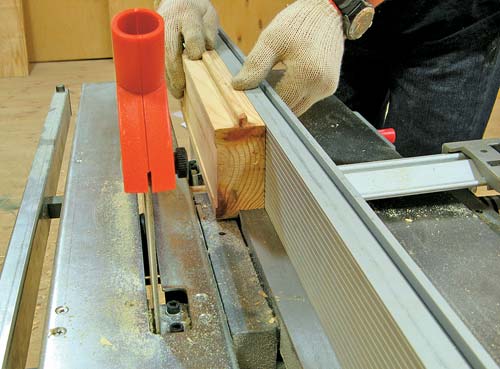

Как распустить доску на тонкие бруски

Перед тем, как циркуляркой распустить доску на бруски, стоит ознакомиться с вариантами выполнения. Один из них – стационарный. В этом случае пилу в перевернутом виде двумя прижимами в виде струбцин крепят к столу. Диск будет смотреть вверх. Защитный кожух циркулярки фиксируют так, чтобы он не мешал работе. Затем выставляют и крепят размерную планку. Величина между ей и направляющей должна соответствовать ширине бруска, который будет получен. После можно распускать обрезные доски. Если они необрезные, с необтесанными краями, вначале эти обзолы следует убрать.

В современных циркулярных пилах есть система включения с блокировкой, поэтому защитный кожух и кнопки заблокированы. Это позволяет инструменту все время находиться во включенном состоянии. Включать и выключать приходится, вставляя и вытаскивая вилку в и из розетки. Доступ к последней должен быть свободным, ничем не закрытым.

После включения вилки в розетку торец доски кладут на плоскость инструмента. С небольшим нажимом ее начинают подталкивать в направлении вращающегося диска. Конец доски, придерживаемый руками, должен постоянно быть на 15-20 см выше плоскости пилы, отклонять его в стороны не надо. Тогда заготовку легче подвигать вперед.

С помощью пилы можно легко распилить древесину на тонкие доски

Область, которая находится на расстоянии 25 см от зубьев работающего режущего диска циркулярки, очень опасна. Не стоит совать в нее пальцы, иначе их можно лишиться.

Доски распускают на бруски и нестационарным способом. В этом случае циркулярную пилу устанавливают в обычном положении. Мерную планку, выступающую ограничителем, выставляют также, как и в первом варианте. А именно на нужную величину в ширину будущего бруска и пилят в продольном направлении. Можно делать работу самому или позвать помощника. При самостоятельном пилении доску к верстаку в 2-3 местах прикручивают саморезами, а по окончании работы их выкручивают.

Лучше, удобнее и легче распускать доски, толщиной не больше 50 мм, длина которых не превышает 4 м. К тому же при строительстве редко пригождаются длинные бруски.

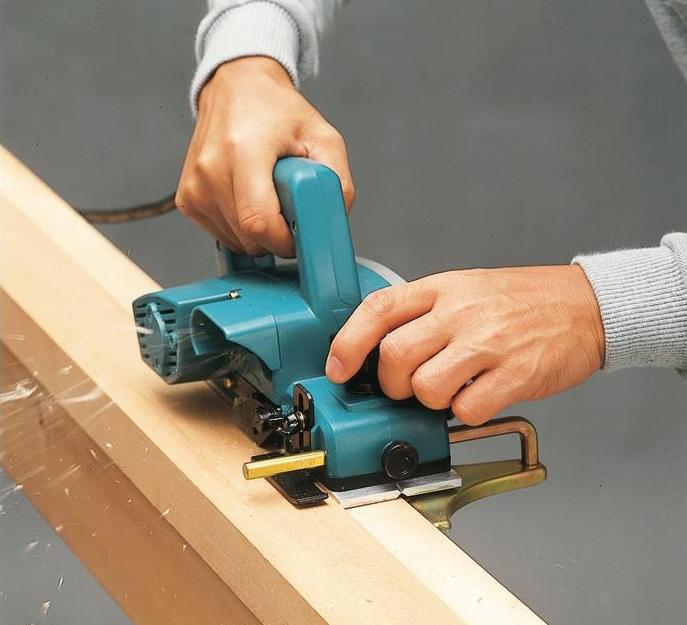

Как ровно распилить доску вдоль и поперек

Если края доски неровные, заранее чертят линию, по ней потом можно будет распиливать. Если край ровный, то упор выставляют на определенное расстояние, ведут пилу, прижимая к торцу упорную часть. У многих возникает проблема торцевания доски по линии. Вначале ее видно, а потом линию перекрывает кожух инструмента, и срез получается не совсем ровный. Для получения идеального реза и ровного пропила циркулярку располагают таким образом, чтобы режущий элемент находился напротив разметки. К доске с другой стороны пилы прикладывают угольник и пододвигают его к подошве. Во время пиления одна из боковых сторон подошвы будет идти по закрепленной на заготовке шине. Угольник фиксируют при помощи струбцины. Направляющая будет установлена под прямым углом. В итоге получится ровный продольный рез.

Обязательно выполняют торцевание доски, в итоге получится пропил под углом 90 градусов. Для продольного распила используют направляющую шину. Ее можно сделать самому. В ней могут быть продольные пазы, в них ставят ручную электрическую пилу.

Облегченная насадка и дебаркер

Облегченный метод очень прост в применении, элемент фиксируют с одной стороны. Этот метод отличается низкой производительностью. Доски получаются не совсем ровные. Но они годятся для постройки заборов, сараев.

Существует еще насадка, которая называется барабанный дебаркер или окариватель. Для роспуска материала она считается одной из наиболее подходящих, работает за счет клиноременной передачи. Насадка крепится к обоим ремням. В комплекте имеются специальные шкивы для ее фиксации. От габаритов шкивов зависит скорость вращения и производительность. При необходимости ее можно легко менять.

Дебаркер

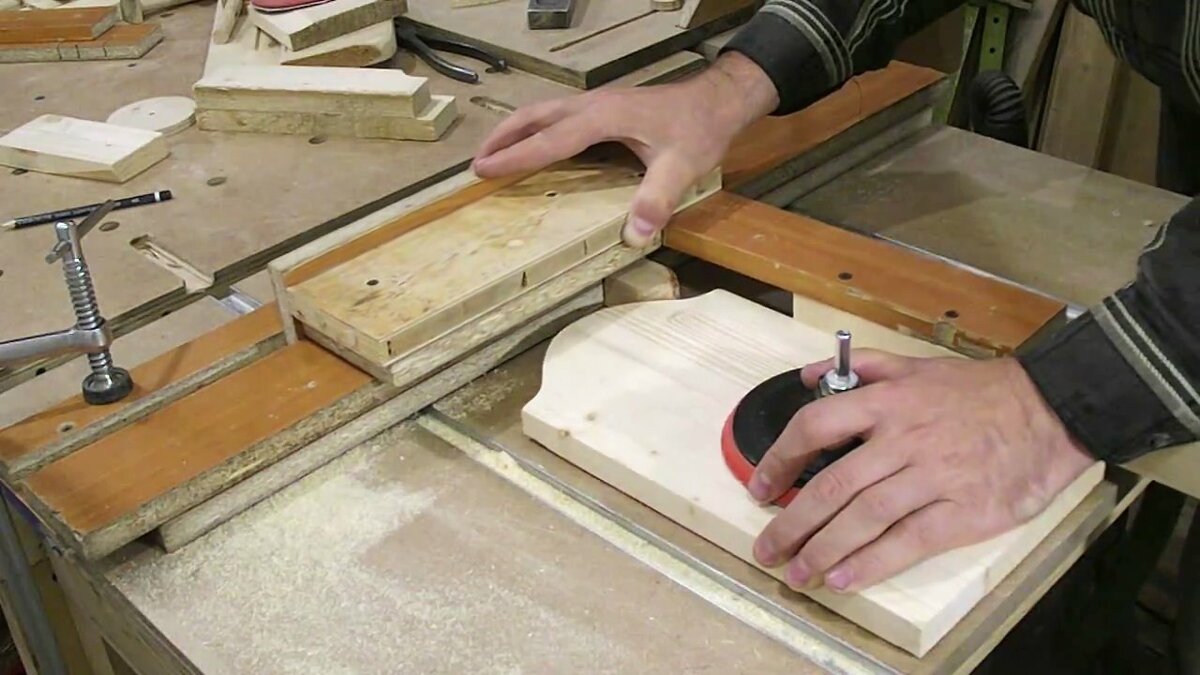

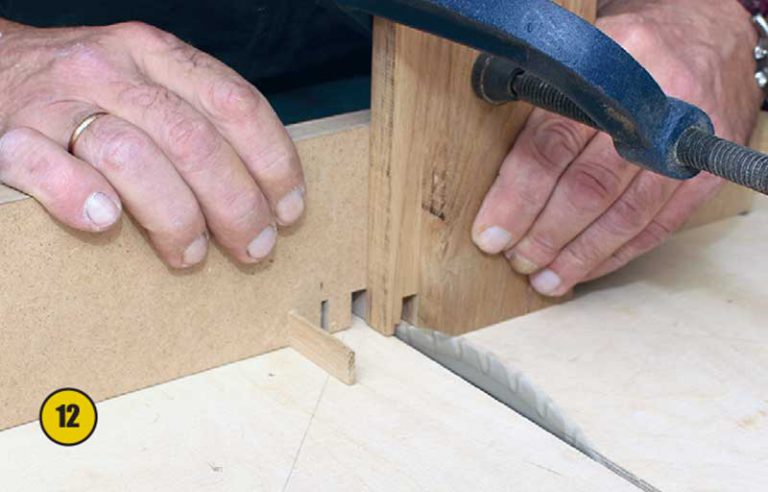

Самодельное приспособление для нарезания канавок

Хотя крепление выглядит сложным, это довольно легко сделать (рис. 10). Увидел заготовки по размеру, а затем тщательно спланировал плоскости и края. Затем в фиксированной линейке для фиксированной линейки выберите канавку с несколькими выемками на круговой. Затем, чтобы обеспечить плотную посадку и прямоугольные края, используйте острое зубило, чтобы обрезать плечи. Соединение полудерева на регулируемой линейке выполнено так, чтобы его верхняя поверхность находилась в одной плоскости с неподвижной линейкой.

READ Как Сделать Ковш На Мотоблок

Отрежьте все пазы с помощью полосок и линейок, используя линейку, прижатую к основанию ножа (рис. 8). Сначала нарезают фрезой около 3 мм за каждый проход, прорезают узкие прорези в несколько проходов. Затем фрезеруйте карманы для головки винта и Т-гаек.

Маленькие зажимы используются в качестве зажимов. Нажимная пластина представляет собой Т-образную гайку на конце винта. Гайка предотвращает раскачивание подушки при нажатии на заготовку. На регулируемой планке выберите пазы, чтобы зажимы могли скрываться за ее краем. Рис. Десять

. Очиститель щелей.

Источник

Достижение качественной обработки деталей часто достигается за счет использования дополнительных инструментов и приспособлений. Одним из таких устройств является направляющая для циркулярной пилы. Устройство, позволяющее сделать плавный рез необходимой длины. Благодаря этому устройству гораздо проще и удобнее производить резку больших листов фанеры, ДСП и других материалов, где требуются как высокая точность, так и высокое качество.
