Съёмник пружины со стойки из домкрата за 2 часа

Содержание

Как работает съемник пружин, и какими они бывают?

Для чего нужен съемник? Он преодолевает распрямляющее усилие пружин. Прилагаемая сила на кронштейнах съемника соизмерима с весом автомобиля, но это не означает, что его конструкция слишком дорогая и высокотехнологичная.

Существует множество вариантов, но они подразделяются всего на два вида: механический и гидравлический привод.

Механический съемник пружин

Чаще всего имеет резьбовой приводной механизм.

При достаточном диаметре шпильки (обеспечивающей хорошее передаточное отношение на резьбе), и длинной рукоятке ключа, можно без избыточных усилий сжимать пружины вручную.

Технология следующая: два съемника симметрично надеваются на стойку. Проворачивая шпильку с резьбой, вы сводите захваты к середине пружины прямо на амортизаторе, сжимая ее до необходимого размера.

Установка одного съемника на пружину приведет к его поломке

Съемники, надетые с двух сторон, обеспечивают равномерное сжатие. При работе с подвеской грузовых автомобилей или тяжелых внедорожников, опытные мастера устанавливают по 3 или даже 4 съемника.

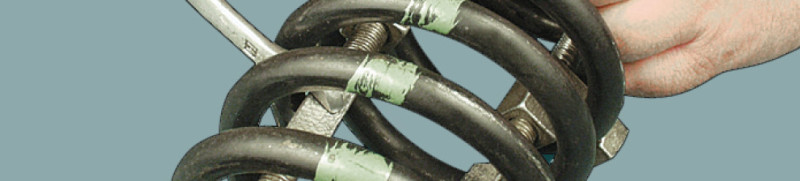

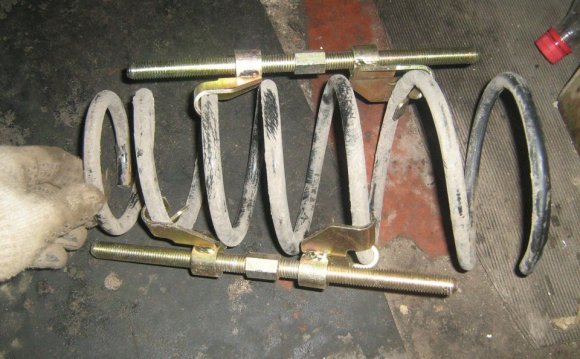

Правильная установка съемников на пружину

Полустационарные стойки

На сервисных станциях часто используют полустационарные стойки для снятия пружин со стоек амортизаторов. Инструмент достаточно универсальный, подходит к большинству подвесок. Благодаря редуктору приводного механизма, работать с ним удобно и безопасно.

Единственный недостаток – не всегда можно сжать пружину прямо на автомобиле. Все-таки это стендовое устройство: съемник работает с подвеской, снятой с автомобиля.

Рычажного типа

Аналогичная «проблема» у съемников рычажного типа. Механизм надежный и безопасный, но его габариты не позволяют подлезть в пространство под крылом авто.

Гидравлический съемник

Компактный двухсекционный съемник может стать помощником и в домашнем гараже, а вот напольный стационарный станок подойдет лишь для автосервиса.

Давление в гидравлической системе нагнетается ножным рычагом. При этом руки автослесаря свободны, работать удобно и безопасно.

Разумеется, есть съемники с компрессорами, электроприводом, и прочими приспособлениями, облегчающими жизнь при обслуживании автомобиля. Всё это хорошо, пока вы не увидите ценник.

Порой выгоднее несколько раз посетить автосервис, чем приобрести промышленный съемник для личного пользования. Какой выход? Делать инструмент своими руками.

Резюмируя о съемнике пружин…

Необходимо сказать о том, что применение подобного приспособления оправдано особенно в тех случаях, когда замена пружины на стойках подобного типа происходит часто. В основном это автосервисы. Также надо заметить, что приспособление универсально. На нем можно демонтировать пружины со стоек любых авто, фактически меняя высоту плеча, которым поджимается пружина. Работы связанные со снятием и заменой пружины при применении такого приспособления будут значительно упрощены, что пожалуй является определяющим фактором при решении вопроса о изготовлении чего-то подобного в вашем гараже.

Как устроен амортизатор

Обязательной составляющей каждого амортизатора является пружина. Существуют сейчас всевозможные прогрессивные виды данного механизма такие как, масляные или пневматические, однако в конструкцию каждого из них входит все тот же спиральный элемент, помогающий удерживать заданный уровень автомобиля над землей, а также облегчающий работу при нагрузке на само амортизирующее устройство.

Довольно часто случается так, что амортизатор находится в полном порядке, в то время как пружинящий элемент износился, потерял необходимую жесткость или вовсе лопнул. В таком случае нужна ее срочная замена, которую возможно провести своими руками только имею съемник.

Существует обратная сторона медали, когда с пружиной все в полном порядке, а нужно провести ремонтные работы с самим амортизатором, в этом случае съемник будет незаменим.

Как сделать самостоятельно

Итак, мы определились, что съемник амортизаторов нам очень необходим, остается дело за малым – как его сделать своими руками? Тут на помощь должна прийти способность каждого человека логически мыслить и анализировать – что не нужное существует в хозяйстве и что вы умеете делать.

Выполняя съемник важно помнить, что он должен подходить именно под вашу модель автомобиля и тип амортизаторов. Если сваривание деталей для вас не проблема – тогда вперед делать деталь таким способом, если в домашнем арсенале присутствуют крепкие лишние домкраты, они могут стать помощником и т.д

Если сваривание деталей для вас не проблема – тогда вперед делать деталь таким способом, если в домашнем арсенале присутствуют крепкие лишние домкраты, они могут стать помощником и т.д.

На примере рассмотрим, как соорудить съемник амортизаторов:

Берем металлическую трубку диаметром 18-22 миллиметра и отрезаем от нее 4 куска по 15 сантиметров, не забывая при этом сгладить края

Это важно не для самой конструкции, а для ее безопасности. Кроме этого, все работы стоит проводить в перчатках.
Дальше отрезаем несколько кусков металлического прута диаметром 10 миллиметров, длиной 25-30 сантиметров

Их должно быть 8 одинаковых штук, после чего равномерно загибаем один край прута, чтобы он имел форму одностороннего крючка
Обратите внимание, что такой прут очень тяжело согнуть, поэтому для такого процесса лучше использовать дополнительные металлические опоры.
Готовим четыре больших гайки М16 или другого размера, в зависимости от выбранного диаметра будущей узкой трубки или штанги.
Между двух металлических крючков из прута вставляем один кусок отрезанной трубы и свариваем эту конструкцию с обеих сторон. Аналогичные действия стоит произвести и с остальными деталями
В итоге должно получиться 4 малых детали из трубы и 2 крючка.
Далее стоит обрезать края прута так, чтобы деталь заканчивалась на трубе, другими словами выравниваем деталь до уровня трубки.
Измеряем большую пружину амортизатора. Она будет разной у каждой модели автомобиля, поэтому сразу берите свою, причем с передних колес. Так важно делать потому, как на передних колесах амортизатор выходит из строя чаще всего, поскольку всю нагрузку берут на себя передние колеса. Измерения стоит начинать от первого большого витка и заканчивать последним большим витком пружины.
По измеренному размеру пружины отрезаем два куска узкой крепкой трубки или штанги диаметром около 1 сантиметра и края сглаживаем. Труба должна быть очень крепкой, можно взять с уже заготовленной резьбой по большой части трубы. На нее одеваем с каждой стороны сваренные трубы с прутами и закручиваем гайкой. Примите во внимание, что на узкую крепкую трубку важно сделать еще и резьбу, чтобы гайка шла «как по маслу».
Одевать сваренные крючки стоит так, чтобы округлый край был внешним, а концы смотрели внутрь пружины.
Для крепости конструкции, контргайку с одной стороны можно заварить. Можно заваривать не гайку, а сваренную трубку с прутами, это по желанию мастера. Можно оставить полученную конструкцию так, как получилось и протестировать ее на нерабочем амортизаторе.

Вы будете использовать его не один раз, а может и не два, поэтому не думайте, что это одноразовое приспособление. Для того, чтобы быстро и наименее затратным способом выполнить эту вспомогательную деталь – проанализируйте, какие запчасти есть у вас дома. Если сварочный механизм недоступен – значит можно обойтись и без него, но используя другие детали.

Включайте фантазию и логическое мышление прежде, чем начнете работу. Можно очертить план действий на бумаге и поэтапно все выполнять. Посоветуйтесь и с бывалыми автолюбителями, мастерами – может они подскажут самую легкую версию производства съемника своими руками. В любом случае, если вы хотите сэкономить на таком вспомогательном устройстве – у вас это обязательно получится. Удачи!

Как изготовить съемник пружин амортизаторов

Каждый амортизатор автомобиля имеет внешнюю пружину, которая очень прочно крепится к краям детали. Она также берет на себя функции защиты от больших частиц и осуществляет небольшое амортизирующее действие. Без крепких пружин установка амортизатора не имеет смысла, поскольку он очень быстро повредится.

Значит стоит вопрос – как их ставить и снимать. Съемник амортизаторов помогает ремонтнику легко избавиться от пружин и перейти к ремонту основной детали или замене ее защиты.

Он может быть как гидравлическим (такое устройство может продаваться в специализированных магазинах) или механическим (его можно изготовить в домашних условиях своими руками). Тип съемника говорит о схеме его работы и о времени на работу с ним.

Другими словами, механический съемник будет медленнее выполнять задачи и с привлечением физической силы, но разве это важно, если речь идет о существенной финансовой экономии на техническое обслуживание, замену амортизаторов и покупку гидравлического типа

“Съемник пружин амортизаторов своими руками”

На записи автомеханик рассказывает о том, как с подручных материалов можно изготовить съемник пружин амортизаторов. Посмотрев видео, вы будете осведомлены, какие материалы и инструменты необходимо подготовить, а также как происходит процесс изготовления.

Как работает съемник пружин, и какими они бывают?

Механический съемник пружин

Чаще всего имеет резьбовой приводной механизм. При достаточном диаметре шпильки (обеспечивающей хорошее передаточное отношение на резьбе), и длинной рукоятке ключа, можно без избыточных усилий сжимать пружины вручную.

Установка одного съемника на пружину приведет к его поломке

Правильная установка съемников на пружину

Полустационарные стойки

Рычажного типа

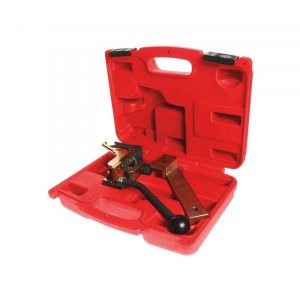

Гидравлический съемник

Может быть переносным и стационарным. Работает по принципу домкрата: есть главный и рабочий цилиндр. Прокачивая жидкость с помощью рукоятки-рычага, оператор сжимает силовые скобы, между которыми находится пружина. Компактный двухсекционный съемник может стать помощником и в домашнем гараже, а вот напольный стационарный станок подойдет лишь для автосервиса. Давление в гидравлической системе нагнетается ножным рычагом. При этом руки автослесаря свободны, работать удобно и безопасно.

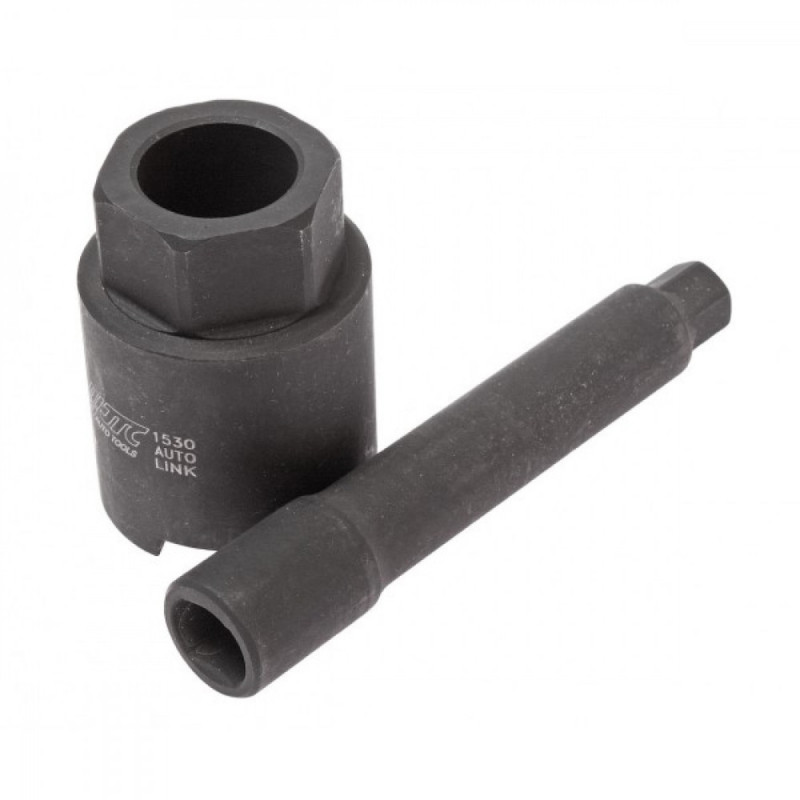

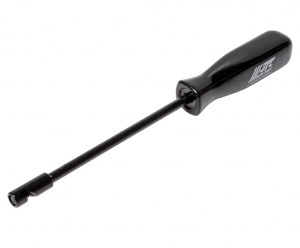

Головка для стоек амортизаторов JTC AUTO TOOLS 1530

Основным элементом подвески, соединяющей кузов автомобиля с колесами, являются амортизаторы. Они обеспечивают комфортную поездку водителю и пассажирам авто. Дорожные неровности «поглощаются» стойками амортизатора. Однако функционал его и стоек несколько различен:

Амортизатор – масляный насос – просто гасит вертикальные колебания кузова автомобиля.
Стойка, в состав которой входит амортизатор, демпфирует качания, создавая геометрию подвески и ориентируя колеса относительно рамы или кузова. Благодаря этому возникает плавность хода.

JTC AUTO TOOLS 1530

Срок службы системы определяется производителями в 160 тыс. км пробега. Действительно, узел служит достаточно долго, но далеко не тот срок, который указывает автозавод. Уже на 60 тыс. км на спидометре поездка в авто становится не такой комфортной: подвеска «собирает» дорожные ямы и бугорки.

В этот момент встает вопрос ремонта или замены стоек амортизатора, а вместе с ним – проблема снятия узла. Чаще всего при попытке разобрать механизм гайка не поддается: крутится вместе со штоком.

Задача решается специальным приспособлением – головкой для разборки стоек. Инструмент-шестигранник выполнен из прочной высококачественной стали, стойкой к влиянию окружающей среды и коррозии. Съемник JTC AUTO TOOLS 1530 выдерживает большие механические усилия, поможет без труда сорвать закисшее, заржавевшее крепление.

Компактные размеры изделия (141х100х35 мм) и небольшой вес (340 г) позволяют легко хранить и транспортировать съемник. Преимущество JTC AUTO TOOLS 1530 — в долгом сроке службы, простоте использования, повышенной износостойкости.

Рабочие параметры инструмента:

Страна производства	Тайвань
Назначение изделия	Демонтаж стопорных гаек
Единица измерения товара	Шт.
Количество единиц в комплекте	2
Материал изготовления	Хром-ванадиевая сталь
Размеры ДхШхВ	141х100х35 мм
Вес	0,340 кг

Цена товара – от 814 руб.

Типы и виды стяжек пружин

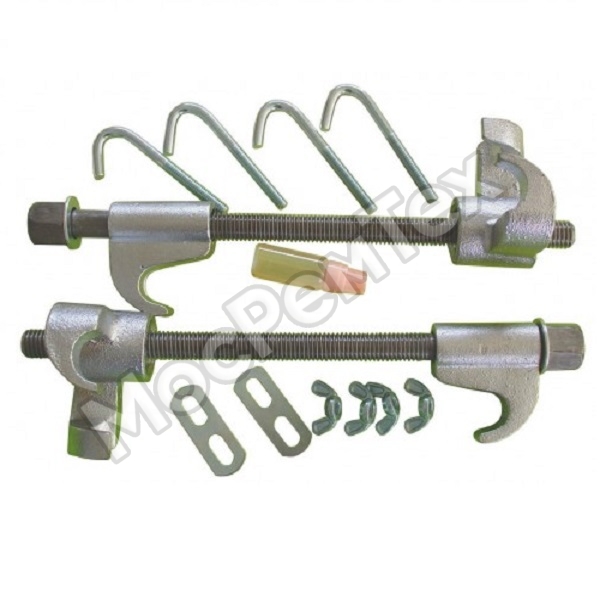

Все приспособления для стяжки пружин можно разделить на два больших класса:

Стационарные (используются в автосервисных мастерских);
Переносные (простые устройства для использования рядовыми автовладельцами).

Независимо от типа, все стяжки можно разделить на два типа по способу фиксации пружины:

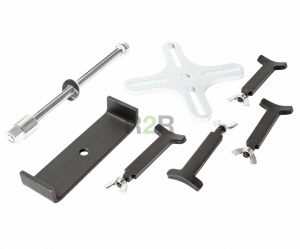

Центральные стяжки (стержень с резьбой или гидроцилиндр в рабочем положении проходит через центр пружины, пружина удерживается захватами в виде чашек или дисков);
Стяжки для подвески типа макферсон и ей подобных (стержень с резьбой или гидроцилиндр в рабочем положении находится вне пружины, захваты пружины выполняются в виде крючьев или имеют С-образную форму и работают, как консоли).

Центральная стяжка применима только для работы с пружинами в подвесках традиционной схемы, в которых пружина находится отдельно от амортизатора. Стяжки для подвесок типа «макферсон» применяются для работы с пружинами, объединенными с амортизаторами — в этом случае нет возможности расположить стержень внутри пружины, поэтому захват осуществляется сбоку.

Наконец, стяжки пружин могут иметь различный привод:

Механический — это просто стержень с резьбой;
Гидравлический — стяжка производится с помощью гидравлического цилиндра с усилием до 1-2 тонн (такой инструмент используется для стяжки мощных пружин грузовой и с/х техники).

Съемник пружин в подвеске автомобиля своими руками

При ремонте или настройке подвески автомобиля, возникает необходимость зафиксировать пружину в определенном положении.

Для этих работ есть сервисное приспособление: съемник пружин, с помощью которого можно снять элементы ходовой как в специализированной мастерской, так и в гаражных условиях.

Различные концепции инструмента:

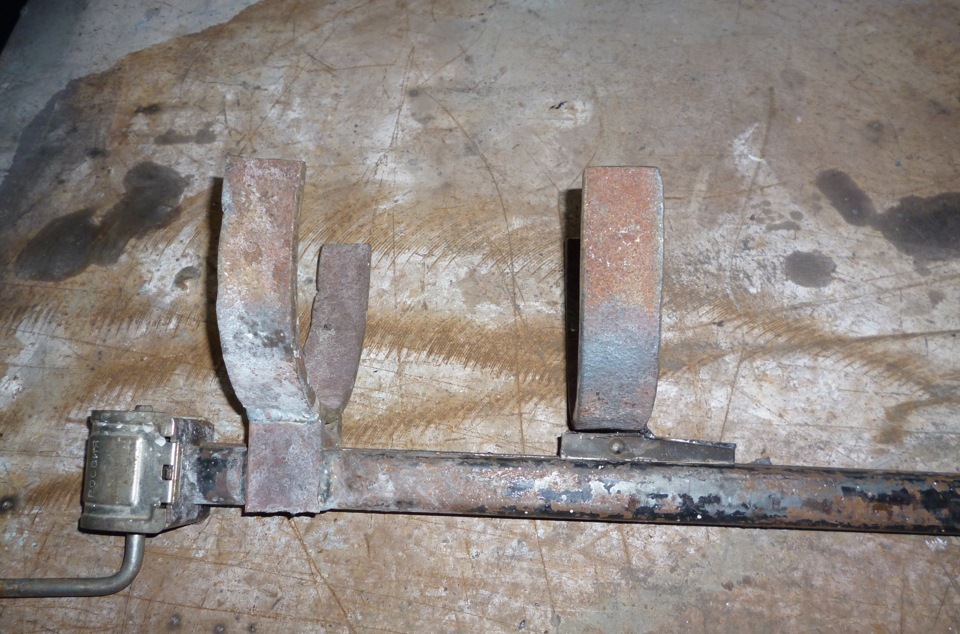

Пассивный: Представляет собой две скобы, соединенные между собой жестко, либо с помощью резьбовой шпильки. Просто фиксирует пружину, сжатую с использованием веса автомобиля. После подъема кузова домкратом, упругий элемент остается в сжатом состоянии.
Активный: Механизм сжатия может работать под нагрузкой, когда амортизатор в рабочем напряженном состоянии. Положение кузова относительно грунта не имеет значения.

Рассмотрим второй вариант подробнее.

Инструкция по изготовлению

Существует масса способов для изготовления такого устройства. Главная идея их состоит в том, чтобы сэкономить деньги и используя ненужные подручные материалы сделать инструмент. На любом автомобильном рынке вам удастся найти гидравлическое устройство, которое легко используется при ремонте, но стоимость его высоковата как для маленького приспособления.Если вы покопаетесь в своем гараже, то обязательно сможете там найти ненужные на первый взгляд вещи. Проанализируйте, смогут ли они частично воссоздать ту конструкцию, которую вы видели на рынке. Гидравлические стяжки для амортизатора вряд-ли получится воссоздать, а вот заменить их механическим устройством – вполне реально.

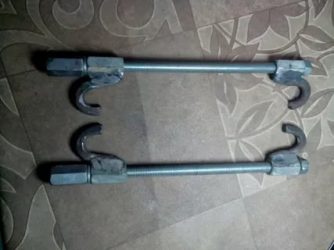

Рассмотрим краткую инструкцию, как сделать стяжки для пружин амортизаторов своими руками.

Снимаем амортизатор переднего колеса и измеряем размер большой пружины, которая мешает замене. Измерение начинаем от первого большого витка и заканчиваем последним. Все данные записываем на листике бумаги, желательно в одной единице измерения (сантиметры или миллиметры), которая более вам удобна. Стяжки рекомендуется производить именно для передних колес, поскольку эти амортизаторы чаще всего ломаются и требуют починки.
Находим в гараже металлическую крепкую трубу диаметром 2 сантиметра и нарезаем ее на 4 куска длиной по 10-15 сантиметров.
Далее находим стандартный прут диаметром 0,7-1 сантиметр и режем его на части длиной 20-30 сантиметров. Таких коротких крепких прутов у вас должно получить 8 штук.
Находим штангу с резьбой или покупаем трубу диаметром 1,5-1,7 сантиметра и режем ее на 2 куска, длиной, равной полученному замеру в 1-м пункте, можно удлинить до 5 сантиметров. Если на выбранных трубках нет резьбы – нарезаем ее с помощью специального инструмента со всех краев каждого куска на протяжении 10-15 сантиметров.
Все края трубок и прутов обрабатываем так, чтобы избавиться от металлических заусениц, края должны быть ровными и гладкими.
Металлические пруты сгибаем одинаково так, чтобы они с одной стороны образовали крюк

Обратите внимание, что такие пруты очень крепкие и плохо гнуться, потому можно задействовать дополнительные инструменты.

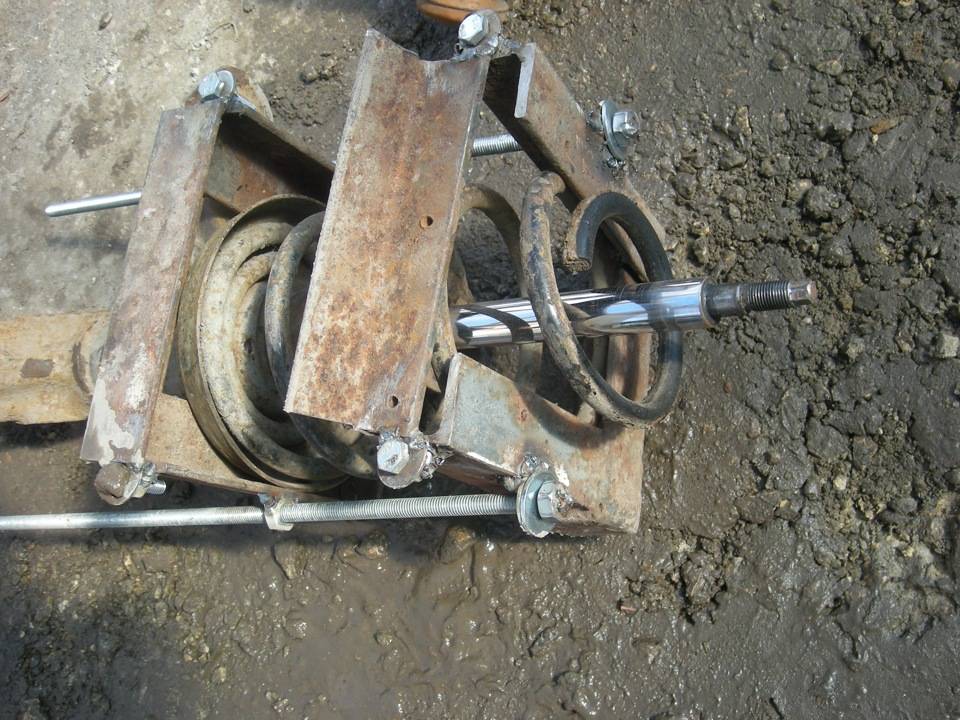

Мобильной сваркой соединяем пруты и короткие трубки так, чтобы крючки находились равномерно по обе стороны от трубки. Лишние края прутов обрезаем, чтобы они были на одном уровне с трубкой

Получаем 4 небольших изделия из прутов и труб.
Полученные части одеваем на длинные трубки и закручиваем на концах большие гайки. Крючок одевается так, чтобы гладкая его сторона смотрела на край штанги.

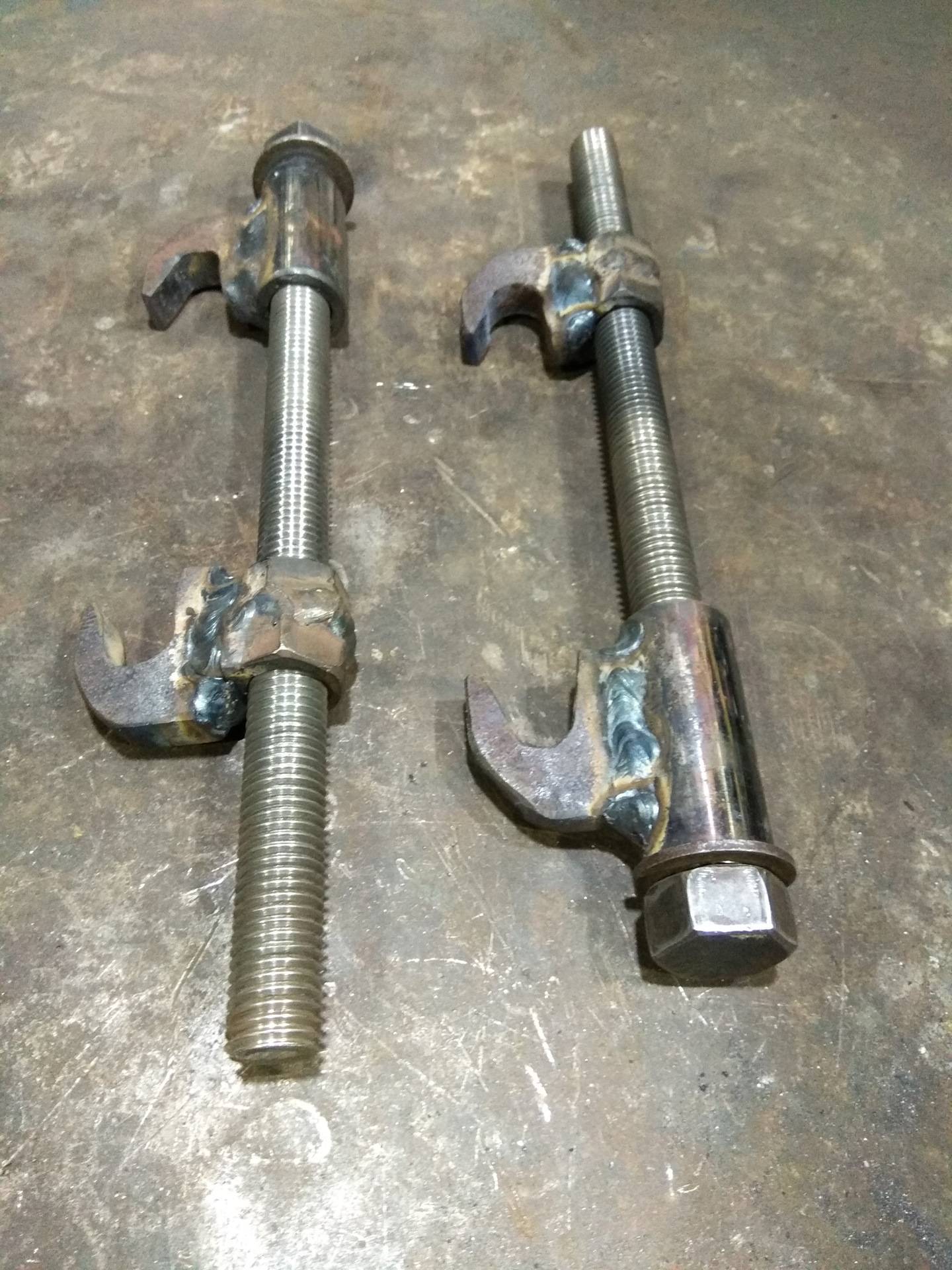

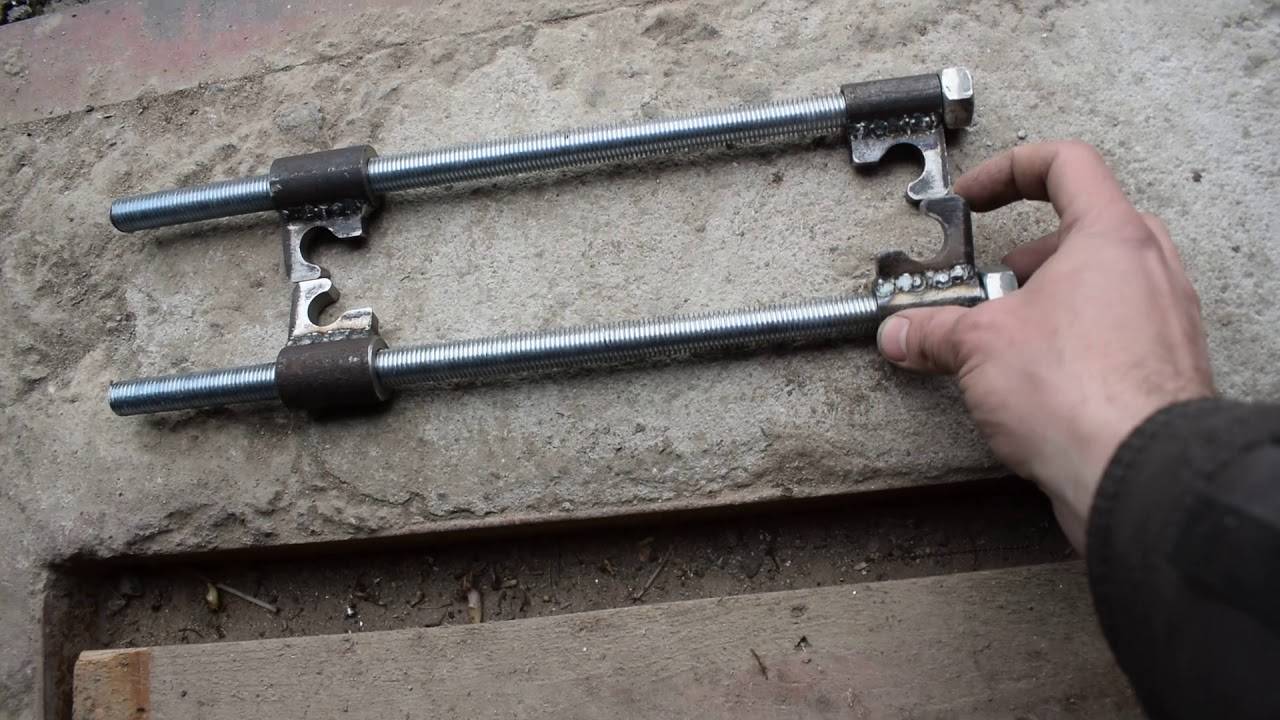

Вот и вся работа, стяжка для амортизатора готова. Она подойдет как для переднего колеса, так и для заднего (если вы добавили лишних несколько сантиметров на штангу). Протестируйте ее на одном из амортизаторов и исправьте недочеты, если такие появились.

Данная методика позволяет быстро соорудить механическое приспособление, которое способно сжать или немного разжать пружину амортизатора для его ремонта, замены или проверки. Единственный минус такого способа состоит в том, что мастер должен уметь пользоваться мобильной сваркой. Если такой аппарат отсутствует или вы не хотите его использовать – то можно соорудить схожее устройство без использования сложного механизма.Очень хорошим считается метод производства стяжек амортизаторов на основе старого крепкого домкрата. Если помните, такие устройства прилагались к старым моделям автомобилей советского времени. Схема работы его понятна, остается сделать так, чтобы одна часть домкрата могла крепиться к верхнему витку пружины амортизатора, а другая ветка – к нижнему. Это можно сделать за счет разных средств – посмотрите что присутствует в вашем гараже среди деталей и обязательно обнаружите что-то подходящее.

Учитывайте, что приведенные способы производства стяжек не единственны в своем роде, их можно изменять или дополнять в зависимости от типа автомобиля, его модели, умений и желаний автовладельца. Стоит включить фантазию, чтобы данный механизм получился простым и не затейливым.

Изготовление съемника пружин амортизаторов

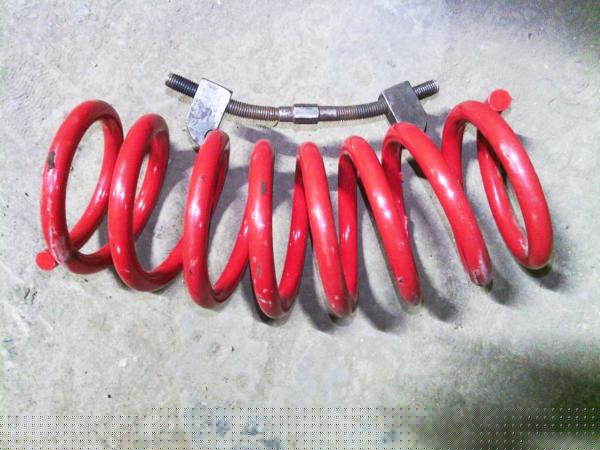

Многие автолюбители пользуются обычной цепью: наматывают несколько оборотов вокруг витков пружины, и затягивают цепь. После подъема автомобиля домкратом, амортизационная стойка растягивается, а пружина остается сжатой. Это опасный способ: если цепь соскользнет, распрямившаяся пружина может нанести серьезную травму.

Как сделать простейший съемник по аналогии с промышленным

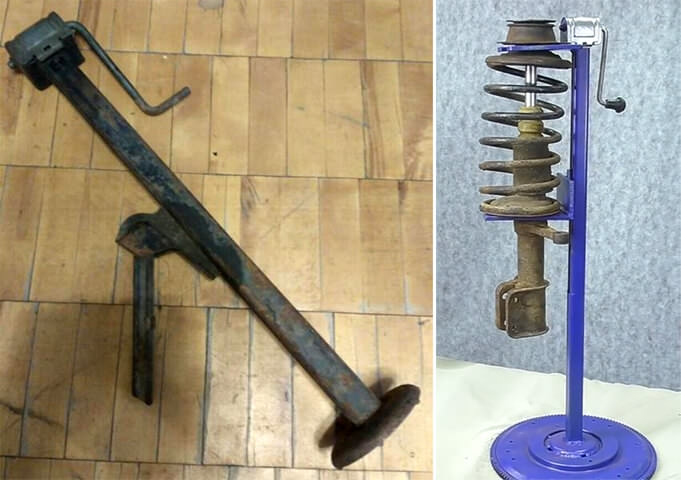

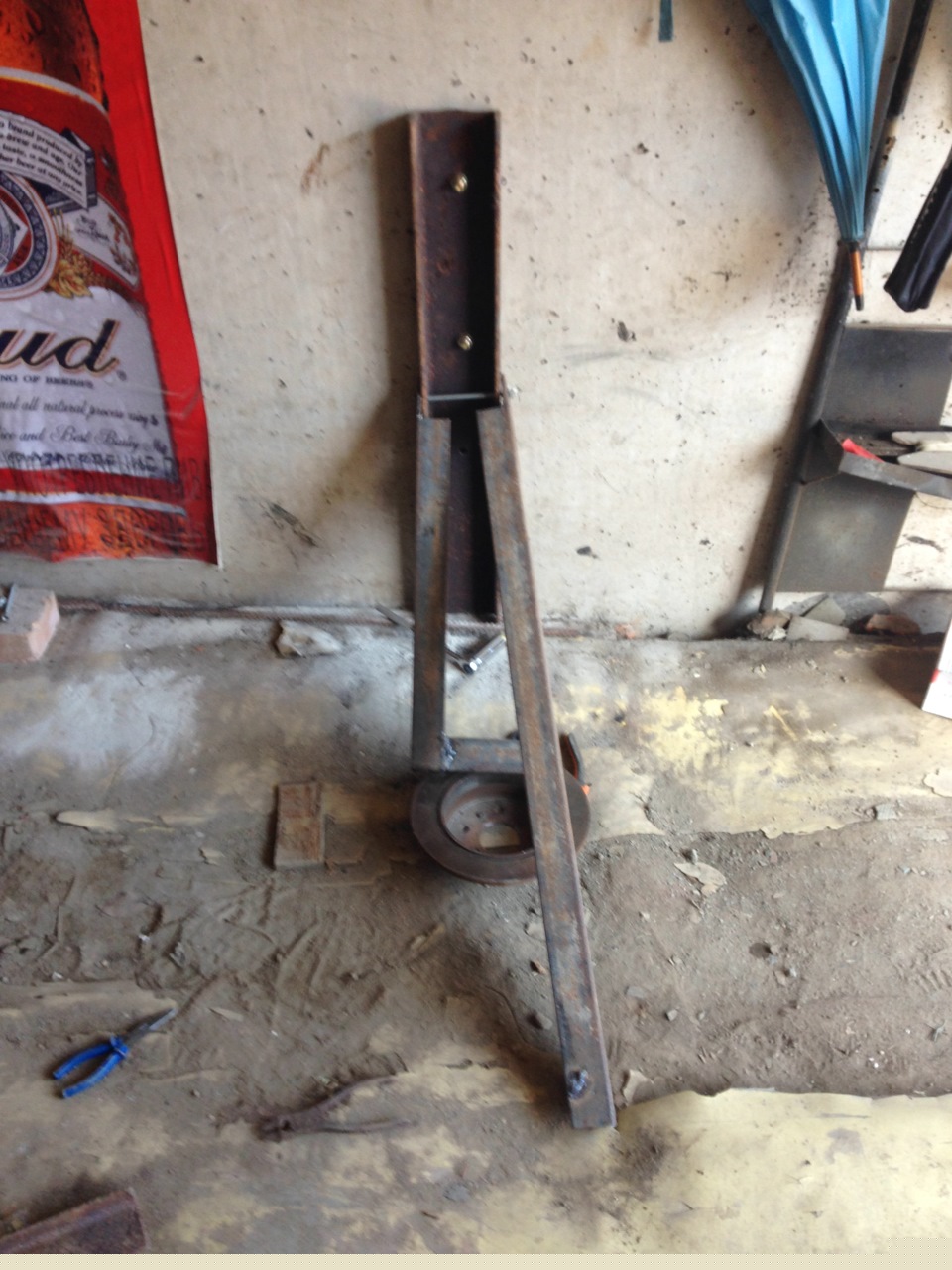

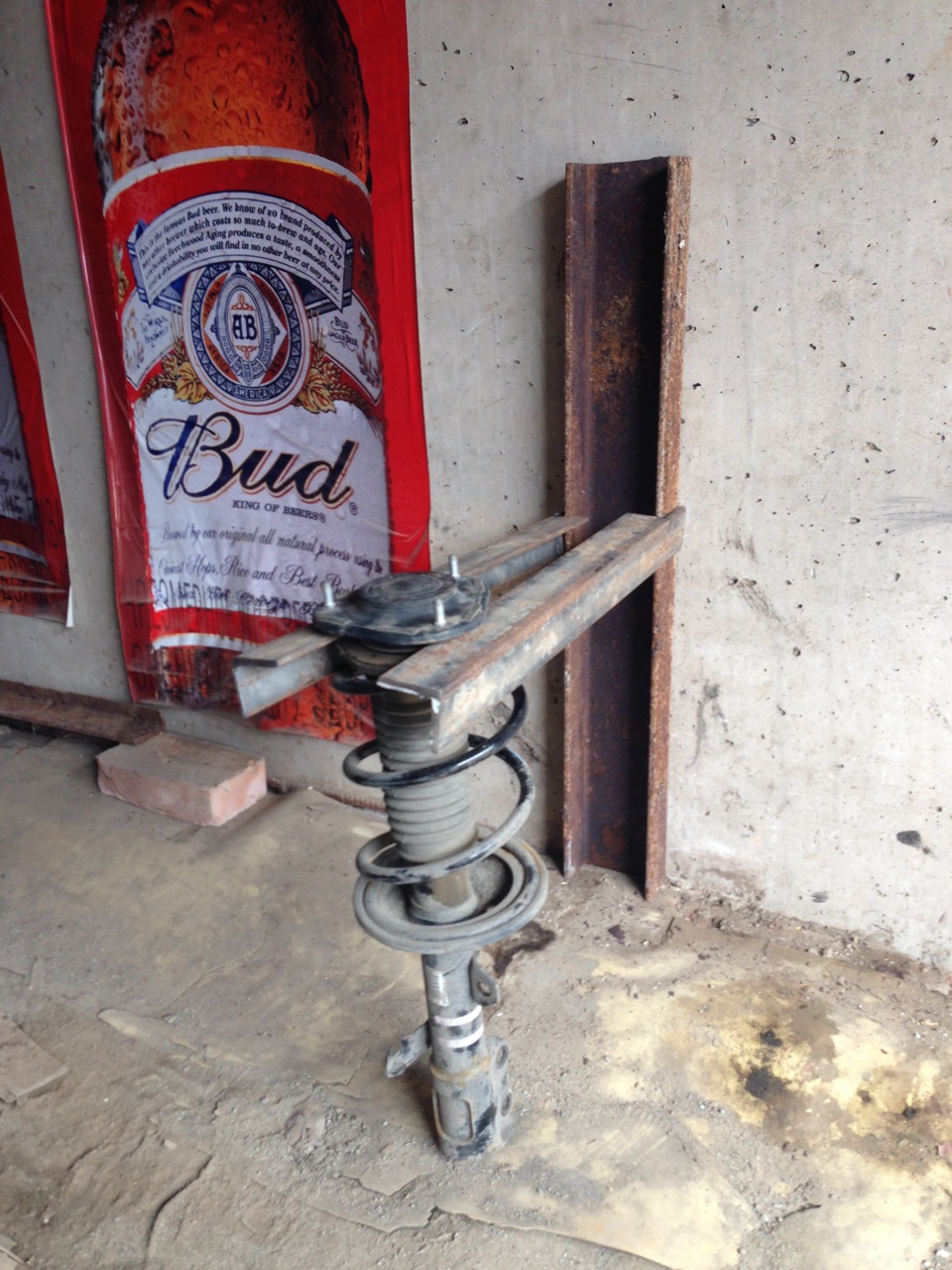

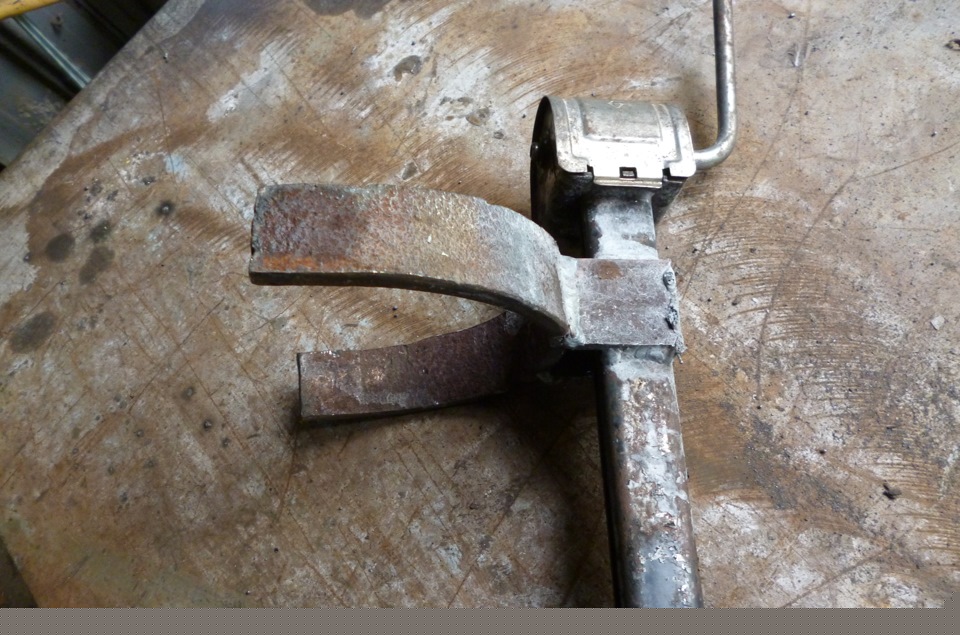

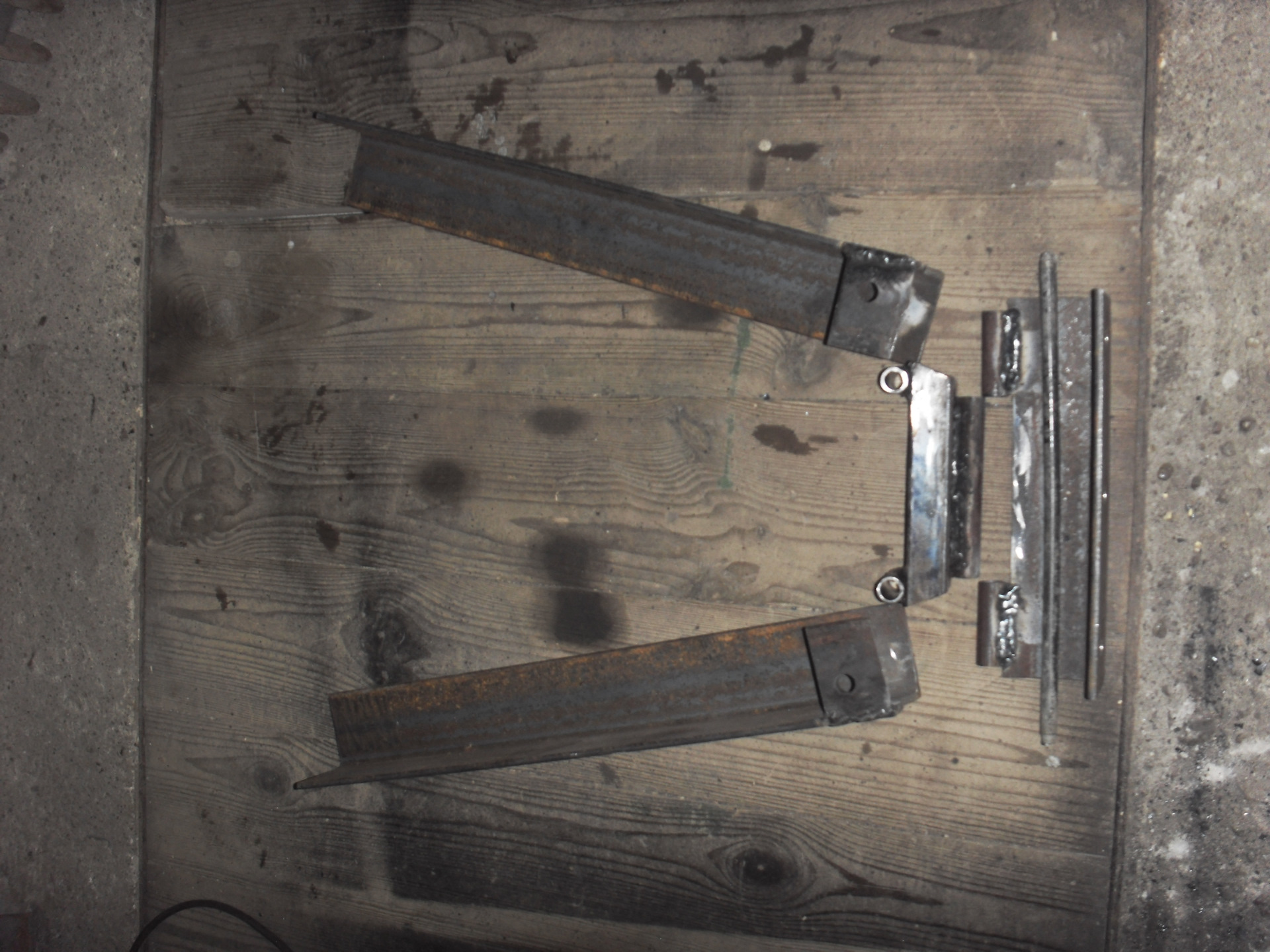

Механический полустационарный «станок» можно создать из «Волговского» домкрата.

старый домкрат от «Волги-24», «Москвича 412» или другой советской легковушки = 0 руб.
старый шатун от любого двигателя = 0 руб.
стальной уголок со свалки 1 метр = 0 руб.
пара штоков от сломанных амортизаторов = 0 руб.
пригоршня болтов и гаек М12 – М14 = условно бесплатно.

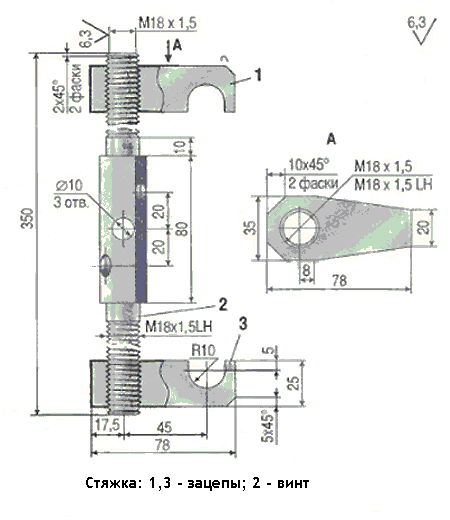

Чертежи универсальных резьбовых стяжек

Вернёмся к вопросу, как самим изготовить приспособление для стяжки пружин амортизаторов. Ниже показан внешний вид готовых приспособлений:

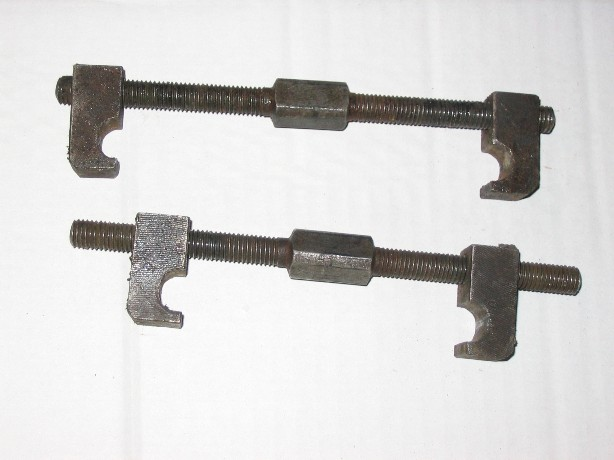

Резьбовые стяжки, изготовленные на заводе

На одной стороне стержня нарезана левая резьба, на другой – правая. Шаг резьбы используется стандартный, М18. Но покупкой резьбовых штанг здесь не обойтись. А чтобы нарезать резьбу самим, понадобится специальное оборудование.

Чертежи узлов, составляющих всю конструкцию, приведены здесь:

Резьбовая стяжка (3 детали)

Чтобы изготовить детали, нужно располагает токарным, сверлильным и, наверное, фрезерным станком. Возможно, проще обратиться в мастерскую. Распечатайте чертёж, скачав его с сайта.

Допустим, стяжки были изготовлены согласно чертежам и все детали друг к другу подходят. Но и тогда совет об использовании смазки остаётся в силе. Нужно взять солидол или циатим и нанести этот материал на резьбу гаек.

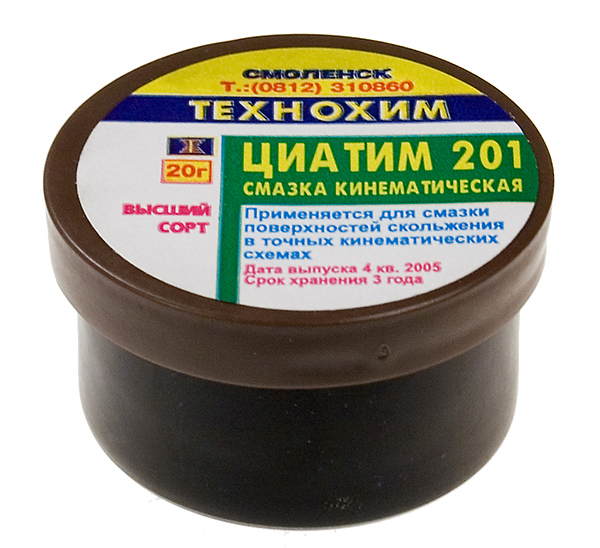

Упаковка циатим-201, 20 гр.

Смазка циатим-201 – материал достаточно дорогой. Можно снизить расход, смешав его с машинным маслом в пропорции 50/50. Желаем удачи.

Замена передней пружины Renault Logan

Прежде чем заниматься ремонтом передней подвески, необходимо подготовить нужный инструмент. Для разборки деталей ходовой части Logan обязательно потребуется:

набор рожковых и комбинированных ключей;
шестигранники и «звездочки»;
торцевые головки и воротки;
комплект стяжек (2 шт.);
молоток;
накидной ключ на 21 с большим изгибом.

На Рено Логан-1 замену передней пружины выполняем в следующей последовательности:

устанавливаем машину на ровной поверхности, ставим упоры под задние колеса;
открываем капот, шестигранником-звездочкой на 6 удерживаем шток амортизатора, а накидным ключом на 21 откручиваем верхнюю гайку амортизаторной стойки;

домкратим авто, снимаем переднее колесо на той стороне, где демонтируется амортизатор, под днищем для страховки размещаем «козлик»;
раскручиваем болты с гайками, крепящие амортизатор к поворотной цапфе (ключи на 18), если нижний болт будет упираться в тормозной цилиндр, придется нижний крепеж суппорта ослабить, а верхний снять, чтобы отодвинуть суппорт от амортизатора;

вынимаем болты, подаем поворотный кулак на себя (в сторону от автомобиля), демонтируем амортизаторную стойку в сборе с пружиной;

если пружина сломана или просела, ее стягивать не нужно, поэтому просто отворачиваем вторую верхнюю гайку на штоке амортизатора;

ставим новую деталь вместо сломанной, если ПП нормального размера по высоте, закрепляем стяжки на пружинных витках, постепенно стягиваем витки, поджимая попеременно их с одной и с другой стороны;

много стягивать не нужно, важно чтобы гайку на амортизаторном штоке можно было наживить, затем ее закрутить до упора;
устанавливаем стойку на место, производит сборку.

Важно при монтаже пружины попасть витками в пазы нижней и верхней чашек, в этом случае ПП стянется без проблем. На Логане достаточно часто удается обойтись без стяжек, сжать пружину руками и наживить гайку

При отсутствии каких-либо осложнений работа при наличии слесарных навыков выполняется за два часа, на подъемнике замену можно произвести еще быстрее.

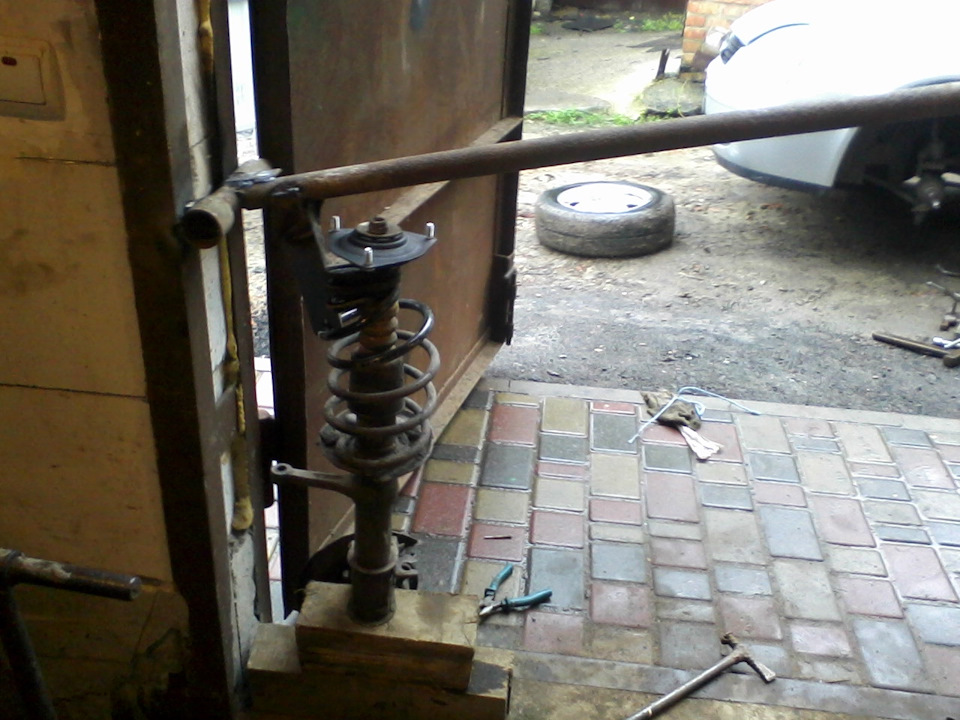

Самодельные съемники пружин с автомобильных стоек – видео

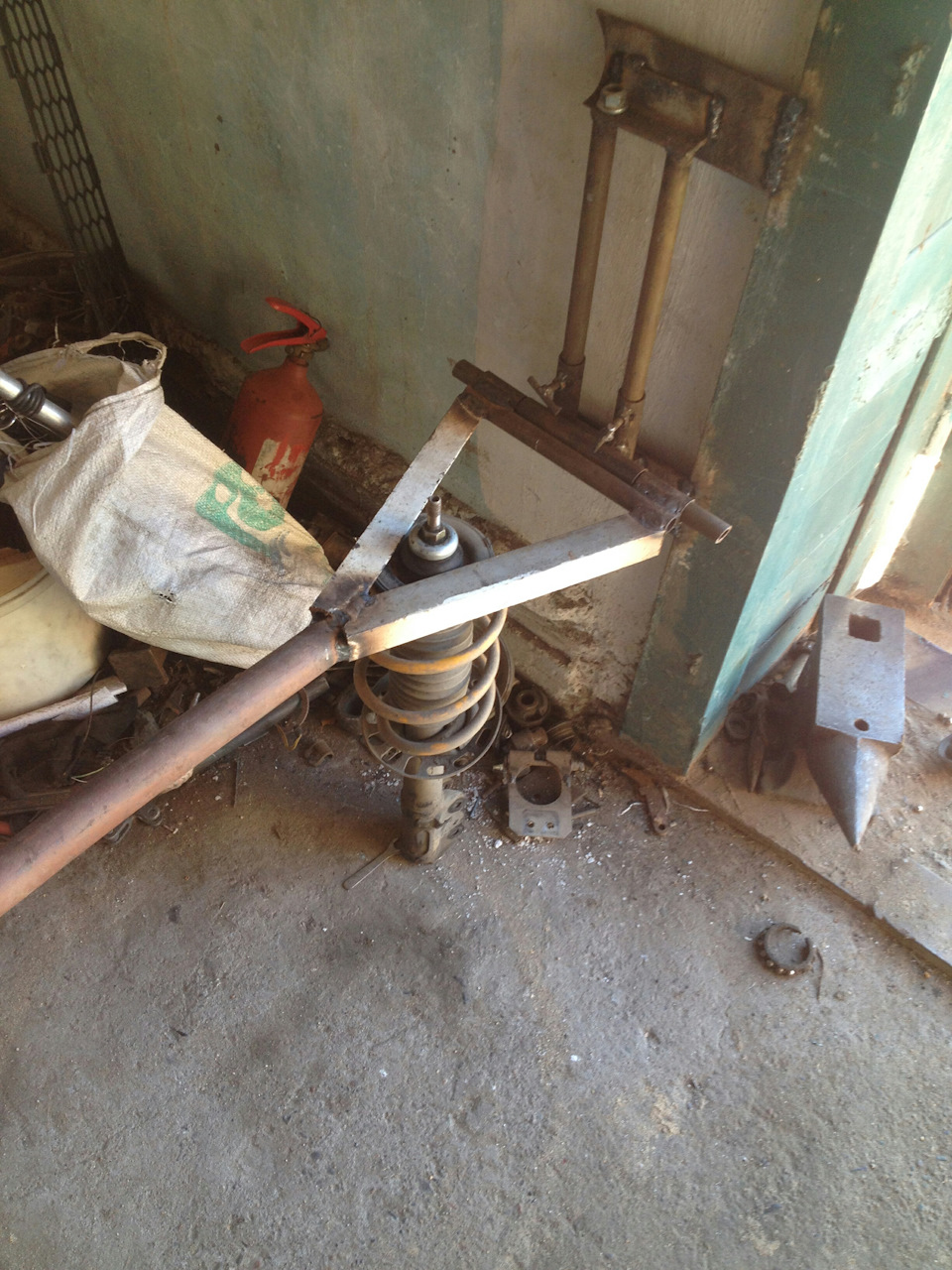

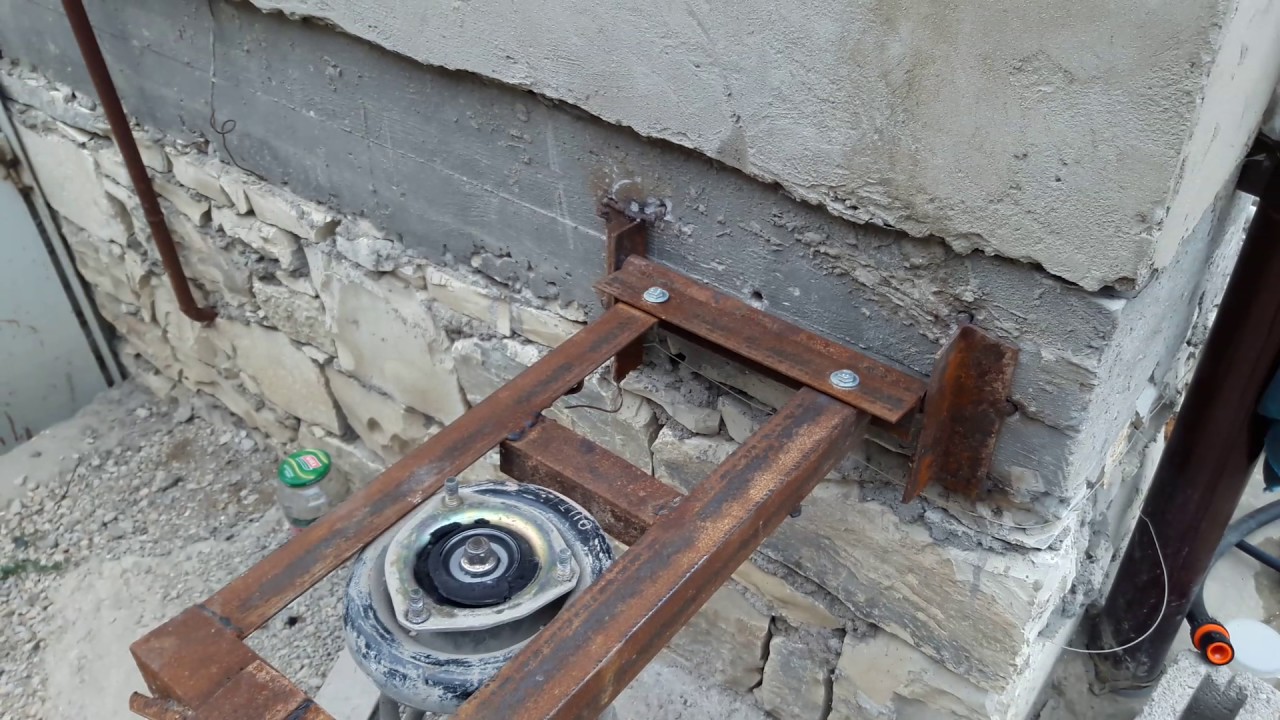

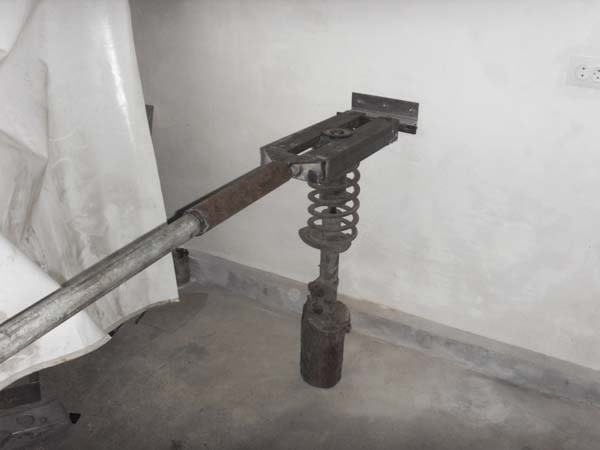

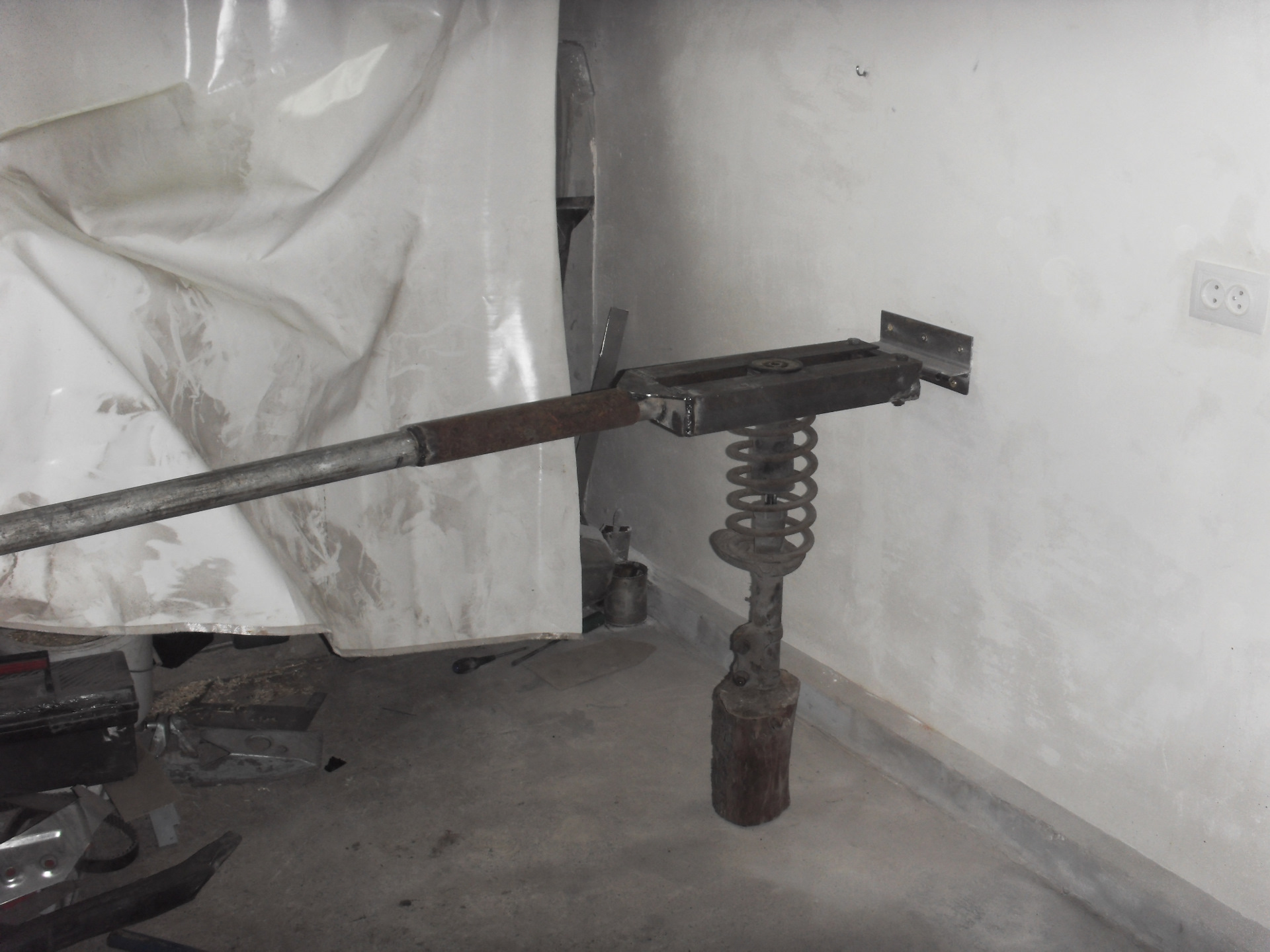

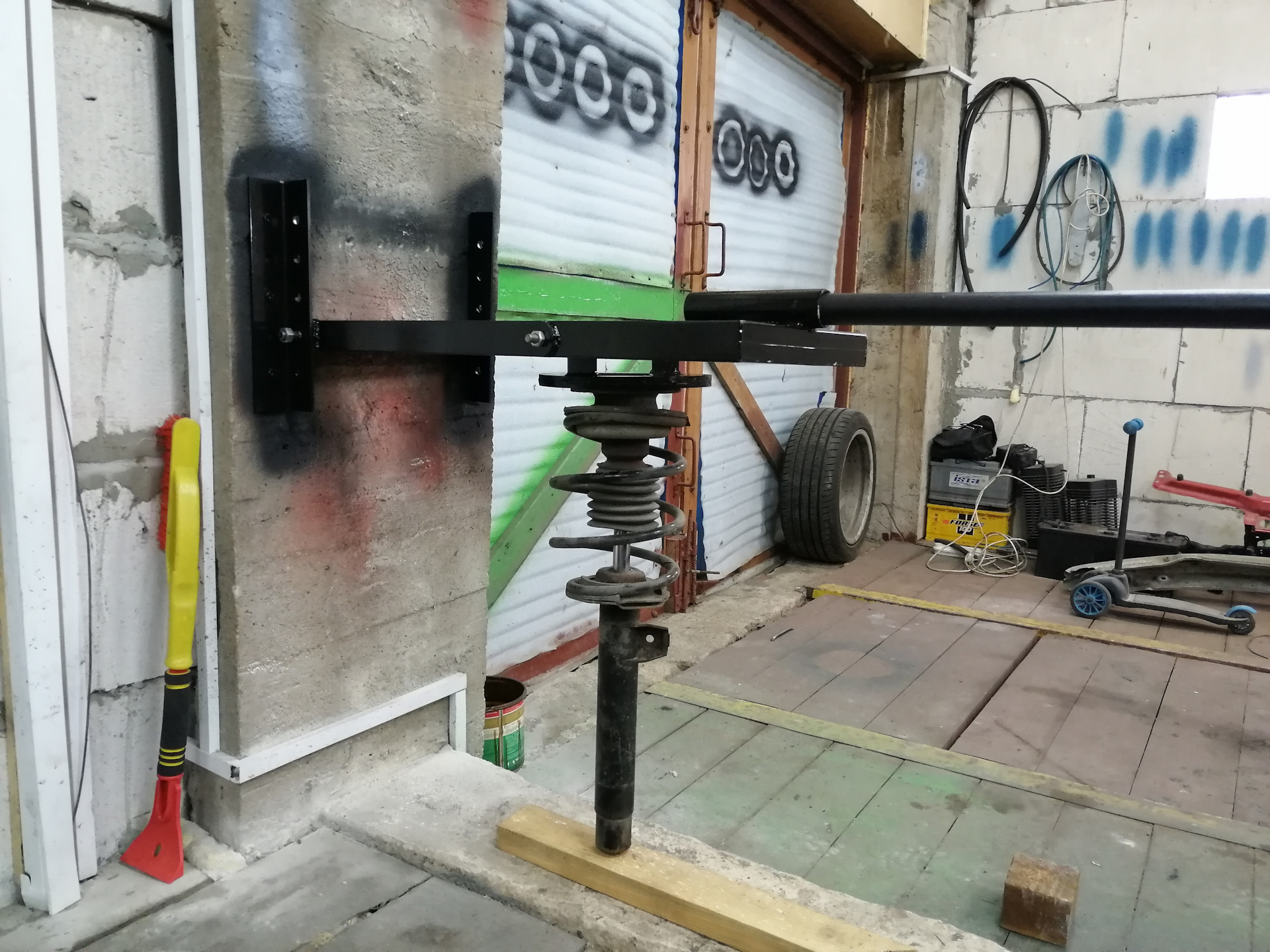

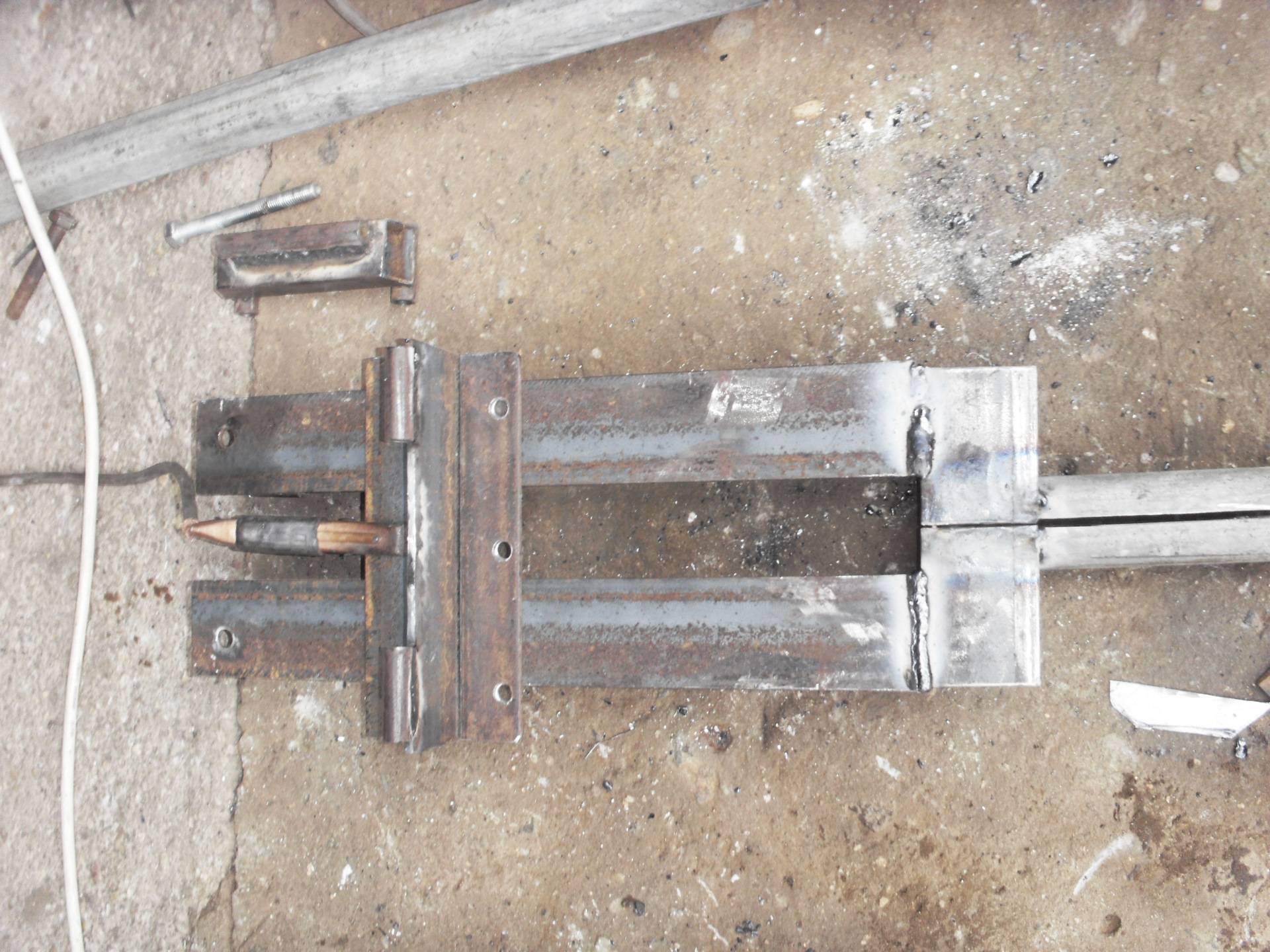

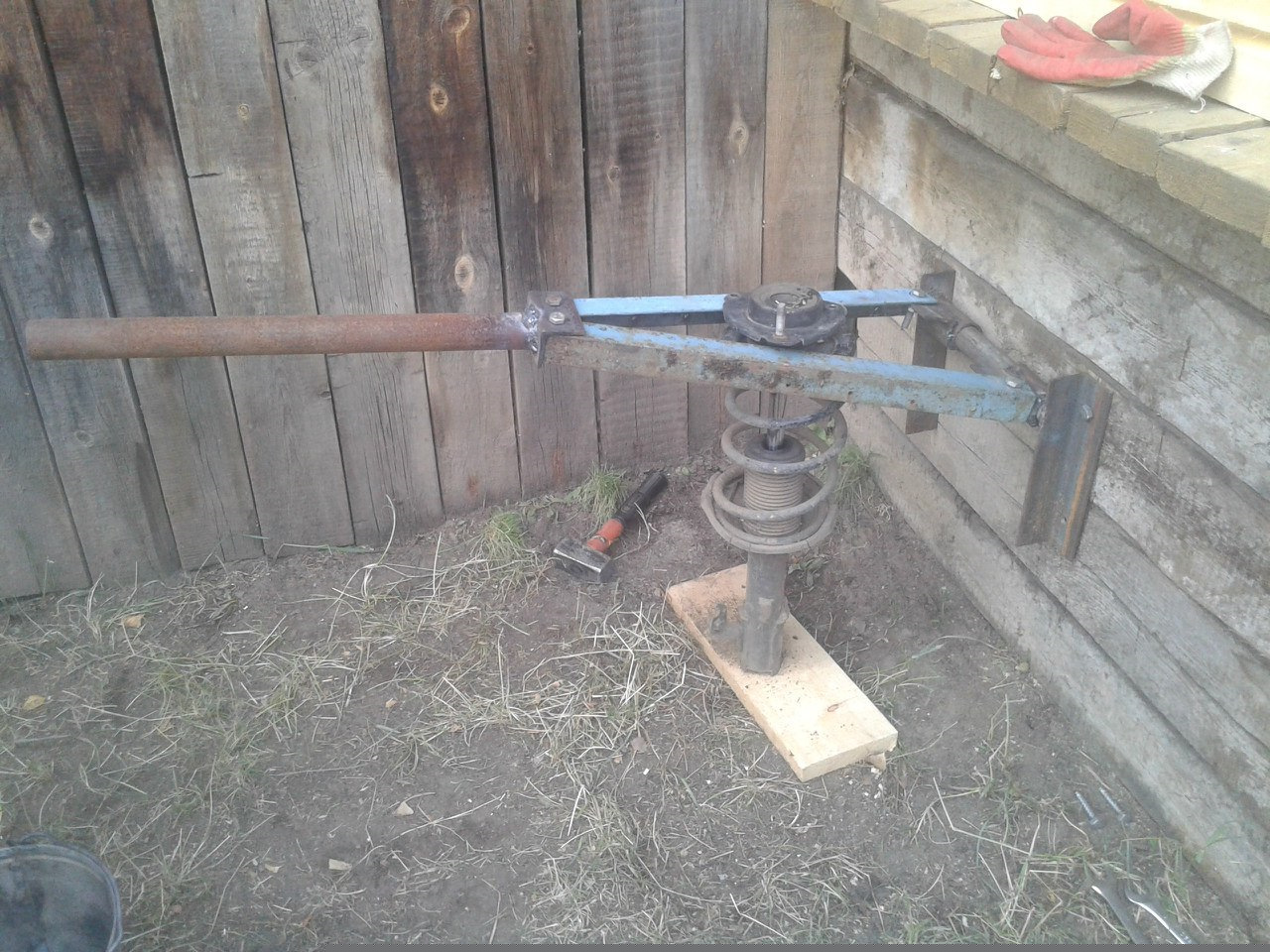

Самодельная стойка переносная

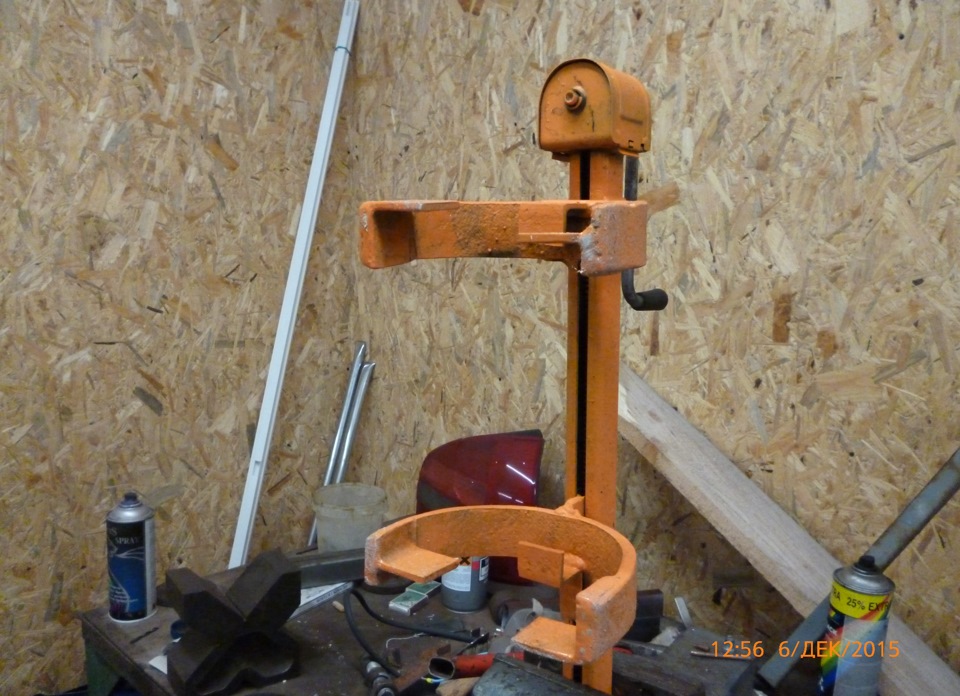

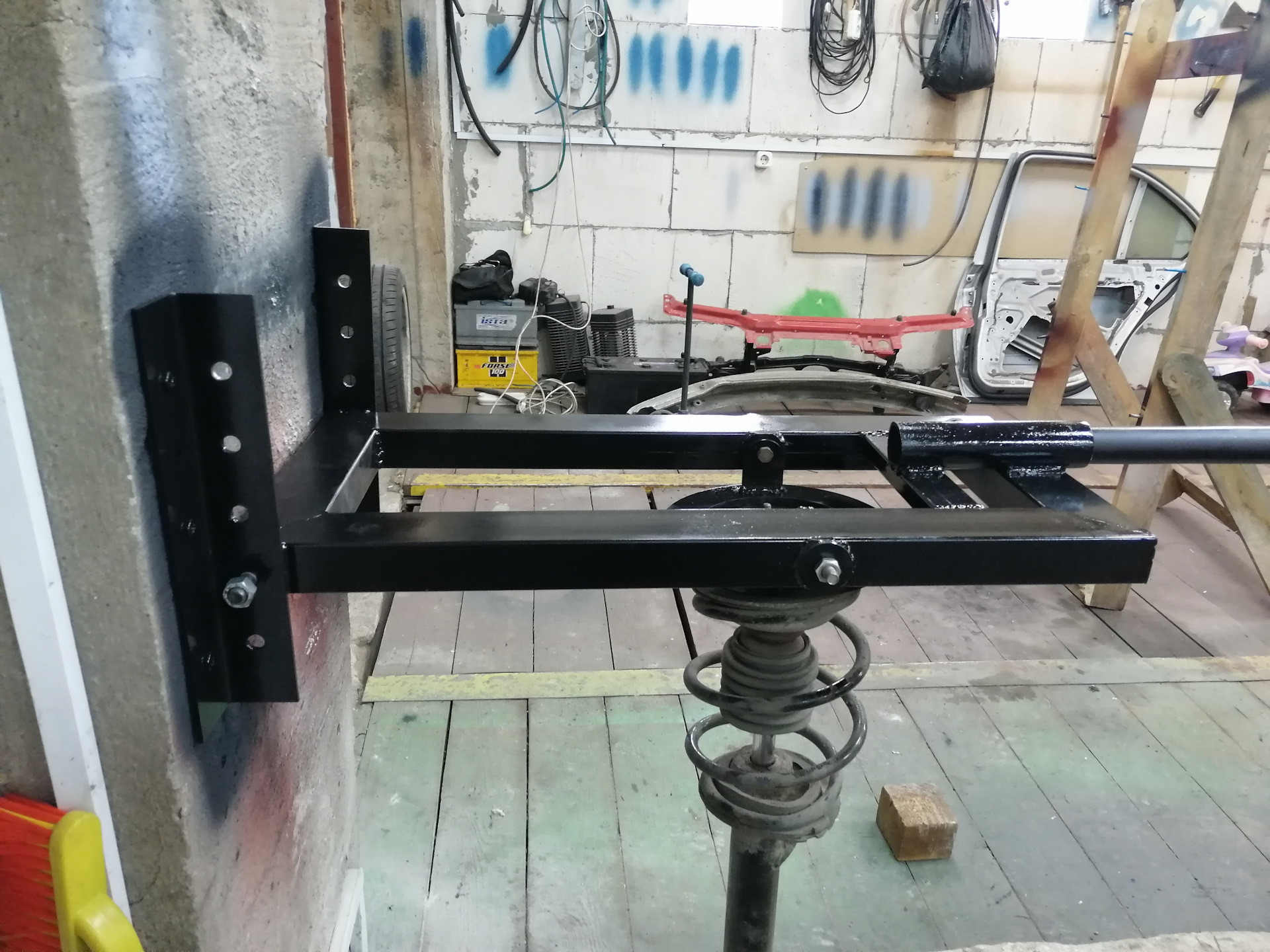

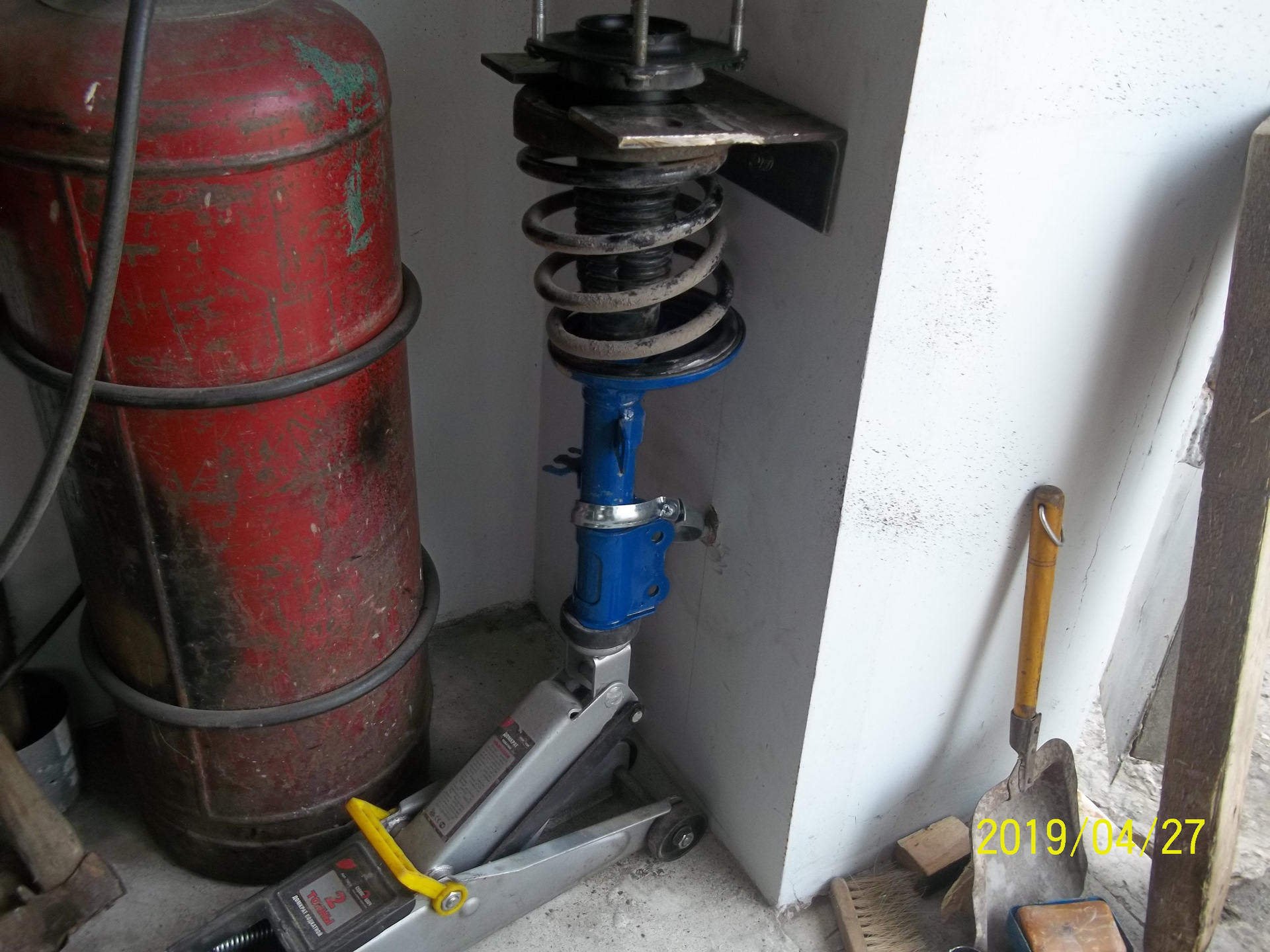

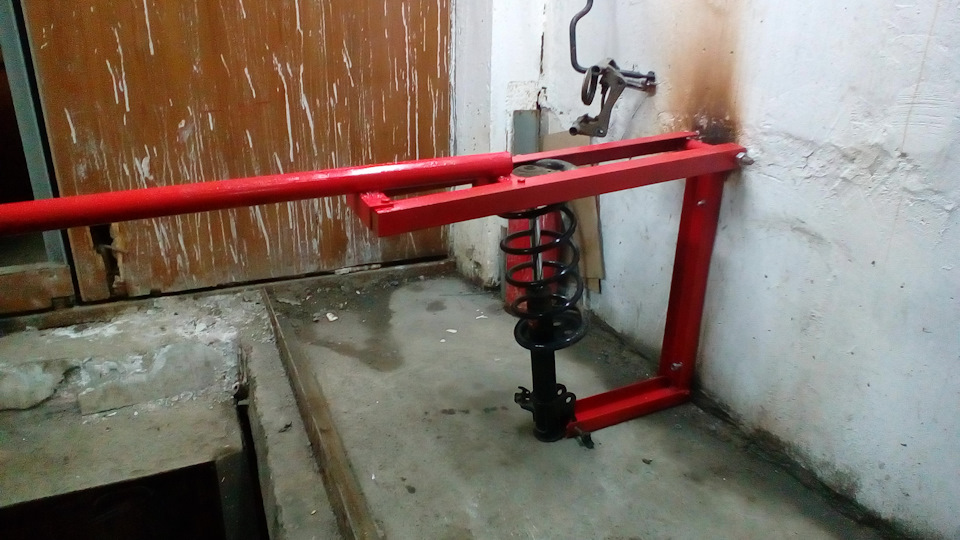

С креплением к стене

Итог: Стоимость самодельных съемников пружин стремится к нулю, поскольку собираются они буквально из хлама. А без них, обслужить подвеску автомобиля не представляется возможным.
