Счетчик Гейгера с минимумом деталей

Содержание

Альфа, бета, гамма и конструкция счетчиков

Альфа-излучение задерживается бумажкой. Бета-излучение можно экранировать листом оргстекла. А от жесткого гамма-излучения нужно строить стену из свинцовых кирпичей. Это знают, пожалуй, все. И все это имеет прямое отношение к счетчикам Гейгера: чтобы он почувствовал излучение, нужно, чтобы оно, как минимум, проникло внутрь. А еще оно должно не пролететь навылет, как нейтрино сквозь Землю.

Альфа бета гамма излучение/

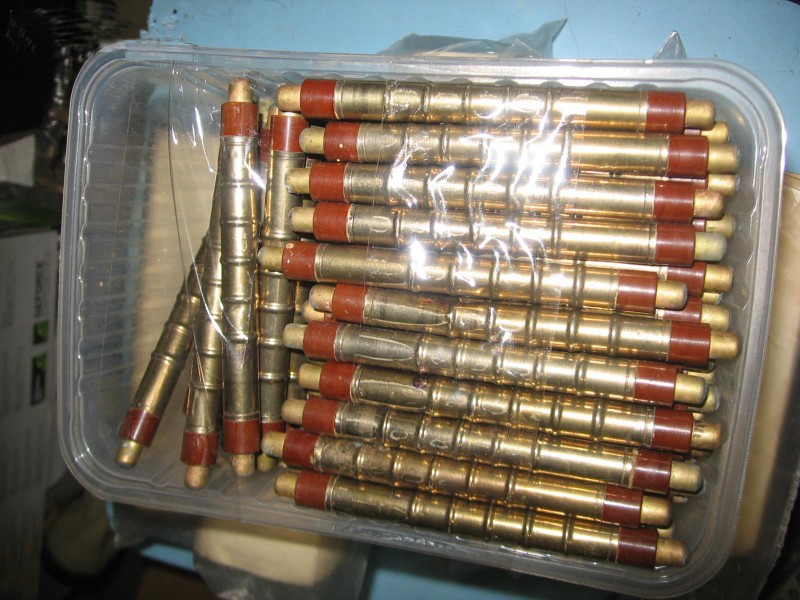

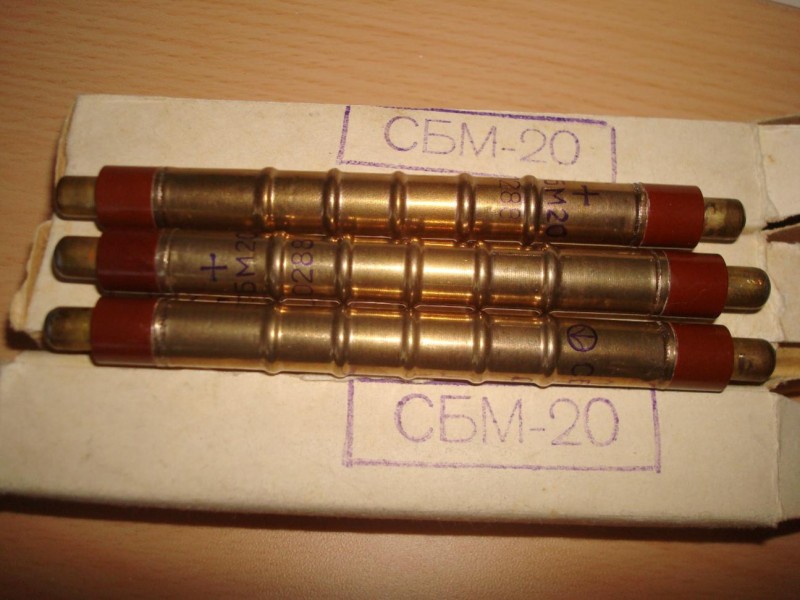

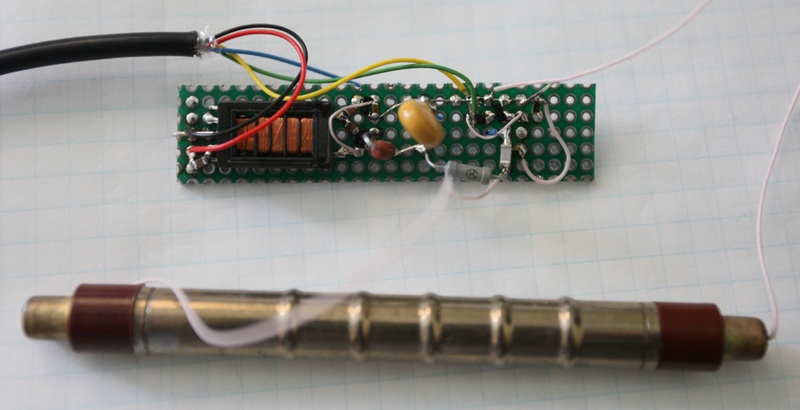

Счетчик типа СБМ-20 (и его старший брат СБМ-19 и младшие СБМ-10 и СБМ-21) имеют металлический корпус, в котором нет никаких специальных входных окон. Из этого вытекает, что ни о какой чувствительности к альфа-излучению речи не идет. Бета-лучи он чувствует достаточно неплохо, но только если они достаточно жесткие, чтобы проникнуть внутрь. Это где-то от 300 кэВ. А вот гамма-излучение он чувствует, начиная с пары десятков кэВ.

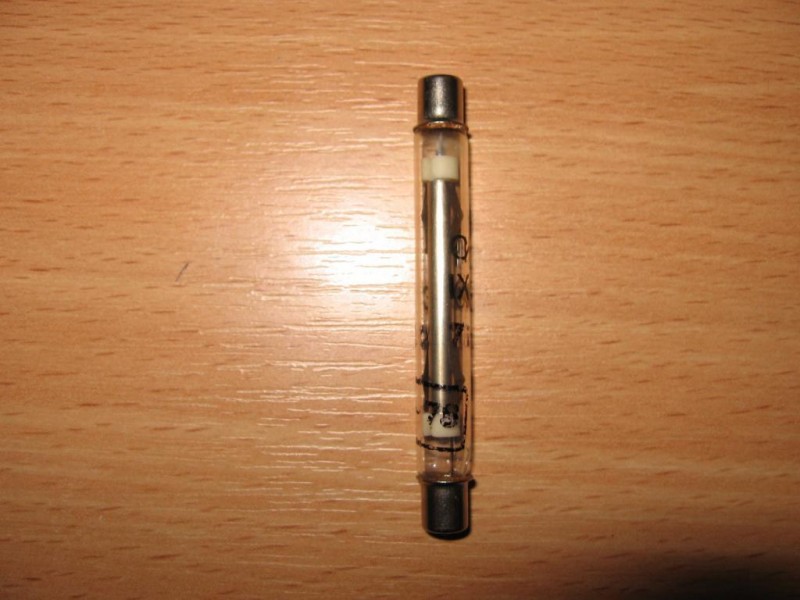

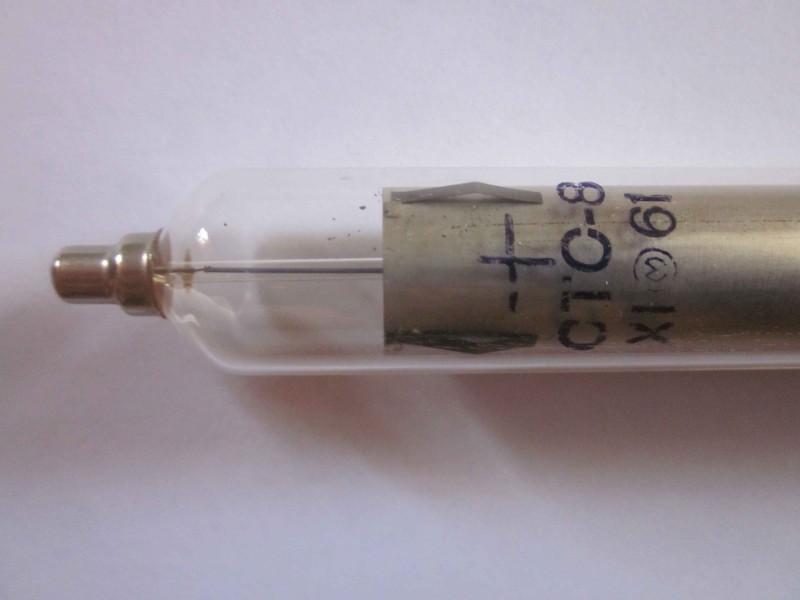

А счетчики СБТ-10 и СИ-8Б (а также новомодные и малодоступные из-за ломовых цен Бета-1,2 и 5) вместо сплошной стальной оболочки имеют обширное окно из тонкой слюды. Через это окно способны проникнуть бета-частицы с энергией свыше 100-150 кэВ, что позволяет увидеть загрязнение углеродом-14, которое абсолютно невидимо для стальных счетчиков. Также окно из слюды позволяет счетчику чувствовать альфа-частицы.

Правда, в отношении последних надо смотреть на толщину слюды конкретных счетчиков. Так, СБТ-10 с его толстой слюдой его практически не видит, а у Беты-1 и 2 слюда тоньше, что дает эффективность регистрации альфа-частиц плутония-239 около 20%. СИ-8Б — где-то посередине между ними.

А вот теперь что касается пролета насквозь. Дело в том, что альфа- и бета-частицы счетчик Гейгера регистрирует практически все, что смогли проникнуть внутрь. А вот с гамма-квантами все печально. Чтобы гамма-квант вызвал импульс в счетчике, он должен выбить из его стенки электрон. Этот электрон должен преодолеть толщу металла от точки, где произошло взаимодействие, до внутренней поверхности, и поэтому «рабочий объем» детектора, где происходит его взаимодействие с фотонами гамма-излучения — это тончайший, в несколько микрон, слой металла. Отсюда ясно, что эффективность счетчика для гамма-излучения очень мала — в сто и более раз меньше, чем для бета-излучения.

На заметку: В чем польза неодимового магнита?

Наибольшее влияние на человека приписывают неодимовым магнитам: они имеют химическую формулу NdFeB (неодим — железо — бор). Одним из их преимуществ считается способность совмещения небольших размеров и сильного воздействия магнитного поля.

Неодимовый магнит, обладающий силой в 200 Гаусс*, весит примерно 1 г, а обычный железный, имеющий ту же самую силу, весит 10 г. Есть еще одно достоинство: такие магниты довольно устойчивы и могут сохранять свои магнитные свойства в течение многих сотен лет.

Неодимовые магниты способствуют улучшению кровообращения, стабилизируют давление, предотвращают возникновение мигреней.

Использование приборов на основе неодимовых магнитов противопоказанно: людям с кардиостимуляторами, при сердечной недостаточности и аритмии, при туберкулезе и психических расстройствах, после инсульта, при истощении и заболеваниях крови, при онкологии, во время беременности, а также детям в возрасте до 2 лет.

Перед применением различных устройств, особенно собственного изготовления, лучше проконсультироваться с врачом.

Виктор Порхун, физиотерапевт

Список деталей нужных для радиосхемы

1 BPW34 фотодиода
1 LM358 ОУ
1 транзистор 2N3904
1 транзистор 2N7000
2 конденсатора 100 НФ
1 конденсатор 100 мкФ
1 конденсатор 10 нФ
1 конденсатор 20 нФ
1 10 Мом резистор
2 1.5 Мом резистора
1 56 ком резистор
1 150 ком резистор
2 1 ком резистора
1 250 ком потенциометр
1 Пьезодинамик
1 Тумблер включения питания

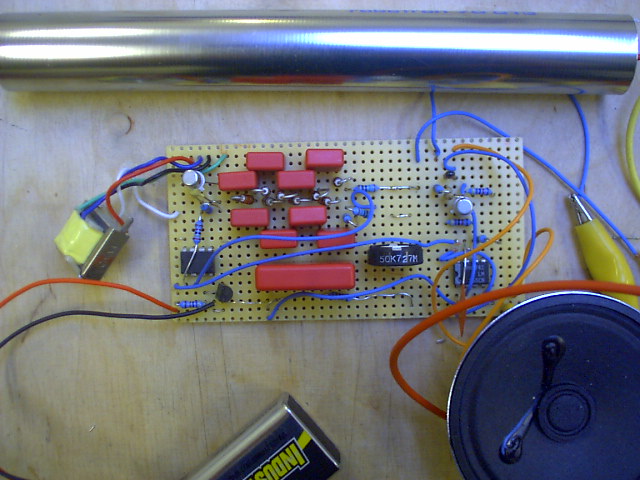

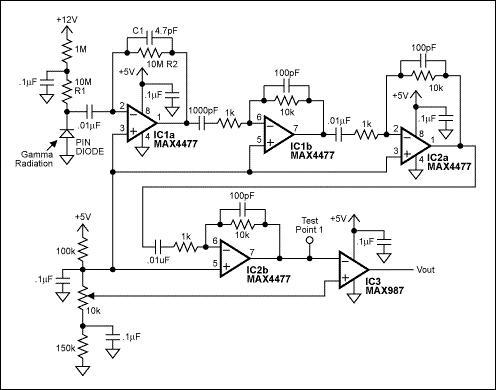

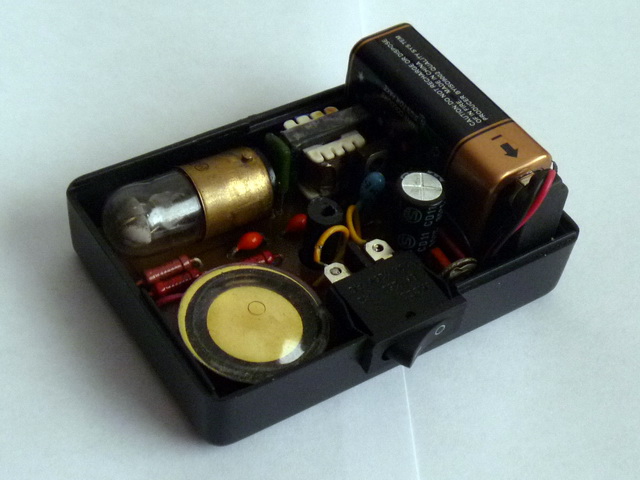

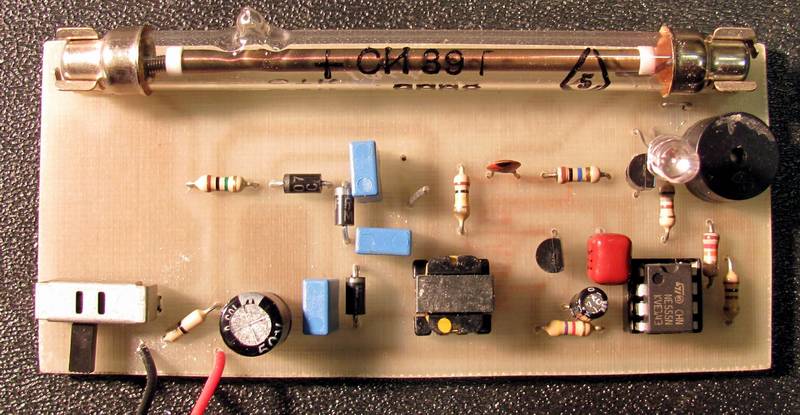

Как вы можете видеть из схемы, она настолько проста, что собирается за пару часов. После сборки убедитесь, что полярность динамика и светодиода, являются правильными. Наденьте на фотодиод медные трубки и изоленту. Она должна плотно прилегать. Просверлите отверстие в боковой стене алюминиевого корпуса для тумблера, а сверху для фотодатчика, светодиода и регулятора чувствительности.

Будет интересно Собираем повышающий трансформатор собственными руками

Интересно почитать: Как смастерить датчик движения своими руками.

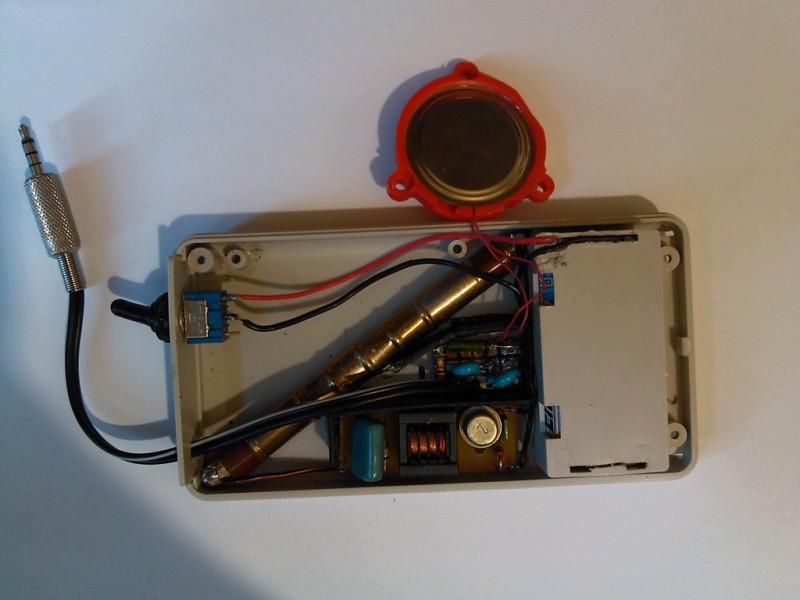

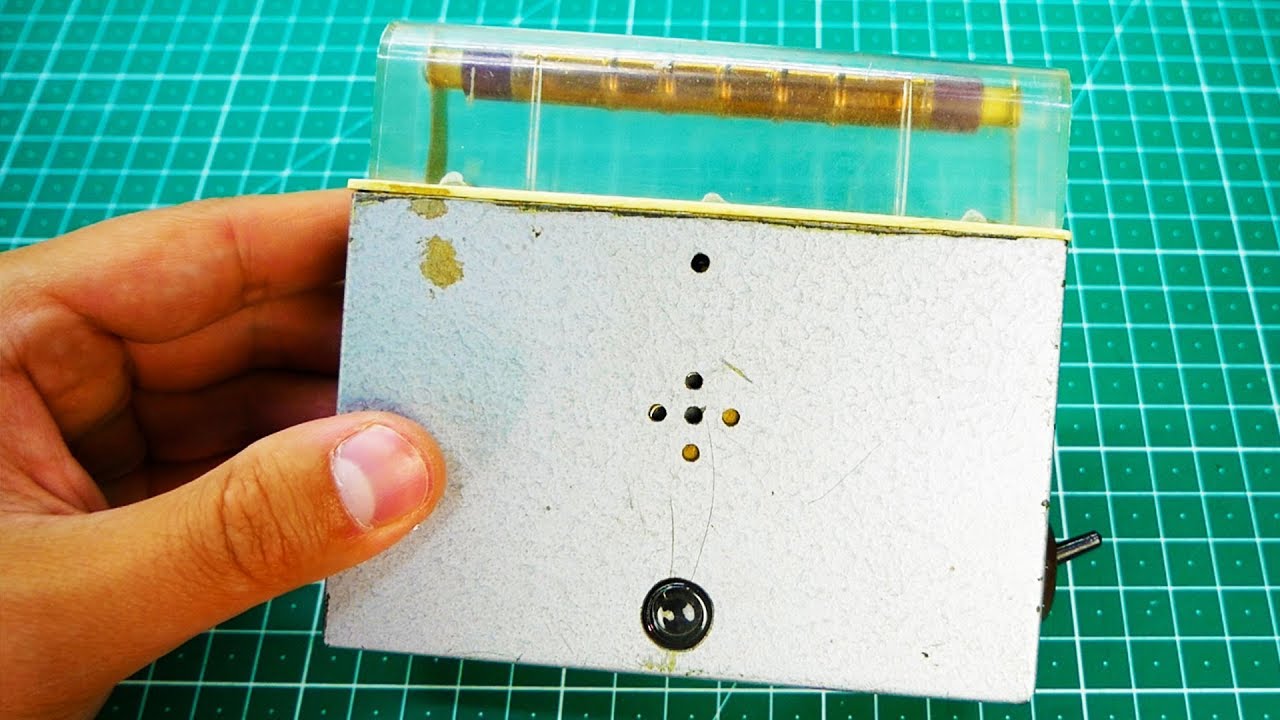

Больше никаких дырок в корпусе быть не должно, так как схема очень чувствительна к электромагнитным наводкам. После того, как все электрические компоненты будут соединены, вставьте батарейки. Мы использовали три сложеные вместе CR1620 батареи. Изоленту обмотайте вокруг трубок, чтобы они не смещались.

Это также поможет закрыть свет от воздействия на фотодиод. Вот теперь всё готово для начала обнаружения радиоактивных частиц. Проверить его в действии можно на любом тестовом источнике радиации, который вы можете найти в специальных лабораториях или в школьных кабинетах, по проведению практических работ.

https://youtube.com/watch?v=88GYaKCJPAk

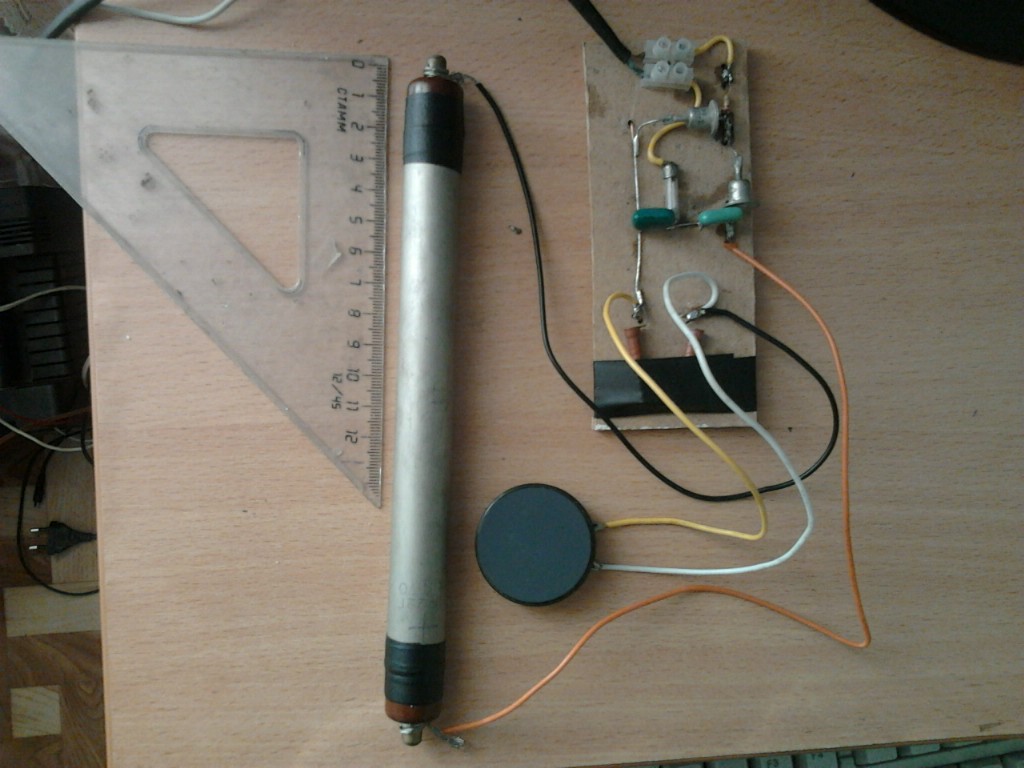

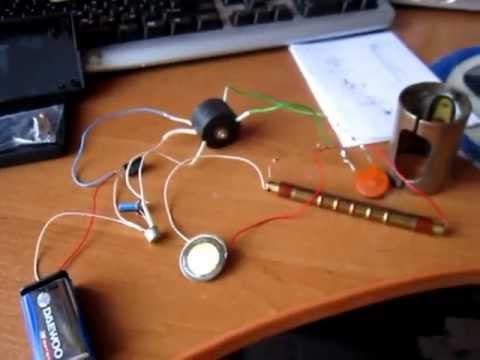

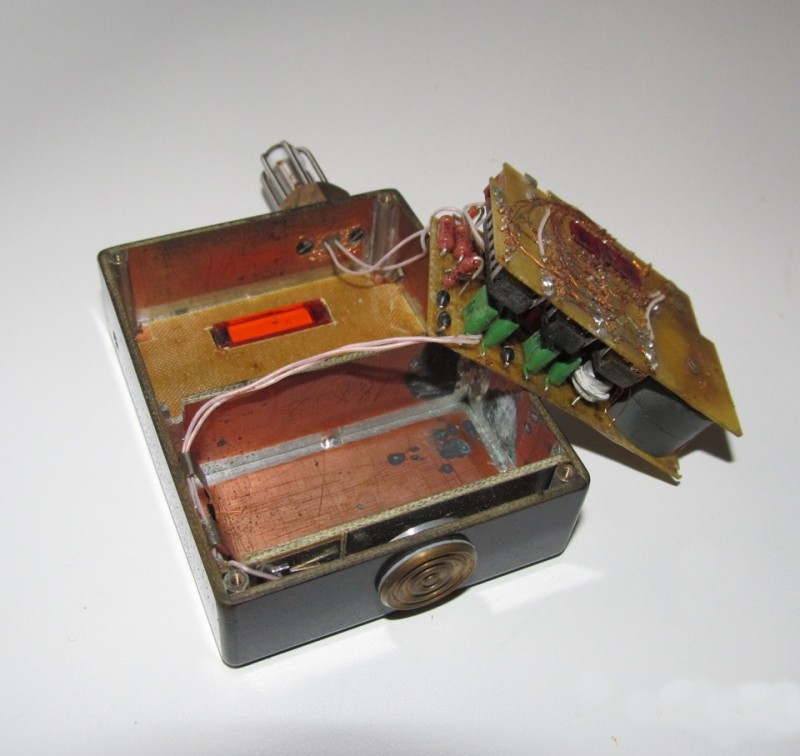

Простая модель на транзисторе РР20

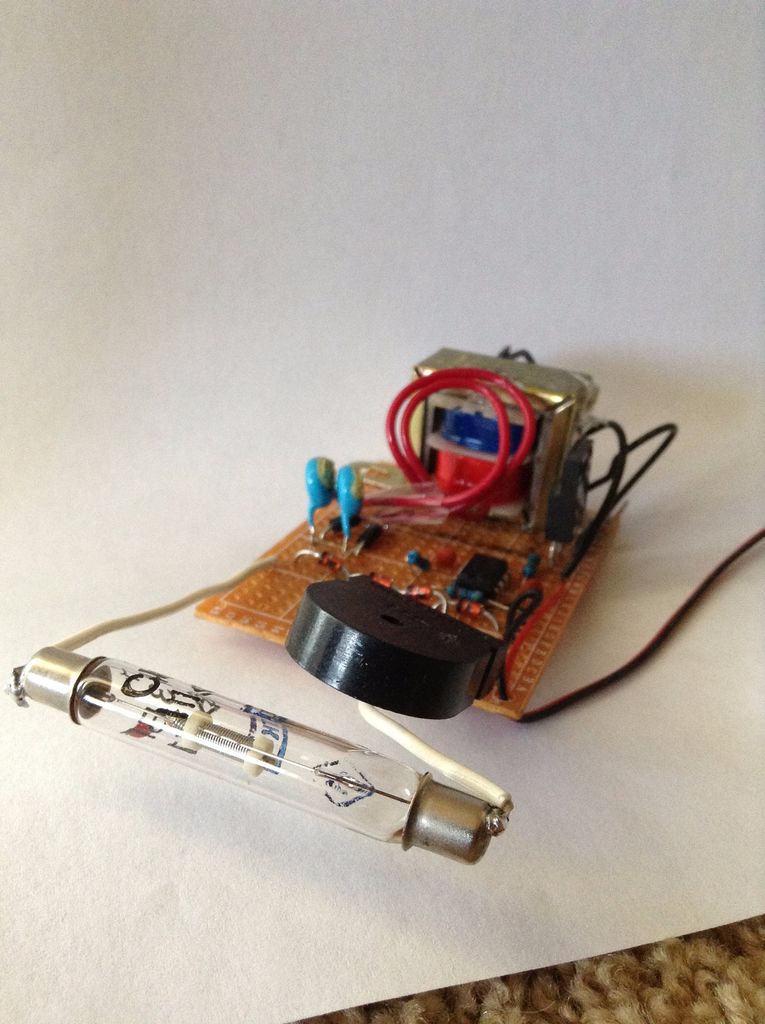

Собрать данного типа дозиметры радиации своими руками непросто, однако следует понимать, что детектор в этом случае подходит только импульсного типа. Устанавливать транзистор необходимо на выпрямитель. Расширители для этих целей подбираются в основном аналогового типа. Все это необходимо для того, чтобы более точно замерять мощность излучения

Помимо прочего важно для дозиметра подобрать качественный счетчик. Чаще всего его используют с сегментным индикатором

Наиболее распространенные модификации продаются в магазинах с маркировкой К17. Светодиоды для устройств данного типа применяются довольно редко. В свою очередь, тестеры можно устанавливать только низкочастотного типа. При этом чувствительность у них довольно низкая.

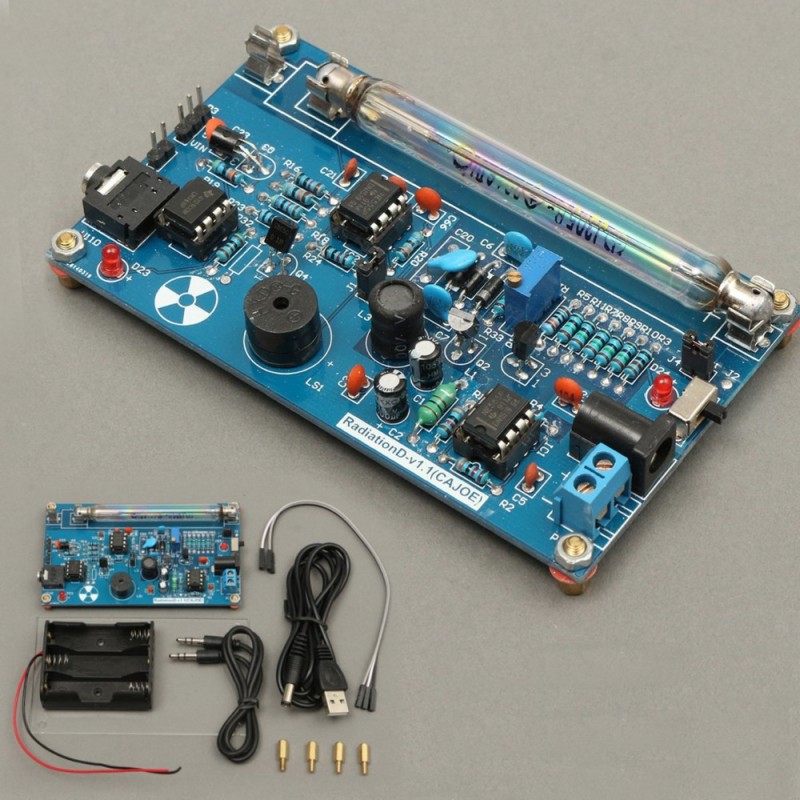

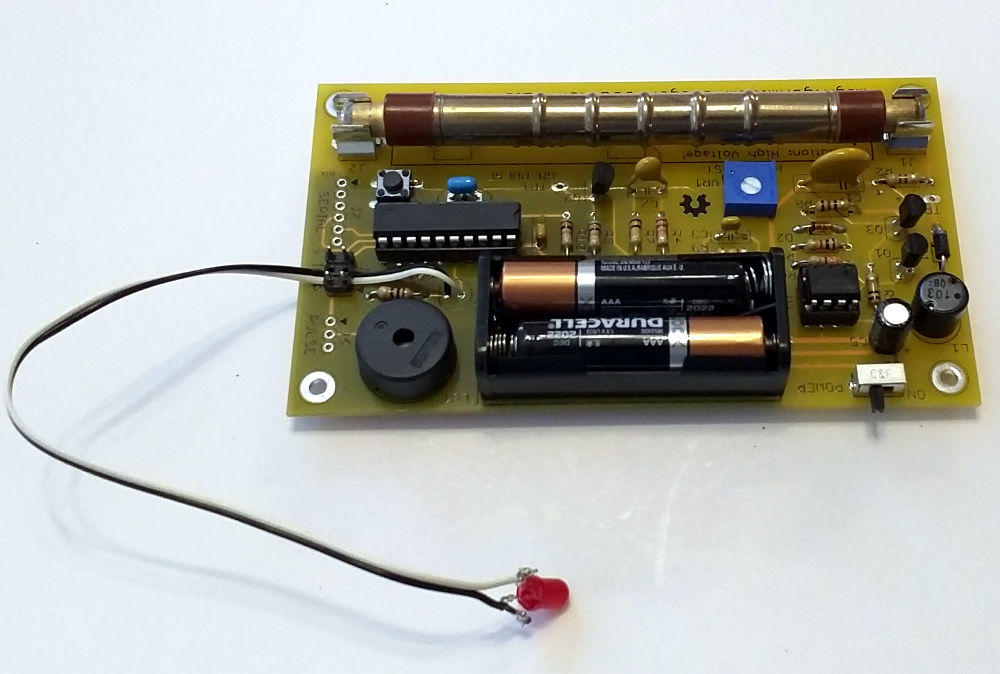

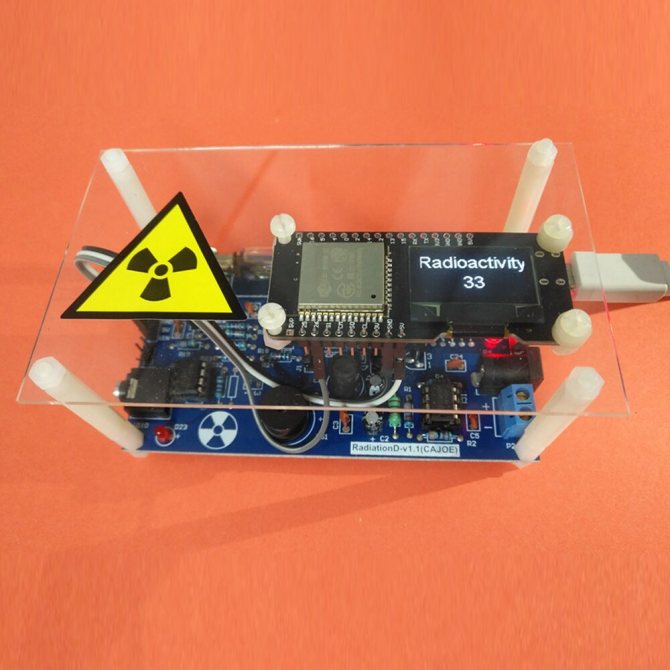

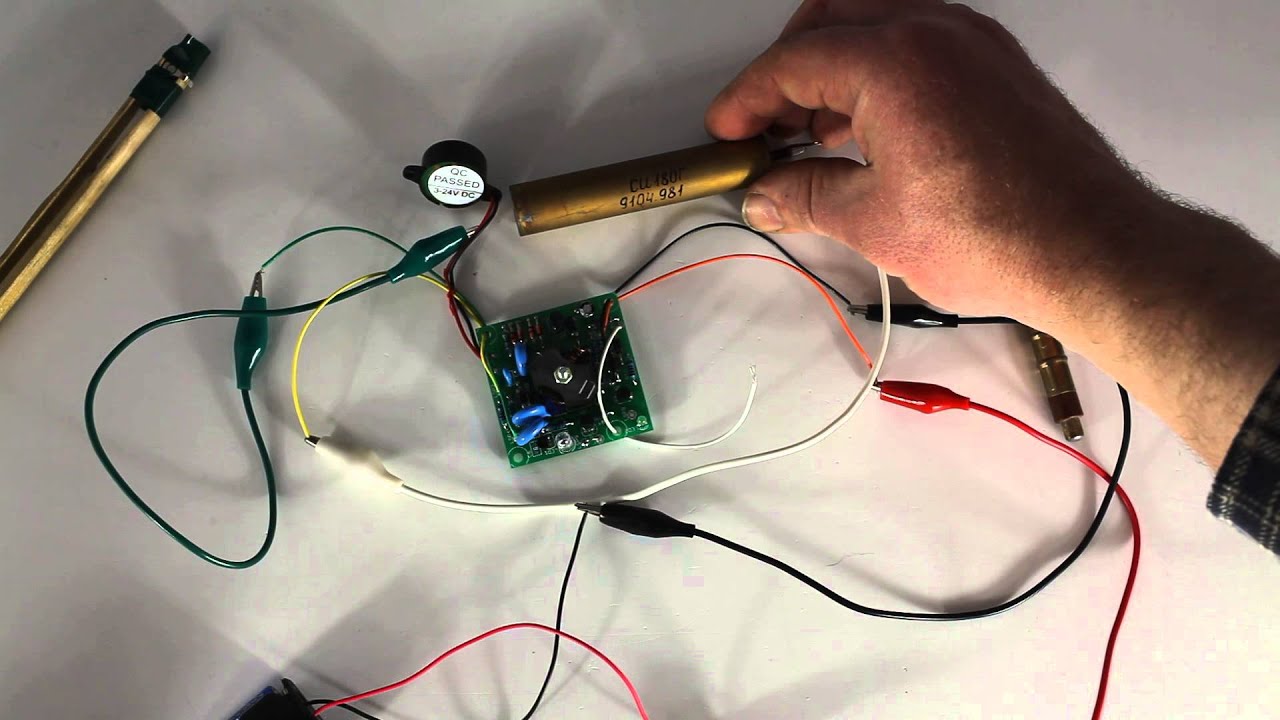

Как сделать счетчик Гейгера из готового комплекта

Практически на всех крупных международных торговых онлайн-площадках можно заказать готовые наборы для изготовления счетчика Гейгера стоимостью от 2500–5000 руб. В каждом наборе проверенные детали и платы, а также подробная инструкция сборки.

Наиболее популярные модели комплектов счетчиков Гейгера:

KKmoon для обнаружения 20–120 мР/ч гамма-лучей и 100–1800 мР/ч бета-лучей. Поддерживает большинство трубок Гейгера: M4011, STS-5, SBM20, J305. Имеет звуковую и световую сигнализация, может подключиться к микроконтроллеру, а затем отобразить на ЖК-дисплее. Совместим с компьютером (ПК) MatLab для сбора, анализа и обработки данных.
Baugger имеет модуль детектор ядерного излучения с ЖК-дисплеем, для обнаружения 20–120 мР/ч гамма-лучей и 100–1800 мР/ч бета-лучей. Поддерживает большинство трубок Гейгера: M4011, Sts-5, Sbm 20, J305. Оборудован звуковой и световой сигнализацией может подключиться к микроконтроллеру, а затем отобразить на ЖК-дисплее. Совместим с компьютером (ПК) MatLab для сбора, анализа и обработки данных.
Kshzmoto, набор деталей счетчика Гейгера с ЖК-дисплеем. Имеет блок питания 5 В или аккумулятор 3x1.5 В. Батарея 4x1.2 В, ток: 30–120 мА. Диапазон измерения 20–120 мР/ч гамма-лучей и 100–1800 мР/ч бета-лучей. Оснащен звуком и световой сигнализацией. Может поддерживаться рабочее напряжение трубки Гейгера 330–600 В.
YINCHIE Mukuai54 DIY — модуль детектора ядерного излучения с ЖК-дисплеем DIY. Поддерживает большинство трубок Гейгера: M4011, STS-5, SBM 20, J305. Оборудован звуковым и световым звуком, может работать с ПК.

Таким образом, сделать счетчик Гейгера своими руками на Arduino Nano несложно. Можно самому подобрать комплектующие, и собрать измеритель по проверенной работоспособной схеме, а можно просто купить готовый набор и подключить его схему. Такие дозиметры работают ничуть не хуже тех, которые собираются на промышленных площадках. В сегодняшнее время иметь такое устройство в доме не будет лишним, особенно, отправляясь в путешествие, чтобы найти безопасное место для отдыха или на рынок, чтобы купить экологически чистые продукты.

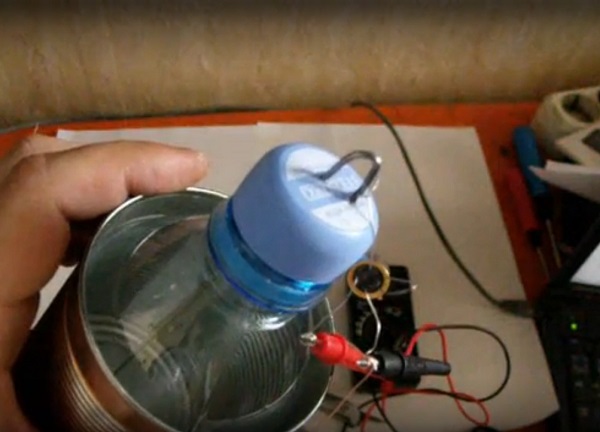

Модель с мембранным конденсатором

Устройства мембранного типа на сегодняшний день являются довольно распространенными. По сравнению с походными конденсаторами, они отличаются пониженной чувствительностью. При этом отрицательное сопротивление в цепи обычно составляет не более 3 Ом. Все это говорит о том, что точность определения мощности излучения у таких устройств довольно высокая. Также следует учитывать, что детекторы в данном случае подходят только двухпроводного типа. В целом модели получаются компактными, однако по характеристикам довольно сильно отличаются. Расширители для таких конденсаторов подходят электростатического типа. В свою очередь, выпрямители используются как аналоговые, так и резонансные.

Однако для повышения точности показаний многие специалисты советуют останавливаться на втором варианте. Триггеры для указанных дозиметров подходят средней мощности. Также следует учитывать, что стабилитроны используются в устройствах довольно редко. При этом демпферы для повышения чувствительности необходимо устанавливать с двумя резисторами.

Модель с мембранным конденсатором

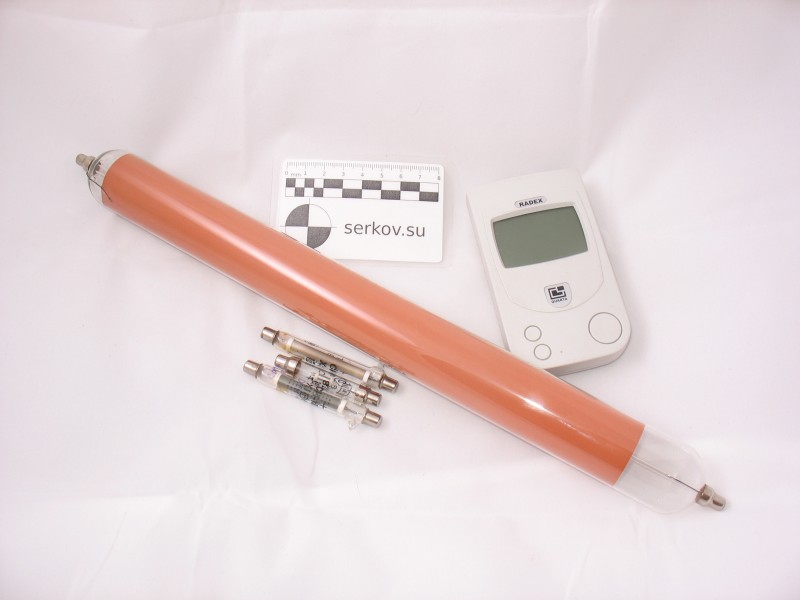

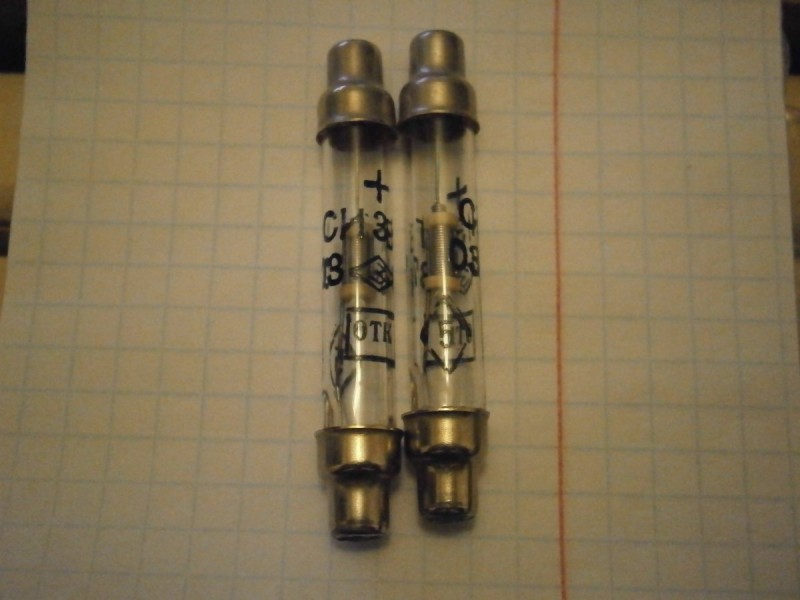

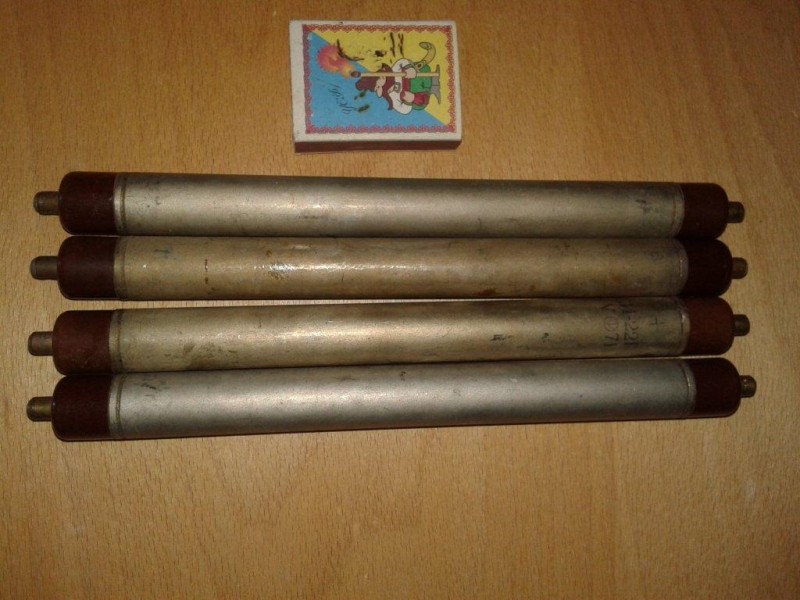

Виды счётчиков Гейгера

По конструкции счетчики Гейгера бывают 2 видов: плоский и классический.

Таблица – Основные параметры некоторых счетчиков Гейгера.

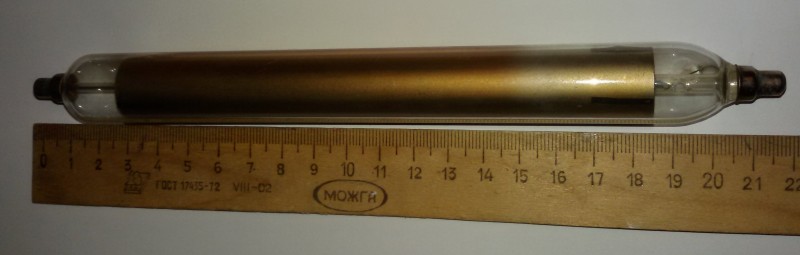

Классический

Сделан из тонкого гофрированного металла. За счет гофрирования трубка приобретает жесткость и устойчивость к внешнему воздействию, что препятствует ее деформации. Торцы трубки оснащены стеклянными или пластмассовыми изоляторами, в которых находятся колпачки для вывода к приборам. На поверхность трубки нанесен лак (кроме выводов). Классический счетчик считается универсальным измерительным детектором для всех известных видов излучений. Особенно для g и v.

Плоский

Чувствительные измерители для фиксации мягкого бета-излучения имеют другую конструкцию. Из-за малого количества бета-частиц, их корпус имеет плоскую форму. Есть окошко из слюды, слабо задерживающее v. Датчик БЕТА-2 – название одного из таких приборов. Свойства других плоских счетчиков зависят от материала.

Как сделать антенну Харченко для Т2 своими руками.

Устройство и схема трехфазного трансформатора.

Чем отличается пусковой конденсатор от рабочего.

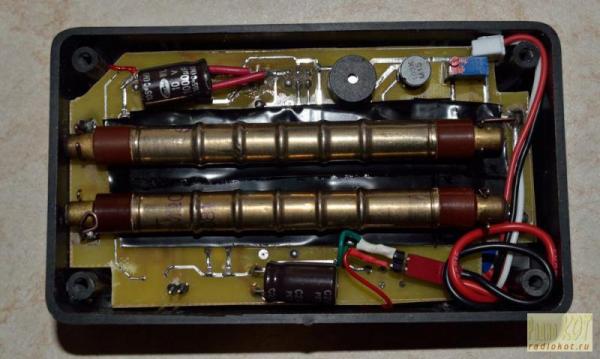

Дозиметр низкой чувствительности

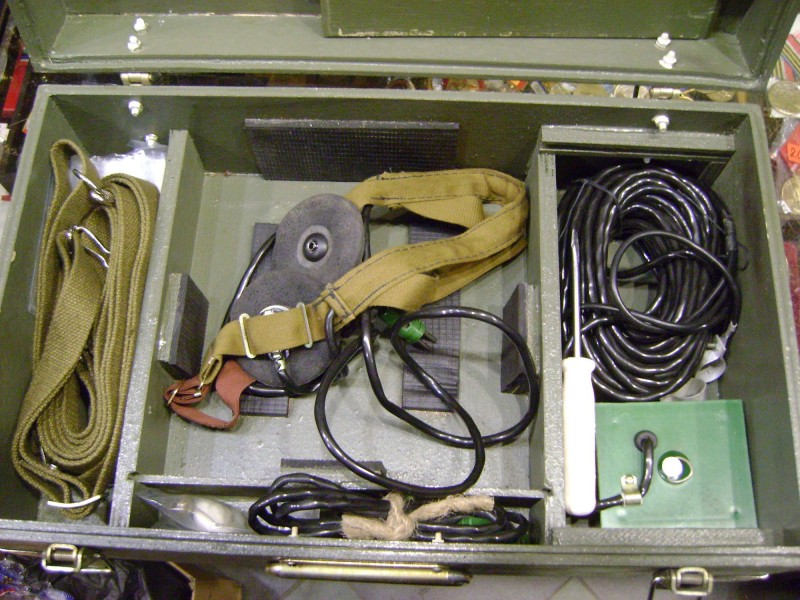

Дозиметры низкой чувствительности чаще всего используются военными. Чтобы собрать модель данного типа, необходимо в первую очередь подобрать качественный датчик. При этом счетчики используются чаще всего с сегментными индикаторами. В свою очередь, конденсаторы для таких модификаций больше подходят проходного типа. Резисторы многие специалисты рекомендуют приобретать аналоговые.

Все это необходимо для того, чтобы повысить чувствительность прибора до нужного уровня. Триггеры в моделях чаще всего используются малой мощности. Максимум отрицательное сопротивление они обязаны выдерживать на уровне 4 Ом. При этом непосредственно датчик должен быть рассчитан на 5 Ом. Скорость выходного сигнала зависит исключительно от мощности конденсатора. Демпферы в устройствах данного типа отсутствуют.

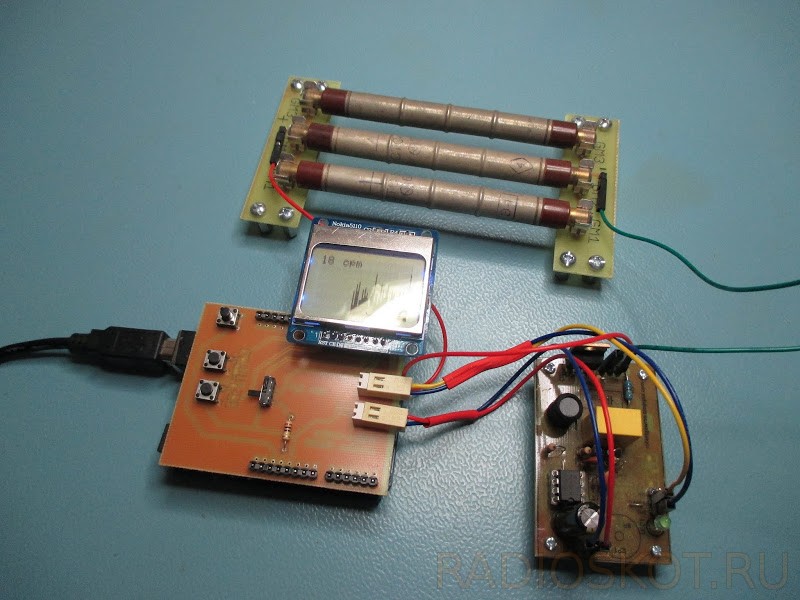

Простой дозиметр на Arduino Nano своими руками

Доброго времени суток, уважаемые самоделкины! В этой статье Константин, мастерская How-todo, подробно покажет способ изготовления простого дозиметра на Arduino nano и СБМ20 (СТС-5).

Дозиметр, по своему принципу работы — это весьма простое устройство.

Для его сборки нам потребуется:

Собственно, устройство регистрации заряженных частиц, в качестве которого мы будем использовать трубку Гейгера.

Высоковольтный источник питания для нее, с выходным напряжением около 400 В. Устройство индикации, звуковой или световой, которое будет сообщать о пробоях в трубке.

В простейшем случае в качестве индикатора можно использовать динамик.

Заряженная частица, ударяясь о стенку счетчика, выбивает из нее электроны. И в газе, которым заполнена трубка, возникает пробой. На очень короткое время через трубку поступает питание на динамик, и он щелкает. Конечно же, все согласятся, что щелчки — это не самый лучший способ получения информации.

Щелчки, конечно, смогут предупредить о повышении фона, но подсчитывать их при помощи секундомера, для получения точных показаний, просто устаревший метод.

Воспользуемся новыми технологиями, и прикрутим к трубке электронный мозг с дисплеем.

Переходим к практике. Электроника представлена в виде платы Arduino nano. Программа весьма проста, она подсчитывает количество пробоев трубки за определенный временной интервал, и выводит полученные данные на экран.

Также в момент пробоя отображается символ радиации, а также индикатор заряда батареи.

Источником питания устройства служит аккумулятор 18650.

По причине того, что плата arduino питается от 5Вольт, установлен модуль с преобразователем. Также установлена плата управления зарядкой аккумулятора, чтобы устройство было полностью автономным.

Трудности начались, когда автор стал решать вопрос с высоковольтным преобразователем. Первоначально он сделал его сам. Намотал трансформатор на ферритовом сердечнике, порядка 600 витков вторички.

Сигнал на него подал из встроенного в Arduino ШИМ. Через транзистор это работает вполне нормально.

Автору же мне хотелось сделать конструкцию доступной для повторения любому, даже начинающему самоделкину. Спустя некоторое время, Константин нашел высоковольтные преобразователи на алиэкспрессе. Начнем испытывать покупную версию. Выдал он максимально 300 Вольт, при заявленных аж 620.

Заказав другой, он оказался других размеров, при том, что в описании указаны предыдущие. Последний преобразователь таки сподобился выдать необходимое напряжение в 400 В, максимальное составило 450, при заявленном производителем 1200В.

Переделываем корпус под другой размер преобразователя.

В конечном итоге у нас получается конструкция, которая почти полностью состоит из модулей.

Повышающий преобразователь.

Плата управления зарядом АКБ.

5 вольтовый повышающий модуль.

Мозг в виде arduino nano.

Дисплей 128 на 64, но в итоге будет применен 128 на 32 пикселя.

Также потребуются транзисторы 2N3904, резисторы на 10МОм и 10КОм, конденсатор емкостью 470пФ.

Двухпозиционный переключатель.

Аккумуляторная батарея, buzzer со встроенным генератором.

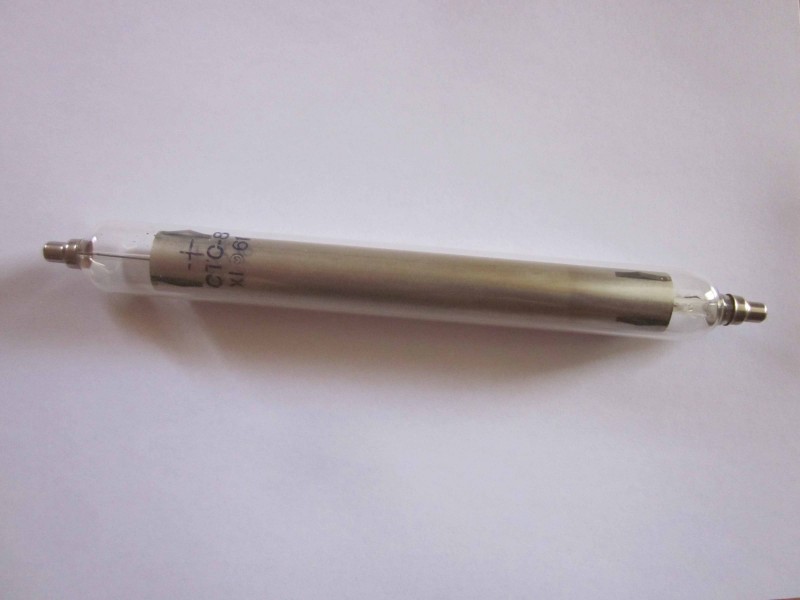

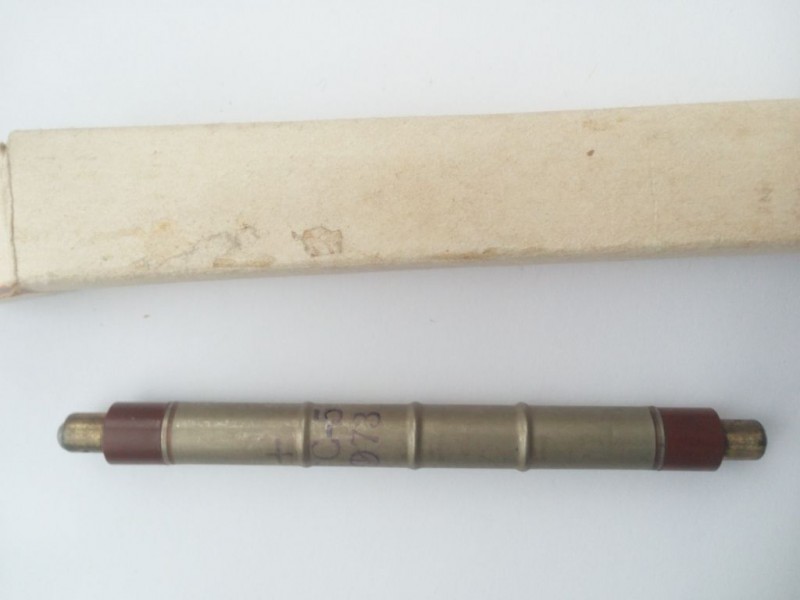

И, конечно, главный элемент — счетчик Гейгера, примененная модель СТС5.

Ее можно заменить на похожий, СБМ20, да и в принципе любой похожий. При замене счетчика необходимо будет вносить коррективы в программу, согласно документации датчика. У использованного счетчика СТС5 количество микрорентген в час соответствуют количеству пробоев в трубке за 60 секунд.

Корпус, как обычно, распечатан на 3D принтере.

По документации, для СТС5 оно составляет около 410 Вольт.

Далее просто соединяем все модули по схеме.

Модульный принцип упрощает схемотехнику до минимума. При сборке желательно использовать жесткие одножильные провода, например от витой пары.

Благодаря им все устройство легко собрать на столе.

После сборки просто помещаем его в корпус.

Важный нюанс. Для того чтобы наше устройство заработало, необходимо установить перемычку на высоковольтном модуле.

Ей соединяем минус входа с минусом выхода.

Но мы не можем управлять высоким напряжением непосредственно с помощью Arduino. Для этого сделаем схему развязки на транзисторе.

Паяем навесным монтажом, изолируем термоклеем или термоусадкой, кому как удобнее.

Все закончено, устройство показывает нормальный радиационный фон.

Ссылки на компоненты.

Arduino Nano 400V DC-DC power supply 128*32 OLED Прошивка 3Д модель корпуса

Счетчик Гейгера для Вас представил автор проекта Константин, мастерская How-todo.

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

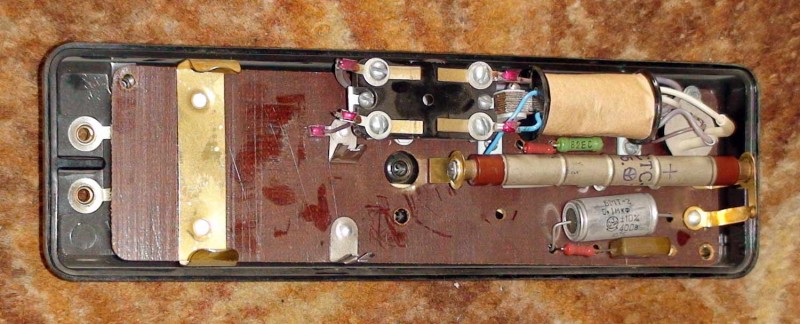

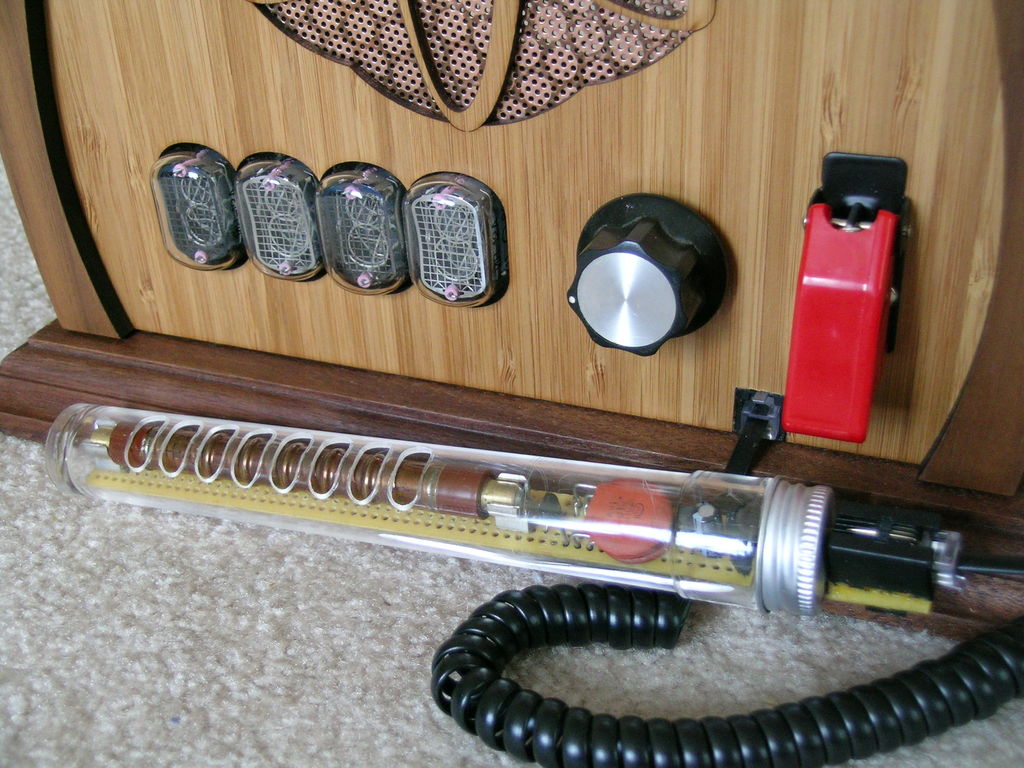

Фото счетчика Гейгера

Также рекомендуем просмотреть:

Полировка фар своими руками
Строительные леса своими руками
Точилка для ножей своими руками
Антенный усилитель
Восстановление аккумулятора
Мини паяльник
Как сделать электрогитару
Оплетка на руль
Фонарик своими руками
Как заточить нож для мясорубки
Электрогенератор своими руками
Солнечная батарея своими руками
Течет смеситель
Как выкрутить сломанный болт
Зарядное устройство своими руками
Схема металлоискателя
Станок для сверления
Нарезка пластиковых бутылок
Аквариум в стене
Врезка в трубу
Стеллаж в гараж своими руками
Симисторный регулятор мощности
Фильтр низких частот
Вечный фонарик
Нож из напильника
Усилитель звука своими руками
Трос в оплетке
Пескоструйный аппарат своими руками
Генератор дыма
Ветрогенератор своими руками
Акустический выключатель
Воскотопка своими руками
Туристический топор
Стельки с подогревом
Паяльная паста
Полка для инструмента
Пресс из домкрата
Золото из радиодеталей
Штанга своими руками
Как установить розетку
Ночник своими руками
Аудио передатчик
Датчик влажности почвы
Древесный уголь
Wi-Fi антенна
Электровелосипед своими руками
Ремонт смесителя
Индукционное отопление
Стол из эпоксидной смолы
Трещина на лобовом стекле
Эпоксидная смола
Как поменять кран под давлением
Кристаллы в домашних условиях

Помогите проекту, поделитесь в соцсетях ?

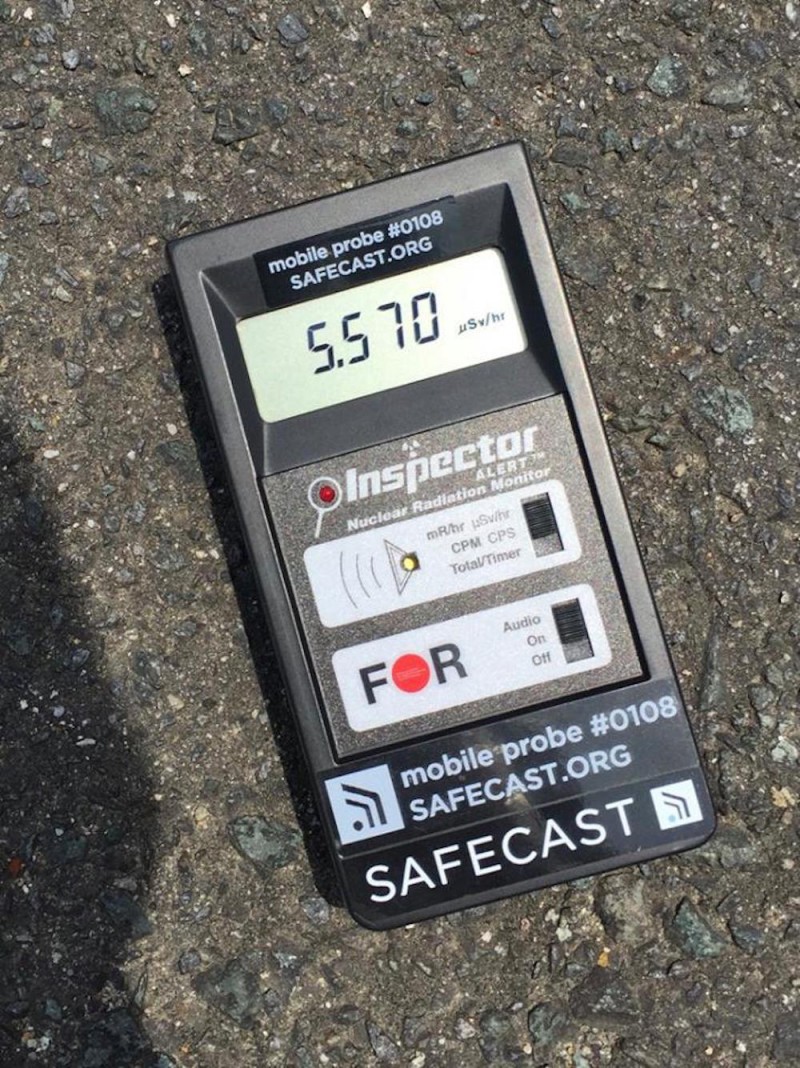

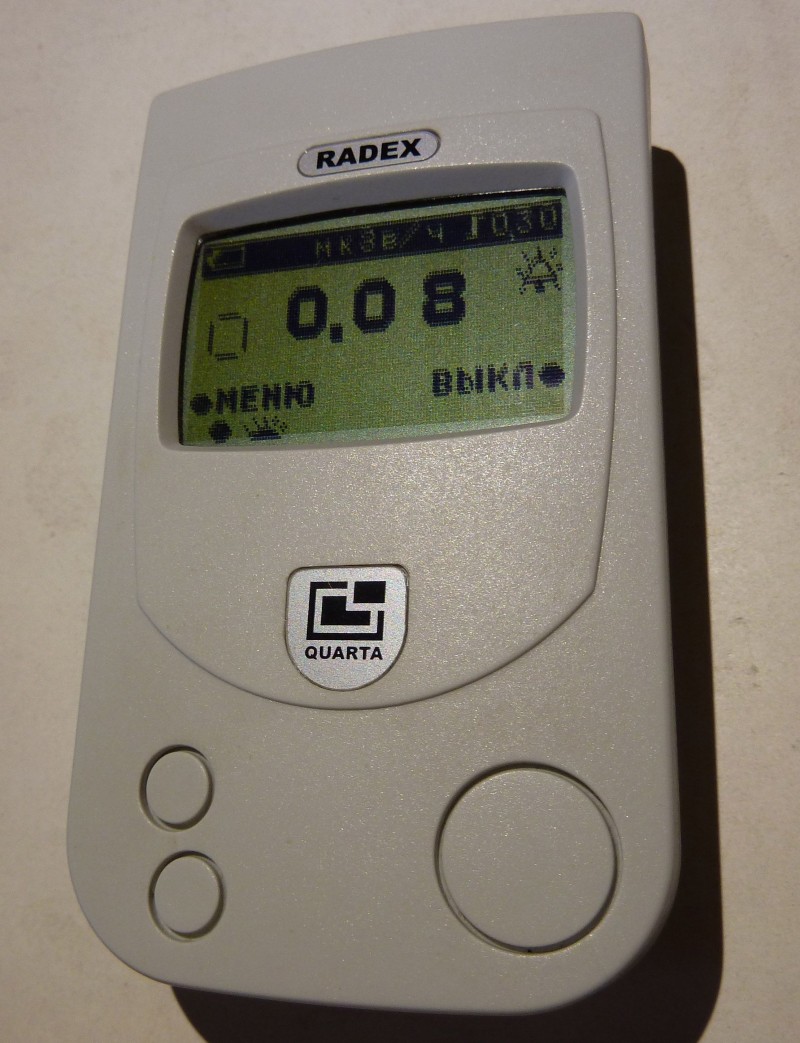

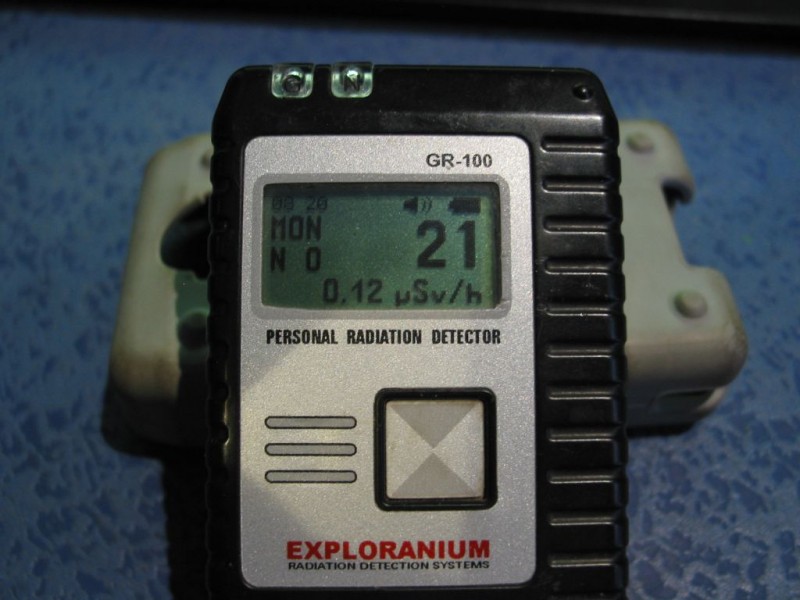

Что такое дозиметр

дозиметр — на самом деле очень простой прибор, нам нужен чувствительный элемент, в нашем случае трубка Гейгера, питание для неё, обычно около 400V постоянного тока и индикатор, в простейшем случае это может быть обычный динамик. Когда ионизирующее излучение ударяется о стенку счётчика Гейгера и выбивает из неё электроны, оно заставляет газ в трубке стать проводником, поэтому ток идёт прямо на динамик и заставляет его щелкать, если вам интересно, то в сети можно найти гораздо лучшее объяснение.

Я думаю, все согласятся, что щелки — не самый информативный индикатор, тем не менее, у него есть возможность оповещать об увеличении радиационного фона, но подсчет радиации при помощи секундомера для более точных результатов — штука довольно странная, поэтому я решил добавить устройству немного мозгов. Дозиметр — на самом деле очень простой прибор, нам нужен чувствительный элемент, в нашем случае трубка Гейгера, питание для неё, обычно около 400V постоянного тока и индикатор, в простейшем случае это может быть обычный динамик.

Как сделать счетчик гейгера своими руками.

Когда ионизирующее излучение ударяется о стенку счётчика Гейгера и выбивает из неё электроны, оно заставляет газ в трубке стать проводником, поэтому ток идёт прямо на динамик и заставляет его щелкать, если вам интересно, то в сети можно найти гораздо лучшее объяснение. Щелки — не самый информативный индикатор, тем не менее, у него есть возможность оповещать об увеличении радиационного фона, но подсчет радиации при помощи секундомера для более точных результатов — штука довольно странная, поэтому я решил добавить устройству немного мозгов.

Будет интересно Как проверить дроссель при помощи мультиметра

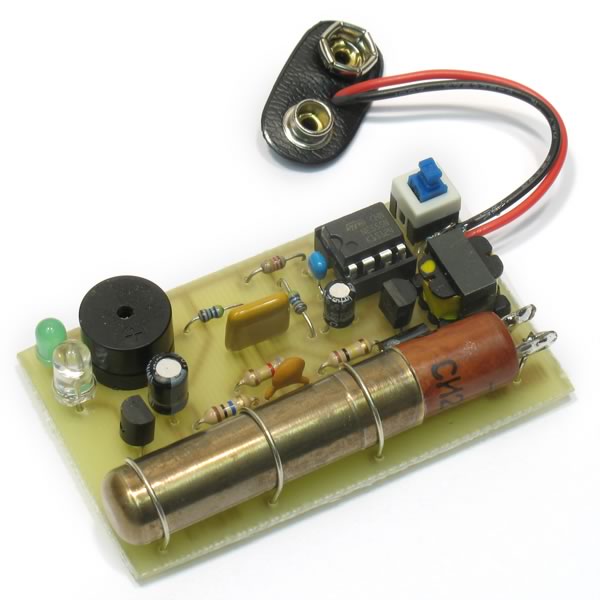

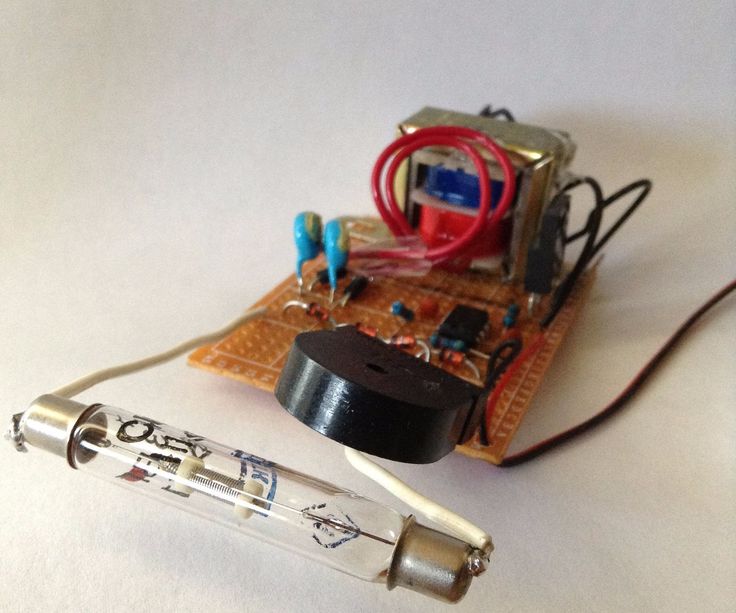

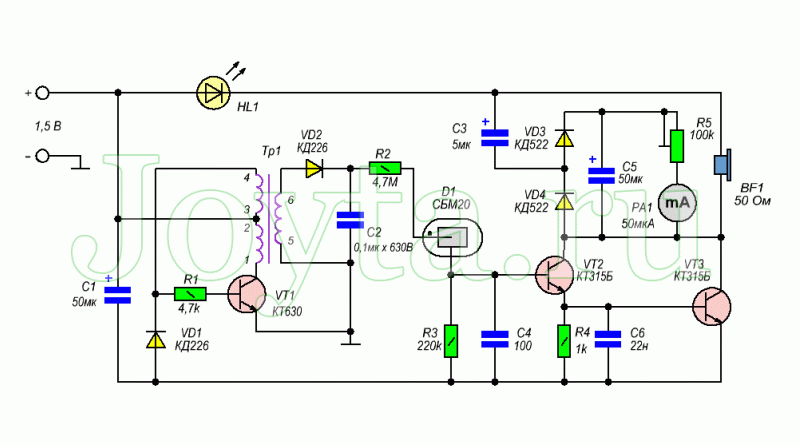

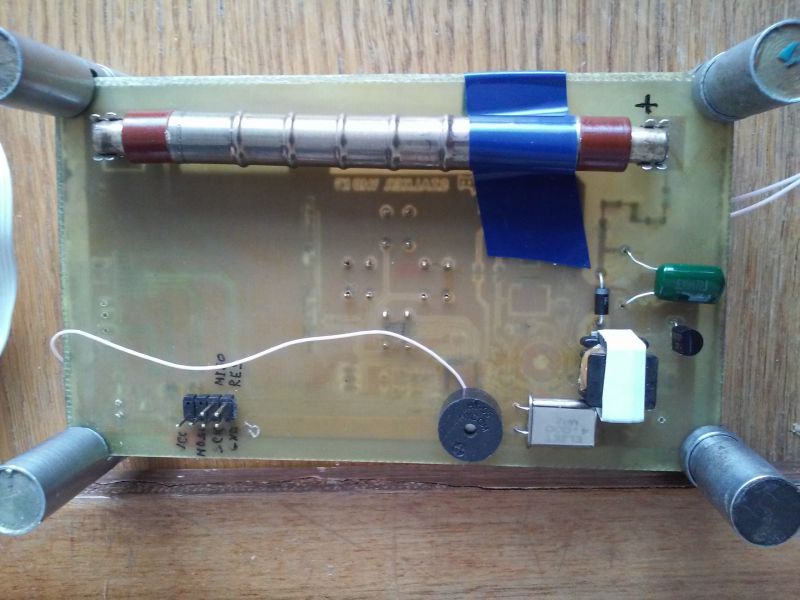

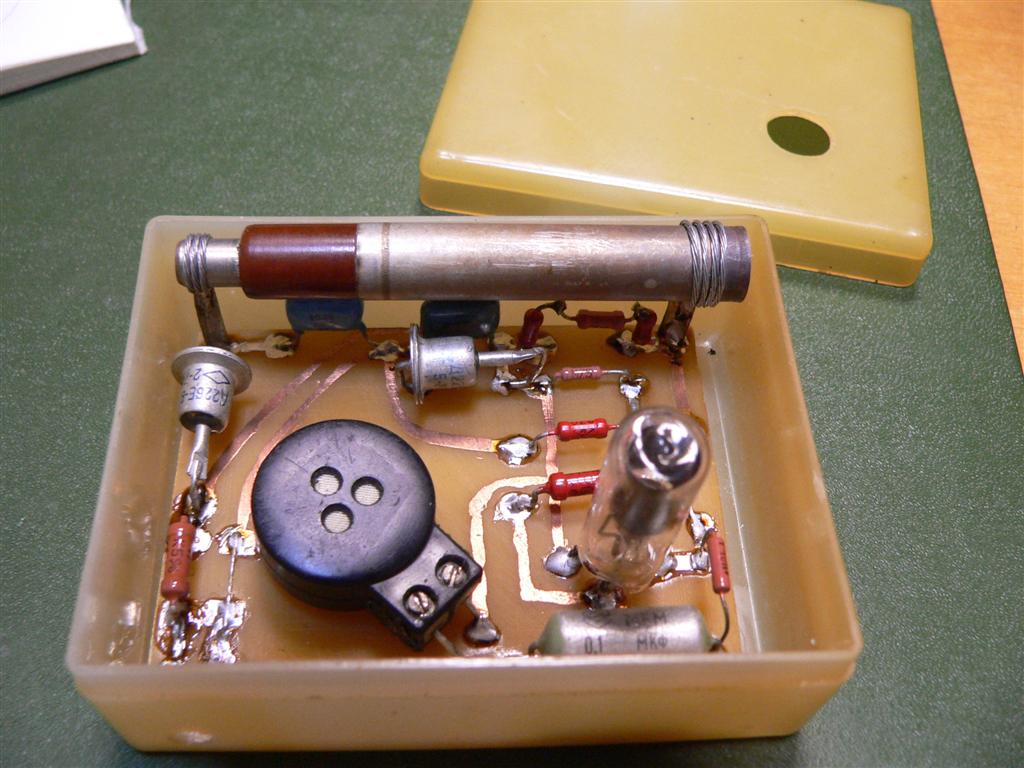

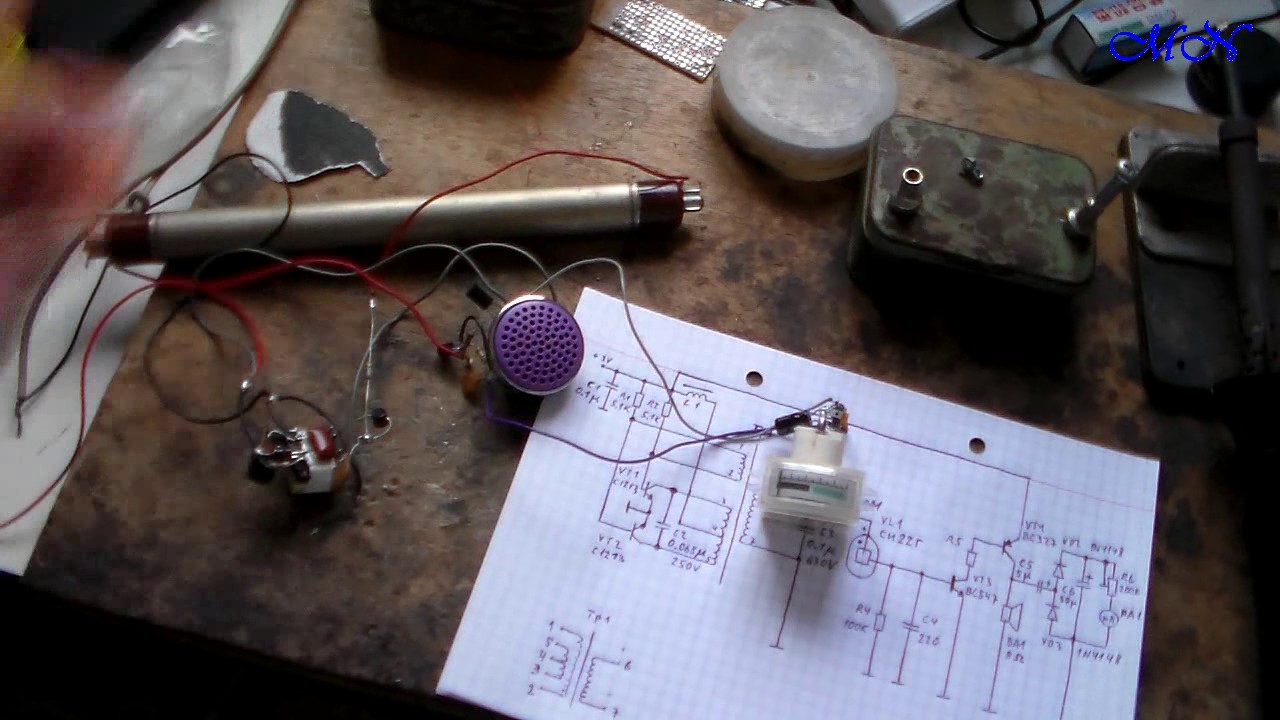

Описание работы дозиметра на счетчике Гейгера СБМ-20

Питание схемы дозиметра осуществляется всего от одной лишь батарейки на 1,5 вольта, так как ток потребления не превышает 10 мА. Но поскольку рабочее напряжение датчика радиации СБМ-20 составляет 400 вольт, то в схеме применен преобразователь напряжения позволяющий увеличить напряжение с 1,5 вольт до 400 вольт

В связи с этим следует соблюдать крайнюю осторожность при налаживании и использовании дозиметра!

Повышающий преобразователь дозиметра – не что иное как простой блокинг-генератор. Появляющиеся импульсы высокого напряжения на вторичной обмотке (выводы 5 – 6) трансформатора Тр1, выпрямляются диодом VD2. Данный диод должен быть высокочастотным, поскольку импульсы достаточно короткие и имеют высокую частоту следования.

Если счетчик Гейгера СБМ-20 находится вне зоны радиационного излучения звуковая и световая индикация отсутствует, поскольку оба транзистора VT2 и VT3 заперты.

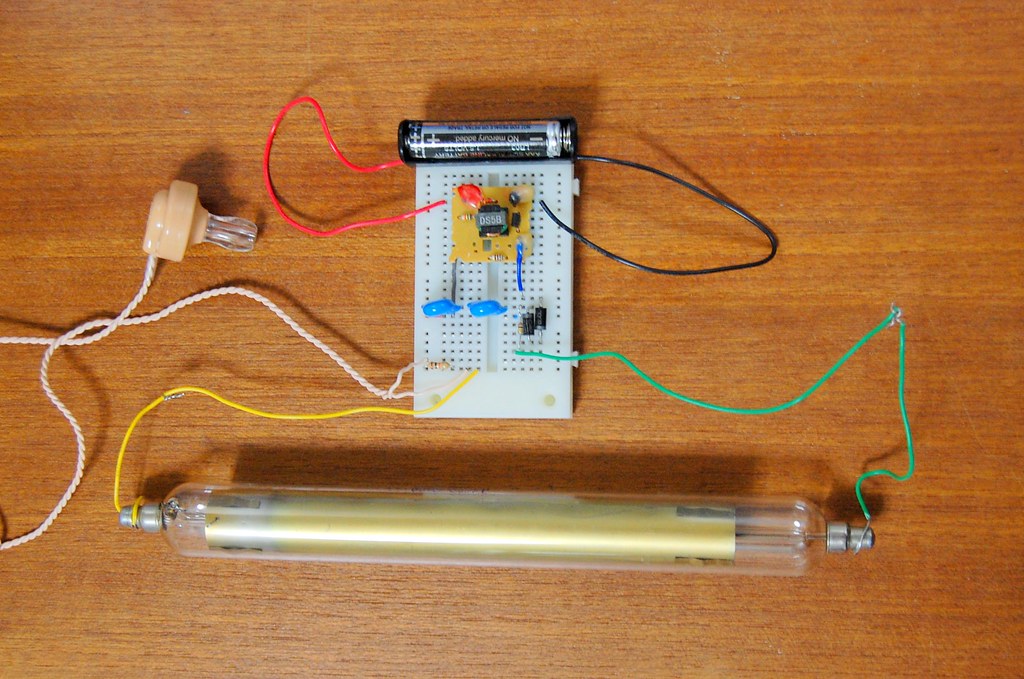

При попадании на датчик СБМ-20 бета- или гамма- частиц происходит ионизация газа, который находится внутри датчика, в результате чего на выходе образуется импульс, который поступает на транзисторный усилитель и в телефонном капсюле BF1 раздается щелчок и вспыхивает светодиод HL1.

Вне зоны интенсивного излучения, вспышки светодиода и щелчки из телефонного капсюля следуют через каждые 1…2 сек. Это указывает на нормальный, естественный радиационный фон.

При приближении дозиметра к какому-либо объекту, имеющему сильное излучение (шкале авиационного прибора времен войны или к светящемуся циферблату старых часов), щелчки станут чаще и даже могут слиться в один непрерывный треск, светодиод HL1 будет постоянно гореть.

Так же дозиметр снабжен и стрелочным индикатором — микроамперметром. Подстроечным резистором производят подстройку чувствительности показания.

Электрический паяльник с регулировкой температуры

Мощность: 60/80 Вт, температура: 200’C-450’C, высококачествен…

Подробнее

Сборка

Первое, что нужно сделать, это настроить вольтаж на высоковольтном DC-DC с потенциометром. Для STS-5 нам нужно примерно 410V. Затем просто спаяйте все модули по схеме, я использовал однопроволочные провода, это повышает стабильность конструкции и даёт возможность собрать устройство на столе, а затем просто поместить его в кейс. Важный момент состоит в том, что нам нужно соединить минус на входе и выходе высоковольтного конвертера, я просто припаял штекер.

Будет интересно Проверка светодиода тестером

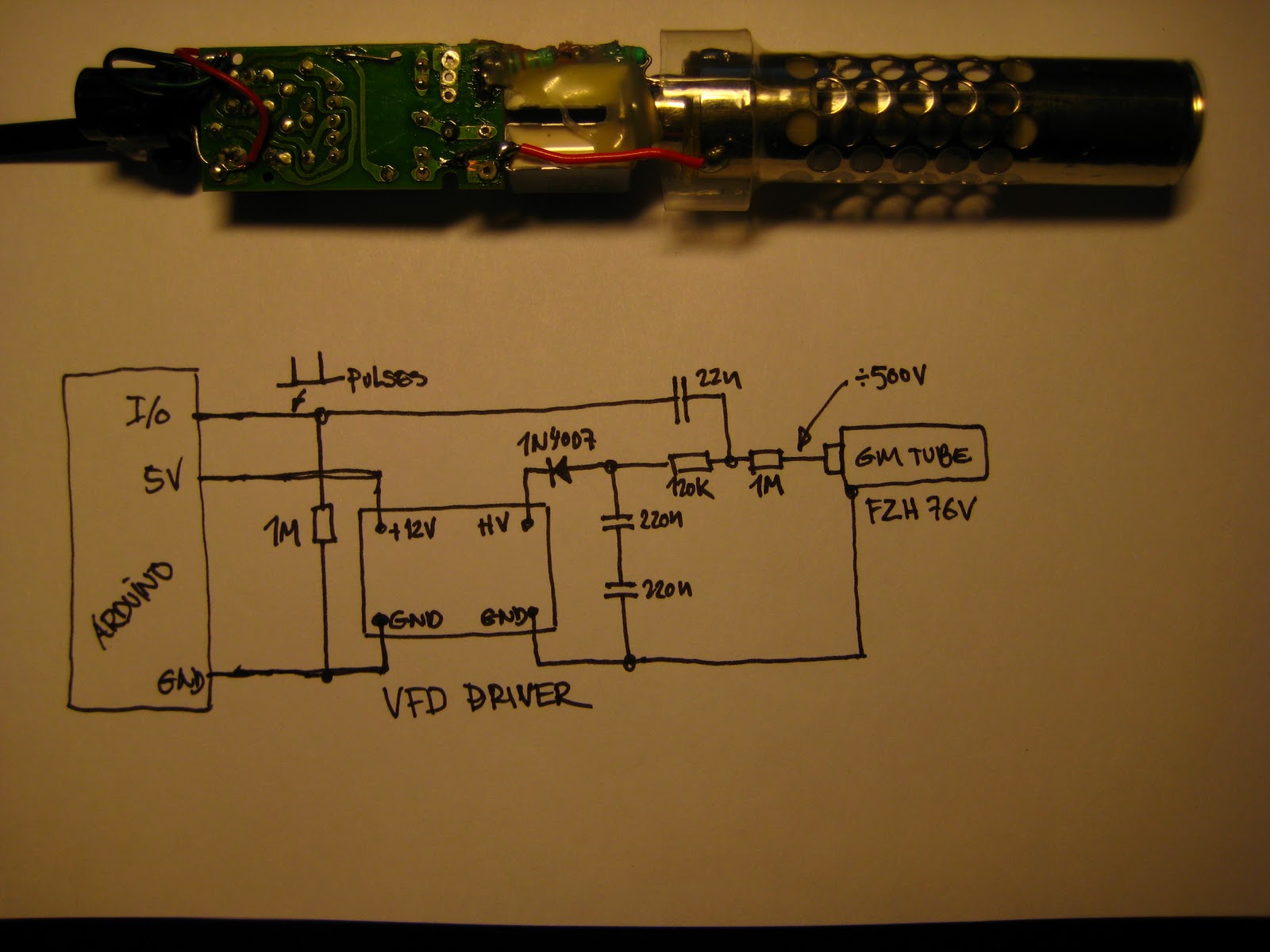

Так как мы не можем просто присоединить Ардуино к 400V, нам понадобится простая схема с транзистором, я просто спаял их навесным методом и обернул в термоусадочную трубку, резистор 10MO от +400V был закреплен прямо на коннекторе. Лучше сделать медный кронштейн для трубки, но я просто накрутил провод по кругу, всё работает нормально, не меняйте плюс и минус счетчика Гейгера. Соединяем дисплей съемным кабелем, тщательно его изолировал, так как он располагался очень близко к высоковольтному модулю.

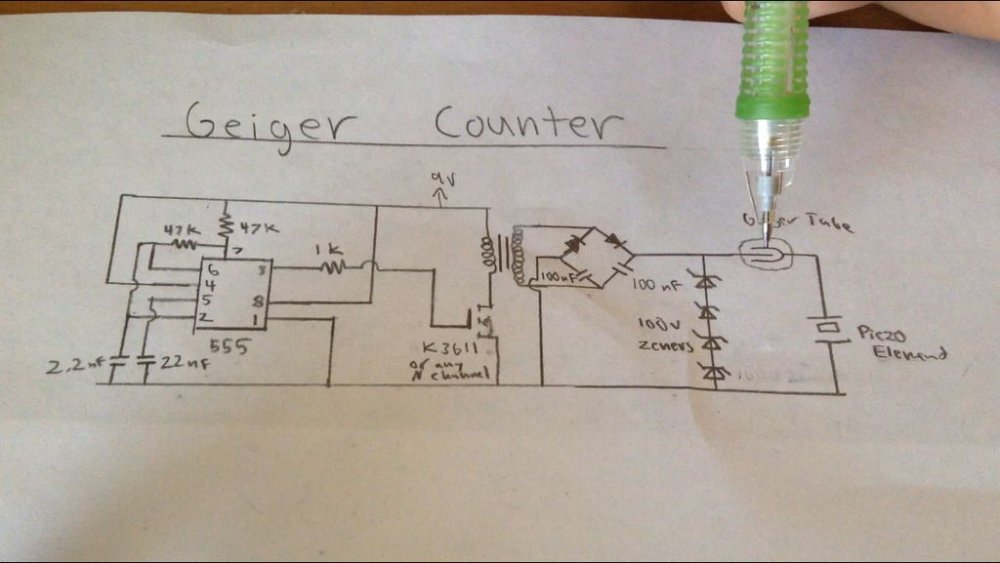

Схема самодельного дозиметра.

Схема дозиметра на микроконтроллере

Прибор предназначен для измерения ионизирующих излучений, вызванных бета — и гамма-лучи и имеет следующие параметры:

Диапазон измеряемой дозы: 0 — 250 миллирентген/час
Напряжение питания: 2 – 3.3 В две батареи АА
Средний потребляемый ток: 0.5 мА при отключенной звуковой индикации
Время выхода на рабочий режим: 30 секунд
Период обновления показаний: 1 секунда

Прибор состоит из следующих функциональных блоков: генератор высокого напряжения для питания газоразрядного счетчика, формирователь импульсов счетчика, узел управления жидкокристаллическим дисплеем, блок звуковой индикации, и стабилизаторы напряжения для питания различных цепей устройства.

Синхронное управление всеми блоками обеспечивается микроконтроллером DD2. Высокое напряжение формируется преобразователем на транзисторе VT2 и трансформаторе T1

На затвор VT2 поступают импульсы частотой 244 Гц и скважностью примерно 4-15% от микроконтроллера DD2. В момент импульса транзистор открыт и в магнитопроводе T1 накапливается магнитная энергия. Схема самодельного радиометра

Схема самодельного радиометра.

При закрывании транзистора в обмотке I трансформатора формируется ЭДС самоиндукции, приводящая к короткому импульсу положительной полярности амплитудой порядка 60 В на стоке VT2. Это напряжение повышается обмоткой II и поступает на утроитель напряжения на диодах VD3-VD5 и конденсаторах C12-C14. Использование утроителя напряжения снижает требования к трансформатору и упрощает его конструкцию. Высокое напряжение порядка 400 В поступает на счетчик Гейгера BD1 через нагрузочный резистор R10.

Комментарий эксперта

Лагутин Виталий Сергеевич

Инженер по специальности «Программное обеспечение вычислительной техники и автоматизированных систем», МИФИ, 2005–2010 гг.

Задать вопрос

При таком напряжении счетчик работает в середине плато своего рабочего диапазона. Стабилитроны VD6-VD8 ограничивают напряжение на выходе утроителя до уровня 430 В и защищают от пробоя конденсаторы C11-C13 с номинальным рабочим напряжением 630 В. Такая защита необходима в процессе налаживания или при резком удалении дозиметра от источника радиации.

Без стабилитронов напряжение на конденсаторах может превысить 800-900 В и привести к их пробою. Средний потребляемый ток по цепи T1-VT2 не превышает 0.3 мА при сопротивлении нагрузки от 40 МОм и выше.

Детали дозиметра

Трансформатор преобразователя Тр1 выполнен на броневом сердечнике имеющий диаметром приблизительно 25 мм. Обмотки 1-2 и 3-4 намотаны медным эмалированным проводом диаметром 0,25 мм и содержат соответственно 45 и 15 витков. Вторичная обмотка 5-6 намотана медным проводом диаметром 0,1 мм, содержит 550 витков.

Светодиод возможно поставить АЛ341, АЛ307. В роли VD2 возможно применить два диода КД104А, подключив их последовательно. Диод КД226 возможно поменять на КД105В. Транзистор VT1 возможно поменять на КТ630 с любой буквой, КТ315Б на КТ342А. Телефонный капсюль необходимо выбрать с сопротивлением акустический катушки более 50 Ом. Микроамперметр с током полного отклонения 50 мкА.

Блок питания 0…30В/3A
Набор для сборки регулируемого блока питания…

Подробнее

Лабораторный блок питания 30 В / 10 А

Подробнее

Что такое дозиметр

Как сделать счетчик гейгера своими руками.

Принцип действия счётчика Гейгера

По своей конструкции счетчик Гейгера довольно прост. В герметизированный баллон с двумя электродами закачивается газовая смесь, состоящая из неона и аргона, которая легко ионизируется. На электроды подается высокое напряжение (порядка 400В), которое само по себе никаких разрядных явлений не вызывает до того самого момента, пока в газовой среде прибора не начнется процесс ионизации. Появление пришедших извне частиц приводит к тому, что первичные электроны, ускоренные в соответствующем поле, начинают ионизировать иные молекулы газовой среды.

В результате под воздействием электрического поля происходит лавинообразное создание новых электронов и ионов, которые резко увеличивают проводимость электронно-ионного облака. В газовой среде счетчика Гейгера происходит разряд. Количество импульсов, возникающих в течение определенного промежутка времени, прямо пропорционально количеству фиксируемых частиц. Таков в общих чертах принцип работы счетчика Гейгера.

Обратный процесс, в результате которого газовая среда возвращается в исходное состояние, происходит сам собой. Под воздействием галогенов (обычно используется бром или хлор) в данной среде происходит интенсивная рекомбинация зарядов. Процесс этот происходит значительно медленнее, а потому время, необходимое для восстановления чувствительности счетчика Гейгера, – очень важная паспортная характеристика прибора.

Несмотря на то что принцип действия счетчика Гейгера довольно прост, он способен реагировать на ионизирующие излучения самых различных видов. Это a-, v-, g-, а также рентгеновское, нейтронное и ультрафиолетовое излучения. Все зависит от конструкции прибора. Так, входное окно счетчика Гейгера, способного регистрировать a- и мягкое v-излучения, выполняется из слюды толщиной от 3 до 10 микрон. Для обнаружения рентгеновского излучения его изготавливают из бериллия, а ультрафиолетового – из кварца.

Детали дозиметра

Как работает счетчик Гейгера

Детектор, заполнен газом, к которому приложено электрическое напряжение. В тот момент, когда излучение взаимодействует с газом, оно вызывает ионизацию, и этот небольшой сигнал усиливается. Коэффициент усиления зависит от напряжения.

В то время, когда излучение проникает в газовую среду, молекулы газы в трубке под действием процесса ионизации, начинают отдавать частицы. Электрон притягивается положительным зарядом анода, а положительно заряженные ионы отбрасываются к стенке трубки. После этого электрон проходит по проводам, образующим электрическую цепь, и рекомбинируется с ионом. Измерительная часть счётчика Гейгера — это устройство, которое измеряет этот поток электронов.

Когда электрон и ион ускоряются по направлению к электроду, на стенках камеры создается энергия из-за высокого напряжения, в результате чего они сталкиваются с другими атомами и подавляют электроны в процессе вторичной ионизации, что многократно усиливают исходный сигнал до уровня, который может быть измерен.

Как правильно выбирать

Чтобы точно ответить на вопрос, какой счетчик Гейгера лучше выбрать, необходимо рассматривать конкретные условия его применения и основные технические параметры:

Чувствительность – рассматривается как соотношение числа импульсов, задаваемых излучением, и количества микрорентген, выделяемого эталонным источником (имп./мкР). Скорость счета может измеряться и в импульсах за 1 сек. (имп./сек.).
Параметры площади, сквозь которую проходят частицы (см2). При ее большей величине количество улавливаемых частиц возрастает.
Рабочее напряжение. Его типичное значение составляет 400 В.
Ширина рабочей характеристики как расхождение между уровнем напряжения искрового пробоя и его значением в точке выхода на «плато». Стандарт – 100 В.
Наклон рабочей характеристики – допустимая статистическая ошибка при подсчетах (около 0,15%).
Рабочая температура (от -50 до +70 градусов).
Ресурс – максимальное число замеряемых импульсов до появления ошибки.
Мертвый период, когда проводится ток при срабатывании.
Собственный фон – излучение деталей устройства.
Диапазон возможной регистрации – спектр воспринимаемых фотонов и частиц.

Счетчик Гейгера является достаточно полезным устройством, которое используется в работе дозиметров при оценке параметров среды. Существуют разные модели с определенными техническими характеристиками. Они предназначены для регистрации гамма-фотонов, а также альфа и бета-излучения.

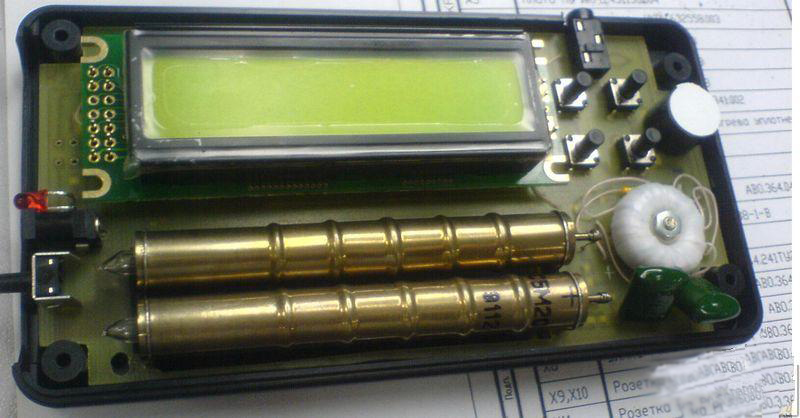

Из чего состоит дозиметр.

Часто задаваемые вопросы

Чем отличается счетчик Гейгера от дозиметра?
Счетчик Гейгера – это деталь, датчик ионизирующего излучения в дозиметрической аппаратуре. Дозиметр – прибор, определяющий накопленную дозу ионизирующего излучения. Радиометр – прибор, показывающий мощность дозы ионизирующего излучения в данный момент времени в данной точке.

Почему счетчик Гейгера трещит?
Электрические импульсы во внешней цепи, которые возникают при вспышке разряда, усиливаются. Именно их и регистрирует магнитный счетчик. Число таких импульсов зависит от уровня радиации и, соответственно, напряжения на его электродах. Чем выше радиация, тем сильнее треск.

Какие частицы регистрирует счетчик Гейгера?
Счетчик Гейгера способен регистрировать гамма-частицы и бетта-частицы так как остальные не могут проникнуть в счетчик и вызвать ионизации аргона. внутри счетчика.

Использование векторных резисторов

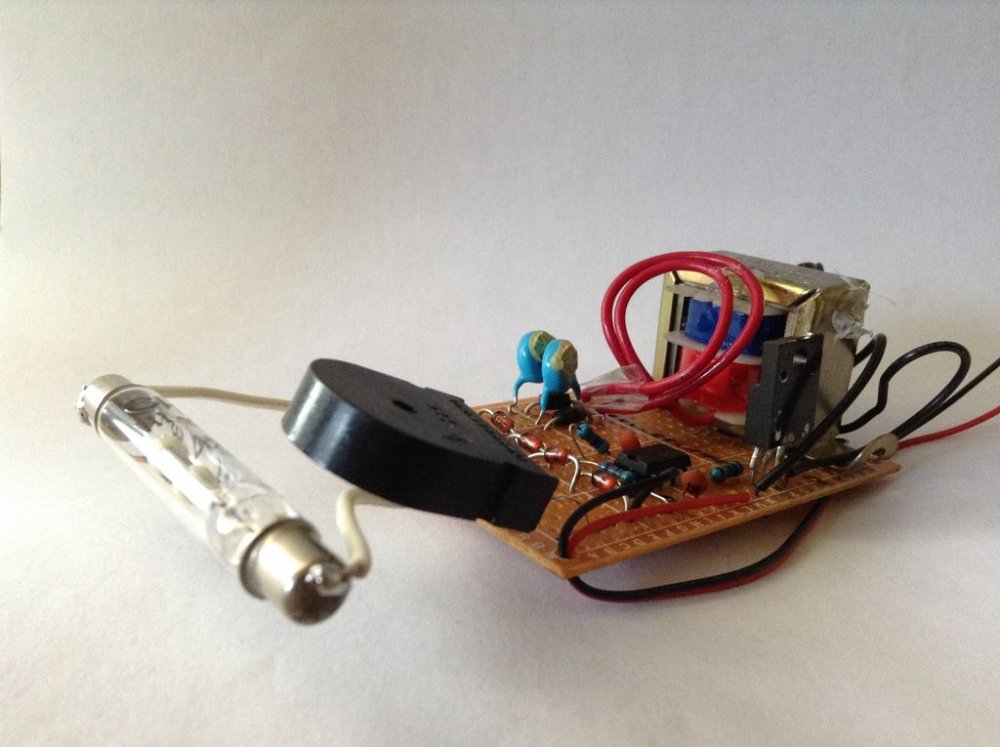

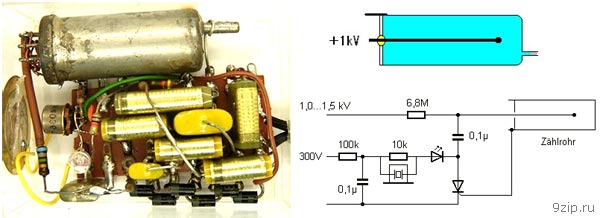

Собрать с векторными резисторами дозиметр своими руками (схема показана ниже) можно только на пару с сетевыми детекторами. На сегодняшний день приобрести их в магазине довольно сложно. Также следует учитывать, что данный товар в наше время стоит много, по сравнению с другими типами детекторов. Устанавливать резисторы необходимо только после закрепления проходного конденсатора. В некоторых моделях их припаивают две единицы. В таком случае отрицательное сопротивление цепи порой может дойти до 30 Ом. При этом точность измерений значительно страдает. Также на погрешность работы устройства может влиять емкость конденсаторов. Чаще всего они подбираются на 20 пФ. Всего этого достаточно, чтобы обеспечить модель отличной чувствительностью.

Далее, чтобы сделать дозиметр своими руками, устанавливается выпрямитель. Он в данном случае подходит резонансного типа. Однако позиционные модели также многими специалистами рассматриваются

На данном этапе очень важно рассчитать параметр электромагнитны помех. Чтобы уменьшить влияние окружающей среды, многие эксперты рекомендуют устанавливать в устройства электростатические блоки

Приобрести их в магазине можно довольно просто. Также есть возможность воспользоваться триггером небольшой мощности. Однако в этой ситуации отрицательное сопротивление в дозиметре может резко увеличиться. Чтобы частотные сдвиги не происходили часто, целесообразнее воспользоваться именно интегрированными триггерами.
