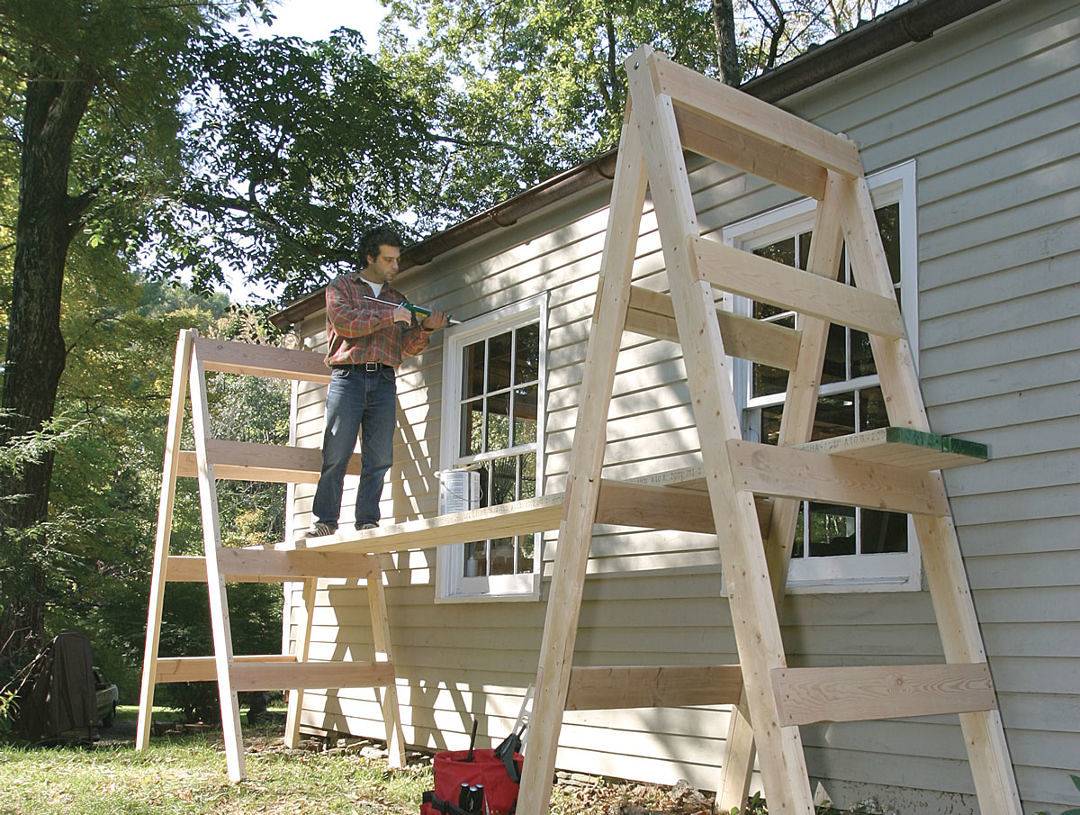

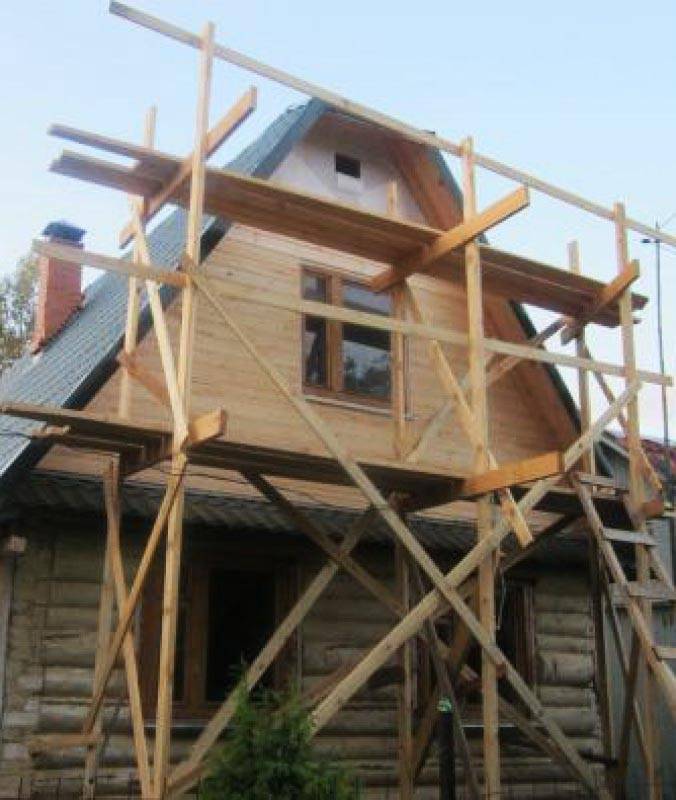

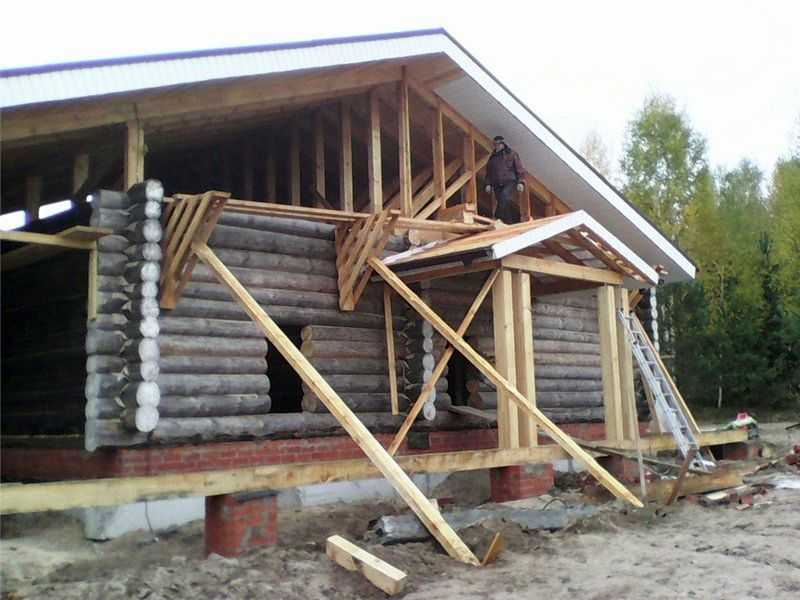

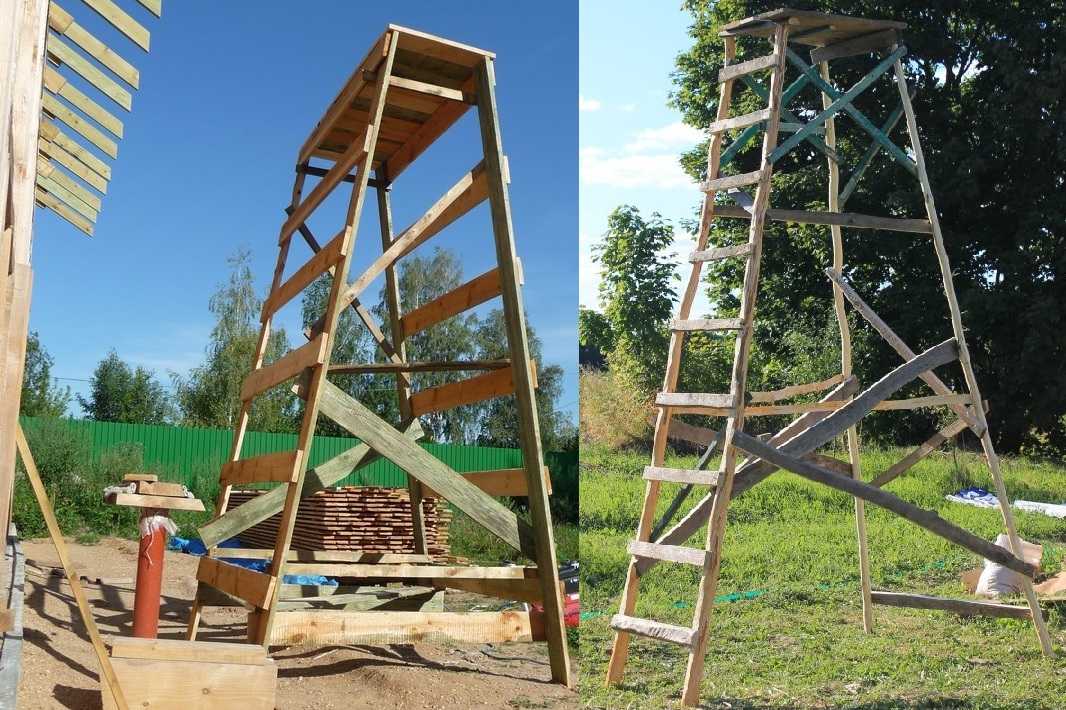

Самодельные строительные леса с изменяемой высотой настила

Плюсы и минусы древесины

Допустим, что строительные леса вам нужны только на одинсезон, для отделки собственного дома. Тогда лучшим вариантом будет древесина.Но так ли это на самом деле, может стоит рассмотреть вариант с металлом?

В связи с этим можно выделить несколько положительных иотрицательных аспектов.

Сначала о плюсах:

• Конструкция проста в изготовлении, поэтому с нейвы справитесь в два счета. Вам не нужен сварочный аппарат или другоесопутствующее оборудование, чтобы сделать металлические заготовки. Все что вамнужно, это гвозди и молоток, все остальное дело техники.
• Для строительства вспомогательных конструкций ненужно приобретать дорогостоящий материал, обычно в ход идут деревянные доски ибрусья. Как вариант для настила можно использовать разобранные поддоны, которыеприобрести не составит труда. Единственное условие – это качество материала,без трещин и сколов, чтобы в процессе эксплуатации вы не провалились случайно.
• И последнее преимущество, описанное ранее, этовторичное использование разобранных лесов. Согласитесь, что металлические трубыгораздо сложнее применить в хозяйстве, тем более что все они будут разногоразмера.

Но и минусов не избежать:

• Древесина более гибкая чем металл, поэтому прихождении по таким лесам будет отмечаться небольшое прогибание настила. Чтобыубрать этот недостаток, придется в качестве каркаса использовать деревянныйбрус, более широкого сечения.
• Дерево – это пожароопасный материал, поэтому впроцессе отделки здания следите за тем, чтобы случайные очаги возгорания, непопали на конструкцию.
• И последний недостаток, это способы креплениядревесины. Чаще всего это гвозди или саморезы, которые со временем ослабляюткрайние части настила. Поэтому частые перестройки конструкции неприветствуются. Либо, нужно наращивать наиболее изношенные части конструкции.

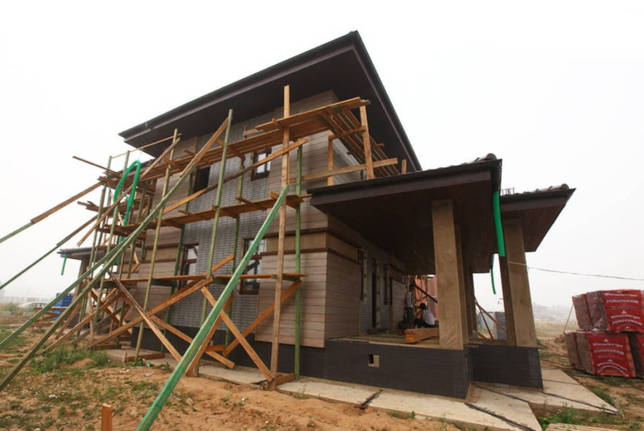

Классификация строительных лесов

Сам термин «леса» связан с историческим опытом отделки фасадов штукатуркой, лепниной и росписью при возведении дворцов и прочих элитарных строений. Для штукатуров и отделочников возводились многометровые «этажерки» из настоящих бревен и помостов. После окончания работ весь этот материал расходовался на дрова, оставив потомкам только свое название да принцип сооружения.

Современные варианты имеют в своей основе каркас и выполняются с учетом многоразового использования. Конструктивно леса строительные могут выполняться в таких вариантах:

Штыревые леса – из стальных труб, с приваренной изогнутой арматурой и гнездовыми замками. Тяжелые и неповоротливые, требуют значительного времени на сборку и перемещение – но при этом очень прочные. Например, каменную или кирпичную кладку лучше всего выполнять именно с них.

На штыревые леса можно загрузить большое количество тяжелых строительных материалов, они весьма устойчивы и прочны;Рамные леса из легких алюминиевых и/или стальных сплавов – изготавливаются из труб и ребер жесткости с надежной фиксацией конструкции в прочную раму. Могут иметь колеса для перемещения по плоскому грунту. Отлично подходят для штукатурки или обшивки балкона сайдингом– когда вес строительных материалов невелик, а работа сопряжена с быстрым перемещением вдоль (вверх-вниз) ремонтируемого объекта;Клиновые леса – своеобразный симбиоз рамных и штыревых конструкций, объединяющий достоинства обеих.

Выдерживают большую нагрузку и при этом мобильны. Узлы крепежа выполнены в виде фланцев с прорезями, что позволяет создавать многоугольные и ломаные линии вдоль сложных фасадов.Хомутовые леса – универсальные конструкции небольшой грузоподъемности для ремонта и реставрации криволинейных фасадов;Подвесные – всем известные «люльки», с помощью которых выполняется мойка фасадных стекол и герметизация межплиточных швов. Между двумя стационарными лесами тоже может быть подвешена конструкция без опоры на грунт.

Подвесные, хомутовые и клиновые варианты бывают только покупными, их самостоятельное «производство» не рекомендуется. Штыревые или рамные строительные леса, чертежи которых приведены ниже, своими руками собираются при наличии соответствующих плотницких и металлообрабатывающих навыков.

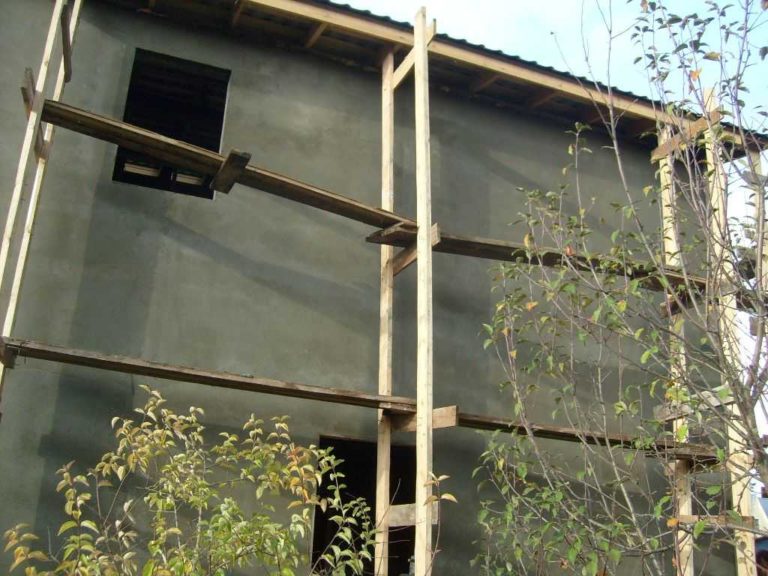

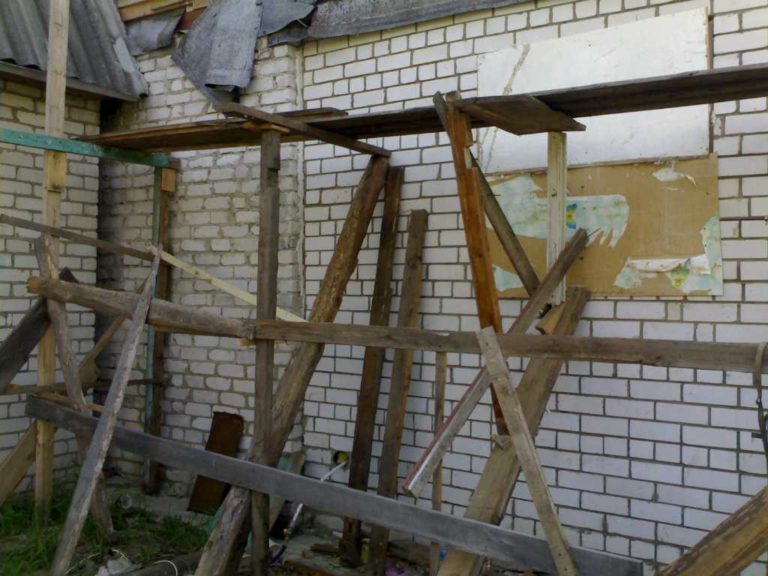

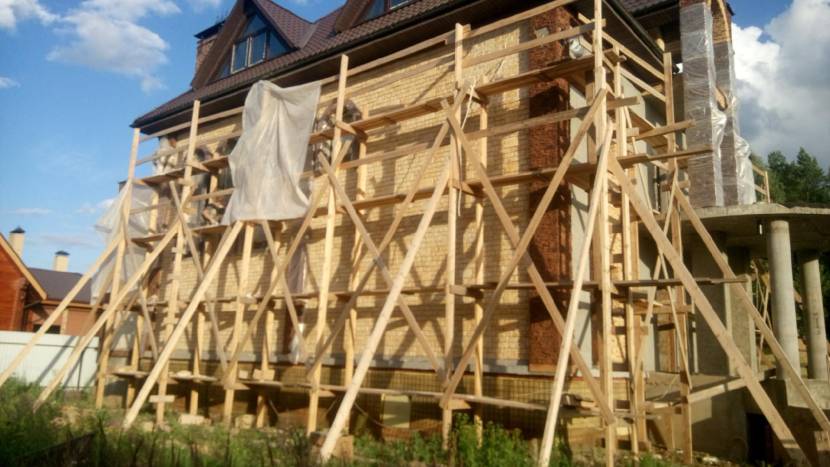

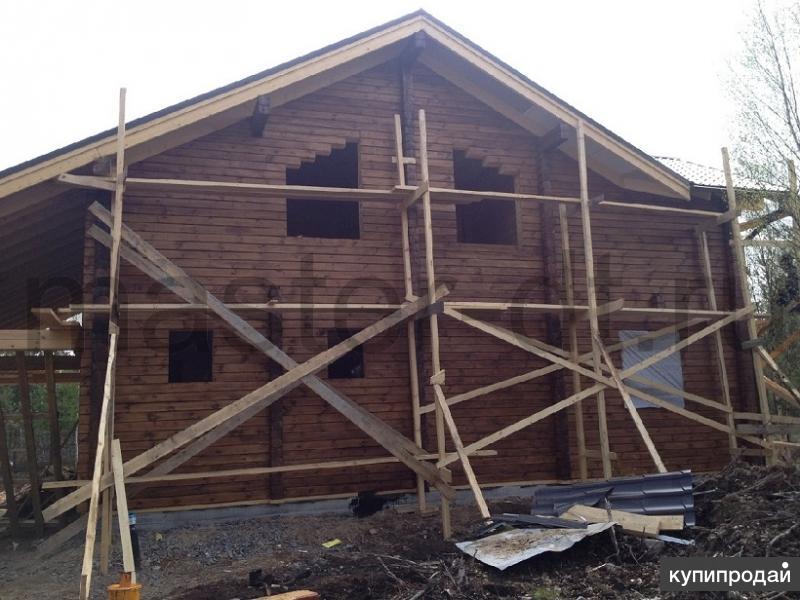

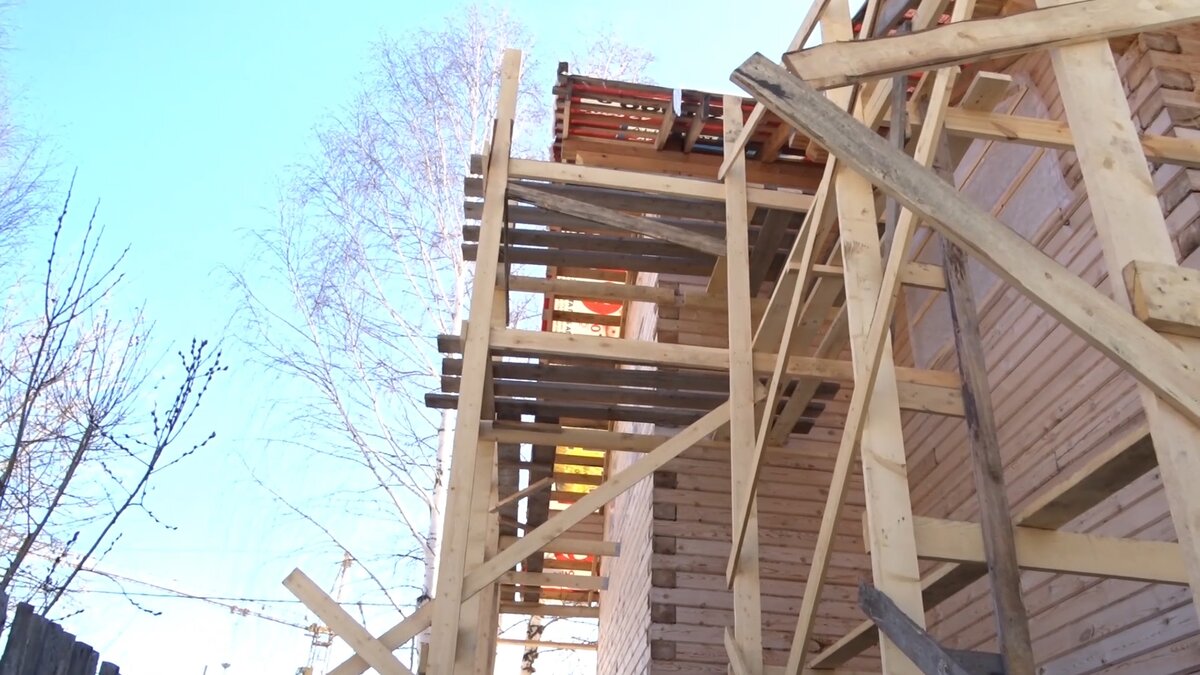

Как собрать деревянные леса

Что понадобится для монтажа лесов

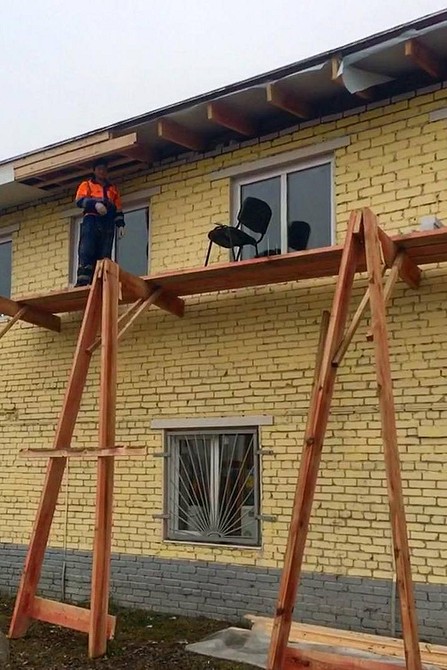

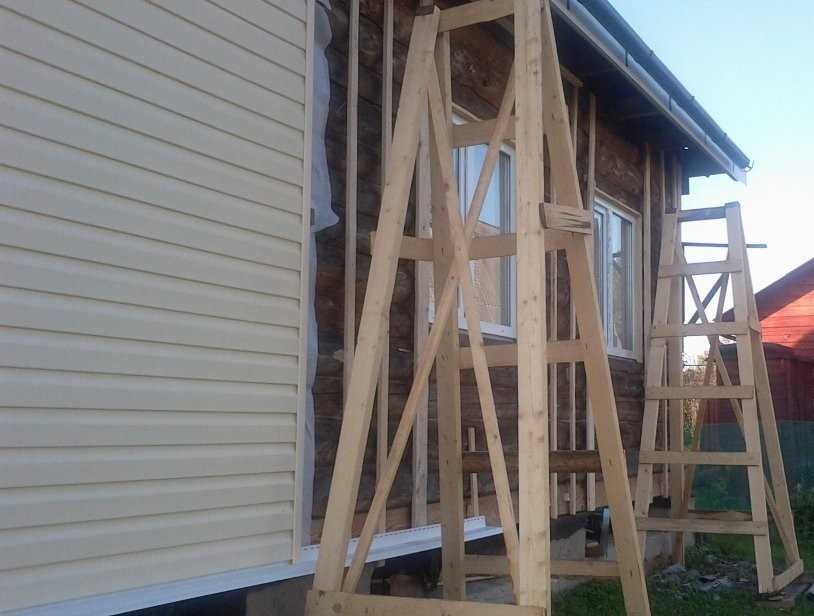

Для сборки лесов, которые называют еще «козел», или «стол», понадобятся следующие материалы:

• Гвозди или саморезы (любые, лишь бы хватало длины, кроме ржавых и гнутых, а то работа превратится в сплошное мучение);
• Доски (поддоны, заборы, старая мебель, куски ДСП, фанеры или деревянных досок);
• Бруски (любые палки, обломки, куски металлических профилей, ветки от деревьев).

Изготовление рамы

Отличным помощником для тех, кто монтирует строительные леса своими руками, будут чертежи. Именно по ним легче всего собрать раму. Для этого на заранее подготовленной площадке фиксируются деревянные подставки и башмаки, при необходимости устанавливаются винтовые опоры. После чего с определенным шагом монтируются рамы. Их число определяет предполагаемая длина конструкции. По краям устанавливаются специальные рамы с бордюрами. Для спуска и подъема рабочих на рамах монтируются лестницы. Вся конструкция скрепляется горизонтальными и диагональными связями. Для их фиксации в каркасе имеются имеются специальные замки.

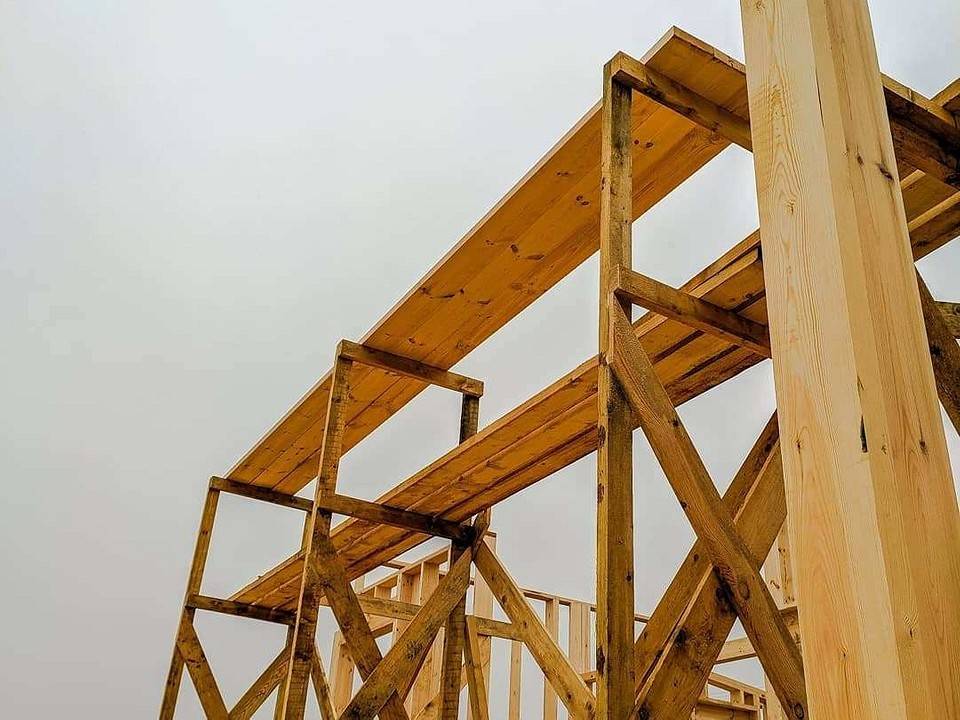

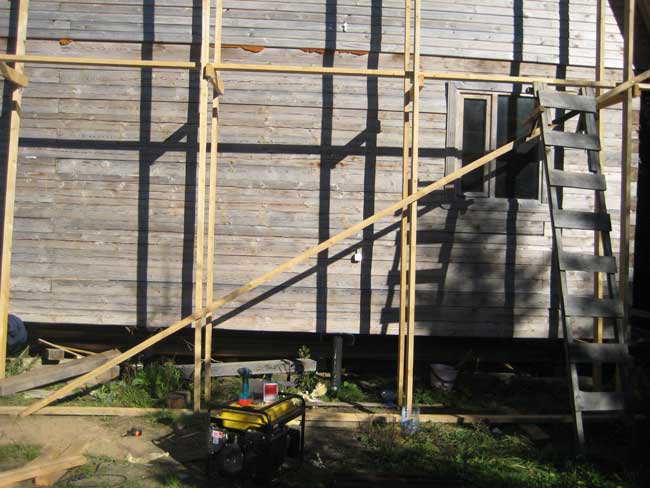

Сборка каркаса

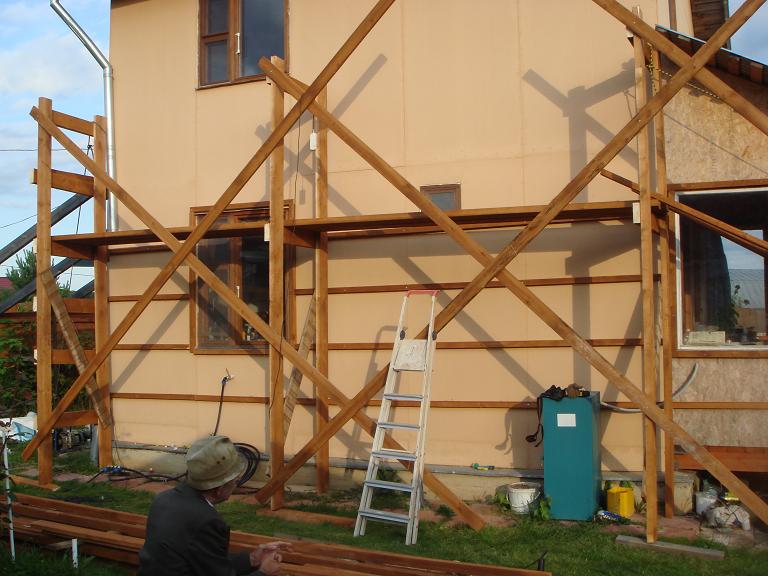

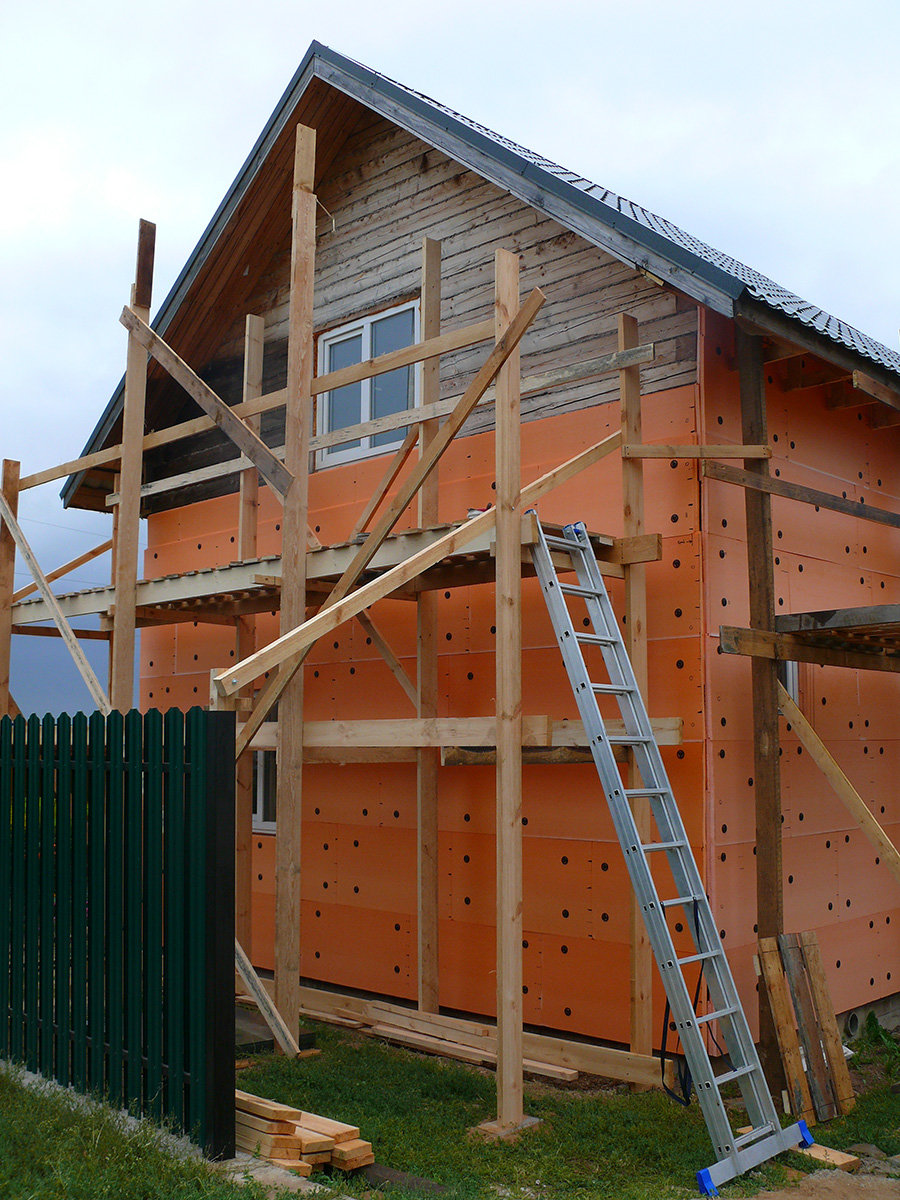

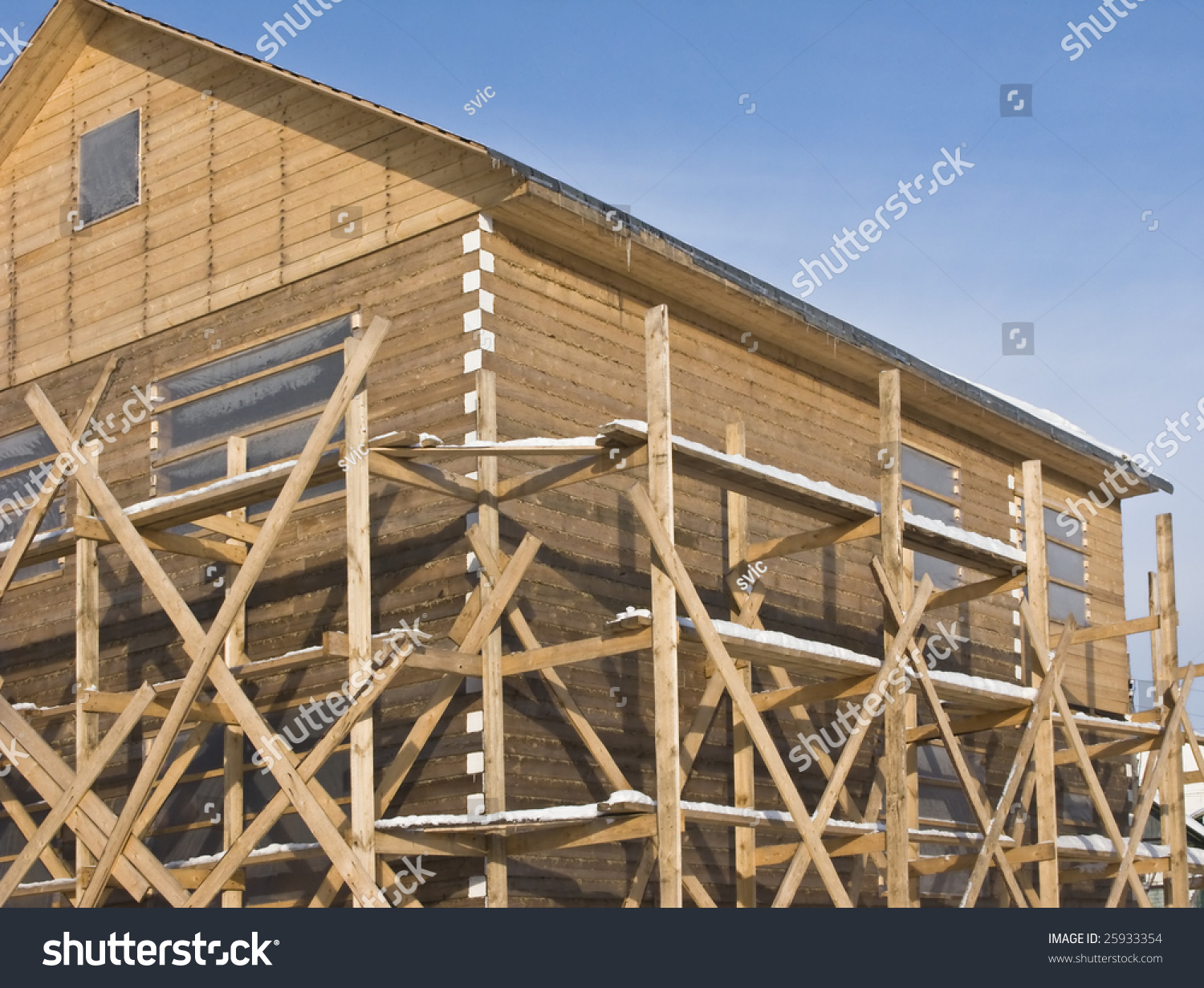

Строительные леса своими руками

Минимальная безопасная высота лесов – 5-6 м, ширина – 50 см, а их рекомендуемая длина 4 м. Исходя из этих цифр, рассчитывают размер каркаса и необходимое количество материала, чье качество заслуживает особого внимания.

В частности, для создания каркаса выбирают цельный брус шириной не менее 10 см. Торцевые планки конструкции монтируют под острым углом. Две опорные шестиметровые балки укладываются в горизонтальное положение. Расстояние между ними составляет ширину будущих лесов. Рядом на одинаковом расстоянии укладываются еще две шестиметровые балки. Верхние концы балок должны сходиться под небольшим углом в виде трапеции, это придаст устойчивость будущим лесам.

К этим балкам фиксируются боковые стойки – опора будущих настилов. Закрепляют стойки с внутренней стороны, причем для настилов используются только три стойки, а последняя служит для укрепления конструкции. Всего боковин должно быть не больше 4, поскольку не рекомендуется возводить леса выше «четырех этажей».

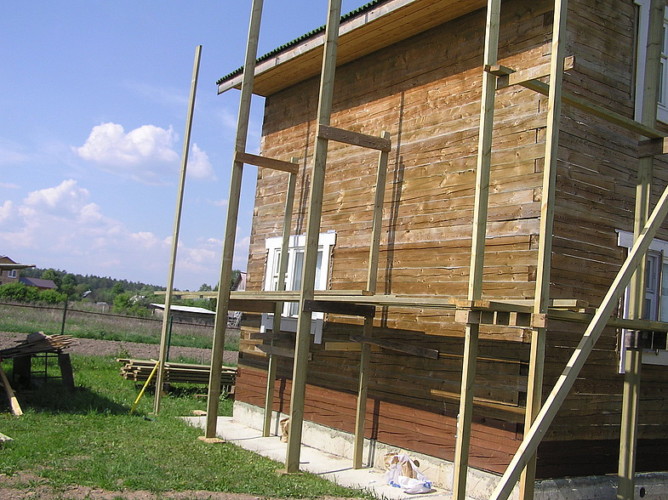

Подготовка дополнительных стоек

Монтаж настила

Перед тем, как сделать строительные леса, необходимо определить требования, которым они должны отвечать. Высоту можно считать определяющим параметром, ведь настил необходим именно для работы на какой-то высоте.

Монтаж настила

Длина «козла» зависит исключительно от размеров имеющихся материалов. Разумеется, слишком короткий стол будет очень неудобен, особенно на большой высоте. И нужно помнить о том, что на столе, возможно, будут стоять два человека и ведро с раствором.

Для достижения нужной ширины настила применяют нужное количество досок. Однако если его делают не из досок, а из ДСП, то увеличение будет затруднительно. Что касается лесов, возводимых внутри помещения, так называемых «козлов», то важным моментом станет ширина имеющихся дверных проемов, а также наличие другой мебели. Ведь «козла» нужно будет как-то перемещать.

Фактор веса – один из самых важных, ведь таскать леса неудобно, а тяжелые – тем более. Передвигать их волоком – это лишний раз подвергать нежелательному физическому воздействию. С другой стороны, жертвовать высотой и прочностью точно не стоит.

От прочности строительных лесов зависит не только здоровье строителя, но и целостность стен, полов, техники. Всего того, что может находиться рядом. Однако нагружать конструкцию лишними элементами ни к чему. Далеко не факт, что они реально добавят прочности. Правильно забитые гвозди, закрученные шурупы и смонтированные перемычки, – вот гарантия прочности.

Грамотно сделанные перемычки – основа безопасности строителя

Деревянные леса можно считать устойчивыми, если они не шатаются. И дело не только в том, что работник неуютно себя чувствует, если стол шатается. Любая мебель ломается по этой самой причине, в том числе, и строительные леса. Грамотно расположенные перемычки – единственный способ добиться устойчивости.

Для настила используют широкие и длинные доски, прибивая их к боковинам. Эти три доски нужно распределить по краям и в центре настила, чтобы он не прогибался. Кстати, удобнее отрезать лишнее, когда настил уже собран – тогда не нужно будет ничего отмерять. Зазоры между досками уменьшают вес изделия. С другой стороны, они дают возможность мелким предметам постоянно падать на пол.

Вкручивая саморезы, необходимо следить за тем, чтобы доски не трескались. А торчащие саморезы легко отламываются ударом молотка. Если гвозди оказались длинными, загибать их следует через что-то круглое – ручку плоскогубцев, например. В этом случае, острый конец гвоздя войдет в дерево с обратной стороны, давая дополнительную прочность.

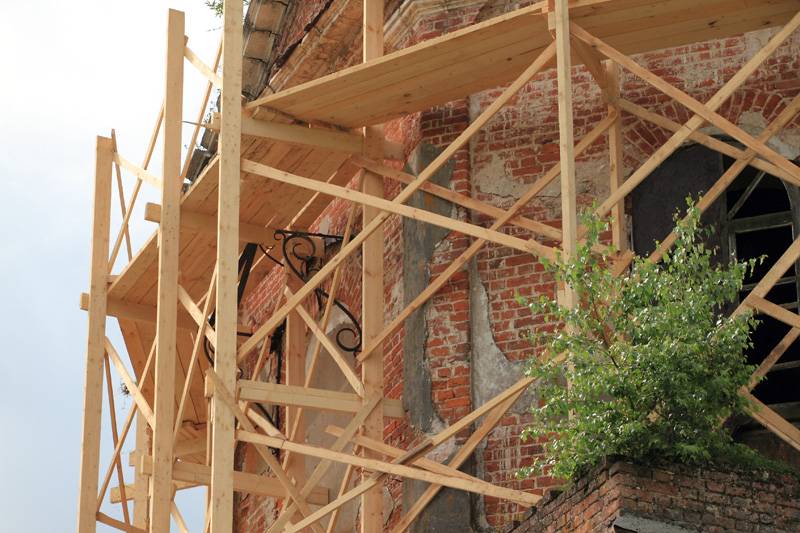

Процесс изготовления

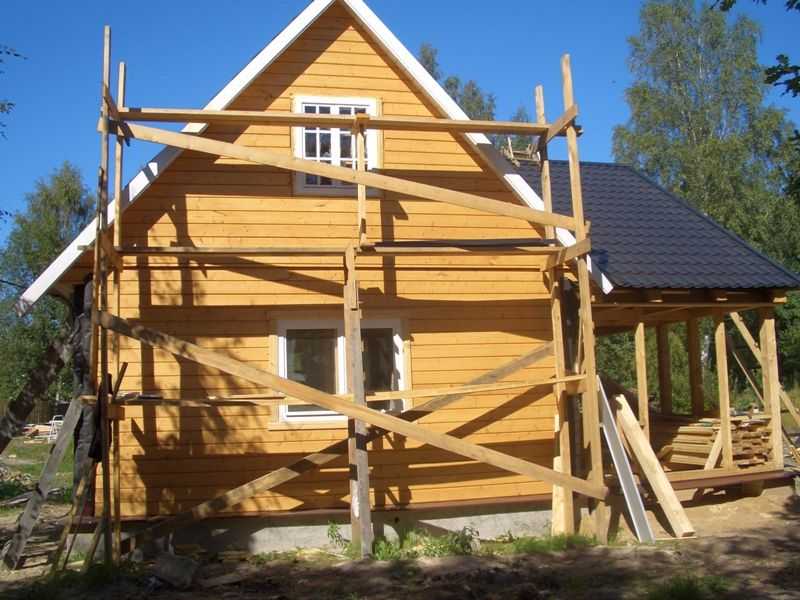

Изначально следует своими руками сколотить правильный каркас. В большинстве случаев рациональнее использовать приставные леса, на которые потребуется меньше пиломатериала. Чтобы самому правильно сделать самодельные конструкции, которые потом можно просто приставить к стене, следует придерживаться технологии монтажа, которая поможет собрать самостоятельно строительные леса из дерева.

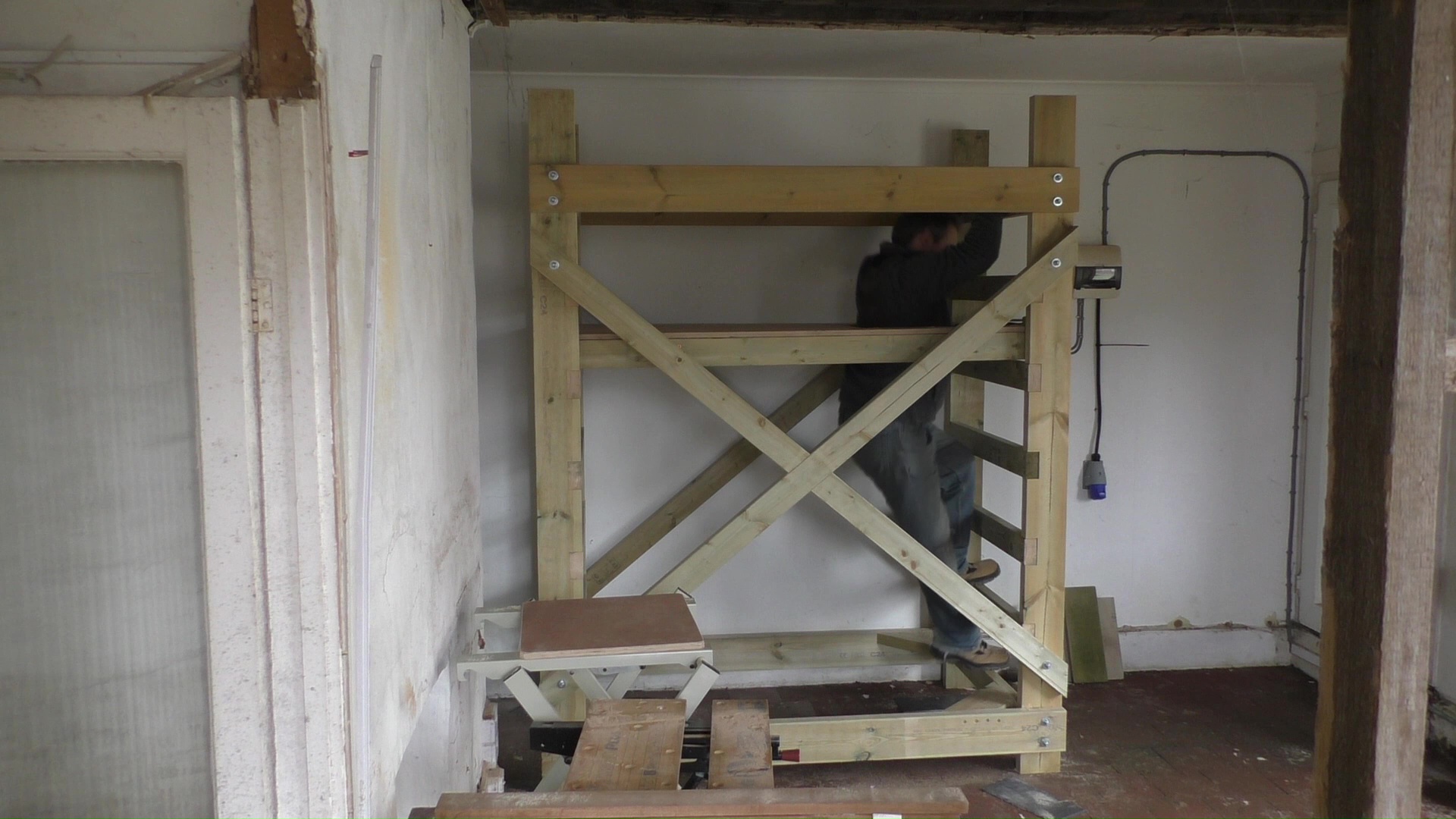

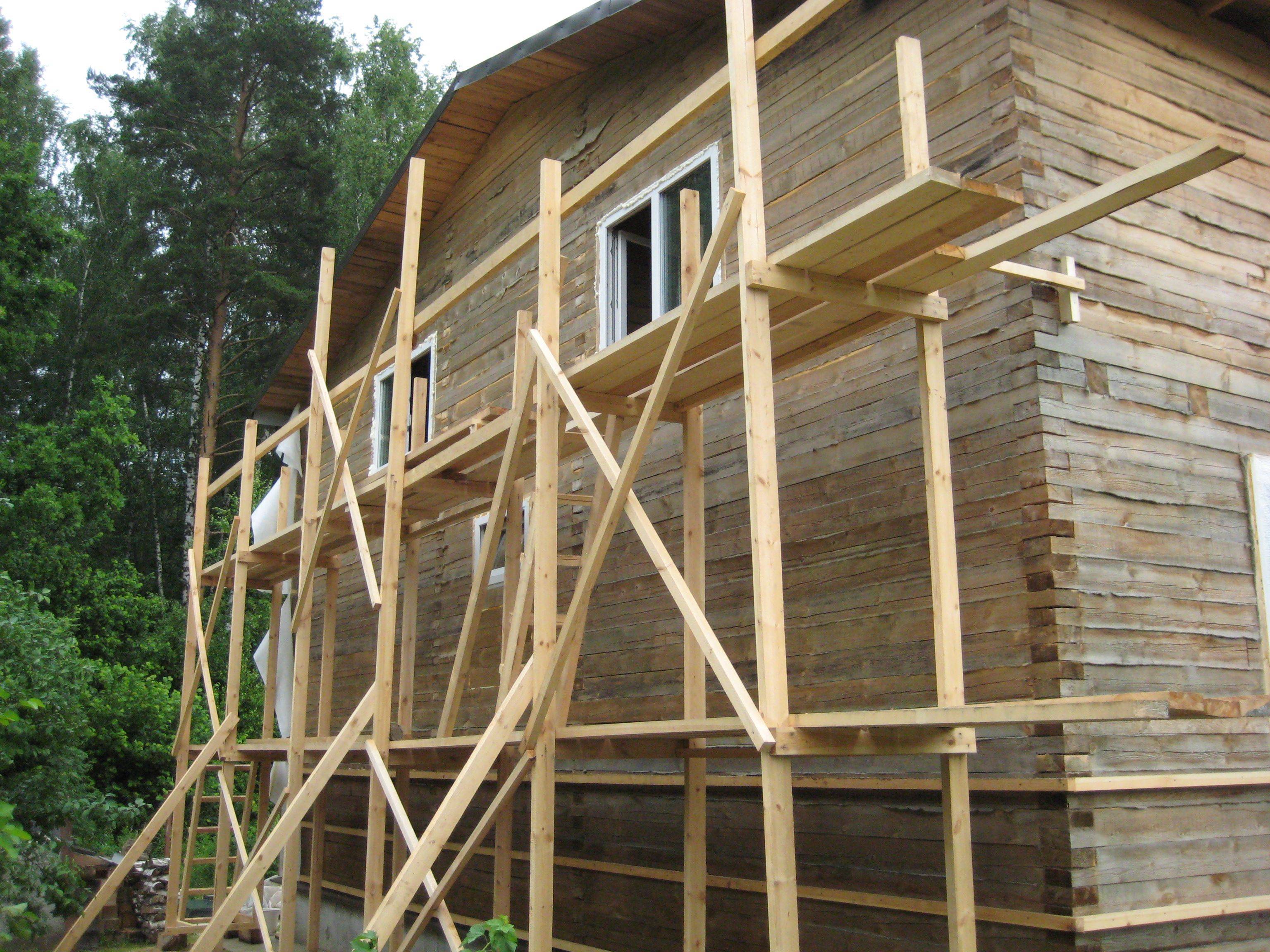

Каркас

Перед началом работ по сборке каркаса следует разровнять площадку и при необходимости ее осушить, чтобы готовая конструкция не шаталась во время работы. На ровной площадке проще установить вертикальные стойки каркаса, под которые не придется подкладывать кирпичи и обрезки досок.

Первыми монтируются 4 вертикальные стойки, для которых используется брус размером 10х10 см или толстые доски шириной в 4-5 см. Стоки обрезаются по высоте и скрепляются с помощью горизонтальных брусков или коротких досок. Сначала нужно собрать боковины каркаса на земле, после чего их поднимают и скрепляют параллельными элементами. Стойки для каркаса, для лучшей устойчивости, лучше делать трапециевидной формы. Например, нижнюю распорку одной боковины можно сделать длиной 1,2 метра, а верхнюю длиной 1 м.

• При сборке боковин каркаса на земле лучше работать вдвоем. Если сборка каркаса проводится одним человеком, то сначала нужно внутреннюю распорку укрепить на стене.
• Парных стоек должно быть несколько. Они являются опорой для настила, который расходится в разные стороны. Стойка может быть одиночной. В этом случае ее длину не стоит делать более 4 метров.

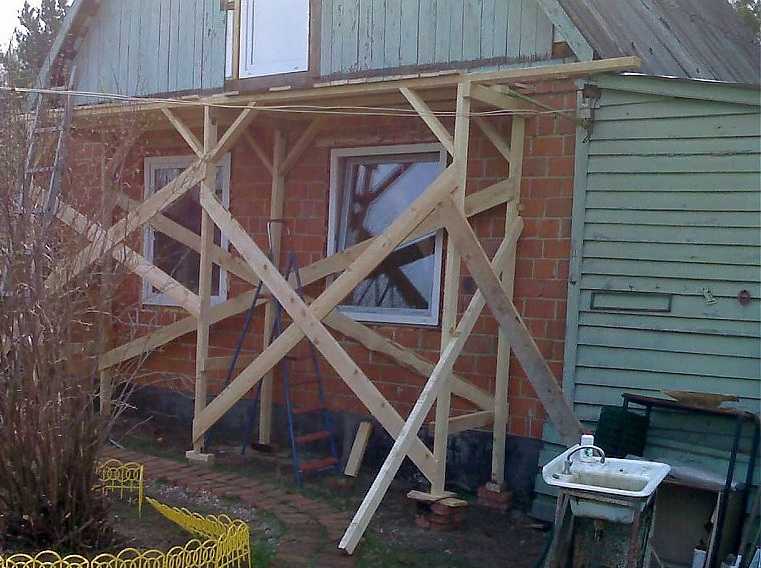

• Чтобы конструкция получилась устойчивой, на каждой ее боковой стороне нужно сделать диагональные распорки, которые будут выполнять функции ребер жесткости и не дадут лесам качаться.

Настил

Когда будет собран каркас лесов, можно приступать к установке щитового настила, который делается из досок толщиной в 4-5 см. При укладке настила следует помнить о том, что между досок не должно быть больших щелей. Длина одного пролета настила не должна превышать 3-4 метров, если толщина досок составляет 4-5 см. Для более тонких досок длина должна составлять не более 2 метров.

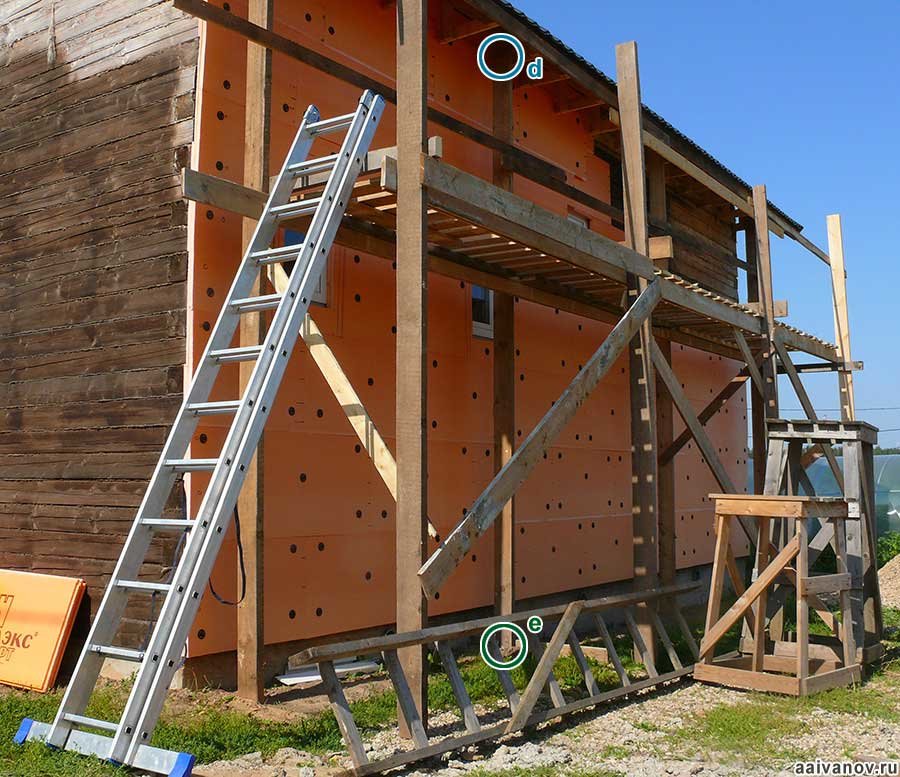

Люки и лестницы

Для подъема на верхние ярусы потребуется сделать лестницу со ступеньками размером 5х5 см. Интервал между ступеньками подбирается индивидуально под человека, который будет работать на такой лестнице.

Если леса будут двух ярусные, то нужно сделать люк для подъема на второй этаж. Его обычно делают сбоку. В центре люк будет мешать работе. К люку прибивается лестница, по которой будет производиться подъем на второй этаж строительных лесов.

Приставные подмостки

Этот элемент помогает поднимать на верхний ярус емкости с рабочими составами и подниматься самим отделочникам. Его тоже собирают из досок самостоятельно. Подмостки одним концом упираются в землю, а другим к стене. Чаще всего используются рамные или приставные конструкции, которые считаются самыми надежными. В их основе лежит не каркас, а рама, которая увеличивает их прочность и обеспечивает безопасное передвижение по подмосткам.

Из двух досок длиной в 1 м делают опору. Один элемент крепится вертикально и смотрит вниз, второй в сторону. Детали соединяются под прямым углом. На это основание набивается настил с шагом в 1-2 см. Затем, для укрепления конструкции, в образовавшийся угол крепятся укосины, выполненные из диагональных брусьев. Их нижняя сторона должна упираться в грунт. Для фиксации нижней части подмостков в нижней части вбивается кол. Верхняя его часть прибивается к основанию гвоздями.

В созданное сторонами угла пространство укладываются щиты с каждой стороны, которые обеспечат жесткость конструкции. Сверху кладут настил.

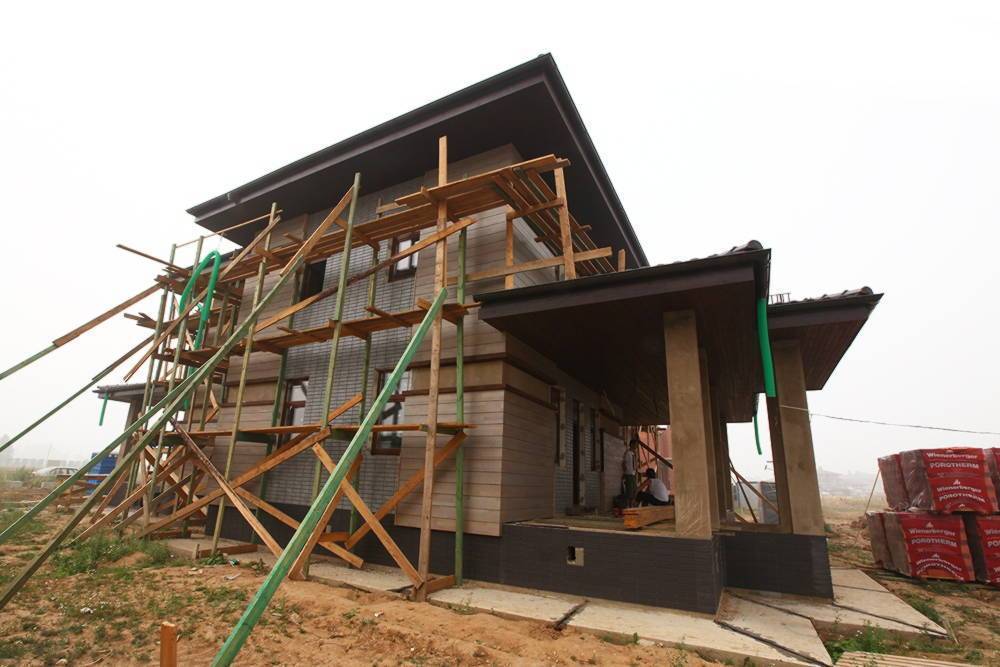

На строительство деревянных лесов уходит немного времени, если руководствоваться предложенной схемой. Чем качественнее и надежнее будут конструкции, тем быстрее будут проведены отделочные работы. От строительных лесов напрямую зависит безопасность тех, кому приходиться работать на высоте. При проведении строительных или ремонтных работ в малоэтажном строительстве без таких конструкций не обойтись. Поэтому нужно знать, как быстро и правильно собрать такую конструкцию из досок своими силами.

Параметры и характеристики деревянных и металлических конструкций

Перед тем как выбрать материал для строительных лесов, необходимо определиться с их размерами, учитывая требования строительных норм. Их стоит соблюдать хотя бы по той причине, что в первую очередь они призваны заботиться о нашей безопасности. Первым делом перед непосредственным строительством конструкции выполняется чертёж с учётом следующих параметров:

• максимальная высота пространственной конструкции не должна превышать шесть метров;
• любые леса опираются на стойки, расстояние между которыми должно быть не менее двух метров;
• рабочее пространство, независимо от высоты, должно быть не менее метра в ширину, это необходимо как для удобства работы, так и для предотвращения падения инструментов и материалов.

Следующие рассматриваемые параметры помогут избежать лишних затрат материала. К примеру, с точки зрения эргономики удобнее всего работать тогда, когда рабочая область находится на 40 см ниже грудного отдела. Поэтому именно на таком расстоянии стоит устанавливать самый нижний помост. Помост второго уровня устраивается на высоте от 175 до 200 см от уровня первого помоста. Также стоит продумать систему раскосов или фиксации к стене, которые не дадут отодвигаться конструкции от обрабатываемой поверхности. Теперь, вооружившись общими параметрами и составив чертёж, приступаем к сборке лесов из дерева или из металла.

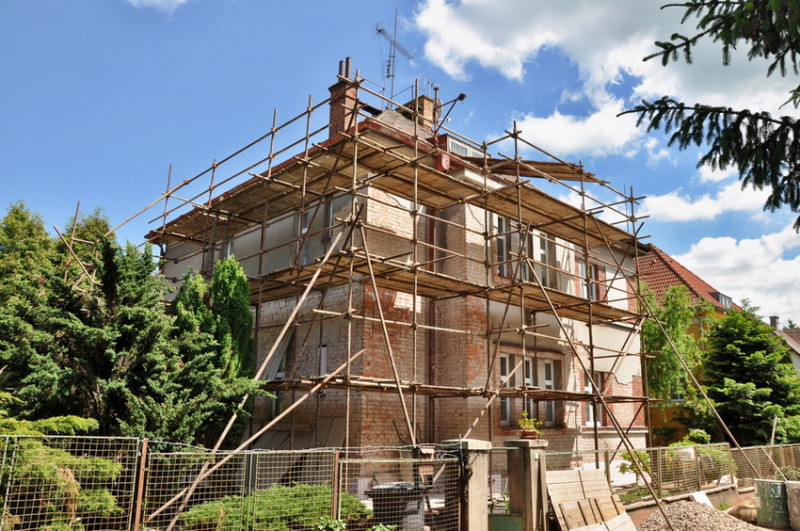

Хомутовые строительные леса: особенности конструкции

Данная разновидность лесов является наиболее трудоемкой в сборке, поскольку каждое соединение вертикальных опор с горизонтальными, диагональными и поперечными связями осуществляется с помощью специальных хомутов, закручивание которых выполняется гаечным ключом. Крепежные элементы могут быть глухими или поворотными. В зависимости от этого соединение стоек может производиться под прямым или любым углом соответственно. В связи с тем, что для монтажа конструкции требуется большое количество крепежных элементов, хомутовые леса являются самыми дорогостоящими.

Благодаря наличию диагональных связей конструкция отличается прочностью, надежностью и устойчивостью. Однако это самый сложный в монтаже и разборке вариант лесов.

Особенность хомутовых строительных лесов в том, что они могут иметь любую конфигурацию

Главные достоинства конструкции – возможность изготовления установки любой формы и целесообразность комбинирования ее с другим вариантом вспомогательной стоечной металлоконструкции. Такое сооружение монтируется по периметру здания любой конфигурации, даже при наличии выступающих элементов. Устройство можно использовать для наклонных конструкций.

Статья по теме:

Производители выпускают различные варианты строительных лесов хомутового типа, отличающихся максимальной высотой установки, которая может составлять от 30 до 80 м. Стандартная ширина лесов – 1-1,5 м, шаг яруса – 2-2,5 м. Эти параметры меняются в зависимости от конфигурации сооружения. Максимальная нагрузка на конструкцию составляет 150-250 кг/м. Установку можно купить или взять в аренду. Цена строительных лесов начинается от 250 руб./м2. Аренда обойдется в 80 руб. за м2.

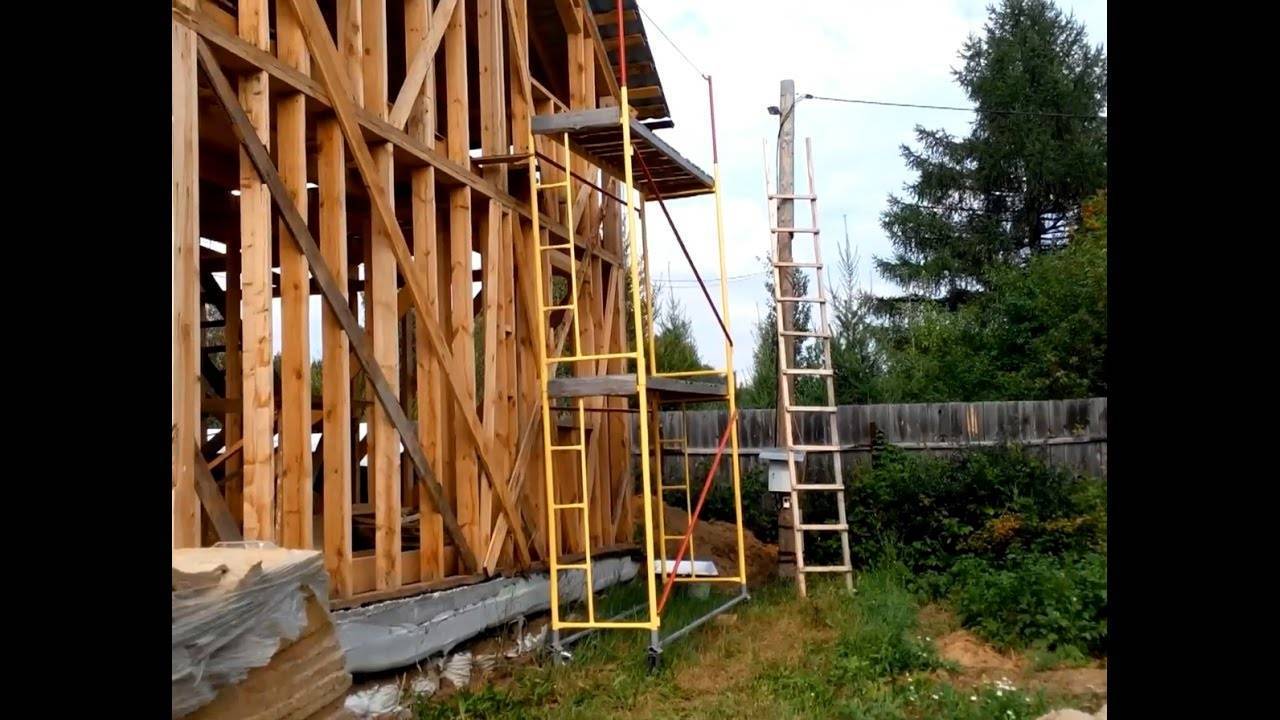

Особенности металлических лесов

Если большого желания делать своими руками строительные леса из дерева не обнаруживается, можно приобрести готовую конструкцию из металла. Затраты, безусловно, будут заметными, но на таких лесах можно проводить строительные работы любой степени сложности с большими нагрузками на опоры и настил.

Металлические леса удобны тем, что их можно по окончании стройки разобрать своими руками, сложить в подсобное помещение и затем использовать при проведении ремонтных работ в будущем.

Промышленность выпускает конструкции из металла нескольких видов:

• штыревые;
• хомутовые;
• рамные;
• клиновые.

В штыревых лесах петли в виде штырей приварены на вертикальных стойках, а перекладины заканчиваются крючками, предназначенными для соединения. Сборка осуществляется просто и быстро, работать на таких лесах удобно со зданиями стандартных форм, если предстоит отделка выступов, фигурных эркеров, лучше выбрать другую основу.

Леса с высотой не более 40 м производят из металлических труб, которые закрепляются специальными хомутами. Сборку можно сделать своими руками, при необходимости такие строительные леса легко перенести на новое место. Работу с очень тяжелыми грузами на них выполнять не рекомендуют, потому что хомутовые крепления имеют ограничения по нагрузкам.

Часто металлические леса выпускают в виде модулей из рам, которые сваривают из труб и укрепляют укосинами. Конструкцию можно с помощью дополнительных модулей удлинять и увеличивать в высоту. Одна секция обычно имеют высоту, равную 2 м, длину от полутора до 3 м, глубина горизонтальной части обычно составляет 1 м.

Клиновые леса из металла имеют более сложные места соединений, состоящие из дисков с отверстиями, приваренных к вертикальным стойкам, и труб со специальными замками, напоминающими пасть хищников. Замок заводится на диск, в сквозное совпадающее отверстие вставляется клин. Леса можно легко собрать и разобрать своими руками, перенести, куда потребуется, на них удобно выполнять любые работы.

Выбирать вид строительных лесов нужно осмотрительно, учитывая специфику предстоящей работы, нагрузку и финансовые возможности. Можно приобрести пиломатериалы и сделать конструкцию полностью своими руками или купить готовые металлические изделия, которые останется только собрать.

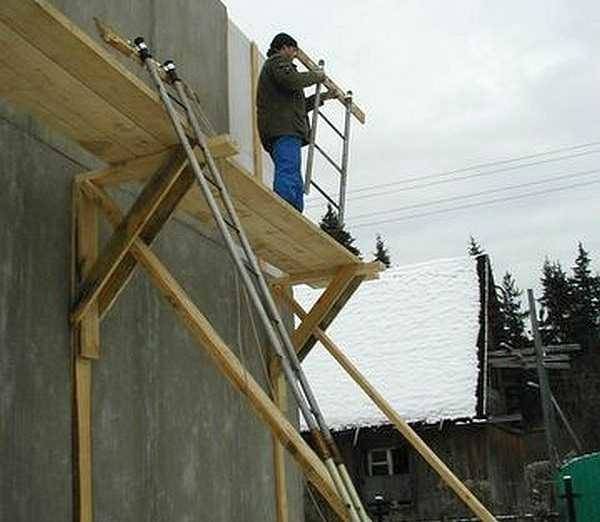

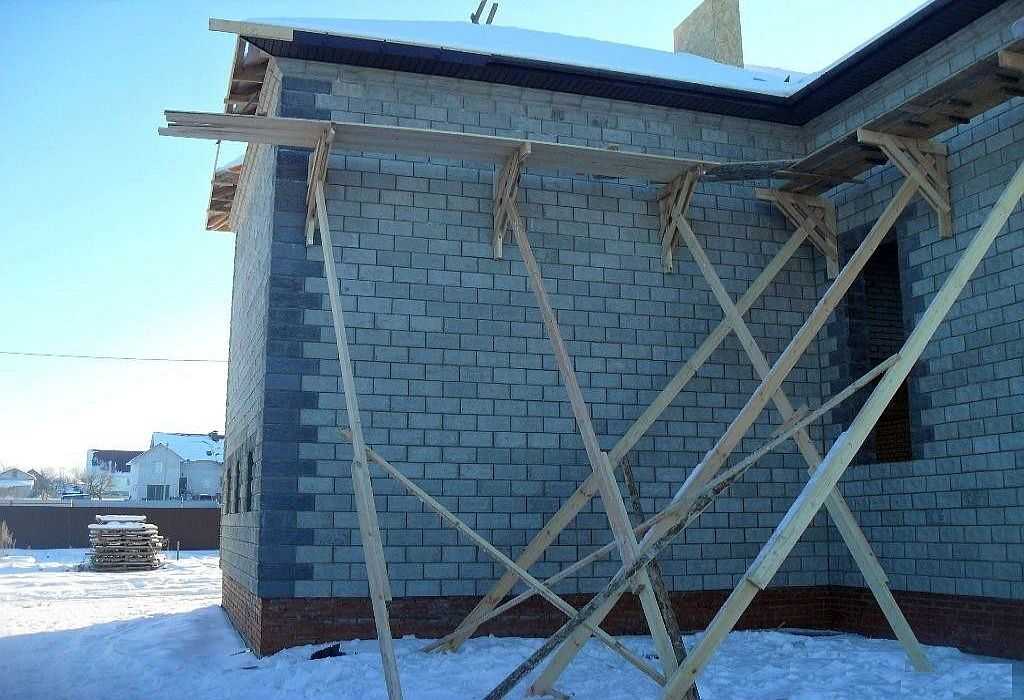

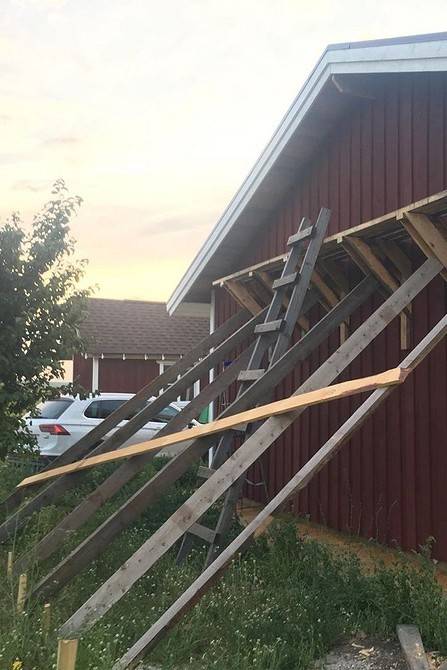

Армянские строительные леса своими руками

В малоэтажном частном строительстве вместо обычных лесов можно использовать менее громоздкие аналоги. Здесь речь идет главным образом о т.н. подмостях на «конвертах» или как их еще называют – армянских строительных лесах. Они решают те же задачи, что и обычные леса, но являются более мобильными и простыми в изготовлении. Чаще всего их используют для работ на высоте до 4-5 м, хотя при необходимости они подходят и для больших высот.

Основой таких конструкций служат треугольные консоли-конверты. Их прислоняют вплотную к стене и фиксируют враспор длинными балками. Концы подпорок, находящиеся на земле, дополнительно усиливают клиньями, предотвращающими смещение. Установив конверты на одном уровне, подпорки сбивают диагональной перемычкой. Это нужно чтобы стабилизировать конструкцию в горизонтальной плоскости и предотвратить ее сваливание в бок. Сверху на консоли укладывают длинные доски, формируя рабочий настил. Для усиления горизонтальной жесткости перекрытие фиксируют саморезами к угловым кронштейнам.

Устройство армянских строительных лесов:

1. Угловые консоли (конверты) 2. Подпорки 3. Фиксирующие клинья 4. Стабилизирующая балка 5. Настил

Армянские леса не предполагают анкерования или какой-либо другой жесткой связи со стеной. По мере необходимости их без лишних сложностей демонтируют и устанавливают на новом месте. По окончании строительства конверты можно не разбирать, а отправить их на хранение до следующих высотных работ. Благодаря небольшим размерам им найдется место в любом сарае или другом техническом помещении.

Армянские леса способны выдерживать нагрузки 150, 200 и более килограмм, но здесь есть очень важный нюанс. Они безопасны только в том случае, если правильно спроектированы и установлены. Внешняя незамысловатость таких лесов, может вводить в заблуждение. На самом деле конструктивных нюансов здесь немало, о чем мы будем  говорить далее.

Изготовление угловых консолей

Г-образные кронштейны изготавливают из доски, толщиной не менее 50 мм.

Элемент A ориентируют пластью к стене – это увеличивает площадь соприкосновения со стеной, что добавляет жесткости всей конструкции.

Горизонтальную доску (В) устанавливают на торец доски (A).

Г-образный кронштейн обшивают двумя-тремя укосами с каждой стороны. Для этих деталей подойдет обычная дюймовая доска. Само же количество укосин зависит от размеров кронштейна и предполагаемых нагрузок на леса.

Важно!

Нижние опоры кронштейнов (A) делают в полтора раза длиннее верхних. При этом длина нижней детали должна быть не менее 1 м. Это нужно для правильной вертикальной жесткости лесов и предотвращения их опрокидывания. Таким образом, при стандартной ширине помоста в 70 см, длина нижних опор должна составлять 100 см. Если сделать настил шире, например, 90 см – длина вертикальных опор должна быть минимум 135 см.

Подпорки

Для изготовления подпорок используют брус 50х100 мм. Длина балок должна на треть превышать высоту расположения настила. Такое соотношение обеспечивает острый угол в месте контакта балки с землей, что является важным условием для безопасного монтажа армянских лесов. Таким образом, при установке лесов, например, на высоте 2,5 м длина опорной балки должна составлять 3,7 м. При монтаже конструкции на высоте более 3 м используют брус большего сечения.

Установка стабилизирующей балки

Чтобы предотвратить сваливание конструкции вбок, опорные балки связывают диагональной перемычкой. Для изготовления этого элемента подойдет узкая дюймовая доска. Она должна идти от низа первой балки до верхнего края последней подпорки. Чтобы избежать нежелательных ударных нагрузок на смонтированные леса, диагональ лучше фиксировать саморезами.

Настил

Настилы изготавливают из 2-3 досок толщиной 25-40 мм. Лучше использовать тонкие доски, которые не будут создавать дополнительной нагрузки на опоры. Но в этом случае, их обязательно усиливают несколькими диагональными поперечинами с обратной стороны. Для повышения горизонтальной жесткости всей конструкции сбитый настил рекомендовано фиксировать саморезами к угловым опорам.

Виды и узлы строительных лесов из металла

При строительстве дома из камня, строительных блоков, больше подходят металлические леса. Они способны вынести любые нагрузки. Менее популярны они только по той причине, что в многих регионах древесина по-прежнему самый дешевый вид стройматериалов. Второй момент, который часто является решающим, — разобрав деревянные строительные леса, доски можно пустить в дело — использовать в дальнейшей стройке. А части металлических должны пылиться в сарае.

Но и у металлических строительных лесов есть плюсы. В разобранном состоянии они не занимают много места. Владельцам деревянных домов все равно периодически приходится их использовать: сруб требует ухода, так что раз в два-три года леса нужны. Практичнее в этом случае металлические, а не деревянные. Они проще в сборке, долговечнее и прочнее.

Все металлические строительные леса имеют одинаковую форму — вертикальные стойки, соединенные перекладинами и укосами. Отличается только способ крепления частей между собой:

Штыревые леса. Называются так из-за того, что перекладины со стойками соединяются при помощи штырей. На стойках приварены отрезки трубы или диски с перфорацией, а на перекладинах — загнутые штыри. Собирается такая система очень просто, выдерживает большие нагрузки. Очень просто реализуются штыревые строительные леса для зданий простой формы, обходы эркеров и выступов — гораздо сложнее.

Принцип соединения штыревых лесов

Хомутовые. Для стоек и перекладин используются трубы круглого сечения, которые скрепляются между собой при помощи хомутов специальной конструкции. Система получается очень мобильной и подвижной, можно легко обойти любые криволинейные фасады. Минус — ограниченная грузоподъемность и высота (по ГОСТу — не выше 40 метров).

Хомутовые леса — быстрый монтаж/демонтаж

Рамные. Из круглой или прямоугольной трубы свариваются рамы одинакового размера. Соединяются они между собой поперечными трубами и укосинами. Имеют модульное строение, легко наращиваются как в высоту, так и в длину. Имеют определенный шаг по длине — 1,5/2/2,5/3 метра, по высоте одна секция обычно составляет 2 метра, стандартная глубина — 1 м. В некоторых рамах предусмотрены колеса — для более легкого передвижения по ровной поверхности. Соединение элементов флажкового типа — на раме приварены штифты с прорезью, в которую вставляется флажок. В поперечинах и укосах сделаны отверстия. Элементы надеваются на штырь, фиксируются при помощи флажка. Наращиваются вверх секции при помощи соединительных труб меньшего диаметра, приваренных к стойкам рам с одной стороны

При таком способе важно идеально подобранные размеры труб, чтобы не было люфта. Рамные леса — принцип крепления поперечин и укосин

Рамные леса — принцип крепления поперечин и укосин

Клиновые. При общей схожести конструкции отличаются формой соединения

На сойках с определенным шагом (обычно 2 метра) приварены диски с перфорацией. На перемычках с обоих концов вварены специальные замки типа «волчья пасть». Замки фиксируются на диске при помощи клина особой формы. Такие леса соединяются и разъединяются быстро, имеют высокую мобильность, могут использоваться на фасадах сложных форм.

Клиновые леса стойки и поперечины соединяются при помощи клиньев и замков специальной формы

При самостоятельном изготовлении металлических строительных лесов чаще всего делают штыревые. Они реализуются проще всего, правда, хороши они только на прямоугольных фасадах, для обхода более сложных форм, приходится доваривать дополнительные трубки.
