Самодельная спиртовая горелка по аналогии паяльной лампы

Сильная горелка

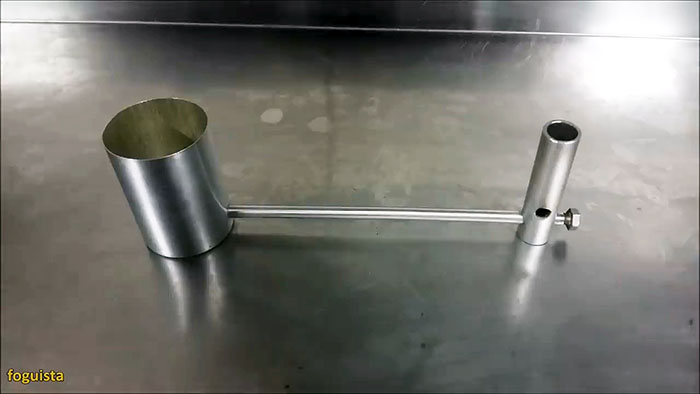

В этом видео-уроке расскажем о том как изготовить мощную спиртовую горелку для декоративного обжига деревянных изделий, она отлично показала себя в распайке плат в радиолюбительских целях.

Для того чтобы изготовить спиртовую горелку, нам понадобится спирт, какая-нибудь пластиковая бутылка, например бутылка из под клея. Также будут нужны две металлические трубки. У первой трубочки должен быть внутренний диаметр около 4-5 миллиметров, у второй 2 миллиметра. Кроме этого, нужна эпоксидная смола и небольшой шнур, который может быть просунут в первую трубку.

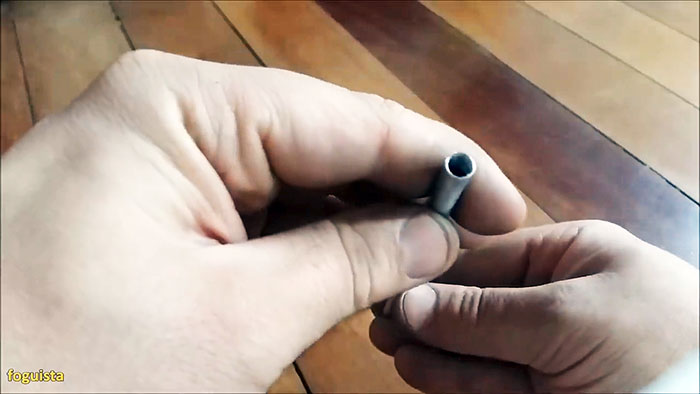

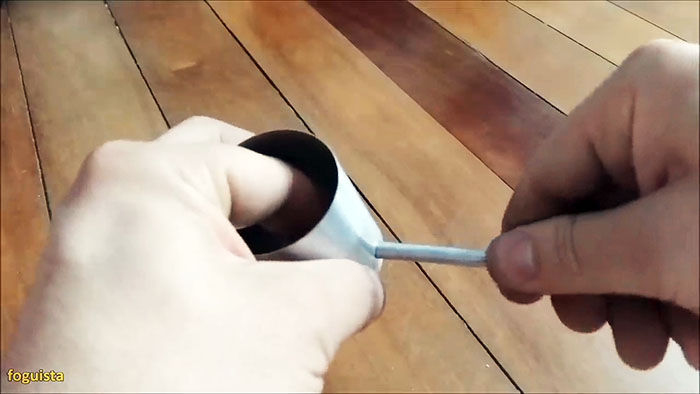

Сначала берем 4 миллиметровую металлическую трубку и продеваем через нее шнур. После этого смешиваем немного эпоксидной смолы, откручиваем дозатор и приклеиваем трубки. После того, как смола затвердела, сгибаем тонкую металлическую трубку.

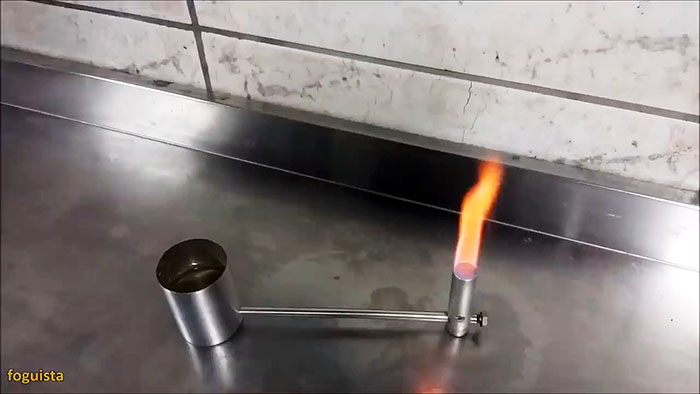

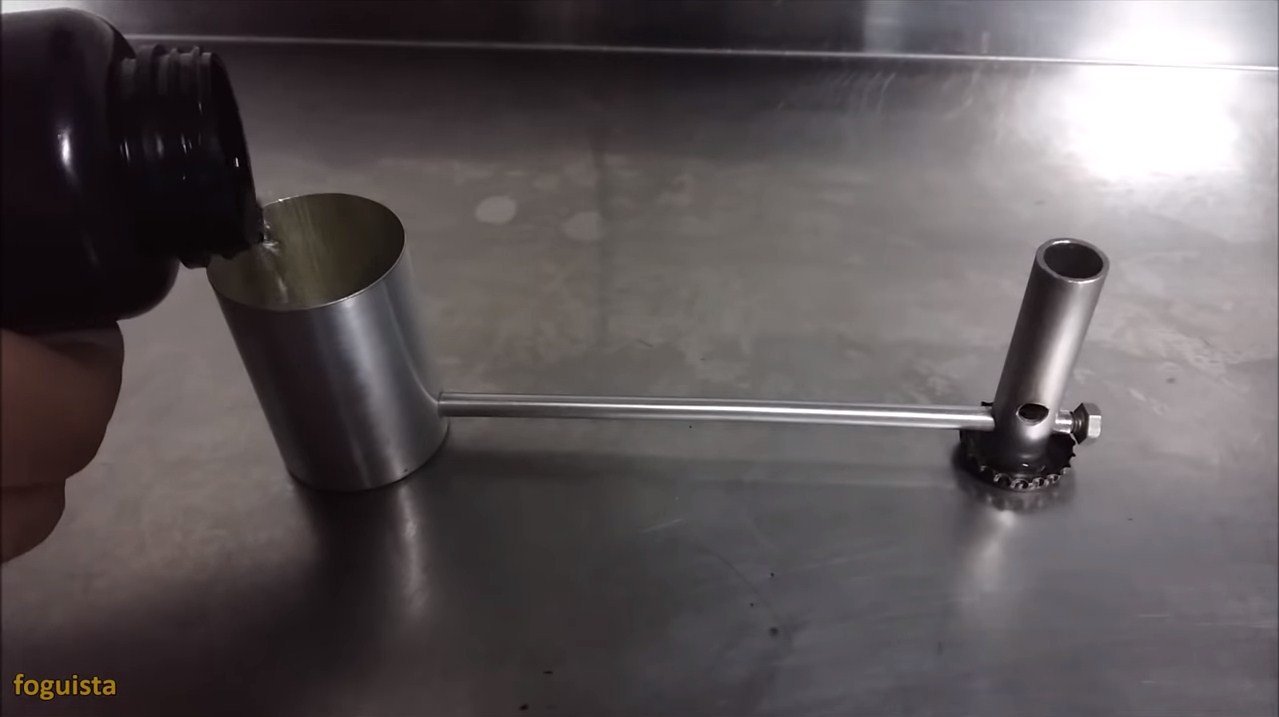

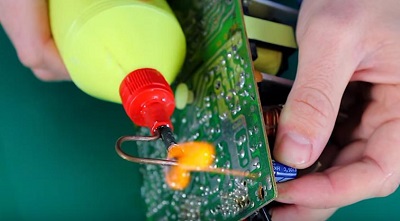

Остается только залить спирт в бутылочку, вставить шнур и закрыть крышку. Когда шнур пропитается спиртом, можно поджечь шнур. Теперь можно использовать спиртовую горелку по назначению. Для этого нужно только нажать на баночку. Как хорошо заметно на видео, детали можно выпаивать за считанные секунды.

Особенности изготовления

Особенности конструкции в том, что она очень проста в эксплуатации, следов копоти и отталкивающих запахов в процессе применения газовой горелки нет. Этот прибор компактен и его использовать можно фактически везде. Основным компонентом горелки считается промвентиль. Можно приобрести новую деталь, однако, и бывшие в употреблении, но находящиеся в рабочем состоянии вполне подойдут. Процесс изготовления горелки своими руками начинается с рукоятки, затем делается корпус и форсунка.

Чтобы получилась безопасная в эксплуатации и не тратящая топливо зря горелка, нужно взять за правило отказ от масштабирования и корректировок схем примера.

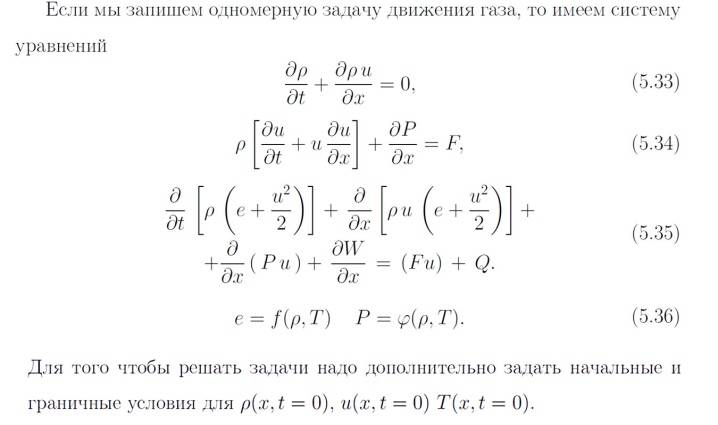

Справедливости ради стоит отметить, не все газовые приборы рассчитывают по законам газовой динамики. Но если изготовитель изменяет габариты деталей конструкции, то число Рейнольдса топлива (либо подсасываемого воздуха) выйдет за рамки, обозначаемые в оригинальном изделии. Горелка при такой «импровизации», если давать оптимистичный прогноз, станет коптить и будет «прожорливой», а то и вовсе будет опасной в эксплуатации.

И еще одно важное замечание, касающееся особенностей изготовления горелок: повышать ее мощность выше 10 кВт нельзя. И вот почему. При КПД горелки 95% (что является прекрасным показателем для любительского изобретения), при мощности прибора 1 кВт на его саморазогрев уйдет 50 Вт

Обжечься о конструкцию теоретически можно, но взрывом она не чревата. А вот если горелку соорудить на 20 кВт, 1 кВт будет лишним. Пороговое проявление выражается тем, что горячо, либо вспыхивает конструкция. Потому те чертежи горелки, что ориентируются на 7-8 кВт, не стоит рассматривать

При КПД горелки 95% (что является прекрасным показателем для любительского изобретения), при мощности прибора 1 кВт на его саморазогрев уйдет 50 Вт. Обжечься о конструкцию теоретически можно, но взрывом она не чревата. А вот если горелку соорудить на 20 кВт, 1 кВт будет лишним. Пороговое проявление выражается тем, что горячо, либо вспыхивает конструкция. Потому те чертежи горелки, что ориентируются на 7-8 кВт, не стоит рассматривать.

Паяльная лампа. Область применения и принцип работы

Паяльная лампа – изобретение относительно давнее, мало кто знает, что в 2031 году все желающие смогут отпраздновать круглую дату, 150-летие со дня создания данного полезного прибора Карлом Рикардом. Надо сказать, что за все прошедшее время конструкция прибора не изменилась и, не смотря на появление новых, современных инструментов, таких как промышленный фен, актуальность паяльной лампы сохраняется, а в некоторых случаях без нее и вовсе невозможно обойтись.

Где применяется лампа?

• Различные виды пайки вплоть до высокотемпературной твердыми припоями, поскольку температура пламени достаточно высокая до 1100 оС.
• Для легкоплавких материалов возможна даже сварка.
• Удаление старой краски с оконных рам путем ее разогрева и соскабливания. Удовольствие малоприятное из-за резкого запаха, выделяемого сгорающим ЛКП, зато эффективное.
• В деле ремонта, чтобы разобрать заржавевшие металлоконструкции или раскрутить заклинивший болт.
• На природе можно использовать для приготовления еды с применением нехитрого приспособления в виде изогнутой под 90 градусов трубы, надетой на горелку.
• Для смоления свиных туш
• Прочее (зависит от фантазии).

Лампа может заправляться различными горючими смесями жидких или легких углеводородов, либо же веществами, представляющими собой органические соединения, смесями газов: спирты, керосин, бензин, природный газ и т.д. Чаще всего используются бензиновые паяльные лампы и все большую популярность приобретают лампы, которые заправляют природным газом, они также конструктивно устроены совершенно по-другому, чем классическая конструкция.

Габариты приборов могут разниться в зависимости от размеров резервуара, в который заправляется топливо. Максимальный объем резервуара может быть до 2 литров, однако, учитывая, что «под завязку» заполненная лампа не будет работать (нужно оставить место для нагнетания воздуха и образования паров), эта величина корректируется до 1,8 л.

Используйте только качественное топливо для паяльных ламп. Например, спецбензин или бензин с октановым числом не менее 80. Низкокачественное топливо может создать взрывоопасную ситуацию, привести к засорению форсунки и преждевременному выходу прибора из строя.

Конструктивные особенности бензиновой лампы

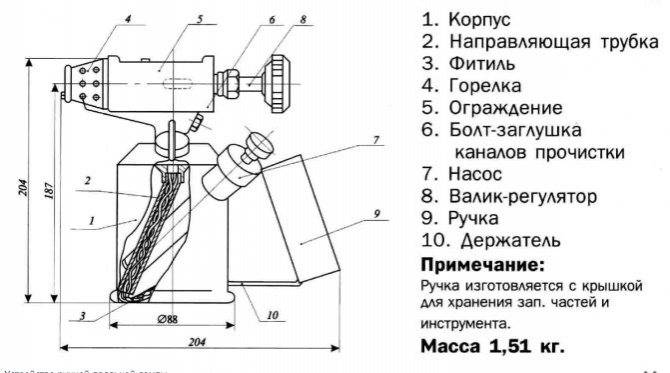

Лампа состоит из двух частей: топливного резервуара и эжектора на выходе из которого происходит сгорание топливовоздушной смеси. Бензин заливается в лампу через специальное круглое отверстие в баке, которое затем герметично закрывается заглушкой. Герметичность обеспечивается резиновым уплотнителем.

С помощью встроенного насоса в резервуаре создается избыточное давление – это необходимо для того, чтобы обеспечить поступление бензиновых паров в эжектор. С помощью вентиля регулируется мощность лампы и величина пламени. Для керосиновых или спиртовых паяльных лам в конструкцию добавляется испаритель.

Для запуска лампы под горелкой –эжектором предусмотрено блюдце. В него наливают бензин, который затем поджигают. Занявшееся пламя нагревает эжектор. Внутри прибора образуются пары бензина, которые, благодаря избыточному давлению, созданному заблаговременно с помощью насоса, вытесняются в эжектор и, пройдя через форсунку, воспламеняются с образованием факела. Горение паров поддерживается путем подсоса воздуха в область сгорания.

В процессе разогрева лампы воздух с помощью насоса в целях безопасности в резервуар не закачивается, а валик –регулятор находится в положение «выключено». Валик-регулятор открывается только после достижения на горелке и испарителе достаточной температуры.

Технология проведения работ

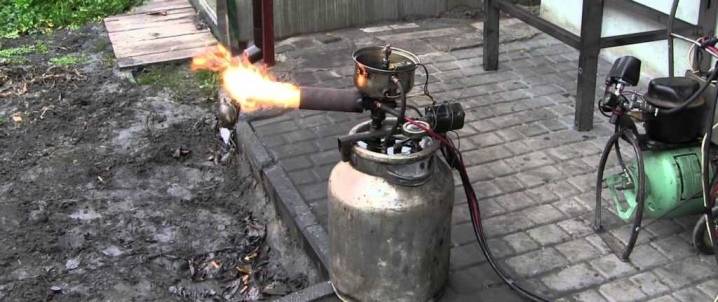

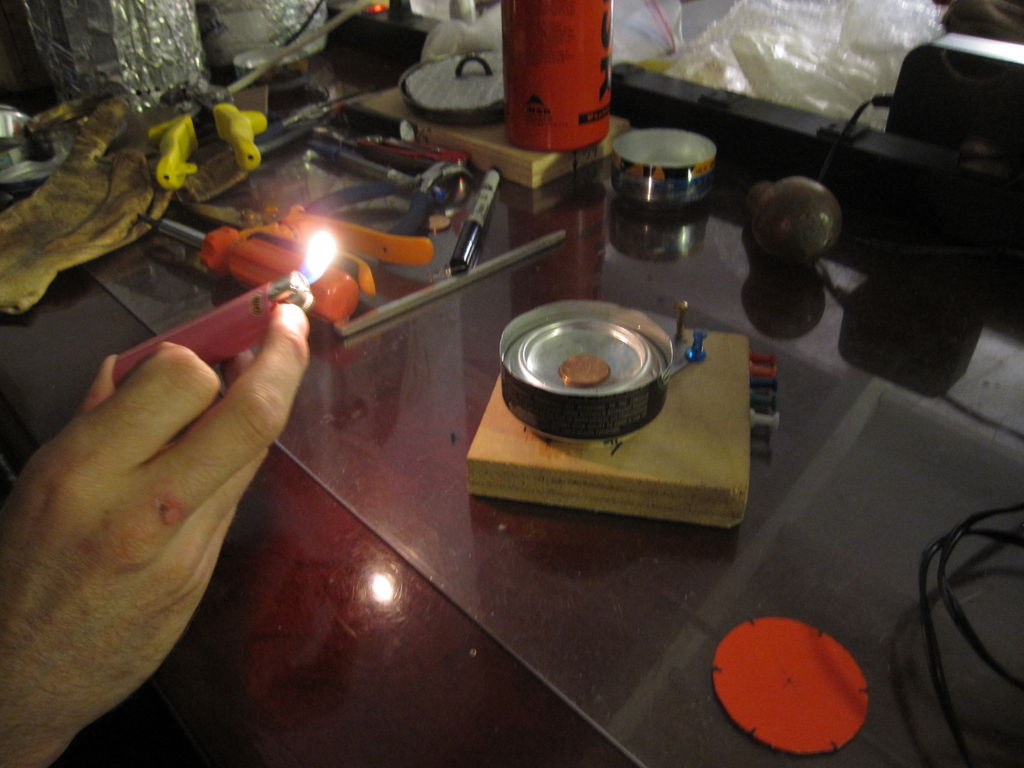

Спиртовые горелки туристические можно приобрести в магазине, однако конструкция настолько проста, что изготовить их вы можете самостоятельно. Топливный бачок следует наполнить спиртом, но не более чем на 1/2 объема. На вход компрессора устанавливается простейший фильтр. Его можно выполнить самостоятельно, используя воронку, на которую натягивается отрезок капронового чулка. Принцип функционирования устройства обеспечивается благодаря подкачке воздуха компрессором, а также дальнейшему его попаданию в ресивер под некоторым давлением. В нем сглаживаются пульсации давления. Затем воздух отправляется в емкость с топливом, где смешивается с парами спирта. Полученная смесь поступает на горелку. Корректировать интенсивность горения можно с помощью специального винта, который имеется на горелке.

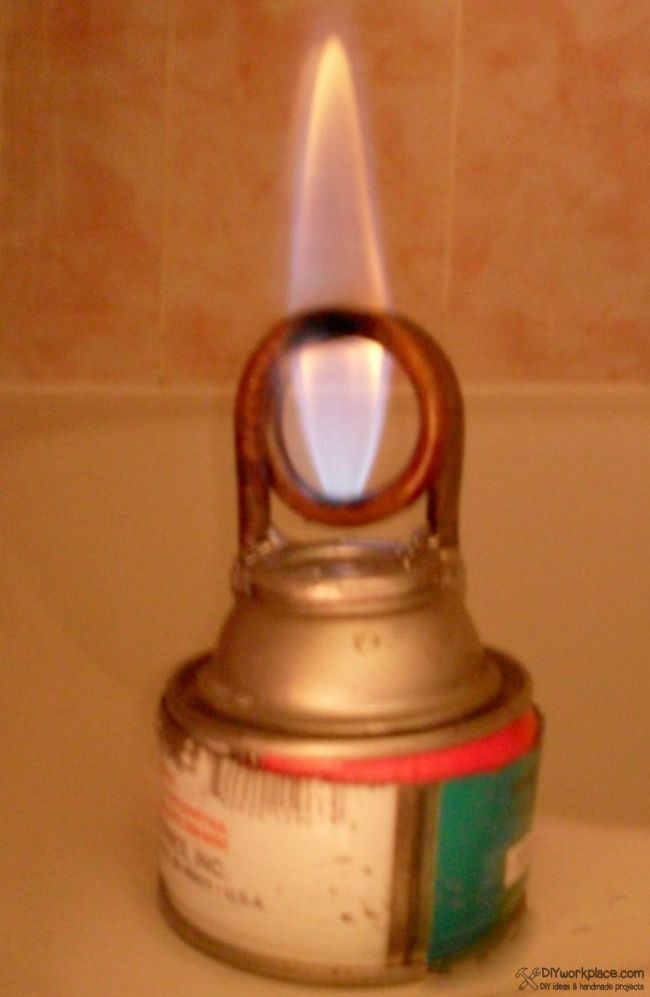

Самодельная спиртовая горелка по аналогии паяльной лампы

Рассмотренную ниже горелку можно с успехом использовать в мастерской, с помощью нее удобно накалить гвоздь или нож при работе с пластиком, разогреть водяную баню, или может быть даже вскипятить воду под чай. Помимо всего прочего такую горелку можно взять с собой в поход, на ней можно без проблем поджарить яичницу.

Хороша самоделка в том, что она очень дешевая и практичная, да и собирается довольно просто. Работает все очень просто, при поджоге пары спирта создают давление в емкости, при этом топливо самостоятельно выходит через сопло и горит. То есть работает все примерно так, как в паяльной лампе, только проще, так как не нужно предварительно накачивать воздух.

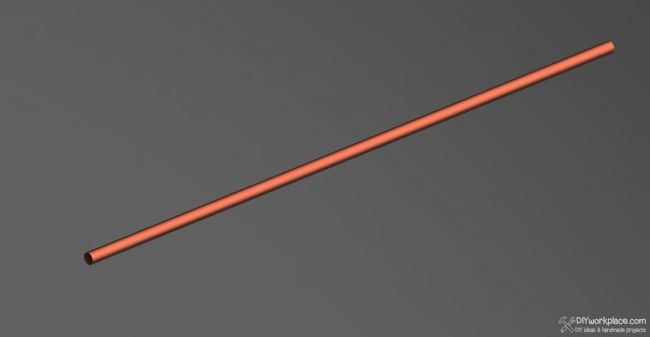

Материалы и инструменты для сборки горелки: — медная трубка диаметром 8-10 мм;— небольшой баллончик от аэрозоля или другой цилиндр диаметром 30-40 мм;— небольшая стеклянная баночка с металлической крышкой (должна герметично закрываться);— пучок ниток или хлопчатобумажная ткань;— спирт;— песок.

Из инструментов будут необходимы: дрель, ножовка, шило, молоток, паяльник или горелка, припой, не лишними будут тиски.

Как собрать спиртовую горелку:

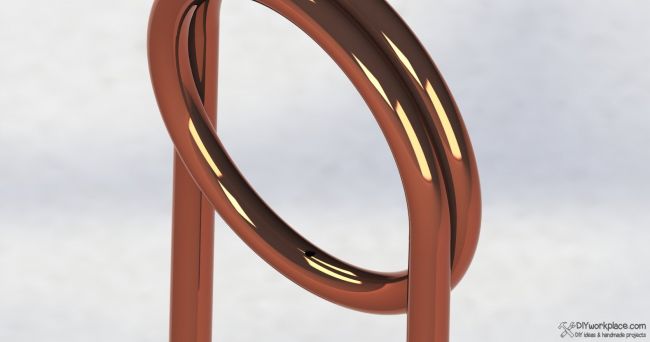

Шаг первый. Делаем основу для горелкиВ качестве основы для горелки выступает элемент в виде спирали, который изготавливается из медной трубки. Длинной трубка должна быть чуть меньше 40 см, а ее диаметр должен быть 8-10 мм. Острые края трубки нужно тщательно обработать напильником.

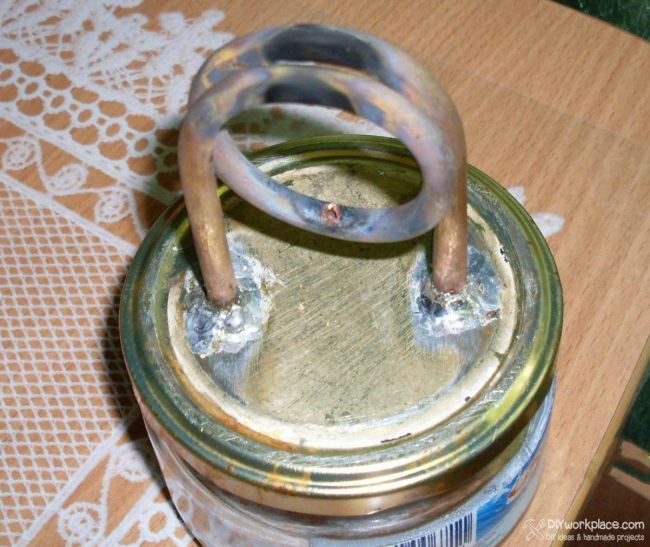

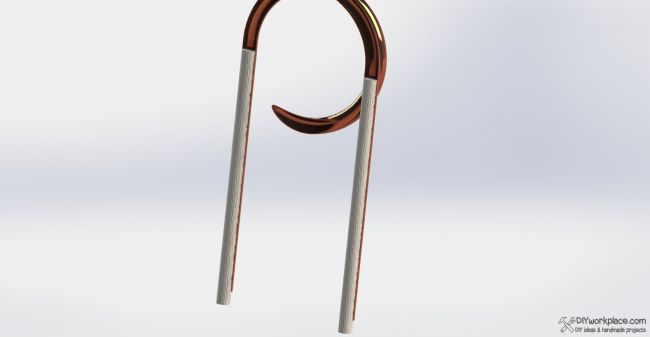

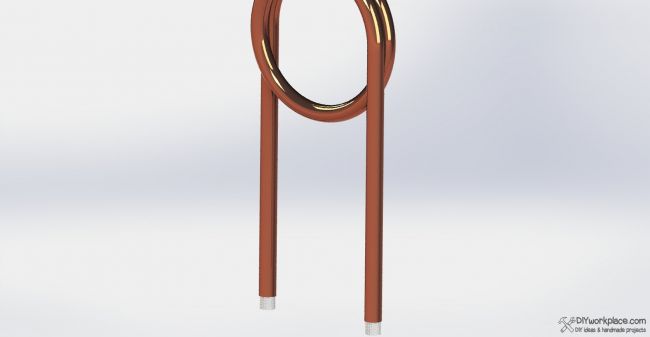

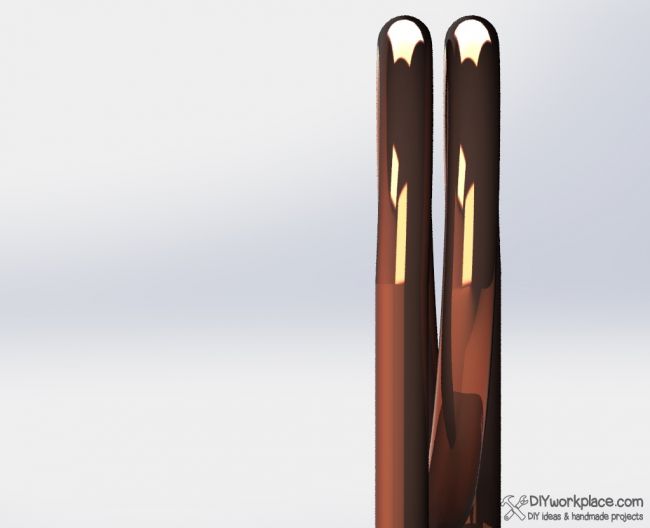

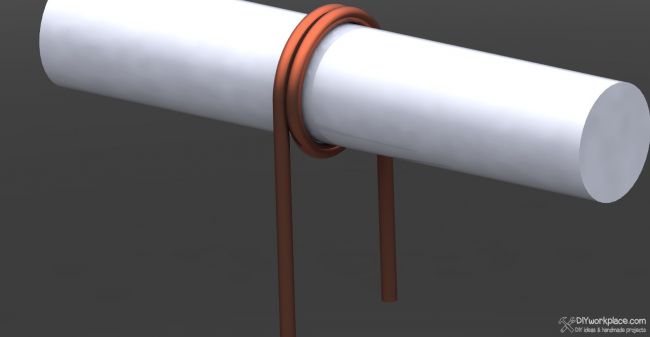

Из трубки нужно самостоятельно сделать спираль. Чтобы трубка не согнулась при этом, ее нужно обязательно заполнить песком. Для этого один конец нужно заткнуть палкой, насыпать в трубку песка, а затем заткнуть таким же образом и другой конец. Для изготовления спирали понадобится цилиндр диаметром 30-40 мм. Для этих целей отлично подойдет аэрозольный баллон, такие может найти у себя дома практически каждый. Медную трубку нужно обогнуть вокруг баллона на полтора оборота. Спешить при этом не стоит.

Между витками трубки должны быть расстояние в пару миллиметров. От этого напрямую зависит то, какого размера будет пламя при работе горелки. В идеале пламя должно проходить через щель между двумя трубками и при этом касаться их.

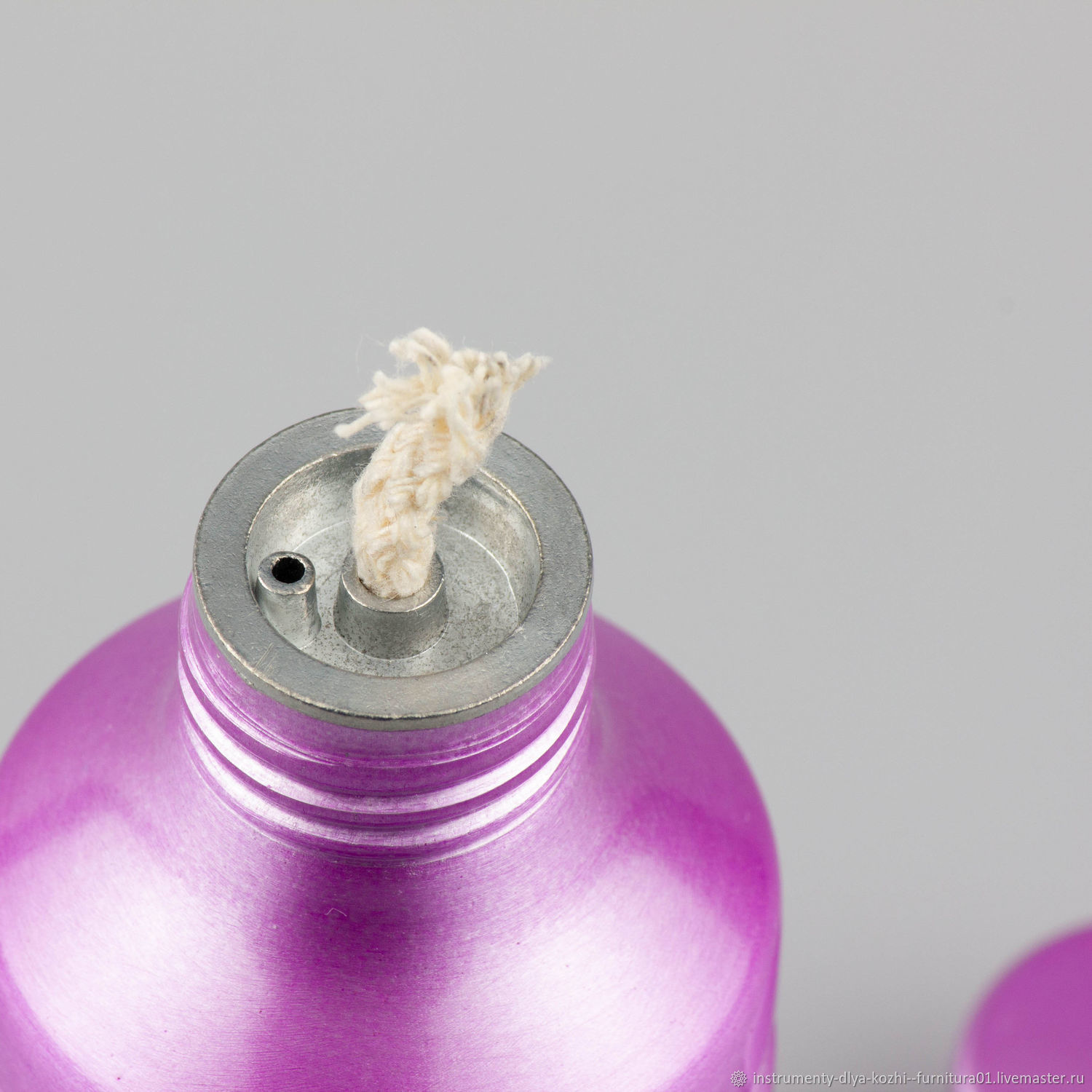

Шаг второй. Фитиль для горелкиДля работы горелки необходим фитиль, он делается очень просто, для этого нужна любая хлопчатобумажная ткань, подойдут также нитки для вязания. Длина фитиля должна быть такой, чтобы он касался начала изгиба трубки. С другой же стороны фитиль должен торчать на пару сантиметров. Что касается толщины фитиля, то она подбирается экспериментально.

Если при запуске горелка будет плеваться огнем, фитиль нужно сделать меньше, или же увеличить размер сопла.

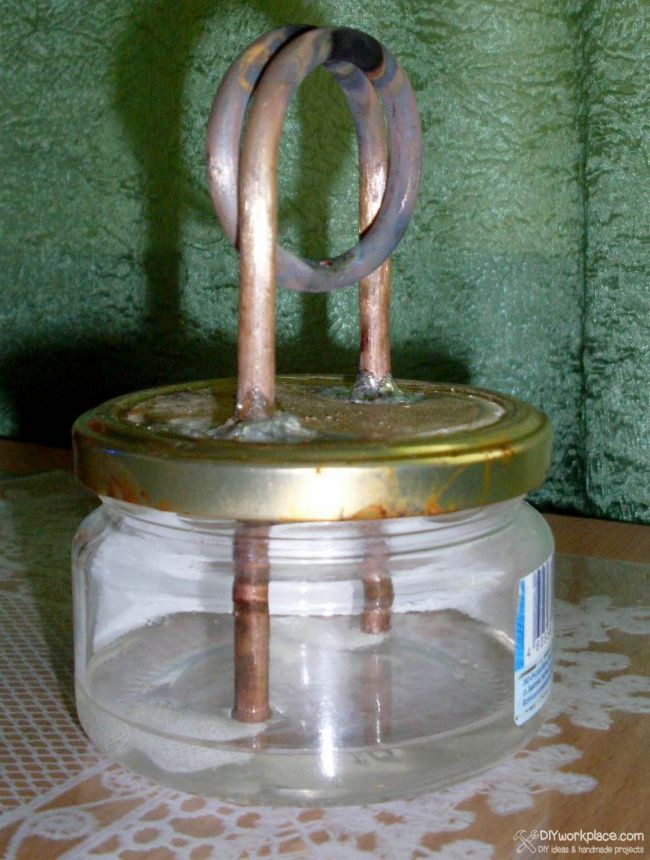

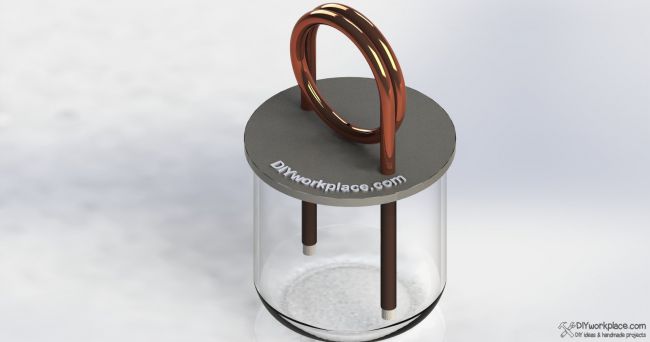

Чтобы установить спираль, в крышке нужно просверлить два отверстия по диаметру трубки. Она должна входить в крышку с минимальным зазором. Далее можно приступать к пайке. Предварительно крышку нужно очистить от краски, иначе припой не пристанет. Пропаять можно снизу и сверху, для обеспечения максимальной герметичности и прочности.

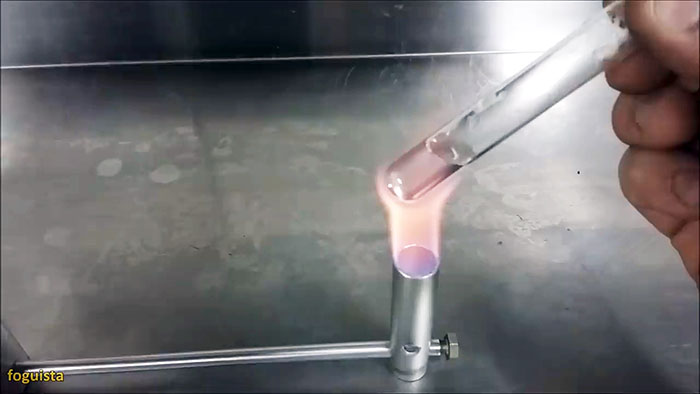

Шаг пятый. Испытания горелкиДля испытания горелки в нее нужно налить спирт, подойдет также бензин, с другими видами горючего нужно экспериментировать. Далее крышку нужно хорошенько закрутить, чтобы из банки не выходили пары горючего, иначе устройство не будет работать.

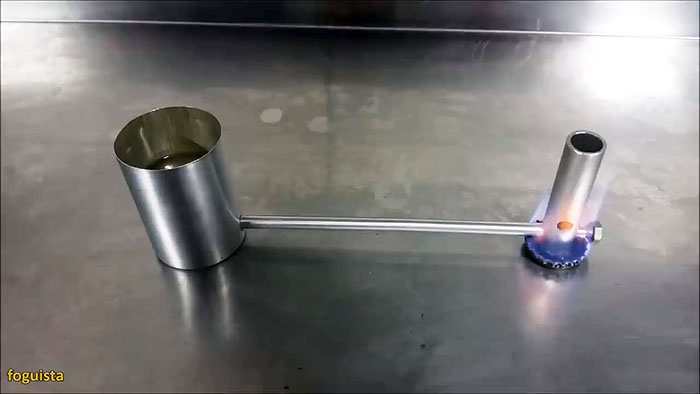

Запустить горелку очень просто, нужно просто с помощью спичек или зажигалки нагреть трубку в районе отверстия. Тепло начнет распространятся по трубке, при этом топливо на фитиле будет испарять и образовывать давление, которое в свою очередь будет вытеснять топливо из банки к соплу. В итоге образуется замкнутый цикл, горелка будет гореть до тех пор, пока в банке будет топливо.

Если есть желание собрать что-то куда по мощнее, то на видео ниже представлен огнемет, который тоже можно собрать своими руками. Приятного просмотра.

Сфера применения после переделки

Горелки на газе используют в домашнем и сельском хозяйстве, при строительно-ремонтных работах, при ремонте транспортных средств и оборудования,

Кроме перечисленных направлений газовые приборы используют для следующих целей:

• установка термоусадочных трубок;
• расплавление припоя перед пайкой;
• отогрев металлических водопроводных труб;
• разогрев битума для ремонта кровли.

Кроме вышеперечисленного аппарат служит для удаления лакокрасочного покрытия путем обжига поверхности, для сварки материалов, температура плавления которых составляет около 1000 С. С его помощью прямо на стройплощадке можно приготовить или подогреть еду, вскипятить воду для чая.

Экспериментальная часть

Вместимость резервуара может быть равна 70 миллилитрам, сопла нужно проделать в количестве 16 штук, расстояние между ними должно составить один сантиметр. Ориентировочное время горения может составить 25 минут на одной заправке. Как показывает практика, длительность и интенсивность горения таких приборов зависит от вида топлива. Лучше всего горение происходит от паров медицинского спирта. Если же речь идет о ситуациях, когда применяется салициловая кислота, то она горит не столь интенсивно. Если же горелку заправить пищевым спиртом, то она покажет наименьшее время горения.

Самодельная паяльная лампа пулевизатор

Самодельная паяльная лампа, может быть собрана из старого или ненужного пулевизатора. Такая паяльная лампа дает пламя температурой около 1100°С.

Сосуд с жидкостью, резиновая груша, форсунка… Но, если поднести к ней зажженную спичку, вспыхнет ярко-синее пламя, как у газовой горелки. В сосуд залит бензин, он испаряется, и его пары в смеси с воздухом дают пламя температурой около 1100°С. Стало быть, пульверизатор-горелка может плавить не только олово, но и твердые латунные и серебряные припои. Подобными устройствами широко пользуются ювелиры, зубные техники, часовщики, файнмеханики и, конечно, домашние мастера. Сосуд емкостью около 250 см3 вытачивается из оргстекла или из металла.

Корпус паяльной лампы- из латуни, запорный вентиль (краник) притирается пастой ГОИ. Качество притирки проверяется опусканием корпуса с краником в сосуд с водой: заткнув пальцем, отверстие для горелки, подкачайте резиновой грушей воздух и посмотрите, не будут ли выходить из-под краника воздушные пузырьки. Соединение корпуса с сосудом также должно быть герметичным. Для этой цели ставится прокладка.

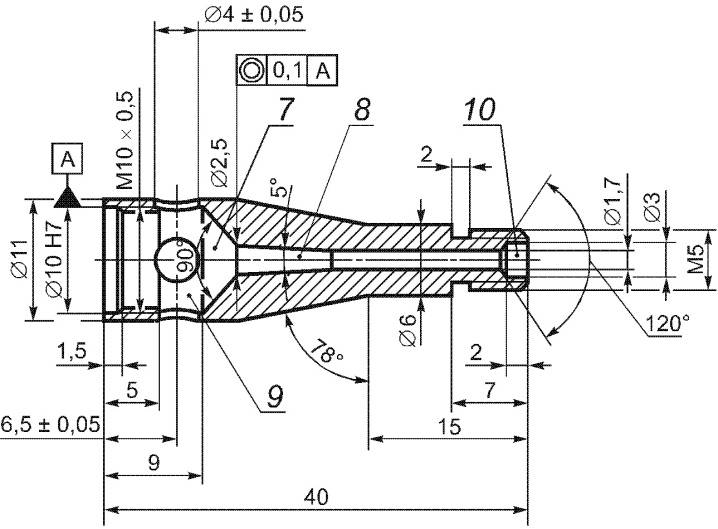

Горелка паяльной лампы вытачивается из латуни и ввертывается в корпус. При сверлении отверстий следует очень точно выдержать указанные размеры — в противном случае горелка будет работать неудовлетворительно.

Собрав горелку, надо проверить, держит ли она давление, и только после этого заливать бензин. (Если есть возможность, следует применять бензин высших сортов, например авиационный, аптекарский очищенный или промышленный, известный под названием «галоша»). Залив сосуд на 3/4 бензином, открываем краник и подкачиваем воздух. Одновременно к носику горелки подносим зажженную спичку. Регулируя краником подачу газа, можно получить пламя различной интенсивности и разной температуры. При пайке необходимо учитывать, что толстые и массивные детали маленькой бензиновой горелкой трудно (а иногда просто невозможно) разогреть до необходимой температуры. В таком случае следует предварительно подержать детали над газовой плитой или паяльной лампой, а саму пайку выполнить бензиновой горелкой, как было описано выше.

В пожарном отношении бензиновая горелка безопасна, но для предосторожности желательно иметь на рабочем месте кусок плотной тряпки или кошмы, которой можно легко погасить пламя в случае какой-либо непредвиденной вспышки. Бензиновая горелка для паяльной лампы может оказаться неудобной, если нужно выполнить пайку в каком-либо труднодоступном месте: мешает сосуд

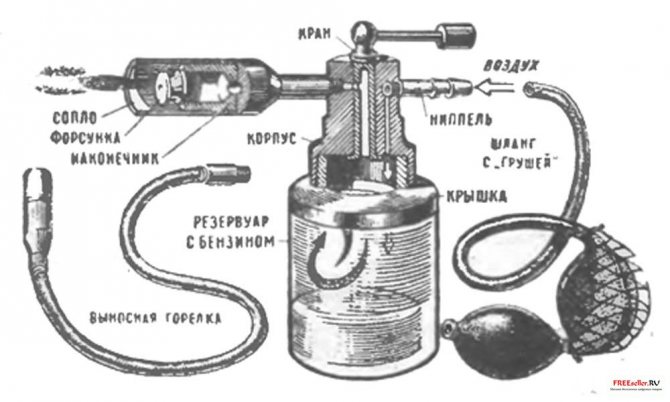

Предлагаем сделать выносную горелочку на длинном резиновом шланге, которую можно применять на большом расстоянии от сосуда с бензином. К горелке целесообразно прикрепить небольшую ручку-держатель, чтобы не обжигать паль\цы при продолжительной работе

Бензиновая горелка для паяльной лампы может оказаться неудобной, если нужно выполнить пайку в каком-либо труднодоступном месте: мешает сосуд. Предлагаем сделать выносную горелочку на длинном резиновом шланге, которую можно применять на большом расстоянии от сосуда с бензином. К горелке целесообразно прикрепить небольшую ручку-держатель, чтобы не обжигать паль\цы при продолжительной работе.

Г.С. Малиновский

Ремонт насоса

Насос паяльной лампы состоит из поршня, заключенного в корпусе из металла и золотника, который установлен в конце трубки поршня и работает по принципу обратного клапана. Он пропускает воздух внутрь корпуса и не пропускает обратно.

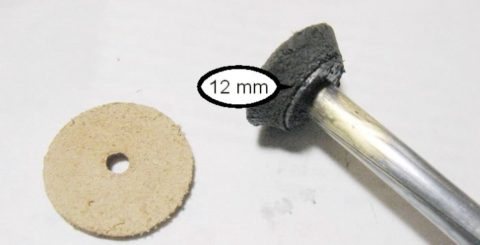

На конце поршня установлена кожаная манжета, которая толкает воздух при движении внутрь лампы, и сворачивается, пропуская воздух при движении в обратном направлении.

Эта деталь представляет собой просто круг из кожи, зажатый между двумя стальными шайбами различного диаметра. Верхняя шайба по диаметру почти равна диаметру цилиндра, а нижняя меньше на несколько миллиметров. Благодаря этому манжета способна накачивать воздух, сворачиваясь только в одну сторону, когда необходимо. Чтобы увеличить срок службы манжеты от ремонта до ремонта, ее необходимо иногда смазывать густой смазкой.

Чаще всего неисправен золотник или манжета. Ремонт насоса паяльной лампы будет заключаться в замене их на исправные. Лучшим вариантом для ремонта будет взять рабочие запчасти от нерабочей старой паяльной лампы, если есть такая возможность. Если найти их не удалось, придется покупать эти детали.

Манжету, впрочем, можно вырезать из подходящего куска кожи или из любой подходящей манжеты для другого насоса.

Наиболее частые неисправности и причины поломки

Самые распространенные неисправности у паяльной лампы проявляются следующим образом:

• в корпусе отсутствует или быстро понижается давление, необходимое для нормальной работы;
• отсутствует пламя ввиду того, что струя топлива из форсунки не отвечает необходимым параметрам;
• топливо просачивается через стыки и уплотнения;
• вместо разбрызгивания из жиклера вытекает струя.

Некоторые неисправности можно устранить, имея под рукой необходимый инструмент. Обычно работы по ремонту заключаются в чистке отдельных узлов.

Иногда поломка настолько серьезна, что отремонтировать инструмент без запчастей, применяемых для паяльной лампы, невозможно. К счастью, в хозяйственных магазинах и на специализированных сайтах в Интернете можно найти множество ремкомплектов.

Причиной отсутствия давления в лампе может быть неисправный насос. Его заменяют или ремонтируют своими руками. Быстрое понижение давления происходит, если негерметичны резьбовые соединения, рабочий и предохранительный клапаны.

Проблема решается заменой прокладок, очисткой поверхностей крышек и клапанов, соприкасающихся с корпусом.

Пламя горелки отсутствует, если струя топлива, выходящая из форсунки, очень слабая или прерывистая. Это может произойти вследствие загрязнений, попавших в лампу с некачественным топливом. В этом случае необходимо прочистить все каналы и жиклер подходящими инструментами и промыть лампу чистым бензином.

Топливо просачивается через уплотнения регулировочного крана, если утратила свои свойства сальниковая набивка, которая является герметизирующей прокладкой между корпусом и вентилем крана. Ремонт неисправности заключается в разборке крана и замене сальниковой набивки.

Если топливо вытекает струей из горелки, причина, скорее всего в том, что отверстие жиклера не соответствует норме. До этого нужно убедиться, что инструмент действительно хорошо прогрет. Если при прогреве неполадки подобного рода повторяются, необходимо заменить жиклер горелки.

Виды паяльных ламп

В продаже в Москве, Санкт-Петербурге и других городах страны можно найти десятки моделей ламп для паяния. Известными производителями являются Kemper, Sparta, Providus, Fit, Зубр, Калибр, Мотор и др. Все паяльные приборы делятся на две категории в зависимости от топлива, которым их нужно заправлять:

• Бензиновые, керосиновые. Приобрели самое широкое распространение. Есть бензиновые модели, которые способны создавать пламя с температурой свыше 1000 градусов. Они оснащаются винтом, специально предназначенным для регулировки пламени. Лампы, которые работают на керосине и низкосортном бензине, применяются в основном для нагрева больших паяльников и расплавления твердых припоев.
• Газовые. Работают как от одноразовых, так и многоразовых баллонов. Самыми дешевыми являются прокалываемые баллоны, которые не имеют клапана. Корпус самой газовой лампы бывает пластиковым или металлическим. Такие лампы имеют рычаг для регулировки объема пламени и длинную насадку.

На бензине

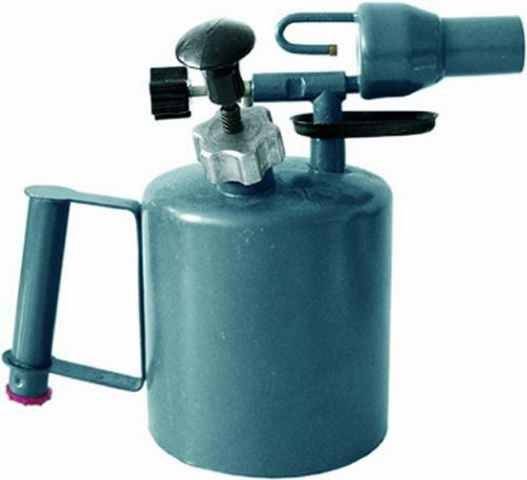

Неплохой покупкой является паяльная лампа Калибр ЛП-1,0 00000023767, которая отлично подходит для отогревания заглохшего на холоде дизельного мотора, прогрева стальных труб и прочих работ. Может автономно работать продолжительное время:

• название: Калибр ЛП-1,0 00000023767;
• цена: 700 р.;
• характеристики: тип топлива – бензин, температура нагрева – 1100°C, объем резервуара – 1 л, расход горючего – 1100 г/ч, есть регулятор уровня пламени, вес в упаковке – 1,2 кг;
• плюсы: приемлемая стоимость, прочный корпус;
• минусы: не очень качественная сборка.

Лампа паяльная бензиновая Зубр ЭКСПЕРТ ВУЛКАН ВК-20 40652-2.0 изготовлена на базе проверенных советских технологий. Прибор имеет относительно простую конструкцию. Благодаря зауженному эжектору можно получить максимально сконцентрированное пятно нагрева:

• название: Зубр ЭКСПЕРТ ВУЛКАН ВК-20 40652-2.0;
• цена: 1080 р.;
• характеристики: тип топлива – бензин АИ 92, АИ 95, объем бака – 2 л, материал – сталь, габариты – 16х27х29 см;
• плюсы: большая емкость, зауженный эжектор, увеличенный диаметр насоса;
• минусы: нет.

На керосине

Если вас интересует паяльная лампа на керосине, то обратите внимание на Мотор Сич ЛП-0,5. Данный прибор может работать как от керосина, так и от бензина

Подходит для проведения паяльных и термических работ практически в любых условиях:

• название: Мотор Сич ЛП-0,5;
• цена: 650 р.;
• характеристики: тип топлива – бензин/керосин, объем бака – 0,5 л, расход топлива – 0,6–0,8 л/час, вес – 1,2 кг, габариты – 26х20х9,2 см;
• плюсы: компактность, удобство использования;
• минусы: малый объем резервуара.

Отличной альтернативой станет Мотор Сич ЛП-3. Это паяльное устройство подходит для длительной работы с пламенем в труднодоступных местах:

• название: Мотор Сич ЛП-3;
• цена: 1100 р.;
• характеристики: тип топлива – бензин/керосин, объем бака – 2 л, расход топлива – 0,75–0,9 л/час, вес – 3,3 кг, габариты – 37х33х19,7 см;
• плюсы: большой бак, длительность автономной работы;
• минусы: тяжелый.

Сфера применения после переделки

Горелки на газе используют в домашнем и сельском хозяйстве, при строительно-ремонтных работах, при ремонте транспортных средств и оборудования,

Кроме перечисленных направлений газовые приборы используют для следующих целей:

• установка термоусадочных трубок;
• расплавление припоя перед пайкой;
• отогрев металлических водопроводных труб;
• разогрев битума для ремонта кровли.

Кроме вышеперечисленного аппарат служит для удаления лакокрасочного покрытия путем обжига поверхности, для сварки материалов, температура плавления которых составляет около 1000 С. С его помощью прямо на стройплощадке можно приготовить или подогреть еду, вскипятить воду для чая.

Проверка горелки в деле

Чтобы подготовить горелку к стабильной работе нагреваем короткую трубку. Для этого заполняем крышку от стеклянной бутылки спиртом и ставим в нее трубку. Также наливаем в стаканчик запас горючего и поджигаем спирт в крышке.

По мере нагревания горелки начинается поступление горючего через жиклер из стаканчика, затем оно пропитывает хлопчатобумажный жгут и достигает отверстия на конце тонкой трубки.

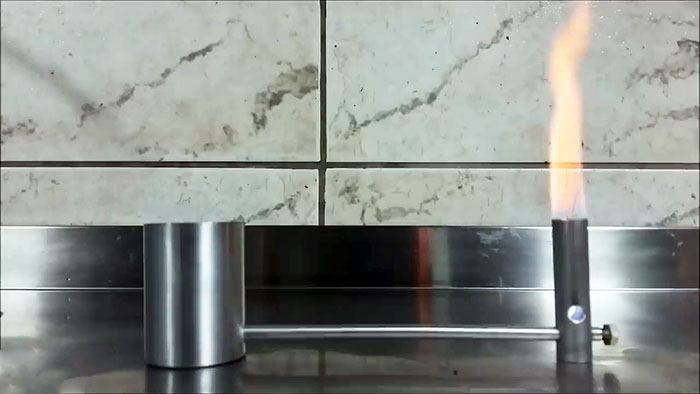

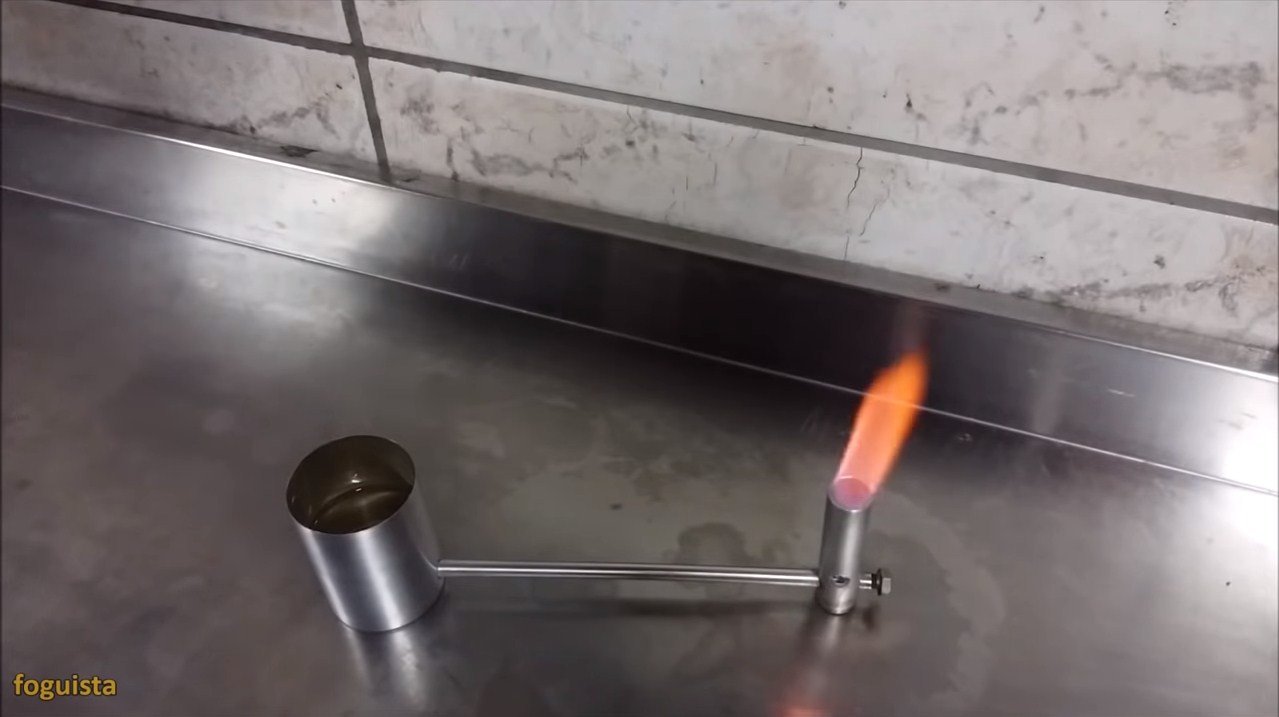

Постепенно горение стабилизируется, и над верхним торцом трубки возникает устойчивый факел пламени. Если поместить в него пробирку с водой, то через короткое время она закипит.

Когда надобность в горелке отпадает, пламя задуваем, а остаток спирта из стаканчика переливаем в емкость для хранения.

Порядок изготовления спиртовой горелки

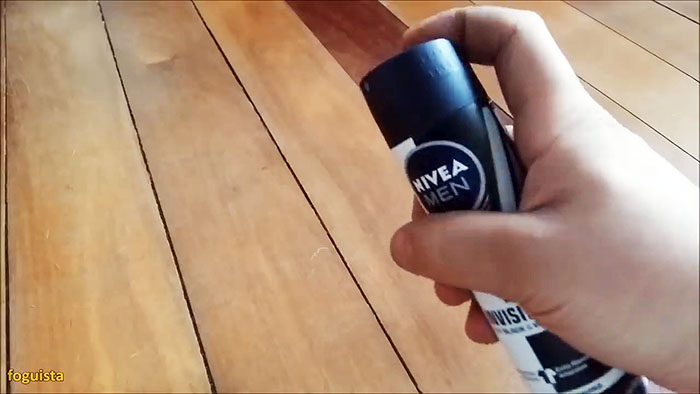

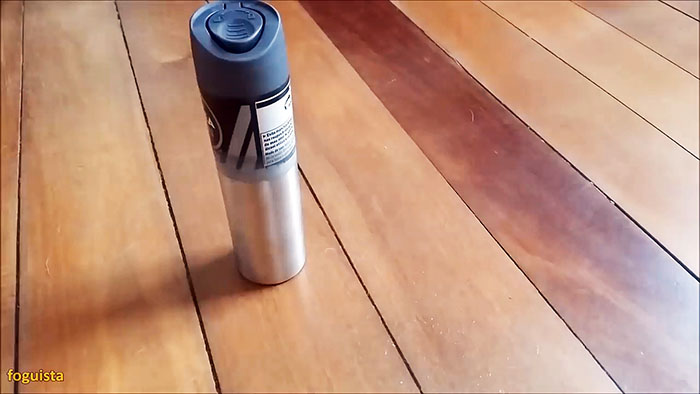

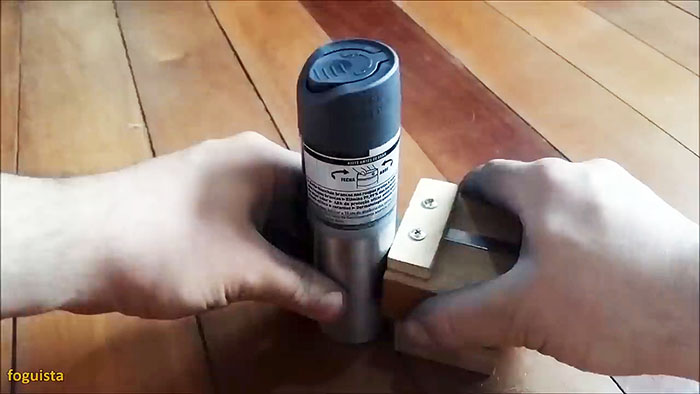

Берем пустой аэрозольный баллончик и металлической губкой для мойки посуды удаляем с его нижней части окраску.

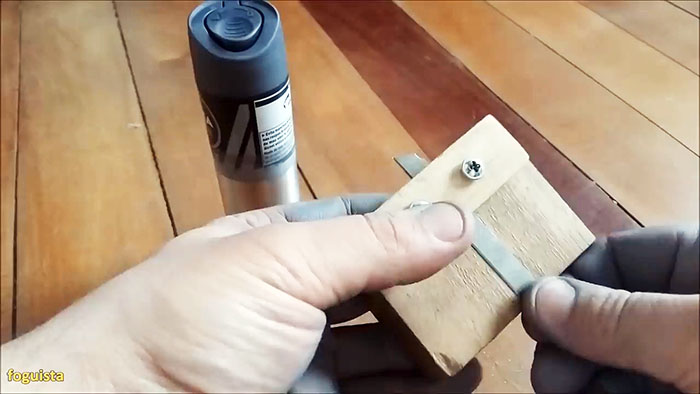

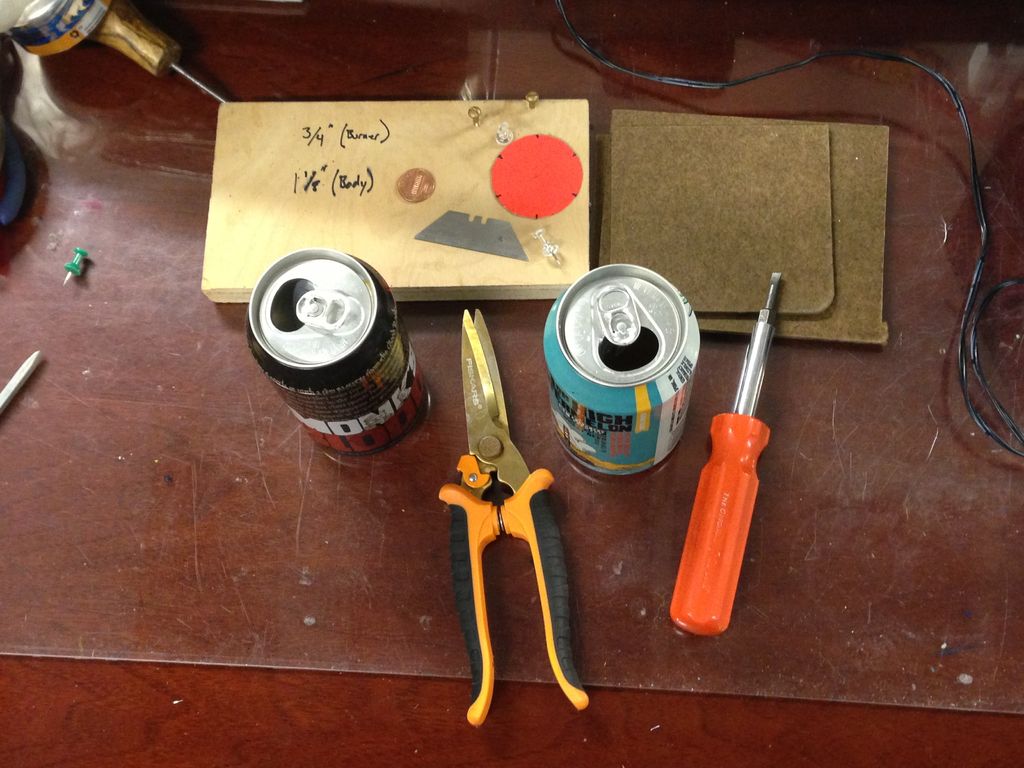

Сменное лезвие строительного ножа зажимаем между деревянным бруском и планкой двумя винтами, проходящими через планку и вкручиваемые в брусок. При этом наружу должен выглядывать только кончик лезвия.

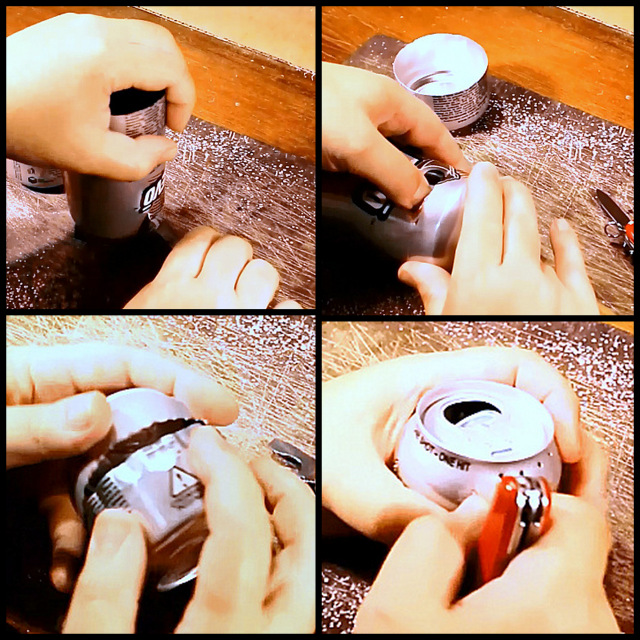

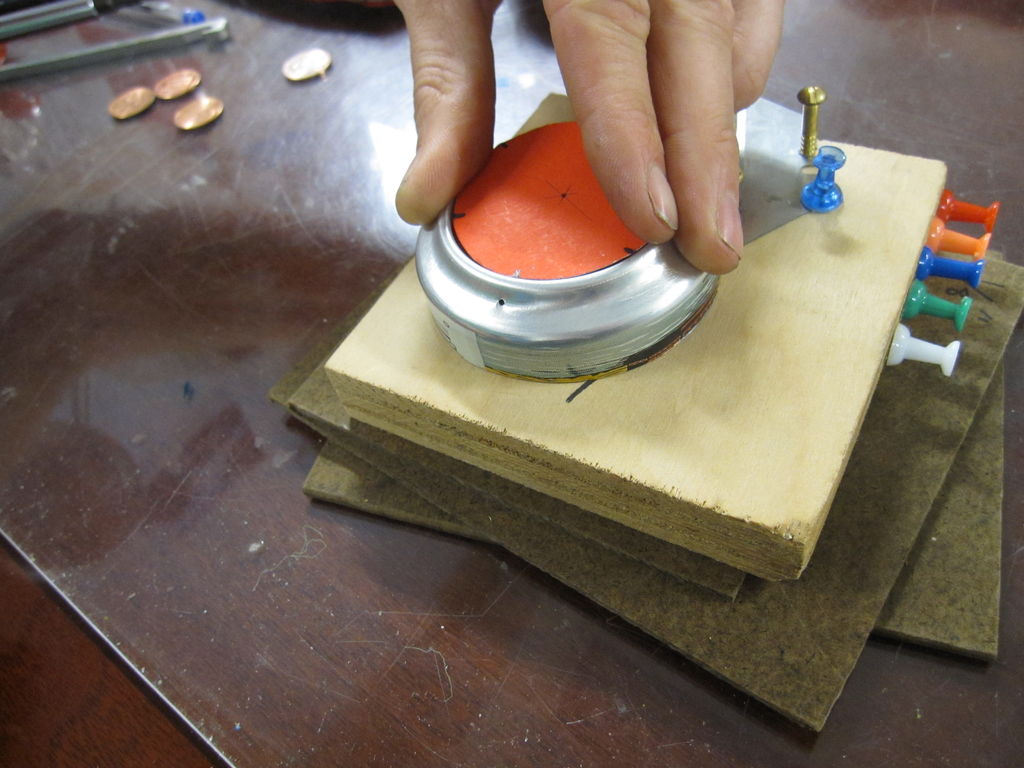

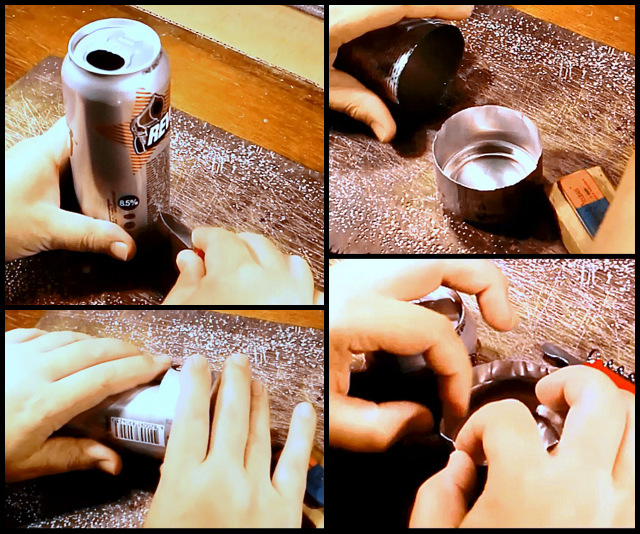

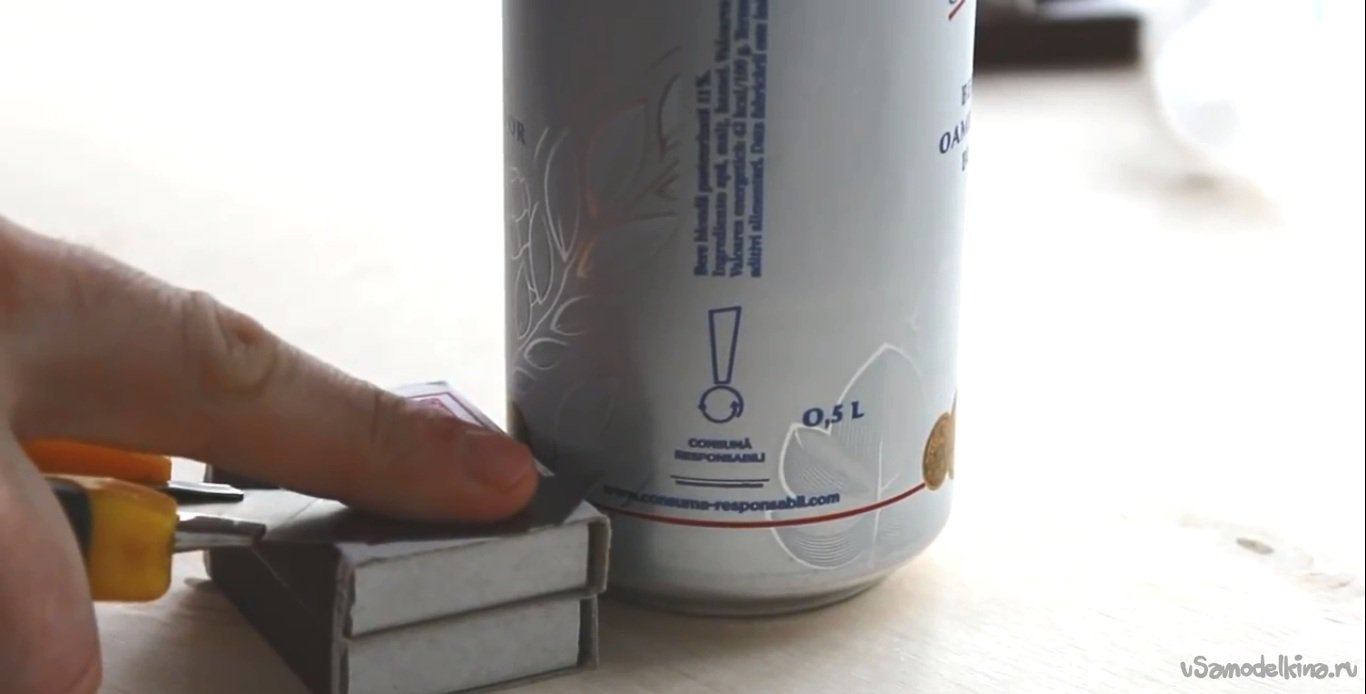

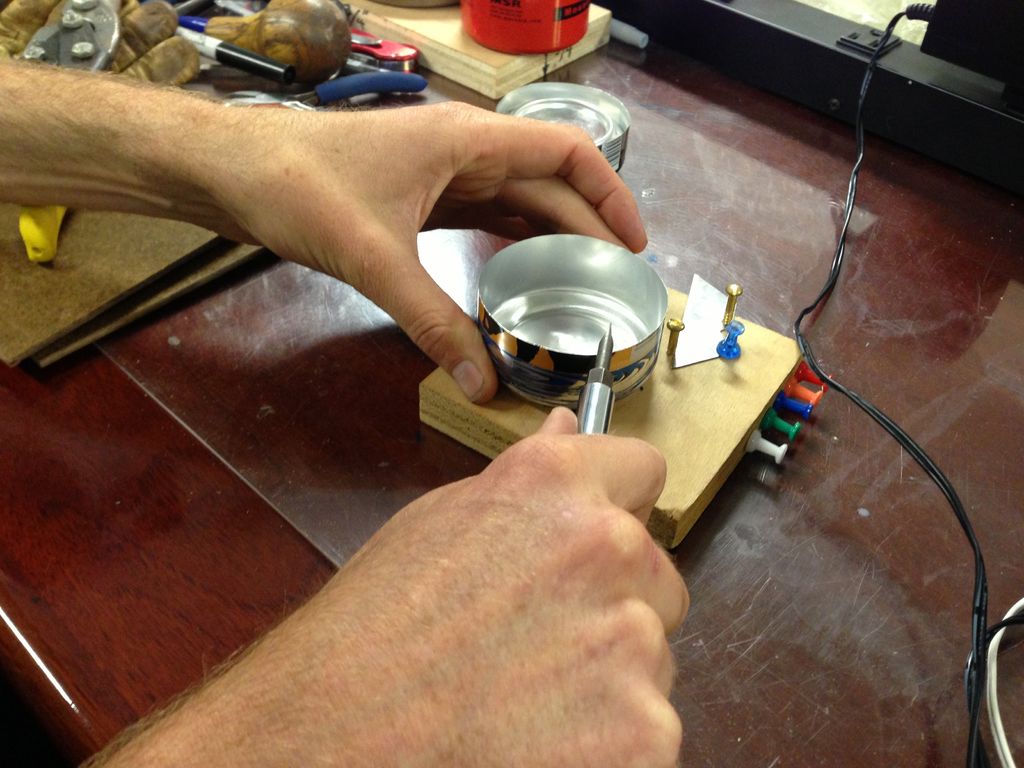

Подкладываем под наше режущее устройство еще один брусок нужной высоты, чтобы отрезать от аэрозольного баллончика стаканчик требуемого размера. Устанавливаем режущий инструмент на твердую ровную поверхность, рядом ставим баллончик и начинаем его вращать, упирая в кончик лезвия. В результате получаем круговой надрез, по которому отделяем нижнюю часть от верхней.

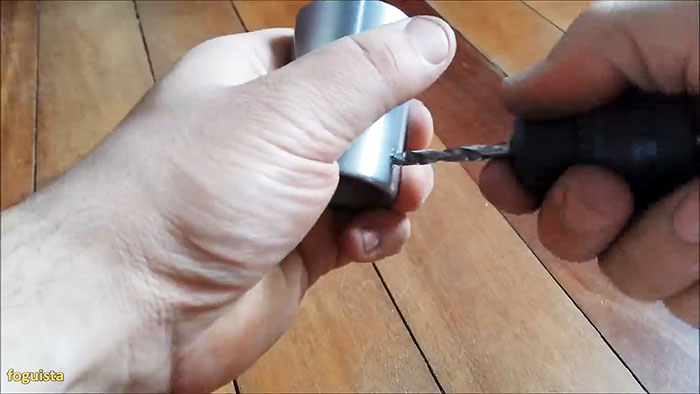

В стаканчике ближе к его донцу сверлим отверстие вручную сверлом, что совсем нетрудно, т. к. толщина металла составляет десятые доли миллиметра.

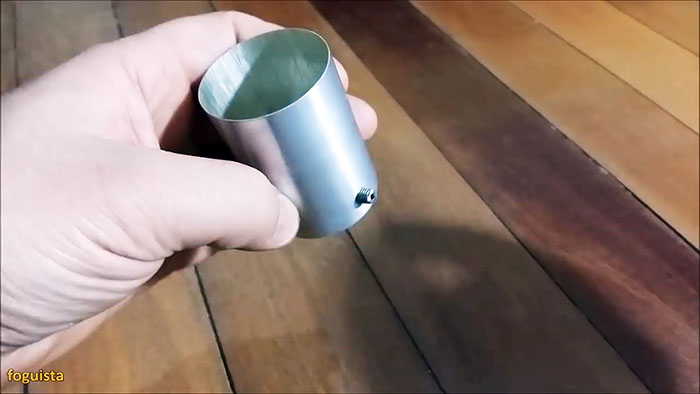

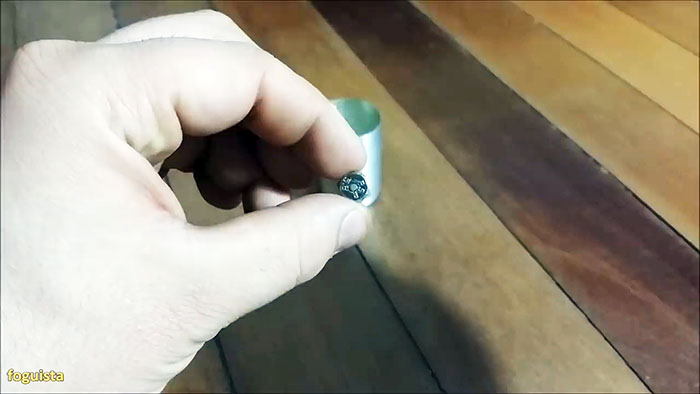

Изнутри в отверстие вставляем болт с центральным отверстием – жиклер.

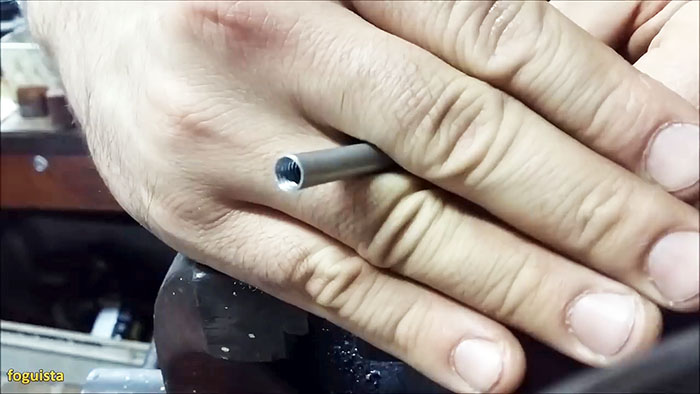

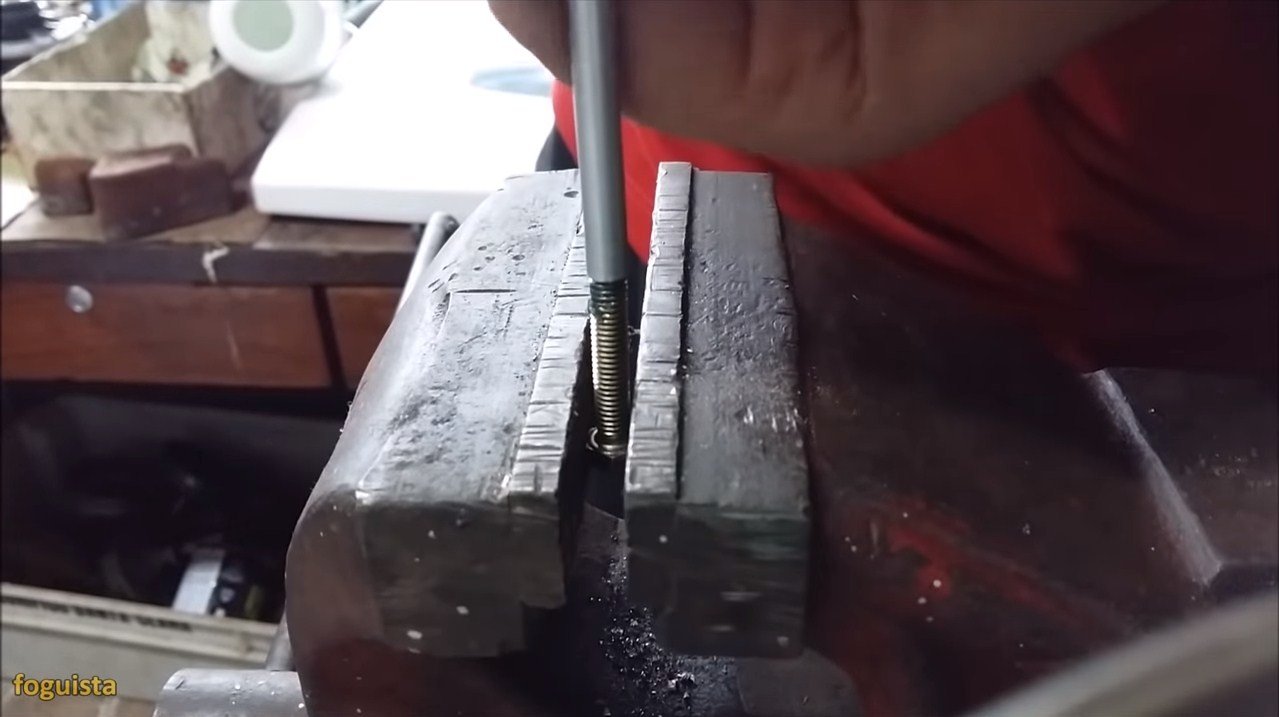

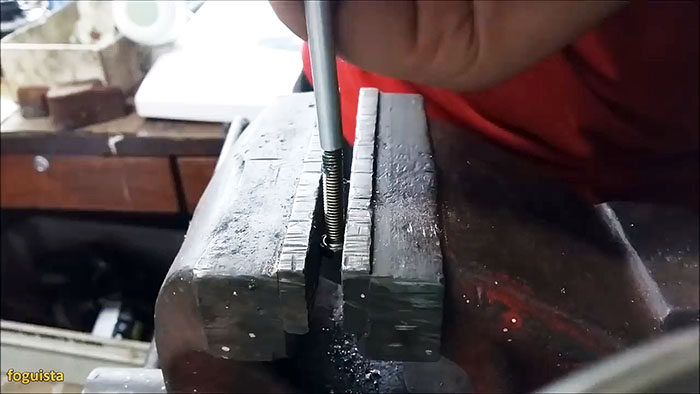

Зажимаем длинный болт в тиски так, чтобы стержень был направлен вертикально вверх. Наносим на резьбу густую смазку. Используем болт для нарезки нескольких витков резьбы в мягкой алюминиевой трубке с двух сторон.

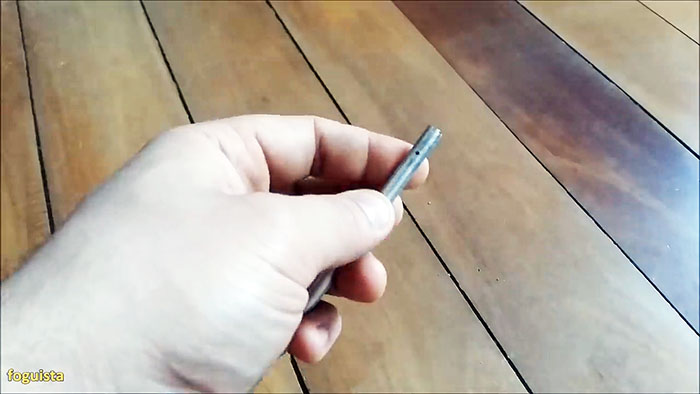

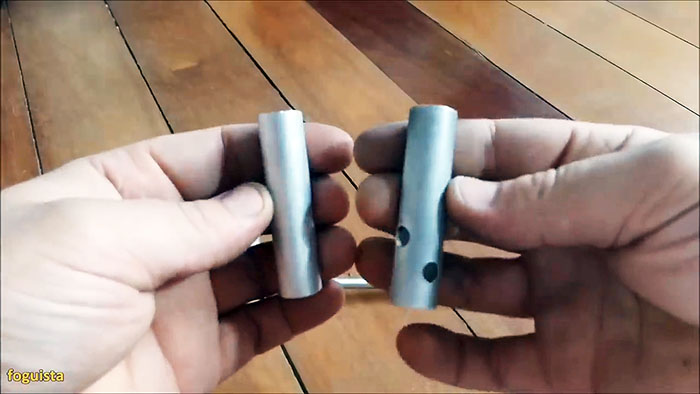

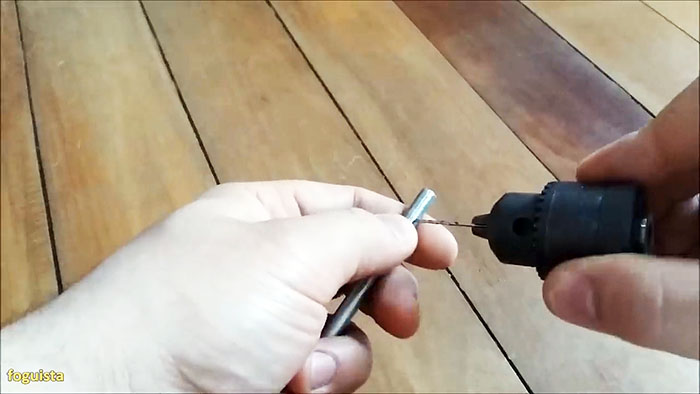

Сбоку в трубке ближе к концу сверлим отверстие, по диаметру равное отверстию жиклера.

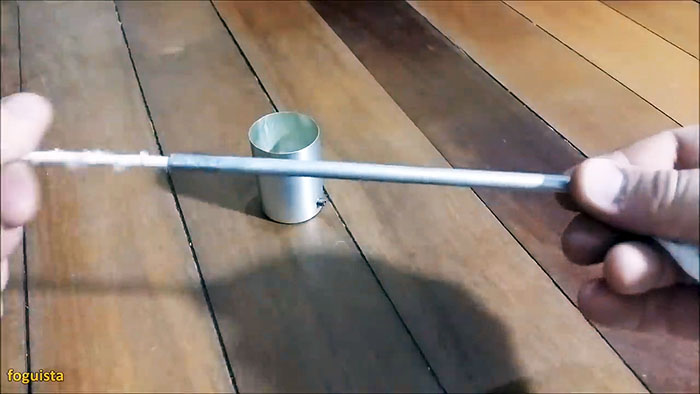

Заводим в трубку и пропускаем по всей длине полоску хлопчатобумажной ткани, свернутой в жгут.

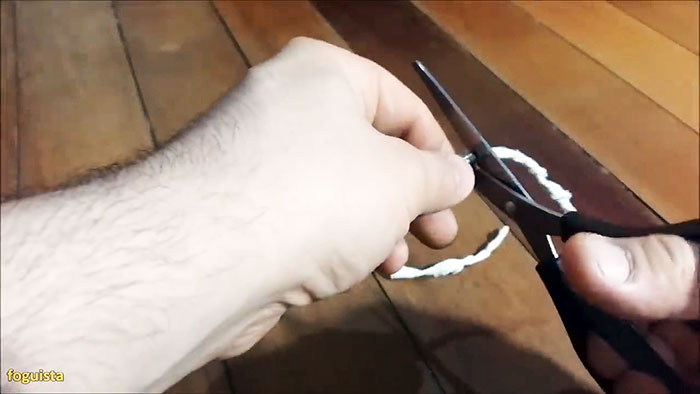

Натягиваем хлопчатку в трубочке и отрезаем ножницами оба конца на уровне торцов.

Закручиваем трубочку с тканью на стержень болта-жиклера.

В короткой алюминиевой трубочке большего диаметра ближе к одному торцу сверлим сквозные отверстия, разнесенные по высоте, и с продольными осями под 90 градусов.

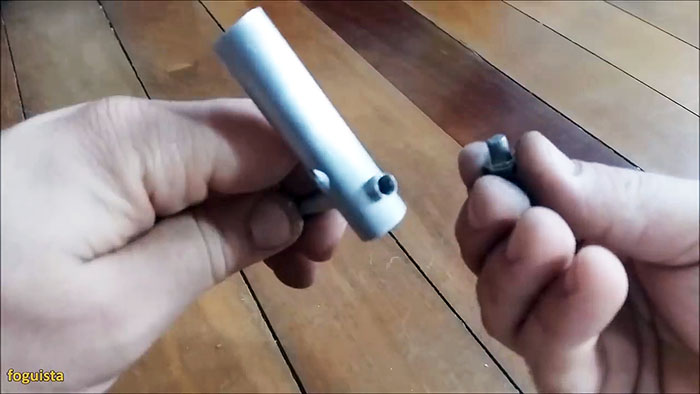

Вставляем трубочку с боковым сверлением в нижние отверстия короткой толстой трубочки так, чтобы маленькое отверстие было направлено вверх. В торец тонкой трубочки вкручиваем короткий болтик-заглушку.

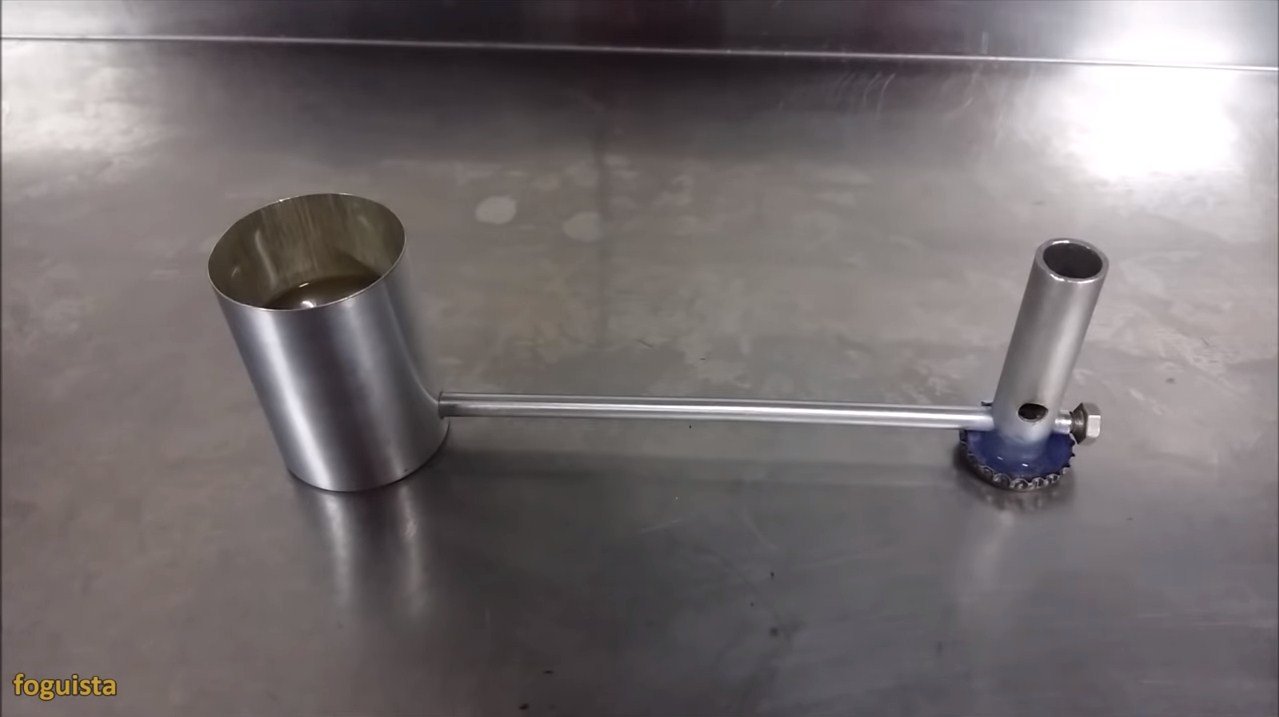

Наша спиртовая горелка в принципе готова к работе.

Горелка спиртовая своими руками. Полезные самоделки

Если вы бываете за городом, где нет доступа к газовой магистрали, то наверняка сталкивались с необходимостью использования прибора по типу электрической плитки. Достаточно часто люди используют печи или плиты, которые работают от баллонов со сжиженным газом. В качестве альтернативного решения может выступить самодельный прибор, который функционирует на жидком топливе. Если вы – владелец загородного участка, и периодически стараетесь решить проблему обогрева помещений и приготовления пищи, то, вполне возможно, вам подойдет горелка спиртовая. Она может стать незаменимым атрибутом и в том случае, если вы предпочитаете отправляться в свободное время в походы с ночевкой.

Меры безопасности при использовании

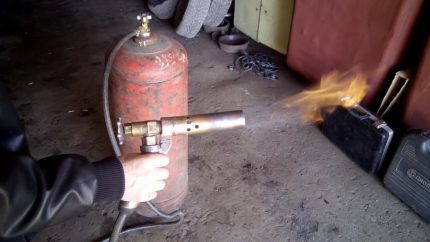

Помните про взрывоопасность сжиженного углеводородного газа, в том числе пропан-бутановой смеси и прочих газовых смесей, применяемых в газовом оборудовании. Как при испытаниях, так и при дальнейшем использовании газовой горелки соблюдайте правила безопасности.

Не используйте газовую горелку на расстоянии, ближе 10 метров от газового баллона, это нарушает правила безопасности и может привести к взрыву и пожару

Не имеет значения, изготовлена горелка на заводе или сделана своими руками, при ее неправильной эксплуатации и при неправильном обращении с газовым баллоном возможны следующие негативные последствия:

• возникновение пожара;
• взрыв газового баллона;
• получение ожога.

Ожог можно получить не только от открытого пламени, но и при прикосновении к нагретым поверхностям. Чтобы минимизировать риски, газовый баллон установите строго в вертикальном положении на ровной поверхности, в хорошо освещенном месте, но не под прямыми солнечными лучами и не в проходе или дверном проеме.

Расстояние от баллона до открытого огня должно быть не меньше 10 метров, а от источников тепла – не меньше 1 метра. Берегите баллон от ударов и падений. Не присоединяйте к нему больше одной горелки.

Проверяйте редуктор поквартально, горелку – ежемесячно, а шланг – ежедневно. Необходимость в ежедневной проверке шланга обусловлена его уязвимостью – даже небольшое механическое воздействие может привести к разрывам, появлению трещин, которые станут местом утечки газа, что должно быть исключено.

Риск утечки газа возрастает и при загрязнении форсунки и трубки поэтому необходимо прочищать их регулярно. Для осмотра и техобслуживания горелки, предварительно отсоедините ее от газового баллона.

При своевременном техобслуживании горелки ее пламя будет мощным и стабильным, что позволит выполнять сварку многих материалов при температуре около 1000 °C

Не отогревайте замерзший редуктор с помощью открытого огня. Работайте с горелкой на открытом воздухе или в хорошо вентилируемых помещениях. Отключайте электрическую сеть, если работаете рядом с электроприборами, не зажимайте и не перегибайте шланг, не обматывайте его вокруг пояса и т. п.

Закончив работу, обязательно закрутите вентиль баллона и наденьте на баллон защитный колпак.

Выводы и полезное видео по теме

Подробный рассказ и наглядная демонстрация помогут лучше понять все особенности процесса и затем повторить его самостоятельно:

Руководство по выкручиванию верхней части паяльной лампы, вырезке сифонной трубки из корпуса и сборке газовой горелки:

Как гласит крылатая фраза, сколько людей, столько и мнений. По аналогии можно сказать: сколько домашних мастеров, столько и способов изготовления самодельных горелок. Следующее видео служит этому подтверждением;

Изготовить газовую горелку из паяльной лампы несложно. Можно обойтись самыми простыми инструментами, которые наверняка найдутся у домашнего мастера. При наличии минимальных навыков вся работа займет не более 30-40 минут. В результате вы практически бесплатно получите необходимый в хозяйстве аппарат, а вместе с тем и удовлетворение от успешно проделанной работы.

Если у вас есть опыт в сборке газовой горелки или модернизации уже используемого оборудования, поделитесь им, пожалуйста, с посетителями сайта. Рассказы о собственноручном изготовлении, полезные советы, фото процесса вы сможете оставить в расположенном ниже блоке. В нем же задавайте вопросы по неясны и спорным моментам.
