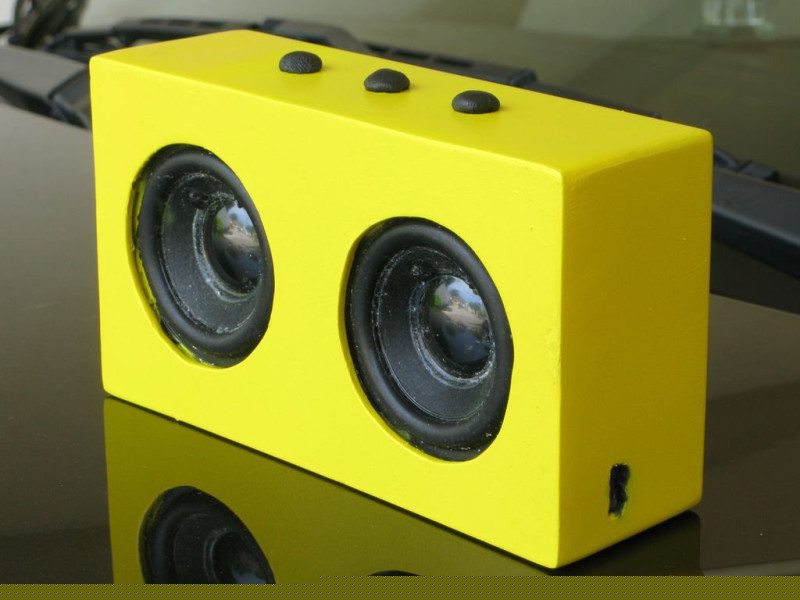

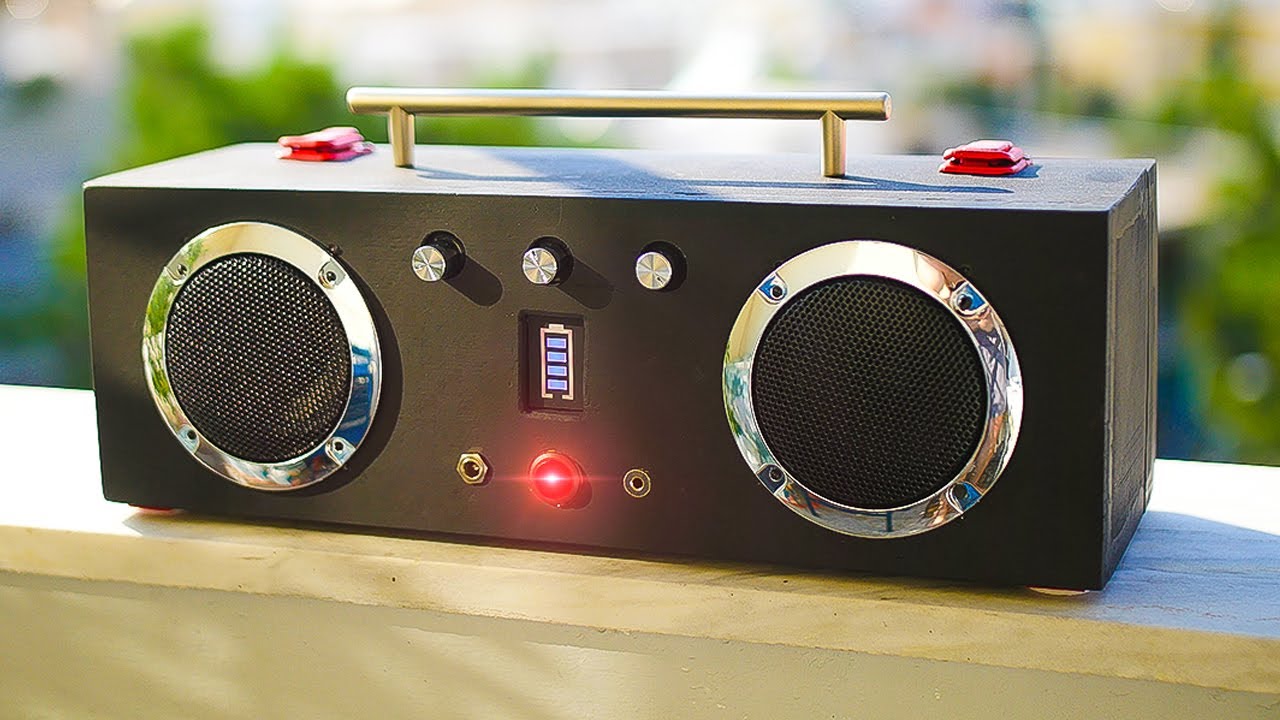

Самоделка Bluetooth-динамик своими руками

Содержание

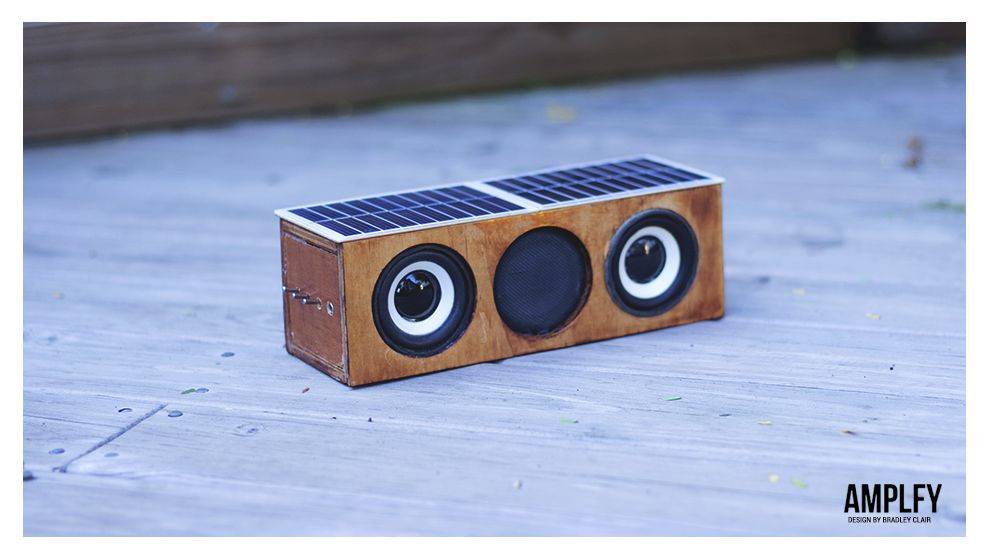

Из чего можно собрать колонку

Также хорошим «донором» становятся игровые наушники, выбрасываемые на мусор после долгих лет службы. Мембранная часть наушников попросту не может служить вечно – со временем она ломается, а звуковые катушки перегорают. Однако корпус наушников все еще может использоваться в качестве детали для самодельной блютуз колонки.

Помимо расходных материалов, следует приобрести набор болтов, подойдут обычные шайбы и гайки под них. Также нужно докупить клей, способный сохнуть за пару секунд, лучше взять универсальный «Момент-1».

Не забываем и о материалах для нижнего участка, покупаем несколько заглушек. Практически все предметы из вышеприведенного перечня без особых проблем приобретаются в одном супермаркете со строительным или сантехническим отделом.

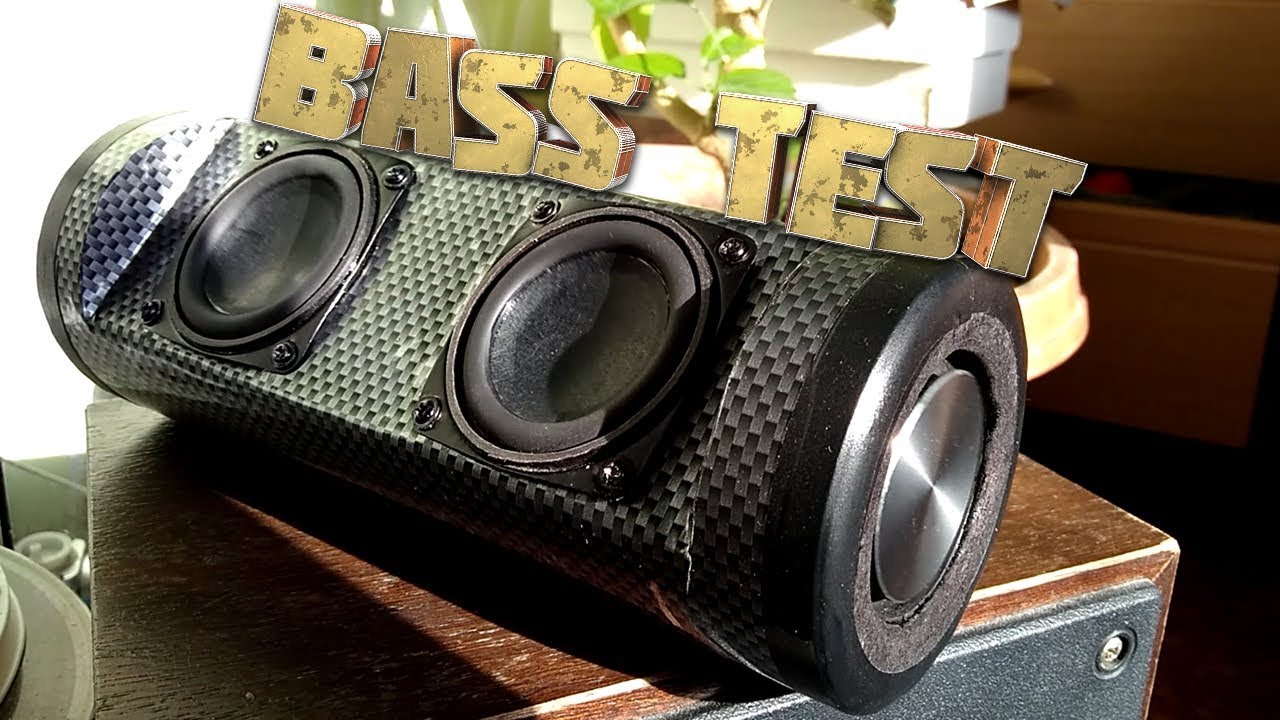

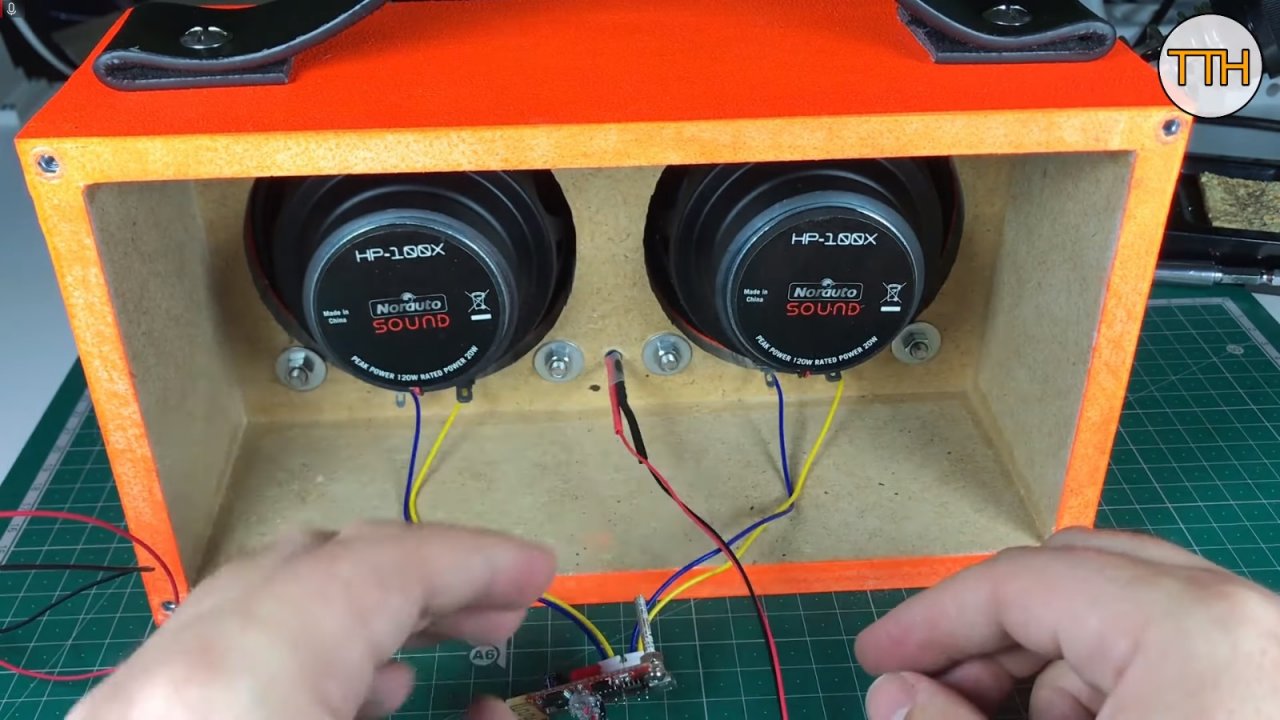

Испытания самодельной колонки

Испытания показали, что эти два широкополосных динамика воспроизводить весь диапазон частот, к сожалению, не способны в полной мере, поэтому вместе с ними поставили твитеры 10 Вт. ВЧ динамики подключили последовательно с пленочными конденсаторами.

Что касается усилителя НЧ на TDA7492 (звук принимается модулем bluetooth 4.1), качество звука очень хорошее, чистое. Единственная проблема этой платы — динамики слегка шумят при тихом прослушивании музыки. В интернете есть решение этой проблемы, необходима лишь легкая модификация платы, но это особо не мешает.

Корпус должен быть очень герметичным, иначе давление внутри колонки приводит к тому, что воздух начинает выходить наружу через маленькие отверстия, что вызывает неприятные «пуканья» динамика.

Необходимые материалы

Такое достаточно сложное устройство, как беспроводная Bluetooth колонка, может быть собрана из запасных частей и деталей от старых моделей. Самые лучшие самодельные устройства с динамиком, обращенным вверх, изготавливаются из простых подручных материалов.

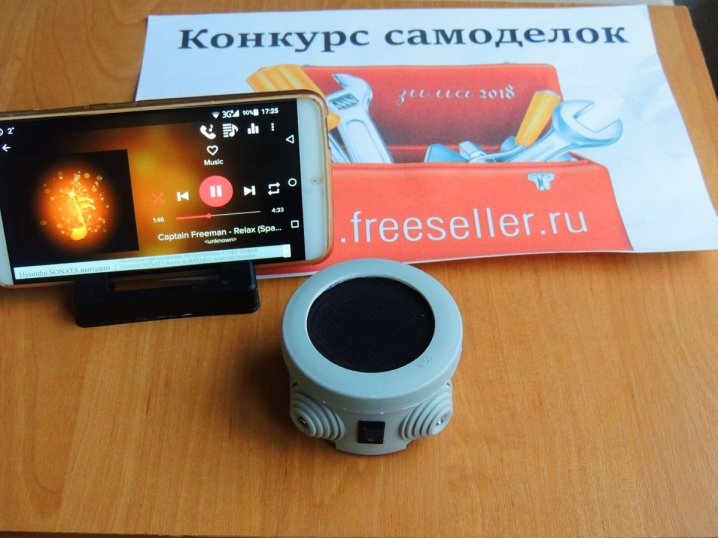

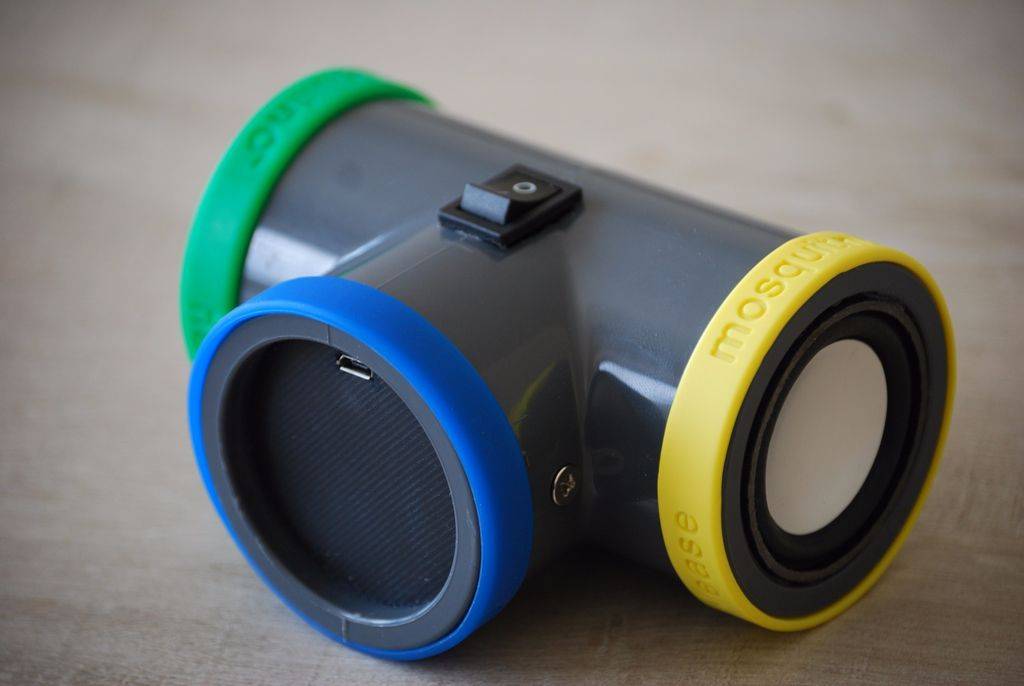

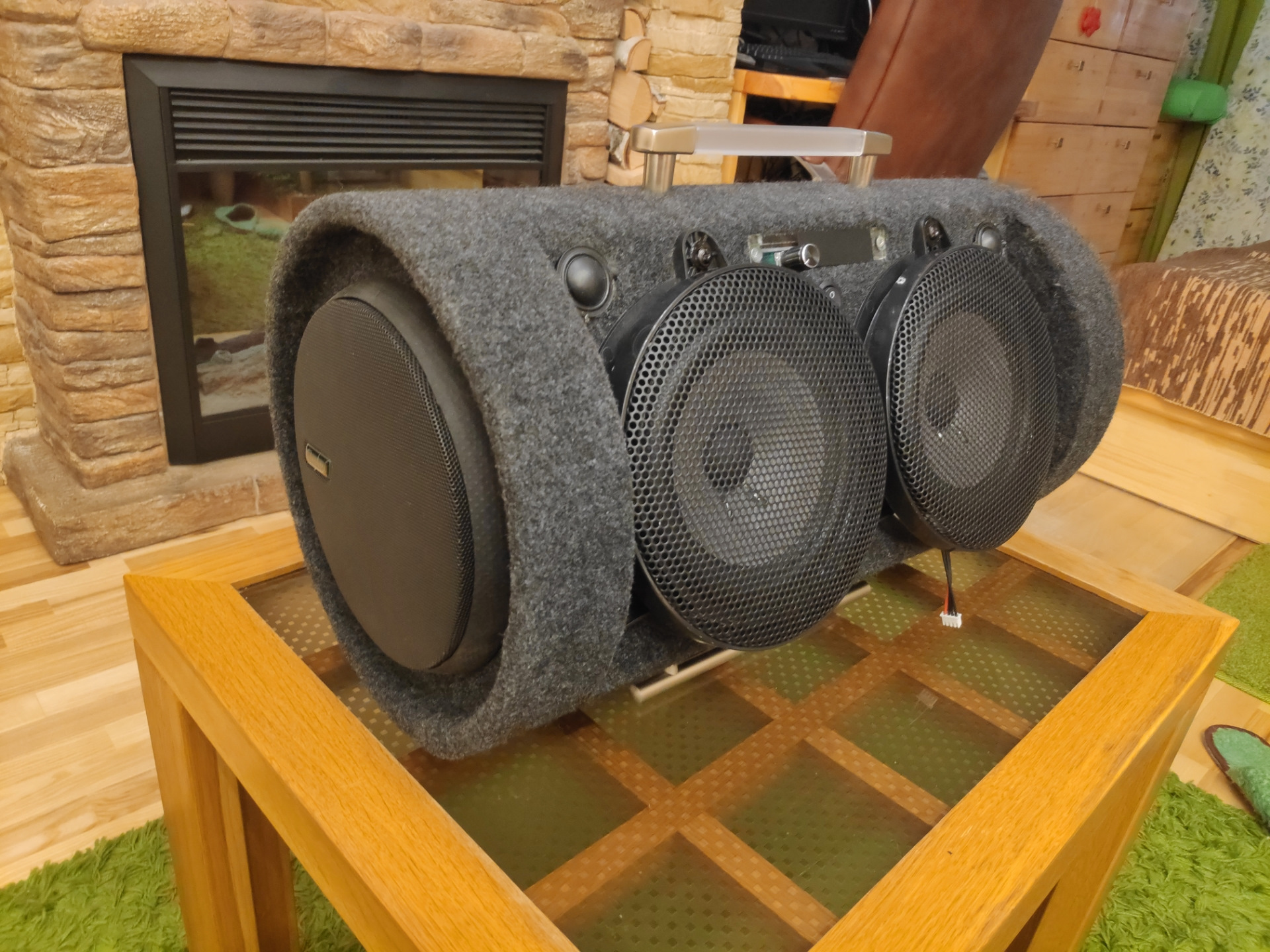

В качестве стенки для корпуса колонки можно брать обычные сантехнические пластиковые трубы, внутренний диаметр которых превышает три-четыре сантиметра.

Обратите внимание: в работе может задействоваться даже стандартный канализационный слив – главное найти подходящие динамики нужных габаритов, и проследить, чтобы они не падали вглубь собранного аппарата.

Подготовка к сборке блютуз-колонки

Для сборки колонки необходимо купить компоненты и подготовить рабочее место, где будет производиться сборка. Рабочее место должно хорошо проветриваться.

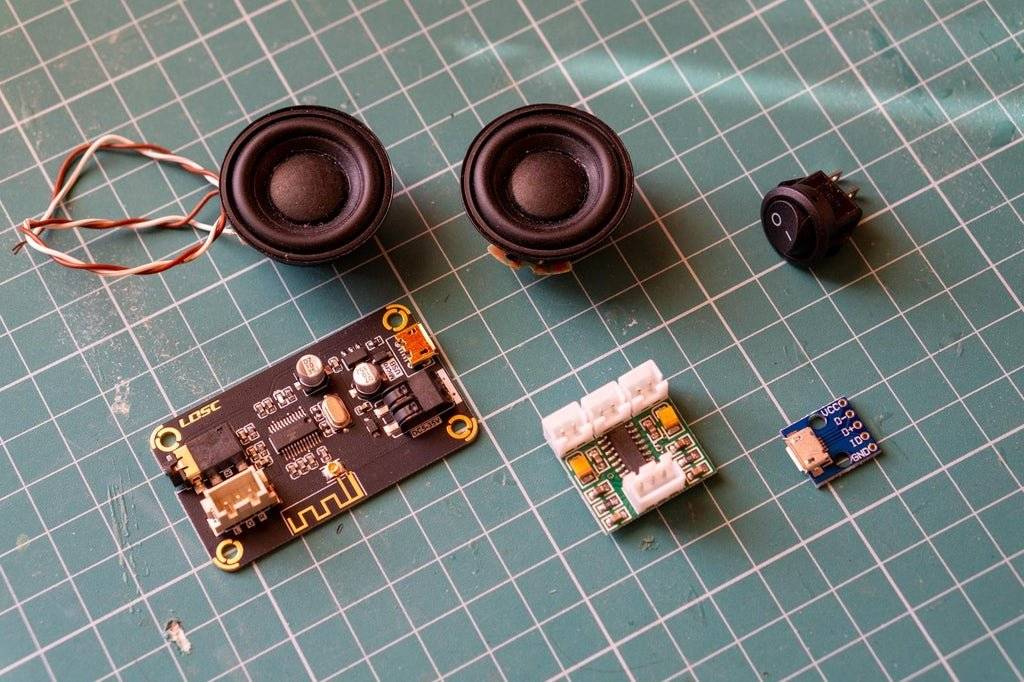

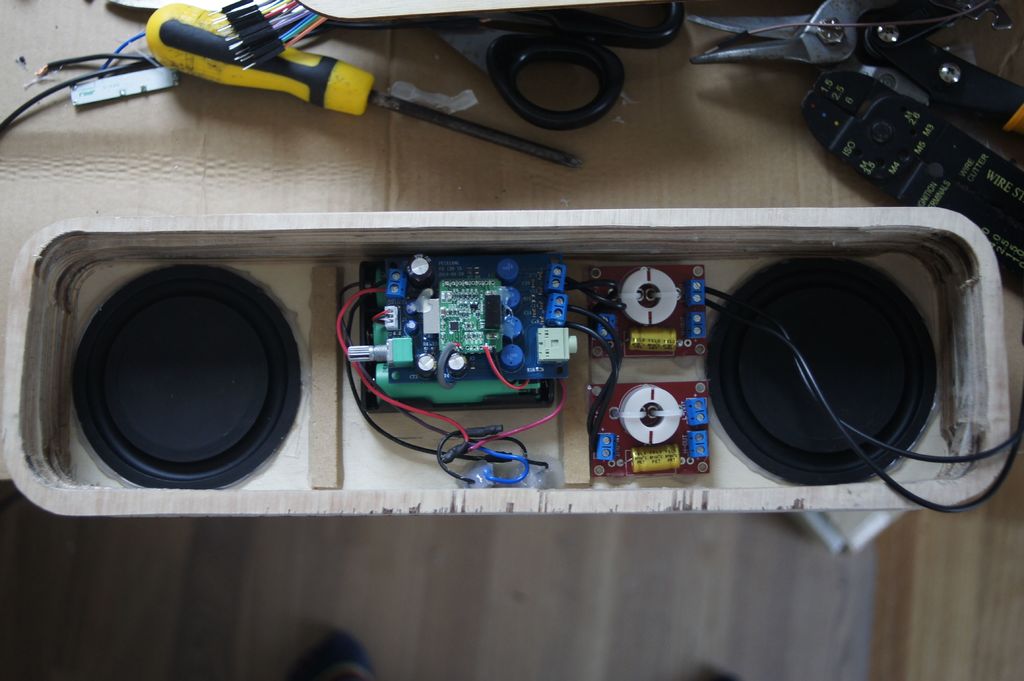

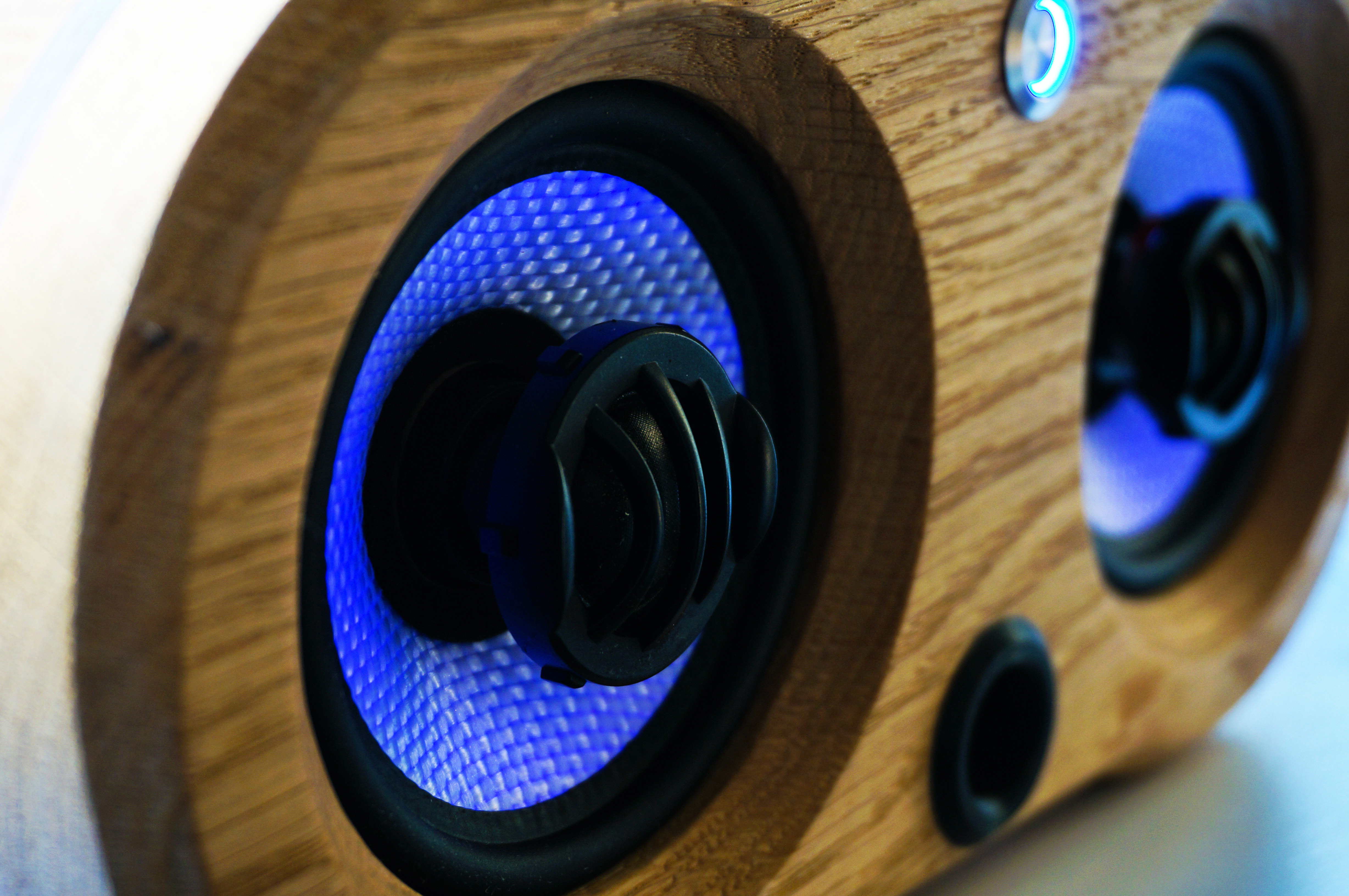

Компоненты

Какие компоненты необходимы:

низкочастотный динамик — 2 шт.;
высокочастотный динамик («пищалки») — 2 шт.;
двухканальный кроссовер — 2 шт.;
пассивная мембрана — 2 шт.;
аккумуляторный блок из трёх 3S батарей;
плата защиты;
зарядное устройство;
усилитель;
bluetooth-модуль с заземляющим изолятором;
модуль повышения напряжения (повышающий преобразователь);
разъём питания и переключатель;
фанера толщиной 18 мм;
фанера толщиной 3 мм.

Необходимые компоненты

Необходимые инструменты

Лазерный резак и электрический лобзик можно заменить ручным лобзиком.

Какие инструменты нужны:

клеевой пистолет;
фрезер;
губка;
конусное сверло;
нож;
малярный скотч;
эпоксидный клей;
электролобзик;
дрель;
паяльник;
коронки по дереву;
водостойкий столярный клей;
пробойник;
мультиметр;
лазерный резак.

Также можно добавить плату-декодер, если есть необходимость воспроизводить музыку с флешки.

Установка аккумулятора

Для обеспечения качественной работы беспроводной колонки следует подобрать аккумуляторную батарею с мощностью в несколько ампер-часов. Самым лучшим вариантом будет составление конструкции из двух или трех модулей, собственная емкость которых достигает 2-3А.

Подобные детали продаются на радио рынках, в виде старых аккумуляторов от телефонов и планшетов.

После нахождения нужной детали следует выполнить следующие действия:

Определите место расположения аккумуляторной батареи и примерьте ее к корпусу будущей колонки.
Используя паяльную станцию, подсоедините к батарее провода, а затем временно их изолируйте.
Закрепите аккумулятор на дно корпуса, также отличным местом может стать боковая стенка. Для фиксации используется супер клей.
Аккумуляторная батарея присоединена и готова к дальнейшему подключению к ней прочих устройств

Следует выполнить следующие этапы работы:
Используя паяльник, присоедините USB-кабель к участку для зарядки.
Установите в корпус модуль заряда и закрепите его с помощью супер клея или герметика.
Соедините между собой выход модуля и вход аккумулятора, обращая внимание на полярность.

В качестве проверки следует подключить аккумулятор к телефону или планшету, с помощью присоединенного модуля USB. В том случае, если на плате загорелся светодиод – все работает верно.

Затем следует выполнить следующие действия:

Соедините с помощью паяльника обратный модуль с двумя парами входных и выходных проводов

Обратите внимание на то, что следует оставлять обрыв для питания, его нужно подключать последовательно.
Закрепите выключатель с помощью супер клея или герметика.
Подсоедините выключатель к разрыву питания с помощью паяльной станции.
Проверьте устройство методом его активации, в случае, если все верно, на выключателе загорится светодиод.

Обратите внимание!

Инкубатор своими руками: поэтапный мастер-класс по постройке своими руками, выбор строительных материалов и типа конструкции
Циклон своими руками: способы сборки устройства в домашних условиях, подготовка материалов и инструментов + пошаговая инструкция
Сабвуфер своими руками: типы устройств, функции, способы сборки и установки в домашних условиях + пошаговая инструкция и схемы для начинающих

После выполняются такие шаги:

Все пропаянные контакты изолируются с помощью подручных материалов: герметика или изолирующей ленты. Следует внимательно отнестись к этому этапу работы, так как модули, полученные из Китая, обладают крайне низкими показателями защиты, вследствие чего выгорают даже при небольших выходных замыканиях.
Обратный модуль питания закрепляется на корпусе колонки с помощью супер клея или герметика.

На этом первый этап сборки собственной самодельной блютуз колонки завершен. Интерфейс питания полностью готов, а платы узлов надежно зафиксированы в корпусе устройства. Пора переходить к монтажу усилителя и беспроводного модуля Bluetooth.

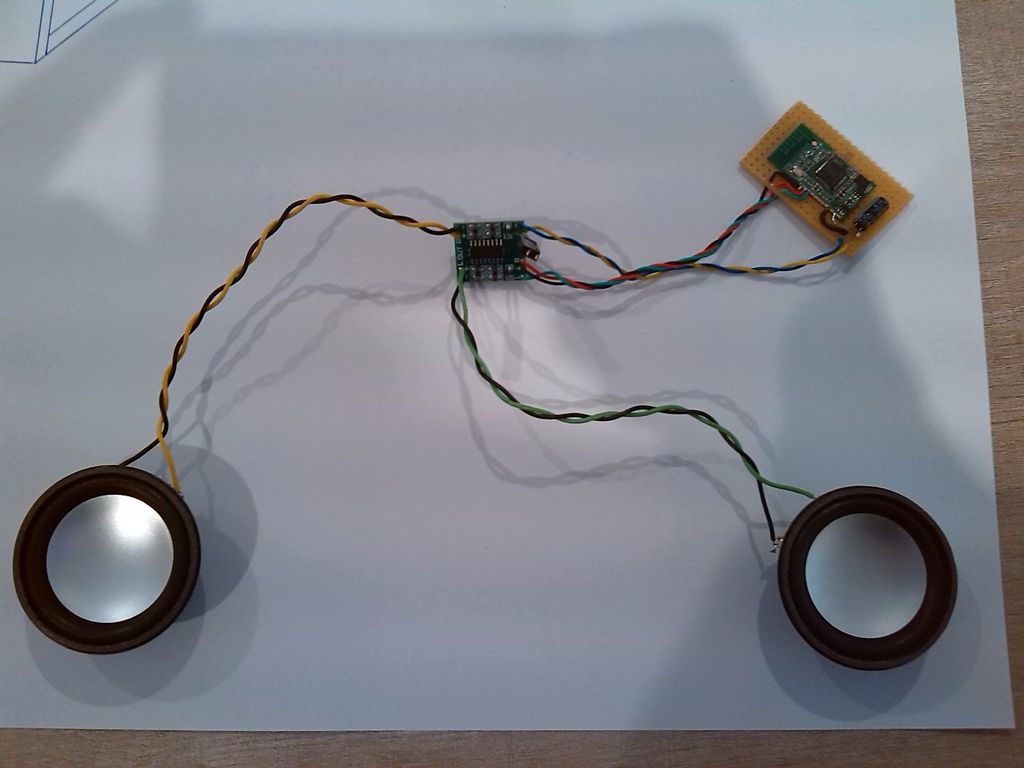

Проверка работоспособности

Включите питание с выключателя. Согласно структурной схеме, заработают усилитель и Bluetooth-модуль. Если усилитель питается с отдельного разъёма – подключите, например, к нему адаптер от ноутбука, выдающий 12 или 19 В (в зависимости от того, каков разброс питающего напряжения для усилительной платы).

Поиск устройств Bluetooth на некоторых модулях выполняется автоматически. Устройство доступно для обнаружения его с компьютеров и гаджетов. Выберите на вашем смартфоне, планшете или ноутбуке появившийся в списке обнаруженных ваш модуль – он специфически подписан. Например, всё та же плата BLK-MD-SPK-B может выдать имя сети, к примеру, «BLK_MD» (или похожее).

Включите любой саундтрек на вашем гаджете. Колонка должна заработать. Опробуйте громкость звука, качество звучания. Если аккумулятор «сел» – подзарядите его и повторите все действия по опробованию работы колонки. Удалитесь от неё на предельное расстояние, пока звук аудиопотока с гаджета не начнёт прерываться – так проверяется её расстояние, с которого можно слушать музыку, играть в игры или общаться на устройстве.

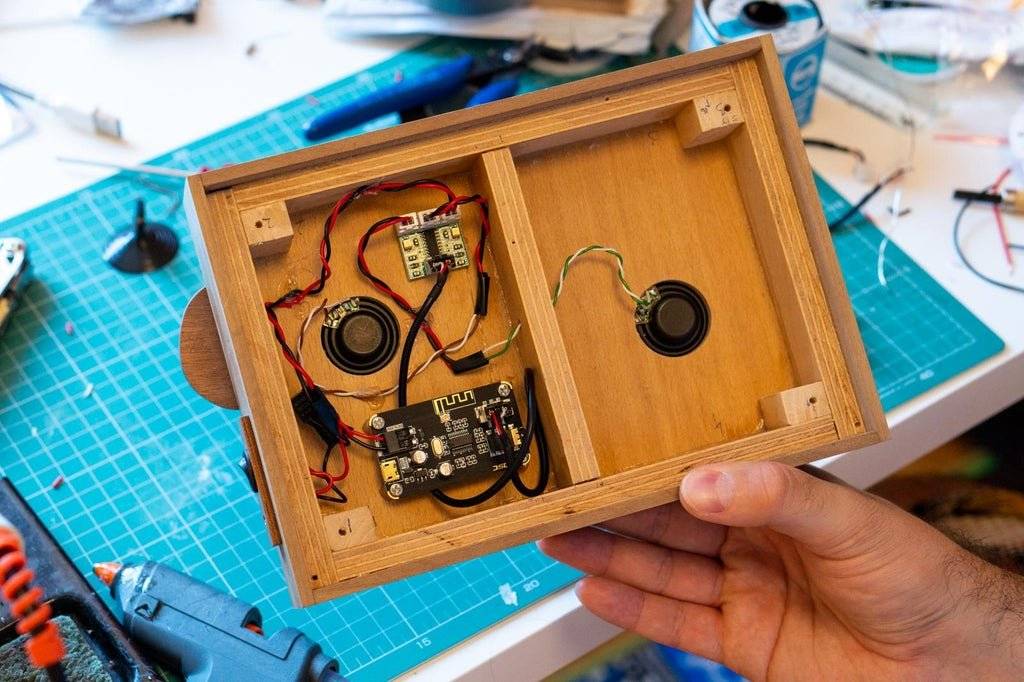

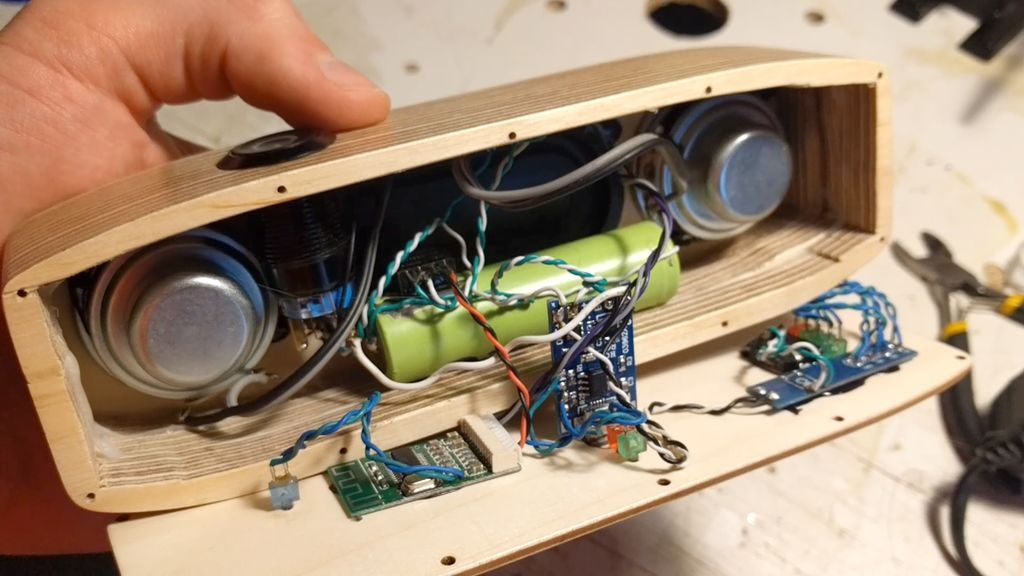

Установка основных модулей

Для установки модулей откручивают заднюю панель на корпусе колонки. Платы усилителя и контроллера необходимо закрепить в её верхней части саморезами и термоклеем.

Так как на усилитель не будет оказываться механическое воздействие, его порт micro-USB приклеивают к внутренней стороне задней панели колонки, а затем прикручивают к ней саморезом через отверстие на плате. Перед креплением DW-CT14+ на панели напротив светодиода сверлят отверстие.

Порт micro-USB контроллера также приклеивают к внутренней стороне задней панели так, чтобы при установке пластины в корпус портативной колонки, вход порта micro-USB примыкал к верхней грани колонки.

В этом месте в ней выпиливают прямоугольный проём для подключения к разъёму USB внешнего зарядного устройства. Перед приклеиванием модуля зарядки в пластине напротив светодиодов просверливают общее отверстие.

Так как на плату контроллера будет постоянно оказываться механическое воздействие при подключении штекера, её дополнительно прикручивают к тыльной пластине саморезами через неиспользуемые контактные отверстия «IN-» и «IN+».

Под миниатюрный кулисный переключатель диаметром 20 мм можно расточить напильником отверстие, оставшееся на задней пластине от выходящих проводов, или же коронным сверлом просверлить новое.

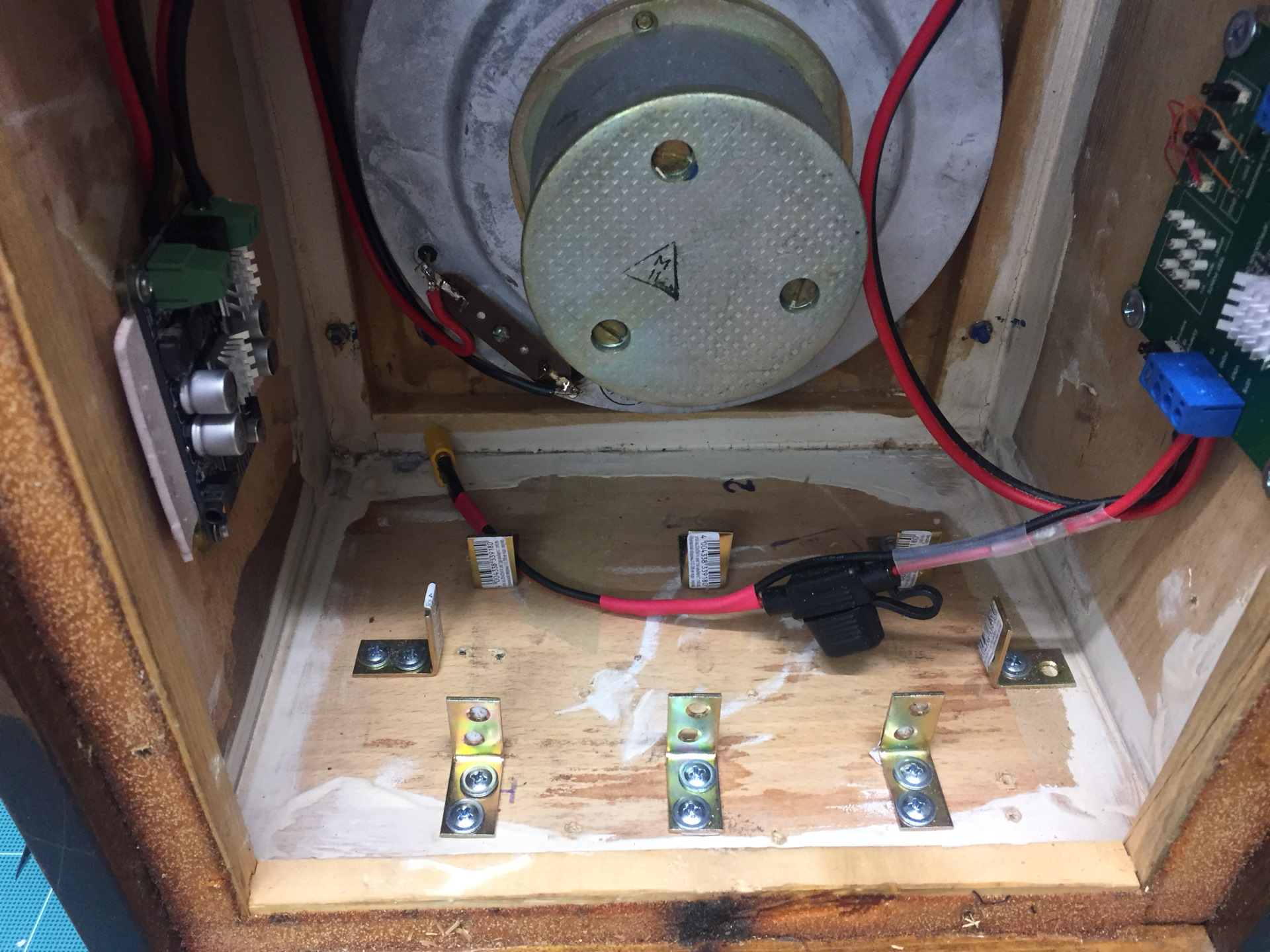

Аккумулятор лучше закрепить в нижней части задней панели колонки с помощью двухстороннего скотча.

Пошаговая инструкция подключения колонки через Bluetooth к телефону

Как сделать и подключить блютуз (bluetooth) адаптер для автомагнитолы своими руками При ручной настройке выполняют следующие действия:

Включают аксессуар, ждут появления оповещения на экране мобильного устройства.
Переходят по пунктам в Bluetooth, «Настройки», «Поиск».
После активации канала в выпадающем перечне выбирают колонки.
Дожидаются корректного сопряжения.

Указанную операцию проводят 1 раз, но и она может вызывать некоторые проблемы.

К телефону марки «Самсунг»

При подключении колонок к смартфону этой марки используют классический вариант. Схема проста: включают устройство, на телефоне активируют блютуз. Аксессуар появляется в перечне возможных соединений. В списке необходимое название зажимают на несколько секунд, в контекстном меню выбирают строку подключения. Сопряжение происходит в автоматическом режиме. Работу девайса проверяют любым аудиофайлом.

Идентичным способом сопрягают колонку Bluetooth с любыми мобильными устройствами на ОС Android. Рекомендованная версия оперативной системы – не ниже 4.0. При необходимости можно подсоединить 2 или 3 девайса разных производителей к 1 телефону на ОС Андроид, используя технологию Dual Audio (доступна для Bluetooth не ниже 5.0). При разной задержке звука такая манипуляция уместна на открытом пространстве, в помещении воспроизведение будет несинхронным.

К iPhone

Алгоритм действий при подключении «айфона» к колонкам следующий:

Компактную аудиосистему располагают в непосредственной близости к смартфону. Это необходимо для создания стабильной связи между устройствами.
Включают колонки, переводят в режим сопряжения посредством нажатия и удержания соответствующей кнопки на панели.

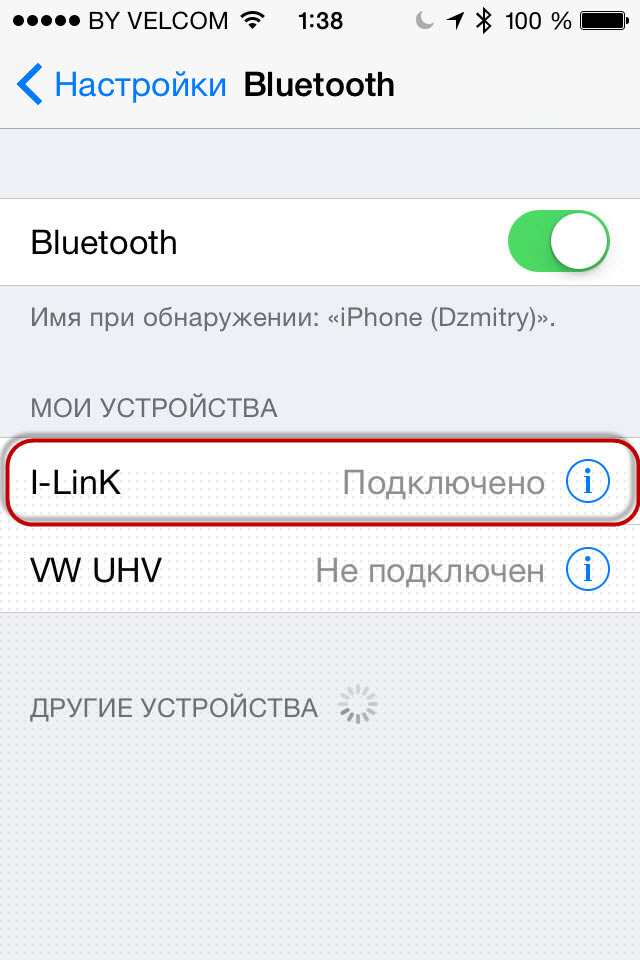

На iPhone открывают раздел настроек (значок в виде шестеренки).
В верхней части приложения выбирают Bluetooth.
Передвигают ползунок в позицию включения. В выпадающем списке появляются колонки, доступные для подсоединения.
Кликают по названию устройств. Процесс агрегации занимает 1-2 минуты.

Применение Bluetooth

Это приспособление встраивают сейчас практически во все сотовые телефоны , многие модели ноутбуков. Это позволяет значительно расширить их коммуникативные способности:

Можно обмениваться различными файлами (фотографиями, видео, музыкой) между телефонами, телефоном и ноутбуком, коммуникатором, камерой.
Модуль позволяет подключать к телефонам или персональным компьютерам какие-либо периферийные устройства (беспроводную гарнитуру , наушники, колонки, видеокамеры и прочие гаджеты).
Разговаривать по телефону, не держа его руками.
Можно создать беспроводную сеть между несколькими своими ПК и другими устройствами дома или в небольшом офисе, что позволить иметь постоянный доступ к необходимым файлам с любого устройства.
Bluetooth-адаптер дает возможность выходить в интернет, синхронизировав ПК с мобильным.

Тип 2.0
Усилитель встроенный
Выходная мощность 5 Вт (2 x 2,5 Вт)
Нижняя граница част. диапазона 100 Гц
Верхняя граница част. диапазона 20 000 Гц
Высота 70 мм / Ширина 70 мм / Глубина 65 мм
Питание от USB

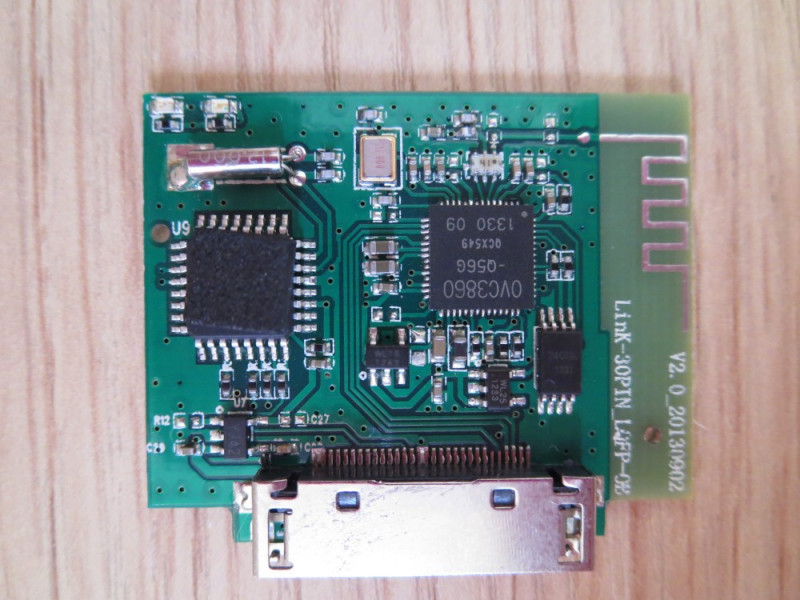

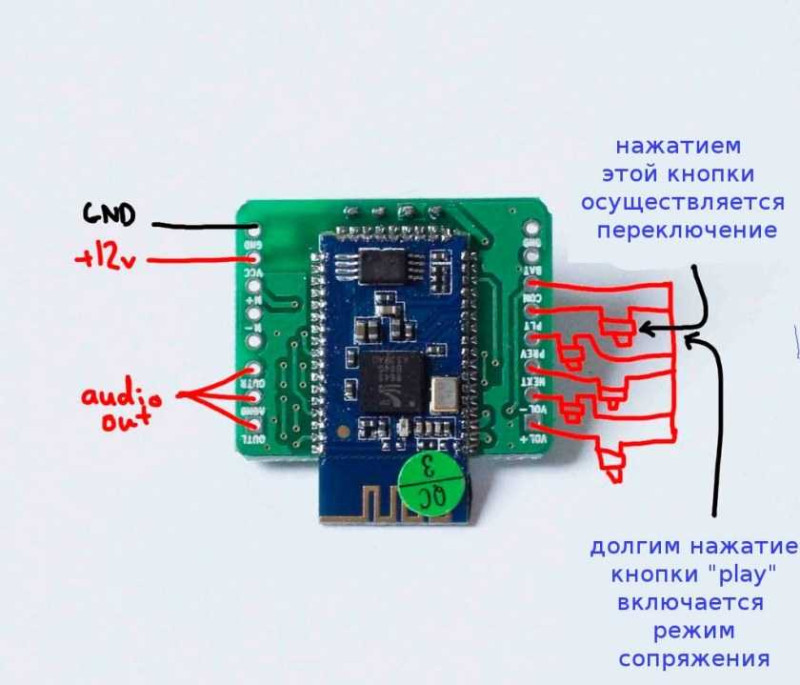

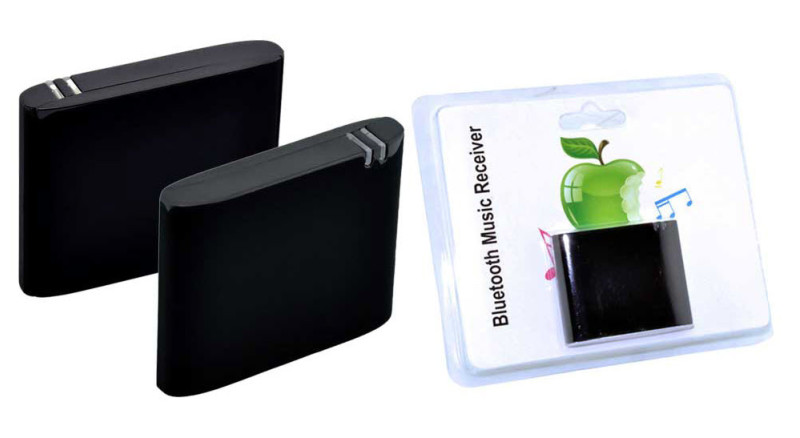

2. Следующий компонент — Bluetooth модуль. При беглом осмотре сайтов www.dx.com и www.aliexpress.com нашлись подходящие модули за 6-7 долларов США (http://www.dx.com/s/bluetooth+audio+receiver+module). Однако по объявлению на местном сайте барахолки внезапно нашелся вариант, который можно было забрать уже на завтра за 10 долларов США. Ждать посылки от китайских друзей не особо хотелось, и я приобрел то что было. Мой вариант (Bluetooth Music Receiver Adapter Dock Adaptor Audio Stereo a2dp 30 pin)

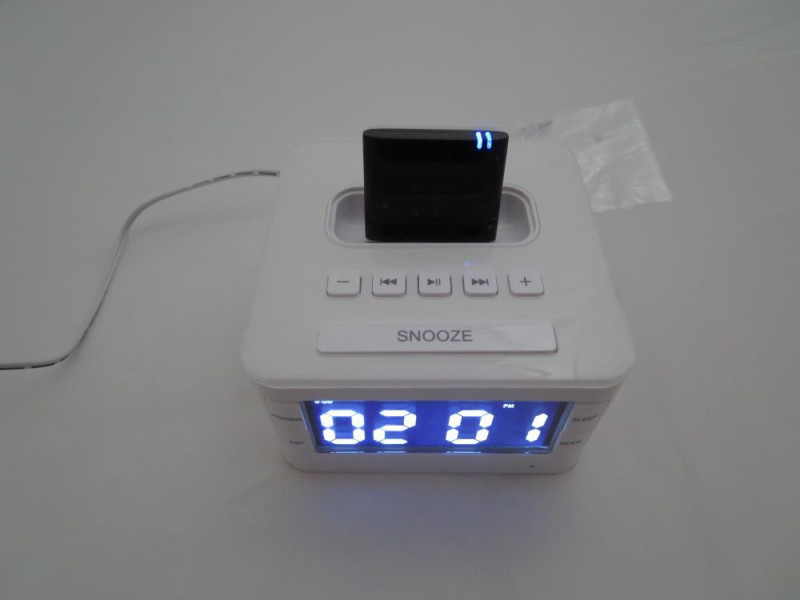

Этот адаптер предназначен для подключения к устаревшим док станциям с 30-pin разъёмом Apple. Для сопряжения более новых i-гаджетов (с lightning разъемом) или андроид гаджетов через Bluetooth.

3. И последний компонент — это литий-ионный аккумулятор. Здесь все просто. Поскольку питание наших колонок идет от стандартного кабеля USB (5V), то и берем любое портативное зарядное устройство с выходом USB и емкостью на сколько не жалко денег. (http://catalog.onliner.by/portablecharger/~fp=5v)
Тут чем больше емкость аккумулятора, тем дольше играет музыка.

Сборка.

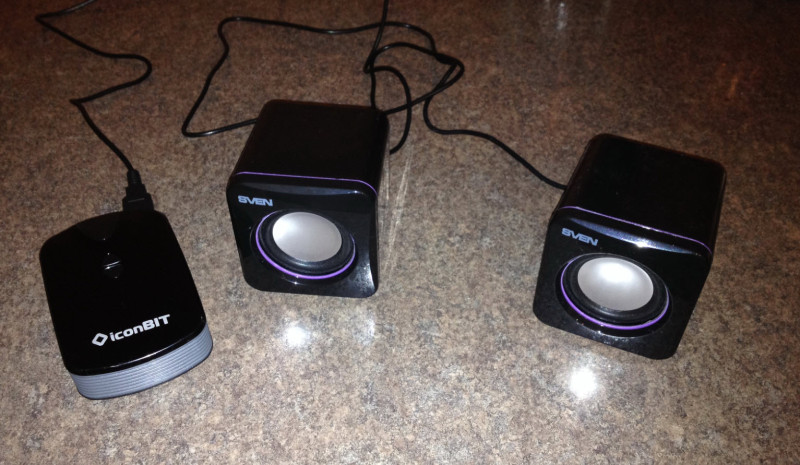

Первым делом нам нужно разобрать SVEN 315. Я воспользовался видео-инструкцией.

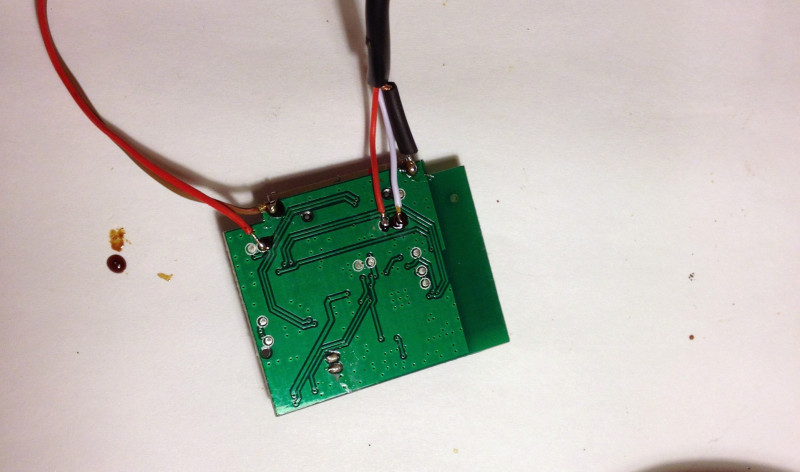

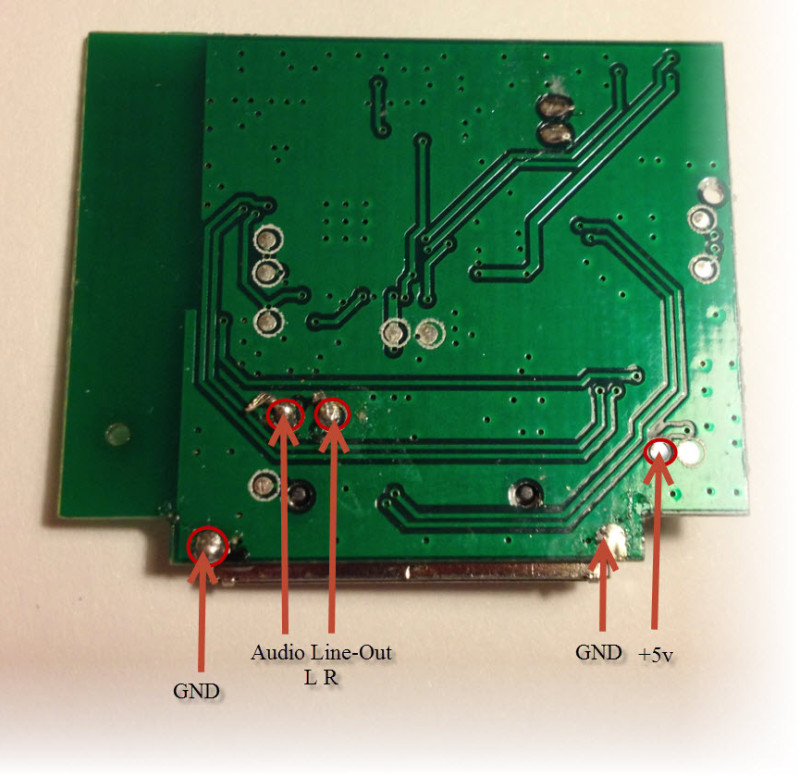

Затем разбираем Bluetooth модуль, извлекаем плату. Это нужно только для конкретной моей 30-pin модели (для плат, заказанных с http://www.dx.com/s/bluetooth+audio+receiver+module этого не потребуется).

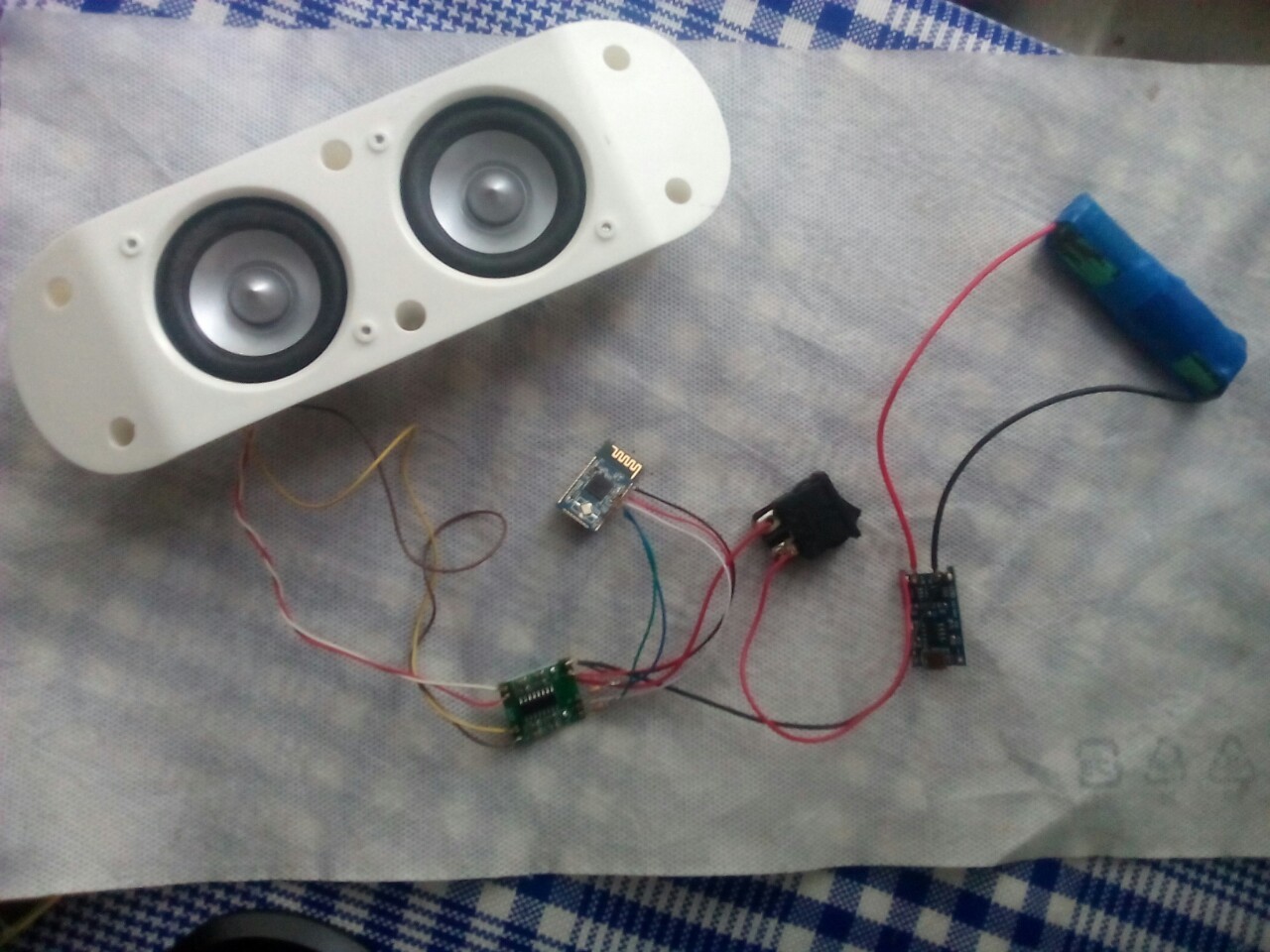

Разобрав колонку, укорачиваем провод входа аудио и припаиваем его к Bluetooth модулю. Так же разветвляем и припаиваем питание +5v от USB.

Крепим внутри все термопластичным клеем, чтобы ничего не болталось.

После монтажа можно проверять. Подключаем колонки через USB к портативному зарядному устройству. И спариваем с телефоном.

Вот и все.

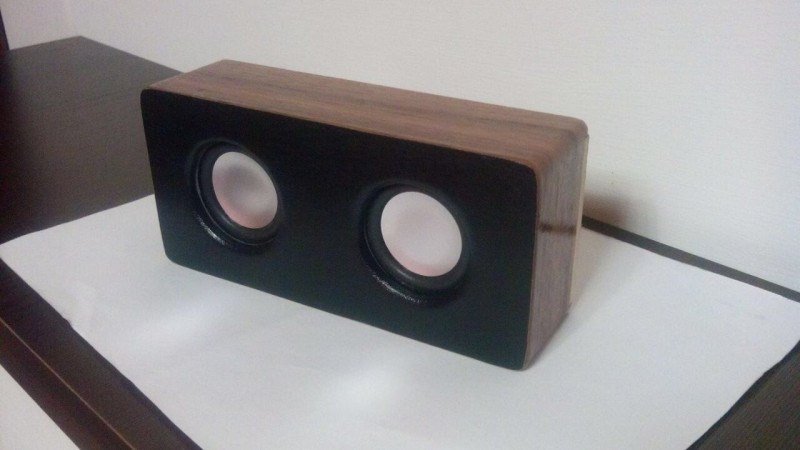

У нас получились отличные бюджетные портативные колонки , с которыми можно смело отправляться на пикник с друзьями.

В работе

Как сделать гирлянду своими руками

Итак, оборудование подключено, и теперь можно опробовать Logitech Bluetooth Audio Adapter в действии. Запустив воспроизведение записи на планшете, мы услышали звук из колонок, к которым был подключен Logitech Bluetooth Audio Adapter. Весьма удобно, что сигнал можно воспроизводить из разных приложений — медиапроигрывателя, веб-браузера, игр и т.п. Это позволяет слушать через внешнюю акустическую систему или музыкальный центр программы интернет-радиостанций, записи из потоковых сервисов (например, «Яндекс. Музыка») и т.д. Громкость звука регулируется не только на конечном устройстве, но и на планшете. Последний вариант является более удобным, однако не обеспечивает высокой точности из-за небольшого количества промежуточных положений.

Одна из особенностей модели Logitech Bluetooth Audio Adapter — возможность установления беспроводного соединения с двумя устройствами одновременно (например, с планшетом и смартфоном). Для переключения источника достаточно приостановить воспроизведение звуковой записи на одном устройстве и затем запустить его на другом.

В ходе испытаний мы подключали Logitech Bluetooth Audio Adapter к недорогой активной АС, музыкальному центру, а также к комплекту блочной Hi-Fi-аппаратуры. Во всех случаях адаптер отлично справился со своей задачей, обеспечив бесперебойное и качественное воспроизведение звука. Беспроводное соединение стабильно работает в пределах комнаты средних размеров (18-20 м2) и даже в смежных помещениях (через бетонную стену).

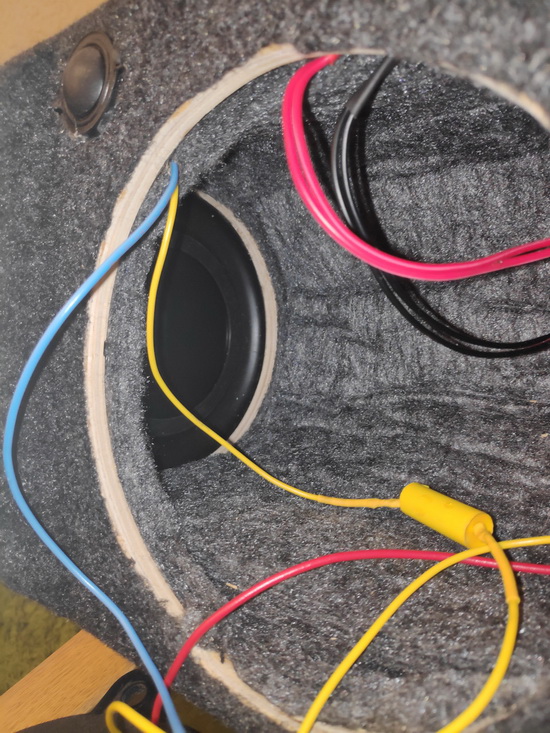

Вырезаем отверстия

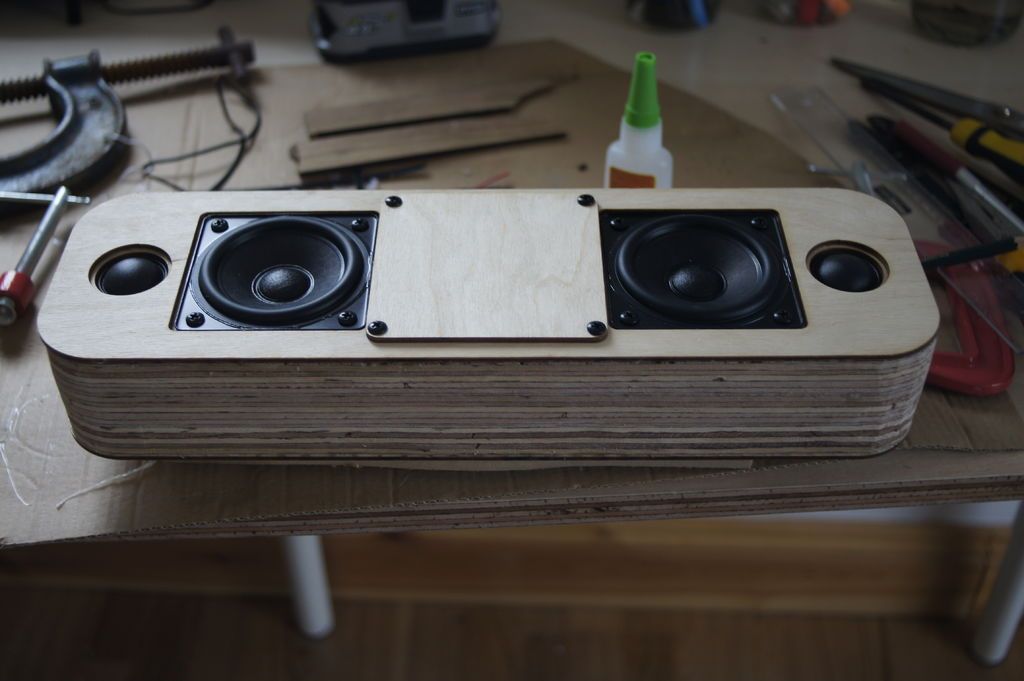

Затем я поставил заднюю панель на место и просверлил отверстия для винтов, которые будут удерживать заднюю панель. Я также просверлил отверстие с правой стороны корпуса для главного выключателя.

Также просверлили выемку, чтобы фанерный диск оставался на месте. Для этого я просверлил глубину 3 мм в корпусе с помощью насадки размером с фанерный диск. Затем я использовал буровую головку меньшего размера, чтобы просверлить ее до конца, вокруг отверстия для диска, чтобы она могла опираться на него. Фанерный диск затем был приклеен на место и отшлифован с помощью наполнителя, нанесенного по краям, чтобы заполнить любые пробелы.

Затем я просверлил четыре отверстия в нижней части корпуса для резиновых ножек. Это хорошая идея сделать этот шаг перед покраской корпуса, так как эти отверстия пригодятся при покраске.

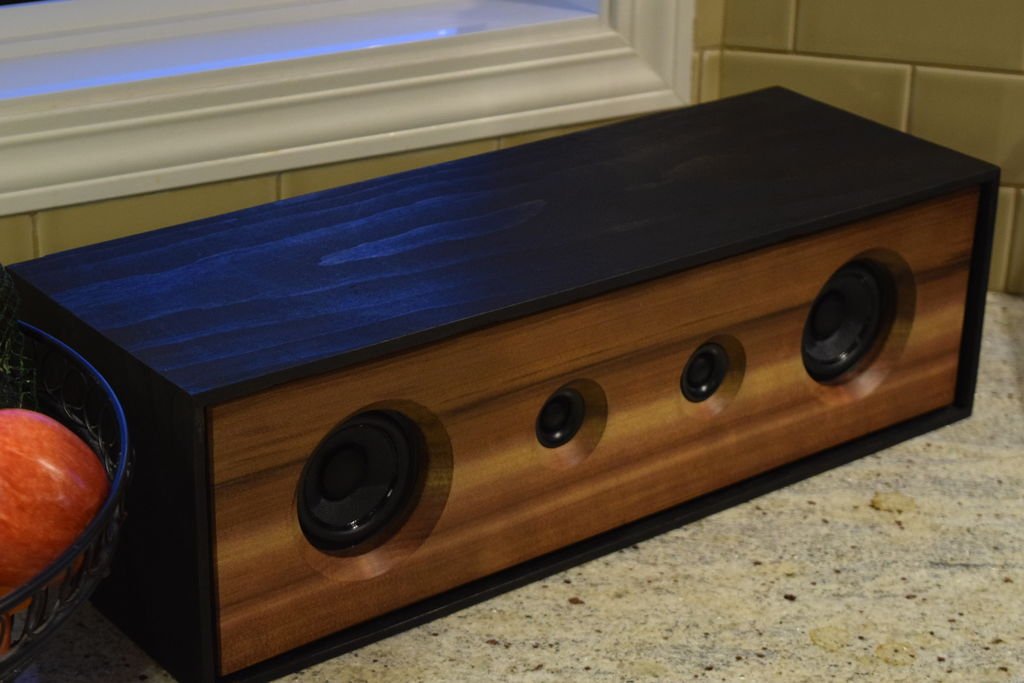

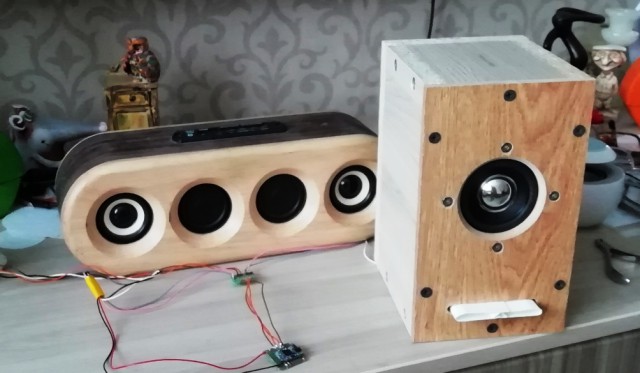

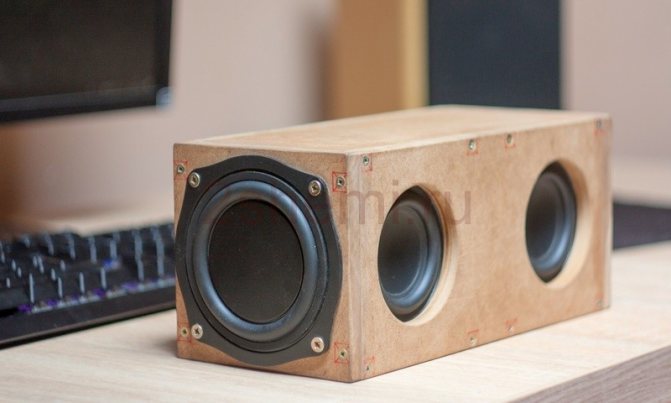

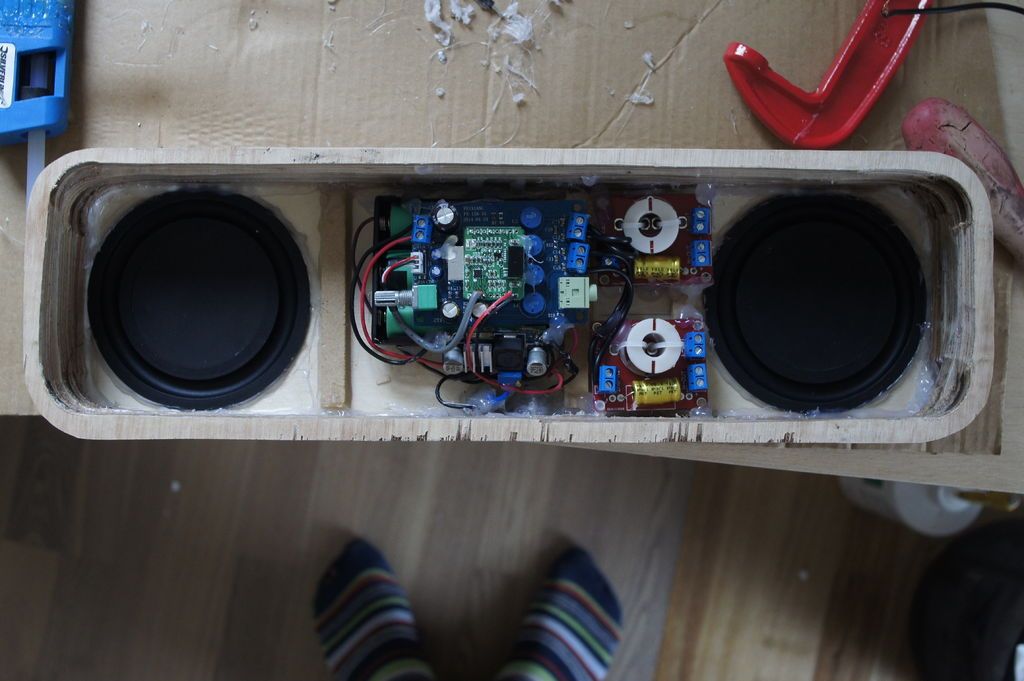

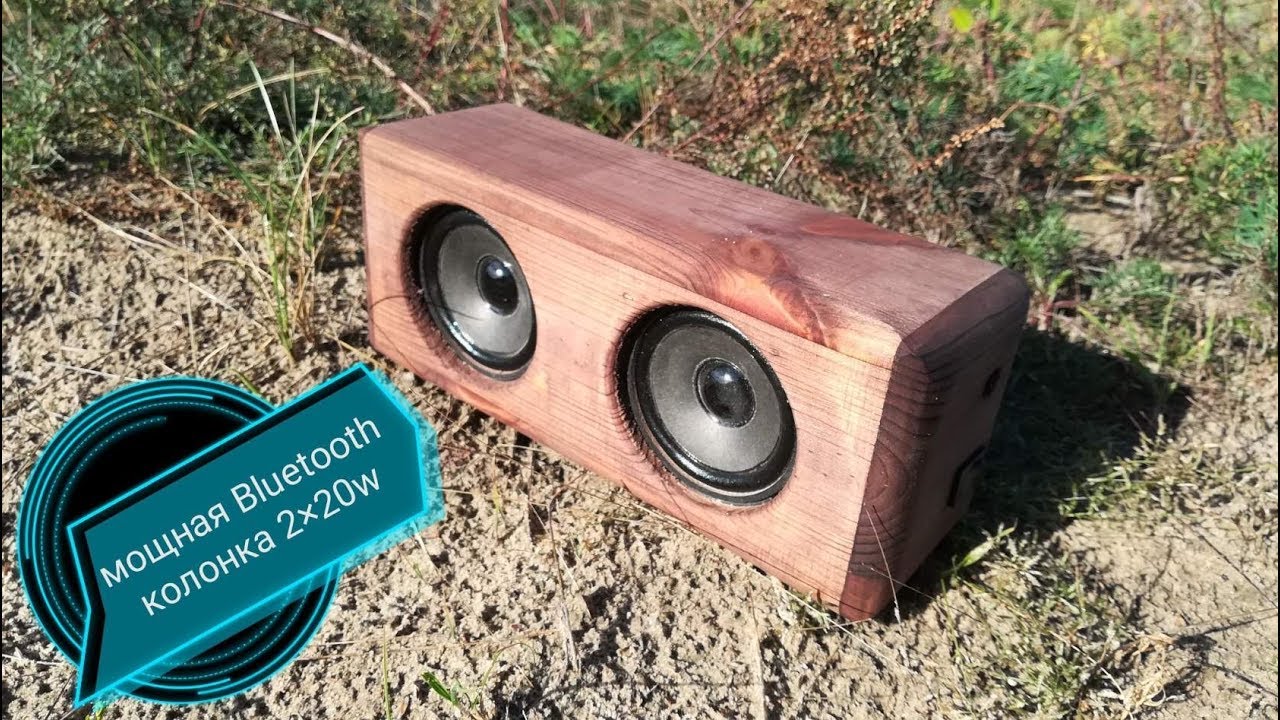

Самодельная мощная беспроводная колонка на 100 ватт

Сначала возникла идея купить мощную мобильную блютус колонку, но фирменные JBL стоят до 300$, к тому же мощность их редко превышает 40 ватт, поэтому решено было взяться за сборку собственной. «Бумбокс колонка» была основана на УМЗЧ модуле TDA7492P мощностью 2x50 Ватт и Li-Ion аккумуляторной батарее общим напряжением 21 В и емкостью 3500 мАч (70 Вт).

Большинство деталей заказано на известном сайте AliExpress, в том числе и динамики. Пока заряжаются батареи отдельным зарядным устройством IMax, в будущем надо будет сделать готовое зарядное устройство в самом корпусе.

Динамики — два широкополосных мощностью по 25 Вт и два высокочастотных мощностью по 10 Вт, что дает нам в общей сложности 70 Вт, но в пиках выдержит и 100. Компания производитель этих динамиков — малоизвестная Aiyima, но качество их исполнения и качество звука приятно удивило, что позволяет её рекомендовать для сборки небольших колонок. Их параметры следующие:

Частотный диапазон диапазон: 81 — 5400 Гц
Чувствительность: 87 дб
F рез. около 115 Гц

Добавлен модуль USB, в роли Power-Bank. Корпус изготовлен из МДФ толщиной 10 мм и имеет размеры 12x12x27 см. Он была склеен столярным клеем, а также усилен винтами с каждой стороны, кроме плиты на задней панели, которую приклеили термоклеем, на случай необходимости какого-либо ремонта или модификации.

Полезное: Замена светодиодов в фонарике

Испытания самодельной колонки

Стоимость всех расходов на сборку

TDA7492P 2x50w 10$
Преобразователь USB 0.8$
Блютус приёмник 2$
5S Литий-Ионный аккумулятор 2.5$
МДФ 10 мм прибл. 1 $
Динамики 3? ШП 36$
Динамики 1.
5? ВЧ 12$
АКБ 18650 упаковка Panasonic 3400 мАч 5х4$
Плюс провода, переключатели, конденсаторы: итого 70 долларов

Микросхема TDA7492 является усилителем класса D, схема работает в диапазоне 8-25 В, так что 21 В ещё не предел — можно поставить и 6 банок. По спецификации на м/с при THD 10%, суммарно получается почти 100 ватт мощности.

5— 4,00

НАЖМИТЕ ТУТ И ОТКРОЙТЕ КОММЕНТАРИИ

Пошаговое руководство по изготовлению колонки

Как нетрудно догадаться, основное отличие собираемой колонки от простого устройства заключается в присутствии платы беспроводной передачи сигнала.

Подобная деталь обладает достаточно внушительными габаритами, относительно общего размера устройства, а также требует дополнительного питания, вследствие чего возникает потребность в дополнительной батарее.

Умная колонка своими руками собирается достаточно просто – следует внимательно выполнять все рекомендации и не пропускать важных моментов.

В общих чертах, создание беспроводной блютуз колонки проводится в несколько этапов:

Заготовка подходящего корпуса для будущего устройства – по чертежу и размерам, высчитанным относительно габаритов всех функциональных деталей. В корпусе пропиливаются все необходимые грани, просверливаются входные отверстия и выделяются зазоры.
Установка блютуз модуля и устройства-усилителя, монтаж аккумуляторной батареи и платы для получения зарядки.
Финальная сборка готовых модулей.

Обратите внимание!

Индукционный нагреватель своими руками — инструкция как сделать простой и мощный нагреватель
Усилитель звука своими руками: подбор материалов и инструментов для изготовления в домашних условиях + пошаговая инструкция по созданию и сборке своими руками
Ветрогенератор своими руками: пошаговая инструкция изготовления устройства в домашних условиях, выбор материалов и типа конструкции

Самостоятельная сборка Bluetooth-колонки

Собрать блютуз колонку можно разными способами: просто, сложно или с энтузиазмом. Если нет желания особо усложнять себе жизнь, то достаточно следовать инструкции:

Аккумулятор и усилитель помещаем внутрь корпуса. Для того, чтобы придать элементам жесткости, просто посадите их на клей. Можно использовать и другие методы крепления. Главная задача — исключить перемещение внутри корпуса.
В специальные отверстия устанавливаем динамики. Для устранения зумера во время звучания музыки уплотняем место соединения герметиком.

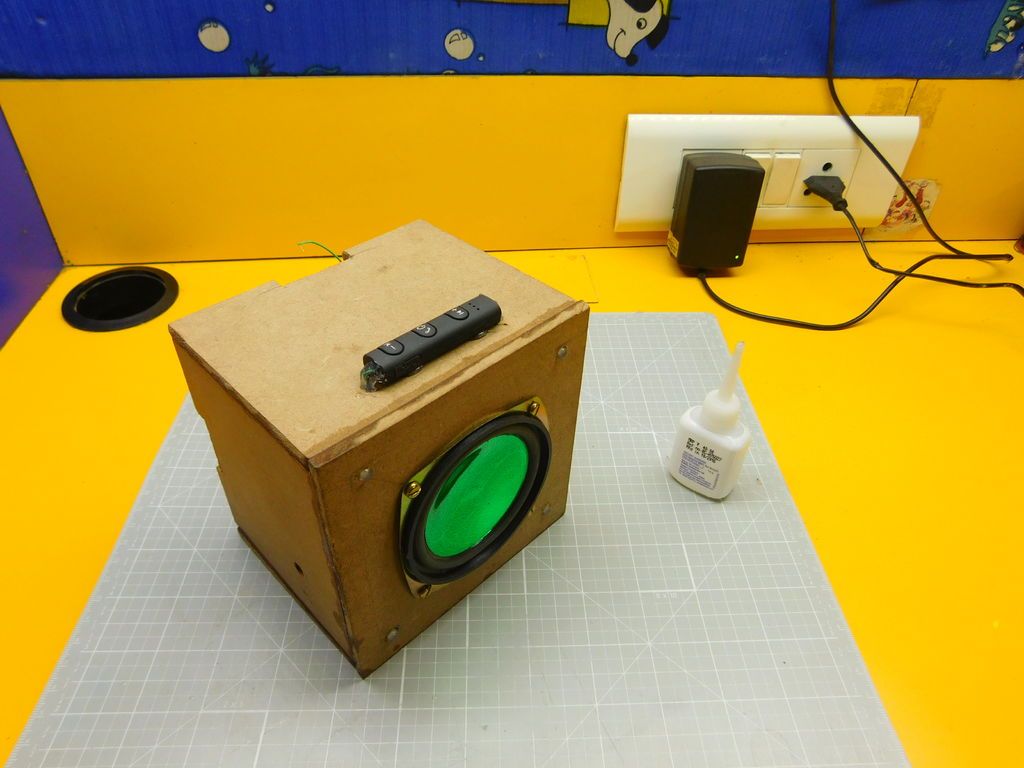

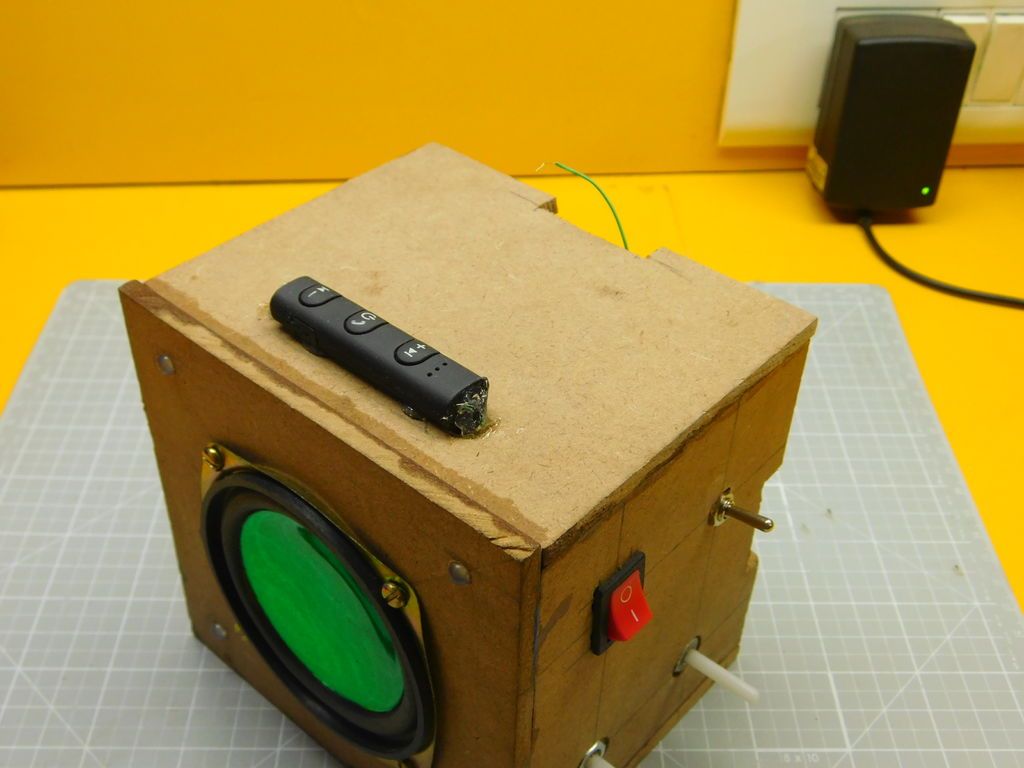

Ресивер размещаем с внешней стороны, поэтому в корпусе должно быть предусмотрено отверстие. Через них будут продеты все необходимые провода.
Осталось прикрепить ресивер и обеспечить доступ к гнезду зарядки.

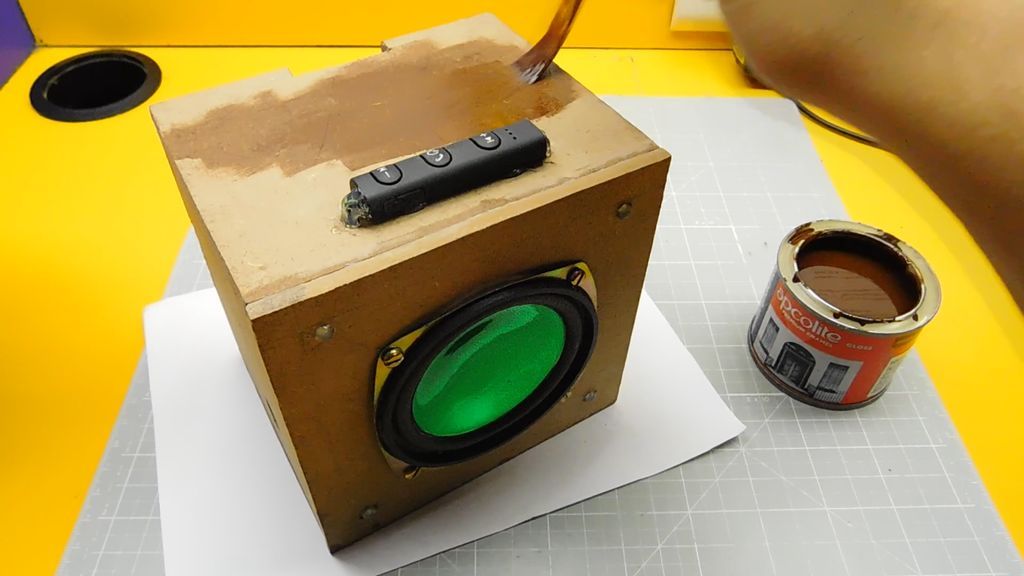

После всех манипуляций колонка будет работать, но внешний вид будет «кричать», что оборудование сделано своими руками. Для ценителей красоты можно использовать более аккуратный вариант:

Разъем переключателя и зарядки — выпаять.
Вынести их за пределы корпуса (подбираем провод необходимой длины).
В каркасе предусмотреть отверстия для всех элементов.
Монтаж выполнять при помощи эпоксидной смолы.

Теперь все узлы будут спрятаны в корпусе, и внешний вид оборудования значительно улучшится. Если сделать все качественно и подойти к вопросу идейно, то можно получить отличную дизайнерскую колонку, которая ничем не будет уступать образцам серийного производства.

Таким образом, Bluetooth-колонка своими руками обойдется в 7-8 долларов. Это на порядок дешевле, чем покупать даже самое дешевое оборудование. Естественно, придется закупить все необходимые элементы для личной сборки и произвести подготовку.

Вам остается только сделать выбор: следовать инструкции или потратиться на готовое стандартное решение?

Можно ли сделать беспроводной модуль самостоятельно?

Иногда звучит вопрос: можно ли сделать передатчик своими руками? Этот вариант воплотить в жизнь достаточно сложно. Микросхему своими руками в домашних условиях не собрать, так как она очень миниатюрна, требует очень тонкой работы, а подборку диапазона частоты проводят с помощью интегральных решений, протокол же годами разрабатывался специалистами.

Поэтому радиолюбителям остается лишь, воспользовавшись готовыми bluetooth-передатчиками, модифицировать их по своему усмотрению, добавляя своими руками в готовую схему необходимые элементы. Некоторые предлагают усовершенствовать модулем музыкальную колонку или сделать беспроводные динамики, а также добавить передатчик в аудиосистему автомобиля, чтобы избежать нагромождения проводов и загружать любимую музыку прямо из интернета.

Видео
ниже подробно показывает как это сделать.Но любом случае такая работа руками требует хороших знаний и навыков в радиотехнике, иначе из одного работающего bluetooth-модуля и дополнительных элементов можно получить набор разрозненных радиодеталей.

Bluetooth колонка своими руками? Да, сейчас я расскажу самый легкий способ, как из своей старой домашней акустики сделать довольно популярную в наше время Bluetooth аппаратуру.

Необходимые материалы

Для проведения работ потребуются:

дрель;
изолента;
кусачки (можно заменить ножницами);
тонкий паяльник на 30-40 Вт;
крестовая отвертка;
припой;
линейка либо сантиметр;
термоклей;
флюс для пайки;
выключатель;
провода (при возможности выбрать 4 разных цвета);
разъем и штекер 3,5 мм;
модуль Micro USB для зарядки;
arduino nano;
наждачная бумага;
модуль блютуз BLK-MD-SPK-B;
литий-ионная батарея 3,7 В.

Воспользоваться можно и уже готовыми старыми колонками. При выборе отдавайте предпочтение некрупным легким устройствам. Оценивайте и технические характеристики: качество звука, нижнюю и верхнюю границы диапазона. Если человек решает воспользоваться готовой колонкой, дополнительно ему понадобятся лишь Bluetooth-модуль и литий-ионный аккумулятор.

Изготовление корпуса

Для изготовления корпуса, автор использовал акриловый лист

Его легко вырезать, сгибать и формировать, кроме того он не дорогой, что также немаловажно

Автор подготовил заранее все необходимые детали из акрилового листа, вырезав их. Просверлив отверстия там, где это необходимо.

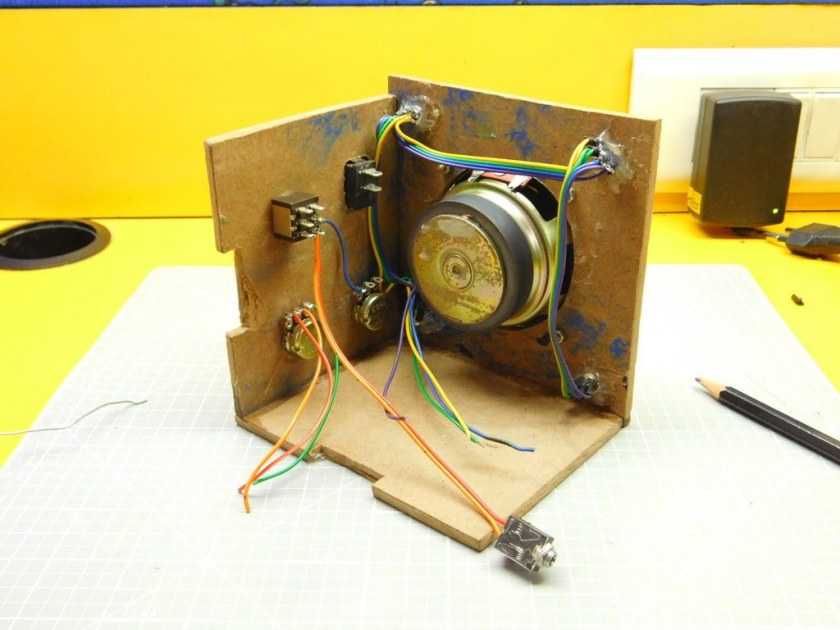

Динамики вклеиваем с помощью клеевого пистолета, здесь есть очень важный момент. Необходимо очень хорошо пройти все по краям клеем, чтобы обеспечить плотное прилегание к акриловой стенке.

Последовательность склеивания стенок корпуса.

Склеивание вырезанных частей будущей колонки с помощью можно осуществить с помощью быстросхватывающего клея.

Сначала нанесите суперклей на края рамки с динамиком динамика, затем аккуратно расположите 2- стенку с динамиком и удерживайте его немного, пока они не будут хорошо приклеены.

После этого можно клеить еще стенку.

Для фиксации можно использовать различные приспособления, как Вам удобно.
