Простой усилитель на TDA2822

Работа с устройством

Подключите к усилителю наушники, предварительно отрезав их разъем и распаяв провода на контакты �OUT�);

проверьте правильность монтажа;

подключите усилитель к источнику звукового сигнала (контакты �INPUT�);

подключите устройство к источнику питания ЗВ, соблюдая полярность, указанную на монтажной схеме (рис. 3);

включите питание. Усилитель должен заработать. Громкость в каждом канале регулируется подстроечными резисторами VR1, VR2.

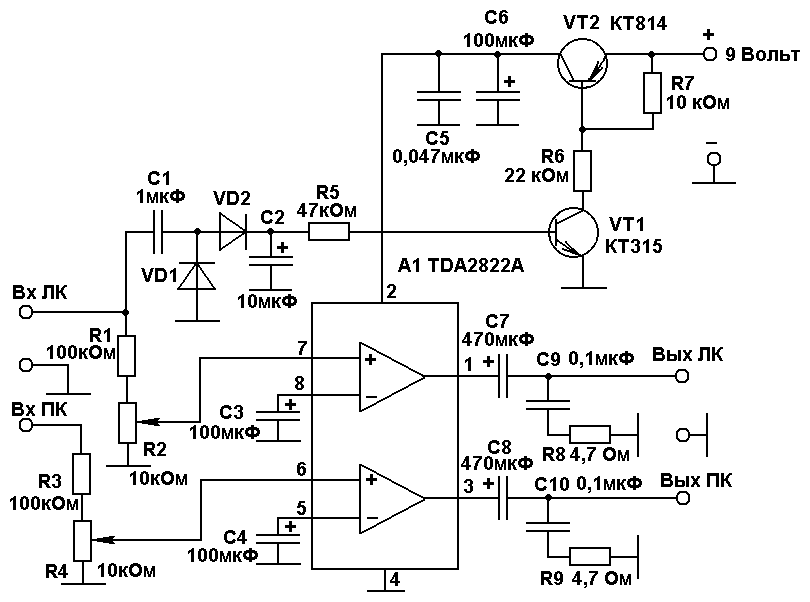

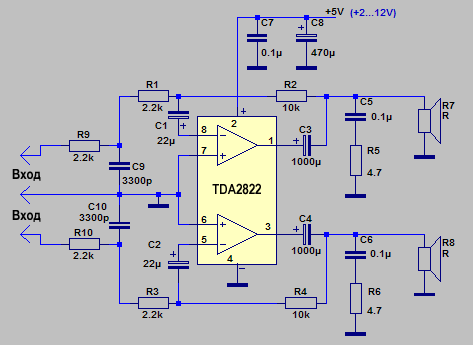

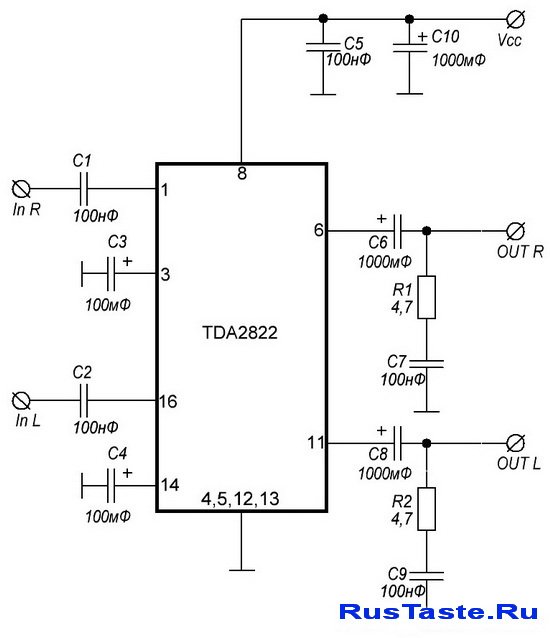

Рис. 2. Принципиальная схема усилителя

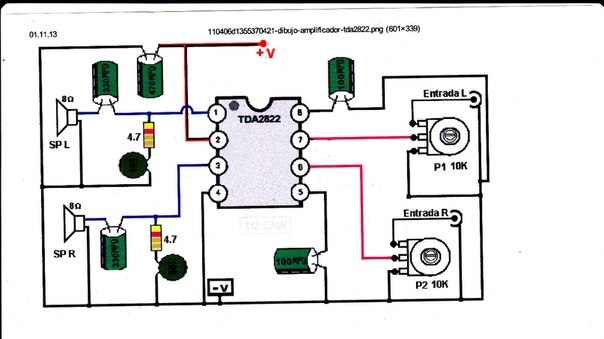

Рис. 3. Схема расположения элементов на плате

Таблица. Перечень элементов для самостоятельного повторения

Структурная схема микросхемы TDA1557Q

Монтаж усилителя на TDA 1558Q

Если сборку можно производить навесным монтажом без применения печатной платы, то сначала у микросхемы надо удалить не используемые выводы 4, 9 и 15. Потом аккуратно распрямите выводы. Далее отогните выводы 5, 13 и 14 вверх, все эти выводы подключаются к плюсу питания. Следующим шагом отогните выводы 3, 7 и 11 вниз – это минус питания, или «земля». После этих манипуляций прикрутите микросхему к теплоотводу, используя теплопроводную пасту. На рисунках виден монтаж с разных ракурсов, но я всё же поясню. Выводы 1 и 2 спаиваются вместе – это вход правого канала, к ним надо припаять конденсатор 0.33 мкФ. Точно так же надо поступить с выводами 16 и 17. Общий провод для входа это минус питания или «земля».
К выводам 5, 13 и 14 припаяйте провод плюса питания. Этот же провод припаивается к плюсу конденсатора 6800 мкФ. Отогнутые вниз выводы 3, 7 и 11 так же спаиваются вместе проводом, и этот провод припаивается к минусу конденсатора 6800 мкФ. Далее от конденсатора провода идут к источнику питания.
Выводы 6 и 8 – это выход правого канала, 6 вывод припаивается к плюсу динамика, а вывод 8 к минусу.
Выводы 10 и 12 – это выход левого канала, вывод 10 припаивается к плюсу динамика, а вывод 12 к минусу.
Конденсатор 0.22 мкФ надо припаять параллельно выводам конденсатора 6800 мкФ.

Варианты собранных усилителей

Микросхемы имеют довольно высокую выходную мощность (около 22Вт х 2) и для её охлаждения понадобится радиатор, площадью не менее 100кв см. Можно применить радиатор от процессора.

Прежде чем подавать питание, внимательно проверьте правильность монтажа.
На входе усилителя надо поставить сдвоенный переменный резистор 47-100 кОм для регулировки громкости.

Вышеизложенные схемы для начинающих радиолюбителей, вполне лёгкие в сборке и не нуждаются в настройке. Собраны на дешёвых деталях, которые можно купить в любом радиомагазине. Детали можно также найти в автомагнитолах.

• Доработка усилителя «Радиотехника У-101-стерео»

У многих со времен СССР остались усилители мощности «Радиотехника У-101-стерео». В статье, ниже рассмотрены его схема, характеристики и доработки.

МЗЧ с малыми нелинейными искажениями

Основные технические характеристики:

• Номинальная выходная мощность на нагрузке 8 Ом, Вт … 25
• Коэффициент гармоник, %, не более ……………….. 0,003
• Скорость нарастания выходного напряжения , В/мкс …. не менее 40
• Номинальное входное напряжение, В ……………….. 0,7 Подробнее…

Активная акустическая система.

Всем хороши минимузыкальные центры,  и широкий набор функциональных возможнос­тей, и неплохие характеристики, мало места занимают в квартире. Одно плохо, — выходная мощность невысокая, обычно не более 5-10W. Конечно, можно купить более мощный аппарат, но музыкальный центр с выходной мощностью около 100W стоит на порядок дороже. А это существенно для кармана многих наших граждан. Подробнее…

Аннтенные усилители — SWA

 В публикуемой здесь статье наш постоянный автор анализирует схемотехнику антенных усилителей польского производства и обосновывает свой осознанный подход к их выбору с точки зрения коэффициентов шума и усиления.

Он также дает рекомендации по ремонту таких устройств, довольно часто выходящих из строя от грозовых разрядов, и устранению самовозбуждения.

Это позволит, надеемся, многим радиолюбителям не только выбрать необходимый усилитель, но и улучшить его работу.  Подробнее…

Популярность: 55 904 просм.

Функциональная схема TDA2822M

приведена в документации . Как видно из рис. 1, каждый канал усилителя по структуре близок к типовой схеме Лина.

Усилители имеют общие функциональные узлы: цепи задания опорного тока I REF для генераторов стабильного тока (ГСТ) в цепях эмиттеров дифференциальных каскадов, цепь задания смещения R3, D6 на базах ключей Q12, Q13 и цепи поддержания токов покоя I0 CONTROL выходных каскадов усилителя.

Данное решение способствует улучшению стабильности работы усилителя в мостовом режиме.Каждый канал усилителя состоит из дифференциального каскада Q9…Q11 (Q14…Q16), усилителя напряжения Q7 (Q18) и выходного каскада Q1…Q6 (Q18…Q24).

Рис. 1. Функциональная схема TDA2822M из Datasheet

Дифференциальный каскад имеет динамическую нагрузку в виде токового зеркала на элементах Q8, D5 (Q17, D6).

Исключён фрагмент. Полный вариант статьи доступен только полноправным членам сообщества и подписчикам.Пожалуйста, ознакомьтесь с условиями доступа.

Обратите внимание, что другие цепи встроенной защиты выходного каскада отсутствуют, что сделано из соображений лучшего использования источника питания, к сожалению, в ущерб надежности. Выводы 5 и 8 микросхемы соединяются с общим проводом по переменному току

В этом случае коэффициент передачи усилителя с отрицательной обратной связью составит:

Выводы 5 и 8 микросхемы соединяются с общим проводом по переменному току. В этом случае коэффициент передачи усилителя с отрицательной обратной связью составит:

Ku=20lg(1+R1/R2)= 20lg(1+R5/R4)=39 дБ.

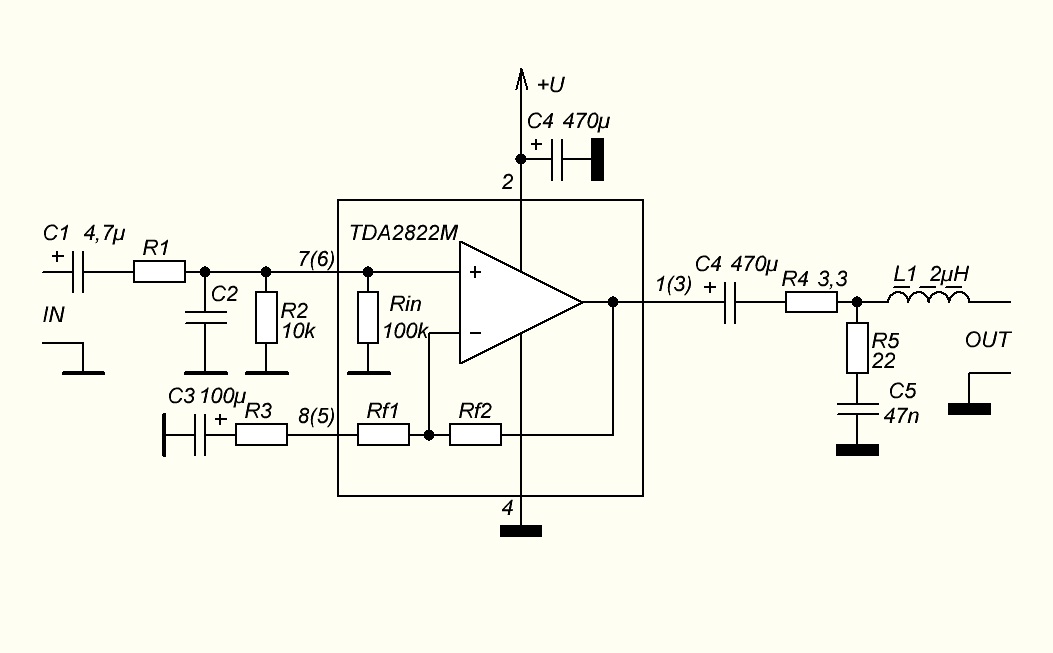

Структурная схема ИС представлена на рис. 2.

Рис. 2. Структурная схема TDA2822M

Экспериментально определено, что сумма сопротивлений резисторов R1+R2 и R5+R4 равна 51,575 кОм. Зная коэффициент усиления, несложно вычислить, что R1=R5=51 кОм, а R2=R4=0,575 кОм.

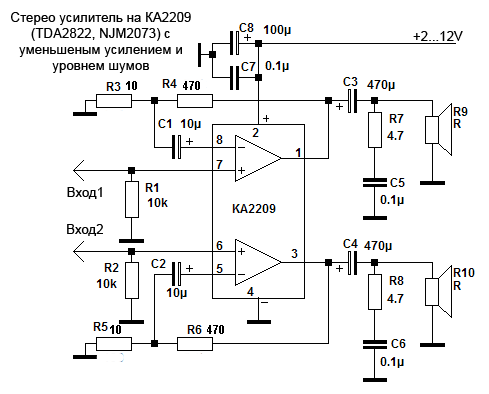

Чтобы уменьшить коэффициент усиления микросхемы с ООС, обычно последовательно с R2 (R4) включают дополнительный резистор. В данном случае такому схемотехническому приему «мешают» открытые транзисторные ключи на транзисторах Q12 (Q13).

Но даже, если предположить, что ключи не оказывают влияния на коэффициент передачи с обратной связью, маневр по уменьшению коэффициента усиления незначителен – не более 3 дБ; в противном случае не гарантируется устойчивость усилителя, охваченного ООС.

Поэтому можно поэкспериментировать с изменением коэффициента передачи усилителя, учтя, что сопротивление дополнительного резистора лежит в пределах 100…240 Ом.

? Анализ даташитов и реальных измерений TDA7379

TDA7379Али

Зависимость выходной мощности TDA7379 от питания на нагрузке 4 Ом

В скобках мощность TDA7297 для сравнения. Видно что при нагрузке 8 Ом разница минимальна, а при нагрузке 4 Ом — значительна.TDA7379

Заявленные 2x38W/4Ohm @18V, 1KHz возможны, если питание будет стабилизированным. Кроме того, мощность указана при искажениях 10%, а это невыносимые искажения при значительном ограничении. Реально, на пороге ограничения неискаженная мощность будет на 20…30% ниже, это 25…30 Вт на канал, очень неплохо для такой микросхемы. Кстати, ограничение наступает весьма мягко, по осциллографу куда лучше, чем в классе D.

TDA8567q 4х25 Вт

Мостовой усилитель класса Hi – Fi на четыре канала. Открыть в полном размере

Есть защита от короткого замыкания выходного каскада и термозащита с уменьшением выходной мощности при перегреве. А еще микросхема обладает защитой от колебаний напряжения и режимом отключения. Еще данная микросхема обладает режимом вкл/выкл входного сигнала(режим Mute), и защитой при подаче напряжения на схему от «щелчка».

Характеристики микросхемы

Параметр	Значение
Uпит	6-18 В
Iвых	7,5 А
Iпокоя	230 мА
Pвых	4х25 Вт
Rвх	30 кОм
Коэффициент усиления	26 дБ
Полоса частот	20-20000 Гц
Коэффициент гармоник	0,05 %
Rнагр	4 Ом

Назначение выводов

Номер вывода	Назначение
1	Напряжение питания
2	Выход 1+
3	Общий
4	Выход 1-
5	Выход 2-
6	Общий
7	Выход 2+
8	Напряжение питания
9	Диагностика
10	Вход 1
11	Вход 2
12	Общий сигнальный
13	Вход 3
14	Вход 4
15	Выбор режима
16	Напряжение питания
17	Выход 3+
18	Общий
19	Выход 3-
20	Выход 4-
21	Общий
22	Выход 4+
23	Напряжение питания

TDA2822 TDA2822M 2,0-канальный стерео аудио усилитель мощности плата DC 1,8 12 В мини-AUX аудио модуль усилителя с потенциометром | |

TDA2822 TDA2822M 2,0-канальный стерео аудио усилитель мощности плата постоянного тока 1,8-12 В мини-AUX аудио модуль усилителя с потенциометром

синий

Особенности:
Эта плата имеет:
принимает оригинальный чип усилителя мощности TDA2822M, он имеет много преимуществ, таких как небольшой статический ток, характеристики перекрестного искажения. подходит для портативного, миниатюрного магнитофона, компьютерного усилителя мощности звука.В эпоху портативных магнитофонов почти 85% составляют микросхемы усилителя TDA2822M.
Усилитель с потенциометром регулировки громкости, удобным для пользователя для регулировки размера громкости, при этом представлен ручкой качества крышки.
Все аудио имеют гнездо для проводки, пользователям не нужно использовать паяльник, если небольшая отвертка может упростить проводку.
Печатные платы имеют винтовой зажим для отвертки, и не нужно использовать паяльник, можно быстро подключить, даже если у вас нет основы для покупателей, см. схему подключения также очень легко, усилитель мощности DIY настолько прост.Указания по применению:
1. Подключите динамики
Громкоговоритель двумя нитками на конце линии соединен с
порт аудиовыхода платы усилителя, левый звуковой канал положительный
Линия подключения платы усилителя мощности порт LOUT, катодное подключение
к GND.
Право следите за положительной линейной платой усилителя мощности по маршруту порта,
Катод подключается к GND.
2. Подключите источник звука.
Используйте двухжильную аудиолинию, подключенную к плате усилителя звука 3 p.
вход, подключите другую сторону аудиолинии к источнику звука
(например, компьютеры, мобильные телефоны, MP3, DVD и т. д.)
3. Подключите блок питания.
Используйте выход 1,8-12 В постоянного тока адаптера питания / аккумулятора / зарядки и т

Д.
все могут ценить.К усилителю подключены два шнура питания постоянного тока
доска
Порт источника питания 2 p, положительная линия к VCC, отрицательная к GND,
соединение важно, чтобы он был отрицательным, а не слепой проводкой,
если встретить мог
захватите плату усилителя мощности.
4. Включи музыку.
Вставьте блок питания, плату усилителя в рабочее состояние; вы можете
Любите согласно себе отрегулировать ручку громкости, вы можете наслаждаться
волшебный гламур платы усилителя Fuji Eagle.Параметры производительности
Выходная мощность усилителя мощности
Рейтинг: 1 x 2 (динамик 1-3 дюйма)
Максимальная мощность: 1,5 Вт x 2 (0,2-5 Вт могут удовлетворить динамики)
Сопротивление динамика: 4-32 Ом
Соотношение полов усилителя мощности: >=50 дБ
Вес нетто: 25 г
Искажение: 0,1%
Интерфейс ввода: шутки с проводкой 3 p
Отрегулируйте форму: регулировка громкости
Входное напряжение: 1,8-12 В постоянного тока
Размер платы усилителя мощности: 42 (без выпуклости потенциометра) длина * 30 (ширина) x 25 мм (высота)
В комплект поставки входят:
1 x TDA2822M Mini 2.0 Channel 1 Вт x 2 Плата стерео аудио усилителя мощности DC 5V 12V CAR

? Детали, печатная плата и характеристики УМЗЧ

Детали усилителяDA1 — TDA7265 STM, корпус Multiwatt 11 (замена: TDA7269, TDA7269A, TDA7265B, TDA7292) — 1 шт.,VT1 — 2N2222 — 1 шт.,VD1 — Стабилитрон BZX55C5V1 5,1V 0,4W, корпус DO-35 — 1 шт.,R1, R2 — Рез.-0,25-1,0 МОм (коричневый, черный, зеленый, золотистый) — 2 шт.,R3 — R6 — Рез.-0,25-620 Ом (синий, красный, коричневый, золотистый) или рез.-0,25-619 Ом 0,5% (синий, коричневый, белый, черный, зеленый) — 4 шт.,R7, R8 — Рез.-0,25-20 кОм (красный, черный, оранжевый, золотистый) или рез.-0,25-20 кОм 0,5% (красный, черный, черный, красный, зеленый) — 2 шт.,R9, R10 — Рез.-2-4,7 Ом (желтый, фиолетовый, золотистый, золотистый) — 2 шт.,R11 — Рез.-0,25-2 кОм (красный, черный, красный, золотистый) — 1 шт.,R12, R13 — Рез.-0,25-15 кОм (коричневый, зеленый, оранжевый, золотистый) — 2 шт.,R14 — Рез.-0,25-18 кОм (коричневый, серый, оранжевый, золотистый) — 1 шт.,C1, C2 — Конд. 2,2/50V 0511 NPL или конд. К73-17 имп. 2,2 мкФ х 100 В 5% POLYESTER BOXED, B32522C1225C1225J000 — 2 шт.,C3, C4 — Конд. NPO 750 пФ 5% керам. имп. или FKP2 750 пФ х 100 В, WIMA — 2 шт.,C5, C6, C9, C10 — Конд. К73-17 имп., 0,1 мкФ, 63В, 10%, POLYESTER BOXED, B32529C0104K000 — 4 шт.,C7, C8 — Конд. 1000/50V 1331+105°С — 2 шт.,C11 — Конд. 1/50V 0405+85°С — 1 шт.,X1, X2 X3; X4, Х5, Х6 — TB-3 (300) клеммник 3 к. шаг 5 мм на плату — 2 шт.,X7, X8; X9, X10 — TB-01A клеммник 2 к. шаг 5 мм на плату — 2 шт.,J1, J2 — PLS-3 2,54 вилка 3 к. на плату — 2 шт.,P1, P2 — MJ-0-4 съемная перемычка (джампер) с шагом 2,54 мм высотой 4,5 мм для штыревых контактов PLS — 2 шт.,печатная плата 82x82 мм — 1 шт.

Рис. 3. Размещение деталей стереофонического усилителя на печатной плате. Дорожки показаны на просвет
Максимальная выходная мощность: Rн=8 Ом — 25 Вт, Rн=4 Ом — 20 Вт;Полоса пропускания по уровню — 3 дБ: 4 Гц…100 кГц;Входное напряжение: 0,4 В;Входное сопротивление: 20 кОм;Коэффициент гармоник: 0,02%;Разделение между каналами: не хуже 70 дБ.

Связанные материалы

3500 микросхем усилителей мощности низкой частоты и их аналоги. Е. Ф. Турута…
3500 микросхем усилителей мощности низкой частоты и их аналоги. Е. Ф. Турута Издательство: ДМК…

Объект «Труба». Загадка!…
Кто догадается, что это за космическая штуковина, тому ничего не будет. Свои догадки пишите в…

5000 современных микросхем УНЧ и их аналоги. Е.Ф.Турута…
5000 современных микросхем УНЧ и их аналоги. Е.Ф.Турута Издательство: Наука и техника Год издания:…

TDA7265…
25+25 Ватт стерео усилитель с Мутем и Стендбаем. Можно включать в мосте. Защита от КЗ и перегрева….

Современные усилители на микросхемах. Баширов С.Р….
Современные усилители на микросхемах. Баширов С.Р. В данном издании рассмотрены конструкции узлов…

Микросхемы для импульсных источников питания и их применение…
Хочу предложить Вашему вниманию справочник «Микросхемы для импульсных источников питания и их…

Аудио усилитель TDA7265 2x25W. Объект «Труба» — отгадка…
С загадкой получился некоторый фальстарт: я прислал Игорю фото с вопросом «стоит ли писать от этом…

TDA1514A: 50-ваттный усилитель за 15 минут…
Одна из разработок фирмы «Philips» — микросхема TDA1514A – может помочь в создании Hi-Fi усилителя…

Защита USB-устройств от статики. Чипы TPD2E001, USB6B1, STF202-22T1G…
Наверное каждый из нас когда-нибудь испытывал на себе разряд статического электричества, а многие…

Усилитель на микросхеме TA8205, TA8210, TA8215, TA8221…
Очень кратенькая практическая статейка с фотками, навеянная проектом нашего болгарского товарища по…

Усилитель для наушников на TDA2822M

Усилитель для наушников построен на базе низковольтного, маломощного двухканального усилителя НЧ TDA2822M. Схема подойдёт для повторения начинающему радиолюбителю, так как имеет минимальное число компонентов и не требует настройки. Усилитель может питаться от батареи (например, «Крона» 9В), либо от выпрямителя и использоваться как стационарный. Микросхема выполнена в корпусе DIP-8. Расположение выводов представлено ниже.

Примененный в схеме интегральный усилитель можно встретить в кассетных плеерах, магнитофонах, радиоприемниках. Вот пример, у меня лежит с разборки плата от магнитофона (фирму и модель не помню), с примененной в ней TDA2822M.

Основные параметры TDA2822M

Напряжение питания ………. от +1.8В до +15В

Выходной ток на пике ………. до 1А

Выходная мощность с THD=10% и при:

Vs=9В, Rout=32Ома ………. 300мВт

Vs=3В, Rout=32Ома ………. 20мВт

Vs=6В, Rout=16Ом ………. 220мВт

Vs=9В, Rout=8Ом ………. 1000мВт

Vs=3В, Rout=4Ома ………. 110мВт

Остальные параметры содержит Datasheet.

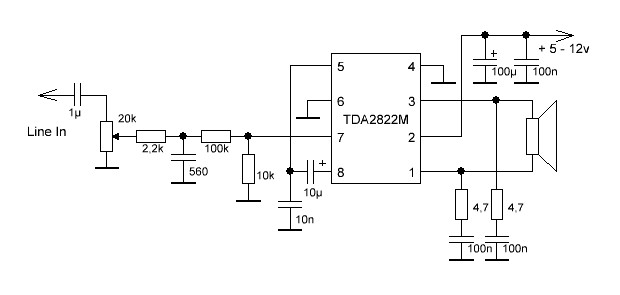

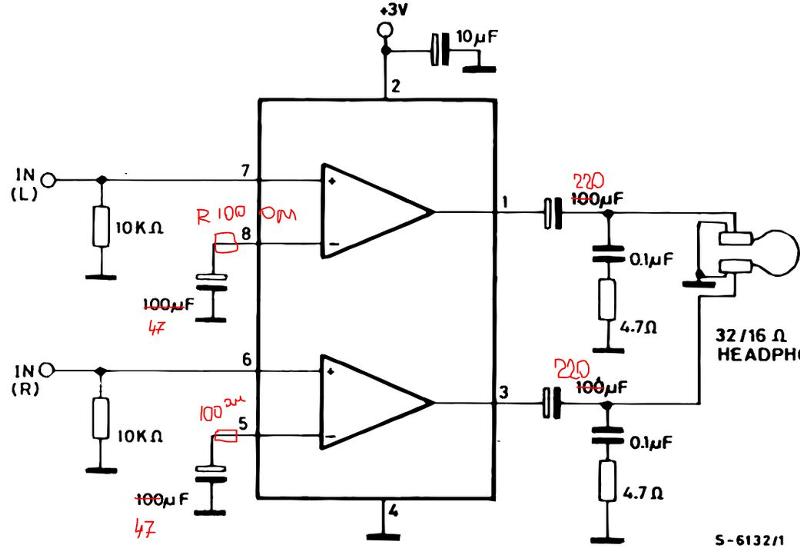

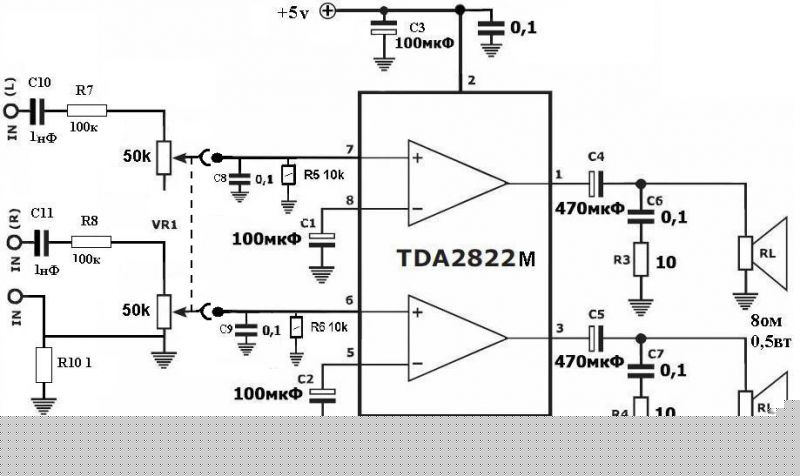

Схема усилителя для наушников на TDA2822M

Малое количество компонентов и их габариты позволяют встроить усилитель практически в любой корпус. Также TDA2822M может включаться не только в стерео, но и в мостовом режиме.

Компоненты схемы

Резисторы R5.1 и R5.2 являются одним переменным резистором с шестью выводами, сопротивлением от 10кОм до 47кОм. Постоянные резисторы мощностью 0.125-0.25Вт. Конденсаторы C6, C7 керамические или пленочные, разницы нет.

В качестве входных и выходных разъемов можно использовать стерео 3.5мм гнезда для установки на плату, либо зажимные клеммы.

При изготовлении платы ЛУТ технологией, не нужно распечатывать трафарет в зеркальном отражении, печатаем как есть в редакторе Sprint Layout.

Datasheet СКАЧАТЬ

Печатная плата СКАЧАТЬ

Характеристики

Как указано в datasheet TDA7377 работает от однополярного питания до 18 В. Характеризуется высокой мощностью усиления. С нагрузкой 4 Ом на один канал, в двухканальной стереоконфигурации, от неё можно кратковременно добиться до 35 Вт. Но если задействованы четыре выхода одновременно, то уже не более 6 Вт. Поэтому её редко используют в схемах «квадро».

Приведем основные максимально допустимые значения параметров для TDA7377:

• питающее напряжение (V_S) до 18 В;
• ток на выходе (I_O) до 4.5 А;
• рассеиваемая мощность (P_tot) до 36 Вт (при T_case=+85 оС);
• температура хранения/рабочая от -40 до +150 оС;
• термическое сопротивление кристалл-корпус (R_thj-case) до 1.8 оС /Вт.

Стоит заметить, что это предельно возможные значения для микросхемы, помещенной в идеальные условия для эксплуатации. Они достижимы только при хорошем охлаждении и на коротких промежутках времени. Производитель не рекомендует работу устройства в таких режимах и предупреждает о вероятном выходе его из строя при этом.

При нормальной работе микросхема, подключенная к питанию в 14.4 В с нагрузкой 4 Ом, может выдать на выходе до 18-20 Вт. При этом, коэффициент нелинейных искажений, если не превышать мощностью в 10 Вт, составит не более 0,3 %.

В режиме квадро, в аналогичных условиях функционирования, можно получить до 6 Вт. При этом, коэффициент нелинейных искажений будет значительно ниже — не более 0,02 %.

Во всех случаях необходимо предусмотреть установку устройства на алюминиевый радиатор.

Аналоги

Аналог для TDA7377 трудно подобрать такой же мощный и качественный, так как полностью похожих по параметрам микросхем не существует. Вместе с тем, её возможно заменить на более дорогие устройства: TDA7375А, TDA7379. Это тоже достаточно распространенные усилители. Распиновка и функциональные схемы у них, согласно технического описания, идентичны.

Схемы

Для функционирования TDA7377 используется схема включения: в четырехканальном режиме (квадро), в двухканальном-мостовом или комплексном 2.1 (стерео/мост). Все они приводятся в datasheet с указанием необходимой электронной обвязки. Для работы микросхемы используется однополярное питание.

Усилитель с фильтром для сабвуфера — простая схема

Вещь, о которой мы сейчас расскажем, как понятно из названия статьи, является самодельным усилителем для сабвуфера, в народе называемом «Саб». Устройство имеет активный фильтр НЧ, построенный на операционных усилителях, и сумматор, обеспечивающий ввод сигнала с выхода стерео.

Поскольку сигнал для схемы берется с выходов на акустические системы, нет необходимости вмешательства в работающий усилитель. Получение сигнала с динамиков имеет еще одно преимущество, а именно — позволяет сохранить постоянное соотношение громкости сабвуфера к стереосистеме.

Естественно, усиление канала сабвуфера можно регулировать с помощью потенциометра. После отфильтровывания высоких частот и выделения низких (20-150 Гц), звуковой сигнал усиливается с помощью микросхемы TDA2030 или TDA2040, TDA2050. Это дает возможность настройки выходной мощности басов по своему вкусу. В этом проекте успешно работает любой динамик НЧ с мощностью более 50 Ватт на сабвуфер.

Схема принципиальная ФНЧ и УМЗЧ сабвуфера

Описание работы схемы усилителя

Стерео сигнал подается на разъем In через C1 (100nF) и R1 (2,2 М) на первом канале и C2 (100nF) и R2 (2,2 М), в другом канале. Затем он поступает на вход операционного усилителя U1A (TL074).

Потенциометром P1 (220k), работающем в цепи обратной связи усилителя U1A, выполняется регулировка усиления всей системы. Далее сигнал подается на фильтр второго порядка с элементами U1B (TL074), R3 (68k), R4 (150к), C3 (22nF) и C4 (4,7 nF), который работает как фильтр Баттерворта.

Через цепь C5 (220nF), R5 (100k) сигнал поступает на повторитель U1C, а затем через C6 (10uF) на вход усилителя U2 (TDA2030).

2 uF) работают в петле отрицательной обратной связи и имеют задачу формирования спектральной характеристики усилителя. Резистор R12 (1R) вместе с конденсатором C9 (100nF) формируют характеристику на выходе.

Конденсатор C10 (2200uF) предотвращает прохождение постоянного тока через динамик и вместе с сопротивлением динамика определяет нижнюю граничную частоту всего усилителя.

Полезное:  Электрозажигалка для сигарет своими руками

Защитные диоды D1 (1N4007) и D2 (1N4007) предотвращают появление всплесков напряжений, которые могут возникнуть в катушке динамика. Напряжение питания, в пределах 18-30 В подается на разъем Zas, конденсатор C11 (1000 — 4700uF) — основной фильтрующий конденсатор (не экономьте на его ёмкости).

Стабилизатор U3 (78L15) вместе с конденсаторами C12 (100nF), C15 (100uF) и C16 (100nF) обеспечивает подачу напряжения питания 15 В на микросхему U1.

Элементы R13 (10k), R14 (10k) и конденсаторы C13 (100uF), C14 (100nF) образуют делитель напряжения для операционных усилителей, формируя половину напряжения питания.

Сборка сабвуфера

Вся система паяется на печатной плате. Монтаж следует начинать от впайки двух перемычек. Порядок установки остальных элементов любой. В самом конце следует впаивать конденсатор C11 потому что он должен быть установлен лежа (нужно согнуть соответствующим образом ножки).

Плата печатная для устройства

Входной сигнал должен быть подключен к разъему In с помощью скрученных проводов (витой пары). Микросхему U2 обязательно необходимо оснастить радиатором большого размера.

Схему следует питать от трансформатора через выпрямительный диодный мост, фильтрующий конденсатор стоит уже на плате. Трансформатор должен иметь вторичное напряжение в пределах 16 — 20 В, но чтобы после выпрямления оно не превышало 30 В. К выходу следует подключить сабвуфер с хорошими параметрами — от головки очень многое зависит.

Усилитель для домашнего сабвуфера своими руками

2– 5,00 Загрузка…

НАЖМИТЕ ТУТ И ОТКРОЙТЕ КОММЕНТАРИИ

Основные характеристики и преимущества семейства 8-канальных ЦАП

Внутренний источник опорного напряжения обеспечивает превосходные показатели температурного дрейфа: от 2 ррт/°С (характерное значение) до 5 ррт/°С во всем рабочем диапазоне, что в два раза повышает точность по сравнению с конкурирующими устройствами. Внутренний источник опорного напряжения поддерживает высокую начальную точность ±0,004% (характерное значение); ±0,02%, исключая необходимость в полномасштабной калибровке системы.

Самая низкая энергия выбросов входного напряжения при изменении кодов — всего 0,1 нВ-с — ограничивает нежелательные переходные процессы и приводит к уменьшению суммарных нелинейных искажений при генерации сигнала.

Самый широкий температурный диапазон — от -40 до +125°С обеспечивает высокую производительность в экстремальных условиях.

Восемь отдельных каналов ЦАП в миниатюрном корпусе TSSOP-14 или TSSOP-16 и самая низкая мощность 0,56 мВт/канал (включая ток внутреннего источника опорного напряжения) экономят энергию и сокращают необходимую площадь монтажа на плате.

Калибровка и настройка

Для калибровки возьмите батарею 3В; Вы можете использовать два 1,5 В карандаша и положить их в батарейный отсек. Теперь подключите динамики к выходным разъемам LS1 и LS2, отмеченным на печатной плате. Установите ы VR1 и VR2 в их среднее положение. Возьмите металлическую отвертку и аккуратно коснитесь входного штырька 6 или 7 IC1. Вы должны услышать жужжащий звук из левой и правой колонок, когда отвертка коснется левого и правого входов соответственно. Медленно настраивайте VR1 по часовой стрелке, пока не услышите громкий гудящий звук из левого динамика. Аналогичным образом настройте VR2 для правого динамика. Теперь ваш стереоусилитель работает и готов к использованию!

НОВОЕ СЕМЕЙСТВО МАЛОМОЩНЫХ 8-КАНАЛЬНЫХ ЦАП С ВНУТРЕННИМ ИСТОЧНИКОМ ОПОРНОГО НАПРЯЖЕНИЯ

Компания Texas Instruments Incorporated расширила семейство 12-, 14- и 16-разрядных цифро-аналоговых преобразователей (ЦАП), объявив о выпуске устройств DAC8568 (16 разрядов), DAC8168 (14 разрядов) и DAC7568 (12 разрядов).

Новые изделия предназначены для систем сбора данных и управления промышленными технологическими процессами, а также для портативных контрольно-измерительных приборов. Устройства оснащены 8 каналами прецизионных ЦАП, что обеспечивает лучшую в отрасли комбинацию высокой точности и низкого энергопотребления. Внутренний источник опорного напряжения устройств этого семейства, имеющий температурный дрейф параметров всего 2 ррт/°С, позволяет получить вдвое более высокую точность, чем у конкурирующих устройств, экономит пространство на плате и снижает стоимость по сравнению с внешними источниками опорного напряжения. Подробная информация об этих изделиях доступна на сайте www.ti.com/dac8568-pr.

Технические характеристики

При конструировании электронной аппаратуры инженеры и опытные радиолюбители в первую очередь ориентируются на предельно допустимые характеристики. Они также важны при подборе аналогов. Обычно максимальные характеристики должны быть на 20% меньше от реальных параметров, в которых работает прибор. Их измерение происходит в лабораторных условиях при температуре воздуха +25°C:

• напряжение питания V_s = 15 В;
• максимальный выходной ток Io(peak) = 1 А;
• предельная мощность рассеивания:
  • при температуре окружающей среды T_амб = 50°C: P_tot = 1 Вт;
  • при температуре корпуса среды T_амб = 50°C: P_tot = 1,4 Вт;
• диапазон рабочих температур T_A = от -20 до 70 °C;
• температура хранения T_stg = от -40 до +150 °C;

Для микросхемы TDA2822M, в зависимости от схемы включения, производители разбили электрические характеристики на две категории: для стерео и для мостовой конструкций. Измерения проводилось при температуре +25°C и напряжении питания 6 В. Остальные параметры тестирования приведены в колонке «Режимы измерения».

Стерео режим
Наименование параметра	Обозн	Режимы измерения	Значение	Ед. изм
min	typ	max
Напряжение питания	Vs		1,8		15	В
Выходное напряжение в покое	Vo	Vs = 3 В		2,7		В
Ток утечки в покое	Id			6	9	мА
Входной ток смещения	Ib			100		нА
Мощность на выходе	Po	RL=32 Ом, Vs=9 В		300		мВт
RL=32 Ом, Vs=6 В	90	120
RL=32 Ом Vs=4,5В		60
RL=32 Ом, Vs=3 В	15	20
RL=32 Ом, Vs=2 В		5
RL=16 Ом, Vs=6 В	170	220
RL=8 Ом, Vs=9 В		1000
RL=8 Ом, Vs=6 В	300	380
RL=4 Ом, Vs=6 В	450	650
RL=4 Ом, Vs=4,5 В		320
RL=4 Ом, Vs=3 В		110
Искажения	d	RL = 16 Ом Po = 75 мВт		0,2		%
Коэффициент усиления по замкнутому контуру	Gv	f = 1 кГц	36	39	41	дБ
Баланс каналов	?Gv				±1	дБ
Входное сопротивление	Ri	f = 1 кГц	100			кОм
Общий шум	eN	Rs = 10kO		2,5		мВ
Отклонение питающего напряжения	SVR	f = 100 Гц	24	30		дБ
Разделение каналов	Cs	f = 1 кГц		50		дБ

Режим моста
Наименование параметра	Обозн	Режимы измерения	Значение	Ед. изм
min	typ	max
Напряжение питания	Vs		1,8		15	В
Выходное напряжение смещения (между выходами)	Vo	RL=8 Ом			±50	В
Ток утечки в покое	Id	RL = ?		6	9	мА
Входной ток смещения	Ib			100		нА
Мощность на выходе	Po	RL=32 Ом, Vs=9 В		1000		мВт
RL=32 Ом, Vs=6 В	320	400
RL=32 Ом Vs=4,5В		200
RL=32 Ом, Vs=3 В	50	65
RL=32 Ом, Vs=2 В		8
RL=16 Ом, Vs=6 В		2000
RL=16 Ом, Vs=6 В		800
RL=16 Ом, Vs=3 В		120
RL=8 Ом, Vs=6 В	900	1350
RL=8 Ом, Vs=4,5 В		700
RL=8 Ом, Vs=3 В		220
RL=4 Ом, Vs=4,5 В		1000
RL=4 Ом, Vs=3 В	200	350
RL=4 Ом, Vs=2 В		80
Искажения	d	Po = 0,5 Вт, RL = 8 Ом, f = 1 кГц		0,2		%
Коэффициент усиления по замкнутому контуру	Gv	f = 1 кГц	36	39	41	дБ
Баланс каналов	?Gv				±1	дБ
Входное сопротивление	Ri	f = 1 кГц	100			кОм
Общий шум	eN	Rs = 10kO		2,5		мВ
Отклонение питающего напряжения	SVR	f = 100 Гц	24	30		дБ
Разделение каналов	Cs	f = 1 кГц		50		дБ

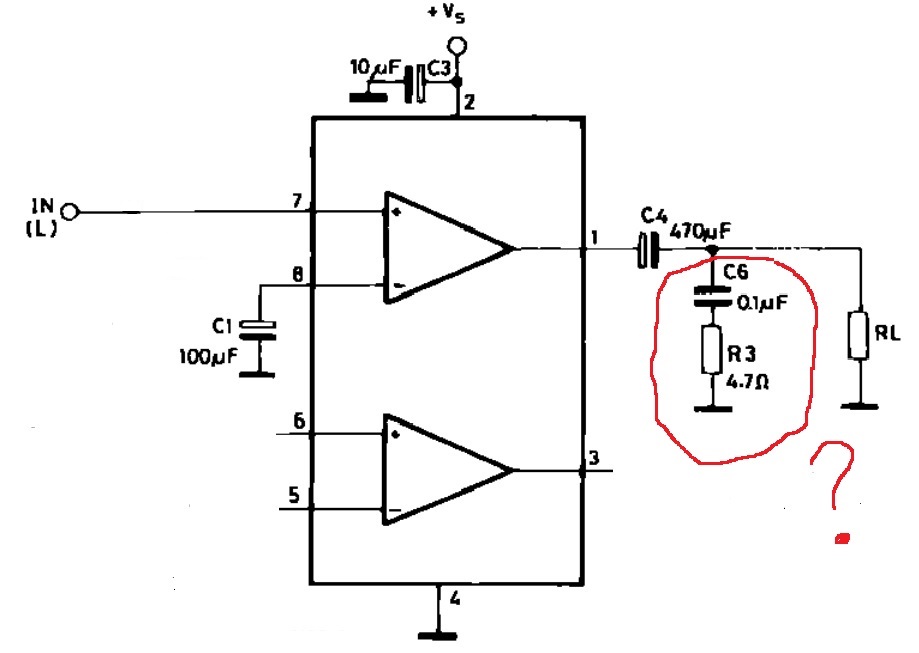

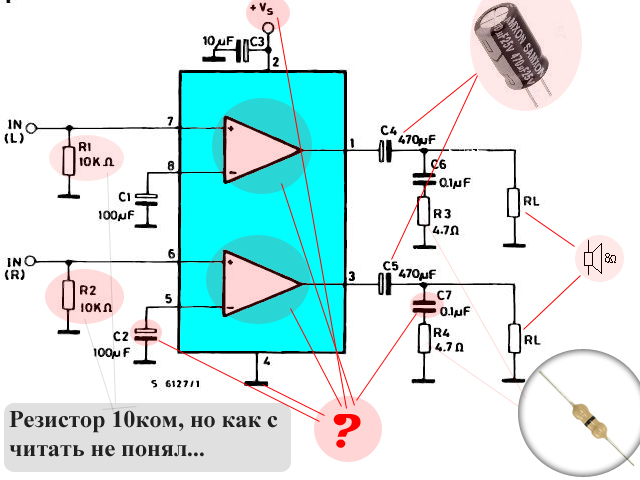

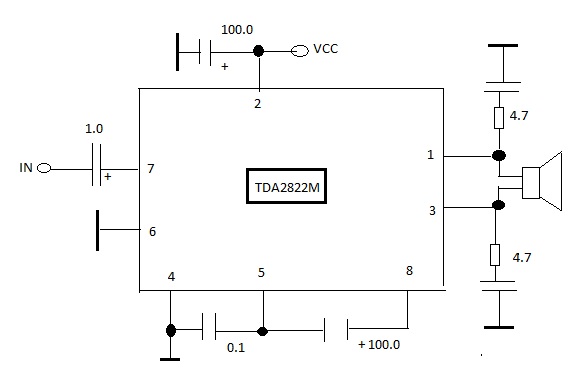

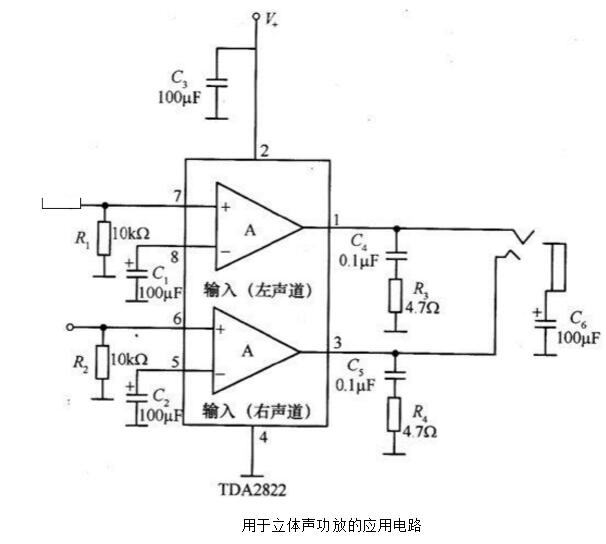

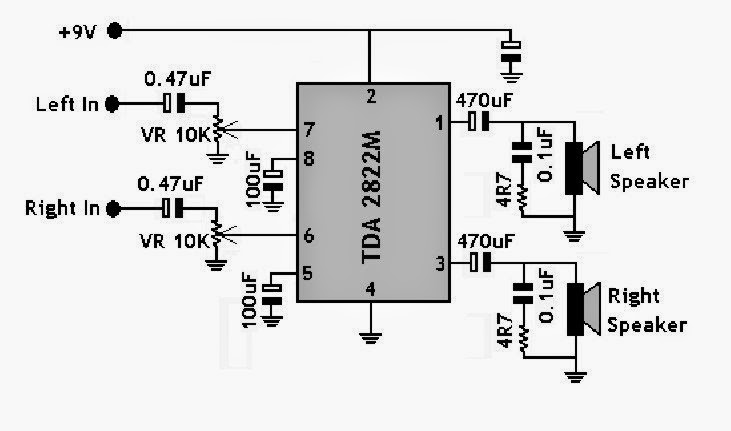

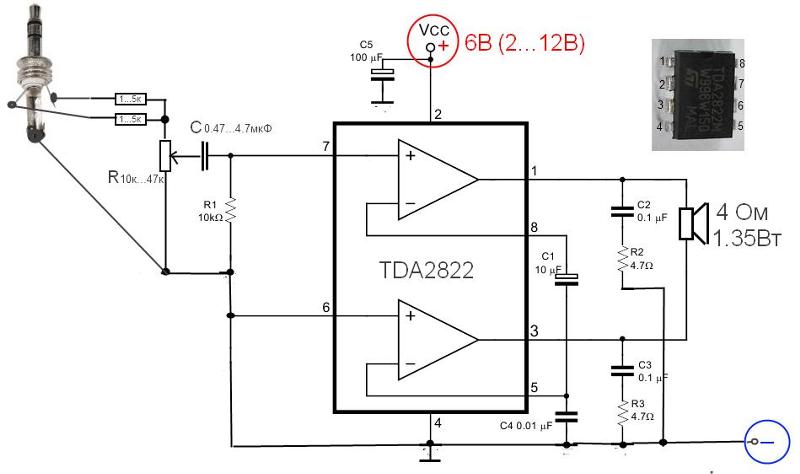

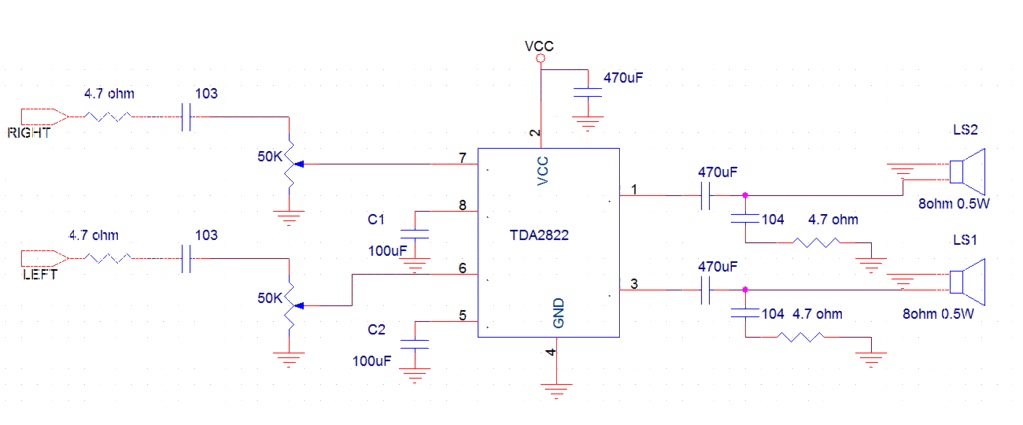

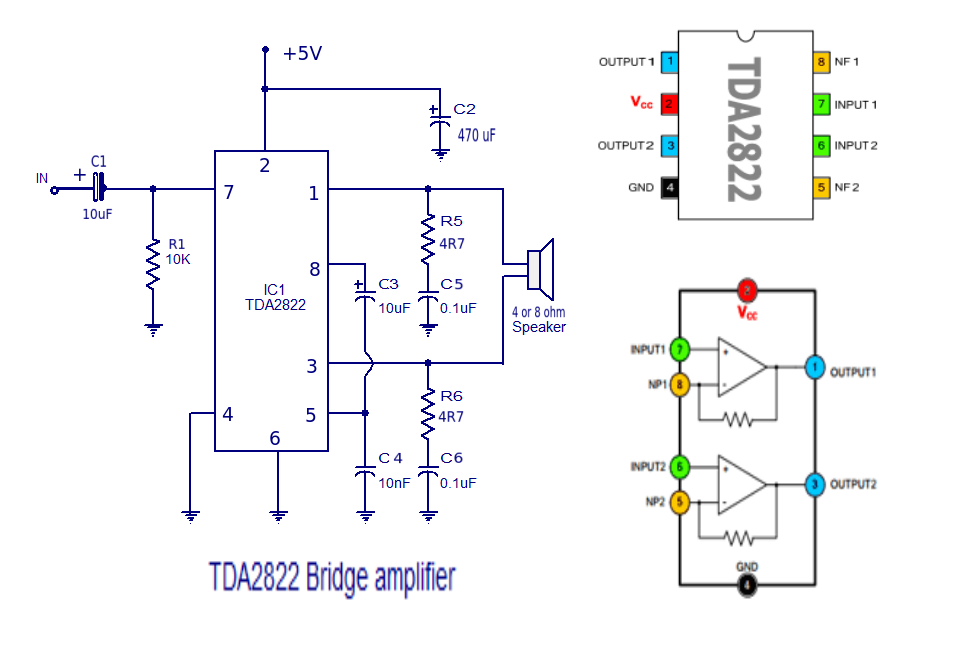

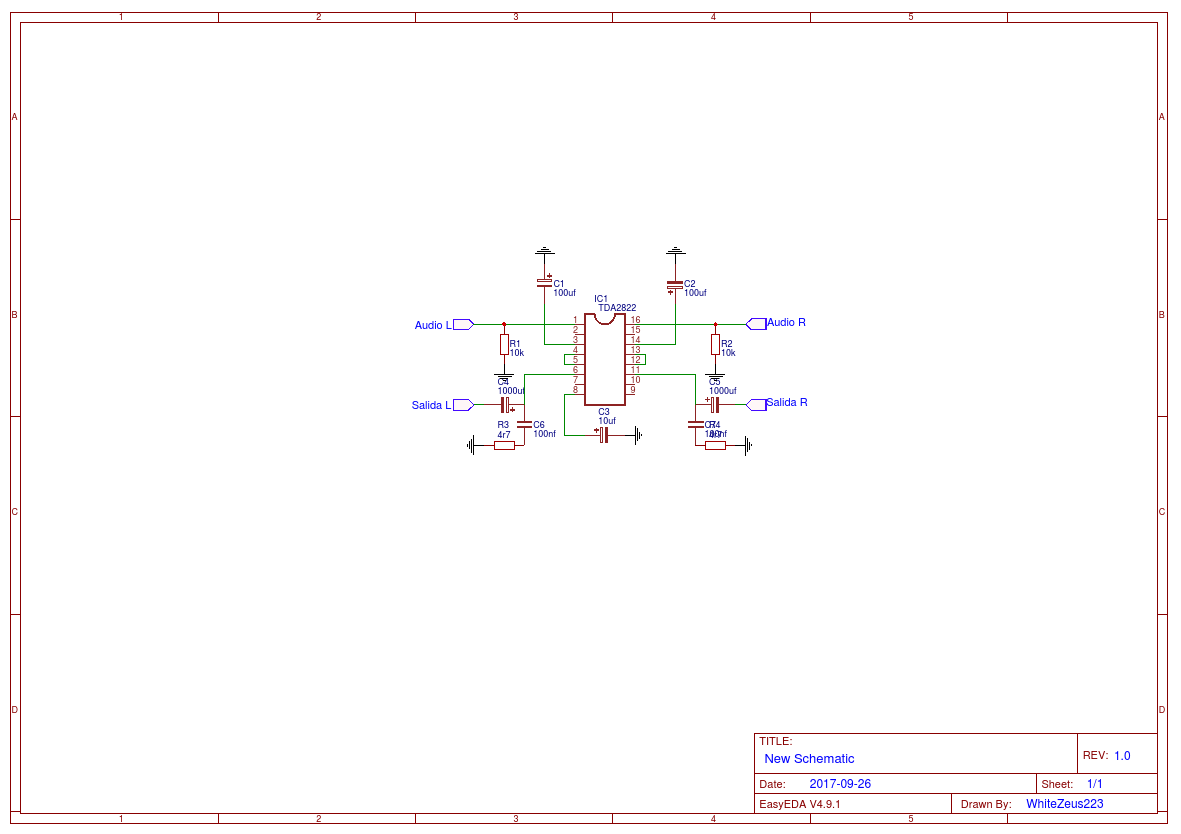

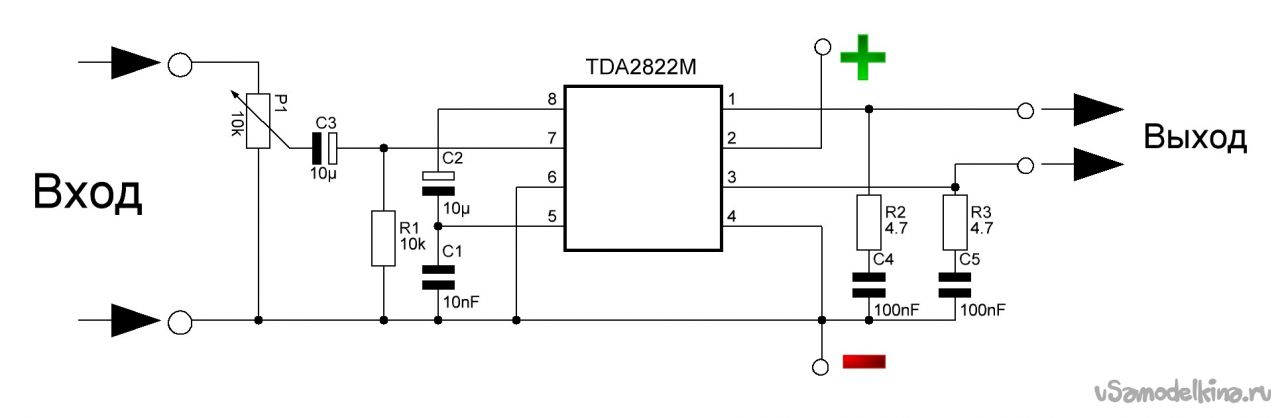

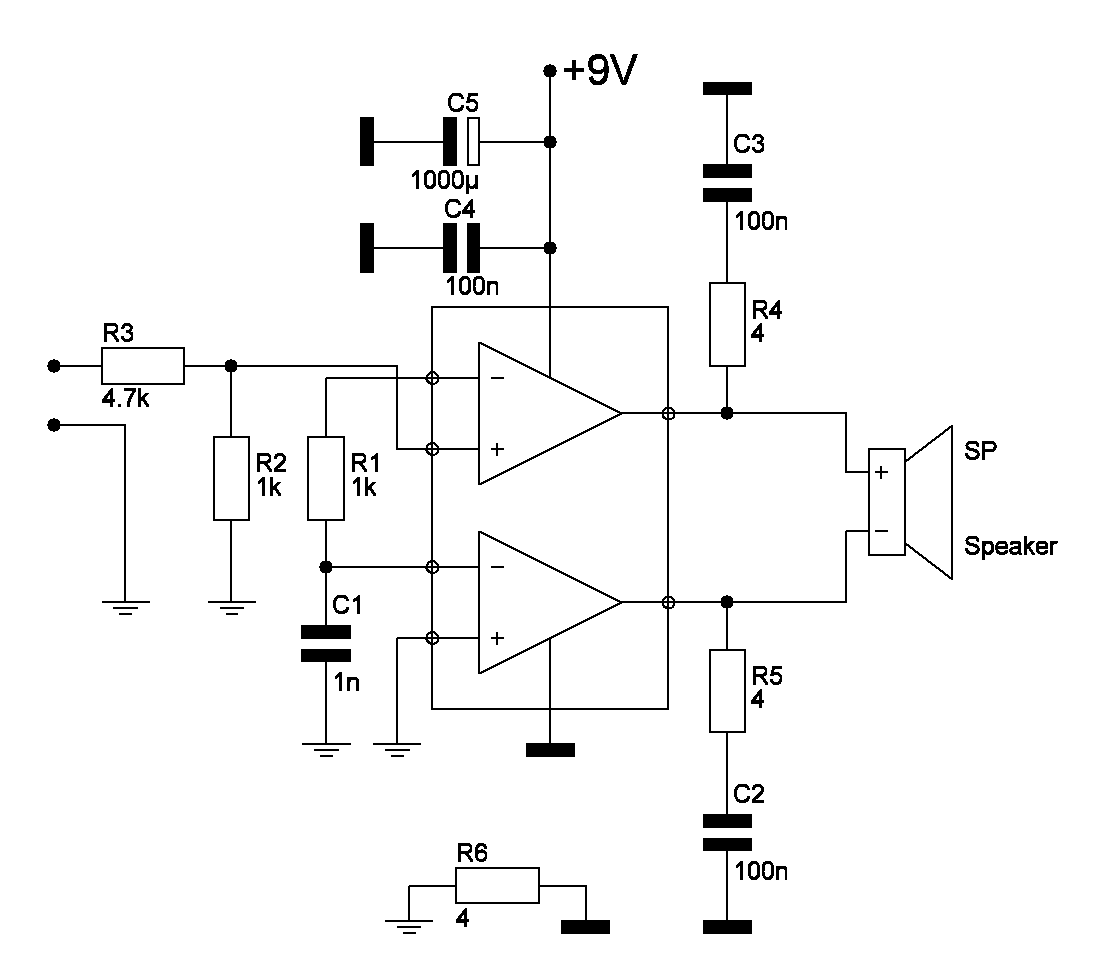

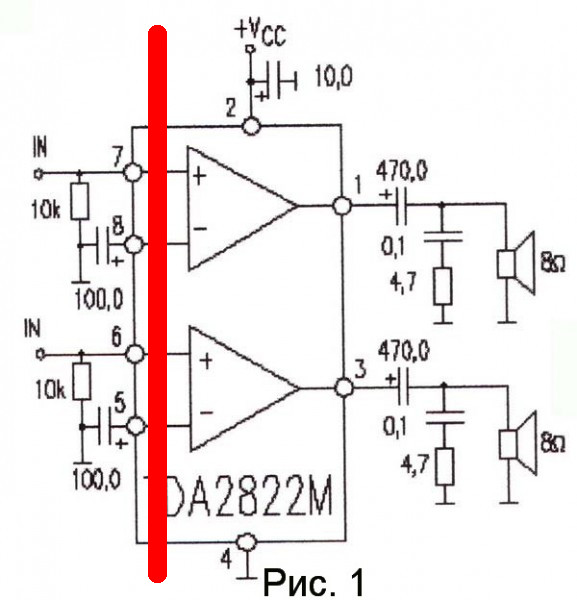

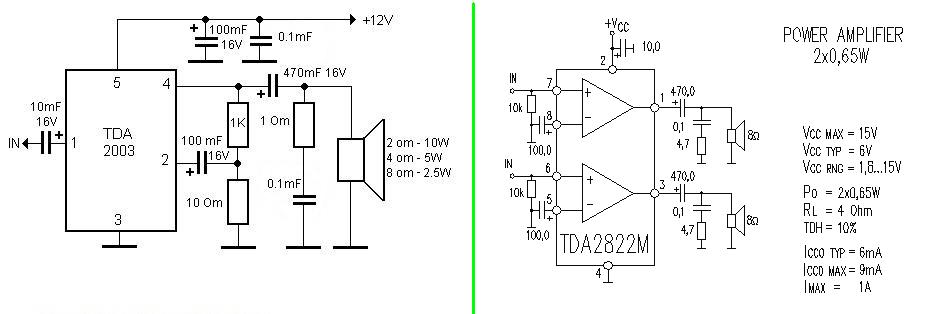

Приведём схемы для каждого варианта включения. На рисунке слева можно увидеть, как подключить микросхему для получения двух каналов. Справа показано, как включить TDA2822M в режиме моста.

Заключение

Чтобы сэкономить время и избавить вас от рутинной работы по поиску необходимых компонентов и изготовлению печатных плат, �МАСТЕР КИТ� предлагает набор NF410.

Набор состоит из заводской печатной платы, всех необходимых компонентов и инструкции по сборке и эксплуатации.

На сайте �МАСТЕР КИТ� работают конференция и электронная подписка на рассылку новостей, в разделе �КИТы в журналах� предложены радиотехнические статьи, а также много интересной информации для радиолюбителей и специалистов. Наш ассортимент постоянно расширяется и дополняется новинками, созданными с использованием новейших достижений современной электроники.
