Простой сетевой импульсный источник питания своими руками

Чем отличается от трансформаторного блока питания

Блок-схемы трансформаторного и импульсного блоков питания

Как работает трансформаторный блок питания

В линейном блоке питания основное преобразование происходит при помощи трансформатора. Его первичная обмотка рассчитана под сетевое напряжение, вторичная обычно понижающая. В случае классического трансформатора переменного тока, предложенного П. Яблочковым, он преобразует синусоиду входного напряжения в такое же синусоидальное напряжение на выходе вторичной обмотки.

Следующий блок — выпрямитель, на котором синусоида сглаживается, превращается в пульсирующее напряжение. Этот блок выполнен на основе выпрямительных диодов. Диод может стоять один, может быть установлен диодный мост (мостовая схема). Разница между ними — в частоте импульсов, которые получаем на выходе. Дальше стоит стабилизатор и фильтр, придающие выходному напряжению нужный уровень и форму. На выходе имеем постоянное напряжение.

Самый простой линейный блок питания с двухполупериодным выпрямителем без стабилизации

Основной недостаток линейных источников питания — большие габариты. Они зависят от размеров трансформатора — чем выше требуется мощность, тем больше размеры блока питания. Нужен еще стабилизатор, который корректирует выходное напряжение, а это еще увеличивает габариты, снижает КПД. Зато это устройство не грозит помехами работающему рядом оборудованию.

Устройство импульсного блока питания и его принцип работы

В импульсном блоке питания преобразование сложнее. На входе стоит сетевой фильтр, задача которого не допустить в сеть высокочастотные колебания, вырабатываемые этим устройством. Они могут повлиять на работу рядом расположенных приборов. Сетевой фильтр в дешевых моделях стоит не всегда, и в этом зачастую кроется проблема с нестабильной работой каких-то устройств, которые мы часто списываем на «падение напряжения в сети».

Далее стоит сглаживающий фильтр, который выпрямляет синусоиду. Полученное на его выходе пилообразное напряжение подается на инвертор, преобразуется в импульсы, имеющие положительную и отрицательную полярность

Их параметры (частота и скважность) задаются при помощи блока управления. Частота обычно выбирается высокой — от 10 кГц до 50 кГц

Именно наличие этой ступени преобразования — генерации импульсов — и дало название этому типу преобразователей.

Блок-схема ИИП с формами напряжения в ключевых точках

Высокочастотные импульсы поступают на трансформатор, который является гальванической развязкой от сети. Трансформаторы эти небольшие, так как с возрастанием частоты сердечники нужны все меньше. Причем сердечник может быть набран из ферромагнитных пластин (в линейных БП должен быть из более дорогой электромагнитной стали).

На выходном выпрямителе биполярные импульсы превращаются в положительные, а выходной фильтр на их основе формирует постоянное напряжение. Основное достоинство ИБП в том, что существует обратная связь, которая позволяет регулировать работу устройства таким образом, чтобы напряжение на выходе было близко к идеалу. Это дает возможность получать стабильные параметры на выходе, независимо от того, что имеем на входе.

Достоинства и недостатки импульсных блоков питания

Для новичков не сразу становится понятным, почему лучше использовать импульсные выпрямители, а не линейные. Дело не только в габаритах и материалоемкости. Дело в более стабильных параметрах, которые выдают импульсные устройства. Качество напряжения на выходе не зависит от качества сетевого напряжения. Для наших сетей это актуально. Но не только это. Такое свойство позволяет использовать импульсный блок питания в сети разных стран. Ведь параметры сетевого напряжения в России, Англии и в некоторых странах Европы отличаются. Не кардинально, но отличается напряжение, частота. А зарядки работают в любой из них — практично и удобно.

Размер тоже имеет значение

Кроме того импульсники имеют высокий КПД — до 98%, что не может не радовать. Потери минимальны, в то время как в трансформаторных много энергии уходит на непродуктивный нагрев. Также ИБП меньше стоят, но при этом надежны. При небольших размерах позволяют получить широкий диапазон мощностей.

Но импульсный блок питания имеет серьезные недостатки. Первый — они создают высокочастотные помехи. Это заставляет ставить на входе сетевые фильтры. И даже они не всегда справляются с задачей. Именно поэтому некоторые устройства, особо требовательные к качеству электропитания, работают только от линейных БП. Второй недостаток — импульсный блок питания имеет ограничение по минимальной нагрузке. Если подключенное устройство обладает мощностью ниже этого предела, схема просто не будет работать.

Диодный мост

Мы продолжим собирать простой блок питания своими руками. И для получения постоянного напряжения нам понадобится диодный мост, или по-другому его еще называют — диодный выпрямитель. Диодный мост служит для преобразования переменного напряжения вторичной обмотки в постоянное, так как для питания устройств в основном используется постоянное напряжение.

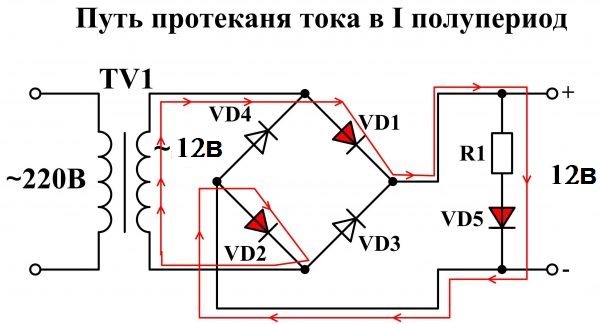

Диодный мост собран на четырех диодах VD1 — VD4. Рассмотрим работу диодного моста за один период. В первом полупериоде ток протекает через обмотку трансформатора, VD3 и VD4 заперты, и ток проходит через диод VD1 и выходит с диода +12В на нагрузку На схеме нагрузкой служит светодиод VD5 подключенный через токоограничивающий резистор R1.

С диода VD1 ток проходит через токоограничивающий резистор R1, через светодиод VD5, проходит через диод VD2, и уходит на вторичную обмотку трансформатора. На этом первый полупериод завершен.

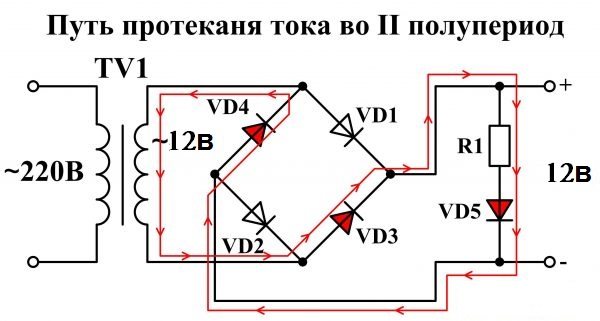

Второй полупериод проходит также через обмотку трансформатора, но в обратном направлении. С обмотки трансформатора ток протекает теперь через диод VD3. VD1 и VD2 заперты, и далее ток через токоограничивающий резистор R1 на светодиод VD5, далее ток протекает через диод VD4 и уходит на трансформатор.

Вот мы рассмотрели и второй полупериод работы диодного моста.После диода выходное напряжение выходит пульсирующим, можно посмотреть на рисунке ниже.

Таким пульсирующим напряжением уже можно подключать некоторые устройства, которые не бояться пульсаций, например для зарядки автомобильного или другого аккумулятора. Но для питания приемника, усилителя, светодиодной ленты, и тд., такой блок питания не пойдет, к нему на выход диодов надо подключить фильтр, сглаживающий пульсации.

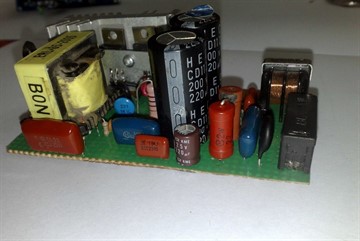

Блок питания мощностью 20 Ватт.

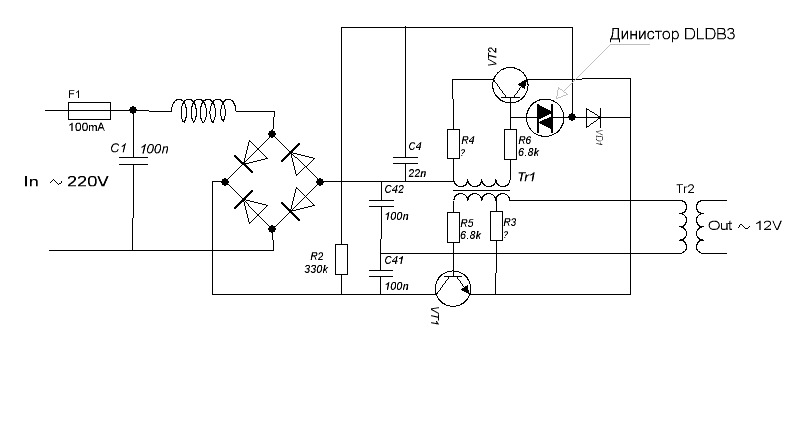

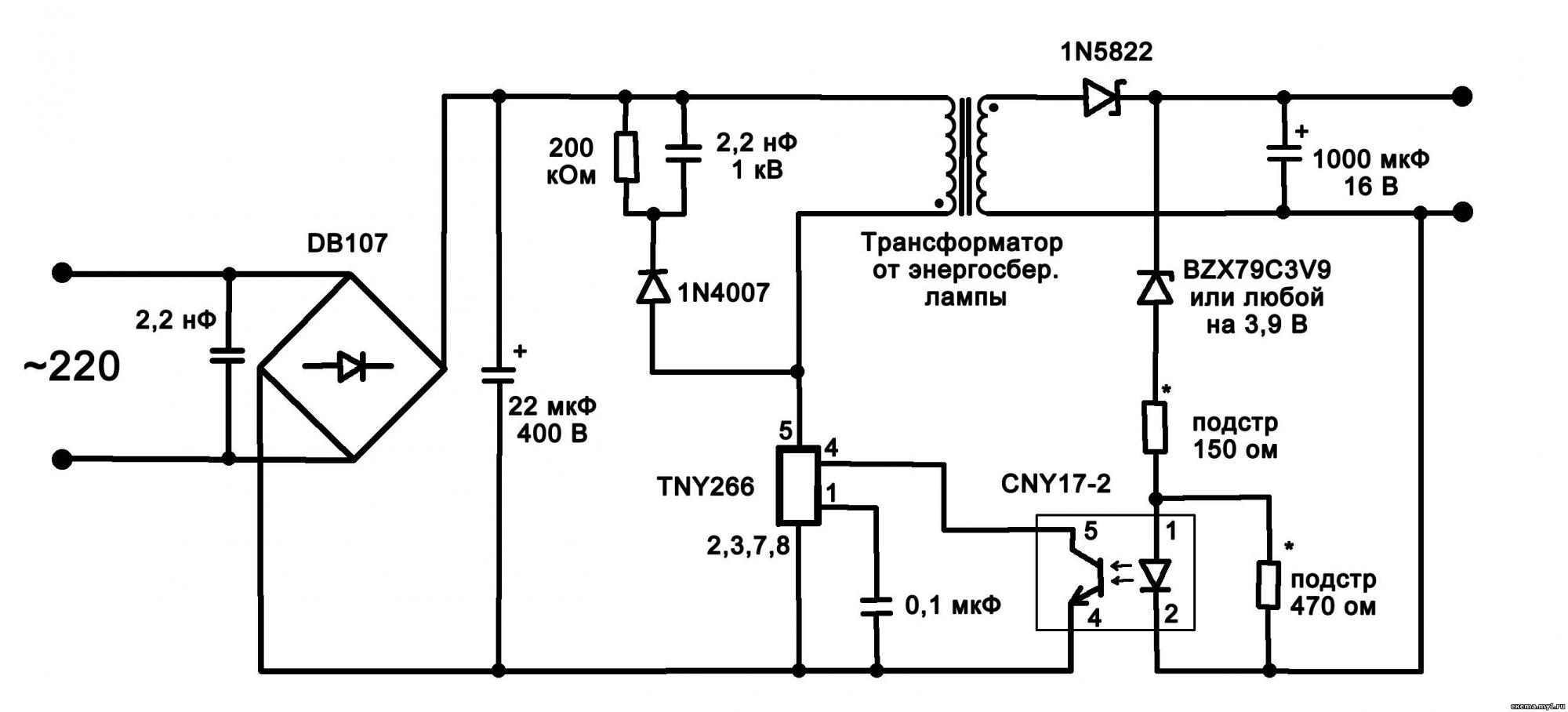

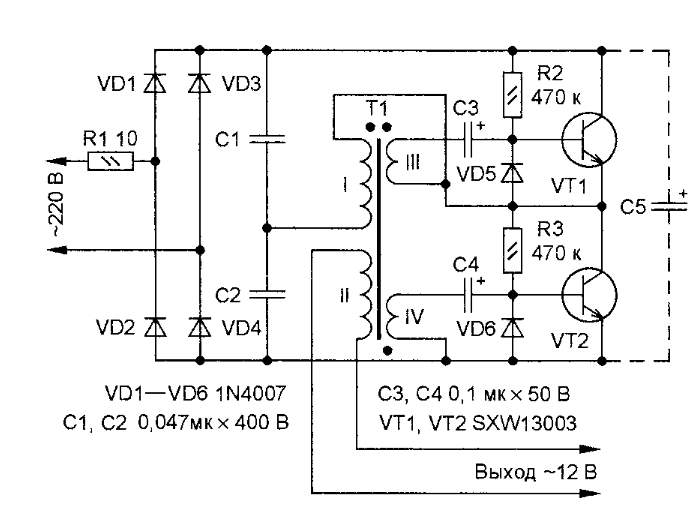

Блок питания мощностью, близкой к мощности исходной КЛЛ, можно собрать, даже не мотая отдельный трансформатор. Если у оригинального дросселя есть достаточно свободного места в окне магнитопровода, то можно намотать пару десятков витков провода и получить, например, блок питания для зарядного устройства или небольшого усилителя мощности.

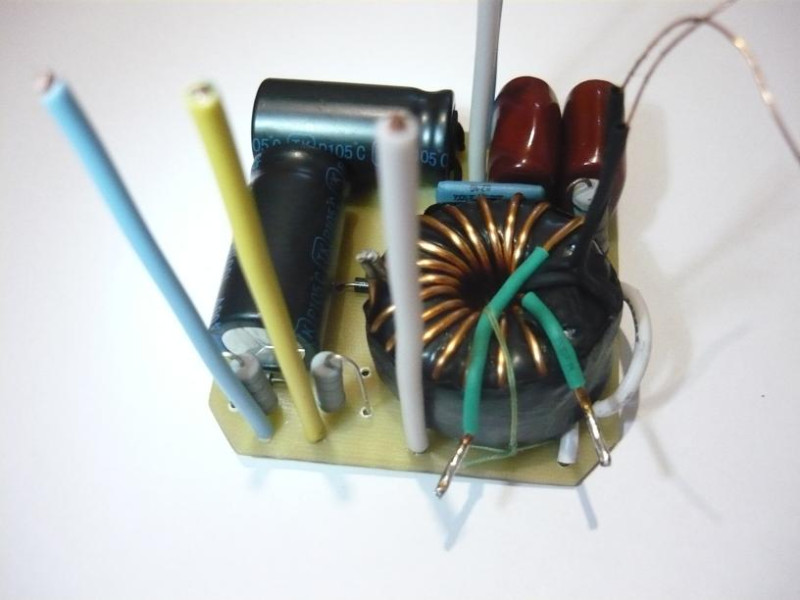

На картинке видно, что поверх имеющейся обмотки был намотан один слой изолированного провода. Я использовал провод МГТФ (многожильный провод во фторопластовой изоляции). Однако таким способом можно получить мощность всего в несколько Ватт, так как большую часть окна будет занимать изоляция провода, а сечение самой меди будет невелико.

Если требуется бо’льшая мощность, то можно использовать обыкновенный медный лакированный обмоточный провод.

Внимание! Оригинальная обмотка дросселя находится под напряжением сети! При описанной выше доработке, обязательно побеспокойтесь о надёжной межобмоточной изоляции, особенно, если вторичная обмотка мотается обычным лакированным обмоточным проводом. Даже если первичная обмотка покрыта синтетической защитной плёнкой, дополнительная бумажная прокладка необходима!

Как видите, обмотка дросселя покрыта синтетической плёнкой, хотя часто обмотка этих дросселей вообще ничем не защищена.

Наматываем поверх плёнки два слоя электрокартона толщиной 0,05мм или один слой толщиной 0,1мм. Если нет электрокартона, используем любую подходящую по толщине бумагу.

Поверх изолирующей прокладки мотаем вторичную обмотку будущего трансформатора. Сечение провода следует выбирать максимально возможное. Количество витков подбирается экспериментальным путём, благо их будет немного.

Мне, таким образом, удалось получить мощность на нагрузке 20 Ватт при температуре трансформатора 60?C, а транзисторов – 42?C. Получить ещё большую мощность, при разумной температуре трансформатора, не позволила слишком малая площадь окна магнитопровода и обусловленное этим сечение провода.

На картинке действующая модель БП.

Мощность, подводимая к нагрузке – 20 Ватт.
Частота автоколебаний без нагрузки – 26 кГц.
Частота автоколебаний при максимальной нагрузке – 32 кГц
Температура трансформатора – 60?С
Температура транзисторов – 42?С

Пошаговая инструкция

Процесс изготовления импульсного БП выглядит так:

• выполняют расчет изделия в онлайн-калькуляторе (публикуются на многих сайтах) или специальной программе. В зависимости от желаемых характеристик БП, ПО подберет параметры всех элементов: конденсаторов, транзисторов, дросселей и пр.;
• закупают все радиодетали;
• в пластине текстолита в соответствии со схемой и размерами элементов высверливают отверстия. Далеко не всегда удается добиться желаемых характеристик с первого раза, ввиду чего схему приходится дополнять компенсаторами и прочими элементами. Необходимо оставить для них место на плате;
• на схеме выбирают точки входа, помеченные символами «АС», припаивают предохранитель и далее один за другим все элементы согласно схеме;
• выполняют проверку.

Важно найти подходящую схему и правильно рассчитать параметры элементов.

Разновидности блоков питания

Применение нашли несколько типов инверторов, которые отличаются схемой построения:

• бестрансформаторные;
• трансформаторные.

Первые отличаются тем, что импульсная последовательность поступает непосредственно на выходной выпрямитель и сглаживающий фильтр устройства. Такая схема имеет минимум комплектующих. Простой инвертор включает в себя специализированную интегральную микросхему — широтно-импульсный генератор.

Из недостатков бестрансформаторных устройств главным является то, что они не имеют гальванической развязки с питающей сетью и могут представлять опасность удара электрическим током. Также они обычно имеют небольшую мощность и выдают только 1 значение выходного напряжения.

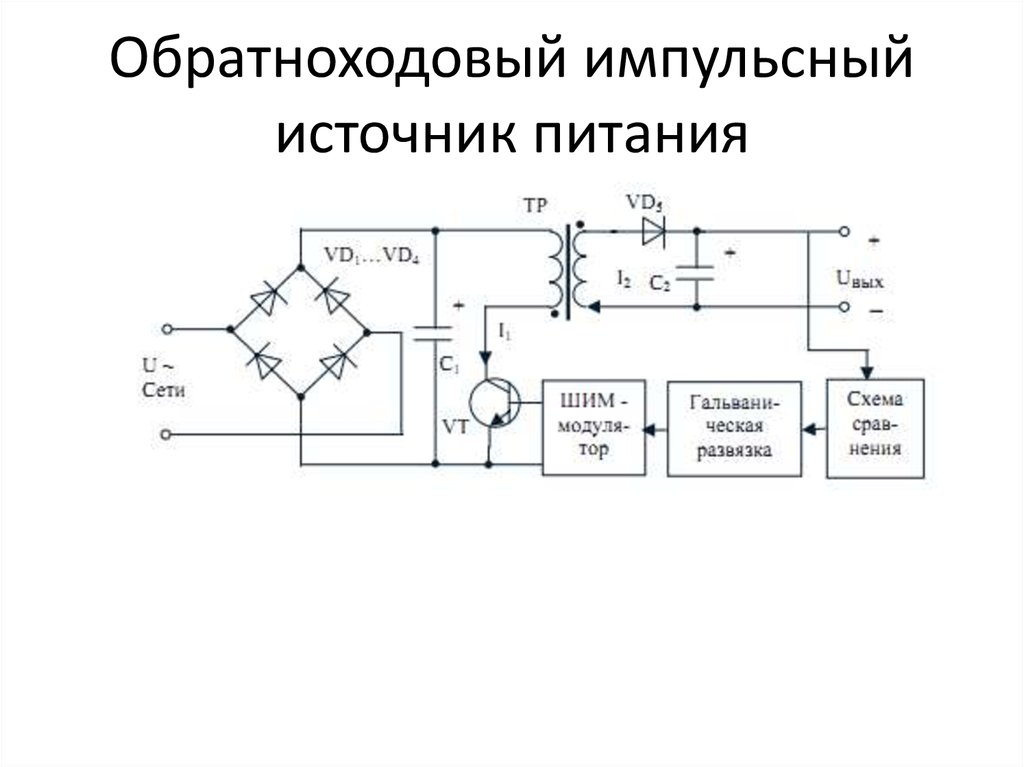

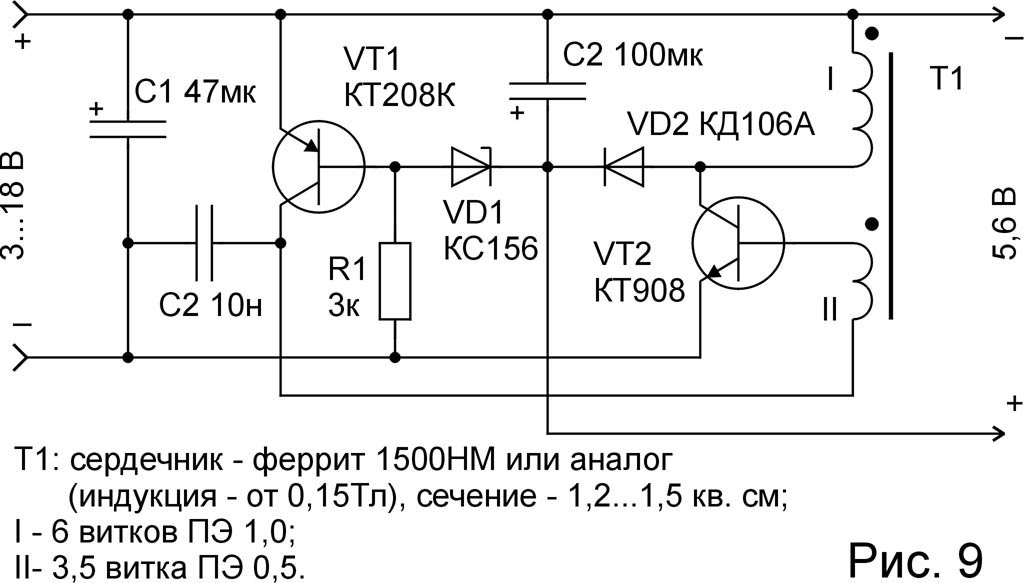

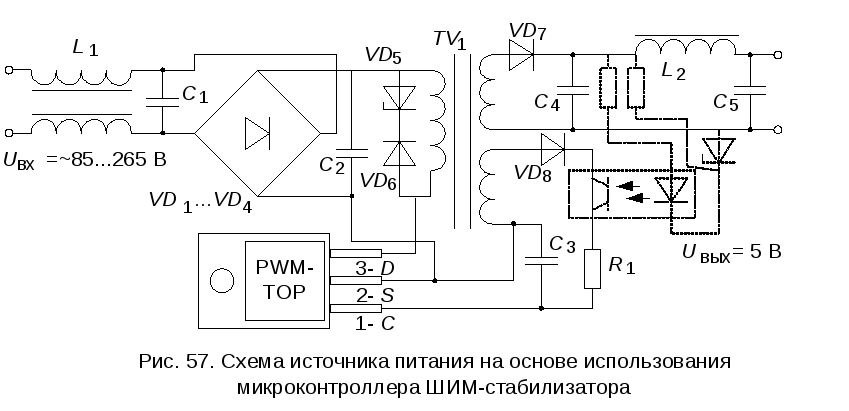

Более распространены трансформаторные устройства, в которых высокочастотная последовательность импульсов поступает на первичную обмотку трансформатора. Вторичных обмоток может быть сколько угодно много, что позволяет формировать несколько выходных напряжений. Каждая вторичная обмотка нагружена на собственный выпрямитель и сглаживающий фильтр.

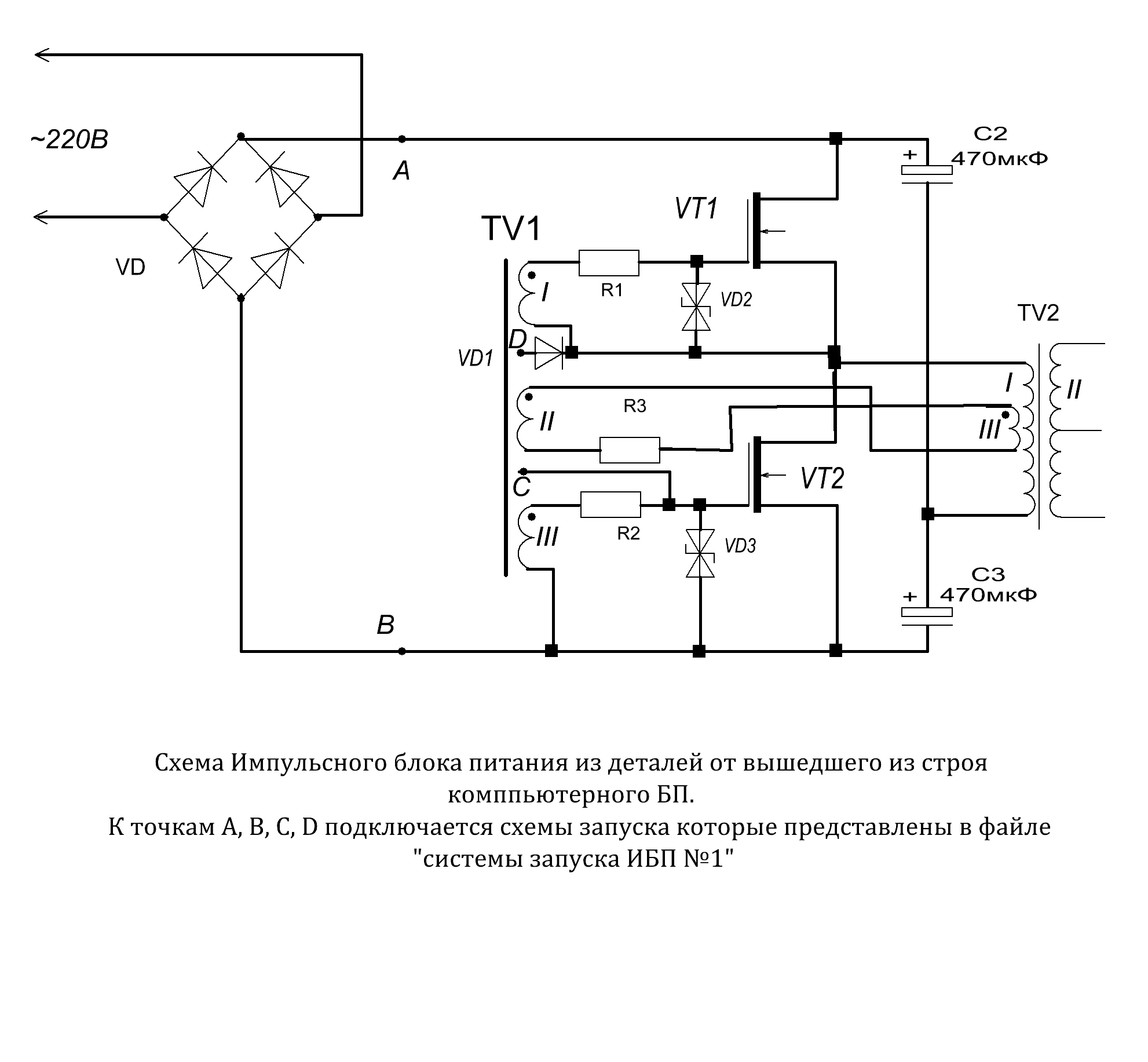

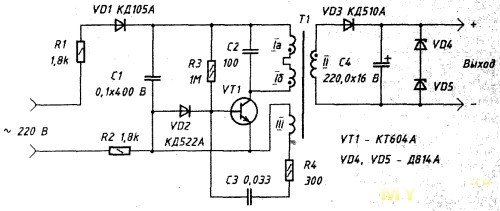

Мощный импульсный блок питания любого компьютера построен по такой схеме, которая имеет высокую надежность и безопасность. Для сигнала обратной связи здесь используется напряжение 5 или 12 Вольт, поскольку эти значения требуют максимально точной стабилизации.

Использование трансформаторов для преобразования напряжения высокой частоты (десятки килогерц вместо 50 Гц) позволило многократно снизить их габариты и массу и использовать в качестве материала сердечника (магнитопровода) не электротехническое железо, а ферромагнитные материалы с высокой коэрцитивной силой.

На основе широтно-импульсной модуляции построены также преобразователи постоянного тока. Без использования инверторных схем преобразование было связано с большими трудностями.

Какие бывают виды и где применяются

Разделить импульсники можно по разным признакам. По выходному напряжению они делятся на:

• однополярные с одним уровнем напряжения;
• ондополярные с несколькими уровнями напряжения;
• двухполярные.

Эти типы можно комбинировать как угодно – принципиальных ограничений нет. Можно создать блок питания, например, с несколькими однополярными напряжениями (+5 В, +24 В) и с двуполярным (±12 В), или с двумя двуполярными выходами (±12 В, ±5 В). Все зависит от области применения.

Более интересной является информация о типе стабилизации. Здесь ИИП можно разделить на категории:

1. Нестабилизированные источники. У них выходное напряжение зависит от нагрузки. Могут быть применены для питания оконечных устройств аудиоаппаратуры (усилители и т.п.).
2. Стабилизированные источники. У таких устройств от нагрузки могут не зависеть напряжение, ток или и то, и другое. Источники со стабилизированным напряжением используются, например, в качестве БП для компьютеров и серверов, или для заряжания кислотно-свинцовых аккумуляторов. Стабилизированный ток подойдет для зарядных устройств для других типов АКБ.
3. Регулируемые источники. У них уровень выходного напряжения и тока можно выставлять в определенных пределах в зависимости от потребности. Такие устройства используются в качестве лабораторных источников питания.Схема и сборка самодельного блока питания с регулировкой напряжения и тока

Описать все области использования импульсников невозможно. Они применяются там, где надо получить большой ток от легкого и компактного источника.

Также можно разделить ИИП по схемотехнике:

• с импульсным трансформатором;
• с накопительной индуктивностью.

В схемотехнику можно углубляться и дальше и классифицировать БП по другим критериям, но это принципиального значения не имеет.

Достоинства и недостатки

Импульсный преобразователь имеет следующие достоинства:

1. Высокий показатель коэффициента стабилизации позволяет обеспечить условия питания, которые не будут вредить чувствительной электронике.
2. Рассматриваемые конструкции обладают высоким показателем КПД. Современные варианты исполнения имеют этот показатель на уровне 98%. Это связано с тем, что потери снижены до минимума, о чем говорит малый нагрев блока.
3. Большой диапазон входного напряжения – одно из качеств, из-за которого распространилась подобная конструкция. При этом, КПД не зависит от входных показателей тока. Именно невосприимчивость к показателю напряжения тока позволяет продлить срок службы электроники, так как в отечественной сети электроснабжения прыжки показателя напряжения частое явление.
4. Частота входящего тока оказывает влияние на работу только входных элементов конструкции.
5. Малые габариты и вес, также обуславливают популярность из-за распространения портативного и переносного оборудования. Ведь при использовании линейного блока вес и габариты увеличиваются в несколько раз.
6. Организация дистанционного управления.
7. Меньшая стоимость.

Есть и недостатки:

1. Наличие импульсных помех.
2. Необходимость включения в цепь компенсаторов коэффициента мощности.
3. Сложность самостоятельного регулирования.
4. Меньшая надежность из-за усложнения цепи.
5. Тяжелые последствия при выходе одного или нескольких элементов цепи.

При самостоятельном создании подобной конструкции, следует учитывать то, что допущенные ошибки могут привести к выходу из строя электропотребителя. Поэтому нужно предусмотреть наличие защиты в системе.

Простой блок питания

Как-то недавно мне в интернете попалась одна схема очень простого блока питания с возможностью регулировки напряжения. Регулировать напряжение можно было от 1 Вольта и до 36 Вольт, в зависимости от выходного напряжения на вторичной обмотке трансформатора.

Внимательно посмотрите на LM317T в самой схеме! Третья нога (3) микросхемы цепляется с конденсатором С1, то есть третяя нога является ВХОДОМ, а вторая нога (2) цепляется с конденсатором С2 и резистором на 200 Ом и является ВЫХОДОМ.

С помощью трансформатора из сетевого напряжения 220 Вольт мы получаем 25 Вольт, не более. Меньше можно, больше нет. Потом все это дело выпрямляем диодным мостом и сглаживаем пульсации с помощью конденсатора С1.

Все это подробно описано в статье как получить из переменного напряжения постоянное.  И вот наш самый главный козырь в блоке питания – это высокостабильный регулятор напряжения микросхема LM317T.

На момент написания статьи цена этой микросхемы была в районе 14 руб. Даже дешевле, чем буханка белого хлеба.

Описание микросхемы

LM317T является регулятором напряжения. Если трансформатор  будет выдавать до 27-28 Вольт на вторичной обмотке, то мы спокойно можем регулировать напряжение от 1,2 и до 37 Вольт, но я бы не стал подымать планку более 25 вольт на выходе трансформатора.

• Микросхема  может быть исполнена в корпусе ТО-220:
• или  в корпусе D2 Pack

Она может пропускать через себя максимальную силу тока в 1,5 Ампер, что вполне достаточно для питания ваших  электронных безделушек без просадки напряжения.

То есть мы можем выдать напряжение в 36 Вольт при силе тока в  нагрузку до 1,5 Ампера, и при этом наша микросхема все равно будет выдавать также 36 Вольт – это, конечно же, в идеале.

В действительности просядут доли вольта, что не очень то и критично. При большом токе в нагрузке целесообразней поставить эту микросхему на радиатор.

Для того, чтобы собрать схему, нам также понадобится переменный резистор на 6,8 Килоом, можно даже и на 10 Килоом, а также постоянный резистор на 200 Ом, желательно от 1 Ватта. Ну и на выходе ставим конденсатор  в 100 мкФ. Абсолютно простая схемка!

Сборка в железе

Раньше у меня был очень плохой блок питания еще на транзисторах. Я подумал, почему бы его не переделать? Вот и результат

Здесь мы видим импортный диодный мост GBU606. Он рассчитан на ток до 6 Ампер, что с лихвой хватает нашему блоку питания, так как он будет выдавать максимум 1,5 Ампера в нагрузку. LM-ку я поставил на радиатор с помощью пасты КПТ-8 для улучшения теплообмена. Ну а все остальное, думаю, вам знакомо.

1. А вот и допотопный трансформатор, который выдает мне напряжение 12 Вольт на вторичной обмотке.
2. Все это аккуратно упаковываем в корпус и выводим провода.
3. Ну как вам ?
4. Минимальное напряжение у меня получилось 1,25 Вольт, а максимальное – 15 Вольт.
5. Ставлю любое напряжение, в данном случае самые распространенные 12 Вольт и 5 Вольт
6. Все работает на ура!
7. Очень удобен этот блок питания для регулировки оборотов мини-дрели, которая используется для сверления плат.

Аналоги на Алиэкспресс

• Кстати, на Али можно найти сразу готовый набор этого блока без трансформатора.
• Ссылка на этот кит-набор здесь.
• Лень собирать? Можно взять готовый 5 Амперный меньше чем за 2$:
• Посмотреть можно по этой ссылке.
• Если 5 Ампер мало, то можете посмотреть 8 Амперный. Его вполне хватит даже самому прожженному электронщику:
• Вот ссылка.
• Также неплохо было бы доработать этот блок питания ампервольтметром
• который также можно купить на Али здесь.
• С трансформатором и корпусом уже будет подороже:
• Вот так он будет выглядеть при сборке

Глянуть его можно по этой ссылке. Может быть найдете подешевле.

1. А лучше вообще не заморачиваться и взять готовый лабораторный мощный блок питания со всеми прибамбасами:
2. Выбирайте на ваш вкус и цвет!

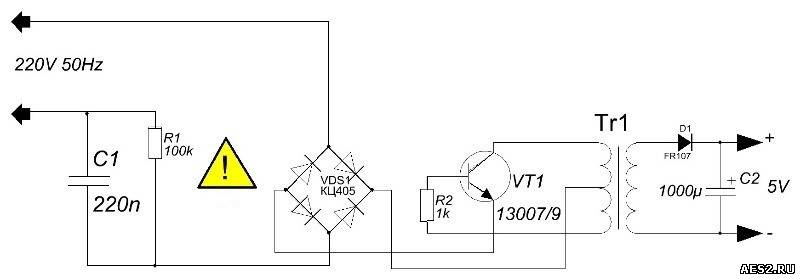

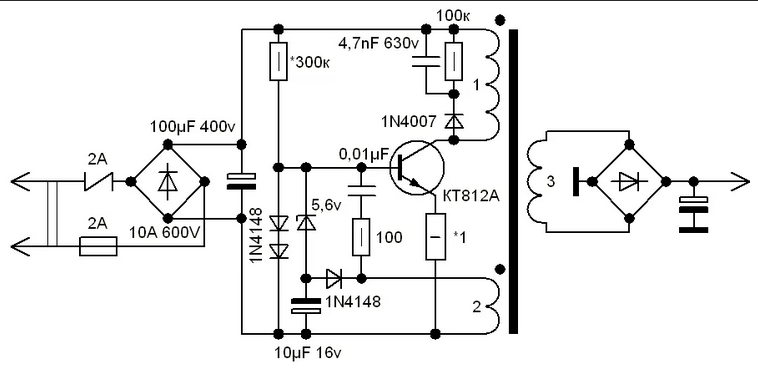

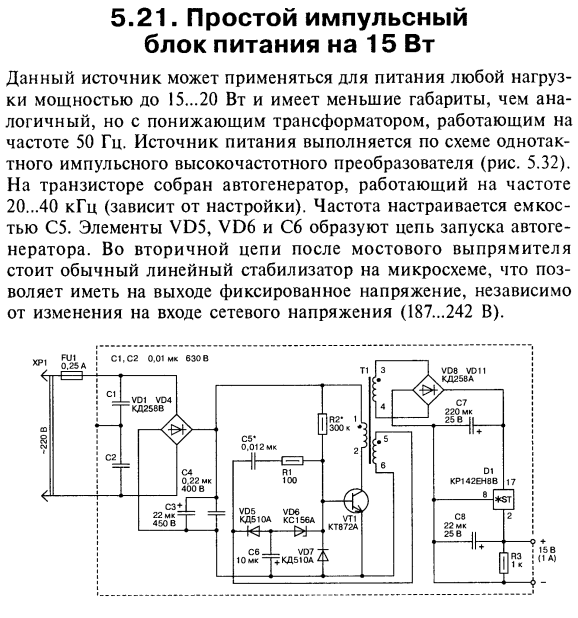

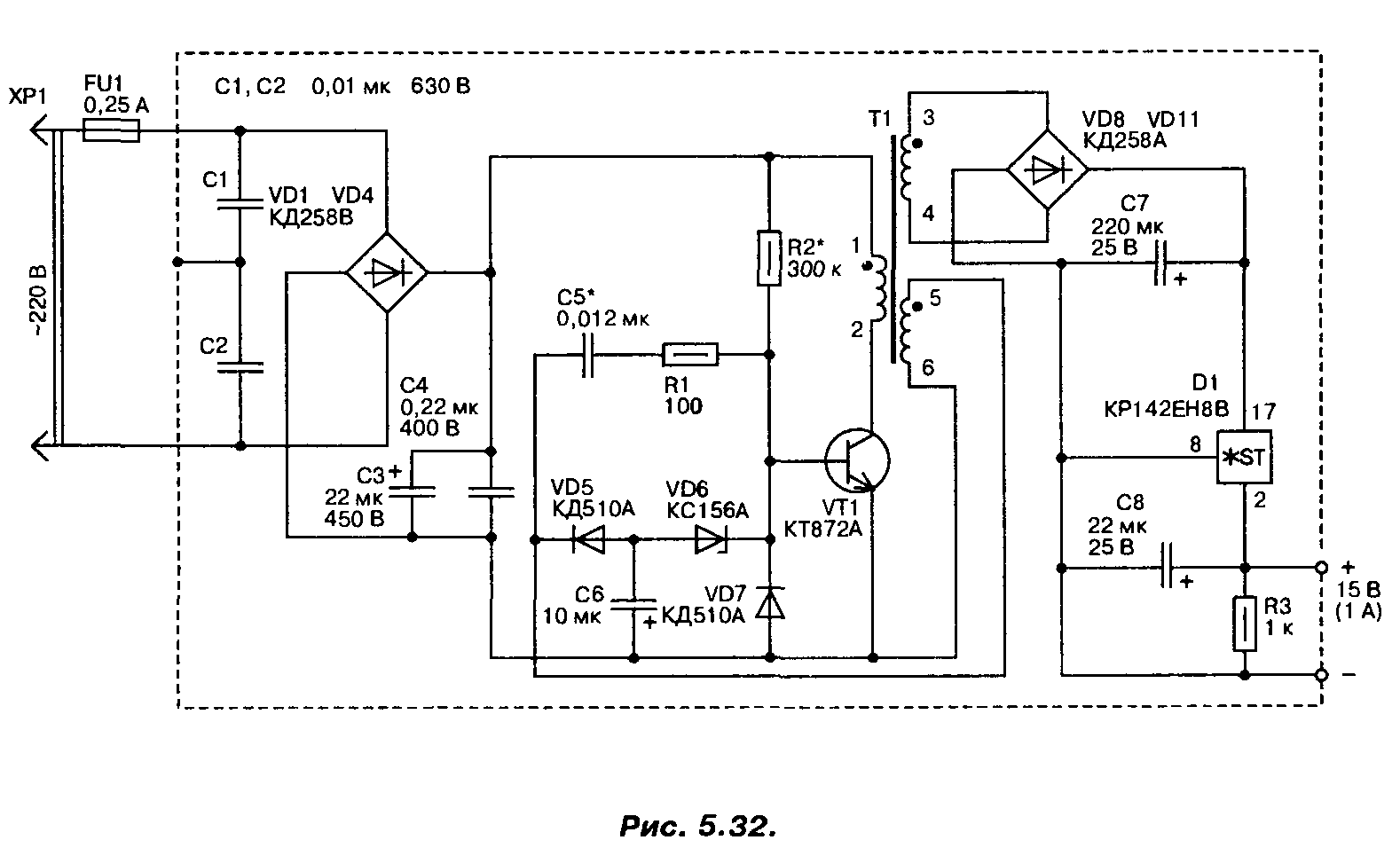

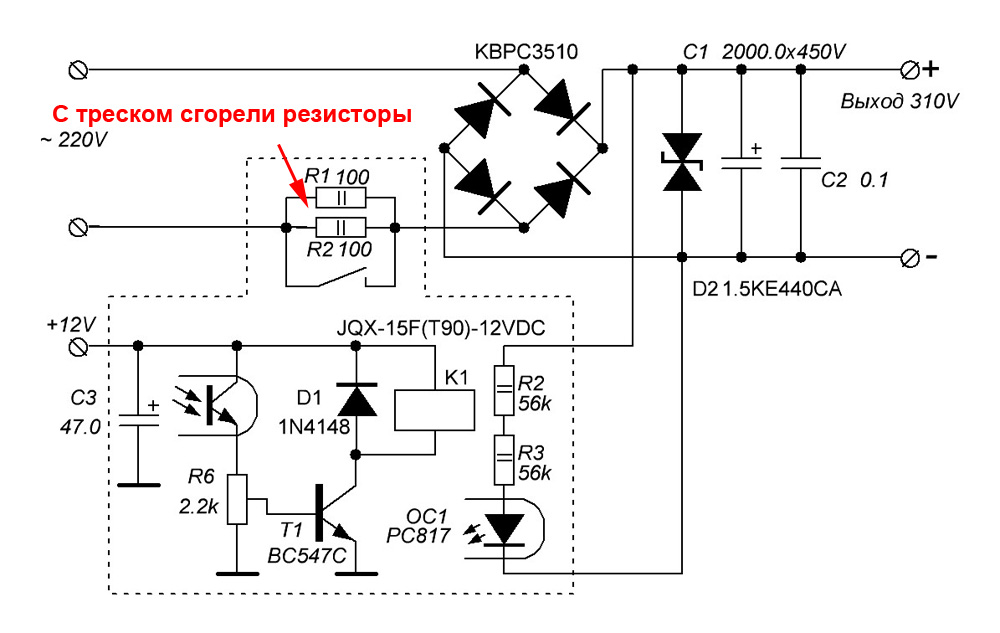

Схемы и изготовление импульсных блоков питания

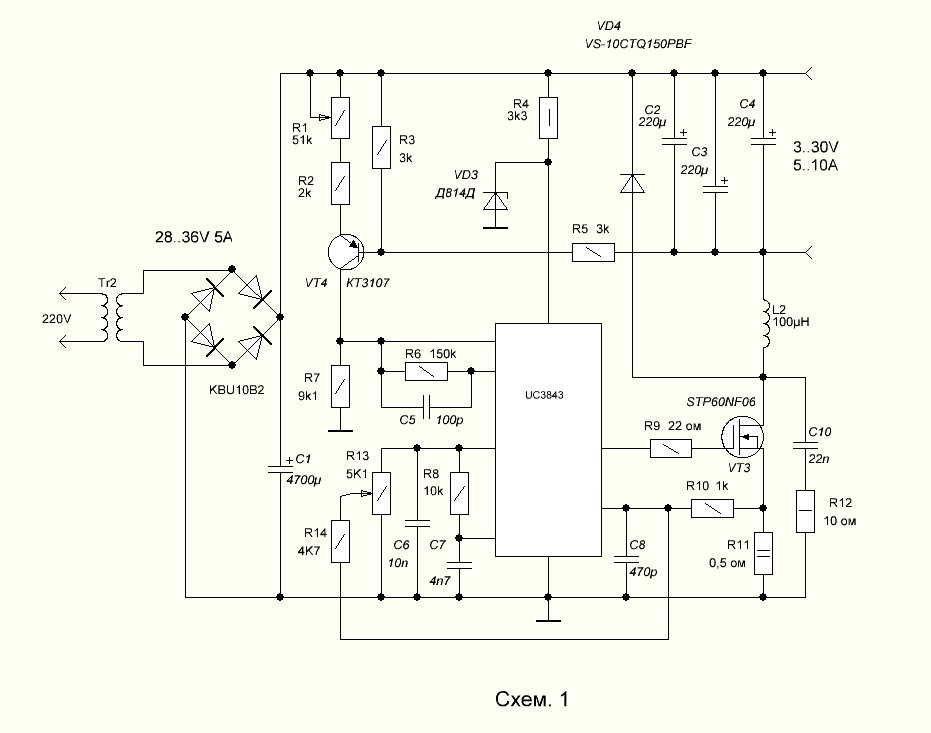

Импульсные блоки питания собираются на различной элементной базе. Обычно для построения ИИП применяются специализированные микросхемы, специально разработанные для создания таких устройств. За исключением самых простых блоков.

Мощный импульсный блок на ir2153

Несложные блоки питания можно строить на микросхеме IR2153. Она представляет собой мощный интегральный драйвер с таймером, подобным NE555. Частота генерации задается внешними элементами. Входов для организации обратной связи микросхема не имеет, поэтому стабилизацию тока и напряжения методом ШИМ не получить. Расположение выводов микросхемы IR2153.

Назначение выводов приведено в таблице.

Внутренняя схема IR2153.

Для наилучшего понимания работы и назначения выводов лучше изучить внутреннюю схему

Основной момент, на который надо обратить внимание – выходные ключи собраны по полумостовой схеме

На этой микросхеме можно собрать простой блок питания.

Схема простого БП на IR2153.

Питается IR2153 от 220 вольт через гасящий резистор R1, выпрямитель на диоде VD3, фильтр на С4. Частота генерации задается элементами С5, R2 (с указанными на схеме номиналами получается около 47 кГц). Трансформатор можно посчитать программой. В авторском варианте использовался силовой трансформатор от компьютерного БП. Штатные обмотки удалены, первичка намотана в две жилы проводом в эмалевой изоляции диаметром 0,6 мм.

Обмотка содержит 38 витков. Слои проложены изолентой. Вторичка из скрутки в 7 жил тем же проводом, для получения 24В вольт надо 7-8 витков, для другого напряжения пересчитать пропорционально. Конструкция простого БП.

Остальные элементы схемы отдельных пояснений не требуют. Детали размещены на печатной плате, транзисторы закреплены на радиаторе.

БП с защитой от превышения тока.

Более сложная схема — с защитой транзисторов от сверхтока. Измерение организовано на трансформаторе TV1. Он мотается на ферритовом кольце диаметром 12..16 мм. Вторичная обмотка содержит 50..60 витков в два провода диаметром 0,1..0,15 мм. Потом начало одной обмотки соединяется с концом второй. Первичная обмотка содержит 1..2 витка. Уровень срабатывания защиты регулируется потенциометром R13. При превышении установленного лимита срабатывает тиристор VD4 и шунтирует стабилитрон VD3. Напряжение питания микросхемы уменьшается почти до нуля.

В схеме БП предусмотрен мягкий старт. Если генерация началась, импульсы с вывода 6 через делитель R8R9 и конденсатор С8 выпрямляются. Постоянное напряжение заряжает С7 и открывает транзистор VT1. Конденсатор С3 подключается к частотозадающей цепочке и частота генератора микросхемы снижается до рабочей частоты.

Основные этапы изготовления импульсного блока питания 12 В своими руками

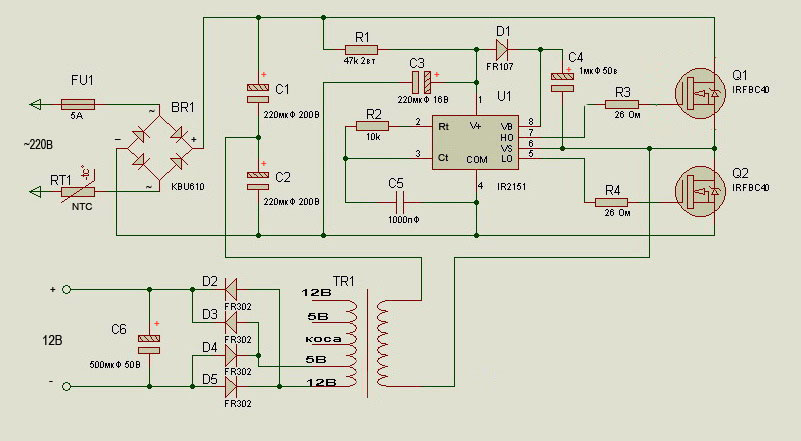

Работу по изготовлению БП можно разбить на несколько этапов: подготовительный, монтаж и проверка работоспособности. В данной статье рассмотрим изготовление блока питания по схеме, приведённой на рисунке № 10.

Подготовительный этап

В этот период рассчитывается мощность блока питания. Она должна быть достаточной для его использования с нагрузкой, планируемой к подключению. Выбирается вид и схема БП (см. рисунок № 10), после чего приобретаются необходимые комплектующие. В рассматриваемом случае это:

• PTC термистор;
• два конденсатора из расчёта 1 мкФ на 1 Вт мощности;
• диодный мост (диоды должны соответствовать по напряжению и току);
• драйвера - IR2152 (IR2153, IR2153D);
• полевые транзисторы - IRF740, IRF840;
• трансформатор (можно использовать б/у от ПК);
• диоды, устанавливаемые на выходе, серии HER.

Монтаж блока питания

Пошаговая инструкция по изготовлению импульсного БП по выше приведённой схеме выглядит следующим образом:

Скриншот	Выполняемая операция
	Рисуется схема печатной платы (обозначена стрелкой).
	Печатная плата изготавливается, для этого: используется фольгированный диэлектрик; составленный ранее рисунок переносится на заготовку платы; выполняется протравка; засверливаются отверстия, служащие креплением для элементов схемы.
	Выполняется установка диодов и термистора.
	Устанавливаются конденсаторы.
	Устанавливаются драйвера.
	Монтируются полевые транзисторы. При креплении к радиатору, используются специальные изоляционные прокладки и шайбы.
	Устанавливается трансформатор.
	Монтируются диоды «на выходе».
	Все элементы, установленные на плате, пропаиваются.
	Электрическая схема готова.
	Изготавливается корпус.
	Монтажная плата помещается в корпус и закрепляется в нём.

Проверка работоспособности

Когда БП собран, необходимо его проверить, для этого:

• к выходу блока питания подключается нагрузка;
• БП включается в электрическую сеть.

В случае если подключённая нагрузка работает нормально: LED-светильники излучают свет, гаджеты и инструмент заряжаются, а прочая техника работает – значит, монтаж выполнен успешно. Ещё один способ изготовления блока питания - это размещение всех элементов устройства на ДИН-рейке.

Дин-рейка – это металлическая профилированная полоса, предназначенная для крепления электрических приборов и элементов электрических схем.

При использовании ДИН-рейки отпадает потребность в изготовлении монтажной платы, однако конструкция получается более объёмная, т.к. соединение между элементами схемы приходится выполнять при помощи соединительных проводов.

Блок питания HTS-75-12-FA (12 V)

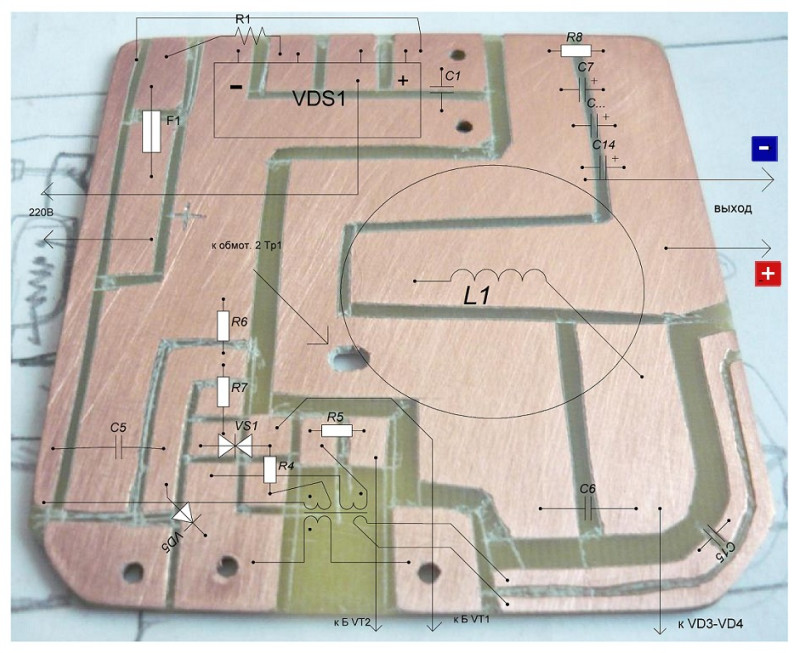

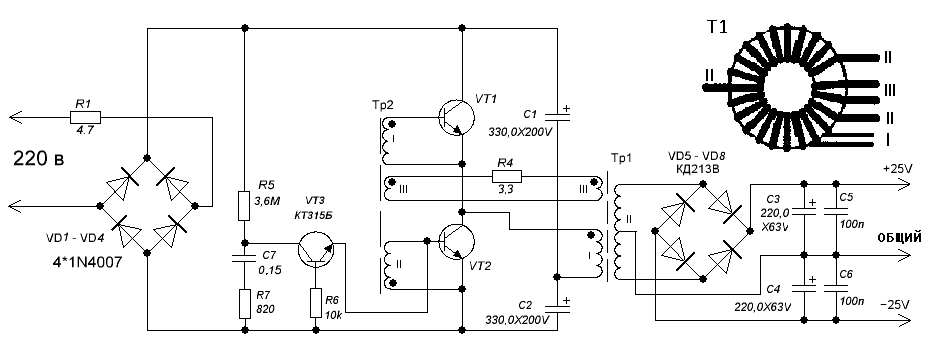

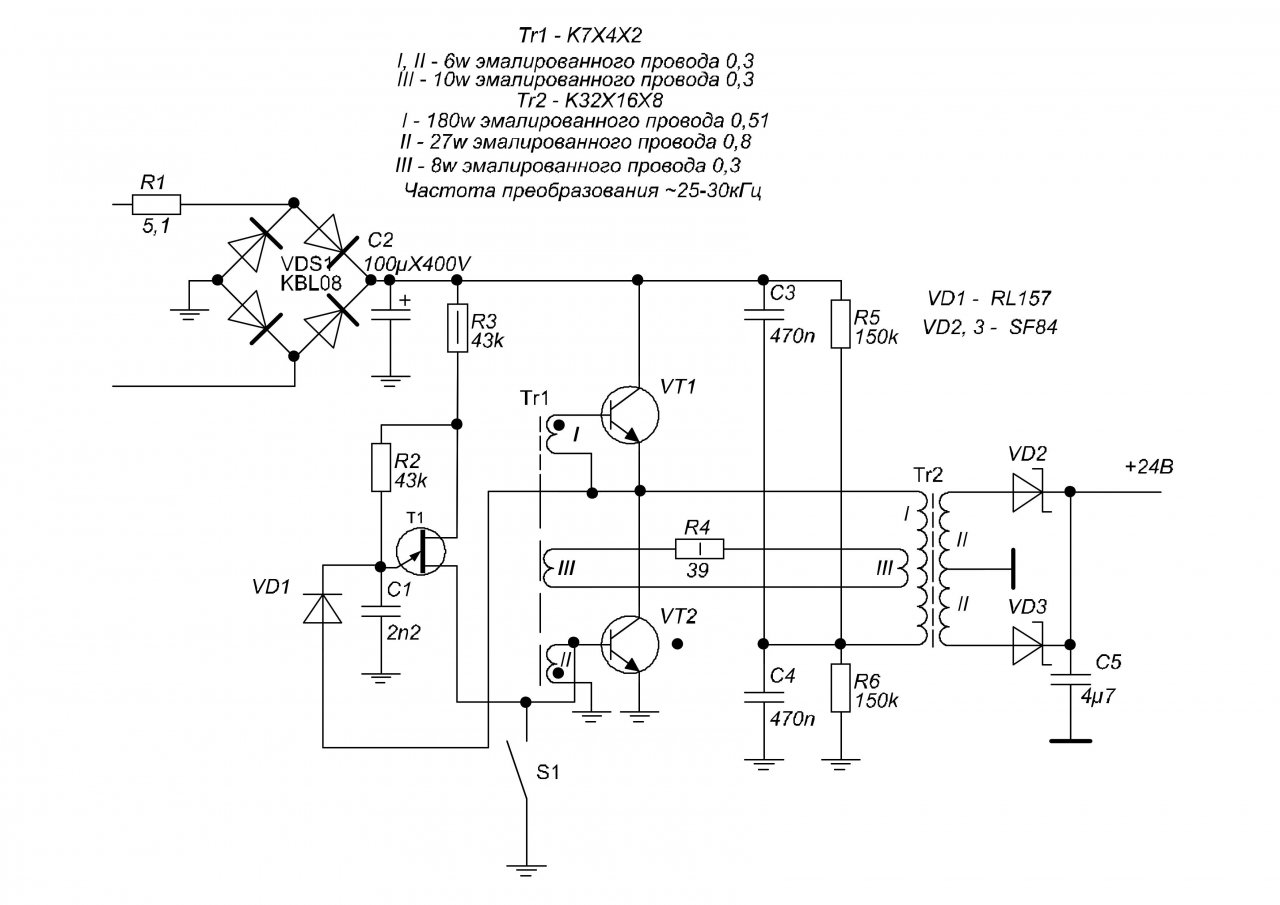

Печатная плата

Я плохой проектировщик печаток, поэтому плата у меня получилась громоздкой, двухэтажной. Если кто будет
разрабатывать свою печатную плату — буду благодарен если предоставите рисунок, контакты в подвале сайта.

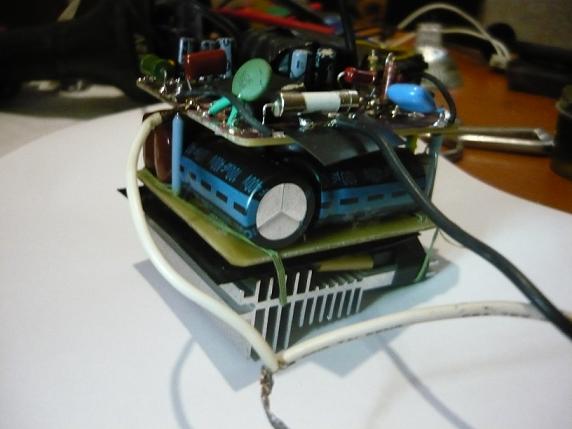

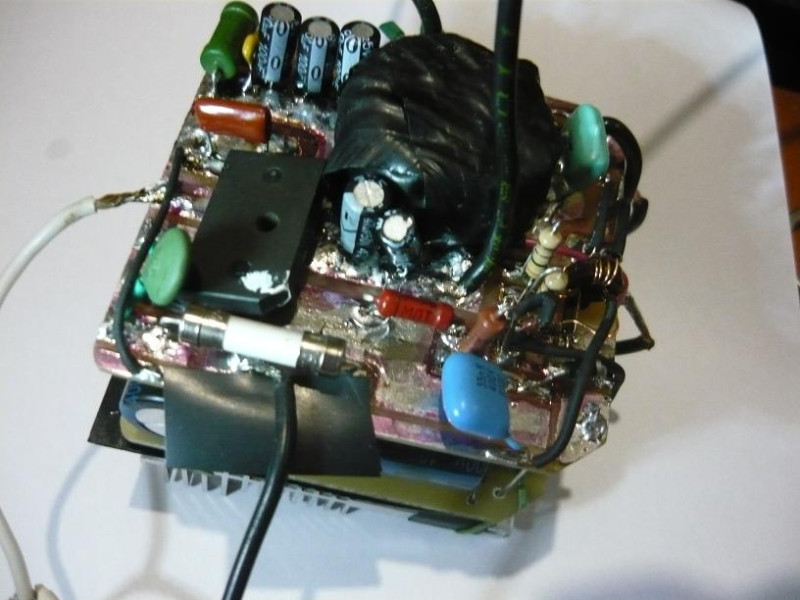

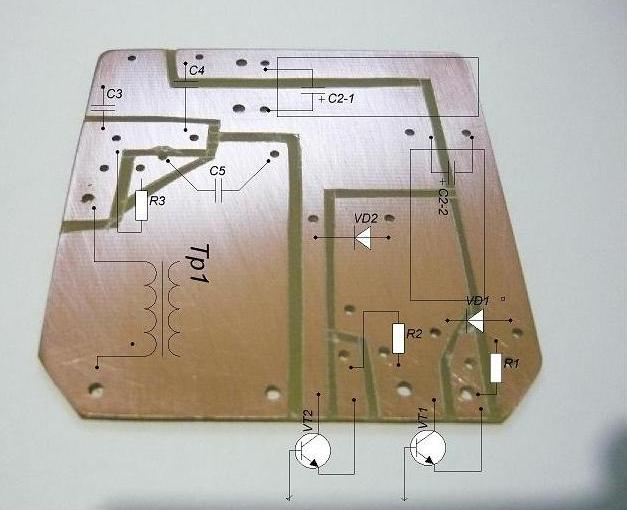

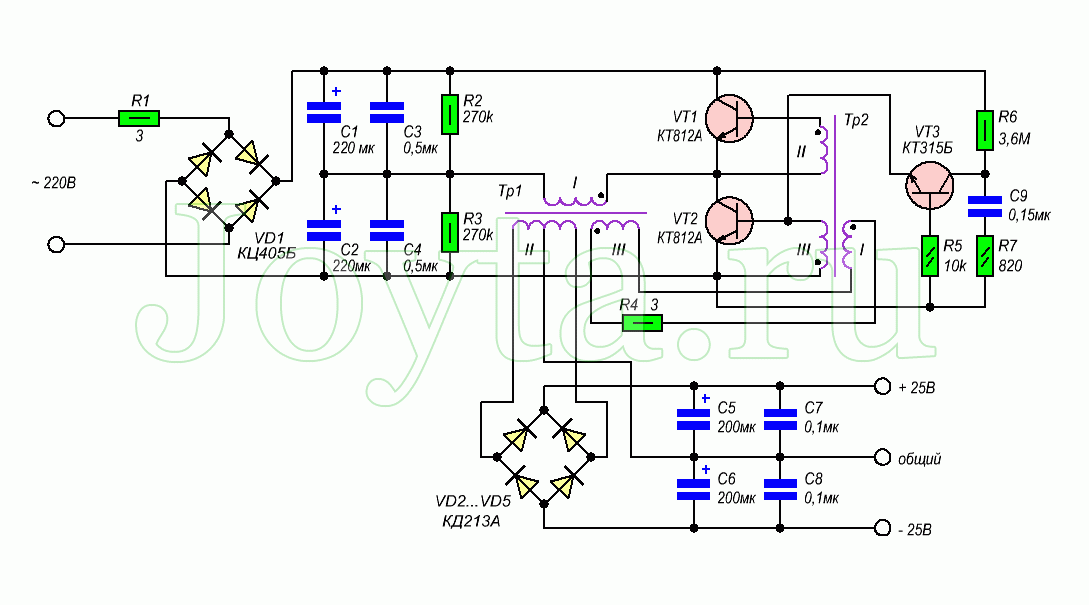

Два уровня платы сделаны из двух кусков стеклотекстолита 70Х70 мм.
На первом этаже находятся фильтрующие конденсаторы, силовой трансформатор и мягкими проводами
подпаяны транзисторы. Печатка прорезана острым резаком без всякого травления. Монтаж деалей
обычный, в отверстие, рисунок со стороны медной фольги. Подпаянные транзисторы находятся на
радиаторе под платой вместе с диодной сборкой Шоттки VD3, VD4.

Платы соединены между собой медным одножильным монтажным проводом, перемычка с эмиттера VT1 лишняя, она
задумывалась для работы защиты, от которой я отказался.

Вторая плата выполнена поверхностным монтажем. У меня влезли не все выходные конденсаторы, пришлось их
добавлять в корпус батареи.

На вторую плату подается сетевое напряжение, с нее же берется выходное. С диодной сборки приходит +, на которую
в свою очеред приходят крайние выводы вторички Тр1. При уверенной работе без ОС по напряжению, цепь с С15 не
нужна, как и соответствующие этой цепи обмотки.

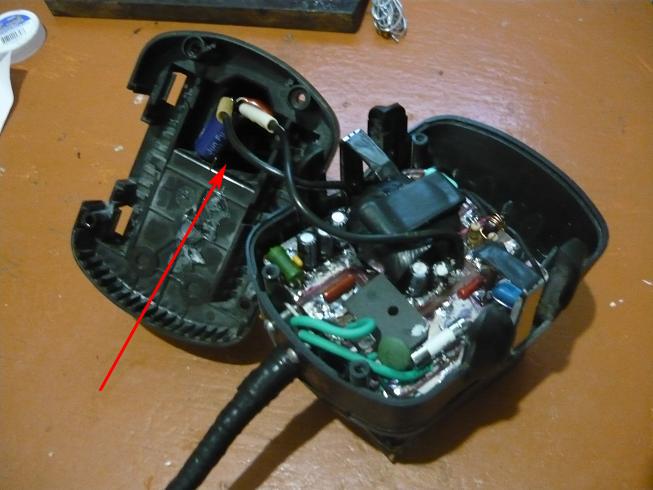

На плату не влезли все конденсаторы выходного конденсаторного баяна, поэтому несколько конденсаторов
пришлось расположить в клеммном углублении батарейного отсека.

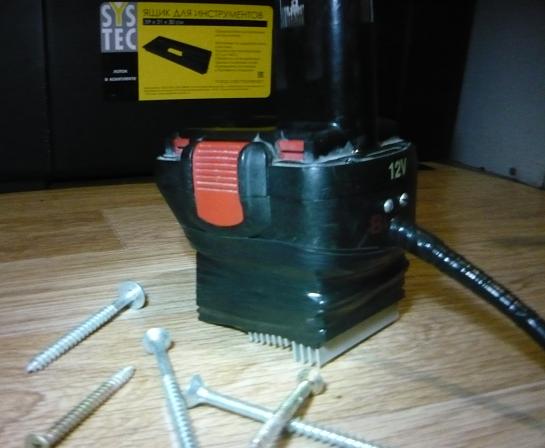

Дно батарейного корпуса пришлось вырезать, так как плата не влезла полностью, к тому же для надежности был
использован радиатор. В конечном итоге у меня получился такой блок:

При грамотном проектировании и использовании подходящих компонентов, блок все-таки можно поместить в родной
корпус батареии не вылазия за его пределы. Мне это почти удалось. С другой стороны, если использовать блок
отдельно от шуруповерта, можно вообще не переживать за габариты. Однако в таком случае придется использовать
провод от преобразователя до шурика сечением не менее 2,5 мм2. На 4-х метровом проводе 1,5 мм2 мощность немного
падает.

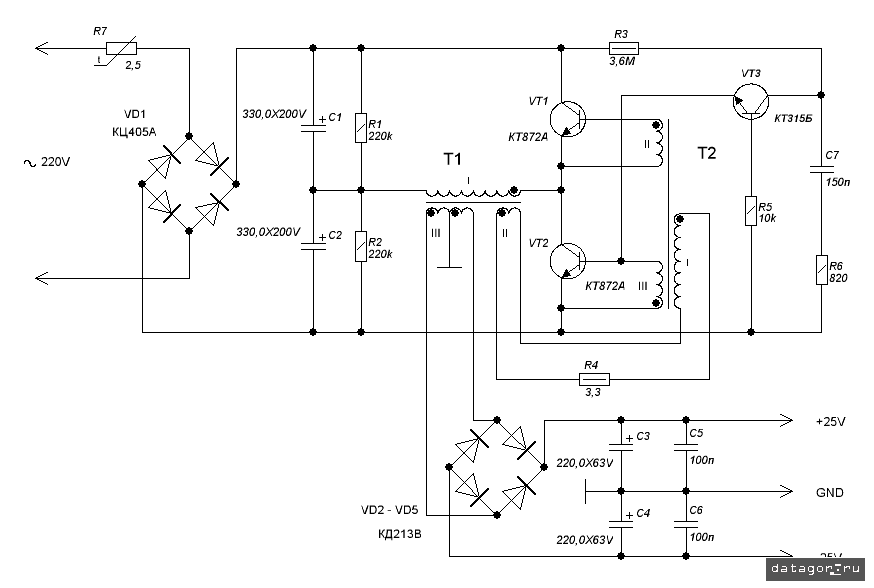

Данное решение является интересным с точки зрения применения: никаких ШИМ-ов и сложных схем, его можно
применять для питания различных мощных приборов. Не зря ведь эту схему широко используют для питания
галогенных ламп!

На этом мы закончим описание, позднее здесь же дам объективную оценку использования блока в реальных,
рабочих условиях стройки. Предварительная оценка по мощности вращения: 5+!

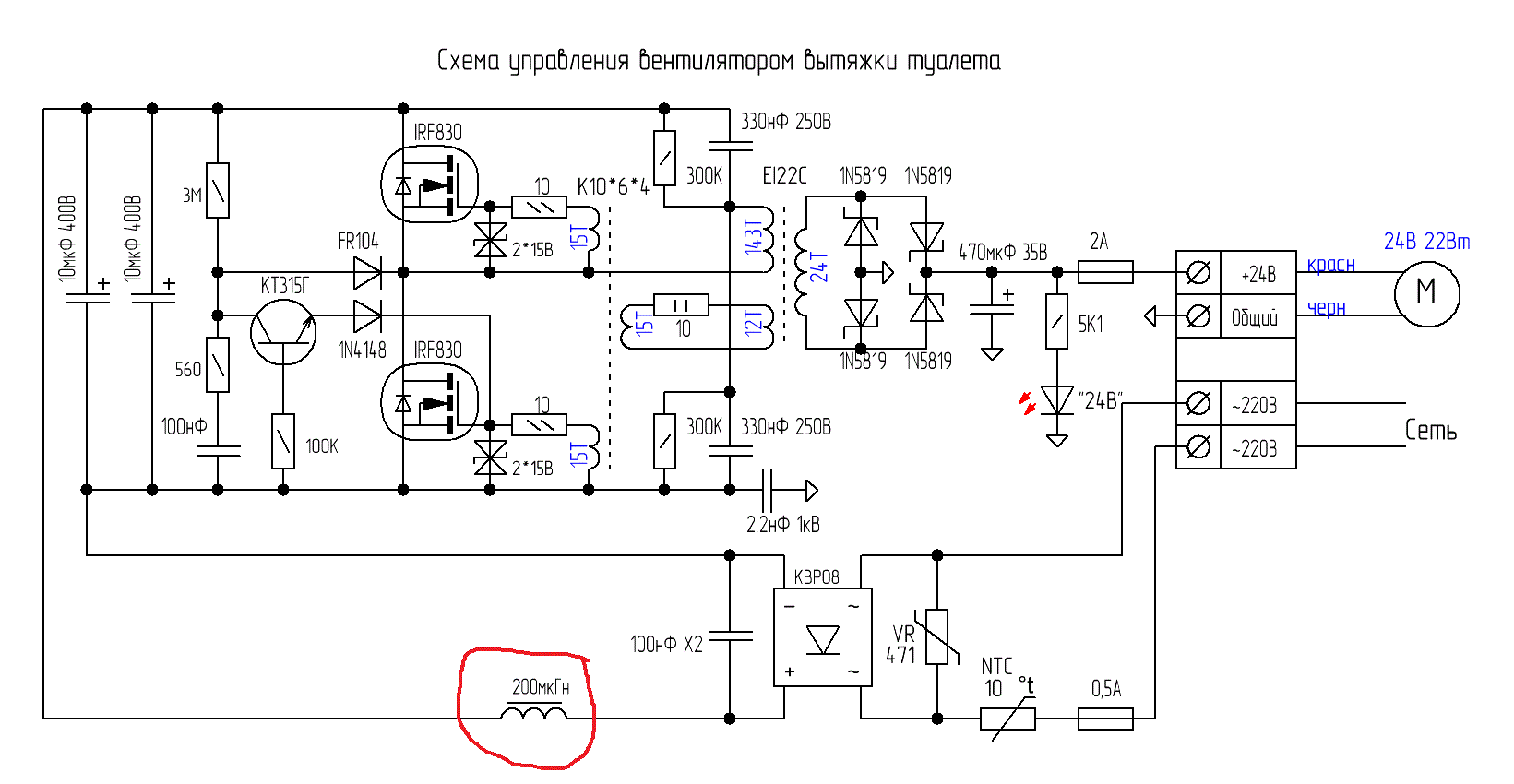

Рекомендации по монтажу и повышению мощности

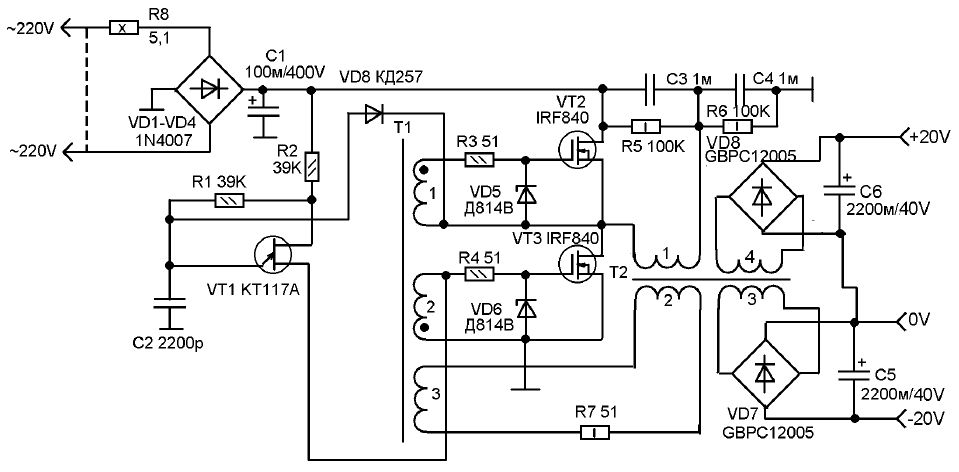

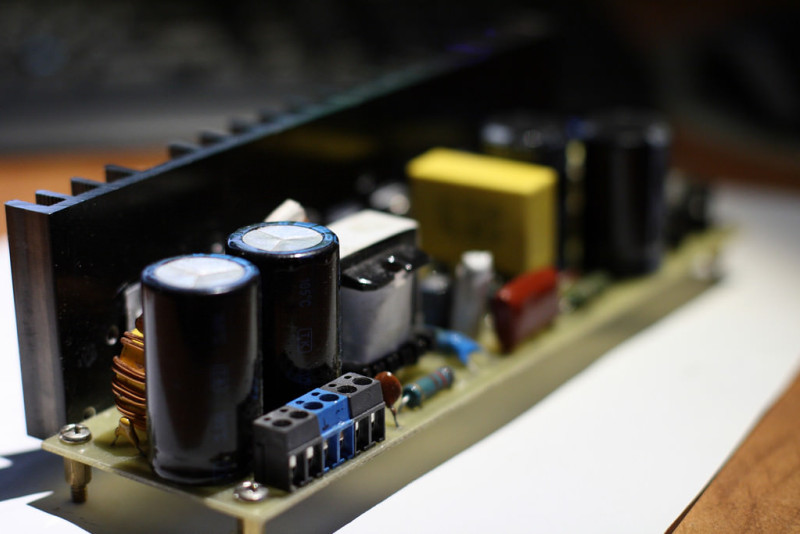

Инвертор может быть адаптирован к любым потребностям по питанию различных УМЗЧ. При проектировании пластины старались, чтобы она была как можно более универсальной, для монтажа различных типов элементов. Расположение трансформатора и конденсаторов позволяет монтировать довольно большой радиатор МОП-транзисторов по всей длине платы. После надлежащего изгиба выводов диодных мостов, их можно установить в металлический корпус. Увеличение теплоотвода позволяет увеличить мощность преобразователя теоретически до 400 Вт. Затем необходимо использовать трансформатор на ETD39. Для этого изменения конденсаторы C18 и C19 требуются на 470 мкФ, C10 на 1.5-2.2 мкФ и использование 8 диодов BY500.

Что понадобится для блока на 12 В?

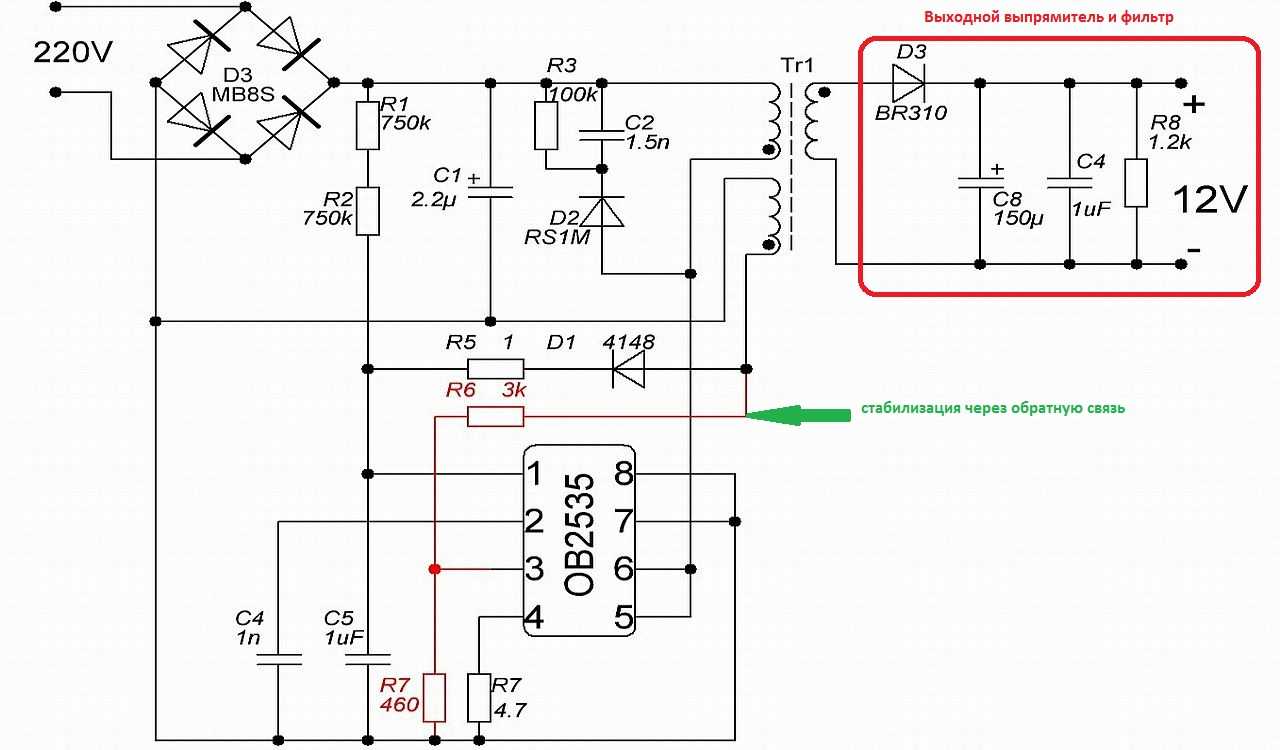

Стандартная схема импульсного блока питания данного типа включает в себя катушку индуктивности, конденсаторы, а также выпрямитель вместе с фильтрами. Параметр модуляции в этом случае значительно зависит от показателя предельной частоты

Дополнительно важно учитывать скорость интегрального процессора. Транзисторы для блока данного типа в основном подбираются полевого вида

Конденсаторы необходимы только с емкостью на уровне 5 пФ. Все это в конечном счете позволит значительно понизить риск термального повышения в системе. Катушки индуктивности устанавливаются, как правило, средней мощности. При этом обмотки для них обязательно должны использоваться медные. Регулируется импульсный блок питания 12В за счет специальных контролеров. Однако многое в данной ситуации зависит от типа электроприбора.
