Простой фонарик из кроны и светодиода SMD 5730 своими руками

Преимущества led-светильников

На сегодняшний день одним из самых выгодных эффективных источников света считается светодиод. Он способен создавать яркий световой поток при небольших мощностях, а также имеет массу других положительных технических характеристик.
Сделать своими руками фонарик из диодов стоит по следующим причинам:

• отдельные светодиоды стоят не дорого;
• все моменты сборки достаточно легко реализуются своими руками;
• самодельный осветительный прибор может работать на батарейках (двух или одной);

Светодиоды и их свечение

Кроме этого получившийся светильник прослужить значительно дольше, чем аналоги. При этом можно выбрать любой цвет свечения (белый, желтый, зеленый и т.д.). Естественно, что самыми актуальными здесь цветами будут желтый и белый. Но, если нужно сделать особенную подсветку какого-нибудь торжества, то можно использовать и светодиоды с более экстравагантным цветом свечения.

Определяем характеристики диодов

Соберите простейшую схему для снятия характеристик светодиода. Она на столько проста, что можно это сделать, не используя паяльник.

Давайте сначала рассмотрим, как узнать мультиметром на сколько вольт наш светодиод, с помощью такого пробника. Для этого внимательно следуйте инструкции:

Соберите схему. В разрыв цепи (на схеме «mA») установите мультиметр в режиме измерения тока.
Переведите потенциометр в положение максимального сопротивления

Плавно убавляйте его, следите за свечением диода и ростом тока.

Узнаём номинальный ток: как только увеличение яркости прекратится, обратите внимание на показания амперметра. Обычно это порядка 20мА для 3-х, 5-ти и 10-ти мм светодиодов

После выхода диода на номинальный ток яркость свечения почти не изменяется.

Узнаём напряжение светодиода: подключите вольтметр к выводам LED. Если у вас один измерительный прибор, тогда исключите из неё амперметр и в цепь подключите тестер в режиме измерения напряжения параллельно диоду.
Подключите питание, снимите показания напряжения (см. подключение «V» на схеме). Теперь вы знаете на сколько вольт ваш светодиод.

Как узнать мощность светодиода мультиметром с помощью этой схемы? Вы уже сняли все показания для определения мощности, нужно всего лишь умножить миллиамперы на Вольты, и вы получите мощность, выраженную в милливаттах.

Однако на глаз определить изменение яркости и вывести светодиод на номинальный режим крайне сложно, нужно иметь большой опыт. Упростим процесс.

Таблицы в помощь

Чтобы уменьшить вероятность сжигания диода определите по внешнему виду на какой из типов светодиодов он похож. Для этого есть справочники и сравнительные таблицы, ориентируйтесь на справочный номинальный ток, когда проводите процесс снятия характеристик.

Если вы видите, что на номинальном значении он явно не выдает полного светового потока, попробуйте кратковременно превысить ток и посмотрите продолжает ли также быстро как ток нарастать и яркость. Следите за нагревом LED’а. Если вы подали слишком большую мощность – диод начнет усиленно греться. Условно нормальной будет температура при которой держать руку на диоде нельзя, но при касании ожога он не оставляет (70-75°C).

Чтобы понять причины и следствия проделывания данной процедуры ознакомьтесь со статьёй о ВАХ диода.

После всей проделанной работы проверьте себя еще раз – сравните показания приборов с табличными значениями светодиодов, подберите ближайшие подходящие по параметрам и откорректируйте сопротивление цепи. Так вы гарантированно определите напряжение, ток и мощность LED.

В качестве питания схемы подойдет батарейка крона 9В или аккумулятор 12В, кроме этого вы определите общее сопротивление для подключения светодиода к такому источнику питания – измерьте сопротивления резистора и потенциометра в этом положении.

Проверить диод очень просто, однако на практике бывают разные ситуации, поэтому возникает много вопросов, особенно у новичков. Опытный электронщик по внешнему виду определит параметры большинства светодиодов, а в ряде случае и их исправность.

Фонари Police

Они зарекомендовали себя на протяжении многих лет и с каждой новой моделью этих фонарей спрос не утихает. Новинкой на отечественном рынке стала модель с электрошокером.

LED фонарик Police с шокером

Такие фонари ярко светят и могут выступать в роли средства самообороны. Однако и в них случаются проблемы со светодиодами.

Как заменить светодиод в фонарике Police

Широкий модельный ряд очень трудно охватить в рамках одной статьи, но можно дать общие рекомендации по ремонту.

1. При ремонте фонаря с электрошокером будьте аккуратны, желательно используйте резиновые перчатки, чтобы избежать удара током.
2. Фонари с пылевлагозащитой собраны на большом количестве винтов. Они отличаются по длине, поэтому делайте пометки откуда вы выкрутили тот или иной винт.
3. Оптическая система фонарика Police позволяет регулировать диаметр светового пятна. При разборке на корпусе сделайте отметки в каком положении стояли детали перед снятием, иначе будет трудно поставить блок с линзой обратно.

Замена светодиода, блока преобразователя напряжения, драйвера, аккумулятора возможна с применением стандартного набора для пайки.

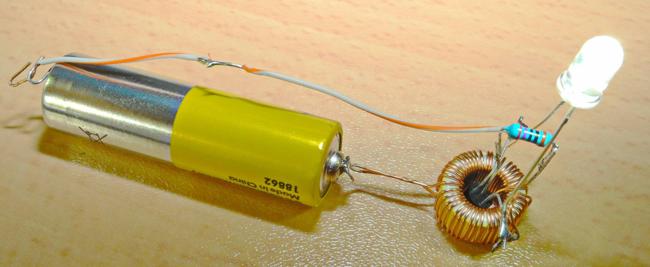

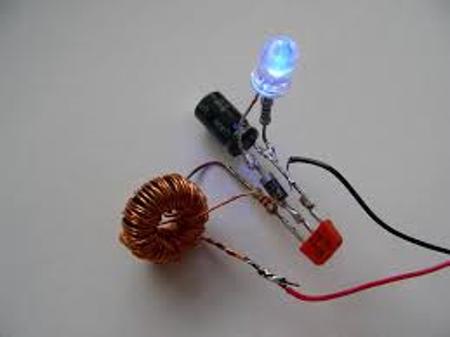

Как подключить от пальчиковой батарейки АА 1,5В

К сожалению, не существует простого способа запитать светодиод от одной пальчиковой батарейки. Дело в том, что рабочее напряжение светоизлучающих диодов обычно превышает 1.5 В. Для сверхьярких светодиодов эта величина лежит в диапазоне 3.2 – 3.4В. Поэтому для питания светодиода от одной батарейки потребуется собрать преобразователь напряжения. Ниже приведена схема простого преобразователя напряжения на двух транзисторах с помощью которого можно питать 1 – 2 сверхъярких LED с рабочим током 20 миллиампер.

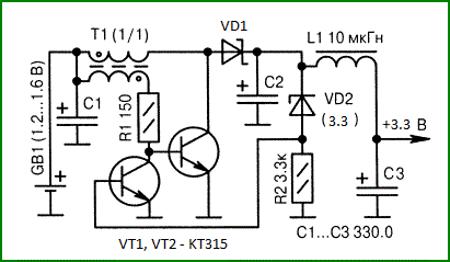

Данный преобразователь представляет собой блокинг-генератор, собранный на транзисторе VT2, трансформаторе Т1 и резисторе R1. Блокинг-генератор вырабатывает импульсы напряжения, которые в несколько раз превышают напряжение источника питания. Диод VD1 выпрямляет эти импульсы. Дроссель L1, конденсаторы C2 и С3 являются элементами сглаживающего фильтра.

Транзистор VT1, резистор R2 и стабилитрон VD2 являются элементами стабилизатора напряжения. Когда напряжение на конденсаторе С2 превысит 3.3 В, стабилитрон открывается и на резисторе R2 создается падение напряжения. Одновременно откроется первый транзистор и запирет VT2, блокинг-генератор прекратит работу. Тем самым достигается стабилизация выходного напряжения преобразователя на уровне 3.3 В.

Трансформатор Т1 можно намотать на кольце из феррита марки 2000НН. Диаметр кольца может быть 7 – 15 мм. В качестве сердечника можно использовать кольца от преобразователей энергосберегающих лампочек, катушек фильтров компьютерных блоков питания и т. д. Обмотки выполняют эмалированным проводом диаметром 0.3 мм по 25 витков каждая.

Данную схему можно безболезненно упростить, исключив элементы стабилизации. В принципе схема может обойтись и без дросселя и одного из конденсаторов С2 или С3 . Упрощенную схему может собрать своими руками даже начинающий радиолюбитель.

Cхема хороша еще тем, что будет непрерывно работать, пока напряжение источника питания не снизится до 0.8 В.

К каким батарейкам можно подключать светодиод?

В принципе, просто зажечь светодиод, можно от любой батарейки. Разработанные радиолюбителями и профессионалами электронные схемы позволяют успешно справиться с этой задачей. Другое дело, сколько времени будет непрерывно работать схема с конкретным светодиодом (светодиодами) и конкретной батарейкой или батарейками.

Для оценки этого времени следует знать, что одной из основных характеристик любых батарей, будь то химический элемент или аккумулятор, является емкость. Емкость батареи – С выражается в ампер-часах. Например, емкость распространенных пальчиковых батареек формата ААА, в зависимости от типа и производителя, может составлять от 0.5 до 2.5 ампер-часов. В свою очередь светоизлучающие диоды характеризуются рабочим током, который может составлять десятки и сотни миллиампер. Таким образом, приблизительно рассчитать, на сколько хватит батареи, можно по формуле:

T= (C*U_бат)/(U_раб.led*I_раб.led)

В данной формуле в числителе стоит работа, которую может совершить батарея, а в знаменателе мощность, которую потребляет светоизлучающий диод. Формула не учитывает КПД конкретно схемы и того факта, что полностью использовать всю емкость батареи крайне проблематично.

При конструировании приборов с батарейным питанием обычно стараются, чтобы их ток потребления не превышал 10 – 30% емкости батареи. Руководствуясь этим соображением и приведенной выше формулой можно оценить сколько нужно батареек данной емкости для питания того или иного светодиода.

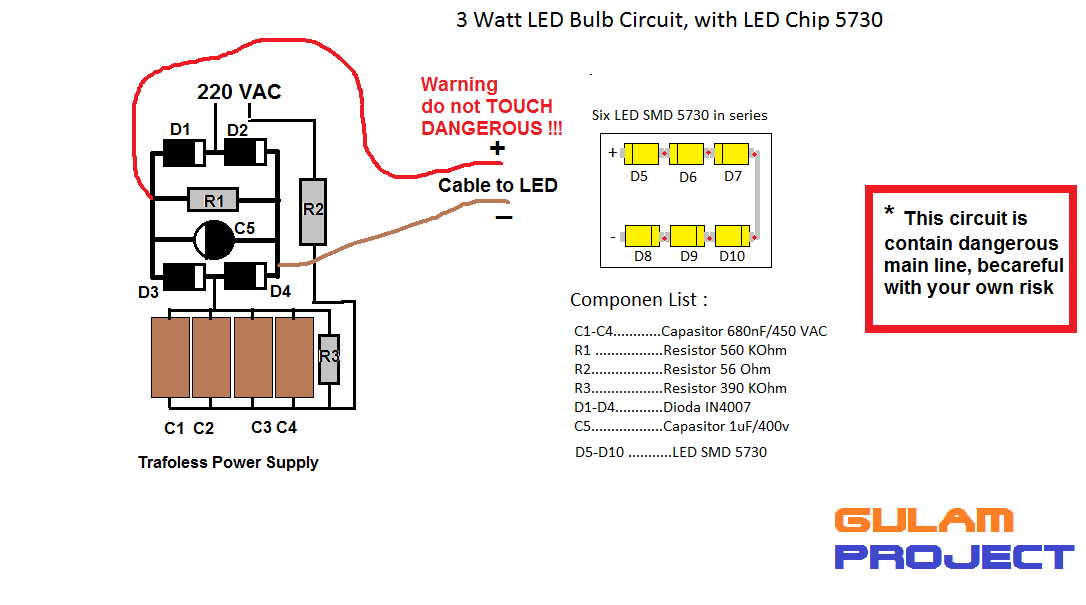

Подключение светодиода к сети 220в, схема

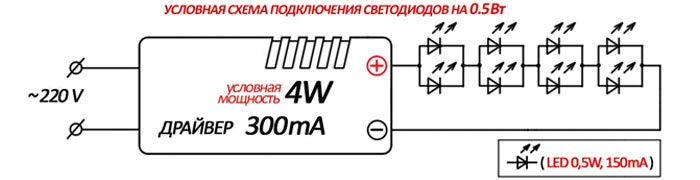

Для подключения к сети 220 вольт используется драйвер, который является источником стабилизированного тока.

Схема драйвера для светодиодов бывает двух видов:

1. простая на гасящем конденсаторе;
2. полноценная с использованием микросхем стабилизатора;

Собрать драйвер на конденсаторе очень просто, требуется минимум деталей и времени. Напряжение 220В снижается за счёт высоковольтного конденсатора, которое затем выпрямляется и немного стабилизируется. Она используется в дешевых светодиодных лампах. Основным недостатком является высокой уровень пульсаций света, который плохо действует на здоровье. Но это индивидуально, некоторые этого вообще не замечают. Так же схему сложно рассчитывать из-за разброса характеристик электронных компонентов.

Полноценная схема с использованием специализированных микросхем обеспечивает лучшую стабильность на выходе драйвера. Если драйвер хорошо справляется с нагрузкой, то коэффициент пульсаций будет не выше 10%, а  в идеале 0%. Чтобы не делать драйвер своими руками, можно взять из неисправной лампочки или светильника, если проблема у них была  не с питанием.

Если у вас есть более менее подходящий стабилизатор, но сила тока меньше или больше, то её можно подкорректировать с минимум усилий. Найдите технические характеристики на микросхему из драйвера. Чаще всего количество Ампер на выходе задаётся резистором или несколькими резисторами, находящимися рядом с микросхемой. Добавив к ним еще сопротивление или убрав один из них можно получить необходимую силу тока. Единственное нельзя превышать указанную  мощность.

Светодиодная лента в квартиру для основного освещения

Если с помощью ленты нужно обеспечить качественное освещение комнаты, то подбирать ее надо особенно тщательно. В этом случае главным аспектом будет яркость света. Этот показатель зависит от типа используемых светодиодов, всего есть 3 варианта:

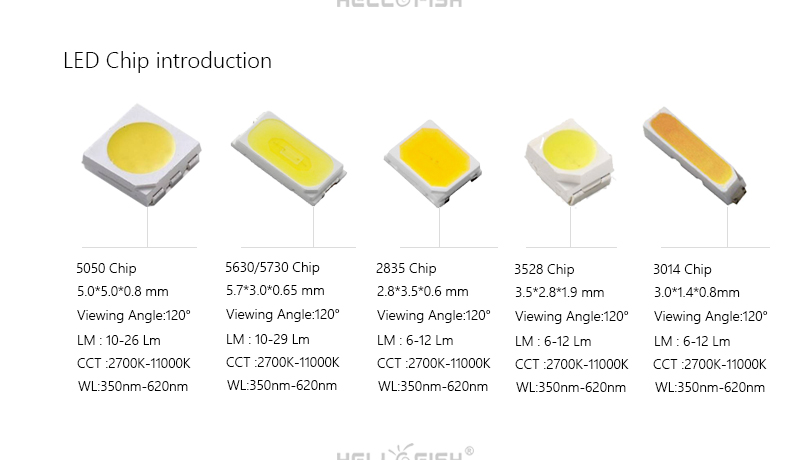

1. SMD3528. Цифры обозначают размер светового элемента, то есть в этом случае он 3,5х2,8 мм. Яркость одного светодиода составляет 5 люмен, что не очень много.

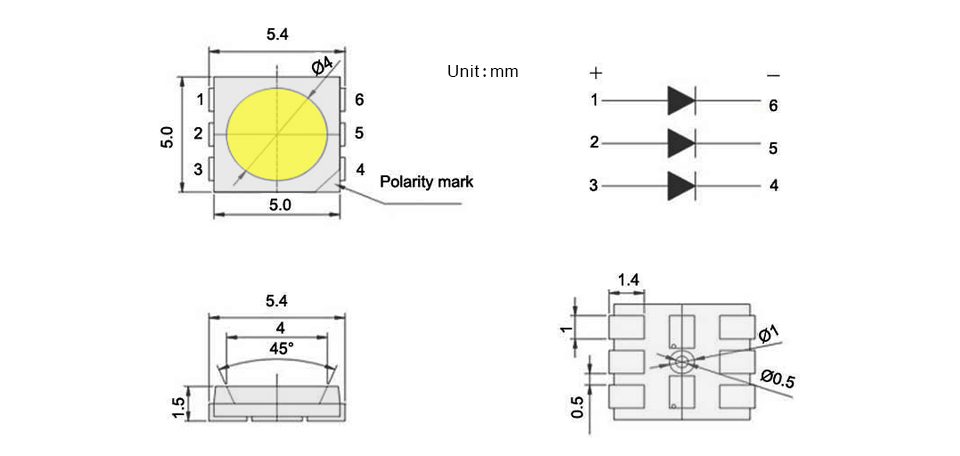

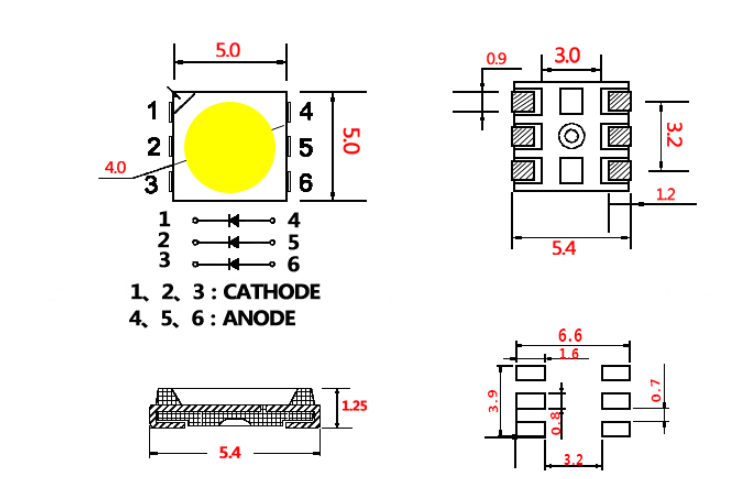

2. SMD5050. Более крупный вариант, в котором диод размером 5х5 мм обеспечивает световой поток в 15 люмен.
3. SMD5630. Самые мощные световые элементы из тех, что есть в продаже. При размере диода 5,6х3 мм дают световой поток в 18 люмен.

разнообразие типов светодиодных лент.

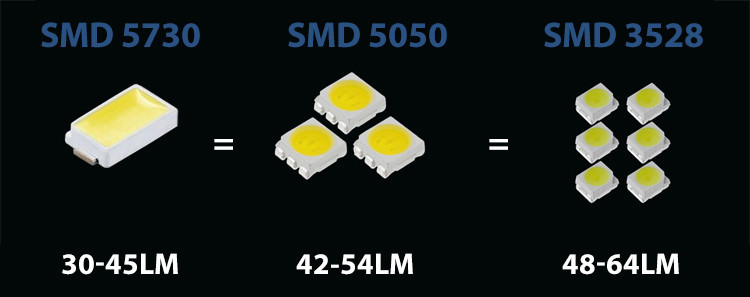

Но яркость одного диода – не главный показатель, важнее всего их количество на погонный метр ленты. Именно от этого и зависит общая мощность. Тут также у каждого варианта есть свои особенности, их необходимо учесть:

1. Для SMD3528 наименьшее количество на метр равно 30 шт., а наибольшее – 240. То есть, суммарная мощность может составить от 150 до 1200 Люмен.
2. У SMD5050 на метре может располагаться до 120 элементов. Максимальная мощность светового потока равна 1800 Лм.
3. А у SMD 5630 предел – 72 светодиода на метр, что дает свет в 1296 Люмен.

Плотность расположения светодиодов на ленте.

Не стоит подбирать варианты как можно мощнее, вначале надо определить, для каких целей будет применяться подсветка:

1. Если нужно обеспечить освещение полок, ниш или отдельных частей комнаты, то не стоит выбирать варианты с общей мощность на метр более 10 Ватт. Этого вполне достаточно для создания комфортной обстановки.
2. При общем освещении комнаты или ее части нет ограничений по максимальной мощности. При этом минимальная не должна быть меньше 14,5 Ватт на погонный метр.

Светодиодные ленты можно устанавливать как на потолках, так и на стенах.

Чтобы свет лучше распределялся, можно поставить рассеиватели. Они обеспечат более ровное освещение, но яркость нужно брать побольше.

На что обратить внимание при выборе

Кроме яркости есть ряд факторов, которые также нужно учесть. Все они влияют на работу ленты:

1. Блок питания. Его стоит подбирать в зависимости от длины используемой светодиодной ленты и общей мощности светодиодов (она всегда указана в инструкции или на упаковке, поэтому посчитать несложно). Блок обязательно должен иметь запас мощности не меньше, чем в 20%. Например, если лента потребляет 20 Вт в час, то понадобится оборудование на 24 Вт или немного мощнее.
2. Качество изготовления. Оценить этот момент может каждый: если светодиоды припаяны криво или пайка неаккуратная и с наплывами, то лучше искать другое изделие. Также надо оценить характеристики резисторов, в хороших лентах используют варианты с маркировкой 151 или 301, в дешевых – 101. Стоит слегка согнуть ленту, чтобы оценить упругость — если она очень мягкая, то основание и токоведущие дорожки тонкие, что плохо скажется на качестве света и на сроке службы.
3. Защищенность от влаги и пыли. Этот показатель не имеет особого значения в жилых комнатах, но если лента нужна для влажного помещения или улицы (например, неотапливаемый балкон или терраса), то понадобится защищенный вариант. В обычных комнатах подойдут ленты с маркировкой IP20, для ванных, кухонь и санузлов лучше использовать класс не ниже IP44, а для улицы – IP65.
4. Количество цветов. Для общего освещения обычно используют монохромные ленты, выбирая теплый свет. Есть и многоцветные варианты, в которых могут чередоваться разные оттенки. Они дороже, но для создания декоративного эффекта применяются все чаще. В этом случае придется дополнительно приобрести контроллер, чтобы менять цвета.
5. Тип соединения ленты. Если нужно скрепить между собой два куска или более, то лучше купить изделия с коннекторами. Так называют специальные соединители, с помощью которых можно стыковать части без специального инструмента. Если коннекторов нет, то придется паять контакты, что не очень просто для тех, кто не умеет делать это.

С помощью коннектора подключить светодиодную ленту можно за минуту.

Управлять светом можно выключателем или пультом. Второй вариант намного удобнее, позволяет регулировать цвета и яркость с любого места в комнате.

Для подключения ленты понадобится медный провод, его стоит подбирать по мощности – на каждые 10 А 1 мм сечения жилы.

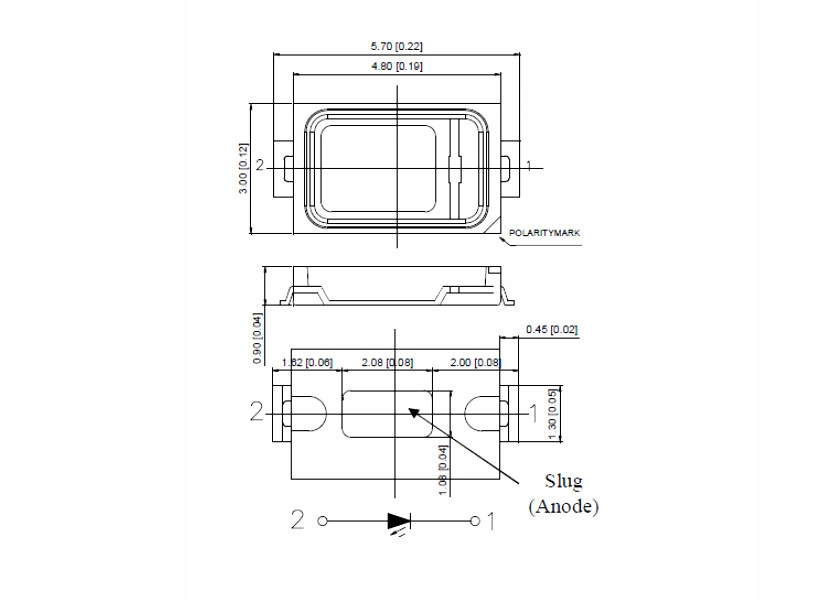

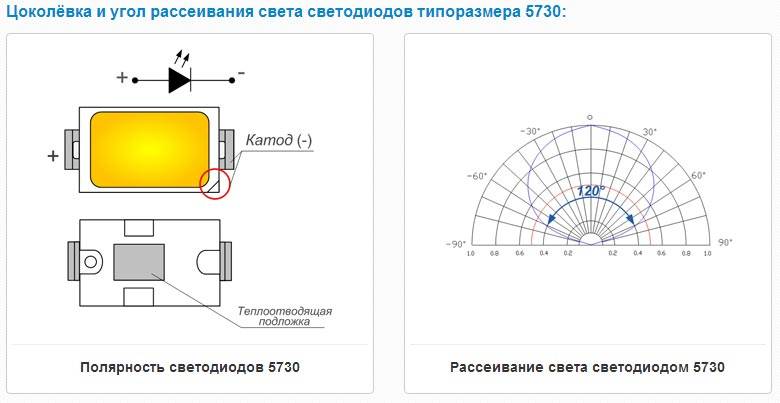

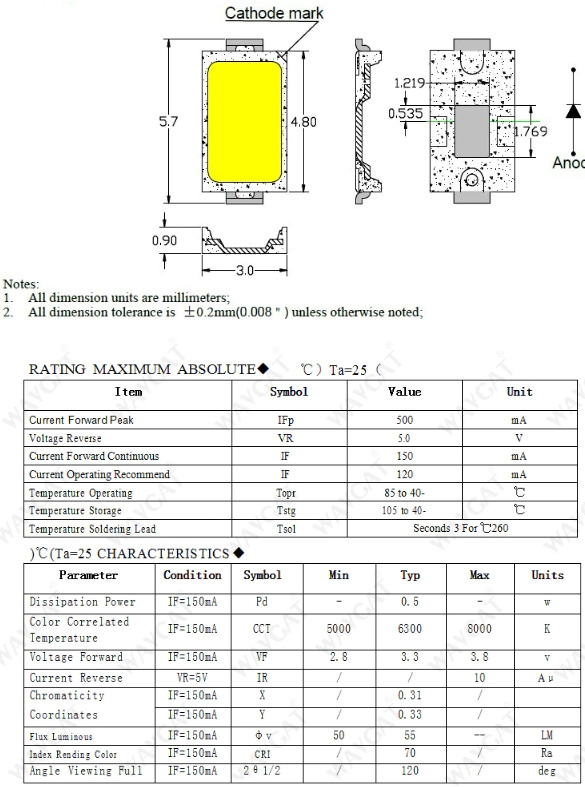

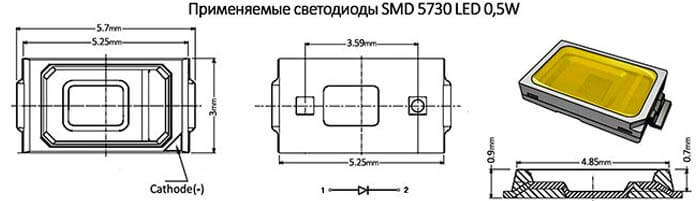

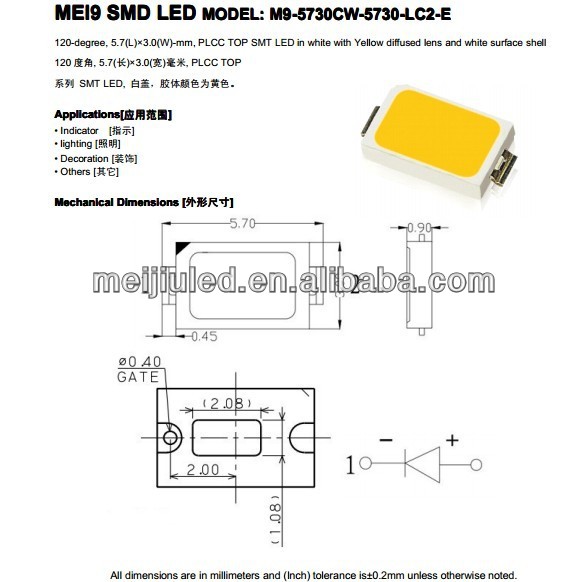

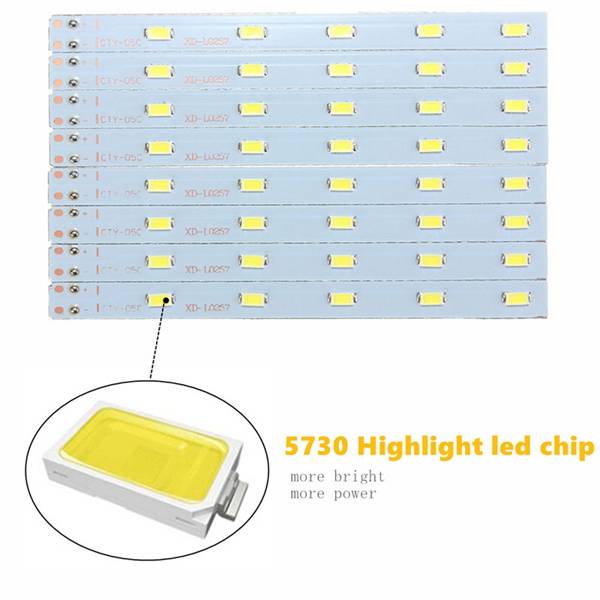

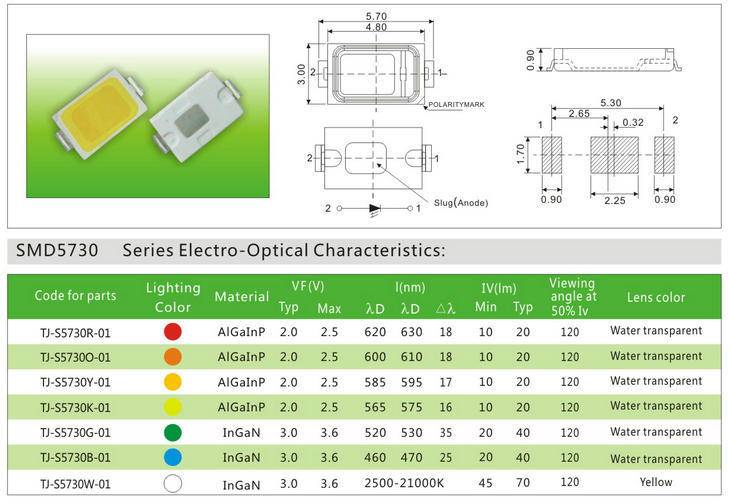

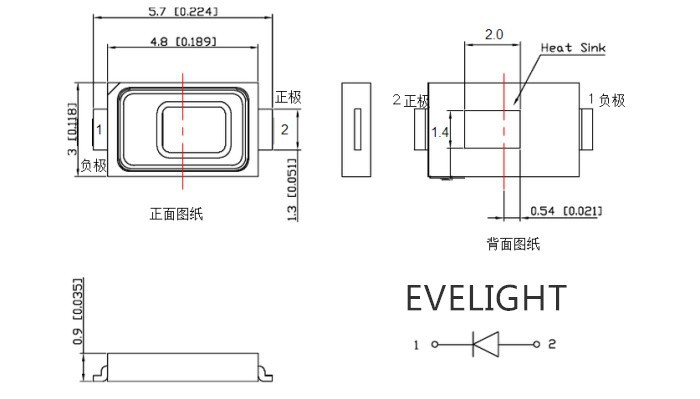

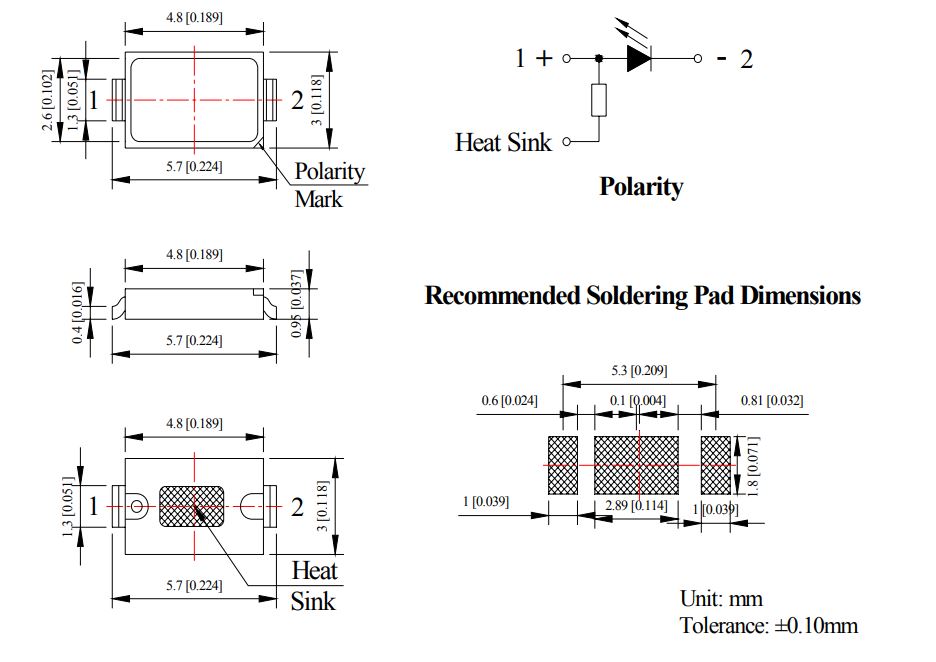

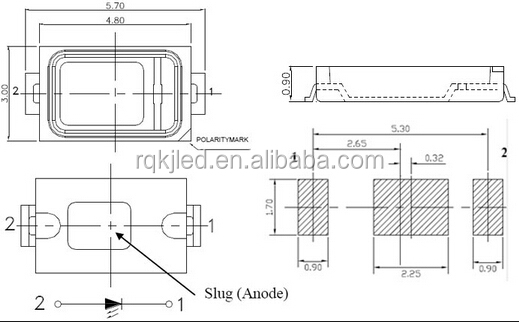

Светодиодные ленты 5730

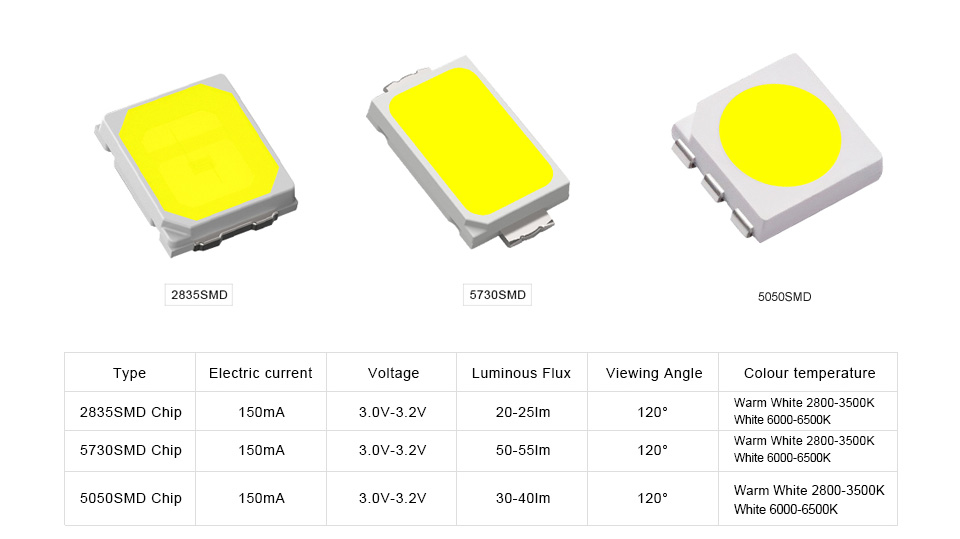

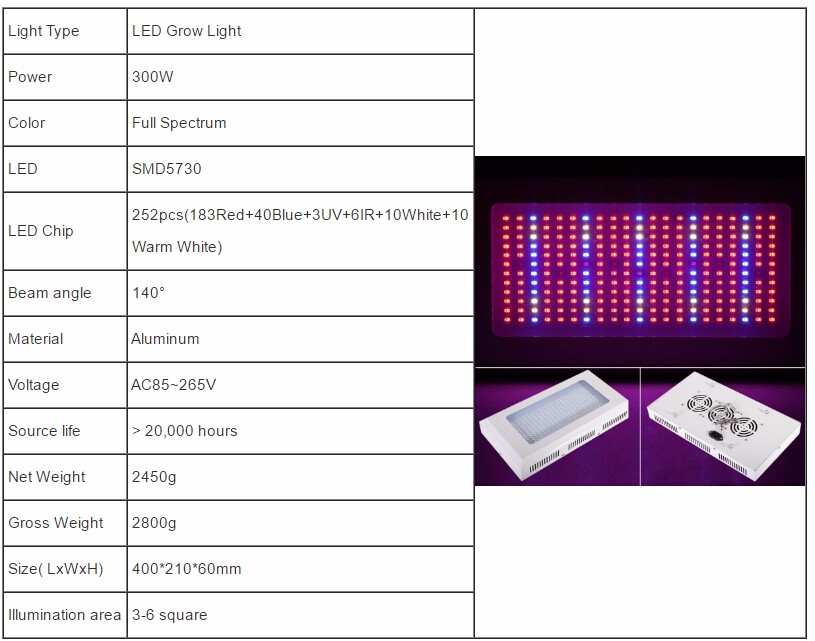

Благодаря яркому свечению, свойственному SMD 5730, изготовленные с их использованием Led ленты успешно используются в качестве основного источника искусственного освещения в помещениях различного типа (административные, общественные, жилые).

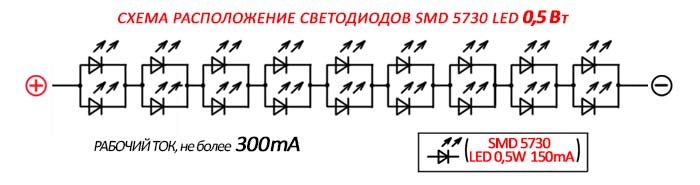

Мощность светодиодной ленты smd 5730 зависит от количества светодиодов, размещенных на одном погонном метре изделия. Это выражается в значениях, приведенных в нижеследующей таблице:

Тип светодиода	Электрическая мощность одного SMD, Вт	Количество светодиодов на одном метре изделия, штук	Общая электрическая мощность одного метра LED ленты, Вт
SMD 5730-05	0,5	15	7,5
30	15
60	30
SMD 5730-1	1,0	15	15
30	30
60	60

Как правило, светодиодные ленты реализуются мерной длины, которая составляет 5 метров.

В зависимости от вида покрытия светодиодные ленты бывают различных степеней защиты (код IP), которые регламентированы ГОСТ 14254-2015 (IEC 60529:2013) «Степени защиты, обеспечиваемые оболочками (Код IP)».

Изделия с наивысшей степенью защиты IP65 – IP68 могут быть использованы во влажных и сырых помещениях, а также непосредственно в воде для подсветки аквариумов и бассейнов.

Рабочее напряжение для подобных источников искусственного освещения бывает двух типов: 12 и 24 Вольта постоянного тока. Для управления их работой используются специальные устройства, позволяющие регулировать силу светового потока, – диммеры.

В связи с достаточно большой электрической мощностью, ленты серии SMD 5730 выделяют значительное количество тепла во время использования. Из-за этого монтаж подобных изделий необходимо выполнять с использованием алюминиевого профиля, который позволяет обеспечить теплоотвод и тем самым продлить сроки эксплуатации светодиодов.

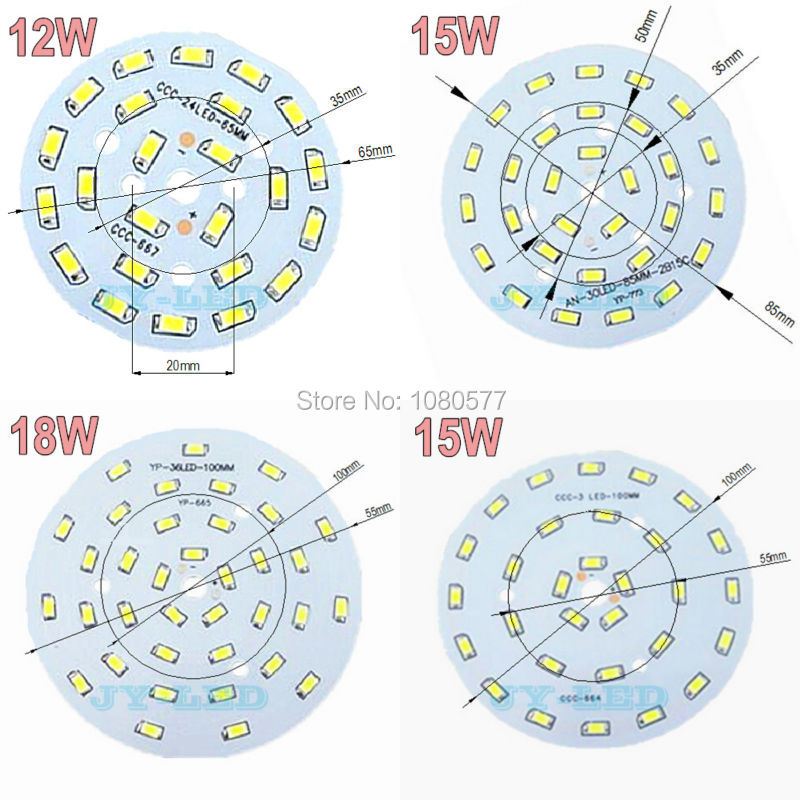

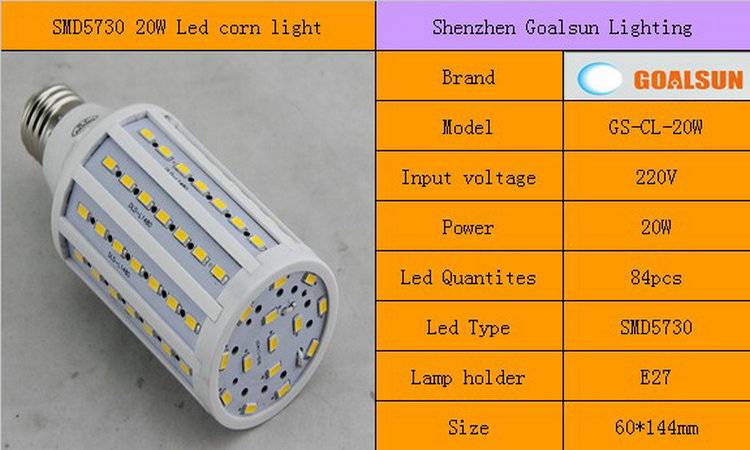

На основе Led ленты серии SMD 5730 изготавливаются модули различной формы и размера, используемые при изготовлении светильников разного типоразмера и конфигурации.

Светодиодные ленты серии SMD 5730 – это индивидуальный стиль в оформлении домашнего интерьера и качественные показатели искусственного освещения.

0%

Для каких целей ты собираешь конструкцию?

Дежурный свет

Декоративная белая подсветка.

Локальное освещение

Общее освещение.

Декоративная цветная подсветка.

Какое питание будет у конструкции?

Аккумулятор достаточно большой емкости

Бортовая сеть автомобиля

Батарейки

От сети 220В.

Миниатюрные аккумуляторы

Предполагаемые габариты конструкции

Миниатюрная

Габариты НЕ имеют значения

Компактная

Какой тип SMD светодиодов выбрать

Тебе подойдет SMD 3528

Тебе подойдет SMD 5050

Тебе подойдет SMD 5630

Тебе подойдет SMD 5730

Тебе подойдет SMD 3014

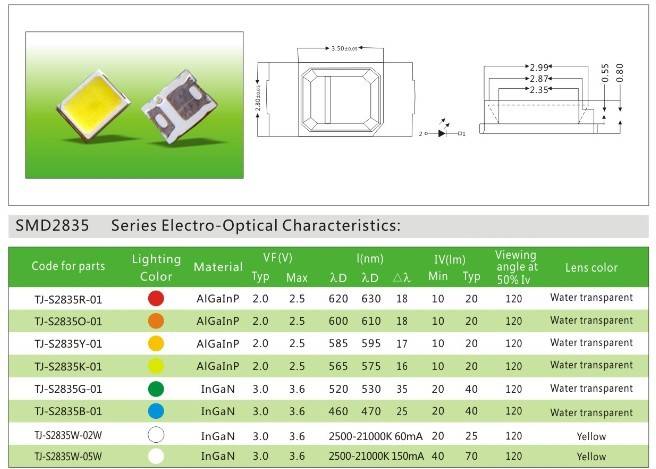

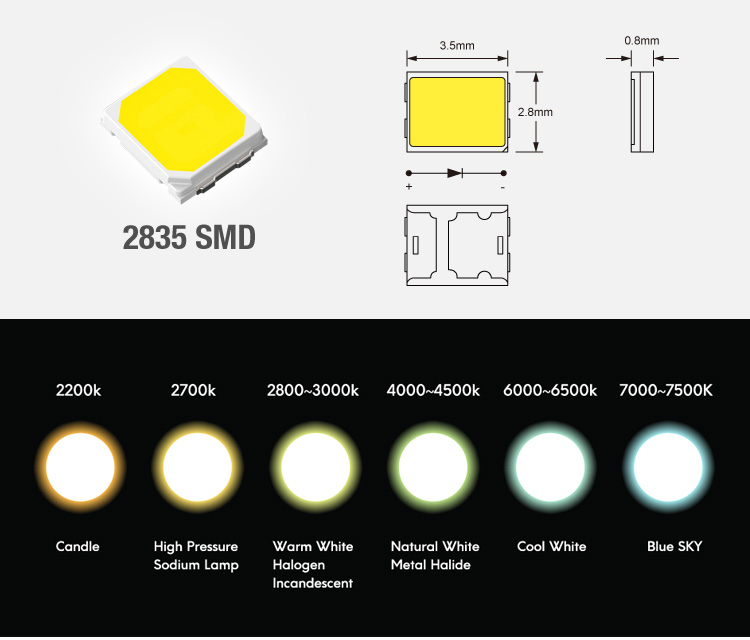

Тебе подойдет SMD 2835

  Перепройти тест!

Предыдущая
СветодиодыСветодиоды серии smd 5630 – технические характеристики и виды использования
Следующая
СветодиодыХарактеристики светодиода SMD 2835 и его основные отличия

Спасибо, помогло!Не помогло

Зарядное устройство для никель-кадмиевых аккумуляторов

Теперь следует соорудить зарядное устройство для фонарика. Основное требование — напряжение на выходе не должно
превышать 4.2 В.

Если планируется питать зарядное от какого-либо источника более 6 вольт — актуальна простая схема на КР142ЕН12А,
это очень распространенная микросхема для регулируемого, стабилизированного питания. Зарубежный аналог LM317.
Вот схема зарядного устройства на этой микросхеме:

Но эта схема не вписывалась в мою задумку — универсальность и максимальное удобство для зарядки. Ведь для
этого устройства понадобится делать трансформатор с выпрямителем или использовать готовый блок питания. Я решил
сделать возможность заряда аккумуляторов от зарядного устройства мобильника и USB порта компьютера. Для реализации
потребуется схемка посложнее:

Полевой транзистор для этой схемы можно взять с неисправной материнской платы и другой компьютерной
периферии, я срезал его со старой видеокарты. Таких транзисторов полно на материнке возле процессора и
не только. Чтобы быть уверенным в своем выборе, нужно вбить номер транзистора в поиск и убедиться по даташитам,
что это полевой с N-каналом.

В качестве стабилитрона я взял микросхему TL431, она встречается практически в каждом заряднике от мобилы или
в других импульсных блоках питания. Выводы этой микросхемы нужно соединить как на рисунке:

Я собрал схему на кусочке текстолита, для подключения предусмотрел сразу гнездо USB. В дополнение к схеме впаял
один светодиод возле гнезда, для индикации зарядки (что на USB-порт поступает напряжение).

Немного пояснений к схеме
Так как зарядная схема будет все время присоединена к батарее, диод VD2 необходим, чтобы батарея не разряжалась
через элементы стабилизатора. Подбором R4 нужно добиться на указанной контрольной точке напряжения 4.4 В, мерять
нужно при отцепленной батарее, 0.2 вольта — это запас на просадку. Да и вообще, 4.4 В не выходит за пределы
рекомендуемого напряжения для трех аккумуляторных банок.

Схему зарядного можно существенно упростить, однако заряжать придется только от источника 5 В
(USB-порт компьютера удовлетворяет этому требовванию), если
зарядное телефона выдает большее напряжение — использовать его нельзя. По упрощенной схеме, теоретически,
аккумуляторы могут перезаряжаться, на практике же так заряжают аккумуляторы во многих заводских изделиях.

Время работы

Я производил несколько зарядок-разрядок и получил следующие результаты: время зарядки — 7-8 часов, при
непрерывно включенной лампе аккумулятор разряжается до 2.7 В примерно за 5 часов. Однако, при выключении
на несколько минут, батарея немного восстанавливает заряд и может проработать еще полчаса, и так несколько раз.
Это означает, что фонарик достаточно долго проработает, если светить не все время, а на практике так и выходит.
Даже если пользоваться практически не выключая, на пару ночей должно хватить.

Конечно, ожидалось более продолжительное время работы без перерыва, но не стоит забывать, что аккумуляторы
были взяты из �сдохшей� батареи шуруповерта.

Как проверить светодиоды в фонарике

Для проверки необходимо разобрать фонарик и вынуть плату, на которой они установлены. Проверка происходит с помощью тестера со щупами, подключенными на PNP разъем. Светодиоды можно не выпаивать, а подключать контакты щупа на них прямо на плате, при этом необходимо помнить о соблюдении полярности.

Определить пробитый светодиод, можно и при помощи измерения сопротивления в схеме подключения. Например, если светодиоды в фонарике подключены параллельно, измерив сопротивление и получив результат близкий к нулю на любом из них, можно быть уверенным, что, по крайней мере, один из них точно неисправен. После этого можно приступать к проверке каждого из светодиодов методами описанными выше.

Проверка светодиодов не сложный процесс, и любой, кто имеет несколько рабочих батареек и пару проводов, может проверить и определить его неисправность в том или ином приборе.

В электротехнике светодиоды применяются довольно давно. Но если раньше они использовались исключительно в качестве разнообразных индикаторов, то сегодня сфера применения этих элементов значительно расширилась.

С помощью инфракрасных диодов передаются сигналы от пультов дистанционного управления и всевозможных датчиков, они же используются в камерах наблюдения, контрольно-измерительной аппаратуре и других устройствах.

Еще одна разновидность – сверхъяркие элементы, научившись наконец-то светиться по-настоящему, довольно уверенно теснят традиционные источники освещения – лампы накаливания и даже более совершенные и экономичные люминесцентные светильники.

Вряд ли хоть кто-то в наши дни не слышал о светодиодных лентах (для растений например), а уж фонарик с данным типом лампочек имеется практически у каждого. Так или иначе, светодиоды применяются все шире, а потому нам все чаще приходится сталкиваться с необходимостью (при попытке выяснить причину поломки того или иного прибора) проверять их работоспособность.

Далее мы расскажем о нескольких способах, позволяющих решить эту задачу легко и профессионально.

Недостатки

Температурная зависимость. Производительность в значительной степени зависит от температуры окружающей среды. Перегрузка LED при высокой температуре может привести к перегреву, что в конечном итоге приведет к выходу устройства из строя. Качественный теплоотвод необходим для поддержания долгой работоспособности

Это крайне важно в применении в автомобильной, медицинской и военной областях.

Небезопасность синего света. Существует опасение, что синие и светло-белые светодиоды теперь способны превышать безопасные пределы так называемой опасности синего света

Они определены специальными стандартами безопасности глаз – ANSI / IESNA RP-27.1-05: Рекомендуемое безопасное использование фотобиологических ламп и ламповых систем.

Загрязнение синим цветом. Поскольку светло-белые светодиоды (с высокой цветовой температурой) излучают пропорционально больше синего света, чем обычные источники наружного света (натриевые лампы высокой интенсивности). Сильная зависимость рэлеевского рассеяния от длины волны означает, что светло-белые LED могут быть более значительной причиной загрязнения света, чем иные светильники.

Заметная чувствительность к напряжению. На сверхъяркие диоды должно подаваться напряжение не выше заданного порога, а ток ниже номинального. Для этого можно использовать последовательные резисторы или источники питания с регулируемым током.

Область светового источника. LED не приближаются к «точечному источнику» света, а скорее являются распределением Ламберта, то есть яркость рассеивающего света одинакова во всех направлениях. Исходя из этого, их трудно использовать в приложениях, требующих сферического светового поля. Сверхъяркие диоды не способны обеспечить расхождение ниже нескольких градусов. Это значительно контрастирует с лазерами, которые могут генерировать лучи с расхождением 0.2 градуса или менее.

Как подключить от 9В батарейки Крона

«Крона» имеет относительно небольшую емкость и не очень подходит для питания мощных светодиодов. Максимальный ток такой батареи не должен превышать 30 – 40 мА. Поэтому к ней лучше подключить 3 последовательно соединенных светоизлучающих диода с рабочим током 20 мА. Они, как и в случае подключения к батарейке 3 вольта не будут светить в полную силу, но зато, батарея прослужит дольше.

Схема питания от батарейки крона

В одном материале трудно осветить все многообразие способов подключения светодиодов к батареям с различным напряжением и емкостью. Мы постарались рассказать о самых надежных и простых конструкциях. Надеемся, что этот материал будет полезен как начинающим, так и более опытным радиолюбителям.

Светодиод SMD 5630: особенности и характеристики

Светодиод SMD 5630 – представляет класс высокоэффективных светодиодов средней мощности, предназначенных для поверхностного монтажа.

SMD 5630 производства Philips, Epistar, Samsung отличаются высоким коэффициентом цветопередачи, что позволяет конструировать на их основе светильники для качественного освещения внутри помещений.

В качестве примера рассмотрим светодиод LUXEON 5630 Mid-Power, выпускаемый компанией Philips lumileds.

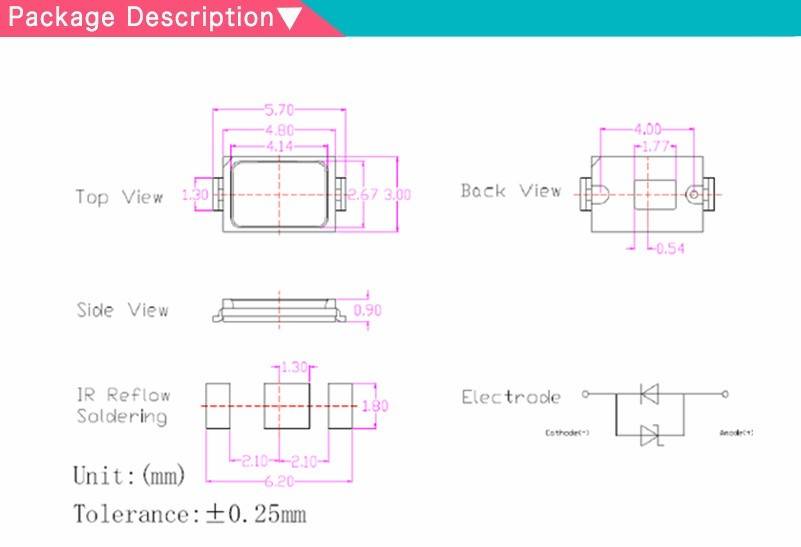

Конструктивные особенности

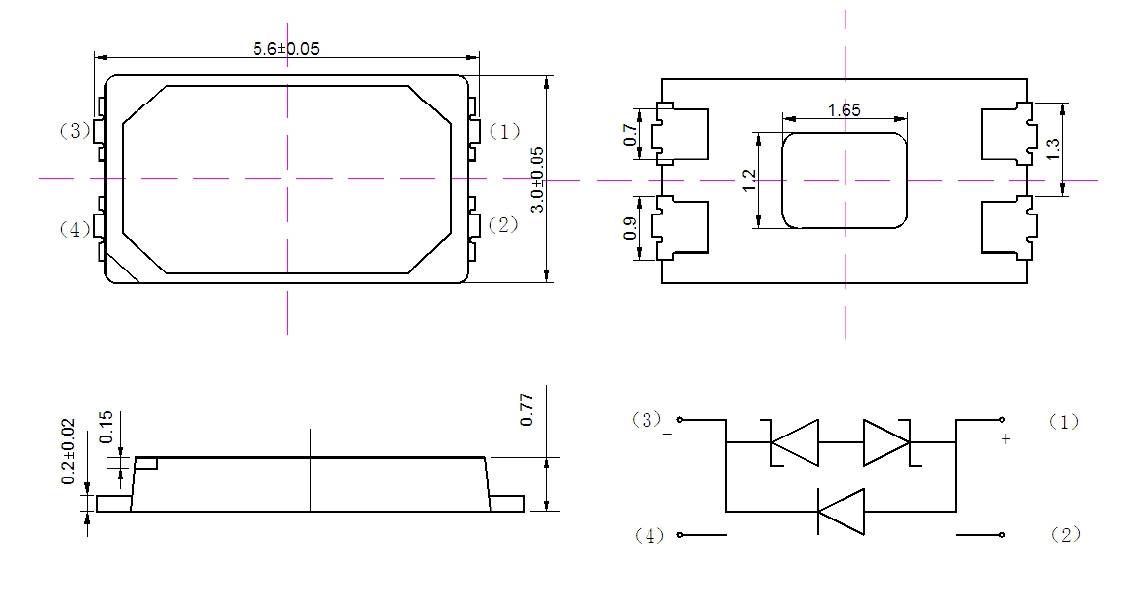

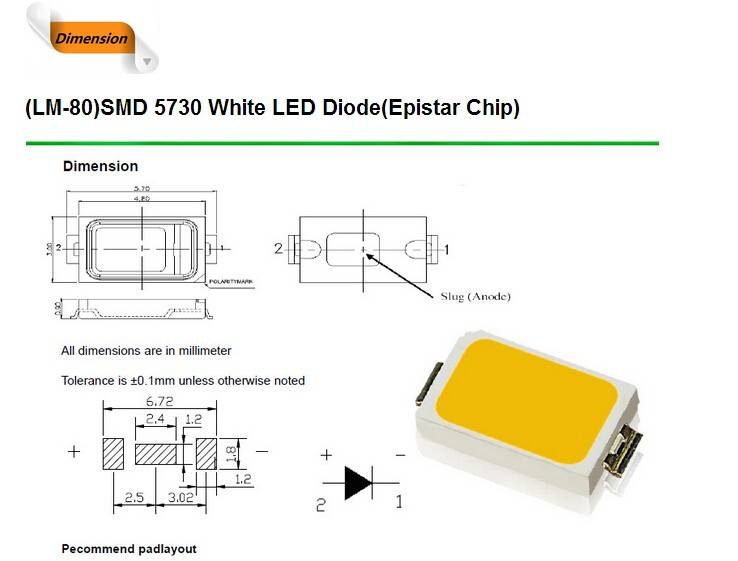

SMD 5630 выполнен в корпусе размером 5,6х3,0х0,9 мм.

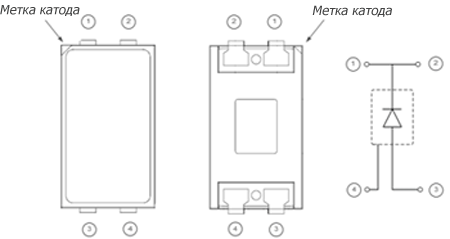

Электрический контакт осуществляется через 4 вывода, как показано на рисунке.

Они имеют следующее назначение:

• 1 – катод;
• 2 – катод;
• 3 – анод;
• 4 – не задействован.

По центру нижней части корпуса SMD 5630 предусмотрена контактная площадка размером 1,62х1,28 мм, предназначенная для эффективного отвода тепла от излучающего кристалла.

Во время монтажа она обязательно должна быть припаяна к печатной плате. При этом контакт теплоотвода электрически должен быть изолирован от анода и катода.

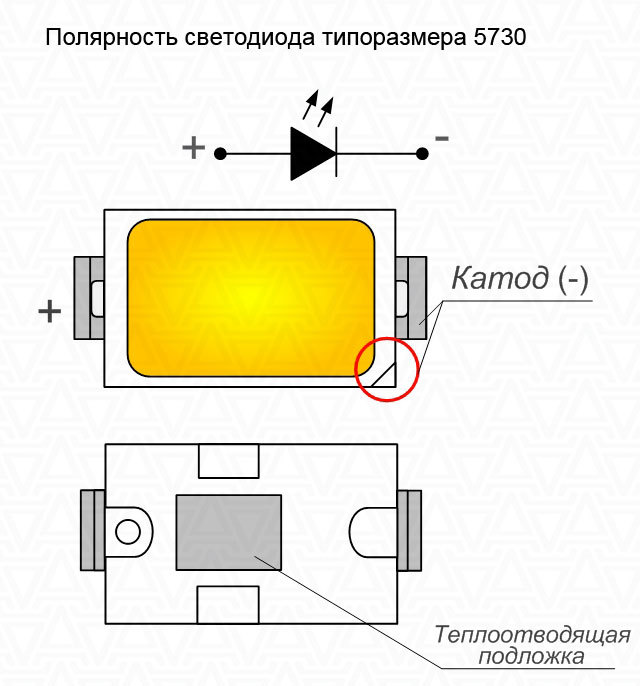

Для визуального определения анода и катода со стороны выводов катода на люминофоре имеется срез.

Технические характеристики

Белые светодиоды SMD 5630 на номинальном токе 100 мА излучают световой поток от 32 лм (2700К) до 36 лм (6500К). При этом падение напряжения на p-n-переходе может варьироваться от 2,9 до 3,4 В.

Для своих светодиодов Philips lumileds гарантирует коэффициент цветопередачи CRI не ниже 80 ед. и угол рассеивания света 2TH1/2 равный 120°.

Для пайки рекомендуется использовать низкотемпературные оловянные сплавы, придерживаясь международного стандарта JEDEC J-020B. Пайку светодиодов следует производить при температуре не выше 260°C на протяжении не более 10 сек.

Зависимость прямого напряжения от протекающего тока показана на вольт-амперной характеристике (t=25°C). Из приведенного графика следует, что падение напряжения на номинальном токе для большинства белых светодиодов SMD 5630 составляет 3,1 В. Яркость светодиода напрямую зависит от соблюдения его температурного режима работы. Как видно из графика повышение температуры в точках припоя до 85°C вызывает снижение светового потока примерно на 15%

В связи с этим очень важно избегать перегрева кристалла. Например, светодиодную ленту на SMD 5630 нужно обязательно клеить на алюминиевый профиль. На следующем графике показана зависимость светового потока от величины прямого тока

Полная светоотдача обеспечивается на токе 100 мА. При этом производитель светодиодов делает акцент на том, что замеры в контрольных точках с последующим построением характеристики производились при температуре 25°C

На следующем графике показана зависимость светового потока от величины прямого тока. Полная светоотдача обеспечивается на токе 100 мА. При этом производитель светодиодов делает акцент на том, что замеры в контрольных точках с последующим построением характеристики производились при температуре 25°C.

Область применения

Так же как и SMD 5730, светодиоды SMD 5630 устойчивы к вибрации и резким перепадам температуры (-40/+65°C), что в значительной мере расширяет их сферу применения.

Благодаря высоким эксплуатационным показателям, данный тип светодиодов устанавливают в светильники уличного, промышленного и аварийного освещения. В розничной торговой сети можно свободно купить светодиодные ленты и модули на 12 В, а также линейки на 220 В, собранные на базе SMD 5630.

Опираясь на технические данные, радиолюбителям будет несложно произвести расчёты и своими руками сделать подсветку на светодиодах SMD 5630.

К сожалению, найти в продаже фирменные светодиоды форм-фактора 5630 непросто. Вместо них на рынке превалируют китайские аналоги с сильно заниженными техническими характеристиками.

Такое несоответствие параметров объясняется установкой в корпус 5,6х3,0 мм кристалла значительно меньших размеров, который не может длительно пропускать ток в 150 мА.

Поэтому производители светодиодных ламп и лент, собранных на поддельных SMD 5630, подбирают рабочий ток на своё усмотрение, в результате чего снижается срок службы изделия.
