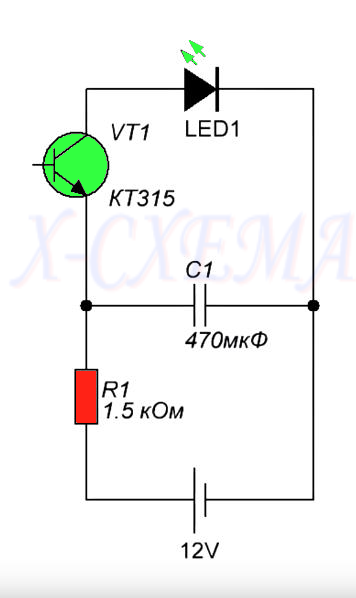

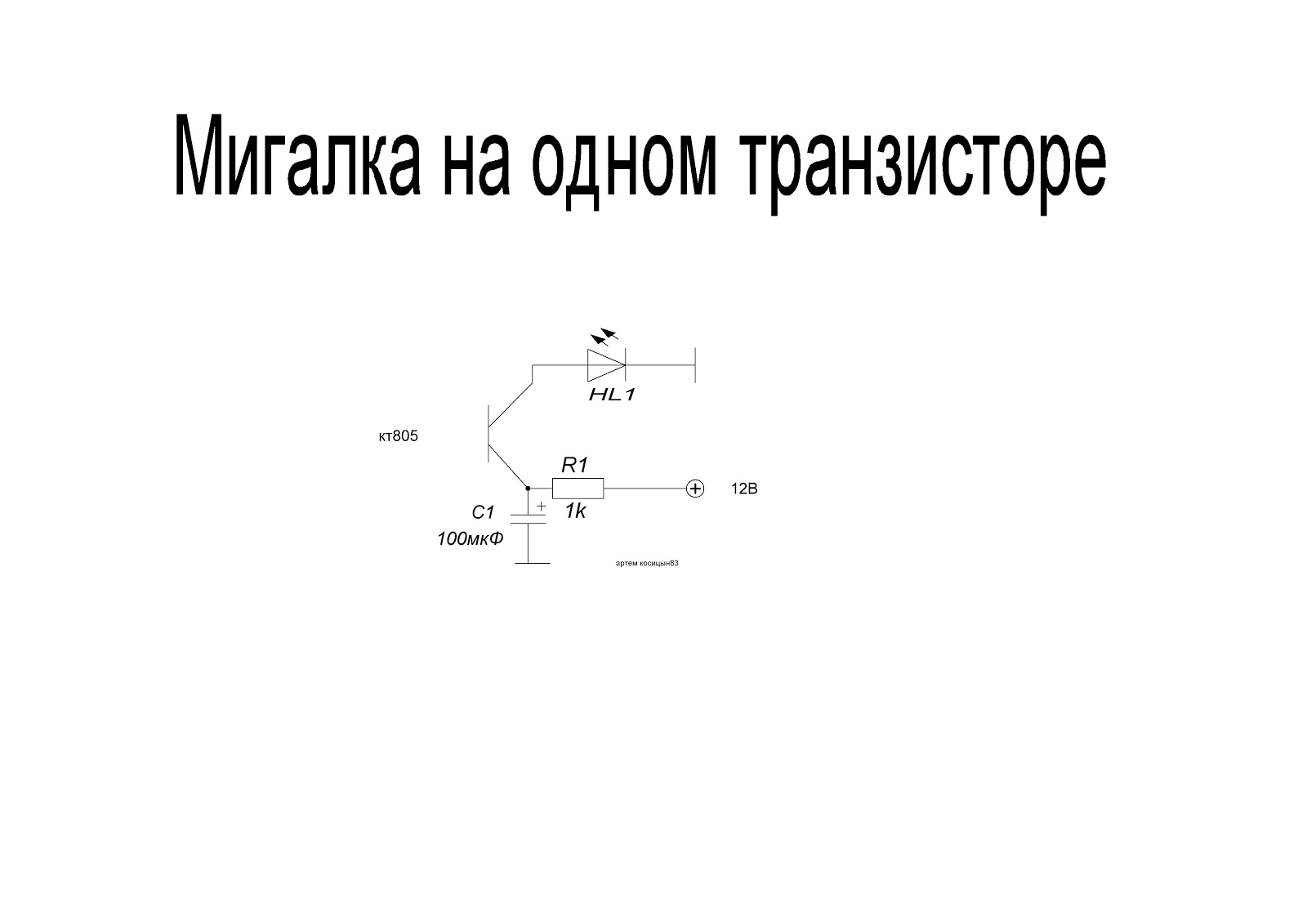

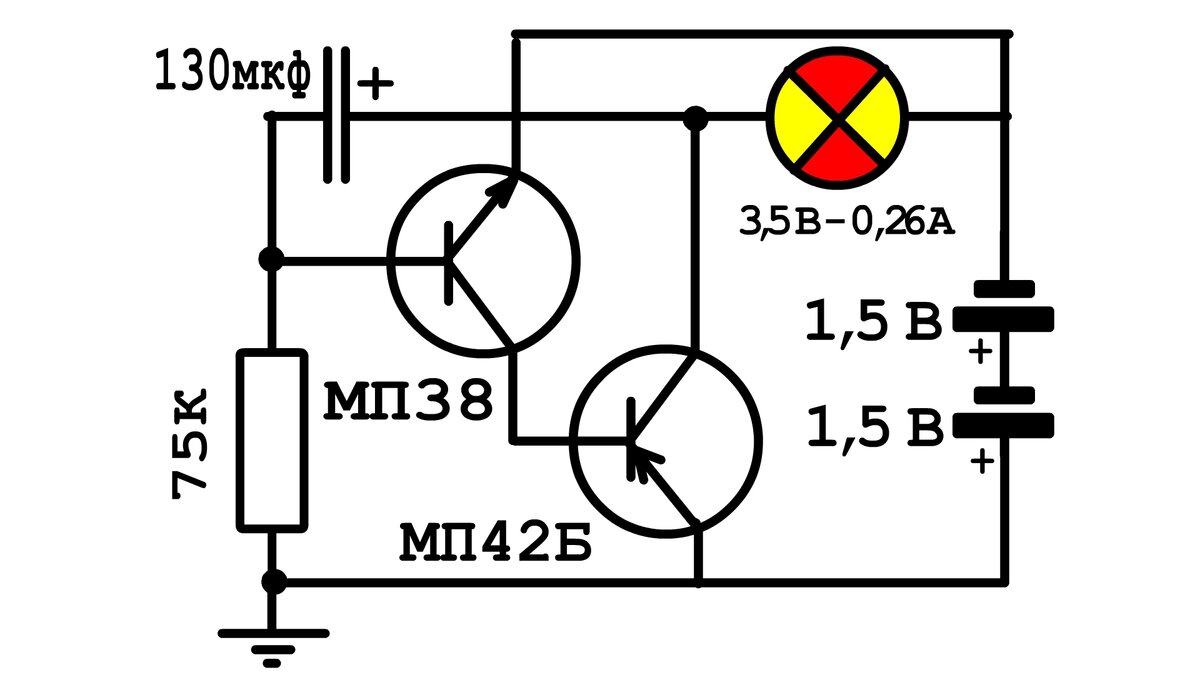

Простая мигалка на одном транзисторе

Как сделать светодиодную мигалку своими руками

Существует множество схем, с помощью которых можно заставить мигать светодиод. Мигающие устройства можно изготовить как из отдельных радиодеталей, так и на основе различных микросхем. Сначала мы рассмотрим схему мигалки мультивибратора на двух транзисторах. Для ее сборки подойдут самые ходовые детали. Их можно приобрести в магазине радиодеталей или «добыть» из отживших свой срок телевизоров, радиоприемников и другой радиоаппаратуры. Также во многих интернет магазинах можно купить наборы деталей для сборки подобных схем led мигалок.

На рисунке изображена схема мигалки мультивибратора, состоящая всего из девяти деталей. Для ее сборки потребуются:

• два резистора по 6.8 – 15 кОм;
• два резистора имеющие сопротивление 470 – 680 Ом;
• два маломощных транзистора имеющие структуру n-p-n, например КТ315 Б;
• два электролитических конденсатора емкостью 47 –100 мкФ
• один маломощный светодиод любого цвета, например красный.

Не обязательно, чтобы парные детали, например резисторы R2 и R3, имели одинаковую величину. Небольшой разброс номиналов практически не сказывается на работе мультивибратора. Также данная схема мигалки на светодиодах не критична к напряжению питания. Она уверенно работает в диапазоне напряжений от 3 до 12 вольт.

Схема мигалки мультивибратора работает следующим образом. В момент подачи на схему питания, всегда один из транзисторов окажется открытым чуть больше чем другой. Причиной может служить, например, чуть больший коэффициент передачи тока. Пусть первоначально больше открылся транзистор Т2. Тогда через его базу и резистор R1 потечет ток заряда конденсатора С1. Транзистор Т2 будет находиться в открытом состоянии и через R4 будет протекать его ток коллектора. На плюсовой обкладке конденсатора С2, присоединенной к коллектору Т2, будет низкое напряжение и он заряжаться не будет. По мере заряда С1 базовый ток Т2 будет уменьшаться, а напряжение на коллекторе расти. В какой-то момент это напряжение станет таким, что потечет ток заряда конденсатора C2 и транзистор Т3 начнет открываться. С1 начнет разряжаться через транзистор Т3 и резистор R2. Падение напряжения на R2 надежно закроет Т2. В это время через открытый транзистор Т3 и резистор R1 будет течь ток и светодиод LED1 будет светиться. В дальнейшем циклы заряда-разряда конденсаторов будут повторяться попеременно.

Если посмотреть осциллограммы на коллекторах транзисторов, то они будут иметь вид прямоугольных импульсов.

Когда ширина (длительность) прямоугольных импульсов равна расстоянию между ними, тогда говорят, что сигнал имеет форму меандра. Снимая осциллограммы с коллекторов обоих транзисторов одновременно, можно заметить, что они всегда находятся в противофазе. Длительность импульсов и время между их повторениями напрямую зависят от произведений R2C2 и R3C1. Меняя соотношение произведений можно изменять длительность и частоту вспышек светодиода.

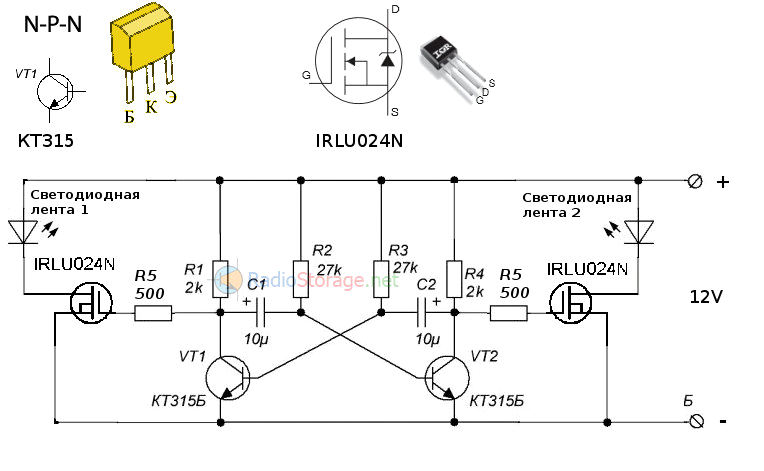

Для сборки схемы мигающего светодиода понадобятся паяльник, припой и флюс. В качестве флюса можно использовать канифоль или жидкий флюс для пайки, продающийся в магазинах. Перед сборкой конструкции необходимо тщательно зачистить и залудить выводы радиодеталей. Выводы транзисторов и светодиода нужно соединять в соответствии с их назначением. Также необходимо соблюдать полярность включения электролитических конденсаторов. Маркировка и назначение выводов транзисторов КТ315 показаны на фото.

Проще всего определить катод светодиода, рассматривая прибор на просвет. Катодом является электрод с большей площадью. Минусовой вывод «электролита» обычно помечен белой полосой на корпусе прибора.

В зависимости от задач, которые ставит перед собой радиолюбитель, схему мигалки можно собрать «навесу», соединяя выводы радиодеталей между собой с помощью отрезков тонкого провода. В этом случае может получиться конструкция наподобие той, что показана ниже на фото.

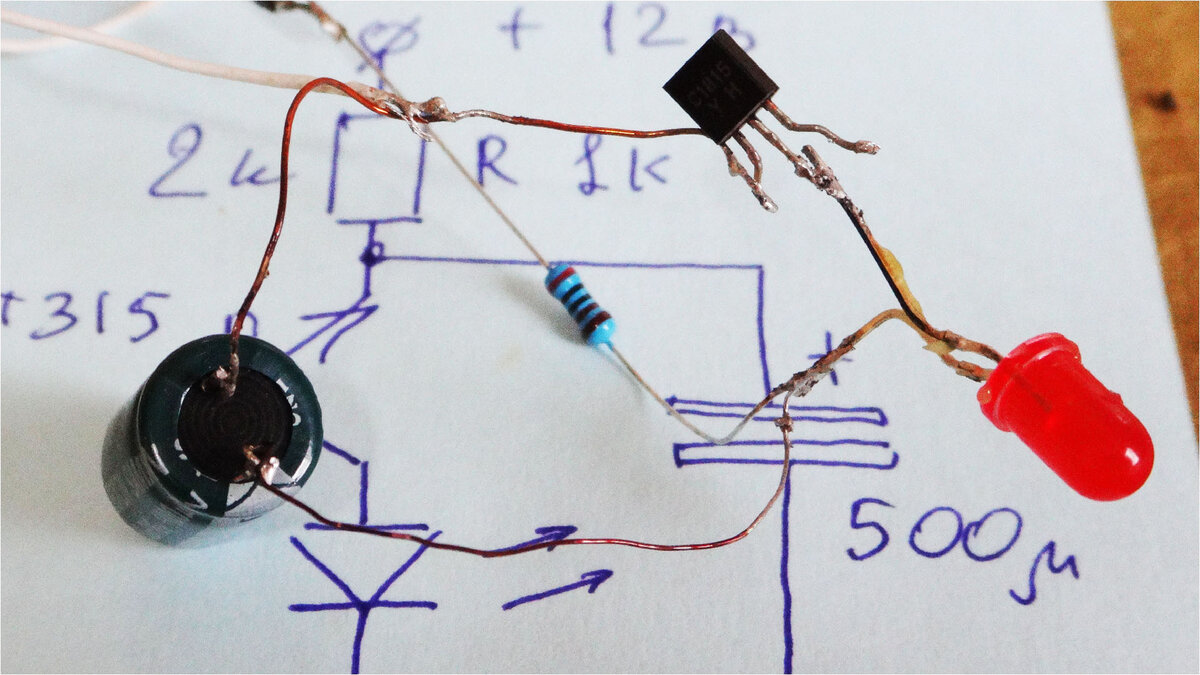

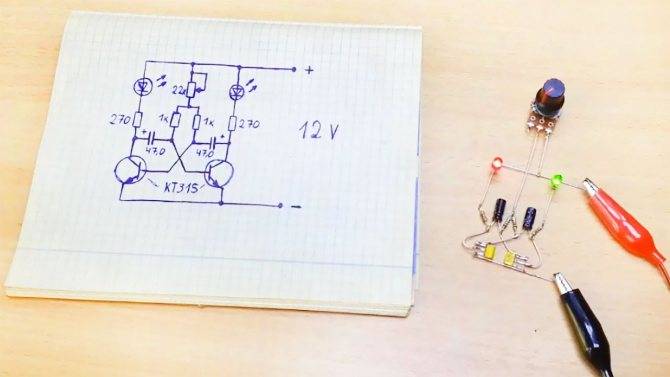

Собираем мигалку «на коленке»

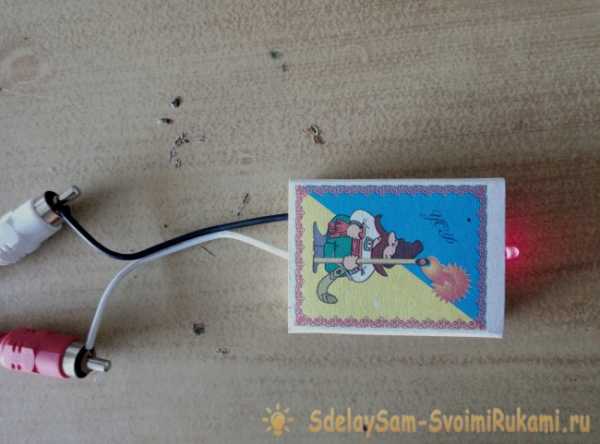

Если нужно собрать мигалку для последующего применения, то монтаж можно выполнить на куске жесткого картона или изготовить печатную плату из текстолита.

Что нужно для изготовления

Можно купить готовый светодиод, который при подаче питающего напряжения начнет мигать. В таком приборе, помимо обычного p-n перехода, имеется встроенная электронная схема, выполненная по следующему принципу:

Устройство мигающего светодиода.

Основой прибора служит задающий генератор. Он вырабатывает импульсы с относительно высокой частотой – несколько килогерц или десятков килогерц. Рабочая частота определяется параметрами цепочки RC. Емкость и сопротивление конструктивные – ими служат элементы устройства светодиода. Таким способом большую емкость получить не удается без существенного увеличения габаритов прибора. Поэтому произведение RC невелико, и работа на высоких частотах – вынужденная мера. При частоте в несколько килогерц человеческий глаз не различает мигание светодиода, и воспринимает его как постоянное свечение, так что вводится дополнительный элемент – делитель частоты. Последовательным делением он снижает частоту до нескольких герц (зависит от напряжения питания). Такое решение по массогабаритным показателям выгоднее применения конденсатора с большой емкостью. Наименьшее напряжение питания готового мигающего светодиода — около 3,5 вольт.

Простой способ

При помощи этого метода получится создать конструкцию при напряжении от 3 до 12 вольт. Как сделать самому мигающий светодиод, рассказано ниже. Для сборки потребуются следующие компоненты:

• Резистор 6.8 – 15 Ом (2 шт).
• Резисторы с сопротивлением 470 – 680 Ом (2 шт).
• Маломощные транзисторы со структурой «n-p-n» (2 шт).
• Электроконденсаторы с ёмкостью 47 – 100 мкФ (2 шт).
• Маломощный светодиод, цвет не имеет значение (1 шт).
• Паяльник, припой и флюс.

Напомним, перед началом работы рекомендуется зачистить выводы всех радиодеталей, а после залудить их. Не забываем о полярности включения электролитических конденсаторов. Ниже приведена схема подключения всех вышеуказанных компонентов. Создав правильную конструкцию напряжение на R2 перестанет доходить до Т2, в это время открытым останется Т3 и R1, именно через них пройдёт ток и дойдёт до светодиода. За счёт того, что подача тока осуществляется циклично, светодиод будет мигающий.

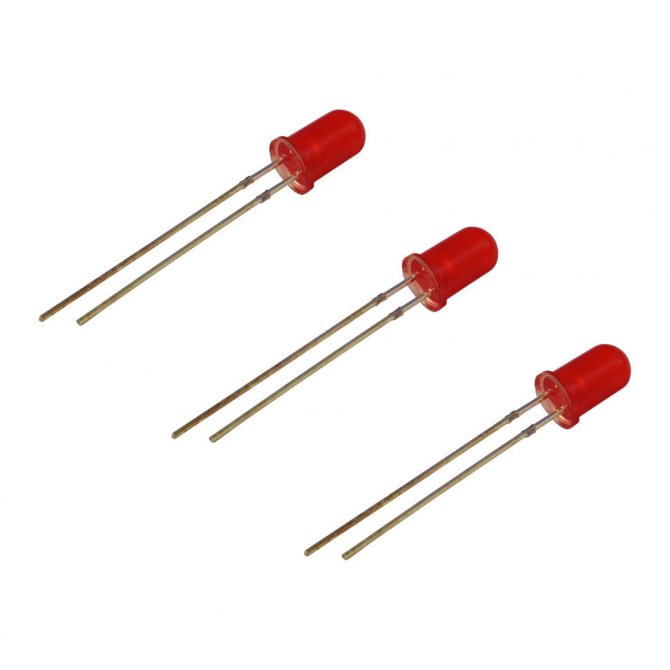

Три красных светодиода.

Моргающий светодиод

Для создания данной модели понадобиться все вышеуказанные компоненты, а также одна обычная пальчиковая батарейка. Ниже предоставлена элементарная схема сборки. В данной системе подключения имеются несколько цепочек заряда конденсаторов – это R1C1R2 и R3C2R2. После того, как С1 и С2 имеют необходимый заряд они открываются, второй конденсатор соединён с батарейкой. Их суммарное напряжение проходит через Т2 и проникает в светодиод, за счёт этого он начинает светиться, как только напряжение исчезает он тухнет, а С1 и С2 теряют энергию. Как только напряжение к ним возвращается, происходит новый круг подачи тока в светодиод, и он снова начинает светиться. Таким образом, за счёт батарейки и небольших познаний физики, можно в домашних условиях создать моргающий светодиод.

Создание мигающего светодиода.

Мигалка

Взглянув на эту схему, любой человек хоть не много понимающий в механике найдёт сразу две ошибки. Первая заключается в том, что эмиттер и коллектор подключены не правильно, а вот вторая это «висящая» база. Несмотря на две технические особенности светодиод будет работать. Точка соединения КТ315 служит динистором, за счёт того, что в нём накапливается много напряжения, он отдаёт её транзистору, а тот, в свою очередь, открывается. Затем ток направляется к светодиоду и происходит свечение. По мере отступления напряжения он угасает. Далее всё происходит циклично. В таблице приведены основные параметры серийно выпускаемых МСД, взятые из Интернет – файлов Datasheet.

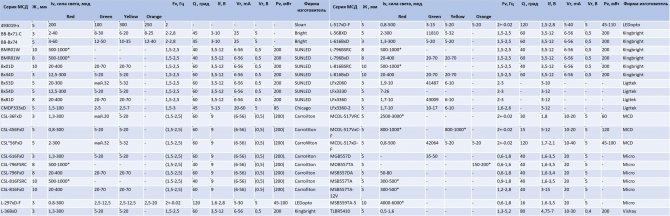

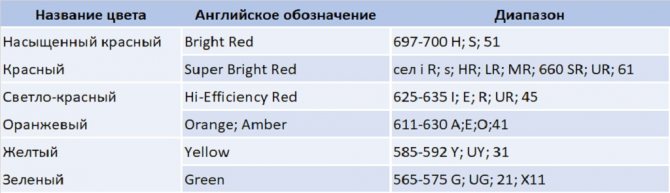

Таблица основных параметров серийно выпускаемых мигающих светодиодов.

В данной статье указаны сразу несколько методов создания мигающих светодиодов. Благодаря этому, можно легко починить игрушку ребёнка, освещение в доме и новогоднюю гирлянду. Углубив свои познания в технике, создание светодиодов можно применить в других механизмах, например в разработке светового сигнала при открытии или не полном закрытии дверцы холодильника, если в подъезде темно, то подобная мигающая конструкция поможет гостям найти звонок или выключатель.

Будет интересно Распиновка USB: виды разъема и распайка по цветам кабеля

Продвинутые техники могут создать сигнальный поворотник для велосипеда, это поможет пешеходам узнать, в каком направлении будет двигаться транспортное средство. В общем, мест для применения моргающих светодиодов огромное количество. Для их применения нужны элементарные познания, необходимые материалы и умелые руки!

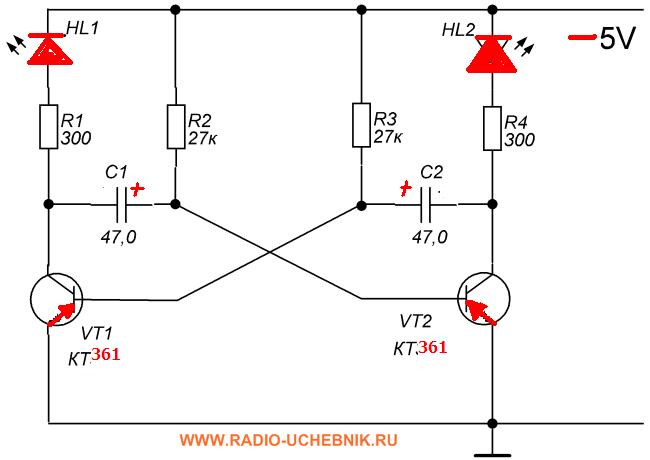

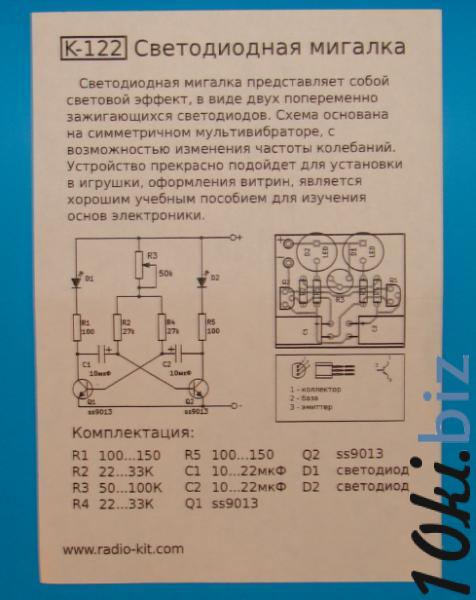

Светодиодная мигалка — мультивибратор

• Принцип работы мультивибратора
• Мультивибратор в своем исполнении

Здравствуйте дорогие друзья и все читатели моего блога popayaem.ru. Сегодняшний пост будет о простом но интересном устройстве. Сегодня мы рассмотрим, изучим и соберем светодиодную мигалку, в основе которой лежит простой генератор прямоугольных импульсов — мультивибратор.

Все это будет дальше по тексту, а пока я хочу рассказать небольшом изменении на блоге.

Заходя на свой бложик, мне всегда хочется сделать что-нибудь эдакое, что-то такое , что сделает сайт запоминающимся. Так что представляю вашему вниманию новую  «секретную страницу» на блоге.

Эта страница отныне носит название — «».

Вы наверное спросите: «Как же ее найти?»  А очень просто!

Вы наверное заметили, что на блоге появился некий отслаивающийся уголок с надписью «Скорей сюда».

 Причем стоит только подвести курсор мыши к этой надписи , как уголок начинает еще больше отслаиваться, обнажая надпись — ссылку «».

Эта ссылка ведет на секретную страницу, где вас ждет небольшой, но приятный сюрприз — подготовленный мной подарок. Более того, в дальнейшем на этой странице будут размещаться  полезные материалы, радиолюбительский софт и что-нибудь еще — пока еще не придумал. Так что, периодически заглядывайте за уголок — вдруг я что-то там припрятал.

 Ладно, немножко отвлекся, теперь продолжим…

Вообще схем мультивибраторов существует много, но наиболее популярная и обсуждаемая это схема нестабильного симметричного мультивибратора. Обычно ее изображают таким образом.

Вот к примеру эту мультивибраторную мигалку я спаял гдето   год назад из подручных деталек и как видите  — мигает. Мигает несмотря на корявый монтаж, выполненный на макетной плате.

Эта схема рабочая и неприхотливая. Нужно лишь определиться как же она работает?

Принцип работы мультивибратора

Если собрать эту схемку на макетной плате и замерить напряжение мультиметром между эмиттером и коллектором, то что мы увидим? Мы увидим, что напряжение на транзисторе то поднимается почти до напряжения источника питания, то падает до нуля. Это говорит о том, что транзисторы в этой схеме работают в ключевом режиме. Замечу , что когда один транзистор открыт, второй обязательно закрыт.

Переключение транзисторов происходит следующим образом.

Когда один транзистор открыт, допустим VT1, происходит разрядка конденсатора C1. Конденсатор С2 — напротив спокойно заряжается базовым током через R4.

Конденсатор C1 в процессе разрядки держит базу транзистора VT2 под отрицательным напряжением — запирает его. Дальнейшая разрядка доводит конденсатор C1 до нуля и далее заряжает его в другую сторону.

И вся эта свистопляска продолжается по в режиме нон стоп, пока питание не вырубишь.

Мультивибратор в своем исполнении

Сделав однажды мультивибраторную мигалку на макетке, мне захотелось ее немножко облагородить — сделать нормальную печатную плату для мультивибратора и заодно сделать платку для светодиодной индикации. Разрабатывал я их в программе Eagle CAD, которая не намного сложнее Sprintlayout но зато имеет жесткую привязку к схеме.

Печатная плата мультивибратора слева. Схема электрическая справа.

Печатная плата. Схема электрическая.

Рисунки печатной платы с помощью лазерного принтера я распечатал на фотобумаге. Затем в полном соответствии с народной технологией ЛУТ вытравил платки. В итоге после напайки деталей получились вот такие платки.

Честно говоря , после полного монтажа и подключения питания случился небольшой баг. Набранный из светодиодов знак плюса не перемигивал. Он просто и ровно горел будто мультивибратора и нет вовсе.

Пришлось изрядно понервничать. Замена четырехконечного индикатора на два светодиода исправляло ситуацию, но стоило вернуть все на свои места — мигалка не мигала.

Оказалось, что два светодиодных плеча сомкнуты перемычкой, видимо когда залуживал платку немного переборщил с припоем. В итоге светодиодные «плечики» горели не по переменке а синхронно. Ну ничего, несколько движений паяльником исправили ситуацию.

Результат того, что получилось я запечатлел на видео:

По моему получилось не плохо.

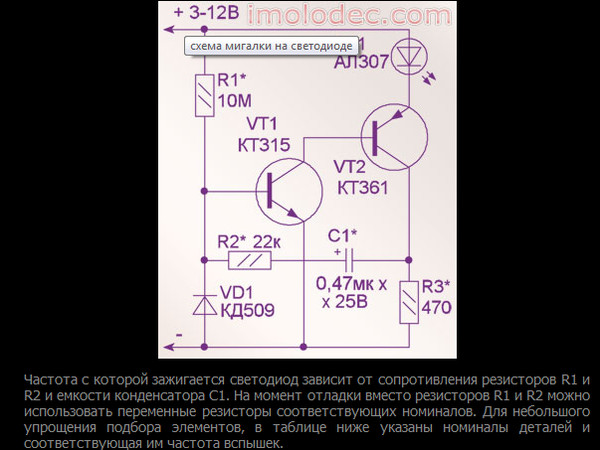

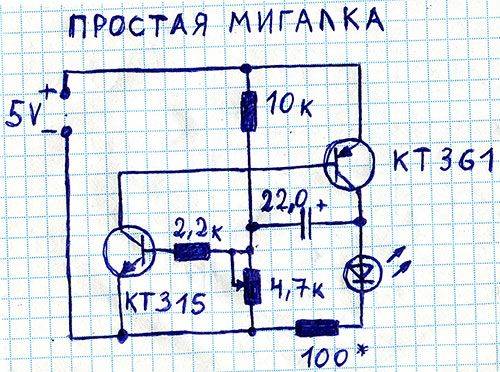

Самая простая схема мигалки на светодиоде

Вашему вниманию представлена, наверное, самая простая, но интересная схема мигалки на светодиоде. Если у вас есть меленькая новогодняя елочка из блестящего дождика то вмонтированный в ее основание яркий светодиод в 5-7 Кд который не просто горит, а еще и мигает – очень простое и красивое украшение рабочего места. Питание схемы 3-12 В, может быть заменено на питание от порта USB. Предыдущая статья также была про мигалку на светодиодах, но в отличие от нее данная статья расскажет про мигалку на одном светодиоде, что никоим образом не сужает ее область применения, я бы сказал даже наоборот. Наверняка вы не однократно видели подмигивающий зеленый, красный или синий огонек, например, в

автомобильной сигнализации. Теперь и у вас есть возможность собрать простейшую схему мигалки на светодиоде. Ниже будет представлена таблица с параметрами деталей в схеме для определения частоты вспышек.

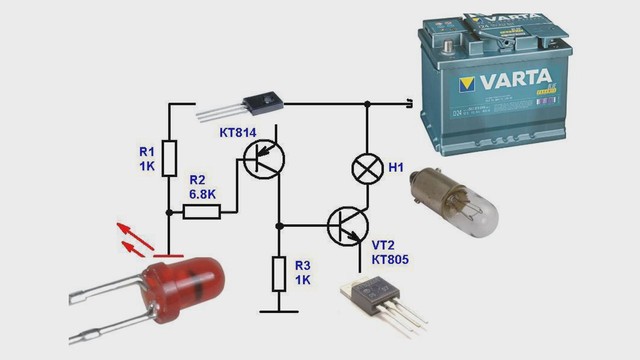

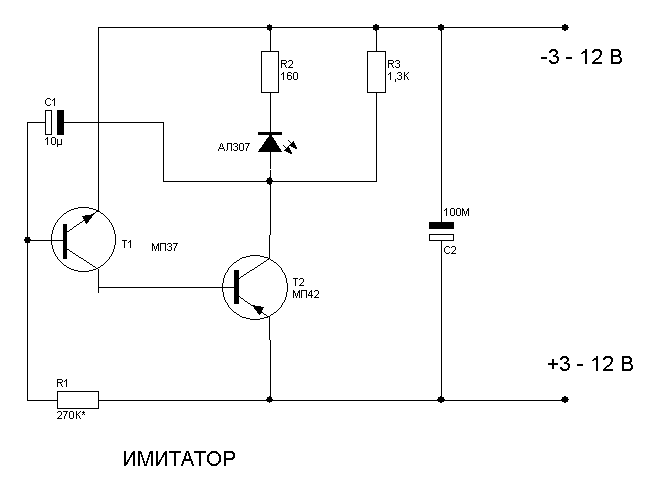

Кроме такого применения можно использовать мигалку на светодиоде как эмулятор автомобильной сигнализации. Установка новой автомобильной сигнализации дело не простое и хлопотное, а, имея под рукой указанные детали можно быстро собрать схему мигалки на светодиоде и вот уже ваш автомобиль на первое время «защищен». Во всяком случае от случайного взлома. Такая «автомобильная сигнализация» – мигающий в щели торпеды светодиод отпугнет неопытных взломщиков, ведь это первый признак работающей сигналки ? Да мало ли где еще понадобится мигающий светодиод.

Частота с которой зажигается светодиод зависит от сопротивления резисторов R1 и R2 и емкости конденсатора С1. На момент отладки вместо резисторов R1 и R2 можно использовать переменные резисторы соответствующих номиналов. Для небольшого упрощения подбора элементов, в таблице ниже указаны номиналы деталей и соответствующая им частота вспышек.

Если мигалка на светодиоде при каких-то номиналах отказывается работать необходимо, прежде всего, обратить внимание на резистор R1, его сопротивление может быть слишком мало, а также на резистор R2, его сопротивление может быть слишком большим. От резистора R2 зависит длительность самих импульсов, а от резистора R1 длительность паузы между импульсами

Схема мигалки на светодиоде с небольшими доработками может стать генератором звуковых импульсов. Для этого потребуется на место резистора R3 установить динамик сопротивлением до 4 Ом. Светодиод HL1 заменить на перемычку. В качестве транзистора VT2 использовать транзистор достаточной мощности. Кроме этого необходимо подобрать конденсатор С1 необходимой емкости. Выбор осуществляется следующим образом. Скажем у нас элементы с параметрами из 2 строки таблицы. Частота импульсов 1Гц (60 импульсов в минуту). А мы хотим получить звук с частотой 1000Гц. Следовательно надо уменьшить емкость конденсатора в 1000 раз. Получаем 10мкФ / 1000 = 0,01мкФ = 10нФ. Помимо этого можно поиграть с уменьшением сопротивления резисторов, но не сильно увлекайтесь, можно пожечь транзисторы.

Несколько советов

Во-первых, рекомендуем брать регулируемый блок питания. Часто даже правильно собранная схема работает неверно. В таком случае иногда достаточно немножко подкрутить входное напряжение регулятором на блоке.

Во-вторых, покупайте только качественные детали.

В-третьих, если вам кажется, что мигалка на светодиоде не пригодится вам в быту, хорошо подумайте и оглянитесь вокруг. Или поищите в интернете информацию, где их применяют. Вы наверняка найдете что-нибудь интересное.

Если же просто решили освоить азы радиолюбителя, то такого вопроса и не возникнет. Пробуйте собирать простые схемы и переходите к сложным. Например, к так называемым адресным светодиодным лентам, которые используются уже для серьезных комбинаций мигания света сразу между несколькими светодиодами, а то и десятками светодиодов.

Частота выходного сигнала

f ~1/2RC

На выходе создаются кратковременные импульсы с периодом T=2RC, а длительность низкого уровня (когда СД светит) составляет примерно T/25 с.

Частоту импульсов задают в главной мере C1 и RV1, первый компонент имеет постоянное значение ёмкости, а сопротивление второго наоборот можно изменять, тем самым изменяя количество световых импульсов за единицу времени (оно также зависит от напряжения питания…). Чем больше ёмкость конденсатора C1 и сопротивление резистора RV1, тем реже будут вспышки света (время между вспышками больше). Уменьшая ёмкость C1 и сопротивление RV1 наоборот уменьшается период, а, следовательно, увеличивается частота вспышек.

Принципиальная схема

Если же единственное место возможного питания – электросеть, то можно мигающий светодиод подключить по очень хорошо зарекомендовавшей себя схеме, показанной на рисунке. На резисторах R1-R3 падает избыточное напряжение. Резисторов три по 75 кОм, а не один на 220 кОм потому что желательно сделать линию длиннее, чтобы гарантировано избежать пробоя. Диод VD1 служит выпрямителем. Конденсатор С1 – накопительный. Теперь самое интересное, – в схеме есть стабилитрон VD1. В принципе, если бы светодиод HL1 был бы не мигающем надобности в этом стабилитроне не было бы, как и в резисторе R4.

Но НИ – мигающий светодиод. Потому в те моменты времени когда он гаснет его сопротивление сильно возрастает и, соответственно, возрастает и падающее на нем напряжение. Если не будет стабилитрона VD1 прямое напряжение на НИ в момент его гашения достигнет 300V и может быть даже больше. Что приведет к выходу его из строя. Здесь же есть стабилитрон, который ограничит напряжение на светодиоде в те моменты, когда он будет погашен.

Напряжение стабилизации стабилитрона совсем не обязательно должно быть12V. Стабилитрон может быть на любое напряжение, которое нормально выдерживает светодиод в погашенном состоянии. Но не ниже его прямого напряжения в горящем состоянии. То есть, где-то от ЗV до 30V. Практически любой стабилитрон на любое напряжение в этих пределах. Соответственно, конденсатор С1 должен быть на напряжение не ниже напряжения стабилитрона.

Резистор R4 нужен для того, чтобы ограничить ток разрядки конденсатора через светодиод в момент его зажигания. В принципе, можно обойтись и без него, но велика вероятность что светодиод долго не прослужит. Так что R4 здесь на всякий случай. Особенно актуален R4 при использовании стабилитрона на напряжение у верхнего предела (до 30V). Потому что чем выше это напряжение, тем будет больше бросок тока в момент зажигания светодиода.

Будет интересно Как проверить трансформатор при помощи мультиметра

Простой способ

При помощи этого метода получится создать конструкцию при напряжении от 3 до 12 вольт. Как сделать самому мигающий светодиод, рассказано ниже. Для сборки потребуются следующие компоненты:

• Резистор 6.8 – 15 Ом (2 шт).
• Резисторы с сопротивлением 470 – 680 Ом (2 шт).
• Маломощные транзисторы со структурой «n-p-n» (2 шт).
• Электроконденсаторы с ёмкостью 47 – 100 мкФ (2 шт).
• Маломощный светодиод, цвет не имеет значение (1 шт).
• Паяльник, припой и флюс.

Напомним, перед началом работы рекомендуется зачистить выводы всех радиодеталей, а после залудить их. Не забываем о полярности включения электролитических конденсаторов. Ниже приведена схема подключения всех вышеуказанных компонентов. Создав правильную конструкцию напряжение на R2 перестанет доходить до Т2, в это время открытым останется Т3 и R1, именно через них пройдёт ток и дойдёт до светодиода. За счёт того, что подача тока осуществляется циклично, светодиод будет мигающий.

Три красных светодиода.

Моргающий светодиод

Для создания данной модели понадобиться все вышеуказанные компоненты, а также одна обычная пальчиковая батарейка. Ниже предоставлена элементарная схема сборки. В данной системе подключения имеются несколько цепочек заряда конденсаторов – это R1C1R2 и R3C2R2. После того, как С1 и С2 имеют необходимый заряд они открываются, второй конденсатор соединён с батарейкой. Их суммарное напряжение проходит через Т2 и проникает в светодиод, за счёт этого он начинает светиться, как только напряжение исчезает он тухнет, а С1 и С2 теряют энергию. Как только напряжение к ним возвращается, происходит новый круг подачи тока в светодиод, и он снова начинает светиться. Таким образом, за счёт батарейки и небольших познаний физики, можно в домашних условиях создать моргающий светодиод.

Создание мигающего светодиода.

Мигалка

Взглянув на эту схему, любой человек хоть не много понимающий в механике найдёт сразу две ошибки. Первая заключается в том, что эмиттер и коллектор подключены не правильно, а вот вторая это «висящая» база. Несмотря на две технические особенности светодиод будет работать. Точка соединения КТ315 служит динистором, за счёт того, что в нём накапливается много напряжения, он отдаёт её транзистору, а тот, в свою очередь, открывается. Затем ток направляется к светодиоду и происходит свечение. По мере отступления напряжения он угасает. Далее всё происходит циклично. В таблице приведены основные параметры серийно выпускаемых МСД, взятые из Интернет – файлов Datasheet.

Таблица основных параметров серийно выпускаемых мигающих светодиодов.

В данной статье указаны сразу несколько методов создания мигающих светодиодов. Благодаря этому, можно легко починить игрушку ребёнка, освещение в доме и новогоднюю гирлянду. Углубив свои познания в технике, создание светодиодов можно применить в других механизмах, например в разработке светового сигнала при открытии или не полном закрытии дверцы холодильника, если в подъезде темно, то подобная мигающая конструкция поможет гостям найти звонок или выключатель.

Будет интересно Схема подключения проходного двухклавишного выключателя

Продвинутые техники могут создать сигнальный поворотник для велосипеда, это поможет пешеходам узнать, в каком направлении будет двигаться транспортное средство. В общем, мест для применения моргающих светодиодов огромное количество. Для их применения нужны элементарные познания, необходимые материалы и умелые руки!

Обычные светодиоды и семы мигалок на их основе

Начинающий радиолюбитель может собрать мигалку и на простом одноцветном светоизлучающем диоде, имея минимальный набор радиоэлементов. Для этого рассмотрим несколько практических схем, отличающихся минимальным набором используемых радиодеталей, простотой, долговечностью и надежностью.

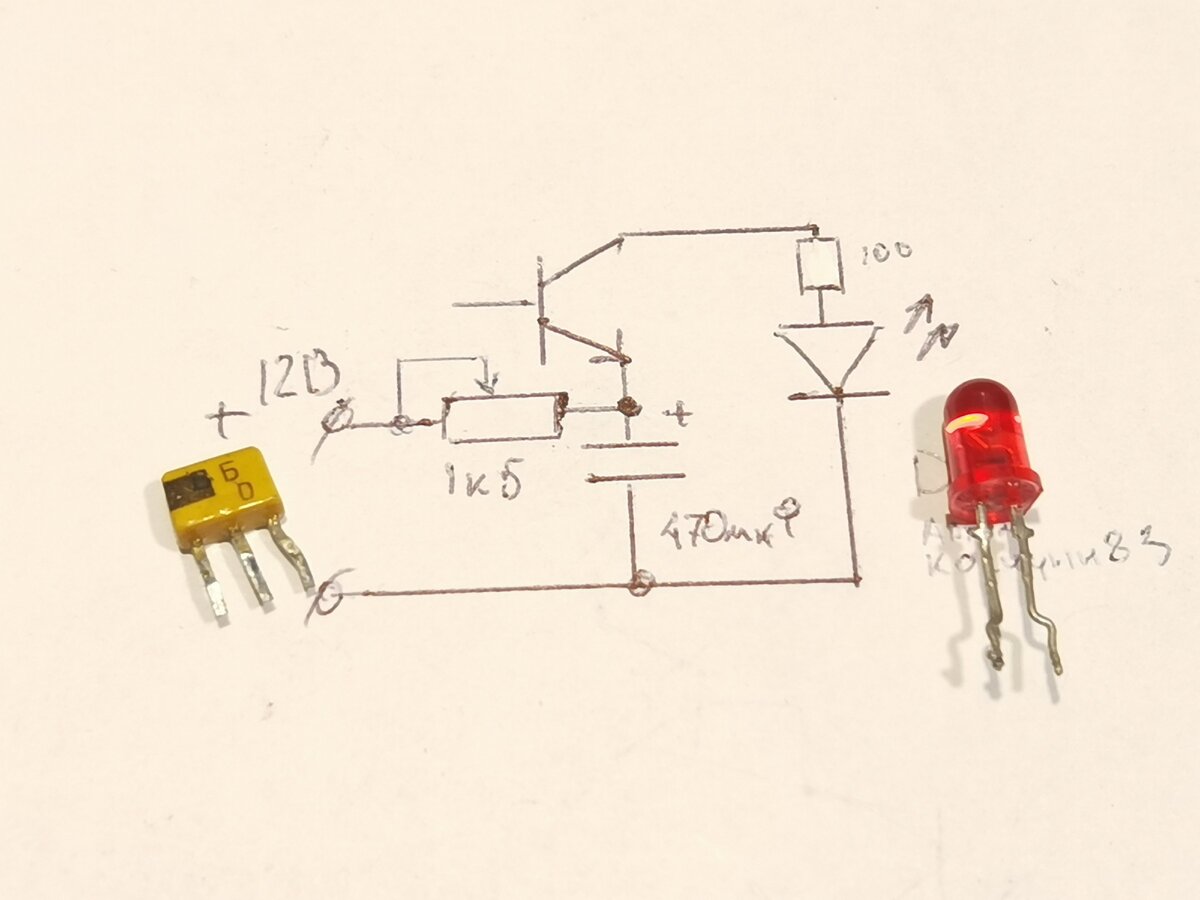

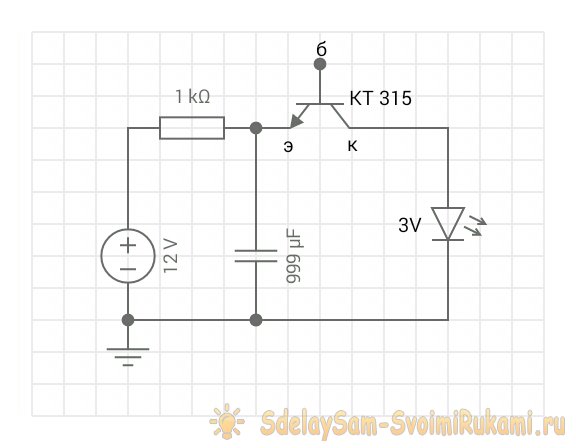

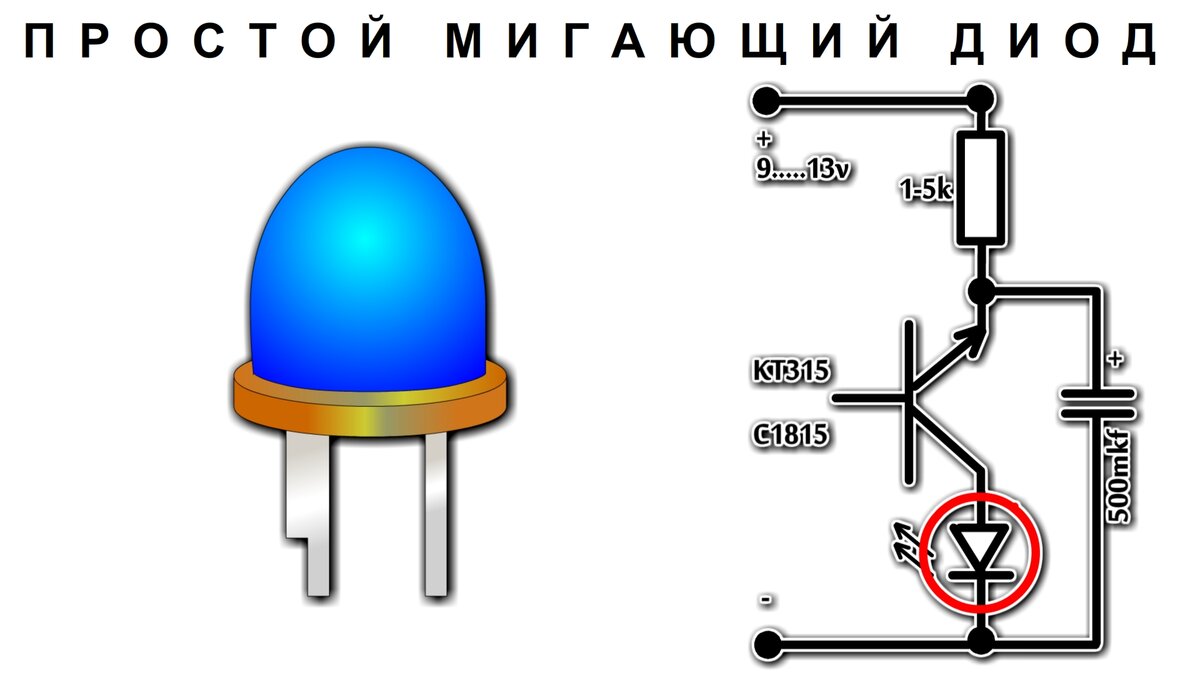

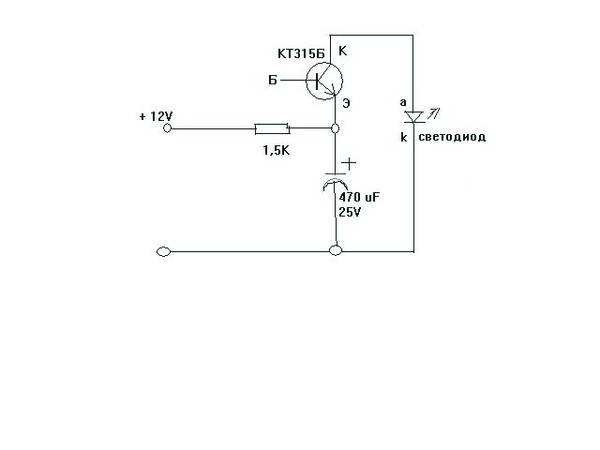

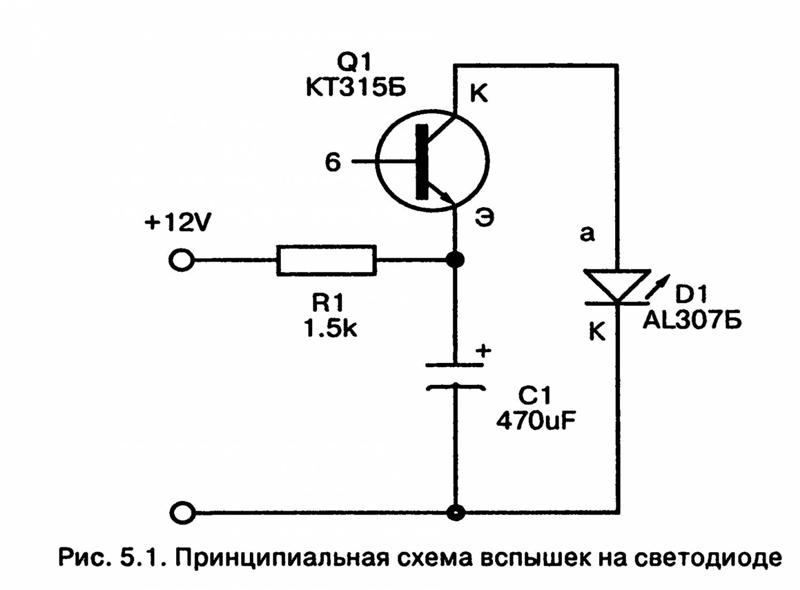

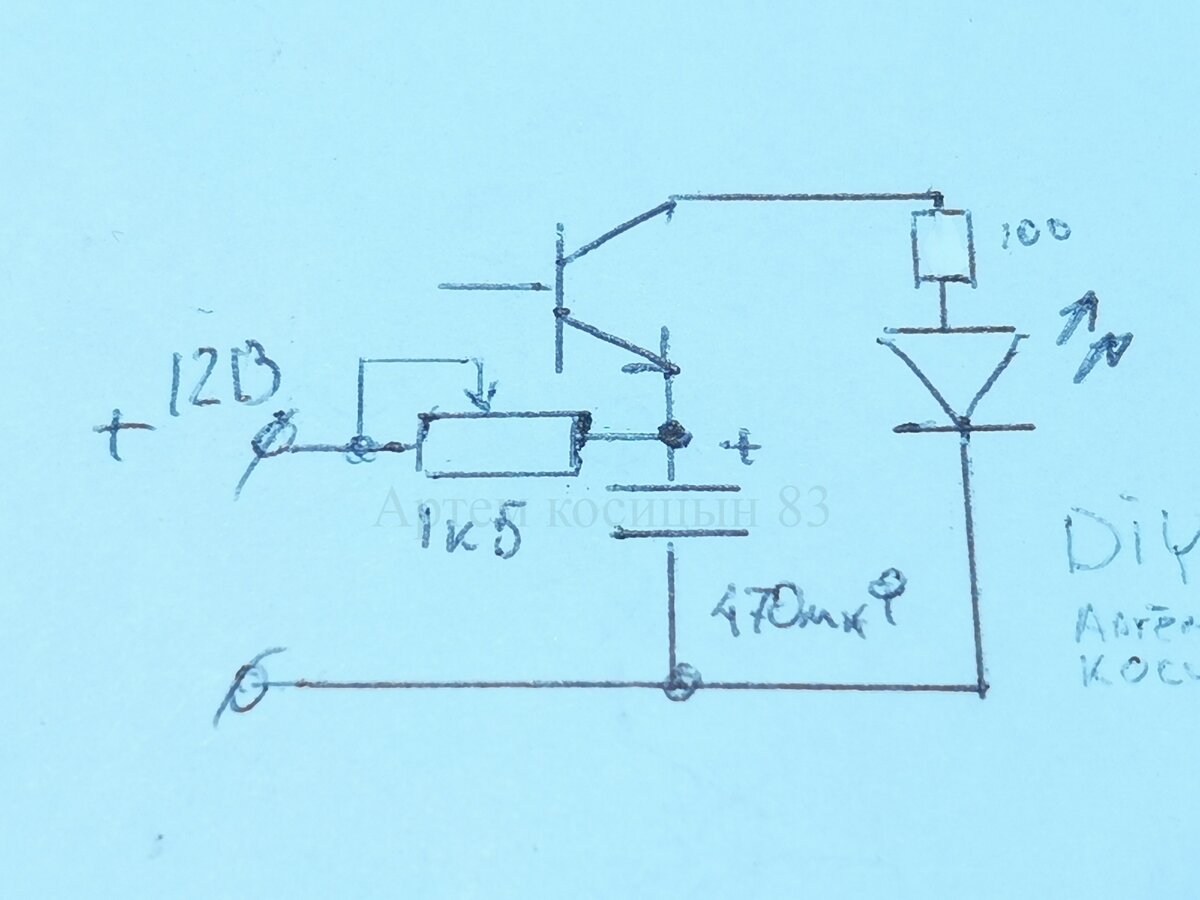

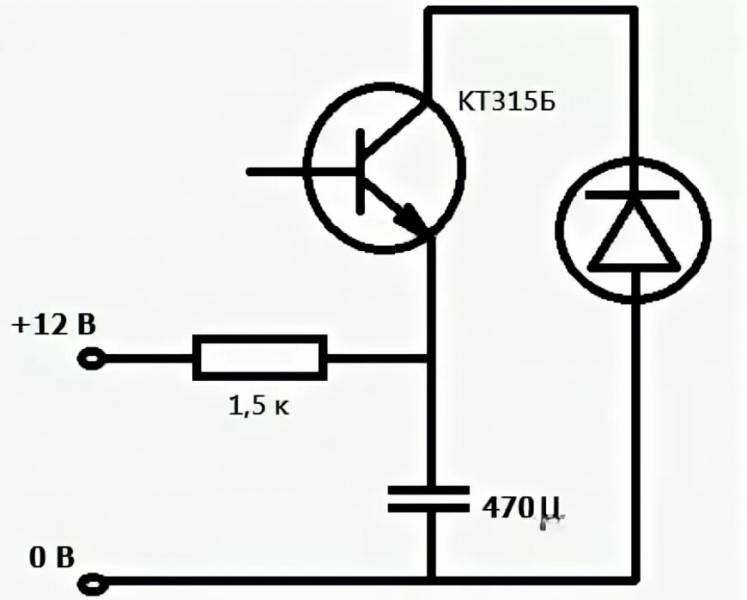

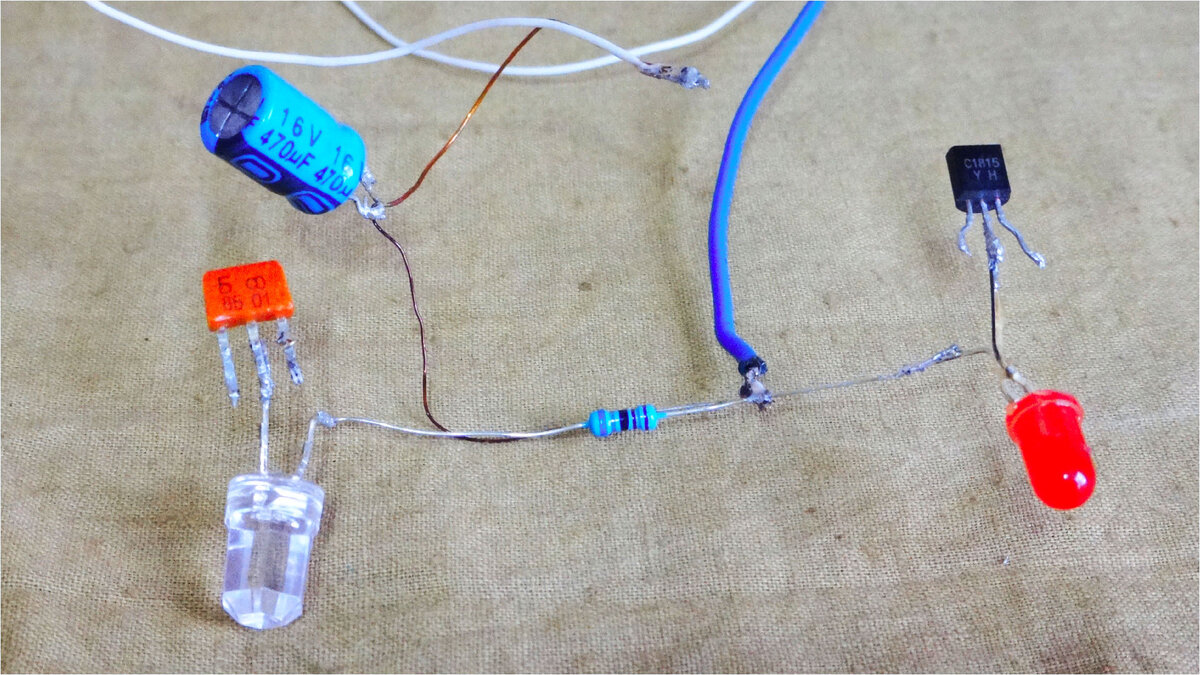

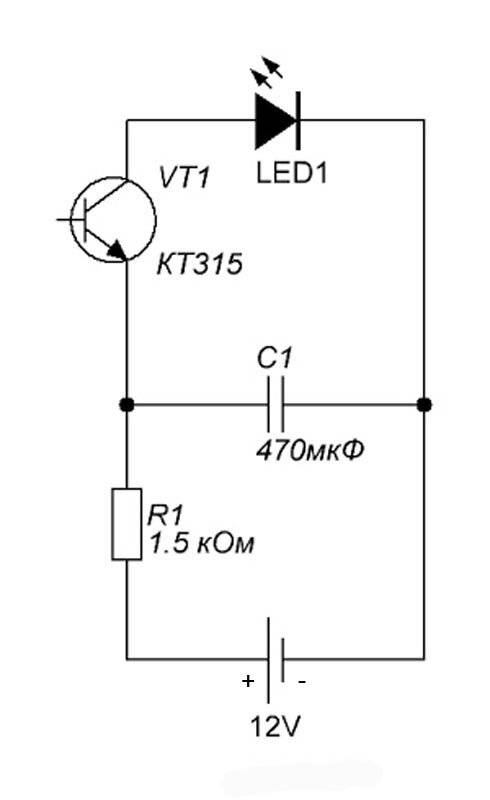

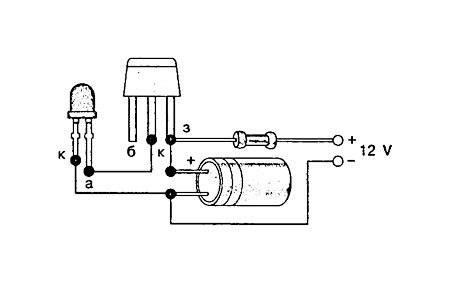

Первая схема состоит из маломощного транзистора Q1 (КТ315, КТ3102 или аналогичный импортный аналог), полярного конденсатора C1 на 16В с емкостью 470 мкФ, резистора R1 на 820-1000 Ом и светодиода L1 наподобие АЛ307. Питается вся схема от источника напряжения 12В.

Приведенная схема работает по принципу лавинного пробоя, поэтому база транзистора остаётся «висеть в воздухе», а на эмиттер подаётся положительный потенциал. При включении происходит заряд конденсатора, примерно до 10В, после чего транзистор на мгновение открывается с отдачей накопленной энергии в нагрузку, что проявляется в виде мигания светодиода. Недостаток схемы заключается в необходимости наличия источника напряжения 12В.

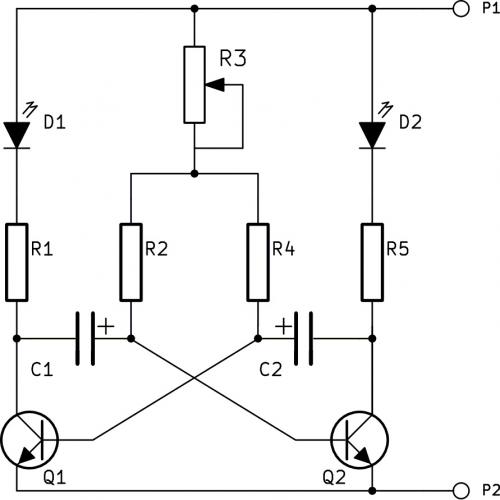

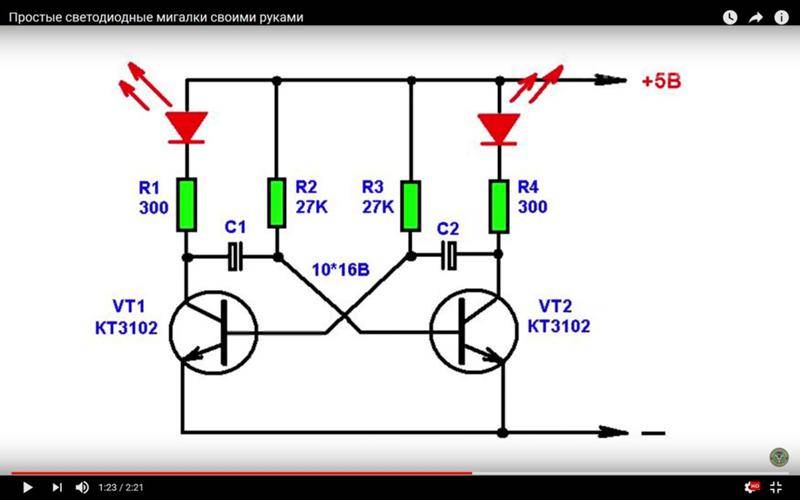

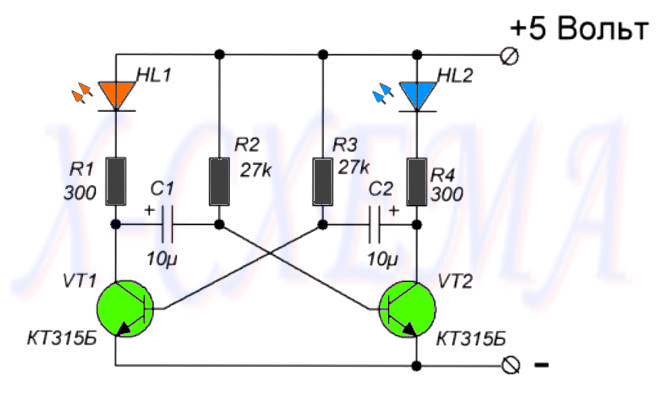

Вторая схема собрана по принципу транзисторного мультивибратора и считается более надёжной. Для её реализации потребуется:

• два транзистора КТ3102 (или их аналога);
• два полярных конденсатора на 16В емкостью 10 мкФ;
• два резистора (R1 и R4) по 300 Ом для ограничения тока нагрузки;
• два резистора (R2 и R3) по 27 кОм для задания тока базы транзистора;
• два светодиода любого цвета.

В данном случае на элементы подаётся постоянное напряжение 5В. Схема работает по принципу поочередного заряда-разряда конденсаторов С1 и С2, что приводит к открыванию соответствующего транзистора. Пока VT1 сбрасывает накопленную энергию С1 через открытый переход коллектор-эмиттер, светится первый светодиод. В это время происходит плавный заряд С2, что способствует уменьшению тока базы VT1. В определённый момент VT1 закрывается, а VT2 открывается и светится второй светодиод.

Вторая схема имеет сразу несколько преимуществ:

1. Она может работать в широком диапазоне напряжений начиная от 3В. Подавая на вход более 5В, придётся пересчитать номиналы резисторов, чтобы не пробить светодиод и не превысить максимальный ток базы транзистора.
2. В нагрузку можно включать 2–3 светодиода параллельно или последовательно, пересчитав номиналы резисторов.
3. Равное увеличение ёмкости конденсаторов ведёт к увеличению длительности свечения.
4. Изменив ёмкость одного конденсатора, получим несимметричный мультивибратор, в котором время свечения будет различным.

Иногда вместо мигающих светодиодов радиолюбитель наблюдает обычное свечение, то есть оба транзистора частично приоткрыты. В таком случае нужно либо заменить транзисторы, либо запаять резисторы R2 и R3 с меньшим номиналом, увеличив, тем самым, ток базы.

Кроме рассмотренных принципиальных схем, существует великое множество других несложных решений, которые вызывают мигание светодиода

Начинающим радиолюбителям стоит обратить внимание на недорогую и широко распространенную микросхему NE555, на которой также можно реализовать данный эффект. Её многофункциональность поможет собирать и другие интересные схемы

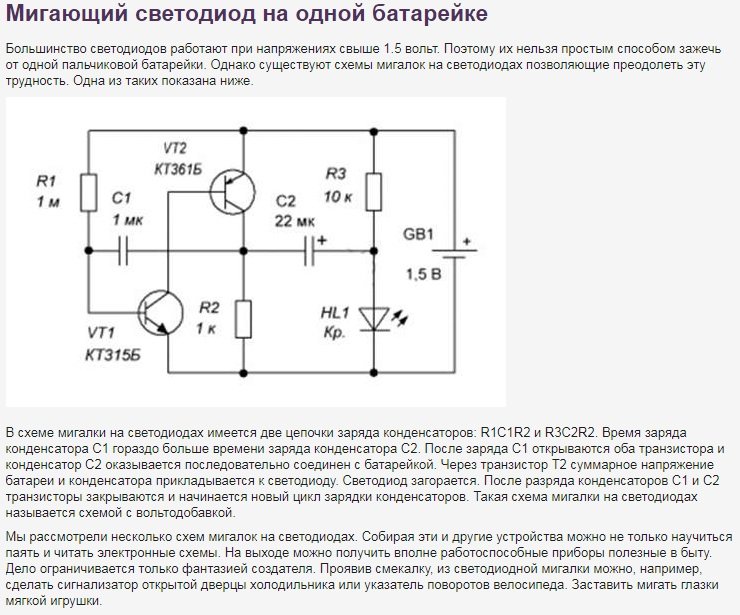

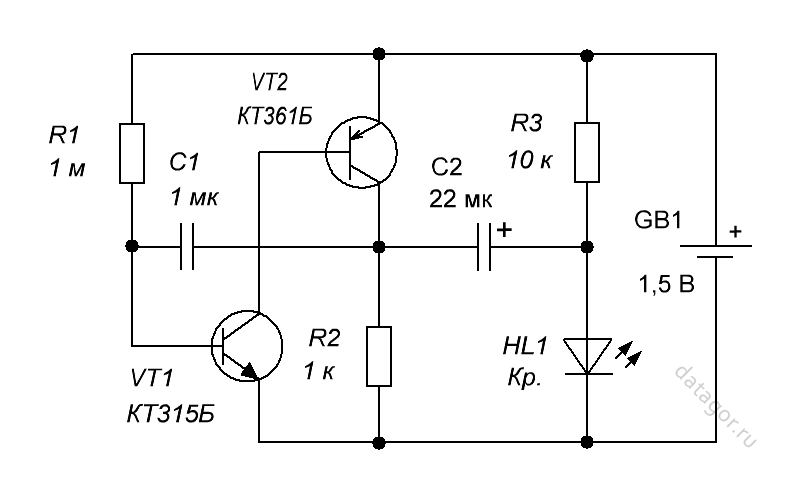

Мигающий светодиод на одной батарейке

Большинство светодиодов работают при напряжениях свыше 1.5 вольт. Поэтому их нельзя простым способом зажечь от одной пальчиковой батарейки. Однако существуют схемы мигалок на светодиодах позволяющие преодолеть эту трудность. Одна из таких показана ниже.

В схеме мигалки на светодиодах имеется две цепочки заряда конденсаторов: R1C1R2 и R3C2R2. Время заряда конденсатора С1 гораздо больше времени заряда конденсатора С2. После заряда С1 открываются оба транзистора и конденсатор С2 оказывается последовательно соединен с батарейкой. Через транзистор Т2 суммарное напряжение батареи и конденсатора прикладывается к светодиоду. Светодиод загорается. После разряда конденсаторов С1 и С2 транзисторы закрываются и начинается новый цикл зарядки конденсаторов. Такая схема мигалки на светодиодах называется схемой с вольтодобавкой.

Мы рассмотрели несколько схем мигалок на светодиодах. Собирая эти и другие устройства можно не только научиться паять и читать электронные схемы. На выходе можно получить вполне работоспособные приборы полезные в быту. Дело ограничивается только фантазией создателя. Проявив смекалку, из светодиодной мигалки можно, например, сделать сигнализатор открытой дверцы холодильника или указатель поворотов велосипеда. Заставить мигать глазки мягкой игрушки.

Открывать полный загадок мир радиоэлектроники, не имея специализированного образования, рекомендуется начинать со сборки простых электронных схем. Уровень удовлетворения при этом будет выше, если положительный результат будет сопровождаться приятным визуальным эффектом. Идеальным вариантом являются схемы с одним или двумя мигающими светодиодами в нагрузке. Ниже приведена информация, которая поможет в реализации наиболее простых схем, сделанных своими руками.
