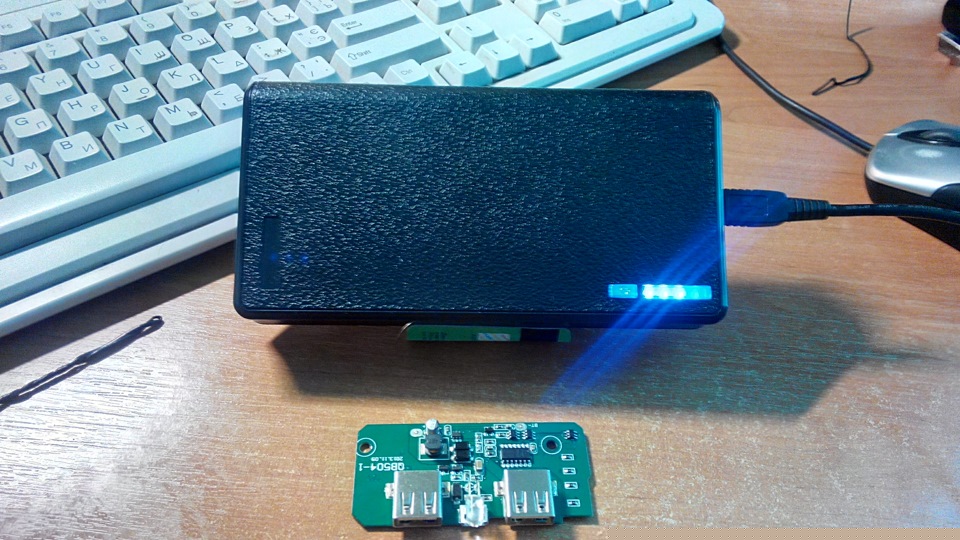

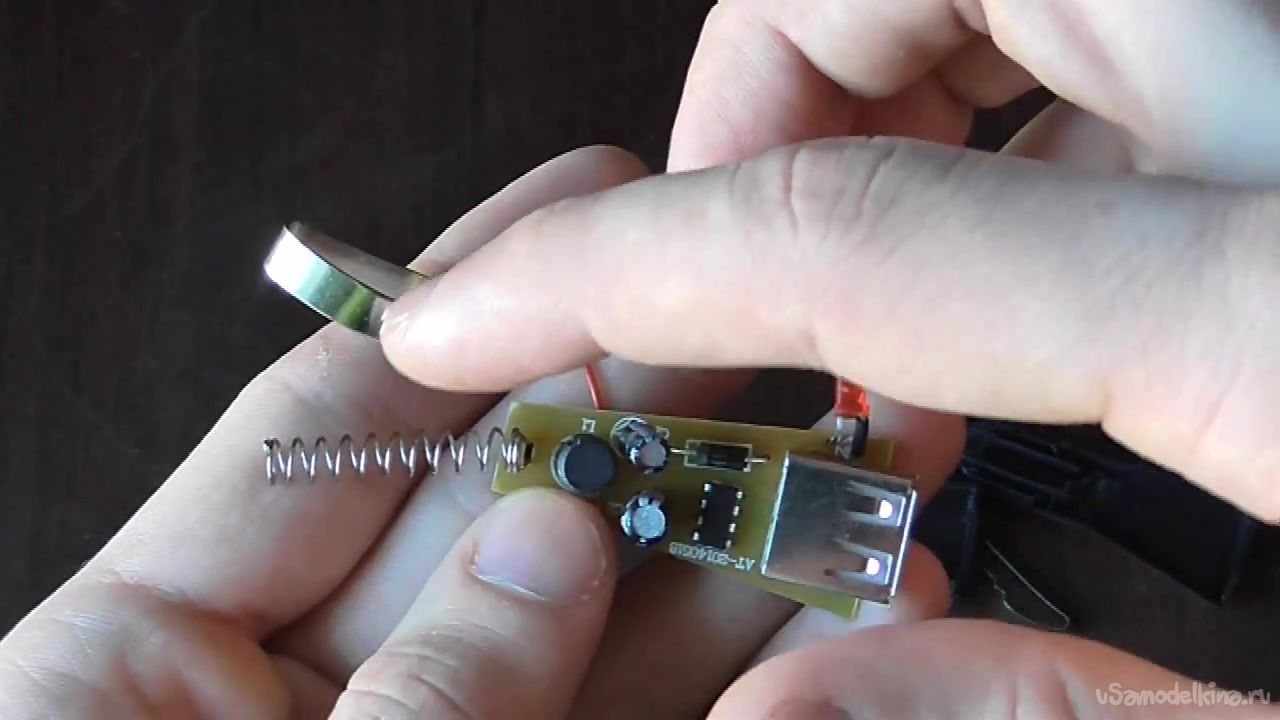

Преобразователь 3,7-5V для POWER BANK-a

САМОДЕЛЬНЫЙ POWER BANK С СОЛНЕЧНОЙ БАТАРЕЕЙ

Солнечная энергия является абсолютно бесплатным (пока ), широко доступным и экологически чистым видом энергии. Многие знакомы с так называемыми фотоэлектрическими преобразователями, или солнечными панелями. Их ячейки изготавливаются из специальных полупроводниковых материалов, и когда солнечный свет попадает в них, он выбивает электроны, заставляя их отделяться от своих атомов. Когда электроны проходят сквозь клетку, они генерируют электричество.

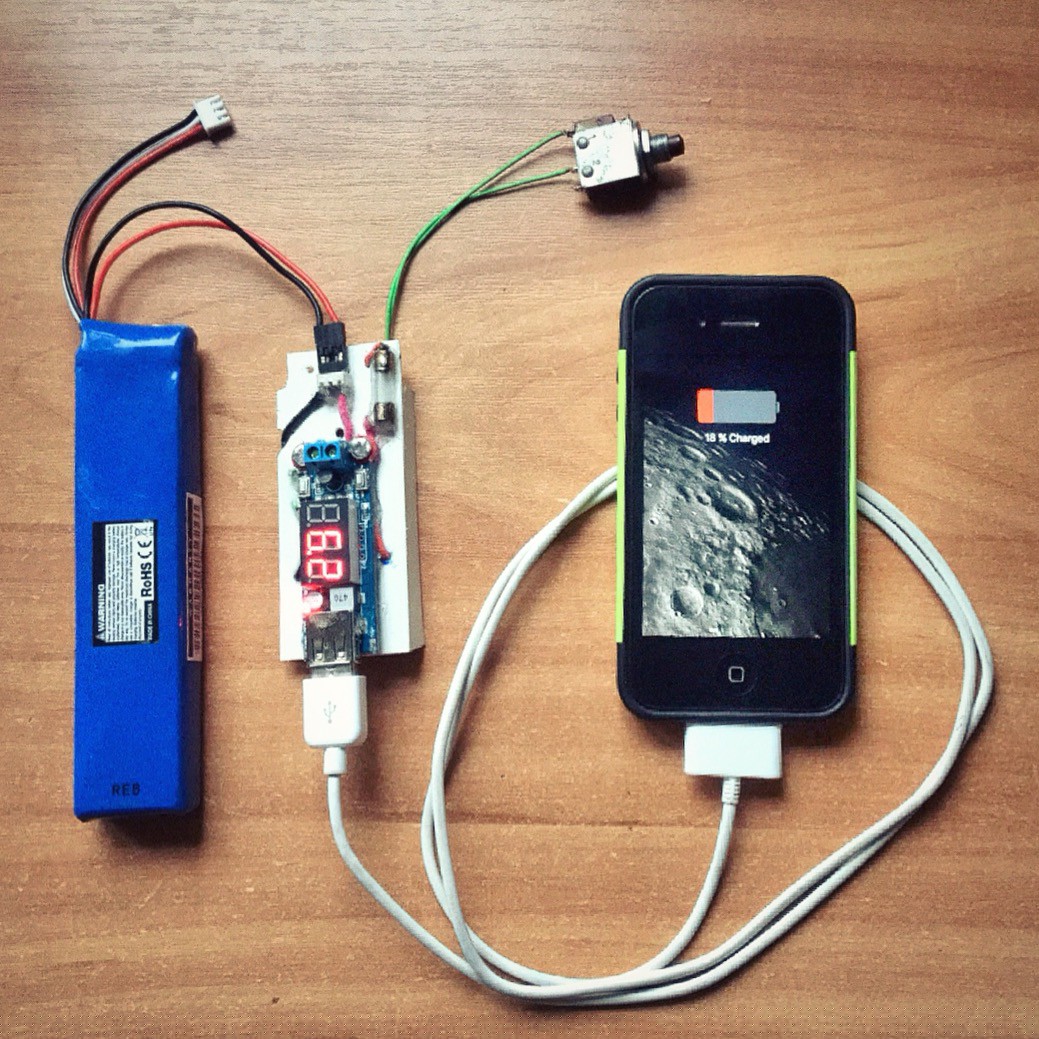

Power Bank — практика

В общем с краткой теорией закончили. А теперь будем делать мощный и качественный Повербанк, который собирает и накапливает энергию с помощью солнечных панелей, как это происходит в предыдущим проекте. Электричество, получаемое от этих панелей, хранится в Li-Po батарее. Затем аккумуляторная батарея используется для формирования нужного питания — стабилизированных 5 В, которое используется в USB-гаджетах, чаще всего смартфонах. Power Bank также может заряжаться от внешнего источника 5 В от сетевого адаптера на 220 В. На улице он самостоятельно заряжается с помощью солнечного света — как и задумано.

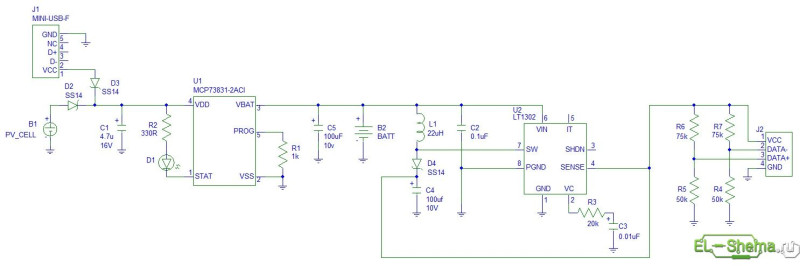

Схема принципиальная

Сохраните схему чтоб увеличить

Печатная плата в архиве. Схема Повербанка на солнечных элементах состоит из двух частей. Первая — это зарядное устройство на основе MCP73831 и вторая — повышающий преобразователь на LT1302-5, который преобразует напряжение литиевого аккумулятора в 5 В.

MCP73831 — это миниатюрный контроллер заряда литий-ионных или литий-полимерных АКБ. Поскольку диапазон входного напряжения составляет 3,7 — 6 В, любое значение между этими величинами может быть использовано в качестве источника входного вольтажа. Дополнительный 5 В вход мини USB также включен в схему, чтоб зарядить Повер-банк от сети 220 В через адаптер, когда солнечного света недостаточно. Контроллер будет заряжать аккумулятор до 4.2 V в полностью безопасном режиме. Светодиод на контроллере горит в течение всего процесса заряда.

Второй каскад — повышающий преобразователь, который преобразует напряжение аккумулятора 4 В в 5 В. Он основан на микросхеме LT1302-5 — DC/DC преобразователь на фиксированное напряжение выхода 5 В. Входное напряжение LT1302-5 может быть ниже 2,2 В.

Солнечные панели, используемые в проекте, рассчитаны на 6 В и 150 мА, что обеспечивают около 1 Вт/ч в идеальных условиях. А литий-полимерная батарея тут стоит мощностью 3,7 В И 4000 мА, которая сможет дать около 15 Вт/ч. Учтите, что зарядка будет длиться гораздо больше, чем 15 часов, так как эффективность хранения и повышающего преобразования будет меньше, чем 100%. Но поскольку солнечная энергия является бесплатной — спешить некуда.

Руководство к покупке — какой пауэр банк купить?

Покупка пауэрбанка — хорошее решение для людей, которые большую часть дня проводят вне дома и не имеют постоянного доступа к электросети. Многие люди, обучающиеся или работающие вне офиса, охотно используют альтернативу, которая позволит при необходимости зарядить свой смартфон, планшет или автомобильную навигацию.

В этом маленьком гаджете установлен такой же аккумулятор, что и в мобильном телефоне. Способ зарядки такой же, как и в случае со смартфоном. Но портативные накопители энергии гораздо практичнее. Модель емкостью более 10 000 мАч выполняет несколько циклов зарядки, что означает, что ее можно использовать несколько раз. Это очень хороший вариант для людей, у которых нет доступа к розетке или которые отправляются в долгое путешествие, не имея возможности подключить свой смартфон к розетке.

Какие электронные устройства можно заряжать с помощью пауэрбанка?

Пауэрбанки — это устройства, оборудованные как минимум двумя USB-портами. Первый — стандартный, для зарядки запасного аккумулятора, другой — для передачи энергии другим электронным устройствам. Большинство людей покупают внешние аккумуляторы для зарядки смартфонов и планшетов, но это небольшое устройство также можно использовать для питания автомобильных навигаторов, музыкальных плееров, игровых консолей, цифровых фотоаппаратов и умных часов. В комплект пауэрбанка входит кабель micro USB, который позволяет заряжать вышеупомянутые устройства. Индукционный аккумулятор для зарядки устройств, оснащенных этой технологией, также все чаще доступен для покупки.

Какой пауэрбанк выбрать?

При рассмотрении того, какой пауэрбанк лучший, стоит определить, какая емкость будет оптимальной для данного пользователя. Людям, которые часто заряжают свои телефоны и планшеты вдали от дома, следует выбирать прибор с высокой емкостью. Качественное оборудование должно позволять минимум два раза подключить смартфон и полностью зарядить аккумулятор.

По отзывам, лучший пауэрбанк имеет емкость 10000 мАч. Это безопасное значение, позволяющее выполнить несколько циклов зарядки. Количество выполненных перезарядок зависит от емкости аккумулятора получателя. Если в смартфоне установлен литий-ионный аккумулятор емкостью 4 500 мАч, блок питания на 50 000 мАч сможет выполнять до десяти циклов зарядки. Новые телефоны с большими дисплеями имеют гораздо большую батарею, чем модели, выпущенные несколько лет назад. В основном по этой причине мобильные зарядные устройства емкостью менее 4000 мАч не так охотно выбираются потребителями. Сегодня большинство пользователей решают купить модель с накопителем энергии от 10 000 мАч (например, блок питания 80000 мАч) до 30 000 мАч.

Какие дополнительные функции должны быть у пауэрбанка?

Решившись на покупку пауэрбанка, стоит обращать внимание не только на емкость устройства. Во многих чрезвычайных ситуациях могут быть очень полезны дополнительные функции, такие как светодиодный фонарик или солнечное зарядное устройство. Самый большой пауэрбанк с емкостью более 10000 мАч очень часто оснащается светодиодным фонариком, который потребляет мало энергии. Светодиодный свет интенсивный, поэтому может пригодиться в любой ситуации.

Функция, которую ценят пользователи, — это солнечная зарядка, которая полезна во время похода или кемпинга. Панель, подверженная воздействию солнечных лучей, позволяет заряжать пауэрбанк без подключения к электросети. Это очень практичное и удобное решение, делающее устройство полностью мобильным. Другие функции, которые охотно выбирают пользователи, — это встроенный шнур питания или прочная ручка. Кабель питания, который постоянно подключен к устройству, или блок питания со встроенным кабелем — хорошее решение для забывчивых людей. Благодаря этому решению пользователю не нужно забывать класть кабель в сумку или в багаж. Меньшие блоки питания часто имеют проушину для крепления к ключу или шнурку. кто не любит искать устройство в рюкзаке.

Пауэрбанки по хорошим ценам

Покупка пауэр банка — это расходы, зависящие от емкости и дополнительных функций устройства. Самые дешевые модели можно приобрести за 300-700 рублей. Конечно, пауэ рбанка до 1000 рублей хватит не более чем на один цикл зарядки, что может не хватить требовательным пользователям. Модели с большей емкостью от 10 000 мАч стоят от 1000 до 7500 рублей в зависимости от производителя. Принимая решение о покупке подходящего устройства, также стоит учитывать качество исполнения и дополнительные функции. Все эти элементы складываются в цену качественного брендового продукта. Конечно, пауэрбанк для iPhone производства этой компании будет дороже не брендовых моделей.

Модуль балансировки для 2S Li-ion аккумуляторов

Итак мы уже выбрали нужный нам модуль для заряда двух аккумуляторов, а как же теперь защитить эти аккумуляторы, так как сами эти платы не умеют это делать и распределять заряд между ними правильно. Для такого существуют специальные модули, называемые балансирами (http://alii.pub/65s7tv), эти платы умеют балансировать и контролировать во время заряда два последовательно подключённых аккумулятора на 3,7В, она также защищает от повышенного и пониженного напряжения на них и от короткого замыкания.

Модуль балансировки для 2S Li-ion аккумуляторов

Схема подключения платы балансира к двум аккумуляторам проста и показана ниже, к контактам P+ и P- подключается нагрузка, или же при заряде батареи какой-то из модулей заряда, например TP5100 или FM4256. Максимальный постоянный ток заряда данного балансира составляет 3А и пиковый до 5А но существуют и более мощные модули балансировки аккумуляторов 2S но здесь из приводить не буду так как подключение у них будет строится по такой же схеме.

Модуль балансировки для 2S Li-ion аккумуляторов

Модуль балансировки для 2S Li-ion аккумуляторов

В данной статье я собрал наиболее известные и популярные модули зарядки для двух Li-ion аккумуляторов 2S на 7,4В, разобрались как можно их подключить и использовать совместно с аккумуляторами типа 18650 или других типов на 3,7В используя плату балансировки и защиты, надеюсь данная статья Вам поможет при создании своих самоделок.

Забрать к себе:

Модуль заряда 2S Li-ion аккумуляторов FM4256

Главным отличием модуля зарядки Li-ion аккумуляторов на контроллере FM4256 от модуля TP5100 (http://alii.pub/65s7dc) заключается в том, что двух-баночную батарею (2S) на 7,4В можно заряжать от напряжения всего 5В (4,6-5,5В), то есть подойдёт любая USB зарядка с током 2А, от смартфона или планшета, что довольно актуально, так как найти мощный БП 10-15В сейчас сложнее, чем на 5В. Один элемент на 3,7В он заряжать не может в отличии от предыдущей платы заряда.

Модуль заряда 2S Li-ion аккумуляторов FM4256

На выходе модуля зарядки FM4256 напряжение составляет 8,4В, что соответствует максимальному напряжению двух полностью заряженных аккумуляторов и при зарядке максимальный ток составляет 1,2А.

Модуль заряда 2S Li-ion аккумуляторов FM4256

И опять же должны отметить, что модуль предназначен для заряда аккумуляторов от камер и раций, а для самодельных аккумуляторов собранных из двух штук 18650 (или других типоразмеров) понадобится балансир, который ставится между платой заряда FM4256 и аккумуляторами.

Модуль заряда 2S Li-ion аккумуляторов FM4256

Ток заряда в этом модуле изначально задан резистором, который подключен к ноге Iset микросхемы FM4256, и сопротивление резистора составляет 5 кОм, на выходе при этом установлен ток 1,2А, но можно рассчитать и на другой ток по этой формуле:

Формула расчёта тока заряда для модуля FM4256

Модуль заряда 2S Li-ion аккумуляторов FM4256

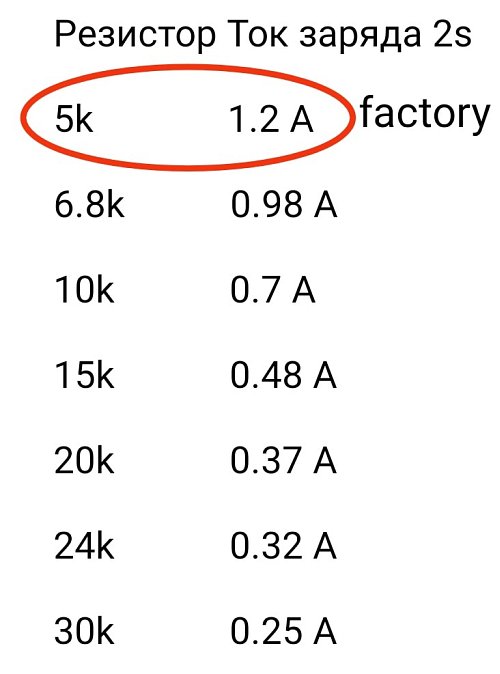

Или можно взять номинал резистора из таблицы:

Модуль заряда 2S Li-ion аккумуляторов FM4256

Режим зарядки малым током

Инструкция для Xiaomi Power Bank 3 содержит рекомендации по поводу зарядки малогабаритной техники. Дело в том, что внешний аккумулятор на 10000 mah или даже Pro на 20000 mah может даже «не заметить» фитнес-часы или беспроводные наушники, зарядка начнется и сразу же прекратится. Для работы с такими устройствами надо использовать специальный режим:

1. Два раза быстро нажать на кнопку индикации заряда.
2. Дождаться последовательного свечения лампочек.
3. Подключить малогабаритное устройство.
4. Чтобы выйти из такого режима и вернуться в обычный достаточно лишь раз нажать на кнопку повербанка.

Сколько раз я смогу зарядить свой смартфон, планшет, гаджет от данных повербанков ёмкостью 10000 mAh?

	менее одного раза
	один, два раза
	более двух раз

Модель гаджета	Ёмкость гаджета, mah	Сколько раз можно зарядить гаджет
Apple
iphone 4S	1450 mah	4,85
iphone 5S	1560 mah	4,51
iphone 6	1810 mah	3,88
iphone 6 plus	2915 mah	2,41
ipad 2	6500 mah	1,08
ipad 3	11560 mah	0,61
ipad 4	11560 mah	0,61
ipad AIR	8827 mah	0,80
ipad AIR2	7340 mah	0,96
ipad mini	4490 mah	1,57
ipad mini 2	6430 mah	1,09
ipad mini 3	6430 mah	1,09
Samsung
Samsung Galaxy S3	2100 mah	3,35
Samsung Galaxy S4	2600 mah	2,70
Samsung Galaxy S5	2800 mah	2,51
Samsung Galaxy S6	2600 mah	2,70
Samsung Galaxy Note 3	3200 mah	2,20
Samsung Galaxy Note 4	3220 mah	2,18
Samsung Galaxy Tab 4 7.0	4450 mah	1,58
Samsung Galaxy Tab 4 8.0	6800 mah	1,03
Samsung Galaxy Tab 4 10.1	6800 mah	1,03
Samsung Galaxy Tab S 8.4	4900 mah	1,43
Samsung Galaxy Tab S 10.5	7900 mah	0,89
Samsung Galaxy Tab 3 7.0	4000 mah	1,76
Samsung Galaxy Tab 3 8.0	4450 mah	1,58
Samsung Galaxy Tab 3 10.1	6800 mah	1,03
LG
LG Magna	2540 mah	2,77
LG G3	3000 mah	2,34
LG G4	3450 mah	2,04
HTC
HTC Desire 816	2600 mah	2,70
HTC One M8	2600 mah	2,70
HTC One M9	2840 mah	2,48
Sony
sony xperia Z1	2300 mah	3,06
sony xperia Z2	3200 mah	2,20
sony xperia Z3	3100 mah	2,27
sony PSP vita	2200 mah	3,20
sony PSP Slim	1200 mah	5,86
sony psp e1008	1800 mah	3,91
Huawei
Huawei Ascend Mate 7	4100 mah	1,71
Huawei Honor 6	3100 mah	2,27
Nokia
Nokia Lumia 535	1905 mah	3,69
Nokia Lumia 630	1830 mah	3,84

Лучшие универсальные повербанки в 2022 году

В этой подборке представлены более мощные универсальные модели, которые отлично подходят не только для смартфонов с ноутбуками, но и для зарядки других предметов.

В частности, пополняющих наш ассортимент бытовой техники. Мощности и силы тока хватит для восстановления емкостей компактных холодильников, телевизоров и других изделий.

При этом мы уделили должное внимание системам безопасности данных повербанков, так как многие дешевые универсальные гаджеты сильно перегреваются и служат меньше, чем хотелось бы

Xiaomi Mi Power Bank 3 Pro 20000 (PLM07ZM)

Универсальный внешний аккумулятор с запасом 20000 мА/ч заряжает большинство современных гаджетов. Ноутбуки, смартфоны, электронные книги, дроны и другие компактные энергопотребители с его помощью могут работать дольше в несколько раз. Количество циклов напрямую зависит от емкости АКБ потребителя и может достигать 6 – 7 полных зарядок.

Качество изготовления и надежность начинки Power Bank являются практически эталонными, потому как популярный китайский производитель Xiaomi стремится занять лидирующие позиции в производстве электроники и различных гаджетов.

Преимущества:

• единовременная зарядка двух устройств;
• прочный корпус;
• возможность быстрой зарядки смартфона;
• соотношение цена-емкость;
• большая емкость;
• умеренный нагрев.

Недостатки:

• не особо практичный дизайн;
• большие габариты и масса.

Artway PowerBank-48000 mAh EA-177IS

Мощный аппарат, который характеризуется лаконичным дизайном и прекрасно продуманным форм-фактором. Устройство очень удобно брать с собой везде. Весит изделие только 1,76 кг, его удобно держать в руках, переносить в рюкзаке или же возить в автомобиле. На корпусе имеется информативный жидкокристаллический дисплей, на котором отображаются все необходимые для пользователя данные: потребляемая мощность, режим работы, уровень заряда батареи и так далее. У девайса есть USB-выходы 5В, 12 В постоянного тока и розетка 220 В переменного тока.

В конструкции предусмотрен светодиодный фонарик, что позволяет работать с аппаратом даже в темное время суток. Емкость литиево-ионных элементов составляет 48000 мАч, что позволяет заряжать и питать устройства, нуждающиеся в большом количестве энергии – телефоны, бытовую технику, ноутбуки и другие.

Преимущества:

• Большая мощность
• Компактные габаритные размеры;
• Небольшая масса;
• Стильный внешний вид;
• Обеспечивает бесперебойную работу бытовой техники разного рода.

Недостатки:

Индикация заряда батареи не очень хорошо видна на ярком солнце.

Robiton Power Bank LP-24-Solar

Это еще одна модель, которая оборудована системой солнечных батарей, однако они действуют значительно слабее по сравнению с предыдущим аккумулятором. Тем не менее, даже эти 300 мАч, которые способна максимально выдать солнечная панель, могут превратиться в очень важный ресурс в условиях, где доступа к электроэнергии нет совсем, например, в продолжительном туристическом походе. Для ежедневного использования этот аккумулятор не слишком хорошо подходит, так как он характеризуется значительной массой, к тому же даже через сеть быстро его зарядить вряд ли удастся.

Устройство оборудовано двумя разнотипными входными портами, которые способны функционировать одновременно, есть функция быстрой зарядки гаджетов Quick Charge.

Преимущества:

• довольно большая емкость встроенного аккумулятора;
• поддерживает функцию быстрой зарядки;
• надежно защищен от проникновения пыли и влаги.

Недостатки:

• сам быстро заряжаться не может;
• значительная масса аппарата.

Artway PowerBank 390600 mAh EA-146IS

Поставляется в корпусе из высококачественного пластика с минимальным статическим эффектом, поэтому на его поверхности пыль практически не собирается. Есть встроенный светодиодный фонарик, а также предусмотрена функция быстрой зарядки, что позволяет заправить аккумулятор энергией в самые короткие сроки. Имеется индикатор уровня заряда. Габаритные размеры незначительные – 21,1х16,7х8 см при массе всего лишь 1470 граммов.

При необходимости изделие может заряжать и питать самых разных потребителей – у него есть выходы USB на 5 В и на 12 В постоянного тока, а также розетка на 220 В переменного тока. Дизайнерское оформление лаконичное, форм-фактор хорошо продуманный, его легко переносить в руках, удобно носить в рюкзаке или перевозить в машине. С легкостью заряжает и питает любые автономные гаджеты – фонарики, планшеты, ноутбуки, смартфоны и различные бытовые приборы.

Преимущества:

• высокая мощность;
• компактный аппарат;
• характеризуется стильным внешним видом;
• продолжительный период эксплуатации;
• простота и удобство пользования;
• качественные материалы и такая же сборка.

Недостатки:

не выявлено.

Идеальный пауэрбанк для ноутбука (и для комфортного автономного существования в дальнем путешествии)

Как же выбрать паэр банк для ноутбука? К чему стремиться?:)

Итак, параметры идеального пауэрбанка для ноутбука должны быть такими:
1. Быстрая зарядка от розетки универсальным адаптером, подходящим для зарядки ноутбука. Зарядка от прикуривателя автомобиля, и от солнечной батареи: все они выдают 12В, таким и должно быть напряжение на входе. Должен быть «умный вход», чтобы понимал, чем производится зарядка, и не требовал дополнительных стабилизаторов, а включал встроенные.
2. Медленная зарядка от USB для универсальности.
3. Емкость — до 160 ВтЧ. Чтобы в самолет пускали. Т.е. около 43 000 мАч.
4. Выходов USB 4 штуки — это удобно. Одного, как у Питателя, мало точно…
5. Размер. Если 185 Втч в Maxoak K2 получилось уместить, то размер для 160 Втч должен быть чуть меньше.

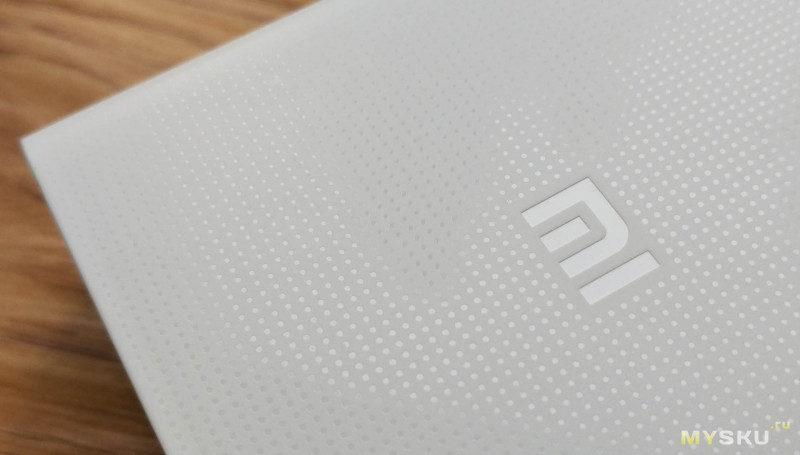

6. Корпус матовый, рифленый. Еще лучше — с силиконовым покрытием.

И еще так, по мелочи: индикатор нравится более цифровой, светодиодный дает меньше состояний заряда. Проводов в набор — и чтобы были крокодилы для зарядки от аккумулятора автомобиля напрямую. Может быть, стартер автомобиля сюда же встроить — таких решений уже немало. Цвет корпуса поярче, чтобы не терялся нигде. И фонарик можно:)

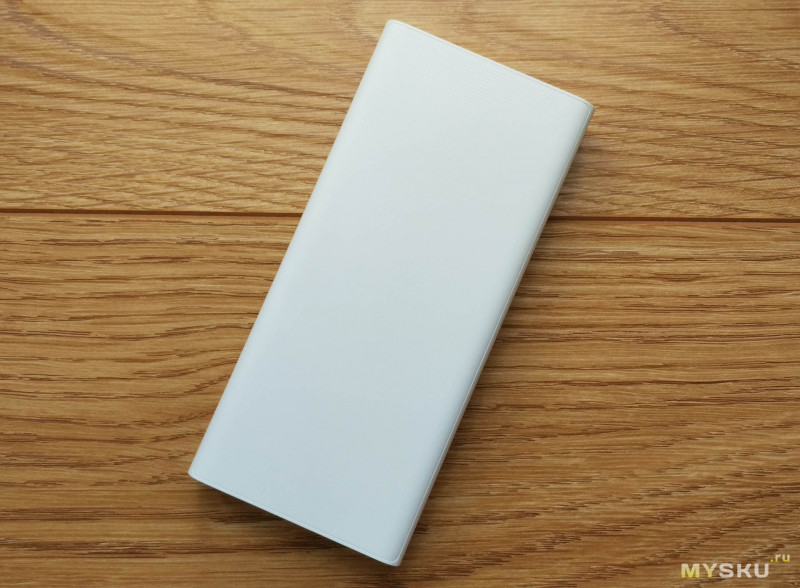

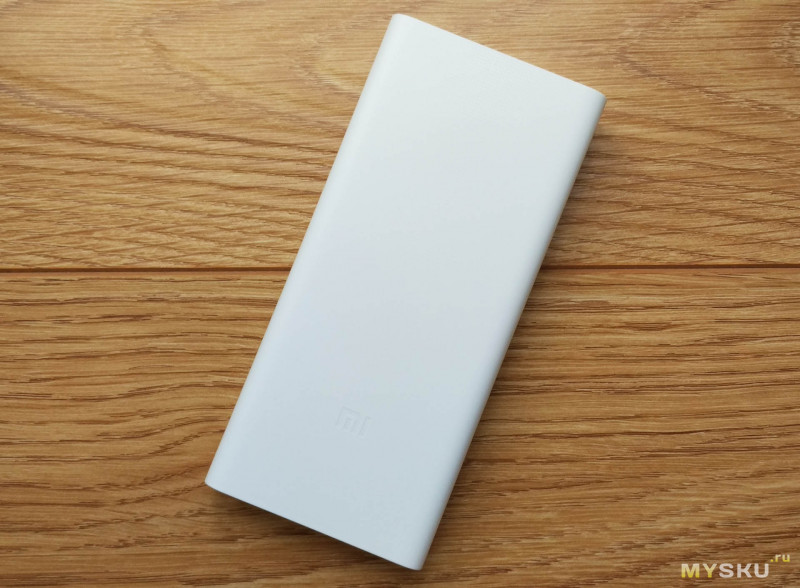

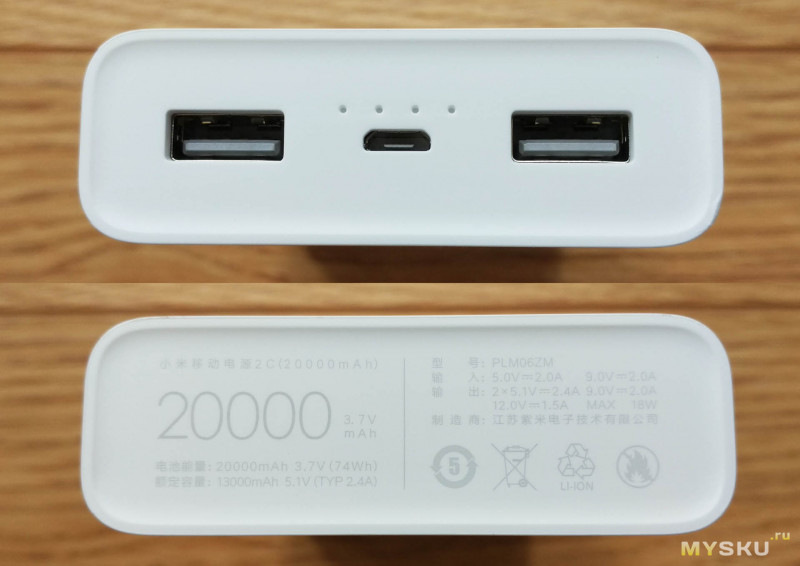

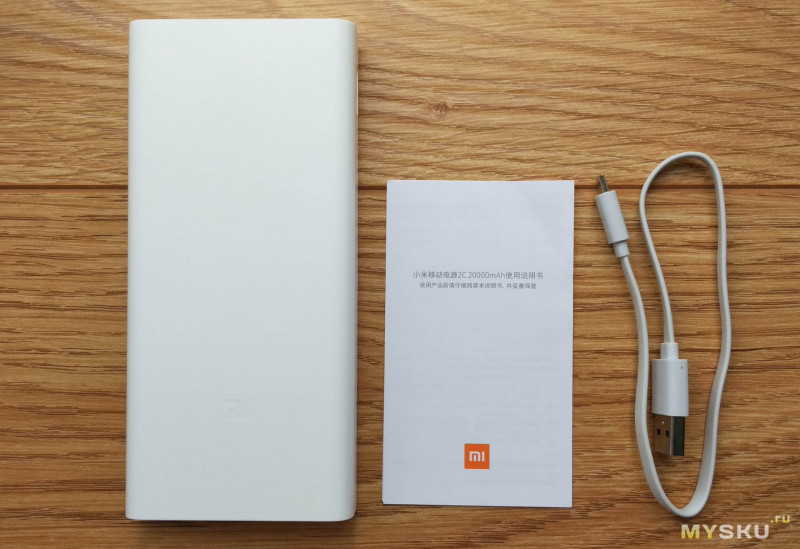

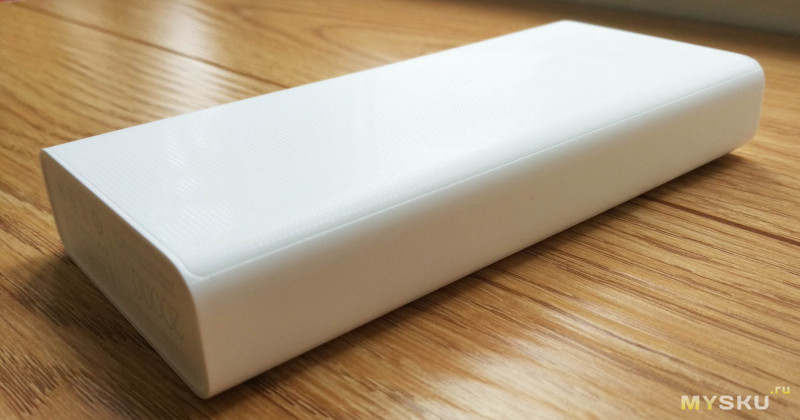

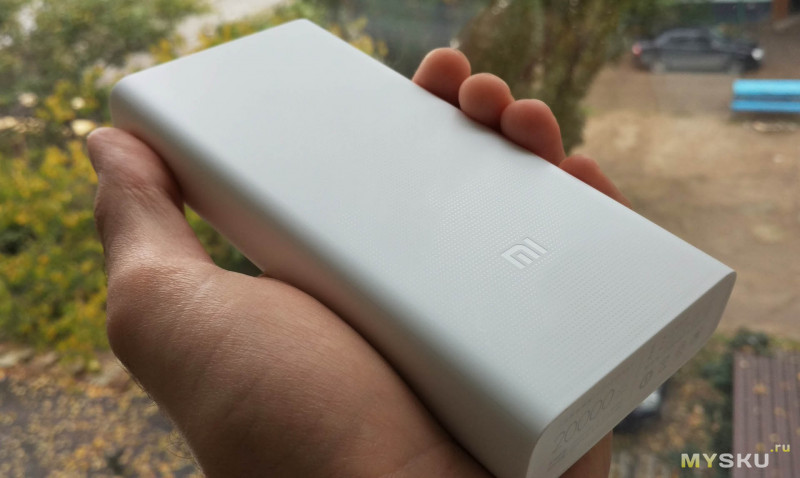

Внешний аккумулятор Xiaomi Power bank 2C 20000mah QC3.0 (PLM06ZM). Новая модель 2017 года.

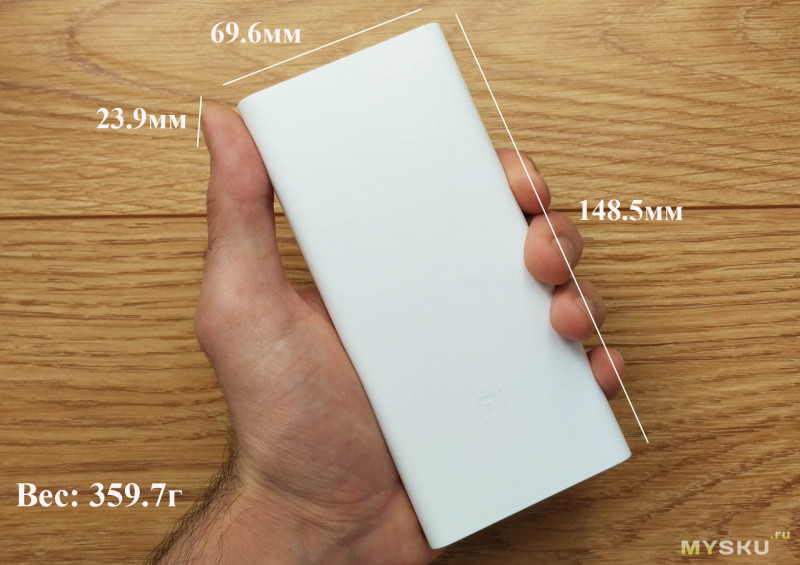

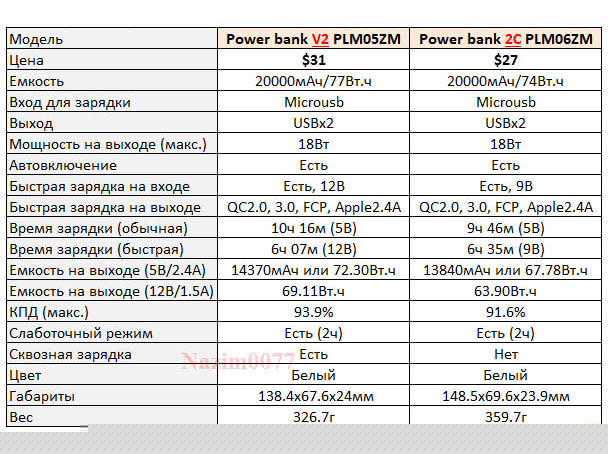

Технические характеристики148.5мм х 69.6мм х 23.9мм138.4мм х 67.6мм х 24мм326.7г359.7г

Сравнение с конкурентом от Besiter (K6X)

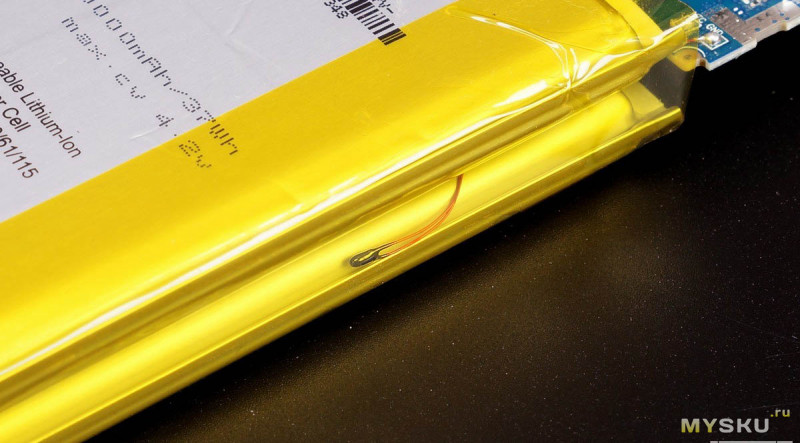

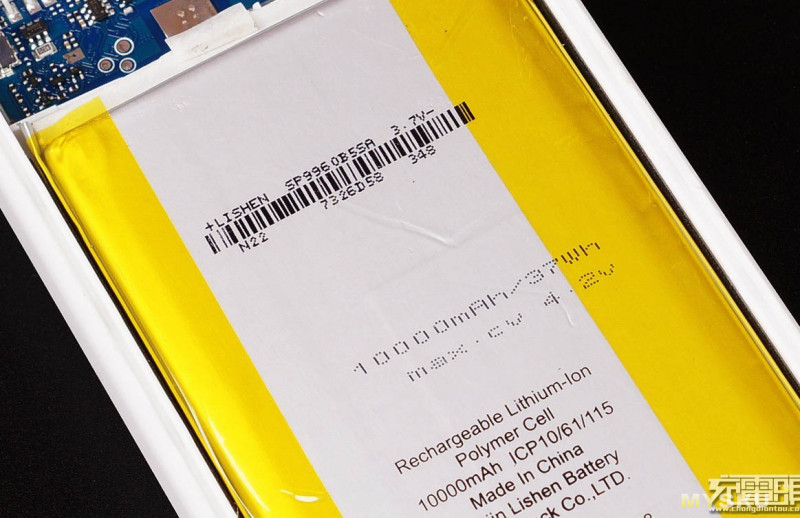

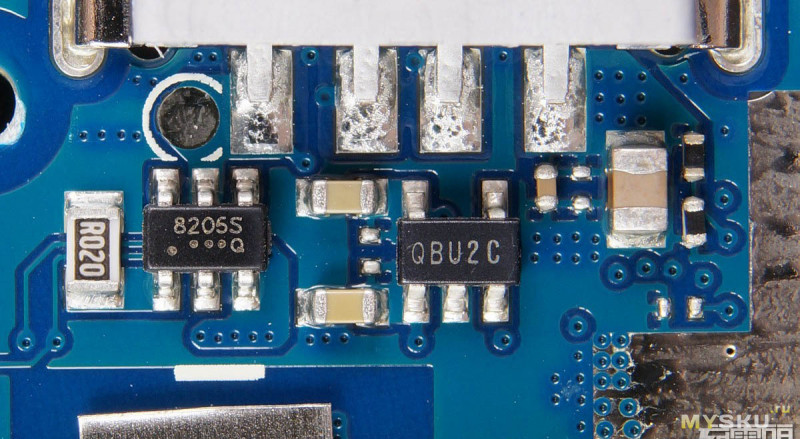

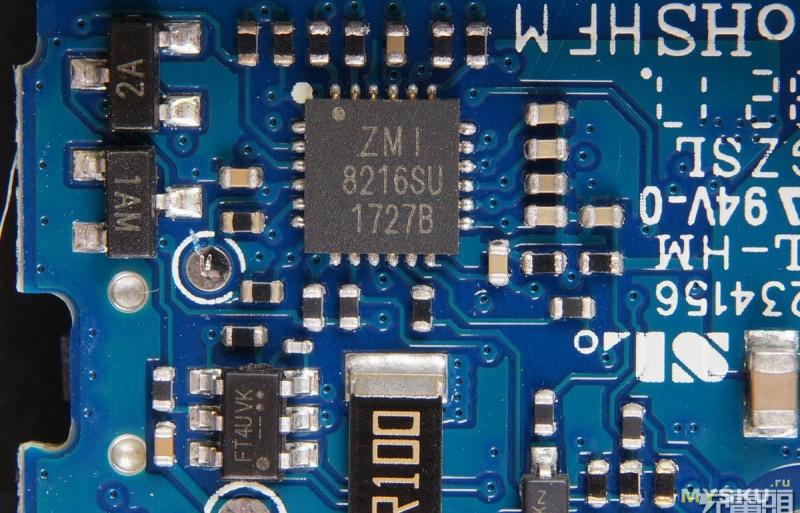

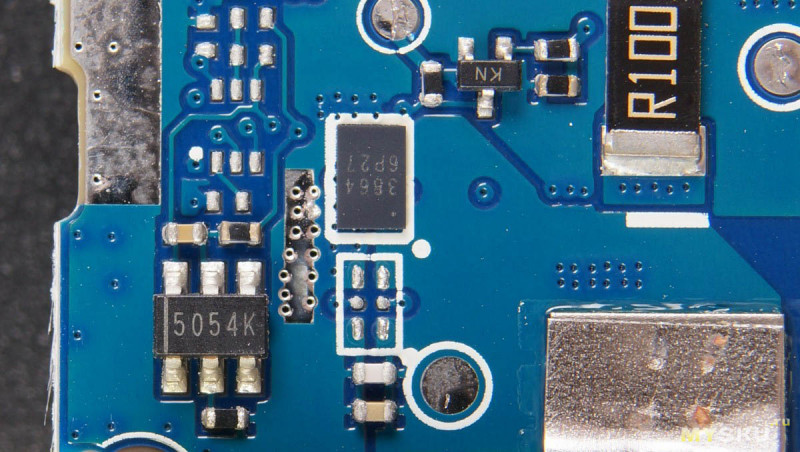

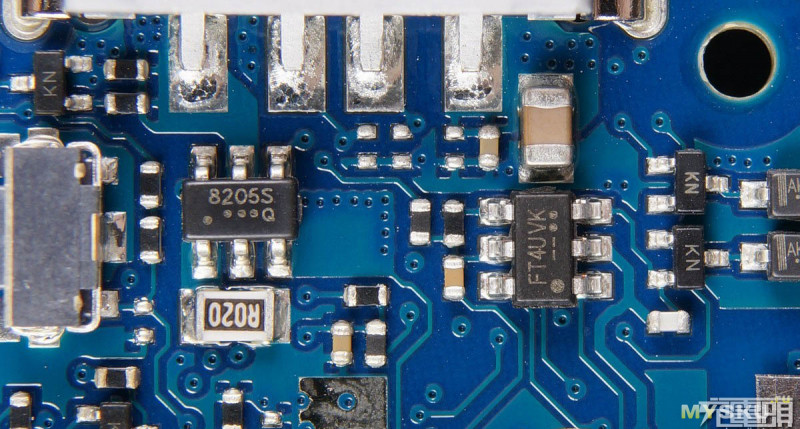

Внутреннее строение77Вт.ч74.Вт.чZMI P05Q70AZMI 8216SUFitipower FP6601Q8205S5054K

Тестирование
Уже по традиции практические тесты я начал с проверки работы слаботочного режима и режима сквозного заряда. В первом случае ничего не изменилось и осталось в том же виде в каком мы его видели во всех прошлых моделях внешних аккумуляторов компании xiaomi. Слаботочный режим есть и работает нормально, чтобы войти в него достаточно два раза нажать на кнопку. На протяжение следующих 2-х часов повербанк не будет отключаться и через него можно будет заряжать любые устройства, с любым током потребление даже сверхнизким (гарнитуры, смарт-часы, браслеты и т.д.). Отключается режим автоматически по истечению 2х часов либо принудительно, однократным нажатием на кнопку питания. С этим моментом понятно, а вот режима одновременной зарядки повербанка и отдачи им энергии в данной модели нет

При подключении питания на входе ( не важно при каком напряжении ), питание на выходе не отключается, но напряжение существенно снижается (4.6В). Мало какое устройство сможет нормально брать заряд при таком напряжении, а если и сможет то процесс будет идти очень медленно

В прошлой модели (PLM05ZM, v2), эта функция была и работала в полном объеме.
Заявленная быстрая зарядка Qualcomm QC2.0 и 3.0 на выходе работает в штатном режиме. Оба порта USB по отдельности наделены данной возможностью. Но при этом, как и в модели v2 есть некоторое ограничение, которое заключается в том, что одновременно заряжать одно устройство в ускоренном режиме и одно в обычном нельзя. Так же нельзя заряжать и два устройства в быстром режиме параллельно. Если мы хотим, чтобы к примеру наш телефон заряжался быстро, во второй порт в этот момент лучше ничего не подключать.
А для девайсов от apple есть специальная обвязка по дата линиям (D+ 2.6V D- 2.7V), которая дает возможность эмулировать оригинальное сетевое зарядное. Устройство будут брать максимальный для них ток заряда до 2.4А при 5В, что весьма актуально для планшетов и телефонов начиная с iphone 6.
Максимальная мощность на выходе заявлена как 18Вт для обоих портов вмести или по отдельности. При тестировании же, мне удалось выжать немного больше: выход под номером №1 в режиме 5В смог кратковременно выдать 2.9А при 4.84В или 14Вт, в режиме 9В — 2.3А при 8.94В или 20.6Вт, в режиме 12В — 1.7А при 12.04В или 20.5Вт. Напряжение на холостом ходу составляют 5.07В, 9.10В и 12.13В. Выход №2 показал примерно такие же цифры: в режиме 5В — 3.0А при 4.80В или 14.4Вт, в режиме 9В — 2.3А при 8.89В или 20.4Вт и в режиме 12В — 1.8А при 11.95В или 21.5Вт. Напряжение на данном порту без нагрузки: 5.07В, 9.06В, 12.06В. Запас по мощности не такой большой как у модели V2, но все же он есть.
При нагрузке на оба порта одновременно, максимум что мне удалось выжать это 3.7А с напряжением 4.84В, которые устройство держит продолжительное время (как минимум 1 час).

Пиковая нагрузка

83%82.2%13840мАч67.78Вт.ч91.6%

5В/2.4А 12Вт

64.72Вт.ч87.5%

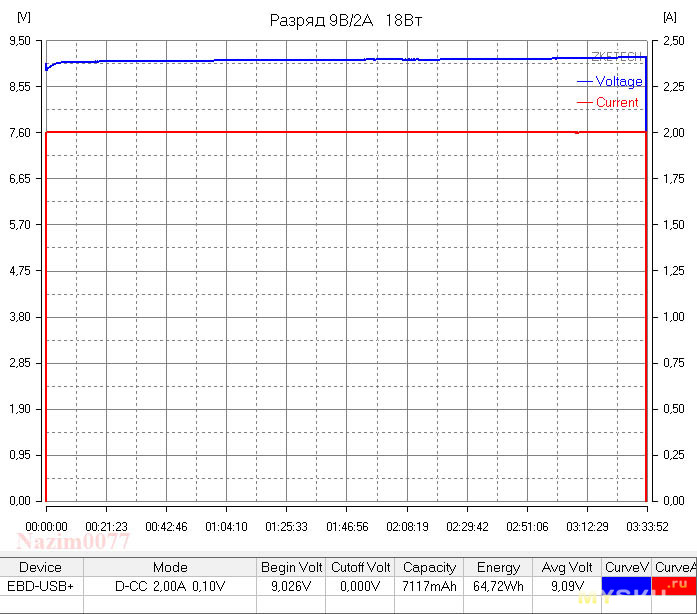

9В/2А 18Вт

63.90Вт.ч86.4%

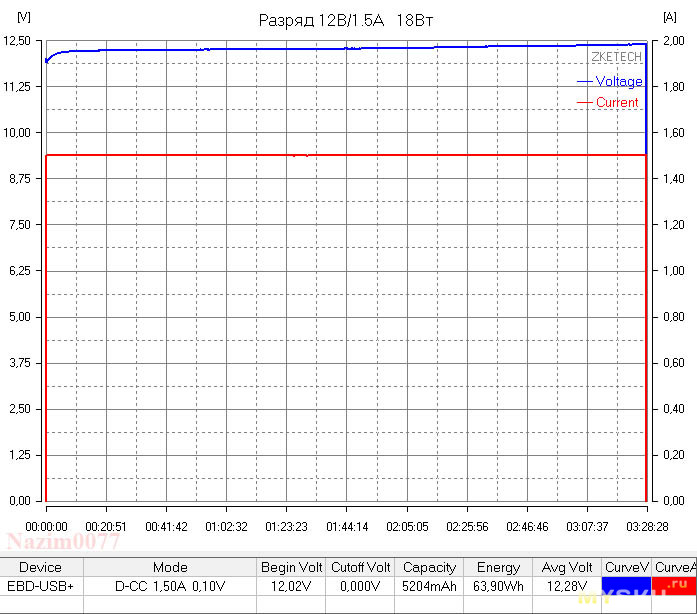

12В/1.5А 18Вт

Заключение

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Модуль заряда 1S/2S Li-ion аккумуляторов TP5100

Модуль заряда 1S/2S Li-ion аккумуляторов TP5100

На Алиекспрессе сейчас можно купить недорогой модуль заряда собранный на микросхеме TP5100 (http://alii.pub/65s7o1), он может заряжать как одиночный аккумулятор (или несколько аккумуляторов подключенных параллельно) 1S, так и батарею собранную из двух аккумуляторов подключенных последовательно 2S. В первом случае перемычка, которая стоит на плате должна быть разомкнута, во втором нужно её замкнуть, например, кусочком провода или просто каплей припоя, переводя контроллер в режим заряда двух аккумуляторов.

Модуль заряда 1S/2S Li-ion аккумуляторов TP5100

При зарядке одного аккумулятора модуль может запитывается от блока питания с напряжением 5-12В и он заряжает аккумуляторы до напряжения 4,2В.

Модуль заряда 1S/2S Li-ion аккумуляторов TP5100

При зарядке двух последовательно включенных аккумуляторов модуль TP5100 подключается к БП с напряжением 10-15В и заряжает аккумуляторы до напряжения 8,4В, после чего заряд останавливается.

Модуль заряда 1S/2S Li-ion аккумуляторов TP5100

Следует отметить, что модуль не содержит в себе балансировки заряда между двумя аккумуляторами, поэтому им можно заряжать напрямую только аккумуляторы со встроенным балансиром и защитой, такие аккумуляторы используются например, в камерах, фотоаппаратах, рациях и в других устройствах питающихся от напряжения 7,4В. Если хотите этим модулем заряжать Li-ion аккумуляторы 18650 то потребуется использовать дополнительно плату балансир, о ней расскажем в последней части статьи.

Модуль заряда 1S/2S Li-ion аккумуляторов TP5100

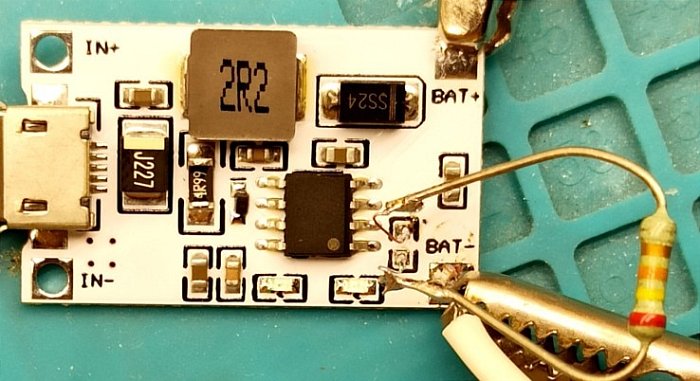

Ток заряда в модуле TP5100 можно задать с помощью резисторов на плате, и при установленных изначально 2-х резисторах ток заряда составляет до 2А, а чтобы получить ток до 1А то нужно один резистор выпаять.

Модуль заряда 1S/2S Li-ion аккумуляторов TP5100

На модуле имеются контакты для подключения выводного двухцветного светодиода с общим анодом для того чтобы вывести его куда-то на панель устройства и видеть когда батарея зарядится.

Samsung EB-U1200

Заявленная ёмкость: 10 000 мАч

Минимальная эффективная ёмкость: 6 300 мАч (при 5В/3А)

Быстрая зарядка: Quick Charge 3.0, Samsung Adaptive Fast Charging, Power Delivery (iPhone)

Беспроводная зарядка: есть, стандарт Qi

Время полной зарядки от контактной сети: 4 ч (18 Вт), 6 ч (10 Вт)

Третье место в нашем рейтинге надёжных и качественных внешних аккумуляторов 2020 года занимает Power Bank Samsung EB-U1200. Это универсальная переносная батарея заявленной ёмкостью 10000 мАч с индукционной зарядной поверхностью стандарта Qi, а также поддержкой технологий быстрой зарядки Samsung Adaptive Fast Charging и Qualcomm Quick Charge 2. Производителем позиционируется как продукт верхней ценовой категории, в первую очередь ориентированный на пользователей смартфонов Samsung.

Мобильный аккумулятор представляет собой надежный источник энергии для беспроводной и традиционной кабельной зарядки гаджетов в дорожных, походных или полевых условиях.  Устройство отличается элегантным дизайном стильного алюминиевого корпуса. Купить Power Bank Samsung EB-U1200 можно в трёх вариантах эффектных цветовых решений: серебристый, золотой и розовый. Аккумулятор Samsung имеет компактные размеры 150x71x15 мм и вес 234 грамма. Он легко помещается в любую сумку, портфель или рюкзак, что позволяет не задумываясь брать его с собой в поездки, путешествия и командировки.

Встроенная литий-ионная батарея располагает минимальной эффективной ёмкостью 6300 мАч, чего, например, достаточно для двукратной полной зарядки смартфона Samsung Galaxy S20 или однократной зарядки планшета.

На корпусе располагается порт USB А для подзарядки устройств, который обеспечивает передачу до 15 Вт мощности по кабельному подключению и до 7,5 Вт с помощью беспроводной индукционной технологии. Сам повер банк заряжается через порт USB Type С. На полную зарядку батареи уходит от 4 до 6 часов в зависимости от адаптера электрической сети. В комплекте поставки можно найти 20 см кабелем USB A — USB Type C.

Выводы

Идеального пауэрбанка для зарядки ноутбука на сегодня нет. Что странно, ибо все идеи на виду.

Если бы Vinsic VSPB401 мог заряжаться напрямую от прикуривателя автомобиля и имел чуть большую емкость (пусть даже за счет небольшого увеличения в размерах), то он, несомненно, был бы близок к идеалу.

Update: в продолжение темы — 2020 год, как все развивается: Современный универсальный пауэрбанк: от ноутбука до маломощных наушников; стандарты быстрой зарядки и обновленные зарядные устройства:

Пауэрбанк для ноутбука: меньше, универсальнее, стандарты быстрой зарядки

Быстрая зарядка сразу через USB, вход USB «умный», адаптер зарядки универсальный — и для ноутбука подходит, размеры меньше.

И еще: мои идеал пауэрбанка для ноутбука на сегодня —

Автономное питание ноутбука-2020: ноутбук для путешествий, идеальный пауэрбанк для ноутбука, блок питания и зарядка от автоприкуривателя.:

Сравнение Baseus BS-30KP365 и Xiaomi-PLM07ZM

65Вт по USB Type-C.
