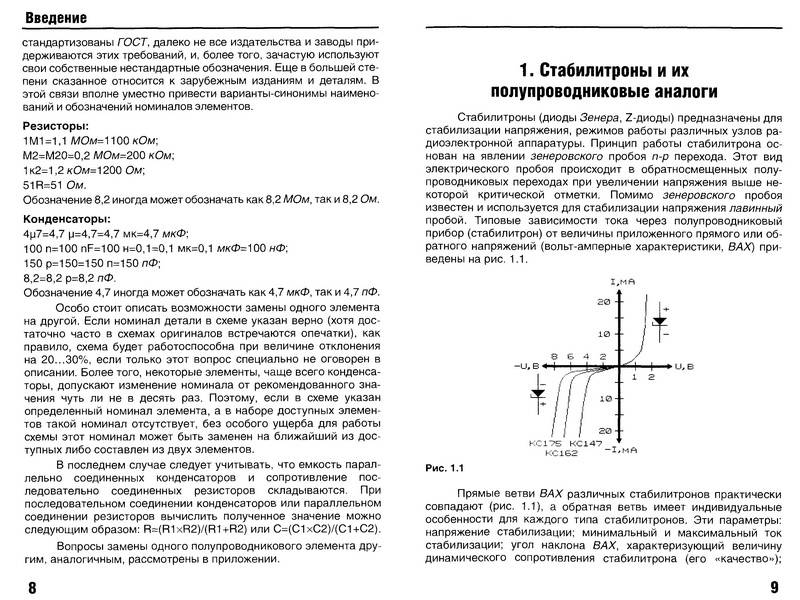

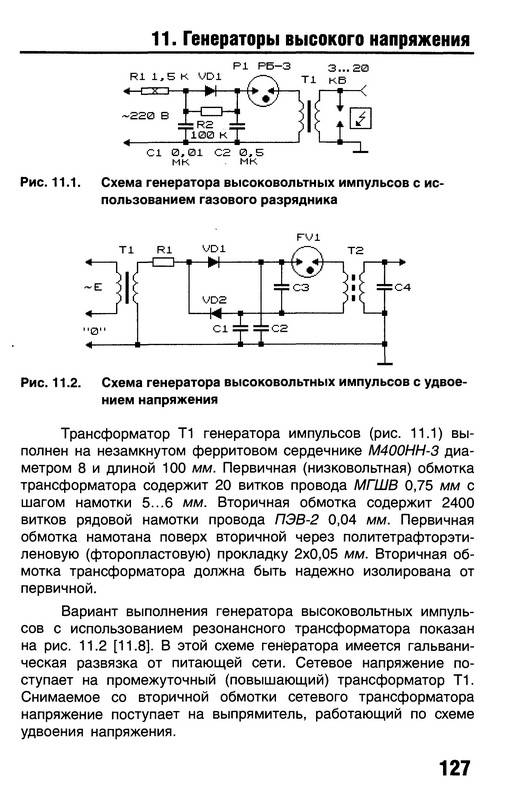

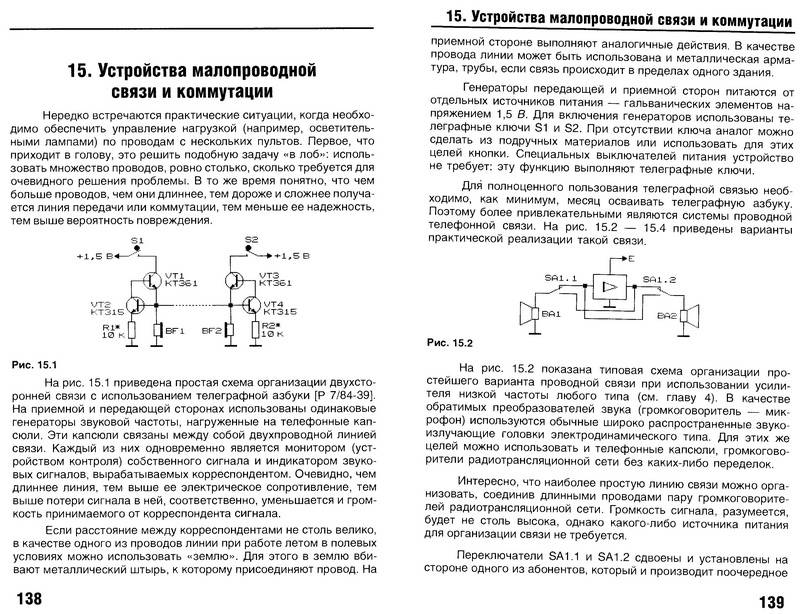

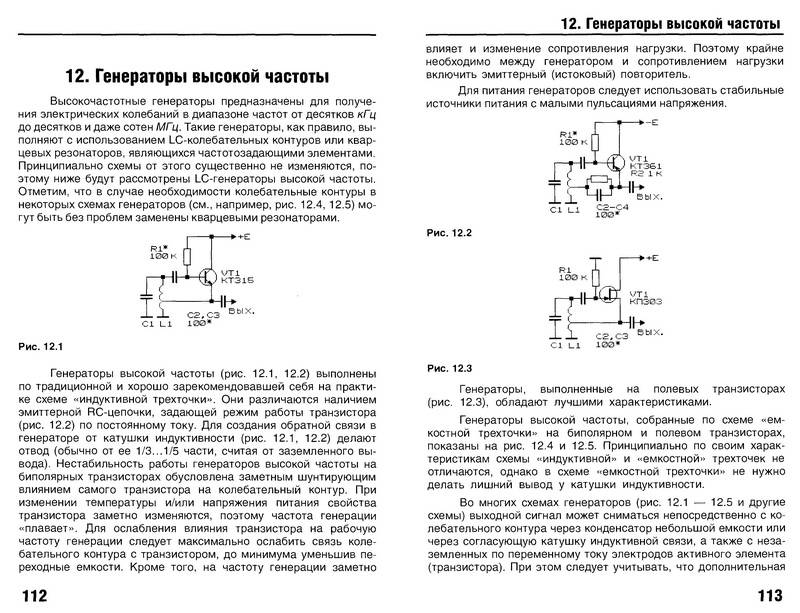

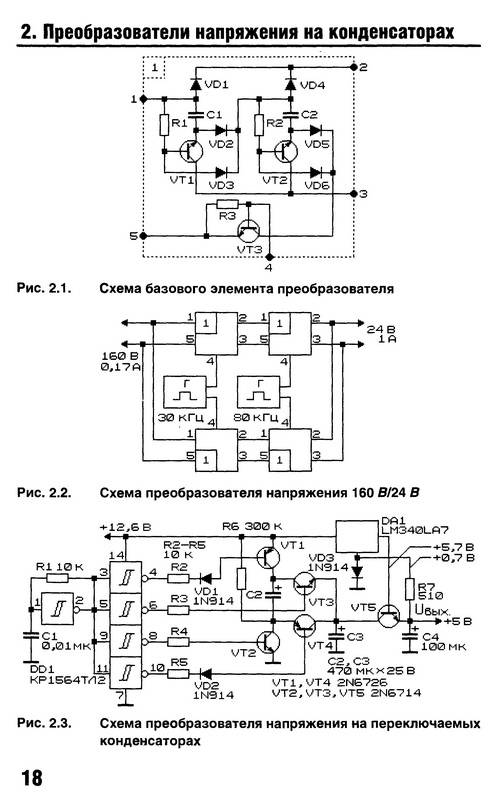

Практическая схемотехника. Преобразователи напряжения. Книга 3

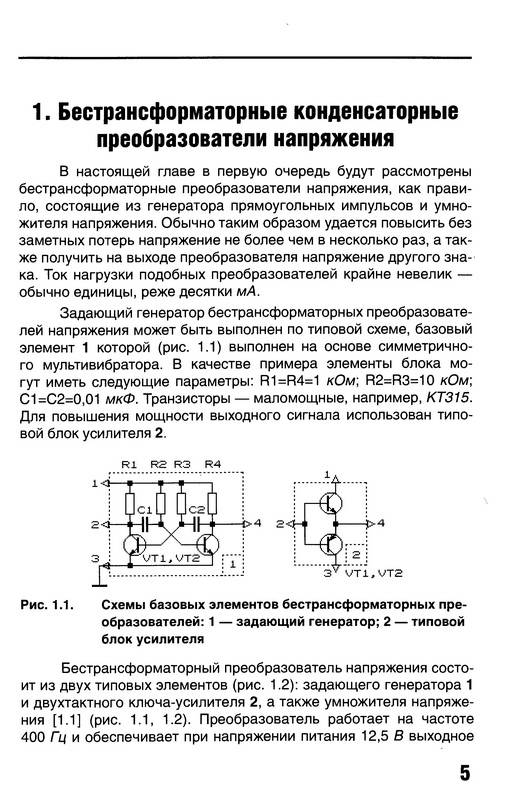

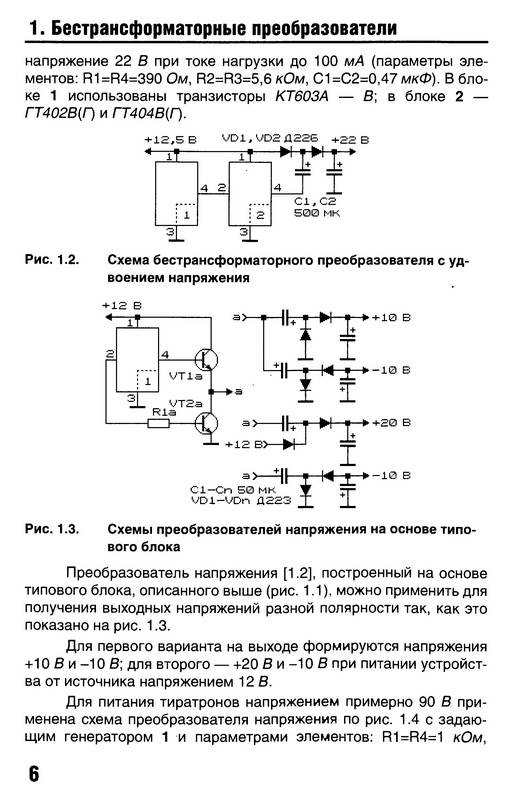

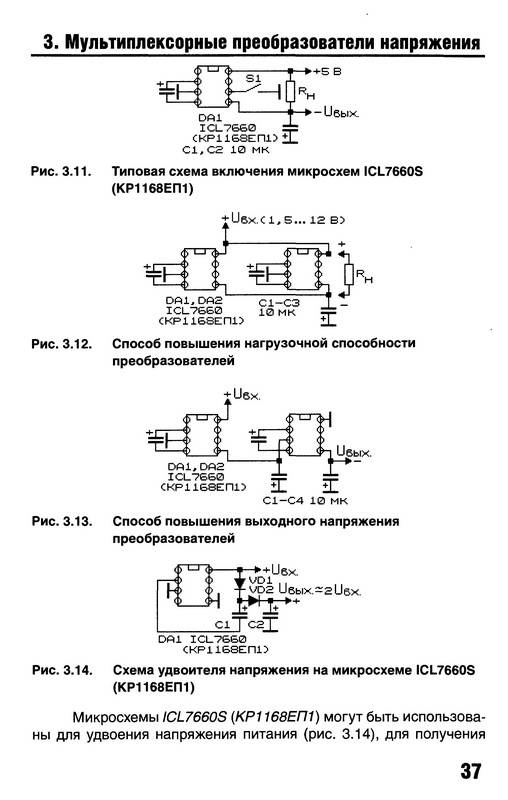

Распространенные схемы

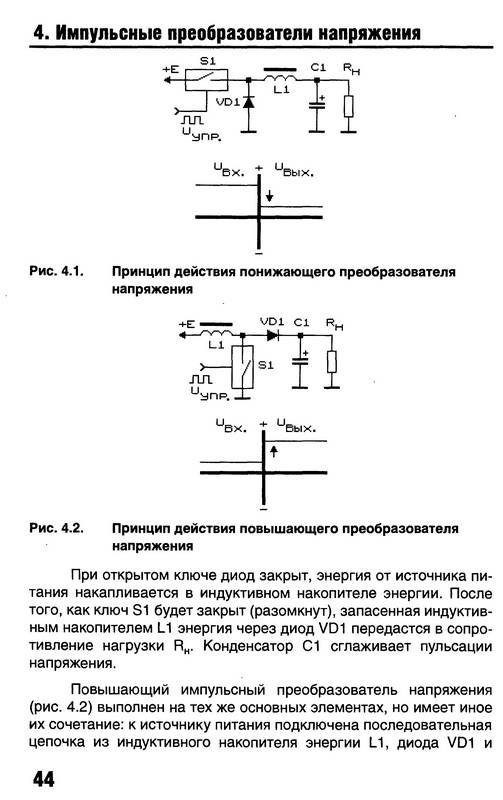

Чтобы преобразовать напряжение одного уровня в другое, используют импульсные преобразователи с установленными индуктивными накопителями энергии. Исходя из этого, различают три типа схем преобразования:

• Инвертирующие.
• Повышающие.
• Понижающие.

Во всех перечисленных схемах используются электрические компоненты:

1. Основной коммутирующий компонент.
2. Источник питания.
3. Конденсатор фильтра, который подключают параллельно сопротивлению нагрузки.
4. Индуктивный накопитель энергии (дроссель, катушка индуктивности).
5. Диод для блокировки.

Комбинирование данных элементов в определенной последовательности позволяет построить любую из вышеперечисленных схем.

Простой импульсный преобразователь

Самый элементарный преобразователь можно собрать из ненужных деталей от старого системного блока компьютера. Существенный недостаток данной схемы — выходное напряжение 220В далеко от идеала по своей форме синусоиды, имеет частоту, превышающую стандартные 50 Гц. Не рекомендуется подключать к такому аппарату чувствительную электронику.

В данной схеме применено интересное техническое решение. Для подключения к преобразователю техники с импульсными блоками питания (например, ноутбук) используют выпрямители со сглаживающими конденсаторами на выходе из устройства. Единственный минус — адаптер будет работать только в случае совпадения полярности выходного напряжения розетки с напряжением выпрямителя, встроенного в адаптер.

Для простых потребителей энергии подключение можно осуществить напрямую к выходу трансформатора TR1. Рассмотрим основные компоненты данной схемы:

• Резистор R1 и конденсатор C2 — задают частоту работы преобразователя.
• ШИМ-контролер TL494. Основа всей схемы.
• Силовые полевые транзисторы Q1 и Q2 — используются для большей эффективности. Размещаются на алюминиевых радиаторах.
• Транзисторы IRFZ44 можно заменить близким по характеристикам IRFZ46 или IRFZ48.
• Диоды D1 и D2 также можно заменить на FR107, FR207.

Если в схеме предполагается использование одного общего радиатора, необходимо установить транзисторы через изоляционные прокладки. По схеме, выходной дроссель наматывают на ферритовое кольцо от дросселя, которое также извлекают из блока питания компьютера. Первичную обмотку изготавливают из провода 0,6 мм. Она должна иметь 10 витков с отводом от середины. Поверх нее наматывают вторичную обмотку, состоящую из 80 витков. Выходной трансформатор можно также изъять из ненужного ИБП.

Схема очень проста. При правильной сборке она начинает работать сразу, не требует точной настройки. Отдавать в нагрузку она сможет ток до 2,5 А, но оптимальным режимом работы будет ток не более 1,5 А — а это более 300 Вт мощности.

ИНТЕРЕСНО: В магазине подобный преобразователь стоит в районе 3-4 тысяч рублей.

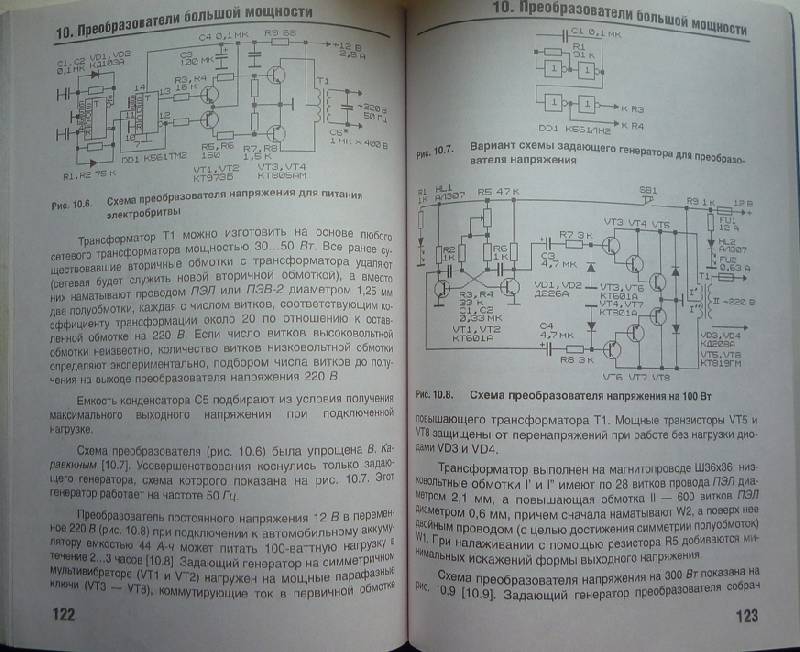

Схема преобразователя с выходом переменного тока

Данная схема известна еще радиолюбителям СССР. Однако это не делает ее неэффективной. Наоборот, она очень хорошо себя зарекомендовала, а главный ее плюс — получение стабильного переменного тока с напряжением 220В и частотой 50 Гц.

В качестве генератора колебаний выступает микросхема К561ТМ2, представляющая из себя D-тригер сдвоенного типа. Этот элемент можно заменить зарубежным аналогом CD4013.

Сам преобразователь имеет два силовых плеча, построенных на биполярных транзисторах КТ827А. Они имеют один существенный недостаток по сравнению с новыми полевыми транзисторами — данные компоненты сильно нагреваются в открытом состоянии, что происходит из-за высоких показателей сопротивления. Преобразователь работает на низкой частоте, поэтому в трансформаторе используют мощный стальной сердечник.

В данной схеме используется старый сетевой трансформатор TC-180. Он, как и остальные инверторы на основе несложных ШИМ-схем, выдает значительно отличающуюся синусоидальную форму напряжения. Однако этот недостаток немного сглаживается большой индуктивностью обмоток трансформатора и выходным конденсатором С7.

ВАЖНО: Иногда трансформатор может издавать ощутимый гул во время работы. Это говорит о неполадках в работе схемы

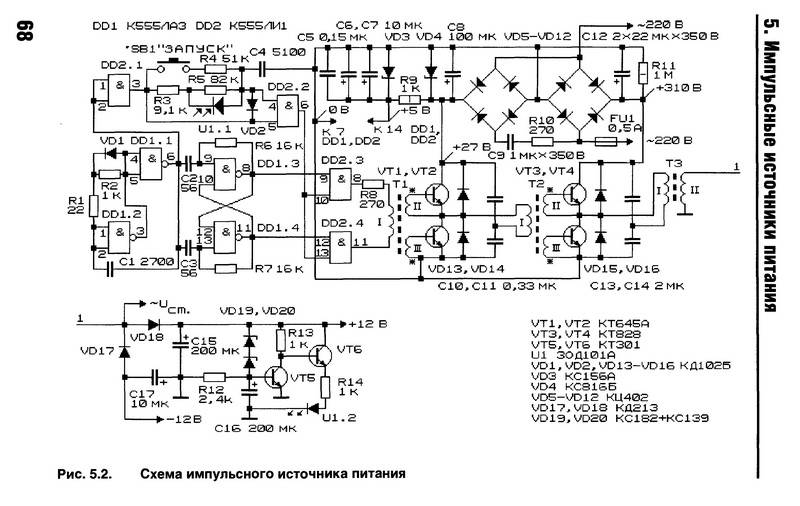

Структурная и принципиальная схема основных частей блока

Обобщенная структурная схема импульсного БП.

На входе блока питания устанавливается сетевой фильтр. Принципиально на работу самодельного или промышленного импульсного блока питания он не влияет – все будет функционировать без него. Но отказываться от схемы фильтрации нельзя – из-за крайне нелинейной формы потребляемого тока импульсные источники интенсивно «сыплют» помехами в бытовую сеть 220 вольт. По этой причине работающие от этой же сети устройства на микропроцессорах и микроконтроллерах – от электронных часов до компьютеров – будут работать со сбоями.

Схема сетевого фильтра.

Назначение входного устройства — защита от двух видов помех:

• синфазной (несимметричной) – возникает между любым проводом и землей (корпусом) БП;
• дифференциальной (симметричной) – между проводами (полюсами) питания.

Фильтр, как и весь блок питания, на входе защищен предохранителем F (плавким или самовосстанавливающимся). После предохранителя стоит варистор – резистор, сопротивление которого зависит от приложенного напряжения. Пока входное напряжение в норме, сопротивление варистора велико и он не оказывает никакого действия на работу схемы. Если напряжение повышается, сопротивление варистора резко просаживается, что вызывает увеличение тока и сгорание предохранителя.

Конденсаторы Cx блокируют дифференциальные помехи на входе и выходе фильтра в диапазоне до 30 МГц. На частоте 50 Гц их сопротивление велико, поэтому влияния на сетевое напряжение они не оказывают. Их емкость может быть выбрана от 10 до 330 нФ. Резистор Rd устанавливается для безопасности – через него разряжаются конденсаторы после отключения питания.

Синфазные помехи подавляет фильтр на Cy и L. Их значения для частоты среза f связаны формулой Томпсона:

f=1/(2*p*?L*C), где:

• f – частота среза в кГц (берется частота преобразования импульсника);
• L – индуктивность дросселя, мкГн;
• С – емкость Cy, мкФ.

Синфазный дроссель наматывается на ферритовом кольце. Обмотки одинаковые, мотаются на противоположных сторонах.

Конструктив синфазного дросселя.

В отличие от выходного фильтра, на расчет элементов фильтра защиты от помех номинальный ток БП не влияет, за исключением провода, которым наматывается дроссель.

Самостоятельное изготовление

Если по каким-либо причинам приобрести преобразователь заводского исполнения не получается, то инвертор можно изготовить своими руками. Но перед этим следует понимать, из каких частей он состоит.

Обязательными узлами преобразователя напряжения с 12 на 220В будут:

• входной и выходной фильтр, собираемый на ёмкости и индуктивности;
• сам преобразователь DC/AC, повышающий амплитуду напряжения и изменяющий его форму;
• узел управления, предназначенный для настройки режима работы схемы;
• блок питания, преобразующий входной ток в ток, необходимый для питания элементов устройства;
• узел контроля, отслеживающий изменения на входе и выходе инвертора;
• блок логики, анализирующий полученные данные от узла контроля и передающий команды в блок управления.

Как видно, схемотехника инвертора очень похожа на схему источника бесперебойного питания (ИБП). В принципе, так оно и есть. Ведь если пропадает напряжение, ИБП преобразует постоянный ток аккумуляторной батареи в переменный. Поэтому часто самодельные инверторы собирают на базе ИБП.

Маломощный конвертер

Если необходимости в подключении мощных устройств нет, но нужна надёжная схема, позволяющая заряжать смартфоны или фонарики, то можно собрать ее из отечественных комплектующих. Эта схема довольно надёжна и рекомендуется многими радиолюбителями.

Состоит схема из трёх основных узлов:

1. Мультивибратора, вырабатывающего импульсы с частотой 50 Гц.
2. Усилителя, двухтактного транзисторного преобразователя, работающего в режиме ключа.
3. Трансформатора, повышающего входное напряжение.

В качестве мультивибратора можно использовать микросхемы К561ЛН2, К561ЛА7 или К561ЛЕ5 без изменения схемы. Резистором R1 и конденсатором C1 задаётся нужная частота. Выходной сигнал снимается с 14 ноги микросхемы и поступает на усилительный каскад VT3, VT4, к выходу которого подключается первичная обмотка трансформатора. Вторичная обмотка с конденсатором C4 образует контур. В качестве трансформатора можно взять любое сетевое устройство с мощностью 100-150 Вт, с первичной обмоткой, рассчитанной на 220 вольт, а вторичной — на 12 В. При этом следует помнить о его обратном подключении.

Вам это будет интересно Как провести замер сопротивления изоляции

Простой прибор

Самый простой преобразователь напряжения 220 вольт можно изготовить, используя всего шесть элементов. Такая конструкцию позволяет подключить слаботочную нагрузку с током потребления не более 0,5 — например, энергосберегающую лампу с мощностью до 10 Вт. В качестве ключей используются транзисторы КТ814 и КТ940 с малым потреблением тока. Ключи можно использовать с любой буквой.

Трансформатор проще изготовить из ферритовых чашек диаметром 30 мм и высотой 25 мм. Первичная обмотка делается из провода 0,5 мм 14 витками. После прокладывается изоляционный слой и производится вторичная обмотка проводом 0,2 мм — необходимо сделать 220 витков.

Схема после сборки не нуждается в наладке и сразу готова к использованию.

Качественный инвертор

Схема предназначена для радиолюбителя с опытом. На выходе она обеспечивает «чистую синусоиду». Обычно такие устройства собираются на базе микропроцессоров с использованием программных алгоритмов. Схема позволяет сконструировать качественный прибор с использованием недорогих цифровых микросхем.

Инвертор собирается на полевых транзисторах, включённых по схеме полного моста. Синусоида на выходе формируется с помощью широтно-импульсной модуляции. Драйверы собираются на полевиках IR2110, способных пропускать через себя ток до двух ампер.

Частота работы задающего генератора устанавливается резистором R1, а скважность импульсов — R2. Выходной сигнал с генератора поступает на интегрирующий блок, собранный на двух цепочках R5C3 и R6C2, а также D-триггере

Этот сигнал приближен по форме к синусоиде с периодом 10 мс.

ШИМ-контроллер состоит из двух инверторов и полевых транзисторов. Его работа реализуется изменением периода сигнала, поступающего с генератора, в зависимости от входного напряжения, подающегося с интегратора. Частота работы генератора составляет 2 кГц.

Мощность устройства зависит от параметров трансформатора и силовых ключей. Для её увеличения полевые транзисторы подключаются параллельно друг другу. Изменение частоты преобразования происходит с помощью резистора R1, уменьшение величины которого приводит к её возрастанию. Частота же ШИМ-модуляции увеличивается уменьшением ёмкости С4.

Преобразователь напряжения бывает просто незаменим, особенно при длительных путешествиях. Стоит инвертор сравнительно недорого, но при этом его можно собрать и самостоятельно, даже обладая незначительными навыками в радиоэлектронике.

Виды и принцип работы импульсных источников питания

Основной принцип работы импульсного источника питания (ИИП) состоит в том, что постоянное напряжение (выпрямленное сетевое или от стороннего источника) преобразовывается в импульсное частотой до сотен килогерц. За счет этого намоточные детали (трансформаторы, дроссели) получаются легкими и компактными.

Принципиально ИИП делятся на две категории:

• с импульсным трансформатором;
• с накопительной индуктивностью (она также может иметь вторичные обмотки)

Первые подобны обычным трансформаторным сетевым блокам питания, выходное напряжение у них регулируется изменением среднего тока через обмотку трансформатора. Вторые работают по другому принципу – у них регулируется изменением количества накопленной энергии.

По другим признакам ИИП можно разделить на нестабилизированные и стабилизированные, однополярные и двухполярные и т.п. Эти особенности не носят столь принципиального характера.

Схема и принцип работы инвертора 12 220

Основная часть радиодеталей, использующих инверторы, используют в работе высокие частоты. Импульсный инвертор в полной мере заменяет классическую схему, в которой применяются трансформаторы. Микросхему К561ТМ2 формируют два D-триггера, у которых присутствует вход R и S. Такая микросхема создается с учетом использования КМОП-технологий, посредством заключения в пластиковый корпус.

Задающие генераторы инверторов монтируются с учетом К561ТМ2, с использованием для функционирования устройства DD1. На делитель частот осуществляется монтирование триггера DD1.2. Усилительные каскады принимают сигнал с микросхем.

Генераторы с синусоидой для инвертора 12 220 В работают на высоких частотах. Чтобы образовать контур с размером 50 Гц, используют вторичную обмотку с параллельным подсоединением конденсаторов и нагрузок. Подключая любое устройство, инверторы создают преобразовательное напряжение в 220 В.

Схема обладает одним существенным недостатком — несовершенной формой параметров на выходах.

Говоря о том, как работает инвертор 12 220, стоит указать что микросхему К561ТМ2 дублирует К564ТМ2. Увеличить мощность на преобразователе можно путем подбора более интенсивного транзистора

Важно учитывать то факт, какие конденсаторы устанавливаются на выходах. Они обладают напряжением 250 В

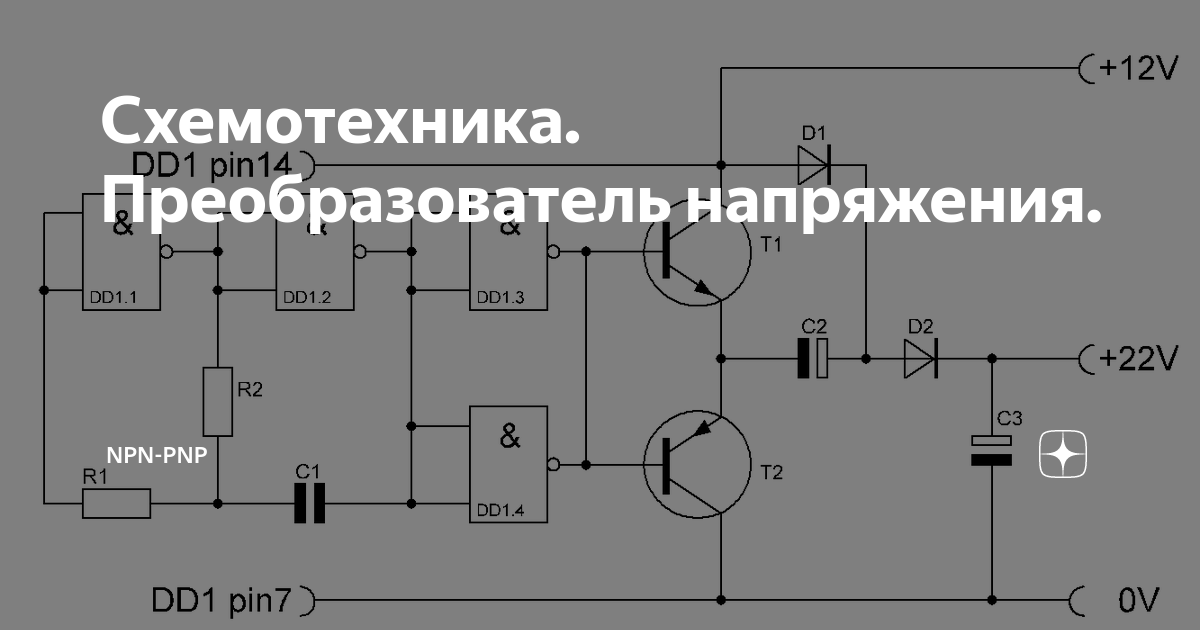

Простейший повышающий DC-DC преобразователь

Рубрики:
Своими руками

Yuriy

Здравствуйте, дорогие друзья. Сегодня я хочу поделиться с вами еще одной, гениальной в своей простоте, схемой повышающего DC-DC преобразователя (о первой схеме я писал в статье Простейшая схема питания светодиода от батарейки АА или ААА). Основываясь на этой схеме, я собрал два устройства. Первое устройство я обозвал «Модуль Чаплыгина«. Изображение этого модуля вы видите выше. Второе устройство представляет собой имитацию батареи «Крона«.

Автором приведенной ниже схемы (в несколько измененном виде) является А. Чаплыгин. Смотрите: А. Чаплыгин «ПРОСТОЙ ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ», журнал «Радио» №11 2001г.

Двухтактный генератор импульсов, в котором за счет пропорционального токового управления транзисторами существенно уменьшены потери на их переключение и повышен КПД преобразователя, собран на транзисторах VT1 и VT2 (КТ837К). Ток положительной обратной связи протекает через обмотки III и IV трансформатора Т1 и нагрузку, подключенную к конденсатору С2.  Роль диодов, выпрямляющих выходное напряжение, выполняют эмиттерные переходы транзисторов. Особенностью генератора является срыв колебаний при отсутствии нагрузки, что автоматически решает проблему управления питанием. Проще говоря, такой преобразователь будет сам включаться тогда, когда от него потребуется что-нибудь запитать, и выключаться, когда нагрузка будет отключена. То есть, батарея питания может быть постоянно подключена к схеме и практически не расходоваться при отключенной нагрузке! При заданных входном UВx. и выходном UBыx. напряжениях и числе витков обмоток I и II (w1) необходимое число витков обмоток III и IV (w2) с достаточной точностью можно рассчитать по формуле:  w2=w1 (UВых. — UBх. + 0,9)/(UВx — 0,5). Конденсаторы имеют следующие номиналы. С1: 10-100 мкф, 6.3 В. С2: 10-100 мкф, 16 В.

Транзисторы следует выбирать, ориентируясь на допустимые значения тока базы (он не должен быть меньше тока нагрузки!!!) и обратного напряжения эмиттер — база (оно должно быть больше удвоенной разности входного и выходного напряжений!!!).

Модуль Чаплыгина я собрал для того, чтобы сделать устройство для подзарядки своего смартфона в походных условиях, когда смартфон нельзя зарядить от розетки 220 В. Но увы… Максимум, что удалось выжать, используя 8 батареек соединенных параллельно, это около 350-375 мА зарядного тока при 4.75 В. выходного напряжения! Хотя телефон Nokia моей жены удается подзаряжать таким устройством. Без нагрузки мой Модуль Чаплыгина выдает 7 В. при входном напряжении 1.5 В. Он собран на транзисторах КТ837К.

А. Чаплыгин «ПРОСТОЙ ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ», журнал «Радио» №11 2001г.

Самодельный импульсный преобразователь напряжения из 1,5 в 9 Вольт для мультиметра

Проект.

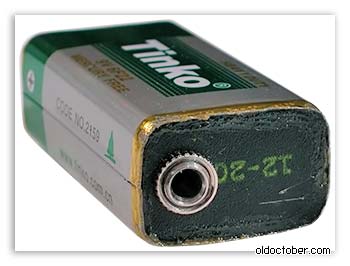

В качестве корпуса для самодельного преобразователя напряжения я решил использовать корпус от отслужившей свой срок батареи «Крона». Такая конструкция, на мой взгляд, более универсальна, да и в мультиметр DT-830B, всё равно, ничего большего размера, чем «Крона», не помещается.

Прорисовка предполагаемой конструкции показала, что пальчиковый аккумулятор форм-фактора «ААА» можно разместить в корпусе от батареи с минимальным увеличением размера последнего.

А именно. Увеличить длину корпуса можно за счёт выпрямления одного из развальцованных краёв жестяной обечайки.

Заднюю стенку, при этом, пришлось немного наклонить, чтобы гайка крепления гнезда не увеличила габариты корпуса.

Окончательная сборка импульсного преобразователя напряжения.

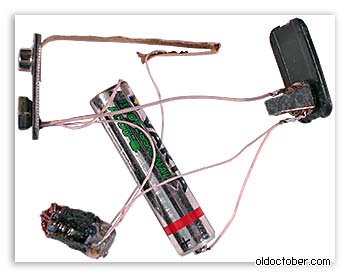

Перед окончательной сборкой, все элементы схемы были соединены многожильным проводом, и была проверена способность схемы принимать и отдавать энергию.

Для предотвращения замыкания, импульсный преобразователь напряжения был со стороны контактов заизолирован силиконовым герметиком.

Затем все элементы конструкции были размещены в корпусе от «Кроны». Для того, чтобы передняя крышка с разъёмом не утапливалась внутрь, между передней и задней стенками была вставлена пластинка из целлулоида. После чего, задняя крышка была закреплена клеем «88Н».

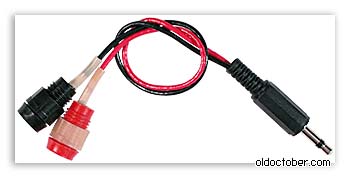

Для зарядки модернизированной �Кроны� пришлось изготовить дополнительный кабель со штекером типа Джек 3,5мм на одном из концов. На другом конце кабеля, для снижения вероятности короткого замыкания, были установлены стандартные приборные гнёзда, вместо аналогичных штекеров.

Доработка мультиметра.

Мультиметр DT-830B сразу же заработал от модернизированной «Кроны». А вот тестер M890C+ пришлось немного доработать.

Дело в том, что в большинстве современных мультиметров задействована функция автоматического отключения питания. На картинке показана часть панели управления мультиметра, где обозначена данная функция.

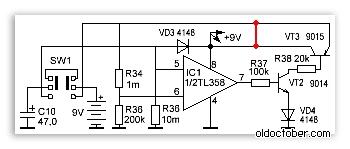

Схема автоотключения (Auto Power Off) работает следующим образом. При подключении батареи, заряжется конденсатор С10. При включении питания, пока конденсатор C10 разряжается через резистор R36, на выходе компаратора IC1 удерживается высокий потенциал, что приводит к отпиранию транзисторов VT2 и VT3. Через открытый транзистор VT3 напряжение питания и попадает в схему мультиметра.

Как видите, для нормальной работы схемы, нужно подать питание на С10 ещё до того, как включится основная нагрузка, что невозможно, так как наша модернизированная «Крона», напротив, включится только тогда, когда появится нагрузка.

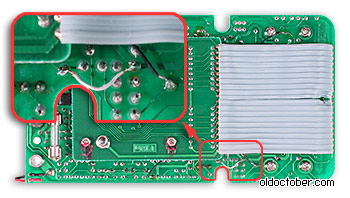

В общем, вся доработка заключалась в установке дополнительной перемычки. Для неё я выбрал место, где это было сделать удобнее всего.

К сожалению, обозначения элементов на электрической схеме не совпали с обозначениями на печатной плате моего мультиметра, поэтому точки для установки перемычки нашёл так. Прозвонкой выявил нужный вывод выключателя, а шину питания +9V определил по 8-ой ножке операционного усилителя IC1 (L358).

Первое включение блока

Если БП собран на микросхеме, перед первым включением желательно проверить исправность обвязки. Для этого надо подать на микросхему напряжение питания от стороннего источника и осциллографом проверить наличие импульсов.

Подача напряжения питания от стороннего источника.

Если все нормально, можно подавать напряжение 220 вольт и приступать к наладке устройства. Первое включение в сеть (да и последующие после переделок или при наладке) надо делать через лампу накаливания на 220 вольт, включив ее в разрыв провода питания.

Если в схеме что-то не так, лампа вспыхнет, сигнализируя о неисправности. Если все в порядке, лампа гореть не будет или будет светиться в полнакала. На выходе надо нагрузить БП хотя бы одной автомобильной лампой на 12 вольт – без этого некоторые источники не запустятся.

Схема пробного включения БП.

Импульсный блок питания – не самое простое электронное устройство. Успех сборки и эксплуатации зависит от разных факторов, в том числе от конструктива устройства. На работоспособность влияют, например, тщательность изготовления намоточных деталей или топология разводки печатной платы. Рекомендуется сначала повторить уже опробованную конструкцию, и, по мере наработки опыта, творить что-то свое.

В завершении для наглядности рекомендуем к просмотру серию тематических видеороликов.

Порядок намотки импульсного трансформатора.

Намотать прокладку на кольцевой сердечник столь малых размеров очень сложно, а мотать провод на голый сердечник неудобно и опасно. Изоляция провода может повредиться об острые грани кольца.
Чтобы предотвратить повреждение изоляции, притупите острые кромки магнитопровода, как описано .

Чтобы во время укладки провода, витки не «разбегались», полезно, покрыть сердечник тонким слоем клея «88Н» и просушить до намотки.

Вначале мотаются вторичные обмотки III и IV (см. схему преобразователя). Их нужно намотать сразу в два провода. Витки можно закрепить клеем, например, «БФ-2» или «БФ-4».

У меня не нашлось подходящего провода, и я вместо провода расчётного диаметра 0,16мм использовал провод диаметром 0,18мм, что привело к образованию второго слоя в несколько витков.

Затем, так же в два провода, мотаются первичные обмотки I и II. Витки первичных обмоток также можно закрепить клеем.

Преобразователь я собрал методом навесного монтажа, предварительно связав х/б нитью транзисторы, конденсаторы и трансформатор.

Вход, выход и общую шину преобразователя вывел гибким многожильным проводом.
