Портативный усилитель на TDA1517

Содержание

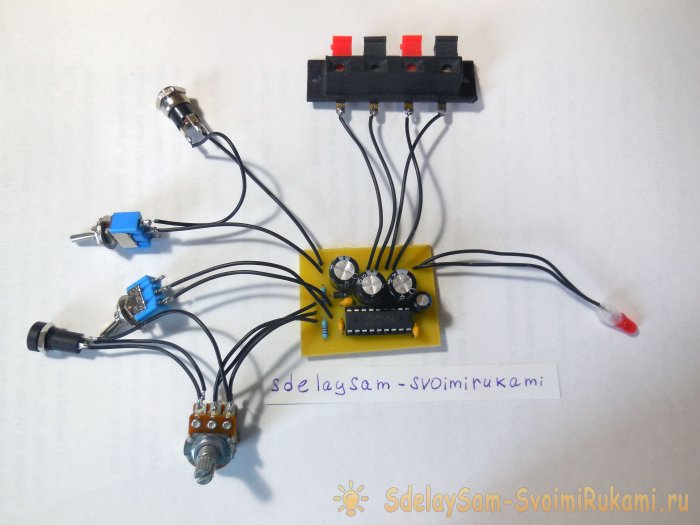

Первое включение и прослушивание

После того, как усилитель собран, можно приступать к испытаниям. Подключаем питание 9-12 вольт, включив последовательно с ним амперметр. Включаем усилитель тумблером, амперметр должен показать ток покоя 40-80 мА, светодиод загорится. Теперь можно подключать источник сигнала, например, плеер, компьютер, телефон, колонки к клеммной колодке и включать музыку. В процессе работы, особенно на большой громкости корпус микросхемы TDA1517P может нагреваться до 40-50 градусов, это нормально. Для питания усилителя можно использовать любой бытовой блок питания на 9-12 вольт с током как минимум 500 мА. Удачной сборки.

Первое включение и прослушивание

Характеристики

Как указано в datasheet TDA7377 работает от однополярного питания до 18 В. Характеризуется высокой мощностью усиления. С нагрузкой 4 Ом на один канал, в двухканальной стереоконфигурации, от неё можно кратковременно добиться до 35 Вт. Но если задействованы четыре выхода одновременно, то уже не более 6 Вт. Поэтому её редко используют в схемах «квадро».

Приведем основные максимально допустимые значения параметров для TDA7377:

питающее напряжение (V_S) до 18 В;
ток на выходе (I_O) до 4.5 А;
рассеиваемая мощность (P_tot) до 36 Вт (при T_case=+85 оС);
температура хранения/рабочая от -40 до +150 оС;
термическое сопротивление кристалл-корпус (R_thj-case) до 1.8 оС /Вт.

Стоит заметить, что это предельно возможные значения для микросхемы, помещенной в идеальные условия для эксплуатации. Они достижимы только при хорошем охлаждении и на коротких промежутках времени. Производитель не рекомендует работу устройства в таких режимах и предупреждает о вероятном выходе его из строя при этом.

При нормальной работе микросхема, подключенная к питанию в 14.4 В с нагрузкой 4 Ом, может выдать на выходе до 18-20 Вт. При этом, коэффициент нелинейных искажений, если не превышать мощностью в 10 Вт, составит не более 0,3 %.

В режиме квадро, в аналогичных условиях функционирования, можно получить до 6 Вт. При этом, коэффициент нелинейных искажений будет значительно ниже — не более 0,02 %.

Во всех случаях необходимо предусмотреть установку устройства на алюминиевый радиатор.

Аналоги

Аналог для TDA7377 трудно подобрать такой же мощный и качественный, так как полностью похожих по параметрам микросхем не существует. Вместе с тем, её возможно заменить на более дорогие устройства: TDA7375А, TDA7379. Это тоже достаточно распространенные усилители. Распиновка и функциональные схемы у них, согласно технического описания, идентичны.

Схемы

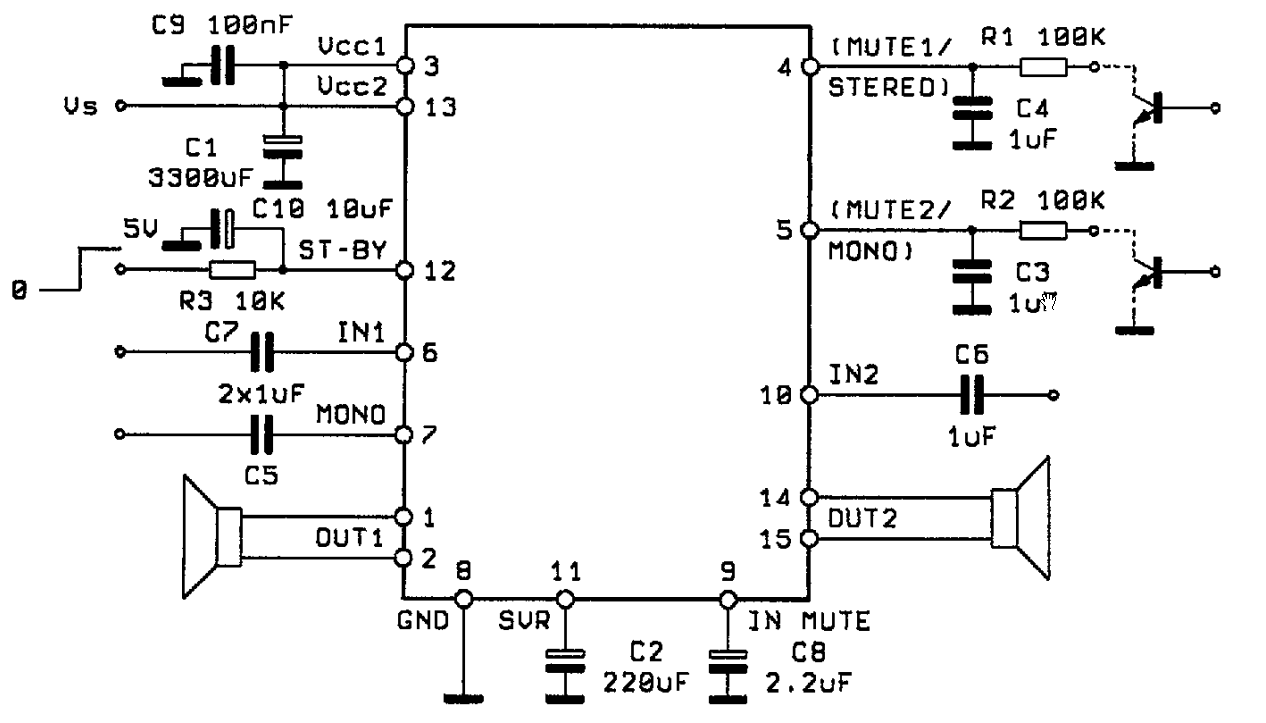

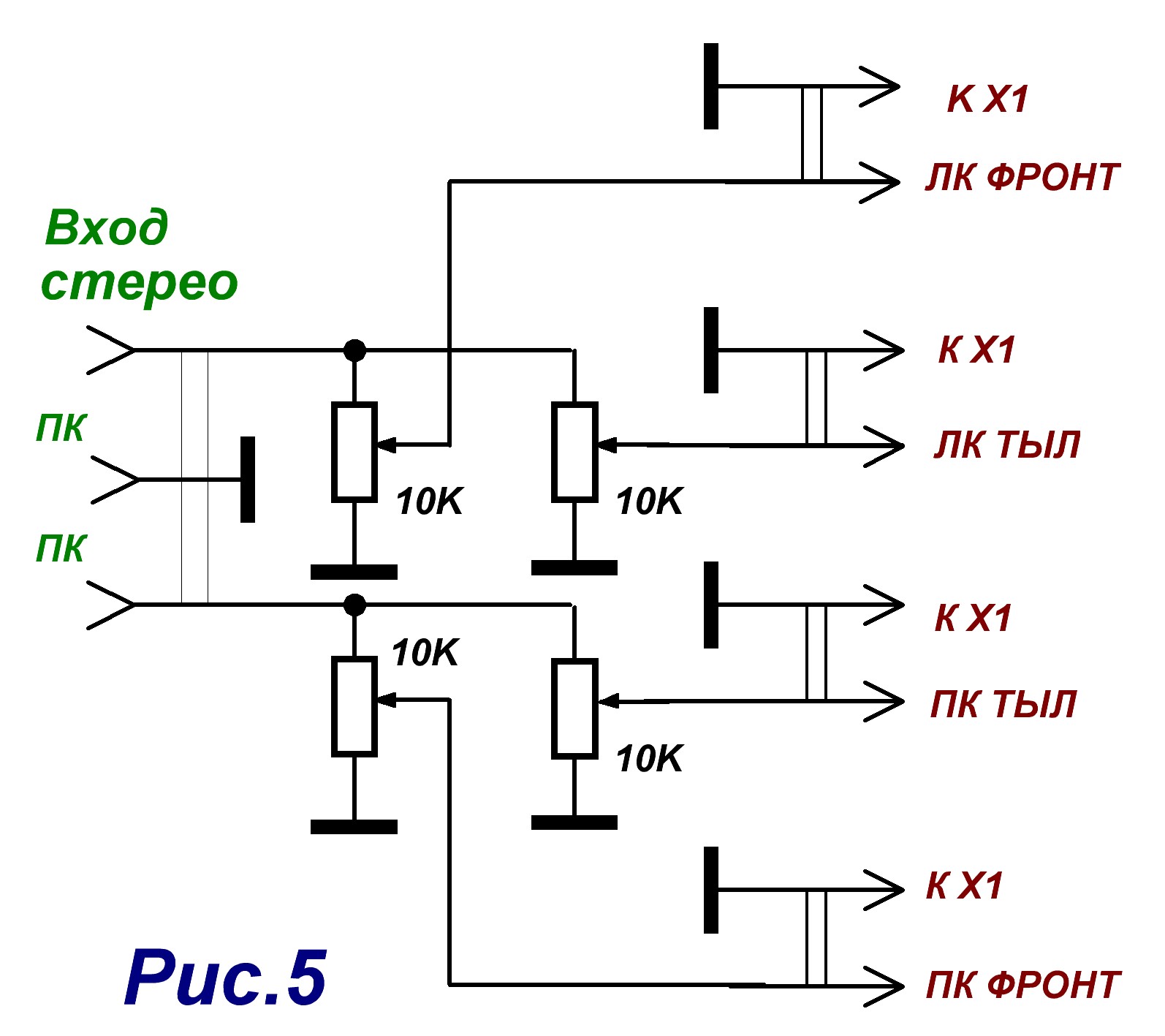

Для функционирования TDA7377 используется схема включения: в четырехканальном режиме (квадро), в двухканальном-мостовом или комплексном 2.1 (стерео/мост). Все они приводятся в datasheet с указанием необходимой электронной обвязки. Для работы микросхемы используется однополярное питание.

Усилитель на TDA1562Q микросхеме 70Вт

08.12.2014 | Своими руками, Электро | 1 | Кирилл

В детстве собирал интересный усилитель на TDA1562Q, интересен он минимальным набором деталей, простотой и хорошей работой, а так же высокой выходной мощностью. Заявленная производителем мощность в 70Вт не RMS, т.

е эта мощность не может выдаваться постоянно, лишь в пиковые моменты.

Это связано что напряжение на микросхеме подкачивается за счет конденсаторов большой емкости, благодаря чему усилитель TDA1562Q, способен поднять мощность вsit чем аналогичные усилители без конденсаторной подкачки.

Усилитель на TDA1562Q был собран специально для самодельного сабвуфера, сердцем которого служила 10? (дюймовая) низкочастотная головка Sony Xplod, несмотря на заявленную производителем завышенную мощность динамика, микросхем TDA1562Q раскачивала ее ОЧЕНЬ хорошо, на столько что в комнатке 10 м?, басом качало и в грудак и шкафы.

Сабвуфер умер в пожаре, а усилитель остался, раздербаненый в поисках нужных деталей. А сейчас, я решил вернуть его к жизни и повторить удачный опыт сборки Бассзиллы.

Вернемся к восстановлению усилителя на TDA1562Q:

Схема включения и печатная плата позаимствована из набора NM2034 для сборки усилителя НЧ 70Вт, моно (TDA1562Q, авто)

Мне не хотелось придумывать велосипед.

— Нестеров Кирилл

Номиналы электронных компонентов приведены в таблице:

Позиция	Наименование	Примечание	Кол.
C1	0,47мкФ/63В	Тип К73-17	1
С2, СЗ	ОДмкФ или 0,22мкФ	Тип К73-44 (пленочный) (код 104 или 224)	2
С4	10мкФ/25…50В	1
С5, С6	4700мкФ/25В	0 17	2
С7	ОДмкФ	(104)	1
С8	2200мкФ/25В	1
DA1	TDA1562	1
HL1	Светодиод, красный. 03 мм	1
HL2	Светодиод, зеленый, 03 мм	1
R1	1 ОкОм	Подстроечный резистор	1
R2, R4	1 ОкОм	Коричневый, черный, оранжевый	2
R3	1 ООкОм или 91 кОм	Коричневый, черный, желтый или белый, коричневый, оранжевый	1
R5	1кОм	Коричневый, черный, красный	1
R 6	820 Ом	Серый, красный, коричневый	1
VD1	Zeiiner 2V7	Стабилитрон на 2,7 В 1/2W	1
VT1	ВС558	Возможная замена ВС557	1
VT2	ВС547	Возможная замена ВС548	1
PLS-40	2 контакта3 контакта	2 2
Съемная перемычка (джампер)	1
А2034	Печатная плата 67x37	1

В интернете много печатных плат усилителей на TDA1562Q, но эта мне понравилась наличием LED индикации перегрузки и удобным расположением деталей. Усилитель хорош для начинающего, прост в сборке и не требует настройки, кроме переменного резистора.

Двухполосный усилитель на TDA7240A и TDA1517.

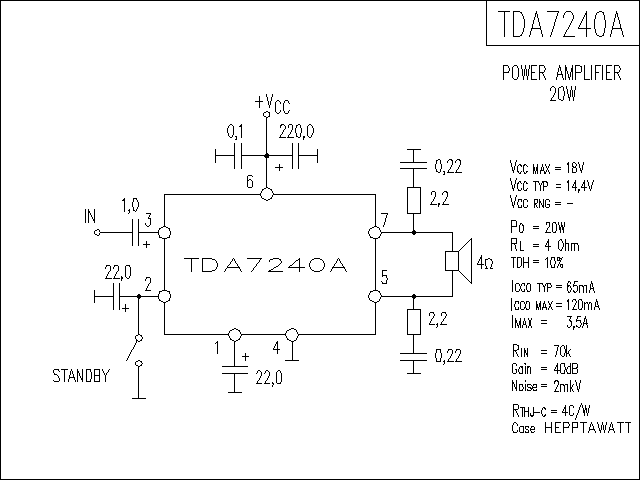

Двухполосный усилитель на TDA7240A и TDA1517

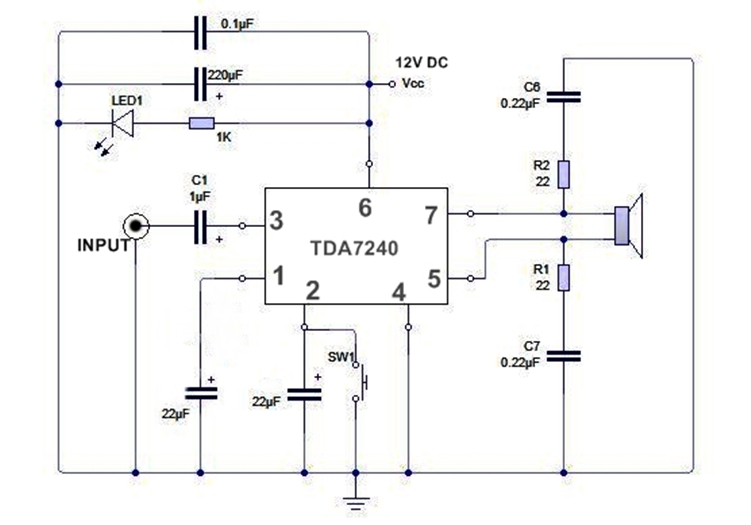

СХЕМА : Все просто и понятно из рисунка ; TDA1517 работает как двухканальный широкополосный драйвер, TDA7240А — усилитель общего НЧ канала. Суммирование сигналов левого и правого каналов производится на выходе TDA1517, что не влияет не уровень разделения между ними.

ДЕТАЛИ : Все переменные резисторы — двухсекционные, спаренные, группы В, типоразмер — любой. Постоянные резисторы — любого типа, мощностью 0,125 Вт. Неполярные конденсаторы — любые, малогабаритные. Рабочее напряжение электролитических конденсаторов должно быть не менее 25 В. Обе микросхемы должны быть установлены на независимые теплоотводы. Усилитель можно питать нестабилизированным током, но суммарная емкость в фильтре блока питания, должна быть на уровне 8000 мкФ. Диоды в БП — любые, рассчитанные на ток, не менее 4А. Трансформатор БП должен обеспечивать ток 3,5… 4А с переменным напряжением на холостом ходу 10…14в. В этой сборке я , опять же, использовал два трансформатора типа ТВК — 110 ЛМ, первичные и вторичные обмотки которых соединял параллельно( синфазно!).
Двухполосный усилитель на TDA7240A и TDA1517

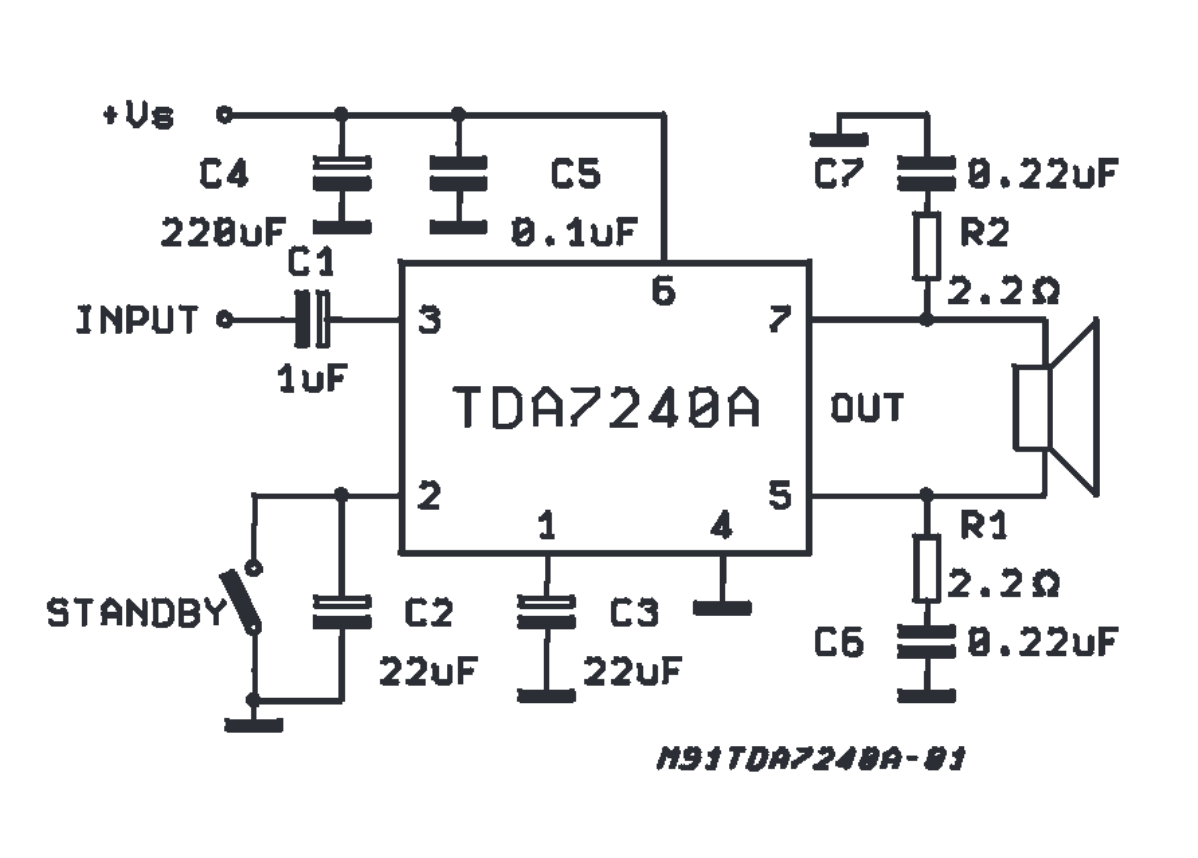

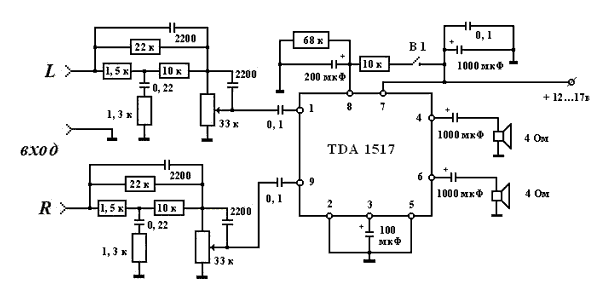

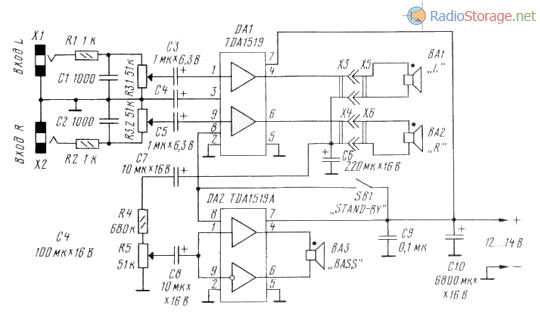

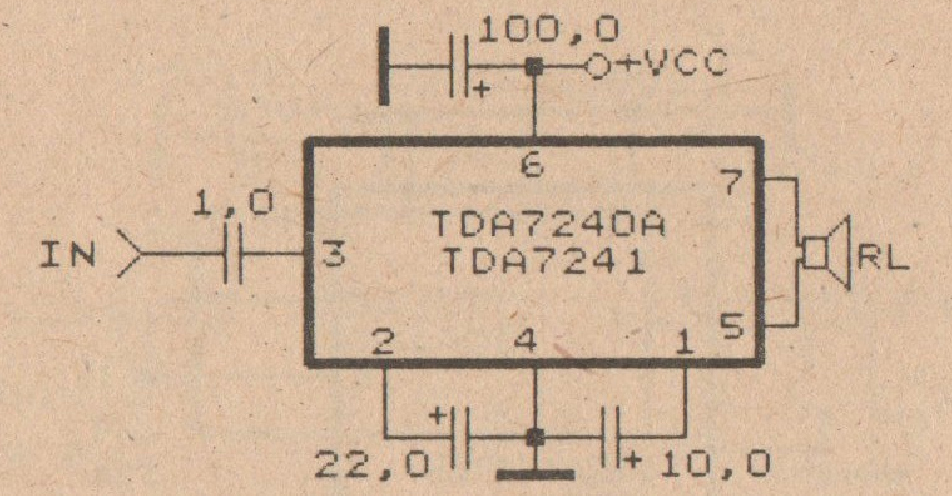

СХЕМА УСИЛИТЕЛЯ :

ДИНАМИКИ: Вуфер — 25ГД-26(35ГДН-1) или10ГД-34(25ГДН-1) или 15ГД-14(25ГДН-3) или 15ГД-17(25ГДН-4) или импортный с подобными характеристиками, в соответствующем акустическом оформлении. Устанавливать LC фильтры не надо. Необходимо только выбрать правильную полярность подсоединения динамика, при пиках мощности диффузор должен подаваться вперед.

Саттелиты — широкополосные динамики мощностью 3…6 Вт, дополненные «пищалками», которые подсоединяются параллельно широкополосным, через неполярный конденсатор емкостью 4 …1 мкФ.

МОНТАЖ : Регулятор громкости двухканального усилителя (22 ком, он же общий регулятор громкости), и регулятор уровня НЧ (33 ком) располагаются на единой планке, которая крепится к передней панели корпуса. Микросхему TDA1517 надо монтировать на отдельной платке и желательно установить ее, поближе к своему регулятору. Если это не представляется возможным, то соединение с регулятором выполняется экранированным проводом. Микросхему TDA7240А надо монтировать на отдельной плате и желательно расположить ее в корпусе устройства так, чтобы теплоотвод выступал за его пределы. Все элементы составляющие фильтр — сумматор (начиная с резисторов на 39 ком и заканчивая конденсатором на 0,47 мкФ) , устанавливаются как можно ближе к выводам микросхемы.

Провода, соединяющие выход первого усилителя с регулятором уровня НЧ и этот регулятор со входом сумматора должны быть экранированы. То же касается и проводов, соединяющих входные гнезда усилителя с первым регулятором и этот же регулятор со входом широкополосного усилителя. Не будет лишним соединить с общим проводом и экранирующие контуры обоих регуляторов. Элементы, предшествующие первому регулятору (тонкорректор), устанавливайте вблизи его выводов, навесным монтажом. То же касается и резисторов на 10 ком, предшествующих регулятору уровня НЧ.

УПРАВЛЕНИЕ : Предварительное включение в сеть производится выключателем в цепи первичной обмотки силового трансформатора, после чего устройство переходит в состояние Standby. Переход в рабочий режим осуществляется РАЗМЫКАНИЕМ выключателя В1.1 и одновременным ЗАМЫКАНИЕМ выключателя В 1.2. Это сопровождается незначительным хлопком вуфера(диффузор втягивается внутрь). Для удобства управления можно использовать спаренный клавишный переключатель китайского производства с двумя независимыми секциями на два положения. Выключение не вызывает хлопков, но выключение блока питания желательно производить несколько позже, после того как разрядится конденсатор на 2000 мкФ в цепи питания TDA1517 (около 8 сек.)

ПОЖЕЛАНИЕ : Не пренебрегайте установкой следующих элементов :
* резисторы на 2 Ома и конденсаторы на 0,22 мкФ, шунтирующие выход микросхемы TDA7240А
* конденсатор на 22 мкФ в цепи фильтра — сумматора

Саб с усилителем на TDA1562Q

Мой сабвуфер на двух 30ГДН-8.

Ну естественно, оба динамика я достал из советских 50АС-106. Хоть они и идентичны, хоть и достаны из одного комплекта акустической системы, а немного разные. Мои замеры резонансной частоты у каждого динамика дали разницу на 10 Гц.

У одного Fs~40Гц, а у другого Fs~50Гц. На ощупь подвес одного динамика в два раза жестче другого. Но я закрыл глаза на эту проблему.

Всё же очень хотелось собрать сабвуфер на двух динамиках, и в расчётах я опирался только на паспортные данные.

Начал сборку с усилителя. Решил, что TDA1562Q подойдёт.

Это 50 ватт на 4 Ом при 12 В или 70 ватт на 4 Ом при 14 В.

В питании я вставил дроссель от сломанной магнитолы, а также её диод от ошибочного подключения питания и вставку на 10А. Питание TDA1562Q не отключается, только MUTE. Светодиод (8-ая ножка) на перегрузке что-то иногда мигает на полной громкости, но со звуком ничего страшного не происходит. В общем, серьёзная микросхема TDA1562Q, но дорогая!

Я не использовал ни фильтров, ни среза, потому что в современных магнитолах уже есть выход на саб со сдвигами и ФНЧ. Радиатор более 200 см2. Нагревается не сильно, рука терпит. TDA1562 работает без напряга. На выходе 20 вольт снимается.

Сборка самого ящика у меня не составила особого труда. Программа Speackershop дала ящик в 55 литров и настройкой фазоинвертора на 30 Гц. Я взял три трубы D=4,5 см и L=25 см. Три для уменьшения «хлюпанья» воздуха, ведь всё таки динамика два.

Отделка карпетом. И родные решетки от 50АС-160.

Испытания проводил в ВАЗ-2109. Фотографий нет. Звучит и конечно же трясёт. Владелец машины сначала удивился, что мощность всего 70 ватт. А по истечении 2-х часов прослушивания повернулось зеркало заднего вида, и постоянно открывался бардачок. В общем, даже среди гремящих отголосков деталей кузова эффект приятный. Конечно же звук басов за пределы салона не выходит.

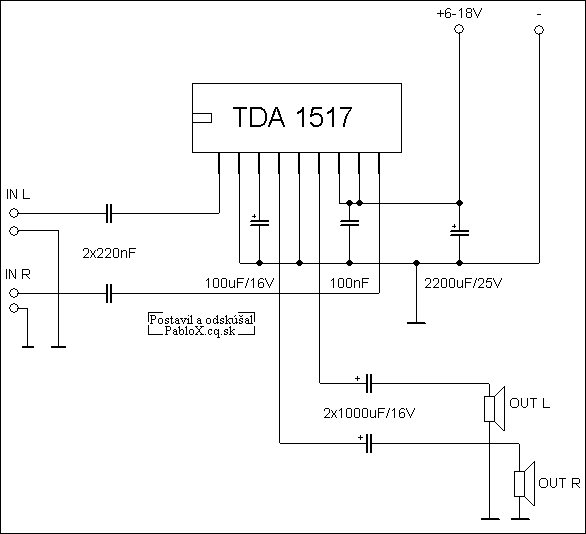

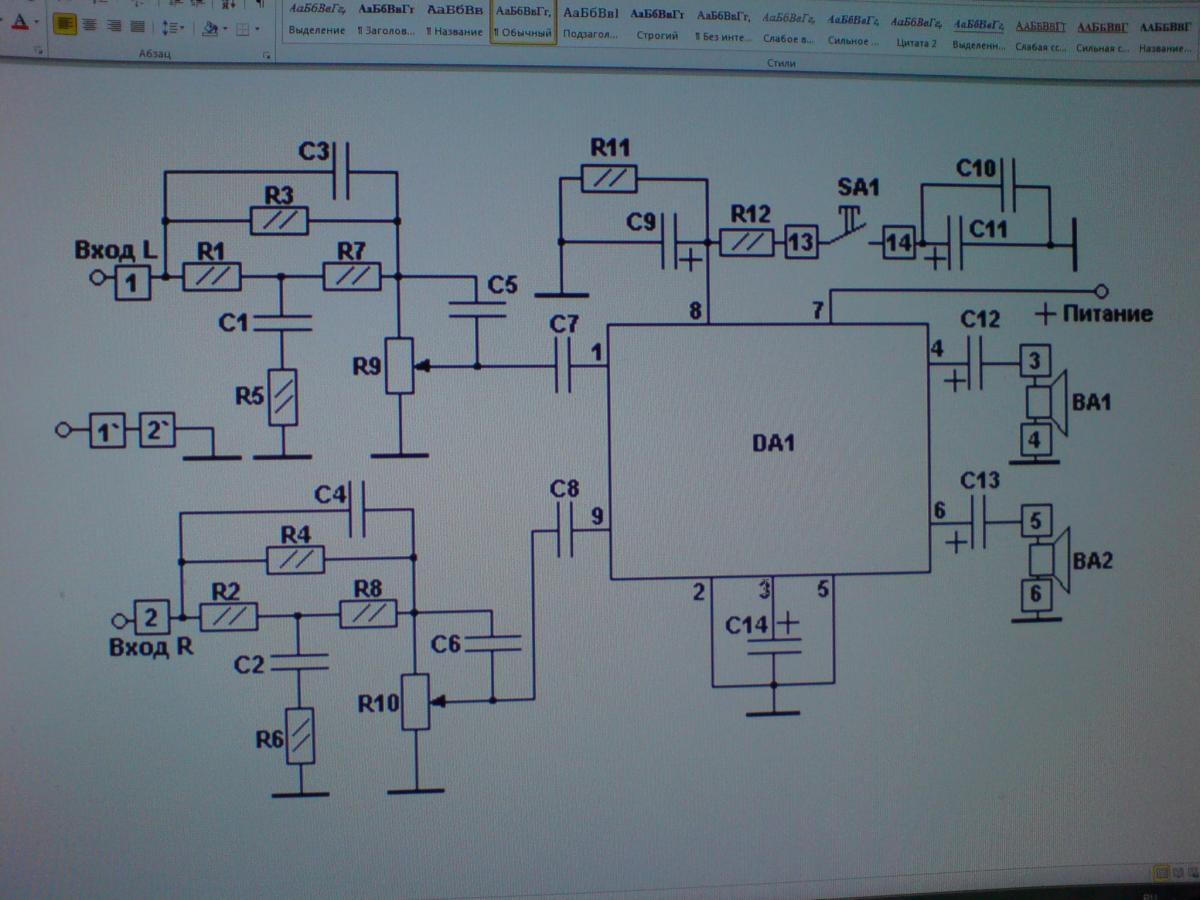

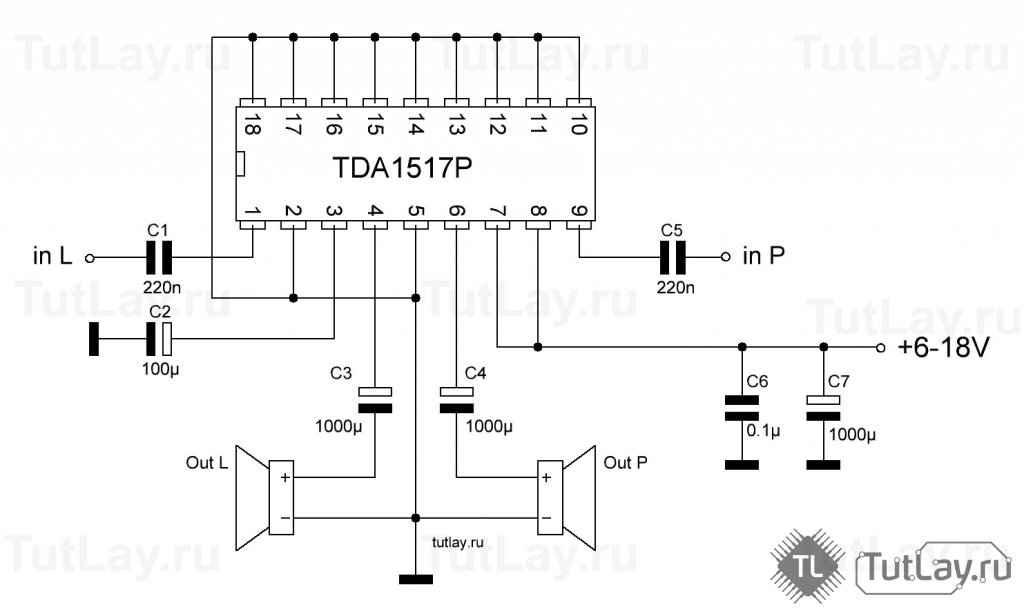

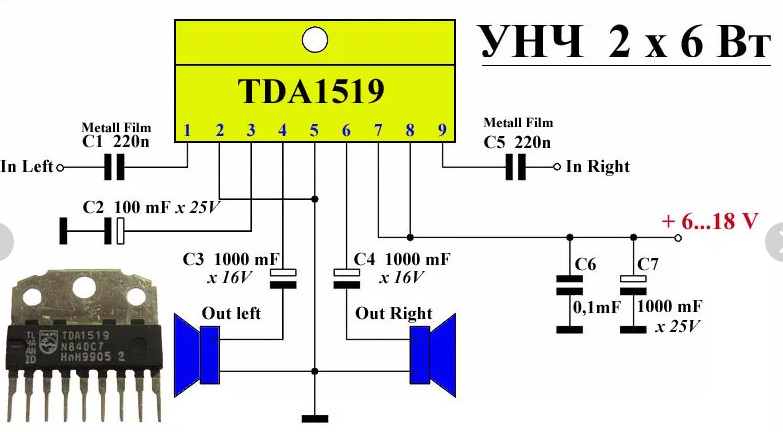

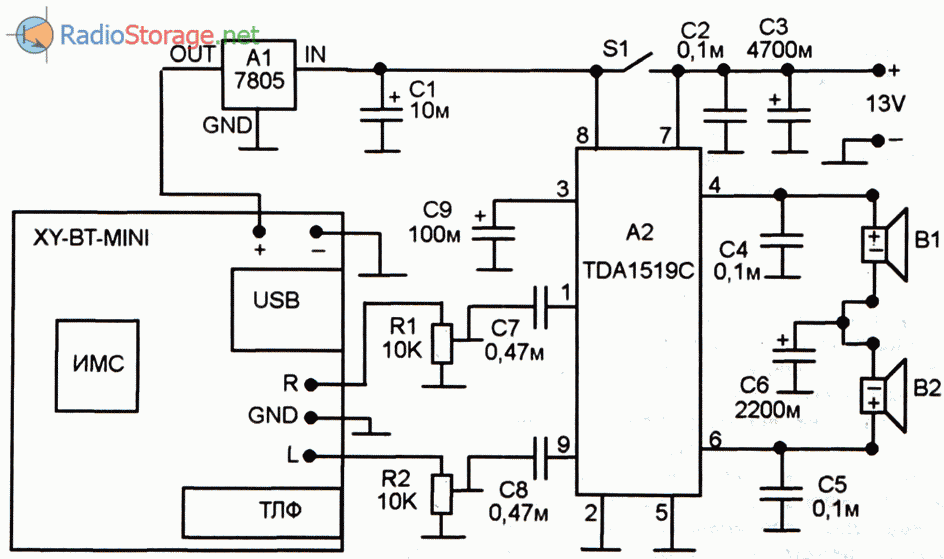

Схема

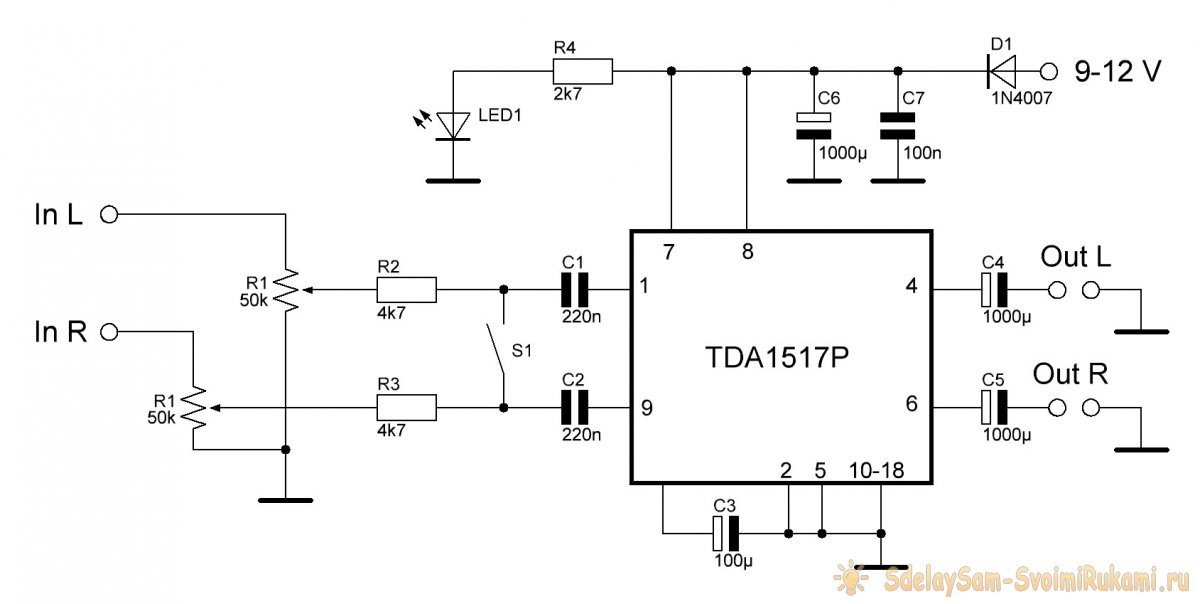

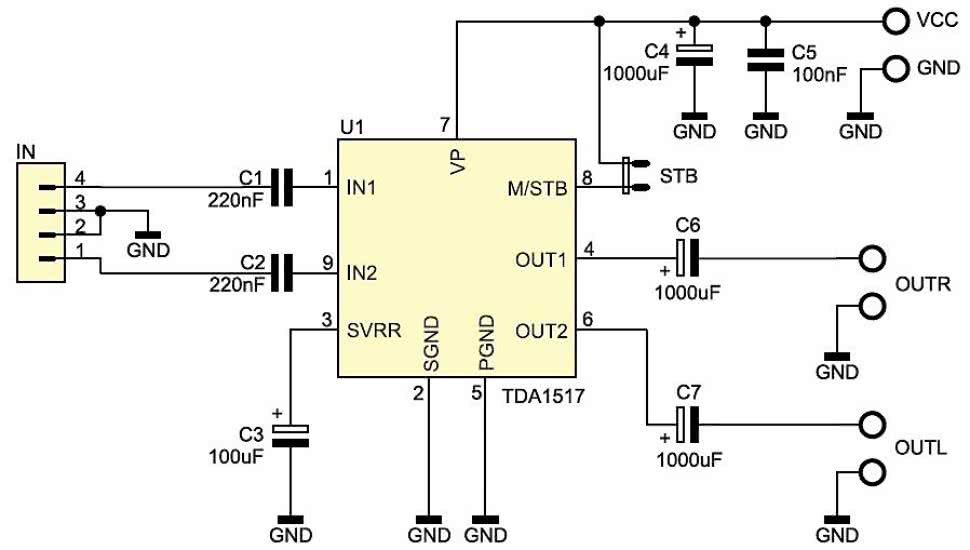

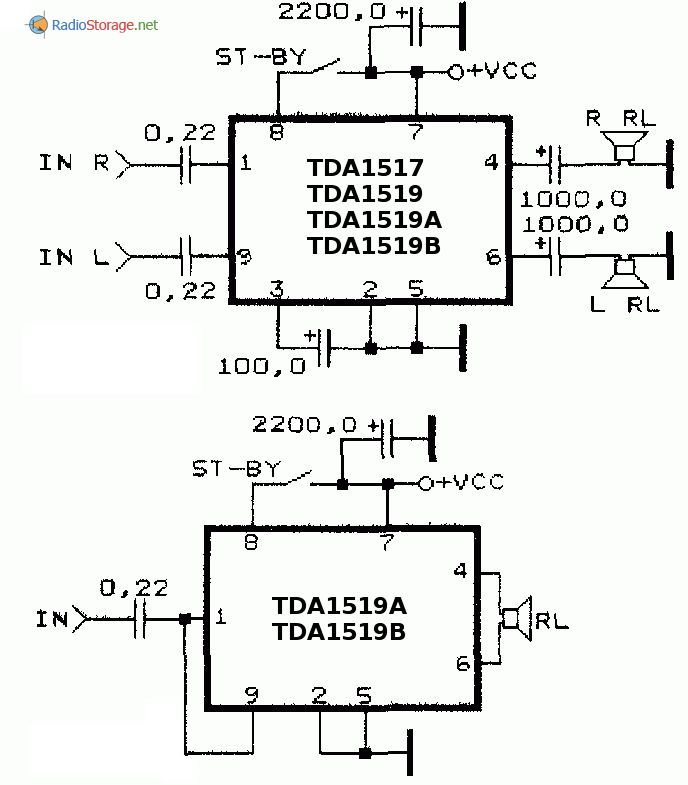

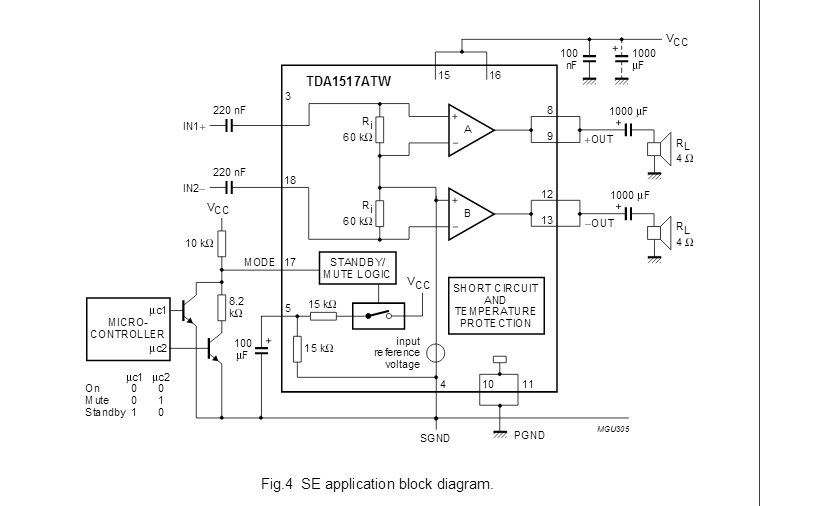

Схема подключения TDA1517P крайне проста и содержит лишь минимум необходимой обвязки. Конденсаторы С1 и С2 проходные, чем больше их ёмкость, тем больше низких частот будет на выходе усилителя. Конденсаторы С4, С5 также проходные, служат для отсечения постоянной составляющей сигнала, их ёмкость может варьироваться в пределах 470-1000 мкФ. С6, С7 – конденсаторы-фильтры питания. Все электролитические конденсаторы следует брать на напряжение минимум 25 вольт. Оптимальное напряжение питания схемы составляет 9-12 вольт, выходная мощность при этом составляет по 5 ватт на канал, чего достаточно для озвучивания небольшого помещения. R1 – потенциометр регулировки громкости, можно использовать любой сдвоенный на 50 кОм либо 100 кОм с линейной или логарифмической характеристикой.

S1 – переключатель режимов моно/стерео, нужен в тех случаях, когда на вход схемы поступает сигнал только с одного канала, например, со старых кассетных плееров, радиоприёмников. При замкнутом положении S1 сигнал «раздваивается», и играют оба динамика, даже если на вход поступает моно-сигнал.

Скачать плату и схему можно тут:

portativnyj-usilitel-s-mono-rezhimom-na-tda1517p-otpr.zip (cкачиваний: 164)

Транзисторный усилитель 50W своими руками

Приветствую, Самоделкины! Усилители мощности низкой частоты или просто усилитель звука, собираются радиолюбителями довольно часто. Специализированные микросхемы усилителей мощности низкой частоты сейчас довольно популярны и после сборки некоторых УНЧ на базе микросхем, радиолюбитель стремится к чему-то более сложному. Транзисторные усилители, несмотря на огромное разнообразие микросхем, не потеряли свою актуальность. Если нужен хороший качественный усилитель, то стоит собрать его на транзисторах. Сегодня мы поговорим о неплохом транзисторном усилителе, работающим в классе b. Не спешите с выводами, класс b тоже бывает неплохим.

Истинные ценители сверх высококачественного звука наверняка скажут, что это не самый лучший класс УНЧ, однотактный и ламповый — вот каким должен быть качественный усилитель. Я конечно же отчасти с вами согласен, но цены ламповых усилителей, сами видите:

А собрать их дома тоже процесс не из легких.

Представленная схема была опубликованная в журнале «Радио» в 1991 году.

Это легендарный усилитель Дорофеева, так что он имеет довольно преклонный возраст. Гениальность схемы заключается в простоте. Несмотря на минимальное количество используемых компонентов с соответствующим источником питания данный усилитель способен отдавать в нагрузку 4 Ома, мощность до 50 ватт, что согласитесь, очень даже неплохо. В разное время радиолюбители дорабатывали и изменяли схему. Для удобства, автор перевел схему на импортные компоненты, далее будем рассматривать именно ее.

В данном усилителе применены довольно интересные схематические решения, например, резистор R12, которой ограничивает коллекторный ток транзистора выходного каскада и является своеобразным ограничителем выходной мощности, одновременно защищает выходные транзисторы от коротких замыканий. Так что усилитель короткого, можно сказать, не боится.

С целью увеличения выходной мощности, можно увеличить питающее напряжение, но в этом случае нужно менять и транзисторы оконечного каскада на более мощные и пересчитать несколько резисторов.

Резисторы r9 и r10 подбираются в зависимости от питающего напряжения.

Они ограничивают ток через стабилитрон и в этой части схемы собран параметрический стабилизатор напряжения, которое обеспечивает стабильное питание для операционного усилителя.

Кстати, об операционнике, это довольно неплохой операционный усилитель, применяется в аудиотехнике очень часто. Можно спокойно менять на TL081.

В случае замены на иные операционные усилители, стоит обратить внимание на распиновку, так как расположение выводов может быть иным. Операционный усилитель советую установить на панельку беспаячного монтажа, для быстрой замены в случае чего

Кстати, у этого автора есть и вторая версия данного усилителя, на сей раз полностью на транзисторах, она сейчас перед вами:

Несколько слов о печатной плате, мастер старался ее сделать максимально компактной, вроде бы получилось неплохо.

Ссылку на скачивание найдете в описании под видеороликом автора (внизу страницы). На плате имеются перемычки, их желательно запаять в первую очередь.

Транзисторы предвыходного и выходного каскада, устанавливаются на общий теплоотвод. Естественно не забываем их изолировать от радиатора.

Как видно из схемы, в выходном и предвыходном каскаде, использованы комплементарные пары транзисторов. Очень и очень желательно подобрать транзисторы по коэффициенту усиления. Некоторые мультиметры имеют функцию проверки этого параметра, но можно использовать транзистор-тестер.

Пару слов об источнике питания.

В случае трансформаторного блока питания желательно использовать фильтрующие конденсаторы с емкостью не менее 4700 мкФ, тут чем больше тем лучше.

Усилитель работает в классе b и КПД на довольно высоком уровне, но в любом случае, источник питания нужен с некоторым запасом. Поэтому необходимо взять трансформатор с габаритной мощностью от 70 Вт. Как звучит усилитель вы можете узнать, посмотрев видеоролик автора. Должен заметить, что во время тестов будет слышен некий фон, это связано с тем, что в блоке питания у автора проекта использованы конденсаторы очень малой емкости, всего 1000 мкФ в плече.

На этом все. В описании под видео помимо архива проекта со схемой и платой, найдете ссылки на комплектующие для сборки такого же усилителя, а также на готовые платы усилителей низкой частоты на любой вкус.

Благодарю за внимание. До новых встреч!. Видео:

Видео:

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

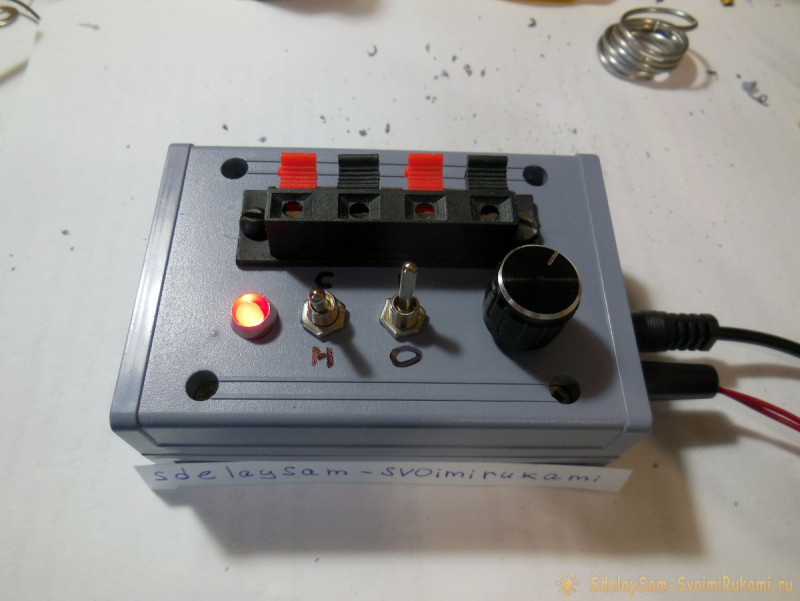

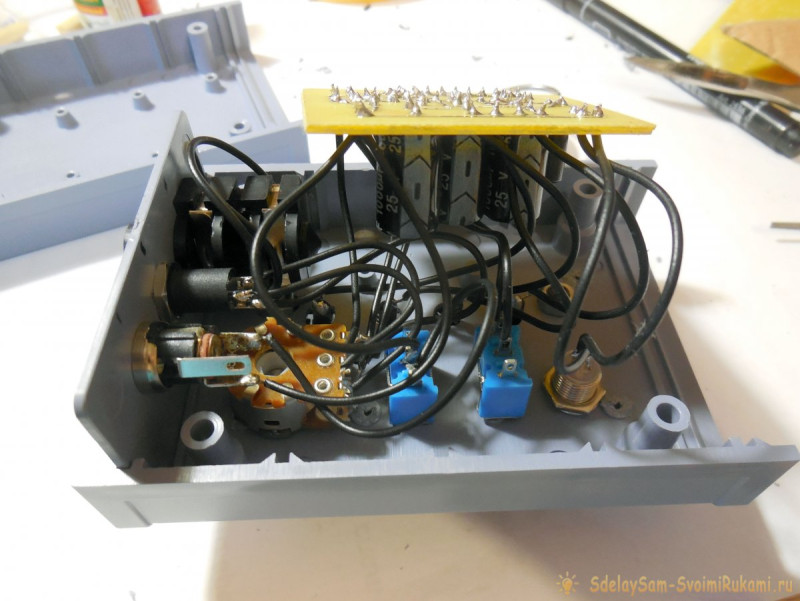

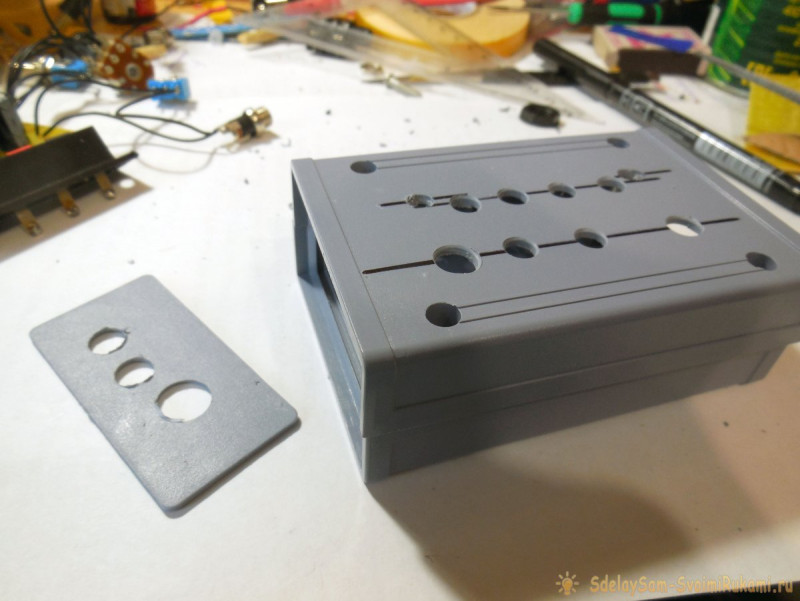

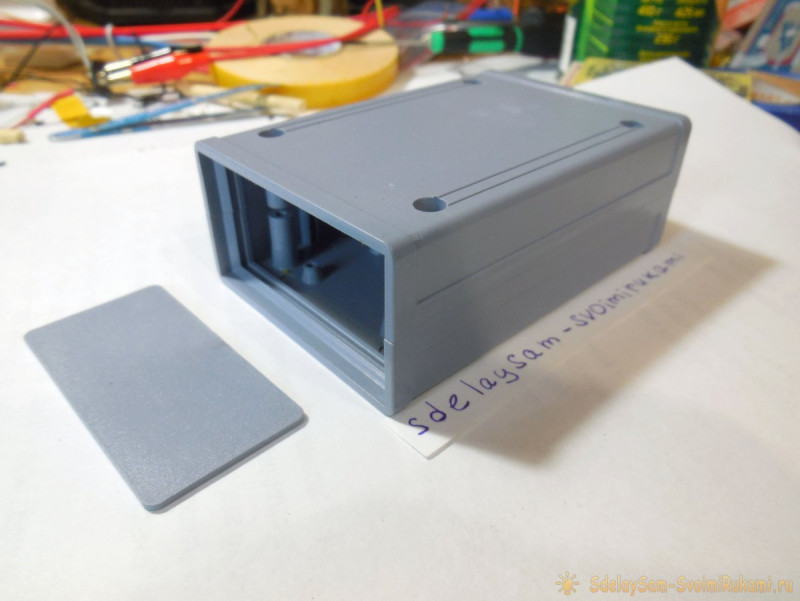

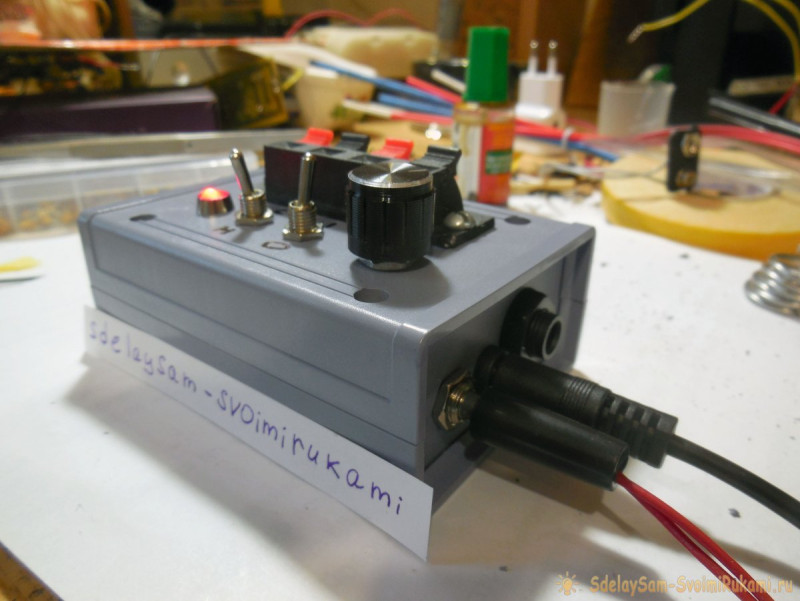

Установка в корпус

Плату можно поместить в любой подходящий по размерам корпус. Если корпус будет металлическим, то следует соединить его с минусом схемы, появится защита от внешних наводок. Я же выбрал небольшой пластиковый корпус с размерами 100 х 70 х 35 мм.

При сверлении отверстий следует учитывать габариты компонентов, которые располагаются внутри, а также диаметр отверстий для установки деталей. Соединять все детали, особенно гнездо входа звука и потенциометр громкости следует максимально короткими проводами, иначе возможно возникновение фона. Плату можно закрепить на корпусе с помощью стоек с винтиками, либо клея.

Установка в корпус

Транзисторные китайские усилители

Двигаемся от дешевых в сторону дорогих.

Самое дешевый и относительно пристойный усилитель, который мы нашли, – клон Marantz. Пристойный с учетом цены!

Клон Marantz

В Китае его можно посмотреть здесь.

Заявляется мощность – 2 канала по 65W на 4 ом. Нагрузка в диапазоне 2-16ohm. Судя по его весу и трансформатору, это почти соответствует действительности. Реальных ватт 55 на 4 ом. и порядка 45 на 8 ом. он выдаст. Дешевизна достигается использование корпуса в двух качествах. И как корпуса, и как радиатора. С трактом, шинами и питанием все хорошо. Регулятор громкости простенький, если очень часто крутить ручку громкости, через несколько лет он может начать “шуршать”. А может и не начать. Могут возникнуть проблемы с его перегревом, если часами непрерывно использовать его в режиме “дискотека”. Площадь корпуса для 55W маловата будет. Сгореть он вряд ли сгорит, но может. Греться, в долгом максимальном режиме, он будет адски. Не дискотечный усилитель.

Движемся дальше. Очень приличный вариант. Реальных приблизительно 120W. На драйвере UPC1342V с транзисторами в оконечнике.

Реальных 120W. Ссылка.

Приблизительно 100 Вт реальных ватт. Китайцы пишут, что сделан по схемотехнике MARANTZ. Так ли оно или нет, нам не известно. Но нет ни каких ограничений для копирования схем. Схемы не патентуются. Но даже если бы так оно было, – 25 жизни патента давно уже прошли.

От хорошего, к более лучшему. Приблизительно 120W реальных. Образцово показательное качество исполнения, питания, охлаждения, разводки и шин. Мы такой уже один купили. Все очень хорошо. Точно можем рекомендовать. Брали именно у этого продавца здесь.

В Китае его можно посмотреть здесь

Усилитель, для тех, кому требуется мощность. Аналоговый блок питания

Это очень важно, так как на высоких мощностях цифровые блоки питания выходят из строя очень быстро. Не очень хорошо, что стоит вентилятор

Но при этих мощностях прослушивания, уверяю вас, вы его не услышите точно. Возможно обороты вентилятора регулируются в зависимости от нагрева радиаторов. Возможно нет. Мы не знаем. 8 Ом до 250 Вт + 250 Вт. Это реальные ватты. Если бы он был на пассивном охлаждении, то весил бы уже не 11,2 кг., а под все 30 кг. И если сейчас за него просят около 16 тыс. руб. с доставкой. То при пассивном охлаждении он бы стоил с доставкой, – под 30 тыс. руб. И возможно даже больше. И целесообразность тащить такой аппарат (по такой цене) из Китая несколько исчезает.

8 Ом до 250 Вт + 250 Вт. Это реальные ватты. Размер: 360*308*92 мм. Вес нетто: 11,2 кг. Ссылка.

Хотя появился относительно мощный усилитель без вентиляторов, и получилось как и предполагалось дорого:

На выбор: класс A/B: 165 Вт + 165 Вт, или класс A: 40 Вт + 40 Вт
Выходное значение: 4-8 Ом
Входная чувствительность: >= 300 мВ
Размер: 435X400X150mm
Общее гармоническое искажение: 0,05thd %
Посылка Вес: около 23 кг.

Медиа плеер на ПК
Бюджетные усилители
Выбор бюджетной акустики

Какие усилители вы считаете качественными?
Poll Options are limited because JavaScript is disabled in your browser.

Можно давать несколько ответов

Сборка усилителя

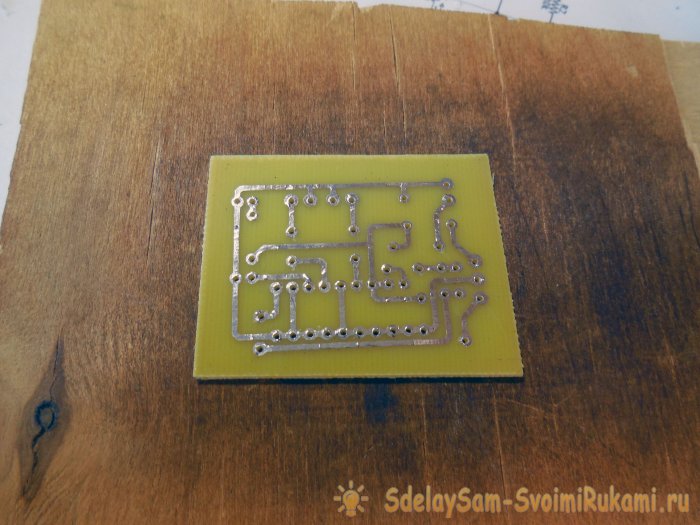

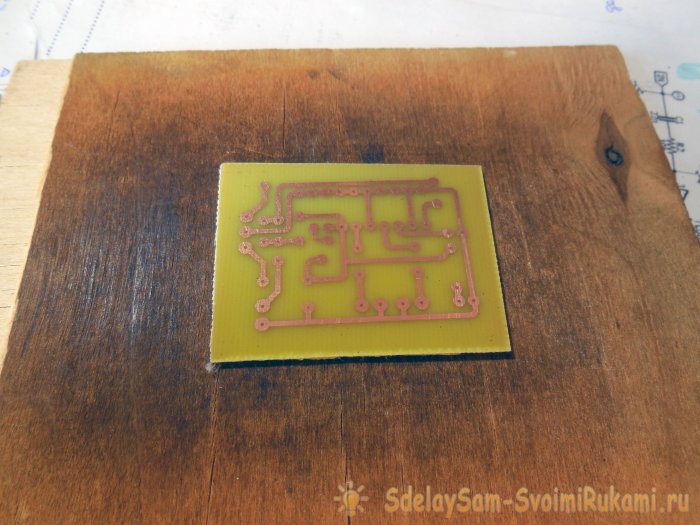

Как и всегда, сборка начинается с изготовления печатной платы, рисунок которой прилагается к статье. Плата выполняется методом ЛУТ, рисунок готов к печати и отзеркаливать его не нужно.

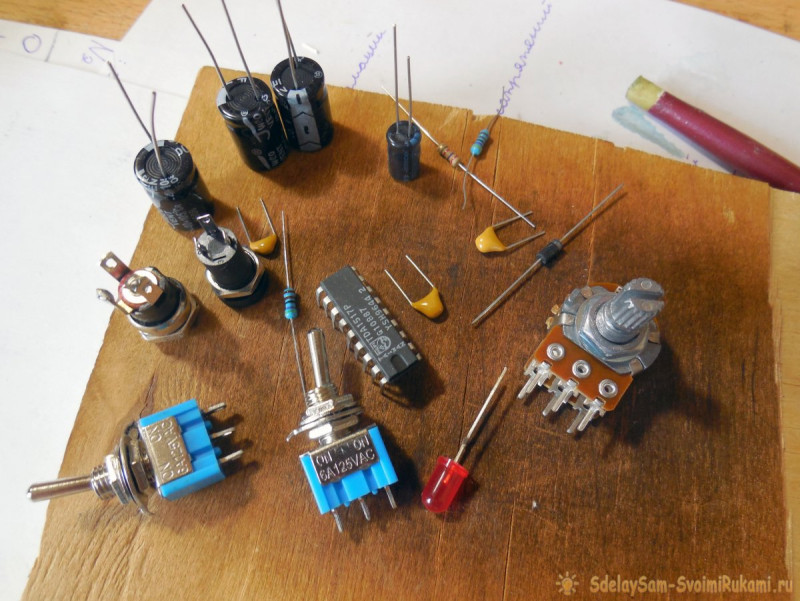

После того, как плата вытравлена и залужена, запаиваем на неё детали – в первую очередь резисторы, диод, микросхему, затем массивные конденсаторы. В последнюю очередь припаиваем на проводах к плате органы управления – тумблеры, переменный резистор громкости, клеммную колодку для подключения колонок, гнездо входа звука, светодиод, гнездо питания. Также я установил дополнительный разъём jack 6.3, который подключается пареллельно основному jack 3.5. Плюс от разъёма питания поступает сперва на тумблер вкл/выкл, и только затем на плату. Второй тумблер – переключатель моно/стерео. Когда пайка завершена, удаляем с платы остатки флюса и проверяем, нет ли обрывов либо замыканий дорожек.

TDA8567q 4х25 Вт

Мостовой усилитель класса Hi – Fi на четыре канала. Открыть в полном размере

Есть защита от короткого замыкания выходного каскада и термозащита с уменьшением выходной мощности при перегреве. А еще микросхема обладает защитой от колебаний напряжения и режимом отключения. Еще данная микросхема обладает режимом вкл/выкл входного сигнала(режим Mute), и защитой при подаче напряжения на схему от «щелчка».

Характеристики микросхемы

Параметр	Значение
Uпит	6-18 В
Iвых	7,5 А
Iпокоя	230 мА
Pвых	4х25 Вт
Rвх	30 кОм
Коэффициент усиления	26 дБ
Полоса частот	20-20000 Гц
Коэффициент гармоник	0,05 %
Rнагр	4 Ом

Назначение выводов

Номер вывода	Назначение
1	Напряжение питания
2	Выход 1+
3	Общий
4	Выход 1-
5	Выход 2-
6	Общий
7	Выход 2+
8	Напряжение питания
9	Диагностика
10	Вход 1
11	Вход 2
12	Общий сигнальный
13	Вход 3
14	Вход 4
15	Выбор режима
16	Напряжение питания
17	Выход 3+
18	Общий
19	Выход 3-
20	Выход 4-
21	Общий
22	Выход 4+
23	Напряжение питания

Принцип действия усилителя на TDA2030

Резисторы R1 (100k), R2 (100k) и R3 (100k) служат для создания виртуального нуля усилителя U1 (TDA2030A), а конденсатор C1 (22uF/35V) фильтрует это напряжение. Конденсатор С2 (2,2 uF/35V) отсекает постоянную составляющую — предотвращает попадание постоянного напряжения на вход микросхемы усилителя через линейный вход.

Элементы R4 (4,7k), R5 (100k) и C4 (2,2 uF/35V) работают в петле отрицательной обратной связи и имеют задачу формирования частотной характеристики усилителя. Резисторы R4 и R5 определяют уровень усиления, в то время как C4 обеспечивает усиление в единицу для постоянной составляющей.

Полезное: ЗУ на 12 В с регулируемым зарядным током

Резистор R6 (1R) вместе с конденсатором C6 (100nF) работают в системе, которая формирует характеристику АЧХ на выходе. Конденсатор C7 (2200uF/35V) предотвращает прохождение постоянного тока через динамик (пропуская переменный звуковой сигнал музыки).

Диоды D1 и D2 предотвращают появление опасных напряжений обратной полярности, которые могут возникнуть в катушке динамика и испортить микросхему. Конденсаторы C3 (100nF) и C5 (1000uF/35V) фильтруют питающее напряжение.

? Выводы

Часто начинающие любители жалуются на малую мощность, но дело может быть совсем не в этом, а в недостаточном уровне сигнала от источника. У рассмотренных микросхем усиление равно 26 дБ т. е. 20 раз, а у TDA7297 оно равно 33 дБ т. е. 44 раза. Разница существенная! При одинаковом входном сигнале не вызывающем ограничения, мощность излучемая динамиками, будет у TDA7297 в 4 раза выше! Однако максимальная неискаженная мощность (при достаточном входном сигнале) будет выше у TDA7379.При нагрузке 8 Ом предпочтительнее TDA7297, а при 4 Ом — TDA7379. Забавно, что стоимость этих и более мощных микросхем, одинакова — «всё за доллар».
