Полноприводная переломка из г. Верхняя Салда

Содержание

Подборка видео

Каракат-вездеход на базе мотоблока Нева:

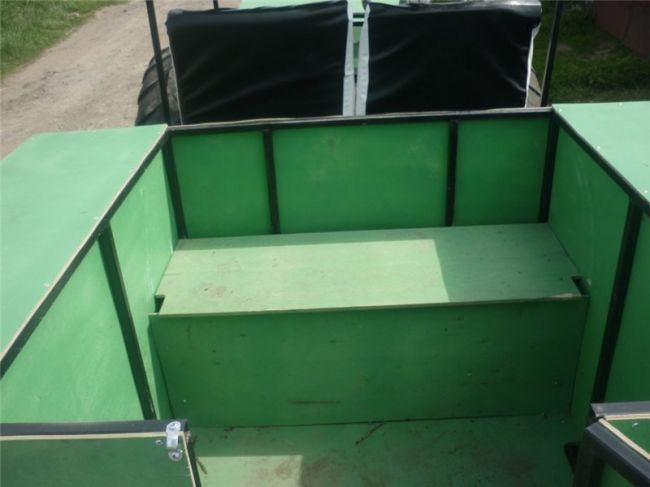

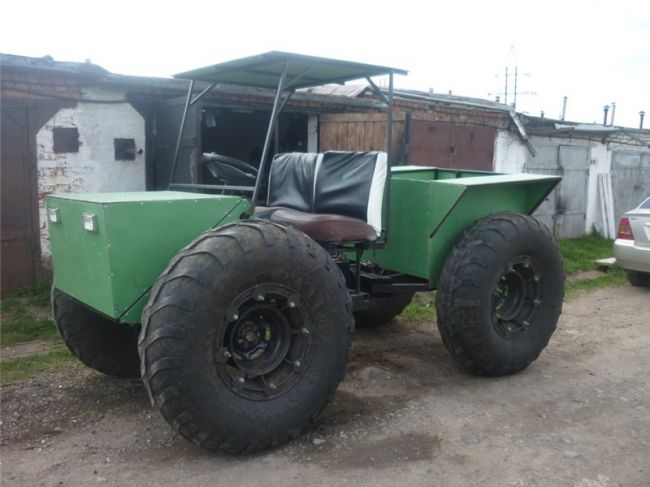

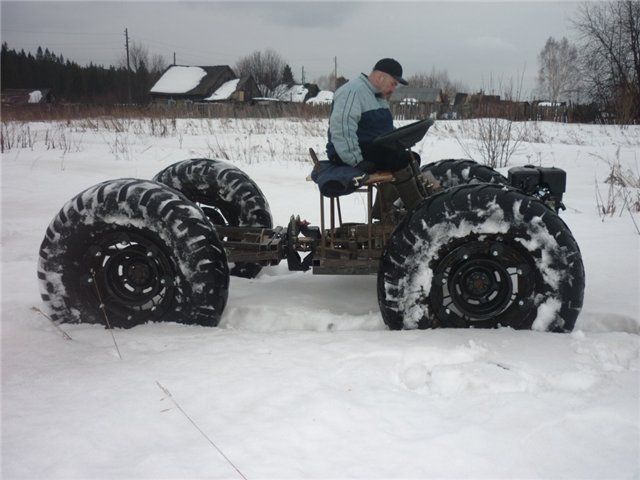

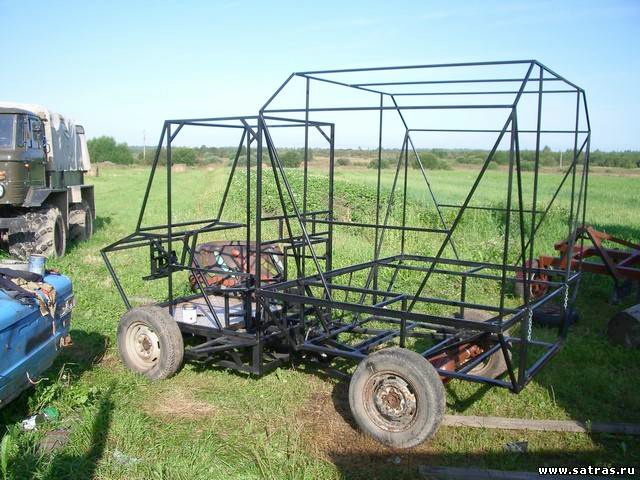

Легкий вездеход под рабочим названием �Синяк�, так-как кузов обшит поликарбонатом. Вообще это первая модель где использовался этот легкий, теплый и более менее прочный материал. Пока нареканий к поликарбонату нет, пластик этот должен выдерживать морозы до 40 градусов и не портится на солнце, главное намного легче любого железа и алюминия и дешевле.

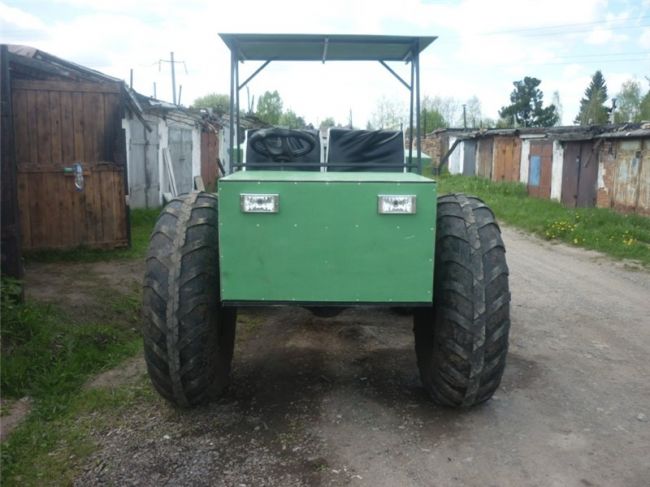

Вездеход получился достаточно легкий для своих размеров, вместимости и больших колес. Ориентировочный вес около 600кг. Размеры: длина-3400 мм, ширина-1960 мм, высота по кабине 2100 мм, по кунгу 2350 мм.

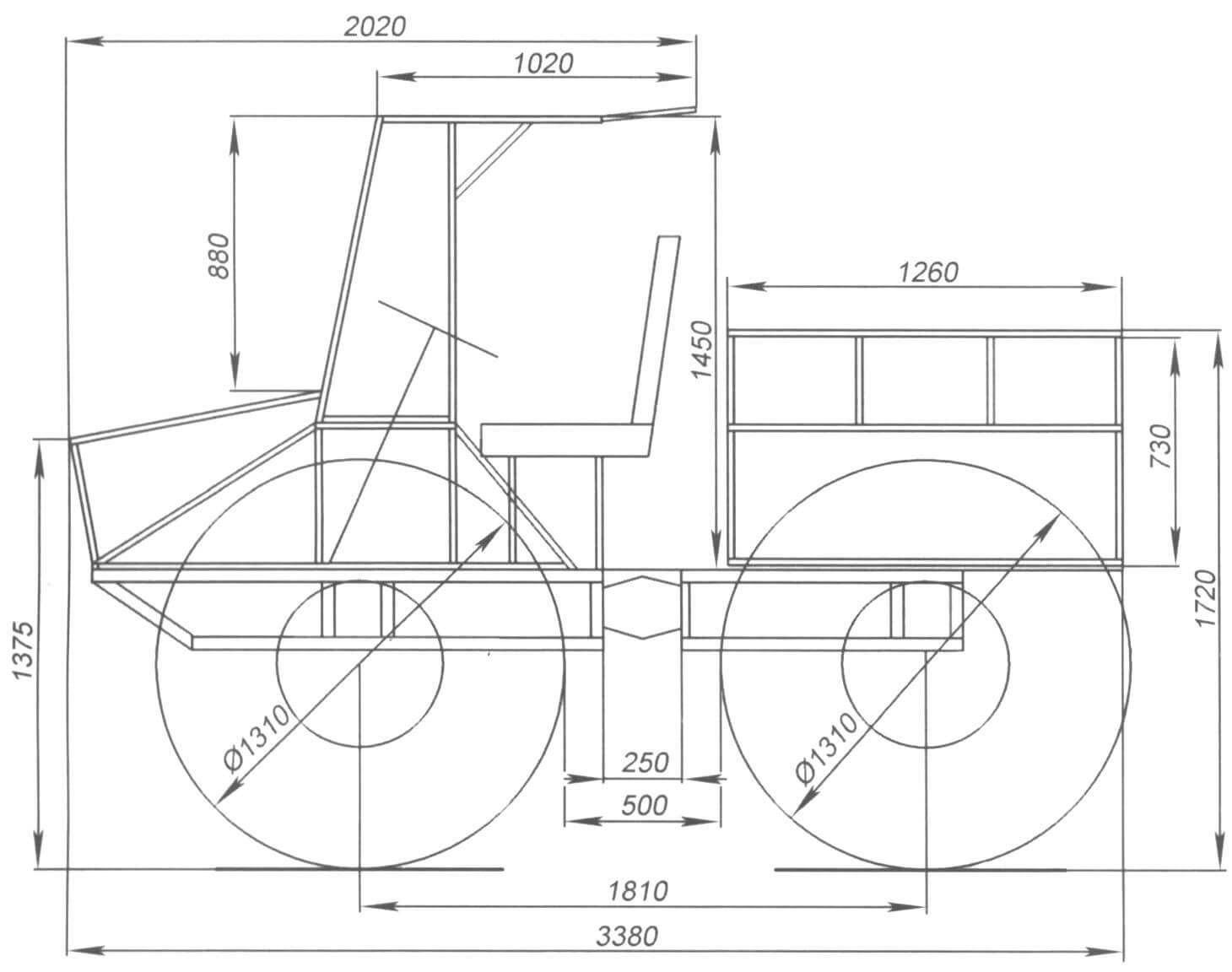

Технические характеристики вездехода

Способ поворота — �перелом� рамы на УАЗовском кулаке Колёсная формула — 4x4, постоянный полный привод Размеры — Д*Ш*В /3400*1960*2350 Снаряжённая масса — 650 кг Грузоподъёмность — суша/вода 300/150 кг Максимальная скорость — суша/вода 25/1 км/ч Двигатель — ИЖ-Планета3, переделан на жидкостное охлаждение Цепной редуктор — шаг цепи 19,05 мм, ПЧ редуктора = 2,13 Ведущие мосты — М-412, ПЧ главной пары = 3,9 Шины — Бел-79 1020*420-18, камерные Диски — самодельные Рама — пространственная, сварная, из профильных труб Кабина — полузакрытая, одноместная Кузов — полузакрытый, обшит поликарбонатом

Вездеход строился как простой и бюджетный вариант. Двигатель планировался от мотоколяски СЗД, но советского наследия остается все меньше и сейчас уже трудно найти старые двигатели и другие элементы так-как люди сдают все в металлолом. Но �планетовский � двигатель все-таки удалось найти и другие нужные детали. Двигатель получился сборный, в основе планета 3, но с замененной правой половиной под 12-ти вольтовый генератор.

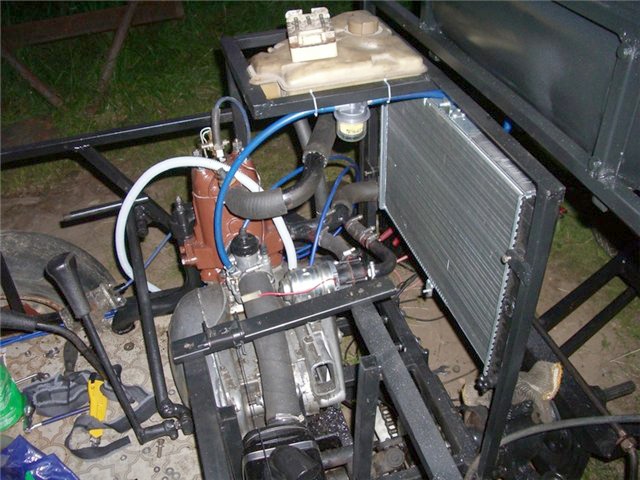

Цилиндр заменен на цилиндр с рубашкой жидкостного охлаждения, взят от �пускача�. Установлен радиатор от ВАЗ2108, жидкость гоняет по системе Газелевская электропомпа, которая включается от термодатчика на цилиндре. На радиаторе так-же установлен радиатор обдува, который включается автоматически термодатчиком на радиаторе.

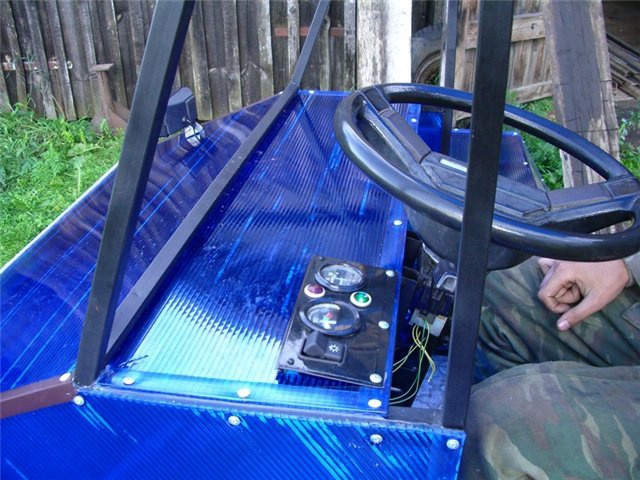

Система охлаждения работает в автоматическом режиме, но если нужно можно включить клавишей на приборной панели вторую скорость вентилятора на радиаторе или переключить вращение в обратную сторону чтобы тепло нагнеталось в кузов для обогрева. Так же на приборке работают контрольные лампы зажигания, и нейтрали, работает указатель температуры. Свет включается на руле, можно включать одну или обе фары. Сделан свет так для того чтобы генератор не перегружать и обе фары включать на короткое время.

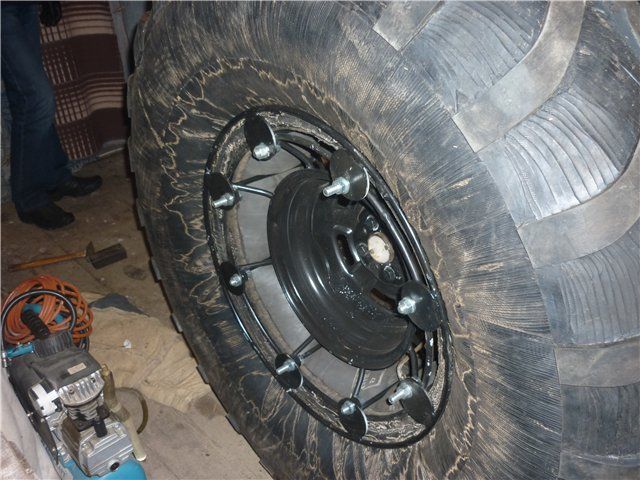

Покрышки Бел-79, диски самодельные. На 13-ти дюймовый диск от Москвича приварен короткий (11см) профиль 40*20*2мм, а поверх него длинный (32см) профиль 20*20*1,5. Борта сделаны из ИЖевских ободов и расширены полосой так как высота бортов маловата. Кузов, обои части съемные, задний оправдывающийся назад по принципу телеги, иногда бывает очень удобно скинуть все сразу.

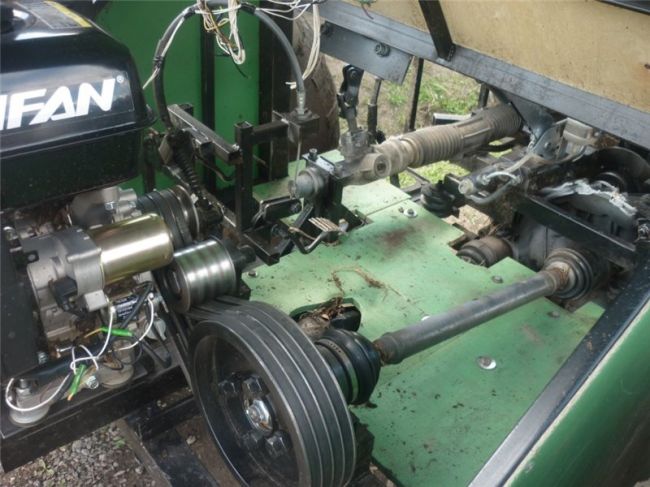

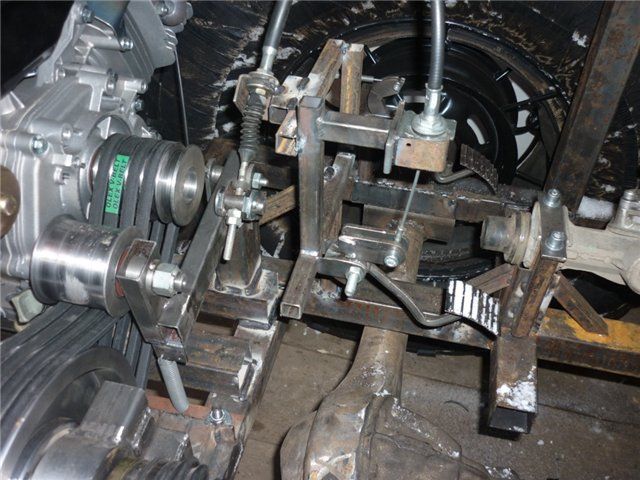

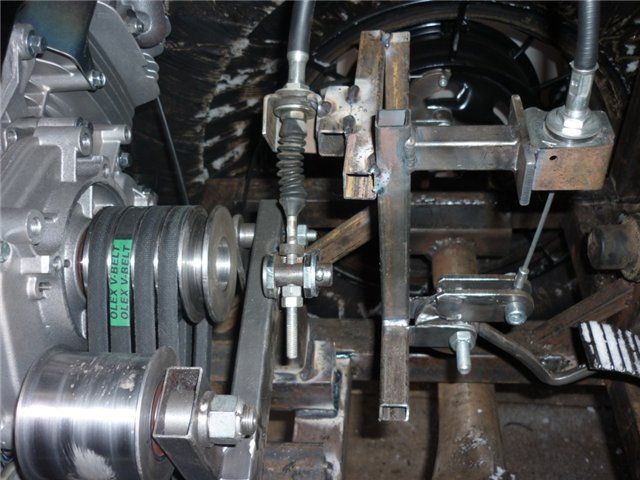

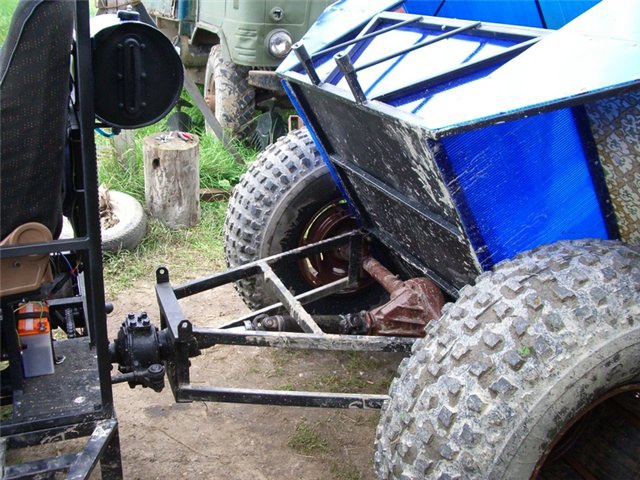

Трансмиссия вездехода полноприводная, рама переломка на УАЗовском кулаке. Привод осуществляется так. С двигателя крутящий момент по средствам цепи передается на реверс-редуктор от СЗД. Далее на цепной редуктор через самодельный кардан на цепной редуктор. С редуктора идет привод на звезду установленную на УАЗовском кулаке.

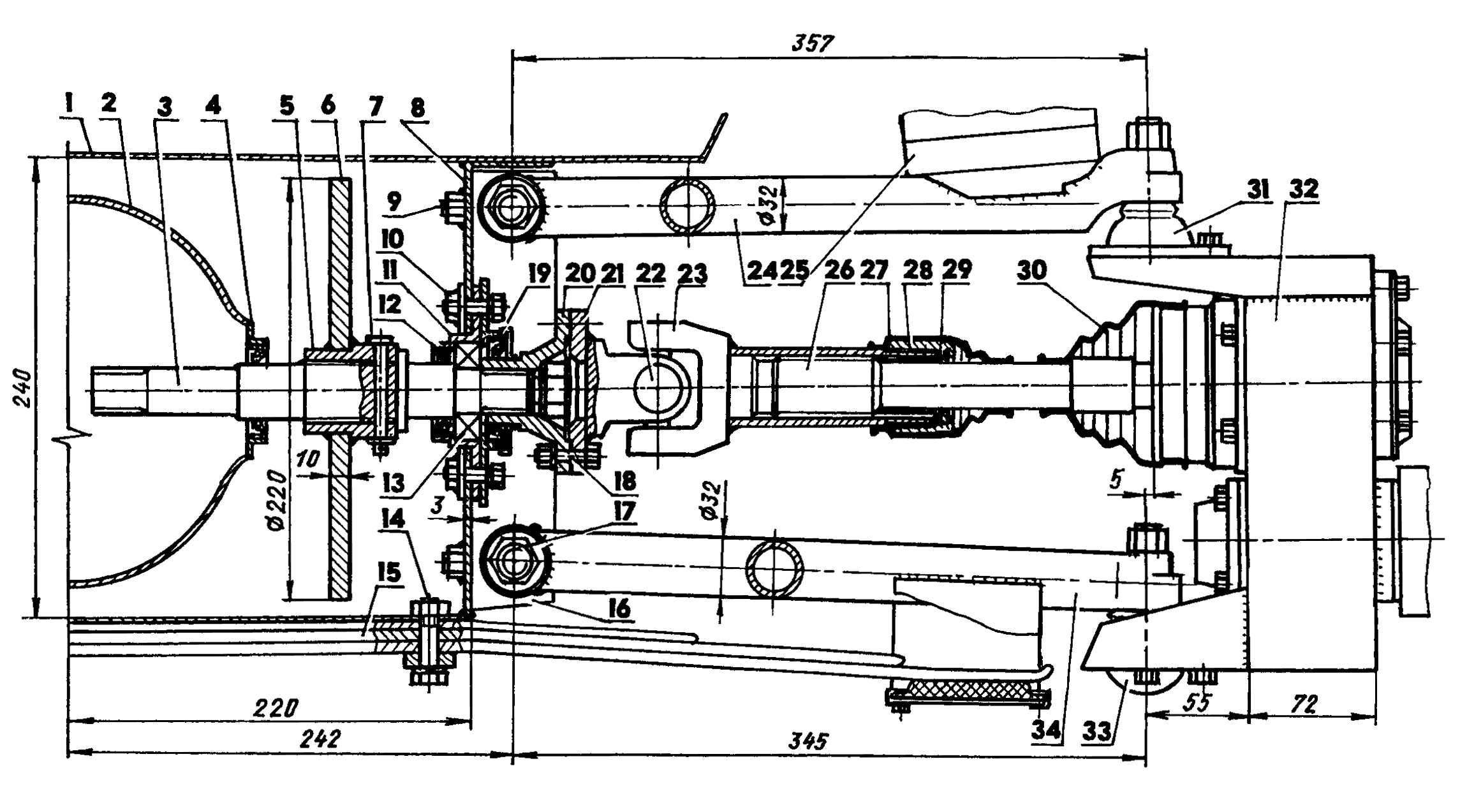

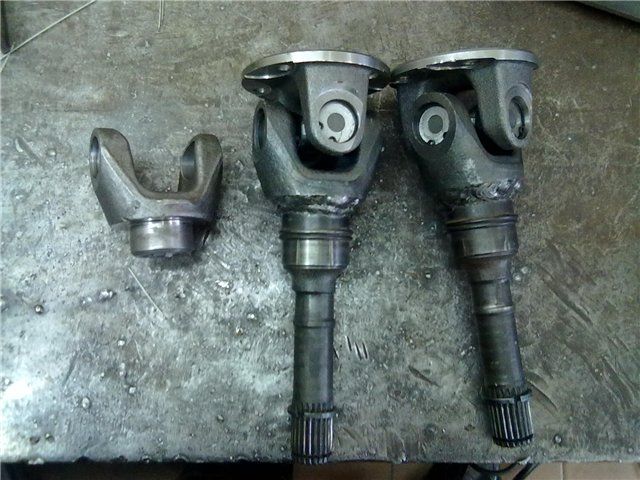

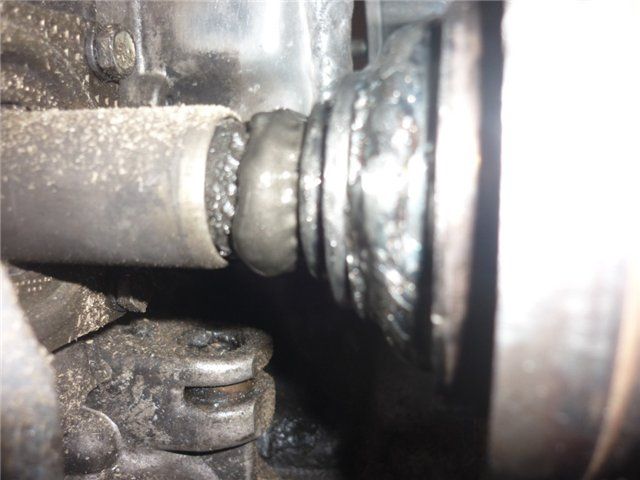

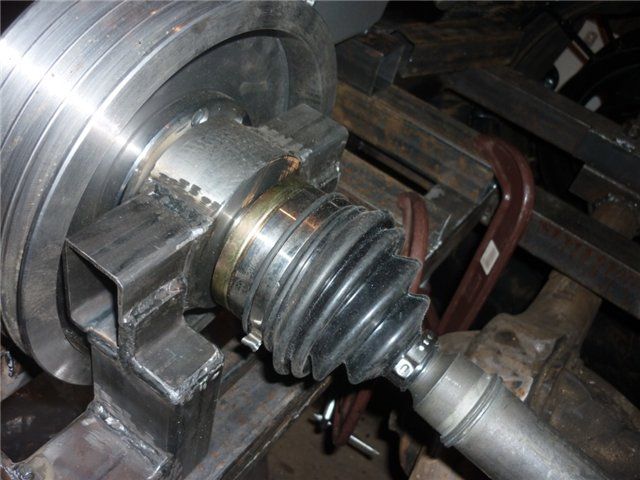

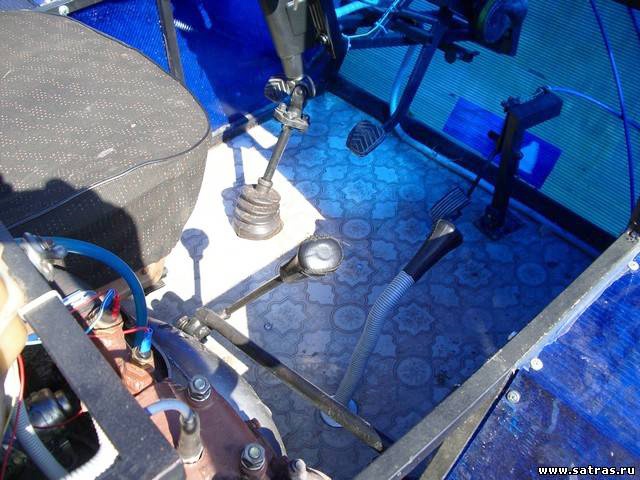

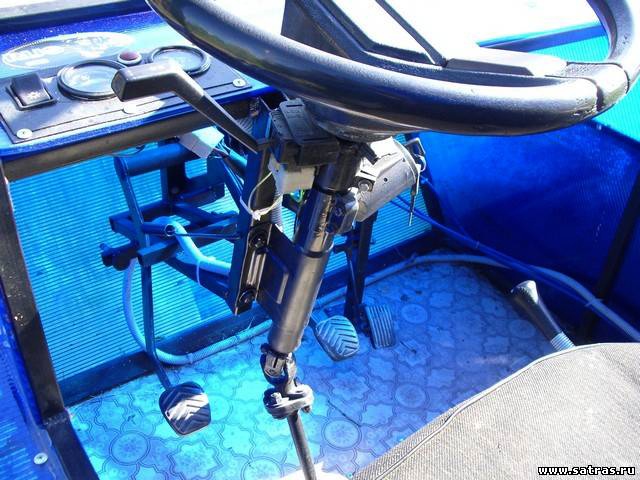

Внутри кулака ШРУС от Москвича-2141, который вращается в двух подшипниках. В кулаке просверлены отверстия и вкручены маслёнки. Если иногда мазать, то узел долго должен проходить. А с кулака привод раздается на передний и задний мосты. Мосты от Москвича-412, редуктор в них на 35 зубов. карданы: передний укороченный Москвичевский, а задний стандартный УАЗ. Рулевая рейка от Москвича-2141, педали от него-же, только немного доработанные и расставлены по шире.

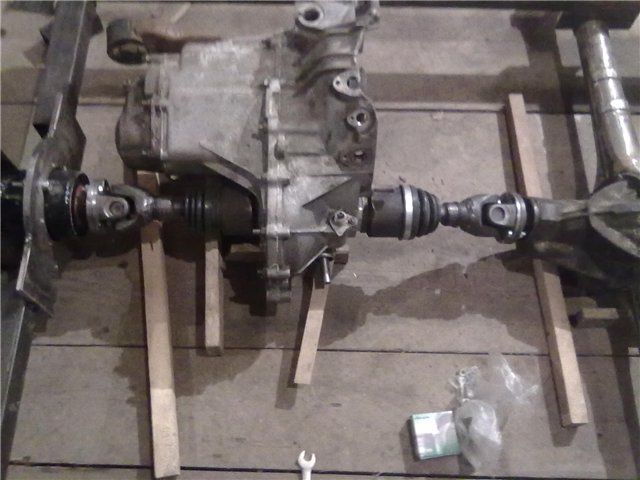

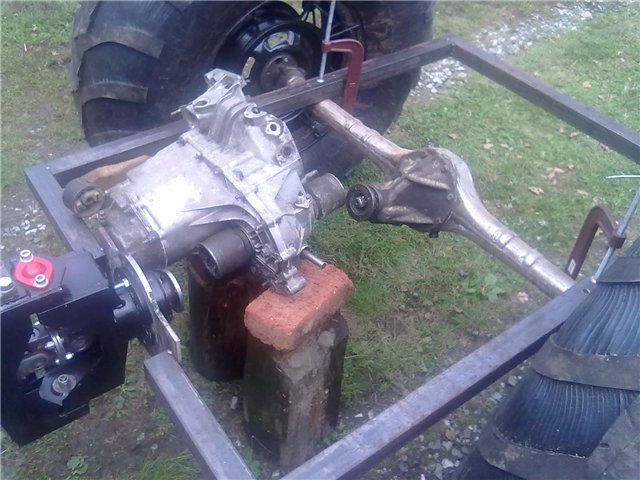

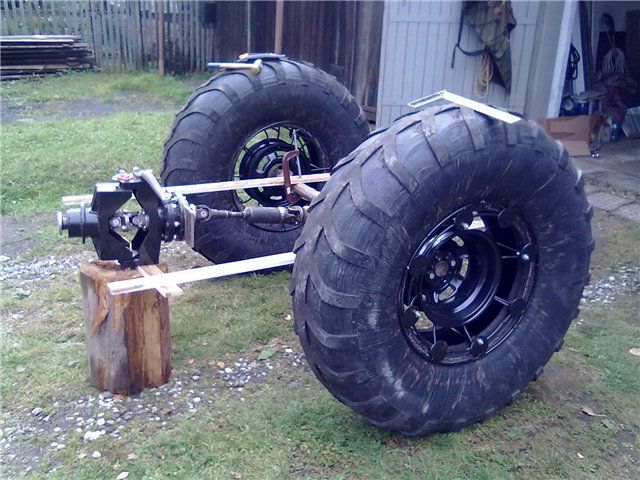

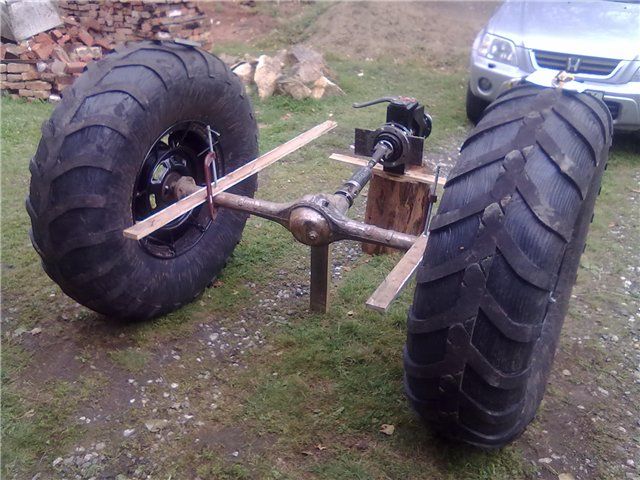

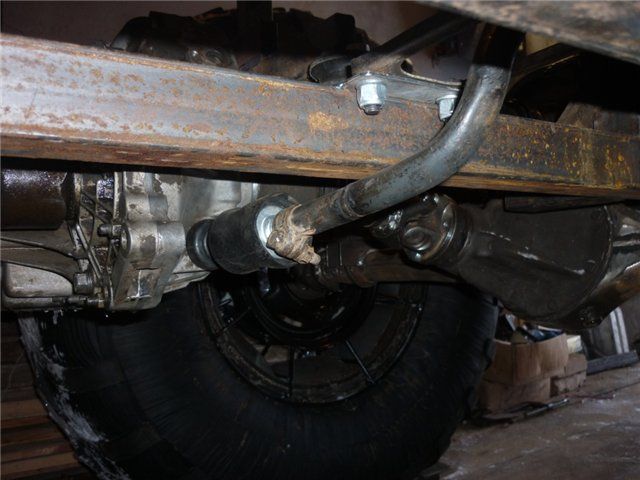

Подвеска вид снизу, задний привод с кулака УАЗ

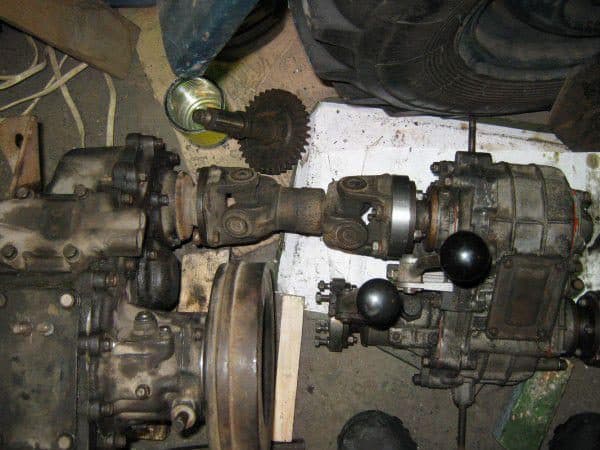

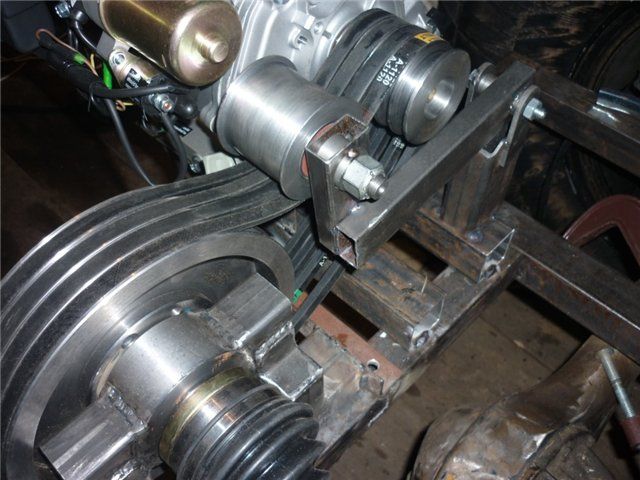

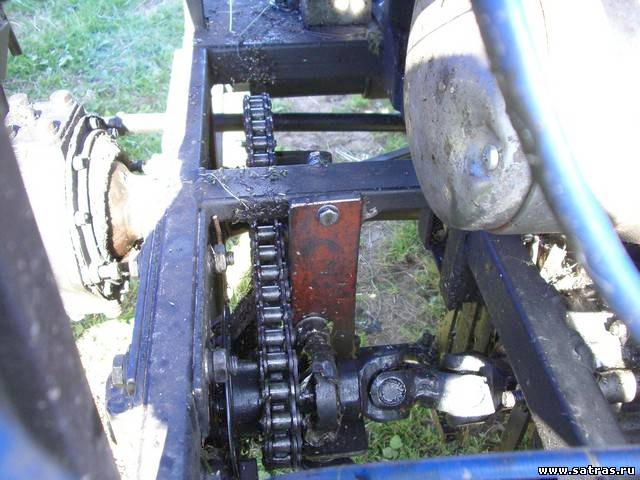

Трансмиссия. Цепной редуктор. Ведущая звёздочка — 15 зубов, ведомая 32 зуба, шаг цепи 19,05 мм. Натягивается цепь перемещением пластины (плиты) ведущего вала. Реверс-редуктор с ведущим валом цепного редуктора соединяется посредством сдвоенного кардана, сделанного из двух крестовин от мотоцикла Днепр.

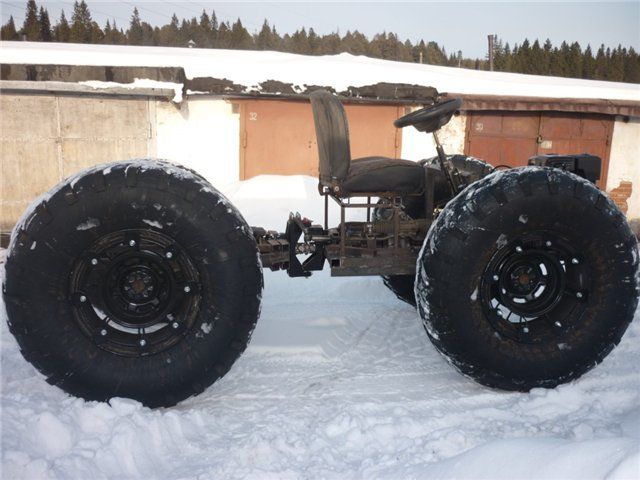

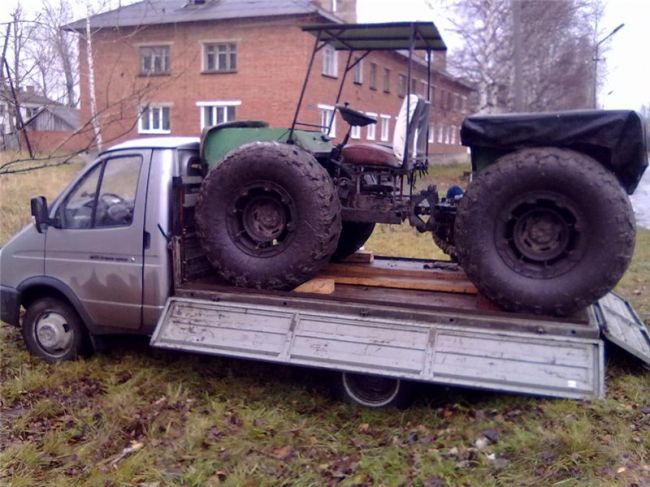

Несколько фото из жизни вездехода

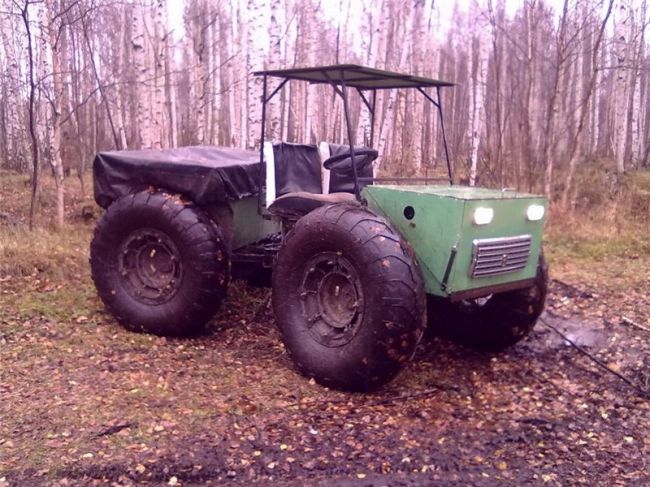

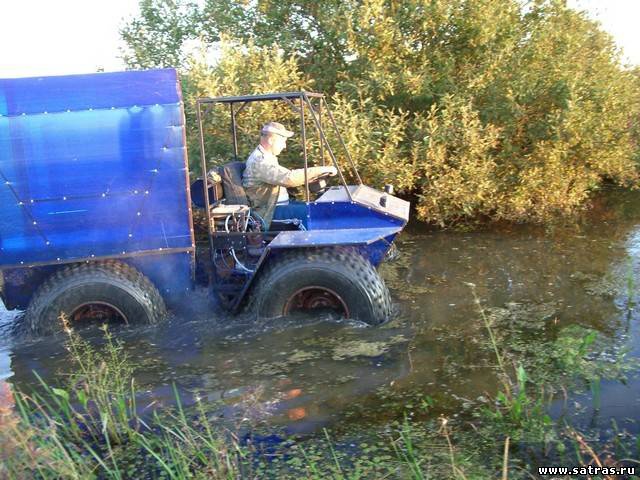

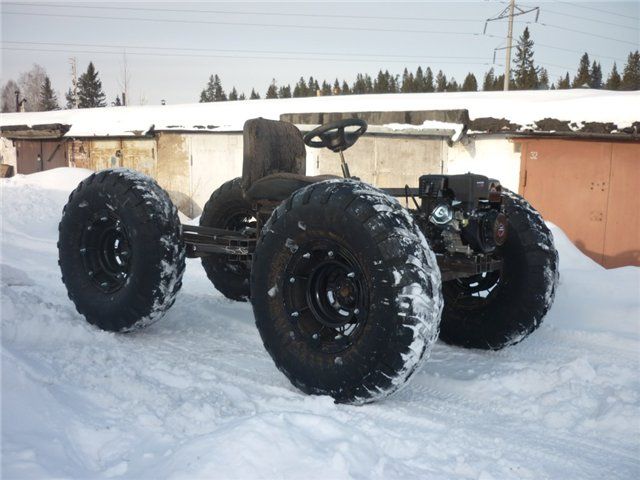

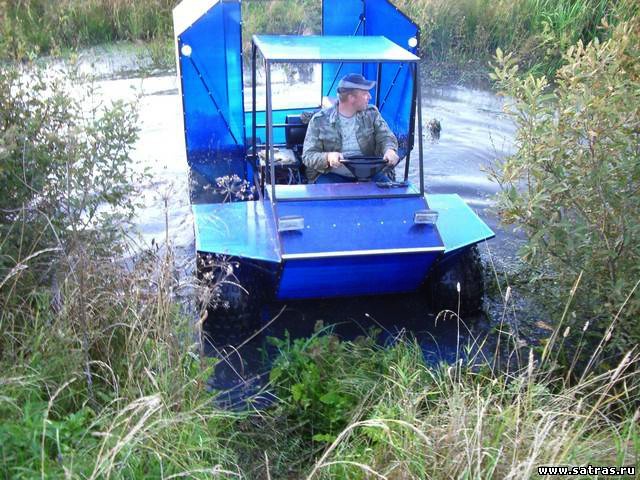

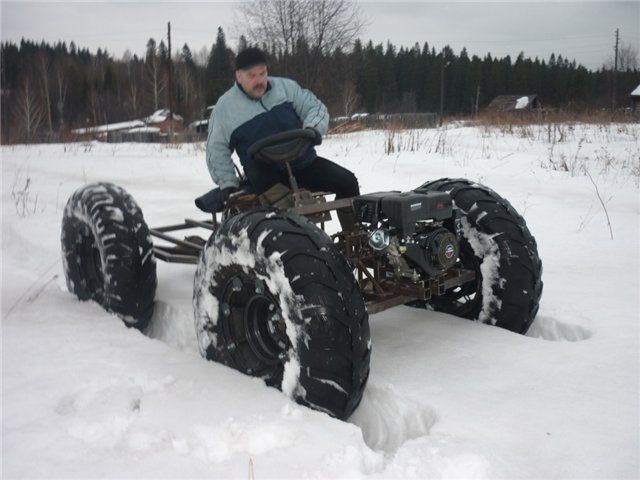

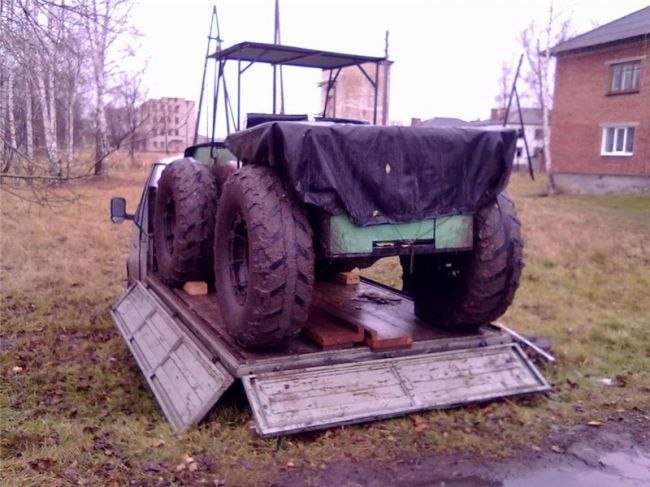

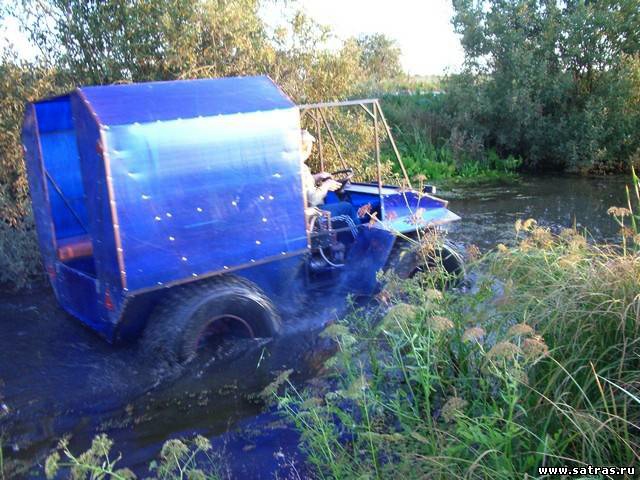

Вездеход где только не-был, плавал в речках, ходил по весенней распутице, ездил по полям, по болотам. Получилась хорошая и надежная неприхотливая техника для поездок по грибы и ягоды и на рыбалку. Тихоходный, тяги двигателя на таких скоростях хватает с запасом, доже один раз приходилось Волгу на тросу тянуть.

Инверторы ИБП CyberPower системы бесперебойного и автономного электро-питания (котлы, сигнализация, видео-наблюдение и др.)

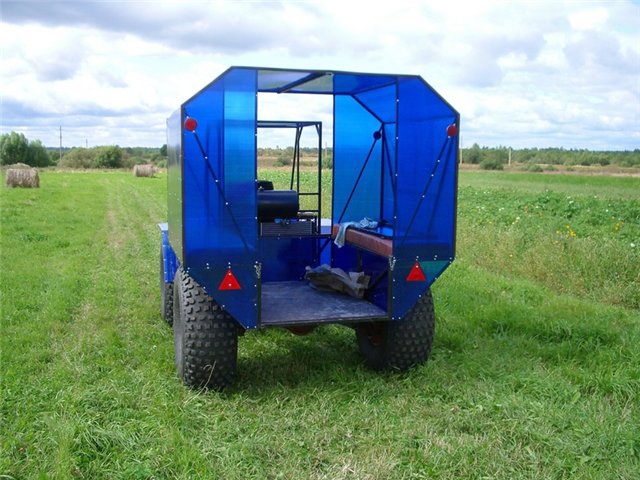

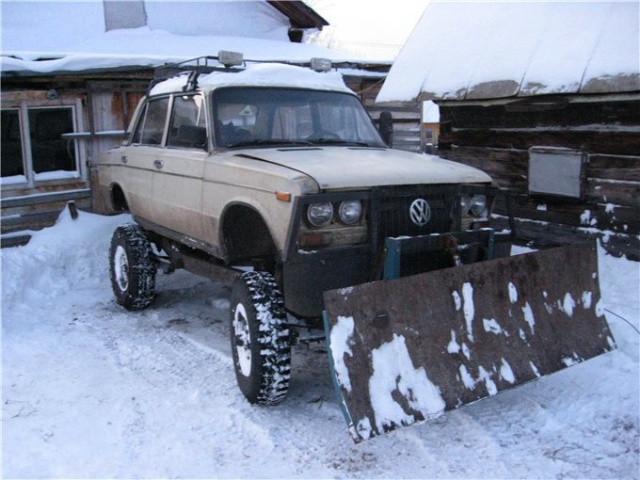

Универсальный вездеход для деревенской жизни

Началось все с того, что семье, переехавшей в деревню, пришлось задуматься о дальнейшей судьбе своей «шестерки» после 20 лет ее эксплуатации.

В итоге было принято решение поставить кузов ВАЗа на раму купленного за 9 тыс. рублей УАЗа, хозяева которого собирались сдавать его в разборку. Примечательно, что в ход пошли и агрегаты последнего, которые оказались в довольно сносном состоянии.

Рейтинг вездеходов — топ 5, в котором советские и российские

В итоге, немного повозившись с этими двумя авто, находчивая семья обзавелась универсальным внедорожником, используя его для уборки снега, перевозки дров и вспахивания огорода.

https://specmahina.ru/vezdehod/gusenichnyy-iz-vaz.html
https://usamodelkina.ru/5952-gusenichnyy-vezdehod-tazik-1.html
http://otchelniki.ru/vezdexod-kaban.html
https://lada-xray2.ru/vse-novosti/prevrashheniya-zhiguli-v-vezdekhody

Дополнительные советы и предупреждения по изготовлению трактора своими руками

Перед началом полноценного эксплуатирования самодельным минитрактором, нужно поставить его на учет в ГИБДД.

Это является не простой формальностью, а объяснимой необходимостью, ведь при движении на дорогах общего пользования, на вас могут наложить штрафные санкции, а сам агрегат транспортировать на штрафную стоянку.

Двигатель самодельного минитрактора

Что касается технических аспектов, то и тут есть своя специфика. Чтобы двигатель самодельного агрегата выдавал нужные параметры, т.е. порядка 2 тысяч оборотов при 3 км/ч, нужно немного подкорректировать схему трансмиссии. Вообще, в идеале, каждое колесо заднего моста должно быть оснащено редуктором.

Если основой для минитрактора выступает мотоблок, например Кайман, Патриот, Техас, Прораб, Викинг, Форза или какой-нибудь другой, то лучше, чтобы он обладал специальной сцепкой, позволяющей присоединять к нему дополнительное оборудование. Вообще, следует тщательным образом выбирать модель мотоблока, которую вы хотите переделать под минитрактор.

Для этих целей может прекрасно подойти мотоблок «Кентавр», обладающий мощностью 9 л.с., а также имеющий нужные технические данные, необходимые для переделки.

Читайте более подробно как сделать минитрактор из мотоблока своими руками.

Как сделать мотоблок из бензопилы

следующие Используют изделия и материалы:

Руль от мотоцикла.
старого от Трансмиссию мопеда.
Трубы из нержавейки диаметром 20-30 мм.
пневмошинами с Колеса от автомобиля или сельхозтехники. Альтернативный самодельные — вариант металлические ободья с грунтозацепами. Для их потребуются изготовления стальной лист и уголок.
Болты и бензопилы.

Из гайки извлекают двигатель. Рекомендуется брать инструмент профессиональный с мотором мощностью 10-13 л.с.

Работы выполняют в порядке следующем:

Нержавеющую трубу сгибают в П-образную Концы. раму «ножек» должны быть загнуты Усиливают.
вверх конструкцию перемычками из того же материала.
руль Приваривают.
Крепят пластину для установки при аккумулятора помощи электросварки.
Изготавливают глушитель из трубы отрезка диаметром 7 см и длиной 250 мм. Внутреннее заполняют пространство опилками так, чтобы размер отверстия выходного составлял не более 1,6 см.
Из трубы диаметром 4 см небольшую выполняют П-образную раму для двигателя. К середине и в краю приваривают скобы для болтового Устанавливают.
крепления мотор на раму и прикручивают.
Крепят шплинтом усиленные полуоси и устанавливают на них колеса.
В процесса завершение крепят руль, коробку передач и Остается.

бензобак испытать машину в полевых условиях.

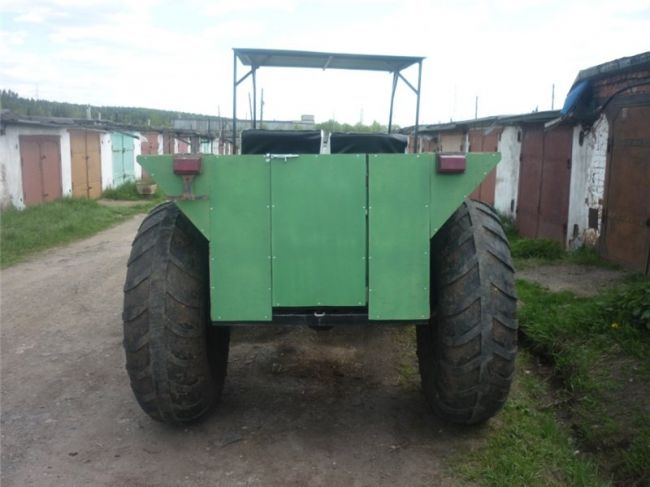

Полноприводная переломка из г. Верхняя Салда

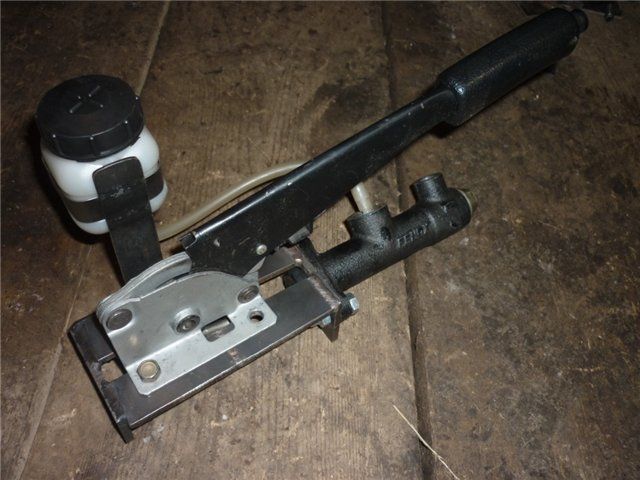

Материалы и агрегаты использованные при строительстве данного вездехода:1) Шины Ои-252) труба профильная размером 50х50х23) привод от ваз 21104) Двигатель лифан 13 л.с.5) привод большого шкива от ваз 21096) ступица от ваз 21087) рулевая рейка от лады калины8) рулевая колонка от ваз 21059) тормозной диск от ваз 210810) ручной тормоз от ваз 210811) цилиндр сцепления от ваз 210512) трос сцепления от ваз 2110

Рассмотрим более подробно этапы постройки вездехода, а так же основные узлы его конструкций.

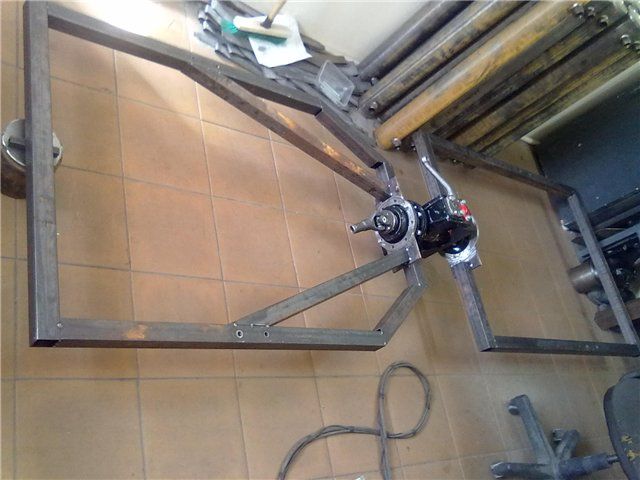

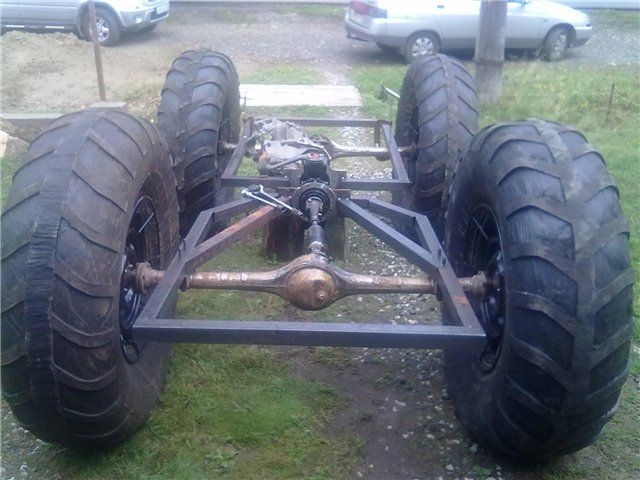

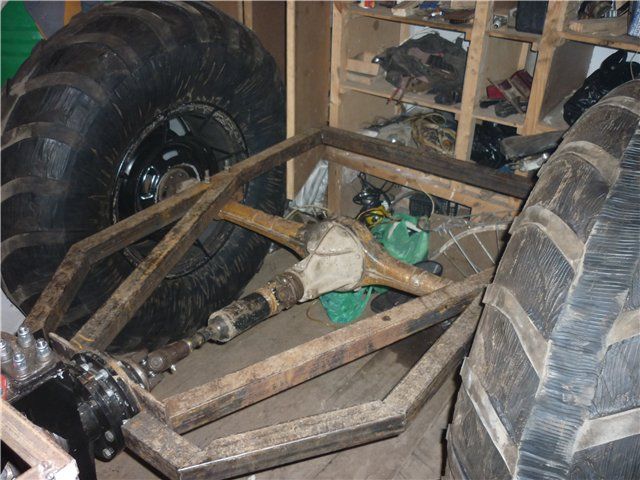

Для начала автор решил сварить раму вездехода из профильной трубы размером 50 на 50 на 2 мм.

Для того, чтобы ободрать шины ои-25 автор сделал даже самодельную лебедку, полная обдирка заняла целых полтора месяца.

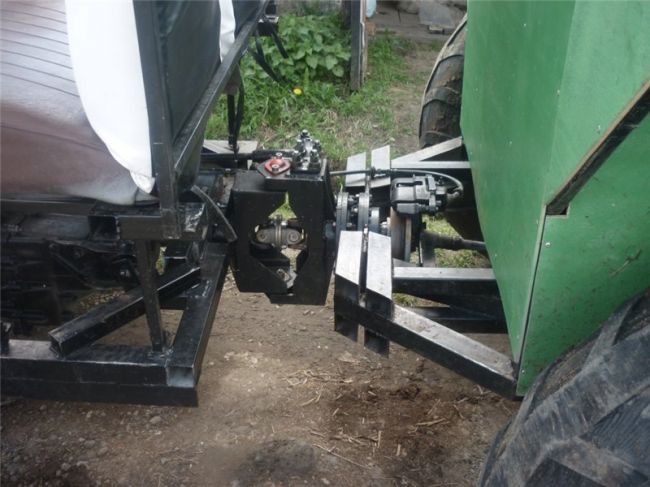

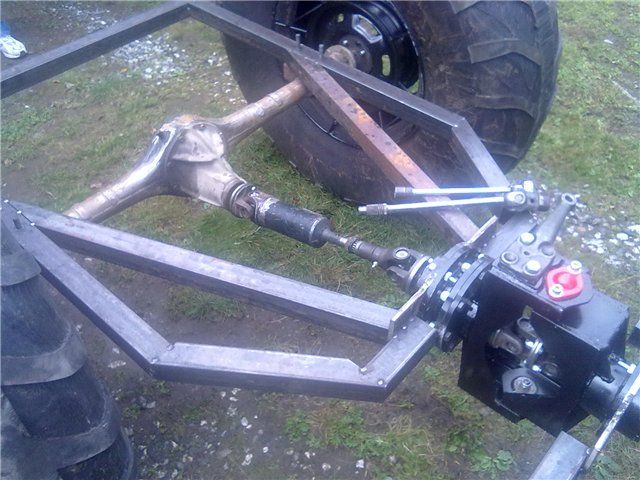

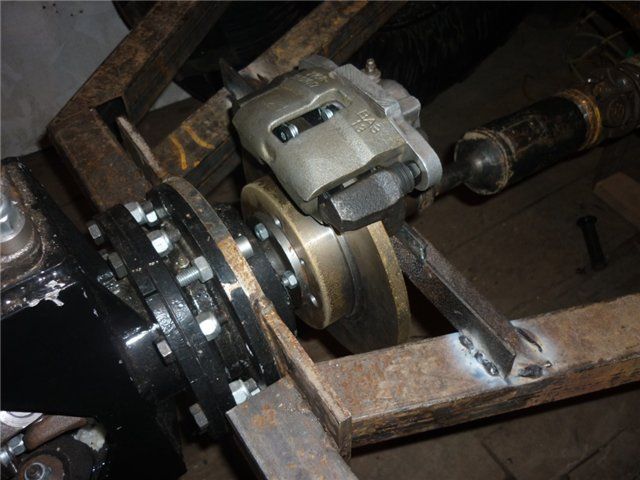

Узел перелома сделан по принципе к-700.

Затем автор приступил к работам по трансмиссии вездехода.

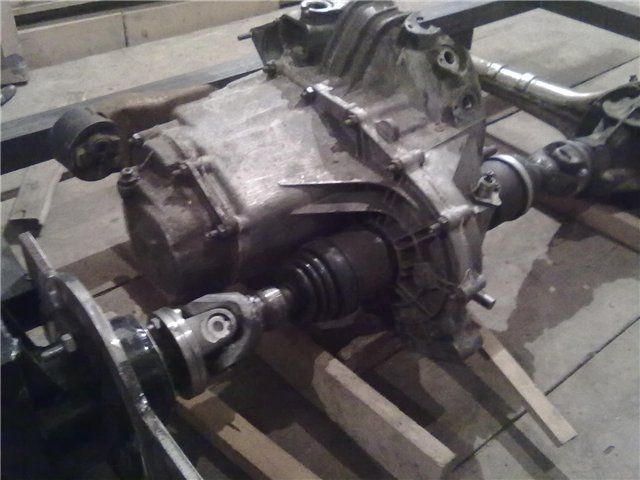

Более подробно о работе над гранатой: она была распечатана и изъят сепаратор с шариками, после чего был отрезан шлицевой хвостовик, а из диска сцепления была вырезана втулка со шлицевой. затем было сделано отверстие под размер втулки. После этого втулка была установлена в гранату и подвергнута сварочным работам. сварка производилась по принципу того, как сваривается узел перелома рам.

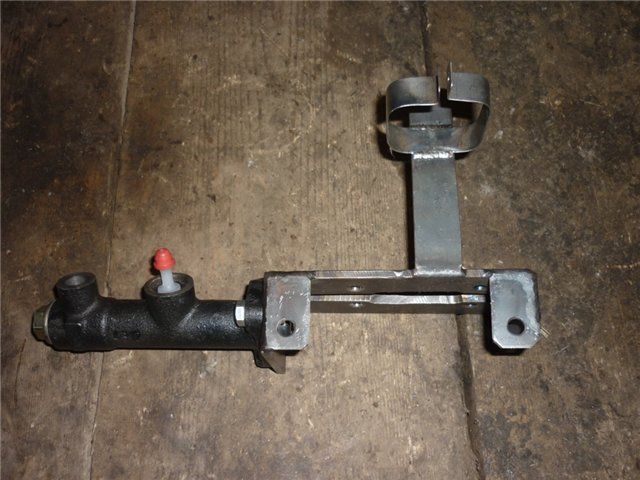

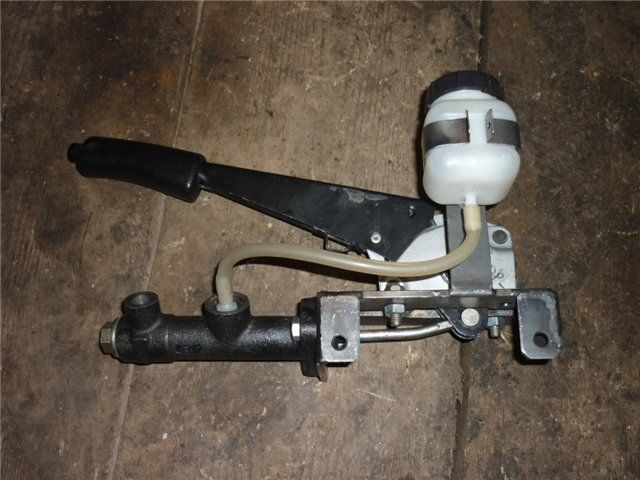

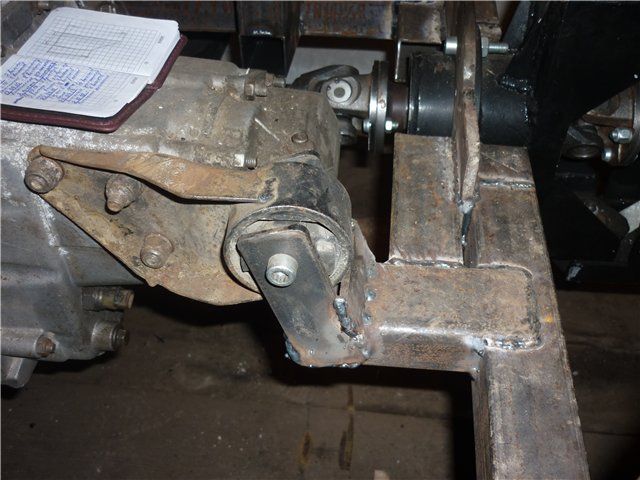

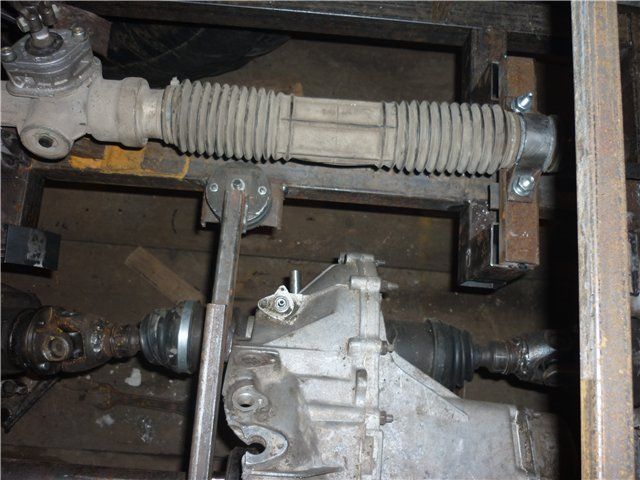

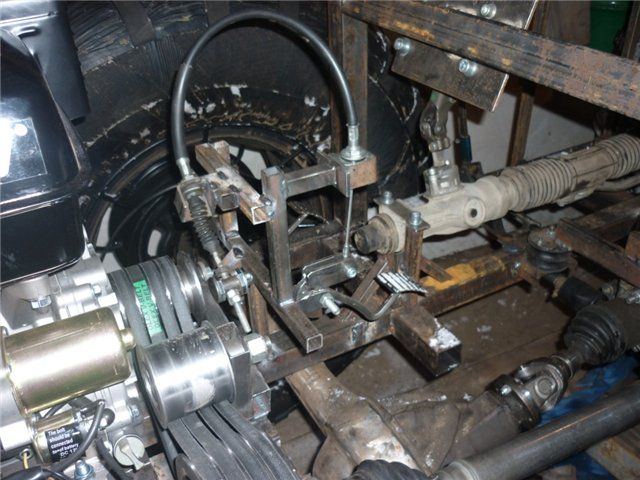

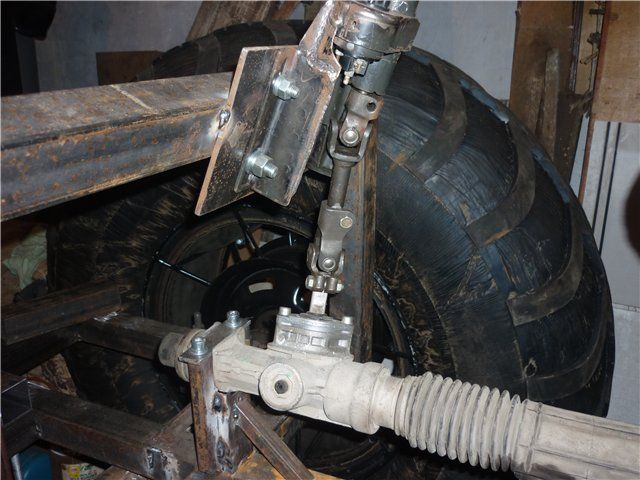

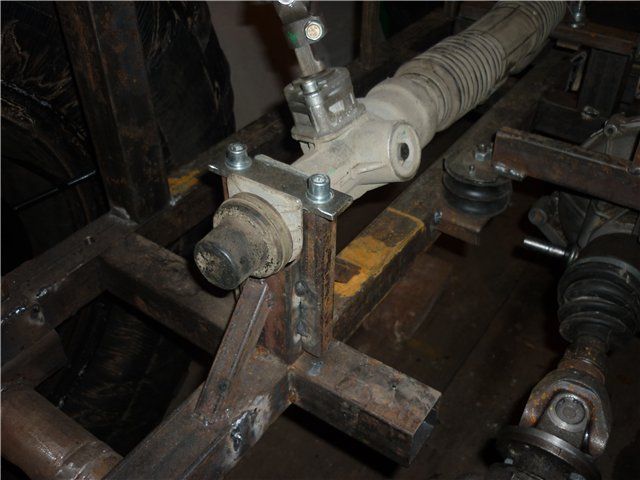

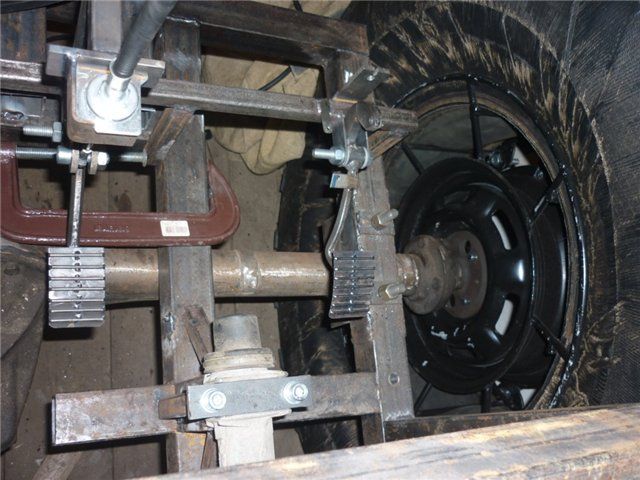

Затем была установлена рулевая рейка от лады калины и сама рулевая колонка от ваз 2105. рулевые карданы были соединены между собой.

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Как подобрать двигатель и трансмиссию

Чем отличаются мини тракторы самоделки с ломающейся рамой от покупных экземпляров, в самую первую очередь? Правильно, тем, что возможности подобрать для них наиболее подходящий двигатель почти ни у кого не бывает. Люди берут то, что ближе и дешевле всего. В результате наиболее распространенными двигателями, на которых ездит современная «переломка» стали:

«УД2».
«УД4».

Кроме этого, на некоторых экземплярах попадаются двигатели дизельного типа с двумя или одним цилиндром.

Некоторым умельцам удается раздобыть мотор «М-67».
Если у вас есть возможность установить «МТ-9», то это будет лучший вариант, потому что у него больше объем.

Только знайте, что в этом случае ваша машина 4х4 потребует увеличить передаточное число трансмиссии. Только так вы сможете добиться приемлемого показателя тягового усилия на колесной базе. Также весьма желательно еще до первого запуска и поломки двигателя предусмотреть для него подходящую систему охлаждения. Дело в том, что штатное принудительное воздушное охлаждение, которое могло бы помочь двигателю справиться с задачами, встающими перед минитракторами, там попросту не предусмотрено. В качестве решения проблемы, можно поставить на носок коленвала вентилятор с направляющим кожухом. Но для этого придется изготовить переходник, а значит, нужно будет раздобыть чертеж и для него.

Если у вас появилась возможность безвозмездно разжиться мотором от Москвича или Жигулей, то у вас может получиться очень неплохой минитрактор. Поскольку это отличный способ связать в единое целое сцепление, двигатель и трансмиссию с раздаточной коробкой.

Чаще всего, чтобы создать задний мост, применяют мосты с укороченными полуосями от легковых машин или грузовиков. Операция достаточно проста и потребует всего лишь наличия токарного станка и представления о том, что именно вы делаете. Если у вас будет возможность, то на этом же этапе следует подобрать для редуктора передаточное число.

Полноприводная переломка из г. Верхняя Салда

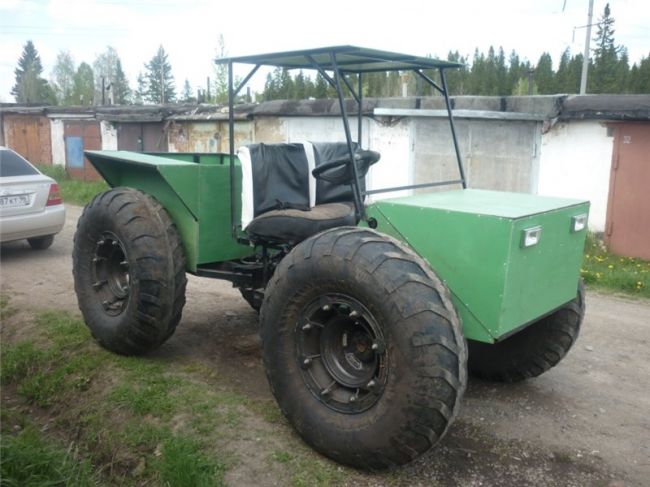

Интересная модель караката с конструкцией рамы переломного типа и полным приводом на шинах ОИ-25. вес вездехода составил порядка 450 килограмм. Вездеход изначально рассчитан на двух человек и перевозку груза, но при желании можно принять пассажиров и в кузов, так как там есть специализированная скамеечка.

Рассмотрим более подробно этапы постройки вездехода, а так же основные узлы его конструкций.

Для начала автор решил сварить раму вездехода из профильной трубы размером 50 на 50 на 2 мм.

Узел перелома сделан по принципе к-700.

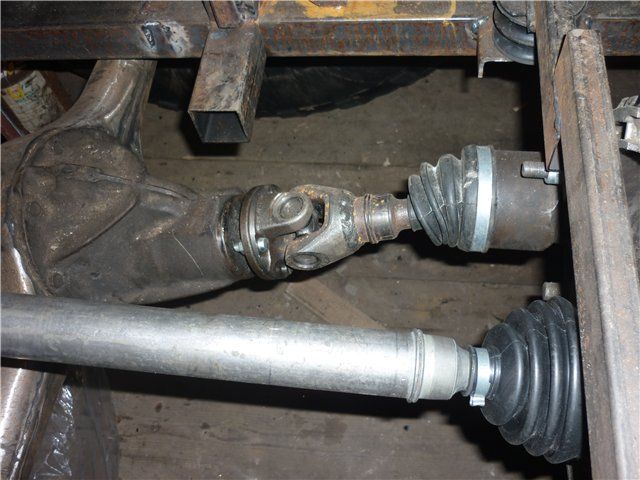

Посадочное место вилки было проточено под диаметр трубы привода. Сам привод был обрезан под нужный размер, а затем в него была установлена вилка и вся конструкция подверглась сварочным работам. Таким образом, одна сторона была вставлена в гранату коробки переключения передач, а фланец прикручен к переднему мосту вездехода. Второй привод соответственно идет ко второй гранате и фланцем на узел перелома рам вездехода.

Затем автор приступил к работам по трансмиссии вездехода.

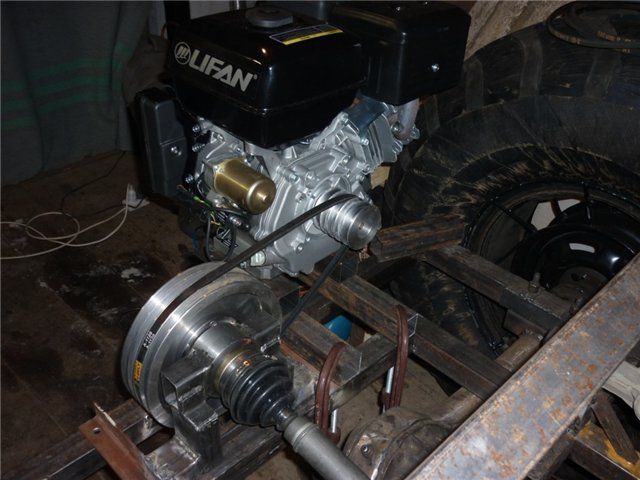

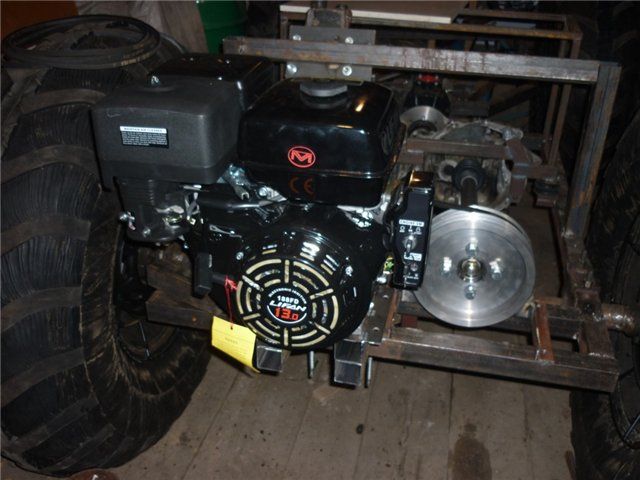

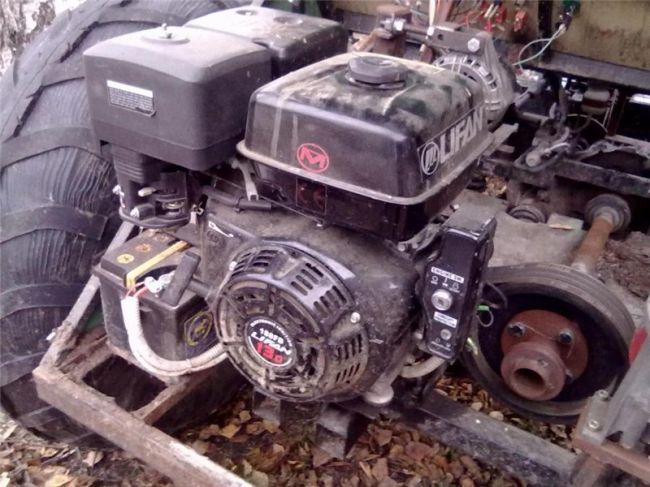

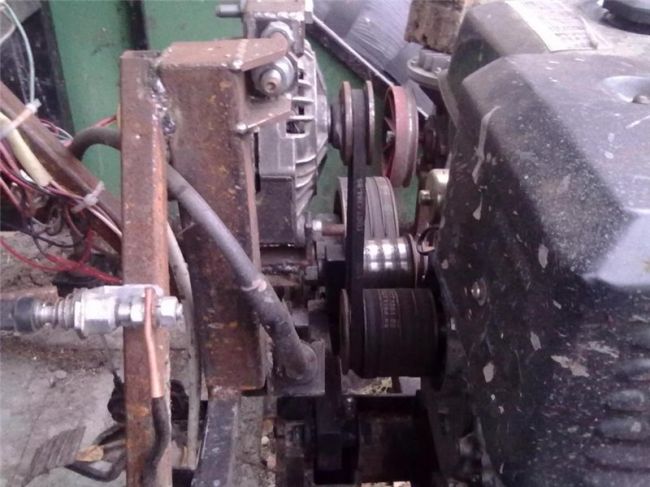

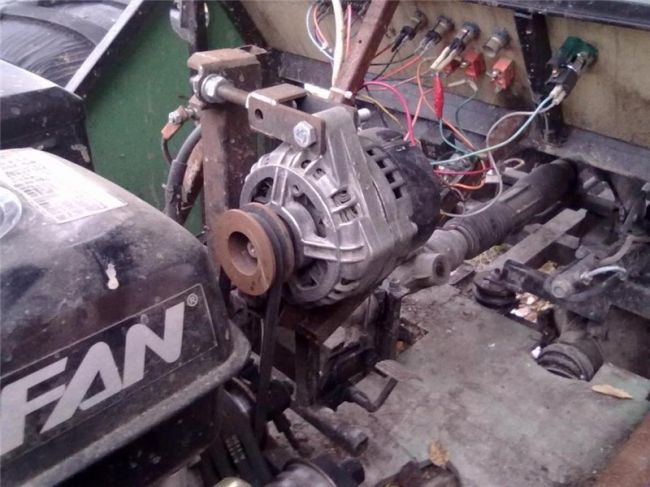

После этого, автор установил раму на колеса и поставил двигатель лифан мощностью 13 л.с.. Так же было создано ременное сцепление. Так же был взят привод большого шкива от ваз 2109 вместе с наружными гранатами, причем одна граната была доработана таким образом, чтобы она могла войти в первичный вал коробки переключения передач.

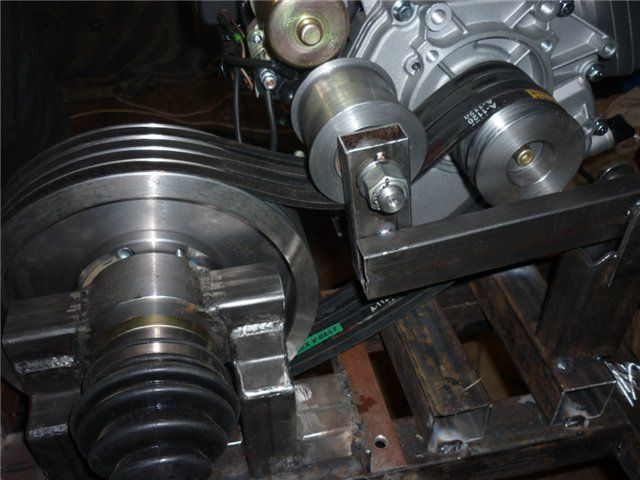

Для изготовления ведомого шкива была взята ступица от ваз 2108, ступичный подшипник и стопорное кольцо под этот подшипник. Была выточена новая опорная букса под этот подшипник и приварены опорные лапы к самому подшипнику. После чего детали собираются вместе. Сам шкив же одевается на колесо машины и крепится колесными болтами.

Источник

Изготовление трехточечной навески

Навеска используется для подсоединения к трактору дополнительного оборудования, например, плуга.

Навеска на минитрактор делается из различных деталей, снятых из старой сельхозтехники. Сделать описание того, как изготовить трехточечную навеску в домашних условиях, достаточно сложно. Поэтому правильнее будет воспользоваться следующим видео, в котором указаны размеры всех деталей приспособления.

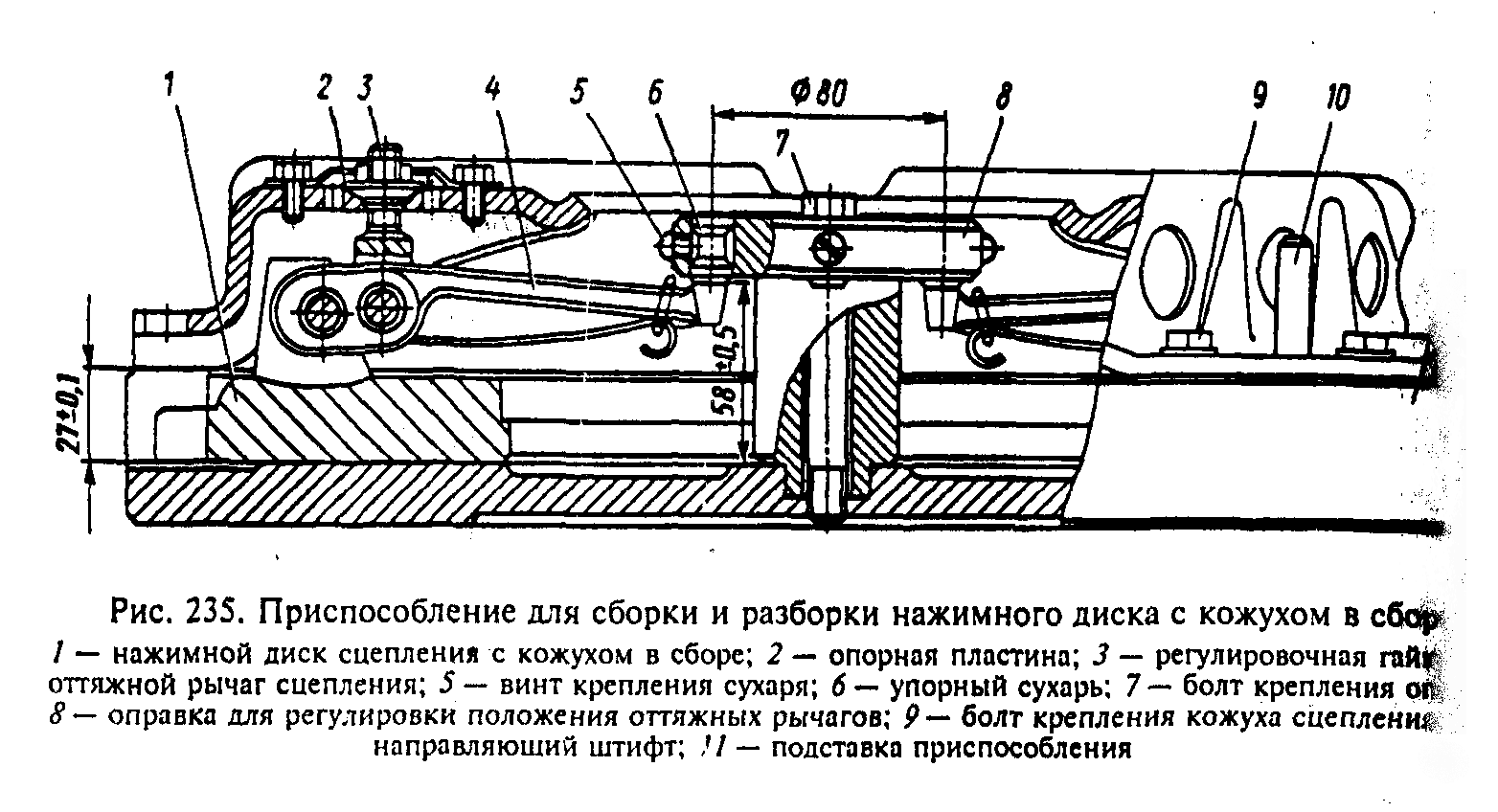

Выбор и установка тормозов и сцепления

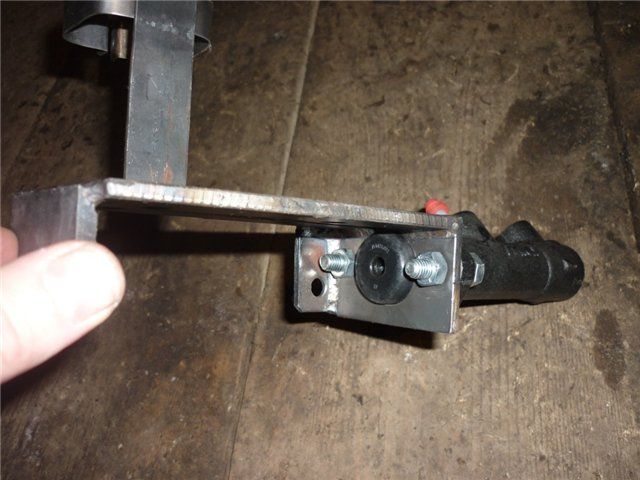

Тормоза необходимо устанавливать на заднюю колесную пару. Проще всего взять готовые блоки от автомобиля УАЗ. Колодки тормозного механизма нужно установить на диски колес, а управление вывести на педаль или рычаг, установленные внутри кабины.

Чтобы установить сцепление на самодельный минитрактор, также можно воспользоваться готовым вариантом от какого-либо автомобиля. Например, можно использовать ременное сцепление от Москвича или УАЗа.

Установка рулевого управления

Самостоятельно изготавливать механизм рулевого управления достаточно сложно, и в принципе нет смысла, поскольку все детали можно взять из любого легкового автомобиля.

Далее приведена схема, на которой показано, как устроено стандартное рулевое управление, устанавливаемое на большинстве самоходной техники.

При установке рулевого механизма рулевой вал с шестерней соединяется с рулевыми сошками, которые имеются на поворотных кулаках, установленных на передней балке (изготовление балки рассматривалось выше).

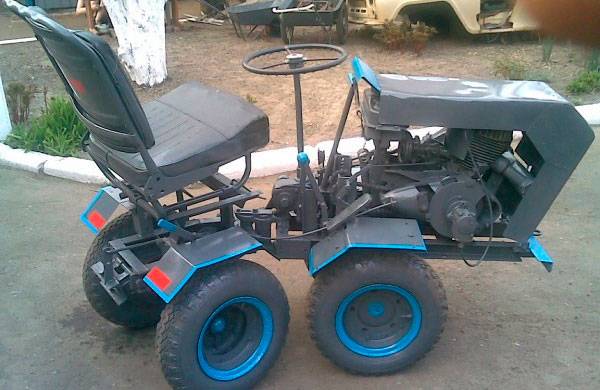

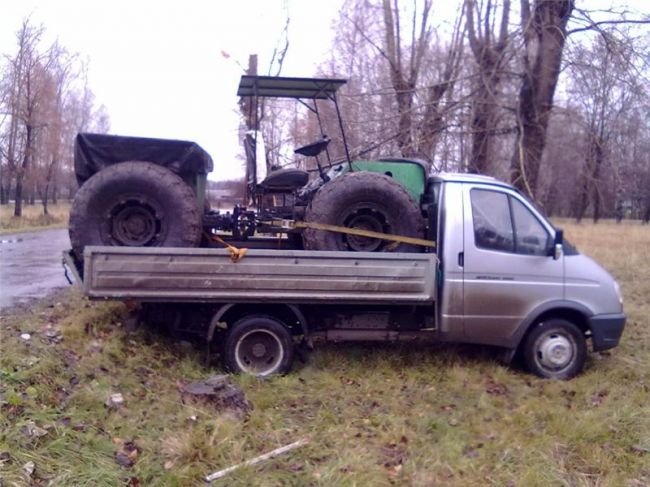

Самодельный минитрактор переломка 4х4: фото сборки с описанием

Минитрактор переломка 4х4 с двигателем от мотоцикла Урал: фото пошаговой сборки трактора с описанием.

В этой самоделке использована рама переломного типа, такая конструкция делает механическое транспортное средство более манёвренным и удобным в управлении.

Далее автором предоставлены фото с описанием трактора, сделанным своими руками.

Двигатель и КПП от мотоцикла Урал.
Вторая КПП с укороченным вторичным валом от 412-го москвича.
Полный привод.
Рама – переломная.
Мосты и карданы от ВАЗ – 2103.
Ручной подъём навесного оборудования.
Длина – 2000 мм.
Ширина 950 мм.

Процесс изготовления самоделки.

Две части рамы сварены из профильной трубы сечением 100 х 40 мм.

Примерка мостов и карданных валов.

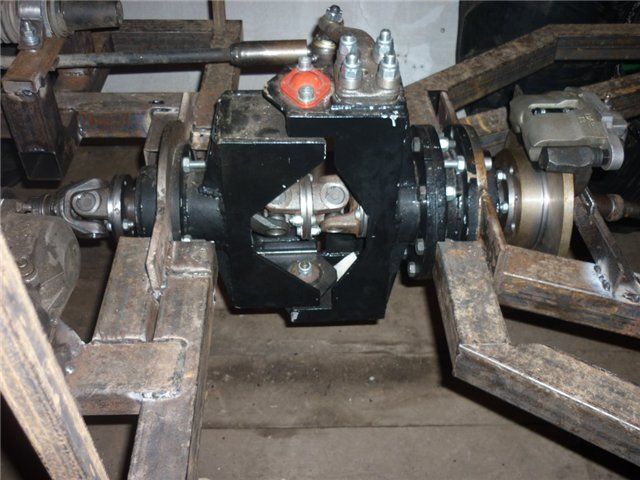

На фото: поворотный узел переломной рамы.

Узел поворота приварен к рамам.

Рама установлена на колёса, диски ВАЗ, покрышки от Москвича.

Установка коробки передач.

Двигатель мотоцикла Урал был приобретён в пункте приёма металлолома.

Вот так двигатель выглядел после того как его привели в порядок.

Примерка и установка двигателя.

Цепная передача на карданный вал.

Зажигание взято от ВАЗ 2108 и доработано.

Поскольку мотоциклетный двигатель имеет воздушное охлаждение, для обдува рёбер по бокам поставлены два электродвигателя с вентиляторами от печки ВАЗ.

Под капотом трактора.

На фото: рулевая тяга от Москвича 412.

Крепление под навесное.

Самодельный трактор после облицовки листовым металлом.

Автор самодельного минитрактора: Владимир из города Верещагино Пермского края.

Доработки

Вологодский каракат ЗИС 5 легко дорабатывать под свои требования. Самыми распространенными видами переделки являются:

Установка рулевого демпфера, чтобы облегчить процесс управления вездеходом.
Усиление рамы, чтобы можно было использовать ЗИС в более экстремальных условиях.
Установка лобового стекла и тента, если надо использовать вездехода в зимнее время.
Оснастка фаркопом для прицепа и буксировочным рымом, чтобы можно перевозить больше грузов.
Установить галогенные или светодиодные фары, для использования ЗИС 5 в темное время.
Установка более мягкого сидения с амортизатором, если надо проводить на вездеходе много времени.

Что собой представляет трактор переломка

По конструкции и габаритам переломка есть не что иное, как обыкновенный мини-трактор. Обычно такая техника выпускается на базе мотоблока. Бывает самодельный трактор с переломной рамой заводского изготовления или собранный в домашних условиях из старых запчастей. Существует еще третий вариант переломки. Агрегат собирают из мотоблока, а запчасти используют из продающегося специального комплекта для переделки.

По производительности и ряду характеристик трактор самодельный уступает переломке заводского изготовления. Но есть у самоделки и свои плюсы:

Грамотно собранная техника по функциональности способна превзойти мощные заводские мини-трактора, а стоимость самодельного агрегата во много раз меньше.
Функциональность трактора переломки может быть существенно расширена под свои требования. Умельцы приспосабливают к технике те механизмы, которые помогают выполнять нужные работы.
Расходы, понесенные во время самостоятельной сборки трактора, окупятся за 1 год. А если дома имеется много запчастей от старой техники, то агрегат обойдется хозяину практически бесплатно.

Недостатком самодельного трактора можно считать отсутствие нужных запчастей. Если их все придется покупать, то экономии никакой не будет. Тогда лучше сразу приобрести мини-трактор заводского изготовления.

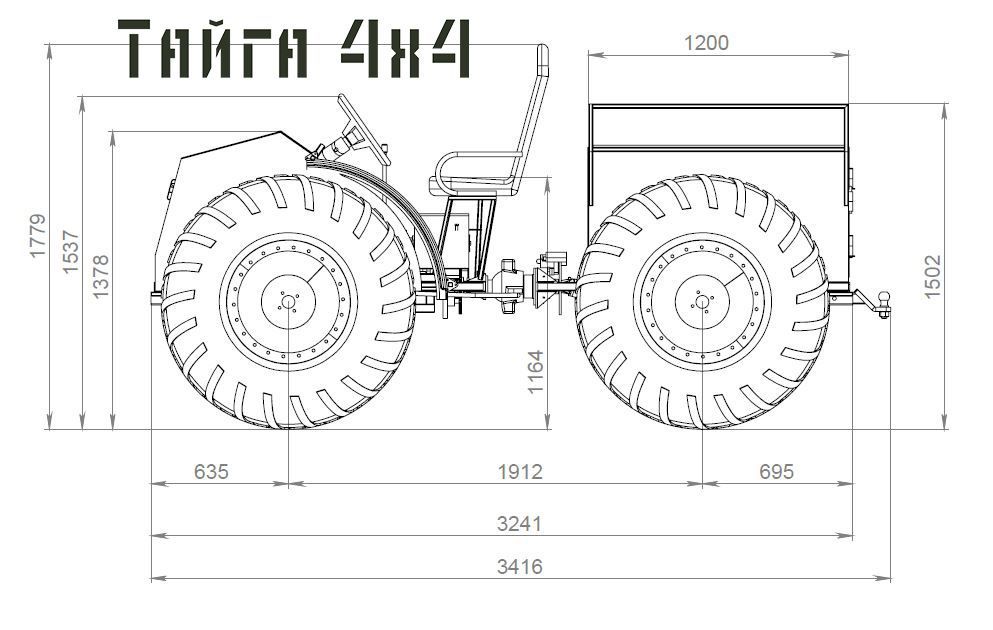

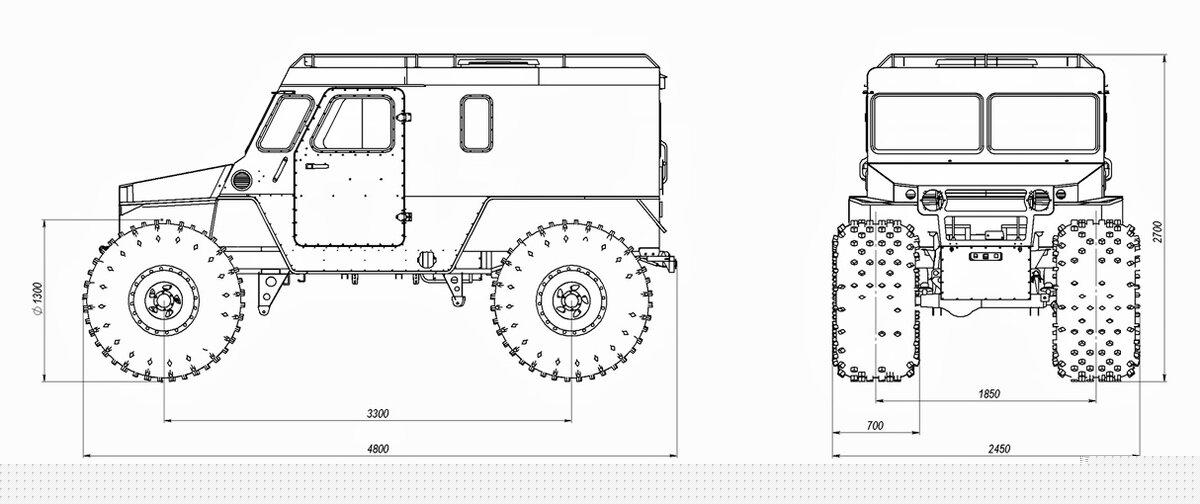

Инструкция, как сделать полноприводной минитрактор своими руками – чертежи и размеры

Оценив все преимущества, многие задаются вопросом – как сделать минитрактор 4х4? В принципе, данный способ сборки мало чем отличается от традиционных методов, кроме, разве что, строения рамной конструкции.

В основном, рама идет цельная, но в переломках предусмотрен вариант с ломающейся рамой, от чего и происходит само название.

Рама

Внешний вид конструкции может немного озадачить стороннего наблюдателя, но его кажущаяся неказистость не должна вводить в заблуждение. Дело в том, что внутри все расположено настолько пропорционально, если следовать в точности чертежам, что позволяет агрегату показывать достаточно неплохие рабочие показатели.

Кстати о чертежах. Это, наверно, один из наиважнейших этапов всей сборки, ведь от правильности оставления подробного рисунка и определения точных размеров, зависит успех всего конструирования.

Дело в том, что специфика самостоятельной сборки предполагает подгонку некоторых деталей под индивидуальные особенности рамы или силового агрегата. Это вполне объяснимо, ведь комплектующие берутся от совершенно разной техники, что и приводит к их размерному несовпадению.

Сама же подгонка осуществляется, в основном, на токарном станке, что само по себе и предполагает наличие подробного чертежа. Ведь куда проще делать определенные отверстия или стачивания, смотря на рисунок, чем держа всю эту абстракцию в голове.

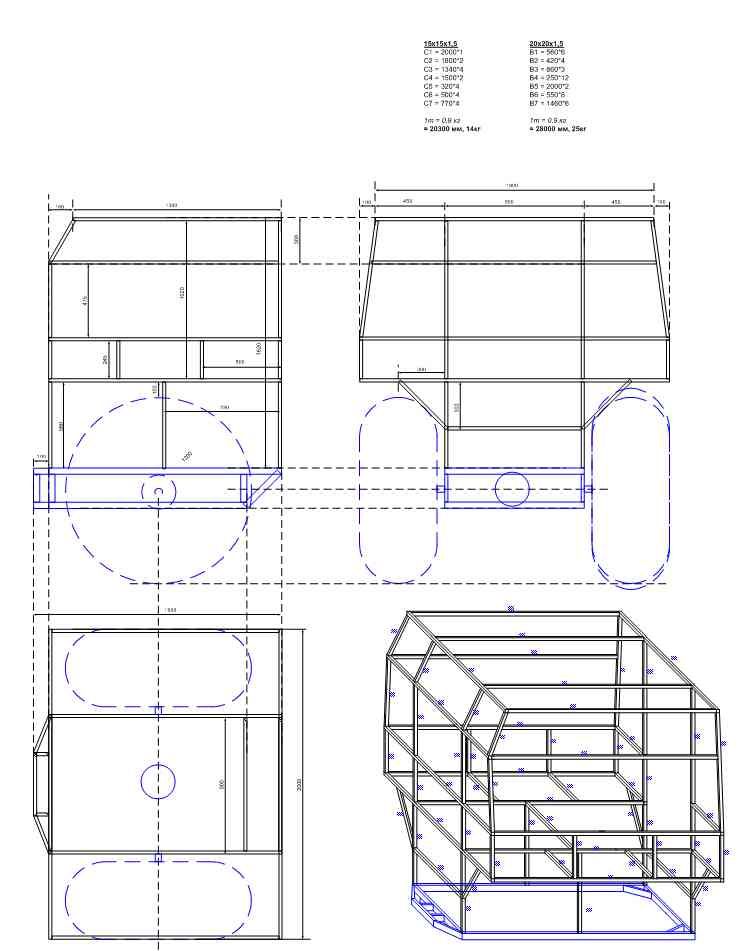

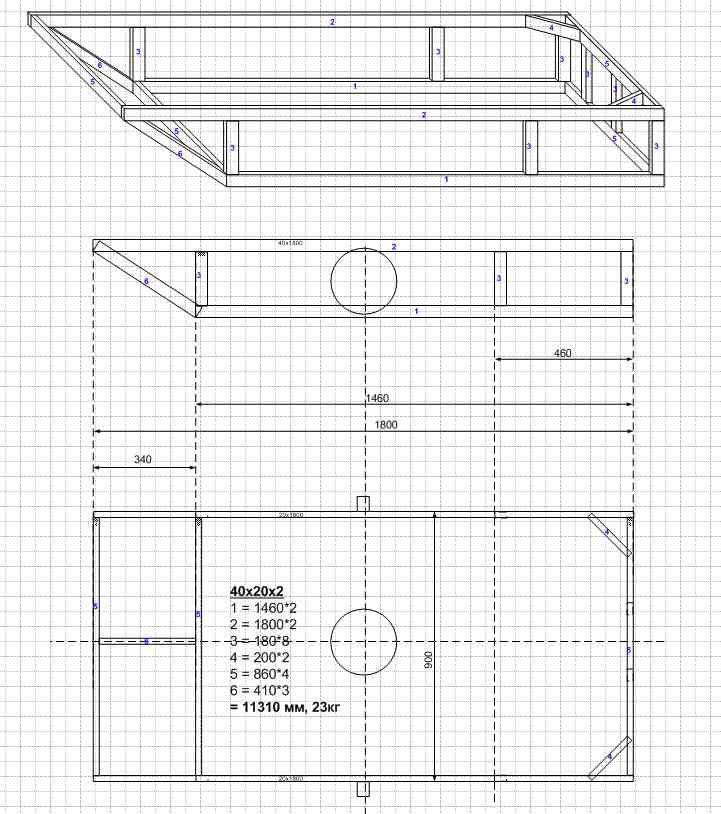

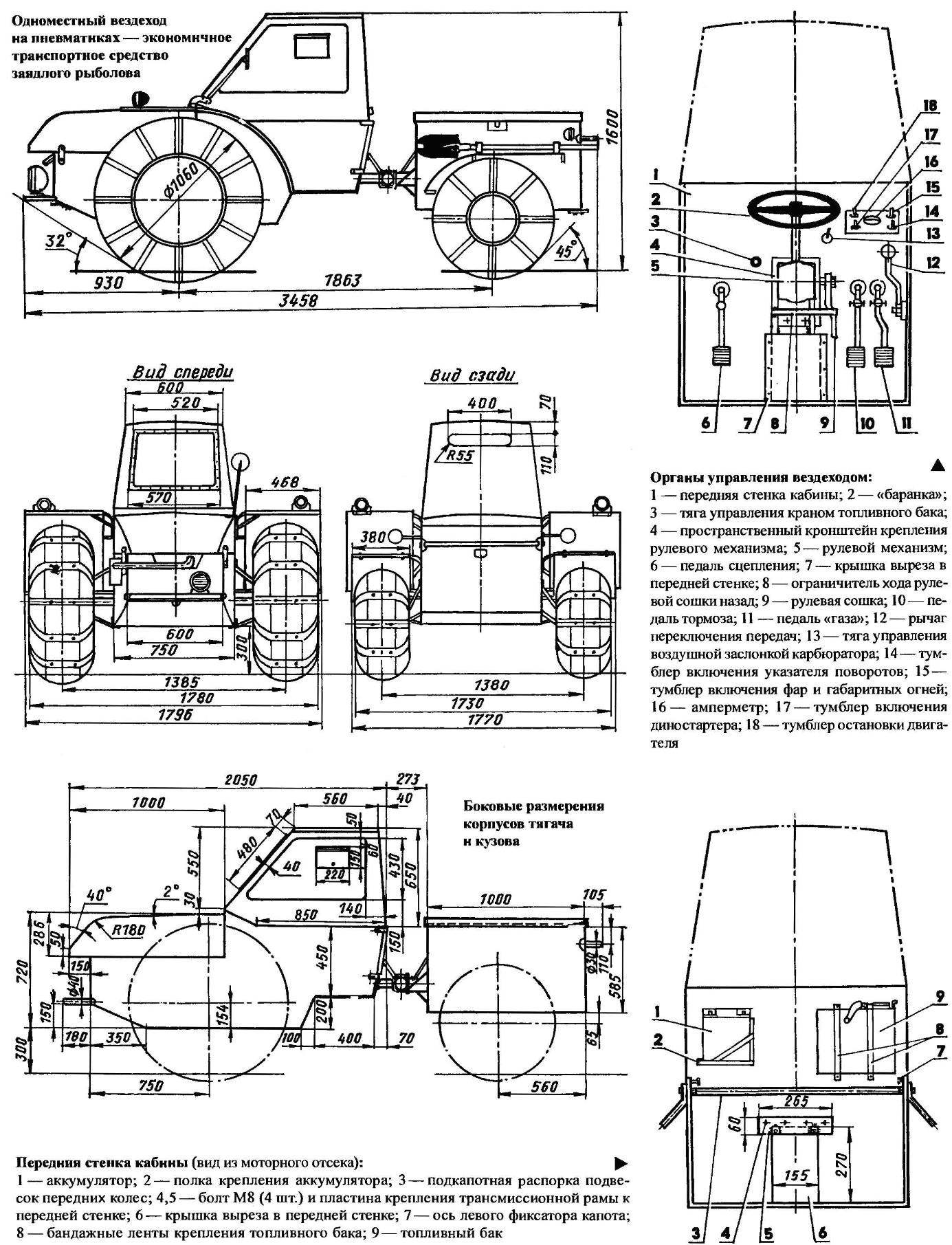

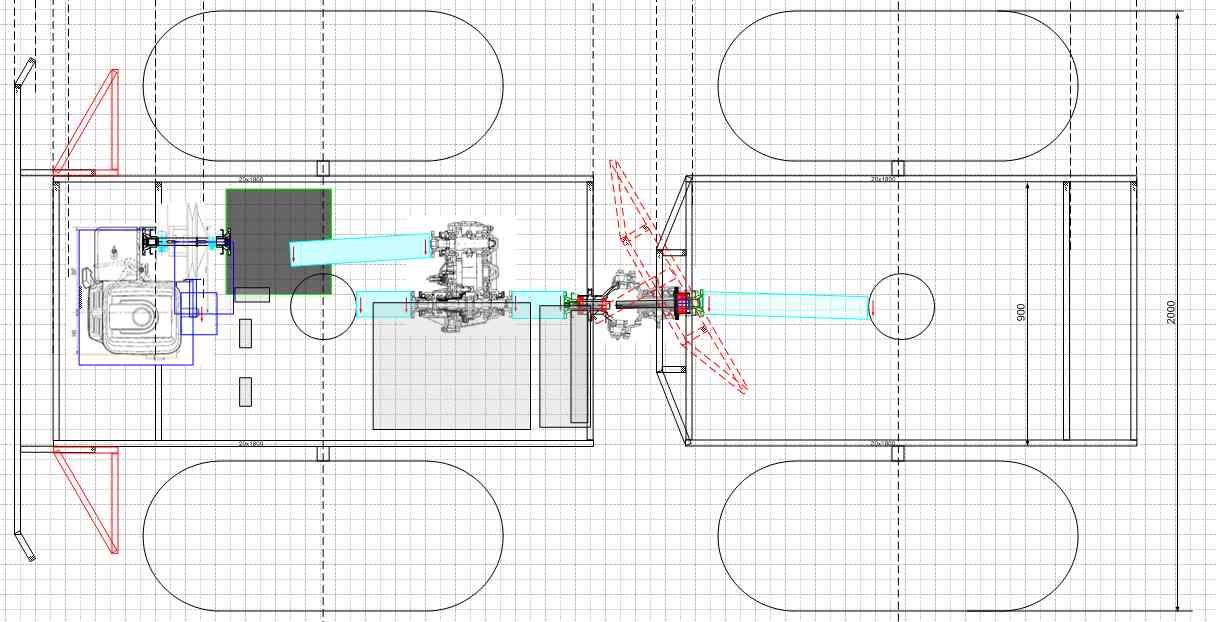

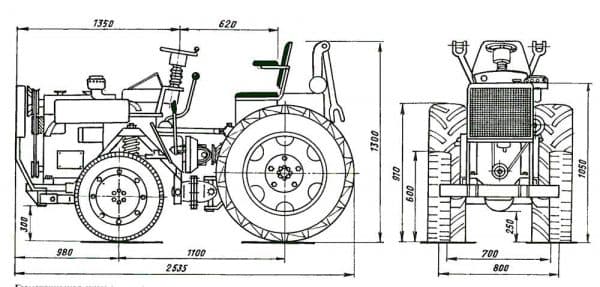

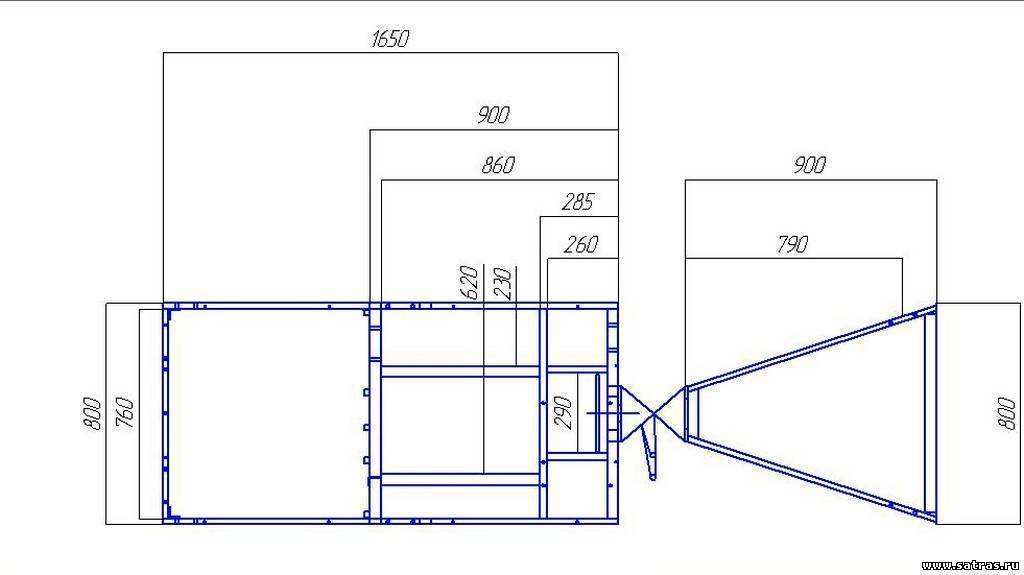

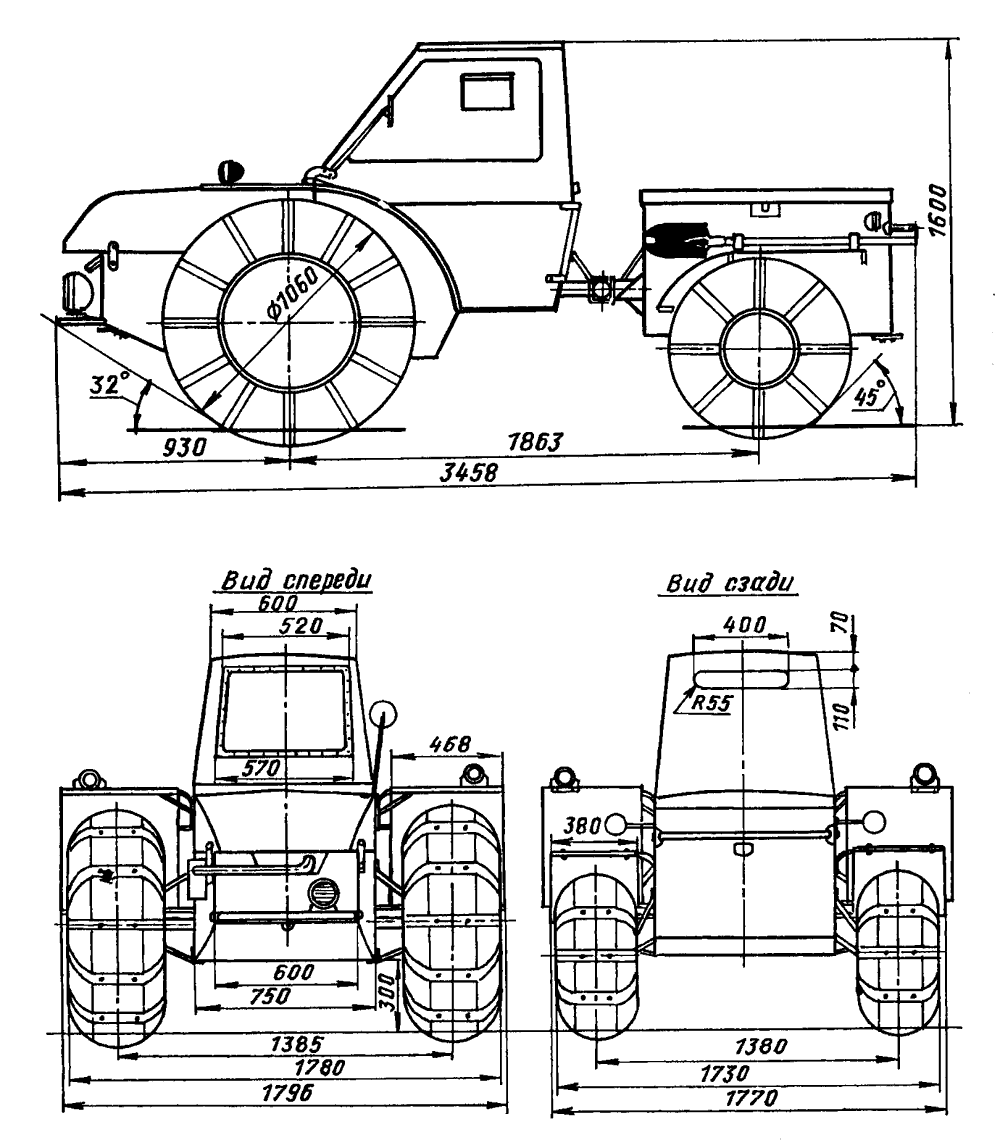

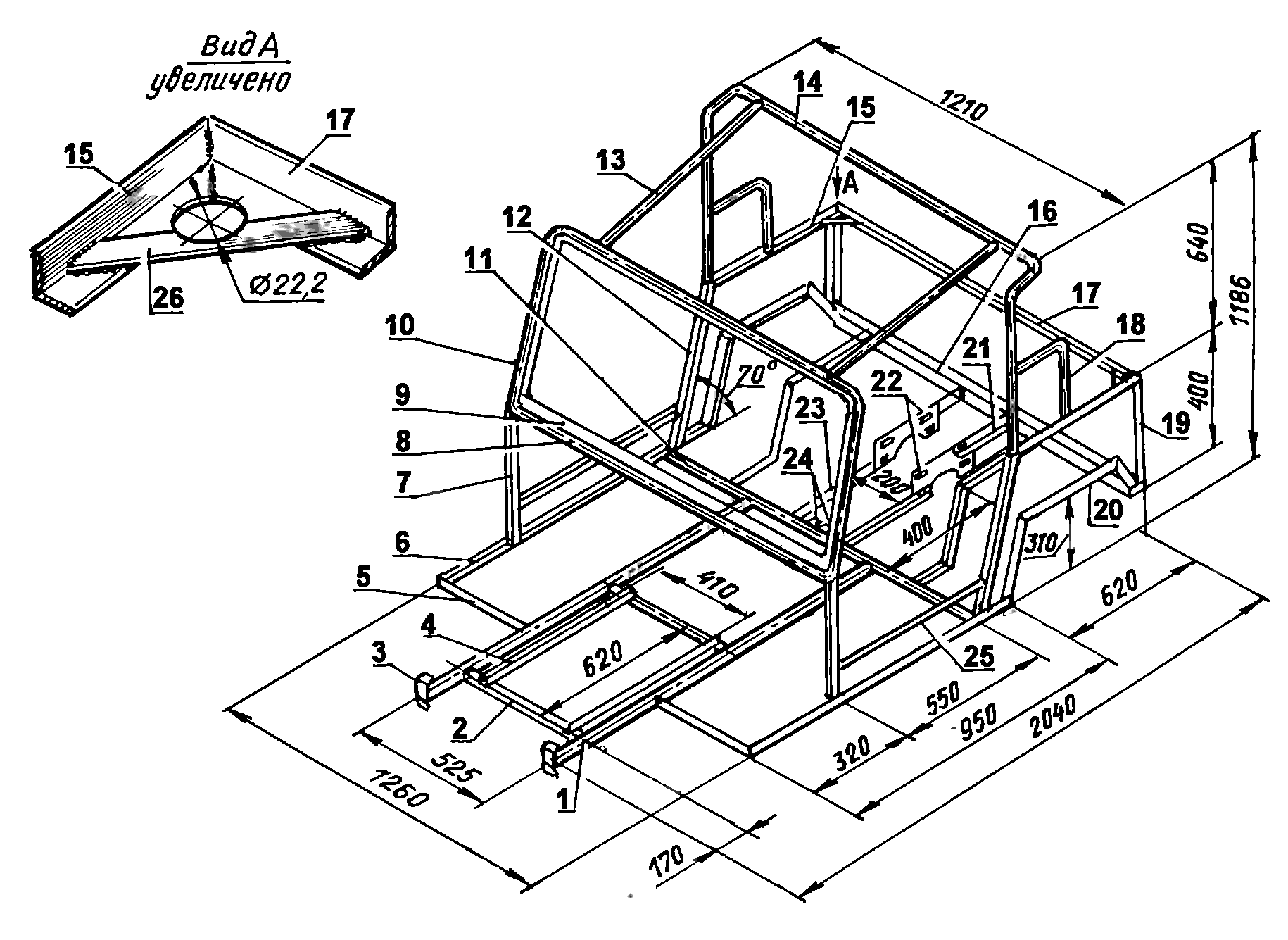

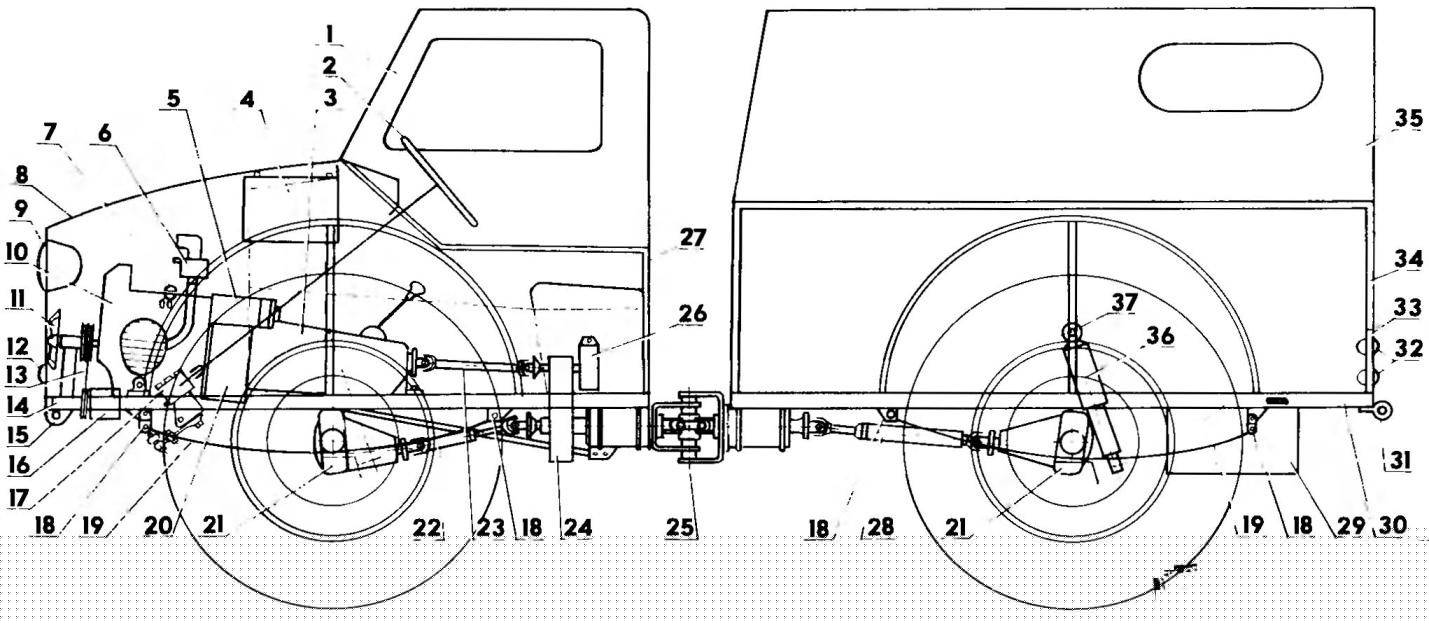

Чертеж

Итак, сделав чертеж, приступаем к процессу сборки:

Сама рама будет состоять из траверс и лонжеронов. Лонжероны, в данном случае, имеют трехступенчатую структуру. Первая ступень изготавливается из швеллера номер 10, а последняя – стальной трубы квадратной формы, обладающей размерами 80x80 мм.
Задний траверс изготавливается из швеллера номер 16, а передний – из швеллера номер 12.
Если вы переделываете мотоблок в минитрактор, то основным силовым агрегатом будет двигатель, расположенный на мотоблоке. Если нет, то придется приобретать двигатель отдельно. В принципе, может подойти любой дизельный двигатель необходимой мощности (не менее 12 л.с.).
Однако, специалисты советует брать помощнее – мотор с 40 л.с. и водяным охлаждением.

Коробка передач

Коробку передач и вал отбора мощности, а также сцепление можно взять с автомобилей ГАЗ-53 и ГАЗ-52, соответственно. В готовом виде они не подойдут, так что придется их немного доработать. Для этого, нужно заново сделать маховик мотора, срезав немного с задней части и просверлив одно отверстие в середине.
Мост можно установить в агрегат в искомом виде, не производя никаких манипуляций. Крепится он к рамной конструкции при помощи четырех стремянок.
Колеса можно взять от старых легковых автомобилей, но оптимальным их диаметром считается 18 дюймов. Сам процесс установки колес на ступицы довольно прост. Достаточно вырезать с центра диска необходимое по диаметру отверстие, а на это место приваривается центр диска от ЗиЛ-130.
Передний мост не так важен, ведь он не будет ведущим. Поэтому, можно взять мост от другой техники.
Рулевое управление лучше всего усилить гидравликой. Взять её можно со старой сельскохозяйственной техники, но для её корректной работы нужен масляный насос.
Кстати, место для водителя тоже нужно устанавливать правильно, ведь человек проводит за управлением агрегата ни один час. Сиденье должно располагаться таким образом, чтобы рулевая колонка не упиралась человеку в колени.

А еще интересно: Тест-драйвы и обзоры ZX Grand Tiger (ЗонгХинг Гранд Тигр). Тигр идет!

Вообще, сборка самодельного полноприводного минитрактора осуществляется с помощью сторонних запчастей, среди которых, в основном, автомобильные.

В частности, барабанный тормоз будет использован в системе передней колесной базы, а рейка руля будет заимствована от автомобилей семейства ВАЗ.

Прочие же комплектующие можно свободно найти на рынке запчастей, где довольно много полезного. Кроме того, на специализированных сайтах находится достаточное количество объявлений о продаже деталей, которые можно приобрести за сущие копейки.

Как это сделать

Пожалуй, самым интересным вариантом самостоятельной сборки является минитрактор переломка 4х4 самоделка,

который изготавливается на основе мотоблока. Вообще, это довольно распространенный метод сборки минитрактора, что доказывает его эффективность и работоспособность в процессе эксплуатации.

На видео самодельный мини трактор с двигателем мотоблока.

Внешне такая конструкция выглядит довольно громоздко, но внутреннее содержание полностью пропорционально, т.е. каждая деталь находится на своем месте, в точности подогнанная под размеры и параметры. Рассмотрим конструктивные особенности более подробно:

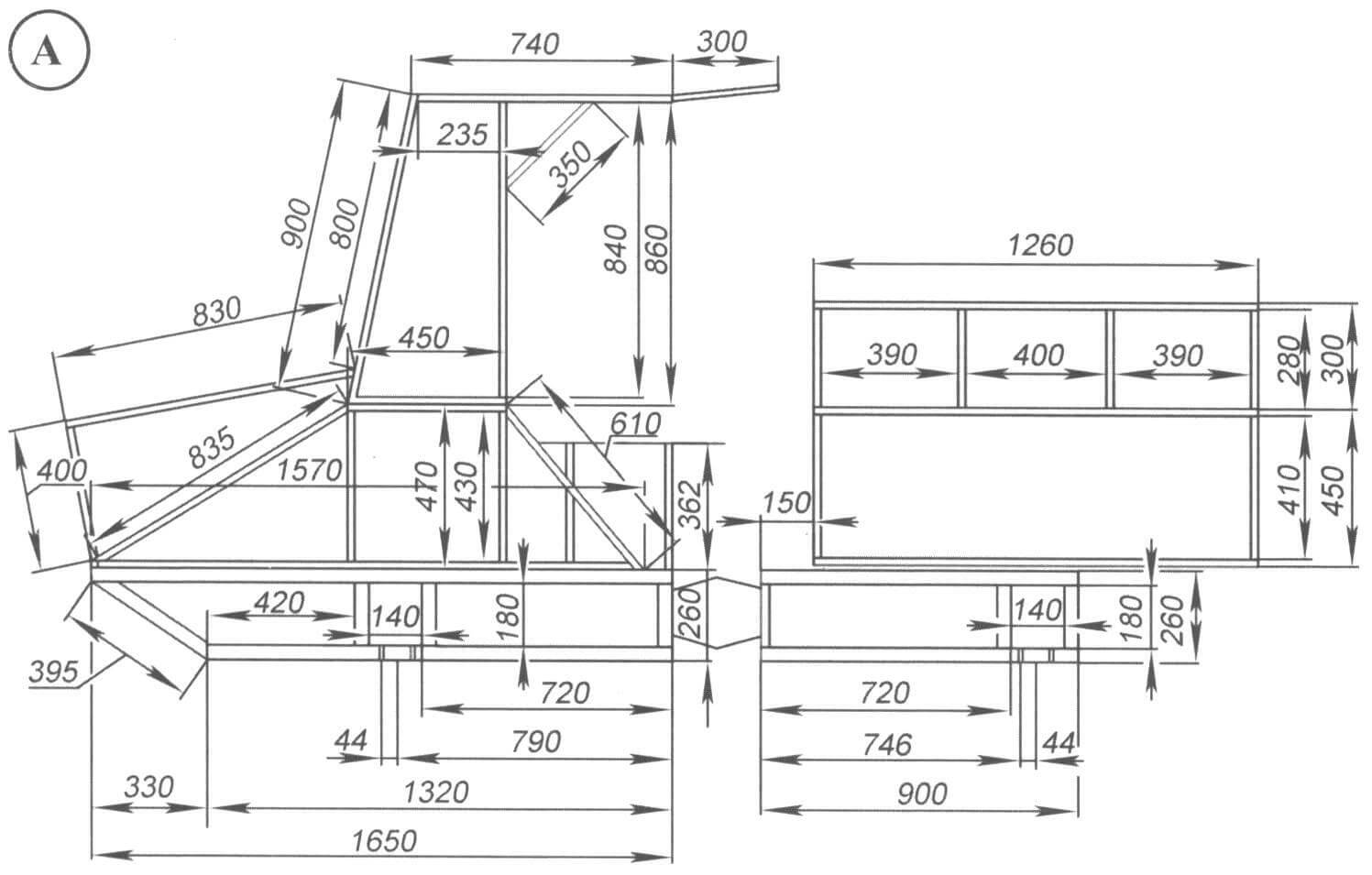

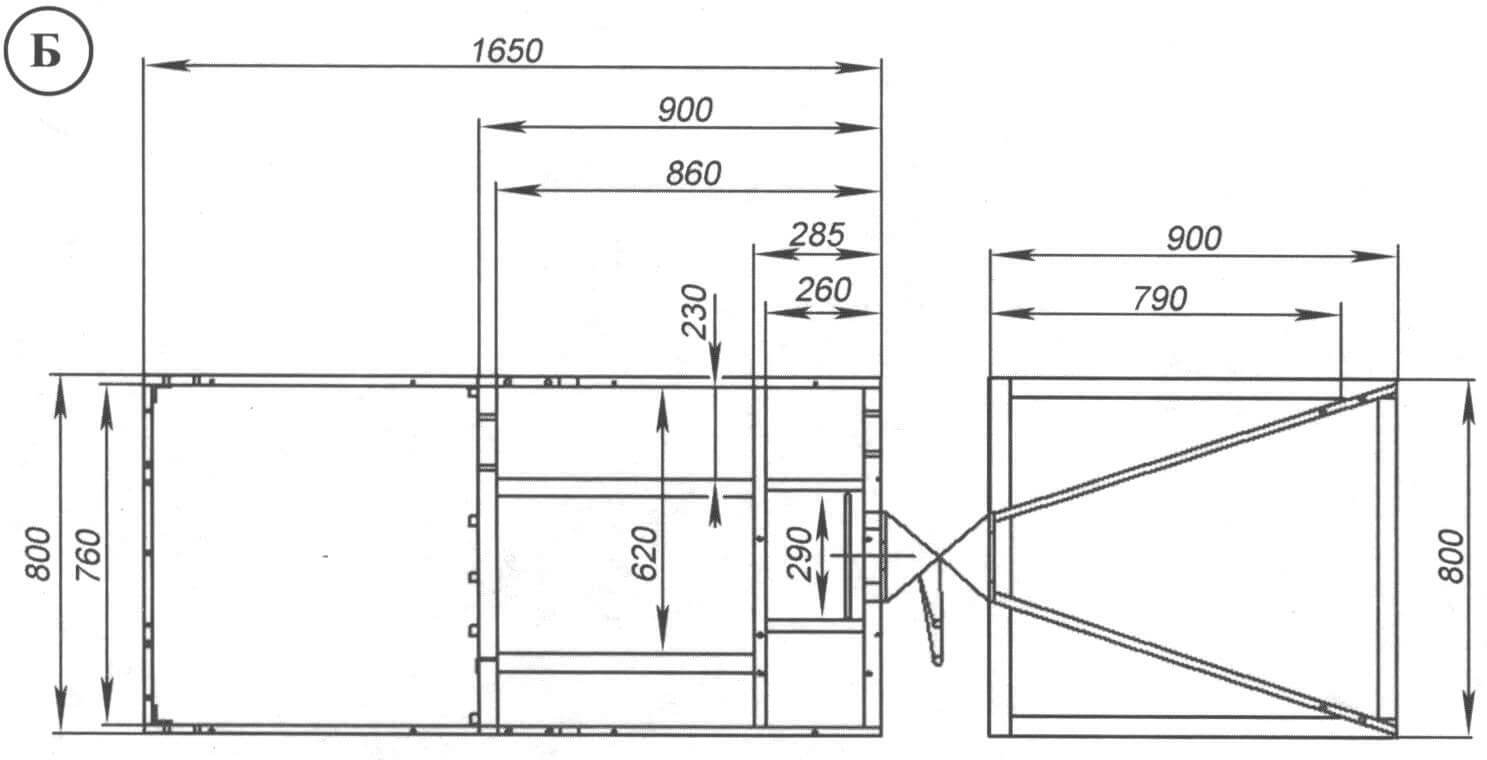

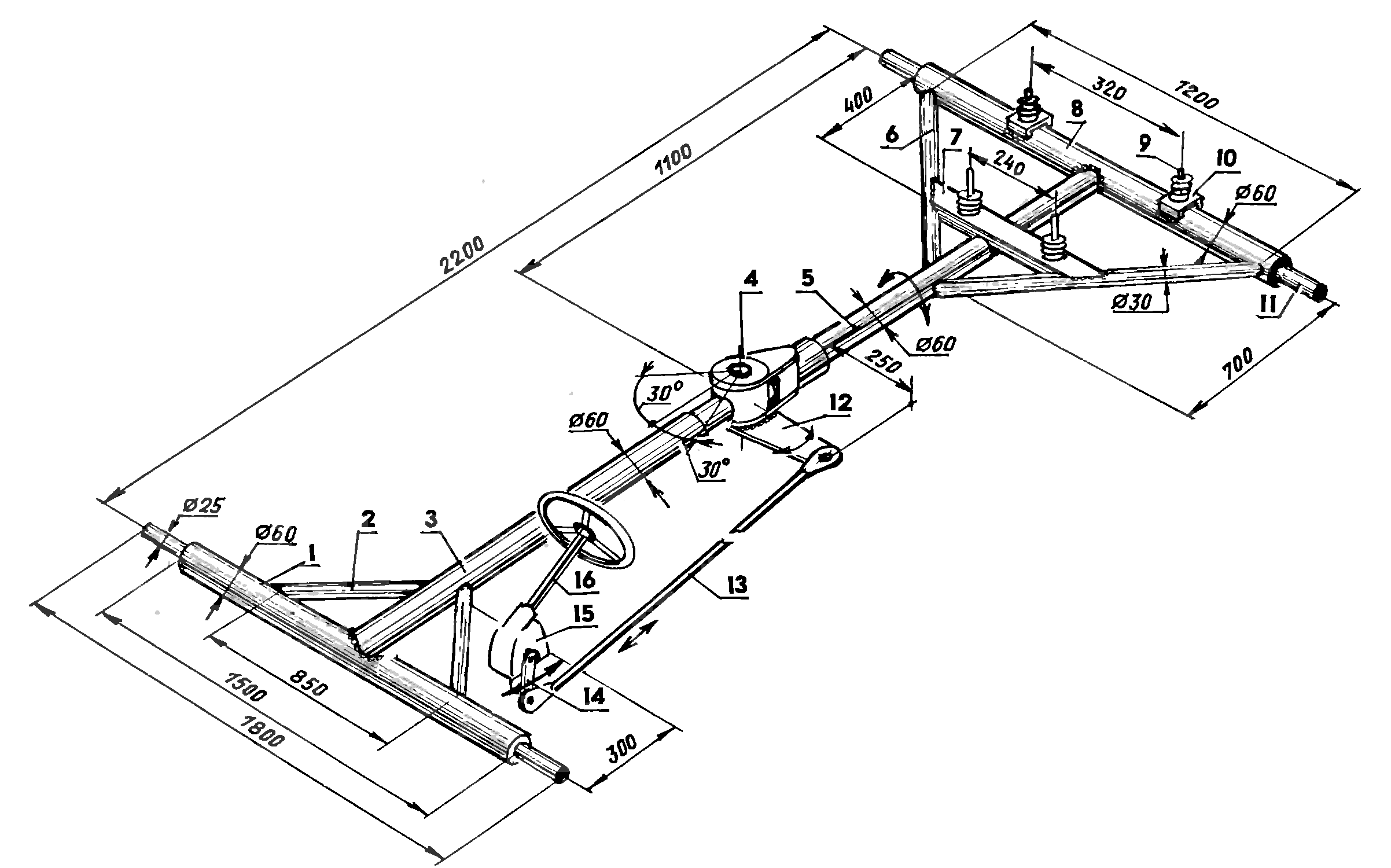

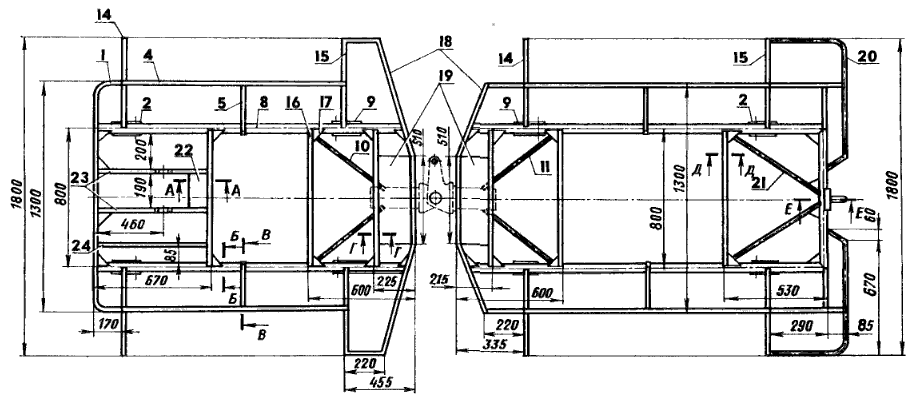

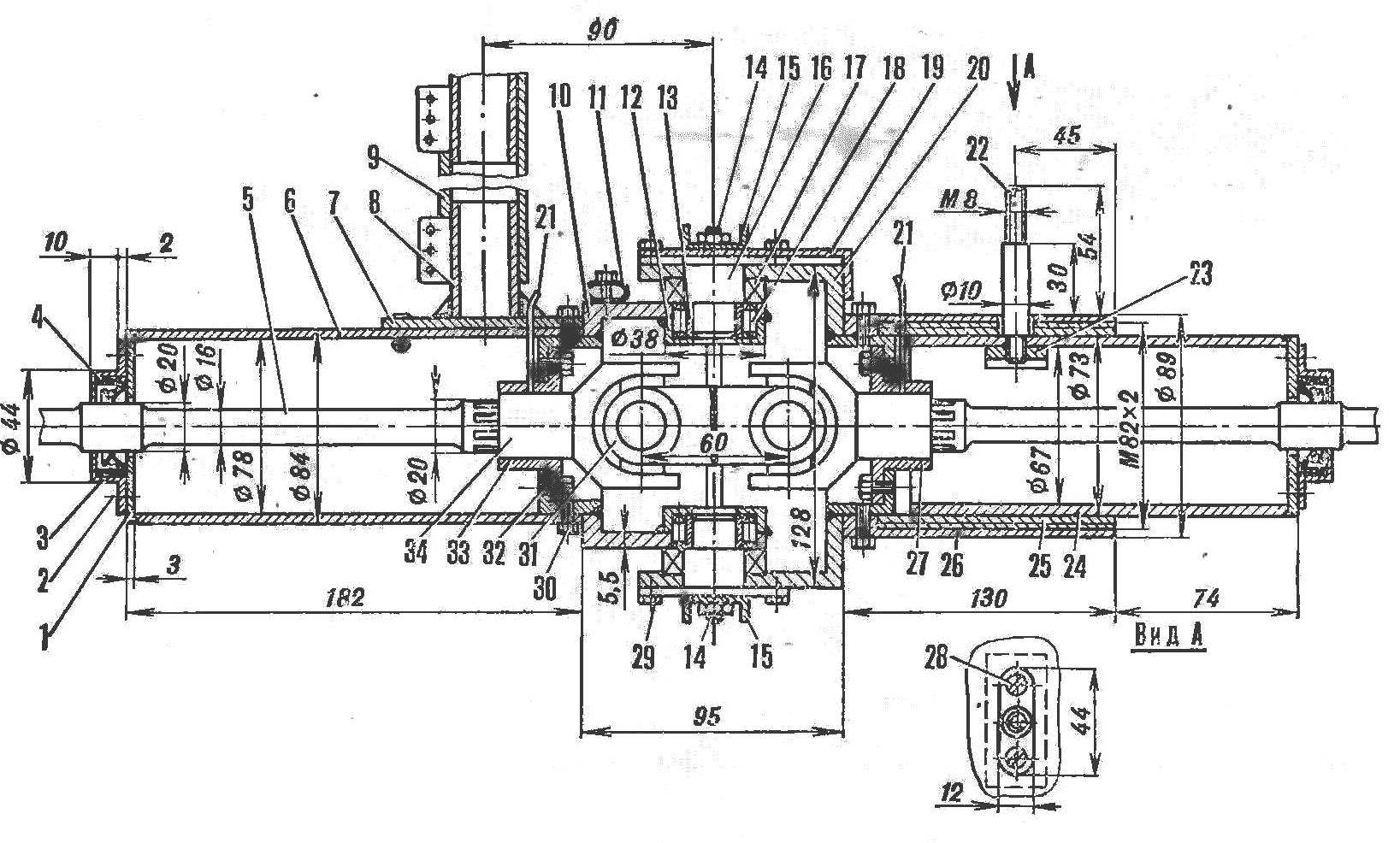

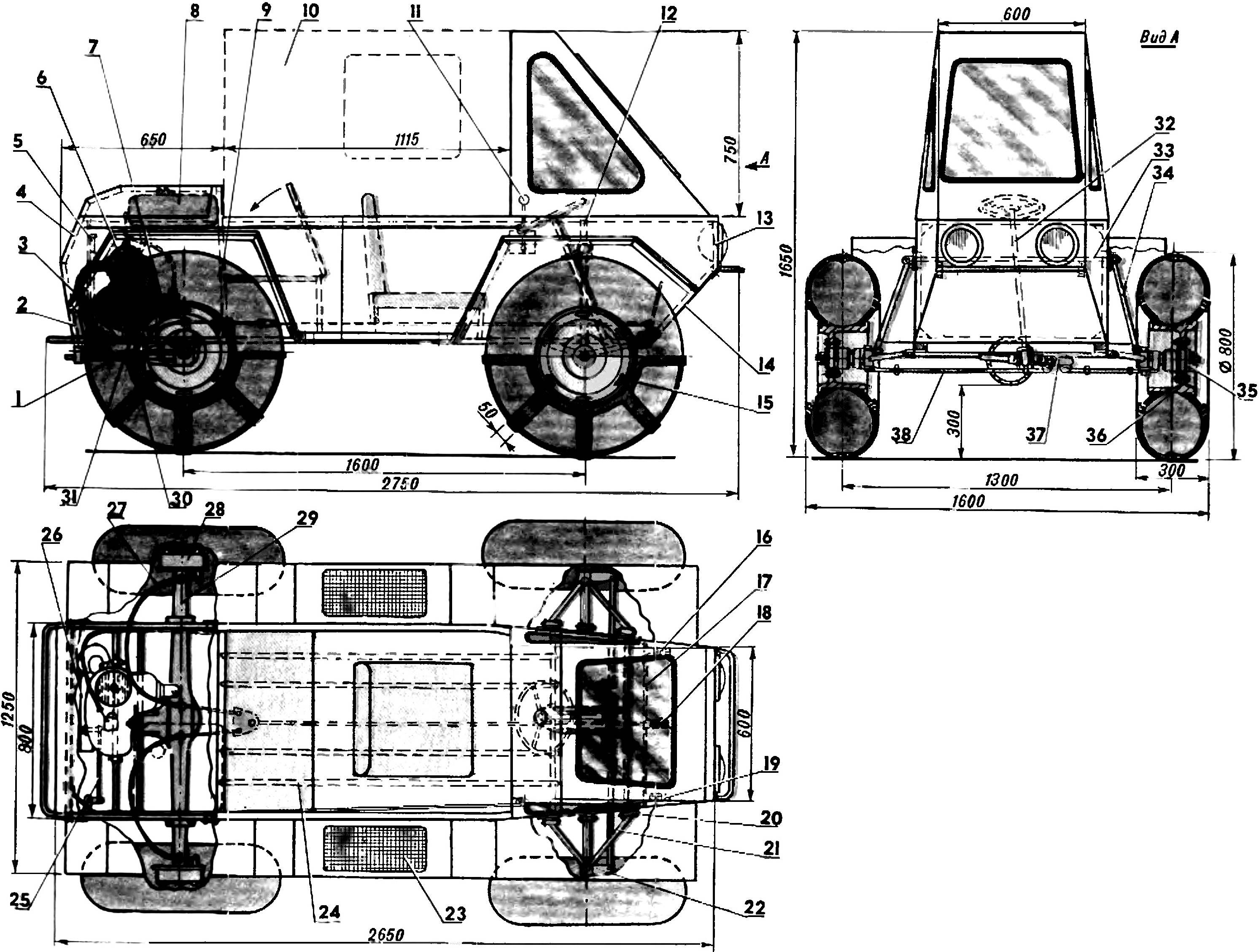

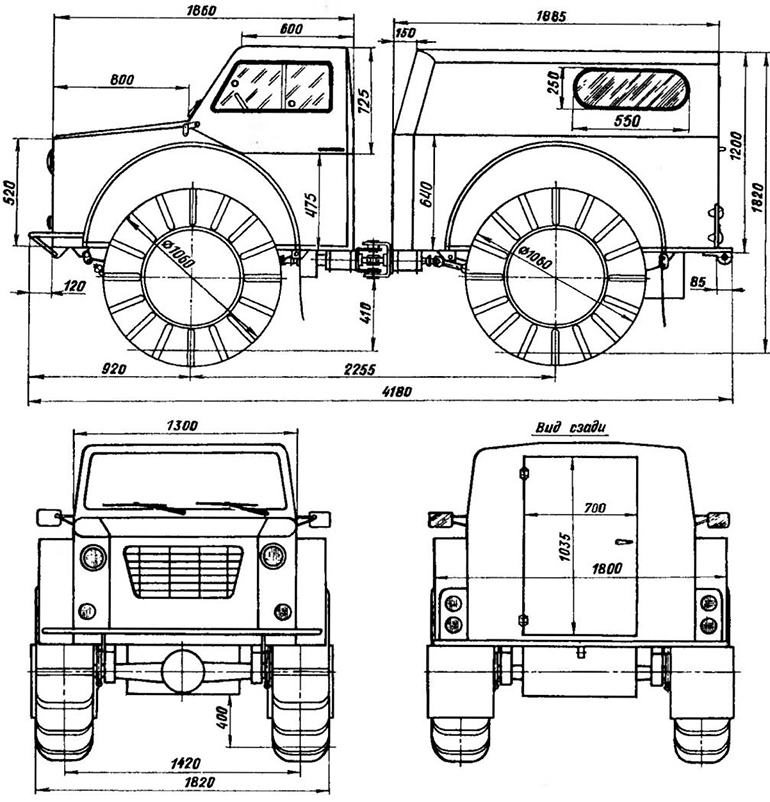

Фото чертежей узлов

Рамная конструкция будет состоять из двух составляющих – лонжеронов и траверс. Лонжероны изготавливаются из трех составляющих. Передняя часть будет изготовлена из швеллера №10, последняя будет выполнена из стальной трубы, имеющей параметры 8x8 см.
Задний траверс будет изготовлен из швеллера №16, а передний – из швеллера №12. Поперечины изготавливаются аналогично. В принципе, все минитрактора самоделки полноприводные имеют схожую конструкцию рамы, с теми же техническими параметрами.

В качестве двигателя можно использовать практически любой силовой агрегат, мощности которого будет достаточно для осуществления сельхоз работ. Идеальным вариантом, в данном случае, будет использование 4-тактного дизельного двигателя, имеющего водяное охлаждение. Коробку передач и раздаточную коробку вала отбора мощности можно взять с автомобиля ГАЗ-53. Сцепление подойдет от ГАЗ-52. При соединении сцепления и двигателя могут возникнуть определенные проблемы. Придется заново изготовить маховик мотора, а также сделать новый кожух корзины сцепления, для подгонки её под двигатель. Маховик стачивают на токарном станке, срезая заднюю область, а также вытачивая дополнительный пролет в середине. Вообще, самоделки минитрактора подразумевают подгонки под определенные детали, поэтому стоит быть готовым к тому, что придется обратиться к токарю для обтачивания некоторых комплектующих. Мост устанавливается в конструкцию практически без изменений. Крепится он к раме с помощью четырех стремянок. В качестве колес можно использовать аналогичные, взятые с легковых автомобилей.

Но здесь есть один важный нюанс: передние колеса должны быть примерно 14 дюймов, что является оптимальным значением для колес переднего моста.

Дело в том, что использование меньшего диаметра может спровоцировать проваливание агрегата в землю, а использование большего диаметра приведет к невозможности совершать те или иные маневры. Схема ходовки минитракторов и миниавто самоделок, представленная ниже, показывает наглядно принцип расположения колес на осях, а также их крепление к раме. Для повышения маневренности самоделки, можно установить на руль гидроусилитель. Взять его можно со старой техники, либо собрать собственноручно. Для этого нам понадобится масляный насос, приводимый в работу двигателем.

Самоделки минитрактора переломки имеют очень важное преимущество – они обладают очень хорошими показателями маневренности. Конечно, такой метод сборки немного сложнее, чем альтернативные, но это определенно стоит затраченных усилий. На российском рынке сельскохозяйственной продукции представлено достаточно много моделей культиваторов иностранного и отечественного производства от различных фирм

Культиватор Техас — настоящее европейское качество по доступной цене

На российском рынке сельскохозяйственной продукции представлено достаточно много моделей культиваторов иностранного и отечественного производства от различных фирм. Культиватор Техас — настоящее европейское качество по доступной цене.

Картофелесажалки механизируют и облагораживают процесс посадки, делая рядки ровными, высаживая клубни на одинаковом расстоянии друг от друга и на одинаковой глубине. Тут найдете всю необходимую информацию о картофелесажалках.

Вообще, в данном способе сборки очень много комплектующих берется от старых отечественных автомобилей. Например, рулевая рейка может быть заимствована от старых «Жигулей», то же самое можно сказать и о барабанном тормозе – он также может быть взят с поддержанного авто.

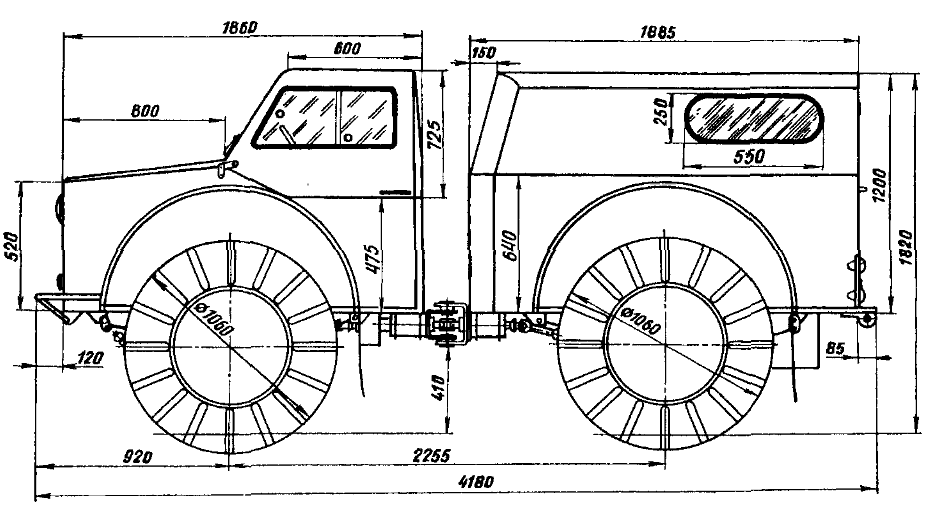

Узел перелома для вездехода своими руками

Этот вездеход с рамой конструкции переломного типа собирался для эксплуатации по местам Юга Краснодарского края и Хакасии. Таким образом основными трассами и условиями вездехода будет тайга, лесовозные дороги, косогоры и крутые подъемы. Основной сезон использования весна и осень. Поэтому вездеход собирался довольно легким, чтобы не увязать на лесовозных трассах, а так же автором были предприняты значительные меры, чтобы уберечь основные элементы от коррозии.

Материалы и агрегаты использованные при строительстве вездехода:

1) двигатель от автомобиля ока 2) мосты от газ-54 3) коробка переключения передач от автомобиля ока 4) кулак от уаза 5) РКП от нивы 6) гидравлический усилитель руля от мерседеса 7) лебедка

Рассмотрим более детально этапы постройки машины.

Рама вездехода была сварена из профильной трубы:

Бампер вездехода выполнен очень надежно и крепко, чтобы не бояться налететь на пенек или бревно в лесу. На вездеход установлена лебедка.

Защита низа и обшивка кабины выполнены с помощью листов алюминия и дюраль. кабина остеклена с помощью установки заднего стекла от оки и поликарбоната 2 мм.

Задняя рама была обшита листами фанеры и алюминия толщиной 1 мм.

Вес вездехода получился порядка 650 килограмм.

Для вездехода была подготовлена резина от ил-76 и камаз-батыр.

Для установки на мосты от газ-54 были переделаны нивовский диски. Для этого была использована труба размерами 50 на 25 и толщиной 1.5. покрышку на такой диск возможно одеть, только сделав необходимые пропилы в резине о стороны посадочного места 8-10 мм глубиной. таким образом покрышка встает на диск в пазы:

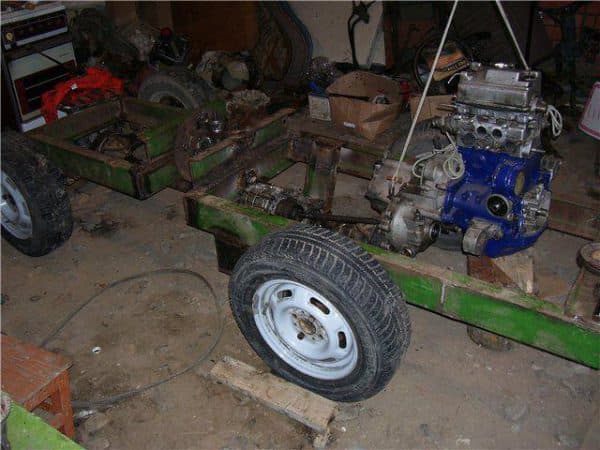

Была сделана рама вездехода из профильной трубы и установлены мосты:

Установлен рулевой редуктор, а так же гидравлический усилитель руля от легкового мерседеса. Усилитель имеет серьезный вес и надежность, к нему был подключен насос от ипсума:

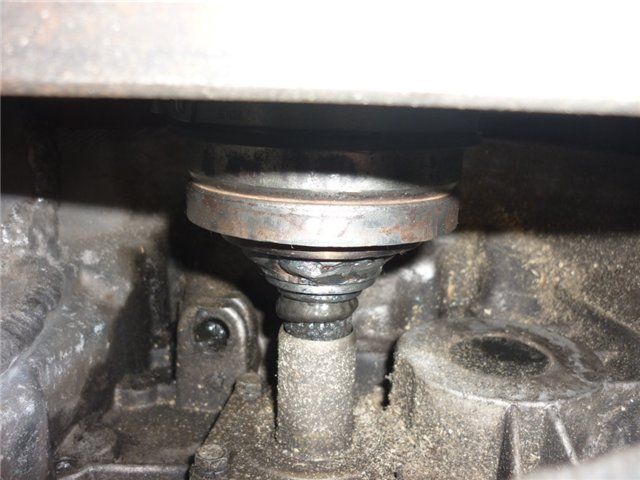

Как сделать кулису на вездеходе из ваз 2108

Темы без ответов
Поиск
FAQ

Лунохода.НетСписок форумовПрактика-2Трансмиссия пневматика
Поиск

Кулиса (если КПП далеко или сзади).

Сообщение dil » 08 окт 2008, 10:57

Сообщение dil » 24 окт 2008, 15:02

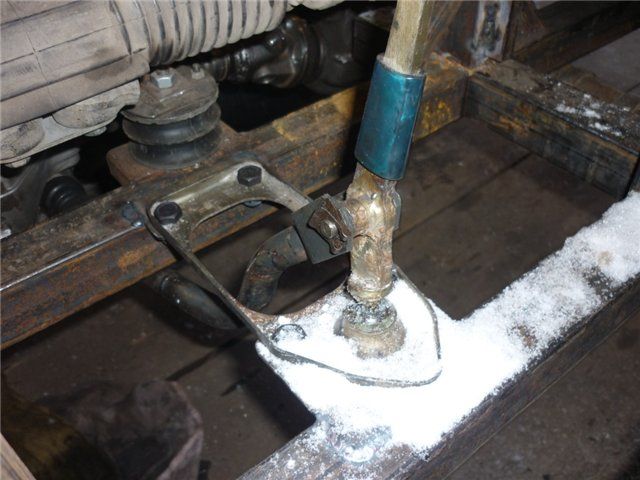

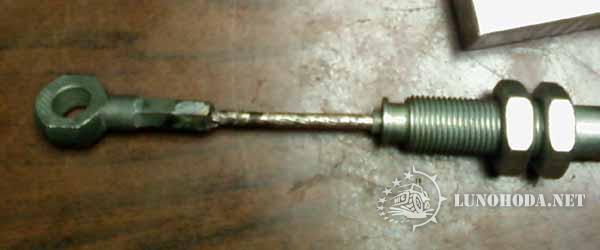

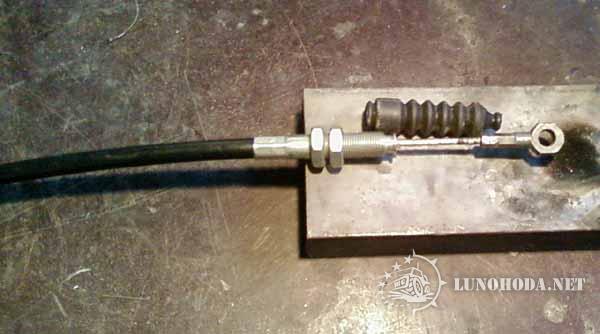

Не нашёл былаздесь фота багги с кулисой и от неё два троса. проблема в тросах. Пока его тянешь всё нормально, но если толкать, то растягивается оболочка троса и во-вторых погнётся зажуётся сам трос до входа в оболчку. Нашёл трос называется трос ручника ПАЗ. У него очень жёсткая оболочка, тянуться точно не будет. Рядом лежал такой же, но длинный, не посмотрел от чего, мне нужен был короткий. Вторая проблема решается просто. Надо пропитать латунью кончик троса, который будет открыт. Берёшь горелку, латунь, буру и получаешь желаемое. Жёсткость неимоверная.

Сообщение Семьянин » 24 окт 2008, 18:17

Сообщение dil » 24 окт 2008, 23:45

ZILBENGILZEN выложил, извиняюсь, если ошибся.

Здесь всё понятно, один трос вперёд(назад), другой вбок. На коробке то же самое. Что не ясно?

Сообщение Семьянин » 25 окт 2008, 08:03

dil писал(а): ZILBENGILZEN выложил, извиняюсь, если ошибся.

Здесь всё понятно, один трос вперёд(назад), другой вбок. На коробке то же самое. Что не ясно?

Модификации

Как уже описывалось выше, производитель предоставил покупателям возможность снабдить приобретаемый агрегат в соответствии с личными пристрастиями. Вологодский болотоход и вездеход Охотник оснащается следующими дополнительными элементами:

защита кузова;
уплотнение кабины и стеклянные окна;
кунг на болотоход Охотник М;
очиститель стекол;
задний фаркоп в виде шара;
площадки для лебедок с обоих сторон;
прикуриватель в салоне;
тенты для кабины и кунга;
тент из ПВХ стояночный;
генераторы, новый или б/у;
комплект из лебедки, площадки, генератора и розеток;
самоблоки — мосты ВАЗ, УАЗ или Волги;
ГУР;
рулевой редуктор;
сапуны;
повышение качества запчастей;
демпферы;
запасные ремни;
лобовое стекло с рамкой;
диски с бедлоком;
запасное колесо и камера;
мягкое сиденье с амортизатором, новое или б/у;
мягкие спинки в кузове;
ящик для ЗИП;
чехол для сиденья;
жесткая сцепка.

Благодаря перечисленным функциям можно оснастить свой болотоход по высшему разряду, или выбрать модель без усовершенствований.

Спектр дополнительных услуг одинаков для вариаций М и М 01.

Существуют самоделки с другими мостами, увеличение мощности, которые выполняют мастера своими руками, но для преодоления препятствий хватит и стоковой комплектации производимого в Вологде транспорта.
