Ещё одно полезное приспособление из дверной петли своими руками

Установка скрытых петель

Скрытые петли обладают рядом преимуществ перед остальными:

• очень простой уход
• их практически не видно
• повышенное сопротивление к взлому

Итак, чтобы грамотно врезать скрытые петли необходимо придерживаться данного алгоритма действий:

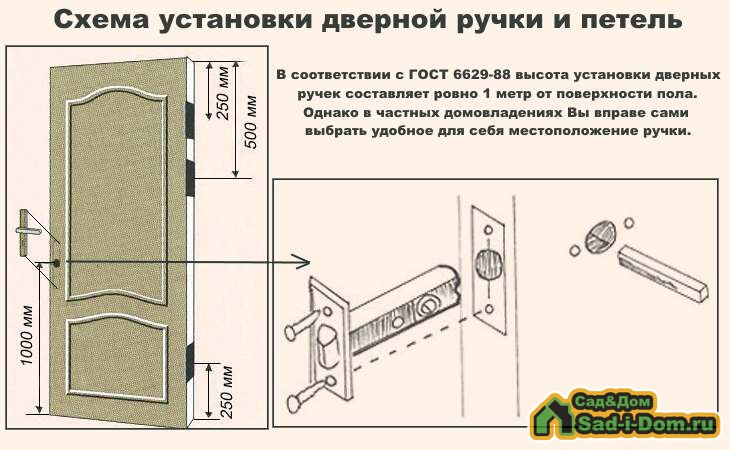

• Для начала производим разметку. Она аналогична вышеописанным методам.
• Формируем углубление под петлю. Здесь имеется маленький нюанс — все дело в том, что в большинстве своем форма скрытых петель не прямоугольная, а закругленная. Поэтому, если у вас нет фрезера, то «придется попыхтеть». Используйте маленькую стамеску.

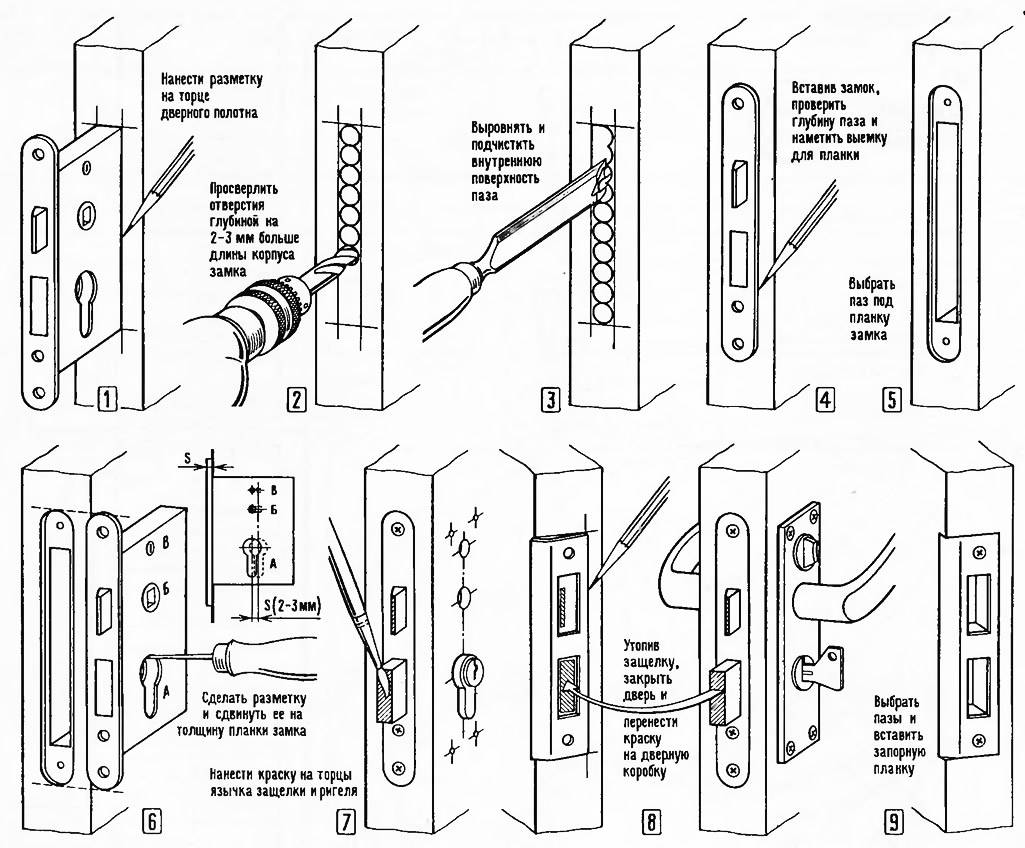

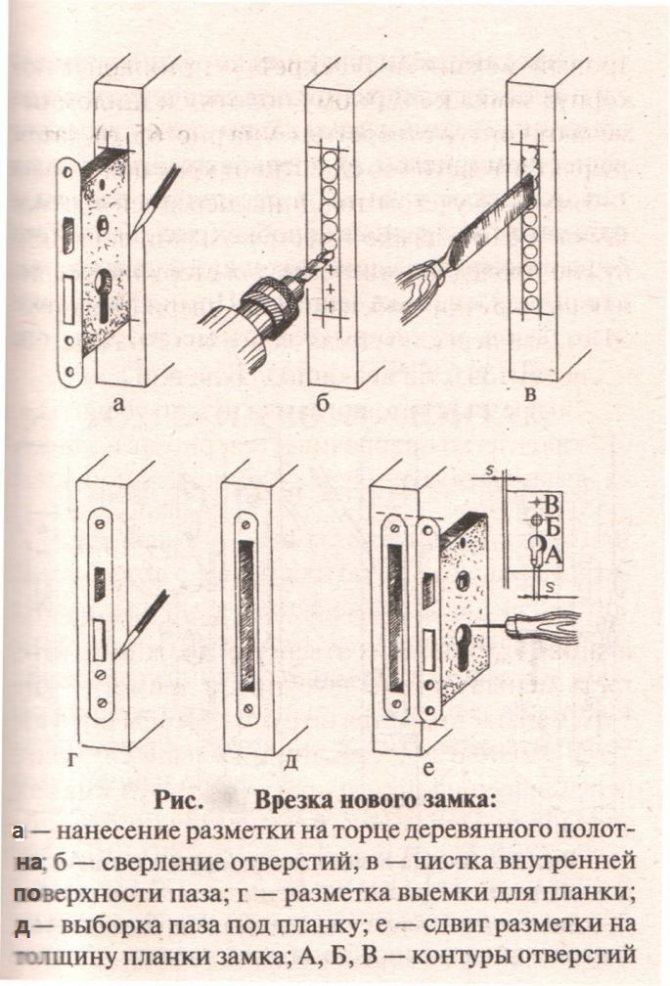

• Теперь, как при врезке замков, необходимо сформировать углубления под саму систему петли. Для этого воспользуйтесь дрелью с коронкой или со сверлом. Чтобы не «переборщить» с глубиной — предварительно замеряем петли. Чтобы результат проделанной работы вас не разочаровал подойдите к нему со всей возможной аккуратностью.
• Петли осталось закрепить шурупами. Для этого помещаем их в ложе, просверливаем отверстия под шурупы и завинчиваем.

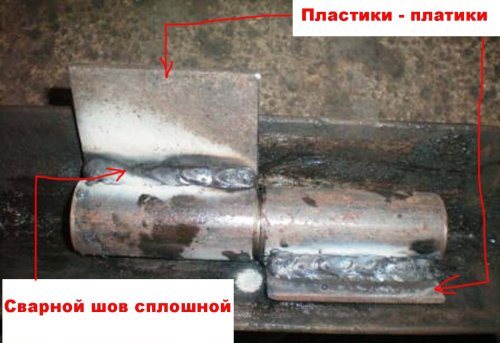

Сварка без платиков

При небольшом весе калитки можно обойтись без платиков. Технология приваривания будет немного изменена:

1. Опора и рама калитки укладываются горизонтально, чтобы их поверхности находились в одной плоскости. Между ними оставляется зазор в 3-5 мм.

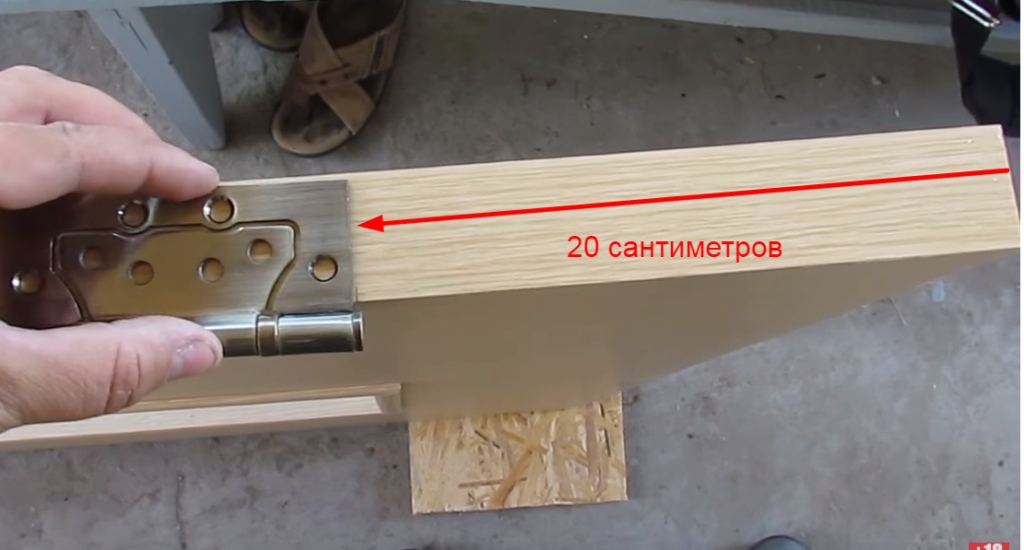

2. От верхнего края рамы отмеряется 20 см и в зазор укладывается петля. Чтобы ее немного приподнять, можно воспользоваться двумя спичками, расположив их перпендикулярно зазору и установив на них шарнир.
3. Петля фиксируется точечной сваркой: нижний элемент со штырем приваривается к опоре, верхний элемент с пазом — к раме.
4. Чтобы проверить, насколько хорошо работают петли, вовсе не обязательно поднимать створку: гораздо проще повернуть опору. Если все нормально, выполняется окончательная сварка по всей длине крепления<./li>

Эти способы подходят для установки новых ворот, дверей или калиток. Если же необходимо, например, заменить старые петли на уже установленных воротах, опытные мастера предлагают действовать следующим образом:

1. Зафиксировать на петле платики.
2. Положив створку горизонтально, приварить верхнюю часть петли.
3. Установить створку в проем и зафиксировать.
4. Вставить нижнюю часть петли в верхнюю. Отметить на опоре место, где должен стоять платик нижней части.
5. Приварить нижнюю часть к опоре.

Смазку следует выполнять только в теплый период года, иначе возможно примерзание петель. Перед тем как нанести смазку, рекомендуется снять дверь с петли, удалить со штыря остатки прежнего состава, грязь, ржавчину, прочистить паз.

Привариваем петли своими руками

Как вы знаете чтобы для ворот бывают самыми разными и приваривать к ним петли также следует по-разному. Далее, вы узнаете, как производить закрепление петель на круглом и квадратном столбе. Также расскажем вам как устанавливаются скрытые внутренние петли на ворота или калитку и как приварить петли на воротах из профильного листа.

Устанавливаем навесы на круглый столб

Чтобы навесы нормально функционировала на круглом столбе, её необходимо чуток отодвинуть от него. Для этого лучше всего подложить под неё небольшую пластинку из металла, толщиной около двух-трёх миллиметров.

При приварке навесов к круглому столбу, выдвиньте их наружу на 5 мм на нем и на калитке. Так вы уберете щель между ними при закрывании.

Также от середины столба петля должна выходить к наружной стороне на пять-шесть миллиметров. Тогда ворота будут установлены точно посередине, а петля сможет ходить по своей оси без заеданий и очень плавно.

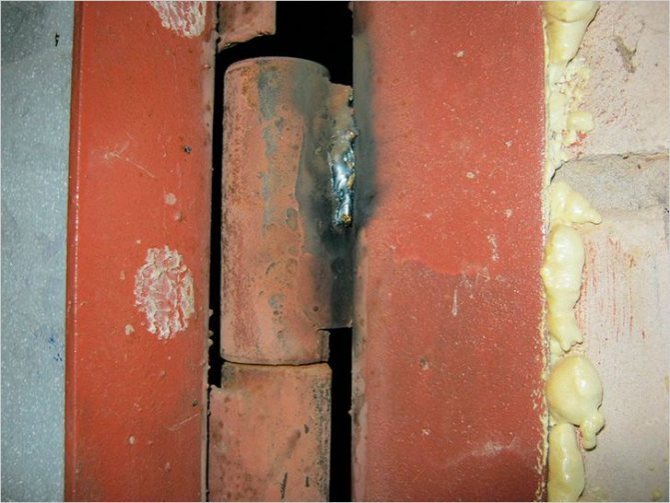

Привариваем завесы на квадратной опоре

Здесь уже необходимо устанавливать петлю заподлицо. Делать подкладку необязательно, но лучше перестраховать себя и сделать это. Сначала прикладываете петлю, и прихватываете её несколькими точками, чтобы она самостоятельно держалась.

Варить нужно снизу вверх мелкими прихватками и соблюдать очередность выполнения работ.

После этого берёте ровный деревянный брусок или металлический уголок и по нему выравниваете петлю, чтобы она стояла ровно, попутно проверяете всё отвесом.

Для исключения возможных сварочных деформаций навесы должны привариваться к полотну и коробке «крест-накрест».

После того как обе петли закреплены, следует надеть ворота и проверить их ход, если всё в порядке продолжаете сварку. В конце швы зачищаете болгаркой и можете их покрасить.

Установка скрытых внутренних петель

Если вы хотите убрать петли из виду, сделав свои ворота более привлекательными, тогда следует использовать специальные скрытые петли для внутренней установки. Но проделать установку таких петель довольно сложно и вам необходимо обладать мастерством и сноровкой в сварочном деле, если вы непрофессиональный сварщик со стажем, тогда у вас не получится осилить такую работу.

Лучше всего доверьте процесс профессионалу, тогда монтаж будет сделан качественно и ворота установятся надёжно и надолго. Конечно, за такую работу необходимо будет заплатить деньги, но качество того стоит.

Устанавливаем на забор из профильного листа

Процесс установки петель на таком заборе несколько отличает от стандартного, хотя в нём также нет ничего сверхсложного и трудоёмкого, вам необходимо только запастить желанием и стремиться получиться максимально качественный результат от проделанной работы.

Металлические петли для ворот из профнастила

Итак, весь процесс монтажа состоит из таких этапов:

• Делаются две небольших перемычки, выставляете их параллельно длинным сторона и закрепляете сверху и снизу соответственно.
• Расстояние между этими перемычками сделает сделать так, чтобы можно было установить три таких элемента.
• К установленным перемычкам привариваем наши петли.
• Профильный лист необходимо прикручивать уже поверх установленных петель, так как при сварочных работах он попросту может обгореть и потерять свой привлекательный внешний вид. Лучше всего для таких целей подойдут петли для гаражных дверей.

Зачем применяются монтажные пластины

Такие пластины помогают упростить работу и облегчают нагрузку на завесы. Они привариваются заранее ещё начала установки самих петель.

Размеры, форма и толщина таких пластин будут зависеть от параметров ворот, которые будут установлены. Помимо облегчения нагрузки и монтажа, такие элементы могут выполнять декоративные функции.

Виды дверных фиксаторов

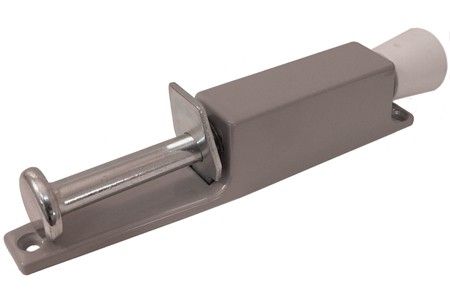

Напольные фиксаторы и ограничители

Существуют разные виды стопоров, устанавливающихся на полу. Одни из них удерживают дверное полотно, другие просто не позволяют ему распахнуться настолько, чтобы повредить отделку стен или стоящую за дверцей мебель. Среди них различают стационарные и мобильные изделия.

К стационарным можно отнести:

Магнитный фиксатор. Принцип его действия прост: на дверное полотно в нижней его части прикручивается небольшая металлическая пластина, а сам стопор с магнитом крепится к полу в том месте, дальше которого дверца не должна распахиваться. При открытии пластина примагничивается к стопору и остается в этом положении. Магнитный держатель

Дверной ограничитель. Это простейшее изделие, которое не фиксирует дверцу, но и не позволяет ей открыться больше, чем нужно. Дверной ограничитель можно установить своими руками

Гораздо более разнообразны мобильные напольные фиксаторы:

Самый простой стопор в открытом положении представляет собой обычный клин с нескользящим основанием, который может быть выполнен в виде игрушки, прикольной статуэтки и т. п. Пример такого стопора вы могли видеть на картинке в начале статьи.

Ещё один вид напольного стопора надевается на нижний торец, а его не скользящие ножки упираются в пол по обе стороны от неё.

Фиксатор фирмы Baby Dan

Чтобы открыть или закрыть дверцу, достаточно нажать ногой на стопор напольный, тем самым освободив её из паза. Есть и другие конфигурации таких устройств, но все они работают по этому же принципу.

Настенные фиксаторы

Стопор для двери верхнего крепления

По своему назначению их также можно разделить на ограничители распахивания и захлопывания дверки:

Первые представляют собой небольшие детали разнообразных форм и стилей, которые крепятся к стене шурупами и не позволяют конструкции биться о стену. Он могут быть простыми и магнитными.Их установка оправдана в том случае, когда нежелательно портить дорогой паркет устройством напольных ограничителей, или если под покрытием уложен «теплый пол».

Более функциональны такие устройства, как стопор, который крепится к верхнему наличнику. В откинутом положении он не мешает изделию закрываться, но если повернуть его на 90 градусов вниз, он создаст препятствие для полного затворения. Вы можете быть уверены, что даже при сквозняке или детских шалостях между дверцей и коробкой всегда будет оставаться зазор, который не позволит малышу прищемить руку.

Надверные фиксаторы

Если вам нужно только обезопасить детей или домашних животных от хлопающей дверки, на её верхний или боковой торец можно надеть С-образный стопор, сделанный из резины, упругого пластика или другого мягкого материала.

Мягкий фиксатор

Если же вам необходимо удерживать дверную створку под нужным углом, обратите внимание на следующее устройство. Оно состоит из металлического корпуса и тормозной колодки

Фиксатор открывания двери

Чтобы выдвинуть тормозную колодку и зафиксировать дверцу от открывания, необходимо нажать на нажимную педаль ногой. А чтобы снять фиксацию, достаточно поднять тормозную колодку, нажав на рычаг.

Тонкости установки

Монтаж ограничивающих устройств можно производить самостоятельно, поскольку производители оснащают фурнитуру необходимыми крепежными отверстиями.

Следующие советы помогут грамотно прикрепить фиксаторы:

не устанавливайте механизм на уровне дверных петель;
выбирайте место ближе к торцу полотна

Так двери прослужат дольше и не повредятся от ударов;
обращайте внимание на размеры ручки. Фиксатор не должен допускать контакт стены с ручкой.

Установка напольных ограничителей производится согласно следующих рекомендаций:

• широкий проход. Не крепите фиксатор на пути движения людей;
• соблюдайте максимальную близость к торцу при монтаже фиксатора. Это сохранит целостность дверного полотна дольше;
• учитывайте габариты ручки. Несоблюдение размеров приведет к повреждению стены.

Крепление ограничивающих приспособлений не вызывает сложностей. Монтаж фиксаторов происходит по следующему плану:

• Выбор места крепежа с нанесением отметок карандашом в намеченных точках.
• Сверление отверстий для дюбелей в местах маркировки.
• Фиксирование устройства на стене или в полу при помощи саморезов.

Чем зафиксировать дверь чтоб она не закрывалась.

Хорошая подготовка — залог успешной работы

Обустраивая гараж, каждый владелец помещения желает обеспечить максимальный уровень защиты своему имуществу и поставить качественные ворота, которые служили бы несколько десятков лет. Следует помнить, что именно петли являются залогом долговечности и функциональности ворот, так как они обеспечивают им бесшумную работу, плавное открытие и закрытие по мере необходимости.

Прежде всего, необходимо подготовить инструменты, сами металлические петли, сварку и т.д. Выбор петель зависит от веса и конструкции ворот. Обычно сегодня для гаража используют распашные ворота, для которых можно подобрать разные крепежные устройства, отличающиеся способом фиксации и формой:

• Цилиндрические с опорным подшипником;
• Сквозные;
• Трехсекционные накладные;
• Кованые;
• Полушарнирные и шарнирные и др.

Чтобы работа по обустройству помещения увенчалась успехом, необходимо знать, как правильно приварить гаражные петли, как работает сварочная техника, иметь навыки обращения с разными инструментами, а также подобрать правильные размеры и форму изделий с учетом габаритов входных групп.

НАШИ ПРЕИМУЩЕСТВА

1. Квалифицированный сервис.

2. Собственный магазин замков.

3. Реальное время прибытия специалиста на адрес.

4. Сертификаты качества на все виды замков.

5. Гарантия на замки и работу от 1 до 3 лет.

6. Квитанция строгой отчётности по результатам выполненных работ.

7. Большой выбор замков у специалиста на любой бюджет.

8. Специалисты имеют все необходимые допуски и лицензии.

9. Работаем с 2005 года по Санкт-Петербургу и Москве

10. Скидки на работу Пенсионарам, Ветеранам ВОВ, Студентам, Новоселам

Ремонт дверей требует комплексного подхода к решению проблемы и не всегда ограничивается только лишь заменой отделки, замка или фурнитуры, в некоторых случаях понадобится профессиональная помощь. Для стабильного функционирования дверной конструкции, как известно, все методы хороши. Например, со временем двери начинают проседать, в таком случае мастер должен приварить петли. Более того не исключен также вариант их износа, поэтому ремонт дверных петель не обойдется без проведения сварочных работ.

Другие варианты

Не каждый может похвастаться наличием сварочного аппарата у себя дома. Для других подобные изделия оказываются дорогим вариантом, который жалко устанавливать на легкую дверь. В таком случае необходимую фурнитуру изготавливают из подручных материалов. Какой вариант окажется подходящим, зависит от размеров двери створки, и материала дверного полотна.

Для этого подготовьте транспортерную ленту и металлические пластины. Их толщина может быть сравнительно небольшой. Можно взять металл, толщина которого не на много превосходит толщину листов, которые используются при изготовлении консервных банок. Для крепления элементов фурнитуры подготовьте гвозди, длина которых равна 4 — 5 см.

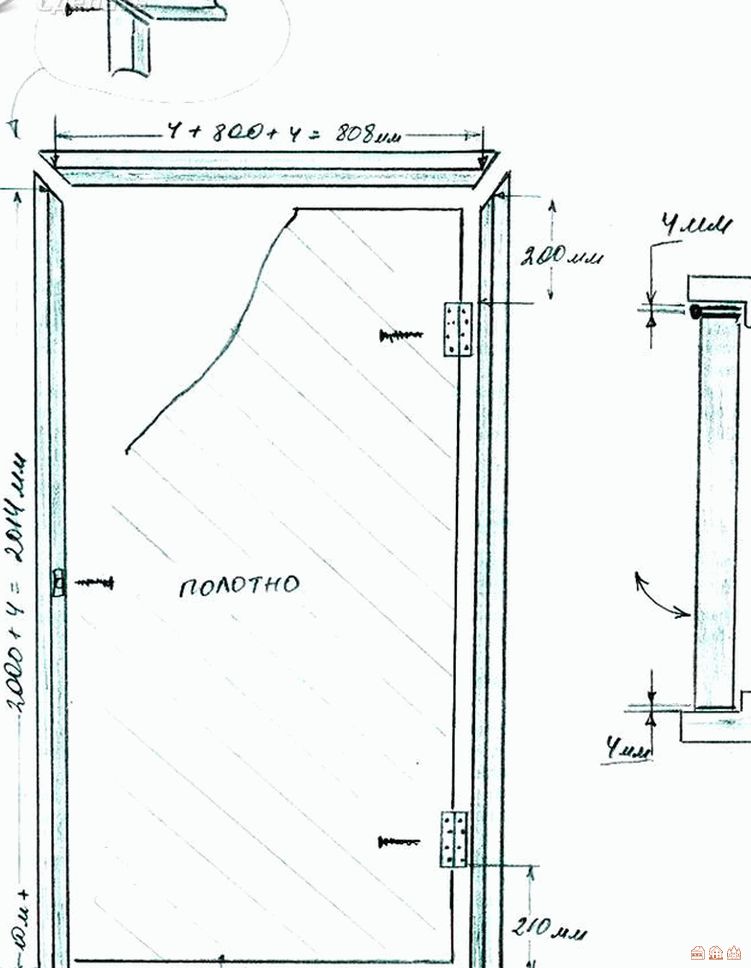

Монтаж петель производят, выставив полотно в дверном проеме. Между вертикальной стойкой и дверным полотном оставьте один сантиметр с той стороны, где расположатся петли. Зафиксировав положение двери, прибивают петли. Для этого сначала располагают транспортерную ленту, а сверху — металлические пластины. Транспортерная лента в этом случае выполняет роль гибкого элемента, обеспечивающего открывание и закрывание створки.

Таким образом, изготовить петли самостоятельно может каждый. Такая фурнитура подойдет для гаражных ворот и входных дверей. Если к процессу изготовления подойти ответственно, можно сделать свой дом настоящей крепостью. Качественная и прочная фурнитура выдерживает внешнюю нагрузку, и при этом имеет эстетически привлекательный внешний вид.

Комментарии

Комментариев или отзывов пока к сожалению нет, но можно оставить свой…

Новые статьи

Новые комментарии

Оценка

Оценка

Оценка

Оценка

Оценка

Последние отзывы

Сделать петли недорого.

Иногда нужна петля или две, но в магазине есть неправильный размер и форма, недостаточно тяжелые, и они стоят слишком дорого. Я придумал способ сделать свои собственные петли такими, какими я их хочу, за очень небольшое время и деньги.
Номенклатура: плоские части петли, части, которые прикреплены к двери и ее замятию, называются листьями
. Шарнир
не требует пояснений. Круглая труба, которая содержит стержень шарнира, является корпусом шарнира
.Инструменты

Сверлильный станок
Сверло
Ступенчатое сверло, или зенкерная фреза, и т.д.
Сверло 3/16 дюйма
Угловая шлифовальная машина с диском для резки металла
Сварочные пружинные зажимы
Алюминиевый угол
ТискиМатериалы

1/8 x 1/2 дюйма из мягкой стали
3/8 дюйма стальной стержень
3/16 дюйма стальной стержень

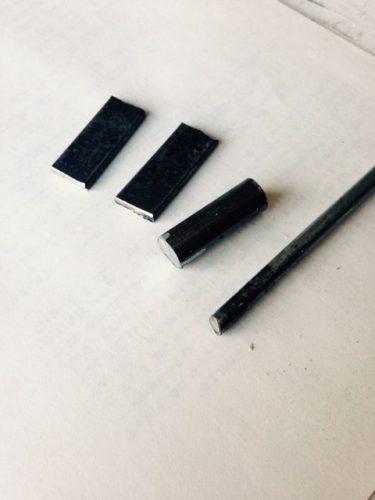

Я делаю основную петлю.
Детали состоят из двух частей: стальной стержень 1/8 x 1/2 дюйма длиной 1 1/4 дюйма каждый, кусок стального стержня 3/8 дюйма длиной 1 1/16 дюйма и примерно 1 5/16 дюйма 3 /. 16-дюймовый стальной стержень.
Стержень 1/8 x 1/2 дюйма можно регулировать по размеру, если петлю нужно поднять или каким-либо образом сместить.

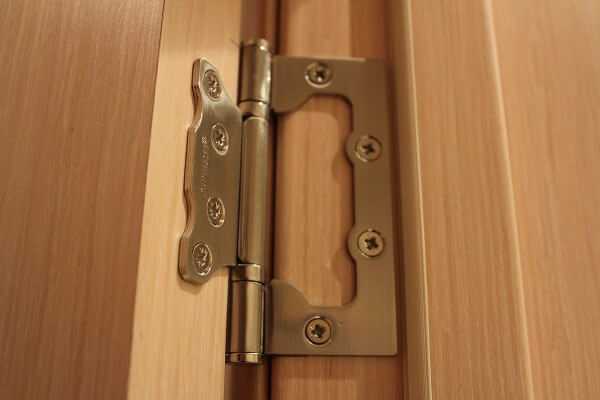

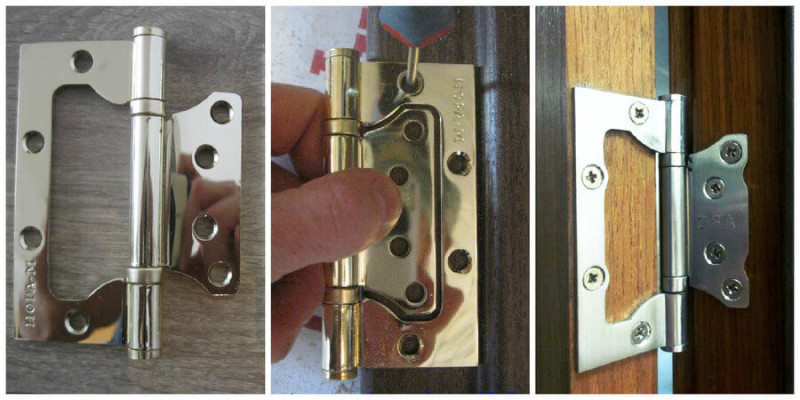

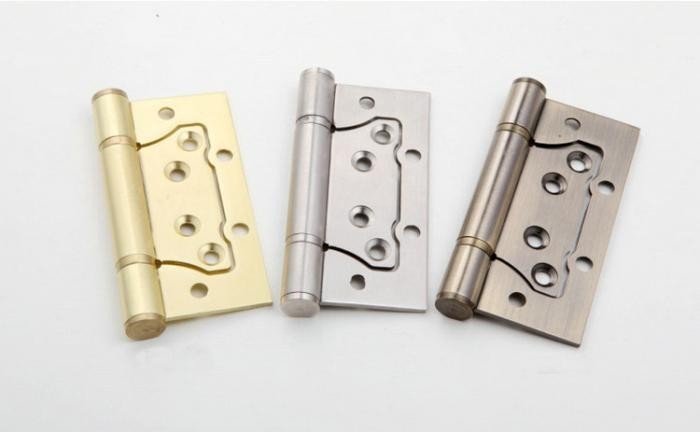

Несколько слов о «бабочках»

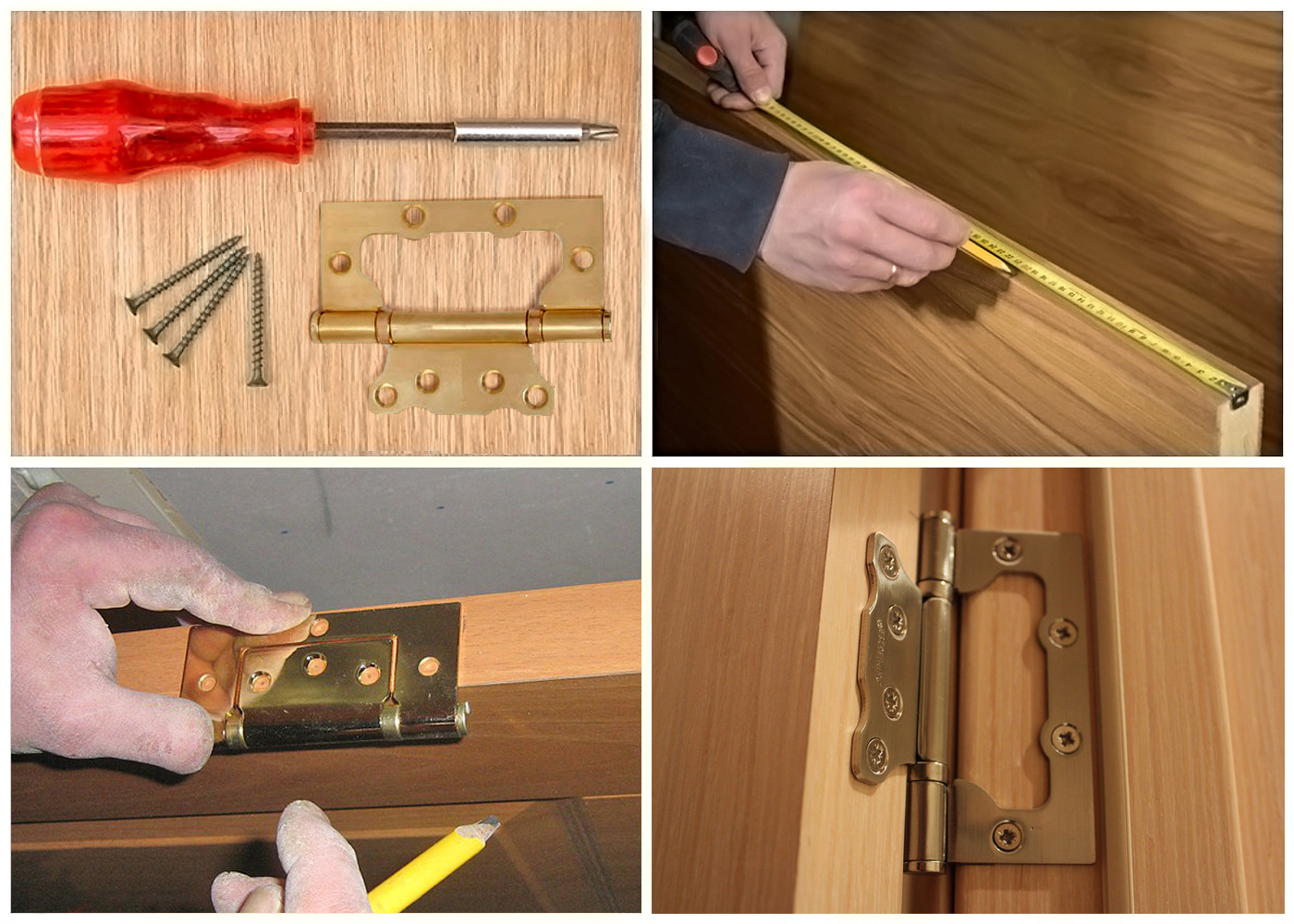

Если вы решили остановиться на самом простом в установке варианте петель, приобретать их желательно в специализированных магазинах. При покупке убедитесь, что стороны конструкции складываются правильно, в противном случае при установке образуются неровности, и дверь будет плохо прилегать или начнёт пружинить.

Межкомнатные двери по своим характеристикам должны подходить под установку на них накладных петель-бабочек. Монтаж этого типа навесов производится только на предназначенные для этих целей места дверного полотна, подходящие для закручивания саморезов.

В связи с накладным методом установки и свойствами конструкции навесы «бабочки» предназначены преимущественно для лёгких межкомнатных дверей. Благодаря своей эстетичной форме, чистой установке, которая проходит без нарушения декоративной отделки дверного полотна, отлично подходят для навешивания современных дверей с оригинальным дизайном.

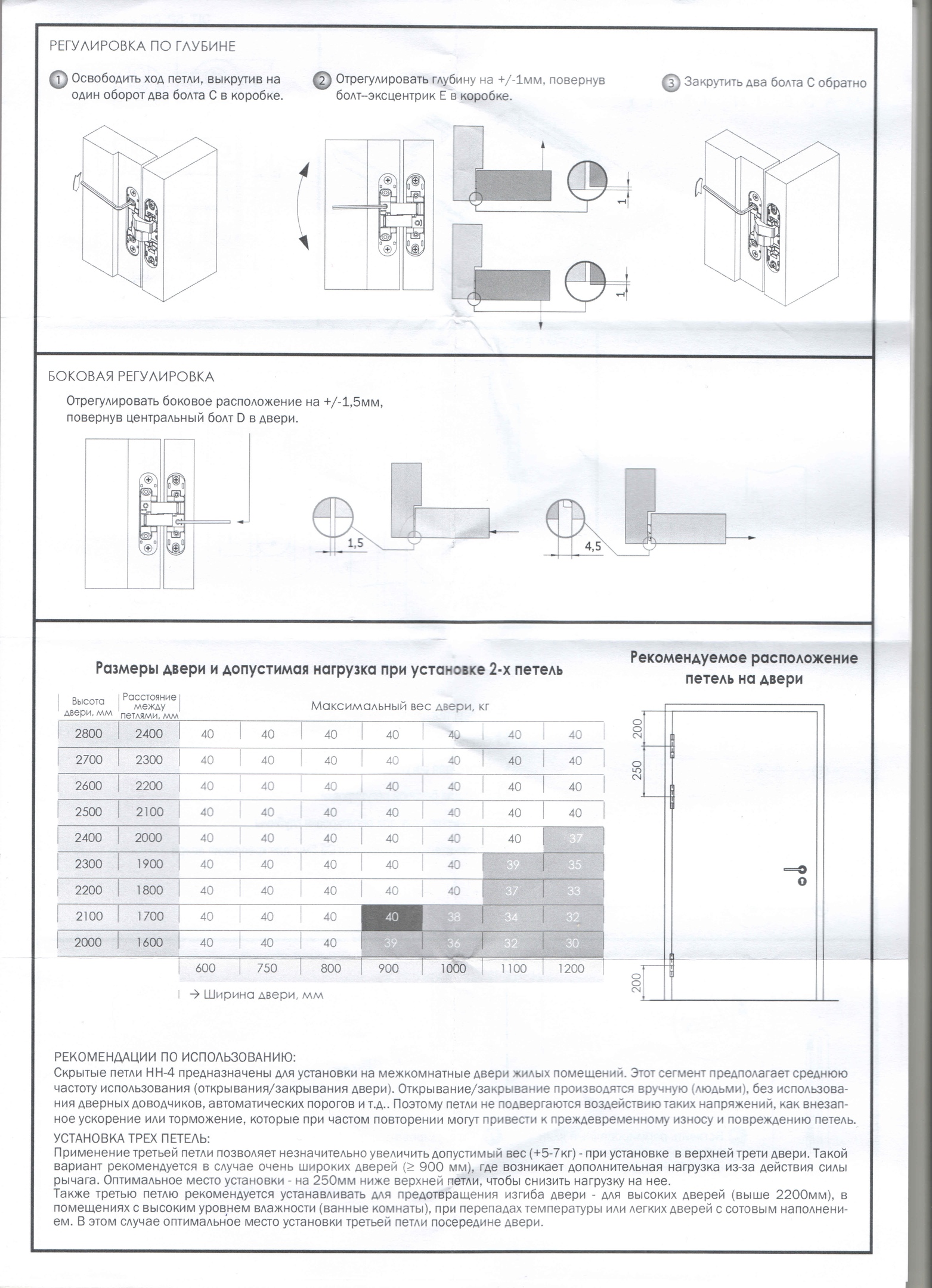

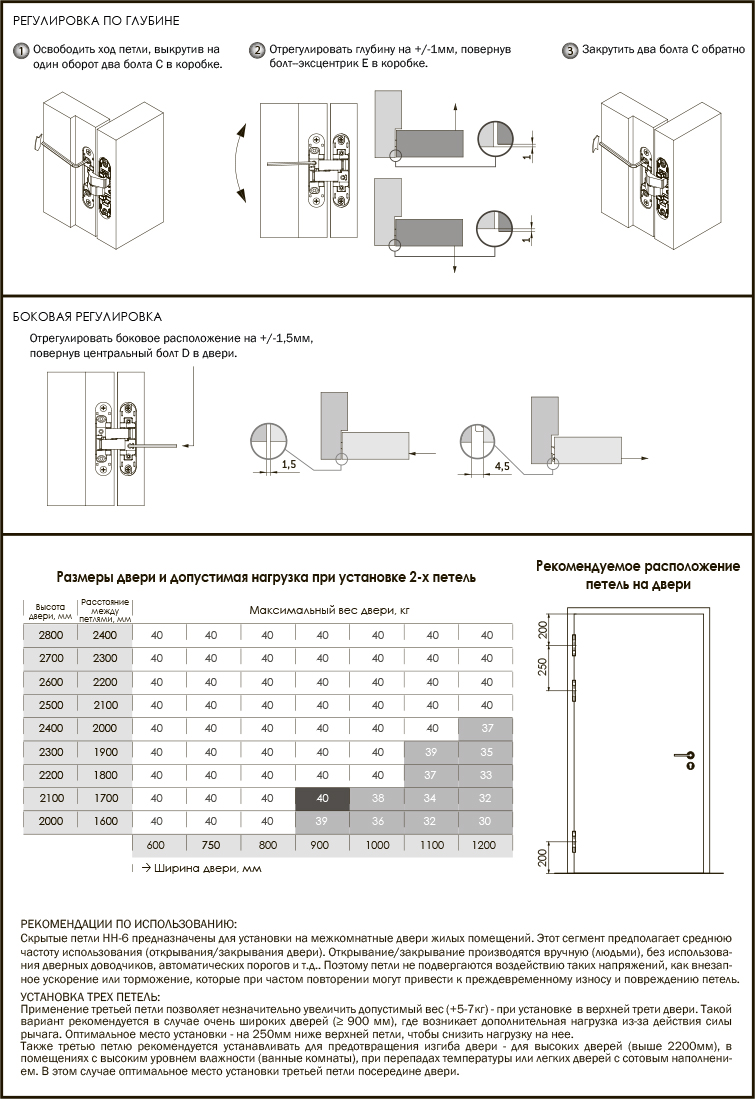

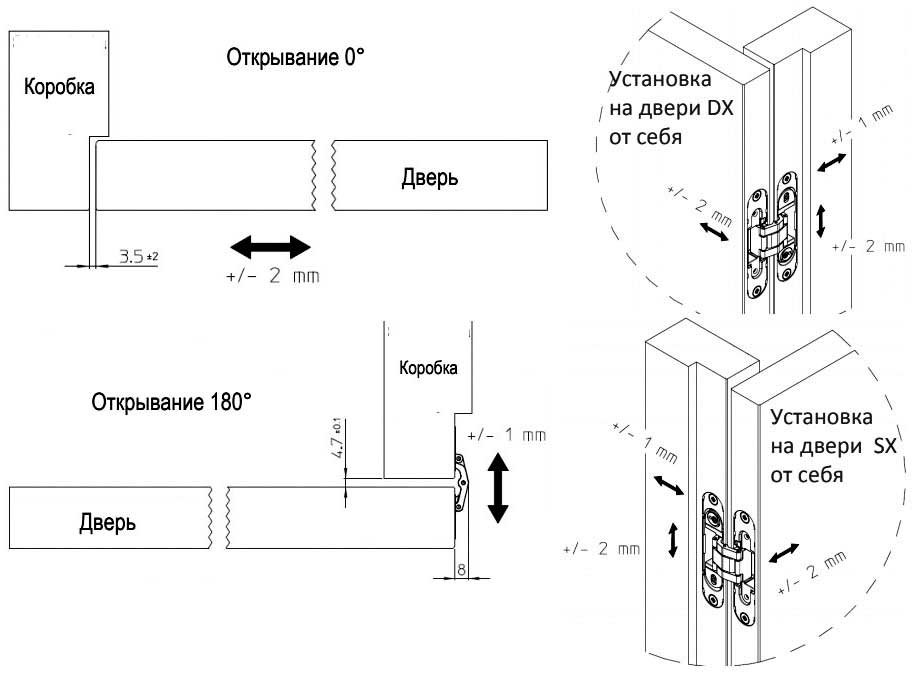

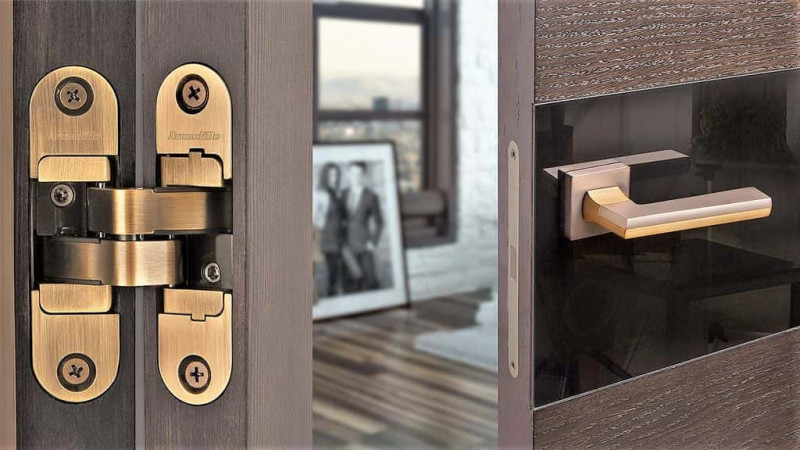

Установка скрытых петель

Современный усовершенствованный и популярный вариант — скрытые петли. Главное достоинство таковых устройств — высокий класс сопротивляемости взлому, что позволяет использовать фурнитуру для входной двери.

Большое достоинство скрытых конструкций и в том, что за ними самый легкий уход. По статистике, подобная фурнитура редко ломается, редко ремонтируется и заменяется — все дело в высокой эксплуатационной надежности. Самые экономичные скрытые петли способны выдержать нагрузку до 40 кг, а высококачественные, более дорогие — до 200 кг.

скрытые петли

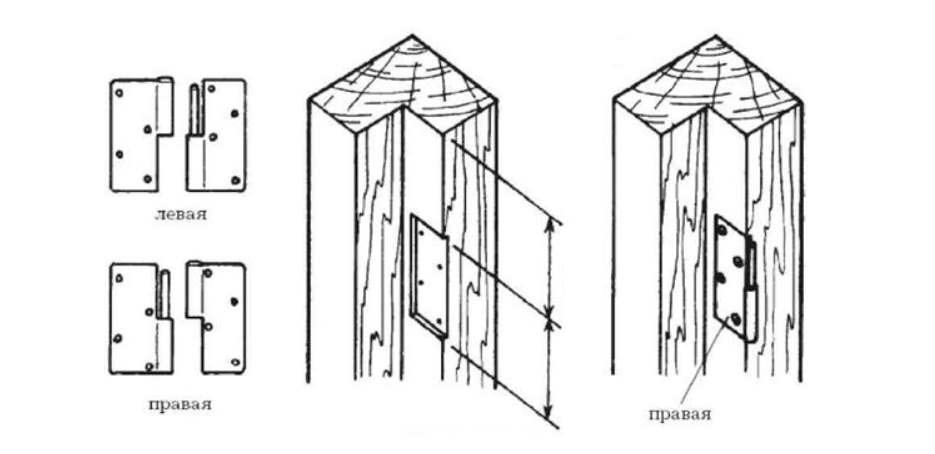

Скрытая фурнитура устанавливается, как и видимая, на правый или левый торец створы. Такое устройство годится для дверей:

• деревянных;
• алюминиевых;
• стальных;
• из МДФ.

Скрытые петли — самые дорогие из представленных. Поэтому чаще всего их приобретают в комплект к дверным конструкциям премиум-класса. С установкой таких возможно справиться самостоятельно: они стандартно поставляются вместе с подробной иллюстрированной инструкцией.

Монтаж скрытой петлевой фурнитуры производят по плану:

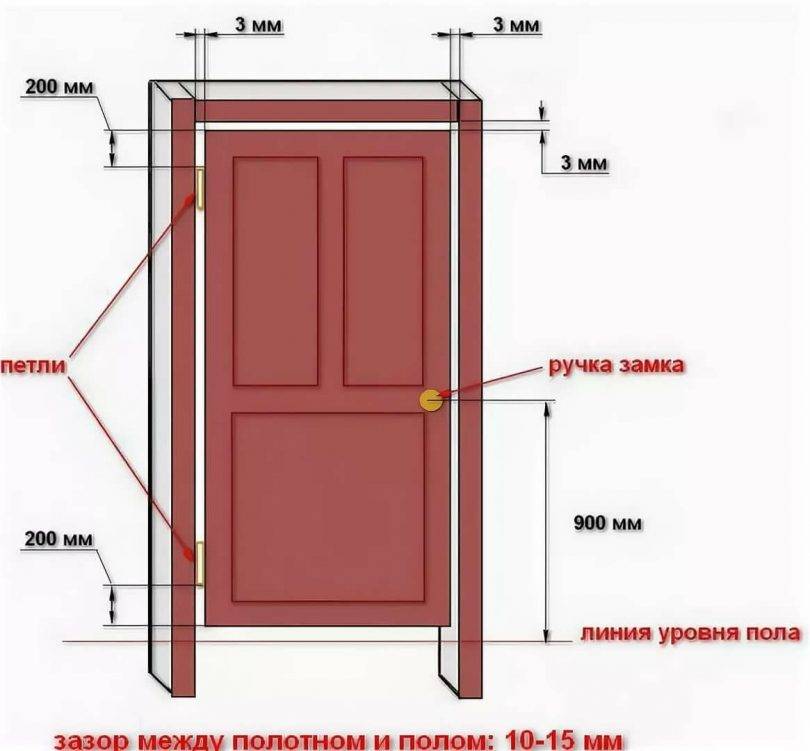

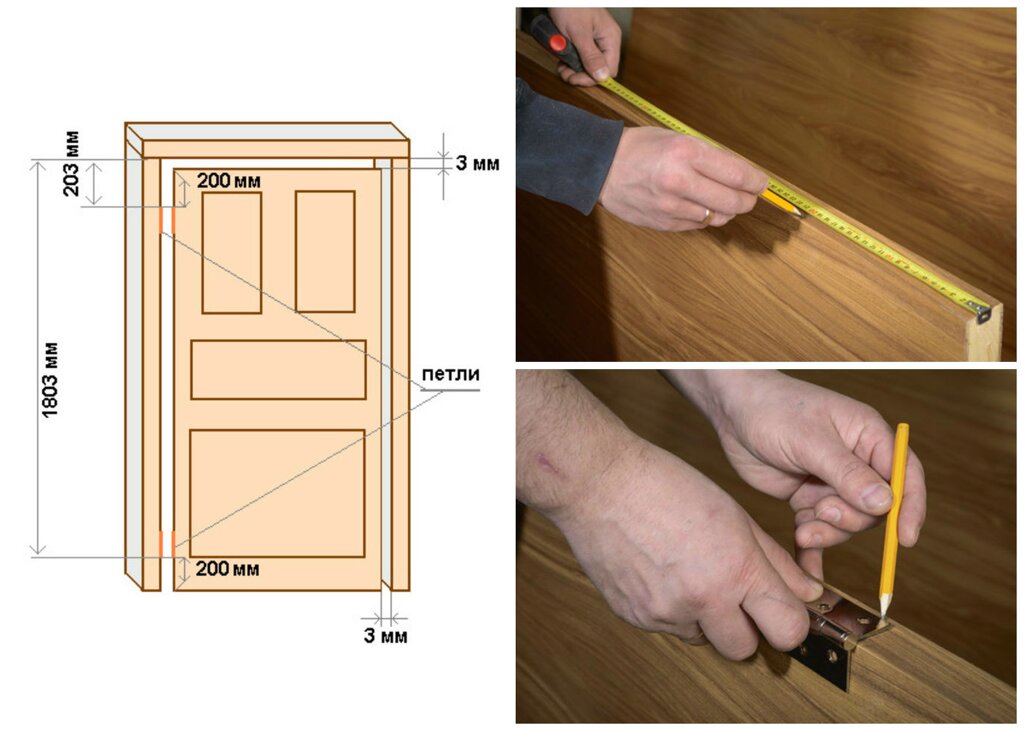

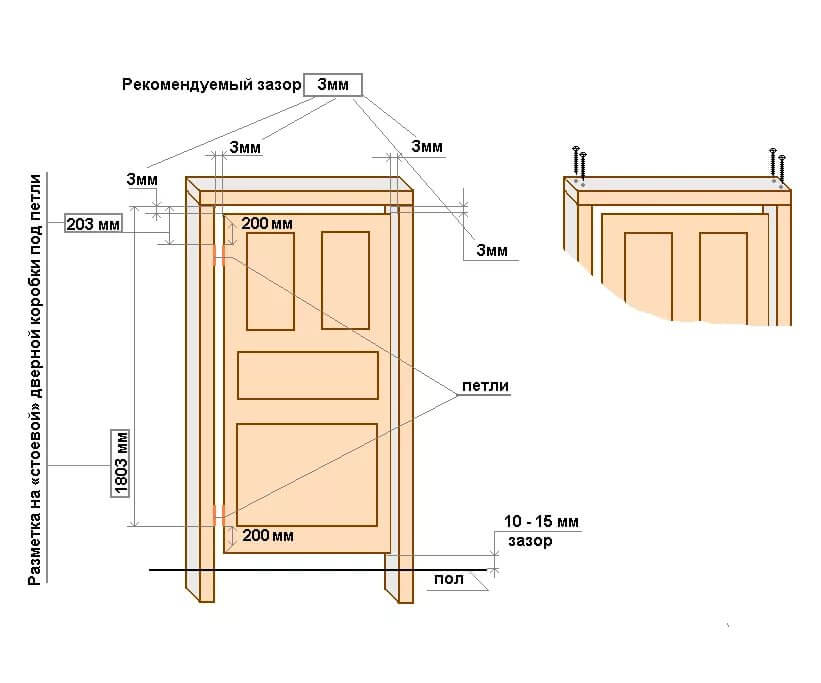

1. Карандашом намечают желательное расположение на полотне и коробке: большее «крыло» — на косяке, меньшее — на полотне.
2. Электрофрезером внутри намеченных контуров делают углубления под пластины. При неимении инструмента орудуют стамеской и молотком.
3. Прикрепляют «крыло шурупами.
4. Разъединяют петли: не прикрепленную пластину прикладывают к дверному коробу, фиксируют ее теми же саморезами.

Установка подобной фурнитуры осложняется необходимостью использования электрического фрезера.

Врезка ввертных петель

Врезку скрытой и ввертной фурнитуры сложнее осуществлять. Обязательно понадобится электроинструмент. Для установки скрытых петель нужен ручной фрезер. Выполняют следующие действия:

На торце полотна и стойке коробки размечают место расположения навесов.
Фрезером выбирают углубления. При необходимости дополнительной вырубки для придания пазу нужной формы используют стамеску.
Скрытый навес состоит из двух частей. Перед установкой фурнитуру разбирают

Чтобы правильно осуществить врезку скрытых петель, надо обратить внимание на размер деталей. Часть навеса с большими габаритами всегда монтируется на коробку

Деталь меньшего размера крепят в створку.
Обе части навеса фиксируют в углублениях саморезами. Дверь ставят в коробку, соединяют элементы фурнитуры, затягивают крепёжным винтом.

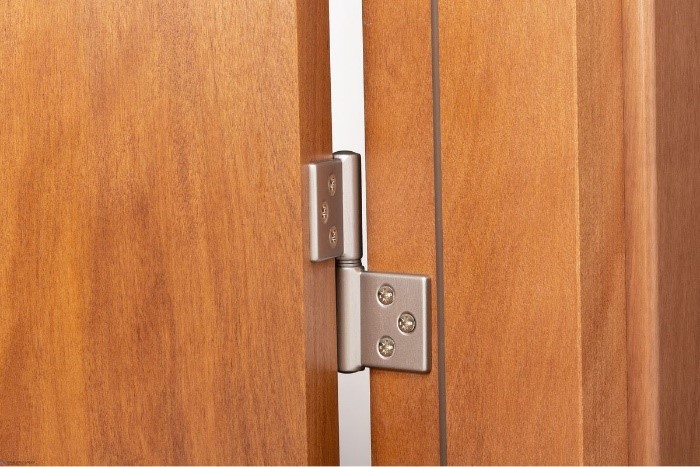

Чтобы установить ввертные петли, достаточно иметь электродрель. Фурнитура обычно продаётся с монтажным шаблоном.

На полотне и коробке отмечают место входа крепёжных штырей. По разметке высверливают отверстия. Ввертные навесы разъединяются на половинки, что существенно упрощает их монтаж. Каждый элемент закрепляют на коробке и створке. При навешивании двери просто соединяют две половинки ввертного навеса.

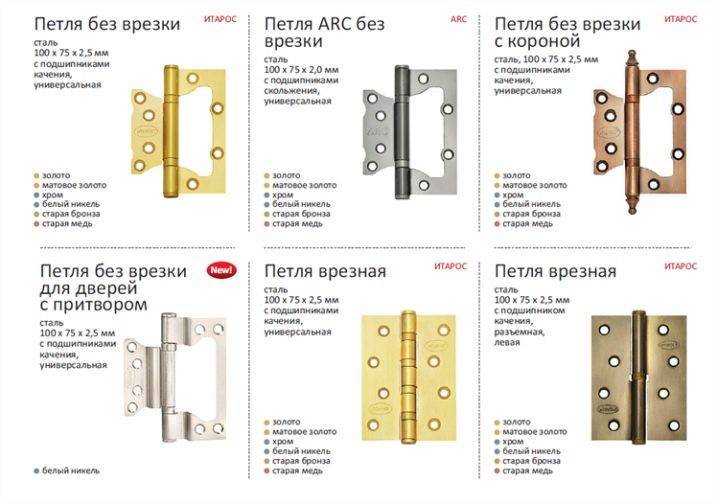

Преимущества и недостатки накладных петель

Накладные петли широко применяются для установки межкомнатных дверей, благодаря наличию множества неоспоримых преимуществ:

• Невысокая розничная стоимость изделий, благодаря небольшому количеству металла.
• Простота монтажа – не требуется использование специального фрезера.
• Учитывая, что такие петли монтируются преимущественно в недорогие двери с сотовым наполнителем, либо из массива сосны, подвесы можно зафиксировать простой отверткой.

Затяжка саморезов на петле

• Данные изделия выполняются в универсальном варианте, не разделяются на правые или левые.
• При нормальной эксплуатации таких петель, производитель гарантирует продолжительность их использования не менее 7 – 10 лет, без необходимости замены.
• В продаже также встречается особая категория накладных петель, выполненных с изгибами опорной пластины. Такие изделия идеально подходят при монтаже дверей с притворами.

В то же время, такие изделия имеют несколько важных недостатков:

Как правило, отличаются малой грузоподъёмностью. Рекомендуются к применению на дверных полотнах с массой до 30 кг.

Лёгкое дверное полотно

• Чтобы демонтировать дверное полотно, придётся выкрутить все саморезы на одной из пластин, так как подвесы не снабжаются съёмным шарнирным стержнем.
• Учитывая слабый материал облегчённых полотен, саморезы могут разбалтываться со временем, что вызывает перекос двери.
• Перед установкой таких подвесов, потребуется тщательная подготовка торца двери, так как даже малейшая неровность может вызвать неплотное прилегание, что значительно затруднит эксплуатацию.
• Для монтажа дверного полотна, потребуется удерживание его на весу, либо использование проставочных пластин нужной толщины.
• Многим потребителям не нравится внешний вид накладной петли. В открытом положении, большая пластина смотрится как рамка, через которую видна часть материала полотна, в то время, как малая деталь имеет незначительные габариты и не внушает доверия.

Накладные подвесы в открытом состоянии

Практически все минусы носят субъективный характер и не сказываются на потребительском спросе.

Несколько советов начинающему мастеру

Чтобы усилия по тому, как приварить петли на дверь, увенчались успехом, следует быть внимательны при покупке гаражных петель. Обязательно убедиться, что:

• их размер и длина соответствует весу и габаритам створок;
• штырь свободно поворачивается в отверстии;
• между ним и внутренней поверхностью паза присутствует небольшой зазор в 0,1 мм;
• на петле нет никаких повреждений: вмятин, ржавчины, раковин.

Не менее важен и выбор материала, из которого изготовлена петля, поскольку различные виды стали варятся по-разному. Проще всего будет сварить крепежи, отлитые из черной стали или низколегированного сплава. Для них можно использовать обычную электросварку.

Если же приобретать шарниры из нержавейки или из легированных материалов, следует быть готовым к тому, что потребуется сварка углекислотная или аргоновая. Единственное преимущество нержавейки — это то, что петля не будет ржаветь. Но, поскольку коэффициент трения в шарнире, изготовленном из этого материала намного выше, чем в петле из черной стали, смазывать и чистить его придется чаще.Это интересно: как правильно приварить петли на гаражные ворота. Во избежание проблем при сварке петель и в будущем лучше придерживаться следующих рекомендаций:

1. Нежелательна покупка дешевых петель из обычной стали-сырца, поскольку их срок службы составляет всего 2-3 года. За это время шарнир изнашивается настолько, что створки ворот начинают провисать.
2. Лучше заранее разобраться, с какой стороны ворот будут приваривать петли, учитывая, что оптимальный вариант открывания створок — на улицу, и продумать до мелочей весь процесс варки.
3. Не следует забывать, что основная функция ворот — обеспечение безопасности. Нежелательно устанавливать со стороны улицы, поскольку их можно легко срезать. Если без этого никак не обойтись, рекомендуется заказать шарниры, изготовленные из кованой стали, которую не возьмет ни один резак.
4. Нужно убедиться, что створку ворот будет невозможно снять в закрытом состоянии. Иногда, чтобы избежать подобных действий со стороны злоумышленников, опытные мастера ставят одну из петель на каждой из створок «вверх ногами». Однако тогда створки невозможно будет снять и с целью выполнения ремонта.
5. Если впервые имеется дело со сварочным аппаратом, следует научиться заранее обращаться с ним. Только абсолютно ровный сварной шов даст надежное и прочное соединение. Переделать же полностью выполненную работу будет сложно.

Эти простые советы помогут начинающему мастеру, и установленные двери не доставят ему в дальнейшем никаких проблем.

Сварка

Далее необходимо подготовить петли – очистить их от ржавчины и жировых отложений, смазать солидолом или другим подобным составом. Это предотвратит так называемое спекание петель, когда вы начнёте сварку.

Теперь нужно задействовать сварочный аппарат: сначала фурнитуру приваривают к полотну ворот, и только потом – к опорным столбам. При этом необходимо постоянно контролировать качество получающихся швов.

Когда все сварочные работы подойдут к завершению, желательно обработать новые швы болгаркой.

Приварить петли на калитку, ворота гаража и на металлическую дверь можно по той же схеме, которая была изложена выше.

Однако надо отметить, что у мастера обычно есть возможность приварить фурнитуру на дверь в тот момент, когда она находится в горизонтальном положении на ровной площадке, что значительно облегчает процесс.

С воротами так не получается: опорные столбы, как правило, устанавливают значительно раньше, чем приступают непосредственно к монтажу полотен.

Петли-бабочка: особенности

Петли-бабочка – накладная, карточная модель.

Преимущество навеса «бабочка»:

Лёгкий монтаж.

Недостатки навеса «бабочка»:

• Дверь не снимается с петель.
• Со временем возможны перекосы.
• Используют для лёгких полотен.
• Полотно должно быть идеально ровным.

Инструмент для монтажа:

• Шуруповёрт.
• Шило.
• Сверло.
• Рулетка.
• Карандаш.
• Саморезы.

Установка дверных петель типа «бабочка» своими руками:

• Сделать отступы от края полотна сверху, снизу на 20см.
• Приложить пластину к торцу, наметить отверстия для саморезов.
• Просверлить.
• Поднять и приложить дверь к коробке, продублировать расположение
• Прикрутить петли.
• Поднять и повесить полотно.

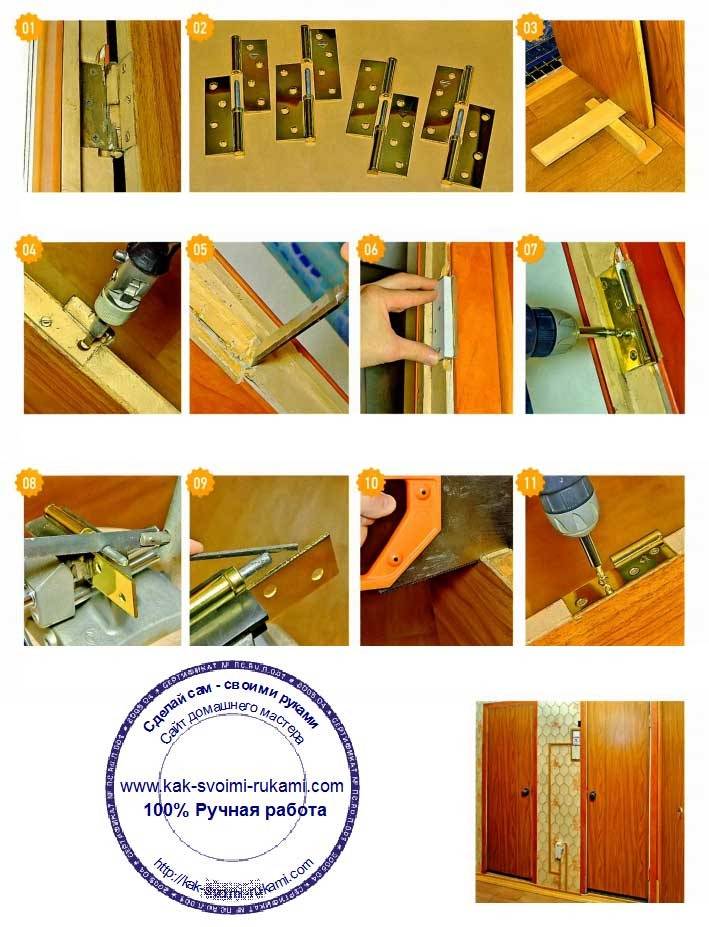

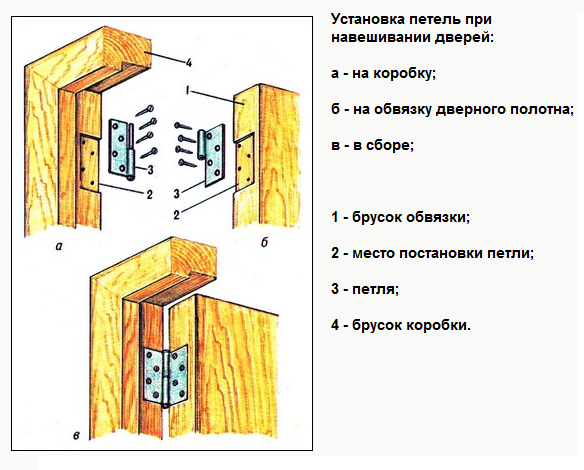

Как правильно прикрутить петли бабочка на дверь: пошаговая инструкция

На двери в комнату поставить петли бабочка несложно. Стоит действовать грамотно и последовательно. Потребуются саморезы, стамеска, молоток, шуруповерт, шурупы, деревянные клинья, строительный уровень, столярный карандаш. Хорошо, если есть электрофреза. С таким инструментом крепление навесов пройдет оперативнее и проще.

Для установки петель рекомендуется следовать такой инструкции:

• Разметка места установки карточных изделий на дверном полотне.
• Закрепление части навесов на дверном полотне.
• Выполнение разметки на дверной коробке.
• Фиксация петель на коробке.

Чтобы установить петли бабочка быстро и без проблем, нужно разобраться в каждом приведенном этапе.

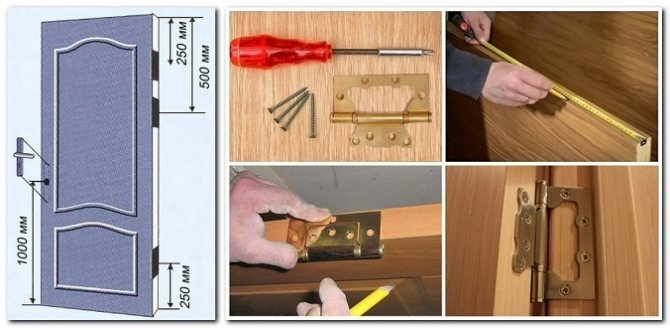

Разметка полотнища дверного блока

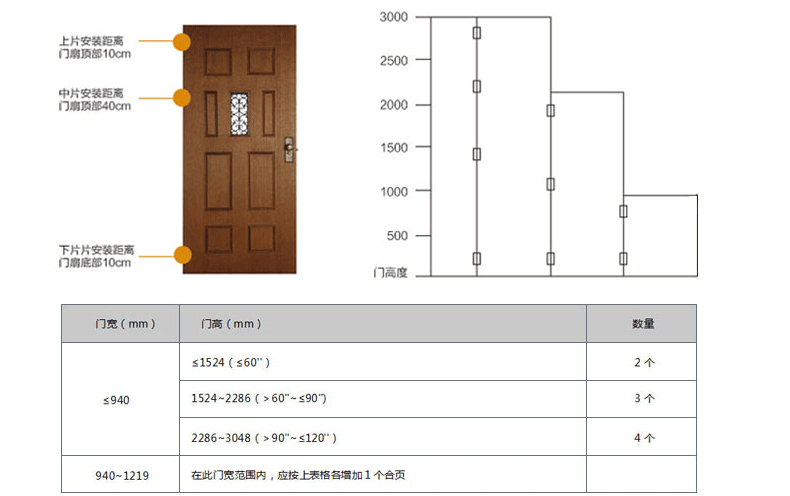

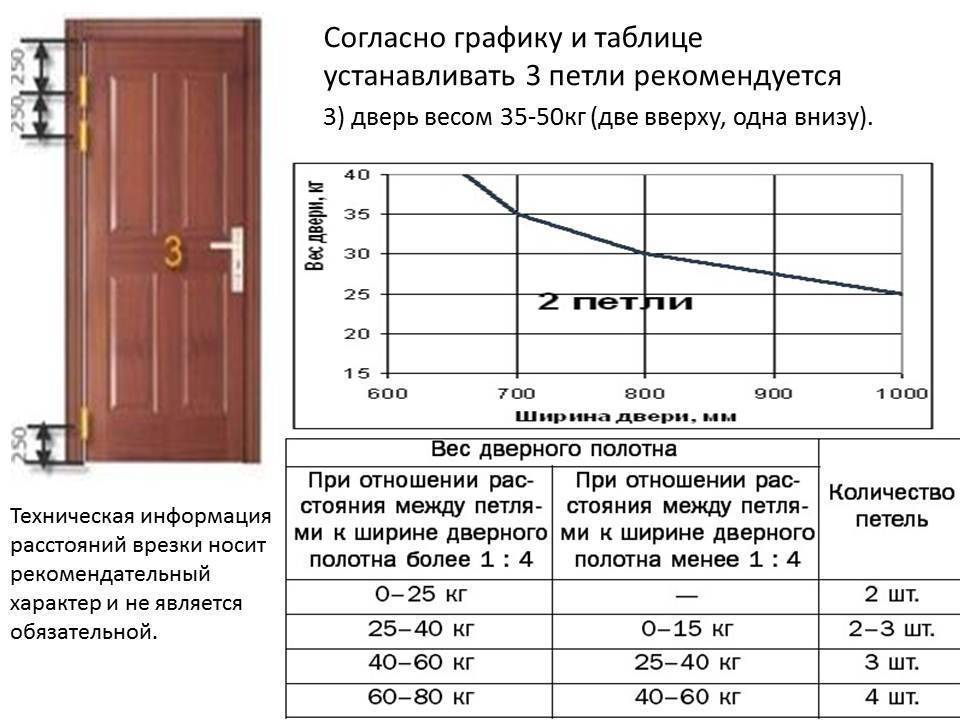

Важно выдерживать при установке петель на межкомнатные двери бабочки расстояние между карточными навесами, от края полотна. Это требуется для надежной фиксации створки и нормального ее функционирования

От краев дверного полотна следует отступить 20 см. Приложить петлю и очертить ее контур. Место для расположения петель бабочка должно быть без сучков и прочих дефектов древесины. Чем оно ровнее будет, тем лучше. Иначе могут возникнуть проблемы с завинчиванием саморезов или прочих крепежных элементов. Поэтому, если есть неровности в области крепления петель, стоит расположить их чуть ниже или выше торца дверного полотна.

Крепление петли бабочки к дверному полотну

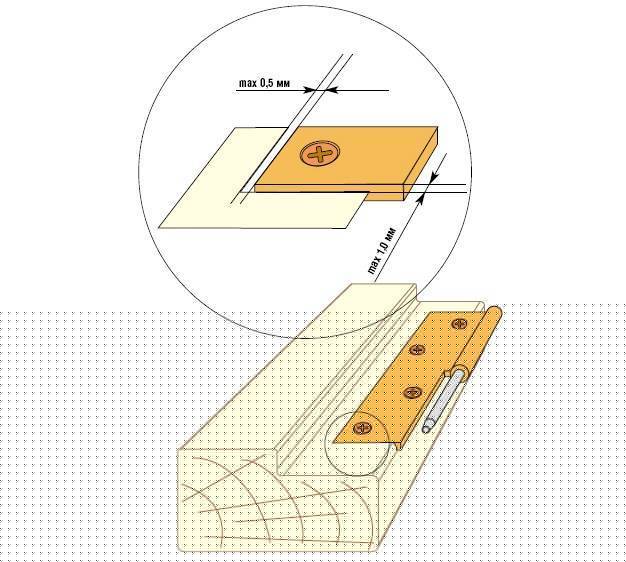

Стамеской необходимо сделать вырубку по контуру навесов. Скошенную часть инструмента следует направлять в сторону петли. Дополнительно следует использовать молоток. Вырубку следует произвести на глубину, равную толщине плоской части петли. В углубление вставляют навес и прикручивают его саморезами.

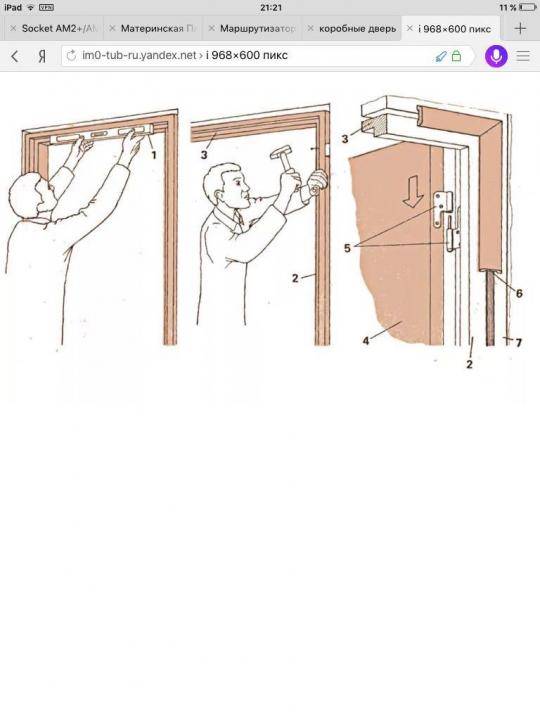

Разметка дверной коробки

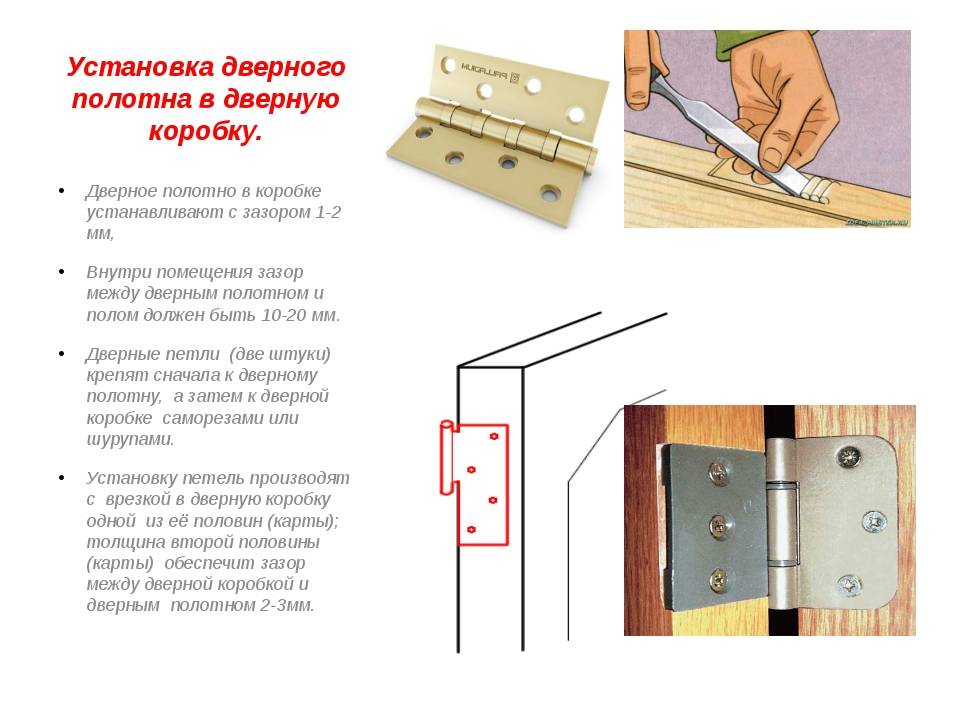

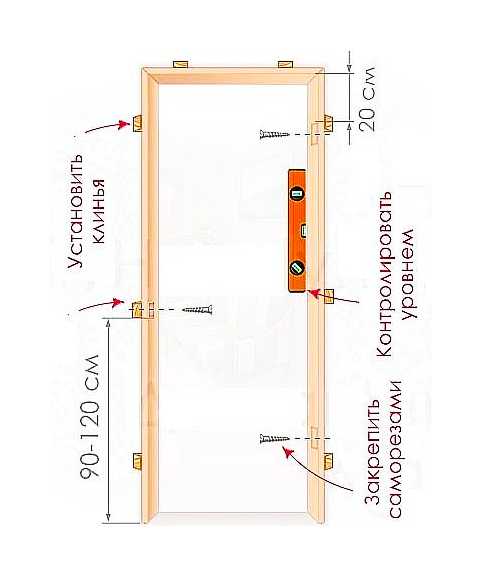

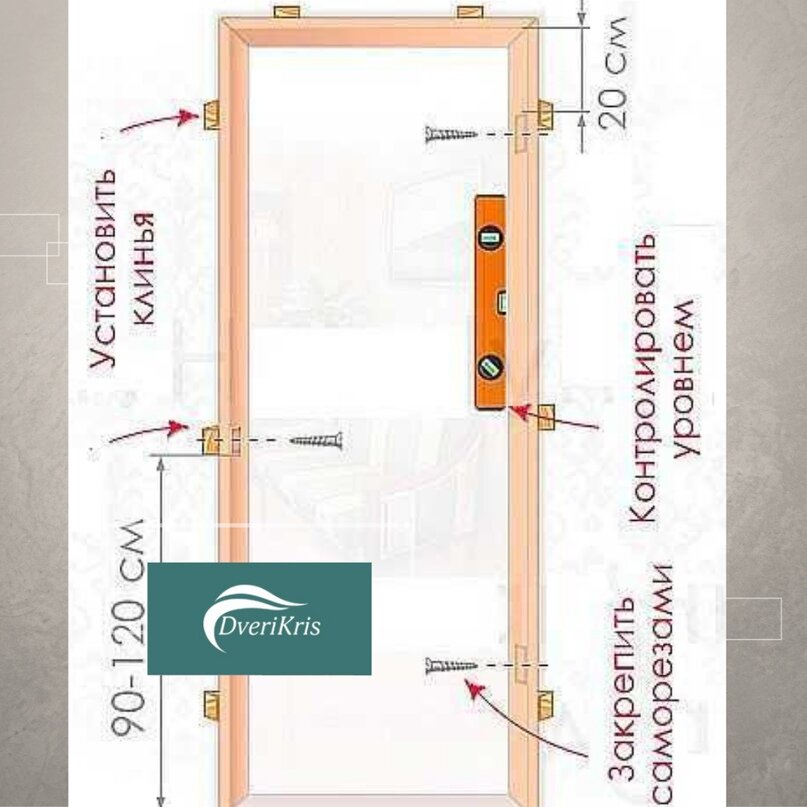

Для фиксации петель бабочки на дверной коробке нужно сначала выполнить ее установку в проход в стене. Для этого раму собирают и устанавливают в проход. Собирают петли на дверном полотне. Створку вставляют в дверной проем и фиксируют ее временно клиньями. Если есть замок или защелка, рекомендуется закрыть створку. Вдоль боковых граней полотнища и снизу должен быть зазор в 2-3 мм. Обводят по контуру вторую часть навеса, прилегающую к раме.

Крепление петель бабочка к коробу

К коробу дверные петли крепятся по аналогии с дверным полотном. Стамеской вырезается контур навеса. Углубление делается на толщину врезной петли. Вторая планка навеса крепится саморезами. После того, как обе части петли прикручены, выполняют установку полотна. Для навешивания створки внешнюю и внутреннюю части петель соединяют металлической осью. Правильно поставленные навесы обеспечат легкое открывание и закрывание полотнища.

Какие инструменты необходимы для работы

Чтобы в процессе работы не отвлекаться на посторонние факторы, рекомендуется сразу приготовить необходимые инструменты, оборудование и материалы, представленные далее:

• Карандаш для разметки.
• Линейка или строительная рулетка.
• Шуруповерт и набор шурупов.
• Дрель и фреза.
• Строительный уровень.
• Молоток и стамеска.

После того,  как подготовили все указанные инструменты и положили их в рабочей зоне, можно приступать.

Помните, что глубина врезки скрытых петель значительно больше таковой при установке обычных петель

В связи с этим необходимо подобрать другую фрезу-насадку на дрель, либо использовать стандартную фрезу более осторожно, чтобы не повредить дверную створку

Плюсы и недостатки использования карточных навесов

У петель бабочка есть свои преимущества и недостатки. Их следует знать и учитывать. Тогда будет проще решить, стоит ли ставить такие навесы на дверь в квартире или доме.

Петли бабочка имеют следующие преимущества:

• подходят для дверных полотен с притвором;
• высокая прочность;
• устойчивость к износу;
• широкий выбор цветовых решений;
• служат десятки лет;
• не требуют подготовки перед установкой;
• эстетично выглядят, хорошо гармонируют с разными стилями;
• имеют ввертные крепления;
• подходят для дверей правого и левого типа открывания;
• просто и легко монтируются;
• для установки требуется мало инструментов;
• плотное прилегают к дверной коробке.

Есть у петель бабочка и свои слабые стороны. К ним принадлежат следующие:

• поверхность для монтажа планок должна быть ровной;
• со временем появляется небольшой зазор;
• не подходят для дверей, оснащенных притворной планкой по периметру;
• не годятся для применения на тяжелых дверях;
• сложно снять из-за неразъемной конструкции.

Учитывая недостатки петель бабочка, можно сделать вывод, что они не годятся для тяжеловесных входных дверных блоков. Но идеально подходят для легких моделей межкомнатных дверей.

Популярные виды навесов

Навесы для межкомнатных дверей относятся к основным элементам дверной системы. Без них всю конструкцию можно считать бесполезной. Сегодня в торговой сети представлены многочисленные виды петель с разными характеристиками. Поэтому перед покупкой нужно определиться с типом и функцией, которую будет выполнять дверное полотно, а также с направлением открывания.

Накладные типа «бабочка»

Этот вид навесов имеет простую конструкцию и легко устанавливается на дверное полотно межкомнатных дверей. Внешний вид навесов напоминает крылья бабочки в раскрытом виде.

Врезные карточные

Относятся к самым распространённым видам петель. Состоят из двух частей, которые прикрепляются к конструкции простыми саморезами по дереву. Их заглубляют в торец створки шурупами. Петли делятся на универсальные, правые и левые. Поэтому при покупке навесов нужно знать, в какую сторону будет открываться дверь.

Универсальный вид петли имеет две пары подшипников. Их используют на всех створках. Они отличаются длительным сроком эксплуатации.

Угловые

Используют в дверных системах с притвором. К центральной оси прикреплены не пластины, а уголки.

Такая конструкция врезается в дверной торец и укрепляется саморезами. Угловые изделия обеспечивают двери плотный притвор.

Скрытые

Имеют высокую степень защиты от «непрошенных гостей». Скрытые конструкции с доводчиком устанавливаются непосредственно на створку и коробку. Для этого вырезаются выемки значительной глубины в месте монтажа. Их используют в основном для входных дверей.

Установка двери с наплавом обеспечивает маскировку креплений, эстетичный вид и исключает срезание петель с внешней стороны.

Ввертные

Этот вид значительно отличается от других аналогов. У него отсутствуют привычные нам крылья на навесах, а штифты вкручиваются непосредственно в деревянную коробку двери и створку. Видным остаётся только шарнир. Ввертные петли обычно устанавливают на двери, у которых прорезан фальц.

Их не рекомендуют ставить на конструкции из мягких и низкосортных древесных материалов. В противном случае могут появиться перекосы, трещины и нарушение структуры полотна.

Двухсторонние

Их устанавливают на двери в местах с большой проходимостью людей.

По своей конструкции они напоминают карточные петли с тремя пластинами. На одной из них по бокам расположены две оси вращения.

Некоторые тонкости установочных процедур

Прихватка петель

При проведении монтажных работ не следует упускать из виду следующие особенности сварочных процедур:

1. Во время приварки воротных петель желательно чтобы сварочный ток не протекал по опорным шарнирам. Это нужно для того, чтобы не образовывались сварочные прихватки в самой петле. С этой целью при приварке петли контактный зажим с «массой» должен фиксироваться на самой створке. В случае приваривания петли к элементу обвязки (к стойке, например) зажим с «массой» может быть перенесён на эту стойку.
2. Для исключения возможных сварочных деформаций петли должны привариваться к полотну и коробке «крест-накрест».
3. При навешивании ворот на вертикальные металлические стойки следует предусмотрительно оставлять зазор, позволяющий полностью открываться воротам. (В случае опор с квадратным сечением такой необходимости не возникает).
4. В том случае, если ворота имеют значительную массу – вы можете организовать смазку шарниров за счёт установки в них специальной пресс-масленки, обеспечивающей подачу масла в зону максимальной опорной нагрузки.
