Плоский разметочный циркуль своими руками

Содержание

Приемы измерения

Важно понимать: ни один штангенциркуль сам не измеряет деталь. Он просто отображает положение шкалы подвижной рамки относительно начала отсчета в определенном классе точности

Измерениями занимается человек и довольно часто именно он допускает серьезные ошибки.

Замеры внешних расстояний

Плоскости рабочих поверхностей штангенциркуля необходимо плотно подвести к измеряемой детали.

Ее ось должна быть перпендикулярно расположена к ним.

Исключить ошибку замера помогает наклон корпуса на поверхность измерения до его упора штангой или пользование специальными выступами на губках.

На длинных заготовках поверхность детали должна располагаться параллельно оси штанги штангенциркуля.

Измерения внутренних расстояний

Губки штангенциркуля должны плотно прилегать к внутренней поверхности и располагаться в перпендикулярной плоскости.

Определение углублений

Здесь также действуют все правила, описанные выше. На фотографии ниже показана одна из типичных ошибок, когда нарушается отклонение измерителя от плоскости, параллельной поверхности измеряемой детали.

Для точного определения углубления необходимо:

обеспечить правильный упор торца штанги в базовую плоскость;
выдвинуть подвижную рамку, плотно прижав концом указателя удаленную поверхность;
обеспечить его кратчайшее расстояние до точки измерения параллельной ориентацией относительно поверхности детали;
зафиксировать стопорный винт;
правильно снять отсчет.

Надеемся, что небольшой обзор и краткие советы статьи помогут вам выбрать и купить штангенциркуль той модели, которая больше подойдет по своим характеристикам. А теперь приведем фото модели ШЦ-1 длиной 160 см и классом 0,1 мм, которая уже третий десяток лет работает в арсенале инструментов автора.

Чаще всего он используется для:

Одно время было увлечение токарными работами по дереву и для них был своими руками . Вот тогда штангенциркуль использовался очень часто.

О недостатках моего циркуля

ножки циркуля не сжимаются полностью из-за головок болтов, иголки не смыкаются в ноль, остается порядка 1см, т.е. циркуль не может чертить очень маленькие окружности, менее 1см. Это можно решить увеличив ширину верхней скобы так, чтобы ножки циркуля крепились на бОльшем расстоянии друг от друга, но для себя я решил, что мне не нужны окружности менее 1см диаметром;
толщина профильной трубы была выбрана не совсем удачно, т.к. в нее входит болт только М8 (при использовании болта М10 уже останется по 2,5 мм до краев профиля), в котором приходится сверлить отверстие 3 мм и при сильно затягивании гаек, болт переламывается в тонком месте. Рекомендую использовать профиль 20 мм, в который можно без опаски будет вставить болт М10, что увеличит прочность крепления иголок. Но в моем случае усилия затягивания хватает, чтобы болты держали, один болт крепления иглы сломался лишь тогда, когда я решил затянуть его 2-мя ключами довольно сильно :unsure:
данный циркуль может чертить только иголками, а не карандашом, но для разметки окружностей на дереве и листовой стали гораздо удобнее использовать иголку (получается тонка и точная линия, которая хорошо видна), а не карандаш. При желании можно сделать приспособления для крепления карандаша в данном циркуле.

В остальном, циркуль получился замечательный и уже помогает мне в работе. Возможно, что в будущем я сделаю циркуль версии 2.0, где учту уже все недостатки первой версии.

Сборка циркуля своими руками

Ознакомьтесь также с этими статьями

Строительство кирпичного забора от профессионалов
Бронированные двери – практичное решение
Как можно быстро продать спецтехнику
Затопило помещение? Поможет комплект для откачки воды Pedrollo Plug&Drain-TOP 2 FLOOR

Отрезал два куска трубы, длина по вашему усмотрению, да хоть 1 метр каждый, я использовал 30см. Все зависит от того, какие окружности будете чертить…

Края профиля срезаются, как показано на фото внизу, чтобы вставлять болты крепления иголок. Т.е. от профиля отрезается 3 стороны из четырех так, чтобы осталась пластина для сверления под болты крепления иголок.

Далее отверстия — для М8 сверлим отверстия диаметром 8мм.

А для верхней части — 6мм, т.к. там используются болты М6.

Верхнюю скобу можно изготовить из листовой стали толщиной 1мм.

Вверху скобы сверлится отверстие на 6мм и туда вставляется болт М6 с двумя гайками — это ручка для удобного вращения циркуля (см. фото внизу статьи).

На болты, которые держат ножки в скобе, надеваются гайки типа «барашек», чтобы было удобно фиксировать положение ножек циркуля.

Далее…

Нижние болты М8 зажимаются в тиски, на резьбе, близко к головке болта, делается небольшой надпил круглым напильником — так их будет удобнее сверлить, затем намечается и сверлится отверстие 3мм для вставки иголки

Головки болтов лучше сточить наполовину, чтобы ножки циркуля могли максимально близко соприкасаться.

А также, после вставки иголки, под гайку лучше подложить шайбу, иначе гайка будет очень плохо вращаться на иголке.

Для иголок использованы два куска вала от старого принтера — каленый пруток диаметром 3мм.

В итоге, за вечер работы (в другой вечер я разобрал его и покрасил), я получил отличный циркуль с большими достоинствами и небольшими недостатками.

Изготовление циркуля

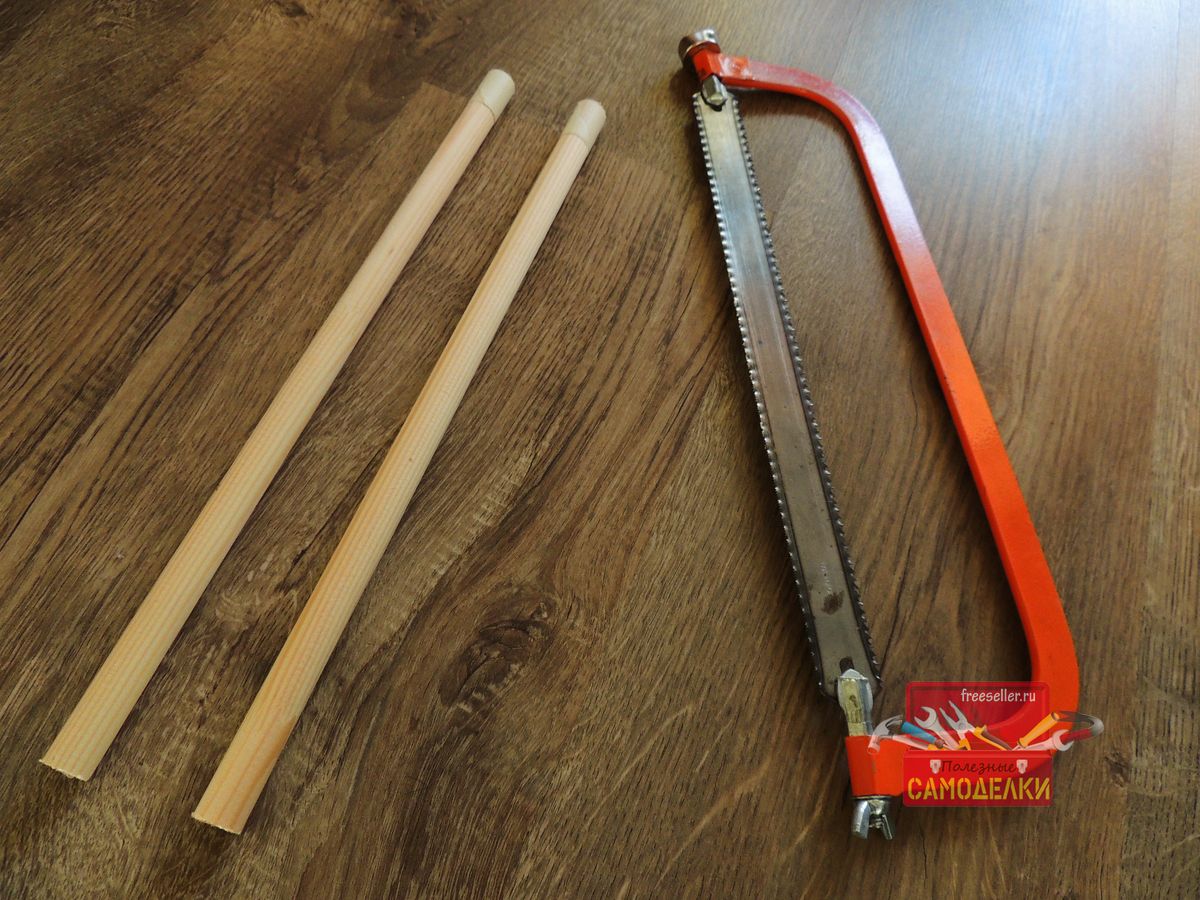

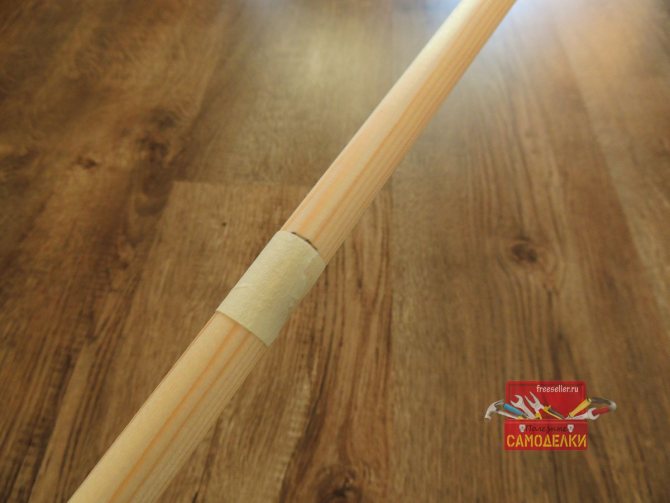

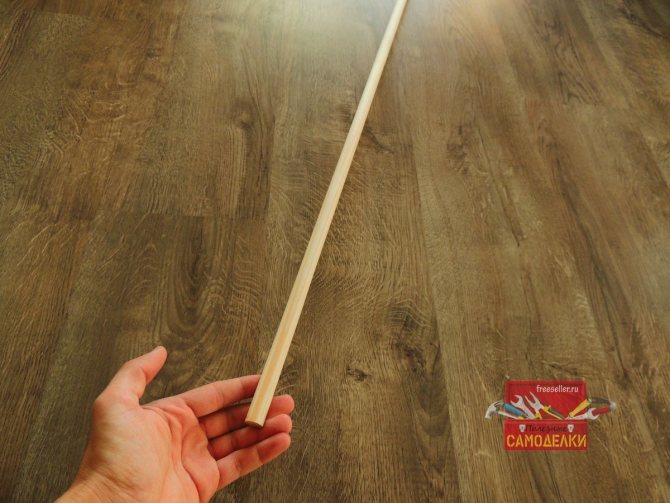

За основу была взята округлая рейки диаметром 1,5 см.

Сделал разметку для двух отрезков по 35 см.

Произвел распил, получило две части по 35 см.

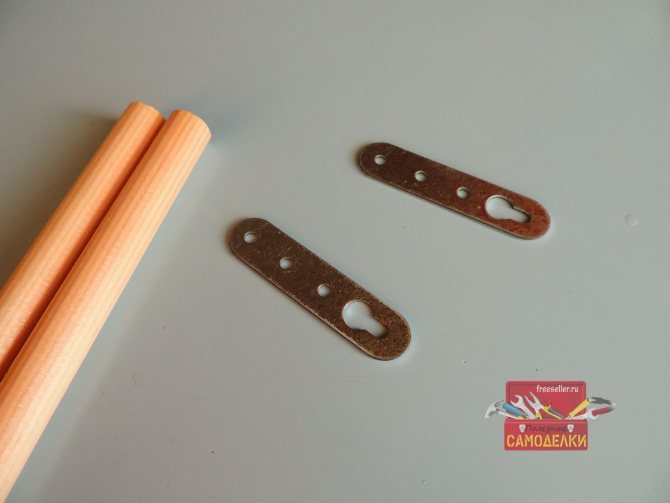

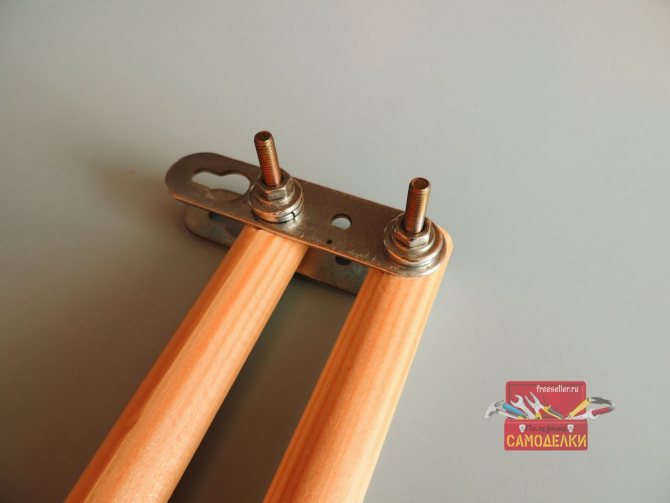

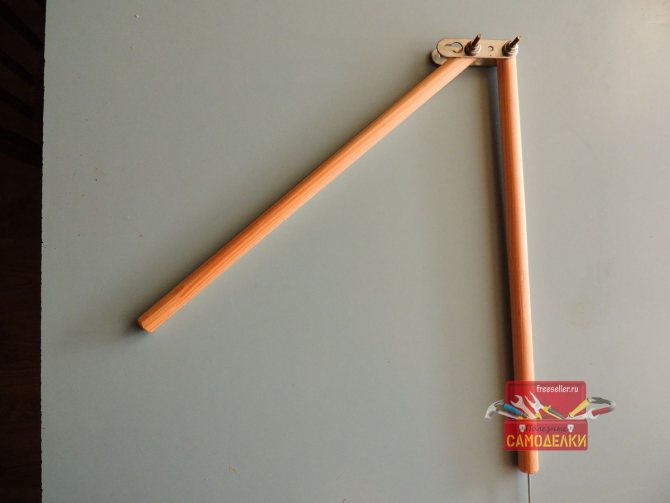

Далее в качестве соединительного элемента, я решил использовать 2 навеса для крепления подвесных полок, их длина 7 см каждая.

Приложил их снизу и сверху, произвел разметку для отверстий.

Правую часть зажал покрепче, чтобы она была неподвижной, а левую слегка, она будет свободно двигаться.

Лишние части болтов срезал.

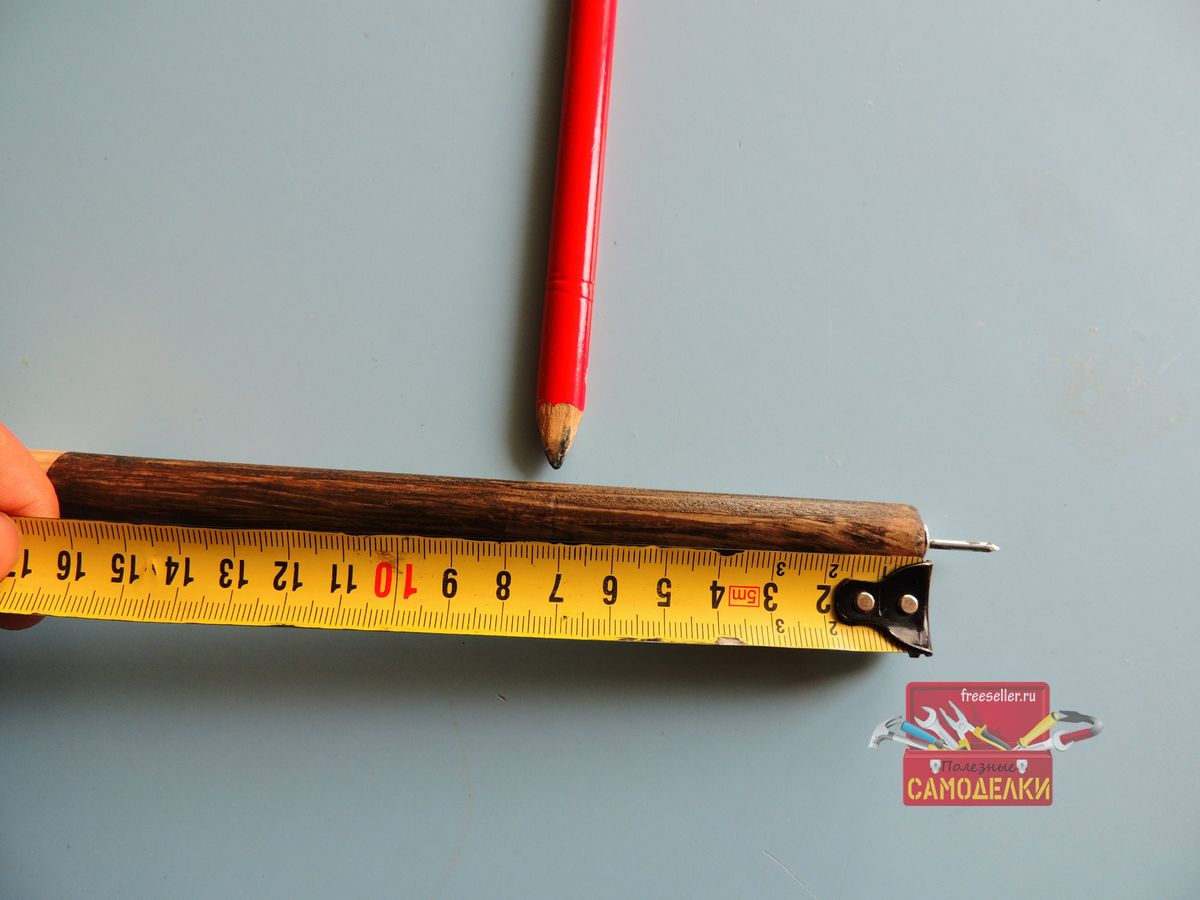

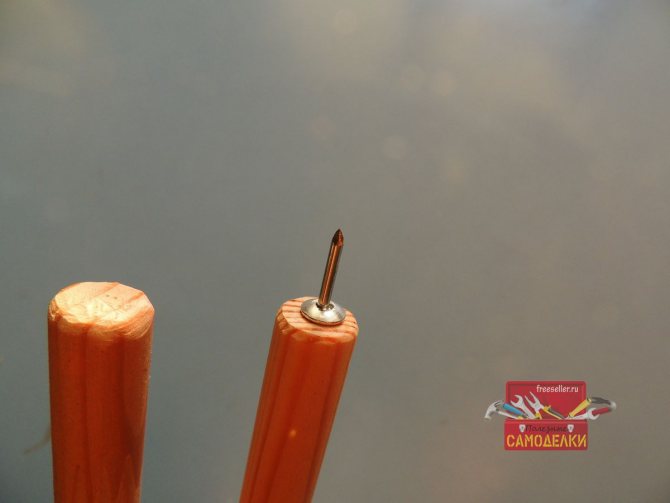

Далее принялся делать острую часть, на которую будет оперяться циркуль. Его решил сделать из обычной алюминиевой заклепки.

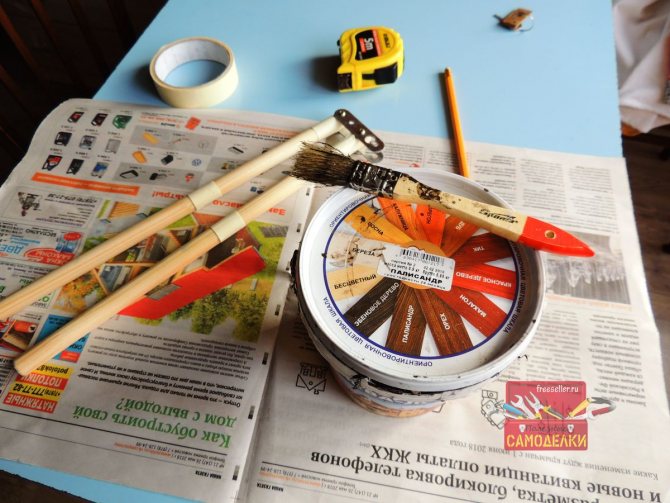

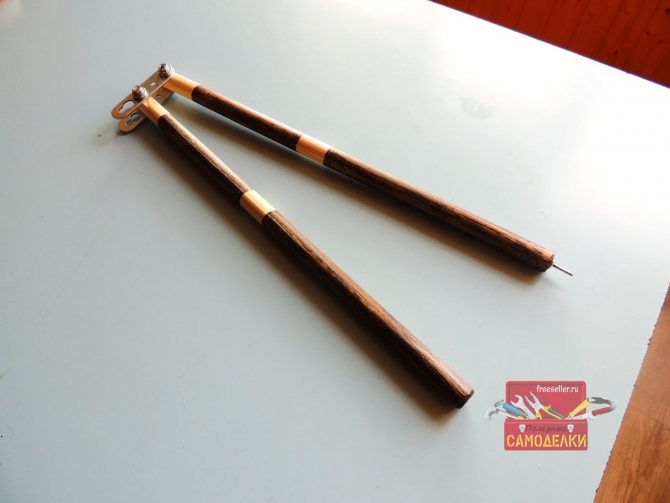

Прежде чем двигаться дальше решил немного покрыть деревянные части аквалаком.

Получилось следующее.

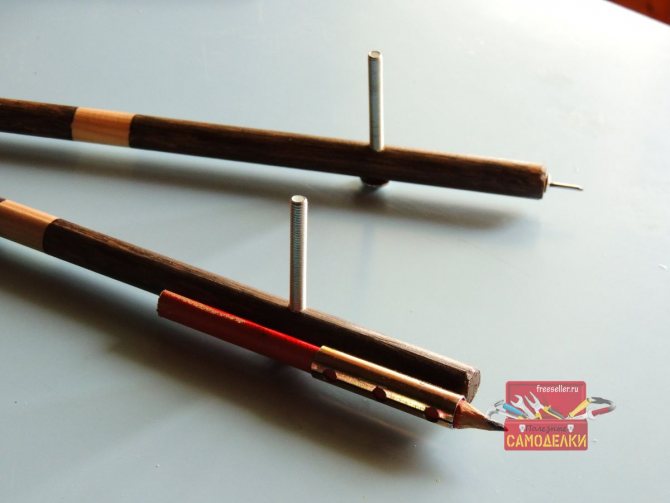

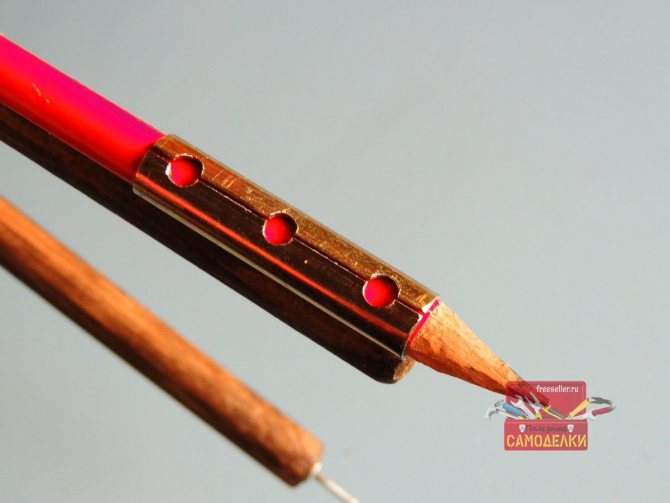

Затем принялся делать элемент крепления для карандаша, для этого идеально подошёл строительный анкер с диаметром юбки 12 мм, понадобиться только юбка.

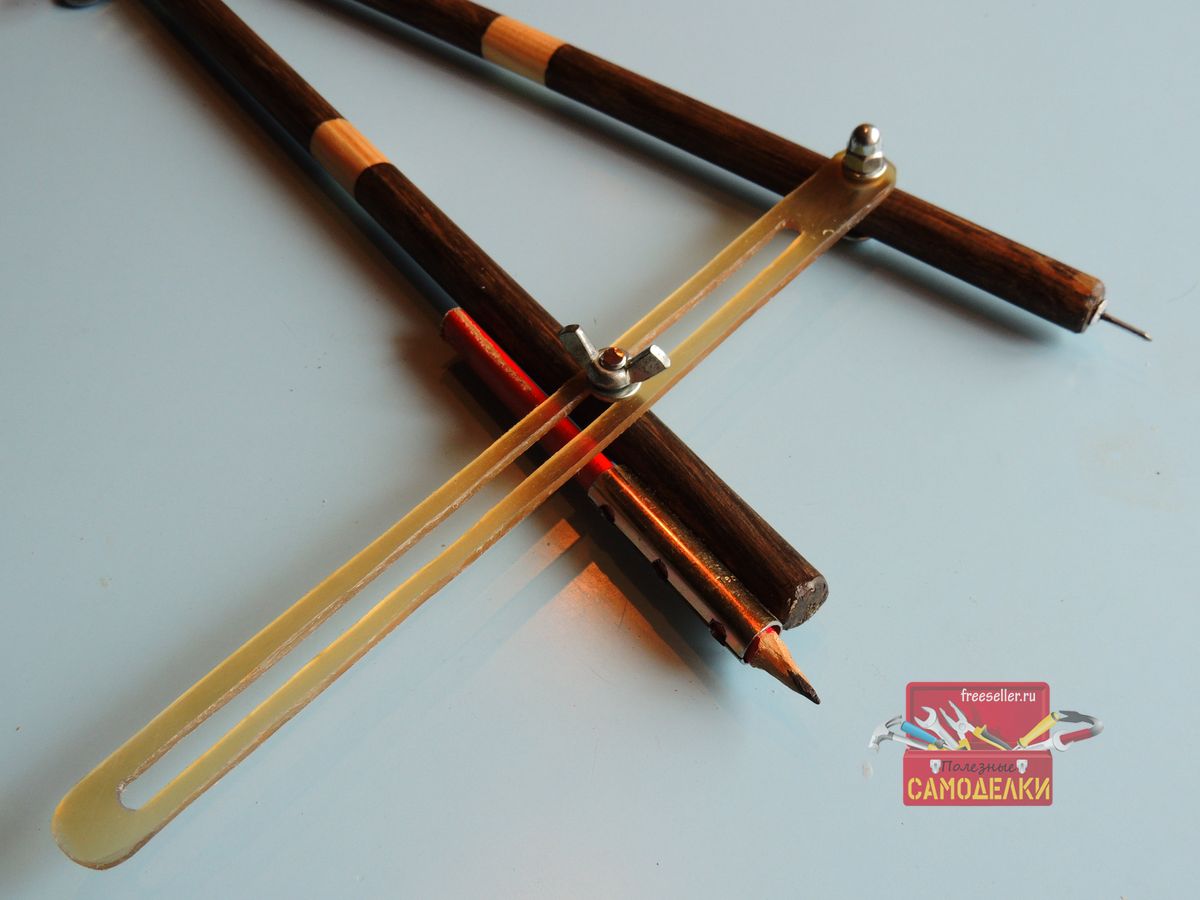

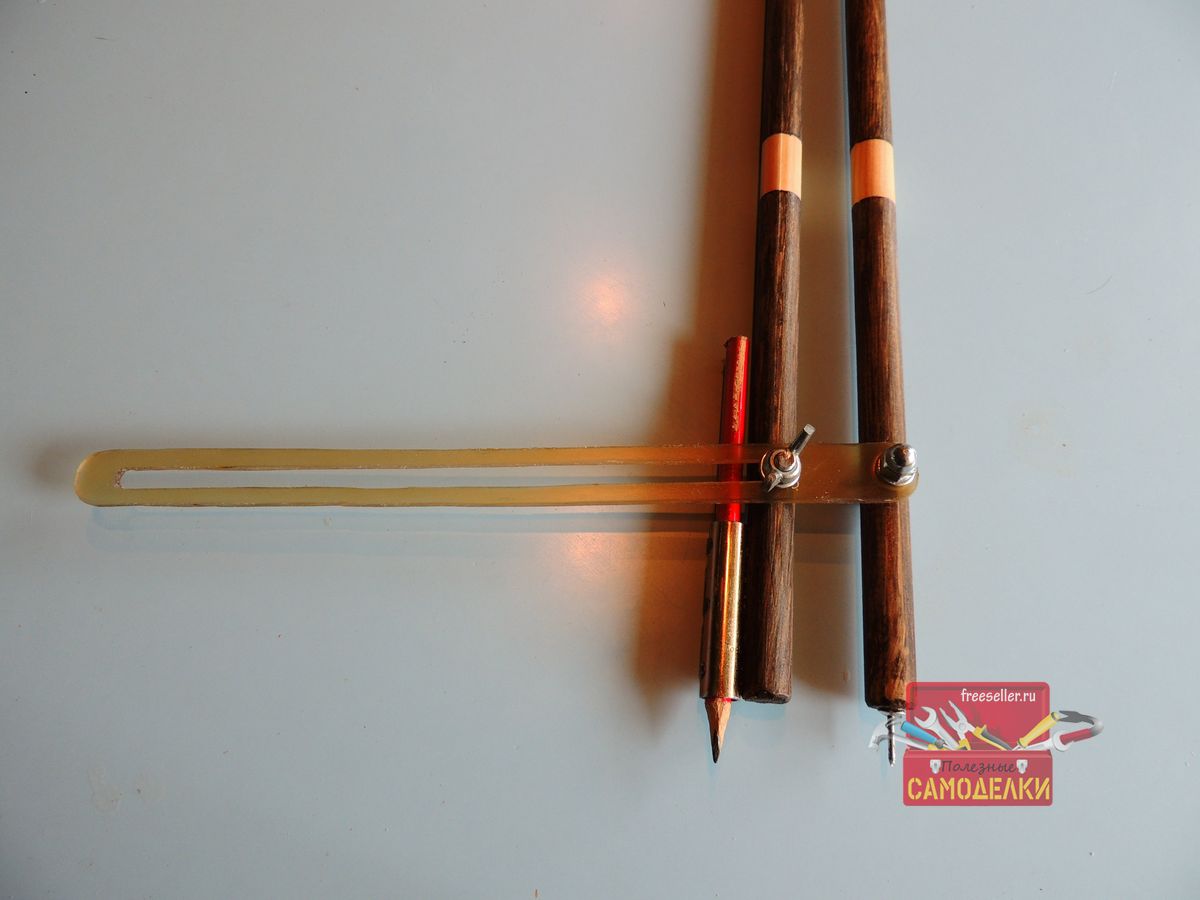

Теперь пришло время делать подвижную часть циркуля, за счет них он будет раздвигаться до нужного размера.

{banner_y}

Делаем отметки, отступив 7 см от края, сверлим отверстие 5 мм под болт 6 мм.

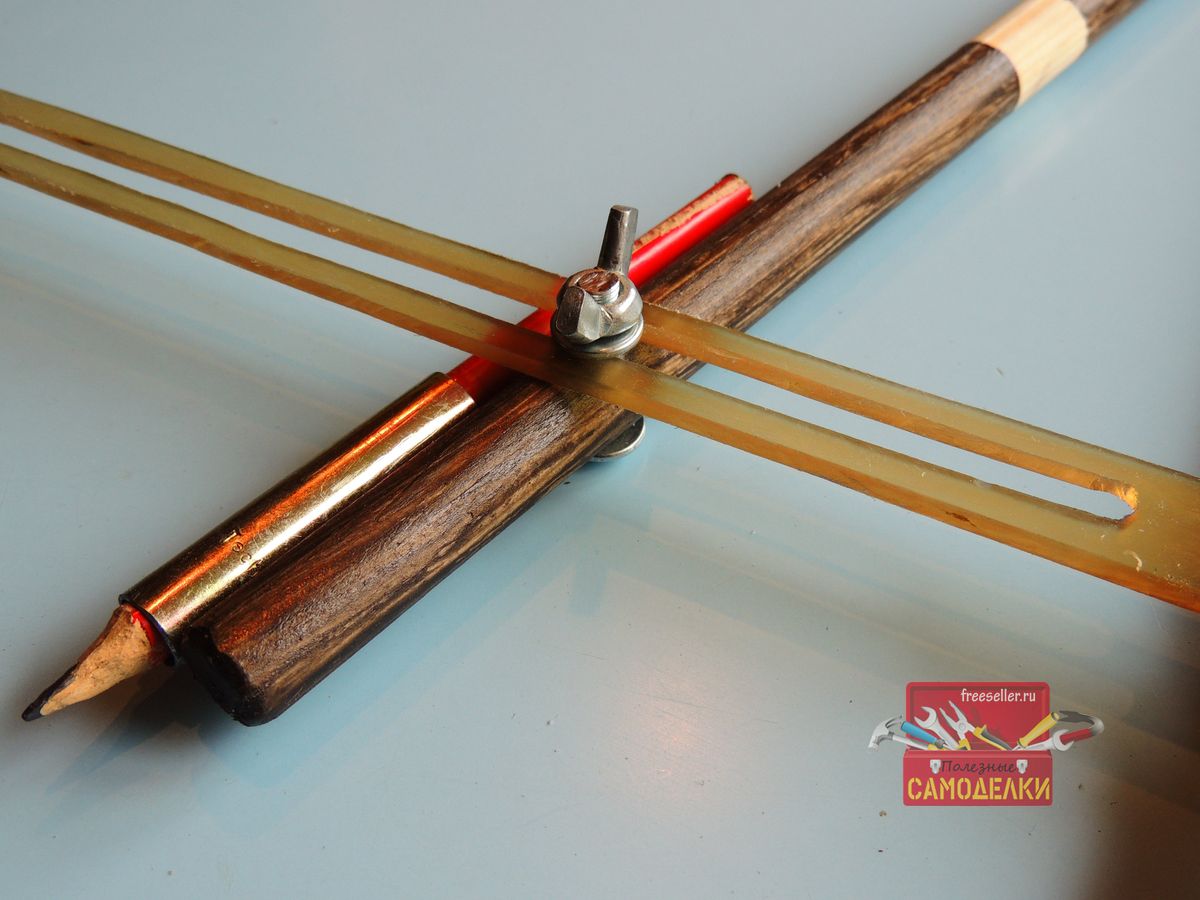

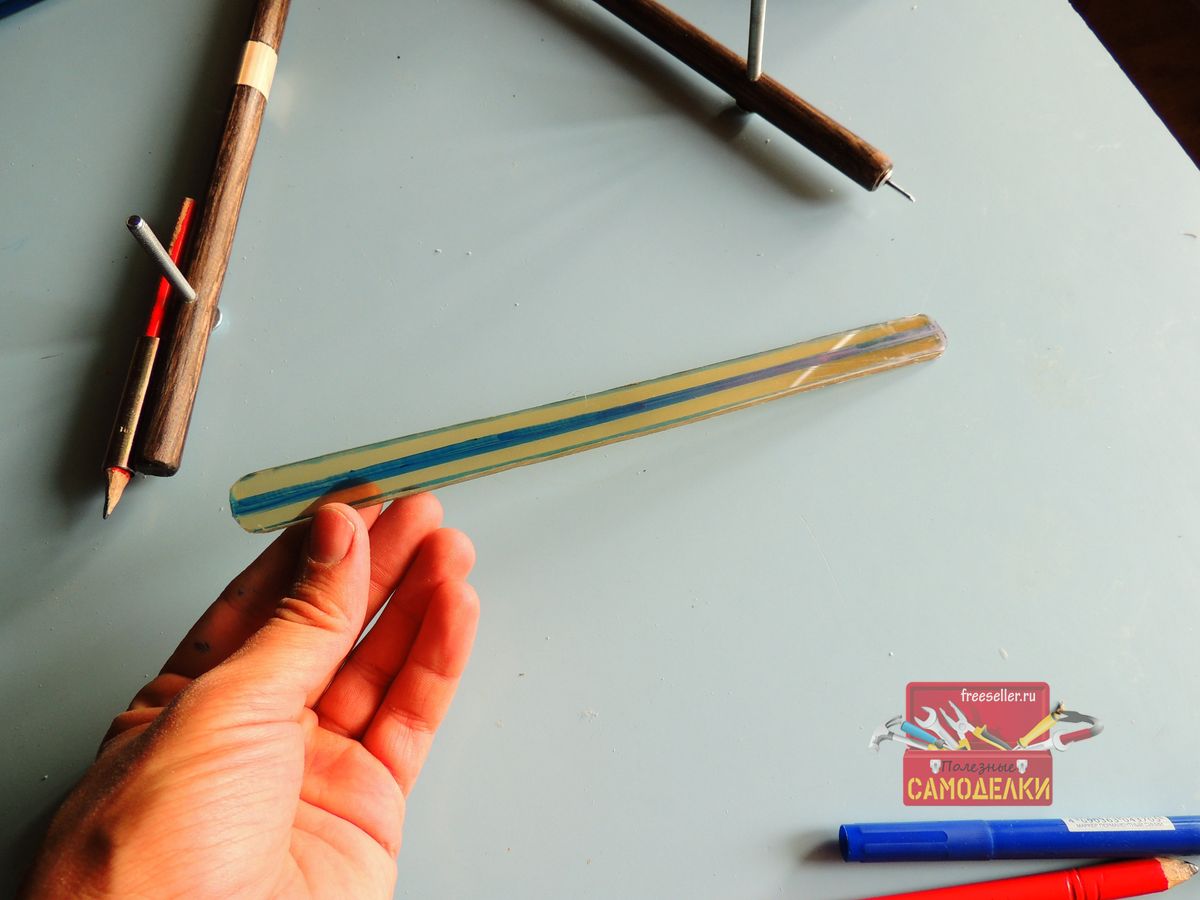

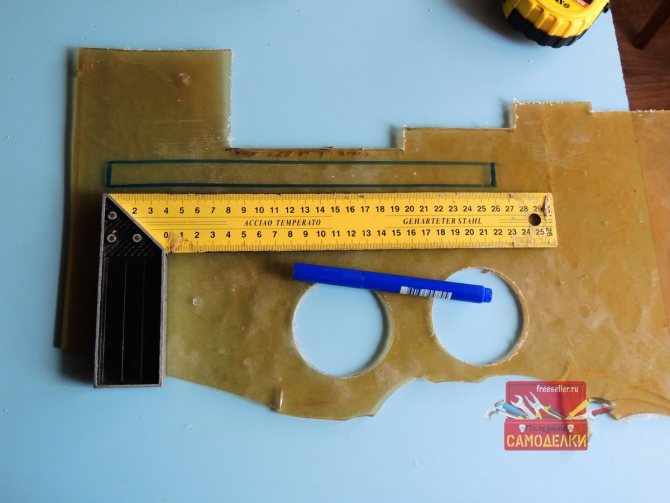

Теперь из имеющего куска оргстекла вырезаем пластину длиной 26 см, шириной 2 см.

Делим по палам, наносим разметку.

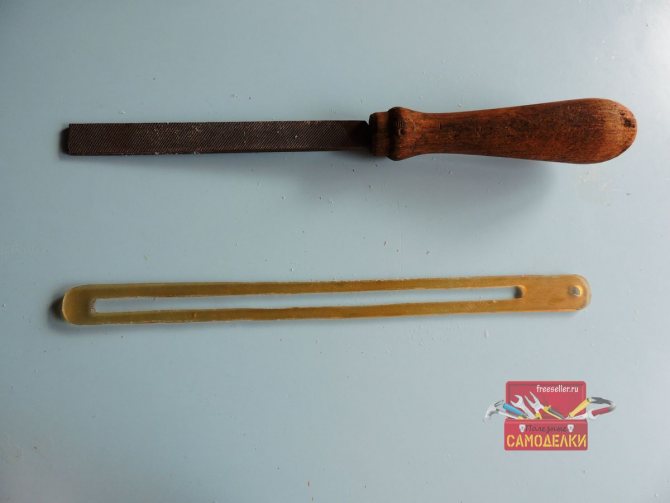

Вырезаем посередине пластины полоску под болт 6 мм, в конце оставляем место под отверстие для болта.

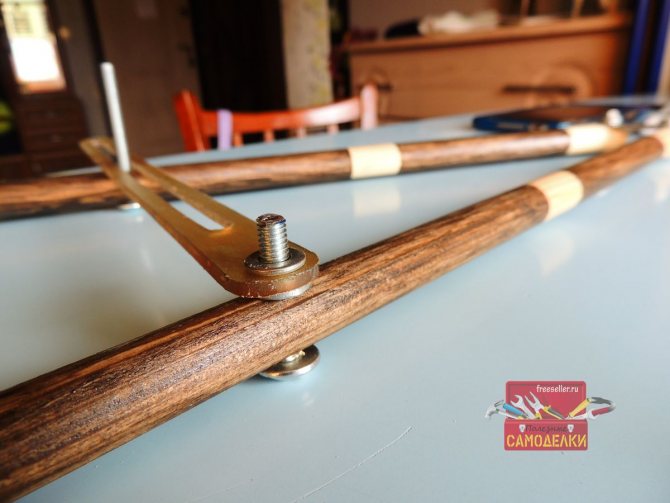

Устанавливаем на свое место, под пластину кладем шайбу.

Лишнюю длину болта срезал, поверх положил шайбу.

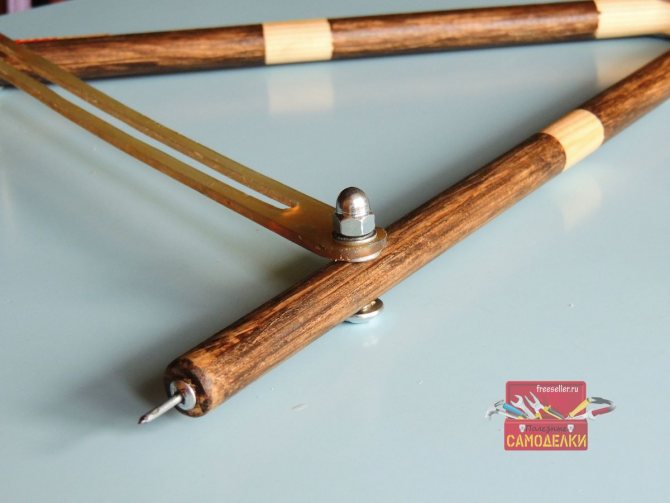

Далее накрутил колпачковую гайку.

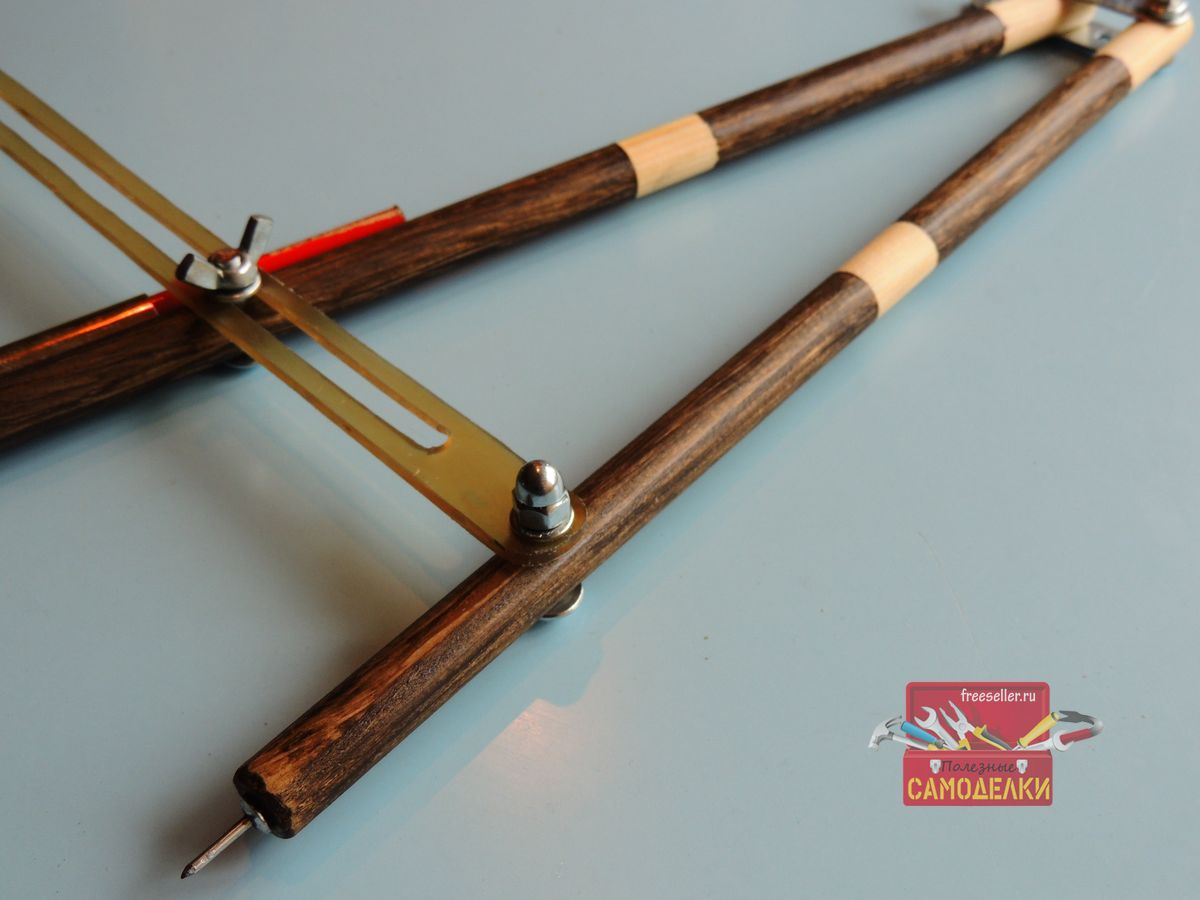

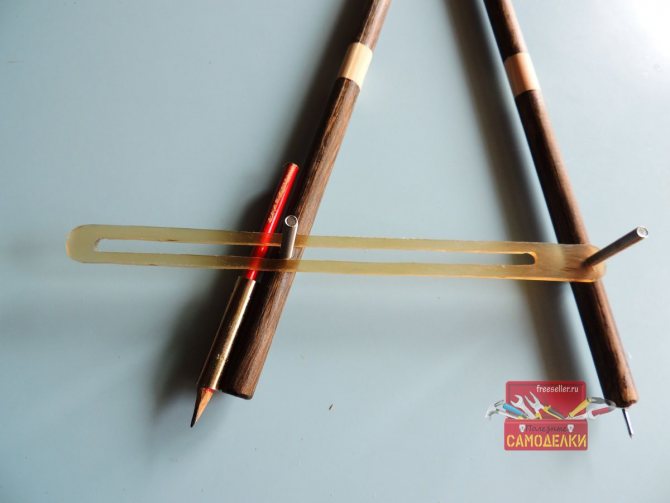

Теперь с переходим на другую часть, помещаем пластину на болт, срезаем до нужной длины, поверх кладем шайбу и накручиваем барашковую гайку.

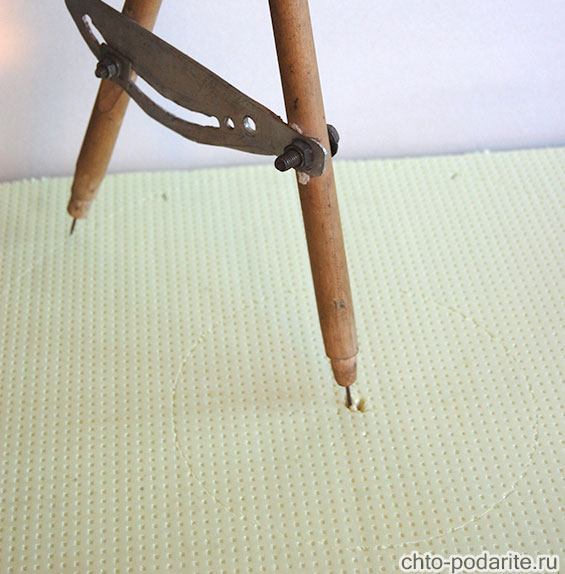

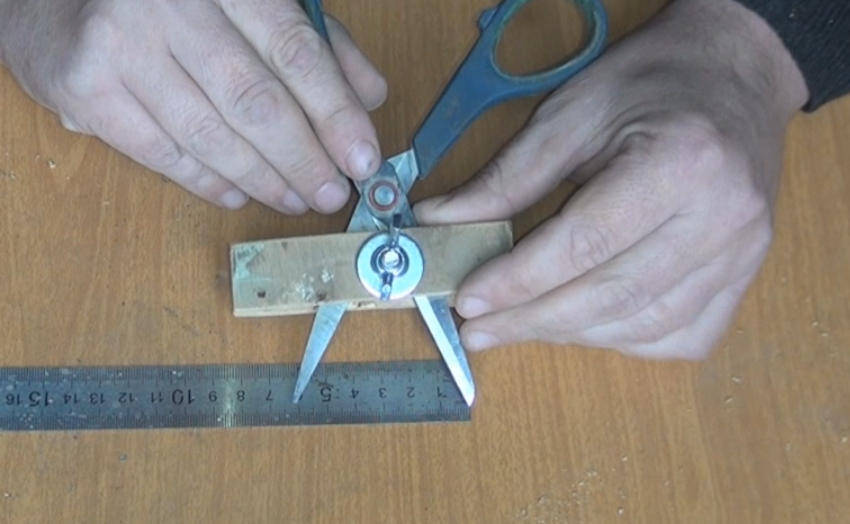

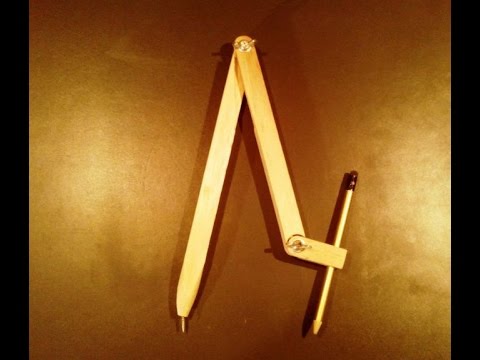

Как сделать циркуль из карандашей. Самодельный кронциркуль. Материалы для циркуля

Чем заменить циркуль	Описание
Если радиус не имеет значение	В таких случаях подходит любой подручный предмет округлой формы. Это могут быть монеты, стакан, тарелка. Прикладываете и обводите их.
Транспортир	Обводите сначала одну полукруглую сторону, затем прикладываете ее с другой стороны и также обводите, чтобы получился круг.
Имитация циркуля	Можно скрепить между собой два карандаша при помощи резинок, пластилина и применять как циркуль. При этом есть возможность регулировать радиус окружности. Также скрепить можно 3 карандаша в виде буквы «А» или карандаш с ножницами.
Линейка	Прямая линейка – это еще один вариант для замены циркуля. Ее длина зависит лишь от необходимого радиуса окружности. Один край линейки нужно закрепить в центре, поставить карандаш на подходящей отметке и вращать линейку, рисуя круг.
Расческа	Сделайте отверстие в одном из краев расчески, вставьте туда иголку, булавку и закрепите на бумаге. В один из разъемов между зазубринами вставьте карандаш и поворачивайте его образуя круг необходимого размера.
Скрепка	Размер скрепки в этом случае зависит лишь от требуемого размера окружности. В один из внутренних краев скрепки поместите карандаш и зафиксируйте его в центре будущего круга. Во второй также вставьте карандаш/ручку и поворачивайте ее рисуя окружность. Главный недостаток такого аналога – радиус ограничен размерами скрепки.
Иголка и веревка	Привяжите к иголке кусочек нити (длина зависит от радиуса круга). На второй конец нити привяжите карандаш. Вставьте иглу в бумагу, придерживайте ее одной рукой, а второй вращайте карандаш по кругу.

Всем известно, что циркуль – это инструмент для черчения окружностей. Иногда случаются ситуации, когда его не оказывается под рукой и приходится искать чем заменить циркуль.

Разновидности циркулей

Существует множество разновидностей циркулей. В зависимости от выполняемых функций меняется рабочая часть инструмента. Ниже рассмотрим основные виды:

Разметочный. Или делительный, или измерительный. Простой инструмент, с помощью которого можно измерить длину и перенести её с чертежа на деталь. Обе штанги соединены шарниром и заканчиваются иглами. С помощью игл можно наносить разметку на многих материалах.

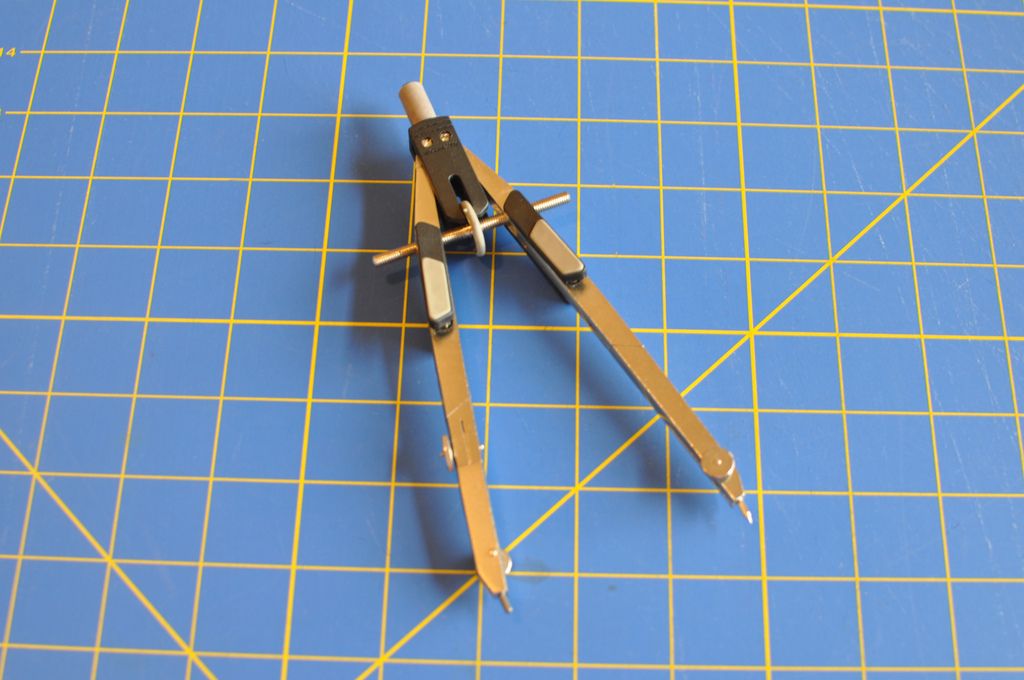

Чертежный. Тот инструмент, которым начинают пользоваться еще в школе. На одной штанге игла, на другой – грифель. Игла фиксирует штангу на листе бумаги, позволяя вычерчивать дуги и окружности, выполнять построения.
Кронциркуль для наружных измерений. Его заостренные штанги загнуты внутрь, между ними зажимается деталь для измерения. Для повышения точности используется фиксирующий винт.
Кронциркуль для внутренних измерений. Штанги на концах загнуты наружу. Позволяя измерять ширину отверстий, углублений, пазов.
Штангенциркуль. Имеет строение, отличающееся от обычного. Представляет собой линейку (штангу) со шкалой. На одном конце линейки неподвижно прикреплена одна губка, вдоль линейки перемещается вторая. Также есть дополнительные маленькие губки для внутренних измерений. Инструмент используется и как нутромер и как кронциркуль.
Штангенглубиномер. Похож на штангенциркуль. Отличие в том, что предназначается он для определения глубин отверстий, пазов, канавок. Для проведения замера, рабочая часть помещается внутрь отверстия до упора.

Существуют типы инструментов, измененные в зависимости от направлений деятельности, в которых они используются, например:

Столярный. Может быть разметочным, то есть с иглами на концах штанг, может быть чертежным, с грифелем на одной штанге и иглой на другой. Отличается от чертежных прежде всего размерами. Это достаточно большие инструменты.
Слесарный. Применяется в слесарном деле. Так же могут быть разметочными или с пишущим наконечником.

Инструменты для плоскостной разметки

Работы следует выполнять на ровной и удобной поверхности. С этой целью используют разметочные столы:

Основные требования к качеству и конструкции столов:

Прочность и устойчивость.Для обеспечения прочности ножки стола соединяются горизонтальными брусьями. Масштабные разметочные плиты рекомендуется устанавливать на домкратах.
Достаточная площадь рабочей поверхности.Стандартные столы имеют размеры: длина 2000–3000 мм; ширина 4000–5000 мм; высота 700–1000 мм. Площадь поверхности стола должна соответствовать размерам листов, лент, полос материала.
Удобство.Столы оборудуются различными приспособлениями:

грузами для фиксации листов легкого материала;
призмами для установки труб;
струбцинами для закрепления металлических листов;
прямоугольными и клиновидными прокладками для установки профилей и других деталей.

Рабочее место должно быть обеспечено всеми необходимыми для плоскостной разметки инструментами. В таблице приведен перечень необходимых инструментов и некоторые рекомендации по работе с ними.

Инструмент	Функция	Требования к конструкции	Рекомендации по использованию
Чертилка	вычерчивание линий разметки на заготовках	· тонкий стержень из стали; · один конец затачивается под 45 градусов, второй – согнут в кольцо; · острый конец закаливают	· для получения тонких рисок острие должно быть твердое и острое; · чертилку при работе отклоняют от линейки в направлении ее перемещения, она должна постоянно острием прижиматься к линейке
Очертка	нанесение контуров, параллельных кромкам листа	· материал: медь или сталь; · наличие в рабочей части графитового карандаша	перед нанесением разметочных рисок проверяется ровность и точность кромок, вдоль которых будет перемещаться инструмент
Рейсмус	· проверка расположения заготовок; · проведение параллельных рисок	· стойка с зафиксированной на нужной высоте чертилкой; · высота фиксации отмеряется угольником
Кернер	· построение центров окружностей или отверстий; · нанесение лунок на разметочные линии	· материал — твердая сталь; · размеры: диаметр 8-13 мм, длина 90-150 мм; · конец затачивается под 60 градусов; · бывают ручные и автоматические (выставляют отметки одинакового размера)	для работы автоматического кернера удар молотком не требуется
Слесарный молоток	ударный инструмент для накернивания	применяют молотки весом 50 — 200 г	работа выполняется легкими движениями, сообщаемыми изгибом кисти «от плеча»
Угольники	· построение и контроль углов; · восстановление перпендикуляров	предпочтительный материал — металл	· целесообразно иметь угольники с углами 30, 45, 60 градусов; · угольник с полкой используется для проверки корректности размещения деталей на плите
Транспортир с угломером	разметка углов и проверка сопряжения рисок	предпочтительный материал — металл	зафиксировать положение можно шарнирным винтом
Циркуль	· построение окружностей, дуг; · перенос размеров с линейки на заготовки	ножки циркуля рекомендуется закалить	острие циркуля устанавливается строго в накерненную лунку
Разметочная плита	· служит рабочей поверхностью; · используется для хранения оборудования	· располагается горизонтально; · должна быть чистой и сухой	размещается на тумбах, подставках с ящиками, столах
Шаблоны, трафареты	упрощение и ускорение разметки однотипных деталей	долговечны стальные шаблоны	обеспечить плотное прилегание шаблона к заготовке
Тиски	инструмент для закрепления мелких деталей	обеспечение плавности усилий при затяжке	при тонких работах рекомендуется мелкий шаг, при грубом зажиме – широкий

Угольники и угломеры измерительные и разметочные

Найдено 642 товара

Категория

Упаковкой выгоднее! Цена за упаковку 4 шт.: 2 516 р. Цена за ед. товара: 629 р. 751 р.

Упаковкой выгоднее! Цена за упаковку 4 шт.: 1 312 р. Цена за ед. товара: 328 р. 405 р.

Упаковкой выгоднее! Цена за упаковку 4 шт.: 3 436 р. Цена за ед. товара: 859 р. 1021 р.

Упаковкой выгоднее! Цена за упаковку 4 шт.: 5 556 р. Цена за ед. товара: 1 389 р. 1655 р.

Упаковкой выгоднее! Цена за упаковку 4 шт.: 3 876 р. Цена за ед. товара: 969 р. 1117 р.

Упаковкой выгоднее! Цена за упаковку 4 шт.: 1 400 р. Цена за ед. товара: 350 р. 445 р.

Упаковкой выгоднее! Цена за упаковку 4 шт.: 1 144 р. Цена за ед. товара: 286 р. 351 р.

Упаковкой выгоднее! Цена за упаковку 4 шт.: 1 660 р. Цена за ед. товара: 415 р. 479 р.

Упаковкой выгоднее! Цена за упаковку 4 шт.: 2 732 р. Цена за ед. товара: 683 р. 775 р.

Упаковкой выгоднее! Цена за упаковку 4 шт.: 1 496 р. Цена за ед. товара: 374 р. 432 р.

Упаковкой выгоднее! Цена за упаковку 4 шт.: 640 р. Цена за ед. товара: 160 р. 188 р.

Упаковкой выгоднее! Цена за упаковку 4 шт.: 2 688 р. Цена за ед. товара: 672 р. 799 р.

Упаковкой выгоднее! Цена за упаковку 4 шт.: 2 352 р. Цена за ед. товара: 588 р. 699 р.

Упаковкой выгоднее! Цена за упаковку 4 шт.: 2 836 р. Цена за ед. товара: 709 р. 807 р.

Упаковкой выгоднее! Цена за упаковку 4 шт.: 948 р. Цена за ед. товара: 237 р. 274 р.

Упаковкой выгоднее! Цена за упаковку 4 шт.: 1 404 р. Цена за ед. товара: 351 р. 359 р.

Упаковкой выгоднее! Цена за упаковку 4 шт.: 1 616 р. Цена за ед. товара: 404 р. 419 р.

Упаковкой выгоднее! Цена за упаковку 4 шт.: 676 р. Цена за ед. товара: 169 р. 199 р.

Вы принимаете условия политики конфиденциальности и пользовательского соглашения каждый раз, когда оставляете свои данные в любой форме обратной связи на сайте ВсеИнструменты.ру

Возможность изготовить инструмент своими руками

Простой вариант черты изготовляется из проволоки толстого диаметра. Аналогичным решением является вбивание двух длинных гвоздей в подходящую ручку из дерева. Для разметки дерева применяют также циркуль слесаря. Точность причерчивания повышается при уменьшении расстояния между зубцами инструмента, сноровка и опыт играют не последнюю роль.

Скрайберпредставляет собой циркуль механического действия со встроенным уровнем. Последний предназначается для точной разметки линии по горизонтали и вертикали. Если все выполнить правильно то разметка своими руками позволит собрать сруб так, что между бревнами нельзя будет протолкнуть спичку. Скрайбер – это усовершенствованная плотницкая черта, которую снабдили двумя уровнями. Это дало экономию времени плотнику. Ведь теперь не проводят черновую черту для наметки, а сразу прочерчивают чистовую разметку.

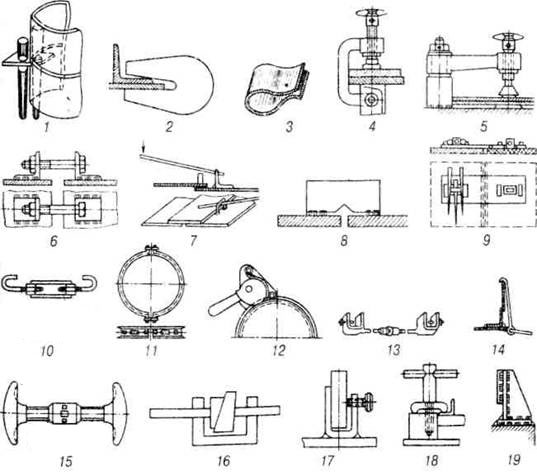

Приспособления для сборки и сварки

Для более продуктивного и качественного изготовления сварных конструкций используют специальные приспособления для сборки и сварки:

универсальный зажим для монтажа и сборки цилиндрических деталей;
ручная скоба для сборки профильного и листового металла;
ручная пружинная скоба для сборки профильного металла;
поворотный винтовой зажим для сборки и крепления деталей в массовом производстве;
струбцина для сборки деталей разного профиля;
угловой прихват из болтом для сборки крупных контрукций с листового металла;
скоба прихваточная с ломом для конструкций, которые собирают внахлест в монтажных условиях;
гребенка на прихватках для крупных листовых конструкций;
прихваточные шайбы с планками и клиньями для листовых конструкций;
винтовая стяжка для притягивания деталей;
стягивательное кольцо для трубопроводов большого диаметра;
гибкий хомут с эксцентрическим зажимом для цилиндрических деталей;
винтовой распорно-стягивательный механизм для листовых конструкций и плоскостных изделий;
крюк с ломом для стягивания кромок;
винтовая распорка для цилиндрических деталей;
распор для сборки деталей машиностроительных конструкций;
винтовая упорная скоба для деталей ограниченных размеров;
односторонний винтовой упор для сборки профилей ферм и других конструкций;
односторонний упор для сборки конструкций на стационарных постах.

Циркуль своими руками

Для многих самоделок требуются разметки в виде кругов. Диаметр их бывает очень разным: всего от пары сантиметров, до метра и более. Времени, чтобы найти подходящие циркули можно потратить немало. Старинный способ разметки с помощью нити дает не лучшие результаты – круги получаются кривыми. Циркуль, который мы предлагаем сделать своими руками из подручных материалов, универсален. С его помощью вы без труда начертите круг и также легко сможете изменить его диаметр. Подробности сборки этого чудо-циркуля далее в мастер-классе.

Материалы

Перед началом работы приготовьте:

метровый резьбовой стержень М10;
шайбы, 4 шт.;
гайки М10, 4 шт.;
гайку М12, 1 шт.;
шуруп;
эпоксидный клей.

Шаг 1

. Иглой для самодельного циркуля станет шуруп. Его необходимо прикрепить с помощью эпоксидного клея к одной из внешних граней большой гайки. Для удобства работы саму гайку можете зажать в тиски. При склейке деталей не спешите. Саморез должен находиться строго перпендикулярно по отношению к гайке. Времени на полное высыхание клея понадобится порядка 4 дней.

Шаг 2

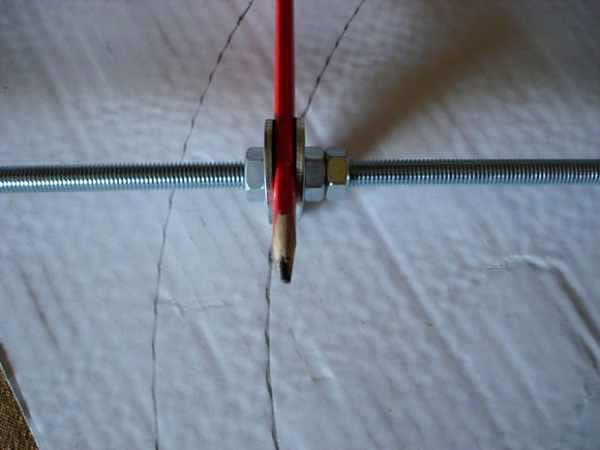

. Теперь полученную иглу вам нужно зафиксировать на резьбовом стержне. Для этого в указанной последовательности нанизайте на него:

малую гайку;
шайбу;
гайку с саморезом;
шайбу;
малую гайку.

Затяните детали, чтобы конструкция из гайек и шайб была прочной и надежной и удерживала импровизированную иглу в нужном вам положении.

Шаг 3

. На втором конце резьбового стержня по уже знакомой вам схеме следует закрепить карандаш. Его поместите между шайбами и подкрепите все гайками. Сам карандаш обязательно должен быть шестигранный. Круглые по форме карандаши удерживаться не будут. Это уже было проверено.

Все. Циркуль готов. Чтобы им воспользоваться, вам необходимо отмерять рулеткой нужную от иглы длину и перекрутить гайки с шайбами и карандашом до обозначенной точки.

Кернение рисок

Сама по себе риска — это углубление, выполненное на поверхности заготовки или конструкции с помощью керна, то есть чертилкой по металлу. Данная операция служит как фиксирующая предварительно выполненную разметку. Казалось бы, зачем выполнять, по сути, деформацию материала, если можно маркировать те же контуры краской. Но, во-первых, керн создает углубление, которое не сотрется в отличие от наружного покрытия, а во-вторых, именно углубленные риски могут кроме пространственной насечки сразу сделать подготовку под сверление. Сам же керн — инструмент простой и неприхотливый в содержании. Как правило, он имеет стержневую основу, переходящую в конус с острием. Керн ориентируется по риске двумя пальцами, ставится перпендикулярно заданной точке и легко вбивается молотком. Таким образом, осуществляется кернение на металлических поверхностях.

Какие инструменты применяют в качестве дополнительных для разметки, и как они называются

Технологий обработки и моделей конечных изделий бесконечное множество. Поэтому часто применяются нестандартные решения, удобные для определенных операций. Как в металлообработке, так и при изготовлении товаров из дерева, пластика, камня и т.д. широкое распространение получило использование лекал. Линия со сложной конфигурацией получается путем очерчивания специального образца.

Перед формированием нескольких радиусов желательно сделать точку приложения. Это исполняется кернением. Устройство чем-то напоминает зубило, но с острой конусной рабочей поверхностью, выполненной из твердого сплава.

Что представляет собой разметочная операция?

Сразу следует определиться, что разметка — это не обязательно фиксация расстояния от одной точки до другой при устройстве той или иной конструкции. По мере усложнения производственных и строительных нормативов повышается и технологичность разметочных процессов. В ходе этого действия мастер на стройплощадке или оператор на производственной линии может определять параметры заготовки, характеристики ее расположения относительно других объектов и т. д. Современный инструмент для разметки позволяет фиксировать такие показатели, как длина, ширина, высота и угол.

Некоторые модели типа угольников также ориентированы на изначальное определение, насколько объект, его параметры или расположение соответствуют требованиям. Что касается разметочного процесса, то он в основном предполагает ручное обращение с измерительными и меточными приспособлениями. От пользователя, в свою очередь, требуется внимательность, аккуратность и тщательность в снятии и фиксации данных.

Для чего выполняется разделка кромок при сварке?

Разделка кромок металла под сварку — обработка свариваемых кромок, придание им надлежащих параметров. Данная процедура осуществляется со следующими целями: обеспечение доступа к корню шва сварочного оборудования, проварка соединяемых деталей по всей толщине материала.

Кромки по форме разделки могут отличаться:

соединения сварные без разделки краев деталей;
соединения элементов с разделкой, отбортовкой.

Разделка кромки может быть:

с односторонним скосом, который может выполняться для одной или обоих краев;
с двусторонним скосом, выполняемым аналогично для одной, обеих кромок.

Выбирая вариант разделки, рекомендуется брать в учет то, что самым экономным считается соединение сварное без выполнения скоса кромки.

Если же предварительная обработка краев изделия все-таки производится, то наиболее простой считается разделка с прямым скосом К, V, Х-образная, чем U-образная.

Если сравнивать с односторонней разделкой, то двусторонняя К, Х-образная разделка считается более технологичной, но осуществить такую обработку возможно только в случае наличия доступности сварочным устройством к обоим краям свариваемого металла.

Предварительная подготовка деталей

Предварительная разделка кромок под сварку соединяемых элементов осуществляется для обеспечения максимальной проварки основного металла. Для изделий толщиной свыше 5 мм делается скос свариваемых краев. Угол разделки кромок может составлять от 70 до 90 градусов.

Способы выполнения скосов краев металла

Выполнение скоса пневматическим, ручным зубилом. Это наиболее грубая с низкой производительностью методика, в результате которой края получаются недостаточно ровные.
Обработка на специализированном оборудовании: фрезерные, кромкострогальные станки. В данном случае скосы получаются более чистыми, ровными.
Самый экономичный вариант получения скоса — это ручная, механизированная кислородная резка, после которой обязательно нужно убрать шлаковые отложения при помощи металлической щетки или зубила.

В процессе сборки элементов конструкции под сварку обязательно нужно контролировать правильное расположение соединяемых кромок по отношению друг к другу, то есть исключить возможные перекосы, выдержать необходимые зазоры и прочее.
