Пилка для лобзика из обломка пилы по металлу своими руками

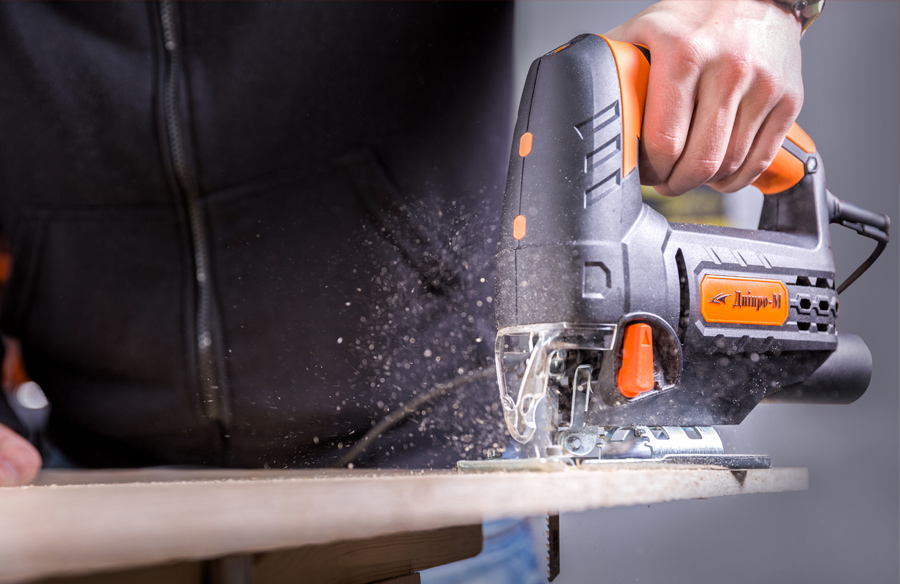

Разновидности электрических лобзиков

Уважающий себя мастер строительного дела давно заменил имеющийся механический аналог на модернизированную модель. Все электролобзики делятся на три группы по следующим критериям:

• мощность;
• длительность работы;
• габариты;
• дополнительный функционал.

В соответствии с этими параметрами выделяют:

• бытовые;
• профессиональные;
• промышленные модели.

https://youtube.com/watch?v=XfMH7LWuwKE

К бытовым относятся изделия малой мощности до 600 Вт. Функционал несколько ограничен (мастер не сможет обрабатывать поверхности большой толщины), а время работы не превышает пары часов за сутки. Зато это незаменимый ручной инструмент для решения разовых задач по хозяйству. Лобзики данного типа стоят от 1000 рублей, что вполне приемлемо для гражданина со средним доходом.

• регулируемую частоту движения полотна (от 500 до 3100/мин.);
• сдув стружки;
• возможность резки под углом за счет наклона подошвы;
• встроенная антивибрационная система;
• обрезиненная скобовидная рукоятка;
• небольшой вес (1,6 кг);
• возможность быстрой смены полотна.

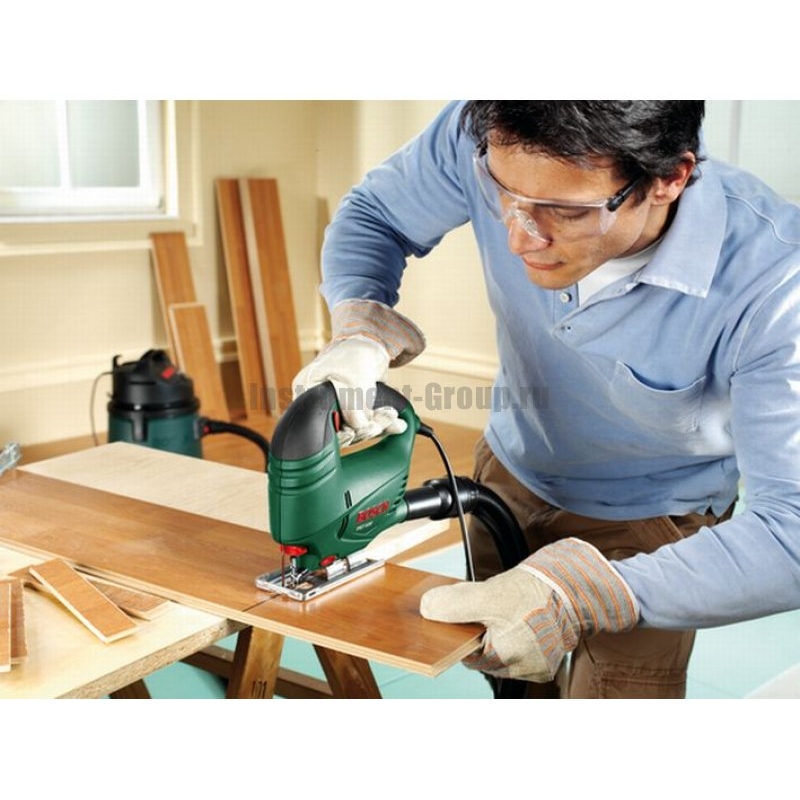

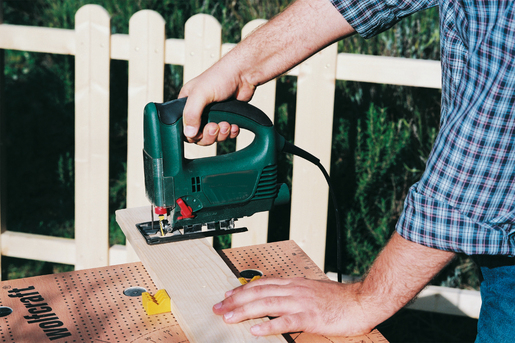

Bosch PST 700 E считается одним из лучших сетевых лобзиков. Аналоги устройства — Makita 4329 K, DeFort DJS-505-B. Функционал похож, цена варьируется на 1000 рублей в большую или меньшую сторону.

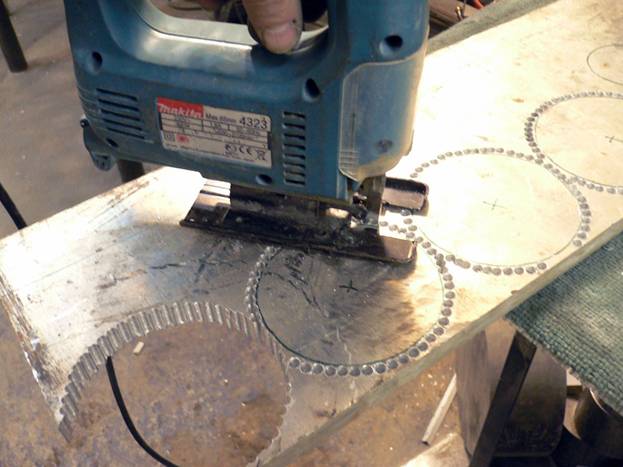

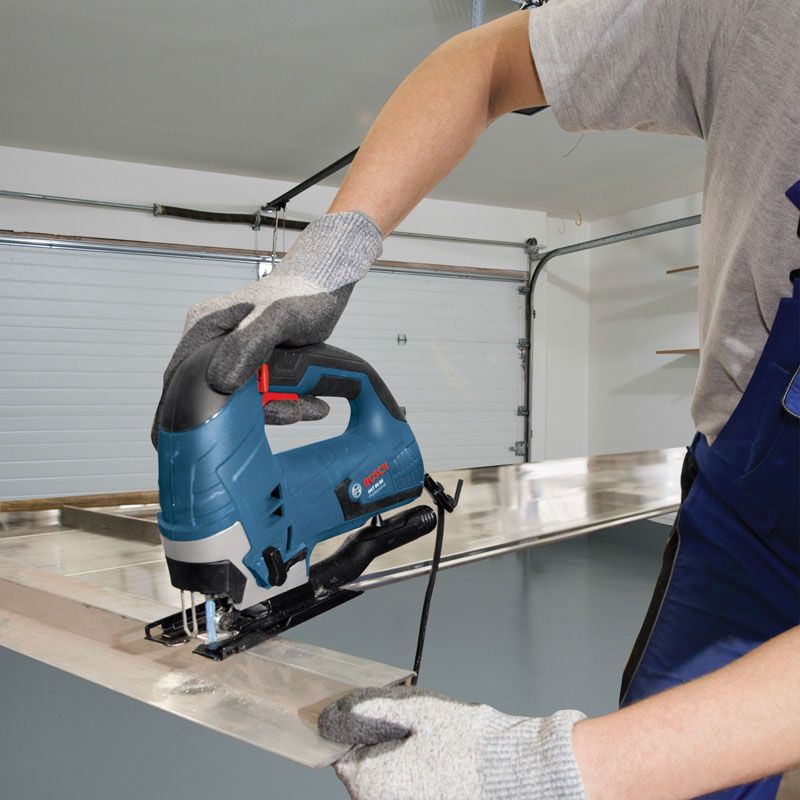

Профессиональные модели отличает возможность длительной работы ежедневно (6-8 часов) за счет повышенной мощности. Функционал расширяется — наряду с листовыми заготовками инструменты могут резать алюминиевые прутья и подобные изделия. Стоимость профессиональных моделей составляет 5-10 тыс. рублей, при этом дешевые модели не имеют быстрого зажима пилки для лобзика по металлу, скоростной режим у них не изменяется, а кабель короток.

Пример устройства — Makita 4350 CT. Ее параметры:

• толщина распиливаемой стальной заготовки — до 10 мм;
• частота колебаний пилки — от 800 до 2800 за минуту;
• наличие 4-ступенчатого маятникового хода (для увеличения скорости резки и сохранения качества пилки);
• плавный пуск, без рывков;
• антивибрационная система;
• возможность наклона подошвы на 45 градусов;
• вес 2,5 кг.

Изделие обойдется пользователю в 8-9 тысяч рублей в зависимости от магазина.

Промышленные электрические лобзики — это крупногобаритные установки, которые уместнее назвать станком, нежели ручным инструментом. Мощность их составляет тысячи ватт, работоспособность измеряется 15-20 часами ежедневной работы, а стоимость варьируется от 10 тысяч рублей. Пример — инструмент отечественного производства Зубр ЗСЛ-250 весом 21 кг и стоимостью 15-17 т.р.

Поскольку продвинутый пользователь предпочитает удобный ручной инструмент, стоит упомянуть о правилах выбора электрического лобзика.

Советы по выбору пил

Если мастера интересует достойный результат своей работы, лучше приобретать пилки у проверенных компаний. Они немного дороже, но уже надежный вариант. Недорогие полотна быстрее изнашиваются и чаще ломаются.

Есть более подробная классификация пилок:

• Т101В – для резки оргстекла и фанеры;
• Т101ВR – для клееной древесины и ламината;
• Т101D – для доски, бруса, ДСП;
• Т224D – для работы с алюминием;
• Т118А – для распиливания металлических и пластиковых элементов;
• Т119ВО – для фигурной резки по ДСП, ЛДСП, ДВП.

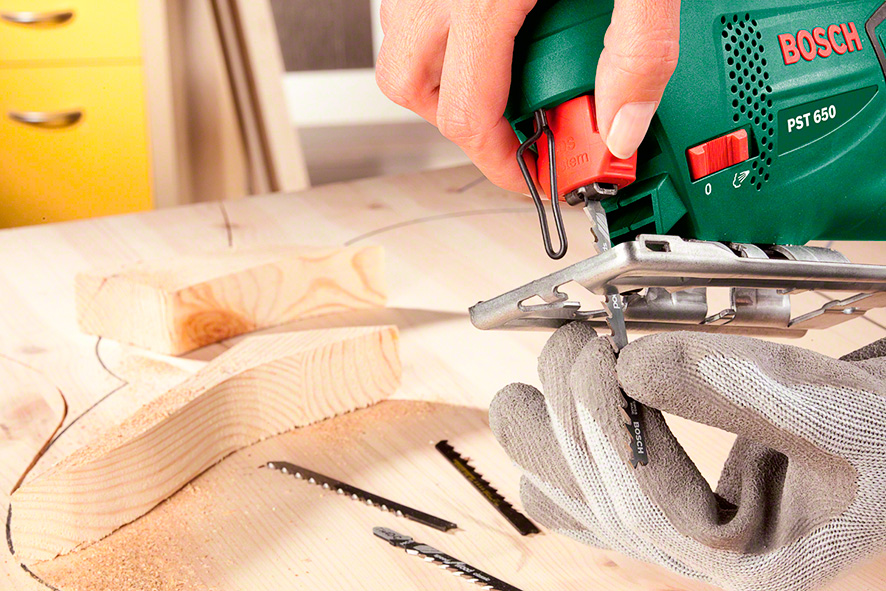

Чтобы знать, как поменять пилку на электролобзике, нужно иметь в запасе ту, которая подойдет для резки приготовленного материала.

Т-образный хвостовик считается самым распространенным

Как сделать простую ленточную пилораму своими руками – инструкция, чертежи и материалы

Если подсчитать, из каких составляющих складывается конечная стоимость пиломатериалов – цена древесины обработка перевозка до места назначения – то становится понятно, на чем можно сэкономить. Заготовки из древесины (доска, брус, рейки) – одни из самых используемых образцов в сфере строительства и ремонта.

Учитывая простоту работы с деревом, имеет смысл заниматься его «роспуском» непосредственно на участке. Достаточно лишь сделать пилораму. С типовыми чертежами, порядком изготовления своими руками ее ленточной модификации и некоторыми особенностями конструирования ознакомит эта статья.

Целесообразность такого решения станет еще очевиднее, если просмотреть на сайтах расценки на заводские пилорамы. В продаже они имеются, но вот стоимость установок такова, что приобрести какую-либо модель для использования в быту вряд ли большинство из нас захочет. В зависимости от серий (в рублях): «Кедр» – от 138 000 до 194 000, «Тайга» – от 116 890 до 172 400. И это еще сравнительно недорогие образцы. Дешевле только мини-станки (порядка 94 000), но вряд ли они удовлетворят все потребности хозяина частного дома в деревообработке.

Как правильно закрепить пилку

Как правильно установить пилку в ручной лобзик? Принцип действия похож на фиксацию полотна в ручной ножовке по металлу. Край пилки фиксируют на конце рукоятки. Дальше, сжимая рукоятку одной рукой, второй нужно вставить другой край полотна и закрутить винт.

Вставлять хвостовик, закреплять и устанавливать пилку следует аккуратно и не торопясь. Иначе можно сломать полотно или повредить резьбу. При замене пильного полотна все происходит в обратной последовательности.

Самый простой способ крепления и замены пилки – это радиальное закрепление. Здесь лишь нужно подобрать подходящий хвостовик. Когда пилка вставлена в прорезь, лобзик можно отпустить. Зажим под действием пружины примет начальное положение.

При колодочном закреплении пилку всегда ставят вперед зубьями. Болты желательно затягивать равномерно, не допуская перекашивания полотна. Чтобы ослабить болты, их нужно повернуть против часовой стрелки.

Быстрозажимное крепление предусматривает зажим клавиши и фиксацию хвостовика в прорези. После чего клавишу можно отпустить и пилка будет надежно закреплена. Не следует забывать, что и сам хвостовик должен надежно закрепиться в разъеме. Иначе при слабом зажиме распиловка материала будет выглядеть удручающе.

При интенсивной работе электролобзика на пильное полотно приходится основная нагрузка. Если небрежно относиться к пилке, то в скором времени шток может выйти из строя или перегреется двигатель. Инструмент нужно содержать в чистоте, после работы собрать мусор и своевременно менять пильные полотна, вышедшие из строя. И тогда лобзик прослужит еще долгое время.

Процесс модернизации

Лобзик ручного типа в качестве основного устройства для станка имеет недостатки. Главная проблема заключается в пилке — он слишком широкая в ручных моделях. Из-за этого тонкую работу по дереву ею сложно выполнить — кривизна линий ограничена.

Предыдущая конструкция проста и не имеет дополнительных деталей, которые облегчают работу с деревом. Направление модернизации — возможность замены пилки на тонкую.

Варианты по улучшению конструкции:

• Сооружают коромысло. Конструкция будет натягиваться пружинами, с одной стороны. Вторая сторона коромысла закрепляется на пилке.
• Закрепляют пилку между двух валиков. Они служат направляющими тонкой пилки.
• Используют стационарное заводское устройство в качестве привода системы из двух коромысел. Между последними натягивают пилку. Движение передаётся от заводского устройства на нижнее коромысло пилки.

Конструкцию при покупке или самостоятельном изготовлении предстоит выбрать исходя из личных предпочтений и желания ковыряться в технике. Использование направляющих валиков менее популярный вариант — надёжность его хромает.

Распространена модернизация путём установки коромысел. Лучше, чтобы при этом заводское устройство служило только приводом для пилки лобзика. Для этого нужно отключить маятниковый ход в инструменте.

Варианты изготовления настольного лобзика

Настольные приспособления такого плана могут быть сделаны как с нуля, так и посредством доработок уже имеющихся устройств.

Вариант 1

Чтобы изготовить новый настольный механический лобзик, требуется предварительно обзавестись следующими инструментами и расходными материалами:

Сперва выполняем подготовку каркаса, для этой цели хорошо подойдет дюралевая труба. В процессе изготовления каркасной рамы должен быть предусмотрен проход, через который прокладывается электропровод, что будет обеспечивать инструмент электропитанием. При помощи медного листа изготавливается П-образная рамка, которая затем прикрепляется непосредственно на каркас. На участке, где каркас соединяется с рукояткой лобзика, выполняется прикручивание рамки при помощи винтов.

Затем берем пластиковую основу для просверливания в ней отверстий и крепежных прорезей. На подготовленной основе закрепляем лобзик таким образом, чтобы в сделанном отверстии пилка могла свободно пройти. Струбцинами, прикрепляем готовое приспособление на плоскую поверхность, к примеру, на стол.

Вариант 2

Для изготовления лобзика можно использовать швейную машину, в ремонте которой нет необходимости. Чтобы сделать такой инструмент понадобятся следующие материалы и инструменты:

Выкручиваем из нижних частей конструкции машинки все болтовые крепления, полностью снимается вся рабочая система с нитью. Производим удаление металлического крепежного стержня путем выбивания и снимаем приводной вал. Выкручиваем еще 2 болта и делаем разбор панели, которая закрывает швейную машину, ее съем осуществляется довольно просто. Аккуратными движениями удаляем швейную иглу и приступаем к работе.

В первую очередь выполняем работы с прорезью для иглы. Расширяем ее до таких размеров, чтобы туда могла поместиться пилка. С этой задачей поможет справиться надфиль. Выбирать его следует исходя из размеров ножовочного полотна. Старайтесь максимально точно сделать подгон размера прорези под пилку. Расточив разъем, можно установить полотно на место бывшего иглодержателя. И в завершении, проворачивая колесо необходимо проверить несколько моментов, чтобы:

• не было соприкасания пилы, панели и прижимной лапки;
• было свободное прохождение фанеры под пилой в верхнем положении;
• протяжка материалов осуществлялась гладким движением без рывков.

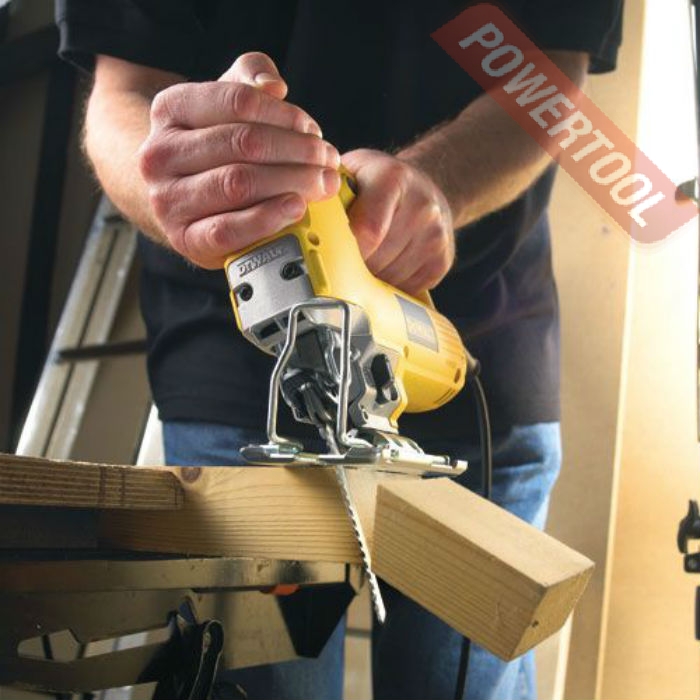

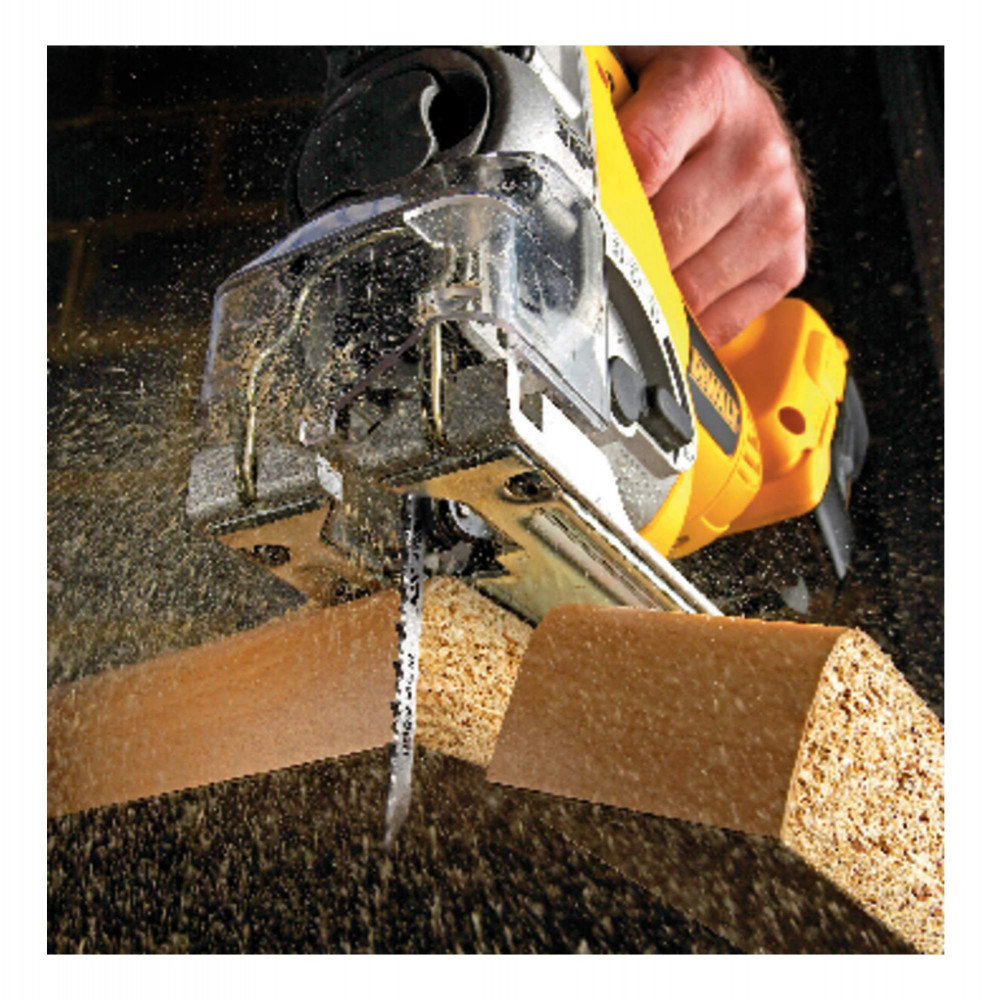

Пилки для электролобзиков DeWALT DT2216-QZ/ DT2220-QZ

Эти полотна DeWALT относятся к серии XPC и предназначены для работы с древесиной. Высококачественная сталь гарантирует износостойкость и длительный срок службы. Оптимизированная геометрия зубов, как и увеличенная жесткость полотна, улучшает управляемость, точность реза и снижает вероятность случайного выхода полотна из материала во время резки.

Крупные межзубные впадины увеличивают скорость реза и быстрее освобождаются от стружки. Биметаллические полотна DT2220-QZ с рабочей длиной 75 мм рекомендованы для обработки дерева, ДСП, фанеры и пластика толщиной до 60 мм. Уникальная геометрия кончиков зубьев plunge point позволяет комфортно выполнять чистый погружной рез и при этом избежать обратного удара. Пилки DT2216-QZ с рабочей длиной 54 мм предназначены для быстрого и точного криволинейного резания древесины, ДСП и фанеры толщиной до 15 мм.

Описание оборудования

Отрезные станки представляют собой простейшую конструкцию с жестко и неподвижно закрепленной станиной, которая выполняется из пиломатериалов или сваренного уголка и подвижной головки с рабочим органом дисковой пилой. С одинаковым успехом такой станок справиться с обрезкой вагонки, блок-хауса, строганных досок и тонких бревен, что позволяет использовать его для заготовки дров.

READ Стол для УШМ своими руками

Сегодня в продаже можно подобрать различные типы отрезных станков и стационарных болгарок для резки металла, которые будут различаться мощностью электропривода, своей конструкцией, предназначением и рядом других характеристик. Простейшие модели, которые выполнены по принципу поднимающегося и опускающегося круга, можно с легкостью собрать самостоятельно.

Такие агрегаты, изготовленные своими руками, не уступают в показателях функциональности промышленным моделям, при этом они отличаются компактными габаритами, отлично справляются со всеми возложенными на них функциями, а изготовление такой техники не представляет особой сложности.

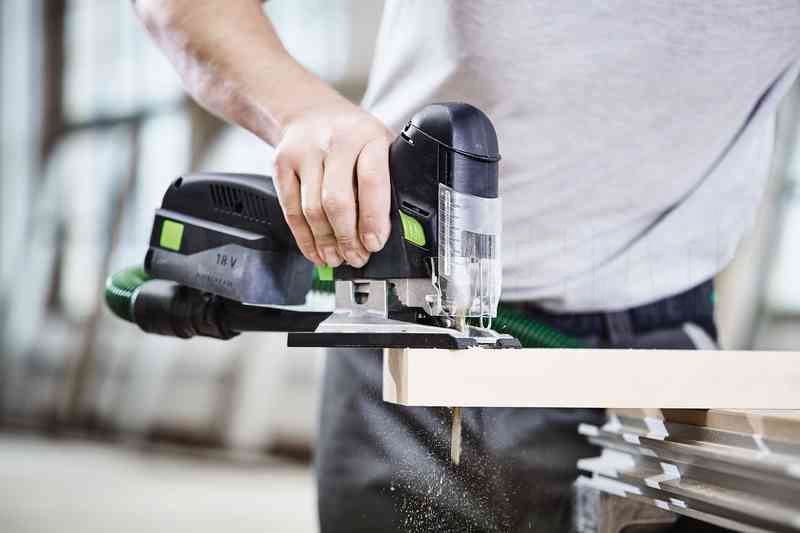

Дополнительные функции электролобзиков

Если вы сравнивали цены на разные модели лобзиков, то вероятно заметили, что стоимость более функциональных устройств гораздо выше стоимости простых моделей. Дело в том, что каждое техническое дополнение требует определенных затрат труда и времени на производстве. Все это обусловливает высокую цену. Если вы не хотите переплачивать стоит заранее подумать, что вам действительно пригодится в работе, а от чего можно и отказаться.

Какую роль играет бренд производителя

И так вы узнали как выбрать электролобзик, главное об особенностях конструкции и характеристиках лобзиков и решили, какой выбрать – аккумуляторный или электрический, а также определились с необходимыми функциями. Однако выбор лобзика этим не ограничивается

Пришло время обратить внимание на производителя. При выборе бренда ориентируйтесь, прежде всего, на собственный опыт работы с инструментом какого либо производителя

 Например, у вас была дрель или шлифовальная машинка «Интерскол», которая показала себя в работе вполне достойно.

Значит, и электролобзик вы можете смело выбрать из ассортимента этого производителя. Если вы всю жизнь пользуетесь только инструментом «Bosch» и остаетесь ему верны, то сомнений по поводу выбора у вас не будет. А что делать, если вы все еще находитесь в раздумьях? Советую почитать отзывы других пользователей о моделях конкретных фирм. В настоящее время хорошо себя зарекомендовал электролобзик следующих бредов: Metabo, Makita, Dewalt, Felisatti, AEG. Эти производители предлагают по нескольку моделей разной мощности, поэтому есть из чего выбрать.

В следующей статье я расскажу как выбрать ручной фрезер.

РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Пример HTML-страницы

Подгонка станины под полотно лобзика для различных нужд

Для начала требуется сделать основной пропил для полотна электрического лобзика. Именно он будет использоваться для ровного пила под 90°. Для этого электролобзик устанавливается в паз опоры, на которой отмечается место входа полотна. После этого по отмеченным местам просверливаются 2-3 тонких отверстия. Полотно устанавливается на электролобзик, после чего делается сквозной пропил опоры и основания по всей длине паза. Теперь станина уже может помочь при необходимости отпилить доску или алюминиевый лист под прямым углом.

ФОТО: YouTube.comОсновной пропил сделан, однако это лишь начало

Прорезь для распила под 45° для откосов

Планировалось изготовление станины для различных нужд, а значит, необходимо сделать так, чтобы можно было легко отпилить детали и под углом 45°. Для этого лобзик снова устанавливается в начало опоры, при этом отметка делается по дальней стороне внутренней выемки.

ФОТО: YouTube.comЕщё одна отметка для увеличения функциональности станины

Здесь платформа электрического лобзика ослабляется и устанавливается под углом 45°, после чего снова делается сквозной пропил. Однако на этот раз по всей длине его делать не нужно, достаточно 15 см.

ФОТО: YouTube.comПлатформа выставляется на 45°, после чего опора с основанием пропиливаются примерно на 15 см

Излишки древесины, оставшиеся на опоре и основании, удаляются. С одной стороны, на этом можно было бы и остановиться, однако нам необходимо добавить ещё одну функцию – возможность реза углов 45° под обналичку.

ФОТО: YouTube.comИзлишки удалены, работы остаётся всё меньше

Изготовление угломера для станины

Сняв со шпилек опору станины, необходимо очертить две перпендикулярные полосы от реза в основании. На одной из них будет зафиксирован упор, а на второй расположится сам угломер.

При помощи обычного школьного транспортира по второй линии размечаются углы 45°, 90°, 135° и центр.

ФОТО: YouTube.comШкольный транспортир придётся здесь как нельзя кстати

В центральной точке сверлится отверстие под тот же мебельный анкер на 6 мм. Из отрезков реек необходимо склеить некое подобие буквы «Т» с очень маленькой центральной ножкой

На словах, возможно, это понять сложно, а потому лучше обратить внимание на фотопример

ФОТО: YouTube.comУпор для угломера склеивается и стягивается струбциной до полного высыхания

В угломере нужно просверлить отверстие, сквозь которое при помощи болта он и будет фиксироваться в нужном положении на основании.

ФОТО: YouTube.comУгломер будет фиксироваться в нужном положении при помощи болта с деревянной шайбой

Фиксация опоры платформы на основании

Для того чтобы зафиксировать опору платформы электролобзика, можно использовать обычные гайки, «барашки» заводского производства, или же самостоятельно изготовить эти элементы из древесины и мебельных гаек с шипами. Вот теперь работу над станиной для электролобзика можно считать законченной, можно переходить к первым испытаниям.

ФОТО: YouTube.comПоследние элементы на месте, а значит, работа завершена

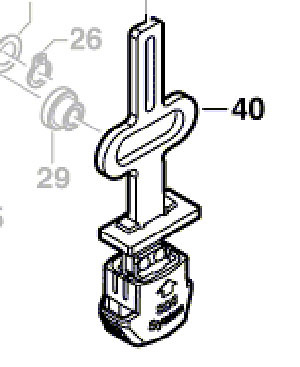

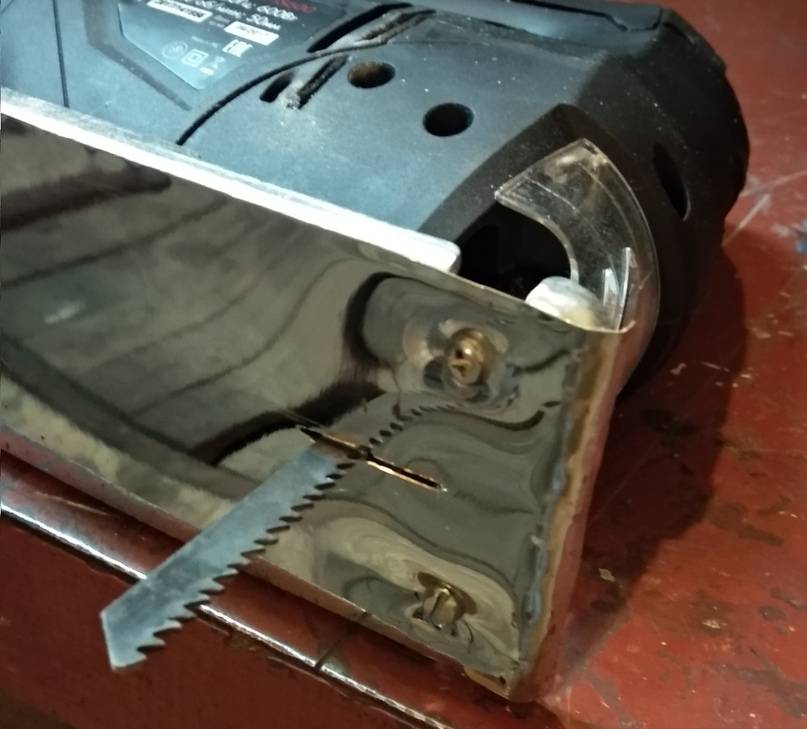

Ремонт пилкодержателя (ходовой штанги) лобзика

Рано или поздно приходится столкнуться с неприятностью в виде поломки любимого инструмента. Кто-то обратится в сервисный центр, другой купит новый агрегат, иной же починит сам. В данной статье речь пойдет о самостоятельном ремонте вышедшего из строя пилкодержателя лобзика Bosch.

Стоимость оригинального пилкодержателя (являющегося единым звеном с ходовой штангой) варьируется от 1000р до 1500р по данным интернет-сайтов. При учете, что стоимость самого лобзика BOSCH PST 800 PEL от 4000р, делаем вывод о неадекватности не только сервисного обслуживания, но и покупки оригинальных запчастей. Приступим к ремонту собственными силами.

Итак, причиной выпадания пилки из фиксатора, как правило, является обломившийся штифт, зажимающий пилку, либо изношенные направляющие штифтов на самом металлическом корпусе.Если причина в обломившемся штифте, то решается вопрос просто. Аналог изготавливается из подходящего по толщине стержня заклепки. D заводского штифта

Инструменты, приспособления

1. Основные инструменты — ручной лобзик, лучковая пила, пилки, шило, нож, надфили.

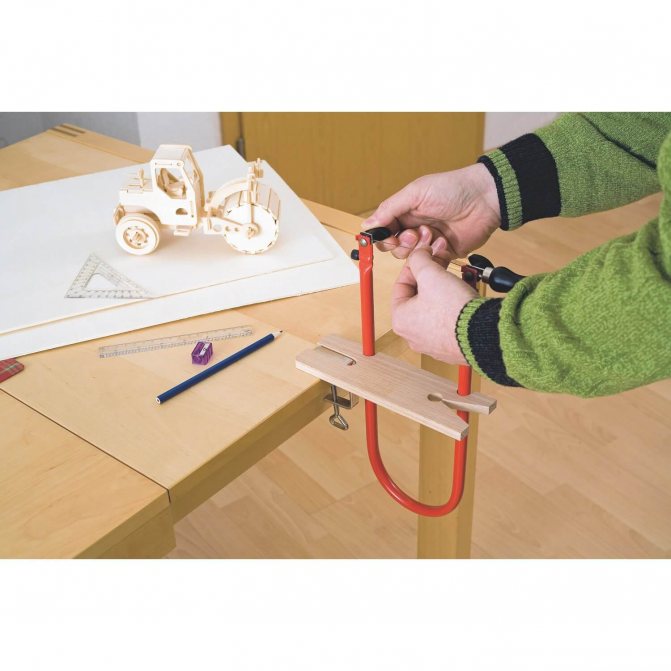

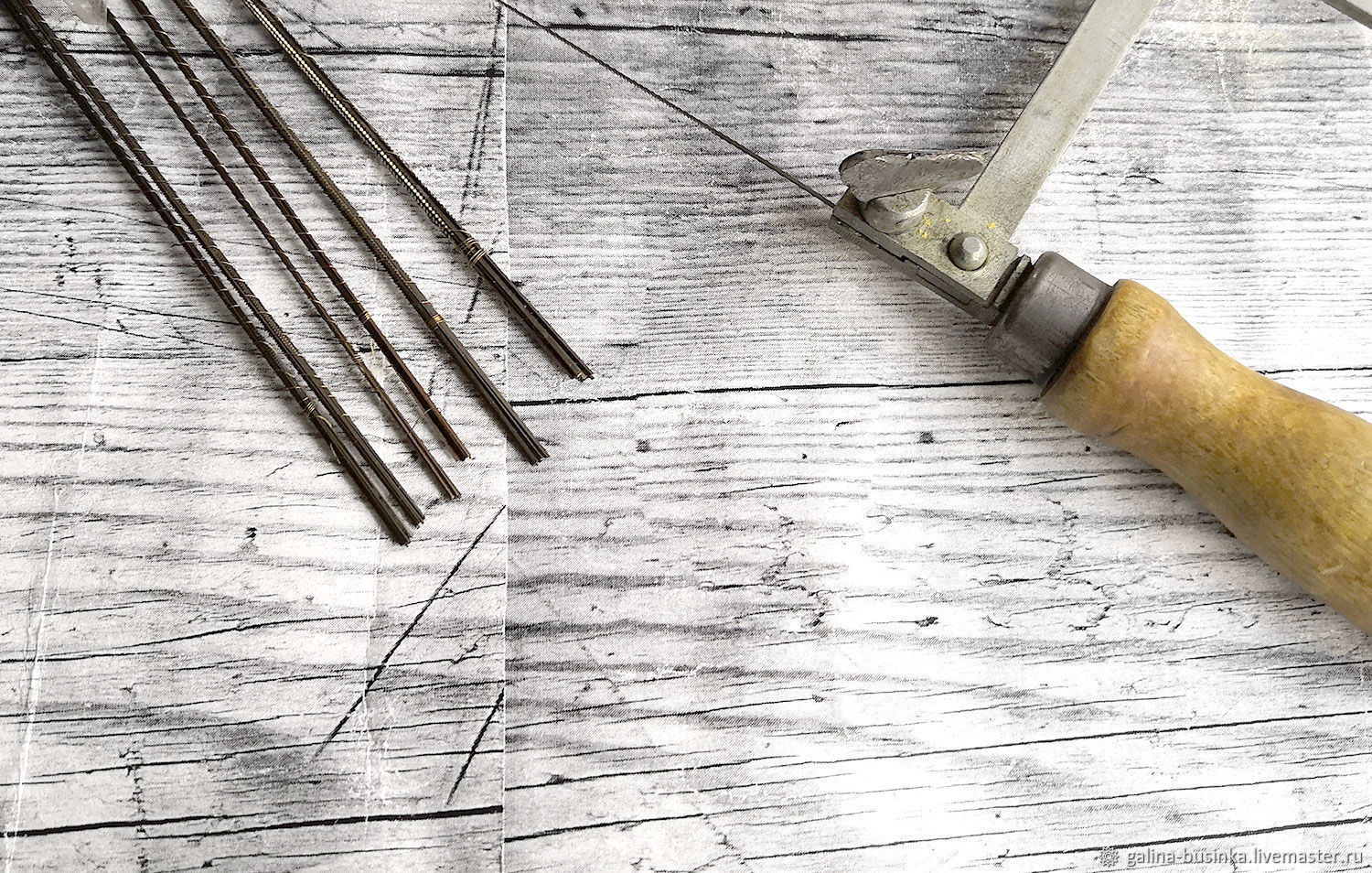

Ручной лобзик — по конструкции простой инструмент. Лобзики бывают с плоскими и трубчатыми рамами. Трубчатая рама обеспечивает равномерное натягивание пилки, зажимы такой рамы не искривляют пилку в местах зажатия. Длина трубчатой рамы больше плоской. Поэтому лобзиком с трубчатой рамой выпиливают детали большого размера. Ручки у рам изготавливают либо из пластмассы, либо из дерева. Рама лобзика должна быть упругой в противном случае она не сможет обеспечить нужного натяжения пилки.

Зажимы подгоняются плотно друг к другу. Ось ручки должна проходить в плоскости рамы (чтобы кромки выпиленного орнамента были перпендикулярны к плоскости выпиливания).

Рис. 1. Лобзик. Простой П-образный лобзик: а — внешний вид; б — пильные полотна; 1 — рамка; 2 — пильное полотно; 3 — рукоятка; 4 — крепежные винты

Лучковая пила — узкое стальное полотно с зубьями по одной из кромок, натянутое на деревянный или металлический станок-лучок. Применяется для раскроя чурака на тонкие дощечки, пропил у лучковой пилы уже и требует меньших усилий. Зубья пилы могут быть треугольными, разводка зубьев не более 0,3 мм. Затачивать зубья необходимо перпендикулярно плоскости полотна, несимметрия заточки влияет на качество работы.

Ножовка с широким полотном — применяется для распиловки капов. Широкое полотно обеспечивает прямолинейность распила и точность направления. Ручки у ножовок полузакрытые и закрытые. Кромка полотна с зубьями может быть прямолинейной, выпуклой, вогнутой.

Выкрутная пила — основной инструмент в пропильной резьбе. В выпиловке применяется для выпиливания в толстой фанере, разрезания больших листов фанеры.

Пилки — различаются по толщине и размерам зубчиков. Необходимо иметь 2 вида пилок: с мелкими и крупными зубчиками. Мелкий орнамент выпиливается лобзиком с пилкой с мелкими зубчиками. Для крупного орнамента подходит лобзик с крупнозубчатой пилкой.

Шило — для проделывания отверстий в фанере.

Для выполнения ажурных работ понадобится несколько шильев с диаметром иглы от 1 до 3 мм. Шило при вращении выполняет роль дрели, т.е. подрезать и выворачивать волокна древесины; это предотвращает раскалывания рубашки фанеры.

Сапожный нож — предназначен для разрезания рельсов (т.е. изготовленный из обломка широкого полотна пилы по металлу). Применение ножа — для подгонки деталей изделия друг к другу перед сборкой.

Надфили — для выравнивания и исправления прорезей в фанере.

Рис. 2. Инструменты. 1 — шило; 2 — нож; 3 — надфили; 4 — лучковая пила; 5 — ножовки с широким полотном; 6 — выкрутная пила

Рис. 3. Инструменты для первичной обработки древесины. а — рубанок; б — стамески; в — цикля

2.Приспособления для выпиливания.

Контур орнамента выпиливают на специальном станке. Съемный станок прикрепляют к столу при помощи струбцины.

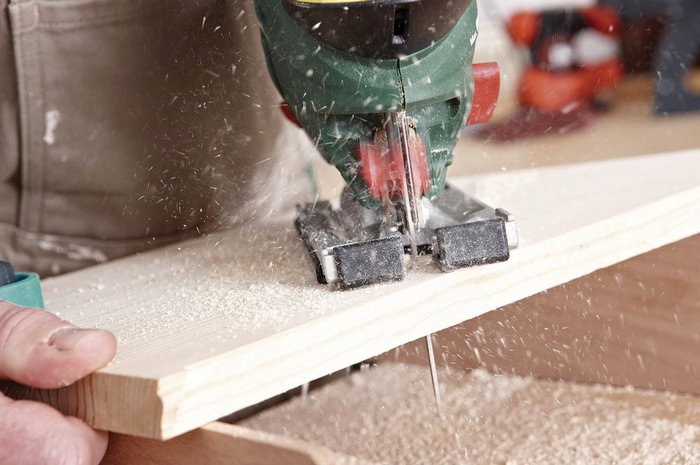

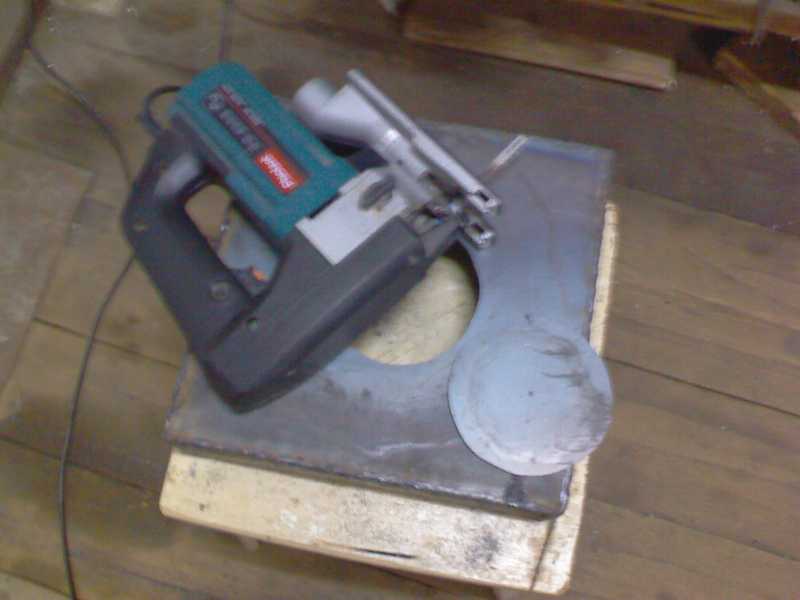

Что влияет на точность распиливания

Точность пиления при использовании лобзика зависит от несколько факторов:

• от мощности — чем она выше, тем ниже вибрация инструмента и меньше колебания пилки из стороны в сторону;
• от шага зубьев — толстое дерево лучше резать полотнами с расстоянием между остриями 3-6 мм, для металла подбирают шаг до 1 мм;
• от длины лезвия — пилить широкие заготовки ровно следует большими насадками, иначе режущий элемент будет вибрировать, и шов получится кривым;

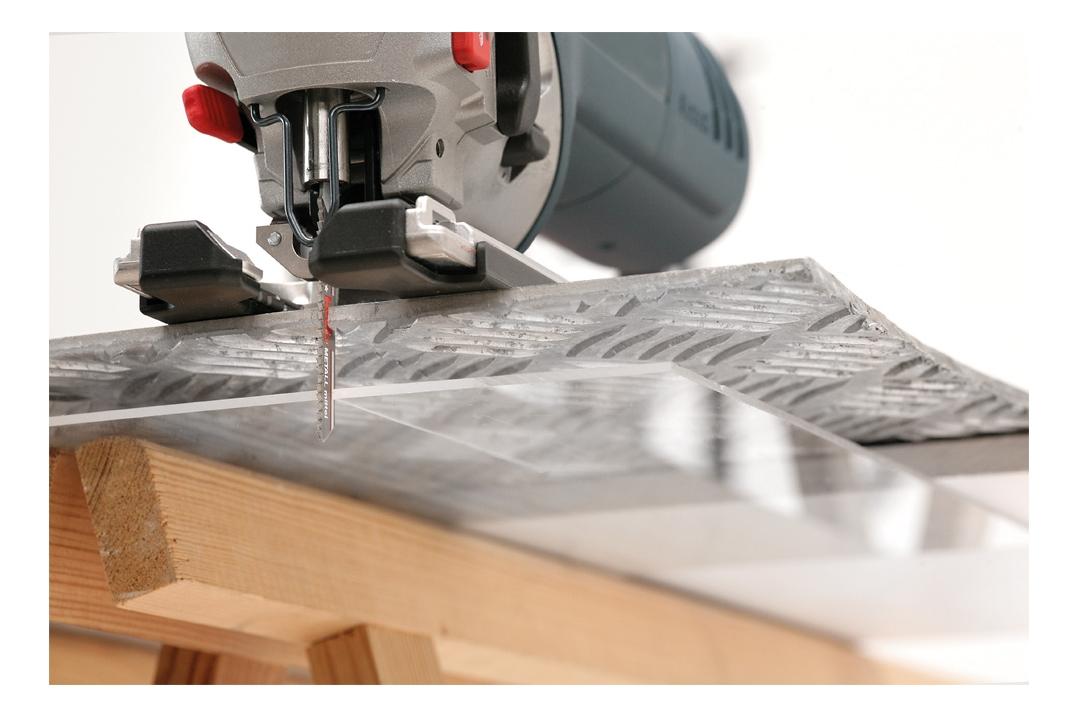

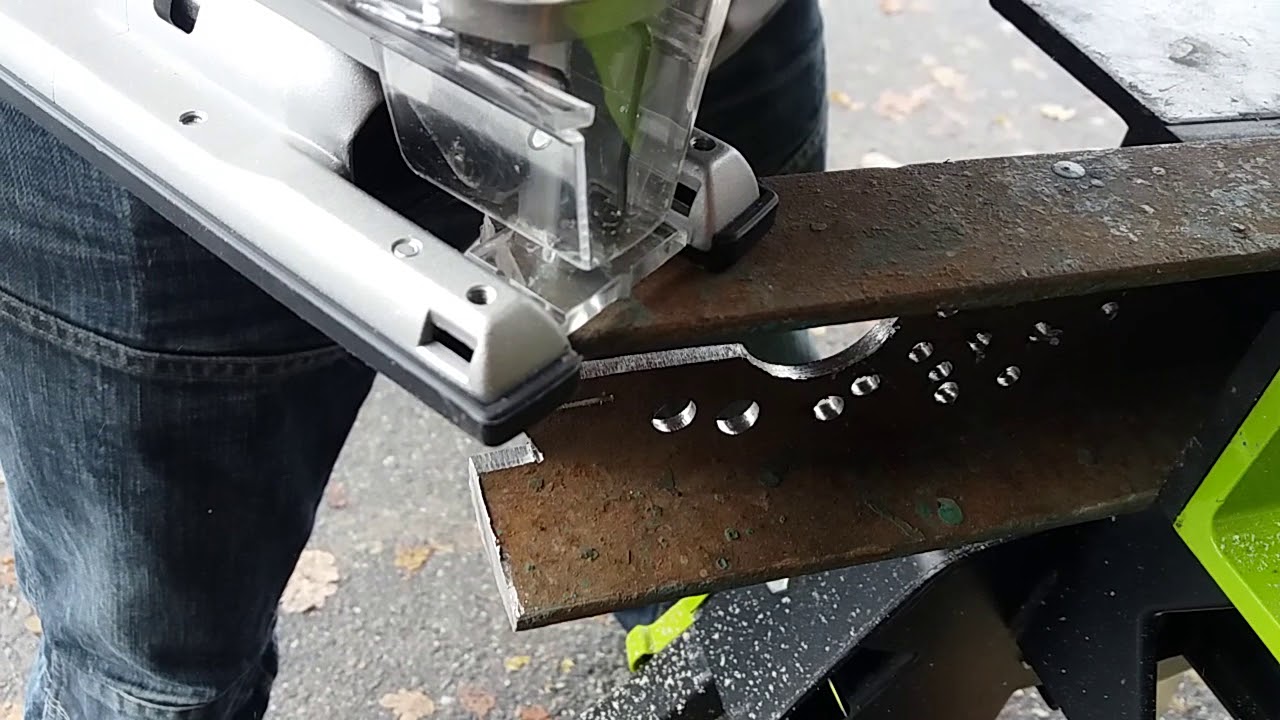

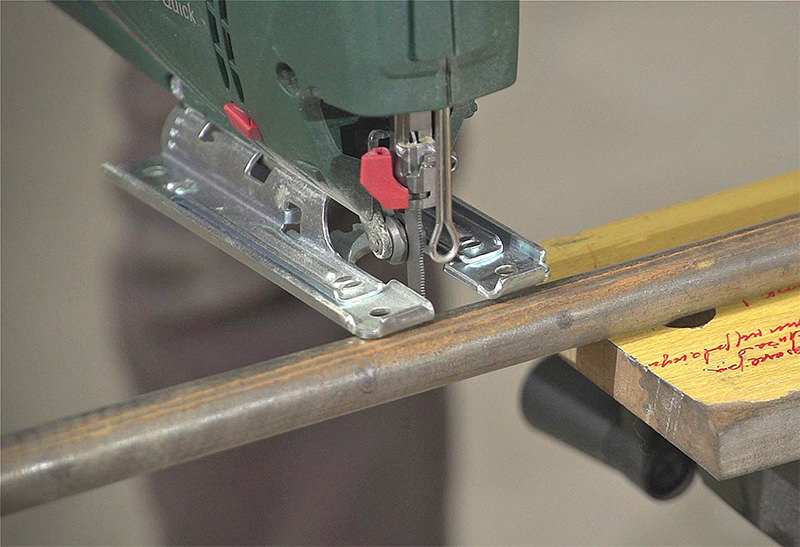

• от частоты хода — для металла выбирают низкие значения, а для древесины высокие.

Пилить материал по прямой линии рекомендуется широкими лезвиями. Узкие применяют для круговых и фигурных резов.

Чем жестче полотно лобзика, тем меньше оно дает вибраций и позволяет пилить материал ровно

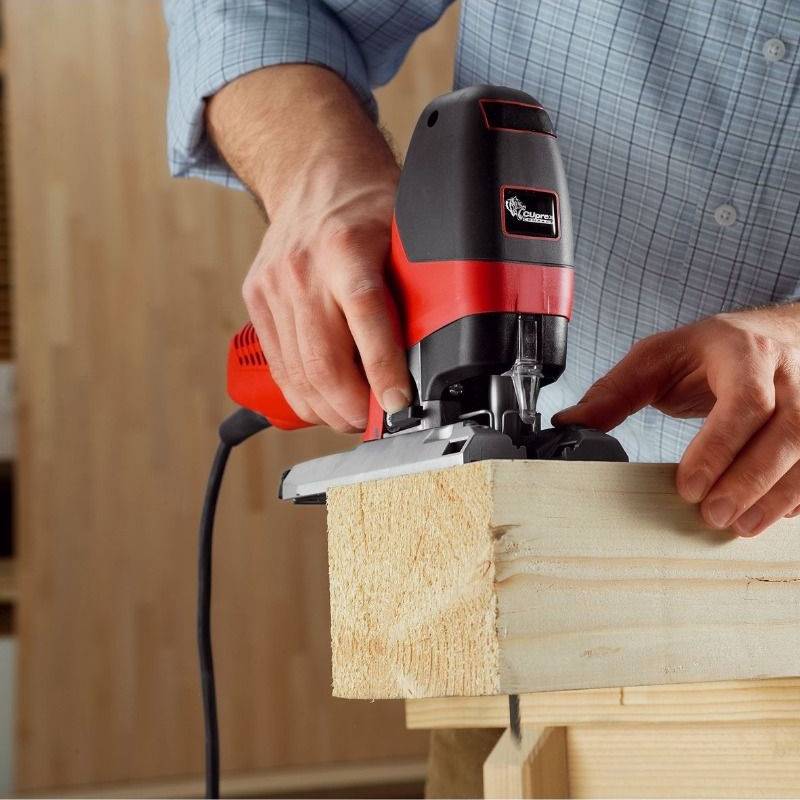

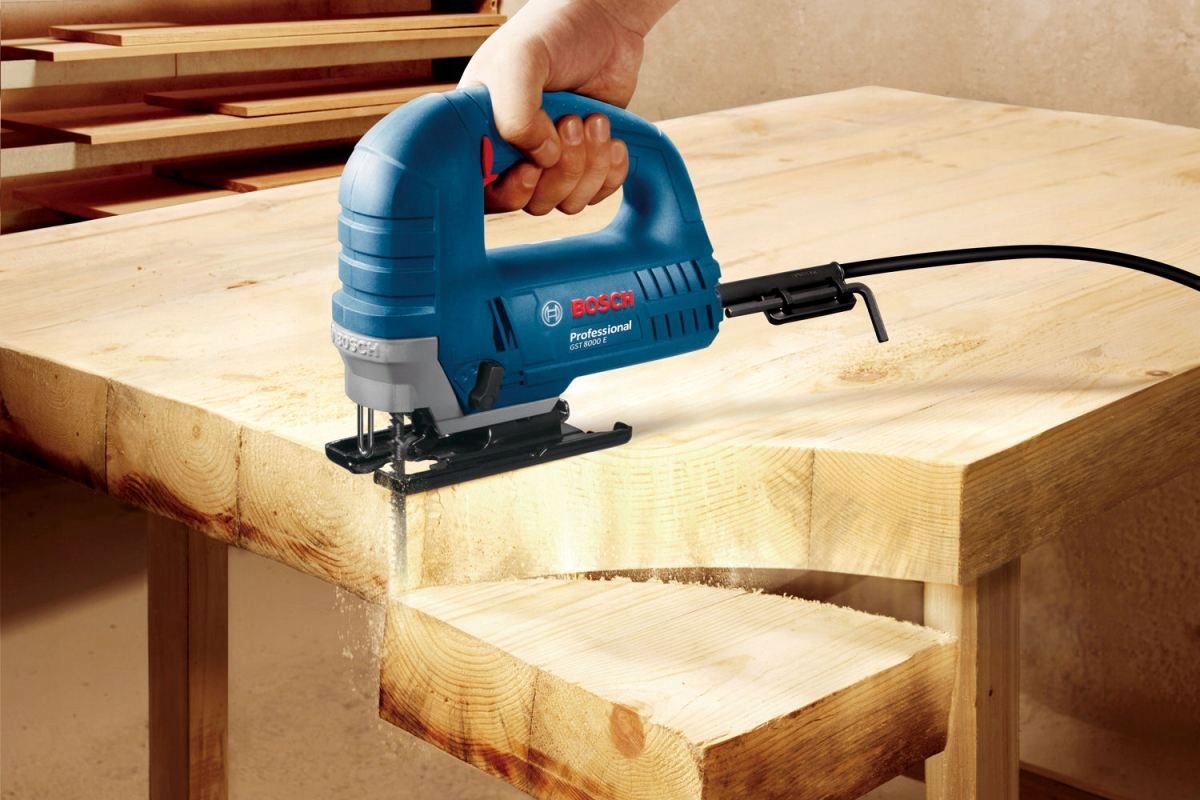

Как работает электрический лобзик

Для лобзика характерна простая конструкция и несложный механизм работы. Тем не менее, при его использовании нужно учитывать определенные особенности. Чтобы понять, как можно сделать электролобзик своими руками в домашних условиях, необходимо ознакомиться с его устройством.

Основой электролобзика являются такие элементы:

• электродвигатель;
• редуктор;
• шток с зажимом пилки.

К дополнительным составляющим стоит отнести кнопку для запуска, опорный ролик, подошву, вентилятор для охлаждения. Некоторые устройства обладают дополнительными функциями. Их оснащают маятниковым ходом, подсветкой, пылесборником. Также в комплект иногда включается лазерная направляющая.

Принцип действия инструмента базируется на работе электродвигателя. После включения кнопки инструмент начинает вращаться, образуя возвратно-поступательные движения. В комплекте лобзика присутствует пилка, которая выполняет распил детали.

Как продлить срок службы лезвия?

Основной способ продления срока службы полотна — использование его строго по назначению и в штатном режиме. Назначение пилки отмечено соответствующей надписью на боковой поверхности. Не рекомендуется пилить слишком толстые материалы. Особенно это касается сырой древесины, которая заклинивает и перегревает полотно, отчего оно быстро тупится. Некоторые пользователи, стремясь оптимизировать работу, соединяют в пачку по нескольку листов ДСП и пилят их за один раз. Это также является чрезмерной нагрузкой для полотна, способствующей перегреву и выходу из строя.

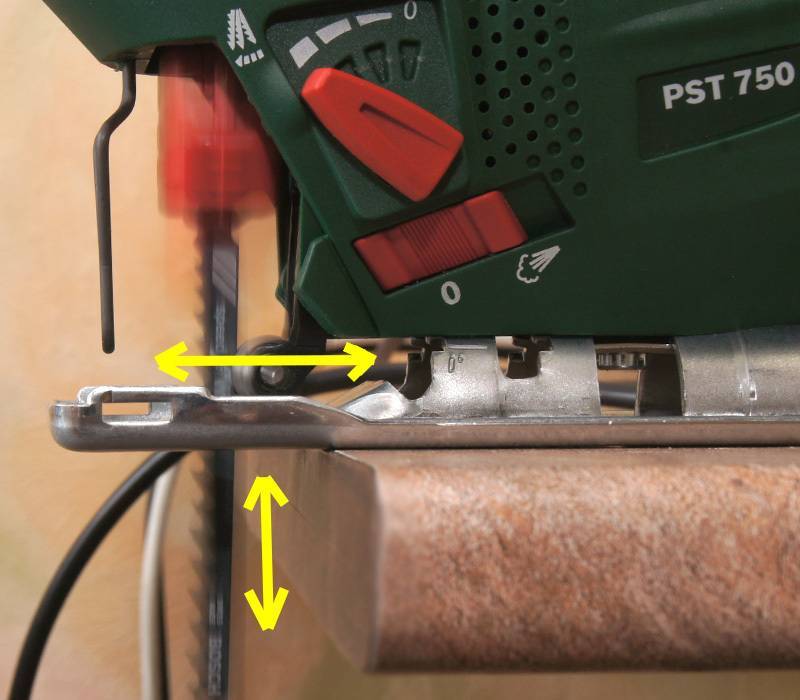

Важно правильно использовать маятниковый механизм. Если процесс пиления идет слишком туго и медленно, надо посмотреть, в каком положении маятник штока

Всего там обычно три положения, минимум обеспечивает чистый рез, а максимум — наибольшую эффективность. Если маятник включен при резке мягких или непрочных материалов, линия реза будет неаккуратной, лохматой. В то же время, при пилении жесткой и плотной древесины или толстого ДСП, маятник поможет сохранить заточку зубьев и ограничит излишний нагрев инструмента.

Виды лобзиков

В данной статье речь пойдет о трех видах лобзиков: ручном, электрическом, стационарном.

Самый простой, бюджетный, не требующий изучения инструкций по использованию – это ручной лобзик, он может справиться с фигурным распилом древесины, металла небольшой толщины. Скорость работы и качество реза зависит от умений и навыков в работе с этим инструментом, а также от физических данных выполняющего распил.

Электролобзик – современная и довольно недешевая разновидность режущего инструмента, его используют для проведения прямых, поперечных, наклонных и фигурных распилов. Может работать с древесиной, пластиковыми, металлическими и даже керамическими изделиями, смотря на то, какая пилка установлена. Этот вид инструмента может похвастаться высокой частотой хода пильного полотна, однако из-за этого страдает точность и качество распила. Шуруповерт, дрель, электролобзик имеются почти у каждого современного мастера, они по праву считаются одними из самых востребованных в быту и на производстве. Часто электрический лобзик называют ручным, так как во время использования его необходимо держать.

Стационарный лобзик – очень удобный и функциональный станок для домашней и производственной работы. Широко используется как в промышленности, так и в быту. Благодаря тому, что выполняющему распил ничего не приходится держать, есть возможность точнее, внимательнее контролировать положение заготовки во время обработки, – это можно считать главным достоинством стационарного вида лобзика. Работает он с тонкими пилками, как ручной лобзик, но в скорости распила не уступает электрическому. Устройство в первую очередь предназначено для фигурного распила, хорошо справляется и с прямолинейным.

Какие нюансы стоит учитывать, устанавливая пильное полотно, расскажем ниже.

Устройство лобзика с мускульным приводом

Самодельный станок несложно изготовить. Можно найти много чертежей этого изделия из фанеры. Лобзиком, своими руками и подручным инструментом за короткое время собирается простое, но функциональное устройство.

Сфера применения лобзиков обширна. Они используются для выпиливания фигурных изделий из разнообразных материалов. А также станки необходимы при раскрое пиломатериалов. При этом наружный контур заготовки остается неповрежденным. Если использовать различные пилочки, то самодельный лобзик прекрасно обработает натуральное дерево, фанеру, ДСП, пластик, металл, в частности, алюминий.

Примеры чертежи лобзикового станка своими руками, который работает от мускульной силы, неоднократно приводились в различных журналах советского времени.

Пилочки для такого лобзикового станка выпускаются в виде плоского полотна.

Основные части станка:

• Станина (А).
• Стол рабочий, в котором предусмотрена прорезь для пилы (Б).
• Большой шкив привода, выполняющий роль маховика (Г).
• Малый шкив привода. Привод совмещен с кривошипно-шатунным механизмом (Д).
• Рычаги (В).
• Педаль, раскручивающая маховик через кривошипно-шатунный узел (Е).
• Узел натяжения пилы (Ж).

Мастер, постоянно нажимая ногой на педаль, раскручивает маховик. Через ремень движение маховика передается на второй шкив. Который, в свою очередь, заставляет двигаться кривошипно-шатунный механизм с полотном пилы.

Если маховик правильно сбалансирован, без перекосов и с равномерной правильно подобранной массой, то пилочка достигает хорошей плавности хода. Подобный станок для выпиливания из фанеры позволяет быстро изготовить множество несложных однотипных изделий. Время и усилия на выпиливание существенно сокращаются.

При такой конструкции станка размер изначальной заготовки имеет ограничение. Он зависит от длины рычагов (В). При усложнении узора необходимо вращать изделие вокруг пилы.

Поскольку ножной привод не обеспечивает полностью равномерность хода и ограничивает свободу и фантазию мастера, то чаще всего подобные станки заменяют на электрические.

Шаг 3: Закрепляем лобзик на крышке

1. Снимите подошву с лобзика, с помощью идущего в комплекте шестигранника. В крышке уже есть одно отверстие, вам осталось просверлить еще три, чтобы в каждом углу было монтажное отверстие.
2. В центральной части фанерной крышки отметьте место, где будете закреплять подошву лобзика, и отверстие для полотна лобзика.
3. Теперь можно просверлить четыре отверстия в фанере, раззенковав их перовым сверлом, чтобы шляпки винтов были вровень с поверхностью. Осталось сделать отверстие под пилку.
4. Теперь наденьте подошву обратно на лыжи лобзика, и приложите фанерную крышку к подошве, чтобы пилка прошла в предназначенное для нее отверстие.
5. В расширение каждого монтажного отверстия вложите шайбу, вставьте в отверстия болты и закрутите их с другой стороны гайками. Закрутить болты было немного сложно, поэтому я фиксировал головку каждого болта плоской отверткой, и крутил с другой стороны гаечным ключом.
