Перевод аккумуляторной дрели на li-ion аккумуляторы 18650

Содержание

Переделка шуруповерта на литиевые аккумуляторы 18650 14 В

При переделке шуруповертов разной мощности и фонариков с Ni-Cd на Li-ion, чаще используют аккумуляторы форм фактор 18650. Они легко встают в контейнер или гнездо, так как вместо двух-трех родных устанавливают один литиевый. Переделка АКБ шуруповерта должна вестись с учетом особенностей литиевых аккумуляторов на 18650.

Этот вид источников энергии не переносит глубокий разряд и излишний заряд. Значит, необходимо использовать платы управления величиной напряжения. Так как каждая батарея имеет свой характер, их заряд корректируется балансиром. Смысл переделки шуруповерта с напряжением на 14,4 В заключен в создании прибора с использованием литиевых аккумуляторов для облегчения ручного инструмента и повышения его работоспособности. Больше всего для этих целей подходят литиевые аккумуляторы 18650.

При подборе комплектующих, следует учесть, пусковой ток шуруповерта высок, необходимо выбрать соответствующий BMS на нужное количество банок и не менее чем на 30 А. Для переделки зарядки шуруповерта на литиевый аккумулятор необходимо запастись хорошим паяльником, не кислотным флюсом и толстыми проводами для выполнения перемычек.

Комплектация:

Литий-ионные банки в количестве 4 шт.
Контроллер li-ion аккумулятора на 4 банки, хорошо подходит CF-4S30A-A. В нее встроен балансир, контролирующий заряд каждого элемента.
Термоклей, флюс для паяния ТАГС, припой.
Термостойкий скотч;
Соединительные перемычки или толстый провод в изоляции сечением не менее 0,75 квадрата, порезанный для мостиков.

Порядок работы по переделке шуруповерта под 18650:

Разобрать корпус и извлечь из контейнера связку из 12 Ni-Cd элементов.
Убрать гирлянду, оставив разъем с выводами «+» и «-» . Вместо термодатчика установится термопара от контроллера.
Спаять сборку, учитывая, что нельзя использовать кислоту, только нейтральный флюс и чистый припой. В период соединения нельзя разогревать крышки. Работать точечно.
Подключить балансировочные точки к контроллеру, согласно схеме. На плате разъемы предусмотрены.
Соединить сборку с выводами плюса и минуса.

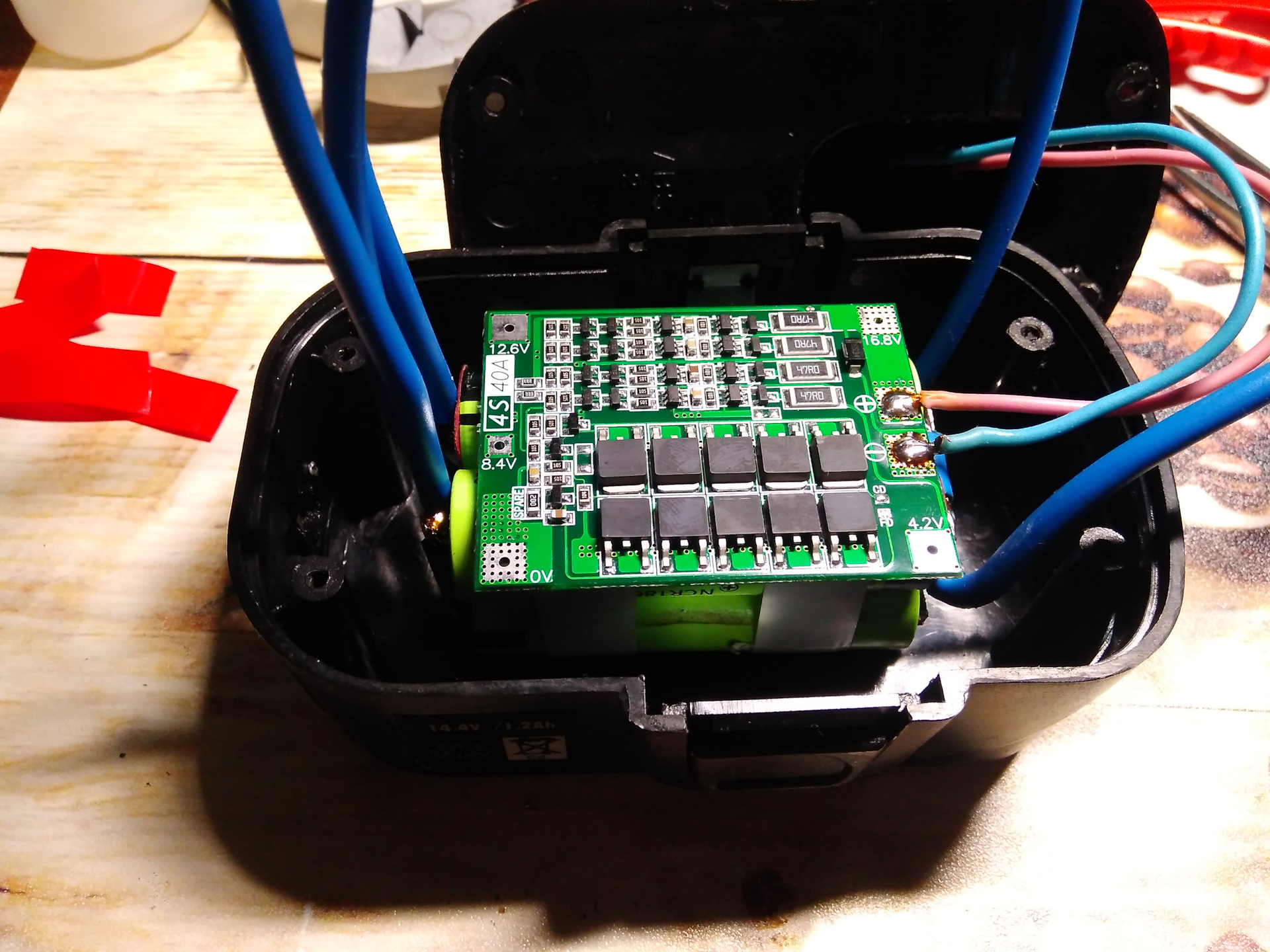

Проверить работоспособность схемы. Если все работает, собранную АКБ, контроллер разместить в гнезде, закрепить с помощью герметика.

Если ЗУ не универсальное, потребуется дополнительная переделка. Шуруповерты на 12 V с универсальным зарядным устройством собирают так же, но используется защитная схема подключения 3х18650 3,7 В на литиевые аккумуляторы. Точно так же переделывается отвертка с использованием комплекта АКБ 18650 в количестве 2 элементов.

Как правильно выбрать для себя батарейку 18650

Литий-ионные батареи отличаются друг от друга по некоторым характеристикам

Из-за этого необходимо обращать внимание на их тип и технические характеристики, прежде чем совершать покупку

При выборе аккумулятора li ion 18650 необходимо обращать внимание на следующие характеристики:

Энергоемкость;
Номинальный ток;
Напряжение
Склонность к перегреву.

Если необходимо приобрести батарейки с большей автономностью, то необходимо обращать внимание на емкость, которая измеряется в mAh. Но, чем выше будет показатель емкости, тем меньше будет ток

Поэтому жертвуя одним, можно приобрести другое. Если говорить простым языком, то сила тока влияет на склонность элемента питания перегреваться.

Напряжение аккумуляторной батареи зависит от заряда. Напряжением может быть номинальным, минимальным, максимальным и реальным. Начальное напряжение производитель указывает на упаковке

Важно, чтобы его значение не опускалось ниже 2,4 Вольт, иначе батарею будет крайне сложно реанимировать. При использовании аккумуляторов, которые плохо выдерживают высокую температуру, можно стать свидетелем ее взрыва

Рейтинг аккумуляторных батарей исходя из опыта эксплуатации

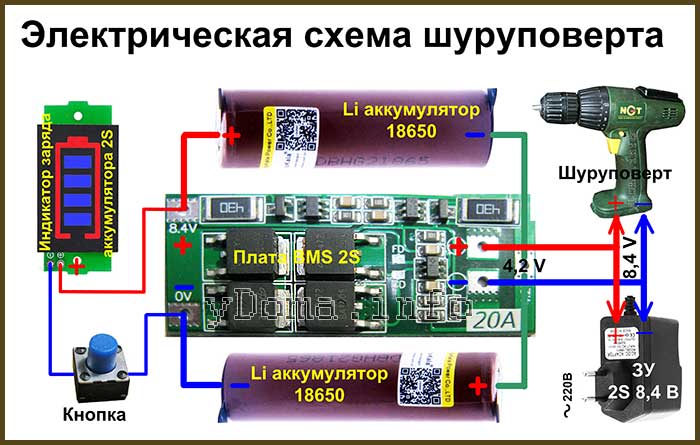

Электрическая схема переделки шуруповерта под Li-Ion аккумуляторы

Комплектующие изделия подобраны, и теперь можно составить электрическую сборочную схему. Источником работы шуруповерта является бытовая электропроводка, с которой через зарядное устройство и плату BMS заряжаются аккумуляторы. На плате BMS есть две печатные площадки, к которым подключается зарядное устройство и шуруповерт. Кстати, если аккумулятор почти разряжен, а надо работать, то можно одновременно заряжать его и работать шуруповертом.

Выводы аккумуляторов припаиваются непосредственно к плате BMS, так как при работе шуруповерта они отдают большой ток и чем короче и большего сечения проводники, тем меньше потери энергии.

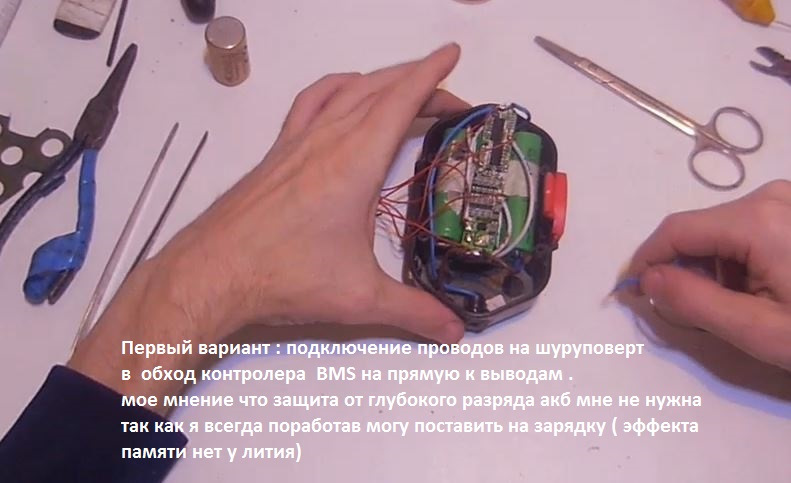

Непосредственно к выводам аккумуляторов подключается через кнопку включения индикатор уровня заряда. Одно деление соответствует 25% . Литиевые аккумуляторы не обладают эффектом памяти и их можно заряжать в любой момент, не ожидая полной разрядки.

Производители Li-Ion аккумуляторов рекомендуют, чтобы аккумулятор набрал полную мощность его пару раз надо полностью разрядить с последующей полной зарядкой.

При сборке схемы, для исключения выхода из строя компонентов, требуется неукоснительное соблюдение полярности подключения. На схеме провода положительной полярности обозначены красным цветом, а отрицательной – синим.

Особенности, преимущества и недостатки литиевых аккумуляторов для шуруповерта

Если ручной электроинструмент с питанием от бытовой электросети привязан к розетке проводом, ограничивая движения человека, держащего прибор в руках, то аккумуляторные собратья агрегатов «на привязи» обеспечивают куда большую свободу действий в работе

Наличие аккумулятора весьма важно, когда речь идет об использовании шуруповертов

В зависимости от типа применяемой аккумуляторной батареи, их можно условно разделить на две группы – с аккумуляторами никелевыми и литиевыми, причем особенности последних делают этот электроинструмент наиболее интересным для пользователя.

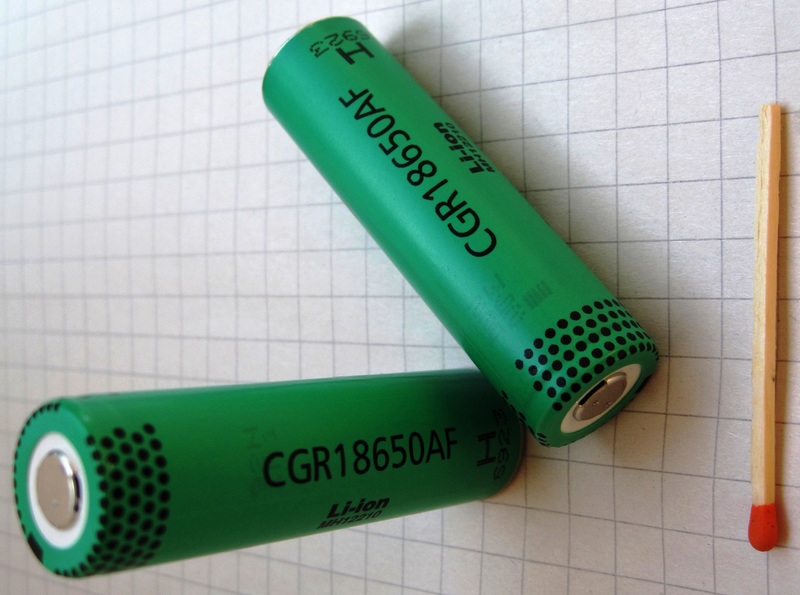

Как расшифровывается маркировка

В качестве примера можно рассмотреть литий-ионную батарею ICR18650-26F M.

Первый символ «I» используется на всех элементах данного типа, которые создаются по одной технологии;
Вторая буква позволяет понять, из какого материала выполнен катод. Для литий-ионных батарей это может быть кобальт – С, марганец – М, железофосфат – F;
Следующая буква – R – расшифровывается как аккумулятор;
Цифры 18650 можно разделить на два блока: 18 и 65. Это длина и диаметр соответственно;
Последняя цифра 0 – это форма, то есть цилиндр.

При этом у различных производителей маркировка может сильно отличаться.

Схемы соединения аккумуляторов

К батареям можно приобрести кейсы, с помощью которых несколько элементов соединяются в одну большую. Если соединить несколько таких элементов питания с помощью кейсов параллельно, то емкость увеличится на столько, сколько аккумуляторов будет подсоединено 3600*3=10800 mAh. При этом напряжение будет равно напряжению одной батареи. От емкости зависит длительность их использования.

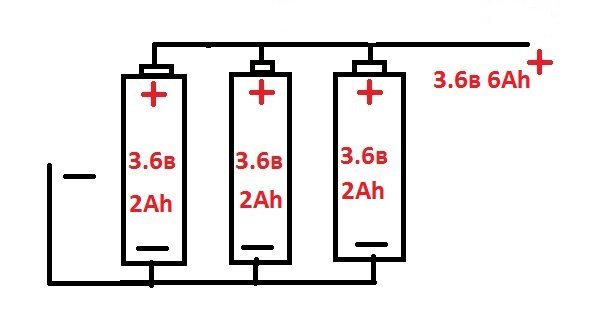

Параллельное соединение аккумуляторов 18650

Их можно соединить последовательно. В этом случае напряжение сложится, а емкость останется равной одной батареи. Сделать это можно с помощью специального кейса. Соединяя 3 элемента питания по 3,7 v мы получим 11,1 вольтовый аккумулятор 3600 мАh.

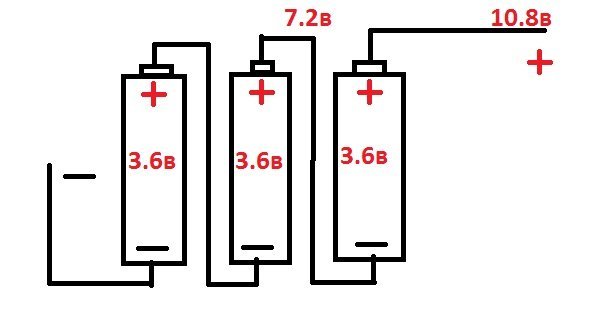

Последовательное соединение аккумуляторов 18650

Список комплектующих

На следующем фото представлена схема литий-ионных элементов с XT60 и балансировочным разъемом.

Вы можете использовать другие литий-ионные элементы, но 18650 самые распространенные и доступны на просторах интернета.

Sony VTC5A (US18650VTC5A) и VTC6 (US18650VTC6) являются популярным моделями и рассчитаны на 2600 мАч и 3000 мАч соответственно. Я думаю, что VTC5A имеет более высокую силу тока, но немного меньше времени полета. Сам я использую Panasonic NCR18650B в этой сборке, так как у меня есть запасные, и они действительно работают хорошо для моей сборки.

Купить 18650 аккумуляторы здесь:

Sony VTC5A
Sony VTC6
NCR18650B

Вам также понадобятся некоторые провода (я использую 16AWG для разрядного провода и 20AWG для балансира), а также 5-контактный балансировочный разъем, разъем XT30 или XT60. XT30 должен подойти, но XT60 может быть более удобным, если вы используете его в FPV дроне.

Купить XT30 здесь:

GetFPV
Amazon
Banggood

Купить XT36

GetFPV
Amazon
Banggood
Gearbest

Купить 16 AWG кабель здесь:

Amazon
Banggood
GetFPV

Купить балансировочный кабель тут:

Banggood: http://bit.ly/2NOtWwi
Amazon: https://amzn.to/2AlClFK
GetFPV (4S): http://bit.ly/2K01jtT

Купить термоусадку здесь:

Transparent Heatshrink (get the 86mm)

Советы по выбору аккумулятора типоразмера 18650

В сети довольно много информации на тему того, какие 18650 подойдут для шуруповёрта. Местами она противоречивая или не соответствует действительности

Чтобы купить нужный литиевый аккумулятор для инструмента, необходимо обращать внимание на важные характеристики

Предельные токи

Литий-ионовые аккумуляторы подразделяются на 2 вида:

Высокотоковые (способны выдавать >10 А тока без вреда для батареи).
Невысокотоковые (выдают до 10 ампер тока или меньше). При работе с силой тока больше 10 А возможен выход аккумулятора из строя и просадка напряжения.

На холостом ходу потребляется наименьшее количество тока — до 2 А. При операциях с крепежами или сверлом бытовые шуруповёрты достигают 10-20 А, профессиональные агрегаты — 40-50 А. Соответственно, в кратковременном режиме бытовые инструменты выдерживают до 30-40 ампер, профессиональные — до 60-80 ампер тока.

Наличие встроенного контроллера

Устройство аккумулятора 18650 может включать или не включать в себя контроллер, следящий за количеством заряда, температурой и током нагрузки.

Такой контроллер расположен впереди минусовой клеммы сверху корпуса.

Контроллер

Перечень известных микросхем, используемых контроллерами:

DW01+. Состоит из 6-ногой платы и полевых транзисторов, соединённых специальной сборкой в один корпус. Транзисторы создают измерительный шунт. Благодаря паразитным светодиодам возможна зарядка аккумулятора даже при срабатывании механизма, защищающего от глубокого разряда.
LV5114OT — срабатывает при напряжении от 2,5 до 4 В;
S-8241 Series — срабатывает при напряжении 2,3-4,3 В;
R5421N — срабатывает при перезаряде.

Наличие или отсутствие защиты АКБ

Li-Ion аккумуляторы существуют с защитой и без. За защиту отвечает специальная плата, выполняющая определённые функции:

предотвращение короткого замыкания;
защита от переразряда при напряжении <3 В и от перезаряда при напряжении >4 В.

Защита аккумуляторов

Правила зарядки

Правильным считается заряд литиевых аккумуляторов в 2 этапа. На первом этапе зарядка проходит с постоянной силой тока 0,2—0,5С, где С — ёмкость батареи. Когда напряжение на клеммах батареи достигнет 4,2 В и ёмкость составит 70—80%, начинается второй этап. Он проводится постоянным напряжением 4,15—4,25 В и постоянно снижающейся силой тока.

Процесс завершается, когда значения тока упадут до 0,05—0,01С. Зарядное устройство должно отключаться от АКБ после окончания зарядки. Нахождение под повышенным напряжением в течение длительного времени ведёт к снижению ёмкости батареи.

Лёгкие и компактные аккумуляторы 18650 имеют достаточную ёмкость, чтобы обеспечить долгую работу фонаря, дрели, ноутбука и других устройств. Это помогает достигать автономности и не зависеть от источника питания поблизости.

Originally posted 2018-08-29 07:40:55.

Как и чем заряжать аккумуляторы 18650

Как нужно заряжать

В настоящее время подавляющее большинство ЗУ можно назвать универсальными, однако во время зарядки АКБ 18650 следует в обязательном порядке соблюдать следующие важные рекомендации:

На первой стадии важно давать не больше 0,05 В. При завершении процесса — увеличивать данный параметр ровно до 4,2 В

Желательно применять те зарядки, которые сами могут автоматически управлять ходом зарядки аккумулятора. Они выключаются сами сразу после набора необходимой мощности. Бюджетные и самодельные устройства для зарядки не оснащаются специальными контроллерами, потому человек сам должен прослеживать ход всей процедуры зарядки. Ток заряда при этом должен быть 0,5-1 А. При более крупном значении заряд будет набираться намного скорее. Но сразу давать силу тока в 1 А нельзя. Показатель увеличиваться должен обязательно очень постепенно.

Более быстрые методы зарядки можно применять исключительно в различных особых случаях. Время данного процесса не должно быть более трех часов. Перезаряд регулярно приводит к поломке элементов батареи, вызывая сильный перегрев.

Чем заряжать

У различных моделей зарядных устройств различные технические параметры, различный набор опций и прочее. В настоящее время заряжать батареи формата 18650 можно посредством следующих ЗУ:

Простые. Эти зарядные устройства дают ток силой в 1 А. У них есть только одно отверстие для аккумуляторов 18650.
Усовершенствованные. Такое устройство имеет уже два места для АКБ. Наибольший уровень напряжения при этом — 4,2 В. Эти зарядки отличается более дорогой ценой. Среди его дополнительных функций можно отметить индикацию заряда. Кроме того, устройство само ограничивает время зарядки, предотвращая таким образом возможный перезаряд.
Самодельные. Если купить в магазине готовое зарядное устройство вообще невозможно, то его всегда сделать можно прямо дома. Все компоненты в таком случае соединяются согласно специальным схемам.
Универсальные. Эти зарядки применяются для зарядки моделей и 18650, и 26650. Эти изделия используют для восстановления нормального функционирования элементов из никеля и лития. Самые дорогие ЗУ оборудованы специальным механизмом безопасности. Он избавляет от частого измерения напряжения и общей силы тока.

Условия эксплуатации

Основной недостаток литий-ионных аккумуляторов — это выход из строя при перезарядке или перегреве. Может даже произойти взрыв батареи. Поэтому в некоторых видах предусмотрена защита от перезарядки. Она представляет собой плату, которую устанавливают на минусовом контакте и приваривают к корпусу стальной лентой.

На корпусе имеется маркировка unprotected — незащищённые. Литиевые АКБ, которые выпускаются крупными фирмами не имеют защиты. Они устанавливаются впоследствии другими производителями, которые дорабатывают АКБ. Аккумуляторы с установленной защитой длиннее незащищённых на 3—4 мм и могут не встать на отведённое для них место. Поэтому необходимо проверять, поместится ли аккумулятор с защитой в батарейный отсек устройства.

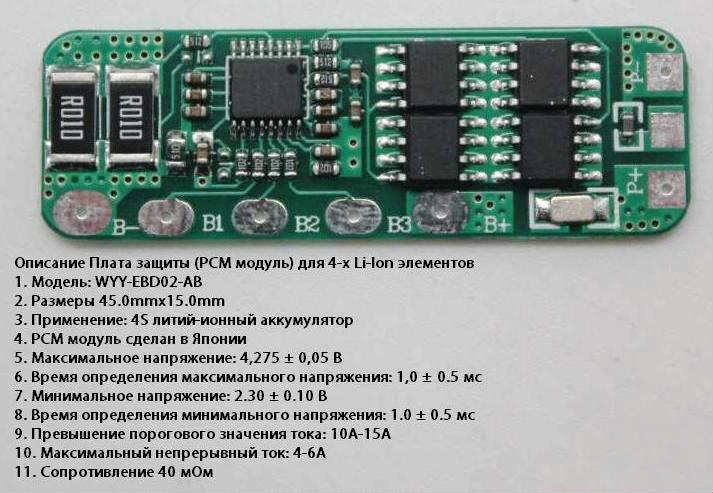

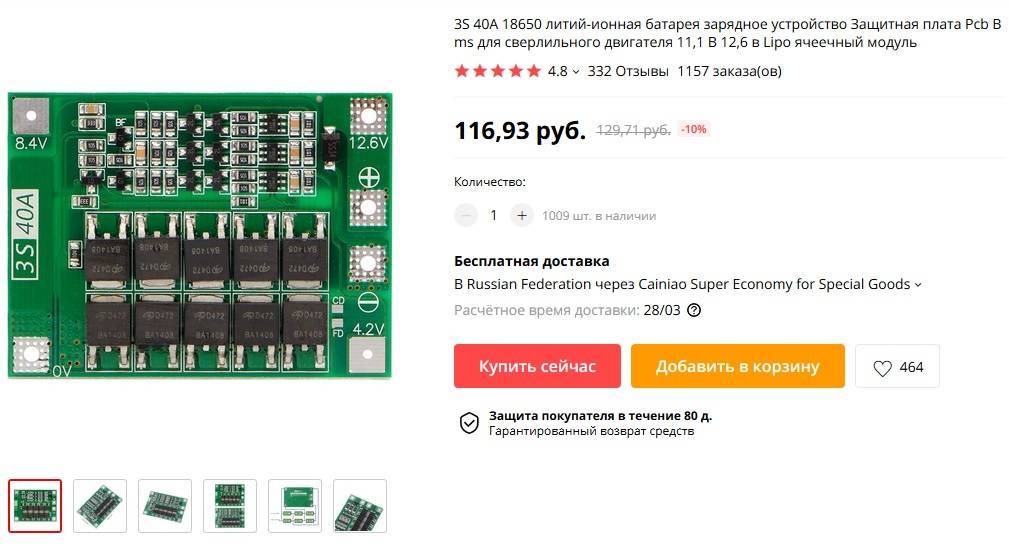

Выбор контроллера

При всех своих достоинствах, литий-ионные элементы чувствительны к:

глубокому разряду;
перезаряду;
излишнему зарядному току;
перегреву.

Контролировать самостоятельно эти параметры в течение нескольких часов, которые потребуются для пополнения энергии АКБ, сложно. Поэтому эти функции возлагаются на систему PCB (Power Control Board) или СОФ (система обеспечения функционирования). Она представляет собой плату небольшого размера, которую часто встраивают в корпус аккумулятора (из-за этого длина элемента типоразмера 18650 несколько выше обещанных 65 мм). Эта система прекращает заряд при достижении нужного напряжения и отключает АКБ при разряде до установленного уровня. Такие элементы имеют на корпусе маркировку Protected. Если маркировка отсутствует или прямо указано Unprotected, значит батарея такой системой не оснащена и контролировать параметры заряда придется вручную или возложить эту функцию на внешнее устройство.

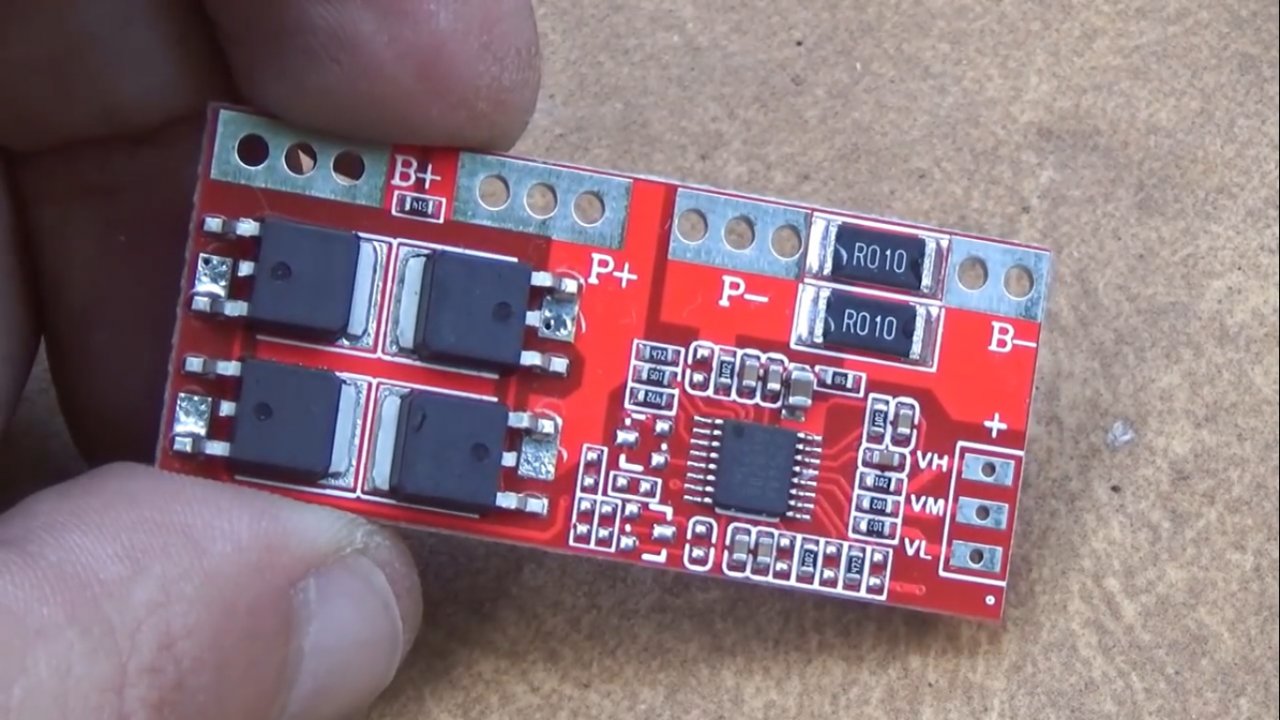

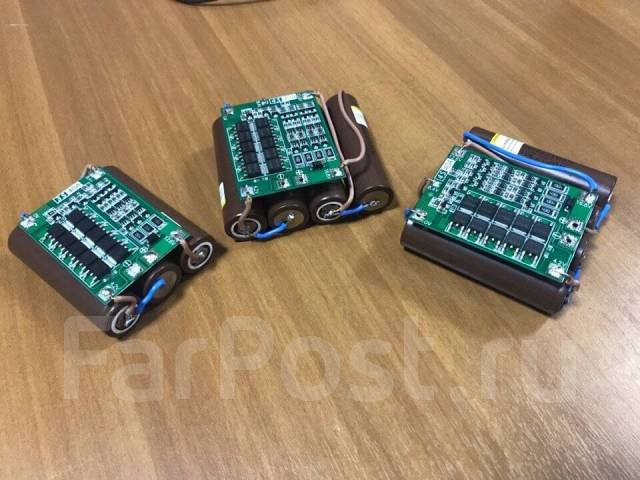

Не надо путать PCB (СОФ) с системой BMS — Battery Management System или PCM – Power Charge Module. Эта система предназначена для поэлементного контроля заряда аккумуляторов, включенных в батарею по последовательной схеме. Элементы, из которых составлена АКБ, имеют определенный разброс параметров, поэтому возможна ситуация, когда часть элементов уже заряжена, а другую часть еще надо заряжать. Очевидно, что этот режим неблагоприятен для аккумуляторов. Эту проблему призвана решать BMS («балансир»). И в рассматриваемом случае без данной системы не обойтись.

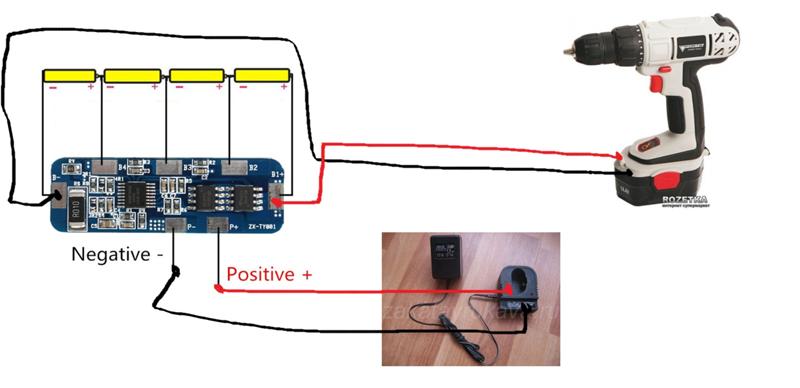

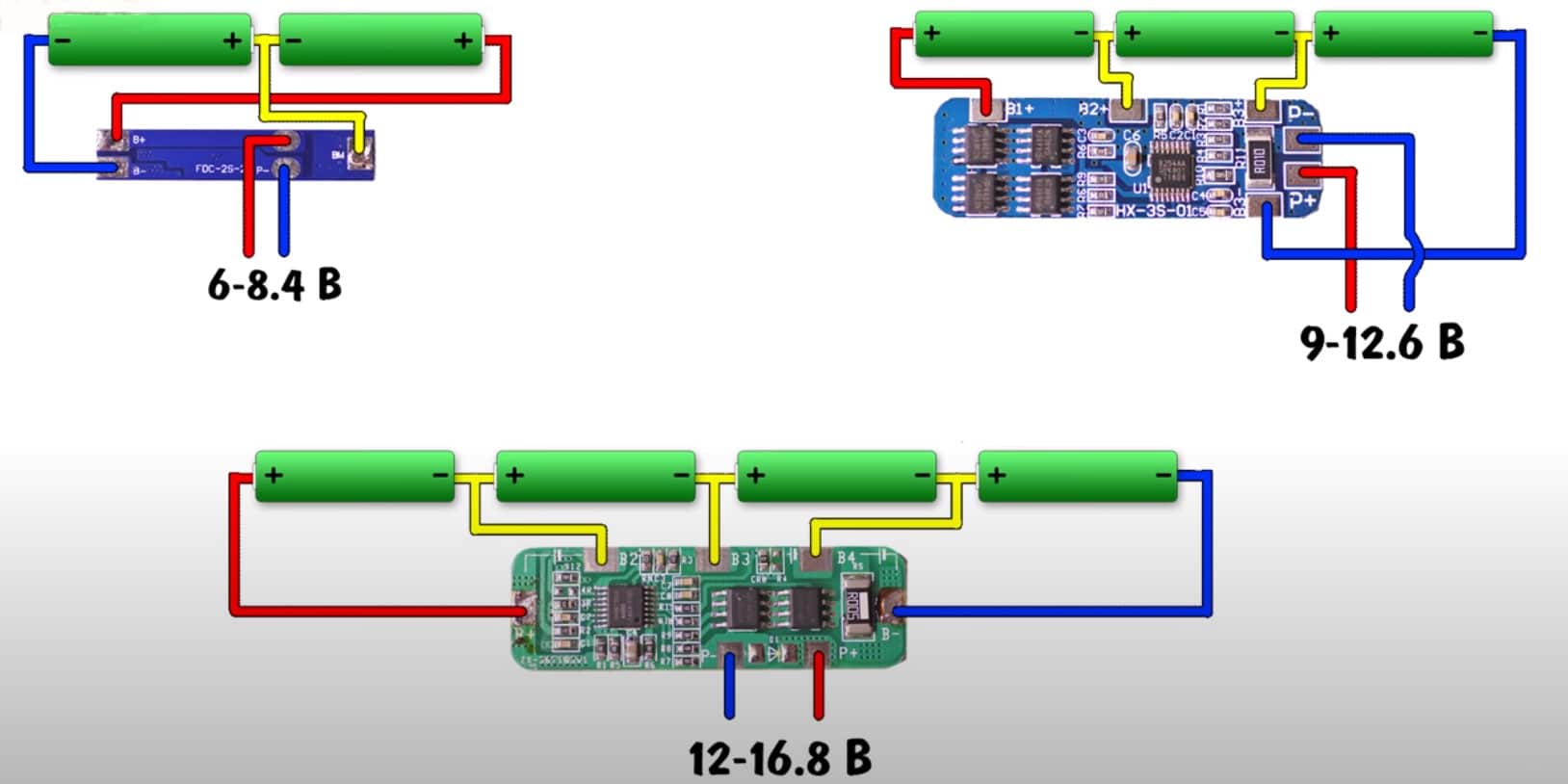

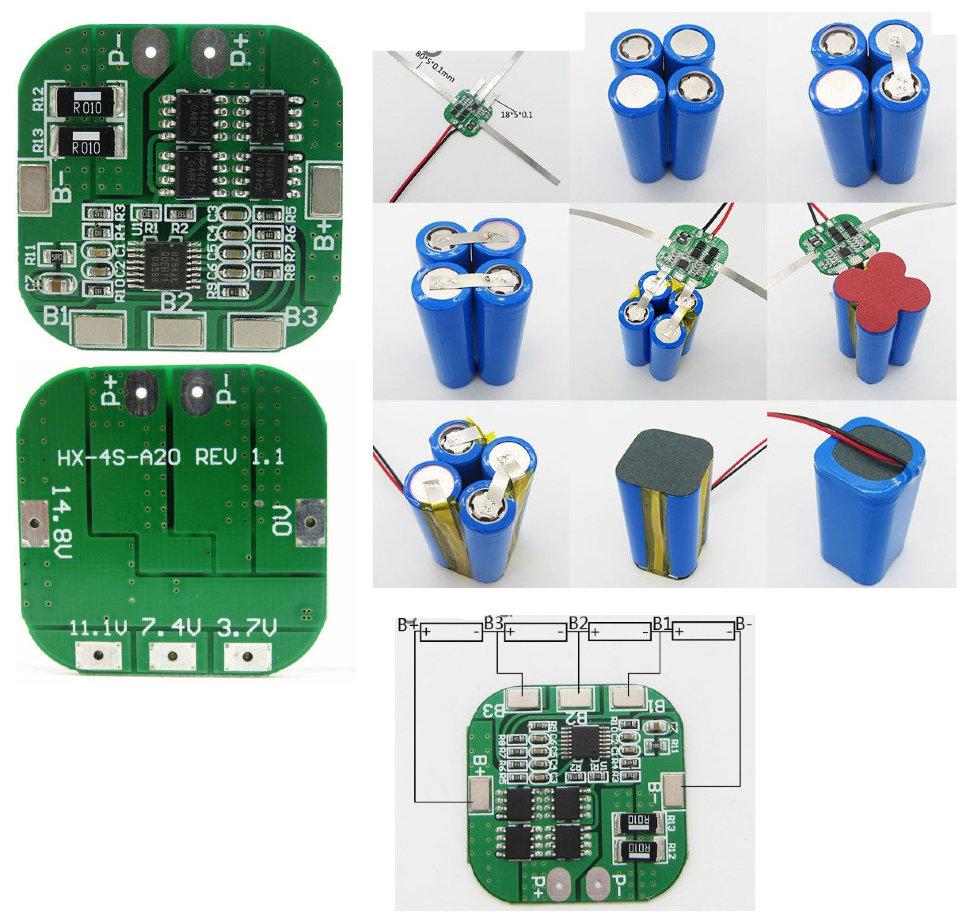

Типовая схема включения балансира.

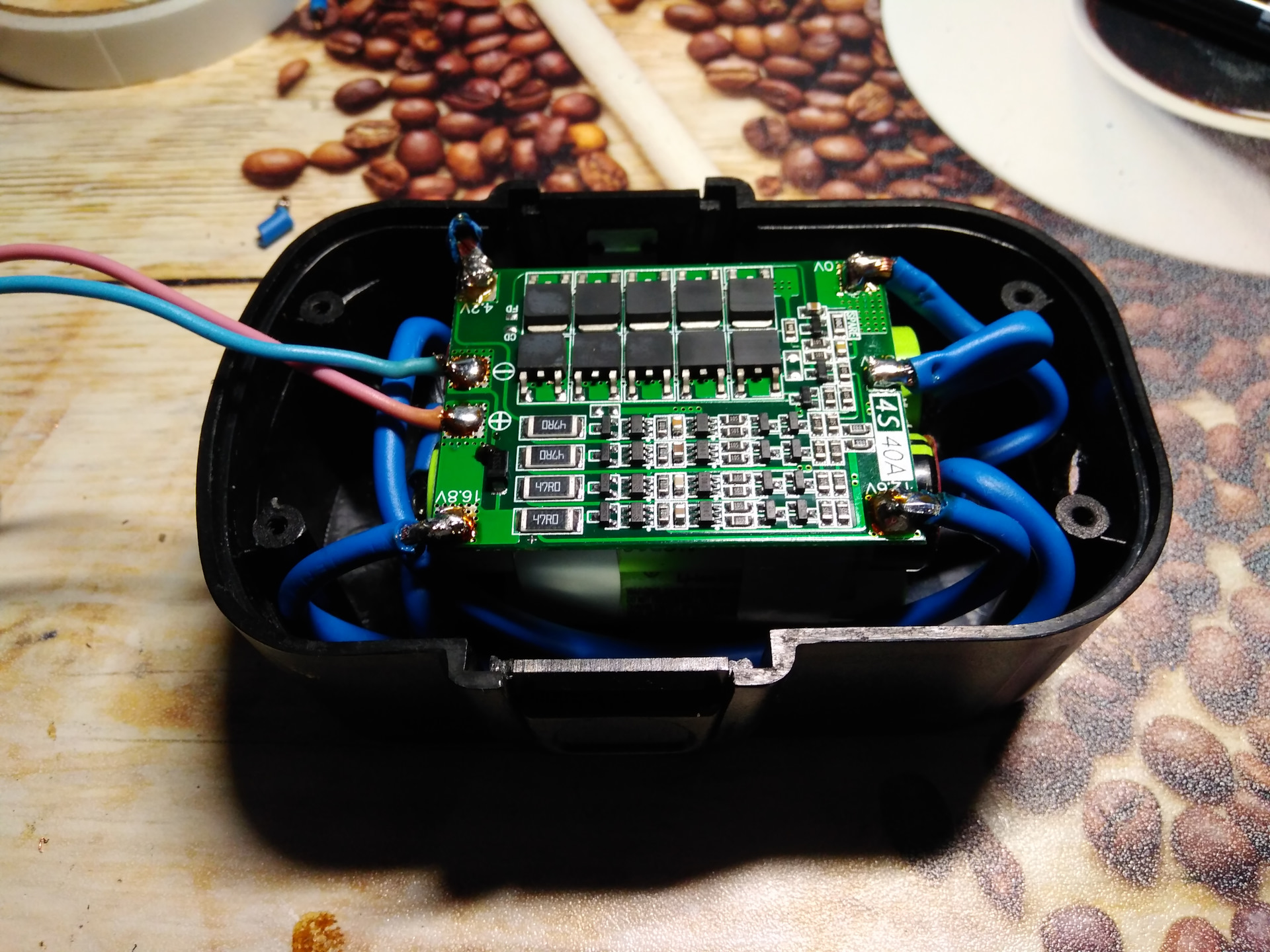

Типовая схема включения BMS показана на рисунке. При достижении номинальных параметров, элемент шунтируется внутренним ключом, остальные аккумуляторы продолжают заряжаться.

У плат разных производителей маркировка может несколько отличаться (вместо «B-» встречается обозначение «0V», вместо порядкового номера батареи — суммарное напряжение в точке подключения). Приобрести готовое устройство можно в интернете на известных торговых площадках. Выбирать надо по следующим параметрам:

рабочий ток – не менее 30 А;
количество подключаемых элементов должно соответствовать количеству аккумуляторов в батарее.

И, конечно, надо соизмерять габариты платы с имеющимся установочным местом.

Подготовительный этап

Спешка никогда не приведет к ожидаемому результату. Пошаговая инструкция по перемене элементов питания начинается с подготовительного этапа.

Перед началом работы необходимо определиться с числом используемых блоков в батарее, что существенно скажется на уровне итогового напряжения

Не менее важно правильно выбрать используемый литиевый компонент. Особого внимания заслуживает показатель разрядного тока и емкости

Не стоит забывать и о контроллере.

Характеристики детали сопоставляются с показателями номинального напряжения и тока разряда. Другими словами, чтобы собрать блоки питания 14В, потребуется контроллер с одинаковым уровнем напряжения.

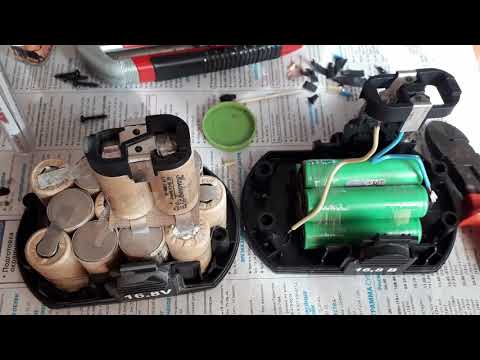

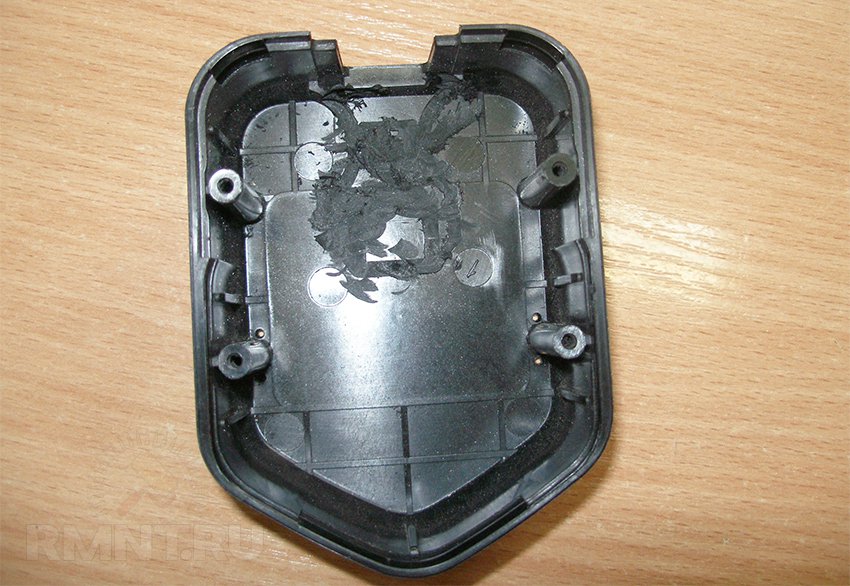

Разобранный корпус АКБ

Особенности выбора литиевых аккумуляторов

Литий-ионное поколение является наиболее современным

При выборе аккумулятора необходимо обращать внимание на следующие показатели:

Число доступных циклов разрядки и зарядки (последние модели способны разряжаться до 600 раз).
Скорость зарядки (максимум 2 часа).
Цена (не более 50 % стоимости шуруповерта).
Особенность работы на полной мощности.
Память уровня заряда.
Самозарядка.
Габариты.
Устойчивость к температурным перепадам.

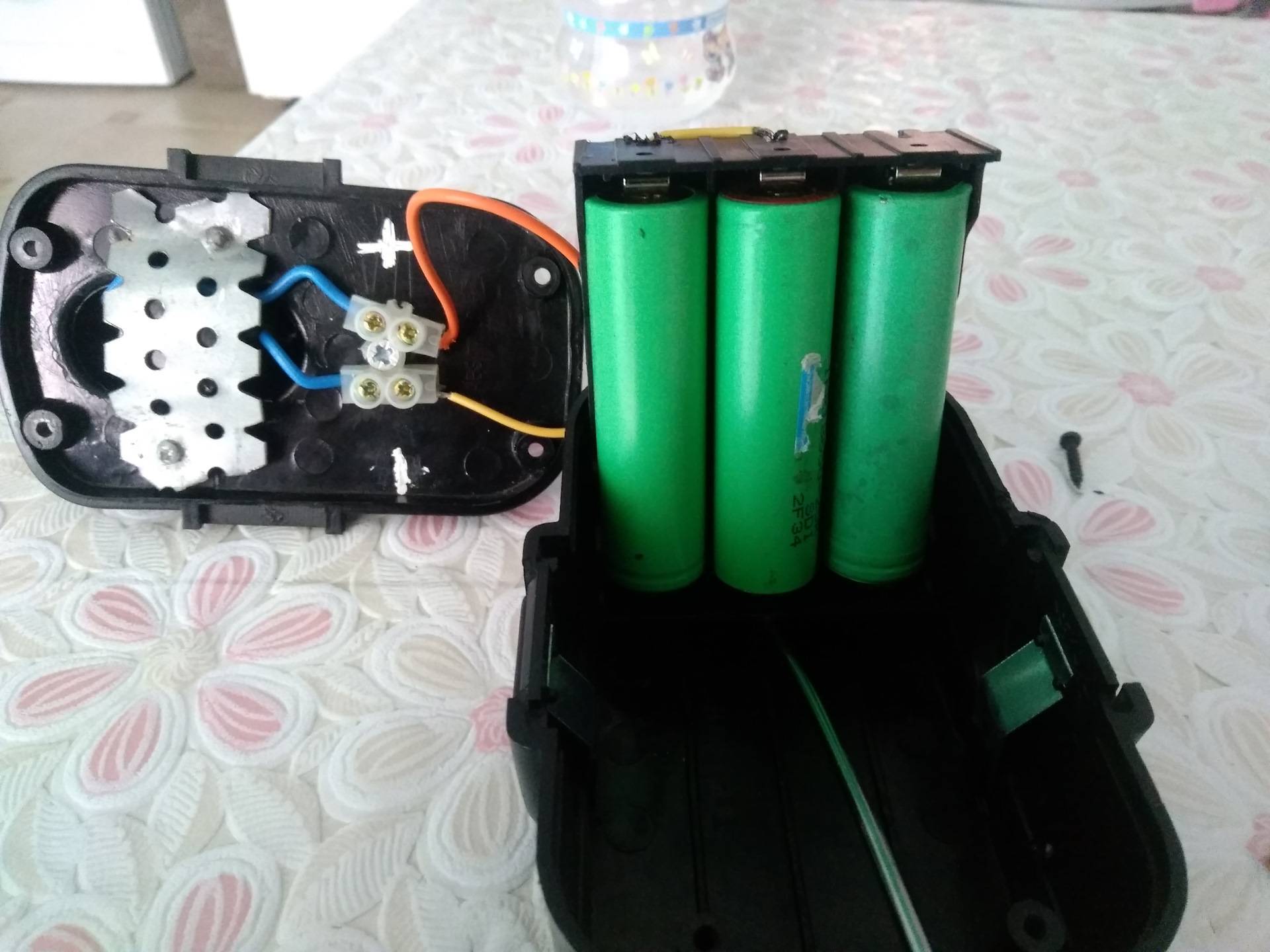

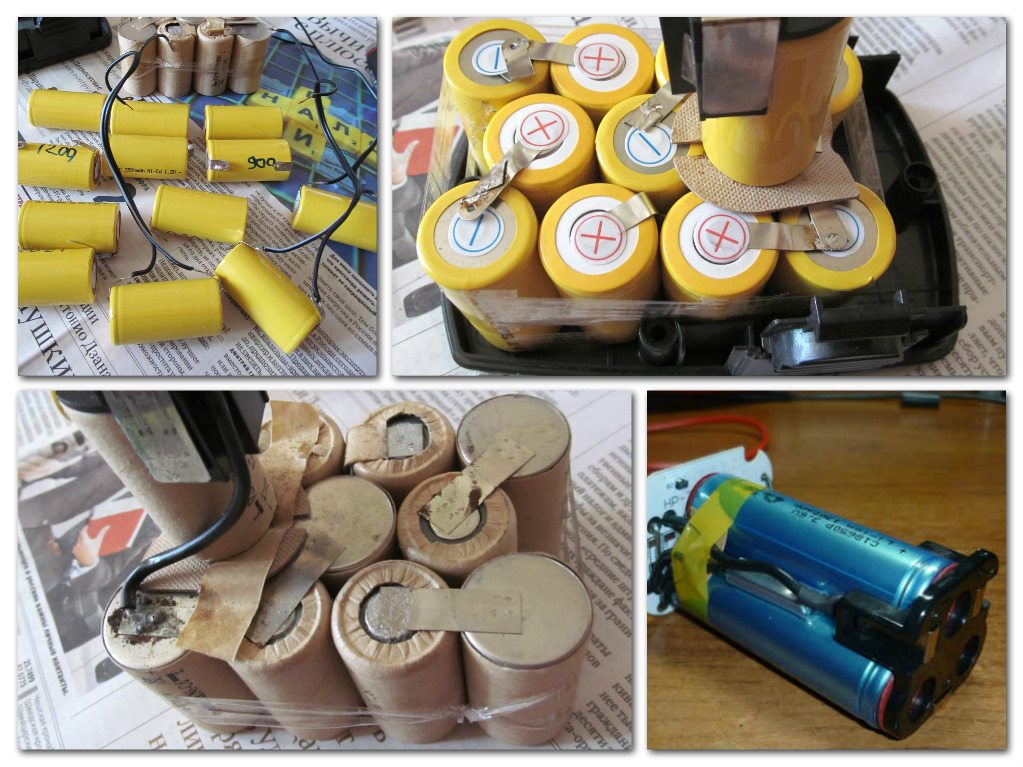

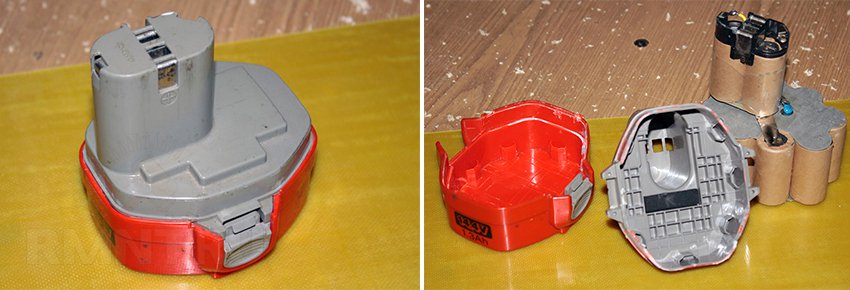

Демонтаж корпуса аккумулятора

Каждый пользователь способен самостоятельно разобрать корпус, состоящий из соединенных винтами и клеем двух частей. Винты откручиваются, слой клея нарушается при помощи тонкого предмета, который пропихивается по всему периметру.

После ремонта винты устанавливаются на первоначальное место, а слой клея обновляется.

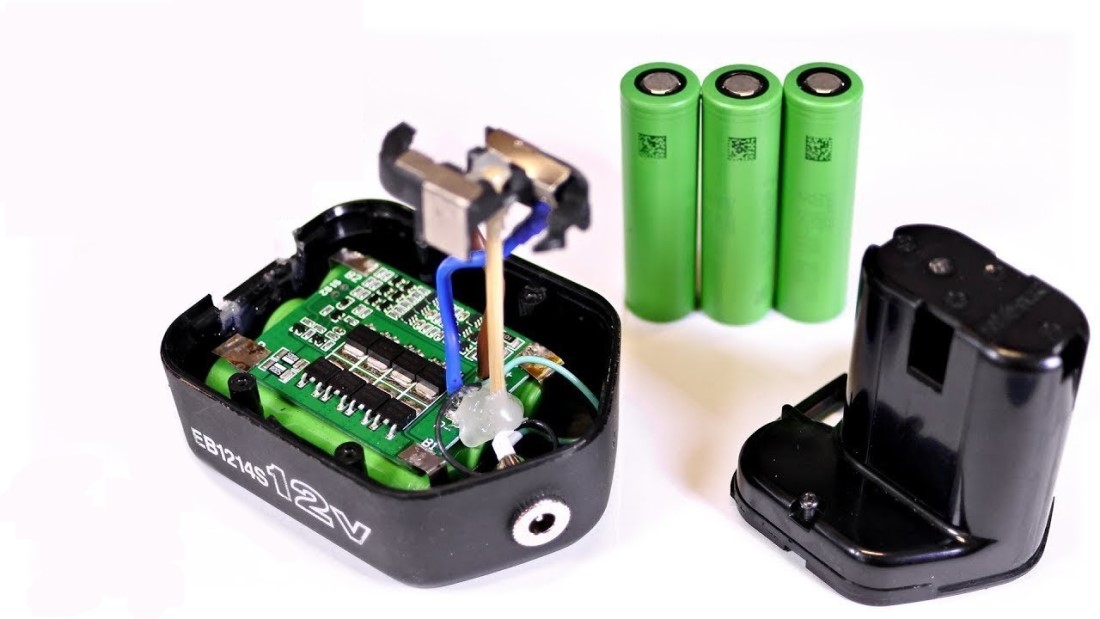

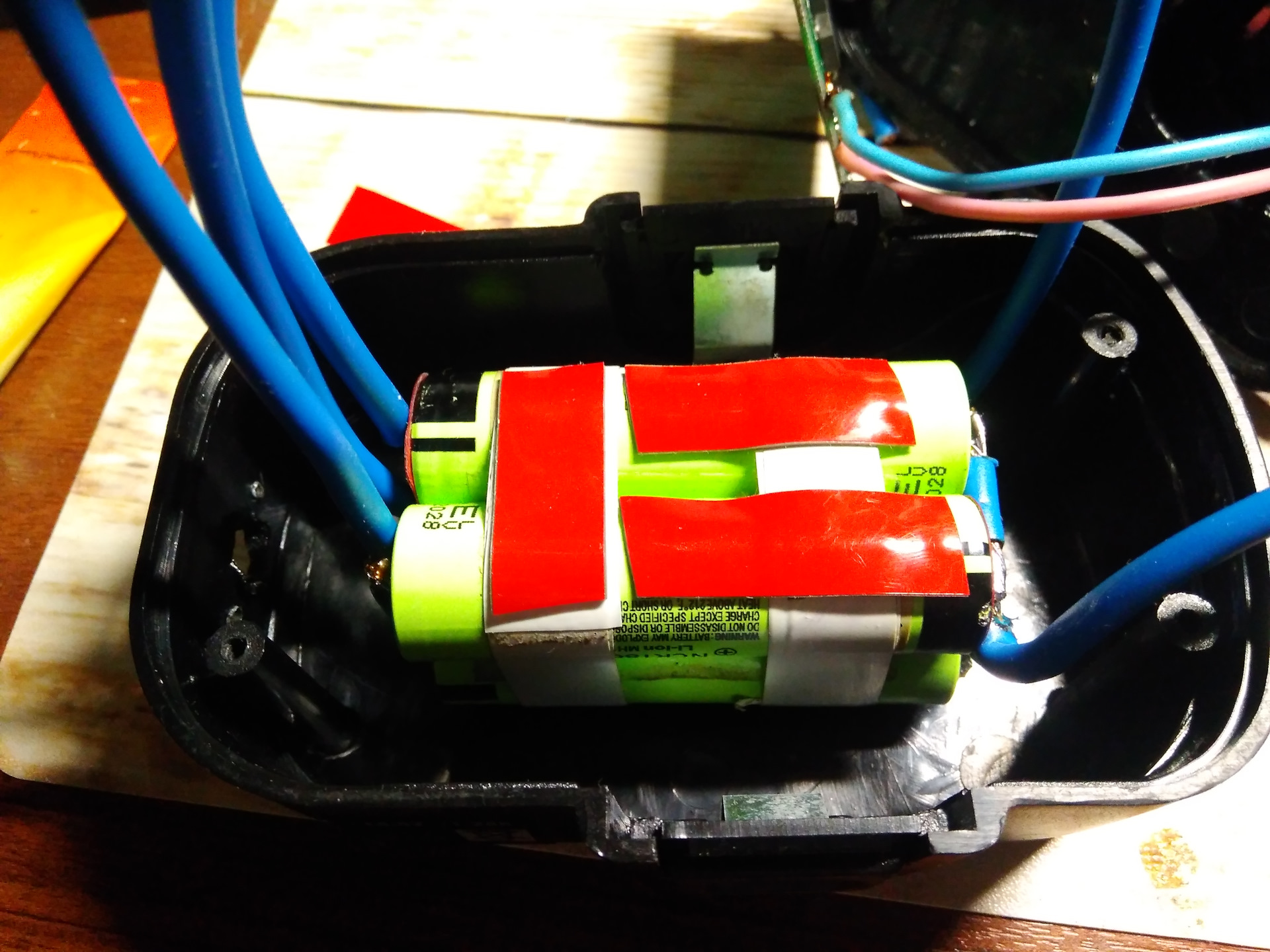

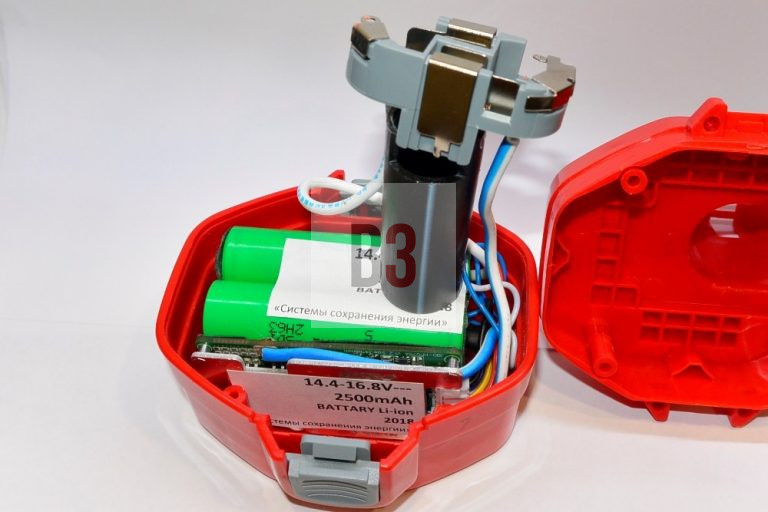

АКБ без корпуса

Типы соединений элементов в батареи

Принято выделять:

Последовательное соединение — положительный полюс соединяется с отрицательным.
Параллельное соединение — положительный полюс крепится к положительному, отрицательный к отрицательному.

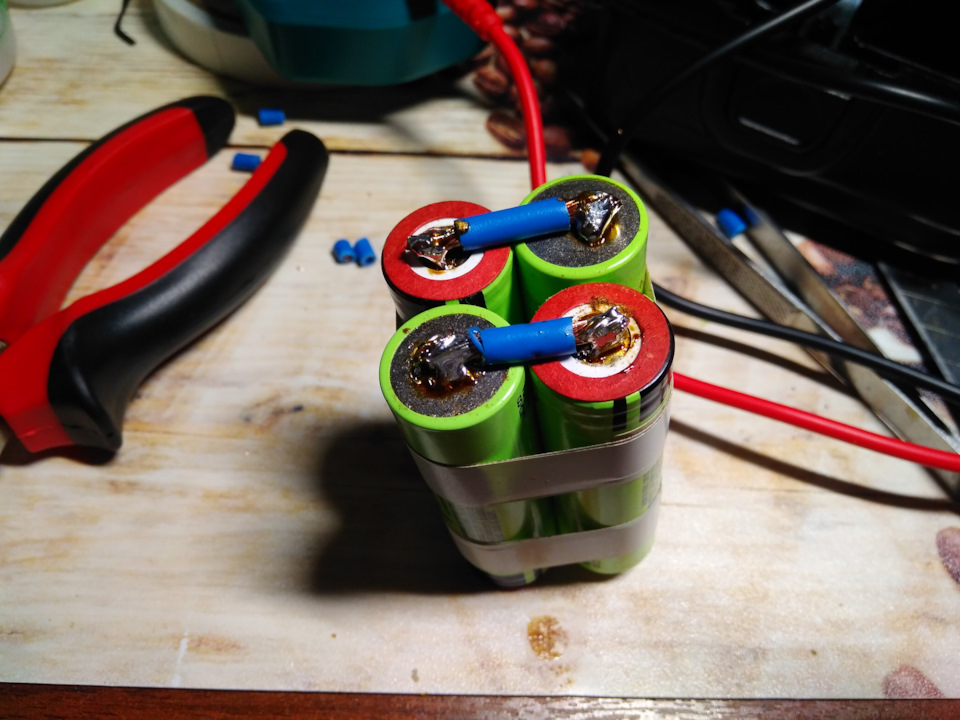

Пайка блоков питания

Существует несколько способов спаивания, наиболее распространенный — припаивание с металлической лентой, которую можно снять с банки. Места будущих контактах с двух сторон залудиваются прогретым паяльником с каплей припоя. Не доводя до сильного перегрева прикладывается лента.

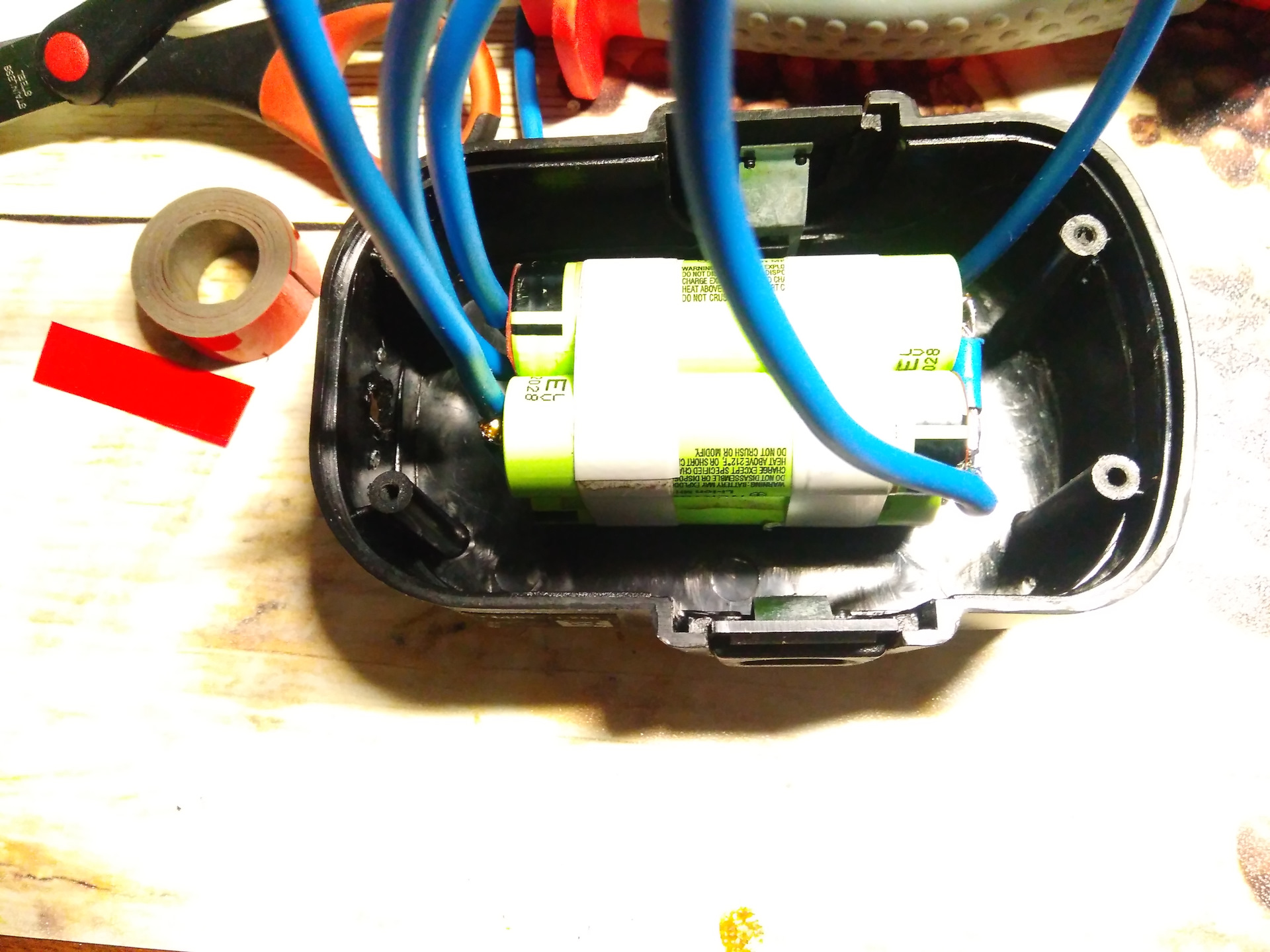

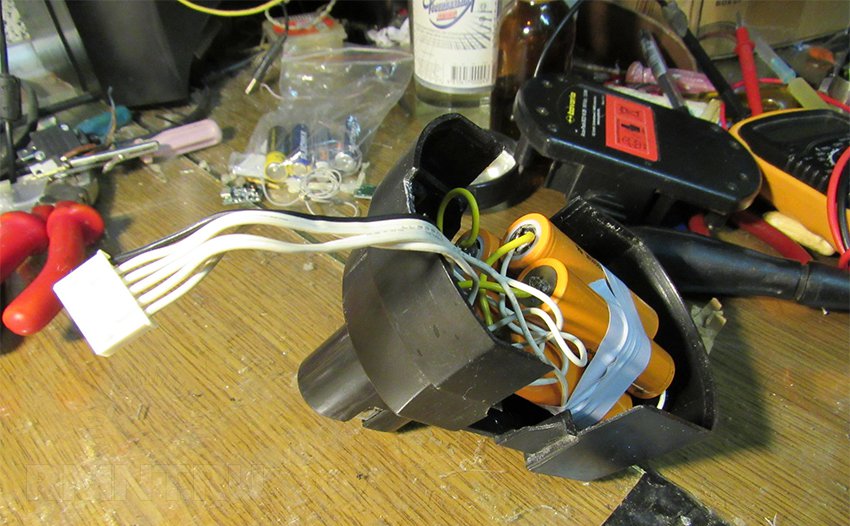

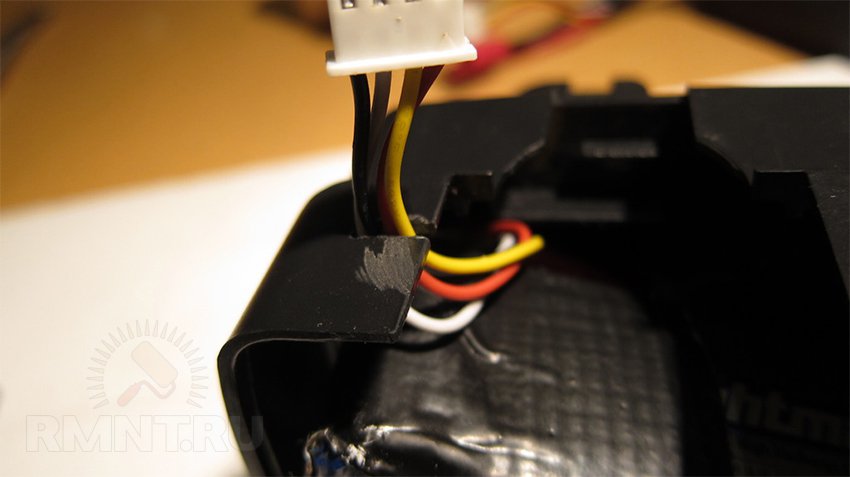

Пайка проводов АКБ с модулем

Перед пайкой провода поверхность обрабатывается флюсом, концы провода зачищаются. Для соединения провода с контактной зоной блока используется классический 25 ватный паяльник. Для припоя используется легкоплавкий состав. Окончательная плавка должна занимать не более 3 секунд.

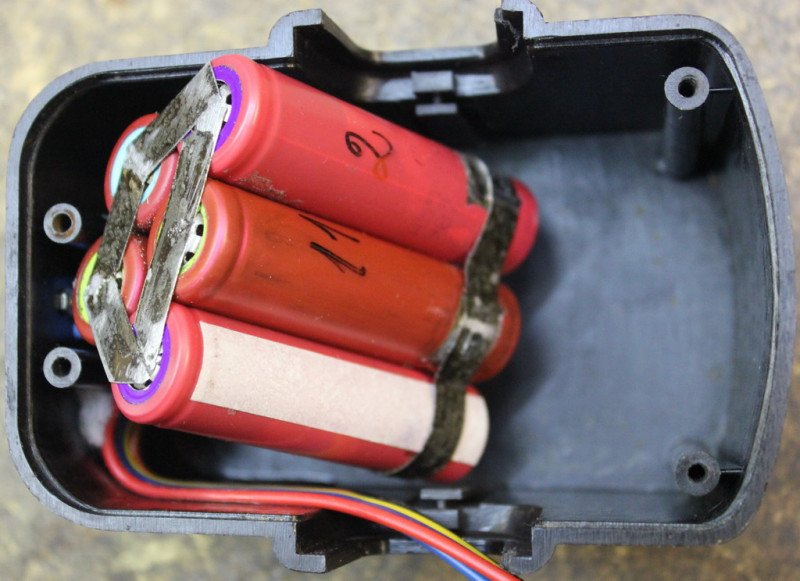

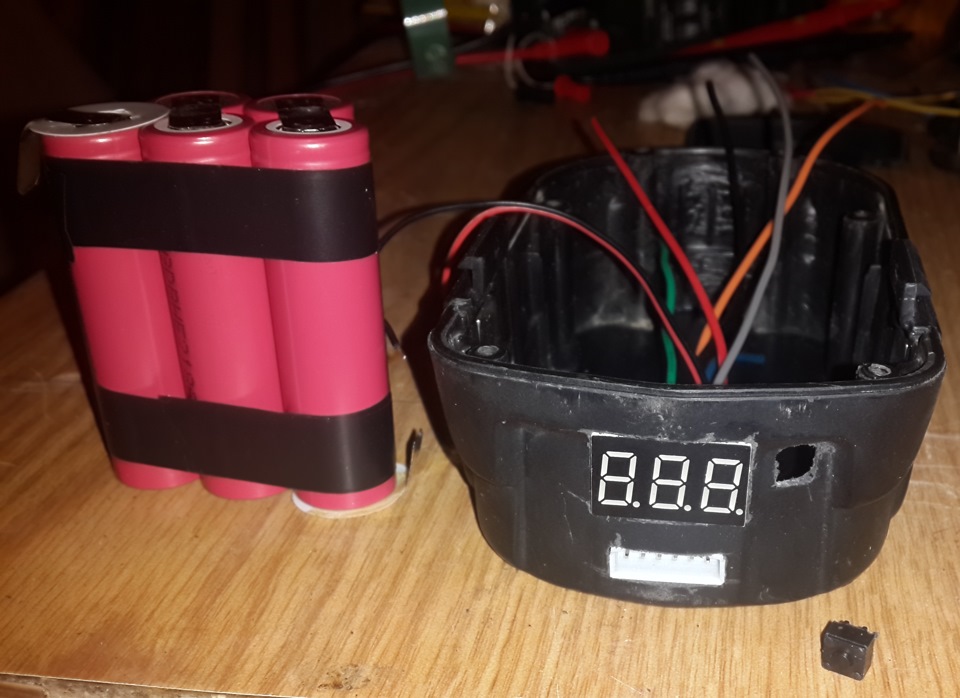

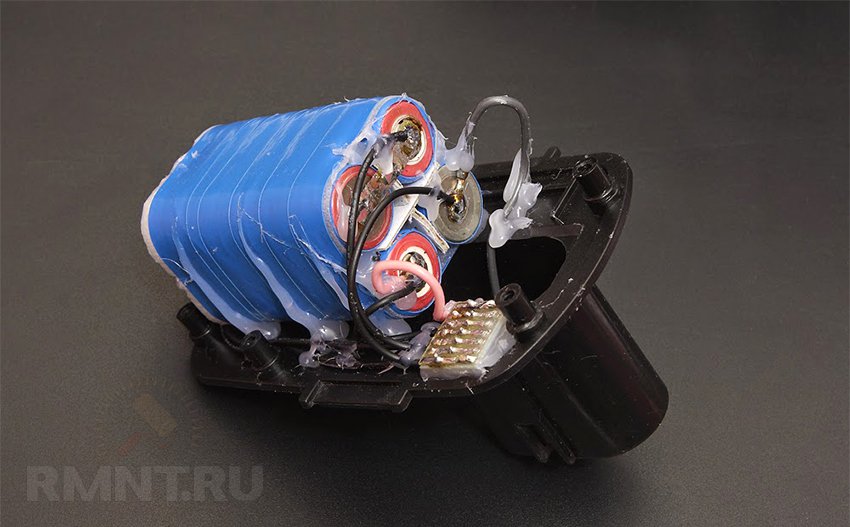

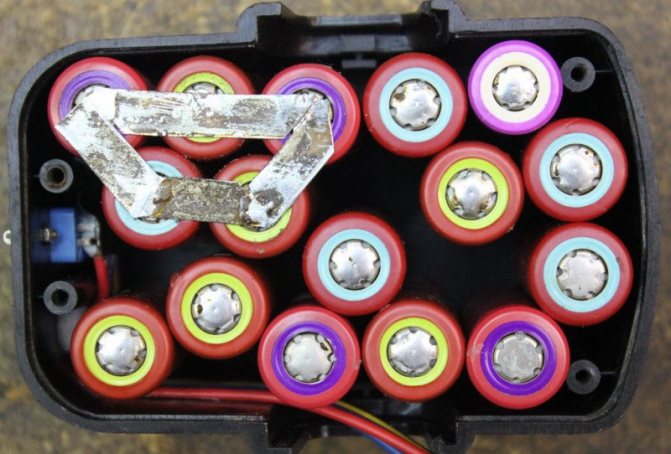

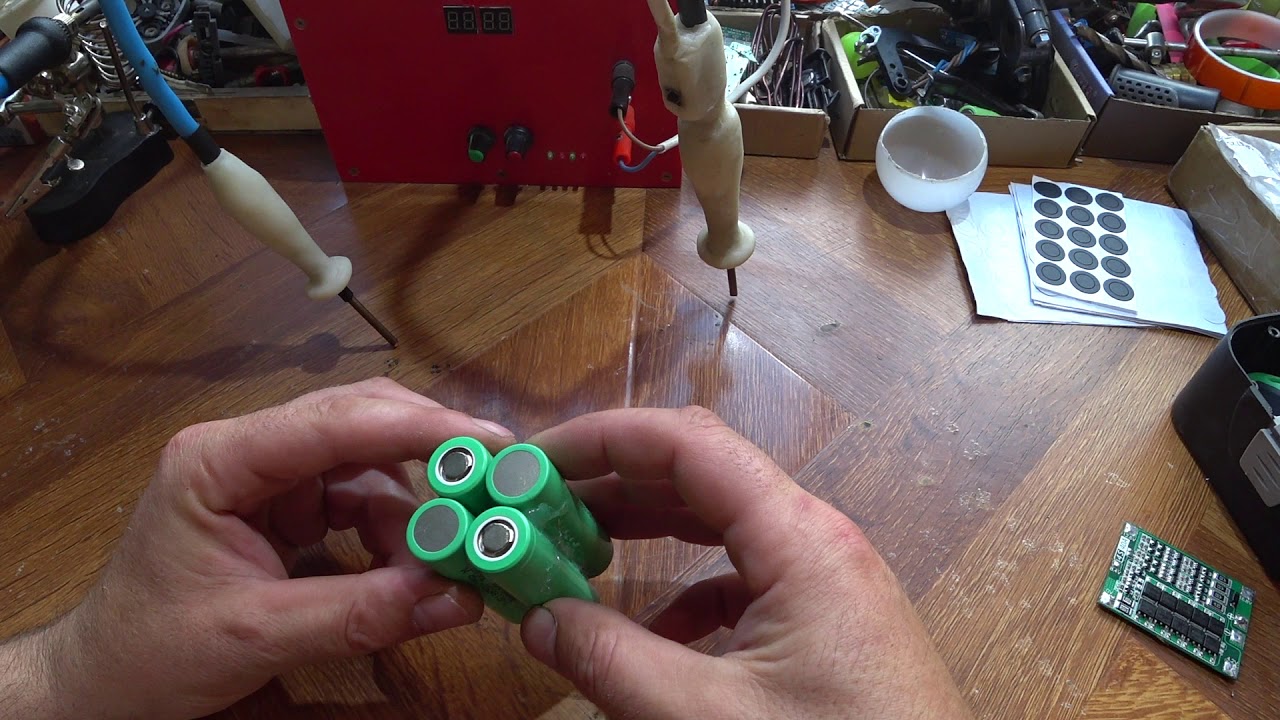

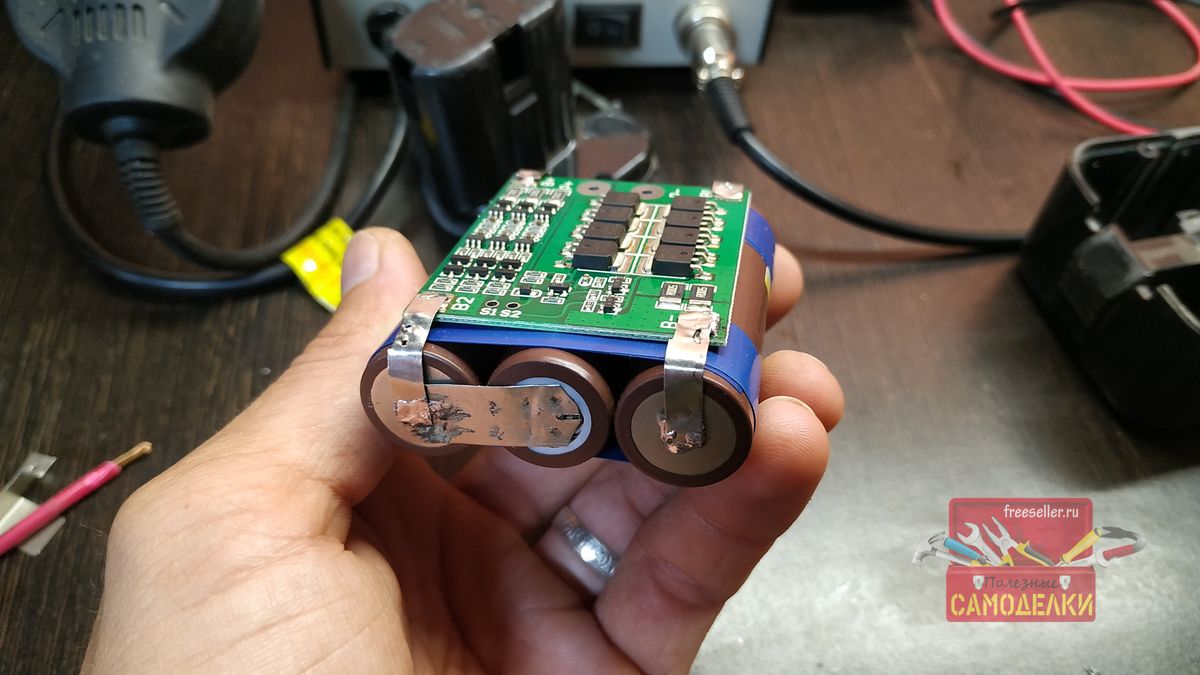

Сборка АКБ

После проверки внутреннего сопротивления каждой ячейке разрешено приступать к сборке батареи. Собранные ячейки помещаются в пакет с учетом полярности. Затем подключаются балансиры и силовые провода, пакеты соединяются между собой.

Существует 2 техники соединения батареи — пайкой и болтами. Припаять деталь, значит обеспечить надежность соединения, однако если нет уверенности в собственных навыках, лучше выбрать альтернативный вариант и выбрать элементы, предназначенные для сборки болтами.

После стяжки все элементы помещаются в заранее приготовленный бокс с отверстием для кабелей. Монтируется плата BMS и балансиров. После вывода силовых проводов, отверстия герметизируются.

Зарядка

Большинство пользователей предпочитает универсальные зарядники, однако подходящий конкретной батарее прибор будет не лишним, так как согласно отзывам не все зарядные устройства идеально соответствуют конкретным шуруповертам. Выделяют следующие виды аккумуляторов:

Со встроенным блоком питания.
С внешним блоком.
Импульсивные.

Перед началом зарядки важно ознакомиться с инструкцией. Изучив информацию выше, любой мастер сможет создать АКБ для своего шуруповерта

Конечно, далеко не все хотят заниматься таким творчеством, переделывать и припаивать банки. Многие просто идут в магазин и покупают аккумулятор, идеально подходящий для оборудования Бош, Интерскол или любого другого бренда

Изучив информацию выше, любой мастер сможет создать АКБ для своего шуруповерта. Конечно, далеко не все хотят заниматься таким творчеством, переделывать и припаивать банки. Многие просто идут в магазин и покупают аккумулятор, идеально подходящий для оборудования Бош, Интерскол или любого другого бренда.

Переделка шуруповерта на литиевые аккумуляторы 18650 14 В

Литий-ионные банки в количестве 4 шт.
Контроллер li-ion аккумулятора на 4 банки, хорошо подходит CF-4S30A-A. В нее встроен балансир, контролирующий заряд каждого элемента.
Термоклей, флюс для паяния ТАГС, припой.
Термостойкий скотч;
Соединительные перемычки или толстый провод в изоляции сечением не менее 0,75 квадрата, порезанный для мостиков.

Порядок работы по переделке шуруповерта под 18650:

Разобрать корпус и извлечь из контейнера связку из 12 Ni-Cd элементов.
Убрать гирлянду, оставив разъем с выводами «» и «-». Вместо термодатчика установится термопара от контроллера.
Спаять сборку, учитывая, что нельзя использовать кислоту, только нейтральный флюс и чистый припой. В период соединения нельзя разогревать крышки. Работать точечно.
Подключить балансировочные точки к контроллеру, согласно схеме. На плате разъемы предусмотрены.
Соединить сборку с выводами плюса и минуса.
Проверить работоспособность схемы. Если все работает, собранную АКБ, контроллер разместить в гнезде, закрепить с помощью герметика.

Особенности выбора литиевых аккумуляторов

Больше чем для половины шуруповертов применяют аккумуляторные батареи 12 В.

При подборе нового аккумулятора учитывают:

Величину разрядного тока. Этот параметр указан в технической документации. Значения колеблются в пределах 15-30 А, в отдельных моделях он составляет 40 А.
Характеристики литий-ионных элементов. Аккумуляторы 18650 должны иметь такие же параметры, как и емкости.
Количество новых батареек. 1 Li-ion равна 3 Ni-CD.

Не нужно торопиться ставить источники питания в шуруповерт. Первым делом необходимо, чтобы они полностью зарядились. Если инструмент будут интенсивно эксплуатировать, то первое, что скорее всего выйдет из строя – аккумулятор, как наиболее уязвимая деталь. Его исправность проверяют при помощи мультиметра.

Зарядное устройство

Осталось разобраться с тем, как выполнять зарядку инструмента. Его нельзя подключать к стандартному блоку питания. Необходимо зарядное устройство.

В большинстве случаев родные аксессуары без проблем подзаряжают литиевые батарейки.

Заряд поступает через контроллер. Если заводское устройство не подходит, его переделывают при помощи доустановки недостающих элементов схемы. В их числе узлы прекращения зарядки, защитные компоненты и пр. Схема дорабатывается под основной определяющий параметр — ток зарядки.

При основательной доработке схемы зарядного устройства проводить модернизацию нерентабельно. Его легко заменить на универсальное оборудование или приобрести новое. Даже с покупкой зарядного устройства владелец шуруповерта приобретает по минимальной цене мощный инструмент с увеличенным сроком автономной работы.

Но так ли хороша эта замена?

Замена аккумуляторов на литиевые в шуруповертах любых моделей, включая Интерскол, Макита, позволит дозаряжать их после непродолжительной работы без уменьшения емкости. Этот вид батарей отработают большее количество циклов заряда-разряда. Как только они исчерпают свой ресурс, их легко можно поменять. Время зарядки литиевых аккумуляторов колеблется от 1 часа до 3, а у никель-кадмиевых – 13-15.

Есть и другие плюсы:

фактически отсутствует эффект памяти;
низкий саморазряд;
большая плотность энергии на единицу массы.

Из минусов – дороговизна. Литиевые аккумуляторные элементы запрещено заряжать выше 4.2 вольта и разряжать ниже 2.7 В. По этой причине в шуруповерт дополнительно подключают и устанавливают контроллер заряда-разряда. Зарядное устройство для кадмиевых батарей после переделки не всегда подходит для зарядки аккумуляторов. Может нужно будет его доработать либо использовать универсальную зарядку.

Точечная сварка считается лучшим способом соединения элементов батареи

Как выбрать?

Когда речь идет о выборе аккумулятора для шуруповерта, задача сводится к подбору самого электрического прибора, в комплекте с которым окажется батарея конкретной модели.

Рейтинг недорогих аккумуляторных шуруповертов этого сезона выглядит так:

Makita HP331DZ, 10.8 вольт, 1,5 Ач, литий;
Bosch PSR 1080 LI, 10.8 вольт, 1.5 Ач, литий;
Bort BAB-12-P, 12 вольт, 1.3 Ач, никель;

Лучшими среди профессиональных моделей являются такие:

Makita DHP481RTE, 18 вольт, 5 Ач, литий;
Hitachi DS14DSAL, 14.4 вольта, 1,5 Ач, литий;
Metabo BS 18 LTX Impuls 201, 18 вольт, 4 Ач, литий;
Bosch GSR 18 V-EC 2016, 18 вольт, 4 Ач, литий;
DeWALT DCD780M2, 18 вольт 1.5 Ач, литий.

Лучшие по надежности аккумуляторные шуруповерты:

Bosch GSR 1440, 14.4 вольта, 1,5 Ач, литий;
Hitachi DS18DFL, 18 вольт, 1,5 Ач, литий;
DeWALT DCD790D2, 18 вольт, 2 Ач, литий.

Можно заметить, что лучшие шуруповерты полупрофессионального и профессионального сегментов имеют аккумуляторные батареи на напряжение 18 вольт.

Это напряжение считается отраслевым профессиональным стандартом для литиевых аккумуляторных батарей. Так как профессиональный инструмент рассчитан на долгую активную работу, а также подразумевает дополнительный уровень комфорта, значительная часть выпускаемых аккумуляторов для шуруповерта напряжением 18 вольт между собой полностью совместимы, и порой даже взаимозаменяемы между инструментами различных производителей.

Кроме того, широко распространены стандарты 10.8 вольт и 14.4 вольта. Первый вариант встречается только среди самых недорогих моделей. Второй традиционно является «середнячком» и может встречаться как среди профессиональных моделей шуруповертов, так и в моделях среднего (промежуточного) класса.

А вот обозначения 220 вольт в характеристиках лучших моделей нельзя увидеть, поскольку это говорит о том, что шуруповерт проводом соединен с розеткой бытовой электросети.

Зарядное устройство + (Видео)

Зарядное устройство, которое предлагается ниже, обеспечивает нужный зарядный ток для любого аккумулятора из всех перечисленных. Шуруповерты питаются от аккумуляторов с разными напряжениями 12 вольт или 18 вольт

Это неважно, главный параметр зарядного устройства для аккумуляторов – ток заряда. Напряжение зарядного устройства при отключенной нагрузке всегда выше номинального, оно падает до нормы при подключении батареи при заряде. В процессе заряда оно соответствует текущему состоянию аккумулятора и обычно чуть выше номинального в конце заряжания

В процессе заряда оно соответствует текущему состоянию аккумулятора и обычно чуть выше номинального в конце заряжания.

Зарядное устройство представляет собой генератор тока на мощном составном транзисторе VT2, который питается от выпрямительного мостика, подключенного к понижающему трансформатору с достаточным выходным напряжением (см. таблицу в предыдущем разделе).

Этот трансформатор должен также иметь достаточную мощность, чтобы обеспечить необходимый ток при длительной работе без перегрева обмоток. Иначе он может сгореть. Ток заряда выставляется регулировкой резистора R1 при подключенном аккумуляторе. Он остается постоянным в процессе заряда (тем постоянней, чем выше напряжение от трансформатора. Примечание: напряжение от трансформатора не должно превышать 27 В).

Резистор R3 (не менее 2 Вт 1 Ом) ограничивает максимальный ток, а светодиод VD6 горит, пока идет заряд. К концу заряда, свечение светодиода уменьшается и он гаснет. Тем не менее, не забывайте про точный контроль напряжения литий-ионных аккумуляторов и их температуру!

Все детали в описанной схеме монтируются на печатной плате из фольгированного текстолита. Вместо диодов, указанных в схеме, можно взять русские диоды КД202 или Д242, они довольно доступны в старом электронном ломе. Располагать детали надо так, чтобы на плате оказалось как можно меньше пересечений, в идеале ни одного. Не следует увлекаться высокой плотностью монтажа, ведь вы собираете не смартфон. Распаивать детали вам будет значительно легче, если между ними останется по 3-5 мм.

Транзистор должен быть установлен на теплоотводе достаточной пощади (20-50 см.кв). Все части зарядного устройства лучше всего смонтировать в удобный самодельный корпус. Это будет самым практичным решением, в работе вам ничто не будет мешать. Но здесь могут возникнуть большие сложности с клеммами и подключением к аккумулятору. Поэтому лучше сделать так: взять старое или неисправное зарядное устройство у знакомых, подходящее к вашей модели аккумулятора, и подвергнуть его переделке.

Вскрыть корпус старого зарядного устройства.
Удалить из него всю бывшую начинку.
Подобрать следующие радиоэлементы:

Поз.	Описание
VD1-VD4	1N4001 диод выпрямительный
VD5	диод
VD6	VD6 светодиод, красный или зеленый, любого типа
C1	C1 К50-35 или аналогичный 220-1000 мФ от 50 В
C2	C1 К50-35 или аналогичный 220-1000 мФ от 50 В
R1	переменный резистор 10 ком, желательно проволочный
R2	резистор МЛТ-0,25 330 Ом
R3	резистор МЛТ-2, 1 Ом
VT1	транзистор КТ361В, Г
VT2	транзистор КТ829В (устанавливается на радиатор пл. 20 – 50 кв. см
Т1	Трансформатор силовой 220 В / 24 В, мощность 100 Вт

Выбрать подходящий размер для печатной платы, помещающейся в корпус вместе с деталями из приведенной схемы, нарисовать нитрокраской ее дорожки по принципиальной схеме, протравить в медном купоросе и распаять все детали. Радиатор для транзистора нужно установить на алюминиевой пластинке так, чтобы она не касалась ни с какой частью схемы. Сам транзистор плотно прикручивается к ней винтиком и гайкой М3.
Собрать плату в корпусе и припаять клеммы по схеме строго соблюдая полярность. Вывести провод для трансформатора.
Трансформатор с предохранителем на 0.5 А установить в небольшой подходящий корпус и снабдить отдельным разъемом для подключения переделанного зарядного блока. Лучше всего взять разъемы от компьютерных блоков питания, папу установить в корпус с трансформатором, а маму подключить к диодам мостика в зарядном устройстве.

Собранное устройство будет работать надежно если вы аккуратно и тщательно проделали
