Переходник розетка — патрон

Способы крепления

В настоящее время практикуется несколько вариантов закрепления электрического патрона, которые отличаются как составными элементами, так и уровнем сложности самостоятельного выполнения.

За токоподводящие провода

Выполнять подвешивание одиночных патронов можно на токоподводящих проводах. При монтаже патрон нужно разобрать, освободить контактные зажимы и вынуть вкладыш, после чего провода вставляются в зажимы, а патрон собирается.

В обязательном порядке осуществляется дополнительная фиксация провода, что предотвратит перегиб или обрыв жилы. Зажим проводов производится при повороте нижней корпусной части патрона.

Крепление электрического патрона за токоподводящий провод

В процессе такого монтажа очень важно контролировать параметры глубины, а также правильность расположения провода между контактными зажимами

С безвинтовыми контактными зажимами

Особенностью такого крепления является накручивание на резьбу трубки донной части, после чего токопроводящие провода закладываются внутрь, и защелкивается корпус-цилиндр.

Конструкция с безвинтовым типом контактных зажимов отличается ремонтопригодностью, поэтому отремонтировать вышедший из строя патрон вполне возможно самостоятельно.

Устройство и принцип работы люминесцентной лампы описан в следующем материале.

Втулкой

Использовать подключение втулкой целесообразно при фиксации патрона в настольной лампе или настенном светильнике. Допускается применение металлических или пластиковых трубчатых втулок. Основным недостатком такого способа является риск деформации пластмассовой втулки в результате длительного нагрева.

При фиксации резисторной металлической втулки нужно помнить, что присоединительная патронная резьба не всегда нормирована, поэтому может потребоваться выполнение подгонки.

На трубке

На металлическую трубку могут навинчиваться добавочные гайки, посредством которых и производится фиксация арматуры осветительных приборов, элементов дизайна или плафонов.

Преимуществом такого способа является то, что вся нагрузка перераспределяется исключительно на металлическую трубку, а внутри пропускаются стандартные токопроводящие провода.

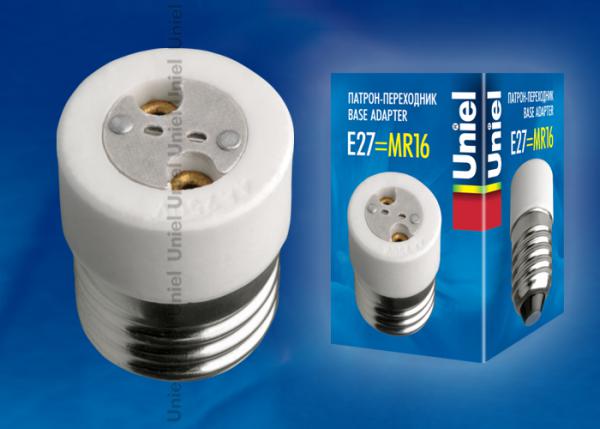

Переходник цоколь-розетка

#1
glorius

• Самопальщик-профи

• Группа: Пользователи
• Сообщений: 111
• Регистрация: 21 May 11

ищу радиолюбителя с опытом в кишиневе.

Как правильно писать комменты: Вместо «Аффтар Жжот! Пешы исчо!» В душе моей огонь горит прекрасный Его зажгли Вы — автор слов бесценных Перо в руке, чернила, шарф атласный. Пишите дальше, радуйте нас — бренных

#2
СветLANa

• Просто Светлана

• Группа: Модераторы
• Сообщений: 3204
• Регистрация: 25 January 11

#3
glorius

• Самопальщик-профи

• Группа: Пользователи
• Сообщений: 111
• Регистрация: 21 May 11

СветLANa (21 May 2011 — 19:52) писал:

ищу радиолюбителя с опытом в кишиневе.

Как правильно писать комменты: Вместо «Аффтар Жжот! Пешы исчо!» В душе моей огонь горит прекрасный Его зажгли Вы — автор слов бесценных Перо в руке, чернила, шарф атласный. Пишите дальше, радуйте нас — бренных

Как сделать розетку из лампочки

Используем перегоревшую лампочку, чтобы сделать переносную розетку для электромонтажных работ.

Так как понадобится только цоколь лампы, откусить провода с платы.

Разобрать розетку, открутить и снять декоративную накладку. Подключить провода цоколя лампы к розетке (полярность значения не имеет).

С помощью термопистолета залить клеем и приклеить розетку в цоколь.

После застывания клея собрать розетку, прикрутить декоративный корпус отверткой.

Проверить работоспособность розетки.

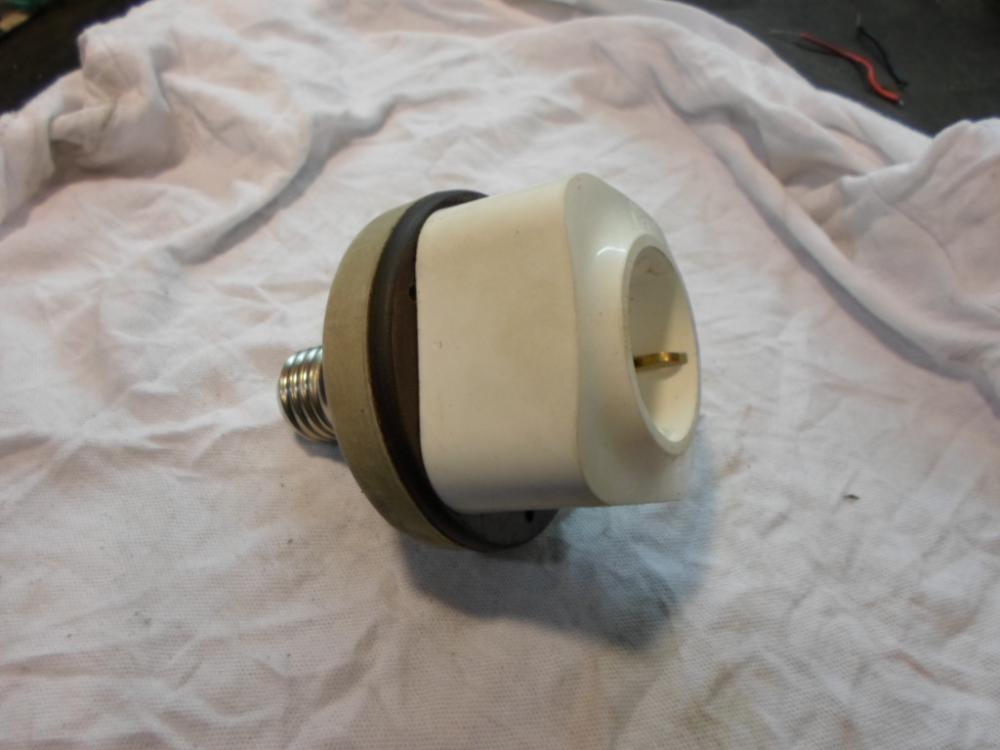

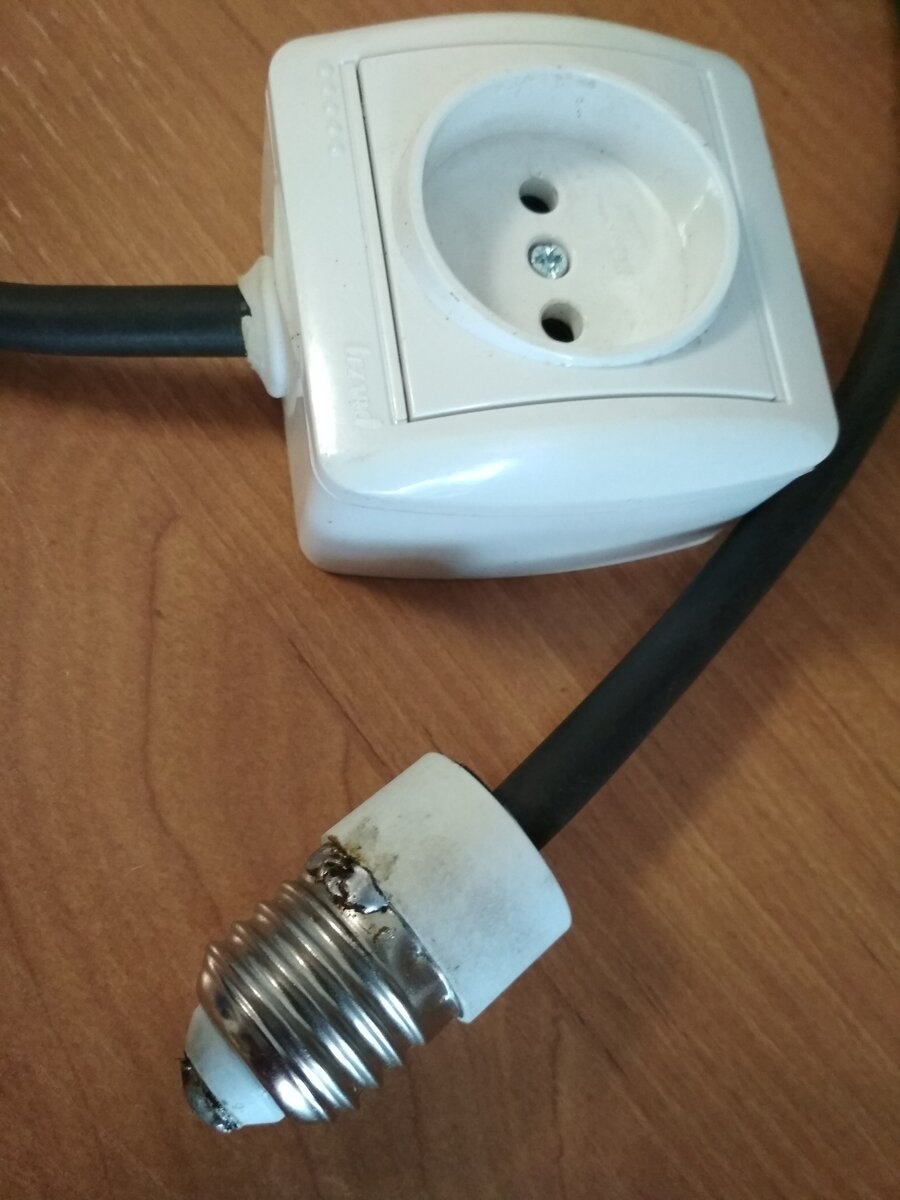

Способ сделать розетку Романа Урсу

Отрезаем цоколь с помощью ножовки по металлу.

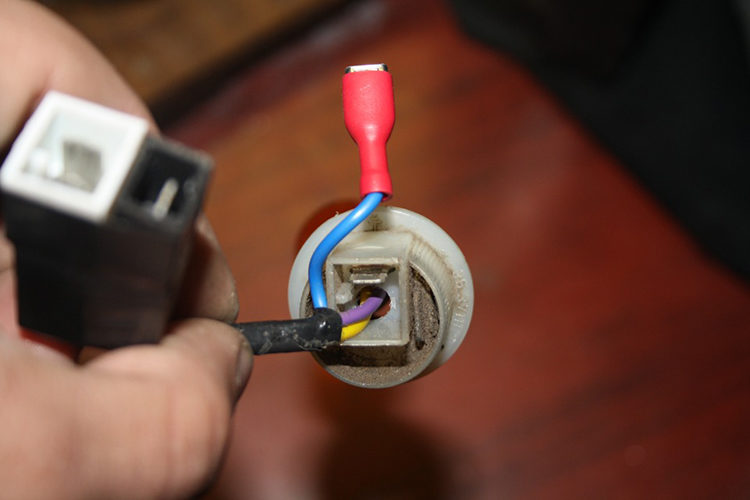

Оставляем только цоколь и два провода, будьте аккуратны, не порвите контакты. Отрезаем провод в данном месте.

Теперь возьмем два любых провода. Нам нужно удлинить заводские провода на цоколе, делаем пайку и закрываем соединения термоусадкой.

Теперь возьмем штепсель, цена примерно 30-40 руб.

Разбираем, там всего один винтик. Пропускаем провода через корпус штепселя.

Теперь нам нужно надежно соединить цоколь и штепсель, сделать это можно с помощью термоклея или эпоксидкой. Я использовал термоклей, держит отлично, застывает еще лучше. Лишнюю длину провода нужно подрезать. Теперь соединяем провода.

У нас все готово, осталось только протестировать.

Виды переходников

С появлением заграничных кухонных и других приборов, компьютерной техники, акустики пользователи столкнулись с проблемой. У российских, советских вилок толщина стержней — 4 мм, у импортных евровилок — 5 мм. В ряде стран стержни вилки не круглые, а плоские, имеют другой диаметр, длину. Для нормального применения техники придется купить адаптер (переходник). Европереходник на розетку представляет собой устройство, предназначенное для подключения техники с евровилками в неподходящие розетки.

Обычные недорогие изделия выполнены из пластмассы, не подверженной горению, снизу, сверху имеют выход для розетки. Они произведены без сетевых требований, подходят для применения приборов малой, средней мощности. Существуют модели-трансформеры — универсальные переходники для розеток. В адаптере-переходнике дополнительно есть USB-разъем.

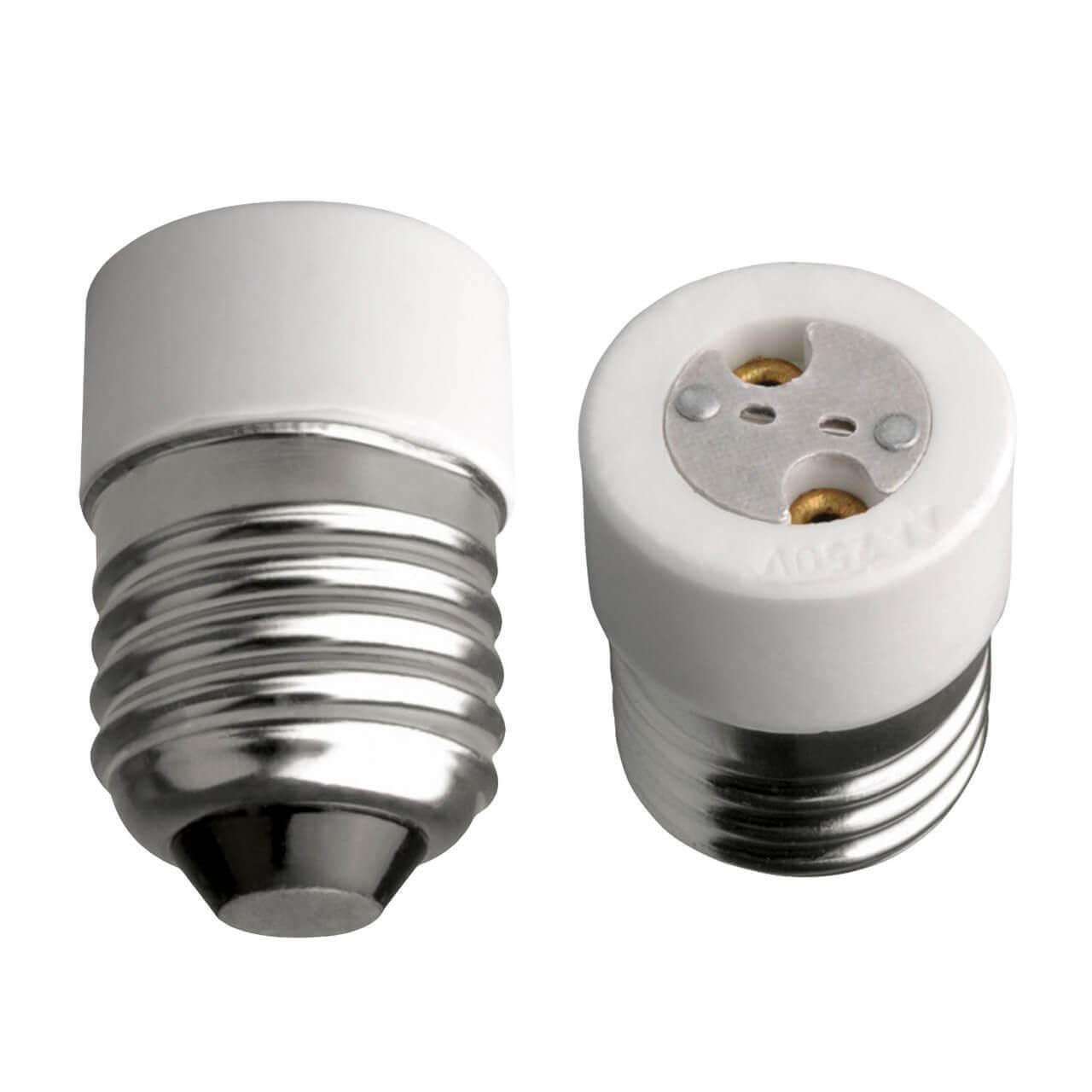

Универсальные переходники

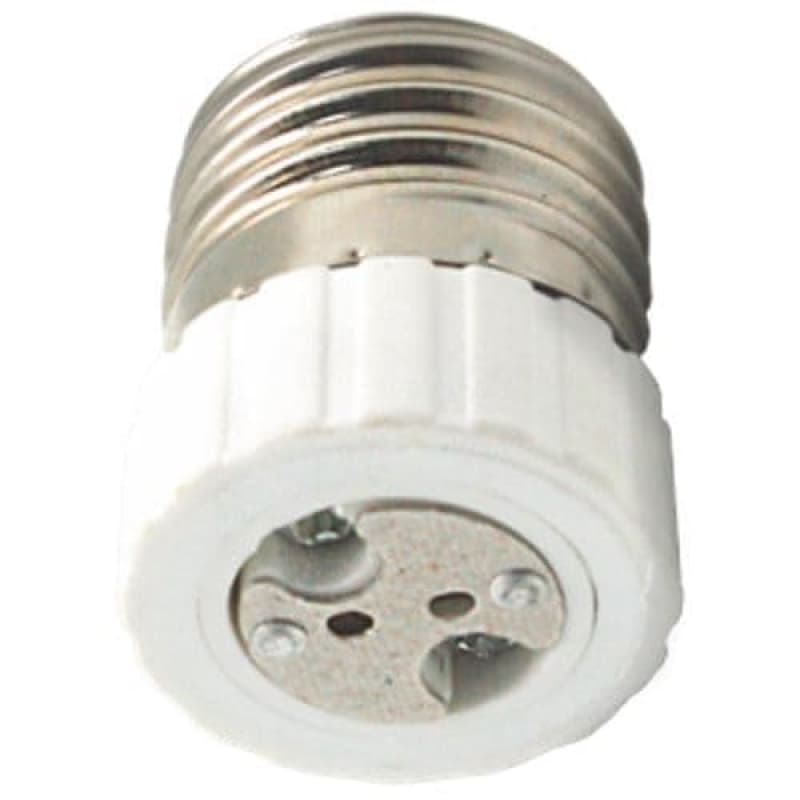

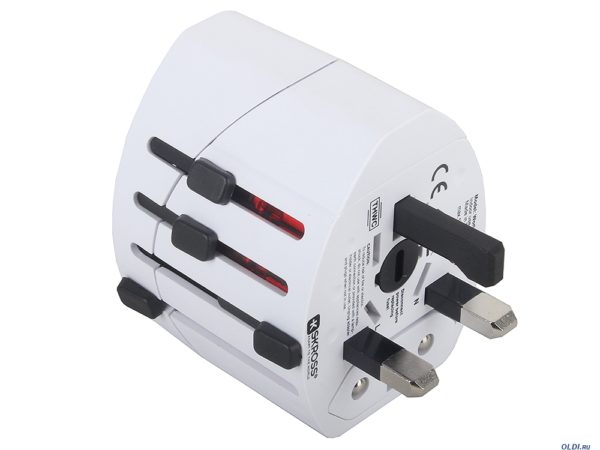

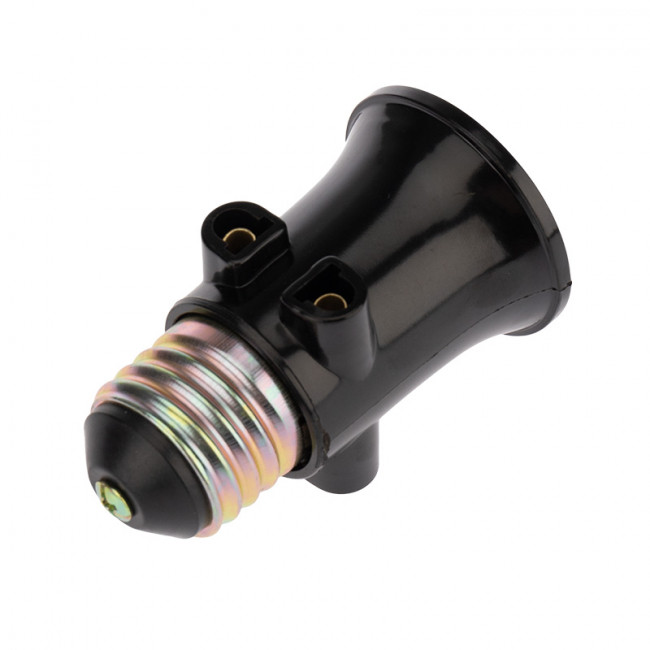

Универсальный адаптер для розеток предназначается для включения приборов в каждой стране мира. Входы, выходы его подстраиваются под все типы розеток, электроники, перестроить их легко. Цена намного выше, но при частых поездках за границу такие типы переходников незаменимы.

В универсальном адаптере объединены следующие виды розеток:

• тип А — США, Япония, Мексика;
• тип C — Европа, Россия (современные трехфазные сети);
• тип G — Кипр, Ирландия, Англия, Гонконг;
• тип I — Новая Зеландия.

Изделия пригодятся для подключения европейских приборов в старые советские розетки. Они помогут сэкономить, сокращая количество адаптирующих устройств в поездках, подключать все гаджеты.

Адаптеры на Кипре

Вместо привычной розетки на Кипре можно обнаружить изделия с тремя штырями — одним вертикальным и двумя горизонтальными. Это британский тип G с напряжением 240 В. Все розетки типа G имеют защитные шторки, которые исключают проникновение посторонних предметов внутрь. Сила тока сетей Кипра более высокая, без адаптера здесь не обойтись (он также имеет заземление).

Переходник в Великобритании

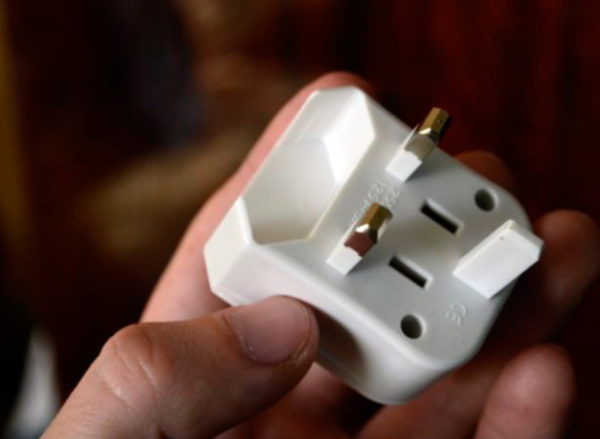

Английский переходник для розетки аналогичен используемому на Кипре. Это не стандартный европереходник, который имеет тип C, а изделие типа G. В Англии действует еще одна сеть, которую именуют «UK бритвенный». Ее применяют для подключения малых бытовых приборов — фенов, бритв, зубных щеток. Постепенно эта сеть вытесняется стандартной, в новых отелях встречается не часто.

Адаптеры в США

В отличие от европейского напряжения в сетях, в США оно составляет 110 В. Вилки в электроприборах там выглядят странно — штекеры плоские, с отверстиями на концах. Из-за низкого напряжения европейская и российская техника может работать медленнее.

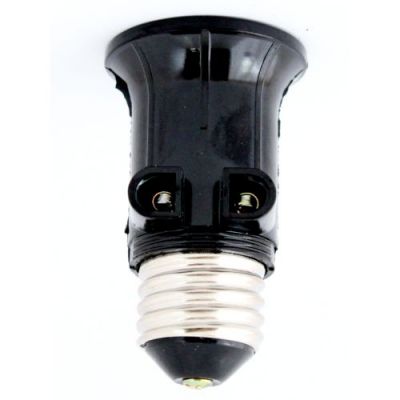

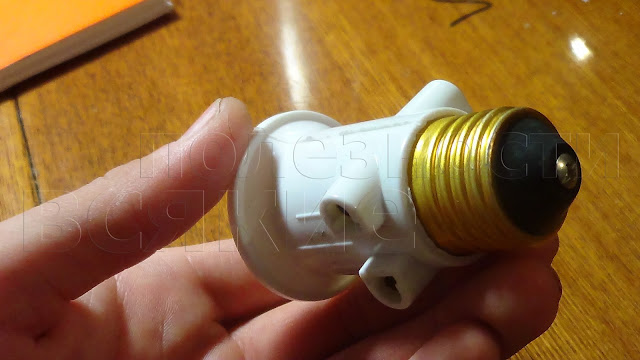

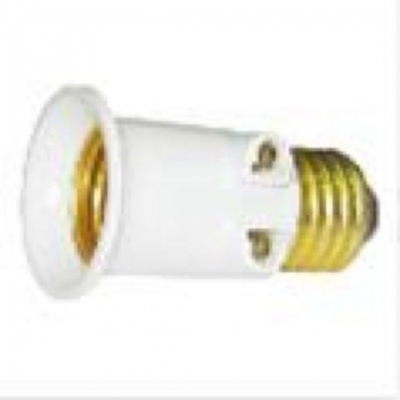

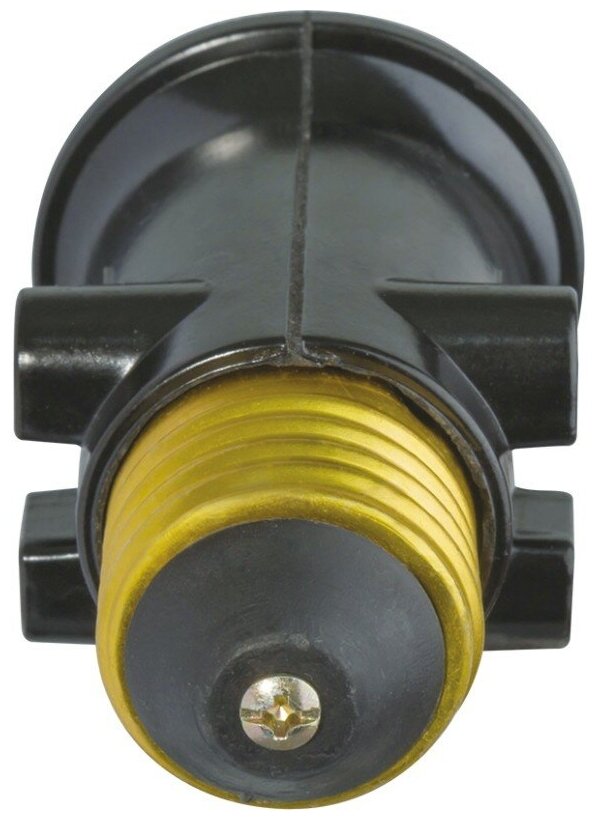

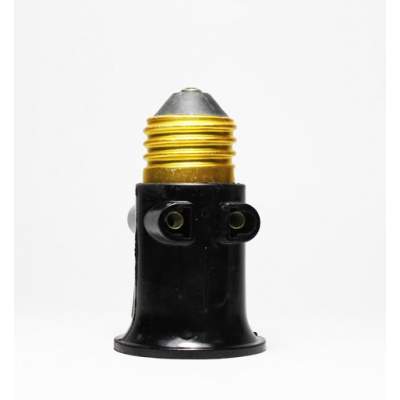

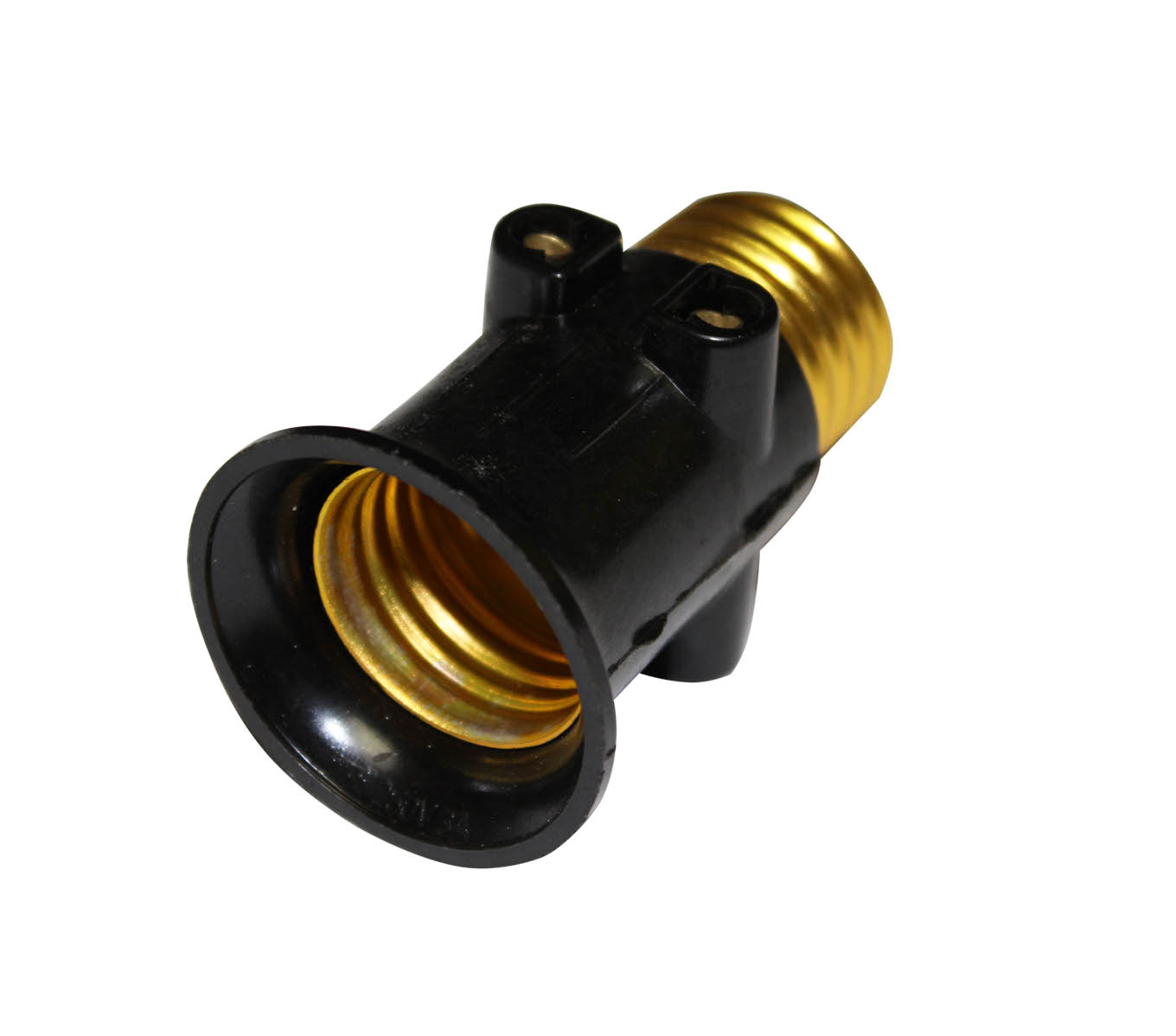

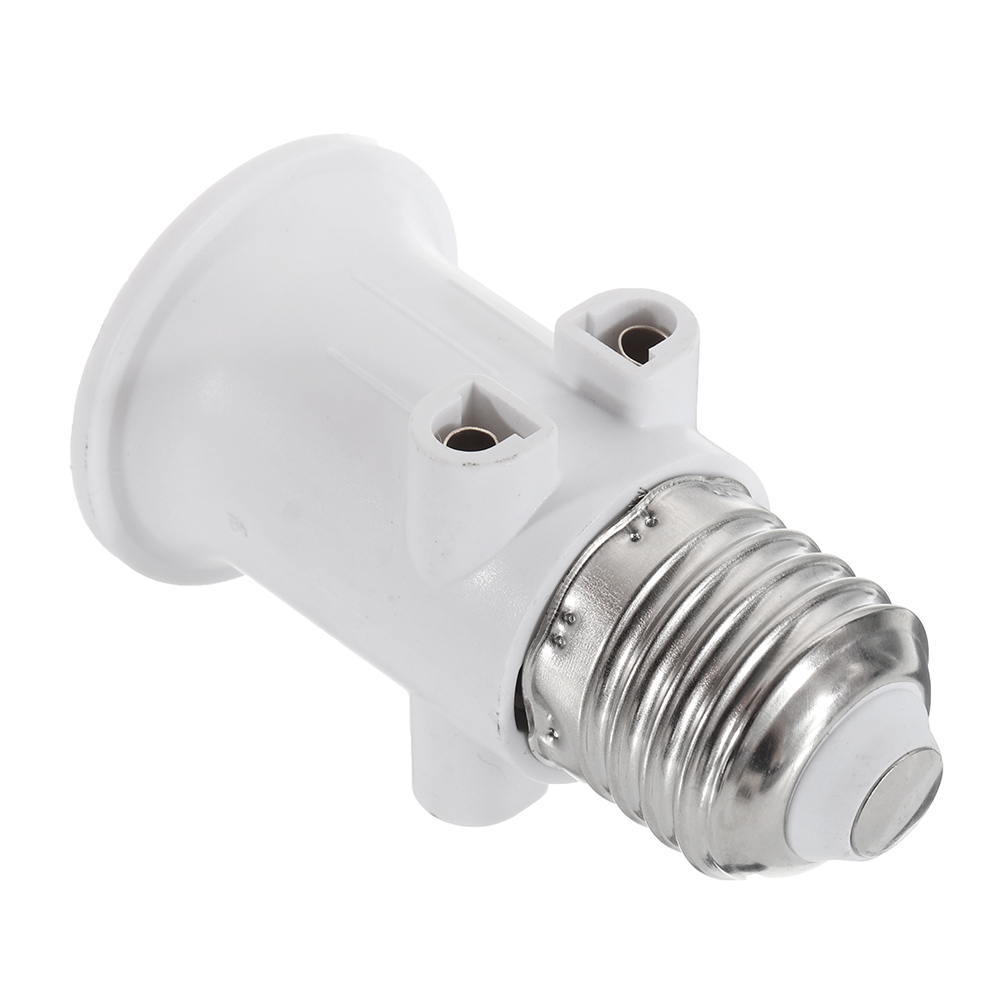

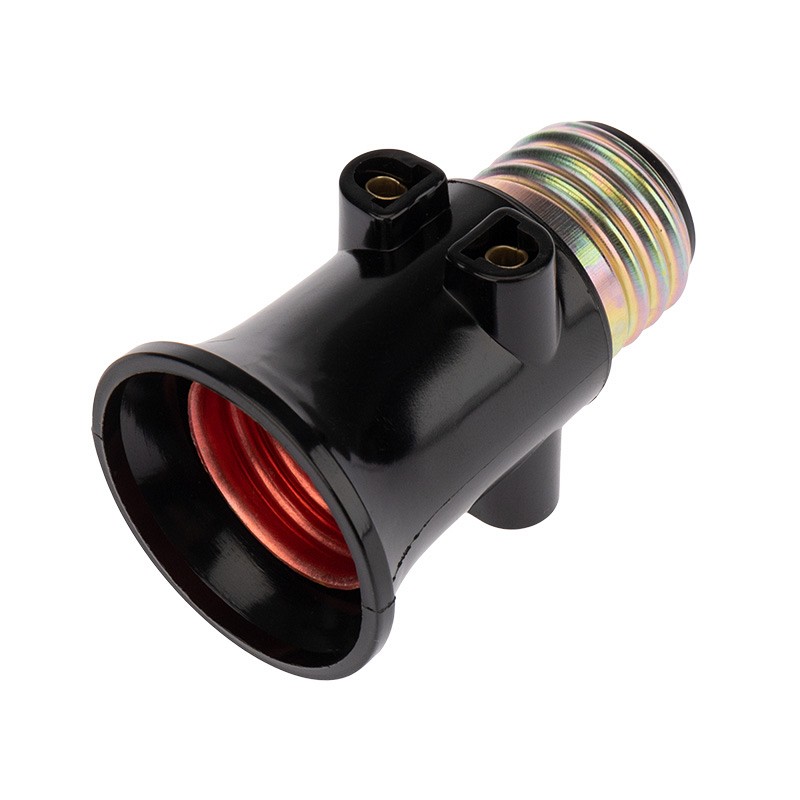

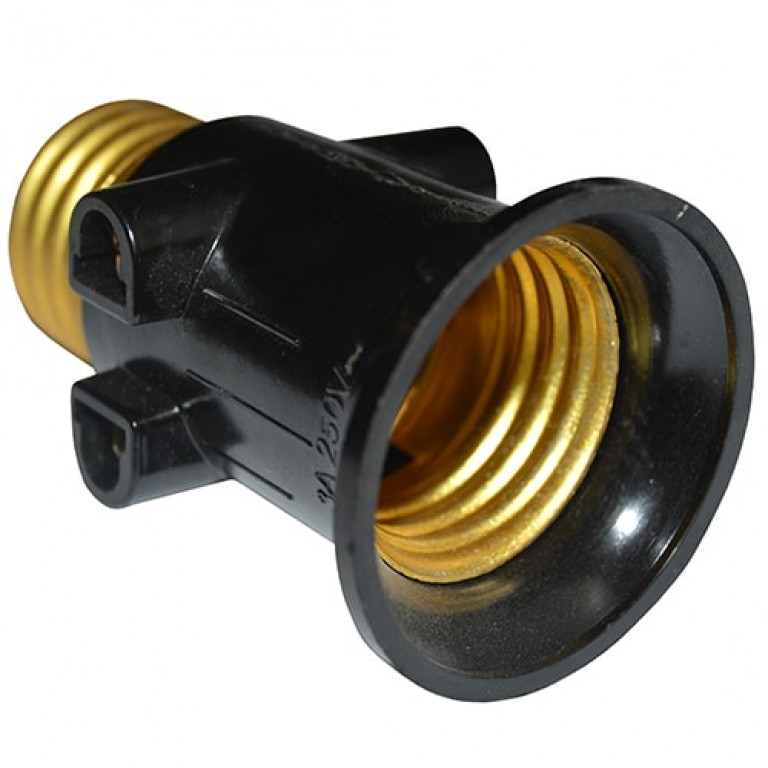

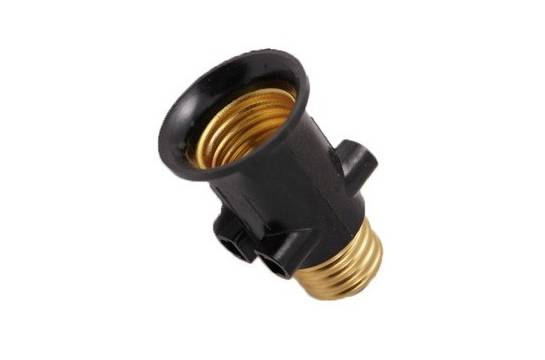

Патрон-розетка

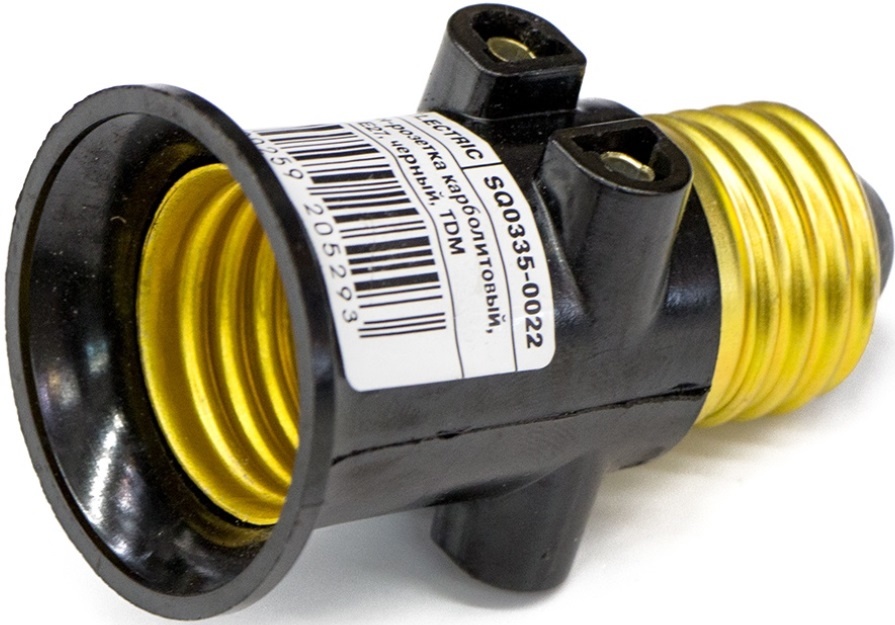

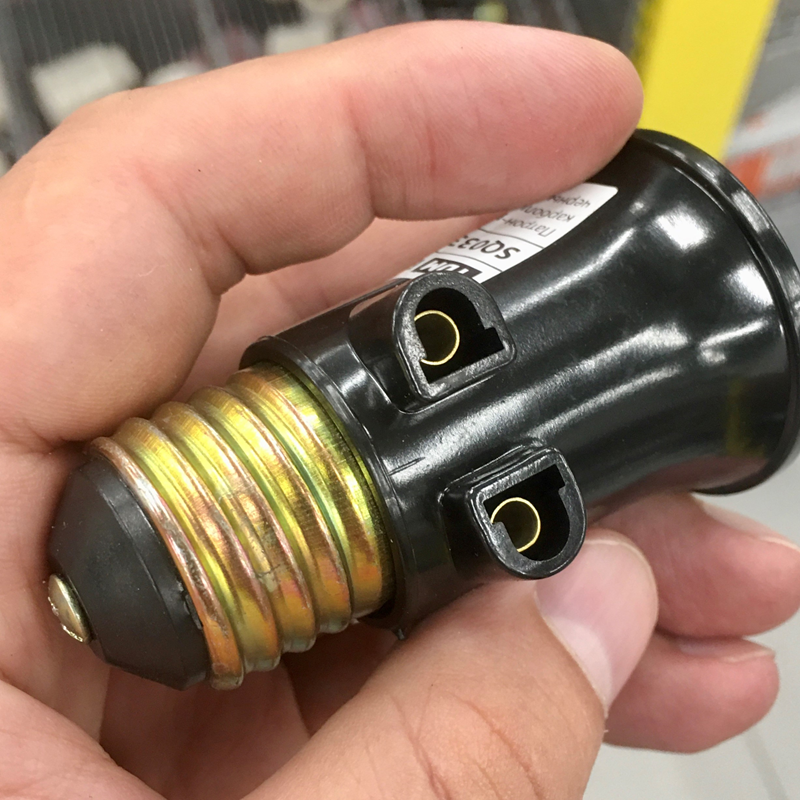

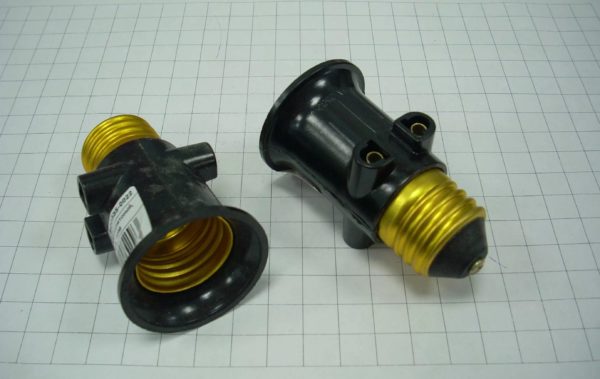

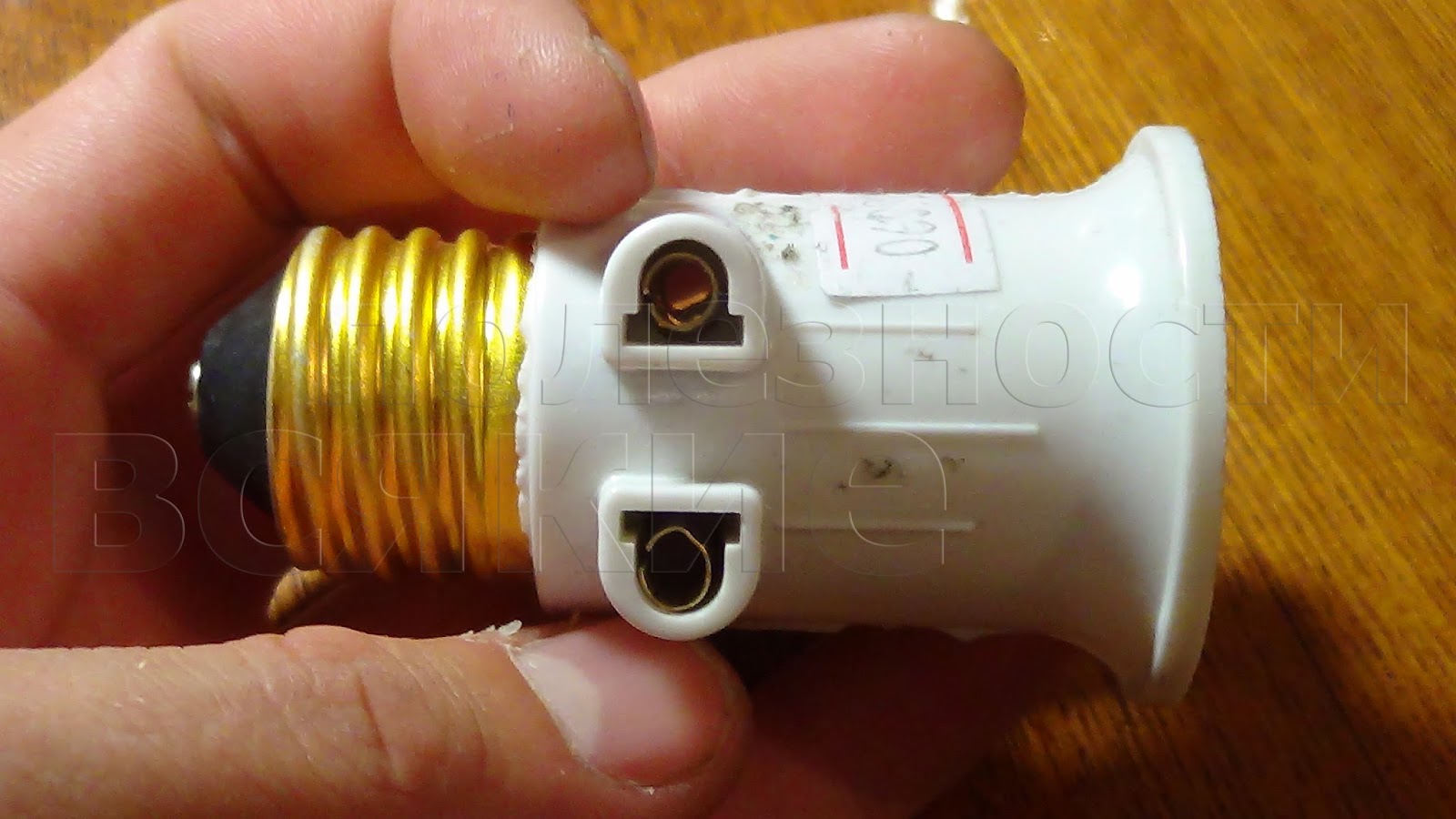

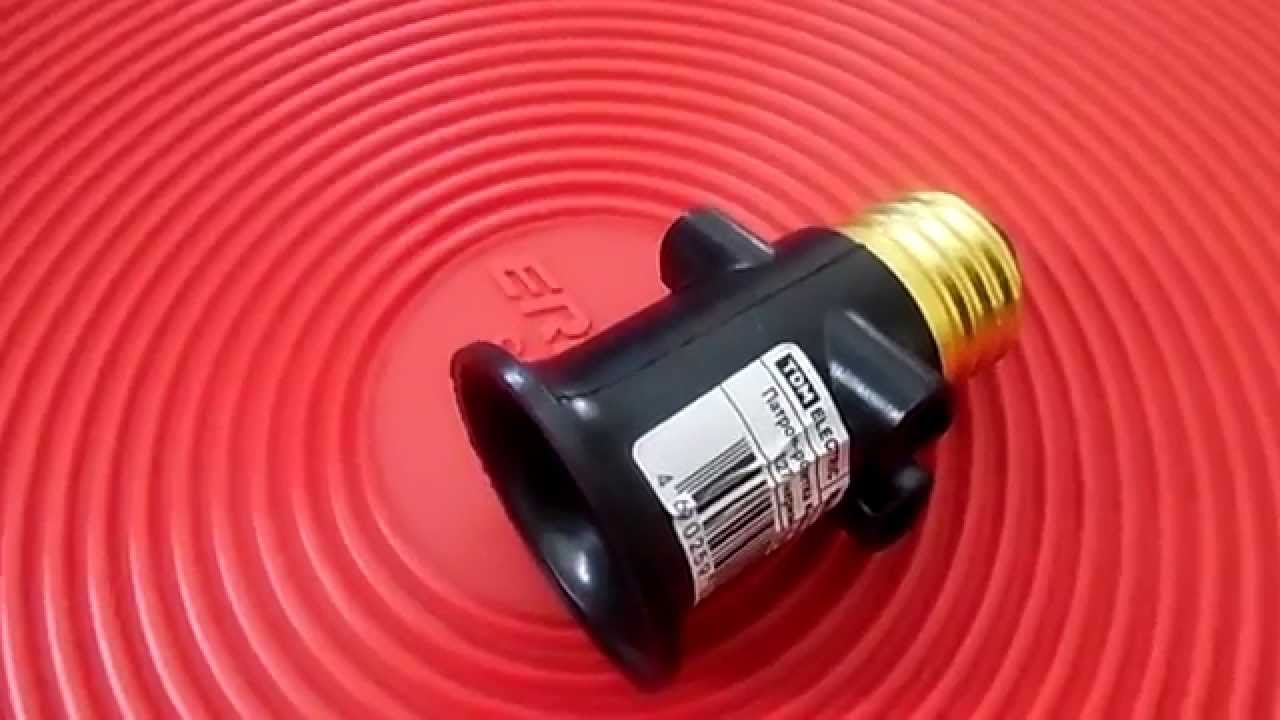

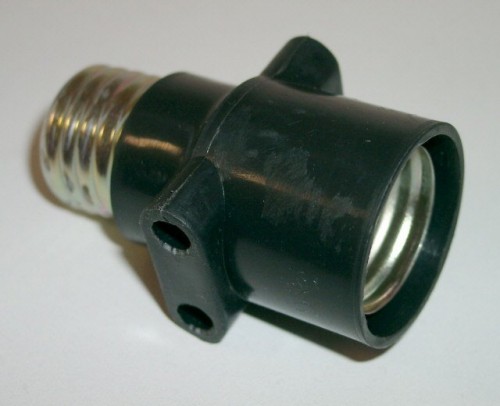

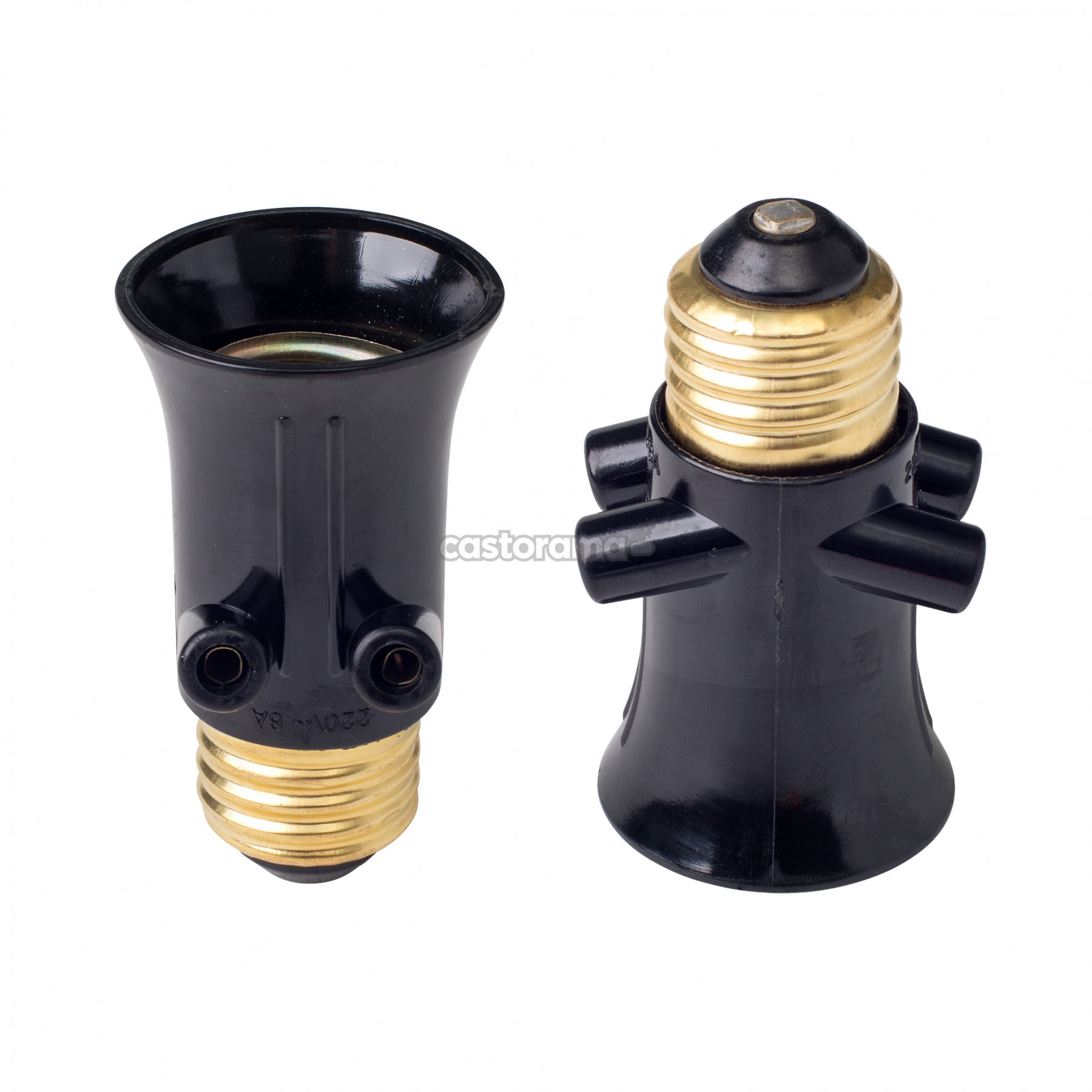

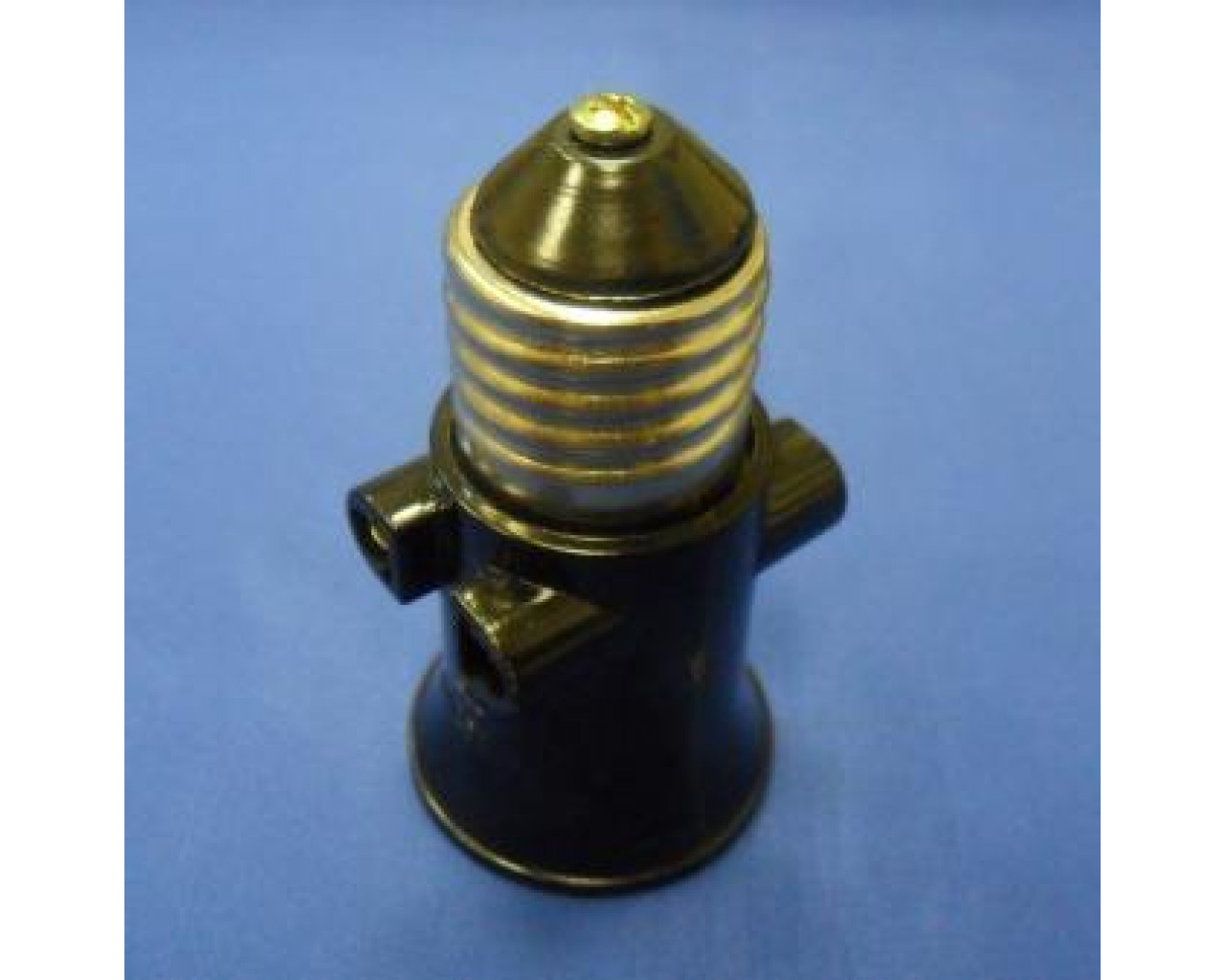

Переходник патрон-розетка, народное название “Жулик” — устройство с цоколем Е27. Изделие предназначается для создания временных розеток, если основной источник тока — патрон освещения. В него можно включать устройства с вилками, а нижняя часть остается свободной для лампочки.

Долгое время использовать приспособление нельзя — пластик в нем может перегреваться. Запрещается применять его для включения приборов с большой мощностью. Стоят такие изделия недорого, компактны, удобны.

Адаптер для ИБП

Товар применяется для компьютеров, имеет встроенный аккумулятор. Если электричество внезапно выключится, он позволит спокойно завершить работу, сохранив все открытые данные. Адаптер нужен, если скачки напряжения имеются часто — он защитит технику, не допуская ее перегорания.

https://youtube.com/watch?v=eHu5Pn2fHEw

Любые виды переходников предназначаются для комфортного пользования бытовой техники и электроники. Приобретя изделие заранее, можно избавить себя от ненужных проблем в дальних путешествиях и дома.

Подключение многожильного провода

Если же у вас многожильные провода, то здесь никак не обойтись без предварительного формирования колечка и его пропайки. Иначе 100% надежности и долговечности от такого соединения не добиться. Контакт будет просто раздавлен шляпкой винта.

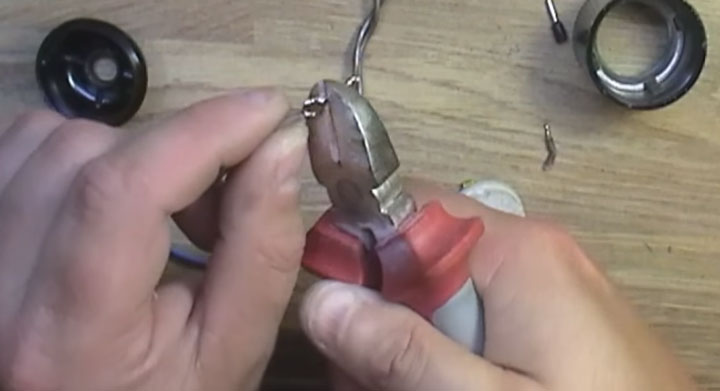

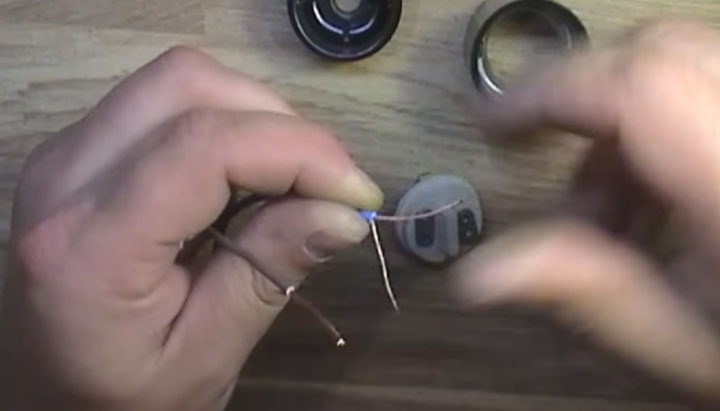

Жилки в этом случае предварительно разделяются пополам и скручиваются.

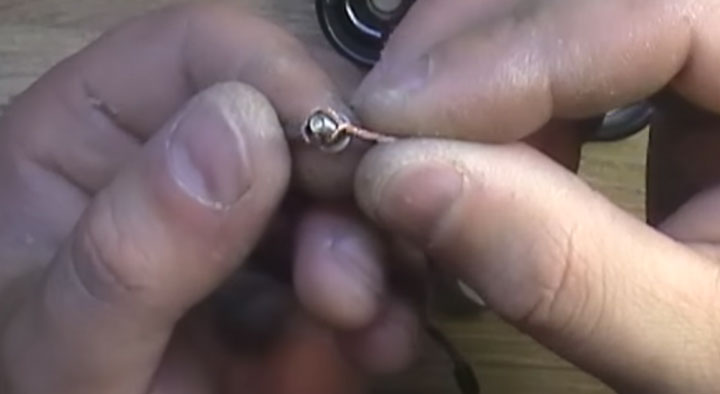

После чего формируется свободное кольцо вокруг болтика.

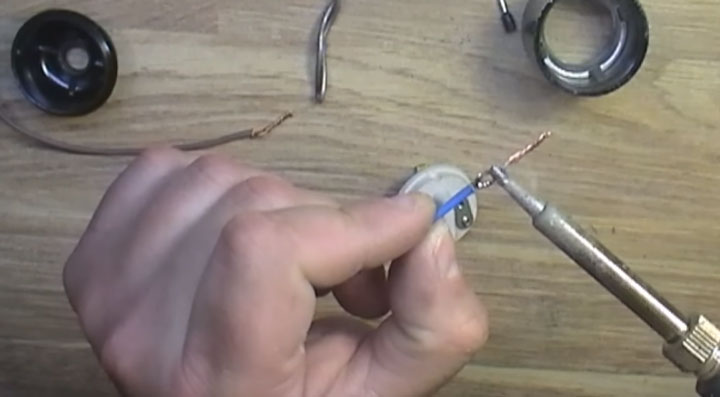

Его то и нужно пропаять с последующим подключением.

Лишние хвосты после кольца откусываются.

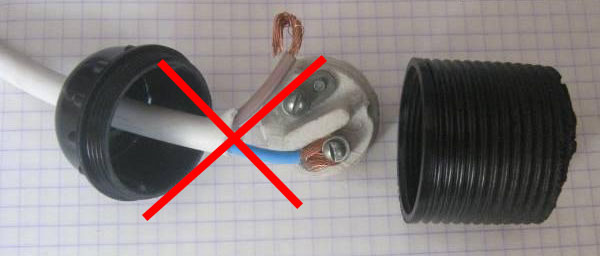

Еще не забывайте перед всеми этими процедурами, изначально одеть �жопку� от патрона на сам кабель.

Иначе собрать его после этого не получится и придется перекручивать патрон по второму разу.

Второй недостаток карболитовых изделий — время подключения.

На весь процесс разборки-сборки, отвинчивание-завинчивание винтиков, уходит от 5 до 10 минут. Поэтому процедуру �заряжания� карболитового патрона, быстрой никак не назовешь.

Соединение проводов в керамическом патроне

Керамический девайс является не разборным изделием, как и его контакты. Отсюда и вытекают главные недостатки.

Данные контакты завальцованы и со временем рано или поздно ослабляются. В результате чего происходит нагрев, с последующим выгоранием или слишком частым выходом из строя самих лампочек.

Еще такие патроны грешат выкручиванием самой юбки вместе с лампочкой. После такого дефекта, его уже лучше заменить целиком.

Конечно, можно изначально пропаять контакты в местах завальцовки или обжать заново выкрутившуюся юбку, но подавляющее большинство этим не заморачиваются, а просто покупают новый.

Главным преимуществом керамического патрона является упрощенная система подключения. Здесь все происходит гораздо быстрее.

Во-первых, не нужно разбирать на три части само устройство. Во-вторых, полностью выкручивать винтики.

Достаточно их слегка ослабить и вставить в контактное пространство зачищенную жилу провода.

После чего затянуть винт с максимальным усилием.

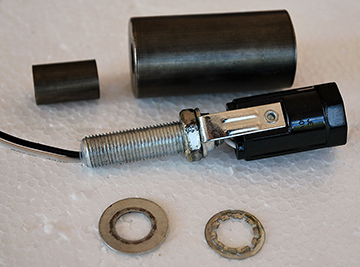

Крепление электрического патрона на трубке

Самым распространенным видом крепления электрического патрона является крепление на трубке, изготовленной из металла. Это позволяет подвешивать плафоны, имеющие достаточный вес и разнообразить дизайн. На трубке можно заметить дополнительные гайки. При их помощи на трубке закрепляется любая арматура для люстр, а так же колпаки и плафоны. Вся нагрузка ложиться на металлическую трубку. Провода для подсоединения патрона пропускаются внутри нее.

Существует патроны, которые имеют резьбу на наружной части корпуса. Это сделано для того, чтоб можно было закрепить абажурное кольцо. И уже на него закрепить любой дизайнерский элемент.

Длина зачистки изоляции

При зачистке внешней оболочки кабеля, не нужно стремиться снять ее на максимальную глубину, т.е. до самой стенки подрозетника.

Всегда старайтесь оставлять несколько миллиметров. Таким образом, будет обеспечена защита изоляции жил, от перетирания или передавливания острыми краями подрозетника.

Очень удобно это проделывать на круглом кабеле NYM, специальным съемником Jokari.

Делаете круговой надрез, а потом сразу продольный. После чего, даже в стесненных условиях оболочка легко вытягивается наружу.

С плоскими кабелями марки ВВГ и ножом электрика с пяткой, такого фокуса проделать не удастся.

А если это еще будет ГОСТовский кабель, а не ТУ-шный, то тем более.

Как правило, нож с пяткой режет внешнюю изоляцию вплотную до самой стенки подрозетника.

Именно поэтому, многим электрикам и нравится марка кабеля NYM, а не ВВГ. Из-за удобства разделки и простоты работы с ним.

Хотя у каждой марки, есть как свои преимущества, так и недостатки.

Кстати, в редких случаях можно найти и кабель марки ВВГ круглого сечения.

Сколько изоляции нужно снимать с самой жилы, перед тем как ее завести во внутрь контакта? Многое конечно зависит от марки розетки.

На некоторых моделях даже есть шаблон, по которому очень легко сориентироваться.

Но обычно, оголенная часть жилы не должна превышать 8-10мм.

Длина проводов торчащих из подрозетника выбирается исходя из:

удобства монтажа

глубины подрозетника

Как правило, оставляют длину, равную ширине 3-4-х пальцев руки.

Переходник лампочка-розетка с удлинителем

Такой переходник может очень выручить в тех случаях, когда нужно подключить какой-нибудь инструмент, а из источников электричества есть только лампочка. Вот и у меня произошел такой случай. Сломалась петля мусоропровода. Решил ее починить, но мой удлинитель оказался коротким и запитать дрель у меня не вышло. Тогда я вспомнил про этот переходник и решил сделать себе такой. Но функционал у него весьма ограничен, поэтому я его немножко модернизировал.

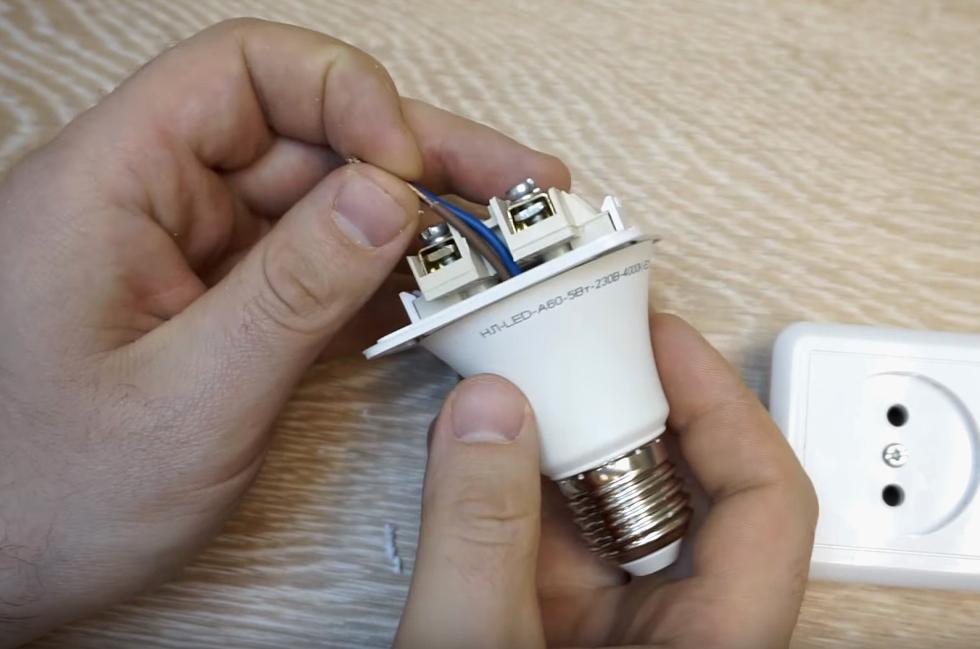

Для изготовления переходника мне понадобится: — рабочая светодиодная лампочка- провод- переносная розетка

Аккуратно вынимаю плату и откладываю ее в сторону.

Нужно найти где располагаются контакты. Я их отметил красными кружками.

Потом беру пластиковый плафон лампочки и делаю отверстие под провод. После этого протягиваю провод в дырку, зачищаю провода и лужу припоем.

Теперь нужно просунуть один из проводов в отверстие которое я сверлил в цоколе. Наберитесь терпения, с первой попытки попасть в дырку весьма проблематично. Припаиваю провода.

Приступаю к финальной сборке. Нужно вставить плату со светодиодами на свое место, но мне мешает припаянный провод, поэтому я делаю небольшой вырез. При установке платы не перепутайте полярность.

Настало время проверить мой переходник. Вкручиваю лампочку в цоколь и включаю дрель.

Работает все отлично! В итоге у меня есть рабочая лампочка и полноценный удлинитель. При использовании будьте аккуратны, что бы не выдернуть кабель из лампочки.

• Как сделать заземление станка



• Соединить штекер с проводом



• Типы крепления светодиодных светильников



• Как включить котел навьен после отключения света



• Запрещено устанавливать розетки от заземленных металлических устройств

Устройство и принцип работы электрического патрона

Рассмотрим устройство электрического патрона на примере широко распространенных патронов с резьбой Эдисона серии Е.

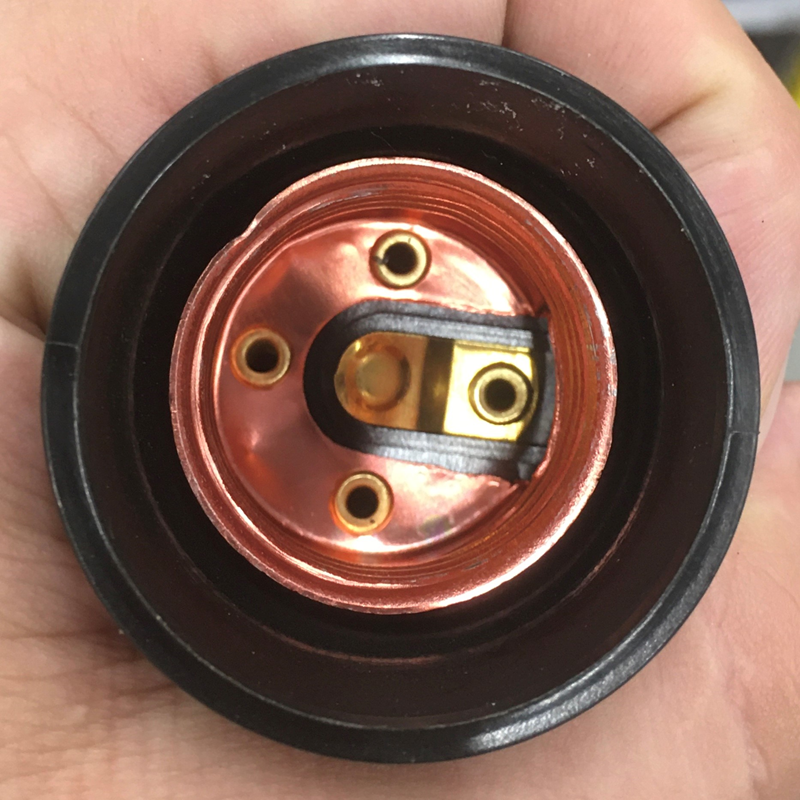

Патрон состоит из трех основных деталей. Наружного цилиндрического корпуса, в котором закреплена резьбовая гильза с резьбой Эдисона, донышка и керамического вкладыша. Для передачи тока от подходящих проводников на цоколь лампочки имеются 2 латунных контакта и крепежные планки с резьбой.

Перед Вами на фотографии патрон Е27, полностью разобранный на составные части.

На фото хорошо видно как прикасаются латунные контакты с цоколем лампочки. Справа фото демонстрирует, как передается ток при закреплении латунных контактов на керамическом вкладыше.

Фаза, для повышения эксплуатационной безопасности, должна приходить на центральный контакт цоколя лампочки. При таком подключении к минимуму сводится вероятность соприкосновения человека с фазой.

Электрические патроны серии G по принципу работы не отличаются от серии Е, но более простые по конструкции и отличаются по способу передачи электрического тока на выводы цоколя ламп.

Электрический патрон на три лампочки

В китайских люстрах встречаются нестандартные электрические патроны E27, предназначенного для вкручивания сразу двух, трех и более лампочек.

Патрон на три лампочки устроен, и подключается следующим образом. В контактирующих пластинах есть отверстия, и к ним можно подсоединить провода винтами с гайками М3, если есть под рукой паяльник, то можно провода к пластинам присоединить пайкой. Красной стрелкой указана пластина, к которой нужно подключать фазный провод. Нулевой провод подключается к месту направления синей стрелки. Пунктирной синей линией показано соединение между контактами. Эту перемычку можно и не делать, так как пластины будут соединены между собой через цоколь вкрученной лампочки, на фото зеленая линия. Но тогда, если правая лампочка не будет вкручена, то на левую лампочку тоже не будет поступать питающее напряжение.

Ремонт электрического патрона с безвинтовыми контактными зажимами

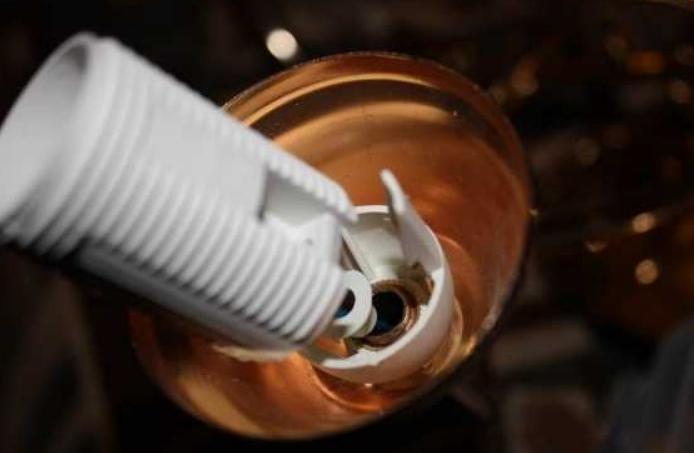

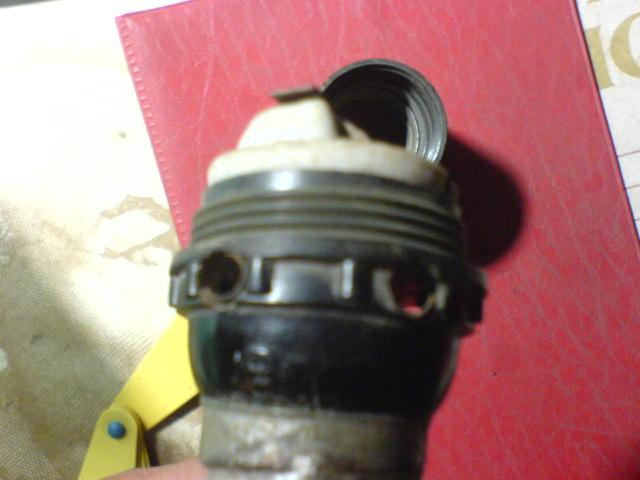

Соседка делала ремонт в квартире и снимала люстру с потолка. Она откручивала гайки с электрических патронов, имеющих безвинтовые контактные зажимы, чтоб можно было снять плафоны. Цилиндрические части патронов повисли на проводах, отсоединившись от донышек. Люстра проработала с лампами накаливания 6 лет. Стало понятно, что за счет выделения тепла, пластмасса стала хрупкой, защелки обломались. Я решил отремонтировать патроны.

Первым делом были спилены защелки до уровня площадок в основании корпуса патрона. На фото слева сломанная защелка, справа – защелка, подогнанная по размеру.

Новые защелки изготовлены и листа латуни, толщина которого 0,5 мм. Ширина равна ширине обломанных защелок. Затем заготовка согнута по форме, на фото видно. Ее можно изготовить из любого имеющегося металла – алюминия, железа.

Стороной, которая была загнута, полоска заводится в дно патрона со стороны закругленной части. После этого, оставшийся участок загибается по контуру держателя (на фото).

Далее дно патрона накручивается на трубку в люстре.

Затем подсоединяются электропровода. Самодельные защелки прекрасно выполняют свою задачу. Эта защелка прослужит многие годы.

• В наличии
• Опт
• 25.11.19

Опытные сотрудники всегда рады провести консультацию и помочь Вам в выборе материалов, оборудования и инструмента. В случае необходимости мы сможем обучить представителя Вашей компании работе с приобретенной техникой!

• В наличии
• Опт / Розница
• 24.11.19

Производитель: EKF. Производство и продажа электротехнической продукции. Работаем по всей России.

• В наличии
• Опт / Розница
• 25.11.19

Цены ниже, доставка быстрее! Интернет магазин �ВсеИнструменты.Ру� является одним из крупнейших магазинов строительной техники. Мы предлагаем вашему вниманию более 100 000 наименований электроинструмента и садовой техники.

• В наличии
• Опт
• 05.11.19

Мы предлагаем интеграцию и сервисное обслуживание внутренних инженерных систем, сетей и коммуникаций для частных загородных домов, коттеджей, квартир, офисов, ресторанов и других объектов в Москве и Московской области и регионов.

• В наличии
• Опт
• 15.11.19

Упаковка состоит из 150 штук. Страна производства — Республика Беларусь. Напряжение составляет 250 В. Дополнительные сведения уточняйте.

• В наличии
• Опт
• 08.11.19

Патроны для ламп используются для подсоединения ламп к электрической сети, и подходят для всех типов ламп накаливания, ламп светодиодных и КЛЛ.

• В наличии
• Опт / Розница
• 18.11.19

• В наличии
• Опт
• 05.11.19

• В наличии
• Опт / Розница
• 20.11.19

Предназначены для промышленного и бытового применения.

• В наличии
• Опт / Розница
• 24.11.19

Патроны д ля ламп имеют широкий спектр применения как в промышленности, так и в быту. Простая надежная конструкция и качественные материалы позволяют провести монтаж или замену за короткое время.

• В наличии
• Опт / Розница
• 24.11.19

Производитель: EKF. Производство и продажа электротехнической продукции. Работаем по всей России.

• В наличии
• Опт / Розница
• 24.11.19

Патроны д ля ламп имеют широкий спектр применения как в промышленности, так и в быту. Простая надежная конструкция и качественные материалы позволяют провести монтаж или замену за короткое время.

• В наличии
• Опт
• 25.11.19

Опытные сотрудники всегда рады провести консультацию и помочь Вам в выборе материалов, оборудования и инструмента. В случае необходимости мы сможем обучить представителя Вашей компании работе с приобретенной техникой!

• В наличии
• Опт / Розница
• 24.11.19

Патроны д ля ламп имеют широкий спектр применения как в промышленности, так и в быту. Простая надежная конструкция и качественные материалы позволяют провести монтаж или замену за короткое время.

• В наличии
• Опт
• 25.11.19

Опытные сотрудники всегда рады провести консультацию и помочь Вам в выборе материалов, оборудования и инструмента. В случае необходимости мы сможем обучить представителя Вашей компании работе с приобретенной техникой!

• В наличии
• Опт / Розница
• 24.11.19

Производство и продажа электротехнической продукции: модульная автоматика, силовое и коммутационное оборудование, корпуса электрощитов, изделия для электромонтажа и электроустановки, средства измерения и кабеленесущие системы. Работаем по всей России.

Преимущества светодиодных ламп

И не удивительна популярность светодиодов, потому что у них имеются несомненные преимущества.

1. Благодаря применению диодного принципа, максимально эффективно расходуется электрическая энергия.
2. Высокое значение коэффициента полезного действия светодиодного освещения. Это значение в 10 раз превышает КПД обычной лампы накаливания.
3. Работают такие осветительные приборы довольно продолжительное время – до 100 тысяч часов.

Поэтому после установления светодиода вы на долгое время позабудете о том, что нужно тратить деньги и время на то, чтобы обслуживать или заменять осветительные приборы.

Однако, не всегда легко заменить обычные лампы накаливания на светодиодные, потому что современные светодиодные лампы имеют размеры, которые отличаются размерами с обычными лампами, используемыми в советское время. По этой причине необходимо заменить патрон в люстре.

Преимущества и недостатки

Достоинства данного патрона:

простота разборки и сборки

надежность проверенная временем

контактные площадки фиксируются винтами

Во-первых, при необходимости (выгорание, оплавление) их можно заменить. Либо просто поджать при ослаблении контактов и нагреве соединения.

Кстати, данные винты нужно подтягивать изначально, еще перед непосредственным подключением проводов. Этим вы продлите срок службы патрона и лампочки в разы.

В 90% случаев лампочка и перестает светить, потому что центральный контакт греется и его площадка в виде пластинки начинает отгибаться, постепенно отходя от цоколя лампы.

Недостатки:

неудобство подключения к винтовым зажимам

Для обеспечения хорошего контакта, вам придется их выкручивать целиком из своего посадочного места.

При этом если у вас отвертка не марки Wera, с кучей дополнительных �фишек�, то этот винтик часто выпадает и закатывается в самые неподходящие места.

Хотя опытные электрики обходятся без полного выкручивания винтов и выгибания аккуратных колечек на медных жилах. Все подключение делается гораздо проще.

Жилы зачищаются немного больше обычного (сантиметра на 2-3), а винты только ослабляются. Далее жилку заводите под шайбу с винтом и делаете оборот строго по направлению закручивания резьбы.

Это необходимо для того, чтобы при затягивании винта, колечко не разогнулось, а наоборот затянулось еще лучше.

После этого все излишки выступающие за болтиком откусываете бокорезами. У вас должно получится некое полукольцо.

Все что остается — это дожать его утконосами до полноценного колечка.

Затягивать такое соединение пока еще нельзя. Оно должно �играть� на своем посадочном месте.

Берете второй провод и проделываете с ним ту же самую процедуру. Только после этого можно затягивать винты до упора. В итоге такого подключения, не нужно ничего откручивать, заранее делать какие-то колечки, угадывая диаметр болтиков.

Все это подгоняется непосредственно на самом патроне. Экономия времени и трудозатрат что называется на лицо.

Фаза слева или справа

Далее, все что остается это подключить жилы к самой розетке и установить ее во внутрь. Здесь можно столкнуться со следующим моментом, который также вызывает у электриков споры и противоречия.

Куда именно в розетке подключать провода? Если с землей все понятно, для нее место посередине, то вот куда заводить ноль и фазу?

На левый контакт или на правый? Каждый электрик делает это на свое усмотрение. Потому что, опять же в правилах, нет четкого указания куда в розетке должна быть заведена фаза.

Самое главное условие здесь, которое вы должны соблюсти – подключить все розетки в доме или квартире единообразно.

Например, будет неправильным на розетки в зале, фазу завести на правую клемму, а в спальне – на левую. Если уж подключили одну по какой-то схеме, точно также подключайте и все остальные.

Что касается расцветки подключенных жил, то тут уже необходимо соблюдать действующий норматив.

желто-зеленый провод – земля

синий или бело-синий – ноль

разноцветный или белый – фаза

После подключения, постепенно упаковываете провода. Для этого загибаете розетку на себя и вниз, после чего поджимаете провода к ее задней части и засовываете всю конструкцию гармошкой в подрозетник.

Крепежными винтами по бокам производите предварительное крепление. Далее компактным уровнем электрика проверяете горизонтальность установки.

Если все нормально, затягиваете винты окончательно. После этого не забудьте затянуть еще два внутренних крепежных винта.

При их затяжке происходит выдвижение лапок, которыми розетка как бы цепляется за внутренние стенки подрозетника.

В качественных и дорогих экземплярах, такие лапки производители делают двойными с каждой стороны.

Все что остается, это установить лицевую панель и накладную рамку.

У некоторых марок, например Legrand, накладные рамки бывают взаимозаменяемыми.

То есть, сам механизм крепления в подрозетнике остается, а вставной элемент можно поменять. Например, вместо обычной модели со шторками, поставить влагозащищенную (для ванной комнаты), либо наоборот.

Еще один момент касается рамок. Если вы ставите блок розеток, то имейте в виду, что не на всех марках лицевая панель квадратная. Чаще всего она прямоугольная.

А это значит, что вы не сможете как угодно вставить ее в декоративную рамку.

К примеру, для поворота на 90 градусов, вам придется выковыривать из рамки крепежный элемент с защелками, и также поворачивать его под прямым углом.

Только после этого, все закрепляется без проблем.

Таким образом, одну и ту же рамку, можно поставить как в вертикальный блок розеток, так и в горизонтальный.

Способы крепления электрических патронов в люстрах и светильниках

Чаще всего приходится подключать узлы, которые расположены в осветительном оборудовании. Это накладывает определенные требования в зависимости от варианта крепления и конструкции осветительного прибора. Чаще всего применяют такие способы:

1. Крепление патрона в светильнике за токопроводящий провод не допускается, так как нельзя, чтобы нагрузка приходилась на этот элемент. Исключение составляет использование кабеля в усиленной изоляции, рассчитанной под определенные нагрузки. Но все равно, вешать массивные люстры таким методом не стоит. Подключение патрона для лампочки производится в стандартном порядке. Провод протягивается через отверстие в задней части и фиксируется в неподвижном положении специальным винтом, расположенным сбоку. Его нужно закручивать так, чтобы закрепить провод, но при этом не деформировать его.
2. Установка подключения патрона в люстрах с несущим элементом в виде трубки намного проще. Тут нагрузка приходится на трубчатый элемент, внутри которого протягивается провод, что делает конструкцию намного аккуратнее. Кабель вытаскивается с небольшим запасом и присоединяется к патрону как обычно. В верхней части он подключается к питающей сети через колодку, место соединения закрывает декоративный колпак.
3. Установка патрона для лампочки за счет втулки используется как в люстрах, так и в настенных светильниках, а также настольных лампах. Для этого в верхней части есть резьбовой элемент, который вставляется в отверстие и сверху фиксируется гайкой соответствующего размера. Лучше всего, если крепление металлическое, пластиковые со временем расшатываются и отремонтировать их не получится. Поможет только замена целиком, так как подобные детали отдельно не продаются.
4. Крепление вариантов с безвинтовыми зажимами еще проще. Это современное решение, появившееся недавно, оно все чаще встречается в люстрах. В этом случае вначале нужно закрутить на резьбу нижнюю часть элемента, через которую пропускается провод, обычно двухжильный. Потом он подключается к контактам и верхняя часть аккуратно совмещается с фиксаторами и защелкивается до упора. Такая система надежно держит элемент без дополнительного крепежа.

Так выглядит безвинтовое крепление плафона.

Если нужно снять безвинтовой патрон, понадобится тонкая плоская отвертка. С ее помощью снять вначале один фиксатор, после второй, после чего аккуратно извлечь верхнюю часть с посадочного места.

Как подключить к электрическому патрону розетку

Иногда требуется установить розетку, однако, ближайшая распределительная коробка находится на большом расстоянии. С таким моментом я столкнулся, когда производил ремонт ванной комнаты. Необходимо было установить светильник у зеркала, обеспечить питание некоторых электрических приборов, допустим электрической бритвы.

В ванной уже был настенный светильник в виде шарика. К контактам электрического патрона я присоединил параллельно два провода, параллельно подсоединил к ним розетку. По правде говоря, когда включается свет в ванной, розетка обесточивается, однако, в этом есть свой плюс. Если возникнет утечка воды этажом выше, короткого замыкания не будет даже в том случае, если вода попадет в розетку. Мною была установлена стандартная розетка, которая прослужила более 10 лет. Однако лучше воспользоваться герметичной розеткой, которая подходит для помещений с повышенным уровнем влажности.

Был случай, когда я подсоединял розетку к патрону в туалетной комнате, когда требовалось устанавливать автоматический датчик включения света, оснастить унитаз функцией биде. Давным-давно, когда оплата электроэнергии зависела от количества розеток и ламп в квартире, широко использовалось устройство, так называемый «жулик». В патроны вкручивались переходные патроны. Этот жулик имел 2 трубки из латуни, как в розетке. С его помощью можно было подсоединить к люстре любой электроприбор. Жулик можно было изготовить самостоятельно из обычного электропатрона.

Углубленный подрозетник

Первое правило касается самого подрозетника. Если вы монтируете не конечную, а проходную розетку, то есть ту, на которой кабель не будет заканчиваться, а идти дальше вниз или вбок, к другим розеткам или выключателям, всегда используйте углубленные подрозетники.

Стандартный идет глубиной 45мм, а вам нужно брать 60мм. Это необходимо для компактного размещения проводов, в особенности жилы заземления (почему именно ее, будет сказано ниже).

Не старайтесь запихать все проводники, что называется впритык. Никакой пользы от такой экономии не будет, а только один вред.

Вот фото стандартной розетки утопленной в стандартном подрозетнике.

Все пространство, которое остается внутри нее для монтажа проводов – около 1см. Если же вы используете модель глубиной 60мм, то вам добавится целых 1,5см глубины монтажа.

Почувствуйте, что называется разницу.

Полезная приспособа! Переходник патрон-розетка

Здравствуйте! Случались ли у вас ситуации, когда нужна розетка, а поблизости, из источников электроэнергии, есть только лампочка. Вот и у меня случилась такая ситуация. Отломалась одно крепление у мусорного ящика. Я взял инструменты и понимаю, что длинны моего удлинителя нахватает. Посмотрел на одиноко висящую лампочку и вспомнил, что видел переходники с патрона на розетку. Решил смастерить и себе такую.

Изготовление переходника: патрон-розетка

Взял светодиодную лампочку и старую розетку. Первым делом разбираю лампочку.

Разбираю розетку и отсоединю металлическую рамку розетки.

Пробую вставить розетку в корпус лампочки.

Розетка не влезла. Беру ножницы по металлу и обрезаю все лишнее. Дальше беру лампочку, прикладываю к крышке розетки и обвожу по контуру лампочки. Использовал шило.

Ножницами отрезаю все лишнее.

Просверливаю цоколь лампочки. Припаиваю провода большего сечения.

С помощью термоклея, фиксирую розетку в корпусе лампочки.

Прикручиваю крышку от розетки. Подравниваю контур и, немного, зашкурил наждачной бумагой.

Переходим к полевым испытаниям. Дрель работает исправно.

Пока я делал эту розетку, придумал еще один вариант такого переходника. Он удобнее в использовании и, самое главное, у вас останется источник света. Опять разбираю лампочку.

Смотрю как располагаются контакты.

Что бы подобраться к нижнему контакту, я просверлил цоколь лампочки.

Делаю отверстие в плафоне лампочки и протягиваю провод. Зачищаю и лужу провода.

Вставляю и припаиваю провода к контактам лампочки

С помощью напильника, убрал излишки припоя на нижнем контакте лампочки.

Ножницами по металлу делаю небольшую выемку.

Опять провожу полевые испытания.

Оба варианта имеют право на жизнь, но мне больше понравился второй вариант. Он более функциональный, у вас остается источник света, вы можете вкл/выкл инструмент при помощи кнопки сетевого фильтра. Согласен, что в повседневной жизни такие самоделки не пригодятся, но в экстренной ситуации очень даже полезны

Спасибо за внимание

Ремонт разборного электрического патрона

Если при работе светильника лампы мерцают или начинают перегорать, одной из причин, кроме плохого контакта в распределителе или выключателе, может быть плохой контакт в патроне. При включении выключателя может быть слышно жужжание и запах гари. Это легко проверить. Выкрутите лампу и взгляните на патрон. Если контакты почерневшие, почистите их. Одной из причин почернения, может быть плохой контакт в месте соединения проводов с патроном.

Для того чтоб отремонтировать электрический патрон, его следует разобрать, проверить соединение с проводами, зачистить контакты до блеска. Иногда, когда вы попытаетесь выкрутить лампочку, колба может отклеиться от цоколя. В этом случае, попытайтесь вывернуть цоколь. Открутите корпус патрона, держа его за донышко. Если не получается это сделать, возьмитесь за край цоколя плоскогубцами и вывернете его.

Общие положения

Далее рассмотрим самые распространенные схемы запитки осветительных элементов помещения.

Особенности создания таких веток во многом зависят от количества ламп, подключенных к ним, а также их управления при помощи рубильника.

Но в любом случае создаваемая ветка включает в себя:

• Выключатель (одно-, двух-, трехклавишный);
• Лампы с патронами;
• Распределительная коробка;
• Провода (двух- и трехжильные).

Немного об особенностях работы прерывателя.

У любого выключателя имеется два вывода – входной и выходной (последних может быть несколько).

При этом оба они относятся к одной линии, то есть если к входному выводу подключена фаза, то она будет и на выходе.

Перемещая клавишу в определенное положение, производится соединение или разъединение контактов этих выводов, тем самым и осуществляется замыкание-размыкание цепи.

Техника безопасности.

Перед описанием способов подключения сразу напомним о технике безопасности при проведении работ.

Чтобы избежать поражения электрическим током, следует обесточить электросеть, и предпринять меры для предотвращения случайного возобновления подачи электроэнергии до окончания работ.

Восстанавливать его подачу следует только после полной прокладки и соединения всех составных элементов ветки, а также обеспечения надежной изоляции мест соединения проводов.
