Разметочный циркуль и чертилка по металлу своими руками

Содержание

Сборка циркуля своими руками

Ознакомьтесь также с этими статьями

Практичность современных пластиковых технических бочек
Дополнение окон подоконниками из искусственного камня: эстетика в сочетании с надежностью
Металлические входные двери – практичное решение для квартиры
Какие работы выполняет сантехник

Отрезал два куска трубы, длина по вашему усмотрению, да хоть 1 метр каждый, я использовал 30см. Все зависит от того, какие окружности будете чертить…

Края профиля срезаются, как показано на фото внизу, чтобы вставлять болты крепления иголок. Т.е. от профиля отрезается 3 стороны из четырех так, чтобы осталась пластина для сверления под болты крепления иголок.

Далее отверстия — для М8 сверлим отверстия диаметром 8мм.

А для верхней части — 6мм, т.к. там используются болты М6.

Верхнюю скобу можно изготовить из листовой стали толщиной 1мм.

Вверху скобы сверлится отверстие на 6мм и туда вставляется болт М6 с двумя гайками — это ручка для удобного вращения циркуля (см. фото внизу статьи).

На болты, которые держат ножки в скобе, надеваются гайки типа «барашек», чтобы было удобно фиксировать положение ножек циркуля.

Далее…

Нижние болты М8 зажимаются в тиски, на резьбе, близко к головке болта, делается небольшой надпил круглым напильником — так их будет удобнее сверлить, затем намечается и сверлится отверстие 3мм для вставки иголки

Головки болтов лучше сточить наполовину, чтобы ножки циркуля могли максимально близко соприкасаться.

А также, после вставки иголки, под гайку лучше подложить шайбу, иначе гайка будет очень плохо вращаться на иголке.

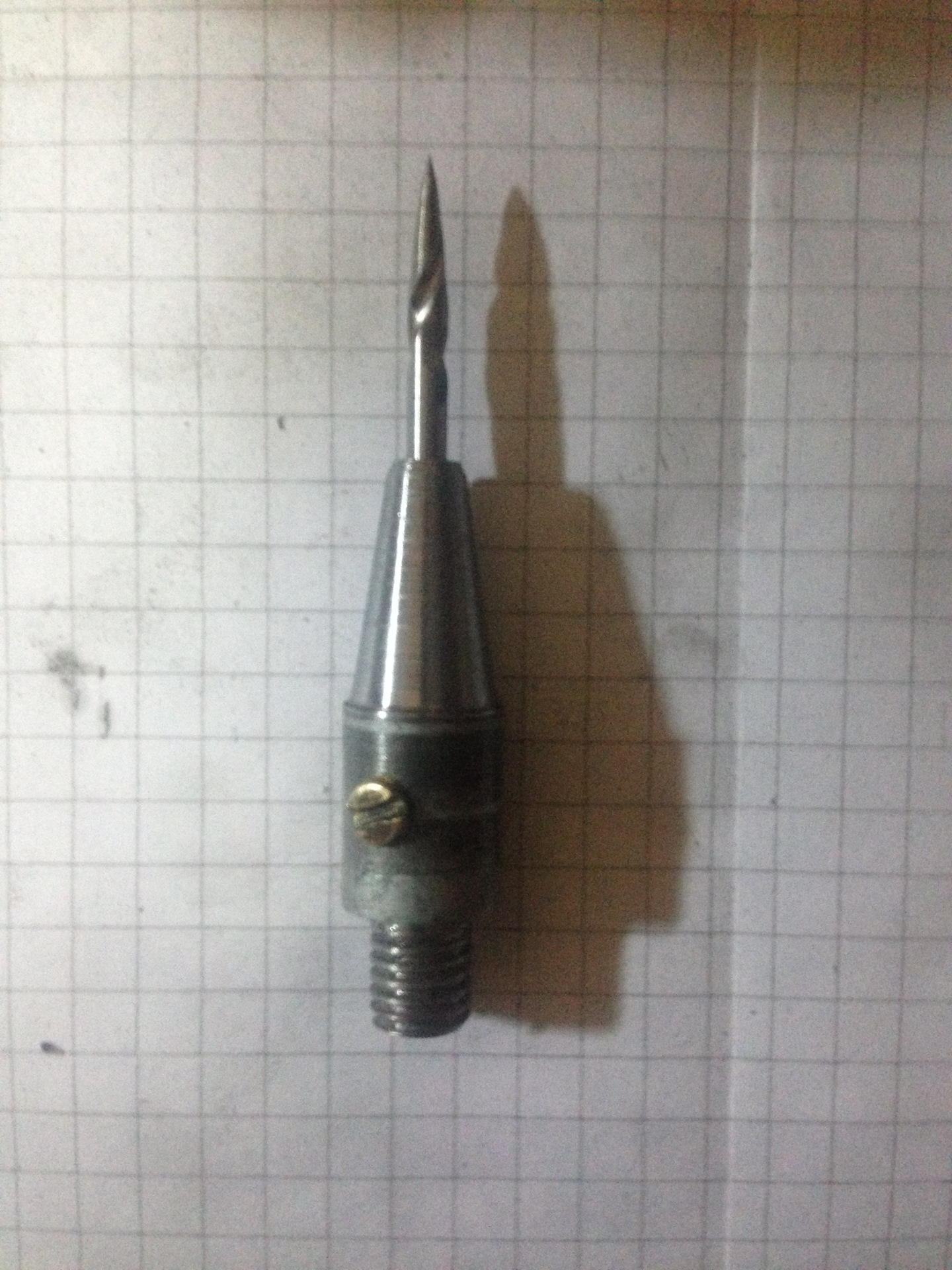

Для иголок использованы два куска вала от старого принтера — каленый пруток диаметром 3мм.

В итоге, за вечер работы (в другой вечер я разобрал его и покрасил), я получил отличный циркуль с большими достоинствами и небольшими недостатками.

Какие инструменты и приспособления нужны для разметки окружностей

Формирование рисунка в виде круга делается циркулем. Это хорошо подходит для деталей размером от нескольких сантиметров до метра. Маленькие отверстия проще наносить с помощью лекала. Большие радиусы придется исполнять, создавая специальный аналог. Во многих случаях требуется сделать центр керном или сверлом. Если повреждения недопустимы, то используют присоску, например, при резке стекла.

В массовых производствах наиболее правильным будет применение шаблона, сделанного под конкретную заготовку. Здесь учитывается не только ровность, но и позиционирование линий относительно друг друга.

Нередко необходимо вычертить овал (эллипс). В этом случае берется шнур, фиксируется два центра и острым предметом обводится вокруг двух точек. Сумма расстояний между тремя исходными данными всегда имеет постоянную величину. Это достигается отмеренным участком шнура.

В нашей статье мы написали, какие инструменты являются разметочными, их назначение и устройство. Разметка – очень ответственная задача. От нее в конечном счете зависит точность исполнения изделия. Под каждый технологический прием подбираются наиболее подходящие приспособления. Прогресс не стоит на месте, на рынок попадает все больше новых необычных гаджетов. Чтобы не заблудиться в этом разнообразии мы советуем вам проконсультироваться у специалистов компетентных компаний. ООО «Роста» занимается продажей ленточнопильных станков. Менеджеры подберут наиболее подходящий для вас вариант, и расскажут как им пользоваться — обращайтесь!Для закрепления материала просмотрите два видео:

Производители инструмента для разметки

Практически все изготовители строительного оборудования и ручного инструмента выпускают измерительные приспособления, частью которых являются разметочные устройства. К премиальным маркам, присутствующим в сегменте, можно отнести Bosch, RUBI, Irwin и Sturm. Из компаний, которые специализируются на инструменте, выделяются фирмы MATRIX, Stanley, FIT и т. д. Среди российских производителей можно о, «Контрфорс» и «Энкор». Что касается цен, то простейшие устройства для разметки типа керна стоят порядка 100-200 руб. Циркуль или чертилка по металлу оцениваются уже в 500-700 руб. Многофункциональные технически сложные или габаритные приспособления могут стоить порядка 1-2 тыс. руб.

Чертилка слесарная по металлу

Разметка детали — важнейшая операция в технологический цепочки производства. В зависимости от требований по точности, читаемости линий на поверхности выбирается способ их нанесения. Карандаш, мел, маркер удобны в работе. Не нужно прилагать усилий во время разметки. Однако эти методы недостаточно эффективны во многих случаях. Линии слишком широкие, легко удаляются в процессе работы и плохо видны во время обработки. Оптимальным инструментом для качественной разметки считается слесарная чертилка по металлу. Линии хорошо видны, их невозможно стереть. Тонкий контур позволяет изготавливать детали высокой точности.

Что такое разметка

Операция нанесения размеров и формы изделия на заготовки называют разметкой. Цель операции — обозначить места, в которых следует обрабатывать деталь, и границы этих действий: точки сверления, линии загиба, линии сварных швов, обозначение маркировки и т.п.

Риски процарапываются в поверхности металла острым инструментом или наносятся маркером. Керны набиваются специальным инструментом — кернером.

По способу выполнения различают такие виды разметки, как:

Ручная. Ее делают слесари.
Механизированная. Выполняется с использованием средств механизации и автоматизации.

По поверхности нанесения различают

Поверхностная. Наносится на поверхность заготовки в одной плоскости и не связана с линиями и точками разметок, наносимых на другие плоскости.
Пространственная. Проводится в единой трехмерной системе координат.

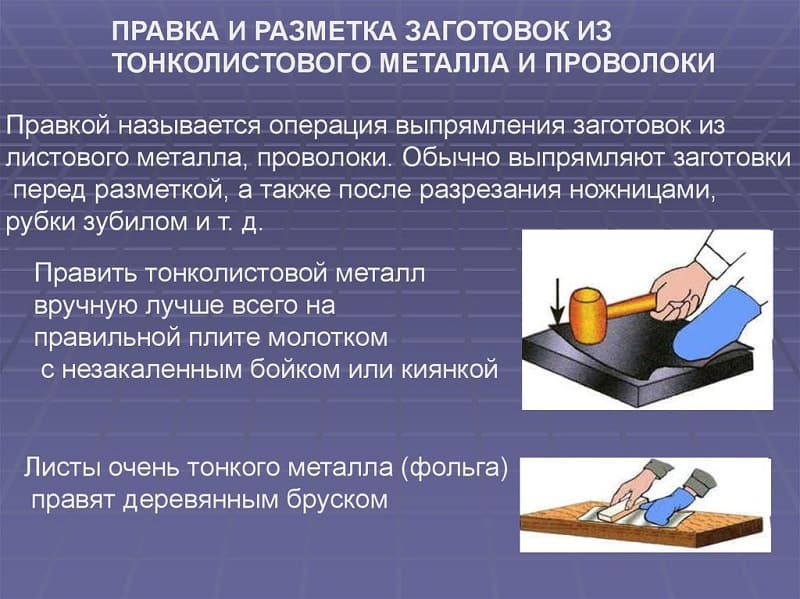

Замечания по правке и разметке для тонколистового металла

Выбор между поверхностной и пространственной разметкой определяется, прежде всего, сложностью пространственной конфигурации детали.

Что представляет собой разметочная операция?

Сразу следует определиться, что разметка – это не обязательно фиксация расстояния от одной точки до другой при устройстве той или иной конструкции. По мере усложнения производственных и строительных нормативов повышается и технологичность разметочных процессов. В ходе этого действия мастер на стройплощадке или оператор на производственной линии может определять параметры заготовки, характеристики ее расположения относительно других объектов и т. д. Современный инструмент для разметки позволяет фиксировать такие показатели, как длина, ширина, высота и угол.

Некоторые модели типа угольников также ориентированы на изначальное определение, насколько объект, его параметры или расположение соответствуют требованиям. Что касается разметочного процесса, то он в основном предполагает ручное обращение с измерительными и меточными приспособлениями. От пользователя, в свою очередь, требуется внимательность, аккуратность и тщательность в снятии и фиксации данных.

Инструмент для пространственной разметки

Уже отмечалось, что устройства для пространственной разметки не всегда целесообразно использовать для работы в одной плоскости. Однако инструмент для плоскостных построений вполне годится для некоторых операций с объемными фигурами. Главным отличием пространственного измерения под разметку является именно работа в нескольких плоскостях. Стандартная ситуация, когда устройства для разметки такого типа используются в фиксации параметров на одной плоскости, после чего проверяется количество прилегающих осей.

Специализированным инструментом для таких операций можно назвать вертикальную линейку и рейсмус. К слову, иногда также задействуется в качестве платформы для измерений горизонтальная плита — ее применение гарантирует корректность положения заготовки на базовой плоскости. В работе с объемными предметами также используется штангенциркуль с победитовыми напайками, обеспеченный стопорным винтом. Данный инструмент применяют и для оценки основных параметров объекта, и для выполнения рисок при необходимости.

Построение

Шаг 1

Для дальнейшей работы лучше всего также использовать карандаш 2В. Перед началом, убедитесь, что ваш карандаш заточен, так как наиболее частая ошибка, которую я наблюдаю у художников — это использование в работе притупленных карандашей. Используя референсное изображение, выберите точку фокусировки, с которой стоит начать рисовать. Лично я начну рисовать с фары автомобиля, потому что это основной элемент данной картинки. Не сильно давите на карандаш, так как некоторые линии вам возможно придется стирать и корректировать.

Шаг 2

Продолжайте делать наброски форм изображения, намечая его основные области. Если вы делали обозначения осей, как я объяснял ранее, то процесс рисования элементов изображения для вас заметно упростится.

Шаг 3

Как только будут выполнены наброски основных форм нашего объекта, необходимо начать проработку деталей. Начиная с этого этапа, будьте аккуратны и почаще сверяйтесь с вашим исходным изображением — если на этом шаг не все детали будут отображены, то на этапе обработки изображения у нас может возникнуть много проблем.

Угольники и угломеры измерительные и разметочные

Найдено 668 товаров

Категория

Упаковкой выгоднее! Цена за упаковку 4 шт.: 2 132 р. Цена за ед. товара: 533 р. 618 р.

Упаковкой выгоднее! Цена за упаковку 4 шт.: 2 008 р. Цена за ед. товара: 502 р. 582 р.

Упаковкой выгоднее! Цена за упаковку 4 шт.: 2 128 р. Цена за ед. товара: 532 р. 613 р.

Упаковкой выгоднее! Цена за упаковку 4 шт.: 1 312 р. Цена за ед. товара: 328 р. 405 р.

Упаковкой выгоднее! Цена за упаковку 4 шт.: 4 708 р. Цена за ед. товара: 1 177 р. 1351 р.

Упаковкой выгоднее! Цена за упаковку 4 шт.: 3 284 р. Цена за ед. товара: 821 р. 906 р.

Упаковкой выгоднее! Цена за упаковку 4 шт.: 3 216 р. Цена за ед. товара: 804 р. 942 р.

Упаковкой выгоднее! Цена за упаковку 4 шт.: 1 400 р. Цена за ед. товара: 350 р. 445 р.

Упаковкой выгоднее! Цена за упаковку 4 шт.: 1 144 р. Цена за ед. товара: 286 р. 351 р.

Упаковкой выгоднее! Цена за упаковку 4 шт.: 1 516 р. Цена за ед. товара: 379 р. 399 р.

Упаковкой выгоднее! Цена за упаковку 4 шт.: 1 692 р. Цена за ед. товара: 423 р. 472 р.

Упаковкой выгоднее! Цена за упаковку 4 шт.: 1 692 р. Цена за ед. товара: 423 р. 491 р.

Упаковкой выгоднее! Цена за упаковку 4 шт.: 2 776 р. Цена за ед. товара: 694 р. 791 р.

Упаковкой выгоднее! Цена за упаковку 4 шт.: 704 р. Цена за ед. товара: 176 р. 204 р.

Упаковкой выгоднее! Цена за упаковку 4 шт.: 2 744 р. Цена за ед. товара: 686 р. 819 р.

Упаковкой выгоднее! Цена за упаковку 4 шт.: 2 400 р. Цена за ед. товара: 600 р. 716 р.

Упаковкой выгоднее! Цена за упаковку 4 шт.: 2 836 р. Цена за ед. товара: 709 р. 807 р.

Угольники и угломеры измерительные и разметочные в Саранске

Вы принимаете условия политики конфиденциальности и пользовательского соглашения каждый раз, когда оставляете свои данные в любой форме обратной связи на сайте ВсеИнструменты.ру

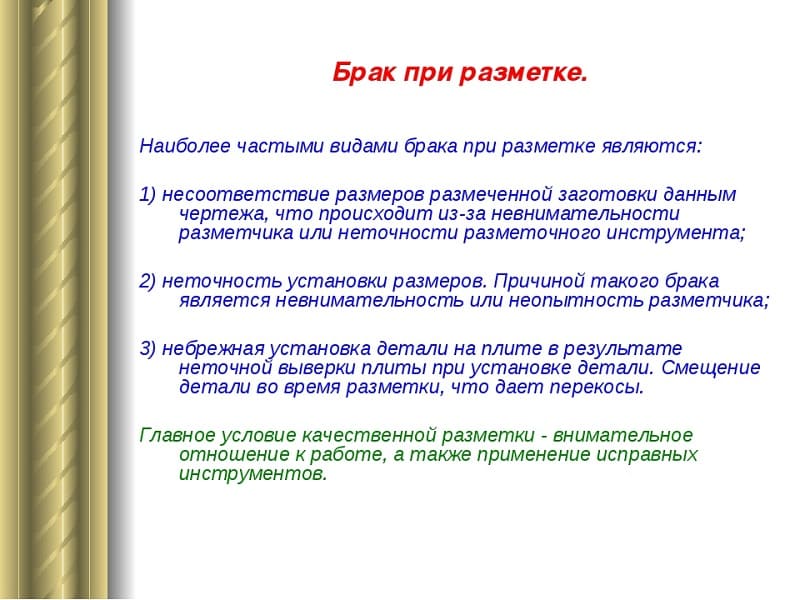

Брак при размечивании

В первую очередь, при размечивании всплывает брак, допущенный на предыдущих стадиях изготовления. Продукция заготовительных участков или цехов, а еще материалы, приобретенные на иных фирмах, находят:

нарушение размеров
искажение формы
искривление.

Такие отливки или прокат будущим разметочным операциям не подлежат, а возвращаются в подразделение или организацию, допустившую брак, для его исправления.

На шаге собственно маркировки брак может быть вызван следующими факторами:

Погрешность чертежа. Слесарь, не думая, отображает неправильные размеры на детали, и в ходе последующей отделки выходит бракованная продукция.
Погрешность или поломку инструментов. Все разметочные инструменты подлежат обязательной периодической поверке в метрологической службе предприятия или в авторизованном метрологическом центре.
Ошибочное применение инструмента или добавочных разметочных вещей. Известны ситуации, когда взамен мерных калиброванных подкладок для выставления уровня применялись обыкновенные подкладки. В данном случае также возможна неверное нанесение углов и уклонов.
Погрешность установки заготовки на разметочный стол или плазу. Приводят к перекосам при откладывании размеров, нарушению параллельности и соосности.
Неверный выбор базовых плоскостей. Возможно также, что часть размеров наносилась от базовых плоскостей, а часть — от черновых поверхностей заготовки.

Брак при размечивании

Отдельно в ряду причин брака стоят ошибки разметчика. К ним относится:

Неверно прочитанный чертеж. Возможно нанесение радиуса взамен диаметра и наоборот, неточное нанесение центров отверстий относительно центровых рисок и т.п. Во время появления трудностей слесарь обязан обратиться за объяснениями к бригадиру или мастеру.
Неряшливость и халатность при кернении и нанесении линий.

В большинстве случаев разметочные операции поручают наиболее опытным и ответственным сотрудникам, рассчитывая на то, что они не будут механически переносить размеры с чертежа на заготовку, а отнесутся к делу вдумчиво и своевременно заметят и устранят причины предпологаемого брака без посторонней помощи либо обратившись к собственным руководителям.

Если вы нашли погрешность, пожалуйста, выдилите фрагмент текста и нажмите Ctrl+Enter.

Инструмент для разметки на плоскости

Отличительной чертой инструмента, рассчитанного на выполнение измерений и рисок в одной плоскости, является заточенность под базовые геометрические расчеты. С помощью таких приспособлений пользователь указывает границы контуров, межосевых расстояний, наносит риски, фиксирует угловые отклонения. Схожие действия выполняются и пространственными моделями разметки, но их отличает как раз минимальная продуктивность в работе на одной плоскости. Итак, к плоскостной группе инструментов такого типа относится угольник слесарный, различные чертила, транспортиры, линейки и т. д

Важно отметить, что для таких операций требуются и вспомогательные приспособления, которые не имеют отношения непосредственно к измерениям и разметкам. Например, в этом качестве используют упоры и кондукторы

Разметка прямых линий

При кажущейся простоте такой задачи существует достаточно много нюансов и в некоторых моментах они существенны. Например, небольшой перекос рейсмуса сужает черту, следовательно, при проведении параллельных направляющих необходимо правильно держать инструмент, строго перпендикулярно кромке. Ошибка увеличивается при намечании таких черт, находящихся друг от друга на большом расстоянии.

Во многих случаях приходится использовать линейку. Здесь самая распространенная оплошность – прогиб и отхождение от плоскости. Царапина при этом будет нанесена не корректно.

Существует еще один способ это применение фиксации струбциной или временной сваркой. В плотницком деле для формирования направления протеса приспособили нить с меловой поверхностью. Конечно толщина получается приличной, но при маркировке бревен такая операция позволительна.

Одним из современных аппаратов является лазер. Он оставляет четкую видимую линию. Нам остается только произвести фиксацию чертилкой или карандашом.

Описание инструмента

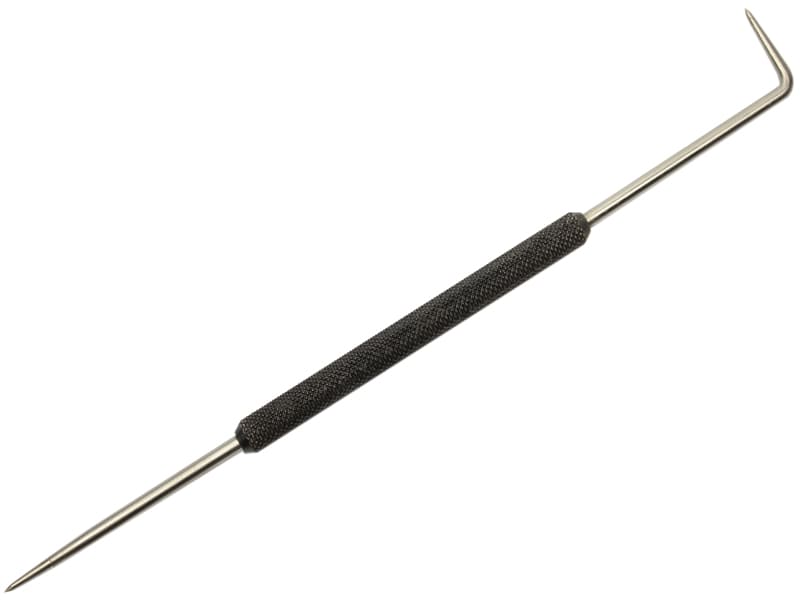

Отечественные производители долгие годы опирались в производстве на строгие правила, регламентируемые в законодательных актах. Так чертилка по металлу разметочная ГОСТ 24473-80 должна соответствовать указанным в документе размерам и характеристикам. Допускались до производства следующие виды инструмента:

односторонняя;
двусторонняя;
односторонняя с рукояткой;
двусторонняя с рукояткой.

Оговаривался и материал изготовления. Чертилка могла быть цельной из углеродистой стали, либо с твердосплавной напайкой. В качестве режущего элемента иногда применялись сменные иглы. Изготавливают инструмент из стали марок У10, У12. У таких моделей есть свои плюсы и минусы. К недостаткам можно отнести быстрый износ острия. Преимуществом является возможность заточить приспособление на любом абразивном оборудовании. К тому же стальной образец дешев. Дороже обойдется слесарная чертилка по металлу с победитовым наконечником.

Срок ее службы многократно дольше, она не боится окалины, пыли, грязи на поверхности. Для заточки необходим специальный алмазный круг.

Производители инструмента для разметки

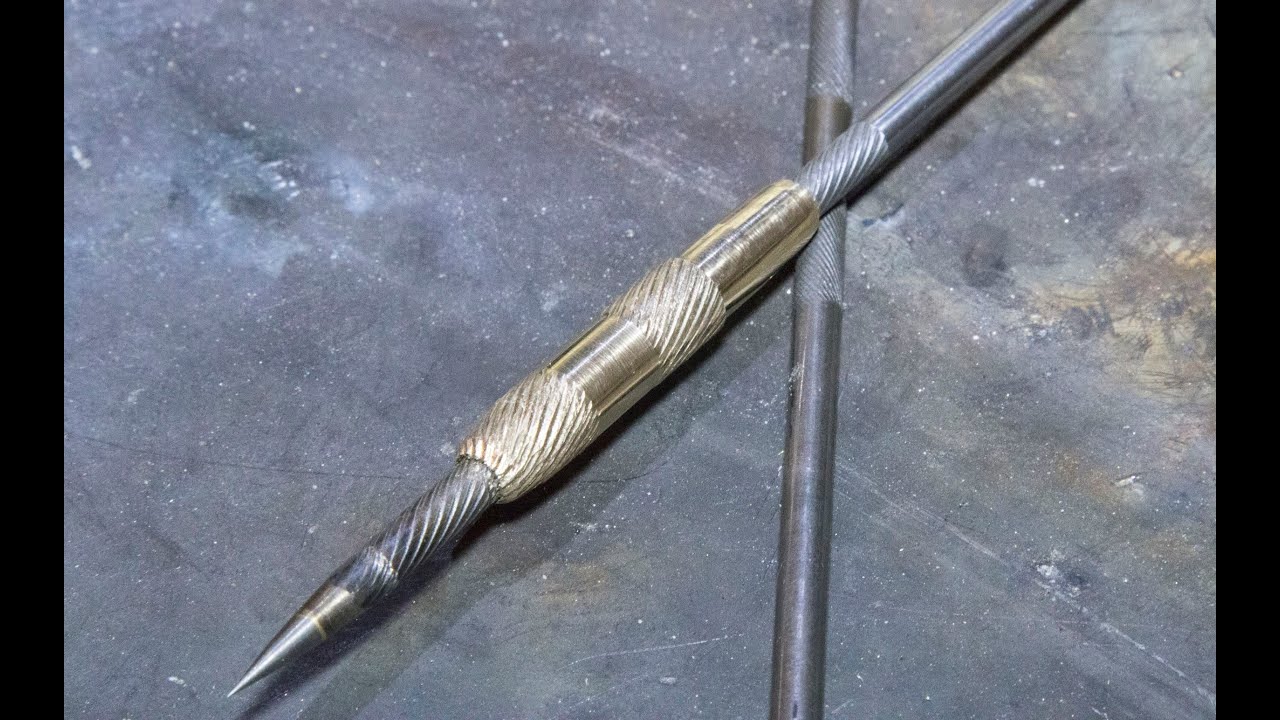

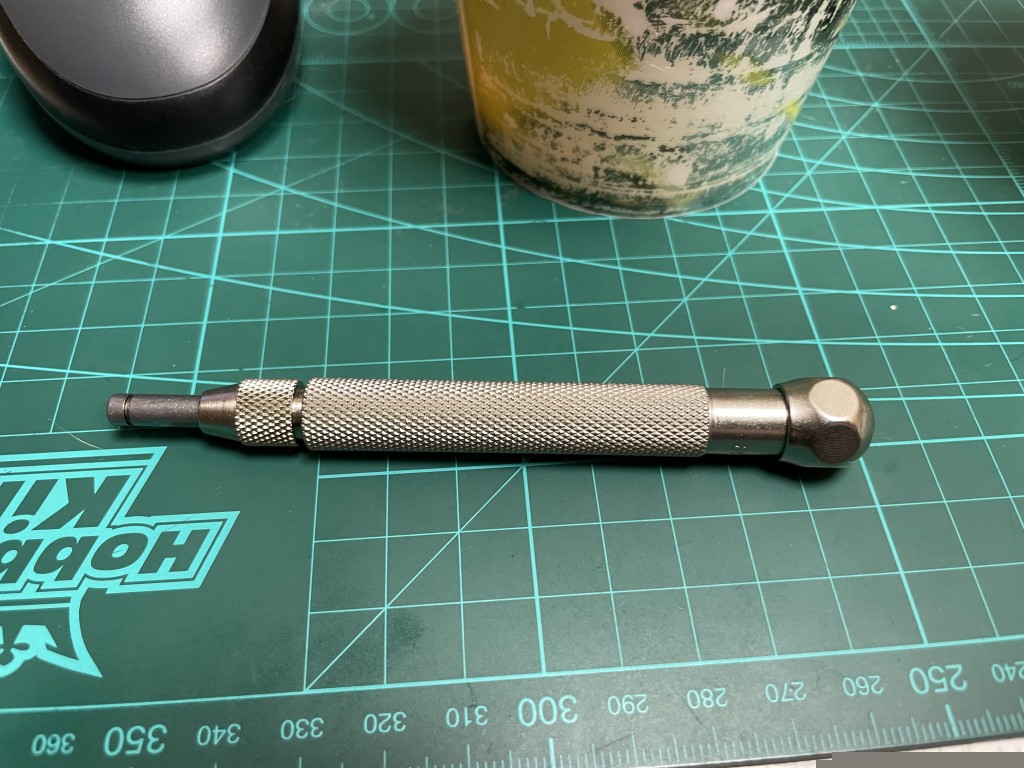

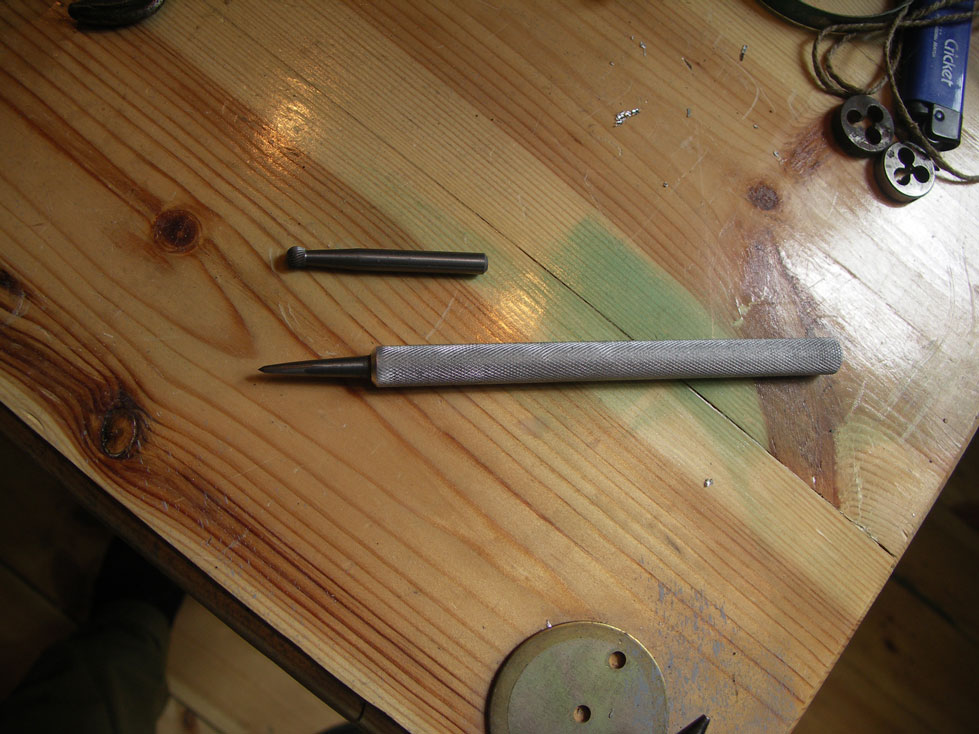

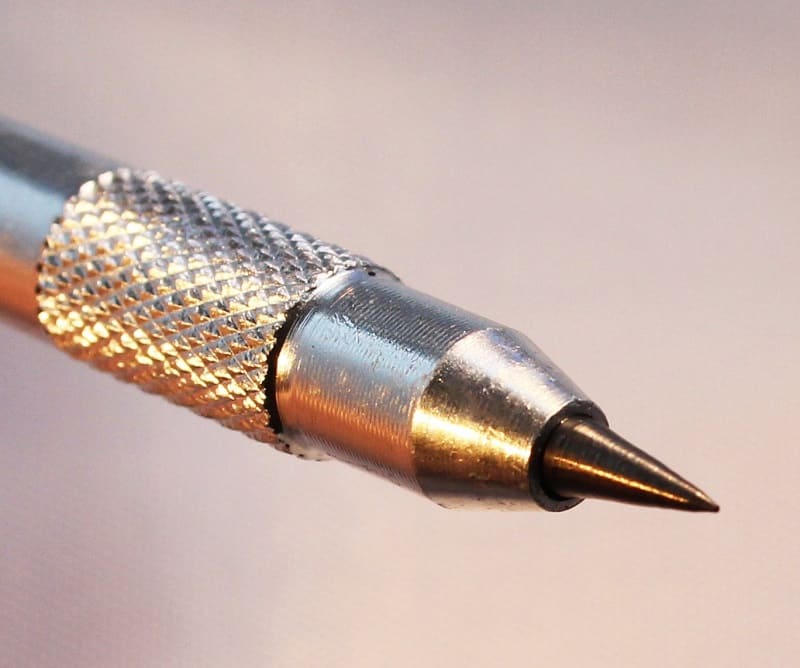

Двухсторонняя чертилка (разметочный карандаш)

Обзор чертилки («разметочной ручки») недавно был. Я же заказал двухсторонний аналог. Инструмент неказист на вид, но прекрасно выполняет свои функции. Собственно, писать о чертилке особо нечего — это инструмент предназначенный для разметки (но не кернения!). Карандашом на деталях чертить не всегда удобно, да и не всегда это надежно — можно стереть, а маркер — еще и толстый, а шило — слишком мягкое. У чертилки же есть твердосплавные остро заточенные наконечники.

Внешний вид:

Колпачок скручивается

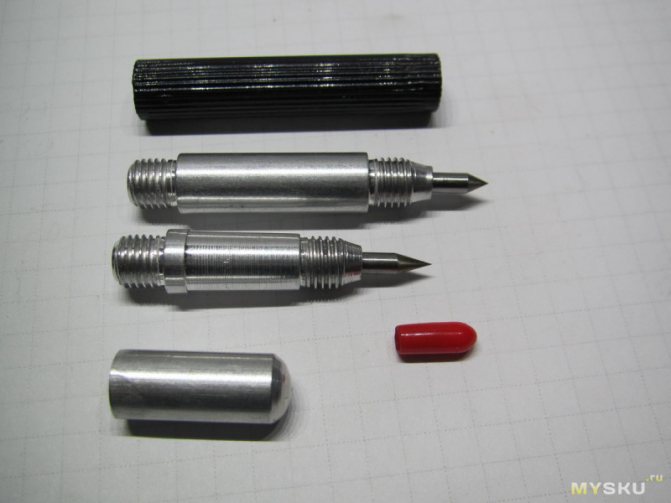

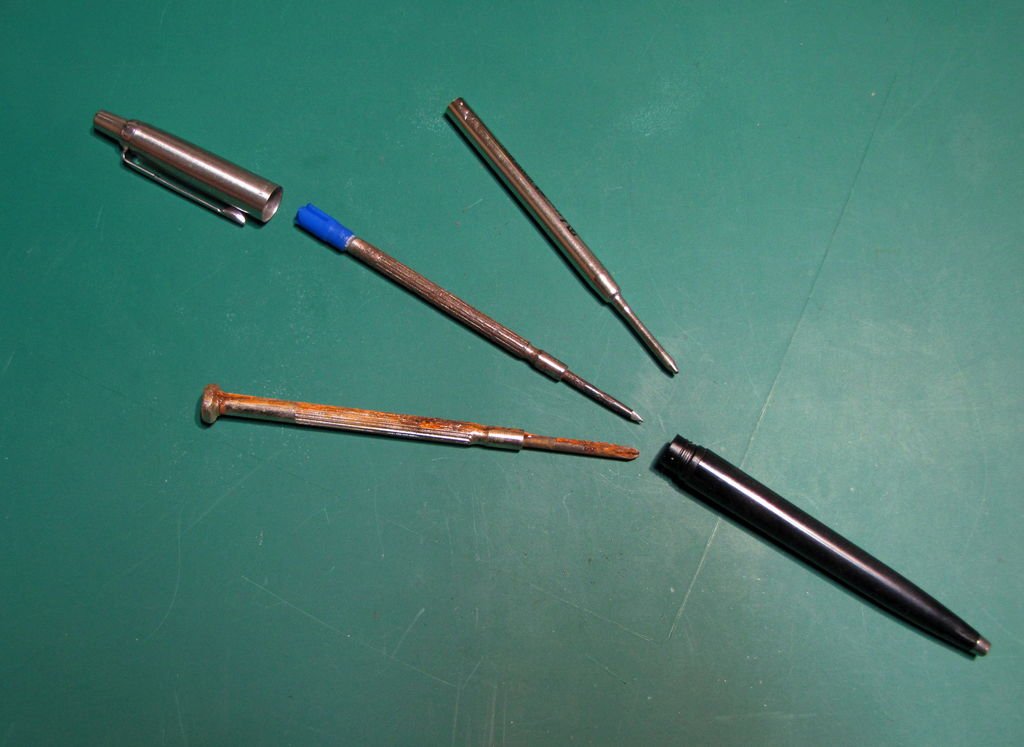

Да и вообще всё разбирается

Таким образом, можно, например, для переноски в кармане перекрутить наконечник (на который не накручен колпачок) острой частью вовнутрь ручки.

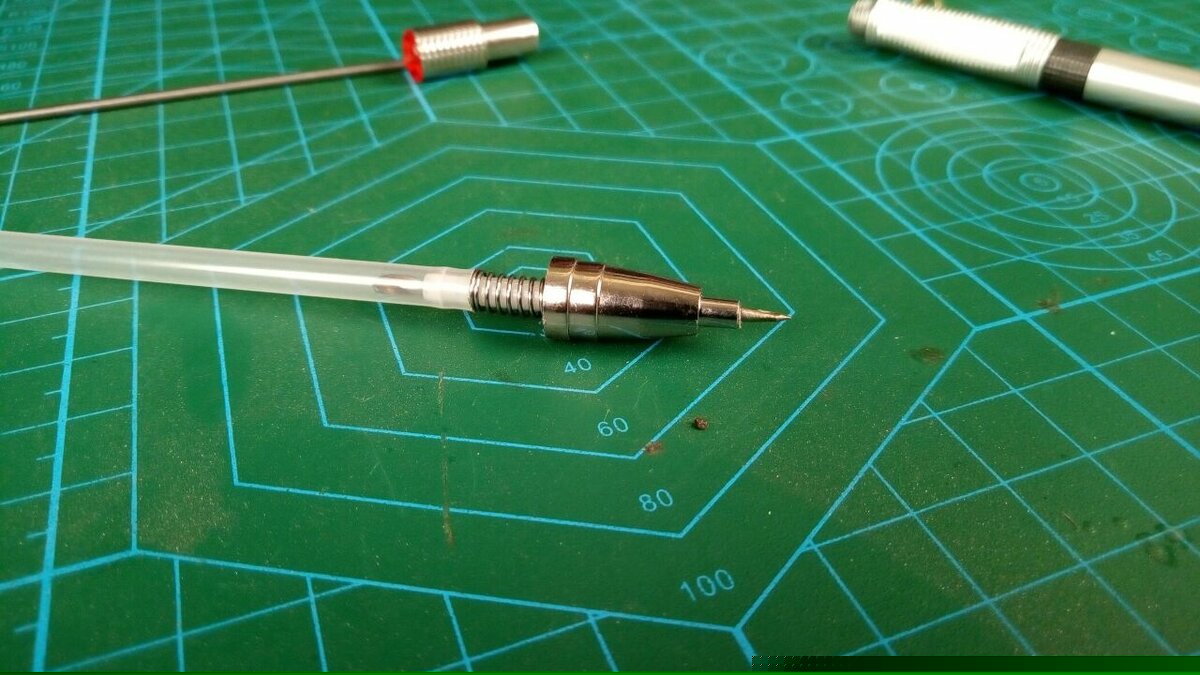

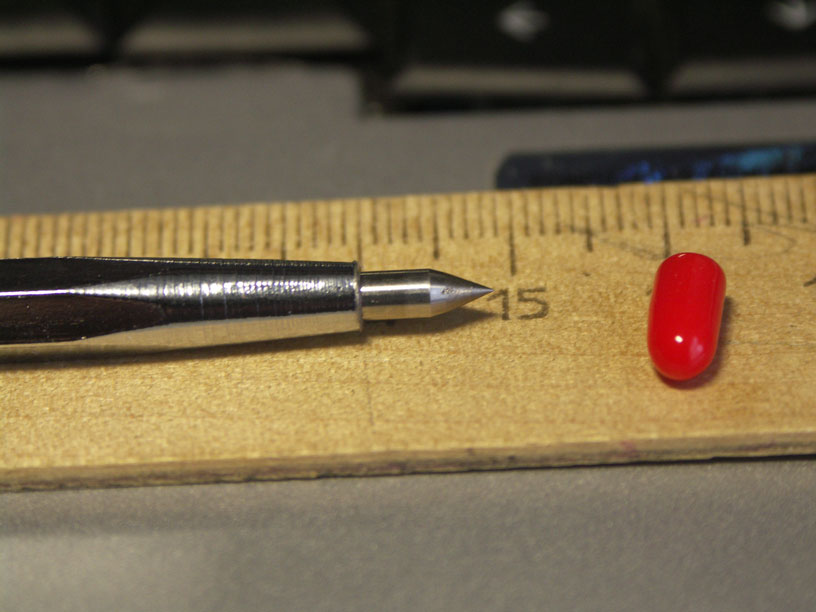

Длина наконечников 10.5 и 9мм, диаметр 3.15мм. Стоит добавить, что собственно твердого сплава там — примерно миллиметр, может до двух, на самом кончике, ну и проверить состав этого твердого сплава мне в домашних условиях нечем — разве что поцарапать стекло.

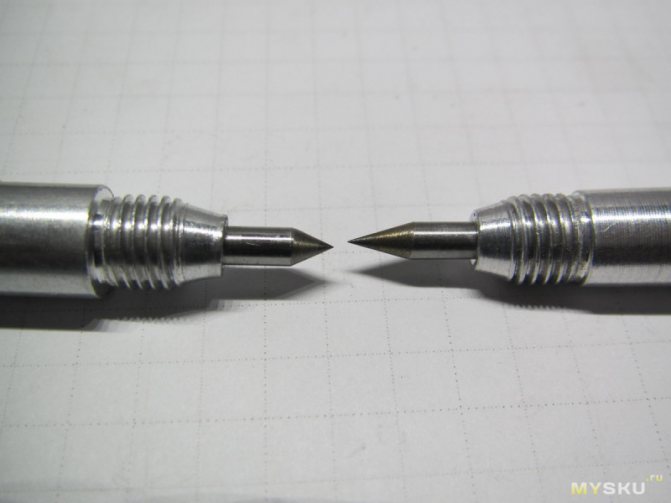

Наконечники:

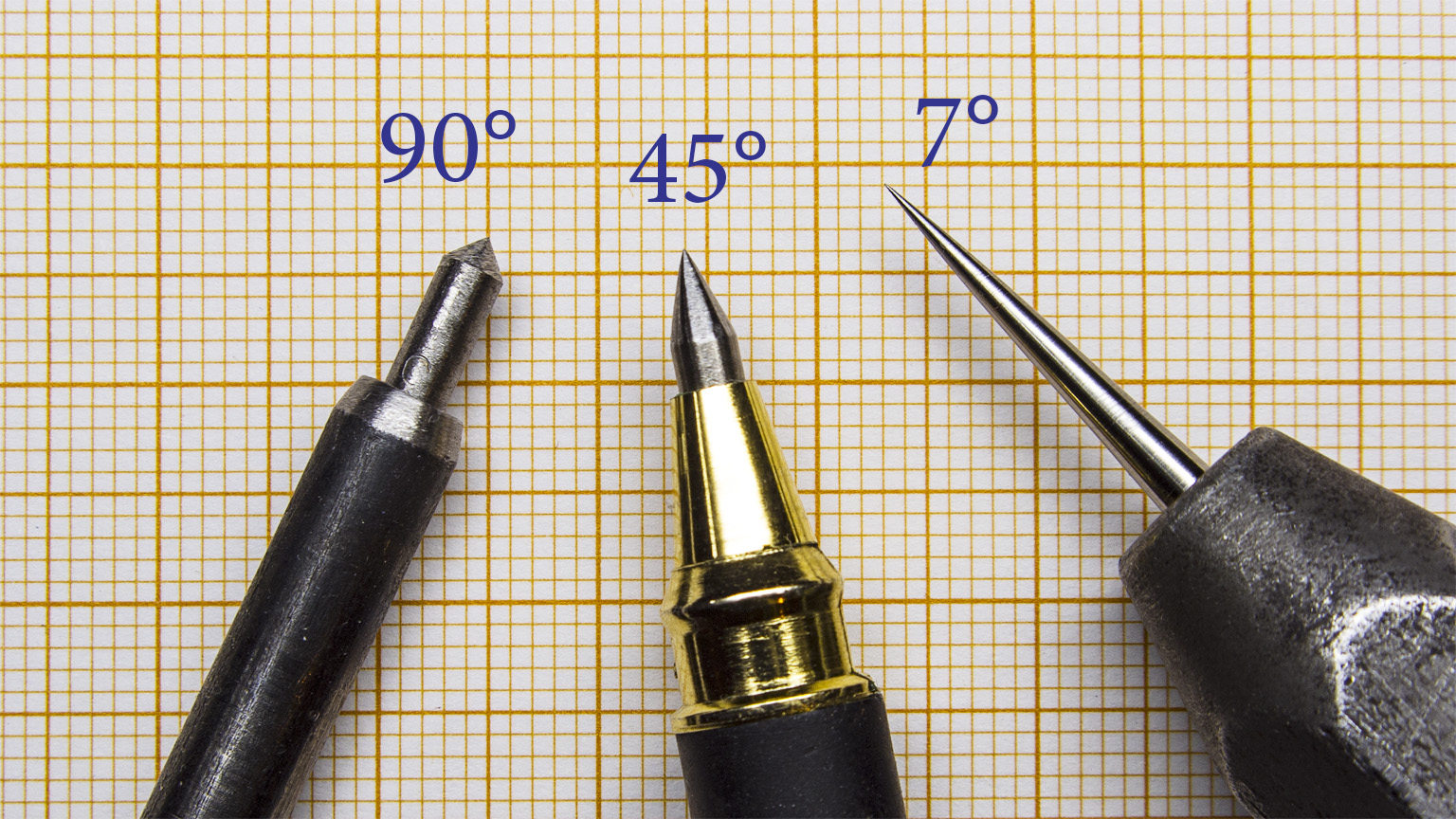

Угол заточки, как видим, разный.

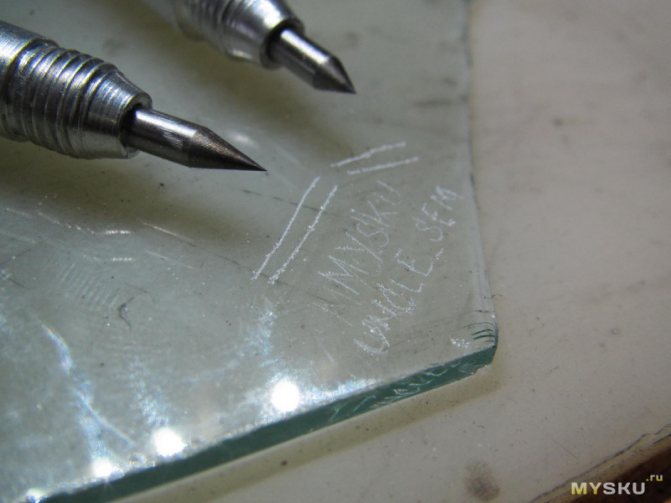

Ну и пошкрябаем по стеклу:

Опять же, как видим, в зависимости от угла — и результат разный. тонкой стороной написано mysku и левые полоски, толстой — uncle_sem и толстые полоски справа.

Могу сказать, что несмотря на не совсем приятное первое впечатление — я остался вполне доволен тем как чертилка «работает», и за баксик с небольшим — это прям маст хэв для самодельщика или слесаря.

§ 34. Разметка деталей из металлического листа и проволоки

После правки на заготовке размечают контуры будущего изделия. Разметку выполняют разметочными инструментами: чертилкой, разметочным циркулем и кернером при помощи металлической линейки или угольника (рис. 125).

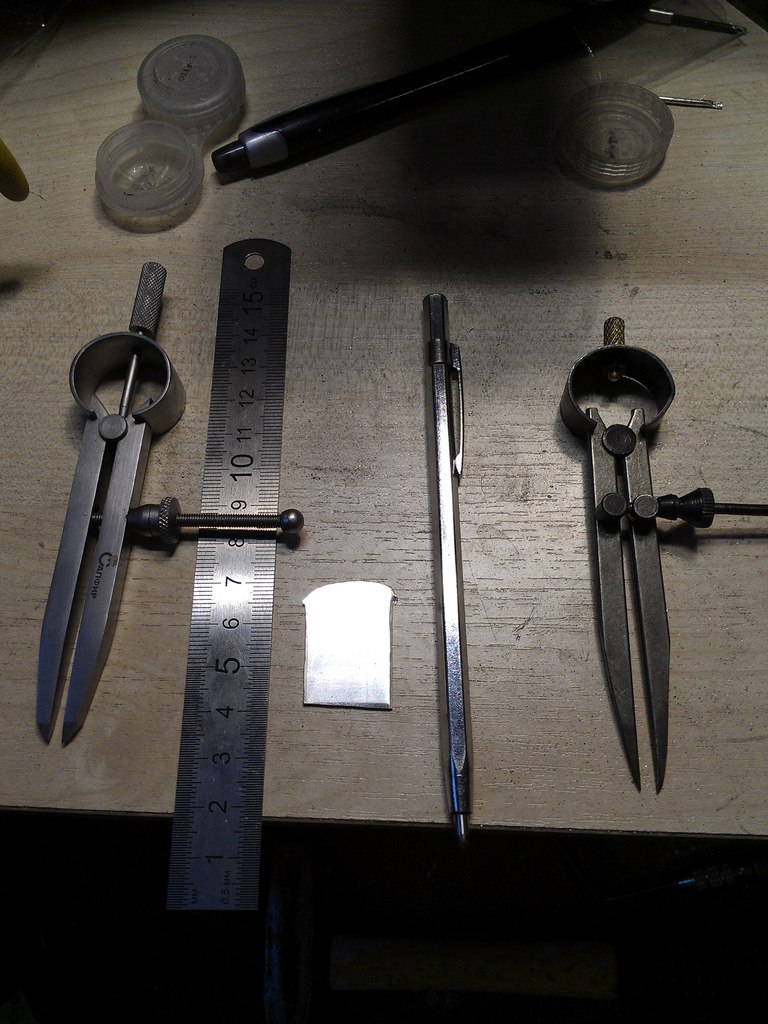

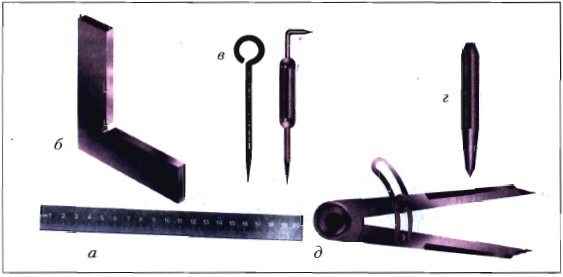

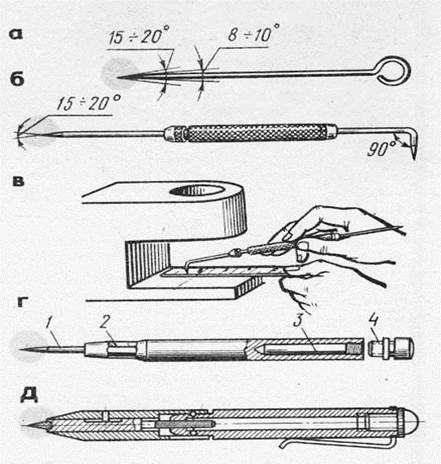

Рис. 125. Разметочные инструменты: а — линейка; б — угольник; в — чертилки; г — кернер; д — разметочный циркуль

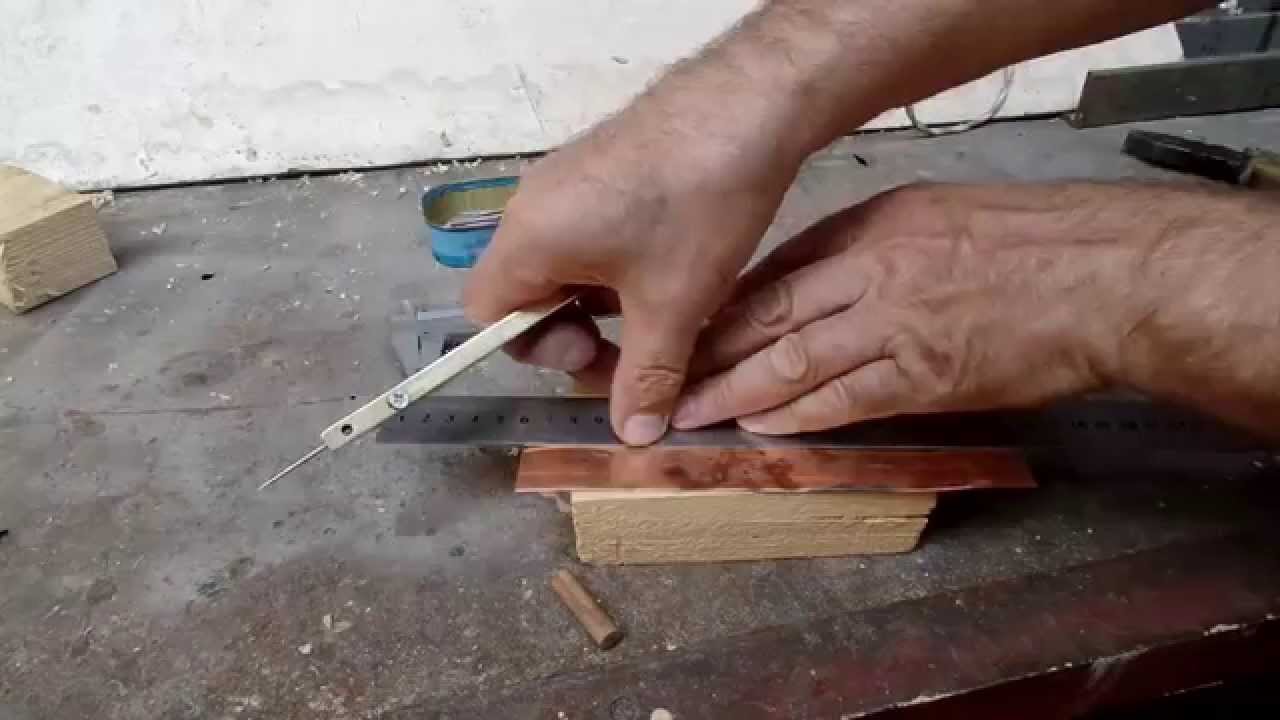

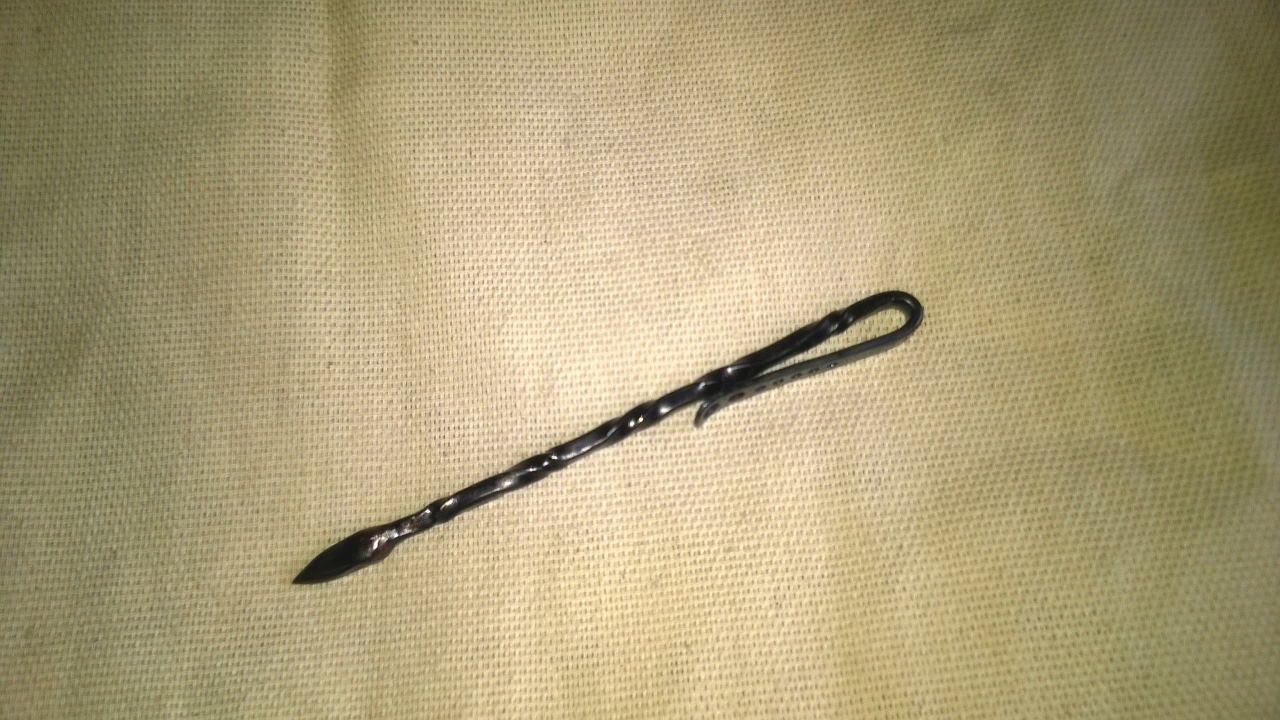

Чертилка представляет собой остро заточенный металлический стержень и служит для нанесения разметочных линий (рисок) на заготовку.

Разметочным циркулем проводят окружности и дуги. Радиус окружности или дуги предварительно откладывают по линейке.

Ударяя молотком по кернеру, на размечаемую поверхность наносят лунки, намечая центры будущих отверстий.

Размечая детали по шаблону, старайтесь кроить материал рационально, т. е. так, чтобы количество отходов было наименьшим.

Эта задача быстро и точно решается на компьютере. Для этого в масштабе изображаются шаблон детали и металлический лист. Перемещая и поворачивая шаблон, многократно копируя его, вы можете добиться оптимального (наилучшего) расположения деталей на листе.

На рисунке 126 представлен чертеж детали «ушко», выполняемой из тонкого стального листа и служащей для подвески настенных панно. Величина S 0,8 на чертеже означает, что толщина листа равна 0,8 мм.

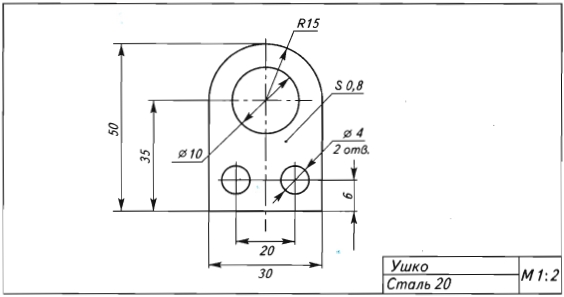

Рис. 126. Чертеж детали «ушко»

Разметку начинают с нанесения чертилкой линий контура детали и линий симметрии, затем проводят осевые линии отверстий и дуг, вычерчивают циркулем окружности и дуги. Заканчивают разметку, намечая центры отверстий.

Развертка — это плоское изображение заготовки детали (например, коробки), которая при сгибании становится объемной. По рисунку развертки размечают, а затем вырезают плоскую заготовку детали.

Разметку развертки делают с помощью линейки и металлического угольника, начиная с базовых (наибольших) сторон, затем отмеряют и очерчивают другие стороны, проводят осевые линии и линии сгиба.

Порядок выполнения работы

Подготовьте рабочее место, инструменты и заготовки для разметки.
Выполните разметку заготовок для изготовления деталей и изделий из тонкого металлического листа и проволоки (желательно для вашего творческого проекта).
Проверьте правильность разметки.

Контрольные вопросы

Что называют разметкой и для чего ее выполняют?
Какие инструменты применяют для разметки?
Как размечают изделия из металлического листа и проволоки?
Что называют разверткой?
В какой последовательности размечают развертку?

Разметочный циркуль и чертилка по металлу своими руками

Здравствуйте, уважаемые читатели и самоделкины!При изготовлении различных металлических деталей очень часто требуется циркуль. А если поверхность заготовки загрязнена, то разметку на ней лучше выполнять чертилкой по металлу.

В данной статье Виктор Никитин, автор YouTube канала «РОТОРКОР» расскажет Вам, как он сделал разметочный циркуль.

При относительной простоте этих инструментов, потребуется небольшой объем сварочных работ.

Материалы. — Старые метчики— Барашковые винты М8— Стальной квадрат, лист— Машинное масло, наждачная бумага.

Инструменты, использованные автором.— Болгарка, отрезной и зачистной диски— Шуруповерт, сверла по металлу,метчик, напильник— Ленточный шлифовальный станок— Сварочный полуавтомат, сварочная маска— Тиски, струбцины, керн, молоток, разводной ключ— Линейка, угольник, маркер.

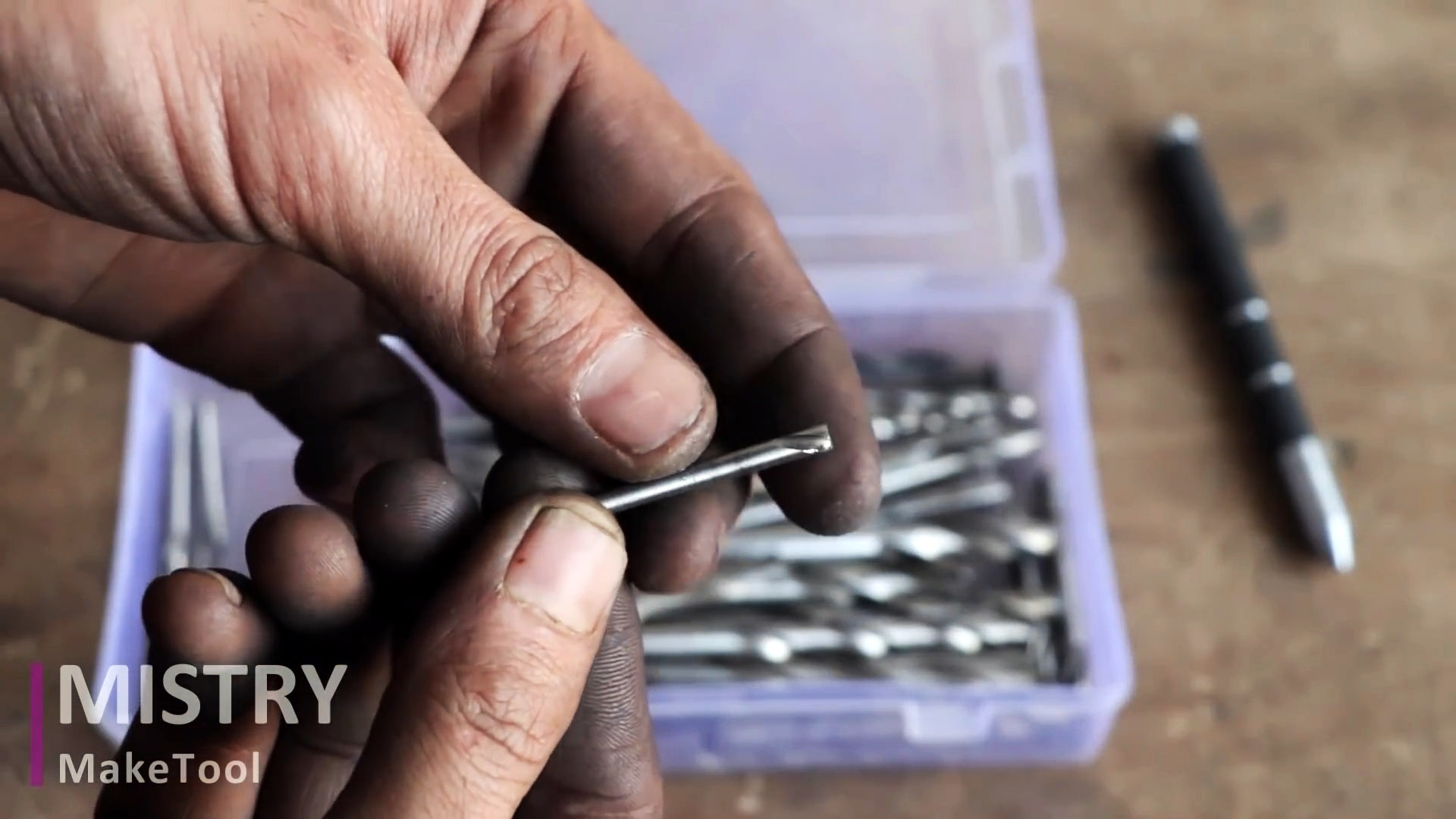

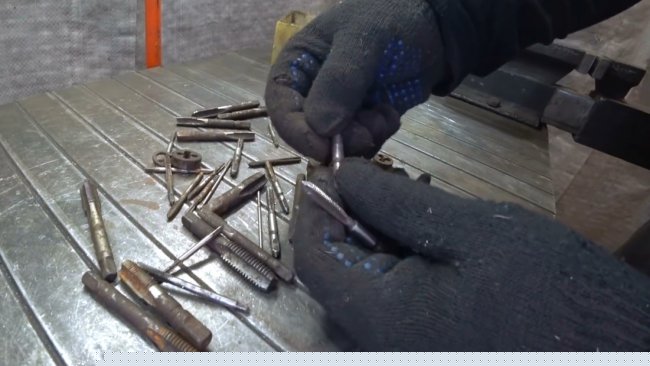

Процесс изготовления. Итак, в качестве наконечников послужат старые метчики М6.

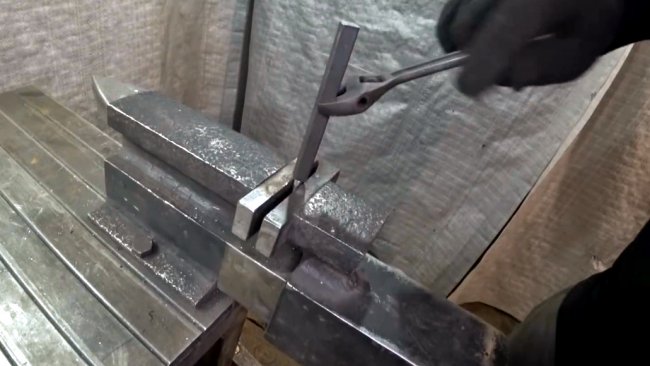

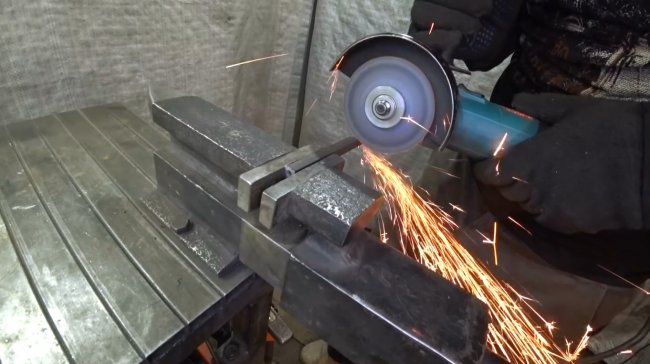

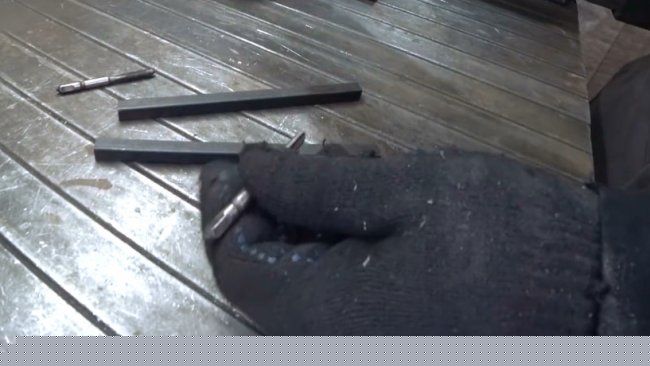

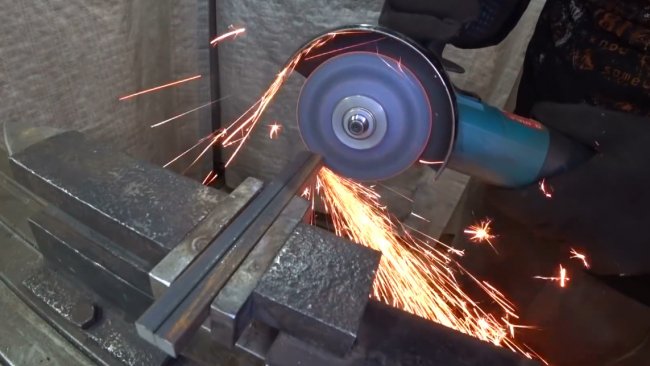

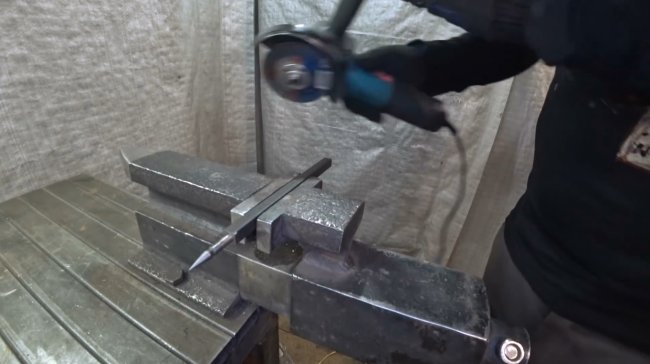

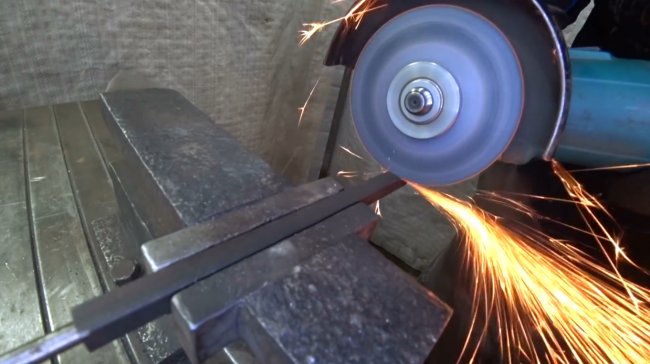

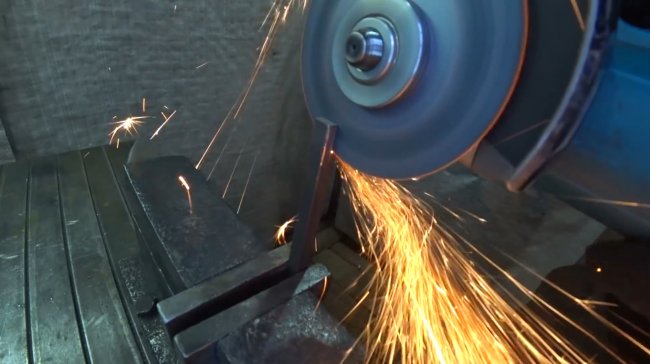

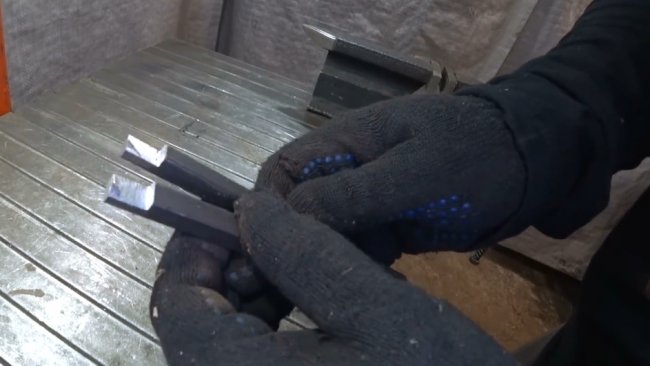

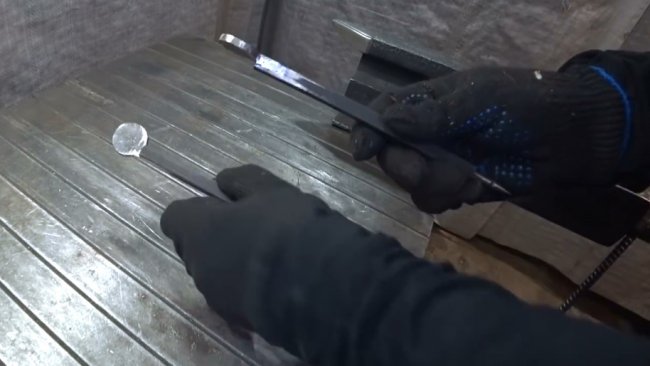

Штанги для циркуля мастер вырезает одинаковой длины из стального квадрата 15X15 мм. Для этого обе заготовки одновременно фиксируются в тисках, и отрезаются болгаркой.

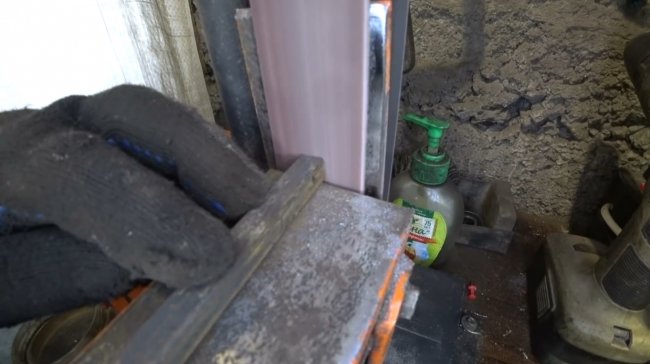

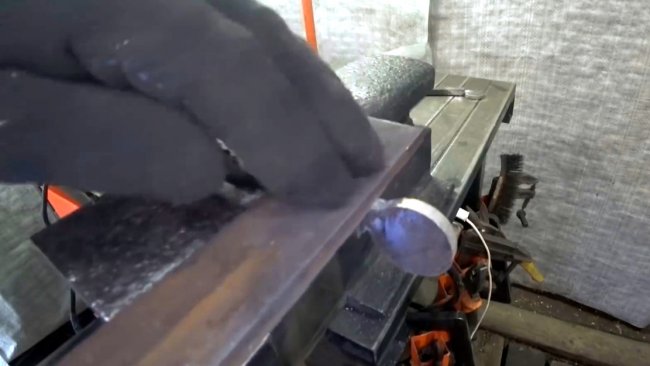

Торцы деталей выравниваются при помощи ленточного шлифовального станка.

На одном из концов обеих заготовок размечается и кернится центр.

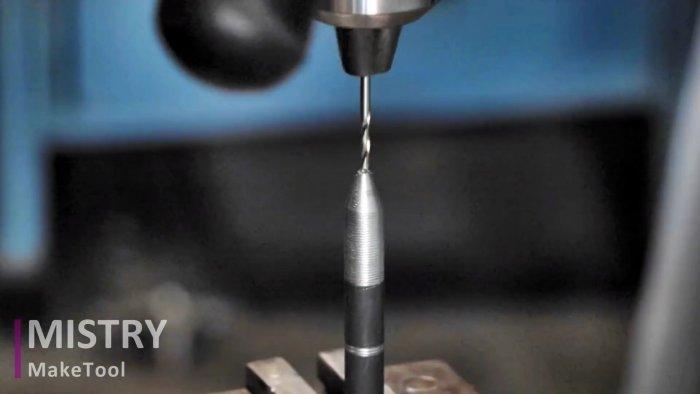

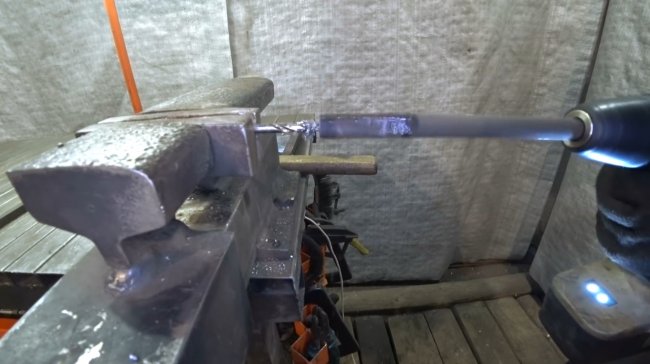

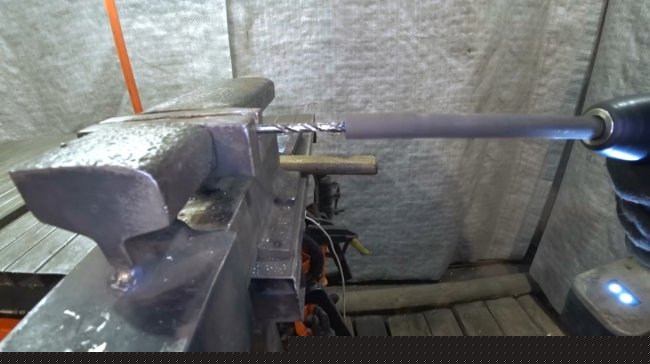

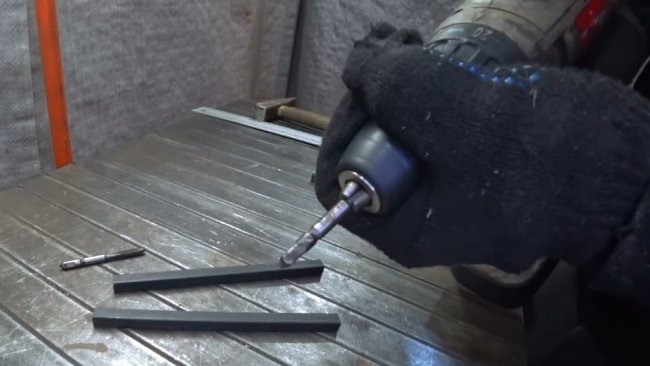

Сверло диаметром 4,5 мм фиксируется в тисках, а сама заготовка — в патроне шуруповерта. Таким образом, вращая заготовку относительно сверла, мастер получает отверстие, соосное детали.

Похожая методика была описана в следующей статье, такой прием использовался для сверления центрального отверстия в валу электродвигателя.

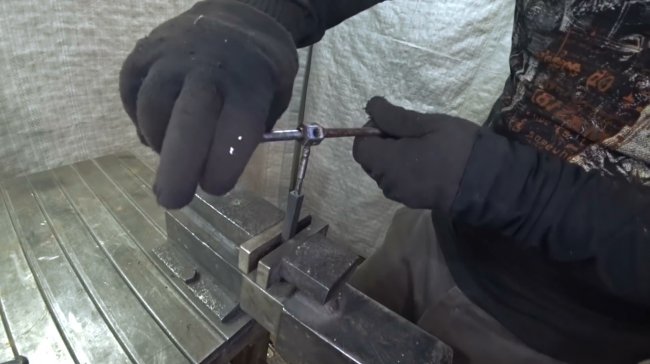

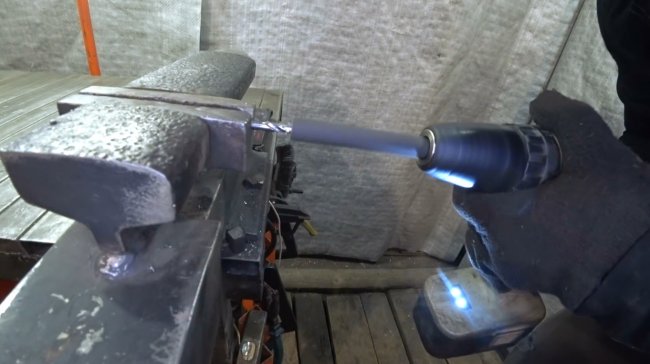

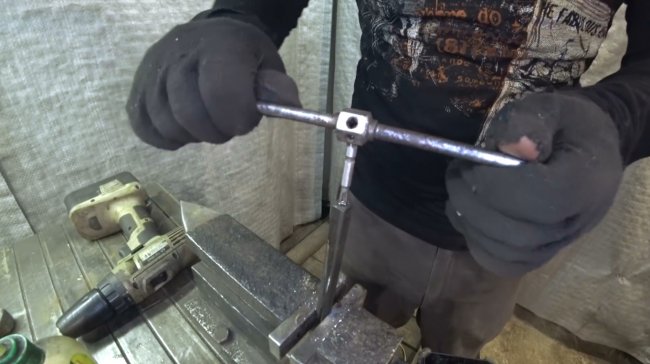

В полученном отверстии, с помощью метчика, нарезается резьба М6.

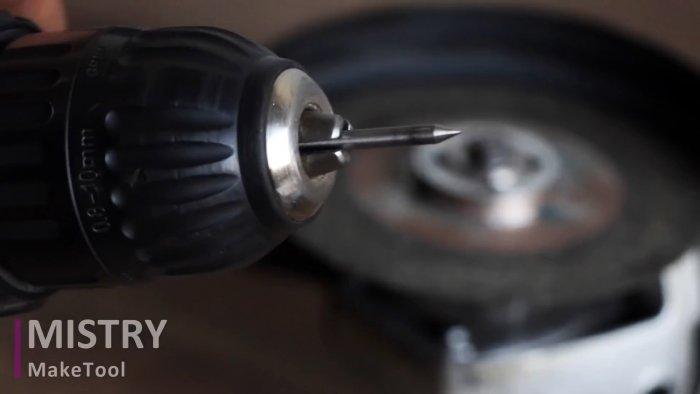

Метчик фиксируется режущей частью в патроне шуруповерта.

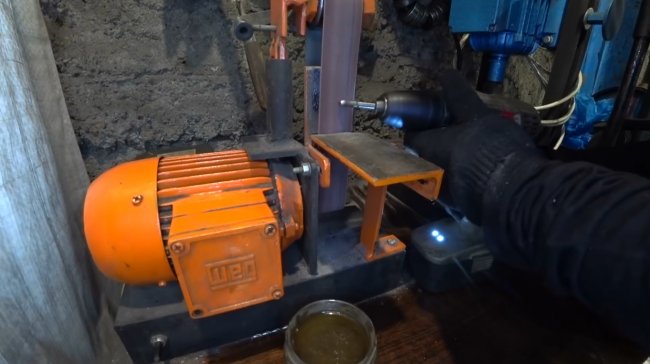

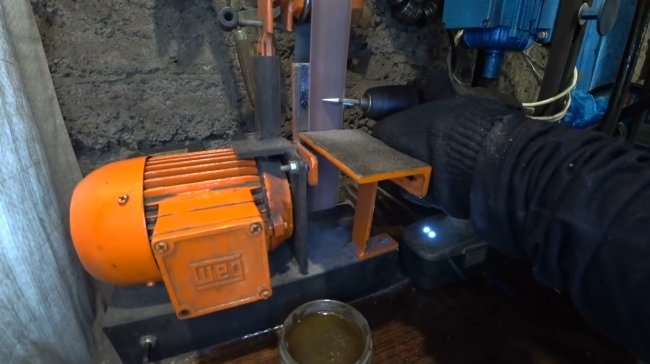

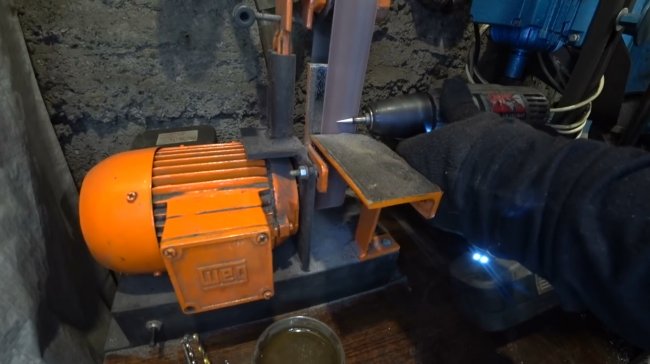

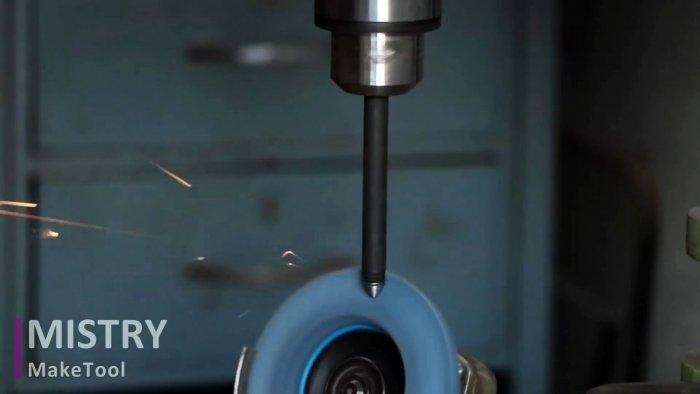

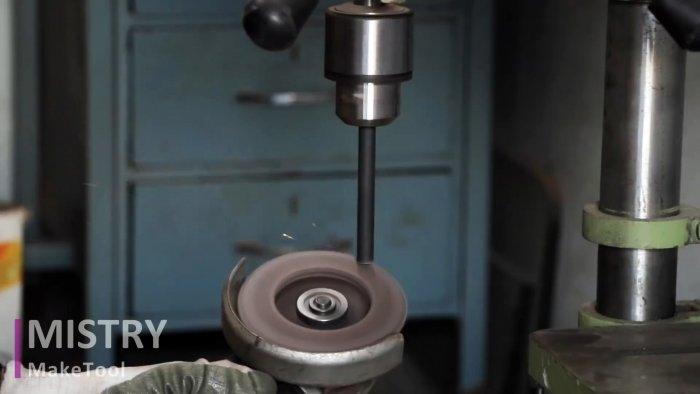

С помощью ленточного шлифовального станка производится заточка хвостовиков метчиков. Во время этого процесса необходимо периодически охлаждать деталь в воде, чтобы не перегреть ее.

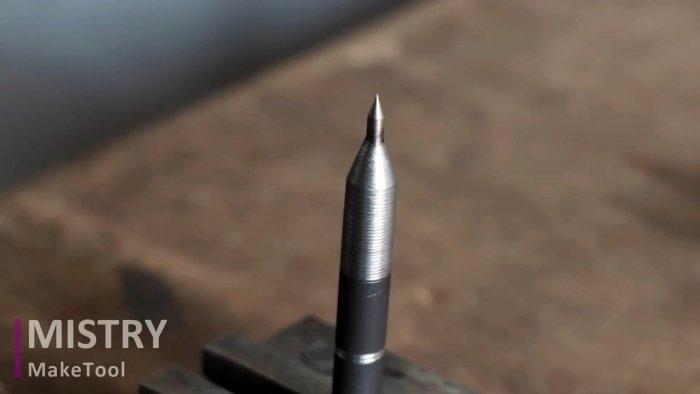

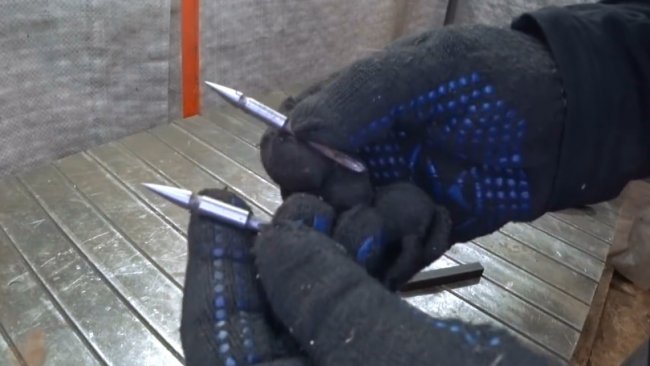

В итоге получаются вот такие наконечники с острыми конусами.

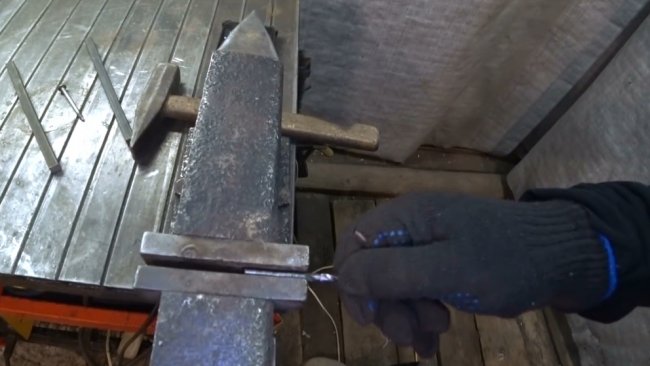

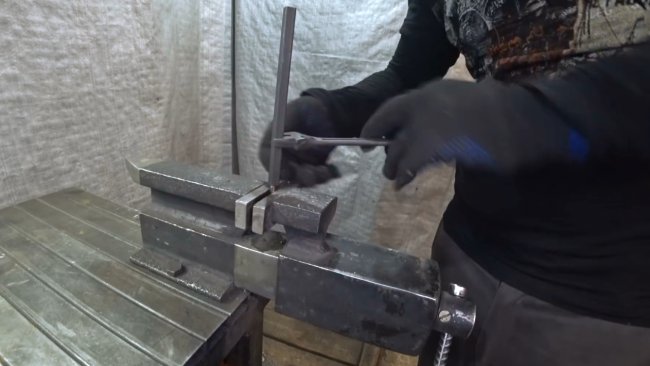

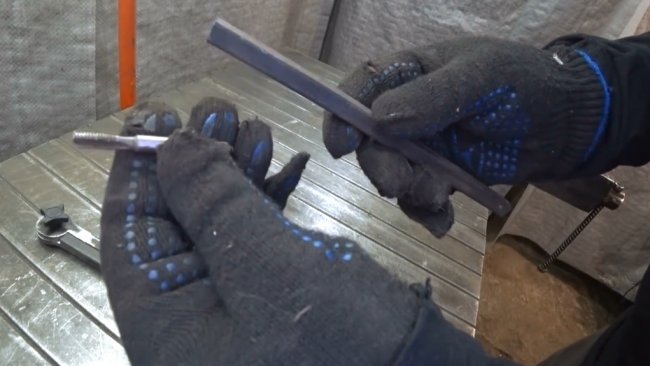

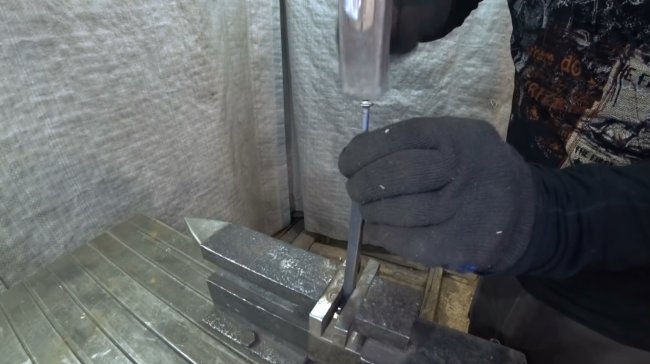

Теперь, зафиксировав наконечник в тисках, на него навинчивается штанга.

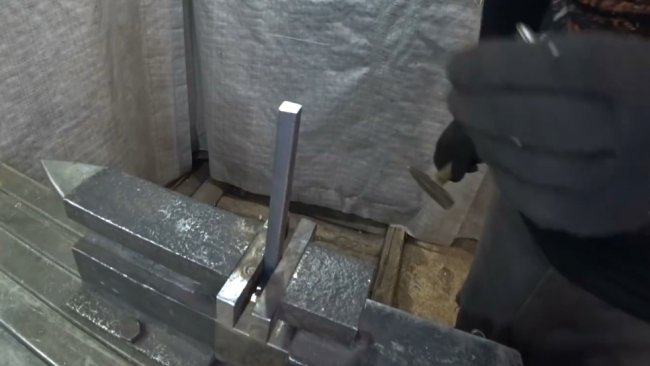

На обоих хвостовиках штанг мастер формирует своеобразные ступеньки, на половину толщины профиля (7 мм).

Вот так выглядят хвостовики после обработки.

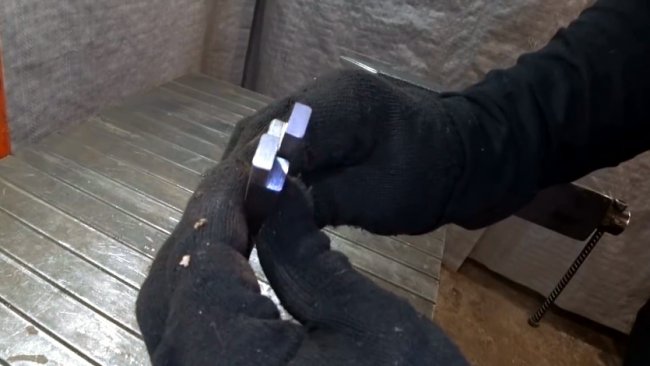

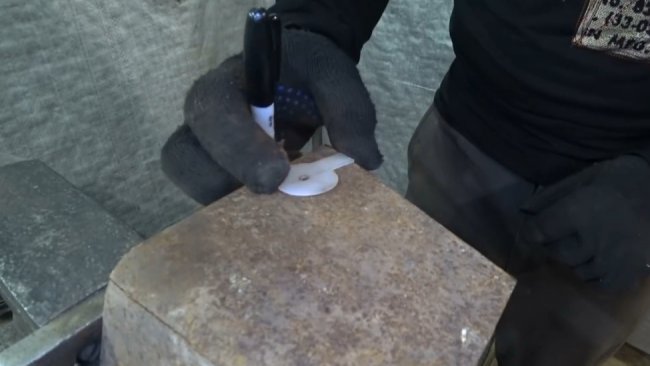

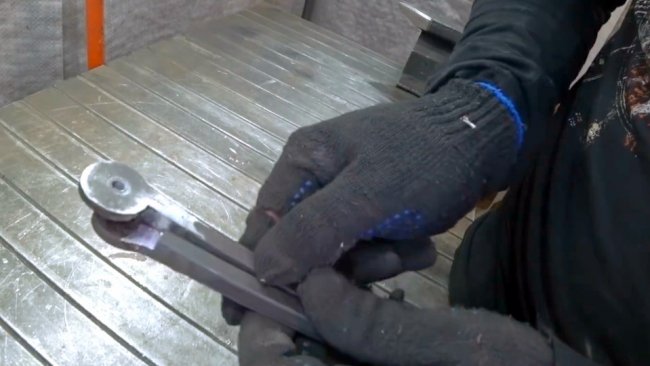

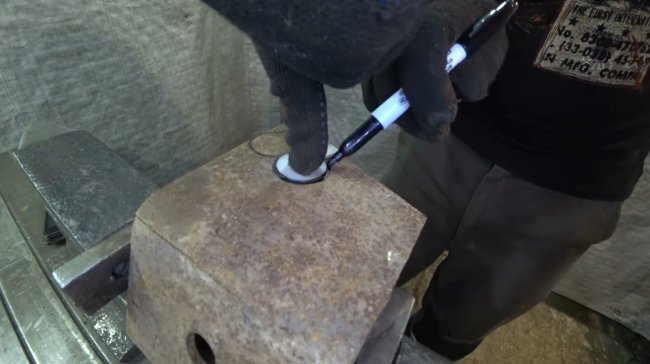

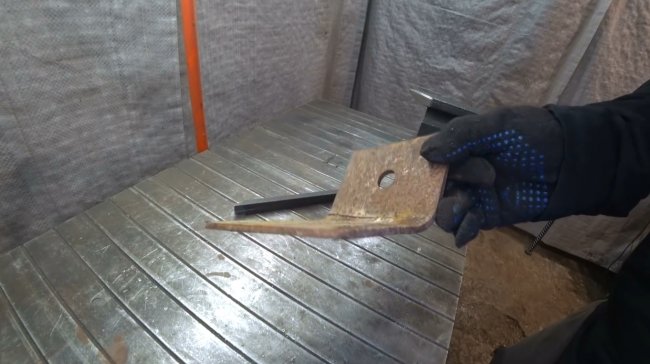

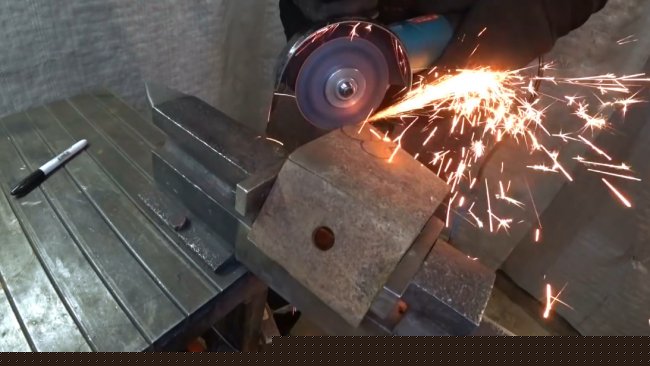

Детали для шарнира мастер изготавливает из стальной пластины 8 мм толщиной. С помощью шаблона на ней размечаются контуры деталей, и вырезаются болгаркой.

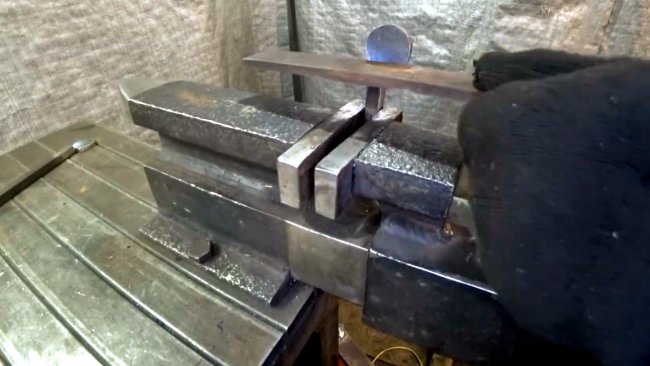

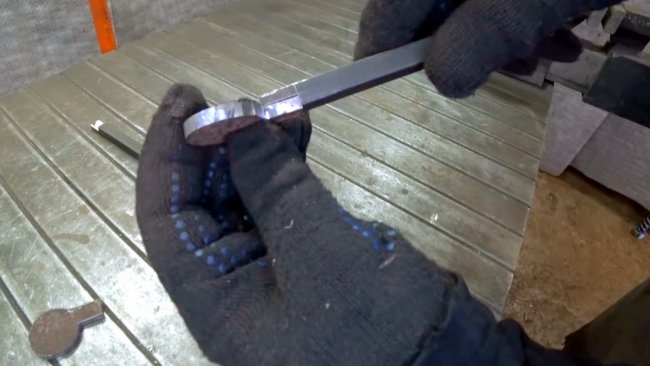

Части шарнира привариваются к полученным ступенькам на хвостовиках.

Сварочные швы зачищаются лепестковым диском, а поверхности выравниваются напильником.

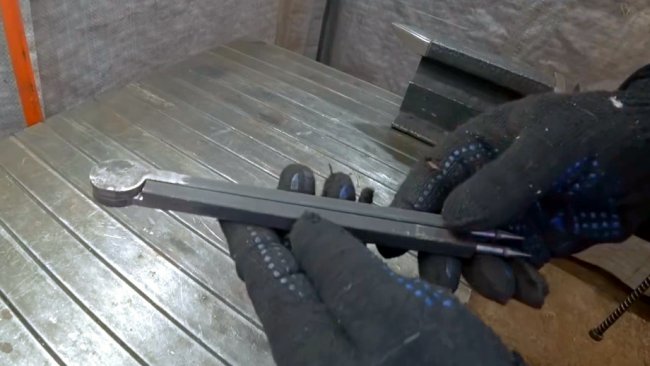

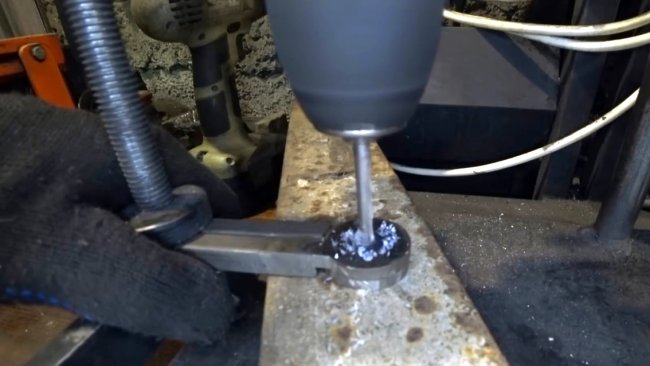

Теперь в круглых площадках шарнира нужно просверлить сквозные отверстия под болт М8

Важно учесть, что в одной детали отверстие будет диаметром 8 мм, а во втором нужно будет нарезать резьбу М8.Соответственно, второе отверстие делается сверлом по металлу диаметром 6,7-6,8 мм. При сверлении автор использует машинное масло в качестве смазки

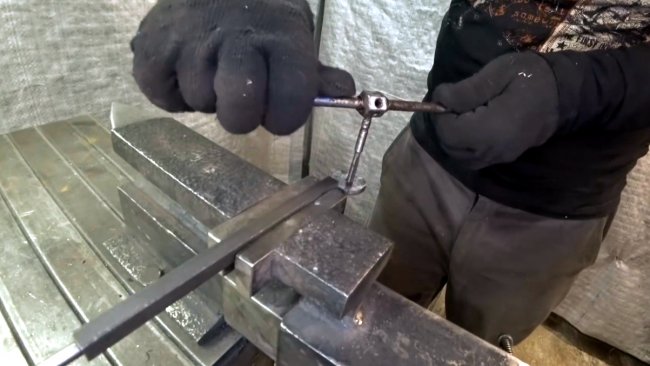

Теперь в отверстии нарезается резьба М8.

Лишнего винта М8 с барашковой головкой у мастера не нашлось, поэтому он позаимствовал такой винт у ручного фрезера.Именно этот винт и будет фиксировать нужное положение штанг циркуля.

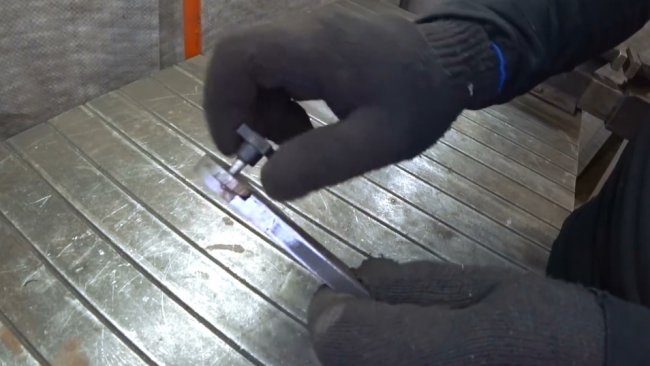

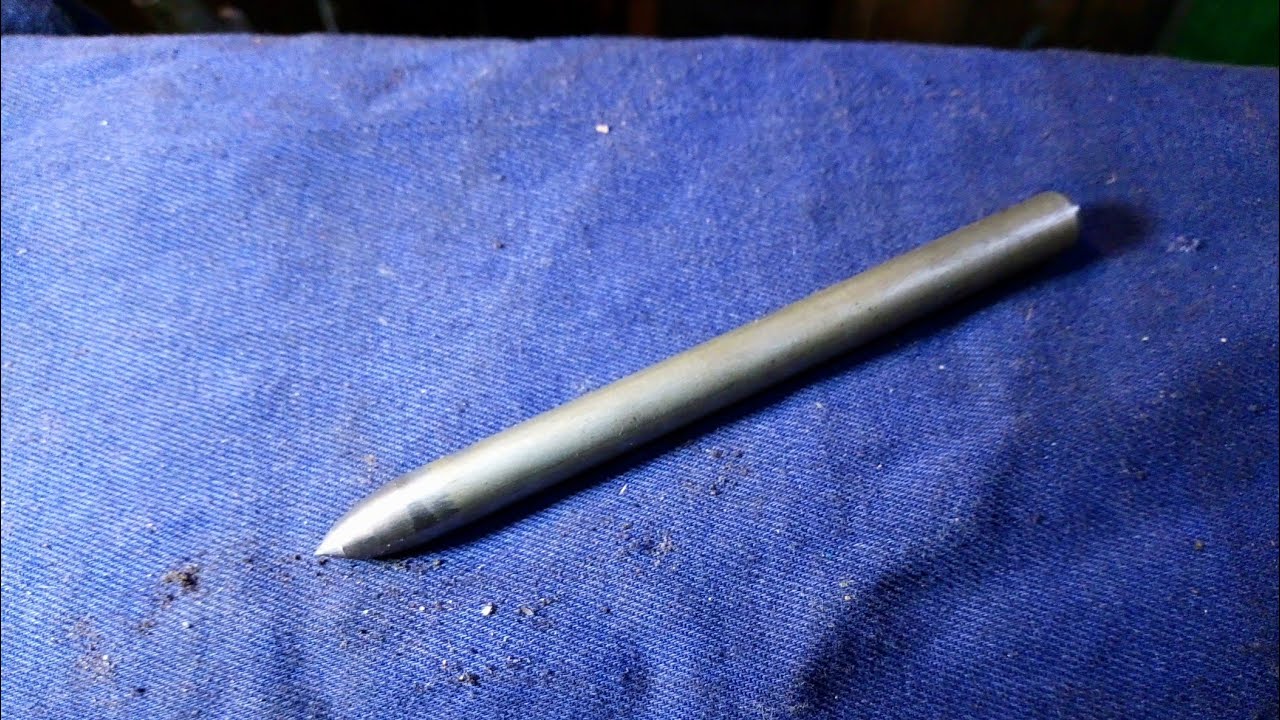

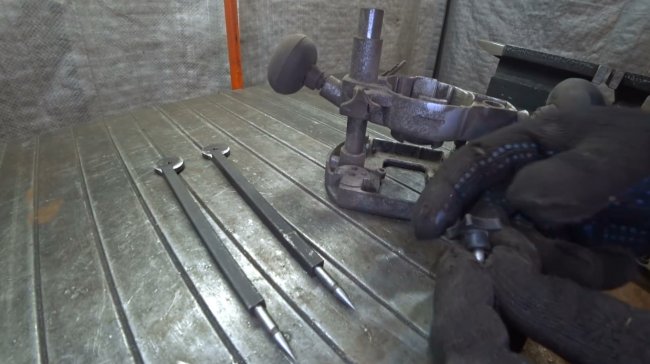

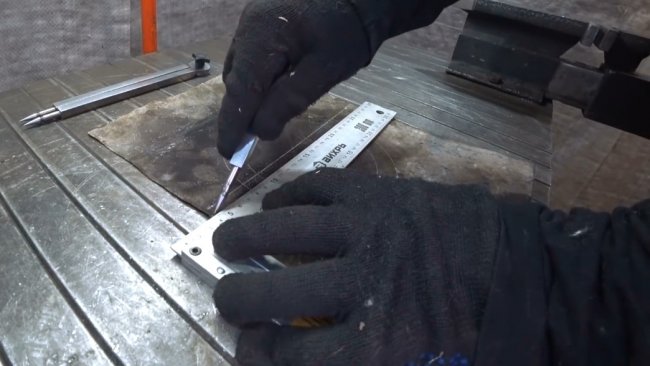

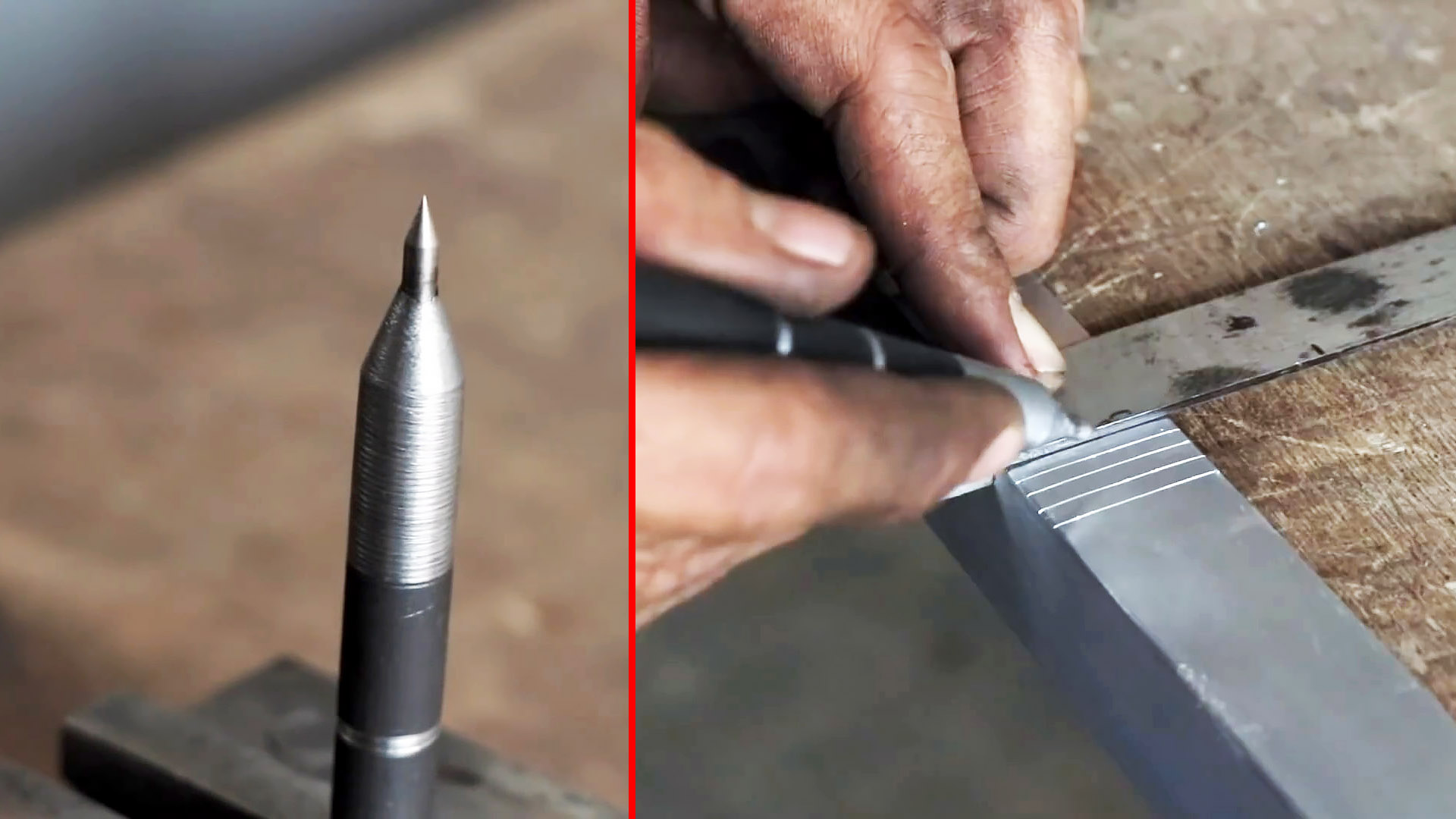

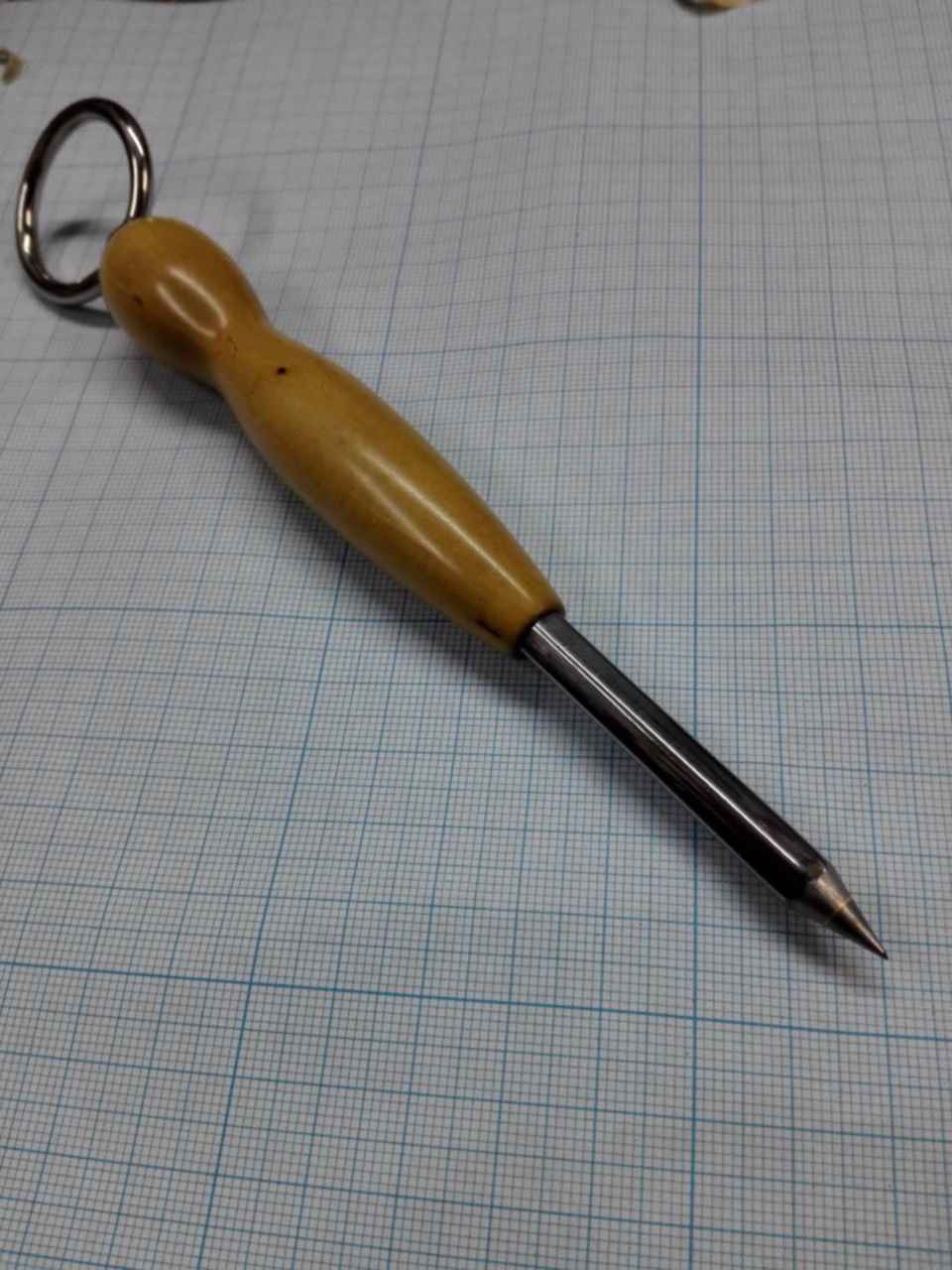

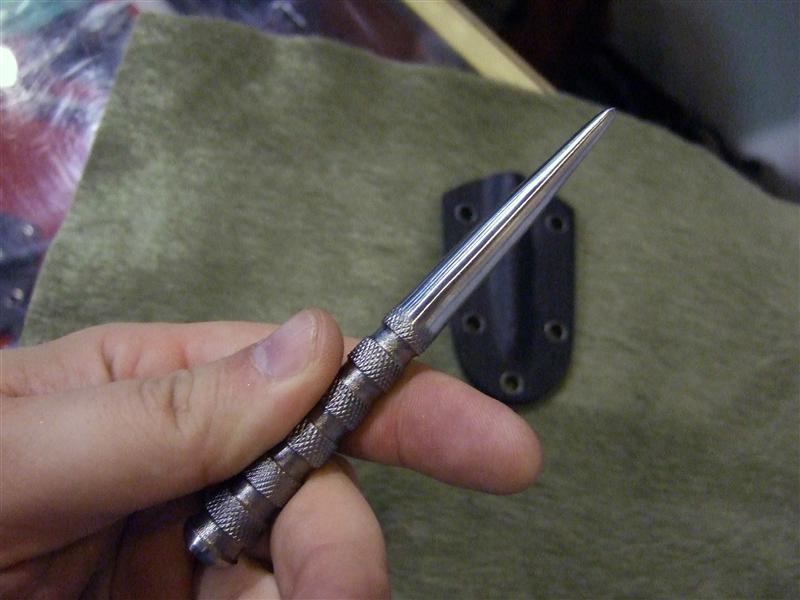

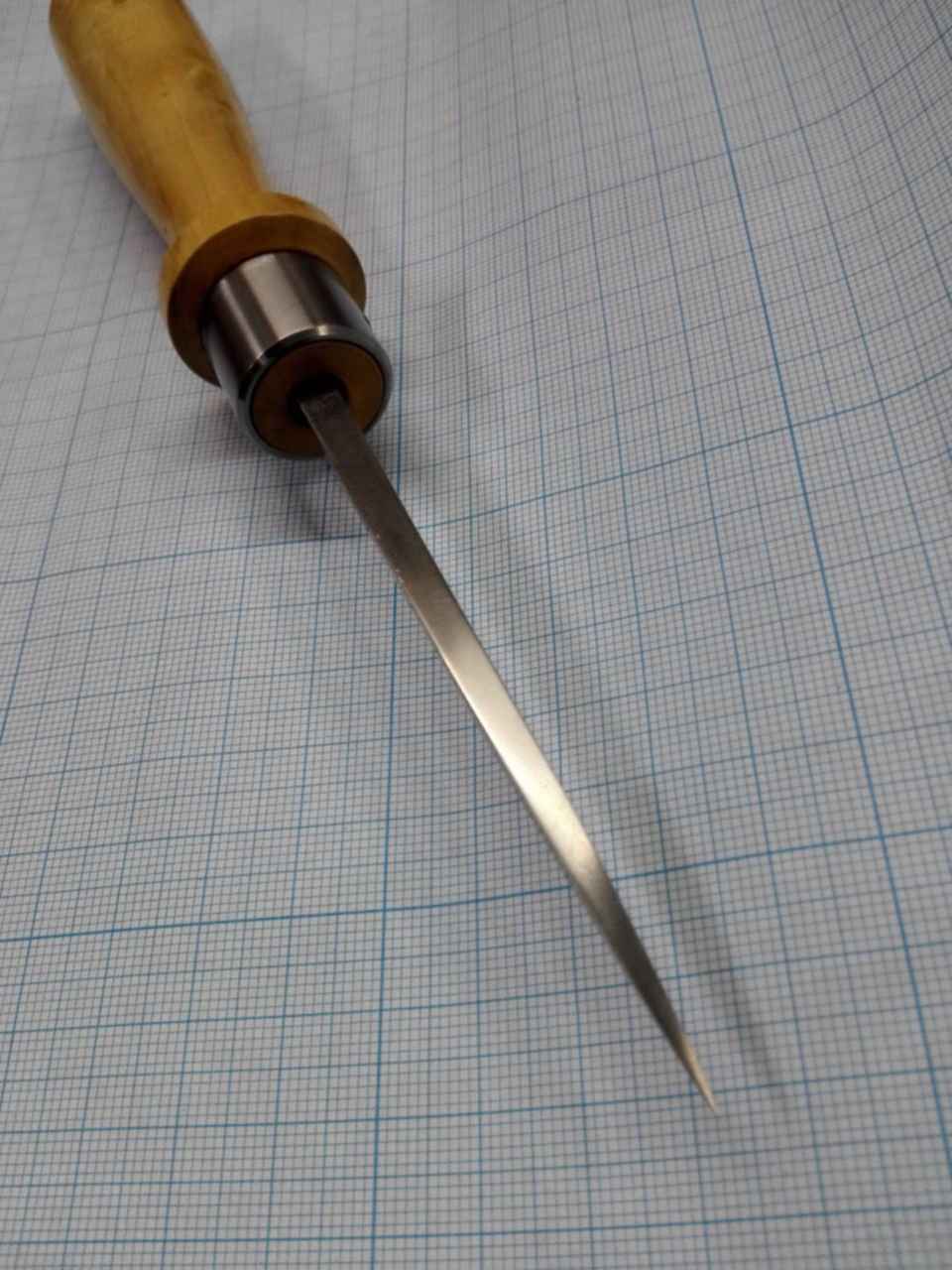

Циркуль почти готов, и мастеру захотелось сделать простую чертилку по металлу из тех же материалов.Стальной квадрат для рукоятки отрезается по необходимой длине.

Аналогичным способом в его торце сверлится отверстие, и нарезается резьба М6.

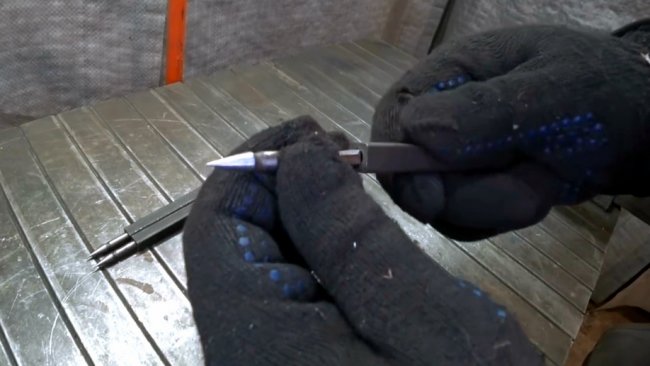

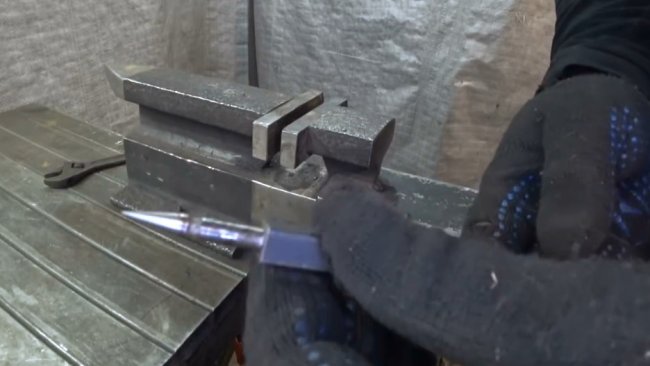

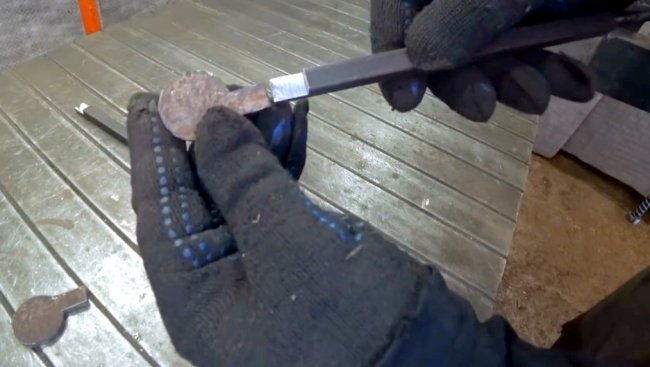

Затем затачивается хвостовик метчика, и вкручивается в рукоятку.

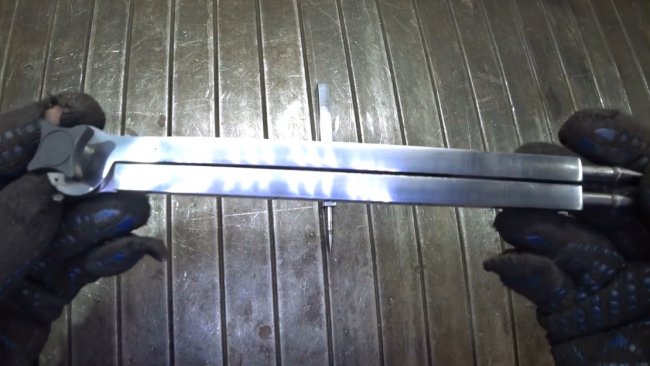

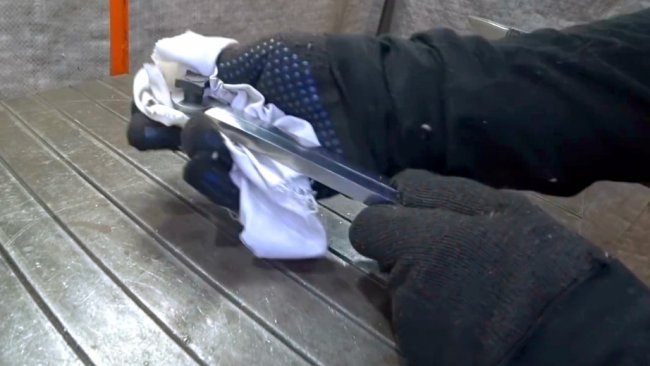

Оба изделия проходят шлифовку и полировку поверхностей.

Конечно, после этого нужно будет выполнить воронение для защиты изделий от коррозии. Про надежный химический способ воронения стали было подробно рассказано в недавней статье.

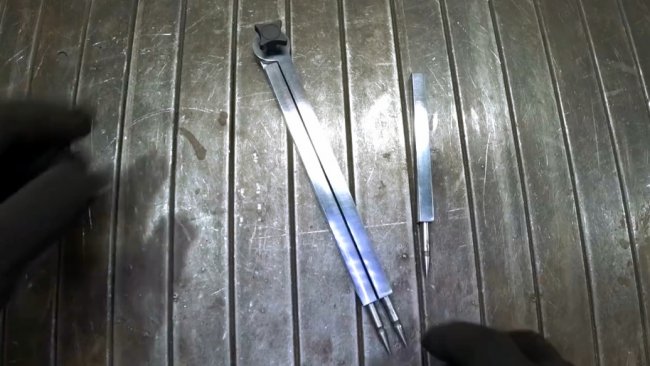

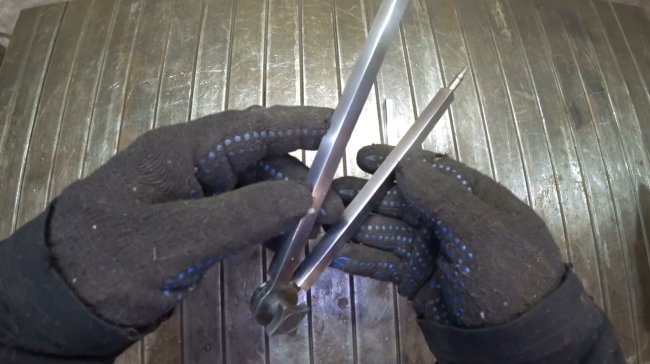

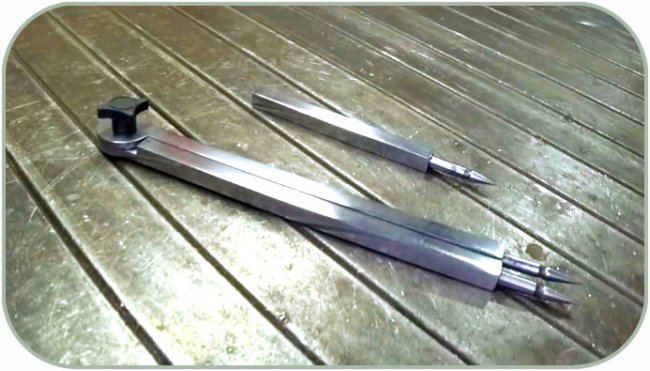

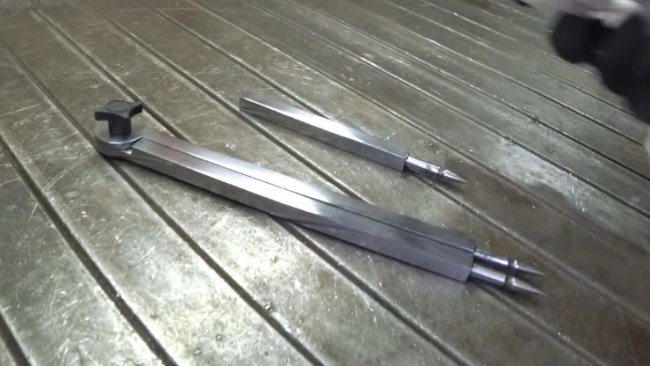

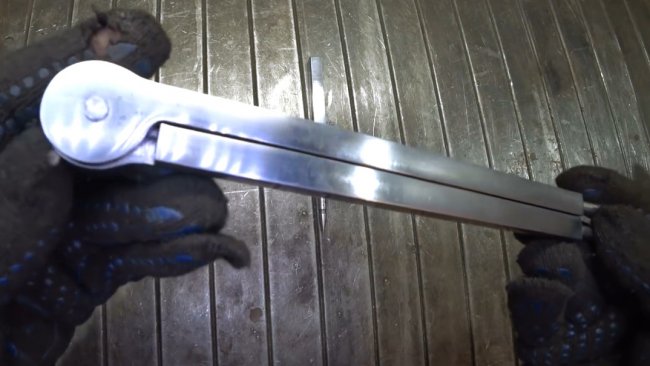

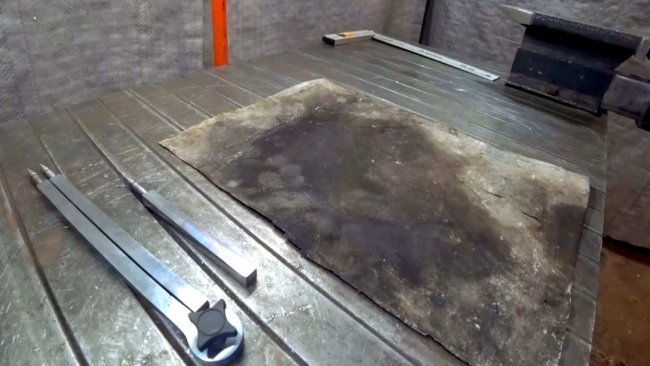

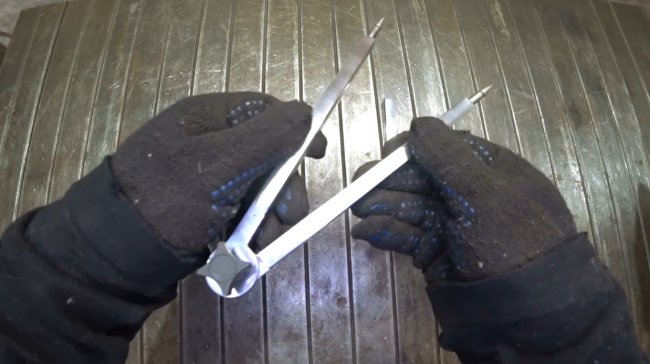

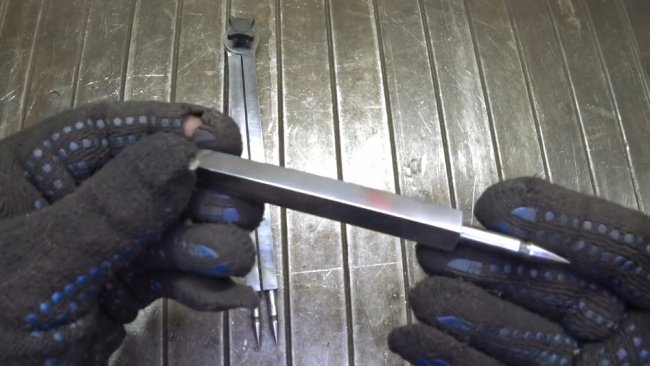

В итоге вот такие красивые и солидные инструменты получились у Виктора.

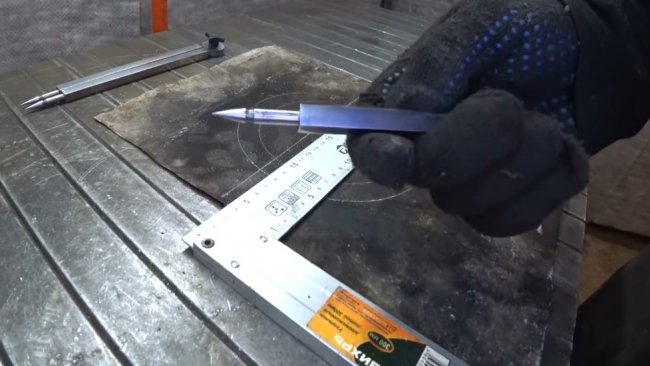

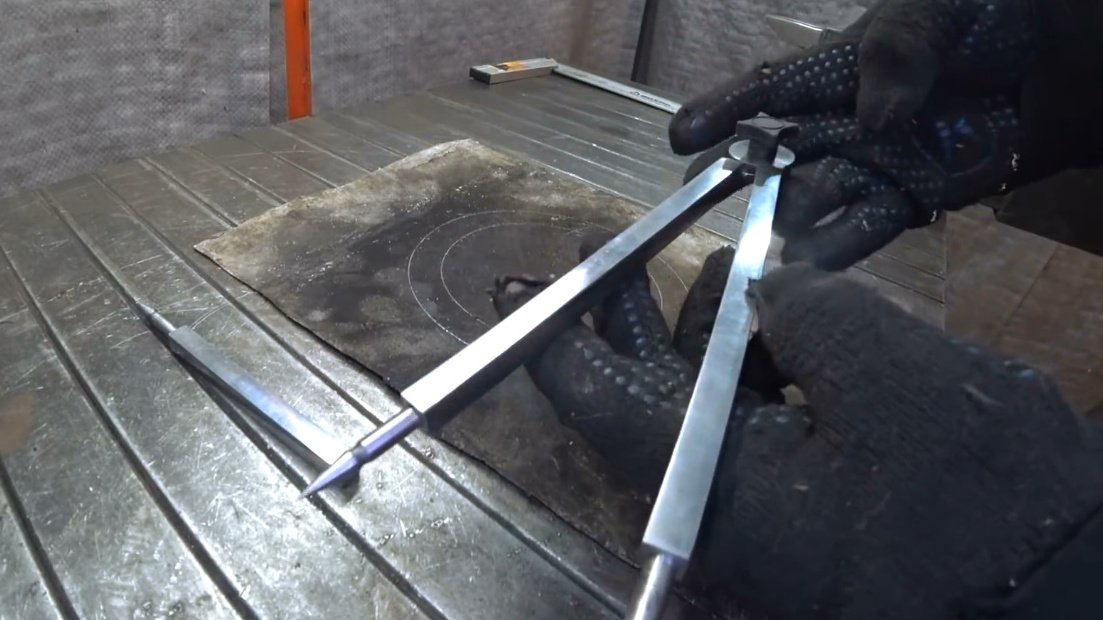

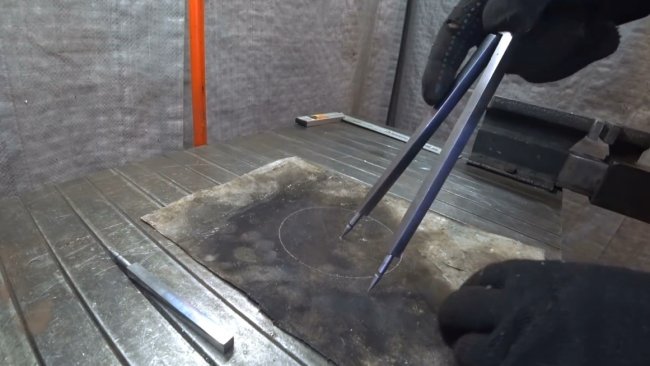

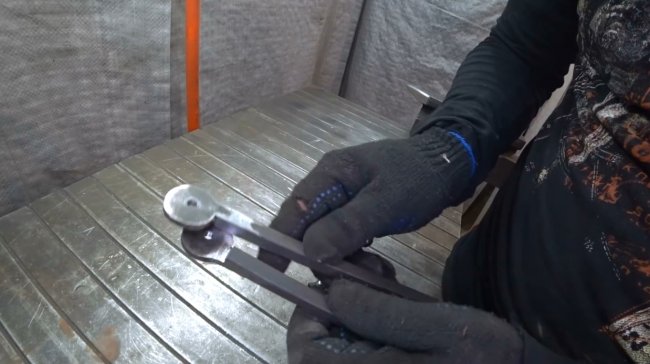

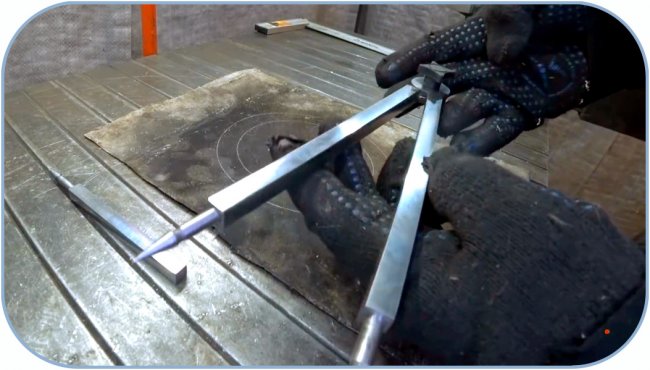

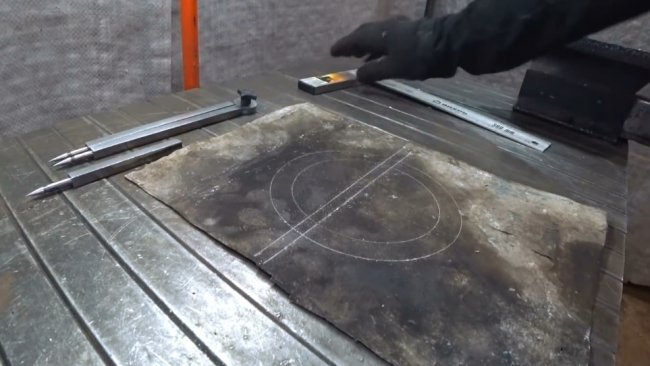

Как и ожидалось, циркуль справляется со своей задачей отлично.

Вот такие два полезных разметочных инструмента можно сделать практически из металлолома.

Благодарю автора за рекомендации по изготовлению разметочного циркуля по металлу.

Всем хорошего настроения, крепкого здоровья, и интересных идей!

Авторское видео можно найти здесь.

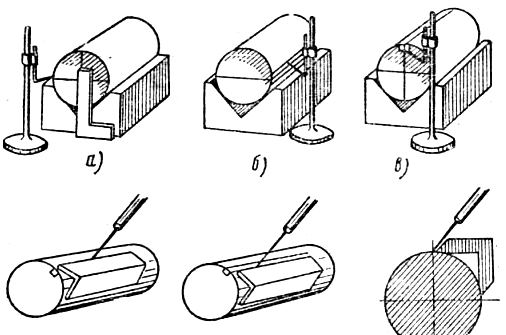

Разметка цилиндрических деталей

Последовательность выполнения разметки цилиндрических деталей следующая:

Деталь устанавливается на разметочной плите так, чтобы соблюдалось горизонтальное положение.
Небольшие заготовки устанавливаются на разметочные призмы.
Нанесение разметки, которая выполняется строго по заданной инструкции:

изучение чертежа;
проверка детали на дефекты;
очистка поверхности от загрязнений, остатков краски и пыли;
покраска краской поверхности, на которой планируется проводиться разметка;
с помощью центроискателя отмечается центр изделия;
горизонтальная установка детали на призму;
нанесение на торце двух горизонтальных линий;
на боковой поверхности наносятся линии, продолжающие те, что были нанесены на торце заранее, чтобы выделить место создания канавки.

Используя разметочный инструмент можно с высокой точностью проводить пространственную разметку. Главное соблюдать инструкции и не спешить, спешка в этом деле может привести к ошибкам.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Разметка — это операция по нанесению на поверхность заготовки линий (рисок), определяющих контуры изготавливаемой детали, являющаяся частью некоторых технологических операций. Несмотря на большие затраты ручного высококвалифицированного труда, разметка используется достаточно широко, в том числе на предприятиях массового производства. Обычно разметочные работы не контролируются, поэтому допущенные при их выполнении ошибки выявляются в большинстве случаев в готовых деталях. Исправить такие ошибки достаточно сложно, а иногда просто невозможно. В зависимости от особенностей технологического процесса различают плоскостную и пространственную разметки.

Плоскостную разметку применяют при обработке листового материала и профильного проката, а также деталей, на которые разметочные риски наносят в одной плоскости.

Пространственная разметка — это нанесение рисок на поверхностях заготовки, связанных между собой взаимным расположением.

В зависимости от способа нанесения контура на поверхность заготовки применяют различные инструменты, многие из которых используются и для пространственной, и для плоскостной разметки. Некоторые различия существуют лишь в наборе разметочных приспособлений, который значительно шире при пространственной разметке.

Процесс изготовления чертилки по металлу

Зажав болт в тиски, отрезаем головку и большую часть резьбы.

Вставляем стержень болта в патрон сверлильного станка, включаем его и болгаркой скругляем торец, образовавшийся после удаления головки.

Переворачиваем болт и формируем на месте оставшейся резьбы конус и притупляем его острие.

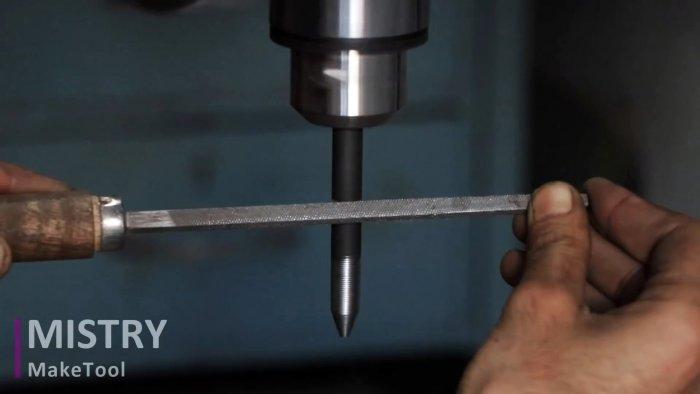

Напильником подправляем конус и выполняем два пояска на стержне для удобства в дальнейшем удерживания инструмента пальцами. Окончательно формируем другой торец.

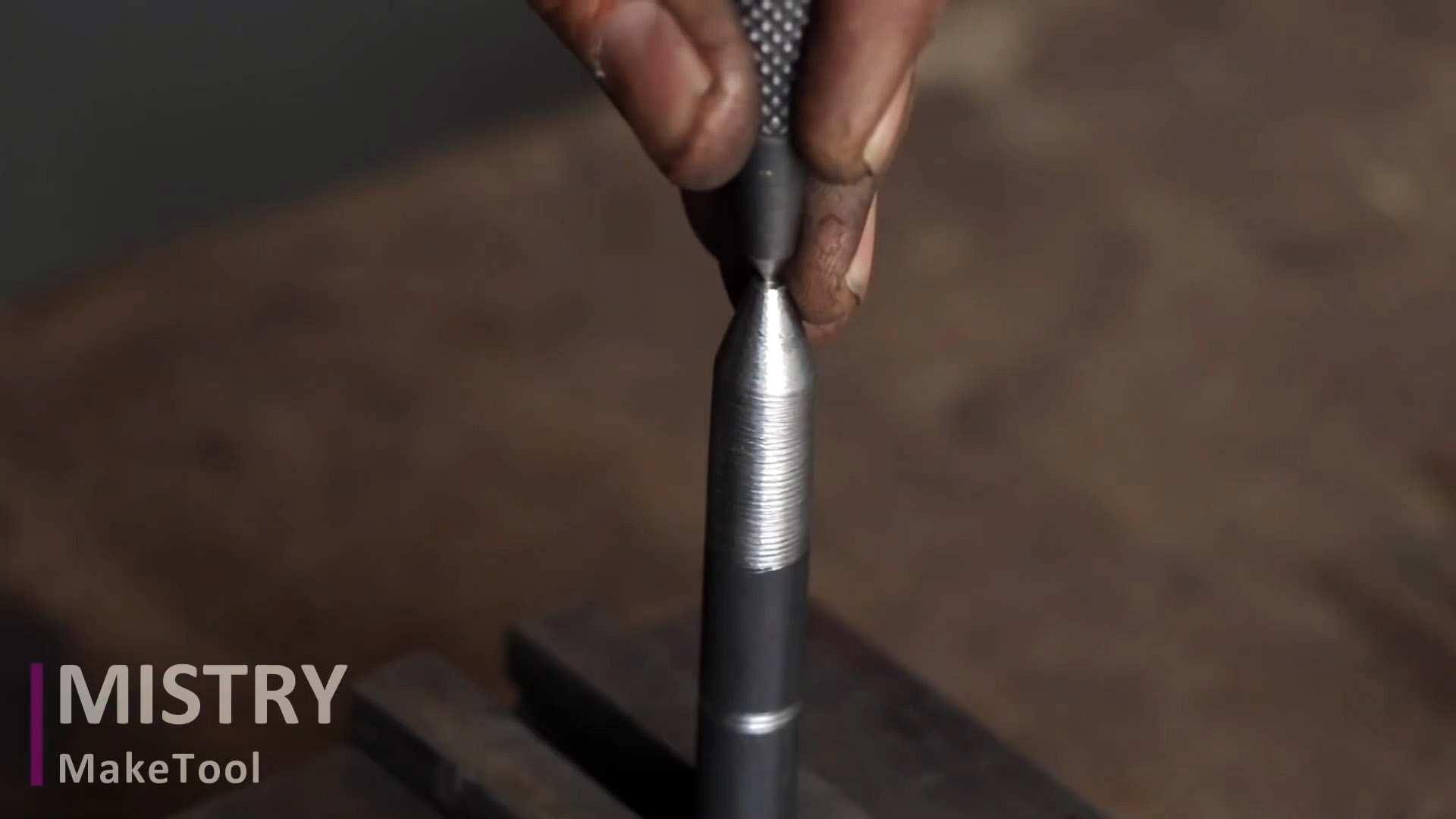

Зажимаем в патроне дрели сверло (сломанное) из стали HSS диаметром 3 мм и формируем рабочую часть в виде острого конуса. Наконечник также можно сделать из карбида кремния или вольфрама.
