Особенности
Добротный вентилятор «улитка» своими руками получается в процессе сборочных работ только в том случае, если вы знаете конструкцию. Установка и крыльчатка создают вращательный момент для движения воздуха. Необходимость вытяжного устройства возрастает при ограничении пространства, то монтаж происходит со специализированным оборудованием. Корпус «улитки» вентилятора сделан в виде спирали и служит для направления воздуха.
Самодельные вентиляторы подобного типа весьма популярны в последнее время. Однако при отсутствии навыков и необходимого времени покупка готового оборудования станет одним из лучших вариантов.
Чтобы создать воздушный поток во внутренней части крепления вентилятора «улитки», нужно расположить радиальный элемент — колесо, присоединенное к установке. Разряженное пространство создается загнутыми рабочими лопатками колеса.
Поступление воздушной массы осуществляется через патрубок входа. Давление на входе падает и всасывает окружающий воздух. В результате стремительного продвижения воздуха по спирали в отверстии выхода значительно увеличивается скорость и создается высокое давление. Из выходного патрубка стремительно идет воздушный поток. Если патрубок слева, то ротор вращается по часовой стрелке, если справа, то противоположно.
При сборки своими руками учитывается кривизна используемых лопастей «улитки».
Как сделать центробежный вентилятор
Из сказанного очевидным способом осуществить задуманное является снять тангенциальный вентилятор с вытяжки, к примеру. Преимущество: обеспечивается бесшумная работа. Производитель соблюдает нормы, предписанные стандартами, поэтому заводские устройства класса вытяжек сравнительно тихие. Полагаем, что для большинства читателей это не лучшее решение задачи, продолжим рассмотрение.
Пылесос
Внутри пылесоса таится готовый центробежный вентилятор. Большой плюс — уже имеется готовый корпус, который необходимо смонтировать в канал по месту. К дополнительным преимуществам отнесем:
Недостаток двигателя пылесоса – шумность. Вдобавок коллекторный двигатель искрит, что создает помехи по сети питания. Понадобится сделать сетевой фильтр, чтобы не сжечь импортную домашнюю аппаратуру. Уровень шума высок. Превышает 63 дБ, разрешённых производить в квартире по закону.
Стиральная машина
Из чего еще собрать центробежный вентилятор? Пришел на ум образ стиральной машины с фронтальной загрузкой. Если дверцу снять, а в корпусе проделать каналы, чтобы поток охлаждал обмотки двигателя, получится центробежный вентилятор. Плюс — рабочий отсек стиральной машины герметичен. Просто удалите стенку бака в районе двигателя, чтобы получить подобие центробежного вентилятора. Барабан придется переработать коренным образом, чтобы захватывал воздух. Корпус понадобится разобрать.
Возникает главная дилемма: стоит ли демонтировать бак. У большинства моделей специально сделан так, чтобы без повреждения крепежа операцию сделать оказалось нельзя. Это помогает сервисным центрам отслеживать хитрецов, делающих ремонт. В любом случае барабан прорезается по месту, чтобы изготовить в стенках лопатки. Отгибайте сталь внутрь, чтобы конструкция не задевала бак. Вариант: из стенок стального цилиндра, причём выгнуть лопасти нужной формы по образу и подобию заводских промышленных моделей центробежных вентиляторов.
Главным видится правильный подбор скорости. 1000 оборотов на отжиме вполне хватит. Диаметр барабана велик. Пылесос дает 6000-16000 оборотов в минуту, но радиус лопастей много меньше. Следовательно, оценивать нужно линейную скорость. Как известно, длина окружности прямо пропорционально зависит от радиуса, следовательно, если диаметр барабана стиральной машины Samsung составляет 45 см, получается минимум в три раза больше, нежели у пылесоса — эквивалентно скорости 3000 оборотов в минуту (минимум). Но! При этом площадь колеса намного больше, следовательно, поток образуется грандиозный.
Из сказанного заключаем, что скорости 1000 оборотов в минуту, тем более, 1500 оборотов в минуту достаточно, чтобы самостоятельно сделать центробежный вентилятор из стиральной машины. Производительность примерно одинакова, однако удельное давление потока сократится. Многое зависит от формы лопаток, настоятельно рекомендуем осведомиться на форуме физиков и гидравликов. Простейший вариант заимствование лопасти у напольного вентилятора. Пластмасса сваривается при помощи набора полиэтиленовых пакетов и паяльника, что позволит укрепить маховик на валу.

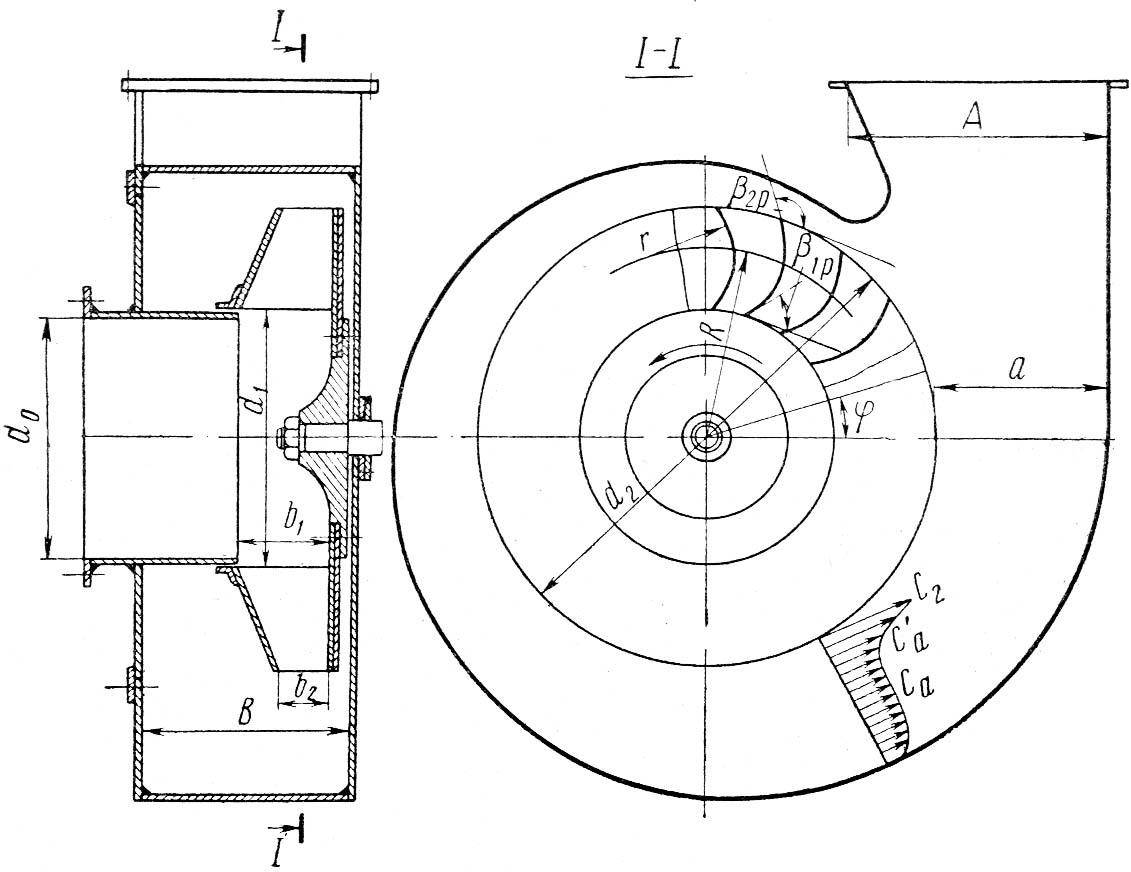

Конструкция и принцип работы
Устройства вентиляторов, используемых для перемещения разнообразных смесей газов и воздуха, бывают нескольких типов. Наиболее востребованным является центробежный радиальный агрегат «улитка».
Он имеет в сборке вращающееся колесо и закрепленные на нем лопасти. Разные модели вентиляторов содержат разное количество лопастей.
Принцип действия вытяжки «улитки» таков:
- Воздух засасывается внутрь ротора сквозь входное отверстие;
- Воздушная масса получает вращательное движение;
- Далее, посредством центробежной силы, которую создают вращающиеся лопатки, воздух под давлением нагнетается к выходному отверстию. Оно расположено в спиральном кожухе.

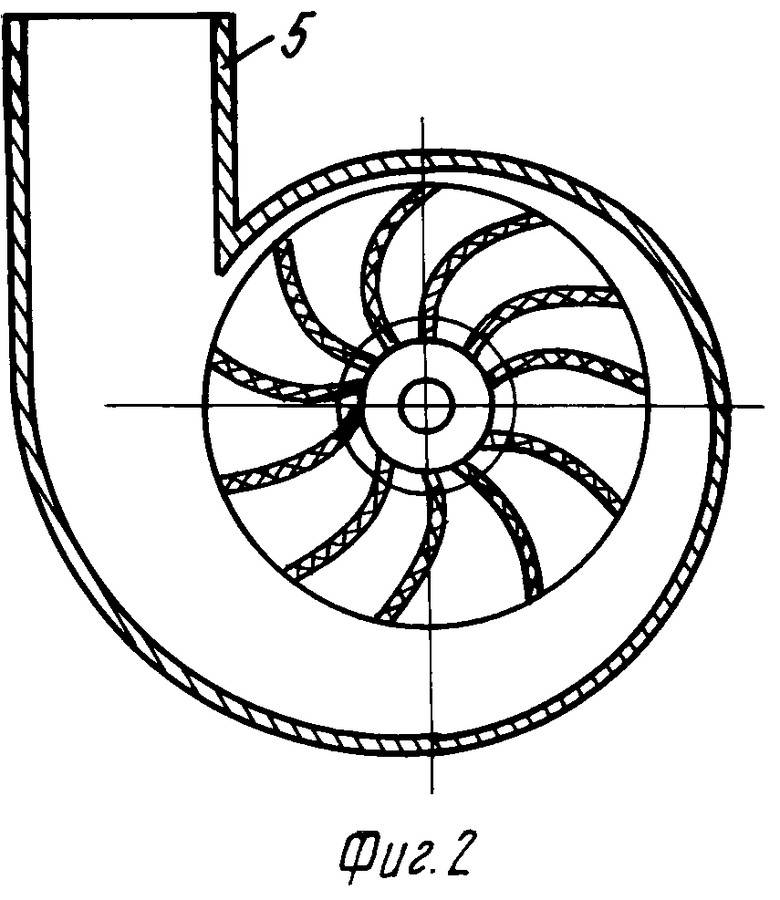

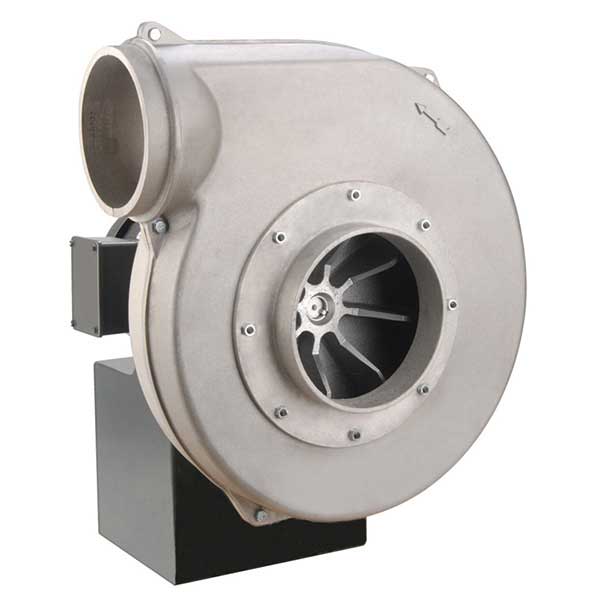

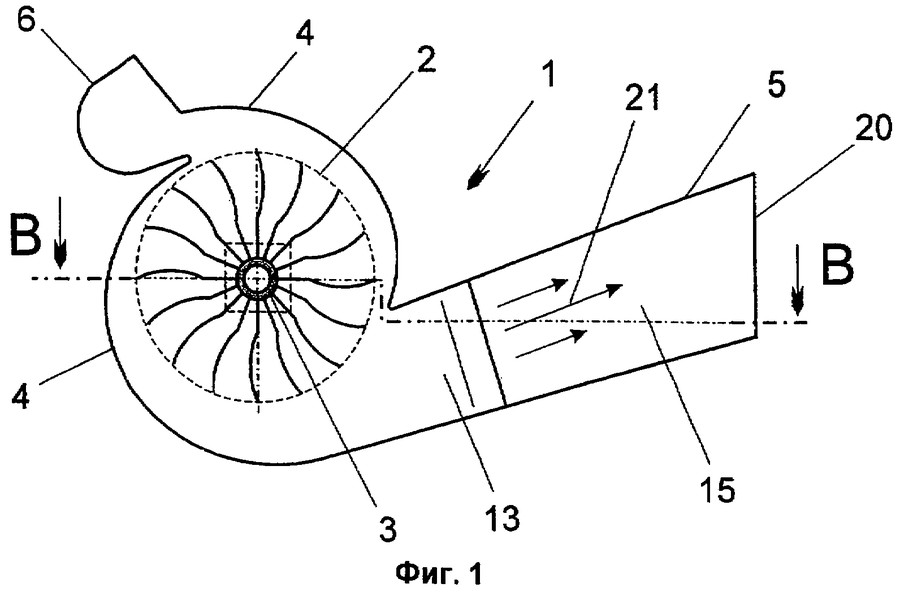

За счет сходства кожуха с улиткой вентилятор и получил свое название.

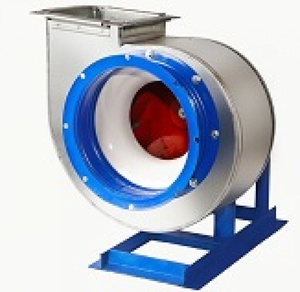

Материалы корпуса
Промышленная «улитка» может включать разные материалы — в зависимости от агрессивности среды применения. Обшивка агрегата общего назначения, эксплуатируемого в неагрессивных смесях газов с содержанием частиц менее 0,1 г/куб. м, производится из листовой оцинкованной или углеродистой стали разной толщины. Если среда содержит агрессивные газовые смеси, характерна присутствием активных газов и испарением кислот, применяются коррозионно-устойчивые стали. Вентилятор «улитка» в таком исполнении работает при температуре до 200 градусов тепла по Цельсию.
Есть взрывозащищенный вариант корпуса вытяжки. Он собран из пластичных металлов: меди или алюминиевых сплавов. Здесь при работе вытяжки исключается искрение, являющееся основной причиной взрывов.

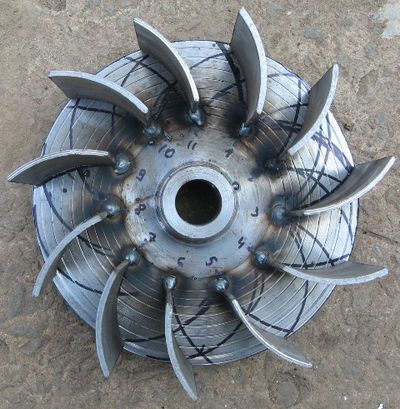

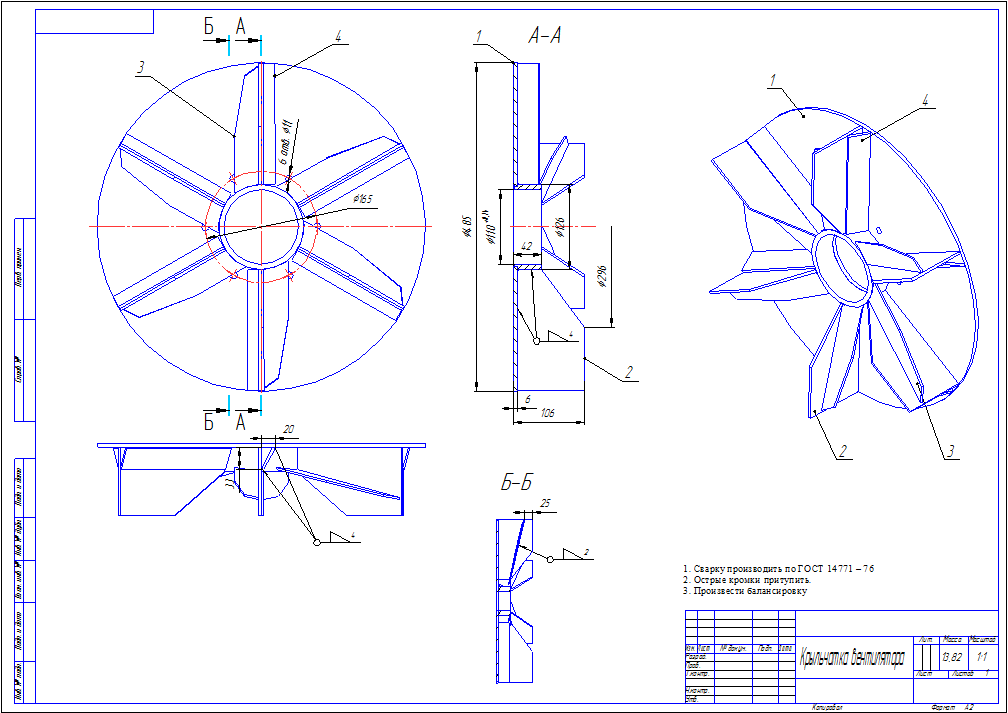

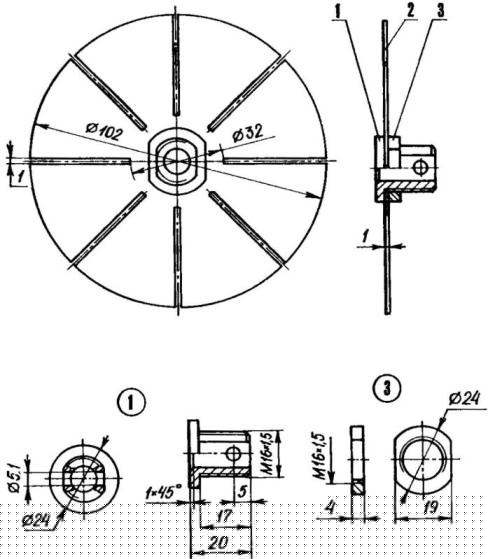

Рабочее колесо
Требования к материалам для рабочего колеса с лопатками — пластичность и защищенность от коррозии. Тогда колесо выдержит вибрационные нагрузки и химическое воздействие среды
Для проекта формы и количества лопаток, во внимание берутся аэродинамические нагрузки и скорость вращения. Большая скорость вращения большого количества слегка изогнутых либо прямых лопаток, формирует устойчивый воздушный поток
При этом создается меньше шума.
Центробежную вытяжку следует классифицировать как оборудование с повышенной вибрацией. Причина вибрации — низкий уровень сбалансированности вращающегося колеса. Вибрация несет в себе такие негативные факторы: разрушение основания в месте установки оборудования и высокий шумовой уровень. Минимизирует вибрацию установка амортизационных пружин. Пружины монтируются под основание корпуса. Кроме того, для некоторых моделей вместо пружин применяются резиновые подушки.

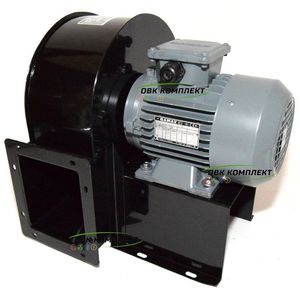

Электродвигатели
Оборудование для вентиляции типа «улитка» снабжается электродвигателями со взрывобезопасными крышками и корпусами. Для окраски корпусов двигателей используется специальный защитный состав. В большинстве своем — это асинхронные механизмы с фиксированной частотой вращения. Подключаются они к однофазной или трехфазной сети, в зависимости от конструкции. В особых случаях применяются двигатели с регулируемой скоростью вращения.

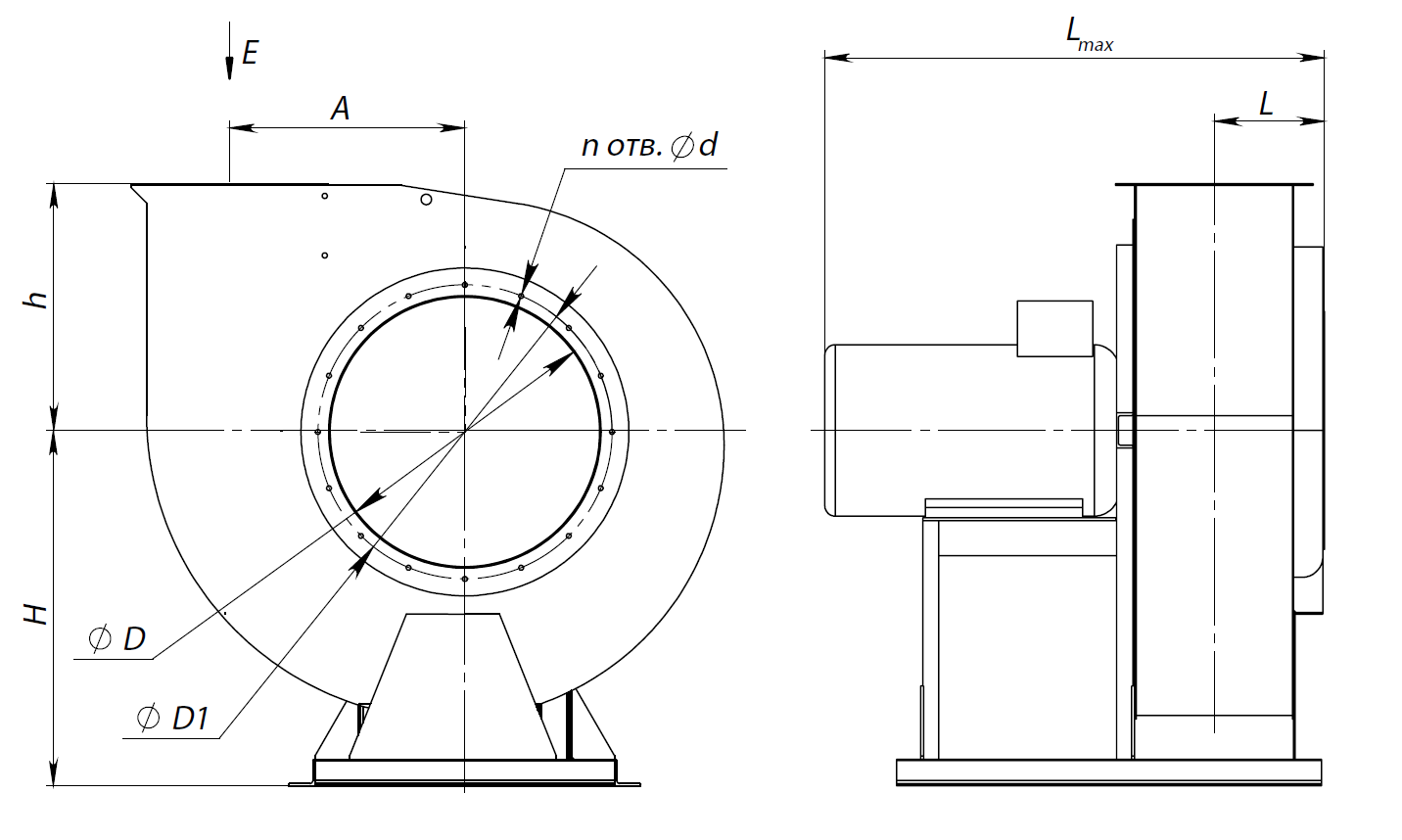

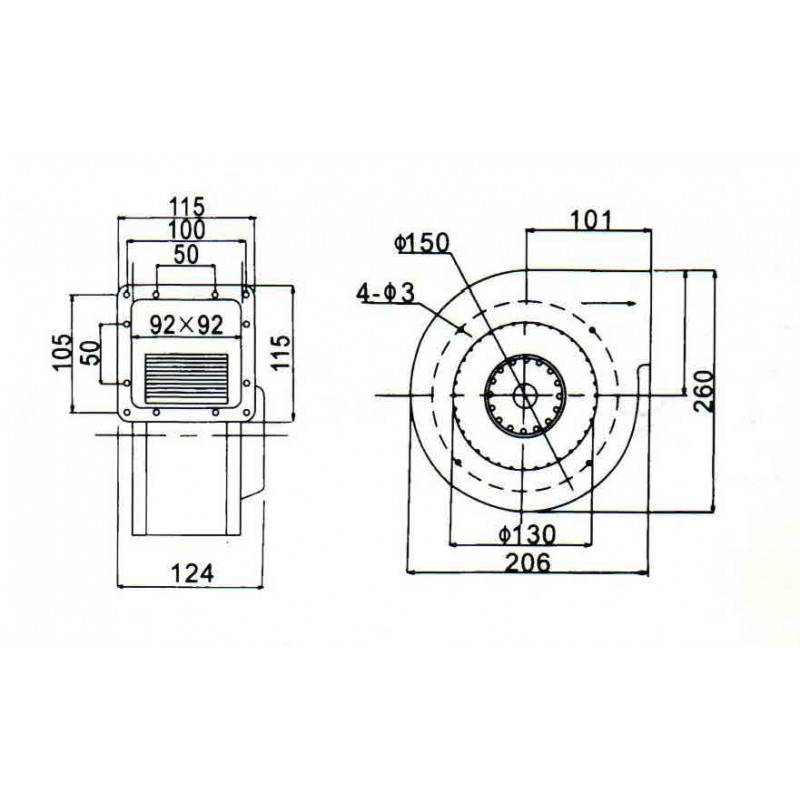

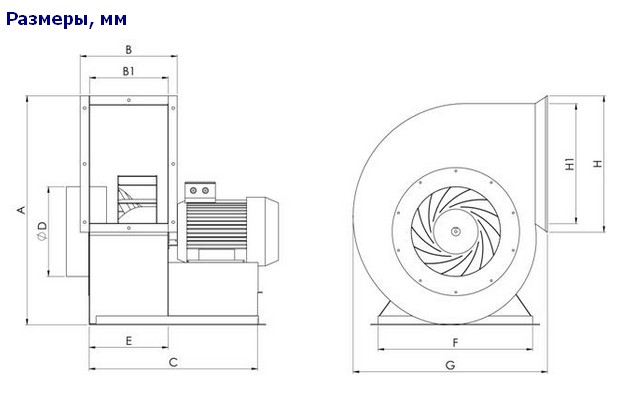

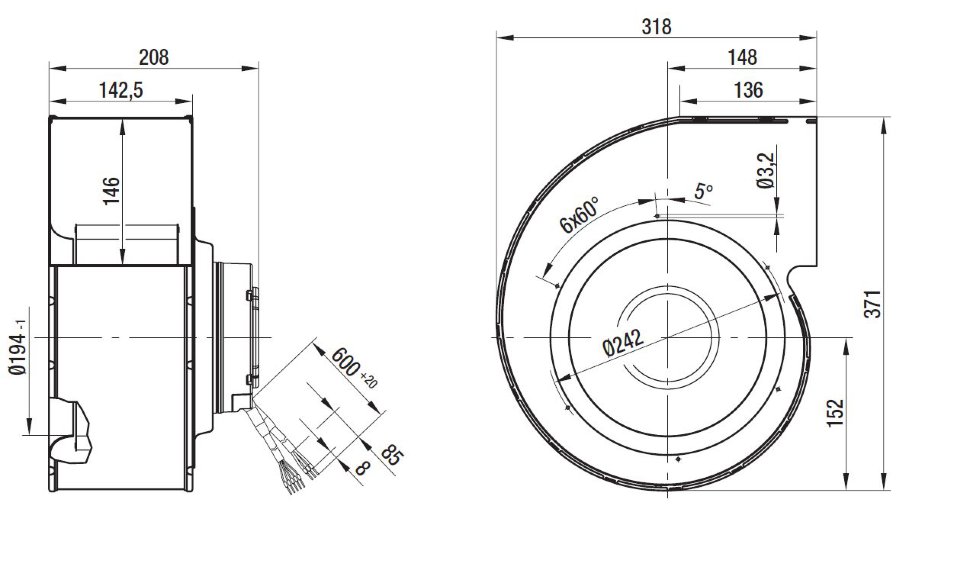

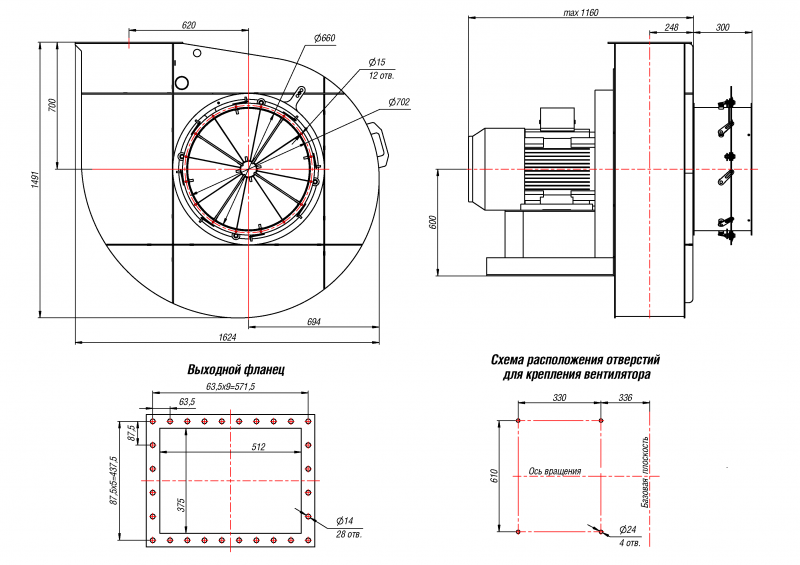

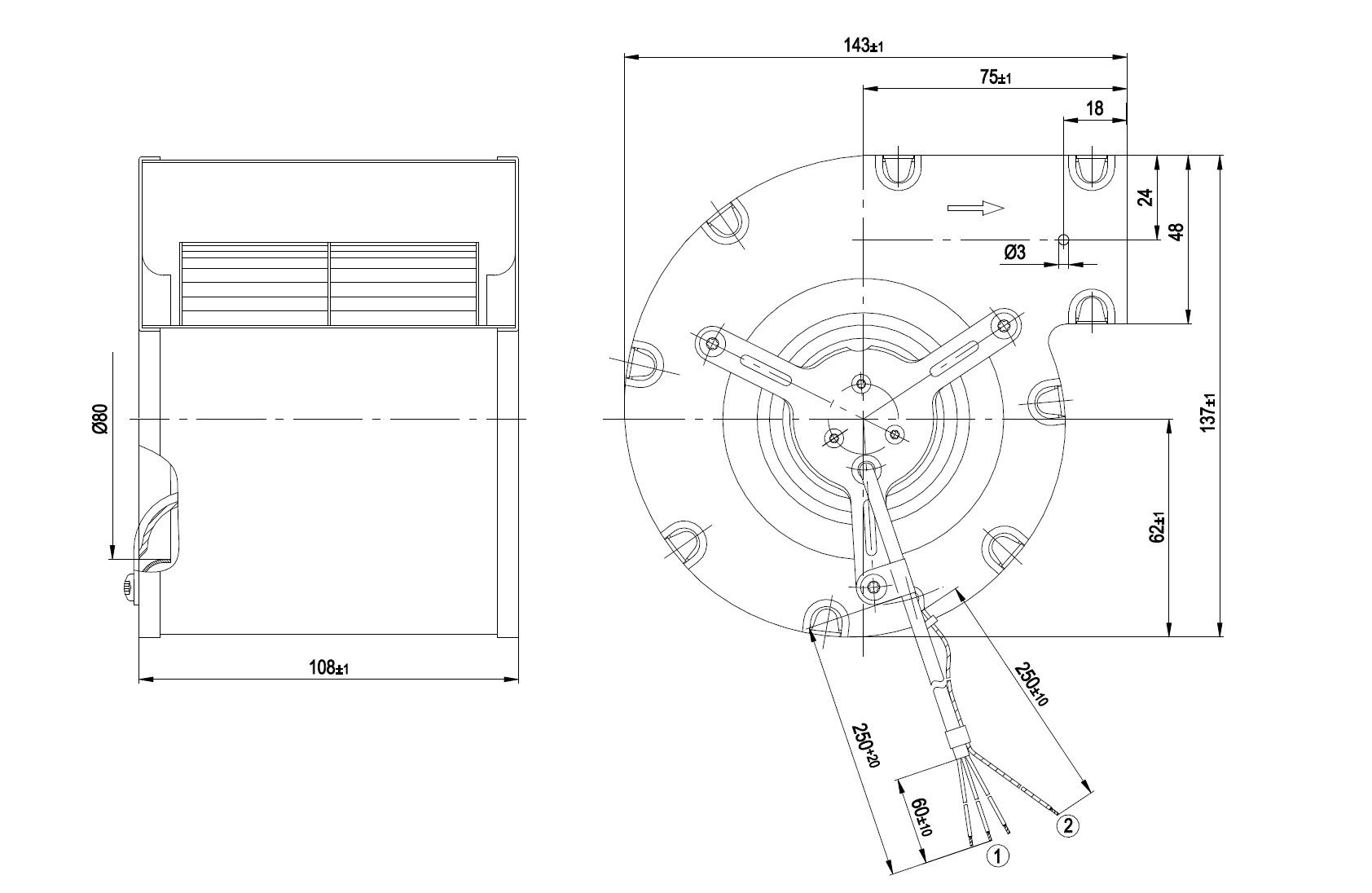

Размеры

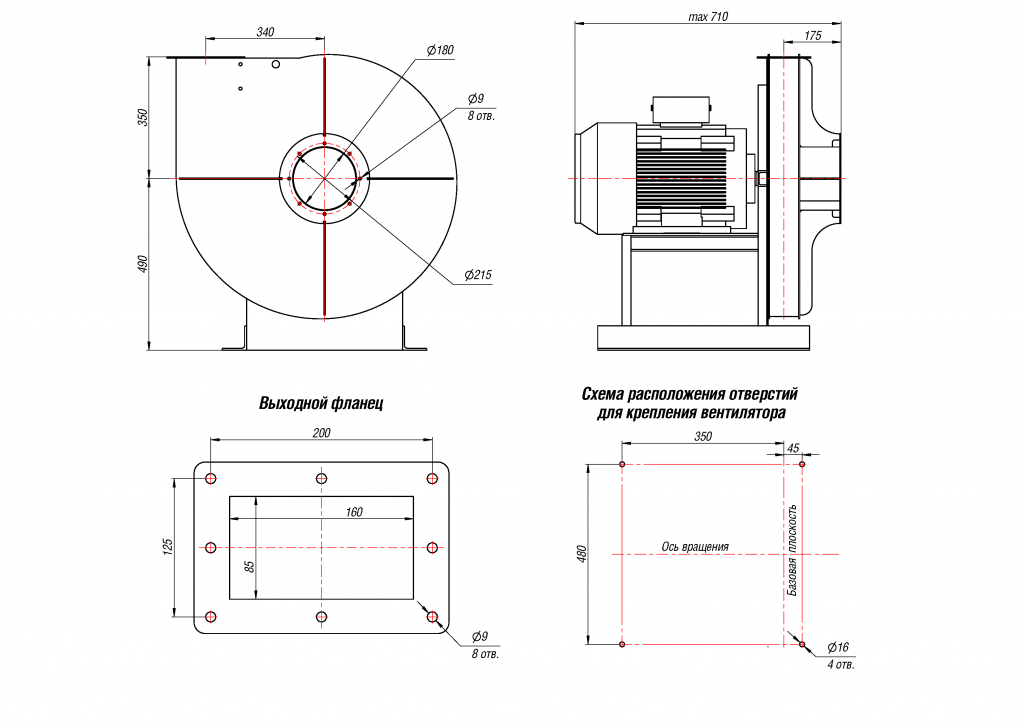

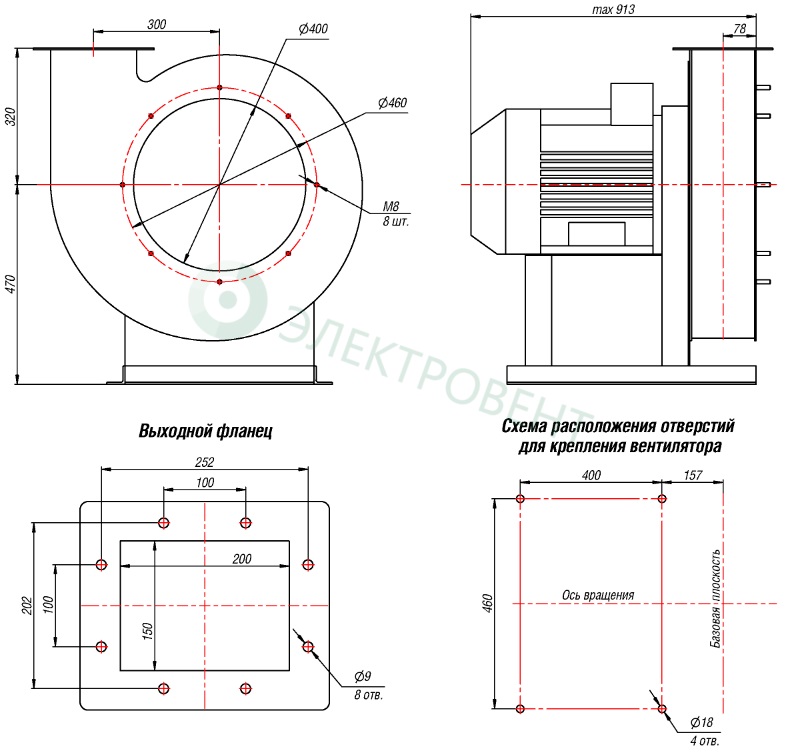

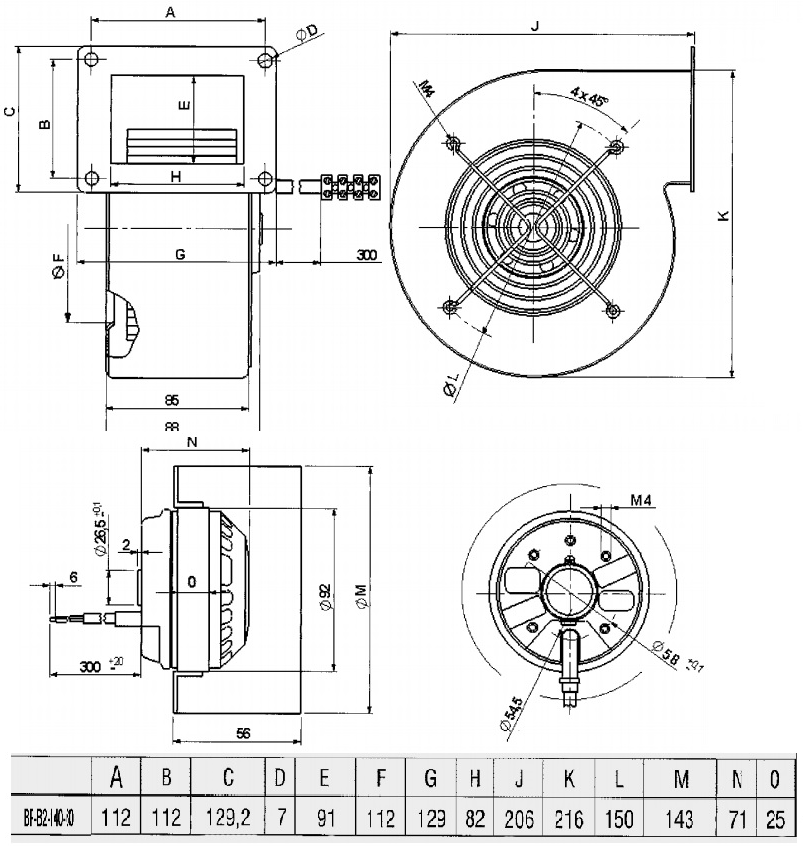

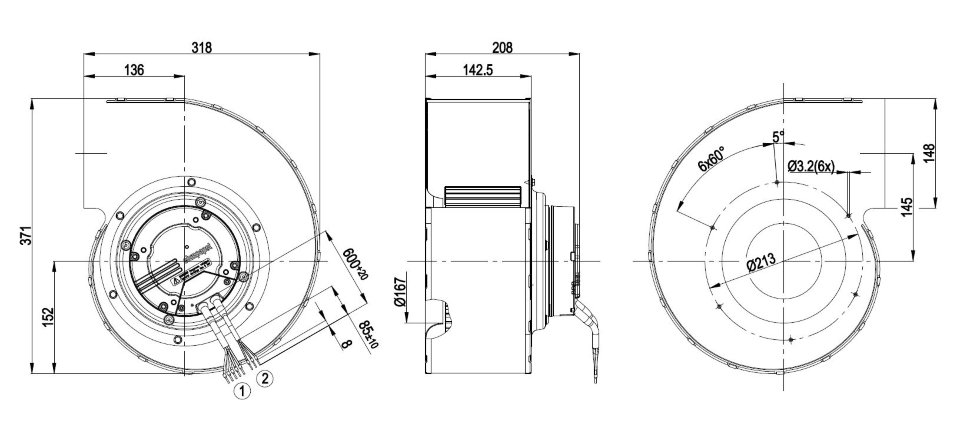

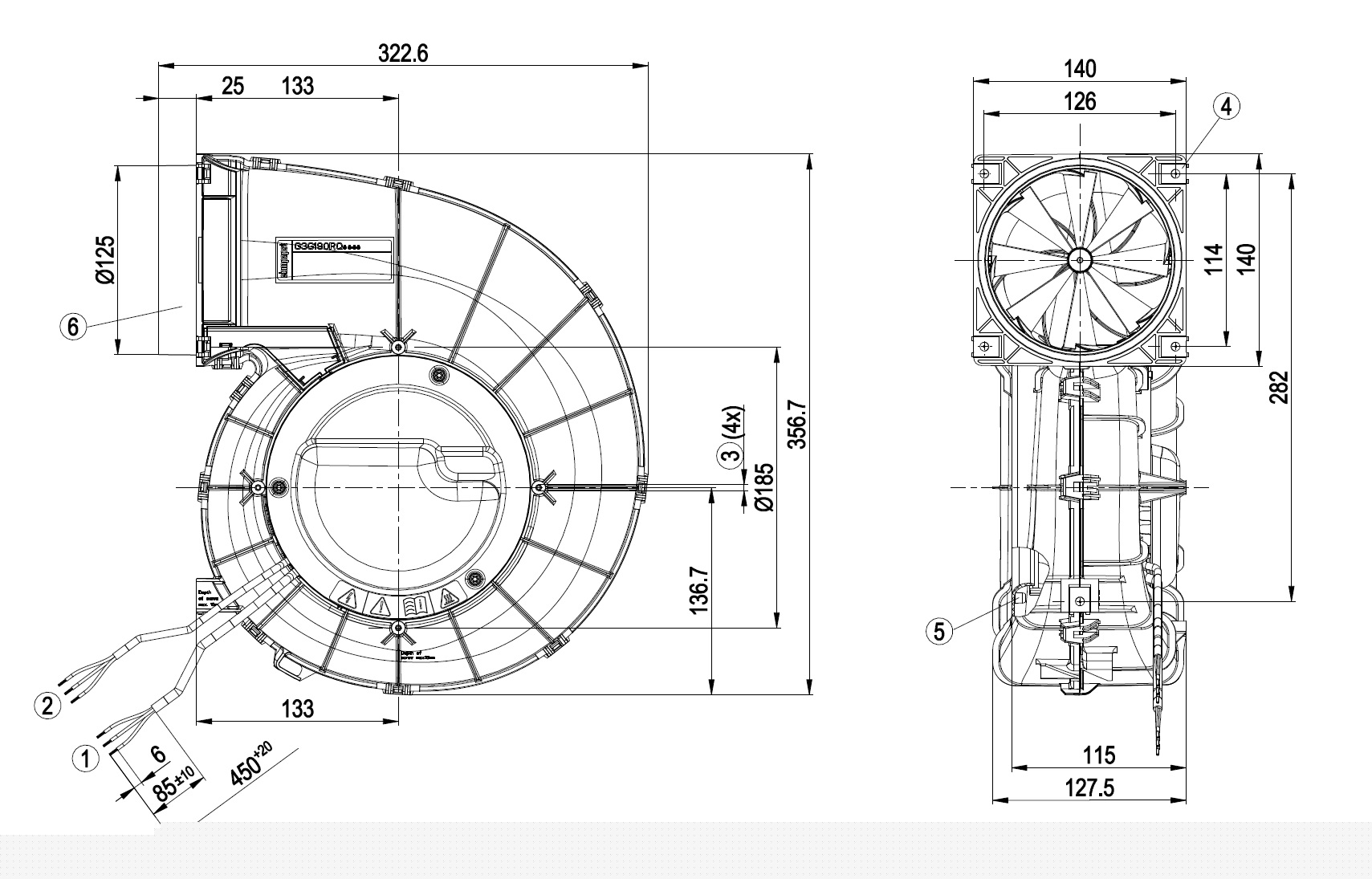

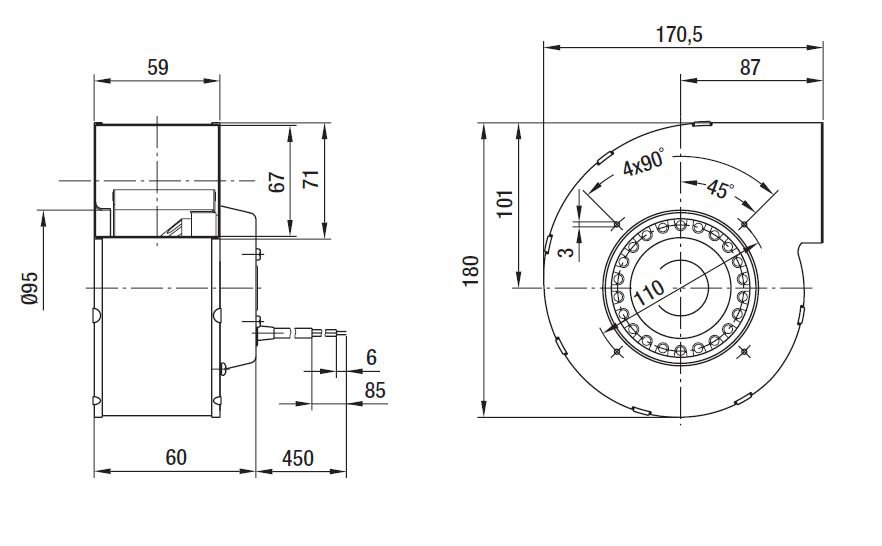

Размеры вытяжек «улитка» могут быть различными. Диаметр агрегата варьируется от 250 до 1500 мм. «Улитки» могут представлять единое целое либо быть разделены на несколько частей. В случае с маленькими вентиляторами с цельной улиткой, углом поворота можно пренебречь. Достаточно открутить болты и развернуть ее в нужное положение. Модели побольше в основном разборные. Для них угол поворота — важный параметр, который следует учитывать.

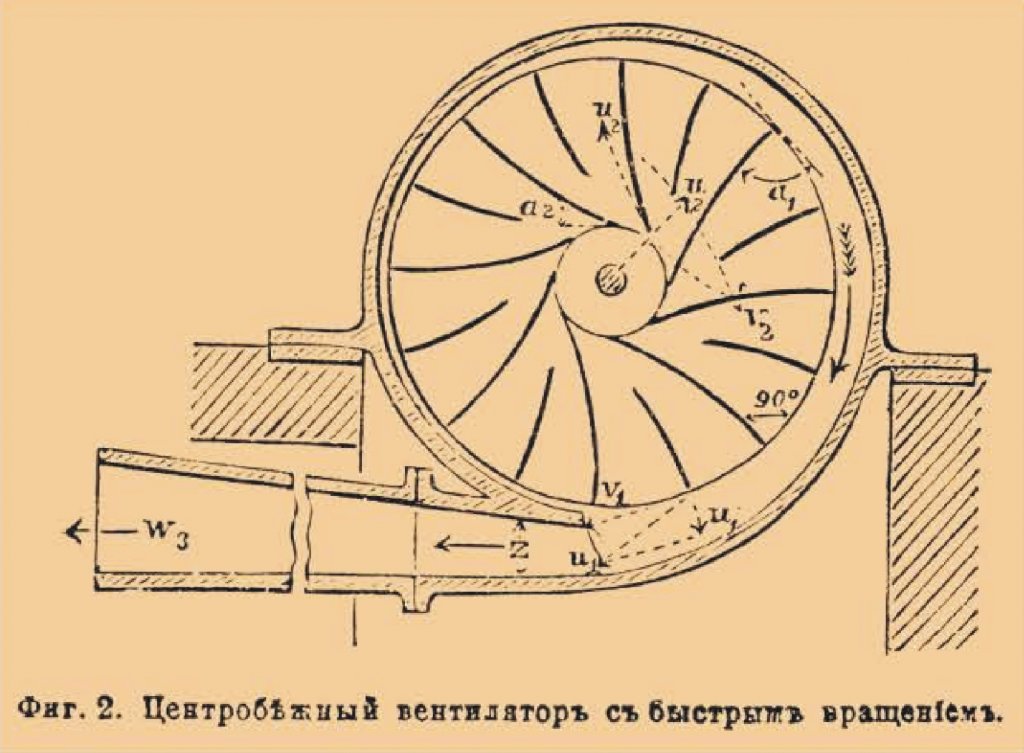

Принцип действия центробежного вентилятора
Внутри пылесоса наблюдаем картину:
- Воздух из мешка (бака, контейнера), очищенный от пыли, подходит к двигателю с фронтальной стороны и заходит в центр барабана.
- Разогнанные лопастями до значительной скорости молекулы выбрасываются наружу. Проходят по каналам герметичного корпуса, попутно охлаждая двигатель, покидают чрево пылесоса с обратной стороны.
Особенность конструкции: лопасти центробежного вентилятора создают давление, если корпус негерметичен, то движение потока воздуха станет нарушаться. Следовательно, сложность для мастера-самоучки заключается в создании правильных условий.
Принцип работы и конструкция
Центробежные вентиляторы, предназначенные для перемещения воздуха и смеси газов, выполняются из прочных материалов, позволяющих выдерживать агрегату повышенные температуры. Конструкция состоит из вращающегося колеса с закрепленными на нем лопастями. Рабочая деталь соединена с валом электродвигателя, отвечающего за вращение и нагнетание воздуха. Принцип действия вытяжки следующий:
- 1. Воздух засасывается внутрь корпуса ротором через входное отверстие.
- 2. Воздушные массы получают вращательное движение.
- 3. За счёт центробежной силы, созданной вращающимися лопатками, воздух под высоким давлением нагнетается к расположенному в спиральном кожухе выходному отверстию.
Как устроен бесшумный вариант вентилятора для вытяжки
Из чего можно и как сделать компрессор для коптильни своими руками
Вентилятор улитка для дымогенератора, собранный своими руками, – это эффективный и экономичный вариант. Соорудить такой аппарат можно, используя простые подручные средства. В качестве основного элемента может быть взят компьютерный кулер или компрессор от холодильника или авто. Даже с помощью изготовленного своими руками вентилятора улитки для дымогенератора коптильный аппарат будет обладать необходимой мощностью для проведения эффективного копчения.
Из кулера ПК
Делается вентилятор для дымогенератора из кулера для дымогенератора своими руками по следующей схеме:
В пластиковой бутылке или канистре проделывается отверстие, равное по размерам кулеру
Это важно, чтобы добиться полной герметичности. Удобно делать это электролобзиком
Кулер вставляется в отверстие и фиксируется на клей или болты. В крышке проделывается отверстие, куда крепится фитинг. К переходнику присоединяется патрубок, к которому крепится гибкая трубка, ведущая к дымогенератору. Проводится полная герметизация всех соединений.
Из компрессора от холодильника
От холодильника компрессор также может применяться в домашней коптильне. Своими руками дополнительно изготавливается сборник, в котором будет накапливаться воздух. Это позволит агрегату на время отключаться, чтобы избежать перегрева. Как только запасы начнут заканчиваться, устройство включится снова. Чтобы добиться такой функциональности, на устройстве устанавливается реле давления, которое будет реагировать на изменение показателей, включением или выключением вентилятора.

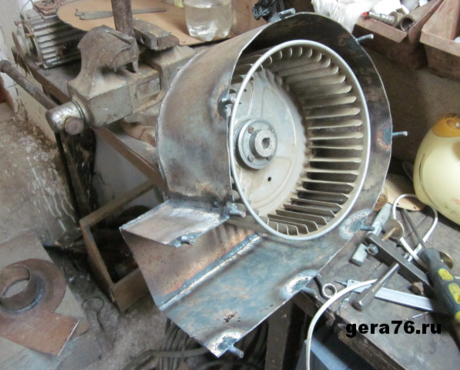

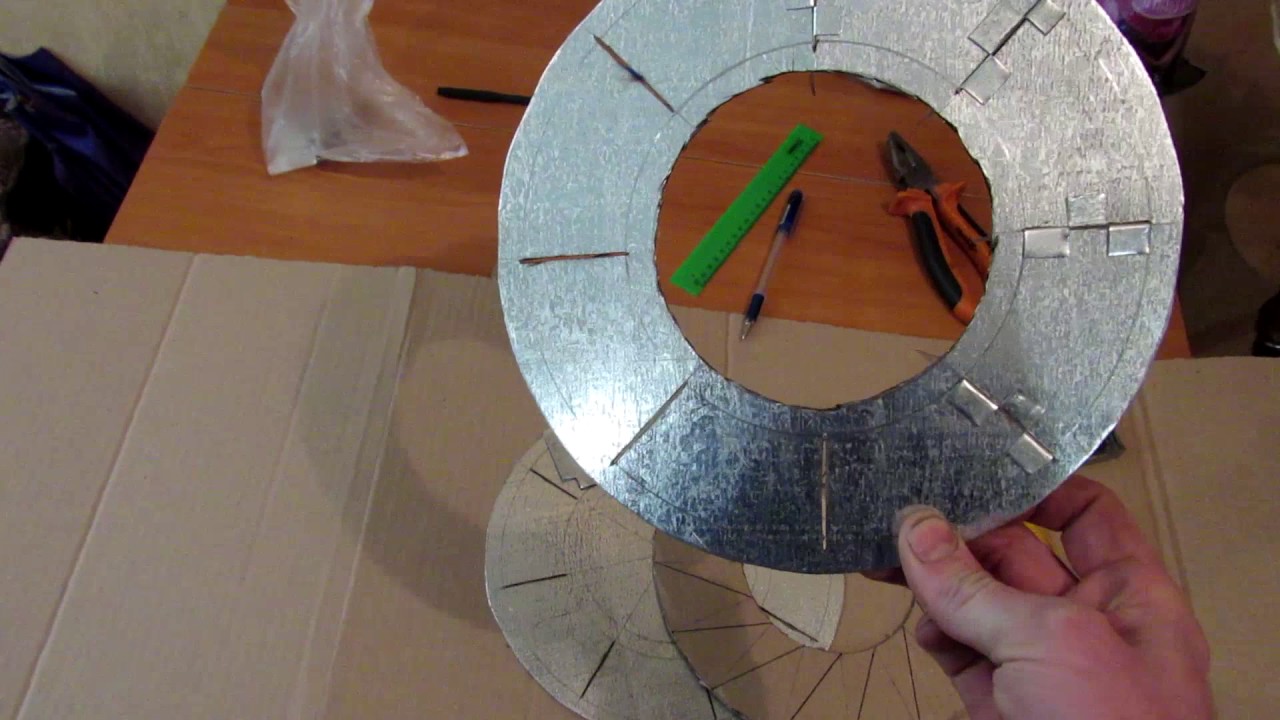

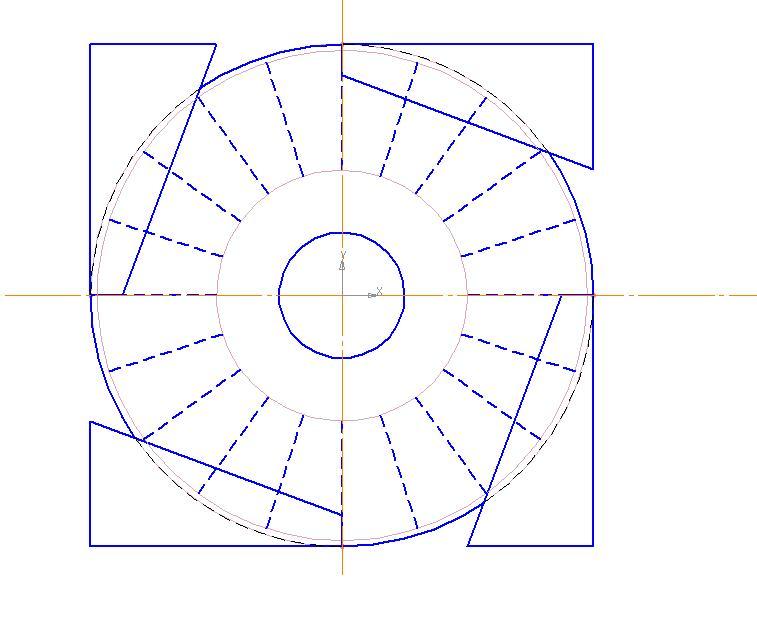

Как сделать своими руками
Одна из особенностей таких улиток – различный ценовой диапазон. Минимальная цена вытяжки улитки будет составлять около 3 тысяч, но такие приборы, как правило, не сильно мощные и весьма ограничены в размерах. Средняя цена качественного агрегата будет превышать 20 тысяч рублей.
Поэтому для бытовых нужд целесообразнее изготовить самодельную улитку для вытяжки. Стандартная конструкция такого корпуса будет состоять из двух частей: в одной зоне разместится двигатель, в другой – продувные лопасти .
Корпус для улитки можно приобрести в строительных магазинах. Если вы собрались изготавливать его собственноручно – заранее приобретите мотор и прочие детали, так как размеры придется подгонять. Корпус лучше изготовить из металлов (например, алюминия и стали). Пластик будет менее стойким к механическим повреждениям, а дерево быстро загорится в случае неисправностей.
Вентилятор в такой системе будет работать на большой скорости. Поэтому неправильное конструирование вытяжки может иметь плохие последствия. Проверьте качество и надежность не только самой основы и крепительных механизмов, но и двигателя, рабочего колеса и вентилятора.
Размеры вентилятора подбираются с учетом площади и степени загрязненности помещения. Промышленные образцы имеют большие размеры.
Важно! При монтаже двигателя внутрь короба такой вытяжки проследите, чтобы конструкция включала охлаждающие отверстия. Высокая температурная нагрузка на систему может привести к взрыву
Особое внимание уделите выбору внутренних материалов. На работу вентилятора могут повлиять не только температуры, но и мощность потоков воздуха, количество мусора и пыли
При всасывании воздуха с крупными примесями могут повредиться лопасти вращательного колеса. А для того, чтобы тщательно очистить воздух, агрегат должен работать на большой скорости и под высоким давлением – это создает дополнительную нагрузку на всю внутреннюю конструкцию. Поэтому лучше выбирать детали из прочных материалов, например, стали или алюминия .
- правильно выбирайте размер и мощность двигателя : учитывайте предельную нагрузку на конструкцию, а также необходимую скорость работы вытяжки;
- монтируя такую систему вертикально, тщательно проверьте надежность крепления вентилятора и колеса : при стремительных потоках воздуха они могут соскочить или изменить свое месторасположение;
- материалы, соседствующие с такой вытяжкой, должны быть огнеупорными , как и все детали, используемые при ее сборке;
- соблюдайте пропорции между отдельными зонами вытяжки : в стандартных моделях, предлагаемых в магазинах, учтено оптимальное соотношение длины и ширины конструкции;
- если вы не уверены в том, что собранная вытяжка безопасна – обратитесь к специалистам, которые проверят ее исправность .

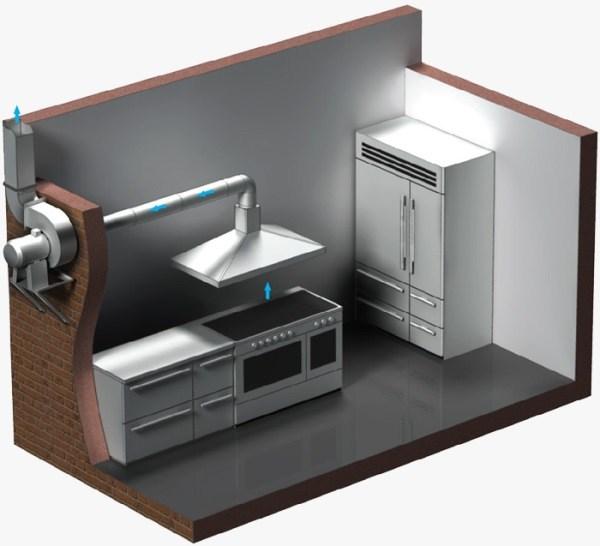

Обратите внимание, что вытяжки-улитки редко используются в жилых комнатах. Во-первых, они занимают много места, а во-вторых, в помещениях наподобие кухни потоки загрязненного воздуха могут иметь разную направленность, поэтому лучше всего монтировать такую вытяжку в вентиляционной шахте, где концентрируется весь воздух, поступающий из квартиры
Важную роль в жилых комнатах будет играть и дизайн таких конструкций, а он не отличается разнообразием и не всегда гармонирует с интерьером.
Совет: при размещении такой вытяжки в открытых условиях (на улице) убедитесь, что погодные условия не повлияют на ее функциональность.
Вентиляционные вытяжки-улитки можно использовать не только для очистки воздуха . В бытовых условиях они отлично справятся с отоплением помещения, а также повлияют на влажность в комнате .
Стоимость оборудования, предназначенного для бытовых и промышленных нужд, будет существенно отличаться, но, в любом случае, такие агрегаты имеют достаточную мощность для полноценной работы.
Пример конструирования вытяжки-улитки смотрите в прикрепленном видео.
Как сделать своими руками
Одна из особенностей таких улиток – различный ценовой диапазон. Минимальная цена вытяжки улитки будет составлять около 3 тысяч, но такие приборы, как правило, не сильно мощные и весьма ограничены в размерах. Средняя цена качественного агрегата будет превышать 20 тысяч рублей.
Поэтому для бытовых нужд целесообразнее изготовить самодельную улитку для вытяжки. Стандартная конструкция такого корпуса будет состоять из двух частей: в одной зоне разместится двигатель, в другой – продувные лопасти
.
Корпус для улитки можно приобрести в строительных магазинах. Если вы собрались изготавливать его собственноручно – заранее приобретите мотор и прочие детали, так как размеры придется подгонять. Корпус лучше изготовить из металлов (например, алюминия и стали). Пластик будет менее стойким к механическим повреждениям, а дерево быстро загорится в случае неисправностей.
Вентилятор в такой системе будет работать на большой скорости. Поэтому неправильное конструирование вытяжки может иметь плохие последствия. Проверьте качество и надежность не только самой основы и крепительных механизмов, но и двигателя, рабочего колеса и вентилятора.
Размеры вентилятора подбираются с учетом площади и степени загрязненности помещения. Промышленные образцы имеют большие размеры.
При всасывании воздуха с крупными примесями могут повредиться лопасти вращательного колеса. А для того, чтобы тщательно очистить воздух, агрегат должен работать на большой скорости и под высоким давлением – это создает дополнительную нагрузку на всю внутреннюю конструкцию. Поэтому лучше выбирать детали из прочных материалов, например, стали или алюминия.
- правильно выбирайте размер и мощность двигателя: учитывайте предельную нагрузку на конструкцию, а также необходимую скорость работы вытяжки;
- монтируя такую систему вертикально, тщательно проверьте надежность крепления вентилятора и колеса: при стремительных потоках воздуха они могут соскочить или изменить свое месторасположение;
- материалы, соседствующие с такой вытяжкой, должны быть огнеупорными, как и все детали, используемые при ее сборке;
- соблюдайте пропорции между отдельными зонами вытяжки: в стандартных моделях, предлагаемых в магазинах, учтено оптимальное соотношение длины и ширины конструкции;
- если вы не уверены в том, что собранная вытяжка безопасна – обратитесь к специалистам, которые проверят ее исправность.
Важную роль в жилых комнатах будет играть и дизайн таких конструкций, а он не отличается разнообразием и не всегда гармонирует с интерьером.
Совет: при размещении такой вытяжки в открытых условиях (на улице) убедитесь, что погодные условия не повлияют на ее функциональность.
Вентиляционные вытяжки-улитки можно использовать не только для очистки воздуха. В бытовых условиях они отлично справятся с отоплением помещения, а также повлияют на влажность в комнате.
Стоимость оборудования, предназначенного для бытовых и промышленных нужд, будет существенно отличаться, но, в любом случае, такие агрегаты имеют достаточную мощность для полноценной работы.
Создаваемые потоки
Центробежные «улитки» — мощность, учитываемая по трем позициям.
Вентиляторы низкого давления — не выше сто кг/см в квадрате. Температура не более 80 °С. Используются при оснащении производственных цехов и строительстве домов. «Улитки» устанавливаются на крышах.
Модели со средним давлением — от ста до триста килограмм на сантиметр квадратный.
Оборудование с высоким давлением — триста -тысяча двести кг/сантиметров в квадрате. Потоки воздуха высокого давления вытяжных «улиток» обычно располагаются в зонах сгорания топлива разных марок в котельных, на складах с ГСМ, системах воздуховода лакокрасочных цехов.
Центробежный вентилятор «улитка» требует надежного крепления и прочного основания. В целях избегания вибрации качественно фиксируется корпус. Игнорирование этого явления приведет к тому, что устройство выйдет из строя.
Как сделать своими руками
Вопрос, поставленный названием этого раздела, можно отнести к категории риторических. То есть, в принципе, сделать улитку своими руками можно, если владеть навыками жестянщика или сварщика. Потому что собирать прибор придется из листового металла. А в зависимости от мощности и производительности устройства металл будет разной толщины.
Плюс ко всему самостоятельно сделать лопатки и качественно прикрепить их к ротору – сложно. Потому что ротор будет вращаться с огромной скоростью, и если балансировка конструкции нарушена, то вентилятор разнесет на части в первые 20 секунд работы. Да и правильно подобрать электродвигатель надо с учетом мощности и скорости вращения, плюс грамотно провести подсоединение его к ротору вентилятора. Так что не пытайтесь ничего делать своими руками – это опасно для вашей же жизни.
Создание воздушного потока с высокой плотностью возможно несколькими способами. Одним из эффективных является вентилятор радиального типа или «улитка». Он отличается от других не только формой, но и принципом работы.

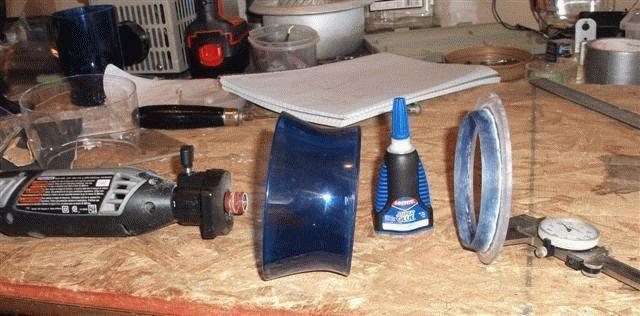

Делаем своими руками
Вопрос риторический, который требует в процессе владения навыками сварщика или жестянщика. Ведь сборка осуществляется из листов металла различной толщины.
Сделать лопатки самому, а затем качественное крепление к ротору — довольно-таки сложная задача. Ведь при нарушении балансировки вентилятор разлетится на кусочки в связи со значительным вращением ротора в первые же минуты работы.
При оценке мощности и скорости вращения правильно подбирают электродвигатель. При этом мастера пользуются улитками, демонтированными с оборудования, пылесосов и вытяжек. Это служит гарантией определения мощности и параметров корпуса.

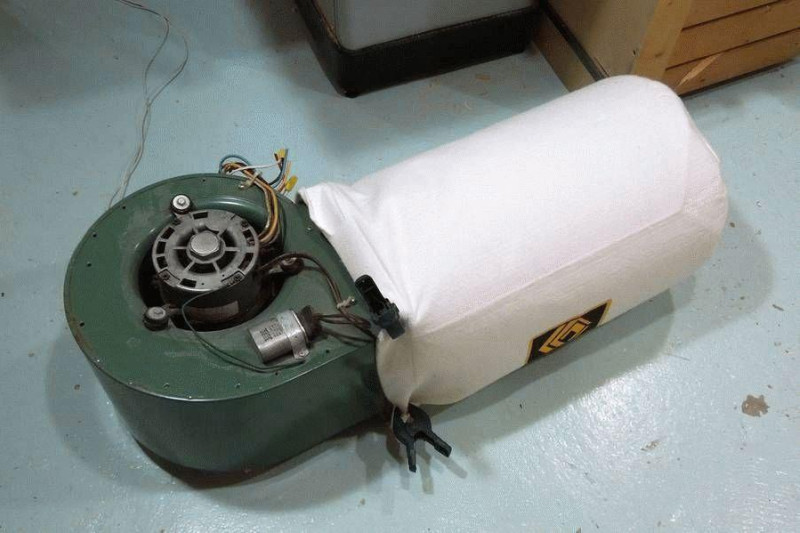

Собрать вентилятор «улитка» для бытовых нужд в мастерской можно, это будет посильной задачей. В других случаях вентиляторы используются только заводского изготовления.
Общие данные о центробежных (радиальных) вентиляторах
Вентиляторы улитки имеют двойственное обозначение (маркировку): ВР и ВЦ, то есть, радиальный и центробежный. Первое говорит о том, что лопатки рабочего органа оборудования расположены радиально относительно своего ротора. Второе – это обозначение физического принципа работы прибора, то есть, процесс забора и перемещения воздушных масс происходит за счет центробежной силы.
Именно центробежные вентиляторы в системах вентиляции показали себя с положительной стороны за счет высокой эффективности отвода воздуха.
Принцип действия
Как уже было сказано, вентиляторы этой модификации работают на основе действия центробежной силы.
- Лопатки, закрепленные на роторе устройства, вращаются с большой скоростью, создавая завихрения внутри корпуса.
- Давление на входе падает, что становится причиной всасывания близ расположенного воздуха, который устремляется внутрь.
- Под действием лопаток он отбрасывается к периферии пространства, где создается высокое давление.
- Под его действием воздушный поток устремляется к выходному патрубку.
Так работают все центробежные модели, которые устанавливаются не только в системах вентиляции, но и дымоудаления. О последних надо сказать, что изготавливают их корпус из алюминиевого сплава или стали, покрытой жаростойкими материалами, а комплектуют взрывозащищенным электродвигателем.
Особенности конструкции
Как уже было сказано, основная особенность конструкции – улитка. Необходимо обозначить и форму лопаток. В вентиляторах этой марки применяют три их разновидности:
- с прямым наклоном,
- с наклоном назад,
- в виде крыла.
Первая позиция – это небольшие вентиляторы с большой мощностью и производительностью. То есть, они могут создавать условия, при которых другие модели требуют наличия большого корпуса. При этом они работают с низким уровнем шума. Вторая позиция – это экономный вариант, который потребляет на 20% электроэнергии меньше, чем другие позиции. Такие вентиляторы легко переносят нагрузки.
Что касается исполнения, которое относится к электродвигателю, то здесь также три позиции:
- ротор закреплен напрямую с валом двигателя через муфту и подшипники;
- через ременную передачу с помощью шкивов;
- крыльчатка насажена на вал электродвигателя.
И еще одна особенность – это места соединения вентилятора с воздуховодами вентиляционной системы. Входной патрубок имеет прямоугольную форму отверстия, выходной круглую.
Виды центробежных вентиляторов улиток – это три позиции, отличающиеся друг от друга мощностью. Этот параметр зависит от скорости вращения электродвигателя, а соответственно и ротора, а также от количества лопаток в конструкции устройства. Вот три вида:
- Вентиляторы улитки низкого давления, параметр которых не превышает 100 кг/см?. Чаще всего их используют в системах вентиляции многоквартирных домов. Устанавливают улитки на крышах.
- Модели среднего давления – 100-300 кг/см?. Устанавливаются в системах вентиляции промышленных объектов.
- Разновидность высокого давления – 300-1200 кг/см?. Это мощные вентиляторные установки, которые обычно включают в систему воздухоотвода лакокрасочных цехов, в производствах, где установлен пневмотранспорт, на складах с горюче-смазочными материалами и прочих помещениях.
Есть еще одно разделение вентиляторов улиток – по своему назначению. Это в первую очередь приборы общего назначения. Далее еще три позиции: взрывозащищенные, термостойкие и коррозионостойкие.
Устройство и конструкция
Всасывание происходит в направлении оси вращения, а выброс — по касательной к нему, перпендикулярно к всасыванию. При вращении лопатки захватывают частицы воздуха и с усилием выбрасывают их в центробежном направлении. Корпус вентилятора не позволяет потоку рассеиваться, направляя его в выходное отверстие. В районе центральной части рабочего колеса образуется разрежение, тут же пополняемое притоком из входного отверстия, расположенного в центральной части плоской стороны корпуса.
Особенности
Специфика работы центробежных вентиляторов состоит в способности производить реверс воздушной струи при изменении направления вращения рабочего колеса. При этом, разницы в давлении практически не наблюдается, имеются лишь небольшие отличия параметров, обусловленные использованием обратных сторон лопаток. Это позволяет устанавливать вентилятор в разных участках системы воздуховодов и обеспечивать определенные режимы работы системы.
Конструкция вентилятора улитки достаточно проста. На приводном валу установлено рабочее колесо, вращающееся внутри корпуса. Существуют варианты конструкции, где рабочее колесо не имеет собственного вала и установлено прямо на валу электродвигателя. Это свойственно вентиляторам небольших размеров. Величина определяется номером вентилятора, который обозначает диаметр крыльчатки в дм. Например, радиальный вентилятор № 4 имеет рабочее колесо диаметром 40 см.

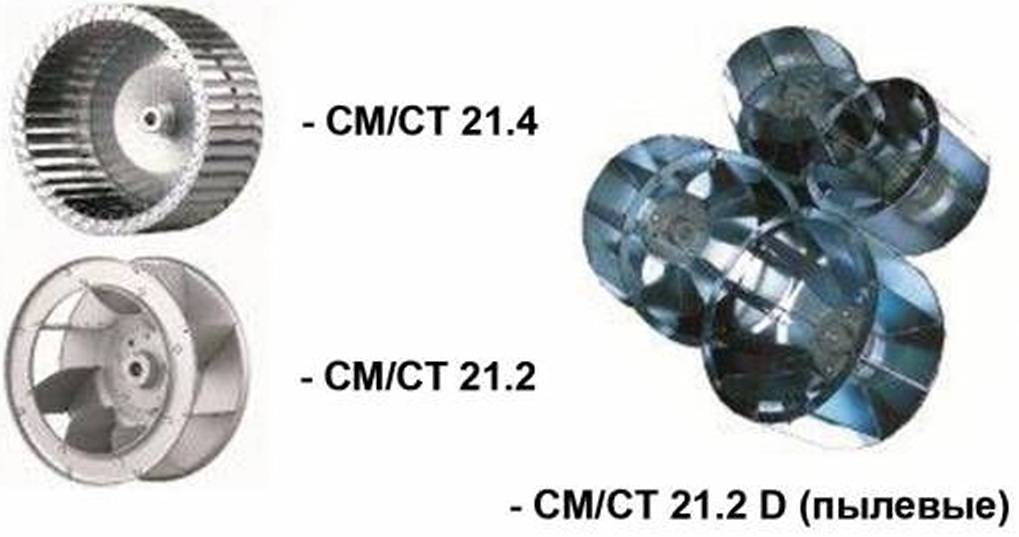

Крыльчатки, лопасти

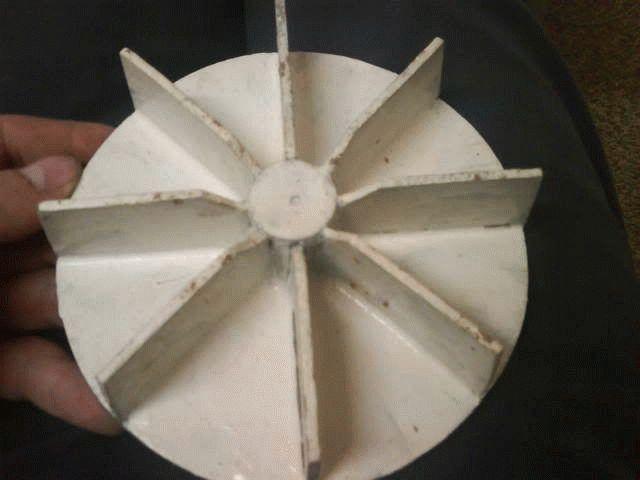

Рабочее колесо (крыльчатка) состоит из лопаток, осуществляющих воздействие на определенные участки воздушного потока, и опорной конструкции карусельного типа.
Существует два вида:
- рабочее колесо барабанного типа. Внешне напоминает беличье колесо. Используется в вентиляторах, осуществляющих перемещение газовоздушной среды с обычными требованиями — температура до 80°, отсутствие агрессивных, легковоспламеняющихся, липких или волокнистых включений. Устанавливается в большинстве вентиляторов
- открытая крыльчатка. Используется намного реже, так как конструкция подобного типа менее устойчива к механическим воздействиям. Большинство производителей делают такие рабочие колеса только на заказ. Применяется для работ в качестве пылевых устройств, работающих со сложными материалами с волокнистыми включениями
Устройство и конструкция
Всасывание происходит в направлении оси вращения, а выброс — по касательной к нему, перпендикулярно к всасыванию. При вращении лопатки захватывают частицы воздуха и с усилием выбрасывают их в центробежном направлении. Корпус вентилятора не позволяет потоку рассеиваться, направляя его в выходное отверстие. В районе центральной части рабочего колеса образуется разрежение, тут же пополняемое притоком из входного отверстия, расположенного в центральной части плоской стороны корпуса.
Особенности
Специфика работы центробежных вентиляторов состоит в способности производить реверс воздушной струи при изменении направления вращения рабочего колеса. При этом, разницы в давлении практически не наблюдается, имеются лишь небольшие отличия параметров, обусловленные использованием обратных сторон лопаток. Это позволяет устанавливать вентилятор в разных участках системы воздуховодов и обеспечивать определенные режимы работы системы.
Конструкция вентилятора улитки достаточно проста. На приводном валу установлено рабочее колесо, вращающееся внутри корпуса. Существуют варианты конструкции, где рабочее колесо не имеет собственного вала и установлено прямо на валу электродвигателя. Это свойственно вентиляторам небольших размеров. Величина определяется номером вентилятора, который обозначает диаметр крыльчатки в дм. Например, радиальный вентилятор № 4 имеет рабочее колесо диаметром 40 см.
Крыльчатки, лопасти
Рабочее колесо (крыльчатка) состоит из лопаток, осуществляющих воздействие на определенные участки воздушного потока, и опорной конструкции карусельного типа.
Существует два вида:
- рабочее колесо барабанного типа. Внешне напоминает беличье колесо. Используется в вентиляторах, осуществляющих перемещение газовоздушной среды с обычными требованиями — температура до 80°, отсутствие агрессивных, легковоспламеняющихся, липких или волокнистых включений. Устанавливается в большинстве вентиляторов
- открытая крыльчатка. Используется намного реже, так как конструкция подобного типа менее устойчива к механическим воздействиям. Большинство производителей делают такие рабочие колеса только на заказ. Применяется для работ в качестве пылевых устройств, работающих со сложными материалами с волокнистыми включениями
Перемещение воздушного потока происходит посредством контакта с лопатками рабочего колеса. При вращении плоскости лопаток воздействуют на определенный объем воздуха, с которым находятся в непосредственном контакте, уплотняют его и придают соответствующий импульс.
Лопатки рабочего колеса имеют слегка выгнутую форму в виде ложбинки. Существуют колеса с лопатками, загнутыми вперед и назад. Если имеется наклон в сторону вращения (вперед), появляется более мощный импульс воздушного потока, но, при недостаточном питании установки (например, если входной патрубок не способен обеспечить подачу в достаточном объеме) вентилятор начинает «захлебываться». Лопатки, выгнутые назад, дают несколько меньший импульс, но позволяют получить ровный и стабильный режим работы без появления сбоев или срывов.
Принцип действия
Эффективность вытяжных систем с применением улиток основана на их простом принципе действия.
В процессе работы электродвигатель запускает вращение рабочего колеса.
Турбинное колесо с радиальными лопатками, благодаря центростремительному движению, засасывают через патрубок и придают газо-воздушным массам ускорение.
Их движению передается вращательный характер центробежного усилия лопаток. Это обеспечивает разный вектор входящему и выходящему потокам.

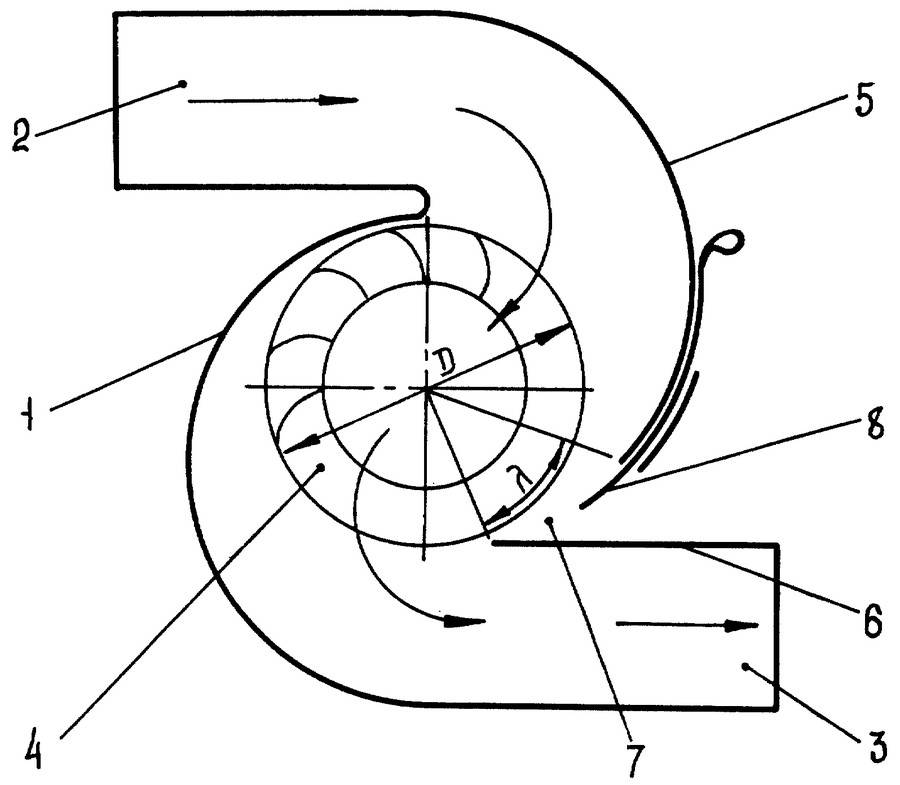

Вследствие этого выходящий поток направляется в спиральный кожух. Конфигурация спирали обеспечивает торможение и последующую подачу потока под давлением в вытяжной канал.
Из вытяжного канала газо-воздушные массы выводятся в воздуховоды для дальнейшей очистки и выброса в атмосферу.
Если в воздуховодах предусмотрены перекрывающие клапаны, то радиальный вентилятор может работать как вакуумный насос.
Популярные модели
В принципе, по-модельного разделения улиток не существует. Есть определенные марки, которые выпускаются всеми производителями. И делятся они в основном по прямому назначению. К примеру, вентилятор ВРП, где буква «П» обозначает, что это пылевая модель, которую используют в системах вентиляции и аспирации, для удаления воздуха с большой концентрацией пыли. То есть, это специфичная модель, которую надо использовать именно по прямому назначению. Конечно, этот прибор легко справится и с обычным воздухом, но он дороже стандартных ВР или ВЦ, потому что в его конструкции используется толстый металл для изготовления корпуса и лопаток, отсюда и более высокая мощность электродвигателя.
Что такое центробежный вентилятор
Способ создания воздушного потока путем вращения радиального колеса с лопатками, в спиральной камере, дал название вентиляторам — радиальные или центробежные. Лопасти на колесе могут быть прямыми, изогнутыми или типа «крыло».
Давление потока воздуха, в зависимости от количества и профиля лопаток, а также скорости их вращения, делится на три класса:
- низкое;
- среднее;
- высокое.
Показатели давления укладываются в диапазон от 0,1 до 12 кПа. Поменяв местами фазы тока на клеммах электродвигателя, можно изменить направление вращения рабочего колеса. Делается это перекидным переключателем на движке. Это нужно, чтобы менять режим забора воздуха из помещения с нагнетанием чистого воздуха.
Создаваемые потоки
— мощность, учитываемая по трем позициям.
Вентиляторы низкого давления — не выше сто кг/см в квадрате. Температура не более 80 °С. Используются при оснащении производственных цехов и строительстве домов. «Улитки» устанавливаются на крышах.
Модели со средним давлением — от ста до триста килограмм на сантиметр квадратный.
Оборудование с высоким давлением — триста -тысяча двести кг/сантиметров в квадрате. Потоки воздуха высокого давления вытяжных «улиток» обычно располагаются в зонах сгорания топлива разных марок в котельных, на складах с ГСМ, системах воздуховода лакокрасочных цехов.
Центробежный вентилятор «улитка» требует надежного крепления и прочного основания. В целях избегания вибрации качественно фиксируется корпус. Игнорирование этого явления приведет к тому, что устройство выйдет из строя.

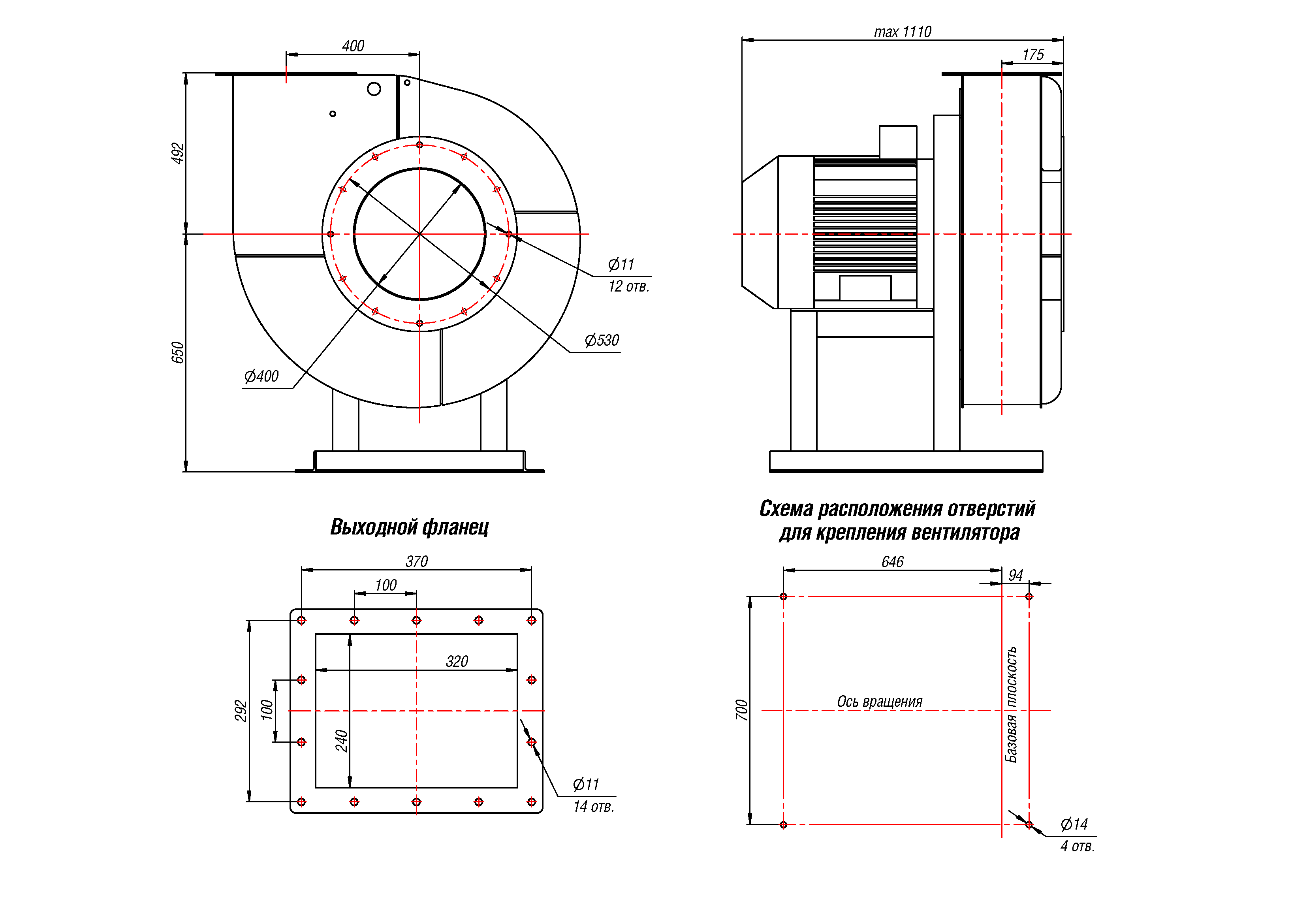

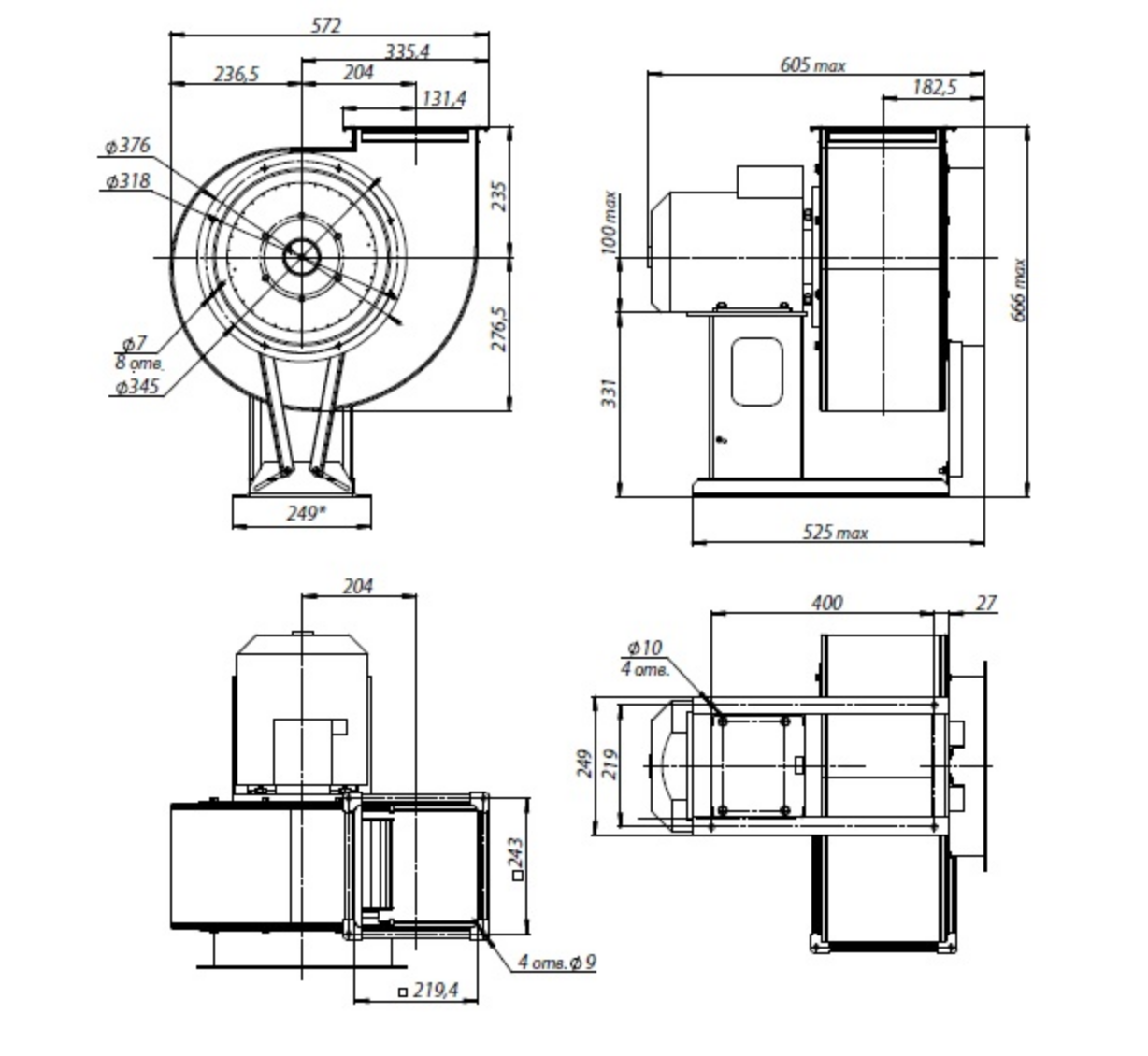

Выбор радиального вентилятора в зависимости от способа установки (монтажа)
Способ установки или монтажа радиального вентилятора влияет на выбор его конструкции. Существует несколько вариантов установки, которые предусматривают наличие горизонтальной или вертикальной плоскости (стена или пол), к которым крепится основание радиального вентилятора. Между основанием радиального вентилятора и поверхностью, на которую он устанавливается, а также между корпусом и основанием, могут применяться специальные виброизоляторы для гашения вибраций. Также следует учитывать варианты установки радиального вентилятора на улице, которые могут потребовать специальной защиты от атмосферных осадков.
