Разновидности гребных винтов

Гребные винты отличаются по многим параметрам, среди которых:

  • величина шага, которая представляет собой расстояние, которое проходит винт за один оборот;
  • дисковое соотношение — это величина отношения общей площади лопастей, к площади круга гребного винта по максимальному диаметру;
  • диаметр окружности — величина максимального диаметра окружности гребного винта;

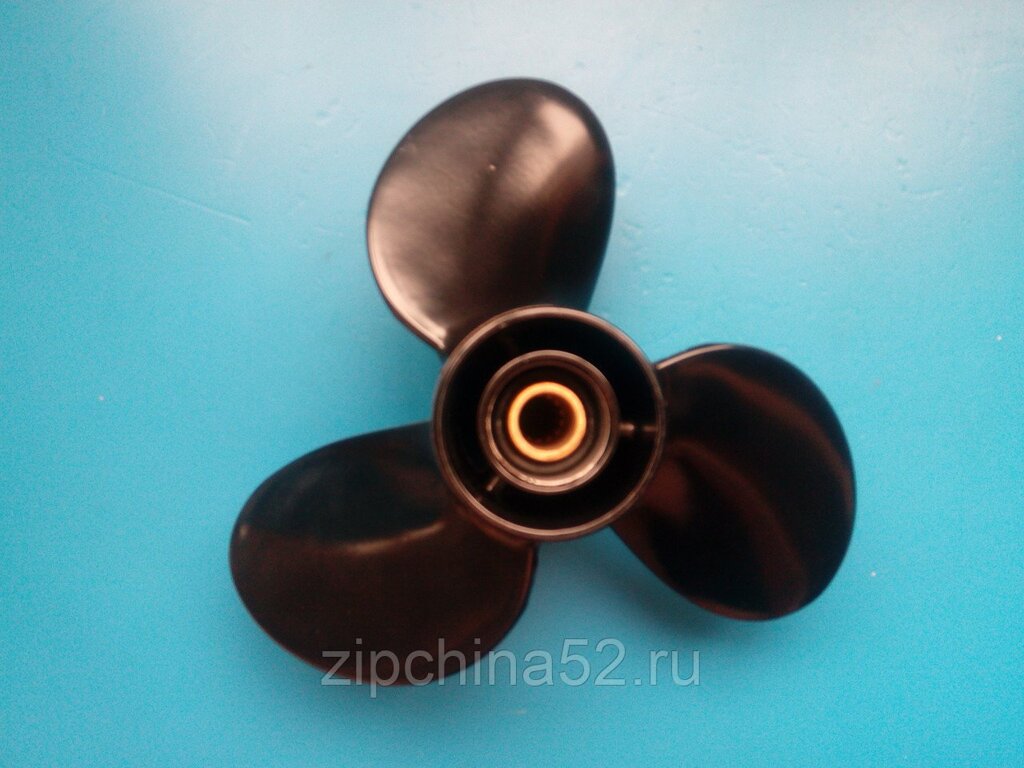

  • количество лопастей, наиболее часто встречаются винты с 3 лопастями, но иногда их может быть 2 и 4;

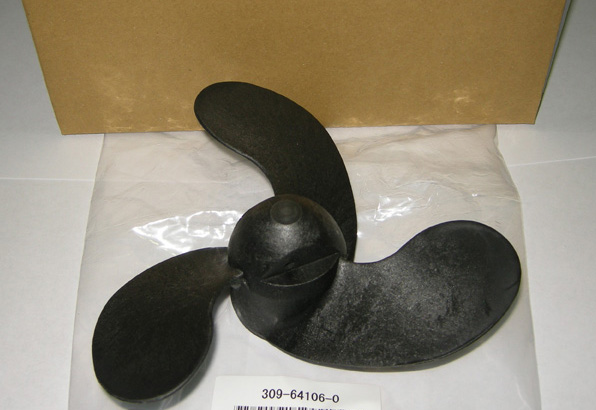

  • материал, гребные винты могут быть изготовлены из углеродистой и нержавеющей стали, алюминиевого сплава или пластика;
  • конструкция ступицы, некоторые модели гребных винтов осуществляют удаление отработанных газов двигателя через ступицу;
  • количество шлицов втулки, число их может существенно отличаться.

По причине такой вариативности параметров, гребной винт от одного лодочного мотора не подходит для другой модели без дополнительной доработки или переделки этой детали.

Маркировка винтов

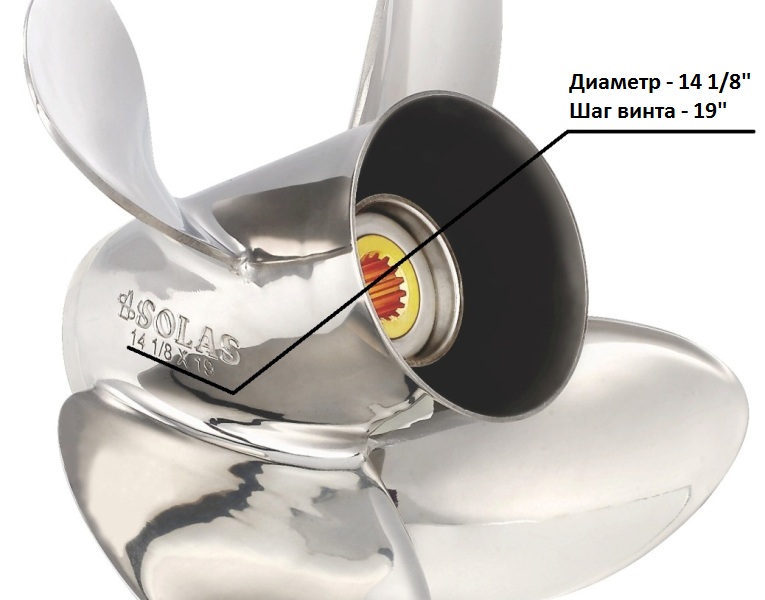

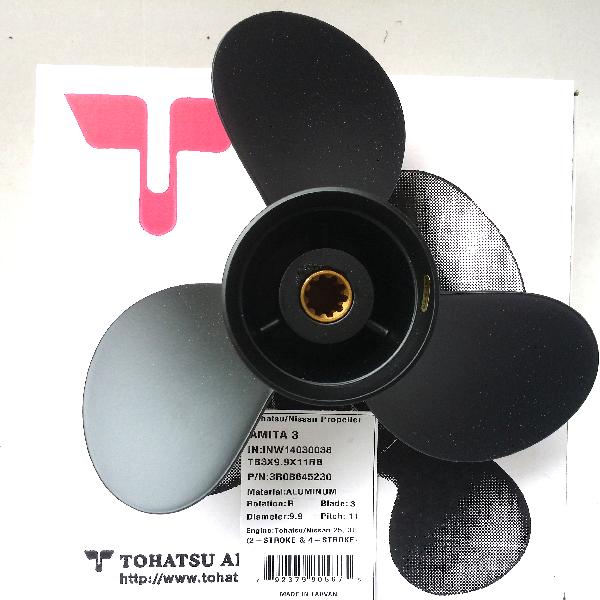

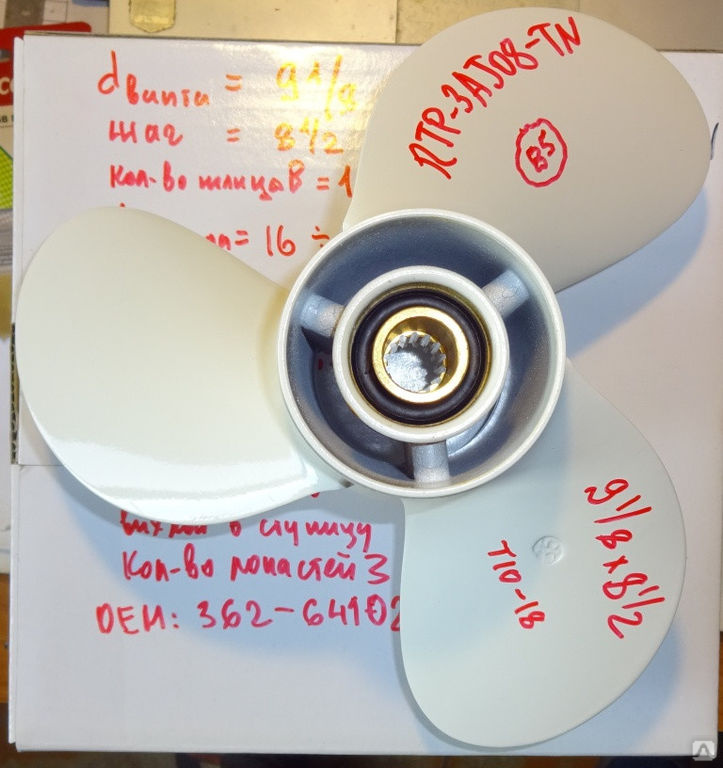

Для обозначения размеров диаметра гребного винта применяются дюймы. Маркировка чаще всего наносится на лопасти винта. В стандартной маркировке обозначается:

  • диаметр;
  • шаг гребного винта, например: 9 1/4 x 13;
  • количество лопастей;
  • направление движение, например: 3 х 10 х 11 R. В этом обозначении литера «R», указывает на правое вращение гребного винта.

В том случае, когда на гребном винте указывается номер по каталогу, например: 1235-200-45, то расшифровка указывается на упаковке изделия.

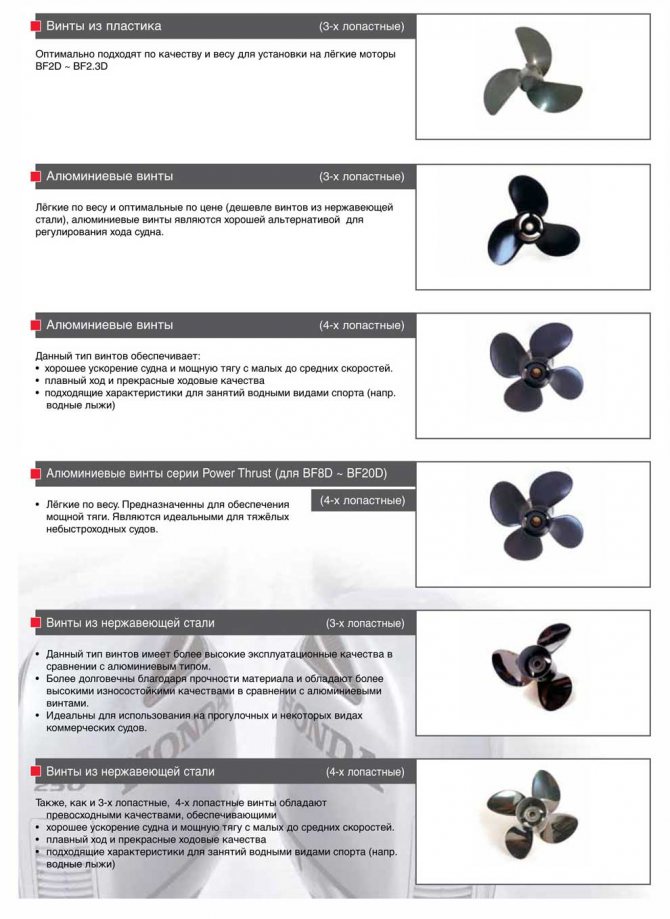

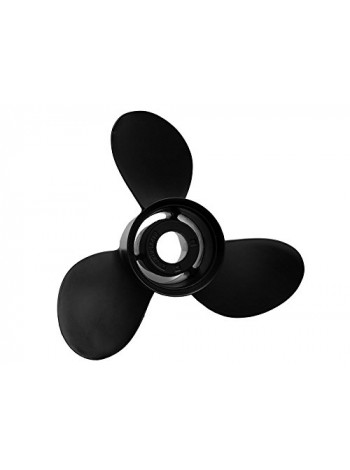

Виды (разновидности) и материал винтов

Разнообразие марок, моделей и мощностей лодочных моторов требует огромного количества гребных винтов. Они (разновидности) различны:

  • шаг (расстояние, которое проходит винт за один оборот без учёта скольжения);
  • диаметр (окружность, описываема наиболее удалёнными от центра точками лопастей);
  • количество лопастей (обычно 3, реже 4 или 2);

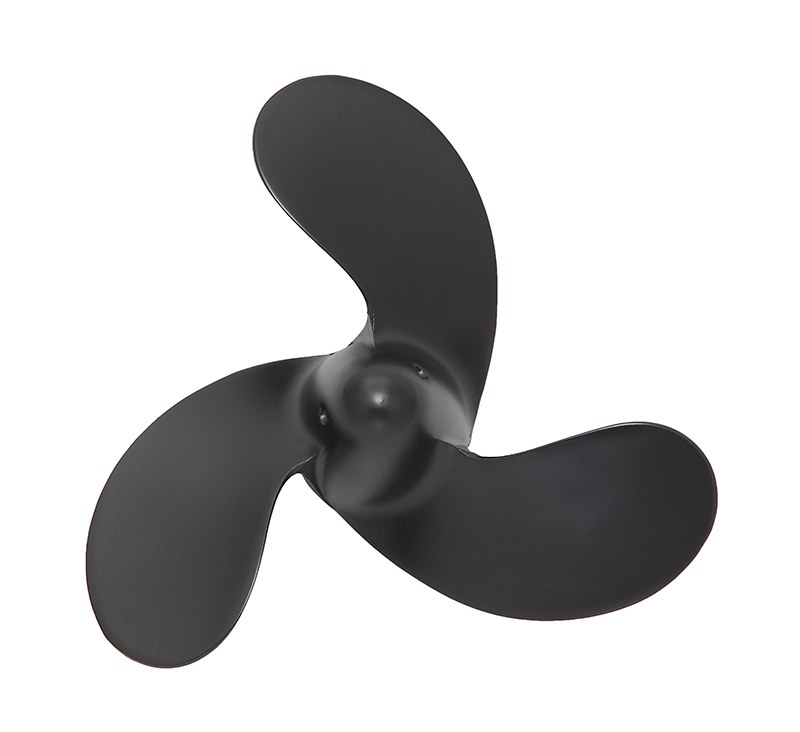

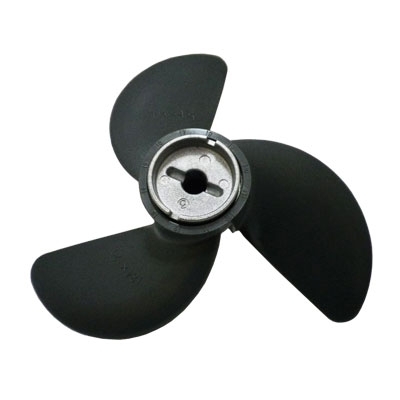

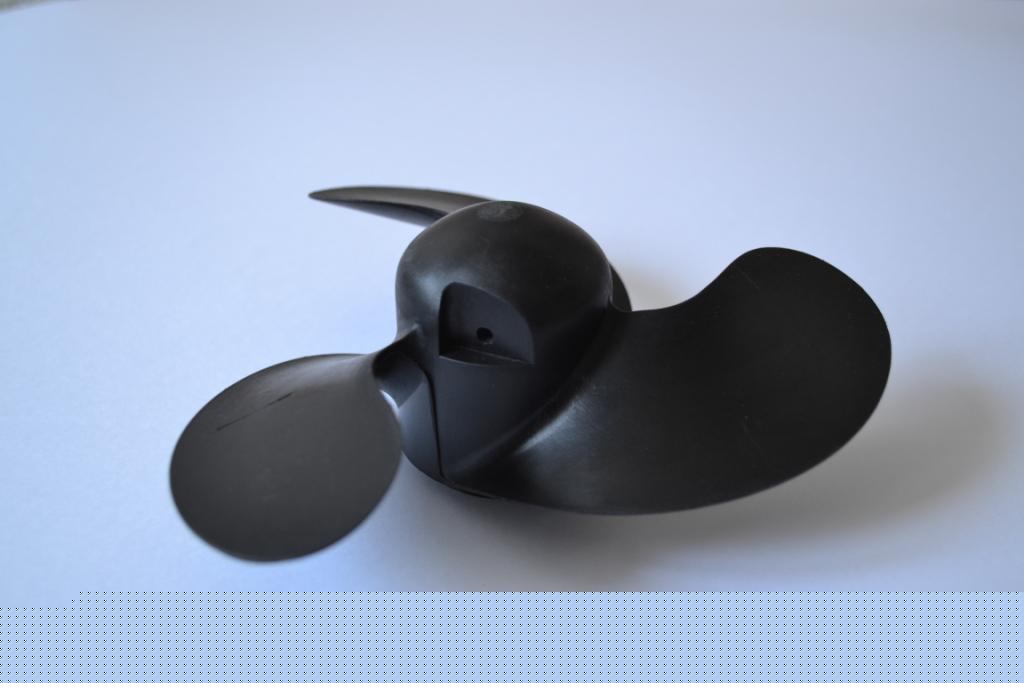

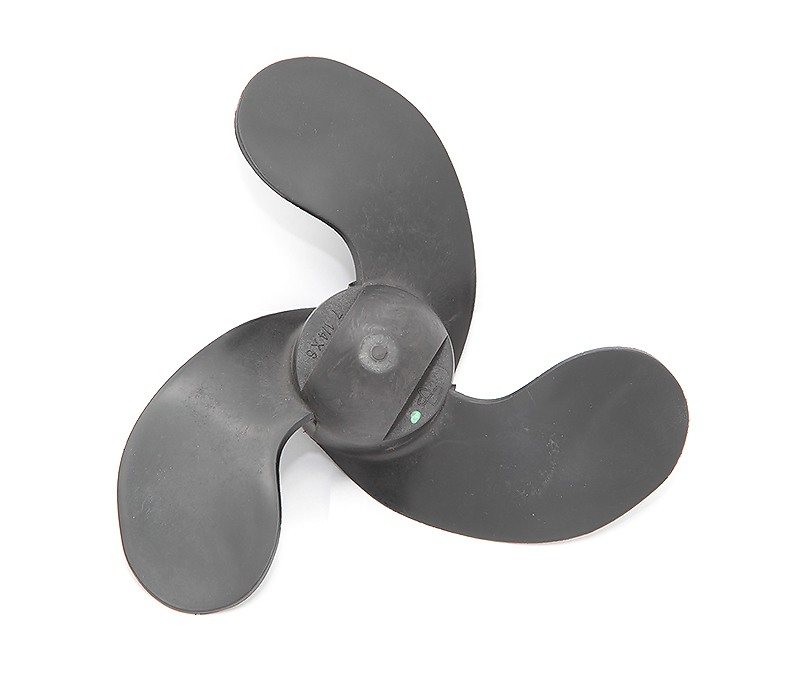

  • материал (сталь углеродистая и нержавеющая, алюминиевый сплав, пластик);
  • конструкция ступицы (резиновый демпфер, сменная втулка, сменные лопасти);
  • конструкция ступицы (выхлоп через ступицу или под антикавитационной плитой);
  • диаметру ступицы;
  • количеству шлицов втулки.

Сушилка для белья «От винта»

Подбор

Мы постараемся объяснить это все по-простому, чтобы вы поняли.

Первый и самый простой способ подбора винта — это сравнение двух-трех-четырех винтов с разными шагами и диаметром. Поочередно устанавливая их на один и тот же двигатель (при этом мотор должен работать примерно на 5000 оборотах в минуту при полностью открытой дроссельной заслонке), определяя, какой винт будет эффективнее при большой загрузке судна, а какой обеспечит высокую скорость. Этот способ отличный, но есть одно НО, где взять столько винтов для пробы. Продавцы винтов не дадут их просто так.

Популярные статьи  Цветы из полимерной глины своими руками пошагово с фото для начинающих

Для второго способа нужно: катер (лодка), лодочный мотор с винтом, и тахометр. Необходимо определить основные параметры винта для лодочного мотора. Ими являются диаметр самого винта и его шаг. От этих параметров, учитывая мощность двигателя, зависит максимальная скорость лодки. Расстояние в дюймах, преодолеваемое винтом за один оборот, есть шаг винта лодочного мотора, он и будет главным. После того, как вы пройдете обкатку, нужно дать полный газ и посмотреть показания тахометра. Посмотрите в инструкции к лодочному мотору (они там указаны точно), какие максимальные обороты он может развить на «полном газу», при открытой заслонке дросселя. Обороты для ПЛМ Suzuki — max 6000–6300. Для Tohatsu, Mercury, Yamaha, Honda — max 5000–5500. А теперь смотрим, не докручивает или перекручивает ваш мотор. Дальше методом подбора шага или диаметра подбираем подходящий винт.

Не докручивает — убавляем шаг винта. Перекручивает — прибавляем шаг винта. Шаг винта — 200 оборотов. Диаметр 1 дюйм — 500 оборотов. Диаметр 0,5 дюймов — 250 оборотов.

Помните: при выборе винта к ПЛМ придерживайтесь определенного правила. Винты с большим шагом используйте для быстроходных легких лодок, а с меньшим шагом — для тихоходных и тяжелых. Изменение шага винта лодочного мотора является единственным способом согласовать винт с двигателем и с лодкой.

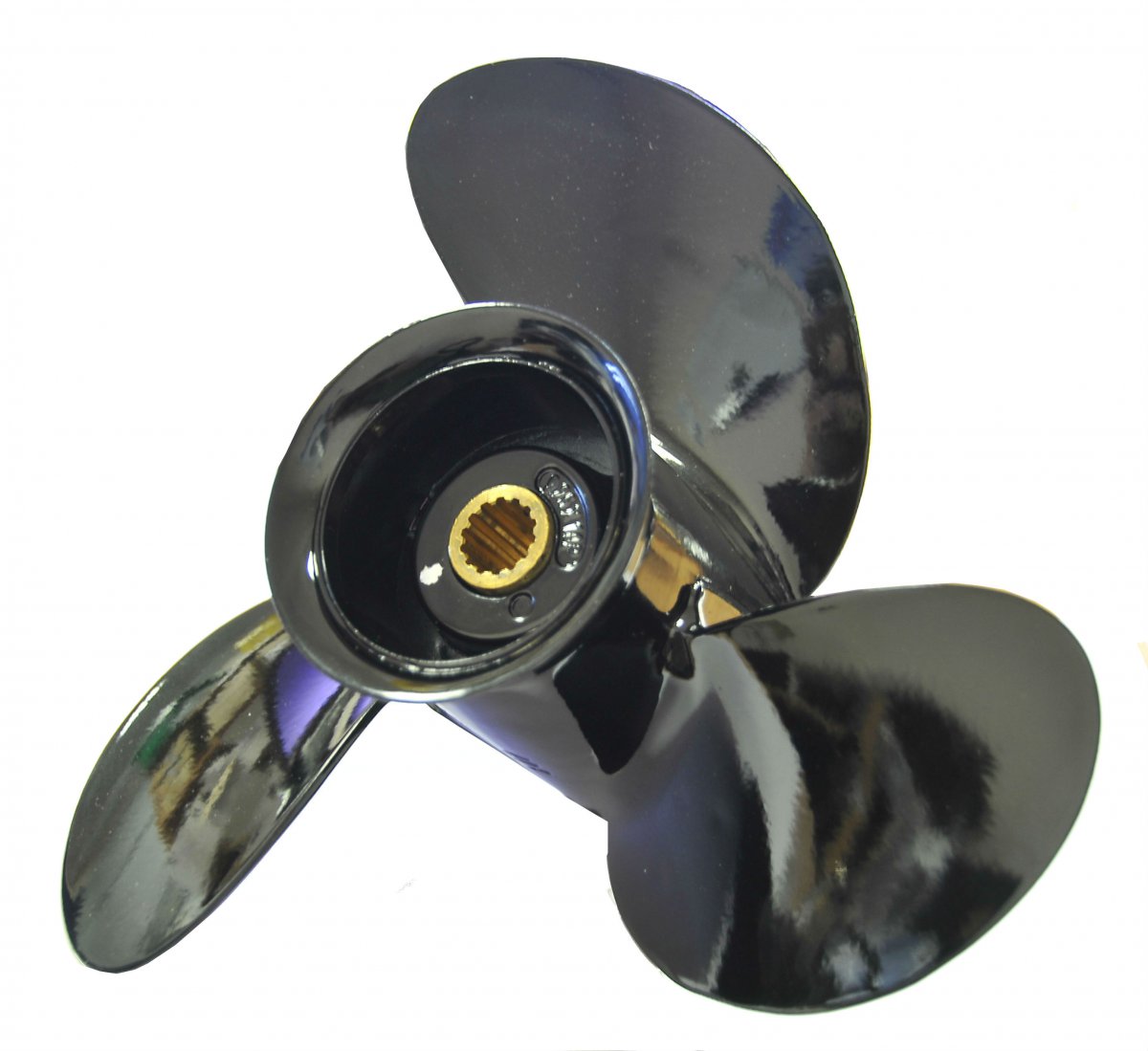

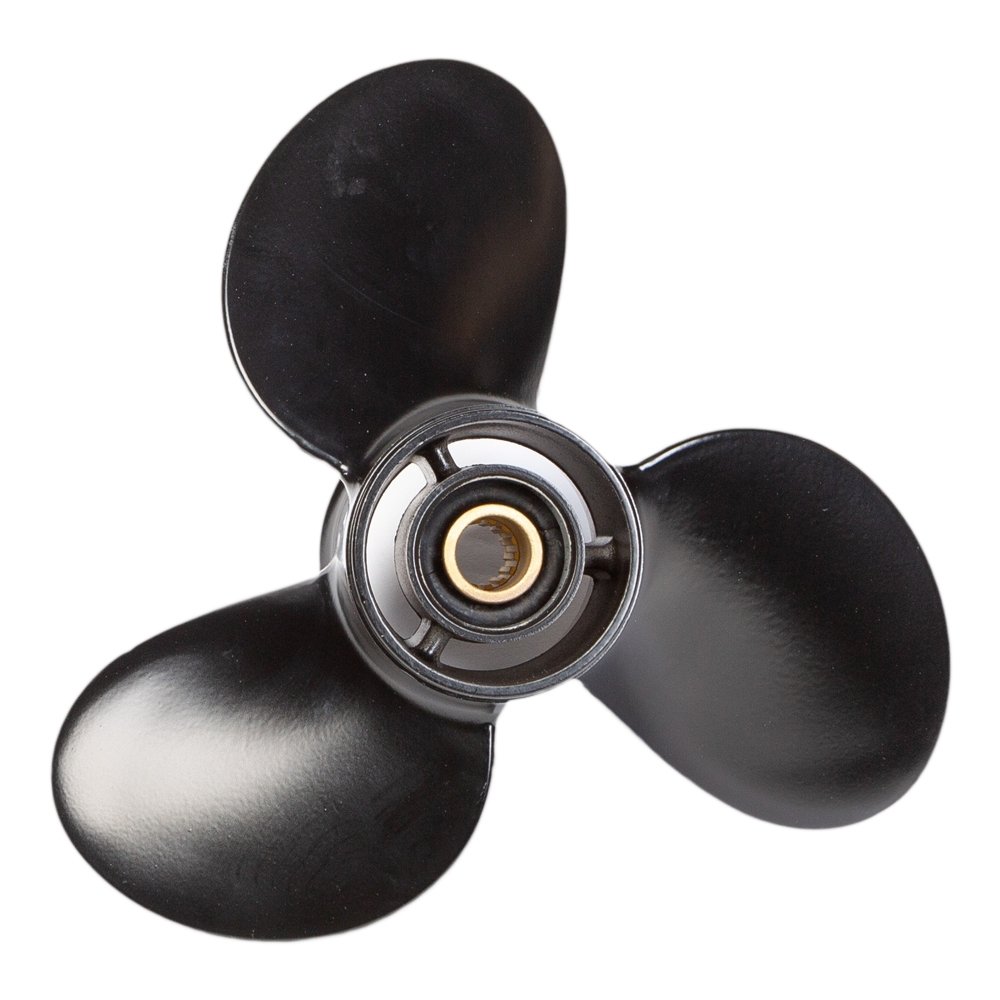

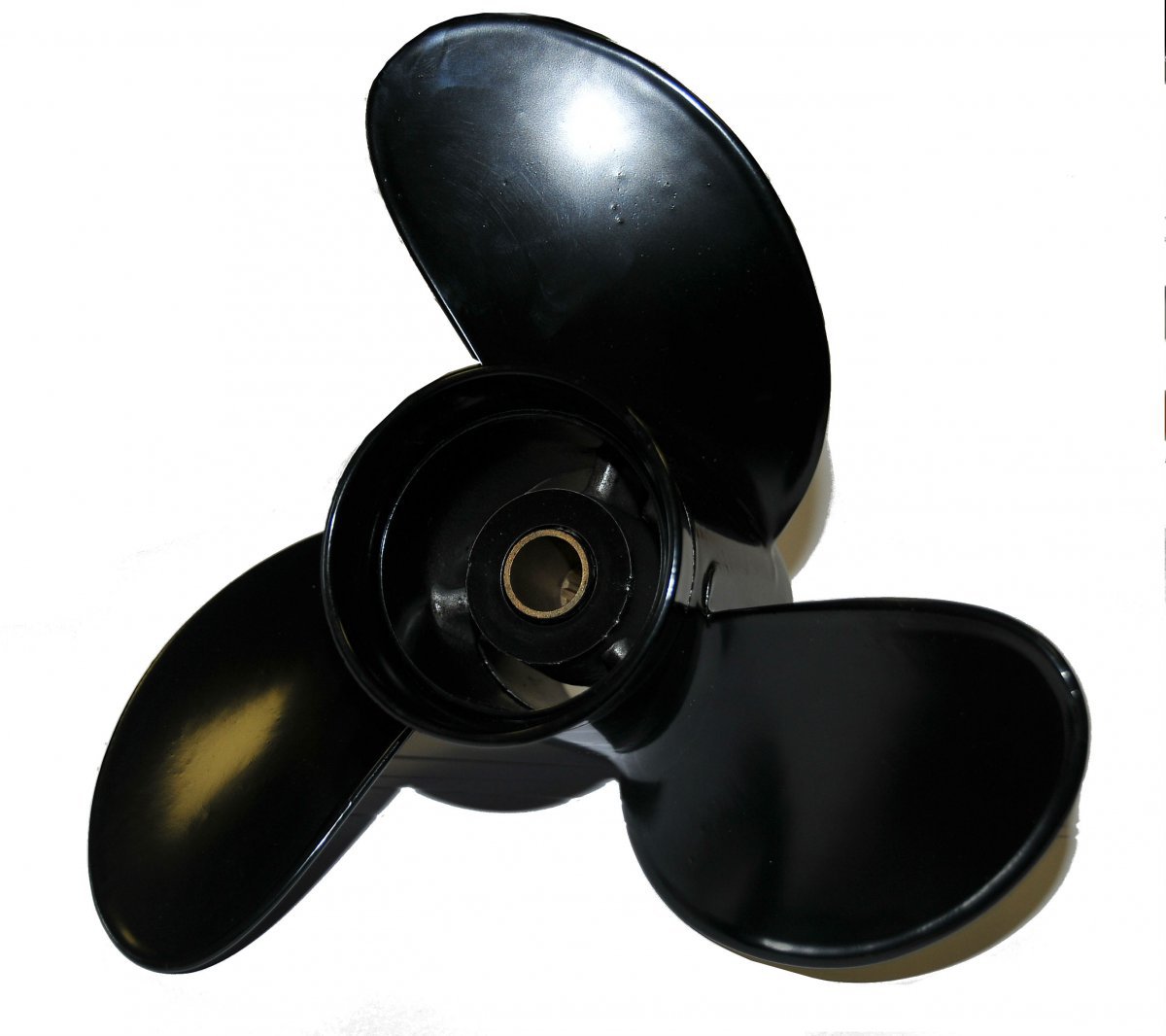

Алюминиевые винты идеальны для тех, кто считает свои деньги, максимальные обороты менее важны, чем экономичная (крейсерская) скорость хода, на которой оба материала ведут себя примерно одинаково.

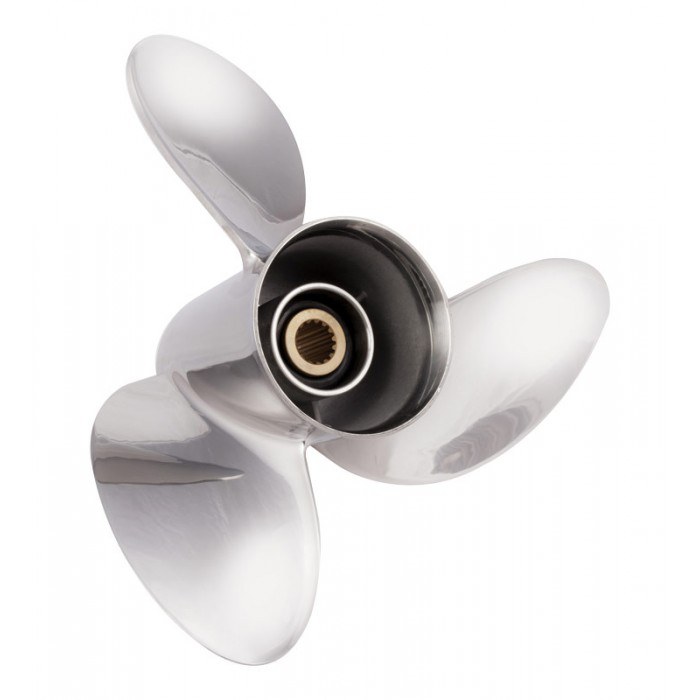

Винты из полированной нержавеющей стали — лучший выбор, когда, прежде всего, нужны прочность и эффективность. Поскольку стальные винты в семь раз прочнее алюминиевых, то изготовители могут делать винты значительно тоньше без ущерба для их прочности и жесткости.

Если мотор выходит на максимальные обороты при полном газе и при обычной загрузке, то винт, скорее всего, выбран правильно.

Не допускайте продолжительной работы вашего мотора на оборотах, которые превышают рекомендуемые. Это может привести к поломке лодочного мотора.

Популярные статьи  Встраиваемый органайзер в кузове пикапа

Искренне ваш, коллектив «Море лодок»

Подобрать винт к лодочному мотору

Существует множество программ, формул, диаграмм для расчета параметров гребного винта. Но нужно ли, вам, знать все это? Конечно, если вы будете участвовать в гонках, или вам принципиально нужно обогнать (сделать) соседа, или вы браконьер и нужно быстро уходить от погони, то ДА. Но мы постараемся объяснить простым, понятным языком, как это сделать проще. Начнем с главного — работа лодочного мотора (подвесного или стационарного) во многом зависит от правильного подбора гребного винта. От этого зависит экономичность (расход топлива), скорость, быстрый выход на глиссирование, перевозка тяжелых грузов и многое другое.

Для каждой лодки или катера есть свой оптимальный винт. Но в случае использования ее или его для рыбалки, для прогулок, для буксировки воднолыжников — вам потребуется несколько винтов.

Совет от «Море лодок» — всегда имейте при себе запасной винт с комплектом крепежа к нему, т. к. на воде может случиться всякое (ни в коем разе мы вам не желаем этого), а имея запас, вы всегда можете оперативно заменить винт.

Теперь все по порядку — производители (оригинальные и неоригинальные), виды (разновидности) и материал винтов, маркировка и самое главное — подбор.

Как выбрать оптимальный винт?

Для того чтобы винт справлялся со своей задачей наилучшим образом, его необходимо правильно подобрать к установленному на лодке мотору

Обратите внимание на следующие нюансы:

Как поймать больше рыбы?

Я уже довольно давно занимаюсь активной рыбалкой и нашел много способов как улучшить клев. И вот самые эффективные:

  1. Активатор клева. Привлекает рыбу в холодной и теплой воде с помощью феромонов, входящих в состав и стимулирует ее аппетит. Жаль, что Росприроднадзор хочет ввести запрет на его продажу.
  2. Более чувствительные снасти. Обзоры и инструкции по другим типам снастстей вы можете найти на страницах моего сайта.
  3. Приманки с использованием феромонов.

Остальные секреты успешной рыбалки вы можете получить бесплатно, читая другие наши статьи на сайте.

  1. Для развития плавательным средством максимальной скорости требуется винт определённой формы и хода.
  2. Для того чтобы лодка или катер развивали максимальные тяговые характеристики, также потребуется приобрести винт оригинальной конструкции.

Для повышения КПД двигателя, следует выбрать деталь, учитывая следующие характеристики:

Популярные статьи  Bluetooth машинка на arduino

Стальной винт имеет минимальную толщину лопастей, что положительно сказывается на общем КПД двигателя. Кроме этого данный материал позволяет изготовить более сложные модели винтов. В отличие от алюминиевых изделий, стальной гребной винт позволяет получить КПД на 5 — 7% выше.

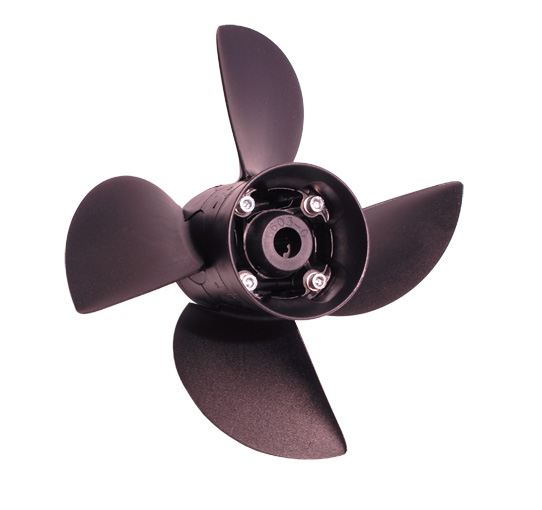

Модели с тремя лопастями позволяют развивать плавсредству более высокую скорость, но четырёхлопастные гребные винты обладают большей тяговой силой на средних оборотах, что позволяет экономить топливо и повышает КПД лодочного мотора. Данные характеристики, являются приблизительными и зависят от фирмы-изготовителя и формы винта.

Вычисление шага винта

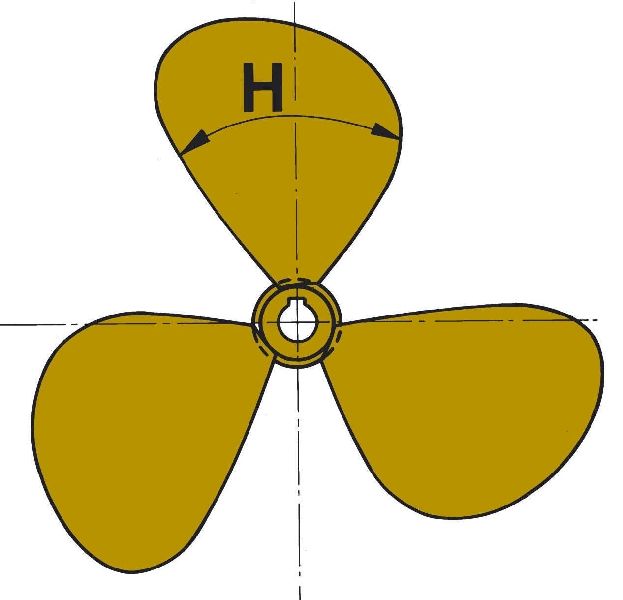

Шаг — это основная характеристика винта катера. Этот параметр измеряется в дюймах, и чем он больше, тем выше упор винта при вращении. Также учитите, что:

  1. Он возникает в результате вращения гребного винта и приводит в движение катер или лодку.
  2. Этот показатель в обратной пропорции влияет на скорость вращения лодочного винта. Чем шаг меньше, тем выше максимальные обороты лодочного двигателя.
  3. Оптимальное значение шага лодочного винта должно быть подобрано таким образом, чтобы при полностью открытой дроссельной заслонке, двигатель развивал обороты, рекомендованные заводом изготовителем.

Чтобы узнать шаг винта, потребуется произвести следующие вычисления: в формулу H=20,5*V/n необходимо подставить значения, которые следует замерить в процессе экспериментальных заплывов, обязательно наличие тахометра для точного определения оборотов двигателя.

В данной формуле:

  • Н — это шаг винта;
  • V — скорость движения лодки;
  • n — обороты гребного винта.

Например, если скорость лодки составляет 40 км/ч при оборотах гребного винта 2000 об/мин, то шаг винта будет равен: 20,5*40/2000= 0.41. Шаг винта такого двигателя — 0,41 дюйма.

Гребные винты, которые будут оптимально подходить для данного плавсредства можно подобрать только в результате тестовых заездов. Теоретически, можно лишь в общих чертах рассчитать характеристики, исходя из размеров, шага, количества лопастей и оборотов двигателя.
