Мощный металлоискатель Pirat своими руками

Содержание

Создание

Металлоискатель своими руками, подробная инструкция:

Первым делом делается печатная плата на принтере. Ее нужно распечатать и протравить на медной плате. Для этого используется метод перевода тонера на плату. Принцип заключается в следующем: нужно распечатать зеркальное изображение платы на принтере, после чего перенести его на медную часть платы утюгом. В процессе тонер будет действовать как маска, которая сохранит дорожки, а другие части растворятся в химическую ванну. Вот как выглядит схема платы.
Дальше следует наполнить плату металлоискателя имеющимися транзисторами и конденсаторами. Сперва требуется припаять 6 NPN транзистора. Потом припаиваются другие элементы, как показано на схеме.
Теперь поподробней о схеме. Вот как припаиваются 6 транзисторов.
После этого нужно добавить два конденсатора, как на фото ниже.
Теперь плата металлоискателя заполняется полиэфирными конденсаторами и резисторами. Сперва добавляются 5 конденсаторов, емкость которых 0,1mF. После чего в ход идут другие конденсаторы (0, 01mF). Упрощает задачу то, что они не являются поляризованными, а значит, к плате они припаиваются в любом направлении ножек.
Осталось добавить остальные резисторы.
Создание платы продолжается. Вот как он должен выглядеть в готовом виде:
Теперь, когда плата готова, можно намотать ветки на катушки металлоискателя. У нас их будет 2, они часть цепи LC генератора. Первой будет эталонная катушка. Для ее создания используется провод, сечением 0,4 мм. Нужно отрезать кусок деревянного дюбеля, чтобы он получился 5 см длиной и 13 мм диаметром. В нем сверлится три отверстия, через которые будут проходить проводки. Один из них проходит через середину продольно, а другие два на каждом конце перпендикулярно. Медленными и осторожными движениями нужно намотать максимальное количество витков на дюбеле в один слой. Не нужно наматывать до конца, требуется оставить 3–4 мм древесины на концах.
Не стоит крутить провод, хотя это кажется логичным. Требуется наматывать по такой технологии: провод остается на месте, а вращается сам дюбель. Он будет наматывать провод на себя, как лебедка.
Теперь следует протянуть каждый конец проводка в отверстия, сделанные перпендикулярно, после чего один из концов сквозь продольное отверстие. Осталось закрепить провод лентой после завершения работ. Дабы снять покрытие на торцах катушки, которая открыта, нужно использовать наждачку.
Теперь можно делать поисковую катушку металлоискателя. Она будет большая, чтобы максимально улавливать металл. Для ее создания потребуется вырезать держатель. Он делается из фанеры, толщина которой 6–8 мм. Ниже на рисунке будет схема, благодаря которой можно выполнить работу. Достаточно нанести на фанеру разметку и используя лобзик или ножовку вырезать детали конструкции.
После чего взяв все тот же провод, сечением 0,4 мм, следует намотать примерно 10 витков на корпус конструкции. Катушка с нашего примера имеет в диаметре 15 см.
Теперь к корпусу конструкции присоединяется ручка. Ее размер должен выбираться в зависимости от роста пользователя. При помощи деревянного колышка 6 мм, рукоятка прикрепляется к корпусу. Использовать для этого металлический саморез или болт запрещается. Любые металлические изделия в конструкции будут нарушать работу металлоискателя. Он постоянно будет сигнализировать об обнаружении металла.
Настраиваем эталонную катушку конструкции из деревянного дюбеля. Ее частота в цепи настраивается до 100 кГц. Для этой цели нужен осциллограф или мультиметр, оборудованный частотометром. Все начинается с подключения катушки к цепи. После чего нужно включить питание будущего металлоискателя. Осталось подключить щупу от прибора к каждому концу катушки и вымерять частоту. Показатель не должен превышать 100 кГц. Если частота недостаточная, то катушка может быть укорочена. Благодаря этому индуктивность уменьшается, а частота наоборот, повышается. И снова выполняется измерение. В нашем примере снизив частоту меньше 100 кГц, размер катушки составил 31 мм.

Вот и все, теперь можно проверить конструкцию на работоспособность. Подобные металлоискатели являются довольно сложными и новичку будет тяжело справиться с созданием. Однако, есть и простой вариант создания металлоискателя.

Металлоискатель пират своими руками – подробная инструкция в изготовлении.

Для начала Вам нужно будет изготовить печатную плату, на которой будут размещены все основные узлы металлоискателя. Изготавливать будем так называемым методом ЛУТ – «лазерно-утюжной технологии». Дальше кратко опишем все этапы и подготовительные работы:

Для начала Вам нужно будет распечатать на лазерном принтере саму схему, используя при этом программу Sprint-Layout

Печатать рекомендуется на фотобумаге с наименьшей плотностью.
Подготавливаем из текстолита заготовку размером 84х31, шкурим ее и очищаем растворителем.
Прикладываем сверху распечатанную схему и, накрыв чистым листом бумаги, аккуратно проглаживаем горячим утюгом, что бы тонер с фотобумаги перешел на плату.
Когда тонер закрепится на схеме, помещаем ее в воду и аккуратными движениями пальцев счищаем ненужную бумагу.
Осторожно подправляем иголкой размазанные участки, после чего помещаем плату в раствор хлорного железа или медного купороса на 1-2 часа.
Удаляем тонер с помощью растворителя, далее сверлим отверстия под конструктивные элементы.
И наконец, плату осталось залудить. Намазываем поверхность раствором «ЛТИ-120», после чего аккуратно размазываем припой паяльником.

Плата

Для изготовления платы под монтаж радиодеталей, необходимо скачать любую из предоставленных схем. Далее понадобится:

Вырезать из пластика или текстолита заготовку нужного размера. Все размеры плат под описанные схемы будут представлены ниже.
На заготовку перевести изображение.
При помощи перманентного маркера обвести все дорожки на рисунке.
Протравить заготовку. На 100 мл перекиси водорода необходимо 30 грамм лимонной кислоты и 5 грамм соли. В получившийся состав помещается заготовка на 30 минут.
Далее необходимо очистить поверхность дорожек на плате наждачной бумагой, обезжирить ее спиртом.
После обезжиривания, просверлить тонким сверлом отверстия под радиодетали.
На конечном этапе, поверхность платы снова обезжирить и полностью залудить дорожки оловом.
После этой операции снова высверлить отверстия.

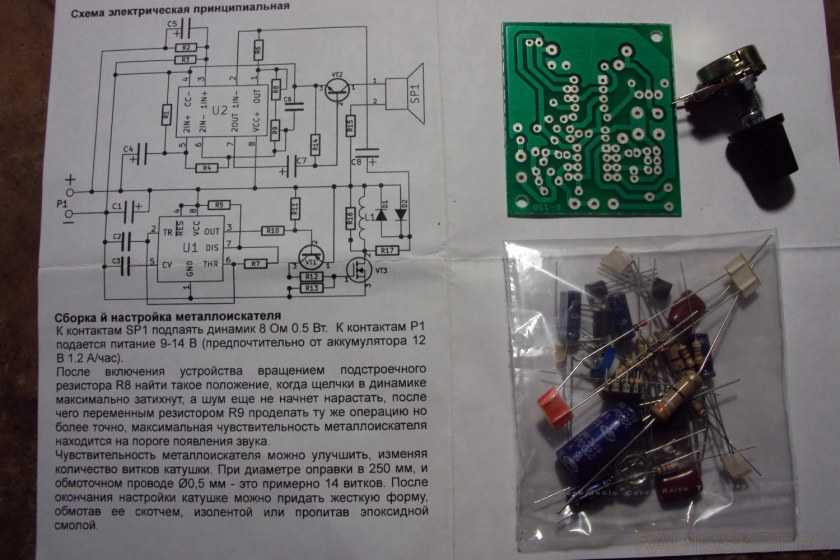

Если нет возможности или опыта для создания платы описанным способом, можно просто перевести изображение на поверхность пластика. Далее просверлить отверстия под ножки элементов. Дорожки можно не использовать. Все элементы спаять при помощи медного, одножильного провода. Такой подход более трудоемкий, может привести к большому количеству ошибок при соединении и плохим контактам пайки. Но для первого монтажа можно воспользоваться и им.

При подготовке плат, под выбранную схему, нужно учитывать габариты заготовки. Они следующие:

При выборе схемы с микросхемой NE555 — габариты платы варьируются в пределах 30 на 80 мм.
Для транзисторной схемы — 30 на 76 мм.

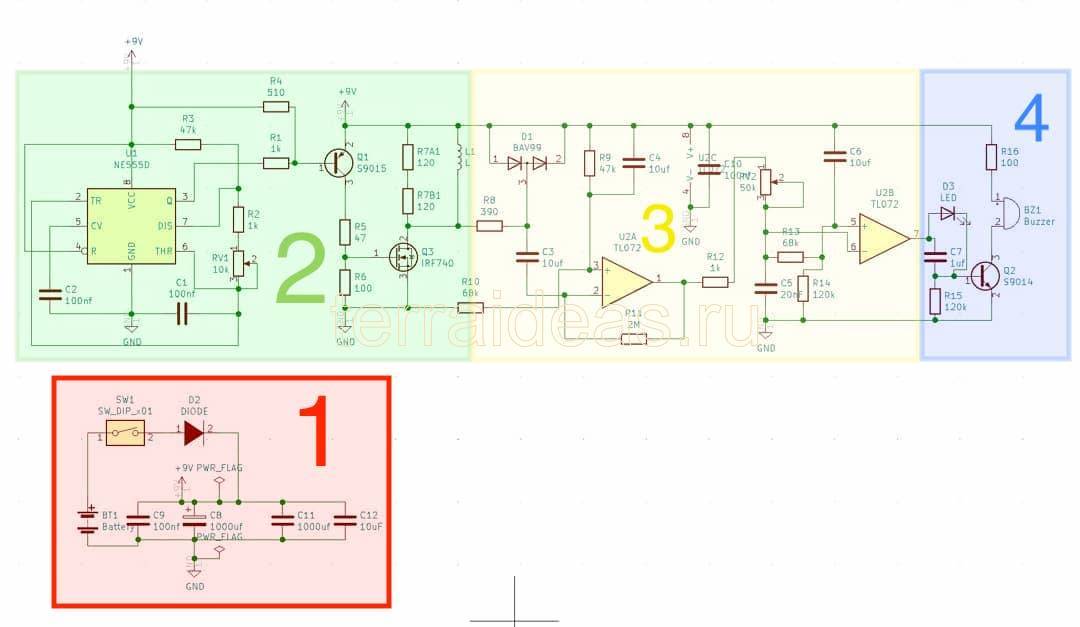

Для микросхемы с TL072 — габариты в пределах 26 на 35 мм.
Если выбрана микросхема К561ЛА7, то размер платы составляет 30 на 75 мм.

После подготовки печатной платы «Пирата», нужно обязательно провести тест всех компонентов при помощи мультиметра, и собрать схему на плате.

После сборки печатной платы, требуется изготовить катушку — элемента для сканирования поверхности почвы. Инструкция по сборке далее.

Настройка

Правильная предварительная настройка самодельного металлоискателя поможет протестировать чувствительность прибора на разных глубинах. Выполняется она следующим образом:

Включить питание прибора.
В течение 10–15 секунд динамик издаст звук в виде щелчков.
Переменным резистором необходимо добиться самого громкого и частого импульса.

Далее проводится тест устройства. К катушке подводится металлическая монета и определяется чувствительность по частоте издаваемых динамиком щелчков. После теста на поверхности, проверяется проникающая способность устройства.

Для этого необходимо поместить металлический предмет на глубину до 0.5 метра и найти его. Во время поиска требуется внимательно прислушиваться к поступающим сигналам. Это поможет понять принцип оповещения. Также тест проводится на почвах различной твердости и влажности.

Изготавливаем печатную плату своими руками

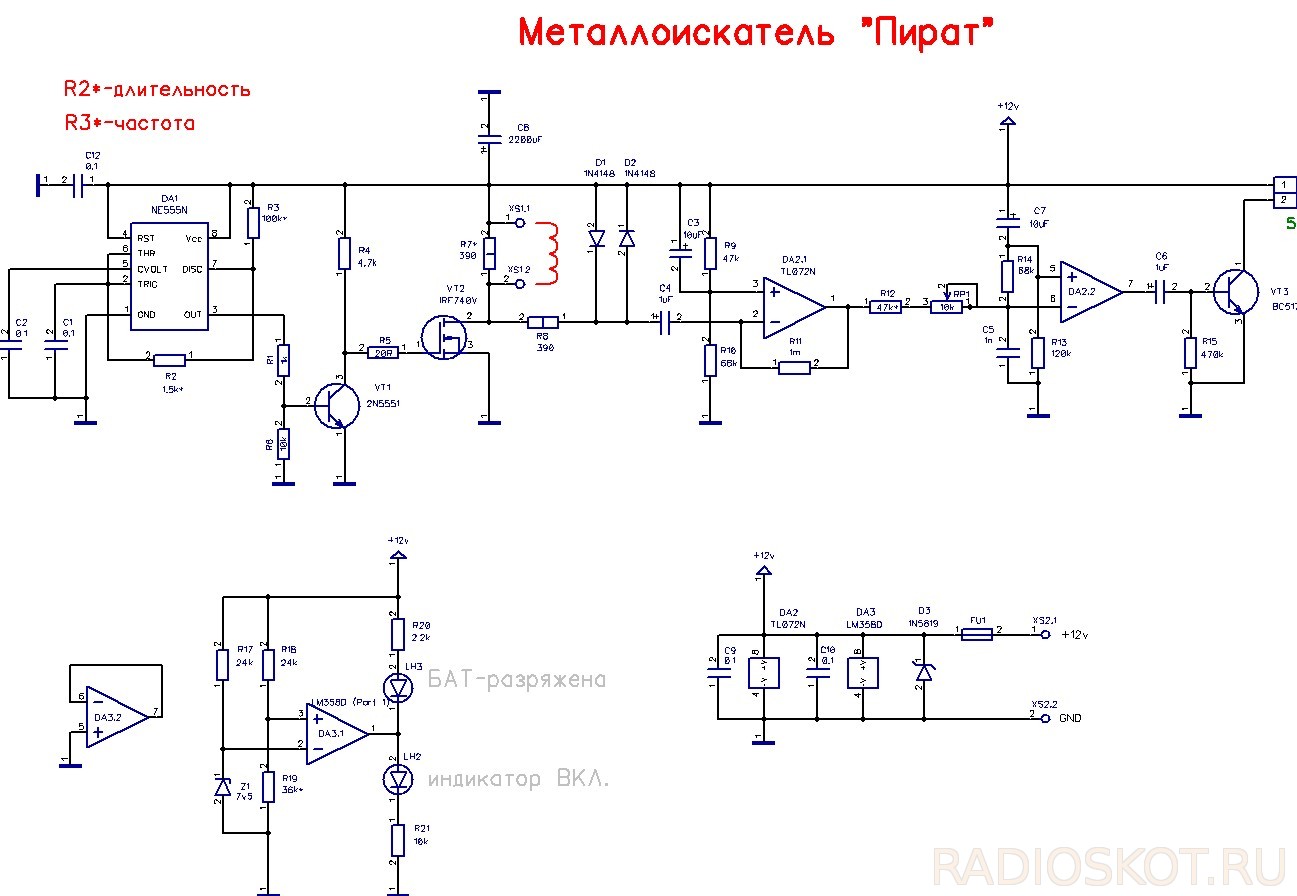

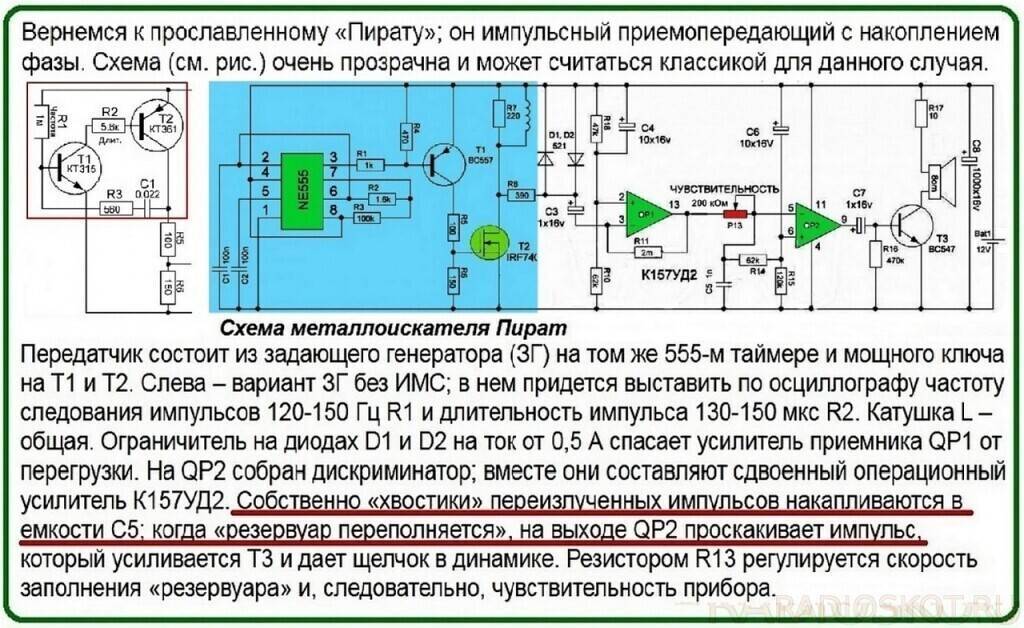

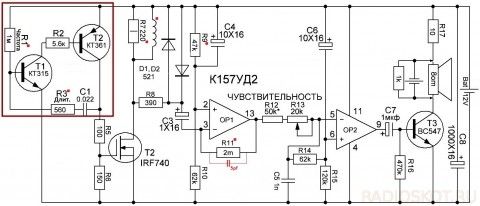

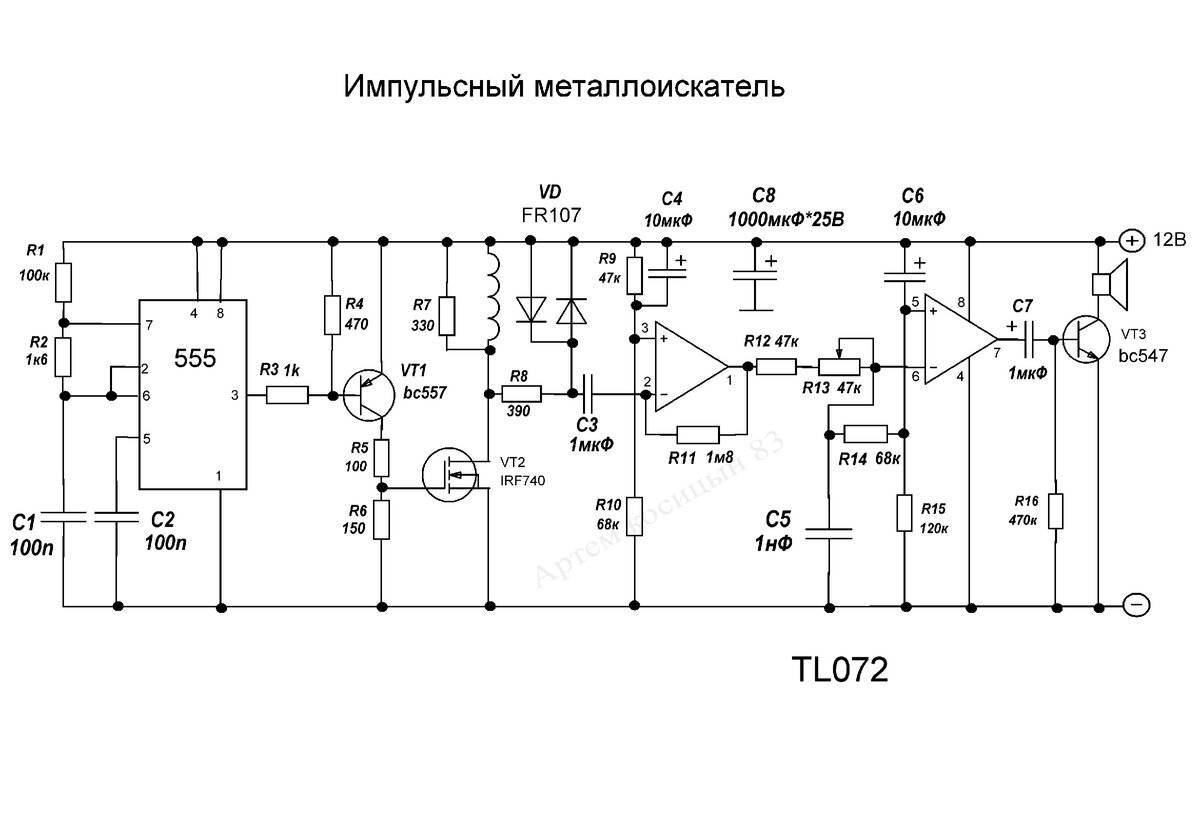

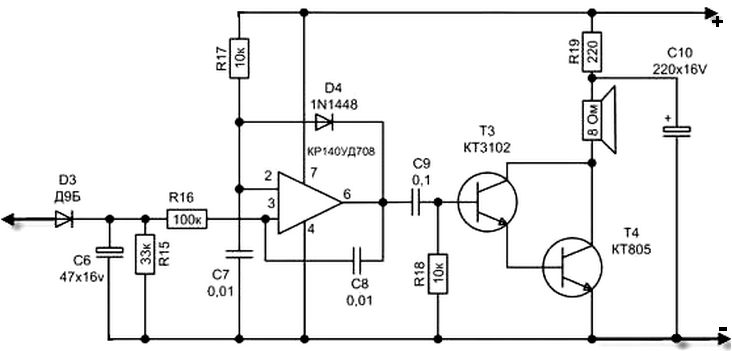

Схема металлоискателя “Пират”

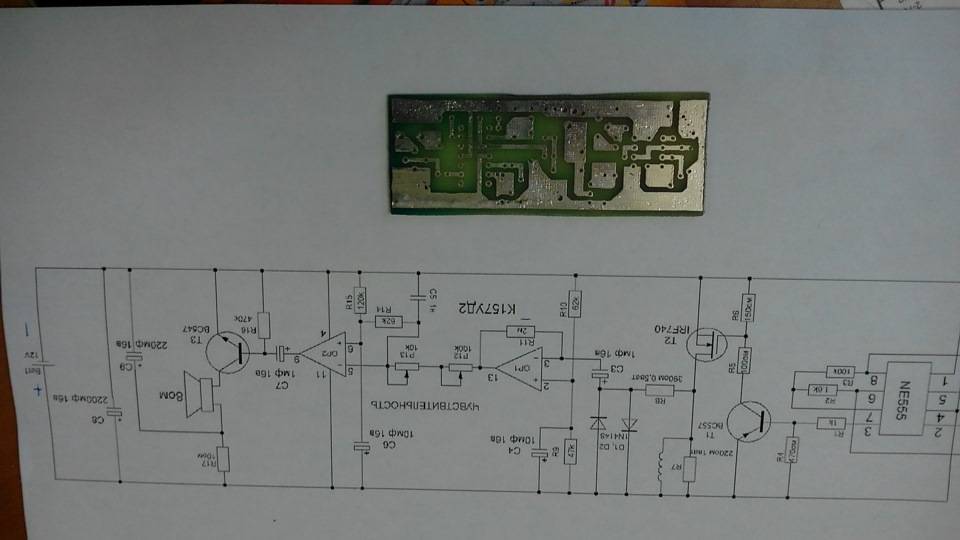

Делаем заготовку из текстолита размером 4*9 см. Методом ЛУТ или от руки переносим рисунок на заготовку. Сверлим отверстия согласно схеме (1-1.5 мм). Прорисовываем дорожки перманентным маркером или лаком. Травим плату (возможно использование хлорного железа, перекиси водорода с лимонной кислотой или медного купороса с солью). После травления промываем печатную плату. Лудим дорожки.

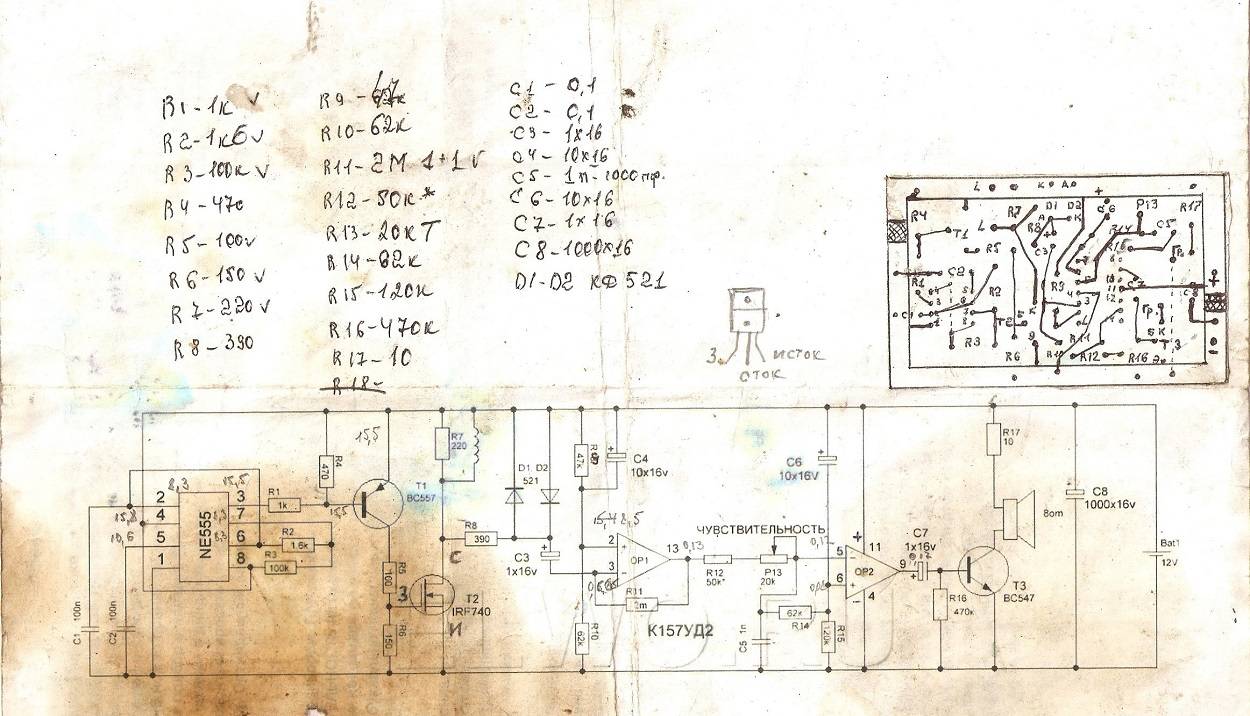

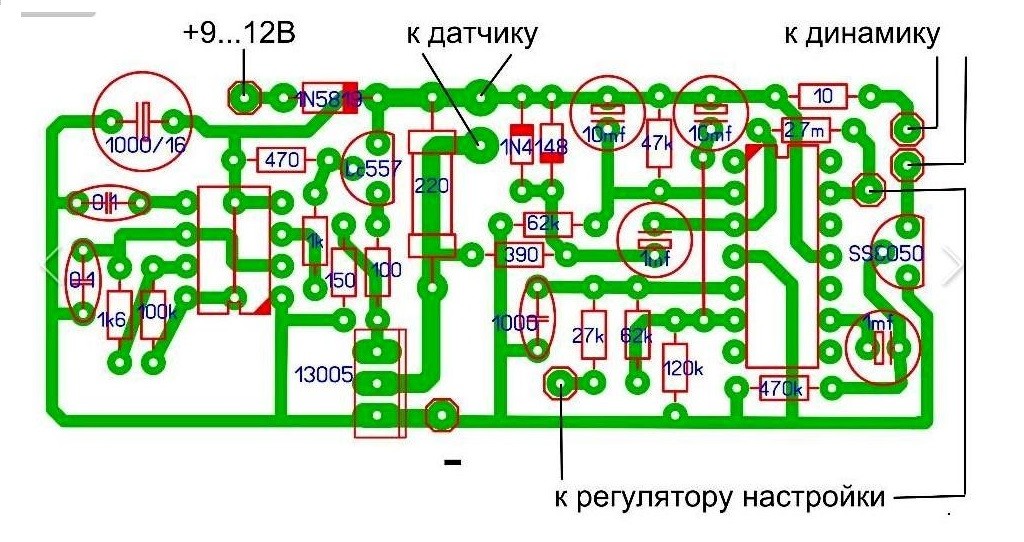

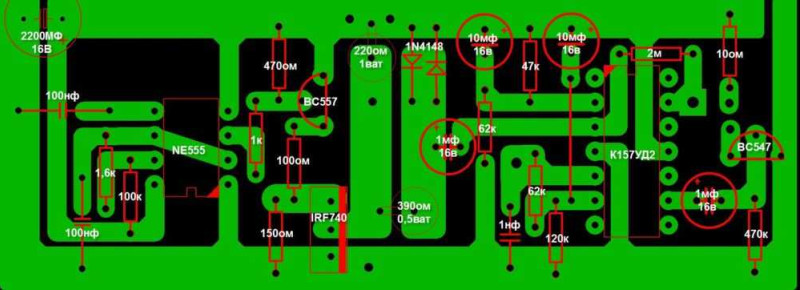

Схема расположения деталей на печатной плате

Приступаем к пайке деталей

Основное, на что стоит обратить внимание – это правильное расположение микросхем и диодов согласно полярности. Так же не забываем установить перемычку

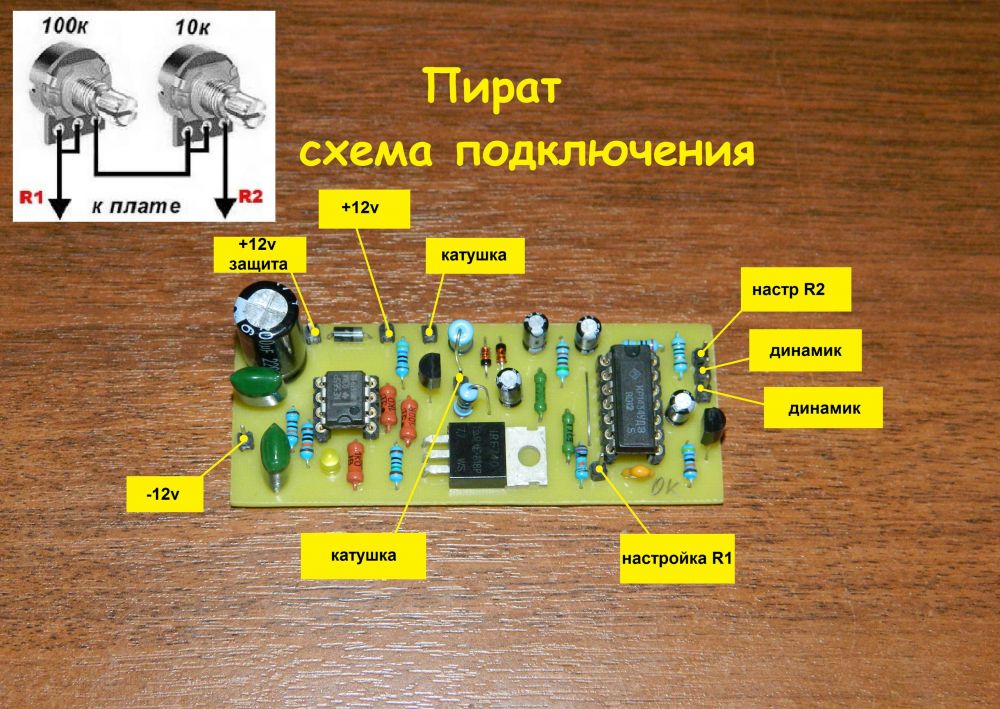

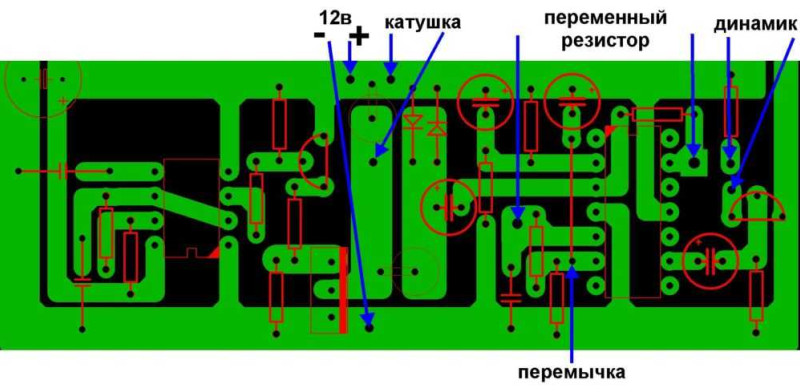

Схема элементов металлоискателя (провода)

Соединительные провода между платой и катушкой следует подбирать под длину будущей штанги.

Изготавливаем печатную плату своими руками

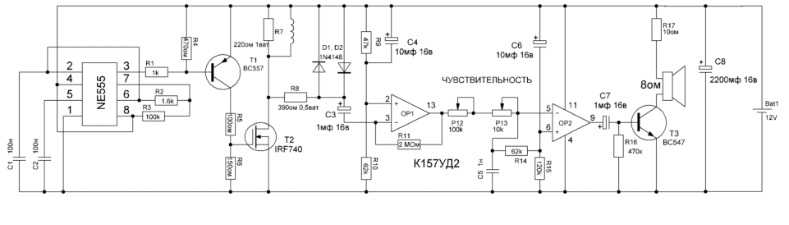

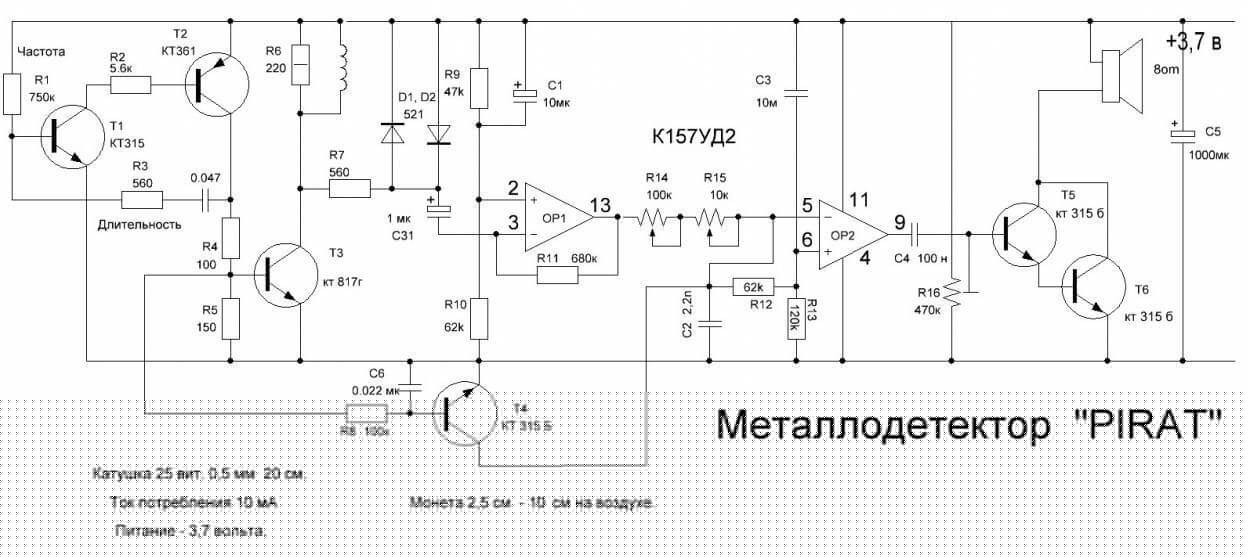

Схема металлоискателя “Пират”

Схема расположения деталей на печатной плате

Приступаем к пайке деталей

Схема элементов металлоискателя (провода)

Соединительные провода между платой и катушкой следует подбирать под длину будущей штанги.

Идея №2 – Используем радиоприемник

Еще один вариант простого, но не менее функционального металлоискателя можно собрать, используя следующие подручные средства:

коробка от компакт-диска;
радиоприемник, который работает в диапазоне «АМ»;
калькулятор;
двухсторонний скотч.

Подробное описание того, как быстро, просто и легко сделать металлоискатель из радио:

На внутренних стенках коробки прикрепляем калькулятор и приемник, используя двухсторонний скотч.
Включаем оба устройства, причем радиоприемник настраиваем на максимальную частоту (при этом, чтобы шум от радиостанций обязательно отсутствовал).
Закрываем коробку и потихоньку открываем до появления более-менее чистого звука. В таком положении самодельный металлоискатель настроен на поиск.

Как Вы видите, изготовить самоделку можно не дольше, чем за 5 минут. Такой вариант подойдет для чайников в электрике, т.к. тут можно обойтись без чертежей и никакие микросхемы подсоединять не нужно.

Можно дополнительно сделать ручку, чтобы облегчить процесс пользования. С помощью такой самоделки можно проверить стену перед установкой розетки, а то вдруг при штроблении Вы попадете в старую проводку!

Вот, собственно, и есть те способы, которые наиболее разумно использовать, чтобы сделать металлоискатель в домашних условиях своими руками. Что касается паяния более сложной модели, по типу бабочки либо терминатора, тут уже дело Ваше. С одной стороны можно сэкономить не менее 5000 рублей (стоимость бюджетной модели устройства), но с другой стороны отзывы многих любителей самоделок говорят о том, что редко такие устройства работают так, как хотелось бы.

Также читают:

Кто не мечтал однажды найти клад и разбогатеть? Разница между людьми лишь в том, что одни дальше мечтаний не идут, а другие ищут. Но есть только единицы тех, кто что-либо находит в земле, а большинство, потратившись на дорогое оборудование, так и остается ни с чем.

Вот это и удерживает человека от приобретения металлоискателей, которые стоят приличных денег, но не дают гарантии того, будет что либо найдено или нет.

А с другой стороны, если бы такой прибор достался практически даром, то не обязательно ходить по лесам в поисках мифических сокровищ. Даже на приусадебном участке возможно выкопать несколько метров трубы или брошенного кабеля, который при сдаче его в пункт приема может принести деньги. А ведь они, как известно, лишними не бывают.

В таком случае необходимо разобраться, возможно ли сделать металлоискатель из радиоприемника или дисков своими руками без применения микросхем, насколько сложен этот процесс и требует ли он каких либо определенных знаний, сложны ли схемы простых металлоискателей, что для этого потребуется, и каков алгоритм подобной работы.

Особенности ремонта

Сложно говорить о ремонте кустарных приборов. Если уж у кладоискателя хватило масла в голове и прямых рук, чтобы собрать прибор, наверняка у него хватит тех же компонентов, чтобы его отремонтировать. Можно только ограничиться общими советами по профилактике: металлоискатель не является водонепроницаемым. Не стоит погружать блок управления в воду, если только он специально не герметизирован.

Покупные или самодельные штанги на копе ремонтируются с помощью коленки, прямых рук и синей изоленты. Хороший нож на поясе или в рюкзаке в этом случае совсем не будет лишним.

Читай также: Не хочешь получить штраф за коп в неположенном месте? Переходи и узнаешь где можно копать, а где нельзя!

Устройство металлодетектора

С помощью такого прибора можно искать не только чёрный металл, но и золото, серебро, другие драгоценные металлы.

Принцип устройства любого металлоискателя основан на электромагнитных эффектах.

Вот как работает типичная технология поиска металла:

Прибор создаёт электромагнитное поле.
Металлический объект, скрытно расположенный в инородной среде, оказывает воздействие на такое поле, когда попадает в сферу его влияния.
Прибор улавливает воздействие объекта на электромагнитное поле и сигнализирует об этом.

Большее количество моделей металлоискателей работают именно на таком принципе.

Технические различия такой аппаратуры позволяют получить более полную информацию о факте обнаружения металлического объекта, например:

оценить массу находки;
получить данные о форме, размерах и конфигурации объекта;
уточнить место расположения, в том числе – по глубине.

Самые простые, примитивные металлоискатели (обычно это самодельные конструкции для поиска золота, серебра и других металлов энтузиастов-любителей) собирают из готовых устройств и изделий, работающих с использованием электромагнитных эффектов.

Многие знакомы с примитивной, но вполне работоспособной схемой металлоискателя, в котором электромагнитное поле создаёт импульсный элемент обычного калькулятора.

Реакциюулавливает самый простой бытовой радиоприёмник

Более сложные любительские и профессиональные устройства поиска металлов сохраняют логическую основу технологии в виде трёх компонентов:

генератора электромагнитного поля;
датчика изменений этого поля;
аппаратуры оценки обнаруженных аномалий, сигнализирующей об этом.

Устройства разного уровня сложности и функционального потенциала могут быть условно разделены на группы. Классификация на основе профессионализма и специализации пользователей – одна из общепризнанных:

любительская аппаратура, собранная собственноручно и используемая в качестве инструмента хобби или новичками в деле поиска металлов;
полупрофессиональная аппаратура, необходимая увлечённым любителям и фанатикам;
профессиональные металлоискатели для постоянно работающих в этой сфере;
специальные аппараты для мастеров поиска металла в сложных условиях – на глубине, под водой, с выделением драгоценных металлов.

Распространение аппаратуры поиска металлов таково, что многие устройства этого типа можно приобрести в магазинах садового и дачного инвентаря.

Аппарат для поиска и обнаружения металла нужен не только в деле рециклинга, в поиске артефактов и кладов. Многочисленные системы безопасности, всем известные рамки – одна из версий технологии поиска металла. Настройки этих рамок ориентированы на поиск оружия и аналогичных опасных предметов.

Катушка

Очень важный узел аппаратуры поиска металлов – катушка или рамка. Это чаще всего обмотка специальной конфигурации, задача которой сформировать электромагнитное поле и уловить его реакцию на обнаружение инородного для среды поиска металлического тела.

изготавливают каркасы катушек самостоятельно

Для этого используются подручные средства – пластмассовые изделия, фанера и даже заполнение монтажной строительной пеной собранной обмотки.

Оператор поиска или кладоискатель стремится найти наиболее эффективную технику работы с металлоискателем, выбирая нужные режимы работы электроники и правильные приёмы манипуляций катушкой.

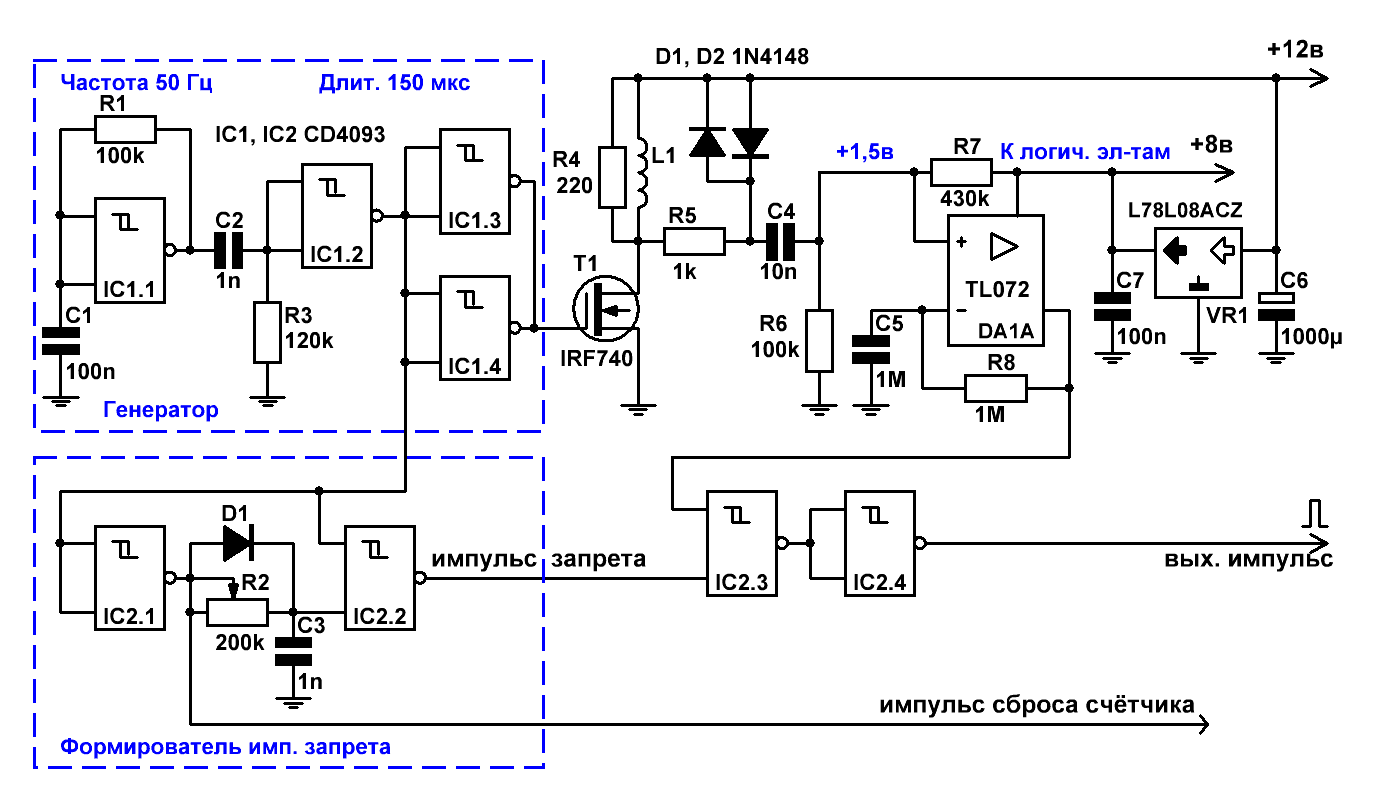

Электронная схема

Логический элемент металлоискателя – электронная схема. Она выполняет много функций:

Первая задача этого компонента заключается в создании электромагнитного сигнала нужного формата, который при помощи катушки преобразуется в поле.
Вторая задача электронной схемы – анализ улавливаемых рамкой изменений поля, их обработка.
Третья задача – подача информирующего сигнала оператору – звуком, светом, показаниями индикаторов и приборов.

Многие электронные устройства достаточно просты, их сборку может выполнить даже новичок. Полученное устройство будет работоспособным без настройки, если сборщик в точности выполнил рекомендации разработчика такой схемы.

Что такое металлоискатель

Металлоискатель — прибор, позволяющий обнаружить скрытые от глаз под толщей земли металлические предметы. Приборы классифицируются в зависимости от принципа работы и предназначения.

Выделяют основные виды:

Приборы динамического типа. Их конструкция простая, но чувствительность для поиска на большой глубине слишком слаба. И, чтобы не потерять сигнал, металлоискатель необходимо постоянно перемещать из стороны в сторону.
Устройства импульсного типа. Они отличаются большой чувствительностью, могут подстраиваться под разные виды металла и грунта. Однако для настройки требуются знания азов радиоэлектроники. Являются оптимальным вариантом для самодельного изготовления.
Электронные детекторы. Среди преимуществ выделяют хорошую отзывчивость объектов на магнитное поле и наличие функции отсеивания ненужных сигналов, что сказывается на быстром поиске монет, водопроводных труб и др.
Глубинные металлоискатели. Относятся к профессиональному оборудованию и предназначены для обнаружения металлических объектов на глубине до 6 м (в 2 раза больше, чем устройства всех остальных типов).
Стационарные приборы. Не используются в поиске, а устанавливаются в местах массового скопления людей (на вокзалах, в метро, административных зданиях).

Неисправности

Во время первого запуска или последующей работы, у данного металлоискателя возникает ряд технических проблем. Они могут быть следующими:

Отсутствие реакции на металлические предметы. Проблема может возникнуть по причине неисправности транзистора Т1 или диодов. Стоит проверить эти элементы, и при необходимости заменить их.

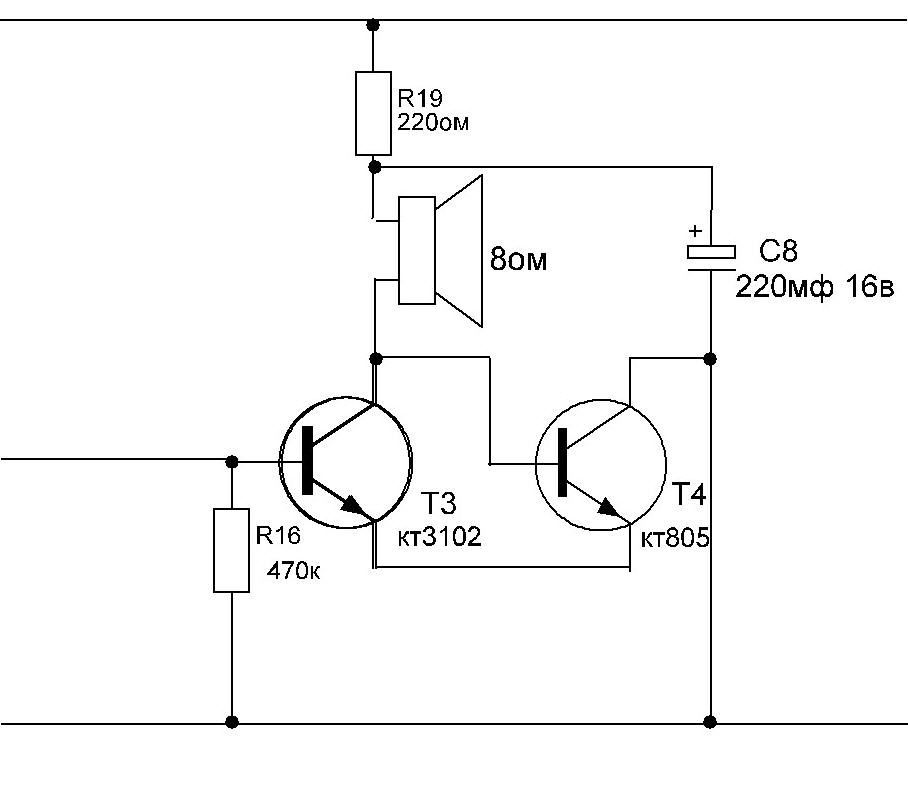

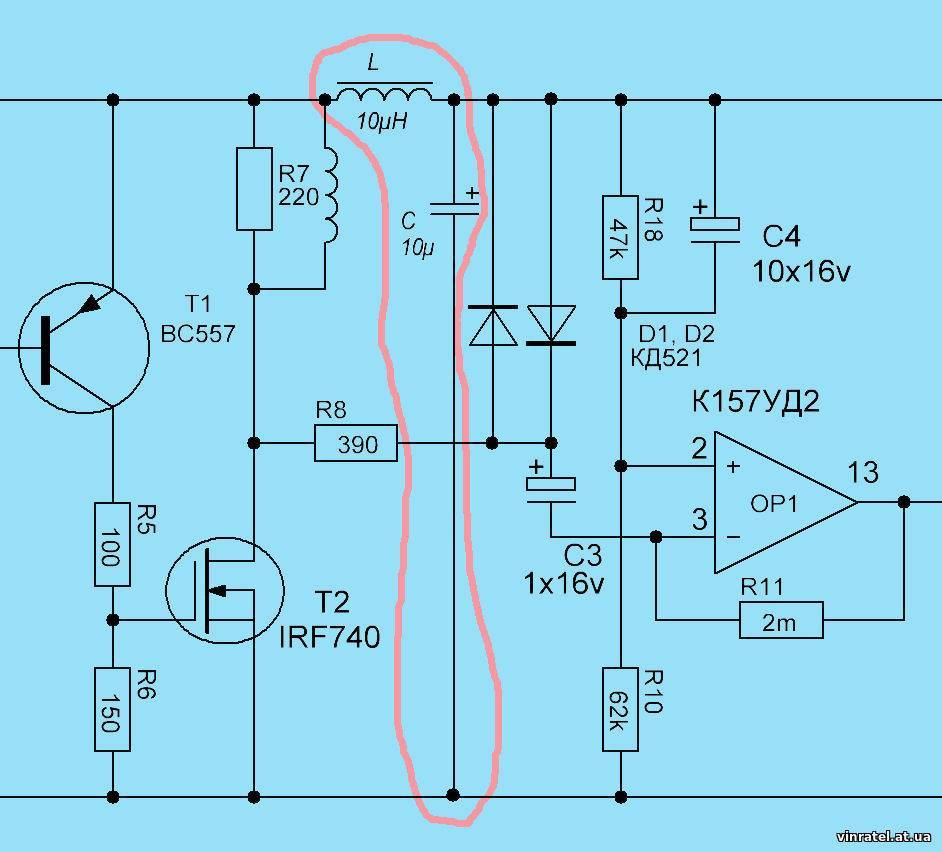

На транзисторной схеме, часто греется транзистор IRF740. Устранить проблему можно заменой резистора R6 сопротивлением 150 Ом на деталь с сопротивлением 100 Ом. Если проблема не пропала, то необходимо подобрать резистор меньшего сопротивления.
Нагрев резистора R6 или транзистора Т3. В этом случае проблема кроется в динамике

Очень важно подобрать этот элемент с сопротивлением равным 8 Ом.

У металлоискателя Пират очень простая схема. В ней нет сложных радиодеталей. Главное соблюсти все требуемые параметры по напряжению и сопротивлению катушки.

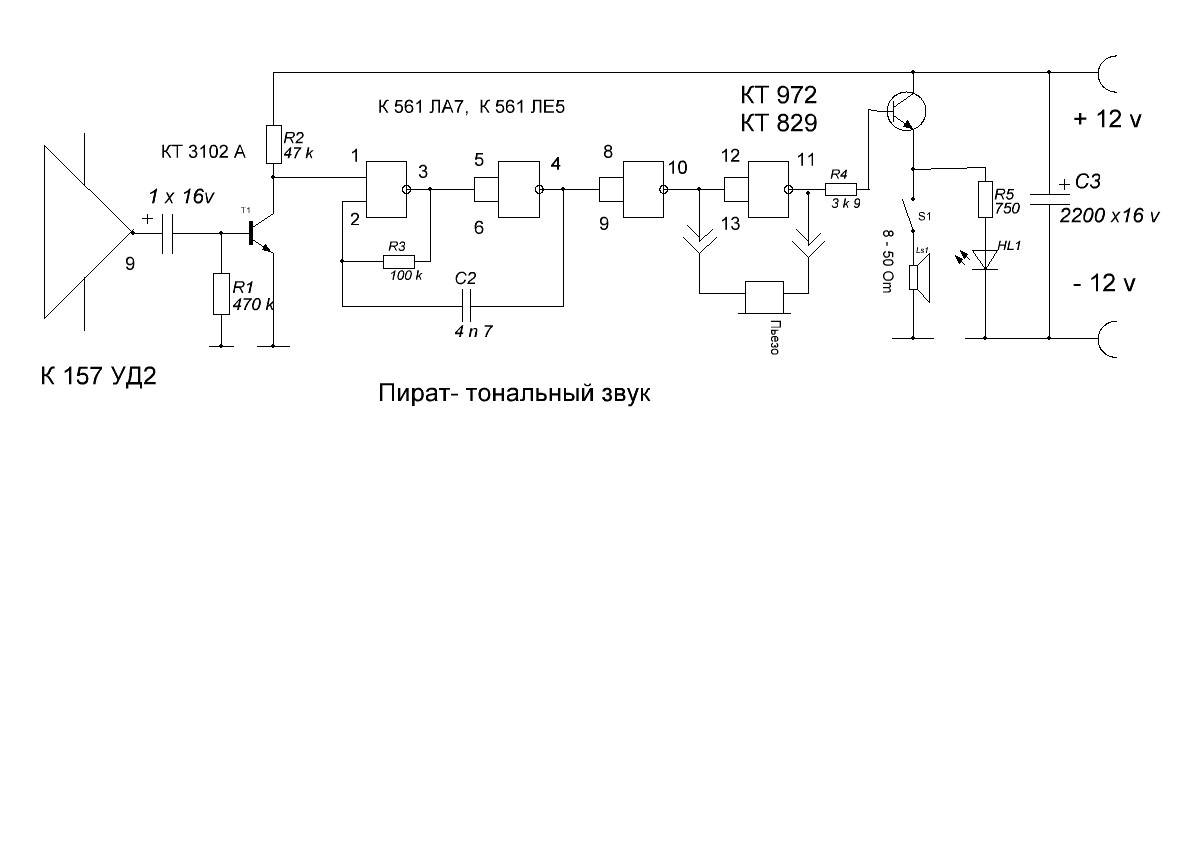

После того, как металлоискатель прошел первое успешное тестирование, его можно доработать. Энтузиасты дополняют устройство световыми индикаторами, индикаторами заряда батареи. Прибор также можно использовать для подводных поисков. Для этого придется защитить обмотку и выводы катушки плотным, герметичным корпусом. В воде, параметры чувствительности прибора не уменьшаются.

Основная проблема «Пирата» — это дискриминация. Устройству сложно различать предметы из разного рода металлов. Для обнаружения золота, владельцу придется научиться отличать частотные сигналы от намагничиваемых предметов.

Приспособление «Пират»

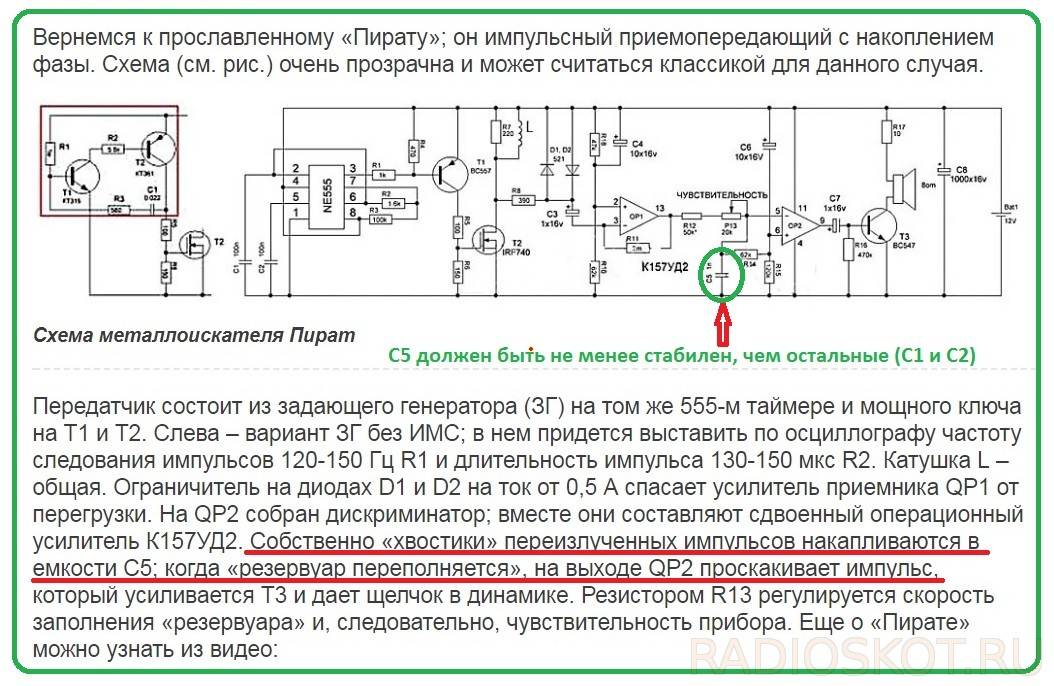

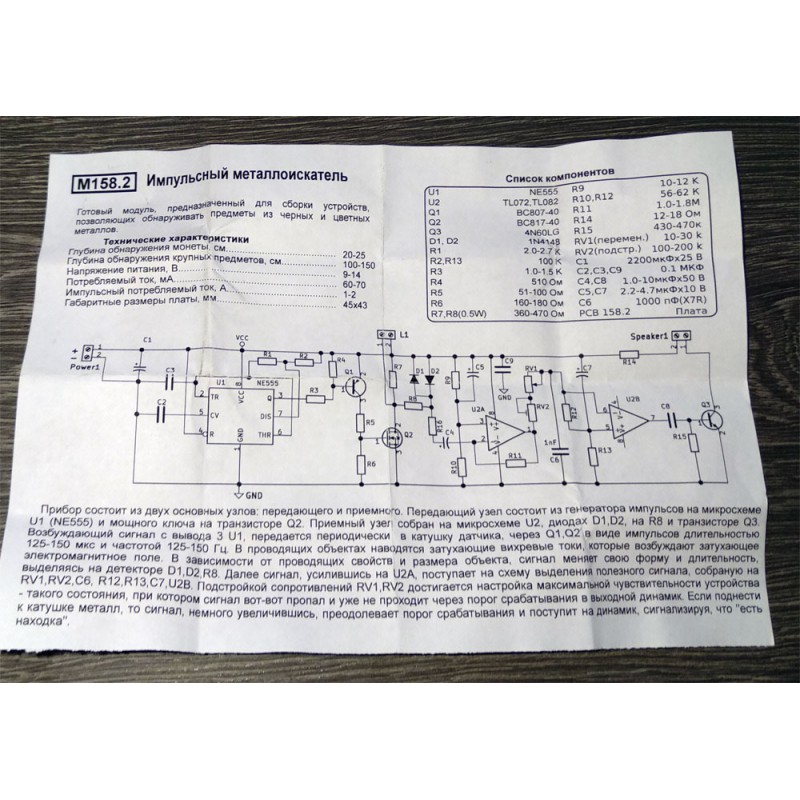

А теперь мы рассмотрим современные приборы. Одни из них — «Пират» — металлоискатель, функционирующий на проводимости электричества, индуктивном и магнитном свойствах металла. Кстати, свое интересное название устройство получило от изобретателей: PI – импульсный принцип его работы, RAT – сокращение от «Радио Скот» (сайт изобретателей).

Металлоискатель «Пират», фото которого представлено в этой статье, обладает унифицированной конструкцией. Она включает генератор, производящий переменный ток, который проходит сквозь катушку с магнитным полем. Если металл, проводящий ток, приближен к катушке слишком близко, то вихревые потоки направятся на металл. Это способствует образованию переменного магнитного поля в металле. Обнаружить последний дает возможность использование другой катушки для измерения магнитного поля.

Пошаговая инструкция сборки своими руками

Металлическая катушка

В качестве емкости для катушки может использоваться кухонная кастрюля диаметром 20 см. Параметры считаются оптимальными, т.к. при увеличении диаметра возрастает дальность обнаружения металла, но снижается чувствительность и наоборот.

На емкость необходимо намотать 25 витков провода ПЭВ 0.5, удалять изоляцию при этом необязательно. Перед тем как соединить собранный элемент с платой, рекомендуется провести тестирование. Рядом не должны располагаться металлические предметы.

Если тестирование проводится в здании со стенами из железобетона, на показатели может влиять арматура. Лучше отнести катушку на середину помещения. Показатели не должны превышать 2 Ом. Чувствительность определяется при поднесении к катушке монетки. Максимальных показателей можно достичь путем высчитывания витков до момента падения сопротивления, а также использования 4 обмоток витой парой.

Катушка металлоискателя.

Катушку обматывают изолентой или изготавливают корпус из пластика, штангу делают из полипропиленовых труб (подойдут водопроводные). Использование в каркасе металла, в т.ч. в составе фольги, недопустимо.

Питание устройства

В качестве источника питания используются:

8 батареек AAA;
2-4 батарейки «Крона», соединенных параллельно;
блок питания (используется только при тестировании);
батареи от монтажно-строительного оборудования 9-12 В, например от шуруповерта.

Питание металлоискателя.

Потребляемый ток требуется в больших объемах, отчего металлоискатель быстро разряжается. Электрического заряда в среднем хватает на 1-2 часа работы, поэтому для поисков рекомендуется брать дополнительный комплект батареек. Лучше установить на штанге аккумулятор, который можно подзаряжать.

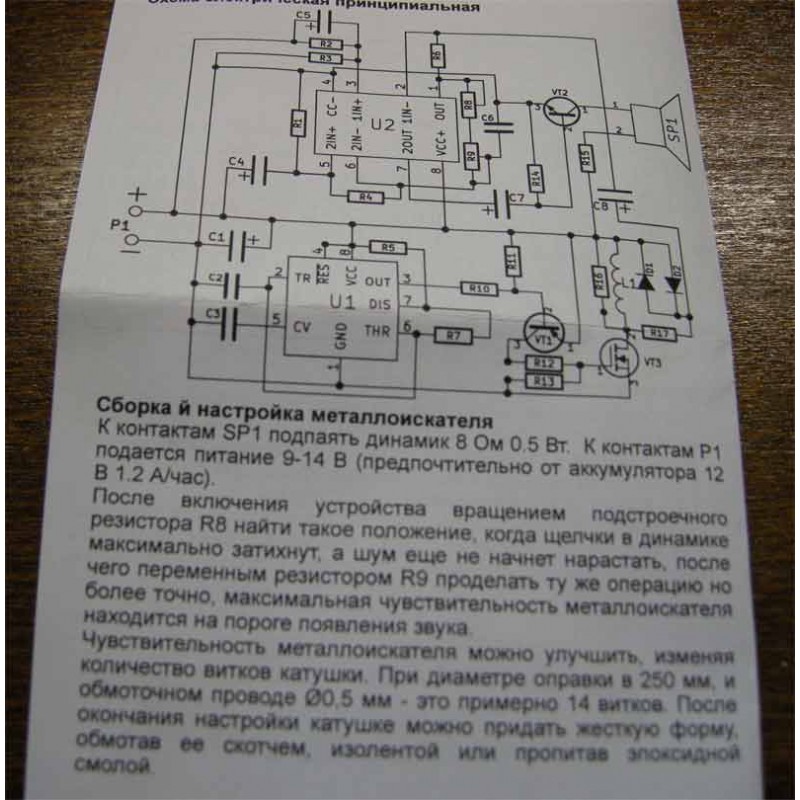

Настройка металлоискателя

Если перед сборкой подробно изучалась инструкция и все этапы были выполнены правильно, то детектор не нуждается в сложных настройках. Достаточно его включить и подождать 10 секунд. Если звук идет, то все в порядке.

Тонкая настройка производится путем регулирования переменного резистора R13. Если щелчки в наушниках появляются только в крайних положениях, следует изменить номинал R12.

Стоит применить осциллограф для замера частоты на затворе транзистора Т2. Импульс должен длиться от 130 до 150 микросекунд, а нормальная рабочая частота — равняться 120-150 Гц.

Предназначение устройства

Изначально металлодетекторы выпускались для военных целей в качестве миноискателей. С опытом изготовления приборов в домашних условиях спектр их использования сильно расширился.

Металлодетектор Пират.

С помощью устройств, сделанных своими руками, ведется поиск металла в грунте в развлекательных целях — для обследования дачного участка, привлечения туристов и т.д. Они помогают найти утерянные золотые ювелирные украшения и другие ценные предметы на пляжах.

Детекторы позволяют разыскать под толщей земли металл для последующей сдачи на переплавку. Они используются в строительно-ремонтной сфере при поиске труб в грунте, линий прокладки кабелей и арматуры в стенах.

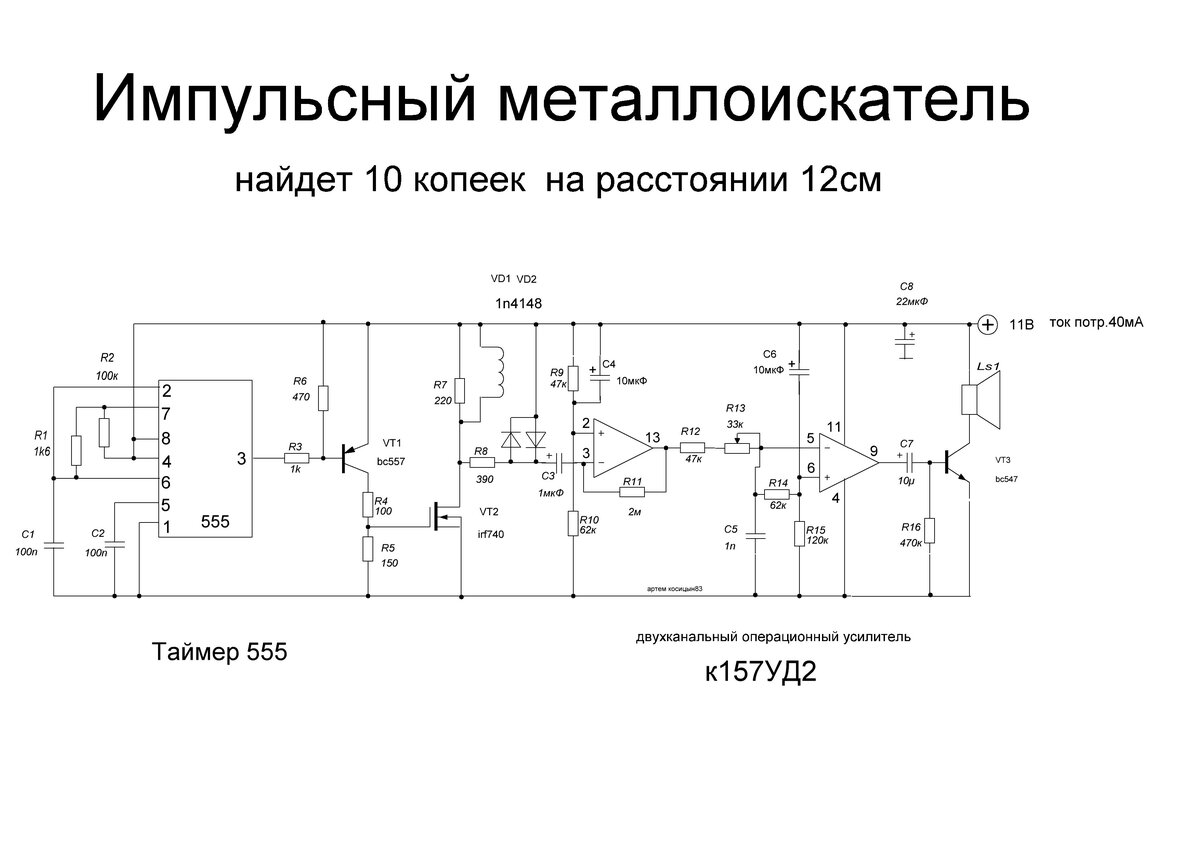

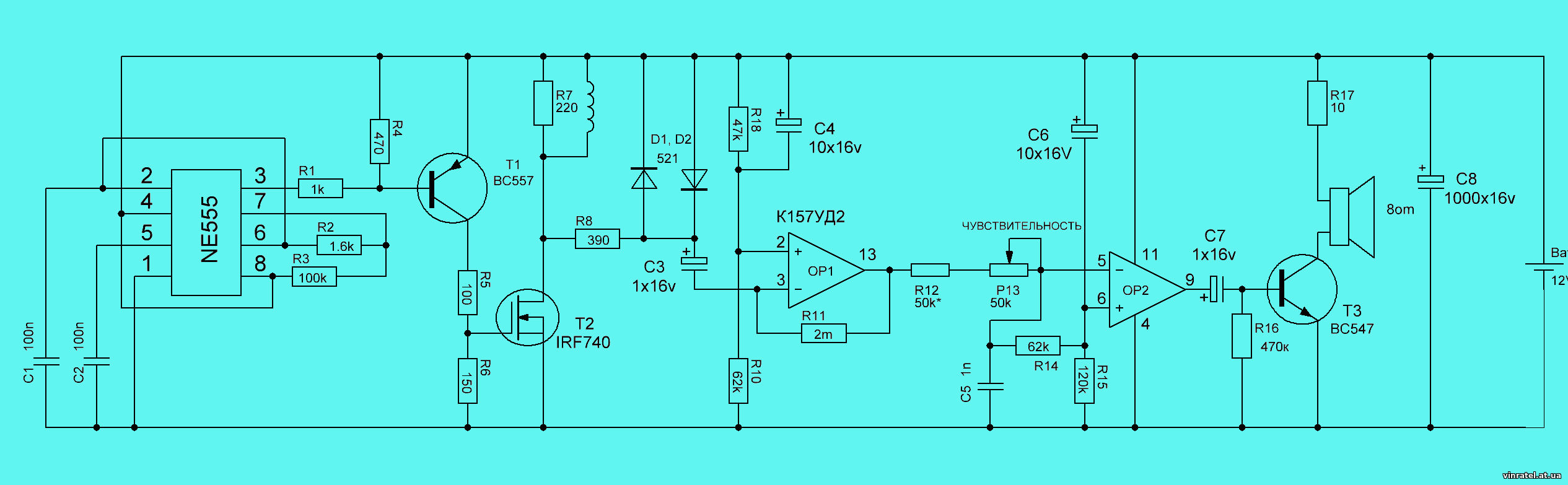

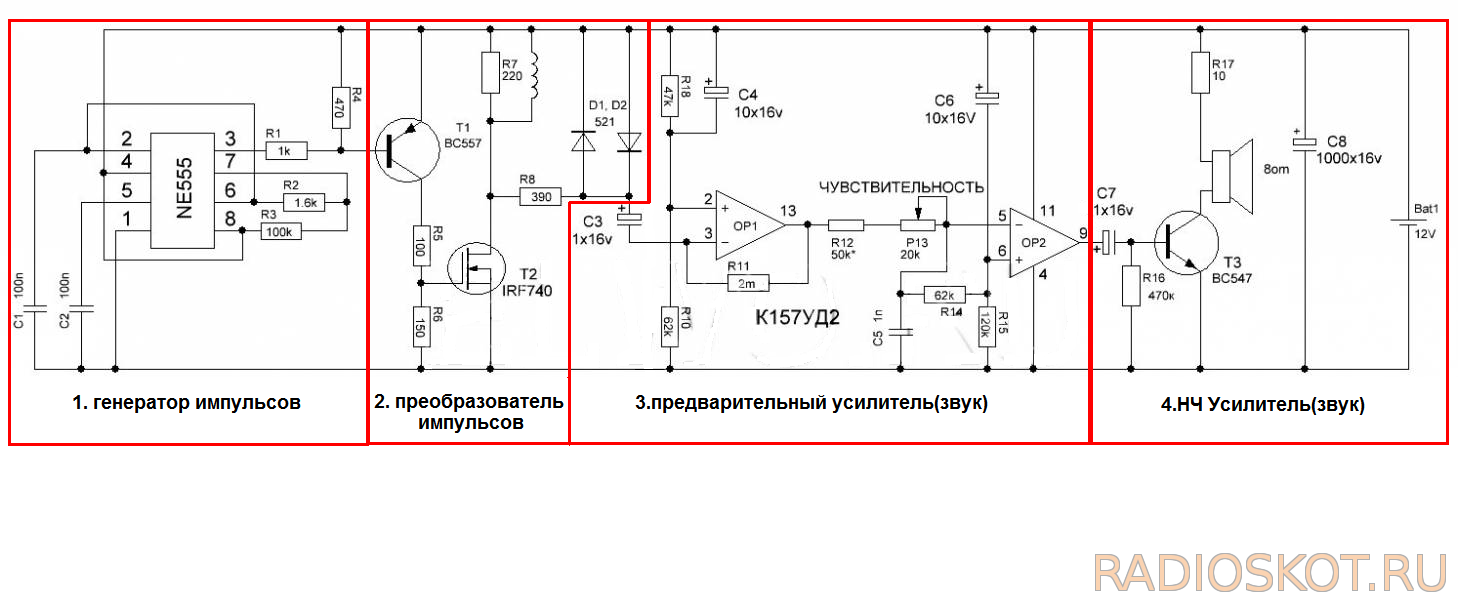

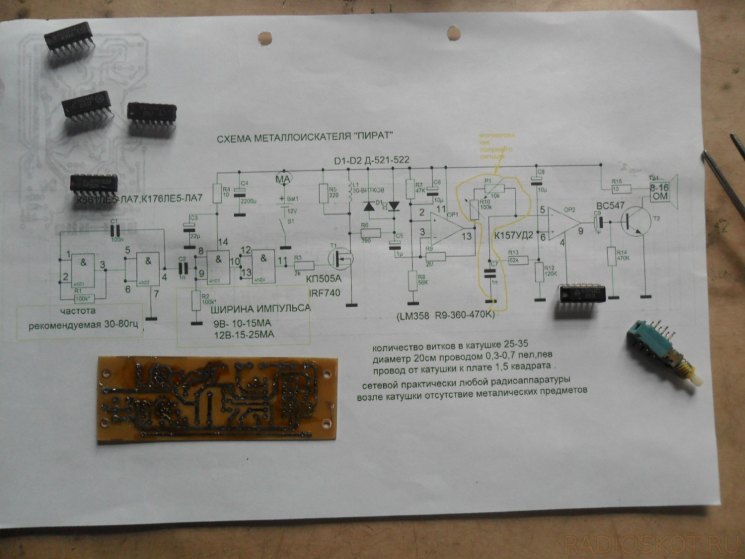

Схема простого и достаточно эффективного металлоискателя «ПИРАТ»

Собрать такой аппарат под силу каждому, даже тем кто совершенно далек от электроники, просто нужно припаять все детали как на схеме. Металлоискатель состоит из двух микросхем. Они не требуют ни каких прошивок и программирования.

Питание 12 вольт, можно от пальчиковых батареек но лучше АКБ на 12в (небольшой)

Катушка намотана на оправке 190мм и содержит 25 витков провода ПЭВ 0.5

Характеристики: — Потребляемый ток 30-40 мА — Реагирует на все металлы дискриминации нет — Чувствительность 25 миллиметровая монета — 20 см — Крупные металлические предметы — 150 см — Все детали не дорогие и легкодоступные.

Список необходимых деталей: 1)Паяльник 2)Текстолит 3)Провода 4)Сверло 1мм

Вот список необходимых деталей

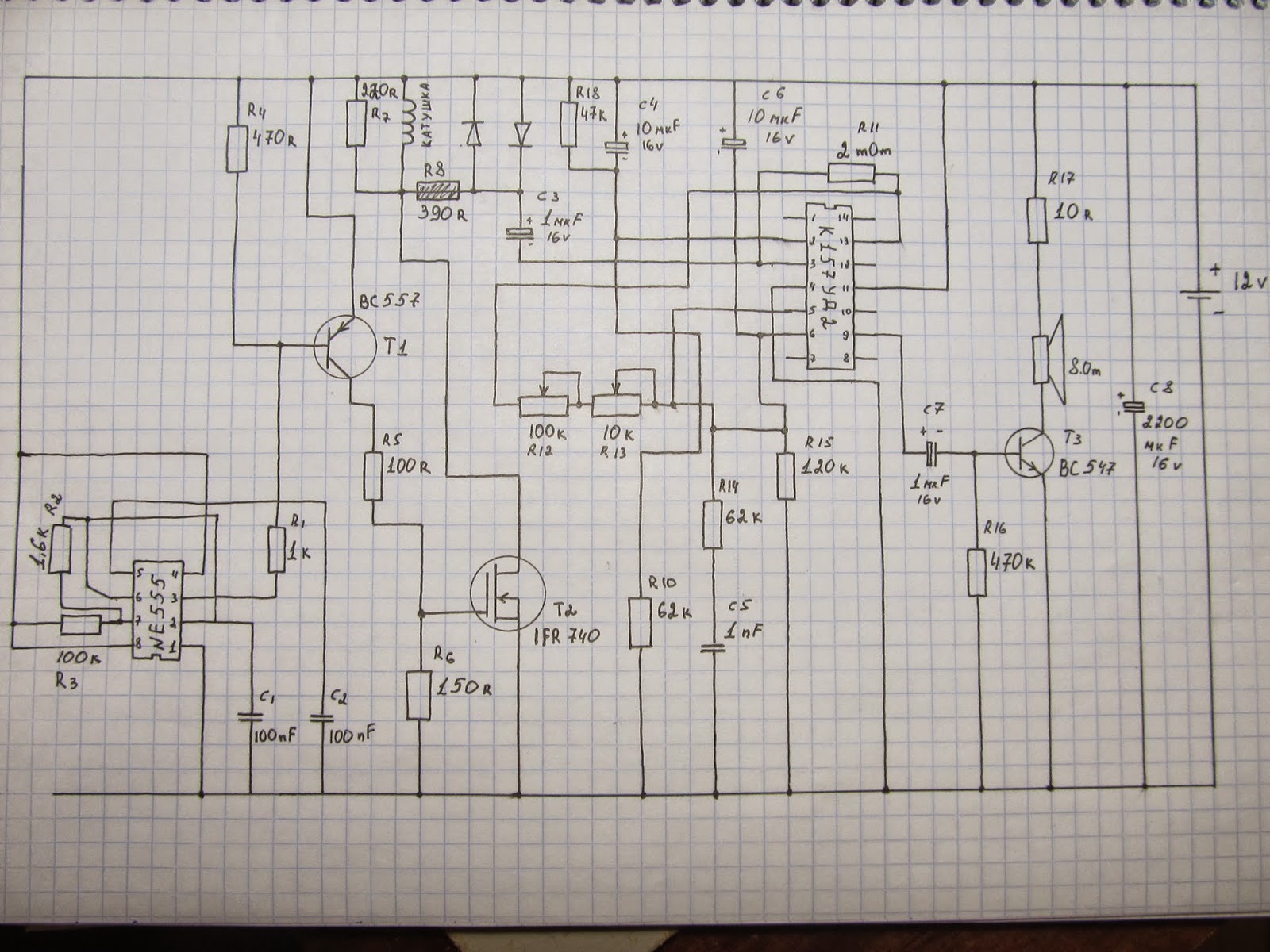

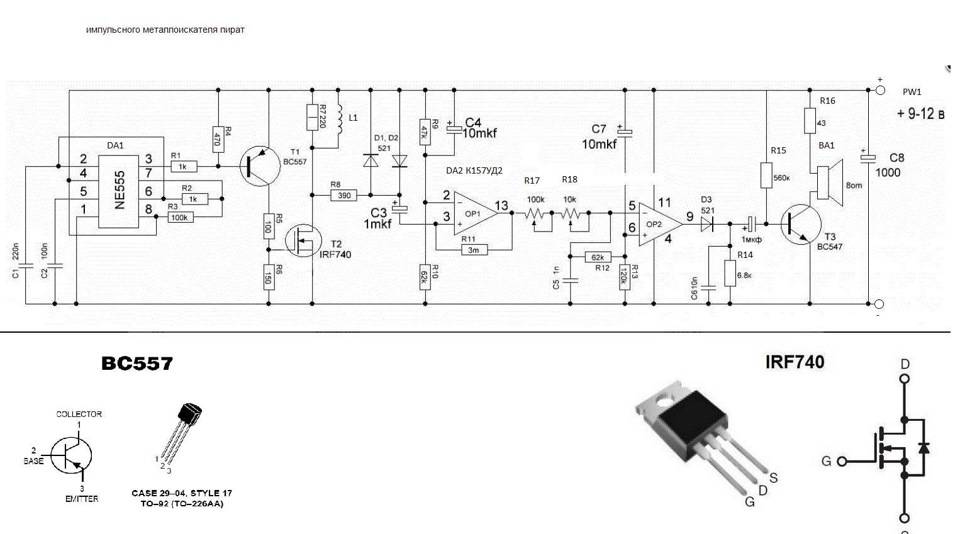

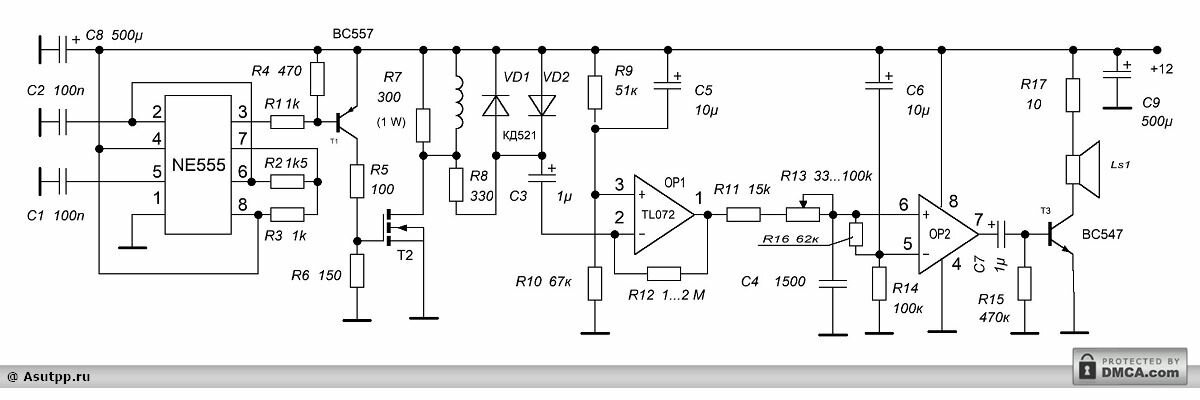

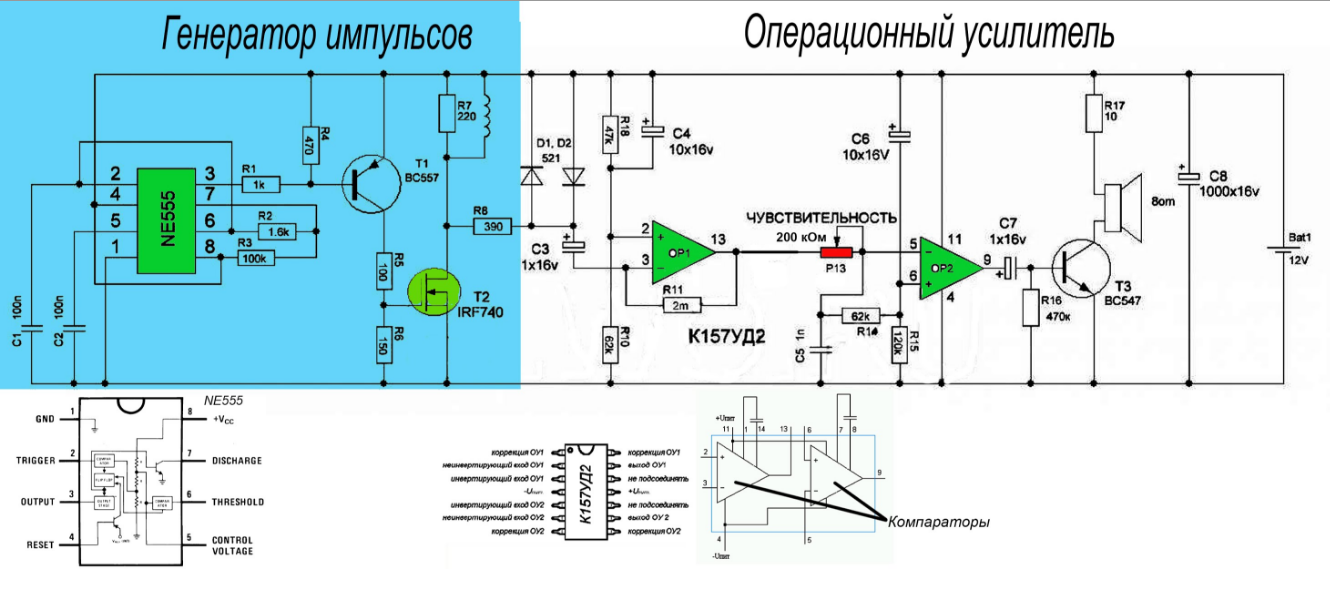

Схема самого металлоискателя

В схеме используются 2 микросхемы (NE555 и К157УД2). Они достаточно распространенные. К157УД2 — можно выковырять из старой аппаратуры, что я с успехом и сделал

Конденсаторы 100нФ обязательно брать пленочные, вот такие, вольтаж берем как можно меньше

Распечатываем эскиз платы на простой бумаге

Вырезаем под ее размер кусок текстолита.

Плотно прикладываем и острым предметом продавливаем по местам будущих отверстий

Вот как должно получиться.

Далее берем любую дрель или сверлильный станок и сверлим отверстия

После сверления, нужно прочертить дорожки. Можно сделать это через фоторезист, ЛУТ или просто прорисовать их Нитро лаком простой кисточкой. Дорожки должны получится точно такие же как на бумажном шаблоне. И травим плату.

В помеченных красным местах, ставим перемычки:

Далее просто припаиваем все компоненты на свои места.

Для К157УД2 лучше поставить переходную панельку.

Если такового нет, можно воспользоваться другим. У меня же медного лакированного провода оказалось не достаточно. Взял старый сетевой кабель.

Снял оболочку. Там проводов оказалось достаточно. Мне хватило двух жил, ими же и мотал катушку.

По схеме катушка диаметром 19 см и содержит 25 витков. Сразу замечу, что катушку нужно делать такого диаметра исходя из того, что вы будете искать. Чем больше катушка тем глубже поиск, но большая катушка плохо видит мелкие детали. Маленькая катушка хорошо видит мелкие детали, но глубина не большая. Я сразу намотал себе три катушки 23см(25 витков), 15см(17 витков) и 10см(13-15 витков). Если нужно накопать металлолом, то ставим большую, если на пляже мелочевку искать, то катушку меньше, ну сами разберетесь.

Катушку мотаем на чем угодно подходящего диаметра и плотно обматываем изолентой, что бы витки были плотно друг возле друга.

Катушка должна быть, как можно ровной. Динамик взял первый попавшийся.

Теперь все подключаем и пробуем схему на работоспособность.

После подачи питания, нужно подождать 15-20 секунд пока схема прогреется. Ставим катушку подальше от любого металла, лучше всего подвесить в воздухе. После начинаем крутить переменный резистор 100К пока не появятся щелчки. Как только щелчки появились крутим в обратную сторону, как только щелчки пропадут хватит. После этого, так же настраиваем резистор 10К.

На счет микросхемы К157УД2. Кроме той, что я выковырял, я еще 1 попросил у соседа и две купил на радио рынке. Вставил купленные микросхемы, включил прибор, а он отказался работать. Долго ломал голову, пока просто не поставил другую микросхему (ту что выпаял). И все сразу заработало. Так что вот для чего нужна переходная панелька, что бы подобрать живую микросхему и не мучатся с выпаиванием и впаиванием.

Покупные микросхемы

Моя и та что у соседа взял

Все готово, осталось только сделать штангу и поместить плату в корпус и на поиски кладов )

Вот ВИДЕО испытаний

Испытания дома проводил на средней катушке диаметром 15 см. Так вот золотое кольцо по воздуху ловило на 18см, ножницы 30см. настольная лампа 50см. что достаточно не плохо для такого метало детектора.

Качаем эскиз схемы платы: imp-MS.rar (скачиваний: 15740)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Примеры находок

Полный багажник чёрного металла — таков хабар ведущего канала СЕРЫЙ КОПАТЕЛЬ 12. Как выдержит нагрузку задняя подвеска автомобиля — большой вопрос. Но результаты работы Пирата впечатляют.

Килограмм монет — в основном российские ходячки — накопал за один раз с Пиратом камрад victor partizan. Рублёвые, двухрублёвые, пятирублёвые, десятирублёвые — похоже, что половину стоимости металлоискателя камрад отбил за один коп.

Канал Копаем Вместе снял специальное видео о находках Пиратами. Смотрим.

Монеты в ассортименте, в том числе империя, коп по войне также результативен — накопали ржавый ТТ — ну не ради же восстановления оружия такие находки делают, наши читатели с законом в ладах.

Подробная инструкция металлоискателя терминатор 3 своими руками

Данный тип конструкции предназначен для поиска монет. Процесс его сборки совсем несложен. Однако опыт по сборке такого инструмента все же необходим. Терминатор способен обнаружить предмет, даже если цель захвата минимальна.

Для начал следует подготовить необходимое оборудование, а именно:

мультиметр, который измеряет скорость.
LC метр.
Осциллограф.

Далее необходимо найти схему с разбивкой на узлы. Теперь можно изготовить печатную плату, в которую следует впаять по порядку перемычки, резисторы, панели под микросхемы и остальные детали. Следующим шагом будет промывка спиртом платы. Обязательно стоит проверить на наличие дефектов. В рабочем ли состоянии плата можно проверить следующим образом:

Включить питание.
Выкрутить регулятор чувствительности до того, как в динамике не будет слышен звук.
Коснуться пальцами разъема датчика.
При включении должен мигнуть, а затем погаснуть светодиод.

Если все действия произошли, то все сделано правильно. Теперь можно делать катушку. Необходимо подготовить обмоточный эмальпровод 0,4 мм диаметром, который надо сложить вдвое. На листе фанеры рисуется круг, имеющий диаметр 200 мм и 100 мм. Теперь по кругу надо вбить гвозди, расстояние между ними должно быть 1 см.

Далее можно перейти к наматыванию витков. На 200 мм следует сделать их 30, а на 100 — 48. Затем первую катушку надо пропитать лаком, когда он высохнет, можно обмотать ниткой. Нитку можно снять, и, спаяв середину, получится цельная обмотка из 60 витков. После катушку надо обмотать изолентой довольно плотно. А сверху накладывается фольга в размере 1 см, это будет экран, на нее сверху мотается еще изолента. Концы должны выходить наружу.

На второй катушке также необходимо спаять середину. Для того чтобы запустить генератор, надо первую катушку подключить к плате. Вторую катушку следует обмотать проводом в 20 витков, затем подключаем ее к плате. Теперь требуется подключить осциллограф минус на минус к плате, а плюс подключается к катушке. Обязательно посмотрите какая частота будет при включении и запомните ее или зафиксируйте на бумаге.

Теперь катушки надо положить в специальную форму, чтобы потом залить их смолой. Далее осциллограф подключается к плате, минусовым полюсом, амплитуда должна достигнуть нулевого значения. Катушки в форме заливают смолой примерно на половину глубины. Когда все готово, проводится настройка шкалы дискриминации металлов.
