Лобзиковый станок из швейной машины

Содержание

Настольный электролобзик своими руками

Статья в первую очередь будет полезна тем людям, которые часто работают с деревом в качестве хобби, не зарабатывая этим деньги. Автором представлен довольно бюджетный проект настольного электролобзика, который можно собрать за один день, при минимальных затратах на материалы.

Для создания станка понадобятся такие материалы: — Рабочий ручной электролобзик; — Фанера; — Саморезы и болты с гайками; — Направляющие мебельных ящиков; — Два подшипника; — Стягивающая пружина; — Баллончик с краской; — Самоклеющаяся бумага.

Материалы и инструменты стандартные, имеющиеся в каждой мастерской.

Шаг 1. Корпус.

Первым шагом будет создание корпуса для ручного электролобзика из фанеры. Тут необходимо заранее продумать, где будет располагаться отверстия под выключатель и регулятор скорости. Должно выйти примерно так:

Шаг 2. Столешница.

За основу столешницы лучше взять толстый кусок ДСП с хорошим покрытием, поскольку на него в процессе эксплуатации станка будут тереться обрабатываемые заготовки.

В ДСП просверливается отверстие для пилки. Сам электролобзик будет крепится к тыльной стороне столешницы . Так же из мебельных направляющих изготавливается вынос для крепления стрелы:

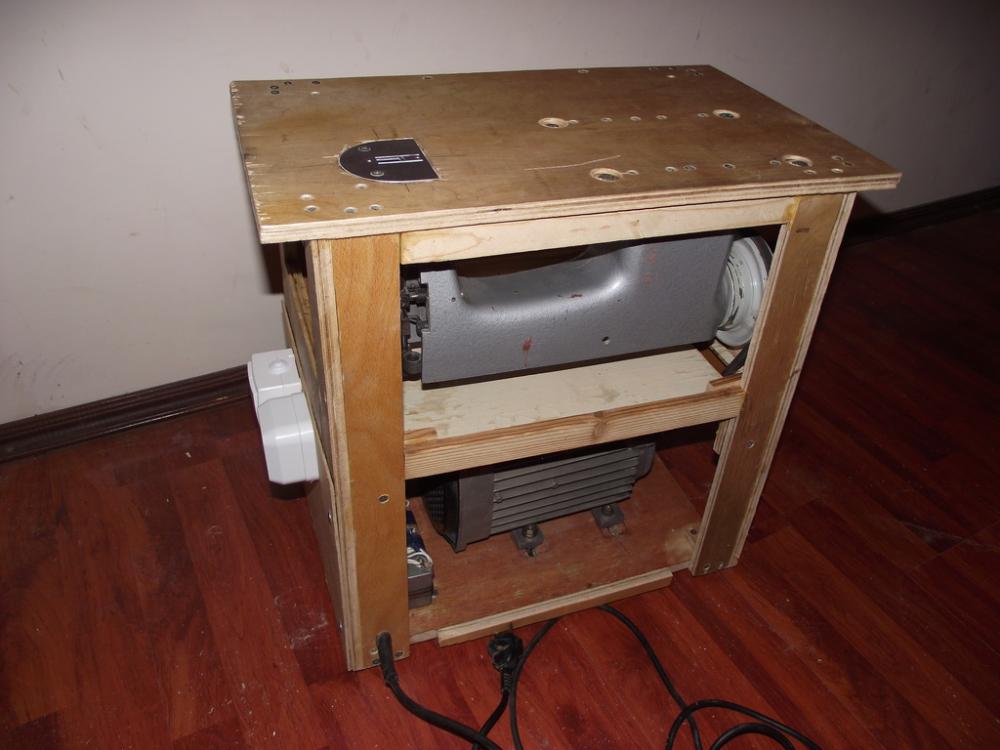

Вот как это выглядит в сборе: И столешница крепится к корпусу:

Шаг 3. Стрела.

Сама стрела будет изготовлена из двух мебельных направляющих. Они скручиваются между собой болтами для усиления жесткости.

Опоры стрелы изготавливаются из ДСП. Перед их покраской и установкой промеряется точка крепления стрелы к опоре. Перед этим их необходимо установить на свое место: После этого в опоре необходимо просверлить отверстия под посадочные места подшипников.Шаг 4. Покраска.

Подготовленные опоры красятся с баллончика.

Пока они сохнут, сам станок обклеивается самоклейкой.

Шаг 5. Сборка.

В опоры вставляются подшипники ,и они прикручиваются на свое место.

Ось крепления стрелы будет выполнена из двух болтов, вкрученных в направляющие как показано на фото. Диаметр болтов подбирается в соответствии с диаметром внутренней обоймы подшипника.

Болты надежно затягиваются, после чего две половинки прикручиваются к друг другу.

Вот наглядно показано как стрела будет закреплена в опорах:

Стрела устанавливается на свое место и фиксируется гайками. Далее необходимо установить стягивающую пружину. Она необходима для того, чтобы возвращать стрелу в исходное положение, после того как лобзик потянет ее вниз. Таким образом и будут совершаться возвратно поступательные движения пилки. Ее необходимо отрегулировать так, чтобы она не была через чур мягкой (это затруднит процесс работы станка) и через чур жесткой (это может привести к перегреву двигателя лобзика). Как ее закрепить показано на фото:

Затем из тонкой полоски метала (1 мм) необходимо изготовить крепления пилки к стреле. Они должны свободно вращаться на оси, поскольку при работе стрела меняет угол наклона к лобзику, и если они будут статичны, это может привести к поломке пилки.

Вот как должны выглядеть крепления:

Опоры стрелы дополнительно усиливаются длинным болтом, его можно увидеть на фото:

Шаг 6. Электронная часть.

Поскольку доступ к ручному электролобзику ограничен, необходимо вывести элементы управления на внешнюю часть корпуса.

Для регулировки частоты вращения электродвигателя лобзика автором был использован фазовый регулятор мощности. Вот его электрическая схема:

Вот как он выглядит: При установке платы к семистору необходимо прикрутить радиатор, если этого не сделать он может перегреется и выйти из строя.

Лобзик разбирается и регулятор мощности подключается в электрическую схему. Так же необходимо установить кнопку включения станка.

Итог.

Вот станок и готов! Как утверждает автор, он неплохо показал себя в работе.

Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Конструктивные особенности

Схемы устройства всех лобзиковых станков обычно одинаковые. Рассмотрев внимательно чертежи, где изображен данный инструмент, можно увидеть следующие его конструктивные узлы:

станина, которую также часто называют корпусом. Она предназначена для размещения всех конструктивных элементов агрегата;
приводной механизм;
кривошипно-шатунный механизм. Он необходим для преобразования вращательной энергии вала двигателя в движения пилки, используемой во время работы;
сдвоенное коромысло. Оснащено крепежными деталями для пилки и натяжным устройством;
рабочий стол. В некоторых современных моделях он имеет механизм поворота, который осуществляет передвижение на заданный угол.

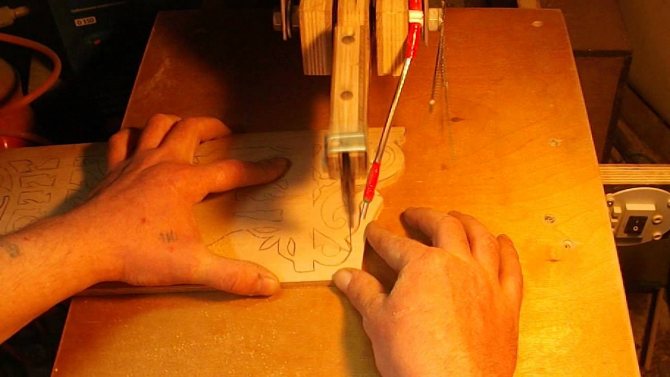

Самодельный лобзиковый станок из фанеры.

Конструктивные особенности

станина, которую также часто называют корпусом. Она предназначена для размещения всех конструктивных элементов агрегата;
приводной механизм;
кривошипно-шатунный механизм. Он необходим для преобразования вращательной энергии вала двигателя в движения пилки, используемой во время работы;
сдвоенное коромысло. Оснащено крепежными деталями для пилки и натяжным устройством;
рабочий стол. В некоторых современных моделях он имеет механизм поворота, который осуществляет передвижение на заданный угол.

От механического лобзика до электрического один шаг

Как бы то ни было, но мускульный привод не может предоставить самого главного – равномерности хода пильного полотна. Эта задача решается просто – вместо ножного привода необходимо установить электрический привод. В его качестве можно использовать электрическую дрель со встроенной функцией регулировки числа оборотов.

Кстати, принимая решение о создании такого станка надо быть готовым к проведению расчетов по длине рычагов, размера маховика и пр. Но можно поступить проще, найти соответствующие чертежи на специализированных форумах.

Ленточный лобзиковый станок

Большую часть деталей, которые будут использованы при сборке такого станка, можно выполнить из дерева и других материалов. Главная деталь – станина, от качества ее изготовления во многом зависит качество обрабатываемых заготовок.

Для изготовления этого, ключевой составляющей любого станка, можно использовать металлопрокат, например, равнополочный уголок или 18 мм фанеру. На самом деле, подробная спецификация на материалы и покупные детали должна быть собрана и изложена в рабочей документации на лобзиковый станок.

Если принято решение изготовить стационарный лобзик из древесины, то необходимо приготовить запас саморезов и клея, которым желательно промазывать места соединения разных деталей. После сборки станина недолжна, иметь никаких зазоров (люфтов). От этого зависит точность работы оборудования.

На самом деле, нет смысла приобретать такой материал на рынке, можно использовать остатки старой мебели.

Для изготовления кривошипно-шатунного механизма целесообразно использовать заготовки, вырезанные из фанеры толщиной в 10 – 12 мм. Вращение должны обеспечить подшипники качения, которые необходимо установить по концам осей и стоек.

Для создания опоры под маховик стойки необходимо связать между собой.

Для соединения маховика с рычагом применяют маховик. Его изготавливают из той же фанеры. Тяги для соединения с рычагами используют металлические.

Рычаги должны перемещаться свободно, натяжение полотна не должно изменятся. Для обеспечения ровности хода и стабильности работы оси вращения смазывают смазкой типа солидол.

Другой не менее важный узел – рабочий стол. Его также можно изготовить из фанеры.

Таким образом, для изготовления лобзикового станка можно использовать фанеру, которая заметно снизит стоимость изготовления оборудования.

Универсальный станок из электролобзика

Возможность устанавливать разные пильные полотна — например, стандартные от ручного лобзика и тонкие (от лобзикового станка) позволяет существенно расширить круг выполняемых работ.

Предлагаем вашему вниманию универсальный самодельный станок по дереву, который предназначен для вырезания как прямолинейных, так и фигурных пропилов благодаря тому, что можно устанавливать разные пилки.

Причем изготовить его очень просто — без каких-либо чертежей. Даже сварочного аппарата не потребуется. В качестве основного материала будем использовать доски и деревянные бруски.

Шаг первый: изготовление рабочего стола.

Из досок толщиной 20-25 мм склеиваем щит размером 40х60 см (как вариант — можно использовать лист фанеры). Затем отпиливаем четыре деревянных бруска 30х30 мм длиной по 30-35 см.

Подготовленные деревянные бруски прикручиваем к щиту. Усиливаем место соединения косынками из фанеры или дерева. В результате у нас получился рабочий стол с ножками.

Для большей жесткости в нижней части ножек делаем обвязку из деревянных брусков.

Шаг второй: изготовление стойки.

На следующем этапе отпиливаем два деревянных бруска, и соединяем их под углом 90 градусов. Усиливаем место соединения косынками.

В итоге у нас получилась Г-образная стойка, которую необходимо прикрутить к рабочему столу. Потом делаем разметку, и высверливаем отверстие в столе под пильное полотно.

Шаг третий: установка электролобзика.

Лобзик крепится под рабочим опорным столом. Подошва инструмента фиксируется металлическими прижимами с болтовым соединением.

Шаг четвертый: сборка всей конструкции.

Вот мы и подобрались к завершающему этапу работ по сборке самодельного лобзикового станка из электролобзика.

После того, как установили Г-образную стойку и лобзик с пильным полотном, необходимо изготовить креплением с блоком подшипников, которые будут удерживать пилку в нужном положении.

Обратите внимание: крепление должно быть съемным, и поэтому нужно предусмотреть возможность быстрой фиксации с помощью барашковых болтов. Для тонкого пильного полотна для фигурного реза будет использоваться крепление немного другой конструкции — смотрите фото ниже

Для тонкого пильного полотна для фигурного реза будет использоваться крепление немного другой конструкции — смотрите фото ниже.

Пошаговую инструкцию по изготовлению лобзикового станка из электролобзика своими руками вы можете посмотреть в видеоролике ниже. Идеей поделился автор Hobi Market.

Плюсов у данной самодельной конструкции очень много.

Во-первых, это универсальность и практичность. Во-вторых, простота изготовления и сборки. В-третьих, нет необходимости использовать сварку и электродвигатель. В-четвертых, лобзик, который используется в качестве привода, можно в любой момент снять и использовать для других работ.

Общая инструкция по сборке

Зачастую мастера собирают свои лобзики из обыкновенной домашней дрели или из компрессора холодильника. Таким образом, ручной лобзик переделывают в электрический инструмент. Некоторые используют двигатель от стиральных машин. Интересным является решение создание лобзикового станка, используя старую швейную машинку.

Изготовление из подручных средств

В качестве двигателя можно использовать имеющийся в наличии любой домашний электроинструмент: шуруповерт или электродрель, в которых есть регулятор скорости вращения шпинделя, прекрасно подойдут. Материалы можно использовать те, что есть под рукой: деревянные бруски, ненужные листы фанеры.

Главная, с точки зрения безопасности, удобства и продуктивности, – это станина. Она изготавливается из фанерного листа толщиной от 15 мм. Деревянные части соединяются шурупами. Для повышенной надежности места соединений можно промазать клеем.

Из деревянных заготовок собирается рычажный узел. Рычаги должны обладать хорошей прочностью. Самое подходящее дерево — это бук или дуб. Можно использовать прямые участки ножек от старых стульев.

Популярные статьи Закладка для книги

Кончики рычагов продольно пропиливаются. В пропилы вставляются крепления пилочки. Креплением является обычная металлическая пластинка с двумя отверстиями. Толщина пластинки – 2-3 мм. Через верхнее отверстие крепление прикручивается к рычагу, а через нижнее зажимается пила лобзика. Для зажима используют барашковые гайки.

Система рычагов закрепляется в станине. Задняя часть рычагов соединяется между собой талрепом. Или, по-другому, винтовой стяжкой. Желательно, чтобы рычаги были параллельны друг другу.

Кривошипно-шатунный узел вырезается из фанеры толщиной до 1 см. С помощью подшипников обозначается ось вращения. Сами подшипники усаживают в отверстия, которые просверливают в стойках.

Затем изготавливается маховик и нижний рычаг. Они соединяются между собой шатуном, который тоже изготавливается из фанеры. После чего собирается рабочий стол и поворотный механизм. Из нетолстой фанеры вырезается поворотная дуга, в которой выпилена прорезь. Стол устанавливается на станину. Конструкция затягивается барашковой гайкой. Приводом может являться электрический шуруповерт.

Примерная схема конструкции:

Переделка из ручного лобзика

Первым делом изготавливают рабочий стол для механизма. Для этих целей подойдет металлический лист или толстая фанера. В рабочем листе высверливают и выпиливают отверстия для режущей ленты и крепежа.

Затем лобзиковый стол размещается на обычном столе. После закрепления можно собрать направляющие рейки. Чтобы снизить вибрацию, достаточно вырезать резиновую прокладку нужного размера и подложить между лобзиковым столом и основной поверхностью.

Приведенная конструкция удобна тем, что легко поддается разборке, и ее можно использовать снова как ручной лобзик.

Поскольку стандартный аппарат имеет пружины, натягивающие пилу, то необходимо коромысло. Один край коромысла крепится к режущему элементу станка, а второй находится под натяжением пружинок. Эти нехитрые действия без проблем превратят обычный электролобзик в станок.

При эксплуатации прибора важно не забыть отключить маятниковый ход перед началом порезки

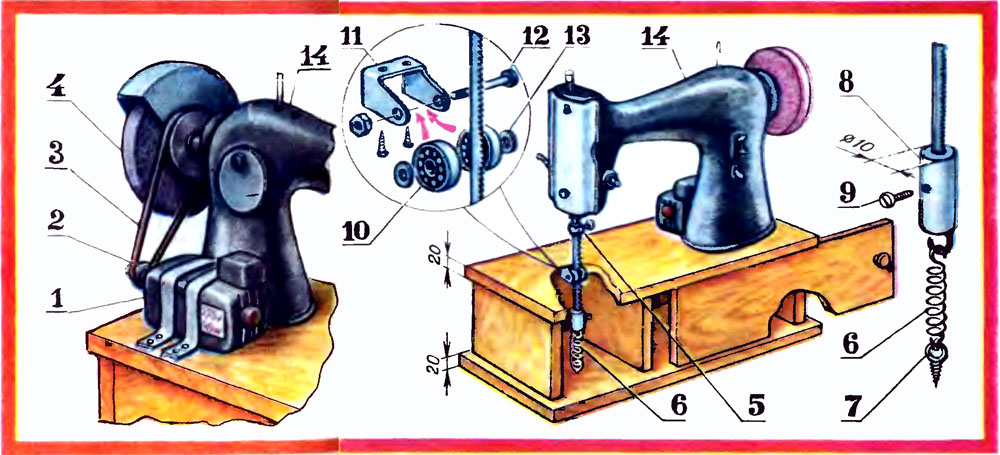

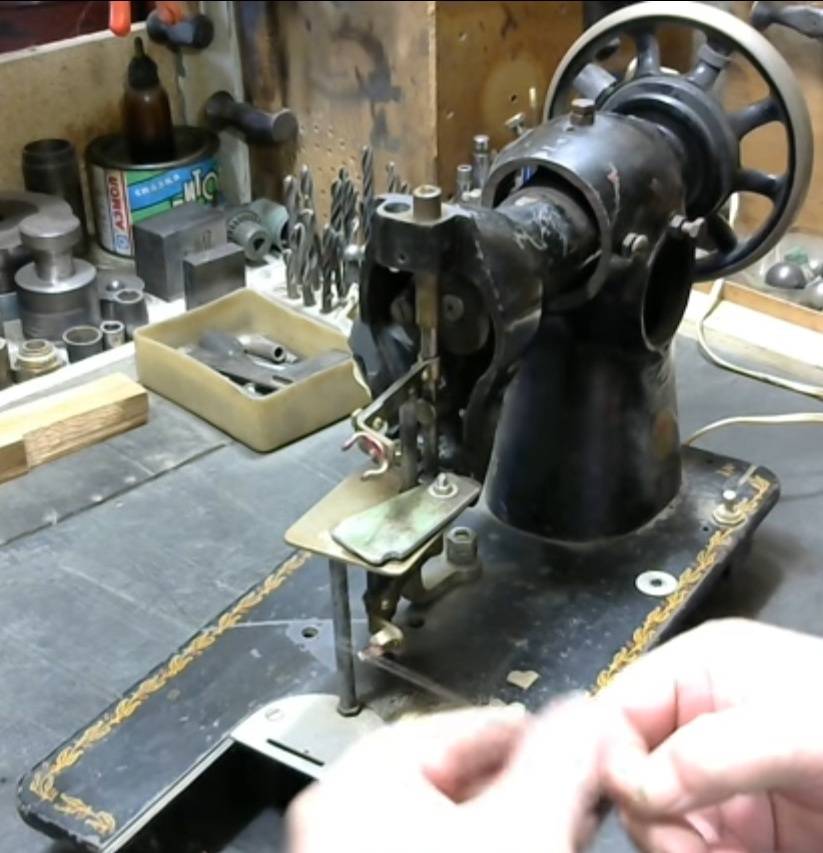

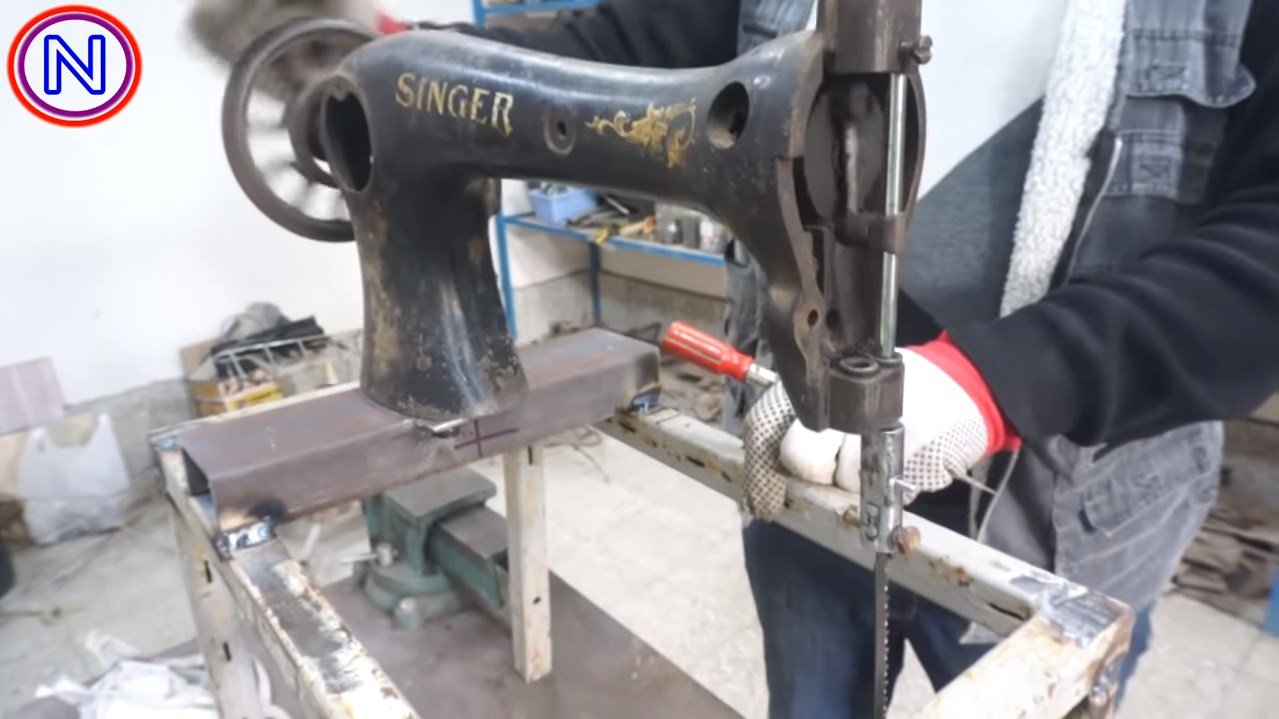

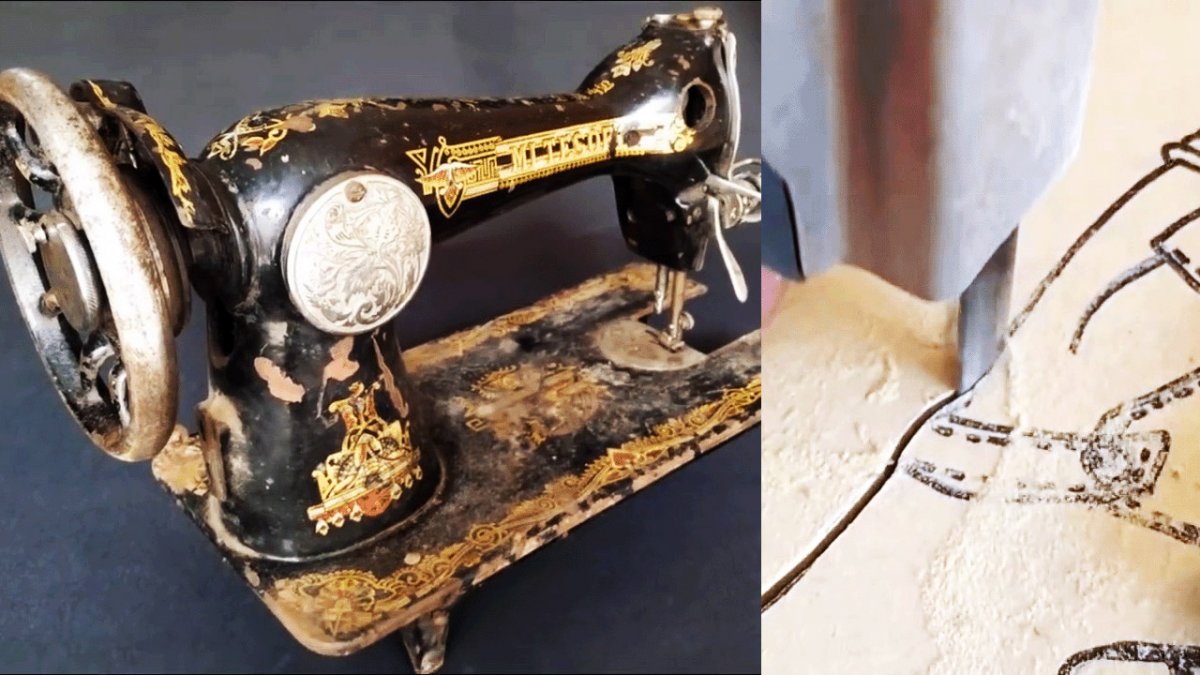

Сборка из швейной машинки

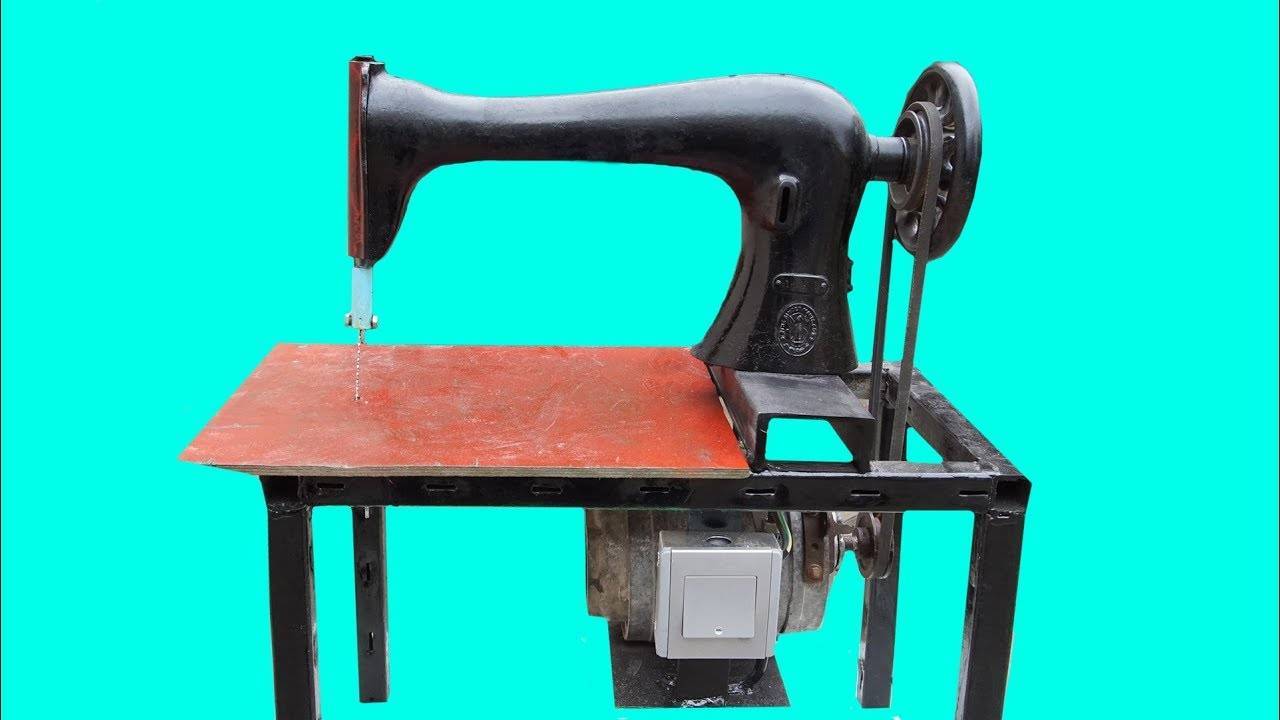

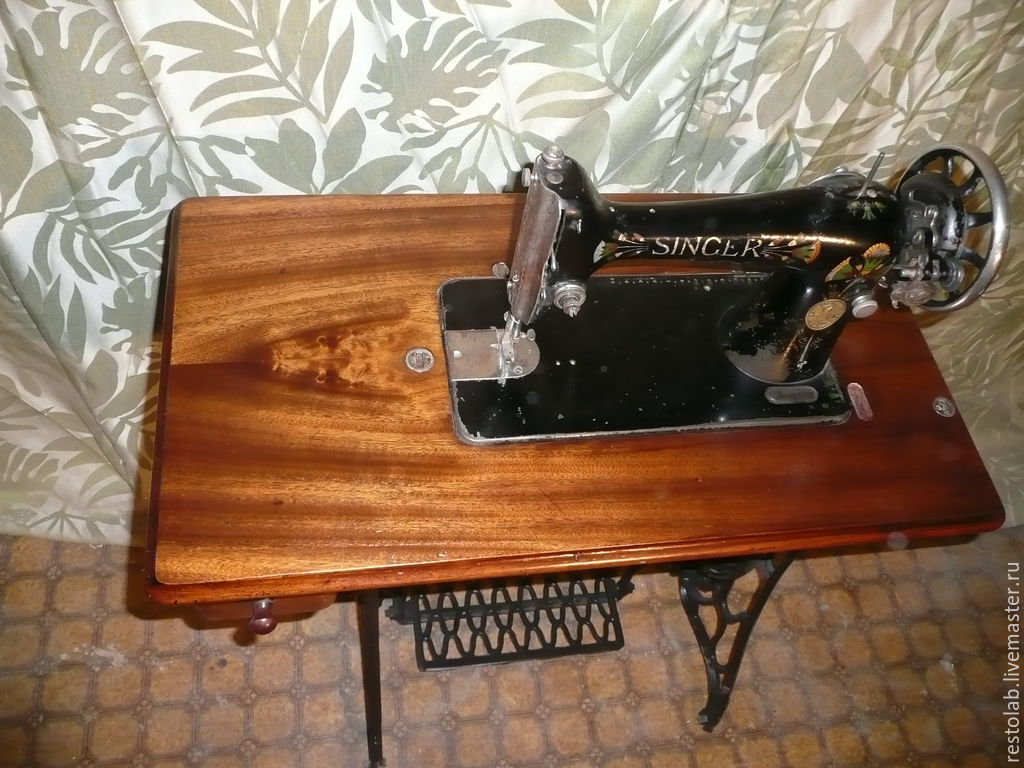

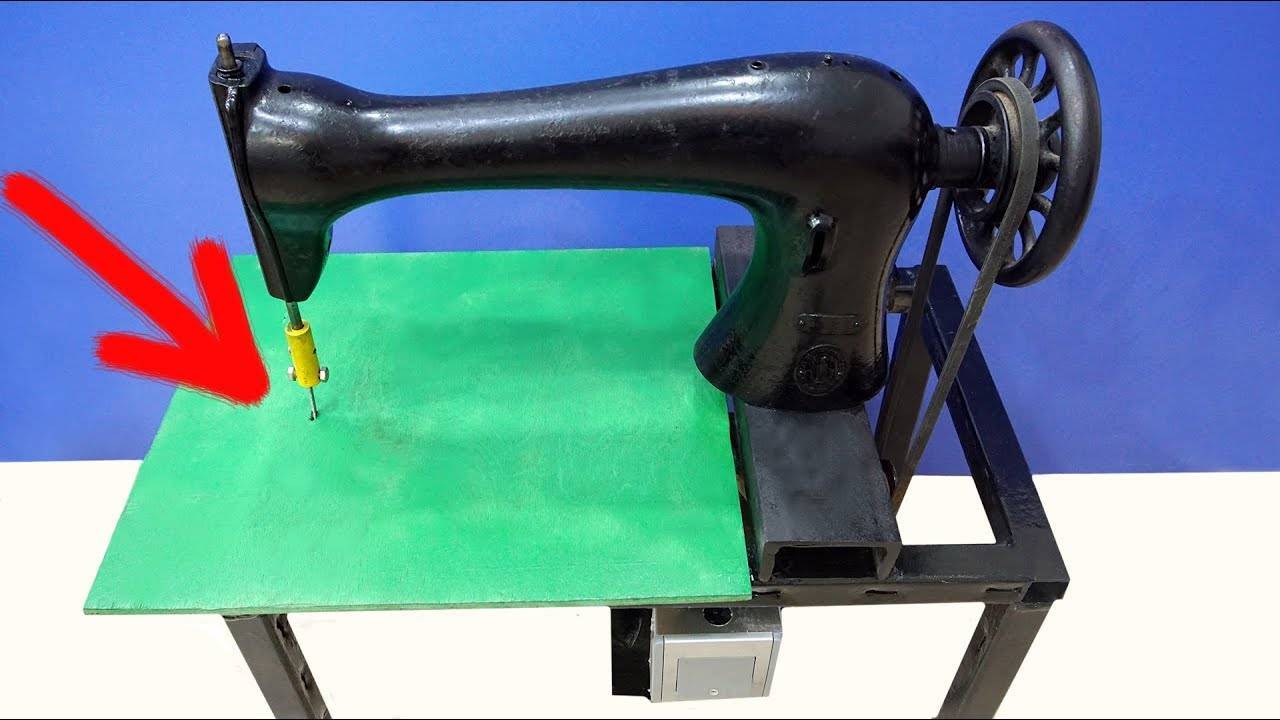

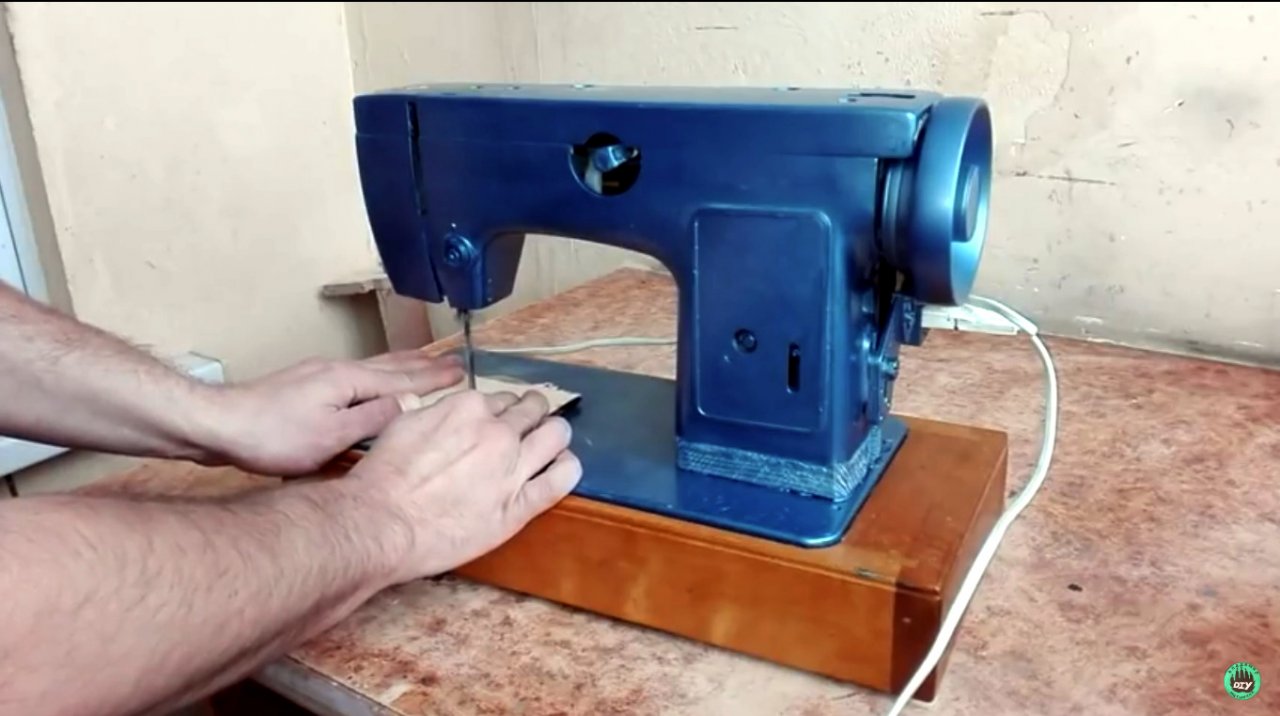

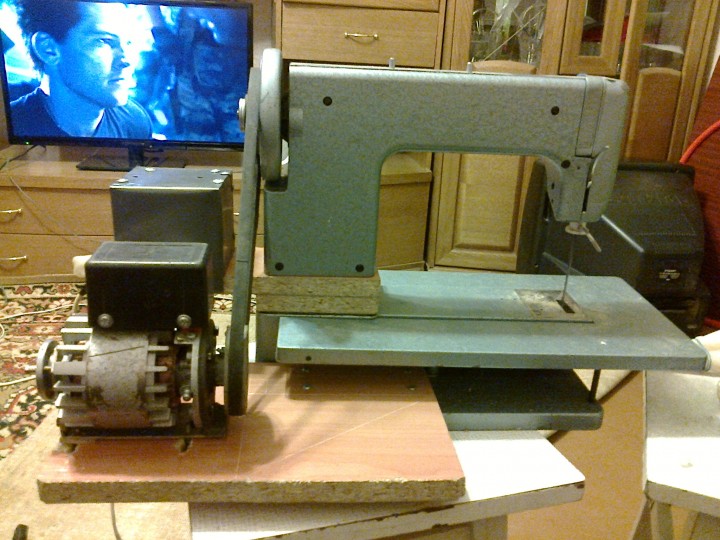

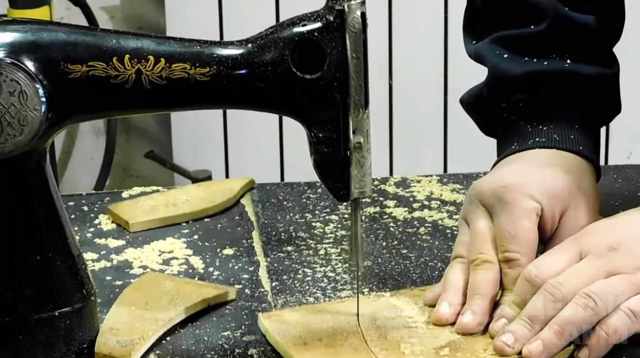

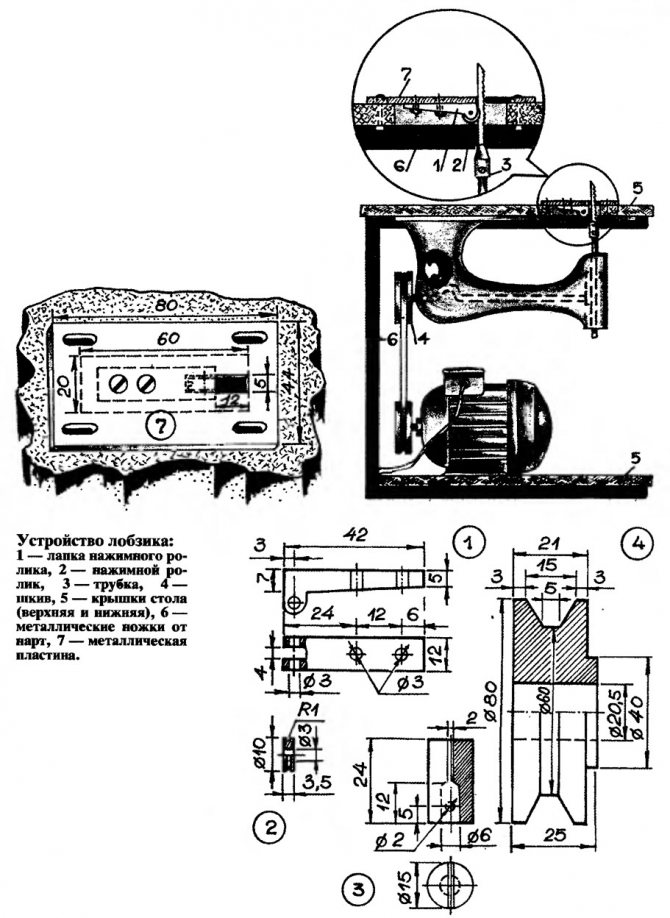

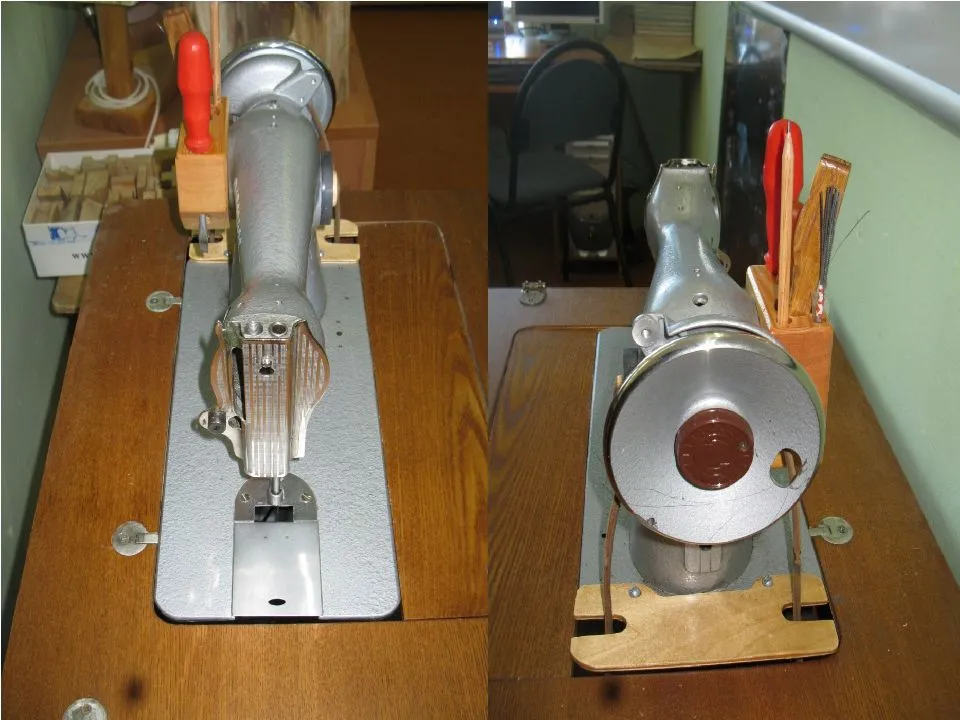

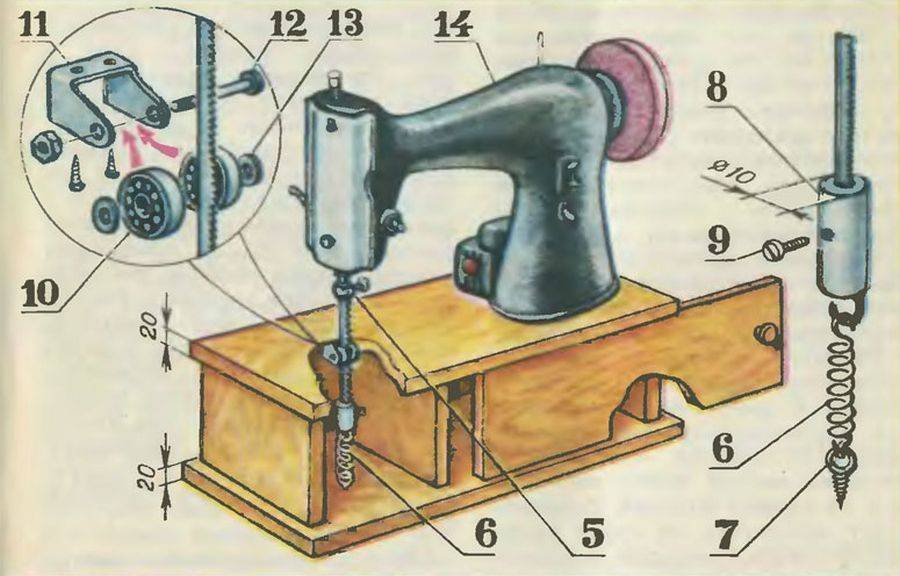

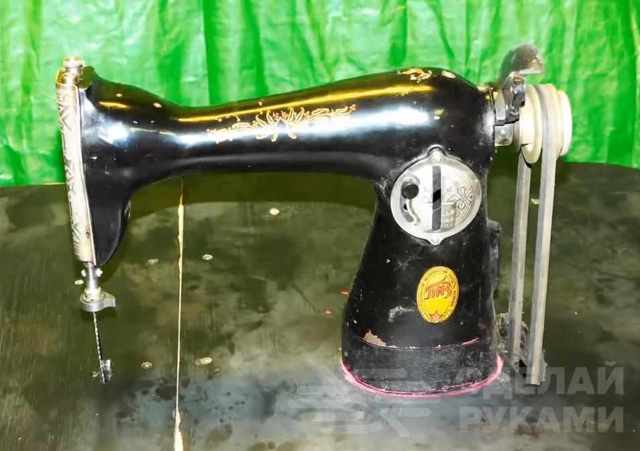

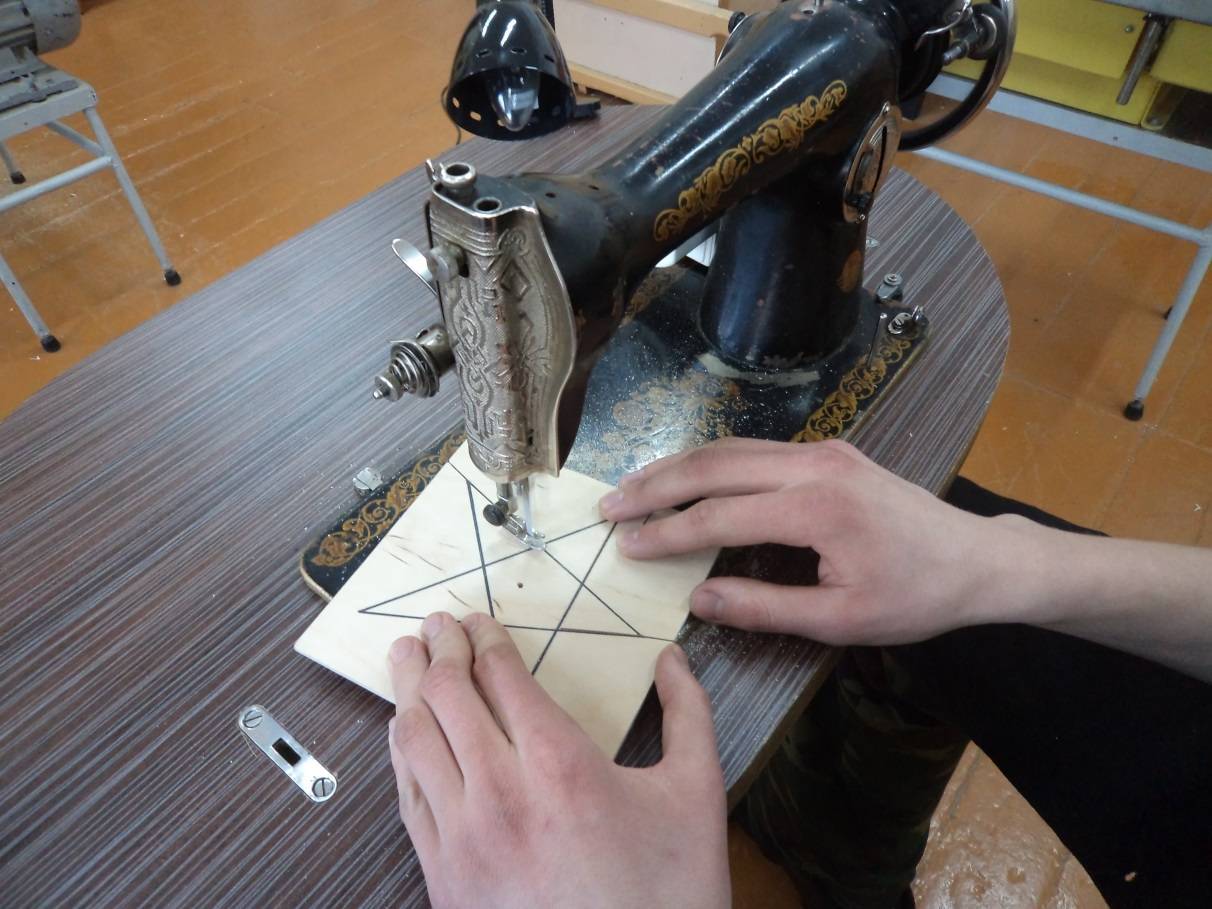

Из швейной машинки тоже можно быстро и легко собрать самодельный лобзиковый станок. Причем в этом аппарате есть интересная особенность — регулятор хода пилочки, поскольку на швейных машинках присутствует переключатель скоростей движения.

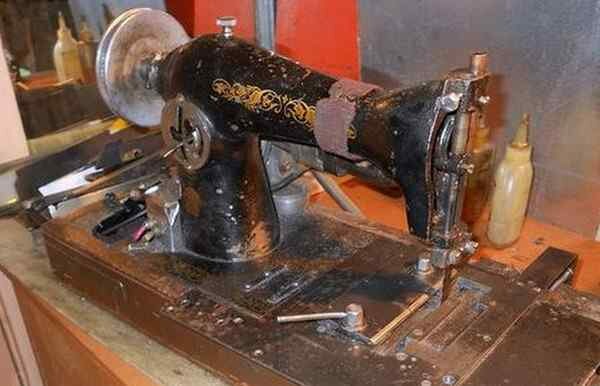

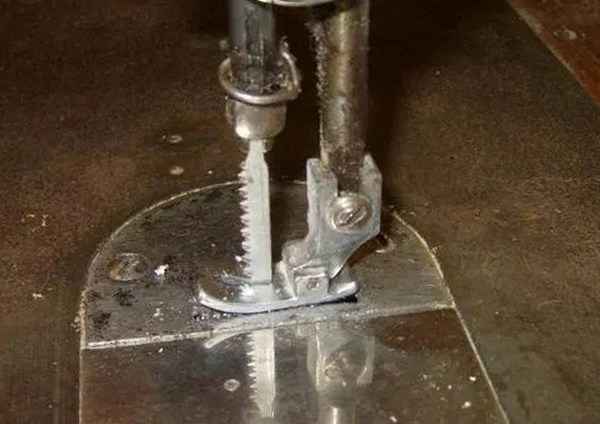

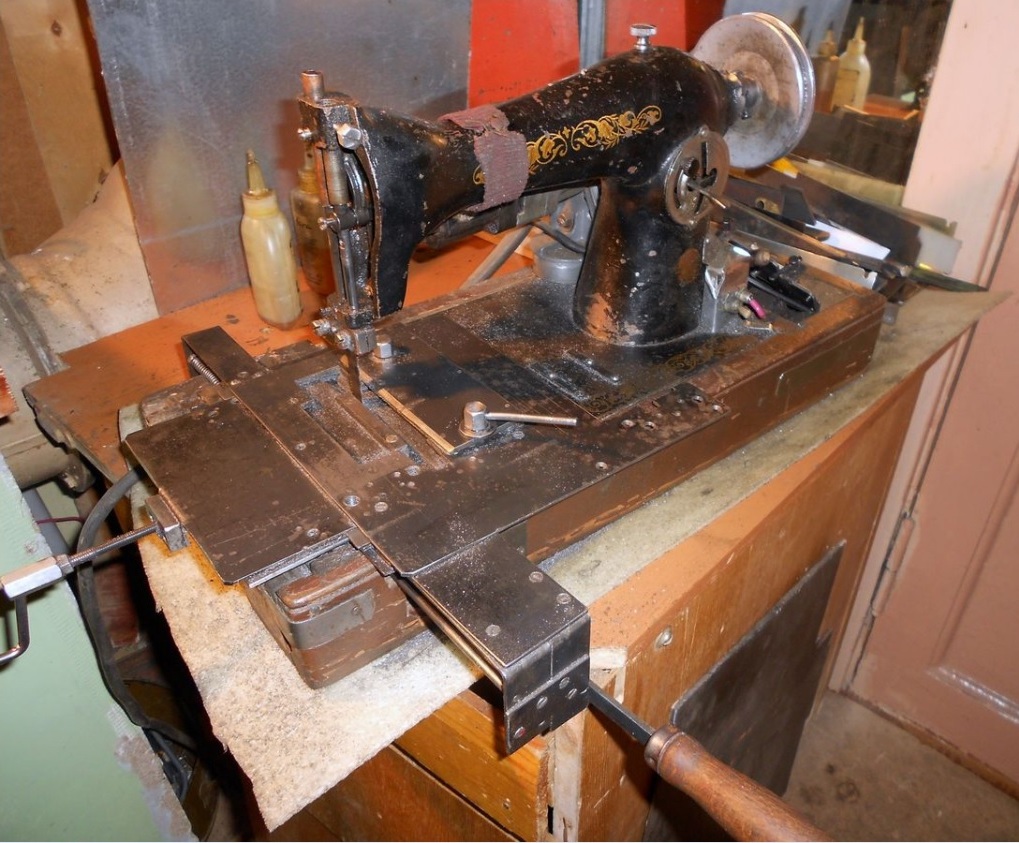

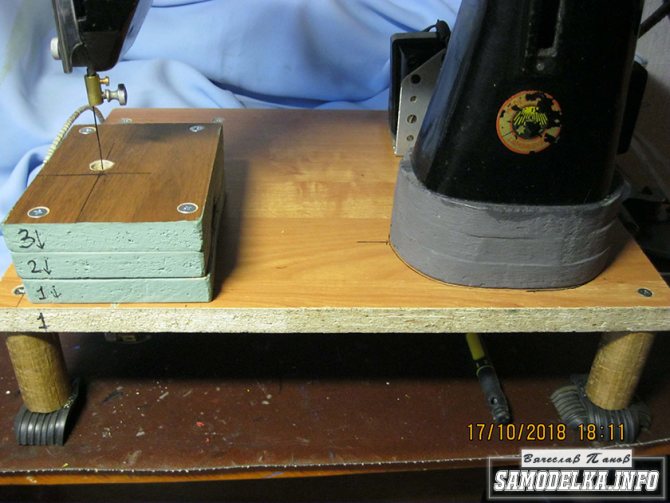

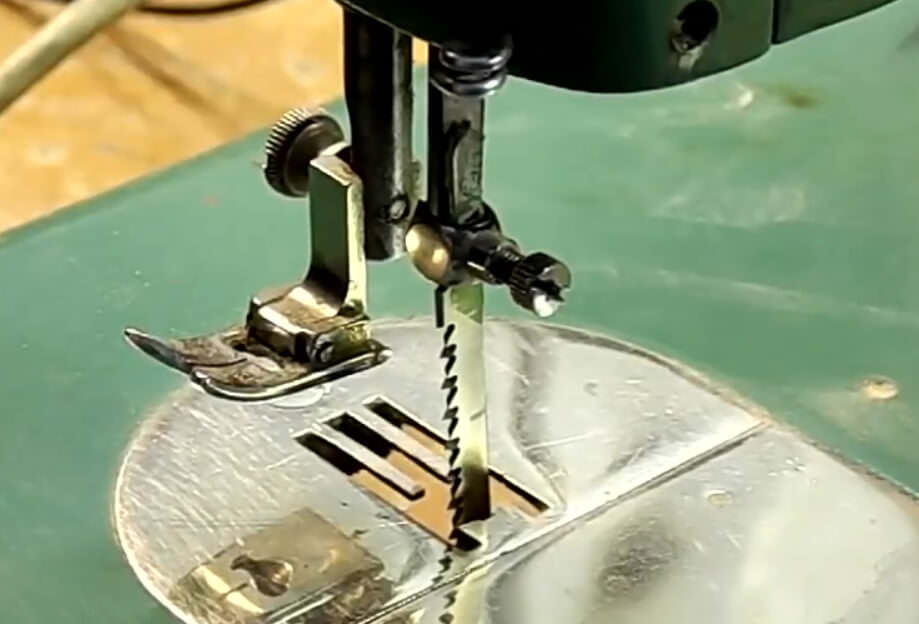

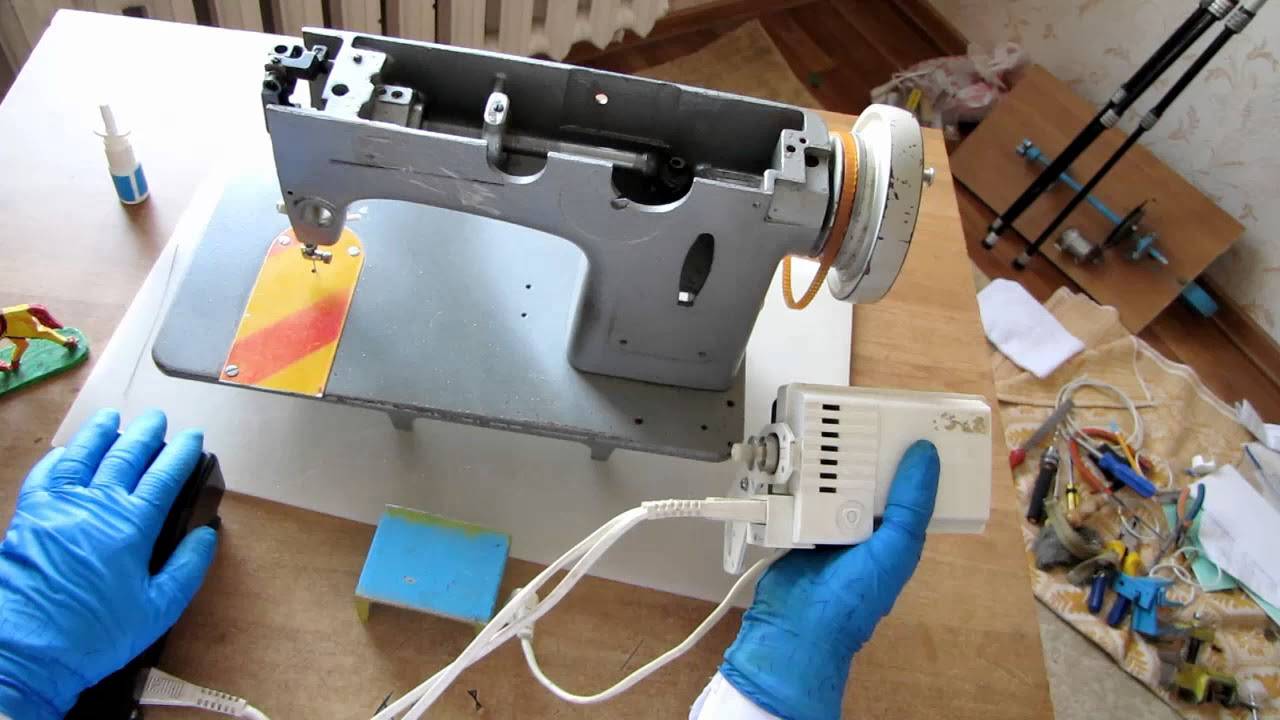

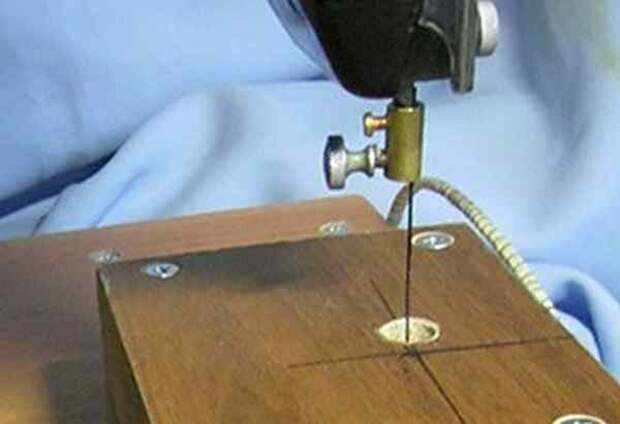

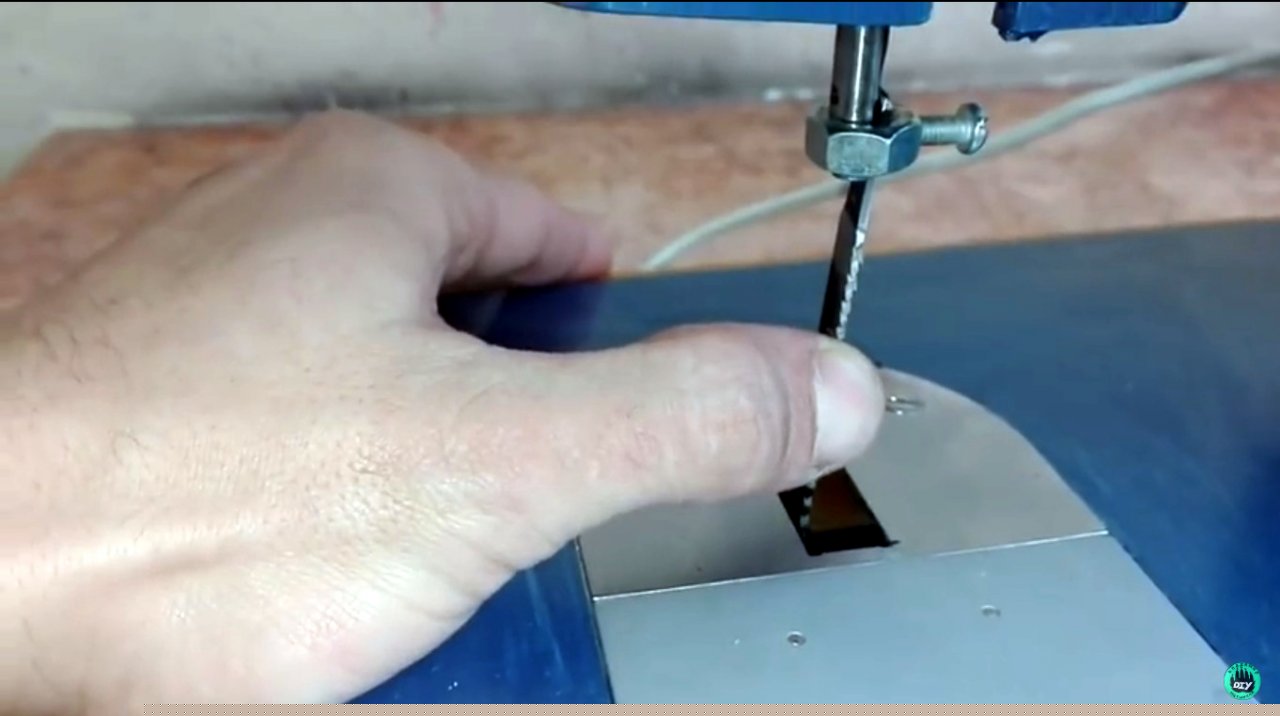

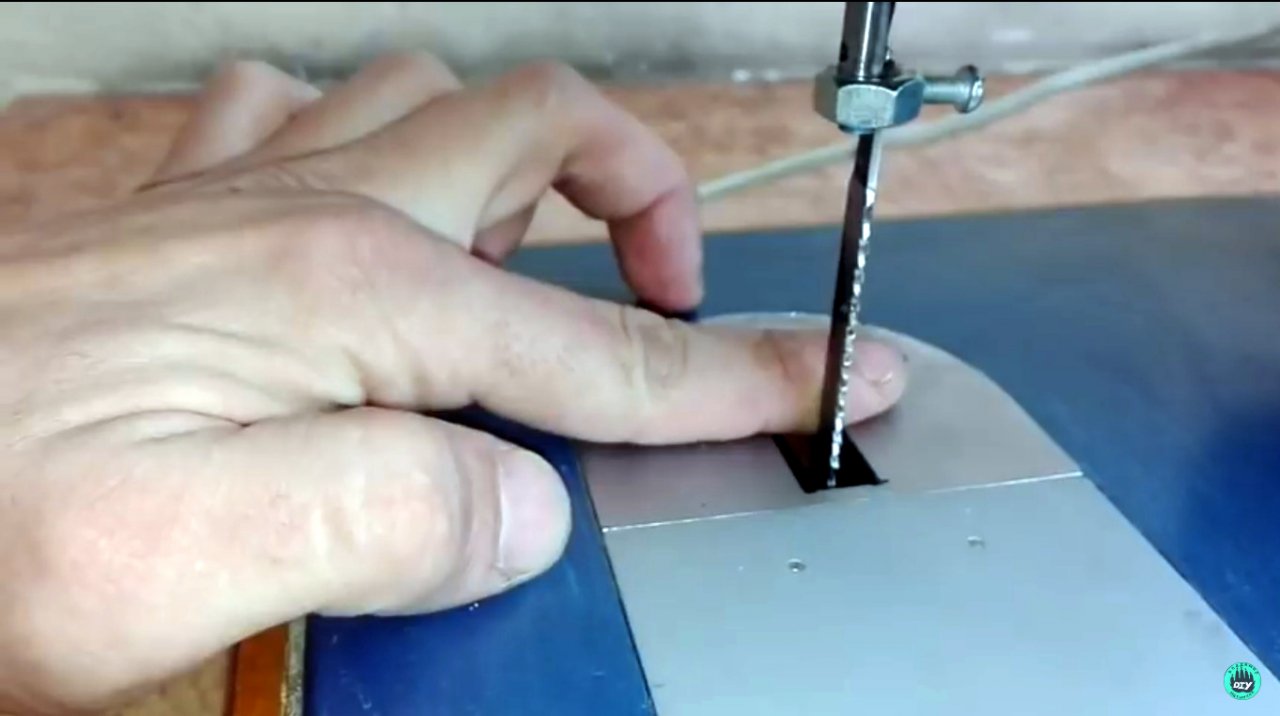

Сначала в нижней части машинки надо найти узел плетения нитей. Для этого отвинчивается несколько винтов. Находящийся внутри, шплинт выбивается и вынимается приводной вал, который связан с комплексом плетения нитей. После выполнения этой процедуры откручивается верхняя панель. Паз, по которому ездила игла, немного расширяется, чтобы поместилось полотно пилы. Сами пилочки немного укорачиваются до размера длины иголки. Чтобы зафиксировать саму пилу, можно сделать переходник. Но проще всего сточить верхнюю часть режущего полотна и заострить нижнюю. После чего можно вставлять пилочку на место иглы и приступать к работе.

Следует не забывать при работе с лобзиками любого типа о правилах техники безопасности. Не следует оставлять прибор включенным долго без присмотра.

Если у мастера длинные волосы, то лучше их подобрать или использовать специальную шапочку. Рукава на одежде лучше закатать. Помещение должно быть хорошо проветриваемое. В помещении, где проходят столярные работы, обязательно должна храниться аптечка со средствами оказания скорой помощи при порезах.

Станок из электролобзика для резки металла

Предлагаем вашему вниманию еще одну самодельную бюджетную конструкцию, которую под силу изготовить каждому домашнему умельцу.

Первым делом надо сделать рабочий стол, на котором будет происходить распил заготовок.

Лист металла толщиной 5-6 мм отлично подойдет для изготовления столешницы. Вырезаем круг требуемого диаметра.

Далее отрезаем три заготовки из профтрубы. Одну из сторон на каждой заготовке срезаем под углом.

Привариваем профильные трубы к нижней части круглой столешницы, выставив их на одинаковом расстоянии друг от друга. В результате у нас получился столик с опорными ножками.

На следующем этапе надо изготовить U-образный рычаг, на конце которого будут крепиться блок подшипников и рейка с прижимной лапки.

Для изготовления рычага используется квадратный профиль. Однако имеет смысл сделать усиленный рычаг, сваренный из двух отрезков профиля.

В рабочем столике вырезаем отверстие для пилки, а также сверлим еще несколько крепежных отверстий — для крепления электролобзика. В самой подошве лобзика тоже надо просверлить отверстия.

Устанавливаем электролобзик под столешницей. Там же крепим регулятор оборотов, помещенный в самодельный металлический корпус.

К основанию опорных ножек привариваем стальные кругляки («подпятники») — для лучшей устойчивости. На них не лишним будет приклеить еще резину, чтобы станок не елозил по столу в процессе работы.

Кнопку включения/выключения устанавливаем в одной из ножек.

Подробно о том, как изготовить удобный и компактный настольный станок из лобзика своими руками, показано на видео. Конструкция получилась что надо — берите на заметку.

Общие сведения

Но в некоторых случаях использовать ручной инструмент для выполнения работ крайне сложно или даже неудобно – будет мешать плохая видимость линии реза, появляется необходимость удерживать заготовку двумя руками и прочее. Но основной проблемой ручного лобзика будет увод пилки в сторону, и это особенно проявляется при резке материалов с большой толщиной, а также малым радиусом кривизны. В таком случае не будет лишним распиловочный станок из лобзика, своими руками который сделать несложно и с этой задачей справится даже начинающий мастер.

Область применения станка и принцип действия

Главными конструкционными элементами можно назвать:

Раму с натянутой пилкой.
Кривошипно-щатунный механизм, который будет обеспечивать возвратно-поступательное движение рамы.
Станина и рабочий стол.

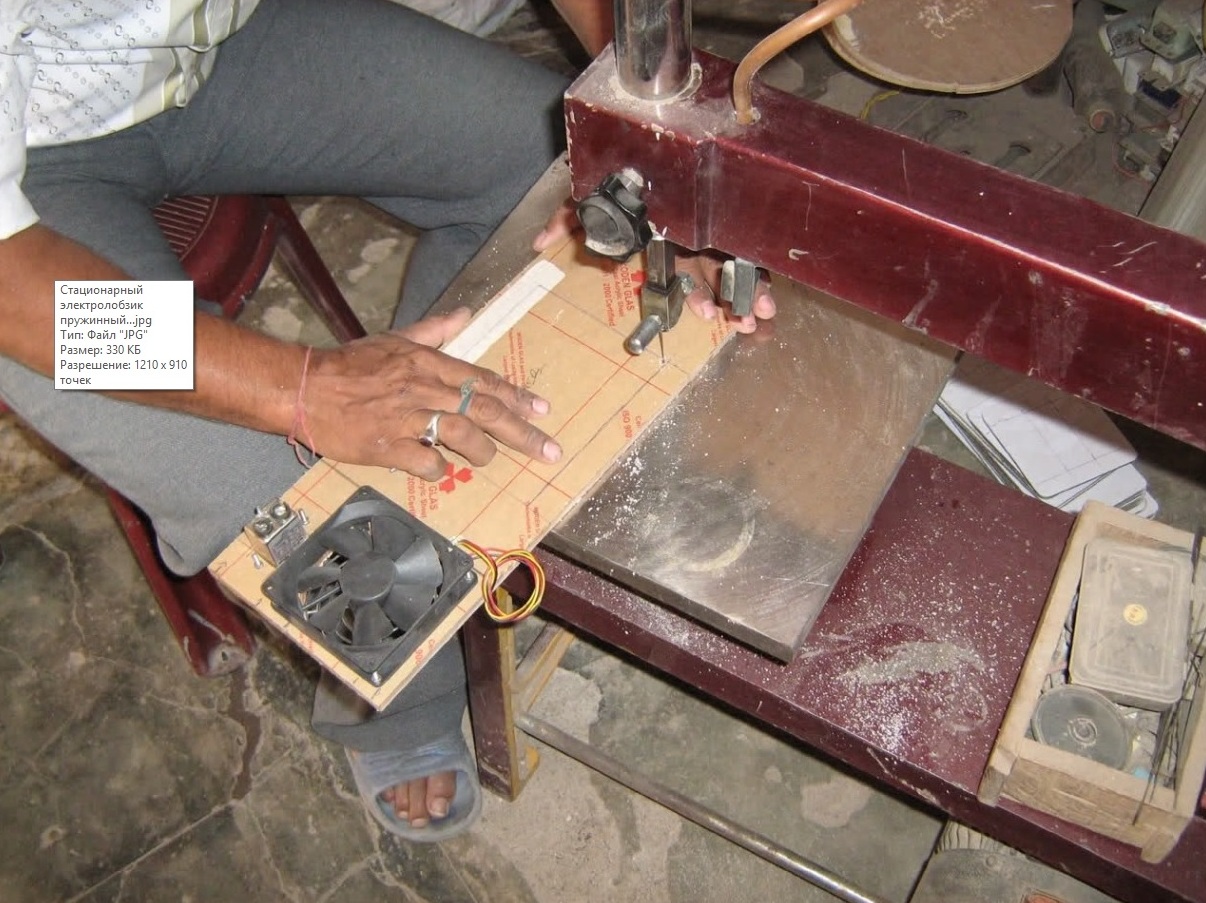

Электрической лобзик способен с успехом заменить кривошипно-шатунный механизм, и приводить в движение раму с пилкой. Есть даже более простые конструкции, в которых электрический лобзик будет попросту прикреплен в перевернутом виде к рабочему столу вниз, а пилочка будет или удерживать свое положение во время работы благодаря собственной упругости, или будет зафиксирована сверху посредством направляющих/подпружиненным кронштейном, который перемещается вместе с ними при работе. Это даст возможность уменьшать потери мощности во время движения на рамку, но потребуется применения удлиненного типа пилок, которые не так уж часто можно встретить в продаже.

Достоинства

Главным преимуществом станка лобзикового типа будет возможность выполнения точного реза, а также никаких уводов пилки в сторону.

Более того, достоинствами лобзиковых станков перед ручными инструментами будет:

Более эффективный контроль (визуальный) за точностью и направлением реза.
Возможность применения направляющих элементов.
Появляется возможность монтажа особых шаблонов, которые дадут возможность получить много одинаковых заготовок.
Применяется более узкая пилочка, которая дает возможность уменьшать радиус кривизны и выпиливать детали более сложной конфигурации.

Вместе с таким достоинством будет еще одно – исчезнет необходимость организации рабочего места для выпиливания, потому что станок будет расположен соответствующей для этого плоскостью.

Базовая конструкция и чертежи

Чтобы сделать распиловочный станок из лобзика по дереву, потребуется чертеж. Есть готовые платформы, которые дают возможность быстро сделать ручной инструмент полноценным станком. Но они обычно предназначены для электрических лобзиков от определенных производителей, а также не подойдут для всех остальных устройств. Более того, стоимость таких платформ чаще всего намного больше, чем стоимость инструмента.

По этой причине куда проще будет сделать станок своими рукам. Основой для такого станка будет рабочий стол. Опытным путем было установлено, что наибольшую эффективность смогли продемонстрировать столы из листового металла – они прочные, а также обеспечивают прекрасную точность монтажа, не требуется частая замена и уменьшение рабочей длины пилочного полотна. Электрический лобзик прикрепляют к столу через отверстия к опорной плоскости, и при необходимости будет несложно его отсоединить и применять стандартным образом.

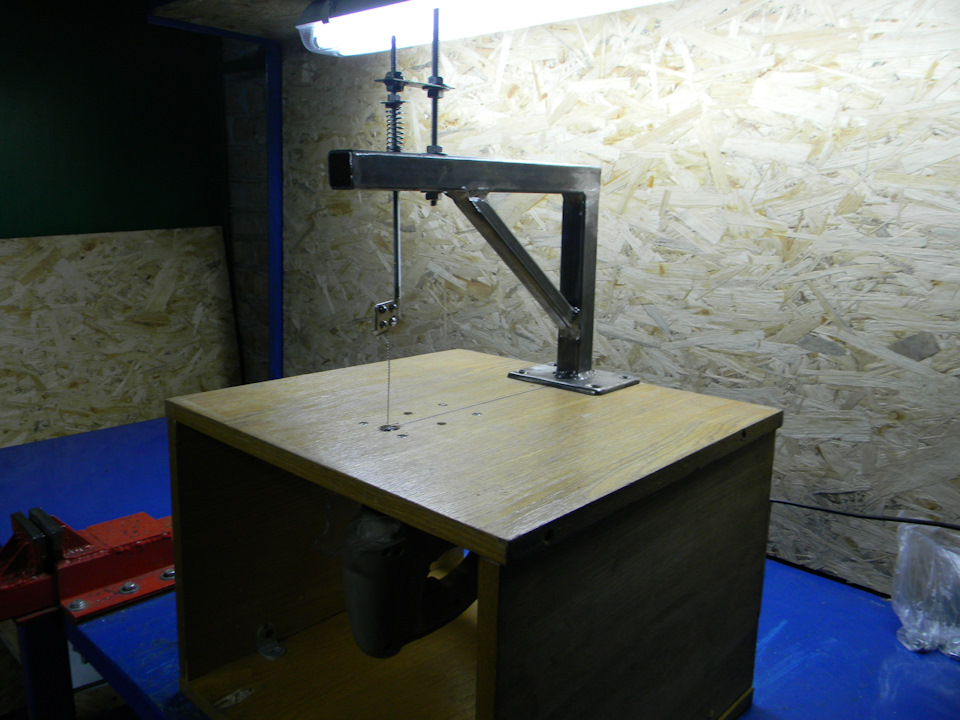

Рабочий стол нужно установить на станину. Она бывает сделана из натуральной древесины, ДСП или прочих материалов. Основным требованием будет прочность, простота доступа к электрическому лобзику к удобный для мастера размер, а точнее высота. На торцевой части стола следует установить коромысло, на которое будет прикреплен второй конец распиловочного полотна с устройством натяжения.

Есть два варианта конструкций натяжного устройства:

Жесткое коромысло и блок пружинного типа на конце с подвижным узлом крепления пилочного полотна.
Подвижное коромысло, на котором есть пружинка на противолежащем конце и жестким узлом для крепления пилочного материала.

И первый, и второй вариант пользуются популярностью, обладают своими достоинствами и недостатками, а выбор обычно делают в пользу того варианта, который более простой и доступный в техническом плане.

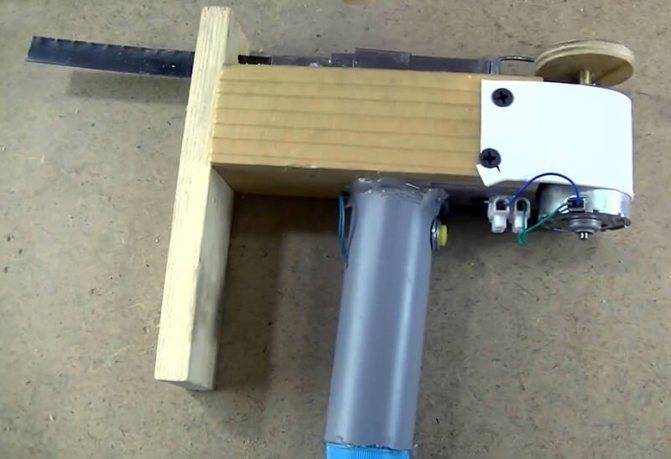

Самодельный электролобзик для полистирола

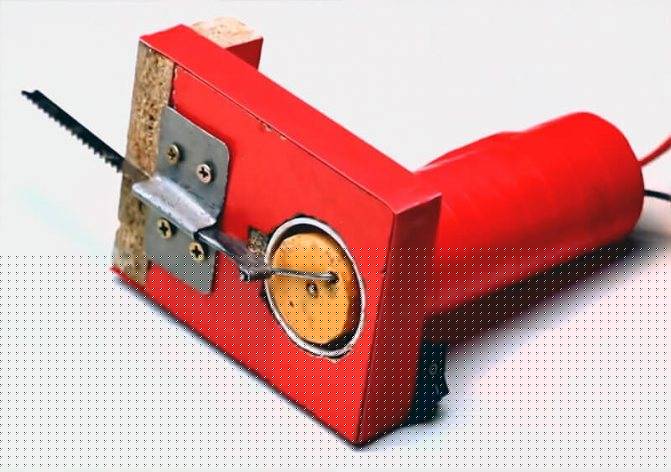

Сборка достаточно удобного и надежного устройства для распила тонких деревянных заготовок и полистирола. Данный способ практически аналогичен предыдущему, но имеет более функциональную конструкцию. Составлять подробное описание, как сделать данный электрический лобзик своими руками, нет необходимости, так как конструкция устройства схожа с предыдущей сборкой. Мы же приведем полный список необходимых материалов и инструментов для изготовления.
