Кухонная печь из кирпича

О конструкциях, тяготеющих к установке на кухне

Изобретение велосипеда в печном деле дается с трудом. Но, говоря по правде, смысла в подобных усилиях нет в принципе — все уже придумано, апробировано и доведено до ума задолго до наших дней — пик расцвета печного отопления пришелся на рубеж XIX–XX столетий. У наших предков имелось время и стимулы понять законы процесса и приспособить конструкцию для решения конкретных задач самым оптимальным образом.

Долгое время кухонные плиты мало отличались от тех, что законсервировал Везувий в Помпеях, Стабии и Геркулануме в 79 году. По сути, негорючее возвышение-постамент с подставкой-треногой, на которую ставили посуду. На поверхности постамента, под горшками, приподнятыми треногой, разводили огонь — практически простой костер. Только облагороженный.

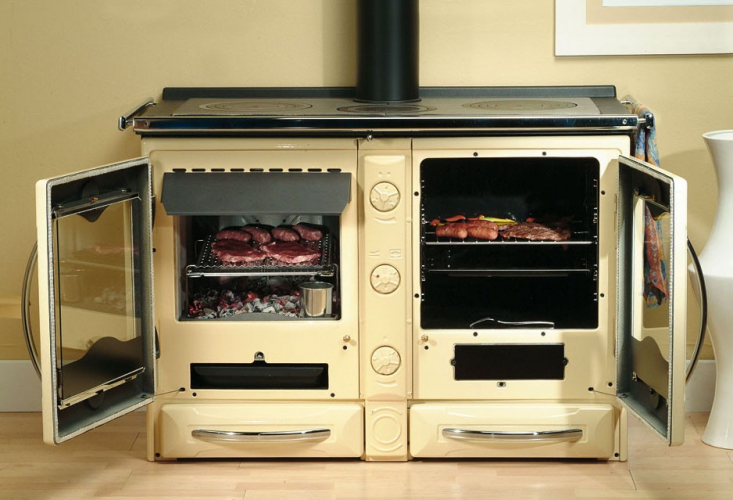

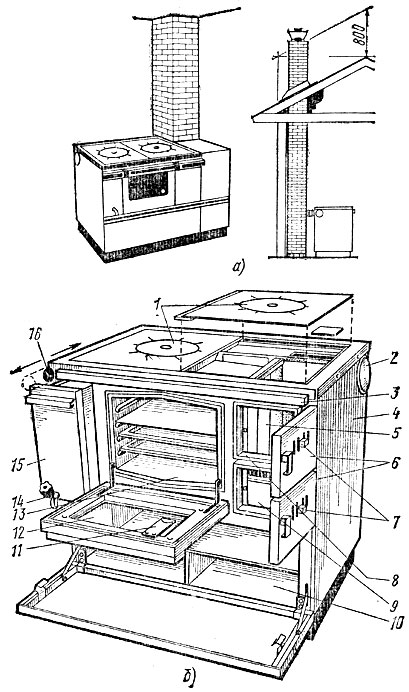

Позднее, когда американец Джон Флавел изобрел кухонную плиту почти современного вида (на основе модели 1800 года Бенджамина Томпсона), а шеф-повар английского Реформ-клуба Алесис Сойер усовершенствовал ее, люди получили возможность варить, печь, греть, жарить на плите, работающей от одной топки. И все современные кухонные очаги, работающие на дровах, до сих пор применяют эту найденную в начале XIX века схему движения горячих газов.

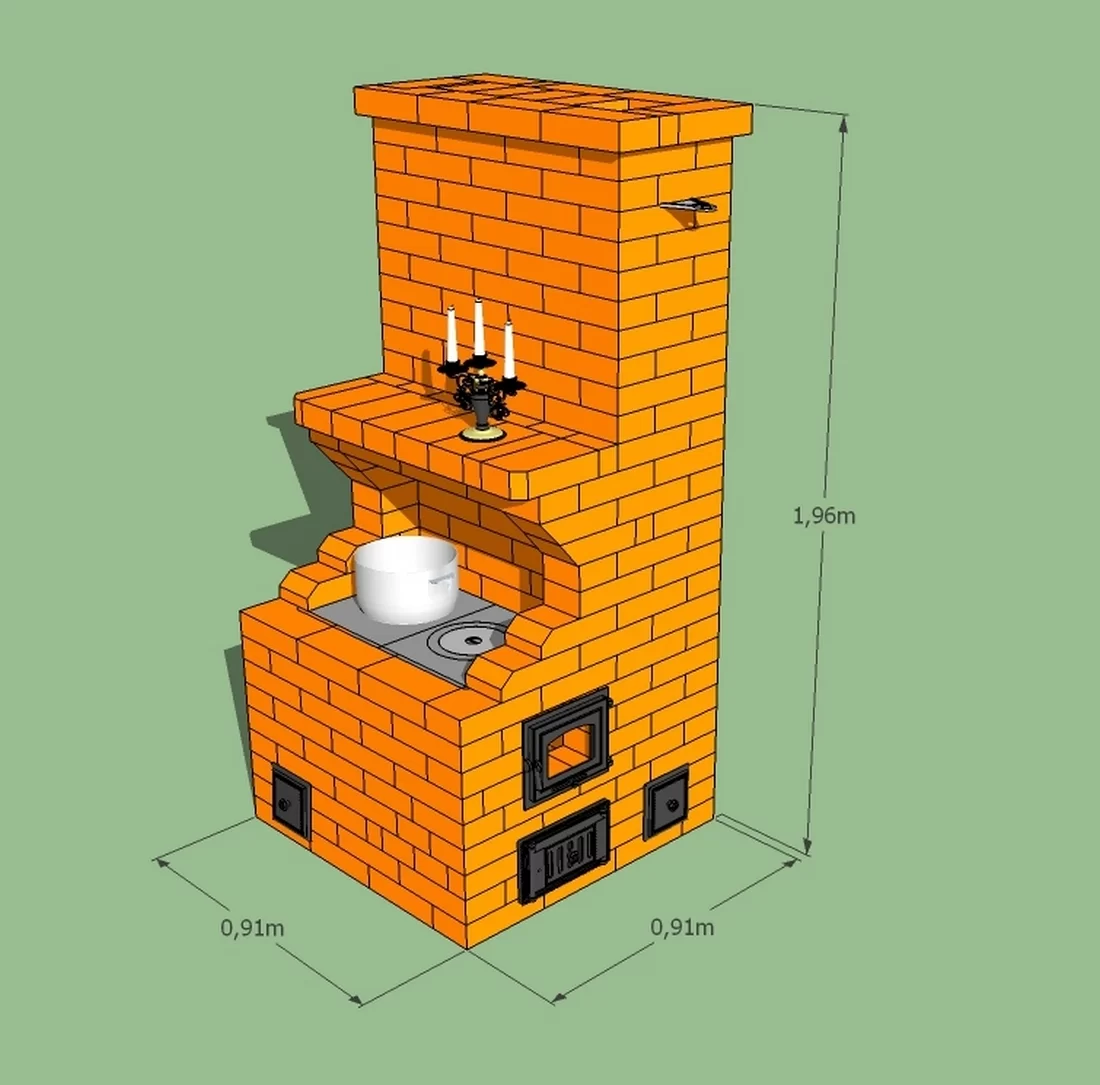

Кухонные отопительно-варочные печи устроены просто. В отопительную конструкцию вживлена плита авторства Алексиса Сойера. Это основа. Дальше — вариации.

Среди многочисленных универсальных печей выделяются шведка Буслаева, печи Волкова, Тимоховича, Свиязева и еще целая когорта схем, отличающихся друг от друга деталями. Минус их в том, что все они не терпят непрофессионализма при кладке, так что новичку повторить эти конструкции сложно — не хватит запаса базовых навыков и знаний. Как же быть тем, у кого есть желание работы своими руками, но нет средств для найма специалиста?

Выход есть. Не надо стремиться удивить всех и вся, покушаясь на создание технического шедевра, в котором учтены все известные человечеству способы и технологии. Достаточно повторить что-то простое и проверенное временем. Желательно что-то такое же надежное и неприхотливое, как паровоз. Конструкцию, прощающую небольшие ошибки.

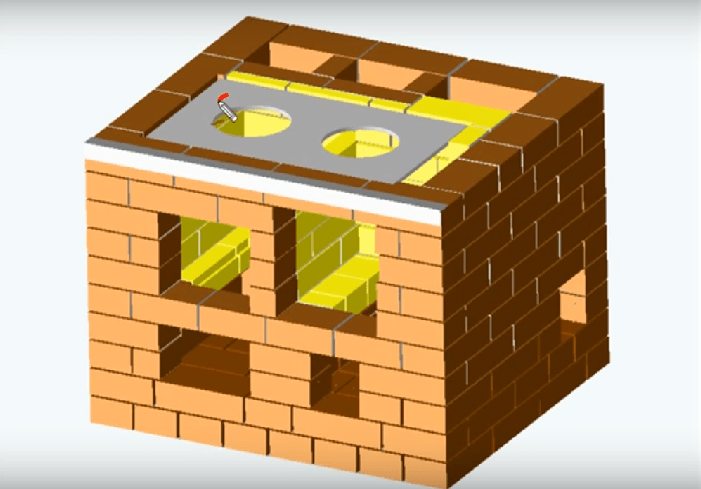

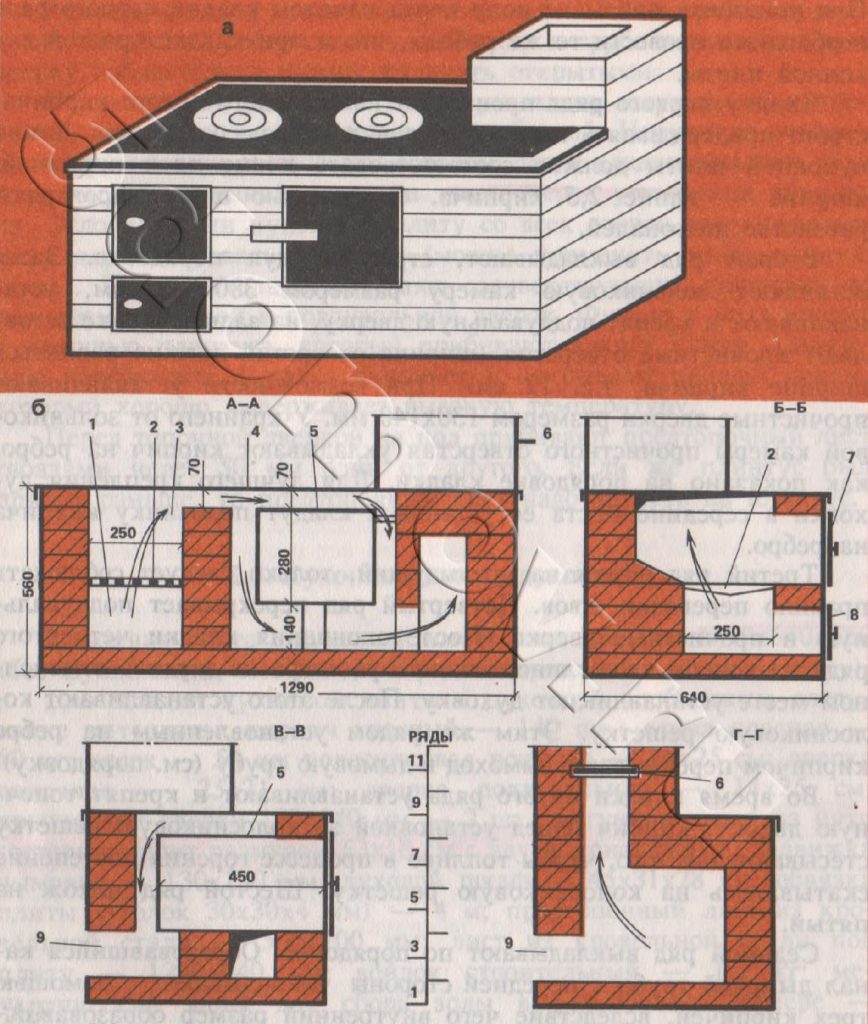

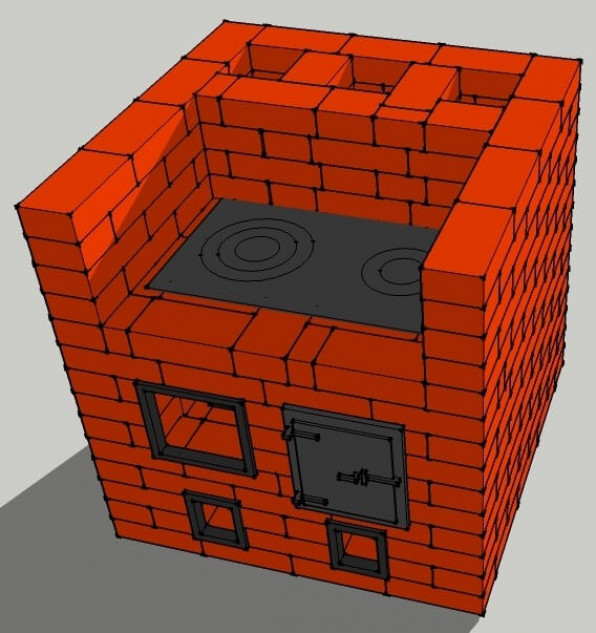

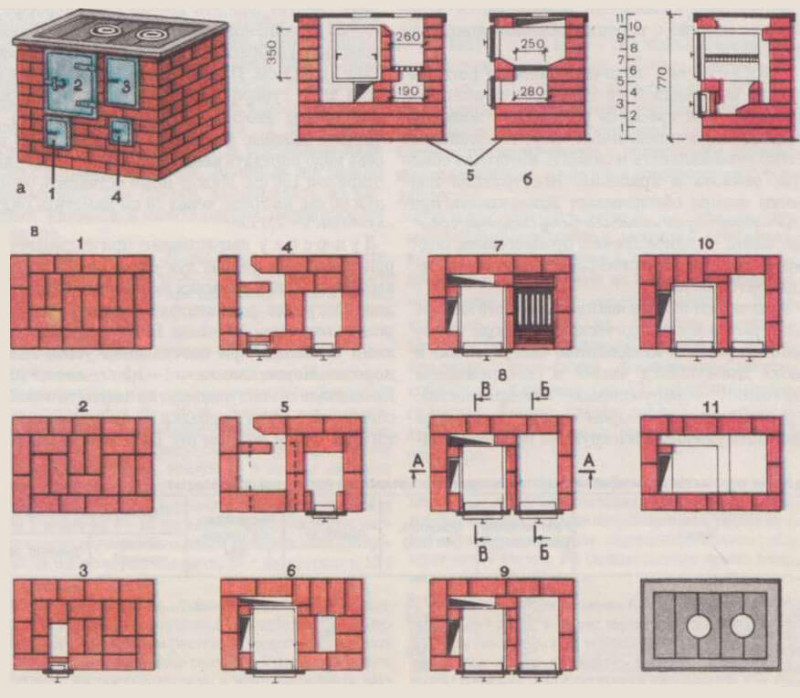

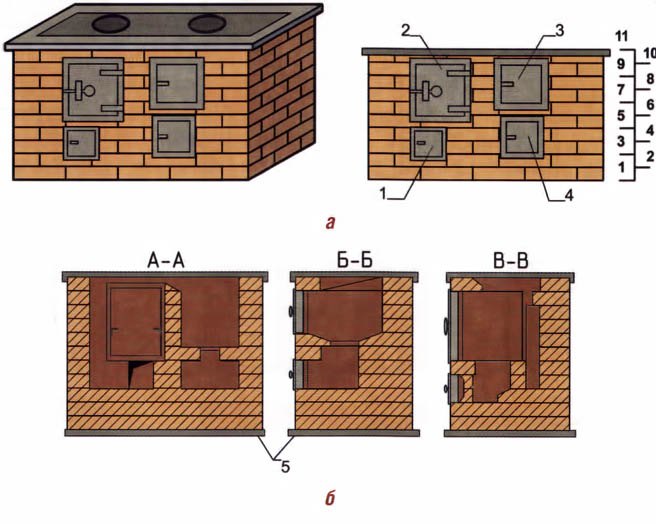

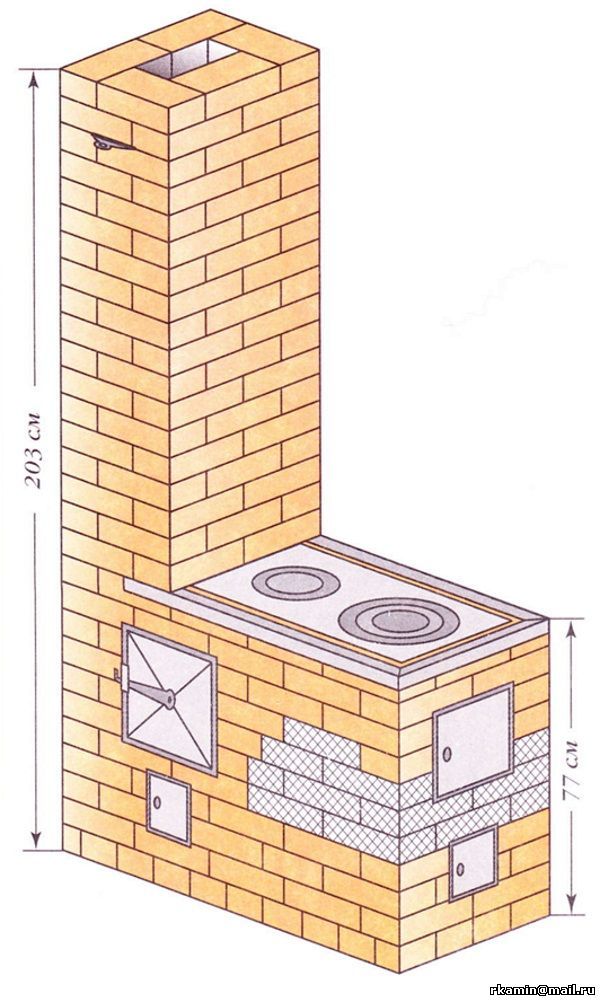

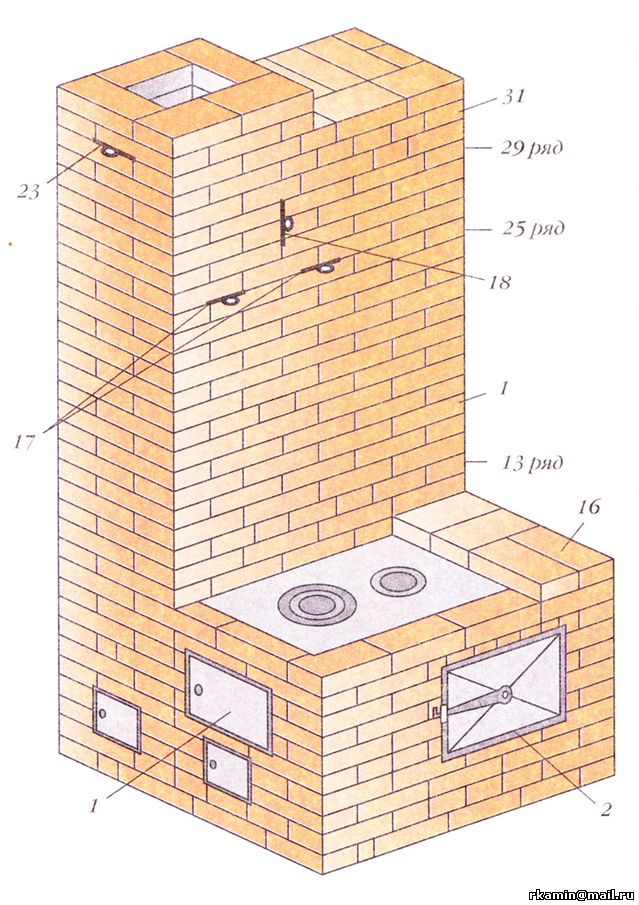

Порядовка кухонной плиты с духовкой, многократно переходившая из одной книге о печах в другую. На схеме цифрами обозначены:

1. Чистка духовки.
2. Духовой шкаф.
3. Дверца топки.
4. Дверца поддувала и зольной камеры

Что нужно учесть при кладке отопительного агрегата

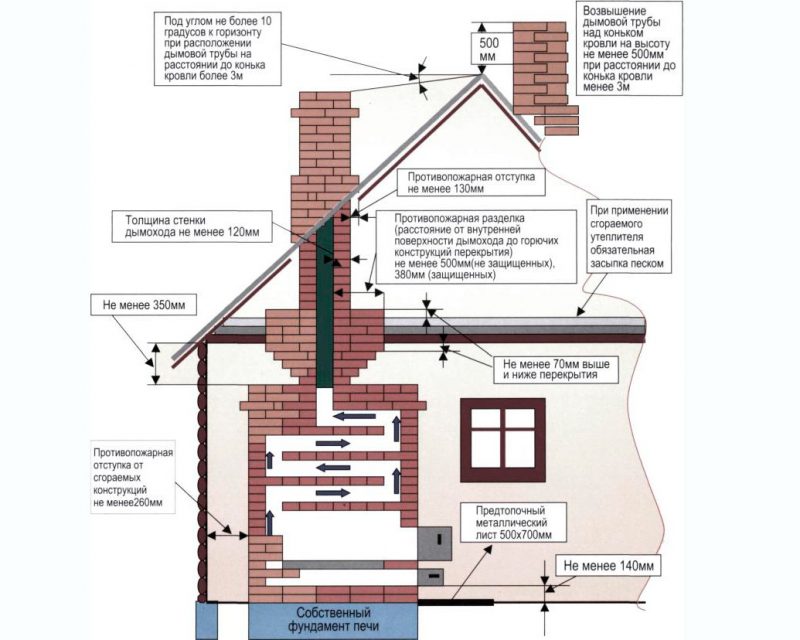

Обязательные нормы противопожарной безопасности:

• фундамент обогревающего строения не должен соприкасаться с основанием жилого дома;
• выдерживается минимальное расстояние между отопительной конструкцией и деревянной стеной дома — 26 см;
• размер металлического листа перед топкой — не меньше 50x70 см;
• возвышение над полом нулевого ряда — 14 и больше см;
• от верха конструкции до потолка выдерживается зазор 35 см (не меньше);
• толщина дымоходной стенки в чердачном отделении составляет 12 или больше сантиметров;
• если верх чердачного помещения выполнен из горючего материала, необходимо засыпать площадь песком, глубиной 10-13 см;
• строение трубы над крышей увеличено по ширине — не менее 13 см;
• если труба стоит от конька на 3 и более метра, ее верх располагается в 10° от линии горизонта конька;
• в случае, когда расстояние меньше 3 метров, труба должна возвышаться над коньком на 50 см.

Выбор кирпичной печи для дома

Вначале нужно определиться с конкретным типом печи. А для этого детально изучите существующие типы печей и выберете для себя наиболее подходящий вариант:

1. Печи голландские канального типа имеют малые габариты и достаточно просты в строительстве. КПД не высокий, около 40%. Данные печи работают в режиме медленного горения.
2. Шведская кирпичная печь камерно-канального типа имеет более высокий КПД, по сравнению с голландскими. Габаритные размеры также не велики, но сама конструкция в исполнении сложнее. Помимо этого, все строительные материалы для данной печи необходимо подбирать более тщательно.
3. Русская печь имеет самый высокий КПД, свыше 75%, но кладка такой печи очень сложна, и без помощи профессионалов вам вряд ли удастся обойтись.
4. Кирпичная отопительно-варочная печь – более распространенный и простой вариант отопления. Данная печь требует малого количества строительных материалов, а простую конструкцию вы сможете выполнить самостоятельно.

Если вы первый раз будете строить печь, то для самостоятельной стройки выбирайте голландскую печь или варочную кирпичную печь, потому что строительство шведских печей сложнее и требует определенного опыта в данном деле. Что касается русской печи, то не стоит браться за ее строительство самостоятельно.

На следующем этапе нужно определить, каких размеров будет ваша печь, и сколько помещений она будет отапливать. В маленьком доме печь можно разместить в стене между комнатами.

Основное условие размещения и строительства печи очень простое: прямой обогрев от  стенок печи должен захватывать большое количество комнат.

Если такой возможности нет, лучше использовать печи со встраиваемыми водогрейными змеевиками. При таком варианте печи оставшиеся комнаты будут обогреваться специальными радиаторами отопления.

Кирпич для кладки печи

Для увеличенного срока службы и правильной работы печи, необходимо тщательно подойти к выбору строительных материалов, а именно кирпича. Кроме прочности и долговечности, от выбора кирпича зависят и его теплофизические свойства, обеспечивающие тепло в вашем доме.

Для шведской печи очень важно подобрать качественные строительные материалы, а вот для голландской печи требования к качеству не так высоки.

Отопительные кирпичные печи раньше складывали из красного кирпича, но на сегодняшний день можно выделить 2 основных вида:

• кирпич керамический красный марки 150;
• кирпич шамотный огнеупорный.

Ниже мы приведем некоторые рекомендации по покупке материала для строительства отопительных кирпичных печей:

• Кирпичи должны быть одного размера;
• Использование пустотелых кирпичей или силикатных строго запрещено. Необходим полнотелый керамический кирпич;
• Для облицовки выбирайте декоративные кирпичи;
• Для камеры сгорания выбирайте огнеупорный шамотный кирпич.

Ещё более простой вариант печки

Если предыдущий вариант кому-то показался сложным (хотя это не так), можно предложить предельно упрощённую отопительную конструкцию. Эту печь своими руками можно выложить буквально за час, даже если руки вообще далеки от того, чтобы называться золотыми.

Рисунок 4. Простейший вариант печи из кирпича

Принцип работы сооружения прост. Внизу сгорает твёрдое топливо, здесь же оседающее под воздействием собственной массы. Температурные перепады создают тягу, увлекающую горячие воздушные потоки кверху. При этом дрова сгорают почти без остатка – задымление минимальное.

Для кладки понадобится всего лишь два десятка целых кирпичей и две половинки. Печка состоит из пяти рядов. Конструкция настолько проста, что описывать порядовку нет никакого смысла. Порядок действий наглядно представлен на иллюстрации.

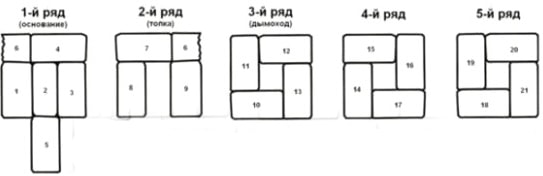

Рисунок 5. Порядовка самой простой кирпичной конструкции

*Если уложить кирпичи корректно (а сделать иначе очень сложно), результат будет аналогичным тому, который представлен на фото. Кирпичи рекомендуется связать глиняным раствором. Но в походных условиях можно обойтись и без связующего материала – просто положить компоненты друг на друга согласно порядовке. В таком случае печка сооружается за пять минут.

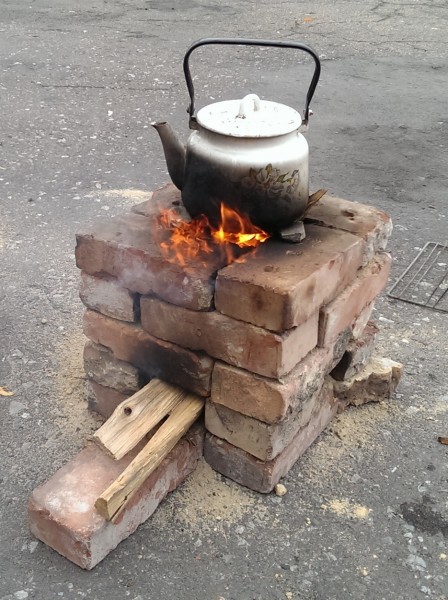

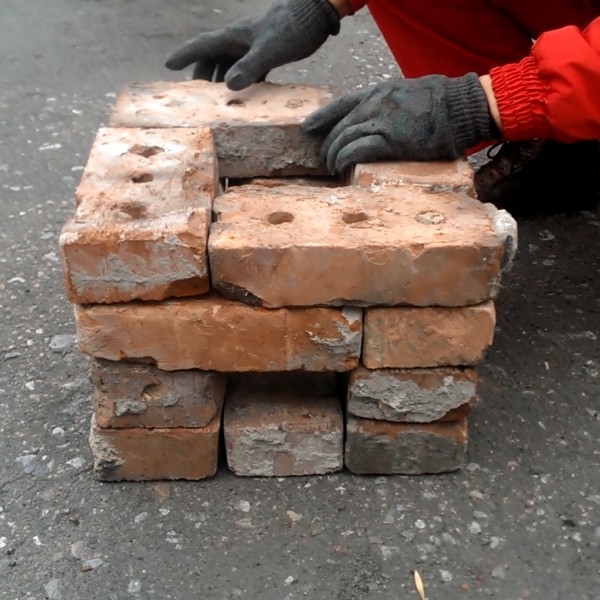

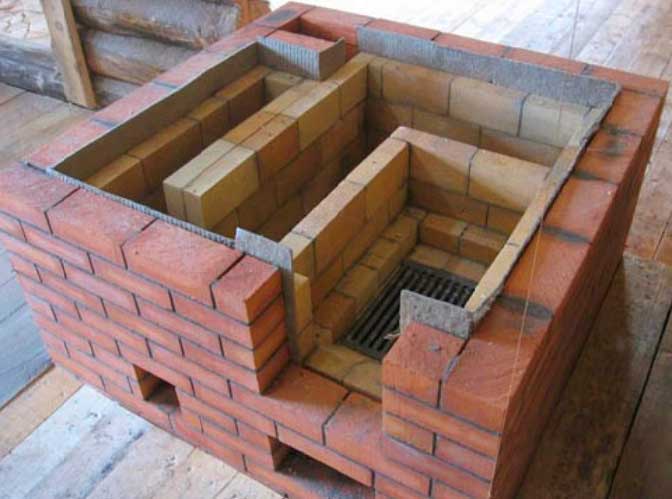

Рисунок 6. Процесс кладкиРисунок 7. Готовая мобильная печь из кирпича

Тем, кто захочет промежуточный вариант, можно порекомендовать вариант чуть посложней.

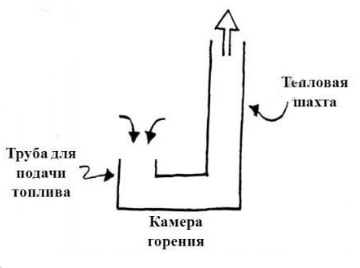

Рисунок 8. Схема устройства простой печки

*Согласно этой схеме на выходе – г-образная трёхсекционная печка. Первый отсек рассчитан на загрузку дров. Второй представляет собой камеру, в которой поленья сгорают. Третий отсек – это дымоходный канал.

Рисунок 9. Г-образная печка

На создание этой конструкции тоже потребуется 20-30 кирпичей. Такой вариант можно осилить самому за пару часов, если навыки каменщика отсутствуют напрочь. Специалисту сооружение подчинится за считанные минуты.

Преимущества простейших печных конструкций

Достоинства конструкций:

• очень высокая скорость монтажа – от дня до нескольких минут;
• не требует фундамента; печку можно сложить где угодно; а если не использовать связующую смесь, печка выходит разборной и легко перемещается;
• в качестве топлива – всё, что горит: поленья, ветки, шишки, стебли кукурузы, листья, ДСП, остатки мебели и т. п.;
• топливный расход в несколько раз меньше, чем, к примеру, в случае с буржуйкой;
• самый простой вариант – без использования глины – позволяет получить большую теплоотдачу, чем от костра; поэтому подобные конструкции – находка для тех, кому не хочется постоянно поддерживать костёр в походе;
• почти полное отсутствие задымления – топливо сгорает с минимумом отходов;
• температура кирпичей достигает 1000 градусов – хороший обогрев и быстрое приготовление пищи обеспечены.

Виды печей

Принцип работы заключается в том, что кухонная печь из кирпича нагревается при сгорании топлива и постепенно излучает тепло в помещение. Проходя по каналам, горячий воздух расходует тепловую энергию на обогрев кирпича. Для этого устраивается камера для топки и дымоход, отводящий отработанные газы на улицу.

По особенностям конструкции выделяют несколько видов печей, представленных в таблице.

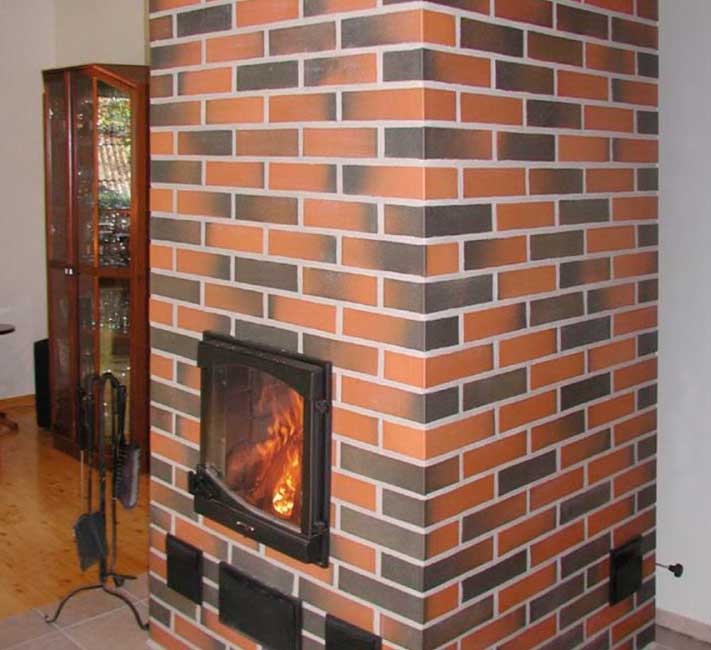

Отопительная печь без варочной плиты. Занимает мало места, каналы располагаются над топкой. Классическую голландку облицовывают изразцами.

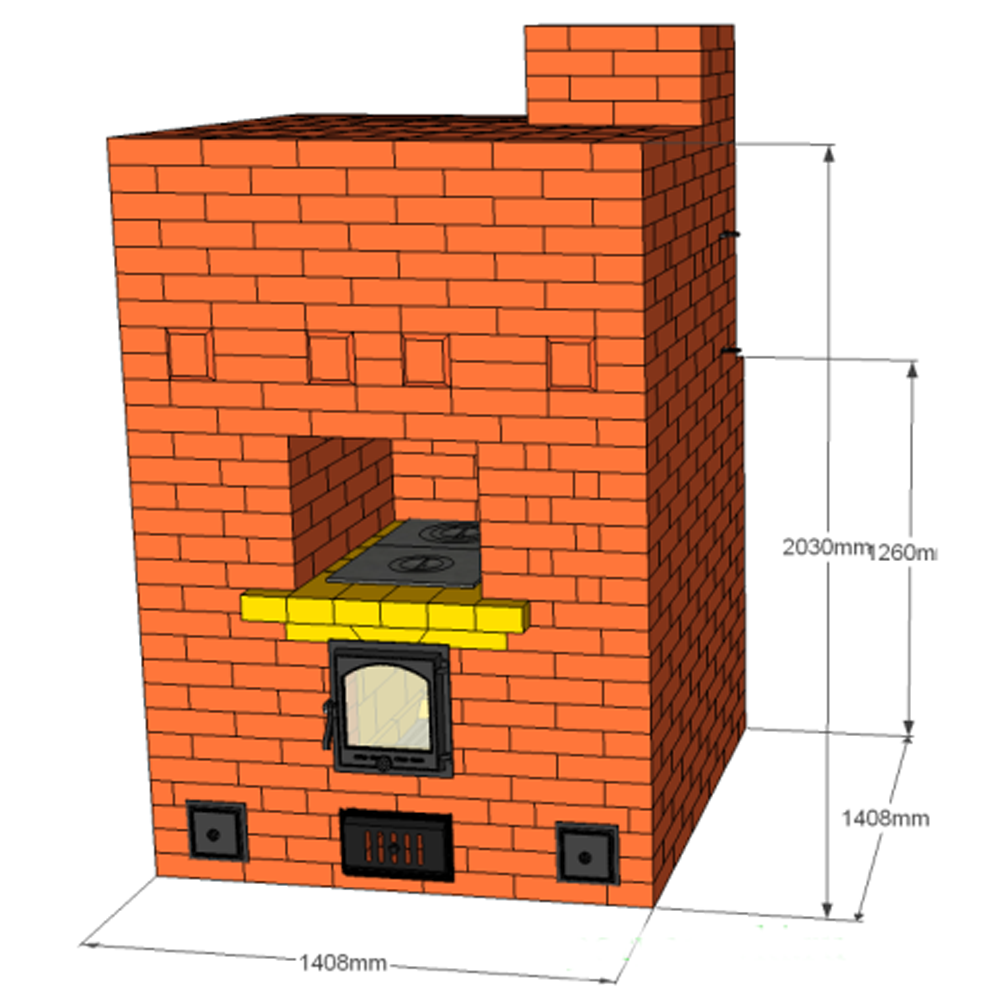

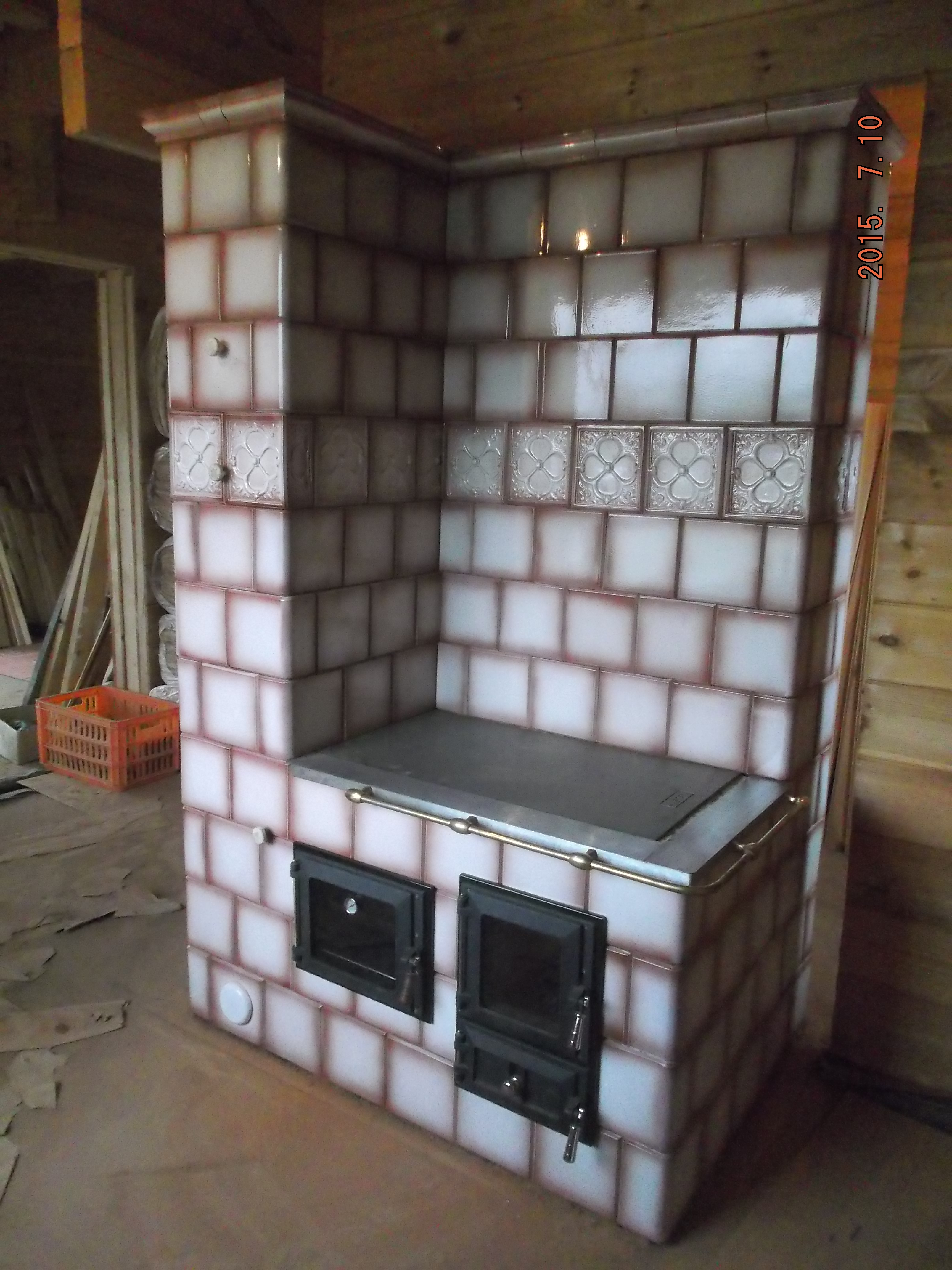

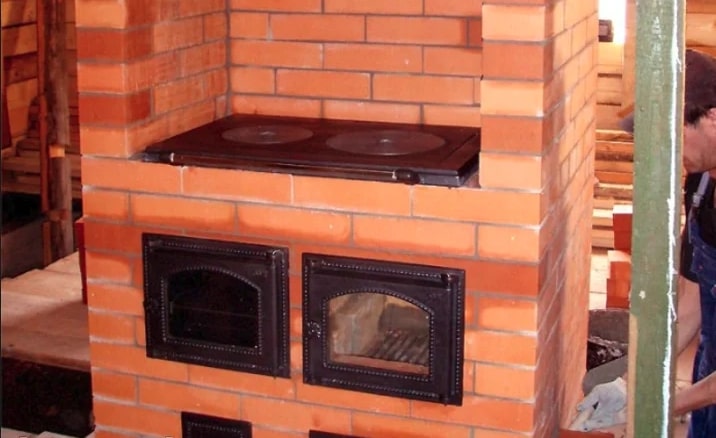

Отопительно-варочная печь. Разогретую камеру над плитой используют как духовку. Каналы для прохода газов расположены за топкой.

Конструкция предусматривает несколько сводов-колпаков. Горячий поток поднимается, остывает и, опускаясь вниз, перемещается в следующий колпак.

Проточная схема. Из топки горячий воздух движется по каналам, нагревая всю конструкцию. Летом часть каналов перекрывают, и используют печь только для приготовления еды.

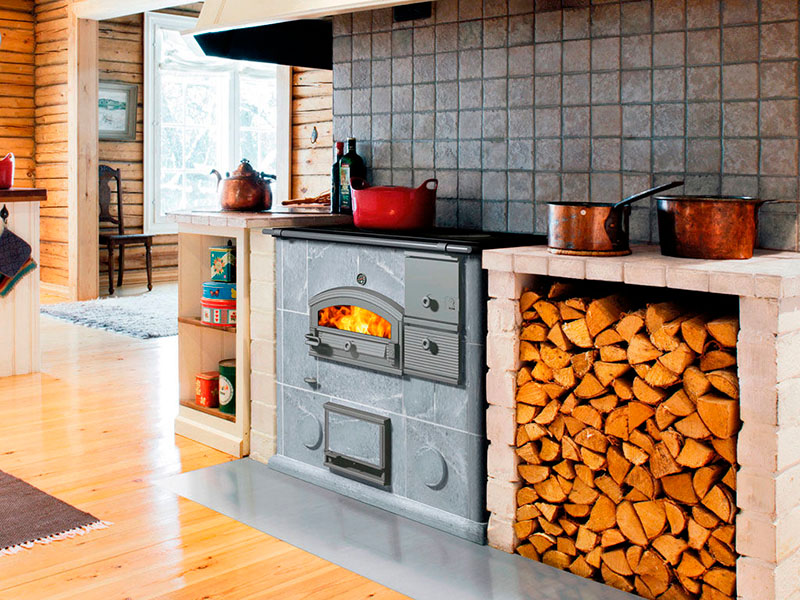

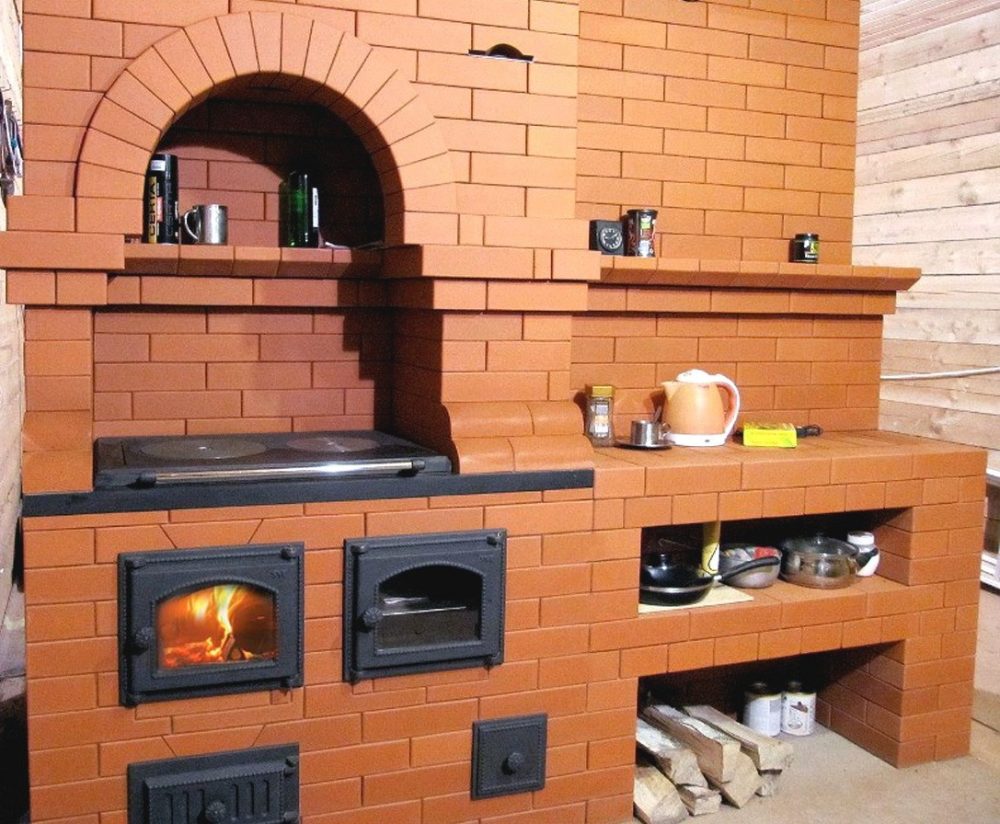

Борщ и каша с легким запахом дыма, вкусная выпечка – все это можно приготовить, если есть печка из кирпича с духовкой. Особая тепловая обработка продуктов на открытом огне горящих дров и томление в духовке придают еде деревенский колорит. Такие блюда невозможно приготовить на газовой или электроплите.

Белая печь в деревянной кухне-гостиной

Интерьер выдержан в древесных, песочных и бежевых оттенках: они символизируют спокойствие и чистоту. Русская печь — сердце этого дома, она напоминает традиционную печку из народных сказок, которая всегда накормит, обогреет и даже даст совет. Она дарит атмосферу уюта и притягивает взгляд.

Считается, что издавна печки белили известью, чтобы сохранить семейный очаг и защитить дом от сглаза. Но в побелке есть и чисто практический подход к делу: на белой поверхности сразу же видно, где идёт утечка продуктов горения.

Современные составы для побелки выступают в качестве дезинфицирующих средств и идут в магазинах под одним наименованием — шпакрил.

Особенности и секреты популярности кирпичных печей

Кирпичная печь является не только функциональным отопительным прибором, но ещё и стильным элементом интерьера

Наверное, не существует такого человека, которому бы не нравился живой очаг с потрескивающими дровами и особенно комфортным теплом. А ведь старая добрая кирпичная печь сможет порадовать не только этим, но и способностью создавать наиболее благоприятствующую для здоровья атмосферу. Все дело в материале, из которого возводят этот удивительный агрегат. Являясь ближайшим родственником керамики, кирпич при нагревании выделяет в воздух водяные пары, а при остывании вбирает их обратно. Печка как бы «дышит», благодаря чему в помещении устанавливается оптимальная влажность

Немаловажно и то, что тепло становится уже при температуре 18–19 °С, тогда как при использовании других видов отопления уровень комфорта начинается от 20–21 °С. Кроме того, будучи изготовленным из глины, кирпич является экологически чистым материалом, а значит, при эксплуатации отопительного прибора можно не волноваться по поводу выделения вредных для здоровья соединений

Несмотря на то что каждый вид кирпичных теплогенераторов имеет свои функциональные и конструктивные особенности, все они схожи между собой в плане обустройства топочной и теплообменной части. Так, любая стационарная печь этого типа имеет:

фундамент, который служит основанием отопительного прибора и равномерно распределяет его вес по всей площади;топку, одновременно выполняющую роль топливника и камеры сгорания;колосниковую решётку, позволяющую реализовать нижнюю подачу воздуха в зону горения. За счёт этого повышается производительность обогревающего агрегата и появляется возможность регулировки интенсивности горения топлива;зольную камеру, которая облегчает очистку печи;дымоход, который создаёт необходимую тягу и выбрасывает отработанные газы в атмосферу.

Конструкция кирпичной печи канального типа

Кроме своего основного предназначения, дровяные теплогенераторы используются ещё и для приготовления пищи, а также обустройства дополнительного места отдыха. Само же сооружение может быть установлено как в помещении, так и во дворе, например, в зоне отдыха с барбекю, мангалом или казаном. Если же говорить о каминных печах, то их теплогенерирующая функция и вовсе отодвигается на второй план, уступая место визуальной и имиджевой составляющей.

К достоинствам кирпичных печей относятся:

быстрый нагрев поверхности;возможность использования нескольких видов топлива;низкие эксплуатационные расходы;исключается опасность ожога при касании стенок отопительного прибора;по-особенному мягкое, комфортное тепло;не обезвоживается воздух в помещении;широкие возможности в плане украшения интерьера.

Есть у рассматриваемых агрегатов и недостатки. Наиболее существенный из них — потенциальная опасность отравления угарным газом, которая появляется при неправильной эксплуатации. Ещё один — большие габариты и масса. Вот, пожалуй, и всё. Как видите, оборудование этого типа имеет сплошные преимущества и практически полное отсутствие негативных моментов, что, впрочем, и обуславливает его высокую популярность.

2

Топливник – теплоотдача и  топливо влияют на устройство

Самое простое устройство у отопительной печи, которая имеет две части: топливник и дымообороты. Другие типы печей содержат дополнительные устройства. Основная частью любой печи – топливник. К нему предъявляются определенные требования, в частности, должен быть достаточных размеров: за одну закладку вмещать почти все топливо. Воздух должен поступать в необходимом объеме, постоянно должна поддерживаться высокая температура.

При недостаточных размерах топливника наблюдается низкая теплоотдача. Ширина зависит от требуемой теплоотдачи: до 1тыс. ккал – 12см, до 3 тыс. – 27 см, если больше – до 50 см. Для удобства размеры топливника принимают кратными кирпичу. Длину делают от 26 см до 51 см, самый длинный предназначается для дров. Используемое топливо влияет на высоту: 6–15 рядов (42–100 см). Колосник укладывается на ряд или два ниже дверцы, чтобы не выпадали угли. Часто делают наклон задней части выше переда для более качественного горения.

Топливники: а – дровяные; б – торфяные; в – каменноугольные.

Для топливника применяется шамотный кирпич, которым его выкладывают или футеруют изнутри. Общая толшина стенок не менее 1/2 кирпича. Топливник, выполненный в виде свода, улучшает качество горения. В дровяном топливнике хорошо сгорает топливо всех видов. Для угля требуются усиленные колосники толщиной 4 см и хороший поддув, для чего размеры колосника равняются длине зольника под топливником.

Общее устройство отопительной конструкции

Чтобы самостоятельно сложить кирпичную отопительную печь для дома, необходимо тщательно разобраться в строении печи и принципе ее работы:

• сердцем устройства можно образно назвать топку, куда закладывается уголь или дрова;
• после сгорания топлива, нагретый воздух попадает во внутренние канальные колодцы, стенки которых нагреваются, отдавая тепло в помещение;
• внизу под топочной камерой расположен зольник, отделенный колосниковой решеткой;
• зольная камера служит не только для сбора продуктов сгорания, но и регулирует подачу воздуха к топливу (открывая и закрывая дверцу, можно увеличивать или уменьшать поступление воздуха);
• зольник рекомендуется по мере наполнения вычищать, чтобы не создавалась обратная тяга с поступлением дыма в жилое помещение;
• размер зольника выбирается в зависимости от вида топлива. Если предполагается топить дровами, высота зольника равна 1/5 высоты топочного отдела, при твердом топливе достаточно трети;
• в верхней части топки расположено отверстие, через которое дым направляется к дымоходу;
• горячий воздух проходит по обогревательным каналам, а затем выходит наружу через трубу;
• на стенках дымохода постепенно откладывается сажа, которую следует регулярно вычищать. Специальные дверки ведут в очистные камеры;
• схема печи определяет, как вставить духовку, уложить варочную чугунную плиту, установить бак для подогрева воды.

Для каждого типа печи для дома из кирпича свойственно свое устройство дымовых ходов. Помогают разобраться, как класть правильно отопительные печи из кирпича, чертежи порядовки отопительно-варочной печи, на которых подробно указан порядок работы.

Как построить печь длительного горения

Довольно многим владельцам домов с печным отоплением было бы интересно переделать свою кирпичную печь так, чтобы она работала в режиме длительного горения. Тем не менее, сделать это в домашних условиях не получится.

Дело в том, что для работы в таком режиме должна быть обеспечена герметичность топки, в которой будет собираться дым с большой концентрацией угарных газов. Нельзя допустить попадание этих газов в комнату. Вместе с тем, для тления нужно минимизировать приток воздуха, что возможно сделать с помощью дверки поддувала, но это очень неудобно.

В некоторой степени тления топлива можно добиться в русской или голландской печи. Однако это небезопасно, поэтому лучше все-таки остановить свой выбор на печи, которая долго сохраняет тепло. Как вариант, можно купить фабричную металлическую печь длительного горения, что, кстати, обойдется дешевле, чем сооружать по чертежам кирпичную печь для дома своими руками. Да и КПД у них будет не ниже.

Если же вы все-таки решились сооружать кирпичную печь самостоятельно, взвесьте все аргументы и определитесь с конструкцией. Затем нужно будет найти порядовку с описанием кладки и закупить расходный материал

Обратите внимание, что печные работы требуют определенных навыков.

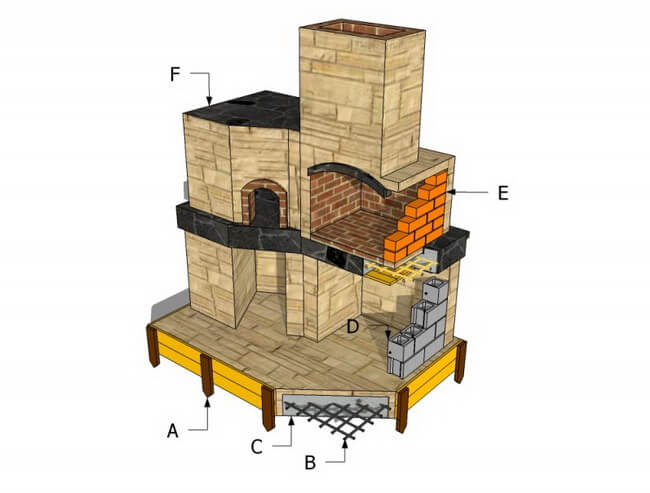

Перед началом кладки печи необходимо залить мощный фундамент, причем его размеры должны превосходить тело печи на 10-15 см с каждой стороны. Можно использовать бетонный раствор с армирующей сеткой, бутовый камень или бетонные блоки. Помните, что печной фундамент не должен быть связан с основным фундаментом дома, иначе при межсезонных сдвигах грунта печь или дымоход может лопнуть.

Тело печи выкладывают из двух видов кирпичей – полнотелого и шамотного. Огнеупорный шамотный кирпич используется для кладки особенно горячих мест – топочной камеры и дымовых каналов. Для сцепления огнеупорных кирпичей используется раствор на основе шамотной глины или с добавлением шамотного порошка.

Обратите внимание, что для компенсации разницы в тепловом расширении между огнеупорным и керамическим кирпичом оставляют зазор в 5 мм.

Все фабричные детали – вьюшки, колосники, дверки, заслонки, варочную поверхность – нужно установить в предусмотренных схемой местах. Для прочности крепления дверцы в нее продевают прокаленную проволоку 30-40 см длины и замуровывают ее в кладке. Что касается колосников и чугунной плиты, то под них в кирпичах делают пазы с учетом зазоров до металла в 5 мм на температурное расширение и прокладку шнура или асбестовой ткани.

Последний элемент печи – это дымоход. Его можно сделать из керамического кирпича или приобрести готовый блочный дымоход. Фабричные изделия не только долговечны, но и устойчивы к конденсату с содержанием угольной кислоты, долго не засоряются и обеспечивают хорошую тягу.

Финишная отделка готовой печи производится по усмотрению хозяев. Можно использовать клинкер, керамическую плитку или отделочный камень. Это придаст печи законченный и привлекательный вид, а также защитит от влаги и пыли, что продлит срок ее службы.

От того, насколько ответственно и грамотно вы подойдете к выбору конструкции печи и ее изготовлению, будет зависеть не только ее долговечность, но и безопасность жильцов. Как бы то ни было, кирпичная печь на дровах всегда наполняет дом живым теплом и приносит уют и комфорт.

Основные типы кирпичных печей. Конструктивные особенности

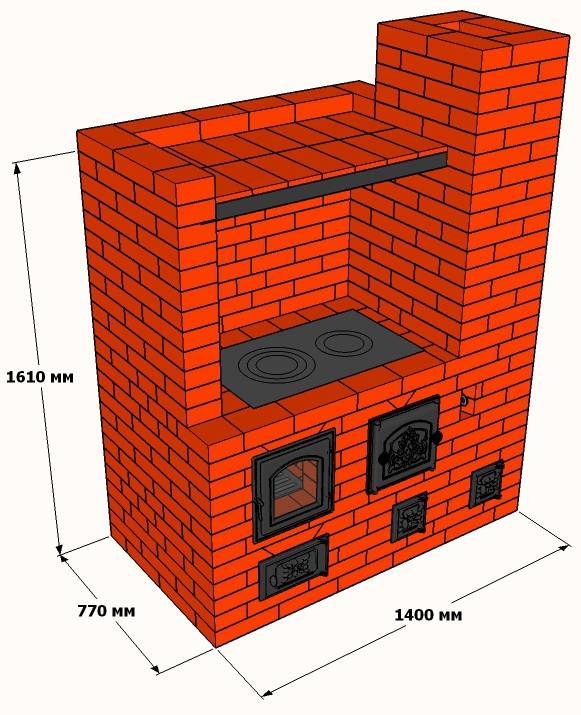

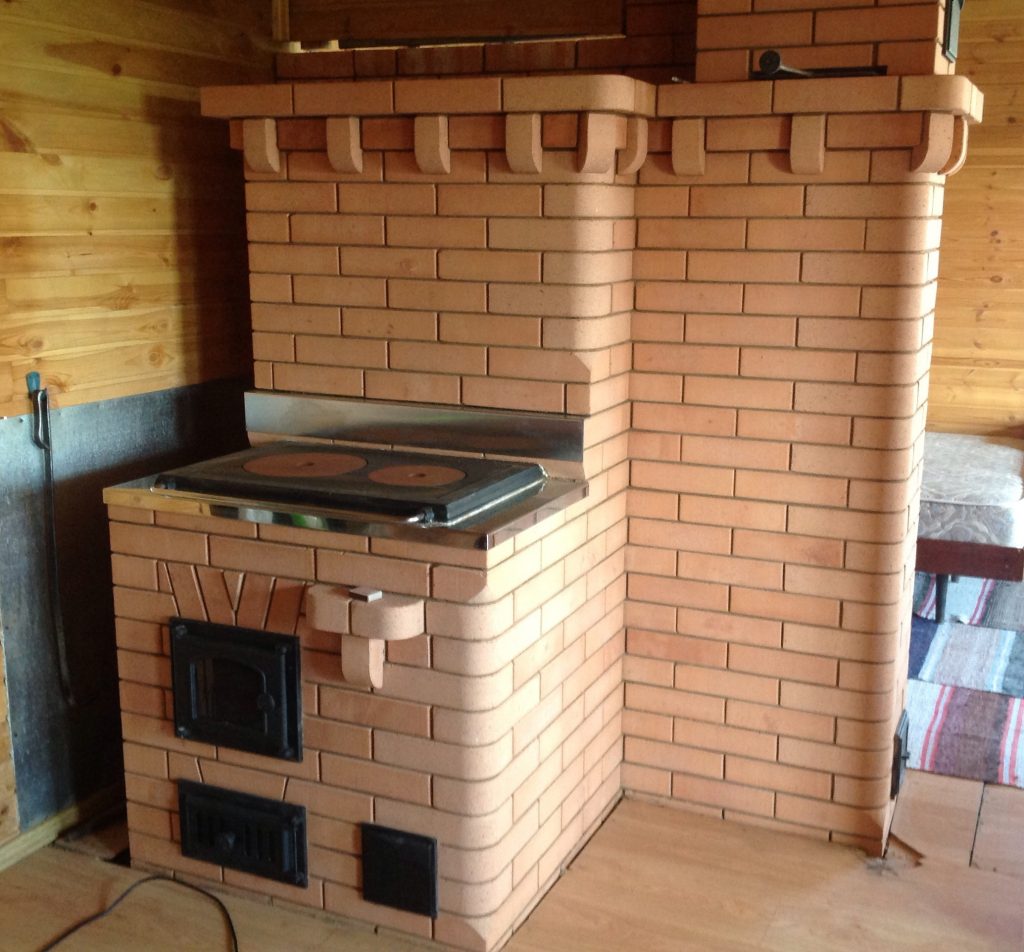

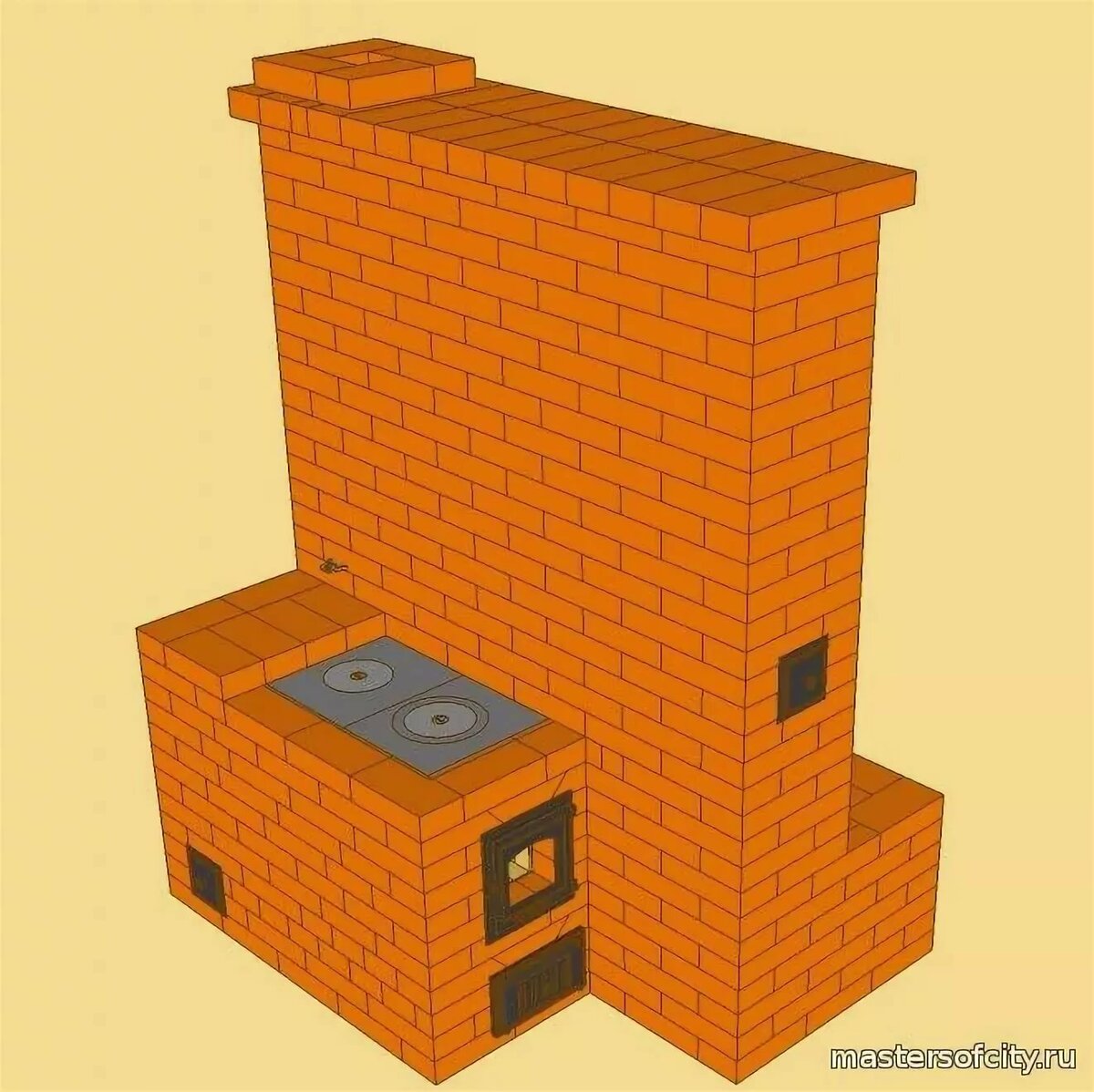

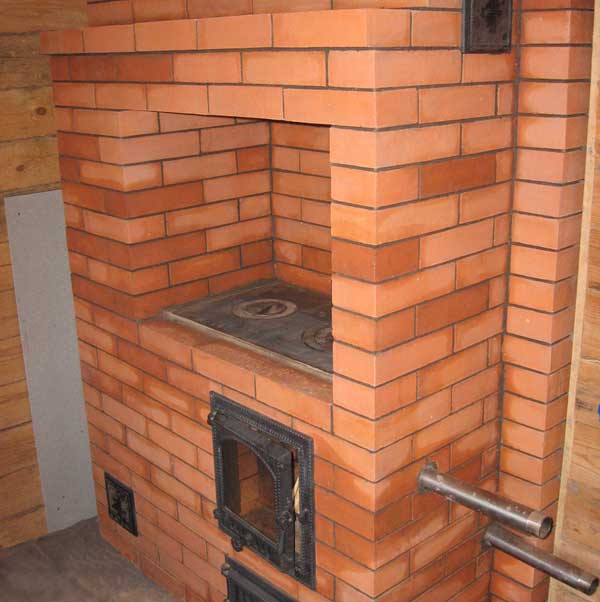

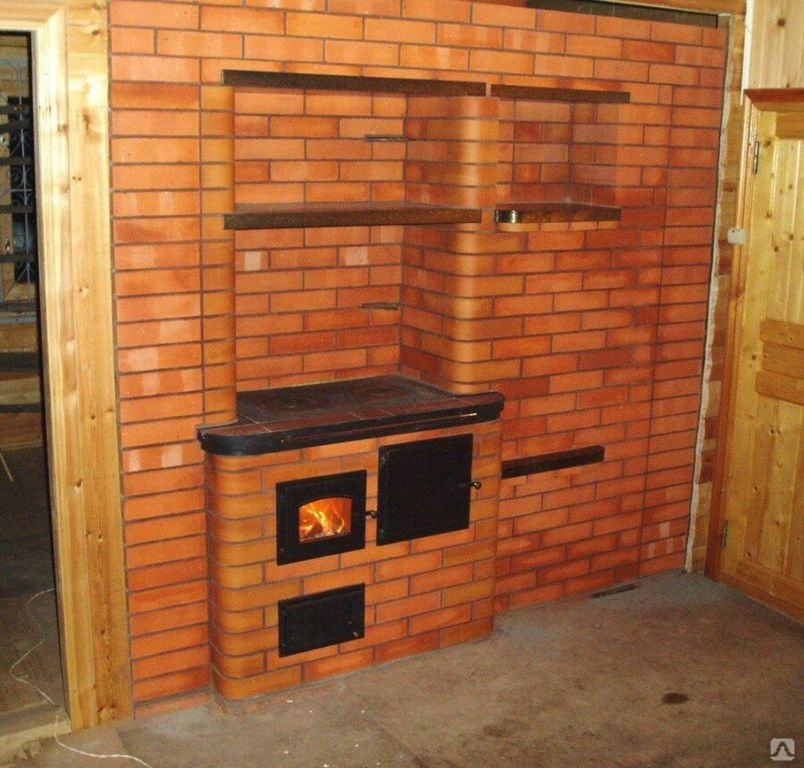

Шведка. Отопительно-варочная печь.

Способна обогреть пространство в 35–40 кв.м. Отличительная черта – чугунная плита, с конфорочными блинами или без них. Отверстия разных размеров регулируют объем посуды. Для приготовления пищи под ней оставляют открытый огонь. Для пожарной безопасности пространство перед дверками в полтора метра выкладывается листом железа, керамической или каменной плиткой.

• Плюсы: удобная варочная панель; быстро разогревает помещение; легко сложить самостоятельно.
• Минусы: низкое расположение плиты мешает полностью сгорать дровам, поэтому сажа быстро засоряет дымоход, приходится чаще чистить.

Голландка. Отопительная печь.

Отличается от шведки отсутствием варочной панели. Форма может быть любой – и круглой, и прямоугольной. Самый простой тип и в конструкции, и в обслуживании.

• Плюсы: высокий КПД; дрова сгорают полностью – сажи минимум; маленький вес; занимает немного места; специальный фундамент не принципиален.
• Минусы: эффективно обогревает небольшое пространство.

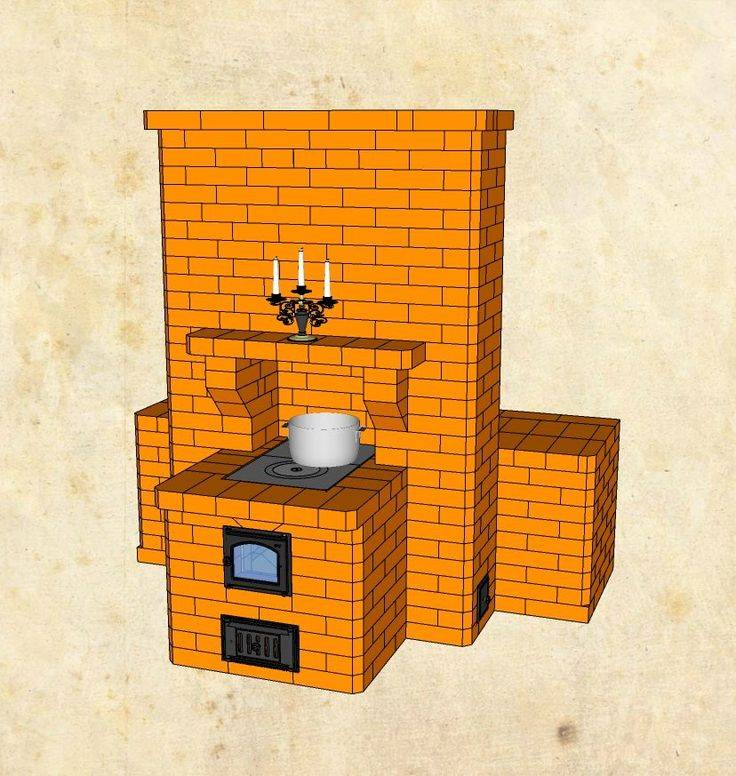

Русская печь имеет лежанку, подтопок, плиту, горнило.

Её габариты и вес требуют отдельного прочного фундамента. Возможны варианты совмещения: с камином, варочной плитой, приставным топчаном. Лежанка, или палати, основной аргумент в пользу этой конструкции, после возможности готовить большой спектр блюд.

• Плюсы: держит тепло до двух дней; жар от лежанки лечит болезни. Пожаробезопасность выше, чем у других типов печей; украшение интерьера.
• Минусы: в классическом варианте не имеет нижнего обогрева, пол зимой прохладный; занимает много места; требует большое количество дров.

Составные части каменной печи

Традиционная русская печь на дровах

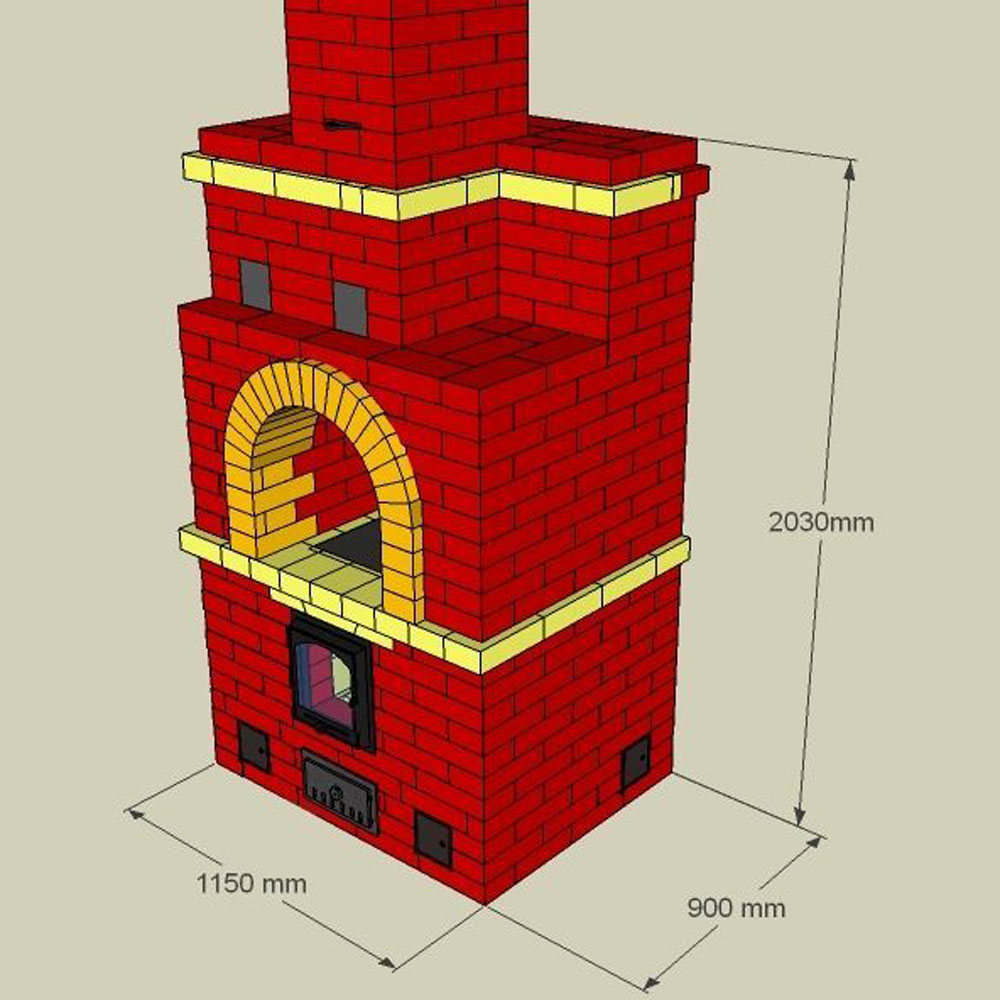

Русская кухонная печь на дровах из кирпича – это самый большой вариант из всех возможных. Однако отличают ее не только большие размеры, но и многозадачность. В русской печи есть открытая топка, иногда перекрываемая заслонкой, а также целый лабиринт внутренних ходов, по которым движется горячий воздух, прогревая всю конструкцию (прочитайте: �Как топить русскую печь – особенности топки�). Как вариант, в русской печке может быть установлена дополнительная варочная плита.

Что касается эффективности русской печи из кирпича для дачи на дровах, то она составляет порядка 60 % (прочитайте: �Какой должна быть кирпичная печь для дачи – преимущества печи из кирпича, правила строительства�). Кроме того, к ее растопке еще нужно приноровиться и топить регулярно, не допуская остывания тела печи. В противном случае, из-за перепадов температур на стенках начнет образовываться конденсат, который кирпич впитает. В результате, при повторном замерзании он будет крошиться.

В теплое время года русскую печь можно использовать для приготовления еды, открывая летний ход, по которому дым будет выходить прямо в дымоход, минуя тело печи.

Русская печь отличается такими достоинствами:

• многозадачность – использование для отопления и приготовления пищи;
• создает комфортные условия в доме при условии регулярного протапливания;
• придает обстановке национальный колорит.

Есть у конструкции и недостатки:

• печь очень тяжелая, так что нужен массивный фундамент;
• затратное строительство из-за большого количества материалов и сложности работ;
• необходимость в регулярной чистке ходов;
• низкий КПД.

Таким образом, целесообразно устанавливать данный вариант печи в доме, если вы планируете проживать в нем постоянно и обладаете финансами и свободным местом.
